Схема горячего водоснабжения: Схема Горячего Водоснабжения Многоквартирного Дома: Обзор – Типовые схемы ГВС | C.O.K. archive | 2004

Типовые схемы ГВС | C.O.K. archive | 2004

Схема ГВС накопительного типа Как правило, такая схема применяется для ГВС коттеджей. Разбор горячей воды в доме имеет периодический пиковый характер, т.е. он интенсивней во время завтрака, обеда и ужина. В качестве накопительной емкости используется бойлер. Бойлер — это емкость, предназначенная для приготовления, аккумулирования и хранения ГВС. Наружная теплоизоляция бойлера выполнена из пенополиуретана, внутренняя поверхность бойлера покрыта стеклоэмалью, которая предотвращает образование известковой накипи, упрощает чистку и обеспечивает повышенную гигиеничность производимого ГВС. Внутри бойлера также установлен магниевый анод, он защищает его от блуждающих токов. В тело бойлера вварена гильза для установки терморегулятора. Терморегулятором устанавливают температуру нагрева воды, по нормам температура воды не должна превышать 55–60°С, при более высокой температуре возможно получения ожога кожи. Объем бойлера зависит от количества проживающих людей и точек разбора горячей воды. Нагревательный элемент бойлера может быть электрическим, водяным, а также возможно присутствие обоих типов нагревателей. Это так называемые бойлеры с комбинированными нагревом. Бойлеры с электрическим нагревом применяют там, где нет горячего теплоносителя, нагрев воды осуществляется встроенным электрическим нагревателем, а бойлеры с водяным нагревом применяют там, где есть горячий теплоноситель и нагрев воды осуществляется через встроенный теплообменник в виде змеевика. Комбинированные бойлеры имеют возможность в зимний период времени нагревать воду горячим теплоносителем от котельной, а в летний — электричеством. Такую комбинацию нагрева бойлера используют на Западе, поскольку стоимость энергоносителей там одинакова. В качестве горячего теплоносителя используется котловая вода котельной. Типовая схема подключения бойлера к теплоносителю и холодному водоснабжению (далее ХВС) показана на рис. 1. Работа схемы для приготовления горячей воды, показанной на рис. 1, осуществляется следующим образом. Как было описано выше, в тело бойлера вварена гильза, в которую установлен датчик регулируемого термостата. Этот термостат измеряет температуру воды в бойлере. Если измеренная температура в бойлере ниже установленной уставки термостата, то его контакты переходят в состояние «запроса» на приготовление ГВС. По этому сигналу происходит включение котла и насоса К2 в работу. При достижении температуры воды в бойлере установленной уставки термостата его контакты переходят в состояние «отбой запроса» на приготовление горячей воды, при этом котел и насос К2 переходят в отключенное состояние. Ввод ХВС в бойлер осуществляется через обратный клапан, он предотвращает «уход» ГВС во время исчезновения ХВС. На входе в бойлер до его запорной арматуры установлен аварийный сбросной клапан К4, который защищает бойлер от высокого давления, и установлена расширительная емкость закрытого типа К5, для компенсации температурных расширений воды. Рециркуляция ГВС осуществляется от последнего водоразборного крана. Для нормальной работы линии рециркуляции на ней установлен насос К3. Во время разбора горячей воды проток воды V1 идет от ХВС, когда нет разбора горячей воды, проток воды V2 идет с линии рециркуляции. Если самая дальняя точка разбора ГВС находится на расстоянии не более 7–8 м, то линией рециркуляции ГВС можно пренебречь. При использовании линии рециркуляции ГВС особое внимание надо уделить монтажу труб горячей воды и трубы рециркуляции. Монтаж этих труб должен быть выполнен по правилам монтажа систем отопления, т.е. должен соблюдаться технологический уклон этих труб в сторону последнего водоразборного крана. Если труба горячей воды и рециркуляции проходит через «ворота», т.е. обходит дверной проем, то в верхней части этих «ворот» надо установить автоматические воздухоотводчики, т.е. следует предусмотреть удаление воздуха из труб во всех возможных местах его скопления. В противном случае линия рециркуляции работать не будет или будет работать не должным образом.

Схема ГВС проточного типа Схему ГВС проточного типа как правило применяют на производствах для технологических линий, которые используют постоянный разбор ГВС. В качестве нагревательного элемента ГВС используются теплообменники разных типов (пластинчатые, трубчатые и др.), однако большую популярность завоевали теплообменники пластинчатого типа. Пластинчатые теплообменники малогабаритные по сравнению с бойлером и более эффективные, они используются практически во всех областях промышленности, где требуется провести теплообменный процесс. Конструкция пластинчатого теплообменника содержит набор гофрированных пластин, изготовленных из коррозионно-стойкого материала, с каналами для двух жидкостей, участвующих в процессе теплообмена. Пакет пластин размещен между опорной и прижимной плитой и закреплен стяжными болтами. Каждая пластина пластинчатого теплообменника снабжена прокладкой из термостойкой резины, уплотняющей соединение и направляющей различные потоки жидкостей в соответствующие каналы. Необходимое число пластин определяется в соответствии с температурой, расходом воды и допустимой потерей напора. Пластинчатые теплообменники бывают разборные и паяные, они изготавливаются из нержавеющей стали, что позволяет их использовать в течение многих лет. Типовая схема подключения пластинчатого теплообменника к теплоносителю и ХВС показана на рис. 2. Работа схемы для приготовления горячей воды осуществляется следующим образом. По первичной стороне теплообменника установлен насос со своим смесителем и сервоприводом. Температуру ГВС измеряют ПИД-регулятором К8, при пониженной температуре ГВС ПИД-регулятор подает сигнал на открытие смесителя, а при повышенной — на закрытие. Принцип ПИД-регулирования состоит в следующем. Измеряемая температура ГВС сравнивается с уставкой (например, уставка равна 55–60°С), и чем выше разница между измеренной температурой и заданной уставки, тем больше по времени прибор К8 выдает сигнал на закрытие смесителя. По истечении установленного времени на измерение прибор К8 снова измеряет температуру ГВС и сравнивает ее с уставкой, разница температуры уменьшилась и прибор выдает более короткий по времени сигнал на закрытие смесителя. Методом динамического приближения измеренная температура ГВС и уставки совпадут, ПИД-регулятор перестанет выдавать управляющие сигналы на смеситель. То же самое регулирование происходит и при пониженной измеренной температуре ГВС относительно уставки, в этом случае ПИД-регулятор будет выдавать сигнал на сервопривод для открытия смесителя. При любом возмущении температуры ГВС ПИД-регулятор возобновит свою работу для получения требуемой температуры ГВС. При таком регулировании происходит смешивание горячей воды, поступающей от котла, и обратной воды, поступающей от теплообменника, таким образом поддерживается постоянная температура ГВС. Ввод ХВС на теплообменник осуществляется через обратный клапан, он предотвращает «уход» ГВС во время исчезновения ХВС. На входе в теплообменник до его запорной арматуры установлен аварийный сбросной клапан К4, который защищает теплообменник от высокого давления, и установлена расширительная емкость закрытого типа К5, для компенсации температурных расширений воды. Рециркуляция ГВС осуществляется от последнего водоразборного крана. Схемы приготовления ГВС на теплообменниках должны работать только с линией рециркуляции, в редких случаях линия рециркуляции не используется. Для работы линии рециркуляции на ней установлен насос К3. Во время разбора горячей воды проток воды V1 идет от ХВС, когда нет разбора горячей воды, проток воды V2 идет с линии рециркуляции. Мы рассмотрели схему для приготовления ГВС на теплообменнике с регулированием температуры по первичной стороне теплообменника. На базе этой схемы существуют и ее разновидности, т.е. с регулированием температуры по вторичной стороне теплообменника. Эта схема показана на рис. 3. Преимуществом этой схемы является то, что диаметр труб по вторичной стороне теплообменника как правило меньше диаметра труб, используемых на первичной стороне теплообменника. Это снижает стоимость сервопривода и незначительно упрощает монтаж. Кроме того, схема с регулированием температуры ГВС по вторичной стороне теплообменника позволяет получить несколько разных температур с одного теплообменника (рис. 4). Монтаж труб ГВС должен быть выполнен по правилам монтажа систем отопления, т.е. должен соблюдаться технологический уклон этих труб в сторону последнего водоразборного крана. Если труба горячей воды и рециркуляции проходит через «ворота», т.е. обходит дверной проем, то в верхней части этих «ворот» надо установить автоматические воздухоотводчики, т.е. следует предусмотреть удаление воздуха из труб во всех возможных местах его скопления. В противном случае линия рециркуляции работать не будет или будет работать не должным образом.
Схема ГВС комбинированного типа
Схему ГВС комбинированного типа (т.е. проточный + накопительный водонагреватели) как правило применяют на производствах для технологических линий, которые используют постоянный и периодический пиковый разбор ГВС (рис. 5 и 6). В качестве нагревательного элемента ГВС используется проточный теплообменник. Бойлер используется как накопитель тепловой энергии для пикового разбора ГВС. Теплообменник в бойлере не используется, поскольку он более инертный, чем теплообменник проточного типа. Схема, показанная на рис. 5, соответствует работе проточного теплообменника с регулированием по первичной стороне теплообменника (см. рис. 2), а схема, показанная на рис. 6, соответствует работе проточного теплообменника с регулированием по вторичной стороне теплообменника (рис. 3). При регулировании по вторичной стороне теплообменника также возможно получить разные температуры ГВС, для этого достаточно усовершенствовать схему, как показано на рис. 4. Если схемы (рис. 5, 6) снабдить байпасными кранами, то появится возможность (с ухудшением качества ГВС) для «горячей» ревизии проточного и накопительного теплообменника. Требования к монтажу труб ГВС остаются прежними.

Что такое рециркуляция системы горячего водоснабжения и где ее следует применять.

Циркуляция в контуре ГВС

Чтобы горячая вода была доступна в любой точке системы, необходимо собрать такой контур, по которому она будет непрерывно циркулировать, поступая из бойлера или накопительного водонагревателя и возвращаясь в него же, если система работает в режиме ожидания. Благодаря этому вода в трубах никогда не остывает и всегда доступна пользователям.

Циркуляция в контуре ГВС может быть естественной за счет конвекции. Однако большей эффективности можно достичь, используя принудительную циркуляцию с помощью небольшого насоса.

Современные бытовые циркуляционные насосы практически бесшумны и имеют мощность всего несколько десятков ватт. Они просты в эксплуатации и практически не требуют обслуживания. Однако это не те циркуляционные насосы, которые используются в системах отопления. Они лучше защищены от коррозии, поскольку в контуре ГВС вода насыщена воздухом, в отличие от закрытых систем ЦО. Так, ротор и другие элементы, контактирующие с водой, выполнены из не чувствительных к кислороду материалов.

Какое давление в системе

9-ти этажки

Дома высотой до 9 этажей имеют нижний розлив снизу вверх. Т.е. от водомера по большой трубе вода уходит по стоякам до 9-го этажа. Если у водоканала настроение хорошее, то на вводе нижней зоны должно быть примерно 4 кг/см2 . С учётом падения давления в один килограмм на каждые 10 метров водяного столба жители 9-го этажа получат приблизительно 1 кг давления, что считается нормой. На практике же в старых домах давление на вводе составляет всего 3,6 кг. И жители 9го этажа довольствуются ещё меньшим давлением чем 1кг/см2

12-20 этажей

Если дом выше 9-ти этажей, например 16 этажей, то такая система делится 2 зоны. Верхняя и нижняя. Где для нижней зоны сохраняются те же условия, а для верхней давление поднимают примерно до 6 кг. Чтобы воду поднять на самый верх в подающую магистраль, а с ней вода стояками идёт до 10-го этажа. В домах выше 20-ти этажей подача воды может делится на 3 зоны. При такой схеме подачи, вода в системе не циркулирует, стоит на подпоре. В квартире многоэтажки в среднем мы получаем давление от 1 до 4 кг. Бывают и другие значения но сейчас мы их рассматривать не будем.

Когда циркуляция в контуре ГВС необходима

Централизованный нагрев воды — это оптимальный способ обеспечения ГВС в больших домах. Система в таком случае обязательно должна включать в себя накопительный водонагреватель либо бойлер косвенного нагрева, используемый в паре с одноконтурным котлом. Это необходимо для того, чтобы потребителям постоянно был доступно определенное количество горячей воды. Емкость бойлера определяется предполагаемым расходом воды. До заданной температуры вода в бойлере нагревается встроенным ТЭНом либо от теплообменника, подключенного к котлу. Когда горячая вода не востребована, система находится в режиме ожидания. Но при открывании крана горячей воды система включается, предоставляя сразу достаточное ее количество. Объемы бойлеров могут быть от нескольких десятков до нескольких сотен литров. При этом в отличие от проточных водонагревателей, величина протока не ограничивается.

Однако система централизованного ГВС тоже имеет свои недостатки, хотя объективно является лучше других. Дело в том, что трубы, которыми подключены точки водоразбора к бойлеру, имеют, как правило, большую протяженность, и вода в них будет остывать, если долго ей не пользоваться. Потребитель, таким образом, оказывается в ситуации, когда при открытии горячей воды какое-то время из крана течет еле теплая или холодная вода. Время ожидания зависит от протяженности труб и может длиться до 30 секунд. Это слишком долго и к тому же расточительно. Причем речь идет не о потере нескольких десятков литров холодной воды, а о потере воды предварительно нагретой. В этом случае помочь может только циркуляция воды в контуре ГВС.

ТЕПЛОТА

ТЕПЛОТАДвухконтурные котлы и колонки, а также электрические проточные водонагреватели тоже могут работать в системах централизованного горячего водоснабжения дома, но не способны делать это экономично и комфортно для потребителя. Их целесообразно использовать в маленьких коттеджах, где точек водоразбора немного и все они сконцентрированы возле водонагревателя. Однако и в таком случае, одновременно лучше пользоваться только одним краном, а не несколькими.

Холодное водоснабжение или ХВС

Местная насосная станция подаёт воду в магистраль из сети водоканала. Большая подающая труба входит в дом и заканчивается задвижкой, после которой идёт водомерный узел.

Если говорить коротко, то водомерный узел состоит из двух задвижек, сетчатого фильтра и счётчика.

ТЕПЛОТА

ТЕПЛОТАТЕПЛОТАТЕПЛОТАТЕПЛОТАТЕПЛОТА

В некоторых есть дополнительно обратный клапан

ТЕПЛОТА

ТЕПЛОТА

и обвод водомера.

ТЕПЛОТА

ТЕПЛОТА

Обвод водомера представляет из себя дополнительный счётчик с задвижками, который может питать систему, если основной водомер обслуживается. После счётчиков вода подаётся в домовую магистраль

ТЕПЛОТА

ТЕПЛОТАТЕПЛОТАТЕПЛОТА

где распределяется по стоякам, которые ведут воду в квартиры по этажам.

ТЕПЛОТА

ТЕПЛОТАТЕПЛОТАТЕПЛОТАТЕПЛОТАТЕПЛОТА

Типы схем водоснабжения

Система водоснабжения бывает трех типов:

В последнее время, когда в квартирах все чаще встречается большое количество сантехнического оборудования, используют коллекторную схему разводки

. Она является оптимальным вариантом нормального функционирования всех приборов. Схема горячего водоснабжения коллекторного типа исключает перепады давления в разных точках подключения. Это является главным преимуществом данной системы.

Если рассматривать схему более подробно, то можно сделать вывод, что никаких проблем с использованием сантехнического оборудования по назначению в одно и то же время не будет. Суть подключения такова, что каждый отдельный потребитель воды соединяется с коллекторами стояка холодного и горячего водоснабжения изолированно. Трубы не имеют множества разветвлений, поэтому вероятность протечки очень мала. Такие схемы водоснабжения в многоэтажных домах просты в обслуживании, однако стоимость оборудования достаточно высокая.

По мнению специалистов, коллекторная схема горячего водоснабжения требует установки более сложной установки сантехнических приборов. Однако эти отрицательные стороны не столь критичны, особенно если учесть тот факт, что у коллекторной схемы есть множество достоинств, к примеру — скрытый монтаж труб и учет индивидуальных особенностей оборудования.

Последовательная схема горячего водоснабжения


многоэтажного дома — это самый простой способ разводки. Такая система проверена временем, она вводилась в эксплуатацию еще во времена СССР. Суть ее устройства в том, что трубопровод холодного и горячего водоснабжения проводят параллельно друг другу. Инженеры советуют использовать данную систему в квартирах с одни санузлом и небольшим количеством сантехнического оборудования.

В народе такую схему горячего водоснабжения многоэтажного дома называют тройниковой. То есть от главных магистралей идут разветвления, которые соединяются друг с другом тройниками. Несмотря на простоту монтажа и экономию расходного материала, данная схема имеет несколько основных недостатков:

  1. В случае протечке трудно искать поврежденные участки.
  2. Невозможность подачи воды к отдельному сантехническому прибору.
  3. Трудность доступа к трубам в случае поломки.

Схема подключения гвс закрытая. Подключение горячего водоснабжения

Страница 5 из 18

Схемы подключения ГВС к тепловым сетям.

· В закрытых системах теплоснабжения теплоноситель полностью возвращается к

источнику теплоснабжения (за исключением утечек). Теплоноситель используют как греющую среду в теплообменных аппаратах. Закрытые системы гидравлически изолированы от тепловых сетей, что обеспечивает стабильное качество воды в ГВС, т.к. нет выноса шлаковых отложений в систему ГВС (это плюс). Однако, в систему ГВС (в трубы) поступает вода из холодного водопровода, который не подвергается деаэрации (удалению кислорода и углекислого газа), нагревается и усугубляет коррозионную активность, следовательно, быстрее происходит разрушение труб от коррозии, чем в открытых схемах. Поэтому в закрытых системах рекомендуют применять неметаллические, пластиковые трубы.

Закрытые схемы различают одноступенчатые и многоступенчатые. Выбор схемы зависит от соотношения расхода тепла на отопление и ГВС. Выбор схемы присоединения производится на основании расчета.

· В открытых системах ГВС используют не только теплоту, подводимую

теплоносителем из тепловой сети в местную сеть, но и сам теплоноситель. В открытых схемах трубы ГВС коррозируют в меньшей степени, чем в закрытых системах, т.к. вода поступает из тепловой сети после химводочистки (ХВО), но при этом возможно нарушение стабильности санитарных норм показателей воды. Открытые схемы дешевле. Чем закрытые, т.к. не требуются затраты на теплообменники и насосное оборудование.

Схемы присоединения систем горячего водоснабжения зданий к тепловым сетям.

· Одноступенчатые схемы (рис. 7, 8):

Один теплообменник и нагрев на ГВС происходит перед МОС).

Рис. 7. Одноступенчатая предвключенная

Рис. 8. Одноступенчатая параллельная

· Многоступенчатые схемы (рис. 9, 10):

Т = 30˚С Т = 5˚С

Рис. 9. Последовательная двухступенчатая

Рис. 10. Смешанная двухступенчатая

Двухступенчатые схемы эффективны в применении тем, что происходит глубокое снижение температуры обратной воды, а также имеет место независимый расход тепла на отопление и ГВС, т.е. колебание расхода в системе ГВС не отражается на работе МОС, что может происходить в открытых схемах.

Обеспечить себе в доме или квартире горячее водоснабжение можно многими способами и непосредственный нагрев, например прямоточным электронагревателем или бойлером – не самый эффективный способ. В простоте и надежности отлично зарекомендовал себя пластинчатый теплообменник ГВС. Если есть источник тепла, например автономное отопление или даже централизованное, то тепло для нагрева воды вполне разумно взять от них, не тратя дорогостоящее электричество для этих целей.

Устройство и принцип работы

Пластинчатый теплообменник (ПТО) обеспечивает переход тепла от нагретого теплоносителя холодному, при этом не перемешивая их, развязывая два контура между собой. Теплоносителем может быть пар, вода или масло. В случае с горячим водоснабжением чаще источником тепла является теплоноситель системы отопления, а нагреваемой средой – холодная вода.

Конструктивно теплообменник представляет собой группу гофрированных пластин, собранных параллельно друг другу. Между ними образуются каналы, по которым течет теплоноситель и нагреваемая среда, притом послойно они чередуются между собой, не перемешиваясь при этом. За счет чередования слоев, по которым текут жидкости обоих контуров, увеличивается площадь теплообмена.


Схема работы теплообменника

Гофрирование чаше выполняется в виде волн, притом ориентированных так, чтобы каналы одного контура располагались под углом к каналам второго контура.

Подключение входов и выходов делаются так, чтобы жидкости текли навстречу друг другу.

Поверхность и материал пластин подбирается исходя из требуемой мощности теплообмена, вида теплоносителя. В особенно эффективных и продуманных теплообменниках поверхность формуется для возбуждения завихрений возле поверхности пластины, повышая теплообмен, не создавая сильного сопротивления общему току.

Теплообменник включается между двумя контурами:

  1. Последовательно к системе отопления или параллельно с наличием регулирующей арматуры.
  2. К входу от холодного водопровода и выходом к потребителю ГВС.

Холодная вода, протекая через теплообменник нагревается за счет тепла от системы отопления до требуемой температуры и подается на кран потребителя.

Основные характеристики пластинчатого теплообменника:

  • Мощность, Вт;
  • Максимальная температура теплоносителя, оС;
  • Пропускная способность, производительность, литры/час;
  • Коэффициент гидравлического сопротивления.

Мощность зависит от общей площади теплообмена, перепада температур в обоих контурах между входов и выходом и даже от числа пластин.

Максимальная температура задается подбором материалов и способом соединения пластин и корпуса теплообменника.

Пропускная способность повышается с увеличением числа пластин, так как они подключаются фактически параллельно, то каждая новая пара пластин добавляет дополнительный канал для тока жидкости.

Коэффициент гидравлического сопротивления важен при расчете нагрузки на систему отопления, где от этого зав

устройство, виды систем, принцип работы и типовые схемы

Содержание статьи:

Бесперебойное обеспечение жителей населенных пунктов и предприятий водой, нагретой до 75 градусов – показатель высокого качества жизни. Чтобы не снижать его, важно правильно выбрать систему теплоснабжения, включающую горячее водоснабжение в частном доме или квартире.

Устройство горячего водоснабжения

Поступление горячей воды в многоквартирный или загородный дом зависит от того, какая система водоснабжения используется: открытая или закрытая. В первом случае жидкость идет непосредственно из центральной магистрали теплоснабжения. Чаще такой вариант встречается в многоэтажных зданиях. Подача теплой воды может производиться за счет естественной циркуляции или с помощью насосов.

Действие самотечного ГВС происходит по принципу вытеснения горячего потока холодной водой, у которой больше плотность и масса. Преимущества – в энергетической независимости на момент передачи жидкости. Расход энергии идет только при нагревании котлов. Недостаток – в необходимости точного расчета уклона трубопровода и использовании элементов с большим сечением.

Если доступ воды самотеком невозможен, потребуется установка насосного оборудования.

Плюсы открытых систем:

  • Не нужно контролировать давление, воздух спускается в автоматическом режиме.
  • Проще добавлять воду через расширительный бак.
  • Меньше риск возникновения протечек.

Минусом является обязательный контроль воды в резервуаре и необходимость его пополнения.

Отличие закрытого типа горячего водоснабжения – в заборе холодной жидкости из водопровода и ее нагревании в дополнительном устройстве. После горячий поток перераспределяется по точкам водозабора. Это позволяет поддерживать нужную температуру на всех участках подачи воды. Но этот вариант потребует дополнительной разводки и установки нагревательного оборудования.

Закрытые снабжающие системы могут быть тупиковыми или работать по схеме рециркуляции. В последнем случае горячая вода течет по замкнутому кольцу трубопровода, а нагрев производится не только за счет накопительного теплообменника, но и с помощью косвенного источника. Тупиковую систему распределения горячего водоснабжения составляют только подающие ответвления, идущие от нагревательного элемента.

Виды систем подключения ГВС, принцип работы и нормативы

По способу подключения системы ГВС подразделяются на централизованные и автономные. Первый вид предполагает нагревание жидкости на тепловых подстанциях и доставку ее потребителю по специализированной магистрали открытого или закрытого типа.

При подаче центрального горячего водоснабжения должны соблюдаться определенные нормы и требования. Согласно СаНПиНам и СНИПам:

  • Температура водной среды должна быть выше 40 градусов. Допускается отклонение до пяти градусов.
  • Период отключения горячей воды из-за аварии не должен составлять более восьми часов ежемесячно.
  • Максимум времени на профилактические работы летом – две недели.

Чтобы контролировать расход горячей воды, производится установка счетчиков. Эти приборы имеют право ставить только специалисты управляющей организации, занимающейся поставкой ГВС по договору с владельцем квартиры либо дома.

В автономных системах нагрев ведется за счет отопительных приборов – котлов, газовых колонок, различных бойлеров. Обычно используется в частных домах, но в последнее время, из-за перебоев с подачей горячей воды или несоблюдения нормативов, их стали устанавливать и жильцы квартир в многоэтажках.

Типовые схемы ГВС

Схемы горячего водоснабжения бывают трех видов:

  • Накопительные. Обычно используются в загородных домах с простой (тупиковой) сетью распределения водных потоков. В качестве емкости для накопления устанавливают бойлеры.
  • Проточные. Используются в тех случаях, когда необходим постоянный разбор горячей воды. Нагрев ведется с помощью пластинчатых либо трубчатых теплообменников.
  • Комбинированные. В помещении устанавливают и проточный, и накопительный нагреватели воды.

Наиболее экономична схема горячего водоснабжения с циркуляцией. В этом случае поток циркулирует по сети благодаря насосному оборудованию, которое забирает воду из обратного трубопровода и передает в нагреватель. Ее применяют в жилых коттеджах, больницах, детсадах, гостиницах – там, где требуется постоянный приток теплой жидкости в краны.

Выбор автономной системы ГВС и особенности эксплуатации

Для организации горячего водоснабжения в жилом частном доме, где нет подключения к центральной сети, потребуется дополнительное нагревательное оборудование.

Накопительные бойлеры

Емкости, где вода нагревается и как в термосе долго остается теплой. Выбор такого устройства зависит от его объема:

  • До 10 литров – достаточно для помывки посуды и влажной уборки.
  • До 100 литров – хватает на душ для семьи из трех человек, уборку и мытье посуды.
  • Свыше 100 литров – можно устанавливать в доме, где проживает большая семья.

Такие системы создают запас горячей воды, что актуально во время перебоев с ее поставками и отключений. Бак можно установить в любом месте – в санузле или на кухне. Но для нагрева требуется время и энергорасходы.

Современные конструкции накопительных приборов оснащены дополнительными функциями. К ним относят возможность работать как в экономном режиме, так и на максимуме, а также отсрочка начала нагревания. Корпуса теплоизолируют, чтобы горячая вода сохранялась долго, а расходуемая энергия экономилась.

Проточные нагреватели

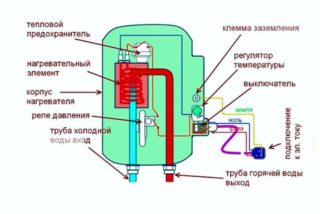

Схема проточного водонагревателя

Подойдут для любых типов домов, поскольку работают по принципу нагрева подаваемой холодной воды. Не занимают много места, могут быть верхнего или нижнего типа (крепятся к стене либо устанавливаются на пол). Горячая вода поступает сразу в краны.

У нагревателей есть и недостатки. Потребуется сливать остывшую воду с предыдущего запуска. При использовании нескольких участков водосбора нагрева на все не хватает, вода будет чуть теплой. Чтобы этого не случилось, рассчитайте мощность прибора. Для одного кухонного крана необходимо 10 кВт, но если при этом набирается ванна, мощность должна быть не меньше 28 кВт.

Источники энергии для подогрева воды также различаются. Это может быть газовая или электрическая двухконтурная система или источник косвенного нагрева. Последний тип выгоден в зимнее время, так как забирает теплую воду из домашней системы отопления. Применение второго контура позволяет решить проблему поставки ГВ и отопления здания.

В последнее время спросом пользуются альтернативные источники энергии. Солнечные батареи и ветряки еще не настолько популярны, но котлы на пеллетах и торфобрикетах используются все чаще. Их преимущество в более дешевом топливе. Для оборудования возможно наружное расположение: не в самом доме, а в подсобном помещении.

Организация подачи горячей воды в частном доме или квартире ограничена только финансовыми возможностями владельцев. Варианты нагревательных приборов, элементов трубопроводов и способов получения энергии разнообразны. Независимо от выбора схема должна соответствовать нормативам, быть функциональной и безопасной.

Современные системы горячего водоснабжения | C.O.K. archive | 2006

Основные задачи, которые реализуют при проектировании современных систем: ❏ терморегулирование циркуляционных трубопроводов; ❏ термическая дезинфекция трубопроводов; ❏ стабилизация температуры воды у потребителя; ❏ стабилизация давления воды у потребителя. Декларативно эти функции в том или ином виде прописаны в отечественных нормативах, однако в действительности их почти никогда не реализовывали из-за отсутствия соответствующей регулирующей арматуры, а также должного отношения к энергосбережению и обеспечению качества предоставляемой услуги. Как следствие, в настоящее время к горячему водоснабжению накопилось много претензий — отсутствие воды у некоторых потребителей, разрывы подключающих к водоразборным точкам гибких шлангов, колебания температуры смеси c холодной водой… Не допустить таких нареканий к системе и получить энергосберегающий эффект позволяют специальные клапаны-терморегуляторы, терморегуляторы с функцией термической дезинфекции, регуляторы температуры, стабилизаторы давления (рис. 1). Представленные клапаны постепенно начинают внедрять в отечественной практике. И если еще не всегда их применяют, то, по крайней мере, предусматривают возможность модернизации системы горячего водоснабжения в ближайшем будущем. Ведь темпы роста цен на энергоресурсы предопределяют возрастающую значимость эксплуатационных затрат над капитальными и вскоре заставят модернизировать инженерные системы зданий для снижения энергопотребления. Современные здания строят со сроком эксплуатации 100 и больше лет, поэтому уже сегодня следует отслеживать мировые тенденции развития энергосберегающих систем и избегать таких технических решений, которые бы усложнили их модернизацию. Однако проектировать со взглядом в будущее довольно сложно, особенно если на пути стоит несовершенство нормативной базы. Шаг вперед— и два назад. Так можно охарактеризовать требования ДБН 2.2-15–2005 «Жилые здания. Основные положения», относящиеся к системам горячего водоснабжения (ГВС). Положительным моментом данной нормы является п. 6.9 об обязательном применении повысительных насосов с автоматикой, обеспечивающей уменьшение электроэнергии при сокращении потребления воды. Европеизации ГВС способствует п. 5.16 о допустимости прокладки циркуляционного стояка рядом с водоразборным без объединения их в секционные узлы. Современным подходом является также примечание 2 к табл. 4 о допустимости применения электрических полотенцесушителей, хотя в то же время п. 5.18 обязывает присоединять полотенцесушители к водоразборному стояку и допускает присоединять его к циркуляционному стояку, что является энергозатратным нормированием. Основным недостатком указанного норматива является то, что он не отразил мировые тенденции проектирования энергоэффективных ГВС.В основу энергосбережения современных ГВС положено снижение потерь на перекачивание теплоносителя и уменьшение теплопотерь в трубопроводах. Первое требование достигают применением насосов с частотным регулированием. Второе— за счет теплоизоляции трубопроводов, применения переменного теплового режима в ванных комнатах, уменьшения теплопотерь в циркуляционных трубопроводах. Остановимся подробнее на двух последних подходах. Переменный тепловой режим в жилых комнатах сегодня уже стал достоянием отечественного потребителя в современных зданиях. Путем обеспеченной возможности прикрытия терморегуляторов на радиаторах потребителю предоставлено право экономить тепловую энергию в помещениях. В то же время, в ванной комнате такое право не обеспечено, поскольку полотенцесушитель работает круглосуточно целый год. Работа полотенцесушителей заключается в догреве воздуха ванной комнаты в холодный период года и переходные условия до нормируемых параметров, т.е. от 20 до 25°С.В теплый период года параметры микроклимата не нормированы и, соответственно, необходимость в работе полотенцесушителей, с этой точки зрения, отпадает. Да и в отопительный период температура воздуха в 25°С необходима эпизодически. Поэтому потребитель должен сам определять, насколько ему требуется такая температура и включать полотенцесушитель по мере необходимости, безусловно, за дополнительную плату. Присоединение полотенцесушителей к ГВС не дает возможности экономить энергоресурсы. Это является принудительным сервисом, навязываемым потребителю за его же коммунальные платежи. За рубежом реализуют иной подход: применяют электрические, либо комбинированные (в отопительный период работают от системы водяного отопления с установленным терморегулятором, а в остальное время, когда необходимо,— от электросети) полотенцесушители, чем обеспечивают переменный тепловой режим в ванной комнате и экономят тепловую энергию. Уменьшения теплопотерь в циркуляционных трубопроводах достигают терморегулированием ГВС. Такой подход закреплен в п. 8.6 СНиП 2.04.01–85 «Внутренний водопровод и канализация зданий», где указано, что при невозможности увязки давлений в сети трубопроводов систем горячего водоснабжения путем соответствующего подбора диаметров труб следует предусматривать установку регуляторов температуры или диафрагм на циркуляционном трубопроводе системы. Регуляторами температуры на циркуляционных трубопроводах, или, как их сейчас принято называть, терморегуляторами, достигают автоматического термогидравлического регулирования динамической системы, поскольку расход воды и ее температура являются взаимосвязанными параметрами. При этом, во-первых, достигают выравнивания температуры воды во всех стояках системы за счет ее перераспределения с ближних к тепловому пункту стояков на дальние, чем устраняют излишние теплопотери в ближних стояках и обеспечивают водой дальние стояки. Во-вторых, сочетают положительные свойства ГВС без циркуляционных трубопроводов и ГВС с их наличием, чем уменьшают теплопотери во всех циркуляционных трубопроводах и снижают затраты на перекачивание воды при обеспечении требуемых ее параметров у потребителя. В-третьих, получают динамически подстраиваемую систему под неравномерный водоразбор с ограничением расхода воды в циркуляционных трубопроводах до минимально необходимого уровня, пропорционального теплопотерям в трубопроводах. Экономический эффект за счет снижения расхода и теплопотерь в циркуляционных трубопроводах находится в диапазоне 0–55% по DINV 470110:2003* «Energetische Bevertung heiz-undraum-lefttechnischer. Anlagen.Heizung, Trinkwassererewarmung, Luftung». Безусловно, реализовать все это возможно только в ГВС с насосной циркуляцией, а с гравитационной циркуляцией обрекают ГВС на энергетическую неэффективность в будущем.Следует отметить, что по п. 8.11 СНиП 2.04.01–85 «Внутренний водопровод и канализация зданий» гравитационная циркуляция допускается только в ночное время в верхней зоне системы при ее зонировании. Наличие постоянной гравитационной циркуляции либо нормирование минимальной температуры воды в циркуляционном трубопроводе в п. 5.16 ДБН 2.2-15 –2005 не позволяет в полной мере достичь энергосберегающего эффекта в ГВС. Есть циркуляция и перепад температур— есть теплопотери. Разъединить этот замкнутый круг можно только терморегуляторами на циркуляционных трубопроводах. Они поддерживают требуемую температуру воды у последнего по стояку потребителя. Если температура равна заданной, терморегулятор прекращает циркуляцию. Если вода остывает до установленного на терморегуляторе уровня, терморегулятор приоткрывается и пропускает через циркуляционный трубопровод ровно такой расход воды, который пропорционален теплопотерям, т.е.поддерживается нормируемая температура воды у потребителя. При этом температура воды в циркуляционном трубопроводе переменна и при отсутствии циркуляции может достигать температуры воздуха. Нормирование температуры в циркуляционном трубопроводе не ниже 40°С, по-видимому, продиктовано желанием применения гравитационной циркуляции. При этом, безусловно, достигают экономического эффекта за счет отказа от циркуляционного насоса, но увеличивают теплопотери в циркуляционных трубопроводах, которые куда более значительны, особенно в многоэтажных зданиях. В европейских ГВС изменение температуры воды в трубопроводах составляет около 5°С.У нас при определении циркуляционного расхода оно нормируется в п. 8.2.СНиП 2.04.01–85— 8,5 и 10°С, в зависимости от конструктивного исполнения системы. С увеличением температуры воздуха в здании на 2°С (с 18°С по старой норме до 20°С по новой норме), согласно табл.4 п. 5.23 ДБН 2.2-15–2005, в трубопроводах ГВС уменьшаются теплопотери, поскольку уменьшается перепад температур между трубопроводами и воздухом. Это должно было привести к уменьшению нормируемого изменения температур до 6,5 и 8°С, что приблизило бы нас к европейским показателям. Однако нормативно произошло увеличение этой разницы до 50–75 – 40 = 10–35°С, где 50–75°С — нормируемый диапазон температуры воды по п. 2.2 СНиП 2.04.01–85, а 40°С— минимально допустимая температура воды по п. 5.16 ДБН 2.2-15–2005. Таким образом, в 10 – 35/2 = 2–17,5 раз произошло ухудшение энергоэффективности отечественных ГВС, по сравнению с европейскими. Все же мы продолжим о приятном— о достижении энергоэффективности ГВС и повышении качества предоставляемой ею услуги. Схема системы горячего водоснабжения с многофункциональным термостатическим циркуляционным клапаном MTCV версии «А» показана на рис. 2, а. При превышении температуры теплоносителя в циркуляционном трубопроводе над заданной на клапане он закрывается, ограничивая циркуляцию. Если температура воды становится ниже заданного значения, клапан открывается и увеличивает циркуляцию теплоносителя. Таким образом, вся система находится в равновесном температурном и гидравлическом состоянии. Системы горячего водоснабжения в подавляющем большинстве случаев имеют переменный гидравлический режим. Гидравлически уравновесить такие системы возможно лишь автоматическими клапанами. В соответствии с п. 8.6 СНиП 2.04.01– 85 следует предусматривать установку регуляторов температуры или диафрагм на циркуляционном трубопроводе системы, а п. 5.16 ДБН 2.2-15–2005 обязывает установку на циркуляционных трубопроводах балансировочных вентилей. Перед проектировщиками возникает дилемма: что же ставить? Ведь применять одновременно терморегулятор для термогидравлической увязки системы и балансировочный клапан для статической увязки системы дорого и нет смысла, поскольку первые уравновешивают систему не только в статическом, но и в динамическом состоянии. Выход, по-видимому, один: п. 5.16 ДБН 2.2-15–2005 предназначен для проектировщиков, которым нравится регулировать системы с переменным режимом ручными клапанами и затем бегать по подвалам и пытаться их наладить, а п. 8.6 СНиП 2.04.01–85 — для передовых проектировщиков, доверяющих работе автоматического оборудования. К положительному моменту п. 5.16 ДБН 2.2-15–2005 можно отнести то, что экономически он стал соизмерим с п. 8.6 СНиП 2.04.01–85, поскольку разница в стоимости ручных балансировочных клапанов и терморегуляторов незначительна, и для передовых проектировщиков стало легче экономически обосновывать применение терморегуляторов. Спецификой отечественных ГВС, до ввода п. 5.16 ДБН 2.2-15–2005, являлась необходимость объединения в группы водоразборных стояков кольцующими перемычками в секционные узлы с присоединением каждого секционного узла одним циркуляционным трубопроводом к сборному циркуляционному трубопроводу системы. В секционные узлы объединяли от трех до семи водоразборных стояков (по п. 5.7 СНиП 2.04.01–85). Для таких систем целесообразно устанавливать терморегуляторы на циркуляционных участках (рис. 2, б), расположенных между точками присоединения последних водоразборных приборов на стояках и кольцующей перемычкой. Тогда терморегуляторы будут полностью справляться с возложенной на них функцией— терморегулирования системы. Кроме терморегулирования, клапаны MTCV (версия «В») реализуют еще и термическую дезинфекцию трубопроводов. Тепловой способ обеззараживания системы от патогенных бактерий повсеместно применяют за рубежом вместо трудоемкого, экологически и санитарно-гигиенически опасного хлорирования, предписываемого нашими правилами СанПиН №4723–88 «Санитарные правила устройства и эксплуатации системы централизованного горячего водоснабжения», но не получившего широкого практического применения. При повышении температуры свыше 65°С, свидетельствующем о начале дезинфекции системы, перекрывается основной проход клапана и открывается его внутренний байпас. Как только температура воды достигает 75°С, клапан полностью закрывается, защищая систему от образования коррозии и осаждения на стенках труб кальциевого налета. Организовать такую термическую дезинфекцию возможно только при полной автоматизации теплогидравлического режима системы с насосной циркуляцией воды. Управление процессом дезинфекции осуществляют электронным регулятором, например EСL, запрограммированным на выполнение данной функции. При этом задают периодичность, время, длительность и температуру дезинфекции. Регулятор EСL по алгоритму приоткрывает клапан регулятора температуры РТ и запускает в систему горячего водоснабжения воду с повышенной температурой. Во избежание вероятности образования ожогов у потребителей при повышении температуры воды в момент термической дезинфекции, а также для стабилизации температуры воды, например в смесителе душа, у потребителя при колебании давления или расхода воды в системе применяют регулятор температуры TVM. Его устанавливают на трубопровод горячей воды Т3 непосредственно перед водоразборным краном либо смесителем (рис. 3).Он поддерживает заданную температуру за счет подмешивания воды из хозяйственно-питьевого водопровода В1. Такой клапан создает переменное гидравлическое сопротивление, потому требует насосного побуждения движения воды в системе ГВС. Особенностью систем высотных зданий является неравномерность давления у потребителей разных этажей, вызванная действием статического давления, которое не должно превышать 0,6 МПа по п. 5.12 СНиП 2.04.01–85, либо 0,45 МПа по п. 5.14 ДБН 2.2-15–2005, а также неравномерность давления, вызванная увеличением количества потребителей. Устраняют эти недостатки установкой регулятора давления после себя RP 226 непосредственно перед потребителем, например, квартирой (рис. 4).В такой системе каждый потребитель находится в равных гидравлических условиях и не допускается разрушительное воздействие избыточного давления на водоразборные краны и пр. Кроме того, данный регулятор устраняет недовольство потребителей в необходимости постоянного регулирования температуры воды смесителя, например в душе, из-за неравномерности водоразбора в системе горячего и холодного водоснабжения. Таким образом, сегодня есть все технические и нормативные возможности для создания современных систем ГВС. Сделать системы энергосберегающими и обеспечивающими качественную услугу позволяет, прежде всего, терморегулирование циркуляционных стояков. При этом создаются всем потребителям равные условия подачи горячей воды с требуемыми параметрами; обеспечивается рациональная циркуляция воды; предусматривается возможность термической дезинфекции трубопроводов.


* Данную норму в настоящее время адаптируют на Украине (договор с Минтоп-энерго Украины)

Предвключенная схема ГВС | Ридан — ведущий российский производитель пластинчатых теплообменников

В традиционных схемах горячего водоснабжения при отсутствии водоразбора горячей воды потребителями, например, в ночное время, греющий теплоноситель при нагреве только циркуляционной воды ГВС не может быть охлажден ниже 52—55°C.

Из-за этого происходит перегрев воды, возвращаемой во внешнюю теплосеть. Такое завышение температуры во время отопительного периода может составлять до 6°C, в зависимости от соотношения нагрузок отопления и горячего водоснабжения. Это ведет к снижению КПД источника тепловой энергии системы теплоснабжения.

Решение

Предвключенная схема ГВС

Предлагается в отопительный период разнести функции подогрева ХВ и ЦВ по разным секциям с включением секции подогрева ЦВ последовательно перед теплообменным аппаратом системы отопления. В течение летнего периода при отключении системы отопления циркуляция системы горячего водоснабжения переключается на работу по традиционной схеме.

Технологическая схема

1 — теплообменный аппарат системы отопления (отопительная секция)
2 — теплообменный аппарат подогрева циркуляционной воды горячего водоснабжения (циркуляционная секция)
3 — теплообменный аппарат подогрева холодной воды до температуры горячего водоснабжения
4 — трехходовой регулирующий клапан между теплообменниками 1 и 2
5 — циркуляционный насос системы отопления
6 — циркуляционный насос системы горячего водоснабжения
7 — обратный клапан
8 — трехходовой переключающий клапан режима работы циркуляции горячего водоснабжения «З — зима», «Л — лето»
9 — водоразборные краны горячего водоснабжения у потребителей
Т1 — подающая магистраль теплоносителя внешней системы теплоснабжения
Т2 — обратная магистраль теплоносителя внешней системы теплоснабжения
В1 — подвод холодной воды на нагрев
Т3 — нагретая вода для подпитки системы горячего водоснабжения
Т4 — охлажденная циркуляционная вода системы горячего водоснабжения
Т3′ — нагретая циркуляционная вода системы горячего водоснабжения
Т3=Т3′

Теплообменный аппарат (3) подогрева холодной воды работает по традиционной параллельной схеме либо по параллельной схеме см. патент № 49194. Также подогрев потока холодной воды (В1) может осуществляться и по двухступенчатой смешанной схеме.

Переключающий кран (8) служит для выбора режима работы. Режим «З — зима» — работа в течение отопительного периода. Режим «Л — лето» — работа в период выключения системы отопления.

В течение летнего периода при отключении системы отопления циркуляция системы горячего водоснабжения переключается на работу по традиционной схеме.

Конструктивным решением является объединение секций отопления и подогрева циркуляции в одной раме через трехходовой регулирующий клапан. Такая блочная конструкция позволяет снизить массогабаритные и ценовые характеристики и дает хорошие предпосылки для агрегатирования, что наиболее актуально при строительстве блочных тепловых пунктов.

Результат

В результате внедрения предлагаемой схемы среднее занижение температуры теплоносителя, возвращаемого в сеть, составит 2—4°C (в зависимости от соотношений нагрузок систем ГВС и отопления).

1.2. Схема сетей горячего водоснабжения.

Сети горячего водоснабжения имеют много общего с сетями холодного водоснаб-жения . Сеть горячего водоснабжения бывает с нижней и верхней разводкой . Сеть го-рячего водоснабжения бывает тупиковой и закольцованной , но , в отличие от сетей холодного водопровода , кольцевание сети необходимо для сохранения высокой тем-пературы воды .

Простые ( тупиковые ) сети ГВ применяют в небольших малоэтажных зданиях , в бытовых помещениях промышленных зданий и в зданиях со стабильным потреблени-ем горячей воды ( бани , прачечные ) .

Схемы сетей горячего водоснабжения с циркуляционным трубопроводом следует применять в жилых зданиях , гостиницах , общежитиях , лечебных учреждениях, сана-ториях и домах отдыха , в детских дошкольных учреждениях , а также во всех случаях, когда возможен неравномерный и кратковременный отбор воды .

Обычно сеть горячего водоснабжения состоит из горизонтальных подающих ма-гистралей и вертикальных распределительных трубопроводов-стояков , от которых ус-траивают поквартирные разводки . Стояки горячего водоснабжения прокладывают как можно ближе к приборам .

Кроме того , сети горячего водоснабжения подразделяются на двухтрубные ( с за-кольцованными стояками ) и однотрубными ( с тупиковыми стояками ) .

Рассмотрим некоторые из большого числа возможных схем сетей горячего водо-снабжения .

При верхней разводке магистралей ( рис. 14 ) сборный циркуляционный трубоп-ровод замыкается в виде кольца . Циркуляция воды в трубопроводном кольце при от-сутствии водоразбора осуществляется под действием гравитационного напора , возни-кающего в системе из-за разницы плотности охлажденной и горячей воды . Охлажден-ная в стояках вода опускается вниз в водонагреватель и вытесняет из него воду с более высокой температурой . Таким образом происходит непрерывный водообмен в систе-ме .

Рис. 15 Тупиковая схема горя-чего водоснабжения :

1 - водонагреватель ; 2 - распределитель-ные стояки .

Рис. 14 Схема с верхней разводкой подающей магистрали :

1 - водонагреватель ; 2 - подающий стояк ; 3 - рас-пределительные стояки ; 4 - циркуляционная сеть .

Рис. 16 Схема с закольцован-ными магистральными трубопроводами :

1 - водонагреватель ; 2 - распределительные стояки ; 3 - диафрагма (дополнительное гидра-влическое сопротивление) ; 4 - циркуляцион-ный насос ; 5 -обратный клапан .

Рис. 17 Двухтрубная схема го-рячего водоснабжения :

1 - водонагреватель; 2 - подающая магистраль; 3 - циркуляционная магистраль ; 4 - циркуля-ционный насос ; 5 - подающий стояк ; 6 - цир-куляционный стояк ; 7 - водоразбор ; 8 - поло-тенцесушители .

Рис. 18 Схема с одним объединяющим циркуляционным стояком :

1 - водонагреватель ; 2 - подающая магистраль ; 3 -циркуляционная магистраль ; 4 - циркуляционный насос ; 5 - водоразборные стояки ; 6 - циркуляционный стояк ; 7 - обратный клапан .

Рис. 19 Секционная однотрубная схема горячего водоснабжения :

1 - подающая магистраль; 2 - циркуляционная магистраль; 3 - холостой подающий стояк ; 4 - водоразборный стояк ; 5 - кольцующая перемычка ; 6 - запорная арма-тура ; 7 -полотенцесушитель .

Тупиковая схема сети ( рис.15 ) имеет наименьшую металлоемкость , но из-за зна-чительного остывания и нерационального сброса остывшей воды применяется в жи-лых зданиях высотой до 4-х этажей , если на стояках не предусмотрены полотенцесу-шитель и протяженность магистральных труб мала . Если же протяженность магистра-льных труб велика , а высота стояков ограничена , применяют схему с закольцованны-ми подающей и циркуляционными магистралями с установкой на них циркуляционно-го насоса ( рис. 16 ) .

Наибольшее распространение получила двухтрубная схема ( рис. 17 ) в которой циркуляция по стоякам и магистралям осуществляется с помощью насоса , забираю-щего воду из обратной магистрали и подающего ее в водонагреватель . Система с од-носторонним присоединением водоразборных точек к подающему стояку и с установ-кой полотенцесушителей на обратном стояке представляет собой наиболее распрост-раненный вариант подобной схемы . Двухтрубная схема оказалась надежной в эксплу-атации и удобной для потребителей , но для нее характерна высокая металлоемкость .

Для снижения металлоемкости в последние годы стали использовать схему , в ко-торой несколько подающих стояков объединяются перемычкой с одним циркуляцион-ным стояком ( рис. 18 ) .

Недавно появились схемы однотрубной системы горячего водоснабжения с одним холостым подающим стояком на группу водоразборных стояков ( рис. 19 ) . Холостой стояк изолирован и устанавливается в паре с одним водоразборным или в секционном узле , состоящим из 2-3 закольцованных водоразборных стояков. Основное назначение холостого стояка - транспортирование горячей воды из магистрали в верхнюю пере-мычку и далее в водоразборные стояки . В каждом стояке происходит самостоятельная дополнительная циркуляция за счет гравитационного напора, возникающего в контуре секционного узла из-за остывания воды в водоразборных стояках . Холостой стояк по-могает правильному распределению потоков в пределах секционного узла .

Лекция № 14 .

Водонагреватели.

Водогрейные котлы мало используются .

Водоструйные насосы .

Пароструйные эжекторы .

Теплообменные аппараты ( бойлеры ) ― основные .

Водогрейные котлы.

Взрывобезопасные , так как подогревают воду до 60~70°С .Делятся на :

Типы стальных котлов : ДЕ ; КВГМ ( котлы водогрейные газо-мазутные ) ; ПТВМ ( пиковые теплофикационные , водогрейные модернизированные ) .

Теплообменные аппараты.

Существуют два типа теплообменных аппаратов : 1) проточные и 2) емкостные .

По виду теплоносителя они разделяются на водоводяные и пароводяные . Водово-дяные греются водой при t = 100°С , пароводяные греются паром.

Скоростные водоводяные водонагреватели.

Нагреваемая вода движется внутри трубок , так как она не умягченная ( может да-вать отложения , коррозию) < рис. 20 > .

Диаметры нагревательных трубок 14  16 мм .

Диаметр корпуса D = 50  530 мм .

Количество трубок 4  450шт  nтр.

Длина секции L = 2 и 4м .

Достоинства : высокая производительность , компактность .

Область применения: при больших равномерных расходах горячей воды .

Рис. 20 Пароводяной скоростной подогреватель :

1 и 4 - деревянная и задняя водяные камеры ; 2 - межтрубное пространство ; 3 - теплообменные трубки ; 5 - неподвижная опора подогревателя .

Недостатки: большая зависимость от отложения в трубах ; отсутствие аккумули-рующей емкости .

Нагрев воды в скоростных водонагревателях может быть в: 1 ступень или в 2 сту-пени .

Одноступенчатый нагрев применяется при небольшом количестве потребителей .

Для снабжения значительного числа потребителей (районов) применяется двух-ступенчатый нагрев .

Рис. 21 Ёмкостные водонагревате-ли :

1 - патрубок выхода горячей воды ; 2 - спускной про-бковый кран ; 3 - патрубок входа холодной воды ; 4 - змеевик ; 5 - выход конденсата ; 6 - вход пара .

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
