Схема колодец – смотровой, мокрый, из кирпича, сборного железобетона, колец, видео-инструкция по монтажу своими руками, чертеж, фото и цена

инструкция по строительству на даче.

Владельцам загородных домов приходится решать вопрос водоснабжения. Колодец на даче – приемлемый вариант, который используется многими хозяевами.

Необходимость колодца на даче

В загородном доме вам понадобится колодец.

Кратко о залегании грунтовой воды

Средняя глубина залегания водоносных слоев – от 4 до 30 м. Пласты, которые ближе к поверхности, называют верховодкой. Из них иногда добывают воду на технические и хозяйственные нужды. Дебит не всегда достаточный и постоянный в течение года. Основной источник пополнения – осадки, которые почвой очищаются недостаточно.

Между верховодкой и пластом с питьевой водой лежит несколько слоев. Они бывают проницаемые и непроницаемые. Первые свободно пропускают и фильтруют воду, состоят из песка, галечника, щебня, гравия.

Водонепроницаемые слои – глинистые и суглинистые массы, каменистые породы без трещин, которые препятствуют проникновению грязных стоков. Влага конденсируется между 2 такими водоупорными пластами. При вскрытии верхнего слоя уровень воды повышается, иногда она бьет фонтаном. Дебит постоянный независимо от времени года.

Типовая схема колодца шахтного типа

Шахтные колодцы самые большие по размерам просвета. Они круглой или квадратной формы, диаметр или длина стенки – 0,8-1,25 м, редко 1,5 м. Большие размеры не увеличивают дебит, который зависит от водоносного слоя, а не параметров ствола.

Основные конструктивные составляющие

Шахтный колодец устроен таким образом, что состоит из нескольких основных частей:

  1. Водоприемник. Расположен в самом низу, в нем собирается вода. Она поступает преимущественно через дно, но при недостаточном дебите делаются отверстия в стенках.
  2. Ствол, или шахта. Это участок от поверхности почвы до зеркала воды. Конструкцию делают из бетона – монолитного или готовых колец, камня, кирпича, дерева. Основное требование к стволу – герметичность, исключающая попадание в колодезную воду загрязняющих веществ, осадков.
  3. Оголовок. Конструкция, возвышающаяся над землей не меньше чем на 0,6 м, а удобнее всего – когда на 0,8-0,9 м. Препятствует загрязнению источника, создает безопасные условия использования. Имеет крышку, для ручного забора воды ведром сооружают подъемное устройство.
Разные виды шахтных колодцев

Наглядный пример шахтных колодцев.

Классификация по водоприемной части

Существует 3 вида шахтных колодцев:

  1. С несовершенным водоприемником. Он частично погружен в водоносный пласт. Жидкость поступает через дно, иногда сквозь отверстия в стенках. Конструкция наиболее часто используется для одной семьи. Воды хватает, чтобы обеспечить все потребности.
  2. С водоприемной частью совершенного типа. Она проходит через всю водоносную жилу, упирается в нижний непроницаемый пласт. Пополняется через боковые отверстия. В частных домовладениях встречаются редко. Если дебит превышает потребности семьи, вода застаивается, портится.
  3. С совершенной водоприемной частью, дополненной зумпфом. Это резервуар, который устраивают в плотном непроницаемом слое под водоносной жилой. Остальные характеристики конструкции аналогичны предыдущей.

Существует другой тип резервуара для воды – конус с усеченной вершиной. Его устраивают при толщине водоносной жилы более 3 м.

Оптимальная для частников схема

Залегание грунтовых вод

Схема размещение грунтовых вод.

Выбор типа шахтного колодца обусловлен потребностями в объеме воды. При недостаточном использовании она застаивается, теряет питьевые качества, портится. Для дачного участка рациональный вариант – сделать сооружение несовершенного типа.

Практика показала, что глубину водоприемника следует ограничить 70% толщины пласта. Увеличение уменьшает количество поступающей воды, приходится проделывать боковые отверстия.

На дне такого источника делают донный фильтр. Он состоит из слоя песка снизу, посредине – щебень или гравий толщиной 15 см.

Сверху засыпают более крупные фракции щебня, гравия или гальки. Если на дне водоприемника плывун, устраивают дощатый настил. В нем проделывают отверстия для поступления воды.

Самостоятельные гидрогеологические изыскания

Приступая к строительству колодца своими руками, выясняют ориентировочную глубину. Эта информация позволит вычислить и закупить необходимое количество материалов. Интересуются у соседей, какой уровень воды, техническая она или питьевая, стабильностью зеркала. Выясняют, какие пласты проходились при разработке шахты, встречались ли крупные камни.

Опросы дают приблизительные значения при условии, что местность равнинная, а холмистость небольшая. Водоносные слои в таком случае почти горизонтальные, расположены на одинаковой глубине. Разница в длине ствола вызывается только высотой местности, на которой расположены колодцы.

Опросный метод не дает результатов, если высоко залегают скальные и полускальные породы. Водоносные жилы располагаются в них спорадически. Малоэффективен он и при сильно холмистом рельефе.

Бурение в поисках нахождение водоносного слоя

Узнать нахождение водоносных слоев вам поможет бурение.

Точную картину может дать только бурение. Его можно провести самому, что трудно, или воспользоваться услугами гидрологической организации. Если она проводила на этой местности изыскания, то имеются необходимые данные.

Важно не только определиться с глубиной шахты, но и понять, можно ли в этом месте добыть воду. Хорошие результаты дает учет особенностей ландшафта.

Воды нет или мало:

  • на сильно возвышенных участках;
  • рядом со скважинами;
  • на крутом берегу реки;
  • на местности с густыми зарослями акации или сосны.

На некоторых участках вода низкокачественная, с большим содержанием железа и марганца. К ним относятся низкие берега водоемов, высушенные болота.

Где устроить объект водоснабжения

Для выбора оптимального места придерживаются правил:

  • расстояние между колодцем и объектами возможного загрязнения (навозные кучи, выгребные ямы, скотные дворы и т.п.) – 20 м;
  • на речных берегах и склонах оврагов недостаточный дебит;
  • чтобы не разрушить фундамент строений, минимальное расстояние к ним от объекта водоснабжения – 5 м.

Нежелательно устраивать сооружение рядом с прудом, из которого не вытекает вода. Она проникает в колодец и загрязняет его.

Технологии строительства шахтных колодцев

Рытье шахты для колодца

Вырываем шахту для строительства колодца.

Работы выполняются по одному из способов:

  1. Вырывают шахту, стены формируют с фундамента, опирающегося на дно водоупора. Применяют в кирпичных и каменных колодцах. Чтобы предотвратить обвал ствола, устраивают крепеж.
  2. Наращивают стенки сверху и одновременно опускают. Параллельно выполняются строительные работы и проходка. Технологию применяют при использовании колец или дерева.
  3. Делают проходку с наращиванием снизу. Используют, когда деревянную конструкцию заклинивает. Просвет уменьшают в размере, элементы присоединяют к нижней части.

Сооружение колодца с фундаментом

Работа начинается с устройства бетонного фундамента. Дно выравнивают, засыпают щебнем, трамбуют. Опалубку высотой не менее 10 см собирают наверху, укладывают изнутри полиэтиленовую пленку. Опускают в шахту и заливают раствором из щебня и цемента без песка. Для надежности основания добавляют горизонтальную арматуру и вставляют вертикальные стержни в количестве 6 штук.

Изготавливают арматурный каркас. Чтобы удлинить вертикальные прутья, используют стержни толщиной 15 мм с приваренной резьбовой частью М16. Удобно применить трехметровые шпильки. Их соединяют удлиненными гайками, обходясь без сварки.

Кладку выполняют по кругу, контролируя шаблоном. Толщина стенок из кирпича при глубине ствола до 6 м – 25 см, при использовании камня и большей длине шахты – 37 см. Через 15-20 см укладывают горизонтальные прутки, привязывают к вертикальным стержням проволокой. В раствор можно добавить 1 часть жидкого стекла, что увеличит герметичность швов.

Вид колодца из колодца

Кладка кирпича колодца.

Как сделать колодец из бетонных колец

Требуется минимум 3 человека. Для подъема земли целесообразно использовать треногу с лебедкой.

Последовательность действий:

  1. Устанавливают на место кольцо. В него забирается работник и начинает подкапывать изнутри. Кольцо опускается, когда край сравняется с землей, накатывают другое.
  2. Продолжают проходку, дальнейшие действия аналогичные. Водоносный пласт копают на глубину, которая зависит от выбранного типа водоприемника.
  3. Откачивают грязную воду дренажным насосом. Чем больше ее отберут, тем чище будет источник.

Чтобы железобетонные кольца под давлением почвы не сдвигались, на них устанавливают накладки из полос металла. В стенках проделывают 3-4 отверстия, скрепляют болтами с гайками. Если кольца с замками, в этом нет необходимости.

Устройство сруба деревянного колодца

Важно правильно выбрать и подготовить древесину. Дольше всего служит дуб или граб – под водой до 25 лет, сверху – 50 лет. Для подводной части применяют также вяз, лиственницу, ольху, выше подойдет сосна. Подбирают бревна одинакового диаметра. Заготовки ошкуривают, высушивают в тени до 3 месяцев.

На выбор технологии монтажа оказывает влияние глубина шахты. Безопасный способ – наращивание сруба сверху. Он повторяет метод устройства колодца из бетонных колец. Если прочный грунт и несильно просачивается вода, можно проводить монтаж снизу. Вырывают шахту, на дне устраивают обвязку, собирают сруб, наращивая доверху.

Если подобную технику применить нельзя, поступают по-другому:

  • пробуют выкопать максимально глубокую шахту;
  • собирают снизу сруб, выводят на 0,5 м выше земли;
  • снимают грунт в середине стен на 20 см, забивают туда клинья;
  • удаляют почву по углам;
  • убирают подпорки и осаживают конструкцию.

Последние 3 действия повторяют.

Сруб деревянного колодца

Схема сруба деревянного колодца.

Защита конструкции от поверхностных вод и морозов

Вокруг верхней части шахты устраивают глиняный замок. Он не пропускает посторонние воды, стоки. Выкапывают землю на глубину, превышающую уровень промерзания, шириной 0,5 м. Стенки утепляют пенопластом. Траншея заполняется глиной, тщательно трамбуется. Сверху сооружают отмостку с уклоном от оголовка.

Стыки между кольцами промазывают цементно-песчаным раствором, можно добавить 10% жидкого стекла. Предварительно в щели укладывают льняной канат.

Устройство домика над колодцем также предохраняет от атмосферных осадков и мороза.

Колодец своими руками - пример самостоятельного устройства

Причин, заставляющих задуматься об устройстве автономного водоснабжения, может быть несколько. Чаще всего это банальное отсутствие в определенной местности системы водопровода. Реже – низкое качество подаваемой воды. Кроме того, перебои в работе коммунальных служб заставляют многих из нас стремиться к независимости от них. Поэтому даже у хозяев домов «со всеми удобствами» все чаще возникает желание построить на участке колодец (своими руками или при помощи наемных рабочих). Необходимо отметить, что знакомые с детства деревенские колодцы встречаются все реже. Во многих случаях их заменяют скважинами.

Привычный колодец или водозаборная скважина?

Однозначного ответа на вопрос: «Что лучше: скважина или колодец?» — нет. В каждом отдельном случае нужно принимать взвешенное решение исходя из особенностей местности и ваших потребностей. При этом нужно принимать во внимание следующие факторы:

  • Глубина залегания водоносного слоя.
  • Планируемое среднесуточное потребление воды.
  • Тип грунта, а точнее, степень его каменистости.
  • Доступные технические средства.
  • Вероятность перебоев с подачей электроэнергии.

Теперь давайте разбираться с каждым пунктом подробнее. Итак, важно понимать, что из трех существующих водоносных слоев в качестве источника питьевой воды используют чаще всего средний – грунтовые воды. Первый от поверхности слой или верховодка для этих целей не подходит из-за невысокого качества воды и сезонности пополнения (в зависимости от выпавших осадков и таянья снегов). Качество воды в артезианском слое (самом глубинном) нареканий не вызывает. Вот только стоимость обустройства и обслуживания артезианской скважины не идет ни в какое сравнение с ценой на возведение обычного колодца – это дорого.

Как правило, глубина колодца составляет 10-15 м, иногда до 20 м. Если же грунтовые воды залегают ниже, лучше отдать предпочтение скважине, пробурить которую можно и самостоятельно. К плюсам этого способа можно отнести также возможность его реализации в достаточно короткий срок.

Как правильно: сделать колодец или пробурить скважину

Небольшой диаметр скважины затрудняет работы по ее организации и дальнейшее обслуживание

Однако для людей, не обладающих специальными навыками, устройство колодца своими руками как-то привычнее и технологически понятнее, чем бурение скважины. Кроме того, это позволяет избежать ряда проблем при строительстве и дальнейшей эксплуатации:

  • Если при бурении скважины на пути бура попадется большой камень, справиться с ним будет очень сложно. А достаточно большой диаметр колодца позволяет извлечь даже достаточно крупный кусок породы.
  • Для рытья колодца вам не потребуется специальное оборудование. Все что для этого нужно есть у любого хозяина: совковая и штыковая лопаты, лом, пара ведер, прочная веревка и крепкие руки.
  • В процессе эксплуатации и колодец и скважина неизбежно заиливаются. Только вот почистить колодец без специального оборудования можно, а скважину нет. Да и с предметами, упавшими в нее придется распрощаться навсегда. А ведь случаи обрыва троса, на котором крепится насос, нередки.
  • Теперь о перебоях в энергоснабжении. Если в вашем доме отключат свет, воспользоваться скважиной вы не сможете. Из колодца же всегда можно достать воду по старинке – ведром.

Строительства колодцев своими руками имеет всего два очевидных недостатка: трудоемкость и большой объем извлеченной земли, которую придется вывозить.

В поисках воды или где рыть колодец

При прочтении предыдущего раздела у вас неизбежно возник вопрос, как определить эту самую глубину залегания грунтовых вод. К сожалению, произвести подобные исследования самостоятельно невозможно. Полагаться в этом деле на всевозможные народные приметы не стоит. Единственный более или менее верный способ – расспросить соседей. Если глубина колодцев у большинства из них одинакова, можете смело рассчитывать, что и на вашем участке дело обстоит так же. Если же соседи пользуются водопроводом, придется обращаться к специалистам. Располагать колодец необходимо на достаточном удалении от источников загрязнения: уличных туалетов, выгребных ям и септиков.

Как сделать колодец безопасным

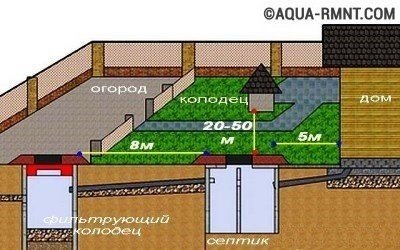

Колодец нужно располагать на некотором удалении от источников загрязнения

Согласно действующим нормативным документам это расстояние составляет минимум 20 м.

Более подробно о том, как найти воду для колодца, читайте в нашей статье: https://aqua-rmnt.com/vodosnab/kolod-skvaj/kak-najti-vodu-dlya-kolodca.html.

Как и из чего строить: выбираем конструкцию и материал

Существует достаточно много способов строительства колодцев, но наиболее распространенным из них является шахтный способ. Именно его возведение мы и рассмотрим поэтапно. Для того чтобы понять, как сделать колодец своими руками  нужно в первую очередь ознакомиться с его устройством. Это достаточно простое на вид сооружение состоит из четырех частей:

  • Оголовок – верхняя часть препятствующая замерзанию воды в морозы и защищающий ее от пыли и мусора;
  • Главный ствол – шахта для транспортировки;
  • Водоприемник и зумпф – части, отвечающие за накопление воды.

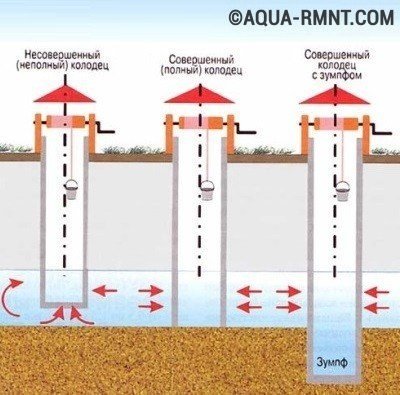

Конструкция водоприемника тоже может быть разной:

Для бытовых нужд одной семьи подойдет несовершенный колодец

Для бытовых нужд одной семьи отлично подойдет несовершенный колодец

Неполный или несовершенный водоприемник представляет собой сооружение, где крепь ствола не касается водоупорного пласта снизу. В этом случае вода в колодец поступает сквозь дно и стенки.

Полным или совершенным водоприемник называется, когда крепь упирается в дно (водоупорный пласт). В этом случае пополнение запасов воды происходит через стенки шахты.

Полный с зумпфом или расширением шахты к низу водоприемник подходит для хозяйств с большим суточным водопотреблением. Зумпфом называют углубление в водоупорном слое почвы, которое предназначено для накопления большого запаса воды. Для этих же целей служит и расширение ствола в водоприемной части.

Важно! Не стоит думать, что чем больше емкость колодца, тем лучше. При большой разнице между суточным потреблением и объемом колодца вода в нем будет застаиваться.

Для частных домовладений лучше всего подойдет первый вариант.

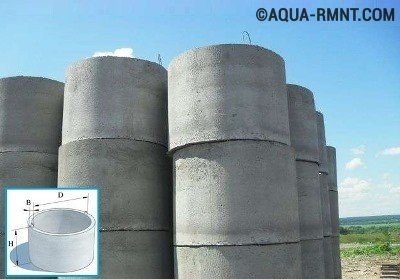

Для устройства колодца своими руками проще использовать железобетонные кольца

Для устройства колодца своими руками проще всего использовать железобетонные кольца

По соотношению цены, качества и простоты установки первенство принадлежит неполным колодцам из железобетонных колец.

В нашей следующей статье вы найдёте подробную инструкцию по монтажу колодца — расчёты, рытьё, установка колец и другие особенности: https://aqua-rmnt.com/vodosnab/kolod-skvaj/kak-vykopat-kolodec.html.

Решение принято, приступаем к реализации

Прежде всего, необходимо понимать, что правильный ответ на вопрос «как построить колодец своими руками» предусматривает наличие как минимум четырех рук. То есть, принимать участие в работе должны двое. Если помощников будет больше одного – отлично, дело пойдет быстрее. Итак, приступаем.

Роем шахту и устанавливаем кольца

Устройство шахты такого колодца возможно двумя способами.

Способ №1

Еще до начала земельных работ в выбранном месте устанавливается бетонное кольцо, а затем из его середины и из-под стенок выбирается грунт.

Совет! Для того чтобы не пришлось перебрасывать землю через стенки кольца, можно сначала вырыть яму необходимого диаметра глубиной 0,5-0,7м, а затем устанавливать кольцо.

На рыхлых грунтах выемку земли необходимо производить от центра к краям. На прочных же лучше сначала «подкопать» нижний край кольца, а затем очистить центр. По мере удаления грунта под собственным весом кольцо будет опускаться вниз. Когда оно полностью опустится ниже уровня поверхности – устанавливаем второе кольцо и скрепляем его с первым.  Для обеспечения герметичности стыков, которые будут находиться в воде, между сегментами по специальным желобкам необходимо проложить пеньковую веревку. Места соединений выше уровня поверхности воды после окончания земляных работ заделывают цементным раствором.

Важно! При сооружении колодцев категорически запрещено использовать материалы, содержащие опасные химические вещества – всевозможные монтажные растворы, герметики, мастики. Это может пагубно отразиться на вкусовых качествах воды и даже сделать ее опасной для здоровья.

На сыпучих грунтах в процессе работы иногда возникает достаточно неприятная ситуация – одно из верхних колец «зажимает». При этом нижние кольца опускаются, а верхние остаются не месте, что приводит к возникновению разрыва. Чтобы предотвратить такое развитие событий сразу после установки нужно скрепить кольца между собой четырьмя металлическими пластинами, расположенными на равном расстоянии друг от друга.

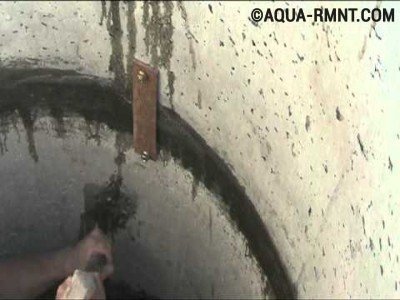

Строительство колодцев своими руками - скрепление железобетонных колец

Такой способ скрепления колец поможет избежать появления щелей во время строительства

Пластины, в свою очередь, крепятся к бетону металлическими скобами или болтами сквозь предварительно заготовленные отверстия.

Способ №2

Вот еще один способ, как сделать колодец из железобетонных колец на твердых грунтах, где возможность обрушения стенок шахты минимальна. Можно сначала вырыть шахту, а затем опускать в нее кольца. В этом случае придется увеличить диаметр ямы на 20-30см и после установки колец производить обратную засыпку. А это лишние трудозатраты.

Правильное устройство колодца своими руками

Работу можно прекращать, когда на дне появится не менее трех ключей

Прекратить работу нужно тогда, когда в яму начнет активно прибывать вода, а на дне появится 3 или более ключа. Теперь нужно откачать всю воду и убрать еще немного грунта (3-5 ведер). Выключаем насос, накрываем колодец и оставляем его на 12 часов. Затем снова откачиваем всю воду и вычищаем дно при работающем насосе до тех пор, пока водоносные жилы на станут четко видны.

Важно! Во время очистки колодца не нужно убирать грунт из под колец. Иначе вы рискуете опустить их ниже водоносного пласта.

Снова накрываем колодец и оставляем еще на сутки. Теперь откачиваем воду и устраиваем донный фильтр.

Немного о технике безопасности

«Какая может быть техника безопасности при работе с лопатой?» — спросите вы. И будете в чем-то правы. Но не стоит забывать о том, что работать придется не на поверхности, а в достаточно глубокой яме, где температура значительно ниже. Чтобы не «заработать» переохлаждение регулярно делайте перерывы и поднимайтесь на поверхность. Особенно этот совет актуален в летнюю жару.

Немалую опасность представляют собой и возможные газовые «карманы», на которые легко наткнуться в некоторых регионах нашей страны. Как построить колодец и не пострадать от этого «невидимого врага»? Очень просто — берите с собой в яму горящую деревянную лучину. Пока пламя горит ровно, бояться нечего. Если же оно быстро гаснет – немедленно поднимайтесь на поверхность и проветривайте углубление. Сделать это можно любыми подручными средствами, например, вентилятором или даже пылесосом с достаточно длинным шлангом.

Следующее правило может быть и банально, но его несоблюдение очень часто приводит к трагическим последствиям. Надевайте каску и проверяйте прочность всех веревок и крепления ручек ведер. В процессе работы вам очень часто придется опускать в яму и поднимать из нее тяжелые предметы. А увернуться  на таком ограниченном пространстве от летящего с высоты в 5-7 метров ведра с землей вам будет некуда.

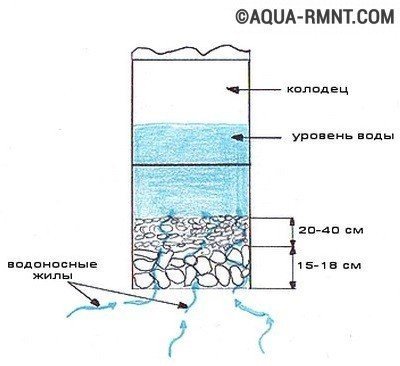

Устройство донного фильтра

Конструкция донного фильтра во многом зависит от состава грунта и скорости поступления воды. Если на дне обильно образуется жидкая грязь, а вода поступает быстро, начать нужно с устройства деревянного пола с отверстиями и зазорами между досками.

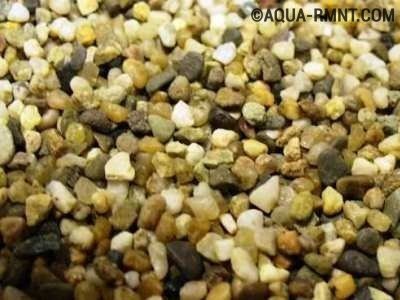

Теперь нужно уложить 2-3 слоя щебня или гравия. Нижний слой толщиной 100мм делаем из материала самой мелкой фракции. Затем засыпаем более крупный гравий слоем в 100мм.

Как построить колодец с чистой водой

Донный дренаж поможет сделать воду в вашем колодце идеально чистой

Третий слой такой де толщины должен состоять из самых крупных камней. Если грунт на дне колодца остается достаточно плотным, модно обойтись без деревянного поддона.

Как правильно углублять колодец, в каких случаях этого делать не рекомендуется, об этом подробнее в нашей следующей статье: https://aqua-rmnt.com/vodosnab/kolod-skvaj/uglublenie-kolodca-svoimi-rukami.html.

Оголовок – не только функционально, но и красиво

Итак, как правильно сделать колодец разобрались. Остался только завершающий этап — оголовок.  Функциональная составляющая оголовка колодца должна быть заложена еще во время строительства шахты. Для этого достаточно оставить верхнее кольцо выступающим на поверхность на 600-800мм. Теперь нужно накрыть его крышкой из любого доступного вам материала и сделать отмостку из глины толщиной 200мм. Но ведь хочется, чтобы колодец не только не портил внешний вид участка, но и по возможности украшал его. В первый год после строительства заниматься отделкой не рекомендуется – кольцо может еще немного просесть. А вот спустя 10-12 месяцев можно превратить ваш источник чистой воды в дополнительный декоративный элемент ландшафтного дизайна, отделав его камнем или деревом и соорудив красивую крышу. Вот подборка некоторых особенно удачных решений:

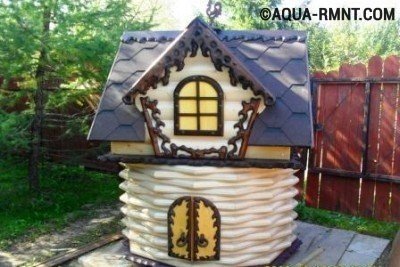

Домик для колодца

Если нет желания украшать колодец самостоятельно, можно купить вот такую красивую «мельницу»

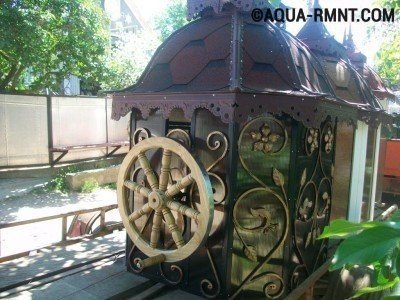

Как сделать колодец оригинальным

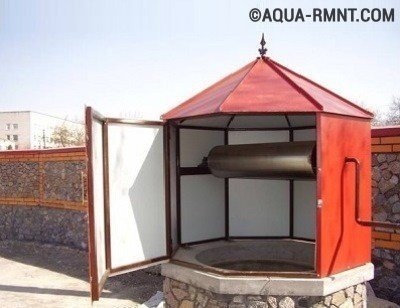

Такой «домик» из металла не только отлично смотрится, но и предохраняет колодец от засорения

Как оригинально украсить колодец

Оголовок в виде теремка

Колодцы на даче своими руками

Грунтовые воды присутствуют практически под всей земной поверхностью. В одном месте залежи воды проходят близко к поверхности, в другом – далеко. Владельцу дачного участка нужно лишь определить, на какой глубине проходит подземный водоносный слой, а затем выполнить соответствующие мероприятия по обустройству колодца.

Колодцы на даче своими руками

Колодцы на даче своими руками

Правильно вырытый и грамотно оформленный колодец будет долгие годы обеспечивать своего владельца чистой питьевой водой. При этом с выполнением всех мероприятий по обустройству колодца на дачном участке можно справиться собственными силами.

Колодцы на даче своими руками

Колодцы на даче своими руками

Содержание пошаговой инструкции:

Место для обустройства колодца

В первую очередь определите оптимальный участок для обустройства колодца. Существует несколько методик.

Попробуйте найти подходящее место с помощью простейших приспособлений – рамок, сделанных из латунной проволоки. Возьмите проволоку диаметром около 3 мм, длиной 0,5 м. Согните проволоку под прямым углом так, чтобы длина короткой части равнялась примерно 100 мм.

Сделайте две такие рамки. Возьмите их в обе руки. Не нужно сжимать рамки слишком крепко – у них должна быть возможность вращаться без лишних затруднений.

Попробуйте найти подходящее место с помощью простейших приспособлений – рамок, сделанных из латунной проволоки

Попробуйте найти подходящее место с помощью простейших приспособлений – рамок, сделанных из латунной проволоки

Обойдите с такими рамками весь дачный участок. Отметьте места, где рамки перекрещивались – на этих участках водоносный слой размещен наиболее близко к поверхности земли. Если таких мест несколько, выберите наиболее удобное и подходящее под действующие требования.

Как найти воду на дачном участке

Как найти воду на дачном участке

Существует более эффективный, но и гораздо более затратный способ определения подходящего места для обустройства колодца. В соответствии с этим способом нужно вырыть скважину. Она и позволит установить глубину залегания подземных вод.

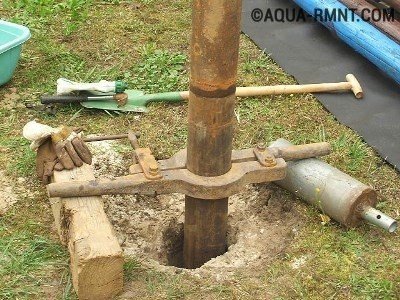

Разведочное бурение

Разведочное бурение

Предварительно поспрашивайте у соседей, какую глубину имеют их колодцы. На соседствующих участках подземные воды в большинстве ситуаций проходят на одном уровне.

Также вы можете установить, что вода проходит на малом расстоянии от поверхности грунта по следующим признакам:

  • в период весеннего таяния снега подвальное помещение дома или другой постройки на дачном участке наполняется водой;
  • на дачном участке образуется довольно плотный туман даже в случае отсутствия поблизости любых водоемов;
  • неподалеку от дачного участка находятся природные водоемы;
  • на поверхности грунта присутствует мох; Мох

    Мох

  • после заката на участке появляется много различных мошек;
  • даже в очень засушливые периоды года на участке спокойно растет сочная густая трава. Трава

    Трава

Традиционная схема частного колодца

В подавляющем большинстве ситуаций дачные колодцы строятся по одинаковой схеме. Главными составляющими рассматриваемой конструкции колодца являются водосборник, основной ствол и верхний оголовок.

Схема грамотно вырытого и обустроенного колодца

Схема грамотно вырытого и обустроенного колодца

В водосборнике происходит скапливание и хранение воды, ствол предотвращает осыпание земли внутрь водосборника, а оголовок является самой высшей частью колодца, предназначенной для его защиты от осадков и мусора.

Схема устройства шахтного колодца

Схема устройства шахтного колодца

С чего начинать?

Колодец лучше всего делать осенью. В эту пору грунтовые воды опускаются максимально низко, что сделает рытье колодца более легким и позволит определить оптимальную глубину строения.

Рытье котлована выполняется вручную. Подготовьте для этого следующие приспособления:

  • лопату;
  • ведра;
  • насос;
  • осветительные приборы;
  • дополнительные приспособления для облегчения прохождения грунта. К примеру, в случае с очень твердыми почвами может потребоваться отбойник. Ориентируйтесь на особенности ситуации. Колодезные кольца

    Колодезные кольца

Предварительно купите нужное количество бетонных колец для обустройства стенок колодезного ствола. Наиболее удобны и просты в монтаже кольца со специальными фасками для стыковки, однако они стоят несколько дороже своих упрощенных аналогов.

Руководство по обустройству колодца

Чаще всего используется два основных варианта самостоятельного обустройства колодца. Ознакомьтесь с особенностями каждого метода, выберите самый подходящий способ и приступайте к работе.

Первый метод

Первый шаг. Выройте яму размерами 1,25х1,25 м. Глубину определяйте сами – ройте, пока не будет достигнут водоносный слой. Копайте очень осторожно, не забывая о требованиях предосторожности.

Выройте яму

Выройте яму

Если земля сильно осыпается, сразу переходите ко второму методу обустройства колодца на даче.

Второй шаг. Поочередно опустите в вырытую шахту бетонные кольца, ровно устанавливая их друг на друга. Затем углубите шахту путем подкопа на пару колец.

Загрузка бетонных колец в колодец.

Загрузка бетонных колец в колодец.

На этом основной этап обустройства колодца закончен. Вам остается лишь выполнить дополнительные защитные мероприятия и обустроить оголовок, о чем будет рассказано далее.

При желании можете обустроить колодец прямоугольной формы. Для этого достаточно вырыть соответствующий котлован, установить по его периметру прочную опалубку и залить бетон.

Данный способ самостоятельного обустройства колодца является наиболее удобным и максимально быстрым, однако он подходит исключительно для несыпучих почв.

Второй метод

Первый шаг. Выройте котлован глубиной порядка 1 м и установите в него первое кольцо. Лучше, если вам удастся купить кольцо со штырями на нижнем ободке либо же с конусовидным заострением. Такое кольцо будет попросту проще продвигать вниз, и оно осядет под своей же массой.

Выройте котлован глубиной порядка 1 м и установите в него первое кольцо

Выройте котлован глубиной порядка 1 м и установите в него первое кольцо

Второй шаг. Продолжайте подкапывать яму, пока первое бетонное кольцо не уйдет вниз еще на 100 см. Установите второе кольцо.

Третий шаг. Проложите швы между кольцами просмоленным канатиком либо другим подходящим материалом и запечатайте простым цементным раствором. Также швы можно заделать глиняным раствором, однако он не отличается особой долговечностью и требует периодического обновления.

Копка колодца

Копка колодца

Продолжайте обустраивать колодец по приведенному ранее алгоритму, пока не достигнете водоносного слоя.

В завершение вам предстоит рыть землю уже в водоносном слое. Выполнение этой работы вручную не доставит вам никаких положительных эмоций – земля будет смешиваться с водой, превращаясь в грязную жидкую массу. Поэтому для облегчения задачи предварительно купите качественный и производительный дренажный насос.

Ваша задача – за как можно более короткое время избавиться от земли с нижних 2-3 м шахты.

Засыпьте подготовленное дно слоем щебенки толщиной от 10 см. Насыпь будет выполнять функцию фильтра.

Донный фильтр для колодца

Донный фильтр для колодца

Для максимального упрочнения конструкции скрепите кольца с помощью скоб. Металлические изделия покройте антикоррозийным средством.

Скрепление бетонных колец

Скрепление бетонных колец

Обустройство мягкой отмостки

Для внешней влагоизоляции дачного колодца вы должны сделать мягкую отмостку.

Для сооружения отмостки сначала снимите верхний слой грунта по периметру обустроенного вами колодца, а затем сделайте углубление. Глубину ямы подбирайте индивидуально – она должна немного превышать глубину промерзания почвы.

Схема устройства мягкой отмостки

Схема устройства мягкой отмостки

Засыпьте подготовленный участок просеянным песком. Тщательно утрамбуйте засыпку, а сверху уложите плотную полиэтиленовую пленку и заведите ее края на верхнее бетонное кольцо. Крепко прижмите полиэтилен к бетонному кольцу и зафиксируйте его с помощью металлической клейкой ленты.

Поверх покройте отмостку щебенкой, газоном либо камнем на свой выбор.

Видео — Глиняный замок колодца

Рекомендации по обустройству верхней части конструкции

В завершение выполняется оформление колодезного оголовка. Будет достаточно обшивки из струганных досок. Подобного рода конструкция будет прекрасно справляться со своими главными задачами, однако ее вряд ли можно назвать эстетичной.

Оголовок колодца из сайдинга

Оголовок колодца из сайдинга

Гораздо интереснее выглядят оригинальные домики над дачными колодцами. Домик строится с применением кирпичей. Необходимо обложить ими оголовок колодца, а сверху смонтировать кровлю из подходящего материала, например, металлопроката либо досок.

Помимо этого, в продаже доступен большой ассортимент готовых домиков для колодцев из разных материалов. Можете купить готовое изделие либо же сделать его самостоятельно, ориентируясь на доступные примеры.

Защитите колодец от попадания внутрь мусора и животных

Защитите колодец от попадания внутрь мусора и животных

Помимо своей главной защитной функции, домик станет дополнительным украшением вашего дачного участка.

Видео — Домик для колодца

Советы по эксплуатации колодца

Чтобы ваш дачный колодец в течение как можно большего времени безукоризненно выполнял свою работу, уделяйте время обслуживанию конструкции и уходу за ней.

Советы по эксплуатации колодца

Советы по эксплуатации колодца

После каждого использования переворачивайте ведро для воды вверх днищем, чтобы исключить попадание различного мусора в емкость.

Оградите периметр вокруг колодца, чтобы в него не могли попасть домашние животные. Периодически осматривайте внутреннее пространство колодца. Если вы обнаружите в нем животных либо птиц, откачайте воду, выбросьте найденные объекты и выполните дезинфекцию объекта.

Для удаления из воды различного мусора используйте удобные и подходящие для этого приспособления, к примеру, сачок с рукоятью.

Каждые 4-6 месяцев выполняйте полную чистку колодца. Начинайте с тщательной очистки бетонных стенок металлической щеткой либо метлой из березовых ветвей. После стенки нужно промыть чистой водой, а воду откачать из колодца насосом.

Чистка колодца

Чистка колодца

Видео — Чистка колодцев

Достаньте со дна дачного колодца гравийную засыпку. Промойте элементы засыпки и уложите их обратно. Для финишной дезинфекции нанесите на стенки колодца 3%-й раствор хлора. Также хлорный раствор надо добавить в поступающую воду. Закройте колодец на сутки, а затем промойте стенки конструкции и откачайте воду нужное количество раз, пока запах хлорки полностью не исчезнет.

Следуйте этим простым рекомендациям по обслуживанию колодца, и он будет непрерывно давать вам чистую воду высокого качества в течение долгих лет.

Удачной работы!

Видео – Колодцы на даче своими руками

Шахтный колодец устройство, схемы, фото

Водоснабжение загородного или дачного дома – задача первостепенная, и, если жилье находится вдалеке от централизованного водопровода, решается только обустройством собственного колодца или питьевой скважины. Одним из решений, которое помогает подвести воду из автономного источника воды, является трубчатый или шахтный колодец.Схема колодца трубчатой конструкции



Разновидности колодцев для снабжения питьевой водой

Водозаборные объекта бывают:

  1. Трубчатыми;
  2. Шахтными.

Трубчатое сооружение – это, проще говоря, колонка, или абиссинский колодец, который все видели и пользовались в поселках городского типа или деревнях. Для подъема воды на поверхность используется ручной насос, а это означает, что вода, которая поступает из трубчатого колодца, залегает неглубоко. Это – быстровозводимая конструкция, на ее обустройство уйдет максимум 2 рабочих дня, и делается такой колодец бурением скважины или уплотнением грунта забиванием трубы. То есть, конечный результат обустройства трубчатого колодца – стандартная скважина небольшой глубины, которую затем обустраивают фильтрами грубой очистки и насосом, часто электрическим, а не ручным.

При бурении скважины в слабом или рыхлом грунте, а также при глубоком бурении скважину укрепляют обсадными трубами, чтобы стенки отверстия не осыпались и не загрязняли питьевую воду. Обычно обсадные трубы берут небольшого диаметра, поэтому их соединяют между собой резьбовым соединением, что позволяет добиться большой герметизации стыков скважин.Схема колодца шахтного исполнения



Разновидности трубчатых абиссинских шахтных колодцев:

  1. Колодец мелкого заглубления (глубина шурфа – ≤ 40 м). Колодец ≤ 9 м глубиной обустраивают забивкой трубы, которая сразу будет работать как обсадная. Но это можно сделать в рыхлом (песчаном, супесчаном) грунте;
  2. Сооружение глубокого заглубления (≥ 40 м). Шурф глубиной ≤ 50 м делают ударно-канатным способом, колодцы глубиной ≥ 50 м – колонковым или роторным способами.

Технические требования к колодцам просты:

Именно из-за мелкой глубины такое сооружение не рекомендуется бурить рядом с ватерклозетами, сточными канавами, септиками и выгребными ямами. Также следует (по возможности) бурить на самом высоком участке двора.

Поэтому, прежде, чем бурить шурф для колодца по трубчатому типу, необходимо провести геологические и геодезические исследования грунта. Результат исследований помогут не только определить местоположение скважины, но и выбрать способ бурения, размер трубы, тип грубого фильтра, модель насоса, и т.д.Варианты обустройства шахтных колодцев



Важно: пространство между обсадными трубами и грунтом обязательно следует засыпать глиной. Этот уплотняющий слой называется обратной засыпкой, и работает как водный барьер от попадания в скважину грунтовых и дождевых вод.

Достоинства и недостатки

  1. вода в трубчатом колодце всегда будет чистой, так как скважина надежно защищена обсадными трубами, обратной засыпкой и фильтром грубой очистки, который монтируется на конце обсадной трубы в виде перфорированного наконечника;
  2. Колонку можно пробурить рядом с домом;
  3. Подъем воды ведется с планируемого горизонта;
  4. Правильно пробуренная и обустроенная скважина дает полноценный дебет чистой питьевой воды.

Недостатки:

  1. Если водный горизонт залегает слишком близко (выше 7 метров), то добыть с нег оводу будет невозможно;
  2. Выбор сезона для бурения или пробивания скважины влияет на правильную глубину колодца. Если выбрать время обустройства колодца неправильно (например, во время дождей), то можно увидеть, как ваш колодец мелеет и из него уходит вода;
  3. Колодец должен работать постоянно: если забросить его, то скважина заилится;
  4. Точность монтажа обсадных труб должна быть очень высокой – при неточной стыковке возможна разгерметизация швов и заиливание скважины.
Приспособления для бурения абиссинского колодца



Основные принципы строительства трубчатого колодца

В мягком грунте трубы в грунт просто забиваются кувалдой. Чтобы трубы входили мягче, грунт периодически смачивают. Операции проводятся таким образом:

  1. В намеченном месте (после исследований) копается лидер-лунка Ø до 1,5 м и глубиной до 1,5-2 м;
  2. На первую трубу монтируется хомут и фильтр грубой очистки, а также стальная баба для придания веса конструкции;
  3. Следующий хомут нужно смонтировать на 2 метра выше фильтра;
  4. Труба устанавливается в центре лунки засыпается грунтом и утрамбовывается;
  5. Забивают трубу опусканием бабы на канате.
Устройство шахтного колодца



Как устроен шахтный водозаборный колодец

Такое шахтный колодец также можно легко сделать своими руками. Обычно колодец обустраивают одновременно с рытьем шурфа и укрепления его стен. Разновидности шахтных гидротехнических сооружений обуславливаются разными стройматериалами, которые используются для укрепления шурфа:

  1. Стенки из дерева;
  2. Кирпичные или каменные стенки;
  3. Из пластика;
  4. Из ж/б конструкций.

Шахтные колодцы со стенками из железобетонных труб пользуются самой большой популярностью из-за простоты строительства и длительности эксплуатации. Вес труб или ж/б колец заставляет использовать подъемный кран для опускания бетонных элементов в шурф, но длительный срок службы такого колодца оправдывает все расходы.

Важно: колодец шахтного типа необходимо защищать от верховодки и атмосферных осадков. Защита состоит из слоя битума и рулонной гидроизоляции (рубероид или полиэтилен). Стыки труб и швы гидроизоляции также промазываются битумом.

Герметизация стыков бетонных труб

Как устроен колодец шахтного типа

Оголовок должен находиться выше уровня грунта – для защиты от мусора и отрицательных температур, так как оголовок утепляется. Основные составляющие конструкции:

  1. Водоприёмник, который устраивается в нижней части и служит для приема и фильтрования воды;
  2. Шахтный ствол, который находится в грунте и служит для защиты от обрушения стенок колодца, а также для ограждения питьевой воды от грунтовых вод и атмосферных осадков;
  3. Оголовок защищает колодец от мусора и замерзания воды, конструкция должна иметь защитную кровлю и ворот для аварийного ручного подъема воды.

Достоинства конструкции:

  1. Длительный срок безремонтной службы – более 50-70 лет;
  2. Шахтное сооружение дешевле бурения Устройство скважины;
  3. Простота очистки воды;
  4. Большой диаметр шахты позволяет автоматизировать подъем воды любыми типами насосов – глубинными, центробежными или вибрационными;
  5. Не нужно оформление разрешительных документов – после окончания строительства колодец достаточно зарегистрировать в БТИ.

 Колодец из железобетонных колец

Недостатки:

  1. Временные и трудовые затраты на строительство выше, чем на аналогичные процессы в оборудовании трубчатого колодца;
  2. Ежегодно необходимо чистить и дезинфицировать гидротехническое сооружение;
  3. Необходима постоянная откачка или забор воды, чтобы не допустить заиливания шахты;
  4. Качество питьевой воды обуславливается устройством надежного фильтра;
  5. Плохая герметизация стыков труб и швов гидроизоляции колодца приводит к загрязнению.

Как построить колодец

Копать шурф для водозабора лучше всего поздней осенью или в начале зимы, так как грунтовые воды в это время уходят на максимальную отметку, и нет риска обнаружить верховодку, а сам шурф можно сделать намного глубже, чем планировалось, что позволит иметь гораздо больший суточный дебет питьевой воды.Рытье шурфа для шахтного колодца



Рытье шурфа и сборку колодезной конструкции проводят в следующей последовательности:

  1. Шурф выкапывают лопатой с коротким черенком, чтобы можно было удобно выбрасывать грунт наверх – длинный черенок не позволит повернуть лопату в узкой скважине. Первоначальная глубина – 0,5-1,0 м и диаметр 1 м;
  2. В эту лидер-лунку лебедкой или подъемным краном опускают первое железобетонное кольцо или трубу;
  3. Рытье колодезного шурфа продолжается выемкой грунта под кольцом, которое будет проведать ниже под своей массой;
  4. После просадки первой части бетонной обсадной трубы до глубины 1 метр сверху опускают второе кольцо или трубу. Ж/б кольца соединяются друг с другом стальными скобами, под которые перфоратором сверлятся отверстия нужного диаметра. Швы и места соединений герметизируются битумом или герметиком;
  5. Таким же образом монтируют следующие кольца. Набор колец заканчивают, когда дно шурфа начнет активно увлажняться. Пока позволяют возможности, воду можно отчерпывать или откачивать, продолжая углублять колодец, но при обильном поступлении воды землеройные работы следует прекратить;
  6. Дно колодца застилается мытым камнем-дикарем разного размера, который будет выполнять роль первичного фильтра грубой очистки. Толщина слоя – до полуметра;
  7. Гидроизоляционные работы состоят из обмазки трех самых верхних бетонных колец горячим битумом или мастикой, а также двух-трех слоев рулонной гидроизоляции – рубероида или толстого полиэтилена;
  8. Отмостка вокруг шурфа делается из смеси песка с щебнем или гравием, верхний слой отмостки делается из глины, которая будет выполнять роль гидрозащитного замка. Поверх глины заливается слой бетона, который должен иметь уклон в 2-30 от колодца наружу;
  9. На оголовке монтируются стропильная система, крыша, укладывается кровля, устанавливается аварийный ворот;

Самым оптимальным и выверенным элементом для строительства шахтного колодца являются ж/б кольца высотой до одного метра, Ø ж/б колец – 1-1,2 метра. Такие элементы можно перемещать при помощи тали или ручной лебедки, то есть, не нужно арендовать подъемный кран.

Устройство канализационного колодца - виды, схема, монтаж

Канализационные колодцы, обязательный атрибут наружной канализации, без них ее устройство невозможно. Они должны проходить по всей длине трубопровода, Их устройство и количество может незначительно различаться, в зависимости от типа и назначения сооружения, сложности и протяженности системы.

Сам процесс строительства такого устройства несложный, главное разобраться в различии типов сооружений, ведь самодельный септик или выгребная яма тоже являются колодцами, и соблюдать правила и требования. После этого, будет проще сделать эффективную и работающую без сбоев систему канализации для дома.

Предъявляемые требования

Требования, которые предъявляются к канализационным колодцам регламентированы в СНиП 2.04.03-85. В этом акте описаны все аспекты касающиеся этих сооружений: место размещения, классификация, размеры и характеристики. В документе сказано, что установка колодца производится если:

  • есть повороты или изгибы;
  • изменяется диаметр труб или уклон;
  • происходит ответвления трубопровода.

Габаритные размеры могут быть разными. в зависимости от диаметра трубопровода:

∅ трубы (мм)Габариты (мм)
до 150700
до 6001000
до 7001250
от 10001500
от 12002000

Объем не указывается, однако зная глубину и диаметр вычислить его можно самостоятельно. Эксплуатационные характеристики колодцев из бетона отражены в ГОСТ 8020-90, а пластиковых (полимерных) в ГОСТ 32972-2014.

Видео: Канализация из бетонных колец самый простой и дешевый вариант

Так же, при установке шахты колодцев необходимо соблюдать санитарные нормы, к ним относится:

  • нельзя устанавливать вблизи источников питьевой воды и водопроводных систем;
  • установка производится на определенном расстоянии от жилых домов и соседних участков;
  • объемы должен соответствовать количеству пользователей.

Более подробно о санитарных нормах можно прочитать в этой статье: Правила установки септика.

Виды колодцев

Чтобы понять какие и сколько колодцев необходимо установить на участке следует разобраться в их типах. Канализационная система может включать в себя следующие виды:

  1. смотровой;
  2. перепадный;
  3. поворотный;
  4. фильтрационный;
  5. накопительный.

Каждый из них определяет за свою, определенную функцию, иногда они могут совмещаться в одном сооружении. Ниже подробнее рассмотрим каждый из них.

Смотровой

Смотровой канализационный колодец устанавливается на любой системе, независимо от степени ее сложности. Помогает контролировать работоспособность канализационного трубопровода и используется при обслуживании – прочистка, промывка и прочее. В зависимости от расположения разделяются на:

  • линейные – при большой протяженности магистрали располагаются на прямых участках, через определенное расстояние;
  • поворотные – устанавливаются в местах изменения направления трубопровода;
  • узловые – монтируются в месте соединения нескольких труб в одну;
  • контрольные – используются в местах соединения локальной канализации с централизованной.

Перепадный

Служит для изменения глубины закладки труб или скорости потока. Так же, могут применяться для обхода какого либо препятствия. Конструкция состоит из резервуара с расположенными на разной высоте подводящими и отводящими трубами, и дополнительными устройствами, например, ступени для гашения скорости. Так же как и предыдущий вид могут несколько различаться друг от друга:

  1. классическая конструкция – стоки поступают через верхнюю, а отводятся через нижнюю трубу;
  2. с отбойно — сливными стенками – для изменения скорости потока;
  3. каналы с уклоном – для увеличения скорости;
  4. конструкции с многоступенчатыми перепадами.

Фильтрационный

Эти модели используются в качестве устройства для почвенной доочистке стоков поступающих из септика. Конструктивной особенностью этого колодца является отсутствие дна и отверстия в стенках. Вместо этого, на дне и снаружи колодца устраивается дренажный слой из щебня или гравия.

Накопительный

Место для сбора и хранения стоков, проще говоря обычная выгребная яма. При его обустройстве важно, чтобы емкость была герметичной и регулярная очистка.

Материал изготовления

Шахта канализационного колодца может быть сделана из различных материалов. Самые распространенные:

  • кирпич;
  • бетон;
  • пластик.
Кирпичная кладкаВысокая прочность, при умении обращаться с мастерком монтаж не потребует много времени. Отверстия в стенах делаются на этапе строительства.
БетонМонтаж — с использованием опалубки или установка готовых колец. Отверстия для труб в заливных конструкциях выполняются при заливке, в кольцах — перфоратором или другим инструментом.
ПластикДелаются из еврокубов или бочек. Есть и заводские емкости, включающие в себя лотки с разводками различных типов. Может потребоваться якорение к бетонному основанию.

Для кирпичных и бетонных колодцев необходима гидроизоляция стен, снаружи и внутри, и дна.

Монтаж бетонного колодца

Канализационные колодец из бетона и кирпича практически не отличаются этапами и ходом работ по монтажу. Установка в любом случае происходит следующим образом:

  • Роется котлован, необходимого размера.
  • Устраивается основание – заливка фундамента или готовая плита.
  • Устройство стенок – заливка или установка колец.
  • Гидроизоляция стен и швов.
  • Засыпка и трамбовка.
  • Устройство крышки.

Для того, чтобы опускать готовые кольца в котлован, потребуется привлечение спецтехники.

Монтаж пластикового колодца

Готовые емкости из пластика или других полимерных материалов дает возможность все работы выполнить без привлечения грузоподъемной техники и экономит время. Главное, правильно выбрать место расположения конструкции и его размер. Монтаж выполняется в несколько этапов:

  • Рытье и подготовка котлована.
  • Фундамент – подушка из песка и щебня или заливное основание.
  • Установка резервуара, при необходимости крепление к фундаменту.
  • Включение в систему.

Во избежание заливки колодца любого типа, рекомендуется делать вокруг него отмостку из бетона по всему периметру горловины шириной 1,5 м.

Видео: Монтаж канализационного колодца из бетонных колец

Шахтный колодец своими руками: строительство и устройство

Предназначенный для хозяйственных нужд шахтный колодец — источник воды, представляющий собой сооружение, позволяющее набирать подземную воду. Забор воды из него осуществляется несколькими способами. Это самое простейшее водозаборное сооружение из всех видов колодцев.

Что такое колодец шахтного типа

    Колодец — это шахта, расположенная по вертикали. Она может иметь круглое или квадратное сечение. Вырытая шахта должна проходить через водоносные слои грунта, дно ее является открытым. Для закрепления боковых стен используется материал водонепроницаемого типа:

  • бетон или железобетон;
  • дерево;
  • образцы кирпича;
  • пластик.

На дно шахты насыпается гравий, слой которого должен составлять 30 см. Высота стен ствола над землей приблизительно равна 1 м. Сооружения устраиваются с учетом уклона местности, то есть выше всех источников загрязнения на поверхности грунта или в его толще.

Между источником различных загрязнений и стволом должно соблюдаться расстояние в 30-50 м, что исключает непредвиденный ремонт шахтных колодцев и их дезинфекцию. Наличие возможного источника загрязнения, размещенного выше ствола, предполагает расстояние между ним и шахтой более 80-100 м, а иногда требуется 120-150 м.

Вокруг ствола должен быть глиняный замок с отмосткой, предостерегающий от просачивания грязной воды снаружи сооружения и вдоль его стен. Чтобы выполнить глиняный замок вокруг колодца, необходимо выкопать яму глубиной 2 м и шириной 1 м. Для ее заполнения используется состав жирной глины.

Сооружение на земле обустраивается отмосткой поверх замка с соблюдением радиуса величиной в 2 м. Делается подсыпка песком, слой которого заливается цементным либо бетонным раствором. При этом учитывается уклон, который позволяет отвести в сторону от сооружения воду и осадки. Для отвода ливневых вод СанПиН требует обустройства специальной канавы для дренажа и перехвата загрязненного потока воды. Нормы предусматривают строительство ограждений вокруг колодезных сооружений, что позволяет ограничить подъезд автомобилей и различного транспорта.

Разновидности и способы монтажа

Сооружение шахтных колодцев может осуществляться различными методами. Открытый способ предполагает укладку короба или колец снизу вверх. Пользоваться этим методом следует в том случае, если колодец обустраивается на тяжелом глинистом грунте.

После рытья шахты, размер которой превышает сечение пластиковых труб, на дно ствола следует насыпать крупный слой щебенки. Затем можно переходить к установке колец, обрабатывая края водостойким герметиком. Их необходимо соединять между собой методом скручивания. Зазор между пластиковой трубой и земельной стеной должен быть засыпан песком либо щебнем.

Если воспользоваться закрытым «опускным» методом сверху вниз, то он подходит для сооружения колодцев на легких песчаных грунтах. На практике рытье глубокой шахты не является возможным, поэтому вначале делается яма глубиной в 1 м. После этого в нее устанавливается 1-е пластиковое кольцо, имеющее наибольший коэффициент жесткости.

Изделие должно выступать над уровнем земли. Затем выполняется герметичное соединение первых колец и выемка земли. При этом труба опускается до нужного верхнего уровня. Край второго кольца должен быть не выше 10 см над землей.

Последовательное соединение колец и поэтапная выемка грунта позволяют выровнять колодец на нужную глубину до уровня залегания подземной грунтовой воды. После устройства донного фильтра и наполнения шахты сыпучими строительными материалами щели между изделием и стенками шахты следует заделать.

Рекомендации по монтажу колодца

Надежные колодезные сооружения шахтного типа, которые строятся в случае залегания водоносных слоев на глубине приблизительно 20 м, необходимы для стабильного снабжения водой участков. При выкачивании воды используют специальные электронасосы, которые можно разделить на центробежные и вибрационные. Если случилась поломка такого устройства, то его можно заменить на журавль.

Для сруба колодца используются бревна в 12-18 см в поперечнике. Чтобы обустроить его нижнюю часть, применяются следующие древесные породы: вяз, дуб, ольха. Верхняя (надводная) часть изготавливается из сосны.
При изготовлении венцов выполняется подгонка бревен:

  • по горизонтали в паз;
  • по вертикали путем соединения с использованием вставных дубовых шипов;
  • в углах способом «в косую лапу».

 Вместе с тем нужно сделать обтеску бревен на плоскость с внутренней стороны.
Сборку сруба следует произвести на первоначальном этапе обустройства колодца. Затем осуществляется разметка шахты с глиняным замком. Далее грунт вынимается до глубины 1-1,5 м, после этого сруб может быть опущен. Остальные этапы выполнения колодца сводятся к следующим действиям:

  • производится установка треноги с полиспастом;
  • осуществляется обустройство водоупорного замка из глины с параметрами глубины и ширины 1 м;
  • выполняется утрамбовка глины;
  • выкапывается шахта при равномерном выборе земли с учетом толщины венца;
  • бревна придавливаются один к другому с помощью временных скоб.

Перед тем как построить шахтный колодец, следует сделать каждые 5 венцов более длинными на 20 см через 2 бревна снизу, которые имеют параллельное направление. Это предотвратит их перекашивание и возможные разрывы. Концы бревен потребуется уложить в гнезда, сделанные в стенах шахты.

Требования к устройству колодцев

Применение шахтных и трубчатых колодцев позволяет обеспечить водой один участок или несколько. Под дебитом воды подразумевается производительность сооружения, составляющая 0,5-3 м³/ч. Колодцы доступны для очистки, защищены от ливневки, удобны в эксплуатации, просты в ремонте. Наилучшим типом почвы для обустройства шахтного колодца глубиной 20 м и более обычно являются песчаные либо гравелистые грунты.

Для забора воды из шахты применяются ведра и электронасосы, устанавливаемые на поверхности либо опускаемые в колодцы. Недостаток сооружения — эксплуатация лишь грунтовых вод, качество которых не всегда соответствует нормам СанПиН. Шахтный колодец, который имеет малую интенсивность водоотбора, может оказаться загрязнен.

Застой воды приводит к тому, что она приобретает неприятный затхлый запах. В открытой шахте колодца могут оказаться посторонние предметы. В любом случае сооружение обеспечивает нужды хозяйства в техническом плане, позволяет осуществлять полив растений, представляет собой надежный источник при пожаротушении.

Рытье штольни для сооружения обычно выполняют копатели шахтных колодцев. Эту работу осуществляют и обученные бригады с использованием буровых установок. Необученные люди не должны допускаться к проведению работ в стволах колодцев, поскольку может случиться обвал стен и загазованность. Требования к устройству шахтных колодцев должны строго соблюдаться. Это относится и к очистке сооружений при их эксплуатации.

Конструктивные составляющие сооружения

Шахтный колодец состоит из следующих основных элементов:

  • оголовок;
  • ствол, ограниченный боковыми стенами;
  • водоприемник;
  • фильтр.

Оголовок представляет собой наземную часть, которая должна возвышаться над землей, являясь защитой водозабора от попадания в него загрязнений. Наличие глухой крышки позволяет защитить оголовок от механических загрязнений ствола различным мусором и листвой деревьев.

Ствол, представляющий собой тело шахты, выполняется из 1000 мм пластиковых колец, имеющих внешние ребра жесткости. Для обустройства ствола может быть использована шахтная гофрированная труба колодца, диаметр которой составляет 315-600 мм. Функции донного фильтра сооружения сводятся к водоприему.

Стены сверху колодца обычно отличаются водонепроницаемостью, что предотвращает просачивание грязной воды в ствол. В нижней его части предусматриваются отверстия, обеспечивающие прием воды. Отверстия ствола сверху располагаются ниже, чем проходит уровень горизонта (не меньше 0,5-1 м).

Кирпичные сооружения имеют отверстия для приема воды, которые зависят от наличия сквозных швов между кирпичами. Колодцы из бетона и железобетона закладываются посредством бетонирования. Предварительно отверстия и трубки для приема воды закрываются пробками из дерева, а после устройства шахты они вынимаются.

Дно колодезной шахты оборудуется специальным фильтром, изготовленным из крупнозернистого материала. Он насыпается слоями, при этом фракция зерен снизу вверх постепенно повышается. Для укладки верхнего слоя используется галька фракцией 50-100 мм. Стены шахты выводятся выше уровня поверхности земли на 1 м. Вокруг сооружения устраивается глиняный замок.

СНиП предусматривает обустройство изоляционного пояса из глины вокруг оголовка. Он позволяет предохранить колодезную питьевую воду от попадания поверхностных вод. Для покрытия пояса сверху используется асфальт.

Дно сооружения должно размещаться в водоносном пласте, при этом оно не доходит до водоупора. Вода в шахте должна быть установлена на уровне грунтовой. Колодец необходимо разместить как можно дальше от мест содержания животных, туалетов, всасывающих ям, т. е. тех мест, где в грунтовые воды могут проникнуть загрязнения.

Принцип устройства сооружения

Копка шахтных колодцев производится на глубину до первых водоносных горизонтов, в которых устраивается водоприемная часть. При их отсутствии шахта выполняется для того, чтобы вода проникала в нее через стены колодца и скапливалась на его дне. Вода должна наполнять тонкие пропластки песка, суглинки, супеси.

Стены сооружения укрепляются с помощью бревен либо прямоугольных брусьев размером 12-18 см. Обычно готовят скважину, размер сечения которой составляет более 1х1 м. Для обустройства ствола используют следующие виды древесных пород: дуб, вяз, ольха. Ствол укрепляется сверху вниз, а на поверхности земли предварительно заготавливаются венцы. Затем их необходимо подогнать и спустить в шахту на тросе. Для ее обустройства используются также железобетонные или пластиковые кольца.

Рытье колодца осуществляется равномерно на глубину 1-го венца, что позволяет избежать обвалов стен. Строительство колодцев из древесины производится в виде сруба из бревен, обтесанных с внутренней стороны, либо из пластинок. Древесные колодцы обычно используют для водоснабжения временного характера, поскольку они являются недолговечными, так как дерево быстро может загнить. Поэтому такие сооружения не являются удовлетворительными в санитарном плане.

Распространенный метод, используемый для устройства шахтных колодцев, в большинстве случаев является опускным. Шахтный колодец с небольшим поперечным сечением может быть обустроен не только посредством установки деревянного сруба. Для этого подходят бетонные, железобетонные и пластиковые кольца.

Для устройства шахт сечением 1,23 м, глубина которых достигает 30 м, налажено производство копателей шахтных колодцев КШК 25 или 30. Машина оснащена буром, приводимым в движение специальным движком. Бурение этим устройством предполагает не только выемку земли, но и опускание колец будущего колодца.

Машина имеет скорость проходки 1,15 м/час, добиться которой можно только в том случае, если позволяют геологические условия. Осуществляя выбор места, где будет размещен колодец, обязательно учитывают требования СанПиН. Это предполагает удобную и безопасную эксплуатацию сооружения.

Подготовка к строительству шахтного колодца

Перед рытьем новой шахты или модернизацией старого ствола необходимо договориться с бригадой рабочих. Специалисты смогут качественно выполнить все операции, в ходе которых будут учтены гидрогеологические условия, глубина залегания подземных вод и тип грунта. Перед проведением анализа может понадобиться проведение разведочного бурения с использованием ручного бура или специального бурового оборудования. Это позволит точно определить подходящее место под водозабор необходимой глубины.

Полученные данные, на основании которых составляется смета на строительство сооружения, позволят разработать план колодца с учетом ожидаемых видов работ, количества необходимых материалов, задействованного набора инструментов и используемого оборудования. В качестве материалов для обустройства ствола могут понадобиться пластиковые кольца или трубы.

Выбирая пластмассовые изделия, необходимо учитывать, что выпускаемые кольца могут иметь разную степень жесткости. Они подбираются в зависимости от глубины колодезной шахты. Чем ниже их требуется устанавливать, тем более жесткими должны быть изделия. В результате по мере подъема на поверхность жесткость колец уменьшается. Изделия могут обладать разным размером. К примеру, широко применяются пластиковые кольца диаметром 315 мм.

Порядок строительства колодца

Устройство колодцев из бетонных колец осуществляется в следующем порядке:

  • роется котлован глубиной, равной высоте 1-го кольца;
  • кольцо свободно опускается на дно шахты;
  • следующее кольцо устанавливается на 1-е, которое должно использоваться в качестве опоры для 2-го;
  • для скрепления изделий применяются скобы;
  • дно углубляется с одновременным подкопом пород под торцом изделия.

Каждое последующее кольцо равномерно опускается под собственным весом. Затем производится несколько шагов по устройству всех колец в стволе, при этом каждый этап (похожий на предыдущий) должен быть выполнен одновременно с рытьем шахты. Если тип грунта устойчивый, то параллельное крепление бетонных изделий не потребуется.

Заниматься рытьем шахты должны исключительно рабочие с опытом, поскольку мочь извлекать ведром грунт под силу не каждому. Схема шахтного колодца требует тщательного подхода к ее выполнению. Предварительно подготавливается специальная тренога с роликом, закрепленным на ней. Через него следует намотать железный трос на лебедку, которая должна предусматривать наличие предохранительной стопорной защелки, препятствующей вероятному раскручиванию барабана.

Весь процесс строительства колодца сводится к рытью шахты и облагораживанию его водоприемной части. Вскрытие водонасыщенных песков, включая плывуны, не позволяет достичь глубины водоносного слоя, составляющей более 75 см, поэтому в водоносных песках не следует заниматься чрезмерным извлечением песка и переуглублением колодца. Это может привести к тому, что после откачки воды в шахту начнет поступать вода с песком. При этом могут отойти нижние венцы сруба (либо кольца) с последующим образованием разрывов в стенах ствола.

Условия строительства и эксплуатации

СНиП предусматривают инсталляцию колодцев из пластиковых труб в зонах, где преобладает сейсмическая активность не выше 7 баллов по шкале Рихтера. Расчетная температура при этом не должна быть ниже 50°C. Грунты для строительства пластмассовых колодцев должны быть сухими, не пучинистыми, имеющими плотность 1,8 т/м³. Их естественная влажность водонасыщения должна составлять 2,0.

На участках, где имеются водонасыщенные грунты, обустройство колодцев возможно только на основание из бетона, имеющее ширину больше 150 мм. Эксплуатация колодцев из стеклопластика требует придерживаться определенных правил, связанных с периодической чисткой стенок и дна шахты. СНиП требуют своевременного проведения профилактики донных фильтров и водяных насосов. При этом горловина сооружения должна иметь специальную крышку, и ее следует всегда держать закрытой.

Стоимость нового сооружения либо реконструкции старого зависит от следующих факторов:

  • цены пластиковых труб, определяемой поперечником, высотой изделия и коэффициентом жесткости;
  • стоимости доставки труб на участок;
  • цены и количества герметика гидростойкого, позволяющего соединять кольца между собой;
  • цены насосного оборудования, донного фильтра;
  • стоимости работ по мытью ствола и прокачке колодца;
  • стоимости услуг электрика по подключению насоса.

Оплата труда копателей — это отдельная графа расходов, которая будет зависеть от сложности производимых работ. Этот пункт включает следующие виды операций:

  • рытье шахты открытым способом;
  • копание на глубину 1-го кольца с последующей вставкой изделия;
  • прочистка водозаборной бетонной колонны перед монтажом чулка при реставрировании старого сооружения.

Выполнять работы, связанные с рытьем либо реставрацией колодца, можно и в холодный, и теплый период, избегать следует только начала таяния снега. Заболоченные участки лучше обустраивать колодцами в осенне-зимний период. Строительство колодца, его осмотр и ремонт должны сопровождаться систематической проверкой наличия в шахте газа, для чего перед спуском в ствол опускается зажженная свеча или пук травы. Газ есть, если огонь меркнет. Далее газ следует убрать способом выжигания с помощью пука травы или вымахивания путем неоднократного опускания в колодец ведра либо бадьи.

Уход за колодезным сооружением

Разработка дна песочного колодца требует принудительной откачки воды с помощью насоса или специальной емкости. Крепление стен ствола срубом может вызвать определенные трудности, связанные с устройством венцов в водосодержащих песках. При этом в шахту потребуется опустить деревянный или пластмассовый короб либо бетонные кольца. Их следует заглубить при копке, что создает приемлемые условия для водозаборов.

Когда выемка песка уже окончена, то откачка воды производится до нужной глубины. Дно шахты после этого засыпается песком крупной фракции слоем 20 см. Сверху на него укладывается галька либо щебень слоем одинаковой толщины.

Обязательным условием при обустройстве ствола (согласно требованиям СанПиН) является изоляция шахты от попадания в нее различных сторонних предметов. В колодезный ствол не должны попадать осадки (дождь, снег) и поверхностные воды. Для этого вокруг сооружения обустраивается глинистый замок, а сверху — специальный люк с крышкой.

Нормы СНиП требуют 1 раз в год весной осматривать шахту и ремонтировать поверхность ствола. Необходимо своевременно заполнять глиной места, которые просели вокруг. Сверху они должны быть заасфальтированы либо зацементированы. В случае загрязнения шахтные колодцы следует тщательно прокачать, что предполагает определение объема воды, которая в них содержится. Согласно требованиям СНиП при необходимости обязательно должна проводиться дезинфекция шахтных колодцев после проведения химического и бактериологического анализа воды.

Как провести воду из колодца в дом

В предыдущей публикации подробно рассматривался процесс выкапывания колодца на загородном участке и первичной подготовки к эксплуатации. Однако, считать его готовым источником питьевой воды еще очень рано, предстоит немало технологических операций, прежде, чем колодец действительно начнет оправдывать в полной мере свое предназначение. Понятно, что в современных условиях найдется мало охотников таскать воду для бытовых или хозяйственных нужд ведрами – это уже полный пережиток далекого прошлого. Но еще до того как провести воду из колодца в дом, необходимо решить ряд задач, направленных на обеспечение чистоты водозабора.

Как провести воду из колодца в дом

Сказанное в полной мере относится и загородным участкам, которые были приобретены уже с готовым колодцем. Чтобы он гарантированно стал действительно источником чистой воды, придётся провести его ревизию и выполнить, при необходимости, тот же комплекс операций по подготовке и организации бесперебойного качественного водоснабжения.

Итак, в качестве стартовых условий примем выкопанный колодец с устоявшимся достаточным дебетом, правильно уложенным донным фильтром. Чтобы вода из него поступала в дом бесперебойно, в любое время года, чистой, пригодной для питья, необходимо выполнить гидроизоляцию, утепление колодца, провести систему труб, установить насосное оборудование и систему фильтрации и доочистки.

Гидроизоляция колодца

На первый взгляд это может показаться даже парадоксальным, однако колодец обязательно требует надежной гидроизоляции. Объясняется это несколькими причинами.

  • Чтобы вода была чистой и пригодной для пищевого применения, следует полностью исключить попадание через стенки загрязненных грунтовых вод, расположенных намного ближе к поверхности земли, нежели сама водная линза колодца. В почвенных водах и верховодке всегда отмечается значительная концентрация разлагающейся органики, в том числе фекальных масс, попавших на землю и впитавшихся нефтепродуктов, грунтовых щелочей и солей, болезнетворных бактерий, химикатов сельскохозяйственного предназначения и т.п. Если не устранить возможные протечки такой влаги, то сам колодец очень скоро станет непригодным в качестве источника питьевой воды.
Отсутствие или непригодность гидроизоляции — причина загрязнения воды в колодце
  • Гидроизоляции требуют и сами железобетонные стенки ствола колодца. Бетон кажется очень прочным, а между тем, он остаточно активно может разрушаться под действием почвенных солей и кислот. Появляется рыхлость материала, он начинает крошиться, теряет свои прочностные качества и в итоге – не может сдерживать проникновение грунтовых вод в шахту колодца.

Таким образом, гидроизоляционные работы будут направлены на создание защиты для поверхности самих бетонных колец и на герметизацию стыков между ними и технологических отверстий.

  • Если колодец строится новый, то самым решением будет провести гидроизоляцию колец предварительно, еще до их установки в выкопанную шахту. Это позволяет провести и наружную, и внутреннюю поверхность железобетонных деталей, что существенно поднимет их износостойкость и предотвратит малейшие протечки воды через толщу стенок.
  • Наружную гидроизоляцию можно провести обмазочным способом с последующей проклейкой рулонным материалом – рубероидом в несколько слоев. Однако кольца с таким покрытием будут неудобны в монтаже, особенно при рытье колодца закрытым способом. Лучше применить способ пропитывающей гидроизоляции. Для этого внешняя поверхность стенок колец промазывается специальным пропитывающим составом – грунтом глубокого проникновения. Он заполняет поры бетона, кристаллизуется в них и создает высокопрочную защитную структуру, которой не страшны химические компоненты грунта. Если не полениться и не поскупиться, промазав стенки таким составом дважды, то гидроизоляция будет служить столько же, сколько и сами железобетонные конструкции.
  • Если приводится в порядок старый колодец, то для внешней гидроизоляции стенок придется отбросить грунт на максимальную глубину, не менее 3 – 4 колец верхних колец. Вот здесь, после просушки и очистки от грязи, можно применить и обмазочную изоляцию с последующим проклеиванием стенок несколькими соями рубероида. Для первоначальной обмазки никогда не используют чистый битум – срок его «жизни» невелик, и он скоро пересохнет и потрескается. Для этого лучше использовать специальные гудронные мастики.

Внешняя гидроизоляция подразумевает еще и создание наружной подсыпки, глиняного затвора и бетонной отмостки. Однако, это, наверное, лучше сделать чуть позже, после прокладки водопроводных труб и утепления верхней части колодца.

  • Следующий важный вопрос – герметизация стыков между кольцами. В процессе сборки ствола можно между ними сразу укладывать уплотнитель – например, бентонито-каучуковый шнур «Гидроизол» или «Барьер. Он сам по себе эластичен и обеспечит хорошую обтюрацию, пляс к этому под действием влаги увеличится в объемах в несколько раз и надежно закроет все возможные полости на стыках.
Бентонито-каучуковый шнур имеет свойство расширяться под действием влаги

Если колодец старый и явно нуждается в ремонте стыков между кольцами, то их следует разделать на глубину до 30 мм под углом, и хорошенько вычистить железной щеткой. Бывает, что из щелей уже сочится вода – течь можно устранить «аквапробкой», например, AQUAFIX — цементным составом сверхбыстрого застывания при взаимодействии с водой.

Аква-пробка для моментального устранения активных протечек

Затем образовавшиеся полости плотно заполняют ремонтным составом (для примера — MEGACRET-40), имеющим высокую адгезию даже к влажной поверхности и не дающим усадки.

Ремонтный состав для бетонных колец
  • Таким же образом необходимо отремонтировать все обнаруженные изъяны на внутренней части ствола колодца.

После высыхания ремонтного состава можно переходить к гидроизоляции внутренних стенок колодца по всей их площади. Как уже говорилось, если колодец собирается новый, то кольца рекомендуют обработать предварительно, до их монтажа – тогда останется только привести в порядок стыки между ними.

Двухкомпонентный обмазочный состав для надежной гидроизоляции стенок

Лучше всего применить обмазочную изоляцию, например, AQUAMAT-ELASTIC. Этот двухкомпонентный цементно-полимерный состав абсолютно экологичен, и никак не влияет отрицательно на качество питьевой воды.

Поверхность стенок слегка смачивают водой, а состав готовят с таким расчетом, чтобы его было удобно наносить широкой кистью. После нанесения первого слоя можно дополнительно, по свежему раствору, приклеить гидроизоляционную ленту на стыках и на «слабых» участках стен. После застывания всей поверхности наносят еще один слой (стенки смачивать уже не требуется). когда и второй слой застынет (на это уйдут примерно сутки), колодец можно считать надежно гидроизолированным и изнутри.

Цены на обмазочную гидроизоляцию

Гидроизоляция обмазочная

Прокладка коммуникаций к колодцу

Примерная общая схема водопровода от колодца к дому

После гидроизоляции колодца изнутри и снаружи не стоит торопится засыпать грунт на место – прежде нужно уложить трубы и сделать для них врезку через стенку.

  • Водопровод от колодца к дому следует заглублять ниже уровня промерзания почвы (эту величину можно легко уточнить в любой местной строительной организации).  Траншея роется с учетом того, что на ее дно будет засыпаться песчано-гравийная подушка примерно 100 мм высотой.
Траншея должна быть в глубину ниже уровня промерзания грунта
  • Наверное, никто уже в наше время не применяет для подобных водопроводов металлические трубы. Самое оптимальное решение – полиэтиленовые трубы (ПНД). Для гарантированного снабжения всего дома лучше использовать трубу диаметром 32 мм. В продаже на них всегда есть широчайший ассортимент арматуры – фитингов, тройников, отводов, переходов и т.п. Компрессионные фитинговые соединения предельно упрощают работу – не требуется вообще никакого дополнительного оборудования.
ПНД-трубы и разнообразие арматурных изделий для них
  • Бывалые мастера советуют: ПНД труба стоит недорого, поэтому при прокладке водопровода от колодца к дому имеет смысл уложить не одну, а две линии. Одна из них будет основной, а вторая – просто находится в резерве на случай какого-либо чрезвычайного происшествия. Этот предусмотрительный ход избавит в этом случае от трудоемких работ по замене вышедшей из строя магистрали.
Такой утепленный канал обезопасит трубу от промерзания
  • Неразумно выкладывать трубу просто на грунт – ей необходимо создать дополнительную механическую защиту. Для этого можно использовать технические полиэтиленовые трубы большего диаметра, либо полимерные гофротрубы, с утеплителем или без него.
Можно для дополнительного утепления использовать блоки пенополистирола
  • Если труба гарантированно размещается ниже уровня промерзания земли, то особого утепления она и не требует. Однако, лучше все же перед засыпкой траншеи грунтом проложить сверху труб слой пенополистирола – это обезопасит их в особо сильные, аномальные морозы.
  • «Слабым» местом могут быть участки подъема труб к поверхности, прохождения ими цоколя или неотапливаемого подвала. Здесь, вероятно, следует предусмотреть подогрев водопровода и его усиленную изоляцию, о чем подробно рассказано в специальной статье нашего портала.
  • Организуется проход трубы через стенку колодца – на том же уровне, где проложен трубопровод. Этот узел ни в коем случае нельзя размещать на стыке колец – при бурении отверстий край кольца может потрескаться или даже разрушиться. Самым оптимальным вариантом будет установить в проделанное отверстие резьбовой сгон Ø 1 ″.
Проход трубы через стенку колодца

Пространство между ним и стенками отверстия заполняется пластичным герметизирующим составом (например, гидроизоляционной мастикой с армирующими волокнами). Этим же составом обильно промазываются стенки кольца снаружи и изнутри около отверстия. Затем одеваются с обеих сторон широкие резиновые прокладки, шайбы большого диаметра, а затем сгон фиксируется гайками.

  • На резьбовую часть сгона снаружи «запаковывается» фитинг, к которому присоединяется подводимая к колодцу ПНД-труба. С внутренней части колодца на фитинге лучше закрепить тройник. На горизонтальный вывод его советуют установить кран, который позволит сливать воду из домашней системы водопровода, если дом длительное время не будет эксплуатироваться. К выходу тройника, смотрящему вниз, «пакуется» фитинг, к которому будет присоединен отрезок вертикальной трубы для забора воды из колодца или для соединения с погружным насосом.

Вот теперь можно завершить работы по гидроизоляции и утеплению колодца.

Видео: простота соединения ПНД-труб компрессионными фитингами

Цены на ПНД-трубы

ПНД-труба

Утепление верхней части и завершение гидроизоляционных работ

Читайте, как сделать домик для колодца своими руками с поэтапной инструкцией, в нашей новой статье.

  • Между стенкой колодца и выкопанной под него шахтой всегда остаётся определенный зазор. Его необходимо заполнить песчано-гравийной смесью и максимально плотно ее утрамбовать.
  • Начиная от уровня чуть ниже врезки трубы и до самого уровня поверхности почвы на кольца по внешней стороне крепятся узкие блоки термоизоляции – пенополиуретана или пенополистирола. Это предохранит от промерзания стенок зимой.  Скрепить эти панели можно любым способом, например, широкой клеящей лентой.
Утепленная верхняя часть колодца перед засыпкой глиняного затвора
  • Затем это свободное пространство засыпается грунтом, песчано-гравийной смесью, так, как для примера показано на рисунке. Обязательно делается глиняный замок – утрамбованный глиняный пояс вдоль внешнего обвода колец с уклоном вниз по сторонам. Это предотвратит попадание дождевых или талых вод на внешние стенки колодца.
Примерная схема гравийно-песчаной отсыпки и глиняного затвора колодца
  • Желательно, этим не ограничиваться и залить вокруг выступающей части колодца еще и бетонную отмостку, которая окончательно завершит процесс гидроизоляции этого сооружения.
Никогда не лишней будет и бетонированная отмостка вокруг колодца

Организация системы подачи воды

Прежде всего, необходимо определиться, какой насос будет использоваться для организации подачи воды от колодца в дом.

Различия в схемах водозабора с внешним или погружным насосом

1. В случае, когда глубина водяного слоя не превышает 7 метров, оптимальным решением будет установка домашней насосной станции. При ее выборе обязательно обращают внимание на высоту подъема воды – техническую характеристику, которая указывается в технической документации изделия. При этом ориентируются и на вертикальные, и на горизонтальные участки водопровода. Высота создаваемого водяного столба для расчетов вертикальных участков принимается 1 : 1. Горизонтальные участки рассчитываются из пропорции 1 метр столба = 10 метров трубы.

При выборе насоса обязательно учитываются и вертикальные, и горизонтальные участки водопровода
  • Сразу собирается участок заборной трубы, с таким расчетом, чтобы он опускался примерно на середину толщи водоносного слоя, иначе он начнет черпать песок и грязь со дна. Обязательное условие – установка на него обратного клапана, так, чтобы трубопровод постоянно был наполнен водой. Попадание воздуха в насосный механизм может вызвать его перегрев и выход из строя.
Собранные заборные участки трубопровода
  • Не помешает и заборный фильтр, который не допусти попадание в трубы крупных взвесей, чем предохранит насосную станцию от преждевременного износа.
  • В качестве заборной трубы можно собрать узел (с фильтром и клапаном) из той же ПНД-32  и присоединить его к фитингу тройника на входе трубы в колодец.
  • Другой вариант – использование готовых заборных гофрированных труб, которые конструктивно уже оснащены обратным клапаном.
Гофрированная труба для водозабора
  • Для лучшей устойчивости конструкции трубу можно зафиксировать к стенкам колодца хомутами (клипсами).

Недостатки подобной схемы – высокая шумность насосной станции, для которой потребуется отдельное помещение в доме (например, в подвале). Кроме того, возникают определенные сложности с организацией контроля уровня воды в колодце – придется часто визуально проверять его, чтобы не допустить засасывания воздуха в трубы.

Видео: установка домашней насосной станции

2. При глубине колодца 8 и более метров ничего не остается, как устанавливать погружной насос. Монтажных забот с ним несколько больше.

Примерная схема водоснабжения с использованием погружного насоса
  • Во-первых, необходимо сразу предусматривать прокладку электрического кабеля к колодцу. Нередко ее размещают в том же канале, что и водопроводную трубу.
  • Во-вторых, потребуется закрепление насоса на надежном металлическом тросе.

Однако, в целом преимуществ у подобной схемы немало:

  • Создаваемый напор водяного столба у погружных насосов всегда неизмеримо больше.
  • Отсутствие шума от работающего насоса – в доме не потребуется отдельное помещение.
  • Современные модели погружных насосов оснащены и фильтром предварительной очистки, и обратным клапаном, и, что самое главное, поплавковой системой автоматического отслеживания уровня воды в колодце. При критическом снижении уровня насос просто перестанет выкачивать воду.
Современные погружные насосы оснащены автоматической системой контроля уровня воды
  • Как правило, погружные насосы существенно дешевле стационарных насосных станций.
Погружной насос опущен в колодец и зафиксирован на тросе

Насос опускают на тросе на требуемую глубину, соединяют гофрированной трубой или гибким шлангом с тройником на входе водопроводной трубы в колодец. Обычно к этому участку трубы хомутами прихватывается и кабель питания насоса – так будет легче опускать весь насосный узел без риска запутать кабель и шланг.

Читайте также интересную статью, колодец для скважины с пошаговым фотоотчетом действий.

Цены на популярные погружные насосы

Погружной насос

Что монтируется в доме

Технология прокладки внутренних водопроводных коммуникаций в доме требует подробного рассмотрения в отдельных публикациях, поэтому здесь будут приведены лишь несколько рекомендаций.

Вода из любого вешнего источника в обязательном порядке должна подвергаться фильтрованию и соответствующей доочистке. Состав системы такой водоподготовки может существенно различаться в каждом конкретном случае – все зависит от результатов лабораторного анализа воды.

  • Самая простая схема подачи воды потребителям в доме – установка накопительного бака в верхней точке системы, откуда вода поступает самотеком к точкам разбора.
Простая, но несовершенная система с общим накопительным баком

Эта схема крайне несовершенная, может применяться, пожалуй, лишь в дачных домиках, куда владельцы приезжает время от времени на непродолжительный срок. В этом варианте необходимо следить за уровнем воды в накопительной емкости, а создаваемый напор не будет отличаться ровностью, что влечет проблемы, например, при попытке установки водоподогревателей или иной бытовой техники.

Мембранный гидроаккумулятор и система доочистки воды
  • Оптимальным видится решение этой проблемы установкой специального мембранного гидроаккумулятора (ресивера) определенной ёмкости (от 50 до 100 литров). Насос наполняет его до определенного давления внутри, после чего срабатывает барометрический датчик, отключающий электропитание. Таким образом, в домашней водопроводной системе всегда поддерживается ровный установленный напор воды. Как только давление в ресивере снижается до определенной отметки, автоматика включает насос, который пополняет водный запас.

Подобные ресиверы всегда входят в комплект домашних стационарных насосных станций, являясь частью их общей конструкции.

Гидравлический ресивер является конструктивным узлом насосной домашней станции

Для погружных насосов ресивер придется покупать и устанавливать самостоятельно, причем место его монтажа на входе в общую систему может быть выбрано произвольно – после системы фильтрации и до врезки в  распределительный водопроводный коллектор.

Цены на модельный ряд мембранных гидроаккумуляторов

Мембранный гидроаккумулятор

Видео: сборка насосной группы для погружного насоса

Итак, ничего не выполнимого при организации водоснабжения загородного дома из колодца нет. Безусловно, самым сложным этапом является само выкапывание колодца и его оборудование, а систему водопровода, при наличии определенных навыков в сантехнических работах, вполне можно спроектировать и проложить самостоятельно.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
