Схема лестницы винтовой: Чертеж винтовой лестницы на второй этаж своими руками: расчеты и схемы – нюансы установки своими руками и модели эконом-класса на второй этаж в частном доме, расчёт и размеры, примеры металлической и деревянной конструкции

Виды и материалы +Фото и Видео

Деревянная лестница в домеВинтовая лестница своими руками- виды и схемы +Видео. Винтовые лестницы являются самым нестандартным вариантом из всех существующих на сегодняшний день. У этого типа конструкции намного больше плюсов, чем минусов. Лестница винтового типа выглядит эстетично, она занимает намного меньше места и функциональна, а это значит, что она идеальна для небольших домиков. Благодаря тому, что конструкция сама по себе несложная, ее легко можно сделать своими руками.

Для изготовления лестницы могут быть использованы различные материалы и фактуры. В зависимости от того, какой проект вы собираетесь воплощать в жизнь, можно создать непревзойденный шедевр винтовой лестницы своими руками.

Материалы для изготовления

Если вам уже понравился какой-то вариант в Интернете или у знакомых, его можно видоизменить, если добавить оригинальные элементы декора. При использовании только качественных материалов и соблюдении требуемых пропорций, смастерить такую лестницу сможет каждый, кто умеет держать в руках инструменты и хотя бы немного знаком с черчением.

Предлагаем ознакомиться с материалами, из которых можно построить лестницу:

  • Металлические конструкции.
  • Ценные древесные породы.
  • Бетонная основа.
  • Керамика, стекло.
  • Натуральный камень.

Ламинированная лестница в домеВо многом вид завершенной конструкции зависит именно от выбранного материала. Необязательно следовать традициям и делать деревянную лестницу. При современном интерьере отлично будет смотреться вариант из натурального камня или металла. В последние несколько лет наблюдается тенденция создания монолитных конструкций из бетона. Отличного результата можно добиться при совмещении нескольких разных материалов.

Если вы хотите сделать ступени деревянными, дополните их металлическими элементами. За счет того, что вы будете комбинировать, вы сможете сэкономить на дорогостоящих материалах и все равно создать уникальный дизайн. Сейчас особенно стали популярны винтовые лестницы в доме своими руками из стекла и металла. При подборе материала для лестницы учитывайте динамику стиля жилья. Нужно использовать самый распространенный материал, т.е. если древесину, то натуральную, и тогда вы получите не выходящую из моды конструкцию с отличными характеристиками.

Ничуть не хуже лестницы из полированного натурального камня. Обычно из камня делают только ступени, а из металла сооружают каркас.

Обратите внимание, что хотя конструкции, полностью выполненные из камня прочные, но они слишком громоздкие.

Если делать межэтажные лестницы, такие, как в высотках для общего проживания, то в частном доме это будут монолитные лестницы из бетона. Поверьте, даже такой конечный результат будет радовать глаз.

Пошаговая инструкция

Такая компактная конструкция отлично сочетает в себе невесомость и прочность. Мы предлагаем рассмотреть вам пошаговую инструкцию того, как построить винтовую лестницу своими руками из металла и дерева. Такой вариант обязательно внесет в ваш интерьер уют и оригинальность. А еще лестница будет сделана с любовью и своими руками, что не может не радовать.

Создание конструкции винтового типа состоит из таких важных этапов:

  1. Создание проекта с учетом помещения и его особенностей.
  2. Создание чертежа или отыскивание готовой схемы.
  3. Предварительный расчет и покупка всех нужных материалов.
  4. Разметка и постройка лестничной конструкции.
  5. Оформление ступеней и перил.
  6. Отделочные работы.

Перед тем, как начать изготавливать лестницу или же совсем отказаться от этой идеи, посмотрите подробный видеоролик, в котором люди делятся опытом. Как показывает практика, при желании сделать такую конструкцию самому не составляет труда.

Каждое проектирование следует начинать с замера помещения, в котором будет находиться лестница. Чем точнее вы сделаете расчеты, тем легче будет работать с проектом. Снимать замеры нужно обязательно вдвоем, подключите к этому делу домашних.

Процесс изготовления винтовой лестницы своими руками выглядит так:

  1. Следует определиться с местоположением, причем лестница должна выигрышно смотреться и выполнять свои функции с комфортом. На примере реального чертежа видны все детали, и вы сможете представить будущую конструкцию.
  2. Бетонная лестница в гаражеПри расчете предусматривайте, что высота прохода лестницы должна давать возможность проходить человеку не нагинаясь, а в полный рост. Длина витка не должна быть меньше 2 метров.
  3. Ступени должны быть по длине как минимум 60 см, но не более 150 см.
  4. Чтобы у вас была центральная опора, используйте толстую металлическую трубу (с диаметром не менее 5 см). Если вы возьмете трубу с меньшим диаметром, конструкция не будет крепкой. Установите опору по вертикальной оси, так как на ней будет вся нагрузка.
  5. Как только вы сделаете разметку и установите лестницу, можно начинать сборку. По проекту на определенном расстоянии фиксируйте каркасы ступеней. Между ними должно быть не меньше 20 см. При расчете добавьте к этому расстоянию еще и толщину ступеней. Добавлять следует не меньше 5 см.
  6. В каждом витке получается 17-18 ступеней, если делать по стандарту. А значит, чтобы посчитать необходимое количество, воспользуйтесь формулой – высота=2000/17=120 мм=12 см. 2000 мм означают рост человек и еще дополнительные 20 см. После этого получившееся число разделите на общую длину лестницы. Например, если ваше значение 3 метра, то понадобиться сделать 25 ступеней.
  7. Ниже вы найдете более подробные расчеты того, как сделать винтовую лестницу из дерева и металла своими руками.

Важно! Количество ступеней зависит не только от расчета, но и от высота комнат и типа конструкции. Не будет лишним предусмотреть анатомические особенности всех проживающих.

На фото можно увидеть, как будет выглядеть основание лестницы без ступеней.

Хотя впереди много работы, уже видно, что лестница красива и изящна.

  1. Когда с конструированием  и монтажом будет окончено, уделите особое внимание отделке, а именно окрашиванию лестницы. Если вы решили использовать деревянные элементы, у которых красивая природная текстура, хватит обычного покрытия дерева прозрачным лаком в пару слоев.
  2. До окрашивания займитесь ошкуриванием дерева до глянца. После этого обработайте материал специальными средствами от влаги и грибка. Если деревянные и элементы некрасивые, предварительно обработайте их морилкой. Благодаря этому даже не очень дорогое дерево будет выглядеть роскошно.

Полезный совет! Оптимальным вариантом будет использование паркетного лака, так как он более стойкий к истиранию. А вот металлические части лестницы окрасьте лакокрасочным материалом на масляной основе или нитроэмалью в несколько слоев.

Какое дерево выбрать для ступеней?

Наверняка этот вопрос волнует всех, кто решили сделать винтовую лестницу из дерева своими руками. Конечно, будет лучше, если вы выберете ценные породы, так как они будут долговечнее. Но если этот вариант для вас затратный, вам нужно будет потратиться на дополнительную обработку ступеней. Идеальный вариант, это использование таких пород дерева, как ясень, бук, граб, дуб. Отлично зарекомендовал себя и клеевой массив из ценных пород, так как этот вариант дешевле и качественный. Для тех, кто хочет сэкономить, есть вариант установки ступеней из многослойной фанеры.

Великолепно смотрится лестница из лиственницы. Хотя этот вид древесины дорогой, цена полностью оправдана. А вот что касаемо сосны, она больше подойдет для обычных видов лестниц. Это не значит, что она является недолговечной. Есть случаи, когда для ступеней использовали березу. У каждой породы дерева есть свои плюсы и минусы, и выбор стоит делать в пользу финансовых возможностей и доступных по возможностям параметров качества. Тем не менее, каждый вид древесины после тонировки выглядит как очень дорогой материал.

Преимущества и недостатки

Винтовая лестница по праву считается образцом красоты и изящества в интерьере. Элемент винта выполняет и композиционные, и конструктивные действия. Ступени, сделанные своими руками, станут отличным акцентом в помещении. При эксплуатации на фоне плюсов будут всплывать и некоторые минусы. Давайте рассмотрим все, а после решим, стоит ли оно того.

Достоинства
  • Лестница не занимает много места, существенно экономит пространство. Отлично подходит для небольших помещений, чаще всего размещена в углу комнаты.
  • По затратам это намного дешевле маршевой лестницы. При использовании стандартного бюджета вы сможете здорово сэкономить, а это актуально для людей со средним достатком.
  • Под лестницей будет свободное пространство, которое может с умом использовать.
Недостатки
  • Спускаться и подниматься по винтовым лестницам намного сложнее, особенно если нет перил.
  • Спуск представляет собой угрозу получения травм, особенно для пожилых и детей. Во избежание этого не стоит спешить и использовать лестницу без поддержки.
  • Если произвести расчет неправильно, ступени могут скользить. Важно, что они были расположены под правильным градусом без намека на наклон. При правильно проведенных расчетах ваша лестница будет безопасной.

Рекомендации

Есть много технологий установки винтовой лестницы своими руками.  Для того, чтобы все получилось правильно и процесс был проще, у каждого мастера есть свои секреты и хитрости. Предлагаем ознакомиться с некоторыми из них.

Надеемся, что это будет полезная подборка для всех, кто прочитает эту статью:

  1. Основное внимание уделите ступеням, так как от их расположения и качества будет зависеть, насколько комфортной будет конструкция в целом.
  2. Не менее важен и материал изготовления. Какой бы материал вы ни выбрали, он должен быть долговечный, прочный и надежный.
  3. Уделите особое внимание влагоустойчивости и пожароустойчивости лестницы. Если нужно, обработайте дерево пропитками.
  4. Обязательно сделайте перила для лестницы, чтобы для пожилых и детей и не составляло труда спуститься/подняться.
  5. Крепежи должны быть надежными и качественными, а на ступенях не должно ничего торчать.
  6. Ступени и основу следует окрашивать только в чистом виде, можно пройтись пылесосом по поверхности.
  7. Нельзя допускать неточностей при разметке, иначе будут скрипеть ступени.
  8. Если элементы из дерева износятся, их всегда можно будет заменить. Во избежание травм старайтесь сразу же исправлять все неисправности.
  9. Для декора перил используйте стекло, кованые элементы или резное дерево.
  10. Регулярно осматривайте лестничные марши, а также проводите окрашивание и очищайте их от засоров.

Заключение

Теперь, когда вы знаете, как построить винтовую лестницу в доме своими руками, вы сможете сэкономить и придать своему жилью эксклюзивности. В конструкции, сделанной собственноручно, не может быть сомнений в долговечности и качестве. Описанные выше рекомендации помогут не забыть обо всем важном и купить необходимые материалы, а также правильно произвести расчет и монтаж.

Винтовые лестницы – делаем своими руками за один день + Видео

Винтовые лестницы сегодня – скорее исключение, альтернативный дизайнерский ход, нежели привычная конструкция в домах. Однако же самым ценным качеством винтовой лестницы является не только ее внешний вид, но и небольшая стоимость работ, а также экономия пространства и легкость установки.

Схема винтовой лестницы – преимущества и недостатки

Прочная и легкая, конструкция лестницы будет выглядеть в интерьере любого дома необычно и оригинально, но куда ценнее ее практические и функциональные преимущества. Самое главное из них – небольшое количество места, которая занимает вся конструкция, что очень актуально для маленьких домов. Наиболее распространенная схема винтовой лестницы заключается в расположении вокруг опоры-оси ступенек, которые как будто бы висят в воздухе. Всего полтора-два квадратных метра достаточно для ее обустройства!

Если действовать строго из практичного и простого расчета, то затраты на материалы и работу будут гораздо меньше, чем при сооружении маршевой лестницы. Впрочем, вы можете с легкостью выполнить все работы сами – принцип сооружения винтовых конструкций будет понятен любому человеку, хоть немного имеющему отношение к строительству. А при неимении некоторых инструментов вы можете выйти из положения, арендовав или одолжив их у друзей и знакомых.

Минусы винтовой конструкции заключаются в том, что двум людям будет достаточно сложно разминуться, если оба будут идти друг другу навстречу. Правда, эту проблему можно решить весьма забавным способом – при интенсивном движении вы можете оборудовать самый настоящий светофор сверху и снизу! Горит зеленый свет с вашей стороны – значит, навстречу вам никто не идет, если красный свет – кто-то спускается. Поначалу, правда, придется всем домашним привыкнуть к нажатию кнопки, сигнализирующей о движении. Впрочем, детям такая игра очень понравится!

Важно учитывать, что ступени такой лестницы, по сравнению с маршевой, достаточно узки, поэтому грамотно рассчитывайте подъем – не нужно делать его слишком крутым. Этот недостаток компенсируется за счет надежных поручней, как кованых, так и деревянных.


Винтовые лестницы для дачи и дома – из дерева, кованые и металлические

Самый простой и доступный способ – сделать лестницу такого типа из дерева. Речь, прежде всего, идет о ступеньках и поручнях, а вот опора, балясины и другие элементы могут быть как коваными, так и из обычного металла. Важно помнить о некоторых советах, которые дают профессионалы. Первый из них – не делайте ширину пролета меньше 100 см, такая величина будет оптимальной для передвижения. Ширина всей конструкции при таком пролете будет около двух метров, опору же в таком случае следует сделать диаметром 20-50 мм.

Самым простым, надежным и доступным вариантом является конструкция, в которой ступени как бы надеты на несущую опору и закреплены на винтовых поручнях с балясинами. В горизонтальной проекции лестничный винт может быть не только строго круглый, но и многоугольный – это во многом зависит от стен, которые располагаются рядом. Если лестница делается в углу, то ступеньки вы сможете дополнительно закрепить в стене, что повышает безопасность всей конструкции и срок ее службы.

Гораздо больших трудозатрат, да и навыков, которыми обладают разве что специалисты, требует конструкция без центральной опоры, поэтому на ней мы не будем останавливаться – такую своими руками не сделать, хотя, безусловно, решение весьма красивое. Для деревянных лестниц в качестве опоры зачастую используют металлическую или асбестоцементную трубу, гораздо реже применяют кирпичную кладку, камень или дерево.

Перила и сами ступени делают из дуба, ясеня или бука – это если мы говорим о деревянном варианте. Вся конструкция может быть выполнена из металлических профилей либо же выкована – правда, в последнем случае вы без помощи специалистов вряд ли сможете обойтись, разве что вы сами – опытный кузнец. Часто встречаются комбинированные варианты, к тому же, появляются ступеньки из стекла или пластмассы. Все зависит от интерьера – если он выполнен в современных стилях, то и стекло будет выглядеть уместно, если же это уютное семейное гнездышко, то только дерево!

Винтовые деревянные лестницы своими руками – процесс в деталях

Для большей безопасности постарайтесь учесть некоторые рекомендации. Во-первых, конструкция с открытой внутренней кромкой ступеней гораздо безопаснее. Во-вторых, ширина ступенек посредине должна быть не уже 20 см! Не забудьте учесть высоту для прохода, которая должна составлять не меньше двух метров. Итак, узнаем, как создается винтовая лестница своими руками.

Винтовые деревянные лестницы своими руками – пошаговая схема

Шаг 1: Устанавливаем опору

Для центральной опоры проще всего установить толстостенную металлическую трубу диаметром не меньше 5 см – это придаст всей конструкции должную крепость. Устанавливать опору следует точно вертикально, а опорная точка должна с легкостью выносить всю нагрузку. Если опорная точка – это деревянный пол, то лучше сделать прокладку между ним и трубой из толстого листа металла. В любом случае, под трубой не должно быть пустот.

Есть несколько вариантов непосредственно установки опоры – это заливка основания трубы бетоном или же укрепление анкерными болтами и необходимым крепежом. В первом случае трубу не только нужно правильно выставить, но и закрепить целой паутиной растяжек. Во втором случае вы сможете регулировать угол наклона трубы, пока не достигните нужного прямого угла.

Шаг 2: Подготавливаем ступени и другие детали

Если вы обладаете достаточными навыками плотника, то ступени сможете изготовить самостоятельно. В целях экономии времени лучше поручить это дело специалисту,  для него эта работа – сущий пустяк, он и выполнит ее быстрее, и оплату попросит небольшую. Очень важно, чтобы в узкой стороне было высверлено отверстие, равное диаметру стойки. Ступени лучше всего покрыть грязеотталкивающими пропитками, морилкой, но лакировать не стоит – спускаться по шероховатому дереву будет куда проще, чем по скользкой поверхности.

Ступени устанавливаются с помощью втулок, чья высота равна высоте расстоянию между самими ступенями. Не забудьте проложить места стыка ступеней и втулок шайбами, которые уберегут дерево от повреждений и деформации. Важно рассчитывать размеры втулок уже с учетом размеров шайб, иначе конечные расчеты могут не совпасть с реальной картиной.

Шаг 3: Монтаж лестницы

При правильном подходе и грамотном расчете все работы займут у вас не больше двух дней, и то, это в том случае, если опору вы решили закрепить с помощью бетона. Если же вам не нужно ждать, пока высохнет бетон, то монтаж займет у вас не больше одного дня. Сборку винтовой лестницы проводят следующим образом – сначала устанавливают несущую опору, что было сделано в первом шаге, затем устанавливают в нужном порядке втулки, шайбы и затем монтируют ступени. В конце, когда ступени выставлены в должном начальном и конечном положении, важно выполнить закрепление кронштейнов.

Шаг 4: Установка перил и поручней

Установка перил выполняется в последнюю очередь. Заранее заготовьте все необходимые материалы – лучше всего на деревянную лестницу монтировать легкие деревянные элементы, или же комбинировать металлические пустотелые балясины с деревянными поручнями.

Изготовление бетонных винтовых лестниц – задача куда более сложная, требующая особых строительных навыков. Во-первых, это установка сложной опалубки, которая должна очень четко повторить очертания будущей лестницы; во-вторых, требуется практически виртуозное владение сварочным аппаратом для установки армирования; в-третьих, вы не сможете обойтись без двух-трех помощников при заливке бетона; в-четвертых, вам понадобятся большие затраты на опалубку и дорогостоящие материалы. К тому же, бетонная лестница такого типа не может втиснуться в параметры той же деревянной – ей понадобится куда больше места, поэтому если такую и делать, то только ради внешнего вида, ведь куда проще сделать обычную маршевую лестницу

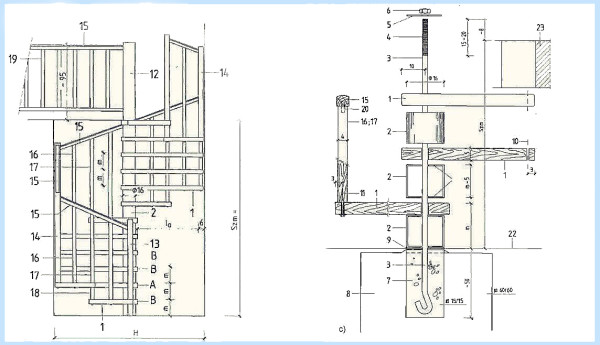

Винтовая лестница своими руками: схема и чертежи

В частном строительстве для подъема на второй этаж нередко возводятся винтовые конструкции, они весьма компактны и способны преобразить даже самый скромный интерьер. А главное — собирается винтовая лестница своими руками совсем не сложно и вполне по силам каждому. Для этого нужно лишь знать особенности проектирования подобных конструкций, а освоить методику монтажа не составит труда.

Особенности винтовой лестницы

Перед тем как сделать винтовую лестницу самому необходимо рассмотреть основные аспекты, связанные с особенностями этой конструкции. Так, например, существует целый ряд отличий подобных изделий.

В первую очередь ступени располагаются спиралью, позволяя разместить лестницу более компактно. Однако за счет этого подъем и спуск становятся не такими удобными. Лестница может иметь лишь небольшое закругление, а может простираться высоко вверх, чередуя витки.

Если рассматривать проект винтовой лестницы, сверху она похожа на цветок с лепестками, которые располагаются таким образом, чтобы слегка заходить друг за друга.

Независимо от того, говорим мы о металлической винтовой лестнице или деревянной, покупной модели или сделанной своими руками, все элементы имеют схожую проектировку. Центральной частью такой конструкции является опора, выполняющая роль направляющей оси. Именно к ней крепятся ступени. Они, в свою очередь, также кардинально отличаются от ступеней обычных маршей, так как практически каждая из них является забежной. Это отражается в методике проведения расчетов.

Ценральная ось - основной элемнт винтовой лестницы

Основным конструктивным элементом винтовой лестницы является центральная ось

Преимущества и недостатки

Так как вы планируете сделать винтовую лестницу на второй этаж, предварительно следует взвесить все за и против, потому что, несмотря на свои достоинства, эта модель имеет и ряд недостатков, которые в некоторых случаях могут показаться вполне существенными.

Преимущества винтовой конструкции:

  • Компактность. По сравнению с маршевой лестницей занимает минимум места, при этом передвигаться по ней удобнее, чем по раскладным или приставным моделям.
  • Декоративность. Винтовой подъем на этаж выглядит очень эффектно, особенно если использовать плавные переходы и мягкие закругления.
  • Бюджетность. Построить винтовую лестницу самому гораздо проще и дешевле, на неё требуется меньше материалов.

Недостатки винтовых лестниц:

  • Затруднение в подъеме грузов. Из-за поворотов и ограниченного пространства перенос габаритных предметов становится весьма затруднительным.
  • Меньшее удобство. Передвигаться, особенно вниз, по винтовой конструкции сложнее. Если не соблюдать правила проектирования, страдает не только комфортабельность, но и безопасность.
Компактность - главное преимущество винтовой лестницы

Главным преимуществом винтовой конструкции является её компактность

Используемые материалы

Для того чтобы у вас получилась прочная и эстетичная конструкция, необходимо подобрать подходящие материалы. Изготавливается винтовая лестница своими руками в основном из дерева или металла, чаще всего можно встретить следующие варианты:

  • деревянная лестница;
  • металлическая сварная;
  • металлическая кованая;
  • комбинированная.

В первом случае используется исключительно дерево. В качестве опоры может служить балка с сечением не менее 100 мм. Желательно зафиксировать дополнительно ступени на пристеновых косоурах. Для металлической конструкции могут использоваться швеллеры или трубы, а также уголки или листовой металл для крепления ступеней. В случае когда создается лишь каркас из металла, для ступеней можно использовать дерево или накладки из МДФ. Вполне неплохо выглядит сочетание МДФ с нержавейкой. Для перил при этом лучшим вариантом будет пластик, так как ему можно легко придать гнутую форму. Самыми декоративными считаются кованые конструкции, однако их стоимость довольно высока.

Можно также использовать уже готовые модульные изделия. В таком случае у вас будет набор металлических секций и готовых деревянных ступеней, которые нужно закрепить на опорные трубы и подвести под вход на этаж.

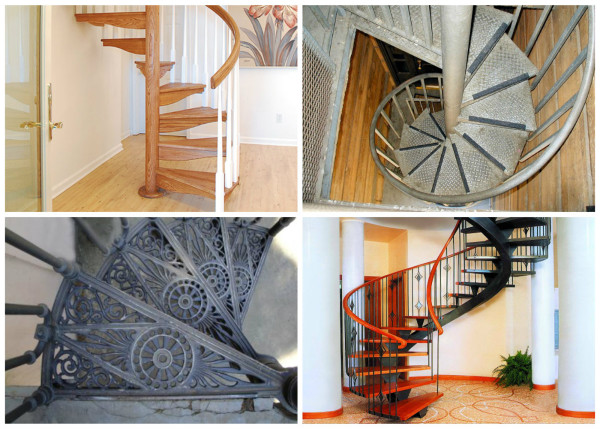

Виды винтовых лестниц по материалам изготовления

Разновидности винтовых лестниц по материалам изготовления: деревянная, металлическая, кованная, комбинированная

Расчеты проекта

Самая сложная часть работ — это, пожалуй, разработка проекта, а именно чертежи. От правильности выполнения расчетов зависят комфорт и безопасность при использовании конструкции. Винтовая лестница своими руками прорабатывается в несколько этапов.

Для начала необходимо определить доступную под строительство площадь и подготовить чертежи. Люк на второй этаж не может быть меньше 2 квадратных метров, к входу должен быть обеспечен свободный подход. Затем следует продумать количество ступеней и их расположение. Зачастую винтовые проекты лишены подступенков, поэтому можно сделать небольшое захождение ступеней друг на друга в их зауженной части. При этом важно соблюдать комфортный шаг, чтобы человеку было удобно спускаться, не цепляясь пятками за верхнюю ступеньку. Обычно достаточно 11–13 ступеней для полноценного подъема.

Градус уклона может быть увеличен до 45 градусов. Обязательно продумайте чертежи для расположения поручней. Так как используемая площадь ступени сокращается за счет метода их крепления и специфики расположения, нужно увеличить минимальную ширину лестницы. Для стандартных винтовых конструкций она должна быть не менее 120 см.

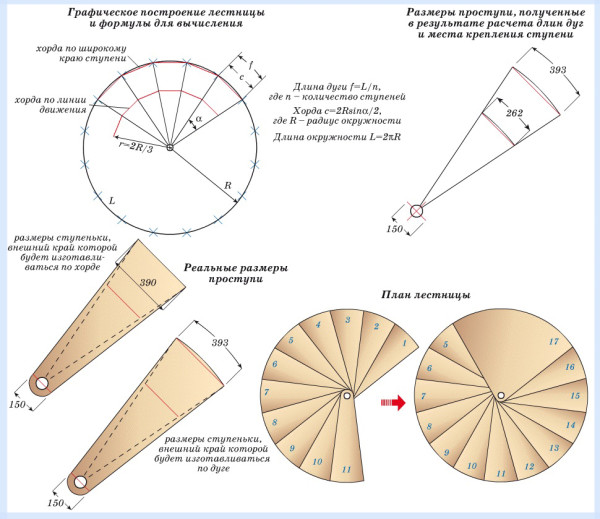

Схема расчета винтовой лестницы

Основные данные и формулы для расчета винтовой лестницы со схематическим изображением конструкции

Установка опоры

Первое, что необходимо будет сделать, — установить опорные стойки. Так как сделать винтовую лестницу предстоит своими руками, в случае сооружения металлического каркаса необходимо обладать навыками сварочных работ. Деревянную же стойку нужно фиксировать анкерными болтами.

В большинстве случаев своими руками возводится комбинированная винтовая лестница из дерева и металла. Предварительно нужно обозначить места крепления ступеней чертежах. Необходимо обеспечить достаточное удаление опоры от стены, чтобы ничто не мешало строительству в дальнейшем.

Если же для подъема на этаж винтовая лестница изготавливается только из дерева, дополнительно нужно обустроить боковую фиксацию ступеней. Для этого можно своими руками выпилить косоуры и закрепить их на стене и вспомогательных балках. В таком случае конструкция будет похожа на обычную маршевую лестницу с забежными ступенями, но при этом поворот получится более крутым.

Способ крепления опоры

Способ крепления опоры для деревянной винтовой лестницы

Монтаж ступеней

Чтобы по лестнице было удобно передвигаться на этаж, нужно правильно расположить на оси ступени. Обычно для них приваривают каркас, точно подогнанный под конечную форму. Лучше всего для него использовать уголки. Также можно упростить ситуацию и наварить опору в виде прямой пластины. Можно сварить между собой два уголковых профиля из металла в виде перевернутой Т-образной подставки. На неё в дальнейшем крепятся деревянные или металлические ступени. Благодаря такому каркасу остается возможность корректировать размер ступеней.

Деревянная винтовая лестница, сделанная своими руками, может иметь крепления для ступеней на оси, стене, а также посредством использования больцев, если скомбинировать её с нержавейкой.

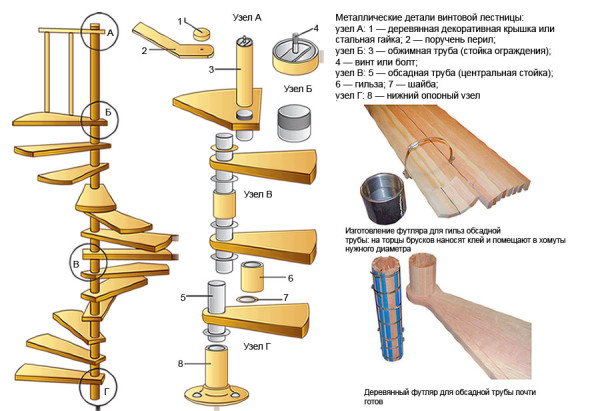

Схема крепления ступеней винтовой лестницы

Схема крепления ступеней на оси

Ограждения и перила

Завершающий этап — крепление ограждений. Для винтовых лестниц это не только способ обезопасить менее удобное перемещение на этаж, но еще и дополнительный способ украсить конструкцию. Самый распространенный вариант — использование тонких трубок из металла. Особенно эффектно смотрится подобное ограждение, если его сочетать с коваными вставками и гнутыми деревянными перилами.

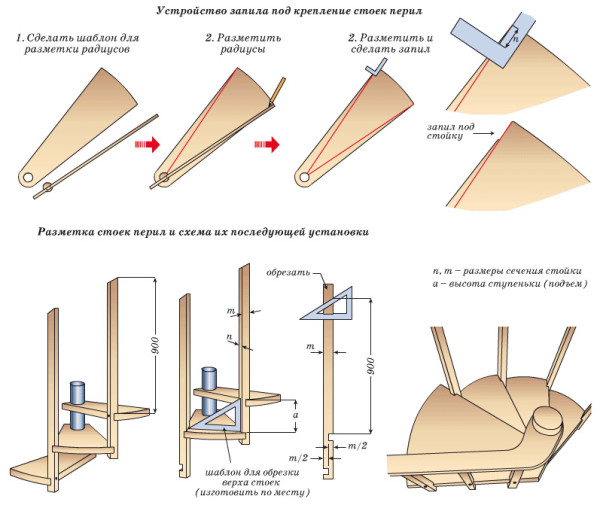

Разметка и схема монтажа перил

Разметка и схема монтажа стоек перил

При отделке конструкции деревом уместнее монтировать деревянные балясины. Основная трудность может постичь вас при попытке создать непрерывные закругленные перила. В принципе из дерева можно сделать гнутые изделия, но для этого придется долго вымачивать его и сушить особым способом. Лучше использовать имитацию древесины, а именно изделия из ПВХ.

Теперь вы знаете основы того, как построить классическую винтовую лестницу на второй этаж своими руками. Более точные расчеты и методы монтажа выясняются индивидуально для каждого проекта.

Винтовая металлическая лестница своими руками

При строительстве дома возникает вопрос о выборе дизайна лестницы. Здесь в первую очередь во внимание берутся дизайн и размеры комнаты. Если у вас ограниченное пространство, необходимо построить вспомогательную лестницу или у вас просто есть желание дополнить интерьер ярким акцентом, вы должны подумать о выборе металлической винтовой лестницы. Давайте разберемся, какую конфигурацию выбрать, а также рассмотрим этапы подготовки проекта, изготовления и монтажа металлической лестницы.

металлическая лестница

Выбор конструкции для монтажа

Когда мы думаем о винтовых лестницах из металла, первое что приходит в голову —  это клинообразные ступени, которые расположены вокруг центральной опоры. Это самая распространенная конструкция, такого рода лестницы часто изготавливают при помощи модульного каркаса. Его отличительной особенностью является легкость сборки и относительная невысокая стоимость.

Варианты винтовых металлических лестниц:

  • модульные;
  • литые.
  • кованые;
  • сварные.

Литые и кованые варианты отличаются элегантным оригинальным дизайном и высокой ценой. Все изделия из художественной ковки изготавливаются из стали, а литые – из железа и бронзы. Сборные конструкции выполняются из алюминия или металла с хромированной отделкой. Их сборка легко осуществляется собственными силами.

кованая винтовая лестница
Простая конструкция имеет сварные варианты. Благодаря относительно простому устройству вы можете построить металлическую лестницу на второй этаж своими руками. Из металла вы можно выполнить каркас лестницы, оформив ее затем любыми подходящими материалами.

Варианты соединений

Монтаж может быть выполнен несколькими способами:

  • Сварка лестницы – наиболее подходящий вариант для монтажа лестницы из металла своими руками. Представляет собой стальные кронштейны, приваренные к центральной опоре. Кронштейны могут быть законченными ступенями или использоваться в качестве опоры для размещения на них проступи из другого материала.

сварная металлическая лестница

  • Крепление на больцах. Больц — это металлический стержень, который фиксирует внешнюю часть ступени. Монтаж лестницы на больцы позволяет надежно фиксировать ступени, в результате такого монтажа конструкция внешне выглядит легкой.

металлическая винтовая лестница на балясинах

  • Одним из наиболее сложных решений является монтаж на центральном косоуре. В такой винтовой лестнице отсутствует центральная стойка. Сложно сделать винтовую железную лестницу на косоуре своими руками, монтаж такой лестницы лучше доверить профессионалам с опытом и специальным оборудованием. Цена на такую лестницу довольно высокая.

металлическая винтовая лестница на косоуре

Проектирование и расчеты

Вычисляя параметры винтовой лестницы из металла, вы должны учитывать следующие рекомендации:

  1. Витки лестницы должны быть расположены на расстоянии не менее двух метров. Такая высота будет комфортной для большинства взрослых людей.
  2. В потолочном проеме необходимо выполнить зазор между краями лестницы и проема. При ширине марша 80 см диаметр проема должен составлять 200 см. Уменьшение диаметра лестницы и проема возможно для вспомогательных лестниц, где ширина марша составляет 600 мм, а проем 1400 мм.
  3. Конструкция будет надежной, при условии что опорная колонна не менее 50 мм в диаметре.
  4. Глубина ступени по средней линии подъема составляет около 200 мм.
  5. Угол подъема не должен превышать 45 градусов.
  6. Необходимо предусмотреть ограждения для комфортного и безопасного использования.
  7. Также рекомендуется использовать противоскользящее покрытие на ступени или специальную обработку.

После выполнения расчетов, основанных на вышеуказанных рекомендациях, можно подготовить чертежи. Изготовление металлической сварной лестницы своими руками сложнее, чем из деревянной. Для выполнения такой конструкция требуется умение работы сварочным аппаратом и другими инструментами для металла.

Подготовка материалов и пошаговая инструкция — как сварить лестницу?

Подготовьте следующие материалы, прежде чем приступить к работе:

  • Толстостенную трубу длина в соответствии с высотой подъема, она будет выполнять функцию центральной опоры.
  • Трубу немного большего диаметра, чем предыдущая.
  • Трубу круглую или квадратного маленького размера для больц.
  • Уголок для ступеней.

каркас ступеней винтовой лестницы
Пошаговый алгоритм изготовления металлической лестницы своими руками:

  1. Трубу максимально диаметра разрезать на гильзы, равные высоте ступени.
  2. В получившиеся гильзы вварить уплотнительное кольцо, для того чтобы гильза плотно надевалась на центральную опору.
  3. Из уголка сделать по шаблону одинаковые каркасы ступеней.
  4. Привариваем получившиеся каркасы ступеней к подготовленным гильзам.
  5. Устанавливаем центральную опору.
  6. Нанизываем все гильзы со ступенями и размещаем их веером согласно проекту.
  7. Разрезаем трубы маленького диаметра по размеру, равному расстоянию между ступенями.
  8. Начиная с нижней, соединяем между собой все ступени.
  9. После того как собрали лестницу, необходимо проварить все стыки гильз и зачистить каждый шов.
  10. Загрунтовать и покрасить металлический каркас лестницы. В зависимости от проекта разместить проступи.

винтовая металлическая лестница
Сварные лестницы являются достаточно прочной и безопасной конструкцией, но не забудьте смонтировать перила.

Покраска металлической лестницы

Завершив изготовление металлической лестницы своими руками, необходимо позаботиться, чтобы она прослужила долго и надежно.

Прежде чем приступить к покраске лестницы, необходимо подготовить ее поверхность. На этапе подготовки вы должны убедиться, что отсутствуют места образования коррозии.

В случае обнаружения таких мест необходимо избавиться от нее, для этого при помощи железной щетки и наждачной бумаги зачищаем проблемное место. В случае образования глубокой ржавчины, которую не получается убрать при помощи щетки, воспользуйтесь средством «антиржавчина».

Все сварные места зачищаем до блеска, эти участки больше всего подвержены коррозии.

После обработки лестницы можете переходить к покрытию ее грунтом, а после него — краской в несколько слоев.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
