Содержание:

1. Схема кладки отопительной печи из двух ярусов
2. Кладка квадратной печки с нижним прогревом
3. Схемы печей для дома с преимущественным нижним прогревом
4. Кладка печи, разработанная В. Грум-Гржимайло
5. Кладка печи, созданной Теплотехническим институтом

Условно отопительные печи разделить можно на две категории: современные устройства и устаревшие конструкции. Вместо используемых длительное время несовершенных теплоагрегатов компании-производители выпускают усовершенствованные, на основе новейших технологий модели отопительных приборов. Но в частных домовладениях и загородных дачных постройках по-прежнему широко используются отопительные кирпичные печи, при этом схемы печей для дома весьма разнообразны.

схема кладки отопительной печи

К сожалению, из года в год все меньше остается опытных печников, способных их отремонтировать или переделать. В настоящее время классические дровяные печки для домов, обладающие характерными преимуществами, служат не для обогрева помещений, а для придания интерьеру уникальности и самобытности.

Схема кладки отопительной печи из двух ярусов


Устройство печей отопления двухъярусных, изображенных на фото, представляет собой конструкцию из двух частей, расположенных одна на другой. Параметры каждой из них - 165х51х238 сантиметров. Теплоотдача нижней части печи равна 3200 ккал в час, а верхней составляет 2600 ккал/час.
В печах для частных домовладений предусматривают кирпичную выкладку с пустотами с целью облегчения веса конструкции и экономии расхода материала. Обе части двухъярусных печей имеют полностью одинаковое устройство. В таких теплоагрегатах используется бесканальная система дымооборотов. Согласно схеме кладки печи, газы из топливника попадают в верхний колпак с насадкой. После остывания газы опускаются вниз и в месте нахождения дна топливника уходят через подвертку в насадную дымоотводящую трубу.

У нижней печи дымовая труба проходит через верхнюю половину конструкции. По этой причине у последней из них поверхность нагрева меньше. У верхней части конструкции есть отдельная дымовая труба.

схема печного отопления частного дома

Устройство отопительной печи двухъярусной конструкции отличается простотой кладки кирпичей, а схема перемещения газов несложная. Прочистку нижней половины агрегата производят через дверцу, расположенную в задней стене, а для верхней части такая дверца находится в боковой стене (детальнее: "Отопительные печи для дома - кладка своими руками"). Для функционирования отопительной конструкции используется каменный уголь или антрацит. Трубы для обеих частей оборудуют двумя дымовыми задвижками.

Обычно верхнюю часть пустот в двухъярусных отопительных печах перекрывают сплошными железобетонными плитами, что способствует прочности и устойчивости всего конструкционного массива.

Кладку таких печек необходимо выполнять на высоком профессиональном уровне, поскольку их переделка или ремонт является непростой задачей (прочитайте: "Как сделать ремонт кирпичной печи своими руками"). Тщательно следует выкладывать дымовую трубу для нижней части отопительной двухъярусной конструкции.

Если в кладке допустить неплотности, стенка, разделяющая обе трубы в верхней части, будет пропускать тепло даже в том случае, когда закрыть две дымовые задвижки.

В единый массив при желании объединять можно разные типы печей, имеющих прямоугольную или квадратную форму и функционирующих на различных видах топлива. Двухъярусная система зарекомендовала себя как хороший источник теплоснабжения загородного дома.

Кладка квадратной печки с нижним прогревом


Печь на фото отличается комбинированной или смешанной системой дымооборотов. Параметры данной конструкции составляют 102х102х238 сантиметров. Ее теплоотдача равна 4200 ккал/час.

Устройство отопительных печей квадратной формы с нижним прогревом предполагает, что топливник в ней имеет относительно большую высоту. Расположенные симметрично по обе стороны боковые отверстия (по 2 штуки) служат для отвода газа в камеры. Находятся они в наружных боковых стенках конструкции. Затем газ опускается по камерам, соединенным при помощи канала под топливником позади отсека для золы.

устройство отопительных печей

Из боковых камер газы через нижние подвертки поступают в стояки и по ним поднимаются вверх. Там боковые камеры все вместе образуют так называемый верхний колпак, который состоит из трех полостей П-образной формы. Располагаются эти полости параллельно. Разогретые газы задерживаются в верхней части средней и задней из них, а уже охлажденные продукты отработки переходят сквозь отверстия в переднюю плоскость, которая наверху соединяется с насадной дымоотводящей трубой и улетучиваются в атмосферу. Читайте также: "Отопительные печки на отработке".
Следовательно, схемы печей для дома квадратной формы с нижним прогревом насчитывают 3 колпака - верхний колпак и 2 большого размера камеры. В такой отопительной конструкции можно использовать любой вид твердого топлива.

Если планируется, что печь будет функционировать на каменном угле или антраците, стенки топливника следует выкладывать исключительно из огнеупорного кирпича.

Схемы печей для дома с преимущественным нижним прогревом


Если отопительная конструкция обладает преимущественным нижним прогревом, ее размер, как правило, составляет 115х56х231сантиметр при теплоотдаче 2640 ккал/час. В соответствии с системой дымооборотов данную печь относят к комбинированным канальным теплоагрегатам с нижним подогревом.

схемы печей для дома

Когда создается схема печного отопления частного дома при помощи такой конструкции, подразумевается, что из топливника дымовые газы сначала будут опускаться, а потом подниматься по стояку к перекрыше (читайте также: "Отопительные печи Кузнецова: чертежи и порядовка своими руками"). Оттуда по двум параллельным ходам они направятся вниз до 16 ряда кирпичной кладки, а далее уйдут в последний из подъемных стояков, переходящий в дымовую трубу.
Вышеописанная конструкция отличается рациональным решением и простотой, поскольку она может обеспечить неплохой прогрев печи в ее нижней части и у нее есть саморегулируемость движения газов в обоих каналах, расположенных в верхней части, выполняющей роль колпака с насадкой.

Принцип функционирования конструкции обеспечивает воздуху возможность проходить внизу колпака и при этом он не остывает. Кладка данной печи простая в реализации и ее можно строить в перегородке помещения таким образом, что топливная дверца и передняя стенка будут выходить в коридор. Агрегат можно эксплуатировать на каменном угле и на дровах.

Кладка печи, разработанная В. Грум-Гржимайло


Изображенная на фото, бесканальная схема кладки отопительной печи была разработана профессором В. Грум-Гржимайло. В этой отопительной конструкции отсутствует дымооборот. Она имеет округлую форму и помещена в футляр, изготовленный из листовой стали. Газы передвигаются в печи не за счет тяги, создаваемой дымовой трубой, а под действием силы тяжести. В итоге остывшие и более тяжелые газы опускаются в низ, а легкие горячие поднимаются к верху.
Состоит данное устройство печи для дома из двух частей - в нижней располагается топливник. В его перекрыше имеется небольшое по размеру хайло (устье), обеспечивающее проход дымовых газов в верхнюю часть, которая представляет камеру без дымооборота.

Она похожа на опрокинутый колпак, по форме напоминающий стакан. Благодаря такой особенности подобные отопительные конструкции называют бесканальными или колпаковыми.

Нагретые газы в них не поступают их устья в дымоход, поскольку они сначала идут вверх под перекрышу, а остывая, опускаются вдоль стенок до основания. Отсюда они попадают в дымовую трубу и под воздействием тяги уносятся в атмосферу. Один вертикальный разрез располагается поперек топливника, а второй горизонтальный – вдоль него.

схемы печей для дома

Вдоль стен конструкции от перекрытия в направлении свода располагаются контрфорсы, предназначенные для увеличения внутренней поверхности теплопоглощения и для лучшего восприятия тепла кирпичным массивом от отходящих газов. Нагретые газами ребра позволяют печке сохранять тепло более продолжительное время.

КПД конструкции, разработанной Грум-Гржимайло, достигает 80%. Железный футляр позволяет выполнять кладку толщиной всего в четверть кирпича, притом, что агрегат нагревается достаточно быстро.  Читайте также: "Какая кирпичная печь для дома лучше – виды, преимущества и недостатки".

Создание данной печи не является сложным.

Ее преимущество заключается в следующем:

- в том случае, когда дымовая задвижка на трубе закрыта неплотно, верхняя часть устройства не будет остывать от холодного воздуха, попадающего в топливник. Воздух, проникающий в топливный отсек через щели в зольниковой и топливной дверце, поднимается через устье. Но поскольку он тяжелее, чем горячие газы в колпаке, то сразу же переливается в боковые каналы и отправляется в дымовую трубу. В результате вся часть, находящаяся под хайлом, не подвергается охлаждению.

Что касается недостатков схемы печей для дома такой конструкции, то главный из них заключается в преимущественном прогреве верхней части. Чтобы немного нивелировать данный минус, необходимо устроить шпуры в стенах топливника в 5 ряду кирпичной кладки. Печь прекрасно функционирует на тощем каменном угле и антраците. Если агрегат топить дровами, особенно сырыми, щели, имеющиеся между контрфорсами, забьются сажей. Очистить их будет достаточно трудно, поскольку прочистные дверцы находятся в 8 ряду, что не позволяет полностью попасть во все промежутки контрфорсов и тогда дым попадет в коренную трубу.

Бесканальные конструкции, создаваемые по принципу свободного передвижения газов, делают прямоугольной или квадратной формы. Их выполняют либо в металлическом футляре или без него. Во втором случае стенки колпака следует сделать толще до половины кирпича. Читайте также: "Кирпичный щиток для металлической печи".

Кладка печи, созданной Теплотехническим институтом


Схемы печей для дома, разработанные в Теплотехническом институте инженером Ковалевским, имеют размер 100х85х217 сантиметров. В них применяется топливник шахтного типа, предназначенный для использования каменного угля.
По каналу дымовые газы попадают под перекрышу, откуда в два боковых канала. Далее они следуют в самый низ и по сборному каналу перемещаются в дымовой стояк. Если дымовая задвижка открыта, тогда газы отводятся в атмосферу.

Особенность схемы обустройства печи заключается в разной толщине стенок каналов дымооборотов. Первый из них, идущий от топливника, называют жаровым каналом. Он имеет наружную стенку толщиной в 3/4 кирпича. Остальные его стенки кладут в полкирпича.

Данная отопительная конструкция не помещается в железный кожух. Кладка ее отличается простотой. КПД печи инженера Ковалевского составляет 75-80%. Недостатком теплоагрегата считается возможность перегрева его верхней части, поскольку в нее направляются самые горячие газы. Вниз печи они будут попадать полностью остывшими, в результате чего степень прогрева нижней части получается недостаточной.

Некоторое количество газов из топливника попадает в боковые каналы через шурупы, что усиливает нагрев нижней части наружных стенок (прочитайте также: "Газовая печка для дома - удобное отопление"). Дымообороты освобождают от налетов сажи путем их очистки. Колосниковую решетку можно выдвигать и этим облегчать уход за топочной камерой путем спуска шлаков в зольник или стальную коробку, расположенную под колосниковой решеткой. Дым в конструкции отводится в насадной трубопровод.

На сегодняшний день данные кирпичные печи предпочитают строить владельцы загородных домов и дачных строений.

В борьбе за экономию топлива, а соответственно денег, стали появляться усовершенствованные конструкции. Сейчас насчитывается немалое количество разных видов новых отопительных устройств, на которые также можно обратить внимание.

Интересная схема печи для дома показана на видео:


Размеры печей и законы, обязательные для исполнения при кладке бытовых печей

Технологические рекомендации

1. Первый тепловой подъем в топке печи (подробнее см. рис. 1 и 2, а также п. 5 главы 4).
2. Ширина топки печи. Не менее 25 см и не более 40 см для бытовых печей средней мощности.
Ширина топки печи должна быть равной ширине топочной дверцы (25 см) или (для удобства) чуть более того. Если она будет более 40 см, то скорость теплопотока снизится, что отрицательно скажется на процессе сгорания топлива. В чрезмерно широком топливнике оно всегда будет сгорать медленно и не полностью.
3. Минимальная высота топки печи. В литературе рекомендуется высота 80-100 см. Если по какой-то причине ее достичь невозможно, нужно дополнить недостающий объем топливника так называемой «камерой догорания». Для того чтобы процесс сгорания топлива всегда (на всех режимах работы печи) был полным, горючим газам нужен значительный объем. Если высота топки печи будет менее 80-100 см и «камеры догорания» тоже не будет, то во время фазы интенсивного горения горючим газам просто негде будет сгорать. Поэтому недогоревшие вещества будут уходить в дымовые каналы и осаждаться там в виде смолистых веществ и сажи. Понятно, что и расход топлива в топливнике с недостаточным объемом обязательно повысится.

В старых книгах дается такая рекомендация: высота топки должна быть не менее ее двойной ширины, но не более тройной. Впрочем, при наличии «камеры догорания» последнее условие будет необязательным.
4. Глубина топки печи. Минимальный размер около 70 см, максимальный — не регламентируется.
5. Правильные пропорции поддувальной камеры.
6. Установка верхнего кирпича над дверцей печи. Желательно сложить его «в замок» (рис. 5). При отсутствии кирпичей хорошего качества можно укладывать на две металлические полоски.

Рис. 5. Схема установки замкового кирпича над дверцей печи
Схема установки замкового кирпича над дверцей печи

А. Замковый кирпич

Рис. 6. Схема правильной укладки полосок металла
Схема правильной укладки полосок металла с учетом разницы коэффициентов теплового расширения металла и кирпича (тепловой воздушный зазор), вид сверху

A. Полоска 1
Б. Тепловой зазор
В. Полоска 2
Г. Дверца топки

Когда верхний кирпич кладут на одну металлическую полоску, то передняя стенка печи (не всегда, но как правило) начинает «дышать»: коэффициент теплового расширения металла в 6 раз выше коэффициента расширения кирпичной кладки. Старые печники учили меня: «Металл под дымоходы никогда не закладывай, он тебе потом всю печь разворотит».

При крайней необходимости металл в печь закладывать все-таки можно, но при одном условии: чтобы один конец металлической полоски был обязательно свободным. Однако в зоны с наиболее жесткими температурными нагрузками металл нельзя вкладывать ни в коем случае.

7. Установка рамки топочной дверки. На рамку топочной дверки наклёпываются четыре металлические полоски.

Рис. 7. Схема правильной установки
креплений на рамке топочной дверки, вид сверху
Схема правильной установки креплений на рамке топочной дверки, вид сверху

А. Растяжки
Б. Наклепанные полоски
В. Рамка печной дверки

Рис. 8. Схема правильной и неправильной
установки угловых величин проволочных растяжек
относительно рамки топочной дверки, вид сверху
Схема правильной укладки полосок металла с учетом разницы коэффициентов теплового расширения металла и кирпича (тепловой воздушный зазор), вид сверху

A. Растяжки правильно "внатяг"
Б. Растяжки правильно "на излом"

Если по каким-то причинам приходится крепить рамку топочной дверки на проволоку (рекомендуемое сечение проволоки — не менее 3,5 мм), то необходимо закреплять проволочные растяжки под углом не менее 45° относительно лицевой поверхности топочной дверки.
При неправильном закреплении топочной дверки проволочные растяжки держат ее рамку не «внатяг», а «на излом». Печной раствор под проволокой быстро выкрашивается, и топочная дверка вываливается из своего посадочного места в течение считанных недель.
При закреплении рамки топочной дверцы также необходимо учитывать вертикальный наклон ее установки. Он должен быть таким, чтобы печная дверка в свободном (незафиксированном) состоянии сама, под воздействием силы земного притяжения стремилась закрыться или (при установке рамки топочной дверки строго по вертикали) хотя бы не открывалась.

Рис. 9. Вертикальный наклон дверки,
вид сбоку
Вертикальный наклон дверки, вид сбоку

А. Правильный
Б. Неправильный

Рис. 10. Схема установки горизонтального наклона
колосниковой решетки, вид сбоку и спереди
Схема установки горизонтального наклона колосниковой решетки

A. Топочная дверка
Б. Колосниковая решетка, неправильно
В. Колосниковая решетка, правильно
Г. Вид спереди, неправильно
Д. Вид спереди, правильно

8. Установка прочистных дверок. Прочистные дверки можно крепить на проволоку.
9. Установка колосниковой решетки. Обязательным условием кладки колосников должно быть соблюдение тепловых зазоров 0,5 см со всех сторон колосника, где он может упираться в кладку печи. В оставленные зазоры засыпается песок или зола (также см. пояснения к п. 4 главы 19 («Мелкий ремонт»), рис. 10, а и б).
Установка колосников «впритирку» приведет к тому, что нижняя часть кладки окажется разломанной при первом же значительном прогреве печи.
10. Толщина пода шанцевой кладки должна быть ровно в два слоя кирпичей на плашку. Если под печью находится деревянная поверхность, то в целях пожарной безопасности необходимо положить один дополнительный слой кирпичей на плашку непосредственно на деревянную поверхность.

Рис. 11. Схема кладки шанцевого пода, вид сбоку
Схема кладки шанцевого пода, вид сбоку

А. Пожарозащитный слой
Б. Под
В. Шанцы
Г. Пол

Один слой шанцевой кладки недопустим по правилам пожарной безопасности (он быстро прогорит), а три слоя не обеспечат интенсивного теплоотбора. Значит, остается только два.
11. Поперечные сечения дымовых колодцев до выхода из помещения (первого этажа) должны быть в любом случае не менее 300 см2 (один кирпич на плашку).
Сужение поперечного сечения дымового канала (более рекомендуемого) заметно снизит тягу печи. Сырые дрова в такой печи будут гореть слабо. Трудно будет добиться и равномерности теплоотдачи.
12. Длина кратчайшего пути по дымовым каналам до выхода их из помещения первого этажа не должна превышать 5-6 м (при наличии сдвоенных и строенных колодцев учитывается не сумма их путей, а только лишь длина кратчайшего пути по дымовым каналам).
Нарушение этого ограничения максимальной длины дымовых каналов значительно ослабит общую тягу печи и, что гораздо хуже, может привести к образованию конденсата внутри дымовых колодцев и выходной трубы печи.
13. Диаметр выходной трубы должен быть не менее 16 см и не более 30 см.
Установка выходной трубы за пределами рекомендуемых диаметров обязательно приведет к заметному ослаблению тяги в печи. 14. Вертикальные внутренние перегородки дымовых каналов с общей кладкой печных стенок не перевязываются.
15. Внутренние перегородки дымовых каналов должны выкладываться в четверть кирпича. Это необходимо для равномерной площади теплоотдачи внешних стен печи.

Установка внутренних перегородок в полкирпича или более будет создавать соответствующие зоны плохой теплоотдачи на общей теплоотдающей поверхности печи.
16. Внутренние перегородки горизонтальных колодцев исполняются в обязательной перевязке с общей кладкой стенок печи.
17. Огнеупорный и красный кирпиче не перевязывается вместе в одну кладку — у них разный коэффициент теплового расширения.
18. В некоторых источниках о печном деле рекомендуется высота трубы не менее 5 м от поверхности колосниковой решетки. В печи, которая сложена с соблюдением вышеуказанных рекомендаций, тяга будет хорошей и при высоте трубы 3-4 м, но 5 м — все-таки лучше.
19. Футеровочный кирпич должен выкладываться с таким учетом, чтобы быть в устойчивом положении и без раствора.
Температурный и технический режим работы футеровочного кирпича таков, что связующий раствор в этой зоне топки печи вынужден скорее играть роль жесткого герметика, чем скреплять кирпичи между собой. Большие температурные перепады отрывают раствор от кирпичей при первом же значительном нагреве печи. Если футеровочный кирпич будет держаться только на сцепляющих свойствах раствора, а не сам по себе, очень скоро он «выползет» из общего ряда кладки. Футеровочный кирпич нельзя увязывать с общей кладкой печи.

Детальная порядовка печи-камина с хлебной камерой

Начинающему мастеру-печнику всегда хочется сложить какую-нибудь диковинную печь. Желательно простую. А еще красивую и эффективную. Жаль, что порядовок таких конструкций существует не так уж и много.

Среди них выгодно выделяется печь-камин с хлебной камерой, работающая по схеме, популярной в странах Скандинавии. Схема не лишена недостатков, но обладает большой степенью универсализма. Есть отопительная массивная универсальная печь, декоративный камин, камера для выпечки хлеба. Простая конструкция, многофункциональность, относительная компактность. Хороший вариант для дачного дома, способный обогреть площадь примерно в 25-30 квадратных метров.

Предлагаем порядовку, позволяющую самостоятельно сложить печь, обладая лишь минимальными навыками печного ремесла. От исполнителя достаточно простого первичного навыка работы с глиной и кирпичом. Остальное просто.

Материалы для устройства печи-камина с хлебной камерой:

  • 1 - Печной кирпич — примерно 1100 шт. Если применить шамотный кирпич, то его потребуется примерно 150 единиц. (Количество кирпича дано без учета затрат на фундамент и дымовую трубу).
  • 2 - Вязальная проволока
  • 3 - Дверцы-чистки — 3 штуки
  • 4 - Топка поддувала с регулировкой воздуха
  • 5 - Каминная дверца для топки 500х500 мм
  • 6 - Базальтовый шнур — 2 комплекта
  • 7 - Задвижка трубы в кирпич — 3 штуки
  • 8 - Колосниковая решетка с рабочей площадью в один-два кирпича

Порядовка кладки печи-камина

Кладка своими руками не так уж и сложна, как может показаться на первый взгляд. Просто не бойтесь. И внимательно следите за порядовкой. Дальше будет просто.

Первый ряд выкладываем из расчета тело печи площадью 4х5 кирпичей и прибавляем припуск на плинтус. Хотя можно обойтись и без него. Но с ним как-то наряднее.

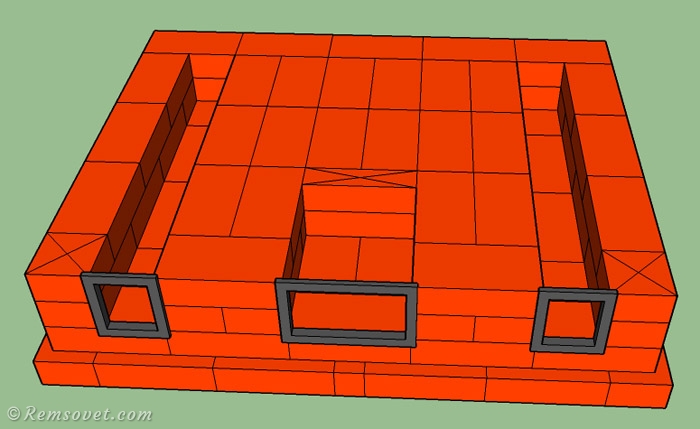

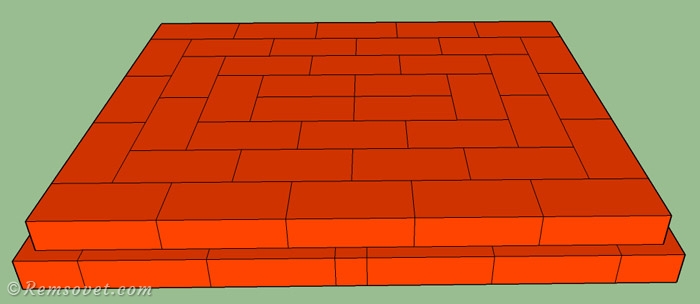

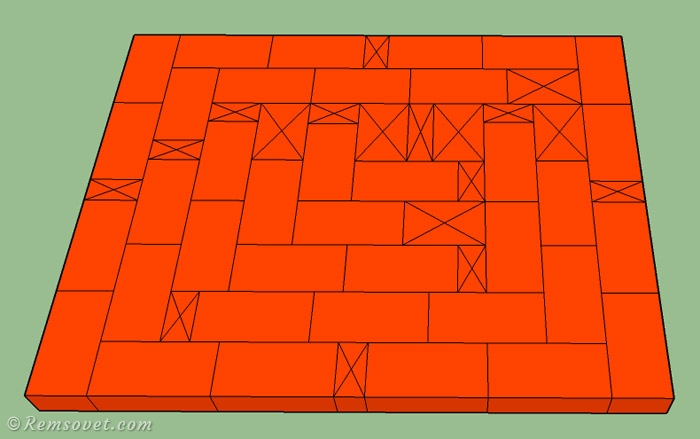

Печь своими руками: порядовка - 1-й ряд

Вторым рядом уже выкладываем чистовой периметр печи:

Печь своими руками: порядовка - 2-й ряд

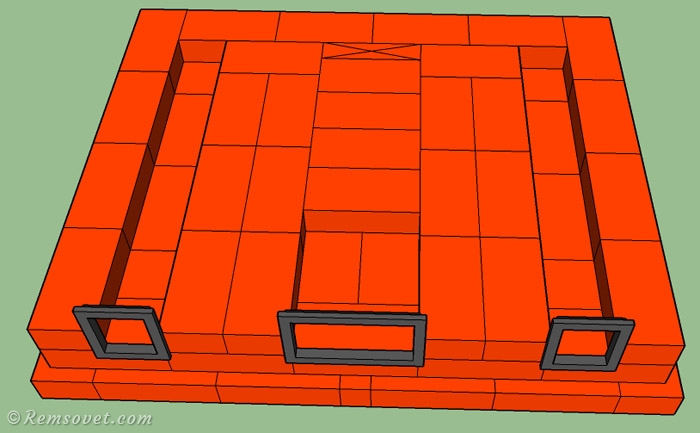

Формируем внутренние каналы. На третьем ряду ставим чистки каналов и поддувальную дверцу. Их крепят на проволоку и глиняный раствор, без базальтового шнура:

Печь своими руками: порядовка - 3-й ряд

Четвертым рядом добираем высоту дверец:

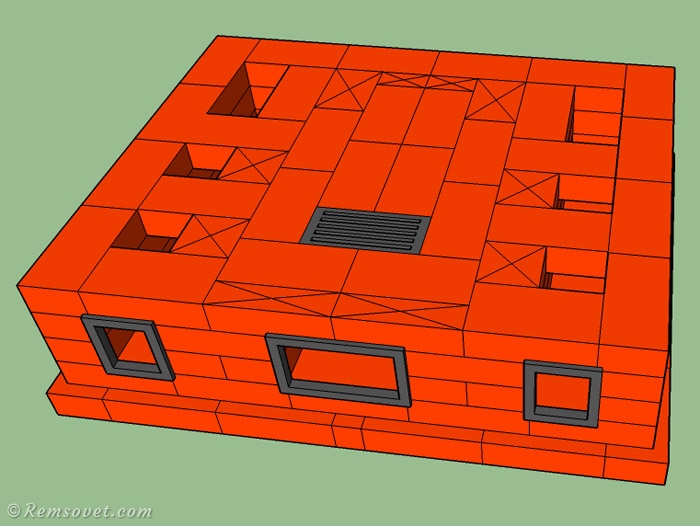

Печь своими руками: порядовка - 4-й ряд

Пятым рядом перекрываем дверцы, ставим колосник. Если высота помещения позволяет, желательно сделать еще один ряд кладки — выйдет более массивный под. При применении шамотного кирпича самое время начать им кладку. Делаем из него только под. Внешние стены и перегородки каналов так и продолжаем вести керамическим кирпичом:

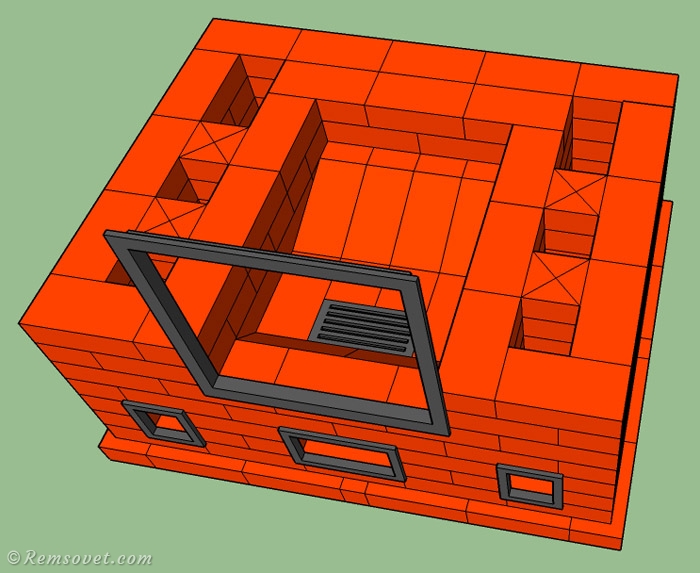

Печь своими руками: порядовка - 5-й ряд

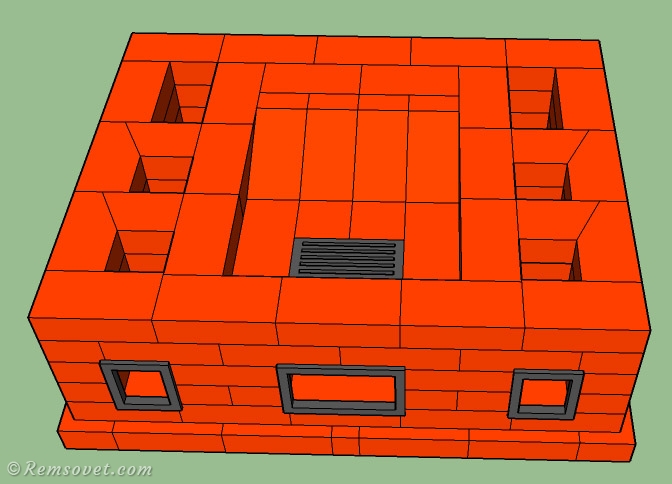

6 ряд — формируем лоток под дрова. Можно обойтись без скоса пода, как на рисунке, но так топливник будет лучше работать. Разделяем каналы. Малые каналы нисходящие. Большие — восходящие. Применяем косую перевязку. Можно без нее, но с ней надежнее. Если из соображений упрощения начнете применять косую перевязку редко, то ориентировать ее всегда стоит на внешнюю сторону, как на рисунке. Не связывая со стенками топки. Колосник максимально ближе к топочной дверце. Если его провалить глубже, к задней стенке топки, возможно дымление — завихрения воздуха заблокируют выход из топливника в дымовые каналы.

Печь своими руками: порядовка - 6-й ряд

7 ряд. Ставится топочная дверца. Ее устанавливают на уплотнитель — базальтовый шнур, пропитанный глиняным раствором.

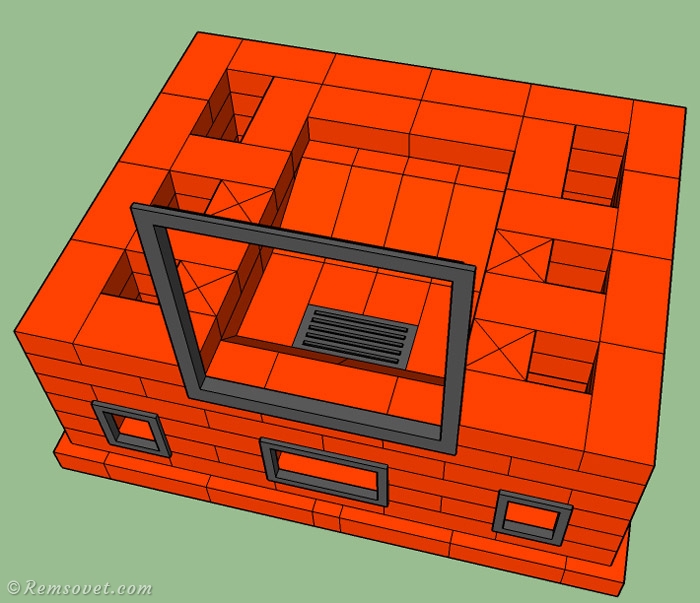

Печь своими руками: порядовка - 7-й ряд

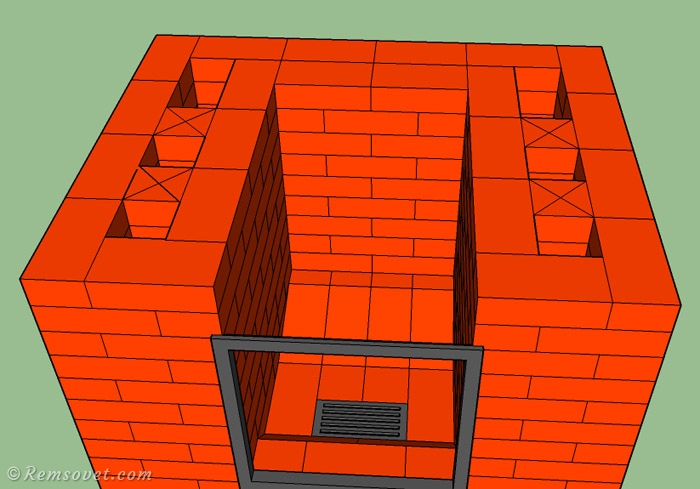

8-13 ряды. Поднимаем топку до высоты каминной дверцы:

Печь своими руками: порядовка - 8-й ряд

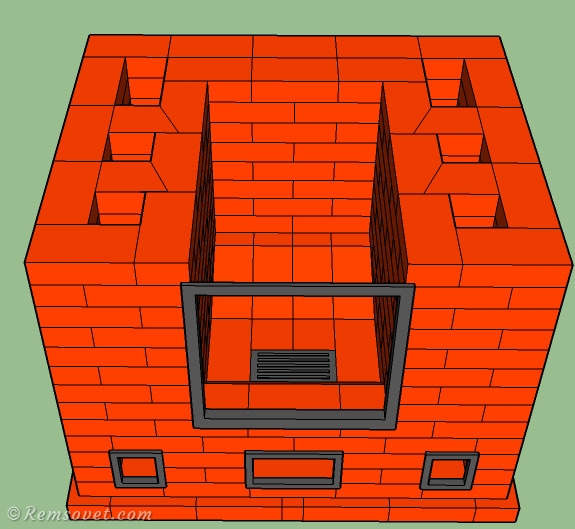

14-15 ряды. Готовится место под лучковую перемычку. Многие предпочитают делать под нее скосы прямо по месту, выбирая кирпич болгаркой. Можно подпилить и заранее. Первый вариант более точный. Второй менее пыльный и грязный.

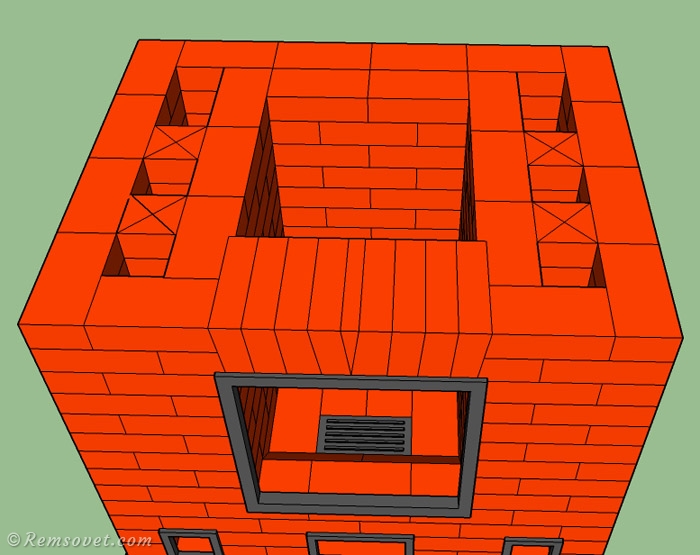

Печь своими руками: порядовка - 14-й ряд Печь своими руками: порядовка - 15-й ряд

Перекрытие дверцы ставится толщиной в кирпич. Нельзя ставить на анкерах. Только лучковая или арка (если топочная дверца с аркой). Желательно вложить в кладочные швы проволоку:

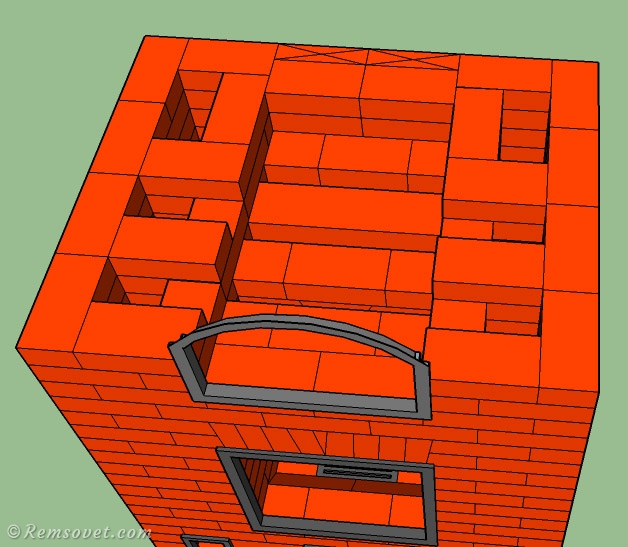

Печь своими руками: установка перемычки

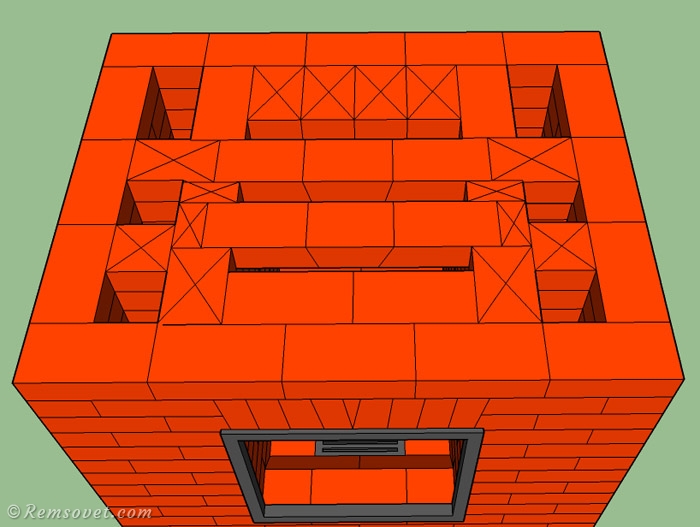

16 ряд. Начинаем формировать под хлебной камеры. Перекрываем без железа, упрощенным клиновым перекрытием:

Печь своими руками: порядовка - 16-й ряд

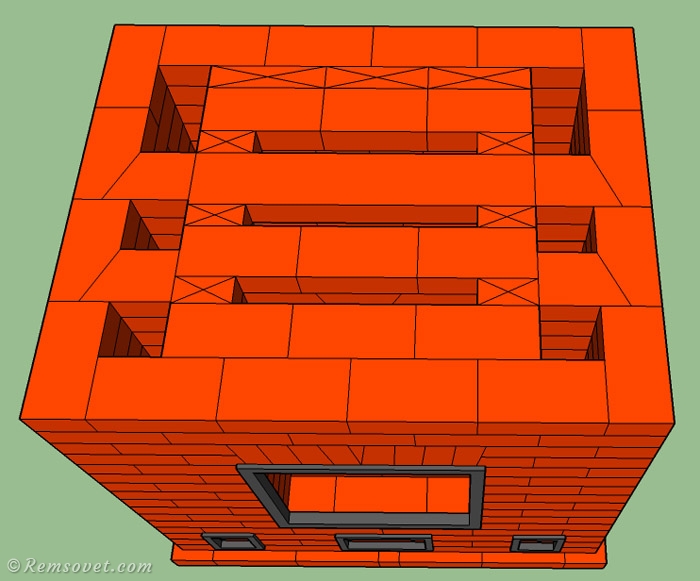

17 ряд. Наращиваем под хлебной камеры. Следим за перевязкой щелевого перекрытия:

Печь своими руками: порядовка - 17-й ряд

18 ряд. Монтируем дверцу хлебной камеры. Ее, как и топочную, ставим на базальтовый шнур:

Печь своими руками: порядовка - 18-й ряд

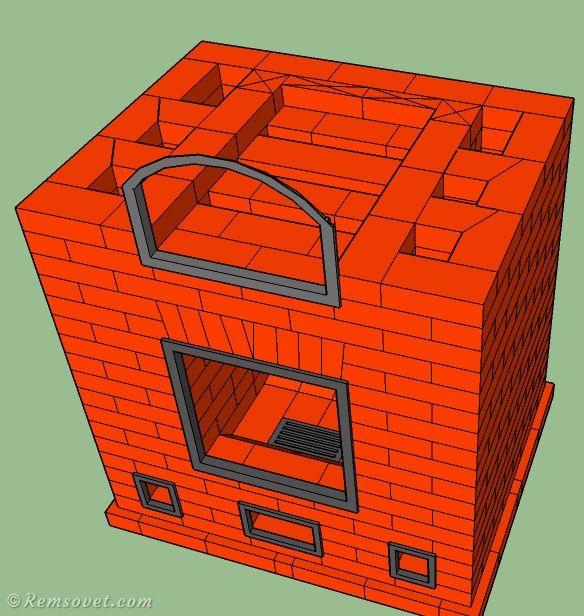

19 ряд. Продолжаем хлебную камеру. Открываем ход газам из хлебной камеры в нисходящие каналы:

Печь своими руками: порядовка - 19-й ряд

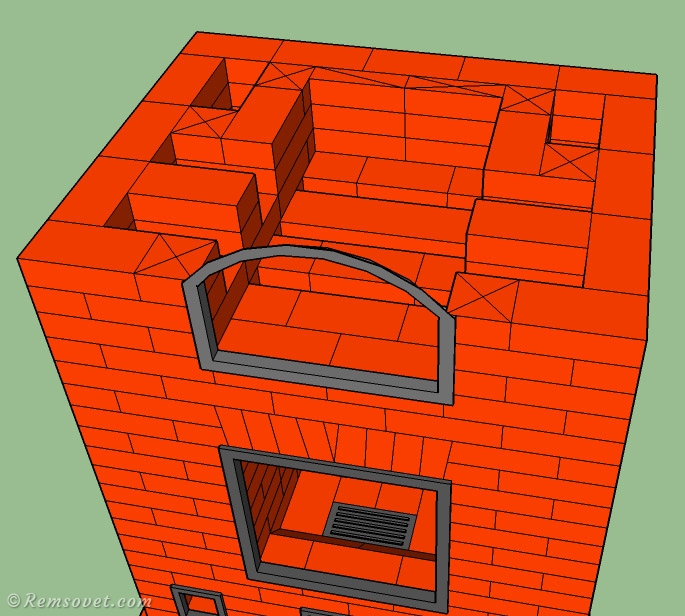

20 ряд. Доводим вход в нисходящие каналы до высоты в два кирпича.

Печь своими руками: порядовка - 20-й ряд

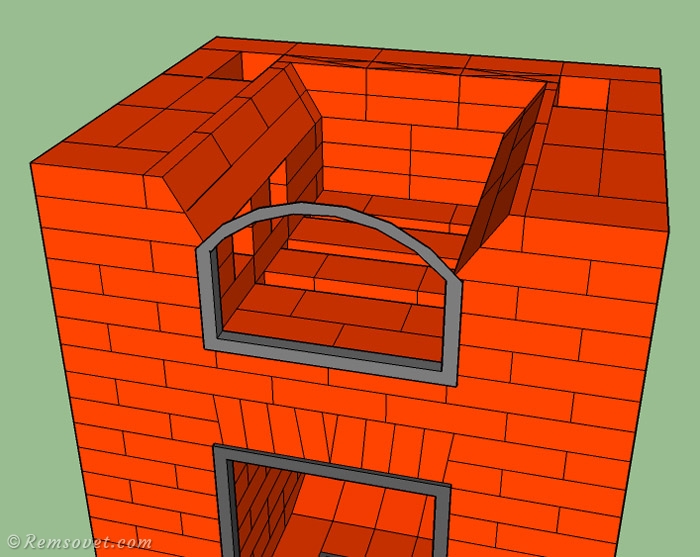

21-22 ряд. Перекрываем нисходящие каналы, формируем пяты под сводчатое перекрытие хлебной камеры.

Печь своими руками: порядовка - 21-й и 22-й ряд

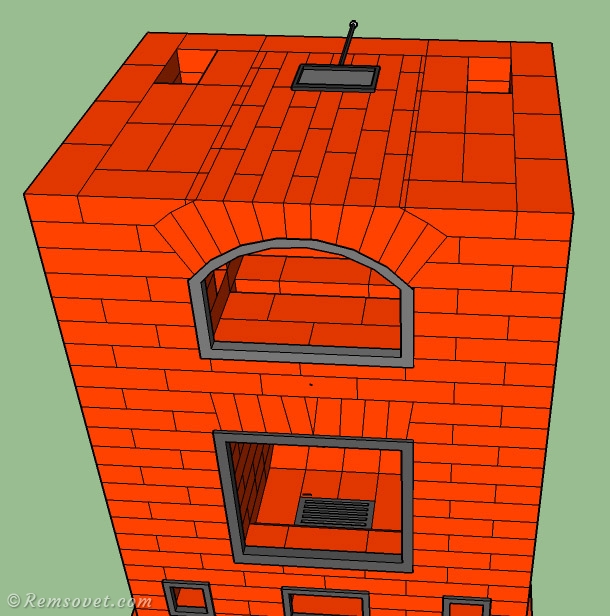

23 ряд. Монтируем свод хлебной камеры. Оставляем канал каминного хода и закрываем его задвижкой с длинной ручкой.

Печь своими руками: порядовка - 23-й ряд

Внимательно! Задвижка в процессе будет сильно греться! Поэтому ставим ее на асбест или базальт!

Свод придется подрезать по верху для выравнивания кладки. Или выкладывать еще один ряд — это если позволяет габарит помещения.

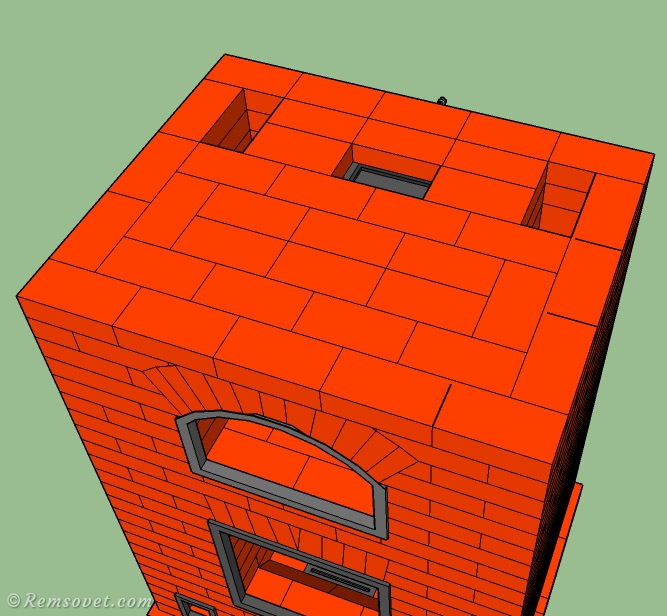

24 ряд. Перевязываем свод хлебной камеры. При наличии свободной высоты помещения можно выложить еще один ряд. Тут же показан минимум:

Печь своими руками: порядовка - 24-й ряд

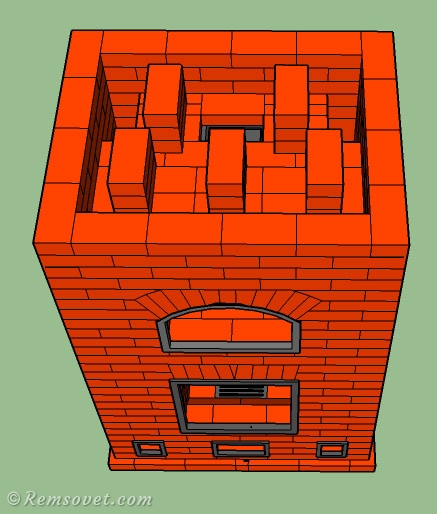

25-27 ряд. Формируем колпак над хлебной камерой. Столбики под перекрытие ставятся исходя из расположения дымовой трубы — ее место не регламентировано строго, она может быть установлена в любой точке печного перекрытия — надо отталкиваться от наиболее удобного прохождения кровли. Проще говоря: смотрим по балкам. Тут же ставится чистка — точку установки выбирают опять вновь по трубе — желательно как можно ближе к ней. На рисунке условно не показана:

Печь своими руками: порядовка - 25-27 ряд

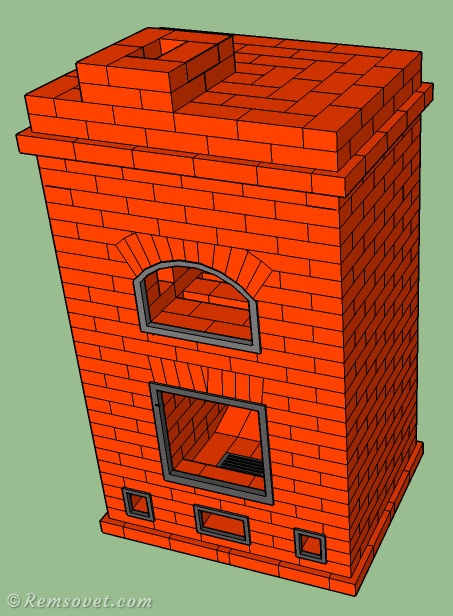

28-30 ряд. Обязательные три ряда перекрытия. Далее труба. Задвижки дымового канала устанавливать исходя из соображений удобства эксплуатации — 2 шт. друг над другом для уменьшения теплопотерь:

Печь своими руками: порядовка - 28-30 ряд

Две задвижки ставим в трубу, друг над другом. Такое дублирование необходимо для формирования воздушной прослойки— как в двойном оконном остеклении. Лучше сохраняется тепло.

Для оживления кладки в процессе можно выпусками кирпича сделать на теле печи полочки. Только не увлекайтесь их сооружением — выступающие из массива элементы мешают конвекции вдоль тела печи:

Печь своими руками: декоративные выпуски кирпича

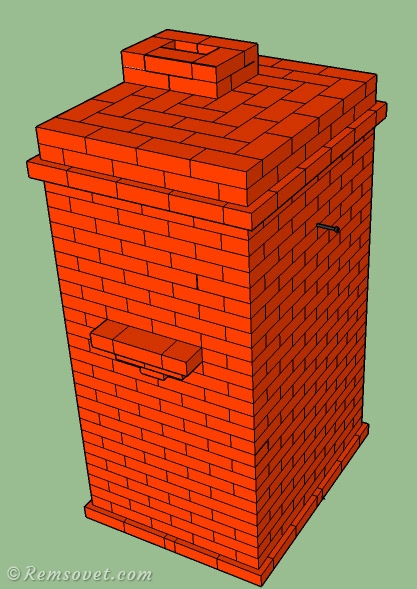

Все будет выглядеть примерно так:

При первой растопке всегда открывайте задвижку, перекрывающую канал из хлебной камеры в трубу. Многие печники называют его «прямой ход». Эта манипуляция позволит прогреть трубу. В дальнейшем топка ведется обычным порядком. При работе в печном режиме задвижка эта всегда закрыта. Если мы эксплуатируем как камин, то она всегда открыта.

Доброго и уютного вам тепла в любое время года!

Подовая печь своими руками из кирпича

Для обогрева частных домов используются разные виды обогревателей. В числе таких устройств выделяют подовые печи, которые не имеют зольника. В них дрова укладываются на решетку или дно. Основная сфера применения – хлебопекарни и рестораны, но могут использоваться и для протапливания помещений.

Конструкция печи

Нагреватель состоит из нескольких элементов, каждый из которых выполняет определенную функцию.

  • Конвекционная камера. В верхней части располагаются клапаны и жалюзи.
  • Корпус. В качестве материала выбирается сталь или шамот.
  • Задвижка прямого хода. Применяется для направления дыма в трубу.
  • Основная топка.
  • Боковые топки.
  • Огнеупорная часть. Для этого используется шамотный кирпич.
  • Под.
  • Усиленная стена.
  • Шамотный кирпич в камере сгорания №4.
  • Камера сгорания №4.
  • Отверстие для дымохода.

Каждая модель оснащена дверцей из стали или чугуна. В центре могут делать жаростойкое окно, чтобы следить за пламенем.

Устройства, предназначенные для приготовления пищи, имеют в своем составе решетки и конфорки для установки посуды.

Статьи по теме (кликните, чтобы посмотреть)

Принцип действия

Работа подовой печи отличается от классической. Основное свойство таких изделий – высокий КПД при минимальных тратах топлива. Прогорание распределяется равномерно. Благодаря поступающему через дверцу топки воздуху происходит достаточное окисление дров, повышающие качество их сгорания и уровень выделения тепла.

Закладка дров осуществляется на нижнем уровне в загрузочной камере. Затем в рабочей зоне происходит процесс горения. С верхнего уровня отводятся газы и происходит теплообмен.

Для поддержания высоких температур (около 400°С) корпус печи делают из нержавеющей шлифованной стали. Выкладку изготавливают из шамотного кирпича или другого огнестойкого материала.

Разновидности подовых печей

По назначению печи с подовым нагревом можно разделить на кухонные и отопительные. По топливу – газовые, электрические, дровяные. По материалу выделяют кирпичные и металлические приборы.

Кухонные

Печи для кухни применяются для приготовления пищи – выпекания хлеба или создания кондитерских изделий. Отличается миниатюрностью и простотой. Может устанавливаться в частном доме. Ресторанные модели имеют большие размеры и различные дополнительные функции.

Отопительные

Используются для обогрева помещения. В них нет отдельных зон для кухонных противней и мебели. Отличаются высоким уровнем безопасности, экологичности. В Европе именно подовые печи разрешены для установки внутри жилых помещений.

Газовые

В корпусе располагается горелка и кольцеобразные трубы. Их число может достигать 19 штук. В кухонных моделях есть 2-5 ярусов для установки противней, на каждом этаже температура регулируется. Работать с таким изделием можно круглосуточно.

Электрические

Внешне практически не отличаются от моделей, работающих от газа. Все различия находятся внутри. Вместо газовой горелки в электрическом устройстве находится ТЭН. В кухонных приборах также может быть 2-5 независимых камеры с регулируемой температурой.

С точки зрения безопасности эксплуатации и простоты применения выгоднее покупать электрические печи. При этом газ является более экономичным топливом.

Дровяные

Классические дровяные печи используются в течение многих десятилетий. Они добавляют уюта в дом, в процессе горения раздается приятный аромат древесины. Дерево является одним из самых доступных видов топлива, поэтому такие устройства часто ставятся в загородных домах. К недостаткам можно отнести сложность обращения. Необходимо самостоятельно подкладывать дрова и следить за их прогоранием. Состояние топлива также должно отслеживаться. Дерево не должно быть влажным. Уделяется большое внимание и выбору породы.

Металлические

Изделия из металла изготавливают из чугуна или стального сплава. К положительным качествам можно отнести простоту монтажа и обслуживания. В процессе эксплуатации корпус сильно накаляется, поэтому прикасаться к нему нельзя. Срок службы составляет около 50 лет. Такие модели плохо переносят перепады температур, из-за чего могут появиться трещины.

Кирпичные

Приборы из кирпича отличаются хорошим накапливанием тепла и длительностью его отдачи. Внешне выглядят стильно и дополняют интерьер. Срок эксплуатации достигает 100 лет. Недостатки – высокая стоимость, сложность самостоятельной установки. Подовая кирпичная печь должна ставиться профессионалом.

Преимущества и недостатки

Подовые печи для обогрева жилья и готовки пищи имеют положительные и отрицательные качества. К достоинствам можно отнести:

  • Возможность установки в печи для кухни нескольких ярусов и регулировка температуры каждого отдела. Это позволяет одновременно готовить много блюд.
  • Быстрый прогрев большой площади.
  • Возможность создания подовой печи своими руками. Порядовка, схемы и чертежи представлены в интернете.
  • Экологичность. Печь не загрязняет дымом атмосферу. Минимальный выброс углекислого газа.
  • Простота эксплуатации. Сложность может возникнуть только в обращении с топливом из древесины.
  • Долговечность.
  • Высокий КПД, достигающий 82%. Печь может гореть в течение длительного времени (около 10 кг дров прогорают за 12 часов).
  • Безопасность. Домашняя печь отличается хорошей пожаробезопасностью при соблюдении условий пользования.
  • В конструкции может использоваться только один источник тепла.
  • Невозможность топки углем, торфом и другими видами топлива.
  • Сложность кладки кирпичной модели. Требуется вызов специалиста, на что нужны дополнительные финансовые затраты.

Свои плюсы, минусы и особенности имеет каждая из разновидностей подовых печей. По сравнению с классическими печками они более безопасны и герметичны, но КПД на 3-5% ниже. Поэтому выбор между подовой и колосниковой печью производится с учетом требований к прибору.

Рекомендации по выбору

Подовые печи для обогрева дома выбираются с учетом их местоположения. Нужно заранее просчитать, какие размеры должны быть у устройства. Также надо следить за тем, чтобы труба дымохода была не менее 1 метра в длину. Не менее важный показатель – мощность. Чем она выше, тем лучше греет печь. Но на мощное устройство потребуется большее количество топлива.

Популярные модели для жилого помещения:

  • Каминные печи WGO. Произведены в Германии и делаются из огнеупорного шамота НВО+.
  • Печь ЕСО+. Имеет простую конструкцию и невысокую стоимость. Выполняется из огнеупорных материалов.

Для обогрева нежилого помещения (баня, гараж) также нужно подбирать модель по мощности и размерам. Внешне такие подовые банные печи выглядят менее привлекательно, но их стоимость ниже. Рекомендуется брать печи серии КИВ, ПКО-40. Они способны обогреть помещение до нужного уровня без серьезных затрат на топливо.

Особенности использования

Печь проста в эксплуатации. Для разогрева изделия нужно сделать следующее:

  • Загрузить паллеты в дровяную печь. Газовая и электрическая модели подключаются к газоводу и электросети соответственно.
  • Просушить ТЭН после простоя в электрической печи. Остальные виды можно сразу включать.
  • Выбрать нужный режим программы.
  • Разогреть дымоход в течение 6-7 минут.
  • Проконтролировать показатели термостата. Температура поддерживается автоматически в большинстве современных моделей.

Если печь используется для готовки, нужно открыть крышку и погрузить в камеру листы с кухонной утварью. После окончания прибор отключается. Не следует держать его в работоспособном состоянии более часа.

Делаем самую простую печку своими руками (10 фото)

Существует множество вариантов печей для дач и домов. Одни из них подразумевают финансовые траты, другие требуют наличия прямых рук. Как быть тем, у кого не сложилось ни с деньгами, ни с мастеровитостью? Выручит простая кирпичная печка, которую сможет сложить даже «гуманитарий».

В статье рассматриваются два варианта. Первый подойдёт тем, кто хочет более-менее «приличное» отопительно-варочное оборудование. Второй пригодится читателям, вообще не претендующим ни на склонность к рукотворству, ни на какую бы то ни было эстетику результата.

Рисунок 1. Простая кирпичная печь

Как сделать простую, но эффективную печь?

Этот вариант может послужить альтернативой простейшим металлическим отопительным приборам – например, буржуйке. С помощью этой печи можно и помещение обогреть, и пищу приготовить, и даже пламенем полюбоваться.

Конструкция занимает чуть более половины квадратного метра. В отличие от полноценных печей из кирпича, эта не требует устройства фундамента. Вес сооружения не настолько велик, чтобы делать мощную основу – достаточно положить прочную доску.

Печь можно сделать всего за день. Одно из преимуществ варианта в том, что стартовая протопка возможна уже вечером. Определённые навыки необходимы, но они не выходят за рамки умений среднестатистического представителя мужского пола.

На заметку! Никакой квалификации для сооружения печей не требуется. Но соблюдать порядовку необходимо – это сделает конструкцию максимально эффективной в контексте её потенциала.

Что потребуется для работы?

Это не только простой, но и бюджетный вариант. Для возведения конструкции потребуется:

  • кирпич:
  • *шамотный – 37 шт.;
  • *красный – 60 шт.;
  • дверца поддувала;
  • дверца топливника;
  • решётка;
  • задвижка;
  • варочная панель из чугуна.

Также будет интересно: печь для барбекю — виды и характеристики.

Подготовка

Первым делом нужно определиться с местоположением печи. Поскольку масса конструкции небольшая, ограничений, присущих традиционным кирпичным решениям, нет. Закрепив прочные доски или подходящий альтернативный материал, «фундамент» тепло- и гидроизолируют.

Роль изолятора может сыграть негорючий материал – к примеру, базальтовая вата. Поверх основания кладут полиэтилен или рубероид. Размер последних соответствует размерам основания плюс небольшой припуск.

Сверху насыпают слой песка толщиной 1-2 см. Выравнивают подсыпку. Важно сделать основу ровной – от этого зависит качество конструкции и удобство последующей работы.

Схема кладки

  1. Первый ряд кладут на песок, не используя раствор. Дюжину кирпичей выравнивают строго по уровню. Кирпичи тонкослойно промазывают смесью, после чего с торца монтируют дверцу поддувала. Дверку предварительно обматывают по периметру шнуром асбеста, компенсирующим терморасширение металла.
  2. После фиксации дверцы с помощью проволоки кладут второй ряд согласно схеме. Формируют поддувало.
  3. В ход идёт шамот (на схеме он отличается жёлтым оттенком). После кладки над поддувалом монтируют решётку.
  4. До этого кирпич клали плашмя. На этом ряду его кладут на ребро. Формируют дымоотводящий канал, внутри которого делают основу для перегородки. Один из кирпичей (его видно на иллюстрации) кладут «насухую» — впоследствии его уберут. После этого монтируют дверцу топливника, которую перед монтажом несколько раз оборачивают полосками асбеста. Но делать это нужно так, чтобы дверца хорошо открывалась кверху. Элемент фиксируют проволокой и парой кирпичей.
  5. Снова кладут кирпич плашмя, дублируя предыдущий ряд.
  6. Опять черёд «ребра» — это второй и последний ряд, в котором кирпич кладут таким образом. Исключение – следующий ряд, в котором одна из стенок формируется кладкой на ребро. Стенки дымоходного канала нужно протереть влажной тряпкой.
  7. Кирпич кладут плашмя согласно схеме. Тыльную стенку делают, снова используя формат «на ребро».
  8. Этим рядом закрывают топливник. Пара кирпичей должны нависать над топливником, чтобы пламя смещалось к середине варочной панели – на тот случай, если печку будут эксплуатировать как камин (не закрывая дверку топки).
  9. Кирпичи немного сдвигают к тыльной стенке, чтобы подпереть дверку топливника. Перед кирпичной кладкой прокладывают полоски асбеста, смоченные в воде. Благодаря этому обеспечивают герметизацию зазора между керамикой и чугуном. Непосредственно на глиняный раствор чугунную панель класть нельзя, иначе разница в параметрах терморасширения материалов приведёт к появлению трещин.
  10. На этом этапе стартует формирование дымоотводящей трубы. Последняя по плану должна плавно расширяться к тыльной стороне. Но из кирпича делают только дымоходную основу. Остальную часть делают из лёгкого металла. В противном случае избыточная масса элемента может привести к смещению центра тяжести печки.
  11. Здесь монтируют задвижку, уплотнённой полосками асбеста. Последние рекомендуется предварительно обмазать глиняным раствором. Это финальный ряд, которым завершают возведение непосредственно печи из кирпича своими руками. Оставшаяся пара рядов отдана дымоходу, который далее будет стыковаться с более лёгким каналом из металла.

После этого убирают те кирпичи, которые на 4-м ряду клали «насухую». На этой же стадии чистят от строительного мусора дымоотводящий канал и поверхность печки.

Финальные работы

Простейшая печка не предполагает серьёзных украшательств. Единственное декорирование заключается в побелке. В состав рекомендуется добавить немного синьки и молока – это убережёт покрытие от образования жёлтого налёта и выбеливания.

Важно! Перед работой следует защитить кирпич и металл. Если этого не сделать (например, с помощью плёнки), от пятен потом не избавиться.

Нужно очень хорошо промазать швы между кирпичом и металлом дымохода, а также швы между керамикой и чугуном.

Обязательно нужно закрыть стык между печным кирпичом и полом. Это избавит от попадания подпечного песка в помещение. Стык желательно прикрыть листом г-образной формы. Затем делают плинтусную окантовку, которая служит и декором, и дополнительным элементом, предотвращающим высыпание «фундаментной» подсыпки.

Рисунок 3. Функционирующая печь

Печка готова. На весь процесс ушло не более одного рабочего дня. Уже сейчас можно попробовать сделать маломощную растопку. Поленья использовать нельзя – только щепу или бумагу. Дровяная растопка создаст слишком высокую температуру, и конструкция потрескается. Для полноценного схватывания смеси нужно дать неделю-другую. После этого уже можно топить «по-взрослому».

Ещё более простой вариант печки

Если предыдущий вариант кому-то показался сложным (хотя это не так), можно предложить предельно упрощённую отопительную конструкцию. Эту печь своими руками можно выложить буквально за час, даже если руки вообще далеки от того, чтобы называться золотыми.

Рисунок 4. Простейший вариант печи из кирпича

Принцип работы сооружения прост. Внизу сгорает твёрдое топливо, здесь же оседающее под воздействием собственной массы. Температурные перепады создают тягу, увлекающую горячие воздушные потоки кверху. При этом дрова сгорают почти без остатка – задымление минимальное.

Для кладки понадобится всего лишь два десятка целых кирпичей и две половинки. Печка состоит из пяти рядов. Конструкция настолько проста, что описывать порядовку нет никакого смысла. Порядок действий наглядно представлен на иллюстрации.



Рисунок 5. Порядовка самой простой кирпичной конструкции

Рисунок 6. Процесс кладки Рисунок 7. Готовая мобильная печь из кирпича

Тем, кто захочет промежуточный вариант, можно порекомендовать вариант чуть посложней.

Рисунок 8. Схема устройства простой печки

Рисунок 9. Г-образная печка

Преимущества простейших печных конструкций

  • очень высокая скорость монтажа – от дня до нескольких минут;
  • не требует фундамента; печку можно сложить где угодно; а если не использовать связующую смесь, печка выходит разборной и легко перемещается;
  • в качестве топлива – всё, что горит: поленья, ветки, шишки, стебли кукурузы, листья, ДСП, остатки мебели и т. п.;
  • топливный расход в несколько раз меньше, чем, к примеру, в случае с буржуйкой;
  • самый простой вариант – без использования глины – позволяет получить большую теплоотдачу, чем от костра; поэтому подобные конструкции – находка для тех, кому не хочется постоянно поддерживать костёр в походе;
  • почти полное отсутствие задымления – топливо сгорает с минимумом отходов;
  • температура кирпичей достигает 1000 градусов – хороший обогрев и быстрое приготовление пищи обеспечены.

Заключение

Даже самый продвинутый вариант этого обзора не требует квалификации и много времени. Выбор конструкции зависит от целей «печника». В стационарном случае подойдёт первый вариант. Для мобильных ситуаций и совсем уж не мастеровитым пользователям лучше воспользоваться ещё более упрощёнными схемами.

«

Отличная статья 0

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
