Что такое печь буржуйка, как она работает и можно ли сделать своими руками

Содержание статьи:

Удобная печь буржуйка известна еще с 18 века и до сих пор продолжает оставаться более выгодной альтернативой дорогим каминам и большим печам. Устройство получило широкую популярность благодаря безотказной работе и простой конструкции, его можно было легко сделать самостоятельно, но главным минусом таких печей стал большой расход топлива. Современные буржуйки чаще всего устанавливают в банях, на дачах или в квартирах в качестве элемента декора, при этом их использование по прямому назначению достаточно экономично и не доставляет проблем.

Принцип работы

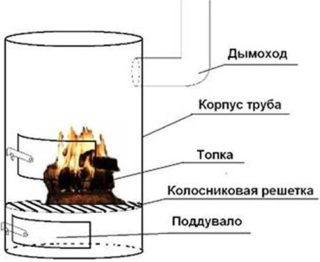

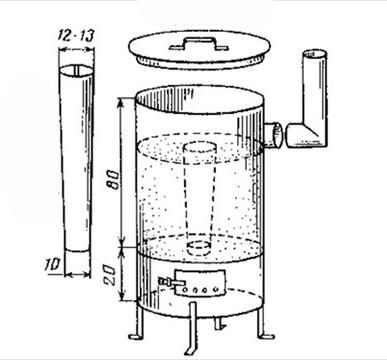

Схема буржуйки

Печка буржуйка представляет собой компактное устройство, подходящее для обогрева небольших помещений. С ее помощью можно быстро нагреть комнату и поддерживать в ней оптимальную температуру в течение длительного периода. Для такой печи не требуется дополнительное оборудование, она легко переносится с одного места на другое, если речь не идет о печке буржуйке из кирпичной кладки для дачи, и устанавливается без особых усилий.

Буржуйку не так сложно собрать самостоятельно, например, из кирпичей, бочек или старых баллонов. Помимо основных конструктивных элементов ее можно дополнить теплообменником, с которым она будет работать гораздо эффективнее. Эта деталь обеспечивает длительное горение и необходимую теплоотдачу при использовании любого топлива. Чтобы устройство функционировало правильно, стоит заранее подготовить его чертеж, где будут учитываться все детали. Стандартная буржуйка состоит из таких элементов:

  • камера долгого горения;
  • зольник;
  • выход трубы для стандартного дымохода;
  • ножки и каркас;
  • дверца с задвижкой.

В оборудовании такого типа как и в других печах обязательно должен присутствовать дымоход с дверцей для поддержания горения на нужном уровне и соответствия нормам безопасности.

Разновидности буржуек

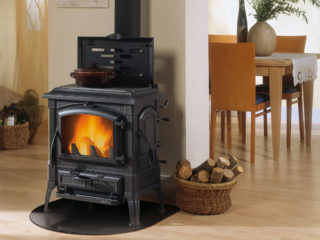

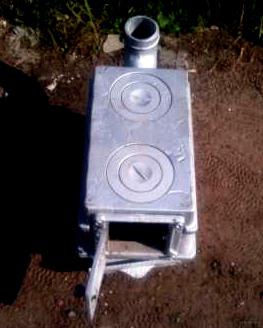

Буржуйка с варочной поверхностью

Армейская печь представлена в нескольких вариантах и делится на категории в зависимости от назначения, материалов и типа. По назначению такие устройства разделяют на отопительные варианты, предназначенные для обогрева помещений, и печи с варочными поверхностями. В качестве материала для их изготовления используется чугун или металл. Чугунные устройства отличаются низким уровнем теплопроводности, но при этом способны сохранять тепло внутри помещения максимально долго.

Из-за большого веса чугуна перевозить такие печи проблематично, поэтому их устанавливают в одном месте на длительный срок. Варианты из металла со специальными экранами быстро нагревают помещения, но отдают тепло быстрее за счет его ускоренного выхода. Лучше всего приобретать металлические буржуйки, дополненные внешними листами из металла, что позволит устройству долгое время оставаться горячим даже после выключения. При желании печь можно дополнительно отделать кирпичом, плиткой и другими материалами.

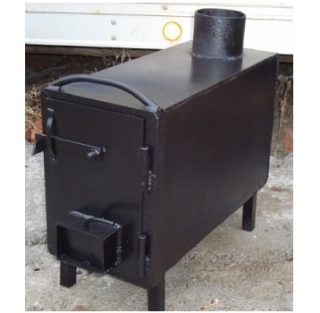

Классическая

Для классической буржуйки характерно: низкий КПД, быстрое сгорание топлива в сочетании с долгим сохранением тепла

В зависимости от длительности горения печи также делятся на два типа. Классический вариант отличается низким КПД, быстрым сгоранием топлива в сочетании с долгим сохранением тепла. Специальная конструкция устройства сделана так, чтобы интенсивность тепла зависела от потоков поступающего воздуха. Установить печку такого плана можно в доме или на даче с учетом требований к ее монтажу.

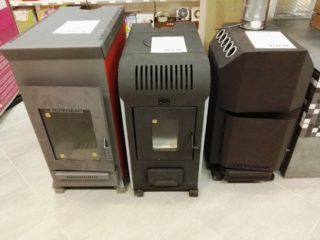

Длительного горения

Железные печки на дровах, относящиеся к этому типу, отличаются более высокой стоимостью. Они имеют однокамерную конструкцию, требуют редкой подачи топлива, поскольку в устройствах длительного горения оно расходуется медленнее. Такие печки сложнее разжигать, воздух внутрь подается дозировано, топливо не добавляют до тех пор, пока не сгорит предыдущая порция. У них есть и свои преимущества, в том числе хороший КПД, высокий уровень экономичности и малый расход топлива.

Для чего подходят печки

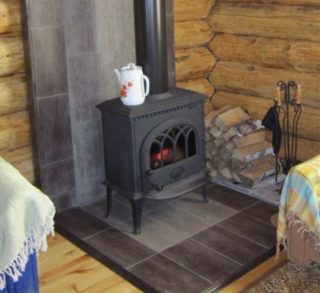

Печь буржуйка является отличным решением для дачи

Благодаря примитивной и простой конструкции буржуйка-камин или печка стандартного плана подходит для любого помещения, которое нуждается в полноценном прогреве. Ее можно установить на даче, в бане, в частном или загородном доме. Производители предлагают достаточно обширный модельный ряд таких печек, среди которых можно найти стильные варианты, способные выгодно вписаться в интерьер. Камин-буржуйка, предназначенный для дачного дома, будет очень кстати в холодное время года.

Недорогие варианты с дымоходом или рукой станут настоящей находкой для владельцев дач и частных строений, куда нельзя провести газ. Современные печи гораздо лучше советских РФ в плане удержания тепла, большие устройства также можно использовать для обогрева помещений с внушительной площадью. На рынке представлены и достаточно дорогие варианты различного размера с великолепным дизайном и повышенным уровнем пожарной безопасности, в том числе, банные или дровяные печи.

При выборе устройства важно заранее определить, для каких целей оно будет использоваться, поскольку современные буржуйки подходят не только для обогрева. Их можно использовать для приготовления пищи или в качестве декоративного элемента.

Плюсы и минусы буржуек

Большинство конструкций имеют небольшой вес и не требуют особого ухода

У современных буржуек гораздо больше преимуществ по сравнению с устройствами, популярными во времена СССР. Они имеют компактные размеры, не доставляют сложностей в процессе эксплуатации, сочетаются с различными видами топлива и при этом достаточно экономичны по сравнению с газовыми отопительными приборами. Большинство конструкций весят не так много, поэтому их легко транспортировать в случае необходимости. Также они легко монтируются, этот процесс будет доступен даже новичку, знакомому с правилами безопасности.

Практичная армавирская или водяная печка такого плана быстро нагревается и одновременно расходует топливо максимально экономично и эффективно, непрерывно обогревая помещение в течение 6-10 часов. Чугунные и металлические модели для дома или гаража долговечны и не требуют особого ухода, также для большинства печек не требуется установка дымохода капитального типа или специальной трубы.

У печей этого типа есть и свои недостатки, например, отсутствие автономности и наличие риска возгорания, который можно свести к минимуму, если следить за устройством. Во время работы лучше не трогать корпус печи во избежание ожогов, поскольку он всегда сильно нагревается.

Как изготовить своими руками

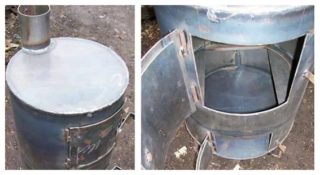

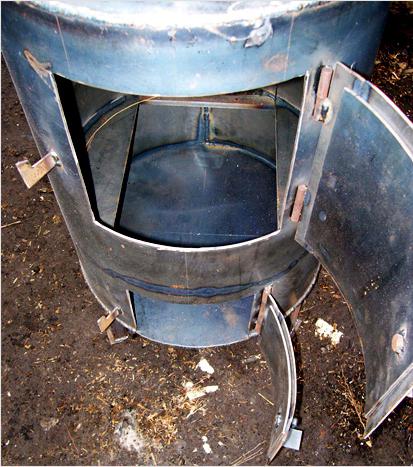

Печь в собранном виде

Сделать буржуйку самостоятельно проще всего из двух металлических бочек по стандартной схеме. Для этой цели понадобятся две бочки, одна из которых должна иметь меньшие размеры. От каждой отрезают верхнюю часть, к оставшейся части прикрепляют металлические ручки и детали запорного типа. Перед началом работ бочки лучше тщательно промыть, чтобы избавиться от неприятного запаха, который мог там остаться. Сборка такой печи по правилам состоит из нескольких этапов, выполняемых пошагово:

  1. В низу крупной бочки вырезают прямоугольник площадью 25х10 см, это отделение станет отсеком для выдвижного ящика.
  2. Ко дну нужно прикрепить две направляющие величиной 2,5х2,5 см.
  3. Из металлического листа вырезают поддон по контуру толщиной не более 1-2 см, который станет основой для камеры и сможет изолировать ее от зольника.
  4. В центральной части поддона и дне маленькой бочки вырезают по отверстию диаметром 6 см, после поддон приваривают на расстоянии не менее 15 см от нижней части емкости.
  5. На завершающем этапе в корпусе большой бочки проделывают отверстие, нужное для патрубка газохода и встраивают в патрубок удобную заслонку с маленькой ручкой.
  6. Маленькую бочку ставят внутрь большой так, чтобы каждое отверстие в них совпадало.

Для добавления топлива изготавливают конус длиной не меньше 1,5 метра, который делают из металла либо дерева. Низ такого конуса должен свободно проходить сквозь отверстие в поддоне.

Варианты материалов

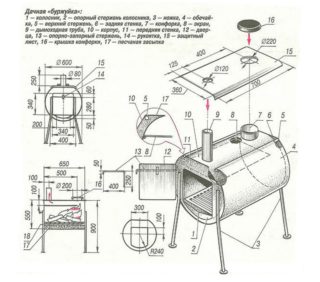

Чертеж буржуйки на дровах

В основном буржуйки изготавливают из металлических бочек или газовых баллонов, применяя для этой цели дополнительные материалы и оборудование. Чтобы сделать полноценное устройство, целесообразно сначала подготовить чертеж будущей печи буржуйки кирпичной или чугунной и запастись всеми необходимыми материалами. В чертеже заранее указывают основные и вспомогательные детали, например, теплообменник. Печи из бочки и баллона собираются по аналогичной схеме с соблюдением всех этапов.

Более приемлемый вариант – постройка печи из кирпича, устройство такого типа имеет больше преимуществ, оно медленно остывает и дольше сохраняет тепло. Также кирпичные буржуйки смотрятся достаточно аккуратно в любом помещении. Для разборной или обычной печи этого типа существует два варианта постройки, ее можно возвести при помощи кирпичей самостоятельно по стандартной схеме или облицевать кирпичами готовую буржуйку из металла. Выбор варианта зависит от ситуации и количества свободного времени.

Какой нужен дымоход

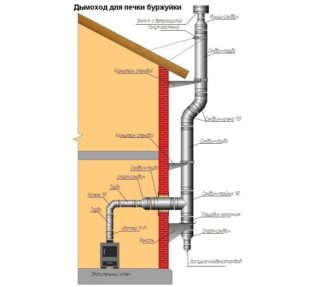

Дымоход для печки буржуйки

Без наличия дымохода пользоваться буржуйкой будет невозможно, поэтому об изготовлении этой детали стоит позаботиться заранее. Чтобы сделать трубопровод, можно приобрести готовые трубы или изготовить их самостоятельно из листового металла. Второй вариант обойдется дешевле. В процессе сборки из труб и углового элемента собирают дымовой канал, который затем приваривают к готовой буржуйке.

В качестве материала для дымохода используют кирпич, трубы из стали или другого металла, керамику, вермикулит или асбестоцемент. Выбирать подходящий вариант следует исходя из бюджета и сложности монтажа.

Иногда трубы для дымохода изготавливают из специального жаропрочного стекла, но для работы с этим материалом требуется особый навык. Стеклянные дымоходы также не отличаются практичностью.

Оптимальным выбором для новичков станут готовые трубы из нержавейки, их главные преимущества: небольшой вес, приемлемая цена и отсутствие сложностей на всех этапах сборки.

технология, чертежи. Как сделать буржуйку своими руками? :: SYL.ru

Печки-буржуйки появились в начале XX века. Однако сегодня они всё так же актуальны. Ведь сейчас обогреваются только дома, в которых есть газ или электричество, но там, где их нет, приходится всё делать по старинке (дровами или углём). Вот тут и помогает придуманное сто лет назад устройство. Ведь печка-буржуйка, своими руками сделанная, может обогреть любое помещение. Ещё одно достоинство этого замечательного изобретения в том, что топить её можно дровами, углем, опилками и щепками. В общем, всем, что может гореть. Это отличное устройство для получения тепла и приготовления пищи.

буржуйка своими руками

Сейчас буржуйки широко применяются в неотапливаемых гаражах, различных подсобных зданиях, на дачных участках, в охотничьих домах, одним словом, в так называемых полевых условиях.

Такую печку можно купить в готовом виде, нужно будет только вывести дымоход из помещения. Но в основном изготавливают их из подручных материалов. В том, как сделать буржуйку своими руками, сейчас подробно разберёмся. Только прежде оговорим недостатки конструкции.

У таких печей есть два недостатка. Во-первых, топливо в них быстро прогорает, из-за этого буржуйку нужно часто подпитывать. А в местах, где имеется дефицит топлива, это проблема. Во-вторых, её поверхность сильно нагревается, и легко можно обжечься. Однако все неудобства можно минимизировать, и в дальнейшем эти способы мы подробно рассмотрим.

Из чего состоит печь-буржуйка?

  • Камера, где происходит сжигание твёрдого топлива.
  • Колосник, сделанный из металлической решётки.
  • Труба-дымоход.
  • Отделение, куда падает зола при горении.

Формы буржуек и материалы для их изготовления

В основном печи-буржуйки своими руками делают из баллонов, старых бочек или больших бидонов. Также можно изготовить из широкой трубы. Из всего этого легко производятся так называемые цилиндрические буржуйки. Есть и прямоугольные, для их создания используют металлические ящики или конструкцию сваривают полностью из листовой стали.

газовая буржуйка своими руками

На функциональность печи её форма не влияет, это, скорее, желаемый эстетический вид или материал, который оказался для изготовления в наличии. Существуют даже дизайнерские буржуйки, которые могут быть любой формы и напоминать различные предметы. Чтобы получилась хорошая буржуйка своими руками, чертежи наглядно покажут все тонкости её конструкции.

буржуйка своими руками чертежи

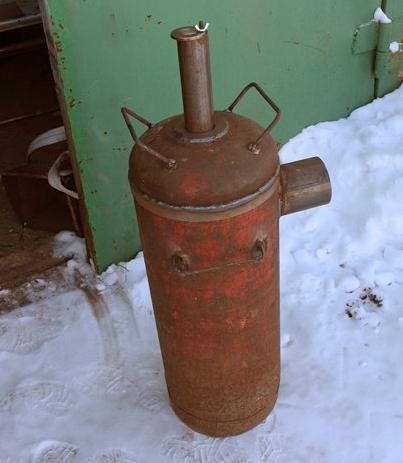

Изготовление буржуйки из газового баллона

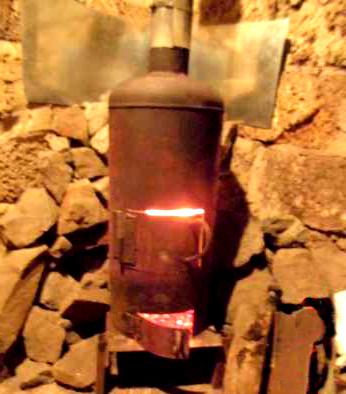

Наиболее распространены самодельные буржуйки из газовых баллонов. В них толстые стенки, поэтому выйдет долговечная и мобильная печка. Для начала нужна разметка. В центре баллона чертится дверца для камеры сгорания. От неё вниз отступаем 10 см и наносим контур второй дверцы (для поддувала).

буржуйка своими руками из баллона

Затем при помощи болгарки или автогена по контуру вырезаем дверцы. Между ними нужно провести замкнутую линию. По ней баллон распиливается на два фрагмента. Это нужно для того, чтобы к нижней части - поддувалу - приварить решётку в районе спила. На ней будут лежать дрова, а зола, в которую они превратятся в процессе горения, будет падать сквозь прутья, освобождая место для нового твёрдого топлива. После того как решётка установлена, нужно снова соединить две части, сварив их вместе.

После этого нужно там, где был вентиль, сделать отверстие радиусом примерно 10 см. Затем в это место привариваем трубу, которая будет служить вытяжкой. Ну вот, простейшая буржуйка своими руками из баллона готова, её можно поставить где угодно и пользоваться.

Однако такой вариант подходит только для обогрева помещения. Если планируется ещё и готовить на такой печи, тогда нужна немного другая конструкция верхней части. Верхушку нужно отрезать, а внутрь приварить прутья, чтобы можно было поставить кастрюлю. Отверстие для трубы следует вырезать в верхней части, но сбоку. Таким образом, можно будет при необходимости приготовить пищу, а когда нужно просто отапливать помещение, следует накрыть верх крышкой, которая получилась из верхней части баллона. Только предварительно необходимо заварить отверстие, куда вкручивается вентиль, и сделать удобную ручку.

Буржуйки прямоугольной формы

печи буржуйки своими руками

Такие буржуйка своими руками делаются из различных металлических предметов: автомобильных баков, разных ящиков, или ее просто сваривают из листов стали. Прямую форму выбирают, когда планируется полноценно готовить пищу на такой печи. Ведь она позволяет ставить на огонь больше одной кастрюли. Принцип действия такой же, как и в цилиндрической: нужно соорудить дверцы для камеры сгорания и поддувала, а ещё отверстие для подсоединения трубы-дымохода, куда будут уходить продукты горения.

Конструктивные особенности для лучшего обогрева

Если нужно отапливать большое здание, то целесообразно, чтобы труба-вытяжка шла горизонтально в помещении. Ведь если из печи она выходит сразу вверх и наружу, то с дымом всё тепло также быстро окажется на улице. Поэтому температура в комнате быстро снизится. А если труба из печи выходит горизонтально по всему помещению, дым намного дольше сохраняется в ней: вытяжка - словно батарея, у которой довольно высокая температура. И в этом случае буржуйка, своими руками сделанная, становится, как котёл.

Чтобы поверхность буржуйки не могла обжечь, к ней приделывают короб. Это дополнительные пластины, которые устанавливают с трёх сторон печи на расстоянии в 5–10 см. Поверхности буржуйки и короба не должны соприкасаться. Воздушная прослойка между ними не позволяет коробу сильно нагреваться. Это, во-первых, уберегает от пожара помещение, а во-вторых, позволяет комфортнее себя чувствовать вблизи печи. Такую защиту удобнее делать для прямоугольной конструкции, однако можно изготовить её и для буржуйки, сделанной из баллона. Тем более что короб можно соорудить из обычного куска жести, ведь он не нагревается настолько, чтобы прогореть.

Печи-буржуйки длительного горения

А теперь рассмотрим вопрос о том, как сделать буржуйку своими руками, да чтобы она ещё дольше отдавала тепло без необходимости подпитки. Все печи на дровах жарко и быстро прогорают. Из-за этого в них нужно часто подбрасывать топливо. Однако если печи не позволять столь сильно гореть, а заставить её топливо понемногу тлеть, то время отапливания с одной закладки дров можно существенно увеличить.

Такие буржуйки длительного горения своими руками изготавливается немного иначе, чем обычные. Они предназначены только для отапливания. Самый простой способ - сделать её из баллона. Срезается только верхняя часть, которая потом станет крышкой для печи. После этого делается отверстие для вытяжки сбоку верхней части буржуйки. Дрова закладываются сверху, а не через дверцы как в обычных моделях. Затем делается металлическая окружность с отверстием в центре. Она должна легко заходить внутрь баллона. К отверстию в таком металлическом блине приваривается труба, которая должна быть длиннее высоты баллона. Она будет исполнять роль поддувала, доставляя кислород внутрь печи для поддержания тления топлива. И последний штрих - срезанная часть баллона, в центре которой нужно сделать отверстие, куда должна плотно, но свободно, проходить труба-поддувало.

буржуйки длительного горения своими руками

Из-за чего такая буржуйка долго греет?

Принцип действия подобной печи-буржуйки, своими руками созданной, несложный. В баллон, который полностью является камерой сжигания, загружаются дрова и поджигаются. Когда всё разгорелось, погружают металлическую окружность с приваренным поддувалом. Эта часть довольно тяжёлая и давит на твёрдое топливо, которое из-за давления и малой подачи кислорода медленно тлеет. Дым, выделяемый при этом, направляется вверх, и потом выходит через дымоход, который приварен под крышкой печи. Такая печка-буржуйка своими руками делается быстро, а служить будет многие годы.

Как сделать буржуйку на твёрдом топливе и газе?

Во многих местах, где есть возможность подключить пропан, из обычной печки может быть создана газовая буржуйка своими руками, только немного доработанная. Сделать её несложно, необходимо только купить обычную инфракрасную горелку. Её, в зависимости от формы и конструкции буржуйки, лучше устанавливать низко, в районе поддувала, чтобы в камере сгорания было достаточно места для тепла от газа. Таким образом, буржуйка становится по-настоящему универсальной. Ведь два вида топлива значительно расширяют возможности: если не будет дров, можно воспользоваться газом, и наоборот.

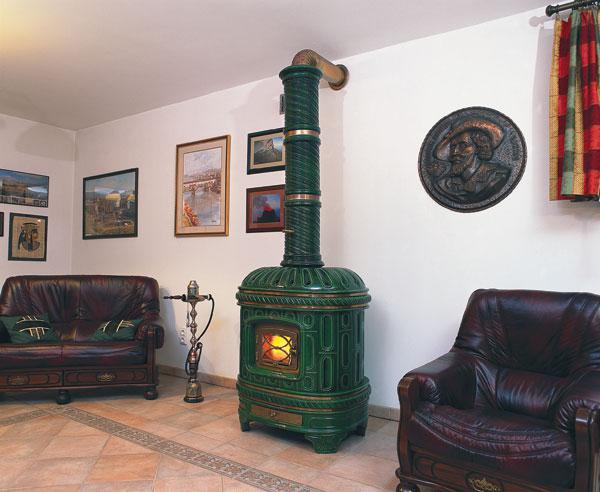

Буржуйка как предмет декора в интерьере

Несмотря на то что буржуйки считаются в городах, где есть все современные удобства, пережитками прошлого, их всё же используют даже в современных домах с евроремонтами и дизайнерскими интерьерами. Некоторые умельцы ставят такие агрегаты даже в квартирах. Ведь буржуйка, своими руками сделанная, может иметь декоративный вид и стать функциональным украшением любого помещения. Она сможет наполнить помещение не только теплом, но и атмосферой уюта, когда в камине потрескивают дрова, а за окном метель. Сейчас дизайнеры стали проектировать различные виды буржуек, так что сегодня это не просто средство, помогающее пережить холодную зиму, а ещё красивейшего вида аксессуар.

печка буржуйка своими руками

Неважно, создана ли буржуйка своими руками или куплена в магазине, следует всегда помнить о технике безопасности. Возле печки обязательно должен лежать металлический лист на случай, если при забросе дров выпадет уголёк. Также не стоит вблизи держать легковоспламеняющиеся предметы или пластмассу.

Буржуйка длительного горения своими руками

Многие сталкиваются с необходимостью организовать отопление в небольших хозяйственных помещениях.

Тут важна экономичность, компактность и целесообразность финансовых затрат. Буржуйка длительного горения — идеальный вариант для отопления бытовок и гаражей, а с изготовлением её своими руками вам поможет наша инструкция.

Корпус: изготовить или приспособить

Дрова в буржуйке длительного горения не горят, а очень медленно тлеют. При этом в смежной с топкой камере сгорает сильно нагретый пиролизный газ, образующийся за счёт теплового разложения топлива. В таком «придушенном» режиме работы печь не генерирует очень высоких температур, поэтому металл может быть достаточно тонким — около 2,5 мм. Естественно, при полной подаче воздуха печь будет разогреваться докрасна, так что если хотите режим повышенной мощности — делайте корпус массивным.

Длительность работы печки между закладками зависит от двух факторов: массы заложенного топлива и активности его горения. Поэтому не стоит ожидать, что компактная печь для гаража сможет работать до трёх суток, ей попросту не хватит горючего на такой срок. Значение играет также и температура окружающей среды: чем она ниже, тем активнее проходит процесс сгорания.

Листовая сталь идеально подходит для изготовления корпуса. Есть также возможность использовать любой профильный прокат, сложенный вертикальными рядами в кольцо или прямоугольник. Есть проблема в том, чтобы обварить все швы, но печь в таком случае получает множественные ребра жёсткости и максимально эффективно отдаёт тепло.

Корпус буржуйки изготавливается очень просто: глухие герметичные стены и дно. Загрузка может быть вертикальной и горизонтальной, в последнем случае роль топочной дверцы выполняет верхняя крышка. Мы рассмотрим оба пространственных положения буржуйки, но корпус будет унифицирован для каждой. За пример возьмём баллон для пропана на 50 л со срезанной верхней частью — цилиндрический корпус имеет преимущество в более равномерном нагреве.

Схема работы буржуйки длительного горения с горизонтальной камерой сгорания. 1. Заслонка дымохода. 2. Заслонка дверцы. 3. Камера сгорания. 4. Камера дожигания пиролизного газа. 5. Дверца печки

Схема работы буржуйки длительного горения с горизонтальной камерой сгорания. 1. Заслонка для подачи воздуха. 2. Заслонка дымохода. 3. Труба подачи воздуха. 4. Камера сгорания. 5. Крышка печки. 6. Камера дожигания пиролизного газа. 7. Поршень

Как устроены камеры сгорания

Для получения заветного пиролизного газа нужно почти полностью ограничить приток кислорода в основную топку, где формируется очаг высоких температур, приводящий к переходу углеродного топлива в газообразное состояние. Тот минимум воздуха, который нужен для медленного тления, поступает в печь из-за различных утечек.

Положив баллон горизонтально, делим окружность по высоте на 4 части, наносим на обрезанный край метки и отмечаем длину верхней и нижней хорды. По полученному размеру вырезаем стальную пластину толщиной 3 мм. Её длина должна быть меньше глубины корпуса на 150 мм.

Отступив от короткого края пластины 100 мм, привариваем поперечную перегородку высотой 150 мм и подгоняем её по форме к цилиндрическому корпусу, чтобы пластина была направлена к центру топки. Устанавливаем на место и привариваем пластину, формируя камеру остаточного сгорания.

Буржуйки с вертикальной загрузкой имеют иной принцип работы. Направление горения у них противоположно естественному — сверху вниз. Сама печка имеет устройство шприца, поршень которого изготовлен из листовой стали, либо крышки от бочки или баллона с подогнутыми краями. Важно, чтобы «поршень» входил в корпус как можно плотнее.

С нижней стороны на пластину приваривается несколько дистанционных ребер из обычного уголка 50 или 75 мм. В центре пластины вырезается отверстие и вваривается 75 мм труба, через которую будет поступать тот необходимый минимум воздуха. Принцип работы понятен: поршень под своим весом проседает по мере горения дров, оставляя небольшое пространство для пиролизного разложения. Поток воздуха регулируется заслонкой на конце трубы.

Простой и удобный «зольник»

В буржуйке длительного горения зольник не нужен, небольшое количество легкого пепла после сгорания остаётся прямо в топке. Но приспособить печку для более легкой чистки всё же можно, особенно если планируется добавлять к дровам каменный уголь.

1. Упоры из уголка. 2. Решетка над «зольником»

При горизонтальном расположении буржуйки нужно вырезать такую же пластину, какая использовалась для формирования верхней камеры. Вместо перегородки в ней обычный 35 мм уголок, приваренный поперечно. В передней части из тонкого прутка изготавливается ручка. Пластина устанавливается на двух направляющих уголках, приваренных вдоль корпуса. Для плотного примыкания пластины и исключения сильных утечек воздуха рекомендуется сделать так:

  • приварить уголки под низ пластины полками вверх на небольших прихватках, которые легко отбить;
  • завести пластину в корпус и приварить уголки к стенкам, хорошо заполняя толстый сварочный шов;
  • ввести лом в нижнюю камеру и подорвать пластину, по возможности зачистить следы от сварки.

Через небольшие щели в камеру и будет попадать тот минимум кислорода, необходимый для горения.

1. Диск. 2. Держак из арматуры. 3. Бортик "зольника"

Для вертикальной буржуйки нужно вырезать еще один плоский диск и приварить к нему по центру кусок толстой стальной арматуры. По периметру окружности изгибается и приваривается бортик из стальной полосы. В обоих случаях удаление золы выполняется после остывания буржуйки: зольник извлекается, чистится и устанавливается на место перед новой закладкой.

Установка топочной дверцы

К корпусу горизонтальной буржуйки прихватываем стальную полосу и оборачиваем её вокруг, формируя кольцо. Нужно несколько раз подрезать края, чтобы после сваривания такая оправка садилась на край корпуса очень плотно. Кольцо приваривается к срезанной крышке от бочки или баллона, либо к стальному листу, затем шов тщательно обваривается снаружи. Полоса должна выступать над плоскостью крышки около 12–15 мм, этого достаточно для плотного притвора, в то же время топка будет открываться относительно легко.

На внутренней стороне дверцы привариваются несколько стальных пластин, образующих пазы для внутренних перегородок топки. Саму дверцу из-за кольцевого притвора нужно устанавливать на выносном навесе, соответственно, прижимной замок должен так же быть вынесен в сторону на 40–60 мм.

1. Крышка. 2. Воздуховод с заслонкой. 3. Навес

При вертикальной загрузке крышка выполняет роль внешней стенки камеры догорания, поэтому тщательной герметизации не требует. Края вертикального корпуса загибаются вовнутрь молотком, бортик крышки нужно наоборот немного развальцевать. При этом важно не погнуть саму крышку, тогда примыкание будет плотным под собственным весом. В центре вырезается отверстие на 1–2 мм больше диаметра трубы подачи воздуха.

Дымоходный канал и регулировка тяги

Отвод продуктов сгорания в горизонтальной буржуйке выполняется в верхней части и как можно ближе к крышке топки. Для дымохода рекомендуется использовать трубу диаметром не менее 150 мм. Подача воздуха производится через вваренную сквозь дверцу гильзу, заходящую в нижнюю камеру на 70–100 мм. Для регулировки подачей воздуха лучше использовать готовые блоки с заслонкой. Быстро и на месте можно с наружной стороны к трубе приварить небольшой болт, который будет подтягивать дисковую заслонку.

Дымоход вертикальной буржуйки врезается в том же месте корпуса, но теперь, соответственно, расположен горизонтально. Если просверлить сквозной проход и провести через него шпильку, на которой закреплена круглая пластина, можно получить заслонку для регулировки тяги и полного управления процессом сгорания топлива.

рмнт.ру

Буржуйка своими руками

Как сделать печь долгого горения и что нужно знать о реакциях, проходящих во время выделения тепла

Есть ли способы повышения эффективности обычных буржуек и печей, сделанных из бочки? Как сделать своими руками печь долгого горения? Что нужно знать о реакциях, проходящих во время выделения тепла? Ответы на эти вопросы, а также пошаговые инструкции вы найдёте в нашей статье.

Печи длительного горения без колосников: буржуйка своими руками

Мы многократно упоминали о низком КПД и большом расходе топлива обычных буржуек прямого горения. Причина этого — прямой доступ кислорода и свободный выброс отработанных газов. Начальная стадия решения этой проблемы была приведена в последней конструкции — с дымоходным теплообменником. Помимо этого, существуют следующие проблемы со сгоранием топлива:

  1. Быстрое неконтролируемое горение. При этом в районе очага возникает слишком высокая температура, и металл быстро теряет свойства.

  2. Неполное сгорание материала. Это особенно актуально при утилизации пластика и других полимеров (в бытовом мусоре). Едкий дым от резины и ПВХ, густой выхлоп автомобиля и есть результат недогорания нефтепродуктов.

  3. Частые (до 1 раз в час) загрузки топлива и риск затухания очага. Такую печь не оставишь на ночь — потухнет и остынет. Здесь стоит отметить, что важным преимуществом стальных печей является их быстрый прогрев.

Основной идеей, которую мы будем развивать в этой статье, станет регулировка подачи кислорода для горения. Это потребует более точного исполнения затворных (дверей, заслонок) и регулировочных (шиберов, подвижных и поворотных заслонок) приспособлений.

Безколосниковая печь (БКП) с заслонкой типа «Булерьян»

По сути дела, это буржуйка, но без колосниковой решётки. Она попала в нашу классификацию потому, что обладает бóльшей эффективностью и требует квалификации мастера. Несмотря на то что в такой печи используется меньше деталей, чем в буржуйке, она имеет один сложный в исполнении элемент — дверцу топки. Этот элемент — единственный принципиально схожий с деталями «Булерьяна» (но при этом самый важный). Дверца должна герметично закрываться, она скомбинирована с приточным каналом (поддувалом).

Конструкция. Стальная топка любой формы — куб, параллелепипед, горизонтальный или вертикальный цилиндр — с дверцей типа «Булерьян» в передней нижней части и дымоходом в задней верхней.

Эффект. В колосниковой топке кислород для горения обильно подаётся в очаг из подколосникового пространства со всех сторон. Это приводит к интенсивному горению и быстрому съёму температуры холодным потоком свежего воздуха. В результате недогоревшие продукты выводятся через дымоход.

Печи длительного горения без колосников: буржуйка своими руками

Без решётки кислород проходит только через приточный канал, который довольно точно регулируется. В результате увеличивается время горения и продукты лучше разлагаются. При этом горячий газ дольше задерживается в топке и эффективнее прогревает стенки. В результате больше тепла остаётся внутри помещения.

Печи длительного горения без колосников: буржуйка своими руками

Как сделать БКП своими руками

Единственный секрет такой печи — герметичная дверца топки. Она может быть любой формы, но, как правило, её делают круглой или квадратной.

1. Из трубы диаметром 200–350 мм (стенка 2–4 мм) отрезаем кольцо шириной 50–100 мм. Выравниваем и зачищаем края. Этот элемент называется «воротник».

Печи длительного горения без колосников: буржуйка своими руками

2. Из листа 3–4 мм вырезаем круг ровно по наружному диаметру воротника. Это будет дверца.

3. Исходя из размеров печи, подбираем диаметр канала подачи воздуха (воздушный канал — ВК). Условно можно разделить БКП бытового назначения на 2 категории — малые (0,13–0,18 куб. м) и средние (0,18–0,25 куб. м). Для малых достаточно будет диаметра 76 мм, для средних — 102 мм. Размер прямоугольных каналов вычисляется через площадь сечения S = Пr2.

4. ВК должен иметь регулировочную заслонку или шибер.

Заслонка:

  1. Вырезаем круглую заслонку (металл 2–3 мм), перекрывающую ход ВК с проушиной под диаметр резьбы болта (М10–12). Привариваем к ней напротив проушины стержень (ручку).

  2. К трубе ВК привариваем гайку параллельно ходу воздуха заподлицо с наружным краем.

  3. Устанавливаем заслонку на трубу ВК на болт через пружину и фиксируем контргайкой.

Процесс изготовления шибера более сложен, при этом по удобству и эффекту он не имеет преимуществ перед приведённой заслонкой. Его можно скопировать с заводского экземпляра.

Печи длительного горения без колосников: буржуйка своими руками

5. Вырезаем в дверце отверстие под ВК.

Внимание! Отверстие дверцы не должно быть меньше диаметра ВК. Сам канал должен быть смещён вниз от центра и его нижний край должен располагаться в 20–30 мм от манжета дверцы.

6. Из полосы толщиной 2–3 мм и 20–30 мм шириной берём отрезок, равный длине окружности дверцы.

7. Привариваем полосу внакладку по окружности дверцы.

Печи длительного горения без колосников: буржуйка своими руками

8. Изготавливаем петельное устройство. Для этого в четырёх отрезках полосы 60–70 мм высверливаем с краю по одному отверстию 6–8 мм. Надеваем их на ровный проволочный штырь 6–8 мм длиной 100–150 мм. Попарно привариваем полосы к дверце и манжету топки.

Печи длительного горения без колосников: буржуйка своими руками

9. Изготавливаем запорное устройство. Этот элемент может быть произвольным — замок инвентарного ящика, натяжитель мотоциклетной цепи или любой из видов эксцентрика с ручкой. Удобно и надёжно применить подвижную резьбовую затяжку. Подойдёт замок с молочного бидона. Главная задача — обеспечить прижим дверцы к манжету топки.

10. В угол на дверце, образованный манжетой, на термостойкий герметик укладываем асбестовый шнур.

Такой люк можно установить в любую буржуйку или стальной бак, получится эффективная печь. Он должен располагаться в 100 мм от дна топки. То есть, между низом загрузочного люка и дном печи должно быть не менее 10 см.

Печи длительного горения без колосников: буржуйка своими руками

Главное и важнейшее правило эксплуатации БКП: на дне топки всегда должен быть слой золы не менее 80 мм толщиной. Иначе дно будет прокаливаться и скоро прогорит.



Простой и удобный дымоход

Устройство горизонтального канала выхода отработанных газов не всегда удобно, особенно при обслуживании печи. Мы приведём способ, как оформить его в более простом и удобном виде:

  1. В задней части верхней стенки прорезаем круглое или прямоугольное отверстие размером меньше сечения трубы дымохода на 20–30 мм.

  2. Подбираем отрезок трубы, превышающий этот диаметр на 20–30 мм длиной 40–60 мм.

  3. Навариваем его на отверстие в отцентрованном положении.

Теперь в этот манжет можно установить любую трубу, а в пазуху (зазор, образованный разницей диаметров) следует засыпать и уплотнить сухую глину. Это даст надёжную защиту от утечки дыма и упростит демонтаж при обслуживании.

Напомним, что одна из функций «базовой» буржуйки — возможность нагрева воды и приготовления пищи на верхней стенке топки. БКП с дверцей «Булерьян» сохраняет это свойство — достаточно загрузить побольше топлива и полностью открыть ВК.

Топочная переборка может стать следующей ступенью модернизации безколосниковой буржуйки. Это теплосъёмник в виде толстого (5–8 мм) листа металла, расположенный сразу под дымоходом и перекрывающий 2/3 площади топки.

Эффект. Ещё большее замедление хода горячего газа. Дополнительная аккумуляция тепла внутри помещения.

Для полноценной реализации БКП длительного горения в качестве плиты нужно добавить ещё один элемент — инжектор. Это полая трубка (или несколько) с отверстиями внутри топки, которая находится в передней части печи на уровне центра дымоходного канала.

Печи длительного горения без колосников: буржуйка своими руками1 — топочная переборка; 2 — инжекторные трубки

Эффект. Инжектор нужен для подпитки воздухом «языков» пламени и дожигания топлива. Он находится в том месте, где процесс горения ещё не завершён, а дымообразование вот-вот начнётся. Подавая в эту точку кислород (воздух) мы подпитываем реакцию горения, тепло от которой прогревает верхнюю стенку. Этот принцип используется и в современных пиролизных твердотопливных котлах.

Инжектор «автоматически» приходит в действие при контакте с пламенем. Это становится возможным, только если очаг расположен в передней части топки. В режиме длительного горения (когда очаг находится ближе к центру топки), он остаётся незадействованным.

Дополнительные способы реализации потенциала стальной печи

В этом случае действует одно простое правило: чем больше аккумулирующего материала (металла, воды, камня), тем больше тепла останется внутри дома:

  1. Если предполагается даже периодическое использование печи в качестве плиты, можно устроить дополнительные теплосъёмники на верхней стенке топки. Для этого нужно приварить на неё изнутри уголки или полосы на ребро во всю длину.

  2. Такие же рёбра на боковых стенках дадут от 5 до 10% улучшения эффективности. Заодно они усилят плоскость стенки.

  3. Если предусмотрен дымоход из стальной трубы, на неё также можно наварить уголки по длине, которые будут снимать часть остаточного тепла с отработанных газов. Это ещё плюс 3–5%.

  4. Наваренные вертикально по боковым стенкам обрезки круглой или профильной трубы создадут эффект, который используется в современных печах длительного горения. Постоянный нагрев обеспечивает непрерывное движение воздуха внутри трубы. До 20% увеличения теплоотдачи.

  5. Обложив печь с одной или нескольких сторон кирпичом без раствора, мы получим каменный теплоаккумулятор и защиту стен помещения от перегрева. Разновидность этого способа — корзины или бункеры с булыжниками вокруг топки — используют в банях. Может дать от 15 до 20% улучшения эффективности.

  6. Бытовой вентилятор, направленный на печь, защитит её от перегрева и выровняет температуру воздуха в помещении, перемешав его. Добавляет 10–20%.

Печи длительного горения без колосников: буржуйка своими руками

Применение всех описанных способов вместе может увеличить производительность теплообменника, которым в базовом варианте является сама топка, на 50–75%. Описанные способы, улучшая эксплуатационные характеристики, увеличивают массу изделия. Помните об этом, выбирая основу для установки печи.

Печи без колосников имеют один для всех недостаток — отсутствие зольника. Его комбинированная функция — накопленная зола служит защитой дна топки от выгорания — не позволяет очищать топку во время работы. С другой стороны, длительное горение даёт меньшее количество твёрдых отходов, а это значит, что чистку можно проводить гораздо реже. Выемка золы производится быстро и помещение не успеет остыть за это время. опубликовано econet.ru



About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
