Схема разводки – Схема электропроводки для однокомнатной и двухкомнатной квартиры с электроплитой и другой техникой

примеры типовых схем, требования и нормы

Содержание статьи:

Самостоятельная прокладка электролинии в квартире начинается на этапе черновой отделки. От наличия межкомнатных перегородок, бытовой техники, освещения зависит схема разводки электропроводки в квартире. При работе также учитывается стеновой материал, напольное покрытие, точки прокладки сети.

С чего начать разводку электролинии в квартире

К проведению электричества в доме следует отнестись с должными вниманием и ответственностью

Монтаж электрики начинается с составления плана, на котором будет виден конечный результат. На проекте отображается общий дизайн, расстановка мебели и бытовой техники. В процессе составления можно проконтролировать вероятные точки «холодного резерва» – места вероятного скрытия розеток. После общей планировки выбирается схема прокладки электролинии.

Грамотное проектирование поможет избежать затрат времени и финансов.

Требования, правила, нормы

В квартире или доме разводка электрики производится только в соответствии с регламентами ПУЭ и соблюдением норм безопасности.

Выбор кабеля

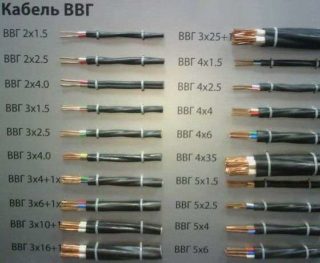

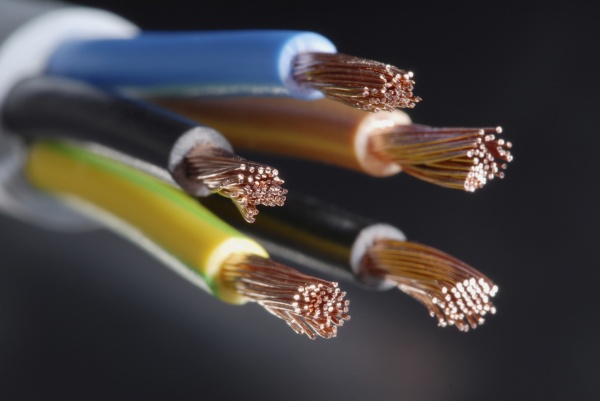

Образцы кабеля ВВГ различного сечения

Для предотвращения возгорания проводки, травм человека и поломок бытовой техники по требованиям ПУЭ используют:

  • провода ВВГ-2 или ВВГ-5 сечением 6 мм2 – подключение квартирного ввода к распредщиту;
  • кабель ВВГ-3 сечением 2,5 мм2 – основные линии сети и подводка к розеткам;
  • провод ВВГ-3 сечением 1,5 мм2 – выключатели и осветительные устройства.

Сечение проводов позволяет выдержать максимально допустимую нагрузку.

7 редакция ПУЭ сообщает, что в жилых помещения нужно использовать только трехжильный медный проводник с нейтралью, фазой и заземлением. В зависимости от точки разделения нуля заземление реализуется по системе TN-S с разделением рабочего ноля N и TN-C-S с разделением защитного ноля PE.

Расположение элементов электросети

СНиП 23-05-25 указывает:

  • монтаж выключателей производят на расстоянии 10 см от двери со стороны ручки;
  • на каждые 6 квадратов устанавливают одну розетку, за исключением кухни;
  • в ванной комнате используются приборы с влагозащитой IP44, подключенные через УЗО, на расстоянии 60 см от душа и раковины;
  • розетки от газовой трубы удаляют на 50 см, от иных коммуникаций – на 4 см.

Минимальное удаление розеток от окна, двери, пола – 10 см, от потолка – 20 см.

Проводка, разводка, защита

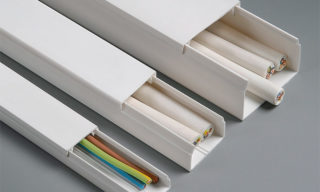

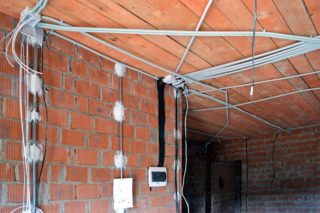

Наружную проводку прокладывают в кабель-каналах

СНиП устанавливает следующее:

  • прокладка кабеля осуществляется только по горизонтали или вертикали;
  • скрытые провода монтируют под полом, в пустотах бетонных плит, маскируют штукатуркой или рукавом из металла;
  • наружные линии проводят в кабель-каналах;

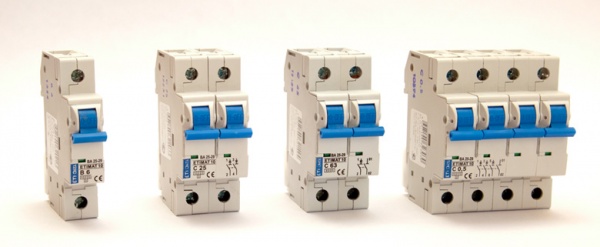

  • защитные автоматы на 10 А подключаются на освещение, на 16 А – к розеткам, на 25 А – к мощной бытовой технике;
  • качественный УЗО должен срабатывать при токовой утечке в 100 мА;
  • разводка осуществляется шинами, радикальным и комбинированным способом.

Открытая проводка в квартире выглядит не эстетично, но вполне вписывается в гараж.

Для чего нужна схема электропроводки в квартире

Схема будущей разводки бытовой электропроводки в доме или квартире должна составляться только профессиональными электриками. Работы проводятся перед началом ремонта. Правильный чертеж, на котором обозначены основные узлы (выключатели, розетки, УЗО, осветительные устройства) позволит выбрать качественные материалы.

На схеме отражается группировка проводов, особенности распределения нагрузки, управления электросетью. Это гарантирует безопасность эксплуатации и комфорт проживания в квартире.

Варианты соединения элементов в электрических цепях

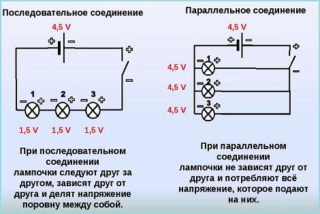

Последовательное и параллельное соединение в электросхемах

Перед планированием создания новой электролинии или замены существующей, следует подобрать тип соединения частей цепи:

  • последовательный – каждый узел замкнутой сети подключается к следующему, узловые контакты отсутствуют;
  • параллельный – все части сети располагаются в отдельных группах, при поломке одного узла остальные работают нормально;
  • смешанный – на разных участках используется различный тип соединения.

При поломке одного элемента в последовательной системе перестанет функционировать вся сеть.

Особенности электропроводки в помещениях с высокой влажностью

До 1996 года монтаж розеток в ванных и кухнях запрещался. Теперь это разрешено.

Электролиния в ванной

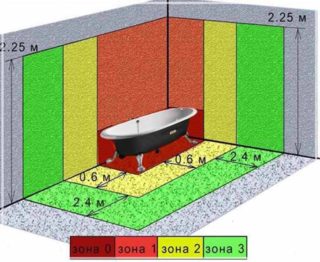

Зоны электробезопасности в ванной комнате

Комната с очень влажной средой, устройствами водозабора, токопроводящими трубопроводами сегодня оснащается средствами электробезопасности. Линия обустраивается так:

  • подключается через УЗО с пределом срабатывания до 30 мА;
  • защищается заземлением TN-S с электробезопасной нейтралью;
  • предусматривает розетки во влагостойком корпусе на расстоянии 60 см от душевой кабинки и 130 см от пола.

Стандартные светильники 220 В для ванной не подходят. Их заменяют аналогами на 12 А.

Электросеть кухни

Кухня не только находится в зоне воздействия влаги. На нее приходится больше всего нагрузки. Организация проводки подчиняется следующим условиям:

  • установка отдельного УЗО для мощной техники;
  • подключение электрики раздельным способом;
  • прокладка отдельных кабелей к высокомощным приборам;
  • размещение розеток на 50 см от газовой плиты;
  • расположение проводки на 40 см от газовых труб, батарей.

Хрущевка заземления не предусматривает, поэтому в ванной, на кухне и других помещениях прокладывается трехжильный кабель.

Как правильно выполнить разводку электрической проводки

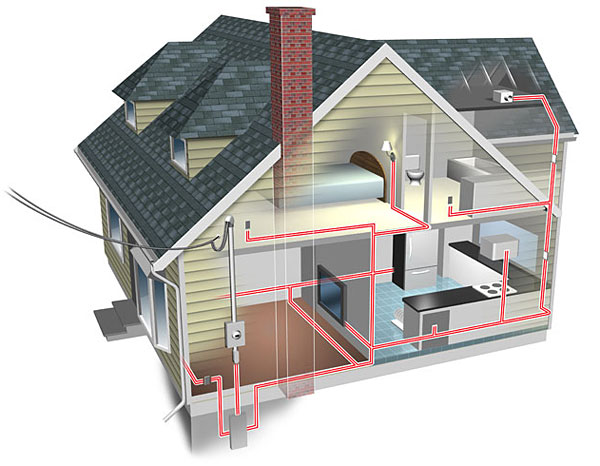

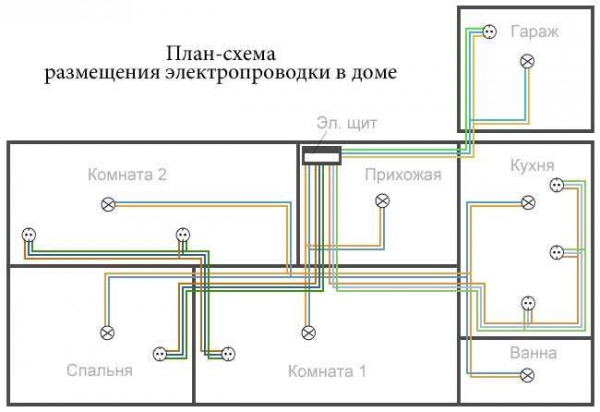

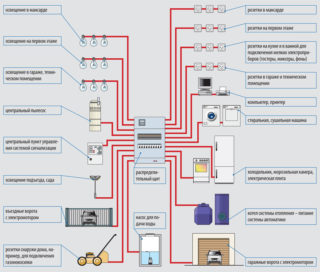

Вариант схемы для частного дома

Чтобы правильно выполнить разводку электрики, понадобится:

  1. Выбрать тип разводки – в распредкоробке, в виде звезды или шлейфа.
  2. Составить план электрики. Выполняется в 2-х экземплярах, в первом должен быть план выключателей и точек освещения, во втором – розеток.
  3. Вычислить количество потребителей.
  4. Вычислить количество розеток.
  5. Разбить потребителей электросети на группы с указанием потребляемого тока и выделением отдельного автомата на 25-32 А.
  6. Создать схему расположения выключателей (90 см от пола) и розеток (слева от двери, в прихожей – на высоте 40 см, на кухне – на высоте от 95 до 115 см).
  7. Начертить план проводки с подключением к электрощитку. Кабели не должны пересекаться, быть на расстоянии 15 см от пола и 1 м от оконных и дверных проемов.
  8. Подсчитать метраж кабеля и количества автоматов.

Все вспомогательные автоматы подключаются к одному с мощностью не менее 63 А.

Разновидности схем разводки электрики

Существует три вида схем разводки электрической проводки в квартире:

  • В распредкоробке. В подъездном электрощите ставится счетчик и автоматы. Провод питания направлен в квартиру, доведен до распределительной коробки каждого помещения. Тип соединения распредкоробков – последовательный. От них кабели расходятся на освещение, выключатели, розетки.
  • Звезда. Прямое подключение каждой розетки к электрощитку и наличие автомата для каждого потребителя. Преимущества системы – ремонт на отдельном участке без выключения общей запитки квартиры. Минусы – понадобится много кабеля.
  • Шлейф. Потребители подключаются к щитку прямым способом. Перед этим их формируют в группы, отводя от каждой отдельный кабель.

Для эффективности электролинии комбинируйте типы разводки.

Расчет сечения кабеля по мощности

Схема электрической линии также информирует о силе тока и материалах.

Расчеты

Чтобы вычислить оптимальное сечение кабеля, используется формула I= P / U, где Р – суммарный показатель мощности техники, а U – напряжение. После вычислений можно использовать данные таблицы.

Сечение, мм2Медный проводАлюминиевый провод
НапряжениеНапряжение
220 В380 В220 В380 В
Ток, АМощность, кВтТок, АМощность, кВтТок, АМощность, кВтТок, АМощность, кВт
1,5194,11610,5
2,5275,92516,5224,41912,5
4388,33019,8286,12315,1
64610,14026,4367,93019,8
107015,4503350113925,7

Материалы

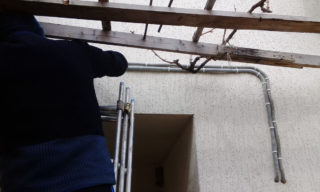

Ввод электричества в дом гофротрубе

Для организации проводки чаще всего используют:

  • ВВГ-5х6 – пятижильный провод. Нужен для запитки электрощитка подъезда и квартиры в новостройке с трехфазным питанием.
  • ВВГ-2х66 – двужильный кабель для сетей с двухфазным питанием. Протягивает от подъездного до основного щита.
  • ВВГ-3х2,5 – трехжильный провод для квартирной разводки. Соединяет электрощит и распределительные коробки.
  • ВВГ 3х1,5 – трехжильный кабель. Соединяет распредкоробки с розетками, источниками света.
  • ВВГ-3х4 – трежильный провод, запитывает электрическую плиту.

Тип проводника указывается на схеме.

Типовые схемы

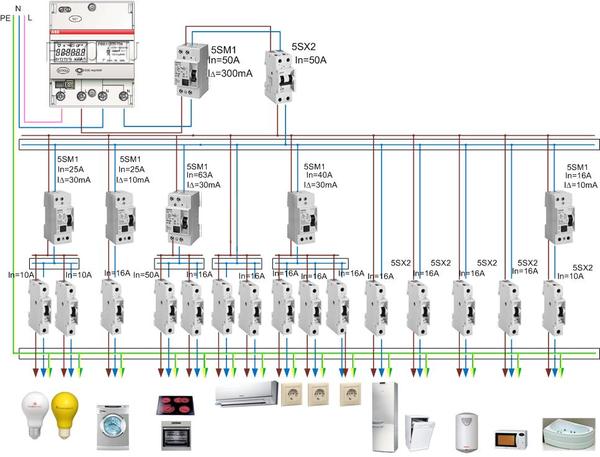

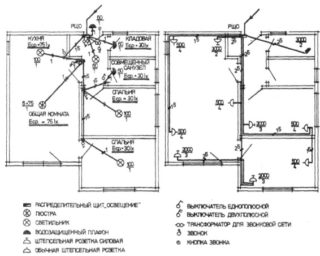

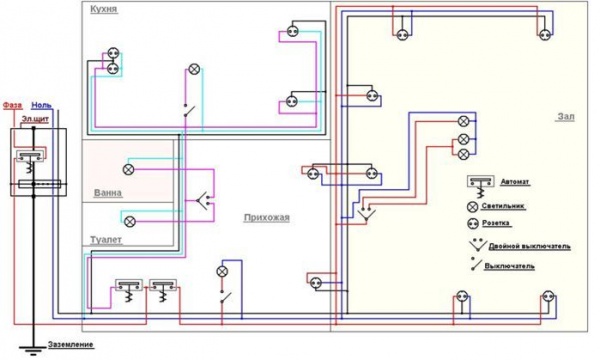

Принципиальная и монтажная схемы электропроводки 2-х комнатной квартиры

При монтаже электролинии руководствуются типовой схемой для квартиры с одной и двумя комнатами.

План обустройства электрики в однокомнатной квартире предусматривает разделение сети на две группы. В первую включаются приборы ванной и кухни, во вторую – жилого помещения и прихожей. Нагрузка разделяется на две высокомощные сети. Если одна выходит из строя, вторая работает в нормальном режиме.

Схемы, отражающие систему электроснабжения двухкомнатной квартиры, предусматривают электрический щиток рядом с дверью. Проводку делят на группы потребителей с отдельным автоматом. Аналогичным образом запитывается частный панельный дом или двухуровневый дюплекс.

Программы для проектирования разводки электрики в квартире

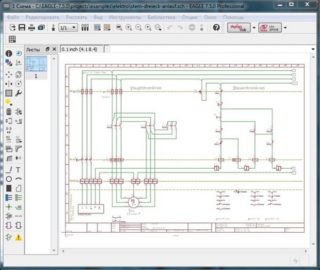

Компас

При отсутствии навыков черчения допускается пользоваться специальными сервисами.

Visio

Графическая программа с простым интерфейсом. В ней удобно работать начинающим мастерам. Доступ бесплатный, сервис русифицирован, но очень мало функций.

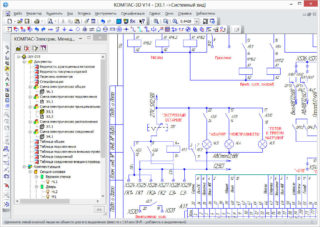

Компас

Профессиональное ПО с обозначениями и названиями всех узлов электросети. Пользователь работает бесплатно. Есть русскоязычная версия, опционал понятен специалисту, но сложен для новичка.

Eagle

Интерфейс программы Eagle

Графический редактор для составления чертежей проводки и печатных плат. Начертание осуществляется вручную или автоматически. Программа имеет платную и бесплатную версию. В последней меньше возможностей.

1-2-3

Бесплатный сервис с русскоязычным интерфейсом. Редактор удобен, а список обозначений можно распечатывать и наклеивать на электрощиток.

Autocad

Инженерный софт со множеством версий. В бесплатной можно начертить простейшую и сложную проводку. Редактор русифицирован, понятен и прост.

ArchiCAD

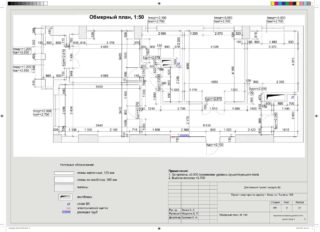

Чертежи в ArchCAD в слоях квартира

ПО для архитекторов-профессионалов, выстраивающих трехмерную модель помещения. Специальная «книга макетов» позволяет сохранять свои наработки. Также Архикад отражает изменения, которые нужно внести в проект.

Эльф

Обеспечение, при помощи которого проектировщики создают чертежи любой сложности. Элементы подбираются из базы данных. Сила тока в цепи рассчитывается программой, она предлагает тип автомата.

Самостоятельное проектирование

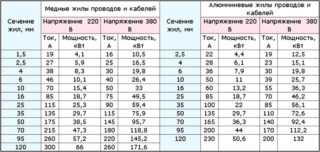

Таблица расчета сечения кабеля

Правильная электросхема получится только при наличии навыков и профессионального образования. Понадобится действовать по следующему алгоритму:

  1. Составить общий чертеж, где указывается планировка квартиры.
  2. Перенести на бумагу все части коммуникации с указанием расшифровки.
  3. По обозначениям нарисовать точки расположения электроприборов.
  4. Указать участки монтажа розеток, освещения, выключателей, связующих кабелей, разбив их на зоны.
  5. Упростить задачу – проложить проводку по полу или под покрытием, обозначив линии пунктиром.
  6. Рассчитать количество материалов.
  7. Вычислить силу тока по формуле и сечение кабеля по таблице.
  8. Указать длину провода с запасом 3 м.
  9. Обозначить место квартирного щитка для подключения (в прихожей).
  10. Начертить УЗО на 16 и 20 А.
  11. Указать количество розеток и распредкоробков.
  12. Внести в схему расходные материалы и составить их перечень.

Если составляется схема для электропроводки однокомнатной квартиры, где на кухне стоит электроплита, нужно добавить УЗО на 32 А.

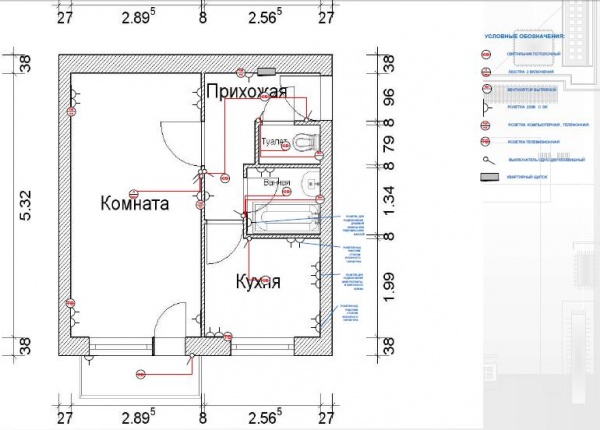

Примеры схем для однокомнатной квартиры

Суммарная нагрузка электросети – не более 25 А, поэтому реализуемая схема предусматривает 1 контур на 1 автомат. Так подключалась хрущевка с силовыми розетками в советский период. В настоящий момент используются независимые отдельные контуры с индивидуальными УЗО.

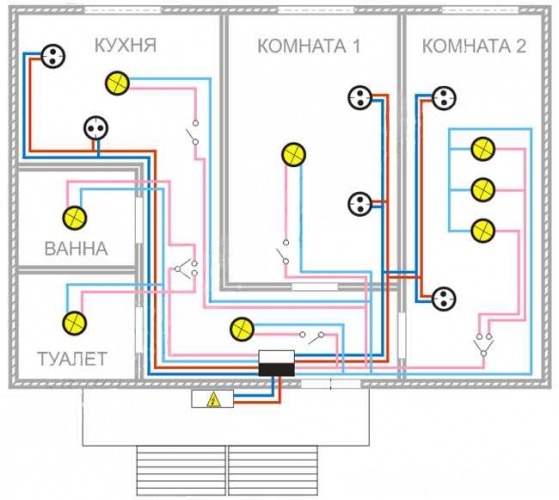

Для двухкомнатной квартиры

Электрическая схема квартиры отличается от предыдущей по количеству контуров. Двухкомнатный тип жилья чаще всего компонуют:

  • розетками – выбирают по количеству комнат и разделяют на группы.
  • 3-мя линиями кухни – для источников света, мощной и вспомогательной бытовой техники.
  • 2-мя группами в раздельных санузлах.

Для СКУД прокладывается отдельная сеть.

Для трехкомнатной квартиры

Схема квартирной проводки отображает выход большого количества кабеля из одного распредщитка. В трехкомнатной квартире используются отдельные контуры блоков питания с собственными защитными устройствами на 25 и 40 А. Так проводка разделяется на зоны, а система становится удобной в эксплуатации.

Обустройство квартирной разводки под силу новичку, который разбирается в особенностях электрики. Главное условие работ – составление максимально подробной схемы, соблюдение требований нормативов и техники безопасности.

Схемы электропроводки квартир (69 схем и 15 электропроектов)

Вступление

В этом списке собраны самые разнообразные схемы электропроводки квартир и комнат. Отмечу, что в этих схемах нет никакого определенного подбора. Схемы собраны без системы  и их объединяет только одно, все они относятся к электропроводке квартир и комнат, включая схемы освещения, схемы разводки розеток, схемы уравнивания потенциалов и схемы квартирных электрических щитков.

Замечу, что схемы не являются инструкцией к исполнению, а всего лишь пример работ различных авторов.

Схемы электропроводки квартир  дают представление о электропроводке квартиры и являются основанием для выполнения электромонтажных работ. По назначению и  по исполнению схемы электропроводки квартир делятся на принципиальные и  монтажные.

  • Принципиальные схемы электропроводки квартир  дают самое общее представление об электропроводке квартиры.
  • Монтажные схемы электропроводки  показывают технологические особенности  электромонтажных работ, содержат описание материалов, способы электропроводки, расположение розеток, выключателей и т.п.

Схемы электропроводки квартиры и дома

Все схемы должны открываться в новом окне

Схема Электроввода квартиры БЕЗ заземляющего провода
Схема Электроввода квартиры с заземляющим проводом
Схема Электропроводки Двух-комнатной квартиры
Схема Электроввода квартиры с отдельной защитой для сантехкабины
МОНТАЖНАЯ СХЕМА ЭЛЕКТРОПРОВОДКИ БОЛЬШОЙ ДВУХКОМНАТНОЙ КВАРТИРЫ
Схема Электроввода квартиры с электроплитой и заземляющим проводом
Электроразводка для новой кухни
Простая почти рукописная монтажная схема электропроводки
Принципиальная и монтажная схемы электропроводки 2-х комнатной квартиры (389×599)
Монтажная Схема Электропроводки Большой однокомнатной квартиры (Размеры: 783 × 565)
Схема Электроплиты (Размеры: 1449 × 880)
СХЕМА ЭЛЕКТРОПРОВОДКИ БОЛЬШОЙ ДВУХКОМНАТНОЙ КВАРТИРЫ (Размеры: 3176 × 1774)
Электросхема кухоной электропроводки для подключения бытовой техники (Размеры: 900 × 636)Монтажная электросхема распаячной коробки (Размеры: 669 × 277)
Электросхема освещения большой современной квартиры (Размеры: 1024 × 724)

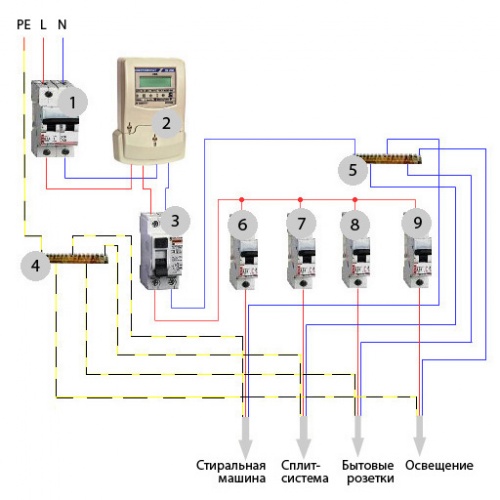

Электросхема подключения электрощитка
Монтажная схема Электропроводки 2х комнат с с/у (Размеры: 1024 × 724)
Монтажная электросхема электропроводки освещения 1комнатной квартиры
Монтажная Электросхема освещения тамбура
Расчетная однолинейная схема квартиры на 5 Групп (Размеры: 600 × 450)


Электрическая схема освещения 1-комнатной квартиры (2232 х 1679)
Электрическая схема розеток 1-комнатной квартиры.(1024 ×724)
Простой электропроект 2-х комнатной квартиры (Размеры: 1024 × 674)
Схемы-электропроводки:Деление нагрузки на группы
Схемы-электропроводки Ввод в комнату
Схемы-электропроводки квартирной групповой сети
Схемы-электропроводки при небольшой мощности электроприборов
Схемы-электропроводки квартиры без зануления
Схемы-электропроводки квартиры с занулением
Схемы-электропроводки:Условные обозначения на электрических схемах
Схемы-электропроводки:установка розеток в 2-х комнатной квартире
Схема уравнивания потениалов
Схема системы уравнивания потенциалов ванной и с/у 1го этажа
Система уравнивания потенциалов ванной 2й этаж
Системная Схема варавнивания потенциалов
Электрическая схема освещения 1-комнатной квартиры
Электрическая схема розеток 1-комнатной квартиры
Схемы-электропроводки:Деление нагрузки на группы (340 х 340)
Схемы-электропроводки Ввод в комнату ( 450 × 223)
Схемы-электропроводки квартирной групповой сети (Размеры: 450 × 334)
Схемы-электропроводки при небольшой мощности электроприборов (Размеры: 450 × 332)
Схемы-электропроводки квартиры без зануления (Размеры: 450 × 336)
Схемы-электропроводки квартиры с занулением (Размеры: 450 × 331)
Условные обозначения на электрических схемах (Размеры: 336 × 373)
установка розеток в 2-х комнатной квартире (Размеры: 350 × 322)
Подключение электросчетчика (404 × 334)
Монтажная электросхема электропроводки освещения 1комнатной квартиры (Размеры: 1024 × 724)

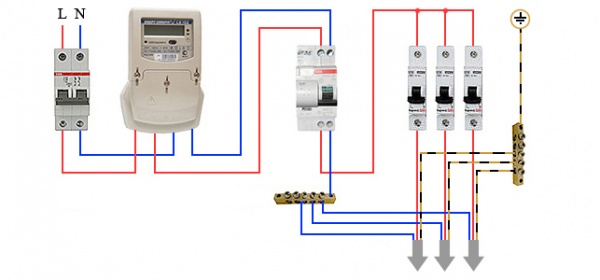

Электросхема подключения электрощитка (450× 604)

ПРИНЦИПИАЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ СХЕМЫ РАСПРЕДЕЛИТЕЛЬНЫХ ЭЛЕКТРОЩИТОВ(22 схемы)

Все схемы должны открываться в новом окне

1.Распределительный щит скрытого образца
2.Схема электрическая принципиальная ОЩВ-12(12 модулей для автоматов защиты)
3. Схема электрическая принципиальная ОЩВ-6(6 модулей для автоматов защиты)
4.Схема электрическая принципиальная квартирного группового учетно-распределительного щита на 3 отходящих линии.
5. Схема электрическая принципиальная квартирного группового распределительного щита на 3 отходящих линии.
6. Схема электрическая принципиальная квартирного группового распределительного щита на 5 отходящих линии.
7. Схема электрическая принципиальная квартирного группового распределительного щита на 9 отходящих линий.
8. Схема электрическая принципиальная квартирного группового распределительного щита на 9 отходящих линий.
9. Схема электрическая принципиальная учетно-распределительного щита для индивидуального дома, на 10 отходящих линии, с одним трехфазным автоматом для потребителей.
10. Схема электрическая принципиальная учетно-распределительного щита для индивидуального дома на 9 отходящих линии.
11.Схема электрическая принципиальная шкафа учета потребления электроэнергии-ЩУ1.
12. Схема электрическая принципиальная шкафа учета потребления электроэнергии-ЩУ1./Т
13. Схема электрическая принципиальная шкафа учета потребления электроэнергии-ЩУ2./Т
14.Схема электрическая принципиальная ЩАП 12(Щит автоматического переключения электропитания)
15, Схема электрическая принципиальная ЩАП 23(Щит автоматического переключения электропитания)
16. Схема электрическая принципиальная ЩАП 33(Щит автоматического переключения электропитания)
17. Схема электрическая принципиальная ЩАП 43(Щит автоматического переключения электропитания)
18, Схема электрическая принципиальная ЩАП 53(Щит автоматического переключения электропитания)
19.Электрическая принципиальная схема щита вводного трехфазного на 20 автоматов
20. Электрическая принципиальная схема щита вводного трехфазного на 4 автомата
21. Электрическая принципиальная схема щита вводного трехфазного на 8 автоматов
22. Электрическая принципиальная схема щита вводного трехфазного на 10 автоматов

Электропроекты

Специально для сайта: Все про ремонт квартиры

Другие статьи сайта по теме

55.61953237.741349

Поделись ссылкой:

Типовая схема разводки электропроводки в доме

Независимо от того прокладываете ли вы электрические провода в новом доме или изменяете разводку старых, к процессу надо подходить более чем ответственно. Правильно спроектированная и хорошо установленная проводка в квартире залог комфорта и безопасности!

мальчик возле розетки

мальчик возле розетки

Подготовительный процесс

Вам предстоит разводка электропроводки в квартире, схема должна быть составлена грамотно с учетом общего количества розеток во всех комнатах, точек освещения настенных и потолочных.

разводка электропроводки

разводка электропроводки

Подготовленный план установки решает несколько задач:

  1. Существенно упрощает работу мастера.
  2. Позволяет оценить достаточность электрических точек и внести коррективы на предварительном этапе.
  3. Облегчает подсчет необходимых расходных элементов (розетки, выключатели, распределительные коробки, диммеры, провода).
  4. Предотвращает ошибки по установке в неверных местах электрического щита, автоматов, счетчиков, вход питающих кабелей.
    выключателивыключатели
    проводапровода

Прежде чем начинать составлять схему разводки электропроводки вы должны четко определить место каждого предмета мебели и расстановку электрических приборов, с учетом пожеланий своих домочадцев, потребностей на сегодняшний день и возможных приобретений дополнительных приборов в будущем.

Рисуем схему

Для более точного изображения плана понадобится воспроизвести максимально точно расположение комнат в жилище, желательно соблюдая масштаб. Отметьте на плане предполагаемое расположение бытовых приборов.

Каждая схема разводки электропроводки в квартире панельного дома или частного строения это точная схема распределительных групп и единичных электрических элементов. Для удобства пользования и чтения лучше каждую нанести на отдельный листок бумаги.

схема

схема

Каждая группа потребления должна быть подключена к своему отдельному автомату. Это обеспечит возможность отключить от электропитания отдельные помещения, если возникнет такая необходимость при ремонте или иных ситуациях. И при возникновении аварийных ситуаций вы будете защищены от обесточивания всей квартиры.

Внимание! Автомат на 25 А (тип B)устанавливают на группу розеток и УЗО на 30 мА. Для группы освещения потребуется автомат 10-16 А (тип В).



Работы по планированию разводки во многом зависят от местонахождения электрического щитка. Его могут разместить в подъезде, подвале либо непосредственно в квартире. В последнем случае каждый потребитель электрического тока можно «посадить» на свой автомат. Это удобно, но слишком затратно финансово.

работы по планированию разводки

работы по планированию разводки

Поэтому принято объединять в следующие группы:

  • Электроснабжение комнат.
  • Освещение холла, жилых комнат, кухни.
  • Электроснабжение кухни и холла.
  • Электроснабжение и освещение санитарных комнат (влажные помещения имеют свои особенности и требования к электропроводке).
  • Электроплите должна быть выделена отдельная линия.

Внимание! Устройство защитного отключения (УЗО), установленное в каждой группе, повысит уровень безопасности электропроводки и предотвратит короткие замыкания. Его установка обязательна в проводке кухни и санузла. УЗО должен быть рассчитан на силу тока до 30 мА (класс А).

устройство защитного отключения

устройство защитного отключения

Схема разводки электропроводки в доме должна учитывать нагрузку основных бытовых приборов:

  • электроплита;
  • водонагреватель;
  • стиральная машина;
  • кондиционер;
  • духовой шкаф;
  • микроволновая печь;
  • посудомоечная машина.

Как только группы спроектированы с учетом основных потребителей тока, приступают к размещению на схеме выключателей, розеток, настенных и потолочных светильников, распределительных коробок. Проверяют правильность соединения и указывают необходимую длину проводов.

схема

схема

Полезный совет: Составьте схему электропроводки в 2-х экземплярах. Один будет рабочим вариантом, второй должен храниться в семейных документах. При необходимости это облегчит многие работы по дому.

На чистовой схеме разводки электропроводки в квартире все обозначения должны быть указаны общепринятыми знаками с точным проставлением размеров. Линии проводов освещения, силовые кабели и провода заземления для удобства работы и чтения плана наносятся своим цветом.

выключатели

выключатели

Большей читабельностью и информативностью будет обладать план с указанием линейных размеров комнат, высоты потолков и расстояниями от распределительных коробок до размещения электроточек. Это упростит работы по проведению и разводке электрических проводов.

выключатели

выключатели

Требования и стандарты

  • Схема разводки электропроводки на кухне при наличии электроплиты должна учитывать установку автомата номиналом 63 А и выше.

  • Запрещено устанавливать в ванной комнате розетки. Исключение только розетка для электробритвы (подключается через трансформатор).

  • Запрещено подключать к нулевым проводам заземляющие контакты розеток. Это касается также системы водоснабжения и отопления.

  • Провода прокладывают строго по вертикали и горизонтали, под углом 90°.

  • Избегайте пересечения проводов. В крайнем случае расстояние между ними допустимо не менее 3 мм.

  • Минимально допустимое расстояние пролегания кабеля до пола и потолка – 150 мм и не менее 100 мм до дверных коробок, углов, оконных рам.

  • Принято располагать выключатели слева от входной двери.

  • Расположите выключатели на одном уровне – 900 мм, розетки – 300 мм от пола. Исключение делают только для кухни.

  • Для выключателей провода подводят сверху, для розеток снизу.
    выключатели

    выключатели

Возможные варианты

Размещение электрических приборов в разных по количеству комнат квартирах не сильно отличается между собой. Вариации могут зависеть только от предпочтения хозяев.

1-комнатная квартира

Схема разводки электропроводки в однокомнатной квартире подразумевает деление минимум на 2 группы. Это обеспечивает рабочее состояние второй цепи в случае обрыва первой и запас мощности, который образуется вследствие распределения между двумя цепями общей нагрузки.

выключатели

выключатели

К 1 группе относят жилую комнату, ко второй: кухня, санузел.

Квартира с 2 и более комнатами

Приблизительная схема разводки электропроводки в двухкомнатной квартире составлена в упрощенном виде. Указаны разметки основных источников света, выключатели и розетки с заземлением. Для квартиры с большим количеством комнат схема должна быть незначительно изменена, но принцип тот же.

выключатели

выключатели

Частный дом

Энергоснабжающие организации устанавливают счетчики вне строения. От него питающий кабель прокладывают к электрощиту, расположенному в доме.

выключатели

выключатели

Схема разводки электропроводки в частном доме должна учитывать это. Потребителей тока распределяют на группы:

  • Осветительная.
  • Розеточная группа.
  • Основная (силовая). Сюда входит: бойлер, электроплита, стиральная машина, котел отопления и т. д.
  • Хозяйственного назначения (гараж, подвал, сарай и т. д.).
    выключателивыключатели

Схема разводки электропроводки в деревянном доме мало чем отличается от другого плана, есть особенности только при самом монтаже.

выключатели

выключатели

Гараж, сарай

Тщательно продумайте разнесение осветительных точек и розеток в гараже. Помещение, как правило, лишено естественных источников освещения, поэтому стоит учесть, что выполнение некоторых работ потребует либо дополнительного светильника, либо розетки. Кстати, наружные розетки, установленные на стене дома, пригодятся для подключения водяного электронасоса, газонокосилки или устройства для мытья автомобиля.

Итак, у вас продумана разводка электропроводки в гараже, схема должна быть составлена с учетом 2 групп освещения (основное и подвальное), и 2 группы розеток, которые будут располагаться по боковым стенам гаража. Это послужит гарантией, что вы не останетесь без электричества.

мальчик возле розетки

мальчик возле розетки

Если уверены и обладаете необходимыми знаниями, разводка электропроводки в доме своими руками для вас не составит трудностей. Ответственно отнеситесь к покупке материалов, технически грамотно составьте схему и принимайтесь за дело. Приведенный видеоматериал, возможно, придаст некоторой уверенности или подскажет что-то новое.



Схема электропроводки в квартире | elesant.ru

class="eliadunit">



Вступление

Здравствуй Уважаемый читатель! Схемы электропроводки в квартире являются основными документами для электрика. На основе схем электропроводки выполняются все работы по организации электропитания квартиры. Вся электрика в квартире должна выполняться в соответствии со схемами электропроводки, которые в свою очередь делаются в строго соответствии с нормативными документами.

Для электрики в квартире делается несколько различных схем электропроводки. Все они относятся к одному виду схем-электрические схемы, но различаются по типу. Каждый тип электрических схем имеет свою информационную нагрузку и, соответственно, различный внешний вид.

Типы электрических схем электропроводки в квартире

Все электрические схемы электропроводки отображают основные функциональные части проводки (розетки, светильники, автоматы защиты, УЗО и т.п.) и основные взаимосвязи между ними.

К основным типам электрических схем электропроводки в квартире относятся:

  • Структурная схема;
  • Функциональная схема;
  • Принципиальная схема;
  • Расчетная схема;
  • Монтажная схема (соединений).

На диаграмме ниже я отобразил типы электрических схем с небольшими примерами.

Tipy elektroschem5

Разберем каждый тип электрических схем в отдельности.

Структурная схема электропроводки квартиры

Структурная схема электропроводки делается самой первой. На ней в виде прямоугольников иллюстрируются взаимосвязи между распределительным щитом, электрическим вводом в квартиру и всеми планируемыми электроприборами, которые в квартире будут установлены.

Графическое построение структурной схемы должно максимально полно отобразить все электрические взаимосвязи. Связи на структурной схеме желательно отобразить в виде стрелок. НА всех элементах схемы нужно проставить их номиналы: можность, напряжение, сила тока. Все это нужно для функциональной электрической схемы квартиры.

Функциональная(принципиальная) схема электропроводки квартиры

В этой схеме электрические связи между элементами электропроводки и сами элементы иллюстрируются в виде специальных обозначений. Смотрите рисунок ниже. Здесь же представляю пример функциональной схемы электропроводки квартиры с заземлением и двумя УЗО(устройства защитного отключения)

Tipy elektroschem4

class="eliadunit">

Электромонтажная (Полная принципиальная) схема электропроводки квартиры

Это наиболее полный тип схемы электропроводки. На этой схеме обозначаются все электрические элементы (розетки, светильники и т.п.) и бытовые устройства (плита, джакузи, теплый пол, кондиционеры). Точно отображаются линии прокладки всех кабелей электропроводки. Расположение распаячных коробок, шин соединения на входах и выходах электрических цепей. Пример принципиальной схемы электропроводки смотрите ниже.

Tipy elektroschem6

Однолинейная расчетная схема электропроводки квартиры

Очень важная схема электропроводки квартиры. Делаются расчетные схемы для электрических квартирных щитков. На ней указываются все вводные автоматы защиты, автоматы защиты для отдельных групп электропроводки. Изображаются они специальными условными обозначениями. Также на расчетной схеме обозначаются все потребители и кабели электропроводок.

Tipy elektroschem1

Все элементы схемы нанесены с расчетными номинальными характеристиками. Для автоматов защиты указываются ток срабатывания в Амперах. Для кабелей указывается количество жил, их сечение и марка. Например: кабель ВВГнг 3х2.5,обозначает кабель с тремя медными жилами в виниловой изоляции с сечением жил 2,5 квадратных миллиметра, причем изоляция нг-негорючая. Об электрических кабелях и их маркировках читайте отдельную статью на сайте.

На основе именно расчетной схемы покупаются материалы для выполнения работ по электрике. Также по расчетной схеме электропроводка квартиры разбивается на группы.

По расчетной схеме любой электрик может собрать электрический квартирный щит и поэтому в электропроекты квартир обычно не включают следующий тип электрической схемы. Это монтажная схема или схема соединений.

Монтажная схема (схема соединений) электропроводки в квартире

Монтажная схема иллюстрирует все электрические соединения в квартире.

Tipy elektroschem3

Делается она в виде подробной таблицы с указанием, от какого устройства и куда идет кабель, к какой клемме он подсоединяется и какие характеристики имеет. Для электропроектов квартир монтажные схемы делаются редко, В основном схемы соединений делаются для промышленных предприятий с большими распределительными щитами, а также для главного распределительного щита (ГРЩ) жилых домов.

Нормативные ссылки

  • ГОСТ 2.701,Виды и типы схем
  • ПУЭ (Правила Устройства Электроустановок) изд.7
  • ГОСТ 2.702-75,Правила выполнения электрических схем

©Elesant.ru

Другие схемы электропроводки и электропроекты

  • мая 2012

  • июня 2012

  • октября 2012

  • ноября 2012



class="eliadunit">

Самые популярные схемы электропроводки в квартире

При ремонте или покупке квартиры свободной планировки в черновой отделке обязательно возникнет вопрос разводки электрики. От того, где будут стоять перегородки, бытовые и осветительные приборы, каково назначение помещений, будет зависеть выбор схемы подключения, а также выбор используемых материалов. Нужно учесть материал стен, полов, где будет проходить электропроводка. Главное, правильно определить, что, в конечном счете, требуется получить. Только выяснив это, можно приступать к разработке схемы электропроводки. По существу, это монтажная схема, поэтому нужно учитывать требования, предъявляемые к монтажу.

Главные правила

Электропроводку следует проектировать с соблюдением строительных норм и правил, а монтаж осуществлять по правилам устройства электроустановок. Требования этих документов нужно обязательно соблюдать, так как они написаны и с учетом всех несчастных случаев в быту и на производстве.

Ниже приведены основные правила, по которым делают разводку электропроводки в доме или квартире. Согласно им составляют схемы.

Должен быть обеспечен легкий доступ к распределительному щиту, счетчику, распределительным коробкам, розеткам и выключателям электропроводки.
Розетки нужно устанавливать на высоте 30 – 80 см от пола и не ближе 50 см к газовым, электрическим плитам, радиаторам отопления и трубам. Кабель к розеткам необходимо прокладывать снизу. Количество устанавливаемых розеток в комнате определяется из расчета 1 розетка на 6 квадратных метров. На кухне устанавливается столько розеток, сколько требуется для приборов. Розетка в ванной должна подключаться через маломощный трансформатор, размещенный за ее стенами.

Выключатели в квартире устанавливаются на высоте 60 – 150 см от пола в легкодоступных местах. Провод к выключателям прокладывается сверху.

Кабели должны прокладываться по прямой горизонтальной или вертикальной линии. Пересечение кабелей, а также прокладка по диагонали или кривой не допускается. При горизонтальной прокладке электропроводки, расстояние между проводами и балками перекрытия должно быть не меньше 10 см; потолком и проводом 10 – 15 см, а от пола прокладываться на высоте 15-20 см. При схеме с вертикальной прокладкой, провода должны находиться на расстоянии не менее 10 см от края проёма двери или окна; от газовых труб – более 40 см.

Кабели при любом типе электропроводки (наружной или скрытой) не должны соприкасаться с арматурой, закладными и другими металлическими частями строительных конструкций.

Если прокладываете кабель под трубой отопления нужно помнить, что расстояние между ними должно быть не менее 3 см. При параллельной прокладке нужно предусмотреть зазор между проводами более 3 мм или вести их раздельно в кабельном канале, гофрированной трубе. Соединение проводов должно производиться только внутри распределительных коробок.

Соединение кабелей из различных металлов осуществляются через специальную колодку. Заземляющий и нулевой провода к приборам крепятся только болтовым соединением.

Способы разводки

Существует три способа разводки проводки в квартире:

  • звезда;
  • шлейф;
  • комбинированный.

Первая схема электропроводки типа «звезда». При такой разводке каждый прибор имеет свой автоматический выключатель защиты от перегрузок и кабель, идущий от распределительного щита до устройства. Такой вариант разводки хорош тем, что имеется возможность контролировать любой прибор и в случае его ремонта не надо отключать и другие устройства. Используется в системе «Умный дом». Она полезна при воспитании детей, можно установить время подключения того или иного прибора, отключить свет в определенное время; для отпугивания воров, запрограммировав включение и отключение осветительных приборов в отсутствие хозяев по определенному алгоритму. Имеет один недостаток – самый дорогой.

Следующая схема называется «шлейф». Этот тип разводки похож на предыдущий вариант, только на одном кабеле расположены несколько устройств. Значительно дешевле «Звезды».

Самый распространенный вариант схемы электропроводки – с распределительными коробками, сочетает в себе качества первых двух типов. От электрического щита несколько кабелей идут к распределительным коробкам, а от них к группе или отдельным приборам в квартире.

Зацикливаться на каком-то одном типе разводки нельзя. Например, если надо подключить мощного потребителя электроэнергии, то используется тип «звезда», если группа маломощных, то шлейф.

Перед проектированием электропроводки необходимо изучить, где пролегают другие инженерные системы, материал стен, полов и потолка; есть ли возможность обойтись без штробления стен; выяснить мощность, количество, местонахождение приборов. К примеру, если потолки сделаны из пустотных плит перекрытия, то ими можно воспользоваться как кабельными каналами.

Таким образом, выбор типа электропроводки зависит от финансовых возможностей, количества и типа электроустановок, их местоположения. Только получив эту информацию, можно понять какая схема электропроводки в квартире требуется, и приступить к проектированию.

Последовательность действий

Сначала нужно взять чертеж квартиры или сделать его самостоятельно в масштабе с расположением окон и дверей. Затем разместить на плане всех потребителей энергии по комнатам, указать их мощность, исходя из этого, развести по группам электропроводки. Это могут быть:

  • осветительная;
  • розеточная;
  • группа комнат и коридора;
  • группа санузла;
  • если в квартире имеется электроплита, то отдельная группа для нее.

В зависимости от количества комнат и нагрузок, будет определяться и количество групп. Так кухонные и коридорные розетки могут оказаться разведенными в две разные группы. Это необходимо для того, чтобы минимизировать затраты на провода и облегчить дальнейшее обслуживание электросети и ремонт.

Каждая группа должна подключаться через устройство защитного отключения УЗО ( обычно называют автоматом). Для осветительной группы предусматривается автомат на 16 А, для розеточной на 25-32 А, а для электроплиты – 40-63 А.

После того как определили по схеме положение всех устройств электропроводки, рассчитывается количество проводов и их сечение.

Схему проводки в квартире надо составлять в нескольких экземплярах, так как в процессе работы появляются непредвиденные моменты, которые нужно будет отметить на схеме. Кроме принципиальной схемы нужна монтажная для непосредственных исполнителей. По ней электрики работают и вносят изменения.

Монтажная схема со всеми изменениями после завершения работ становится исполнительной. Эта та схема, которую нужно запрашивать у предыдущего хозяина квартиры.

Что в ней указывают

В схеме должны быть указаны все размеры помещений квартиры, расстояния между различными электрическими устройствами. Это позволит точно рассчитать количество необходимых материалов и сократит время монтажных работ. Различные группы лучше рисовать разным цветом, схема становится более читабельной. Кроме этого, необходимо показать где какие розетки (одинарные, двойные), выключатели (одно, двух, трехклавишные) будут размещаться. Схема будет выглядеть примерно так.

Кроме этого к схеме прилагается перечень материалов и устройств, которые нужно смонтировать. Дополнительно нужно учесть расходные материалы, используемые в процессе монтажа, такие как пластиковые хомуты, колодки, дюбели, изолента, алебастр для крепления подрозетников в стене. Для определения точного количества необходимого кабеля придется провести замеры рулеткой, учесть высоту потолков.

При выборе кабеля, лучше остановиться на медном типа ВВГ, по сравнению с алюминиевым у него проводимость выше и гибкость замечательная, облегчается монтаж. В квартирах обычно прокладывают двух, трехжильный кабель сечением 2,5 мм2 для розеток, а подсоединение освещения производится 1,5 мм2 кабелем. От этажного электрического щита к квартирному осуществляют проводку 3-5-жильным кабелем сечением 6 мм2, для мощных приборов типа электроплиты, бойлера используют кабель сечением 4 мм2, чтобы не грелся.

Прокладка в полу и по потолку

Если есть намерение сделать бетонную стяжку пола, этим нужно воспользоваться, провести электропроводку по полу в гофре, затем только заливать бетоном. Получится экономия материалов и сокращение объема работ. При натяжном или подвесном потолке расход материалов также можно уменьшить, упростить схему и работы.

Кабель просто снаружи крепится к потолку. Если допустить наружный монтаж, то можно значительно сократить время производства работ за счет использования кабельных каналов. При этом отпадает самая пыльная работа – штробление. Соответственно все это должно отразиться на схеме и материалах.

Обычно используется однофазная разводка электропроводки в квартире. Если квартира большая, с большим потреблением электроэнергии, то может потребоваться трехфазное электроснабжение. Разница небольшая. В этажном щитке будет стоять трехфазный счетчик.

На распределительный квартирный щит поступит три фазы, а дальше все как в однофазном варианте. При монтаже в распределительных коробках главное все правильно сделать, не перепутать фазы, чтобы на прибор не поступило 380 В вместо 220 В. Если нет опыта подобных работ или электротехнического образования, правильно будет пригласить специалиста.

Монтажная схема разводки электропроводки в квартире

Содержание:
  1. Соединение между собой элементов цепи
  2. Способы разводки проводов и кабелей
  3. Распределение потребителей по группам
  4. Нормы, требования и технические условия
  5. Видео

Довольно часто в процессе эксплуатации жилья возникают различные проблемы, в том числе и в области электричества. Как правило это связано с необходимостью проведения ремонта, для чего обязательно понадобится монтажная схема разводки электропроводки в квартире. Она составляется сразу же после проведения электромонтажных работ и в дальнейшем используется при ремонте и обслуживании сети.

Соединение между собой элементов цепи

Правильное составление схемы электропроводки в квартире во многом зависит от основных знаний электротехники. Без определенного минимума, не рекомендуется заниматься этой достаточно сложной работой. Наиболее оптимальным вариантом считается составление монтажной схемы электриком-профессионалом. Помимо составления детального плана, электрик может по ходу дела устранить выявленные неисправности или заменить изношенную электропроводку.

Перед тем как проектировать и составлять схему электрических сетей для квартиры, необходимо выяснить, какие способы соединений применяются. Все элементы могут соединяться между собой различными способами:

  • Последовательное соединение. В этой схеме каждый элемент следует за предыдущим, здесь нет стыков в виде отдельных узлов. В качестве примера можно привести елочную гирлянду, где на одном проводе последовательно расположены все осветительные устройства. Однако, если в цепи поврежден хотя-бы один элемент, то все остальные лампочки также перестанут работать. Эту особенность нужно обязательно учитывать при составлении схемы.
  • Параллельное подключение. В данном случае элементы не соединяются между собой, а группируются в отдельные узлы. При выходе из строя любого из потребителей, электрическая цепь будет и дальше функционировать, обеспечивая током другие элементы системы.
  • Смешанный способ подключения. На одном и том же участке цепи одновременно используется параллельное и последовательное соединение.

Способы разводки проводов и кабелей

Выбор способа распределения проводов в домашней электрической сети очень серьезное и ответственное мероприятие. От этого во многом зависит, как в дальнейшем будет функционировать все электрооборудование квартиры.

Наиболее популярным способом разводки проводов считается подключение всех составляющих электрической сети через распределительные коробки. Такая монтажная схема предусматривает электрический щиток, устанавливаемый вне квартиры на лестничной площадке. В нем устанавливается электросчетчик и автоматические выключатели. Далее, от щитка прокладывается кабель с определенным сечением, который заводится в квартиру. От него с помощью распределительных коробок провода разводятся в каждое помещение по заранее составленной схеме.

Другой способ предполагает соединение звездой. При таком подключении каждая точка – розетка или осветительный прибор – питаются от отдельной кабельной линии. Каждая линия включается непосредственно в щиток, в большинстве случаев, совместно с отдельным автоматическим выключателем. Данный тип разводки отличается значительным увеличением количества проводов и кабелей, а также трудозатрат по их обустройству. В конечном итоге проект становится дороже. Однако, если полностью учесть все положительные и отрицательные стороны, то можно сделать вывод, что такая система значительно надежнее обычной и позволяет контролировать каждый элемент в электрической цепи.

Более дешевым подключением считается система «шлейф». Она похожа на вариант «звезда» и отличается возможностью подключения к одному кабелю сразу нескольких потребителей. Такой способ применяется в соответствии с индивидуальными особенностями помещений и всей квартиры. В любом случае, каждый из этих способов редко используется в чистом виде. Как правило в схемах применяются комбинированные варианты, что позволяет получить максимально эффективную и безопасную разводку домашней электропроводки.

Распределение потребителей по группам

Кроме соединений и подключений, большое значение имеет распределение всех потребителей, находящихся в квартире, по отдельным группам, в соответствии с их предназначением. Обычно монтажная схема выполняется на разных листах, где каждый лист соответствует одной группе.

Подобная разбивка будет еще более эффективной, когда каждая группа потребителей подключается к отдельному автоматическому выключателю. При таком техническом решении в дальнейшем становится возможно проводить ремонт электрооборудования не отключая электроэнергию полностью, а только в той части квартиры, где будут выполняться работы. Кроме того, раздельные линии обладают еще одним важным преимуществом: для них не требуется кабеля с большой мощностью, способного выдерживать высокие нагрузки. Подобные нагрузки обязательно возникают при подключении к одной линии сразу нескольких потребителей.

Электрический щиток, расположенный непосредственно в квартире, дает возможность подключения каждого потребителя к отдельному автомату. Такая схема делает эксплуатацию сети удобной и безопасной, заранее решая все проблемы, которые могут возникнуть в дальнейшем.

Стандартное разделение по группам может быть следующим:

  • Только освещение для жилых комнат, кухни и коридоров.
  • Подключение питания к жилым комнатам.
  • Подключение питания к кухне и коридорам.
  • Отдельно подключаются освещение и питание к помещениям с повышенной влажностью – ванной и санузлу. Данная группа должна быть выделена, поскольку к ней предъявляются повышенные требования.
  • Если на кухне имеется электроплита, то ее необходимо подключить к отдельной линии.

Дополнительная безопасность обеспечивается путем установки на каждую группу отдельного устройства защитного отключения (УЗО), которое известно еще как выключатель дифференциального тока. Эти приборы в обязательном порядке устанавливаются на линии кухни и санузла.

После формирования групп, определяются места, где будут подключаться основные потребители электроэнергии. К ним относятся электроплиты, стиральные машины, водонагреватели, кондиционеры, посудомоечные машины и духовки. Места установки розеток, выключателей, осветительных приборов и распределительных коробок отмечаются на предварительной схеме электрооборудования квартиры. Далее выполняется условное соединение проводов, а их длина на каждом участке также отмечается на схеме.

После предварительных набросков, составляется чистовой вариант схемы. Она наносится на точный план помещений: электрические приборы обозначаются специальными условными знаками, а провода отмечаются разноцветными линиями, чтобы можно было отличить друг от друга силовые кабели, освещение и заземление. На схеме должно присутствовать максимальное количество размеров. Отмечаются площади комнат, расстояния от проводов до конструктивных элементов помещений, систем отопления и водоснабжения. Подробная схема позволяет не только существенно ускорить ремонт, но и выполнить расчет всех необходимых материалов и затрат.

Нормы, требования и технические условия

При составлении схемы электропроводки в квартире, необходимо учитывать основные требования, предъявляемые к ее размещению. Кроме того, существую нормы и технические условия, требующие обязательного соблюдения.

Наиболее важными из них считаются следующие:

  • В ванной комнате не должны устанавливаться розетки, рассчитанные на напряжение 220В. Допускается установка розеток для электрических бритв, подключение которых осуществляется с помощью понижающего трансформатора.
  • Защиту электрической плиты, если она имеется на кухне, должен обеспечивать автоматический выключатель, номиналом не менее 63А.
  • Заземляющие контакты розеток не должны подключаться к нулевым проводникам, к трубам систем отопления и водоснабжения, поскольку это очень опасно для здоровья и жизни людей. Контакты подключаются к заземляющей системе только с помощью специального провода, предназначенного именно для этих целей.
  • Прокладка проводов может быть строго вертикальная или горизонтальная, а также под прямым углом. Данное правило нужно строго выполнять, в противном случае велика вероятность повреждений при выполнении ремонтно-строительных работ. Провода не должны пересекаться между собой. Если же этого невозможно избежать, то расстояние между проводами должно быть не менее 3 мм.
  • Соблюдение нормативных расстояний между кабелем и конструктивными элементами квартиры. Высота розеток и выключателей должна быть одинаковой, обеспечивающей безопасную и удобную эксплуатацию.

Как правильно составить схему электропроводки

Содержание статьи:

Все работы, которые так или иначе связаны с электричеством в доме, потребуют от вас грамотного и серьезного подхода, поэтому схема электропроводки в квартире или частном доме обязана быть отлично продумана, а главное правильно и качественно изготовлена. Как раз со схемы электрики и ее монтажа будет начинаться ремонт в новом жилье или капитальный ремонт в старом. Последовательность действий по монтажу проводки в доме будет следующая. Во-первых, прокладывается по стенам проводка, которае в последующем будет закрыта штукатуркой и обоями. Под этой отделкой вся электропроводка пролежит много лет и не побеспокоит вас. Именно для этого до начала монтажа нужно очень внимательно просчитать весь план электропроводки квартиры.

схема электропроводки в квартире

Схемы электропроводки – с чего начинать?

Чаще всего, когда подходит очередь прокладки электропроводки в доме или квартире, люди не представляют себе конечный результат. А схема проводки должна представляться в красках. Все потому, что от правильности схемы напрямую будет зависеть общая функциональность, а также правильность и логичность расположения выключателей, розеток, приборов освещения и т.п. Схема электропроводки дома или квартире всегда будет начинаться с одного – продумывания плана всей электрики. Поясним почему. Предположим, что вы выполнили ремонт без обдумывания конечного результата. Закончили весь ремонт, поставили мебель и бытовую технику и … Можете получить пачку проблем.

Розетки и выключатели могут оказаться закрытыми диваном или шкафом, а так где она нужна ее нет и наоборот. И в подобных случаях вы начнете с удовольствием разматывать удлинители по всей квартире к нужным электроприемникам. Естественно, что вы не захотите подобной новой электропроводки в квартире. Ошибки в квартирах еще сравнительно терпимы. А вот если схема проводки дома выполнена неправильно в частном доме, то это обещает более серьезные проблемы. Это потому, что квартиры обычно подвергаются капитальному ремонту с заменой проводки раз лет в 20-25. А вот в частных домах это все выполняется либо намного реже, либо вообще никогда не делается. Предположите, что ошибка допущена в несколько этажном доме, то проблемы покажутся еще веселее.

Для того, чтобы избежать всех подобных проблем нужно просто все спокойно продумать и определиться с тем, как поставить в доме бытовую технику и мебель. Также обязательно стоит отметить, что в ближайших планах вы будете покупать и будет зависеть от электричества. Все эти вопросы лучше всего обсудить с семьей, т.к у каждого будет свое видение обстановки, что не будет лишним.

Статьи по теме:

Как подключить розетку с заземлением

 –  Как подключить розетку с заземлением

Схема монтажа электропроводки  – силовая часть

Итак, вы все спокойно обдумали. Теперь нужно начинать излагать все появившиеся планы и идеи на бумаге. Рисуйте план вашего жилища. Для примера будем разбирать стандартную однокомнатную квартиру, но все точно также и для частного дома. Для того, чтобы выполнить монтажную схему электропроводки квартиры потребуется лист бумаги, ручка, линейка, цветные фломастеры или карандаши.

На схеме нужно указать месторасположение дверных проемов и стен. Точных размеров не нужно, требуется выполнить только общее положение. Если вы еще не узнали, как правильно установить межкомнатную дверь, то советуем обратиться к одноименной статье.

По примеру должна получиться следующая картина.

схема электропроводки в квартире

Для полного представления и простоты пронумеруйте и подпишите все помещения:

  • №1 – зал;
  • №2 – кухня;
  • №3 – ванная комната;
  • №4 – прихожая.

схема электропроводки дома

После этого нужно нанести на схему электрики места, в который будет находиться бытовая техника и мебель. Все предметы нужно пронумеровать, обозначить и выделить цветом потребителей электроэнергии.

схема электропроводки дома

Именно для потребителей электроэнергии, выделенных красным цветом, будут нужны розетки. Теперь необходимо упростить вашу схему, т.е. убираем все предметы, а в тех местах, где будет находиться электроника нанесем на план электропроводки обозначения розеток. Должно получиться примерно следующее.

схемы электропроводки

Не лишним будет нанести используемые в схеме условные обозначения во избежание путаницы.

схемы электропроводки

Конкретные размеры и местоположение розеток нужно будет указывать на схеме после того, как вы определитесь с точными местами нахождения электроники и мебели.

Схема электрики в квартире – осветительная часть

В рассматриваемом примере все осветительные приборы будут находиться по центру помещения. Будем начинать с первой комнаты – зала. Координаты нахождения светильников, если знаете точные размеры помещения, можно указывать в первую очередь. В нашем случае точных размеров у нас нет, поэтому все нужные замеры проведем в процессе первого этапа монтажа, т.е разметки. С определением центра, надеемся, проблем быть не должно. Но на всякий случай скажем, что для начала меряете ширину помещения, а полученное измерение разделяйте пополам.

схема электропроводки квартиры

То же самое нужно делать и с длиной помещения, т.е. меряете и делите вдвое. Таким образом вы получите координаты середины помещения. По этим полученным координатам нужно обозначить центр помещения и на схеме обозначаете крестиком.

схема электропроводки квартиры

Точно таким же способом обозначаете середины всех комнат.

схема проводки

Прихожая, которая является Г-образной по форме, требуется разделить на 2 части и тоже разметить.

Если поменять нанесенные крестики на условные обозначения приборов освещения, то получится подобная схема электропроводки.

схема проводки

Для завершения схемы электропроводки дома своими руками требуется нанести выключатели. Для этого необходимо определиться с нахождением межкомнатных дверей. Кстати, посмотрите, как самостоятельно установить межкомнатную дверь, полезная статья. Здесь же нужно понять в какую сторону дверь будет открываться, т.е. вовнутрь или наружу, а также вправо или влево. Это нужно сделать для того, чтобы установленный выключатель не оказался за какой-нибудь дверью.

схема электропроводки дома своими руками

Следующим этапом будет нанесение на схему электропроводки выключателей. Обычно они располагаются внутри комнат таким образом, чтобы входя в комнату и открыв дверь можно было бы без проблем включить свет, а уходя – выключить. Исключением будут помещения, имеющие повышенную влажность – санузлы и ванные комнаты. Это связано с тем, что постоянное попадание влаги быстро будет выводить из строя выключатели, если, конечно же, не использовать специальные приборы с повышенной защитой.

Нарисуйте выключатели на своей схеме, применяя условные обозначения. До того, как начинать монтаж электропроводки на схеме необходимо нанести точные размеры до выключателей – отступ от дверей, а также высоту от пола.

схема электропроводки дома своими руками

В итоге вы составите две схемы электропроводки – схему розеток и схему выключателей и светильников. Первый этап окончен. Теперь вы имеете основную часть электрической схемы.

Схема прокладки проводов

Сначала вам необходимо продумать и просчитать в доме весь маршрут прокладки проводов. Для этого необходимо провести осмотр в помещении, в котором планируются работы. Необходимо определиться также и отделочными работами, которые будут проведены. А именно нужно знать: какие будут потолки, будет ли выполняться штукатурка и ее толщина, где находятся несущие стены, нужно будет ли штробить стены. Рассмотрим все это на примере.

К примеру, вы планируете выполнить натяжные потолки. В плане электропроводки этот вариант просто великолепный. В этом случае все работы по прокладке электропроводки можно выполнять самостоятельно, а также сэкономить много времени и сил, а также материалов. Это происходит за счет того, что можно использовать комбинированный монтаж электропроводки. То есть монтаж кабелей осуществляется на черновом потолке в гофрированных негорючих трубах, а спуски к выключателям и розеткам осуществляются в стенах – в штробах.

У подобного способа монтажа электропроводки имеются следующие преимущества.

В случае необходимости замены электропроводки все работы производятся без обновления штукатурного слоя, а также не требуется выполнения тяжелой работы по обустройству штроб. А ведь именно подготовка каналов для прокладки кабелей занимает основную часть рабочего времени. Также не нужно протягивать их через каналы потолочных перекрытий. Это тоже позволяет сэкономить ваши силы, т.к. каналы не всегда являются чистыми. К тому же здорово снижается расход проводов. Это связано с тем, что во время прокладки по стенам нужно обходить различные препятствия, а если будете прокладывать по потолку, то прокладка электропроводки осуществляется по самому короткому пути.

Если же у вас прокладка электропроводки будет осуществляться стандартным способом по стенам, то нужно обратить внимание на следующие моменты.

  • Рекомендуем обходить бетонные перекрытия, которые находятся над дверями и окнами. Это объясняется тем, что делать штробы в них очень сложно, а второй причиной будут проблемы во время установки карнизов или гардин для навешивания штор.
  • Нужно правильно найти каналы в плитах межэтажных перекрытий, т.к. в них нужно будет прокладывать проводку для светильников.
  • Точно рассчитать нахождение распределительных коробок. Если это сделать правильно, то можно также существенно снизить расход материала   во время монтажа электропроводки.
  • Если ваш дом монолитно-бетонный, то нужно составлять схему выключателей и розеток таким образом, чтобы они не попадали на основные несущие конструкции, т.к. нарушать их целостность крайне нежелательно.

После учета вышеописанных нюансов можно приступать к составлению схемы прокладки провода. Для этого нужно использовать схемы, которые получились на первом этапе подготовки. Схемы электропроводки должны быть наложены друг на друга и будет получена общая картина.

схема электрики в квартире

Начинаем с первой комнаты в доме. Тут будут располагаться обычные потолки под проведение покраски. Поэтому здесь монтаж будет проиводиться по стенам, а для люстры прокладываться в каналах потолочной плиты перекрытия. Также в этой комнате имеется две двойные розетки, выключатель и люстра. Провод следует протягивать от самого дальнего угла, т.к. там располагаются первая в цепи двойная розетка. Остановиться нужно у выхода из помещения, т.к. там будет находиться распределительная коробка.

схема электрики в квартире

Выполнять розетки шлейфом не рекомендуется, т.к. это намного будет сокращать мощность последней в цепи розетки. Надежнее и правильнее будет выполнить все соединения в распредкоробке. Поэтому нужно вести провод напрямую от каждой розетки к коробке. Нарисуйте маршрут кабелей от второй двойной розетки.

монтажная схема электропроводки квартиры

После этого зарисуйте провод от люстры до распределительной коробки.

монтажная схема электропроводки квартиры

Далее от выключателя до коробки.

схема проводки дома

Когда все кабели будут собраны в одном месте необходимо обозначить место для самой распределительной коробки.

схема проводки дома

Точно также нужно обозначить маршруты прокладки проводки в других комнатах. Электропроводка на кухне – тут можно применять каналы в плитах перекрытия для уменьшения пути провода от одной из розеток. Пропуская их через эти каналы, вы экономите и материал и свое время.

схема электрики

Делаете схему проводки в ванной комнате.

схема электрики

Схема в прихожей. В этом помещении запланирован монтаж подвесного потолка из пластика, а поэтому возможно электропроводку прокидывать по потолку в гофрированных трубках.

план электропроводки квартиры

После вышеописанных манипуляций обозначайте место для нахождения силового щита. Как правило, он находится рядом со входом в квартиру.

план электропроводки квартиры

Далее следует соединять силовой щит с распределительными коробками. От каждой коробки нужно прокидывать по 2 провода – один на освещение, а второй на розетки.

Начинаем. От зала до щитка.

схема монтажа электропроводки

От кухни до щитка.

схема монтажа электропроводки

От ванной комнаты до силового щитка.

схема электропроводки в квартире

И в завершение от прихожей до щита.

схема электропроводки дома

Вот и составлена схема электропроводки квартиры или частного дома, а далее можно без оглядки воплощать ее в жизнь.

Следующим этапом для монтажа электропроводки в доме будет расчет сечения провода. Подобным расчетом крайне нежелательно пренебрегать, т.к. каждое оборудование обладает своей потребляемой мощностью, которую питающий провод должен выдерживать. Ну, а уже после вам обязательно предстоит разобраться, как подключить розетку с заземлением.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
