Правильная вентиляция подвала, погреба и подпола в частном доме

Погреб и подвал – это места, в которых хранятся заготовленные на зиму продукты, домашняя консервация, всевозможные закваски и соленья. За счёт этого и определяются параметры воздушной среды в помещениях такого типа. Многие знают, что для основной части продуктов повышенная влажность, которая может стать причиной гниения, или слишком низкая влажность, которая может стать их причиной усыхания, являются недопустимыми условиями хранения.

Вернуться к оглавлению

Содержание материала

Особенности устройства погреба или подвала

Помещения погреба или подвала располагаются, как правило, ниже уровня земли, благодаря чему появляется возможность обеспечения их хорошей теплоизоляции. При этом необходимо следить за тем, чтобы места расположения погребов или подвалов были надежно защищены от воздействия грунтовых вод качественно обустроенными системами гидроизоляции и дренажа.

схема строительства подвала в частном доме
Правильная схема строительства подвала в частном доме

Чтобы обеспечить в подвале нужные показатели влажности и температуры воздуха, одних только конструктивных особенностей бывает недостаточно. Прежде всего, стоит учитывать, что заготовки также могут выделять влагу и тепло и, кроме этого, в результате разности температур снаружи и внутри из воздуха на потолке и внутренних стенах помещения может появиться конденсат.

Вентиляция подвала в частном доме как раз и предназначена для того, чтобы устранить избытки влаги и решить данную проблему.


Если помещение сконструировано правильно, внешние источники влаги отсутствуют, то вентиляцию погреба под домом можно обеспечить естественным путём, без использования  вентиляционного оборудования.

Чтобы это сделать, в противоположных углах помещения размещают два вертикальных канала, которые ведут наружу, как можно выше. Один из них – приточный, с отверстием на уровне пола; второй – вытяжной, с отверстием, находящимся  на уровне потолка. Размер этих каналов полностью зависит от здания, под которым располагается подвал, при этом желательно, чтобы наружное отверстие приточного канала располагалось немного ниже, чем наружное отверстие вытяжного канала.

естественная вентиляция подвалаСхема устройства естественной вентиляции подвала в частном доме

Естественная вентиляция подвала или погреба происходит в результате разности температур плотностей воздуха внутри и снаружи помещения. Плотность воздуха, в свою очередь, зависит от его давления и температур, причём уровень давления на разных высотах обладает различными показателями. Соответственно, чем выше наружное отверстие вытяжного канала, тем разница давлений снаружи и внутри будет выше, и вентиляция помещения будет более эффективной.

Второй канал будет обеспечивать приток свежего воздуха при условии меньшей разницы давлений, чем в вытяжном. Поэтому его наружное отверстие должно располагаться ниже наружного отверстия вытяжного канала, что позволит добиться большей разницы высот и эффекта от вентиляции.

На сечение каналов влияет размер помещения, его конструктивные особенности, назначение и расположение. Для вентиляции подпола или погреба небольшого размера достаточно трубы, диаметр которой достигает 100 мм, для подвала под жилым домом – канала с диаметром 140х140, для хранилищ больших размеров – 140х270.

Отверстия каналов, которые находятся внутри подвала, должны быть оснащены шиберами, регулируемыми решётками или задвижками, что позволит управлять величиной воздухообмена, а также влажностью и температурой воздуха в разное время года.

вентиляционный шиберВентиляционный шиберВернуться к оглавлению

Принудительная вентиляция подвала

Также можно сделать и принудительную приточно-вытяжную вентиляцию своего подвала. Для этого нужно сконструировать и установить по разных стенам подпольного помещения две трубы, одна из которых будет приточная, а другая вытяжная. Проекты частных загородных домов с подвалом часто предусматривают именно такой тип вентиляции.

схема вентиляции погребаСхема движения воздуха в погребе при такой системе вентиляции

Вытяжная труба всегда должна располагаться выше, чем приточная. Вытяжная труба должна быть под самым потолком подвала. Также необходимо располагать приточную трубу не совсем вплотную к стене, а хотя бы на расстоянии 20-50 см от неё.

Затем вытяжной канал необходимо вывести на крышу своего дома и расположить выход трубы не ниже 40-50 см над уровнем крыши.

принудительная система вентиляции подвала в частном доме
Схема установки принудительной приточно-вытяжной вентиляции в подвале частного домаВернуться к оглавлению

Как сделать вентиляция подвала своими руками с помощью подручных средств

На видео можете посмотреть, как была сделана простая принудительная вентиляция подвала с помощью обычных старых компьютерных блоков.

инструкции и схемы, как сделать вытяжную систему

Помещение подвала — важная часть конструкции частного дома или коттеджа. В нём размещают коммуникационные сети (отопление, водоснабжение), встроенные или пристроенные гаражи. Его используют в качестве хранилища домашних припасов, утвари или как мастерскую. Важно, чтобы в подвале поддерживались оптимальные показатели температуры и влажности воздуха, иначе возникнет плесень, которая разрушительно действует на элементы конструкции и плохо сказывается на здоровье жильцов. Грамотное обустройство вентиляционной системы в подвале позволяет избавиться от этой опасности. Смонтировать её возможно и самостоятельно.

Зачем нужна?

Наличие вентиляции в подвале — не меньшая необходимость, чем в жилых помещениях
. Эффективный воздухообмен позволяет поддерживать нормальный уровень влажности, который в подполе может быть повышен в силу следующих причин:
  • при отсутствии или повреждении гидроизоляции и слоя утепления;
  • во время обильных атмосферных осадков;
  • при наличии в стенах погреба трещин, сквозь которые просачивается влага;
  • при значительных перепадах температур с выпадением капель конденсата.
Если системы вентиляции в подвале нет или работает она недостаточно эффективно, могут возникнуть следующие проблемы:
  1. Спёртый воздух.
  2. Порча внутренней отделки помещения и покрытия пола на первом этаже здания.
  3. Быстрое разрушение стен, перекрытий.
  4. При тонком неутепленном перекрытии пол первого этажа станет влажным, холодным.
  5. Порча хранящихся в подвале продуктов, инструментов, предметов мебели.

Основные требования и нормы

Для обустройства вентиляции в подвалах частных домах пользуются рекомендациями СНиП 31-01-2003 «Здания жилые многоквартирные». В нём содержатся следующие указания:
  1. В наружных стенах подвалов без вытяжной вентиляции нужно обустраивать продухи, площадь которых должна быть не меньше 1/400 общей площади подвала. Располагать их необходимо на равном расстоянии друг от друга по периметру несущих наружных стен.
  2. Рекомендованная площадь каждого продуха должна быть не менее 0,05 м².
  3. Показатель кратности воздухообмена должен быть около 1.5. При площади подвала в 50 м² за один час система вентиляции должна пропускать не меньше 75 м². На эти же нормы можно опираться при строительстве подвалов в малоэтажных постройках.
Для подвалов важны:
  • обеспечение достаточного воздухообмена;
  • поддержание оптимального уровня показателей температуры и влажности.
Эти параметры зависят также от эффективности работы систем вентиляции.

Схема вытяжных систем

Существует две основных схемы обустройства вентиляции в подвальных помещениях. Каждая из них отличается схемой монтажа, наличием или отсутствием дополнительного оборудования.

Частного дома

В домах, имеющих небольшие подвалы общей площадью до 50 м2 и при условии частичного погружения его стен в грунт, нередко прибегают к устройству более простой системы воздухообмена — приточно-вытяжной. Подобная конструкция предусматривает монтаж пары труб, по одной из которых в помещение попадает свежий воздух, а по другой отводится отработанный. Основные характеристики такой системы следующие:
  1. Подвод приточной трубы осуществляется в нижней части стены на высоте от 30 до 50 сантиметров над уровнем пола. По возможности её следует разместить с северной стороны здания.
  2. Вытяжное отверстие располагают как можно ближе к потолку, а сам внешний край трубы рекомендуется вывести вертикально и расположить в полутора метрах над коньком крыши. Если оборудовать трубу дефлектором, сила тяги может значительно возрасти.
  3. Для эффективного воздухообмена в подвале вентиляционные трубы лучше смонтировать как можно дальше друг от друга в противоположных стенах.
Для помещений большей площади чаще прибегают к монтажу принудительной системы, как более эффективной для следующих случаев:
  1. Помещение цокольного этажа состоит из нескольких комнат с разным функционалом.
  2. Большая площадь подвала или несколько уровней.
  3. Невозможность обустройства продухов из-за рельефа имеющегося участка или конструкции цоколя.
  4. Полная заглублённость подвала в толщу грунта.
Принудительная вентсистема состоит из обязательных и дополнительных компонентов:
  • система воздуховодов и вентиляторов;
  • анализаторы температуры воздуха и влажности;
  • автоматическое реле для контроля за работой вентиляторов;
  • фильтры очистки воздуха.

Гаража

Гараж используется не только в качестве места стоянки семейного автомобиля, но и как хранилище запасов. Тогда уровень влажности в помещении будет повышен. Поскольку площадь гаража невелика, рекомендации специалистов чаще сводятся к монтажу системы естественной вентиляции в данном помещении.

Внимание

Согласно СНиП, на каждые 10 м² площади гаражного помещения должно приходиться 15 см диаметра трубы воздуховода.

Принципы обустройства естественной вентиляционной системы в гараже аналогичны организации воздухообмена в погребе. Если в гаражном помещении есть смотровая яма для технического обслуживания машины или погреб для хранения, то для эффективного вентилирования подземных площадей понадобится смонтировать отдельные воздуховоды для притока и оттока воздушных масс. Одну из них обустраивают недалеко от поверхности пола, а другую — под потолком на противоположном конце помещения с обязательным выводом трубы над крышей.
Вытяжку можно защитить от осадков и мусора колпаком.
Подробнее о том, как грамотно обустроить вентиляцию на крыше, мы рассказываем тут.

Как сделать?

Чтобы обустроить систему вентиляции в подвале своими руками, выполняют все нужные для этого расчёты, закупают материалы и монтируют систему.

Выбор труб

Виды труб для монтажа воздуховодов:
  1. Из асбестоцемента. Такие трубы не подвергаются коррозии, устойчивы к низким температурам и воздействию влаги, долго служат. Можно приобрести их достаточной длины для монтажа воздуховода без сварочных работ. Один из недостатков — высокая хрупкость, поэтому нужно работать с такими трубами аккуратно.
  2. Из металла с оцинковкой. Такие трубы мало весят, не подвержены коррозии, имеют низкую цену, просты в работе. Подходят для помещений с высокой влажностью. Важно не допускать повреждений цинкового покрытия.
  3. Из пластика. Благодаря низкой цене и длительному сроку службы очень популярны. Внутренняя поверхность труб гладкая, воздушные массы проходят сквозь каналы вентиляции беспрепятственно. Нужно учитывать высокую степень горючести пластика при монтаже.

Как рассчитать диаметр труб

Чтобы работа вентиляции была эффективной, важно правильно рассчитать соответствие сечения трубы площади подвала. На один квадратный метр площади подвала нужно 26 квадратных сантиметров сечения канала. Можно рассчитать необходимый диаметр вентканала по формуле:

Важно

(S погреба × 26) ÷ 13 см.

При площади (S) подвального помещения, равной 10 кв. м необходимо установить трубу диаметром 20 сантиметров: (10×26) =260÷13=20 см. Если вентиляция в погребе будет осуществляться через одну трубу, её сечение необходимо немного увеличить.

Подготовка

  1. Перед обустройством системы вентиляции внутри подвала нужно подготовить помещение. Важно его хорошо просушить летом, открыть все окна и двери подвала. Можно применять крупную соль или сухую известь, которые засыпаются в ёмкость и помещаются в подвал. Если влажность слишком высокая, можно использовать бытовые отопительные приборы, печки-буржуйки или тепловые пушки.
  2. Второй важный шаг – монтаж гидроизоляции на плоскости стен и пола. Можно использовать для этой цели готовые гидроизоляционные растворы, которыми пропитывают поверхности. Существует более традиционный способ — защита от влаги путём нанесения густого раствора на основе песка и глины. Если подвал будет использоваться для сезонного хранения продуктов, этот метод предпочтительнее, так как экологически чист и недорог.
К самостоятельному монтажу системы вентиляции можно приступать после полного высыхания гидроизоляционного слоя. Обустраивают её по заранее составленной общей схеме.

Монтажные работы

Порядок действий при монтаже будет следующим:
  1. Сверление отверстий для притока масс воздуха в цоколе.
  2. Монтаж приточного канала внизу помещения в 20-50 сантиметрах от уровня пола.
  3. Устройство поворотов канала (при необходимости). Нельзя превышать угол в 90°.
  4. Крепление трубы с герметичной заделкой стыков.
  5. Вытяжные каналы монтируются как можно выше, ближе к потолку.
  6. Внешняя часть трубы для вытяжки должна быть расположена только вертикально и находиться чуть выше конька крыши. Поверх неё закрепляется дефлектор.

Рекомендации по устройству

Хотя процесс не кажется сложным, не всегда удаётся избежать ошибок при обустройстве систем вентиляции.
  1. Главная из них — отсутствие самой трубы. Простая дырка в стене не заменит вентиляционный канал.
  2. Вторая распространённая ошибка — неутепленные трубы. Такой канал зимой очень быстро остывает, снижая уровень тяги до минимума. Вентиляция перестаёт быть эффективной, помещение становится более сырым и холодным, что часто приводит к порче имущества, хранящегося в погребе.
Вентиляция в погребе очень важна. Если системы проветривания нет, становится сыро, появляется плесень. Избавиться от застоя воздуха можно только путём вентилирования. Для монтажа такой системы не нужны специальные знания, только чуточку терпения и немного строительных навыков. Эффективность вентиляции можно будет оценить вскоре после её обустройства. Свежий воздух без признаков спёртости, отсутствие грибка в подвале, низкий уровень влажности будут признаками того, что работы были выполнены грамотно.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

как сделать своими руками, схема

Если вы хотите сохранить урожай зимой, оставить потомкам в наследство коллекцию элитных вин или просто иметь возможность хранить большой объем продуктов длительное время, то вам обязательно нужен подвал или погреб. Если у вас есть дача, то погреб или подвал там есть обязательно.

Подвал

Подвальное помещение в обязательном порядке должно быть оборудовано системой вентиляции

Подвальное помещение может быть оборудовано под частным домом, гаражом, общественным зданием, но, вне зависимости от места расположения, оно обязательно должно быть оснащено эффективной вентиляцией.

Краткая информация

Вентиляция в подвале частного дома выполняет сразу несколько важных функций. Она обеспечивает приток свежего воздуха и не дает скопиться в помещении влаге, из-за которой хранящиеся там продукты могут отсыреть и пропасть. С ее помощью обеспечивается более эффективная и быстрая просушка продуктов в помещении.

Правильно рассчитанная и смонтированная, она сделает вашу дачу, погреб на даче, более приспособленным для длительного хранения продуктов. Именно поэтому так важно наличие профессиональной схемы для оборудования.

Если вы хотите знать, как правильно сделать вентиляцию в погребе и подвале собственноручно, то не так сложно, как может показаться на первый взгляд. Для этого вам понадобится набор инструментов и стройматериалов, а также четкое выполнение определенной последовательности действий, согласно определенной схеме. А перед тем как приступить к монтажу вентиляции своими руками, стоит определиться с тем, какая именно она будет – естественная или принудительная.

Особенности естественной вентиляции

Как видно из названия, естественная вентиляция погреба осуществляется без помощи каких-либо технических приспособлений. Сделать ее гораздо проще, чем принудительную, а плюсы у такого варианта можно выделить однозначно.

  1. Невысокая стоимость – так как для обустройства естественной вентиляции подвала вам понадобится небольшое количество строительных материалов, то и цена такой конструкции будет небольшой. Вы сэкономите не только за счет того, что вам не придется пользоваться услугами квалифицированных специалистов, но и за счет отсутствия сложных технических приспособлений.
  2. Небольшое количество времени, которое затрачивается на установку – монтаж естественной вентиляции можно сделать за пару дней, а выполнять работы можно на любом этапе строительства погреба, даже после того, как будут завершены работы по его отделке.
  3. Не нужны специальные навыки и инструменты – с такой конструкцией, как естественная вентиляция подвала, справится даже тот, кто никогда не занимался строительными или монтажными работами. А для того чтобы знать, как сделать вентиляцию в подвале, достаточно всего лишь понять принцип ее работы — в этом поможет правильно составленная схема.
Схема естественной и принудительной вентиляции подвала

Схема естественной и принудительной вентиляции подвала

Есть у естественного перемещения воздушных масс и свои недостатки.
  1. Если температура снаружи больше или равна температуре в подвале, то циркуляция воздушных масс осуществляться не будет и вентиляция станет бесполезной.
  2. Интенсивность воздушных потоков никак не контролируется, все зависит исключительно от погоды.

Из всего вышесказанного можно сделать вывод, что обустройство естественной вентиляции является хорошим вариантом не только тогда, когда вы не желаете тратить лишние деньги на монтажные работы, но и тогда, когда в подвале дачного или частного дома хранятся продукты, не требующие особого температурного режима.

Такая система вентиляции под домом или на даче подойдет также для просушки продуктов после сбора урожая. Если же в вашем погребе хранятся вещи, которым нужна четко заданная температура, то лучше рассмотреть принудительные схемы вентилирования помещения.

Монтаж естественной вентиляции

По сути, система естественной циркуляции воздуха в подвале состоит из двух труб – одна служит для поступления воздуха в помещение, а вторая – для выхода из него.

Для максимально эффективной циркуляции воздушных масс между этими двумя трубами, следует придерживаться следующих правил при монтаже:

  • труба для вытяжки должна находиться в самой верхней части помещения;
  • приток воздуха должен осуществляться через трубу, которая расположена примерно в полуметре от самой нижней точки погреба;
  • выход трубы для выхода воздуха должен быть устроен выше, чем кровельный конек погреба — необходимо сделать утеплительный слой там, где она проходит сквозь чердачное помещение;
  • толщина материала, из которого изготовлены трубы, должна составлять не меньше 40 мм;
  • если вы хотите иметь возможность регулировать температуру воздуха в погребе и процент влаги в нем, то в трубах системы естественной циркуляции воздуха можно установить специальные заслонки, при помощи которых вы сможете уменьшать или увеличивать приток воздуха;
  • сечения приточной и вытяжной труб зависит от площади помещения, в котором монтируется вентиляция: для погреба размеров в 6-8 квадратных метров подойдут трубы с сечением 120х120;
  • если дачный или домашний погреб очень маленький, то для организации циркуляции воздуха в нем своими руками хватит установки и одной трубы с двумя каналами.

После того как вы обустроили правильную вентиляцию в погребе, необходимо проверить ее работоспособность. Для этого достаточно всего лишь поднести к отверстию одной из труб лист бумаги или спичку. Если лист или пламя будет двигаться от потоков воздуха из трубы, значит вентиляция функционирует нормально.

Особенности монтажа естественной вентиляции в гараже

Устроить вентиляцию в подвале можно не только в доме или на даче, но и в гараже. Подвал в гаражном помещении неплохо подходит для просушивания овощей и фруктов, а также может выполнять функции склада ненужных вещей или запчастей для автомобиля.

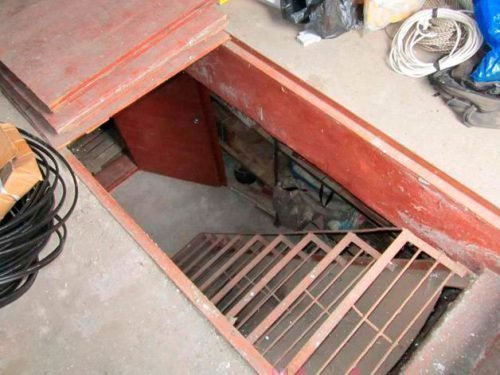

Подвал в гараже

Обустроить вентиляцию также можно в подвале гаража

Если вам нужна не вентиляция подвала в частном доме, а вентиляция в погребе гаража, то тут нужно учитывать несколько важных моментов.
  1. Во-первых, приточную и вытяжную трубы системы вентиляции необходимо располагать в разных концах подвала, лучше всего – в противоположных углах.
  2. Во-вторых, у труб стоит делать не только одинаковый диаметр сечения, но и как можно меньшее количество изгибов и поворотов.

А также расположение верхней части трубы для естественной вентиляции погреба в гараже нужно рассчитать так, чтобы она располагалась не ниже, чем на один метр над коньком крыши. Это защитит ее он заноса снегом и обеспечит более качественную тягу.

И вытяжную, и приточную трубы снаружи стоит прикрыть специальными козырьками, чтобы в них не попадала дождевая вода и мусор. Внешние части труб обязательно нужно утеплять, чтобы внутри их не образовывался конденсат.

Как обстоят дела с подвалом жилого дома

Создание такой конструкции, как вентиляция подвала частного дома тоже обладает своими нюансами. Основной из них состоит в том, что труба для поступления воздуха в домашней вентиляции монтируется в стене и идет через наземную часть фундамента здания.

С целью того, чтобы приток воздуха был максимально эффективным, она должна быть не только предельно прямой, но также без существенных утолщений и сужений по всей длине. Правильная вытяжная труба для циркуляции воздуха в подвале в доме должна располагаться в несущей стене или в особом канале для вентиляции, который должен идти вдоль стены.

Назначение и особенности принудительной вентиляции в подвале

Далеко не во всех случаях можно обойтись естественной циркуляцией воздуха. К примеру, она не будет давать нужно эффекта в некоторых случаях.

  1. Площадь вашего подвала составляет более 40 квадратных метров. При такой большой площади в подвальном помещении скапливается большое количество влаги, которая конденсируется на приточной и вытяжной трубе. При отрицательной температуре воздуха снаружи, такой конденсат очень быстро превращается в иней, а тот может полностью закупорить вентиляционное отверстие. Спасают от этого только вентиляторы принудительной системы.
  2. В подвале одновременно хранится большое количество овощей и фруктов. При больших объемах продуктов естественная вентиляция не может справиться с запахами и влажностью, а также не позволит эффективно просушить продукты.
  3. В подвале планируется обустроить помещения, в которых будут долгое время находиться люди: вы хотите сделать подвал мастерской, баней или домашним спортзалом. В таком случае справиться может только принудительная вытяжка, ни о какой естественной вентиляции не может идти и речи.
Домашний спортзал в подвале

Если в подвале планируется обустраивать домашний спортзал, необходимо устанавливать систему принудительной вентиляции

Такая система рассчитана на максимально эффективный продув помещения и может быть обустроена в любом типе помещения, будь то дачные дома, гаражи или подвалы многоквартирных домов.

Устройство системы принудительной вентиляции подвала чуть сложнее, чем естественной, но тоже довольно простое, и сделать ее легко можно своими руками.

Помимо очевидных достоинств, у этого варианта также есть свои недостатки, основным из которых является достаточно большой расход электричества, особенно если два вентилятора работают одновременно.

Как работает

Как и для естественной, для принудительной системы циркуляции воздуха также нужны трубы для поступления и оттока воздуха. Вот только воздушные массы в них двигаются не сами по себе, а под воздействием вентилятора, установленного на входе в воздуховод. Именно вентилятор является важнейшей составляющей системы принудительной вентиляции, а от его мощности зависит то, насколько эффективно будет охлаждаться воздух в подвале.

Вентиляторы монтируются и в приточной, и в вытяжной трубе. Рекомендуется периодически выключать их, чтобы контролировать температуру в погребе. Всего различают два типа принудительной вентиляции.

  1. Механическая – полностью контролируется пользователем, то есть вам придется самостоятельно следить за температурой и уровнем влажности в помещении, и, в зависимости от этого, включать или выключать вентиляторы.
  2. Автоматическая – работает в автономном режиме за счет специальных датчиков, которые отслеживают все необходимые параметры. Система сама включает и отключает вентиляторы, способна поддерживать заданную температуру и отлично подходит для тех случаев, когда у вас нет возможности или желания постоянно лично контролировать процесс функционирования вытяжки.

Монтаж принудительной вентиляции

Если речь идет о принудительной вытяжке, то устройство вентиляции в подвале своими руками осуществляется так же, как и естественной, с одним небольшим отличием.

Вам так же нужно установить трубы для поступления и оттока воздуха, точно так же их рекомендуется утеплить и накрыть от осадков, но внутрь каждой трубы необходимо установить вентилятор. Это предельно простой процесс, главное в котором – правильно подобрать размер механизма под диаметр трубы и определиться с мощностью.

Мощность вентилятора зависит от объемов погреба и ваших требований к температуре и влажности, поэтому перед покупкой стоит проконсультироваться у опытного специалиста, который порекомендует подходящую вам модель.

Эффективность принудительной вентиляции можно увеличить, если на конце приточной трубы установить специальное устройство – диффузор. Он позволяет вентиляции работать за счет энергии ветра, что существенно снижает ваши затраты на электроэнергию.

Диффузор

Диффузор — специальное устройство, увеличивающее эффективность принудительной вентиляции

Вентиляционные трубы в системе принудительного воздухообмена могут быть расположены не только горизонтально, но и вертикально. Эффективность работы системы от этого не меняется, а тип расположения труб зависит от особенностей помещения.

Вентиляция в общественных помещениях подвального типа

Если вам нужно смонтировать своими руками вентиляцию в общественном подвале, то, вне зависимости от ее типа, делается это точно так же, как в погребе, подвале частного дома или в гараже.

Для ее построения также нужны две трубы для выхода и поступления воздуха, рассчитанные на выход и вход воздушных масс большого объема за минимальный промежуток времени. Они должны идти вдоль несущей стены или внутри ее: для организации естественного воздухообмена следует позаботиться о расположении труб на разной высоте, а для искусственного – установить вентиляторы в трубах.

Вентиляция может устанавливаться в подвалы для того, чтобы обеспечить просушку продуктов, для хранения фруктов и овощей или просто для обеспечения доступа свежего воздуха в подвальное помещение, если вы оборудуете там спортзал или мастерскую. Необходимо соблюдать правила монтажа системы, использовать только качественные материалы и регулярно проверять работоспособность вентиляции, тогда она прослужит вам максимально долго.

Расчет и схема вентиляции погреба

Мечта любого домовладельца — это чистый и сухой подвал под домом. В погребе, используемом для хранения овощей с приусадебного участка, должен поддерживаться особый микроклимат, характеризующийся низкой влажностью и невысокой положительной температурой (1-2°С). Для этого еще на этапе проектирования дома должна быть разработана и включена в проект схема вентиляции погреба. Но зачастую, на практике все выглядит печальней.

Просчет проектировщика или халатность строителей приводят к удручающим результатам. Затхлый воздух, сырость, плесень, грибок на стенах и полках подвала. И, как следствие, испорченный урожай, гниение деревянных элементов строения и ослабление прочности несущих элементов. К счастью, восстановить или даже заново создать систему воздухообмена — вентиляции подвального помещения, дело хоть и не простое, но осуществимое. Ниже мы рассмотрим примеры работающих схем вентиляции подвалов, находящихся под домом, гаражом или сараем.

Принцип действия системы вентиляции в погребе

В основу работы вентиляции заложен физический эффект стремления теплого воздуха вверх. В классической схеме воздухообмена в противоположных концах помещения монтируются две вертикальные шахты. Выход из одной расположен над полом, а вход во вторую под потолком. Это приточная и вытяжная трубы системы. Холодный воздух опускается в подполье через приточную трубу, под действием силы тяжести. Теплый воздух, наоборот, стремится покинуть помещение через трубу вентиляционного канала, расположенную под потолком.

Классическая схема вентиляции подвального помещения

Виды вентиляционных систем

Естественная двухтрубная

Этот вид системы воздухообмена называется двухтрубным. И представляется наиболее целесообразной для установки. Проектируя систему вентиляции подвала с двумя трубами, начинать надо с правильного математического расчета проходных сечений воздуховодов вентиляции. По действующим стандартам на один квадратный метр помещения должно приходиться не менее 25 см2 проходного сечения вентиляционной шахты. Зная это соотношение, нетрудно рассчитать необходимый диаметр. Ниже в таблице приведены значения расчетов для типовых подвалов.

Значения проходных сечений для небольших подвалов

Площадь подвального помещения, м2
468910121518
Сечение воздуховода, см2104156208234260312390468
Диаметр трубы1114161718202225

Важно! При проектировании системы воздухообмена для подвала или погреба, необходимо использовать трубы сечением больше расчетного на 10 – 15%. И предусмотреть задвижки или заслонки в каналах. Это обеспечит запас мощности системы и позволит регулировать её производительность.

Так же при разработке проекта следует учесть следующие аспекты:

  • трубы или шахты воздуховодов должны иметь как можно меньше углов, изгибов и колен. Идеальная шахта — это прямая вертикальная труба.
  • вытяжная труба в верхней своей части должна быть утеплена, во избежание появления конденсата.
  • также вытяжная труба должна быть выше конька крыши на 25-30 см и иметь наверху колпак, предотвращающий попадание внутрь атмосферных осадков.
  • приточная труба обычно выводится сквозь фундамент и располагается чуть выше уровня земли.
  • входное отверстие приточной трубы должно быть забрано мелкой металлической сеткой или решеткой. Во избежание проникновения в подвал грызунов, птиц и других мелки животных.
  • приточная и вытяжная трубы должны быть одного диаметра, а производительность системы регулируется заслонками.

 Естественная однотрубная

Однотрубная система менее продуктивна, так как в данном случае шахта воздуховода делается двух – канальной, и развести входящий и выходящий поток воздуха представляется затруднительным. Но, не смотря на низкую эффективность, такие системы все равно используются в погребах с одной трубой в случаях, когда подводить две трубы в разные концы помещения слишком накладно. Смотрите фото ниже.

Схема однотрубного двухканального воздуховода из досок

Для подвала в гараже или в частном доме достаточно обычной системы вентиляции погреба с естественной циркуляцией, а вот для больших помещений этого уже бывает недостаточно.

 Принудительная система вентиляции

Принудительная вентиляция погреба

Для подвала в гараже или в небольшом частном доме достаточно обычной системы вентиляции погреба с естественной циркуляцией, а вот для больших помещений этого уже бывает недостаточно. Поэтому в помещениях большой площади, или в которых по каким-то причинам установка естественной вентиляции затруднена, используют принудительную вентиляцию. Движение воздуха в ней обеспечивается электровентиляторами. Принудительная вентиляция бывает нескольких типов:

  • вытяжная;
  • приточная;
  • приточно-вытяжная системы;

Тип системы определяется местом установки вентилятора. И подбирается, исходя из местных условий.

Следует отметить, что для большого подвального овощехранилища хорошим решением будет использование принудительной вытяжной вентиляции с естественным притоком.

Преимуществом таких систем является хорошая производительность, независимо от количества изгибов и поворотов воздушной магистрали, а так же возможность включения в систему дополнительных устройств – таких, как системы фильтрации и очистки воздуха, электрический подогрев, автоматическое включение/отключение по показателям температуры или загазованности. Проектирование и монтаж таких систем лучше доверить специалистам, что, несомненно, окупится в будущем.

Профессиональный расчет и монтаж систем воздухообмена

Несмотря на кажущуюся простоту системы вентиляции подпольного пространства, неспециалисту бывает трудно правильно произвести расчет вентиляции и тем более смонтировать подобную систему своими руками. Потому что в процессе монтажа обычно возникают непредвиденные ситуации, и человеку без опыта подобных работ бывает трудно с ними справиться. Особенно, когда дело доходит до бурения монолитного фундамента или прокладки воздуховодов сквозь перекрытия первого и второго этажей. В таких случаях лучше доверить работу специалистам, которые быстро и с гарантией проведут все необходимые работы от проектирования до монтажа. И избавят от этой головной боли хозяина, которому останется только принять работу и порадоваться замечательному микроклимату, образовавшемуся в его подвале.

Чтобы гарантированно избежать ошибок в проектировании и монтаже инженерных систем, вы можете заказать проекты вентиляции общественных и частных зданий и помещений в компании «Мега.ру». Связаться с нами можно, перейдя на страницу «Контакты».

И напоследок рекомендуем к просмотру видео о самостоятельной реализации системы воздухообмена в погребе гаража:



Схема вентиляции погреба — расчет сечения воздуховодов

Любое подвальное помещение или погреб должны быть надежно защищены от застоявшегося воздуха, мороза и конденсата. Именно поэтому в подземных хранилищах делается качественная гидро- и теплоизоляция. Также в особом внимании нуждается схема вентиляции погреба.

Приток чистого воздуха в подвальное помещение предотвратит вероятность опасного скопления вредных газов, а также исключит вероятность появления конденсата. Фрукты и овощи в процессе хранения выделяют большое количество влаги, а от нее необходимо избавляться как можно оперативнее, чтобы не началось процессов гниения внутри помещения.

ВоздуховодыВоздуховоды

Схема вентиляции подвального помещения, если ее делать правильно и с умом, базируется, прежде всего, на автоматизированном контроле подачи чистого воздуха и устранения застоявшегося из помещения. Система вентиляции погреба в этом случае основывается на работе специального устройства, которое с помощью датчиков поддерживает требуемый влажностный и температурный режимы в подвале. Конечно, основным недостатком подобных устройств является их высокая стоимость.

Вентиляционные блокиВентиляционные блоки

Готовые вентиляционные блоки.

Но расстраиваться не стоит, ведь можно самостоятельно произвести расчет вентиляции в погребе и делать всё своими руками, не прибегая к помощи специалистов и покупке дорогостоящего оборудования.

Разновидности вентиляционных систем для погреба

Сегодня можно выделить две самых распространенных системы: естественная и принудительная вентиляция. Популярностью пользуются обе системы, но перед тем как сделать вентиляционную систему, необходимо произвести некоторый расчет.

Первым делом следует выяснить общую площадь подвального помещения, а также высоту перекрытия. После получения необходимых чисел выполняется достаточно простой расчет, в результате которого мы получаем минимально возможное сечение канала вентиляции для погреба.

Формула практически для всех подвальных помещений одинакова: 25 кв.см. канала вентиляции на 1 кв.м. погреба.

Расчет вентиляционной системы

В этом примере за основу будет взят канал вентиляции, сделанный из обычной трубы из поливинилхлорида (ПВХ).

  • В том случае, когда общая площадь погреба равняется 10 кв.м., то нам требуется площадь воздуховода равная произведению 10 на 25 кв. см. Получается 250 см. кв.
  • Далее берем формулу площади круга (воздуховод у нас круглый) S = πR², в соответствии с которой высчитываем необходимый радиус вентиляционной трубы, который в нашем случае будет составлять 8.9 см. Соответственно, диаметр трубы должен быть 17.8 см.

В том случае, когда ПВХ-труба имеет нестандартное прямоугольное сечение, для нашего подвального помещения оно должно составлять около 16 см. Если вам необходимо произвести расчет для другой площади подвального помещения, то он будет аналогичен.

Приведенный выше расчет является весьма упрощенным, так как не учитывает интенсивность воздухообмена в помещении.

Нужно принимать во внимание тот факт, что оптимальное проветривание подразумевает под собой полную замену воздуха в погребе хотя бы 1 раз в полчаса.

Специалисты часто рекомендуют произвести расчет сечения вентиляционного канала в подвальном помещении с учетом расхода воздуха. Интересно, что для высчитывания расхода воздуха также есть своя формула: L=V*K, где L – это, собственно, необходимое нам значение расхода воздуха, V – общий объем подвального помещения, а K – значение, указывающее на то, сколько раз за час воздух в помещении меняется. Если, например, высота подвального помещения составляет 200 см, то расход воздуха, посчитанный по выше указанной формуле, составит около 40 куб.м. в час.

Сечение воздуховода

При устройстве системы вентиляции в погребе произвести расчет сечения вентиляционного канала нужно обязательно.

Формула для расчета следующая: S=L/(W*3600). В этой формуле S является площадью сечения канала, L – расход воздуха (его мы посчитали выше и получили 40 куб. м. в час), W равняется 1 м/с (т.к. это скорость потоков воздуха, ее берут по номиналу).

Сечение трубы в этом случае можно будет рассчитать следующим образом: 40/(1*3600)=0.0111 кв.м. Далее берем знакомую нам формулу R= √(F/π), из которой получаем значение радиуса, равное приблизительно 5.9 см. Диаметр в этом случае необходимо взять с округлением в большую сторону (примерно 12 см). Если ПВХ-труба имеет нестандартное прямоугольное или квадратное сечение, то ее размеры должны составлять около 11х11 см (опять же, округлять следует в большую сторону).

Труба вентиляцииТруба вентиляции

Выход воздуховода.

Конечно, все значения для системы вентиляции погреба, которые были приведены выше, являются приблизительными. Кроме того, число замен воздуха в помещении мы тоже брали минимальное (их может быть намного больше). В ряде случаев кратность воздухообмена может быть намного выше. Но, одновременно с этим, следует понимать, что излишнее проветривание и поступление большого количества чистого воздуха вызовет подсушивание продуктов, хранящихся в погребе, поэтому всё надо брать в меру, ведь «больше» вовсе не значит «лучше». Если вы в своих силах не уверены, то расчеты лучше доверить профессионалам, как и все работы по устройству вентиляции в погребе. Хотя работа не такая сложная, как строительство подвала, но в ней есть множество нюансов, которые нужно предусмотреть.

Устройство вентиляции в погребе

После того как схема вентиляции для подвального помещения будет полностью рассчитана, можно начинать непосредственный монтаж. Если предполагается, что вентиляция будет включать в себя две трубы, то одну из них следует расположить на расстоянии в 150-180 см от пола (это будет вытяжная труба). С другой стороны, на противоположной стене устанавливается приточная труба, нижняя часть которой не должна доходить до пола примерно 20-30 см. Это связано с тем, что по законам физики теплый воздух постепенно поднимается вверх. Именно в теплом воздухе содержится большее количество влаги, которая оседает на стенках подвального помещения, поэтому его нужно вовремя убирать из погреба.

Схема воздухообменаСхема воздухообмена

Схема воздухообмена в погребе.

Всю работу можно сделать самостоятельно. Очень важно, чтобы верхняя часть вытяжной трубы проходила через все перекрытия здания и располагалась над кровлей на высоте в 20-50 см. Кроме того, выход трубы требуется закрыть колпачком, который предотвратит попадание осадков внутрь трубы и, следовательно, в помещение подвала. С другой стороны, верхнюю часть приточной трубы также рекомендуется тщательно закрыть металлической сеткой, потому что именно через эту трубу в погреб могут проникать насекомые и грызуны, наносящие непоправимый ущерб провизии.

Если у вас есть такая возможность, то лучше всего предпочесть принудительную вентиляцию. Но в тех случаях, когда площадь вашего погреба небольшая и в нем храниться всего несколько килограмм продуктов, то нет никакой необходимости делать даже две трубы (вполне хватит одной).

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
