технология устройства, схемы + руководство по монтажу


Отлаженная система отопления – залог комфортного проживания в доме без оглядки на погодные условия. Наряду с традиционной радиаторной технологией устройства отопительного контура активно применяют систему теплого водяного пола. Ее монтаж трудоемок и финансово затратен, но такой вариант отопления полностью окупается за 5 лет.

Чтобы как-то сэкономить, многие обустраивают теплый водяной пол в частном доме самостоятельно. Согласитесь, идея получения эффективного отопления с минимальными капиталовложениями очень привлекательна, не так ли? Однако ее реализация требует от исполнителя определенных знаний и умений.

Мы предлагаем к рассмотрению подробный материал по обустройству водяных теплых полов. В статье изложены правила проектирования, приведены советы по выбору комплектующих системы, а также описан пошаговый ход выполнения работ по укладке, подключению и запуску водяного контура.

Содержание статьи:

Условия монтажа водяного пола

Устройство дополнительного обогревательного контура рекомендуют включать в проект еще до начала строительства – так проще производить расчеты.

В готовом новом доме или здании, где давно функционирует радиаторная система, монтаж водяного пола также возможен, но при определенных условиях.

Преимущества водяного подогрева давно оценили жители Европы и России: он эффективно обогревает помещения, экономит дорогие энергоносители, создает максимально комфортную обстановку в спальнях, ванных и детских комнатах

Если желание утеплить пол возникло после возведения дома, следует установить, подходит ли здание для этого. Одно из главных условий – заранее выполненная теплоизоляция дома, так как теплопотери выше 100 Вт/м² сделают монтаж пола бесполезным.

Обратите внимание на высоту потолков: монтажный «пирог» с трубами отнимает около 15 см, а то и больше от общей высоты комнаты. После внедрения системы должны сохраняться габариты дверных проемов, высота от 210 см и более.

Особые требования предъявляются к основанию. Оно должно быть прочным, ровным, чистым. Неустойчивое основание приведет к неровностям, а те – к деформации труб с теплоносителем

Если дом новый, то перед началом монтажа необходимо полностью закончить строительство – возвести стены и потолок, вставить окна, произвести оштукатуривание.

Правила проектирования и сборки

Решение выбрать именно водяной пол, а не требующий скрупулезного монтажа электрический аналог, оптимально для систем отопления на .

Такие схемы признаны наименее энергозатратными, максимально эффективными и недорогими в эксплуатации. Варианты с твердотопливными котлами также допустимы.

Безупречная работа системы возможна только при двух условиях: профессионально выполненных проектных расчетах и грамотно проведенном монтаже.

Следовательно, первыми шагами на пути к устройству  водяного теплого пола на даче или в частном доме являются разбор конструкции, выбор материалов, составление проекта.

Нюансы устройства теплого пола

Конструкция возведения водяного пола сложна и проста одновременно. Она многокомпонентна по составу, поэтому главное – соблюсти порядок укладки всех слоев.

Универсальной признана схема «мокрого» типа, при которой контуры водяного пола укладываются на теплоизолирующий слой, а сверху заливаются цементной стяжкой

Каждый элемент «пирога» выполняет особую функцию. Основанием для конструкции служит грунт или бетонная плита. На него укладывают тонкую пленку (но не менее 0,1 мм толщиной) – обычный полиэтилен или более дорогой аналог.

Затем покрывают пол теплоизоляционным материалом. Один из лучших вариантов –  – прочный, относительно недорогой, с низкой теплопроводностью.

Минимальные требования:

  • плотность – от 40 кг/м³;
  • толщина – от 300 мм.

Главный слой – , внутри которой будут располагаться трубы с теплоносителем. В раствор добавляют пластификаторы, чтобы сделать его более подвижным и удобным для укладки.

Для прочности стяжку усиливают армирующей сеткой с ячейкой 50*50 мм или более крупной 100*100 мм и толщиной стержня 3-5 мм.

Финишный слой – термостойкое напольное покрытие. Лучшим материалом признана керамическая плитка, которая отлично проводит тепло. При покупке линолеума или ламината следует выбирать продукцию со специальной маркировкой «теплый пол» (+)

От выбора финишного покрытия будет зависеть тепловой режим, который можно регулировать автоматически или вручную посредством смесительных узлов – коллекторов.

Каких принципов укладки придерживаться?

Сначала требуется . Это отдельная и сложная тема, однако для самостоятельных быстрых подсчетов можно воспользоваться онлайн-калькулятором, забив в нужные графы индивидуальные параметры.

Если теплыми полами занимается строительная компания, то и расчетные операции производят ее специалисты.

В качестве расчетной основы берутся стандартные проверенные цифры, которых необходимо придерживаться вне зависимости от способа укладки и конкретных условий монтажа.

Галерея изображений

Фото из

Температура ТВП на кухне должна быть в пределах 22-27 °С, в коридоре или холле – 30 °С, в гостиной, детской или спальне – 29 °С, в ванных комнатах или бассейнах самая высокая – 32-33 °С

Если в отопительные приборы теплоноситель подается с температурой 85-90 °С, то для теплых полов достаточно нагрева воды до 60 °С, причем на обратке температура падает до 30-45 °С

На разницу между параметрами температуры на входе/выходе влияет длина контуров. Общепринятые значения зависят от диаметра труб: Ø 16 мм – длина петли до 90 м, Ø 17 мм – до 100 м, Ø 20 мм – 120 м, хотя контуры более 80 м делать не рекомендуют

Расстояние между изогнутыми трубами зависит от зоны укладки: в центре комнаты – 20-30 см, в краевых зонах, у стен и порогов – 10-15 см, в банях, санузлах, ванных, бассейна – везде 15 см

Теплые полы в детской комнате

Трубы с теплоносителем в комнате

Водяные контуры на полу

Шаг раскладки между трубами

Обычно для монтажа применяют PEX трубы, которые укладывать ближе, чем 10-15 см друг от друга не получится, так как велик риск заломов. Если тепловая нагрузка на пол небольшая, например, многие любят отдыхать в прохладных спальнях, то допускается шаг раскладки до 60 см.

Еще несколько полезных советов:

  • один контур не распределяют на два помещения;
  • для помещения 35-40 м² недостаточно 1 контура, минимум – 2;
  • одна сторона контура – не более 8 м;
  • демпферная лента компенсирует деформацию при тепловом расширении.

Бывают и исключения. Например, если туалет и ванная невелики по площади и находятся по соседству, то для их обогрева достаточно одного водяного контура.

Способы монтажа водяных контуров

Давно придуманы наиболее эффективные виды монтажа труб – «улитка» и «змейка», поэтому экспериментировать с устройством контуров не придется.

Существует множество разновидностей двух популярных способов, выбор зависит от конфигурации помещения, длины контура и температурного режима. Иногда оптимальны комбинированные схемы

«Змейка» – самый простой для воплощения вариант. Минус его – большая разница температур теплоносителя на входе/выходе. Следует учитывать, что вторая половина контура будет отдавать меньше тепла.

«Улитка» равномерно распределяет тепло по всему помещению, но она сложнее в исполнении. Если владельцы не желают делить комнату на теплую и прохладную зоны, то лучше использовать именно этот способ.

Для экономии труб и повышения энергоэффективности часто используют комбинацию двух вариантов: в центре укладывают «улитку», вдоль стен – «змейку». Если правильно расположить петли и рассчитать шаг укладки, то температура пола будет максимально комфортной для жильцов.

Грамотно выбираем материалы

Теплые водяные полы заливаются стяжкой, а это значит, что их планируется эксплуатировать не годами, а десятилетиями.

С учетом длительного срока использования к выбору материалов следует подходить ответственно: исключить дешевую и неликвидную продукцию, отобрать качественные трубы, утеплитель, крепежи с максимальным сроком службы.

№1 — подбираем оптимальный вариант труб

Сейчас используются два вида труб — PE-X и PERT, оба изготовлены из сшитого полиэтилена. Преимущество у изделий PE-Xa, так как благодаря 85-процентной плотности сшивки они обладают эффектом памяти.

Полезный эффект заключается в том, что растянутые теплоносителем с высокой температурой или деформированные трубы всегда возвращаются в изначальное положение.

PE-Xa трубы вместе с аксиальными фитингами можно смело замуровывать в цемент, тогда как альтернативные изделия PERT с цанговыми фитингами следует оставлять в открытом доступе

Применение труб PERT оправдано, если в стяжке будут находиться цельные отрезки, а фитинги установлены только для крепления к коллектору.

Опытные строители не рекомендуют применять композитные трубы с алюминиевой фольгой – всегда существует риск отслоения металлизированного слоя. Если нужна максимальная надежность и изолированность, то лучше использовать продукцию с усилением из поливинилэтилена, расположенным внутри изделий.

Для водяных полов применяют три стандартных типоразмера изделий: Ø 16 мм, 17 и 20 мм с толщиной стенки 2 мм. Диаметр указан на маркировке, нанесенной по всей длине трубы

Строительные компании обычно работают с проверенными производителями, отвечающими за эксплуатационные качества своей продукции. Хорошо себя зарекомендовала продукция раскрученных марок Rehau и Valtec, а также менее известных Tece, KAN, Uponor.

Подробнее о выборе труб для укладки водяного теплого пола читайте в .

№2 — определяемся с утеплителем

Основное назначение утеплителя – отделить стяжку с трубами от основания, чтобы отдача тепла проводилась вверх, а не уходила напрасно в землю. Теплоизоляционный слой обязателен, без него монтаж теплого пола теряет смысл.

Сейчас применяют два , так как остальные проигрывают им по всем показателям. Это экструдированный пенополистирол в виде плит и профильные маты из пенополистирола с монтажными выступами.

Экструдированный полистирол популярен благодаря механической прочности и низкой теплопроводности. Он практически не пропускает влагу, что важно для бассейнов, санузлов, бань

Плиты ЭППС удобны для монтажа и имеют стандартные размеры: 600*1250 мм, 500*1000 мм. Толщина – от 20 до 100 мм, выбор ее зависит от необходимой степени утепления. Благодаря крепежным боковым пазам на стыках соседних плит не возникают зазоры.

Профильные маты значительно облегчают укладку труб, однако многие отказываются от их покупки по причине высокой стоимости, особенно известных брендов. Толщина листов меньше, чем у ЭППС – 1-3 мм

Как определить необходимую толщину утеплителя? Все зависит от условий укладки в конкретном частном доме: на грунт кладут 10-сантиметровые плиты, над подвалом или цоколем достаточно 5 см, а если внизу расположено отапливаемое помещение, то достаточно 3-сантиметровой теплоизоляции.

Для крепления плит к полу используют тарельчатые дюбели, а для фиксации труб – гарпун-скобы. Расстояние между соседними скобами – от 30 см до полуметра, в местах поворотов трубы – 10 см.

№3 — покупаем комплектующие для коллектора

Центр распределения теплоносителя и пункт контроля функционирования теплого пола – . С его помощью направляют горячую воду из магистрали в отдельные контуры, следят за расходом теплоносителя, регулируют температуру.

В сборе коллекторы не продаются, так как каждая система имеет свои особенности. Покупку комплектующих лучше поручить специалистам, а для самостоятельного приобретения следует помнить обо всех необходимых элементах:

Галерея изображений

Фото из

Основу конструкции составляют сами распределительные узлы, которые для удобства регулировки оснащены вентилями, термостатическими и балансировочными клапанами

Фитинги выбирают, ориентируясь на трубы для нагревательных контуров: важен как материал изготовления, так и размеры

Автоматический воздухоотводчик входит в группу безопасности и служит для удаления воздуха из контура. При его отсутствии могут возникнуть воздушные пробки, парализующие работу системы

Обычно коллекторно-смесительный узел монтируют в коридоре или нише, закрепляют его на стене болтами или кронштейнами. Возможна установка на полу

Если воду из контуров потребуется слить, используют дренажный сливной кран. С помощью него также удаляют воздух из труб при заполнении их теплоносителем

Чтобы обслуживать ВТП было удобно, а открытые элементы системы были защищены и выглядели аккуратно, коллектор заключают в специальный металлический шкаф

Дополнительный узел необходим, если для ВТП не выделен отдельный стояк. В узле должны присутствовать такие элементы, как байпас, насос и термостатический вентиль

Контролировать температуру в контурах можно с помощью термометра. Если вода в магистрали горячее, чем нужно, то рекомендуется установить ограничитель

Коллекторы с клапанами

Фитинги для соединения труб

Автоматические воздухоотводчики на коллекторе

Кронштейны для фиксации на стену

Дренажные краны для слива

Металлический коллекторный шкаф

Смесительный узел с насосом

Термометр или ограничитель температуры

Место установки часто зависит от нюансов обслуживания: одним удобнее выполнять регулировку ВТП в котельной, вместе с котлом, другим – из коридора. Теоретически коллекторный шкаф можно установить в любой комнате дома, но желательно, чтобы длина всех контуров была примерно одинаковой.

Руководство по монтажу ТВП

Перед укладкой конструкции теплого пола следует произвести подготовительные работы: закупить комплектующие, наметить место установки шкафа, продолбить в стенах отверстия для коммуникаций. Затем можно приступать к первому этапу.

Шаг #1 — устройство чернового пола

Если теплый пол планируется оборудовать прямо по грунту, рекомендуется выбрать один вариант из двух:

  • сделать «черновую» стяжку из цементной заливки;
  • вместо стяжки насыпать, уплотнить и разровнять слой песка.

Слой песка потребуется в любом случае, так как он служит основанием и для стяжки. На него кладут слой гидроизоляции, самый элементарный вариант – толстая полиэтиленовая пленка.

Уплотнение и выравнивание песчаного слоя очень важны. Допускаются небольшие впадины глубиной до 5 см, но для монтажа труб лучше, если он будет идеально гладким

При расчетах следует помнить, что теплопотери при устройстве системы по грунту выше, следовательно, температура теплоносителя в трубах должна быть больше обычной.

Шаг #2 — укладка теплоизолирующего слоя

Утеплитель укладывают на чистый, ровный пол. Перед началом работ на стенах отбивают полосу – уровень чистого пола, небольшие впадины, если они образовались в процессе строительных работ, засыпают чистым сухим песком.

Монтажная инструкция:

  1. Расстелить гидроизоляцию – листы пленки плотностью 150-200 мкм уложить с нахлестом не менее 10 см и завернуть на стены.
  2. Уложить плиты экструдированного пенополистирола маркировкой вверх, стыкуя пазами между собой. Начинать лучше с дальнего угла.
  3. При необходимости вырезать фрагменты строительным ножом.
  4. Закрепить плиты тарельчатыми дюбелями на углах, по средней части стыков и по центру плит.
  5. Заклеить швы строительным скотчем.

Если потребуется укладка второго слоя, то направление верхних плит лучше изменить, то есть класть их перпендикулярно нижним.

При укладке следует избегать больших зазоров и щелей. Если они все же образовались, пустоты можно задуть пеной или закрыть обрезками пенополистирола

Для передвижения по плитам во время монтажа рекомендуют подкладывать тонкие доски или куски фанеры – структура плит, несмотря на плотность,  может деформироваться.

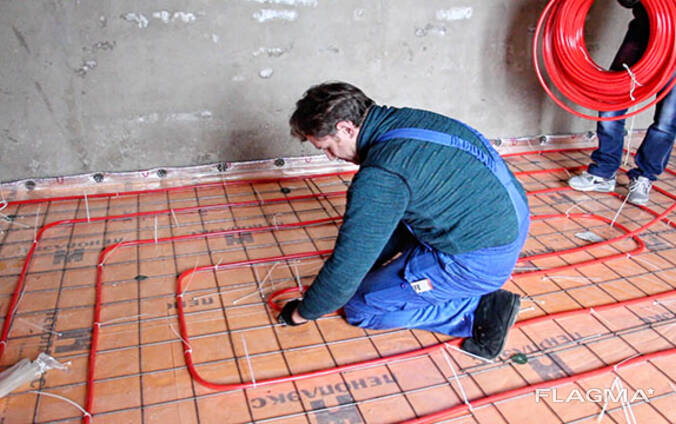

Шаг #3 — разметка и размещение труб

На поверхность плит наносят разметку, используя маркер или малярный шнур. Если вместо ЭППС применяются профильные маты, разметка не потребуется.

Существует риск залома и закручивания трубы при размотке, поэтому лучше использовать специально устройство для раскручивания бухты. Вручную разматывать придется дольше

Перед началом также советуют установить коллекторы и подготовить места для соединений.

Монтажная инструкция:

  1. Отмотать от трубы 15-20 м, надеть на конец теплоизолирующий рукав и фитинг для присоединения.
  2. Подключить к коллектору.
  3. Аккуратно уложить трубу согласно разметке.
  4. Закрепить контур гарпун-скобами.
  5. Подвести трубу к коллектору, присоединить второй конец.

Длину каждой петли необходимо зафиксировать, и не просто запомнить, а записать около фитинга на стене.

По краям укладывают демпферную ленту или какой-либо ее заменитель – например, кусочки пенопласта 1,5-2 см в толщину. Они хорошо держатся на жидких гвоздях

Транзитные трубы, проходящие через стены или переходные зоны, максимально утепляют рукавами. Вместо дорогих импортных изделий можно использовать обыкновенный утеплитель – вспененный полиэтилен.

Шаг #4 — монтаж армирующей сетки

Правильно уложенная арматура должна находиться над трубами, а не под ними и не между ними. Приемлемый вариант – металлическая сетка с ячейкой 10*10 см из 3-миллиметровой проволоки.

Неправильно и фиксировать контуры к металлической сетке, она в таком случае будет выполнять функцию подставки, а не армирования. Грамотная укладка – когда сетка над трубами

Сейчас многие вместо проволочной сетки используют пластиковую. Такой вариант также подходит, так как полимер создает необходимую жесткость.

Шаг #5 — тестирование системы

Пока не проведены гидравлические испытания для проверки герметичности системы, стяжку заливать нельзя. Обычно контуры проверяют по очереди.

Сначала к трубе подключают магистраль и насос, подают воду. Для отвода используют шланг, подключенный к сливному патрубку коллектора.

Опрессовочный насос – лучшее приспособление для проверки системы. Его можно взять в аренду. Также для испытаний можно нанять специалиста, у которого обычно есть необходимый инструмент

Во время проверки могут отлетать скобы, так как труба под давлением стремится к выпрямлению. Отлетевшие гарпуны крепят в 5 см от прежнего места, после заливки стяжки он уже не отлетят.

Шаг #6 — укладка цементной стяжки

Трубы оставляют под давлением 5 бар и начинают производить укладку стяжки. Обычно применяют традиционный маячковый способ. В качестве маячков можно использовать металлический профиль для гипсокартона.

Обычный раствор для стяжки не подходит, в цемент необходимо добавить пластификаторы и фибру, так как нагрузка будет не только механическая, но и температурная

Укладку выполняют частями, начиная с дальнего угла. Каждый фрагмент сразу после заливки необходимо выровнять, устранить провалы и наплывы.

По истечении 2 суток проводят зачистку поверхности, обрезают демпферную ленту, опрыскивают стяжку водой и накрывают пленкой (последнее два действия повторяют 10 дней).

Ввод в эксплуатацию

Полное созревание цементной стяжки происходит через месяц, именно тогда и нужно производить балансировку с помощью коллекторных расходомеров.

С помощью балансировочных вентилей регулируют расход теплоносителя, во всех контурах он должен стать одинаковым. Если опыта самостоятельной балансировки нет, лучше пригласить специалиста

После манипуляций с холодной водой, если система работает правильно, можно провести испытания с нагретым теплоносителем. На этом монтаж теплого пола считается законченным.

Выводы и полезное видео по теме

Общие правила монтажа для экономных хозяев:

Практические рекомендации опытных строителей:

Каких ошибок следует избегать:

При устройстве теплого пола существуют десятки решений, благодаря которым можно сэкономить на комплектующих или выбрать оптимально подходящую схему.

Если вы больше времени уделите проектированию и подбору материалов, то готовая отопительная система 100% выполнит свои функции и не будет нуждаться в ремонте на протяжении долгих лет.

У вас есть личный опыт проектирования и обустройства теплого водяного пола? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Устройство теплых водяных полов cвоими руками

27 сентябряПубликации

Теплые полы уже давно стали популярными и довольно широко распространенными в жилых помещениях. Это можно объяснить рядом преимуществ такого типа отопления по сравнению с обычным. В первую очередь, надо обратить внимание, что обогрев помещения от теплых полов происходит более равномерно, чем от радиаторов.

При этом в помещении создается оптимальный и комфортный температурный режим – на уровне ног теплее, а на уровне головы человека температура уже немного ниже. Таким образом, уменьшается вероятность сквозняков и «мертвых зон», куда не поступает теплый воздух.

Можно отметить несколько видов теплых полов. Различаются они используемыми материалами и технологией монтажа. Одним из популярных вариантов можно назвать водяной вариант теплых полов.

Устройство водяного теплого пола обходится немного дороже, однако в обслуживании такие полы обходятся дешевле. Еще одним плюсом в пользу данного варианта является отсутствие электромагнитного излучения, в отличие от электрического теплого пола.

При монтаже пола выполняется установка нескольких слоев различного материала. Специалисты рекомендуют соблюдать следующую структуру:

  • первоначальный слой или основание – чаще всего это бетонная плита, либо черновой пол из дерева;
  • гидроизолирующий материал в дополнении с демпферной лентой, проложенной по периметру;
  • теплоизолирующие материалы;
  • непосредственно теплый пол, выполненный из труб с тепловым носителем – водой;
  • бетонный раствор;
  • напольное покрытие.

Толщина всей конструкции может быть в пределах от 7 до 15 см. Зависит она от толщины стяжки, объема утеплителя, диаметра проложенного трубопровода.

Подготовка основания

Перед началом работ выполняется полный демонтаж старого пола до основания. После этого производится зачистка основания, удаление мусора. Первоначальный слой должен быть сухим и чистым в этом состоит его подготовка. Важно, чтобы основание было максимально ровным.

Допускается небольшие отклонения, но не более 5 мм. В случаях, когда есть сильные неровности, основание следует предварительно выровнять или же выполнить новую стяжку.

Устройство теплого пола водяного на бетонном основании – это наиболее удобный и качественный вариант. Чтобы выполнить его, следует провести демонтаж старой стяжки. Можно сделать дополнительный слой теплоизоляции.

Иногда устройство водяного теплого пола на бетонном основании предполагает выполнение черновой стяжки по грунту. В этом случае надо соблюдать определенную технологию процесса:

  • первым слоем должна быть выполнена присыпка из песка;
  • далее укладывается слой щебня;
  • заключительный этап – черновая стяжка.

Щебень можно заменить керамзитом. После его укладки также выполняется трамбовка. Насыпь песка вместе не должна превышать более 30 см вместе со щебнем. Перед выполнением заливки черновой стяжки должна укладываться армирующая сетка.

При большой площади поверхности следует выполнить определенные расстояния между зонами (компенсационные). Это необходимо для компенсирования и распределения нагрузки. При невыполнении данного правила возможно растрескивание стяжки в процессе высыхания.

Устройство стяжки основания занимает больше времени, чем укладка на бетонные плиты. Однако, такой вариант более прочный и надежный.

Гидроизоляционный слой

Вторым этапом является укладка гидроизоляции. Обычно для этого используется полиэтиленовая толстая пленка. Ее толщина должна быть не менее 250 мкм. Желательно подобрать полотнище, соответствующее размеру помещения. Если сделать это невозможно, то небольшие полотнища следует накладывать с нахлестом друг на друга. Нахлест следует соблюдать более 12 см. соединить швы пленки можно при помощи скотча. Напуск из пленки надо выполнить и на стены. По периметру стен следует наклеить демпферную ленту.

Выполнение теплоизоляции

Далее следует теплоизоляционный слой, не позволяющий уходить теплу вниз. Толщина его зависит от того, на каком этаже находится помещение. Если речь идет о первом этаже, то рекомендовано сделать слой теплоизоляции толщиной не менее 5 см. В других случаях будет достаточно и 2 см.

Рекомендованным материалом для данного слоя является пенофол. Это экологически чистый материал, трудновоспламеняющийся и не пропускающий влагу. Он хорошо отражает тепло.

Иногда в качестве теплоизоляции используются специальные плиты из полимерных материалов. Они достаточно плотные, хорошо выдерживают нагрузки и не пропускают тепло. Установка плит схожа с монтажом ламината. Плиты имеют соединения между собой в виде «замка».

Монтаж трубопровода

Для укладки теплого пола рекомендуется использовать два вида трубопровода, которые являются наиболее подходящими для такого вида работ – металлопластиковый или из полиэтилена.

По мнению специалистов, полиэтиленовые трубы для выполнения теплого пола подходят больше, благодаря некоторым преимуществам в сравнении с металлопластиковым трубопроводом. Они более прочные и гибкие, что исключает вероятность перегиба и перелома трубы.

Такой трубопровод практически не подвержен деформации, на нем не образуются трещины. Однако металлопластиковые изделия нагревают пол несколько эффективнее.

Можно отметить несколько правил, которые обязательно учитываются при прокладке трубопровода для теплого пола. Ими являются следующие моменты:

  • отступать при монтаже от стен необходимо не менее чем на 15 см;
  • на поверхности, где в основании пола находятся стыки плит, трубы следует защитить специальной металлической гильзой;
  • разбег между уложенными трубами должен быть в пределе 10-30 см;
  • общая длина контура должна не превышать более 100 метров.

Необходимо выявить наиболее холодную часть помещения. В таких местах можно укладывать трубы более плотно, но соблюдать правило – не плотнее 10 см.

Чтобы правильно уложить трубопровод надо пользоваться специальными схемами. Существует несколько разнообразных способов укладки. Схема устройства водяного теплого пола «змейка» является одной из самых популярных. Также пользуются большим вниманием схемы «спираль» и «зигзаг». Все они различны по плотности укладки. Есть схемы устройства водяного теплого пола с переходами различной плотности, также существуют варианты укладки сдвоенного трубопровода и другие.

Проверка работоспособности системы

После укладки трубопровода следует проверить работоспособность. В установленные контуры поступает горячая вода через коллекторную систему. Поскольку в трубах находится воздух, его необходимо выпустить при помощи специальных кранов. Такие краны также используются для слива воды из системы. Функционирование системы должно осуществляться в течение суток. За это время необходимо выявить места протечки, если таковые есть. Если же система работает исправно, то можно приступать к финишной стяжке пола.

Финишная бетонная стяжка

Перед выполнением стяжки, надо обратить внимание на некоторые правила:

  1. Сверху труб должна быть помещена специальная сетка из металла. Размер ячейки должен составлять 10/10 см, а сечение проволоки – 0,3 см или немного больше.
  2. Сетка не должна пересекать швы из декомпрессионной ленты.
  3. Стяжку лучше всего выполнять, используя специальные растворы пластификатора в сочетании с бетонной смесью или смеси для выравнивания пола. При этом толщина стяжки с пластификатором не должна превышать более 3,5 см. Без пластификатора можно выполнять стяжку в 5 см толщины. Пластификаторы используются для предотвращения появления трещин в стяжке.
  4. Рабочее давление в трубопроводе обязательно должно быть включено.
После выполнения стяжки, ее следует накрыть водоудерживающим материалом и оставить на неделю. Затем стяжка раскрывается и оставляется для просыхания минимум на 28 дней. После этого можно приступить к укладке напольного покрытия.

Оптимальное покрытие для пола

Можно использовать различные материалы в качестве покрытия для полов. Например, нередко это может быть ламинат, паркетная доска, ковролин, пробковое покрытие, линолеум. Однако самым популярным вариантом в данном случае можно назвать керамическую плитку.

Сочетание ее с водяным полом очень удачное, благодаря гигроскопичности материала. Это значит, что плитка не впитывает влагу и не пропускает ее. Смена температурного режима, например, при включении и выключении водяного пола, не оказывает отрицательного воздействия на плитку. Кроме того, такой материал обладает высокой теплоотдачей. Плитка при нагреве отдает значительную часть тепла в помещение.

Наиболее популярна плитка в качестве напольного покрытия для теплого пола в санузлах, ванной комнате, прихожей и кухне. Устройство водяного теплого пола под плитку практически ничем не отличается от стандартного плана укладки. Единственное различие состоит в том, что это займет чуть больше времени – сама укладка плитки более трудоемкий процесс, чем настил ковролина, например. К тому же придется дополнительно ждать после выполнения укладки плитки.

Устройство под плитку водяного теплого пола выполняется в случаях, когда предполагаются высокие механические нагрузки на напольное покрытие и пол в целом. Также, специалисты не рекомендуют использовать слишком толстую плитку – мрамор или керамогранит. Лучше всего обойтись обычной керамикой.

Можно ли выполнить устройство водяного теплого пола своими руками?

Нередко возникает вопрос о том, насколько сложно выполнить обустройство теплого водяного пола собственными силами и возможно ли это. Устройство теплых полов водяных своими руками выполнить вполне реально, однако, не имея необходимого опыта и знаний, это может быть достаточно сложно. Нужно учитывать, что выполнить такую трудоемкую работу одному человеку практически невозможно.

Устройство водяных теплых полов своими руками не принесет положительного результата, если не соблюдать определенную технологию. Поэтому, если нет уверенности в своих силах, то лучше доверить обустройство теплых полов профессионалам.

Понравился материал? Поделитесь ссылкой с друзьями:

Теплые полы: водяные теплые полы, преимущества, технологии монтажа

В предыдущей статье цикла я рассказала об электрических теплых полах. Этот вид теплых полов широко распространен, его выбирают для установки в большинстве квартир, несмотря на высокую стоимость эксплуатации. Но существует еще один вид теплоносителя, на основе которого создана система прогрева пола. Где разрешено использовать водяные теплые полы, и каковы их преимущества, мы разберем в этой статье.

Устройство водяных теплых полов

Водяные теплые полы упрощенно представляют собой систему тонких трубочек, по которым под под действием насосов движется теплоноситель, вода. Система труб находится внутри бетонной стяжки, которая постоянно подогревается за счет высокой температуры воды (до 40-50 градусов), в результате от бетона греется финальное покрытие пола. Система водяного теплого пола используется как дополнительный источник отопления и как основной. Особенность водяной системы заключается в возможности использовать в качестве теплоносителя не только воду. Незамерзающий теплоноситель уместен на даче, на которой не проживают всю зиму, а приезжают несколько раз за сезон. Систему водяных теплых полов разрешено устанавливать под любые виды напольных покрытий, однако при использовании паркета толщину бетонной стяжки желательно увеличить, паркет не терпит перегрева.

Вам могут пригодиться

Плюсы и минусы водяных теплых полов

Перед окончательным выбором водяных теплых полов внимательно изучите плюсы и минусы такой системы обогрева. К преимуществам водяных теплых полов относятся:

  • Экономичность. Вода дешевле электричества, поэтому водяная система имеет низкую стоимость эксплуатации.
  • Безопасность. Система труб скрыта под бетонной стяжкой, что исключает риски травм и ожогов. А температура циркулирующего теплоносителя не настолько высока, чтобы обжечь ступни человека.
  • Отсутствие электромагнитного излучения, которое имеется у электрических полов.
  • Водяной пол не сушит воздух в помещении, как это делают радиаторы отопления.

К недостаткам водяных теплых полов относят несколько позиций.

  • Монтаж водяных теплых полов сложен и трудоемок. Технология подразумевает несколько слоев, включая гидроизоляцию и бетонную стяжку. Стоимость монтажа водяных полов превышает стоимость электрических в несколько раз.
  • Риски протечки и сложность устранения. Придется вскрывать пол и укладывать систему заново.
  • Главный минус водяных теплых полов заключается в возможности монтажа только в частном доме с индивидуальной системой отопления. Подключение системы к центральному отоплению многоквартирного дома запрещено, а устройство самостоятельного контура отопления требует разрешения различных инспекций.

Вам могут пригодиться

Разновидности водяных теплых полов

Деление на виды производят по технологии монтажа водяных теплых полов. Различают две технологии:

  • Бетонная технология;
  • Настильная технология.

Бетонная технология монтажа полов состоит из нескольких слоев. На бетонное основание уложите слой тепло- и гидроизоляции, затем положите отопительные трубы. Залейте систему бетонной стяжкой и после высыхания – положите финишное покрытие. Сложность данной технологии в большом количестве грязных работ с бетоном, и временных затратах. В зависимости от толщины слоя стяжки бетон сохнет от 14 до 28 дней. Настильная технология монтажа полов лишена этапа грязных работ, долгого ожидания просушки. Установка полов происходит за счет готовых элементов системы, которые необходимо соединить. Но именно благодаря подобному удобству, настильная технология в несколько раз дороже классической, бетонной.

Настильная технология делится на 3 вида:

  • Реечный тип деревянной системы;
  • Модульный тип деревянной системы;
  • Полистирольная система.

Полистирольная система и модульный тип схожи в обустройстве, различаются используемым материалом, полистирол и дерево ДСП. Первым этапом установите лаги с шагом 50 см, на них листы из ДСП или полистирола. Образовавшуюся пустоту заполните теплоизолятором. На листы уложите модули, в которые в дальнейшем вставите трубы для теплоносителя. Реечная конструкция несколько иная, используйте деревянные доски толщиной от 30 мм. Уложите их на основание пола с интервалом в 20 мм. Образовавшиеся щели используйте для прокладки труб для теплоносителя.

В статье я рассказала подробнее о преимуществах водяной системы теплых полов. Следующую статью цикла про теплые полы я посвящу подробному рассмотрению монтажа обеих систем.



Предлагаю к ознакомлению остальные статьи цикла «Теплые полы»:

Теплые полы: виды, плюсы и минусы установки системы

Теплые полы: электрические теплые полы, виды и преимущества

Теплые полы: монтаж теплых полов своими руками

Теплые полы: выбор терморегулятора, классификация, виды термодатчиков

31.05.2017

Подписаться на рассылку

способы, как правильно это сделать, технология, проект

Оглавление статьи:

Теплые полы в последнее время приобрели значительную популярность. В отличие от центральной системы отопления технологии теплых водяных полов имеют массу преимуществ, главное из которых – обеспечение оптимальной температуры в нижней части помещения. Гораздо приятнее ощущать под ногами теплое покрытие, чем холодный ламинат. Процесс укладки теплого водяного пола достаточно сложен, а также требует значительных финансовых затрат со стороны хозяина дома или квартиры. Но все эти затраты при четком соблюдении всех этапов монтажных работ гарантируют вам комфортное и долговечное половое покрытие в вашем жилище.

Плюсы и минусы теплых полов

Теплые полы характеризуются несколькими преимуществами. Благодаря данной технологии можно обогревать достаточно большую площадь, не повышая резко расход теплоэнергии. Система водяного пола обеспечивает равномерный прогрев помещения, где отсутствуют перегретые или холодные участки. В случае с центральной системой отопления воздух у батарей постоянно перегревается, а внизу у пола остается холодным. Использование теплого водяного пола помогает создать в помещении комфортные для проживания условия.

Если теплый пол сделать с соблюдением всех технических требований, то прослужит он вам очень долго, а также поможет сохранять в комнате оптимальный уровень влажности и бороться с сыростью, что продлит срок службы напольного покрытия и внутренней отделки помещения. Специальное техническое обслуживание для таких полов не требуется.

У теплых водяных полов есть и существенные минусы. Монтаж такого покрытия представляет собой сложный процесс, включающий использование гидроизоляции, укладку армирующего материала и самой трубы, заливку стяжки. Выход из строя одного из участков пола приводит к тому, что использовать систему нагрева дальше нельзя. Ремонт теплого пола является очень неприятным и затратным мероприятием, так как для устранения поломки придется вскрывать все покрытие.

Технологии укладки

Если вы решили сделать дома теплое покрытие, то следует внимательно познакомиться с существующими вариантами укладки пола и схемами укладки трубы. Технология укладки теплого пола бывает двух видов: бетонная и настильная. При возведении теплых покрытий используется либо одна, либо другая – в зависимости от размеров комнаты, типа пола, материала перекрытия и уровня прочности несущих конструкций.

Схема конструкции

Бетонная система пола включает в себя использование бетонной стяжки, которая делается поверх трубы-теплоносителя. Стяжка в данном случае является средой, которая распределяет тепло от трубы по всех поверхности. Использование бетонной стяжки в качестве распределителя тепла вполне оправдано: этот материал характеризуется высокой теплоемкостью, прочностью и плотностью. Он не только распределяет тепло на весь пол, по и защищает теплоноситель от механического воздействия извне.

Минусом бетонной стяжки является ее вес.

Такое покрытие делает конструкцию пола тяжелой, а слой бетона поверх трубы забирает на себя сантиметры высоты комнаты. Если помещение имеет низкие потолки, а плиты перекрытия не рекомендуется дополнительно нагружать, в качестве решения проблемы применяется настильная система теплого пола.

Проект возведения теплого водяного пола предполагает также выбор схемы укладки трубы-теплоносителя. Двумя самыми распространенными схемами считаются «спираль» и «змейка». «Змейка» монтируется довольно просто и быстро, этот способ укладки трубы используют при ограниченных сроках работ. Схема «спираль» обеспечивает более равномерный прогрев комнаты, поэтому ее используют в помещениях, где имеются промерзающие зоны.

Бетонная система укладки пола

Монтаж теплого водяного пола включает в себя несколько этапов, первым из которых является подготовка основания под укладку теплоносителя. В ходе подготовительных работ измеряют размеры комнаты и разделяют ее на отдельные участки эти участки в дальнейшем необходимо отбить деформационными швами, чтобы исключить риск растрескивания бетона при высыхании раствора.

Перед укладкой теплого пола старое покрытие следует полностью удалить, а основание под ним очистить от мусора и обработать строительным пылесосом, чтобы удалить всю пыль.После очистки важно проконтролировать горизонтальность поверхности.

Если на поверхности основы есть перепады, их требуется устранить, используя стяжку. Почему следует уделить внимание этому этапу? Каждый этап работ должен быть выполнен максимально правильно, так как любое нарушение технологии приведет к некачественной работе теплого пола. Если не убрать перепады уровней на основании, то при укладке трубы некоторые ее участки окажутся ниже необходимого уровня, и пол в этих местах будет плохо прогреваться.

Способы укладки конструкции пола несколько отличаются между собой, но для любого теплого пола следует позаботиться о гидроизоляционном слое. Чаще всего для этого используется полиэтиленовая пленка, стыки которой проклеиваются с помощью клейкой ленты. Стены комнаты по периметру оклеиваются демпферной лентой, задача которой – предотвратить потери тепла через стены и уберечь их от теплового расширения бетонного слоя.

Извините, ничего не найдено.

На пленку укладывается теплоизолирующий материал, в качестве которого может выступать минвата, пенополистирол, пеноплекс и другие современные утеплители. Размер слоя теплоизоляции напрямую зависит от типа основы для пола. Если пол будет монтироваться по грунту или на холодный подпол, то специалисты рекомендуют настилать утеплитель слоем в 10 см. Если под полом будет находиться отапливаемое помещение, то толщина теплоизоляции может быть гораздо меньше.

Материал для теплоизоляции.

Вместо полиэтиленовой пленки можно использовать материал с фольгированным слоем. Фольга будет выполнять свойства отражателя, тем самым сохраняя тепло внутри помещения. После того как монтаж гидро- и теплоизоляции закончен, поверх них укладывают армирующий материал. Чаще всего это сетка 15х15 см.

Технология укладки труб для теплого водяного пола может быть разной.

Вы можете использовать и стандартные спираль и змейку, и сделанные на их основе меандр и спираль со смещенным центром. Если площадь пола в комнате небольшая, то можно использовать змейку, так как для нее используется труба меньших размеров. Минусом этого способа укладки теплоносителя является то, что вода успевает остыть, пока перемещается по трубе.

Мат теплоизоляционный.

В больших помещениях применяется меандр – двойная змейка. В этой схеме холодные и горячие трубы чередуются друг с другом, что обеспечивает равномерное распределение тепла по поверхности пола. В этом случае расход трубы будет наибольшим.

Рациональным вариантом специалисты признают спираль, сочетающую в себе две главных плюса: равномерный прогрев пола и оптимальный расход теплоносителя.

На сегодняшний день самым популярным вариантом теплоносителя является металлопластиковая труба с прослойкой из алюминия. Чем она так хороша? Труба легко гнется и держит формы, что очень важно в процессе монтажа, а также за счет слоя из алюминия характеризуется высокой теплопроводностью.

При выборе труб для теплого водяного пола обратите внимание на такую их характеристику как минимальный радиус изгиба. При укладке трубы на армирующий материал не делайте изгибы с радиусом меньше того, который указал производитель. Нарушение этого параметра при монтаже трубы приведет к ее деформации и разрыву. Качественные материалы и соблюдение рекомендаций по их установке гарантируют высокое качество теплого пола и длительный срок его эксплуатации.

Как правильно завершить укладку трубы? Чтобы сделать качественный теплый водяной пол, необходимо после монтажа теплоносителя проверить его работоспособность. Вода подается в смонтированную систему под давлением, превышающим рабочие показатели. Испытание проводится в течение суток, а затем повторяется еще раз. На этом этапе работ необходимо выявить все ошибки и недоделки. Все обнаруженные слабые места следует исключить. Если этого не сделать или вовсе пренебречь проверкой системы теплоносителя, то устранить ошибки после высыхания стяжку будет просто невозможно – придется вскрывать пол и делать его заново.

Если вы убедились в надежности смонтированного контура отопления пола, то можно переходить к заливке самой бетонной стяжки. Стяжку выполняют при включенной системе отопления в условиях рабочего режима.

Крепление трубы к армирующей сетке.

Заливка должна осуществляться таким образом, чтобы над трубой толщина бетона составляла 3 см. Если возможность сделать такой слой бетона отсутствует, то перед стяжкой теплоноситель дополнительно армируется металлической сеткой сверху.Бетонный раствор рекомендуется готовить с добавлением пластификаторов, эти вещества повысят эластичность и прочность стяжки.

Заливка производится только из свежего раствора, выравнивается, а затем сушится в течение месяца. При этом рекомендуется сначала привести трубы в пониженный температурный режим, а по истечении 3-5 дней начать постепенное увеличение температуры до рабочих показателей.

Настильная система укладки пола

Способы укладки, применяемые для монтажа теплого водяного пола, отличаются тем, что в случае настильной системы в силу каких-либо причин не используется бетонная стяжка. Причины могут иметь разный характер. Чаще всего настильная система применяется при низких потолках, когда заливка стяжки «съесть» дефицитные сантиметры высоты комнаты, и при критичных сроках работ, когда на заливку и сушку стяжки нет времени.

Настильная система обычно реализуется на практике с помощью полистирольных плит с алюминиевыми пластинами, способствующими равномерному распределению тепла от труб по полу. Алгоритм монтажных работ частично повторяет этапы бетонной системы укладки пола. Сначала очищается и выравнивается основание пола, затем на него укладываются полистирольные плиты. Труба-теплоноситель укладывается на слой полистирола и прокладывается пластина из алюминия. После завершения этих работ и проверки работы контура можно переходить к монтажу финишного покрытия пола из многослойной фанеры или листов ГВЛ.

Преимуществом настильной системы укладки пола является возможность начала ее эксплуатации сразу после монтажа. При бетонной стяжке придется ждать полного высыхания раствора.

Каждый сам решает, как укладывать в своем доме теплый водяной пол. Если есть возможность использовать бетонную стяжку, то лучше потратить время на более прочный и качественный вариант теплого пола. Если имеются ограничения в виде высоты потолков, слабых перекрытия или просто дефицита времени – выбирайте настильную систему теплого пола. При правильном монтаже она обеспечит такие же комфортные условия температурного режима, как и при бетонной стяжке.

⚠13 ошибок монтажа теплого пола: их допускает каждый 3-ий

Содержание:


  А Вы знали, что при установке терморегулятора теплого пола только на одном этаже частного дома, Вы не сможете контролировать температуру на всей площади дома, и возникнет проблема: горячий воздух с первого этажа переходит на второй, и в итоге на первом этаже холодно, а на втором – жарко. Такая роковая ошибка, как экономия на терморегуляторах, стоит комфорта Владельцу дома, а ведь есть еще 13 подобных ошибок, которые можете допустить и Вы!


  Каждый думает «со мной такого не случится», особенно, когда отдаешь такие дела в руки монтажника. Но не каждый монтажник является специалистом. Хотите ли Вы жить в доме или квартире с неконтролируемым отоплением? Статья займет 10 минут Вашего времени, зато Вы получите все знания, и теплый пол будет установлен идеально.




Основа знаний про теплый пол

  Прежде всего стоит отметить, что любая система отопления должна основываться на квалифицированном теплотехническом расчете, с учетом теплопотерь и теплопоступлений. Если неграмотно подходить к проекту отопления и монтажу системы, то можно не только зря вложить средства и не получить комфортных условий в доме, но и понести убытки из-за высоких текущих расходов или непредвиденных ремонтных работ. Остановимся на типичных ошибках, совершаемых, делая монтаж теплого пола. Они чем-то похожи и для водяных, и для электрических отопительных систем. Это ошибки в расчетах, технологии укладки, подборе и качестве комплектующих.




Монтаж водяного теплого пола Ошибки в технологии укладки пластиковых труб при монтаже водяного теплого пола (ТП) можно отнести к наиболее часто встречающимся: неправильные шаг трубы и толщина стяжки, плохая теплоизоляция, не та марка циркуляционного насоса, отсутствие смесительных узлов, или байпаса, неправильное подсоединения к коллектору, повреждение труб и т. д. Также чреваты последствиями непрофессионально выполненные регулировка и зональный контроль за работой отдельных контуров теплого пола с водой в качестве теплоносителя.  Отсутствие зонального контроля. Если вода для ТП греется котлом или тепловым насосом, контроль температуры воды в теплых полах (+35-+45°С) может осуществляться датчиком отопительного прибора. Но при присоединении нескольких контуров теплого пола к распределительному коллектору, если нет зональных терморегуляторов, отдельные зоны ТП автономно не управляются, что не экономно и не комфортно. Вы не можете «прикрутить» отопление в комнатах, где никого нет, не можете прогреть детскую на вечер или на ночь, или ванную комнату вечером.
  Недостаточное количество терморегуляторов. За подачу и прекращение подачи горячей воды в отдельные контуры отвечают сервоприводы (НО или НЗ), установленные на выходах контуров в распределительном коллекторе. Команды на срабатывание сервоприводов подаются терморегуляторами, установленными в отдельных зонах системы отопления с ТП. В зависимости от длины трубы контура, т.е. его мощности, один терморегулятор может управлять одним или двумя небольшими контурами. Если контуров несколько, а установлен один терморегулятор, ни о какой экономии платежей речи быть не может.  Ошибки в подборе комплектующих. Некачественные сервоприводы и ненадежные терморегуляторы неизвестного производства могут привести к отказам в управлении контурами ТП, что влечет за собой необходимость ремонта и лишние расходы на отопление.

  Ошибки в подборе терморегуляторов. Терморегуляторы для зонального контроля работы ТП должны контролировать температуру воздуха и пола. Причем контроль температуры пола, особенно для полов с деревянным покрытием, очень важен. Отсутствие ограничения по температуре пола может привести к перегреву теплых полов и повреждению паркета или ламината. На примере — терморегулятор Mycond ORB FAN.
  Отдельные терморегуляторы для каждого типа ТП. Терморегуляторы для водяной системы обогрева не всегда могут применяться и для электрических теплых полов. Есть модели и системы контроля, предназначенные только для водяных ТП, или для того и другого применения. Они могут устанавливаться для нагрузки 3А (водяной ТП), 16А (электрический ТП). Разница есть и в напряжении питания, например, 220 или 24 В.
Выбор моделей лучше доверить професионалам, представляющим качественную продукцию ведущих брендов, а не доверять случайным советчикам.
  Для случаев комбинированного отопления «радиаторы +теплый пол» должны применяться специальные терморегуляторы с датчиками температуры воздуха и пола, рассчитанные на контроль разнотемпературных зон и включение, при необходимости, радиаторов и/или теплых полов.
Неграмотный контроль для систем с несколькими контурами или для смешанных систем отопления (котел/тепловой насос + радиаторы /теплый пол) не обеспечит нужное регулирование и не будет максимально экономным.




Монтаж электрического теплого пола

Ошибки в технологии укладки кабельных систем, электрических нагревательных матов.

Наиболее частые ошибки монтажа элекрического теплого пола: неравномерная толщина стяжки и разная ширина укладки, различные повреждения изоляции и кабеля при укладке, недопустимые изгибы кабеля, неграмотно выполненные соединения кусков поврежденного кабеля, несоответствие при измерении реальных электрических параметров уложенного кабеля паспортным данным от производителя.



  Неправильно рассчитанная система раскладки нагревательного кабеля без соблюдения расстояний между соседними линиями (10-12 см) будет создавать «эффект зебры». При нагреве ТП образуются ощутимые зоны более нагретого и менее нагретого пола.

Макет укладки кабеля под стяжку на фольгированный
теплоизолятор или на теплоизолятор и штукатурную сетку



  В готовых электрических нагревательных матах расстояние между витками кабеля (7 см) рассчитаны оптимально, чтобы избежать такой проблемы. Витки кабеля здесь расположены равномерно и надежно прикреплены в пластиковой основе-сетке. Следует только делать правильные повороты при укладке нескольких параллельных матов и грамотно распределять маты по всей площади.

Неправильный выбор мощности мата (150 … 160 Вт/м2) не даст ощутимого нагрева, например, ванной комнаты. Необходимо правильно рассчитывать мощность для нагрева помещения с учетом теплопотерь на вентиляцию и через ограждающие конструкции, а потом выбирать – укладывать более мощный нагревательный кабель или подходящий по мощности нагревательный мат.
Ошибки при укладке датчика температуры пола. Гофрированная трубка с проложенным в ней кабелем с датчиком температуры на конце должна быть уложена в штробе ниже уровня укладки кабеля и датчик должен попасть строго посередине между соседними витками кабеля. Или если датчик укладывается на уровне пола, трубка с датчиком проходит параллельно соседним линиям кабеля и удалена от стены на расстояние до 50 см.

  Ошибки: Если датчик будет находиться около стены и не попадать в зону поля раскладки нагревательного кабеля, он будет показывать ошибку обрыва датчика или контролировать температуру стены, что приведет к постоянному перегреву кабеля с избыточным расходом электроэнергии.


  Если датчик заведен в крайнюю петлю уложенного теплого пола или слишком близко к стене, он находится в холодной зоне и некорректно отображает температуру всего пола, что ведет к перерасходу электроэнергии.

Неграмотный подбор и монтаж терморегуляторов. Для управления работой системы отопления с теплыми полами, важно правильно подобрать нужные модели терморегуляторов. Система не будет работать максимально эффективно, если сделан неграмотный подбор пультов:

Мы хотим проконсультировать Вас

  1. Для теплого пола в отдельном помещении /комнате может быть установлен электромеханический, цифровой или программируемый сенсорный регулятор с удаленным датчиком температуры на проводе, контролирующий температуру пола.


  2. В технических характеристиках терморегулятора указаны ток нагрузки и напряжение, на которые рассчитан регулятор. Н-р, указан номинальный ток 16А и напряжение питания  AC95-240V 50-60Гц. Ток нагрузки для управления сервоприводом у регуляторов для водяного пола намного ниже, всего 3-5 А. Не следует путать назначение таких устройств!


  3. Для общих систем отопления с теплыми полами чаще применяют терморегуляторы с комбинированным контролем температуры воздуха и пола.  В этом случае осуществляется контроль температуры воздуха с ограничением температуры нагрева пола. Можно также устанавливать терморегуляторы с контролем температуры только воздуха. Для этих целей пригодны чаще цифровые с таймером и интеллектуальные пульты-регуляторы.



Ошибочно при монтаже теплых полов с деревянным покрытием (паркет, ламинат, дерево) устанавливать терморегулятор без контроля температуры пола.

  4. Для централизованного управления нескольких систем теплого пола желательно устанавливать центральную панель и несколько отдельных терморегуляторов в отдельных помещениях, режимы которых настраиваются по радиосигналу.


Ошибочно ставить один терморегулятор для всего дома/здания/офиса, поскольку встроенный или удаленный датчик контролирует температуру в конкретном помещении, где он установлен, и включает и выключает нагрев кабеля/мата при достижении заданной комфортной температуры. Такое же время нагрева другого помещения приведет к перегреву или недогреву отличающихся по объему комнат.



Итоги

  Итак, как же правильно укладывать теплый пол. Для создания эффективного  и экономного отопления с использованием теплых полов требуется соблюдение несколько необходимых правил:


1. Выполнение квалифицированного расчета и утвержденного проекта системы отопления с ТП, с соблюдением государственных и санитарных норм;


2. Применение только высококачественных комплектующих, это гарантирует длительный срок службы;


3. Установка современной автоматики (контроллеров, терморегуляторов и датчиков) для экономии энергозатрат;


4. Профессиональное выполнение монтажных работ сертифицированными монтажниками.


  Выполнение всех этих условий – залог успеха внедрения энергоэффективной системы отопления с теплыми полами.



Статьи на подобную тему:

Устройство теплого пола с водоциркуляционным подогревом своими руками

Технология монтажа теплых полов уже давно перестала быть коммерческой тайной единичных фирм. Сегодня любой желающий может изучить устройство теплого пола с водоциркуляционным подогревом, нюансы установки и выполнить монтаж своими руками.

Из всего семейства теплых полов именно водяной стал наиболее популярным. Это обусловлено его экономичностью, безопасностью и долговечностью. Этап проектирования системы с водоциркуляционным подогревом действительно сложен и его лучше доверить профессионалу.

Водоциркуляционный теплый пол — сложная в монтаже конструкция

Что же касается монтажа и установки компонентов, то здесь не требуются высокотехнические знания, лишь некоторый опыт в строительной сфере, поэтому уложить водяной теплый пол своими руками для многих становится вполне реальной задачей.

Устройство водяных теплых полов

Теплые полы с водоциркуляционным подогревом устроены из двух основных составляющих: распределительного узла и контура отопления.

  • Коллекторный узел обязательно включает насос, который обеспечивает циркуляцию воды в системе, и смеситель со всеми сопутствующими соединениями. Для управления нагревом, особенно в случае подключения к общей системе радиаторного отопления рекомендуют также установить терморегулятор. Для водяного пола устанавливают ручной или автоматический терморегулятор.
    Преимущества автоматического в возможности задать предельный параметр напряжения, по достижении которого терморегулятор отключает систему, и она начинает остывать. На небольших площадях теплые полы чаще оснащены ручным управлением, а там, где теплый пол является основной или единственной системой теплоснабжения, целесообразнее приобрести заводской насосно-смесительный узел.
Монтаж водяного теплого пола
  • Рекомендуют составлять проект с коллекторами, которые позволяют отдельно отключать каждый контур это не только облегчит эксплуатацию, но и усилит надежность системы. Даже если уже решено делать водяной теплый пол своими руками, то в вопросах проектировки лучше обратиться к профессионалу.
  • В контур напольного отопления входит собственно труба с теплоносителем, который передает тепловую энергию окружающим материалам. Контур укладывается на пенополистирольную плиту и заливается стяжкой, поверх которой уже стелиться напольное покрытие. Вместе эти слои создают так называемый «сэндвич» теплого пола.

Трубы для теплого пола

Основой всей системы являются именно трубы и тот факт, что они расположены под слоем стяжки говорит о необходимости выбрать качественный материал.

Схема: устройство водоциркуляционного теплого пола

Для водяных теплых полов используют металлопластиковые, полибутеновые, медные, стальные и полипропиленовые трубы, которые отвечают следующим характеристикам:

  • Изделия должны иметь особый защитный слой, препятствующий доступу кислорода и влаги;
  • Показатель теплопроводимости – 0,43 Вт/мК;
  • Коэффициент линейного расширения – не менее 0,025 мм;
  • Рекомендуемый диаметр трубы 16-18 мм;
  • Выбирая производителя, лучше отдать предпочтение известным компаниям, которые дают гарантию на товар.

Совет! Оптимальными трубами для устройства водяной системы являются полипропиленовые трубы из сшитого полиэтилена PEX или термостойкого PERT.

Калькулятор расчета теплого, водяного пола

Для правильного расчета всех составляющих данной системы водяного обогрева пола, воспользуйтесь нашим калькулятором

Раскладка труб

  • Трубы вдоль внешних стен должны укладываются плотнее, чем вдоль внутренних или посередине комнаты, но не менее, чем с шагом 10 см. Отступ от внешних стен – 15 см.
  • Если на полу присутствует стык между плитами, трубы кладут по обе его стороны, а пересекающие укладывают на металлические гильзы.
Раскладка труб
  • Что касается способа укладки, то можно выделить два наиболее распространенных: спираль (улитка) и змейка (зигзаг). Улитка более равномерно прогревает площадь, а змейка незаменима, если водяной теплый пол укладывается в помещении, расположенном даже с минимальным с уклоном.
  • Максимальное расстояние между трубами – 25 см.
  • На больших площадях практикуют двойную спираль или змейку.

Монтаж водяного теплого пола

Установка теплого пола с водоциркуляционным подогревом проходит в несколько этапов. Первым является подготовка основания. Площадь расчищают от строительного мусора, грязи и выравнивают. На готовой поверхности не должно быть перепадов, больших, чем половина сечения трубы. Снизу по периметру стен укладывают демпферную ленту, она служит компенсационным швом между полом и стенами.

Готовое основание теплого пола

Трубонесущее основание

Подложка под трубы призвана предупредить потерю тепла через пол направить ее исключительно вверх.
Следующим этапом станет подготовка основания под греющие трубы. В зависимости от условий проведения работ используют разные способы:

  • Профильные теплоизоляционные плиты, являются универсальным материалом и сочетает в себе гидро-термоизоляцию и фиксационные элементы для труб, выступы на панелях, в которые укладываются трубы. Такая подложка предпочтительней, если устанавливается водяной теплый пол своими руками.Плиты требуют значительно меньшего объема работы, просты в монтаже и отличаются хорошими техническими характеристиками.
Трубы для теплого водяного пола
  • Альтернативой их применению может быть монтаж многослойного «сэндвича». Первый слой теплоизоляция, чаще используют листовой полистирол или вспененный полиэтилен. Сверху его застилают гидроизоляционной пленкой и выбирают способ фиксации труб: металлическая сетка, якорные скобы или фиксирующие шины, они же крепежные планки или монтажные рейки. На них трубы укладываются на высоте 2-5 мм над поверхностью, таким образом стяжка охватывает всю их греющую поверхность.
  • И классический способ гидроизоляции пола с последующей заливкой стяжки.

Деформационные швы

Компенсационные швы в стяжке нужны в помещениях с длинной стены более чем 8 метров, в прямоугольных комнатах с соотношением стен 1:4 или в комнатах нестандартной планировки. В квартирах и частных домах, где теплый пол в одной комнате редко превышает 20 кв.м., деформационный шов обычно делают только один – в проеме двери. Он представляет собой ленту толщиной 1 см, которая прокладывается на всю толщину стяжки. Каждая труба, которая проходит через ленту укладывается в пластиковую или металлическую гильзу.

Схема: деформационный шов

Опрессовка системы

Опрессовка – процесс проверки системы на качество соединений труб, фитингов и поиск заводских дефектов. Систему наполняют водой или воздухом. В случае с водой течь покажется сама, а если трубы наполнены воздухом, их придется обмылить мыльным раствором. Преимущества опрессовки водой также заключается в возможности опробовать систему и запустить теплый пол перед заливкой стяжки.

Схема: соединение труб

Важно! При монтаже теплых полов используют только специальные трубы, предназначенные для таких систем, а не для горячего или холодного водоснабжения. Также в стяжке запрещено оставлять шовные трубы или изделия из черного металла.

Бетонная стяжка

В качестве стяжки для теплых полов подходит обычная цементно-песчаная смесь. Для улучшения эластичности в нее добавляют специальные пластификаторы. И если толщина обычной стяжки должна быть не менее 5 см, то с пластификатором – не менее 3.

После высыхания стяжки, выполняют пуск теплого пола в рабочем режиме. Запускают систему в течение нескольких дней, каждый раз поднимая температуру с начальной + 20°С на +5°С до достижения проектной. Также проверяют работу распределительного узла и терморегулятора, если он был установлен.

Стяжка над теплым водяным полом

Напольное покрытие

Кафельная плитка, керамогранит и мозаика позволяет обеспечить максимальную теплоотдачу. Возможен монтаж паркета, ламината, ковролина и линолеума если эти материалы обладают техническими характеристиками, которые позволяют стелить их на теплый пол. Под любое напольное покрытие подбирается подходящая подложка.

Некоторые рабочие моменты монтажа теплого пола с водоциркуляционным подогревом можно посмотреть на видео.

Теплый пол своими руками: видео

Водяной теплый пол: фото

Пять лучших методов установки водяного теплого пола

Совет эксперта

авторов Ким Блисс | 10 апреля 2017 г.

Теплые полы кому-нибудь? Если вы когда-либо испытывали на себе лучистые полы с подогревом, вы знаете, какой комфорт он может обеспечить. А если он у вас дома, вы знаете, какую дополнительную энергоэффективность он может обеспечить по сравнению с традиционными системами отопления, вентиляции и кондиционирования воздуха с принудительной подачей воздуха.

Итак, когда вы проектируете дом, задумывались ли вы когда-нибудь о лучистом подогреве пола? Преимущества системы многочисленны: тише (без шумных вентиляторов), лучшее качество окружающей среды в помещении (без пыли и аллергенов, распространяющихся по дому), без воздуховодов и вентиляционных отверстий в полу (для свободы расстановки мебели)… список можно продолжать и продолжать. . А лучистые полы с подогревом могут работать под любым напольным покрытием — от традиционных ковров, плитки и твердых пород дерева до более экзотических поверхностей, таких как сланец, пробка и бамбук. Работает даже под бетоном (на самом деле, неплохо).

Теплый пол — не новая концепция; это технология, которая существует еще со времен Римской империи. Это также основной метод обеспечения комфорта в помещениях по всей Европе, где климат может быть намного холоднее по сравнению с районами в США

.

В системе водяного водяного отопления теплая вода циркулирует по гибким трубкам, расположенным под полом или внутри него. Когда тепло воды исходит от пола, оно согревает людей (и предметы) по всей комнате.Лучше всего то, что излучающая система спроектирована по зонам, что означает, что в каждой комнате могут быть разные настройки термостата. Это повышает эффективность системы, поскольку в комнатах с меньшей проходимостью (например, прихожая или гостевая спальня) можно установить более низкую температуру, чем в главной ванной или подвале, которым для комфорта может потребоваться дополнительное отопление.

Итак, каковы различные методы установки систем лучистого теплого пола? Они могут различаться в зависимости от дизайна дома, но вот пять основных типичных способов установки, которые сегодня используются в жилищном строительстве.

Скобка вниз

Это один из наиболее распространенных способов жилищного строительства новостроек. Метод крепления скобками включает в себя металлические скобы для деревянных черновых полов или пластиковые скобки для пенопласта на бетонной плите. Установщик просто «прикрепляет» гибкую пластиковую трубку, называемую PEX, к поверхности с помощью специального инструмента. Скобы проходят по внешней стороне трубки (не через трубку), а затем прикрепляются к поверхности под ней. После того, как труба будет полностью прикреплена к поверхности, на нее будет нанесена легкая бетонная наливка, чтобы создать гладкую твердую поверхность для пола.

Алюминиевые пластины

Алюминий является отличным проводником тепла, поэтому использование алюминиевых теплообменных пластин является очень эффективным способом установки высокопроизводительной системы лучистого теплого пола в доме, когда перелив бетона на поверхность пола невозможен. Плиты крепятся к нижней стороне чернового пола между балками и

.

имеет канал посередине, где трубка фиксируется на месте. «Штампованная» алюминиевая теплообменная пластина имеет канал для трубок на лицевой стороне (или верхней) пластины, которая крепится к черному полу, поэтому сначала необходимо установить трубку, а затем пластину прикрепить к нижней стороне чернового пола.«Экструдированная» алюминиевая теплообменная пластина имеет канал на нижней стороне пластины, поэтому пластину можно сначала прикрепить к черному полу, а затем установить трубку. Обратите внимание, что после установки важно добавить изоляцию из стекловолокна минимум R-11 в отсек балок, плотно прилегающий к пластинам, чтобы предотвратить потерю тепла вниз.

Коврики с ручкой

Коврики с ручками становятся все более широко используемым вариантом для водяного отопления полов из-за простоты использования при установке труб.Коврики имеют заранее сформированные выступы по всей поверхности, которые позволяют легко «защелкнуть» трубку на месте. Установщик просто приклеивает мат к бетонной плите или деревянному основанию пола и зажимает трубку между выступами. Как правило, установщик может просто «ввести» трубку в коврик, нажав на нее ногой, что избавляет от необходимости наклоняться, чтобы коснуться поверхности. После того, как труба установлена, ее затем покрывают легкой бетонной заливкой, чтобы создать гладкую прочную поверхность для пола.

Деревянные панели

Деревянные излучающие панели толщиной всего полдюйма являются идеальным решением для реконструкции и модернизации. Панели просто крепятся к фанерному основанию пола и имеют канавку по центру для размещения труб. Алюминиевый лист в нижней части панели увеличивает теплопередачу. Этот метод предлагает несколько преимуществ в дополнение к минимальному увеличению высоты пола, в том числе отсутствие влаги из-за перелива бетона и повышенный потенциал выхода BTU по сравнению с обогревом балок.

Зажимы для балок

Этот метод наиболее подходит для «кондиционирования пола» — утепления полов без подачи тепла в помещение. Зажимы просто крепятся к нижней стороне чернового пола между балками и подвешивают PEX к черному полу. Как и в случае с алюминиевыми пластинами, после установки трубы важно добавить изоляцию из стекловолокна. Однако, в отличие от алюминиевых пластин, где изоляция должна плотно прилегать к пластине, при установке зажимов балки между трубкой из полиэтиленгликоля и изоляцией должен быть зазор в дюйм.Это создает воздушный зазор под черным полом, который позволяет теплу лучше отводиться к полу.

Кстати, еще один метод, который обычно используется в коммерческом строительстве, но может также использоваться для участков на уровне земли в доме новой постройки, — это проволочные стяжки. Метод проволочной стяжки используется для установки на

.

или ниже класса. Для этого требуется уплотненный основной материал, такой как грязь, песок или гравий, с проволочной сеткой или арматурной сеткой, размещенной над землей. Проволочные стяжки прикрепляют трубку к проволочной сетке или арматуре (обычно каждые три фута), чтобы гарантировать, что трубка останется на месте, когда бетон заливается по трубопроводу и проволочной сетке или системе арматурных решеток.Важно отметить, что при установке такого типа возможны потери тепла под плитой, что может снизить производительность системы. Изоляция под плитой, как правило, необходима для предотвращения потери тепла на землю.

Независимо от используемого метода установки, очень важно обеспечить проектирование системы лучистым профессионалом. Идеально установленная система не сможет работать эффективно, если она спроектирована неправильно.

При проектировании системы лучистого теплого пола учитываются несколько факторов, в том числе размер комнаты, потери тепла, солнечная энергия, длина контура, количество зон, источник тепла и размер насоса.Поэтому, когда придет время спроектировать дом с помощью Radiant, убедитесь, что на вашей стороне есть правильный профессионал (иначе вы можете столкнуться с несчастными домовладельцами).

Но когда система спроектирована и установлена ​​правильно, это самый роскошный, удобный, энергоэффективный и экологически безопасный метод обогрева дома руками (и ногами) вниз.

Ким Блисс (Kim Bliss) — менеджер по техническим коммуникациям в Uponor. С ней можно связаться по телефону [email protected]ком .

Лучистое отопление | Министерство энергетики

Системы лучистого отопления поставляют тепло непосредственно к полу или панелям в стене или потолке дома. Системы во многом зависят от лучистой теплопередачи — доставки тепла непосредственно от горячей поверхности к людям и объектам в помещении с помощью инфракрасного излучения.Лучистое отопление — это эффект, который вы ощущаете, когда чувствуете тепло горячей плиты через всю комнату. Когда лучистое отопление расположено в полу, его часто называют лучистым подогревом пола или просто подогревом пола.

Лучистое отопление имеет ряд преимуществ. Он более эффективен, чем обогрев плинтуса, и обычно более эффективен, чем воздушное отопление, поскольку исключает потери в воздуховоде. Люди, страдающие аллергией, часто предпочитают лучистое тепло, потому что оно не распространяет аллергены, как системы принудительной вентиляции.Гидравлические (жидкостные) системы потребляют мало электроэнергии, что является преимуществом для домов, не подключенных к электросети, или в районах с высокими ценами на электроэнергию. Гидравлические системы могут использовать широкий спектр источников энергии для нагрева жидкости, включая стандартные газовые или мазутные котлы, дровяные котлы, солнечные водонагреватели или комбинацию этих источников. Чтобы узнать больше о различных типах источников энергии и системах распределения тепла для отопления дома, ознакомьтесь с нашей инфографикой Energy Saver 101 о домашнем отоплении.

Несмотря на свое название, лучистое отопление пола во многом зависит от конвекции, естественной циркуляции тепла в помещении, когда воздух, нагретый от пола, поднимается вверх.Системы лучистого теплого пола существенно отличаются от излучающих панелей, используемых для отделки стен и потолка. По этой причине в следующих разделах излучающий теплый пол и излучающие панели рассматриваются отдельно.

Излучающее тепло для полов

Существует три типа излучающих полов: излучающие полы (воздух является теплоносителем), излучающие полы с электроприводом и полы с водяным обогревом (гидронные). Вы можете дополнительно классифицировать эти типы по установке. Те, в которых используется большая тепловая масса бетонной плиты пола или легкого бетона над деревянным черновым полом, называются «мокрыми» установками, а те, в которых установщик «заживает» трубы излучающего пола между двумя слоями фанеры или прикрепляет трубы. Под чистым полом или черным полом называют «сухой монтаж».»

Типы излучающих полов

Излучающие полы с воздушным обогревом

Воздух не может удерживать большое количество тепла, поэтому излучающие воздушные полы нерентабельны в жилых помещениях и устанавливаются редко. Хотя их можно комбинировать с солнечными батареями. В системах воздушного отопления эти системы страдают очевидным недостатком, заключающимся в том, что они производят тепло только в дневное время, когда тепловые нагрузки обычно ниже. Неэффективность попытки обогреть дом с помощью обычной печи путем прокачки воздуха через полы ночью перевешивает преимущества использование солнечного тепла в течение дня.Хотя в некоторых ранних системах солнечного нагрева воздуха в качестве теплоносителя использовались камни, этот подход не рекомендуется (см. Системы солнечного нагрева воздуха).

Электрические излучающие полы

Электрические излучающие полы обычно состоят из электрических кабелей, встроенных в пол. Также доступны системы с матами из электропроводящего пластика, установленными на черновом полу под напольным покрытием, например плиткой.

Из-за относительно высокой стоимости электроэнергии электрические излучающие полы обычно рентабельны только в том случае, если они включают в себя значительную тепловую массу, такую ​​как толстый бетонный пол, и ваша электроэнергетическая компания предлагает ставки по времени использования.Нормы времени использования позволяют «заряжать» бетонный пол теплом в непиковые часы (примерно с 21:00 до 6:00). Если тепловая масса пола достаточно велика, тепло, накопленное в нем, будет поддерживать комфорт в доме в течение восьми-десяти часов без дополнительных электрических подключений, особенно когда дневные температуры значительно выше, чем ночные. Это экономит значительное количество долларов за электроэнергию по сравнению с отоплением по пиковым тарифам на электроэнергию в течение дня.

Электрические лучистые полы также могут иметь смысл для дополнения дома, если было бы нецелесообразно расширять систему отопления в новом помещении.Однако домовладельцам следует изучить другие варианты, такие как тепловые насосы с мини-сплит-системой, которые работают более эффективно и имеют дополнительное преимущество в виде охлаждения.

Hydronic Radiant Floors

Hydronic (жидкостные) системы являются наиболее популярными и экономичными системами лучистого отопления для климата с преобладанием отопления. Системы водяных теплых полов перекачивают нагретую воду из бойлера по трубам, проложенным под полом. В некоторых системах управление потоком горячей воды через каждый контур трубопровода с помощью зонирующих клапанов или насосов и термостатов регулирует температуру в помещении.Стоимость установки водяного водяного пола варьируется в зависимости от местоположения и зависит от размера дома, типа укладки, напольного покрытия, удаленности участка и стоимости рабочей силы.

Типы напольных покрытий

Независимо от того, используете ли вы кабели или трубы, методы установки электрических и водяных систем излучения в полах аналогичны.

Так называемые «мокрые» установки заключают кабели или трубы в твердый пол и являются старейшей формой современных систем теплого пола.Трубку или кабель можно заделать в толстую бетонную фундаментную плиту (обычно используемую в «плиточных» домах на ранчо, у которых нет подвалов) или в тонкий слой бетона, гипса или другого материала, установленного поверх чернового пола. Если используется бетон и новый пол не на твердой земле, может потребоваться дополнительная опора пола из-за дополнительного веса. Чтобы определить несущую способность пола, проконсультируйтесь с профессиональным инженером.

Толстые бетонные плиты идеально подходят для хранения тепла от солнечных энергетических систем, которые имеют переменную тепловую мощность.Обратной стороной толстых плит является их медленное тепловое время отклика, что делает такие стратегии, как ночные или дневные задержки, трудными, а то и невозможными. Большинство специалистов рекомендуют поддерживать постоянную температуру в домах с этими системами отопления.

Благодаря недавним инновациям в технологии полов, так называемые «сухие» полы, в которых кабели или трубы проходят в воздушном пространстве под полом, набирают популярность, главным образом потому, что сухой пол является более быстрым и менее дорогостоящим. строить. Но поскольку сухой пол предполагает обогрев воздушного пространства, система лучистого отопления должна работать при более высокой температуре.

Некоторые «сухие» установки включают подвешивание труб или кабелей под черным полом между балками. Этот метод обычно требует просверливания балок перекрытия для установки трубы. Под трубками также должна быть установлена ​​светоотражающая изоляция, чтобы направлять тепло вверх. Трубы или кабели также могут быть проложены над полом между двумя слоями черного пола. В этих случаях трубки для жидкости часто вставляются в алюминиевые диффузоры, которые распределяют тепло воды по полу, чтобы нагреть пол более равномерно.Трубки и рассеиватели тепла крепятся между планками обрешетки (шпалами), которые выдерживают вес нового чернового пола и готовой поверхности пола.

По крайней мере одна компания улучшила эту идею, создав фанерный материал основания пола с канавками для труб и встроенными в них алюминиевыми пластинами рассеивателя тепла. Производитель заявляет, что благодаря этому продукту система лучистого пола (для нового строительства) значительно дешевле в установке и быстрее реагирует на изменения температуры в помещении.Такие продукты также позволяют использовать вдвое меньше труб или кабелей, потому что теплопередача пола значительно улучшена по сравнению с более традиционными сухими или влажными полами.

Напольные покрытия

Керамическая плитка — наиболее распространенное и эффективное напольное покрытие для лучистого теплого пола, поскольку оно хорошо проводит тепло и добавляет теплоаккумулятор. Можно также использовать обычные напольные покрытия, такие как винил и листы линолеума, ковровые покрытия или дерево, но любое покрытие, изолирующее пол от комнаты, снизит эффективность системы.

Если вам нужно ковровое покрытие, используйте тонкий ковер с плотной набивкой и укладывайте ковровое покрытие как можно меньше. Если в некоторых комнатах, но не во всех, будет напольное покрытие, тогда в этих комнатах должен быть отдельный контур для труб, чтобы система обогревала эти помещения более эффективно. Это связано с тем, что вода, текущая под крытым полом, должна быть более горячей, чтобы компенсировать напольное покрытие. Деревянный пол должен быть ламинированным, а не массивным, чтобы уменьшить вероятность усадки и растрескивания древесины в результате высыхания под воздействием тепла.

Излучающие панели

Излучающие панели для настенного и потолочного монтажа обычно изготавливаются из алюминия и могут нагреваться либо электричеством, либо трубами, по которым проходит горячая вода, хотя последнее создает опасения по поводу утечек в настенных или потолочных системах. Большинство имеющихся в продаже излучающих панелей для домов имеют электрическое отопление.

Как и любой другой тип электрического обогрева, излучающие панели могут быть дорогими в эксплуатации, но они могут обеспечивать дополнительное обогревание в некоторых комнатах или могут обеспечивать обогрев пристройки дома, когда расширение традиционной системы обогрева нецелесообразно.

Излучающие панели имеют самое быстрое время отклика среди всех отопительных технологий и — поскольку панели можно индивидуально контролировать для каждой комнаты — функция быстрого отклика может привести к экономии затрат и энергии по сравнению с другими системами, когда комнаты нечасто заполняются. Входя в комнату, человек может увеличить температуру и почувствовать себя комфортно в течение нескольких минут. Как и в любой другой системе отопления, установите термостат на минимальную температуру, которая предотвратит замерзание труб.

Панели излучающего отопления работают в зоне прямой видимости — вам будет наиболее комфортно, если вы окажетесь близко к панели. Некоторые люди считают потолочные системы неудобными, потому что панели нагревают им верхнюю часть головы и плечи более эффективно, чем остальную часть тела.

Гидравлические системы водяного теплого пола (плюсы / минусы, типы, стоимость)

Лучистое отопление использовалось в виде радиаторов во многих старых домах в течение прошлого века, и паровое отопление оказалось высокоэффективным, хотя технология время не обошлось без рисков.

Примечание: это сообщение может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Сегодня мы находим возвращение к использованию лучистого теплого пола как способ сохранить пальцы ног в тепле в холодный зимний день.

Что такое водяной теплый пол?

Существует три основных типа систем лучистого теплого пола. Первоначальный (и в значительной степени заброшенный на Западе) метод использовался в первую очередь в турецких банях и состоял из фальшпола, пропускающего горячий воздух под ним, сохраняя пол красивым и теплым.

Хотя истинное происхождение лучистого теплого пола неизвестно, Primitive Technology доказывает, что это было возможно даже с помощью методов каменного века. Хотя этот вид отопления все еще можно найти в некоторых исторических зданиях, он редко (если вообще когда-либо) используется в современном строительстве.

Второй вариант — более современное решение, в котором используется серия электрических кабелей, проложенных между полом и черным полом. Электрические лучистые полы с подогревом хорошо работают в небольшом пространстве, но (как вы можете себе представить) становятся непомерно дорогими при использовании во всем доме, если вы не генерируете большую часть своей энергии из сети.

Последний метод, водяные полы с подогревом, основан на тех же основных принципах, что и традиционное радиаторное отопление. Это обеспечивает экономичное решение по обогреву, которое дает более стабильный результат, чем современные системы отопления, вентиляции и кондиционирования воздуха с принудительной подачей воздуха, хотя и не является совершенным.

Связанные: Водонагреватели косвенного нагрева: как они работают и почему вам нужен один

Как работает водяной теплый пол?

Гидравлический теплый пол использует преимущества гибкости труб из PEX.Неразрезанные отрезки змеятся по комнате, а начало и конец прикреплены к коллектору.

Поскольку пол будет герметичным, в трубке не должно быть стыков. Каждую петлю трубки устанавливают на расстоянии примерно девяти дюймов друг от друга, а затем удерживают на месте скобами особой формы.

Черновой пол и трубы покрыты бетоном, гипсокартоном или цементным раствором с сухим утрамбованием, обеспечивающим прочное уплотнение.

Эти материалы удерживают тепло, позволяя ему равномерно излучать независимо от того, работает система или нет.В большинстве случаев пол покрывается керамической плиткой, так как она также хорошо удерживает тепло.

Направляясь от комнаты к самой системе, коллектор помогает поддерживать равномерное распределение воды между длинами трубок PEX и помогает вентилировать систему. На другом конце системы находится специальный бойлер или водонагреватель с циркуляционным насосом, втягивающим воду в систему и возвращающим ее в нижнюю часть бойлера для повторного нагрева.

Поскольку вода обычно теряет около десяти градусов, работающая система достаточно эффективно поддерживает тепло.

Преимущества гидравлической системы

В системах водяного теплого пола есть несколько вещей, которые можно полюбить. Поскольку тепло исходит от самого пола, здесь нет вентиляционных отверстий для размещения мебели, а сама мебель может собирать немного тепла.

В отличие от систем с принудительной подачей воздуха, они не распространяют аллергены по комнате и не нагревают равномерно, устраняя точки холода.

Лучше всего то, что эти бесшумные системы, как правило, на 10–30 процентов более энергоэффективны, чем стандартные системы HVAC, и будут продолжать поддерживать тепло в доме в течение нескольких часов после отключения электроэнергии.

Недостатки гидронной системы

Эти системы не лишены недостатков. Самая большая проблема в том, что вы более ограничены в использовании напольных покрытий. Например, ковры могут блокировать тепло. У вас также будет более длительное время ожидания при первом включении системы, что может повысить влажность ваших комнат около пола.

Однако самые большие проблемы возникают во время установки. Вам понадобится подрядчик, обученный установке системы в связи с ее особыми требованиями.

Они также могут стать очень сложными, если вы устанавливаете их в существующий пол. Любой ремонт также будет довольно сложным и потенциально дорогим, хотя любой необходимый ремонт затопленных частей выполняется очень редко.

Гидравлические и электрические

Гидравлические системы, как правило, дешевле в установке и эксплуатации, чем электрические. Они использовали закрытую систему, делая затраты на эксплуатацию котла и перекачивание вашими единственными реальными гонорарами.

Сравните это с электрической системой, которая должна прокачивать электричество по всей системе.

Гидроника и принудительный воздух

Для систем принудительной подачи воздуха требуется, чтобы по всему дому были проложены печи и воздуховоды. Даже в современных системах это может привести к появлению холодных пятен, а воздуховоды необходимо регулярно чистить, чтобы уменьшить распространение аллергенов.

Модульная конструкция воздуховодов также может привести к потерям тепла и снижению общей эффективности. Поскольку в гидравлическую систему встроены части и используется меньший нагревательный элемент, большинство этих проблем устраняется.

См. Также: 10 важных инноваций в истории водонагревателей

Сколько стоит водяной теплый пол?

Установка и запуск системы водяного водяного теплого пола — это совсем другой опыт, чем установка систем принудительной подачи воздуха.Таким образом, планирование расходов не так предсказуемо.

Мы разбили многие детали, чтобы вы могли лучше понять стоимость. Обратите внимание, что некоторые материалы, местные расценки и другие факторы могут привести к повышению или снижению платы, особенно за установку.

Стоимость установки

Добавлять одну из этих систем лучше всего во время капитального ремонта или нового строительства, чтобы избежать необходимости взламывать существующий пол. Стоимость удаления существующего пола будет сильно различаться в зависимости от материала и размера комнаты.

В некоторых случаях вам также потребуется добавить дополнительную опору для чернового пола, чтобы выдержать более тяжелый вес вашего наполнителя.

Гидравлические системы, как правило, дешевле в установке, чем их электрические аналоги, начиная с 6 долларов за квадратный фут (в отличие от 8 долларов за электрические). Большие площади, как правило, дешевле установить, чем меньшие, поскольку ограниченное пространство может усложнить задачу.

Таким образом, меньшая комната может стоить 9 долларов и более за квадратный фут, в то время как очень большие площади могут стоить всего 5 долларов за квадратный фут.Таким образом, точная стоимость квадратного фута будет зависеть от типа системы и размера проекта.

Еще один фактор, который повлияет на стоимость установки, — это температурные зоны. Некоторые комнаты более обжиты, чем другие, и в них часто требуется более высокая средняя температура, чем в менее посещаемых частях дома. Для таких зон могут потребоваться более сложные системы, что увеличивает общую стоимость.

В целом, вы можете рассчитывать заплатить от 6000 до 14000 долларов за установку системы водяного водяного отопления .Это включает в себя саму систему и стоимость специального водонагревателя или бойлера (обычно от 360 до 1000 долларов за водонагреватель на 50 галлонов или примерно 6000 долларов за бойлер).

Стоимость эксплуатации

Благодаря изобретению программируемого термостата эксплуатация гидравлической системы может быть намного дешевле, чем использование традиционной системы отопления, вентиляции и кондиционирования воздуха. Вы можете настроить систему на работу в непиковые часы, чтобы снизить счет за электроэнергию, и пол будет продолжать излучать тепло еще долгое время после отключения системы.

Излучающие системы также обычно могут работать при температуре на шесть-восемь градусов холоднее, чем нагнетаемый воздух, поскольку горячий воздух поднимается вверх, и последний обычно выталкивает горячий воздух в верхнюю часть комнаты, снижая его эффективность.

Поскольку вода более эффективно удерживает тепло, системе требуется гораздо меньше энергии для повторного нагрева рециркуляционной воды, чем печи для повторного нагрева возвращаемого воздуха. Это приводит к экономии энергии до 30 процентов .

Эта экономия будет только улучшаться по мере того, как системы солнечного отопления будут продолжать совершенствоваться, обещая в конечном итоге полностью заменить потребность в использовании электроэнергии из сети в этих системах.

Важные соображения

Излучающие полы с подогревом, особенно водяные системы, могут предлагать множество вариантов, но также имеют некоторые ограничения. Заблаговременное планирование сэкономит много времени и усилий при добавлении одной из этих систем в ваш дом.

Лучшие места для установки

В идеале вы захотите установить систему во время строительства или ремонта, но также может быть важно подумать, хотите ли вы сделать весь дом или только одну или две комнаты.Комнаты большего размера, в которых ваша семья проводит большую часть времени, — самые идеальные.

Наиболее частыми областями, требующими покрытия, являются ванные комнаты, спальни и гостиные без коврового покрытия, коридоры или кухни (в многолюдном доме). Некоторые говорят, что ванные комнаты следует делать только при установке системы полного дома, но нет ничего лучше, чем наступить на теплый кафельный пол после пробуждения холодным зимним утром.

Вам также нужно будет хорошо подумать, если вы планируете добавить систему охлаждения.Лучистое охлаждение должно быть установлено на потолке, поэтому вы можете дополнительно ограничить частичную установку, чтобы учесть этот факт.

Помните, что систему лучистого теплого пола можно использовать для расширения или замены существующей системы отопления, вентиляции и кондиционирования воздуха, но это намного сложнее, чем замена печи, поэтому тщательно планируйте любое частичное покрытие.

Лучшие полы для лучистого отопления

Тип используемого вами пола будет иметь большое влияние на эффективность вашей новой системы лучистого теплого пола.К счастью, у вас есть несколько вариантов.

Фарфор или керамическая плитка

Плитка, пожалуй, самое популярное решение, которое может похвастаться высокой теплопроводностью и способностью продолжать излучать накопленное тепло в дополнение к тому, что удерживается на подстилающей поверхности.

Натуральный камень

Рядом с плиткой натуральный камень. Каменная плитка очень похожа на керамическую и хорошо сочетается с материалом под ней.

Ламинат

Ламинатные полы также отлично подойдут, хотя вам следует обратить внимание на любые ограничения по нагреву, установленные производителем, поскольку повреждение водой снизу может легко испортить ламинат.Поскольку у большинства производителей предел составляет 85 градусов по Фаренгейту, выполнить эти ограничения довольно сложно.

Дерево

Деревянный пол имеет пониженную эффективность, но его можно использовать. Лучше всего использовать паркет из инженерной древесины, так как нижележащая фанера менее подвержена деформации. Твердая древесина твердых пород должна быть распилена на четверть для повышения гибкости и компенсации теплового расширения.

В обоих случаях пол нагревается дольше и не будет удерживать тепло так же хорошо, как другие материалы.

Худшие полы для лучистого отопления

И наоборот, у нас есть несколько типов полов, которые могут снизить эффективность вашей новой системы отопления.

Ковер

Самым большим виновником является ковровое покрытие, которое поглощает тепло, но имеет ужасную проводимость.

Бетон

Точно так же бетон разрушает сам себя, когда используется в качестве основного напольного покрытия. Системы лучистого отопления используют многослойные полы для распределения и хранения тепла.Без более высокого слоя другого материала бетон теряет большую часть своей эффективности.

Резина

Резиновые полы, хотя и не используются повсеместно, — еще один плохой выбор, так как они будут источать неприятный запах из-за тепла.

Как работает лучистый пол с подогревом

При выборе системы лучистого теплого пола (RFH) вы выбираете либо электрическую, либо водяную. Количество энергии, необходимое для обогрева всего дома с помощью электрической системы RFH, не является рентабельным, поэтому, если вы отапливаете весь дом, то вам подойдет Hydronic .Вы строите новый дом или ремонтируете старый дом? Если это новое строительство, вероятно, лучшим выбором будет гидронная система. Вы можете установить гидронные системы в существующем доме, но вам придется разорвать пол, что дорого и требует больших усилий.

Допустим, вы выбрали гидравлическую систему RFH. Первое, что вам следует знать, это то, что это будет стоить вам больше, чем стандартная печь. Система приточной вентиляции для дома площадью 2000 квадратных футов (610 квадратных метров) будет стоить от 3800 до 4500 долларов.Установка водяного водяного теплого пола с бойлером будет стоить от 7000 до 13000 долларов. Однако система RFH более эффективна, на 40 процентов, и служит дольше. Стандартные печи служат от 10 до 25 лет, а система RFH — до 40 лет.

Гидронная система предлагает еще одно преимущество — вы можете использовать различные источники для нагрева воды:

  • Топливный котел
  • Газовый котел
  • Керосиновый, газовый или солнечный водонагреватель

Решение Какой источник тепла использовать, зависит от того, насколько велик ваш дом и насколько холодно в том месте, где вы живете.Например, если у вас большой дом с высокими потолками и вы живете в Канаде, вам, скорее всего, понадобится котельная. С другой стороны, если вы строите дом меньшего размера во Флориде, вы можете обойтись обычным водонагревателем.

Итак, вы решили, что вам нужна газовая котельная в вашем недавно построенном доме. Перед укладкой напольного покрытия ваш специалист или генеральный подрядчик RFH должен установить вашу систему. Есть два типа установки — мокрый или сухой .При влажной укладке уложите либо бетонную плиту под черным полом, либо тонкий лист бетона между черным полом и поверхностью. При сухой установке трубы размещаются непосредственно под черным полом во время строительства, без бетона сверху. Поверхность пола — древесина твердых пород, плитка или ковровое покрытие — идет поверх чернового пола и забирает тепло непосредственно из труб.

Бетон действует как тепловая масса , сохраняя тепло, так что у вас есть большой горячий блок под полом.Бетон обязан своей способностью сохранять тепло благодаря своей плотности и низкой проводимости. Дерево обладает очень высокой проводимостью — подумайте о том, как быстро деревянные настилы или скамейки остывают, когда садится солнце. Из-за этой тепловой массы системам с влажной установкой требуется больше времени для нагрева и работы. Те, у которых установлена ​​сухая установка, дешевле, но работают при более высоких температурах, потому что нет тепловой массы для хранения тепла. Им также требуется отражающая изоляция под трубками, чтобы направлять тепло вверх.

Ваш бойлер или водонагреватель подключен к коллектору — системе отдельных труб, по которым вода из одного источника направляется в разные зоны. Таким образом, вы можете обогревать каждую зону вашего дома отдельно с помощью одного программируемого термостата. Из коллектора горячая вода подается через патрубок PEX с помощью рециркуляционного водяного насоса. PEX — это герметичные, нетоксичные, гибкие полиэтиленовые трубки, способные выдерживать высокие температуры.

Техническое обслуживание гидравлической системы минимально — котел требует ежегодного осмотра, но большинство современных насосов используют воду для смазки деталей и не требуют особого обслуживания.Однако, если ваша система сломается, вам нужно будет нанять профессионала, потому что исправить это может быть сложно. К тому же это дорого. В некоторых случаях блок не подлежит ремонту и подлежит замене, что стоит примерно столько же, сколько и первоначальная установка.

Существует множество переменных, но хорошая новость заключается в том, что ваш специалист по RFH может помочь вам выбрать различные варианты.

Теперь, когда мы узнали о гидравлических системах RFH, давайте узнаем об электрических вариантах RFH.

Теплый пол своими руками, технология и установка водяного теплого пола с видео-фото

Чтобы ощутить всю прелесть домашнего уюта и домашнего уюта, вам понадобится теплый водяной пол, который можно легко установить своими руками. Это не так просто, как кажется на первый взгляд. Если вы не знакомы с работами этого типа, лучше обратитесь к специалистам. Что ж, если вы решили самостоятельно все это сделать, то эта информация для вас, разберетесь, какое устройство, технология укладки и установки самостоятельно и фото-инструкция.Смотрите также, как правильно выбрать теплый пол.

В первую очередь необходимо составить проект, а затем произвести все необходимые расчеты, связанные с нагрузкой B на систему отопления STEM, и, для каждого помещения отдельно. Оптимально рассчитать водяные контуры пола. Всеми этими работами должны заниматься люди, имеющие опыт устройства подобных конструкций.

Опыт показывает, устройство теплого водяного пола, лучше всего подходит для таких построек, как дачный. В городских домах перед вами выстраивается ряд проблем, связанных с подключением к системе центрального отопления.Это запрещено законом.

К преимуществам можно отнести то, что эксплуатируя теплый водяной пол, вы значительно снижаете энергопотребление, а значит, снижаются денежные затраты. Кроме того, электромагнитное излучение, которое мы получаем в больших количествах, вы и ваши близкие обойдете стороной.

Правильно спроектированные водяные полы имеют преимущество перед полами электрическими, так как тепло в помещении будет распределяться равномерно.

Устройство

В каждом помещении необходимо подобрать оптимальную систему теплого пола.А их, как известно, три.

  1. Укладка на бетонную стяжку.
  2. Монтаж без бетонной стяжки — технология пастбищ. Здесь все немного сложнее, потому что напольное покрытие (линолеум, плитка, ламинат и т. Д.) Укладывается через дополнительную гидроизоляцию (пенополиэтилен, картон) на алюминиевый лист.
  3. Последний вид — деревянный. Это установка теплой воды на плиты перекрытия или бруски — бревна.

Полная система внешнего вида пола: пол из теплоизоляционного материала, Металлические или пластиковые трубы, Зажимная арматура, комплект сцепления, контргайки для соединения, насоса, создающего давление и циркуляцию, и ограждающий элемент — бетонная стяжка и сам пол.

Монтаж своими руками

Первая технология — бетон. Чаще всего используется среди всех других типов. Как показывает практика, теплые водяные полы своими руками может сделать человек, даже немного разбирающийся в сантехнике и строительстве, и имея под рукой инструкцию по эксплуатации. Давайте разберемся в этой технологии установки.

То, что вам нужно. В первую очередь займемся планировкой нашей комнаты. Сектор должен быть примерно 40 м. 2 . В этом случае параметры, влияющие на температурные характеристики бетонной стяжки, будут компенсированы.

Затем укладывают на плиту перекрытия или пеноплекс в качестве изоляционного материала. Теплоизоляция нужна для того, чтобы не было потерь тепла. Чтобы компенсировать тепловое расширение шпал, стены прокладывают специальной лентой. Следующим шагом будет разводка арматурной сетки, которая представляет собой болт и фиксирующий элемент для труб.

Теперь переходим к раздаче и установке труб. Многие вопросы касаются того, как сделать светлый пол своими руками так, чтобы тепло распределялось равномерно.Это просто. Трубки можно размещать, как вам нравится, но чаще всего их размещают по спирали или змейке, смещая центр, ракушку. На фото ниже представлены основные варианты напольной укладки водопроводных труб.

После прокладки трубы в свою очередь прикрепляют к арматурной сетке с помощью специальных хомутов на расстоянии 90-100 см. Чтобы не напрягать, Хомуты нельзя сильно затягивать. Поскольку при тепловом расширении тела, следовательно, могут выйти из строя и наши трубы.

Для справки: укладываются по трубной технологии друг от друга на расстоянии 10-35 см.От стены, труба напольного водопровода должна находиться на определенном расстоянии и зависит от температуры обратной воды под полом.

Таблица значений шага прокладки труб теплого пола

Монтаж. Вставьте подающий коллектор и закрепите первый конец трубки. Затем на основе проекта проложили по контурам трубы и скрепили их вышеуказанным способом. длина спирали должна быть примерно 50-60 м. Когда вы закончите с первым контуром, вставьте конец трубы в обратный коллектор.У коллектора должно быть столько выходов, сколько вы собираетесь наносить контуры.

Во избежание проблем в будущем установку теплого водяного пола следует проводить согласно инструкции. При пересечении трубок компенсаторов, расположенных между контурами, применять гофрированный шланг или гофрированную трубу.

Доделываем работы, связанные со сборкой и монтажом оборудования, Проверяем систему на герметичность. Для этого заполните трубку водой и создайте давление выше нормального в 1,5 раза (0,6 МПа).Было бы лучше, если бы этим тестом занимались профессионалы.

Когда теплая вода завершится устройством пола, можно приступать к работе со стяжкой. Смесей много, это касается теплых полов, например, Теплолюкс-ГЛИМС — одна из рекомендуемых. При устройстве стяжки давление в трубах должно быть рабочим. В результате ваш пол поднимется на 5-7 см.

Система водяных теплых полов из полистирола

Эта система предназначена для помещений с низкими потолками, состоящая из пенополистирольных пластин, в пазы которых вставлены теплораспределительные пластины.

Этапы перекрытия слоев в зависимости от верхнего покрытия — ламинат, пол или плитка

1бут. финишное покрытие (паркет, ламинат) 1б. финишное покрытие (плитка)
2бут. прокладка (пенополиэтилен, картон и др.) 2б. Ничья национальной сборной (GVL, CSP и т. Д.)
3. Прокладка труб теплого пола 3. Прокладка труб теплого пола
4. Монтажные пластины из алюминия 4.Монтажные планки из алюминия
5. Вставная трубка из полистирола с пазами 5. Вставная трубка из пенополистирола с пазами
6. основание 6. основа

Таким образом, монтаж термального водяного пола своими руками будет выполнен по следующей технологии: Укладывается утеплитель на плиту перекрытия. Нам нужно приступить к укладке уголка, и в соответствии с вашим планом распределить по комнате всю пенополистирольную плиту.Далее эти пластины устанавливаются в теплораспределительную пластину. По завершении укладки плиты контуры труб аккуратно вставляются в посадочные гнезда. Теперь они будут на одном уровне с пластинами. Тест можно проводить без галстуков. А если все удачно, снимают, временно кладут отделку пола, и делают стяжку. Деревянный теплый пол в системе водяного.

Эта технология хорошо подходит для деревянного строительства. В таком доме сделать теплый водяной пол своими руками не составит труда. Между деревянными бревнами укладывается минеральная вата или пенопласт, выполняющий функцию теплоизоляции.

Можно применить систему модульного типа. Это конструкция DSP с уже подготовленными ламповыми каналами.

Или, реечная система, кстати, не так уж и сложна. Между плитами ДСП, предварительно прикрученными к основанию саморезами, уложены плиты и контуры трубы. Ширина планок ДСП должна быть в пределах 150-300 мм. На фото подробно описана технология укладки деревянного пола и система водяного пола. В принципе, ничего сложного, своими руками можно сделать все точно так же.

Финишный пол, уложенный поверх алюминиевых листов, на гидроизоляционный материал. Прежде чем приступить к укладке линолеума или ламината, пройдите по алюминиевой пластине по гипсовой прокладке.

Таким образом, вы узнаете устройство теплого водяного пола и его монтаж можно осуществить своими руками, без помощи специалистов, если вы обладаете знаниями в этой области и пользуетесь инструкцией по эксплуатации сайта с ремонтом квартиры своими руками. . Оставайтесь с нами и узнайте много полезной информации по ремонту.Оставьте комментарий или поделитесь своим опытом.

Видео:

Как установить систему водяного отопления в полу под стяжку

При строительстве любого здания основное внимание уделяется этажу и всему, что с ним связано. В настоящее время достаточно современные технологии, позволяющие не только создать ровную поверхность основания, но и сделать ее теплой, комфортной, комфортной. Популярностью пользуется теплый пол с подогревом, который можно сделать в доме.И все это несмотря на то, что на первый взгляд все очень трудоемко и проблематично.

notion

Теплый пол особенно популярен для частных домов. Это отличный вариант отапливаемого помещения. Такой вариант монтажа водяного теплого пола для квартир более проблематичен, чем электрического.

Система водяного отопления подчеркивает эффективность, дешевизну, как всего рабочего процесса, так и эксплуатации. Но вот монтаж теплого пола своими руками немного сложнее других видов.

«Теплый пол» представлен в виде труб, которые обычно размещаются по заданной схеме. Подогрев пола осуществлялся горячей водой, которая циркулирует по проложенному трубопроводу.

Что касается материала для работы, то лучший вариант по цене и качеству — репусса или полипропилен. Но итоговый материал будет полностью зависеть от предпочтений финансовой составляющей и вопроса.

Помимо труб в водяные теплые полы входят и другие комплектующие:

  • теплоизоляция.
  • Коллекторы с арматурой.
  • Комнатный термостат
  • , позволяет установить необходимый уровень температуры в помещении.
  • Крепежные изделия и т. Д.

В этом случае важно правильно выбрать материалы для проводимого монтажа. Если качество у них отличное, а срок службы полов составит десятилетия. Иногда в продаже можно найти даже целые комплекты продуктов, которые включают в себя все, что необходимо для завершения установки системы.

Положительные качества и недостатки

Если вы все-таки решили смонтировать теплый пол своими руками, то следует сделать акцент на его основных достоинствах, что привлекает на свою сторону большое количество исполнителей:

  1. Минимальная стоимость процесса всех работ от начала до конца.Нам нужно только закупить весь перечень необходимых материалов.
  2. Электроэнергия никак не повлияет на подачу тепла по трубам. Следовательно, перебои в работе сети не заставляют бездельничать. Но отопление в этом случае должно быть автономным.
  3. Все элементы систем водяного теплого пола с отличным покрытием сочетаются с другими элементами, независимо от того, выбран ли для отделки ламинат или керамическая плитка.
  4. Полностью заменяет классическое отопление, но, как следствие, скрывает коммуникацию и не портит вид всего помещения.Сама площадь гостиной в квартире может быть использована в соответствии с вашими предпочтениями в полной мере.
  5. Подключение
  6. Может быть отопительный котел, к центральному отоплению и работать автономно в обязательном порядке.
  7. Значительная экономия тепла. Если комната в стандартном исполнении, то будет до бережливости 30%, при значительной высоте потолков более 3 метров — минимум наполовину.

Но нельзя просто нырять в систему, так как в любом случае можно столкнуться с некоторыми негативными проявлениями водяных полов с подогревом.Ведь в большинстве квартир он не работает. Для обогрева интерьера подходят только частные дома. Если система работает в автономном режиме, есть возможность регулировать уровень теплоносителя, водопроводный. Ибо центральное отопление проведено уже не будет.

Если вовремя не обнаружить утечку воды из трубопровода, проложенного в стяжке пола, велик шанс затопить соседей с нижних этажей. Многое будет зависеть от того, соблюдена ли технология установки водяного теплого пола, и все ли приняты меры для последовательного выполнения работ без отклонений.

Материалы и оборудование

вся необходимая техника, необходимая для покупки теплого пола с предварительным водяным подогревом, а также материалы для качественного монтажа. Если выбрана труба, то ее оптимальный диаметр должен составлять 20 мм. Что касается материала, лучше всего взять проверенный — полиэтилен сшитый или металлизированный. Как правило, отлично, если имеет антикислородное покрытие. Этот материал выбран по той причине, что он имеет гладкую форму, не допускает появления коррозии на поверхности, внутри и снаружи, а процесс установки системы очень прост и занимает короткое время.На определенных участках пола трубы будут укладываться более плотно, что следует учитывать при подсчете общего количества.

Теплый пол требует применения и других материалов, а именно:

  • Коллектор. Его даже можно назвать ключевым элементом. Они могут быть упакованы со шкафами, что достаточно для определения желаемого места. Требуемый образец определяется количеством входных и выходных труб системы теплого пола в данном помещении.В коллекторах уровня температуры предусмотрены регуляторы, насосы, стабилизаторы максимального давления. Они легко могут осуществить подключение не к системе отопления, даже если им требуется другая температура подачи.
  • теплоизоляционный материал. Это может быть пенопласт соответствующей толщины, специальная пленка, плита. Но про этот слой в системе водяного теплого пола забывать ни в коем случае нельзя, чтобы тепло удерживалось внутри здания, а не тратиться на нижние этажи.
  • Фурнитура, для армирования металлической сетки, различных креплений, демпферной ленты по периметру помещения, а также ключей.

Когда весь комплект будет под рукой, можно смело приступать к работе и производить укладку водяного теплого пола под стяжку или другие варианты, а главное — самостоятельно.

варианты устройства

При разработке проекта системы отопления следует учитывать и выбирать рациональную схему расположения труб. Все может работать как в автономном режиме, так и вместе с радиаторным отоплением. Для каждого варианта предусмотрена и своя технология, в которой ведется установка.

Стоит отметить, что в системе теплого пола приоритетом является экономия.Следовательно, если один раз лучше потратиться и произвести прокладку труб под полом за один раз на всех участках дома, вы выполните одни и те же действия с большими затратами труда и ресурсов в дальнейшем.

Обучение

Перед установкой следует тщательно подготовить основание. никакого мусора, грязи быть не должно, а она сама умещается на горизонтальном уровне. Это необходимо для того, чтобы впоследствии выполнить один и тот же уровень, чтобы заполнить всю площадь помещения. В этом случае теплый пол будет равномерным.

Затем слой теплоизоляции из предварительно выбранного материала. Пленка укладывается на черный пол для защиты от возможного попадания влаги с нижних уровней. Более того, слой не позволит теплу из сточной трубы, а сбережет его вернуться в комнату.

На стене крепится демпферная лента, служащая для компенсации расширения стяжки при нагреве. Склеить скотч очень просто, потому что он выглядит как обычный скотч. Ширина берется примерно 10-15 см. все будет зависеть от высоты финальной заливки.

Что касается конкретного теплоизоляционного материала, то его толщина будет влиять на расположение пола, на котором монтируется теплый пол водяным своими руками. Особое внимание уделяется первому этажу, прямо над холодным подвалом. Здесь высота утеплителя может достигать 25 см. Каждый материал имеет почти идентичный компонент теплопроводности. Особый интерес представляют стекловата, пенополистирол, пенобетон, минвата и т. Д. Любые материалы устройства, особенно под водой под полом.Они представлены в ассортименте в строительном магазине. Речь идет о плите с выступами, служащей для прокладки в них труб отопления. Более того, монтаж всей системы теплого пола в таком случае можно сделать намного проще и быстрее.

Нюансы установки

Когда начинается установка системы водяного теплого пола, следует подходить к процессу с ответственностью. От качества работ будет зависеть продолжительность периода обслуживания, а также долговечность всей конструкции пола.Технология монтажа водяного теплого пола включает в себя последовательность нескольких очень важных этапов, без которых не обойтись:

  • Все начинается с коллектора. В этом случае стена установки должна быть строго вертикальной. Но распределитель монтируется на основе горизонтального уровня. Бумага может пригодиться не только нормальному уровню, но и лазерному уровню, позволяя получить более точные результаты измерений. Также популярен и уровень воды. Если есть явные отклонения осей, то впоследствии возможна некорректная работа системы отопления.
  • Насчет препаратов, упомянутых ранее, с ними также нужно быть осторожным, чтобы не пропустить ни одного предмета.
  • По заданной схеме проведен монтаж трубопровода. главное, чтобы при установке не произошло их перегибов ни в какую сторону. Это приведет только к повреждению корпуса и последующей утечке воды. После этого все трубы присоединяются к коллектору с помощью фитингов.
  • Когда коллектор подключен к трубам и всей воде системы теплого пола, можно начинать тестирование.В течение примерно 4-5 минут давление подачи, а также температура воды в системе постепенно повышались. Если в этом случае утечки не будут обнаружены, можно включить режим максимальной подачи (испытательное давление). При отсутствии специфических знаний в сфере сантехники и электротехники все виды работ по подключению коллектора лучше доверить специалисту.
  • Тестирование прошло успешно — можно начинать стяжку. Вначале трубопровод укладывается поверх арматурной сетки, после чего раствор равномерно распределяется по поверхностям системы водяного теплого пола.Стоит помнить, что в растворе должны быть соответствующие добавки, которые предназначены непосредственно для теплых полов. Если нет времени или желания готовить заливку самостоятельно, можно купить готовую смесь, в ассортимент которой входит строительный рынок. Заливка производится со стороны помещения к центральной части. Квалифицированные мастера могут произвести разлив раствора в работающей системе теплого пола при температуре около 20-23 градусов. Но все же рекомендуется вообще оставить его в покое до тех пор, пока не будет выбран выбранный вариант сухой связи.
  • Когда стяжка высохнет, что обычно происходит в течение месяца, можно подумать об отделке и изготовлении напольного покрытия. При этом влажность поверхности пола не должна превышать 4%. Используемые компоненты должны быть предназначены непосредственно для полов с подогревом. В большей степени это касается термостойкого плиточного клея. Клеевой слой будет зависеть от толщины и времени полного прогрева пола.

Это все позволяет нам ответить на вопрос, как сделать теплый пол своими руками.Процесс, на первый взгляд, очень трудоемкий. Но если выполнять поэтапно, пошагово, то точно не возникнет никаких трудностей. Самое главное выбрать для работы качественный материал от ведущих производителей. Но для каждого варианта следует выбирать что-то особенное. Без вреда обратитесь к специалисту. В нем будет система отопления, которая не портит интерьер и эстетичный вид помещения.

Видео:

Видео:

Видео:

Видео:

Видео:

Согрейте плавающий пол — Центр знаний

Что такое «плавающий» пол?

Иногда называемый «соединяемый вместе пол», плавающий пол устанавливается путем соединения (или щелчка) отдельных досок, досок или даже плиток вместе, как головоломка, которая «плавает» на черновом полу, без необходимости использования гвоздей. раствор или клей.Термин «плавающий пол» относится к методу укладки, но часто является синонимом типов полов, которые могут быть установлены плавающим методом, например ламината, плавающей плитки и винила.

Вот несколько примеров плавающих полов:

  • Ламинат —Хотя ламинат можно приклеивать к основанию, в большинстве случаев он устанавливается как плавающий пол.
  • Виниловый пол класса люкс (LVG) —Соединяется по частям, а также может быть приклеен к основному полу.
  • Твердая или спроектированная древесина — Традиционно установка деревянных полов включала прибивание досок гвоздями или скобами к фанерной основе. Сегодня существует множество брендов с технологией блокировки и складывания, которые можно устанавливать как плавающие полы.
  • Плавающая керамическая плитка — Плитки крепятся друг к другу за счет пластиковых зубцов, а не приклеиваются к черному полу. Известными брендами являются плитка Snapstone®, Avaire® и Eclipse®.

Какое решение лучистого отопления

лучше всего подходит для моего плавающего пола ?

Сверхэффективная QuietWarmth излучающая пленка для обогрева пола для полов, соединенных защелкивающимся соединением, идеально подходит для добавления безопасного и недорогого тепла плавающим полам. Благодаря технологии проводящих чернил эти пленочные маты с лучистым обогревом толщиной меньше, чем у кредитной карты, быстро рассеивают даже тепло, не увеличивая высоту пола.

  • Нагревательная пленка QuietWarmth имеет одну из самых простых процедур установки в отрасли.Просто разверните коврики, проложите провода и уложите пол!
  • Обрезка по длине (вдоль четких и пунктирных участков мата) обеспечивает большую гибкость при установке
  • Точечный обогрев: размещайте маты только там, где вы хотите, чтобы тепло
  • Самовыравниватель не требуется!
  • Без раствора, без клея, без беспорядка


Как всегда, мы рекомендуем вам проверить спецификации производителя вашего напольного покрытия на совместимость с продуктами лучистого отопления перед установкой.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
