Технология монтажа гибкой черепицы shinglas. Монтаж гибкой черепицы зимой.

Гибкая черепица – это относительно новый вид покрытия, ее еще называют битумной. Она применяется для кровли дома на сплошную обрешетку.

Монтаж гибкой черепицы осуществляется только в сухую погоду.

Если не придерживаться необходимых температурных условий и технологии монтажа, гибкая черепица может со временем отслоиться. Необходимо покрыть поверхность крыши специальным ковром, а потом можно укладывать гибкую черепицу на подготовленное основание.

Технология монтажа гибкой черепицы.

Когда в качестве кровельного материала для крыши выбрана гибкая черепица, нужно ознакомиться с технологией монтажа этого материала, особенно при самостоятельном проведении работ:

  • Начинать укладку гибкой черепицы нужно снизу вверх.
  • Самое главное — ровно выставить первый ряд.
     Его нужно укладывать так, чтобы оставалось небольшое расстояние от нижнего торца до начала гибкой черепицы (зазор должен быть не более 1 см.).
  • Следующие ряды выставляют так, чтобы лепестки каждого уровня были выше, чем лепестки нижнего ряда. Таким образом, укладываются все элементы гибкого покрытия до конька.
  • Торцы крыши обрезают по краю и заделывают швы дополнительным слоем герметизирующего вещества (клей К-36) и полосой в 10 см.
  • На ендовах гибкую черепицу нужно обрезать так, чтобы осталась полоса в 15 см. Чтобы не повредить покрытие при обрезке, используют лист фанеры под покрытие.
  • Края гибкой черепицы приклеивают клеем К-36 (полоса приклеивания не должна быть менее 10 см.).
  • На коньках гибкую черепицу крепят гвоздями с 5 см. нахлестом. Перед этим снимается защитная пленка, а элемент кладут перпендикулярно коньку.

Монтаж гибкой черепицы shinglas.

Укладка гибкой черепицы shinglas начинается с ряда подготовительных этапов и дополнительных работ по гидроизоляции и теплоизоляции кровли.

Гибкая черепица не является утеплителем, но имеет отменные свойства гидроизоляции. Имеет стойкость к перепадам температур внесшей среды, и не повреждается ни под палящим солнцем, ни под воздействием сильных морозов.

Монтаж гибкой кровли shinglas проводится так:

  • В качестве нижнего гидроизоляционного слоя можно использовать рубероид или специальную подложку (подкладочный ковер). Устанавливают ее горизонтально, снизу вверх, делая нахлёсты до 10 см. Если скат крыши имеет наклон выше 250, подложку можно укладывать только в местах предполагаемой слабости слоя.
  • Гидроизоляцию крепят при помощи гальванических гвоздей (гвозди с широкими шляпками).
  • После укладки гидроизоляции,
    проходит установка карнизных и торцевых планок    , которые следует крепить гвоздями (расстояние между гвоздями должно быть до 12 см. ).
  • Монтаж черепицы shinglas проводят снизу вверх. Начинать нужно с карнизного свеса крепежом карнизно-коньковой гибкой черепицы. Крепится она при помощи битумной мастики и гальванических гвоздей.
  • Первый ряд выставляется ровно по скату с сантиметровым зазором от края.
  • Каждый следующий ряд устанавливается шахматным порядком, до конька.
  • Также проводится укладка противоположного ската.
  • Заканчивается укладка гибкой черепицы установкой конька.

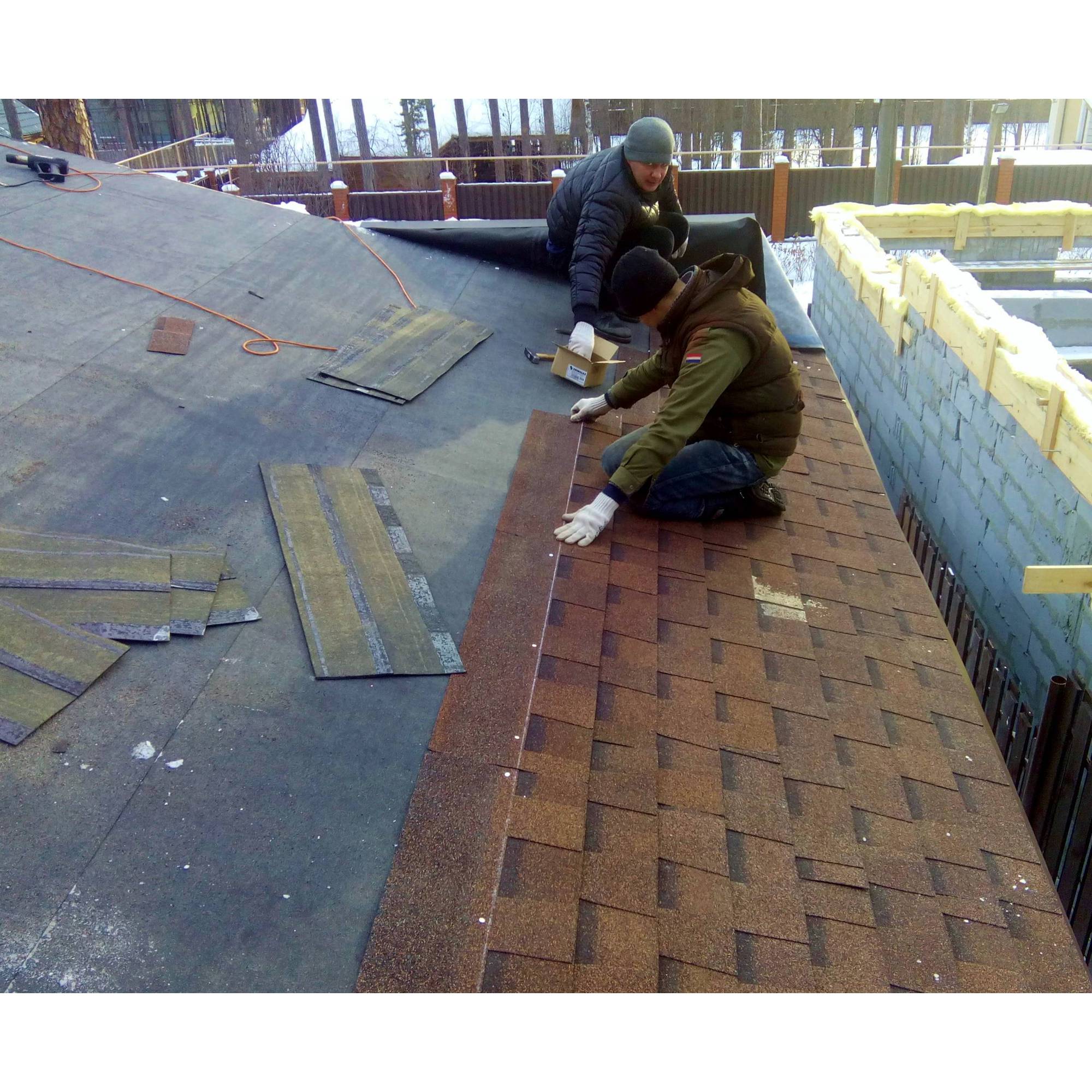

Монтаж гибкой черепицы зимой.

Для монтажа гибкой кровли нужна плюсовая температура воздуха. Это нужно для того, чтобы гонт или лист тыльной стороной приклеился к поверхности подстилочного слоя. Его прибивают гвоздями, но этого не достаточно для достижения герметичного покрытия крыши.

В лентнее время температуры солнечных лучей вполне хватает для укладки надежной кровли. Под солнечным воздействием клеящее вещество размягчается и плотно пристает к поверхности подстилочного ковра, обеспечивая герметичную крышу.

В случае с монтажем кровли в зимнее время, следует обеспечить необходимое тепло кровельному материалу – гибкой черепице. Для этого используют тепловые пушки или инфракрасные обогреватели. Ими разогревают сам материал и поверхность, чтобы получить условия, приближенные к летним.

Также вам будет интересно:

Осуществлять монтаж в сильные морозы не следует, даже если применять обогреватели. В этот период можно заняться только подготовительными работами (монтаж строительной части кровли, подготовить интсрумент, монтировать деревяный настил, укладывать теплоизоляцию).

Также посмотрите обучающий фильм по монтажу гибкой черепицы

Твитнуть

Укладка гибкой черепицы ранчо. Монтаж мягкой черепицы Шинглас (Shinglas) — специальная технология укладки и секреты по уходу за кровлей


Черепица «Шинглас» («Shinglas») от Технониколь относится к мягким нерулонным кровельным материалам. Гонты – листы с размерами 1000х317, 1000х333, 1000х335 мм. Один из краев фигурно нарезан.

Форма нарезки определяет название коллекций: «Аккорд», «Джаз», «Соната», «Танго», «Трио», «Кантри», «Ранчо», «Финская» и другие. Имеет большое разнообразие цветов основы и посыпки. Имеет двухслойную, трехслойную, многослойную структуру.

Структура пятислойная:

  1. Клейкий битумный полимер с защитной пленкой.
  2. Нетканый стеклохолст.
  3. Модифицированный кровельный битум.
  4. Базальтовая посыпка.

Характеристика:

  • Применяется для скатной кровли с уклоном более 12%, луковичных и шатровых крыш.
  • Используется в малоэтажном строительстве.
  • Срок эксплуатации – 25 лет, для ламинированной разновидности – 50 лет.
  • Диапазон термоустойчивости от -70 до +90 градусов.
  • Самые высокие показатели по шумоизоляции среди кровельных материалов.
  • Устойчив к ультрафиолетовому излучению, ветровой нагрузке, граду и кислотным дождям.
  • Не подвергается коррозии .
  • Имеет низкий процент перерасхода материала даже на крышах сложной конфигурации.
  • Малый вес предоставляет
    возможность использовать более легкие стропильные системы.
  • Может монтироваться поверх старых битумных покрытий.
  • Сохраняет цвет на протяжении всего срока эксплуатации.
  • Не конденсирует электрические заряды, не привлекает разряды молнии.
  • Не загорается при случайном попадании открытого огня.

Нормы расходов материалов черепицы

Для расчета количества гонтов и комплектующих для монтажа необходимо определить:

  • суммарную площадь кровли;
  • длину коньков, ребер, карнизов, торцевых частей, ендов, примыканий;
  • периметр дымоходов и вентиляционных конструкций.

Используемые материалы

Расход кровельного материала

Материалы Количество в единице упаковки Расход
Барьер ОС ГЧ Ширина рулона – 1 м, длина – 10 мВ ендовах укладывается шириной в 1 м.
На карнизах – на ширину выступа плюс 60 см
Подкладочный ковер В рулоне – 15 кв м, ширина – 1 мПри скате крыши от 12 до 18 градусов и для коллекций
«Джаз», «Трио» и «Танго» настилается по всей крыше,
кроме ендов и карнизов.
Для учета нахлеста площадь увеличивается на 15%.
Если уклон превышает 18 градусов, его применяют только на коньках и
торцевых свесах, нарезая на полосы по 50 см
Металлические капельники,
фронтонные планки и примыкания 		Имеют длину 2 метраПри расчете учитывается нахлест, равный 2 сантиметрам
Коньково-карнизная черепица Листы размером 1х0.25 мНа свесах используется целиком.
На коньках и карнизах разрезается на 3 части.
Для коллекций «Соната» и «Аккорд» применяется как стартовая полоса.
Нахлест – 15 см
Ендовный ковер Рулон длиной 10 м, шириной 1 мУкладывается в ендовы (ширина – 1 метр)
и в примыкания (ширина – 0,5 м, заход на вертикаль – 0,3 м).
Учитывается нахлест в 15 см
Гальванизированные
кровельные гвозди 		Шляпка увеличенная: 30х10х2,5 ммПроизведение площади крыши на коэффициент 0,08.
Каждый лист фиксируется минимум 4 гвоздями.
Металлические комплектующие закрепляются в шахматном порядке. Шаг – 15 см.
Ендовный и подкладочный ковер – по периметру через 20 см.
Битумная мастика Картуши по 0, 35 кг, ведра по 3,6 и 12 кгНа карнизы и торцы – 100 г/м п, на ендовы – 400 г/м п, на примыкания – 750 г/м п
Черепица серии «Джаз» В упаковке 2 кв м (нахлесты учтены)Площадь кровли плюс 5%
Черепица других серий В упаковке 3 кв м (нахлесты учтены)Площадь кровли плюс 5%

Подготовка кровельного основания для монтажа

В качестве несущих применяют конструкции из металла, дерева, железобетона.

Стропила

Ширина их шага варьирует от 0,6 до 1,5 метров. Учитывается форма крыши и планируемая нагрузка. Для покрытия используются: ориентировано-стружечные плиты, влагостойкая фанера, доски (обрезные или шпунтованные).

Чем реже шаг стропил, тем большую толщину должны иметь эти материалы (12 – 37 мм).

Укладка ведется так, чтобы перепад по высоте был не более 2 мм. Зазор между досками – 5 мм, между листами – 3 мм. Деревянные стропила и доски пропитываются огнебиозащитными составами.

Усиление карнизного свеса

На подкладочный ковер накладываются карнизные планки. Крепятся через 15-20 см, в местах нахлеста (5 см) – через 3 см. Планки покрывают коньково-карнизной черепицей. Края листов промазываются мастикой.

Монтаж подкладочного ковра

При уклоне крыши более 18 градусов коньки покрываются на ширину 0,5 метра. Свесы (торцевые и карнизные) – на 0,4 метра.
При меньшем уклоне покрывается вся поверхность. Рулоны укладывают снизу вверх, параллельно карнизным свесам. Нахлесты промазывают мастикой. Шаг крепления – 20 см.

Усиление фронтонных свесов

Осуществляется торцевыми планками. Перед установкой они промазываются мастикой. Монтируются на подкладочный слой. Перед укладкой гонтов подрезаются верхние углы.

Подготовка ендовы

Зависит от способа укладки: открытого или метода подреза. При любом способе и уклоне во всех ендовах укладывается самоклеющийся битумно-полимерный материал Барьер ОС ГЧ. Ширина – 1 м. В случае открытого метода поверх этого слоя монтируют ендовный ковер с такой же шириной.

Края листов промазываются мастикой и закрепляются гвоздями. В жарком климате вместо ендовного ковра можно применять металлический лист с антикоррозионными свойствами.

Разметка кровельного ската

Выполняется мелом. Если планируется врезка слухового или мансардного окна, разметку начинают от середины его верхней части. Вертикальные метки отбиваются через 1 метр, горизонтальные – через 0,8 м. Назначение разметки – выравнивание гонтов, но не обозначение мест их прикрепления.

Монтаж мягкой кровли «Шинглас»

Общие рекомендации по монтажу гибкой черепицы “Shinglas”:

  • Для облегчения разъединения гонтов упаковку изгибают и встряхивают
  • В прохладную погоду предварительно выдерживается в тепле сутки.
  • Самоклеющаяся полоса нагревается строительным феном.
  • Защитная пленка снимается перед началом работ.
  • Гонты извлекают попеременно из разных упаковок (для соблюдения цветовой гаммы).
  • При нарезке подкладывается доска, чтобы не прорезать нижний слой.
  • Укладка ведется снизу вверх.

Правила фиксации рядовой черепицы

При уклоне крыши до 45 градусов на крепление одного гонта требуется 4 гвоздя. При большем уклоне их количество увеличивается до 6.

Стартовая полоса

В качестве таковой применяется коньково-карнизная черепица или гонт, у которого срезаны выступающие части (лепестки). Крепится гвоздями. Места, где отсутствует клейкий слой, покрываются мастикой.

Укладка первого, второго и последующих рядов черепицы

Первый ряд монтируют с отступом в 2 см от стартовой полосы, от центра карниза по направлению к фронтонам.
Последующие ряды располагаются со смещением так, чтобы формировался проектный рисунок.

Устройство ендовы

  1. «Открытый» метод. Листы, ложащиеся на ендовный ковер, срезаются так, чтобы образовался желоб от 5 до 15 см. Максимальная ширина используется, если предполагается обильный листопад.
  2. Метод «подреза». Применяется при разных углах наклона скатов. Скат с меньшим наклоном покрывают так, чтобы гонты заходили на 30 см на более крутой скат. Верхние части листов крепятся гвоздями. Затем производится укладка на более крутой скат. Отступив 8 см от оси ендовы, отбивают мелом линию и срезают излишек. Края листов проклеивают мастикой. У верхних листов срезаются углы для обеспечения отбоя воды.

Устройство ребер скатов и коньков

Используется коньково-карнизная черепица . По нанесенной перфорации она делится на три части. Укладку начинают снизу. При устройстве коньков учитывают направление преобладающих ветров – монтаж начинают на противоположной стороне.

При некоторых формах нарезки возможно использование рядовых листов. Для упрощения процесса сгибания гонтов под углом применяют подогретую трубу диаметром 10 мм.
Монтаж гибкой черепицы SHINGLAS на криволинейные поверхности.

  • Техология сегментного способа . Настилается подкладочный ковер. На него наносится разметка. Сегменты покрываются гонтами. Стыки между сегментами закрываются карнизно-коньковой черепицей.
  • Технология бесшовного способа. Подкладочный ковер размечается с шагом, равным половине лепестка черепицы. Линии проводят к вершине. Гонты делят на лепестки, укладывают первый ряд. Каждый следующий ряд смещают на ширину половины лепестка.

Устройство примыканий


Проходные элементы

Используются специальные проходные элементы . Эти конструкции крепят к кровле гвоздями. Сверху укладывают листы, обрезают и изолируют мастикой.

На проходные элементы крепятся кровельные выходы. Для мягкого климата применяют неизолированные, для северных районов целесообразно устанавливать изолированные полиуретаном.

Два варианта герметизации проходных элементов:

  1. Фасонные детали . Изготовлены из ЭПДМ-резины. Выпускаются для труб диаметром от 10 до 250 мм. Под горизонтальную часть наносится мастика. Накладывается выкройка из гонтов. Верх фасонной детали затягивается металлическим хомутом. Наносится герметик (полисульфидный или полиуретановый).
  2. Стальной стакан . Используется для труб диаметром до 10 мм и других элементов. Устанавливается на подкладочный ковер. Под и на фланец стакана наносится разогретая мастика. Сверху укладываются листы, подрезанные так, чтобы обеспечить плотное примыкание. Стакан заполняется до половины монтажной пеной, затем герметиком (тиоколовым или полиуретановым).
    Если трубы постоянно прогреваются, монтируется короб, заполненный негорючим минеральным утеплителем. Примыкание к коробу устраивается по той же схеме, что и к стене.

Уход за кровлей

Кровля из битумной черепицы считается неприхотливой в обслуживании . Но требует регулярных посезонных осмотров. Это позволяет выявить возникшие повреждения и устранить их на ранних этапах разрушения. Особое внимание уделяется ендовам, конькам, примыканиям и проходам.

Очистка от загрязнений необходима не только из эстетических соображений. Удаление пыли, частиц почвы и растений предупреждает прорастание семян растений, мхов и лишайников. Уборка загрязнений производится мягкой щеткой. Острые и тяжелые предметы убираются вручную. Очистку от снежного покрова осуществляют послойно, неметаллическим скребком.

Ремонт кровли из гибкой черепицы «Шинглас»

Ремонт производится путем замены поврежденных участков. Произвести ремонт можно легко своими руками. Куски новых гонтов прогреваются строительным феном, закрепляются гвоздями и мастикой.

При отсутствии целых гонтов возможен ремонт путем наложения заплаток. Их размер должен превышать поврежденный участок на 10 см во все стороны.

Поврежденный участок очищается от загрязнений, прогревается феном. Частицы базальтовой посыпки с помощью шпателя вминаются в размягченный битум. Наносится слой мастики. Накладывается заплата, плотно прижимается.

Подведем итог

При соблюдении инструкций по монтажу, руководству по уходу и выполнении рекомендаций производителя битумной черепицы «Шинглас» данный вид кровельного материала обеспечит:

  • долговечность кровли;
  • красоту и гармоничность здания;
  • экономию материальных средств без ущерба качеству;
  • найдет применение в любых климатических зонах;
  • разнообразие цветовой гаммы и формы нарезки дает хороший простор для создания эксклюзивных архитектурных и дизайнерских форм;
  • на несложных объектах возможно применение этого материала без привлечения специалистов.

Гибкая черепица «Шинглас», инструкция по монтажу которой поможет вам осуществить работы без ошибок, является высококлассным материалом для обустройства кровли. Полотна представляют собой нечто, подобное слоеному пирогу.

Общее описание

В ходе производства его пропитывают модифицированным битумом. В качестве верхнего слоя выступает базальтовая посыпка, которая может иметь разные оттенки. Именно она обеспечивает привлекательный внешний вид и защищает крышу от воздействий. Нижний слой — это самоклеющаяся которая имеет защиту в виде силиконизированной пленки. От неё перед монтажом достаточно легко избавиться.

Отзывы потребителей

Прежде чем вами будет изучена инструкция по монтажу черепицы «Шинглас», необходимо ознакомиться с отзывами покупателей, которым уже довелось использовать описываемый материал в качестве укрывного для крыши своего дома. Владельцы частных построек особенно отмечают его морозостойкость и долговечность. Первое качество указывает на то, что полотна могут использоваться в особо холодных климатических зонах. Если же говорить о долговечности, то длительность срока эксплуатации у значительно больше по сравнению с аналогичными покрытиями. Частные мастера и профессионалы, которые занимаются укладкой кровельных покрытий, отмечают незначительный вес. Это не предполагает необходимости проведения Несущие конструкции укреплять также не придется.

Нельзя не обратить внимание и на отзывы, в которых покупатели говорят о бесшумности. Даже сильный град или дождь не будут слышны тем, кто находится внутри здания. Используя в процессе работы гибкую черепицу «Шинглас», инструкция по монтажу которой представлена ниже, профессионалы подчеркивают, что после завершения всех манипуляций остается минимальное количество отходов. Это подтверждает статистика даже в случае с теми кровлями, которые обладают сложной конфигурацией. В последнем случае объем отходов составляет не более 5%. Владельцы частных домов, которые уже не один год используют описываемый материал, говорят о его водостойкости. Это обусловлено тем, что материал образует сплошное покрытие, именно поэтому использование дополнительной гидроизоляции не требуется. Материал очень устойчив к воздействию агрессивных сред, а также характеризуется безопасностью. Укрывной материал не намагничивается, не аккумулирует и не способствует притягиванию молний. Вы можете не бояться, что кровля воспламенится, так как материал является пожаростойким.

После укладки вы не столкнетесь с проблемой высоких эксплуатационных расходов. Это объясняется тем, что окрашивание и ремонт в ходе использования не требуются. Помимо всех вышеперечисленных положительных особенностей, которые отражены в отзывах, можно отметить, что гибкая черепица «Шинглас», инструкция по монтажу которой вам позволит исключить ошибки, отличается превосходным внешним видом, который гармонично вписывается в ландшафт и служит настоящим украшением дома.

Работа над настилом

Давая рекомендации по монтажу Shinglas, профессионалы указывают на необходимость серьезного подхода к вопросу обустройства основания. Оно должно быть ровным, жестким и сплошным. Важно обеспечить отсутствие перепадов по высоте, однако если таковые имеются, то они не должны составлять больше 2 миллиметров. При монтаже крупнощитового настила важно обеспечить разбежку швов. Для фиксации следует применять ершенные гвозди или саморезы. При укладке деревянного настила необходимо обратить особенное внимание на годовые кольца. Материал следует застилать таким образом, чтобы кольца были обращены неровностями вниз. Укладывая основание из фанеры или ОСП-3 при пониженных температурах, между соседними листами оставляйте зазор, ширина которого равна 3 миллиметрам. Это позволит исключить деформацию настила при воздействии повышенных температур. Если производится монтаж гибкой черепицы «Шинглас» своими руками, инструкция, представленная в статье, позволит вам добиться желаемого эффекта. При наличии досок разной толщины, которые будут использоваться для обустройства настила, предварительно необходимо произвести их рассортировку. Делается это для того, чтобы толщина основания изменялась постепенно.

Важно обеспечить монтаж более толстых досок таким образом, чтобы они располагались ближе к карнизу, а что касается более тонких, они должны находиться у конька. Стыки должны быть на опорах, в этих зонах доски укрепляются с помощью гвоздей в количестве 4 штук, но не менее. Если планируется использовать влажную древесину, то доски крепятся на 2 самореза с каждой стороны.

Работа над карнизным свесом

Если вы планируется осуществить работы самостоятельно, то вам понадобится инструкция по монтажу «Шинглас». Технология укладки кровельного материала представлена в статье. Для того чтобы усилить карнизный свес, следует использовать стальные Они будут защищать материал от воздействия внешних факторов. Планки необходимо фиксировать к краю основания с помощью гвоздей, которые устанавливаются в шахматном порядке с шагом в 15 см друг от друга. Планки должны монтироваться с нахлестом, ширина которого составляет 5 сантиметров. В этих зонах крепёж устанавливается на расстоянии в 3 см.

Работа над подкладочным ковром

Если вы решите использовать мягкую черепицу «Шинглас-Джаз», инструкция по монтажу данного материала вам поможет. Подкладочный ковер, независимо от уклона, укладывается по всей площади. Около карнизных свесов и в ендовах следует уложить подкладочный самоклеющийся материал ANDEREP. Он станет защищать зоны, где наиболее вероятны протечки. Особенное внимание следует обратить на карнизные свесы, в этих местах самоклеющийся ковер должен укладываться таким образом, чтобы его ширина оказалось больше карнизного вылета.

Проведение разметки

Данные манипуляции производятся для того, чтобы обозначить направляющие линии, по которым будет осуществляться укладка кровельного материала. Это в особенности актуально для необычной геометрии ската или при наличии конструкций, которые врезаны в кровлю. Вертикальные линии следует наносить на расстоянии, которое равно ширине гонта черепицы. Между линиями должна помещаться черепица в пять рядов. Это указывает на необходимость удаления вертикальных линий друг от друга на 80 сантиметров.

Особенности укладки гибкой черепицы

Если вы решили использовать для проведения работ мягкую черепицу «Шинглас-ранчо», инструкция по монтажу данного материала вам поможет исключить возникновение ошибок. Гонты из упаковок следует предварительно перемешать. Если столбик термометра опустился ниже +5 градусов, то упаковки заранее необходимо положить в помещение, температура в котором равна +20 градусов. Самоклеющаяся полоса на материале должна быть прогрета с помощью строительного фена. При необходимости резки материала на кровле нужно осуществлять данные работы на дощечке, что исключает повреждение покрытия.

Если вами самостоятельно будет производиться монтаж мягкой кровли «Шинглас», инструкция, представленная в статье, поможет мастеру, который не имеет достаточного опыта. Каждый гонт следует укреплять к основанию с помощью оцинкованных гвоздей, которые обладают широкими шляпками. Число гвоздей будет зависеть от того, каков угол наклона ската. Если предстоит работать с крышей, уклон которой не превышает 45 градусов, то каждое полотно следует прибивать четырьмя гвоздями. Если же градус ската выше, то понадобится на два крепежа больше. Гвозди должны располагаться ровно, устанавливать их необходимо таким образом, чтобы шляпки не врезались в поверхность кровли, а находились с ней в одной плоскости.

Что мастеру необходимо знать о стартовой полосе

Если вами будет производиться самостоятельно монтаж мягкой кровли «Шинглас», инструкция вам поможет разобраться с технологией. Для стартовой полосы следует применять коньково-карнизную черепицу, однако подойдут гонты и рядового материала, у такого листа нужно будет обрезать лепестки. Данный элемент настилается поверх карнизной планки таким образом, чтобы он располагался на 2 сантиметра выше перегиба. Стоит помнить о том, что ширина отступа от перегиба будет зависеть от длины ската и угла наклона. Чем круче скат, тем более внушительным по ширине должен оказаться отступ. Если в работе предполагается использовать листы, которые обладают формой нарезки «драконий зуб», то обрезку осуществлять не нужно.

Технология укладки

Если вами будет использоваться в качестве кровельного материала гибкая черепица «Шинглас», инструкция по монтажу, представленная в статье, поможет вам разобраться с нюансами проведения работ. При наличии довольно длинного ската монтаж рекомендуется начинать от центральной части. Это облегчит выравнивание по горизонтали. От начальной полосы следует отступить 2 см, после можно приступать к установке первого гонта. Мастер должен обратить внимание на то, что стык полотен первого ряда не должен совпадать со стыками элементов, которые составляют стартовую полосу. В зависимости от того, какова форма нарезки, монтаж может вестись по методу диагональных полос, в виде пирамиды или вертикально ориентированных элементов. Полотна второго ряда следует начинать монтировать от центральной части ската, смещаясь горизонтально в любую из сторон на 1/2 лепестка по отношению к черепице первого ряда.

Заключение

Если вами будет применяться мягкая черепица «Шинглас», инструкция по монтажу, представленная выше, вам непременно поможет. Крайние гонты рядового материала в зонах отсутствия клеящего состава следует обработать битумной мастикой. Важно подвергнуть обработке ширину в 10 сантиметров. Верхние углы обрезаются на 3 сантиметра для эффективной борьбы с воздействием воды. Все упомянутые правила рекомендуется выполнить, только тогда крыша прослужит долго, а также будет выглядеть привлекательно в течение всего срока эксплуатации, о чем мечтает каждый специалист и домашний мастер.

Я уже написал несколько статей на тему кровельных материалов: (ГЧ) по сравнению с металлочерепицей (МЧ) и .

Сегодня пришел черед рассказать о монтаже черепицы Шинглас от сайт. Помогали мне с монтажом гибкой черепицы два человека, более опытные в этом деле, чем я, так что я многому у них научился. Но и одному своими руками монтировать гибкую черепицу реально. Главное, не забывайте использовать страховку, так как кровля очень скользкая — и ОСП и подкладочный ковер и даже сама гибкая черепица. Ну и позовите хотя бы одного помощника, который будет исполнять роль грузчика и закидывать листы ГЧ вам на крышу.

Себе на крышу я выбрал кровельным материалом гибкую черепицу отечественного производства Шинглас из коллекции Кантри с названием Мичиган . По цене она заметно дешевле зарубежной (почти в 2 раза), а по качеству по отзывам не отличается (разве что по цветовому ассортименту, и то не уверен).

Вместе с гибкой черепицей (150 кв.м. рядовой и 15 кв.м. карнизной и коньковой) были также закуплены:
— Водосточная система из металла GrandLine 90 мм
— Кровельная вентиляция Vilpe + проходки Huopa.
— Корректор для ремонта царапин (нужна штука при работе с металлом)
— Герметик кровельный Tytan каучуковый
— Пистолет для герметика
— Мастика «Фиксер» — 15,6 кг (хватило было и 6 кг в итоге)
— Ковры подкладочные – 150 кв.м. Adnerep (не хватило, пришлось докупать еще рулон, думайте о нахлестах!)
— Планка капельник 100×60 белая покрытие Atlas (она же карнизная планка)
— Планка ветровая для мягкой кровли 60x30x90 белая покрытие Atlas

Также были куплены 3 тысячи гвоздей для кровельного нейлера.

Монтаж гибкой черепицы Шинглас. Этап 1. Карнизные и лобовые доски

Карнизные и лобовые доски я решил сделать по-скандинавски из деревянных досок «лесенкой». Доски строганые 20мм толщиной и 6 метров длиной. Сначала были «взъерошены» болгаркой со специальной насадкой (стали не такими красивыми, но думаю, все впиталось куда лучше и глубже). После чего я их прогрунтовал, дал подсохнуть, потом прошелся по ним шлифовальной бумагой с зерном 180. После этого было нанесено два слоя краски за несколько дней.

В начале я прибивал доску, распущенную пополам вдоль, она выступает как закладная для крепления второй доски сверху.


Доски крепились к стропилам финишными гвоздями нейлером 15GA Freeman. После закрепления и обрезки я прошпаклевал все щели и гвозди и закрасил еще одним слоем краски все доски. После чего специальным составом прокрасил все торцы (для большей защиты). Краску купил шведскую – Текнос. Грунт тоже их. Ну и защита торцов аналогично.

Монтаж гибкой черепицы Шинглас. Этап 2. ОСП-3, карнизные и ветровая планки, а также подкладочный ковер Anderep

Следующим этапом нужно было закрепить к обрешетке ОСП, а затем сразу же настелить подкладочный ковер (чтобы ОСП не намокла и не всбухла – случаются такие прецеденты).

Напомню, обрешетка на крыше у меня стоит с шагом 350 мм (изначально под металл), поэтому мне пришлось добавить еще 5 рядов обрешетки, чтобы стыки ОСП приходились на обрешетку.


Очень важно выставить ОСП ровно по карнизу, причем нужно устанавливать его, сразу держа в руке карнизную планку (капельник). Причем нужно сначала временно прикрутить крюки водосточной системы на свои места, по крайней мере, в трех местах (по краям и посередине карнизной доски). После этого будет понятно, сколько делать выпуск карнизной планки (вода и снег должна скатываться с нее в середину водосточного желоба, а не в начало) , а значит и выпуск ОСП. В моем случае ОСП выступила за крайнюю обрешетку на 4 см.

После закрепления первых листов ОСП по карнизу, можно крепить карнизную планку, а уже поверх нее подкладочный ковер. Планку лучше монтировать по заранее натянутой по скату нитке. Потом по этой ровно поставленной планке удобно будет ровно монтировать и саму гибкую черепицу .

На карниз я взял толстый самоклеющийся ковер Anderep Ultra. На остальные места ската – Anderep Prof (он тоньше и требует проклейки слоев мастикой, но его хватает за глаза для моего ската 26 градусов). Ковер крепится снизу на предыдущий слой на мастику, а сверху механически – гвоздями. Нахлест мы делали 10 сантиметров, все обильно, но тонким слоем промазывали мастикой.

На фронтонах лучше изначально немного выпустить ОСП побольше, а потом обрезать по нитке циркулярной пилой по месту, так будет точнее. Мы так и делали. Причем ковер тоже нужно выпустить побольше, а потом отогнуть и после отпила ОСП отрезать до нужного места. Но если немного и ошибетесь — не страшно. Там сразу встанет ветровая металлическая планка и закроет ковер. На нее уже будет крепиться гибкая черепица на слой мастики в 10 сантиметров длиной.

Кстати, наша ветровая планка была не сразу готова к использованию, у нее был лишний загиб. Как мне объяснили в Гранд Лайне, это сделано для лучшего ската воды, только нужно самому завальцевать этот загиб и прижать его к планке. Делали мы это молотком через кусок деревяшки. И нам это не очень нравилось. Но ничего не поделать, получается планка наполовину «сделай сам».

Ветровую планку я на 1 см отодвинул от деревянной верхней лобовой доски, чтобы подальше отвести влагу от дерева. Также металл планки и по вертикали закрыл доску где-то на 1,5 см. Итоговый вид мне понравился.

Нужная вещь при монтаже гибкой черепицы: веник!

Монтаж гибкой черепицы Шинглас. Этап 3. Сама черепица

В первую очередь на карниз по всей длине кладется специальная карнизная черепица, причем мы клали ее так, чтобы она почти целиком накрывала карнизную планку, непокрытой осталось около 1,5 сантиметра.

Сразу скажу, что при монтаже гибкой черепицы на мою крышу мы не все делали по инструкции. Реальность, бывает, намного расходится с инструкциями, так произошло и в этот раз.

Например, оказалось, что гораздо экономичнее и удобнее монтировать гибкую черепицу с края, а не с центра ската. Для этого берем два листа гибкой черепицы и режем их на куски 20см-80см и 40см-60см. Также берем третий лист длиной 100 см. Теперь начинаем монтировать с края друг над другом: 100, 80, 60, 40, 20. У нас есть первые пять рядов. Теперь мы просто к каждому из рядов будем добавлять целый лист и швы будут на расстояния 20 см друг от друга. Таким образом, из обрезков у нас будут только те части, что мы отрежем на другом конце ската, и то те обычно тоже уходят на более мелкие кусочки. У меня от всей крыше осталось обрезков около 2 квадратов, то есть 1%, вместо заявленных прозводителем 5-10%.

ВНИМАНИЕ. Этот метод работает только для гибкой черепицы Кантри и Джаз , так как рисунок там не ортогональный, а случайный. С ортогональной черепицей нужно делать по-другому и скорее всего, имеет смысл начинать с середины ската.

Монтаж гибкой черепицы Шинглас. Этап 4. Вентиляционные трубы Vilpe

Удобнее всего нам показалось делать проходки не в конкретном месте с идеальной точностью, а в примерно нужном месте (а потом к конкретной трубе подводить проходку через гофру). Это позволило нам начинать монтаж проходки в месте сразу после целикового куска гибкой черепицы и подрезать все по минимуму, а все швы делать не над проходкой, а в других местах.


Единственное, что мы сделали не по инструкции – не стали закручить саморезы, а заменили их на винтовые кровельные гвозди, а 3 самореза, которые закручиваются вниз проходки – просто не стали крепить, лишние дырки в крыше – не нужны, так как мы ее крепко посадили на мастику.

Вот так все выглядит в итоге:

Правда, видна крыша в основном соседям, мне ее увидеть можно только с другого конца участка, так что особенно не выбирайте гибкую черепицу по красоте. Лучше выбирайте по прочности: двухслойную и ламинированную: кантри или джаз. Джаз то же самое, только немного потолще.

Если решили брать ГЧ, то купить гибкую черепицу в Нижнем Новгороде можете через меня со скидкой 25%.

Звоните: 8920-022-18-11

Видео по монтажу гибкой черепицы:
Американское:

Отечественное:

Современным представителем нерулонного материала для крыши считают черепицу «Шинглас» («Shinglas») от ТМ Технониколь. Гибкие гонты − это листы 1000х317, 1000х333, 1000х335 мм, один конец которых вырезан фигурно.

Глядя на их нарезку, можно догадаться, к какой коллекции относится лист: «Аккорду», «Джазу», «Сонате», «Танго», «Трио», «Кантри», «Ранчо», «Финской» или другой.

Классификация

При укладке мягкой кровли Шинглас можно обратить внимание на разнообразие цветовой палитры под основу и посыпку, а также структуры (двух-, трех-, многослойной).

Кровельное покрытие из пяти слоев включает:

  • битумный полимер с клеевой основой и пленкой для защиты;
  • видоизмененный битум;
  • нетканый стеклохолст;
  • видоизмененный битум;
  • посыпку из базальта.

Специфические особенности черепицы Shinglas

Их достаточно много, но можно выделить основные:

  1. Продолжительность эксплуатации покрытия составляет четверть века, а для ламинированных представителей − полвека.
  2. Битумная черепица shinglas востребована для скатной (уклон свыше 12%), луковичной и шатровой кровли.
  3. Устойчивость к высоким и низким температурам (-70̊ до +90̊).
  4. Востребована при строительстве малоэтажных домов.
  5. Отменные шумоизоляционные свойства по сравнению с иными кровельными покрытиями.
  6. Устойчивость к ультрафиолетовым лучам, сильным порывам ветра, кислотным дождям и осадкам в виде града.
  7. Антикоррозийные свойства.
  8. Перерасход материала достаточно низкий даже на крышах фигурной вырезки.
  9. Легкость.
  10. Возможен монтаж поверх изношенных покрытий битумом.
  11. Стойкость цвета в течение всего эксплуатационного периода.
  12. Исключена возможность конденсации электрозарядов и привлечения разрядов молнии.
  13. Исключена возможность возгорания при неожиданном появлении открытого источника огня.

Как вычислить расходную норму материала

При монтаже черепицы Шинглас важно правильно рассчитать нужное число гонтов и комплектующих к ней.

Для этого важно знать:

  • длины торцевых составляющих, коньков, ендовных ковров, ребер, карнизов, примыканий;
  • суммарную площадь крыши;
  • периметры дымоходов и приспособлений для вентиляции.


Необходимо использовать материалы:

  • ендовый ковер;
  • коньково-карнизную черепицу;
  • подкладочный ковер;
  • капельники, фронтонные планки, примыкания из металла;
  • барьер ОС ГЧ;
  • битумную мастику;
  • гальванизированные ;
  • черепицу «Джаз» или иных серий.

Величина расхода кровельного материала при укладке черепицы Шинглас для каждой разновидности вычисляется индивидуально.

Предварительная подготовка основания

Материалом для несущих конструкций может выступать дерево, металл и железобетон. При выборе стропил необходимо обращать внимание на форму кровли и возможную нагрузку. Ширина шага стропил находится в пределах 0,6 –1,5 м. В качестве покрытия чаще всего пользуются влагостойкой фанерой, досками (обрезными/шпунтованными), ориентировано-стружечные плитами.

При малом шаге стропил эти материалы выбирают из числа более надежных (с толщиной от 12 до 37 мм). Их монтаж осуществляется таким образом, чтобы высотный перепад не превышал двух миллиметров, а щель между досками − пяти миллиметров, между листами − трех миллиметров. Все древесные стропила, доски необходимо пропитать огнебиозащитными составами.

Как усилить карнизный свес

Для этого на подкладочный ковер необходимо наложить карнизные планки, которые закрепить на участках через 15-20 см равномерно, в точке нахлеста − через 3 см, а затем покрыть коньково-карнизной черепицей.

Строительная мастика пригодится для промазывания краев листов.

Как монтировать подкладочный ковер

Если уклон кровли превышает 18̊ С, то технология укладки Шинглас такова:

  1. Коньки покрывают на 0,5 м по ширине.
  2. Свесы (карнизные, торцевые) − на 0,4 м.

Если уклон крыши меньше 18̊ С, то:

  1. Покрытию подлежит вся ее поверхность.
  2. Рулоны нужно класть снизу вверх, выдерживая параллель с карнизными свесами.
  3. Нахлесты промазать мастикой.
  4. Выдержать крепежный шаг −20 см.

Как усилить фронтонные свесы

С помощью торцевых планок, которые перед монтажом необходимо промазать мастикой и установить на слой-подкладку. Прежде чем класть гонты, надо подрезать верхние углы.

Как подготовить ендовы

Процедура взаимосвязана с методом монтажа: открытым или путем подреза. Независимо от способа и уклона, в ендовах настилается «Барьер ОС ГЧ» метровой шириной − битумно-полимерный материал на самоклеющейся основе.

Если применяется открытый метод, тогда сверху этого слоя укладывается ендовный ковер с метровой шириной, а края листов смазываются мастикой и крепятся гвоздями. В условиях жаркого климата ендовный ковер можно заменить листом из металла, стойким к коррозии.

Как разметить кровельный скат

С помощью мела. При врезке мансардного либо слухового окна процедура стартует от центра верхней части проема. Основная задача при разметке ската кровли заключается именно в выравнивании гонтов, а не в обозначении точек их крепления. Важно помнить, что вертикальные знаки ставятся через один метр, а горизонтальные − через 80 см.

Укладка гибкой кровли Shinglas

Прежде чем приступить к монтажу мягкой черепицы Шинглас, нужно запомнить общие советы:

  1. Чтобы гонты в упаковке легко разъединились, тару изогнуть и встряхнуть.
  2. Если на улице прохладно, то гибкая кровля перед монтажом должна находиться в тепле 24 часа.
  3. Самоклеющуюся полосу нагреть строительным феном.
  4. Перед стартом работ снять защитную пленку.
  5. Если хотите соблюсти цветовую гамму черепицы, гонты по очереди извлекать из различных упаковок.
  6. Когда гонты нарезаются, обязательно подложите доску, чтобы не повредить нижнее покрытие.
  7. Укладка гибкой черепицы Шинглас осуществляется снизу вверх.

Как зафиксировать обычную черепицу Шинглас

  1. Если уклон крыши менее 45̊, то, чтобы закрепить гонт, нужны четыре гвоздя.
  2. Если уклон больше, то число крепежа возрастает до шести.

Что такое стартовая полоса для монтажа

Ею является коньково-карнизная черепица либо гонт со срезанными выступающими лепестками. Стартовую полосу крепят гвоздями, а те места, где нет клейкого слоя, должны покрываться мастикой.


Как монтировать 1-й, 2-й и следующие ряды покрытия

Первый − укладывают, отступив пару сантиметров от стартовой полосы и середины карниза в сторону фронтонов. Каждый последующий ряд размещают, сместив так, чтобы получилась качественная картинка согласно готовому проекту.


Технология укладки ендовы

Данная процедура выполняется несколькими способами:

  1. «Открытым» . Листы кладут на ендовный ковер и срезают таким образом, чтобы образовался желоб 5-15 см. В случае обильного листопада можно предусмотреть максимальную ширину желоба.
  1. «Подреза» . Такой метод востребован, если скаты имеют разные углы наклона. Так, при малом угле надо покрыть гонтами, чтобы они накладывались на более крутой скат на величину 30 см. Верхушку листов крепят гвоздями. Далее выполняется Шинглас на скат с большим углом наклона. Сделав отступ 8 см от центра ендовы, нужно отбить меловую линию и удалять лишнее. Концы листов обработать мастикой, а у верхних − срезать углы. Читайте также: » «.

Как подготовить ребра скатов и коньков

Для выполнения этой процедуры можно воспользоваться несколькими технологиями:

  1. С помощью коньково-карнизного покрытия. Согласно имеющейся перфорации, кровлю разделяют на три части. Монтаж выполняют снизу, а при подготовке коньков нужно обязательно учесть направление приоритетных ветров, поэтому устройством занимаются на противоположной стороне. Рядовые листы можно использовать при других формах нарезки. Чтобы облегчить сам процесс сгибания гонтов под конкретным углом, некоторые мастера предпочитают подогретые трубы диаметром 10 мм.
  1. Сегментным способом, который подходит только для искривленных поверхностей. Вначале на кровлю Шинглас технониколь размещают подкладочный ковер и на нем делают разметку. Сегменты поверхности покрывают гонтами, а стыки изолируют с помощью карнизно-коньковой черепицы.
  1. Бесшовным способом. Данная технология предполагает размещение подкладочного ковра с разметкой шага, соответствующего половинке лепестка черепицы. Разделительные полосы нужно провести к вершине, а гонты разделить на лепестки, уложив таким способом начальный ряд кровли. Каждый последующий смещается на величину ширины половинки лепестка.


Подготовка примыканий:

  1. К стене . Данная процедура включает оштукатуривание стены и ее покрытие праймером. Далее на нее устанавливается рейка с поперечным сечением треугольной формы, на которую заводится гонт. Затем ендовный ковер необходимо разрезать на 50-ти сантиметровые полоски, покрыть мастикой и поместить на примыкание. При этом на стену должно ложиться от 30 см и более ковра, верхняя часть которого крепится фартуком из металла. Имеющиеся щели должны быть заделаны герметиком.
  1. К дымоходу . Если он кирпичный, то укладка Технониколь выполняется в той же последовательности, что и при укладке к стене. Примыкание к дымоходам отличается необходимостью вырезания из ендовы выкройки и подготовки разжелобка для выхода сточной воды.

Что считают проходными элементами

Это особые устройства, которые крепятся к черепице гвоздями. Сверху на них нужно уложить листы, обрезать и изолировать мастикой. Затем на проходные элементы монтировать кровельные выходы, которые классифицируются на неизолированные (для южных регионов) и изолированные полиуретаном (для северных).


Проходные элементы можно герметизировать с помощью:

  • Фасонных резиновых деталей из ЭПДМ. Они нашли применение как комплектующие труб с поперечным сечением 10-250 мм. Сначала горизонтальную поверхность надо покрыть мастикой и сверху наложить выкройку из гонтов. Верхушку фасонной детали затянуть хомутом из металла и нанести герметик из полиуретана или полисульфида.
  • Стакана из стали, который востребован для трубных изделий диаметром менее 10 мм и др. Приспособление устанавливается на подкладочный ковер. Сверху и снизу стакана нужно нанести теплую мастику, а на нее сверху − обрезанные листы для плотного контакта. Стальное изделие надо до середины заполнить монтажной пеной, далее герметиком из полиуретана или тиокола. В случае стабильного нагревания труб потребуется монтаж короба с минеральным утеплителем негорючего свойства. Данная процедура примыкания к коробу напоминает схему к стене.

Обслуживание кровли

Важен не только квалифицированный монтаж мягкой кровли Шинглас, но и правильный уход за ней. Несмотря на то, что покрытие из битумной черепицы простое в обслуживании, оно все-таки нуждается в своевременных посезонных осмотрах. Особенное внимание нужно уделить конькам, ендовному ковру, проходам и примыканиям. Только так можно обнаружить возможные повреждения и ликвидировать их еще на начальных этапах.

Обслуживание кровли включает очистку от грязи, мусора, различных семян во избежание появления мхов, лишайников и различных растений на ее поверхности. Обязательна очистка от снега.

Ремонт

Процедура несложная, представляющая замену испорченных участков кровли новыми или обычное наложение заплаток. Ремонт можно выполнить самостоятельно, прогрев новые куски строительным феном, а затем закрепив их гвоздями, мастикой. Заплата должна быть больше разрушенного места на десять сантиметров.

Зная теперь, как укладывать Шинглас черепицу, вы обеспечите длительную эксплуатацию и красоту здания, сэкономите деньги без ущерба качеству, а воспользовавшись разнообразной цветовой гаммой и фигурной нарезкой, дадите широкий простор своим творческим изобретениям.

Выполняем монтаж мягкой кровли марки «Шинглас», инструкция от производителя ТЕХНОНИКОЛЬ. Это кровельное покрытие является одним из современных битумных материалов, отличающихся повышенными эксплуатационными свойствами. Основные преимущества покрытия: привлекательность, хорошие шумоизоляционные, теплоизоляционные характеристики, герметичность, устойчивость к воздействиям природной среды, продолжительный эксплуатационный период. Мягкая кровля SHINGLAS – достаточно легкий стройматериал, для его монтажа не требуется применения специализированного оборудования, поэтому кровельные работы можно выполнить самостоятельно.

В этой статье

Структура, характеристики материала

Мягкая кровля «Шинглас» изготавливается в форме гонтов, имеющих фигурный край в виде лепестков, формирующих фактуру покрытия, которая напоминает черепицу. Основой для производства кровельного покрытия служит прочный стекловолоконный холст. Материал не боится влаги, перепадов температур. Армирующая основа с двух сторон покрывается специальным модифицированным битумом, который при низких температурах сохраняет свою эластичность. В результате кровельный материал не растрескивается при резких температурных перепадах, при достаточно низких температурах.

Строение гибкой черепицы «Шинглас»

  • Верхний слой – базальтовая присыпка.
  • Далее улучшенный битум.
  • Основание – из стекловолокна.
  • Улучшенный битум.
  • Нижний слой состоит из самоклеющейся морозостойкой битумно-полимерной массы.
  • Защитный слой выполнен из силиконизированной пленки, которая легко снимается.

Верхний слой материала – базальтовая крошка со специальным связующим компонентом. Она защищает битум от внешних влияний природной среды, придает поверхности кровельного материала эстетичный внешний вид. Пигменты, применяемые в производственном процессе для мягкой черепицы «Шинглас», отличаются повышенной устойчивостью к ультрафиолетовым лучам солнца.

Нижняя часть гонта обрабатывается специальным клеем, который позволяет без особого труда монтировать листовой материал на подготовленную крышу. Специальная силиконизированная пленка, наносящаяся на клеящий слой покрытия, защищает отдельные гонты от контакта при перевозках, хранении кровельного материала. Пленку снимают непосредственно перед укладкой гонта на крышу. Клеящий состав, применяемый для кровельного покрытия «Шинглас», сохраняет свои первоначальные эксплуатационные характеристики достаточно продолжительный период времени, он обеспечивает покрытию прекрасную герметизацию, не теряет эластичность при отрицательных температурах.

Как правильно укладывать мягкую кровлю «Шинглас»?

Предварительно нужно точно рассчитать необходимое количество кровельного материала для крыши. Для этого нужно вычислить ее общую площадь, состоящую из суммы площадей всех отдельных фигур кровли, которые могут иметь форму треугольников, прямоугольников, трапеций, прочих геометрических фигур. Расходный материал понадобится не только для перекрытия внешней поверхности крыши, но и для установки подкладочного слоя, обустройства примыкающих конструкций. Обязательно при выполнении расчетов нужно определить длину конька, карнизов, ендов, торцов, элементов примыкания к мансардам, трубам, прочим конструкциям.

Для обустройства крыши гибкой черепицей также потребуются следующие материалы:

  • металлические компоненты кровельной конструкции – карнизные, ветровые, примыкающие планки, имеющие антикоррозионное покрытие;
  • битумно-полимерная мастика, которая используется для наклеивания материалов, изготовленных на битумной основе, на различные поверхности;
  • самоклеющиеся подкладочные материалы, выполненные на полиэфирной основе, обработанные с наружной стороны защитной декоративной присыпкой;
  • безосновные подкладки, армированные с наружной стороны защитной пленкой;
  • гальванизированные кровельные гвозди;
  • подкладочные ковры, изготовленные на основе полиэфиров с нескользящим покрытием из полипропилена;
  • подкладочный ковер, обработанный с двух сторон минеральной посыпкой;
  • компоненты вентиляционной системы;
  • ендовый ковер, сделанный на основании полиэстера, слой битума обработан базальтовой посыпкой, применяется для проведения гидроизоляции на сложных кровельных участках, узлах.

Расход черепицы будет зависеть от типа нарезки лепестков. Производитель на упаковке материала указал его полезную площадь с учетом нахлестов. В зависимости от формы гонта отходы мягкой кровли могут составлять до 15%, но не менее 5%.

Нужно понимать! Чтобы не произошло вздутие ковра, не формировались подтеки, запрещено добавлять в мастику растворители, а сам материал нужно наносить слоем до 1 мм.

Подготовка основания

Технология монтажа кровли SHINGLAS предполагает наличие сплошной обрешетки. На стропильной системе выполняют настил из высококачественной обрезной доски, фанеры, прочего листового материала. Чтобы не допустить стыков четырех углов, монтаж листов настила производится «в разбежку». Для их крепления используются саморезы, ершенные гвозди. Настил из досок выполняется с пятимиллиметровым отступом между отдельными досками. Если обустройство обрешетки осуществляется в зимний период, также делается пятимиллиметровый зазор, необходимый для теплового расширения элементов конструкции летом.

Важно! Если доска обрезная, используемая для обустройства обрешетки сплошного типа, не прошла калибровку, материал необходимо обязательно отсортировать по толщине, чтобы впоследствии монтажа изменения размера досок были плавными. Между близлежащими элементами перепад не должен составлять более двух миллиметров.

При осуществлении монтажа настила из высококачественной обрезной доски нужно смотреть на кольца, выпуклая сторона которых должна быть направлена вверх. Пиломатериал перед его применением должен быть хорошо просушен, тогда маловероятна его деформация. Если же пришлось использовать еще влажные доски, тогда их края нужно закреплять минимум двумя саморезами. А чтобы конструкция прослужила максимально продолжительный период времени, ее деревянные элементы обрабатываются огнеупорными, биозащитными средствами.

Вентиляция крыши

Для эффективного функционирования кровельная конструкция с битумным покрытием должна иметь по всей площади хорошую вентиляцию. Вентиляционная система для мягкой крыши обустраивается таким образом, чтобы воздух не застаивался ни на одном участке внутрикровельного пространства. Иначе скопление влаги на «мертвых участках» будет способствовать гниению деревянных элементов конструкции, а также ее будет впитывать утеплительный материал.

Вентилированию должно подвергаться пространство между гидроизоляционным слоем и обрешеткой. Для этого обустраиваются специальные отверстия у карниза, которые после установки кровли закрываются софитами, и вытяжные отверстия у конька. Чтобы создать хорошую тягу, нужно обеспечить разницу давления, поэтому отверстия вытяжки делаются больше на 15 процентов от вентиляционных отверстий. Параметры канала вентиляционной системы будут зависеть от наклона кровельных скатов. Чем наклон крыши меньше, тем вентиляционные каналы делаются шире.

  • При обустройстве мягкой кровли рекомендуется применять материал одной партии, чтобы в процессе монтажных работ избежать резких цветовых перепадов в пределах ската крыши. При использовании битумной черепицы с одним цветовым кодом из различных партий непосредственно перед самой укладкой гонты разных упаковок нужно перемешать между собой. Тогда изменение цвета не будет заметно.

Важный совет! Чтобы гонты можно было свободно отделять друг от друга, упаковку с кровельным материалом предварительно нужно согнуть, затем встряхнуть, а уже после этого только открывать.

  • При укладке мягкого кровельного материала в холодный период года, когда внешняя температура воздуха составляет не более +5°С, упаковки с материалом нужно сохранять в теплом помещении. А клеящий слой гонта перед его настилом на крышу разогревают при помощи монтажного фена.
  • Часто при укладке мягкого кровельного покрытия излишки материала приходится обрезать. Для этого рекомендуется использовать режущие инструменты с хорошо заточенным лезвием, деревянные дощечки, на которых будет обрезаться гонт.

Гонт стоит хранить в темном помещении, в которое не проникают прямые солнечные лучи. Это нужно для того, чтобы не допустить склеивание клеящего состава с защитной пленкой. Также при длительном хранении запрещается складывать друг на друга поддоны с упакованным гонтом, иначе также возможно склеивание клеевого состава с защитной пленкой в результате сильного давления сверху.

Важно помнить! Битумное покрытие жарким летом становится очень мягким, на нем от незначительной нагрузки остаются следы, поэтому при выполнении кровельных работ рекомендуется использовать специальные «лазы», маты, изготовленные из растительного волокна.

Вывод

Используя инструкцию по монтажу мягкой кровли, все работы вполне можно выполнить самостоятельно. А при уходе за таким покрытием в эксплуатационный период необходимо использовать инструменты, не имеющие острых окончаний.

Состав, форма, свойства гибкой черепицы и порядок ее укладки

Гибкую черепицу называют также мягкой и битумной. Она не только чувствует превосходство над старыми материалами, но и обходит по многим качествам современные покрытия.

Обзор материала

Гибкая черепица — материал класса мягкая кровля. Ее можно характеризовать двумя словами: «модернизированный рубероид».

Компоненты

Основа гибкой черепицы — стекловолоконные нити, укрепленные органическими смолами. Снаружи — битум, улучшенный полимерами, и базальтовый или сланцевый гранулят.

состав гибкой черепицы

Гранулят защищает битум от следующих неблагоприятных условий:

  • от тепловых и ультрафиолетовых лучей солнца;
  • дождя, снега, града;
  • механической нагрузки (птицы, ветки).

Гранулят придает покрытию прочности и оригинальности за счет разнообразия окраски.

Форма и стандарты

Мягкая черепица — это кусочки кровельного материала различной формы. В Европе их называют черепицей, в Америке — гонтами (шингласами).

Типы форм битумной черепицы:

  1. Шестигранник.
  2. Ромб.
  3. Прямоугольник.
  4. Кирпич.
  5. Дранка.
  6. Драконий зуб.
  7. Бобровый хвост.
  8. Джаз.
  9. Трио.
  10. Танго.
  11. Соната.
  12. Аккорд.

Европейская гибкая черепица имеет маркировку СЕ. Стандарты — EN и ETA. Первый вид показывает общие требования, второй регламентирует состав для специального использования. Обычно, ETA более низкого качества, так как содержит малую часть битума.

пирог крыши

к содержанию ↑

Плюсы и минусы данного вида кровли

Основные преимущества:

  1. Большой выбор дизайна (цвет и форма).
  2. Длительный срок эксплуатации (до 60 лет).
  3. Низкий уровень шума при осадках.
  4. Простота выполнения работ.
  5. Малый расход материала. Почти нет отходов.
  6. Малый вес и размеры.
  7. Легкий монтаж на крыше сложной конструкции.

Мягкая черепица, включающая в свой состав модифицированный битум, устойчива к скачкам температуры и ультрафиолетовым лучам.

Недостатком есть то, что для монтажа мягкой черепицы требуется несколько подготовительных слоев, создающих каркас и утепление. В результате стоимость такого покрытия выше, чем из металлочерепицы. Но это дешевле керамической черепицы.

к содержанию ↑

Устройство и технология монтажа

Мягкая черепица кладется на настил. Для этого подходят такие материалы:

  • доски 20-процентной влажности или менее,
  • влагостойкая фанера,
  • плита ОСП.

Чтобы поверхность была ровной, составные элементы сортируют по толщине.

технология монтажа гибкой черепицы

Монтаж опорного слоя

Доски кладутся с зазором 1–5 мм одна от другой обрезными кольцами книзу. Крепление — саморезами.

Стружечные плиты фиксируются ершеными гвоздями. При монтаже зимой между листами отступают 3 мм.

На карнизных свесах монтируются металлические капельники.

Крыша гидроизолируется барьером ОС ГЧ, который накладывается вдоль ендовы и карнизных свесов. Ширина полосы — 1 м. Фиксация производится через 20 см гвоздями.

Следующий шаг — монтаж подкладочного ковра. Он не нужен, где есть барьер. Ковер укладывается:

  1. По всей площади, если уклон крыши 12°–18°.
  2. По периметру каждого ската, когда уклон 18°–90°.

Исключение — форма «бобровый хвост», «трио», «джаз»: крыша покрывается вся, независимо от угла наклона кровли.

Крепление мягкой черепицы

По длине карнизного свеса (отступ 1,5 см от капельника) укладывается коньково-карнизная черепица, служащая стартовой полосой.

Монтируется рядовая гибкая черепица. Она предварительно смешивается. Ведь в каждой упаковке — свои оттенки.

монтаж карнизных и фронтонных планок

Перед укладкой с мягкой черепицы снимается антиадгезионная пленка, под которой нанесен клеящий состав. Фиксация выполняется гвоздями:

  1. При наклоне кровли 12–45° каждый гонт должны держать 4 гвоздя (отступ 2,5 см): два своих (нижних) и два от верхнего ряда. Ведь любой гвоздь пробивает в месте нахлеста две черепицы.
  2. Если уклон превышает 45°, то прибивается дополнительно по два гвоздя на каждый шинглас.

Первый ряд накладывается на стартовую полосу, отступив 1 см от нижнего края.

Внимание! Формы «джаз» и «трио» имеют несъемную пленку.

По периметру дымовой или вентиляционной трубы делают дополнительные слои. Укладывают ендовный ковер с промазыванием битумной мастикой, начиная с фасадной стороны. Следующий слой — мягкая черепица, которая также проклеивается мастикой. По месту примыкания к трубе монтируются металлические планки, уплотняющиеся герметиком на основе силикона, тиокола или полиуретана.

Видео инструкция по монтажу мягкой кровли:

Идеальный вариант — гибкая черепица Shinglas — SHINGLAS

Дом не может быть идеальным, если его кровля и фасад оставляют желать лучшего. Заботливые хозяева экстерьер собственного коттеджа никогда не оставят без внимания. Ещё бы! Ведь фасад и крыша – это визитная карточка самого владельца! Но если отделка фасада – это дело вкуса, то крыша – это уже вопрос более щепетильный, и размениваться здесь не стоит! Выбирайте лучшее!

Стильная кровля — гибкая черепица Shinglas
Гибкая черепица входит в число наиболее популярных кровельных материалов во всем мире и широко применяется в области малоэтажного домостроения.

Этот материал насчитывает уже более чем 100-летнюю историю. Создателями гибкой черепицы считаются американцы, которые искали достойную замену керамической черепице и натуральному сланцу. В то время кровельный материал изготавливался из картона, пропитанного битумом и посыпанного сверху каменной крошкой. Легкость обработки этого материала позволяла получать любые формы, что в сочетании с гибкостью обеспечивало реализацию самых необыкновенных дизайнерских идей создания крыш.

С того времени технология производства усовершенствовалась, вместо картона стали применять более долговечные и практичные основы, что привело к более легкому монтажу и возможности применения разных способов укладки. Все это вместе с относительно простой технологией изготовления сделало гибкую черепицу востребованным кровельным материалом во многих регионах мира.

На сегодняшний день в европейских государствах ежегодно гибкой черепицей покрывается свыше 50 млн. м.кв. крыш, в Канаде и США — более 2 млрд. м.кв. В России за последнее десятилетие объемы продаж этого материала достигли 6 млн. м.кв./год и продолжают расти.

Нестандартные кровли: реализация сложных дизайнерских идей
Черепица Shinglas, отличающаяся гибкостью благодаря своему конструктивному строению и материалам, из которых она сделана, может монтироваться даже на крыши сложных форм, например, на луковичные. Проведем небольшой сравнительный анализ и убедимся, что гибкая черепица — это оптимальный кровельный материал из всех существующих на сегодняшний день на рынке строительных материалов.

Керамическая черепица. Этот кровельный материал можно использовать, если уклон кровли составляет 25°-60°. При уклоне менее 22° потребуется дополнительная гидроизоляция, при уклоне более 60° — дополнительное крепление гвоздями (шурупами). Но этот кровельный материал имеет большой вес, характеризуется хрупкостью, что автоматически повлечет увеличение расходов и вызовет технологические трудности при использовании его на сложных крышах.

Цементно-песчаная черепица. Допустимый уклон крыши, при котором возможна укладка этого кровельного материала, – 20°-60°. Такая черепица достаточно массивная, хрупкая (при неправильной транспортировке лом может составить примерно 10%), дорогостоящая.

Металлочерепица. Черепица из металла может укладываться на кровли с углом уклона более 15°. При монтаже такой кровли остается много отходов, кроме того, крыша, покрытая металлочерепицей, достаточно «громкая», особенно во время дождя.

Шифер (асбестоцементные плиты). Данный кровельный материал может укладываться на крыши с уклоном более 12°, но менее 60°. Шифер отличается хрупкостью, вреден для человека из-за содержания асбеста, способен накапливать влагу, подвержен грибку, со временем выцветает и зарастает мхом.

Профнастил. Хотя такой кровельный материал можно укладывать на кровли с углом уклона равным 10°, он абсолютно не презентабелен и более подходит для различных промышленных и хозяйственных строений.

Фальцевая стальная кровля. Этот кровельный материал можно использовать при уклоне крыши более 20°. Такая кровля визуально достаточно привлекательна, но она характеризуется малым сопротивлениям к ударным нагрузкам, поддается деформациям и требует значительного утепления.

Фальцевая медная кровли. Данный кровельный материал подойдет для крыш с углом уклона от 15°. Со временем из ярко-красного медная кровля станет изумрудной – покроется патиной, которая и является основным фактором долговечности. Стоимость такого кровельного материала составляет от 40-50 у.е./м²

Ондулин. Битумная черепица может укладываться на кровли с уклоном от 5°. Но, не смотря на кажущееся преимущество, данный материал не лучший вариант, поскольку он выцветает, достаточно хорошо поддерживает горение, не слишком морозоустойчив (25 циклов), его иногда «ведёт» от солнца.

Черепица Shinglas.  Этот гибкий кровельный материал можно использовать для укладки на самых сложных крышах (даже луковичные крыши и купола церквей), минимальный угол уклона – от  12°.  Высокие шумопоглащающие и гидроизолирующие способности, коррозийная стойкость, неподверженность гниению, отличная морозоустойчивость, длительный срок эксплуатации и невысокая стоимость делают гибкую черепицу Shinglas идеальным кровельным материалом, способным справиться даже самыми сложными архитектурными задачами.

Идеальный дом – оригинальная крыша!

Кровельный материал Shinglas способен придать строению индивидуальность и презентабельность. Кровля отличается большим разнообразием цветовых решений и форм нарезки (соната, трио, аккорд, джаз, танго).
Гибкая черепица Shinglas представлена несколькими сериями.
ДЖАЗ (ламинированная кровля премиум класса). Дизайнерская серия, позволяющая создавать самые необычные кровли, допускается комбинирование с классическими элементами кровли Шинглас. Шикарный вариант для частных коттеджей. Серия представлена цветами: Терра, Аликанте, Габбро, Коррида, Индиго, Наска, Навара, Барселона.
КАНТРИ. новая серия ламинированной черепицы SHINGLAS. Благодаря расширенной цветовой гамме, способна воплотить разнообразные архитектурные идеи. Новая коллекция обладает всеми качествами надежности и долговечности двухслойной битумной черепицы, а также придаст кровле красивую объемную фактуру. Гарантия на серию КАНТРИ — 35 лет.
УЛЬТРА. Коллекция изготавливается с применением СБС-модификатора, отлично подходит для крыш с уклоном более 12° (1:5). Также подходит для крыш с отрицательным углом уклона (на основания куполов храмов и т.п.)
·         Коллекция САМБА, яркая, как бразильянки в карнавальных костюмах, представлена в сером, коричневом, зелёном и красном цвете, а также в цвете антик.
·         Коллекция ДЖАЙВ, столь же легкая и игривая, как и сам американский танец с его задорными па, представлена в коричневом, зелёном, сером, синем и красном цвете.
·         Коллекция ФОКСТРОТ, такая же легкая, как пара танцоров, скользящих по танцевальному паркету, представлена цветами: миндаль, неро, олива, сандал.
КЛАССИК. Отличный вариант для кровель практически с любым углом уклона. Нижний край гонта вырезан в форме равнобедренной трапеции. Классика от Shinglas представлена 4-мя коллекциями.
·         Коллекция ТВИСТ, наполненная одновременно нотками американского драйва и простоты, представлена в зеленом, коричневом, красном цвете и в цвете антик.
·         Коллекция ФЛАМЕНКО, придающая некоторое испанское настроение кровле, предложена в цветовых гаммах Толедо, Арагон, Валенсия и Гранада.
·         Коллекция ТАНГО представлена столь же яркими красками, как и сам аргентинский танец: красным, насыщенным зеленым, панговым и романтичным – осенним.
·         Коллекция КАДРИЛЬ, такая же романтичная, как и сама Франция, представлена в коричневом, зелёном, красно-коричневом, миндальным цветами и цветом виски.
ФИНСКАЯ ЧЕРЕПИЦА. Гибкая черепица с трапециевидным вырезом по краю относится к классу Эконом. Форма гонтов –ромбовидная, прекрасно воссоздающая внешне натуральную черепицу. Серия представлена красным, серым. Зелёным и серо-голубым цветом.

Гонты (фигурные плитки) имеют не однотонную расцветку, как другие материалы, а покрыты разноцветными базальтовыми гранулами (как цветными, так и ахроматическими), тем самым создавая сложный глубокий цвет. Гибкость черепицы позволяет применять данный материал для устройства крыш любой конфигурации и гарантирует полную гидроизоляцию.

Нельзя не отметить экономичность гибкой черепицы — при ее монтаже, даже в случаях самых сложных форм, отходы сведены к минимуму (не превышают 5% общего объема). Благодаря оригинальному внешнему виду Shinglas может даже самую простую одно- или двухскатную крышу сделать особенной.

Хотите, чтобы ваш дом не только выглядел богато, но и был надежным? Делайте правильный выбор!
В России и странах СНГ ламинированная черепица также представлена торговой маркой SHINGLAS (shinglas.ru) Корпорации ТехноНИКОЛЬ – одной из ведущих международных кровельных компаний. Приумножив мировой опыт, ТехноНИКОЛЬ предлагает рынку невероятно качественный продукт, отвечающий всем требованиям современного обладателя загородного дома.

shinglas.ru

Битумная черепица | JLC Онлайн

опубликовано

Преобразование бунгало в Калифорнии К Тед Кушман

Новые корни, новые кости, новое пространство и новая крыша: в Беркли, Калифорния, Blue Dog… Более

Теги: Кровля с малым уклоном, Битумная черепица, Крыши из спроектированной древесины, Пространственные бревенчатые крыши, Кровельные работы

достижений в технологии производства битумной черепицы — Ассоциация производителей асфальтовых кровель (ARMA)

В 2015 году исполнилось 100 лет Ассоциации производителей асфальтобетонных покрытий (АРМА).За прошедшее столетие мы объединили большинство североамериканских производителей и их поставщиков сырья для продвижения кровельного покрытия из асфальта. Все это время отрасль работала над постоянным улучшением асфальтобетонных изделий с помощью научных исследований и передовых технологий.

За свою 125-летнюю историю битумная черепица армировалась хлопковой тряпкой, древесной массой и бумагой. В 1970-х годах стекловолокно было представлено как более прочный, долговечный и огнестойкий армирующий материал.Ранняя черепица была покрыта измельченным сланцем или раковинами устриц, и со временем превратилась в ярко окрашенные гранулы с керамическим покрытием, которые мы видим сегодня. Современная битумная черепица бывает разных цветов, чтобы соответствовать уникальному дизайну любого дома.

Первая битумная черепица представляла собой сборные кусочки материала, разрезанные за один раз. Сегодняшняя черепица бывает разных форматов: от однослойной черепицы без вырезов до черепицы с несколькими вырезами и от стандартной многослойной черепицы разной толщины до новейшей дизайнерской черепицы с открытыми выступами.Современные инновации в дизайне черепицы были разработаны для включения декоративных архитектурных стилей, которые преобразуют крышу, придавая ей объемный вид высокого класса.

Благодаря достижениям в производственных технологиях, изделия из битумной черепицы стали более экологичными, чем когда-либо. Компьютеризированное оборудование повысило эффективность производства кровли, что привело к уменьшению количества отходов материала. Битумную черепицу из отрывов крыши также можно переработать и использовать для мощения дорог по всей Америке. Теперь доступна солнечная светоотражающая черепица, которая может помочь сократить потребление энергии.

Достижения в технологии производства битумной черепицы привели к созданию более прочных и защитных изделий, чем когда-либо. Современные кровельные системы включают в себя несколько компонентов, таких как барьеры для протекания и вентиляция, которые помогают избежать проникновения влаги из-за дождя и завалы льда из-за снега. Исследования и разработки привели к созданию черепицы, отвечающей самым высоким стандартам огнестойкости, устойчивости к ветру и ударам.

Благодаря глубокой приверженности отрасли исследованиям, разработкам и удовлетворению запросов потребителей, битумная черепица продолжает совершенствоваться, чтобы удовлетворить потребности современных домовладельцев.Индустрия асфальтовых кровель стремится поддерживать красоту, доступность и надежность самого популярного кровельного материала в Северной Америке. Для получения дополнительной информации об асфальтовых покрытиях посетите asphaltroofing.org.

Kellen Digital 10 мая 2015 г.
