Как сделать тёплый пол на деревянном полу в частном доме? Ответ здесь!

Большинство людей к идее устройства тёплой системы, базирующейся на деревянном основании пола, относится скептически. Ведь всем известно, что перепады температур запускают деформационные процессы - и вообще, деревоподобные материалы обладают слишком низким коэффициентом теплопроводности, чтобы такая конструкция была эффективной. Тем не менее, появляются всё новые технологии, позволяющие не только дополнительно обогреть отдельные помещения, но и организовать вполне комфортное основное отопление нетрадиционным способом. О том, как сделать тёплый пол на деревянном полу в частном доме, мы и расскажем в данной статье.

Как сделать тёплый пол на деревянном полу в частном домеКак сделать тёплый пол на деревянном полу в частном доме

Как сделать тёплый пол на деревянном полу в частном доме

Содержание статьи

Устройство пола без стяжки

В основном, вопрос устройства тёплого пола по деревянным сборным основаниям возникает в индивидуальных домовладениях. В квартирах все перекрытия бетонные, и применить такую технологию может понадобиться разве что при нежелании во время ремонта снять старый деревянный настил или паркет. А в домах, даже если полы первого этажа и устроены в виде бетонной стяжки по грунту, междуэтажные перекрытия в подавляющем большинстве – даже в кирпичных домах, конструируются из балок.

Даже если балки стальные, верхний слой перекрытия будет деревяннымДаже если балки стальные, верхний слой перекрытия будет деревянным

Даже если балки стальные, верхний слой перекрытия будет деревянным

Полы первого этажа тоже часто делают на балкахПолы первого этажа тоже часто делают на балках

Полы первого этажа тоже часто делают на балках

Укладка нагревательных элементов между лагамиУкладка нагревательных элементов между лагами

Укладка нагревательных элементов между лагами

Вариант устройства тёплого пола поверх перекрытияВариант устройства тёплого пола поверх перекрытия

Вариант устройства тёплого пола поверх перекрытия

  1. Такая конструкция представляет собой многослойный сэндвич, верх которого является черновым полом вышерасположенного помещения. Если дом только строится, греющие элементы можно заложить внутрь этого пирога; если уже эксплуатируется, нагрев пола можно организовать и не снимая листовой настил.
  2. Слойность конструкции может быть разной и зависит как от структуры перекрытия в целом, так и от вида напольного покрытия, которое предполагается уложить на финише. И заметьте, это совсем не обязательно должна быть доска, ковролин или какие-нибудь декоративные стружечные плиты. Это вполне может быть и керамика, которая при правильной подготовке основания отлично укладывается и на дерево.
  3. С таким же успехом под любое покрытие можно монтировать греющие элементы, и от их разновидности зависит выбор той или иной технологии укладки. Можно, например, предусмотреть традиционную мокрую стяжку, по которой очень удобно монтировать не только керамическую, но и кварцвиниловую плитку. И дело даже не столько в удобстве, сколько в лучшей способности слоя раствора аккумулировать и передавать тепло.
Керамические полы с подогревом можно сделать и в деревянном домеКерамические полы с подогревом можно сделать и в деревянном доме

Керамические полы с подогревом можно сделать и в деревянном доме

Примечание! Однако сегодня есть и альтернативные способы улучшить теплоотдачу сборно-деревянного перекрытия. Например, для укладки водяных труб или кабеля придумали металлические пластины, которые прогреваются до температуры теплоносителя и хорошо отдают тепло.

Распределяющие тепло пластиныРаспределяющие тепло пластины

Распределяющие тепло пластины

В пластинах имеются углубления, благодаря которым нагревательные элементы не выступают на поверхность и не мешают укладке финишного пола. Между ними прокладывается только тонкая мембрана, которая способствует выведению пара из внутреннего пространства. Это если само покрытие паропроницаемое. Поверх пластин можно залить и стяжку, только в этом случае прослойка между ними должна быть водонепроницаемой.

Теплораспределительные пластины
Теплораспределительные пластины

Теплораспределительные пластины

Есть ли преимущества в отсутствии монолитной стяжки?

При наличии в пироге пола бетонного монолита принцип отопительного эффекта более или менее понятен всем. Нагревательные элементы - будь то трубы с горячей водой, погонажный электрокабель или рулонные маты и плёнки - отдают тепловую энергию близрасположенному материалу.

Монолитная система обогреваМонолитная система обогрева

Монолитная система обогрева

  1. Если это камень, коим и является бетонная стяжка, то он отлично нагревается и постепенно передаёт тепло вышележащему слою. Если им является плитка из природного или искусственного камня (керамика тоже относится к этой категории), тандем получается просто идеальным, так как свойства у них примерно одинаковы.
  2. А вот когда источник тепла окутан не передающим тепло материалом, а изолирующим его, эффективность обогрева помещений значительно снижается. Отсюда и возникла необходимость применения металлических полос, которые могли бы аккумулировать и передавать вместо конструктивного материала.
  3. Однако в некоторых ситуациях отсутствие стяжки даже предпочтительно. Например, если под первым этажом находится погреб, в который тепло не должно поступать. Или в старых домах, где после многолетней эксплуатации балки межэтажного перекрытия могут несколько утратить первоначальную прочность, и их нежелательно нагружать довольно массивным слоем бетона.

водяной теплый пол

В такую конструкцию очень легко заложить греющие элементыВ такую конструкцию очень легко заложить греющие элементы

В такую конструкцию очень легко заложить греющие элементы

На заметку! Приведём ещё один, очень существенный довод в пользу сборного тёплого пола, в котором нет стяжки. Такой пол можно эксплуатировать сразу после монтажа, тогда как при бетонной заливке нужно сначала выждать положенные для набора прочности 28 суток (ходить можно, а подавать тепло нельзя). Тем более что и без стяжки на финише можно уложить любое, в том числе и плиточное покрытие.

Способы сухой сборки тёплого пола

Самым распространённым способом набора слоёв утепляемого пола является настильный вариант. При этом трубы или другие элементы для нагрева укладывают либо между лагами, либо поверх черновых досок.

Между лагами

В первом случае, между лагами укладывается специальная структурированная подложка, в углубления которой очень удобно устанавливать трубы.

Водяные трубы между лагамиВодяные трубы между лагами

Водяные трубы между лагами

Подложку лучше всего брать с отражающим верхним слоем, но можно использовать и обычный фольгированный утеплитель. Просто, благодаря углублениям в специальной подложке, не приходится придумывать, как же зафиксировать трубы в нужном положении.

Но при необходимости придумать всегда можно, в чём нас и убеждает представленное ниже фото. Здесь между лагами установили поперечные планки, к которым металлическими хомутами зафиксированы греющие элементы. В завершение всё это зашивается листовым материалом, поверх которого уже монтируется декоративное покрытие.

Если нет специальной подложки, можно сделать и вот так…Если нет специальной подложки, можно сделать и вот так…

Если нет специальной подложки, можно сделать и вот так…

По черновой поверхности

В случае с укладкой труб или кабеля сверху чернового настила или старого дощатого пола в последнем приходится выполнять фрезеровку пазов, в которые должны вставляться пластины из металла, о которых мы уже упоминали выше. Проблема только в том, что нужный для этого инструмент вряд ли окажется под рукой, да и обращаться с ним сможет далеко не каждый. А нанимать для этой работы специалиста обойдётся порядка 65 руб/м пог.

Вариант с фрезеровкой чернового настилаВариант с фрезеровкой чернового настила

Вариант с фрезеровкой чернового настила

Чтобы обойтись без фрезеровки, можно применить способ, который показан на примере снизу. Здесь для того, чтобы установить оцинкованные пластины, по деревянному основанию смонтировали доски. Их подобрали такой толщины и установили с таким шагом, который позволит выступу в пластинке идеально поместиться в зазоре.

Вариант - пластины между доскамиВариант - пластины между досками

Вариант - пластины между досками

Сомнительно, что этот способ даёт какую-то экономию, ведь что за фрезеровку, что за доски так или иначе приходится платить. Если нет возможности уложить греющие элементы между балками – не хотите разбирать старый пол, или небольшая высота потолка не позволяет установить ещё один ярус лаг, гораздо удобнее и дешевле использовать не трубы, а греющие плёнки. Правда в эксплуатации за счёт стоимости теплоносителя такой пол может оказаться более дорогим.

Рекомендации производителяРекомендации производителя

Рекомендации производителя

Поверх них даже и стяжку делать не надо - просто закрываете систему защитной плёнкой и укладываете ламинат. А вот под рулонные материалы придётся устраивать промежуточный жёсткий слой в виде фанеры или других листовых материалов. Но тут – палка о двух концах.

наливной пол

На заметку! Такая прослойка станет дополнительным препятствием для тепла – не сильно помогут и отражающие элементы. Для большей эффективности обогрева всё же лучше растворная стяжка. Её в случае с плёнкой можно сделать очень тонкую, из наливного пола или самостоятельного изготовленного раствора без крупного наполнителя, который и нагоняет обычному бетону повышенный вес. Только имейте в виду, что в заливной смеси должны присутствовать присадки, делающие монолит невосприимчивым к повышенным температурам.

Такую конструкцию лучше всего залить стяжкойТакую конструкцию лучше всего залить стяжкой

Такую конструкцию лучше всего залить стяжкой

Единой технологии сборки обогреваемых полов по деревянным основаниям не существует. Тут всё нужно решать, исходя из конкретной ситуации, и вариантов достаточно много. Можно придумать свой способ компоновки слоёв, только при этом нужно правильно сопоставить способности того или иного материала к восприятию и передаче тепла.

Последовательность работ на деревянном основании

Как уже было отмечено, сейчас большинство застройщиков предусматривает тёплые полы сразу в процессе возведения дома. Благодаря им недвижимость всегда можно выгоднее продать, а покупатель будет уверен, что в новом доме он точно не замёрзнет. Но люди ведь не всегда покупают готовые дома, а стараются по возможности построить их самостоятельно. Все прекрасно понимают, что так получается дешевле, а собственные ошибки исправлять легче, чем чужие.

Особого внимания требуют деревянные постройки, так как дерево сильно подвержено усадке. Это касается не только сруба дома, но и его внутренней обшивки, которая через год уже становится не столь привлекательной: появляются щели, из которых дует, а кое-где и трещины.

А ведь раньше этих щелей не былоА ведь раньше этих щелей не было

А ведь раньше этих щелей не было

Зачастую хозяин только тогда и начинает задумываться об устройстве тёплых полов. Но ведь на них стоит мебель, да и разбирать покрытие, чтобы добраться до лаг – слишком трудоёмкая работа. Как же выйти из положения?

Разбор «полёта» поэтапно

Предлагаем рассмотреть эту ситуацию более подробно, взяв за основу конкретный пример.

Таблица. Пошаговая инструкция по укладке.

Шаги, фотоКомментарий
Шаг 1 – снятие плинтусаШаг 1 – снятие плинтуса

Шаг 1 – снятие плинтуса

Кроме того, что комнату по возможности придётся освободить от мебели, первое, что нужно сделать – это снять плинтуса. Даже если стыки стен и пола были в своё время качественно заделаны, в результате усадочных процессов под плинтусами сто процентов образовались солидные щели. Ваша задача – хорошенько заделать их монтажной пеной.
Шаг 2 – удаление старого ЛКМ покрытияШаг 2 – удаление старого ЛКМ покрытия

Шаг 2 – удаление старого ЛКМ покрытия

Если на полу, который раньше был финишным, а теперь будет черновым, есть лакокрасочное покрытие, его лучше удалить с помощью шлифовочной или циклевальной машины. Удаление ЛКМ даст возможность нанести огнебиозащитный состав.
Шаг 3 – нанесение биозащитного грунтаШаг 3 – нанесение биозащитного грунта

Шаг 3 – нанесение биозащитного грунта

Надо постараться сделать обработку так, чтобы грунт не только хорошо пропитал доску сверху, но и затекал в стыки. При невозможности использовать для этой цели пульверизатор наносите состав валиком с промазкой кистью труднодоступных участков. Слоёв должно быть минимум два, а лучше три. Каждому надо дать полностью высохнуть. Время сушки определяется инструкцией производителя.
Шаг 4 – герметизация щелейШаг 4 – герметизация щелей

Шаг 4 – герметизация щелей

На следующем этапе придётся ползать по полу и вручную с помощью узкого стального или резинового шпателя заделывать замазкой все щели между досками. Можно также использовать один из новомодных полимерных герметиков для дерева, которые продаются в тубах под монтажный пистолет.
Шаг 5 – закупка доски для устройства контуровШаг 5 – закупка доски для устройства контуров

Шаг 5 – закупка доски для устройства контуров

Пока замазка сохнет, можно отправляться за покупкой строганой доски, так как именно такой вариант устройства контуров выбран в данном случае. Ширина пиломатериала будет обеспечивать необходимое расстояние между трубами тёплого пола. В данном случае - это 145 мм, толщина доски 20 мм.
Шаг 6 – раскрой доскиШаг 6 – раскрой доски

Шаг 6 – раскрой доски

Для фиксации досок к основанию нужно приобрести ещё и саморезы. Утеплитель здесь под них монтировать не стали, так как он есть внутри старой конструкции, а щели теперь хорошо заделаны.

Совет! Перед вами должна быть схема укладки пола с нанесёнными размерами, в соответствии с которыми и кроится доска.

Шаг 7 – скругление торцаШаг 7 – скругление торца

Шаг 7 – скругление торца

Чтобы при укладке трубы, которая обязательно должна быть цельной, в петлях не образовывались заломы, торцы досок обязательно нужно скруглять. С помощью любого подручного круглого предмета нанесите карандашную разметку, а потом по ней произведите лобзиком рез.

Совет! С ручным инструментом слишком долго приходится возиться, поэтому при большом объёме работ нужно позаботиться о наличии электрического.

Шаг 8 – обеспечение зазораШаг 8 – обеспечение зазора

Шаг 8 – обеспечение зазора

Межу досками должен быть зазор, внутрь которого можно будет укладывать трубки. Их диаметр составляет 16 мм, поэтому ширина паза должна быть минимум 20 мм. Так как толщина доски в точности соответствует этой величине, её обрезок попросту используется в качестве шаблона.
Шаг 9 - монтаж доскиШаг 9 - монтаж доски

Шаг 9 - монтаж доски

Направление монтажа доски должно соответствовать той схеме укладки трубы (спираль, змейка, улитка и т. д.), которая принята за основу.
Шаг 10 – укладка трубного контураШаг 10 – укладка трубного контура

Шаг 10 – укладка трубного контура

Эту деревянную конструкцию тоже необходимо вскрыть защитным составом - только теперь гидрофобным, после чего можно приступать к укладке трубы в подготовленные пазы. По всему контуру она должна быть цельной.
Шаг 11 – подготовка ДСПШаг 11 – подготовка ДСП

Шаг 11 – подготовка ДСП

Закрывать всю конструкцию сверху будет ДСП – в данном случае шпунтованное, марки Квик Дек. Трубки тёплого пола хорошо утоплены в пазах, но трубы основного отопления немного выступают над поверхностью. Поэтому, чтобы скрыть их тоже, было решено сделать с обратной стороны покрытия соответствующие пазы.
Шаг 12 – монтаж отражающего слояШаг 12 – монтаж отражающего слоя

Шаг 12 – монтаж отражающего слоя

Но сначала деревянное основание пола укрывается полосками фольги. От металлических пластин хозяин отказался по банальной причине их дороговизны.
Шаг 13 – монтаж верхнего жёсткого покрытияШаг 13 – монтаж верхнего жёсткого покрытия

Шаг 13 – монтаж верхнего жёсткого покрытия

Как уже было сказано, верхний слой пирога пола должен быть жёстким. Чтобы уменьшить расходы на устройство ещё одного слоя, например, ламината поверх фанеры, можно взять не просто шпунтованные плиты ДСП, а тот же Квик Дек, только с облагороженной лицевой поверхностью. Как вариант - правда, более дорогой, это могут быть и пробковые плиты с цифровой печатью  Corkstyle, которые мы видим на фото.

В такой ситуации, как та, что послужила нам в этой инструкции в качестве примера, вариант с модульными плитами с облагороженной лицевой поверхностью, представляется наиболее оптимальным и по трудоёмкости, и по стоимости.

Несмотря на то, что процесс устройства греющих контуров на деревянном основании отличается значительной трудоёмкостью, он всё же не столь грязный и пыльный, как вариант с цементной стяжкой. Да и вообще, мокрые технологии нежелательно применять там, где конструкции обладают высокой степенью гигроскопичности. Поэтому, когда приходится делать такие полы в деревянном эксплуатируемом доме, большинство людей отдают предпочтение именно сухому способу монтажа.

Видео - Водяной теплый пол по деревянному основанию

Видео - Монтаж водяного теплого пола

Видео - Монтаж ИК пленки на деревянный пол

Можно ли совместить теплый водяной пол и пол деревянный

Среди домовладельцев бытует мнение, что обустройство теплого пола на полу деревянном просто невозможно. Более того, они считают, что необходимость в нем полностью отсутствует. Свою точку зрения эти люди подкрепляют тем, что дерево, как натуральный материал, само по себе является тепло- и энергосберегающим материалом. Теплый пол, как они считают, нельзя смонтировать из-за деформации деревянных элементов, которая должна возникнуть при постоянных перепадах влажности и температур. Однако специалисты уже сумели отыскать пути решения возникающих проблем, что дает возможность пользоваться системой современного напольного отопления даже при наличии дощатого пола.


Содержание статьи

Теплый пол без обустройства стяжки

Сейчас в домах с деревянным полом теплый водяной пол уже не является редкостью. Понятно, что надежность бетонного основания оспаривать не собирается никто, но далеко не везде имеется возможность его обустроить. Для таких случаев отлично подходит альтернативная система подогреваемого пола, установка которой значительно легче, чем укладка стяжки.


Кроме относительной простоты обеспечения обогрева, подобный подход имеет большой набор существенных достоинств, основные из которых заключаются в следующем:

  • не уменьшается внутреннее пространство комнат, которое могло бы пострадать в случае укладки бетонной стяжки, занимающей небольшой, но чувствительный для комнат с низкими потолками объем;
  • отпадает необходимость выполнения достаточно грязных работ, производства которых требует укладка бетонного основания.

Монтаж водяного пола своими руками осуществляется непосредственно по деревянному основанию или по полистироловому покрытию. Для укладки труб в древесине половиц делаются специальные углубления. Чтобы обеспечить более высокую эффективность прогрева помещения, уложенные трубы дополняются, как правило, специальными мет

Каким должно быть устройство водяного теплого пола в деревянном доме

водяной пол в доме из дерева
    Содержимое:
  1. Возможно ли водяное отопление деревянного пола
  2. Варианты устройства деревянного пола с водяным подогревом
  3. Как сделать водяные полы в деревянном доме
  4. Какие напольные покрытия подойдут
  5. Какой инструмент потребуется для монтажа
  6. Каких ошибок надо избегать при монтаже

Среди всех видов отопления, устройство водяного теплого пола в деревянном доме, пожалуй, самое сложное и трудное. При укладке требуется учитывать особенности здания, подобрать оптимальный вид напольного покрытия и строго соблюдать поэтапный план монтажа.

При условии соблюдения рекомендаций и советов опытных монтажных бригад, можно самостоятельно уложить водяной контур и выполнить остальные отделочные работы.

Возможно ли водяное отопление деревянного пола


На самом деле, чтобы ни говорили скептики, обустройство теплого водяного пола в деревянном доме из бруса, это не только возможное, но и разумное решение вопроса отопления. Конечно, придется учитывать определенные нюансы, связанные с особенностью эксплуатации деревянного дома.

Так, к примеру, нагревать полы свыше 30 градусов запрещается. Деревянная поверхность под воздействием высоких температур легко деформируется, превращается в труху. Поэтому водяной теплый пол на деревянном основании необходимо подключать не к центральному контуру отопления, а использовать для этой цели отдельный источник тепла.

Пирог теплого водяного пола в деревянном загородном доме сильно ограничивает возможность использования бетонной стяжки. Укладывать систему отопления придется на сухую, что также создает определенные неудобства.

Выбирая покрытие пола, следует учесть, что некоторые популярные отделочные материалы: ламинат, паркетная доска - при нагревании свыше 25°С, начинают выделять токсичные испарения формальдегида.

устройство пола на деревянных лага на первом и втором этажах

Большинство производителей отопительной техники учитывают необходимость в одновременном использовании двух отопительных контуров с разной интенсивностью нагрева, предоставляя покупателям котлы с возможностью подключения радиаторов отопления и теплых полов.

Варианты устройства деревянного пола с водяным подогревом


Существует несколько вариантов обустройства теплых полов в деревянном доме. Выбор метода укладки выбирается в зависимости от технических характеристик здания.

Распространенными методами монтажа являются:

  • Маты – представляют готовые конструкции с пазами для укладки водяного контура. Уложить маты можно на ровное основание пола. Для этого предварительно подравнивают поверхность с помощью настила из фанеры или QSB – плиты. Пол модульного типа не требует использования цементных смесей. Сверху полипропиленовые трубы закрывают ЦСП, укладывают напольное покрытие.
  • Устройство теплых бетонных водяных полов поверх деревянных конструкций. Перед монтажом обеспечивают максимальную изоляцию деревянных элементов от влаги. Все работы проводят исключительно готовыми составами с коротким периодом высыхания.
  • Фрезерование деревянного пола для труб системы тёплого водяного пола. С помощью фрез машины вырезают выемки под прохождение трубопровода. Деревянное основание начинает выполнять функцию матов. В результате сокращаются расходы на комплектующие для пола. Недостатком фрезеровки является трудоемкость процесса. Но при наличии специализированного инструмента, длительность монтажа можно свести к минимуму.

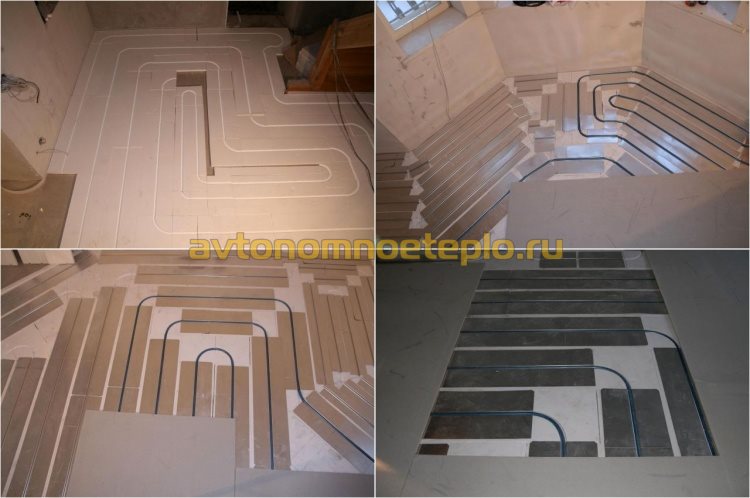

пол на полистирольных плитах и распределительных пластинах
пол на фольгированной подложке без стяжки
укладка пола по металлическим пластинам и ЛДСП
подготовка водяных контуров под сухую стяжку

Уложить водяные теплые полы на деревянный пол можно и другими методами. Существует следующий способ. В деревянном срубе попросту прокладывают трубопровод под лагами. Дощатый пол разбирается, укладывается водяной контур, после чего настил укладывается обратно.

Чтобы максимально обезопасить дерево от попадания влаги, водяной контур укладывают в специальном гофре. Гофра защищает от воздействия воды даже в случае образования протечек.

конструкция пола на панелях из ЛДСП или МДФ пирог пола на плитах из полистирола с пазами для трубы

Как сделать водяные полы в деревянном доме


Устройство тёплого водяного пола на деревянном полу своими руками практически ничем не отличается от конструкций, используемых в других зданиях. Исключение составляют особые меры безопасности, необходимые для защиты деревянных поверхностей от попадания влаги.




Практика показала, что оптимальным вариантом будет использование труб из полипропилена.

Выполняются монтажные работы следующим образом:

  • схема раскладки водяного пола в доме из дерева Проектирование пола – именно с составления схемы начинается укладка системы отопления. Выполняется гидравлический расчет, подсчитывается эффективность водяного контура, принимается решение, позволяющее обеспечить повышение эффективности теплоотдачи. Проекты полов разрабатываются индивидуально, либо выбираются уже готовые решения.
  • Подготавливается основание – выполняется выравнивание пола фанерой. Под слой на черновом поле можно простелить мягкую теплоизоляцию. Правильно сделать надежную гидроизоляцию. Традиционно для этого используют рулонные наплавляемые материалы, но для лучших результатов можно также нанести в несколько слоев специальную гидроизоляционную мастику.
  • Дальнейшие действия зависят от выбора пирога системы отопления. Если планируется залить бетонную стяжку, тогда обязательно прокладывается армирующий слой. Сверху к сетке на хомуты крепится водяной контур. Вся конструкция заливается раствором. Заливка уложенных труб выполняется исключительно растворами, предназначенными для работы с теплыми полами.
  • В случае выбора специальных матов, монтаж по деревянному перекрытию выполняется следующим образом. На выровненную поверхность укладываются полистирольные системы. Маты имеют уже готовые выемки и защелки для монтажа трубы, либо пазы, в которые вставляют теплоотражающие пластины. Поверх стелется водяной контур.
  • Напольное покрытие – эффективность обогрева пола во многом зависит от правильно выбора отделочного материала. На маты укладывается лист ЦСП или фанеры. Остальные работы проводятся в зависимости от выбора напольного покрытия.

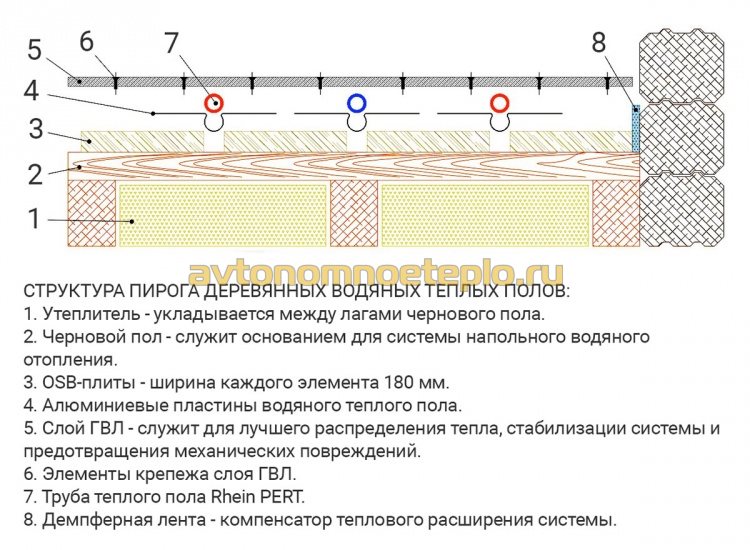

послойная конструкция водяного пола на деревянном полу

Максимальная длина водяного контура не должна превышать 70 м. Если для отапливаемой площади этого недостаточно, создаются так называемые зоны укладки водяных полов. Чтобы обеспечить равномерную подачу в каждый контур отопления, устанавливают водяной коллектор.

Какие напольные покрытия подойдут


Выбор материала ограничен как последующей эксплуатацией, так и способом изготовления системы отопления.

Традиционно используют следующие типы напольного покрытия:

  • Керамическая плитка – преимуществом керамики является быстрый нагрев поверхности и высокая теплоотдача. Использование ограничено прихожей, ванной, кухней и нежилыми помещениями. При выборе керамической плитки, обогреваемые полы необходимо заливать стяжкой, либо накрывать цементно-стружечной плитой.
  • Ламинат и паркетная доска – существует два типа укладки водяного отопления по деревянным полам: на маты или подготовленные штробы. Ламинат или паркет можно стелить независимо от способа проведения монтажных работ. Единственным недостатком напольного покрытия является невозможность нагрева поверхности свыше 25°С.
  • Обычная доска – можно также уложить водяной теплый пол по деревянным балкам своими руками, настелив над водяным контуром доски. Решение не требует серьезных материальных вложений. Выбирается этот способ, если нет возможности уменьшить расстояние до потолка. Впоследствии возможно дополнительно простелить линолеум или ламинат.

ламинированный паркет
натуральная доска
керамическая плитка

При условии соблюдения поэтапного плана монтажа, проблемы укладки по деревянным лагам отсутствуют. Чтобы избежать дальнейших сложностей во время эксплуатации, крайне важно сделать качественное утепление пола и гидроизоляцию помещения.

Какой инструмент потребуется для монтажа


Для монтажа водяного контура потребуется:

  1. Рулетка.
  2. Пластиковые трубы и фитинги.
  3. Набор слесарных и строительных инструментов.
  4. Шуруповерт.
  5. Фрез машина.

Монтаж бетонного водяного тёплого пола по деревянным перекрытиям, дополнительно потребует наличия:
  1. Перфоратора.
  2. Правила.
  3. Угловой шлифмашинки для разрезания арматуры.
  4. Строительного уровня.

Для работы с деревянными поверхностями пригодится набор фрез и свёрл, мощная дрель.

Каких ошибок надо избегать при монтаже


Особенности конструкции на деревянном основании заключаются в том, что любые нарушения и изменения в поэтапном монтаже отопления приведут к проблемам в эксплуатации. Появление конденсата и протечек критично.

Система укладки труб не допускает следующих нарушений:

  • Превышение максимальной длины контура – труба не должна быть свыше 70 м длины. Контур должен располагаться ниже котла, так обеспечивается естественная циркуляция теплоносителя, при отсутствии циркуляционного насоса.
  • гидроизоляционная мастика Отсутствие гидроизоляции – организация деревянных полов с водяным подогревом своими силами зачастую приводит к желанию сэкономить на расходных материалах. Следует запомнить, что хорошая изоляция деревянных поверхностей от воздействия влаги необходима в деревянном доме. Лучше всего не ограничиваться простыми мерами, а использовать дополнительные средства защиты: пропитки и защитную гофру для трубы.
  • Выбор отделочного материала – еще перед выбором метода монтажа теплых полов, следует предусмотреть, каким именно материалом будет облицовываться поверхность. От этого зависит максимальная температура нагрева и этапы работ.

Теплые полы для деревянного дома – это разумное решение. При условии соблюдения рекомендаций относительно монтажа, можно избежать возможных сложностей в процессе будущей эксплуатации.

Монтаж стяжки для «теплого пола» в деревянном доме

Выбирая деревянный дом на сваях, владелец получает легкое, недорогое, экологически чистое строение, возведение которого производится в кратчайшие сроки. Сваи оставляют пустое пространство под полом, обеспечивая циркуляцию воздуха, что препятствует гниению древесины, продлевает общий срок службы строения.

Но есть у конструкции и отрицательная черта: в холодное время года теплопотеря дома через пол увеличивается в разы, что снижает комфорт жильцов и увеличивает расходы на поддержание внутри определенной температуры. Лучшим способом избавиться от проблемы станет «теплый водяной пол», оборудованный в деревянном доме на сваях.

Стяжка над теплым полом в доме

Цель оборудования стяжки

К строениям такого типа предъявляется одно требование: облегченная конструкция не способна выдержать массивное основание, поэтому к обустройству стяжки следует подходить с максимально ответственностью. Она состоит из трех слоев, каждый из которых выполняет определенную функцию:

  • Нижний слой наносится на «черновой» пол, позволяет выровнять основание. Если проверка уровнем выявила уклон между двумя стенами, превышающий 5 мм, то заливать его обязательно. Это облегчит циркуляцию воды в системе обогрева, снизит нагрузку на насос, продлит срок службы механизма.
  • Второй слой нужен для теплоизоляции, чтобы дом, установленный на сваи, не промерзал, что существенно снизить его теплопотерю и уменьшит текущие расходы на поддержание определенной температуры в комнатах. Толщина изоляционного материала выбирается исходя из среднегодовой температуры в регионе в холодное время года.
  • Верхний слой закрывает трубы с теплоносителем, предохраняя их от повреждений, и одновременно играет роль каменной печи. Нагреваясь, бетон долго удерживает температуру, передавая ее в помещение, что позволяет снизить расходы на поддержание температуры в комнате.

Правильно оборудованная стяжка пола в деревянном доме под «теплый пол» продлит срок службы здания, и увеличит комфорт жильцов.

Полностью высохнет стяжка только через четыре недели

к оглавлению ↑

Существующие виды стяжек

На данный момент используется три вида стяжек, которые разделяются в зависимости от количества воды в составе раствора:

  • Жидкие или мокрые. Получили наибольшее распространение благодаря простоте монтажа и высоким функциональным и прочностным характеристикам.
  • Полусухие. Процентное содержание влаги держится на среднем уровне. За счет уменьшения влаги снижается время на высыхание и введение «теплого пола» в эксплуатацию.
  • Сухие. В качестве наполнителя применяется мелкофракционный керамзит, кварцевый песок или мелкозернистый шлак. На отопительные трубы укладывается плита ДВП, гипсокартона или водостойкой фанеры. Поверхность выравнивается с помощью шпатлевки, и после высыхания заливается слоем битума, который служит для гидроизоляции.

«Теплые водяные полы» по деревянным лагам в частном доме укладываются по одной из этих технологий. Выбор определенного метода зависит от бюджета, имеющегося времени и конструкционных особенностей здания.

Совет: Не рекомендуется запускать систему отопления до полного высыхания бетонной стяжки. Этот процесс занимает до четырех недель.

к оглавлению ↑

«Плавающая» стяжка для частных домов

В доме на свайном фундаменте применяется два вида стяжки для обустройства системы горизонтального обогрева: на «плавающей» стяжке и деревянном настиле.

Первый вариант обладает высокой надежностью и прочностью, но его вес составит не мене 100 кг на квадратный метр, поэтому перед монтажом необходимо обязательно убедиться, что конструкция строения способна его выдержать.

«Плавающая» стяжка в разрезе

На выровненное «черновое» основание укладывается слой гидроизоляции, в качестве которой обычно используется полиэтилен. Он выполняет двойную функцию: защищает древесину от попадания влаги и последующего гниения, и является разделителем между стяжкой и основанием, на которое она уложена. Для обеспечения надежной защиты от влаги, пленка берется с небольшим запасом, примерно 15 см на каждую стену, где она закрепляется при помощи монтажного скотча, что обеспечит герметичность. Если слой полиэтилена состоит из нескольких частей и укладывается внахлест, то места соединения также проклеиваются.

Следующим укладывается утеплитель. В этом качестве лучшими вариантами станут рулонные, мягкие материалы или плиты пенополистирола, которые обеспечивают высокую защиту от промерзания.

Данный способ сделать стяжку «теплого пола» в деревянном доме на сваях подразумевает прокладку демпферной ленты по периметру помещения, где происходит заливка. Древесина не отличается статичностью, и под действием температуры будут происходить небольшие подвижки конструкции здания, лента нивелирует эти колебания и защитит стяжку от разрушения. Важно помнить, что в комнате, площадь которой превышает 40 м2, оборудуются несколько контуров отопления, их также требуется разделить слоем демпферной ленты.

Совет: В цементный раствор стяжки желательно добавить пластификатор. Для этого можно взять строительный клей ПВА из расчета 1 кг клея на мешок цемента.

Чтобы обеспечить монолитность конструкции и закрепить инженерные коммуникации, на слой теплоизоляции укладывается армирующая сетка. На ней при помощи хомутов или специальных креплений, выдерживая необходимое расстояние между витками, фиксируются трубы отопления, чтобы в процессе заливки бетоном они не изменили своего положения.

Укладка труб отопления на слой пенополистиролового теплоизолятора

Последним этапом станет заливка цементного раствора. Его толщина должна быть в пределах 5-7 см, чтобы в процессе нагревания плита не лопнула, а в образовавшихся трещинах не появились «мостики холода».

Плавающая стяжка не имеет прочного сцепления с основанием и отделена от стен демпферной лентой, поэтому при естественных подвижках конструкции деревянного дома она сохранит свою целостность.

к оглавлению ↑

Система отопления, смонтированная на основании из дерева

Рассмотрим, как уложить водяной «теплый пол» на деревянные лаги. Работа проводится в несколько этапов:

  • Черновой пол выравнивается до устранения перепада между краями площадки.
  • Первым укладывается слой полиэтилена для гидроизоляции.
  • Второй слой — фольгированный пенополистирол. Он даст нужный уровень утепления, а фольга препятствует распространению тепла вниз, концентрируя его в верхней части «пирога».
  • Далее собирается каркас из дерева для отопительного контура. В нем пропиливаются желоба, куда будут уложены трубы.
  • Коммуникации закрываются слоем оцинкованного металла или пластинами из алюминия, которые позволят равномерно распределить тепло по всей поверхности.
  • Последними укладываются листы фанеры или ОСП, на которые монтируется чистовое покрытие пола.

Стяжка на лагах

Другой вариант — монтаж «теплого пола» в частном доме между лагами:

  • На боковую поверхность лагов саморезами прикрепляются черепные бруски, которые станут несущим основанием.
  • На бруски укладываются листы влагостойкой фанеры, которые застилаются слоем полиэтилена с небольшим нахлестом на лаги.
  • Для теплоизоляции используется слой пенополистирола. Его толщина должна подбирается так, чтобы совпадать с верхним краем лагов.
  • Конструкция закрывается слоем пароизоляционной пленки, площадь которой должна превышать размеры комнаты на 10-15 см с каждой стороны.
  • Следующей кладется армирующая сетка, которую нужно залить тонким слоем цементного раствора. На нее монтируется слой покрытого фольгой изоляционного материала, который выступает в роли отражателя тепла в верхнюю часть конструкции.
  • Производится прокладка труб отопления с шагом в 10 или 15 см.
  • Заливается стяжка, толщиной 3-5 см, которая закрывается чистовым покрытием.

Получаем водяной «теплый пол» в деревянном доме со стяжкой на плиту многослойного «пирога», который отличается малым весом, но сохраняет прочностные показатели.

Совет: В низких помещениях, где толщина бетонной стяжки не превышает 3 см, рекомендуется использовать слой самовыравнивающей смеси. Это увеличит прочность конструкции.

к оглавлению ↑

Плитка в качестве напольного покрытия

Физические характеристики древесины не позволяют ей в должной степени сохранять полученное от системы отопления тепло, поэтому лучшим вариантом напольного покрытия при горизонтальном водяном отоплении является плитка из натурального или искусственного камня.

Стяжка под плитку

Чтобы получить независимую стяжку для «теплого пола» для укладки плитки по деревянным балкам в частном доме необходимо произвести следующие работы:

  • Монтируется «плавающая» стяжка, по технологии, описанной ранее. Исключение составляет только толщина бетонного раствора. Она должна быть 3-4 см.
  • После полного застывания стяжки, она обрабатывается грунтовым раствором.
  • Далее на плиточный клей устанавливается напольное покрытие.

Несмотря на возможность проведения монтажа плиточного покрытия пола на деревянных лагах, у этой методики есть существенный минус срок службы древесины ниже, чем керамогранита и прочих плиточных материалов. Для замены пришедших в негодность деревянных брусков придется проводить серьезный демонтаж напольного покрытия.

К плюсам можно отнести:

  • Существенная экономия средств за счет меньшей стоимости древесины.
  • Уменьшается общий вес напольного «пирога» и нагрузка на несущую конструкцию.
  • Увеличивается скорость монтажа.
  • Отопительная система быстрее вводится в эксплуатацию благодаря более быстрому высыханию тонкого слоя бетона.

Несмотря на некоторые ограничения, облицовка плиткой ванной, бассейна и прочих помещений с повышенной влажностью, совместно с системой «теплый пол» позволяет значительно увеличить комфорт и повысить долговечность деревянных элементов конструкции.

«Теплый пол» — это максимальный комфорт в вашем доме

Стяжка — непременный атрибут отопления «теплым полом». Она защищает трубы от нагрузки и механических повреждений, позволяет получить идеально ровную поверхность напольного покрытия, что благотворно сказывается на комфорте жильцов. Единственный ее минус — монтаж стяжки «поднимает» уровень пола, уменьшая общий объем помещения. Если в комнатах с высокими потолками это не окажет существенного влияния, то в низких — может немного мешать.

Водяной теплый пол в деревянном доме

Напольные системы обогрева благодаря своим многочисленным достоинствам обрели широкую популярность среди домовладельцев, в том числе и хозяев деревянных частных коттеджей. Но в этом случае устройство теплых полов имеет свои нюансы, поскольку в таких домах редко выполняются бетонные основания, на которые они укладываются традиционным способом. В данной статье мы расскажем об этих нюансах и о том, как лучше устроить водяной теплый пол в деревянном доме.

Способы устройства напольного обогрева

В деревянных зданиях теплые полы с теплоносителем можно смонтировать 2 способами:

  • Традиционным, под стяжку из цементно-песчаного раствора.
  • «Сухим» способом, по деревянным лагам или балкам

Поскольку в домах из деревянного бруса полы первого этажа или перекрытие над подвалом зачастую бывает бетонным, то традиционный способ монтажа напольных водяных систем полностью отметать нельзя. Больше того, не стоит мудрить на подобных основаниях теплый пол по деревянным лагам, это приведет к лишним затратам, а результат может не оправдать ваших ожиданий. Лучше на черновых бетонных полах устраивать систему обогрева под стяжку, а уж потом настилать напольное покрытие из дерева.

Совсем другая ситуация, когда дом с деревянными перекрытиями. Выполнять по ним стяжку с греющим контуром не следует, и вот почему:

  • Цементно-песчаная стяжка оказывает дополнительную нагрузку, на которую перекрытие не всегда рассчитано.
  • Хороший деревянный дом постоянно «дышит», вследствие чего слой раствора может пойти трещинами, поскольку амплитуда его расширения не совпадает с процессами в деревянных конструкциях. Потребуется обеспечить компенсацию расширения греющего контура, что довольно сложно и затратно.

Для справки. Иногда деревянные дома зачастую строятся из недостаточно просушенного профилированного бруса, из-за чего в первое время в толще конструкций происходят изменения, приводящие к трещинам материала. В таких условиях стяжка непременно пострадает.

Не исключается и применение различных электрических систем напольного обогрева, из них самым приемлемым вариантом является использование инфракрасного теплого пола для отопления деревянного дома. Тонкая полимерная пленка с нанесенными на ней нагревательными элементами закладывается прямо под напольное покрытие, стяжку делать не требуется, что значительно упрощает монтажные работы. Однако, в этом случае выбор энергоресурсов для обогрева жилища ограничивается электроэнергией, в то время как теплоноситель водяных теплых полов может нагреваться от газового, твердотопливного или дизельного котла.

Некоторые домовладельцы, отдавая дань традициям, возводят в деревянных домах печи из кирпича, встраивая в них нагревательный контур для воды. В этой ситуации альтернативы греющим напольным контурам с теплоносителем просто не существует.

Устройство водяных теплых полов «сухим» способом

В качестве несущих конструктивных элементов пола в домах применяются лаги и деревянные балки перекрытий. Лаги устанавливаются на твердое основание либо на множество точечных опор, в то время как балки имеют 2 точки опоры по краям и в некоторых случаях дополнительно опираются на перегородки. Поскольку балка – это несущая конструкция перекрытия, то выполнять в ней какие-либо пазы или пропилы не допускается, в этом и заключается основная сложность при устройстве теплого пола в деревянном доме. Единственный выход – настелить черновой пол из досок или листов ДСП, а от него уже начинать устройство «пирога» напольного отопления.

Ситуация с лагами несколько иная. Когда брус уложен на сплошное твердое основание, то в нем есть возможность пропиливания пазов для труб водяного контура и делать черновой пол не нужно. Если же лаги опираются в нескольких точках, то пропилы в них делать крайне нежелательно, как и в несущих балках. Но в любом случае до того как устраивать поверх балок или лаг черновой пол, между ними укладывается слой теплоизоляционного материала. Для укладки теплого пола по деревянным лагам первого этажа толщина утеплителя должна быть не менее 80 мм, а для перекрытия достаточно 20—30 мм. При этом под теплоизоляционный материал на первом этаже следует проложить гидроизоляционный слой из полиэтиленовой пленки.

Под тем предлогом, что все этажи частного дома составляют единое пространство, во многих руководствах по монтажу теплого пола указывается, что перекрытия утеплять не требуется. Мол, ничего страшного нет в том, чтобы часть тепла греющего контура уходила вниз. В действительности это нарушает сам принцип действия теплых полов, поскольку тепло, идущее от потолков помещения, так и останется в верхней зоне, а в комнате, где находится система напольного обогрева, его может и не хватать. Чтобы тепло равномерно распространялось по тем помещениям, для которых оно предназначено, укладывайте небольшой слой утепляющего материала, устраивая теплый сухой пол в перекрытии.

После того как уложен теплоизоляционный материал и смонтировано черновое основание из досок или ДСП, нужно обеспечить отражение всей теплоты греющего контура вверх. Это делается 2 способами:

  • Нужно начинать устройство теплых деревянных полов с укладки по всей поверхности фольгированного отражающего слоя. В случае, когда трубы контура планируется класть прямо на утеплитель и через пропилы в лагах, то фольга прокладывается только между ними.
  • Более дорогостоящий способ – с помощью плитных древесных материалов и профилированных листов оцинкованного металла. Начертив схему раскладки контуров теплых полов на деревянном основании, в промежутках между трассами труб к нему саморезами крепят детали из ДСП. В получившиеся канавки вставляют листы оцинкованной стали.

Продолжается монтаж водяных теплых полов раскладкой труб греющего контура. Для этой цели чаще всего применяются трубы из металлопластика диаметром 16 мм (ДУ10). Шаг укладки здесь надо соблюдать меньше, чем в теплых полах под стяжку, поскольку теплоотдача в нашем случае будет не так эффективна. Труба с теплоносителем передает тепло покрытию не напрямую, а через воздушную прослойку, отсюда и снижение теплоотдачи. Соответственно, шаг укладки трубы в среднем должен составлять 150 мм, максимум – 200 мм. После этого контур подключается к коллектору, проверяется на герметичность и можно стелить финишное покрытие для деревянного пола.

Напольное отопление «под стяжку»

Технология монтажа напольного отопления, предусматривающая замоноличивание контуров в стяжку из цементно – песчаного раствора, широко распространена и достаточно известна, пирог пола представлен на рисунке:

Для начала надо обеспечить гидроизоляцию будущей плиты, проложив полиэтиленовую пленку поверх бетонной подготовки. Затем, с целью компенсации теплового расширения стяжки, по всему периметру комнаты вдоль стен крепится демпферная лента, после чего по всей поверхности основания укладывается утеплитель.

Чтобы водяные теплые полы имели хорошую теплоотдачу, поверх теплоизоляции ложится фольгированная пленка с разметкой, по которой раскладываются трубы. Шаг укладки здесь варьируется от 150 мм (для паркета с ковром) до 350 мм (для кафельной плитки). Необходимо проследить, чтобы длина каждого контура не превышала 100 м. Крепеж труб осуществляется с помощью специальных планок либо пластмассовых «гарпунов». В конце контур присоединяется к распределителю и проверяется на герметичность.

Последний этап – заливка стяжки. Оптимальная толщина слоя раствора – 3—5 см над верхом трубы, время полного застывания – 3 недели. После этого можно окончательно сделать теплый пол в деревянном доме, настелив поверх стяжки финишное покрытие.

Заключение

Монтировать теплый водяной пол на деревянном покрытии несколько сложнее, чем под стяжку, да и теплоотдача его меньше. Но пусть это вас не беспокоит, на расход энергоносителей это не повлияет никак. Только надо учесть, что напольных контуров будет недостаточно для полноценного обогрева и понадобится предусмотреть систему радиаторного отопления.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
