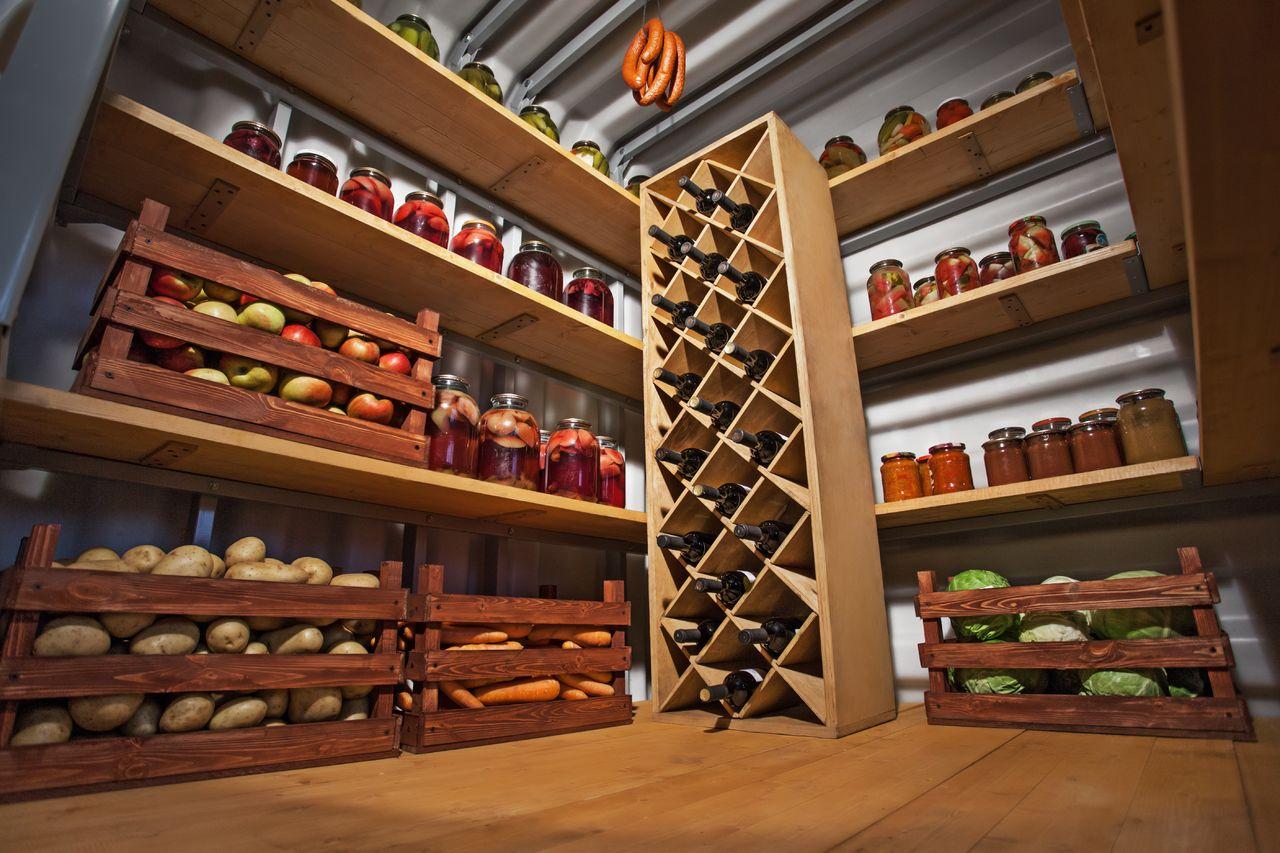

Погреб выполняет простую функцию – хранение продуктовых запасов. Лучшая сохранность фруктов и овощей, в свежем либо законсервированном виде, достигается лишь при правильном микроклимате. Для создания необходимого температурного режима используют нагревательные приборы; для поддержания его на требуемом уровне – терморегулятор для погреба.

Правильный микроклимат для хранения обязателен

Правильный микроклимат для хранения обязателен

Особенности использования терморегулятора в погребе

Для погреба и жилых помещений используются разное оборудование и режимы обогрева. Необходимо учитывать некоторые особенности:

  1. Распределение температуры. В подземных хранилищах она может значительно отличаться в зависимости от высоты, даже в пределах небольшого пространства.
  2. Объем помещения. Погреб обычно небольшой, это нужно учитывать при расположении нагревателя и датчиков.
  3. Влажность. Высокий показатель может повлиять на работу некоторых моделей терморегулятора.
  4. Мощность. Для обогрева небольшой площади не стоит использовать слишком мощный нагреватель – это неэкономно.

Эти параметры влияют на выбор самого нагревателя, потом и терморегулятора для него. Несмотря на технические различия, принцип работы устройств остается неизменным.

Принцип работы терморегулятора

Суть работы прибора – контроль нагревательного элемента. Устанавливается контрольное значение температуры. Если воздух в помещении холоднее, чем требуется, датчик это улавливает, и прибор включает отопление. При достижении заданного уровня – выключает.

На заметку. Большинство современных терморегуляторов электронное. Для погреба подойдет и механический термостат, но за последние годы стали доступны электронные модели, предлагающие больший функционал.

Модель простого терморегулятора

Модель простого терморегулятора

Терморегуляторы с датчиком температуры воздуха для погреба требуют не только правильного выбора устройства, но и его размещения.

Как лучше расположить оборудование

При установке датчика следует отталкиваться от объема помещения и выбранного места для хранения запасов:

  1. Рядом с полками продуктов. Главная задача – контролировать температуру именно в этой области.
  2. При равномерном распределении овощей и консервированных продуктов – в нескольких сантиметрах от пола.
  3. На некотором удалении от нагревателя. Навредит как слишком близкая установка, так и большое расстояние. В первом случае контролироваться будет чересчур малая площадь, во втором – возможны ошибки регулирования.

Если используются ТЭНы в просторных овощехранилищах, нужно распределить их равномерно. Для помещений площадью до 5-6 кв.м достаточно одного, расположенного в центре.

Выбор терморегулятора

Подбирать модель регулятора стоит после измерения площади погреба и уровня влажности. Различаются приборы по следующим характеристикам:

  • диапазон считываемых температур;
  • отображение информации – дисплей либо набор индикаторов;
  • защищенность от внешних воздействий – влаги и частиц пыли;
  • максимальная дальность расположения датчика.

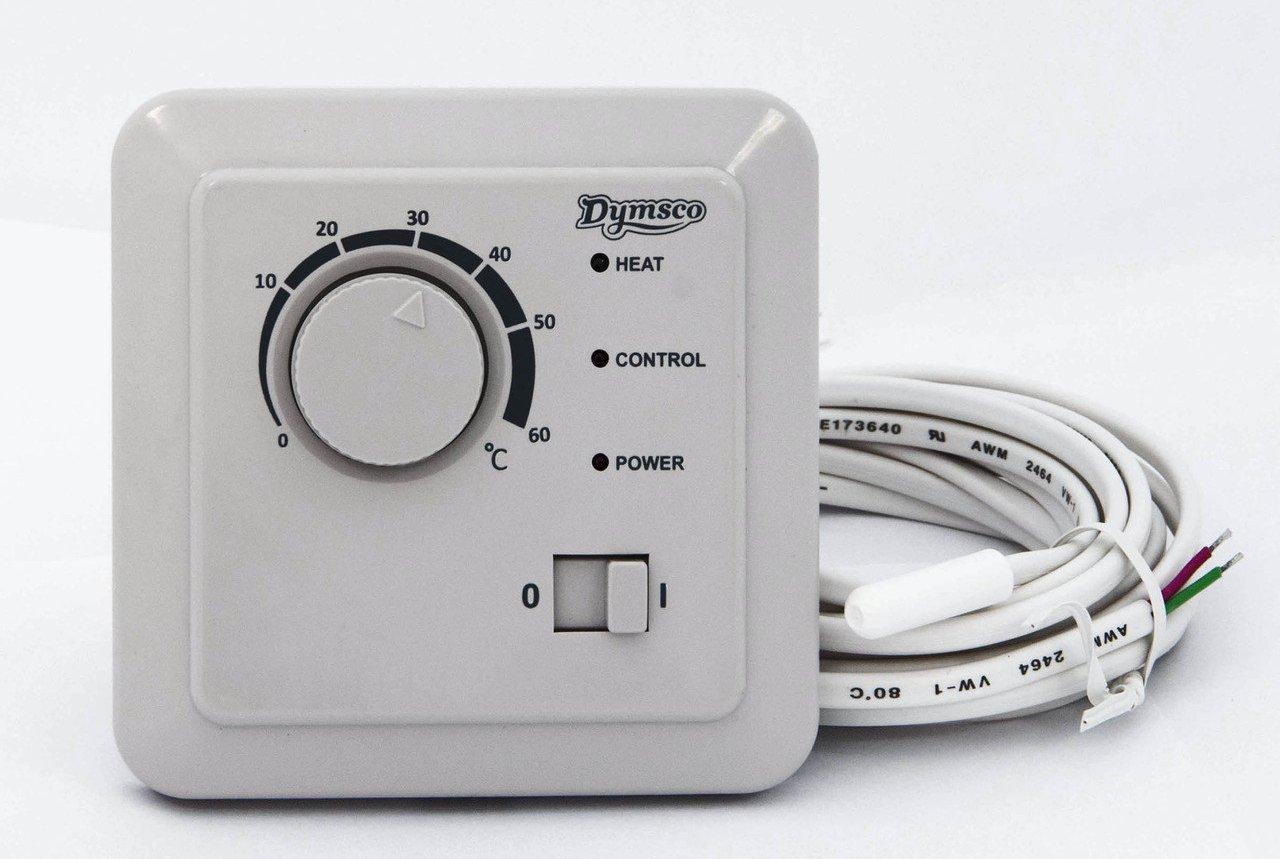

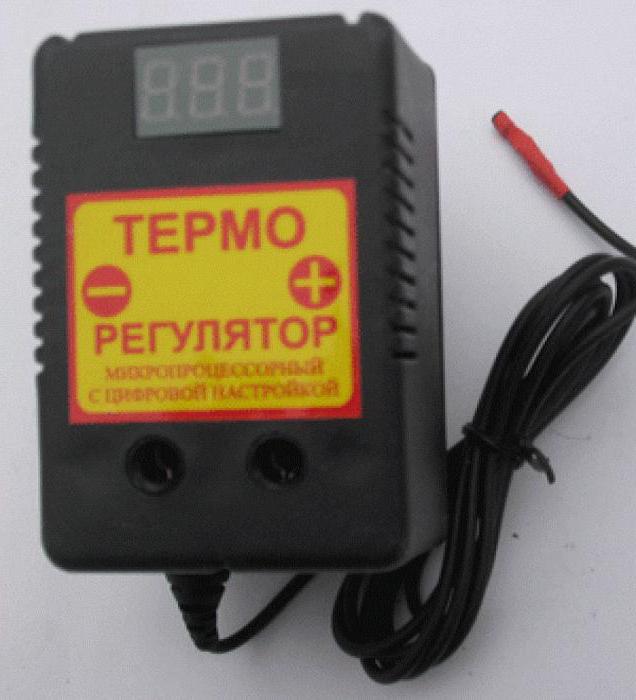

Если высокая технологичность не нужна, а важен только функционал, можно не покупать прибор, а сделать его самому.

Самодельный терморегулятор

При изготовлении терморегулятора для погреба своими руками можно воспользоваться биметаллическим датчиком. Однако механическое прерывание работы нагревателя менее надежно, чем электронная коммутация. Собрать терморегулятор можно на обычной микросхеме.

В зависимости от фантазии создателя и объема задач будущего терморегулятора, потребуется разный набор компонентов. Однако можно выделить несколько основных.

Материалы для создания терморегулятора

При конструировании рабочего устройства обычно используют следующие элементы:

  • стабилитрон – диод, односторонне пропускающий ток;
  • термический резистор – сопротивление меняется в зависимости от колебаний температуры;
  • переменный резистор – регулирует температуру.

Настройка прибора на температуру срабатывания вручную – сложный этап. Облегчить его можно покупкой готового сенсора. У такого датчика температуры воздуха для погреба цифровой сигнал будет подаваться на микроконтроллер.

Контроль температуры в помещении

Для поддержания оптимальной температуры при помощи самодельного или заводского прибора можно выбрать несколько способов:

  1. Включение либо отключение нагревателя. Способ простой и эффективный, но подходит не всегда. Из-за ошибок в регулировке могут возникнуть колебания температуры, опасные для хранящихся запасов.
  2. Контроль режима работы. Меняется либо степень нагрева элемента, либо скорость работы кулера (при использовании тепловентилятора).

Обычно используют первый метод – устройства с подобным принципом работы дешевле и надежнее.

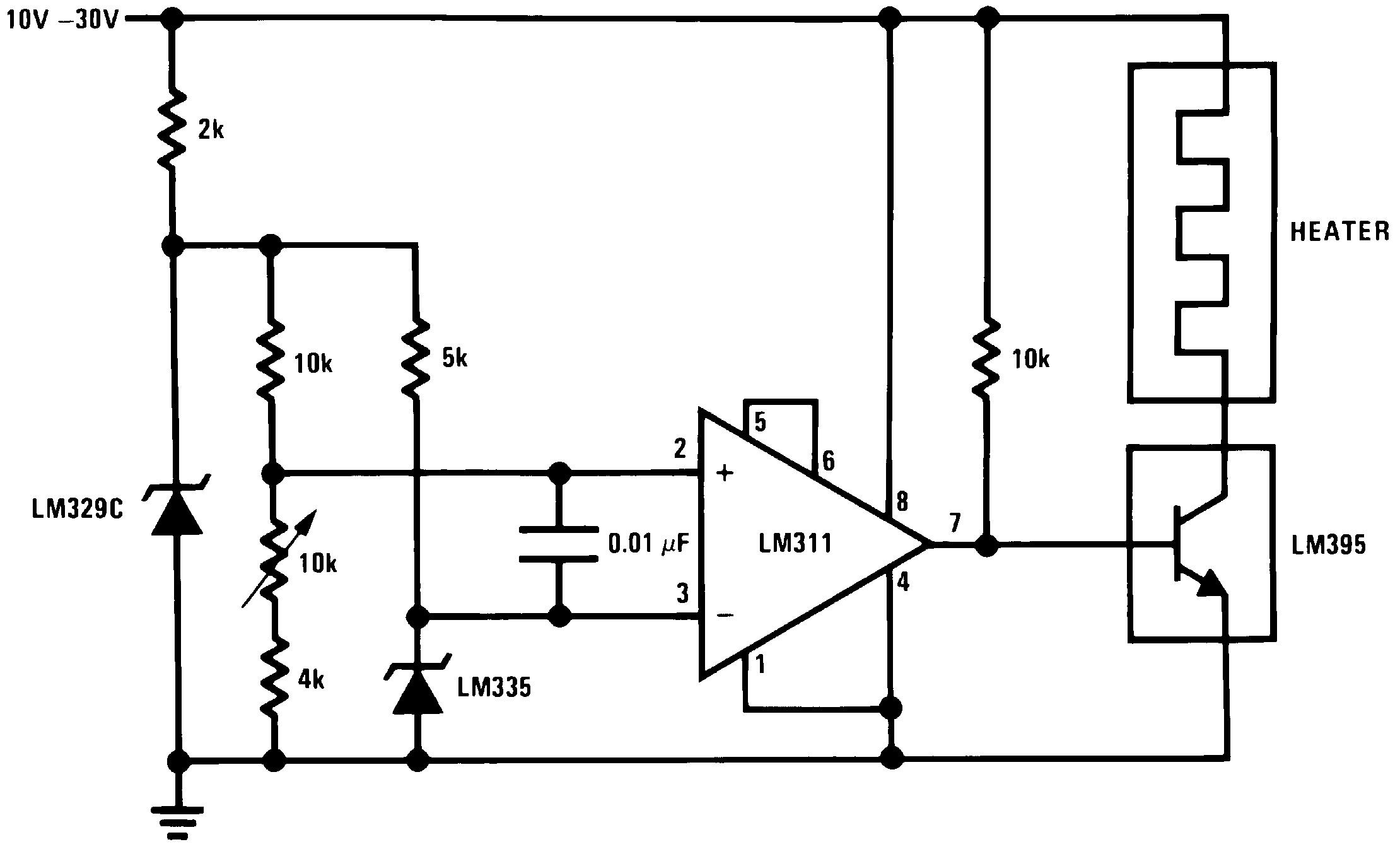

Схема терморегулятора

Полностью понять принцип работы устройства либо собрать его самому поможет электрическая схема. Примеры можно найти в технических руководствах простейших терморегуляторов, например, LM335. Несмотря на то, что прибор был разработан довольно давно, схемы остаются рабочими. Достаточно взять их за основу и дополнять необходимыми узлами.

Схема работы устройства

Схема работы устройства

Принципиальная электрическая схема – это базовая схема, скорее всего, при самостоятельном конструировании к ней добавятся другие элементы, например, устройства для индикации работы. При понимании работы узлов и достаточном знании радиомеханики можно модернизировать систему, например, установить термореле для включения нагревателя.

Печатная плата терморегулятора

Собрать прибор можно на печатной плате. Материал – односторонний стеклотекстолит. Плата помещается в любой подходящий корпус, терморезистор выносится наружу. Калибровку срабатывания реле производят при помощи сопротивлений R2 и R1, выбирая угол вращением ручки.

Схема печатной платы терморегулятора

Схема печатной платы терморегулятора

Работа компаратора

На схеме терморегулятора можно заметить ключевой элемент LM311 – компаратор, имеющий прямой и инверсный входы, а также два выхода. Он действует следующим образом:

  1. Напряжение на прямом входе выше – на выходе устанавливается высокий уровень, транзистор или реле включает нагревательный элемент.
  2. Напряжение выше на инверсном – устанавливается низкий уровень, нагрев отключается.

Термодатчик подключается к инверсному входу, поэтому напряжение на нем будет повышаться по мере роста температуры.

Как соединить устройство с нагревателем

Подключать терморегулятор к нагревательному прибору нужно по схеме, указанной в технической документации. Обычно сложностей возникнуть не должно, так как учитываются все возможные варианты.

Если прибор самодельный, нужно лишний раз убедиться, что конструкция надежная и выполнена правильно. Элементы должны быть тщательно защищены от воздействия влаги, которой не избежать в подвале. Особое внимание стоит уделить качеству пайки и отсутствию замыкания дорожек.

Правильный выбор или сборка терморегулятора позволит забыть о проблеме переохлаждения или слишком высокой температуры в погребе. Достаточно настроить контрольные значения и следить за состоянием устройства, все остальное сделает прибор.

Видео

Как Сделать Терморегулятор Для Погреба Своими Руками » Детальная Инструкция + Видео + Фото

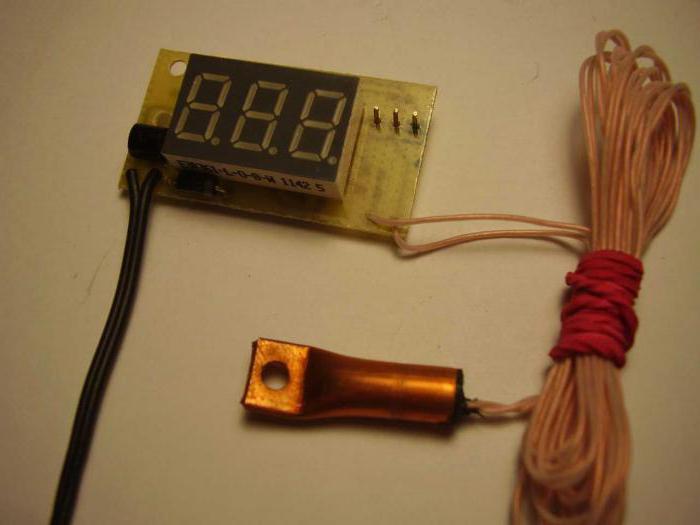

Термометр для погреба

Термометр для погреба

Терморегулятор для погреба своими руками используется в самых разных устройствах. Чтобы сконструировать для погреба такой аппарат ничего нового изобретать не стоит.

Для этого достаточно ознакомиться с имеющейся документацией на этот компонент, изучить принцип его использования. После этого дополнить схему выходным устройством.

Оно даст возможность включать нагреватель нужной мощности, блоком питания и индикатором работы. Как сделать термопогреб предлагается узнать из этой статьи.

Особенности использования терморегулятора в погребе

В погребе, омшанике, овощехранилище температура распределяется неравномерно: в одной зоне будет теплее, в другой — холоднее. Больше всего это отличие заметно по высоте.

С помощью терморегулятора можно контролировать температуру лишь вблизи датчика, а при удалении от него ошибка станет возрастать и возможно превышение допустимого значения.

Поэтому датчик терморегулятора необходимо размещать:

  • В непосредственной близости к продуктам или в самой «ответственной» зоне, примерно в трех — пяти сантиметрах от пола.
  • Не следует размещать его близко от нагревателя, в противном случае возникнет небольшая зона термостатирования, которая не охватит всю полезную площадь.
  • При слишком большом удалении датчика от нагревателя, или при отсутствии между ними свободного воздушного пространства возможно существование большой ошибки перерегулирования.
Терморегулятор для погреба тро 02

Терморегулятор для погреба тро 02

  • Не стоит использовать в подвале нагреватель, имеющий большую мощность, чтобы избежать ошибки перерегулирования, особенно, если термостат применяется для «подстраховки» в случае длительных морозов. Мощности 250 Вт обычно достаточно для этих целей.
  • Термостат с ТЭНом имеет смысл использовать в погребах небольших размеров, площадью от двух до шести квадратных метров. ТЭН помещается в середину погреба или поближе к более «ответственной» зоне от пола на три – пять сантиметров. При использовании двух и более ТЭНов их необходимо равномерно распределить по площади погреба.
  • Для более эффективного и равномерного распределения температуры во всем объеме погреба нужна установка тепловентилятора. Использовать его можно в погребах, площадь которых до 10 квадратных метров и более.
    В этом случае тепловентилятор устанавливается у стены на полу, воздушный поток при этом направляется к противоположной стене, фиксируется шурупами.

Совет: Тепловентилятор допустимо использовать лишь в сухом подвале, где влажность составляет не более 80%.

  • Из-за создания некоторого уровня шума тепловентилятор лучше не использовать в омшаниках.

Как сделать термоящик для овощей

Качество и цена покупных овощей, часто оставляет желает лучшего. К тому же со своего огорода все продукты всегда вкуснее. Но мало вырастить урожай, его еще надо и правильно сохранить.

Для хранения разных овощей и корнеплодов в погребе оптимально подходит температура примерно нуль градусов, а конкретно от +1 до +2 градуса, а влажность от 90 до 95%. При таких режимах овощи не будут гнить и пересыхать.

У обладателей подвалов и погребов такой режим можно выдержать практически автоматически, тогда как владельцы городских квартир часто испытывают определенные трудности с хранением запасов. В квартире — тепло и сухо, овощи станут портиться, подсыхать или прорастать.

В то же время на балконе и лоджии не сохраняется стабильной температуры, там то холодно, то слишком жарко. Зимой их просто можно заморозить.

Сделать практически идеальными условиями, где можно хранить картофель, морковь и стальные овощи допустимо и в городской квартире. Для этого достаточно изготовить простой термо погребок на балконе или лоджии и в нем хранить овощи.

Сам контейнер для хранения продуктов — это обычный ящик, изготовленный из фанеры, ДСП, ДВП, обычной доски или оргалита. В этом случае можно применять любой готовый ящик достаточного объема, или изготовить его самостоятельно.

Инструкция по устройству контейнера для установки на лоджии или балконе предлагает следующее:

  • Берется ящик с внутренним объемом 500 литров, который удовлетворит все потребности владельца для хранения овощей.
  • При этом «секрет» термоконтейнера заключается в том, что ящик с овощами размещается в термоизолированный кожух, который сделать придется самостоятельно, согласно размерам овощного ящика.
  • Укладывается на пол лоджии утеплитель. В данном случае лучше всего использовать экструдированный пенополистирол. У него твердая структура, способная выдержать довольно большую нагрузку.
  • Размеры утеплителя должны быть больше овощного короба с каждой стороны примерно на 15 см. На утеплителе укладывается лист ДСП или фанерный такого же размера. Так изготавливается дно контейнера, как показано на фото.
Овощной ящик для установки на балконе или лоджии

Овощной ящик для установки на балконе или лоджии

  • Овощной короб устанавливается на дно с использованием небольших подкладок или ножек. Ими могут быть небольшие брусочки из дерева.
  • Между дном термоконтейнера и дном овощного ящика должен быть зазор примерно 10 сантиметров. Сюда помещается обогреватель, мощность которого не должна быть выше 100 Вт.
  • Удобнее всего в качестве обогревателя применять электрическую грелку. Ее мощности достаточно для этих целей, причем она может регулироваться.
  • В качестве обогревателя допускается использовать даже простую лампочку накаливания, имеющую мощность от 40 до 75 Вт. Обеспечить пожарную безопасность нужно поместив ее в большую банку из-под консервов, а регулировку осуществлять диммер – регулятором силы света.
  • Затем стенки термоконтейнера выгораживаются.

Совет: Между стенками термоконтейнера и коробом для овощей обязательно необходимо оставлять воздушный зазор минимум от трех до пяти сантиметров, что требует нормальное распределение тепла по всему объему балконного погребка от обогревателя.

При отсутствии зазора, овощи сверху станут мерзнуть, а снизу сильно нагреваться:

  • Одну из стенок термоконтейнера лучше выполнить съемной, для облегчения доступа к обогревателю, например, для выполнения замены перегоревшей лампочки, без вытаскивания всего запаса овощей.
  • Как утеплитель может использоваться минеральная вата, пенополистирол, опилки. Но при этом стоит устраивать дополнительные стенки, чтобы защитить сам утеплитель от механических повреждений.
    При использовании экструдированного пенополистирола (ЭППС), сам корпус допустимо сделать лишь из него. ЭППС – достаточно прочный материал.
  • Сверху такое устройство закрывается крышкой, которая тоже термоизолированная. Желательно большей толщины, и с профилем, так, чтобы она смогла закрыть и овощной ящик.

Как поддержать температуру

Необходимая температура в устройстве поддерживается:

  • Вручную. Это достаточно инерционное устройство в тепловом отношении.
  • С использованием электронного термометра, в котором встроен выносной датчик.
  • Включать и выключать обогреватель можно с помощью устройства программируемого таймера.
  • Лучшим вариантом будет монтаж любого термореле, для управления обогревателем и поддерживания в нем установленной температуры автоматически.
  • Можно использовать датчик нуля.

Как использовать терморегулятор в погребе и термоконтейнер на балконе и лоджии хорошо видно на видео.


Терморегулятор для погреба своими руками

Один мой знакомый приятель приобрел гараж с погребом и решил сделать так, чтобы картофель и другие овощи в погребе не промерзали зимой.

Он попросил помочь ему в изготовлении терморегулятора.

Схема простая, доступная для сборки даже начинающим радиолюбителям.

Слепое копирование чьего-то, хотя и вполне работоспособного, устройства — не по мне. Да и ряд соображений побудил заняться модернизацией базового терморегулятора.

Прежде всего, меня не устраивало, что электропитание исходного варианта осуществлялось по так называемой бестрансформаторной схеме, где узлы и элементы — под фазовым, опасным для жизни напряжением. Ведь в погреб не исключено просачивание воды. Да и хозяин хранилища овощей, скажем, в распутицу может запросто промочить ноги. Что если он на мгновение коснется работающего терморегулятора? Это помогло четче сформулировать основное требование к терморегулятору: надежная развязка конструкции от сетевого напряжения, например, при помощи разделительного или понижающего трансформатора и исполнительного реле.

Не устраивала меня и маломощность устройства-прототипа с теплоизлучающей нагрузкой в виде 100-ваттной лампы накаливания. Конечно же, в модернизированной конструкции должен работать нагреватель мощностью не менее 1,5 кВт в сочетании с вентилятором. В случае необходимости его можно использовать для быстрой просушки погреба-овощехранилища.

Но тогда тиристоры устаревшей серии КУ202 и диоды Д245, на которых собрана схема-прототип, должны работать на пределе своих возможностей и перегреваться. Значит, требуется установить их на радиаторы, организовать принудительное охлаждение, электроизолировать друг от друга и от корпуса устройства или использовать более мощные и, как правило, более дорогие и дефицитные аналоги…

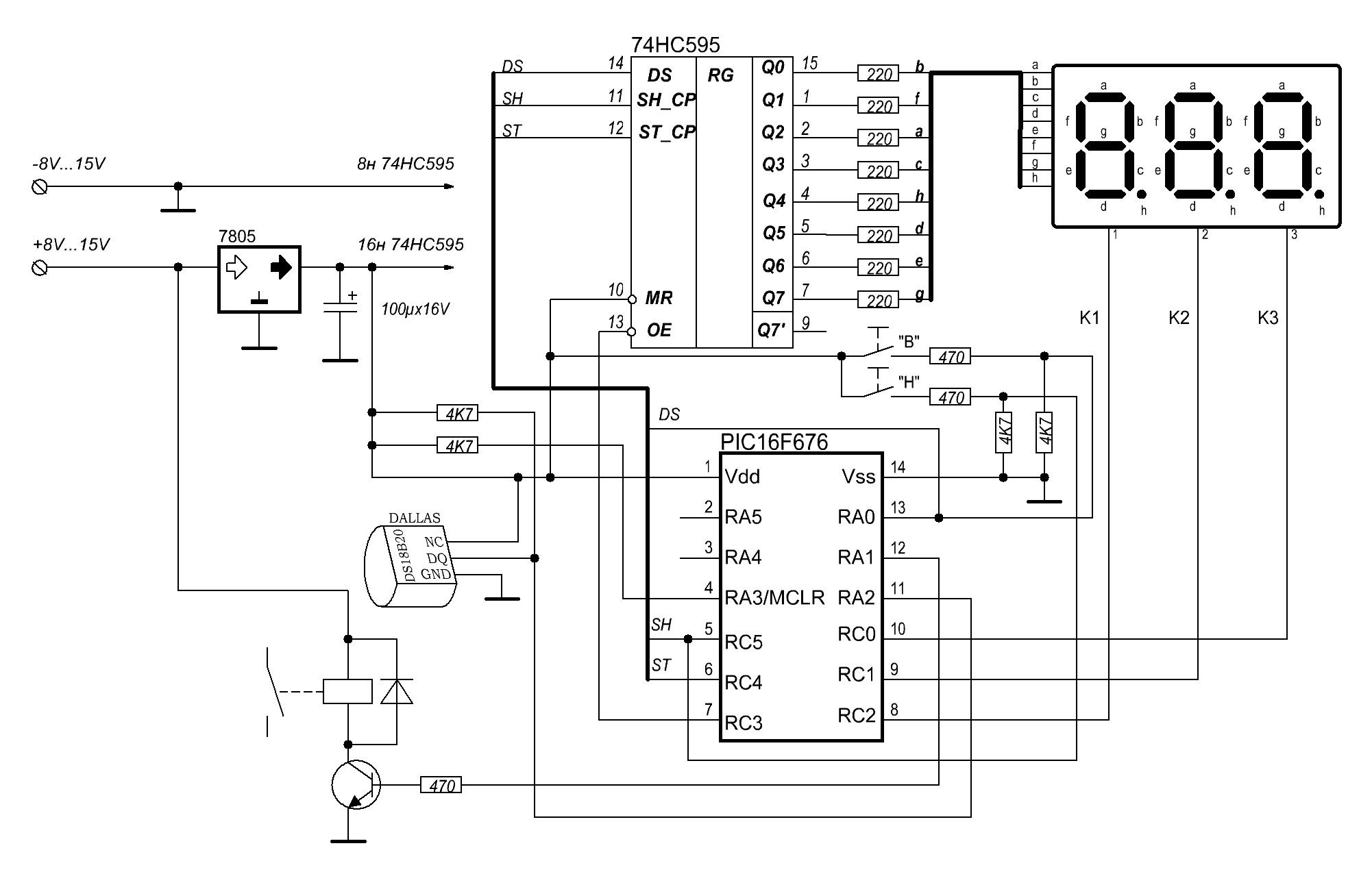

Принципиальная электрическая схема

Схема терморегулятора-прототипа (вверху)

и её модернизированный вариант (внизу)

И тут мне подвернулся под руку старый магнитный пускатель марки ПМЕ-074. Это помогло разрешить все проблемы. К тому же удалось при модификации принципиальной электрической схемы терморегулятора ограничиться использованием одного датчика температуры вместо прежних двух.

Тем, кто заинтересуется моей доработкой конструкции, отлично зарекомендовавшей себя в деле, нелишне знать и другие подробности. В частности, что на резисторах R1— RЗ собран делитель 9-вольтного, гальванически не связанного с бытовой электросетью, стабилизированного напряжения питания (с помощью стабилитрона VD1 типа Д814Б). В нижнее плечо его включен 10-килоомный терморезистор КМТ-12, легко заменяемый на ММТ-1, ММТ-9, ММТ-12 и им подобные аналоги. В верхнем плече делителя — два резистора: переменный Р1 (сопротивлением 1,5—2,2 кОм, тип — СПО-0,5 или СПЗ-4а с линейной характеристикой, ручка регулировки вынесена на лицевую панель с градуировкой «коррекция») и подстроечный R2 (15—47 кОм, СПЗ-16, «грубая установка»).

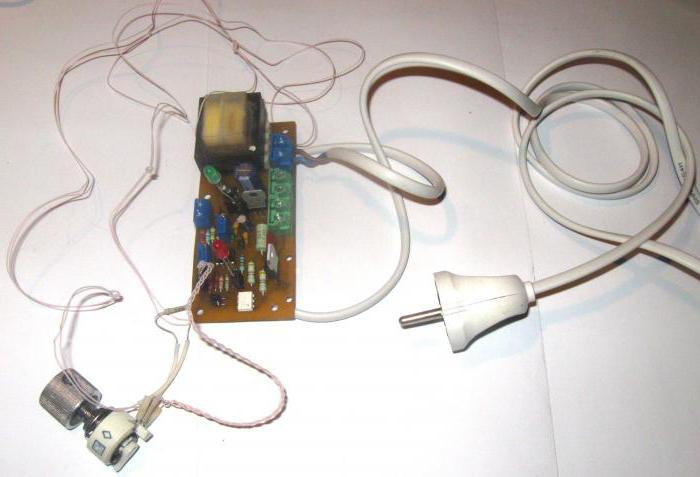

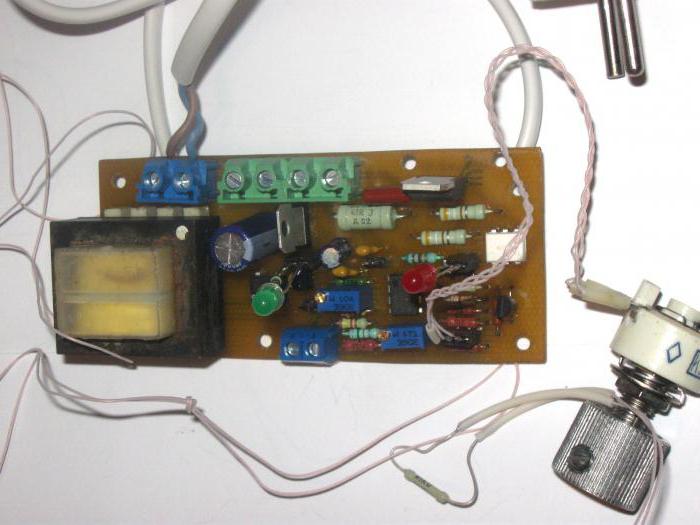

Печатная плата терморегулятора

Ярко выраженная зависимость сопротивления терморезистора от температуры позволяет использовать его в качестве датчика, изменяющего напряжение на соединенных входах 1 и 2 логического элемента DD1.1 микросхемы К561ЛА7. Ручками регулировки резисторов R1 и R2 выставляется порог (температура) срабатывания электронной логики. Конденсатором С1 устраняется «дребезг» (самовозбуждение) микросхемы DD1 в момент переключения. Благодаря резисторам R5 и R6 выход «цепочки» логических элементов гальванически увязывается с транзисторным ключом УТ1 (КТ972), нагрузкой которого является реле К1. Оно, в свою очередь, запускает магнитный пускатель К2 типа ПМЕ-074, включающий нагрузку — бытовой нагреватель со встроенным вентилятором общей мощностью 1,5 кВт и более.

Правда, для подключения терморегулятора к бытовой сети необходим понижающий трансформатор. Как подсказывает опыт, приемлем любой малогабаритный «силовичок» (например, от переносного магнитофона, калькулятора). Можно использовать и недорогой сетевой адаптер мощностью 9—10 Вт. Главное, подать на диодный мост терморегулятора требуемые 12 В. Меньшее напряжение может вызвать нестабильность срабатывания реле К1, а большее грозит перегревом, а то и перегоранием его обмоток.

Электронная часть устройства, за исключением датчика, смонтирована на печатной плате из односторонне фольгированного стеклотекстолита размерами 70x70x2 мм и вместе с магнитным пускателем К2 размещена в пластмассовом корпусе подходящих размеров. Терморезистор-датчик сделан выносным и для большей чувствительности прикреплен к небольшому алюминиевому радиатору.



Терморегулятор, собранный без ошибок и из заведомо исправных деталей, начинает работать сразу по включению в электросеть. Настройка же состоит в подборе сопротивления резистора 144, обеспечивающего правильный режим эксплуатации стабилитрона (сверяется по справочнику). Например, при использовании Д814Б в качестве VD1 номинал этого резистора ориентировочно определяется из расчета 100 Ом на каждый 1 В разницы между нестабили-зированным и стабилизированным напряжениями питания. То есть сопротивление 144 для конкретных условий, задаваемых принципиальной электрической схемой, должно составлять (12—9) х 100 Ом = 300 Ом.

Рекомендуется только что смонтированное, подключенное к источнику электроэнергии и еще не помещенное в корпус устройство «погонять» в течение часа-двух. Если выяснится, что напряжение стабилизации «гуляет» или стабилитрон сильно греется, то необходимо подобрать номинал R4.

Далее, с помощью резисторов R1 и R2 задать температуру, которая должна поддерживаться в погребе-овоще-хранилище. Для этого следует, установив их движки в среднее положение и поместив терморезистор в среду с требуемой температурой, при медленном вращении ручки «коррекция» найти такой угол поворота ротора R2, при котором происходит срабатывание реле К1. Затем, охлаждая или нагревая среду, где пребывает датчик, зафиксировать температуру срабатывания термореле при крайних положениях движка резистора Хорошо ручку этого «переменника» на лицевой панели устройства оснастить указателем, а рядом наклеить шкалу из ватмана.

Автор: В.Савельев, г. Радужный, Владимирская обл.



ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ



П О П У Л Я Р Н О Е:

  • Как сделать песочницу с домиком?
  • Летняя пора детям всегда в радость! Больше хочется поиграть на улице. Отличным подарком своему ребёнку будет песочница, сделанная своими руками с таким красивым домиком над ней.

    Давайте подробнее в картинках рассмотрим, как можно сделать такой домик с песочницей.

    Подробнее…

  • Самодельная ФОТОРАМКА
  • Фоторамка из упаковки для перепелиных яиц

    При желании из пустой упаковки от лотка перепелиных яиц можно сделать яркий летний букет цветов или красивую оригинальную детскую фоторамку своими руками. Яркие весёлые цветочки украсят фотографию Вашего малыша!

    Такую фоторамку можно подарить на день рождения или на какой нибудь другой праздник.

  • Простой электрический пробник-индикатор
  • Как проверить лампочку, выключатель, предохранитель…?

    Для проверки предохранителя, электрической лампочки накаливания, кипятильника, удлинителя и т.п. совсем необязательно покупать дорогой мультиметр. Можно самому за несколько минут собрать простейший пробник на одной батарейке.

    Подробнее…


Популярность: 2 291 просм.

Терморегулятор для погреба: инструкция и схема подключения

Используется терморегулятор для погреба в целях обеспечения максимально комфортных условий при хранении овощей, фруктов. Существует множество типов конструкций – одни предназначены для использования в подвале, другие – для установки на балконах. Конструкция балконных ящиков очень простая – короб с качественной теплоизоляцией, внутри установлены нагревательные элементы, при помощи которых поддерживается оптимальная температура. Такой мини-погреб будет весьма кстати, если балкон неотапливаемый, а на улице зимой сильные морозы.

Общий принцип работы терморегулятора

Самый простой самодельный терморегулятор для погреба позволяет поддерживать заданное значение температуры при помощи нагревательных элементов. В зависимости от того, какая разница температур, можно использовать такие элементы для нагрева:

  1. Мощные проволочные резисторы.
  2. Нихромовую спираль.
  3. Лампы накаливания.
  4. ТЭНы.

Если нужно выравнивать температуру в небольшом диапазоне, достаточно установить несколько ламп накаливания – именно так делается в самодельных инкубаторах для выращивания птицы. Но если нужно выравнивать температуру в большом диапазоне, потребуется применять более эффективные средства – ТЭНы или проволочные резисторы.

терморегулятор для погреба

Самый простой способ поддерживать заданную температуру – установить биметаллический термодатчик. Он будет отключать нагревательные элементы при достижении заданного значения температуры. Но можно использовать датчик температуры и несложное электронное устройство на одной микросхеме. Преимущество такой конструкции в том, что она более надежна – в ней нет механических прерывателей. Все работы по коммутации выполняет микросхема.

Калибровка датчиков

Для начинающих радиолюбителей самым сложным окажется настройка устройства, а именно калибровка датчика и микросхемы. Для этого выполняется несколько действий – считывающее устройство погружается сначала в воду, температура которой 0 градусов, затем в кипяток. Чтобы сделать градуировку регулятора, нужно провести замер промежуточных значений и поставить соответствующие метки.

терморегулятор для погреба схема

Вполне возможно, что перед подключением терморегулятора потребуется провести процедуру настройки несколько раз. Но чтобы не заморачиваться с самостоятельным изготовлением и настройкой прибора, можно купить готовое устройство и без особых проблем поставить в погребе. Большая часть датчиков предназначена для работы с микроконтроллерами, на выходе у них цифровой сигнал, которые передается по двунаправленному однопроводному интерфейсу типа 1-WIRE. Это позволяет конструировать довольно сложные устройства, например, многоточечные термометры – это приборы, позволяющие проводить замер температуры сразу в нескольких помещениях.

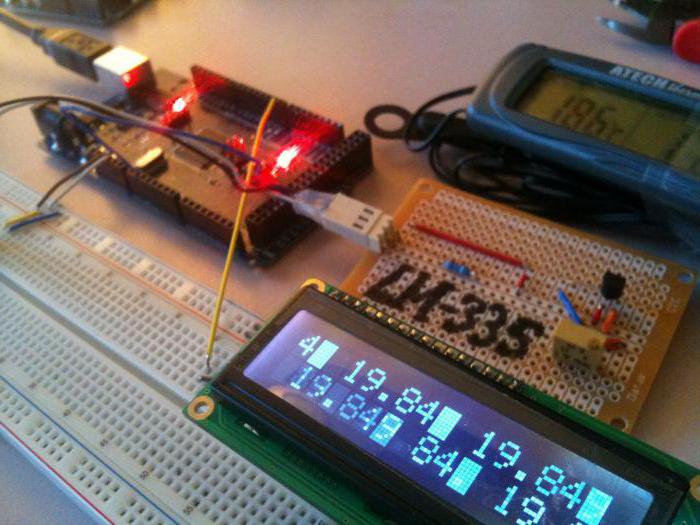

Регулятор температуры LM335

Среди всех терморегуляторов можно выделить самый дешевый и простой – LM335. У него имеется несколько модификаций – с обозначениями 235, 135. В маркировке самая первая цифра обозначает сферу применения:

  1. Цифра «1» означает, что прибор предназначен для работы в устройствах для ВПК.
  2. Цифра «2» – элемент используется в промышленности.
  3. «3» – для установки в бытовых приборах.

Внешний вид терморегулятора – это корпус ТО-92. Внутренняя схема содержит в себе 16 полупроводниковых транзисторов. Иногда датчики можно встретить в корпусе SO-8, однако отличия наблюдаются только во внешнем виде – внутренняя схема остается без изменений.

самодельный терморегулятор для погреба

Принцип работы чем-то схож со стабилитроном. От температуры напрямую зависит напряжение стабилизации. При увеличении температуры на 10 кельвинов происходит повышение напряжения стабилизации на 10 мВ. При этом рабочий ток у прибора – 0,45-5,0 мА. В том случае если превысить максимальное значение тока, произойдет перегрев датчика и он будет проводить замер температуры своего корпуса.

Что показывает датчик?

Но как же будет вести себя в схеме терморегулятора для погреба этот прибор? Нужно в этом разобраться. Допустим, в помещении абсолютный ноль – это 273 градуса ниже нуля по Цельсию. Это 0 К, следовательно, вам придется сделать небольшую конвертацию величины. Именно в условиях, когда температура 0 К, датчик не будет вырабатывать сигнал.

терморегулятор для погреба на балконе

Как только произойдет увеличение температуры на 10 К, напряжение возрастет на 0,01 вольта. И так будет происходить при каждом увеличении температуры. Но нужно учесть, что таких температур не бывает, а 0 градусов по Цельсию – это 273 К. Нормальные условия, согласно всем учебникам, – это 25 градусов Цельсия, или 298 К. Совершив несколько простых действий, можно определить, что при температуре 25 градусов по Цельсию на сигнальном выводе датчика будет напряжение в 2,9815 вольта.

Диапазон температур, в которых работает прибор, лежит в интервале -40..+100 градусов по Цельсию. Причем основная характеристика его линейна в этом диапазоне – это облегчает расчет напряжений и температур. И не стоит забывать, что абсолютный ноль – это 273,15 К. В точных расчетах не нужно пренебрегать даже сотыми долями значений.

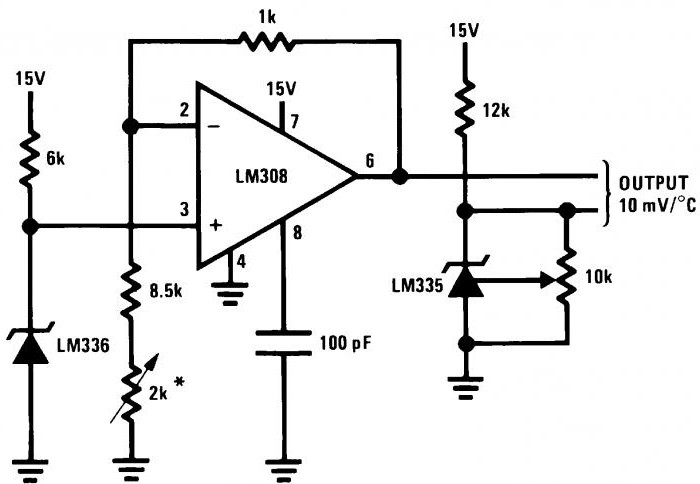

Схема регулятора температуры

У прибора имеется своеобразная инструкция. Терморегулятор можно изготовить по схемам, приведенным в даташите. Это подробное руководство, в котором описаны все возможные схемы включения прибора, его основные характеристики, особенности работы. И ничего лишнего изобретать не нужно – все конструкции проверены годами и работают стабильно.

подключение терморегулятора

Все промышленные образцы готовых устройств терморегуляторов изготавливаются именно по схемам, указанным в даташите. Одно нужно учесть – управлять нагревательным элементом напрямую нельзя, так как сигнал очень слабый. Потребуется использовать усилитель на полевом транзисторе или сборке. Усиленный сигнал можно подавать на магнитный пускатель или реле.

Работа компаратора

Компаратор – это устройство, с помощью которого происходит сравнение температуры с заданным значением. Без знания основ того, как он работает, не получится изготовить терморегулятор для погреба на балконе. В основе схемы находится компаратор от LM311 – у него имеется два входа и столько же выходов. Входы:

  1. Прямой – обозначен значком «+».
  2. Инверсный – имеет обозначение «–».

Алгоритм работы очень простой:

  1. Если на прямой вход поступает напряжение больше, чем на инверсный, то на выходе происходит установка высокого уровня. Происходит открывание транзистора и включение обогрева.
  2. Если на инверсном входе напряжение выше, то устанавливается низкий уровень.
  3. При достижении температуры срабатывания (устанавливается она переменным резистором) происходит переход в низкий уровень – транзистор закрывается, и нагреватель обесточивается.

Как соединять устройство с нагревателем

терморегулятор инструкция

Нагревательный элемент – это нагрузка всего устройства. Желательно, чтобы элементы коммутации имели запас прочности – ставьте реле со степенью защиты, соответствующей влажным помещениям, либо магнитные пускатели. Сигнал с микроконтроллера должен подаваться на полевой транзистор и усиливаться. Только после этого его можно использовать для управления катушками реле или пускателя, которые включаются в разрыв цепи питания. Так как терморегулятор для погреба будет находиться во влажной среде, позаботьтесь о безопасности – поставьте автоматические выключатели и УЗО.

ИЗМЕРЕНИЕ ТЕМПЕРАТУРЫ И ВЛАЖНОСТИ. Строим погреб

ИЗМЕРЕНИЕ ТЕМПЕРАТУРЫ И ВЛАЖНОСТИ

В погребе полезно повесить термометр, чтобы точно фиксировать температуру воздуха, но еще лучше установить психрометр, который позволяет одновременно измерять температуру воздуха и определять его относительную влажность. Например, оптимальная температура хранения картофеля рекомендуется 2–6° при относительной влажности воздуха – 85–95 %. При пониженной относительной влажности клубни подсыхают. Слишком высокая влажность может привести к образованию конденсационной воды, что в сочетании с повышенной температурой создает благоприятные условия для развития гнилей и преждевременного прорастания клубней.

Психрометр легко сделать самим: два спиртовых термометра закрепляются рядом на общей подставке. Шарик одного из них плотно оборачивают батистом или марлей, смоченной в воде (лучше дистиллированной), шарик другого должен быть сухим (рис. 30). Смоченный термометр показывает температуру более низкую, чем сухой, так как влага с поверхности шарика непрерывно испаряется, а на испарение затрачивается тепло. По разности значений сухого и смоченного термометров с помощью специальной таблицы определяют абсолютную и относительную влажность и точку росы (причину появления конденсата).

Рис. 30. Психрометр

Таблица 2

Примечание: Определив разность показаний термометров, находят соответствующие строки в таблице. Цифра, стоящая на пересечении этих строк, является показателем влажности. Например, показания сухого термометра 9є С, влажного 7є С, оазность показаний 2°. Следовательно, влажность воздуха в данном случае равна 73 %.

В погребах рекомендуется пользоваться спиртовыми, а не ртутными термометрами, чтобы не допустить опасного отравления, если по неосторожности ртутный термометр вдруг разобьется. В условиях погреба рассыпавшуюся ртуть практически невозможно собрать, и тогда погреб подлежит трудоемкой обработке, зачастую связанной со снятием верхнего слоя земляного пола. Нельзя собирать пролитую на пол ртуть веником или тряпкой: металл распадается на множество мельчайших капелек. Каждую капельку надо аккуратно поместить на лист бумаги и перелить в баночку с водой.

Поделитесь на страничке

Следующая глава >

Измеритель влажности и температуры в погребе

Опубликовал admin | Дата 30 декабря, 2014

      Здравствуйте уважаемые посетители. Основой этой конструкции является микроконтроллер PIC16F628A. В качестве датчика измерения влажности и температуры применен, недавно купленный на eBay – DHT 22.

     Подробно про датчик можно прочитать в статье «Датчик влажности и температуры DTH 22». Про программу взаимодействия контроллера с датчиком, если интересно, почитайте в статье «Программа считывания данных с датчика DHT ». Пришло время рассказать про конкретную конструкцию, а именно про измеритель влажности и температуры.

     Схема измерителя представлена на рисунке 1. Как я уже писал выше, все основные функции выполняет контроллер PIC16F628A. Для индикации измеряемых параметров используются два трехразрядных семисегментных индикатора с общим катодом. Последовательно всем сегментам включены гасящие резисторы R2… R9. От величины этих резисторов зависит яркость свечения индикатора. Чем больше номинал, тем тусклее светятся сегменты, но зато меньше и ток потребления всей конструкции. При номиналах этих сопротивлений 300 Ом, ток потребления всей схемы равен примерно 43 мА. Я обычно ставлю 510 Ом. Катоды светодиодов коммутируются через микросхему К555ИД10, представляющую собой дешифратор на десять выходов с открытым коллектором. У микросхемы используются три информационных входа, поэтому четвертый, вывод 12, заземлен. Резистор R1 это подтягивающий резистор для шины данных 1-Wire. Для связи с датчиком используются два вывода контроллера RA4 и RA5, выводы 3 и 4 соответственно. Такое подключение, если нет проблемы с нехваткой количества выводов микроконтроллера, упрощает программу, нет необходимости каждый раз коммутировать вывод с приема на выдачу. Керамический конденсатор С2 лучше ставить в непосредственной близости от выводов 5 и 14 микросхемы DD1. Напряжение питания сверху ограничено максимально допустимым напряжением для микросхемного стабилизатора, я снизу разницей напряжения вход- выход этого стабилизатора плюс пять вольт. Например, для отечественного стабилизатора КР142ЕН5А эта разница должна быть не менее 2,5 вольт. Тогда минимальное напряжение питания схемы должно быть не менее 7,5 вольта. Для стабилизатора КР1158ЕН5А… Г при токе, отдаваемом в нагрузку 0,5А, падение напряжения вход-выход должно быть не менее 0,6 вольта. В этом случае минимальное напряжение питания схемы уменьшится до 5,6 вольта. С данным напряжением питания схема будет работоспособна практически от любых зарядных устройств для сотовых телефонов.

Скачать проект.

Скачать “Ismeraniy-H-and-T-in-pogreb.rar” Ismeraniy-H-and-T-in-pogreb.rar – Загружено 373 раза – 66 KB


На левом фото параметры погоды в моей келье, на правом данные о климате в подполье. Установившихся значений на кочане капусты я ждать не стал, холодновато.
Обсудить эту статью на - форуме "Радиоэлектроника, вопросы и ответы".

Просмотров:5 075


Терморегулятор электронный Тpo-02.Р для погреба, овощехранилища, омшаника от 0 до 10 1 кВт

Описание

 Терморегулятор электронный ТРо-02  предназначен для точного поддержания  температуры воздуха в объекте эксплуатации.   Логика работы – нагреватель. Может использоваться  в погребах, балконных погребках и овощехранилищах,  омшаниках, других небольших помещениях, в шкафах управления и автоматики и т. п.



   Позволит сохранить урожай, пчел зимой, не дав опуститься температуре в помещении ниже заданной. Руководство по применению прилагается.



   Конструктивно терморегулятор представляет собой прибор, выполненный в пластмассовом корпусе. На верхней панели расположены ручка регулировки температуры со шкалой и сигнальный светодиод «нагрев». Датчик температуры - выносной  длиной кабеля  2 м,  сетевой шнур питания для подключения к сети,  2-х м кабель с клеммной колодкой для подключения нагревателя.



   Температура задается ручкой регулировки по шкале, нагрев контролируется по сигнальному светодиоду.



   Модификации терморегулятора:



      - ТРо-02.Р  - с контактным выходным коммутирующим устройством - реле;



      - ТРо-02.М  - с контактным выходным коммутирующим устройством - мощным реле;



    К терморегулятору подключается нагреватель. Датчик и нагреватель помещаются внутри  объекта  регулирования. Терморегулятор  может находиться как внутри объема, так и вне (например, при устройстве балконного погребка). Преимущества ТРо-02.Р и ТРо-02.М - большая максимальная мощность подключаемого нагревателя, возможность работы с тепловентилятором, благодаря наличию необходимого гистерезиса.



Технические характеристики  терморегулятора электронного ТРо-02 для  погреба, овощехранилища, омшаника



  Питание от сети перемененного тока напряжением от 180 до 250 В.



  Диапазон задания температуры от 0 до +10°С.



  Точность задания  уставки температуры не хуже  1°С;



  Гистерезис температурный (разница между температурой выключения и включения):



          - ТРо-02.Р, ТРо-02.М –  1°С;



          - ТРо-02.С – 0,1°С.



  Точность поддержания температуры  при изменении температуры окружающей среды от - 30°С до +10°С и относительной влажности воздуха до 80%  не хуже 0,5°С.



  Тип выходного устройства и максимальная мощность нагрузки:



          - ТРо-02.Р –  контактное (реле), не более 1 кВт;



          - ТРо-02.М –  контактное (реле), не более 3 кВт;



          - ТРо-02.С – бесконтактное (симистор),  от 5 до 500 Вт;



  Датчик температуры –  выносной  длиной кабеля  2 м.



  Термостат обеспечивает световую сигнализацию включения нагрузки.



  Средний срок службы – 5 лет.



  Габаритные размеры 120х80х50 мм.

Приветствуем Вас в нашем интернет-магазине Agro63. Наш магазин специализируется на товарах для Пчеловодства, у нас вы найдёте только самые качественное оборудование и аксессуары.

Товары для пчеловодства - главные категории:

Защитная одежда, Оригинальное, Товары для работы с воском, Товары для работы с пыльцой и пергой, Ульи и комплектующие, Книги и Диски, Оборудование для пчеловодства, Работа с матками, Ручной пчеловодческий инвентарь, Лечение пчёл, Пчёлы, Работа с мёдом, Товары для сбора маточного молочка, Наборы для пчеловодов, Работа с забрусом, Товары для сбора прополиса, Семена.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
