Технические условия на подключение к электрическим сетям

Подключение потребителя к энергосистеме или увеличение заявленной мощности помимо технической стороны вопроса включает в себя и оформление соответствующей документации. Ключевой момент в регламенте данной процедуры — получение от поставщика услуг электроснабжения нормативного документа, содержащего технические условия на подключение к электрическим сетям. Учитывая важность ТУ, будет полезно ознакомиться с информацией по этому вопросу.

Что представляет собой ТУ на подключение?

Начнем с того, что данное ТУ не является отдельным документом, это приложение к договору, заключенному между потребителем и поставщиком услуг. То есть, по сути это индивидуальный документ в котором перечислены технические требования и необходимые мероприятия для подключения определенного объекта к сети электроснабжения. Помимо этого в технических условиях указываются: тип и точка подключения, характеристики вводных устройств, средства учета и т.д.

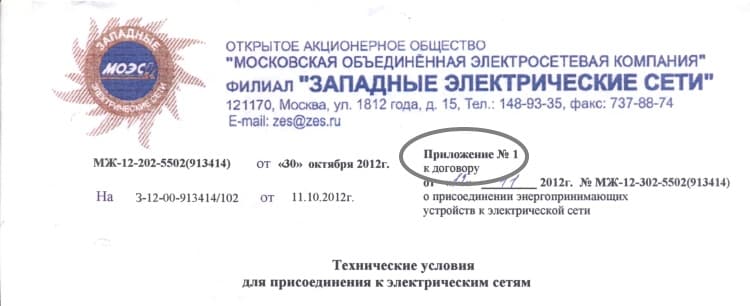

ТУ на подключение это приложение к договоруТУ на подключение это приложение к договору

Разработку технических условий проводит поставщик, к электрохозяйству которого планируется выполнить подключение. При расчетах учитывается план местности, запрашиваемая мощность (важный критерий, определяющий различные составляющие технических условий), ресурсы текущей схемы электроснабжения, перспектива ее развития, а также другие факторы.

Для чего необходимо получать ТУ на электроснабжение?

Согласно действующим Правилам разработка технических условий ведется в следующих случаях:

  1. Ввод в эксплуатацию новых объектов.
  2. Увеличение мощности действующих потребителей, например, расширение производства, увеличение плана застройки дачного комплекса и т.д.
  3. Модернизация схемы снабжения электроэнергией, что практикуется, когда изменяется точка ввода или категория надежности.

Во всех перечисленных выше случаях составляется новый договор электроснабжения, к которому прилагается соответствующее ТУ. При смене права собственности подключенного к сети потребителя разработку новых технических условий выполнять нет необходимости, в таких случаях только перезаключается договор между электрокомпанией и новым собственником. То есть, ТУ в приложении остается неизменным.

Как получить технические условия?

Как уже упоминалось, ТУ не является отдельным документом, это приложение к договору между поставщиком услуг и потребителем, для получения описания технических условий предусмотрена следующая процедура:

  • Необходимо подать заявку в электрокомпанию, с целью заключить договор на получение услуг энергоснабжения.
  • Подписать договор, в котором определена юридическая и техническая сторона вопроса.
  • Выполнить требования, указанные в ТУ, а также другие взятые на себя обязательства, указанные в подписанном сторонами договоре.
  • Обратиться в Госэнергонадзор, чтобы получить согласие на подключение объекта к системе энергоснабжения.
  • Сетевая компания осуществляет взятые на себя обязательства и производит подключение объекта согласно ТУ, указанным в приложении к договору. Подключение жилого дома к электросетиПодключение жилого дома к электросети
  • По завершению процесса обе стороны подписывают акт, подтверждающий подключение объекта в соответствии с условиями, приведенными в приложении.

Какие документы нужны для получения ТУ?

Пакет необходимых документов и предоставляемые в заявке данные для юр- и физлиц несколько отличаются. Первые должны отразить в заявке следующую информацию:

  1. Полные реквизиты организации, включая информацию о банковских счетах.
  2. Основной вид деятельности.
  3. Название объекта с точным указанием его расположения.
  4. С какой целью производится запрос технических условий (введение в эксплуатацию, модернизация с увеличением мощности или необходимость изменения категории надежности).

Вместе с заявлением подаются следующие документы:

  • Банковская выписка или платежка, подтверждающие, что была произведена полная оплата услуг за разработку ТУ.
  • Типовая заявка в виде опросного листа, подписывается представителями заказчика и организацией составлявшей проект.
  • Ситуационный план с указанием расположения подключаемого объекта и однолинейная схема. Пример однолинейной схемы подключенияПример однолинейной схемы подключения
  • Копия документа, разрешающего данные работы на указанном в заявлении участке.
  • Расчет мощности объекта (составляется в соответствии с действующими нормами).
  • Документы, подтверждающие факт аренды или права собственности на объект.
  • Подтверждение права подписи или делегирования полномочий, если оформлением занимается сторонняя организация.

Перечень документов для физлиц

В данном случае в заявлении отражается следующая информация:

  1. Характер объекта и его точное месторасположения.
  2. Ф.И.О. заявителя с указанием паспортных данных и ИИН.
  3. С какой целью запрашиваются технические условия (в подавляющем большинстве случаев, это подключение).

Частному лицу к заявлению следует приложить:

  • Платежный документ, в котором подтверждается факт оплаты предоставляемой услуги.
  • Копии документов, подтверждающих личность потребителя (паспорт и ИИН).
  • Типовой опросный бланк, где приводятся основные характеристики подключаемого объекта.
  • Расчет потребляемой мощности (составляется в соответствии с действующими нормами).
  • Ситуационный план с однолинейной схемой.
  • Документы, свидетельствующие о наличии прав собственности на подключаемый объект.

Если оформлением занимается доверенное лицо, то дополнительно прилагается заверенная нотариусов доверенность и копии документов посредника.

Какие данные содержатся в ТУ?

В документах для юрлиц и физлиц информация также несколько отличается. Первые получают документ, в котором отражены:

  • Полные данные об объекте (место расположения, функции и срок ввода в эксплуатацию).
  • Категория надежности, расчетная нагрузка.
  • Указание точек и способа подключения, например, через ТП, РУ или прямое подсоединение.
  • Информация о параметрах электросети и наличия резерва мощности.
  • Расчет величины номинального тока КЗ.
  • Указание требований по оборудованию, компенсирующему реактивную составляющую потребляемой мощности.
  • Если характер потребителя может отрицательно влиять на качество электроэнергии, то приводятся указания по подключению спецоборудования.
  • Ряд требований к используемым потребителем аварийным автоматическим системам, включая частотную разгрузку и т.д.

Поскольку ТУ являются индивидуальными, то приводить все возможные требования не имеет смысла. Ниже, в качестве примера приводится ТУ на подключение дачного участка.

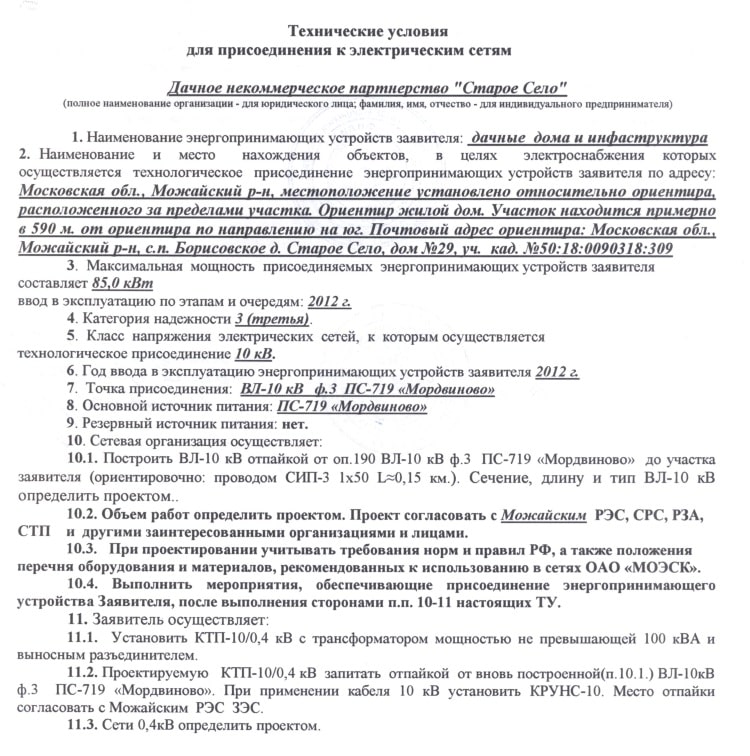

ТУ на дачный участокТУ на дачный участок

Следует заметить, что с увеличением мощности подключаемого объекта возрастают требования к нему, что отражается в технических условиях. Это хорошо видно по ТУ для договора с физическими лицами, где мощность нагрузки имеет ограничение в 15,0 кВт. Рассмотрим типовые технические условия, указанные в приложении к договору на подключение дома. В данный документ входит следующая информация:

  • Ф.И.О. заказчика и адрес, по которому производится подключение.
  • Тип объекта (как правило, жилой дом).
  • Допустимая нагрузка.
  • Тип сети (однофазная или трехфазная) и напряжение в ней.
  • Требования к приборам учета расхода электроэнергии.
  • Указание параметров для защитных устройств, отключающих подачу питания при возникновении аварийных ситуаций и превышении допустимой мощности нагрузки.
  • Перечень технических требований к обустройству защитного заземления, молниезащиты, а также других систем, обеспечивающих должный уровень электробезопасности на подключаемом объекте.

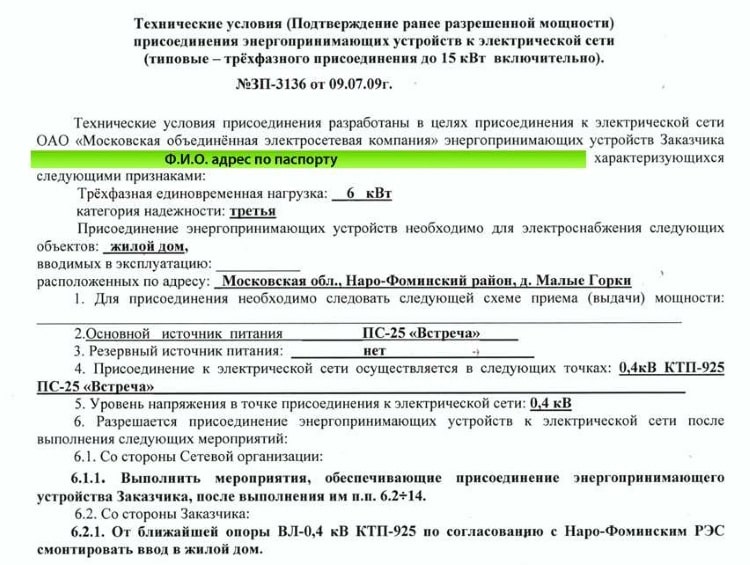

Фрагмент типовых требований по обеспечению технических условий для подведения электросети к частному жилому дому приведен ниже.

Пример ТУ для подключения частного домаПример ТУ для подключения частного дома

Соблюдение технических условий

В соответствии с действующими Правилами, на потребителя накладывается обязанность в создании необходимых условий для выполнения подключения к электросети. Данные ТУ приводятся в приложении к договору между поставщиком услуг и потребителем.

Выполнение всех указаний в ТУ заказчик производит за свой счет, помимо этого, он также должен оплатить поставщику все дополнительные затраты, если таковые имели место. Это могут быть земляные работы для прокладки кабеля, установка опор для ВЛ в случае удаленности подключаемого объекта от электросети поставщика услуг. В таких случаях оплаченное заказчиком электрохозяйство отходит в его собственность.

Отклонение от технических условий подключения недопустимо. В тех случаях, когда имеются основания для отступления от требований в приложении к договору, следует получить на это официальное разрешение. Оно должно быть выдано организацией, разрабатывавшей технические условия.

Исходные данные для выполнения проектирования электроснабжения

Для любого производства нужны материалы, из которых делается конечное изделие. Для хлеба - мука, для костюма - ткань, для дома - кирпичи. От качества материалов зависит качество изделия. Проект электроснабжения не является исключением. От того, каковы исходные данные для проектирования электроснабжения предприятия, зависит качество проекта, а реализация некачественного проекта обходится очень дорого.

Состоит проект из двух частей, для каждой из которых нужны свои перечни документов - технические условия и техническое задание. Иногда техническое задание составляется вместе с дизайн-проектом, и для него тоже нужны свои данные.

На странице «Услуги» мы уже упоминали о необходимых документах.  А теперь разберемся подробнее. Но прежде предлагаем вашему вниманию пояснительный видеоролик:

Технические условия

Если очень упростить определение, то технические условия объясняют, что можно сделать. Выдают техусловия на проектирование электрики в энергоснабжающем предприятии. Для этого нужен следующий пакет документов:

  1. Схема расположения электроустановок. Поскольку техусловия выдаются для здания или предприятия целиком, то нет необходимости выполнять полную детализацию, вплоть до каждой лампочки и розетки.
  2. Однолинейная схема электроснабжения. Требуется для потребителей, использующих напряжение свыше 35 кВ.
  3. Список подключаемых электроустановок. Необходимо указать мощность этих установок
  4. Копии документов, доказывающие право собственности на подключаемый объект. Юридические лица должны получить выписку из ЕГРЮЛ.
  5. Физические лица, подающие заявку на подключение электроэнергии к объекту, мощностью до 15 кВт, для личных нужд должны подать паспорт или другой документ, подтверждающий личность и место жительства. Кроме этого, нужен список электроприборов с указанием максимальной одновременной мощности.

Лучше всего перед подачей заявки на получение техусловий узнать, какие документы нужны для создания проекта электрики, и получить точный список. В некоторых случаях перед подачей заявки нужно провести согласование, например, о мощности, которую электроснабжающая организация может выделить. Это поможет сэкономить время и деньги.

Если в заявке будет указана очень большая мощность, то в прошении будет отказано.

Техническое задание

После получения технических условий составляется техническое задание на проектирование энергоснабжения. Для этого тоже нужен соответствующий пакет документов. Если какие-то документы будут отсутствовать, то проект будет составлен некорректно.

Учёт пожеланий заказчика

Начинается составление технического задания с оформления на бумаге пожеланий заказчика. На этом документе указываются:

  1. Список устанавливаемого оборудования с мощностью каждой нагрузки. Это определяет мощность автоматов, розеток, кабелей и распредаппаратуры.
  2. Функциональное назначение каждого помещения. От этого зависит напряжение осветительных приборов, класс защиты и способы прокладки проводки.
  3. Дополнительные пожелания. Обычно заказчик имеет представление о том, где должно быть расположено электрооборудование, проложены кабели и других моментах. Отмечаются они на плане здания или территории.

Дизайн-проект

В ряде случаев, особенно при проектировании электроснабжения жилого дома, перед составлением техзадания на проектирование выполняется дизайн-проект. Он указывает, как сделать красиво то, что нужно заказчику. Составляется дизайн-проект в сотрудничестве заказчика, проектировщика и дизайнера. Подробнее о составлении дизайн проекта рассказывается в статье «Проектирование электроснабжения в дизайн-проекте помещения».

Составление техзадания на проектирование

После того, как заказчик вместе с проектировщиками составят требования заказчика, начинается составление техзадания на проектирование. От грамотно составленного техзадания зависит выполнение электропроекта, а также то, пройдёт ли он утверждение в соответствующих инстанциях. Для этого к пожеланиям заказчика нужно добавить ряд документов:

  1. Технические условия. Определяют технические возможности электроснабжающей организации. Выходить за них нельзя - проект не пройдёт утверждение.
  2. Пожелания заказчика или дизайн-проект. Если заказчик не оформит свои требования на бумаге, их сложно будет отдать в работу проектировщикам. А в случае разногласий с клиентом вероятно проект придётся переделать.
  3. Общее описание объекта.
  4. План здания, при необходимости поэтажный. На нём выполняется само проектирование. При необходимости добавляется план окружающей территории.
  5. Список оборудования с указанием мощности и места установки на плане здания. Если в пожеланиях заказчика это отсутствует, то необходимо добавить.

Основания для проекта

После составления техзадания на электрический проект начинается проектирование. Для него, кроме вышеперечисленных, нужны будут дополнительные документы:

  1. Местонахождение объекта.
  2. Архитектурные особенности.
  3. Этапы проектирования.
  4. Необходимый объём и список проектной документации.
  5. Особые пожелания заказчика.
  6. Необходимые данные для составления сметы работ.

Некоторые документы могут понадобиться в процессе выполнения проектирования. Их придётся предоставить дополнительно.

Естественно, на всех этапах проектирования учитываются нормы ПУЭ, СНиП и другие нормативные документы. Отдельно они не предоставляются, поскольку должны быть у каждого проектировщика.

Специалисты из компании «Мега.ру» помогут собрать все необходимые основания для проекта электрики. Компания работает в Москве, Московской области и прилегающих областях. Возможно дистанционное сотрудничество. Обратиться в компанию можно через форму обратной связи или по телефонам, указанным на странице «Контакты».



Техническое задание на электромонтаж

Проект электроснабжения загородного дома - единственный документ, по которому может вестись электромонтаж, его главное назначение — обеспечить безопасность и эффективность электроснабжения. Этот проект включает: схемы разводки, характеристики проводников, способы монтажа и типы подключения всех элементов, указание электрооборудования (спецификация потребителей), расположение и особенности электроустановочных изделий, расчёты нагрузок. Прежде чем обратиться к проектировщикам, хозяин коттеджа должен подготовить для них техническое задание. Его составление имеет несколько важных особенностей:

  • Техническое задание включает  план, на котором изображены все силовые потребители, приборы освещения, предположительные маршруты коммуникаций. Чем точнее этот план, тем больше вероятность, что в процессе строительства не придется корректировать проект, или переделывать работу.
  • Необходимо учесть все точки электрических выводов, чтобы запитанным оказался каждый бытовой прибор или агрегат, расположить розетки и выключатели в удобных местах, а распределительные коробки в доступных для обслуживания.
  • Необходимо помнить обо всех потребителях электричества. Не забывайте о скважине, системах кондиционирования и вентиляции, уличном освещении и наружных розетках, и так далее.  Часто электроснабжение загородного дома вообще разделяют на три основные части: электрика в самом здании, наружные коммуникации, подключение хозяйственных построек. Каждое из этих направлений должно рассматриваться отдельно и может иметь свою электрическую схему, свои рабочие чертежи. Отдельное внимание уделяется слаботочным сетям — например, сигнализация и видеонаблюдение.
  • Для правильного составления технического задания на электроснабжение коттеджа нужно иметь паспорта всех основных потребителей, чтобы получить информацию о мощности и даже габаритах изделий: все это будет иметь значение для проекта. Например, количество позиций включения люстры определяет количество жил проводника, а марка варочной поверхности - сечение кабеля, тип клеммы. Свои особенности имеет и разработка системы светодиодного освещения, теплого пола, и так далее.
  • В зависимости от конструкции здания и типов отделки, необходимо определиться со способами прокладки кабелей. Для частного дома можно выделить два основных варианта: по полу и по потолку, каждый из этих вариантов имеет свои преимущества и недостатки. Для деревянных домов применяется также открытая проводка в каналах или на изоляторах, в том числе и по стенам.

Техническое задание на проектирование электроснабжения составляется владельцем будущего дома, а чаще всего специалистом-электриком при активном участии владельца.

Техническое задание

  Перечень основных данных и требований Данные по проектируемому объекту
1 Основание для проектирования Договор
2 Проектная организация ООО «ПС Московский архитектор»
3 Вид строительства Новое, капитальное
4 Стадийность проектирования Эскизный проект. Рабочий проект- Архитектурные решения, конструктивные решения, отопление вентиляция кондиционирование, водопровод, канализация, электрооборудование и другие инженерные разделы.
5 Требования по вариантной разработке 2-3 варианта планировочных решений. На стадии «Эскизный проект» выполняется 3-Д модель.
6 Данные об особых условиях строительства II климатический район, подрайон - IIВ с обычными геологическими условиями. Расчетная температура наружного воздуха (- 28°С), расчетная температура внутри помещений (+ 22°С).
7 Общие сведения об участке (месторасположение, границы, площадь) Участок расположен на территории Московской области. Поселок __________________. Площадь участка -1,5 га. По двум сторонам соседние участки, с третьей стороны лес, с четвертой - проезжая дорога. Рельеф территории спокойный с небольшим уклоном, вглубь участка. Участок подключен к общей поселковой электросети и газифицирован.
8 Основные технико-экономические показатели Предполагается возвести двухэтажный капитальный дом в английском стиле для круглогодичной эксплуатации, по индивидуальному проекту, общей площадью 1624 кв.м. Дом без подвала (цокольного этажа) и мансарды.

План 1-ого этажа (высота этажа 4,0 м.)
Тамбур входа - 40 м2
Гардеробная - 64 м2
С/У при гардеробной и кухне - 13+8 м2
Холл с лестницей на 2-ой этаж - 225 м2
Кухня - 41 м2
Столовая - 103 м2
Многофункциональная гостиная-151 м2
Гостевой блок – спальня -35 м2
с/у – 12 м2, гардеробная - 20 м2
Веранда - 50 м2 х 2 шт.
ИТОГО ПО ЭТАЖУ – 812 м2
План 2-ого этажа (высота этажа 4,0 м)
Холл - 110 м2
Левый спальный блок-182 м2 (две спальни, два с/у 12+12 м2, две гардеробные 24 + 24 м2)
Балкон - 28 м2
Игровая - 49 м2
Правый спальный блок - 182 м2 (две смежных спальни, с/у 24, две гардеробных 24 + 24 м2)
Балкон - 28 м2
Кабинет - 49 м2
Бильярдная - 79 м2
Галлерея 105 м2
Зимний сад 39 м2

ИТОГО ПО ЭТАЖУ - 812 м2

9 Лестничный узел Межэтажных открытая лестница в объеме двусветного холла на отметку 4.2 метра.
10 Исходно-разрешительная документация - Техническое задание на проектирование.
- Топосъемка в М1:500 в бумажном и электронном виде.
- Геологические исследования грунтов (после определения места посадки здания).
- Технические условия на подключение к инженерным системам поселка.
11 Гараж Отдельно стоящее 2-х этажное здание
План 1-го этажа (высота этажа 3,0 м)
Гараж на 2 м/м 56 м2
Топочная -30 м2
Пост охраны, с/у, хозблок - 20
Дизельгенератор 10
План 2-го этажа (высота этажа 3,0 м)
3 комнаты, кухня, с/у -110 м2
12 Обеспечение безопасности Система видеонаблюдения, система охранной сигнализации.
13 В области архитектурно-планировочных решений: указать условия блокировки, отделку здания и внутреннюю отделку помещений Архитектурно-планировочным решением здания предусмотреть:

Фасады: красный облицовочный, искусственно состаренный кирпич с белыми оштукатуренными деталями.

Цоколь: гранит.

Окна:
- Окна деревянные с двухкамерными стеклопакетами.
- Витражи деревянные заполнением 2-х камерными стеклопакетами.

Двери: Деревянные дубовые.

Стены:
- высококачественная штукатурка стен и перегородок.
- Материалы по дизайн - проекту.

Полы: - толщина 200 мм.

Перегородки кабин санузлов и душевых:
- полнотелый глиняный кирпич 120 мм.
- керамическая плитка, керамогранит.

Крыльца –монолитный железобетон, облицованный гранитом.
Потолки - по дизайнпроекту.

14 В области конструктивных решений и материалов, несущих и ограждающих конструкций (перекрытия, лестницы, шахты лифтов, перегородки, кровля) Фундаменты: ленточный монолитный железобетонный.

Несущие конструкции: наружные стены - поризованный высокоэффективный кирпич с наружным облицовочным слоем (640 мм ), внутри здания - железобетонный каркас с монолитными колоннами и стенами и перегородками из красного полнотелого кирпича.

Перекрытия и покрытие: монолитные железобетонные.
Лестницы: монолитные железобетонные облицованные деревом.
Кровля: керамическая черепица по деревянным стропилам.

15 В области инженерного обеспечения и оборудования Предусмотреть полное инженерное оборудование в соответствии с действующими нормами СНиП и ТУ.

1. Системы холодного водоснабжения:
Скважина.
В хозблоке предусмотреть помещение для ввода водопровода магистрали и стояки – из стальных оцинкованных водогазопроводных труб по ГОСТ 3262-75*, разводки –полипропиленовые, металлопластиковые.
Прокладка в толще пола.

2. Системы горячего водоснабжения
Автономный бойлер на 500 литров от котла , расположенного в топочной. Циркуляция горячей воды.
Магистрали и стояки – из стальных оцинкованные водогазопроводных труб по ГОСТ 3262-75*, разводки –полипропиленовые, металлопластиковые.
Прокладка в толще пола.
Снабжение дома горячей водой, отопление в закрытом утепленном канале.

3. Канализация:
Систему бытовой канализации здания предусмотреть по ТУ.
Внутренняя сеть канализации – из полиэтиленовых. канализационных труб по ГОСТ 22689-89.
Канализация в септик.

4. Отопление:
От автономного котла – 2 шт.
Двухтрубная система с горизонтальной поэтажной разводкой, приборы отопления – радиаторы стальные с установкой защитных экранов (конвекторы или биметаллические).
Трубы отопления полиэтиленовые.
Отопление – 2 контура. 1 и 2 этаж.
Теплые полы 2 контура 1этаж и 2 этаж.
В вестибюле, гардеробе, с/у, кухне, зимнем саду и галерее , гардеробах 2-го этажа, верандах 1 этажа.

5. Вентиляция:
Приточно-вытяжная с механическим побуждением во всех помещениях дома (с подогревом).
В С/У -естественная вытяжка.
Кондиционирование-с помощью вентиляторных доводчиков (фанкойлов) - покомнатное регулирование.

6. Электроснабжение:
Электроснабжение выполнить в соответствии с ПУЭ. Предусмотреть резервный генератор обеспечивающий минимальное освещение и работу оборудования.

7. Заземление и молниезащита:
Предусмотреть заземление и молниезащиту здания по РД 34.21.122-87 и СО 153-34.21.122-2003.

8. Слаботочные системы:
Пожарная сигнализация.
Охранная сигнализация.
Предусмотреть охранную сигнализацию с выводом на пульт вневедомственной охраны (выполняется по отдельному договору).
Интернет-оптико-волоконный, с покомнатной разводкой.
Телевидение: Для приема телевидения предусмотреть индивидуальную антенну и спутниковую тарелку.
Видеонаблюдение: В соответствии с техническим заданием по отдельному договору.

16 Требования к благоустройству площадки и малым архитектурным формам В соответствии с проектом ландшафтного дизайна.
17 Порядок согласования и экспертизы Согласование проекта производит Заказчик с привлечением проектной организации (в установленном порядке). Оплату согласований производит Заказчик.

Проект электроснабжения частного дома

Электроснабжение дома



Организация электроснабжения – она из самых важных проблем, с которыми сталкиваются владельцы вновь построенных частных домов и коттеджей. Для частных домов с суммарной мощностью потребителей до 15 кВт наличие проекта электроснабжения не является обязательным, однако, наличие проектной документации желательно по ряду причин.



Преимущества заказа проекта частного дома



  • Облегчение получения технических условий на подключение к электросети. Расчет нагрузок обязателен для подачи в организации, поставляющую электроэнергию. Этот документ является обязательной частью проектной документации. При заказе проекта энергоснабжения не придется считать суммарную мощность всех электроприемников в доме и учитывать реактивную составляющую мощности оборудования с электродвигателями (насосы, инструменты, станки для домашних мастерских). При получении технических условий на подключение к электрической сети часто бывает, что заявленная заказчиком максимальная мощность превышает технические возможности электросети. В этом случае проектируют схемы управления нагрузкой с приоритетными реле, которые при превышении мощности автоматически отключают потребителей в заданной последовательности. Первыми отключаются приборы и оборудование с низким приоритетом.
  • Экономия денежных средств. В проекте учитывается длина токоведущих линий, параметры и количество распаячных коробок, электроаппаратов защиты и другого электрооборудования, необходимого для организации электроснабжения частного дома. При устройстве энергоснабжения без проекта неизбежно приобретение лишней электроустановочной фурнитуры и других элементов системы электроснабжения.
  • Безопасность. При составлении проекта выбор электроаппаратов защиты, сечения проводов производится в соответствии с мощностью и другими характеристиками электроприборов. Риск короткого замыкания, перегрева и связанных с такими ошибками пожаров снижается до минимума. Требования к проектированию электроснабжения очень жесткие. Схемы электроснабжения, выполненные профильной организацией, полностью отвечают всем стандартам безопасности.
  • Снижение расходов на ремонт. В документах проекта указаны точные места прокладки кабельных линий. При их повреждении отпадает необходимость искать месторасположение скрытой электропроводки. При выходе из строя автоматических выключателей, УЗО и других защитных устройств, легко подобрать им замену. Технические характеристики и типы всего электрооборудования обязательно указываются в соответствующей части проекта.





Этапы проектирования

На предварительном этапе заказчик совместно с сотрудниками организации-исполнителя составляют техническое задание для выполнения проекта электроснабжения. Для этого клиент должен предоставить в организацию:

  • Название объекта, фактический адрес и месторасположение.
  • Технические условия для подключения к электросети. Этот документ выдается компанией, занимающейся сбытом электроэнергии, содержит перечень условий, которые обязаны выполнить сетевая компания и заказчик перед подключением дома к действующей электросети. Документы на выдачу технических условий можно подать после расчета нагрузок.
  • Схему расположения выключателей, осветительных устройств, розеток, мощного климатического, отопительного, водогрейного, насосного электрооборудования. Такие схемы в обязательном порядке содержит дизайн-проект жилища. В случае его отсутствия схема составляется клиентом самостоятельно или совместно с сотрудниками фирмы, оказывающей услуги организации электроснабжения и монтажа электрики.



Проектирование электроснабжения

После согласования технического задания с заказчиком оно передается проектировщику.

Следующий этап устройства электроснабжения – разработка и согласование проекта. Готовый проект электроснабжения в обязательном порядке должен содержать:

  • Расчет и обоснование выбора схем и аппаратов защиты, вводных устройств, распределительных щитов, сечения и вида проводов и кабелей.
  • Расчет заземления и системы защиты от молний.
  • Расчет и обоснование выбора резервного источника электроэнергии.
  • Однолинейные схемы внешнего и внутреннего электроснабжения.
  • Планы расположения силового электрооборудования, трасс токоведущих линий, электроустановочных элементов, осветительных систем.
  • Сметы на электрооборудование и электроаппараты.

При разработке проекта электроснабжения частного дома обязательны требования, содержащиеся:



Цены на проект энергоснабжения частного дома

Стоимость проекта зависит от его сложности. Очевидно, что сделать проект маленького дачного домика с 2-мя или 3-мя комнатами будет дешевле, чем спроектировать электроснабжение коттеджа с электрическими теплыми полами, насосными установками для полива, фасадным освещением и так далее. Чем больше объем графической и расчетной части, тем выше цена на проект. Обычно, профильные компании, занимающиеся проектированием, предлагают скидки на объемные проекты электроснабжения больших частных домовладений.

Срочность выполнения проекта также влияет на его стоимость. Чем быстрее нужен проект, тем выше его стоимость.

Солидные фирмы, занимающиеся электромонтажом и проектированием систем электроснабжения, предоставляют клиентам возможность выбора типового или индивидуального проекта. Типовой проект – содержащийся в информационный базе организации документ. Их обычно предлагают клиентам для предварительного ознакомления. Типовые проекты можно использовать только после доработки под требования заказчика и другие условия. Стоимость такой документации значительно ниже, чем индивидуальных проектов, которые разрабатывают специально для отдельно взятого дома.

Проектирование электроснабжения довольно сложная, многоэтапная инженерная задача со своими нюансами и подводными камнями, оптимальным решением которой чаще всего является обращение в специализированную компанию, оказывающую такие услуги.



Задание на проект и монтаж электрики частного дома

Схема прокладки и трассировки кабельных линий

Классическая, коммутации в распаячных коробках

Классическая, без распаячных коробок, коммутации в щите и подрозетных коробках

«Звезда», коммутации в щите

Способ прокладки

Скрыто, в конструкции пола и стен

Открыто с использованием декоративного кабеля

Открыто с использованием кабель-каналов

Подрозетные и распаячные коробки

Пластиковые

Металлические

Керамические

Тип защитной оболочки кабелей

Гофрированная ПВХ-труба

Усиленная гофрированная ПВХ-труба

Металлорукав

Металлорукав в ПВХ-оболочке

Тип используемого кабеля для линейной прокладки

NYM (тройная изоляция)

ВВГнгLs (тройная изоляция, негорючий)

ПВС (двойная изоляция)

Размещение распределительных щитов

Производитель оборудования (автоматы, щиты)

АВВ, Legrand, Schneider Electric, Siemens, Hager

Силовое оборудование

Котельная

Приточно-вытяжная вентиляция

Кондиционирование

Бассейновое оборудование

Вентиляция бассейна

Системы осушения/увлажнения воздуха

КНС

Сауна

Электрокамин

Полотенцесушители (электрические)

Теплый пол (электрический)

Приводы окон

Приводы рольставен

Приводы карнизов

Привод гаражных ворот

Привод въездных ворот

Скважинный насос

Септик

Обогрев наружных поверхностей

Кровля

Водосток

Крыльцо

Дорожки

Слаботочные системы

Антипротечка воды

Домофон

ЛВС сеть под компьютеры

Телевидение

АТС

Сигнализация

Освещение

Диммерные зоны

Освещение участка (ландшафтное)

Фасадная подсветка

Зоны включения освещения по датчикам движения и (или) освещенности

Стабилизированное питание

Сигнализация

Телефон (АТС)

Телевидение (ресиверы)

Домофон

Холодильник

Котел отопления

Телевизоры

Компьютеры

Розетки «фартука» на кухне

Другое

Аварийное питание

Сигнализация

Привод ворот

Домофон

Холодильник

Розетки (места размещения)

КНС

Дежурное освещение

Дополнительно

Заземление

Выполнить контур повторного заземления

Подключиться к существующему контуру

Сделать несколько контуров повторного заземления

Автоматизация

Включение освещения по датчикам движения и(или) освещенности

Суточные или недельные таймеры на включение/отключение ландшафтного освещения или подсветки здания…

Задержка отключения/отключения вытяжной вентиляции в гараже, санузлах.

Управление с радиобрелка включением/отключением световых зон, ворот гаража, въездных ворот, калитки.

Дистанционное управление зонами света (диммерными зонами света) с переносного пульта

Управление светодиодными лентами с помощью RGВ-технологий

Дополнительные пожелания

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
