Содержание

технология и контроль качества процесса

Гибка деталей из металла

Вопросы, рассмотренные в материале:

  • Как можно производить гибку деталей из металла
  • Каков техпроцесс гибки деталей из металла
  • Каковы дефекты гибки деталей из металла
  • Каковы особенности горячей гибки деталей из металла

Необходимую форму деталям можно придавать различными способами, одним из которых является гибка деталей из металла. Технология высоко ценится в промышленности, поскольку позволяет создавать высококачественные изделия со сложной конфигурацией при минимальных временных и финансовых затратах. В процессе сгибания верхний слой металла, из которого изготовлена деталь, растягивается, а внутренний – сжимается. В нашей статье поговорим об особенностях этого процесса.



Способы гибки деталей из металла

Можно выделить два основных способа гибки деталей из листового металла:

  1. «Воздушная», или «свободная» гибка, при которой между заготовкой и стенками матрицы V-образной формы остается воздушный зазор (этот метод используется чаще всего).
  2. «Калибровка», при которой деталь плотно прижимается к стенкам матрицы. Этот метод применяется в течение длительного времени, и в определенных случаях именно этот способ является предпочтительным.
  • Воздушная (свободная) гибка.

К ее достоинствам относится пластичность, к недостаткам – ограниченная точность.

Лист вдавливается на нужную глубину канавки матрицы по оси Y при помощи траверсы с пуансоном. При этом лист не прижимается к стенкам матрицы, между ними остается зазор. Таким образом, на угол гибки деталей из металла влияет положение оси Y, а не геометрия используемого инструмента.

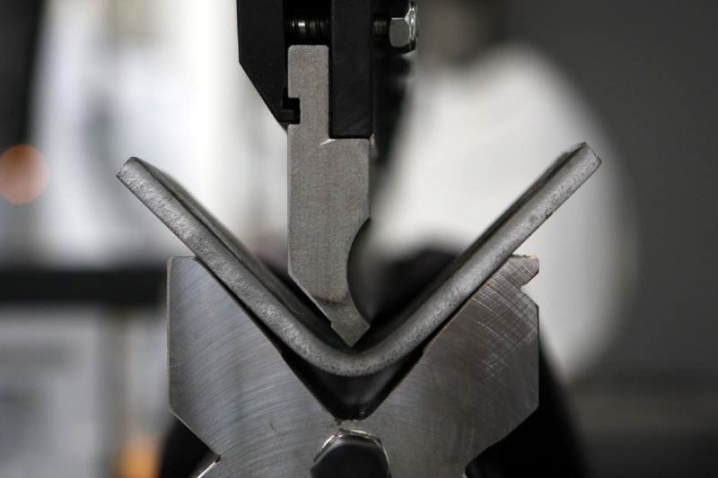

Воздушная (свободная) гибка

Современные прессы имеют точность настройки оси Y в пределах 0,01 мм. Однако точно сказать, какой угол гибки соответствует определенному положению оси Y, невозможно, так как показатель зависит от различных факторов. На разницу в положении оси Y может влиять настройка хода опускания траверсы, свойства заготовки (толщина, предел прочности, деформационное упрочнение), состояние инструмента для гибки деталей из металла.

Среди достоинств свободной гибки можно отметить:

  • Высокую гибкость, которая выражается в том, что один гибочный инструмент позволяет добиться любого угла, входящего в диапазон угла раскрытия V-образной матрицы (85°, 35°) и 180°.
  • Меньшую стоимость инструмента.
  • Необходимость приложения меньших усилий, чем при калибровке.
  • Возможность выбора усилия: чем больше раскрыта матрица, тем меньшее усилие необходимо приложить. Увеличение ширины канавки в два раза требует приложения половинного усилия. Т. е. можно выполнять гибку более толстого металла при большем угле раскрытия с аналогичным усилием.
  • Минимальные вложения, поскольку требуется пресс с меньшим усилием.

Впрочем, это теория. В действительности, сэкономленные на покупке пресса деньги могут быть потрачены на приобретение дополнительного оснащения, например, оси заднего упора или манипуляторов.

К недостаткам этого вида гибки деталей из металла относятся:

  • меньшая точность углов обработки при работе с тонкими заготовками;
  • вероятность неточного повторения при использовании материалов различного качества;
  • невозможность выполнения специфических гибочных операций.

Воздушная гибка подходит для работы с листовыми металлами, толщина которых превышает 1,25 мм; для более тонких рекомендована калибровка.

Рекомендовано к прочтению

Наименьший внутренний радиус гибки должен превышать толщину заготовки. Если технические требования предполагают равенство внутреннего радиуса толщине листа, то лучше воспользоваться калибровкой. Внутренний радиус менее толщины листа возможен только при работе с мягкими, легко деформируемыми материалами, к примеру, медью.

Получить большой радиус можно, используя пошаговое перемещение заднего упора. Если же необходимым требованием, помимо большого радиуса, является его точность и высокое качество, то воздушную гибку нужно заменить калибровкой с использованием специального инструмента.

Достоинства свободной гибки

К достоинствам этого способа обработки деталей из металла относится высокая точность, к недостаткам – малая гибкость. На угол гиба влияет прилагаемое усилие и используемый инструмент: обрабатываемая заготовка плотно прижата к стенкам V-образной матрицы. Упругая деформация при этом равна нулю, угол гиба не зависит от свойств металла.

Сложность заключается в расчете необходимого усилия гиба. Надежнее всего выполнить пробную гибку короткого образца, воспользовавшись испытательным гидравлическим прессом.

При калибровке прилагаемое усилие в 3–10 раз превышает напряжение, необходимое для свободной гибки.

Достоинства калибровки заключаются:

  • в точности углов гиба, независимо от свойств и толщины заготовки;
  • в небольшом внутреннем радиусе;
  • в большом внешнем радиусе;

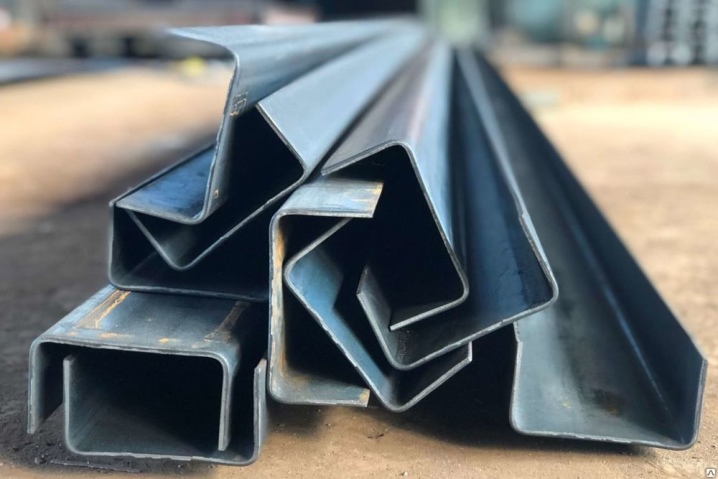

  • в использовании Z-образных профилей;
  • в глубоких U-образных каналах;
  • в возможности создания различных форм при работе с металлами, толщина которых не превышает 2 мм, благодаря использованию стальных пуансонов и полиуретановых матриц;
  • в хороших показателях работы на гибочных прессах, точность которых не позволяет пользоваться свободной гибкой.

К недостаткам калибровки относятся:

  • необходимость приложения усилия, в 3–10 раз превышающего напряжения при свободной гибке;
  • отсутствие гибкости, т. е. создание определенной формы требует использования специального инструмента;
  • частая замена применяемых инструментов (исключение составляют большие серии).

Дефекты и трудности при гибке деталей из металла

Гибка деталей из металлов с низкой пластичностью (например, тех, в которых содержится свыше 0,5 % углерода) осложняется таким явлением, как пружинение, когда готовая деталь по конфигурации отличается от чертежей. Именно это явление является главной проблемой в процессе обработки металлов посредством гибки.

Суть пружинения заключается в том, что деталь подвержена упругому последствию после окончании рабочей нагрузки. В результате возможно существенное искажение формы заготовки, в ряде случаев возможен угол пружинения, достигающий 12–150°, что приводит к сложностям при соединении смежных деталей друг с другом.

Дефекты и трудности при гибке деталей из металла

Для ликвидации или снижения этого явления используют такие приемы, как:

  • Компенсация угла пружинения определенными изменениями параметров рабочей части пуансона и матрицы. Такой прием подходит при наличии точной информации относительно марки металла/сплава либо его прочностных характеристик, в частности, известен предел его временного сопротивления.

    При выполнении ответственной работы может возникнуть необходимость в проведении технологической пробы на загиб. К примеру, при угле пружинения в 95°, рабочая кромка пуансона должна быть увеличена на аналогичный угол.

  • Изменение рабочего профиля матрицы. В таком случае на всей длине зоны деформирования заготовка постоянно контактирует с рабочим инструментом. Для этого в матрице по возможности делаются технологические поднутрения или выемки.
  • Повышение пластичности металла. Мягкость повышают, предварительно отжигая деталь. Заготовки из высокоуглеродистых сталей отжигаются при температуре от +570 °С до +6 000 °С, из низкоуглеродистых – от +180 °С до +2 000 °С.
  • Гибка горячих заготовок, поскольку в таком случае пластичность металла повышается. Но в этом случае необходимо дополнительно очищать поверхности деталей. Кроме того, после каждого прохода пуансона требуется счищать окалину с рабочей поверхности матрицы.

Этапы техпроцесса гибки деталей из металла

Далее поговорим о том, как производится гибка деталей из листового металла в холодном состоянии.

Последовательность действий будет следующей:

  • Анализ конструкции заготовки.
  • Расчет усилия и рабочего процесса.
  • Подбор типоразмера производственного оборудования.
  • Разработка чертежа исходной заготовки.
  • Расчет переходов деформирования.
  • Проектировка технологической оснастки.

Возможности первоначального материала анализируются в целях уточнения его пригодности для штамповки в соответствии с размерами, указанными на чертежах готовых деталей.

Анализ проводится по следующим параметрам:

  • Проверяются пластические способности металла, затем результат проверки сопоставляется с возникающей в процессе гибки степенью напряжения. Работа с металлами, обладающими низкой пластичностью, требует дробления процесса на ряд переходов, между которыми требуется выполнение повышающего пластичность материала отжига.
  • Уточняется, возможно ли получить необходимый радиус гиба без образования трещин в материале.
  • Определяются возможные искажения профиля или толщины заготовки по окончании обработки давлением (этот нюанс особенно актуален для работы с деталями, имеющими сложные контуры).

Результаты анализа показывают, есть ли необходимость менять исходный материал на обладающий большей пластичностью, требуется ли проведение предварительной разупрочняющей термической обработки, нужно ли нагревать деталь, прежде чем приступить к ее деформации.

Этапы техпроцесса гибки деталей из металла

Разработка технологического процесса в обязательном порядке включает в себя пункты о расчете таких параметров, как минимально допустимый угол гиба, радиус гибки и угол пружинения.

Для расчета rmin используют данные о пластичности металла, из которого выполнена заготовка, о соотношении размеров детали и скорости деформирования (более низкую скорость перемещения ползуна демонстрируют гидропрессы, лучше пользоваться ими, чем механическими прессами с большей скоростью деформирования).

Чем меньше значение rmin, тем меньше металлы утончаются, т. е. толщина первоначальной заготовки сокращается не так сильно.

Для измерения интенсивности утончения используется коэффициент λ, процент которого показывает, насколько станет меньше толщина готовой детали. При значении, превышающем критичное, необходимо увеличить толщину исходного металла.

Определенные условия могут привести к некоторому выпучиванию металла, из которого сделаны детали.

Также важно правильно определить радиус гибки, на который влияют исходная толщина металла, расположение его волокон, пластичность материала. При слишком маленьком радиусе повышается вероятность разрыва наружных волокон, что приведет к нарушению целостности готовой детали.

Для расчета минимальных радиусов используются наибольшие деформации крайних частей изделия, при этом учитывается относительное сужение ψ обрабатываемого металла (данные можно узнать из специальных таблиц). Необходимо также учесть, насколько деформируется заготовка.

Технология горячей гибки деталей из металла

Гибка деталей из листовых черных и цветных металлов может выполняться в холодном состоянии. Исключением являются дюралюминий и качественная сталь. Они с трудом подвергаются деформации «на холодную», в связи с этим детали из таких металлов рекомендуется предварительно нагревать.

Чтобы повысить пластичность стали до требуемого уровня, ее нагревают до красного каления (при отсутствии ударных нагрузок). Если же предполагается ковка металла, то его необходимо нагреть до белого каления, после чего приступить к обработке. Красное и желтое каление увеличивают хрупкость деталей из металла, поэтому ударные воздействия молотком могут стать причиной их разрушения. Цветные металлы и их сплавы подвергаются гибке в несколько приемов. После окончания одного этапа и до начала следующего, металл подвергается отпуску.

Отпуск представляет собой способ термической обработки, при котором закаленная деталь из металла нагревается до небольшой температуры, а затем охлаждается воздухом или водой. Температура детали оценивается по ее цвету.

Во время нагревания на поверхности металла образуется оксидная пленка, которая в зависимости от температуры может быть:

  • светло-желтого (соломенного) цвета – значит, температура металла составляет +220 °С;
  • темно-желтого – температура +240 °С;
  • коричнево-желтого – температура равна +255 °С;
  • коричнево-красного – температура +265 °С;
  • пурпурно-красного – температура +275 °С;
  • фиолетового – температура составляет +285 °С;
  • василькового – температура +295 °С;
  • светло-синего – температура достигает +315 °С;
  • серого – температура +330 °С.

Для упрощения механической гибки деталей из металла их предварительно подвергают отжигу. Отжигание является термической операцией, которая предназначена для уменьшения твердости материала. Чтобы выполнить его, металлическая заготовка нагревается до нужной температуры, причем деталь подвергается температурному воздействию до прогревания ее по всему объему. Затем изделие медленно охлаждается до комнатной температуры. Такая операция необходима при работе с цветными и черными металлами, поскольку в процессе их жесткость существенно снижается, позволяя в дальнейшем сгибание «на холодную».

Почему следует обращаться именно к нам

Мы с уважением относимся ко всем клиентам и одинаково скрупулезно выполняем задания любого объема.

Наши производственные мощности позволяют обрабатывать различные материалы:

  • цветные металлы;
  • чугун;
  • нержавеющую сталь.

При выполнении заказа наши специалисты применяют все известные способы механической обработки металла. Современное оборудование последнего поколения дает возможность добиваться максимального соответствия изначальным чертежам.

Для того чтобы приблизить заготовку к предъявленному заказчиком эскизу, наши специалисты используют универсальное оборудование, предназначенное для ювелирной заточки инструмента для особо сложных операций. В наших производственных цехах металл становится пластичным материалом, из которого можно выполнить любую заготовку.

Преимуществом обращения к нашим специалистам является соблюдение ими ГОСТа и всех технологических нормативов. На каждом этапе работы ведется жесткий контроль качества, поэтому мы гарантируем клиентам добросовестно выполненный продукт.

Благодаря опыту наших мастеров на выходе получается образцовое изделие, отвечающее самым взыскательным требованиям. При этом мы отталкиваемся от мощной материальной базы и ориентируемся на инновационные технологические наработки.

Мы работаем с заказчиками со всех регионов России. Если вы хотите сделать заказ на металлообработку, наши менеджеры готовы выслушать все условия. В случае необходимости клиенту предоставляется бесплатная профильная консультация.

Что такое гибка металла?

При обработке металла очень часто требуется выполнить операцию, связанную с его пластическим деформированием, — гибку.

Гибка металла — это возможность придать новую форму заготовке механическим или ручным способом (с использованием специальных приспособлений).

При таком воздействии на металлическую поверхность, происходит растяжение ее внешних слоев с одновременным сжатием внутренних, результатом этого становится перегиб одной части заготовки на определённый угол по отношению к другой.

При выполнении гибки металла в домашних условиях следует придерживаться следующих основных правил:

  1. Радиус загиба не должен быть меньше, чем толщина заготовки. Это сможет предупредить появление трещин и разрывов в сплаве.
  2. Не рекомендуется сгибать в домашних условиях металлические листы толщиной более 10 мм. Для выполнения гибки таких листов нужны специальные условия.
  3. При работе с металлом следует выбирать более пластичные сплавы (например, железо, имеющее в своем составе малое количество примесей углерода, будет наиболее пластичным).
  4. Не следует забывать, что при нагревании повышается пластичность металла. В некоторых случаях это прекрасная возможность произвести гибку без механического повреждения металла и возможного появления на нем трещин.
  5. При проведении работ могут быть использованы тиски для зажима металла и молоток. При этом следует помнить, что чем толще металл, тем мощнее должны быть тиски во избежание их поломки.

Инструмент и оборудование для гибки металла.

В небольших кузнечных мастерских при изготовлении кованых изделий используется специальный ручной инструмент для гибки металла, позволяющий производить работы с более толстым и прочным металлом. С его помощью можно производить гибку углов, дуг, колец, а также устанавливать металлические заклепки. Для механизации процесса можно использовать станок для гибки листового металла, листогибочные прессы, вальцы и роликовые станки для гибки.

В настоящее время многие компании предлагают большой выбор оборудования для гибки металла в промышленных условиях:

  • гидравлические трубогибы с электронным управлением или ручным приводом;
  • гибочные станки;
  • станки для гибки арматуры и многие другие.

Современное оборудование широко используется при проведении строительных и монтажных работ. Применение специального оборудования для гибки металла позволяет выполнять большой объем работ в короткие сроки, значительным образом повышает качество гибки.

Технология гибки листового металла.

Гибка листового металла производится в специальных гибочных штампах. Лист до упора помещают в листогибочный пресс и закрепляют в нем. Сверху на лист оказывает давление пресс и происходит сгибание.

Такая технология сгиба позволяет получать разнообразные конструкции из металлического листа. Деталь, полученная данным способом, отличается прочностью и привлекательным внешним видом. Это значительным образом упрощает изготовление корпусных и иных деталей без применения сварки.

Мы предоставляем услуги гибки металла на заказ на профессиональном оборудовании. Наши специалисты имеют большой опыт работы в данной области, что позволяет им быстро и на высоком уровне справляться с поставленными задачами любой сложности.

Воспользовавшись нашими услугами гибки металла, Вы будете уверенность в надежности и долговечности получаемой в результате работы конструкции.


Возврат к списку

Гибка листового металла: особенности и принципы технологии

  1. Статьи
  2. Технология гибки металла: специфика проведения операции

Процесс гибки листового металла можно осуществлять практически со всеми типами сплавов и сталей, вне зависимости от содержания в них различных легирующих элементов. Не применима гибка только в том случае, когда листовой металл имеет повышенные характеристики хрупкости.

Основные принципы процесса гибки

Суть технологического процесс гибки листа металла состоит в том, что часть одного листа загибается на строго заданный угол по отношению к другой своей части. Для того, чтобы рассчитать угол сгиба, используются специальные программы. При этом важно понимать, что во время гибки сам материал будет подвергаться деформации. Допустимый предел деформации у каждого металлического сплава свой. Он непременно должен соответствовать действующему ГОСТу. Деформация зависит также от того:

  • какой толщины лист сгибается;
  • на какой угол производится сгиб;
  • насколько хрупким является обрабатываемый материал;
  • как, на какой скорости и при каких условиях производится процедура.

Избежать дефектов во время гибки стали позволяет использование профессионального оборудования - специальных гибочных станков. Важно учитывать, что возможные нарушения в процессе гибки могут привести к появлению дефектов на материале, которые могут стать критичными в дальнейшем производстве конструкций.

Хороший станок для гибки металла будет характеризоваться своей функциональностью, позволит осуществить гибку проката, вне зависимости от его толщины. Важно в процессе такой гибки только рассчитать создаваемое оборудованием напряжение. Деформация проката в этом случае будет пластичной.

Основное оборудование для гибки проката

Существует несколько видов станков и аппаратов, которые позволяют производить гибку листового металла. В современном производстве давно не используются старые ручные станки: оборудование полностью автоматизировано. Это позволяет сэкономить время на проведение процедуры, обеспечить процессу наибольшую точность.

Существующие станки для гибки металла позволяют осуществлять процесс как в небольших, так и в промышленных масштабах. На оборудованных небольших кузнечных мастерских в процессе создания образцов и элементов металла для декоративной ковки могут применяться ручные гибочные станки. Некоторые из них справляются с задачей сгибания деталей немалых по толщине. С помощью таких станков можно изготавливать металлические заклепки, дуги, кольца, уголки и пр.

В основной массе можно выделить следующие типы оборудования:

  1. Трубогибы гидравлического типа. Аппараты такого плана оснащаются электронной или ручной системой управления. Электронные трубогибы позволяют в разы сократить затраты на производство, поскольку исключают ошибки, которые может допустить мастер в определении главных параметров гибки металла.

  2. Станки для гибки металла разного плана.

  3. Особое станочное оборудование, предназначенное для работы с трубами и арматурой.

Все эти станки применяются в промышленном производстве, позволяют обеспечить реализацию монтажных работ, строительных задач вне зависимости от поставленных условий. Гибка листа или труб на станочном оборудовании дает возможность мастерам произвести большое количество процедур за короткий срок.

Технология процесса: основные этапы

Для того, чтобы производить гибку проката, необходимо подготовить специальные гибочные штампы. В прессе станка весь лист стали или сплава размещается до упора. После этого он будет закреплен при помощи зажимов. Движение листов из стороны в сторону в процессе гибки недопустимо. Само сгибание происходит под воздействием пресса.

Сама технология не отличается особой сложностью. Если прокат обладает достаточными показателями пластичности, из него можно изготовить цельные конструкции разного типа. Сама технология стала отличной альтернативой сварке металлических листов. Отсутствие швов на корпусных деталях гарантирует им большую степень прочности.

Стоит отметить, что современное гибочное оборудование позволяет получать согнутые листы отличного качества, которые за счет своей цельности имеют хороший внешний вид, характеризуются долговечностью и надежностью.



22 июня 2017

как согнуть тонкий алюминиевый лист в домашних условиях? Радиусная технология сгибания металла толщиной 2 мм

Гибка металла – специальный метод изменения формы предварительной заготовки. Деформацию металла осуществляют без выборки материала, которая подразумевает проведение резки или электросварки металлических изделий.

Где применяется?

С помощью гибки металла можно придать любую форму заготовке, пользуясь специальным оборудованием или осуществляя процедуру вручную. При проведении подобного вида воздействия на лист из металлического материала происходит:

  • растяжение слоев, которые находятся снаружи;
  • сжатие внутренних слоев заготовки.

Таким образом, удается добиться перегиба одной из сторон заготовки на нужный угол по отношению к другой. Применение изогнутых деталей широкое, они востребованы практически в любой сфере и области, которая использует конструкции из металлов и различных сплавов.

Гибка металла встречается при изготовлении:

  • автомобильных элементов;
  • мебельных конструкций;
  • дверных конструкций;
  • промышленных деталей.

Процедуру используют в авиации, судостроении, электронике. Также она востребована в строительной сфере. Для сгибания металла потребуется много силы, особенно когда речь заходит об изменении формы изделий большой толщины.

Несмотря на кажущуюся простоту, технология довольно сложная. Она требует ответственного подхода и определенного опыта.

Основные принципы

При выполнении гибки металла необходимо учитывать ряд принципов, среди которых особого внимания требуют следующие.

  1. Минимальный радиус сгиба должен быть больше толщины заготовки. Только так удастся предупредить образование на поверхности металла трещин и разрывов, что позволит своевременно прекратить процедуру и принять меры по устранению дефекта.
  2. При выполнении работ в домашних условиях рекомендуется сгибать тонкостенные листы, толщина которых не превышает 3-10 мм. Объясняется это тем, что гибка толстых листов требует задействования профессионального дорогостоящего оборудования.
  3. Перед проведением работ необходимо провести расчет развертки будущего изделия, учесть припуски, а также длину рабочей поверхности. Она не должна превышать 4 метра, иначе не получится добиться точного результата.
  4. В качестве материала для изделия, которое впоследствии планируется деформировать, рекомендуется отдавать предпочтение пластичным сплавам. Отличным вариантом станут железные листы или элементы, в составе которых присутствуют примеси углерода. Посмотреть марки таких сталей можно в специальной таблице.
  5. Нагревание повышает коэффициент пластичности – это физическое явление. Иногда посредством нагрева удастся добиться нужного угла изгиба без механического повреждения. Повышение температуры позволит избежать трещин на поверхности металла.
  6. Для проведения работ можно использовать различные инструменты, начиная от тисков для зажима листа до специального станка, на котором осуществляется основной этап. Они помогут сделать гибку ровно и учесть припуски.

Гибка листового металла требует силы и терпения, так как процедура проходит медленно из-за необходимости отслеживания состояния поверхности материала.

Виды гибки

Сгибание металла проводится несколькими способами, каждый из которых заслуживает отдельного рассмотрения. Применение определенной технологии позволяет добиться нужного результата в короткие сроки и избежать сильной деформации материала.

Одноугловая

Является наиболее простым и популярным видом гибки. При выполнении работ происходит сжатие внутренних поверхностей металла. Достигается это за счет воздействия на внешние слои. При этом последние растягиваются, что приводит к образованию сгиба под нужным углом. Этот метод также известен, как свободная гибка металлических заготовок. Особенность – простота конструкции оборудования, которое используют для проведения процедуры. Оно состоит из:

  • матрицы, действующей на лист в процессе сгибания материала;
  • стенок, подпирающих лист во время работы.

Между стенками и листом предусмотрен воздушный зазор для предотвращения сильных деформаций изделий.

П-образная

Используют для создания П-образных деталей. С ее помощью удается ускорить производство элементов, что не позволяет двухпереходная гибка. При этом удается повысить точность получаемых изделий. Процедура гибки подразумевает задействование пуансона, работа которого приводит к изгибу элемента. Для выправления детали требуется калибровка заготовки, при которой происходит дополнительное перераспределение напряжений. Это позволяет сделать пружинение детали незначительным. Способ востребован при работе с деталями небольшой толщины.

Радиусная

Такой вид гибки проводят с помощью двух видов оборудования:

  • ручного;
  • промышленного.

В зависимости от того, какую форму необходимо придать изделию, меняют конструкцию и типы станков.

Радиусная гибка популярна во многих сферах. Ее используют для изготовления различных металлических конструкций.

Результат такой металлообработки дает возможность получить сложную конфигурацию без использования сварочных устройств и накладки швов. Таким образом, прочностные свойства конструкции сохраняются, и ее внешний вид не портится сваркой. Технология гибки встречается при изготовлении козырьков, разнообразных коробов, специальных профилей, навесных фасадов и других конструкций, которые используются в быту и промышленности. Преимущество способа в том, что его можно выполнить самостоятельно без использования профессионального оборудования.

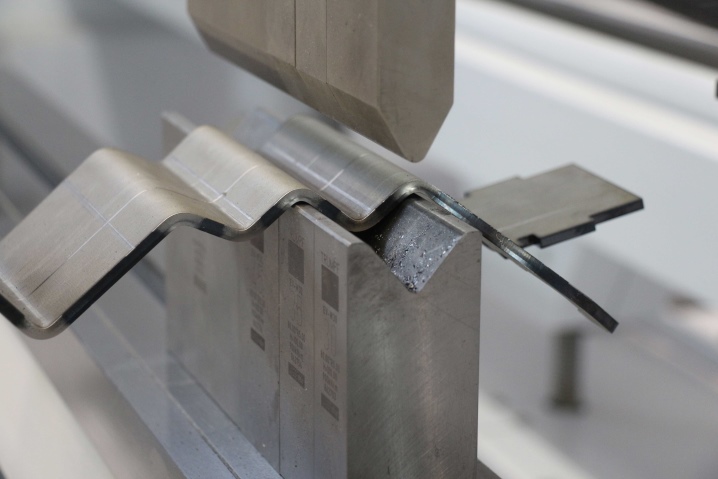

Многоугловая

Этот вариант гибки металла позволяет образовывать сложные фигуры. При этом для создания конструкции можно задействовать как один элемент, так и несколько. Процедура осуществляется посредством использования специального оборудования. Также ее называют фасеточной. Дополнительно выделяют гибку в виде конуса, фигурную технологию сгиба и другие варианты.

Как согнуть лист в домашних условиях?

В процессе строительства дома, дачи или других сооружений возникает необходимость в обустройстве различных конструкций и изделий. Например, при изготовлении водостоков, каркасов из металла, козырьков требуется придать плоской заготовке, которую представляет собой лист металла, необходимую форму. Существует несколько вариантов, как можно согнуть металлический лист своими руками.

С помощью листогиба

Листогиб – специальное оборудование, посредством использования которого удается придать алюминиевому или железному листу нужную конфигурацию. При желании агрегат можно сделать самостоятельно. Для этого необходимо подготовить:

  • станину;
  • балку, предназначенную для создания прижимного усилия;
  • балку для организации поворота;
  • обжимную балку;
  • оцинкованные ножи;
  • приемный лоток, материалом для изготовления которого служит дерево или металл.

При создании станка стоит обращать внимание, что управляться устройство будет за счет мускульной силы. Поэтому приспособление предназначено только для тонколистового металла, толщина которого не выходит за пределы 2 мм. Чтобы сделать основание для станка, потребуется задействовать профильный металлопрокат в небольшом количестве. Достаточно запастись швеллером или металлической балкой с поперечным сечением в виде двутавра.

Во время сборки необходимо учесть требуемые параметры жесткости конструкции, иначе оборудование не справится с поставленной задачей и быстро выйдет из строя. Кроме того, от показателя жесткости зависит, насколько качественной будет обработка. Прижимное устройство изготавливают из стальных плит. Самодельный станок дает возможность гнуть профильный прокат. Отличным вариантом станет выбор швеллера №12. Для сборки конструкции можно задействовать щипцы и клещи.

Чтобы отрезать согнутую деталь, потребуется роликовый нож. Специалисты рекомендуют использовать несколько вариантов лезвий для гибочного устройства. Так, помимо роликового можно задействовать сабельный нержавеющий нож. Элементы работают только с тонкостенным материалом, это тоже нужно учитывать.

При выборе ножа рекомендуется отдать предпочтение изделиям известных производителей, кто уже не первый год занимается поставками подобного оборудования. Объясняется это тем, что для изготовления лезвий используют инструментальные стали. Популярные компании не жалеют материал, добиваясь нужного качества элемента.

Без применения специального оборудования

Если нет возможности собрать листогиб или приобрести специальное оборудование, можно попробовать согнуть сталь другим способом. Для этого совсем не обязательно тратиться на приобретение прессов или других агрегатов. Простой вариант обработки металла – использование уголка из металла и киянки.

Заготовку, которую планируется деформировать, помещают на край уголка. Затем выдвигают часть листа, которую нужно согнуть. С помощью молотка посредством точных ударов придают желаемый изгиб.

Сразу стоит отметить, что такая техника не даст высокой точности обработки даже в том случае, если за работу возьмется профессионал, который будет соблюдать все тонкости проведения процедуры.

Для достижения более качественного результата можно использовать автомобильный домкрат. С его помощью можно эффективно гнуть арматуру, а также тонкие стальные листы. При желании домкрат способен согнуть толстостенные заготовки и даже трубы, что говорит о высокой прочности устройства.

Чтобы согнуть изделие посредством домкрата, потребуется следующее.

  1. Поместить заготовку на выдвижную штангу, которая подводится снизу.
  2. Упереть ее в штыри, зафиксированные сверху. Между штырями будет перемещаться штанга домкрата.
  3. Приступить к гибке. Штанга будет выгибать листовую металлическую деталь или трубу, придавая изделиям нужную форму.

Полезные рекомендации

Успешность гибки сталей зависит от показателя их пластичности. В случае с малопластичными материалами процедура усложняется. Причина – явление пружинения, которое подразумевает несоответствие формы готовой детали требованиям чертежа. Данное явление – основная проблема, с которой сталкиваются все, кто решил прибегнуть к гибке металла.

Суть пружинения заключается в упругом действии металлического листа или другой заготовки сразу после того, как происходит снятие нагрузки. Результатом такого явления становится искаженная форма изделия. Иногда угол пружинения доходит до высоких отметок, что неприятно. Ликвидировать явление можно посредством использования следующих приемов.

  1. Компенсация угла за счет изменения параметров рабочей части оборудования. Метод эффективен, но только в том случае, если известна марка металлического листа, а также основные характеристики изделия. Особенно важно обращать внимание на предел временного сопротивления, от которого зависит показатель пружинения конструкции. Процедура довольна проста в применении: если угол деформации составляет, например, 100, то кромку пресса увеличивают на этот показатель.
  2. Изменение основного профиля, предусмотренного в матрице. За счет таких действий удается добиться сгиба заготовки по всей длине зоны, в которой происходит деформация, посредством рабочего инструмента. Дополнительно в матрице предусматривают специальные выемки.
  3. Повышение показателя пластичности заготовки. Для этого металл подвергают обжигу при высокой температуре. Стоит учитывать, что вид стали зависит от температурного режима для обжига, поэтому рекомендуется заранее уточнить состав и марку изделия.
  4. Проведение гибки в нагретом состоянии. В этом случае пластические характеристики металла улучшаются, что позволяет избавиться от эффекта пружинения и добиться нужного угла сгиба.

Относительно последнего варианта стоит отметить, что технологический процесс потребует дополнительной очистки поверхности рабочей детали. Также нужно будет постоянно очищать поверхность матрицы, на которой будет скапливаться окалина.

Гибка листового металла – сложная процедура, которая позволяет добиться нужной формы металлического листа и при этом избежать деформации, которую обеспечивает сварка. Чтобы получить нужную конфигурацию заготовки, следует учесть особенности материала и предусмотреть варианты, которые помогут избежать образования трещин или возникновения эффекта пружинения.

Предлагаем ознакомиться с тремя вариантами сложной гибки гибочным инструментом MIOS на листогибе EHT.

Технология и назначение гибки металла - что это такое: определение процесса, правила выполнения механической обработки, применение и приемы, инструменты, приспособления

05Дек

Содержание статьи

  1. Что это за технология металлообработки
  2. Разновидности способов обработки листовой стали
  3. Ключевые принципы сгибания и приемы гибки металла
  4. Типы гибки металла в зависимости от инструментов, применяемых при процессе
  5. Гибочное оснащение – основное приспособление для гибки металла
  6. Правила собственноручной гибки металла
  7. Промышленные приспособления с назначением в виде гибки металла
  8. Параметры гибки и их определение
  9. Дефекты и трудности
  10. Оборудование
  11. Процедура своими руками

Фигурное литье – трудоемкий процесс, который редко применяют. Чаще используют обычный стальной лист или профиль, жгут, который потом деформируют, придавая ему нужную форму. Об этой процедуре поговорим в статье. Расскажем о механической гибке металла – что это такое, дадим определение.

Что это за технология металлообработки

Это процедура, в процессе которой на заготовку оказывается воздействие. Давление может быть осуществлено посредством пресса или тисков и молотка, особенных приспособлений. В результате достигается изогнутый элемент. Особенность в материале – это может быть только достаточно практичный металлический пруток, лист, проволока, но не хрупкий сплав, так как при воздействии киянок или плоскогубцев он просто раскрошится.

Это очень распространенная операция как в домашних мастерских, так и на крупных цехах. Поэтому есть как кустарные станки, изготовленные своими руками, так и аппараты для точного производства. Преимущества обработки металла гибкой:

  • Экономичность – весь материал претерпевает деформацию, но не остается обрезков, стружки и прочего лома.
  • Из-за того, что не применяется сварка или другие способы соединения частей, вся конструкция отличается максимальной прочностью – нет участков, где присутствует риск образования дефекта.
  • Устойчивость к коррозии. По той же причине, что отсутствует сварочный шов, нет и очага, откуда проще всего пойти ржавчине. Химический состав материала остается прежним.
  • Эстетичный внешний вид.

Не все заготовки можно гнуть. Мы представим три разновидности процедуры в соответствии с исходным образцом.

Технология гибки листового металла

Станки называются листогибочными, коротко – листогибы. Они могут быть различные по конфигурации и способу действия – прессовые, ручные, поворотные, механические и другие. Приведем пример на самом классическом аппарате, оснащенном прессом. Сверху и снизу находятся две форму, зеркально повторяющие друг друга. Это матрица (угол или паз) и пуансон. Между ними помещается стальной лист. Затем оказывается мягкое давление, происходит деформация.

Второй не менее популярный вариант – поворотный прибор со статичной станиной и подвижной траверсой, которая закрепляется с помощью прижимной балкой. Необходимо движение рукой (из-за рычага силу нужно прикладывать минимальную), чтобы рабочий элемент пришел в движение и произошло сгибание. Такой аппарат можно сделать в домашних условиях, как показано на следующем ролике:

Процесс гибки труб из металла

Трубогибочные станки обычно устанавливаются на заводах и редко применяются в домашних условиях. Процедуру можно проводить с нагревом и с неизменной температурой. В первом случае деформация получается ровнее и быстрее. Разновидности трубогибов:

  • рычажные – имеют название из-за ручного привода в виде рычага, ими можно обработать только тонкостенные полости небольшого диаметра;
  • арбалетные – заготовка опирается на два конца (зажим производится тисками), а воздействие накладывается посередине с помощью давления;
  • валковые – это стандартный способ помещения образца между тремя валами и для листогибов, если нужен плавный зигзаг.

Последняя разновидность наиболее востребована. Второе название – вальцовка. Особенность – возможность производить процедуру без предварительного нагрева. Если слесарь имеет дело с тонкостенными трубами, которые могут сильно деформироваться в момент сгиба, то он использует дорн. Это оснастка, которая помещается внутрь полости, чтобы оказывать противодействие на стенки изнутри.

Работаем с металлопрокатом

Профиль гнется путем проката через несколько валков. Их количество зависит от желаемого угла изгиба. Минимальное – три, максимальное – пять. Обычно процесс проходит без разогрева, но если происходит выполнение гибки металла с повышенной прочностью, то возможна предварительная прокалка электрическим током.

Сейчас очень востребована металлообработка нержавейки. Сперва берется стальной лист, раскраивается, с помощью лазерных резаков производится резка, а только затем заготовка деформируется. Также популярен титан, но он более твердый, поэтому нужно дополнительное давление пресса.

Разновидности способов обработки листовой стали

Так как с листами работают чаще всего, остановимся на них подробнее. Основа классификации – в зависимости от привода. Он может быть:

  • Ручной – это занимает достаточно много времени, поэтому чаще используется на небольших производствах и в частных целях. Основные инструменты – молоток и плоскогубцы или киянка, если слой очень тонкий. О высокой точности говорить не приходится, все делается практически на глаз, но для маленьких деталей этого часто оказывается достаточно.
  • Автоматический – применяется оборудование, оснащенное пультом управления и электроприводом. Отлично подходит для серийного производства. Оператор только устанавливает заготовку и следит за правильностью выполнения процесса.

Ключевые принципы сгибания и приемы гибки металла

  • Для соединения элементов можно использовать сварку, но высокая температура сильно меняет физические свойства, поэтому теряется прочность. растет риск образования коррозии.
  • Чтобы предварительно угадать правильный угол и необходимые усилия, следует произвести расчет, учитывающий прочность заготовки и материал.
  • Сверьтесь с ГОСТами, чтобы узнать максимально допустимую деформацию. Она зависит от стали, толщины стенок, скорости и прочих параметров.

Типы гибки металла в зависимости от инструментов, применяемых при процессе

Для ручной процедуры применяются любые тиски. Это могут быть пассатижи. Второе приспособление – молоток или киянка. Первый более крепкий, работа с ним идет быстро, но если образец имеет хрупкую структуру или очень тонкие стенки, то следует использовать деревянный мягкий молот.

Более сложные операции возможно производить на специализированном оборудовании – листогибах или вальцах. Они бережнее относятся к материалу, а также позволяют добиться точности процесса. Очень удобно, если одна станина подходит для ряда методов металлообработки и может быстро подстраиваться под необходимость, например, совмещать и резку, и изгиб.

Гибочное оснащение – основное приспособление для гибки металла

Практически любой аппарат предполагает наличие пресса. Он дает возможность распространять усилие и увеличивать давление на нужную область. Он может быть нескольких видов:

  • Ротационные, они же вальцовые. Образец проходит между вальцами – стальными валиками.
  • Поворотные. Есть две плиты – сверху и снизу. Нижняя закреплена и остается неподвижной, в то время как верхняя оказывает воздействие на материал всей своей массой.
  • Обычные пневматические или гидравлические. Это устройство классической штамповки мелких деталей – есть матрица и пуансон, которые сжимаются, чтобы деформировать лист.

Правила собственноручной гибки металла

В домашних условиях стоит учесть качество материала, с которым предстоит работать. Испытания на прочность, пластичность давно приведены и результаты записаны в ГОСТ. При работе с тонким листом можно использовать специальные ножницы – отметьте нужный участок, затем найдите поверхность и зафиксируйте на ней часть полотна. Возьмите массивный молоток и начните постепенно бить им по краю. Для второго загиба и фиксации изделие можно прижать деревянным бруском, чтобы не допустить непреднамеренных деформаций, таким образом давление будет оказано с двух сторон – сверху и снизу.

Промышленные приспособления с назначением в виде гибки металла

Особенность заводских листогибов в том, что за один нажим пресс может производить не один изгиб, а несколько. Эффективность и производительность намного выше. Например, так производятся профилированные листы. Уникальность трубогибов на заводах заключается в наличии у станков электрического привода, что значительно увеличивает максимальную массу, прочность изогнутой трубы. Вручную можно согнуть только небольшой пруток.

Технологии, представленные на выставке

Металлургия и отрасль металлообработки не стоит на месте. Чтобы увеличить информированность производителей и дать возможность выдвинуть новые идеи, ежегодно проводятся выставочные мероприятия, на которых выставляются ноу-хау и усовершенствования имеющихся систем. Рекомендуем следить за программами выставок, чтобы первыми узнавать новые станки.

Параметры гибки и их определение

Перед началом процедуры следует узнать или измерить самостоятельно:

  • предельный радиус изгиба – зависит от толщины стенок;
  • как расположены волокна – гнуть можно вдоль них, а не поперек;
  • текучесть стали;
  • разрешенные отклонения итоговой формы.

Дефекты и трудности

Первое, с чем сталкивается слесарь, это возможность пружинить. Каждый металл имеет свою упругость, то есть значение возвратных деформаций. Из-за этого эффекта заготовка может не достичь нужных параметров и немного (или полностью) распрямиться обратно, когда рабочая нагрузка будет убрана.

Следует произвести пробу на аналогичном материале, чтобы компенсировать эти изменения. Увеличить показатель рекомендуется с помощью предварительного отжига. В целом нагретый элемент лучше поддается деформированию, но потребуется снимать окалины и зачищать поверхность.

Оборудование

Популярны в промышленной среде листогибы с прессом серии И13. Они могут быть на гидравлике или с механическим приводом. Вторые имеют следующие узлы:

  • прочная станина на двух параллельных стойках;
  • электрический двигатель;
  • ремень для передачи движения;
  • пульт управления прессом – муфта и тормоз;
  • несколько валов для распределения нагрузки;
  • один или несколько пуансонов;
  • фиксированные матрицы;
  • смазочная система – подача вещества и его распределение.

Также имеет значение перемещение ползуна, который управляетскорстью процесса – сперва она должна быть небольшой, а затем нарастать.

Процедура своими руками

Мы предлагаем посмотреть ролик, в котором в домашних условиях слесарь покажет, как в мастерской можно использовать самодельный переносной листогиб:

В статье мы рассказали про гибку металла: применение оборудования и его разновидности. Заказывайте станки для металлообработке в компании «Роста», если хотите получить высокое качество и доступную стоимость.

Гибка листового металла | Технологии Металообработки

Использование гибки металла

В настоящее время технология точной гибки металла активно используется, так как это позволяет производственной организации отказаться от применения штампов при изготовлении многих деталей.

Использование гибки также позволяет получать высокую точность линейных размеров и углов изделия и получить цельную конструкцию бесшовного типа.

Это огромное преимущество для производства, так как швы на сварочных изделиях нередко являются самым уязвимым местом, именно в нем наиболее распространена коррозия, и, как следствие, целостность изделия нарушается.

Также отмечается высокая прочность металла, подверженного такой обработке. Технологическому процессу подвергаются все стали и сплавы металлов допустимой толщины. Гибке не подвергают только самые хрупкие листы металла. Как правило, гибочное оборудование используется вместе с лазерным станком, то есть первоначально вырезают саму деталь, а затем подвергают ее гибке.

Технологии

Гибка листового металла осуществляется различными способами. Наибольшее распространение получили станки типа «Press Brake». Популярность применения такой технологии обусловлена следующими особенностями.

  • На одном и том же оборудовании можно изготавливать детали различных конфигураций из различных материалов и различных толщин.
  • Высокая производственная гибкость — большинство деталей изготовляется без переналадки оборудования и смены инструмента. Более того, часто инструмент вообще не меняется, при этом в производстве может находиться большое количество деталей отличных как по конфигурации, так и по материалу/толщине.
  • Высокая производительность.
  • Низкая стоимость оборудования и себестоимость производства.
  • Применимость автоматизации процесса.

Вместе с тем, возможности такого технологического процесса не могут быть безграничными. Основными лимитирующим факторами или их сочетанием, являются:

  • свойства материала;
  • особенности инструмента;
  • знания и умения технологов и операторов;
  • возможности пресса.

Рассмотрим основные, наиболее важные, вопросы гибки листового металла на станках типа Press Brake.

Деформация металла

Гибка на листогибочных прессах основана на принципе 3 точек. Лист опирается на 2 точки матрицы. Пуансон давит на лист между 2 точками матрицы, образуя третью, центральную точку. По мере опускания пуансона, центральная точка листа опускается вместе с ним, а нижние боковые поверхности листа скользят по радиусам V-раскрытия матрицы. Материал несколько сжимается в месте давления пуансона и значительно растягивается с нижней стороны листа. Также, материал деформируется в месте скольжения по матрице — там остаются видимые или невидимые следы деформации (вдавливания).

Схематичное изображение деформации металла при гибке
Схематичное изображение деформации металла при гибке

Длина развертки в направлении, перпендикулярном линии гиба, всегда увеличивается. В связи с этим длину развертки делают меньше чем сумму всех бортов. Удлинение заготовки на каждом гибе зависит от:

  • толщины и типа материала,
  • угла гиба,
  • радиуса гиба (ширины V-раскрытия матрицы и радиуса пуансона),
  • направления проката.

Теоретический расчет всегда будет приближенным. Наиболее точный результат можно получить опытным путем. Для этого нужно взять несколько заготовок, например, 100×100. Отметить направление проката. Согнуть равное количество заготовок вдоль проката и поперек. Сделать замеры полученных бортов. Для каждой заготовки суммировать длины бортов и вычесть 100. Полученная разница и будет удлинением для заданных условий гибки. Сравнивая полученные результаты можно оценить следующее:

  • стабильность результатов,
  • влияние направления проката.

В большинстве случаев разницей в удлинении вдоль проката и поперек можно пренебречь. Однако, если требования к точности получаемых размеров очень высокие и/или количество гибов большое, то эту разницу следует учитывать при создании развертки и расположении ее на листе.

Особенности.

Отдельно нужно отметить тот факт, что чем больше нужно деформировать металл (уменьшение минимального борта, угла и радиуса гиба) тем большее воздействие потребуется. Здесь воздействие напрямую связно с давлением и моментом силы. Давление является отношением силы к площади, на которую она приложена. Таким образом, для увеличения воздействия необходимо прикладывать большее усилие на меньшей площади. Момент силы, в свою очередь, является произведением воздействующей силы на длину рычага приложения силы. Уменьшение минимального борта или радиуса гибки требует использования матрицы с меньшим V-раскрытием и, как следствие, меньшим рычагом приложения силы. Соответственно, при прочих равных, гибка на матрице с меньшим раскрытием требует приложения большей силы.

Схематичное изображение силы и рычага при гибке на матрицах с разным V-раскрытием
Схематичное изображение силы и рычага при гибке на матрицах с разным V-раскрытием

Как гнуть листовой металл в домашних условиях

В процессе строительства дома или дачи зачастую появляется необходимость в оборудовании водостоков, канализации, каркасов из металла.

При изготовлении подобных изделий необходимо придать плоской заготовке необходимую пространственную форму. Советы опытных мастеров, как загнуть лист металла в домашних условиях, позволят изготавливать конструкции хорошего качества, которые прослужат долгое время.

Технология гибки – основные сведения

Сгибание металла выполняют без сварочных швов, что позволяет избежать коррозии в дальнейшем и получить изделие повышенной прочности. Деформация не требует значительных усилий и выполняется, как правило, в холодном состоянии.

разная конфигурация

Исключение составляют твердые материалы, вроде дюрали или углеродистых сталей. Технология гибки листового металла разрабатывается соответственно поставленным задачам в таких вариантах, как:

  • радиусная,
  • многоугловая,
  • одноугловая,
  • п-образная.

Отдельный случай – сгибание с растяжением. Данную технологию применяют при изготовлении деталей с большими радиусами гибки, небольшого диаметра. При изготовлении деталей своими руками, процесс сочетают с такими операциями, как резка или пробивка.

Для обработки в домашних условиях хорошо подходят мягкие виды металлов и сплавов, такие как латунь, медь, алюминий. Изготовление изделий методом сгибания выполняется на вальцовочных или роликовых станках, либо вручную.

Последняя процедура довольно трудоемкая. Гибку производят при помощи плоскогубцев и резинового молотка. Если лист небольшой толщины, используют киянку.

Как выполнить гибку под прямым углом

Для сгибания скобы из металлического листа потребуется набор инструментов и приспособлений, состоящий из:

  • тисков,
  • молотка,
  • электропилы,
  • бруска,
  • оправы.

Длина полоски изготавливается по схеме, с тем расчётом, что на каждый загиб должен приходиться запас по 0,5 мм, плюс еще миллиметр на сгибы с обеих сторон. Заготовку помещают в тиски с угольниками. Зажимая её по линии сгиба, обрабатывают молотком.

тиски для обработки

После этого будущую скобу разворачивают в тисках, зажимают оправой и бруском, формируют другую сторону. Заготовку вытаскивают, отмеряют необходимую длину сторон, выполняя загибы по низу.

Треугольником сверяют правильность угла, подправляя молотком неточности. При выполнении обеих операций, заготовку поджимают бруском и оправой. Готовую скобу подпиливают до нужного размера.

Видео:

Как изготовить листогибочный станок самому

Для придания металлу нужной конфигурации, жестянщики используют листогиб. Но как поступить мастеру, у которого специального оборудования под рукой нет?

На деле вопрос, как гнуть листовой металл в домашних условиях, решается просто. Достаточно использовать собственную смекалку и элементарные приспособления, чтобы изготовить простенький станок.

самодельное устройство

Чтобы изготовить сгибатель для металлического профиля, потребуются:

  • двутавровая балка 80 мм,
  • крепеж (болты),
  • петли,
  • уголок 80 мм,
  • струбцины,
  • пара рукояток.

Понадобится также аппарат для сварки и устойчивый стол, на котором закрепляют готовый станок.

Основу устройства составляет двутавровая балка, к которой двумя болтами прикручивают уголок, удерживающий заготовку в процессе сгибания. Под него методом сварки крепятся три дверные петли. Вторую их часть приваривают непосредственно к уголку.

Чтобы станок легко поворачивался во время сгибания листового металла, к нему с двух сторон приделывают ручки. Струбцинами готовый станок крепят к столу. Перед укладкой заготовки уголок откручивают или приподнимают. Лист прижимают, выравнивают по краю и загибают, поворачивая станок за рукояти. Самодельное устройство годится только для обработки заготовок незначительной толщины.

Видео:

Сгибание металлического листа при помощи молотка

Для того чтобы выполнить гибку листа толщиной до 1,2 мм под прямым углом, используют простейшие инструменты – плоскогубцы (струбцины) и резиновый молоток.

Обработку производят на ровном деревянном бруске. Линию сгиба прочерчивают при помощи карандаша и линейки. Затем лист зажимают плоскогубцами так, чтобы их концы пришлись точно на линию разметки.

Край постепенно отгибают вверх, продвигаясь вдоль сгиба. После того, как угол приблизится к 90 градусам, лист помещают на брусок и при помощи молотка окончательно выравнивают.

обстукивание киянкой

Таким образом изготавливают узкие детали, например кромки из жести.

Совет: резиновый или деревянный молоток используют, чтобы на металле не образовались вмятины. Если сгибание выполняется обычным инструментом, в качестве прокладки нужно взять текстолитовую пластину.

Сгибание листа толщиной до 2 мм удобно проводить на рабочем столе. Металл располагают так, чтобы линия разметки приходилась на кромку. Под обрабатываемый материал подкладывают стальной уголок.

Лист зажимают в тисках при помощи двух деревянных брусков. Сгибание производят при помощи молотка, простукивая металл от одного конца к другому. Край листа при этом направляют вниз так, чтобы в итоге он полностью лег на закрепленный по краю стола уголок. Этим способом изготавливают изделия любой ширины, в том числе ящики или мангалы.

Видео:

Изготовление трубы без применения станка

Домашние умельцы изобрели массу способов сгибания металлического листа в трубу без применения станка.

фото самодельной трубы

Предлагаем рассмотреть простейший вариант с использованием походящей по размерам болванки. Изготавливают её из старой трубы подходящего диаметра.

Лист металла раскладывают на полу, отрезают от него кусок нужной длины. Чтобы определить нужный размер, требуемый диаметр трубы умножают на 3,14 и прибавляют 30 мм на шов.

К болванке с двух сторон приваривают перпендикулярно одна к другой по паре трубок. В их отверстия должен свободно вставляться лом.

самодельная болванка

Рекомендация мастера: способом сгибания металлического листа при помощи болванки удобно изготавливать трубы не более метра в длину.

Чтобы воспользоваться приспособлением, потребуются усилия трех человек. Болванку укладывают на край листа. Один человек встает сверху, двое других накручивают металл на болванку, проворачивая лом на 90 градусов.

технология скручивания

Всю длину листа скручивают таким способом, оставшийся край подбивают молотком. Шов закрепляют при помощи сварки.

Видео:

Нужно учесть, что радиус сгиба листового металла зависит от его толщины и способа изготовления. Горячекатаная сталь больше подходит для труб, из холодного проката изготавливают профильные изделия.

технология скручивания Загрузка...

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
