Технология монолитного домостроения – Строительство монолитных зданий и сооружений, технологии возведения малоэтажных домов, проектирование и строительные работы

Монолитное строительство многоэтажных домов: технология, требования

За несколько последних десятилетий монолитное строительство многоэтажных домов стало настоящим прорывом для всей строительной сферы. Конструкции таких сооружений содержат минимальное количество несущих элементов в виде колонн, капитальных стен и пилонов, что открывает широкие возможности для более рационального практического применения сэкономленного жилого пространства.

Причины роста популярности монолитного строительства

В настоящее время появление широкого ряда новых материалов и разработка инновационных строительных технологий значительно упрощают процесс монолитного возведения сооружений, сделав его более экономичным и быстрым.

монолитное строительство многоэтажных домов технология

Выполняя строительство монолитного дома своими руками, будущий хозяин жилья понимает, что при обустройстве помещений его фантазия будет ограничиваться лишь внешними стенами строения. Именно при возведении частного дома согласно монолитной технологии возможно выделение достаточной площади под организацию уютного и в то же время достаточно широкого кухонного пространства, создание просторных гостиных, гардеробных, оформление интерьера в виде студии.

Достоинства реализации проектов по монолитному строительству жилья прекрасно знают строительные компании, а также профессиональные риэлторы, так как из года в год количество желающих проживать в квартире или доме из монолитного железобетона только возрастает.

Строительство монолитных домов: технология и основные этапы

Процесс возведения жилища согласно технологии монолитного строительства предполагает следующие этапы проведения работ:

  • закладка прочного фундамента;
  • монтаж каркаса на основе арматуры;
  • укладка бетона;
  • монтаж опалубки;
  • распалубка или удаление опалубки (в случае применения съемной технологии укладки).

На строительных площадках по возведению монолитных домов опалубки заполняются бетонной смесью при помощи высокомощных бетононасосов. Если говорить о конструкционной схеме таких сооружений, то основной упор здесь делается на прочные диафрагмы и ядра жесткости, которые обычно формируются в области лифтовых и лестничных зон. Именно эти элементы отвечают за устойчивость монолитного здания.

монолитное строительство многоэтажных домов

Строительство монолитных жилых домов предполагает разделение межквартирного и внутриквартирного пространства при помощи монтажа кирпичных стен. В последние годы в качестве альтернативы кирпичу с данной целью все чаще применяются перлитовые и гипсокартонные перегородки. Такой подход к разделению пространства сокращает срок введения жилья в эксплуатацию с момента закладки фундамента более чем в 5 раз. К тому же разделение жилплощади подобным образом не требует затраты особых сил на отделку поверхностей, ведь на гипсокартон можно сразу наносить обои или покраску.

Материалы

При возведении капитальных сооружений согласно монолитной технологии помимо использования таких обязательных составляющих, как бетон и металлическая арматура, большинство крупных компаний делают упор на применении несъемных опалубок из пенополистирола. Такие элементы конструкции будущего монолитного здания производятся в форме полого внутри полистирольного блока, составляющими которого выступают две панели, связанные перемычками. Изготавливают панели и перемычки из того же материала либо из прочного пластика. Пенополистирол отличается по-настоящему незначительным весом, поэтому способствует легкому, быстрому монтажу.

Особенности строительства монолитных сооружений

Что собой представляет монолитное строительство многоэтажных домов? Технология достаточно проста, но в то же время имеет свои отличительные особенности. Основные работы, как и в случае применения любых других строительных технологий, начинаются с закладки фундамента. От того, насколько качественным и выверенным окажется фундамент монолитного сооружения, во многом будет зависеть прочность всего здания.

строительство каркасно монолитного дома

По окончании всех организационных мероприятий, после выполнения необходимых земляных работ производится монтаж специально подготовленных арматурных каркасов, а также закладных элементов монолитного фундамента. Далее при наличии готового фундамента и каркасных элементов строения, включая обустройство дренажных коммуникаций и систем гидроизоляции, начинается процесс сооружения этажей с применением монолитного железобетона.

Строительство домов из монолитного пенобетона при возведении колонн, стен, лифтовых шахт и пилонов нуждается в применении щитовой опалубки, которая является частью монолитных перекрытий. При организации перекрытий, прежде всего, собирается опалубка, куда в последующем монтируется каркас из арматуры.

Одним из важнейших этапов при возведении капитального монолитного сооружения является разработка точного проекта по выбору положения опалубки. Решается данный вопрос благодаря применению опыта квалифицированных специалистов и привлечению персонала геодезических служб.

Процесс бетонирования монолитных конструкций

Бетонирование конструкций зданий, возведенных с применением монолитной технологии строительства, производится путем плотного равномерного распределения заранее подготовленной бетонной смеси в опалубке. Для уплотнения бетона, залитого в опалубки при помощи высокомощных насосов, способных к его подаче на значительную высоту, используются специальные вибрационные механизмы.

строительство монолитных жилых домов

Строительство монолитного каркаса дома в зимнее время года имеет свои исключительные особенности. Чтобы уложенный бетон приобретал прочность и твердел в срок согласно разработанному проекту, «зимняя» бетонная смесь формируется с применением противоморозных добавок. При этом арматурные каркасы будущего монолитного строения оборудуются специальными греющими кабелями. Реализация подобных мероприятий при выполнении работ в сильные морозы значительно упрощает строительство монолитного кирпичного дома.

Уровень надежности

Строительство каркасно-монолитного дома заключается, прежде всего, в передаче несущих нагрузок по колоннам из железобетона, а также армированным перекрытиям на устойчивый к существенным нагрузкам монолитный бетон. Применение данного принципа на практике способствует строительству действительно устойчивого и чрезвычайно надежного каркаса многоэтажного строения.

строительство монолитного каркаса дома

Что касается перегородок, то в монолитных зданиях они несут чисто формальный характер и не закрепляют за собой никаких нагрузок. Приобретая жилье в монолитном доме, можно запросто отказаться от всяческих перегородок, оформив собственную квартиру в виде просторной студии с максимально открытым пространством.

От чего зависит качество сооружения монолитного дома?

Качество выполнения работ по возведению монолитных строений зависит в первую очередь от наличия ровных отшлифованных конструкций, а также от жесткого контроля над ходом выполнения всех без исключения мероприятий. Результаты подобного контроля обязательно должны заноситься в специальный журнал. В частности, строительство монолитно-кирпичного дома нуждается в тщательной проверке качества вязки каркасов из арматуры, определении точности положения опалубки, контроле надежности бетона, начиная с момента его приема и заканчивая приобретением прочности залитой в опалубку бетонной массы.

Цена вопроса

В настоящее время строительство монолитных домов, технология возведения которых была описана выше, позволяет значительно снизить стоимость готового к заселению жилья. Происходит это за счет высокой скорости строительства, что обуславливается возможностью применения рабочих процессов с высокой технологичностью. Если сравнивать цены на жилплощадь в монолитных домах с аналогичной стоимостью в строениях сборного типа, то здесь данный показатель оказывается ниже на 10-15%.

Преимущества монолитного строительства

строительство монолитных домов технология

Почему сегодня предпочтительно монолитное строительство многоэтажных домов? Технология сооружения таких строений отличается следующими достоинствами:

  • длительный срок службы зданий;
  • неограниченные возможности планировки и внутреннего оформления помещений;
  • высочайшая скорость выполнения строительных работ;
  • наличие улучшенных звуко- и теплоизоляционных характеристик за счет отсутствия стыков, швов и пустот поверхностей;
  • сниженная материалоемкость.

Недостатки монолитного строительства

Несмотря на внушительный ряд очевидных достоинств, имеет ряд минусов монолитное строительство многоэтажных домов. Технология не обходится без недостатков, но они касаются в первую очередь хода строительства и не относятся к качеству готовых сооружений. К основным минусам монолитного строительства можно причислить:

  • вероятность возникновения серьезных задержек по срочному выполнению плана при ухудшении погодных условий, которые затрудняют заполнение опалубки бетоном;
  • необходимость выполнения всех строительных мероприятий на открытом пространстве, что создает определенные затруднения и неудобства для специалистов строительных бригад.

Заключение

В статье мы подробно рассмотрели монолитное строительство многоэтажных домов. Технология их возведения дает возможность вводить высотные жилые строения в эксплуатацию в максимально сжатые сроки. Это, в свою очередь, является очевидным плюсом не только для строительных компаний, которые нуждаются в точном выполнении плана, но и для будущих владельцев жилья, которые приобретают жилплощадь задолго до начала работ по возведению многоквартирного дома.

строительство монолитно кирпичного дома

Применяя в качестве основы надежную опалубку и прочную металлическую арматуру, намного сложнее допустить критическую конструкционную ошибку или брак в структуре сооружения. Конструкция монолитных многоэтажных домов, возведенных согласно последним стандартам, такова, что они обладают высочайшей сейсмической устойчивостью. Стены, покрытие пола и потолок получаются максимально ровными, поверхности лишены всевозможных швов и пустот.

Только при строительстве монолитных сооружений жилого предназначения присутствуют широчайшие возможности для реализации самых разнообразных объемных и пространственных решений, что само по себе повышает эксплуатационные характеристики здания.

Что касается уровня экологичности монолитных строений, которые по своей сути представляют всего лишь бетонные коробки оригинальной проектировки, строительными компаниями предусматривается возможность создания кирпичной облицовки и перегородок. Именно кирпич наряду с гипсокартоном и прочими распространенными перегородками обладает наивысшим уровнем экологической безопасности.

Процесс строительства многоэтажных домов по монолитной технологии

Монолитный многоэтажный дом представляет собой серьёзный объект, в котором системы отопления, водоснабжения, вентиляции, электроснабжения и канализации связаны в единое целое.

Процесс строительства разбит на несколько этапов, что в конечном итоге влияет на время. Несмотря на это, многоэтажные дома всё чаще строят именно по монолитной технологии.

Основные этапы строительства многоэтажных домов по монолитной технологии

Любое строительство многоэтажного дома по монолитной технологии — процедура длительная и кропотливая. Причем, это касается не только самих строительных работ, но и утверждения проекта и прочей бумажной документации.

ЧИТАТЬ ПО ТЕМЕ:
Какой дом лучше, монолитный или панельный?

Рассмотрим основные этапы возведения монолитной многоэтажки:

  • 1. Пожалуй, самый сложный этап связан как раз не со строительством. Для начала необходимо получить разрешение на застройку и выбрать подходящий участок. Затем наступает тяжёлый период согласований спорных моментов с местной администрацией (учитывая всю сложность сферы городского строительства, этот этап отнимет огромное количество времени и нервов).
  • 2. На выделенном участке земли проводится геологическая и топологическая разведка. Необходимо верно определить тип почвы и ее состав, глубину залегания грунтовых вод, уровень промерзания почвы и прочие важные показатели.
Котлован под строительство жилого дома
Свайное поле под монолитный дом

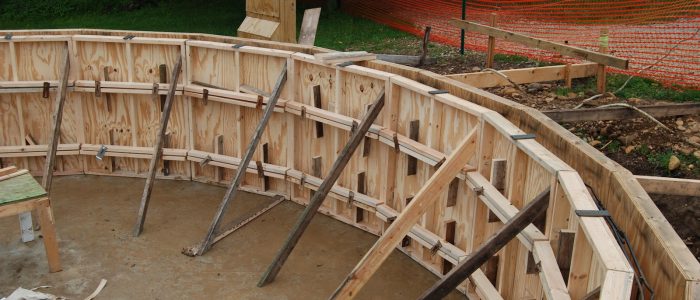

Съемная опалубка

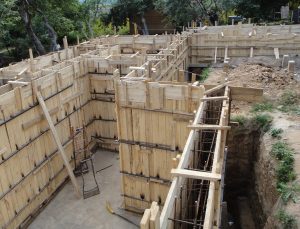

Съемная стеновая опалубка



  • 3. Крайне важным этапом является разработка проекта многоэтажного дома. Он включает в себя всю необходимую документацию по строительству: расчёт материала, инженерные системы, разрезы, поэтажные планы, итоговую смету. Проект является последним бумажным документом и после него начинаются этапы строительных работ.
  • 4. Производится разбивка участка и стартуют подготовительные работы по подготовке фундамента. Необходимо вырыть котлован и вбить сваи под фундамент. После этого начинается монтаж каркаса из арматуры (используют прут прямоугольного или круглого сечения). При строительстве многоэтажного дома по монолитной технологии каркас выполняет важную роль — придаёт конструкции необходимую жёсткость.
  • 5. Выполняется монтаж съёмной опалубки из деревянных щитов, пенополистирола или пластика. Можно использовать готовую опалубку. По окончании сборки производят заливку бетонного раствора с дальнейшей трамбовкой (используют глубинные вибраторы). Теперь осталось дождаться полного высыхания и затвердения смеси, после чего опалубку демонтируют. С целью ускорения процесса могут использоваться различные добавки. По такому принципу возводят этаж за этажом.
  • 6. Утепление и отделку фасада производят после полного высыхания последнего слоя бетона. На это уходит не менее 28 дней, а в сырую и холодную погоду ещё больше.
  • 7. На заключительном этапе дом подключают ко всем необходимым коммуникациям. После этого облагораживают примыкающую к дому территорию.

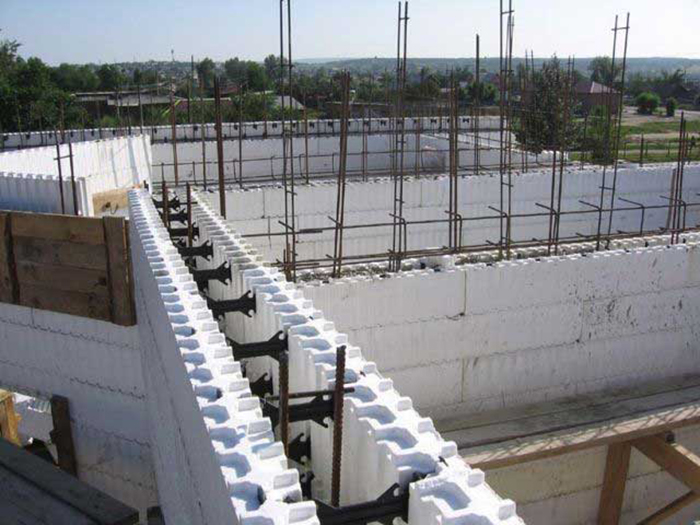

Несъемная опалубка (пример)

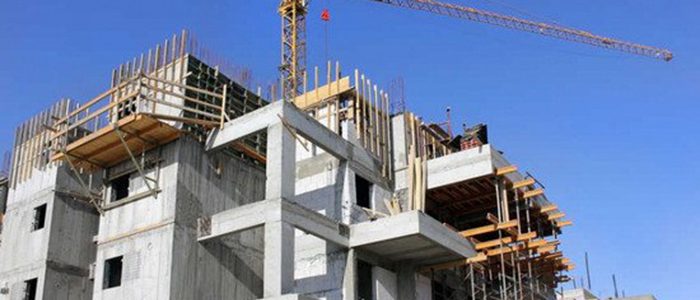

Строительство многоэтажного здания по монолитной технологии



Преимущества монолитных многоэтажных домов

Монолитные многоэтажки имеют очевидные преимущества по сравнению с кирпичными и панельными аналогами.

  • Прежде всего стоит выделить их надёжность и компактность.
  • Немаловажной составляющей является внешняя привлекательность.
  • Утеплённая и оштукатуренная монолитная многоэтажка выглядит гораздо лучше панельной или кирпичной.
  • Помимо этого, очень часто при строительстве многоэтажного дома по монолитной технологии используют дополнительные архитектурные приёмы и элементы: выступы, эркеры, изогнутую форму стен, оконные проёмы с оригинальной геометрией.
  • Одним из ключевых преимуществ является прочность. Благодаря особой технологии строительства, монолитная конструкция имеет меньше стыков, что позволяет существенно увеличить срок эксплуатации. Такие здания можно строить в сейсмически активных районах.
  • Монолитные многоэтажки идеальны в качестве объектов с развитой инфраструктурой. В цокольных и первых этажах есть возможность обустройства торговых точек, спортивных учреждений, парковок и прочих заведений.

Недостатки монолитных высоток

К недостаткам относятся причины не имеющие отношения к эксплуатационным характеристикам строений. Главным негативным моментом является вероятность смещения сроков сдачи объекта. Происходит это из-за неправильного просчёта или при ухудшении погодных условий. Сюда можно отнести и сложность работы, потому что далеко не каждая фирма может осилить монолитное строение.

ЧИТАТЬ ПО ТЕМЕ:
Строительство дома по монолитно-каркасной технологии

Цена вопроса

Может показаться, что с учётом приведённых характеристик стоимость такого дома в разы превышает бюджет аналогичных построек из панелей и кирпича. На самом деле их стоимость примерно равна, а при грамотно составленном проекте может быть и ниже. Анализ рынка недвижимости показывает, что цены на жилплощадь в монолитных многоэтажках на 10-15% ниже. Таким образом, данную недвижимость можно считать отличным вложением средств.

Устройство монолитных стен. Технология, ее плюсы и минусы, технологическая карта

Технология устройства монолитных стен при возведении зданий, построек и конструкций относится к категории наиболее распространенных способов современного строительства. Это обусловлено прочностью, надежностью и долговечностью сооружений, невысокой сметной стоимостью и возможностью быстрого выполнения работ.

Описание технологии монолита

Последовательность рабочих операций по установке опалубки, сборке армирующего каркаса, заливке бетонной смеси и последующему разопалубливанию, делают производственный процесс непрерывным, с отсутствием вынужденных технологических простоев. Монтаж бетонных стеновых конструкций допускается производить в любое время года, и даже при отрицательной температуре наружного воздуха.

Все эти важные факторы привели к тому, что устройство монолитных железобетонных стен стало все чаще применяться при возведении жилых домов на объектах индивидуальной застройки.

При этом практикуются три различных способа:

  • монтаж бетонного каркаса с наружными стенами из штучных каменных материалов или сборных панелей;
  • возведение несущих ограждающих конструкций из монолитного железобетона без вертикальных опорных колонн;
  • совмещение двух вышеперечисленных вариантов.

В каждом случае изготовление элементов зданий производится непосредственно на строительной площадке по месту его установки. Бетонные стены, выполненные по монолитной технологии, достаточно прочны и долговечны, но имеют малопривлекательный внешний вид и требуют обязательного выполнения отделочных работ.

Преимущества и недостатки

ПлюсыМинусы
Высокая скорость возведения зданийТрудоемкость процесса
Прочность конструкцииНизкая энергоеффективность здания
Высокая этажность (не относится к технологии несъемной опалубки)Необходимость финишной отделки
Низкая стоимость

Принципы возведения монолитных стен, перегородок и ограждений

Устройство монолитных стен

Устройство монолитных стенОсновными этапами строительства, которые предусматривает технологическая карта на устройство монолитных стен, являются:
  • монтаж щитовой опалубки;
  • сборка и установка арматурного каркаса;
  • заливка бетонной смеси с виброуплотнением;
  • снятие опалубки с готовой конструкции.

При наличии несущего каркаса с вертикальными колоннами для изготовления его элементов применяют бетон марок М300 и М400. Наружные стены в этом случае весовых нагрузок не несут и заливаются более дешевым материалом марок М200 и М250, с возможным добавлением легких наполнителей для улучшения теплоизоляционных свойств. Если бетонная стена используется в конструкции здания, как несущий элемент, то марка бетонной смеси должна быть не менее М350.

Определение толщины стен

Размер поперечного сечения бетонной монолитной стены зависит от ее конструкционного назначения, расчетной температуры наружного воздуха, наличия вида утеплителя. Устройство монолитных стен для внутренних перегородок определяется наличием плоской арматурной сетки и обязательного бетонного покрытия по 50 мм с каждой стороны. Соответственно минимальная толщина таких элементов равна 100 мм.

Наружные ограждающие стены в зависимости от расчетной температуры наружного воздуха имеют минимальную толщину:

  • при -20°C – 250 мм;
  • -30°C – 350 мм;
  • -40°C – 450 мм.

Это обеспечит величину нормативного коэффициента теплопроводности материала и сохранение тепла в доме, что является важным аспектом в его энергоэффективности.

Устройство монолитных стенУстройство монолитных стен

Сравнение теплопроводности бетона и других материалов.

Толщина бетонных стен, выполняющих роль несущей конструкции не должна быть менее 450 мм для одноэтажных домов с добавлением 100 мм при возведении каждого верхнего этажа. Например, для 3-х этажного дома минимальная толщина стен первого этажа составит 650 мм, для второго – 550 мм, а третьего 450 мм.

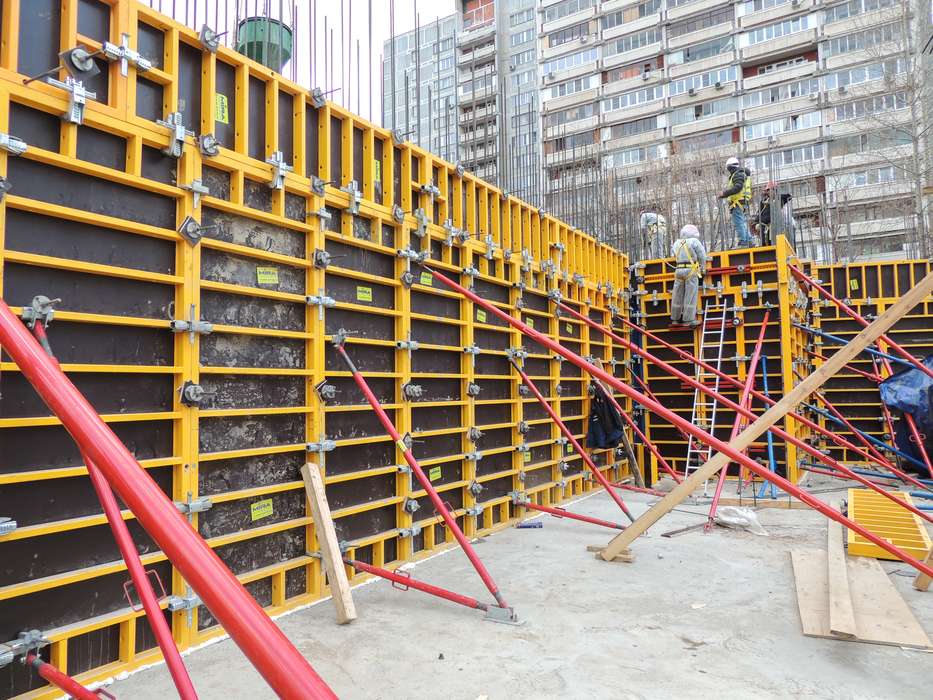

Выбор и монтаж опалубки

Устройство монолитных стен

Устройство монолитных стенОпалубка представляет собой систему ограждающих конструкций из листовых материалов, предназначенную для формирования бетонного монолита в соответствии с проектными размерами. Средний вес 1м3 бетона около 180 кг. Поэтому устройство опалубки монолитных стен и перекрытий должно быть прочным настолько, чтобы выдерживать создаваемые весовые нагрузки при заливке смеси. Кроме этого установленная форма должна обеспечить полную герметичность рабочего шва. Утечка жидкости и уменьшение влагосодержания бетона увеличат время гидратации цемента и приведут к снижению качества материала.

Лучший вариант комплекта для опалубки монолитных стен состоит из штатных щитов заводского изготовления и набора элементов фиксирующего инвентаря. Стоит такая опалубка очень дорого, но строительные компании очень часто предлагают свой инвентарь на прокат. Воспользоваться такой услугой будет вполне оправдано и более дешево, чем покупать доски или фанеру, которые к окончанию работ полностью придут в негодность.

Монтаж штатной опалубки довольно прост и может выполняться рабочим звеном из 3-4 человека. Щиты соединяются в единую поверхность при помощи зажимных или клиновых замков, гарантируя плотное соединение стыков и герметичность конструкции. Устойчивая фиксация опалубки обеспечивается путем установки наклонных откосов и стоек. Точность геометрических размеров и прочность при установке достигается с помощью стяжных винтов.

Несъемная опалубка

Устройство монолитных стен

Устройство монолитных стенПри возведении наружных стен зданий, ленточных и плитных фундаментов применяют технологию установки несъемной опалубки. В этом случае в качестве наружной палубы для заливки бетона с одной стороны стены устанавливают листы пенополистирола. После твердения смеси утеплитель не убирают и он остается в качестве эффективной тепловой и гидроизоляции.

Этот способ позволяет хорошо утеплить здание и снизить расход бетона за счет уменьшения толщины стен. При большой высоте конструкции и одновременной заливке большой массы бетона потребуется принятие дополнительных мер для обеспечения прочности пенополистирольного ограждения.

В качестве другого варианта несъемных формирующих ограждений при устройстве железобетонных стен ленточных фундаментов и подвала может выступать каменная кладка из полнотелого или клинкерного кирпича. Однако такие виды опалубки из новых материалов обходится значительно дороже и его применяют в тех случаях, когда в наличии есть утилизированный кирпич вторичного применения.

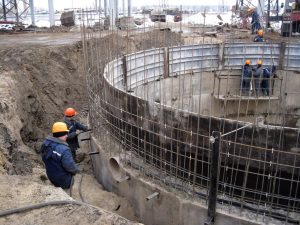

Армирование конструкции

Устройство монолитных стен

Устройство монолитных стен

Для повешения прочности монолитной конструкции применяется специальная система армирования бетона путем установки конструкций из металлических или полимерных прутов специального назначения. В зависимости от толщины стены армирующий каркас может быть выполнен в виде плоской сетки или пространственной конструкции с расположением арматурных струн в несколько рядов.

Минимально допустимый диаметр продольных арматурных прутов из стали составляет 10 мм, поперечная перевязка не менее 8 мм. Полимерная стеклопластиковая арматура может применяться на один стандартный размер меньше, чем металл. Шаг поперечных вставок не более 250 мм. Это обеспечит нормальную фиксацию продольных прутов и неподвижную форму всей конструкции.

Соединение всех армирующих элементов между собой производится при помощи вязальной проволоки. Применение электросварки допускается только в крайних случаях, так как при сильном нагреве и последующем остывании физико-механические свойства арматурной стали могут ухудшиться.

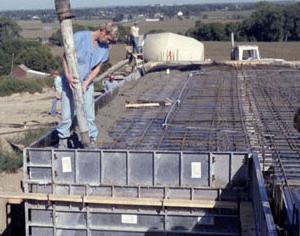

Заливка бетона

Устройство монолитных стен

Устройство монолитных стенПосле установки опалубки и сборки армирующего каркаса приступаю к заливке бетонной смеси внутрь подготовленной формы. Технологическая карта устройства монолитных стен предусматривает выполнение этой работы за один раз и поэтому лучше воспользоваться услугами централизованных поставок бетона с завода строительных материалов. Наличие бетононасоса на автомобильном миксере значительно облегчит подачу бетонной смеси через верх опалубочной конструкции.

Заливка производится слоями по 50-70 см с обязательным уплотнением смеси при помощи вибрационного инструмента. Остановка работ, приводящая даже к частичному высыханию верхнего слоя, не допускается, так как это приводит к нарушению прочности стены. Снятие опалубки после заливки бетона производится не ранее чем через 72 часа в летнее время и 96 часов зимой. Более подробно о том как правильно заливать бетон можно почитать здесь.

Видео обзор технологии

В заключение

Применение монолитного железобетона в строительстве имеет существенные преимущества в сравнении с другими материалами и технологиями. Это, прежде всего, скорость выполнения работ и прочность изготовленных конструкций. Довольно простая технология производства работ позволяет выполнять монтаж без привлечения профессиональных бригад и строительных компаний. Все это привлекает внимание индивидуальных застройщиков и служит дальнейшей популяризации данной технологии.

Монолитное и сборно-монолитное домостроение. Наружные монолитные и сборно-монолитные стены гражданских зданий.

⇐ ПредыдущаяСтр 11 из 43Следующая ⇒

Моноли́тное строи́тельство — технология возведения зданий и сооружений из железобетона, которая позволяет в короткие сроки возводить здания и сооружения практически любой этажности и формы.

Процесс монолитного строительства состоит из следующих основных технологических этапов:

· Устройство арматурного каркаса.

· Установка опалубки.

· Заливка бетона.

· Прогрев (в зимнее время).

· Уход за бетоном.

· Снятие опалубки (распалубка, разопалубливание).

Монолитное строительство домов может использовать стеновую опалубку для горизонтальных или вертикальных поверхностей, стеновую ползущую, а также для возведения закругленных конструкций.

Монолитное строительство домов подразумевает использование нескольких вариантов каркасов: с несущими продольными стенами, с несущими поперечными стенами, с перекрытиями на несущих колоннах.

В монолитном домостроении также используется несъемная опалубка. Различные виды несъёмной опалубки широко используются в индивидуальном малоэтажном жилищном строительстве.

Достоинства:

· Скорость.

· Свободный выбор конфигурации будущего зданий, не зависящий от типовых элементов.

· Отсутствие швов, что существенно улучшает тепло и звукоизоляцию, снижает общий вес здания, предотвращает образование трещин, повышает прочность конструкций и делает их более долговечными.

· Высокая морозоустойчивость.

Недостатки:

· более высокая трудоёмкость и стоимость (в сравнении с каркасно-панельным строительством).

· Повышенные градиенты свойств (анизотропия бетона).



Технология сборно-монолитного каркасного домостроения основана на применении конструктивной схемы, подразумевающей под собой рамно-связевую систему колонн, ригелей и плит перекрытий, которые при соединении в узлах образуют несущий каркас.

Основным преимуществом технологии СМК является то, что она позволяет реализовывать любые архитектурно-планировочные решения, а также обеспечивает высокую скорость строительства из железобетонных конструкций высокой заводской готовности, объединив в себе тем самым основные преимущества монолитного домостроения и сборного домостроения. В СМКД применяются несколько вариантов стыков, зависящие от вида поверхности сборного элемента – гладкой, особо гладкой, шероховатой, шпоночной. Сборными элементами сборно-монолитных конструкций могут служить железобетонные или металлич. балки в сочетании с пустотелыми кера- мич. или легкобетонными блоками; железобетонные колонны, ригели и плиты и т. д.

Наибольшее распространение получили сборно-монолитные конструкции со сборными элементами из железобетона. Сборные элементы содержат осн. арматуру конструкции и иногда используются в качестве формы (опалубки) для монолитного бетона; их целесообразно делать предвари- тсльно напряженными. В монолитном бетоне устанавливается дополнит, арматура в виде сварных каркасов и сеток. Для замоноличивания узлов применяют быстро- твердеющий бетон высокой прочности.

Конструктивное сочетание сборных элементов и монолитного бетона является экономически выгодным, т. к. сборно-монолитные конструкции, обладая достоинствами и тех и др., лишены нек-рых их недостатков. Для возведения сборно-монолитных конструкций (в отличие от монолитных) нетребуется спец. опалубки, подмостей и лесов, поэтому монолитный бетон сборно-монолитные конструкции значительно дешевле пропаренного бетона сборных элементов, а также бетона монолитных конструкций, возводимых в несущей опалубке. В сборных элементах весьма эффективно применение предварительного напряжения высокопрочной арматуры. Установкой дополнит, арматуры в участках монолитного бетона обеспечивается неразрезность соединений элементов, а следовательно, пространственный характер работы конструкции.

Осн. преимуществом С.-м. к. является меньший (по сравнению со сборными конструкциями) расход стали и бетона. Кроме того, отпадает необходимость в (характерных для сборных конструкций) многочисленных закладных частях и их сварке при монтаже. По срокам возведения сборно-монолитные конструкции (кроме С.-м. к. гидротехнич. сооружений) гораздо ближе к сборным, нежели к монолитным. С.-м. к. неск. уступают сборным в отношении индустриальности возведения и монтажа.

С.-м. к. применяются в балочных и безбалочных перекрытиях многоэтажных зданий, в автодорожных мостах и путепроводах, в гидротехнич. стр-ве, при возведении нек-рых видов оболочек и т. д.

Монолитные и сборно-монолитные бе­тонные наружные стены применяют в монолитных и сборно-монолитных домах различ­ных строительных систем.

Разработаны одно-, двух- и трехслойные конструкции. Широкое применение благодаря технологичности получили однослойные кон­струкции. Однослойные стены формуют из легких бетонов с плотностью не более 1600 кг/м3 на различных естественных и ис­кусственных пористых заполнителях (керам­зите, аглопорите и др.). В зависимости от эффективности заполнителя, требуемой несу­щей способности и климатических условий строительства толщина однослойных стен со­ставляет 30—50 см. Как правило, в состав однослойной монолитной стены входят поми­мо основного конструктивно-теплоизоляцион­ного бетонного слоя наружный защитно-отде­лочный и внутренний отделочный слой раст­вора. Слоистые стены иногда проектируют мо­нолитными, но чаще (по технологическим со­ображениям) сборно-монолитными. Двухслойные стены содержат несущий бетонный монолитный слой и утеплитель. Несущий слой выполняют из тяжелого или конструктивного легкого бетона толщиной не менее 12 см. Сборно-монолитные двухслойные стены применяют в двух конструктивных ва­риантах: с расположением утепляющего слоя с наружной или с внутренней стороны несу­щего монолитного бетонного слоя. При рас­положении утепляющего слоя с наружной стороны последний чаще всего проектируют в виде сборных декоративно-теплоизоляцион­ных элементов — офактуренных панелей или плит из теплоизоляционного бетона. При этом сборные декоративно-теплоизоляционные элементы выполняют функции наружной опа­лубки. Декоративно-теплоизоляционные эле­менты должны иметь арматурные выпуски для анкеровки к несущему монолитному слою. В случаях, когда установка сборных элементов осуществляется после формования несущего слоя, в них предусматривают закладные дета­ли или выпуски для навески на несущий слой.

В двухслойных стенах с утеплителем из­нутри последний выполняют из жестких плит или блоков (автоклавный пенобетон, пено­стекло или др.), выкладываемых на растворе в виде самонесущих стенок на перекрытии.

Трехслойные монолитные стены проекти­руют с гибкими или жесткими связями между бетонными слоями.

Конструкции связей и материалы утепли­теля аналогичны используемым в трехслой­ных бетонных панелях. Толщина внутреннего бетонного слоя принимается не менее 12 см, наружного — 6 см.

Трехслойные сборно-монолитные стены имеют внутренний бетонный монолитный не­сущий элемент и сборный защитно-декора­тивный наружный. Защитно-декоративный элемент представляет собой двухслойную па­нель с утепляющим слоем с внутренней сторо­ны либо отдельные офактуренные бетонные плиты, в которых к специальным выпускам прикреплены плиты эффективного утеплителя.

Так же, как и в сборно-монолитных двух­слойных стенах, защитно-декоративные эле­менты трехслойных стен могут служить на­ружной опалубкой при бетонировании несу­щего слоя или навешиваться на последний после его возведения и распалубки.

Изоляционные качества монолитных бе­тонных стен благодаря отсутствию стыков иногда оказываются выше, чем у сборных стен.

Монолитными считаются здания, основные конструктивные элементы которых (наружные и внутренние стены, перекрытия) выполнены из монолитного бетона или железобетона. В монолит­ных зданиях могут быть применены сборные конструкции лестниц, балконов, лоджий, перегородок и других элементов, а так­же сборные элементы отделки наружных стен.

К сборно-монолитным относятся здания, основные конст­руктивные элементы которых выполнены частично из сборных элементов (например, внутренние стены — монолитные, пере­крытия и наружные стены — сборные).

По совокупности взаимосвязанных конструктивных элемен­тов, характеризующихся способом передачи нагрузок и решени­ем основных узлов, можно выделить следующие типы зда­ний из монолитного железобетона:

1) с поперечными и продольными монолитными или сборно-монолитными несущими наружными и внутренними стенами, на которых закрепляются по контуру или по его части монолитные либо сборно-монолитные перекрытия;

2) с поперечными и внутренними продольными монолитны­ми или сборно-монолитными несущими стенами, на которых за­крепляются по части контура монолитные, сборные либо сборно-монолитные перекрытия;

3) с поперечными монолитными несущими стенами, в кото­рых закреплены монолитные перекрытия.

В зданиях типа 2 и 3 наружные продольные стены выполняют­ся несущими и ненесущими, в зданиях типа 3 внутренние про­дольные стены ненесущие. В зданиях типа 1 обеспечивается наи­более высокая пространственная жесткость сооружения.

Во всех зданиях, возводимых с применением монолитного же­лезобетона, внутренние стены — однослойные монолитные. П о способу возведения наружные стены могут быть монолит­ными, сборно-монолитными, сборными из штучных материалов, по конструктивному решению— однослойными, двухслойными с утеплителем снаружи, двухслойными с утеплителем с внутренней стороны помещения и трехслойными.

Перекрытия подразделяются на монолитные, сборно-моно­литные и сборные. Сборно-монолитные перекрытия могут иметь сборные элементы в плане конструктивной ячейки, а также по толщине поперечного сечения перекрытия. В последнем случае применяют сборные скорлупы, при возведении перекрытия вы­полняющие роль оставляемой опалубки.

Существует определенная зависимость между выбранной сте­новой конструктивной системой, этажностью здания и геологическими условиями конкретной площадки будущего строительства. На предварительной стадии проектирования можно использо­вать данные, приведенные в табл. 3.3 (предложение ЦНИИЭП-Жилища).

При проектировании монолитных стен следует стремиться к максимальному использованию несущей способности элементов, толщина которых определена по результатам расчетов ограж­дающих конструкций на эксплуатационные воздействия (звуко­изоляционные и теплозащитные качества, водо- и воздухопрони­цаемость и т.п.).

Толщину межквартирных стен и межкомнатных перегородок (без дверных проемов) в зависимости от объемной массы бетона рекомендуется принимать по табл. 3.4.

Несущая способность стен при заданной расчетной толщине должна обеспечиваться преимущественно классом бетона и необ­ходимой толщиной стены. Повышение несущей способности стен за счет армирования допускается только в случае экономической нецелесообразности повышения класса бетона и увеличения тол­щины стены. При проектировании стен из тяжелого бетона реко­мендуется использовать класс бетона по прочности не выше В20.

При расчете конструкции монолитных стен следует преду­сматривать конструктивное армирование для ограничения трещинообразования от усадки и температурно-влажностных воздействий в процессе эксплуатации зданий.

В зависимости от конкретных условий наружные стены мо­гут быть:

· однослойными из легких бетонов на пористых заполнителях;

· трехслойными с несущим и наружным защитными слоями из тяжелого бетона или бетона на пористых заполнителях и с внут­ренним слоем бетонов на пористых заполнителях или из эффек­тивных материалов.

Необходимо предусматривать участие несущего слоя наруж­ных стен в общей пространственной работе основных несущих конструкций здания.

Монолитные плиты перекрытий сплошного сечения следует проектировать из тяжелого бетона и из легких бетонов плотной структуры на пористых заполнителях.

Конструкции монолитных и сборно-монолитных жилых домов, рекомендуемые в зависимости от методов индустриального домо­строения из монолитного железобетона, приведены в табл. 3.5.

Соединения монолитных стен и монолитных плит перекры­тии следует проектировать с учетом принятого метода возведе­ния здания. При возведении стен зданий в скользящей опалубке с отставанием перекрытий от стен либо при бетонировании плит перекрытий в опалубке, опускаемой сверху вниз, необходимо предусматривать прерывистое соединение стен и плит перекры­тий. Гнезда для опорных выступов оставляют при возведении стен. Количество опорных выступов и расстояние между ними определяют расчетом. После установки опорной арматуры гнезда заполняют при бетонировании перекрытий.

При возведении здания в скользящей опалубке поэтажно-цик­личным способом рекомендуется выполнять соединения моно­литных стен и монолитных плит перекрытий сплошными по пе­риметру несущих стен.

При использовании объемно-переставной, крупнощитовой или-блочно-щитовой опалубки соединения монолитных стен и моно­литных плит перекрытий выполняют сплошными.

Рис. 3.4. Узел опирания плит многопустотного настила на внутреннюю монолитную стену: 1 — заглушка; 2 — плоский каркас по торцам плит; 3 — внутренняя стена; 4 — растворный шов; 5 — плита многопустотного настила

В опорную часть многопустотного настила внесены незначи­тельные изменения, заключающиеся в том, что на заводе в опор­ной зоне плиты оставляют вырезы верхней полки, через которые во время бетонирования стен верхнего этажа пустоты настила за­полняются бетоном. Сечение плиты в опорной части становится сплошным, и его прочность при сжатии приближается к приз-менной прочности бетона. Чтобы бетон не растекался в пустоты, в них помещают заглушки.

После установки плит в проектное положение между их тор­цами укладывается горизонтальная арматура. Глубина опирания плит должна быть не менее 7 см или пяти диаметров рабочей арматуры.

Существуют определенные особенности в проектировании дру­гих конструкций зданий из монолитного железобетона. Напри­мер, монолитные плиты перекрытия лоджий и балконов следует применять в монолитных зданиях, возводимых в скользящей или блочной опалубке, и в сборно-монолитных зданиях с моно­литными внутренними несущими конструкциями и наружными навесными сборными или мелкоштучными стенами.

Сборные плиты лоджий и балконов рекомендуется проектиро­вать в сборно-монолитных зданиях со сборными плитами между­этажных перекрытий.

При проектировании монолитных и сборно-монолитных зда­ний независимо от типа применяемой опалубки необходимо пре­дусматривать монолитные стенки лоджий, являющиеся про­должением поперечных или продольных внутренних стен. Если архитектурно-планировочные соображения требуют применения лоджий небольших размеров, длина которых значительно мень­ше, чем расстояние между поперечными стенами, возможно уст­ройство монолитных стенок и на участках между поперечными несущими стенами.

Монолитные и сборно-монолитные стенки лоджий следует ар­мировать арматурными каркасами с горизонтальной распреде­лительной арматурой, препятствующей выпучиванию каркасов из плоскости стены. При проектировании стенок лоджий в них необходимо предусматривать стальные закладные детали для опи­рания, фиксации и крепления плит перекрытия лоджий.

Конструкции крыш сборно-монолитных зданий рекомендуется проектировать из однослойных легкобетонных или ячеисто-бетонных либо двухслойных комплексных панелей с вентилирующими каналами в подкровельном слое (или без них — в зависимости от климатических и других местных условий).

Для зданий высотой более пяти этажей следует проектировать покрытия раздельного типа преимущественно с чердаком, имею­щим высоту в свету не менее 1,6 м. Высота чердака может быть уменьшена до 0,8 м на участках длиной не более 0,8 м. В зданиях высотой до пяти этажей, возводимых в районах с умеренным климатом, можно применять совмещенные бесчердачные покры­тия с рулонной кровлей.




Возведение зданий из монолитного железобетона: технология

В строительстве популярно применение монолитного железобетона. Такая технологическая особенность присуща 60% возведенным в мире сооружениям. Этот материал применяется при постройке разных объектов — в нефтеперерабатывающей отрасли, мостовом хозяйстве, гидроэнергетике, транспортной инфраструктуре и в социальной сфере.

Преимущества

Жилой дом, построенный по такому методу, обладает большей сейсмоустойчивостью, чем аналогичное строение, сооруженное из традиционных материалов.

Технология монолитного бетона и железобетона имеет положительные характеристики:

При применении такого метода могут воплощаться в реальность любые архитектурные изыски.
  • Небольшое количество швов для соединения монолитных конструкций. Технология бетонирования предусматривает использование цементных смесей и многоуровневого арматурного каркаса. Сочетание таких особенностей повышает прочность элементов постройки.
  • Для бетонных и железобетонных зданий характерны позитивные особенности материала для несущих конструкций дома (фундамента и стен) — вещество пожаробезопасно, не подвергается эрозийным процессам. При выполнении технических требований срок использования объекта может превысить 150 лет.
  • При правильной эксплуатации, когда исключаются экстремальные явления (пожары, землетрясения), с течением времени прочностные характеристики дома улучшаются. Это связано с увеличением плотности бетонного покрытия за счет гидрации элемента монолита — цемента.
  • Разнообразные конфигурация и схема построек. Пластичность материала сооружений из монолитного железобетона позволяет проявлять в полной мере все задумки и планы строителей.
Возведение гаража таким методом не потребует слишком больших материальных затрат со стороны его владельца.

Строительство монолитных объектов предполагает привлечение больших материальных, технических и трудовых ресурсов. Но в домашних условиях устройство бетонных сооружений, например заливка индивидуального железобетонного гаража, по силам многим пользователям. Причем затраты рабочего времени на постройку ненамного превосходят другие методы.

Недостатки

Этот способ возведения не идеальный. Для таких зданий присущи следующие негативные качества:

  • Большой вес. Для монолитных стен и перекрытий необходимо строить мощную фундаментную основу. Почва тоже может не выдержать такую массу. Поэтому перед строительными работами проводят геоизыскательские работы.
  • Материал стен отличается тепло- и звукопроводностью. Для защиты жилых и промышленных сооружений следует монтировать дополнительную систему теплоизоляции.
  • Низкая воздухопроницаемость материала. Нарушает естественный процесс циркуляции воздуха. Поэтому при составлении проекта здания предусматривается монтаж мощной принудительной вентиляции.
  • Прочность монолитного бетона усложняет незапланированное усовершенствование сооружения. Для прокладки внеплановых коммуникаций придется использовать специальный аппарат алмазного бурения отверстий, перфоратору такие работы не по силам.
  • Сложный этап в процессе — монтаж опалубки. Она должна иметь запас прочности, в случаях ее прорыва процесс заливки остановится на неопределенный срок. В этом такой способ строительства уступает перед применением сборно-монолитного железобетона.
  • При работах зимой материал требуется подогревать. Учитывая объемы необходимого раствора для возведения, финансовые затраты на этот процесс можно оценить как существенные, ведь придется использовать электрику и монтировать дополнительную проводку.

Этапы строительства

Монтаж опалубки

Это вспомогательное сооружение обеспечивает обретение объемной формы элементам строения, препятствует протеканию бетонной смеси на начальной степени ее застывания и набора проектной прочности. При масштабном возведении объектов применяют такие разновидности опалубки:

В работе может использоваться объемно-переставной тип конструкции. Многофункциональным элементом конструкции является несъемная опалубка.
  • Из разборных щитов. Простой и распространенный тип. Используется при возведении типовых строений, быстро собирается и перемещается своими руками или с применением простых технических средств.
  • Объемно-переставная. Имеет секционное П-образное строение. Применяется в многоэтажных проектах, монтаж и разборка проводится автокраном.
  • Блоковая. Комбинированная разновидность объемно-переставной и щитовой схема. Используют для одновременного возведения нескольких несущих элементов.
  • Несъемная. После заливки и застывания монолита становится одним целым со стеной. Может выполнять теплоизоляционную или декоративную функции.
Материал из дерева дает возможность человеку проводить работы без чьей-либо помощи.

Для самостоятельных работ используются прочные деревянные щиты с площадью поверхности около 3 м² и весом 50 кг. Такие ограничения продлевают строительный процесс, но одновременно позволяют выполнять собственными силами. При монтаже конструкции обращают внимание на ее прочность, чтобы она выдержала давление бетона. Для этого пользуются дополнительными распорками из деревянных брусьев.

Армирование

Для монтирования внутреннего каркаса используют металлические пруты диаметром 1,0—2,5 см. Элементы закладывают для несущих стен, послабее — для обычных. Армирование элементов монолитных железобетонных зданий выполняют сваркой или связыванием проволокой. Готовый «скелет» помещают в опалубку, при этом крайние плоскости не должны быть на расстоянии менее 3—5 см от бетонной поверхности. Это защитит конструкцию от коррозии.

Жесткость структуре материала можно придать, поместив в опалубку арматурный каркас.

На этом этапе работ проделывают закладку инфраструктурных коммуникаций дома.

Технология бетонирования

Для заливки готовят раствор с пропорциями:

  • Цемент. Марка М 350 и выше — 1 часть.
  • Песок. Без примесей и просеянный — 2 части.
  • Наполнительный материал. Щебенка, гранотсев — 3 части.
  • Жидкость. Вода добавляется в количестве, которое формирует однородную массу.

Приготовленный на бетоносмеситель раствор заливают через желоб в опалубку, уплотняют вибратором. Высыхание монолита способствует росту прочности материала. Опалубку накрывают пленкой, обеспечивая снижение потери температуры и понижение темпов испарения влаги. После дозревания выполняют демонтаж опалубки.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
