Технология монтажа металлочерепица – инструмент, поэтапная технология укладки, обустройство дополнительных элементов, рекомендации специалистов

особенности укладки, ремонта и демонтажа композитного материала

Как и любое дело в строительстве, технология монтажа металлочерепицы требует от работников определенного профессионализма. Кровля из металлочерепицы должна служить не один десяток лет, поэтому необходимо ответственно подойти к ее монтажу.

В данной статье подробно описаны виды подготовительных работ, монтаж кровли из металлочерепицы, ремонтные и демонтажные работы.

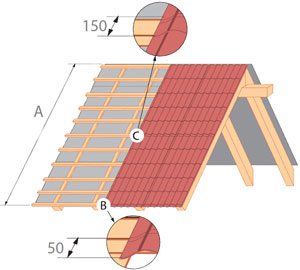

технология монтажа металлочерепицы

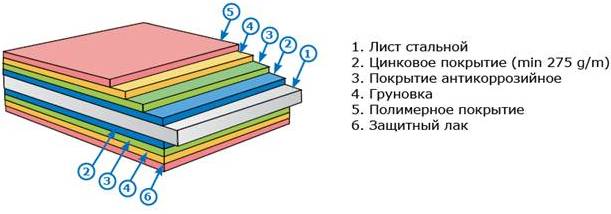

Металлочерепица

Кровля – одна из важнейших частей конструкции всего здания. В процессе эксплуатации кровля из металлочерепицы сложит десятилетия,  не требует особенного ухода и капиталовложений. Но важным условием длительной службы кровли является качественный профессиональный монтаж и соблюдение условий эксплуатации.

Полезный совет. Не стоит доверять монтаж металлочерепицы неквалифицированным рабочим или разнорабочим, т.к. по сравнению с другими кровлями монтаж металлочерепицы имеет немало нюансов при установке.

Подготовительные работы до проведения монтажа металлочерепицы

Вентиляция

Чтобы проверить соблюдается ли технология монтажа – металлочерепица должна соответствовать не только стандартам качества.Особое внимание стоит уделить подготовительным работам.

При колебаниях температур на металлочерепице и других частях кровли из металлочерепицы образовывается конденсат, который является главным врагом любой кровельной конструкции. Влага также является причиной коррозии. Чтобы влага не скапливалась, должна быть обеспечен хороший воздухообмен – циркуляция воздуха.

За счет подшивки карниза должен обеспечиваться свободный доступ воздуха по периметру конструкции, для этого используется софит с перфорацией.


Софит с перфорацией – это специальные панели, предназначенные для подшивки поверхностей, которые обращены вниз (параллельно земле). Например, фронтальные поверхности и карнизные свесы.

металлочерепица технология монтажа

Софит с перфорацией

Обычное направление движения воздуха – это от карниза к коньку. Кровля нагревается теплом дома и солнечными лучами, поэтому необходим выход воздуха из под конька.

технология монтажа металлочерепица

Направление движение воздуха

Внимание! Если длина ската крыши более 7 или 10 метров – установка вентиляционных выходов является обязательной.

Также источником влаги является дождевая и талая вода. Следует обратить внимание на направления падения снега, которое должно быть строго вертикальным.

Теплоизоляция

Главный признак недостаточной или некачественной теплоизоляции  — это наличие конденсата на теплоизоляции или внутренних стенах.

Чтобы качественно произвести работы по теплоизоляции необходимо выполнять следующие условия:

  • Устанавливать плиты утеплителя нужно как можно плотнее друг к другу, к потолку мансарды или стенам.
  • Толщина утеплителя для умеренного климата средней полосы должна быть не менее 1,5 cм;
  • Устанавливаемый утеплитель обязательно должен быть сухой;
  • Нельзя проводить монтаж утеплителя во время  дождя и снега;
  • Если сроки работ продолжительные (не укладываются в один день) – сначала лучше монтировать гидроизоляционную пленку.

Особенности монтажа и распространенные  ошибки

Чтобы не пришлось исправлять ошибки уже после проведения монтажа кровли – желательно заранее правильно решить все вопросы и тщательно подготовиться к предстоящему монтажу.

Особенности монтажа металлочерепицы состоят в следующем:

  • несоответствие чертежей реальной кровли здания приводит к неправильным подсчетам: нехватка или остатки материалов;
  • пренебрежительное отношение к рекомендациям производителя может привести к невозможности монтажа кровли или значительным переделкам в работе;
  • не используйте черепицу с порошковой краской. Из-за своей пористой структуры, и влага быстро и легко проникает внутрь конструкции.
  • не желательно использовать листы более 3,5 метров в длине. Металл в процессе эксплуатации будет расширяться и сужаться.Большая длина листов может способствовать прогибанию профиля и расшатыванию отверстий в местах крепления шурупов– следствием всего является нарушение герметичности кровли.
  • четко следуйте раскладке листов по чертежу;
  • для герметизации кровли нельзя использовать полиуретановую пену;
  • кровля должна обязательно «дышать», излишняя закупорка каждой щели может привести к образованию конденсата.

Инструкция по монтажу металлочерепицы

Основные моменты

особенности монтажа металлочерепицы

Расположение основных элементов кровли

До начала проведения монтажных работ, необходимо определиться с каким типом металлочерепицы мы имеем дело.По типу капиллярной канавки различают следующие виды металлочерепицы: Элит, Монтеррей и Каскад. Металлочерепица типа Элит и Монтеррей имеет закругленную капиллярную канавку, Каскад – более прямую.

монтаж металлочерепицы рукки

Типы металлочерепицы

Все эти типы металлочерепицы можно найти у производителя RUUKKI (Рукки), который занял прочное место на современном строительном рынке.

Монтаж металлочерепицы рукки как и монтаж металлочерепицы других производителей представляет собой последовательное выполнение определенный этапов работ.

Монтаж листов металлочерепицы

Порядок начала проведения монтажных работ для разных типов крыши:

  • Для двухскатной крыши работы начинают с торца;
  • Для шатровой крыши – по обеим сторонам от самой  высокой точки ската.

Внимание!

Очередность монтажа листов не зависит от расположения ребер крыши: работы можно начинать как с правого, так и с левого торца.

Если монтаж металлочерепицы начат с левого края, то следующий профильный лист необходимо укладывать под последнюю волну впередиидущего листа.

Внимание!

Капиллярная канавка каждого профильного листа должна быть накрыта последующим листом.

В зависимости от типа листа соединение осуществляется:

  • на волне левого края для Элит и  Монтеррей,
  • на самом левом крае для Каскад.
правильное крепление саморезами

Правильное крепление саморезами

Край листа крепится по карнизу с напуском 10 мм.

Вначале следует закрепить на коньке 3-4 профильных листа одним шурупом.

План действий:

  1. Уложить первый лист и прикрепить его одним шурупом у конька;
  2. Уложить второй лист таким способом, чтобы нижние края образовали сплошную и ровную линию.
  3. По верху волны скрепить листы нахлёст одним шурупом.

Таким образом, скрепите между собой 3-4 листа и выровняйте по карнизу получившийся нижний край. Только после этого можно окончательно закрепить листы к обрешётке.

Крепление листов к обрешётке

Профильные листы типа Элит и Каскад всегда крепятся шурупами. Тип Монтеррей допускается крепить и гвоздями (но рекомендуется всё-таки шурупами).

В работе удобно использовать электродрель с гнездом для шурупов. Желательно использование самонарезающих шурупов с уплотнительной шайбой RА 4,8X28. Саморезы ввинчивают перпендикулярно к листам в изгиб волны профиля под поперечной волной.

Ориентировочно на один квадратный метр профиля требуется 6 шурупов «саморезов», с учетом, что по краю лист будет закреплен только в каждой второй волне.

Крепление профильного листа типа Монтеррей и Элит

При креплении данного профильного листа никаких уплотнений не требуется, т.к каждый последующий лист достаточно хорошо покрывает предыдущий.

Листы крепятся шурупами PA 4,9 X 27 в местах нахлеста по верху волны под каждым поперечным рисунком. Расход шурупов на 1 кв.м. примерно 6 шт.Крепление осуществляется «зигзагом».

демонтаж металлочерепицы

Крепление листа типа Монтеррей

крепление листа типа Элит

Крепление листа типа Элит

Крепление профильного листа типа Каскад

У профильного листа типа Каскад нахлест приходится по прогибу волны. Поэтому лист крепится в прогибе волны под поперечным рисунком.

Расход шурупов на 1 кв.м. примерно 6 шт.Крепление осуществляется «зигзагом» по цельному рисунку листа черепицы. Необходимо следить, чтобы лист закрепился точно на  свое место.

крепление листа типа Каскад

Крепление листа типа Каскад

Закрепление места нахлёста по длине

Места нахлёста листов являются легкоуязвимыми местами всей кровли. Нахлест листов должен быть не менее 250 мм. Листы должны устанавливаться по поперечному рисунку и закрепляться как указано выше. В местах нахлёста крепление осуществляется в каждую вторую волну под поперечным рисунком.

Внимание!

Листы металлочерепицы нельзя резать болгаркой.

Так как горячая стружка легко  впивается в покрытие, и в этих местах со временем металл ржавеет.

Раскладка листов и крепление листов в местах нахлеста

раскладка листов и крепление листов в местах нахлеста

Раскладка листов и крепление листов в местах нахлеста

  • ходить нужно «на носочках» и в обуви с мягкой подошвой;
  • нельзя наступать на гребень волны;
  • необходимо ставить ногу параллельно скату;
  • нельзя обе ноги ставить в один изгиб листа.

Монтаж внутренних стыков

Существует три способа выполнения внутренних стыков кровли.

Способ 1

На крышах формы латинской буквы L внутренний стык может выполняется из гладкого листа.

Порядок работ:

  • По высоте обрешетки под металлочерепицу возводится деревянная конструкция с гидроизоляцией;
  • На деревянную конструкцию устанавливается гладкий лист;
  • С помощью специального уплотнения осуществляется герметизация зазора между листом кровли и внутренним стыком.
поперечное сечение планки для внутренних стыков

Поперечное сечение планки для внутренних стыков

Способ 2

Для выполнения внутренних стыков производятся  также стандартные планки для разжелобки. Герметизация шва лучше  выполнять уплотнительной массой, а ширина нахлёста планок для разжелобки должна быть не менее 150 мм.

Способ 3

На внутренний стык можно монтировать накладку ендовы которую крепят шурупами (расстоянием в 300-500 мм) по верху волны профиля, без использования уплотнителей.

выполнение внутреннего стыка с применением накладки ендовы

Выполнение внутреннего стыка с применением накладки ендовы

Монтаж конька крыши

Оформление конька крыши является одним из заключительных этапов кровли крыши. Конек можно«закрывать» только  если все листы кровли уже уложены и закреплены, а также уже прибита уплотнительная лента под коньковые планки. Вначале нужно убедиться в том, что коньковой планкой накроются уплотнительная лента и все первые шурупы, держащие лист.

Планки конька необходимо закрепить шурупами на каждой второй волне профиля. А торцы к коньку закрепляются заклёпками или шурупами.

правильное выполнение конька крыши

Правильное выполнение конька крыши

Монтаж конька крыши формы «Y» на шатровых крышах

Особенностью крыш такой формы является то, что планки фронтона раздваиваются от конька планкой формы «Y». И эта же планка закрывает собой получившийся угол. Крепление осуществляется шурупами. Торец планки необходимо  установить вовнутрь конька и сверху закрепить шурупами.

правильное выполнение конька крыши формы "Y"

Правильное выполнение конька крыши формы «Y»

Монтаж торцевой планки

Торцевая планка крепится шурупами к деревянному основанию. Если основание выполнено качественно и по инструкции, то торцевая планка полностью закрывает торец поверх волны профиля. Для нахлеста планок на торце достаточно 100 мм.

выполнение торцевой планки

Выполнение торцевой планки

Особенности монтажа композитной металлочерепицы

монтаж композитной металлочерепицы

Композитная металлочерепица

Отдельно стоит отметить, что монтаж композитной металлочерепицы имеет несколько отличительных особенностей.

Благодаря специальным замкам стык композитный металлочерепицы осуществляется  не сверху листа- нахлестом, а в торец. Данный способ крепления практически исключает возможность протечек.

Крепление листов к обрешётке производится анодированными ершёнными гвоздями.

Внимание! Не рекомендуется применять саморезы для крепления композитной металлочерепицы.

Преимущества композитной черепицы:

  • Монтаж кровли допускается даже зимой при температуре от -10°С.
  • Кровля создает эффект натурального покрытия.

Ремонт металлочерепицы

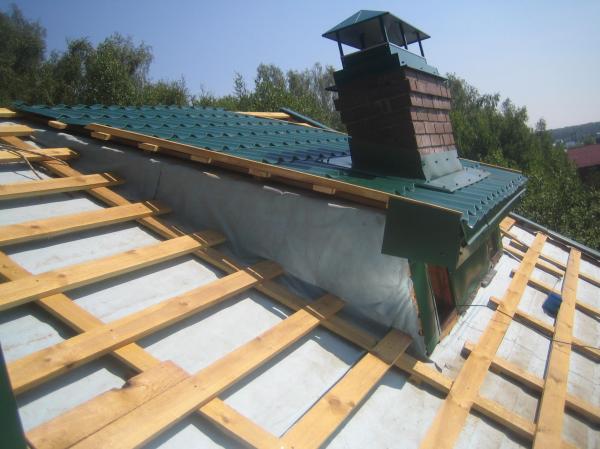

металлочерепица ремонт

Проведение ремонтных работ

Если ознакомится с основными характеристиками такого кровельного материала как металлочерепица – ремонт кажется никогда его не коснется.

Но возникают ситуации, при которых даже такой надежный материал требует ремонта:

  • полная замена необходима по истечению срока служба;
  • капитальный ремонт:
    • в следствии реконструкции здания;
    • при переделывании чердака в мансардный этаж;
  • точечной ремонт кровли:
    • при ошибках монтажа самой кровли;
    • замена элементов крыши (вентиляционных выходов, трубы и.т.д.).

Порядок проведения ремонтных работ:

  • определение причины, которая влечет проведение ремонтных работ;
  • составление сметы с точным указанием всех материалов и видов работ.
  • закупка материалов и поиск исполнителей ремонтных работ;
  • проведение работ.

Особенности демонтажа кровли из металлочерепицы

Демонтаж металлочерепицы необходим в следующих случаях:

  • при сносе здания;
  • при капитальном ремонте крыши;
  • при частичном ремонте кровли.

До начала демонтажа кровли и стропильной системы обязательно выполнение следующих работ:

  • дополнительное укрепление чердачного перекрытия временными стойками и прогонами, для предотвращения возможного обрушения;
  • демонтаж линий связи: стоек радиовещания, телевизионных и радиоантенн;
  • разборка дымовых труб с опусканием материалов на чердачное перекрытие;
  • обязательный демонтаж на чердаке сантехнических устройств и электропроводки.

Разборку металлочерепицы лучше начинать со снятия конька,ветровых элементов и накладок ендовых. Профильные листы металлочерепицы необходимо демонтировать по порядку сверху вниз. После этого демонтируется нижняя ендова и водосточная система.

Для такого кровельного материала как металлочерепица — технология монтажа не является сложной. Главное правило любого монтажа – это соблюдение рекомендаций производителя и принятых инструкций по монтажу кровли. При соблюдении всех правил кровля из металлочерепицы прослужит не одно десятилетие.

как сделать правильный монтаж покрытия, требуемый шаг обрешетки

Хотя металлочерепица – материал в принципе и новый, однако порядок устройства покрытий и прочие технические тонкости для нее отработаны уже достаточно основательно. К этому приложили руку как фирмы-производители, так и профессионалы кровельщики. Материал набирает популярность, несложен в работе, поэтому вполне понятен интерес, который вызывает технология кровли металлочерепицей.

Именно о ней и пойдет речь дальше в статье. технология кровли металлочерепицей

Прежде, чем осуществлять покрытие кровли металлочерепицей, ее необходимо доставить к месту установки – на крышу.

Уже в этом процессе могут возникнуть проблемы, которые приведут к порче материала. Поэтому следует строго следовать рекомендациям производителя.

технология устройства кровли из металлочерепицы

Переноска – правильная и запрещенная

Они заключаются в следующем:

  • Погрузка должна осуществляться только механизированным способом, мягкими стропами, предотвращающими свисание края листа
  • Перевозится материал только на транспорте, длина кузова которого – не менее чем длина листа
  • При разгрузке должно быть достаточное количество рабочих, из расчета 1 человека на не более чем 1,5 погонных метра длины листа
  • При транспортировке и складировании не допускается укладка поверх листов тяжелых, абразивных или острых предметов
  • При хранении материала до укладки более месяца, его необходимо распаковать и уложить штабелями с перекладкой каждого листа деревянными рейками
  • Храниться металлочерепица может в неотапливаемом помещении, но – без прямого доступа ультрафиолета и попадания осадков

Важная информация!

Производители признают гарантийные обязательства на материал только в том случае, если он грузился и выгружался в заводских упакованных пачках механизированным способом

узлы кровли из металлочерепицы

Допустимый инструмент

Для производства работ потребуется несложный инструмент, который определяет технология кровли из металлочерепицы:

  • Режущий инструмент – это может быть электролобзик, низкооборотная дисковая пила с твердосплавными зубьями, насадка на дрель для резки металла, кровельные ножницы или ножовка по металлу
  • Дрель-шуруповерт с насадкой под шестигранную головку самореза
  • Молоток, лучше иметь два – обычный и резиновый, на случай, если нужно будет подрихтовать какой-то участок без вреда для защитного покрытия
  • Рулетка и длинная мерная рейка
  • Трассировочный шнур
  • Маркер
  • Пистолет с герметиком

Важная информация!

Абразивный круг для шлифмашинки (болгарки) использовать для резки листов нельзя ни в коем случае.

Место реза будет сожжено, включая прилегающее покрытие.

От дальнейшей коррозии его не защитит даже покрытие специальной защитной краской для восстановления дефектов металлочерепицы

Перед началом работ необходимо промерить при помощи шнура все плоскости кровли – они не должны иметь перекосов, и иметь каждая по всему скату равный уклон.

Для этого протягивают по диагонали два шнура от верхней части каждого ската (у конька) до нижнего угла другого. Они должны пересечься точно посередине ската, при этом чуть касаясь друг друга.

Следует помнить, что до начала укладки непосредственно листов металлочерепицы, должен быть устроен весь кровельный пирог под металлочерепицу.

Если крыша холодная – то это просто слой изоляции под контробрешеткой под металлочерепицу, если теплая – то целый ряд материалов (в порядке их установки изнутри кровельной конструкции):

кровля из металлочерепицы технология

Структура теплой кровли

  • Паробарьер, который крепится с внутренней стороны стропил, если того требует его инструкция – по вспомогательной обрешетке вдоль стропил, в противном случае – под продольную контробрешетку
  • Слой утеплителя, располагаемый между стропильных ног
  • Слой гидроизоляции с зазором 40-50 мм от утеплителя и провисанием от листов металлочерепицы 10-15 мм, крепится контробрешеткой 30-50х50 мм вдоль наружной стороны стропил
  • Обрешетка из доски 24-32х100 мм. Ее шаг (по центрам досок) равен длине волны металлочерепицы, 35-45 см

Важная информация!

В местах повышенных нагрузок и примыканий: ендовах, выходах труб, возле коньков и мансардных окон обрешетка делается сплошной

технология кровли из металлочерепицы

Нормальное крепление водостока

Перед укладкой листов должны быть устроены такие узлы кровли из металлочерепицы, как крепления водостоков.

Их основания должны быть укрыты слоем гидроизоляции, и находиться под листом металлочерепицы.

Также есть смысл установить сразу фасонные детали в местах разжелобков и примыканий к надкровельным конструкциям.

Именно эти детали будут выполнять основную функцию защиты от осадков

покрытие кровли металлочерепицей

Устройство ендовы

Ендова (разжелобок) выполняется двумя деталями – первая укладывается на сплошную обрешетку (с заходом на каждый скат на 150 мм) и накрывается сверху листами скатов с каждой стороны, вторая снаружи накрывает место стыка.

Нижняя планка в местах стыков с листами уплотняется герметиком.

После установки верхней вся конструкция крепится заклепками или шурупами, без уплотнителей, с шагом 300- 500 мм.

кровля из металлочерепицы узлы

Проход трубы через кровлю

Таким же образом организуются до начала момента, когда укладывается кровля из металлочерепицы узлы примыканий, например, дымовой трубы.

По периметру устанавливаются фасонные детали, но здесь под них бьется штроба в материале дымохода, то есть они получаются несколько утопленными.

Также следует обратить внимание, что на расстоянии 150 мм по периметру кирпичной трубы не должно быть горючих материалов, что потребует утепления данного участка минеральной ватой.

технология монтажа кровли из металлочерепицы

Стандартный проход для трубы

Впрочем, есть решение, позволяющее обойтись без этих сложностей.

Это – стандартизованный элемент для прохода трубы через кровлю из металлочерепицы, снабженный фартуком из термо- и атмосферостойкой резины, специально предназначенный для металлочерепичных кровель.

Здесь требования правил пожарной безопасности учтены заранее, так что достаточно просто точно соблюсти инструкцию по инсталляции.

Как правило, подобные руководства есть и у остальных надкровельных конструкций, таких, как мансардные окна.

Сама укладка ведется от одного из торцов крыши. Какого — технология монтажа кровли из металлочерепицы не устанавливает, это вопрос удобства для монтажников.

Единственный нюанс здесь – это расположение ливневой канавки на листе. У большинства производителей она расположена слева – если брать лист вертикально в монтажном положении.

порядок установки листов в различных вариантах

Порядок установки листов в различных вариантах

Соответственно, если монтаж буде идти справа налево – то каждый следующий лист в горизонтальном ряду накладывается на край предыдущего, а если слева направо – то подсовывается под него.

Если же канавка будет с другой стороны – то и порядок будет обратный.

Что касается длины листа, технология устройства кровли из металлочерепицы рекомендует по возможности весь скат покрывать одним рядом.

Однако если скат имеет длину свыше 6 м, это проблематично в плане доставки и работы с материалом. Если это возможно – то укладываются два соседних листа и в месте стыка в гребень волны прикручиваются одним саморезом с сохранением подвижности.

Затем оба листа выравниваются по линии свеса ската, и после этого закрепляются окончательно. Не следует забывать, что край кровельного материала должен выступать за последнюю доску обрешетки (которая крепится по обрезу стропил или кобылок) на 40-50 мм.

Если листов несколько – они монтируются в диагональном порядке. Вначале укладывается соседний лист в горизонтальном ряду, затем – в вертикальном, и все вместе они также прихватываются одним саморезом в месте нахлеста, после чего выравниваются.

Важная информация!

При необходимости перемещения по уже установленным листам металлочерепицы это делается только по дну волны, иначе можно безнадежно испортить материал!

После установки всех листов монтируется фасонина, установка которой предусмотрена поверх металлочерепицы: фронтонных планок, верхних деталей примыканий и т.п., герметизируются швы.

Все детали, если иное не оговорено в руководстве, крепятся специальными самонарезными саморезами для кровли с уплотнительными прокладками

узел фронтонной планки

Узел фронтонной планки

как должен входить саморез

Как должен входить саморез

Хотя задача крепления самореза не кажется особо сложной, к ней следует отнестись очень ответственно, поскольку неправильное его положение приводит к проникновению влаги в незащищенное отверстие в материале, и обязательно приведет к быстрой коррозии стального листа.

Когда монтируется кровля из металлочерепицы технология не является особо сложной, за исключением некоторых моментов, связанных скорее с остальными элементами крыши, чем с материалом. И, если соблюдать все требования – крыша прослужит не менее 15 лет.

Технология (инструкция) монтажа металлочерепицы - блог компании Krovelson.

Кровля дома является очень важной составляющей всего дома в целом. И она прослужит вам в течение многих лет, только если не будет скапливаться влага, а этого можно добиться наличием хорошей вентиляции и качественного утепления. При перепадах температур на металлочерепице появляется конденсат. Утеплитель, впитывая влагу, не сможет исполнять свою функцию сохранения тепла, и металл станет подвержен коррозии.

        Для того, чтобы этого не случилось, надо строго соблюдать технологию монтажа кровли и обеспечить хорошую вентиляцию кровли. Подшивка карниза должна обеспечивать поступление воздуха по всей поверхности. Можно использовать вагонку с зазором воздушным между досками. Если длина ската более семи метров, то должны быть дополнительные выходы для вентиляции.

Выбор материалов:

  • Выбирайте утеплитель толщиной не менее пятнадцати сантиметров. При монтаже ставьте его, как можно плотнее к стенам и потолку.

  • Прежде чем приступать к покупке материала тщательно проверьте все размеры кровли и чертежи. Они должны быть очень точными.

  • Не используйте металлочерепицу длиной более трёх с половиной метров, так как это может привести к прогибанию листа, а это значит, что будет нарушена герметика.

  • Не покупайте для кровли металлочерепицу с порошковым покрытием, так как она некачественная и быстро приведёт к коррозии. Не пользуйтесь также монтажной полиуретановой пеной, потому, что она быстро потеряет упругость.

Перед началом работ необходимо знать:

Соблюдайте раскладку листов металлочерепицы по скатам. Не доверяйте монтаж кровли непрофессионалам.

     Чтобы определить количество необходимых листов металлочерепицы для кровли, длина карниза делится на ширину профильного листа и умножается на количество скатов.

       Последний лист ската равен ширине полной, а количество листов металлочерепицы умноженная на их длину даст полную площадь листов. При шатровой крыше не используют разрезанный лист в зеркальном скате, так как рисунок ляжет неправильно.

        Следует также знать, что монтаж оцинкованной металлочерепицы с покрытием полимерным монтируется не так, как обычная металлочерепица. Нарушение технологии может привести к коррозии и к протеканию.

        Один квадратный лист металлочерепицы весит четыре с половиной килограмма. Металлочерепицу хранят в упаковке не больше полутора месяцев, так как может произойти деформация листов, которые лежат снизу упаковок. Грузят листы краном мягкими стропами. Переносят листы в вертикальном положении и берут их по длине.

        Прежде, чем приступить к работе, надо, чтобы поверхность крыши была ровная. Если есть перекос и его нельзя поправить, то укладку надо проводить так, чтобы линия свеса листов и нижний край обрешётки совпали.

        При замене старой крыши на новую, старую демонтируют. Укладку начинают с одного торца, делают выпуск от конца карниза, закрепив вверху на средней впадине с помощью шурупа. На другой стороне крыши укладывается другой лист. Между листами протягивают шнур, и по нему будут мерить другие листы. Сначала укладывают листы до гребня на одном краю крыши, выравнивают их по краю и крепят к обрешётке.

 Инструменты и материалы:

Все работы необходимо производить в перчатках.

Обрезанные края листов закрашиваются специальной краской.

При монтаже не повреждать покрытие листов.

В монтаже используют ножовку, ножницы по металлу и дрель. Листы нарезаются в размер кровли. При резке используют ручную электропилу. Крепят листы самосверлящимися шурупами ниже канавки поперечной на второй волне. На один квадратный метр уходит до семи шурупов.

Если вентиляции мало, то используют антиконденсатные плёнки под кровлю на стропила гвоздями.

Для обрешетки берут десятисантиметровые доски и их крепят к стропилам или к контробрешётке гвоздями.

Планки карнизов крепят к последней обрешеточной доске перед тем, как положить металлочерепицу. В длину нахлест планок равен десяти сантиметрам.

        Последовательность монтажа металлочерепицы:

        Ставится первый лист и крепится к обрешётке.

        Второй лист крепится внахлёст под складкой нижней первой поперечной.

        При нестыковке верхний лист поднимается. Наклоняя слегка лист, двигаться вверх и укладывать, скрепляя по верху волны под поперечной складкой.

        Так закрепляют четыре листа, выравнивая нижний край, и потом крепят всё окончательно. Их крепят к обрешетке в низ волны под складками поперечными по восемь штук на квадратный метр.


        Осторожно ходите по кровле, чтобы не допустить повреждений.

        Торцевые планки ставят снизу вверх, крепят к основанию деревянному в крайнюю волну. Нахлест равен десяти сантиметрам. Коньковые планки ставят, когда установлены листы кровли. Сделать сплошную обрешетку и к ней закрепить лист, который надо посередине согнуть. Края листа отогнуть вверх на десять или пятнадцать миллиметров. После укладки металлочерепицы, снизу вверх установить ендовые планки в гребень волны.


endovaya-planka.png pristenny-profil.jpg

        От карниза под вторым рисунком производят установку задержания снега, которая состоит из крепежного угла и специальной планки. Планки швов, а также стыков крепят в верхнюю точку волны и сбоку на стену. Монтаж водосточной системы делают по инструкции. Пластиковые детали сквозного выхода на кровлю монтируют, соблюдая общей рисунок настила. Все зазоры покрываются герметиком. Переходные мостики и лестницы также делают по инструкции. Только правильным монтажом кровли можно гарантировать себе, что она прослужит вам много лет.


инструкция, видео, схема, правила монтажа металлочерепицы

Вопрос о том, как правильно уложить металлочерепицу, задает себе большинство застройщиков, решивших выбрать при строительстве дома данный практичный, современный и долговечный материал. В данной статье будет рассказано о том, как производится монтаж металлочерепицы – инструкция расскажет обо всех тонкостях и нюансах выполнения данной работы.

В статье также рассказано об устройстве кровельного пирога, необходимых при возведении крыши материалах, инструментах и многом другом.

монтаж металлочерепицы инструкция

Использованная в статье схема «металлочерепица – монтаж – инструкция» может оказаться полезной как для застройщиков, так и для самих строителей как при строительстве дома, так и при выполнении таких работ, как возведение навеса из металлочерепицы.

Технология монтажа

Прежде чем приступать к монтажу металлочерепицы, можно посмотреть или скачать в сети Интернет видео – монтаж металлочерепицы, но первым делом рассмотрим схему и основные принципы устройства так называемого кровельного пирога под металлочерепицу.

Такое название связано с большим количеством слоев, каждый из которых выполняет определенную функцию.

При условии правильного подбора материалов, а также выполнения расчета и монтажа, именно данная конструкция позволяет сделать кровлю из металлочерепицы наиболее надежной и долговечной.

Вне зависимости от того, как будет применяться инструкция – монтаж металлочерепица планируется выполнять собственноручно или с приглашением наемных рабочих, следует осознавать, что кровля является довольно сложной конструкцией, при строительстве которой важно четко следовать рекомендациям производителей по монтажу покрытия из металлочерепицы, а также – всем строительным правилам и нормативам.

Еще раз напомним, что рекомендуется просмотреть видео – монтаж металлочерепицы, а весь процесс непосредственно монтажа следует постоянно держать под контролем, поскольку некачественное выполнение работ может выявиться не сразу, а в процессе эксплуатации.

Например, некачественная укладка гидро- и пароизоляции может привести к скапливанию конденсата, снижению качеств теплоизоляции и гниению деревянных конструкционных элементов.

Важно: надежная и долговечная крыша может быть построена только с полным соблюдением всех правил, которые включает в себя инструкция: монтаж металлочерепицы.

инструкция монтаж металлочерепица

Схема монтажа

Схема монтажа:

  1. Система стропил;
  2. Контррейки;
  3. Гидроизоляционная пленка;
  4. Бруски вертикальной обрешетки;
  5. Стартовый брус горизонтальной обрешетки;
  6. Бруски горизонтальной обрешетки;
  7. Обрешетка дополнительная;
  8. Ветровая доска;
  9. Кронштейн для желоба;
  10. Карнизная планка;
  11. Металлочерепица;
  12. Кровельный конек;
  13. Коньковый уплотнитель;
  14. Слуховое окно;
  15. Материал теплоизоляции;
  16. Пароизоляционный материал;
  17. Подшивка мансарды.

На рисунке приведена схема монтажа металлочерепицы, в соответствии с которой и выполняются работы, описанные ниже.

Но сначала следует разобраться, при помощи каких инструментов будет производиться монтаж покрытия.

Инструменты и оборудование

Данная инструкция: металлочерепица – монтаж описывает процесс монтажа металлочерепицы на примере марки «Монтеррей» и аналогичных ей, монтаж прочих марок в целом выполняется по тому же принципу, отличительные особенности будут рассмотрены в конце статьи.

Для выполнения работ потребуются следующие инструменты и материалы:

  • Инструмент для нарезания листов металлочерепицы;
  • Шуруповерт, желательно на аккумуляторах;
  • Средних размеров молоток;
  • Правило или ровная длинная рейка;
  • Маркер.
инструкция металлочерепица монтаж

Инструменты для нарезки листов

Для того, чтобы нарезать листы, производители советуют использовать следующие инструменты:

  1. Ножницы ручные или электрические по металлу;
  2. Ножовка или сабельная электрическая пила с необходимыми полотнами;
  3. Просечные электрические ножницы;
  4. Электрический лобзик;
  5. Дисковая пила с зубьями из победита.

После того, как нарезка листов завершена, следует удалить различные опилки, которые, ржавея, могут привести к повреждению полимерного покрытия металлочерепицы.

Важно: при нарезке листов металлочерепицы не следует использовать инструмент с абразивными режущими кругами, такой как болгарку.

В этом случае воздействие высоких температур приведет к разрушению цинкового и полимерного покрытия материала, что вызовет впоследствии коррозионный процесс, в результате которого на крыше будут появляться ржавые подтеки.

Инструкция по монтажу

  1. металлочерепица монтаж инструкция

    Диагонали скатов

    Шаг стропил для металлочерепицы обычно выбирают от 550 до 900 мм. При этом следует учитывать, что если плиты теплоизоляционного материала уже закуплены, то шаг стропил выбирается в соответствии с их шириной, поскольку теплоизоляционный материал вставляется именно в промежутки между стропилами.
    Для изготовления стропил обычно используют брусья сечением 50х150 мм. После монтажа стропил следует произвести контрольные измерения скатов, а для проверки плоскости и прямоугольности крыши измеряются их диагонали.
    При этом допустимы небольшие (не превышающие 10 мм) отклонения, которые впоследствии закрываются при помощи доборных элементов.

  2. инструкция монтаж металлочерепицы

    Угол наклона

    При выполнении работ по монтажу металлочерепицы инструкция также включает в себя следующее требование: углы наклона скатов не должны быть меньше 14°.

  3. Длину листов определяют при помощи основного размера – длины ската, который измеряется от карниза до конька, учитывая свес карниза, составляющий как минимум 40 мм.
    В случае если длина ската превышает 6 м, листы разбиваются на несколько кусков, которые впоследствии укладываются с нахлестом, составляющим для металлочерепицы около 150 миллиметров.

Полезно: несмотря на то, что укладка длинных листов снижает количество стыков, сам процесс монтажа значительно сложнее, чем укладка более коротких листов с перехлестом.

  1. видео монтаж металлочерепицы

    Схема изоляции

    Суточные перепады температур могут вызвать появление конденсата на нижних поверхностях металлочерепицы.
    Кроме того, пары влаги могут проникать в холодное пространство под кровлей с теплым воздухом из внутренних помещений, что вызывает увлажнение слоя теплоизоляционного материала и ухудшение его теплотехнических характеристик. Результатом этого является:

  • Промерзание крыши;
  • Образование на металлочерепице наледи;
  • Гниение обрешетки и стропил;
  • Разрушение отделки внутренних помещений.

Во избежание перечисленных неприятных последствий правила монтажа металлочерепицы рекомендуют использовать теплоизоляционный материал необходимой толщины.

Кроме того, при монтаже металлочерепицы следует в обязательном порядке выполнять защиту материала утеплителя со стороны металлочерепицы – с помощью гидроизоляционной пленки, со стороны внутренних помещений – пароизоляционной пленкой.

Удаление влажных паров из пространства под кровлей обеспечивается созданием естественной вентиляции, представляющей собой свободное перемещение воздушных масс от карнизов к коньку кровли.

Для этого между гидроизоляционной пленкой и металлочерепицей с помощью обрешетки следует оставить зазор, составляющий примерно 40 мм. При подшивании свесов карнизов на них следует оставить щели, а также освободить специальные отверстия в резиновом уплотнителе на коньке.

  1. по монтажу металлочерепицы инструкция

    Гидроизоляция

    Гидроизоляция раскатывается по стропилам в горизонтальном направлении, начиная с карниза. Провисание при этом составляет примерно 20 мм, а нахлест между соседними полотнами – около 150 мм.
    Пленки марок «Ютакон» или «Ютафол» располагаются той стороной наружу, на которой по краю имеется цветная полоса, переворачивать пленку при этом нельзя.
    Строительный рынок сегодня предлагает широкий ассортимент разнообразных пленок, особенности применения которых желательно уточнять у менеджера при покупке.

  2. инструкция металлочерепица

    Монтаж утеплителя

    После того, как гидроизоляционный материал уложен, можно приступать к одновременной укладке снаружи покрытия кровли и теплоизоляционного материала изнутри.
    Плиты теплоизоляционного материала укладываются между стропил, при этом до гидроизоляции следует оставлять зазор, составляющий как минимум 20 мм во избежание утери свойств пленки.

Полезно: в случае пленок «Ютавек» и «Тайвек» теплоизоляция может укладываться без зазора.

  1. металлочерепица инструкция

    Укладка пароизоляции

    По внутренним поверхностям стропил при помощи степлера крепится пароизоляция (рекомендуется «Ютафол-Н» марки «Сильвер» или 110).
    Полотна укладываются внахлест, после чего герметично соединяются при помощи клейкой ленты.
    После завершения данных работ можно приступать к внутренней облицовке в случае мансардного этажа.

  1. инструкция по монтажу металлочерепица

    Обрешетка

    Обрешетка выполняется из брусьев или досок обрезных, обработанных антисептическими препаратами. Рекомендованное сечение брусьев составляет 50х50 мм, досок – 100х32 мм.
    Монтаж обрешетки выполняется в несколько этапов:

    • На стропилах поверх пленки гидроизоляции прибиваются брусья, спадающие от конька до карниза. На данные брусья крепят доски обрешетки;
    • Первая от карниза доска обрешетки должна быть толще остальных приблизительно на 10-15 мм. Далее необходимо соблюдать правильное расстояние между досками;
    • В случае металлочерепицы «Монтеррей» инструкция по монтажу: металлочерепица предписывает устанавливать вторую доску с отступом от нижнего края первой в 300 мм (измерение производится от середины второй прибиваемой доски), для металлочерепицы «Макси» данное расстояние составляет 350 мм;
    • Расстояния между осями досок обрешетки, прибиваемых в дальнейшем, составляют для разных марок металлочерепицы: для «Монтеррей» и «Супермонтеррей» — 350 мм, для «Макси» — 400 мм.

    Важно: в случае, если шаг стропил превышает 1000 мм, для обрешетки следует использовать доски большей толщины.

    • Сплошная обрешетка выполняется в таких местах, как ендовы, дымоходы, периметр слуховых и мансардных окон. С обеих сторон конька прибиваются дополнительно две обрезные доски, при этом торцевые планки поднимаются на высоту профиля металлочерепицы над обрешеткой рядовой.
    как монтировать металлочерепицу

    Монтаж металлочерепицы. Ендова

  2. Прежде чем будет укладываться металлочерепица – инструкция предусматривает крепления нижней планки ендовы с помощью саморезов к сплошной обрешетке по внутреннему стыку скатов.
    При необходимости стыкования планок делают перехлест, составляющий 100-150 мм. Далее производят разметку и, в случае необходимости, подрезание листов металлочерепицы.
    Монтаж металлочерепицы производится снизу вверх (см. рис.). Верхний стык листов довольно редко имеет привлекательный внешний вид, поэтому поверх него устанавливают декоративный элемент, например – верхняя планка ендовы.

    Важно: самым слабым местом кровли являются узлы примыканий. Во избежание впоследствии ремонта кровли их устройство инструкция: металлочерепица требует выполнять с особой тщательностью.

  3. металлочерепица инструкция по монтажу

    Фартук

    Герметичное примыкание металлочерепичной кровли к стенам на скатах и дымоходам осуществляется при помощи внутреннего фартука, изготовляемого с использованием нижних планок примыкания:

    • Планка прикладывается к стенке трубы, после чего ее верхний край отмечается на кирпиче;
    • С помощью болгарки по проведенной линии пробивается штроба, после выполнения которой следует убрать пыль и промыть данный участок водой;
    • Установку внутреннего фартука начинают на той стенке трубы, которая расположена в нижней части ската, то есть со стороны карниза. Планка по месту подрезается, устанавливается и крепится при помощи саморезов;
    • Аналогично выполняется монтаж фартука со всех оставшихся сторон трубы;
    • При необходимости стыкования планок выполняется нахлест, составляющий примерно 150 мм. Край фартука, заводимый в штробу, следует обработать силиконовым герметиком, желательно бесцветным;
    • Далее в пространство под нижней кромкой внутреннего фартука заводится галстук – плоский лист, обеспечивающий сток воды. Галстук может быть направлен либо в ендову, либо вниз до самого карнизы. По краям галстука с помощью молотка и плоскогубцев выполняют бортик;
    • Листы металлочерепицы монтируются поверх галстука и фартука;
    • После укладки кровельного покрытия вокруг трубы дымохода начинают изготовление и монтаж наружного фартука, изготавливаемого с помощью верхних планок примыкания;
    • Верхние планки устанавливаются аналогично нижним, но верхняя кромка не заводится в штробу, а крепится напрямую к стене.

    Важно: при перемещении по металлочерепичной кровле следует соблюдать все необходимые меры безопасности.

    Металлочерепица: инструкция по монтажу предписывает одевать удобную и мягкую нескользящую обувь и наступать только в прогибы волны. Кроме того, следует пользоваться поясом монтажника и страховочным фалом.

    1. схема монтажа металлочерепицы

      Держатель желоба

      Держатели желобов крепят на нижнюю доску обрешетки. Способ и шаг крепления выбирается в соответствии с типом применяемой водосточной системы, поэтому рекомендуется прочитать инструкцию, прилагаемую к ней.
      При монтаже следует отдельно проследить за тем, чтобы край желоба водостока располагался на 25-30 мм ниже края металлочерепицы.
      Это позволяет сохранить целостность желоба во время лавинообразного схода снежных масс.

    2. Желоба водосточной системы могут быть прямоугольными или круглыми. Рассмотрим оба случая:
    • инструкция монтажа металлочерепицы

      Прямоугольный желоб

      В случае прямоугольного сечения водосточной системы желоб может быть просто вставлен и закреплен в держатели.
      При этом карнизную планку крепят к обрешетке так, чтобы ее нижний край перекрывал кромку желоба. Гидроизоляционную пленку выводят над планкой карниза, обеспечивая стекание конденсата.

    • правила монтажа металлочерепицы

      Круглый желоб

      Если желоб имеет круглое сечение, его задняя кромка заводится в расположенный на держателе фиксирующий выступ.
      Карнизную планку устанавливают вышеописанным способом, аналогично выводя подкровельную пленку над планкой карниза.

    1. В случае наличия на крыше мансардных окон их количество, позволяющее обеспечить комфортное освещение мансардного помещения, рассчитывается на основании соотношения полезной остекляемой плошай к общей площади помещения. окна мансарды

      Окна мансарды

      Рекомендуемое значение составляет 1:8-1:12, т.е. при площади мансарды в 100 м2 суммарная площадь окон должна составлять около 10 м2.
      Окна мансарды рекомендуется устраивать на высоте около 90-100 см от пола. Кроме того, следует учитывать, что одно большое окно дает меньше света, чем два небольших, расположенных на определенном расстоянии друг от друга.

    1. укладка листов

      Укладка листов

      Переходим наконец к тому, как монтировать металлочерепицу:

    • Первый лист выравнивается вдоль торца крыши и крепится в верхней части с помощью одного самореза.
      При этом возле карниза следует сделать вынос (металлочерепичный козырек) около 40 мм. Второй лист укладывается с нахлестом первого при монтаже справа налево, либо его край заводится под первый лист в случае монтажа слева направо.
    • Крепление листов между собой осуществляется при помощи саморезов в верхней точке перехлеста, при этом они не должны быть прикручены к обрешетке под металлочерепицу – следует обеспечить возможность свободного движения листов относительно удерживающего первый лист самореза в коньковой части.
    • Укладка третьего листа выполняется аналогично второму, после чего скрепленные между собой листы выравнивают параллельно карниза.
      В случае, если необходимо состыковать листы по длине, следует соблюдать порядок их укладки, показанный на рисунке Б.

    Важно: в случае наличия защитной пленки на металлочерепице, перед монтажом следует обязательно удалить ее.

    1. расположение саморезов

      Расположение саморезов

      Нижняя часть листа крепится саморезами в подошве волны листа с шагом через одну волну. Все последующие ряды саморезов располагаются в шахматном порядке, чередуясь также через волну.
      Крепление боковых нахлестов листов выполняется на каждом гребне при помощи саморезов.
      Инструкция монтажа металлочерепицы предусматривает расход 6-8 саморезов на один м2 кровельного покрытия.

    Важно: приобретая металлочерепицу, необходимо выяснить условия гарантии на материал.

    Многими производителями гарантия на металлочерепицу предоставляется только с условием использования определенной марки саморезов, поэтому саморезы рекомендуется приобретать у поставщика вместе с самим материалом.

    1. торцевая планка

      Торцевая планка

      Торцевые планки устанавливаются на торцах крыши, нахлест при этом составляет 50 мм.
      Планки крепятся саморезами с шагом 55-60 см, длина саморезов, используемых в верхней части, составляет 80 мм, в боковой – 28 мм.  Планки в случае необходимости подрезаются.

    1. планка конька

      Планка конька

      Планки конька бывают плоские и круглые. Круглая планка конька устанавливается, начиная с крепления с помощью заклепок или саморезов по ее торцам конусных или плоских заглушек, форма которых выбирается в зависимости от формы кровли.
      В случае плоской планки заглушки не требуются.



    1. уплотнитель

      Уплотнитель

      Под коньком также укладывается фигурный уплотнитель, для чего сначала освобождают отверстия вентиляции.
      Поверх уложенного уплотнителя устанавливается круглый или плоский конек, крепление которого осуществляется через одну волну металлочерепицы.
      Отдельные панели конька монтируются с нахлестом в 100 мм.

    1. выход антенны

      Выход антенны

      Перед тем, как устанавливать выход для антенны, его верхняя часть срезается, оставляя диаметр, приблизительно на 20% меньший размера антенной стойки.
      Выход одевается на стойку, после чего с помощью киянки его основанию придаются контуры крыши.
      Стыки выхода антенны промазывают силиконовым герметиком, после чего при помощи саморезов крепят полученную конструкцию к крыше.

    1. Вентиляция

      Вентиляция

      При монтаже вентиляционных элементов первым делом в металлочерепице вычерчивается и прорезается по шаблону отверстие.
      Далее на проходной элемент наносят силикон, после чего крепят конструкцию к металлочерепице при помощи саморезов.
      Вентиляционный выход вставляют в проходной элемент, выравнивают вертикально с помощью уровня и также крепят саморезами.
      Для соединения вытяжки и внутридомового воздуховода используется гофрированная труба, пропускаемая через пирог кровли, после чего проход герметизируют при помощи клейкой ленты.

    2. Для установки лестниц используются кронштейны в количестве 4 штук на 1 секцию.
      Они одеваются на стойки лестницы и фиксируются при помощи болтов М8х40.
      Крепление кронштейнов к поверхности крыши производится в прогибах волн с помощью болтов Ш8х60, а места их примыкания герметизируются.
      По длине кровельного ската лестница набирается секциями, самая верхняя из которых крепится к брусу конька специальными кронштейнами. крепление лестницы

      Крепление лестницы

    3. монтаж ограждений

      Монтаж ограждений

      Вертикальная решетка ограждения, обеспечивающая безопасность при выполнении обслуживания кровли, устанавливается на сплошную обрешетку на уровне карнизов.
      Опоры ограждений устанавливаются в прогибы волн металлочерепицы, кронштейны крепятся к опорному брусу при помощи оцинкованных шурупов М8х60 с использованием резиновой прокладки.
      Расстояние между опорами должно составлять приблизительно 900 мм. Опоры регулируются относительно наклона крыши и фиксируются, после чего на них навешивается само ограждения.
      В точках сопряжений опор и секций ограждения сверлят отверстия (в нижней перекладине 12 мм, в верхней – 12 мм).
      Через данные отверстия производится соединение опор с секциями при помощи соответствующих болтов. После завершения монтажа следует герметизировать все точки соединений.

    4. переходной мостик

      Переходной мостик

      Для обслуживания антенн, дымоходов и прочих элементов на кровле обустраиваются переходные мостики, для установки которых также заранее выполняется сплошная обрешетка.
      Крепление опорных кронштейнов мостика выполняется аналогично ограждению кровли, наклон регулируется путем подбора отверстий в крепежных кронштейнах.
      Фиксация осуществляется при помощи болтов М8х20, расположенных по два с каждой стороны платформы.

    5. снегозадержатель

      Снегозадержатель

      Трубчатые снегозадержатели монтируются для защиты от лавинообразных сходов снежного покрова с крыши, обрешетка при этом также выполняется сплошная.
      Кронштейны крепятся с шагом около 100 см, установка концевых кронштейнов выполняется примерно в 50 см от конца снегозадержателя.
      Снегозадержатель также должен быть удален на 35 см от карниза кровли. В случае длины ската, превышающей 8 м, устанавливают промежуточный ряд снегозадержателей.

    Важно: при наличии мансардных окон над ними необходимо также установить снегозадержатели.

Монтаж других видов металлочерепицы

Выше была рассмотрена общая процедура возведения металлочерепичной кровли, рассмотрим основные нюансы при монтаже отдельных видов материала.

разные типы металлочерепицы

Разные типы металлочерепицы

На рисунке видно, что шаг обрешетки при монтаже металлочерепицы марки «Каскад» отличается от шага для марок «Элит» и «Монтеррей». Данные отличия обусловлены различиями размеров профиля материала.

крепление металлочерепицы марки «Андалузия»

Крепление металлочерепицы марки «Андалузия»

При монтаже металлочерепицы марки «Андалузия», которая имеет Z-образный замок, также следует учитывать свои нюансы. В замковой части данной марки имеется перфорация, упрощающая позиционирование листа на крыше и его крепление.

При этом крепеж получается скрытым, что позволяет сделать места стыков листов практически незаметными.

При приобретении металлочерепицы следует выяснить различные тонкости о конкретном виде материала, а при выполнении монтажа важно соблюдать правила и требования, описанные в данной инструкции. Это позволит построить надежную и долговечную металлочерепичную кровлю.

Технология монтажа металлочерепицы композитной: демонтаж и ремонт

технология монтажа металлочерепицыТехнология монтажа металлочерепицы является достаточно несложной. Однако если вы решили покрыть крышу металлочерепицей самостоятельно, то вам обязательно следует изучить все нюансы работы с этим кровельным материалом – ведь часто именно от мелочей и тонкостей зависит итоговый результат. Поэтому наша статья и будет посвящена именно тонкостям работы с металлочерепицей.

Прежде чем приступать к работе, необходимо очень тщательно изучить сам материал, который мы будем использовать для обустройства кровли. Итак – что же представляет собой металлочерепица?

Основу металлочерепицы составляет лист из высокопрочной стали, толщина которого в зависимости от марки металлочерепицы может находиться в пределах 0,4 – 0,8 мм.

Профилированная (изогнутая определенным образом для получения характерного профиля) кровельная сталь покрывается так называемым «пассивирующим» составом на основе алюминий-цинковых соединений.

Основная роль этого состава – предотвращение коррозии металлической основы металлочерепицы. Пассивирующий слой перекрывается несколькими защитными слоями, а затем – наносится слой полимерного материала.

В зависимости от того, какой тип полимера был использован для защиты металлочерепицы, выделяют следующие типы покрытия:

  • Полиэстеровое покрытие
  • Матовое полиэстеровое покрытие
  • Пластизоловое покрытие

Отдельную категорию составляет так называемая композитная металлочерепица. Она представляет собой металлочерепицу на основании из стального листа толщиной 0,45-0,55мм, которая поверх пассивирующего алюмоцинкового слоя покрыта крошкой из натурального камня.

Чаще всего для композитного покрытия металлочерепицы используется базальтовая крошка.

Обратите внимание! В отличие от традиционной металлочерепицы с полимерным покрытием композитная металлочерепица производится значительно меньшего размера, и по форме копирует традиционную керамическую черепицу. Именно поэтому монтаж композитной металлочерепицы по своей технологии существенно отличается от монтажа обычной металлочерепицы.

Полимерное покрытие для защиты от механических повреждений, а также – от выгорания под влиянием ультрафиолетового излучения покрывают защитным лаком (в один или несколько слоев). Кроме всех вышеперечисленных свойств лак еще и повышает водоотталкивающие свойства металлочерепицы.

металлочерепица технология монтажаСтруктура металлочерепицы

Ключевые особенности монтажа металлочерепицы заключаются в том, что в отличие от шифера, профнастила и других кровельных материалов металлочерепица имеет четко выраженные верхний и нижний край.

Это значит, что на кровле лист металлочерепицы должен быть ориентирован строго определенным образом.

Следовательно, приобретая металлочерепицу для кровельных работ, мы должны очень точно рассчитать количество закупаемого материала – ведь составить участок кровли «из фрагментов», расположив их в произвольном порядке, не получится.

Кроме того, следует принимать во внимание еще и тот факт, что резать металлочерепицу нужно как можно меньше (этот момент будет более подробно рассмотрен ниже).

Следовательно, для скатов прямоугольной конфигурации практически всегда можно подобрать количество листов металлочерепицы с нужным количеством волн, необходимое для полного перекрытия ската.

Комбинируя трех- шести- и двенадцативолновые листы (а это – одни из самых распространенных типоразмеров) можно обойтись без подрезки металлочерепицы по ширине ската.

А если металлочерепица будет выступать за пределы ската по длине – не беда: чем больше свес кровли, тем лучше защищен дом от осадков.

Обратите внимание! Для удобства выполнения расчетов количества металлочерепицы удобнее считать не в миллиметрах, а как мы и указывали выше – в волнах. Кроме того, большинство серьезных производителей металлочерепицы на своих сайтах имеют специальные калькуляторы, с помощью которых можно выполнить расчет металлочерепицы практически для любой кровли.

технология монтажа металлочерепицаРасчет металлочерепицы

Как мы уже говорили выше, резка металлочерепицы нежелательна. Это объясняется тем фактом, что при порезке листа металлочерепицы нарушается целостность полимерного и пассивирующего слоев, и металлическое основание металлочерепицы становится уязвимым для коррозионных процессов.

Однако в некоторых случаях (например, при монтаже шатровой или вальмовой кровли) порезка металлочерпицы является необходимой.

Если вам необходимо подрезать металлочерепицу, то для этого можно использовать:

  • Ручные ножницы по металлу
  • Электрические высечные ножницы
  • Ножовку по металлу с мелкими зубьями
  • Электролобзик с полотном, предназначенным для резки тонкого металла
  • Дисковую пилу с твердосплавными зубьями

Обратите внимание! Резка металлочерепицы с помощью угловой шлифовальной машинки («болгарки») с абразивным кругом не допускается! Это связано с тем, что при воздействии высокой температуры вращающегося абразивного круга плавится полимерное поекрытие и выгорает пассивирующий слой в области, примыкающей к линии реза. При этом коррозионные процессы развиваются значительно быстрее и лист металлочерепицы очень скоро приходит в негодность.

При резке металлочерепицы лучше всего образовавшиеся опилки сразу же сметать мягкой щеточкой, так как металлические опилки очень быстро повреждают лаковое покрытие и полимерный защитный слой.

По этой же причине необходимо производить монтаж конька металлочерепицы в обуви с мягкой подошвой, иначе защитный слой будет поврежден металлическими набойками.

особенности монтажа металлочерепицыГидроизоляция

Чтобы максимально была соблюдена технология монтажа —  металлочерепица укладывается на специально подготовленную кровлю. Подготовка кровли включает в себя два этапа:

  • Обустройство гидроизоляции
  • Установка обрешетки на стропила

Гидроизоляционный слой обеспечивает водонепроницаемые характеристики кровли, следовательно, чем качественнее будет уложена гидроизоляция, тем надежнее будет защищен наш дом от атмосферных осадков. Гидроизоляцию укладываем следующим образом:

  • Направление укладки гидроизоляционного материала зависит от уклона ската. Если металлочерепица укладывается на скат с углом наклона крыши более 1:5, то гидроизоляционный материал укладывается параллельно коньку. В случае же, если скат кровли имеет уклон менее 1:5, гидроизоляция укладывается по направлению ската от карниза к коньку.
  • Уклон ската также определяет и нахлест полотен гидроизоляционного материала: при уклоне 15-30° оптимальный нахлест составляет 250мм, а при уклоне в 30° и более достаточно будет нахлеста в 150-200мм. При покрытии металлочерепицей вальмовой кровли нахлест на хребтах увеличиваем на 50 мм.

При монтаже металлочерепицы есть два способа укладки гдроизоляционного ковра:

  • Первый способ предполагает укладку гидроизоляции таким способом, чтобы гидроизоляционный материал нигде не касался утеплителя. При этом за счет зазора обеспечивается вентиляция внутрикровельного пространства. Данный зазор мы можем получить, набивая на стропила промежуточную обрешетку из бруса сечением 50мм – она дает возможность уложить гидроизоляцию с провисом около 10-20мм. Однако, данный способ укладки  гидроизоляции имеет один весьма существенный недостаток – вместе с вентиляцией кровли возрастают теплопотери.
  • Второй способ более рационален с точки зрения теплоизоляции, так как предполагает использование гидроизоляционных паропроницаемых мембран. С одной сторны, такие мембраны отлично защищают кровлю от протечек, а с другой – не препятствую диффузии паров воды из толщи утеплителя под кровлей. Дополнительное преимущество таких мембран – наряду с гидроизоляционной и вентиляционной функциями они обладают еще и высокими ветроизоляционными характеристиками.

Гидроизоляция фиксируется на стропилах или промежуточной обрешетке либо с помощью кровельных оцинкованных гвоздей, либо с помощью скоб строительного степплера. Поверх гидроизоляции на стропила набиваем рейки котнробрешетки, которые призваны предотвратить повреждение мембран при монтаже обрешетки.

Конфигурация обрешетки определяется как конструкцией стропильной системы, так и конфигурацией металлочерепицы, при этом сплошная обрешетка для металлочерепицы не используется практически никогда.

металлочерепица ремонтОбрешетка под металлочерепицу

К примеру, монтаж металлочерепицы рукки (согласно официальных рекомендаций производителя данной черепицы) предполагает возведения обрешетки со следующими характеристиками:

  • Для кровли, шаг стропил которой находится в диапазоне 900 -1200 мм, обрешетка возводится из деревянных реек 32х100мм
  • Возможно также использование металлического профиля с такой же (или большей) несущей способностью
  • Обрешетка фиксируется к стропилам или котррейкам с помощью гвоздей или саморезов.
  • Нижняя рейка обрешетки должна быть толще остальных как минимум на 10 мм.

Обратите внимание! Монтаж обрешетки лучше всего начинать с того же места, с которого впоследствии будет начата укладка металлочерепицы. Это облегчит стыковку листов кровельного материала при возведении кровли сложной конфигурации.

Также при монтаже обрешетки следует помнить, что если не повреждена сама металлочерепица  —  ремонт обрешетки можно провести достаточно быстро. А это означает существенное продление срока службы кровли в целом.

Итак, все подготовительные работы завершены. Пора приступать непосредственно к закреплении листов металлочерепицы на обрешетке.

Для закрепления листов металлочерепицы используем кровельные саморезы по металлу с буром (4,5х25 и 4,5х35 мм). Шестигранная головка саморезов позволяет использовать для монтажа аккумуляторный шуруповерт со специальной насадкой, что существенно облегчает и ускоряет работу.

Чтобы обеспечить более надежную фиксацию и гидроизоляцию в местах крепления, каждый саморез должен быть снабжен уплотнительной полимерной шайбой.

Обратите внимание! Использование такого крепежа существенно упрощает демонтаж металлочерепицы при необходимости капитального ремонта кровли. При этом снятые листы металлочерепицы мы маркируем, и по завершению ремонта – возвращаем на место, фиксируя саморезами в уже просверленные отверстия.

Монтаж металлочерепицы производим по следующему алгоритму:

  • Оптимальный нахлест вдоль ската составляет 250 мм. Однако некоторые виды металлочерепицы производятся в размер кровли, поэтому при обустройстве кровли с такими листами нахлест не нужен.
  • Листы металлочерепицы крепим к обрешетке в нижнюю часть волны профиля и под поперечной волной. Крепление производим через продольную волну в каждую вторую поперечную волну металлочерепичного листа.
  • Капиллярная канавка в левой части каждого листа обязательно перекрывается  нахлестом следующего листа. Нахлест фиксируется с помощью самореза 4,5х25, при этом дополнительная герметизация нахлеста гидроизоляционными составами не допускается.

Завершаются работы по монтажу металлочерепицы установкой ендов, коньковых планок и торцевых планок.

При обустройстве конька с шагом в 5-6 метров могут быть установлены так называемые вентиляционные планки, которые представляют собой коньковую планку с вентиляционными отверстиями.

Как видите, своими  силами может быть смонтирован даже такой материал как  металлочерепица  — технология монтажа ее достаточно проста и не требует никаких экстраординарных навыков или сложных дорогостоящих инструментов.

Но все же без подготовки браться за монтаж металлочерепицы на крыше сложной формы браться не стоит. Так что если есть возможность – потренируйтесь «на кошках», покрыв металлочерепицей небольшую двускатную крышу сарая или дачного домика.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
