Технология укладки мягкой черепицы – Всё о кровле из гибкой битумной черепицы: особенности, технология монтажа, правила эксплуатации и рекомендации по ремонту

особенности мягкой кровли и правильное проведение укладки

Как монтировать черепицуКровля из битумной мягкой плитки проста в использовании, прочная и эстетическая. Большой плюс заключается в том, что самосборка возможна. Технология монтажа гибкой черепицы является тяжёлой, масса фрагмента небольшая, закрепляется на клеевой основе, а также кровельными гвоздями. Следовательно, укладка гибкой черепицы собственными руками может быть выполнена самостоятельно без проблем.

Важные особенности материала

С учётом чрезвычайно простого дизайна, который имеют гибкие плитки, устройство крыши сможет сделать даже новичок. Главное, следовать технологии.

Этот кровельный материал изготавливается в виде битумной черепицы:

  • Как укладывать черепицупрямоугольная стеклоткань с битумной пропиткой;
  • нижняя часть обрабатывается составом SBS или натуральным битумом для наклеивания на непрерывный каркас;
  • самоклеющийся слой защищён для хранения и транспортировки полимерной плёнкой;
  • наверху стекловолокно покрыто материалом, посыпанным бетонной крошкой, гранитом, базальтовой крошкой или кварцевым песком для повышения износостойкости.

Гонты разных производителей иногда не имеют одинаковых размеров (средний формат 1×0,35 м), толщина 3 мм.

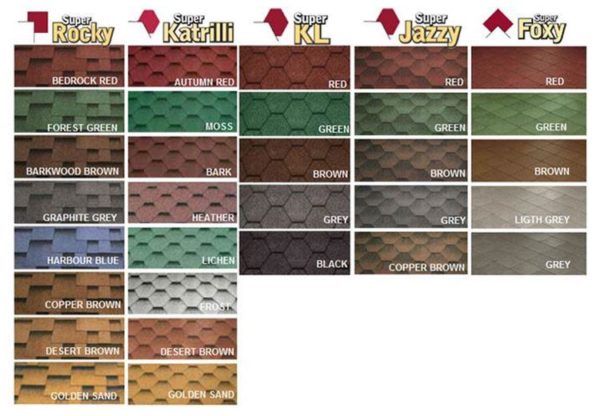

Шаблон плитки имеет несколько типов:

  • ромбы;
  • кирпич;
  • черепица;
  • прямоугольники разного формата;
  • соты.

Особенности кровельных работЦветовые оттенки могут быть многохромовыми или монохромными, различными в каждой коробке. Поэтому перед тем как класть весь доступный материал из разных коробок, они смешиваются в случайном порядке. Максимальную художественную ценность имеет гибкая битумная обшивка фирм Shinglas, Tegol или с 3D-эффектом любого производителя. Самоклеющийся слой не обеспечивает надёжности крепёжных частей черепицы, поэтому крыша дополнительно крепится к каркасу гвоздями.

Подготовка к самостоятельной работе

Если для кровли выбраны гибкие кровельные плитки, кладка их собственными руками должна начинаться с определения количества облицовки, дополнительных расходных материалов. Необходимо, чтобы нижний частый кровельный материал монтировался в соответствии с требованиями этого покрытия.

Прежде чем покупать нужное количество черепицы, планок, основных ковров, коньков, других дополнительных элементов, креплений, необходимо обеспечить запас материалов.

Ориентировочная стоимость:

  • черепица — в коробке 1,5−3 м2 в зависимости от размеров, с учётом перекрытий (указанных производителем на каждой коробке), обычно необходима 5% маржа;
  • мастика — 200 г / м для дождевого ковра, 100 г / м для конца, 750 г / м для точек пересечения;
  • гвозди — 80 г / м2 с выбором фурнитуры с 3 мм стержнем, 9 мм длиной 3 см с гальваническим покрытием.

Как использовать гибкую черепицу

Подложка необходима для создания непрерывного подкладного ковра со склонами коньков менее 18 градусов или обработкой периметра коньков со склонами, большими этого значения. Он изготовлен из полиэстера 2 мм с битумным покрытием или производится в виде 2 мм гидробарьера ОС GOC без порошка.

На сайтах ведущих производителей существуют обязательные калькуляторы для расчёта количества материалов для одно- и многоканальных, палаточных, мансардных крыш.

Правила подготовки оснований

Гибкость — достоинство битумного покрытия. С одной стороны, это позволяет значительно ускорить процесс монтажа. В конце концов, нужно немного времени и минимума усилий, чтобы сформировать соединение, оборудовать коньки и карнизы. С другой стороны, благодаря гибкости материала, необходим непрерывный каркас.

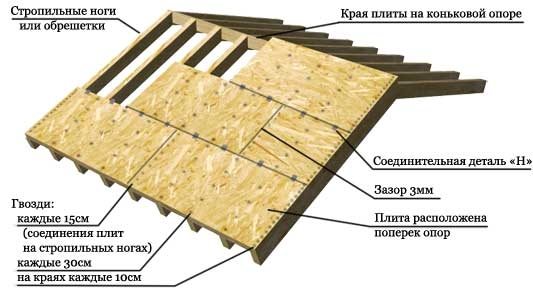

Постройте непрерывный каркас перед установкой мягкой кровли:

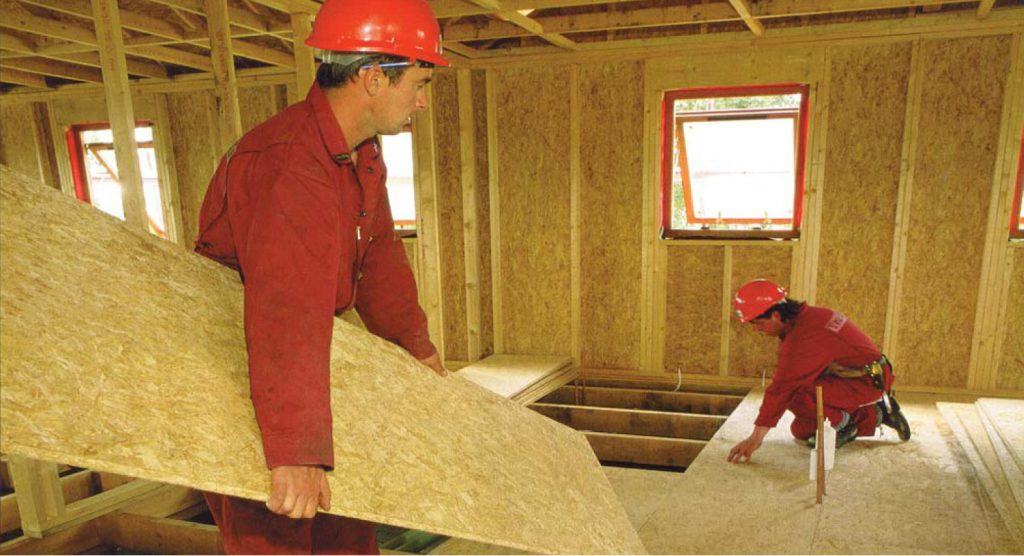

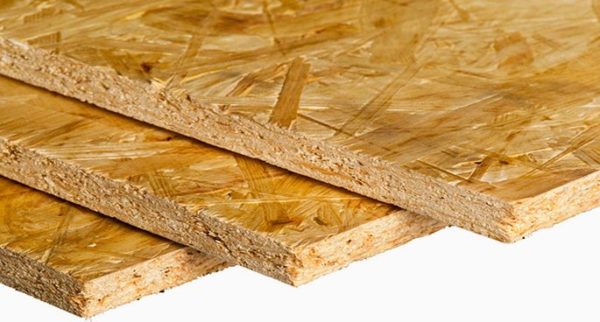

  • с досок OSB-3 рекомендуется на основе достаточной прочности;
  • из водостойкой фанеры с маркировкой ФСФ;
  • с рифлёной или обрезной доски, влажность которой не должна быть менее 20%.

Как правильно проделать кровельные работыЛистовой материал размещён будет в виде кирпичной кладки. Важно, чтобы не было получено крестообразных участков. Необходимо, чтобы слабые участки сцепления фракций равномерно распределялись по контрольной решётке. В швах необходимо оставить пробелы на 2−3 мм, которые необходимы для свободного движения системы стропил при колебаниях температуры.

Доски нужно установить параллельно выступам крыши. А также если для рамы недостаточно длины доски. Обычные доски закреплены будут гвоздями с обеих сторон. Для их составления необходимо, чтобы в обратном положении находился зазор между 3−5 продольными элементами. Перед работой обрезные доски сортируются. Те, что толще, нужно распределить на базе рамы.

Монтаж гибкой битумной черепицы

При монтаже крыши с мягкой плиткой, прежде всего, необходимо отразить температурные условия, поскольку для структуры материала требуется специальный подход. Самая высокая прочность связи между элементами битумной черепицы будет обеспечена только с высокой температурой, солнечными лучами и без осадков. Не рекомендуется устанавливать гибкую черепицу зимой, так как это может привести к порче плитки.

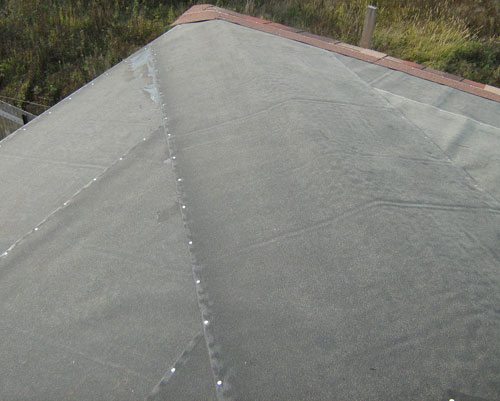

Сначала происходит расположение подложки ковра. Она должен быть прибита на следующих участках крыши:

  • карниз;
  • конёк;
  • места кровельного склона.

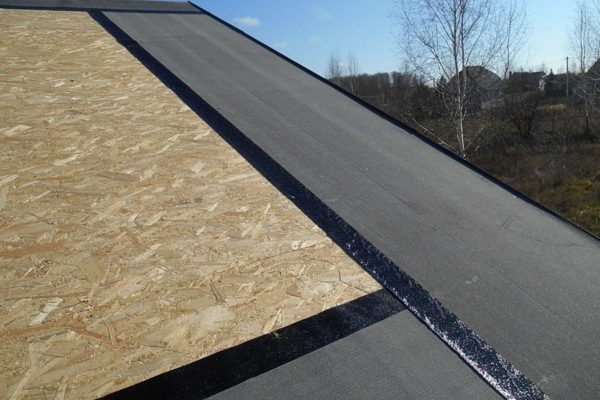

Монтаж черепицыПри условии, что уклон кровли более 20 градусов, подкладной коврик должен охватывать весь участок крыши. Начните работу со дна, а ковёр должен быть перпендикулярным к основанию. Он скользит (ширина — 15 см) с шагом закрепления 20 см. Важно, чтобы каждое из соединений тщательно обрабатывали битумной мастикой или специальным кровельным герметиком. На растянутом ковре положен будет карниз, чтобы защитить каркас от влаги. Если нет возможности сделать это, то полоска просто кладётся под основание. Пристегнуть гвоздём нужно с шагом 5 сантиметров.

Затем выполняется работа на каркасе. Это также требует частей, которые предназначены для обеспечения защиты деревянного каркаса и слива воды из края. После их монтажа можно продолжать установления полосок гребня-карниза покрытие, которое можно представить просто мягкими нарезанными концами. Они прибиты будут гвоздём к каркасу, отступая от края 2,5 см. Эти участки рекомендуется обрабатывать мастикой на основе битума, с ее помощью и прикреплённые свободные края. На этом этапе работы также необходимо зафиксировать дренажные элементы — кронштейны, которые применяются для желобов.

Выбор гибкой черепицыГибкая установка, которая отличается по некоторым функциями, требует установки барьера. Он должен быть размещён на вершине главного, то есть второго слоя. Этот барьер должен располагаться в областях доступных мест, оптимально подходит для накопления избыточной влаги. Крепление осуществляется с помощью оцинкованных гвоздей на шаге 10 см, а кромки обрабатываются битумной мастикой. Если, возможно, в качестве клея лучше использовать специальный — водонепроницаемый.

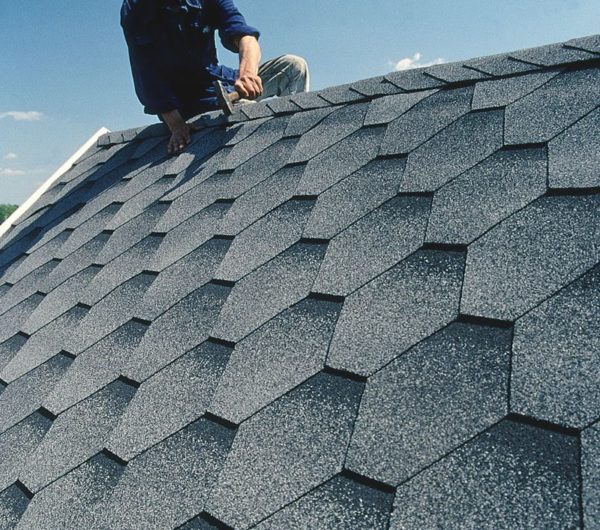

После завершения всех этих процедур следует продолжать непосредственно уложить гибкую битумную черепицу. Материал должен быть из разных упаковок, поскольку листья у них имеют различные оттенки. После окончания монтажных работ под воздействием солнца материал постепенно приобретает равномерный цвет.

Положите начало в нижней части центральной рамы. Клейкую часть материала следует освободить от защитной плёнки, и покрытие крепко прижимается к основанию. Сверху его следует прибить 4 гвоздя, отступив от карнизной полосы 4 до 5 см. Лепестки материала должны полностью покрывать перфорацию полосы ниже. С краю линии фронтона покрытие должно быть нарезанное на нужную длину и обработанное мастикой.

Очень важным моментом является также пересечение с дымоходными системами и вентиляцией. На этом шаге следует установить барьер сначала. Вентиляционную базу следует обрабатывать битумной мастикой. Затем нужно выбрать один из фрагментов гибкой битумной черепицы и сделать отверстие, соответствующее вентиляционному. После нанесения покрытия, подложку нужно снова обрабатывать мастикой.

Более сложным является работа с дымоходом. На месте его прикрепления к крыше надо прибить три треугольные рейки, расположенные под прямым углом к ​​трубе. Затем вокруг дымохода положить подложку с ковром, которая затирается и обрабатывается той же мастикой.

Укладка гибкой плитки проводится согласно следующей схеме:

  • Укладка битумной черепицыВерхний край рейки должен касаться трубы.
  • На верхней части гибкой плитки крыши установлен барьер.

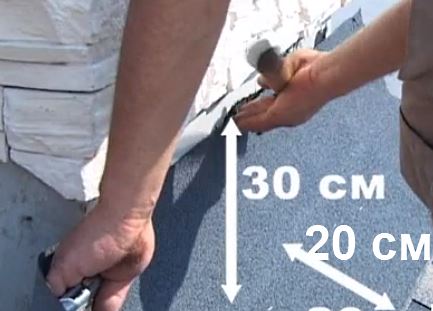

  • Часть листов должна быть поднята до трубы на 30 см, а часть — склеена и прибита к крыше на высоте 20 см.
  • Барьер на трубе покрыт фартуком металла, а швы распространяются специальным герметиком.
  • А также может быть оборудован специальный лоток, функцией которого является удаление воды из дымохода. Это особенно рекомендуется для тех крыш, которые имеют крутой склон и параметры труб, превышают 50×50 сантиметров.

Особенности установки карниза черепицы

Для того чтобы создать ориентиры, лучше предварительно отметить крышу строительным шнуром с покрытием. Горизонтальные линии применяются по пяти рядах гибких плиток. Вертикали берут по шагам одного винта.

После подготовки и маркировки поверхности кровли вы можете спокойно продолжать установление гибких плит, соблюдая алгоритм:

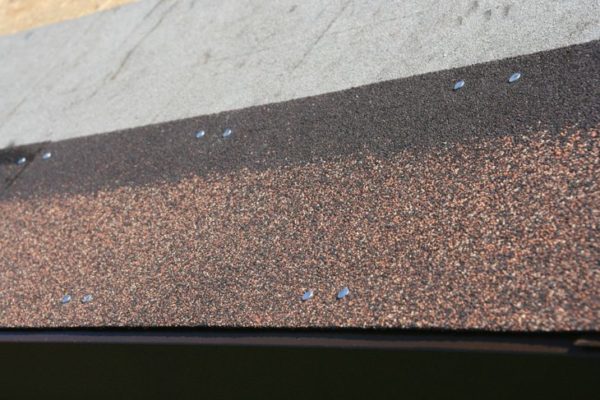

  • Преимущества кровельного материалаПервая строка черепицы монтируется на весу. Вы можете взять специальную гребне-карнизную плитку или своими руками вырезать начальный элемент путём обрезки лепестков обычной черепицы. С краю металлического стержня необходимо отступить на 0,8−1 см и клеить на карниз битумную черепицу. Для склеивания с клеящего слоя необходимо снять защитную ленту и обработать места мастикой.
  • Плитка закреплена кровельными гвоздями со слоем, равным ширине лепестка. Широкая шапочка должна быть чисто параллельной поверхности непрерывного каркаса. Искривления недопустимы.
  • Гвозди забиты, отступив от верхнего края на 2−3 см. Точки крепления должны перекрываться следующей строкой крыши.
  • Подходит к первому ряду. Начните лучше с центром рамы, чтобы облегчить горизонтальное выравнивание. С нижней линии стартовой линии нужно отступить 1−2 см и приклеить его испытанным способом. Пристегните четыре гвоздя на расстоянии 2−3 см от паза между лепестками.
  • Установку второго ряда также удобнее начинать изнутри. Но битумная черепица должна быть смещена таким образом, чтобы лепесток был над пазом первого ряда плиток, а точки закрепления были полностью закрыты.
  • Верхний угол плитки, установленный рядом с фронтоном, обрезанный в виде равностороннего треугольника со сторонами 1,5−2 см. Обрезка нужна для отсечки воды.

Продолжайте устанавливать черепицу по линейному принципу, то есть положить целую серию друг за другом. Вы можете пирамидальным способом с «накоплением» с середины рамы к краю или по диагонали.

Защита фронтонов и карнизных свесов

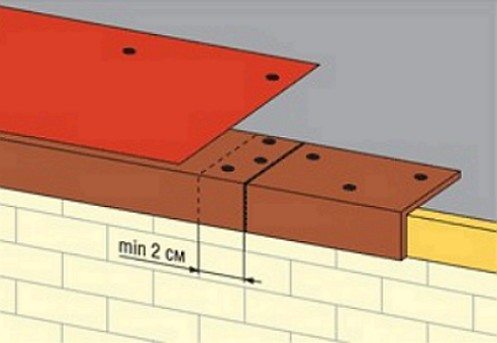

Инструкция по монтажу кровельного материалаПериметр крыши оснащён металлическими планками. Они необходимы для защиты ослабленных участков каркаса от влаги. Планка лежит на краю креплений и выступает краем. Линия ребра должна совпадать с линией контура крыши. Кровельные гвозди закреплены к зигзагообразному участку после 10−15 см.

Если необходимо соединить обе рельсы, они заложены с перекрытием 3−5 см, не менее 2 см. Полосы фронтона перекрывают карниз в углах крыши. В местах конечности и сцепления крепления забиты 2−3 см.

Большинство производителей гибких кровель рекомендуют устанавливать оба типа металлической защиты на верхней части подкладки барьера. Однако разработчики бренда «Shinglas» рекомендуют разместить прутья под барьер, а фронтоны над ним. Перед установкой фронтонов и карнизов на доске рекомендуется сначала пробить стержень, и уже прикрепить металлическую защиту к нему.

Расположение гребня кровли

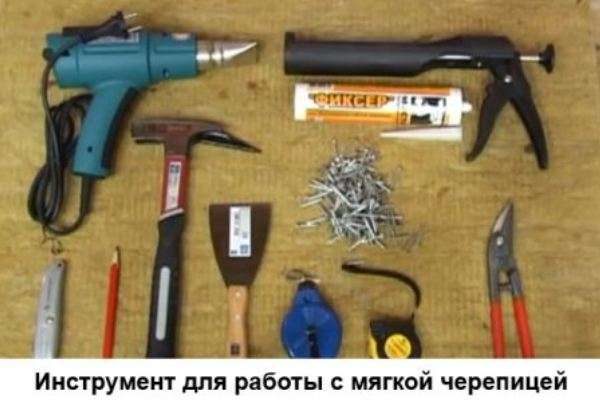

Материалы и инструментыПосле завершения укладки мягкой черепицы на склонах перейдите к расположению гребня. Вентиляционные каналы в корпусе каркаса должны оставаться открытыми, поэтому между вершинами коньков остаётся щель 0,5−2 см. Для обеспечения вентиляции скейт оснащён пластиковым аэратором. Это не очень привлекательно, поэтому в качестве эстетики он украшен универсальной скейт-карнизовой черепицей или рубленой плиткой.

Битумная черепица с 4 гвоздями. Каждый последующий элемент должен закрыть застёжкой предыдущего. Поднимите плитку на гребне снизу вверх. Конёк располагается в направлении господствующих ветров, так что открытые участки идут в другую сторону.

Особых трудностей при монтаже гибкой кровли не обнаружено. Есть технологические особенности. Если они строго соблюдаются, то кладка может быть выполнена своими руками с замечательным результатом.

Технология укладки мягкой черепицы - Всё о кровле

Технология монтажа гибкой черепицы

Технология укладки мягкой черепицы достаточно проста и не вызывает особых сложностей и, если соблюдать инструкцию, а также иметь некоторые навыки в строительстве, то вполне возможно произвести монтаж битумной черепицы своими руками. Правильно произведенная укладка такого покрытия – не только отличная защита жилища от неблагоприятных погодных условий, но и превосходный внешний вид самой крыши.

Общие условия

Согласно инструкции гибкую черепицу рекомендуется укладывать в теплое сухое время года, при температуре не мене +5ºС, но лучше всё-таки +10ºС. Это нужно для того, чтобы под действием тепла листы битумного гонта лучше склеивались между собой и с основанием, образуя практически монолитный слой покрытия. При низкой температуре листы становятся хрупкими, плохо сгибаются, поэтому зима не самое подходящее время для работы с таким видом покрытия, но если планируется укладка битумной черепицы именно зимой и температура воздуха менее +5ºС, то нужно обязательно выдержать материал при комнатной температуре сутки и использовать строительный фен для прогрева черепицы и битумную мастику для лучшей герметизации слоев. Зимой лучше производить частичный ремонт кровли, а не полноценный монтаж на всю поверхность крыши, тем более, если укладка гибкой черепицы своими руками производится впервые.

Уклон крыши

Монтаж гибкой черепицы целесообразно проводить на крышах с минимальным уклоном 12º-18º. Если уклон меньше или крыша плоская, то лучше выбрать другой вид покрытия, так как неизбежный застой воды приведет к быстрой порче кровли.

Основные этапы укладки мягкой черепицы

Основание, вентиляция

Любой вид монтажа кровли начинается с подготовки основания. В качестве основания для укладки «битумки» используется твердая сплошная основа. Она должна быть ровной и твердой, т. к. малейшие неровности неизбежно отразятся на внешнем виде крыши. Идеальным вариантом покрытия считается плита OSB -3. Обязательным условием долгой службы мягкой кровли является правильная вентиляция по принципу «снизу вверх». Внизу ската делаются вентиляционные отверстия, через которые поступает воздух, а вытягивается он через, так называемые, коньковые продухи или аэраторы.

Особенности укладки подкладочного слоя

Монтаж мягкой черепицы проводится на специальный подкладочный ковер, желательно того же производителя, что и черепица. Если угол наклона крыши минимальный, т. е. 12º-18º, то подкладочный ковер нужно укладывать на всю поверхность кровли. Крепить подкладочный слой начинают с самой нижней точки крыши, параллельно карнизной линии. Слои накладываются друг на друга: верхний слой должен находить на нижний на 20 см, края промазываются клеем и прибиваются гвоздями с широкими шляпками. Следует обратить внимание на хорошее натяжение ковра! В случае наклона крыши более 20º можно укладывать подкладку, только на карнизные свесы, коньки, в места соединения скатов (ендовы), вокруг труб, т. е. на «проблемные места», где велика вероятность протечки. В этом случае ковер можно крепить и вертикально. Также вертикальное крепление ковра можно использовать для крыш с крутыми скатами. В любом случае перед установкой подкладочного слоя основание лучше промазать битумной мастикой. Тогда, при прогревании ковра феном, подкладка идеально сцепляется с основанием и получается сплошное покрытие. Правильное основание и качественно уложенный подкладочный слой влияют как на внешний вид крыши, так и на ее защитные функции. Использовать в качестве подкладочного материала гидробарьер, рубероид не рекомендуется.

Защита «краев» крыши

Для оттока воды и защиты деревянных элементов крыши по свесу кровли поверх подкладки производится установка металлических карнизных планок. Их следует крепить гвоздями в шахматном порядке и соединять внахлест на 5 см. Таким же образом крепятся торцевые планки. Эти элементы усиливают свесы, защищают деревянное покрытие от осадков, повышают ветроустойчивость и придают законченный внешний вид.

Разметка под гибкую черепицу

Если укладка мягкой черепицы производится впервые, то лучше сделать предварительную разметку, чтобы избежать искривления рядов. Делается отбивка шнуром на горизонтальные и вертикальные линии с шагом 0,8 и 1м соответственно. Эта разметка поможет выровнять ряды по горизонтали и вертикали, а также исправить искривления в случае, если в кровлю вмонтирован какой-то предмет: труба, окно. Крепить черепицу строго по этим линиям нельзя! Только соблюдать направление.

Укладка рядов гибкой черепицы

Нужно смешать несколько упаковок с черепицей, чтобы покрытие крыши выглядело однородным, т. к. в разных партиях могут быть разные оттенки, которые сразу невозможно заметить. Вначале, в 1,5—2 см от края карнизной планки, крепится самоклеящаяся карнизная черепица стык в стык, дополнительно она прибивается гвоздями с широкими шляпками. Можно взять обычную рядовую черепицу, и обрезать выступающие части, так называемые лепестки. Первый ряд начинают крепить с центра ската по направлению к торцам крыши в обе стороны. Если монтаж гибкой черепицы производится своими руками впервые, то следует соблюдать последовательность действий:

  • Снять с нижней части листа пленку (после этого нельзя складывать черепицу друг на друга).
  • Наложить гонт на поверхность и закрепить четырьмя гвоздями по «выемкам» не менее 2 см от края. Если уклон крыши большой, то крепить нужно шестью гвоздями — два вбивать по краям листа для дополнительной фиксации.
  • Следующий ряд накладываем на предыдущий так, чтобы «лепестки» верхнего листа находили на выемки предыдущего ряда и образовывали с ними сплошную прямую линию.

Оформление «проблемных» мест

  • Дойдя до торцевой планки, мягкую черепицу нужно подрезать вровень с планкой и проклеить битумным герметиком или клеем на ширину около 10 см.
  • При укладке в ендовах, черепица укладывается внахлест на соседний скат и обрезается под одну линию, прогревается дополнительно феном и проклеивается битумным клеем.
  • Вокруг труб, выходов антенн и в местах прилегания мягкой черепицы к вертикальным поверхностям следует использовать металлический фартук и обязательно дополнительно промазывать швы битумным герметиком.

На конек кровли крепится карнизная черепица, разделённая на три части. Каждая часть сгибается под нужным углом. Начинать укладку можно с любой стороны конька. Лист приклеивается на конек самоклеящейся стороной и прибивается четырьмя гвоздями. Следующую (верхнюю) черепицу нужно класть внахлест на нижнюю в 5 см, чтобы перекрыть гвозди. Крайние листы подклеиваются. Все, крыша готова! Но большинство вопросов возникает именно в процессе работы, поэтому стоит ознакомиться с видеоматериалами по монтажу гибкой черепицы.

Технология монтажа гибкой черепицы своими руками, видео

Любой владелец собственного жилья хочет, чтобы его кровля была надежной и недорогой. Выполняя монтажные работы своими руками, можно существенно сэкономить. Чтобы в итоге получилось качественное жилье, необходимо воспользоваться технологией укладки битумной черепицы. Выбирая мягкое покрытие, необходимо правильно его уложить. Только качественная укладка гибкой черепицы своими руками позволит кровельному покрытию не портиться много лет. В конце статьи будет представлено видео технологии укладки гибкой черепицы.

Технология укладки мягкой черепицы имеет некоторые нюансы, о которых не стоит забывать. Чтобы понять некоторые моменты монтажа черепицы, необходимо изучить этот кровельный материал.

Преимущества гибкой черепицы

Такая основа обладает главными достоинствами – это небольшой вес и маленькая стоимость. Легкость мягкой черепицы позволяет делать фундамент и дом не очень массивным, благодаря этому происходит экономия на стройматериалах и оплате работ. Недорогая стоимость кровельного материала позволяет конкурировать с тяжелыми видами кровли.

  • Высокая морозостойкость.
  • Устойчивость к сильному ветру.
  • Хорошая переносимость резких перепадов температур.
  • Высокая теплостойкость.
  • Неизменность цвета с течением времени.
  • Устойчивость к разнообразным осадкам.

Подготовка перед укладкой гибкой черепицы

Для основы под черепицу используют:

  • Влагостойкую фанеру.
  • Доски.
  • Плиты OСП.

Доски применяют строганные, а лучше всего шпунтованные. Их укладывают таким образом, чтобы стыки попали на опоры, захватывая два пролета. Доски должны иметь зазор в пять миллиметров. Он необходим потому, что дерево может расширяться от перепадов температур и влаги.

Если применяется фанера, то стропилы должны иметь такое расстояние, чтобы фанерные листы приходились на стропила. Готовая основа должна быть ровной и жесткой.

Кроме этого, для монтажа понадобятся:

  • Подкладочный ковер. Для новой крыши можно использовать любой битумный материал. Если крыша старая, то используют ранее настилавшийся рубероид.
  • Ковер для ендовы. Он применяется для гидроизоляции примыканий к вентиляционным трубам и стенам.

Используя необходимые материалы и инструменты, приступают к подготовительным работам перед укладкой гибкой черепицы.

Сначала с внутренней стороны крыши прикрепляют пароизоляционную пленку. К ребрам стропил ее прибивают гвоздями, а к торцам прикрепляется деревянными планками. Полосы пленки скрепляют скотчем.

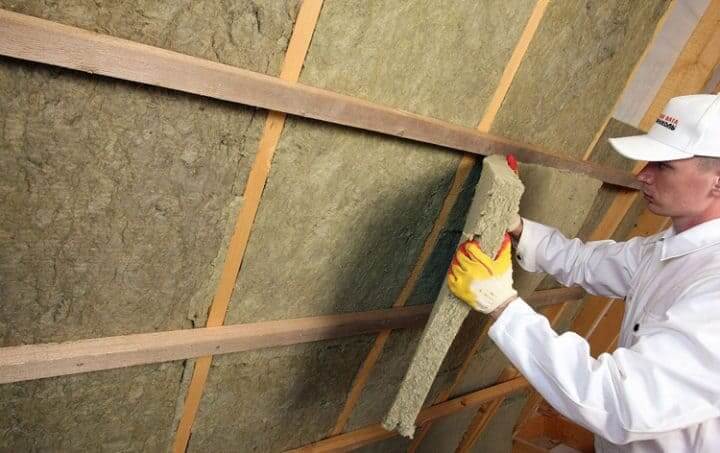

С наружной стороны укладывается утеплитель. Чтобы его зафиксировать к стропилам, используют деревянные бруски. Сверху на утеплитель накладывается ветрозащитная пленка. Крепится она с помощью контрбруса. К нему впоследствии прибивают обрешетку. Затем укладывают доски, фанеру или ОСП, фиксируя саморезами.

Монтаж гибкой черепицы

Работа по монтажу мягкой черепицы своими руками происходит в соответствии с температурными ограничениями. Это необходимо из-за структуры материала. Очень прочно гибкая черепица соединяется между собой при высокой температуре, которая достигается за счет знойного солнца. При низкой температуре она может отвалиться от основы, к которой ее приклеивают. В холодную погоду можно применить строительный фен, которым нагревают листы материала. Иногда отапливают помещение для чердака.

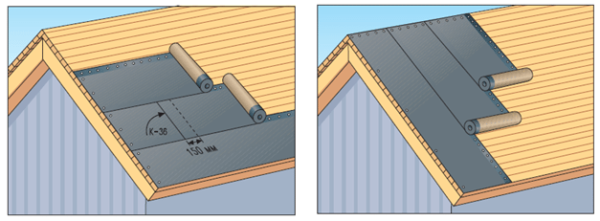

Вначале по всему периметру крыши расстилают подкладочный ковер, прибивая его по:

  • По карнизу.
  • В ендовах.
  • По фронтовому свесу.
  • По коньку.
  • В местах излома ската крыши.

Если крыша с уклоном больше 20 градусов, то подкладочным ковром зашивают всю площадь. Начинают снизу, расстилая ковер перпендикулярно обрешетке. Прибивать нужно внахлест на ширину 15 сантиметров с шагом фиксации в 20 сантиметров. Все соединения заделывают герметиком или битумной мастикой. Сверху на ковер прибивают карнизную планку, защищающую обрешетку от влаги. Если карнизную планку нельзя прибить, то карнизную полосу заворачивают под обрешетку и прибивают гвоздями с шагом в 5 сантиметров.

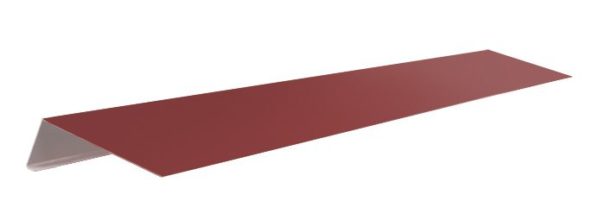

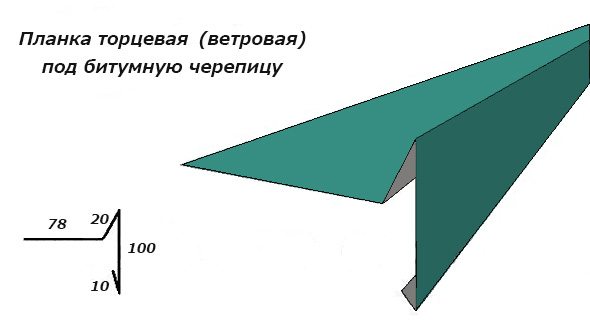

Затем к фронтону прибивают торцевые планки. Для их лучшего соединения необходимо подрезать края ножницами и окончательно закрепить. Таким же образом планки подгоняются на коньке. Они защищают деревянную обрешетку и отводят воду от конька вниз.

Сверху на прибитую планку карнизного свеса накладываются полосы коньково-карнизной битумной черепицы. Они прибиваются гвоздями, отступая от края 2.5 сантиметра, стык в стык. Эти места промазывают битумной мастикой. Затем проводят крепление кронштейнов, которые предназначаются под водосточные желоба.

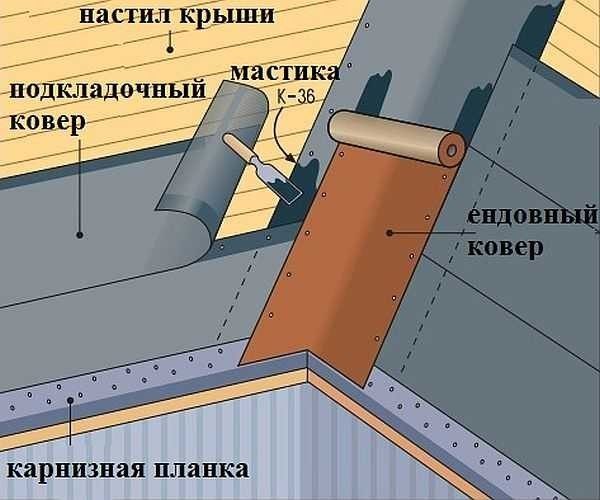

Ендовый ковер накладывается вторым слоем поверх основного. Расстилают его в местах, где может скапливаться влага, в нишах, в местах примыканий. Фиксируют его оцинкованными гвоздями, а края промазывают мастикой.

Наступает самый важный этап монтажа — укладка гибкой черепицы своими руками. Приступают к укладке с центральной части ската. После снятия с нее защитной пленки, ее сильно прижимают к основанию. По верхней части ее прибивают четырьмя гвоздями. От полосы коньково-карнизной битумной черепицы отступают на пять сантиметров. При этом перфорация коньково-карнизной полосы должна быть полностью закрыта лепестками наклеиваемой черепицы. Ее подрезают по краям линии фронтона и проклеивают мастикой.

Заделка дымохода и вентиляции

Важным моментом монтажа считается пересечение с вентиляцией и дымоходом. Основание вентиляции необходимо обработать мастикой. Затем в черепице вырезают отверстие размером с данным вентиляционным устройством. После укладки мягкой черепицы ее основание промазывают битумной мастикой.

С дымоходом все гораздо сложнее. В том месте, где он прилегает к крыше, прибивают три рейки в форме треугольника, таким образом, чтобы прямой угол находился у основания трубы. Затем вокруг трубы прибивают подкладочный ковер, а нахлесты промазывают битумной мастикой. После этого укладывают кровельный материал таким образом, чтобы верхним краем он лег на рейку и уперся в трубу. Сверху черепицы монтируют ендовый ковер. Листы частично приклеивают и прибивают к крыше, а остальную часть поднимают на трубу и приклеивают битумной мастикой. Верхнюю часть ковра на трубе закрывают фартуком, а швы промазываются герметиком.

Ниже представлена видео-инструкция.

Окончательный монтаж мягкой черепицы

Черепицу ряд за рядом выкладывают до самого конька. Монтаж выполняют таким образом, чтобы все лепестки материала располагались на одном уровне и закрывали гвозди. Конек закрывают коньково-карнизной гибкой черепицей. Для этого ее разделяют и разрывают по перфорации. Снимают пленку с клеевой стороны и укладывают на конек, перегибая посередине, чтобы короткая сторона черепицы была параллельна коньку. С помощью гвоздей плитку прибивают по стороне, спрятанной под следующей плиткой. Вбивать гвозди нужно таким образом: два с одной стороны конька, два – с другой. Многие на коньке монтируют коньковый аэратор, который создает дополнительную вентиляцию чердака.

Таким образом, если правильно соблюдать технологию укладки гибкой черепицы, то такая крыша может прослужить очень долго. Чтобы она не зарастала мхом, ее необходимо каждые 5 лет очищать и мыть антисептическими средствами, а также следить за состоянием вентиляционных отверстий. Хотите узнать, как произвести монтаж гибкой черепицы? Видео ниже вам поможет.

Кравец Петр Николаевич

Монтаж гибкой черепицы – подробная инструкция

Чтобы кровельное покрытие прослужило максимально долгое время, укладка мягкой черепицы должна выполняться согласно правилам монтажа, разработанным для данного материала. У каждого производителя имеются собственные инструкции по установке, но в целом, основные правила по укладке одинаковы.

Условия монтажа

Инструкция по монтажу черепицы из битума регламентирует температурный режим работы с материалом. Укладку рекомендуется производить при температуре воздуха свыше +5 °С. Гонты – элементы, из которых состоит гибкая черепичная кровля, соединяются с поверхностью основы не только при помощи металлического крепежа, но и благодаря специальному самоклеющемуся слою на нижней стороне. Высокая адгезия и герметичность смонтированного покрытия обеспечивается нагревом от солнечных лучей – гонты надежно спаиваются с основой и между собой.

Если монтаж гибкой черепицы выполняется в прохладную погоду, сцепление листов может оказаться недостаточно прочным. Чтобы разогреть клеящий слой гонта, можно использовать тепловоздушную горелку (строительный фен). Также практикуется укладка материала на битумную мастику. Но могут возникнуть сложности с монтажом конькового покрытия, так как материал требуется изогнуть. В холодную погоду битумная черепица становится более жесткой и хрупкой, и в процессе придания гонту нужной формы в материале могут появиться микротрещины.

Если кровельные работы приходится выполнять в прохладную погоду, упаковки с черепицей следует около суток выдержать в теплом закрытом помещении.

При необходимости укладки кровельного настила из битумного штучного материала в мороз, на крыше сооружения обустраивается небольшое замкнутое пространство – монтируется реечный каркас, обтянутый полиэтиленовой пленкой. Для создания необходимой температуры внутри ограниченного объема применяются тепловые пушки.

Основание для кровельного покрытия

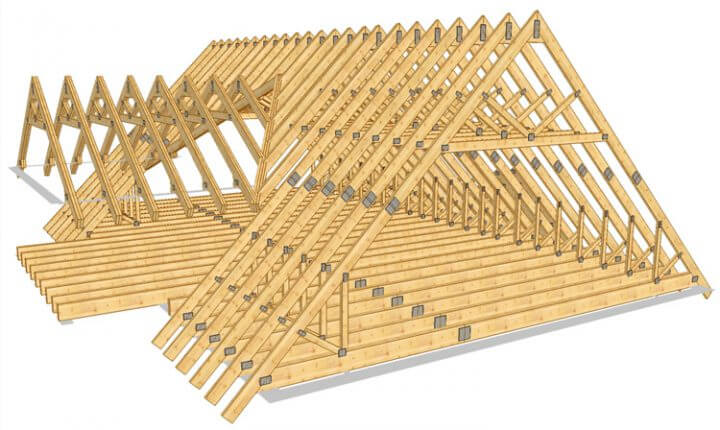

Под основанием для монтажа битумной штучной кровли подразумевается стропильная система со сплошной обрешеткой. Чтобы обеспечить правильное функционирование кровельного пирога, с внутренней стороны стропильных ног монтируется пароизоляционная мембрана. С внешней стороны укладывается утеплитель и крепится диффузионная мембрана, которая отводит влагу из теплоизоляционного слоя и не пускает ее внутрь. Вдоль стропильных ног поверх мембраны набиваются рейки контробрешетки.

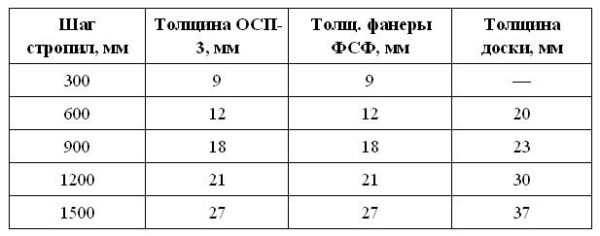

Укладка мягкой черепицы требует ровного сплошного основания, выполненного из обрезной либо шпунтованной доски или листовых материалов – плит OSB, влагостойкой фанеры. Влажность материала для обрешетки не должна превышать 20% .

Листовой материал укладывается длинной стороной параллельно карнизу. Доски должны перекрывать не меньше двух прогонов и крепиться к каждой стропильной ноге. Стыковка элементов обрешетки выполняется на опоре, при этом стыки соседних рядов обрешетки должны располагаться на разных опорах.

Важно оставлять деформационный шов между элементами обрешетки – древесные материалы меняют свои линейные размеры под воздействием температуры и влаги.

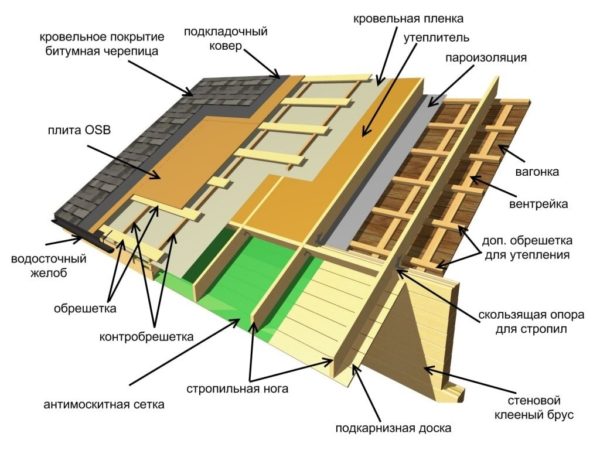

Кровельный пирог, в состав которого входит битумная черепица, должен хорошо вентилироваться. Это позволит заметно снизить образование льда на поверхности в зимний период, так как уменьшится передача тепла от помещений дома кровельному покрытию. Летом вентиляционный зазор, высота которого должна составлять не менее 5 см, снижает температуру внутри кровельного пирога, в результате чего меньше перегревается мансардное помещение. Чтобы циркуляция воздуха была достаточной для отвода влаги изнутри кровли, в нижней части крыши (в подшивке свесов) оставляют специальные отверстия, а в коньке обустраивают вытяжной короб.

Подкладочный слой

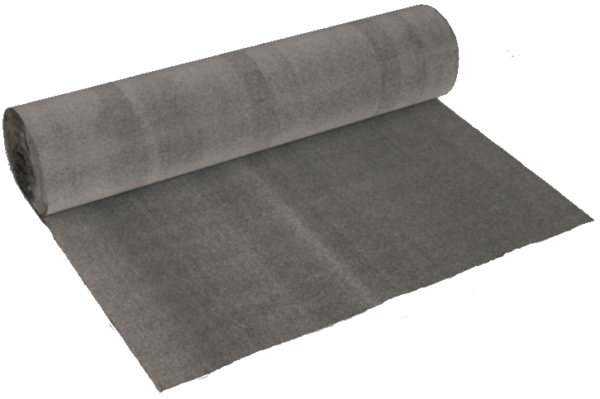

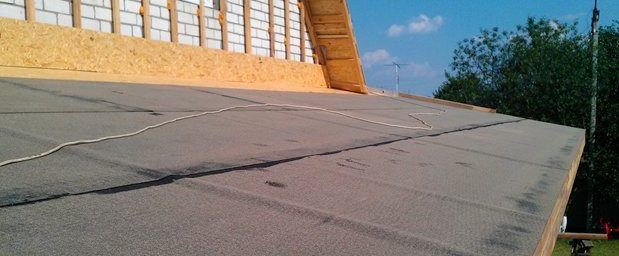

Монтаж гибкой черепицы требует использования специального подкладочного материала. Штучное битумное покрытие используется на скатных крышах с углом наклона ската не менее 12°. Если уклон скатов составляет 12-30°, по всей поверхности сплошной обрешетки крепится гидроизоляционная подкладка. Угол уклона более 30° требует монтажа гидроизоляционного материала в ендовы, по карнизу, над трубами дымохода и вентиляционными скатами, в местах примыкания кровли к стенам, вокруг окон мансарды. Это позволяет надежно защитить места, где высока вероятность скопления снега и льда.

Принцип монтажа подкладочного слоя зависит от его особенностей. Композитный материал из полимерной пленки и битумного наполнителя является самоклеющимся: его аккуратно настилают на обрешетку и прикатывают валиком, чтобы обеспечить плотное сцепление и убрать возможные пузыри. Гидроизоляционный материал из полиэстера укладывается с применением битумной мастики и дополнительно крепится в верхней и боковой части с шагом 20 см гвоздями с широкими плоскими шляпками, которые затем обрабатываются мастикой. Подкладочный слой формируется из полос рулонного материала, уложенных параллельно карнизу. Продольный нахлест должен составлять 100 мм, поперечный – 200 мм.

Технология укладки мягкой черепицы предусматривает определенные принципы монтажа подкладки в местах вероятных протечек. Ширина гидроизоляционного слоя составляет :

  • для ендов – по 500 мм от ее оси в каждую сторону;
  • для конька – по 250 мм;
  • для торцевых и карнизных свесов – 400 мм.

Чтобы обеспечить герметичность мест нахлеста, их промазывают битумной мастикой.

Монтаж планок

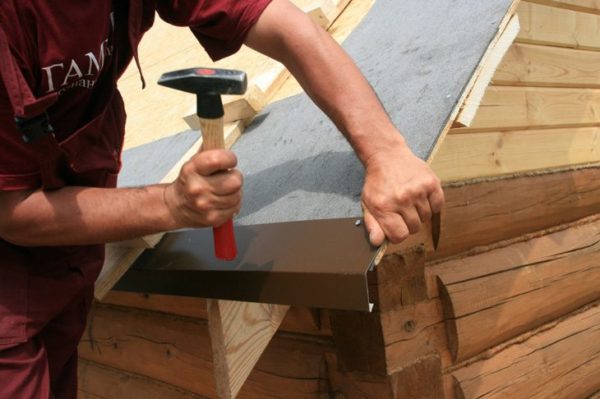

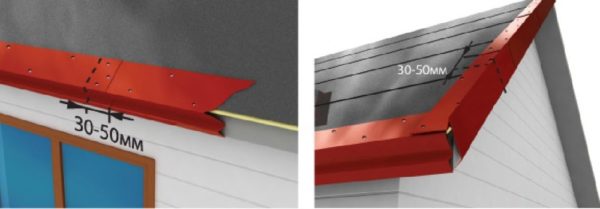

Для защиты обрешетки от дождевой влаги монтируются фронтонные и карнизные планки. Установка карнизных планок (капельников) выполняется поверх подкладочного слоя. Инструкция требует монтажа элементов с нахлестом не менее 200 мм. Крепежные элементы должны располагаться зигзагом (в шахматном порядке) с шагом 10 см. Фронтонные планки предназначены для торцов кровельных скатов. Крепление также осуществляется при помощи кровельных гвоздей, установленных с шагом 10 см.

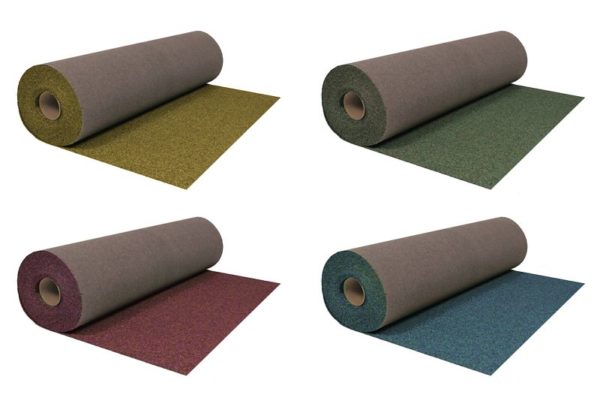

Гидроизоляционный ковер ендовы укладывается после установки планок на скаты. Цвет ковра подбирается с учетом цвета битумной черепицы. Материал фиксируется гвоздями с шагом 10 см. При наличии вертикальных конструкций на скатах кровли, вокруг них также укладывается гидроизоляционное покрытие.

Если обустройство узла прохода дымохода через кровлю планируется выполнить после монтажа финишного покрытия, при планировании крыши следует отметить место, где он будет располагаться.

Как правильно подготовить кровельную систему под монтаж мягкой черепицы можно узнать из тематического видео.

Монтаж кровельного материала

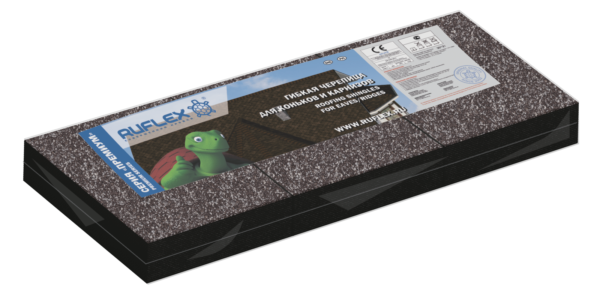

В первую очередь выполняется укладка карнизной черепицы – специального элемента мягкой штучной кровли. Не все производители предлагают особую черепицу для карнизного свеса. В этом случае требуется использовать полосу материала, которая выкраивается из рядового гонта – с него срезаются лепестки. Отступив от карнизного свеса 2 см, наклеиваются получившиеся элементы.

Перед началом монтажа на крышу необходимо нанести разметку. Меловые линии, обозначающие расположение рядов материала, дают возможность укладывать гонты строго параллельно карнизу. Вертикальной линией обозначается середина ската. Чтобы крыша выглядела эстетично, покрытие монтируют из битумных плиток, взятых вразнобой из нескольких пачек. Это позволяет нивелировать различия оттенков материала.

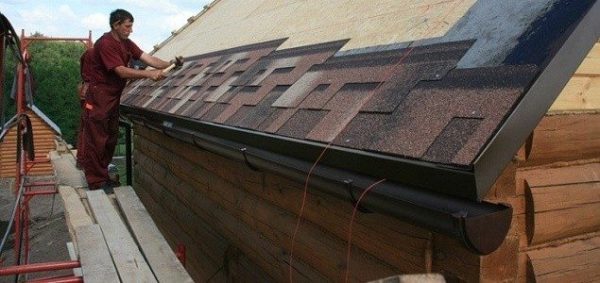

Укладка гибкой черепицы начинается с середины свеса карниза – гонты монтируются справа и слева от первого. Защитная пленка с элементов кровельного покрытия снимается непосредственно перед монтажом. Гонты плотно прижимаются к основанию, а затем дополнительно закрепляются кровельными гвоздями, вбитыми выше паза: по 4 штуки на каждый гонт.

Если угол ската кровли превышает 45°, рекомендуется использовать по 6 гвоздей для крепления фигурных битумных плиток.

Первый ряд гонтов располагается таким образом, чтобы их нижняя кромка была выше нижней кромки карнизной черепицы на 10-15 мм. Укладка выполняется с расчетом, чтобы лепестки битумных элементов закрыли стыки карнизных гонтов. Лепестки последующих рядов своей оконечностью должны находиться выше вырезов предыдущего слоя или на их уровне. В местах примыкания гонтов к фронтонным планкам материал обрезается по кромке крыши, края проклеиваются с использованием битумной мастики, причем промазывать их необходимо на 10 см.

Чтобы не повредить нижний слой черепицы, при отрезании лишнего материала следует подкладывать под его край небольшую дощечку или кусок фанеры.

Обустройство ендовы

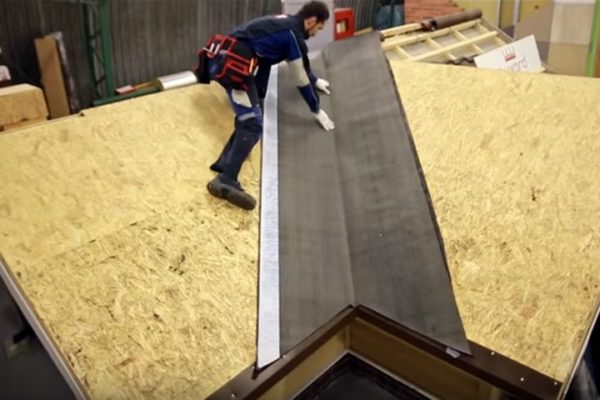

Монтаж кровли из мягкой черепицы требует особого подхода к созданию надежной и долговечной конструкции ендовы. Перед укладкой рядовой черепицы монтируется гидроизоляционная подкладка под ендову, к которой гибкая черепица наплавляется при помощи термофена или фиксируется с использованием битумно-полимерной мастики.

Работа по обустройству ендовы должна начинаться со ската с более пологим углом наклона или ската с меньшей протяженностью.

На скате, противоположном выбранному, параллельно оси ендовы, на расстоянии в 30 см от нее, следует прочертить линию. Гонты, доходящие до этой линии с первого ската (с перехлестом оси ендовы) обрезаются по линии и закрепляются мастикой либо наплавляются термофеном. Данным способом монтируются все гонты, заходящие с пологого (или короткого) ската. Затем на этом скате отчерчивается линия, параллельная оси ендовы и отстоящая от нее на 10 см. Гонты, доходящие до линии со стороны противоположного ската, отрезаются точно по линии, и их верхние углы следует подрезать приблизительно на 60°.

Кровельные гвозди могут использоваться на расстоянии не менее 30 см от оси ендовы. Поэтому при ее обустройстве материал следует наклеивать или наплавлять.

Коньковое покрытие

Укладка конькового покрытия производится по окончании монтажа рядовой черепицы. Для этих целей могут использоваться карнизные элементы. В других случаях материал выкраивается из рядовых гонтов :

  • если лепестки гонта имеют прямоугольную форму, они срезаются, а оставшаяся широкая полоса монтируется на конек;
  • гонты, образующих при укладке рисунок из шестиугольников, разрезаются на шестиугольные фрагменты, из которых выполняется коньковое покрытие.

Чтобы упростить и обезопасить проведение работ с коньком крыши, следует смонтировать подмости.

Прямые полосы нагреваются термофеном, сгибаются вдоль оси и укладываются на конек с нахлестом в 50 мм. Фиксация каждой полосы осуществляется на 4 гвоздя.

Шестиугольные фрагменты монтируются короткой стороной вдоль кровельного конька внахлест по ветру, преимущественному для данной местности. Нахлест должен составлять не менее 5 см. Аналогично оформляются ребра вальмовых крыш, при этом монтаж элементов начинается снизу.

Как укладывать мягкую черепицу по всем правилам монтажа, представлено в подробной видео инструкции.

Похожие новости

Источники: http://prokryshi.ru/krovelnye-pokrytija/myagkaya-krovlya/montazh-i-ukladka-gibkoj-cherepicy.html, http://krovlya.guru/krovlya/cherepica/tehnologiya-montazha-gibkoy-cherepicy-svoimi-rukami-video.html, http://vseokrovle.com/mjagkaja/118-montazh-gibkoj-cherepicy.html

Укладка своими руками гибкой черепицы, технология монтажа |

Гибкая черепица – новый строительный материал, популярный в различных видах строительства и незаменимый для крыш каркасных строений. Изготавливается на основе стеклохолста, пропитанного битумом и посыпанного каменной крошкой. Представляет собой лёгкую и гибкую кровлю, очень яркую, удачно декорирующую различные формы крыши.

Гибкая черепица

Внешне мягкая черепица напоминает вид отдельных керамических плиток. Но отличается лёгким весом и сравнительно просто монтируется на крышу. Монтаж гибкой черепицы занимает минимум времени и требует разумного количества усилий.

Сочетание технологичности, низкого веса и декоративных свойств обеспечило гибкой кровле популярность в различных видах строительства – жилом, общественном, гражданском, торговом. Технология укладки гибкой черепицы оказалась идеальной для лёгких каркасных домов. Поэтому крыши многих каркасных строений покрыты битумной гибкой кровлей.

Монтаж производят на каркасной крыше любой сложности.Гибкая черепица на каркасном доме.

Рассмотрим, как выполняется укладка гибкой черепицы своими руками. Какие используются инструменты и материалы. Как выполняют утепление, вентиляционный зазор и гидроизоляция. А также разберём технологические особенности укладки – обустройство ендовы, углов примыкания, конька крыши.

И проанализируем факторы, которые определяют стоимость работ по укладке гибкой черепицы. Начнём с анализа строительного материала – какие характеристики обеспечивают ему преимущество перед другими кровельными покрытиями.

Технология производства

Гибкая черепица (она же мягкая кровля, в Америке – гонт) – это материал, изготовленный на основе стеклохолста и битума. Его наружная поверхность покрыта мелким щебнем, так называемым базальтовым гранулятом. При этом каждый слой материала выполняет свои функции, которые вместе формируют гидростойкость, прочность, долговечность всего покрытия в целом.

Слой стеклохолста

Прочность кровельного листа обеспечивает основа – несколько слоёв стеклохолста, сплетённого из прочных стеклянных волокон. Кроме прочности стекловолокно имеет другие немаловажные характеристики. Это – неорганический материал, не подверженный коррозию, гниению, не образующий плесени.



Гибкую черепицу дополнительно крепят за счет степлером.Монтаж черепицы.

Битумное покрытие

Водостойкость покрытия обеспечивает битум, получаемый из нефти и модификаторов. Перед нанесением на стеклохолст битум подвергается специальной обработке, которая увеличивает его стойкость к воздействию тепла. Полученный битумный лист может эксплуатироваться при высоких температурах, до +110°С.

Битум наносится в несколько слоёв снизу и сверху холста-основы. Снизу наносят дополнительно клеящую основу, которая закрывается плёнкой. Способ укладки гибкой черепицы на черновую основу – наклеивание. Перед наклеиванием плёнку снимают и прижимают клейкой поверхностью к черновой крыше.

Каменная крошка

Для защиты от механических повреждений битум посыпают сверху каменной крошкой – базальтовым или сланцевым гранулятом. Кроме защитных свойств, мелкие камешки базальта или сланца обеспечивают декоративность, шероховатость поверхности и пожароустойчивость крыши. Шероховатый верх кровли осложняет скатывание воды и сползание снега. Этим предупреждается соскальзывание сугробов с крыши вниз.

Как правильно обшивать крышу кровельным материалом.Скат каркасной крыши.

Качественная черепица

Полный комплекс эксплуатационных и технологических свойств зависит от производства кровельного покрытия. Качественный материал – прочный, гибкий, декоративный, долговечный. Как определить качественную черепицу:



  • Она гибкая – легко и без разрушения гнётся.
  • Не создаёт сильного запаха. Если новая кровля имеет сильный запах – это говорит о сильном испарении её компонентов, что может стать причиной потери эластичных свойств.
  • Гранулят не осыпается и прочно держится на поверхности.

Кроме того, необходимо посмотреть на дату изготовления кровли. Хорошо клеится новый материал. Если же после изготовления прошло больше года, то укладка гибкой черепицы потребует использования строительного фена, поскольку клеящие свойства нижнего слоя будут частично утрачены.

Преимущества гибкой черепицы

Устройство кровельного материала на двухскатной крыше.Домик с двухскатной крышей.

Перечислим характеристики, которые обеспечивают гибкой черепице популярность среди других кровельных материалов:

  • Эстетика и дизайн, яркость, декоративность. Благодаря искусственному окрашиванию гранулята гибкая кровля получает различные цвета и оттенки, имеет объём, форму.

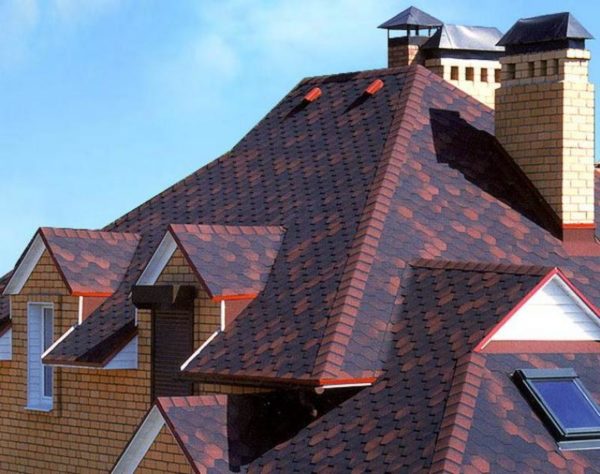

  • Гибкость и пластичность – дают возможность выполнить крышу сложной формы с несколькими скатами, уложенными под разным углом. При этом стоимость укладки гибкой черепицы – сравнительно невысокая.
  • Небольшой вес – 1 кв. м гибкой кровли весит до 8 кг, если это однослойным материал, и до 20 кг, если материал трёхслойный.
  • Долговечность – обеспечивается отсутствием гниющих органических компонентов.
  • Эксплуатация в различных температурных условиях, от +110° до -50°.
  • Сравнительная простота монтажа – гибкая черепица клеится на подготовленную основу. Уложить мягкую кровлю на крышу можно без специального инструмента и без подсобного рабочего, помощника. Технология укладки гибкой черепицы своими руками – доступна человеку с минимальными строительными навыками. Главное собрать прочный каркас для будущей кровли – лаги, стропила, конёк. И покрыть его жёсткой основой, черновой крышей, на которую после будут наклеиваться гибкие битумные элементы. И ещё – монтаж битумной кровли очень экономичен. При её наклеивании количество отходов не превышает 5%. А цена укладки гибкой черепицы доступнее, чем монтаж листов металлопрофиля.
  • Изоляционные свойства – битум, щебень и стекло изолируют звук и электричество. В битумную крышу не ударит молния. Ей не нужны громоотвод и шумопоглотитель. Во время дождя её поверхность не создаёт шума, в отличие от крыши из металлопрофиля.

Инструменты и материалы

Мягкая битумная кровля наклеивается на жёсткую основу и дополнительно крепится кровельными гвоздями. Для её непосредственного монтажа понадобится следующий рабочий инструмент:

  • Кровельный нож – для разрезания однослойных битумных плиток;
  • Резак для ламината – им можно резать более плотный многослойный битум;
  • Планка для ровного реза;
  • Мастерок для нанесения мастики – при наклеивании подкладки и элементов кровли.
Монтируем мягкую кровлю своими руками с помощью инструментов.Инструменты для монтажа.

При работе зимой при ниже 0°С, согласно инструкции по укладке гибкой черепицы, понадобится также строительный фен для прогрева клейкого основания.

Для сборки стропил и монтажа утеплителя, плёночных мембран, обустройства конька и ендовы понадобятся также:

  • Пила, молоток, саморезы, а также дрель для их закручивания или отвёртка;
  • Степлер для фиксации мембранной и гидробарьерной плёнки;
  • Ножницы по металлу – для резки металлических усиливающих профилей.

Виды черепицы и производители

Гибкая кровля может отличаться количеством слоёв битума, толщиной и формой края. Она также отличается в зависимости от производителя.

  • Фигурный край кровельных элементов может быть вырезан в форме шестигранников, прямоугольников, ромбов. Так получаются различные формы – «драконий зуб», «бобровый хвост».
  • Количество слоёв битума может быть различным – один, два или три. Самая дорогая и плотная – трёхслойная черепица. На её поверхности может быть выполнен рельеф, имитирующий различные материалы – дранку, кирпич. Толщина трёхслойной черепицы превышает 4 мм.
  • Производитель битумной черепицы указывается на упаковке. По названию фирмы, торговой марки судят о качестве товара и его соответствии существующим стандартам. Наиболее популярные и зарекомендовавшие себя на строительном рынке России – торговые марки Технониколь (РФ) и Docke (Германия).
Крепление за счет нагревателя.Крепление мягкой кровли.

Технониколь

Одна из самых популярных и качественных отечественных марок производителей стройматериалов. Соответствует международным стандартам качества. Выпускает однослойные и многослойные варианты мягкой кровли, среди которых популярный Shinglas. Также выпускает сопутствующие элементы – карнизные плитки, аэраторы, коньки.

Döcke

Немецкий производитель, который имеет свои заводы на территории РФ. Представляет самую доступную в ценовой политике европейскую строительную марку. Поставляет на рынок 8 коллекций различных видов битумной черепицы, среди которых – популярная коллекция Тетрис. Производит сопутствующие элементы для кровли.

На заметку

Технология монтажа битумной кровли – одинакова для различных производителей. Укладка гибкой черепицы Технониколь ничем не отличается от укладки гибкой черепицы Docke или Деке.

Кровельный пирог

Под кровельным пирогом понимают несколько слоёв различных материалов, которые укладывают на крышу и которые обеспечивают функционирование кровли. Для мягкого битумного покрытия обязательным условием является жёсткая основа, но которую оно наклеивается и дополнительно прибивается.

В виде основы часто используют фанеру и ОСП, которые укладывают поверх лаг и стропил. Под основу кладут утеплитель – для защиты от зимнего холода и летней жары. Утеплитель защищают от намокания мембранной плёнкой. А теперь подробнее о каждом слое кровли.

Утеплитель

Слой утеплителя обеспечивает теплосберегающие свойства крыши. Он создаёт микроклимат внутри помещения, тепло зимой и прохладу летом. Традиционным материалом для утепления крыши является минеральная вата.

Крыша утепляется минеральной ватой своими руками как на картинке.Утепление крыши минеральной ватой.

Существует несколько вариантов ватных утеплителей. Это может быть более дешёвая и менее полезная для здоровья стекловата. Или современный вариант утепления – минеральная базальтовая вата, в которой нет острых мелких стеклянных волокон.

Минеральные строительные ваты имеют высокий показатель теплоизоляционных свойств и лёгкий вес, 1 кв. м ватного утеплителя весит от 3 до 8 кг. В этом их главные преимущества. Их недостаток – повышенная гигроскопичность. При намокании ватный утеплитель лишается способности держать тепло. Поэтому для его функционирования необходима защита от воды и влаги – гидро и пароизоляция.

Гидроизоляция

Гидроизоляция – мембранная плёнка, напоминающая внешне полиэтилен и отличающаяся от него внутренней структурой. У гидроизоляции есть поры определённой формы и размеров. Они расположены так, что капли влаги не могут проникнуть с одной стороны плёнки и без проблем просачиваются с другой её стороны.

При правильной укладке пароизоляции влага не попадает в утеплитель, при этом поддерживается естественная вентиляция, так называемые «дышащие» свойства крыши. Мембранной изоляцией закрывают утеплитель с внешней стороны. Для того чтобы влажный пар не накапливался на поверхности мембранной плёнки, предусматривают вентиляционные зазоры – воздушные пространства с наружной стороны утеплителя.

Вентиляционный зазор

Для одноэтажной постройки применяют двухскатную лрышу на фото.Двухскатная крыша.

Мягкая битумная черепица – абсолютно водонепроницаемый материал. Если не предусмотреть возможность выведения влаги из-под гибкой кровли, то под ней будут накапливаться испарения. Для самой кровли это не страшно, но плохо для расположенного под ней утеплителя. Поэтому для удаления влаги в конструкции кровельного пирога предусматриваются вентиляционные зазоры.

Вентзазор или воздушный зазор – это полое пустое пространство. Для его обустройства делают контробрешётку – пересечения брусков, которые являются каркасом для расположенного поверх них материала и создают проходы для воздуха. Между планками контробрешётки влажный воздух выходит из-под кровли наружу.

ОСП

Мягкая кровля укладывается на жёсткую основу. Это – так называемая черновая крыша или сплошная обрешётка. Её выполняют из ОСП или фанеры. Причём используют влагостойкие варианты – ОСП-3 и влагостойкую фанеру. Поскольку ОСП – более экономичный вариант, часто выбирают именно его.

Плиты ОСБ применяются для внутренней отделки в каркасном доме на фото.Отделка плитами ОСП.

Подкладочный ковёр

Подкладочный ковер под кровельный настил представляет собой рулонный материал, который обеспечивает дополнительную защиту кровли от протекания. Дублирует водостойкие функции кровельной черепицы. Укладывается с тщательной герметизацией, проклеиванием мастикой стыков, щелей, с нахлёстом верхней полосы на нижнюю – не менее 10 см. Подробнее – смотрите укладку гибкой черепицы своими руками на видео. В нём показан процесс укладки гибкой черепицы Шинглас.



Укладка гибкой черепицы

Технология укладывания гибкой черепицы Шинглас, или Тетрис, или любой другой мягкой кровли состоит из следующих действий:

  • Между стропилами кровли укладывают материал утеплителя.
  • С двух сторон его закрывают плёнкой. Изнутри – это мембранная пароизоляция. Снаружи – гидробарьер. Плёнку фиксируют к стропилам степлером.
  • С наружной стороны утеплителя и гидробарьера крепят обрешётку.
  • Поверх обрешётки – кладут жёсткую основу – плиты ОСП. Важно: технологический зазор укладки – 3 мм между плитами. Это – для температурных деформаций материала ОСП.
  • Поверх плит ОСП – клеят подкладку. Подкладочный рулон режут на полосы, которые наклеивают на черновую крышу. Самой первой клеят полосу вдоль карнизного свеса. Выше неё с нахлёстом в 10 см наклеивают следующую полосу. И так до конька крыши. Если необходимо сделать стык в полосе, его выполняют с нахлёстом материала в 15 см. Стыки герметизируют, полосы дополнительно фиксируют гвоздями. Стоимость подкладки под гибкую черепицу сопоставима со стоимостью самой черепицы из битума.
  • Укладка кровельного материала выполняется снизу вверх. При этом черепица садится на клей и дополнительно фиксируется гвоздями. Подробнее об укладке – в следующем разделе.
  • Если помещения под крышей будет жилым, то обустраивают потолок. Для этого с нижней стороны ватного утеплителя и мембранной защиты также делают обрешётку. На неё крепят основу под внутреннюю отделку – часто также листы ОСП, гипсокартона, фанеры. Дальше – выполняют непосредственно внутреннюю отделку потолка и стен комнат – оклеиванием обоев, окрашиванием или оштукатуриванием.
Каркасная крыша с мягкой кровлей.Сложная крыша дома.

А теперь – непосредственно о процессе наклеивания мягкой кровли. Приведём инструкцию укладки гибкой черепицы своими руками на примере укладки гибкой черепицы Тетрис, коллекция Деке.

Инструкция по наклеиванию мягкой кровли

Наклеивание мягкой кровли – несложный процесс. Но для того чтобы выполнить его качественно, необходимо «набить» руку. В целях «тренировки» стоит выполнять для начала, монтаж мягкой кровли на небольшом подсобном строении. К примеру, возможна укладка гибкой черепицы на беседку, сарай или уличный туалет. Приведём подробное описание поклейки черепицы на жёсткую основу.

Планки-капельницы

Капельницы – крайние со стороны карниза кровельные элементы. Они изогнуты под определённым углом. После укладки на край кровли образуются свес, по которому дождевая вода сливается вниз, а не течёт по стене дома. Планки-капельницы фиксируют гвоздями. Поверх них укладывают битумную кровлю. Её наклеивают и также фиксируют гвоздями.

Аналогичным образом обустраивают край крыши со стороны торцов. Монтируют торцевые планки, которые образуют свес и обеспечивают стекание воды вниз, а не по стене дома.

Скат крыши

Наклеивание гибкой кровли продолжают с перехлёстом верхнего ряда над нижним. При этом последующий ряд кровли кладут так, чтобы его нижние лепестки закрывали гвозди крепления предыдущего нижнего ряда.

На заметку

Для ровного наклеивания основание крыши расчерчивают, обозначая места расположения кровельных элементов. Такая наглядная схема укладки гибкой черепицы особенно актуальна для сложных форм крыш.

Углы примыкания

Примыканием называют внутренний угол между поверхностью кровли и вертикальной стеной или между кровлей и печной трубой. Особенности приклеивания кровли в местах расположения труб и вертикальных стен следующие:

  • В угол примыкания кладётся треугольный брусок, это позволяет скруглить его.
  • Гибкое покрытие приклеивается на примыкающий скат крыши.
  • Далее кровельным покрытием оклеивается вертикальная поверхность трубы\стены – не менее чем на 30 см. Его нижний край наклеивается поверх кровли на скате, с перехлёстом на 10 см;
  • По краю наклеенной на трубу кровли крепится металлическая фиксирующая планка – так называемый фартук.

Ендова

Ендова – место стыка соседних скатов, одно из самых нагруженных мест кровельного покрытия. Во время слива дождевой воды в углах ендовы собирается поток с двух скатов крыши. Поэтому в этих местах кровлю усиливают дополнительной обрешёткой и металлическим желобом. Их укладывают под битумное покрытие. Ниже посмотрите обустройство ендовы и укладку гибкой черепицы на видео.



Конёк и хребет вальмы

Хребет вальмы – внешний угол стыка соседних скатов на вальмовых крышах. Конёк – верхний угол крыши, место стыка двух противоположных скатов. При остром угле хребет вальмы обустраивается аналогично коньку крыши.

Для монтажа конька используют специальные кровельные элементы, называемые аэраторами. Чем они отличаются?

  • Изготавливаются из более жёсткого материала – пластика.
  • Имеют отверстия (перфорацию) – для выхода влажного воздуха и естественной вентиляции герметичной битумной крыши.

Аэраторы монтируются под коньковые элементы мягкой кровли. Поверх них наклеивают непосредственно мягкую кровлю. Нахлёст кровельных элементов на коньках и ендовах составляет 5 см и выбирается по преимущественному направлению ветра осенью и зимой.

технология укладки гибкой черепицы, схема, инструкция, видео и фото

Монтаж мягкой кровли многие застройщики считают очень сложным, но на самом деле все не так. Если вы изучите представленную в статье технологию, и будете придерживаться четкой последовательности работ, то легко справитесь с этой задачей. Чтобы вам было еще проще понять все нюансы, мы разбили весь процесс на 10 этапов.

На фото: провести работы без посторонней помощи вполне реальноНа фото: провести работы без посторонней помощи вполне реальноКровля комплектуется всем необходимым. Вам нужно все правильно закрепитьКровля комплектуется всем необходимым. Вам нужно все правильно закрепитьГибкая кровля идеально подходит для крыш со сложной конфигурациейГибкая кровля идеально подходит для крыш со сложной конфигурацией

Описание рабочего процесса

Инструкция по монтажу мягкой кровли будет состоять из таких этапов:

  1. Подготовка материалов и инструмента;
  2. Крепление настила;
  3. Монтаж подкладочного ковра;
  4. Установка металлических элементов на фронтоны и карнизные свесы;
  5. Укладка ендовного ковра;
  6. Крепление карнизной черепицы;
  7. Укладка рядовых элементов;
  8. Монтаж на примыкании к ендове;
  9. Защита примыканий дымоходов;
  10. Крепление коньковых элементов.

Сооружение стропильной системы лучше доверить профессионалам, это тот вид работ, который без опыта лучше не выполнять. На крыше должна быть закреплена обрешетка. Оптимальный вариант конструкции показан на схеме ниже. Мы разберем ту часть работ, которая относится к монтажу кровельного покрытия.

Так выглядит конструкция в готовом виде в домах с мансардным этажомТак выглядит конструкция в готовом виде в домах с мансардным этажом

Минимальный уклон кровли для таких покрытий составляет 12 градусов. Лучше, если этот показатель будет больше.

Еще один аспект, который нужно знать – при какой температуре укладывать мягкую кровлю. Минимальный порог составляет +5 градусов, но лучше работать при +15-20. При температурах до +10 элементы кровли нужно прогревать строительным феном для их лучшего приклеивания.

Шаг 1 – подготовка материалов и инструмента

У каждого производителя есть свои коллекции битумной черепицы. Вам надо выбрать то, что больше подходит к домуУ каждого производителя есть свои коллекции битумной черепицы. Вам надо выбрать то, что больше подходит к дому

Любая работа начинается со сбора всего необходимого. Перечень указан в таблице ниже.

МатериалОписание
Мягкая кровля и комплектующиеРассматривать все элементы нет смысла, так как расчет обычно производит продающая компания. Услуга эта бесплатна, и вам нужно предоставить план крыши, остальные работы проведут специалисты. Это очень сильно упрощает процесс, так как вам не придется сидеть за сложными вычислениями.
Плиты ОСБПроще всего использовать влагостойкие элементы именно этого типа. Я пробовал и обрезную доску, и влагостойкую фанеру, но ОСБ намного удобнее в работе и прочнее. При этом цена материала достаточно демократична
Металлические элементыПланки для карнизов и фронтонов не всегда продаются вместе с кровлей. Если у вас именно такой случай, то нужно приобрести эти изделия отдельно. При покупке надо знать длину конструкций в погонных метрах. К полученным результатам добавляется запас на стыковку (стык должен составлять 2-5 см)
КрепежКрепление битумной черепицы производится кровельными гвоздями. А для ОСП используйте саморезы длиной 4-5 см в зависимости от толщины листов
Плита ОСП отлично подходит в качестве основы под мягкую кровлюПлита ОСП отлично подходит в качестве основы под мягкую кровлю

Что касается инструмента, то нужен такой набор:

  • Для резки плит ОСП необходима электропила или электролобзик;
  • Закручивание саморезов производится шуруповертом;

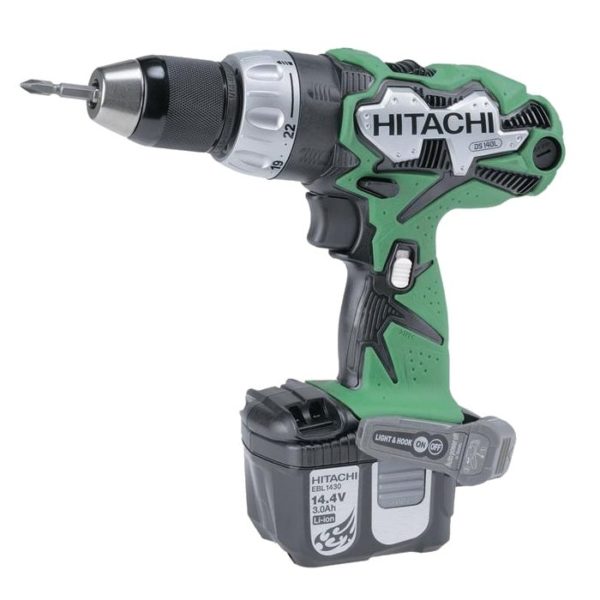

Шуруповерт незаменим везде, где нужно использовать саморезыШуруповерт незаменим везде, где нужно использовать саморезы
  • Если требуется подогревать элементы для их лучшего приклеивания, нужен строительный фен;
  • Гвозди забиваются молотком;
  • Черепица режется обычным строительным ножом. Элементы из жести режутся ножницами по металлу;
  • Если клеевой состав в баллонах, то нужен пистолет для герметика;
  • Для замеров и разметки используется рулетка, уровень, отбивочный шнур и карандаш.
Не нужно сложного и дорогостоящего оборудования, все достаточно простоНе нужно сложного и дорогостоящего оборудования, все достаточно просто

Еще одно важное приспособление – специальная лестница, она делается из бруска и досок. С ее помощью передвигаться на крышах с большим уклоном будет безопасно. Конструкция отличается от классического варианта тем, что в верхней части прибиваются и укрепляются раскосами два бруска, которые держатся за конек. Все просто и надежно.

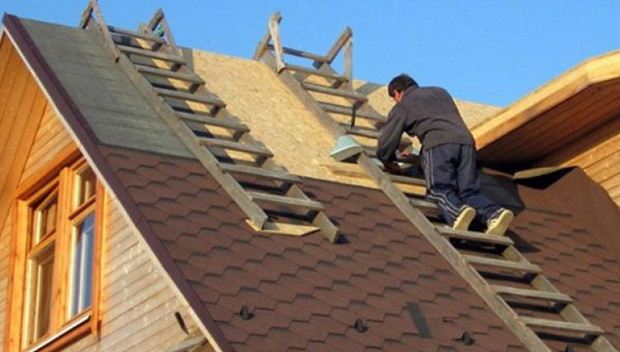

Вот такая лестница позволяет безопасно работать на крыше Вот такая лестница позволяет безопасно работать на крыше

Шаг 2 – крепление основания на стропильную систему

Для начала нужно создать прочное основание для гибкой черепицы. Выше я писал, какой материал подходит лучше всего, но если у вас нет возможности использовать ОСП, то подойдет влагостойкая фанера или обрезная доска.

Что касается толщины материала, то она зависит от шага расположения стропил. Чтобы вам было проще выбрать оптимальное решение, ниже представлена таблица со всей информацией по всем трем вариантам.

Выбирайте толщину исходя из конструкции стропильной системыВыбирайте толщину исходя из конструкции стропильной системы

Технология монтажа листов очень проста:

  • Элементы укладываются поперек стропил. Вертикальные швы не должны совпадать, то есть каждый второй ряд начинается с половинки элемента. Резать изделия проще всего еще на земле с помощью электропилы (электролобзик режет хуже). Главное – правильно размечать листы, чтобы не испортить их;
  • Листы поднимаются с помощью веревки и двух брусков. Чаще всего крепление производится с помощью саморезов. Но если у вас есть электромолоток, то можно фиксировать материал и гвоздями, это будет быстрее. Для фиксации используйте гвозди в три раза длиннее, чем толщина ОСП;
Специалисты пользуются электроинструментом, при желании и вы можете взять его напрокатСпециалисты пользуются электроинструментом, при желании и вы можете взять его напрокат
  • Между листами обязательно оставляется деформационный зазор шириной 3 мм. Что касается шага крепления, то по краям он составляет 10 см, а вдоль стропил посередине – 15 см. При проведении работ следите, чтобы шляпки крепежа становились заподлицо с поверхностью и не торчали выше ее уровня.
На рисунке все требования к креплению показаны наглядноНа рисунке все требования к креплению показаны наглядно

Шаг 3 – укладка подкладочного ковра

Подкладочный слой повышает надежность кровли и позволяет обеспечить дополнительную гидроизоляцию на сложных участках крыши. Материал продается вместе с кровлей и может укладываться двумя способами.

Конкретный вариант зависит от уклона крыши, если он составляет от 12 до 18 градусов, то работа производится так:

Подкладочный материал создает дополнительный барьер для влагиПодкладочный материал создает дополнительный барьер для влаги
  • На таких уклонах подкладка стелется по всей поверхности. Располагать материал можно как по горизонтали, так и по вертикали. При горизонтальной укладке полосы кладутся снизу-вверх, нахлест на стыках должен составлять не менее 100 мм, при соединении кусков в одном ряду напуск делается не меньше 150 мм. При вертикальном расположении требования такие же;
Вот такие варианты настила подкладочного ковра существуютВот такие варианты настила подкладочного ковра существуют
  • Элементы крепятся гвоздями с шагом в 20 см, используются те же метизы, что и для мягкой кровли. На стыках полотна промазываются специальной мастикой, это позволяет герметизировать соединения и повысить надежность подкладки. Состав наносится равномерным слоем по всей площади соединения. Края по периметру крыши тоже сажаются на мастику;
В первую очередь элементы нужно приклеить на швах и по периметруВ первую очередь элементы нужно приклеить на швах и по периметру
  • Для обеспечения надежности вдоль конька поверх первого слоя закрепляется второй. Лист располагается так, чтобы закрывать одинаковое расстояние с обеих сторон. По краям элемент приклеивается, мастика наносится полосой в 10 см. После этого производится окончательное укрепление с помощью гвоздей.
На конек кладется дополнительный слойНа конек кладется дополнительный слой

Если уклон крыши более 18 градусов, то укладывать сплошной ковер необязательно. Можно обойтись частичной изоляцией, этот вариант производители допускают.

Тут работа производится так:

  • Подкладочный слой укладывается по краям свесов и вдоль фронтонов. Ширина полосы должна составлять не менее 50 см. Края листов смазываются мастикой и приклеиваются, после чего производится крепление гвоздями. Все достаточно просто и быстро;
Частичная изоляция допускается при уклоне больше 18 градусовЧастичная изоляция допускается при уклоне больше 18 градусов
  • Если на поверхности есть трубы и другие выступающие элементы, то пространство вокруг их также изолируется. При этом подкладочный ковер должен заходить на вертикальные поверхности на 20-30 см. Материал тщательно приклеивается, а где возможно, и прибивается гвоздями.
Важно приклеивать подкладку и на вертикальную плоскость для более надежной гидроизоляцииВажно приклеивать подкладку и на вертикальную плоскость для более надежной гидроизоляции

Шаг 4 – крепление карнизных и фронтонных планок

Поверх подкладочного ковра по периметру крепятся специальные металлические элементы. Они защищают и укрепляют края кровельной конструкции и улучшают внешний вид готовой крыши. Изделия изготавливаются из жести и подбираются под цвет кровли.

Карнизные планки имеют перегиб для того, чтобы закрывать торец кровельной конструкцииКарнизные планки имеют перегиб для того, чтобы закрывать торец кровельной конструкцииТорцевые планки защищают примыкание мягкой черепицы к фронтонуТорцевые планки защищают примыкание мягкой черепицы к фронтону

Крепление этих элементов производится по такой технологии:

  • Вначале фиксируются карнизные планки. Изгиб элементов должен совпадать со свесом кровли, на стыках делается напуск в 3-5 см для обеспечения надежности. Крепление производится гвоздями, которые располагаются зигзагообразно с шагом в 100 мм. На стыках элементов забивается по 3-4 гвоздя для прочной фиксации;
Крепление карнизной планки производится в первую очередьКрепление карнизной планки производится в первую очередь
  • Ветровая планка крепится и стыкуется так же, как и карнизная. Тут важно помнить то, что нижняя часть всегда заводится под верхнюю, а фронтонный элемент на стыке с карнизным всегда располагается сверху. В месте стыковки гвозди забиваются с шагом в 3-5 см для обеспечения надежности.
Фронтонная планка заходит на карнизную, а не наоборотФронтонная планка заходит на карнизную, а не наоборот

Шаг 5 – укладка ендовного ковра

Если на вашей крыше есть ендовы, то им нужно уделит особое внимание. Для работы будет использоваться специальный ендовный ковер, который подбирается в тон будущей черепицы. При желании можно выбрать и контрастный оттенок, чтобы выделить места соединений, но этот вариант больше подходит для крыш со сложными изгибами.

Материал продается в рулонах шириной 1 метр и длиной 10 метровМатериал продается в рулонах шириной 1 метр и длиной 10 метров

Разберемся, как правильно положить ендовный ковер своими руками:

  • В первую очередь следует очистить поверхность от пыли и грязи. На плоскости уже лежит подкладочный ковер, именно его и нужно протереть;
  • Желательно, чтобы вся ендова от начала и до конца была закрыта одним листом материала. Так вы обеспечите максимальную надежность и исключите какие-либо проблемы на этом участке. Если все же нужно стыковать куски, то нахлест в месте соединения должен быть не менее 20 см, а лучше и все 30, чтобы защитить сопряжение как можно лучше;
Важно закрыть весь стык от верха до низа одним листомВажно закрыть весь стык от верха до низа одним листом
  • В нижней части материал вырезается по форме стыка, ковер укладывается поверх карнизной планки. По периметру элемент нужно приклеить мастикой, которая наносится полосой шириной 10 см. После этого можно окончательно закрепить материал гвоздями.
Важно точно подогнать элемент и хорошо закрепить егоВажно точно подогнать элемент и хорошо закрепить его

Шаг 6 – крепление карнизной черепицы

Нижний ряд делается из так называемых коньково-карнизных гонтов. Они представляют собой ровную полосу без лепестков с перфорацией для разделения на три части. В нашем случае ничего делить не нужно, мы будем использовать элементы целиком.

Коньковая черепица используется и в верхней, и в нижней части кровлиКоньковая черепица используется и в верхней, и в нижней части кровли

Теперь разберемся, как производится укладка данного кровельного материала:

  • Для удобства я советую разметить поверхность линиями. Вертикальные должны быть равны ширине листа, а горизонтальные – шагу укладки гонтов. Это упрости вам работу и предотвратит возникновение перекосов;
  • Листы размещаются с отступом 8-10 мм от края карнизной планки. В первую очередь нужно снять защитный слой с самоклеящихся участков, а места, на которых клея нет, нужно смазать мастикой. То есть у вас должен быть элемент, нижняя часть которого полностью клейкая. Гонт аккуратно располагается на поверхности и прижимается для надежной фиксации;
Листы кладутся с небольшим отступом от края карнизной планкиЛисты кладутся с небольшим отступом от края карнизной планки
  • Окончательное крепление производится с помощью гвоздей. Для надежности можно бить их то сверху, то снизу по 2 штуки. Причем нижний ряд располагается так, чтобы гвозди закрывались выступами на листах кровли. Можете заранее прикинуть, чтобы определить места крепления.
Нижний ряд нужно очень хорошо крепить

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
