Технология укладки тактильной плитки: Виды и особенности укладки тактильной тротуарной плитки – Технология укладки тактильной полиуретановой (ПУ) плитки на клей FIXVERT — Тифлоцентр «Вертикаль»

Виды и особенности укладки тактильной тротуарной плитки

Компании, которые выпускают плиточные материалы, начали производить плитку тротуарную тактильную, предназначенную для людей с ограниченными возможностями.

Такие изделия помогают инвалидам с плохим зрением легко перемещаться по городским улицам и чувствовать себя в безопасности.

Виды и особенности

фото видов тактильной тротуарной плитки

виды тактильной плитки

Тактильная плиточная продукция обладает таким же внешним видом, что и стандартная плитка. Однако она содержит на своей поверхности рельефный рисунок конусообразной или линейной формы.

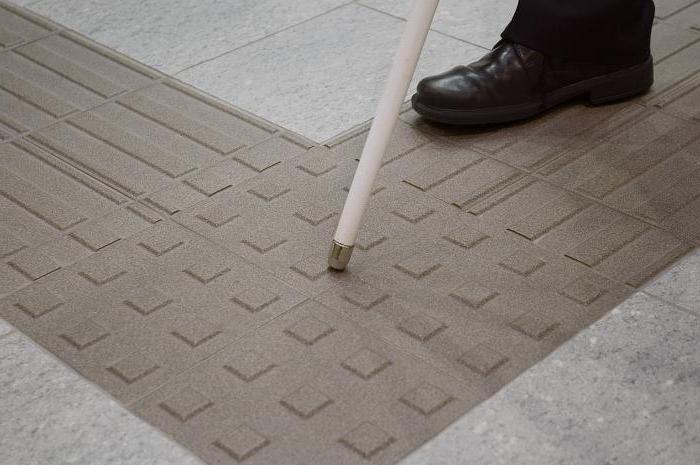

Воспользовавшись палкой, незрячий человек сможет легко определить направление полосок. Например, если они находятся поперек, значит, нужно повернуть влево или вправо, а прямые линии разрешают проход. Конусовидные обозначения (рифы) служат предупреждением о том, что по пути находится опасная зона (автомобильная трасса, спуск или подъем).

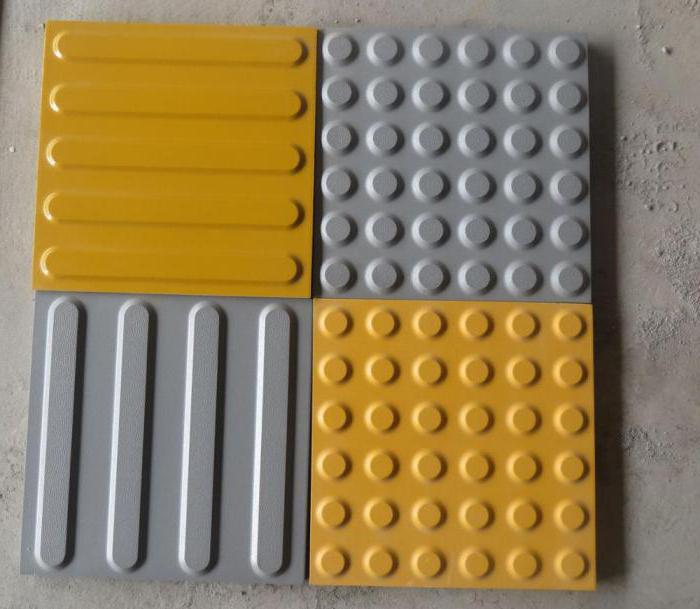

Существует 4 разновидности рифления:

  •  продольное — показывает направление, в котором нужно двигаться;
  •  квадратное — свидетельствует о препятствии на пути;
  •  диагональное — свидетельствует о необходимости сделать поворот;
  •  конусовидное — означает, что впереди есть ступени.
фото назначения тактильной плитки

таблица форм рифления и назначения тактильной плитки

Кроме того, такие плитки имеют более яркую расцветку, которая их выделяет на фоне других дорожных покрытий. Эта особенность предназначена для людей с ослабленным зрением и способностью различать оттенки.

Эта разновидность плитки может производиться из различных материалов. Например, на дворовых территориях и в помещениях административных зданий чаще всего укладываются полиуретановые или прорезиненные изделия, которые фиксируются на полу с использованием специального клеящего состава. На городских улицах укладываются изделия из бетона.

Дорожки и бордюры для слепых привлекают внимание и здоровых людей. В интенсивном потоке идущих людей сложно сразу же заметить слабовидящего, а на брусчатке для слепых можно избежать столкновения с инвалидом.

Приметная полоска, выложенная из тактильных плиток, позволяет вовремя заметить идущего человека. Зимой такие покрытии очищаются особенно тщательно, чтобы у инвалидов была возможность определить рельеф.

Технология производства

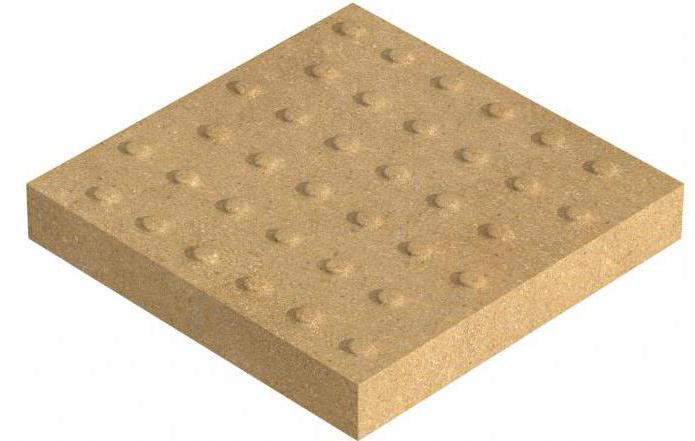

Плитка тактильного типа имеет форму квадрата и чаще всего производится посредством технологии полусухого вибропрессования.

Сырье для изготовления этого материала содержит только безопасные и натуральные ингредиенты: мелкая щебенка, очищенная вода, песчаные частички, шлак и цемент. Компонента наделяют готовую продукцию высоким уровнем надежности, прочности и экологичности.

Кроме того, тактильный материал отличается морозостойкостью и не боится длительного воздействия ультрафиолетового излучения.

Такие плиточные изделия с легкостью выдерживают активную эксплуатацию и температурные перепады. Плиточная поверхность обеспечивает противоскользящий эффект и не накапливает влагу, предотвращая промокание и падение пешеходов.

Тактильная плитка не боится влияния химикатов и спокойно переносит даже существенное механическое воздействие.

Кроме того, этот материал удобно устанавливать.

Преимущества и недостатки бетонной тактильной плитки

фото обозначений в бетонной тактильной плитке

обозначения бетонной тактильной плитки

Основные достоинства тактильной разновидности плитки:

  •  ценовая доступность;
  •  простота монтажа;
  •  продолжительный срок службы;
  •  экологичность;
  •  безопасность для организма;
  •  небольшие размеры;
  •  высокий уровень прочности;
  •  широкий выбор конфигураций и форм;
  •  водопроницаемость;
  •  возможность сборки/разборки.
фото рифления бетонной тактильной плитки

виды рифлений бетонной тактильной плитки

Из недостатков специалисты выделяют следующие:

  •  скольжение поверхности зимой;
  •  частое несовпадение стыков, в которых может скапливаться мусор и грязь;
  •  риск проседания;
  •  пористая структура покрытия приводит к застыванию скопившейся в ней влаги на морозе.

Критерии выбора

Выбор материала для устройства тактильного покрытия производится с учетом архитектурных особенностей и дизайна мест под укладку, наличия уже имеющихся тротуарных покрытий, финансового бюджета и запланированных характеристик рифления.

Для укладки этой разновидности покрытия сначала разрабатывается специальный проект, в котором указан тип и направление рифления в соответствии с дорожной обстановкой, а также необходимый объем материалов. Затем учитываются такие критерии, как:

  •  внешний вид;
  •  устойчивость к внешним воздействия;
  •  прочность;
  •  цена.

Процесс укладки

фото укладки тактильной плитки

укладка тактильной плитки

Особенность укладки плитки тактильного типа состоит в верном размещении выступов и узоров плит. Это будет определять информативность материала и возможность его эксплуатации слабовидящими и незрячими людьми.

На городских пешеходных дорожках ширина рифленой полосы должна составлять не менее 100-150 см. При этом расположение выпуклых линий должно подбираться в соответствии с условиями передвижения в этой зоне.

Точечный рисунок означает окончание пути или приближение к потенциально опасному участку (автотрасса, спуск, подъем и т.д.).

Для обозначения подземных переходов применяется сплошная 50-сантиметровая полоска. Зона пешеходной дорожки, проходящая через автодорогу, выкладывается аналогичным образом. Кромка проезжей части отмечается дополнительной полоской. Это нужно для того, чтобы у инвалида была возможность узнать о том, что он перешел дорогу.

До укладки тактильной плитки нужно создать схематичный эскиз или чертеж, в котором будут указаны все нюансы, которые нужно учесть. Это позволит избежать ошибок и рассчитать необходимое количество материала.

Основания под укладку

фото схему основания под плитку

схема основания под плитку

Для укладки этой разновидности плиточного покрытия можно использовать такое же основание, что и для укладки стандартной плитки. Дорожки и тротуары сооружаются после снятия 20-25-сантиметрового грунтового слоя. Поверхность дна вырытого углубления нужно тщательно утрамбовать и накрыть геотекстилем. Этот материал воспрепятствует проникновению влаги снизу и росту сорняков.

На геотекстиль насыпается щебень, гравийно-песчаная смесь и гравий. Толщина этого слоя должна быть не менее 15-20 см. После этого поверхность утрамбовывается. Подушка изготавливается из 5-7-сантиметрового слоя смеси цемента и сухого песка в пропорции 5:1. Уплотняется она при мощении с помощью постукивания плитки резиновым молотком.

Межплиточные швы заполняются песчано-цементной смесью и заливаются водой. Затем процедуру нужно повторить. Это позволит добиться максимальной герметичности покрытия и предотвратить попадание влаги на основу.

Заключение

Возникновение полос из тактильной плитки на городских улицах свидетельствует о том, что современное общество начало понимающе относиться к потребностям слабовидящих и незрячих инвалидов. Таким людям сложно ориентироваться в окружающем мире, а тактильные материалы упрощают им эти задачу.

фото покрытия на путях движения

тактильное покрытие на путях движения

Однако чтобы финансовые затраты и физические усилия принесли пользу, нужно максимально внимательно подходить к подбору материала и придерживаться заданной технологии устройства тактильного покрытия. Лишь в этой ситуации пешеходные дорожки и тротуары из плитки с тактильной поверхностью смогут выполнять свою информационную задачу и обеспечивать максимальную безопасность и уверенное передвижение для людей с ограниченными возможностями.

виды, ГОСТ и порядок укладки

Тактильная тротуарная плитка уже давно применяется во многих обустроенных реабилитационных, санаторных и медицинских учреждениях, где лечатся и восстанавливаются инвалиды. Там установка подобных покрытий используется в качестве информационных полос, указывающих направление движения.

тактильная тротуарная плитка

Плиточное покрытие для слепых изготавливается также, как и обычные материалы для мощения, но на ее поверхности есть небольшие сферические, конусные или линейные выступы, возвышающиеся над основной плоскостью. Их можно легко нащупать палкой, получив тем самым информацию о нужном направлении движения.

Продольные линии говорят о том, что путь открыть, а поперечное расположение означает поворот вправо или влево. А вот сферические или конусные выступы сообщают о приближении к опасной зоне.

основные виды рисунков

Для того, чтобы люди с нормальным зрением не занимали проход, предусмотренный для инвалидов, тактильные плиты делают цветными и отличающимися от остального тротуарного покрытия. Яркая полоса привлекает внимание остальных пешеходов, концентрирует его на движущемся слепом человеке и предлагает уступить дорогу.

Виды тактильной плитки

Очень часто материал покрытия определяется местом его укладки. Так, во внутренних дворах и помещениях чаще всего используют резиновые, поливинилхлоридные или полиуретановые плиты. На городских улицах, площадях, пешеходных переходах и в парках кладут прессованную плитку из бетона, керамики или керамогранита. Все виды имеют свои особенности, среди которых можно отметить как положительные, так и отрицательные качества:

  • керамическое покрытие плитки, помимо тактильных ощущений, дает слепому человеку дополнительную звуковую информацию и считается наиболее безопасной, однако не обладает достаточно большой прочностью;
  • бетонная тактильная плитка имеет высокую износостойкость и может выдерживать серьезные эксплуатационные нагрузки, но разнообразие ярких цветовых оттенков весьма ограничено;
  • керамогранитные и гранитные изделия красивы, долговечны, но очень дороги и обычно используются частными лицами при благоустройстве приусадебной территории собственных домов;
  • полимерные тактильные плитки разнообразны по цвету, имеют хорошую износостойкость, но их укладка производится на специально подготовленное твердое основание на клей, что приводит к дополнительным расходам;
  • самоклеящиеся резиновые плиты надежны, безопасны, удобны при монтаже, но изготавливаются в темных цветах и дорого стоят.

При разработке технологии изготовления тактильной тротуарной плитки учитывают требования ГОСТ 52875-2007. В нем говорится, что поверхность мощеная тротуара для движения инвалидов по зрению должна:

  • быть рифленой, с шероховатой основной плоскостью;
  • обладать противоскользящими свойствами;
  • отличаться по цвету и структуре от прилегающего покрытия;
  • иметь необходимую прочность и морозостойкость;
  • выдерживать воздействие влаги, солнечного ультрафиолета и изменения температуры воздуха.

Как и все виды дорожных плиточных материалов, тактильная плитка для улицы экологически безопасна и не выделяет никаких вредных веществ при нагревании под солнцем.

Критерии выбора

Материал тротуарного покрытия для инвалидов по зрению выбирают исходя из общего дизайна и архитектурного оформления места, предназначенного для укладки, наличия уже эксплуатируемых твердых покрытий, необходимых видов рифления и финансовых возможностей заказчика.

Комплект тактильной плитки для укладки по тротуару выбирается в зависимости от указания необходимых направлений движения и создания предупреждающих об опасности участков. Должен быть разработан проект, в котором должно быть точно рассчитано необходимое количество плиток с продольным и точечным рифлением.

После этого определяется вид материала по оптимальному соотношению:

  • прочности;
  • износостойкости;
  • внешнего вида;
  • стоимости.

При этом учитывается место расположения тротуарного или напольного покрытия и другие общие факторы.

сравнение видов плитки

Технология укладки

Основная особенность технологии укладки тактильной плитки заключается в правильном расположении продольных выступов на поверхности и местоположении плит с точечным рифлением. От этого напрямую зависит информативность покрытия и возможность его использования слепыми людьми.

На уличных тротуарах полоса рифленого покрытия должна иметь ширину 1000-1500 мм. Расположение линейных выступов должно соответствовать направления движения. Поперечные линии означают место поворота, переход или другую перемену. Наличие точечного рифления должно сообщать о приближении к опасной зоне или окончание направленного перемещения.

схема расположения тактильной плитки

Подземный переход обозначается сплошной полосой шириной (не менее 500 мм), уложенной по всей ширине спуска с поперечным расположением выступающих линий. Часть тротуара перед пешеходным переходом через проезжую часть улицы выкладывается аналогично, но дополнительной полосой покрытия отмечается и кромка дороги. Это делается для того, чтобы инвалид смог узнать об окончании перехода через проезжую часть.

тактильная плитка перед переходом

Поэтому до начала работ по укладке необходимо разработать чертеж или рабочий эскиз с точным указанием ширины тактильных полос, направлением и видом рифления на каждом отдельном участке. Это не только поможет избежать ошибок, но и позволит точно определить необходимое количество материалов для выполнения работы.

Основания под укладку

Виды оснований под тактильную плитку по технологии исполнения не отличаются от устройства основ для укладки обычных плиточных покрытий. Для строительства тротуара или дорожки на новом месте верхний слой грунта снимают на глубину 20-25 см. Дно траншеи необходимо хорошо утрамбовать механическим способом и покрыть слоем геотекстиля. Полотно предотвратит возможность поступления влаги снизу и прорастание сорных растений.

схема основания с геотекстилем и без него

После этого засыпают слой щебня, гравия или песчано-гравийной смеси толщиной 15-20 см и тоже хорошо трамбуют. Подушку под укладку плитки с толщиной слоя 5-7 см делают из смеси сухого песка и цемента в соотношении 1:5. Она уплотняется во время мощения при постукивании резиновым молотком для посадки плит на место.

простукивание брусчатки резиновым молотком

Все швы между плитками необходимо заполнить цементно-песчаной смесью и пролить их водой. После этого процедуру повторить, добиваясь заполнения под самый верх. Это сделает покрытие герметичным и остановит проникновение влаги к основанию.

В заключение

Появление тактильных полос на тротуарах улиц в наших городах говорит о растущем понимании проблем людей с ограниченными возможностями. Инвалидам по зрению тяжело жить в этом мире и наша забота о них сделает их жизнь хоть и немного, но лучше.

Но, чтобы усилия и затраты не пропали даром, необходимо очень внимательно подойти к выбору материала и соблюдать принятую технологию укладки. Только в этом случае тактильная дорожка выполнит свою информативную функцию и обеспечит безопасность слепым людям.

Правила установки тактильной плитки

Вместо того, чтобы создавать единый проект доступности слабовидящих людей для целой улицы, площади, парка, администрация города обязывает предпринимателей устанавливать тактильную плитку (или наносить объемные элементы на уже существующую поверхность) перед своим объектом самостоятельно. Делается это не только разрозненно, но и неправильно. В итоге, вместо облегчения перемещения слабовидящих в городе создаются препятствия и для всех остальных. Тактильной плитки внутри административных зданий пока и вовсе не было замечено.


Приведем примеры, как это делается на улицах Сочи.

Наиболее частая ошибка — расположение тактильной плитки не по всей ширине препятствия.


ул. Воровского

ул. Парковая.

Кондитерская «Бисквит» на Приморской набережной.

Перед пешеходным переходом на ул. Островского. Здесь к тому же применена не та плитка, которую требует ГОСТ

Некоторые торговые комплексы подходят более системно к решению задачи, но то же с ошибками.


ТЦ «Белый лебедь» по ул. Московской. Лестница отмечена не по всех ширине и не понятно зачем делается двойная направляющая движения.

ТЦ «Одиссея» на Платановой аллее. Тактильная поверхность начинается на середине и учтено только одно направление движения.

В наиболее чудовищной форме тактильная плитка была использована при благоустройстве Адлерского кольца.

© bescker.ru

А между тем, разработаны специальные правила установки тактильной плитки в зависимости от места расположения, которые изложены в ГОСТ Р 52875-2007 «Указатели тактильные наземные для инвалидов по зрению. Технические требования».

К сожалению, российские производители реализуют только три типа тактильной плитки, вместо четырёх, прописанных в ГОСТе. Размеры тоже у всех производителей разные и чаще всего далеки от стандарта.

Государственный стандарт разделяет требования к тактильным дорожным указателям, применяемым на улице, и к тактильным напольным указателям, используемых в зданиях.

Назначение, размеры, форма рифления и место расположения тактильных дорожных указателей

Назначение

Размеры

Форма рифления

Расположение

Внимание, подземный переходПолоса шириной 500 или 600 мм и длинной, равной ширине перехода, выложенная на тротуаре перед началом переходаС конусообразными рифамиНа расстоянии 800 мм от кромки первой ступени лестницы
Внимание, наземный переходПолоса шириной 500 или 600 мм и длинной, равной ширине перехода, выложенная на тротуаре перед началом переходаС продольными рифамиНа расстоянии 800 мм от кромки проезжей части
Внимание, наземный переход под углом 90 градусовДве полосы шириной 500 или 600мм и длинной, равной ширине перехода, выложенные на тротуаре с двух сторон перед поворотом на переходС диагональными рифамиНа расстоянии 800мм. от линий, являющихся продолжением кромки перехода
Внимание, светофорКвадрат, выложенный вокруг мачты светофора и состоящий из 4-х плит со стороной плитки, равной 500×500 ммС квадратными рифамиВокруг мачты светофора в обхват
Внимание, препятствиеПолоса, выложенная по контуру препятствия, шириной 500 ммС квадратными рифамиНа расстоянии 800 мм от препятствия
Внимание, поворот налево (направо)Плита со стороной квадрата, равной 500×500 ммС рифами, расположенными по диагоналиНа месте поворота

Назначение, размеры, форма рифления и место расположения тактильных напольных указателей

Назначение

Размеры

Форма рифления

Расположение

Внимание, крайняя ступенька лестничного маршаПолоса по ширине и длине ступенькиС конусообразными рифамиНа расстоянии 600 мм от кромки крайней ступеньки
Направляющие дорожкиПолоса шириной не менее 500 ммС продольными рифамиВдоль стены на расстоянии не более 1000 мм от стены
Внимание, препятствиеПолоса, выложенная по контуру препятствия шириной 300 ммС квадратными рифамиНа расстоянии 600 мм от препятствия
Внимание, поворот налево (направо)Плита со стороной квадрата, равной 500×500 ммС рифами, расположенными по диагоналиНа месте поворота

Нагляднее принцип установки виден на примерах, реализованных в Сиднее, столице летних олимпийских игр 2000 года.

Наибольшее внимание слабовидящим уделяется на остановках общественного транспорта и в метро.

Не стоит думать, что тактильная плитка была установлена только в Сиднее к олимпиаде. На сегодняшний день это уже норма при организации общественных пространств.


Пешеходный бульвар в Канберре. Перед пересечением с проезжей частью установлена предупреждающая тактильная плитка

Берег озера в парке Канберры. Вдоль всей кромки воды установлена предупреждающая тактильная плитка

Новый район Мельбурна. Предупреждающей тактильной плиткой обозначаются даже перепады в несколько ступеней

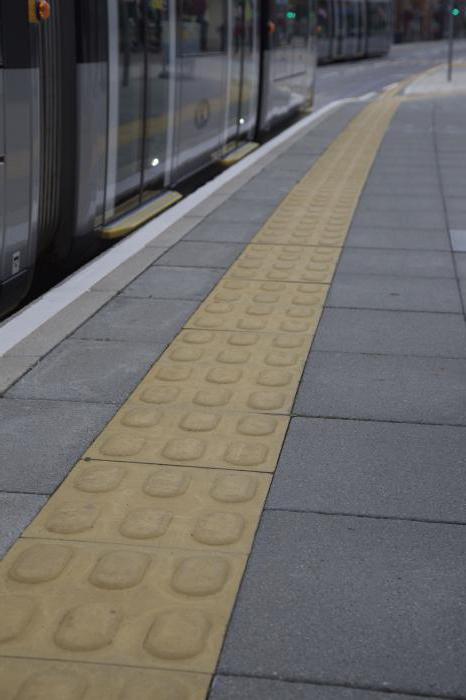

Новый район Мельбурна. Тактильная плитка на остановке трамвая

Организация движения слабовидящих в метро Мельбурна

И ещё несколько примеров обустройства метро Дубая

Как видно из примеров, способы реализации тактильных указателей могут быть различны, однако, везде виден комплексный подход к проблеме.

Скачать ГОСТ Р 52875-2007 «Указатели тактильные наземные для инвалидов по зрению. Технические требования».

«Архитектура Сочи»

[tp_search_shortcodes id=1 origin=»» destination=»»]

Устройство тактильной плитки: правила и технология укладки

В настоящее время ведется работа по адаптации слепых людей к самостоятельному безопасному перемещению по улицам и в различных зданиях населенных пунктов.

Основной составляющей процесса является размещение тактильной плитки в местах, которые могут представлять опасность для здоровья и жизни слабовидящих людей.

Каталог тактильной плитки

Покрытие из тактильной плитки

Тактильная плитка – это изделия с рифленой поверхностью, которые помогают информировать инвалидов по зрению об изменениях в маршруте движения, приближении к опасным зонам.

Всего существует два вида покрытий:
1. Направляющие – указывают дальнейшее направление во время перемещения;
2. Предупреждающие – сообщают о приближении к автомагистралям, лестницам, различным объектам.

Поверхность указателей, выполняющих направляющие функции, состоит из продольных или диагональных объемных линий, по которым и можно определить дальнейший маршрут. На предупреждающих поверхностях разметка выполнена в виде квадратных и конусных рифов.

Специализированные указатели изготавливают из стали, поливинилхлорида, бетона, крошки природного камня. Оптимальным материалом, который можно использовать в качестве наземного покрытия на улице и в зданиях, является бетон. Такие изделия характеризуются высокой прочностью и долговечностью использования, отлично справляются с механической нагрузкой, устойчивы к истиранию и имеют противоскользящую поверхность.

Каталог облицовочной плитки

Где укладываются тактильные плитки?

Дорожные указатели для слепых людей укладываются в жилых районах, муниципальных зданиях, на производственных площадках предприятий, проезжей части дорог. Существует ГОСТ Р52875-2007, который нормирует месторасположение, требования к рифлению и размерам специализированных указателей, их назначению.

Согласно нормативам, раскладка тактильной плитки для инвалидов осуществляется следующим образом:

  • Подземные переходы выделяют полосой длиной 0,5-0,6 м или равной ширине перехода. Расстояние от указателя до перехода – 0,8 м. Рифление в виде конусов.
  • Наземный переход обозначают полосой с продольными линиями, которую следует уложить на расстоянии 800 мм от дороги. Длина полосы равна самому переходу или составляет 500-600 мм.
  • Возле светофоров выкладывают квадрат вокруг его мачты, который должен состоять из 4 плит 500x500 мм. Рифление – квадраты.
  • Препятствие выделяют по всему контуру полосой из изделий с квадратными рифами. Ширина дорожного указателя – 500 мм.

В местах, где укладку тактильной плитки выполнить невозможно, используются рифленые индикаторы в виде стальных полос и конусов.

Приобрести качественные наземные указатели можно на сайте компании «Арсенал Проектирование». Звоните нашим специалистам, чтобы вместе подобрать лучший материал для обустройства безопасной территории для инвалидов по зрению.

описание, свойства, укладка. Наземным тактильный указатель направления движения для людей с ограниченными возможностями

Тактильная плитка играет огромную роль для людей с ограниченными возможностями. С помощью данной отделки можно сделать объекты более заметными для тех, у кого слабое зрение, или того, кто совершенно не может видеть. За счёт такой поверхности человек обретает способность ориентироваться в пространстве.

Такие технологии пока не слишком активно внедряются в жизнь, но уже сегодня их используют на тротуарах, дорогах и в торговых центрах. С помощью описываемых изделий можно предупредить людей со слабым зрением о смене направления пути. Плитка сигнализирует о наличии определенных препятствий на дороге.

Описание

тактильные плитки

Тактильная плитка – это наземный указатель, который позволяет получить инвалидам необходимую информацию для самостоятельной ориентации на дороге и улице в посёлках и городах. Изделия используются для мощения информационных полос в местах пешеходных переходов и на тротуарах. Такое покрытие может иметь армирование в виде фиброволокна.

В процессе производства используется ГОСТ Р 52875-2007. Согласно ему, поверхность должна быть рифленой. Она должна иметь противоскользящие свойства и быть шероховатой. Основание должно отличаться по цвету и структуре от прилегающей поверхности, чтобы инвалиды смогли распознать зону на ощупь.

На сегодняшний день известны некоторые правила использования описываемого покрытия. Например, на подземный переход указывает полоса с шириной в 500 мм, ее длина равна ширине перехода. Располагаются такие изделия вдоль кромки первой ступени лестницы. На наземный переход указывает полоса, длина которой равна ширине перехода на тротуаре. Рифы у поверхности имеют продольную форму. Располагаются такие изделия вдоль кромки проезжей части.

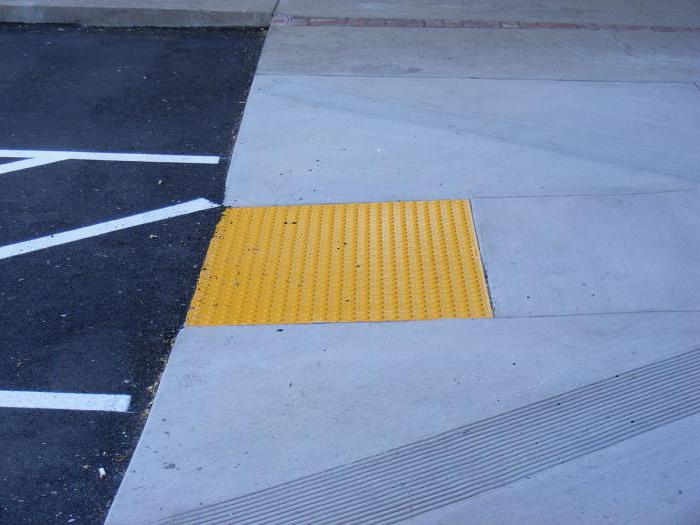

Тактильная плитка может указывать на наземный переход, располагающийся под прямым углом. Для этого используются две полосы, длина которых равна ширине перехода. Располагается покрытие поперёк пешеходных дорожек. Рифы на основании ориентированы диагонально. В основе таких изделий обычно лежит декоративный бетон.

Указатели могут быть предназначены и для укладки внутри помещений. Использовать покрытие можно даже в условиях готового ремонта. Конструкции долговечны и имеют высокое качество. Они универсальны, поэтому могут быть использованы в зданиях любого назначения. Материал отличается пожаробезопасными характеристиками и привлекательным внешним видом.

Указатель может выполнять роль индикации для лучшего ориентирования в пространстве. Это решение можно назвать технически безопасным и предназначенным для удобного передвижения инвалидов по зрению. Размеры тактильной плитки из ПВХ равны 300 x 300 x 7 мм. Рифы возвышаются на 5 мм. Стальные изделия имеют такие же параметры, как и полиуретановые. В продаже можно встретить еще и покрытие для пандусов.

Свойства некоторых разновидностей плитки

тактильная плитка для инвалидов

Плитка для ориентации в пространстве может классифицироваться по материалу в основе, им может выступить:

  • керамогранит;
  • бетон;
  • гранит;
  • полимер.

Изделия из этих материалов обладают разными свойствами. Например, керамогранитные конструкции имеют высокую износоустойчивость и прочность, поэтому использовать их можно в местах с повышенной нагрузкой. А вот керамические изделия позволяют добавить к тактильным ощущениям акустическое восприятие. Это обеспечивает дополнительный комфорт для определения пути следования.

Наземные тактильные указатели направления движения для людей с ограниченными возможностями могут быть изготовлены из бетона. Они обладают повышенной прочностью и способны претерпевать нагрузки многотонных машин. Подходят такие изделия для использования в условиях пешеходных переходов. Для дома такое покрытие не используется. В качестве его недостатка выступает скудная цветовая гамма.

Отличной альтернативой вышеописанному варианту является гранит. Он лишён упомянутых недостатков и обладает повышенной устойчивостью к износу. Гранит не боится резких перепадов температур и изготавливается в разных цветах. Смотрится респектабельно и красиво. Если в основе лежат полимеры, то в качестве них могут выступить поливинилхлорид, полиуретан и пр. Материал может иметь самоклеющуюся основу и обладает широким разнообразием цветов.

Свойства резиновой плитки

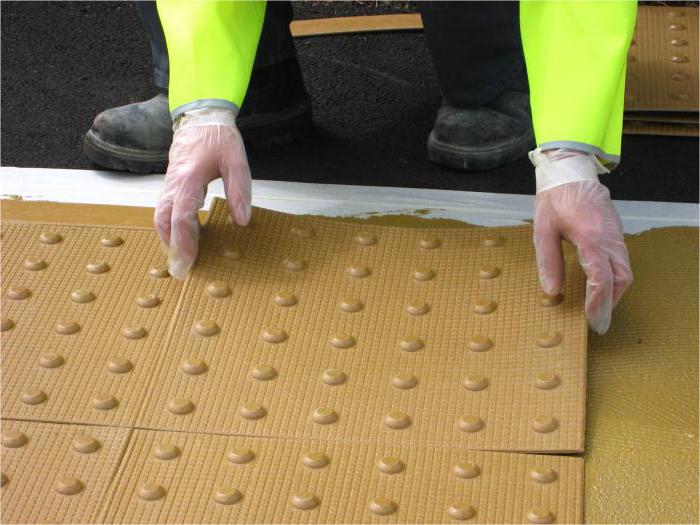

укладка тактильной плитки

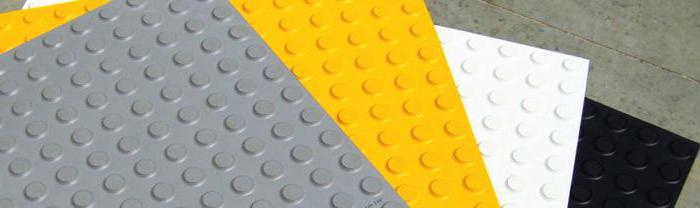

Резиновая тактильная плитка имеет множество преимуществ перед аналогами. Она не скользит, поддается ремонту, самостоятельно избавляется от наледи, устойчива к агрессивным химическим веществам, не скапливает на поверхности влагу и не портит обувь.

На такое покрытие без вреда могут воздействовать реагенты, которыми обычно обрабатывается дорожное полотно. Резиновая тактильная плитка для инвалидов считается сегодня наиболее оптимальным решением с точки зрения стоимости и качества. Но этот материал уже через несколько лет может потребовать замены.

Технология производства

тактильная плитка размеры

Производство тактильной плитки ФЭМ квадратной формы предусматривает использование полусухого вибропрессования. Среди ингредиентов безвредные:

  • шлак;
  • цемент;
  • мелкофракционный щебень;
  • вода;
  • песок.

Компоненты придают изделию надежность и прочность, делая его экологически чистым. Эксплуатация покрытия не сопровождается выбросом вредных веществ в атмосферу. Изделия обладают морозостойкостью и не разрушаются под воздействием ультрафиолета. Плитка выдерживает большие нагрузки при передвижении людей ежедневно. Она переносит ночные перепады температур и обеспечивает противоскользящие характеристики.

Такое покрытие не подвергается воздействию химических веществ и противостоит механическим ударам. При необходимости материал заменяется, основное покрытие при этом не затрагивается. Для производства требуется вибропресс, бетономешалка принудительного действия, комплект технологических поддонов.

Вибропрессы устанавливаются стационарно. При формировании изделий работают две части оборудования, одна из них – матрица, другая – пуансон. На поверхность последнего нанесен узор, он будет отражен на лицевой части, тогда как матрица формирует стенки.

Процесс формирования продукции происходит на поддонах, которые после размещаются на участках, предназначенных для сушки. Использование такого метода позволяет изготавливать стеновые камни, бордюры и водостоки. На первом этапе осуществляется подготовка бетона, на втором – формирование изделия. Заключительным становится сушка.

Технология укладки полиуретановой плитки

производство тактильной плитки

Укладка тактильной плитки осуществляется после разметки поверхности. Она наносится по периметру с помощью малярного скотча. Он позволяет минимизировать затекание клея под него. Важно очистить поверхность от посторонних предметов и мусора по типу песка, крошек, частиц грязи и листьев. Сделать это можно с помощью щётки или компрессора.

Нанесение грунта

резиновые тактильные плитки

Основание обрабатывается грунтом для прочного сцепления плитки и подстилающей поверхности, последней может выступить:

  • бетон;
  • керамогранит;
  • асфальт.

С помощью широкой кисти грунт наносится на место монтажа и изнаночную сторону изделий. Особое внимание следует уделить углам и краям. Грунт оставляется на полчаса для подсыхания, пока поверхность не станет слегка липкой. Полного испарения ждать не стоит, ведь тогда вы столкнетесь с проблемами монтажа и дальнейшего отклеивания покрытия.

Наклеивание

наземным тактильный указатель направления движения для людей с ограниченными возможностями

Тактильная плитка укладывается на клей. Обычно он представляет собой двухкомпонентный состав, который перемешивается до однородного состояния в течение 5 минут. Температура окружающей среды не должна быть ниже +10 °C.

Поверхность должна быть сухой. Состав наносится и распределяется с помощью шпателя. Для равномерного распределения смеси следует использовать специальный инструмент. Расход клея будет зависеть от материала подстилающей основы. В течение получаса тактильная плитка для инвалидов должна быть уложена на поверхность.

Укладка пригруза

После монтажа основание накрывается стрейч-лентой, которая исключит выступание клея. Необходимо использовать пригруз, в качестве которого обычно выступают мешки с песком. Их наполняют наполовину, чтобы пригруз полностью прижал поверхность изделия. Песок равномерно распределяется в мешке. Особое внимание следует уделить правильному расположению плитки. После укладки пригруза трогать мешки не рекомендуется, так как это может стать причиной смещения плитки.

В заключение

Плитка для инвалидов по зрению может оказать помощь людям с ограниченными возможностями. Укладку изделий можно осуществить самостоятельно. Через сутки после завершения работ пригруз убирается, как и остатки клея вместе с малярной лентой. Если технология была соблюдена, то клей обеспечит прочную фиксацию на любые криволинейные и сложные поверхности на длительный срок.

Тактильная плитка как правильно уложить

Тактильная плитка – особый вид напольного покрытия, которое используется в помещениях и на улицах с целью обеспечения безопасности передвижения слепым и слабовидящим людям. Административное управление субъектов Российской Федерации вместо того, чтобы разработать и внедрить единый проект помощи людям с ограниченными возможностями, обязуют частных предпринимателей самостоятельно устанавливать ТУПП (тактильные указатели на пешеходной поверхности) вблизи из торговых и иных объектов.

И тема качества и полезности установленных покрытий и знаков — один из важнейших этапов создания в городах так называемой безбарьерной среды, которая актуальна не только для людей с нарушениями опорно-двигательного аппарата.

Основная проблема в данном случае заключается в нарушении технических стандартов и норм при укладке ТП, что снижает качество восприятия, которое является основным способом ориентирования слабовидящих и абсолютно слепых людей в окружающем пространстве.

НАИБОЛЕЕ РАСПРОСТРАНЕННАЯ ОШИБКА — УСТАНОВКА ПРЕДУПРЕДИТЕЛЬНЫХ ТАКТИЛЬНЫХ ПЛИТ НЕ ПО ВСЕЙ ШИРИНЕ ПРЕПЯТСТВИЯ.

Чтобы избежать подобных нарушений и обязать предпринимателей устанавливать перед объектами ТУПП, правительством было принято решение о внесении изменений в ГОСТ Р 52875-2007.

Новый стандарт 56305-2014 был утвержден двенадцатого декабря две тысячи четырнадцатого года приказом Федерального Агентства по техническому регулированию и метрологии.

Конвенция по правам инвалидов во многом способствовала утверждению строительных норм для обеспечения доступности маршрутов, зданий и сооружений для граждан, имеющих проблемы со зрением. Эффективными решениями являются ленты, маркеры и полосы, предупреждающие об опасности и позволяющие ориентироваться в пространстве. Они указывают незрячим правильное направление пути, а также указывают на объекты, которые являются препятствием или представляют собой опасность для жизни и здоровья.

Государственный стандарт 56305-2014 — основные положения.

Данный Государственный стандарт был разработан для обеспечения максимальной безопасности передвижения инвалидов по зрению по улицам и тротуарам. Передвигаясь в пространстве незрячие встречаются с различными препятствиями, которые несут в себе потенциальную угрозу здоровью и жизни. Чтобы получить информацию незрячие используют сохранные анализаторы, включая остаточное зрение, если оно присутствует.

При этом основным восприятием для ориентации в пространстве для слабовидящих и слепых людей является осязательное. Именно поэтому одним из условий, обеспечивающих безопасность передвижения в пространстве людей с ограниченными возможностями является тротуарная и напольная ТП.

ПЕРВАЯ ТАКТИЛЬНАЯ ПЛИТКА НА ПЕШЕХОДНЫХ И ПРОЕЗЖИХ ЗОНАХ ПОЯВИЛАСЬ В ЯПОНИИ В 60-Х ГОДАХ ПРОШЛОГО СТОЛЕТИЯ.

Настоящий государственный стандарт был разработан на основе международных норм и требований. Цель его утверждения – обеспечить стабильную базу для единого подхода к оснащению улиц и помещений знаками для осязательного восприятия на международном уровне. Однако, ввиду климатических, географических и других особенностей в подходах различных регионах могут иметься различия.

Особенности ГОСТа 56305-2014

В соответствии с утвержденным стандартом 56305-2014, изготовление тактильной плитки и ее установку необходимо осуществлять, опираясь на простой схеме размещения, вписывающейся в окружающую среду. Только таким образом можно обеспечить незрячим независимое передвижение и возможность свободно ориентироваться в окружающем пространстве. Это касается в первую очередь незнакомых мест, которые слепые и слабовидящие посещают в первый раз.

Условно тротуарная и напольная плитка для осязательного восприятия разделяется на несколько видов, в зависимости от типа осязания – ногами, тростью или с помощью остаточного зрения при его наличии. Строгие требования предъявляются к характеру осязаемой поверхности, длительности касания и другим факторам.

РАЗРАБОТКА ТАКТИЛЬНОЙ ПЛИТКИ ОСНОВАНА НА НАУЧНОМ И ПРАКТИЧЕСКОМ ОПЫТЕ С УЧЕТОМ МНЕНИЯ ИНВАЛИДОВ ПО ЗРЕНИЮ

Чтобы слепые и слабовидящие лучше ориентировались в незнакомых местах и могли независимо передвигаться, нужно делать специальные ленты таким образом, чтобы он

Монтаж тактильной и пвх плитки

В данном разделе мы расскажем об основных особенностях монтажа и последовательности установки полимерной тактильной плитки. Монтаж данного вида тактильной плитки и индикаторов схож. Только для вторых необходимо использовать еще и специальный трафарет с отверстиями. Так как установка полимерных тактильных указателей не требует демонтажа поверхности, плитку клеят прямо на поверхность. Для этого используют специальный клей, один из наиболее распространенных – FIXVERT. Им можно приклеивать плитку как внутри помещений, так и на улице.

Последовательность монтажа ПУ и ПВХ плитки:

1)Для начала сделайте разметку зоны приклеивания плитки по периметру при помощи обычного малярного скотча. Главное, приклеить его плотно и ровно, чтобы клей не затек под его края.

2)Перед монтажом необходимо очистить поверхность от посторонних от пыли, грязи, листья и других посторонних предметов при помощи жесткой щетки или компрессора сжатого воздуха.

3)Подготовьте грунт для основы приклеивания. К примеру, у клея FIXVERT два компонента, которые нужно смешивать в определенных пропорциях для получения однородной жидкости. Грунт обеспечивает прочное сцепление тактильных указателей и любой поверхности, включая асфальт, керамогранит и даже бетон.

4)Широкой кистью нанести грунт на место монтажа и изнаночную сторону тактильной ПУ плитки. При нанесении грунта особое внимание следует уделять углам и краям для прочного приклеивания.

5)Далее необходимо подождать 20-30 минут, когда грунт немного подсохнет и поверхность станет слегка липкой. Нужно учитывать, что полное высыхание грунта ведет к проблеме монтажа и дальнейшему отклеиванию плитки.

6)После грунта наносится специализированный клей, который заранее также необходимо замесить. Смешивание необходимо производить до сметанообразного состояния клея в течение 5-10 минут. При этом не забывайте точно определять дозировку на весах. Обязательное условие для использования клея – температура окружающей среды: не менее +10 гр. и сухая поверхность.

7)Далее клей нужно тщательно нанести на поверхность, распределяя его с помощью шпателя. При этом расход клея зависит от типа подстилающей поверхности.

8)Далее аккуратно в течение 30 минут уложить тактильную плитку на поверхность клея. Для укладки тактильной плитки дается небольшое время, чтобы клей сохранил свои связывающие свойства.

9)После укладки тактильной плитки по краям приклеить стрейч-ленту для большего сцепления и чтобы выступивший клей не приклеился к пригрузу. В качестве пригруза обычно используют мешки с песком, наполненные наполовину. Чтобы пригруз плотно и полностью прижал поверхность плитки, следует равномерно распределить песок в мешке. Особое внимание нужно уделять углам тактильной плитки. При этом не рекомендуется смещать мешки после укладки, так как это может привести к смещению плитки!

10)Спустя 24 часа уберите пригруз и остатки клея вместе с малярной лентой. По плитке ужке можно ходить.

При правильном соблюдении технологии приклеивания тактильной плитки, она отлично будет держаться на любой сложной и криволинейной поверхности долгое время. Если вы воспользовались нашими советами и положили тактильную полиуретановую плитку правильно, тогда она прослужит долго.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
