Толщина швов кирпичной кладки: Толщина раствора в кирпичной кладке

Толщина раствора в кирпичной кладке

Не смотря на то, что строительная отрасль не стоит на месте, появляется все больше материалов для сооружения зданий, кирпич по-прежнему занимает лидирующую позицию в выборе строителей. Долговечность сооружения зависит не только от качества самого кирпича, профессионализма работников, которые занимались кладкой, но и от толщины раствора в кирпичной кладке. Неправильная толщина может повлиять на прочность здания. Кроме того, данная цифра учитывается при расчёте необходимого количества других строительных материалов, таких, как песок, цемент и кирпич.

Технология швов при кладке кирпича

Оптимальным размером шва при кладке кирпича считается:

— для вертикального – 10 мм. Допустимым минимумом считается 8 мм, максимумом – 15 мм.

— для горизонтального – 12 мм. Допустимый минимум – 10 мм, максимум – 15 мм.

При несоблюдении данных параметров нарушается технология кладки. Если увеличить толщину шва, это может повлиять на деформацию сооружения.

Вертикальные швы играют одну из самых важных ролей в кладке, ведь именно на них идет не только вертикальная, но и горизонтальная нагрузка.

Не стоит забывать и про климатические условия, при которых происходит кладка кирпича. Если стройка идет зимой при минимальных температурах, раствор не успеет схватится, если швы будут толще чем положено. Вода в растворе попросту замерзнет.

Исключением является кладка, где швы 5мм. Ее применяют при постройках печей, в работе с огнеупорным кирпичом.



Виды кирпичной кладки

В зависимости от того, какого вида будет кладка, будут использоваться строительные материалы, может варьироваться и толщина шва.

Согласно технологии, известны три вида кладки кирпича: вприжим, вприсык и вприсык с подрезкой раствора. Для каждого из видов готовится разный раствор. Для первого вида подходит крутой цемент, соответственно и швы будут толще. При выполнении двух последних типов кладки используют жидкий раствор.

Вышеперечисленные стандарты целесообразно применять при кирпичной кладке, где используется керамический кирпич. Если строительство выполняется силикатным кирпичом, камнем или блоками, требования к швам другие.

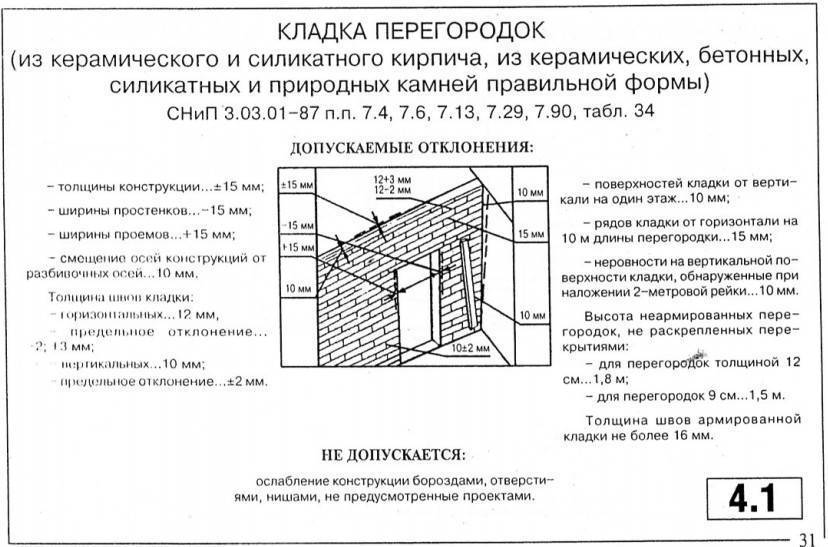

размер шва между кирпичами на стене по СНиПу и ГОСТу

По вытяжке толщины шва можно визуально определить качество строительства любого сооружения, независимо от того, будет это хозяйственное сооружение или жилое. Если не соблюдать расстояние по уровням между строительными камнями, то это не только ухудшает вид и привлекательность строения, но также становится причиной снижения его надежности. Поэтому каждый каменщик должен на этапе возведения сооружения постоянно контролировать толщину швов. Сделать это можно как при помощи измерения линейкой, так и визуально.

Размеры и виды кирпича

Любой кладочный кирпич производится из глинистого состава по разным технологиям, но на прочность сооружения это не влияет. На прочность любой кладки оказывает влияние наличие пустот внутри камня. Раствор в таком случае может проникать внутрь кирпича и обеспечивать ему более надежное сцепление с основой. В зависимости от этого он может быть:

  • пустотелым;
  • полнотелым.

Для отделки дымовых труб и каминов используют полнотелый камень, а при кладке перегородок можно применять пустотелый. Независимо от вида кирпича, его длина и ширина стандартные – это 250 и 120 мм, а высота может различаться. Поэтому и размер швов надо выбирать в зависимости от ширины самого камня.

Факторы, которые влияют на швы

В первую очередь это зависит от консистенции раствора, который может расползаться по сторонам при давлении на него сверху. Специалисты отмечают, что оптимальная толщина шва 10–15 мм в горизонтальной плоскости, а вертикальные швы надо делать в среднем 10 мм. Если же применяются двойные кирпичи, швы надо делать 15 мм.

Контролировать эти размеры можно на глаз, но можно также использовать крестики или пруты из металла определенной толщины. Все эти размеры определяются СНиП, а на соблюдение нормативов влияет подготовка самого работника. Поэтому при кладке фасадов зданий или декоративных конструкций рекомендуется отдавать предпочтение профессионалам, которые могут приготовить раствор в соответствии с требованиями, добавляя в него необходимое количество песка или иных компонентов, чтобы сохранить толщину кладки в требуемых пределах.

Климатические условия и последующая эксплуатация объекта при кирпичной кладке имеют особые значения. Если выполнять кладку при низких температурах, то рекомендуется добавлять в раствор специальные добавки. В таком случае швы нужно делать минимальными, что дает возможность уменьшить влияние негативных факторов на раствор и сделать кладку монолитный.

По ГОСТу также допустимо небольшое отклонение от указанных величин швов, но отклонения не должны быть больше 3 мм, иногда допустимо 5 мм.

Виды швов

Сегодня можно встретить такие виды швов:

  • подрезка;
  • односрезный;
  • пустошовка;
  • выпуклый;
  • двухсрезный.

Требования СНиП

Все строительные камни, которые применяются при возведении сооружений, должны быть выбраны в соответствии со стандартами для различных типов стройматериалов, что тоже определяет СНиП. Кирпич, который используется для наружной кладки, должен иметь прямоугольную форму и чёткие грани.

Каждый строительный камень перед укладкой визуально осматривается мастером.

А также важно правильно приготовить раствор, который должен иметь подвижность не более 7 см. Для обеспечения таких параметров может потребоваться добавление различных компонентов в цементную смесь, среди которых пластификаторы, известь и химические добавки. Вносятся эти компоненты в зависимости от требований производителя.

В зимнее время рекомендуется соблюдать температуру раствора не ниже +25 градусов. Если условия не позволяют придерживаться такой температуры, то необходимо добавлять пластификаторы в раствор.

Также СНиП определяет, что запрещено использование строительных камней, которые не имеют соответствующих сертификатов, особенно при возведении жилых зданий.

Технологические особенности кладки

Эти моменты также регламентируются ГОСТом, поэтому все строительные работы должны производиться в соответствии с проектами и выполняться квалифицированными каменщиками в зависимости от их разряда. Любая кладка регламентируется СНиПом по порядку проведения работ.

  1. Разметка места для стены.
  2. Определение проемов для дверей и окон.
  3. Установка порядовок.

При возведении многоэтажного здания работы производятся поэтапно, а после выгонки первого этажа делается перекрытие. Далее возводятся внутренние стены и при необходимости армируются.

Используемый инструмент должен быть надежным и отвечать техническим условиям, а также находиться в рабочем состоянии. При выполнении работ нужно строго соблюдать требования СНиП по безопасности. Если здание высотное, то все работники должны иметь специальные ремни для работы на высоте. Все каменщики, работающие с подачей материала, должны иметь удостоверения стропальщиков и связь между собой для обеспечения слаженной работы. На объекте не должно находиться никаких посторонних предметов, которые будут мешать проведению работ.

Расшивка

Важную роль для обеспечения законченного вида сооружения играет и расшивка, которая производится после кладки кирпича. Она может быть различных типов и защищает от проникновения воды в кирпич и раствор, что увеличивает срок эксплуатации здания. Расшивается расстояние между кирпичами при помощи специальных приспособлений, что позволяет сформировать чёткий шов. При необходимости в растворы добавляются специальные компоненты для увеличения адгезии. Такое строение после расшивки приобретает более привлекательный вид.

Сама работа по расшивке кропотливая и требует определенного мастерства от работника. На последнем этапе необходимо постоянно контролировать размеры швов и соблюдение технологических режимов в зависимости от элемента кладки.

Возведение любой конструкции начинается выкладкой углов с закреплением порядовки, которая представляет собой специальную планку для регулировки уровня кладки. Если стена будет в дальнейшем утепляться или отделываться другими материалами, то нужно утапливать раствор между кирпичами, чтобы он не выступал наружу. После возведения углов необходимо произвести корректировку, чтобы в дальнейшем стены были без уклонов. А также рекомендуется возводить по несколько рядов кирпича сразу, давая время схватиться раствору, чтобы это не повлияло на геометрию стены.

О том, как сделать идеальный шов кирпичной кладки, вы узнаете из видео ниже.

размер шва между кирпичами на стене по СНиПу и ГОСТу

Техника кладки кирпича

Перед использованием раствор перемешивают, так как тяжелые частицы могут опуститься вниз, а вода подняться наверх. Перемешанный раствор накладывают в ведра и переносят к месту кладки, где его распределяют. Сразу кладут полосу раствора — постель  — для одного ряда. Под тычковый ряд ширина постели 200-220 мм, для ложкового  — 80-100 мм. Если шов заполняется полностью, от края отступают порядка 10-15 мм, высота раствора — 20-25 мм, что при кладке обеспечивает шов в 10-12 мм. Перед установкой кирпича, раствор выравнивается кельмой.

Есть три техники ведения кирпичной кладки. На жестком малопластичном растворе используют технику «вприжим». При этом швы заполняются полностью. Если раствор пластичный, используют технику «вприсык».

Техника кирпичной кладки «вприсык»

Как уже говорили, этот способ кладки кирпича используют при пластичном растворе. Он должен быть подвижным, легко наносится и смещаться. Достигается это добавлением присадок. Выкладывать раствор можно сразу на вся поверхность стены: присадки позволяют продлить время до начала схватывания.

Постель кладется толщиной около 20 мм, от края остается отступ порядка 15-20 мм. Такой отступ позволяет избежать выдавливания раствора на лицевую поверхность, но при этом края швов остаются часто незаполненными. Это значительно снижает прочность стены, потому в регионах с сейсмической активностью кладка верстовых рядов (наружного и внутреннего) таким методом запрещена.

При кладке ложкового ряда берут кирпич, держа его с небольшим наклоном. Подводя к уже уложенному, на расстоянии 8-10 см начинают краем (тычком) подгребать раствор. При стыковке получается, что шов уже частично заполнен. Кирпич придавливается немного вниз (осаживается), прижимая его к постели. Излишки снимаются кельмой и отправляются или в ведро, или на стену.

Техника кладки кирпича «вприсык»

При такой технике часто получается, что вертикальные швы заполнены лишь частично. Потому этот метод называется еще «пустошовка». Их заполняют при укладке постели для следующего ряда. Если техника пока не очень отработана, заполнять швы лучше до укладки следующего ряда: пустоты снижают прочность и теплоизоляционных характеристики.

При кладке тычкового ряда все точно также, только подгребают раствор ложковой гранью. Забутка укладывается, как и тычковые ряды, а потом прижимается ладонью. Необходимо следить чтобы все камни находились на одном уровне. Делают это при помощи строительного уровня, а вертикальность стены проверяют отвесом каждые 3-4 ряда.

Техника «вприжим»

При работе с пустотелым кирпичом используют, как правило, жесткие растворы. В этом случае используется кладут кирпич техникой «вприжим». В этом случае работать приходится еще и кельмой.

Постель укладывают на расстоянии 10 мм от края, толщина по-прежнему около 20 мм. Так как тянется такой состав плохо, его подгребают к краю уложенного кирпича ребром инструмента. Левой рукой берут кирпич и прижимают его к кельме, одновременно выдергивая ее вверх. При этом продолжают давить кирпичом, добиваясь требуемой толщины шва (10-12 мм).

Техника «впритык»

Излишки раствора подбираются кельмой. Уложив несколько фрагментов, берут уровень проверяя горизонтальность ряда, постукиванием ручки кельмы выправляя положение. Выдавившийся при том раствор подбирают. Получается плотная кладка, но процесс занимает больше времени: требуется более количество движений.

Вприсык с подрезкой

Средний по производительности метод — вприсык с подрезкой швов. При этом методе постель раскладывается близко к краю (10 мм), как при кладке вприжим, а методика кладки — вприсык: загребли кирпичом раствор, поставили, придавили, сняли излишки. Если стену впоследствии не планируется ничем отделывать, через несколько рядов необходимо брать расшивку — специальный инструмент и придавать швам требуемую форму (выпуклую, вогнутую, плоскую).

Как видите, это своеобразный симбиоз. Чтобы работать было удобнее, раствор делают тоже с «промежуточной» пластичностью. Если он будет слишком жидким, он будет стекать по стене, оставляя потеки, потому его нужно замешивать чуть плотнее, чем при кладке вприсык.

Выполнение кладки в полтора и два кирпича

Основной принцип качественной постройки — точная перевязка вертикального шва, который соединяет всю конструкцию

Кирпичная кладка выполняется согласно определенных правил. Основной принцип качественной постройки — точная перевязка вертикального шва, который соединяет всю конструкцию. Суть перевязки заключается в правильном распределении нагрузки и увеличении прочности строения. Перевязку можно выполнить тремя способами:

  • поперечный шов, препятствующий соединению смещения кирпичей по всей конструкции;
  • перевязка вертикального шва;
  • продольный шов, препятствующий расслоению и смещению строительного материала, распределяет равномерную нагрузку.

Кирпичные стены выкладывают двумя способами: многорядным или однорядным. Для однорядного типа характерно выложить ряд наружу ложковой стороной, а второй ряд выкладывают наружу тычковой поверхностью. В итоге, получается, каждый поперечный шов сдвигается на ¼ строительного материала, а продольный шов на 0,5.

Для многорядного типа характерно чередование через несколько ложковых.

Строительство в полтора изделия. Толщина стен дома из кирпича может составлять и 380 мм. Такой метод кладки достаточно распространённый и называется в полтора кирпича. Изделие начинают выкладывать из углов, первые кирпичи располагают перпендикулярно. Первый ряд выкладывают с помощью строительного шнура, который фиксируют по высоте первого и второго кирпича. Тычковую поверхность располагаем по внешней стороне, а внутреннюю сторону располагаем ложковой частью. Следующий ряд выкладывается противоположно первому, таким образом, получается зеркальное отражение. Толщина стены, устроенная в полтора кирпича, способна выдержать нагрузку крыши и перекрытия между этажами. Особенность этого метода заключается в том, что вертикальный шов не совпадает, он полностью перекрыт поверхностью других кирпичей.

Строительство в два изделия. Способ кладки в 2 кирпича или в 500 мм выполняют в местах с сильными перепадами температур. Такая толщина стен из кирпича не требует использование утеплительных материалов. Качество конструкции напрямую зависит на долговечность строения и его термоизоляцию.

Варианты расшивки

Расшивка придает сооружению законченный вид и проводится по окончании кладки. Работа это кропотливая и требует от специалиста аккуратности проведения.

Расшивка служит для защиты раствора и кирпича от проникновения влаги через существующие трещины и неровности. Для лучшей адгезии в состав раствора добавляют специальные компоненты. Шов между кирпичами, размер которого соответствует стандартам, расшивается специальным инструментом. Его использование позволяет более четко и аккуратно проводить работу.

Различают несколько типов расшивки:

  • Выпуклая и вогнутая
  • В подрезку
  • Пустошовка
  • Односрезная
  • Двухсрезная вогнутая и двухсрезная выпуклая.

Расшивка фасадной стороны стены имеет свои отличия. В зависимости от оформления, шов делают полным или неполным, с углублением до 15 мм. Неполный шов способствует лучшему оштукатуриванию поверхности.

Выпуклая форма шва защищает кладку от воздействия осадков. Если климат более сухой, шов делают более вогнутым.

Оригинальной считается расшивка выполненная черным или белым цветом. Ее контраст с кирпичом делает внешний вид здания более привлекательным.

С помощью проведения расшивки кладки обновляют фасады старых домов, с неоштукатуренными кирпичными стенами. Для этого следует сначала углубить существующие швы на 2-3 мм и нанести новую мастику. При аккуратно проведенной работе кладка будет иметь вид свежеуложенной. Углубление в старом растворе делают с помощью долота.

Особенности кирпичных стен

У кирпича, особенно полнотелого, есть всего один недостаток. Это его невысокие теплотехнические показатели, хуже которых только аналогичные характеристики железобетона.

Если стена в полтора кирпича (38 см) и выдерживает большие нагрузки, то большие морозы для неё становятся проблемой. Тем не менее, зимние температуры в -30 градусов, для большинства регионов нашей страны являются нормой. Как же сделать так, чтобы в кирпичном доме было тепло?

Чтобы стены были тёплыми

Учитывая довольно низкий коэффициент теплоизоляции полнотелого кирпича, для достижения тепла, стены из него пришлось бы выкладывать толщиной  64 см. Конечно, это лишние расходы – и не только на стены, но и на фундамент, поэтому возведение сплошной кладки толщиной, превышающей 38 см, считается экономически нецелесообразной.

Кирпич стеновой пустотелый

Итак:

  • Существует немало способов выйти из положения. Для того и придуман пустотный (щелевой) кирпич, чтобы можно было уменьшить вес кладки, а соответственно, и снизить нагрузку на фундаментную часть здания. Применяются и такие технологии, которые позволяют облегчить кладку и с применением полнотелого кирпича.
  • Это ведение кладки с уширенными швами, с образованием продольных пустот и колодцев, заполняемых эффективными утеплителями. Кроме того, для устройства кирпичных стен применяют кладочные и штукатурные растворы, которые принято называть тёплыми. Благодаря содержанию перлитового песка, их теплоизоляционный коэффициент в разы ниже, аналогичного показателя обычного раствора.

Тёплый кладочный раствор

  • Несомненным достоинствам кирпичных домов является тот факт, что температура воздуха в их помещениях колеблется очень незначительно. Всё дело в том, что кладка не только медленно прогревается, но и медленно остывает, и чем толще стена, тем дольше сохранится тепло.
  • Однако в дачных и загородных домах, в которых постоянно никто не живёт, прогрев стен из кирпича требует гораздо большего расхода топлива, чем просто для поддержания комфортного микроклимата. Перепады температур способствуют образованию конденсата на наружных и внутренних поверхностях стен, что чревато появлению плесени и высолов, приводит к постепенному разрушению кладки.

Обшивка кирпичных стен в непостоянно отапливаемом доме

Лучше всего в таких случаях, когда изнутри стены обшиты деревом. В зависимости от статуса дома, это может быть вагонка, планкен, листы фанеры или OSB, панели из дерева или МДФ.

Отлично подходит и гипсокартон, так как он так же имеет неплохие теплоизоляционные качества. Ну а снаружи их желательно облицевать по системе утепляемых вентилируемых фасадов – примерно так, как это показано на представленном выше фото.

Немного полезной информации

Здания малой этажности могут возводиться из любых видов кирпича. Кроме обыкновенного глиняного, это ещё и силикатные, и гиперпрессованные кирпичи, у которых, однако, есть кое-какие ограничения.

Несмотря на их прочность, которая в принципе, не уступает прочности кирпича керамического, эти изделия не используют для возведения стен подвалов и ленточных фундаментов. В помещениях с высокой влажностью, поверхность такой кладки обязательно должна быть защищена.

Стены, возводимые из силикатного кирпича

Если стена кирпичная внутренняя является несущей, то она никак не может иметь толщину меньше, чем в один кирпич. Она может возводиться как из полнотелого, так и из пустотного кирпича. Для кладки простенков и столбов тоже есть свои нормы. Размер простенка не может быть в сечении меньше, чем 250*610 мм. Сечение столба, выкладываемого из кирпича, должно быть минимум 380*380 мм.

Гостиная с кирпичной стеной

  • Приступая к строительству, неплохо было бы заранее знать о том, какие варианты внутренней отделки и дизайна помещений в нём будут использоваться. И в этом могут помочь как раз-таки перегородки. Для их возведения можно использовать не рабочий, а лицевой кирпич, что позволит без лишних затрат использовать такой вариант оформления интерьера, как кирпичная стена в гостиной, столовой, или в спальне.
  • Невероятно красиво так же смотрится декоративная стенка, выполненная со стороны фасада для утепления, или просто в качестве облицовки. Тут, конечно, ничего не может сравниться с клинкерным кирпичом. На внешний вид он хорош и сам по себе, а если учесть ещё и различные вариации его лицевой отделки, то при грамотном подходе к выбору цвета и фактуры, фасад дома будет смотреться ну просто как с картинки.

Клинкерная облицовка на фасаде

Размеры кирпичной кладки

Стандартизация систем перевязки кирпичной кладки и размеров кирпича, способствует стандартизации размеров кирпичной кладки. В случае кладки стен без утеплителя или воздушных прослоек, размеры стен соответствуют модульным размерам граней кирпича и нормированным толщинам кладочных швов. При проектировании размеров кирпичных колонн, простенков и толщин стен, принято считать ширину вертикального кладочного шва равной 10 мм (на практике 8-12 мм). В этом случае, два кирпича уложенных тычком, составляют участок кладки, равный длине кирпича уложенного ложком (120 мм + 10 мм + 120 мм = 250 мм).

Следовательно, размеры кирпичной кладки в плане могут быть — 120, 250, 380, 510, 640, 770, 900, 1030 мм и далее. Есть и исключения. Иногда, кирпичные перегородки выполняют кладкой кирпича на ребро. В этом случае толщина перегородки не 120, а 65 мм. Другим исключением является упомянутая ранее конструкция стен с воздушной прослойкой или утеплителем. В этом случае размеры кирпичной стены зависят от толщины утеплителя или пустоты. Толщина сечения складывается из модульного размера конструктивной части стены, облицовочного слоя толщиной 120 мм и рассчетной толщины утеплителя.

С размерами кирпичной кладки в плане разобрались. Вертикальные размеры кладки подчиняются тем же законам, но с одной оговоркой. В строительстве принято два стандарта кирпича. Обычный кирпич имеет высоту 65 мм. Еще есть утолщенный с высотой 88 мм. При проектировании высоты конструкций принимают размер шва кирпичной кладки между горизонтальными рядами — 12 мм. На практике допускается 10-15 мм. При выполнении армированной кирпичной кладки и при электропрогреве кладки, в горизонтальные швы укладываются сетки или электроды. Поэтому размер швов зимней кирпичной кладки не менее 12 мм. Получаем высоту стен, простенков и колонн из обычного кирпича — 77, 154, 231, 308, 385, 462 и далее через 77 мм. Для утолщенного (полуторного) кирпича — 100, 200, 300, 400, 500 и далее через 100 мм. При этом, 13 рядов стандартного кирпича соответствует 10 рядам полуторного (1000 мм).

Размеры проемов кирпичной кладки устанавливаются в зависимости от устанавливаемых оконных или дверных коробок. Сегодня, массовое строительство ориентировано на индивидуальную планировку. Поэтому перегородки и проемы в них возводятся после продажи квартиры (дома) с учетом пожеланий владельца. Если же, размер коробки известен заранее, проем делается на 20 мм больше. Этим гарантируется качественная установка рамы (коробки) в проем с последующим уплотнением.

При выполнении кладочных планов на основе архитектурных чертежей, приходится приводить эскизные размеры к конструктивным с учетом размеров кирпича. Чтобы каждый раз не высчитывать, проектировщик пользуется таблицей размеров кирпичной кладки .

Ряды (для вертикальных размеров)

Размеры вертикальные для стандартного кирпича, мм

Размеры вертикальные для утолщенного кирпича, мм

Рекомендации по укладке разных видов кирпича

Несущие стены и подвергаемые частым влажностным воздействиям цокольные участки возводят из полнотелого керамического кирпича, чаще всего одинарного формата. Оптимальной схемой в данной случае считается двухрядная, она обеспечивает равномерное распределение весовых нагрузок, итоговая толщина – 25 см. Изделия рекомендуют монтировать после тщательной проверки ровности и гидроизоляции основания и визуального осмотра на предмет повреждений. Для исключения ошибок первый ряд вначале размещается без раствора, в сухом виде, все неформатные блоки удаляются.

Толщина самого нижнего слоя может достигать 20 мм, все последующие укладываются с учетом проектных данных. Для выполнения вертикальных швов на тычковую сторону кирпича наносится немного состава, после чего он слегка придавливается к установленным ранее блокам. Избытки смеси в продольном направлении незамедлительно удаляются кельмой, плавным движением снизу-вверх

При выполнении горизонтальных рядов это делать не рекомендуется из-за риска размазывания ЦПС по поверхности, что особенно важно при работе с лицевым кирпичом. Достичь равномерной толщины без перерасхода помогает специальный шаблон, при отсутствии опыта его используют не только в продольном, но и в поперечном направлении

Строительство любых конструкций начинают с угла, с последующим закреплением порядовки – специальной планки для контроля уровня. Стены, подлежащие оштукатуриванию или утеплению, возводят с пустошовкой – утапливанием раствора вглубь на 10-15 мм с лицевой стороны кирпичной кладки.

Многорядные теплоизолирующие системы возводят из поризованной керамики с достаточно хорошей маркой прочности. Обшей требования к толщине шва и ровности остаются неизменными, но из-за наличия пустот следует быть готовым к увеличению расхода раствора. Изменения также касаются его состава, для исключения мостиков холода в стандартную ЦПС, смешанную в пропорции 1:3, вводят снижающие теплопроводность добавки: крошку керамзита, пеностекло и их аналоги. Схема в многорядных конструкциях усложняется, при сомнении в своих силах работу доверяют специалистам.

Керамический и прессованный силикатный кирпич по аналогии с остальными начинают класть с угла, с тщательной проверкой уровня и выставлением в сухом виде каждого ряда. Но из-за высоких требований к декоративности меняется тип шва, он становится вогнутым или выпуклым, затирку проводят незамедлительно. Второй вид чаще выбирается при облицовке фасадов, такая расшивка усиливает влагозащищенность стен.

К нюансам относят заложение небольших вентиляционных отверстий в вертикальных швах, как правило, на каждом 4 ряду. В ходе работ лицевую поверхность берегут от брызг раствора, случайно попавшие капли удаляются сухой тряпкой до начала их схватывания. Требования к кладочным и затирочным смесям зависят от степени водонасыщения: обычные керамические разновидности смачиваются перед монтажом, клинкерные монтируются сухими, но только на специальные составы с минимальным содержанием вытягивающих соли веществ.

Значение перевязки при возведении конструкции

Безопасность строительной конструкции зависит от его правильного возведения. Обычная кладка осуществляется длинной стороной материала, такой способ называется ложками, короткой стороной и поперек стены — тычками. Возведение начинается с выведения углов на несколько кирпичей выше обычной конструкции. Слой, сформированный между кладкой, поправляется, а излишки убирают, пока раствор не затвердел. После осуществляют расшивку.

Главные правила:

  • При возведении постройки необходимо проверять закладку углов угольником не менее двух раз на протяжении 1 м кладки.
  • Проверять горизонтальность рядов (правилом и уровнем), а вертикальность поверхности углов (правилом с уровнем отвесом).
  • Возникшие лучше выровнять следующим рядом.
  • Толщина раствора между материалом должна измеряется каждые 5—6 рядов.

Для чего нужна расшивка

А теперь давайте более подробно рассмотрим, для чего же нужна эта затирка и подрезка швов в кирпичном доме, ведь многие строения стоят годами и никто ничего с ними не делает.

  • Как мы уже говорили, это благоприятно сказывается на эстетической стороне дома. К примеру, можно с легкостью спрятать разницу в оттенках, когда раствор замешивается постепенно, в течение несколько дней.
  • Затирка швов кирпичной кладки сокращает количество влаги, которая попадает на швы, разрушая цементную основу. Это позволяет продлить срок службы всего дома, откладывая в далекое будущее ремонтные работы. Если вы не знаете, то цена восстановления кирпичной стены, при появлении трещин и обвалов, весьма и весьма «неприятна».
  • Правильная расшивка еще и позволяет увеличить изоляционные свойства кирпичных стен, ведь именно швы являются основным источником потери тепла.

Стена после расшивки – шов однотонный, кирпичи четко выделяются

Где применяется расшивка

Что интересно, для затирки швов подходит как строительный кирпич, так и двойной силикатный кирпич М 150 (подходит и для облицовочного декоративного кирпича ).

Главное – стена не должна быть отштукатуренной, ведь расшивка, это аналог отделочного материала, только наносится на определенную часть поверхности.

  • Ее можно использовать для уличных стен, что является наиболее распространенным вариантом.
  • Также она полезна и на внутренних работах, когда требуется придать колорит декоративной поверхности.
  • Расшивку можно использовать и для стен, которые возводятся из естественного (натурального) камня.
  • Расшить кладку можно на любом этапе: непосредственно при взведении стен, либо после того, как дом будет построен и даст усадку. Есть одна принципиальная разница – при совместной расшивке и кладке легче удалять лишний раствор, который еще не успевает засохнуть. На готов дом это необходимо делать с усилием, ведь цементный раствор довольно-таки прочный.

Факторы, влияющие на размер шва

При возведении стен придерживаются установленной средней толщины горизонтальных швов в 10 мм. Это значение варьируется на 1-2 миллиметра в одну и другую стороны. Более конкретные показатели толщины швов между кирпичами определяются в утвержденном проекте здания и строго контролируются.

Большинство каменщиков делают горизонтальный шов толщиной в 12 мм, а поперечный – 10 мм.

Допустимыми значениями считаются:

  • в продольных рядах 10-15 мм;
  • в вертикальных рядах 8-12 мм.

Причиной снижения прочности выступает неравномерный вывод воды из раствора.

Равномерность и толщина швов кирпичной кладки зависят от:

  • Профессионализма строителей. Работу лучше доверять профильным бригадам каменщиков.
  • Жесткости раствора. Если применяется цементно-песочный состав густой консистенции, допускается толщина раствора до 12 мм. При использовании пластичных клеевых составов это параметр может составлять 8-10 мм.
  • Условий проведения работ. Зимой кладку кирпича проводят с применением противоморозных добавок или осуществляют обогрев конструкций. Размер шва лучше делать минимальным, поскольку при низких значениях температуры кладку делают более монолитной.
  • Формы и размеров материала. Кирпич, как самый распространенный строительный материал, отличается неровностью поверхности и неодинаковыми размерами, особенно при использовании дешевых его видов. При возведении стен опытные каменщики регулируют ширину шва между кирпичами до 2 мм, в зависимости от проектных данных.

Точность кирпичной кладки также зависит от доли пустот в изделиях, морозостойкости раствора и марки применяемого цемента.

На толщину раствора между кирпичами влияет консистенция кладочного состава. Правильно приготовленная смесь заполняет собой все неровности и пустоты, но только до толщины определенного размера. При ее превышении слой просто расползается по сторонам, не заполняя шероховатости, что приводит к ухудшению качества кладки.

Требования СНиП

Все строительные камни, которые применяются при возведении сооружений, должны быть выбраны в соответствии со стандартами для различных типов стройматериалов, что тоже определяет СНиП. Кирпич, который используется для наружной кладки, должен иметь прямоугольную форму и чёткие грани. Каждый строительный камень перед укладкой визуально осматривается мастером.

А также важно правильно приготовить раствор, который должен иметь подвижность не более 7 см. Для обеспечения таких параметров может потребоваться добавление различных компонентов в цементную смесь, среди которых пластификаторы, известь и химические добавки

Вносятся эти компоненты в зависимости от требований производителя.

В зимнее время рекомендуется соблюдать температуру раствора не ниже +25 градусов. Если условия не позволяют придерживаться такой температуры, то необходимо добавлять пластификаторы в раствор.

Также СНиП определяет, что запрещено использование строительных камней, которые не имеют соответствующих сертификатов, особенно при возведении жилых зданий.

Толщина шва кирпичной кладки

Что и говорить, керамический кирпич — это один из наиболее востребованных строительных материалов. Технология производства кирпича, как и различные типы его кладки, известны с незапамятных времен. Как долго простоит здание, построенное из кирпича, зависит не только от его качества, но и от качества раствора, технологии укладки, мастерства каменщика и толщины швов в кирпичной кладке.

Хотя одним из параметров долговечности сооружения является морозостойкость кирпича (способность выдерживать определенное количество полных циклов замораживания и размораживания), с поправкой на климатический коэффициент, неправильная толщина шва может полностью разрушить всю систему расчетов.

Для кирпичных кладок толщина горизонтальных швов должна составлять 12 мм. В некоторых случаях допускается минимальная толщина шва — 10 мм, максимальная ширина шва — 15 мм.

Вертикальный шов должен быть 10 мм. Минимально возможный вертикальный шов — 8 мм. Максимальная ширина вертикального шва — 15 мм. В любом строительном проекте толщина швов обязательно указывается. Без этого показателя весьма сложно сделать правильную смету строительства объекта, так как сложно рассчитать количество цемента, песка и даже количество кирпича. Стоит каменщику уменьшить толщину швов на пару миллиметров, и может увеличиться общее количество кирпича. Стоит каменщику увеличить размер шва, и уменьшается прочность здания.

Чем толщина шва кирпичной кладки больше, тем сложнее достигать равномерной плотности шва между кирпичами. Кирпич из-за неравномерной плотности может испытывать дополнительные нагрузки на изгиб и срез. Толстые швы в кладке способствуют большей деформации. Поэтому для определенного вида кладки, проектировщиками устанавливается определенная толщина шва. Кроме типов кладки, на толщину швов влияют климатические условия, в которых будет эксплуатироваться здание.

Кроме этого, толщина швов может варьировать в зависимости от погодных условий, в которых выполняются работы по укладке кирпича. Особенно важна толщина шва, когда кирпич кладется в условиях мороза. При увеличении толщины шва, до того момента, пока произойдет схватывание раствора, может кристаллизоваться влага, которая находится внутри раствора.

Проще говоря, вода в растворе просто замерзнет. И как только температура повысится, лед опять превратиться в воду, но вместо прочного шва, уже получится некая сыпучая субстанция. Поэтому толщина шва кирпичной кладки при работах в морозную погоду должна быть минимально возможной. Кроме этого в раствор добавляются различные наполнители, которые играют роль антифриза.

Толщину швов, при правильном подходе к технологии, обязательно проверяют. Для этого производят замер ширины нескольких рядов кладки (обычно 5–6 рядов). Полученный размер делят на количество рядов, вычитают размер кирпичей, а оставшуюся цифру делят на количество швов. Полученная средняя цифра не должна выходить за пределы, прописанные в проекте здания.

В некоторых случаях толщина швов может составлять всего лишь 5 миллиметров. Обычно это ответственная кладка из огнеупорного кирпича, которая применяется в печах с огромной температурой.

Газосиликат, газосиликатные блоки, ячеистый бетон, газобетон, автоклавный газобетон. Все эти наименования относятся к одному и тому же строительному материалу — автоклавному газобетону.

Кладка кирпича под расшивку применяется, когда на поверхность кирпичной кладки не будут наноситься отделочные материалы, но при этом поверхность должна выглядеть визуально законченной.

Характеристики здания напрямую зависят от качества выполнения кирпичной кладки. В том числе, от качества кладки зависит прочность, термоизоляция и долговечность здания в целом.

Владимир Сообщения: 1

Средняя величина шва Ответ #1 дата : 24.10.2013 в 05:53:48

При указанном вами расчёте средней величины толщины шва могут пройти даже ненормативные швы. Пример: между шестью рядами кирпича толщина швов, измеренная у каждого шва состовляет 8,19,23,7 — ни один шов не соответствует СНиП. Считаем по вашей схеме: измеряем 6 рядов от кирпича до кирпича — 465, вычитаем размер кирпича — для примера 65. 465 — 65*6 =75 делим на количество швов — 5, 75/5 = 15, что вполне соответствует СНиП. Т.е. ненормативные швы при таком расчёте оказываются в рамках СНиП.

Поля отмеченные * обязательны. HTML тэги отключены.

Толщина наружной стены дома

В плане несущей части, толщина наружной стены индивидуального дома в 25см справится со своей задачей полностью, но у полнотелого кирпича, кроме его превосходных качеств, есть и свои недостатки. Одним из недостатков является хорошая теплопроводность. Говоря коротко, если вы построите дом с недостаточной толщиной наружных кирпичных и без дополнительного утепления, то при отрицательных температурах зимой начнут мокреть стены в доме .

Что в таком случае делать?

Увеличение толщины стены индивидуального строения

Если попробовать увеличить толщину стены, то получится, что она должна быть 0,64м. , т.е. в 2,5 кирпича из расчета максимальной температуры зимой -30оС. Учитывая, что удельный вес кирпичной кладки очень большой, под такую стену необходим массивный фундамент под дом , который бы выдержал такую нагрузку, а это огромные затраты, да и сам кирпич не самый дешевый строительный материал.

Использование пустотелого кирпича для кирпичной стены

В кладке можно использовать, так называемый, пустотелый кирпич, который позволит уменьшить толщину стены индивидуального строения за счет пустот, с помощью которых уменьшится ее теплопроводность.

Использование утеплителя внутри стены индивидуального дома

Использование дополнительного материала для утепления внутри кирпичной стены – идеальный вариант в данном случае, который пользуется огромной популярностью и имеет кучу достоинств. На сегодняшний день, строительство стен дома из кирпича без утеплителя — не целесообразно, и практически в современном строительстве не используется.

Пирог такой стены выглядит следующим образом:

Наружная часть стены толщиной в 0,5 кирпича, т. е. 12см.- утеплитель, толщина и тип которого выбирается с учетом климатических условий.- внутренняя часть стены, для обеспечения несущей способности, из кирпича толщиной в 25см или блоков.

Выбор такого способа возведения кирпичных стен индивидуального дома решит сразу несколько проблем:

Уменьшение затрат на фундамент- уменьшение затрат на кирпич- увеличение площади дома, за счет уменьшения толщины стены

Да и вообще, жить в индивидуальном кирпичном доме – одно удовольствие. Такой дом никогда не потеряют своей популярности, потому как, при правильно заложенном фундаменте, такой дом простоит «вечность».

Приветствую всех читателей! Какой должна быть толщина кирпичных наружных стен – тема сегодняшней статьи. Наиболее часто используемыми стенами из мелких камней выступают кирпичные стены. Это обусловлено тем, что применение кирпича решает вопросы созидания зданий и сооружений практически любой архитектурной формы.

Начиная выполнять проект, проектная фирма производит расчет всех конструктивных элементов – в том числе рассчитывается толщина кирпичных наружных стен.

Стены в здании выполняют различные функции:

  • Если стены являются только ограждающей конструкцией
    – в этом случае они должны соответствовать теплоизоляционным требованиям, чтобы обеспечить постоянный температурный и влажностный микроклимат, а также обладать звукоизолирующими качествами.
  • Несущие стены
    должны отличаться необходимой прочностью и устойчивостью, но и как ограждающие, иметь теплозащитные свойства. Кроме того, исходя из назначения постройки, ее класса, толщина несущих стенок должна соответствовать техническим показателям его долговечности, огнестойкости.

Размер шва меж кирпичами

Правильный выбор метода кирпичной кладки описывает крепкость и качество сооружаемого объекта, расход в, а также стоимость и длительность строй работ.

Важную роль в обеспечении свойства сооружаемой конструкции играет сама кирпичная перевязка.

Дело в том, что таковая кладка подразумевает наличие вертикальных и горизонтальных швов, которые заполняются цементным веществом. Он выступает в качестве связывающего компонента, который связывает отдельные блоки меж собой в единую конструкцию.

Пропорции

Приготовление раствора для кладки кирпича подразумевает соблюдение определенных пропорций в каждом определенном случае.

Такое соотношение начальных компонентов зависит от этажности возводимого строения, типа сооружаемой конструкции, состава и типа грунта, а также неких остальных параметров.

Традиционно соотношение цемента и песка составляет , а в отдельных вариантах это соотношение может достигать , в зависимости от строительных особенностей сооружаемого строения и марки самого цемента.

Вода занимает приблизительно 0,8 частей на одну часть сухого цемента.

2. Твердость раствора и избранная разработка. При размещении вприжим юзаются густые прочные цементно-песочные консистенции, толщина шва выполняется очень вероятной – 12 мм.

При задействовании наиболее водянистых и пластичных составов (впристык и с подрезкой) класть изделия следует как можно теснее. Расстояние меж примыкающими элементами в этом случае не превосходит мм.

Толщина самого нижнего слоя может достигать 20 мм, все следующие укладываются с учетом проектных данных. Для выполнения вертикальных швов на тычковую сторону кирпича наносится мало состава, опосля что он слегка придавливается к установленным ранее блокам.

После проверки уровня и аккуратной корректировки (при необходимости) элементы нельзя двигать до начала схватывания, опосля пары рядов рекомендуется делать перерыв.

В случае выхода последних рядов кирпича, раздвигают либо сдвигают вертикальный шов на 2 мм в ту либо иную сторону.

При этом, 13 рядов обычного кирпича соответствует 10 рядам полуторного ( мм).

Газосиликат, газосиликатные блоки, ячеистый бетон, газобетон, автоклавный газобетон.

Все эти наименования относятся к одному и тому же строительному — автоклавному газобетону.

С практической стороны, чем толщина шва меж кирпичом больше, тем сложнее достигается равномерность и плотность раствора меж блоками. Широкие швы могут содействовать появлению ненужной деформации. Каждому определенному виду кладки соответствует определенная толщина раствора. Климатические условия, в которых планируется эксплуатация возводимого сооружения, также учитываются при определении такового показателя, как толщина швов меж отдельными блоками.

Существует множество примеров, когда требуется выдерживать толщину швов в строго определенных параметрах с тем, чтоб обеспечить нужную крепкость кладки.

Толщина раствора между кирпичами

Автор Евгения На чтение 23 мин. Опубликовано

Толщина раствора между кирпичами

Какой толщины должны быть швы в кирпичной кладке?

Качество и надежность кирпичной кладки напрямую зависят от выбранной и реализованной толщины наносимого в продольных и вертикальных швах раствора. Эта величина закладывается еще на стадии проекта, контролируется на каждом ряду и проверяется путем измерения высоты возводимого участка через 5-6. Отклонение от рекомендуемых значений приводит к перерасходу состава, образованию непрочных связей между блоками и быстрому разрушению в дальнейшем. Снижение прочности обусловлено возникновением дополнительных нагрузок на сжатие и изгиб и неравномерным выводом влаги из соединительных смесей, что недопустимо.

Стандартные требования к толщине шва

Усредненное стандартное значение составляет 10 мм, более точное выбирается в зависимости от вида кирпича и конструкции. При больших отклонениях в меньшую сторону строителям не удается компенсировать возможные неровности керамических изделий и расчетного количества блоков может просто не хватить, в большую – стены теряют прочность по приведенным выше причинам.

Заявленные стандартом точные параметры актуальны при использовании рядовых элементов при возведении несущих систем. Для кирпичных кладок толщина горизонтальных швов поддерживается на уровне 12 мм, вертикальных – 10. Допустимый предел в продольных рядах варьируется от 10 до 15 мм, поперечных – от 8 до 12. Отклонение от заявленного в проекте значения недопустимы, он постоянно контролируется и проверяется.

На толщину и равномерность швов оказывают влияние:

1. Профессионализм каменщиков. Ввиду высоких требований к надежности конструкций из мелкоштучных блоков работы доверяют узкопрофильным специалистам, в идеале – опытным бригадам.

2. Жесткость раствора и выбранная технология. При размещении вприжим используются густые высокопрочные цементно-песочные смеси, толщина шва выполняется максимально возможной – 12 мм. При задействовании более жидких и пластичных составов (впристык и с подрезкой) класть изделия следует как можно теснее. Расстояние между соседними элементами в этом случае не превышает 8-10 мм.

3. Климатических условий и последующей эксплуатации зданий. При проведении работ в зимнее время и использовании растворов с противоморозными добавками или обогреве конструкций швы между кирпичами рекомендуют делать минимальными. Это же относится к стенам, возводимым в северных широтах, для снижения влияния низких температур их кладка должны быть максимально монолитной.

4. Геометрическая точность размеров и форм. В сравнении с размещаемыми на 2-3 см строительного клея газобетонными блоками монтировать кирпич сложнее из-за необходимости корректировки отклонений от заявленных и нормативных значений. Использование дешевых и неодинаковых элементов вынуждает каменщиков менять толщину швов в отдельных рядах на 1-2 мм для подгонки под проектные данные.

Последний фактор обычно является решающим. Аккуратную корректировку изделий с неправильными размерами и формами могут выполнить только профессиональны, при больших отклонениях итоговая прочность конструкций снижается до 25%. Армирование помогает слабо, для снижения рисков материал тщательно проверяется еще на стадии приобретения. Помимо толщины раствора на надежность кирпичной кладки оказывают влияние марка прочности, доля пустот и морозостойкость продукции, эти характеристики учитываются наряду с геометрической точностью.

Приведенные правила актуальны для любых мелкоштучных элементов, включая силикатные и облицовочные. Незначительное увеличение толщины допускается при работе с двойными разновидностями, но в целом при возведении несущих конструкций и лицевых кладок прослойка поддерживается в пределах 10 мм в вертикальных швах, 12 мм – продольных. Исключение составляют топки высокотемпературных печей и аналогичные сооружения из огнеупоров – размещается около 5 мм специального раствора. К отдельной группе относится плитка прямоугольной формы, ее монтируют с соблюдением рекомендуемой нормы расшивки, в свою очередь зависящей от фактуры и вида края изделий и требований к влагозащищенности.

Рекомендации по укладке разных видов кирпича

Несущие стены и подвергаемые частым влажностным воздействиям цокольные участки возводят из полнотелого керамического кирпича, чаще всего одинарного формата. Оптимальной схемой в данной случае считается двухрядная, она обеспечивает равномерное распределение весовых нагрузок, итоговая толщина – 25 см. Изделия рекомендуют монтировать после тщательной проверки ровности и гидроизоляции основания и визуального осмотра на предмет повреждений. Для исключения ошибок первый ряд вначале размещается без раствора, в сухом виде, все неформатные блоки удаляются.

Толщина самого нижнего слоя может достигать 20 мм, все последующие укладываются с учетом проектных данных. Для выполнения вертикальных швов на тычковую сторону кирпича наносится немного состава, после чего он слегка придавливается к установленным ранее блокам. Избытки смеси в продольном направлении незамедлительно удаляются кельмой, плавным движением снизу-вверх. При выполнении горизонтальных рядов это делать не рекомендуется из-за риска размазывания ЦПС по поверхности, что особенно важно при работе с лицевым кирпичом. Достичь равномерной толщины без перерасхода помогает специальный шаблон, при отсутствии опыта его используют не только в продольном, но и в поперечном направлении.

Строительство любых конструкций начинают с угла, с последующим закреплением порядовки – специальной планки для контроля уровня. Стены, подлежащие оштукатуриванию или утеплению, возводят с пустошовкой – утапливанием раствора вглубь на 10-15 мм с лицевой стороны кирпичной кладки.

После проверки уровня и аккуратной корректировки (при необходимости) элементы нельзя двигать до начала схватывания, после нескольких рядов рекомендуется делать перерыв.

Многорядные теплоизолирующие системы возводят из поризованной керамики с достаточно хорошей маркой прочности. Обшей требования к толщине шва и ровности остаются неизменными, но из-за наличия пустот следует быть готовым к увеличению расхода раствора. Изменения также касаются его состава, для исключения мостиков холода в стандартную ЦПС, смешанную в пропорции 1:3, вводят снижающие теплопроводность добавки: крошку керамзита, пеностекло и их аналоги. Схема в многорядных конструкциях усложняется, при сомнении в своих силах работу доверяют специалистам.

Керамический и прессованный силикатный кирпич по аналогии с остальными начинают класть с угла, с тщательной проверкой уровня и выставлением в сухом виде каждого ряда. Но из-за высоких требований к декоративности меняется тип шва, он становится вогнутым или выпуклым, затирку проводят незамедлительно. Второй вид чаще выбирается при облицовке фасадов, такая расшивка усиливает влагозащищенность стен.

К нюансам относят заложение небольших вентиляционных отверстий в вертикальных швах, как правило, на каждом 4 ряду. В ходе работ лицевую поверхность берегут от брызг раствора, случайно попавшие капли удаляются сухой тряпкой до начала их схватывания. Требования к кладочным и затирочным смесям зависят от степени водонасыщения: обычные керамические разновидности смачиваются перед монтажом, клинкерные монтируются сухими, но только на специальные составы с минимальным содержанием вытягивающих соли веществ.

Толщина шва при кладке кирпича

Параметры перевязки материала в строительном процессе выбирают на стадии проектирования конструкции. Зависит толщина шва кирпичной кладки от размеров рабочего материала. Чтобы получить ровный результат постройки, применяют параметры горизонтального — 12 мм (допустимые отклонения 10—15), вертикального — 10 мм (в исключении 8—15). На качество и прочность конструкции влияет выбор способа кладки, перевязка, тип выбранного раствора. Для каждого вида рабочего материала проектируется отдельная величина шва между кирпичами, которая контролируется при кладке каждого слоя стройматериала.

Значение перевязки при возведении конструкции

Безопасность строительной конструкции зависит от его правильного возведения. Обычная кладка осуществляется длинной стороной материала, такой способ называется ложками, короткой стороной и поперек стены — тычками. Возведение начинается с выведения углов на несколько кирпичей выше обычной конструкции. Слой, сформированный между кладкой, поправляется, а излишки убирают, пока раствор не затвердел. После осуществляют расшивку.

  • При возведении постройки необходимо проверять закладку углов угольником не менее двух раз на протяжении 1 м кладки.
  • Проверять горизонтальность рядов (правилом и уровнем), а вертикальность поверхности углов (правилом с уровнем отвесом).
  • Возникшие лучше выровнять следующим рядом.
  • Толщина раствора между материалом должна измеряется каждые 5—6 рядов.

При несоблюдении установленных параметров конструкция будет недостаточно прочной. Правильная расшивка обеспечивает построению устойчивость от воздействия внешних факторов.

Виды применяемого шва

Во время возведения любого ряда конструкции размеры шва в кирпичной кладке играют важную роль. Визуально определяют качество строительства, благодаря которому конструкция становится единым целым. Стандартные размеры перевязки материала: горизонтальный — 12 мм, вертикальный — 10 мм. Применение большего зазора уменьшает теплоизоляцию и прочность стены. Благодаря параметрам зазора проводится расчет необходимого раствора для конструкции. Отклонения от заданных параметров не должны допускаться.

Тип и размеры

  • Горизонтальный — средний размер составляет 12 мм. Допускаются отклонения при выборе разного вида стройматериала: толщина шва не менее 10 и не более 15 мм.
  • Вертикальный — допустимая ширина 10 мм. В отдельных случаях допускаются такие параметры: минимальный шов — 8, максимальный — 15 мм.
  • выпуклый;
  • в подрезку;
  • пустошовка;
  • односрезный;
  • двухсрезный вогнутый;
  • двухсрезный выпуклый.

Если при строительстве перегородочной стены нужно класть кирпичи на ребро, то слой раствора между ними может быть меньше.

Кладочный материал также кладется и на ребро, в таком случае параметры шва сокращаются до 6,5 мм — это обычно перегородочные стены. Шов подбирается под материал при возведении конструкция стен с воздушной прослойкой и утеплителем. В таком случае пользуются таблицей с размерами требуемого стройматериала. При уменьшении параметров перевязки возрастает количество строительного материала, при увеличении — наоборот. Для таких стройматериалов, как силикатный, белый, полнотелый и пустотелый, применяются стандартные размеры.

Укладываем шамотный кирпич правильно

В кладке кирпича необходимо уделять особое внимание качественной и правильной расшивке шва. При кладке шамотным кирпичом используют огнеупорный раствор. В незаделанные или заглубленные зазоры может попадать влага и разрушать конструкцию. Шамотный кирпич используется в строениях при достаточно высоких температурах. От температурного режима зависят и параметры перевязки: чем выше температура, тем тоньше делается шов. Представляют четыре размера перевязки при кладке шамотными кирпичами, в миллиметрах:

Как сделать качественный шов?

Выделяют два вида изделия: полнотелый и пустотелый. Красный кирпич принято выкладывать целыми, а не половинками и кусочками. Тогда не учитывается кладка углов и получается лицевая красивая кладка облицовочного кирпича. Для красивой конструкции красным кирпичом используют шаблон, квадратную конструкцию из металла 10 на 10 мм. Зазор между блоками должен составлять 12 мм — горизонтальный, 10 мм — вертикальный. В случае выхода крайних рядов кирпича, раздвигают или сдвигают вертикальный шов на 2 мм в ту или иную сторону.

После выполненной корректировки перевязки не следует двигать блоки до полного схватывания раствора.

От чего зависит толщина швов?

В первую очередь на размер перевязки влияет размер кирпича, высота которого — 65 или 88 мм. При таких параметрах за основу берут толщину стандартного шва. В строительстве конструкции утолщенным кирпичом применяют максимально допустимые размеры. Следует помнить, что материал с большой массой создает давление на нижние ряды.

Если используют металлическую сетку или арматуру, применяют другие размеры швов кирпичной кладки: 12 и 10 мм. Возведение конструкции в зимнее время влияет на сам процесс. Жидкость в смеси на морозе кристаллизуется, тогда как в теплое время раствор становится сыпучим. Во избежание таких проблем в перевязку материала добавляют дополнительные связующие материалы для повышения пластичности раствора.

Размер шва между кирпичами

Правильный выбор способа кирпичной кладки определяет прочность и качество сооружаемого объекта, расход материалов, а также стоимость и продолжительность строительных работ. Важную роль в обеспечении качества сооружаемой конструкции играет сама кирпичная перевязка. Дело в том, что такая кладка предполагает наличие вертикальных и горизонтальных швов, которые заполняются цементным раствором. Он выступает в качестве связующего компонента, который связывает отдельные блоки между собой в единую конструкцию.

Особенности кладки

По технологии кладки между кирпичами формируется слой определенной толщины, а его излишки удаляют. Затем, пока цементная смесь еще не затвердела, выполняется расшивка шва между кирпичами при помощи специального инструмента.

На практике, производится заполнение пространства между отдельными блоками и последующая затирка швов с тем, чтобы обеспечить необходимую герметизацию такой строительной конструкции.

Благодаря обработке шва между уложенным кирпичом, кладка приобретает привлекательный и завершенный внешний вид. К тому же, правильная расшивка кирпичной кладки в большей степени обеспечивает стенам устойчивость к воздействию внешних факторов, а также эффективнее препятствует проникновению влаги внутрь строения. В конечном итоге, постройка получит значительное продление срока своей эксплуатации.

Раствор для кладки

Для скрепления отдельных кирпичей между собой используется специальный раствор на основе цемента. От его качества зависит прочность и устойчивость всей строительной конструкции. Изготавливается такая смесь из следующих материалов:

  • портландцемент;
  • очищенный и просеянный песок;
  • вода;
  • специальные добавки (применяются в случае необходимости).

Количество определяется объемом соответствующих строительных работ. Расход этого материала зависит от выбранного способа кладки, то есть толщины стен.

Пропорции

Приготовление раствора для кладки кирпича предполагает соблюдение определенных пропорций в каждом

конкретном случае. Такое соотношение исходных компонентов зависит от этажности возводимого здания, типа сооружаемой конструкции, состава и типа грунта, а также некоторых других параметров. Обычно соотношение цемента и песка составляет 1:3, а в отдельных случаях это соотношение может достигать 1:6, в зависимости от архитектурных особенностей сооружаемого строения и марки самого цемента. Вода занимает примерно 0,8 частей на одну часть сухого цемента.

Какую выбрать толщину швов

На практике, швами называются заполненные раствором промежутки, которые расположены между укладываемыми блоками. Такой параметр, как толщина, является важным показателем при основных строительных расчетах. Поскольку они бывают горизонтальные и вертикальные, то и толщина этих промежутков имеет соответствующий размер. В любом строительном проектном документе такой размер указываются обязательно, поскольку без него довольно трудно сделать вычисления и правильно рассчитать смету сооружаемого объекта.

Не зная такую характеристику, как толщина шва, будет трудно определить необходимое количество исходных компонентов для приготовления раствора для кладки кирпича. Среднестатистические значения этих показателей известны, они содержатся во многих справочниках по строительству. К примеру, средний размер толщины горизонтального шва составляет 12 мм, а размер вертикального промежутка между блоками – 10 мм.

Максимально разрешенная толщина раствора по горизонту составляет не более 15 мм. Минимальное же значение такого показателя по вертикали не должно быть меньше 8 мм.

Увеличение толщины свыше предусмотренных строительными нормами показателей допускается только в тех случаях, если это обосновано особенностями проекта. Подобные технологические отклонения должны отображаться в рабочих проектных чертежах.

С практической стороны, чем толщина шва между кирпичом больше, тем труднее достигается равномерность и плотность раствора между блоками. Широкие швы могут способствовать возникновению нежелательной деформации. Каждому конкретному виду кладки соответствует определенная толщина раствора. Климатические условия, в которых планируется эксплуатация возводимого сооружения, также учитываются при определении такого показателя, как толщина швов между отдельными блоками.

Более того, толщина швов может определяться погодными условиями, при которых производятся строительные работы по кирпичной кладке. Особенно актуален такой размер, когда кирпич укладывается в условиях минусовой температуры. В этом случае при увеличенной толщине швов влага, содержащаяся в растворе, может кристаллизоваться еще до момента его схватывание, что нежелательно скажется на качестве кладки.

Согласно технологическим нормам, размер шва между кирпичом в кладке обязательно должен проверяться и контролироваться.

На практике, измеряется толщина раствора между блоками в 5–6 рядах кладки. Полученный результат делится на количество измеряемых рядов, а затем вычитается размер блоков. Оставшаяся цифра делится на фактическое количество швов. Полученный средний показатель не должен превышать значения, указанные в проекте строящегося сооружения.

В отдельных случаях в кладке такой размер может составлять всего 5 мм. Обычно соблюдение таких минимальных параметров требуется, когда кладка производится огнеупорными кирпичами в печах, которые эксплуатируются при довольно высокой температуре. Дело в том, что в таких условиях открытый раствор, не обладающий достаточной устойчивостью к термическим воздействиям, может довольно быстро разрушиться. Это приведет к нарушению целостности кирпичной конструкции и выходу ее из строя. Существует множество примеров, когда требуется выдерживать толщину швов в строго определенных параметрах с тем, чтобы обеспечить необходимую прочность кладки.

Размеры шва в кирпичной кладке по СНиП

По вытяжке толщины шва можно визуально определить качество строительства любого сооружения, независимо от того, будет это хозяйственное сооружение или жилое. Если не соблюдать расстояние по уровням между строительными камнями, то это не только ухудшает вид и привлекательность строения, но также становится причиной снижения его надежности. Поэтому каждый каменщик должен на этапе возведения сооружения постоянно контролировать толщину швов. Сделать это можно как при помощи измерения линейкой, так и визуально.

Размеры и виды кирпича

Любой кладочный кирпич производится из глинистого состава по разным технологиям, но на прочность сооружения это не влияет. На прочность любой кладки оказывает влияние наличие пустот внутри камня. Раствор в таком случае может проникать внутрь кирпича и обеспечивать ему более надежное сцепление с основой. В зависимости от этого он может быть:

Для отделки дымовых труб и каминов используют полнотелый камень, а при кладке перегородок можно применять пустотелый. Независимо от вида кирпича, его длина и ширина стандартные – это 250 и 120 мм, а высота может различаться. Поэтому и размер швов надо выбирать в зависимости от ширины самого камня.

Факторы, которые влияют на швы

В первую очередь это зависит от консистенции раствора, который может расползаться по сторонам при давлении на него сверху. Специалисты отмечают, что оптимальная толщина шва 10–15 мм в горизонтальной плоскости, а вертикальные швы надо делать в среднем 10 мм. Если же применяются двойные кирпичи, швы надо делать 15 мм.

Контролировать эти размеры можно на глаз, но можно также использовать крестики или пруты из металла определенной толщины. Все эти размеры определяются СНиП, а на соблюдение нормативов влияет подготовка самого работника. Поэтому при кладке фасадов зданий или декоративных конструкций рекомендуется отдавать предпочтение профессионалам, которые могут приготовить раствор в соответствии с требованиями, добавляя в него необходимое количество песка или иных компонентов, чтобы сохранить толщину кладки в требуемых пределах.

Климатические условия и последующая эксплуатация объекта при кирпичной кладке имеют особые значения. Если выполнять кладку при низких температурах, то рекомендуется добавлять в раствор специальные добавки. В таком случае швы нужно делать минимальными, что дает возможность уменьшить влияние негативных факторов на раствор и сделать кладку монолитный.

По ГОСТу также допустимо небольшое отклонение от указанных величин швов, но отклонения не должны быть больше 3 мм, иногда допустимо 5 мм.

Виды швов

Сегодня можно встретить такие виды швов:

Требования СНиП

Все строительные камни, которые применяются при возведении сооружений, должны быть выбраны в соответствии со стандартами для различных типов стройматериалов, что тоже определяет СНиП. Кирпич, который используется для наружной кладки, должен иметь прямоугольную форму и чёткие грани. Каждый строительный камень перед укладкой визуально осматривается мастером.

А также важно правильно приготовить раствор, который должен иметь подвижность не более 7 см. Для обеспечения таких параметров может потребоваться добавление различных компонентов в цементную смесь, среди которых пластификаторы, известь и химические добавки. Вносятся эти компоненты в зависимости от требований производителя.

В зимнее время рекомендуется соблюдать температуру раствора не ниже +25 градусов. Если условия не позволяют придерживаться такой температуры, то необходимо добавлять пластификаторы в раствор.

Также СНиП определяет, что запрещено использование строительных камней, которые не имеют соответствующих сертификатов, особенно при возведении жилых зданий.

Технологические особенности кладки

Эти моменты также регламентируются ГОСТом, поэтому все строительные работы должны производиться в соответствии с проектами и выполняться квалифицированными каменщиками в зависимости от их разряда. Любая кладка регламентируется СНиПом по порядку проведения работ.

  1. Разметка места для стены.
  2. Определение проемов для дверей и окон.
  3. Установка порядовок.

При возведении многоэтажного здания работы производятся поэтапно, а после выгонки первого этажа делается перекрытие. Далее возводятся внутренние стены и при необходимости армируются.

Используемый инструмент должен быть надежным и отвечать техническим условиям, а также находиться в рабочем состоянии. При выполнении работ нужно строго соблюдать требования СНиП по безопасности. Если здание высотное, то все работники должны иметь специальные ремни для работы на высоте. Все каменщики, работающие с подачей материала, должны иметь удостоверения стропальщиков и связь между собой для обеспечения слаженной работы. На объекте не должно находиться никаких посторонних предметов, которые будут мешать проведению работ.

Расшивка

Важную роль для обеспечения законченного вида сооружения играет и расшивка, которая производится после кладки кирпича. Она может быть различных типов и защищает от проникновения воды в кирпич и раствор, что увеличивает срок эксплуатации здания. Расшивается расстояние между кирпичами при помощи специальных приспособлений, что позволяет сформировать чёткий шов. При необходимости в растворы добавляются специальные компоненты для увеличения адгезии. Такое строение после расшивки приобретает более привлекательный вид.

Сама работа по расшивке кропотливая и требует определенного мастерства от работника. На последнем этапе необходимо постоянно контролировать размеры швов и соблюдение технологических режимов в зависимости от элемента кладки.

Возведение любой конструкции начинается выкладкой углов с закреплением порядовки, которая представляет собой специальную планку для регулировки уровня кладки. Если стена будет в дальнейшем утепляться или отделываться другими материалами, то нужно утапливать раствор между кирпичами, чтобы он не выступал наружу. После возведения углов необходимо произвести корректировку, чтобы в дальнейшем стены были без уклонов. А также рекомендуется возводить по несколько рядов кирпича сразу, давая время схватиться раствору, чтобы это не повлияло на геометрию стены.

О том, как сделать идеальный шов кирпичной кладки, вы узнаете из видео ниже.

Подбор толщины шва кирпичной кладки

Визуальным осмотром качество строительства здания определяется по тому, насколько точно выдержана толщина шва кирпичной кладки. При этом не имеет значения, какой объект возводится, будь то жилой дом или хозяйственная постройка, ограждение или декоративные предметы ландшафтного дизайна. Красота должна быть во всем, а для технических сооружений очень важно соблюдение заданных пропорций.

Несоблюдение расстояний по горизонтали и вертикали между кирпичами не только уменьшает привлекательность дома, но и приводит к снижению его надежности. Вот поэтому и проводится постоянный контроль швов при строительстве. Выполняется контроль как визуально, так и посредством измерений.

Виды и габариты кирпича

Перед тем как начать говорить о размере шва кирпичной кладки, необходимо понять конструктивные особенности ее составляющих блоков. Блоки-кирпичи применяются в течение многих веков и за это время у них появились новые названия — это саман, клинкер и керамит, динас и шамот. Понятно, что изготавливаются они из глинистых материалов многообразного минерального состава по различным технологиям, но от этих показателей габариты шва никак не зависят.

А вот плотность и наличие пустот напрямую влияют на прочность кладки. В зависимости от наполнения кирпич может быть:

  1. Полнотелым, т.е. незаполненные пространства в нем отсутствуют, но пористость есть. В силикатном изделии этот показатель 12-14%, а в клинкере 5%. Из них возводят несущие конструкции.
  2. Пустотелым. Для силикатного самана пустотелость лежит в пределах 24-28%, для керамита до 45%. Поскольку воздух — это хороший теплоизолятор и плохо проводит звук, эти характеристики обретают и стены зданий, построенных из такого материала.

При устройстве каминов, печей и дымовых труб применяют полнотелый кирпич, а при кладке внутренних стен и перегородок — пустотелый. Полые камеры внутри изделия могут быть округлой или прямоугольной формы, их количество 4-10 с кратностью 2.

Кладочный раствор наносят на плоскость грани, обладающей большим размером, которую называют постелью. Две другие — это ложковая часть и торец или тычок, самой меньшей площади. В зависимости от того, какая сторона кирпича является внешней, и ряды кладки могут быть ложковыми или тычковыми.

Существуют определенные стандарты для габаритов керамитов и клинкеров. Один показатель — это размеры в плане. Он постоянный для всех разновидностей (250 на 120 мм), а высота различается по названию кирпича:

  • одинарный — 65;
  • полуторный — 88;
  • двойной — 138 мм.

Евростандарты незначительно отличаются от российских. В плане это 240 на 115 или 210 на 100 мм при высоте соответственно 52, 61, 71, 113 и 50, 65 мм. Изменчивость размеров шва будет мало зависеть от того, по какому стандарту изготовлен кирпич.

Факторы, определяющие размеры шва

Консистенция кладочного раствора такова, что позволяет при создании на него давления заполнять неровности поверхности, но только в том случае, если слой смеси не превышает определенной толщины. При нарушении условия происходит просто расползание массы по сторонам без заполнения шероховатостей, что ухудшает качество шва. Оптимальной с этой точки зрения величиной является для горизонтального шва в кирпичной кладке 10-15 мм. Вертикальные можно выдерживать в несколько меньшем интервале, в среднем 10 мм.

Вычисляют общесреднее значение толщины слоя раствора измерением каждого в пределах высоты кладки, рекомендуемая цифра — 12 мм. Это касается кирпичей одинарных (высотой 65) и полуторных (88), ее используют при разработке проекта строительства. Если же керамит двойной (138), то и шов должен увеличиться до 15 мм. Чтобы работать не на глазок, применяют пластмассовые вставки — шаблоны между элементами кладки наподобие крестиков при наклеивании кафельной плитки.

Нестандартные элементы и влияние включений в растворный слой

Отдельно надо рассмотреть строительство из других строительных материалов, размерами значительно превосходящих кирпич. Это следующие изделия:

  1. Газоблоки и пеноблоки. С применением кладочного раствора устанавливают только первый ряд. Толщина шва при этом определяется неровностями основания, сам слой играет выравнивающую роль. Дальнейшая же кладка производится на клеевую основу, у которой толщины практически нет.
  2. При использовании железобетонных элементов раствор не должен быть густым. Обычно к нему подмешивают известковое молочко. Толщина шва здесь также не нормируется, просто идет сглаживание неровностей.
  3. В каменной кладке невозможно выработать какой-то приближенный к реальности норматив, поскольку места прилегания блоков не имеют ровных граней, а представлены только неровностями. Причем часто строго вертикальные швы отсутствуют, а наклонные их заменяют. Но заполнение раствором расстояний между камнями должно быть полноценным, обычно размер щелей 30-40 мм.

Иногда при кладке применяют армирующую сетку, но ее толщина незначительна и на стандартную величину шва влияния не оказывает. В зимнее время для прогрева кирпичной кладки между керамитов закладываются прогревочные электроды, но и при таких условиях расстояние между плоскостями следует выдерживать в пределах 12 мм.

Способы расшивки

В зависимости от того, как будет оформлена фасадная сторона кирпичной кладки, шов может быть полного наполнения или неполного, углубленного на 10-15 мм внутрь стенки. Этим повышается адгезия (прилипание) штукатурки, планируемой к нанесению на поверхность сооружения.

Наполненный раствором промежуток между кирпичами идет под расшивку. Излишняя масса, выдавленная керамитом, убирается этим инструментом. Затем оформляется, в зависимости от условий эксплуатации конструкции, форма шва. Она может быть выпуклой, если может случиться попадание атмосферных осадков, или вогнутой при отсутствии таких предпосылок. Отделка кирпичной кладки расшивкой придает ей более презентабельный вид и может выполняться в контрастных по отношению к керамиту цветах (белым или черным).

Этот прием используют для обновления фасада старого кирпичного дома.Старые швы слегка заглубляются для нанесения новой мастики. Работа эта очень кропотливая, но результат выглядит превосходно, сооружение буквально преображается и выглядит как свежеуложенное. Заглубление в старый раствор выполняется при помощи долота или самодельного инструмента, величина бороздки 2-3 мм.

Контроль толщины шва

При кажущейся простоте возведения кирпичной стены дело непростое и ответственное, ведь при несоблюдении технологического режима и установленных нормативов по отдельным элементам кладки, в том числе и размеров швов, прочность сооружения будет недостаточной, а объект не будет принят в эксплуатацию. Поэтому во время строительства осуществляется постоянный контроль расстояний между рядами керамитов и наполняемостью промежутков раствором. Как уже говорилось выше, для стандартного кирпича размер шва горизонтального 12 мм при колебаниях от 10 до 15, вертикального — 10 мм (от 8 до 15).

При кладке в зимнее время строители стараются выдерживать минимальные значения для скорейшего схватывания раствора. А при использовании огнеупорного клинкера или шамота размер сокращается до 5 мм. Методика проверки простая:

  • выделяют 10 рядов кладки и делают замер общей высоты;
  • определяют суммарный размер кирпичей, умножив 10 на 65 мм для одинарного или на 88 для полуторного;
  • вычитают из первого значения второе и разность делят на количество промежутков.

Результат должен находиться в пределах норм, установленных проектом. Делается это как можно чаще, чтобы была возможность вмешаться в процесс при выявлении расхождений.

Толщина шва кирпичной кладки: размеры, виды, технологии

Решая вопрос строительство загородного дома, большое количество застройщиков отдает предпочтение кирпичному строению, считая его не только традиционным и надежным способ строительства собственного дома, но и обладающим многими положительными характеристиками.

Неоправданно завышенная величина шва

Но хотелось бы отметить, что не только основные строения сегодня возводятся из кирпича. Этот материал используется для возведения хозяйственных построек, заборов, декоративных элементов ландшафтного дизайна участка, к которым относятся колоны, балюстрады, беседки и так далее.

И, конечно, часто кирпичную кладку не оставляют без отделки, потому что считается, что кирпич под воздействием природных осадков, ветра и солнца начинает со временем терять свои качества. Хотя это относится не ко всем видам кирпича. Но если дизайн-проектом заложена открытая кладка, то здесь придется использовать способ расшивки кирпичной кладки, которая делает кирпичную поверхность более презентабельной.

Газобетон — отличный материал
Строительство домов должно осуществляться в соответствии с новыми технологиями, так как именно дом защищает человека и в нем хранится семейный очаг. Но и без новых материалов возведение нового жилища …
Удаляем обои с потолка
Отделка потолка является одним из основных видов работ при ремонте любого помещения. Начинается она из предварительной подготовки поверхности. Такая процедура требует добросовестного выполнения. Нова…

Хорошо, если дом возводится с «нуля». А если он простоял уже несколько лет, и кирпичная кладка требует обновления в плане замены внешнего состояния. То здесь выбирается метод частичной расшивки швов. Процесс это достаточно кропотливый и нудный, особенно это касается снятия старого твердого раствора, на который укладывался кирпич. Для этого обычно используется такой инструмент, как долото, напильник круглой формы, или специально подготовленный своими руками инструмент в виде лопатки.

Теперь каждый шов необходимо пройтись инструментом, углубив приблизительно его на 2-3 миллиметра. Кто пробовал это делать, может сказать, что данная работа не для слабонервных. Вы сами прекрасно понимаете, что длина общего шва даже на одной кирпичной стене будет составлять не один километр.

Затем подготавливается крутой раствор, которым необходимо будет заполнить каждый шов, заполняя его на всю глубину. Кстати, такой размер, как толщина шва, в данном процессе никакой роли не играет. Все зависит от глубины. После заполнения швов, необходимо дать время на просушку, и только после этого можно покрасить их краской, выделяя цветом каждый шов на фоне кирпичной стены. Иногда в раствор вместо обычного цемента добавляется цемент белого цвета, что позволяет не использовать краску.

Данный процесс, связанный с расшивкой, в основном зависит от такого показателя, как толщина шва кирпичной кладки. И здесь необходимо отметить, что каждый шов имеет свой размер, а то есть толщину. Для многих обывателей это просто заполненное пространство между рядами кирпича, которое создает прочность всей конструкции. Но, практики утверждают, что именно толщина шва определяет качество всей стены, да и экономическая сторона дела здесь присутствует.

Кладка кирпича

Вот, к примеру, стандартная кладка, где по всем строительным канонам используется 53 кирпича, которые помещаются в один квадратный метр поверхности. Что дает это, или как это влияет на данный показатель, здесь имеется в виду толщина шва кирпичной кладки. Да все очень просто. Делая небольшие математические выкладки, можно подсчитать этот показатель. Кстати, он будет равен восьми миллиметрам. Вот вам и усредненная толщина шва.


Кладка из лицевого кирпича разных оттенков

Широкий шов увеличит расход раствора

Лицевой кирпич с поверхностью «под камень»

Насыщенно красный цвет кирпича

Конечно, это не стандарт. Потому что существует три вида кирпичной кладки, где, во-первых, используется различной консистенции раствор, а, во-вторых, технология кладки совершенно различна. А это говорит о том, что толщина шва при разных видах кладки будет различна.

Итак, три вида кирпичной кладки:

  • Вприжим
  • Вприсык
  • Вприсык с подрезкой раствора.

В случае с первым видом кладки кирпича используется крутой раствор на основе песка и цемента. Вот почему толщина шва может быть больше стандартной и варьироваться в пределах двенадцати миллиметров. А вот два последних варианта кладки кирпича устраиваются на более жидком растворе, что позволяет укладывать стеновой материал на раствор толщиною 8-10 миллиметров.

Хотя необходимо отметить, что толщина шва по стандартам строительства зданий и сооружений находится в диапазоне 8-15 миллиметров. Это разговор ведется о горизонтальных швах. Вертикальные швы в диапазоне 8-12 миллиметров. Хотелось бы сразу же обратить внимание на тот факт, что все вышеперечисленные размеры швов кирпичной кладки относятся только к керамическим кирпичам. С блоками, камнями, силикатным кирпичом стандарты совершенно другие.

Швы и кладка блоков

Особенно хотелось бы отметить возведение стен из пеноблоков и газоблоков. В технологии их укладки цементный раствор используется только при укладке первого ряда, который выполняет роль выравнивающего раствора.

И здесь толщина шва будет сильно заметна. А вот все остальные ряды укладываются на специальный клей, который практически не оставляет следов в плане толщины. То есть в домах из газобетона или пенобетона швы практически отсутствуют.

То же самое можно сказать и про дома из железобетонных изделиях. Обычно укладку производят на достаточно жидкий раствор. Конечно, шов здесь есть, но очень незначительной толщины. Обычно для этого используется раствор на основе цемента, песка и известкового молочка.

Швы и кладка кирпича

Итак, как было сказано выше, в кирпичной кладке используются два вида швов: горизонтальный и вертикальный. Каждый из них несет свою определенную функцию и нагрузки. Но цель их использования одна – это сделать кирпичную стену единой целой конструкцией.

Но, какой бы высококвалифицированный каменщик не проводил кладку кирпича, раствор из швов в обязательном порядке будет выступать. Их необходимо удалить, а после этого или швы расшивают, или подготавливают стену под дальнейшую отделку.

Очень важным моментов во всем процессе кладки кирпича является создание вертикального шва. Кстати, именно этот шов выдерживает как горизонтальные, так и вертикальные нагрузки. Обычно мастер на тычковую сторону кирпича наносит немного раствора и прижимает кирпич к уже уложенному предварительно материалу. Раствор укладывается на кирпич толщиною десять миллиметров, он и создает толщину шва.

Как и с другими швами, раствор необходимо удалить кельмой, но только движение удаления производится снизу вверх. В горизонтальной плоскости снимать раствор не рекомендуется, это приводит к тому, что лицевая сторона кирпича измазывается и пачкается, после чего очистить его уже не представляет никакой возможности.

Швы и кладка камня

Каменные стены – это совершенно другая категория, к которой подходить необходимо совершенно с другой стороны. Здесь имеется в виду тот факт, что каменные блоки не имеют ровных поверхностей, как кирпичи или блоки из бетона. К тому же габариты каменных блоков часто не совпадают по размерам, что приводит к проведению дополнительных работ, связанных с выравниванием кладки. Процесс этот сложный и трудоемкий, где часто приходится использовать инструмент всех народов мира – это кувалда.

Но не всегда в каменной кладке присутствуют два вида швов: вертикальный и горизонтальный. Иногда приходиться делать наклонные швы. Но в любой ситуации с каменной кладкой приходится увеличивать размер толщины шва, это связано с тем, что стандартный вес одного каменного блока составляет тридцать килограммов. Конечно, плюс-минус и здесь присутствует. Отсюда и толщина шва, которая составляет 30-40 миллиметров.

Что влияет на размер толщины шва в кирпичной кладке

Всем известно, что кирпич имеет два размера высоты, который влияет на размер шва. Это стандартный размер высоты 65 сантиметров и утолщенный кирпич с высотою 88 сантиметров. Так вот еще при проектировании за основу всех расчетов при стандартном кирпиче берется толщина двенадцать миллиметров.

А вот при планировании укладки утолщенного кирпича берется за основу толщина шва в пятнадцать миллиметров. И это понятно, ведь кирпич большей массы будет создавать большое давление на нижний ряд, но это никоим образом не должно влиять на качество самой кладки, а точнее сказать, на ее прочность и надежность.

Но в настоящее время все больше в загородном строительстве стали использовать кирпичную кладку с армированием. Для этого используют или металлическую сетку, или металлическую арматуру. Иногда кажется, что для такого вида кладки придется использовать более мощный шов, но, как показывает практика, данные вставки не сильно влияют на толщину зазора между кирпичами. Но необходимо отметить, что толщина шва все-таки не должна быть меньше двенадцати сантиметров.

Все то же самое относится и к швам в зимней кирпичной кладке. Что это значит? Существует технология укладки кирпича в зимнее время года, когда весь процесс проводится при низких температурах. Так вот для правильного протекания всего процесса, необходимо устанавливать в швах кирпичной кладки электроды для электропрогрева.

А для этого, как многим кажется, необходим толстый слой раствора, чтобы закрыть и электроды. Но специалисты рекомендуют даже для такой системы не делать слишком толстый шов. Двенадцать миллиметров будет достаточно, но не меньше.

Многие загородные застройщики задают часто один вопрос, по каким критериям выбиралась стандартная толщина шва кирпичной кладки? А все дело в том, что любой кирпич, уложенный в стену, сильно подвергается нагрузкам. Чтобы нагрузки распределить равномерно на всю плоскость кирпича, необходимо уложить его на достаточно ровную поверхность.

Кладка печи из кирпича

Если толщина шва будет большой, то очень трудно будет выставить кирпич по горизонтали. А это говорит о том, что этот стеновой материал будет работать на изгиб и срез, что может привести к его излому.

То есть, толстая кладка ведет к появлению деформации не только отдельного кирпича, но и целого ряда, что часто и приводит к появлению трещин на стеновых поверхностях. Отсюда можно сделать вывод: увеличение толщины шва кирпичной кладки ведет к уменьшению качества самой кладки, а соответственно и к снижению прочности всей конструкции сооружения.

Как было сказано выше, мастер, который кладет кирпич, обязан внимательно следить именно за толщиной шва, но не только горизонтального, а вертикального в том числе. К тому же настоящий профессионал не допустит, чтобы поперечный шов, он же вертикальный, заполнялся не полностью.

5 способов расшивки, белый шов

Кладка из кирпича – никогда не устаревающий тренд. Кирпич применяют как в качестве основного материала для возведения стен, так и для декоративной облицовки фасадов. В последнее время кирпичную кладку стали оставлять и внутри комнат, создавая так называемы интерьеры «лофт».

Разумеется, в таких случаях к качеству кладки применяются довольно высокие требования. Стена должна выглядеть эстетично и аккуратно, ведь она является, так сказать, лицевой стороной. Застывающий в межкирпичных швах раствор обычно выглядит не самым лучшим образом. И чтобы придать кладке привлекательный вид, с ним нужно поработать. Чтобы стенка смотрелась красиво и благородно, выполняют расшивку кирпичной кладки. О том, какие есть разновидности расшивки и как выполнять ее правильно, мы и поговорим в этой публикации.

Когда делать расшивку?

Как отмечалось выше, делать расшивку надо, если вы не планируете совершать какую-либо облицовку кирпича и он будет «лицевой» стороной.

Сделать расшивку кирпичной кладки можно как в ходе укладки стенки, так и по завершению процесса строительства. Иногда расшивают даже старые швы.

Первым этапом процесс будет выемка части раствора из межкирпичных шовчиков. Разумеется, не набравшая прочности цементная смесь будет поддаваться данному процессу гораздо легче. Поэтому, чтобы сэкономить время и силы, к расшиванию швов приступают параллельно с укладкой кирпича, выложив несколько рядков и дождавшись схватывания раствора.

Типы расшивки

Отвечая на вопрос, как сделать швы кирпичной кладки, для начала надо выделить основные варианты оформления швов:

  • Ровный прямоугольного типа – такой шов выравнивается по общей поверхности шпателем. По текстуре швы могут быть гладкими или шершавыми. Чтоб добиться эффекта шероховатости, их проглаживают щеточкой с жесткой щетиной.
  • Углубленный прямоугольного типа – не подойдет, если строительство ведется в местности, для которой характерны большие количества атмосферных осадков.
  • Выпуклый – формируется посредством инструментов с вогнутой металлической полосой.
  • Вогнутый – особенно актуален, когда ведется реставрации старых стенок, создается посредством выпуклых инструментов.
  • Скошенный – отлично справляется с функцией отведения осадков. Может иметь 1 или 2среза. Выполняется строительным мастерком.

Для повышения эластичности кладочной конструкции швы горизонтальных рядов иногда делаются более широкими, в сравнении с вертикальными.

Толщина шва в кирпичной кладке

Перед тем, как расшить кирпичную кладку, надо позаботиться об оптимальной толщине швов. При несоблюдении нужной ширины шва пострадает не только декоративный вид стены, но и качество, прочностные характеристики кладки.

Вертикальные швы считаются правильными при толщине в 1см. Разрешенная ширина горизонтальных швов варьируется в диапазоне 1-1,5см. Обычно берется среднее значение – 1,2см.

Если ряды кладки армируются, то размер шва должен на 0,4см превышать все диаметры пересекающихся армирующих прутьев в сумме.

Выполнение кладки при отрицательных температурах требует соблюдения минимальных межкирпичных зазоров (0,5см) и использования растворов со специальными присадками против промерзания.

Расшивка кирпичной кладки своими руками

Самое простое – это выполнить оформление швов до того момента, как масса кладочного раствора станет прочной. По этой причине к расшиванию швов приступают параллельно с укладкой стенки.

Работы выполняют по следующему алгоритму:

  1. При укладке каждого последующего кирпича вылезающие из шва остатки раствора убирают, сравнивая поверхность.
  2. После укладки нескольких рядов стенка зачищается посредством щеток с жесткими щетинами.
  3. Вначале в кирпичной кладке расшивают вертикальный шов. По нему проводят снизу вверх специальным инструментом, как бы продавливая раствор внутрь. Таким образом обеспечивается выход воздуха, раствор уплотняется и вся конструкция становится более прочной.
  4. Чтобы сформировать швы по горизонтали, пользуются ровной рейкой. Расшивка также выполняется посредством специального инструмента, как описывалось выше.
  5. После расшивки остатки материала счищают с поверхности.

Чтобы швы получились ровными и красивыми, прижимать инструмент к швам нужно с одинаковой силой.

Расшивка при реставрации

В ходе реставрационных работ расшивание делается несколько иначе:

  1. От старого цемента избавляются узким клином из дерева или при помощи зубила, по которому бьют молотком.
  2. Швы между кирпичиками тщательно вычищают или продувают. Пыль внутри остаться не должна, иначе затирка не сможет прочно сцепиться со кирпичами.
  3. После этого можно готовить раствор. В магазинах продаются специальные смеси. Также раствор можно изготовить, смешав песок, известку и цемент в пропорциях 10:1:1. Если масса вышла слишком жидкой, ситуацию можно исправить посредством сухого кирпича. Его погружают в массу раствора на 3-5мин., и в него впитывается лишняя влага.
  4. Затем приступают к заполнению швов кирпичной кладки. Чтоб масса не вытекала, пользуются штукатурным соколом. Он устанавливается под местом, которое обрабатывается.

Белый шов в кирпичной кладке

Белые швы на фоне красных кирпичей смотрятся невероятно эффектно. Есть два способа превращения раствора для кладки из серого в белый:

  • Использование специальной заколерованной затирки.
  • Колеровка самих растворов для кладки.

Готовая затирка

Если вы решили воспользоваться таким средством, то будьте готовы, что заделка швов в кирпичной кладке станет достаточно протяженным процессом. Затирка выполняется уже после укладки стенок. Работа со швами в подобном режиме весьма трудозатратна.

Однако есть и очевидные плюсы данного способа:

  • Диапазон готовых смесей по оттенкам достаточно широк.
  • Специальные затирки помимо декоративной также выполняют и защитную функцию. Они укрепляют швы и препятствуют попаданию внутрь воды.
  • В процессе эксплуатации цвета затирки можно изменять.
  • С точки зрения финансов этот способ обработки швов является более выгодным, так как вам не нужно будет красить весь раствор.

Основой имеющихся в продаже затирок может быть цемент или эпоксидная смола. Последняя позволяет сформировать надежный, гидрофобный шов.

Затирка на основе цемента продается в виде сухого порошка и разводится согласно инструкции производителя.

Колеровка раствора

Колерование общей массы позволяет снизить трудозатраты на оформление швов, совместив два этапа работ.

Отбеливать серый кладочный раствор можно несколькими способами:

  • Гашеной известью – это, пожалуй самый распространенный вариант, так как данный компонент не просто придает смеси белый цвет, но и улучшает ее технологические характеристики.
  • Окисью титана – универсален, прекрасно справляется с задачей отбеливания растворов.
  • Цветных колеров – с их помощью можно создать раствор для кладки любого цвета. Однако для того, чтобы получить желаемый результат, нужно очень четко соблюсти пропорции и использовать только белый цемент. Иначе ожидания разойдутся с реальностью.

Основной плюс этой методики в том, что оформление белых швов происходит уже на этапе кладки, но окрашивание раствора в больших количествах обойдется не дешево. Чтобы сэкономить, можно отбеливать лишь ту часть раствора, которая будет выкладываться на внешнюю часть кирпича.

Профессиональные строители больше всего любят окись титана. Его смешивают с цементом и песком в соотношении 1:10:30 соответственно.

Где прописаны требования к толщине шва кирпичной кладки?

Цены на 2020 г.
Примеры работ
Отзывы о нас

ЗАКАЗАТЬ ЗВОНОК

Контакты
Tel: +7(843)239-39-43
Адрес: ул.Халитова 2, корпус 03, офис 31-12

+7 (843) 239-39-43

ЗАКАЗАТЬ ЗВОНОК

Важна ли при возведении стен толщина шва кладки? Бытует мнение, что укладывать кирпичи просто. На самом деле соблюдение одинаковых параметров строительной смеси при укладке имеет значение для прочности здания. Достижение оптимальных значений означенной толщины содействует долговечности строения.

Конструктивные особенности кирпича

Перед рассмотрением вопроса о толщине кладочного шва необходимо изучить его конструктивные особенности.

Кирпич считается самым востребованным и универсальным строительным материалом. Он применяется для возведения зданий на протяжении многих лет.

Различают пустотелый и полнотелый тип кирпича.

Пустотелый – применяется для строительства внутренних перегородок. Он обладает хорошими тепло- и звукоизоляционными качествами и содержит в себе пустоты, которые могут составлять до 45%. Полости внутри бывают прямоугольной или круглой формы.

Полнотелый кирпич не имеет незаполненных пространств, но обладает пористостью поверхности, которая может составлять до 14%. Используется при возведении каминов, печей, дымоходов.

От плотности материала и наличия в нем пустот зависит надежность возводимых стен и размеры шва кирпичной кладке.

По размерам различают:

  • одинарный, с высотой грани 65 мм;
  • полуторный, с высотой грани 88 мм;
  • двойной кирпич – 138 мм.

Это показатели высоты изделия, длина и ширина являются стандартными и составляют 250х120 мм.

Стандартные требования к толщине шва


Усредненное значение ширины, означенное в СНиП, — 10 мм. Поправки к цифре (+, -) зависят от вида кирпичей и типа конструкции. Если заполнение швов кладки раствором будет проходить со значительным минусом по толщине, то неровности кирпичей нивелировать не удастся. При отклонении от рекомендованного значения в сторону плюса постройка потеряет в прочности.

Предписанные в СНиП параметры подходят при использовании обычных составляющих строительства здания. Стандартная кирпичная кладка требует 12 мм толщины горизонтального (продольного) шва и 10 мм — вертикального (поперечного).

Практика показывает, что самый строгий контроль не гарантирует идеальных показателей ширины цементной прослойки в укладке кирпичей. Такое положение вызвало необходимость разработки допустимых пределов, согласующихся с нормативами. Когда создается проект, в нем используют средние величины, но дополнительно прописывают допуски, связанные, например, с конструкцией кладки.
Разрешенный диапазон толщины для горизонтального ряда — 10–15 мм, для вертикального — 8–12 мм. Отклонения от параметров, заложенных в проекте, не допустимы. Контроль за качеством работы важен на всех ее этапах, включая еще и фундаментные работы.

Если ошибиться в определении ширины шва, то вся кладка может деформироваться. Ошибкой, например, будет игнорирование местного климата при закладке данного параметра в проект.

Причины отклонения от усредненного показателя:

  • сезон;
  • климат;
  • предназначение;
  • особенности стройматериала и формата кладки.

Так, при понижении температуры до отрицательных значений вода, содержащаяся в растворе, замерзает. При потеплении образовавшийся лед тает, и цементная прокладка теряет прочность. При таких погодных условиях полагается проводить кладочные работы с минимально допустимым в СНиП размером толщины шва. Минимальной должна быть ширина и при кладке огнеупорных кирпичей. Под каждый проект параметры рассчитывают индивидуально.

Типы швов кирпичных кладок


Виды отделок и принцип укладки определяют особенности швов, которые подразделяются на три вида:

  • пустошовка;
  • выпуклый;
  • вогнутый.

Когда стене предстоит штукатурка, то для прочной связи лицевой стороны со штукатурным слоем швы на 15 мм вглубь не заполняют раствором. Это и есть пустошовка. Если смесь под давлением кирпичей выдавливается на лицевую поверхность, ее подрезают мастерком.

Выпуклый вариант выполняют вогнутой расшивкой. В профиль он смотрится полукруглым выступом на стене. Отделка привлекательна, имеет хорошие свойства теплоизоляции.

Вогнутый делают выпуклым инструментом, он полуокружностью углубляется в стену, тем самым украшая ее. Правда, с уменьшением толщины несколько снижается теплоизоляция. Таким способом можно заделать шов кладки даже в стене старой постройки.

Размеры и виды кирпича

Любой кладочный кирпич производится из глинистого состава по разным технологиям, но на прочность сооружения это не влияет. На прочность любой кладки оказывает влияние наличие пустот внутри камня. Раствор в таком случае может проникать внутрь кирпича и обеспечивать ему более надежное сцепление с основой. В зависимости от этого он может быть:

  • пустотелым;
  • полнотелым.

Для отделки дымовых труб и каминов используют полнотелый камень, а при кладке перегородок можно применять пустотелый. Независимо от вида кирпича, его длина и ширина стандартные – это 250 и 120 мм, а высота может различаться. Поэтому и размер швов надо выбирать в зависимости от ширины самого камня.

Варианты расшивки

Расшивка придает сооружению законченный вид и проводится по окончании кладки. Работа это кропотливая и требует от специалиста аккуратности проведения.

Расшивка служит для защиты раствора и кирпича от проникновения влаги через существующие трещины и неровности. Для лучшей адгезии в состав раствора добавляют специальные компоненты. Шов между кирпичами, размер которого соответствует стандартам, расшивается специальным инструментом. Его использование позволяет более четко и аккуратно проводить работу.

Различают несколько типов расшивки:

  • Выпуклая и вогнутая
  • В подрезку
  • Пустошовка
  • Односрезная
  • Двухсрезная вогнутая и двухсрезная выпуклая.

Расшивка фасадной стороны стены имеет свои отличия. В зависимости от оформления, шов делают полным или неполным, с углублением до 15 мм. Неполный шов способствует лучшему оштукатуриванию поверхности.

Выпуклая форма шва защищает кладку от воздействия осадков. Если климат более сухой, шов делают более вогнутым.

Оригинальной считается расшивка выполненная черным или белым цветом. Ее контраст с кирпичом делает внешний вид здания более привлекательным.

С помощью проведения расшивки кладки обновляют фасады старых домов, с неоштукатуренными кирпичными стенами. Для этого следует сначала углубить существующие швы на 2-3 мм и нанести новую мастику. При аккуратно проведенной работе кладка будет иметь вид свежеуложенной. Углубление в старом растворе делают с помощью долота.

Факторы, которые влияют на швы

В первую очередь это зависит от консистенции раствора, который может расползаться по сторонам при давлении на него сверху. Специалисты отмечают, что оптимальная толщина шва 10–15 мм в горизонтальной плоскости, а вертикальные швы надо делать в среднем 10 мм. Если же применяются двойные кирпичи, швы надо делать 15 мм.

Контролировать эти размеры можно на глаз, но можно также использовать крестики или пруты из металла определенной толщины. Все эти размеры определяются СНиП, а на соблюдение нормативов влияет подготовка самого работника. Поэтому при кладке фасадов зданий или декоративных конструкций рекомендуется отдавать предпочтение профессионалам, которые могут приготовить раствор в соответствии с требованиями, добавляя в него необходимое количество песка или иных компонентов, чтобы сохранить толщину кладки в требуемых пределах.

Климатические условия и последующая эксплуатация объекта при кирпичной кладке имеют особые значения. Если выполнять кладку при низких температурах, то рекомендуется добавлять в раствор специальные добавки. В таком случае швы нужно делать минимальными, что дает возможность уменьшить влияние негативных факторов на раствор и сделать кладку монолитный.

По ГОСТу также допустимо небольшое отклонение от указанных величин швов, но отклонения не должны быть больше 3 мм, иногда допустимо 5 мм.

Укладка разных типов кирпича

Способ кладки материалов, имеющие более крупные размеры, чем кирпич, имеет свои особенности. Это касается пено- и газоблоков. Первый ряд такого материала ложится на кладочный раствор. Этот слой служит для выравнивания поверхности. Дальнейшую кладку проводят клеевой смесью, которая не имеет толщины и практически полностью выдавливается блоком.

Если устанавливаются железобетонные конструкции, с помощью известкового молочка раствор делают более жидким. Он служит для сглаживания неровностей поверхности и толщина слоя не имеет принципиального значения.

Каменная кладка отличается тем, что блоки имеют разные по размеру стороны и стыкуются между собой наклонными швами, размер которых может составлять до 40 мм.

Для возведения несущих стен и внутренних перегородок в цокольном помещении используют полнотелый керамический кирпич одинарного типа. Применяют двухрядную схему, служащую более равномерному распределению нагрузок.

Толщину раствора нижнего ряда кирпичной кладки делают размером в 20 мм, а все последующие — согласно с утвержденным проектом. При устройстве вертикальных швов кирпич легко придавливают к установленным ранее, лишний раствор при этом сразу удаляют кельмой.

Толщина шва при кладке кирпича

Параметры перевязки материала в строительном процессе выбирают на стадии проектирования конструкции. Зависит толщина шва кирпичной кладки от размеров рабочего материала. Чтобы получить ровный результат постройки, применяют параметры горизонтального — 12 мм (допустимые отклонения 10—15), вертикального — 10 мм (в исключении 8—15). На качество и прочность конструкции влияет выбор способа кладки, перевязка, тип выбранного раствора. Для каждого вида рабочего материала проектируется отдельная величина шва между кирпичами, которая контролируется при кладке каждого слоя стройматериала.

Значение перевязки при возведении конструкции

Безопасность строительной конструкции зависит от его правильного возведения. Обычная кладка осуществляется длинной стороной материала, такой способ называется ложками, короткой стороной и поперек стены — тычками. Возведение начинается с выведения углов на несколько кирпичей выше обычной конструкции. Слой, сформированный между кладкой, поправляется, а излишки убирают, пока раствор не затвердел. После осуществляют расшивку.

  • При возведении постройки необходимо проверять закладку углов угольником не менее двух раз на протяжении 1 м кладки.
  • Проверять горизонтальность рядов (правилом и уровнем), а вертикальность поверхности углов (правилом с уровнем отвесом).
  • Возникшие лучше выровнять следующим рядом.
  • Толщина раствора между материалом должна измеряется каждые 5—6 рядов.

При несоблюдении установленных параметров конструкция будет недостаточно прочной. Правильная расшивка обеспечивает построению устойчивость от воздействия внешних факторов.

Виды применяемого шва

Во время возведения любого ряда конструкции размеры шва в кирпичной кладке играют важную роль. Визуально определяют качество строительства, благодаря которому конструкция становится единым целым. Стандартные размеры перевязки материала: горизонтальный — 12 мм, вертикальный — 10 мм. Применение большего зазора уменьшает теплоизоляцию и прочность стены. Благодаря параметрам зазора проводится расчет необходимого раствора для конструкции. Отклонения от заданных параметров не должны допускаться.

Тип и размеры

  • Горизонтальный — средний размер составляет 12 мм. Допускаются отклонения при выборе разного вида стройматериала: толщина шва не менее 10 и не более 15 мм.
  • Вертикальный — допустимая ширина 10 мм. В отдельных случаях допускаются такие параметры: минимальный шов — 8, максимальный — 15 мм.
  • выпуклый;
  • в подрезку;
  • пустошовка;
  • односрезный;
  • двухсрезный вогнутый;
  • двухсрезный выпуклый.

Если при строительстве перегородочной стены нужно класть кирпичи на ребро, то слой раствора между ними может быть меньше.

Кладочный материал также кладется и на ребро, в таком случае параметры шва сокращаются до 6,5 мм — это обычно перегородочные стены. Шов подбирается под материал при возведении конструкция стен с воздушной прослойкой и утеплителем. В таком случае пользуются таблицей с размерами требуемого стройматериала. При уменьшении параметров перевязки возрастает количество строительного материала, при увеличении — наоборот. Для таких стройматериалов, как силикатный, белый, полнотелый и пустотелый, применяются стандартные размеры.

Укладываем шамотный кирпич правильно

В кладке кирпича необходимо уделять особое внимание качественной и правильной расшивке шва. При кладке шамотным кирпичом используют огнеупорный раствор. В незаделанные или заглубленные зазоры может попадать влага и разрушать конструкцию. Шамотный кирпич используется в строениях при достаточно высоких температурах. От температурного режима зависят и параметры перевязки: чем выше температура, тем тоньше делается шов. Представляют четыре размера перевязки при кладке шамотными кирпичами, в миллиметрах:

Как сделать качественный шов?

Выделяют два вида изделия: полнотелый и пустотелый. Красный кирпич принято выкладывать целыми, а не половинками и кусочками. Тогда не учитывается кладка углов и получается лицевая красивая кладка облицовочного кирпича. Для красивой конструкции красным кирпичом используют шаблон, квадратную конструкцию из металла 10 на 10 мм. Зазор между блоками должен составлять 12 мм — горизонтальный, 10 мм — вертикальный. В случае выхода крайних рядов кирпича, раздвигают или сдвигают вертикальный шов на 2 мм в ту или иную сторону.

После выполненной корректировки перевязки не следует двигать блоки до полного схватывания раствора.

Требования СНиП

Все строительные камни, которые применяются при возведении сооружений, должны быть выбраны в соответствии со стандартами для различных типов стройматериалов, что тоже определяет СНиП. Кирпич, который используется для наружной кладки, должен иметь прямоугольную форму и чёткие грани. Каждый строительный камень перед укладкой визуально осматривается мастером.

А также важно правильно приготовить раствор, который должен иметь подвижность не более 7 см. Для обеспечения таких параметров может потребоваться добавление различных компонентов в цементную смесь, среди которых пластификаторы, известь и химические добавки. Вносятся эти компоненты в зависимости от требований производителя.

В зимнее время рекомендуется соблюдать температуру раствора не ниже +25 градусов. Если условия не позволяют придерживаться такой температуры, то необходимо добавлять пластификаторы в раствор.

Также СНиП определяет, что запрещено использование строительных камней, которые не имеют соответствующих сертификатов, особенно при возведении жилых зданий.

Технологические особенности кладки

Эти моменты также регламентируются ГОСТом, поэтому все строительные работы должны производиться в соответствии с проектами и выполняться квалифицированными каменщиками в зависимости от их разряда. Любая кладка регламентируется СНиПом по порядку проведения работ.

  • Разметка места для стены.
  • Определение проемов для дверей и окон.
  • Установка порядовок.

При возведении многоэтажного здания работы производятся поэтапно, а после выгонки первого этажа делается перекрытие. Далее возводятся внутренние стены и при необходимости армируются.

Используемый инструмент должен быть надежным и отвечать техническим условиям, а также находиться в рабочем состоянии. При выполнении работ нужно строго соблюдать требования СНиП по безопасности. Если здание высотное, то все работники должны иметь специальные ремни для работы на высоте. Все каменщики, работающие с подачей материала, должны иметь удостоверения стропальщиков и связь между собой для обеспечения слаженной работы. На объекте не должно находиться никаких посторонних предметов, которые будут мешать проведению работ.

Расшивка

Важную роль для обеспечения законченного вида сооружения играет и расшивка, которая производится после кладки кирпича. Она может быть различных типов и защищает от проникновения воды в кирпич и раствор, что увеличивает срок эксплуатации здания. Расшивается расстояние между кирпичами при помощи специальных приспособлений, что позволяет сформировать чёткий шов. При необходимости в растворы добавляются специальные компоненты для увеличения адгезии. Такое строение после расшивки приобретает более привлекательный вид.

Сама работа по расшивке кропотливая и требует определенного мастерства от работника. На последнем этапе необходимо постоянно контролировать размеры швов и соблюдение технологических режимов в зависимости от элемента кладки.

Возведение любой конструкции начинается выкладкой углов с закреплением порядовки, которая представляет собой специальную планку для регулировки уровня кладки. Если стена будет в дальнейшем утепляться или отделываться другими материалами, то нужно утапливать раствор между кирпичами, чтобы он не выступал наружу. После возведения углов необходимо произвести корректировку, чтобы в дальнейшем стены были без уклонов. А также рекомендуется возводить по несколько рядов кирпича сразу, давая время схватиться раствору, чтобы это не повлияло на геометрию стены.

О том, как сделать идеальный шов кирпичной кладки, вы узнаете из видео ниже.

Таблицы размеров кирпичей

© ООО «СтройПартнер» 2009-2018

Адрес: 119071 , г. Москва , 2-й Донской проезд, д. 4 стр. 1

Какие факторы влияют на прочность и срок службы кирпичной кладки? Их несколько – тип конструкции, разновидность кладочного материала, расход раствора и схема перевязки. Не менее важным параметром являются размеры кладки, а также их соответствие требованиям нормативно-технической документации. Именно поэтому перед началом работ нужно определиться с видом кирпича, поскольку современный рынок предлагает обширный ассортимент различных по характеристикам и габаритам кладочных материалов.

Независимо от типа постройки и применяемого стенового материала все расчеты выполняются аналогично – необходимо знать лишь параметры используемых изделий. В этой статье мы приведем несколько примеров вычисления размеров конструкций и осветим основные рекомендации. Всю эту информацию можно успешно применять при строительстве домов и сооружений не только из кирпича, но и из любых других кладочных материалов.

Стандартные размеры кирпича

Прежде чем перейти непосредственно к расчетам кирпичной кладки, нужно разобраться с существующими размерами самого кирпича. Как правило, он состоит из 6 поверхностей (исключение могут составлять фигурные изделия):

  • 2 постели;
  • 2 тычка;
  • 2 ложка.

Кирпич производится различных габаритных размеров, основные из них мы свели в таблицу для удобства восприятия и запоминания:

Габаритные размеры, мм

Размеры, приведенные в таблице, актуальны как для керамического и клинкерного, так и для силикатного и гиперпрессованного кирпича.

Основные элементы кладки

Кладка выполняется горизонтальными рядами, элементы укладываются на самую широкую грань – постель. В очень редких случаях (в основном при возведении перегородок) укладка производится на ложок – т.е. по схеме в четверть кирпича (65 мм).

Представленная ниже схема поможет вам наглядно ознакомиться с наименованиями всех элементов кирпичной кладки:

Важно знать! Ширина кладки должна быть кратной ½ кирпича.

Также учитывайте, что кладочные размеры зависят не только от габаритов самого кирпича, но и от толщины горизонтальных и вертикальных растворных швов, которые на практике составляют в пределах 8-12 мм.

Основные виды расшивки швов:

Толщина кирпичной кладки

Толщина стен выбирается в зависимости от расчетных нагрузок, при которых учитывается множество нюансов – назначение и высота строения, климатические условия местности и другие параметры.

На практике кирпичная кладка в 2,5 кирпича применяется крайне редко.

Толщина разных видов кладки:

Толщина стены определяется исходя из габаритов кирпича и применяемого способа кладки. При возведении конструкций без применения теплоизоляционного материала и вентиляционного зазора габариты стены будут соответствовать размерам используемых кладочных материалов и нормированным толщинам швов.

При проектировании габариты строительных конструкций указываются уже с учетом толщины растворного шва, которая принимается равной 10 мм. Это значит, что размер стены, выложенной в полтора кирпича, будет следующим – 250 +10 + 120 = 380 мм.

Внимание! При условии, что стена будет дополнительно включать утеплитель и вентиляционный зазор, ее размер определяется с учетом толщины теплоизоляционного материала и воздушной прослойки.

Расчет расхода кирпича

Рассчитать необходимое количество кладочного материала определенного формата в зависимости от площади стены вы можете с помощью нашего калькулятора:

Стандартный расход кладочного материала разных форматов представлен в таблице:

Количество кирпичей в кладке (с учетом растворных швов), шт.

Толщина шва в кирпичной кладке облицовочного кирпича Ссылка на основную публикацию


Ширина и прочность шва | Журнал Concrete Construction

  • Главная>
  • Как сделать>
  • Ширина и прочность шва раствора
Как это сделать

Опубликовано:

Вопрос: Лицевой кирпич, поставленный для недавнего проекта, имел длину до 1/4 дюйма.Каменщик уложил кирпич так, чтобы швы были размером от 3/16 дюйма до 1/2 дюйма, чтобы преодолеть разницу в размерах. Внешний вид не вызывает возражений (большинство суставов стабильны), но как насчет будущих характеристик?

Ответ: Головные стыки в кладке со сплошным клеевым слоем обычно мало влияют на прочность стен. Но они могут быть причиной чрезмерного проникновения воды. По моему опыту, узкие соединения головки вызывают больше проблем с утечкой, чем широкие соединения.Это связано с тем, что узкие стыки часто не заполняются полностью и их трудно правильно обработать. Широкие стыки обычно усаживаются сильнее, но обычно это не проблема, если стыки не очень широкие. Я рекомендую, чтобы ширина стыков головок была не менее 1/4 дюйма, чтобы можно было использовать подходящую оснастку, и не более 3/4 дюйма, чтобы ограничить растрескивание при усадке. Ширина стыков станины действительно оказывает значительное влияние на прочность стен. Например, швы из строительного раствора шириной 3/4 дюйма дают только половину прочности на изгиб и прочность на сжатие по сравнению с швами из строительного раствора шириной 3/8 дюйма, в соответствии с таблицами 5-6 и 5-12 Рекомендаций для инженерного кирпича. Masonry, , опубликованный Американским институтом кирпича (BIA).Таким образом, ширина стыков станины должна быть не менее 1/4 дюйма, чтобы обеспечить надлежащую оснастку, и не более 1/2 дюйма для обеспечения необходимой прочности. ASCE 6-88, Технические условия для каменных конструкций, предусматривает ширину стыков головок от 1/8 до 1/4 дюйма и стыки станины толщиной от 1/4 до 1/2 дюйма.

Какую толщину шва можно нанести на раствор?

Сначала положите блок, а затем залейте плиту на открытую часть основания и до поверхности стены, которая была построена до того, как будет залита пол.Многие нормы требуют, чтобы плита упиралась в стену подвала. Поскольку внутренняя плита представляет собой «плавающую плиту», вы просто приливаете ее к стене и не привязываете ее к стене.

Толщина шва практически не повлияет на прочность стены, особенно это огромное количество арматуры и раствора.

То, что вам кажется, больше касается внешнего вида. и простота конструкции.

Сделайте стык станины (сплошная подстилка, а не облицовка каркаса) как можно тоньше в верхней точке опоры (максимум около 1/4 дюйма) и сделайте стык настолько толстым, насколько это необходимо, чтобы сохранить ровную линию для первого ход блока.

Если у вас есть определенная высота, равномерно распределите «фуджинг» по оставшимся горизонтальным швам. Ничего не сказано, что швы должны быть ровно 3/8 дюйма, и даже коды ACI 530 допускают допуск по фактической толщине. — Швы над первым слоем будут меньше 3/8 дюйма и в зависимости от высоты стена не будет заметно отличаться по внешнему виду от обычной 3/8 «.

Если высота кладки не требуется, чтобы быть точной, просто используйте 3/8″ швы для второго яруса и выше.Так как это нормальный стык 3/8 дюйма, все высоты слоя можно поддерживать на уровне 8 дюймов (блок высотой 7-5 / 8 дюймов плюс слой раствора 3/8 дюйма).

Ваш инженер может потребовать от вас привязать верх стены к чему-то наверху, чтобы все было плотно.

Заполните стержни ПОСЛЕ укладки блока и используйте очень жидкую затирочную смесь, чтобы обеспечить полное заполнение и сцепление с арматурой. Затирка будет / должна осесть, поскольку излишняя вода будет вытягиваться блоком, поэтому стержнем / зондом заполненные ядра, чтобы убедиться, что все осадки произошли, а затем долить окончательное количество раствора, чтобы закончить его в тот же день несколько часов.- Вы можете использовать мелкую бетонную смесь, но она будет не так хороша, как раствор для затирки, который используется при коммерческих работах.

Член

Ключевые отличия блочной кладки от кирпичной

Глава отдела структур BSBG Стивен Бейли представляет тематическое исследование, в котором подчеркиваются принципиальные различия между блочной кладкой и кирпичной кладкой.

Мы используем слово «кладка» для описания стен, построенных из каменных блоков, уложенных на слой раствора.

Каменная кладка либо:

  • Блоки — большие пустотелые или сплошные блоки, обычно из бетона
  • Кирпичи — меньшие блоки, сплошные или с мелкими сердцевинами, обычно сделанные из глины
Размеры и варианты размеров

Блоки

Блоки обычно обозначаются по их номинальному размеру (т.е. 400 мм в длину, 200 мм в ширину и 200 мм в высоту).Поскольку делается допуск на швы раствора шириной 10 мм, фактический размер составляет 390 мм x 190 мм x 190 мм.

Стандартные номинальные размеры для сплошных и полых блоков:

400 x 300 Ш x 200 В

400 x 250 Ш x 200 В

400 x 200 Ш x 200 В

400 x 150 Ш x 200 В

400 x 100 Ш x 200 В

Блоки формуются в стальных формах, и, поскольку материал относительно стабилен, размер отдельных блоков можно регулировать с небольшими допусками.

Кирпичи

Кирпичи обычно изготавливаются традиционного размера — 230 мм в длину, 110 мм в ширину и 76 мм в высоту. Это фактические размеры, а номинальные размеры не указаны для кирпича.

Поскольку кирпичи сделаны из глины, они могут претерпевать изменения формы в процессе производства, особенно в процессе обжига, а отдельные блоки могут значительно различаться по размеру. Допуски измеряются путем размещения 20 единиц вместе, что измеряет средний размер, но не разброс отдельных единиц.

Плотность материала и блока

Плотность обычно выражается в килограммах на кубический метр (кг / м 3 ). Плотность материала , как следует из названия, представляет собой фактическую плотность материала, тогда как плотность блока является средней плотностью, которая учитывает любые пустоты или ядра в блоке. Материал и плотность блоков такие же, как для полнотелых блоков / кирпичей.

Блоки

Обычно бетонные блоки имеют следующие плотности материала:

  • 2100 кг / м 3 — блоки с такой плотностью обычно обозначаются как Нормальный вес Фактическая плотность блоков для вертикальных полых блоков нормальной массы варьируется от 1250 кг / м 3 до 1750 кг / м 3 , в зависимости от толщины блока
  • 1000 кг / м 3 — блоки с такой плотностью обычно обозначаются как Легкий вес Фактическая плотность блоков для легких вертикальных полых блоков варьируется от 650 кг / м 3 до 800 кг / м 3 , при толщине блока
  • 550 кг / м 3 — блоки с такой плотностью обычно называют блоками из автоклавного пенобетона (AAC).Эти блоки изготавливаются сплошными, поэтому их блочная плотность такая же, как у материала.

Кирпичи

Кирпичи обычно не используются в архитектуре и строительстве ОАЭ. Плотность обожженного полнотелого кирпича составляет примерно 1900 кг / м3, а у перфорированного кирпича 1400-1500 кг / м 3 .

ПРОЧИТАЙТЕ: Примечание по проектированию BDA — Таблицы размеров кирпичной кладки

Разные данные

Различные другие параметры, которые обычно указываются и описываются в спецификации F10:

  • Характеристическая прочность на сжатие — обычно важна для несущих стен
  • Тепловые свойства
  • Звукоизоляция — например, блоки нормального веса толщиной 200 мм, заполненные сплошным раствором или цементным раствором, могут обеспечить изоляцию 58 дБ; Пустотелые блоки нормального веса 200 мм — 52 дБ; и легкие полые блоки 200 мм — 48 дБ
  • Класс огнестойкости — обычно нормальные или легкие блоки толщиной 150 мм, сплошные или полые, обеспечивают не менее трех часов огнестойкости.
Растворы и швы

Mortar — это работоспособная паста, которая связывает строительные блоки вместе. Его делают из цемента и песка в разном соотношении для достижения необходимой прочности. Прочность на сжатие раствора составляет от 2 до 12 Н / мм 2 . Швы, используемые при строительстве бетонных блоков и кирпича, обычно имеют толщину 10 мм. Для строительства из блоков AAC используется специальный раствор (2-3 мм), который представляет собой предварительно смешанный продукт на основе цемента с более высоким качеством, чем обычный раствор.

Управляющие шарниры

Блоки

Контрольные швы необходимы в бетонной кирпичной стене для предотвращения растрескивания из-за усадки бетонных блоков, температурного расширения / сжатия и дифференциальной осадки фундамента.

Кладка из неармированного бетона

Контрольные стыки должны быть предусмотрены на всех стыках, где есть вероятность растрескивания, например, при значительном изменении высоты стен, изменении толщины стен (кроме опор), стыках в плитах и ​​Т-образных стыках.

Обычно контрольные стыки не следует размещать на расстоянии более 6 м.

Кладка железобетонная

В стенах высотой более 3 м расстояние между контрольными швами не должно превышать 16 м.

В стенах высотой 3 м и менее, включающих перекрывающие железобетонные балки, нельзя использовать контрольные швы.

Кладка из глины

Изделия из глины со временем расширяются, поскольку они впитывают воду. Расширение не является равномерным во времени; примерно четверть приходится на первые шесть месяцев, половина — на первые два года и три четверти — на пять лет.Расширение может достигать 1 мм на метр в течение 15 лет.

В глиняной кладке (кирпичных стенах) требуются швы, чтобы учесть расширение глины. Швы должны иметь достаточную ширину, чтобы кирпичи могли свободно расширяться. В глиняной кладке также предусмотрены швы для учета температурного расширения / сжатия и дифференциальной осадки фундамента.

Стяжки необходимы с обеих сторон стыка, но там, где их невозможно использовать, необходимо использовать гибкие анкеры для каменной кладки поперек стыка.

Есть два типа соединений:

  • Шарнирно-сочлененные соединения — вертикальные зазоры, допускающие незначительное смещение опоры, чтобы предотвратить повреждение и растрескивание. Эти соединения обеспечивают гибкость, необходимую, когда здание находится на мягком грунте, и обычно не требуются на устойчивых площадках. Стыки не должны располагаться дальше 3 м от углов, а их ширина должна составлять 10 мм для стены высотой 3 м и 15 мм для стены высотой 6 м.
  • Контрольные стыки — эти стыки предоставляются при изменении толщины стены, высоты стены или ступенек основания.Они также обычно расположены недалеко от угла. Во внутренней кладке контрольные зазоры обычно не требуются, за исключением входных углов в длинных стенах.
Применение для армированных блоков

Если стена из бетонных блоков армирована и залита раствором, ее можно использовать как несущую стену в обоих направлениях — вертикальном и горизонтальном. Такая стена используется в самых разных конструкциях. Области применения включают подпорные стены, жилые дома, промышленные здания, заборы и т. Д.Следует отметить, что стена из массивных бетонных блоков также может использоваться как несущая, но преимущественно в вертикальном направлении.

Армированная блочная кладка строится путем размещения арматуры в сердцевинах блоков и последующей заливки раствором. Кладка представляет собой смесь блоков, цементного раствора и арматуры и может иметь прочность, аналогичную прочности бетона более низких марок.

Большинство бетонных стен толщиной 150 мм и 200 мм, требующих несущей функции в вертикальном направлении, могут иметь только некоторые части, армированные и залитые раствором — это всегда торцевые стержни и вертикальные стержни с Т-образным соединением.

Фасадные бетонные стены из каменной кладки, которые должны поддерживать тяжелые сборные элементы, обычно требуют, чтобы все ядра были усилены и залиты раствором.

Стены ванных комнат и кухонь, поддерживающие сантехническое оборудование и шкафы, также обычно требуют, чтобы все сердечники были усилены и залиты раствором, или в качестве альтернативы использовались сплошные блоки. В ванных комнатах частичная затирка швов может производиться на высоте до 1,2 м над уровнем пола.

Раствор, используемый для заполнения стержней, должен быть правильно определен, и, как правило, он не должен иметь характеристическую прочность на сжатие менее 15 МПа, предпочтительно 20 МПа.Содержание цемента не должно быть менее 300 кг / м 3 3 , а размер крупного заполнителя не должен превышать 10 мм.

Армирование обычно состоит из стержней 1T12 или 1T16 возле всех дверных проемов, всех углов, стыков и на расстоянии 1600–1800 мм вдоль стены. Турник — обычно 1Т12 ставится под все подоконники.

Информация, требуемая инженером-строителем

Инженеру-строителю обычно требуется следующая информация, чтобы он мог оценить вес каменных стен на плитах, а также предоставить детали армирования в случае, если требуются несущие стены:

  • План кирпичной стены
  • Вид кладки — бетонные блоки или глиняный кирпич
  • Толщина кладки
  • Тип блоков — сплошной или пустотелый.В случае полой конструкции архитектор должен указать, требуется ли несущая функция.
  • Плотность материала или спецификация, если блок будет нормального веса, легкого веса или AAC
  • Приблизительная толщина и тип отделки каменной стены — штукатурка, плитка, тяжелые фасадные элементы и любые отступы от стены.

Примечание: По умолчанию инженер-строитель будет рассматривать штукатурку толщиной 12 мм на каждой стороне, однако архитектор должен будет посоветовать все, что отличается от этого.

Три варианта швов для идеальной установки

LnRiLWdhbGxlcnkgdWx7bGlzdC1zdHlsZTpub25lO21hcmdpbjowIDAgMS41ZW0gMDtwYWRkaW5nOjB9LnRiLWdhbGxlcnlfX2NlbGx7bWFyZ2luOjAgIWltcG9ydGFudDtwb3NpdGlvbjpyZWxhdGl2ZX0udGItZ2FsbGVyeS0tZ3JpZHtkaXNwbGF5OmdyaWQ7Z3JpZC1hdXRvLXJvd3M6YXV0byAhaW1wb3J0YW50fS50Yi1nYWxsZXJ5LS1ncmlkOm5vdCgudGItZ2FsbGVyeS0tZ3JpZC0tbm9jcm9wKSAudGItYnJpY2tfX2NvbnRlbnR7aGVpZ2h0OjEwMCU7cG9zaXRpb246YWJzb2x1dGU7dG9wOjB9LnRiLWdhbGxlcnktLWdyaWQ6bm90KC50Yi1nYWxsZXJ5LS1ncmlkLS1ub2Nyb3ApIC50Yi1nYWxsZXJ5X19jZWxse2dyaWQtcm93LWVuZDp1bnNldCAhaW1wb3J0YW50O3Bvc2l0aW9uOnJlbGF0aXZlfS50Yi1nYWxsZXJ5LS1ncmlkOm5vdCgudGItZ2FsbGVyeS0tZ3JpZC0tbm9jcm9wKSAudGItZ2FsbGVyeV9fY2VsbDo6YmVmb3Jle2NvbnRlbnQ6IiI7ZGlzcGxheTppbmxpbmUtYmxvY2s7cGFkZGluZy1ib3R0b206MTAwJX0udGItZ2FsbGVyeS0tZ3JpZDpub3QoLnRiLWdhbGxlcnktLWdyaWQtLW5vY3JvcCkgLnRiLWdhbGxlcnlfX2NlbGw6Om1hcmtlcntjb250ZW50OiIifS50Yi1nYWxsZXJ5LS1ncmlkOm5vdCgudGItZ2FsbGVyeS0tZ3JpZC0tbm9jcm9wKSBpbWd7d2lkdGg6MTAwJTtoZWlnaHQ6MTAwJTstby1vYmplY3QtZml0OmNvdmVyO29iamVjdC1maXQ6Y292ZXJ9LnRiLWdhbGxlcnktLWdyaWQtLW5vY3 JvcCBpbWd7aGVpZ2h0OmF1dG8gIWltcG9ydGFudDt3aWR0aDphdXRvICFpbXBvcnRhbnR9LnRiLWdhbGxlcnktLWdyaWQtLW5vY3JvcCAudGItZ2FsbGVyeV9fY2VsbHthbGlnbi1zZWxmOmVuZH0udGItZ2FsbGVyeS0tZ3JpZC0tbm9jcm9wIC50Yi1icmlja19fY29udGVudHtoZWlnaHQ6MTAwJX0udGItZ2FsbGVyeS0tY29sbGFnZXtkaXNwbGF5OmdyaWQ7Z3JpZC10ZW1wbGF0ZS1jb2x1bW5zOnJlcGVhdCgxMiwgMWZyKX0udGItZ2FsbGVyeS0tY29sbGFnZSAudGItYnJpY2tfX2NvbnRlbnR7aGVpZ2h0OjEwMCV9LnRiLWdhbGxlcnktLWNvbGxhZ2UgaW1ne2hlaWdodDoxMDAlICFpbXBvcnRhbnR9LnRiLWdhbGxlcnktLW1hc29ucnl7ZGlzcGxheTpncmlkO2dyaWQtcm93LWdhcDowO2dyaWQtYXV0by1yb3dzOjFweDtvcGFjaXR5OjB9LnRiLWdhbGxlcnktLW1hc29ucnkgLnRiLWJyaWNrX19jb250ZW50e3Bvc2l0aW9uOnJlbGF0aXZlfS50Yi1nYWxsZXJ5LS1tYXNvbnJ5IC50Yi1icmlja19fY29udGVudCBpbWcsLnRiLWdhbGxlcnktLW1hc29ucnkgLnRiLWJyaWNrX19jb250ZW50IGlmcmFtZSwudGItZ2FsbGVyeS0tbWFzb25yeSAudGItYnJpY2tfX2NvbnRlbnQgdmlkZW97LW8tb2JqZWN0LWZpdDpjb3ZlcjtvYmplY3QtZml0OmNvdmVyO3dpZHRoOjEwMCUgIWltcG9ydGFudDtkaXNwbGF5OmJsb2NrfS50Yi1nYWxsZXJ5X19jYXB0aW9ue3Bvc2l0aW9uOmFic29sdXRlO2JvdHRvbTowO3dpZHRoOjEwMCU7YmFja2 dyb3VuZDpyZ2JhKDI1NSwyNTUsMjU1LDAuNik7cGFkZGluZzo1cHggMnB4O3RleHQtYWxpZ246Y2VudGVyO2NvbG9yOiMzMzN9LnRiLWdhbGxlcnlfX2NhcHRpb246ZW1wdHl7YmFja2dyb3VuZDp0cmFuc3BhcmVudCAhaW1wb3J0YW50fS50Yi1nYWxsZXJ5IC50Yi1icmlja19fY29udGVudCBmaWd1cmV7aGVpZ2h0OjEwMCV9LnRiLWdhbGxlcnkgaW1ne3dpZHRoOjEwMCU7aGVpZ2h0OjEwMCU7LW8tb2JqZWN0LWZpdDpjb3ZlcjtvYmplY3QtZml0OmNvdmVyO3ZlcnRpY2FsLWFsaWduOmJvdHRvbX0jbGVmdC1hcmVhIHVsLnRiLWdhbGxlcnl7bGlzdC1zdHlsZS10eXBlOm5vbmU7cGFkZGluZzowfSAudGItZ2FsbGVyeVtkYXRhLXRvb2xzZXQtYmxvY2tzLWdhbGxlcnk9IjRhMjBhODZjNGViOTgzNzIzMzkzYzNjNTdlNjY4NmI5Il0gLnRiLWdhbGxlcnlfX2NhcHRpb24geyBib3R0b206IDVweDsgfSAudGItZ2FsbGVyeVtkYXRhLXRvb2xzZXQtYmxvY2tzLWdhbGxlcnk9IjRhMjBhODZjNGViOTgzNzIzMzkzYzNjNTdlNjY4NmI5Il0gLnRiLWdhbGxlcnktLW1hc29ucnkgeyBncmlkLXRlbXBsYXRlLWNvbHVtbnM6IG1pbm1heCgwLCAxZnIpIG1pbm1heCgwLCAxZnIpIG1pbm1heCgwLCAxZnIpO2dyaWQtY29sdW1uLWdhcDogNXB4OyB9IC50Yi1nYWxsZXJ5W2RhdGEtdG9vbHNldC1ibG9ja3MtZ2FsbGVyeT0iNGEyMGE4NmM0ZWI5ODM3MjMzOTNjM2M1N2U2Njg2YjkiXSAudGItZ2FsbGVyeS0tbWFzb25yeSAudGItYnJpY2 tfX2NvbnRlbnQgeyBwYWRkaW5nOiAwIDAgNXB4IDA7IH0gLnRiLWdhbGxlcnkgdWx7bGlzdC1zdHlsZTpub25lO21hcmdpbjowIDAgMS41ZW0gMDtwYWRkaW5nOjB9LnRiLWdhbGxlcnlfX2NlbGx7bWFyZ2luOjAgIWltcG9ydGFudDtwb3NpdGlvbjpyZWxhdGl2ZX0udGItZ2FsbGVyeS0tZ3JpZHtkaXNwbGF5OmdyaWQ7Z3JpZC1hdXRvLXJvd3M6YXV0byAhaW1wb3J0YW50fS50Yi1nYWxsZXJ5LS1ncmlkOm5vdCgudGItZ2FsbGVyeS0tZ3JpZC0tbm9jcm9wKSAudGItYnJpY2tfX2NvbnRlbnR7aGVpZ2h0OjEwMCU7cG9zaXRpb246YWJzb2x1dGU7dG9wOjB9LnRiLWdhbGxlcnktLWdyaWQ6bm90KC50Yi1nYWxsZXJ5LS1ncmlkLS1ub2Nyb3ApIC50Yi1nYWxsZXJ5X19jZWxse2dyaWQtcm93LWVuZDp1bnNldCAhaW1wb3J0YW50O3Bvc2l0aW9uOnJlbGF0aXZlfS50Yi1nYWxsZXJ5LS1ncmlkOm5vdCgudGItZ2FsbGVyeS0tZ3JpZC0tbm9jcm9wKSAudGItZ2FsbGVyeV9fY2VsbDo6YmVmb3Jle2NvbnRlbnQ6IiI7ZGlzcGxheTppbmxpbmUtYmxvY2s7cGFkZGluZy1ib3R0b206MTAwJX0udGItZ2FsbGVyeS0tZ3JpZDpub3QoLnRiLWdhbGxlcnktLWdyaWQtLW5vY3JvcCkgLnRiLWdhbGxlcnlfX2NlbGw6Om1hcmtlcntjb250ZW50OiIifS50Yi1nYWxsZXJ5LS1ncmlkOm5vdCgudGItZ2FsbGVyeS0tZ3JpZC0tbm9jcm9wKSBpbWd7d2lkdGg6MTAwJTtoZWlnaHQ6MTAwJTstby1vYmplY3QtZml0OmNvdmVyO29iamVjdC1maX Q6Y292ZXJ9LnRiLWdhbGxlcnktLWdyaWQtLW5vY3JvcCBpbWd7aGVpZ2h0OmF1dG8gIWltcG9ydGFudDt3aWR0aDphdXRvICFpbXBvcnRhbnR9LnRiLWdhbGxlcnktLWdyaWQtLW5vY3JvcCAudGItZ2FsbGVyeV9fY2VsbHthbGlnbi1zZWxmOmVuZH0udGItZ2FsbGVyeS0tZ3JpZC0tbm9jcm9wIC50Yi1icmlja19fY29udGVudHtoZWlnaHQ6MTAwJX0udGItZ2FsbGVyeS0tY29sbGFnZXtkaXNwbGF5OmdyaWQ7Z3JpZC10ZW1wbGF0ZS1jb2x1bW5zOnJlcGVhdCgxMiwgMWZyKX0udGItZ2FsbGVyeS0tY29sbGFnZSAudGItYnJpY2tfX2NvbnRlbnR7aGVpZ2h0OjEwMCV9LnRiLWdhbGxlcnktLWNvbGxhZ2UgaW1ne2hlaWdodDoxMDAlICFpbXBvcnRhbnR9LnRiLWdhbGxlcnktLW1hc29ucnl7ZGlzcGxheTpncmlkO2dyaWQtcm93LWdhcDowO2dyaWQtYXV0by1yb3dzOjFweDtvcGFjaXR5OjB9LnRiLWdhbGxlcnktLW1hc29ucnkgLnRiLWJyaWNrX19jb250ZW50e3Bvc2l0aW9uOnJlbGF0aXZlfS50Yi1nYWxsZXJ5LS1tYXNvbnJ5IC50Yi1icmlja19fY29udGVudCBpbWcsLnRiLWdhbGxlcnktLW1hc29ucnkgLnRiLWJyaWNrX19jb250ZW50IGlmcmFtZSwudGItZ2FsbGVyeS0tbWFzb25yeSAudGItYnJpY2tfX2NvbnRlbnQgdmlkZW97LW8tb2JqZWN0LWZpdDpjb3ZlcjtvYmplY3QtZml0OmNvdmVyO3dpZHRoOjEwMCUgIWltcG9ydGFudDtkaXNwbGF5OmJsb2NrfS50Yi1nYWxsZXJ5X19jYXB0aW9ue3Bvc2l0aW9uOmFic2 9sdXRlO2JvdHRvbTowO3dpZHRoOjEwMCU7YmFja2dyb3VuZDpyZ2JhKDI1NSwyNTUsMjU1LDAuNik7cGFkZGluZzo1cHggMnB4O3RleHQtYWxpZ246Y2VudGVyO2NvbG9yOiMzMzN9LnRiLWdhbGxlcnlfX2NhcHRpb246ZW1wdHl7YmFja2dyb3VuZDp0cmFuc3BhcmVudCAhaW1wb3J0YW50fS50Yi1nYWxsZXJ5IC50Yi1icmlja19fY29udGVudCBmaWd1cmV7aGVpZ2h0OjEwMCV9LnRiLWdhbGxlcnkgaW1ne3dpZHRoOjEwMCU7aGVpZ2h0OjEwMCU7LW8tb2JqZWN0LWZpdDpjb3ZlcjtvYmplY3QtZml0OmNvdmVyO3ZlcnRpY2FsLWFsaWduOmJvdHRvbX0jbGVmdC1hcmVhIHVsLnRiLWdhbGxlcnl7bGlzdC1zdHlsZS10eXBlOm5vbmU7cGFkZGluZzowfSAudGItZ2FsbGVyeVtkYXRhLXRvb2xzZXQtYmxvY2tzLWdhbGxlcnk9IjEzMDQ1YjY0ZDFiOTJiMjljOWNmYTViNDkwMGMzNmNkIl0gLnRiLWdhbGxlcnlfX2NhcHRpb24geyBib3R0b206IDVweDsgfSAudGItZ2FsbGVyeVtkYXRhLXRvb2xzZXQtYmxvY2tzLWdhbGxlcnk9IjEzMDQ1YjY0ZDFiOTJiMjljOWNmYTViNDkwMGMzNmNkIl0gLnRiLWdhbGxlcnktLW1hc29ucnkgeyBncmlkLXRlbXBsYXRlLWNvbHVtbnM6IG1pbm1heCgwLCAxZnIpIG1pbm1heCgwLCAxZnIpIG1pbm1heCgwLCAxZnIpO2dyaWQtY29sdW1uLWdhcDogNXB4OyB9IC50Yi1nYWxsZXJ5W2RhdGEtdG9vbHNldC1ibG9ja3MtZ2FsbGVyeT0iMTMwNDViNjRkMWI5MmIyOWM5Y2ZhNWI0OTAwYzM2Y2QiXS AudGItZ2FsbGVyeS0tbWFzb25yeSAudGItYnJpY2tfX2NvbnRlbnQgeyBwYWRkaW5nOiAwIDAgNXB4IDA7IH0gLnRiLWdhbGxlcnkgdWx7bGlzdC1zdHlsZTpub25lO21hcmdpbjowIDAgMS41ZW0gMDtwYWRkaW5nOjB9LnRiLWdhbGxlcnlfX2NlbGx7bWFyZ2luOjAgIWltcG9ydGFudDtwb3NpdGlvbjpyZWxhdGl2ZX0udGItZ2FsbGVyeS0tZ3JpZHtkaXNwbGF5OmdyaWQ7Z3JpZC1hdXRvLXJvd3M6YXV0byAhaW1wb3J0YW50fS50Yi1nYWxsZXJ5LS1ncmlkOm5vdCgudGItZ2FsbGVyeS0tZ3JpZC0tbm9jcm9wKSAudGItYnJpY2tfX2NvbnRlbnR7aGVpZ2h0OjEwMCU7cG9zaXRpb246YWJzb2x1dGU7dG9wOjB9LnRiLWdhbGxlcnktLWdyaWQ6bm90KC50Yi1nYWxsZXJ5LS1ncmlkLS1ub2Nyb3ApIC50Yi1nYWxsZXJ5X19jZWxse2dyaWQtcm93LWVuZDp1bnNldCAhaW1wb3J0YW50O3Bvc2l0aW9uOnJlbGF0aXZlfS50Yi1nYWxsZXJ5LS1ncmlkOm5vdCgudGItZ2FsbGVyeS0tZ3JpZC0tbm9jcm9wKSAudGItZ2FsbGVyeV9fY2VsbDo6YmVmb3Jle2NvbnRlbnQ6IiI7ZGlzcGxheTppbmxpbmUtYmxvY2s7cGFkZGluZy1ib3R0b206MTAwJX0udGItZ2FsbGVyeS0tZ3JpZDpub3QoLnRiLWdhbGxlcnktLWdyaWQtLW5vY3JvcCkgLnRiLWdhbGxlcnlfX2NlbGw6Om1hcmtlcntjb250ZW50OiIifS50Yi1nYWxsZXJ5LS1ncmlkOm5vdCgudGItZ2FsbGVyeS0tZ3JpZC0tbm9jcm9wKSBpbWd7d2lkdGg6MTAwJTtoZWlnaHQ6MTAwJT stby1vYmplY3QtZml0OmNvdmVyO29iamVjdC1maXQ6Y292ZXJ9LnRiLWdhbGxlcnktLWdyaWQtLW5vY3JvcCBpbWd7aGVpZ2h0OmF1dG8gIWltcG9ydGFudDt3aWR0aDphdXRvICFpbXBvcnRhbnR9LnRiLWdhbGxlcnktLWdyaWQtLW5vY3JvcCAudGItZ2FsbGVyeV9fY2VsbHthbGlnbi1zZWxmOmVuZH0udGItZ2FsbGVyeS0tZ3JpZC0tbm9jcm9wIC50Yi1icmlja19fY29udGVudHtoZWlnaHQ6MTAwJX0udGItZ2FsbGVyeS0tY29sbGFnZXtkaXNwbGF5OmdyaWQ7Z3JpZC10ZW1wbGF0ZS1jb2x1bW5zOnJlcGVhdCgxMiwgMWZyKX0udGItZ2FsbGVyeS0tY29sbGFnZSAudGItYnJpY2tfX2NvbnRlbnR7aGVpZ2h0OjEwMCV9LnRiLWdhbGxlcnktLWNvbGxhZ2UgaW1ne2hlaWdodDoxMDAlICFpbXBvcnRhbnR9LnRiLWdhbGxlcnktLW1hc29ucnl7ZGlzcGxheTpncmlkO2dyaWQtcm93LWdhcDowO2dyaWQtYXV0by1yb3dzOjFweDtvcGFjaXR5OjB9LnRiLWdhbGxlcnktLW1hc29ucnkgLnRiLWJyaWNrX19jb250ZW50e3Bvc2l0aW9uOnJlbGF0aXZlfS50Yi1nYWxsZXJ5LS1tYXNvbnJ5IC50Yi1icmlja19fY29udGVudCBpbWcsLnRiLWdhbGxlcnktLW1hc29ucnkgLnRiLWJyaWNrX19jb250ZW50IGlmcmFtZSwudGItZ2FsbGVyeS0tbWFzb25yeSAudGItYnJpY2tfX2NvbnRlbnQgdmlkZW97LW8tb2JqZWN0LWZpdDpjb3ZlcjtvYmplY3QtZml0OmNvdmVyO3dpZHRoOjEwMCUgIWltcG9ydGFudDtkaXNwbGF5OmJsb2NrfS50Yi 1nYWxsZXJ5X19jYXB0aW9ue3Bvc2l0aW9uOmFic29sdXRlO2JvdHRvbTowO3dpZHRoOjEwMCU7YmFja2dyb3VuZDpyZ2JhKDI1NSwyNTUsMjU1LDAuNik7cGFkZGluZzo1cHggMnB4O3RleHQtYWxpZ246Y2VudGVyO2NvbG9yOiMzMzN9LnRiLWdhbGxlcnlfX2NhcHRpb246ZW1wdHl7YmFja2dyb3VuZDp0cmFuc3BhcmVudCAhaW1wb3J0YW50fS50Yi1nYWxsZXJ5IC50Yi1icmlja19fY29udGVudCBmaWd1cmV7aGVpZ2h0OjEwMCV9LnRiLWdhbGxlcnkgaW1ne3dpZHRoOjEwMCU7aGVpZ2h0OjEwMCU7LW8tb2JqZWN0LWZpdDpjb3ZlcjtvYmplY3QtZml0OmNvdmVyO3ZlcnRpY2FsLWFsaWduOmJvdHRvbX0jbGVmdC1hcmVhIHVsLnRiLWdhbGxlcnl7bGlzdC1zdHlsZS10eXBlOm5vbmU7cGFkZGluZzowfSAudGItZ2FsbGVyeVtkYXRhLXRvb2xzZXQtYmxvY2tzLWdhbGxlcnk9ImJjZmZmNjMzZmYyYzdjMmYxMGJiZWJmNzE3NDY3ZjAzIl0gLnRiLWdhbGxlcnlfX2NhcHRpb24geyBib3R0b206IDVweDsgfSAudGItZ2FsbGVyeVtkYXRhLXRvb2xzZXQtYmxvY2tzLWdhbGxlcnk9ImJjZmZmNjMzZmYyYzdjMmYxMGJiZWJmNzE3NDY3ZjAzIl0gLnRiLWdhbGxlcnktLW1hc29ucnkgeyBncmlkLXRlbXBsYXRlLWNvbHVtbnM6IG1pbm1heCgwLCAxZnIpIG1pbm1heCgwLCAxZnIpIG1pbm1heCgwLCAxZnIpO2dyaWQtY29sdW1uLWdhcDogNXB4OyB9IC50Yi1nYWxsZXJ5W2RhdGEtdG9vbHNldC1ibG9ja3MtZ2FsbGVyeT0iYmNmZm Y2MzNmZjJjN2MyZjEwYmJlYmY3MTc0NjdmMDMiXSAudGItZ2FsbGVyeS0tbWFzb25yeSAudGItYnJpY2tfX2NvbnRlbnQgeyBwYWRkaW5nOiAwIDAgNXB4IDA7IH0gQG1lZGlhIG9ubHkgc2NyZWVuIGFuZCAobWF4LXdpZHRoOiAxMDI0cHgpIHsgLnRiLWdhbGxlcnkgdWx7bGlzdC1zdHlsZTpub25lO21hcmdpbjowIDAgMS41ZW0gMDtwYWRkaW5nOjB9LnRiLWdhbGxlcnlfX2NlbGx7bWFyZ2luOjAgIWltcG9ydGFudDtwb3NpdGlvbjpyZWxhdGl2ZX0udGItZ2FsbGVyeS0tZ3JpZHtkaXNwbGF5OmdyaWQ7Z3JpZC1hdXRvLXJvd3M6YXV0byAhaW1wb3J0YW50fS50Yi1nYWxsZXJ5LS1ncmlkOm5vdCgudGItZ2FsbGVyeS0tZ3JpZC0tbm9jcm9wKSAudGItYnJpY2tfX2NvbnRlbnR7aGVpZ2h0OjEwMCU7cG9zaXRpb246YWJzb2x1dGU7dG9wOjB9LnRiLWdhbGxlcnktLWdyaWQ6bm90KC50Yi1nYWxsZXJ5LS1ncmlkLS1ub2Nyb3ApIC50Yi1nYWxsZXJ5X19jZWxse2dyaWQtcm93LWVuZDp1bnNldCAhaW1wb3J0YW50O3Bvc2l0aW9uOnJlbGF0aXZlfS50Yi1nYWxsZXJ5LS1ncmlkOm5vdCgudGItZ2FsbGVyeS0tZ3JpZC0tbm9jcm9wKSAudGItZ2FsbGVyeV9fY2VsbDo6YmVmb3Jle2NvbnRlbnQ6IiI7ZGlzcGxheTppbmxpbmUtYmxvY2s7cGFkZGluZy1ib3R0b206MTAwJX0udGItZ2FsbGVyeS0tZ3JpZDpub3QoLnRiLWdhbGxlcnktLWdyaWQtLW5vY3JvcCkgLnRiLWdhbGxlcnlfX2NlbGw6Om1hcmtlcntjb250ZW50OiIifS 50Yi1nYWxsZXJ5LS1ncmlkOm5vdCgudGItZ2FsbGVyeS0tZ3JpZC0tbm9jcm9wKSBpbWd7d2lkdGg6MTAwJTtoZWlnaHQ6MTAwJTstby1vYmplY3QtZml0OmNvdmVyO29iamVjdC1maXQ6Y292ZXJ9LnRiLWdhbGxlcnktLWdyaWQtLW5vY3JvcCBpbWd7aGVpZ2h0OmF1dG8gIWltcG9ydGFudDt3aWR0aDphdXRvICFpbXBvcnRhbnR9LnRiLWdhbGxlcnktLWdyaWQtLW5vY3JvcCAudGItZ2FsbGVyeV9fY2VsbHthbGlnbi1zZWxmOmVuZH0udGItZ2FsbGVyeS0tZ3JpZC0tbm9jcm9wIC50Yi1icmlja19fY29udGVudHtoZWlnaHQ6MTAwJX0udGItZ2FsbGVyeS0tY29sbGFnZXtkaXNwbGF5OmdyaWQ7Z3JpZC10ZW1wbGF0ZS1jb2x1bW5zOnJlcGVhdCgxMiwgMWZyKX0udGItZ2FsbGVyeS0tY29sbGFnZSAudGItYnJpY2tfX2NvbnRlbnR7aGVpZ2h0OjEwMCV9LnRiLWdhbGxlcnktLWNvbGxhZ2UgaW1ne2hlaWdodDoxMDAlICFpbXBvcnRhbnR9LnRiLWdhbGxlcnktLW1hc29ucnl7ZGlzcGxheTpncmlkO2dyaWQtcm93LWdhcDowO2dyaWQtYXV0by1yb3dzOjFweDtvcGFjaXR5OjB9LnRiLWdhbGxlcnktLW1hc29ucnkgLnRiLWJyaWNrX19jb250ZW50e3Bvc2l0aW9uOnJlbGF0aXZlfS50Yi1nYWxsZXJ5LS1tYXNvbnJ5IC50Yi1icmlja19fY29udGVudCBpbWcsLnRiLWdhbGxlcnktLW1hc29ucnkgLnRiLWJyaWNrX19jb250ZW50IGlmcmFtZSwudGItZ2FsbGVyeS0tbWFzb25yeSAudGItYnJpY2tfX2NvbnRlbnQgdmlkZW97LW 8tb2JqZWN0LWZpdDpjb3ZlcjtvYmplY3QtZml0OmNvdmVyO3dpZHRoOjEwMCUgIWltcG9ydGFudDtkaXNwbGF5OmJsb2NrfS50Yi1nYWxsZXJ5X19jYXB0aW9ue3Bvc2l0aW9uOmFic29sdXRlO2JvdHRvbTowO3dpZHRoOjEwMCU7YmFja2dyb3VuZDpyZ2JhKDI1NSwyNTUsMjU1LDAuNik7cGFkZGluZzo1cHggMnB4O3RleHQtYWxpZ246Y2VudGVyO2NvbG9yOiMzMzN9LnRiLWdhbGxlcnlfX2NhcHRpb246ZW1wdHl7YmFja2dyb3VuZDp0cmFuc3BhcmVudCAhaW1wb3J0YW50fS50Yi1nYWxsZXJ5IC50Yi1icmlja19fY29udGVudCBmaWd1cmV7aGVpZ2h0OjEwMCV9LnRiLWdhbGxlcnkgaW1ne3dpZHRoOjEwMCU7aGVpZ2h0OjEwMCU7LW8tb2JqZWN0LWZpdDpjb3ZlcjtvYmplY3QtZml0OmNvdmVyO3ZlcnRpY2FsLWFsaWduOmJvdHRvbX0jbGVmdC1hcmVhIHVsLnRiLWdhbGxlcnl7bGlzdC1zdHlsZS10eXBlOm5vbmU7cGFkZGluZzowfSAudGItZ2FsbGVyeVtkYXRhLXRvb2xzZXQtYmxvY2tzLWdhbGxlcnk9IjRhMjBhODZjNGViOTgzNzIzMzkzYzNjNTdlNjY4NmI5Il0gLnRiLWdhbGxlcnlfX2NhcHRpb24geyBib3R0b206IDVweDsgfSAudGItZ2FsbGVyeVtkYXRhLXRvb2xzZXQtYmxvY2tzLWdhbGxlcnk9IjRhMjBhODZjNGViOTgzNzIzMzkzYzNjNTdlNjY4NmI5Il0gLnRiLWdhbGxlcnktLW1hc29ucnkgeyBncmlkLXRlbXBsYXRlLWNvbHVtbnM6IG1pbm1heCgwLCAxZnIpIG1pbm1heCgwLCAxZnIpIG1pbm1heCgwLC AxZnIpO2dyaWQtY29sdW1uLWdhcDogNXB4OyB9IC50Yi1nYWxsZXJ5W2RhdGEtdG9vbHNldC1ibG9ja3MtZ2FsbGVyeT0iNGEyMGE4NmM0ZWI5ODM3MjMzOTNjM2M1N2U2Njg2YjkiXSAudGItZ2FsbGVyeS0tbWFzb25yeSAudGItYnJpY2tfX2NvbnRlbnQgeyBwYWRkaW5nOiAwIDAgNXB4IDA7IH0gLnRiLWdhbGxlcnkgdWx7bGlzdC1zdHlsZTpub25lO21hcmdpbjowIDAgMS41ZW0gMDtwYWRkaW5nOjB9LnRiLWdhbGxlcnlfX2NlbGx7bWFyZ2luOjAgIWltcG9ydGFudDtwb3NpdGlvbjpyZWxhdGl2ZX0udGItZ2FsbGVyeS0tZ3JpZHtkaXNwbGF5OmdyaWQ7Z3JpZC1hdXRvLXJvd3M6YXV0byAhaW1wb3J0YW50fS50Yi1nYWxsZXJ5LS1ncmlkOm5vdCgudGItZ2FsbGVyeS0tZ3JpZC0tbm9jcm9wKSAudGItYnJpY2tfX2NvbnRlbnR7aGVpZ2h0OjEwMCU7cG9zaXRpb246YWJzb2x1dGU7dG9wOjB9LnRiLWdhbGxlcnktLWdyaWQ6bm90KC50Yi1nYWxsZXJ5LS1ncmlkLS1ub2Nyb3ApIC50Yi1nYWxsZXJ5X19jZWxse2dyaWQtcm93LWVuZDp1bnNldCAhaW1wb3J0YW50O3Bvc2l0aW9uOnJlbGF0aXZlfS50Yi1nYWxsZXJ5LS1ncmlkOm5vdCgudGItZ2FsbGVyeS0tZ3JpZC0tbm9jcm9wKSAudGItZ2FsbGVyeV9fY2VsbDo6YmVmb3Jle2NvbnRlbnQ6IiI7ZGlzcGxheTppbmxpbmUtYmxvY2s7cGFkZGluZy1ib3R0b206MTAwJX0udGItZ2FsbGVyeS0tZ3JpZDpub3QoLnRiLWdhbGxlcnktLWdyaWQtLW5vY3JvcCkgLnRiLWdhbG xlcnlfX2NlbGw6Om1hcmtlcntjb250ZW50OiIifS50Yi1nYWxsZXJ5LS1ncmlkOm5vdCgudGItZ2FsbGVyeS0tZ3JpZC0tbm9jcm9wKSBpbWd7d2lkdGg6MTAwJTtoZWlnaHQ6MTAwJTstby1vYmplY3QtZml0OmNvdmVyO29iamVjdC1maXQ6Y292ZXJ9LnRiLWdhbGxlcnktLWdyaWQtLW5vY3JvcCBpbWd7aGVpZ2h0OmF1dG8gIWltcG9ydGFudDt3aWR0aDphdXRvICFpbXBvcnRhbnR9LnRiLWdhbGxlcnktLWdyaWQtLW5vY3JvcCAudGItZ2FsbGVyeV9fY2VsbHthbGlnbi1zZWxmOmVuZH0udGItZ2FsbGVyeS0tZ3JpZC0tbm9jcm9wIC50Yi1icmlja19fY29udGVudHtoZWlnaHQ6MTAwJX0udGItZ2FsbGVyeS0tY29sbGFnZXtkaXNwbGF5OmdyaWQ7Z3JpZC10ZW1wbGF0ZS1jb2x1bW5zOnJlcGVhdCgxMiwgMWZyKX0udGItZ2FsbGVyeS0tY29sbGFnZSAudGItYnJpY2tfX2NvbnRlbnR7aGVpZ2h0OjEwMCV9LnRiLWdhbGxlcnktLWNvbGxhZ2UgaW1ne2hlaWdodDoxMDAlICFpbXBvcnRhbnR9LnRiLWdhbGxlcnktLW1hc29ucnl7ZGlzcGxheTpncmlkO2dyaWQtcm93LWdhcDowO2dyaWQtYXV0by1yb3dzOjFweDtvcGFjaXR5OjB9LnRiLWdhbGxlcnktLW1hc29ucnkgLnRiLWJyaWNrX19jb250ZW50e3Bvc2l0aW9uOnJlbGF0aXZlfS50Yi1nYWxsZXJ5LS1tYXNvbnJ5IC50Yi1icmlja19fY29udGVudCBpbWcsLnRiLWdhbGxlcnktLW1hc29ucnkgLnRiLWJyaWNrX19jb250ZW50IGlmcmFtZSwudGItZ2FsbGVyeS0tbWFzb2 5yeSAudGItYnJpY2tfX2NvbnRlbnQgdmlkZW97LW8tb2JqZWN0LWZpdDpjb3ZlcjtvYmplY3QtZml0OmNvdmVyO3dpZHRoOjEwMCUgIWltcG9ydGFudDtkaXNwbGF5OmJsb2NrfS50Yi1nYWxsZXJ5X19jYXB0aW9ue3Bvc2l0aW9uOmFic29sdXRlO2JvdHRvbTowO3dpZHRoOjEwMCU7YmFja2dyb3VuZDpyZ2JhKDI1NSwyNTUsMjU1LDAuNik7cGFkZGluZzo1cHggMnB4O3RleHQtYWxpZ246Y2VudGVyO2NvbG9yOiMzMzN9LnRiLWdhbGxlcnlfX2NhcHRpb246ZW1wdHl7YmFja2dyb3VuZDp0cmFuc3BhcmVudCAhaW1wb3J0YW50fS50Yi1nYWxsZXJ5IC50Yi1icmlja19fY29udGVudCBmaWd1cmV7aGVpZ2h0OjEwMCV9LnRiLWdhbGxlcnkgaW1ne3dpZHRoOjEwMCU7aGVpZ2h0OjEwMCU7LW8tb2JqZWN0LWZpdDpjb3ZlcjtvYmplY3QtZml0OmNvdmVyO3ZlcnRpY2FsLWFsaWduOmJvdHRvbX0jbGVmdC1hcmVhIHVsLnRiLWdhbGxlcnl7bGlzdC1zdHlsZS10eXBlOm5vbmU7cGFkZGluZzowfSAudGItZ2FsbGVyeVtkYXRhLXRvb2xzZXQtYmxvY2tzLWdhbGxlcnk9IjEzMDQ1YjY0ZDFiOTJiMjljOWNmYTViNDkwMGMzNmNkIl0gLnRiLWdhbGxlcnlfX2NhcHRpb24geyBib3R0b206IDVweDsgfSAudGItZ2FsbGVyeVtkYXRhLXRvb2xzZXQtYmxvY2tzLWdhbGxlcnk9IjEzMDQ1YjY0ZDFiOTJiMjljOWNmYTViNDkwMGMzNmNkIl0gLnRiLWdhbGxlcnktLW1hc29ucnkgeyBncmlkLXRlbXBsYXRlLWNvbHVtbnM6IG1pbm1heCgwLC AxZnIpIG1pbm1heCgwLCAxZnIpIG1pbm1heCgwLCAxZnIpO2dyaWQtY29sdW1uLWdhcDogNXB4OyB9IC50Yi1nYWxsZXJ5W2RhdGEtdG9vbHNldC1ibG9ja3MtZ2FsbGVyeT0iMTMwNDViNjRkMWI5MmIyOWM5Y2ZhNWI0OTAwYzM2Y2QiXSAudGItZ2FsbGVyeS0tbWFzb25yeSAudGItYnJpY2tfX2NvbnRlbnQgeyBwYWRkaW5nOiAwIDAgNXB4IDA7IH0gLnRiLWdhbGxlcnkgdWx7bGlzdC1zdHlsZTpub25lO21hcmdpbjowIDAgMS41ZW0gMDtwYWRkaW5nOjB9LnRiLWdhbGxlcnlfX2NlbGx7bWFyZ2luOjAgIWltcG9ydGFudDtwb3NpdGlvbjpyZWxhdGl2ZX0udGItZ2FsbGVyeS0tZ3JpZHtkaXNwbGF5OmdyaWQ7Z3JpZC1hdXRvLXJvd3M6YXV0byAhaW1wb3J0YW50fS50Yi1nYWxsZXJ5LS1ncmlkOm5vdCgudGItZ2FsbGVyeS0tZ3JpZC0tbm9jcm9wKSAudGItYnJpY2tfX2NvbnRlbnR7aGVpZ2h0OjEwMCU7cG9zaXRpb246YWJzb2x1dGU7dG9wOjB9LnRiLWdhbGxlcnktLWdyaWQ6bm90KC50Yi1nYWxsZXJ5LS1ncmlkLS1ub2Nyb3ApIC50Yi1nYWxsZXJ5X19jZWxse2dyaWQtcm93LWVuZDp1bnNldCAhaW1wb3J0YW50O3Bvc2l0aW9uOnJlbGF0aXZlfS50Yi1nYWxsZXJ5LS1ncmlkOm5vdCgudGItZ2FsbGVyeS0tZ3JpZC0tbm9jcm9wKSAudGItZ2FsbGVyeV9fY2VsbDo6YmVmb3Jle2NvbnRlbnQ6IiI7ZGlzcGxheTppbmxpbmUtYmxvY2s7cGFkZGluZy1ib3R0b206MTAwJX0udGItZ2FsbGVyeS0tZ3JpZDpub3QoLnRiLW dhbGxlcnktLWdyaWQtLW5vY3JvcCkgLnRiLWdhbGxlcnlfX2NlbGw6Om1hcmtlcntjb250ZW50OiIifS50Yi1nYWxsZXJ5LS1ncmlkOm5vdCgudGItZ2FsbGVyeS0tZ3JpZC0tbm9jcm9wKSBpbWd7d2lkdGg6MTAwJTtoZWlnaHQ6MTAwJTstby1vYmplY3QtZml0OmNvdmVyO29iamVjdC1maXQ6Y292ZXJ9LnRiLWdhbGxlcnktLWdyaWQtLW5vY3JvcCBpbWd7aGVpZ2h0OmF1dG8gIWltcG9ydGFudDt3aWR0aDphdXRvICFpbXBvcnRhbnR9LnRiLWdhbGxlcnktLWdyaWQtLW5vY3JvcCAudGItZ2FsbGVyeV9fY2VsbHthbGlnbi1zZWxmOmVuZH0udGItZ2FsbGVyeS0tZ3JpZC0tbm9jcm9wIC50Yi1icmlja19fY29udGVudHtoZWlnaHQ6MTAwJX0udGItZ2FsbGVyeS0tY29sbGFnZXtkaXNwbGF5OmdyaWQ7Z3JpZC10ZW1wbGF0ZS1jb2x1bW5zOnJlcGVhdCgxMiwgMWZyKX0udGItZ2FsbGVyeS0tY29sbGFnZSAudGItYnJpY2tfX2NvbnRlbnR7aGVpZ2h0OjEwMCV9LnRiLWdhbGxlcnktLWNvbGxhZ2UgaW1ne2hlaWdodDoxMDAlICFpbXBvcnRhbnR9LnRiLWdhbGxlcnktLW1hc29ucnl7ZGlzcGxheTpncmlkO2dyaWQtcm93LWdhcDowO2dyaWQtYXV0by1yb3dzOjFweDtvcGFjaXR5OjB9LnRiLWdhbGxlcnktLW1hc29ucnkgLnRiLWJyaWNrX19jb250ZW50e3Bvc2l0aW9uOnJlbGF0aXZlfS50Yi1nYWxsZXJ5LS1tYXNvbnJ5IC50Yi1icmlja19fY29udGVudCBpbWcsLnRiLWdhbGxlcnktLW1hc29ucnkgLnRiLWJyaWNrX19jb2 50ZW50IGlmcmFtZSwudGItZ2FsbGVyeS0tbWFzb25yeSAudGItYnJpY2tfX2NvbnRlbnQgdmlkZW97LW8tb2JqZWN0LWZpdDpjb3ZlcjtvYmplY3QtZml0OmNvdmVyO3dpZHRoOjEwMCUgIWltcG9ydGFudDtkaXNwbGF5OmJsb2NrfS50Yi1nYWxsZXJ5X19jYXB0aW9ue3Bvc2l0aW9uOmFic29sdXRlO2JvdHRvbTowO3dpZHRoOjEwMCU7YmFja2dyb3VuZDpyZ2JhKDI1NSwyNTUsMjU1LDAuNik7cGFkZGluZzo1cHggMnB4O3RleHQtYWxpZ246Y2VudGVyO2NvbG9yOiMzMzN9LnRiLWdhbGxlcnlfX2NhcHRpb246ZW1wdHl7YmFja2dyb3VuZDp0cmFuc3BhcmVudCAhaW1wb3J0YW50fS50Yi1nYWxsZXJ5IC50Yi1icmlja19fY29udGVudCBmaWd1cmV7aGVpZ2h0OjEwMCV9LnRiLWdhbGxlcnkgaW1ne3dpZHRoOjEwMCU7aGVpZ2h0OjEwMCU7LW8tb2JqZWN0LWZpdDpjb3ZlcjtvYmplY3QtZml0OmNvdmVyO3ZlcnRpY2FsLWFsaWduOmJvdHRvbX0jbGVmdC1hcmVhIHVsLnRiLWdhbGxlcnl7bGlzdC1zdHlsZS10eXBlOm5vbmU7cGFkZGluZzowfSAudGItZ2FsbGVyeVtkYXRhLXRvb2xzZXQtYmxvY2tzLWdhbGxlcnk9ImJjZmZmNjMzZmYyYzdjMmYxMGJiZWJmNzE3NDY3ZjAzIl0gLnRiLWdhbGxlcnlfX2NhcHRpb24geyBib3R0b206IDVweDsgfSAudGItZ2FsbGVyeVtkYXRhLXRvb2xzZXQtYmxvY2tzLWdhbGxlcnk9ImJjZmZmNjMzZmYyYzdjMmYxMGJiZWJmNzE3NDY3ZjAzIl0gLnRiLWdhbGxlcnktLW1hc29ucnkgeyBncm lkLXRlbXBsYXRlLWNvbHVtbnM6IG1pbm1heCgwLCAxZnIpIG1pbm1heCgwLCAxZnIpIG1pbm1heCgwLCAxZnIpO2dyaWQtY29sdW1uLWdhcDogNXB4OyB9IC50Yi1nYWxsZXJ5W2RhdGEtdG9vbHNldC1ibG9ja3MtZ2FsbGVyeT0iYmNmZmY2MzNmZjJjN2MyZjEwYmJlYmY3MTc0NjdmMDMiXSAudGItZ2FsbGVyeS0tbWFzb25yeSAudGItYnJpY2tfX2NvbnRlbnQgeyBwYWRkaW5nOiAwIDAgNXB4IDA7IH0gIH0gQG1lZGlhIG9ubHkgc2NyZWVuIGFuZCAobWF4LXdpZHRoOiA3NjhweCkgeyAudGItZ2FsbGVyeSB1bHtsaXN0LXN0eWxlOm5vbmU7bWFyZ2luOjAgMCAxLjVlbSAwO3BhZGRpbmc6MH0udGItZ2FsbGVyeV9fY2VsbHttYXJnaW46MCAhaW1wb3J0YW50O3Bvc2l0aW9uOnJlbGF0aXZlfS50Yi1nYWxsZXJ5LS1ncmlke2Rpc3BsYXk6Z3JpZDtncmlkLWF1dG8tcm93czphdXRvICFpbXBvcnRhbnR9LnRiLWdhbGxlcnktLWdyaWQ6bm90KC50Yi1nYWxsZXJ5LS1ncmlkLS1ub2Nyb3ApIC50Yi1icmlja19fY29udGVudHtoZWlnaHQ6MTAwJTtwb3NpdGlvbjphYnNvbHV0ZTt0b3A6MH0udGItZ2FsbGVyeS0tZ3JpZDpub3QoLnRiLWdhbGxlcnktLWdyaWQtLW5vY3JvcCkgLnRiLWdhbGxlcnlfX2NlbGx7Z3JpZC1yb3ctZW5kOnVuc2V0ICFpbXBvcnRhbnQ7cG9zaXRpb246cmVsYXRpdmV9LnRiLWdhbGxlcnktLWdyaWQ6bm90KC50Yi1nYWxsZXJ5LS1ncmlkLS1ub2Nyb3ApIC50Yi1nYWxsZXJ5X19jZWxsOjpiZWZvcmV7Y2 9udGVudDoiIjtkaXNwbGF5OmlubGluZS1ibG9jaztwYWRkaW5nLWJvdHRvbToxMDAlfS50Yi1nYWxsZXJ5LS1ncmlkOm5vdCgudGItZ2FsbGVyeS0tZ3JpZC0tbm9jcm9wKSAudGItZ2FsbGVyeV9fY2VsbDo6bWFya2Vye2NvbnRlbnQ6IiJ9LnRiLWdhbGxlcnktLWdyaWQ6bm90KC50Yi1nYWxsZXJ5LS1ncmlkLS1ub2Nyb3ApIGltZ3t3aWR0aDoxMDAlO2hlaWdodDoxMDAlOy1vLW9iamVjdC1maXQ6Y292ZXI7b2JqZWN0LWZpdDpjb3Zlcn0udGItZ2FsbGVyeS0tZ3JpZC0tbm9jcm9wIGltZ3toZWlnaHQ6YXV0byAhaW1wb3J0YW50O3dpZHRoOmF1dG8gIWltcG9ydGFudH0udGItZ2FsbGVyeS0tZ3JpZC0tbm9jcm9wIC50Yi1nYWxsZXJ5X19jZWxse2FsaWduLXNlbGY6ZW5kfS50Yi1nYWxsZXJ5LS1ncmlkLS1ub2Nyb3AgLnRiLWJyaWNrX19jb250ZW50e2hlaWdodDoxMDAlfS50Yi1nYWxsZXJ5LS1jb2xsYWdle2Rpc3BsYXk6Z3JpZDtncmlkLXRlbXBsYXRlLWNvbHVtbnM6cmVwZWF0KDEyLCAxZnIpfS50Yi1nYWxsZXJ5LS1jb2xsYWdlIC50Yi1icmlja19fY29udGVudHtoZWlnaHQ6MTAwJX0udGItZ2FsbGVyeS0tY29sbGFnZSBpbWd7aGVpZ2h0OjEwMCUgIWltcG9ydGFudH0udGItZ2FsbGVyeS0tbWFzb25yeXtkaXNwbGF5OmdyaWQ7Z3JpZC1yb3ctZ2FwOjA7Z3JpZC1hdXRvLXJvd3M6MXB4O29wYWNpdHk6MH0udGItZ2FsbGVyeS0tbWFzb25yeSAudGItYnJpY2tfX2NvbnRlbnR7cG9zaXRpb246cmVsYXRpdmV9Ln RiLWdhbGxlcnktLW1hc29ucnkgLnRiLWJyaWNrX19jb250ZW50IGltZywudGItZ2FsbGVyeS0tbWFzb25yeSAudGItYnJpY2tfX2NvbnRlbnQgaWZyYW1lLC50Yi1nYWxsZXJ5LS1tYXNvbnJ5IC50Yi1icmlja19fY29udGVudCB2aWRlb3stby1vYmplY3QtZml0OmNvdmVyO29iamVjdC1maXQ6Y292ZXI7d2lkdGg6MTAwJSAhaW1wb3J0YW50O2Rpc3BsYXk6YmxvY2t9LnRiLWdhbGxlcnlfX2NhcHRpb257cG9zaXRpb246YWJzb2x1dGU7Ym90dG9tOjA7d2lkdGg6MTAwJTtiYWNrZ3JvdW5kOnJnYmEoMjU1LDI1NSwyNTUsMC42KTtwYWRkaW5nOjVweCAycHg7dGV4dC1hbGlnbjpjZW50ZXI7Y29sb3I6IzMzM30udGItZ2FsbGVyeV9fY2FwdGlvbjplbXB0eXtiYWNrZ3JvdW5kOnRyYW5zcGFyZW50ICFpbXBvcnRhbnR9LnRiLWdhbGxlcnkgLnRiLWJyaWNrX19jb250ZW50IGZpZ3VyZXtoZWlnaHQ6MTAwJX0udGItZ2FsbGVyeSBpbWd7d2lkdGg6MTAwJTtoZWlnaHQ6MTAwJTstby1vYmplY3QtZml0OmNvdmVyO29iamVjdC1maXQ6Y292ZXI7dmVydGljYWwtYWxpZ246Ym90dG9tfSNsZWZ0LWFyZWEgdWwudGItZ2FsbGVyeXtsaXN0LXN0eWxlLXR5cGU6bm9uZTtwYWRkaW5nOjB9IC50Yi1nYWxsZXJ5W2RhdGEtdG9vbHNldC1ibG9ja3MtZ2FsbGVyeT0iNGEyMGE4NmM0ZWI5ODM3MjMzOTNjM2M1N2U2Njg2YjkiXSAudGItZ2FsbGVyeV9fY2FwdGlvbiB7IGJvdHRvbTogNXB4OyB9IC50Yi1nYWxsZXJ5W2RhdGEtdG9vbHNldC 1ibG9ja3MtZ2FsbGVyeT0iNGEyMGE4NmM0ZWI5ODM3MjMzOTNjM2M1N2U2Njg2YjkiXSAudGItZ2FsbGVyeS0tbWFzb25yeSB7IGdyaWQtdGVtcGxhdGUtY29sdW1uczogbWlubWF4KDAsIDFmcikgbWlubWF4KDAsIDFmcikgbWlubWF4KDAsIDFmcik7Z3JpZC1jb2x1bW4tZ2FwOiA1cHg7IH0gLnRiLWdhbGxlcnlbZGF0YS10b29sc2V0LWJsb2Nrcy1nYWxsZXJ5PSI0YTIwYTg2YzRlYjk4MzcyMzM5M2MzYzU3ZTY2ODZiOSJdIC50Yi1nYWxsZXJ5LS1tYXNvbnJ5IC50Yi1icmlja19fY29udGVudCB7IHBhZGRpbmc6IDAgMCA1cHggMDsgfSAudGItZ2FsbGVyeSB1bHtsaXN0LXN0eWxlOm5vbmU7bWFyZ2luOjAgMCAxLjVlbSAwO3BhZGRpbmc6MH0udGItZ2FsbGVyeV9fY2VsbHttYXJnaW46MCAhaW1wb3J0YW50O3Bvc2l0aW9uOnJlbGF0aXZlfS50Yi1nYWxsZXJ5LS1ncmlke2Rpc3BsYXk6Z3JpZDtncmlkLWF1dG8tcm93czphdXRvICFpbXBvcnRhbnR9LnRiLWdhbGxlcnktLWdyaWQ6bm90KC50Yi1nYWxsZXJ5LS1ncmlkLS1ub2Nyb3ApIC50Yi1icmlja19fY29udGVudHtoZWlnaHQ6MTAwJTtwb3NpdGlvbjphYnNvbHV0ZTt0b3A6MH0udGItZ2FsbGVyeS0tZ3JpZDpub3QoLnRiLWdhbGxlcnktLWdyaWQtLW5vY3JvcCkgLnRiLWdhbGxlcnlfX2NlbGx7Z3JpZC1yb3ctZW5kOnVuc2V0ICFpbXBvcnRhbnQ7cG9zaXRpb246cmVsYXRpdmV9LnRiLWdhbGxlcnktLWdyaWQ6bm90KC50Yi1nYWxsZXJ5LS1ncmlkLS1ub2Nyb3 ApIC50Yi1nYWxsZXJ5X19jZWxsOjpiZWZvcmV7Y29udGVudDoiIjtkaXNwbGF5OmlubGluZS1ibG9jaztwYWRkaW5nLWJvdHRvbToxMDAlfS50Yi1nYWxsZXJ5LS1ncmlkOm5vdCgudGItZ2FsbGVyeS0tZ3JpZC0tbm9jcm9wKSAudGItZ2FsbGVyeV9fY2VsbDo6bWFya2Vye2NvbnRlbnQ6IiJ9LnRiLWdhbGxlcnktLWdyaWQ6bm90KC50Yi1nYWxsZXJ5LS1ncmlkLS1ub2Nyb3ApIGltZ3t3aWR0aDoxMDAlO2hlaWdodDoxMDAlOy1vLW9iamVjdC1maXQ6Y292ZXI7b2JqZWN0LWZpdDpjb3Zlcn0udGItZ2FsbGVyeS0tZ3JpZC0tbm9jcm9wIGltZ3toZWlnaHQ6YXV0byAhaW1wb3J0YW50O3dpZHRoOmF1dG8gIWltcG9ydGFudH0udGItZ2FsbGVyeS0tZ3JpZC0tbm9jcm9wIC50Yi1nYWxsZXJ5X19jZWxse2FsaWduLXNlbGY6ZW5kfS50Yi1nYWxsZXJ5LS1ncmlkLS1ub2Nyb3AgLnRiLWJyaWNrX19jb250ZW50e2hlaWdodDoxMDAlfS50Yi1nYWxsZXJ5LS1jb2xsYWdle2Rpc3BsYXk6Z3JpZDtncmlkLXRlbXBsYXRlLWNvbHVtbnM6cmVwZWF0KDEyLCAxZnIpfS50Yi1nYWxsZXJ5LS1jb2xsYWdlIC50Yi1icmlja19fY29udGVudHtoZWlnaHQ6MTAwJX0udGItZ2FsbGVyeS0tY29sbGFnZSBpbWd7aGVpZ2h0OjEwMCUgIWltcG9ydGFudH0udGItZ2FsbGVyeS0tbWFzb25yeXtkaXNwbGF5OmdyaWQ7Z3JpZC1yb3ctZ2FwOjA7Z3JpZC1hdXRvLXJvd3M6MXB4O29wYWNpdHk6MH0udGItZ2FsbGVyeS0tbWFzb25yeSAudGItYnJpY2 tfX2NvbnRlbnR7cG9zaXRpb246cmVsYXRpdmV9LnRiLWdhbGxlcnktLW1hc29ucnkgLnRiLWJyaWNrX19jb250ZW50IGltZywudGItZ2FsbGVyeS0tbWFzb25yeSAudGItYnJpY2tfX2NvbnRlbnQgaWZyYW1lLC50Yi1nYWxsZXJ5LS1tYXNvbnJ5IC50Yi1icmlja19fY29udGVudCB2aWRlb3stby1vYmplY3QtZml0OmNvdmVyO29iamVjdC1maXQ6Y292ZXI7d2lkdGg6MTAwJSAhaW1wb3J0YW50O2Rpc3BsYXk6YmxvY2t9LnRiLWdhbGxlcnlfX2NhcHRpb257cG9zaXRpb246YWJzb2x1dGU7Ym90dG9tOjA7d2lkdGg6MTAwJTtiYWNrZ3JvdW5kOnJnYmEoMjU1LDI1NSwyNTUsMC42KTtwYWRkaW5nOjVweCAycHg7dGV4dC1hbGlnbjpjZW50ZXI7Y29sb3I6IzMzM30udGItZ2FsbGVyeV9fY2FwdGlvbjplbXB0eXtiYWNrZ3JvdW5kOnRyYW5zcGFyZW50ICFpbXBvcnRhbnR9LnRiLWdhbGxlcnkgLnRiLWJyaWNrX19jb250ZW50IGZpZ3VyZXtoZWlnaHQ6MTAwJX0udGItZ2FsbGVyeSBpbWd7d2lkdGg6MTAwJTtoZWlnaHQ6MTAwJTstby1vYmplY3QtZml0OmNvdmVyO29iamVjdC1maXQ6Y292ZXI7dmVydGljYWwtYWxpZ246Ym90dG9tfSNsZWZ0LWFyZWEgdWwudGItZ2FsbGVyeXtsaXN0LXN0eWxlLXR5cGU6bm9uZTtwYWRkaW5nOjB9IC50Yi1nYWxsZXJ5W2RhdGEtdG9vbHNldC1ibG9ja3MtZ2FsbGVyeT0iMTMwNDViNjRkMWI5MmIyOWM5Y2ZhNWI0OTAwYzM2Y2QiXSAudGItZ2FsbGVyeV9fY2FwdGlvbiB7IGJvdHRvbTogNX B4OyB9IC50Yi1nYWxsZXJ5W2RhdGEtdG9vbHNldC1ibG9ja3MtZ2FsbGVyeT0iMTMwNDViNjRkMWI5MmIyOWM5Y2ZhNWI0OTAwYzM2Y2QiXSAudGItZ2FsbGVyeS0tbWFzb25yeSB7IGdyaWQtdGVtcGxhdGUtY29sdW1uczogbWlubWF4KDAsIDFmcikgbWlubWF4KDAsIDFmcikgbWlubWF4KDAsIDFmcik7Z3JpZC1jb2x1bW4tZ2FwOiA1cHg7IH0gLnRiLWdhbGxlcnlbZGF0YS10b29sc2V0LWJsb2Nrcy1nYWxsZXJ5PSIxMzA0NWI2NGQxYjkyYjI5YzljZmE1YjQ5MDBjMzZjZCJdIC50Yi1nYWxsZXJ5LS1tYXNvbnJ5IC50Yi1icmlja19fY29udGVudCB7IHBhZGRpbmc6IDAgMCA1cHggMDsgfSAudGItZ2FsbGVyeSB1bHtsaXN0LXN0eWxlOm5vbmU7bWFyZ2luOjAgMCAxLjVlbSAwO3BhZGRpbmc6MH0udGItZ2FsbGVyeV9fY2VsbHttYXJnaW46MCAhaW1wb3J0YW50O3Bvc2l0aW9uOnJlbGF0aXZlfS50Yi1nYWxsZXJ5LS1ncmlke2Rpc3BsYXk6Z3JpZDtncmlkLWF1dG8tcm93czphdXRvICFpbXBvcnRhbnR9LnRiLWdhbGxlcnktLWdyaWQ6bm90KC50Yi1nYWxsZXJ5LS1ncmlkLS1ub2Nyb3ApIC50Yi1icmlja19fY29udGVudHtoZWlnaHQ6MTAwJTtwb3NpdGlvbjphYnNvbHV0ZTt0b3A6MH0udGItZ2FsbGVyeS0tZ3JpZDpub3QoLnRiLWdhbGxlcnktLWdyaWQtLW5vY3JvcCkgLnRiLWdhbGxlcnlfX2NlbGx7Z3JpZC1yb3ctZW5kOnVuc2V0ICFpbXBvcnRhbnQ7cG9zaXRpb246cmVsYXRpdmV9LnRiLWdhbGxlcnktLWdyaW Q6bm90KC50Yi1nYWxsZXJ5LS1ncmlkLS1ub2Nyb3ApIC50Yi1nYWxsZXJ5X19jZWxsOjpiZWZvcmV7Y29udGVudDoiIjtkaXNwbGF5OmlubGluZS1ibG9jaztwYWRkaW5nLWJvdHRvbToxMDAlfS50Yi1nYWxsZXJ5LS1ncmlkOm5vdCgudGItZ2FsbGVyeS0tZ3JpZC0tbm9jcm9wKSAudGItZ2FsbGVyeV9fY2VsbDo6bWFya2Vye2NvbnRlbnQ6IiJ9LnRiLWdhbGxlcnktLWdyaWQ6bm90KC50Yi1nYWxsZXJ5LS1ncmlkLS1ub2Nyb3ApIGltZ3t3aWR0aDoxMDAlO2hlaWdodDoxMDAlOy1vLW9iamVjdC1maXQ6Y292ZXI7b2JqZWN0LWZpdDpjb3Zlcn0udGItZ2FsbGVyeS0tZ3JpZC0tbm9jcm9wIGltZ3toZWlnaHQ6YXV0byAhaW1wb3J0YW50O3dpZHRoOmF1dG8gIWltcG9ydGFudH0udGItZ2FsbGVyeS0tZ3JpZC0tbm9jcm9wIC50Yi1nYWxsZXJ5X19jZWxse2FsaWduLXNlbGY6ZW5kfS50Yi1nYWxsZXJ5LS1ncmlkLS1ub2Nyb3AgLnRiLWJyaWNrX19jb250ZW50e2hlaWdodDoxMDAlfS50Yi1nYWxsZXJ5LS1jb2xsYWdle2Rpc3BsYXk6Z3JpZDtncmlkLXRlbXBsYXRlLWNvbHVtbnM6cmVwZWF0KDEyLCAxZnIpfS50Yi1nYWxsZXJ5LS1jb2xsYWdlIC50Yi1icmlja19fY29udGVudHtoZWlnaHQ6MTAwJX0udGItZ2FsbGVyeS0tY29sbGFnZSBpbWd7aGVpZ2h0OjEwMCUgIWltcG9ydGFudH0udGItZ2FsbGVyeS0tbWFzb25yeXtkaXNwbGF5OmdyaWQ7Z3JpZC1yb3ctZ2FwOjA7Z3JpZC1hdXRvLXJvd3M6MXB4O29wYWNpdHk6MH 0udGItZ2FsbGVyeS0tbWFzb25yeSAudGItYnJpY2tfX2NvbnRlbnR7cG9zaXRpb246cmVsYXRpdmV9LnRiLWdhbGxlcnktLW1hc29ucnkgLnRiLWJyaWNrX19jb250ZW50IGltZywudGItZ2FsbGVyeS0tbWFzb25yeSAudGItYnJpY2tfX2NvbnRlbnQgaWZyYW1lLC50Yi1nYWxsZXJ5LS1tYXNvbnJ5IC50Yi1icmlja19fY29udGVudCB2aWRlb3stby1vYmplY3QtZml0OmNvdmVyO29iamVjdC1maXQ6Y292ZXI7d2lkdGg6MTAwJSAhaW1wb3J0YW50O2Rpc3BsYXk6YmxvY2t9LnRiLWdhbGxlcnlfX2NhcHRpb257cG9zaXRpb246YWJzb2x1dGU7Ym90dG9tOjA7d2lkdGg6MTAwJTtiYWNrZ3JvdW5kOnJnYmEoMjU1LDI1NSwyNTUsMC42KTtwYWRkaW5nOjVweCAycHg7dGV4dC1hbGlnbjpjZW50ZXI7Y29sb3I6IzMzM30udGItZ2FsbGVyeV9fY2FwdGlvbjplbXB0eXtiYWNrZ3JvdW5kOnRyYW5zcGFyZW50ICFpbXBvcnRhbnR9LnRiLWdhbGxlcnkgLnRiLWJyaWNrX19jb250ZW50IGZpZ3VyZXtoZWlnaHQ6MTAwJX0udGItZ2FsbGVyeSBpbWd7d2lkdGg6MTAwJTtoZWlnaHQ6MTAwJTstby1vYmplY3QtZml0OmNvdmVyO29iamVjdC1maXQ6Y292ZXI7dmVydGljYWwtYWxpZ246Ym90dG9tfSNsZWZ0LWFyZWEgdWwudGItZ2FsbGVyeXtsaXN0LXN0eWxlLXR5cGU6bm9uZTtwYWRkaW5nOjB9IC50Yi1nYWxsZXJ5W2RhdGEtdG9vbHNldC1ibG9ja3MtZ2FsbGVyeT0iYmNmZmY2MzNmZjJjN2MyZjEwYmJlYmY3MTc0NjdmMDMiXSAudG ItZ2FsbGVyeV9fY2FwdGlvbiB7IGJvdHRvbTogNXB4OyB9IC50Yi1nYWxsZXJ5W2RhdGEtdG9vbHNldC1ibG9ja3MtZ2FsbGVyeT0iYmNmZmY2MzNmZjJjN2MyZjEwYmJlYmY3MTc0NjdmMDMiXSAudGItZ2FsbGVyeS0tbWFzb25yeSB7IGdyaWQtdGVtcGxhdGUtY29sdW1uczogbWlubWF4KDAsIDFmcikgbWlubWF4KDAsIDFmcikgbWlubWF4KDAsIDFmcik7Z3JpZC1jb2x1bW4tZ2FwOiA1cHg7IH0gLnRiLWdhbGxlcnlbZGF0YS10b29sc2V0LWJsb2Nrcy1nYWxsZXJ5PSJiY2ZmZjYzM2ZmMmM3YzJmMTBiYmViZjcxNzQ2N2YwMyJdIC50Yi1nYWxsZXJ5LS1tYXNvbnJ5IC50Yi1icmlja19fY29udGVudCB7IHBhZGRpbmc6IDAgMCA1cHggMDsgfSAgfSA =

Тонкий каменный шпон доступен в мозаике, Ledgestone, Ashlar, квадратной и прямоугольной, а также круглой формы для плоских и угловых поверхностей.Прочтите о вариантах соединения строительного раствора и о том, как установить тонкую каменную облицовку.

Когда дело доходит до установки тонкого каменного шпона, одним из аспектов, который может произвести наибольший эстетический эффект, является последний этап процесса — соединение швов. Есть много разных способов соединить вместе тонкие натуральные камни, каждый из которых дает разный вид и ощущения. Ниже приведены несколько различных техник, используемых разными масонами.

# 1 | Сухой, утопленный или тонкий бумажный раствор для швов

Раствор утоплен примерно в 1/2 дюйма от поверхности камня.Раствор можно разгребать или устанавливать без наведения. Внешний вид сухой укладки может иметь красивые «теневые линии».

Один из способов укладки натурального камня состоит в том, чтобы соединить детали сухим способом и не оставлять следов затирки между ними. Такой способ монтажа потребует наибольшего количества обрезков и отходов материала. Некоторые формы и цвета могут иметь более высокий коэффициент потерь, чем другие. Этот вид популярен в интерьере, особенно в изделиях формы Ledgestone и Ashlar.

2 | Стандартные швы для затирки — вогнутые

Типичная толщина внутреннего шва: 1/4 ″ — 3/8 ″ | Типичный размер внешнего шва: 3/4 ″ — 1 1/2 ″ Соединение

1/4 дюйма дает некоторую свободу действий для меньшей обрезки, сохраняя при этом плотно прилегающий вид камня.Обычно раствор заглубляется примерно на 1/4 дюйма от поверхности камня или может быть заподлицо. Он добавляет ровно столько, чтобы облегчить устранение неровностей в кусках натурального камня. Это также может быть хороший микс, если он не слишком современный, но и не слишком простоватый. Эта установка чаще всего используется при установке мозаики и квадратных и прямоугольных форм. Требуемый объем обрезки / придания формы умеренный.

3 | Лицо поверх раствора / широкие швы

Лицевая поверхность поверх раствора — это когда раствор / раствор покрывает часть камня.Это может быть декоративное украшение или нанесенное кистью. Широкий шов — это когда камни расположены на расстоянии более 1 дюйма друг от друга и в установке преобладает раствор. Обычно встречается в исторических каменных сооружениях. Круг и мозаика — самые популярные формы для этой инсталляции. Этот метод установки требует наименьшего количества обрезки и дает наименьший коэффициент потерь.

Советы и предложения

Стыки должны быть как можно более плотными или однородными. В проекте может быть разноцветный строительный раствор, который также может повлиять на внешний вид.Указательный раствор, который вы можете выбрать из множества цветов от светло-серого до черного, нужно будет выбирать в зависимости от камня. Перед тем, как начинать проект, важен макет, чтобы завершить все эти детали. Каменщик изготовит панель (размером 3х4 дюйма) из материала в соответствии с вашими требованиями. Затем вы можете внести изменения и решить, хотите ли вы, чтобы ваша установка выглядела так, или вы хотите внести какие-либо изменения. После утверждения каменщик будет использовать его в качестве ориентира при установке.Когда у них есть вопросы, они могут обратиться к ним в качестве гида.

  • Швы должны быть как можно более однородными и однородными.
  • Доступен цветной раствор.
  • Всегда рекомендуются макеты.
  • Более крупные проекты (2,500 SF +) могут иметь меньший коэффициент потерь. Небольшие рабочие места (менее 2500 SF) могут иметь гораздо более высокие коэффициенты потерь, чем перечисленные выше.

Как рассчитать коэффициент отходов

Для установки природного камня требуются такие методы каменной кладки, как резка, раскалывание, сортировка и подрезка камней, чтобы они соответствовали желаемому завершенному участку.Количество камня, разрезанного и / или обрезанного в процессе установки, называется «коэффициентом потерь». Количество отходов на работу зависит от требований проекта, в том числе от того, насколько плотными должны быть готовые стыки. Более плотные стыки требуют большей обрезки, что приводит к большему количеству отходов. Более высокий коэффициент отходов требует потребления большего количества камня.

Например, допустим, вы хотите покрыть территорию размером 100 футов x 10 футов (1000 SF). Исходя из вашего макета, вы ожидаете 30% -ный коэффициент потерь.Это означает, что вам нужно будет приобрести 1300 SF (1000 SF + (1000 SF x 30%)) материала, чтобы покрыть желаемую площадь.


Калькулятор покрытия тонким шпоном


Установка тонкого шпона

Размещение швов в бетонных плоских конструкциях — почему, как и когда

Усадочные / контрольные швы

Усадочные / контрольные швы помещаются в бетонные плиты для предотвращения случайного растрескивания. Свежая бетонная смесь представляет собой жидкую пластичную массу, которой можно придать практически любую форму, но по мере затвердевания материала происходит уменьшение объема или усадка.Когда усадка сдерживается контактом с опорным грунтом, гранулированным заполнителем, прилегающими конструкциями или арматурой в бетоне, внутри бетонной секции возникают растягивающие напряжения. В то время как бетон очень прочен на сжатие, предел прочности на разрыв составляет всего 8–12 процентов от прочности на сжатие. Фактически, растягивающие напряжения действуют против самого слабого свойства бетонного материала. Результат — растрескивание бетона.

Есть две основные стратегии контроля растрескивания для хорошего общего структурного поведения.Один из методов — обеспечить стальную арматуру в плите, которая плотно удерживает случайные трещины. Когда трещины удерживаются плотно или остаются небольшими, частицы заполнителя на поверхностях трещины сцепляются, обеспечивая передачу нагрузки через трещину. Важно понимать, что использование стальной арматуры в бетонной плите на самом деле увеличивает вероятность возникновения случайных микротрещин на открытой поверхности бетона.

Наиболее широко используемый метод контроля случайного растрескивания в бетонных плитах — это размещение усадочных / контрольных швов на бетонной поверхности в заранее определенных местах для создания ослабленных плоскостей, где бетон может растрескаться по прямой линии.Это обеспечивает эстетически приятный внешний вид, поскольку трещина возникает под готовой бетонной поверхностью. Бетон все еще имеет трещины, что является нормальным поведением, но отсутствие случайных трещин на поверхности бетона дает вид участка без трещин.

Бетонные плиты на земле неизменно показывают очень хорошие результаты, если принять во внимание следующие соображения. Грунт или гранулированный наполнитель, поддерживающий плиту в эксплуатации, должен быть либо ненарушенным, либо хорошо уплотненным.Кроме того, следует размещать усадочные швы, чтобы панели были как можно более квадратными и никогда не превышали отношение длины к ширине 1,5: 1 (Рисунок 1). Стыки обычно располагаются на расстоянии, равном от 24 до 30 толщине плиты. Расстояние между стыками более 15 футов требует использования устройств передачи нагрузки (дюбелей или алмазных пластин).

Рисунок 1a: Расстояние между швами в метрах

Рисунок 1b: Расстояние между швами в ногах

Усадочные швы могут быть врезаны в бетонную поверхность во время установки.Стыки можно врезать в поверхность (первый проход) до начала кровотечения или сразу после первого прохода плавающей операции. Чем дольше откладывается первый проход для соединения, тем труднее будет формировать чистые прямые стыки. Замазанные стыки следует восстанавливать при каждом последующем проходе отделочных операций.

В затвердевшей бетонной поверхности также можно пропиливать стыки. Важно понимать, что чем дольше откладывается распиловка, тем выше вероятность образования трещин до завершения распиловки.Это означает, что любые трещины, которые возникают до того, как бетон будет распилен, сделают пропиленный шов неэффективным. Время очень важно. Стыки следует распиливать, как только бетон выдержит энергию пиления, не расслаивая и не смещая частицы заполнителя. Для большинства бетонных смесей это означает, что распиловка должна быть завершена в течение первых шести — 18 часов и никогда не откладывается более чем на 24 часа. Доступны пилы для раннего входа, которые могут позволить начать резку в течение нескольких часов после размещения.

Усадочные / контрольные швы должны быть созданы на глубину толщины плиты (Рисунок 2). Правильный интервал и глубина стыков важны для эффективного контроля случайного растрескивания.

Рисунок 2: Минимальная глубина суженных суставов

У вас недостаточно прав для чтения этого закона в это время

У вас недостаточно прав для чтения этого закона в это время Логотип Public.Resource.Org На логотипе изображен черно-белый рисунок улыбающегося тюленя с усами.Вокруг печати красная круглая полоса с белым шрифтом, в верхней половине которого написано «Печать одобрения», а в нижней половине — «Public.Resource.Org». На внешней стороне красной круглой марки находится круг. серебряная круглая полоса с зубчатыми краями, напоминающая печать из серебряной фольги.

Public.Resource.Org

Хилдсбург, Калифорния, 95448
США

Этот документ в настоящее время недоступен для вас!

Уважаемый соотечественник:

В настоящее время вам временно отказано в доступе к этому документу.

Public Resource ведет судебный процесс за ваше право читать и говорить о законе. Для получения дополнительной информации см. Досье по рассматриваемому судебному делу:

Американское общество испытаний и материалов (ASTM), Национальная ассоциация противопожарной защиты (NFPA), и Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) против Public.Resource.Org (общедоступный ресурс), DCD 1: 13-cv-01215, Объединенный окружной суд округа Колумбия [1]

Ваш доступ к этому документу, который является законом Соединенных Штатов Америки, был временно отключен, пока мы боремся за ваше право читать и говорить о законах, по которым мы решаем управлять собой как демократическим обществом.

Чтобы подать заявку на получение лицензии на ознакомление с этим законом, ознакомьтесь с Сводом федеральных нормативных актов или применимыми законами и постановлениями штата. на имя и адрес продавца. Для получения дополнительной информации о постановлениях правительства и ваших правах гражданина в соответствии с нормами закона , пожалуйста, прочтите мое свидетельство перед Конгрессом Соединенных Штатов. Вы можете найти более подробную информацию о нашей деятельности на общедоступном ресурсе. в нашем реестре деятельности за 2015 год. [2] [3]

Спасибо за интерес к чтению закона.Информированные граждане — это фундаментальное требование для работы нашей демократии. Благодарим вас за усилия и приносим извинения за неудобства.

С уважением,

Карл Маламуд
Public.Resource.Org
7 ноября 2015 г.

Банкноты

[1] http://www.archive.org/download/gov.uscourts.dcd.161410/gov.uscourts.dcd.161410.docket.html

[2] https://public.resource.org/edicts/

[3] https://public.resource.org/pro.docket.2015.HTML

исследований влияния изменения толщины швов на прочность кладки с акцентом на характеристики связки

Доклад конференции

Первый онлайн:

Часть Конспект лекций по гражданскому строительству серия книг (LNCE, том 143)

Abstract

Каменные конструкции использовались в течение значительного периода времени для самых разных структур.Прочность кладки определяется различными факторами, такими как форма и размер кладки, прочность кладки — строительный раствор, склеивание блоков и строительный раствор, соотношение h / t и соотношение модуля упругости единицы и раствора. В этой статье представлены экспериментальные и аналитические исследования, проведенные с использованием метода конечных элементов в Abaqus, для сравнения прочностных свойств кирпичной кладки при различной толщине швов раствора 10, 15, 20 и 0 мм. Физические и механические свойства кирпичей были экспериментально определены в соответствии с указанными методиками и используются для определения свойств материала в модели FEA.Пластическое поведение материалов определялось моделью пластичности повреждений бетона, доступной в пакете FEA. Проведенное исследование показало увеличение толщины строительного шва и снижение прочности на сжатие и прочности сцепления при изгибе призмы кладки. Прочность каменной кладки призмы на сжатие снизилась на 47%, так как толщина шва раствора увеличилась с 10 мм до 30 мм. При увеличении толщины шва на 1 мм сцепление при изгибе уменьшается на 0.48%.

Ключевые слова

Толщина швов кладки FEM Прочность на сжатие Прочность связи на изгиб

Это предварительный просмотр содержания подписки,

войдите в

, чтобы проверить доступ.

Ссылки

  1. 1.

    Sahlin S (1971) Структурная кладка. Prentice-Hall Inc.

    Google Scholar
  2. 2.

    Francis AJ, Horman CB, Jerems LE (1971) Влияние толщины шва и других факторов на прочность кирпичной кладки на сжатие.В: Материалы второй международной конференции по кирпичной кладке

    Google Scholar
  3. 3.

    Хендри А.В. (1992) Кладочные материалы и влияние мастерства, материалы курса. В кн .: Международный курс структурной кладки, профит. Индийский институт науки, Бангалор, Индия

    Google Scholar
  4. 4.

    Prakash MR (1993) Влияние толщины шва в грунтовом цементном блоке и кирпичной кладке. В: Тезисы магистратуры (инженерное дело), ​​кафедра гражданского строительства, М.Технологический институт С. Рамаяха, Бангалор, Индия

    Google Scholar
  5. 5.

    Хорнг Ю.С. (2010) Исследование прочности на сжатие кирпичной кладки, подвергшейся осевой нагрузке

    Google Scholar
  6. 6.

    Manamohan F, Kjaer E , Jaeger W, Middendorf B, Van Balen K, Walker P (2012) Устойчивая кладка: важность качества раствора. В: 15-я международная конференция по кирпичной и блочной кладке

    Google Scholar
  7. 7.

    Самарасинге В., Лоуренс С.Дж. (1992) Влияние высокой скорости всасывания в кирпичах с низкой прочностью на соединение кирпичного раствора.В: Материалы 4-го международного семинара по структурной кладке для развивающихся стран, Мадрас, Индия, стр. 43–50.

    Google Scholar
  8. 8.

    Sarangapani G, Venkatarama Reddy BV, Jagadish KS (2005) Стыковка и кладка из кирпича. прочность на сжатие. J Mater Civ Eng 17 (2): 229–237

    Google Scholar
  9. 9.

    Reddy BVV, Vyas CVU (2008) Влияние прочности сцепления при сдвиге на прочность на сжатие и характеристики деформации кладки при сжатии. Mater Struct 41 (10): 1697–1712

    Google Scholar
  10. 10.

    Sinha BP (1967) Модельные исследования, связанные с несущей кирпичной кладкой, стр. 170

    Google Scholar
  11. 11.

    IS: 5454 — 1978 Методы отбора проб глиняного строительного кирпича, BIS, Нью-Дели, Индия

    Google Scholar
  12. 12.

    IS: 1077-1992 спецификации методов испытаний строительного кирпича из обожженной глины, BIS, Нью-Дели, Индия

    Google Scholar
  13. 13.

    Стандартные методы испытаний для отбора проб и испытаний кирпича и конструкционной глины.ASTM C67 (2002)

    Google Scholar
  14. 14.

    IS 3495 (Часть 1, 2) (1992) Методы испытаний строительных кирпичей из обожженной глины, BIS, Нью-Дели, Индия

    Google Scholar
  15. 15.

    IS 2250-1980: свод правил приготовления и использования кладочного раствора, BIS, Нью-Дели, Индия

    Google Scholar
  16. 16.

    IS: 516-1959 Методы испытаний на прочность бетона, BIS, Нью-Дели , Индия

    Google Scholar
  17. 17.

    Mohamad A, Chen Z (2016) Экспериментальный и численный анализ поведения при сжатии и сдвиге для нового типа самоизоляционной бетонной кладочной системы. Appl Sci

    Google Scholar
  18. 18.

    Dassault Systems. Руководство пользователя по анализу Abaqus 6.13-3. RI2013; Dassault Systems Providence: Уолтем, Массачусетс, США, 2013

    Google Scholar
  19. 19.

    Болхассани М., Хамид А.А., Лау ACW (2015) Упрощенное микромоделирование частично залитых сборок.J Constr Build Mater 83: 159–173

    Google Scholar
  20. 20.

    Dayaratnam P (1987) Кирпичные и усиленные кирпичные конструкции. Oxford and IBH

    Google Scholar
  21. 21.

    Basutkar SM Частное сообщение

    Google Scholar
  22. 22.

    Agarval DM (2017) Экспериментальные исследования армированной и неармированной кирпичной кладки. В: M.Tech. дипломная работа, Департамент гражданского строительства, Инженерный колледж RV, Бангалор, 2019

    Google Scholar

Информация об авторских правах

© Автор (ы) по исключительной лицензии Springer Nature Singapore Pte Ltd.2021

Авторы и аффилированные лица

  • About Author


    alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
