«Толщина стен не так важна» | НГС

Справка: Из домов, введенных в эксплуатацию в Новосибирске в течение 9 месяцев 2012 года, 61 % выполнен из кирпича. Удельный вес каркасного домостроения — 21 %, панельного — 17 %, монолитного и сборномонолитного — 1 %. (Данные пресс-центра мэрии)

Владимир Знатков, первый заместитель мэра Новосибирска: «Безусловно, панельные дома остывают быстрее, чем кирпичные. И сегодня, наверное, третья часть строящихся домов в Новосибирске — это панельные дома. И они рассчитаны на сибирские морозы. Да, в панельных домах есть одна особенность — это так называемые межпанельные швы. Но там, где межпанельные швы заделаны хорошо и качественно, там промерзания не происходит».

Завкафедрой строительных материалов и специальных технологий НГАСУ, профессор Николай Машкин: «Тепло из зданий уходит в основном через дверные и оконные проемы и вентиляцию, что подтверждается съемками тепловизором. За последние годы нормативное термическое сопротивление ограждающих конструкций увеличилось с 1,1 до 2,5, а затем и до 3,7 (в перспективе возможно и до 5,0), то есть требования к теплозащите зданий ужесточились. Жителям новостроек, думаю, не жарко. Помимо теплопотерь через окна и вентиляцию, плохи системы отопления и недостаточно термическое сопротивление стен. Какой материал самый правильный для сибирских стен? Моя русская душа склоняется к клееному стеновому брусу и ячеистым бетонам, в будущем, возможно, к пеностеклу».

Евгения Дудкина, главный специалист по системам отопления и вентиляции, начальник отдела комплексного проектирования ОАО «ПИ «Новосибгражданпроект»: «Конечно, старая застройка требует бьших затрат на отопление, потому что раньше строили дома с толщиной стен 64 см и без утепления. С учетом износа стен в старых домах большие теплопотери. Можно сказать, что бьшая часть затрат на отопление зачастую идет на ветер — тепло уходит через неплотности в притворах окон, через конструкции стен. В современных условиях для жилых и общественных зданий мы проектируем многослойные системы — это кирпич, утеплитель и облицовочный кирпич или кирпич, утеплитель и система навесных вентилируемых фасадов с облицовкой керамогранитом, композитными навесными панелями. Дополнительное применение современного утеплителя толщиной 10 см по теплопроводности и теплопередаче равнозначно добавлению еще 64 сантиметров кирпичной стены. Кирпич надежный, проверенный материал, но и железобетонные стеновые панели сейчас другие, у них теплопроводность тоже стала ниже».

Ольга Кылосова, главный инженер «МЖК Энергетик» (входит в «Первый строительный фонд»): «Для Сибири чем толще стена, тем лучше. Мы в основном строим кирпичные дома, где 510 мм — несущая кирпичная стена, потом идет 160 мм пенополистирола и 120 мм — облицовочная верста. Стены в каркасных зданиях могут иметь неплохие показатели по теплопроводности, но по тепловой инерции однозначно проигрывают. То есть при каких-то временных отключениях тепла, аварийных ситуациях здания с более толстыми стенами значительно дольше сохраняют тепло в силу тепловой инерции. У нас сейчас много строится каркасных домов, кто-то в таких домах кладет 120 мм кирпича, утеплитель и еще 120 мм кирпича или навесной фасад. Я в такую стену вообще не верю».

Максим Лихтарович, начальник отдела тех. сопровождения ОАО «Главновосибирскстрой» (владеет заводом «СИБИТ» в Новосибирске): «Теплым будет тот дом, в котором включено отопление, а из какого бы мы материала ни построили стены, какой бы толщины они ни были, в Сибири рано или поздно в доме станет холодно. А вот насколько рано или поздно и количество затрат на отопление — уже зависит от материала стен, но всего лишь на 25–35 %. Массивные стены позволяют без перегрузки системы отопления сохранять комфортную температуру в доме при резком изменении температуры воздуха на улице либо сохранить тепло в случае отключения электроэнергии. Дом, в основе стены которого утеплитель, остынет значительно сильнее массивного дома. СИБИТ — массивный материал, который аккумулирует тепло и имеет низкий коэффициент теплопроводности. Кирпич тоже массивный материал, но его теплопроводность в несколько раз выше, чем у СИБИТа, следовательно, дом из кирпича остынет сильнее, а прогреть его будет сложнее. Каркасные дома, заполненные утеплителями, имеют неоднородную конструкцию стены с большим числом теплопроводных включений. В экстремальных условиях это может привести к снижению температуры отдельных участков стены вплоть до выпадения конденсата на внутренней поверхности стены».

Денис Герасимов, учредитель компании «Гласстоун» (строит стеклянные здания: шарик «Трэвелерс», «Кокон» и «Бутон»): «Самый лучший утеплитель — это воздух, а еще лучше — вакуум. Принцип работы стеклопакета в том, что между двумя стеклами воздух, и он не дает уходить теплу и проникать холоду. И мы еще пользуемся более современными стеклами, на которые нанесено покрытие, которое также не дает выходить теплу наружу. А самый большой секрет — самый простой. Он состоит в том, как выполнен монтаж. Вот дома часто ставят новые стеклопакеты, а стена прохладная. Это из-за того, что некачественно сделано примыкание. Наш большой опыт эксплуатации стеклянных зданий показывает, что такое в Сибири строить можно. Нашему первому зданию из стекла более 12 лет, и там ничуть не прохладнее, чем если бы была кладка в 2,5 кирпича или панели с утеплителем. В Канаде похожая температура, и там достаточно витражей».

Андрей Харланов, зам. гендиректора УК «СПАС-Дом»: «Дома, которые соответствуют новым СНиПам, имеют меньше теплопотерь. Самые теплые дома — традиционные кирпичные многослойные дома с использованием различных видов утеплителя. Главное, чтобы их не продувало, чтобы окна были правильно установлены и работали отопительные приборы. Новых технологий и материалов много, даже панели есть с утеплителем внутри, а не просто пустотки, как раньше. Но есть новостройки, которые в буквальном смысле продуваются, очень холодные дома — имена этих строителей на слуху».

Елена Сафронова

Фото Стаса Соколова

Как построить теплый дом в Сибири

  1. Берем строительные нормы и рассчитываем потери тепла

Сопротивление теплопередаче стен

 Насколько хорошо наружные стены «хранят» тепло внутри дома показывает значение сопротивления теплопередаче. Рекомендуемое значение сопротивления теплопередаче внешней стены дома согласно Таблице  из СНиП 23-02-2003 зависит от размера градусо-суток отопительного периода данного района, т.е. зависит от региона, в котором строится дом.

  Значения сопротивления теплопередаче наружных стен для жилых зданий некоторых регионов:

           Город                     Необходимое сопротивление теплопередаче по новому СНИП, м2·°C/Вт
Москва3,28
Краснодар2,44
Сочи1,79
Ростов-на-Дону2,75
Санкт-Петербург3,23
Красноярск
4,84
Воронеж3,12
Якутск4,05
Волгоград2,91
Астрахань2,76
Екатеринбург3,65
Нижний Новгород3,63
Владивосток3,25
Магадан 4,33
Челябинск3,64
Тверь 3,31
Новосибирск3,93
Самара3,33
Пермь3,64
Уфа 3,48
Казань3,45
Омск 3,82



 Таблица плотности и теплопроводности некоторых стеновых строительных материалов



Материал     Плотность кг/м3            Теплопроводность (Вт/м·0C)
Теплоизоляционные материалы
Минераловата
-плиты  2000,08
-плиты1250,07
Пенополистирол
-Пенопласт ПСБ-С 15 До 150,043
-Пенопласт ПСБ-С 2515,1-250,041
-Пенопласт ПСБ-С 3525,1-350,038
-Пенопласт ПСБ-С 5035,1-500,041
Бетоны и растворы
Железобетон25002,04
Бетон25001,30
Цементо-песч.18000,93
Керамзитобетон12000,58
Пенобетон1000,37
Гипсокартон800 0,21
Газосиликат5000,12
Кирпичная кладка на цементно-песчаном растворе
Керамический кирпич:
-сплошной 1800   0,81
-пустотный 1600    0,64
-пустотный14000,58
-пустотный 12000,52
Селикатный кирпич:
-сплошной 18000,87
-14 пустот 14000,76
 Глинянный кирпич:
-обыкновенный 14000,56
 Дерево и другие органические материалы
Сосна и ель
-поперек волокон 5000,18


          Из таблицы теплопроводности материалов видно, что пенополистирол обладает очень хорошими теплоизоляционными свойствами

. При таких теплоизоляционных свойствах пенопласт, имеет хорошие физические свойства — прочность, упругость, легкость. Пенополистирол намного дешевле остальных утеплителей и экологически безвреден.



 Как вычислить реальное сопротивление теплопередаче внешней стены дома R0?

  Чтобы определить сопротивление теплопередаче стены, нужно разделить толщину материала (м) на коэффициент теплопроводности материала (Вт/(м·°C)). Если стена многослойная, то полученные значения всех материалов нужно сложить, чтобы получить общее значение сопротивления теплопередаче всей стены.

 Допустим, у нас стена построена из крупноформатных керамических блоков (коэффициент теплопроводности 0,14 Вт/(м·°C)) толщиной 50 см, внутри гипсовая штукатурка 4 см (коэффициент теплопроводности 0,31 Вт/(м·°C)), снаружи цементно-песчаная штукатурка 5 см (коэффициент теплопроводности 1,1 Вт/(м·°C)). Считаем:

  R0 = 0,5 / 0,14 + 0,04 / 0,31 + 0,05 / 1,1 = 3,57 + 0,13 + 0,04 = 3,74 м2·°C/Вт

  Рекомендуемое значение Rreq для Красноярска 4,84, таким образом наша стена не удовлетворяет для нашего региона СНиП 23-02-2003.



      Наша компания предлагает строительство теплых домов из 3D-панелей.





Принцип строительства несъемной опалубки.



 Армированный блок, состоящий из 2-х армированных панелей, размер блока 1,2 м на 3 м.



Толщина стены 0,55 м, коэффициент сопротивления теплопередачи стены 8,8 Вт/(м·°C). Расход тепла 15 Вт на 1 м2 площади пола.





Наши дома комплектуются приточно-вытяжной вентиляцией, в окна ставятся двойные рамы (см. фото здесь) с коэффициентом сопротивления теплопроводности 2,2, от земли цокольный этаж и пол утепляется пенополистиролом 20 см, потолок — 40 см, этим мы добиваемся минимальной потери тепла, дом получается комфортный и теплый

Кирпич

Основные виды строительного кирпича:

  • Керамический кирпич
  • Клинкерный кирпич
  • Силикатный кирпич

Кирпич, как строительный материал различается по способу изготовления (керамический глиняный кирпич из обожженной глины или прессованный под высоким давлением), составу (силикатный из песка и извести или клинкерный из особой глины, делающий его особо прочным) и форме (обычный или пустотелый).



Наименование

Средняя плотность, кг/м3

Марка по морозостойкости

Теплопроводность, Вт/м-К

Марка по прочности

Керамический

1800

F25-F150

0,35

М50-М300

Силикатный

1800

F15-F50

0,38–0,70

М72-М250

Клинкерный

2000

F100-F300

1,16

М200-М1000

У всех этих разновидностей кирпича примерно схожие технические характеристики в сравнении с другими строительными материалами, такими например, как дерево или газобетон. Существующие достоинства и недостатки кирпича, как строительного материала относятся и ко всем его разновидностям.

Прочность

Самым большим преимуществом кирпичного материала является его прочность. Кирпич способен выдерживать высокие нагрузки. Это позволяет строить из него бескаркасные многоэтажные здания. Конечно, время многоэтажек из кирпича давно прошло. Сегодня самым высоким зданием в мире из кирпича считается 16 этажный дом Monadnock Building в Чикаго, построенный в 1893 году.

Теплосбережение

Главным недостатком кирпича как строительного материала является его низкая способность задерживать тепло. Из-за этого при возведении зданий и сооружений из кирпича используется его постоянный спутник в современном строительстве — утеплитель. Конструкция получается многослойной, состоящей из кирпичных стен, слоя утеплителя и фасада. Если для утепления стен применяется «эффективный», как сейчас многие говорят, утеплитель, то основная стена выполняется максимально тонкой (так диктует экономика строительства), где вся теплозащитная функция ложится на утеплитель. При расчете срока эксплуатации такого дома необходимо учитывать срок долговечности всех материалов в конструкции, самым недолговечным из которых будет утеплитель.  За время эксплуатации такого дома происходит разрушение органики, старение вещества, утеплитель «слеживается» и «усыхает», набирает влагу, вследствие чего теряет свою теплосберегающую способность. Дом становится холодным. Замена утеплителя подразумевает разбор фасада, что ведет к трудоемким работам и соответствующим финансовым тратам. А делать это придется достаточно часто в зависимости от типа и качества утеплителя. Примерное время составит 15-18 лет, так как уже к этому сроку дом не будет хранить тепло, как прежде. Согласитесь, идея постройки дома, как некоего родового гнезда, дома на века, и цифра 18 лет совершенно не вяжутся друг с другом.



Экологичность

Сам по себе кирпич – экологически чистый материал. Но его спутник утеплитель – нет. Утеплители содержат вредные фенолформальдегидные смолы, которые вредят здоровью человека, а при повышенной влажности еще и дают неприятный аммиачный запах. В случае возникновения пожара, при горении пенополистироловых утеплителей образуется дым, химический состав которого идентичен нервно-паралитическим отравляющим веществам. Если в качестве облицовки на здании применяется система вентилируемого фасада, то там еще применяется ветрозащитная пленка. Если ее не поставить, то из утеплителя будет выдувать волокна, что приводит к снижению теплотехники стены и к заболеваниям легких у жильцов. Если поставить – то это может привести к страшным пожарам. А если к ней еще добавляется горючие материалы облицовки, наподобие композитных панелей… Чтобы представить весь ужас использования таких материалов, достаточно вспомнить громкие пожары последнего десятилетия (Астана 2006г., Москва 2007г. и 2009г, Новосибирск, «Сан Сити» 2012г., Красноярск 2014 и 2015г. Лондон 2017 и многие другие).

Да, сам по себе кирпич экологичен и не подвержен горению, но в силу его низкой теплопроводности современное строительство из кирпича массово происходит с использованием утеплителя. И, таким образом, все положительные качества кирпича сводятся на нет необходимостью применения утеплителей. Некоторые строители для утепления кирпичного дома применяют экструдированный пенополистирол. Это еще одна ошибка. Этот материал является паронепроницаемым, и вся влага, которая может попасть в стену из помещения (влажная уборка, приготовление пищи и пр.), остается запертой в стене. Это приводит к повышенной влажности в доме, образованию плесени и, как итог, – к некомфортным условиям проживания, а также способствует разрушению стены. В таком случае владельцам приходится делать дорогостоящую вентиляцию (в том числе рекуперационную, если хотят сохранить тепло в помещении, а не выбрасывать его на улицу), чтобы обеспечить приток свежего воздуха. Все это увеличивает затраты на строительство, но дом все также остается горючим и неэкологичным.
Применение минераловатных утеплителей (некоторые называют их «каменная вата» или «эффективная теплоизоляция») не спасает ситуацию. Фасады горят и долговечность конструкции остается невысокой, т.к. определяется долговечностью утеплителя.

Продуваемость

Конечно, можно сделать дом с толстой кирпичной стеной в метр, способной в достаточной мере задерживать тепло, но посчитайте затраты на строительство такого дома. Тонкие стены возможны, но приготовьтесь, что счета за отопление дома огорчат вас. Кирпичный дом без утепления просто отапливает улицу.

Также у него высокая продуваемость конструкции, как показала практика, даже при выполнении расшивки швов наружной версты. Согласно СНиП II-3-79 кладка в полкирпича дает сопротивление воздухопроницанию в 2 Rи,м2∙ч∙Па/кг, кладка в кирпич – от 9 до 18 Rи,м2∙ч∙Па/кг. Для сравнения, чтобы понять соразмерность этих цифр, монолитная бетонная стенка 10 см – 19620 Rи,м2∙ч∙Па/кг. Проблема заключается в том, что в продуваемых стенах сильный ветер будет «выдувать» тепло.

Скорость возведения

Из-за небольших размеров единицы материала кладка кирпичом выполняется дольше, чем другими материалами. Известны многочисленные эксперименты сравнения затрат времени при одновременном строительстве из кирпича и других материалов, например, газоблоков, где кирпич существенно уступает в скорости. Заполнение малообъемным кирпичом идет гораздо медленнее.

Эстетика кирпичного фасада

И все-таки кирпичу можно и нужно отдать должное – с древних времен и до недавнего прошлого, с учетом существовавших на этот период технологий, он был основным материалом всей строительной индустрии. Научные открытия, промышленное и технологическое развитие, заставили перешагнуть этот период, оставив кирпичу почетную роль — быть украшением дома, неся укрепившуюся за века в умах людей эстетику внешнего вида строений. Теперь кирпич — это дизайнерский материал для фасадов. А огромный выбор цветов, оттенков и фактур так называемого облицовочного кирпича, позволяет дизайнерам по-настоящему творить. Сегодня, когда говорят кирпичный дом, подразумевают дом, облицованный кирпичом. Таким образом, кирпич перешел в современность, но уже в своем новом почетном качестве декоративного материала. Поэтому самым надежным, долговечным, экологически чистым и комфортным решением для стен современного дома может служить конструкция с применением блочных материалов из газобетонов (любой качественный вариант) с облицовкой хорошим облицовочным кирпичом, без применения утеплителя.



Как выбрать блоки и толщину стены

Разбираем советы и методические рекомендации по выбору блоков Сибит для строительства в Сибири. Учтите это, чтобы ваш новый дом получился надежным, теплым, долговечным и, что немаловажно, экономичным.

Как читать условную марку

Применение блоков

Блоки Сибит предназначены для кладки несущих и самонесущих элементов в наружных стенах зданий и сооружений, а также для межквартирных и межкомнатных стен.

Блоки Сибит для наружных стен

Как не ошибиться в расчете толщины наружной стены и как правильно выбрать блоки из газобетона для возведения ограждающих конструкций здания.

Для городов Сибири, находящихся в зоне умеренного климата, норма сопротивления теплопередаче наружных стен составляет 3,65 м2 °С/Вт*. Это значение учитывает возможные теплопотери, связанные с архитектурным проектом дома.

Например:

  • Отсутствие входного тамбура.
  • Увеличенная площадь остекления.
  • Эркеры, башенки и иные элементы сложной архитектуры.
  • Узлы и инженерные решения, приводящие к накоплению влаги.
  • Неэффективное расположение дома по сторонам света.
  • Неоднородность применяемых материалов (холодные включения).

Расчет толщины наружной стены и подбор блоков из газобетона для возведения ограждающих конструкций здания.

Обладая большим опытом в проектировании жилых домов для суровых условий Сибири, завод Сибит может рекомендовать несколько подходов к выбору характеристик блоков и расчету толщины стены из газобетона.

Кладка «Стандарт»

Решение для наружных стен домов, предназначенных для постоянного проживания.

Наружная стена 400 мм. Блоки Б4.
Марка плотности блоков D500.
Коэффициент теплосопротивления: 3,0 м2 °С/Вт.

Кладка «Стандарт»

Решение для наружных стен домов, предназначенных для постоянного проживания.

Кладка в два блока. Стена 500 мм. Блоки Б2 и Б3.
Марка плотности блоков D600.
Коэффициент теплосопротивления: 3,0 м2 °С/Вт.

Кладка «Стандарт»

Решение для наружных стен домов, предназначенных для постоянного проживания.

Кладка в два блока.
Стена 390мм (400 мм). Блоки Б1,5 и Б2,4.
Марка плотности блоков D500.
Коэффициент теплосопротивления: 3,0 м2 °С/Вт.

Кладка «Комфорт»

Решение для сохранения температуры в доме с существенной экономией на энергозатратах.

Кладка в два блока.
Стена 500мм. Блоки Б2 и Б3.
Марка плотности блоков D500.
Коэффициент теплосопротивления: 3,72 м2 °С/Вт.

Кладка «Комфорт+»

Решение для сохранения температуры в доме с существенной экономией на энергозатратах.

Стена 400 мм. Блоки Б4.
Марка плотности блоков D400.
Коэффициент теплосопротивления: 3,7 м2 °С/Вт.

Кладка «Комфорт+»

Решение для сохранения температуры в доме с существенной экономией на энергозатратах.

Стена 400 мм. Блоки Б4 и Б2.
Марка плотности блоков D400.
Коэффициент теплосопротивления: 3,7 м2 °С/Вт.

Кладка «Термолюкс»

Решение для строительства энергоэффективных домов.

Кладка в два блока. Стена 500 мм. Блоки Б2 и Б3.
Марка плотности блоков D400.
Коэффициент теплосопротивления: 4,58 м2 °С/Вт.

БЛОКИ СИБИТ ДЛЯ СТЕН ПОДВАЛОВ И ЦОКОЛЕЙ

Выбор блоков для возведения стен подземных и цокольных этажей.

При соблюдении технологии строительства подвала и цокольного этажа, и применении качественных гидроизоляционных материалов, получить сухой, теплый подвал и цоколь из газобетона – вполне решаемая задача.

При жестком фундаменте, исключающем неравномерные вертикальные деформации, стены подвала или цоколя могут быть выполнены из газобетонных блоков Б4 D600/B2,5-3,5 с кладкой в один блок.

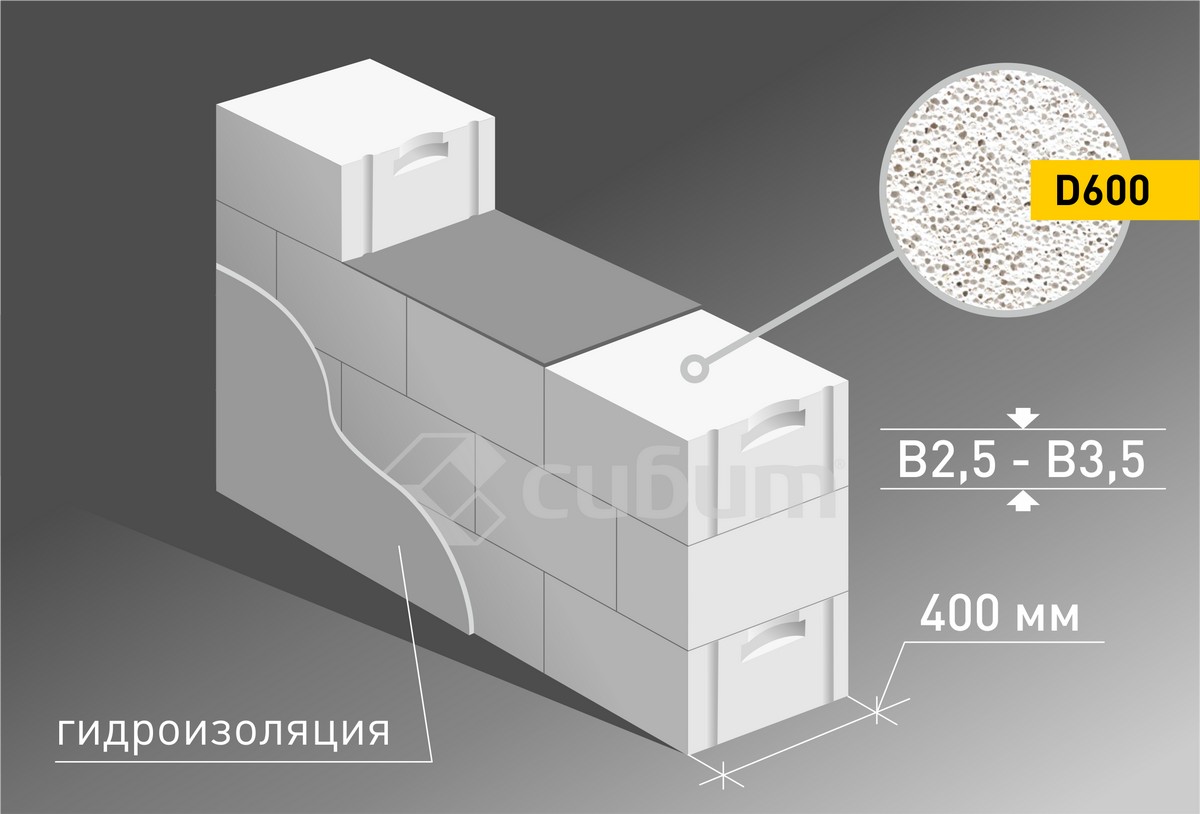

Кладка для подвалов и цоколей

Оптимальное решение для сохранения сухости и тепла в помещении.

Наружная стена 400 мм.
Марка плотности блоков D600.
Класс прочности на сжатие B2,5-B3,5.

БЛОКИ СИБИТ ДЛЯ НЕСУЩИХ СТЕН

Как правильно выбрать блоки Сибит для кладки внутренних несущих стен.

Для внутренних стен важны следующие свойства:

  • Отличная звукоизоляция.
  • Крепежеспосбность.
  • Аккумулирующие свойства.
  • Возможность выполнения в стене трубопроводов, электропроводки, вентиляции и прочих инженерных коммуникаций.

Все эти свойства увеличиваются при увеличении плотности газобетонного блока. Поэтому оптимальным решением для внутренних несущих стен станут блоки с плотностью D600.

Если пролеты перекрытий более 6 м, необходимо выполнить проверку несущей способности в проектной организации.

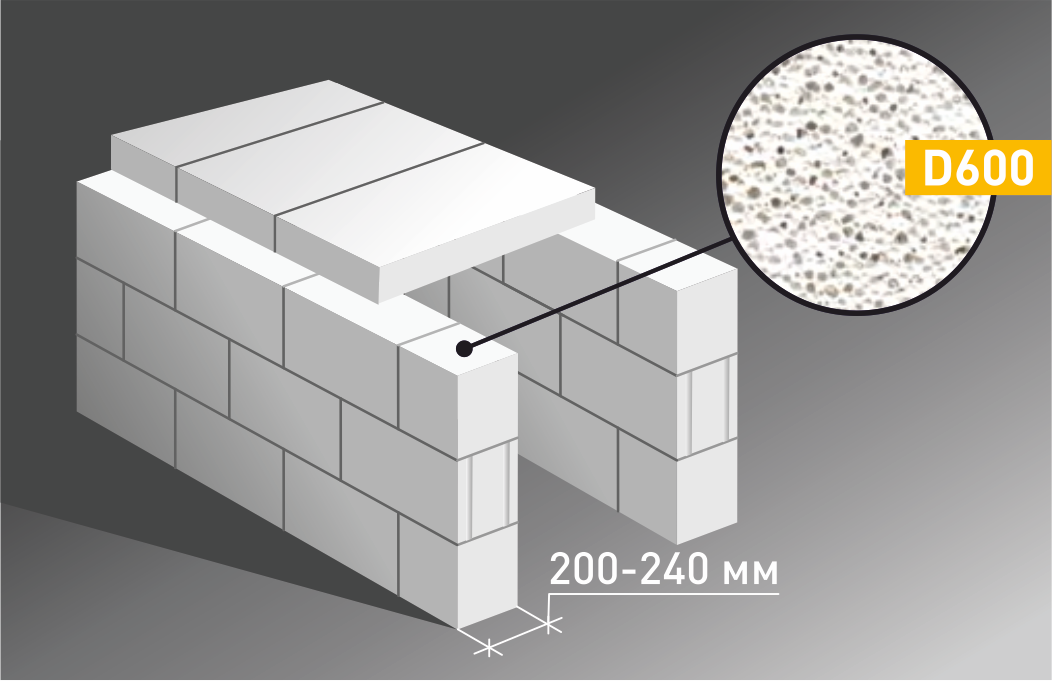

Кладка с опиранием на стену перекрытия одной комнаты

Решение для внутренних несущих стен.

Стена 200-240 мм. Блоки Б2 и Б2,4.
Марка плотности блоков D600.
Класс прочности на сжатие B2,5-B3,5.

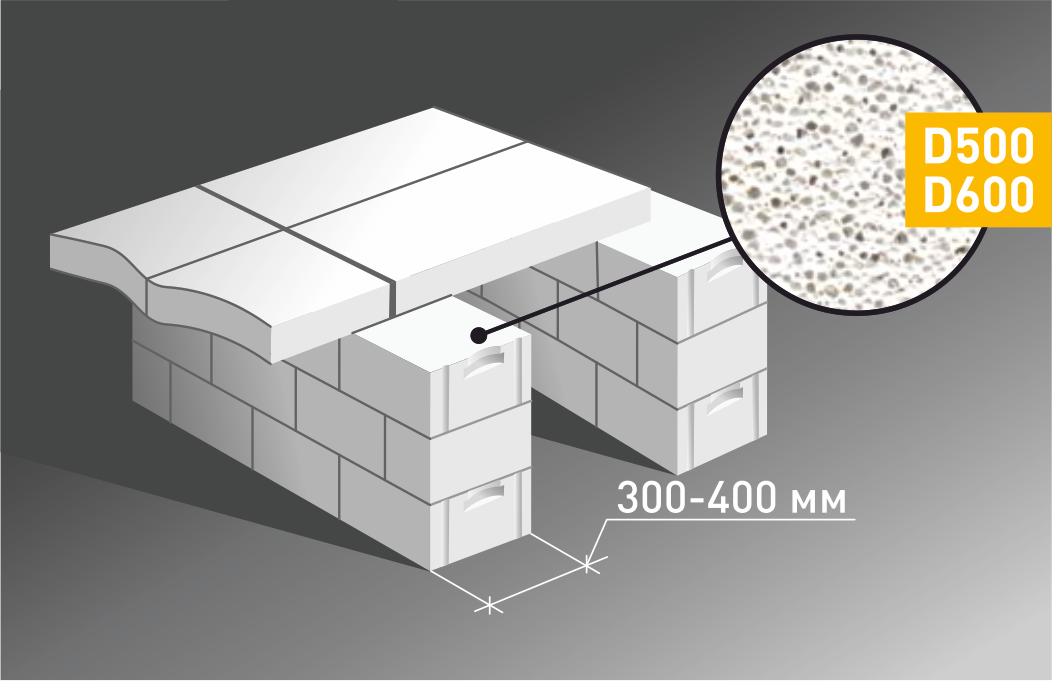

Кладка с опиранием на стену плит двух смежных комнат

Решение для внутренних несущих стен.

Стена 300-400 мм. Блоки Б3 и Б4.
Марка плотности блоков D500/D600.
Класс прочности на сжатие B2,5-B3,5.

ПЕРЕГОРОДОЧНЫЕ БЛОКИ СИБИТ

Как правильно выбрать блоки Сибит для возведения внутренних ненесущих стен: межкомнатных, межквартирных, а также для перегородок тамбуров, санузлов, котельных, лестниц и балконов.

Межквартирная или межкомнатная стена несомненно должна иметь следующие свойства:

  • Отличную звукоизоляцию.
  • Крепежную прочность.
  • Аккумулирующую способность.
  • Возможность выполнения в стене трубопроводов, электропроводки, вентиляции и прочих инженерных коммуникаций.

Все эти свойства увеличиваются при увеличении плотности газобетонного блока. Поэтому оптимальным решением для внутренних межкомнатных и межквартирных стен станут блоки с плотностью D600 и прочностью на сжатие В2,5.

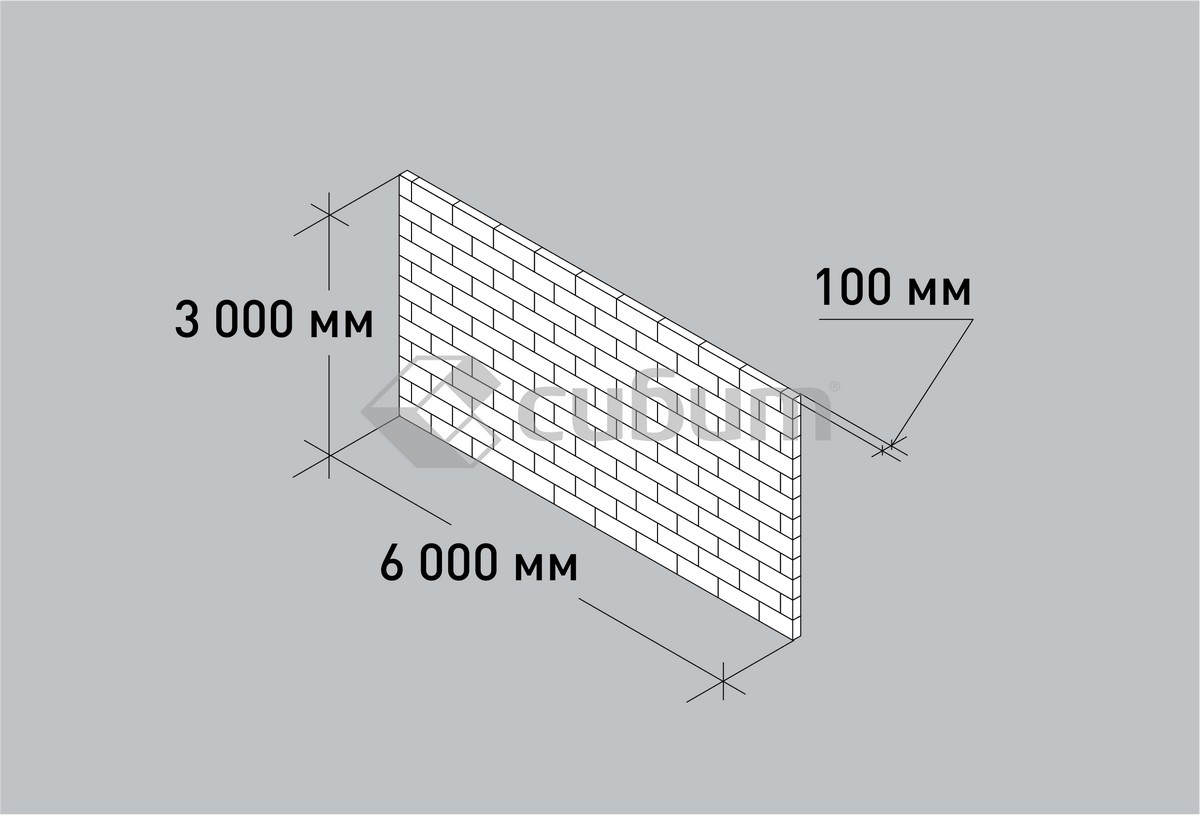

Межкомнатные перегородки 100 мм

Решение для стены длиной до 6 м высотой до 3 м.

Межкомнатная стена 100 мм.
Марка плотности блоков D600.

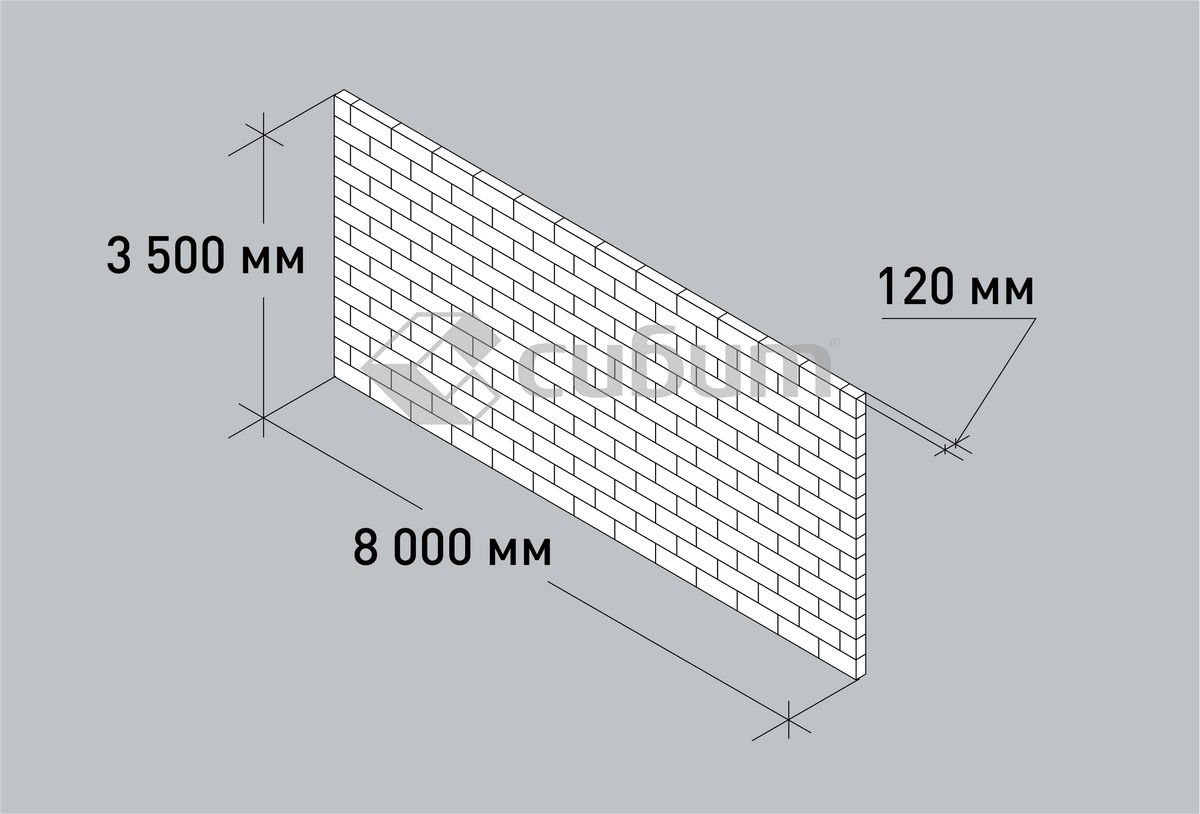

Межкомнатные перегородки 120 мм

Решение для стены длиной до 8 м высотой до 3,5 м.

Межкомнатная стена 120 мм.
Марка плотности блоков D600.
Стандартная звукоизоляция.

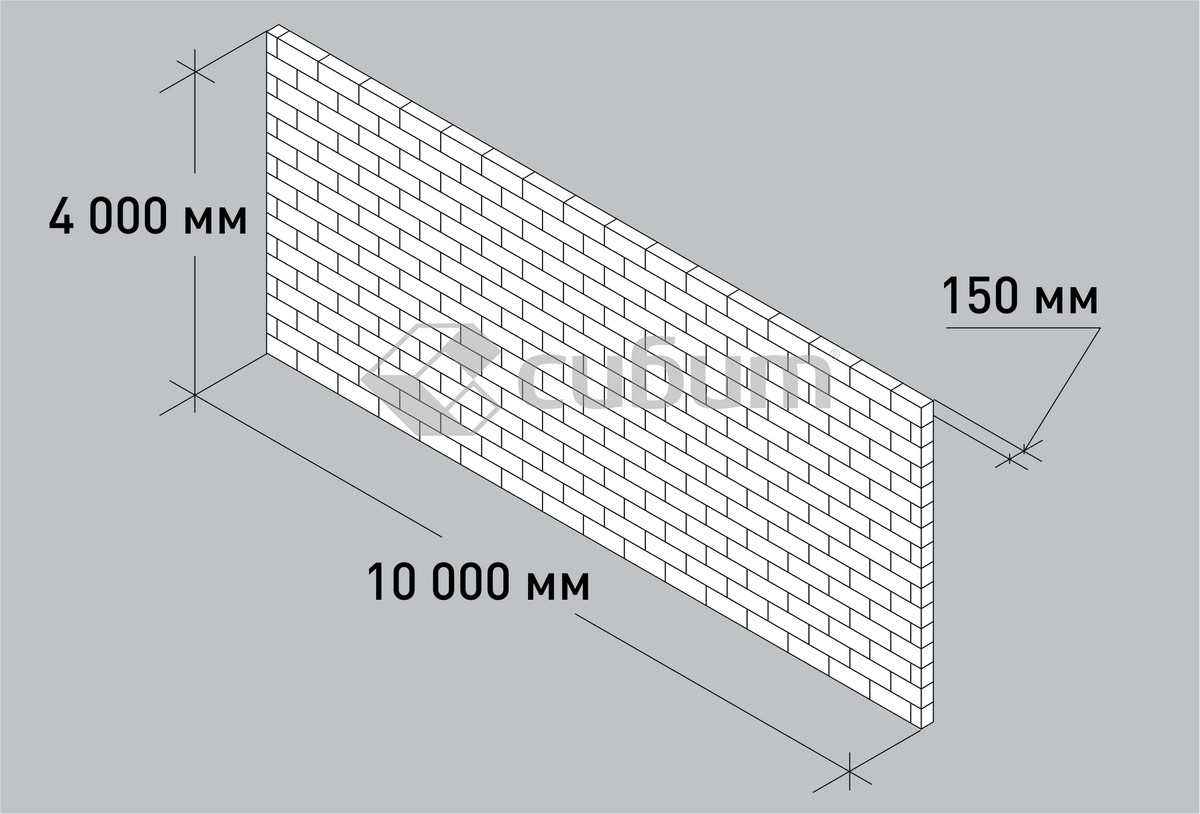

Межкомнатные перегородки 150 мм

Решение для стены длиной до 10 м высотой до 4 м.

Межкомнатная стена 150 мм.
Марка плотности блоков D600.
Повышенная звукоизоляция.

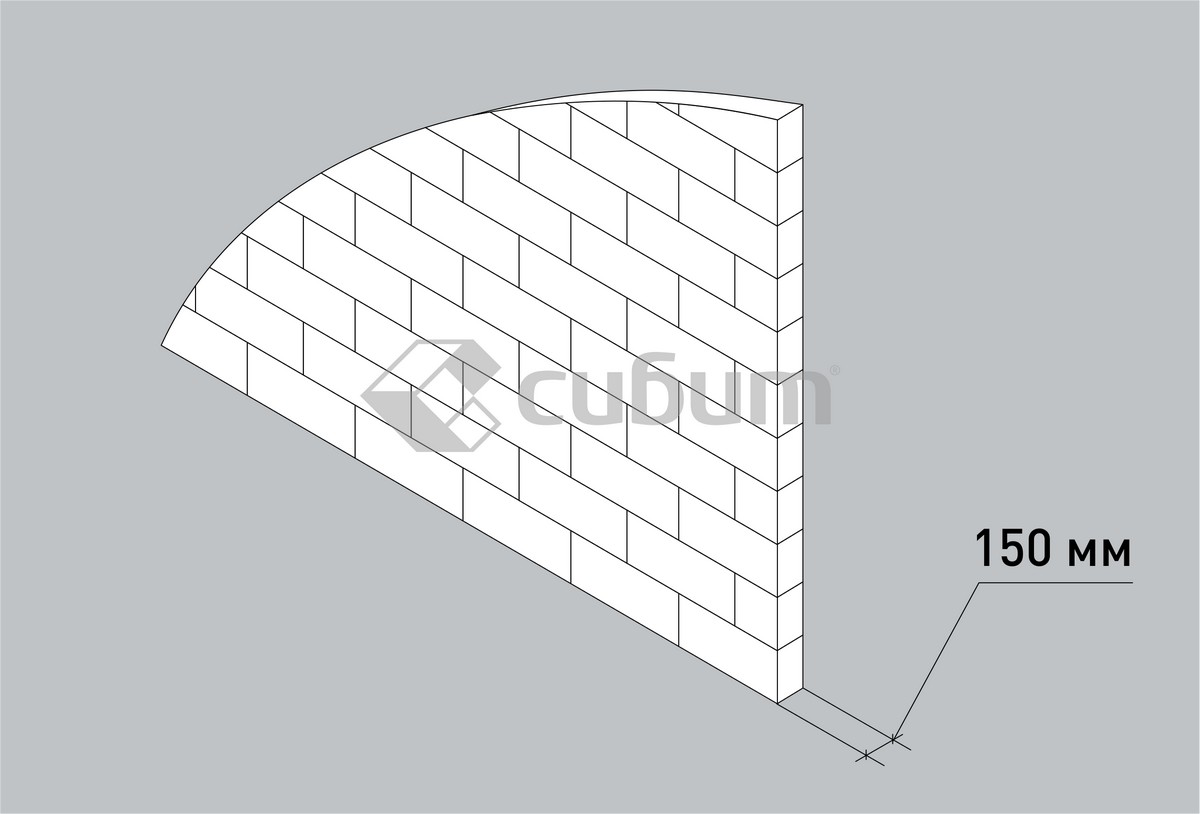

Перегородки помещений

Решение для возведения ненесущих стен тамбура, санузлов, котельных, лестниц и балконов.

Перегородка 150 мм.
Марка плотности блоков D600.
Повышенная звукоизоляция.

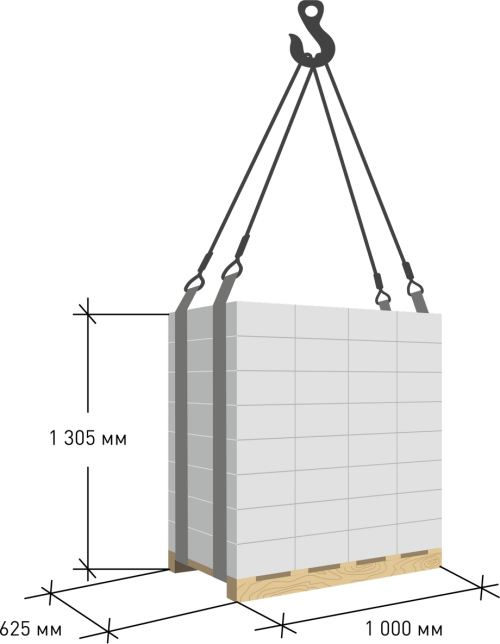

  • Стеновые блоки Сибит продаются поддонами.
  • Деревянный поддон является невозвратной тарой.
  • Продукция на поддоне упаковывается в пленку.
