Контроль качества каменной кладки
Каменные работыПри ведении каменной кладки необходимо следить за горизонтальностью и толщиной швов, вертикальностью плоскостей и правильностью углов. Правильность закладки угла проверяют угольником, вертикальность поверхностей отвесом, это делают не реже двух раз на каждый метр высоты кладки. Горизонтальность кладки проверяют уровнем и правилом. Проверку горизонтальности кладки производят также не реже двух раз на каждый метр высоты.
Толщину швов контролируют стальной линейкой или метром через 5…6 рядов кладки. Допустимые отклонения поверхностей и углов:
— от вертикали на один этаж — 10 мм, на всю высоту здания — не более 30 мм;
— от горизонтали на 10 м длины кладки — не более 15 мм.
Кроме этого проверяют качество заполнения швов, толщину швов, правильность кладки и величину опирания на кладку железобетонных элементов. Для зимней кладки ведут журнал работ, в котором фиксируют температуру воздуха и раствора в момент его укладки, температуру кладки при искусственном прогреве, состояние кладки в период оттаивания.
Перед началом кирпичной кладки на границе делянок, отводимых отдельным звеньям каменщиков, и на углах стен устанавливают рейки-порядовки, разбитые на деления по рядам кладки. Для создания и соблюдения прямолинейности и толщины рядов кладки применяют натянутый шнур-причалку, вертикальное направление кладки проверяют отвесом.
Должны быть четко разграничены обязанности между каменщиком и подсобным. Подсобник раскладывает кирпич на стене и расстилает раствор. Для кладки наружного ряда кирпич раскладывают поближе к внутреннему ряду, для кладки внутреннего ряда — на наружном или ближе к нему. В зависимости от применяемых растворов, используемых пластификаторов, подвижности раствора принимают решение о способе укладки кирпича — вприсык (впустошовку) или вприжим.
Желательно четкое распределение обязанностей в комплексной Монтажной бригаде, возводящей кирпичный дом: укладка кирпича, блоков на растворе — каменщики; монтаж сборных конструкций — монтажники; устройство подмостей или лесов — плотники или монтажники; доставка материалов на рабочее место — транспортные рабочие.
Для осуществления контроля качества и производительности рабочих используют основные нормативные данные:
— расход кирпича на 1 м3 кладки около 400 шт.,
— раствора 0,24 м3;
— затраты труда на 1м3 кладки от 0,77 до 2 чел/дн;
— средняя выработка на одного рабочего в смену 0,8…1,1 м3.
— фактическая производительность на одного рабочего в смену:
рабочий «одиночка» — 300…500 шт. кирпича или 0,7…1,2 м3 кладки;
рабочий в звене «двойка» — около 1000 шт. кирпича или 2,5 м3;
в звене «пятерка» — 1700…2000 шт. кирпича или 4,2…5,0 м
КОНТРОЛЬ КАЧЕСТВА КАМЕННОЙ КЛАДКИ — Мегаобучалка
Применяемые материалы
Каменная клака – это конструкция из кирпичей или камней правильной формы уложенная на строительный раствор в определённом порядке
Глиняный пустотелый кирпич имеет меньшую по сравнению с обыкновенным кирпичом теплопроводность, поэтому их целесообразно используют для наружных и внутренних несущих стен.
Раствор — гомогенная смесь, состоящая из частиц растворённого вещества, растворителя и продуктов их взаимодействия
Расчёт материала
Расчёт кирпича
Для кладки одного ряда потребуется 15 кирпичей
В конструкции высотой 1м выкладывается
Из одинарного кирпича 1000(65+12)=13
Из полуторного 1000:(88+12)=10
Кладка ограничения стены из полуторного кирпича для кладки 10 рядов потребуется 150 кирпича
Расчёт раствора площадь растворной постели высчитывается по формуле s=a*b s=1*047 объём раствора для кладки одного ряда равен v=s*h=047*003=00141 м3
Инструменты и приспособления
01 кельма стальная лопатка с изогнутой ручкой служит для разравнивания раствора и заполнения вертикальных швов, подрезания излишков раствора
02 молоток-кирочка металлический заострённый с одной стороны боёк на деревянной ручке используется для рубки и тёски кирпича
03 растворная лопата для перемешивания раствора и подачи его на кладку
Контрольно измерительные инструменты
01 уровень для проверки вертикальности и горизонтальности кладки
02 рулетка для линейных измерений
03 отвес оцинкованный груз весом 02-1кг на шнуре служит для проверки закладки углов и для вертикальности кладки
Организация рабочего места
Участок кладки вместе с установленными рядом поддонами с кирпичом, ящиками раствора и подмостями образует рабочее место каменщика. Правильная организация рабочего места обеспечивает высокую производительность труда.
При кладке глухих участков стен рабочее место каменщика имеет ширину 2,5…2,6 м и подразделяется на зоны: – рабочую (шириной 60…70 см), где перемещается каменщик в процессе кладки; – складирования (шириной до 1,6 м), где ящики с раствором чередуются с поддонами кирпича; – свободную (шириной 30…40 см) для прохода.
Кирпич и раствор располагаются в чередующемся порядке
Технология кладки
В присык с подрезкой раствора обеспечивает полное заполнение швов раствором на лицевой поверхности. Ведётся на пластичных растворах. Растворная грядка расстилается на расстоянии 10-15мм от края стены. Кирпич ставится ребром под углом 30градусов на расстоянии 5-8см от ранее уложенного. После перевода кирпича в горизонтальное положение осаживают кельмой. одновременно с этим излишки раствора подрезаются кельмой.
Подготовка основания:
К основанию прикладывается правило с уровнем, неровности срезаются или заделываются раствором.
Натягивается причальный шнур.
Для устранения провисания причалки, через каждые 4-5м укладывают на растворе маячные кирпичи. Сверху причалку прижимают кирпичом, установленным на маячный кирпич. Натянутая причалка должна выступать от поверхности стены на 2-3см для этого маячные кирпичи выходят за наружную грань стены на 2-3см.
Для наружных вёрст, причалку устанавливают на каждый ряд, а для внутренних через 3 ряда. Низ натянутой причалки располагается на уровне верхней грани маячного кирпича.
Описание порядной раскладки

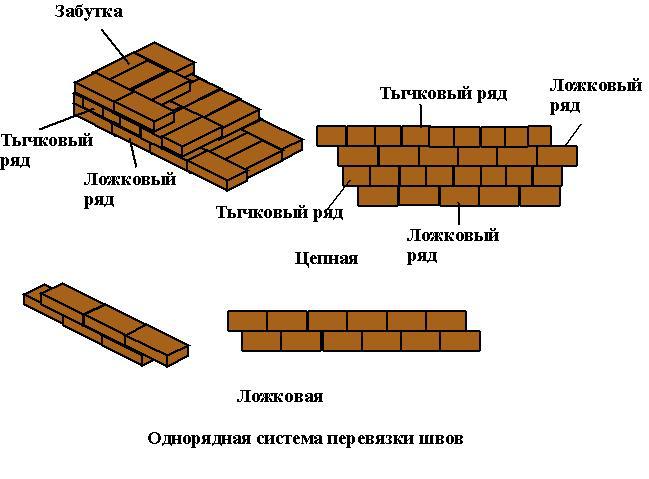

Кладка вертикальных ограничений стен в 1.5 кирпича по однорядной системе перевязки швов. В каждом ряду используются ¾ кирпича. В первом ряду ¾ уложены ложками во втором тычками .
Наружная верста первого ряда выкладывается тычком внутренняя ложком. Второй ряд наружная верста укладывается ложком внутренняя тычком при это обеспечивается смещение на ¼ кирпича, а продольный шов смещается на ½ кирпича. Начиная с третьего ряда последовательность повторяется.
Контроль качества осуществляем не реже двух рас на высоту яруса.
КОНТРОЛЬ КАЧЕСТВА КАМЕННОЙ КЛАДКИ
Качество кладки необходимо проверять на протяжении всего процесса ее возведения. Кладку стен и других конструкций из камня следует выполнять в соответствии с требованиями СНиП Ш-17-78, соблюдение которых обеспечивает высокое качество работ.
В процессе возведения кладки контролируют соответствие применяемых растворов и камней проекту, правильность перевязки швов и их качество, вертикальность, горизонтальность и прямолинейность поверхностей и углов.
Во время каменной кладки следует осуществлять приемку скрытых работ по актам, которые составляют представители строительной организации и технического надзора заказчика, причем приемку скрытых работ производят до начала последующих работ. Промежуточной приемке с составлением актов подлежат следующие законченные работы и конструктивные элементы- основания и фундаменты; гидроизоляция; установленная арматура; участки кладки в местах опирания ферм, прогонов и балок; установка закладных частей; закрепление карнизов и балконов; деформационные швы; защита от коррозии стальных элементов и деталей, заделываемых в кладку; заделка концов прогонов и балок в стенах и столбах; опирание плит перекрытий на стены.
Отклонения в размерах и положении каменных конструкций от проектных не должны превышать допустимых. Так, отклонение и поверхностей и углов кладки от вертикали допускают не более 10 мм на этаж и не более 30 мм на всю высоту здания. Отклонение рядов кладки от горизонтали на 10 м длины должно быть не более 20 мм. Неровности на поверхности стен, обнаруженные при г накладывании рейки длиной 2 м, не должны быть более 10 мм для оштукатуриваемых и более 5 мм для не оштукатуриваемых поверхностей. При обнаружении отступлений от проектных размеров, а также в случае увеличения отклонений по сравнению с допустимыми кладка должна быть разобрана и выложена вновь.
Требования к кирпичной (каменной) кладки и её приёмка
Требования к кирпичной (каменной) кладки и её приёмка
Автор:Андрей Валерьевич (Доцент кафедры «Строительные конструкции»)
Многими специалистами кирпичная (каменная) кладка считается лучшим материалов для стен жилых зданий. Стены, или другие элементы, выполненные из кирпичной (каменной) кладки обладают хорошей несущей способностью, долговечностью, относительно хорошими теплотехническими свойствами и прекрасной надежностью. Но все описанные выше достоинства возможны только при правильной и качественной кладке, что в последнее время становится большой проблемой.
Следует понимать, что выполненная некачественно кирпичная (каменная) кладка не только не теряет все свои достоинства, но и может представлять опасность или привести к полному демонтажу уже построенного дома.
Пример: Совсем недавно, нашими специалистами производилось обследование кирпичного дома в пригороде Хабаровска, в результате которого было установлено, что в кладке наружных стен отсутствует заполнение вертикальных швов кладки цементно-песчаным раствором. Фактически стены не выполняют своих теплотехнических функций и в данном случае (по ряду факторов) требовалась полная перекладка стен, что фактически приводит к полному демонтажу здания.
Конечно, проверку качества кирпичной (каменной) кладки лучше поручить профессионалам, но если такая возможность отсутствует, вы можете осуществить проверку основных требований самостоятельно, с помощью подручных материалов.
Требования к кирпичной (каменной) кладке
1. Требования перевязки швов кладки
Кирпичная (каменная) кладка должна выполняться с перевязкой швов. Существует большое количество различных видов перевязки швов кладки. Они зависят от используемого кирпича (камня), толщины стен и т.п., но важно одно – шов кладки предыдущего ряда ни в коем случае не должны совпадать со швом кладки последующего ряда.
Проверить выполнение данного требования вы сможете визуально, если отделка стен ещё не выполнена, в противном случае потребуется вскрытие отделки. \

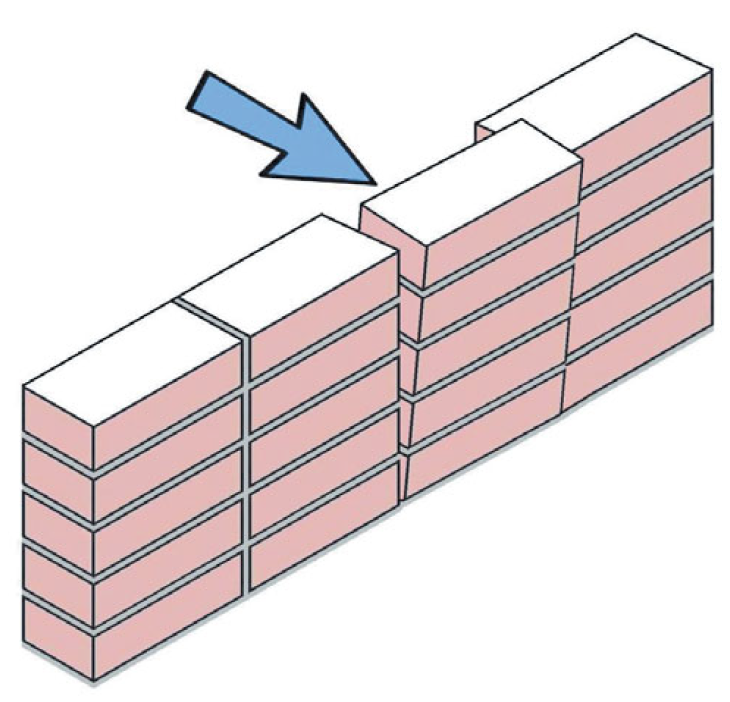

На рисунке слева показана кладка без перевязки швов, на рисунке справа пример правильной кладки стен.
2. Требования точности вертикального, горизонтального и прямолинейного положение поверхностей и углов кладки.
Названия данного требования говорит само за себя. Для контроля данных параметров Вам потребуется уровень, если же он отсутствует можно воспользоваться любым ровным длинным элементом (труба, доска и т.п.), а также отвес, который возможно изготовить из нитки и любого груза.
Произведите измерения каменной кладки как показано на рисунке ниже и сравните полученные данные с данными представленными в таблице

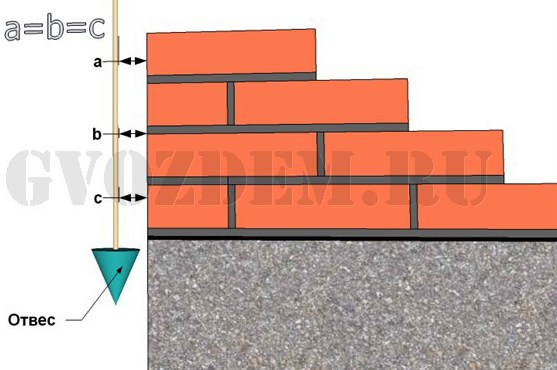

Для проверки вертикальности кладки закрепите отвес верхней части (у потолка) кладки и замерьте отклонения от нитки в наиболее характерных местах. Далее сравните данные с нормативными значениями (указанными в таблице).
3. Требования к швам каменной кладки

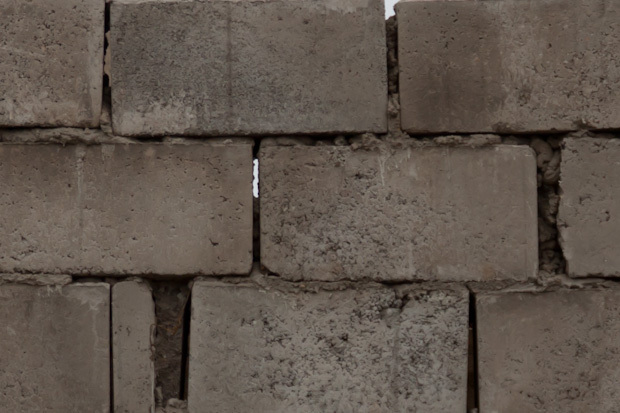

Первое и главное требование к швам каменной кладки – любой шов кладки (горизонтальный, вертикальный) заполняется цементно-песчаным раствором. Это аксиома, именно цементно-песчаный раствор обеспечивает соединение кирпичей, между собой образуя единую целую конструкцию. Образование глубоких вмятин и отверстий (более 20мм) в шве не допускается.Проверить данный параметр возможно визуально , при осмотре внутренней поверхности кладки возможно проверить горизонтальные швы. Контроль вертикальных швов можно произвести в местах оконных и дверных проёмах.
4. Требования к толщине швов кладки
После проверки швов кладки на заполнение цементно-песчаным раствором необходимо проверить соответствия требований к ширине швов.
Для проверки данного параметра вам потребуется рулетка.Измерения производятся следующим образом: Рулеткой измеряются 5-6 рядов кирпичной кладки (разом вместе со швами), после чего находят среднюю толщину шва, для этого: полученную величину 5 (или 6) рядов делят на 5 (или 6), и вычитают толщину кирпича (элемента). Полученные значения необходимо сравнить с установленными СП 15.13330.2012 «Каменные и армокаменные конструкции».
Ниже представлена схема кладки с размерами швов для различных элементов
Помимо вышеизложенных требований, которые возможно измерить самостоятельно, не менее важно также осуществлять проверку марки используемого кирпича кладки и марки раствора для кладки.
Важно также знать, что для кладки цоколя не допускается использование силикатного кирпича, а для кладки столбов – битого кирпича.
Если у вас возникли вопросы вы можете задать их в разделе «консультация» или в нашей в группе вконтакте.
Также вы можете пригласить наших специалистов для проверки качества вашей кирпичной (каменной) кладки заказав услугу «выезд специалиста» в разделе услуги, или позвонив по телефону.
Дорогие друзья, просим вас поддержать наш проект и поделиться ссылкой на даннуюстатью в социальных сетях. Большое спасибо!
Допуски при кирпичной кладке стен
При приёмке выполненных работ проверяют: соответствие проекту; перевязку кладки, толщину и степень заполнения швов, горизонтальность рядов и вертикальность углов кладки; корректную установку закладных деталей, связей; расположение каналов и швов разного назначения; качество поверхности кладки и её облицовки.

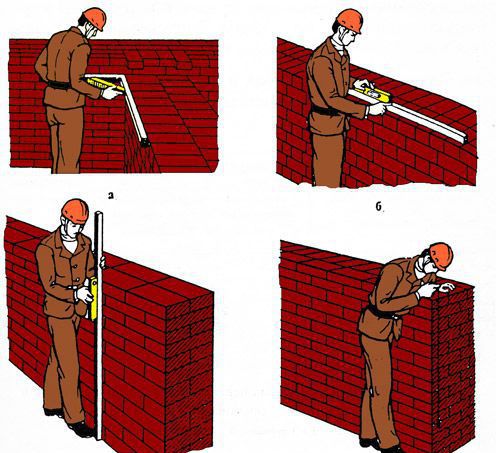

Для проверки качества выполнения кладки каменщик пользуется контрольно-измерительным инструментом.
Допускаемые отклонения в кирпичной кладке стен и столбов.
1 Допускаемые неровности вертикальной поверхности стен при накладывании двухметровой рейки — 10мм, столбов — 5мм.
2 Допускаемое отклонение поверхностей и углов стен (столбов) от вертикали: на один этаж — 10мм; на всё здание высотой более двух этажей — 30мм.
3 Допускаемое отклонение (смещение) вертикальных осей оконных проемов — 20мм.
4 Допускаемое отклонение по ширине простенков — (-15)мм.
5 Допускаемое отклонение по отметкам опорных поверхностей стен (столбов) — (-10)мм.
6 Допускаемое отклонение по толщине стен — (+-15)мм, столбов — (+-10)мм.
7 Допускаемое отклонение (смещение) осей стен (столбов) — 10мм.
8 Допускаемое отклонение рядов кладки от горизонтали на 10 метров длины стены — 15мм.
9 Допускаемое отклонение по ширине проёмов — (+15)мм.
10 Средняя толщина горизонтальных швов в пределах высоты этажа — 12мм (толщина отдельных горизонтальных швов должна быть не менее 10 и не более 15мм.
11 Средняя толщина вертикальных швов — 10мм (толщина отдельных вертикальных швов должна быть не менее 8 и не более 12мм)
КОНТРОЛЬ КАЧЕСТВА КАМЕННЫХ РАБОТ — КиберПедия
Перед началом работ проверяют правильность разбивки осей, чистоту основания, качество материалов. Стеновые материалы прораб или мастер проверяют визуально и участвуют в отборе образцов для испытания в лаборатории. Кирпич и блоки не должны иметь отбитых углов, искривлений и других дефектов. Лицевые материалы должны иметь ровную чистую поверхность и чистые грани. Не допускается «недожёг» и кирпич, имеющий известковые включения (дутики). Общее количество материалов с дефектами в партии не должно превышать 5%. Количество половняка в партии не должно быть более 5%. Необходимо наличие документа на партию.
Раствор также должен иметь паспорт с указанием даты и времени изготовления, марки и подвижности. Поступивший или изготовленный раствор дополнительно проверяют по следующим основным показателям: подвижности, плотности, расслаиваемости, прочности на сжатие.
Подвижность проверяют не менее 3 раз в смену погружением стального эталонного конуса. Подвижность раствора для кладки из обыкновенного кирпича – 9-132см, из пустотелого или из керамических камней – 7-8см.
Плотность раствора определяют с помощью цилиндрического сосуда объёмом 1л с насадкой.
Расслаиваемость определяют специальным прибором только в тех случаях, когда произошло расслоение или нарушена однородность смеси при доставке или хранении.
Предел прочности раствора на сжатие определяют по трём образцам-кубикам размером 70,7х70,7х70,7мм в возрасте, установленном ТУ на данный вид раствора. Образцы, изготовленные на гидравлических вяжущих, выдерживают до распалубки в камере хранения или на влажном песке при температуре (20 +2)ºС и относительной влажности воздуха 95-100%, а изготовленные на воздушных вяжущих – в помещении при той же температуре и относительной влажности 65+10%. Время выдерживания образцов в формах (24+2)ч, после чего их освобождают из форм. Образцы из медленно твердеющих смесей могут освобождаться из форм через 2-3 суток. Затем образцы, изготовленные на гидравлических вяжущих, продолжают первые 3 суток хранить в камере в тех же условиях, а оставшееся до испытания время и образцы, изготовленные на воздушных вяжущих, – в помещении с нормальной влажностью.
Раствор, применяемый при кладке, следует использовать до начала схватывания и периодически перемешивать во время использования. Применение обезвоженных растворов не допускается.
В ходе работ используют следующий контрольно-измерительный инструмент: отвес (для проверки вертикальности стен), складной метр и рулетка (для проверки размеров конструкций и толщины швов), угольник (для контроля углов), правило длиной 2м (для контроля ровности стены), уровень (с правилом) (для проверки горизонтальности ряда и вертикальности), порядовки и причальный шнур (для контроля высоты ряда).
Возведение каменных конструкций каждого этажа допускается только после укладки несущих конструкций перекрытий предыдущего этажа, анкеровки стен и замоноличивания швов перекрытия.
Тычковые ряды в кладке необходимо укладывать из целых кирпичей или блоков. Ими должны начинать и заканчивать кладку, их укладывают на уровне обрезов стен, в выступающих рядах, под опирающиеся конструкции.
Кирпичные простенки шириной в два с половиной кирпича и менее, рядовые кирпичные столбы, перемычки и карнизы возводят только из отборного целого кирпича. Применение кирпича-половняка допускается только в кладке забутовочных рядов и малонагруженных участков стен под окнами в количестве не более 10%.
При вынужденных разрывах кладку необходимо выполнять в виде наклонной или вертикальной штрабы. При выполнении разрыва кладки вертикальной штрабой кладку следует армировать с расстоянием до 1,5м по высоте кладки, а также на уровне каждого перекрытия. Разность высот возводимой кладки на смежных захватках не должна превышать высоту этажа.
Не допускается ослабление кладки бороздами, отверстиями, нишами, не предусмотренными проектом.

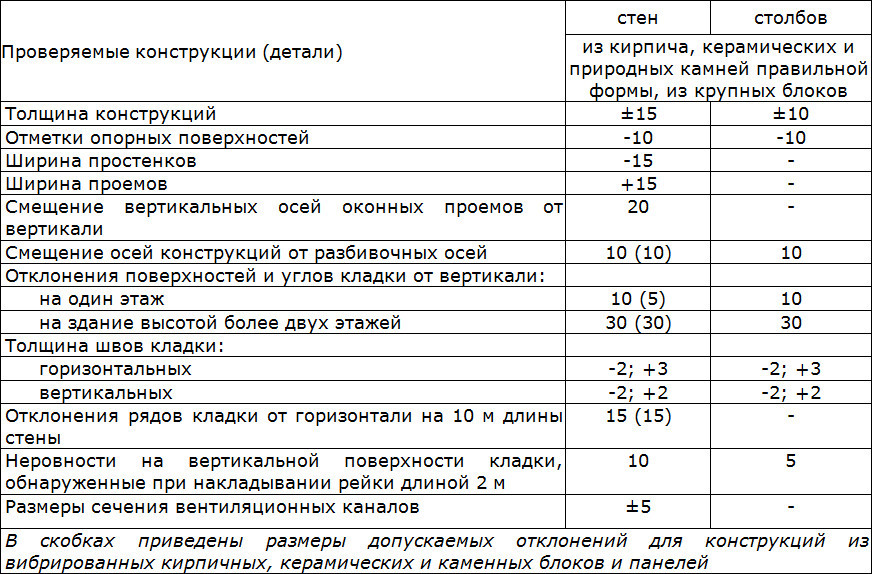

Предельные отклонения толщины конструкций для стен и перегородок (см. схемы 25, 26) — не более +15мм, для столбов (см. схему 27) — +10мм; ширины простенков — -15мм, проёмов — +15мм; отметок опорных поверхностей — -10мм.
Смещение вертикальных осей оконных проёмов от вертикали – 20мм; поверхностей и углов кладки от вертикали на один этаж – 10мм, на здание высотой более двух этажей – 30мм. Вертикальность кладки проверяют не реже 2 раз на каждом метре высоты кладки. Если будут обнаружены отклонения, то их исправляют при кладке следующего яруса или этажа.
Схема 25 Схема 26
Схема 27
Смещение осей конструкций от разбивочных осей – 10мм; рядов кладки от горизонтали на 10м длины – 15мм.
После окончания кладки каждого этажа следует производить инструментальную проверку горизонтальности и отметок верха кладки независимо от промежуточных проверок горизонтальности её рядов.
Допускаемые неровности на вертикальной поверхности кладки, обнаруженные при наложении 2-метровой рейки, – 5мм.
Отклонения размеров вентиляционных каналов — +5мм.
Швы следует заполнять раствором, за исключением швов впустошовку. При кладке впустошовку глубина не заполненных раствором вертикальных швов не должна превышать 10мм для столбов и 15мм – для стен. Полноту заполнения швов проверяют, вынимая в разных местах отдельные камни выложенного ряда не реже 3 раз по высоте этажа.
Кроме того, в ходе работ контролируют (с занесением в Общий журнал работ) правильность перевязки швов.
Толщина горизонтальных швов кладки — 12мм (предельное отклонение — -2мм, +3мм), вертикальных швов – 10мм (предельное отклонение — +2мм). Проверяется 2 раза в смену.
Толщина швов армированной кладки – не более 16мм.
При поперечном армировании простенков и столбов сетки следует изготовлять и укладывать так, чтобы было не менее двух арматурных стержней, выступающих на 2-3 мм на две стороны столба или на внутреннюю поверхность простенка.
При производстве работ в зимний период контролируют дополнительно температуру наружного воздуха и раствора (с записью в Общий журнал работ).
Приёмку конструкций следует производить до оштукатуривания поверхностей.
При возведении каменных конструкций следует освидетельствовать скрытые работы с составлением актов на :
— армирование конструкций;
— устройство деформационных швов;
— устройство каналов;
— места опирания несущих сборных элементов;
— установку закладных деталей и их антикоррозионную защиту;
— закрепление в кладке балконов, карнизов.
Приёмку в целом оформляют актом приёмки выполненных работ с составлением (для стен и столбов) исполнительных схем.
Вопросы для самопроверки:
Каковы требования к материалам для каменных работ?
Назовите контрольно- измерительный инструмент для каменных работ.
Каков состав операционного контроля в процессе кладки?
Как осуществляется приёмка каменных стен, перегородок, столбов?
Каковы особенности контроля каменных конструкций, возведенных в зимний период?
NN п.п. | Параметры | Предельные
отклонения, мм, и технологические требования | Метод и объем контроля | Средства измерения |
1. | Подвижность
растворной смеси | |||
для кладки из
пустотелого кирпича | Св. 4 до 8 см
включительно по глубине погружения стандартного конуса | Измерительный | Конус
СтройЦНИЛ ПГР ГОСТ
25557-82 | |
для кладки из обыкновенного кирпича | Св. 8 до 12 см
включительно по глубине погружения стандартного конуса | Измерительный | Конус
СтройЦНИЛ ПГР ГОСТ
25557-82 | |
2. | Отклонение кирпича от номинальных размеров. | В соответствии
с требованиями | Измерительный | Линейка 150,
300 |
ГОСТ 379-95 ГОСТ 7484-78 | Угольники
поверочные 90° ГОСТ 3749-77 Штангенциркули
ГОСТ 166-89 | |||
3. | Полнота заполнения швов, уплотнение раствора в швах и придание четкости рисунка | Швы должны
быть заполнены раствором полностью и расшиты в соответствии с
заданной формой: прямоугольной; закругленной с выпуклостью наружу;
закругленной с вогнутостью внутрь; треугольной одно- или двух
срезной | Технический осмотр, измерительный, журнал работ | Штангенглубинометр ГОСТ 162-90 |
4. | Отклонение толщины швов кладки: горизонтальных | -2; +3 | Измерительный, журнал работ | Линейка 150 Метр складной типа МСД-1; МСМ-82 |
вертикальных | -2; +2 | |||
5. | Отклонение толщины стен | ±15 | Измерительный, журнал работ | Метр складной типа МСД-1; МСМ-82 Рулетка измерительная типа РЗ-2, РЗ-10, РЗ-20, ЗПКЗ-АУТ/1,
ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ, ЗПКЗ-10АУТ/1 |
6. | Отклонение опорных поверхностей | -10 | Измерительный, журнал работ | Нивелир типа
Н3, Н3К, 2Н-10КЛ, 2Н-3Л Метр складной типа МСД-1; МСМ-82 Рулетка измерительная типа РЗ-2, РЗ-10, РЗ-20, ЗПКЗ-АУТ/1,
ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-10АУТ/1 |
7. | Отклонение ширины простенков | -15 | Измерительный, журнал работ | Метр складной типа МСД-1; МСМ-82 Рулетка измерительная типа РЗ-2, РЗ-10, РЗ-20, ЗПКЗ-2АУТ/1,
ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-10АУТ/1 |
8. | Отклонение ширины проемов | +15 | Измерительный, журнал работ | Метр складной типа МСД-1; МСМ-82 Рулетка измерительная типа РЗ-2, РЗ-10, РЗ-20, ЗПКЗ-2АУТ/1, ЗПКЗ-5
АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-10АУТ/1 |
9. | Смещение вертикальных осей оконных проемов от вертикали | 20 | Измерительный, журнал работ | Теодолит 2Т5К,
2Т3О Метр складной типа МСД-1; МСМ-82 Рулетка измерительная типа РЗ-2, РЗ-10, ЗПКЗ-2АУТ/1, ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-10АУТ/1 Отвесы типа ОТ 100, ОТ 200, ОТ 400, ОТ
600 ГОСТ 7948-80 |
10. | Смещение осей стены от разбивочных осей | 10 | Измерительный, журнал работ | Теодолит 2Т5К, 2Т3О ГОСТ 10529-96 Метр складной типа МСД-1; МСМ-82 Рулетка измерительная типа РЗ-2, РЗ-10, ЗПКЗ-2АУТ/1, ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-10АУТ/1 Отвесы типа ОТ 100, ОТ 200, ОТ 400, ОТ
600 ГОСТ 7948-80 |
11. | Отклонение
поверхности и углов кладки от вертикали | Измерительный, геодезическая исполнительная схема. | Теодолит 2Т5К;
2Т3О Отвесы типа ОТ 100, ОТ 200, ОТ 400, ОТ
600 ГОСТ 7948-80 | |
на один
этаж | 10 | |||
на здание
высотой более двух этажей | 30 | |||
12. | Отклонение рядов кладки от горизонтали на 10 м длины стены | 15 | Технический осмотр, геодезическая исполнительная схема | Нивелир типа
Н3, Н3К, 2Н-10КЛ, 2Н-3Л Шнур разметочный типа ИР-749 Линейка 150 ГОСТ 427-75 Метр складной типа МСД-1; МСМ-82 |
13. | Неровности на вертикальной поверхности кладки, обнаруженные при накладывании рейки длиной 2 м | 10 | Технический осмотр, журнал работ | Рейка контрольная КРД-2 Линейка 150 ГОСТ 427-75 Метр складной типа МСД-1; МСМ-82 |
14. | Отклонения размеров сечения вентиляционных каналов | ±5 | Измерительный, журнал работ | Линейка 150,
300 Метр складной типа МСД-1; МСМ-82 |
15. | Толщина швов кирпичной кладки: горизонтальных вертикальных | В соответствии со СНиП 3.03.01-87 | Измерительный | Линейка 150 ГОСТ 427-75 Метр складной типа МСД-1; МСМ-82 |
16. | Разность высот возводимой кладки на смежных захватках и при кладке примыканий наружных и внутренних стен | Не более высоты этажа | Измерительный | Нивелиры типа
Н3, Н3К, 2Н-10КЛ, 2Н-3Л Метр складной типа МСД-1; МСМ-82 Рулетки измерительные типа Р3-2, 3ПК3-5АУТ/1, 3ПК3-10АУТ/1,
ОПГЗ-10БУТ/1, ЗПКЗ-2АУТ/1 |
NN п.п. | Параметры | Предельные
отклонения, мм, и технологические требования | Метод и объем контроля | Средства измерения |
1. | Подвижность
растворной смеси | |||
для кладки из
пустотелого кирпича | Св. 4 до 8 см
включительно по глубине погружения стандартного конуса | Измерительный | Конус
СтройЦНИЛ ПГР | |
для кладки из обыкновенного кирпича | Св. 8 до 12 см
включительно по глубине погружения стандартного конуса | Измерительный | Конус
СтройЦНИЛ ПГР | |
2. | Отклонение кирпича от номинальных размеров. | В соответствии с требованиями ГОСТ 379-95 ГОСТ 530-95 | Измерительный | Линейка 150,
300 Угольники поверочные 90° ГОСТ 3749-77 Штангенглубинометры ГОСТ 162-90 Штангенциркули ГОСТ
166-89 |
3. | Глубина
незаполнения раствором швов с лицевой стороны кирпичной
кладки | Технический осмотр, журнал работ | — | |
при кладке
впустошовку | 15 | |||
вертикальных
швов в столбах | 10 | |||
4. | Отклонение толщины стен | ±15 | Измерительный, журнал работ | Метр складной типа МСД-1; МСМ-82 Рулетка измерительная типа РЗ-2, РЗ-10, РЗ-20, ЗПКЗ-АУТ/1,
ЗПКЗ-5АУТ/1, ОШЗ-10БУТ/1, ЗПКЗ-10АУТ/1 |
5. | Отклонение опорных поверхностей | -10 | Измерительный, журнал работ | Нивелир типа Н3, Н3К, 2Н-10КЛ, 2Н-3Л ГОСТ 10528-90 Метр складной типа МСД-1; МСМ-82 Рулетка измерительная типа РЗ-2, РЗ-10, РЗ-20, ЗПКЗ-АУТ/1,
ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-10АУТ/1 |
6. | Отклонение ширины простенков |
Ошибки при обследовании каменных конструкций
Определить истинную прочность каменной кладки вряд ли представляется возможным. В свое время Онищик Л.И. и Некрасов В.П. отмечали зависимость прочности выполненной кладки от квалификации каменщиков. Прочность кладки, выполненная из одного и того же кирпича и раствора каменщиками разной квалификации, может различаться по их утвержданиям в несколько раз. Объясняется это тем, что прочность кладки во многом зависит от однородности растворной постели, а создать такую постель может только каменщик высокой квалификации. При этом чем пластичнее раствор, тем меньше влияние квалификации каменщика на прочность кладки. Испытание проб кирпича и раствора дают представление толь ко о прочности этих материалов, но мало что могут сказать о прочности кладки.
Неразрушающие методы испытания кладки также не могут с достаточной точностью определить прочность кладки, так как тарировочные зависимости приборов составлены в лучшем случае по аналогичным образцам кладки, но все же не той, которую испытывают. Кроме того, заполнение вертикальных швов кладки незначительно сказывается на ее прочность, но сильно влияют на скорость распространения ультразвуковых колебаний.
Поэтому для оценки прочности кладки следует использовать другие косвенные показатели. Во-первых, следует обратить внимание на качество выполненной кладки: горизонтальность рядов, толщину швов, наличие перевязок стен перпендикулярного направления, вертикальность кладки и др. При выявлении низкого качества каменной кладки следует принимать в расчетах понижающий коэффициент. Некрасов В.П. в своей книге «Теория прочности каменных кладок» предложил формулу прочности каменной кладки, учитывающую подвижность раствора и квалификацию каменщика. В этой формуле прочность каменной кладки, выполненной каменщиком средней квалификации, определяемая по нормам зависимости от прочности и вида камня и раствора, умножается на два коэффициента:
- коэффициент B, характеризующий влияние пластичности раствора на прочность кладки;
- коэффициент G, характеризующий влияние искусственного выравнивания швов кладки (квалификацию каменщика) на прочность кладки.
Для чисто цементного раствора Некрасов В.П. предложил принимать B=0,4, а G=0,625; для чисто известкового раствора B=1, а G=0,875. Для кладки на растворах средней пластичности можно принять B=0,7, а G=0,75.
Большую информацию о прочности кладки могут дать трещины в ней. Как известно, трещины могут быть вызваны перегрузкой кладки (силовые трещины), неравномерной осадкой фундаментов (осадочные трещины) и воздействием перепада температуры (температурные трещины). Силовые трещины располагаются на небольшом расстоянии друг от друга, и имеют вертикальное или слабонаклонное направление, незначительно раскрыты (от долей миллиметра до не скольких миллиметров). Силовым трещинам, расположенным на поверхности кладки, часто сопутствует внутреннее расслоение кладки, которое достаточно легко определяется простукиванием. Поэтому простукивание кладки должно обязательно входить в обследование здания или сооружения. Следует помнить, что при внутреннем расслоении кладки она издает глухой звук («бухтит») и это свидетельствует о том, что кладка находится в третьей стадии напряженно-деформированного состояния, т. е. предаварийном. Небольшое количество трещин в кладке, пересекающих один-два ряда кладки при отсутствии внутреннего расслоения (при простукивании слышны звонкие звуки) не может свидетельствовать о перегрузке кладки. Надо иметь в виду, что такие трещины чаще всего возникают в молодой кладке, когда раствор еще не набрал достаточную прочность.
Осадочные трещины обычно располагаются редко, имеют наклонное направление, сильно раскрыты. Наличие их не может свидетельствовать о низкой прочности кладки. При неравномерной осадке фундаментов трещины в стенах будут возникать при любой прочности кладки. Однако, надо иметь в виду, что при неравномерной осадке фундаментов и при температурном воздействии в стенах происходит перераспределение усилий и на некоторых участках может возникнуть перегрузка кладки. Поэтому при наличии осадочных и температурных трещин необходимо осмотреть всю стену с целью выяснения наличия перегруженных участков. Наличие участков с осадочными трещинами при определении их несущей способности следует учитывать с помощью понижающего коэффициента в соответствии с требованиями «Рекомендаций по усилению каменных конструкций зданий и сооружений».
При определении пространственного положения каменной конструкций часто делают неправильные выводы о наличии деформаций отклонения стен от вертикали или вертикальных деформаций. Отклонения от вертикали каменных стен, установленные при обследовании, могут быть не следствием деформации, а результатом неправильной кладки стен. Так, в большинстве каменных зданий наблюдается отклонение наружных стен от вертикали наружу, если не применяется инструментальный геодезический контроль. Это замечают тогда, когда обнаруживается, что на верхних этажах длина опирания сборных плит на стены меньше, чем на нижних. Кстати, следует отметить, что при монтаже крупнопанельных зданий проявляется обратное явление — наружные стены отклоняются внутрь здания.
При обследовании одного кирпичного двухэтажного здания было установлено, что ряды кирпичной кладки в пределах первого этажа посередине здания как бы прогибались на 15 см. Из этого был сделан неправильный вывод о сильной просадке фундамента посередине здания. Стены здания не имели ни наклонных, ни вертикальных трещин, ни горизонтального расслоения кладки. Прогнутые ряды кладки явно свидетельствовали о низком качестве выполненной кладки. Иногда предлагаются излишние меры по усилению столбов и стен при отклонении их от вертикали.
При выводах о влиянии отклонения от вертикали стен и столбов на их несущую способность необходимо учитывать пространственный характер работы конструкций. Это убережет от неоправданного усиления конструкций. «Рекомендаций по усилению каменных конструкций зданий и сооружений» предлагают считать недопустимыми отклонение от вертикали элементов кладки более, чем на 1/3 высоты их сечения. Однако, если такое отклонение от вертикали до пущено при выполнении кладки, а не является результатам деформации элементов, и расчет их с учетом связи с другими элементами и пространственного характера работы здания показывает удовлетворительные результаты, то не появляется основание считать эти элементы аварийными.
Если кладка армирована поперечной сетчатой арматурой, то необходимо при обследовании стен и столбов проверить нали чие армирования и его конструкцию по всей высоте кладки. Ведь пропуск только одной сетки в 2 раза снижает эффективность поперечного армирования, а последнее в значительной мере влияет на прочность кладки.
Иногда при обследовании не обращают должного внимания на трещины в кладке под концами балок, прогонов, перемычек больших пролетов или под опорными подушками. Такие трещины могут привести к сколу кладки и обрушению элементов, опирающихся на кладку. Это состояние стены и элемента, опирающегося на нее, следует считать аварийным.
