Трубы для газопровода в доме: какие используются для газоснабжения, стальные газопроводные низкого и высокого давления, какие применяются – Трубы для газоснабжения дома, какая труба лучше для подачи газа

ПВХ труба для газа в квартире и частном доме

Вопреки расхожему мнению, такое изделие, как пвх трубопроводы может быть эффективно применено не только для прокладки водопровода или канализации, но и для подвода энергоносителей. Газопровод, смонтированный из ПВХ составляющих, имеет немало значимых преимуществ, речь о которых пойдёт ниже.

Каковы положительные особенности газовых коммуникаций на основе пластиковых труб?

Серые трубы фото
Такой газопровод лучше металлического тем, что:

  1. Срок службы обсуждаемой конструкции значительно превышает аналогичный параметр конструкции из металла.
  2. Изделия такого типа не проводят электрический ток, что в контексте многих ситуаций играет крайне важную роль.
  3. Благодаря малой массе конструкций из поливинилхлорида, возведение различных объектов с их применением осуществляется достаточно быстро.
  4. Возведение любых коммуникаций с применением рассматриваемых труб в домашних и промышленных условиях – это оптимизация сметы, ведет применение того же количества металлических деталей обойдется намного дороже.

Для более углубленного изучения характеристик лучше всего ознакомиться со статьей посвященной этому вопросу на нашем сайте – Температуры, давление, из чего состоит и другое.

Как осуществляется прокладка коммуникаций на частном участке?

Разводка газовых туб в доме от котла
Если речь идет о газификации частного (малоэтажного) дома, то описываемый процесс и применение ПВХ конструкций будет иметь собственную специфику. Стоит исходить из того, что все газотранспортные коммуникации, собранные на основе обсуждаемого материала и проходящие за пределами помещения (по улице) должны быть размещены под поверхностью грунта, таковы требования современных норм безопасности. Нельзя не понять, что это важное преимущество, ведь трубы, находясь под землей будут надежно ограждены от деструктивного влияния любой специфики, да и в случае взрыва (вариант нежелательный, но исключать его было бы беспечно) слой грунта выступит надежной защитой от поражения людей и имущества. При этом любой человек, оценивающий ситуацию с точки зрения логики осознаёт: для того, чтобы разместить пластиковые трубы для газа в частном доме под землей, зачастую потребуется повреждать участки транспортной инфраструктуры, что само по себе хлопотно и нежелательно. Какой из рассмотренных аспектов важнее – каждому человеку предстоит решать индивидуально.

Интересно отметить, что существуют армированные трубы алюминием и стекловолокном, как внутри так и снаружи. Отличаются такие изделия только теплоотдачей. Самые эффективные для отопления – трубы со стекловолокном. У них минимальная отдача тепла. О соединении таких материалов можно ознакомиться здесь.

Как выбрать хорошие детали для газопровода?

Находясь в поиске ответа на вопрос “какие трубы из пластика лучше для газа?” стоит исходить из того, под каким давлением будет эксплуатироваться система. Газотранспортная конструкция может относится к одной из следующих категорий:

Соединительные детали

Детали из металла и пластика

  • Категория № 1. К этому разделу относятся системы, работающие под высоким давлением и изготавливающиеся исключительно из стали.
  • Группа № 2. Внутригородские транспортировочные системы. Оптимальное давление для работы таких систем – 0,3 – 0,6 МПа, для их создания допустимо применение толстостенных пластиковых деталей.
  • Перечень № 3. Давление газа – от 0,005 – 0,3 МПа. Применяются такие системы для передачи газа от распределителя на определенное количество высотных домов, благодаря чему газ и появляется в квартире потребителя. Применение полимерных деталей считается допустимым, проводить газ пластиковыми трубами можно.
  • Последняя подгруппа – это всевозможные подводки внутри квартир. Давление здесь минимальное и применение рассматриваемых изделий считается допустимым.

Исходя из таких данных можно сказать, что ответ на вопрос “можно ли использовать ПВХ для прокладки газопровода” во многом зависит от того, какими являются текущие технические, климатические и геофизические условия эксплуатации конструкции. А вот ответ на вопрос относительно того, разъедает ли газ пластиковые  трубы был дан достаточно давно и является отрицательным – газ с ПВХ не взаимодействует. Подробно об аббревиатуре и значении.

Какие трубы и для чего смотрите в этом кротком видео:

пример расчета и нюансы монтажа газовой сети

Сегодня наиболее дешевым и доступным видом топлива является газ. Однако пути, подводящие к дому взрывоопасное топливо, следует прокладывать с особой осторожностью и соблюдать все стандарты. Поэтому владельцам загородных домов нужно четко знать, как сделать расчет диаметра газопровода и на что обратить внимание при монтаже.

В представленной нами статье детально описаны способы прокладки труб и подключения их к дому. Мы расскажем о том, какие документы потребуется получить и как проконтролировать монтаж системы. Информация, предложенная нами к ознакомлению, опирается на строительные нормативы.

Содержание статьи:

Зачем газифицировать дом?

Главная причина заключается в дешевизне и удобстве. Сложная экономическая ситуация в стране вынуждает владельцев частных домов подыскивать наиболее доступный вариант обогрева здания. Поэтому совсем неудивительно, что со временем собственники коттеджей приходят к выводу, что нужно .

Да, несомненно, можно обогревать жилье при помощи электричества. Но такое решение довольно дорогостоящее, особенно если нужно отапливать несколько сотен квадратных метров. Да и капризы природы в виде сильного ветра или урагана могут оборвать кабеля и придется неизвестно сколько сидеть без отопления, еды и горячей воды.

Газовая конфоркаГазовая конфорка

Современные газовые магистрали прокладываются с использованием прочных и высококачественных труб и деталей. Поэтому природные катаклизмы вряд ли смогут навредить такой конструкции

Еще одной альтернативой газа является старый и проверенный способ — обогрев при помощи камина или . Основной недостаток такого решения заключается в том, что хранение дров или угля приведет к появлению грязи.

К тому же нужно будет выделять дополнительные квадратные метры для их складирования. Поэтому голубое топливо еще не один год будет занимать лидирующую позицию, а вопрос для подключения частного сектора еще очень долго будет актуален.

Основные разновидности газопроводов

Существует три вида магистралей. Первая — это газопровод низкого давления. Для такой системы максимально допустимое давление составляет 5 кПа. Чаще всего этот тип прокладывается в небольших населенных пунктах. Также он используется для газоснабжения медицинских учреждений, жилых построек, детских и общественных сооружений.

Для второй разновидности — магистрали среднего давления — поток топлива может подаваться с силой до 0,3 МПа. Сфера применения этого типа ограничивается обеспечением газом квартальных и районных регуляторных станций.

Что касается магистрали высокого давления, то она предназначена для подвода топлива к крупным промышленным предприятиям. Для владельцев частных домов такое решение неактуально. Ведь в коттедж газ подается при помощи трубы, давление в которой не превышает отметку 5 кПа.

Прокладка газопровода
Прокладка газопровода

Прокладка магистрали представляет собой сложный и трудоемкий процесс. Чтобы обезопасить себя и свой дом от утечки газа, необходимо использовать качественную арматуру и следовать рекомендациям специалистов

Подробно о параметрах давления и классификации газопроводных сетей по его значению написано , с содержанием которой мы рекомендуем ознакомиться.

Нормы и стандарты прокладки труб

В жилые здания газ поступает через вводы, идущие от распределяющих топливных станций. Как правило, они устанавливаются на цокольном этаже и дальше прокладываются по лестничным клеткам. Труба, которая подводится к жилому зданию, в обязательном порядке изготавливается бесшовным методом, а толщина ее стенки составляет не менее 3,5 мм.

При она должна располагаться от труб водопровода и теплосети на расстоянии не менее 15 см. В случае с телефонными или электрическими кабелями эта величина увеличивается до полуметра.

Газопровод преимущественно изготавливается из стали. Поэтому, чтобы предотвратить коррозию трубы, она покрывается специальным изолирующим материалом. Благодаря этому конструкция не соприкасается с влажным грунтом.

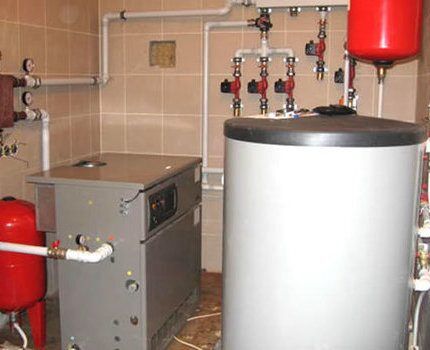

Газопровод в жилом домеГазопровод в жилом доме

Прокладывать газопровод в какой-либо жилой комнате категорически запрещается. Он должен быть размещен в отдельном хорошо проветриваемом помещении

Способы монтажа и их особенности

Прокладываться газопровод может различными методами. Это подземный, наземный или подводный монтаж. В зданиях прокладка сети может выполняться скрыто или открыто.

Каждая разновидность имеет свои преимущества и недостатки. Поэтому прежде чем отдавать предпочтение какой-либо из разновидностей, необходимо подробно разобраться во всех ее особенностях.

Преимущества и недостатки подземного метода

Еще совсем недавно при монтаже газопровода преимущественно использовался подземный способ. В этом случае трубы укладываются в предварительно вырытые траншеи. Причем их глубина должна в точности соответствовать величине, указанной в проекте. Сегодня такое решение используется все реже.

Падение спроса связано с дороговизной такого рода прокладки. К тому же рытье ям, куда будут укладываться трубы, займет довольно много времени. В настоящее время инженеры отдают предпочтение бестраншейному способу. Его особенность заключается в использовании оборудования, которое может выполнять горизонтально-направленное бурение.

Благодаря этому стоимость прокладки снижается троекратно, а время, необходимое на организацию магистрали, уменьшается как минимум в два раза.

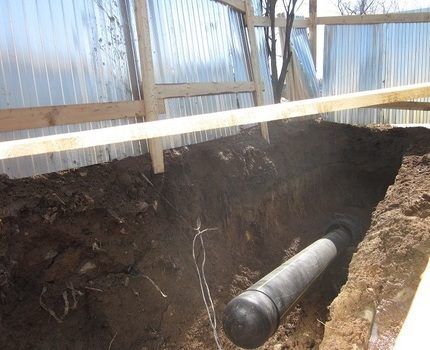

Прокладка газопровода ГНБ-способом
Прокладка газопровода ГНБ-способом

Горизонтально-направленное бурение позволяет избежать демонтажа автомобильного полотна. К тому же скважина без каких-либо проблем сможет обогнуть какое-либо препятствие, например, уже проложенный трубопровод

Подземный метод освобождает от необходимости восстанавливать зеленые насаждения. Поэтому такого рода решение можно назвать максимально безвредным для окружающей среды. Монтаж этим методом представляет собой бурение пилотной скважины, которая в дальнейшем расширяется до необходимых габаритов.

Далее стенки укрепляются при помощи специального раствора. Чтобы уберечь трубопровод от подземных потоков воды и чрезмерных механических нагрузок, он помещается в защитный футляр. Завершающим этапом является протяжка труб через скважину.

Наружная организация газопровода

Наружный метод используется чаще всего. В этом случае газопровод, как правило, протягивается по двору коттеджа. При этом конструкция должна быть защищена от посторонних лиц. С этой целью трубы располагаются на значительной высоте.

Особое внимание стоит уделить фиксации. Крепления должны быть максимально прочными и надежными, чтобы минимизировать риск падения и, как результат, повреждения газовой трубы.

Прокладка газопровода наружным способомПрокладка газопровода наружным способом

Заниматься сбором конструкции должны только опытные и квалифицированные специалисты. При этом монтаж должен осуществляться в соответствии со строительными правилами и технической документацией

Наземная и надземная прокладка

По сравнению с подземным способом монтажа наземный будет стоить чуть ли не вполовину дешевле. Но в этом случае нужно уделить особое внимание защите конструкции от воздействия окружающей среды и механических повреждений.

Например, труба должна быть заизолирована, чтобы на нее не попадали атмосферные осадки и были не ощутимы перепады температуры. Причем тип защиты подбирается в зависимости от климатических условий региона.

Чтобы не допустить самовольного подключения к магистрали, необходимо позаботиться об охране. Ведь из-за того, что труба лежит на специальных опорах на земле, к ней без проблем могут получить доступ третьи лица. Поэтому в отличие от подземной прокладки такое решение менее надежно.

Прокладка газопровода наземным способомПрокладка газопровода наземным способом

Наземный газопровод станет идеальным решением для хорошо охраняемых частных домов и коттеджей. Особенно если проложить трубы под землей невозможно из-за довольно густой сети инженерных коммуникаций

Какой способ монтажа газопровода лучше?

Отдавать предпочтение тому или иному решению необходимо в зависимости от климата региона, где будут проводиться работы, плотности застройки и характеристик грунта. Соответственно, однозначного ответа просто-напросто нет.

Чтобы определиться с тем, какой способ монтажа лучше выбрать, следует учесть следующие рекомендации:

  1. Если грунт на участке отличается высокой коррозионной агрессивностью, то наиболее правильным решением будет монтаж газопровода наземным методом.
  2. При пересечение трубопроводом дороги экономически выгодным является комбинированный вариант. То есть в районе автополотна труба должна располагаться над землей, а на загородном участке – прокладываться в траншеях.
  3. В случае прокладки трубопровода через соседние участки рекомендуется выбрать наземный (открытый) метод.
  4. При прохождении газопроводной ветки по участку с разветвленной системой ЛЭП разумным решением будет скрытый монтаж магистрали.

Способ прокладки напрямую влияет на материал, из которого должен изготавливаться трубопровод. Вопрос, связанный с тем, какую трубу и арматуру использовать в том или ином случае, будет рассмотрен далее.

Какие документы понадобятся?

Прежде чем приступать непосредственно к монтажу, придется заняться сбором необходимых бумаг. Чтобы сделать это в максимально сжатые сроки, необходимо сразу приготовить паспорт, а также документацию, которая подтверждает владение участком и расположенным на нем домом.

Следующий этап заключается в подаче заявления в соответствующую службу. В нем изъявляется желание газифицировать дом. Сотрудники выдадут бланк, где перечислены все .

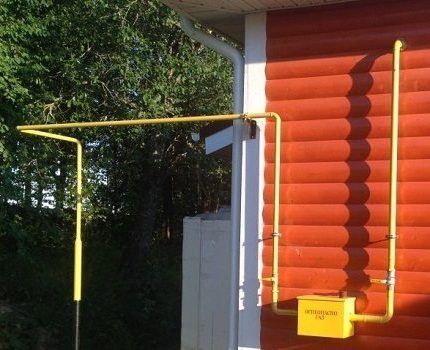

Подведение газа в частный домПодведение газа в частный дом

Выданный газовой службой документ заполняет специалист, занимающийся составлением проекта. Выбирайте квалифицированного проектировщика. Ведь от его компетентности зависит результат работы и безопасность жильцов

Согласно проекту проводится монтаж газовой сети. Иногда трубы прокладываются через участки соседей. В этом случае необходимо запросить у них письменное разрешение на проведение такого рода работ.

Помимо перечисленных выше бумаг, также нужно будет получить следующие документы:

  • акт ввода оборудования, работающего на газу, в эксплуатацию;
  • договор о составлении технической документации и проведении работ;
  • разрешение на поставку природного газа и оплату этой услуги;
  • документ об установке оборудования и газификации дома.

Также потребуется обследование дымохода. После этого специалисты выдадут соответствующий акт. Последний документ — разрешение на газификацию частного дома — выдается местной архитектурно-планировочной компанией.

Как рассчитать диаметр газопровода?

При составлении проекта особое внимание уделяется диаметру трубы. Делать это будет проектировщик, используя сложные формулы или программу.

Чтобы не забивать себе голову разнообразными формулами, хорошим выбором будет воспользоваться одной из специализированных программ. Благо таких ПО в интернете полным-полно. Пользоваться калькуляторами проще простого — нужно лишь заполнить поля соответствующей информацией.

Расчет диаметра газопроводаРасчет диаметра газопровода

Чтобы определить оптимальный диаметр газопроводной магистрали, можно воспользоваться таблицей. Для получения необходимого значения нужно лишь выбрать необходимую величину расхода топлива

Стандартные расценки на подключение частного домохозяйства к магистральному газу . Владельцам загородных участков стоит знать, “во что обойдется” газификация.

Выбор труб и крепежных элементов

Так как магистраль с голубым топливом является объектом повышенной опасности, вся используемая арматура должна иметь необходимые сертификаты качества. В противном случае комиссия, проводящая финальную проверку, не позволит, чтобы дом с такими трубами был газифицирован.

Нюансы выбора материала

Материал труб подбирается в зависимости от метода прокладки трубопровода. Наибольшим спросом пользуются изделия из полиэтилена и стали. Главное преимущество последней разновидности заключается в универсальности. Ведь стальные трубы можно использовать как для подземной, так и для наружной прокладки. Но такое решение будет стоить дороже.

Газовые полиэтиленовые трубыГазовые полиэтиленовые трубы

Полимерный трубопровод можно использовать только для скрытого монтажа. Это связано с тем, что под воздействием солнца материал разлагается и быстро теряет свои свойства

Что касается крепежных элементов, то для монтажа понадобятся уголки, муфты, тройники, крестовины, заглушки и переходники. Как правило, они изготавливаются из чугуна, стали или полиэтилена.

Также не стоит медлить с установкой счетчика. Ведь он позволит значительно сократить расходы.

Преимущества полиэтиленовых труб

Прежде всего, такая арматура не ржавеет со временем. Поэтому она позволяет сэкономить на обслуживании и ремонте трубопровода. Благодаря особой технологии производства полиэтиленовые изделия имеют абсолютно гладкую внутреннюю поверхность. Как результат, скорость потока топлива никоим образом не замедляется.

Одним из главных преимуществ полимерных труб является их безопасность. В них не появится никаких блуждающих токов, из-за которых может взорваться газ. Так что в случае подземной прокладки нет никакой необходимости использовать специальный дорогой футляр.

Если сравнивать вес стальной трубы и полимерной, то последний вид легче в целых 7 раз. Такое свойство позволяет значительно удешевить строительство, потому как не нужно привлекать технику, обладающую повышенной грузоподъемностью.

Полиэтиленовые трубы для газоснабженияПолиэтиленовые трубы для газоснабжения

Полиэтиленовый трубопровод при соблюдении всех стандартов прослужит не менее полувека. Причем со временем его эксплуатационные характеристики никоим образом не ухудшатся

Трубы, изготовленные из полиэтилена, благодаря своей гибкости заслужили уважение специалистов. За счет этого монтаж методом горизонтально-направленного бурения не вызовет никаких сложностей или проблем. Такое решение особенно актуально, когда скважина имеет неровную форму или при ее создании были обнаружены какие-либо препятствия.

Когда стоит отказаться от полимера?

В некоторых случаях полиэтиленовые изделия будут плохим выбором. К ограничивающим условиям относят ситуацию, когда температура грунта в зимнее время года может опускаться ниже -15 градусов.

Пластиковый газовый трубопроводПластиковый газовый трубопровод

От пластикового трубопровода стоит отказаться в регионах, где есть риск возникновения землетрясения магнитудой больше 7 балов по шкале Рихтера

Использование полимерной арматуры также запрещается в следующих ситуациях:

  • по трубопроводу будет подавать сжиженный углеводород;
  • был выбран открытый способ монтажа;
  • если газовая магистраль проходит над какими-либо преградами (железная дорога или автомобильная трасса).

После того как все необходимые изделия были куплены, а документы собраны, можно разбираться с особенностями прокладки магистрали с голубым топливом.

Порядок прокладки газопровода

Вопреки тому, что монтажом труб должны заниматься исключительно профессионалы, имеющие необходимую квалификацию, каждый владелец частного дома должен подробно ознакомиться с порядком проведения работ. Это позволит избежать неприятностей и появления незапланированных финансовых трат.

Монтаж стояка и подготовка помещения

Если частный дом газифицируется с целью организации отопления, то нужно позаботиться об обустройстве помещения. Комната со всем оборудованием должна быть отдельной и иметь довольно хорошую вентиляцию. Ведь природный газ не только взрывоопасен, но и токсичен для организма человека.

Газовая котельнаяГазовая котельная

В котельной обязательно должно быть окно. Это обеспечит возможность в любой момент проветривать помещение, что позволит избежать отравления парами топлива

Что касается габаритов, то высота потолков в комнате должна составлять не меньше 2,2 м. Для кухни, где будет установлена плита с двумя конфорками, будет достаточно площади 8 м2, а для четырехконфорочной модели — 15 м2.

Если для обогрева дома будет использоваться оборудование мощностью более 30 кВт, то котельная должна быть вынесена за пределы дома и представлять собой отдельно стоящее здание.

Газ подводится в коттедж посредством устройства ввода, представляющего собой отверстие над фундаментом. Он оборудуется особым футляром, через который проходит труба. Один ее конец подсоединяется к стояку, а второй является частью внутренней системы подачи газа.

Монтаж стояка осуществляется точно вертикально и конструкция должна быть удалена от стены на расстояние не менее 15 см. Закрепить арматуру можно при помощи специальных крючков.

Тонкости сооружения внутренней системы

В процессе установки трубопровода в стене все его детали должны быть пропущены через гильзы. При этом всю конструкцию необходимо покрыть масляной краской. Свободное пространство, присутствующее между трубой и гильзой, заполняется при помощи просмоленной пакли и битума.

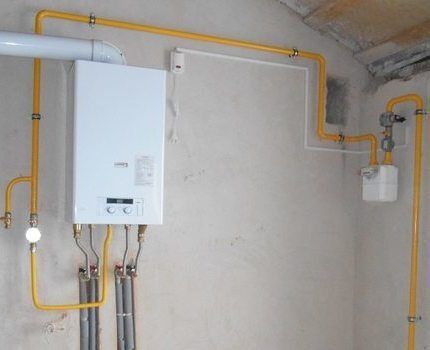

Газовые трубыГазовые трубы

Необходимо добиться того, чтобы во время монтажа трубопровода использовалось как можно меньше резьбовых и сварных соединений. Такой подход позволит сделать всю конструкцию максимально надежной. Соответственно, для этого нужно подбирать трубы максимальной длины

Каждый из узлов собирается внизу, а на высоте проводится только крепеж заранее подготовительных компонентов. Если диаметр труб не превышает 4 см, то их можно крепить при помощи хомутов или крючков. Для всех остальных рекомендуется применять кронштейны или подвески.

Сварка, сборка и правила приема

Со спецификой организации автономного газового отопления ознакомит , детально разбирающая варианты отопительных агрегатов. Самостоятельным мастерам пригодятся , приведенные в рекомендуемом нами материале.

Все составляющие трубопровода соединяется между собой посредством сварки. При этом шов должен быть качественным и надежным. Чтобы добиться этого, необходимо предварительно выровнять конец трубы и зачистить около 1 см с каждой ее стороны.

Что касается сборки резьбовых соединений, то для этого нужно пользоваться особой методикой. Сперва стык обрабатывается при помощи белил. Следующий этап заключается в намотке длинноволокнистого льна или специальной ленты. Только после этого можно закручивать резьбовое соединение.

Как только мастера закончат работу, в дом должна приехать комиссия. Ею проводится и проверка качества монтажа. Причем в обязательном порядке владельца инструктируют по правилам использования газопроводом. Также сотрудники расскажут, как правильно эксплуатировать оборудование, потребляющее голубое топливо.

Выводы и полезное видео по теме

Видео #1. Все о газификации частного дома:

Видео #2. Основные этапы монтажа:

Прокладка газовой магистрали к частному дому — это трудоемкий и ответственный процесс. Ведь от качества проведения работ напрямую зависит безупречность подачи и безопасность жильцов. Поэтому лучше доверить выполнение расчетов и сам монтаж высококвалифицированным и опытным сотрудникам.

Оставляйте, пожалуйста, комментарии в находящемся ниже блоке. Расскажите о том, как подключали ваш или соседский дом к магистральному газоснабжению. Задавайте вопросы по спорным моментам, публикуйте фото с процессом прокладки труб или подключением оборудования.

правила соединения, изоляции и технология укладки

На стадии строительства газовая система внутри дома проектируется как единое целое для всех квартир. В новых многоквартирных домах часто есть общая система, в к ней поквартирно в индивидуальном порядке подключаются все жильцы. Внутренние ремонтные работы так же часто требуют внесение изменений в первоначальный проект. При этом монтаж газовых труб в квартире или частном доме относят к работам повышенной опасности. Чтобы не допустить аварийной ситуации ни на этапе выполнения работ, ни во время эксплуатации, требуется выполнение всех нормативных требований от создания проекта до проверки качества соединения элементов системы.

Газомонтажные работы в квартире

Особенности проведения монтажных работ с газовыми трубами в многоквартирном доме

Начало работ будет связано с ответом на вопрос: работу какого оборудования будет обслуживать система. После этого только специалисты имеют право выполнить проектные работы с учетом пожеланий заказчика и реальными условиями планировки квартиры.

Важно! Вносить изменения в существующую систему газоснабжения многоквартирного дома стихийно запрещено на законодательном уровне.

Заказчик должен представить, кроме технических документов, следующую информацию:

  • что будет подключено к газопроводу: газовая печь, колонка, система индивидуального отопления, водонагревательные устройства. Указывается количество и предоставляются технические паспорта;
  • предположительные варианты расположения всех подключаемых приборов;
  • сведения о внесенных изменениях в газопровод в квартирах соседей, глубины пролегания магистрали;
  • пожелания об уровне установки и доступности всех комплектующих элементов (защита доступа для детей, животных).

Собираясь проводить монтаж газовых труб в частной квартире нужно помнить, что:

  • газовые трубы в жилых комнатах не устанавливают;
  • задекорировать трубопровод любой не поддающейся быстрому демонтажу конструкцией нельзя. К нему всегда должен быть свободный доступ;
  • система вентиляции не должны быть общей для всей квартиры. В помещении с газовыми трубами предусматривается автономная;
  • в местах размещения приборов необходимо предусмотреть меры противопожарной защиты, например, покрытие стены невоспламеняющейся штукатуркой.
Проверка качества работ

СНИП, формирование проекта, итоговая документация

Для многоквартирных домов жесткие нормы установки газового оборудования:

  • газопроводные системы не должны пересекаться с дверными, оконными проемами, вентиляционными магистралями и шахтами;
  • трубы прокладываются на высоте не ниже 2 м от уровня поля;
  • высота потолка в комнатах с газовым оборудованием более 2,2 м;
  • длина гибких участков трубопровода ограничена;
  • расстояние между газовым и электрооборудованием любого типа регламентируется правилами установки электрооборудования;
  • доступ не только к отдельным узлам, но ко всей системе должен быть свободный, для проведения ремонтных, профилактических работ;
  • между комнатой с приборами, работающими на газе, и другими помещениями должна быть преграда в виде двери или любой перегородки;
  • комната имеет окно с форточной или вентилирующий режим, действующую приточно-вытяжную вентиляцию;
  • тип крепления труб (крючок, кронштейн, хомут, подвеска) и расстояние между точками крепления определяется СНИП.
Схема проекта для кухни

Обратить внимание! Если система монтируется под сжиженный газ, предусматривается уклон от 3 градусов.

Проектная организация начинает работу, если предоставлен пакет документов. Он формируется

  • из нотариально заверенной копии технического паспорта на квартиру;
  • экспертного заключения, оформленного актом, по дымоходной трубе из горгаза;
  • разрешения на подключение из архитектурно-планировочной организации; всей технической документации на газовые приборы (сертификаты соответствия, технические паспорта).

Но можно, не самостоятельно собирать документы, а самого начала предоставить возможность это выполнять специальным бюро. Тогда заказчик получает готовый проект со всеми согласованиями, а так же сметой, стоимостью. Дополнительно необходимо оформить договор на проведение технического надзора.

После получения проекта выполняются монтажные работы. Последний этап ввода в действие нового газопровода состоит из таких шагов:

  1. Составить пакет исполнительно-технической документации.
  2. Провести проверку правильности и качества выполненных работ комиссией в составе заказчика, исполнителя работ, представителей горгаза.
  3. Опломбировать газовый счетчик.

Представители горгаза имеют право постоянного контроля за работой  газового оборудования.

Опломбировка счетчика представителем горгаза

Какие трубы выбрать

Выбор труб для газопровода в жилых домах любого типа ограничен гостами и в расчет берется газонепроницаемость, прочность к механическим повреждениям. Это могут быть стальные или медные трубы. Внутреннюю разводку между приборами в отдельных случаях разрешается осуществлять за счет использования армированных трубок из вулканизированной резины или сертифицированных гибких шлангов.

Газопровод внутри дома относится к системе с давлением до 0,05 Па, что классифицируется как низкое. Такие системы обслуживаются трубами общего назначения, относящиеся к электросварным прямошовным.  При выборе трубы ориентируются на параметры:

  • внешний и условный (внутренний) диаметр. Это значение зависит от особенностей проекта, а не от типа трубы;
  • выбор оптимального типа соединения, которым считается сварное. Для этого подходят и медные, и стальные трубы. В местах установки запорной арматуры, газовых и контрольно-измерительных приборов допускается фланцевое, резьбовое соединение, стыковка муфтой;
  • трубы из меди имеют возможность соединения с помощью пресс-фитингов;
  • медные изделия более дорогие, но обладают лучшими антикоррозийными показателями перед стальными. Они имеют более эстетичный вид даже в неокрашенном состоянии.

Важно! Пластиковые трубы внутри помещений устанавливать не только противоправно, но и опасно: соединение элементов системы газовых труб при усадке здания может стать не герметичным, действие ультрафиолетового излучения разрушает пластик.

Газовые трубы

Диаметр труб

Рекомендованные параметры труб представлены в таблице

Название обиходноеОбозначениеДиаметр внешний, ммДиаметр внутренний, мм
Дюйм с четвертью1 1/442,332
Дюймовая133,525
Трехчетвертная3/426,820
Полудюймовая1/221,315

Эти значения подходят для газовых систем низкого давления, а значить для установки в частном доме и квартире.

Для частного дома диаметр трубы рассчитывается с учетом таких показателей:

  • общая сумма потребления газа;
  • количество приборов;
  • типа системы отопления;
  • общей площади здания.

Правила безопасного монтажа газопровода

Монтажные работы проводят только специалисты по подготовленному и согласованному проекту.

Меры безопасности перед началом работы:

  • удалить любые очаги открытого огня;
  • отключить электрообогревательное оборудование;
  • установить предупредительный знак о проведении ремонтных работ с газом;
  • перекрыть доступ газа на участок выполнения работ;
  • удалить из труб остатки газа. Выдувать в вентиляционные каналы, внутрь помещений запрещается.
Гибкие подводки

Этапы монтирования зависят от особенностей проекта, но выделяются основные:

  • болгаркой разрезается система в необходимых местах;
  • в отрезанных ввода и вывода газа в квартиру ставятся заглушки;
  • отрезаются одни участки и ввариваются другие, как предусмотрено проектом;
  • при необходимости проделываются дрелью дыры в трубах, в которые ввариваются отдельные элементы системы;
  • при установке кранов, место соединения уплотняется на резьбе паклей, паронитовой прокладкой, специальными лентами.

Только после формирования всей сети можно подключить газовое оборудование, удалить заглушки и подсоединить к системе здания.

Резьбовое соединение

Меры безопасности после окончания работы:

  • обеспечить вентилируемость помещения;
  • если вносились принципиальные изменения в газовую систему квартиры (а не просто заменялся кусок трубы), газопровод продувается. При этом из него выдувается весь воздух и берутся пробы газа на содержание в нем кислорода. Это делается до тех пор, пока показатель содержания кислорода не станет равным или ниже 1%;
  • все стыки проверить на герметичность, обычно это делается с помощью мыльного раствора, но профессионалы применяют специальные приборы.

Важно! Общее требование безопасности — после установки газовые трубы окрашиваются в такой цвет, чтобы он не сливался с цветом стен. С точки зрения дизайна неудобно, но практично при аварии.

Советы от специалистов

  1. Длина гибких шлангов так, чтобы они естественно провисали и позволяли при необходимости сдвинуть газовое оборудование. При этом они не свисают до пола, не натянуты, не пересекаются с другими коммуникациями.
  2. При необходимости поворота трубы, ее обрезают и ставят стационарную заглушку. Далее в трубе высверливается отверстие, а в него приваривается новый участок.
  3. Заменяя газовую плиту, учитываются нормативы многоэтажных домов по внутреннему объему помещения: для 2-х конфорочной — 8 м3, 3-х конфорочной — 12 м3, 4-х — 15 м3. В квартирах студиях без выделенной комнаты под кухню эти показатели увеличиваются в 2 раза. Поэтому, просто поменять одну плиту на другую нельзя: этот вопрос требует согласования и утверждения в соответствующих инстанциях.
  4. Если газовые трубы прокладываются через стены, их необходимо заключить в футляр. Между газопроводом и футляром специальной изоляцией заделывается все пространство.
  5. Газовые трубы можно изгибать с учетом того, что радиус закругления не менее 2,5 диаметров трубы.
Правильное подключение труб

С учетом повышенной опасности осуществления внутри дома любых работ с системой газоснабжения, решение этого вопроса необходимо предоставляется специалистам.  Они выполнят заказ с учетом всех нормативных требований.

Труба для газа: что выбрать — полипропилен, полиэтилен

Сегодняшний рынок строительных и отделочных материалов отличается тем, что появилось множество современных решений, каковые все чаще используются для исполнения самых разных задач. Не есть исключением и такая сфера, как устройство газопроводов – сейчас для аналогичных магистралей употребляется не только привычная всем сталь, но и различные типы пластиковых изделий.

В данной статье мы разберемся подробно в том, какие конкретно трубы возможно применять для газа на том либо другом участке «автострады». Если вы планируете монтаж таковой магистрали, то предоставленная ниже информация вам конкретно понадобится. Так как кроме того если вы не станете создавать сборку системы своими руками, то по очень мере сможете оценить, как верно действуют нанятые мастера.

Давайте приступим к обзору самых популярных вариантов, в котором рассмотрим, как они подходят для монтажа газовой линии.

Виды труб

Сперва стоит ознакомиться с тем, на какие конкретно фактически участки делится газопровод в частном доме. оптимальнее это разобрать в таблице.

Отрезок магистрали:Изюминки эксплуатации:
  1. Подвод к самому дому.
Как правило данный участок «автострады» прокладывается под землей, соответственно, тут от труб требуется устойчивость к коррозии и свойство не пропускать воду.
  1. Подвод магистрали от земли к дому и прокладка в помещений.
В большинстве случаев, это делается над землей, соответственно, получается, что на данном отрезке автострада больше всего подвержена риску повреждения от механического удара.
  1. Соединительная линия от надземного газопровода к конкретно устройствам.
Прибором может являться плита либо, к примеру, настенный котел отопления. На таких отрезках ответственна, в первую очередь, гибкость соединителя, поскольку тот же котел может сорваться со стенки. И в случае если в таковой ситуации прибор будет соединен с газопроводом «твёрдым» способом, то может случиться истечение газа из трубы.

Итак, с изюминками устройства и эксплуатации всех отрезков газовой магистрали мы разобрались, давайте сейчас перейдем к рассмотрению существующих на рынке материалов. Попытаемся осознать, какой вариант оптимальнее подходит для каждого конкретного отрезка газопровода и начнем с «классики».

Стальные изделия

В целом стальная газопроводная труба отличается такими положительными качествами:

  1. Высокой стойкостью к механическим ударам и давлению. Кроме того в случае если металл подвергнется такому действию, то максимум, что с ним случится – это деформация. Но появление трещин, через каковые может «выйти» газ – маловероятно.

Обратите внимание! Трещин не будет в структуре самого металла, а вот в точках соединения «прорехи» в полной мере смогут появиться. Исходя из этого при прокладке системы старайтесь спланировать ее так, дабы было как возможно больше как раз сварных швов, а не тех, каковые делаются поср

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
