стройка, ремонт, недвижимость, ландшафтный дизайн

Удельный вес твердой фазы почвы. Удельный вес твердой фазы почвы является средним истинным удельным весом смеси минеральных и органических элементарных частиц, слагающих почвы. Удельный вес твердой фазы почвы можно определить по формуле d = m/M, где m — вес твердого тела, M — вес равного объема воды.
Истинный удельный вес твердой фазы почв является средней величиной удельных весов минеральных и органических частиц (табл. 54).
Объемный вес почвы. Вес единицы объема почвы в ненарушенном строении с естественной порозностью называют объемным весом, или удельным весом скелета почвы. Величина объемного веса почвы изменяется в зависимости от многих обстоятельств. Присутствие большого количества тяжелых минералов в почве способствует увеличению ее объемного веса. Большое количество легких минералов и органических веществ понижает объемный вес. Рыхлое сложение, зернистая структура почвы, большая пористость обусловливают меньшую величину объемного веса. Слитые, плотные почвы и грунты характеризуются обычно повышенным объемным весом.
Обработка почвы (плантаж, вспашка, культивация) способствует понижению объемного веса. Под влиянием увлажнения и, в частности, поливов вспаханные почвы, уплотняясь, приобретают больший объемный вес.
В среднем можно принять объемный вес почв и грунтов равным 1,2—1,4. Однако нередко бывают значительные отклонения в обе стороны (табл. 55).


Объемный вес почв обычно определяется путем взятия ненарушенного образца почвы в особые цилиндры или стаканы известного объема, с последующим взвешиванием и пересчетом на сухую почву. Показатель объемного веса почвы необходим для генетического анализа почв, вычисления содержания воды, солей или других компонентов в процентах по отношению к объему почвы, а также для расчета запаса воды, солей, веса горизонтов почвы и т. д.
Иногда данные объемного веса перечисляются на относительный объемный вес. Объемный вес почвообразующей породы принимается за 100%; объемные веса почвенных горизонтов вычисляются в процентах к породе. При однородности почвообразующей породы величины относительного объемного веса позволяют судить о выносе и накоплении вещества в генетических горизонтах при почвообразовании.
Содержание солей или влаги, выраженное в весовых процентах, при большой разнице объемных весов в различных почвах или в различных горизонтах одной почвы может иногда дать ошибочное представление о запасах солей или влаги и о направлении движения последней. Для перевода весовых процентов в объемные весовой процент умножается на показатель объемного веса.
Для расчета веса почвенного горизонта в 1 га пользуются выражением M = h*10000*d1, где M — вес горизонта почвы, m; h — мощность этого горизонта, м; d1 — объемный вес.
Запас воды в определенном слое на 1 га почвы рассчитывается по формуле Zm = m*d1*h*10000, где Zm — запас воды в толще почвы, м3/гa; m — средняя для горизонта влажность, %; h — мощность горизонта, м; d1 — объемный вес горизонта.
Порозность (скважность) почв. Зная удельный и объемный веса почвы, можно подсчитать ее порозность по формуле Р=(1—d/d1)*100, где P — порозность, %; d — удельный вес почвы; d1 — ее объемный вес.
Порозностью, или скважностью, почв называется объем пустот между элементарными частицами, структурными единицами и агрегатами, занятый воздухом или водой и выраженный в процентах от объема, занимаемого почвой.
Величина порозности почв зависит от их механического состава, структурности и микроагрегатности, от содержания живых организмов и органических веществ, а в культурных почвах — от обработки и мелиораций.
В среднем порозность почв колеблется в пределах 40—60% объема. Для грубых подсчетов можно принимать порозность почв и грунтов равной 50%. В слитых горизонтах она может снижаться до 20—30%, а у водных или эоловых наносов, торфа, лёсса возрастать до 60—80% объема (табл. 56).

При рассмотрении этих цифр можно заметить, что величина общей порозности возрастает по мере уменьшения диаметра частиц, слагающих почво-грунт. Возрастание скважности при этом обязано общему увеличению внутренней поверхности высокодисперсного вещества и числа пор. В обрабатываемых почвах общая порозность меньше 40—30% считается агрономически неблагоприятной.
Выделяют два вида порозности, или скважности, — капиллярную и некапиллярную. Граница между капиллярной и некапиллярной скважностью нечеткая и имеет ряд переходов. Условно капиллярной можно считать порозность, представленную совокупностью тончайших пор и обеспечивающую удержание в почвенной толще устойчивого запаса доступной для растений влаги.
Капиллярная скважность создает водоудерживающую способность почвы. Соответственно некапиллярная порозность (скважность) будет представлена камерами, ходами и полостями крупного диаметра, которые не могут устойчиво удержать запас воды в толще почвы, т. е. не обладают водоудерживающей способностью, однако обеспечивают водопроницаемость почв.
Некапиллярная порозность обычно больше в почвах с развитой комковато-зернистой структурой или песчанистого механического состава. Величина капиллярной порозности возрастает по мере увеличения степени дисперсности почв, по мере ухудшения их структурности и микроагрегатности.
Водопроницаемость почв и грунтов будет тем больше, чем больше величина некапиллярной порозности. Вместе с тем чем выше величина общей порозности, тем больший объем воды может вместить почва и тем лучше она аэрируется.
А.Г. Дояренко — один из основателей физики почв — показал, что некапиллярная порозность почв весьма определенно зависит от их агрегированности и от размеров структурных агрегатов. В самих агрегатах некапиллярная порозность тем выше, чем крупнее агрегаты (табл. 57). В экспериментах Дояренко содержание кислорода и интенсивность образования нитратов были тем большими, чем крупнее были структурные микроагрегаты опытных образцов.

Структурные агрегаты могут быть упакованы рыхло или плотно, и их порозность может быть весьма разнородной. Поэтому Н.А. Качинский ввел новое понятие о дифференциальной порозности. Им различаются следующие основные виды почвенной порозности: а) общая; б) отдельных агрегатов; в) суммарная агрегатов; г) межагрегатная.
В связи с тем, что фактическая порозность почв в природе зависит от их влажности, Н.А. Качинский ввел понятие о почвенных порах, занятых сорбированной водой и почвенной влагой разной степени подвижности и доступности для растений. Межагрегатная порозность в различных почвах сильно колеблется, особенно в связи с обработкой и уплотнением (15—30%).
Структурные агрегаты различных почв и горизонтов также обладают различной порозностью. Наибольшая микропорозность у структурных агрегатов луговых и черноземных почв (45—55%), меньше у подзолистых почв (35—40%) и очень низкая у такырных почв н в солонцовых горизонтах (25—27%). Дифференциальная порозность некоторых почв приводится в табл. 58.

Обработка почвы, плантаж, вспашка, рыхление, почвоуглубление повышают общую и, что особенно важно, некапиллярную порозность в пахотном и подпахотном слоях почвы. По данным А.Г. Дояренко, оптимальной величиной некапиллярной скважности в пахотном слое почвы является 55—60% общей скважности и выше. Если величина некапиллярной скважности меньше половины общей скважности, то в почве развиваются анаэробные процессы и ухудшаются условия для развития сельскохозяйственных растений. Атмосферные осадки зимой и поливы в течение вегетационного периода способствуют уменьшению некапиллярной и увеличению относительной величины капиллярной скважности.

Мероприятия по увеличению некапиллярной скважности в почвах. Некоторые почвы севера и северо-запада России вследствие тяжелого механического состава, бесструктурности, малой величины некапиллярной и большой величины капиллярной скважности характеризуются склонностью к заболачиванию и дают пониженный урожай сельскохозяйственных растений. У этих почв исключительно высокий объемный вес (1,65—1,72), свидетельствующий об их большой плотности, и низкая величина некапиллярной скважности (3—4%).
Коренное и устойчивое улучшение подобных почв может быть достигнуто с помощью так называемого кротового дренажа. Сущность кротового дренажа заключается в создании в корнеобитаемых горизонтах на определенных расстояниях с помощью специальных механизмов полостей — дрен, задачей которых является отвод избыточных поверхностных или грунтовых вод, а также обеспечение нормальной аэрации почвенной толщи и развитие в ней необходимых для плодородия биологических и минеральных процессов.
Закладка кротовых дрен на глубину 50—70 см с расстоянием между ними 5—10—15 м резко изменяет соотношение некапиллярной и капиллярной скважности тяжелых заболоченных почв, улучшает водный и воздушный режимы этих почв и способствует значительному увеличению урожая сельскохозяйственных растений.
Северным научно-исследовательским институтом гидротехники и мелиорации разработана и испытана особая конструкция кротового плуга для сплошного рыхления подпахотного плотного глинистого горизонта на глубине 15 см ниже пахотной борозды. Сплошное кротование оказалось высокоэффективным приемом коренного улучшения агрофизических свойств и водного режима тяжелоглинистых заболоченных почв севера и северо-запада России. Опыты показали, что благодаря кротованию урожай трав и сельскохозяйственных культур возрастает на 15—20, а иногда на 30—50%.
Увеличение некапиллярной скважности почв и грунтов необходимо не только для северных заболоченных территорий России. Орошаемые плотные почвы, так называемые такырные сероземы и такыры в Средней Азии, тяжелые водонепроницаемые глины Муганской степи в Азербайджане могут быть улучшены кротованием. Увеличение некапиллярной скважности такыров возможно также путем пескования, т. е. внесения крупного песка в количестве 500—700 т/га с тщательным перемешиванием в пахотном слое.
Особое место в орошаемом земледелии занимает регулярная борьба с заплыванием и уплотнением пахотного слоя и образованием плотной корки. В результате разрушающего и уплотняющего воздействия поливной воды в течение вегетационного периода снижается скважность и водопроницаемость пахотного слоя орошаемых почв (табл. 59). При задержке послеполивного рыхления почвы на поверхности пахотного слоя при высыхании может образоваться корка толщиной 5—8 см с высоким объемным весом (1,5—1,6 г/см3). При высыхании глинистого аллювия образуется плотная корка толщиной до 15—20 см с объемным весом 1,7—1,9 г/см3.

Причины коркообразования сложны. Замечено, что корки наиболее интенсивно образуются на бесструктурных почвах, при поливах затоплением. В основе образования поверхностной корки лежит, по-видимому, процесс, аналогичный усадке влажной глины при высыхании. Большое отрицательное капиллярное давление, развиваемое поверхностным натяжением в мельчайших менисках и пленках воды в процессе усыхания, приводит к сильному сжатию, стягиванию и уплотнению суглинистого и глинистого грунта. По К. Терцаги, «внутреннее» давление может достигать 20 000 атм. Исследования С.Н. Рыжова показали приложимость взглядов Терцаги к объяснению явлений коркообразования. Кроме этого, не исключено влияние карбонатов кальция и коллоидного кремнезема, цементирующих пахотный слой при пересыхании почвы.
Борьба с коркообразованием основана на культивации пахотного горизонта после поливов, в момент физической спелости. Отказ от поливов затоплением и введение многолетних трав в севообороты, как мероприятия, поддерживающие структуру почв, являются основными приемами борьбы с коркой.
Просадки лёссовых почво-грунтов. С величинами скважности и объемного веса связано явление сильной деформации лёссовых почво-грунтов, наблюдаемое в некоторых случаях на новых ирригационных системах. Через несколько дней после пуска воды по трассе новых ирригационных каналов образуются очаги проседания грунта. По обеим сторонам канала возникает 3—4, а иногда 7—8 ступеней, разделенных глубокими широкими трещинами. Ширина зоны просадок достигает в сторону от канала 30—50, иногда 100 м. Максимальное вертикальное опускание составляет 0,5—1 м, в отдельных случаях 2 м; ширина трещин между ступенями 20—30 см, глубина 5—10 м, в некоторых случаях 15—17 м. Длина трещин достигает 100 м; очаги просадок имеют овальные очертания. Явление просадок обнаруживается не только вблизи каналов, но и при подаче-воды на вновь орошаемые поля.
Просадочные деформации лёссовых почв вызывают ряд тяжелых последствий: нарушение работы ирригационных каналов, большие аварии и потери воды, разрушение, гидросооружений и построек, утрату каналом командования, трудности с поливом территории.
Просадки географически связаны с областями распространения лёссов, лёссовидных суглинков и особенно сероземных почв. Наиболее сильно выраженные просадки на новых ирригационных системах наблюдались в долине р. Вахш на высокой древней лёссовой равнинной террасе, в Приташкентском оазисе при постройке канала Новый Джун, в Голодной степи в начале ее освоения, на Малокабардинской ирригационной системе. Просадочные явления наблюдались также на лёссах Украины, в частности в районе Никополя.
Обычно просадки приурочены к определенным почвенно-геоморфологическим условиям. Сильно выраженные просадочные явления свойственны наиболее древним и высоким лёссовым равнинам и террасам, никогда не орошавшимся в прошлом и имеющим глубокие грунтовые воды. На лёссах и лёссовидных суглинках, издавна орошаемых или естественно увлажненных восходящими токами от грунтовых вод, явления просадки обычно не обнаруживаются.
В соответствии с результатами исследований просадок лёссовых почво-грунтов на новых ирригационных системах можно установить условия, при которых возможны просадочные явления. Основными причинами склонности некоторых грунтов к проеадочным деформациям при увлажнении являются следующие: большая пористость (45—55% и больше), малый объемный вес (1,4—1,2), значительная некапиллярная скважность (40—50% общей пористости), остаточная засоленность почв и грунта, составляющая более 0,3-0,5%, пылеватый, лёссовидный механический состав почв и грунтов, обусловливающий малое сцепление. Наложение этих признаков в лёссах обусловливает явление вертикальной и горизонтальной деформации при увлажнении, ведущей в конечном счете к просадке.
При сравнительных исследованиях исходных просадочных и непросадочных лёссов, а также лёссов, подвергшихся просадке, было установлено, что непросадочные или просевшие почво-грунты имеют сниженную скважность (40—45%), повышенный объемный вес (1,4—1,6 г/см3), низкую величину некапиллярной скважности (15—20%), малую остаточную засоленность. Глинистые почвы и почво-грунты, несмотря на высокую общую порозность, не обнаруживают признаков просадочности. Это объясняется тем, что объемный вес глинистых грунтов очень высок,, некапиллярная скважность низкая, а минеральная часть представлена высокодисперсной коллоидальной массой, обеспечивающей набухание и повышенное сцепление.
По данным Е.А. Замарина, наибольшая роль в просадках принадлежит механическому уплотнению высокопористых лёссовых грунтов при увлажнении. Вымывание солей играет лишь подчиненную роль. Б.Б. Полынов, наоборот, придавал решающее значение характеру солей в составе лёссовых почво-грунтов. Известно, что сернокислый натрий кристаллизуется с большим числом молекул воды (Na2SO4*10h3O). Десятиводный сульфат натрия (мирабилит) при выпадении в осадок разрыхляет минеральный грунт вследствие большого объема. Однако мирабилит легко обезвоживается, теряя при свойственной пустынным и степным областям сухости и высокой температуре кристаллизационную воду и превращаясь в безводный сульфат — тенардит (Na2SO4), который занимает гораздо меньший объем. Соответственно создается порода, обладающая высокой порозностью и малой водоустойчивостью микроагрегатов. Смачивание такого грунта водой приводит к растворению солевых цементов, деформации микроагрегатов, неустойчивости и проседанию. Бедность лёсса набухающими коллоидными и монтмориллонитовыми минералами, по-видимому, является одной из частных причин просадочности.
В орошаемом хозяйстве предотвратить явление просадок лёссов невозможно. Методы электрохимического закрепления лёссовых почво-грунтов для условий орошаемого хозяйства слишком дороги и не очень эффективны. Гидроизоляция на ирригационных каналах не спасает от просадки, а лишь растягивает ее проявление на более длительный срок.
Е.А. Замарин, М.М. Решеткин, Л.П. Розов рекомендовали для борьбы с катастрофическими последствиями просадок прежде всего научиться распознавать просадочные свойства лёссовых грунтов при проектировании, а в случае необходимости — уметь предварительно вызывать их искусственным путем. Возможность просадочных явлений на лёссовых почво-грунтах должна специально изучаться при почвенных, гидрогеологических и геоморфологических исследованиях и изысканиях на территории новых ирригационных систем.
В просадочных лёссах предпочтительно сооружение новых ирригационных каналов в выемках на неполный профиль. В последующем (после окончания деформации) профиль канала должен доводиться до проектных глубин и размеров. Во всех случаях, а особенно при сооружении каналов в полувыемке-полунасыпи необходима предварительная замочка грунтов, основания насыпи и самого насыпного грунта.
Для ускорения искусственно вызываемых процессов проседания лёссовых почво-грунтов в котлованах необходима закладка шурфов и скважин и заполнение их водой. Глубина скважины в котлованах для предварительного осаживания грунтов должна составлять 10—15 м при диаметре 5—10 см.
Некоторые авторы для предотвращения просадок на орошаемых полях рекомендуют кратковременную подачу небольших количеств воды, чтобы не затронуть глубокие подпочвенные горизонты. Другие исследователи, наоборот, рекомендуют равномерное, постоянное смачивание поверхности поля, с тем чтобы просадки почвы на поле происходили постепенно, без катастрофических неравномерных деформаций и образования воронок.

Продукция ПЕНОПЛЭКС® для промышленного и гражданского строительства

Важной и перспективной областью применения ПЕНОПЛЭКС® в дорожном строительстве является возведение легких (облегчённых) насыпей на слабых основаниях.

Проблема слабых оснований

Достаточно часто возникает необходимость строительства дорог, развязок и мостов на нестабильных основаниях. Это — грунты, которые, как правило, находятся в прибрежных регионах, на болотистой местности, на территориях с высоким уровнем залегания грунтовых вод. Слабый грунт значительно усложняет дорожные работы.

К слабым относят связные грунты, имеющие прочность на сдвиг в условиях природного залегания менее 0,075 МПа (при испытании прибором вращательного среза) или модуль осадки при нагрузке 0,25 МПа более 50 мм/м (модуль деформации ниже 5 МПа). При отсутствии данных испытаний следует относить к слабым грунтам торф и заторфованные грунты, илы, сапропели, глинистые грунты с коэффициентом консистенции более 0,5, иольдиевые глины, грунты мокрых солончаков.

Проблемы слабого грунта связаны с его недостаточной несущей способностью, возможностью большой осадки и длительным сроком стабилизации основания.

Возможные решения проблем слабых грунтов

При проектировании дорог на слабых грунтах может быть предусмотрен один из трех традиционных способов:

  • удаление слабого грунта и его замена дренирующим со стабильными физико-механическими свойствами;
  • применение эстакад;
  • устройство свайного основания.
Технология легкой насыпи как один из наиболее перспективных методов возведения дорожного полотна на слабых грунтах

Однако вместо этих классических дорогостоящих технологий можно заменить основную часть дорожной насыпи легким и вместе с тем прочным материалом. Получается «легкая насыпь», которая при тех же геометрических размерах имеет значительно меньший удельный вес по сравнению с грунтом. Это позволяет существенно сократить нагрузку на слабое основание, а также упростить процесс производства работ за счёт отсутствия необходимости привлекать дополнительную дорогостоящую тяжелую строительную технику и высококвалифицированный персонал.

Блоки ПЕНОПЛЭКС®

В качестве заполнителей легкой насыпи используются легкие, но прочные блоки ПЕНОПЛЭКС® из экструзионного пенополистирола.

С применением блоков ПЕНОПЛЭКС® достигается уменьшение вертикальной нагрузки от собственного веса насыпи на слабое основание. ПЕНОПЛЭКС® легче песка в среднем в 50 раз, его укладка в тело облегченной насыпи взамен песка существенно уменьшает давление на основание. Это позволяет обходиться без дополнительных мер по укреплению грунта, устройства свайного основания или замены грунта.

Блок ПЕНОПЛЭКС® разработан и изготовлен специально для строительства автомобильных и железных дорог, где необходима высокая прочность и исключительная влагостойкость. Имеется сертификат соответствия на материал.

Обычно блоки ПЕНОПЛЭКС® выполняются со следующими размерами:

  • длина 1200–3000 мм,
  • ширина — 600 мм,
  • толщина 120–1000 мм.

По специальному заказу можно изготовить блоки в других размерах в зависимости от потребностей заказчика.

Конструкция легкой насыпи

Пример конструкции «легкой» насыпи: 1 – грунт земляного полотна, 2 – блоки из экструзионного пенополистирола ПЕНОПЛЭКС®

Преимущества технологии легкой насыпи
  • Сокращение сроков строительства, уменьшение сметной стоимости строительно-монтажных работ за счёт исключения процесса устройства монолитного свайного основания.
  • Для монтажа блоков не требуется привлечение высококвалифицированной рабочей силы.
  • Экструзионный пенополистирол легко обрабатывается обычным канцелярским ножом и другим подручным инструментом.
  • ПЕНОПЛЭКС® – продукция отечественного производства, привносящая важный вклад в импортозамещение в области строительства.

Все это позволяет оптимизировать капиталовложения в дорожном строительстве обеспечить выполнение работ в сжатые сроки, благодаря применению эффективной технологии и материалов.

Преимущества блоков ПЕНОПЛЭКС® для применения в легкой насыпи

  • Сочетание прочности и легкости: прочность на сжатие при 10% деформации не менее 0,15 МПа, средняя плотность не менее 25 кг/м³.
  • Практически нулевое водопоглощение: не более 0,5% по объему за 28 суток.
  • Абсолютная биостойкость: не допускает размножения грибка и плесени, что подтверждено микологическими испытаниями.
  • Широкий температурный диапазон применения, устойчивость к перепадам температур.
  • Долговечность не менее 50 лет: определено в результате испытаний в НИИСФ РААСН.

Все эти качества блоков ПЕНОПЛЭКС® обеспечивают стабильность технических характеристик и длительный период безремонтной эксплуатации.

Объекты, построенные по технологии легкой насыпи из блоков ПЕНОПЛЭКС
®:


Проверка удельного веса — Свойства и поведение почвы — Онлайн-руководство лаборатории

Удельный вес (G s ) материала — это отношение массы единицы объема твердых частиц почвы при определенной температуре к массе равного объема безгазовой дистиллированной воды при той же температуре. Удельный вес почвы обычно указывается при 20 ° C.

  • Удельный вес твердого тела почвы используется при расчете фазовых соотношений почв, таких как коэффициент пустотности и степень насыщения.
  • Удельный вес твердых частиц почвы используется для расчета плотности твердых частиц почвы.

Цель этого эксперимента:

  • Для определения удельного веса твердого грунта при 20 ° C с помощью пикнометра.
  • Мерная колба (500 мл) с пробкой, имеющей отверстие для трубы.
  • Термометр градуированный с делением 0,1 ° C.
  • Весы чувствительны к 0,01 г.
  • Вода дистиллированная.
  • Аппарат для удаления захваченного воздуха
    • Горячая плита или горелка Бунзена, способная поддерживать температуру, достаточно высокую для кипячения воды
    • Вакуумная система, вакуумный насос или аспиратор воды
  • Емкости для испарения
  • Шпатель
  • Сушильный шкаф
  1. Очистите и высушите мерную колбу.
  2. Осторожно наполните колбу деаэрированной дистиллированной водой до отметки 500 мл (дно мениска должно быть на отметке 500 мл).
    Рисунок 2.1: Наполните колбу дистиллированной водой
  3. Измерьте массу колбы и воды W 1 .
    Рисунок 2.2: Измерение веса пикнометра, наполненного водой
  4. Вставьте термометр в колбу с водой, чтобы определить температуру воды (T = T 1 ° C.)
    Рисунок 2.3: Температура воды во время испытания
  5. Положите примерно 100 граммов высушенной на воздухе почвы в емкость для выпаривания.
    Рисунок 2.4: Взвешивание образцов почвы
  6. Для связной почвы добавьте в почву деаэрированную и дистиллированную воду и перемешайте до образования однородной пасты. Выдержите его на полчаса-час в емкости для выпаривания. (Этот шаг не требуется для гранулированных, то есть несвязных грунтов.)
  7. Перенесите грунт (если он гранулированный) или почвенную пасту (если он клейкий) в мерную колбу.
    Рисунок 2. 5: Размещение образца в пикнометре
  8. Добавьте дистиллированную воду в мерную колбу с почвой или почвенной пастой до тех пор, пока она не заполнится примерно на две трети.
    Рисунок 2.6: Заполнение остальной части пикнометра водой
  9. Удалите воздух из смеси почвы и воды с помощью вакуумного насоса или аспиратора, пока не будет удален весь захваченный воздух. Обратите внимание, что это чрезвычайно важный шаг, так как большинство ошибок в результатах теста связано с захваченным воздухом, который не был удален.
  10. Добавьте в мерную колбу деаэрированную дистиллированную воду до тех пор, пока дно мениска не коснется отметки 500 мл. Высушите внешнюю поверхность колбы и внутреннюю часть горлышка над мениском.
  11. Определите общую массу бутылки, почвы и воды (W 2 ).
    Рисунок 2.6: Определение окончательной массы пикнометра, заполненного водой и образцом почвы (после применения вакуума)
  12. Насыпьте почву и воду в емкость для выпаривания. Используйте пластиковую бутылку для выжимания, чтобы промыть внутреннюю часть колбы, убедившись, что внутри не осталось загрязнений.
  13. Поставьте чашу для испарения в духовку, чтобы она просохла до постоянного веса.
  14. Определите массу сухой почвы в испарительной чаше (W s ).

Видео лекции

Презентация PowerPoint создана, чтобы понять предысторию и метод этого эксперимента.

Демонстрационное видео

Выполнено короткое видео, демонстрирующее процедуру эксперимента и пример расчета.

Образец листка технических данных

Пример расчета

Для образца № 1,

Масса колбы + вода, заполненная до отметки, W 1 (г) = 683 г
Масса колбы + грунт + вода, заполненная до отметки, W 2 (г) = 745. 1 г
Масса сухой почвы, W с (г) = 100 г
Температура воды, T 1 (° C) = 23 ° C
Температурный поправочный коэффициент, A (из таблицы) = 0,9993
Удельный вес,

Пустой лист даты

Используйте предоставленный шаблон, чтобы подготовить лабораторный отчет для этого эксперимента. Ваш отчет должен включать следующее:

  • Цель теста
  • Приложения теста
  • Аппарат применяемый
  • Процедуры испытаний (необязательно)
  • Анализ результатов испытаний — Заполните предоставленную таблицу и покажите один пример расчета
  • Резюме и выводы — Комментарий по удельному весу данного образца грунта
  • Следует указать средний удельный вес при 20 ° C с точностью до 0.01.

Определение удельного веса почвы, воды, цемента, дизельного топлива, бетона, стали, золота, измерение, мелкий заполнитель, испытание удельного веса

Процедуры
  1. Полную бутыль с пробкой необходимо высушить при температуре от 105 до 110 ° C, охладить в эксикаторе и взвесить с точностью до 0,001 г (м1).
  2. Образец массой 50 г, полученный в соответствии с процедурой подготовки нарушенных образцов для испытания, при необходимости следует измельчить для прохождения через 2-миллиметровое испытательное сито для испытаний на искробезопасность.
  3. Подобразец весом от 5 до 10 г должен быть получен рифлением и высушен в печи при температуре от 105 до 1100 ° C.
  4. Этот образец должен быть перенесен в бутыль для определения плотности непосредственно из эксикатора, в котором он был охлажден.
  5. Флакон и его содержимое вместе с пробкой должны быть взвешены с точностью до 0,001 г (м2).
  6. Затем бутылку с пробкой вынимают из ванны, вытирают насухо и взвешивают с точностью до нуля.001 г (м3).
  7. Затем бутылку вынимают из ванны, вытирают насухо и взвешивают с точностью до 0,001 г (м4).
  8. Должны быть выполнены два определения удельного веса одного и того же образца грунта.

Удельный вес частиц грунта G следует измерять при комнатной температуре. Если в качестве безвоздушной жидкости использовалась вода, следует использовать следующее уравнение

Удельный вес почвы рассчитывается следующим образом:

G = Плотность воды при 27.C Вес грунта равного объема

G = (M2-M1) (M4-M1) — (M3-M2)


Где,
  • G — удельный вес
  • M 1 — масса плотностной бутылки в граммах
  • M 2 — масса бутылки и сухого грунта в граммах
  • M 3 — масса бутылки, грунта и жидкости в граммах
  • M 3 — масса бутылки, заполненной жидкостью, только в граммах

Примечание: Удельный вес частиц почвы находится в пределах 2.65 до 2,85. Почвы, содержащие органическое вещество и пористые частицы, могут иметь значения удельного веса ниже 2,0. Почвы, содержащие тяжелые вещества, могут иметь значения выше 3,0.

Определите удельный вес почвы — Портал гражданского строительства

Определение удельного веса почвы

Это испытание проводится для определения удельного веса мелкозернистого грунта методом бутылки плотности согласно IS: 2720 (Часть III / Раздел 1) — 1980.Удельный вес — это отношение веса в воздухе данного объема
материала при стандартной температуре к весу в воздухе равного объема дистиллированной воды при той же указанной температуре.
Используемый аппарат:
i) Две бутылки плотности примерно 50 мл вместе с пробками
ii) Водяная баня с постоянной температурой (27,0 + 0,2 o C)
iii) Вакуумный эксикатор
iv) Духовка, способная поддерживать температуру От 105 до 110 o C
v) Весы с точностью до 0.001g
vi) Шпатель

ПОДГОТОВКА ОБРАЗЦА
Образец почвы (50 г) при необходимости следует измельчить для прохождения через сито 2 мм IS. Суб-образец от 5 до 10 г должен быть получен рифлением и высушен в печи при температуре от 105 до 110 o ° C.

Процедура определения удельного веса мелкозернистого грунта
i) Бутыль для определения плотности вместе с пробкой следует высушить при температуре от 105 до 110 o C, охладить в эксикаторе и взвесить с точностью до 0 .001г (Ш 1 ).

ii) Промежуточная проба, которая была высушена в печи, должна быть перенесена в бутыль для измерения плотности непосредственно из эксикатора, в котором она охлаждалась. Флаконы и их содержимое вместе с пробкой должны быть взвешены с точностью до 0,001 г (W 2 ).

iii) Залейте почву безвоздушной дистиллированной водой из стеклянной промывной бутылки и оставьте на 2–3 часа. для замачивания. Добавьте воды примерно наполовину.

iv) Захваченный воздух можно удалить путем нагревания баллона с плотностью на водяной или песочной бане.

v) Держите баллон без пробки в вакуумном эксикаторе примерно на 1-2 часа. до тех пор, пока не исчезнет дальнейшая потеря воздуха.

vi) Аккуратно перемешайте почву в бутылке с плотностью чистой стеклянной палочкой, осторожно смойте приставшие частицы со стержня несколькими каплями дистиллированной воды и проследите, чтобы частицы почвы больше не терялись.

vii) Повторяйте процесс до тех пор, пока в водно-почвенной смеси не перестанут наблюдаться пузырьки воздуха.

viii) Следите за постоянной температурой в бутылке и записывайте.

ix) Вставьте пробку в бутылку с плотностью, протрите и взвесьте (W 3 ).

x) Теперь опорожните бутылку, тщательно очистите и наполните бутылку плотности дистиллированной водой той же температуры. Вставьте пробку в бутылку, вытрите насухо снаружи и взвесьте (W 4 ).

xi) Сделайте хотя бы два таких наблюдения для одной и той же почвы.

Объявления


ОТЧЕТ О РЕЗУЛЬТАТАХ
Удельный вес G почвы = (W 2 — W 1 ) / [(W 4 1 ) — (W 3 -W 2 )]

Удельный вес следует рассчитывать при температуре 27 o C и выражать с точностью до 0.01. Если температура в помещении отличается от 27 o C, необходимо сделать следующую поправку: —
G ‘= kG
, где
G’ = скорректированный удельный вес при 27 o C
k = [Относительная плотность воды при комнатной температуре] / Относительная плотность воды при 27 o C.

Образец проформы для записи результатов испытаний приведен ниже. Относительная плотность воды при различных температурах взята из таблицы. Относительная плотность воды

Канварджот Сингх

Канварджот Сингх — основатель Civil Engineering Portal, ведущего веб-сайта по гражданскому строительству, который был признан лучшим онлайн-изданием CIDC.Он прошел гражданское обучение в университете Тапар, Патиала, и работал над этим веб-сайтом со своей командой инженеров-строителей.

Стандартные методы испытаний удельного веса почвенных твердых частиц с помощью водяного пикнометра

Лицензионное соглашение ASTM

ВАЖНО — ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ДАННЫЕ УСЛОВИЯ ПЕРЕД ИСПОЛЬЗОВАНИЕМ ДАННОГО ПРОДУКТА ASTM.
Приобретая подписку и нажимая на это соглашение, вы вступаете в контракт и подтверждаете, что вы прочитали это Лицензионное соглашение, что вы понимаете и соглашаетесь соблюдать его условия.Если вы не согласны с условиями настоящего Лицензионного соглашения, незамедлительно закройте эту страницу, не вводя продукт ASTM.

1. Право собственности:
Этот продукт защищен авторским правом, как компиляция и как отдельные стандарты, статьи и / или документы («Документы») ASTM («ASTM»), 100 Barr Harbor Drive, West Conshohocken, PA 19428-2959 USA, за исключением случаев, когда прямо указано в тексте отдельных Документов.Все права защищены. Ты (Лицензиат) не имеет права собственности или других прав на Продукт ASTM или Документы. Это не распродажа; все права, титул и интерес к продукту или документам ASTM (как в электронном файле, так и на бумажном носителе) принадлежат ASTM. Вы не можете удалить или скрыть уведомление об авторских правах или другое уведомление, содержащееся в продукте или документах ASTM.

2.Определения.

A. Типы лицензиатов:

(i) Индивидуальный пользователь:
отдельный уникальный компьютер с индивидуальным IP-адресом;

(ii) Одна площадка:
одно географическое положение или несколько сайты в пределах одного города, которые являются частью единой организационной единицы, управляемой централизованно; например, разные кампусы одного и того же университета в одном городе управляются централизованно.

(iii) Multi-Site:
организация или компания с независимо управляемые несколько населенных пунктов в одном городе; или организация или компания, расположенная более чем в одном городе, штате или стране, с центральной администрацией для всех местоположений.

B. Авторизованные пользователи:
любое лицо, подписавшееся к этому продукту; если лицензия сайта, также включает зарегистрированных студентов, преподавателей или сотрудников, или сотрудником Лицензиата на Единственном или Многократном сайте.

3. Ограниченная лицензия.
ASTM предоставляет Лицензиату ограниченное, отзывная, неисключительная, непередаваемая лицензия на доступ посредством одного или нескольких авторизованные IP-адреса и в соответствии с условиями настоящего Соглашения для использования разрешенный и описанный ниже, каждый Продукт ASTM, на который подписан Лицензиат.

А.Конкретные лицензии:

(i) Индивидуальный пользователь:

(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;

(b) право скачивать, хранить или распечатывать единичные копии отдельных Документов или частей таких Документов исключительно для личного использования Лицензиатом. То есть Лицензиат может получить доступ к электронному файлу Документа (или его части) и загрузить его. Документа) для временного хранения на одном компьютере с целью просмотра и / или печать одной копии Документа для индивидуального использования.Ни электронный файл, ни единственная бумажная копия может быть воспроизведена в любом случае. Кроме того, электронная файл не может быть распространен где-либо еще через компьютерные сети или иным образом. Это электронный файл нельзя отправить по электронной почте, загрузить на диск, скопировать на другой жесткий диск или в противном случае поделился. Распечатка единственной бумажной копии может быть передана другим лицам только для их внутреннее использование в вашей организации; это не может быть скопировано.Отдельный документ загружен не могут быть проданы или перепроданы, сданы в аренду, сданы внаем или сублицензированы.

(ii) Лицензии для одного и нескольких сайтов:

(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;

(b) право скачивать, хранить или распечатывать единичные копии отдельных Документов или их частей для личного пользования Авторизованного пользователя. использовать и передавать такие копии другим Авторизованным пользователям Лицензиата в компьютерной сети Лицензиата;

(c) , если образовательное учреждение, Лицензиату разрешено предоставить печатные копии отдельных Документов для отдельных студентов (Авторизованных пользователей) в классе в месте нахождения Лицензиата;

(d) право показывать, скачивать и распространять бумажные копии Документов для обучения Авторизованных пользователей или групп Авторизованных пользователей.

(e) Лицензиат берет на себя всю необходимую аутентификацию. и процессы проверки, чтобы гарантировать, что только авторизованные пользователи могут получить доступ к продукту ASTM.

(f) Лицензиат предоставит ASTM список авторизованных IP-адреса (числовые IP-адреса домена) и, если несколько сайтов, список авторизованных сайтов.

Б.Запрещенное использование.

(i) Эта Лицензия описывает все разрешенные виды использования. Любой другой использование запрещено, является нарушением настоящего Соглашения и может привести к немедленному прекращению действия настоящей Лицензии.

(ii) Авторизованный пользователь не может производить этот Продукт, или Документы, доступные любому, кроме другого Авторизованного пользователя, по ссылке в Интернете, или разрешив доступ через свой терминал или компьютер; или другими подобными или отличными способами или договоренностями.

(iii) В частности, никто не имеет права передавать, копировать, или распространять какой-либо Документ любым способом и для любых целей, кроме описанных в Разделе 3 настоящей Лицензии без предварительного письменного разрешения ASTM. Особенно, за исключением случаев, описанных в Разделе 3, никто не может без предварительного письменного разрешения ASTM: (а) распространять или пересылать копию (электронную или иную) любой статьи, файла, или материал, полученный из любого Продукта или Документа ASTM; (б) воспроизводить или фотокопировать любые стандарт, статья, файл или материал из любого продукта ASTM; (c) изменять, модифицировать, адаптировать, или переводить любой стандарт, статью, файл или материал, полученный из любого продукта ASTM; (d) включать любой стандарт, статью, файл или материал, полученный из любого продукта ASTM или Документировать в других произведениях или иным образом создавать производные работы на основе любых материалов. полученные из любого Продукта или Документа ASTM; (e) взимать плату за копию (электронную или в противном случае) любого стандарта, статьи, файла или материала, полученного из любого продукта ASTM или Документ, за исключением обычных затрат на печать / копирование, если такое воспроизведение разрешено. в соответствии с разделом 3; или (f) систематически загружать, архивировать или централизованно хранить существенные части стандартов, статей, файлов или материалов, полученных из любого продукта ASTM или Документ.Включение печатных или электронных копий в учебные пакеты или электронные резервы, или для дистанционного обучения, не разрешено данной Лицензией и запрещено без Предварительное письменное разрешение ASTM.

(iv) Лицензиату запрещается использовать Продукт или доступ к Продукт для коммерческих целей, включая, помимо прочего, продажу Документов, материалы, использование Продукта за плату или массовое воспроизведение или распространение Документов в любой форме; Лицензиат также не может взимать с Авторизованных пользователей специальные сборы за использование Продукт выходит за рамки разумных затрат на печать или административные расходы.

C. Уведомление об авторских правах . Все копии материалов из ASTM Продукт должен иметь надлежащее уведомление об авторских правах на название ASTM, как показано на начальной странице. каждого стандарта, статьи, файла или материала. Скрытие, удаление или изменение уведомление об авторских правах не допускается.

4. Обнаружение запрещенного использования.

A. Лицензиат несет ответственность за принятие разумных мер. для предотвращения запрещенного использования и незамедлительно уведомлять ASTM о любых нарушениях авторских прав или запрещенное использование, о котором становится известно Лицензиату. Лицензиат будет сотрудничать с ASTM в расследовании любого такого запрещенного использования и предпримет разумные меры для обеспечения прекращение такой деятельности и предотвращение ее повторения.

B. Лицензиат должен приложить все разумные усилия для защиты Продукт от любого использования, которое не разрешено в соответствии с настоящим Соглашением, и уведомляет ASTM о любом использовании, о котором он узнает или о котором сообщается.

5. Постоянный доступ к продукту.
ASTM оставляет за собой право прекратить действие настоящей Лицензии после письменного уведомления, если Лицензиат существенно нарушит условия настоящего Соглашения.Если Лицензиат не оплачивает ASTM лицензию или при оплате подписки ASTM предоставит Лицензиату 30-дневный период в течение что исправить такое нарушение. Период исправления существенных нарушений не предусмотрен. относящиеся к нарушениям Раздела 3 или любому другому нарушению, которое может привести к непоправимому вред. Если подписка Лицензиата на Продукт ASTM прекращается, дальнейший доступ к онлайн-база данных будет отклонена.Если Лицензиат или Уполномоченные пользователи существенно нарушат этой Лицензии или запрещенного использования материала в любом продукте ASTM, ASTM оставляет за собой право право отказать Лицензиату в любом доступе к Продукту ASTM по собственному усмотрению ASTM.

6. Форматы и услуги доставки.

A. Некоторые продукты ASTM используют стандартный Интернет-формат HTML. ASTM оставляет за собой право изменить такой формат после уведомления Лицензиата за три [3] месяца, хотя ASTM приложит разумные усилия для использования общедоступных форматов. Лицензиат и Авторизованные пользователи несут ответственность за получение за свой счет подходящие подключения к Интернету, веб-браузеры и лицензии на любое необходимое программное обеспечение для просмотра продуктов ASTM.

B. Продукты ASTM также доступны в Adobe Acrobat (PDF) Лицензиату и его Авторизованным пользователям, которые несут полную ответственность за установку и настройку соответствующего программного обеспечения Adobe Acrobat Reader.

C. ASTM приложит разумные усилия для обеспечения доступа в режиме онлайн. доступны на постоянной основе. Доступность будет зависеть от периодической прерывание и простой для обслуживания сервера, установки или тестирования программного обеспечения, загрузка новых файлов и причины, не зависящие от ASTM. ASTM не гарантирует доступ, и не будет нести ответственности за ущерб или возмещение, если Продукт станет временно недоступным, или если доступ становится медленным или неполным из-за процедур резервного копирования системы, Интернет объем трафика, апгрейды, перегрузка запросов к серверам, общие сбои сети или задержки, или любая другая причина, которая может время от времени делать Продукт недоступным для Лицензиата или Авторизованных пользователей Лицензиата.

7. Условия и комиссии.

A. Срок действия настоящего Соглашения составляет _____________ («Срок подписки»). Доступ к продукту предоставляется только на период подписки. Настоящее Соглашение остается в силе. впоследствии на последующие Периоды подписки, если годовая абонентская плата, как таковая, может время от времени меняются, оплачиваются.Лицензиат и / или ASTM имеют право расторгнуть настоящее Соглашение. по окончании Срока подписки путем письменного уведомления не менее чем за 30 дней.

B. Пошлины:

8. Поверка.
ASTM имеет право проверить соответствие с настоящим Соглашением, за его счет и в любое время в ходе обычной деятельности часы.Для этого ASTM привлечет независимого консультанта при соблюдении конфиденциальности. соглашения для проверки использования Лицензиатом Продукции и / или Документов ASTM. Лицензиат соглашается разрешить доступ к своей информации и компьютерным системам для этой цели. Проверка состоится после уведомления не менее чем за 15 дней, в обычные рабочие часы и в способом, который не препятствует необоснованному вмешательству в деятельность Лицензиата.Если проверка выявляет нелицензионное или запрещенное использование продуктов или документов ASTM, Лицензиат соглашается возместить ASTM расходы, понесенные при проверке, и возместить ASTM для любого нелицензионного / запрещенного использования. Запуская эту процедуру, ASTM не отказывается от любое из его прав на обеспечение соблюдения настоящего Соглашения или защиту своей интеллектуальной собственности путем любыми другими способами, разрешенными законом.Лицензиат признает и соглашается с тем, что ASTM может включать определенная идентифицирующая или отслеживающая информация в продуктах ASTM, доступных на Портале.

9. Пароли:
Лицензиат должен немедленно уведомить ASTM о любом известном или предполагаемом несанкционированном использовании его пароля (паролей), а также о любом известном или подозреваемом нарушение безопасности, в том числе утеря, кража, несанкционированное раскрытие такого пароля или любой несанкционированный доступ или использование Продукта ASTM.Лицензиат несет полную ответственность для сохранения конфиденциальности своего пароля (паролей) и для обеспечения авторизованного доступ и использование продукта ASTM. Личные учетные записи / пароли не могут быть переданы.

10. Отказ от гарантии:
Если иное не указано в данном Соглашении, все явные или подразумеваемые условия, заявления и гарантии, включая любые подразумеваемые гарантия товарной пригодности, пригодности для определенной цели или ненарушения прав отклоняются, за исключением тех случаев, когда эти заявления об ограничении ответственности считаются недействительными.

11. Ограничение ответственности:
В части, не запрещенной законом, ни при каких обстоятельствах ASTM не несет ответственности за любую потерю, повреждение, потерю данных или за специальные, косвенные, косвенные или штрафные убытки, независимо от теории ответственности, возникшие в результате или связанные с использованием Продукции ASTM или загрузкой Документов ASTM. Ни при каких обстоятельствах ответственность ASTM не будет превышать сумму, уплаченную Лицензиатом в соответствии с настоящим Лицензионным соглашением.

12. Общие.

A. Прекращение действия:
Настоящее Соглашение действует до прекращено. Лицензиат может прекратить действие настоящего Соглашения в любое время, уничтожив все копии. (на бумажном носителе, в цифровом формате или на любом носителе) Документов ASTM и прекращение любого доступа к Продукту ASTM.

B. Применимое право, место проведения и юрисдикция:
Настоящее Соглашение должно толковаться и толковаться в соответствии с законодательством Российской Федерации. Содружество Пенсильвании.Лицензиат соглашается подчиниться юрисдикции и месту проведения в суды штата и федеральные суды Пенсильвании по любому спору, который может возникнуть в связи с этим Соглашение. Лицензиат также соглашается отказаться от любых требований иммунитета, которыми он может обладать.

C. Интеграция:
Настоящее Соглашение является полным соглашением. между Лицензиатом и ASTM в отношении его предмета. Он заменяет все предыдущие или одновременные устные или письменные сообщения, предложения, заявления и гарантии и имеет преимущественную силу над любыми противоречащими или дополнительными условиями любого предложения, заказа, подтверждения, или иное общение между сторонами, касающееся его предмета в течение срока настоящего Соглашения.Никакие изменения настоящего Соглашения не будут иметь обязательной силы, кроме как в письменной форме. и подписано уполномоченным представителем каждой стороны.

D. Назначение:
Лицензиат не имеет права уступать или передавать свои права по настоящему Соглашению без предварительного письменного разрешения ASTM.

E. Налоги.
Лицензиат должен платить все применимые налоги, кроме налогов на чистую прибыль ASTM, возникающую в результате использования Лицензиатом Продукта ASTM и / или права, предоставленные по настоящему Соглашению.

Удельный вес почвы | Удельный вес почвы

Что такое

Удельный вес почвы

Удельный вес почвы определяется как отношение веса данного объема материала к весу равного объема дистиллированной воды.

Это важный параметр в механике грунтов для расчета отношения веса к объему.

Таким образом, плотность , G ”i с, определена как

Gs = Удельный вес (или плотность) только образца почвы / Удельный вес (или плотность) или воды

Общие значения удельного веса для различных почв приведены в Таблице -1.Приведенный здесь метод определения удельного веса почвы применим для почв, состоящих из частиц размером менее 4,75 мм (сито США № 4) размером .

Общий удельный вес диапазона почв для различных почв

Удельный вес il обычно находится в диапазоне от 2,60 до 2,90 . Органическое вещество и пористые частицы могут иметь удельный вес ниже 2,0, а почва с тяжелым веществом или частицами может иметь значения выше 3.0.

Тип почвы Диапазон GS
Песок 2,63 — 2,67
Илы 2,65 — 2,7
Глина и илистая глина 2,67 — 2,9
Органический Почва Меньше чем 2

Подробнее: Тест на содержание воды в почве — процедура, результат и отчет


Определение

Определение удельного веса почвы

Проверка удельного веса почвы Код IS: 2720-3-2 (1980)

Аппарат
  1. Флакон для измерения плотности (500 мл).
  2. Градуированный термометр по шкале O.soC
  3. Чувствительность к весам до 0,01 г
  4. Дистиллированная вода
  5. Вакуумный насос или аспиратор)
  6. Чашки для испарения
  7. Шпатель
  8. Пластиковая бутылка для выжимания
  9. Сушильная печь

оборудование для этого эксперимента показан на рис. 3-1.


Процедура испытания на удельный вес Расчет удельного веса грунта
  1. Хорошо очистите и просушите баллон для измерения плотности.
  2. Осторожно наполните бутылки деаэрированной дистиллированной водой до отметки 500 мл.
  3. Определите вес бутылки и воды, залитой до отметки 500 мл (W1).
  4. Вставьте термометр в бутыль с водой и определите температуру воды T = T1 ºC.
  5. Насыпьте около 100 г сухой почвы в чашу для испарения.
  6. В случае связного грунта, добавьте воду (обезвоздушенную и дистиллированную) в почву и перемешайте ее до получения однородной пасты.Держите его замоченным примерно на 1 час в емкости для выпаривания.
  7. Теперь залейте этот грунт (если он гранулированный) или почвенную пасту (если он клейкий) в емкость для измерения объемного удельного веса.
  8. Добавьте дистиллированную воду в самотечную бутыль с почвой (или почвенной пастой), чтобы она была заполнена примерно на две трети.
  9. Удалить лишний воздух из почвенно-водной смеси. Это можно сделать следующим образом:
  10. Осторожно вскипятите бутылку для определения плотности, содержащую смесь почвы и воды, в течение примерно 15-20 минут.Сопровождают кипячение постоянным взбалтыванием колбы. (Не используйте большое пламя, иначе почва может выкипеть.)
  11. Второй вариант — вакуумировать с помощью вакуумного насоса или аспиратора до тех пор, пока весь захваченный воздух не выйдет.
  12. Это самый важный этап тестирования. Если этот захваченный воздух не удалить полностью, это может вызвать ошибку результата.
  13. Понизьте температуру водно-грунтовой смеси в бутыли до комнатной, т.е. T1 ºC соответствует шагу 4. (Эта температура воды соответствует комнатной температуре.)
  14. Теперь залейте дистиллированную воду в бутылку, пока дно мениска не коснется отметки 500 мл. Кроме того, очистите верхнюю и боковые части бутылки и удалите излишки воды.
  15. Определите общий вес бутылки + почвы + воды как (W2).
  16. В качестве меры предосторожности проверьте температуру почвы и воды в колбе, чтобы узнать, составляет ли она T1 ± 1 ºC или нет.
  17. Опорожните почву и воду в чашу для испарения. Очистите бутылку так, чтобы сбоку не осталось частиц грязи.
  18. Перенесите чашу для выпаривания в духовку, чтобы она высохла до постоянного веса.
  19. Определите массу сухого грунта в испарительной чаше (Ws).

Подробнее: 7 Тест кирпича для определения качества кирпича


Удельный вес почвы Формула

Удельный вес почвы можно рассчитать по следующей формуле:

G = Масса почвы / Масса равного объема воды


Расчет удельного веса образца грунта

Расчет удельного веса

G = Масса почвы / Масса равного объема воды

Где,

Масса почвы = Ws

Масса того же объема воды, Ww = (W1 + Ws) — W2

GS (T 1 º C) = Ws / Ww


Удельный вес почвы при различных температурах
Температура (T C) А Температура (T C) А
16 1.0007 24 0,9991
17 1.0006 25 0,9988
18 1.0004 26 0,9986
19 1.0002 27 0,9983
20 1,0000 28 год 0,9980
21 год 0,9998 29 0.9977
22 0,9996 30 0,9974
23 0,9993

Для получения более точных результатов рекомендуется провести испытания 3 раза на одном и том же образце почвы. T имеет в среднем 3 значения эти значения не должны изменяться более чем на 2–3%.

Пример расчета удельного веса почвы показан в таблице ниже :

Деталь грунта: Светло-коричневый песчаный Ил

Объем флакона: 500 мл.

Температура испытания: 23 ºC.

Плотность воды (23ºC) = 0,9993 (Таблица-3).

Описание Образец — 1 Образец — 1 Образец — 1
Масса бутылки + Заполненная вода, (W1) (г) 666,0 674,0 652,0
Масса бутылки + почва + вода, (W2) (г) 722.0 738,3 709,93
Масса сухая Почва, Вт (г) 99.00 103,0 72,0
Масса воды, равной объему образца почвы
Ww (г) = (W1 + Ws) — W2
37.00 38,7 34,07
Специфический Плотность почвы (G) = Ws / Ww 2,68 2,66 2,70
Средняя стоимость 2.68

Из приведенной выше таблицы можно сказать, что удельный вес образца грунта составляет 2,68.

(Примечание: удельный вес любого элемента является параметром без единицы измерения)

Удельный вес почвы Обсуждение отчета лаборатории


Часто задаваемые вопросы:

Определение удельного веса почвы

Удельный вес грунта определяется как отношение веса данного объема материала к весу равного объема дистиллированной воды.

Удельный вес почвы

Удельный вес грунта определяется как отношение веса данного объема материала к весу равного объема дистиллированной воды. Обозначается буквой «G». Это важный параметр в механике почвы для расчета отношения массы к объему.

Удельный вес почвы Формула

Удельный вес почвы можно рассчитать по следующей формуле:
G = Масса почвы / Масса равного объема воды
Где
Масса почвы = Ws
Масса того же объема воды, Ww = (W1 + Ws) — W2
Gs (T1 º C) = Ws / Ww

Вам также может понравиться:

Определение удельного веса грунтовых твердых тел пикнометрическим методом »Заметки по гражданскому строительству


1.Введение

Удельный вес — это отношение массы единицы объема почвы при указанной температуре к массе того же объема безгазовой дистиллированной воды при указанной температуре.

2. Цель

Определить удельный вес твердых частиц почвы бутылочным методом пикнометра.

3. Технические условия

Этот тест определен в IS: 2720 (Часть 4) — 1985. Удельный вес почвы в значительной степени зависит от плотности минералов, составляющих отдельные частицы почвы.Однако в качестве общего руководства можно указать следующие типичные значения для конкретных типов почв:

  1. Удельный вес твердого вещества большинства неорганических почв колеблется от 2,60 до 2,80.
  2. Тропический латерит, богатый железом, а также некоторые латеритные почвы обычно имеют удельный вес от 2,75 до 3,0, но может быть и выше.
  3. Частицы песка, состоящие из кварца, имеют удельный вес от 2,65 до 2,67.
  4. Неорганические глины обычно колеблются от 2.От 70 до 2,80.
  5. Почвы с большим количеством органического вещества или пористых частиц (таких как диатомовая земля) имеют удельный вес ниже 2,60. Некоторые колеблются от 2,00.

4. Необходимое оборудование

  1. Пикнометр объемом около 1 литра
  2. Весы с точностью до 1 г
  3. Стеклянный стержень
  4. Деаэрированная дистиллированная вода

5. Теория

Удельный вес твердых частиц почвы равен определяется как вес твердых частиц почвы по отношению к весу равного объема воды.Фактически, он показывает, насколько материал тяжелее (или легче) воды. Этот метод испытаний охватывает определение удельного веса твердых частиц почвы, прошедших через сито 4,75 мм.

Уравнение удельного веса,

Где W 1 = вес пикнометра в граммах.
W 2 = вес пикнометра + сухой грунт в граммах.
Вт 3 = вес пикнометра + грунт + граммы воды.
Вт 4 = вес пикнометра + граммы воды.

Примечание: этот метод рекомендуется для крупнозернистых и мелкозернистых почв

6.Меры предосторожности

  1. Зерна почвы, удельный вес которых необходимо определить, должны быть полностью сухими.
  2. Если при высыхании почвы образуются комки, их следует разбить до первоначального размера.
  3. Неточности при взвешивании и невозможность полностью удалить захваченный воздух являются основными источниками ошибок. И того и другого следует избегать.
  4. При чистке стеклянной емкости будьте осторожны, поскольку стеклянные зерна могут выступать наружу, и это может привести к разрыву кожуры.
  5. Убедитесь, что вы обращаетесь со стеклянной банкой и конической крышкой, не падая на ноги или пол.Поэтому обращайтесь с оборудованием осторожно.

7. Порядок действий

  1. Очистите и высушите пикнометр и взвесьте его вместе с конической крышкой (W 1 в граммах).
  2. Выберите около 300 г сухой почвы без комков и поместите ее в пикнометр. Взвесьте его (W 2 в г) с крышкой и шайбой.
  3. Заполните пикнометр удаленной водой до половины его высоты и перемешайте смесь стеклянной палочкой. Добавьте еще воды и перемешайте. Установите навинчивающийся колпачок, заполните пикнометр заподлицо с отверстием в конической крышке и снимите гирю (W 3 в г).
  4. Удалите все содержимое пикнометра, тщательно очистите его и залейте дистиллированной водой. Взвесьте его (W 4 в г).
  5. Теперь используйте приведенное выше уравнение для определения G.
  6. Повторите тот же процесс для дополнительных тестов.

8. Таблица

9. Расчет образца

Удельный вес почвы определяется по следующей формуле:

10. Результат

Среднее значение G = ………………………….

11. Проверка / подтверждение

Значение удельного веса существующего грунта находится в диапазоне 2.От 6 до 2,75. Если есть какие-либо отклонения, проверьте указанные в «спецификации» и повторите эксперимент, чтобы получить точные результаты.

12. Заключение

Эксперимент проводится в соответствии с изложенной процедурой. Полученный удельный вес твердых частиц почвы ______. Это значение находится в диапазоне от 2,6 до 2,75. Следовательно, тип почвы _______.

13. Viva Questions

  1. Зачем нам нужно вычислять удельный вес почвы?
  2. Что такое единица измерения удельного веса?
  3. Каков удельный вес воды?
  4. Объясните шаги, необходимые для определения удельного веса методом пикнометра.
  5. Какие вычисления требуются для вычисления удельного веса методом пикнометра?
  6. Каковы стандартные значения удельного веса?
  7. Нужно ли нам проводить этот тест? Почему?
  8. Как вы оцениваете полученный результат?
  9. Можно ли использовать этот метод для всех типов почв?
  10. Напишите фазовые диаграммы для а) сухой почвы б) насыщенной почвы

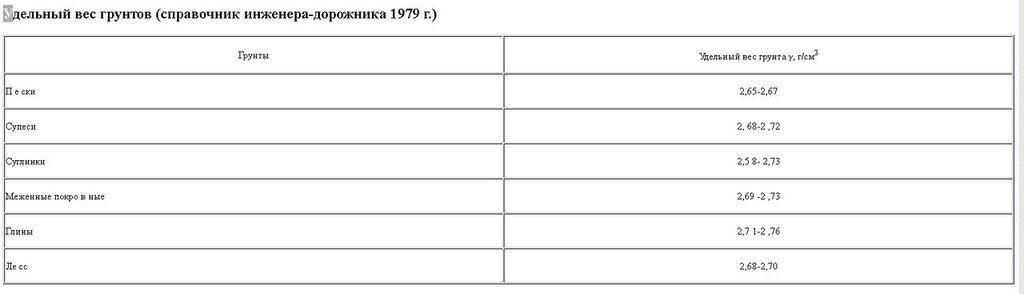

  11. Каковы стандартные значения удельного веса?
  12. Нужно ли нам проводить этот тест? Почему?

Надеюсь, эта статья вам поможет.Вы также можете увидеть мой другой пост из моего блога. Если я что-то здесь пропустил, сообщите мне об этом в комментарии под этим сообщением.

Поделитесь с друзьями.

Счастливого обучения.

Если вам понравилась эта статья, пожалуйста, помогите мне поделиться этой статьей с вашими друзьями через Facebook, Twitter, WhatsApp или Instagram. Вы также можете найти нас в Facebook, Twitter, Instagram, Telegram Channel, YouTube Channel и Pinterest. Кроме того, подпишитесь на нашу рассылку, чтобы получать от нас новые сообщения.И сделайте мне одолжение, если вы сочтете этот пост полезным, поставьте 5 звездочек ниже —

Связанные


Определение удельного веса мелких заполнителей с помощью пикнометра

Обозначение ASTM: C128

Аппарат

Сито №4, весы, электрическая печь, пикнометр.

Теория

Удельный вес определяется как отношение веса данного объема материала к весу равного объема воды.

G = плотность почвы / плотность равного объема воды

G = масса сухой почвы / масса равного объема воды.

Процедура

  • Возьмите не менее 25 г почвы, прошедшей через сито № 4, и поместите ее в духовку при фиксированной температуре 105–110 ° C на 24 часа, чтобы она полностью высохла.
  • Тщательно очистите и просушите пикнометр и определите его массу (M1).
  • Найдите массу (M2) пикнометра, поместив в него высушенную почву.
  • Добавьте воды, достаточной для заполнения пикнометра до заданной отметки, а затем найдите массу пикнометра (m 3 ) и его содержание.
  • Опорожните пикнометр, затем залейте его водой до того же уровня. Теперь найдите массу (M4) пикнометра с водой.
  • Определите удельный вес данного образца почвы.

Меры предосторожности

  • Необходимо очистить мерный цилиндр.
  • Высушите крупный заполнитель, чтобы он не впитывал влагу, иначе он не даст желаемых результатов.
  • Следует внимательно записывать все показания массы.

Практическое применение

  • Значение удельного веса в некоторой степени помогает нам в идентификации и классификации почвы.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
