Максимальная длина стропильной ноги без стыка. Как выполнить сращивание стропил

У крыши дома две главных цели: защита дома от неблагоприятных погодных условий и сохранение внутри дома тепла. Основой несущей способности крыши, которая может выдержать и вес кровельного материала, и сильные удары ветра, и вес снега зимой или потоки дождя летом, служит система стропил.

Длина стропила прямо зависит от расстояния от конька крыши до верхней части стены. Довольно часто при устройстве стропильной системы получается, что имеющейся в наличии стандартной длины бруса или доски недостаточно для устройства стропильной системы. В этом случае применяют наращивание или сращивание стропил.

Наращивание или сращивание – в чем разница?

Основными элементами стропильной системы крыши являются вертикальные стойки, подкосы и наклонно уложенные стропильные ноги. Стропильные ноги верхними концами укладываются на специальную балку-прогон, закрепленную на вертикальных стойках, а нижними – на уложенный на стену специальный опорный брус – мауэрлат. Сечение элементов стропильной системы прямо зависит от предполагаемой нагрузки на крышу, а их длина – от геометрических размеров ската.

Эти два параметра – сечения и длина – не всегда соответствуют нужным параметрам, и приходится усиливать или удлинять конструкцию. Увеличение сечения элементов стропильной системы называется наращивание стропил, а увеличение длины – сращиванием стропил по длине. Оно выполняется, если нужно увеличить длину стропильных ног.

Несмотря на схожесть в названиях, это две совершенно разные строительные операции. Наращивание стропил – это когда усиливают какой-то, чаще всего вертикальный, элемент конструкции, соединяя вместе 2 одинаковых по длине бруса или доски. Проще говоря, нарастить – это соединить два одинаковых элемента в один для усиления его прочности. При сращивании элементы удлиняют, соединяя между собой торцы кусков одного диаметра так, чтобы общая их длина соответствовала расчетной длине стропильных ног.

Основные правила сращивания стропильных ног

Удлиняются стропила врубкой с дополнительной фиксацией места соединения болтами, гвоздями и (или) скобами. Врубку нужно сделать, чтобы две части стропила максимально плотно прилегали друг к другу. Если есть возможность выбора, нужно всегда выбирать наиболее простой способ врубки. Место врубки нужно дополнительно скрепить, чтобы она смогла выдержать все нагрузки, а при необходимости и усилить металлическим креплением.

Сращивание стропил можно выполнить 3 способами: соединением встык, сращиванием “косым прирубом” и удлинением внахлест. Окончательный выбор способа делают непосредственно во время монтажа стропильной системы. При выборе нужно обязательно учитывать квалификацию выполняющего сращивание, имеющийся в наличии строительный материал (доска или брус) и вид крыши (скатная, полувальмовая или вальмовая). Независимо от выбранного способа, для удлинения стропил понадобятся инструменты:

  • топор;
  • пила-ножовка;
  • поперечная пила;
  • лучковая пила;
  • молоток;
  • киянка;
  • рубанок;
  • шерхебель;
  • долото;
  • стамеска;
  • ручная или электродрель с набором сверл.

Несмотря на довольно внушительный список инструментов, в самом процессе сращивания нет ничего сверхсложного.

Для сращивания встык соединяемые торцы брусков или досок обрезают под углом строго в 90º. В месте стыковки торцов с двух сторон крепятся накладки длиной минимум 50 см. Накладки крепятся гвоздями в шахматном порядке – минимум 8 гвоздей на накладку (по четыре в каждый из соединяемых торцов). В последнее время гвозди все чаще заменяют длинными саморезами или же, если соединяются торцы досок, взятыми на болты с гайками металлическими пластинами.

Важная деталь: для предохранения места соединения от случайных боковых нагрузок в торцах соединяемых частей высверливаются отверстия, в которые вставляется железный штырь. Более простой, но и более трудоемкий способ – стыковка с шипом.

При этом способе на торце одной части вырезается шип, а на торце другой – выдалбливается паз. Вставленные друг в друга, они, как и железный штырь, будут препятствовать боковым нагрузкам.

Чтобы срастить стропилину “косым прирубом”, соприкасающиеся торцы частей стропила подрезают под углом в 45º, после чего срезы накладываются один на другой, и посредине места соединения скрепляются болтом диаметром 12 или 14 мм. Для этого в месте крепления высверливается сквозное отверстие, размер которого должен соответствовать диаметру болта. Если отверстие будет больше, в месте крепления появится люфт, создающий дополнительную нагрузку на прогиб.

Техника удлинения стропил внахлест подразумевает нахлест одной части стропил на другую минимум 1 м, затем, как и в случае использования способа “встык”, соединенные элементы скрепляются гвоздями в шахматном порядке. Иногда для крепления используют металлические шпильки, на которые с обоих концов закручивают гайки с шайбами. Этот способ хорош тем, что не нужно соблюдать идеальную точность в торцах соединяемых элементов.

Соединение внахлест чаще применяют при использовании в качестве стропильных ног досок. Соединение в “косой прируб” обычно используют при удлинении бруса большого сечения. Соединение встык можно использовать в обоих случаях.

При любом способе сращивания место стыковки становится своеобразным пластичным шарниром.

Но поскольку стропилина должна быть равномерно жесткой по всей своей длине, то сращивание нужно выполнять на расстоянии, не превышающим 15% длины пролета от точки опоры, на которую устанавливается стропилина (прогон, мауэрлат или промежуточная опора).В этом случае прогиб стропилины в месте соединения будет максимально приближаться к нулевой отметке.

Спаренные и составные стропила

Эти два вида стропил, выполненные из досок, удлиняют довольно часто. Для их удлинения обычно используют способ “внахлест”. Спаренные стропила устраиваются из двух или больше досок, которые соединяются широкими сторонами и сшиваются в шахматном порядке гвоздями.

Чтобы увеличить длину такого стропила, его стыкуют с такой же спаренной системой. В случае стыковки одна доска в каждой системе должна выступать над другой как минимум на 1 м, и именно эти доски и скрепляются между собой. Такой способ стыковки позволяет создать надежную общую конструкцию стропильных ног, не уступающую по прочности стропилам из цельного бруса, что позволяет применять такие стропила при устройстве вальмовых и полувальмовых типов крыш.

Для составного стропила нужны три доски. Между двумя одинаковыми по длине досками укладывается третья, той же ширины, что и первые две. Причем укладывается она не на всю длину этих двух досок, а заходит в них минимум на 1 м, но обычно для большей надежности такой заход делают на треть их длины.

В итоге получается стропильная нога, с одной стороны состоящая из двух отстающих друг от друга досок, а из другой стороны из одной, находящейся посредине между первыми двумя. Место вхождения доски между двумя прошивается в шахматном порядке гвоздями или болтами.

В оставшийся промежуток между двумя досками вставляются вкладыши из обрезков доски, по ширине и толщине равные доске вкладышу, и крепятся гвоздями, причем в этих местах соблюдение шахматного порядка крепления необязательно. Длина таких вкладышей должна быть не меньше двойной ширины досок. Устанавливают такие стропила одинарной доской на прогон, а двойной – на мауэрлат.

Но все же составные стропила существенно уступают спаренным стропилам по прочности и надежности. Такой вид стропильной системы можно без опаски применять для возведения скатных крыш, а вот для вальмовых и полувальмовых типов крыш их ис

Как выполнить сращивание стропил по длине? — 1pokryshe.ru

Если в наличии нет нужного бруска или рейки, то понадобится выполнить сращивание стропил по длине. Стоит понимать, что в процессе создания стропильных систем для перекрытия пролетов существенных размеров и в процессе сооружения кровли сложной формы понадобится использовать нестандартные по габаритам материалы. С увеличением длины брусков будет расти их толщина, что не всегда допустимо. Сращивание стропил дает возможность увеличить длину подобных элементов, получая желаемое соотношение всех характеристик конструкции.

Схема сращивания стропил встык

Рисунок 1. Схема сращивания стропил встык.

Как самостоятельно удлинять стропильные ноги?

Бруски, из которых изготавливаются стропила, имеют стандартные размеры. Если нужны элементы большей длины, их понадобится срастить. Прежде всего, следует ознакомиться с характеристиками конструкции и выяснить, какие нагрузки влияют на системы стропил в различных местах.

Удлинение стропильных ног различными методами лишь в исключительных случаях позволяет обеспечить жесткость изделия на изгиб. Чаще всего в местах скрепления будет элемент с ограниченной степенью свободы, то есть в результате получится пластичный шарнир.

Чтобы решить данную проблему, понадобится выполнять стыковку стропил в месте с небольшим моментом изгиба. Подобный момент проявляется поблизости с местом опоры стропильных ног. Поэтому для того чтобы выполнить сращивание, следует выбирать место, которое удалено от опорного элемента постройки максимум на 15% длины пролета.

Схема сращивания стропил внахлест

Рисунок 2. Схема сращивания стропил внахлест.

На главном прогоне системы стропил очень важно создать идентичную прочность деталей. В данном месте важно предусмотреть одинаковый прогиб, так как именно в таком случае можно будет обеспечить идентичную высоту конька по всей длине. Благодаря правильному выбору места скрепления стропильных элементов можно обеспечить их надежность.

Элементы, которые будут нужны:

  • гвозди;
  • винт;
  • бруски;
  • отвес;
  • накладки;
  • пила.

Вернуться к оглавлению

Способы сращивания деталей

На сегодняшний день существует несколько различных методов того, как можно нарастить стропила. Выбор способа надо осуществлять, исходя из конструктивных особенностей системы стропил. На выбор влияют следующие факторы:

  • техническое оснащение площадки для строительства;
  • шаг монтажа стропильных ног;
  • материалы, которые есть в наличии.

Скрепление встык является самым быстрым вариантом удлинения изделий. Чтобы его осуществить, нужно обрезать соединяемые заготовки под углом 90°. Высокая точность необходима для того, чтобы предотвратить прогиб постройки в месте скрепления. Для фиксации стропил можно использовать накладки из дерева или металла, которые фиксируются с помощью гвоздей. Визуально процесс сращивания стропил встык можно увидеть на рис. 1.

Спаренные детали

Рисунок 3. Спаренные детали.

Если планируется выполнить наращивание стропил путем использования метода косого прируба, то в месте скрепления элементы следует подрезать под углом 45°. В качестве приспособления для крепежа при данном методе наращивания используется крепежный элемент диаметром примерно 10-14 мм, который монтируется в средину места стыка.

Самым простым методом является скрепление нескольких деталей системы стропил внахлест. В данном случае не играет роли точность, так как нахлест должен составить примерно 90-100 см.

Бруски после монтажа в подходящее положение закрепляются гвоздями. Крепежные детали нужно будет вбить в шахматном порядке. Это делается для того, чтобы исключить вероятность повреждения брусков. В некоторых случаях для скрепления постройки допускается использование болтов и шпилек. Монтаж следует выполнять по заранее подготовленным углублениям. Данный метод является трудоемким, однако он имеет высокую надежность. Визуально скрепление стропильных элементов внахлест можно увидеть на рис. 2.

При скреплении стропил следует помнить о том, что для соединения надо будет выбрать ненагруженный участок постройки.

Вернуться к оглавлению

Использование и монтаж стропил

Скрепление подобных деталей между собой и монтаж конструкций на опорные элементы с прохождением заготовок называется сопряжением. Есть несколько методов сращивания стропил в единую конструкцию и фиксации их к коньковой рейке: соединение зуб-шип, врезка стропил в тело коньковой рейки и т.д.

Стропила следует скрепить с балками или коньковой рейкой с помощью врезки или другим методом. В результате должны получиться углы стропил. Верхнюю часть элементов понадобится установить на прогон конька с соединением с противоположным изделием.

Инструменты для монтажа стропил

Инструменты для монтажа стропил.

Независимо от используемого метода, монтаж стропильных элементов на коньковую рейку должен соответствовать рекомендациям СНиП.

По прочности стропила, сооруженные из реек, не уступают, а в некоторых случаях и превосходят цельные детали. Использование отдельных изделий для изготовления конструкций стропил чаще всего более выгодно с экономической точки зрения.

Достаточно часто подобные постройки используются для сооружения кровель с неутепленным чердачным помещением простой формы.

Рейки, которые наращиваются определенным способом, в некоторых случаях гораздо выгоднее использовать, чем тяжелые бруски.

Если есть необходимость в перекрытии больших пролетов, рекомендуется отдавать предпочтение цельным брускам нужного сечения.

Надежными стропильными изделиями, которые изготавливаются из реек, являются спаренные стропила. Это приспособления, в верхней части которых монтируется одна рейка, а в нижней части — несколько. Таким методом можно с легкостью соорудить прочную постройку нужной длины.

Вернуться к оглавлению

Спаренные и составные детали

Отличия между спаренными и составными деталями являются следующими:

Таблица коэффициентов для расчета элементов стропильной системы

Таблица коэффициентов для расчета элементов стропильной системы

  1. Спаренные детали состоят из реек, которые различными методами скрепляются между собой. Чаще всего изделия подобной конструкции удлиняют соединением встык и внахлест. В конечном итоге можно будет получить прочную постройку. Подобные детали можно увидеть на рис. 3. Детали надо скреплять друг с другом без щелей. По всей их длине надо будет вбить гвозди в шахматном порядке. Если удлиняются стропила из спаренных реек, то части надо соединять встык двумя методами ко второй парной детали. В таком случае конструкция будет прочной и увеличится по длине.
  2. Составные детали скрепляются с помощью вкладыша из дерева, который должен иметь большую длину, чем 2 высоты сращиваемых деталей. Подобные изделия не допускается использовать в качестве диагональных деталей. Для изготовления составных деталей понадобится несколько реек из дерева идентичной длины установить на ребро и скрепить через вкладыш между собой. После этого все рейки надо прибить гвоздями в 2 ряда. Шаг монтажа стропильных элементов между вкладышами не должен превышать показатель толщины скрепляемых реек, умноженный на 7. Первый вкладыш следует закреплять в начале стропильных деталей. Верхняя часть элемента изготавливается из одной рейки, которая фиксируется гвоздями между планками по бокам.

Вернуться к оглавлению

Рекомендации, которых следует придерживаться

В процессе подбора стропил нужно следить за тем, чтобы расстояния между стыками скрепляемых реек составляли больше 1 м. Стоит позаботиться о том, чтобы крепежные элементы размещались в шахматном порядке.

Накосные стропила являются длинными деталями стропильных конструкций, а спаренные рейки являются наиболее подходящим материалом для их изготовления.

Говоря о том, как удлинить стропила, нужно знать, что достаточно часто используют детали, которые скрепляются несколькими рейками с просветом. Особенность подобной конструкции в том, что в верхней части системы стропил надо будет зафиксировать лишь одинарные приспособления, а в нижней части — спаренные, которые будут раздвигаться по толщине верхних деталей.

Если найти оптимальные площади сечений, можно значительно сэкономить материалы для строительства и облегчить сборку конструкции узлов скрепления стропил друг с другом. Вкладыши из небольших кусочков стропил надо вставлять между элементами так, чтобы расстояние между ними было менее 7 высот скрепляемых реек. В таком случае стропильная нога сможет функционировать, как цельная деталь, так как ее гибкость исключена.

Если правильно срастить стропильные ноги, то будет возможность обеспечить надежность постройки в любых условиях использования.

При использовании данных способов можно создавать различные кровли с минимальными денежными затратами.

Сращивание стропил: способы, какие материалы использовать

Крыша — это многокомпонентный вид конструкции, имеющий сложный процесс проектирования, сборки и установки, трудный для выполнения неопытным новичком.

Самый главный этап постройки крыши – это каркас стропильный, задающий формы зданий, уклоны, несущие показатели. Весь вес материала, которым застилается крыша, а также снег ложиться на стропила. Поэтому стропила между собой должны соединяться прочно и на долгие года.

В процессе возведения каркаса постройки возникают проблемы с применением компонентов, имеющих нестандартные размеры. Например, вальмовая, полувальмовая конструкция, где ребра по диагонали очень длинные и превосходят обычную стропильную ногу. Поэтому для создания надежных соединений необходимо понимать, как происходит сращивание стропил по длине, вариации, способствующие увеличению прочности конструкции.

Функции и типы

Стропильные ноги устанавливаются парно по коньковому соединению, что образует наклонную плоскость ската. Стандартным считается использование древесного материала или аналога из металла.

Функциями стропил являются:

  1. Формирование формы, угла и наклона ската. При необходимости задания определенной формы крыши производят нужный угол между стропильными ногами и основой кровли. Это делается для упрощения процесса схождения водяных масс (снег, талая, дождевая вода).

  2. Распределение веса материала, покрывающего крышу. Крыша, покрытая снегом, может иметь вес свыше 300 кг/кв.м. Здесь необходима прочная и надежная конструкция, распределяющая вес снега по длине кровли и несущих стен.

  3. Удерживание материалов, которыми покрыта крыша здания. Конечные кровельные материалы закрепляются на обрешетке, монтированной на стропильном каркасе.

Какие материалы использовать?

Стропильные конструкции обладают высокими показателями прочности, способны выдерживать большие нагрузки гидроизоляции и кровельного материала, термоизоляции, установленной в несущих стенах. Помимо вышеуказанного, вес стропильных ног не должен быть внушительным, не прогибаясь, ведь длина конструкции иногда может быть значительной.

Главными материалами, используемыми для производства стропил, являются:

  1. Древесный материал – используется за счет прочности, малого веса, легкости в обработке с использованием примитивного инструмента, собственными руками. Конструкции могут собираться из бруса, имеющего сечения 100х100 и 150х150 мм, выдерживающий свыше 500 кг/кв.м. В случае необходимости в создании частных стропил применяют пиломатериалы для наращивания стропил по длине. Эта процедура необходима при установке ската, длина которого превышает отметку в 6 метров. Явным минусом стропил из дерева выступает слабый показатель устойчивости, возможность гниения. Часто данный материал проходит обработку посредством антисептических составов.

  2. Металлические конструкции используются для сооружения промышленных построек, хозяйственных, коммерческих и производственных зданий, имеющие внушительные размеры. Достигается это за счет высокой несущей способности металлических стропил, выполненных в меньшем сечении. Плюсом является устойчивость к коррозийным процессам.

Как удлинить стропила?

Конструкция стропил закрепляется в нужных положениях посредством распорок, затяжки, раскоса и прогонов. При возведении каркаса стропильного, закрывающего большие промежутки между стенами, а также при постройке крыши, имеющей сложную форму, необходимо прибегнуть к лесоматериалам нестандартных размеров. В случае, если отсутствует брус, другие пиломатериалы заданных размеров, можно использовать наращивание стропил, создавая объекты необходимой длины.

Стройматериал, имеющий стандартные размеры получает большую толщину в момент увеличения длины, а этот процесс не всегда уместен и комфортен. Материал при сращивании стропил между собой не меняет толщину, обретая заданные проектные размеры и параметры.

Как проводить сращивание выбирает мастер, ведь использование всех возможных вариантов в данном деле надежно и полученный результат будет иметь точные и необходимые геометрические или физические параметры. До начала процедуры удлинения важно понимать физические свойства стройматериалов, применяемых, как правило, на данном участке стропильных конструкций. Ибо детали, находящиеся в удлиняемой области стропил, получают внушительную механическую нагрузку, имеющую различную интенсивность. Существуют случаи, когда, например, сращивание стропил встык невозможно, ибо теряется их способность к выдерживанию нагрузки, за счет потери цельности стропильной ноги. Помимо этого, некоторые места с цельным материалом требуют дополнительного уплотнения стропил материалом по ширине.

Процедура установки сращиваемых по длине стропил занижает показатель жесткости, присутствующей в конструкции. Достигается это за счет возникновения пластических шарниров в том месте, где выполнялось сращивание. Для того, чтобы процесс снижения жесткости обеспечивал меньшее влияние на надежность стропил, процедуру сращивания нужно выполнять, соответственно, в местах небольшой нагрузки на изгибы. Эти точки можно найти возле опоры.

Способы сращивания стропил

Помимо выбора точки сопряжения двух компонентов стропильной системы необходимо понимать, как правильно производить процедуру сращивания. Формирование стыков и соединений выбирается в зависимости от строительного материала, использованного для создания стропил:

  1. Сращивание выполняется в виде косого прируба, произведенного в месте стыка. Для придания надежности и прочности конструкции, установленной под определенным углом, стропила, соединенные внахлест, закрепляются болтами.

  2. Парное сшивание досок. Сращивание досок, положенных одна на другую внахлест, выполняется посредством забивания гвоздей.

  3. Одинарные доски. Сращиваются методом лобового упора – стыковка торцевой области стропильных ног и установкой нескольких накладок из дерева или пластин из металла.

Способ 1. Косой прируб

Формируются две наклонные врубки или запилы, установленные в области стыковки стропильных ног. Плоскости врубки, которые необходимо срастить между собой встык, должны иметь идеальную совместимость, исключая появления зазоров. В месте стыковки нужно исключить возможность деформирования. Детали закрепляются болтами.

Способ 2. Сращивание доски

В данном варианте основа сращиваемого места должна находиться над опорами. Стыковочная линия торцевой доски находится по обеим сторонам от опор. Расстояние должно равняться 0,21*L .

«L» — длина пролета перекрытия. Сращивание фиксируется посредством гвоздей. Забивать их необходимо в соответствии с шахматной раскладкой.

Способ 3. Лобовым упором

Данный вариант сращивания основывается на стыковке соединяемых компонентов торцами стропильных ног, зафиксированных с помощью гвоздей, нагелей или с применением болтов, исправно установленных через боковые накладки.

Видео

Добавить комментарий

Как удлинить стропила Крепление стропил к мауэрлату

Завершающим этапом строительства любого дома независимо от количества этажей в нем — это строительство крыши. Все этапы строительства дома являются ответственными: сооружение фундамента, кладка цоколя или стен, но пока нет крыши — нет и вашего дома.

В сегодняшней статье мы продолжаем тему «Изготовление крыши своими руками».

В предыдущих статьях мы уже рассказали:

Как правильно нарастить стропила для устройства свеса

Итак, продолжим. Длины бруса, который мы использовали для стропильной ноги, составила 6м. Этой длины хватило только на стропильную ногу. Но для устройства свеса  крыши, который должен быть не менее 40 см, этой длины нам не хватало.

В этом случае стропильная нога наращивается доской, которая называется «кобылкой».  Карнизный свес (он же — вылет) необходим для отвода воды (дождевой или образовавшейся от таяния снега), которая стекает с крыши. Свес (вылет) предохраняет стены от намокания и возможного плесневения. Длина вылета — минимум 40 см, но возможно увеличение длины и до 60 см. За длину вылета берется расстояние от стены до его конечной точки вылета (мысленно проведите горизонтальную линию от стены то конца свеса — см. рисунок в конце статьи).

 Для свеса используется отрезок доски необходимой длины. Этот отрезок для свеса и называется «кобылка». Кроме того, ширина доски допускается уже, чем ширина бруса стропильной ноги.

Использование «кобылки» для устройства свеса не является недостатком, а, наоборот, имеет ряд преимуществ:

  • Нет необходимости использовать более длинный брус, чем тот, который необходим для изготовления непосредственно стропильной ноги. Для «кобылки» применяется более дешевый пиломатериал — доска, что ведет к удешевлению строительства;
  • Подъем, подгон по месту и крепление стропил проще выполнять, когда они имеют меньшую длину и меньший вес, нежели необходимо с учетом свеса;
  • Выводить свес удобнее легкими «кобылками»;
  • В дальнейшем, при необходимости ремонта свеса, «кобылку» всегда проще заменить, чем менять всю стропильную ногу.

«Кобылка» крепится к стропильной ноге с просветом, т.е. между брусом и доской  есть просвет, который частично заполняется вкладышем (более короткой доской). Используем крепление помощью гвоздей:два гвоздя забиваются с противоположных сторон и загибаются. Такого крепления вполне достаточно, т.к. нагрузка на этот узел небольшая. Все, о чем мы вам рассказали отчетливо видно на прилагаемых к статье фото.

Если же крыша вашего дома позволяет использовать брус, длины которого хватает и на свес — такой вариант тоже хорош. Как в этом случае вырубать стропила («зарубать пятку») относительно стен дома и мауэрлата показано на рисунке.

Крепление стропильных ног к мауэрлату

Первоначально мы крепили стропильные ноги на гвоздь. Теперь пришло время закрепить стропила к мауэрлату окончательно. Для этого мы использовали шинку. Шинка — это полоса из металла. Шинкой «обертываем» стропильную ногу и с двух сторон (с правой и с левой стороны относительно стропильной ноги) крепим ее на гвозди и шурупы с внутренней стороны стены на глубину 25-30 см.

Такое дополнительное крепление предохранит крышу от возможного срыва при сильных порывах ветра.



Можно воспользоваться и способом наших дедов: стропильную ногу «оборачивали» проволокой, которую тоже закрепляли с внутренней стороны стены. Для этого берут проволоку толщиной 4 — 6 мм и привязывают ее к ершам, которые забивают в стену.

На этом мы заканчиваем серию статей о сооружении стропильной системы (см. рубрику «Крыша» ). В заключении мы предлагаем прослушать аудиозапись в формате mp3.  Возможно, вы услышите что-то интересное и полезное для вас, не вошедшее в статьи.

Cооружение стропильной системы.mp3

В следующих статьях мы расскажем, как нужно делать обрешетку стропильной системы,  натягивать пленку и крыть крышу шифером. До новых встреч!

Это точно Вас заинтересует:

как соединить и выровнять сцепление, толщина, способы соединения

соединение стропилНесущие конструкции кровли – одна из самых сложных систем здания. Они состоят из множества элементов, соединенных между собой в ряде случаев довольно сложным образом. А, поскольку стропила составляют основу этого каркаса, то и соединение стропил – это важнейший узел в устройстве кровли. В каких случаях необходимо подобное примыкание, с помощью каких деталей, и каким образом оно выполняется – расскажет данная статья.

Стропила соединяются с прочими элементами крыши в нескольких случаях.

Это может быть конструктивное сопряжение с другими деталями, либо – наращивание самих стропил.

Узлы соединений можно сгруппировать следующим образом:

  • Примыкание стропил к стеновым конструкциям
  • Соединения элементов внутри стропильной рамы
  • Удлинение стропильных ног

Стропильные системы разделяются на наслонные и висячие. Но в каждой из этих систем стропила должны передать нагрузки от кровли несущим конструкциям – стенам или колоннам,  предусмотренным проектом здания.

Поэтому способы соединения стропил в кровельной конструкции с несущим контуром здания можно считать самым важным в устройстве крыши.

За редким исключением, независимо от стропильной системы, проектом предусматривается мауэрлат – подстропильный брус. В случае наслонных стропил он будет работать на срез, в случае висячих – на сжатие, в направлении, совпадающем с ориентацией несущих стен.

Но, и в том, и в другом вариантах – необходима связка несущей конструкции кровли с коробкой дома.

Несмотря на кажущуюся схожесть, узлы соединений наслонных и висячих стропил устроены по-разному.

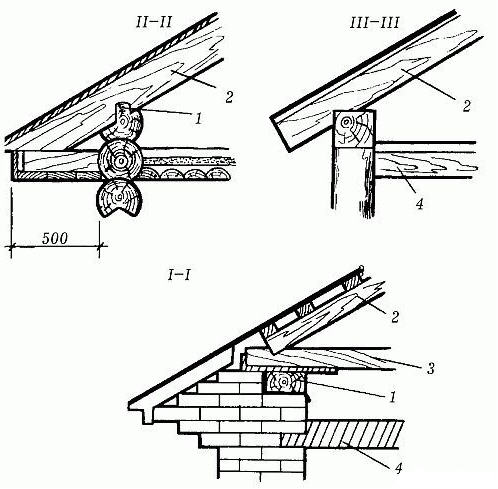

соединение стропил по длинеСпособы крепления наслонных стропил

Это обусловлено физикой – векторы действующих сил имеют в первом и втором случаях разные направления, поэтому и крепления должны компенсировать разные типы нагрузок. От того, как соединить стропила, будет зависеть и прочность системы в целом.

Для наслонных кровель насущная проблема – предотвратить проскальзывание стропил по мауэрлату (подстропильному брусу). Здесь основная нагрузка от веса кровли и лежащих на ней осадков действует перпендикулярно плоскости перекрытия.

Соответственно, соединение с мауэрлатом должно предотвратить «расползание» стропильных ног, особенно если длина стропил велика. Для этого используются различные комбинации плотницких соединений типа «зуб» и «шип», а также – гвозди, болты, металлические накладные детали.

В случае, когда предполагается усадка коробки здания (особенно – деревянной) – применяются скользящие крепления, позволяющие кровельной конструкции повторять деформации здания

Планка крепится к стропильной ноге, а уголок – к подстропильному брусу.

Загнутый край уголка создает постоянное зацепление между элементами конструкции, в то же время – не препятствует движению ноги в пределах свободного хода планки.

По окончании усадки все ноги займут некоторую окончательную позицию, и смещения прекратятся.

Положение уголка можно зафиксировать, например, при помощи клина, а можно и оставить все, как есть. Это – хороший пример того, как выровнять стропила в недавно построенном здании.

Важная информация! Скользящее соединение применяется только при наслонной конструкции стропил. При висячих стропилах, за исключением случаев, когда в качестве стяжки используется брус перекрытия, конструкция сама по себе позволяет кровле не зависеть от деформаций здания.

Поскольку металлические детали соединения стропил в состоянии обеспечить одновременно и достаточную прочность, и некоторую пластичность, такие изделия широко применяются при оборудовании кровель – это могут быть уголки различной формы, пластины или планки.

В висячей системе скрепление стропил производится несколькими способами, зависящими от конкретной конструкции. Крепление зависит и от конкретного узла, характера нагрузок на него.

Те узлы конструкции, которые работают на сжатие, как правило, соединяют при помощи зуба (при больших нагрузках – двойного), либо – шипа.

Для надежности узел можно укрепить болтами, скобами, либо металлическими накладными деталями. Пластины и уголки крепятся при помощи шурупов и саморезов, под болтовые соединения в соединяемых деталях просверливаются отверстия, диаметром на 1 ммменьше сечения болта.

Скобы, как правило, забиваются в боковые поверхности деревянных деталей. Во всех этих случаях размеры крепежа определяет толщина стропила.

Хомуты применяются в тех узлах, где детали работают на растяжение/разрыв. Они охватывают опорную деталь (например, затяжку или коньковый брус), и крепятся на болтах к присоединяемой – той же бабке, или подкосу.

При этом хомут может крепиться как к боковой поверхности детали, так и проходить сквозь нее, будучи закреплен гайками.

Верхнюю связку стропил выполняют:

  • обрезав их под одинаковым углом, и соединив торцовыми плоскостями (при этом под соответствующим углом в боковину каждого из стропил забивается, как минимум, по одному гвоздю150 мм),
  • креплением к коньковому брусу
  •  боковыми гранями.

Естественно, в последнем случае стропила должны быть сдвинуты по длине крыши на соответствующее расстояние.

При любом из этих способов возможно дополнительное крепление соединения металлическими или деревянными накладками. Способ, как соединять стропила, в числе прочего, диктует и длина висящей части ноги.

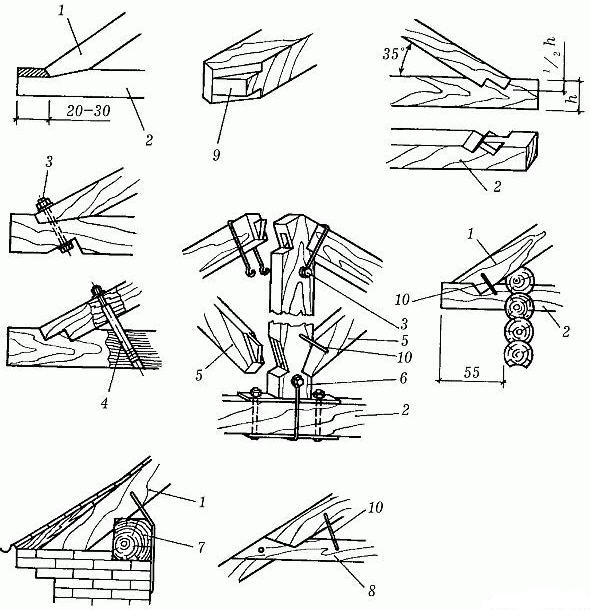

способы соединения стропилВиды крепления висячих стропил
1-стропильная нога
2-затяжка
3-болтовое соединение
4-хомутовое соединение
5-подкос
6-бабка
7-мауэрлат (подстропильный брус)
8-ригель (балка)
9-шип
10-скоба

Она должна составлять не более 4,5 м, при большем размере вдоль ската пускаются дополнительные прогоны (опорные балки), параллельные мауэрлату и коньковому брусу.

СОВЕТ! Для обеспечения абсолютной симметричности всех стропил, есть смысл перед их монтажом изготовить шаблон – «образцовое» стропило, имеющее все необходимые вырезы, углы и размеры. С помощью строительного карандаша затем достаточно просто еще на земле заготовить нужное количество деталей, будучи уверенным в точности их размеров.

Удлиняем ноги

Периодически возникает необходимость выполнить соединение стропил по длине. Чаще всего такая ситуация складывается в случае большой длины ската.

Ведь, как правило, пиломатериалы идут кусками длиной до 6 м.

Здесь также возможны несколько способов наращивания.

  • Торцами, спиленными наискось
  • Соединением шип-паз
  • Боковыми гранями досок или брусьев
  • Опиранием на промежуточный прогон

Последний способ целесообразен, когда наращиваются все стропила на одинаковом расстоянии от свеса крыши.

В этом случае нагрузка на каждом участке кровли будет приходиться на стык стропил в одном месте, что может привести к деформации. Если промежуточный прогон не делается – стоит укрепить стыки любой конструкции металлическими накладными деталями.

Существующие способы плотницких узлов в сочетании с современными видами крепежа позволяют сделать соединение стропил надежным, и обеспечить его многолетнюю работоспособность.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
