Укладка битумной черепицы инструкция – Битумная черепица: технология укладки — подробная инструкция, советы экспертов!

Монтаж битумной черепицы: пошаговая инструкция, подготовительные работы

Не рекомендуется монтировать кровельное покрытие в дождливую или снежную погоду, а при укладке в холодное время года нужно пользоваться строительным феном для прогревания клеевого слоя гонтов.

Монтажные работы выполняют поэтапно, в несколько шагов, каждый из которых принципиально важен для качества всей кровельной системы.

Подготовительные работы

Каким бы надежным ни было покрытие из мягкой кровли, крыша может «поехать» или потечь, если крепление сделано без грамотной подготовки. Поэтому предварительные работы перед укладкой кровли очень важны и должны выполняться профессионалами в несколько этапов.

Создание стропильной системы

На стропила приходится основная нагрузка от гибкой черепицы, поэтому нужно сделать правильный расчет с учетом веса кровельного пирога, ветрового и снегового воздействия.

Совет. Надежно закрепляйте стропильные ноги, обрабатывайте деревянные элементы специальными защитными средствами для повышения надежности конструкции.

Устройство пароизоляции

После монтажа стропил необходимо уложить пароизоляционную пленку, которая защитит кровельный пирог и утеплитель от конденсата. Пленка укладывается внахлест, а образовавшиеся швы проклеиваются скотчем.

Утепление

Утепление битумной кровли

Чтобы теплоизоляция надежно держалась, между стропильными ногами нужно прибить брусок, который будет удерживать плиты утеплителя. Выбрать правильную толщину утеплителя поможет теплотехнический расчет. Теплоизоляционные плиты укладываются вразбежку, покрываются ветровлагозащитной пленкой, которая крепится контрбрусом.

Совет. Контрбрус нужно прибивать параллельно стропилам, чтобы создать свободный вентиляционный канал для удаления избытка влаги из подкровельного пространства.

Устройство ровного основания под гибкую черепицу

Монтаж битумной черепицы должен производиться только на ровное твердое основание, в качестве которого предпочтительно использовать обрешетку и сплошной настил из влагостойкой фанеры или ОСП. Доски фиксируют специальными оцинкованными гвоздями.

Устройство ровного основания под гибкую черепицу

После укладки основания подготовка к монтажу мягкой кровли завершается – можно приступать к основным работам.

Монтаж битумной кровли: используемые материалы

При монтаже битумной гибкой черепицы рекомендуем применять высококачественные материалы марки «ИКОПАЛ», которые произведены в соответствии с европейскими стандартами и сертифицированы по российским нормам. Для устройства мягкой кровли понадобятся указанные ниже материалы.

Кровельное покрытие включает:

  • СБС-модифицированную битумную черепицу ИКОПАЛ с основой из стеклохолста с цветной сланцевой посыпкой с верхней стороны;
  • коньково-карнизную полосу аналогичного состава для обустройства карнизов, коньков, ребер;
  • ендовный ковер – рулонный защитный материал, который применяется для усиления мягкой наплавляемой кровли в ендовах, других уязвимых местах;
  • подкладочный ковер – рулонная гидроизоляция, укладка которой является обязательным этапом в работах по монтажу кровли.

Совет. Подкладочный ковер укладывается по всей поверхности кровли снизу вверх параллельно карнизному свесу. Не допускайте образования складок!

Дополнительные компоненты/материалы

  • Металлические планки примыкания, фронтонные планки, капельники нужны для отведения влаги с краев крыши, придания ей завершенного внешнего вида.
  • Крепление битумной черепицы невозможно без специальных оцинкованных гвоздей с размером шляпки от 8 мм.
  • Мастика и клей-герметик «ИКОПАЛ» применяются для герметизации мест примыкания, перехлестов, других узлов и швов.
  • Элементы вроде дефлекторов, вентиляторов подкровельного пространства или фланцев для прохождения труб обеспечивают вывод вентиляционных систем на крышу.
  • Водосточная система «ИКОПАЛ», включающая желоба, кронштейны, воронки, колена, крепления, позволяет эффективно отводить наружную воду.

Пароизоляция

Инструкция по устройству кровли говорит о необходимости создания надежного пароизоляционного слоя. В качестве пароизоляции стоит применять прочную четырехслойную армированную мембрану «ИКОПАЛ Поликрафт», которая не только защищает от конденсата, но и эффективно отражает тепло, снижая энергозатраты.

Совет. Пароизоляцию укладывайте внахлест 100–150 мм и герметизируйте двусторонним скотчем.

Теплоизоляция

Монтаж битумной черепицы предполагает использование такого теплоизоляционного материала, как негорючая минеральная вата плотностью от 30 кг/м3.

Минеральная вата

Ветрозащитные мембраны

Защищать утеплитель от ветра, воды помогают гидроветрозащитные мембраны ICOPAL Monarperm, которые укладываются поверх теплоизоляции без вентилируемого зазора.

ICOPAL Monarperm

Не пытайтесь сэкономить на материалах для битумной кровли, поскольку это приведет к ухудшению качества и снижению срока безремонтного использования кровельного покрытия.

Укладка кровельного материала: инструкция по монтажу

Подготовительные мероприятия проведены, основание под кровлю готово – значит, можно приступать непосредственно к монтажу гибкой черепицы.

1. Монтируем подкладочный ковер

Монтаж подкладочного ковра под битумную черепицу
1. Основание из влагостойкой фанеры или ОСП
2. Подкладочный ковер ICOPAL K-EL/FEL’X
3. Кровельный клей ICOPAL
4. Кровельные гвозди
5. Край карнизного свеса

Сначала на готовое ровное основание укладываем специальный гидрозащитный слой – подкладочный ковер «ИКОПАЛ» К-ЕЛ или «Феликс». Разворачиваем его снизу вверх параллельно карнизному свесу, фиксируем к основанию по верхнему краю через каждые 40 см, по нижнему – через 10 см. Герметизируем перехлесты мастикой.

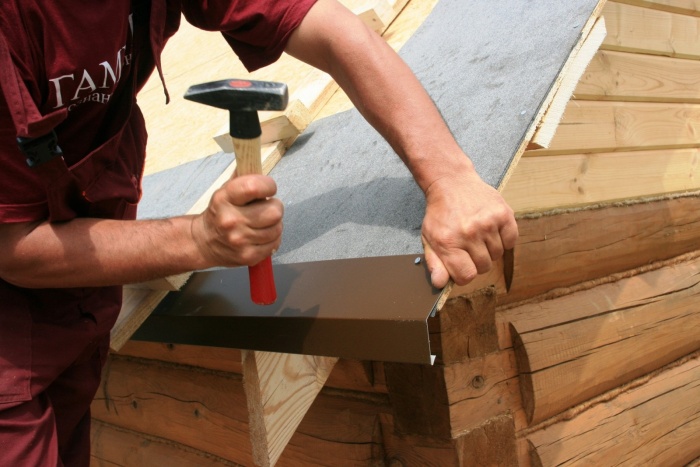

2. Монтируем планки

Монтаж торцевых планок1. Основание из влагостойкой фанеры или ОСП
2. Подкладочный ковер K-EL/FEL’X
3. Карнизная планка
4. Торцевая планка

На подкладочный ковер кровельными гвоздями прибиваем по зигзагообразной разметке карнизные и торцевые планки. Перехлест составляет 3–5 см, шаг между гвоздями – 10 см.

3. Монтируем карнизную полосу

Монтаж карнизной полосы
1. Карнизная планка
2. Коньково-карнизная полоса

С коньково-карнизной полосы удаляем защитную пленку, отступаем от перегиба карнизной планки 10–20 мм, фиксируем полосу стык в стык. В местах перфораций и по краям прибиваем гвоздями.

4. Монтируем ендовный ковер

Ендовный ковер1. Подкладочный ковер K-EL/FEL’X

Ковер для защиты ендовы монтируется в два слоя: верхний соответствует цвету основного покрытия, а в качестве нижнего используется дополнительный слой подкладочного ковра. Он крепится гвоздями с шагом в 20 см. Ендовный ковер укладывается по направлению оси ендовы с фиксацией краев через каждые 10 см.

Совет. Чтобы не повредить ендовный ковер при отрезании гибкой черепицы, под нее следует подложить фанерный лист.

5. Монтируем рядовую битумную черепицу

Монтаж черепицыМонтаж черепицы

Чтобы при монтаже мягкой кровли не возникло визуальных дефектов, перед укладкой рекомендуется перемешать гонты из четырех или шести упаковок для уравновешивания оттенка. После этого можно приступать непосредственно к покрытию крыши битумной черепицей.

Монтаж кровли начинается с середины карнизного свеса и продвигается к торцам. Чтобы уложить первый ряд, отступаем 1 см от нижнего края карнизной гибкой черепицы и на этой линии крепим нижний край рядовых лепестков, предварительно сняв с гонтов нижнюю защитную пленку. Крепление производится четырьмя или шестью (при большом уклоне) гвоздями на один гонт.

Совет. При использовании прямоугольных гонтов число гвоздей следует увеличить до 5 на плоских крышах и до 7 на скатах с углом наклона больше 45 градусов.

При дальнейшем монтаже рядовой черепицы следим, чтобы лепестки каждого последующего ряда совпадали с вырезами предыдущего. В районе торцов обрезаем гонты по краю, приклеиваем их к торцевой планке мастикой, а швы герметизируем соответствующим клеевым составом.

Монтаж черепицы в труднодоступных местах

Особого внимания и контроля требует монтаж мягкой кровли в зонах примыкания к стене или дымоходу, в области проемов для прокладки труб, коммуникаций, на кровельном коньке. Несоблюдение технологии укладки в этих местах способно нанести ущерб герметичности и внешнему виду покрытия.

Главное правило при устройстве монтажных проходов или заведении мягкой кровли на подъемные полосы при устройстве дымоходов заключается в том, чтобы фиксировать гонты битумной мастикой и обязательно герметизировать швы клеем-герметиком «ИКОПАЛ».

Монтаж коньково-карнизной черепицы1. Коньково-карнизная черепица ICOPAL Combi
2. Кровельные гвозди

Для монтажа коньковой черепицы используют плитки коньково-карнизной полосы ICOPAL Combi размером 25 на 33 см. Инструкция требует, чтобы рядовые гонты были доведены до того уровня, где места их крепежа будут перекрыты коньковой плиткой. Последнюю укладывают в параллель коньку, перегибая через скат, затем фиксируют двумя гвоздями с каждой стороны.

Перехлест при укладке коньковой плитки должен составлять 5–10 см и закрывать крепления каждого предыдущего элемента. Завершающую плитку фиксируют мастикой.

Совет. Поделить коньково-карнизную полосу «ИКОПАЛ» на отдельные плитки несложно: просто разломайте ее на три части в местах с перфорацией.

Резюме

Пошаговая инструкция по монтажу гибкой черепицы позволит создать надежное, прочное, красивое кровельное покрытие, которое на протяжении долгого времени будет защищать здание от протечек и атмосферных влияний.

Правильная технология укладки вместе с использованием качественных материалов от производителя ICOPAL обеспечит длительную сохранность эксплуатационных и эстетических характеристик кровли.

Укладка битумной черепицы: инструкция + видео

Всем известно, что укладка кровельного материала будет иметь положительный конечный результат только в том случае, если строго следовать инструкции по монтажу и соблюдать рекомендации специалистов. Это относится ко всем кровельным покрытиям и к битумной черепице в том числе. И если вами принято решение использовать именно этот материал для покрытия кровли собственного дома, то придется сделать так, чтобы инструкция по монтажу на время проведения работ стала для вас талмутом.

Этапы проведения покрытия крыши битумной черепицей

Сразу же оговоримся, что битумную черепицу можно использовать на крышах, угол наклона скатов которой будет не меньше 11,5°. Это приблизительно соотношение 1:5.

Этап номер один – подготовительный

Подготовительный в том смысле, что необходимо под битумную черепицу подготовить кровельную систему, а, точнее, обрешетку крыши. Итак, обрешетка под этот кровельный материал должен быть только сплошным, поэтому в качестве элементов здесь будут выступать или влагостойкая фанера, или плиты ОСБ, или обрезные шпунтованные доски. Что касается досок, то они должны быть очень сухими, влажность не должна превышать 20%.

Очень важно обрешетку закрепить намертво, она должна быть очень прочной и достаточно ровной. Небольшой перепад плоскости битумная черепица может закрыть собой. В сооружении обрешетки есть несколько серьезных моментов.

  1. Стыки двух соседних элементов должны находиться только на несущих элементах кровельной конструкции. То есть, на стропилах.
  2. Если в качестве обрешетки используются доски, то одна доска по длине должна перекрывать два пролета, то есть, она должна лежать на трех стропильных ногах.
  3. Опять, что касается досок. Стропильная система подвержена перепадам температуры и влажности, поэтому необходимо между досками оставлять небольшой зазор (2-3 мм). Это компенсация на изменение размеров досок.
  4. Обязательно такая крыша, покрытая битумной черепицей, должна оборудоваться вентиляционной системой. Поэтому еще на стадии сооружения кровли надо оставить зазоры у карниза и у конька.

Этап номер два – укладка подкладочного слоя

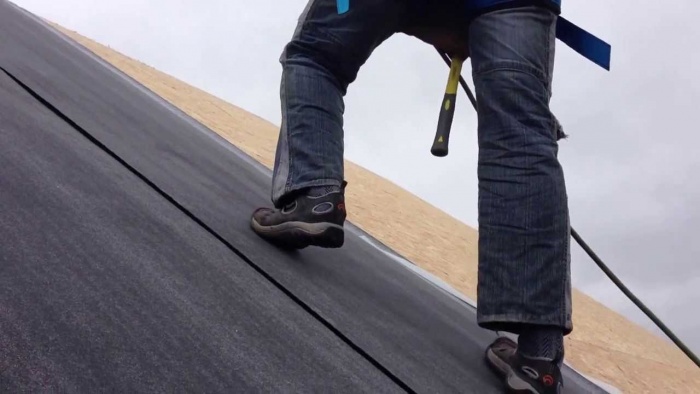

Что собой представляет подкладочный ковер? Это рулонный битумно-полимерный материал, который сверху покрыт песком, а снизу на него закреплена полиэтиленовая пленка. Укладка производится песчаным слоем вверх.

Необходимо обратить внимание опять на угол уклона скатов крыши. Если это не меньше 11,5°, то укладывать подкладочный ковер по всей площади кровли нет смысла. Основное необходимо закрыть преломления конструкции и крайние плоскости, которые более всего подвержены нагрузкам. Это ендовы, конек, карниз, фронтоны и места примыкания.

Внимание! На угол ендовы надо укладывать подкладочный рулон вдоль, а места нахлеста между двумя соседними полосами обязательно проклеиваются и крепятся кровельными гвоздями.

Лучше нанести несколько полос клея. Но под всю плоскость уложенного рулона клей наносить нельзя.

Все остальные участки закрываются полосами подкладочного материала и крепятся к обрешетке гвоздями. Нахлест элементов между собой – 10 см.

Если покрытие подкладочного слоя будет сплошным, то укладку можно проводить или параллельно карнизу, или перпендикулярно ему. Как это показано на фото снизу.

При этом каждую уложенную полосу надо сначала разложить, дать ей немного расправиться, а потом слегка руками натянуть. На поверхности ската должна получиться ровная поверхность без пузырей и перекосов. Полосы монтируются внахлест со смещением 10-15 см. Крепление через каждые 10 см делается кровельными гвоздями.

Теперь необходимо установить и закрепить металлические планки, которые монтируются по краям кровельного ската. А именно у карниза и торцов кровельной системы. Эти планки специалисты часто называют кабельниками. Все металлические планки укладываются поверх подкладочного слоя с небольшим смещением вдоль направления укладки. Смещение – 20 мм. Крепятся планки или кровельными гвоздями, или саморезами. Линия крепления – зигзаг, места установки через каждые 10 см, как показано на видео. У фронтонных особая форма с бортиком, который выполняет функции ребра жесткости и отвода дождевой и талой воды.

Внимание! Если карниз вашего дома имеет криволинейную форму, то карнизные металлические планки устанавливаются небольшими кусками (сегментами), формируя кривую линию. Размер длины элемента должен определить сам кровельщик, который будет заниматься покрытием крыши битумной черепицей.

И еще один очень важный момент. После того как была покрыта подкладочным материалом вся плоскость крыши, в местах расположения ендовы устанавливается еще одна полоса. Ее край у карниза должен закрыть установленную металлическую планку, и быть там приклеен. А крепление вдоль укладки в данном случае проводится только гвоздями через каждые 10 см (см. видео).

Что касается конька крыши, то здесь подкладочный материал укладывается внахлест относительно разных скатов. То есть, по одному скату верхний край подкладки расстилается, не доходя до края кровли на 5 см. Во втором скате рулон переходит через конек на первый скат на глубину 15 см. Получается так, что перехлест создает непрерывный слой, покрывающий собой конек полностью. Это хорошо видно на фото ниже.

Этап номер три – укладка битумной черепицы

Все подготовительные этапы пройдены, можно переходить непосредственно к покрытию кровли битумной черепицей. Инструкция по монтажу гласит, что начинать укладку надо снизу, двигаясь вверх, как, в принципе, и все кровельные материалы. Но у битумной черепицы есть один момент, касающийся начала проведения этой строительной операции. Так вот инструкция говорит о том, что по карнизу укладываются элементы кровельного покрытия встык, а по остальной площади внахлест.

При этом карнизную черепицу необходимо уложить немного вглубь ската приблизительно на 2-3 см. Обязательно монтаж сопровождается выравниванием краев материала строго по карнизу. Сделать это при открытой линии карниза не составит большого труда. Крепление элементов производится гвоздями поближе к месту разреза кровельного материала (см. видео). Не забываем перед монтажом полос битумной черепицы снять с обратной стороны защитную полиэтиленовую пленку. То же самое будет касаться и элементов, которые будут устанавливаться на основных участках.

Начинать монтаж и крепление листов (гонтов) битумной черепицы надо с середины ската, расставляя их дальше к краям кровельной конструкции. Первый ряд укладывается так, чтобы он полностью закрыл ряд карнизный. При этом лепестки верхнего ряда должны закрывать собой перфорацию ряда карнизного. Крепить элемент надо четырьмя гвоздями, располагая из выше места перфорации на 4-5 см. Если угол ската кровли превышает 45°, то рекомендуется на один гонт добавить еще два гвоздя, и забить их по верхним углам кровельного элемента.

Крайние элементы битумной черепицы, которые будут покрывать фронтонные планки, должны быть подрезаны точно по размеру. И эти края обязательно должны быть приклеены. Клей наносится в несколько полос толщиною 1-2 мм. Длина одной клеевой полосы – не меньше 5 см. После чего кисточкой клей размазывается по поверхности подкладочного материала, край гонта прижимается руками с небольшим усилием. Обязательно проводится крепление элемента кровельным гвоздем.

Возвращаемся к ендове. На уложенном подкладочном материале от угла ендовы по обе стороны на расстоянии 15 см с каждой стороны наносятся две параллельные линии. Это можно сделать маркером с помощью линейки или окрашенной нитью. Просто у нижнего и верхнего края ендовы надо сделать отметки, соединить их между собой нитью (натянуть ее хорошо, для чего потребуются два человека), приподнять и отпустить, на поверхности ендового материала будет нанесена четкая линия.

Края материала надо отрезать по линиям. Лучше это сделать строительным ножом, предварительно подложив под материал и лезвие ножа небольшую доску. Теперь по месту укладывается гонт битумной черепице, отмечается на нем места пересечения самого гонта и подкладочной полосы. Элемент черепицы подрезается по полученной линии. Теперь сам битумный гонт необходимо закрепить, для чего нужно использовать клей, нанесенный на подкладку по краю разреза на ширину пять миллиметров. Обязательно делается дополнительное крепления кровельными гвоздями.

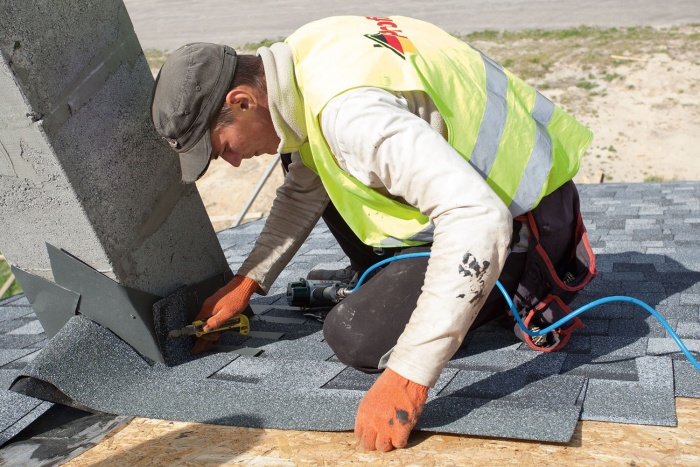

Самая сложная операция во всем этом монтажном процессе – это укладка битумной черепицы в местах примыкания (см. видео). К примеру, к печному дымоходу. Здесь несколько позиций, которые необходимо знать и строго выполнять.

  1. Нужно по всему периметру трубы в нижней части примыкания установить деревянную рейку с треугольным сечением. Размер: 50х50 мм. Можно для этих целей использовать карниз.
  2. Подкладочный ковер укладывается поверх установленной рейки.
  3. После чего монтируется ряд битумной черепицы, примыкающей к вертикальной плоскости дымохода.
  4. Теперь поверх установленных элементов укладывается ендовый ковер. Он должен покрывать саму трубу по высоте на 30 см, а по ширине выступать за пределы периметра примыкания на 20 см.
  5. Поверх уложенного ендового ковра устанавливается металлическая планка примыкания, которая крепится саморезами на поверхности дымохода. Обязательно под планку заливается силиконовый герметик, который обеспечит полную герметизацию стыка.
  6. Сбоку трубы рядовая битумная черепица укладывается поверх ендового ковра, а может быть уложена под него.

И последний элемент кровли – это конек, который также закрывается битумной черепицей (см. видео). Для этого отрезается от ендового ковра полоса, ширина которой должна быть такой, чтобы закрывать собой конек и скаты на высоту 50 мм и больше. Крепление производится гвоздями. После чего на сам конек укладывается гонты под этот элемент, которые так и называются коньковыми. В принципе, для этого можно использовать карнизные элементы, которые просто разрезаются под необходимый размер. Крепить коньковую черепицу надо гвоздями, которые будут закрыты соседними гонтами, потому что укладка производится внахлест (5 см).

Внимание! Если битумной черепицей покрывается вальмовая кровля, то укладку коньковых панелей начинают производить с нижнего края ребра около карниза. В двускатных крышах монтаж начинается с середины конька.

Заключение

Как видите, даже своими руками провести монтаж битумной черепицы не так уж и сложно. Правда, учитывать придется многое. Здесь не только правильный расклад материала, но даже правильно выбранное направление. Что уж говорить о местах примыкания. Но если во всем разобраться, то конечный результат должен всех порадовать.

Гибкая черепица инструкция по монтажу

Монтаж гибкой черепицы – подробная инструкция

Чтобы кровельное покрытие прослужило максимально долгое время, укладка мягкой черепицы должна выполняться согласно правилам монтажа, разработанным для данного материала. У каждого производителя имеются собственные инструкции по установке, но в целом, основные правила по укладке одинаковы.

Условия монтажа

Инструкция по монтажу черепицы из битума регламентирует температурный режим работы с материалом. Укладку рекомендуется производить при температуре воздуха свыше +5 °С. Гонты – элементы, из которых состоит гибкая черепичная кровля, соединяются с поверхностью основы не только при помощи металлического крепежа, но и благодаря специальному самоклеющемуся слою на нижней стороне. Высокая адгезия и герметичность смонтированного покрытия обеспечивается нагревом от солнечных лучей – гонты надежно спаиваются с основой и между собой.

Если монтаж гибкой черепицы выполняется в прохладную погоду, сцепление листов может оказаться недостаточно прочным. Чтобы разогреть клеящий слой гонта, можно использовать тепловоздушную горелку (строительный фен). Также практикуется укладка материала на битумную мастику. Но могут возникнуть сложности с монтажом конькового покрытия, так как материал требуется изогнуть. В холодную погоду битумная черепица становится более жесткой и хрупкой, и в процессе придания гонту нужной формы в материале могут появиться микротрещины.

Если кровельные работы приходится выполнять в прохладную погоду, упаковки с черепицей следует около суток выдержать в теплом закрытом помещении.

При необходимости укладки кровельного настила из битумного штучного материала в мороз, на крыше сооружения обустраивается небольшое замкнутое пространство – монтируется реечный каркас, обтянутый полиэтиленовой пленкой. Для создания необходимой температуры внутри ограниченного объема применяются тепловые пушки.

Основание для кровельного покрытия

Под основанием для монтажа битумной штучной кровли подразумевается стропильная система со сплошной обрешеткой. Чтобы обеспечить правильное функционирование кровельного пирога, с внутренней стороны стропильных ног монтируется пароизоляционная мембрана. С внешней стороны укладывается утеплитель и крепится диффузионная мембрана, которая отводит влагу из теплоизоляционного слоя и не пускает ее внутрь. Вдоль стропильных ног поверх мембраны набиваются рейки контробрешетки.

Укладка мягкой черепицы требует ровного сплошного основания, выполненного из обрезной либо шпунтованной доски или листовых материалов – плит OSB, влагостойкой фанеры. Влажность материала для обрешетки не должна превышать 20% .

Листовой материал укладывается длинной стороной параллельно карнизу. Доски должны перекрывать не меньше двух прогонов и крепиться к каждой стропильной ноге. Стыковка элементов обрешетки выполняется на опоре, при этом стыки соседних рядов обрешетки должны располагаться на разных опорах.

Важно оставлять деформационный шов между элементами обрешетки – древесные материалы меняют свои линейные размеры под воздействием температуры и влаги.

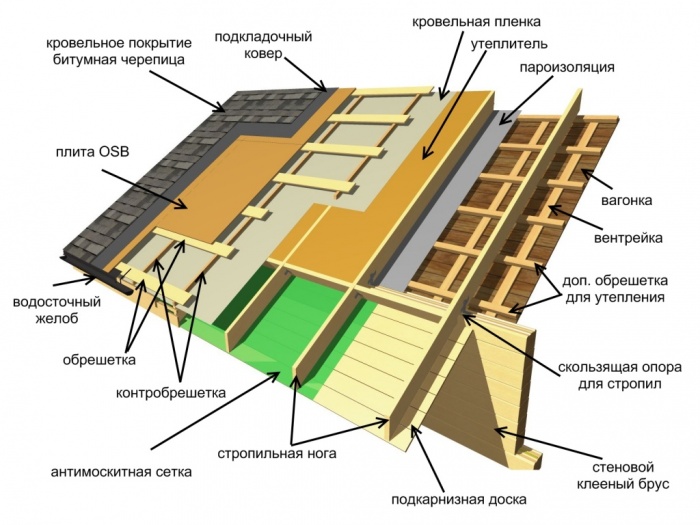

Кровельный пирог, в состав которого входит битумная черепица, должен хорошо вентилироваться. Это позволит заметно снизить образование льда на поверхности в зимний период, так как уменьшится передача тепла от помещений дома кровельному покрытию. Летом вентиляционный зазор, высота которого должна составлять не менее 5 см, снижает температуру внутри кровельного пирога, в результате чего меньше перегревается мансардное помещение. Чтобы циркуляция воздуха была достаточной для отвода влаги изнутри кровли, в нижней части крыши (в подшивке свесов) оставляют специальные отверстия, а в коньке обустраивают вытяжной короб.

Подкладочный слой

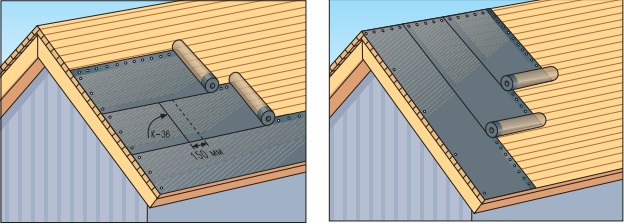

Монтаж гибкой черепицы требует использования специального подкладочного материала. Штучное битумное покрытие используется на скатных крышах с углом наклона ската не менее 12°. Если уклон скатов составляет 12-30°, по всей поверхности сплошной обрешетки крепится гидроизоляционная подкладка. Угол уклона более 30° требует монтажа гидроизоляционного материала в ендовы, по карнизу, над трубами дымохода и вентиляционными скатами, в местах примыкания кровли к стенам, вокруг окон мансарды. Это позволяет надежно защитить места, где высока вероятность скопления снега и льда.

Принцип монтажа подкладочного слоя зависит от его особенностей. Композитный материал из полимерной пленки и битумного наполнителя является самоклеющимся: его аккуратно настилают на обрешетку и прикатывают валиком, чтобы обеспечить плотное сцепление и убрать возможные пузыри. Гидроизоляционный материал из полиэстера укладывается с применением битумной мастики и дополнительно крепится в верхней и боковой части с шагом 20 см гвоздями с широкими плоскими шляпками, которые затем обрабатываются мастикой. Подкладочный слой формируется из полос рулонного материала, уложенных параллельно карнизу. Продольный нахлест должен составлять 100 мм, поперечный – 200 мм.

Технология укладки мягкой черепицы предусматривает определенные принципы монтажа подкладки в местах вероятных протечек. Ширина гидроизоляционного слоя составляет :

  • для ендов – по 500 мм от ее оси в каждую сторону;
  • для конька – по 250 мм;
  • для торцевых и карнизных свесов – 400 мм.

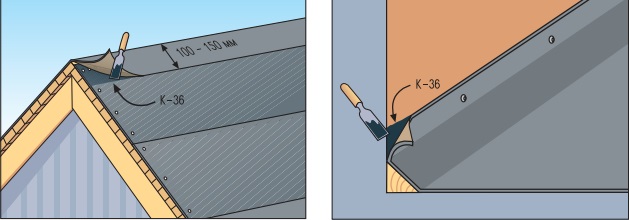

Чтобы обеспечить герметичность мест нахлеста, их промазывают битумной мастикой.

Монтаж планок

Для защиты обрешетки от дождевой влаги монтируются фронтонные и карнизные планки. Установка карнизных планок (капельников) выполняется поверх подкладочного слоя. Инструкция требует монтажа элементов с нахлестом не менее 200 мм. Крепежные элементы должны располагаться зигзагом (в шахматном порядке) с шагом 10 см. Фронтонные планки предназначены для торцов кровельных скатов. Крепление также осуществляется при помощи кровельных гвоздей, установленных с шагом 10 см.

Гидроизоляционный ковер ендовы укладывается после установки планок на скаты. Цвет ковра подбирается с учетом цвета битумной черепицы. Материал фиксируется гвоздями с шагом 10 см. При наличии вертикальных конструкций на скатах кровли, вокруг них также укладывается гидроизоляционное покрытие.

Если обустройство узла прохода дымохода через кровлю планируется выполнить после монтажа финишного покрытия, при планировании крыши следует отметить место, где он будет располагаться.

Как правильно подготовить кровельную систему под монтаж мягкой черепицы можно узнать из тематического видео.

Монтаж кровельного материала

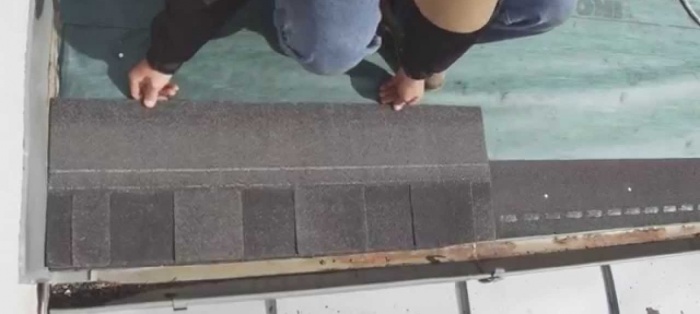

В первую очередь выполняется укладка карнизной черепицы – специального элемента мягкой штучной кровли. Не все производители предлагают особую черепицу для карнизного свеса. В этом случае требуется использовать полосу материала, которая выкраивается из рядового гонта – с него срезаются лепестки. Отступив от карнизного свеса 2 см, наклеиваются получившиеся элементы.

Перед началом монтажа на крышу необходимо нанести разметку. Меловые линии, обозначающие расположение рядов материала, дают возможность укладывать гонты строго параллельно карнизу. Вертикальной линией обозначается середина ската. Чтобы крыша выглядела эстетично, покрытие монтируют из битумных плиток, взятых вразнобой из нескольких пачек. Это позволяет нивелировать различия оттенков материала.

Укладка гибкой черепицы начинается с середины свеса карниза – гонты монтируются справа и слева от первого. Защитная пленка с элементов кровельного покрытия снимается непосредственно перед монтажом. Гонты плотно прижимаются к основанию, а затем дополнительно закрепляются кровельными гвоздями, вбитыми выше паза: по 4 штуки на каждый гонт.

Если угол ската кровли превышает 45°, рекомендуется использовать по 6 гвоздей для крепления фигурных битумных плиток.

Первый ряд гонтов располагается таким образом, чтобы их нижняя кромка была выше нижней кромки карнизной черепицы на 10-15 мм. Укладка выполняется с расчетом, чтобы лепестки битумных элементов закрыли стыки карнизных гонтов. Лепестки последующих рядов своей оконечностью должны находиться выше вырезов предыдущего слоя или на их уровне. В местах примыкания гонтов к фронтонным планкам материал обрезается по кромке крыши, края проклеиваются с использованием битумной мастики, причем промазывать их необходимо на 10 см.

Чтобы не повредить нижний слой черепицы, при отрезании лишнего материала следует подкладывать под его край небольшую дощечку или кусок фанеры.

Обустройство ендовы

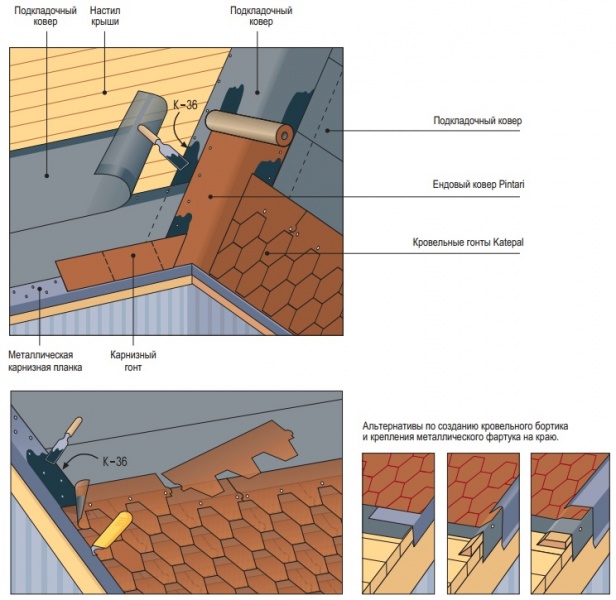

Монтаж кровли из мягкой черепицы требует особого подхода к созданию надежной и долговечной конструкции ендовы. Перед укладкой рядовой черепицы монтируется гидроизоляционная подкладка под ендову, к которой гибкая черепица наплавляется при помощи термофена или фиксируется с использованием битумно-полимерной мастики.

Работа по обустройству ендовы должна начинаться со ската с более пологим углом наклона или ската с меньшей протяженностью.

На скате, противоположном выбранному, параллельно оси ендовы, на расстоянии в 30 см от нее, следует прочертить линию. Гонты, доходящие до этой линии с первого ската (с перехлестом оси ендовы) обрезаются по линии и закрепляются мастикой либо наплавляются термофеном. Данным способом монтируются все гонты, заходящие с пологого (или короткого) ската. Затем на этом скате отчерчивается линия, параллельная оси ендовы и отстоящая от нее на 10 см. Гонты, доходящие до линии со стороны противоположного ската, отрезаются точно по линии, и их верхние углы следует подрезать приблизительно на 60°.

Кровельные гвозди могут использоваться на расстоянии не менее 30 см от оси ендовы. Поэтому при ее обустройстве материал следует наклеивать или наплавлять.

Коньковое покрытие

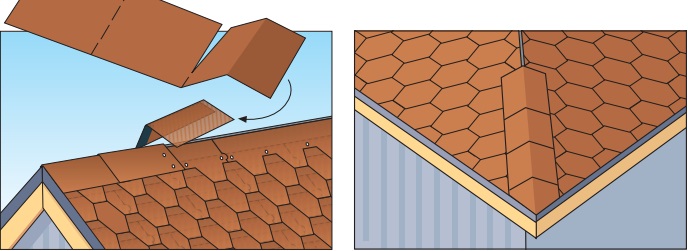

Укладка конькового покрытия производится по окончании монтажа рядовой черепицы. Для этих целей могут использоваться карнизные элементы. В других случаях материал выкраивается из рядовых гонтов :

  • если лепестки гонта имеют прямоугольную форму, они срезаются, а оставшаяся широкая полоса монтируется на конек;
  • гонты, образующих при укладке рисунок из шестиугольников, разрезаются на шестиугольные фрагменты, из которых выполняется коньковое покрытие.

Чтобы упростить и обезопасить проведение работ с коньком крыши, следует смонтировать подмости.

Прямые полосы нагреваются термофеном, сгибаются вдоль оси и укладываются на конек с нахлестом в 50 мм. Фиксация каждой полосы осуществляется на 4 гвоздя.

Шестиугольные фрагменты монтируются короткой стороной вдоль кровельного конька внахлест по ветру, преимущественному для данной местности. Нахлест должен составлять не менее 5 см. Аналогично оформляются ребра вальмовых крыш, при этом монтаж элементов начинается снизу.

Как укладывать мягкую черепицу по всем правилам монтажа, представлено в подробной видео инструкции.

Похожие новости

Технология монтажа гибкой черепицы

Технология укладки мягкой черепицы достаточно проста и не вызывает особых сложностей и, если соблюдать инструкцию, а также иметь некоторые навыки в строительстве, то вполне возможно произвести монтаж битумной черепицы своими руками. Правильно произведенная укладка такого покрытия – не только отличная защита жилища от неблагоприятных погодных условий, но и превосходный внешний вид самой крыши.

Общие условия

Согласно инструкции гибкую черепицу рекомендуется укладывать в теплое сухое время года, при температуре не мене +5ºС, но лучше всё-таки +10ºС. Это нужно для того, чтобы под действием тепла листы битумного гонта лучше склеивались между собой и с основанием, образуя практически монолитный слой покрытия. При низкой температуре листы становятся хрупкими, плохо сгибаются, поэтому зима не самое подходящее время для работы с таким видом покрытия, но если планируется укладка битумной черепицы именно зимой и температура воздуха менее +5ºС, то нужно обязательно выдержать материал при комнатной температуре сутки и использовать строительный фен для прогрева черепицы и битумную мастику для лучшей герметизации слоев. Зимой лучше производить частичный ремонт кровли, а не полноценный монтаж на всю поверхность крыши, тем более, если укладка гибкой черепицы своими руками производится впервые.

Уклон крыши

Монтаж гибкой черепицы целесообразно проводить на крышах с минимальным уклоном 12º-18º. Если уклон меньше или крыша плоская, то лучше выбрать другой вид покрытия, так как неизбежный застой воды приведет к быстрой порче кровли.

Основные этапы укладки мягкой черепицы

Основание, вентиляция

Любой вид монтажа кровли начинается с подготовки основания. В качестве основания для укладки «битумки» используется твердая сплошная основа. Она должна быть ровной и твердой, т. к. малейшие неровности неизбежно отразятся на внешнем виде крыши. Идеальным вариантом покрытия считается плита OSB -3. Обязательным условием долгой службы мягкой кровли является правильная вентиляция по принципу «снизу вверх». Внизу ската делаются вентиляционные отверстия, через которые поступает воздух, а вытягивается он через, так называемые, коньковые продухи или аэраторы.

Особенности укладки подкладочного слоя

Монтаж мягкой черепицы проводится на специальный подкладочный ковер, желательно того же производителя, что и черепица. Если угол наклона крыши минимальный, т. е. 12º-18º, то подкладочный ковер нужно укладывать на всю поверхность кровли. Крепить подкладочный слой начинают с самой нижней точки крыши, параллельно карнизной линии. Слои накладываются друг на друга: верхний слой должен находить на нижний на 20 см, края промазываются клеем и прибиваются гвоздями с широкими шляпками. Следует обратить внимание на хорошее натяжение ковра! В случае наклона крыши более 20º можно укладывать подкладку, только на карнизные свесы, коньки, в места соединения скатов (ендовы), вокруг труб, т. е. на «проблемные места», где велика вероятность протечки. В этом случае ковер можно крепить и вертикально. Также вертикальное крепление ковра можно использовать для крыш с крутыми скатами. В любом случае перед установкой подкладочного слоя основание лучше промазать битумной мастикой. Тогда, при прогревании ковра феном, подкладка идеально сцепляется с основанием и получается сплошное покрытие. Правильное основание и качественно уложенный подкладочный слой влияют как на внешний вид крыши, так и на ее защитные функции. Использовать в качестве подкладочного материала гидробарьер, рубероид не рекомендуется.

Защита «краев» крыши

Для оттока воды и защиты деревянных элементов крыши по свесу кровли поверх подкладки производится установка металлических карнизных планок. Их следует крепить гвоздями в шахматном порядке и соединять внахлест на 5 см. Таким же образом крепятся торцевые планки. Эти элементы усиливают свесы, защищают деревянное покрытие от осадков, повышают ветроустойчивость и придают законченный внешний вид.

Разметка под гибкую черепицу

Если укладка мягкой черепицы производится впервые, то лучше сделать предварительную разметку, чтобы избежать искривления рядов. Делается отбивка шнуром на горизонтальные и вертикальные линии с шагом 0,8 и 1м соответственно. Эта разметка поможет выровнять ряды по горизонтали и вертикали, а также исправить искривления в случае, если в кровлю вмонтирован какой-то предмет: труба, окно. Крепить черепицу строго по этим линиям нельзя! Только соблюдать направление.

Укладка рядов гибкой черепицы

Нужно смешать несколько упаковок с черепицей, чтобы покрытие крыши выглядело однородным, т. к. в разных партиях могут быть разные оттенки, которые сразу невозможно заметить. Вначале, в 1,5—2 см от края карнизной планки, крепится самоклеящаяся карнизная черепица стык в стык, дополнительно она прибивается гвоздями с широкими шляпками. Можно взять обычную рядовую черепицу, и обрезать выступающие части, так называемые лепестки. Первый ряд начинают крепить с центра ската по направлению к торцам крыши в обе стороны. Если монтаж гибкой черепицы производится своими руками впервые, то следует соблюдать последовательность действий:

  • Снять с нижней части листа пленку (после этого нельзя складывать черепицу друг на друга).
  • Наложить гонт на поверхность и закрепить четырьмя гвоздями по «выемкам» не менее 2 см от края. Если уклон крыши большой, то крепить нужно шестью гвоздями — два вбивать по краям листа для дополнительной фиксации.
  • Следующий ряд накладываем на предыдущий так, чтобы «лепестки» верхнего листа находили на выемки предыдущего ряда и образовывали с ними сплошную прямую линию.

Оформление «проблемных» мест

  • Дойдя до торцевой планки, мягкую черепицу нужно подрезать вровень с планкой и проклеить битумным герметиком или клеем на ширину около 10 см.
  • При укладке в ендовах, черепица укладывается внахлест на соседний скат и обрезается под одну линию, прогревается дополнительно феном и проклеивается битумным клеем.
  • Вокруг труб, выходов антенн и в местах прилегания мягкой черепицы к вертикальным поверхностям следует использовать металлический фартук и обязательно дополнительно промазывать швы битумным герметиком.

На конек кровли крепится карнизная черепица, разделённая на три части. Каждая часть сгибается под нужным углом. Начинать укладку можно с любой стороны конька. Лист приклеивается на конек самоклеящейся стороной и прибивается четырьмя гвоздями. Следующую (верхнюю) черепицу нужно класть внахлест на нижнюю в 5 см, чтобы перекрыть гвозди. Крайние листы подклеиваются. Все, крыша готова! Но большинство вопросов возникает именно в процессе работы, поэтому стоит ознакомиться с видеоматериалами по монтажу гибкой черепицы.

Гибкая черепица: технология монтажа крыши

Безусловно, ни один хозяин не откажется иметь на своем доме надежную и в то же время вполне доступную по цене кровлю. А грамотно спланированный собственноручный монтаж позволит не только защитить все сооружения от непогоды и возможных повреждений, но и сэкономить весомый объем финансовых средств. Так, всеми из этих качеств обладает инновационная мягкая кровля, выполненная из гибкой черепицы, основу которой составляет битум. Поэтому важно разобраться с тем, как правильно осуществить монтаж кровли из гибкой черепицы.

Необходимо детально изучить то, как укладывается гибкая черепица технология монтажа которой имеет свои некоторые особенности. Только четкое соблюдение технологии монтажа мягкой черепицы на каждом из этапов его укладки позволит создать надежную и долговечную кровлю. Именно о технических характеристиках мягкой черепицы, а также о способе ее монтажа далее и пойдет речь.

Из чего состоит гибкая черепица?

Кровля, выполненная из этого материала, имеет и некоторые другие названия, такие, как, например, шинглс, гонт или кровельная плитка. Главными преимуществами такой крыши являются ее небольшой вес (масса одного листа составляет в среднем 8 килограммов) и не слишком высокая стоимость по сравнению с металлочерепицей. Благодаря первому показателю конструкция дома получается не такой массивной, что позволяет сэкономить на материалах для стройки и оплате труда, а вторая характеристика дает возможность кровле оказывать серьезную конкуренцию иным, более тяжелым кровельным типам.

Основу такой черепицы обычно составляет стеклохолст или стеклоткань (реже – органическая целлюлоза), пропитанная битумом. Эти материалы выполняют функции так называемой арматуры, которая скрепляет два слоя SBS-модификатора, напрямую влияющего на гибкость и эластичность покрытия. Снаружи материал посыпается сланцем, минеральной крошкой и гранулятом из базальта. Они способны не только защищать материал от повреждений, но и придавать ему самые разные оттенки цвета.

Работы по подготовке укладки мягкой черепицы

Основой для мягкой черепицы служит стружечно-ориентированная плита, фанера, устойчивая к влаге или доски. Выбирая доски, нужно внимательно подобрать качественный материал. Лучшим вариантом станет применение строганой шпунтованной доски. Если ее толщина равна 2 сантиметрам, то стропильный шаг должен составлять 6 метров. При толщине в 2,5 – 3 сантиметра шаг может равняться 1,2 метра. Минимальной толщиной фанеры является расстояние в 1,2 сантиметра (стропильный шаг – 6 метров), при толщине в 2 сантиметра шаг стропил – 1,2 метра. Так или иначе, стыковые места материала должны соответствовать стропильным ногам. Работая с таким материалом, как гибкая черепица монтаж основания для нее рекомендуется обработать антисептиком. Важно чтобы используемые во время укладки доски обязательно были сухими. Покрытие основы при этом должно быть жестким и ровным.

Кроме самого покрытия и материала для основания во время монтажа не обойтись без следующих элементов:

  • подкладочный ковер, который может быть представлен любым битумным рулонным материалом при условии, если крыша из гибкой черепицы является новой. Для старой кровли можно применять и уже бывший в использовании рубероид;
  • ендовый ковер, роль которого выполняет битумный материал с применением полимеров, необходимый для защиты от влаги примыканий к стенам и труб вентиляции.

Укладывая ковер, необходимо использовать следующие материалы:

  • кровельный герметик или мастика;
  • строительный термофен;
  • нож для разрезания материала;
  • три вида гвоздей: обычные, кровельные и оцинкованные;
  • строительные планки, требующиеся для обработки примыканий, карниза и фронта.

Когда все детали уже собраны и выполняется непосредственно монтаж гибкой черепицы инструкция требует соблюдения следующего ряда правил при работе:

  1. Изначально с внутренней стороны кровли необходимо закрепить пароизоляционную пленку. Материал крепится к стропильным ногам при помощи гвоздей, а к торцам – деревянными планками. Пленочные полосы соединяются при помощи скотча.
  2. После этого уже с внешней стороны нужно уложить утеплитель, для фиксации которого принято использовать деревянные бруски.
  3. На утеплитель укладывается пленка, защищающая кровлю от ветра. Для ее крепежа применяют контр-брус, к которому и нужно будет прибивать обрешетку.
  4. Уже после этого укладываются доски, стружечно-ориентированная плита или фанера. Закрепляют материал с помощью гвоздей, оснащенных широкой шляпкой, или саморезами.

Укладка гибкой черепицы

При обустройстве кровли мягкой черепицей следует в первую очередь отталкиваться от условий температуры, поскольку структура материала требует особого подхода. Наибольшую прочность соединения элементов гонта между собой обеспечит только высокая температура, солнце и отсутствие каких-либо осадков, а монтаж гибкой черепицы зимой выполнять не рекомендуется, поскольку это может повлечь за собой отпадание немногим ранее приклеенной черепицы (прочитайте: «Монтаж мягкой черепицы — необходимые материалы «). Иногда в холодную погоду допускается применение термофена для подогрева листов покрытия. Можно также отапливать прилегающее мансардное (чердачное) помещение.

Рекомендуемая инструкция по монтажу гибкой черепицы:

  1. Изначально выполняется обустройство подкладочного ковра. Его необходимо расстелить и прибить по следующим участкам крыши:

— карниз;
— фронтонный свес ;
— ендовы;
— конек;
— места излома кровельного ската.

При условии, если уклон крыши составляет более 20 градусов, подкладочный ковер должен застилать всю кровельную площадь. Начинать работу нужно снизу, а относительно обрешетки ковер должен иметь перпендикулярное расположение. Прибивается он внахлест (ширина – 15 сантиметров) с фиксирующим шагом в 20 сантиметров. Важно, чтобы каждое из соединений было тщательно обработано при помощи битумной мастики или специального кровельного герметика. На расстеленный ковер прибивают карнизную планку, предназначенную для защиты обрешетки от влаги. Если возможности сделать это нет, то карнизную полосу просто заворачивают под обрешеточное основание. Прибивают ее при помощи оцинкованных гвоздей с соблюдением шага в 5 сантиметров.

  • Затем выполняются работы по устройству фронтона. К нему также необходимо прибить торцевые планки, которые призваны обеспечить деревянной обрешетке защиту и отводить влагу вниз от конька. После их установки можно приступать к монтажу коньково-карнизных полос покрытия, которые могут быть представлены просто мягкой черепицей с обрезанными крайними частями. Прибивают их гвоздями стык в стык, отступая от края 2,5 сантиметра. Эти участки рекомендуется обработать мастикой на основе битума, с ее же помощью крепятся и свободные края. На данном этапе работы стоит также заняться креплением элементов водоотвода – кронштейнов, которые применяются под желоб водостока.
  • Гибкая кровля монтаж которой отличается некоторыми особенностями, требует укладки ендового ковра. Его нужно стелить поверх основного, то есть вторым слоем. Этот ковер должен располагаться в участках примыканий, углублениях и иных местах, оптимально подходящих для скопления излишков влаги. Крепление его производится при помощи оцинкованных гвоздей с шагом в 10 сантиметров, а края обрабатываются битумной мастикой. Если есть возможность, то клей лучше использовать особый – водостойкий.
  • Именно после выполнения всех этих процедур стоит приступать непосредственно к укладке гибкой черепицы. Материал должен быть из разных упаковок, поскольку листы в них имеют разный оттенка. После окончания установочных работ под воздействием солнца материал постепенно приобретет равномерный цвет. Начинать укладку нужно снизу центрального участка ската. Клейкую часть материала нужно лишить защитной пленки, а покрытие плотно прижать к основанию. Сверху его необходимо прибивать с помощью 4-х гвоздей, отступив от коньково-карнизной полосы 4 – 5 сантиметров. Лепестки материала при этом должны полностью перекрывать перфорацию полосы, расположенной ниже. С краев фронтонной линии покрытие следует подрезать до необходимой длины и обработать мастикой.

  • Крайне важным моментом является также и пересечение с системами дымохода и вентиляции. На этом участке ковер подкладки должен быть установлен изначально. Вентиляционную основу следует обработать битумной мастикой. Далее необходимо выбрать один из фрагментов гибкой черепицы и проделать в нем соответствующее устройству вентиляции отверстие (прочитайте: «Битумная черепица: технология укладки, установка и монтаж «). После окончания укладки покрытия основание нужно еще раз обработать мастикой.
  • Более сложной является работа с дымоходом. В месте его прилегания к кровле должны быть прибиты три треугольные рейки, расположенные под прямым углом к трубе. Затем вокруг дымохода укладывается подкладочный ковер, который соединяется внахлест и обрабатывается все той же мастикой (прочитайте также: «Битумная черепица: монтаж своими руками — нормы крепления «).

    Монтаж гибкой черепицы, детально на видео:

    Источники: http://vseokrovle.com/mjagkaja/118-montazh-gibkoj-cherepicy.html, http://prokryshi.ru/krovelnye-pokrytija/myagkaya-krovlya/montazh-i-ukladka-gibkoj-cherepicy.html, http://kryshadoma.com/myagkaya-gibkaya-krovlya/gibkaya-cherepitsa-tekhnologiya-montazha.html

    Технология укладки битумной черепицы - инструкция

    Битумная (гибкая) черепица относительно новый кровельный материла в наших краях, однако из года в год он набирает все большую популярность, все благодаря привлекательному внешнему виду и относительной простате укладки, с которой можно справиться, не прибегая к помощи профессионалов.

    Что такое битумная черепица?

    Сама битумная (гибкая) черепица представляет собой листы размерами 1000х333 либо 1000х337 миллиметров (бывают и другие размеры) с различным видом видимого профиля и цветовых решений.

    Основой для данного материала является стеклоткань пропитанная битумом, вместо стеклоткани может использоваться также органическая целлюлоза.  Верхняя часть основы покрывается различными минеральными и базальтовыми просыпками, благодаря которым и достигается такая обширная цветовая гамма. На внутреннюю сторону в зависимости от производителя наносится либо битумный состав, либо специальный клей, покрытый защищенной пленкой, которая снимается во время укладки данного материала.

    Технология укладки битумной черепицы своими руками — пошаговая инструкция.

    Шаг 1: приобретение необходимых материалов.

    Перед укладкой вместе с приобретением самой гибкой черепицы, вам необходимо купить такие вспомогательные материалы, как подкладочный материла, специальный клей, гвозди и другие материалы, рекомендованные к применению фирмой-производителем битумной черепицы. Укладка самого кровельного материала производится на заранее подготовленное основание скатной кровли (наклон не менее 15°).

    Шаг 2: укладка подкладочного материала.

    Подготовка заключается в сплошном покрытии поверхности скатов по обрешетке ОSB-плитами, влагостойкой фанерой либо шпунтованной доской. В последующем на данную поверхность укладывается подкладочный материл снизу вверх, внахлест верхнего слоя на нижний. Крепиться он при помощи гвоздей, который пробиваются поверх укладываемой полосы, а стыки проклеиваются. Далее крепится металлические карнизная и фронтонная планки. При наличии ендовы, в них укладывается специальный ендовой ковер в цвет гибкой черепицы, который фиксируется по обеим сторонам при помощи гвоздей с шагом 10 см.

    Шаг 3: укладка битумной черепицы.

    Далее приступаем непосредственно к укладке самих листов черепицы, которая укладывается снизу вверх, от центра к краям. Перед укладкой не забудьте снять защитную пленку с внутренней стороны листа битумной черепицы. Каждый лист фиксируется в верхней, закрываемой следующим слоем черепицы части при помощи гвоздей, количество которых зависит от уклона: при небольшом уклоне кровли их количество составляет 4 шт, при большем – 6 шт. На торцах и ендовах при необходимости листы битумной черепицы обрезаются и их края проклеиваются вглубь на расстояние не менее 10 см.

    В качестве коньковых элементов может применяться специальная коньковая черепица либо специальная металлическая кровельная планка. И тот, и другой материал фиксируется при помощи гвоздей либо специальных саморезов с резиновой прокладкой (шайбой), препятствующей проникновению влаги под него.

    На этом монтаж кровли из битумной черепицы завершается. Представленный обзор характерен для большинства предлагаемых на рынке материалов подобного вида. Однако при покупке конкретной его разновидности в дополнении к вышеуказанной инструкции прочтите в обязательном порядке рекомендации по укладке, предлагаемые непосредственно производителем битумной (гибкой) черепицы.

    Видео.

    Рекомендую прочитать:

    Укладка мягкой черепицы инструкция - Всё о металлочерепице

    Монтаж мягкой черепицы — необходимые материалы

    Работы по монтажу кровельных материалов, в целом, выполняются по единой схеме, однако использование гонтов разных производителей требует некоторой корректировки традиционных этапов. Ниже будет описана технология работ с черепицей SHINGLAS.

    Перечень необходимых материалов

    Данная марка черепицы поставляется на рынок российской компанией «Технониколь» в пяти вариантах: «сонаты», «аккорда», «трио», «танго» и «джаза».

    Основная инструкция по монтажу мягкой кровли с использованием данного материала подразумевает также наличие и других комплектующих, включая:

    • рулонную гидроизоляцию, в состав которой входит битум и специальные полимеры. Из нее оборудуется подкладной ковер толщиной не менее 1,7-2 мм. Количество материала рассчитывается с учетом общей площади крыши, а также угла ее наклона.
    • ендовый подкладной ковер для кровли со сложной геометрией. В его состав входит полиэстер, а защитный слой выполнен из крупнозернистых базальтовых гранул.
    • дополнительная гидроизоляционная пленка, необходимая для надежной защиты конструкции ендов и карнизов.
    • несколько специальных металлических планок, устанавливаемых в качестве ограничителей на карнизе, фронтонах и местах примыкания кровельных элементов.
    • крепежные материалы, например, гвозди не короче 25 мм. Закупаются заранее из расчета 80 г на 1 кв.м. покрытия.
    • мастика Фиксер или любая другая для герметизации крепления торцов, ендов, примыканий.
    • кровельное покрытие SHINGLAS. Поскольку черепица поставляет в упаковках, то при помощи 1 упаковки можно закрыть 3 кв. м. крыши. В случае со сложными кровельными конструкциями также используется мягкая черепица — монтаж своими руками в этом случае выполняется с учетом большего расхода материала (подробнее: «Мягкая черепица своими руками «).

    Подготовительный этап

    Перед оборудованием кровельного материала устраивается сплошная обрешетка, при этом первостепенным фактором для определения ее толщины является шаг стропил. Если шаг реек не превысит 30 см, то можно укладывать фанеру или ОСП; если величина шага 150 см, то кроме фанеры и ОСП толщиной в 27 мм, подойдет и обрезная доска в 37 мм. При необходимости стропила может монтироваться с промежутком в 60,90 или 120 см, тогда размер материалов также меняется: фанера толщиной в 12, 18 и 21 мм, обрезная доска – в 20, 23, 30 мм соответственно.

    Следует уделить внимание соблюдению зазора между фанерой или ОСП и черепицей – до 3 мм, между досками и черепицей – не более 5 мм.

    Специалисты также указываются на то, что монтаж мягкой черепицы – инструкция предлагается на специализированных сайтах или непосредственно у производителя стройматериалов, требует предварительного утепления, устройства пароизоляционной и ветроизоляционной прослойки, а также качественно оборудованных вентиляционных зазоров.

    Если угол наклона кровли достигает 12-18 градусов, то укладка сплошного подкладного ковра должна быть выполнена параллельно коньку. В местах установки ендов и карнизных элементов монтируется «Барьер ОС ГЧ». В идеальном варианте, подкладной материал выстилается сплошным полотном, в противном случае, листы крепятся с нахлестом, при этом его величина зависит от назначения, так на ровной поверхности крыши будет достаточно 15 см, на торцах – 10 см, на ендовых – 30 см. Для крепежа ковра используются специальные гвозди, сверху место стыка замазывается мастикой.

    Если уклон крыши превышает 18 градусов, то схема монтажа мягкой кровли несколько меняется в плане крепления подкладного ковра, в частности, он прокладывается под коньками, карнизами, ендовами, фронтоном и ребрами скатов. Этапы выполнения подготовки кровельной конструкции, отображены на фото.

    Основная часть работы – укладка черепицы

    Ниже предлагается стандартная инструкция по монтажу — мягкая кровля при этом укладывается от карниза. Следует отметить, что при использовании черепицы «джаз» лучше монтировать специальную карнизную черепицу, во всех остальных случаях подходит обычная черепица.

    Итак, отступаем от карнизного элемента 2 см, можно и меньше, что можно варьировать в ходе работы. Так, самый широкий отступ должен быть на высоких скатах. Монтаж второго и последующих рядов выполняется в соответствии со средней разметочной линией. Гонт должен укладываться согласно геометрическому рисунку, то есть вырезы полностью совпадают с лепестками. Материалы последующего ряда монтируются поверх половины «лепестка» предыдущих листов, а в случае «джазовой» нарезки они смещаются до 33 см. Края крыши тщательно проклеиваются, что обеспечивает надежную защиту от ветра и влаги.

    Особенности хранения и обработки черепицы

    При выполнении работ не должна быть повреждена мягкая черепица – монтаж выполняется вдвоем, если же необходимо подрезать черепицу, то лучше делать это не на весу, а на специальной доске. Перед распечаткой новой упаковки гонтов, ее следует немного встряхнуть, тогда листы будут хорошо отделяться друг от друга.

    Для хранения черепицы нужно выделить сухое закрытое помещение. Не рекомендуется вскрывать упаковки больше, чем будет использовано за день. При изготовлении материала допускается незначительное различие оттенка, поэтому лучше брать листы из нескольких пачек и монтировать их вперемешку.

    Предельной аккуратности требует монтаж мягкой кровли зимой, поскольку при низких температурах материал становится хрупким (прочитайте: «Как сделать ремонт мягкой кровли зимой «). Специалисты рекомендуют всё же не выполнять монтаж гибкой черепицы зимой. а отложить эти работы на летнее время.

    Укладки черепицы поверх ендовых, конька и около выступающих элементов (дымохода, вентиляции) выполняется следующим образом:

    1. Все выступающие элементы вокруг обкладываются металлическими листами или ендовым подкладным материалом.
    2. Герметизация нижних частей кровельных проходок. антенн, коммуникационных выходов выполняется специальными элементами, приобретаемыми в комплекте с гонтами.
    3. При нарезке «аккорда» или «джаза» поверх скатных ребер сложных кровельных конструкций крепится специальная черепица. При традиционных вариантах монтаж крыши из мягкой кровли выполняется с разрезанием обычных гонт (срезанием фигурной части). Края черепицы можно подогнуть под конек.

    Монтаж мягкой кровли, детали на видео:

    Правила ухода за кровлей из мягкой черепицы

    Качественно выполненный монтаж мягкой черепицы является залогом длительной эксплуатации кровли, однако особую роль играет и правильный уход за ней.

    Весной и осенью рекомендуется тщательно осматривать кровлю на наличие дефектов гонт. Опавшую листву и другой мусор счищают при помощи мягкой щетки, если же были обнаружены режущие или металлические предметы, то лучше убрать их руками. От чистоты желобов и водосточных труб зависит качество стекания воды с крыши (прочитайте также: «Установка водостоков своими руками «). В зимний период времени для уборки снега подойдут деревянные или пластиковые лопаты с закругленными краями (читайте также: «Как сделать ремонт кровли зимой «).

    В случае небольших поломок карнизных планок, коньковых и других элементов следует сразу же заменить их, что позволит избежать протечек. При надлежащем уходе гонтовая крыша прослужит очень долго. Так, Технониколь дает гарантию на такую конструкцию порядка 50 лет. Немаловажно, при монтаже мягкой кровли учитывать рекомендации производителя и особенности каждого материала.

    Порядок монтажа крыши из мягкой черепицы

    Мягкая черепица – практичный и надежный кровельный материал, который обеспечит долговременную защиту кровли от атмосферных осадков. Монтаж мягкой черепицы несложен, но должен выполняться в определенной последовательности. Данная инструкция поможет избежать ошибок при укладке гибкой кровли.

    Кровля из гибкой черепицы обеспечивает долговременную и качественную защиту от атмосферных осадков.

    Подготовка основания

    Поскольку гибкая черепица является мягким материалом, основание под нее должно быть сплошным с ровной поверхностью. Для этих целей подойдет влагостойкая фанера, листы ДСП с водонепроницаемой пропиткой, листы металла и другие влагостойкие материалы. Инструкция любого производителя выдвигает такие основные требования к основанию, как отсутствие щелей, отверстий, прочная поверхность, обладающая хорошей адгезией к клеящим компонентам.

    Основание для гибкой черепицы должно быть ровным, без лишних изъянов.

    Исключение составляют монтажные зазоры кровли, вентиляция, отверстия под сквозные проходные элементы, дымоходы, коммуникационные каналы. Монтажные сквозные элементы прибиваются к основанию оцинкованными гвоздями. При этом следует обеспечить надежное крепление. Расшатывание плохо закрепленных элементов приведет к постепенному разрушению прилежащей гидроизоляции и протеканию гибкой кровли в этом месте.

    Закончив укладку основания, как того требует инструкция производителя, монтируют гидроизолирующий слой-подкладку на коньке, фронтонном свесе, по карнизу, в местах изменения наклона (переломах крыши), а также в местах возможного скопления влаги и снега. Обычно это рулонный листовой материал на смоляной или каучуковой основе.

    В крайнем случае для этих целей можно использовать прочную гидроизолирующую пленку, имеющую высокий показатель усилия на разрыв. При укладке гидроизоляция крепится к основанию специальными оцинкованными гвоздями с широкой шляпкой. Рулонный материал располагается внахлест так, чтобы верхний слой находился выше по скату крыши. Места нахлеста дополнительно промазываются гидроизолирующей мастикой или другим специализированным вязким клеящим составом.

    Монтаж дополнительных элементов

    Схема укладки кровли.

    Монтаж гибкой черепицы начинается с монтажа дополнительных элементов. Порядок работы следующий. Вначале по карнизному свесу поверх уложенного слоя гидроизоляции закрепляется металлическая карнизная планка. Ее монтаж рекомендуется начинать с любого угла свеса кровли. Поскольку этот элемент испытывает повышенные ветровые нагрузки, инструкция рекомендует крепить его не гвоздями, а нержавеющими или фосфатированными саморезами по дереву. Подгонка мест стыка и длин планок производится по месту. При небольшой толщине материала планки возможно крепление внахлест.

    После установки карнизной планки можно приступать к монтажу торцевых элементов. Так же как и карнизные, торцевые монтажные планки закрепляются поверх гидроизолирующего слоя путем прибивания гвоздями. Монтаж лучше начинать с нижнего края свеса кровли и постепенно двигаться вверх. По верхнему коньку лишнюю часть планки отрезают ножницами по металлу или ручной болгаркой. Стыки карнизной и торцевой планок также подрезают по месту или крепят внахлест. При этом вверху должна находиться торцевая планка.

    Монтаж мягкой черепицы

    Для получения красивой однородной крыши, все листы необходимо перемешать между собой перед началом работ.

    После завершения всех подготовительных этапов приступают к монтажу мягкой черепицы. Схема установки гибкой кровли – следующая. Как того требует инструкция, укладка ведется в обе стороны от центральной осевой линии параллельно линии свеса кровли. Для обеспечения этих условий рекомендуется провести предварительную разметку крыши путем нанесения горизонтальной и вертикальной осевых линий. Впоследствии, при укладке очередного ряда, потребуется намечать горизонтальную линию расположения верхнего края гибкой черепицы. Обычно разметку “отбивают” специальным разметочным шнуром или прочной нитью, натертой сажей или графитом.

    Поскольку черепица из разных партий может отличаться по оттенку, рекомендуется предварительно перемешать листы из разных пачек. При укладке первый, нижний ряд мягкой черепицы монтируется на карнизную планку строго параллельно краю кровли и дополнительно прибивается кровельными гвоздями с широкой шляпкой. Предварительно черепица промазывается гидроизолирующей клеевой мастикой или любым другим подходящим составом.

    Нельзя допускать, чтобы шляпка глубоко погружалась в толщу гибкой черепицы. Это вызовет через некоторое время разрыв мягкого материала и разрушение битумной основы гибкой черепицы. Некоторые производители предлагают для первого слоя специальные гонты с ровным краем. Того же, если позволяет форма черепицы, можно достичь, обрезав выступающие части по нижнему краю. Части черепицы, свисающие при укладке по бокам кровли, тоже обрезаются по месту.

    Второй ряд монтируется так же, как и первый. Но начинать монтаж следует, отступив от вертикальной линии разметки на величину, равную половине шага рисунка черепицы. Таким способом перекрываются швы разных рядов и достигается необходимый “эффект чешуи”. Несоблюдение этого требования вызовет постепенный перекос рядов, что приведет к очень заметному нарушению рисунка кровли. Места стыка листов и места накладывания на монтажные элементы промазываются гидроизолирующей мастикой. Инструкция требует, чтобы верхняя часть листов черепицы располагалась ровно по горизонтальной разметочной линии. Все последующие ряды укладываются со смещением в половину профиля черепицы.

    Места устройства сквозных проходных элементов, выхода вентиляции, дымоходов и прочих дополнительно укрепляют гвоздями, предварительно обработав клеящей мастикой. Листы черепицы аккуратно подрезаются таким образом, чтобы обеспечить отсутствие сквозных щелей и отверстий. Все стыки мягкой черепицы с твердыми монтажными элементами крыши густо промазываются снизу битумной мастикой.

    Коньковый ряд черепицы должен глубоко заходить под основание металлического конька. Место стыка встречных слоев также густо промазывается клеевой мастикой и закрепляется кровельными гвоздями. Лишняя часть черепицы срезается острым ножом по месту. Если в конструкции конька предусмотрена вентиляция, места вокруг отверстий также обрабатываются гидроизолирующей мастикой и дополнительно прибиваются гвоздями. Безопасная вентиляция достигается применением конька специальной конструкции. При этом подкровельное пространство будет надежно защищено от дождя и снега.

    Поделитесь полезной статьей:

    Монтаж гибкой черепицы – подробная инструкция

    Чтобы кровельное покрытие прослужило максимально долгое время, укладка мягкой черепицы должна выполняться согласно правилам монтажа, разработанным для данного материала. У каждого производителя имеются собственные инструкции по установке, но в целом, основные правила по укладке одинаковы.

    Условия монтажа

    Инструкция по монтажу черепицы из битума регламентирует температурный режим работы с материалом. Укладку рекомендуется производить при температуре воздуха свыше +5 °С. Гонты – элементы, из которых состоит гибкая черепичная кровля, соединяются с поверхностью основы не только при помощи металлического крепежа, но и благодаря специальному самоклеющемуся слою на нижней стороне. Высокая адгезия и герметичность смонтированного покрытия обеспечивается нагревом от солнечных лучей – гонты надежно спаиваются с основой и между собой.

    Если монтаж гибкой черепицы выполняется в прохладную погоду, сцепление листов может оказаться недостаточно прочным. Чтобы разогреть клеящий слой гонта, можно использовать тепловоздушную горелку (строительный фен). Также практикуется укладка материала на битумную мастику. Но могут возникнуть сложности с монтажом конькового покрытия, так как материал требуется изогнуть. В холодную погоду битумная черепица становится более жесткой и хрупкой, и в процессе придания гонту нужной формы в материале могут появиться микротрещины.

    Если кровельные работы приходится выполнять в прохладную погоду, упаковки с черепицей следует около суток выдержать в теплом закрытом помещении.

    При необходимости укладки кровельного настила из битумного штучного материала в мороз, на крыше сооружения обустраивается небольшое замкнутое пространство – монтируется реечный каркас, обтянутый полиэтиленовой пленкой. Для создания необходимой температуры внутри ограниченного объема применяются тепловые пушки.

    Основание для кровельного покрытия

    Под основанием для монтажа битумной штучной кровли подразумевается стропильная система со сплошной обрешеткой. Чтобы обеспечить правильное функционирование кровельного пирога, с внутренней стороны стропильных ног монтируется пароизоляционная мембрана. С внешней стороны укладывается утеплитель и крепится диффузионная мембрана, которая отводит влагу из теплоизоляционного слоя и не пускает ее внутрь. Вдоль стропильных ног поверх мембраны набиваются рейки контробрешетки.

    Укладка мягкой черепицы требует ровного сплошного основания, выполненного из обрезной либо шпунтованной доски или листовых материалов – плит OSB, влагостойкой фанеры. Влажность материала для обрешетки не должна превышать 20% .

    Листовой материал укладывается длинной стороной параллельно карнизу. Доски должны перекрывать не меньше двух прогонов и крепиться к каждой стропильной ноге. Стыковка элементов обрешетки выполняется на опоре, при этом стыки соседних рядов обрешетки должны располагаться на разных опорах.

    Важно оставлять деформационный шов между элементами обрешетки – древесные материалы меняют свои линейные размеры под воздействием температуры и влаги.

    Кровельный пирог, в состав которого входит битумная черепица, должен хорошо вентилироваться. Это позволит заметно снизить образование льда на поверхности в зимний период, так как уменьшится передача тепла от помещений дома кровельному покрытию. Летом вентиляционный зазор, высота которого должна составлять не менее 5 см, снижает температуру внутри кровельного пирога, в результате чего меньше перегревается мансардное помещение. Чтобы циркуляция воздуха была достаточной для отвода влаги изнутри кровли, в нижней части крыши (в подшивке свесов) оставляют специальные отверстия, а в коньке обустраивают вытяжной короб.

    Подкладочный слой

    Монтаж гибкой черепицы требует использования специального подкладочного материала. Штучное битумное покрытие используется на скатных крышах с углом наклона ската не менее 12°. Если уклон скатов составляет 12-30°, по всей поверхности сплошной обрешетки крепится гидроизоляционная подкладка. Угол уклона более 30° требует монтажа гидроизоляционного материала в ендовы, по карнизу, над трубами дымохода и вентиляционными скатами, в местах примыкания кровли к стенам, вокруг окон мансарды. Это позволяет надежно защитить места, где высока вероятность скопления снега и льда.

    Принцип монтажа подкладочного слоя зависит от его особенностей. Композитный материал из полимерной пленки и битумного наполнителя является самоклеющимся: его аккуратно настилают на обрешетку и прикатывают валиком, чтобы обеспечить плотное сцепление и убрать возможные пузыри. Гидроизоляционный материал из полиэстера укладывается с применением битумной мастики и дополнительно крепится в верхней и боковой части с шагом 20 см гвоздями с широкими плоскими шляпками, которые затем обрабатываются мастикой. Подкладочный слой формируется из полос рулонного материала, уложенных параллельно карнизу. Продольный нахлест должен составлять 100 мм, поперечный – 200 мм.

    Технология укладки мягкой черепицы предусматривает определенные принципы монтажа подкладки в местах вероятных протечек. Ширина гидроизоляционного слоя составляет :

    • для ендов – по 500 мм от ее оси в каждую сторону;
    • для конька – по 250 мм;
    • для торцевых и карнизных свесов – 400 мм.

    Чтобы обеспечить герметичность мест нахлеста, их промазывают битумной мастикой.

    Монтаж планок

    Для защиты обрешетки от дождевой влаги монтируются фронтонные и карнизные планки. Установка карнизных планок (капельников) выполняется поверх подкладочного слоя. Инструкция требует монтажа элементов с нахлестом не менее 200 мм. Крепежные элементы должны располагаться зигзагом (в шахматном порядке) с шагом 10 см. Фронтонные планки предназначены для торцов кровельных скатов. Крепление также осуществляется при помощи кровельных гвоздей, установленных с шагом 10 см.

    Гидроизоляционный ковер ендовы укладывается после установки планок на скаты. Цвет ковра подбирается с учетом цвета битумной черепицы. Материал фиксируется гвоздями с шагом 10 см. При наличии вертикальных конструкций на скатах кровли, вокруг них также укладывается гидроизоляционное покрытие.

    Если обустройство узла прохода дымохода через кровлю планируется выполнить после монтажа финишного покрытия, при планировании крыши следует отметить место, где он будет располагаться.

    Как правильно подготовить кровельную систему под монтаж мягкой черепицы можно узнать из тематического видео.

    Монтаж кровельного материала

    В первую очередь выполняется укладка карнизной черепицы – специального элемента мягкой штучной кровли. Не все производители предлагают особую черепицу для карнизного свеса. В этом случае требуется использовать полосу материала, которая выкраивается из рядового гонта – с него срезаются лепестки. Отступив от карнизного свеса 2 см, наклеиваются получившиеся элементы.

    Перед началом монтажа на крышу необходимо нанести разметку. Меловые линии, обозначающие расположение рядов материала, дают возможность укладывать гонты строго параллельно карнизу. Вертикальной линией обозначается середина ската. Чтобы крыша выглядела эстетично, покрытие монтируют из битумных плиток, взятых вразнобой из нескольких пачек. Это позволяет нивелировать различия оттенков материала.

    Укладка гибкой черепицы начинается с середины свеса карниза – гонты монтируются справа и слева от первого. Защитная пленка с элементов кровельного покрытия снимается непосредственно перед монтажом. Гонты плотно прижимаются к основанию, а затем дополнительно закрепляются кровельными гвоздями, вбитыми выше паза: по 4 штуки на каждый гонт.

    Если угол ската кровли превышает 45°, рекомендуется использовать по 6 гвоздей для крепления фигурных битумных плиток.

    Первый ряд гонтов располагается таким образом, чтобы их нижняя кромка была выше нижней кромки карнизной черепицы на 10-15 мм. Укладка выполняется с расчетом, чтобы лепестки битумных элементов закрыли стыки карнизных гонтов. Лепестки последующих рядов своей оконечностью должны находиться выше вырезов предыдущего слоя или на их уровне. В местах примыкания гонтов к фронтонным планкам материал обрезается по кромке крыши, края проклеиваются с использованием битумной мастики, причем промазывать их необходимо на 10 см.

    Чтобы не повредить нижний слой черепицы, при отрезании лишнего материала следует подкладывать под его край небольшую дощечку или кусок фанеры.

    Обустройство ендовы

    Монтаж кровли из мягкой черепицы требует особого подхода к созданию надежной и долговечной конструкции ендовы. Перед укладкой рядовой черепицы монтируется гидроизоляционная подкладка под ендову, к которой гибкая черепица наплавляется при помощи термофена или фиксируется с использованием битумно-полимерной мастики.

    Работа по обустройству ендовы должна начинаться со ската с более пологим углом наклона или ската с меньшей протяженностью.

    На скате, противоположном выбранному, параллельно оси ендовы, на расстоянии в 30 см от нее, следует прочертить линию. Гонты, доходящие до этой линии с первого ската (с перехлестом оси ендовы) обрезаются по линии и закрепляются мастикой либо наплавляются термофеном. Данным способом монтируются все гонты, заходящие с пологого (или короткого) ската. Затем на этом скате отчерчивается линия, параллельная оси ендовы и отстоящая от нее на 10 см. Гонты, доходящие до линии со стороны противоположного ската, отрезаются точно по линии, и их верхние углы следует подрезать приблизительно на 60°.

    Кровельные гвозди могут использоваться на расстоянии не менее 30 см от оси ендовы. Поэтому при ее обустройстве материал следует наклеивать или наплавлять.

    Коньковое покрытие

    Укладка конькового покрытия производится по окончании монтажа рядовой черепицы. Для этих целей могут использоваться карнизные элементы. В других случаях материал выкраивается из рядовых гонтов :

    • если лепестки гонта имеют прямоугольную форму, они срезаются, а оставшаяся широкая полоса монтируется на конек;
    • гонты, образующих при укладке рисунок из шестиугольников, разрезаются на шестиугольные фрагменты, из которых выполняется коньковое покрытие.

    Чтобы упростить и обезопасить проведение работ с коньком крыши, следует смонтировать подмости.

    Прямые полосы нагреваются термофеном, сгибаются вдоль оси и укладываются на конек с нахлестом в 50 мм. Фиксация каждой полосы осуществляется на 4 гвоздя.

    Шестиугольные фрагменты монтируются короткой стороной вдоль кровельного конька внахлест по ветру, преимущественному для данной местности. Нахлест должен составлять не менее 5 см. Аналогично оформляются ребра вальмовых крыш, при этом монтаж элементов начинается снизу.

    Как укладывать мягкую черепицу по всем правилам монтажа, представлено в подробной видео инструкции.

    Похожие новости

    Источники: http://kryshadoma.com/myagkaya-gibkaya-krovlya/montazh-myagkoy-cherepitsy-neobkhodimye-materialy.html, http://kryshikrovli.ru/materialy/myagkaya/montazh-gibkoj-cherepicy-instrukciya.html, http://vseokrovle.com/mjagkaja/118-montazh-gibkoj-cherepicy.html

    Монтаж битумной черепицы - технология укладки

    Материал легкий, монтаж выполняется быстро, аккуратно, не требует серьезных трудозатрат. Для этого достаточно соблюдать общие правила проведения монтажных работ и последующей эксплуатации, чтобы надежная, крепкая, сухая крыша оставалась над вашим домом более пятидесяти лет.

    Особенности монтажа

    Для выравнивания цвета кровли перед началом работ советуем перемешивать гонты из нескольких упаковок. При таком перемешивании небольшая разница цветовых покровов (технологическая особенность) практически полностью «стирается».

    При обустройстве новой кровли мастера рекомендуют использовать по всей площади специальный подкладочный ковер, который увеличивает срок эксплуатации, повышает надежность и прочность. Если речь идет о реконструкции старой крыши, не возбраняется укладывать материал на существующее покрытие – например, популярный в нашей стране рубероид.

    Помните, что, несмотря на легкий вес, битумный кровельный материал требует достаточно прочной стропильной системы и жесткого основания. Оно будет служить залогом ее прочности, стойкости ко всем атмосферным или механическим воздействиям.

    Монтаж битумной черепицы

    Гибкую кровлю можно монтировать при разных погодных условиях. Лучше начинать работы при температуре воздуха от +5 градусов, а нижний порог будет равняться –15. В отдельных случаях можно осуществлять установку при более «жестких» условиях, однако мы не рекомендуем этого делать. Если идет дождь или снег, монтаж кровли придется отложить – годится только сухая погода, без осадков.

    При работе в температурных условиях ниже 5 градусов по Цельсию рекомендуется оборудовать на строительной площадке временное помещение («тепляк») для выдерживания и хранения кровли, мастики, коньково-карнизной черепицы при температуре не ниже 15 градусов.

    Основные этапы укладки битумной черепицы

    Монтажные работы с битумным кровельным материалом состоят из нескольких этапов, каждый из которых важен для обеспечения наивысшего результата всех работ. О том, как подготовить кровельный пирог, вы можете прочитать здесь, а в данной части статьи мы подробно расскажем обо всех этапах:

    • Устройство основания.
    • Укладка подкладочного ковра.
    • Установка металлических, карнизных, торцевых планок.
    • Укладка ендового ковра.
    • Карнизной полосы.
    • Рядовой черепицы.
    • Устройство кровли в местах монтажных проемов, в местах примыканий к дымоходам, стенам.
    • Укладка коньковой черепицы.

    Начнем с главного – основания под кровлю. Для этого необходимо выбрать тип крепления желобов, убедиться в том, что основание ровное, жесткое, сплошное. Чтобы получить подготовленную поверхность, строители чаще всего применяют комбинированный метод монтажа, состоящий из разреженной обрешетки и влагостойкой фанеры либо листов ОСП. При этом толщина фанеры/доски рассчитывается, исходя из снеговой нагрузки, а также величины шага стропил.

    Укладка подкладочного ковра

    Когда основание готово, начинается этап укладки подкладочного ковра по всей поверхности ската параллельно свесу карниза. Верхний край закрепляется специальными кровельными гвоздями.

    Все перехлесты должны быть тщательно герметизированы мастикой.

    Крепление дополнительных элементов

    Установка металлических, карнизных и торцевых планок

    1. Основание из влагостойкой фанеры или ОСП
    2. Подкладочный ковер K-EL/FEL’X
    3. Карнизная планка
    4. Торцевая планка

    Планки должны быть уложены поверх подкладочного ковра. Рекомендуемый перехлест – 30-50 миллиметров. Прибиваются они кровельными гвоздями с интервалом около сантиметра.

    Совет! Имеет значение грамотная и правильная вентиляция кровли, ведь при ее отсутствии по полотну могут пойти некрасивые «волны», которые приведут к ухудшению эксплуатационных качеств и внешнего вида материала.

    Монтаж карнизной полосы

    1. Карнизная планка
    2. Коньково-карнизная полоса

    Коньково-карнизную полосу (для упрощения процесса лучше выбирать самоклеящиеся варианты) нужно уложить вдоль карнизного свеса с небольшим отступом от перегиба планки. Все стыки, места крепежа нужно перекрыть рядовой черепицей.

    Монтаж ендового ковра

    1. Подкладочный ковер K-EL/FEL’X

    Ендова нуждается в особой гидроизоляции. Для осуществления этого процесса используются специальные ковры (часто используется два слоя – верхний, подобранный по цвету к основному материалу, и нижний, подкладочный).

    Совет! Нижний слой можно крепить кровельными гвоздями с интервалом около двух сантиметров, а для верхнего интервал лучше сократить до одного сантиметра.

    Кровельный материал приклеивается к ендовому ковру с помощью мастики, а швы тщательно герметизируются. Лучше всего для этих целей использовать клей-герметик.

    Монтаж рядовой черепицы

    Как уже было рекомендовано, на данном этапе полезно перемешать упаковки для уравнивания оттенка. Укладка битумной черепицы осуществляется от центра свеса карниза и ведется по направлению к торцам. Монтируя первый ряд, нужно убедиться в том, что нижние края «лепестков» черепицы располагаются на 10 миллиметров над нижним краем. Первый ряд должен полностью закрывать собой стыки и места креплений.

    Совет! Для крепления каждого гонта используйте 4 кровельных гвоздя. 6 – если угол наклона превышает 45 градусов. Не забывайте о герметизации швов.

    Устройство кровли в местах монтажных проемов, в местах примыканий к дымоходам, стенам

    Выкройки из ендового ковраКрепление подъемных полос

    Места проходов герметизируют специальными проходными элементами. Аккуратно устанавливают фланец проходного элемента, после чего монтируют на него интересующий кровельный выход.

    Что касается примыканий к дымоходам и стенам, в таких местах набивают треугольную деревянную рейку, под которую заводят рядовую черепицу и подкладочный ковер. Вдоль стены рекомендуется приклеить полосу из ендового ковра при помощи мастики. Эту полоску заводят на стену и на скат. Вместо этого можно также использовать пристенный фартук.

    Монтаж коньковой черепицы

    1. Коньково-карнизная черепица ICOPAL Combi
    2. Кровельные гвозди

    Оптимально производить при помощи плиток, полученных из коньково-карнизной полосы. Рядовая черепица должна быть доведена так, чтобы коньковая плитка закрывала собой крепления последнего ряда. Каждая новая коньковая плитка укладывается с нахлестом для перекрытия крепления предыдущих плиток.

    Битумная черепица «ИКОПАЛ» («ИКОПАЛ ПЛАНО»)

    Чтобы кровля вашего дома долгое время сохраняла свои эксплуатационные характеристики, оставалась надежной, красивой, выносливой, несмотря на годы, сложные климатические условия, можем порекомендовать вам кровельный материал марки «ИКОПАЛ».

    Кровельные материалы «ИКОПАЛ» – это истинное финское качество, проверенное временем. Продукция проходит строжайший контроль качества, а производитель дает гарантию не менее 20 лет. Черепица ИКОПАЛ ПЛАНО создана специально для суровых климатических условий, устойчива к перепадам температуры, не выцветает, сохраняет герметичность на протяжении всего срока службы.

    «ИКОПАЛ ПЛАНО» максимально просто монтируется, защищает от шума, дождя, отличается гармоничным, тщательно продуманным цветовым рядом. При использовании материала, соблюдении технологий укладки и правильной эксплуатации кровли ваш дом будет надежно защищен!

    Смотрите на видео, как укладывать битумную черепицу:

    инструкция по монтажу, тонкости устройства мягкой кровли

    В последнее время популярность мягкой кровли набирает обороты. Тому есть очень простое объяснение. Прежде всего следует отметить превосходные эксплуатационные качества такого покрытия. Выделим всего лишь некоторые и них: абсолютная водонепроницаемость, высокие прочностные характеристики, привлекательный внешний вид, долговечность.
    В последнее время популярность мягкой кровли набирает обороты. Тому есть очень простое объяснение. Прежде всего следует отметить превосходные эксплуатационные качества такого покрытия. Выделим всего лишь некоторые и них: абсолютная водонепроницаемость, высокие прочностные характеристики, привлекательный внешний вид, долговечность.

    монтаж гибкой черепицы

    Несомненным преимуществом мягкой черепичной кровли является достаточно простой монтаж гибкой черепицы. Инструкция по монтажу предполагает выполнение нескольких обязательных этапов. Порядок монтажа гибкой черепицыследующий:

    • устройство основания;
    • настил подкладочного ковра;
    • монтаж карниза и доборных элементов;
    • укладка гонтов;
    • формирование примыканий.

    Как же на практике укладывается гибкая черепица? Инструкция по монтажу, предложенная вашему вниманию, ответит на этот вопрос. В комплектацию материала входят все сопутствующие элементы, например, подкладочный ковер. Учитывая специальный клеящий слой, нанесенный с оборотной стороны гибкой черепицы, инструкцию по монтажу можно использовать для кровель с уклоном 12–90°.

    Монтаж гибкой черепицы своими руками ↑

    Если вы намерены выполнять монтажные работы самостоятельно, то тем более очень важно знать, как правильно укладывается гибкая черепица. Инструкция по монтажу, в которой подробно изложены все этапы необходимых работ, будет в этом вопросе особенно полезна.

    Подготовка основания ↑

    Это пластичный и мягкий кровельный материал, поэтому монтаж гибкой черепицы в обязательном порядке выполняют на жесткое основание. Под воздействием солнечных лучей эти характеристики гонтов только увеличиваются. Если монтировать материал на разреженную обрешетку, то либо гонты просто не лягут на нее, либо после укладки примут форму обрешетки, что, согласитесь, мягко говоря, будет выглядеть некрасиво.

    Согласно технологии монтажа основа должна быть без перепадов и гладкой, поэтому поверх обычной обрешетки набивают листы из влагостойкой фанеры либо ОСП.

    Внимание!

    Вообще говоря, гонт можно уложить и на основу из отдельных досок, но при определенных ограничениях на шаг между ними и перепад высот: максимальный шаг должен составлять 5 мм, максимальный перепад – 2 мм. Однако, даже при таких жестких условиях буквально через год на кровельном покрытии уже начитает просматриваться «рисунок»основания.

    На каком бы материале вы не остановили выбор, нужно учитывать, что уровень влажности основания не должен превысить 20% от его массы в сухом состоянии.

    организация подкровельной вентиляции

    Еще один важный момент, касающийся этого этапа – необходимость в подкровельной вентиляции. Она должна обеспечить отвод излишков влаги, которая со временем станет, в частности, причиной, загнивания покрытия. К тому же воздушную прослойку между стропилами и обрешеткой можно будет использовать для устройства теплоизоляции. Приток воздуха, как правило, обеспечивают через отверстие по низу кровли, а отток – через отверстие на коньке.

    Устройство подкладочного слоя ↑

    Подкладочный ковер под битумную черепицу служит дополнительной защитой крыши от протекания. Для кровель с малым уклоном, порядка 1:3 и меньше, его настилают на всю поверхность основания. При больших углах наклона ската подкладочный ковер применяют только на опасных участках: карнизы, конек, ендова, торцевые части.

    Настилают ковер снизу вверх, начиная от самого нижнего участка ската, с нахлестом. Перекрыв нижнюю полосу, верхняя не позволяет воде затечь под нее. Для фиксации подкладочного материала используют особый клей и гвозди.

    Далее, выполняют все необходимые операции, связанные с устройством выбранной системы водостока. К примеру, если необходимо, к карнизу закрепляют кронштейны под водосточные желоба.

    Рекомендуем

    Перед укладкой подкладочного слоя основание промазывают битумной мастикой, поэтому после прогрева подложки газовой горелкой получается цельный слой.

    Кровельные свесы нуждаются в усилении. Для этого используют металлические планки для карнизов и торцов, которые устанавливают поверх подкладочного слоя.

    Дальнейшие этапы монтажа связаны уже с самим кровельным материалом.

    Укладка битумной черепицы ↑

    Разметка ↑

    Монтаж битумной черепицы, особенно непрофессионалу, рекомендуется осуществлять по разметке, указывающей точное направление монтажа, которую предварительно выполняют на кровле. На самом деле, из-за относительно небольших размеров, довольно часто ряды в процессе укладки искривляются, и если для небольших площадей такой изъян не имеет существенного значения и практически не бросается глаза, то на больших – они чреваты неприятными последствиями.

    Сверху вниз (либо наоборот), желательно с краю, откуда будут укладываться гонты, чертят параллельно две прямые, сохранив между ними расстояние в 50 см. Затем перпендикулярно к ним отмечают линии рядов с шагом 25 см.

    Процесс укладки ↑

    Начинают монтаж с нижнего края ската.

    Ряд 1. Есть два варианта.

    • уложить гонты вверх тормашками;
    • использовать специальную самоклеящуюся полосу, правда, обходится она значительно больше – почти вдвое. Этот ряд должен ориентирован относительно ската.

    Ряд 2. Начиная с этого ряда, укладку продолжают, следуя разметке. Гонты с нижней стороны снабжены защитной пленкой. Ее снимают непосредственно перед наклеиванием и придавливают к основанию. Закрепляют черепицу при помощи особых луженых либо обмедненных гвоздей, снабженных широкой шляпкой.

    Совет

    Забивают их по краям и посередине каждого из гонтов так, чтобы можно было закрепить сразу два ряда. Причем выступающие формы каждого из последующих рядов должны закрывать шляпки крепежных элементов предыдущих. На каждый погонный метр битумной черепицы необходимо по четыре гвоздя.

    Последующие ряды укладывают со сдвигом в полметра. При необходимости нужно проследить, чтобы лепестки каждого последующего ряда расположились между теми же элементами предыдущего.

    Принцип фиксации гонтов остается одинаковым, независимо от ряда.

    утройство кровли из мягкой черепицы

    Это была базовая часть инструкции по монтажу гибкой черепицы Шинглас, деке и мягкой черепицы от других производителей. Например, монтаж черепицы гибкой tilercat прима выполняется по тому же принципу.

    Нюансы технологии монтажа гибкой черепицы шинглас ↑

    Особого внимания при монтаже требуют так называемые опасные участки. Более подробно остановимся на этих этапах монтажных работ.

    монтаж мягкой черепицы под конек

    • Наименее проблематичным является укладка материала на конек. Для оформления этого участка используют несколько вариантов:
    • доборный коньковый элемент из металла. Его покупают уже готовым либо в виде специальной планки из металла, или же – из такой же черепицы (коньковая черепица) или
    • изготавливают сами, вырезав из отдельных гонтов. Эти фрагменты перегибают через конек и закрепляют теми же крепежными элементами.

    устройство ендовы

    устройство ендовы

    • С ендова все иначе – согласно статистическим данным это участок , в достаточной степени подверженный протеканию. Поэтому в качестве превентивной защитной меры используется подложка, которой качественно их проклеивают. Эта мера является обязательной независимо от уклона крыши – ее применяют даже при достаточно больших углах наклона, когда не подкладочный слой не используют. В проклеенных ендовах мягкие гонты не загибают, а подрезают по направлению данного элемента.

    Рекомендуем

    Кстати, рекомендуется аналогично проклеивать также все стыковочные швы между листами фанеры и ОСП, а также конек.

    Для повышения надежности этого стыка, ендову необходимо проклеить дополнительным слоем из отдельных фрагментов черепицы. Их укладывают внахлест на соседние скаты, образующие ендовы, и проклеивают, используя битумную мастику.

    • Как правило, кровельное покрытие не бывает полностью однородным, на его пути встречаются те или иные препятствия, к примеру, вентиляционные или дымоходные трубы. Эти участки герметизирую, используя ендовый ковер и листы из металла, обработанные антикоррозийным составом.
    • Из материала выкраивают полотна соответствующего размера и выполняют надрезы на сгибах . Аналогично поступают и в местах, где кровельные элементы выступают. Таким образом можно обеспечить должное облегание.

    устройство примыканий

    • Если угол между препятствием и поверхностью ската не достигает 120°, плавность перехода обеспечивается за счет установки по периметру рейки из дерева с треугольным сечением.
    • устройствл примыканияПодкладочный ковер укладывают на битумную мастику, которая предварительно наносится на прилегающую поверхность, саму рейку, а также зону нахлеста.
    • Поверх него с учетом нахлеста На поверхность препятствия с учетом нахлеста поверх ковра приклеивают гонты.
    • Следующим шагом на участок примыкания укладывают ендовый ковер. При этом должен быть обеспечен нахлест по обоим направлениям (вертикальном и горизонтальном) самое меньшее в 30 см.
    • Полученная многослойная конструкция фиксируется при помощи планки примыкания, после чего герметизируют битумной мастикой.

    Более наглядно покажет, как выполняется монтаж гибкой черепицы видео.

    © 2020 stylekrov.ru

    About Author


    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
