Укладка по фермам прогонов из брусьев. Конструкции прогонов

Прогоны применяются для строительства зданий и сооружений гражданского и промышленного назначения из металлических каркасов. В металлокаркасе здания прогон служит для крепления ограждающих конструкций, кровельных и стеновых конструкций к каркасу. Он является усиливающей подстропильной конструкцией, которая дополнительно воспринимает на себя климатические (ветровые и снеговые) нагрузки. Прогоны равномерно распределяют нагрузки с кровли на несущие и стропильные конструкции здания (стены, колонны, фермы, рамы).

Устройство прогона здания или сооружения

Металлический прогон представляет собой горизонтально расположенную балку, являющуюся элементом системы связей каркаса. Конструкция прогона зависит от размера крыши, от ее формы, климатических нагрузок района эксплуатации. В случае большого размера крыши конструкция прогона усиливается системой подбалок и подкосов, за счет которых достигается высокая устойчивость и жесткость системы в продольном направлении.

Для изготовления прогонов применяется прокатная сталь различных профилей после выполнения определенных расчетов, основанных на информации о собственном весе балок, массе кровли, силовой нагрузки ветра и снега и др.

Кроме того, прогоны часто применяются для прокладки инженерных сетей, имея большую высоту на опорах и в пролете.

Монтаж металлических прогонов осуществляется в узлах на верхнем поясе стропильных ферм при помощи коротышей из уголков, планок или гнутых листов стали. Листовые прокладки уменьшают перепад между смежными прогонами. Крепление прогонов к каркасу здания производится в зависимости от технических требований к конструкции сваркой или болтами.

Сплошные и решетчатые прогоны

Саратовский резервуарный завод изготавливает прогоны двух типов: сплошные и решетчатые (сквозные). Сплошные прогоны производятся из прокатных швеллеров гнутых профилей Z и С- образного сечения или двутавров. Решетчатые прогоны изготавливаются из любых типов профилей. Верхняя часть решетчатого прогона представляет собой горизонтальный пояс, а нижняя часть — ломаный или треугольный пояс из швеллеров или уголков. Прогоны решетчатого сечения тяжелее сплошных, поэтому их целесообразно использовать в каркасах при шаге стропильных ферм более 6 м.

Сплошные стальные прогоны бывают также двух видов: разрезные и неразрезные. Разрезные сплошные прогоны применяются чаще, так как они проще в монтаже и равномерно распределяют нагрузку на фермы.

Неразрезные сплошные прогоны традиционно используют при устройстве скатных крыш, в системе которых создается дополнительная нагрузка, перпендикулярная скату. Для увеличения жесткости в таких кровельных конструкциях прогоны раскрепляются стальными тяжами для уменьшения количества пролетов. При шаге фермы 6 м тяжи устанавливают в один ряд между всеми прогонами. При большем шаге фермы или в крутых кровлях тяжи устанавливают в два ряда.

Металлические прогоны решетчатого сечения имеют усиленную конструкцию, за счет чего они работают на сжатие с изгибом и воспринимают продольные нагрузки одновременно. Но при этом следует отметить, что они имеют один недостаток: так как они состоят из нескольких частей, их монтаж требует большие трудо- и энергозатраты. В связи с этим самым оптимальным вариантом исполнения решетчатых прогонов является трехпанельный прогон, состоящий из верхнего пояса (в виде двух швеллерных балок), решетки (в виде одиночного гнутого швеллера) и раскосы.

Типы прогонов

В зависимости от конструкции кровельной крыши выделяют три типа прогонов:

    коньковой прогон

    боковой прогон

    мауэрлат

Коньковый прогон служит для опирания на него конька крыши (верхней части крыши). Дополнительная поддержка стропил осуществляется при помощи боковых прогонов, которые монтируют между коньком крыши и ее основанием. У основания стропил по верхнему периметру стены устанавливают мауэрлат.

Схема конструкции стальных прогонов здания

1. стропило, 2. балка, 3. мауэрлат, 4. коньковый брус, 5. прогон, 6. подкос, 7. затяжка, 8. подпорка

Антикоррозионная обработка прогонов увеличивают срок службы каркаса зданий. При изготовлении прогонов сталь подвергают горячей оцинковке или наносят высокодисперсные металлические порошки, что по-другому называется методом холодного цинкования.

Так как прогоны являются элементами как внешней, так и внутренней стороны каркаса здания, к ним предъявляются особые требования безопасности.

Саратовский резервуарный завод изготавливает металлоконструкции прогонов различной конструкции в зависимости от сейсмический характеристик здания, степени атмосферных и других нагрузок. Производство прогонов осуществляется на основании расчетов и чертежей.

Как заказать изготовление стальных прогонов зданий и сооружений?

Для расчета стоимости изготовления стальных прогонов зданий и сооружений, Вы можете:

  • связаться с нами по телефону 8-800-555-9480
  • написать на электронную почту технические требования к металлоконструкциям
  • воспользоваться формой » «, указать контактую информацию, и наш специалист свяжется с Вам

Покрытия зданий по стропильным фермам. Опорные крепления металлических прогонов Укладка по фермам прогонов из брусьев

Прогоны в покрытиях с наклонным или плоским кровельным настилом размещают с шагом 3 м с опиранием в узлах стропильных ферм. В отдельных случаях, при наличии больших местных снежных отложений, в местах перепада профиля, выполняется покрытие с шагом прогонов 1,5 м, что требует постановки в фермах дополнительных шпренгелей. В фермах, где предусмотрена работа верхних поясов на внецентренное сжатие, прогоны размещают вне узлов фермы.Прогоны закрепляют к поясам ферм с помощью приваренных коротышей, планок, гнутых листов (рис. 1).

Рис. 1. Опорные крепления прогонов

При наклонном размещении плоскости наибольшей жесткости прогона швеллеро-подобные профили надо ориентировать концами полок вверх по склону, так как такое расположение обеспечивает лучшие условия опирания и уменьшает крутящий момент прогона, который возникает вследствие внецентренного приложения нагрузки относительно центра изгиба сечения.

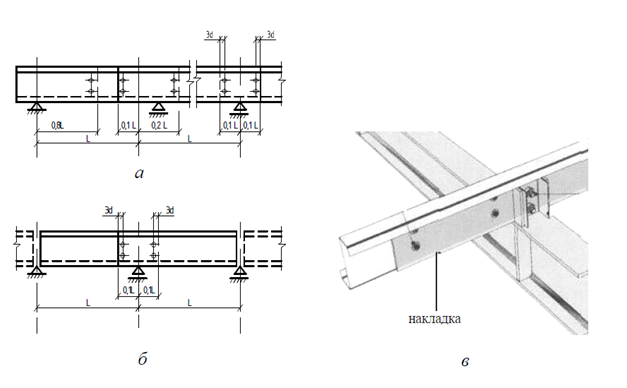

Рис. 2. Стыки пролетов: а — внахлестку в многопролетном прогоне; б — внахлест в двух-пролетном прогоне; в — вариант устройства неразрезных прогонов с помощью соединительной накладки.

Сплошные прогоны, используемых в скатных покрытиях,воспринимают нагрузки в перпендикулярном и параллельном направлении склона. Вследствие малой жесткости сечения в направлении скатной составляющей, прогоны раскрепляют в этом случае тяжами, которые уменьшают расчетные пролеты прогонов в плоскости склона.

Тяжи размещают между всеми пролетами в один ряд (по середине)при шаге ферм покрытия 6 м и в два ряда (через равные расстояния) прибольшем шаге или при крутых склонах (рис. 3, а). В общем случае количество рядов тяготел регулируется расчетом в зависимости от скатной составляющей нагрузки и несущей способности профиля в направлении его наименьшей жесткости. При этом моменты от скатной составляющей определяются как в неразрезной балке.

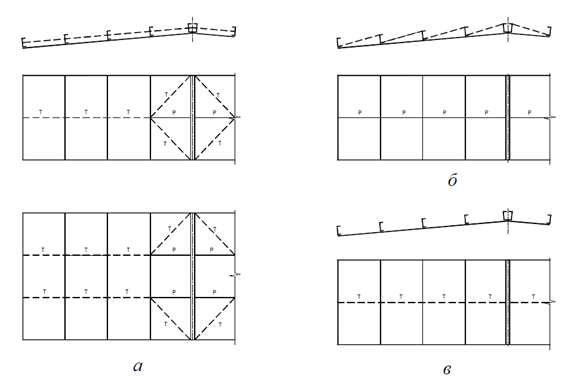

Рис. 3. Решение прогонов в плоскости склона: а — с образованием связевых ферм; б — без образования связевых ферм для симметричных двускатных покрытий;в — только тяжами

В панелях у гребня тяжи закрепляют или непосредственно в стропильных фермах, или в комбинированный прогон у его опор, а между крайним рядовым и коньковыми пролетами устанавливают жесткие распорки. Распорки могут быть использованы и вместо тяготел с креплением их к прогонам параллельно склону или под углом к нему (рис. 3, б).

Без распорок можно обойтись:

— При малой величине скатной составляющей, например, в совмещенных покрытиях, когда суммарная скатная составляющая воспринимается или всеми пролетами, работающие совместно, или одним с ним, как правило,карнизным, который в этом случае проектируют более жестким в плоскости склона (рис. 3, в)

— В симметричных двухскатных покрытиях, если проекции усилий в тягах, которыми соединены все прогоны, взаимно уравновешены в коньковых прогонах;

— В несимметричных двухскатных покрытиях, если боковая жесткость коньковых прогонов достаточное для восприятия усилия от скатной составляющей нагрузки.

Распорки конструируют из одиночных уголков, прямоугольных или круглых труб и крепят к прогонам болтами с помощью фасонок, (рис. 4.а). Тяжи проектируют из круглой стали или тросов с устройствами для их натяжения и крепят непосредственно к стенкам прогонов гайками и размещают их в одной плоскости по возможности ближе к верхней полке прогона в границах верхней трети высоты сечения (рис. 4. б).

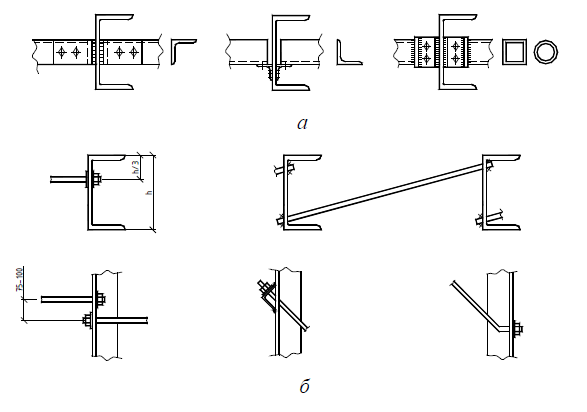

Рис. 4. Крепление к прогонам элементов распорок.

Прогоны, размещаемые в покрытиях с уклоном до 2%,работают как обычные балки, котор

Элементы кровельного покрытия. Покрытия зданий по стропильным фермам Укладка по фермам прогонов из брусьев

размер шрифта

ГОСУДАРСТВЕННЫЕ ЭЛЕМЕНТНЫЕ СМЕТНЫЕ НОРМЫ НА СТРОИТЕЛЬНЫЕ РАБОТЫ- СБОРНИК 10- ДЕРЕВЯННЫЕ КОНСТРУКЦИИ- ГЭСН-2001-10 (утв-… Актуально в 2018 году

Состав работ:

01. Укладка элементов покрытия с прирезкой, пригонкой и креплением.

02. Антисептирование верхних кромок прогонов.

Измеритель: 1 м3 древесины в конструкции

Укладка по фермам прогонов:

10-01-082-1из досок
10-01-082-2из брусьев
Шифр ресурсаНаименование элементов затратЕд. измер.10-01-082-110-01-082-2
1
Затраты труда рабочих-строителей
чел.-ч14,3915,04
1.1Средний разряд работы3,94
2Затраты труда машинистовчел.-ч0,360,36
3 МАШИНЫ И МЕХАНИЗМЫ
400001Автомобили бортовые грузоподъемностью до 5 тмаш.-ч0,210,21
021141Краны на автомобильном ходу при работе на других видах строительства (кроме магистральных трубопроводов) 10 тмаш.-ч0,150,15
331531Пилы дисковые электрическиемаш.-ч0,130,14

1. Деревянные прогоны. Их типы. Конструирование и расчет.

Прогоны являются несущими конструкциями покрытий, рабочих площадок, платформ и элементами ряда сооружений из дерева. Прогоны являются опорами настилов и укладываются на основные несущие конструкции с шагом от 1 до 3 м. Они бывают однопролетными, свободно опертыми и многопролетными неразрезными и консольно-балочными. Рассчитываются на изгиб от равномерно распределенной нагрузки q, которая состоит из собственной массы покрытия g и снега р, отнесенных к горизонтальной проекции покрытия. При угле наклона покрытия и шаге расстановки прогонов В нагрузку находят из выражения q=(g + p)B. Максимальный относительный прогиб прогонов покрытий не должен превышать 1/200 пролета.

Цельные прогоны покрытий:

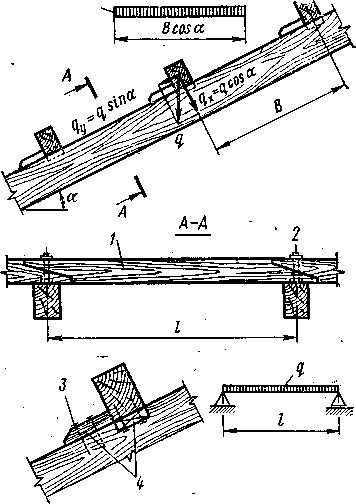

1 — прогон; 2 — болт; 3 — гвозди; 4 — бобышки

Однопролетные прогоны представляют собой продольные ряды свободно опертых балок, установленных на основные несущие конструкции и поперечные стены крыши. Нейтральные оси их сечений получают при этом такой же уклон к горизонту, как и покрытие. Прогоны соединяются по длине на опорах при помощи косого прируба или дощатых накладок. От сползания по скату прогоны удерживаются отрезками толстых досок — бобышками, прибиваемыми к опорам гвоздями или металлическими уголками. Дощатыми прибоинами снизу к концам прогонов основные несущие конструкции закрепляются в покрытии от выхода из плоскости.

Прогоны рассчитывают на изгиб от действия только нормальной составляющей нагрузки от настила, определяемой с учетом шага прогонов qx=q cos а, если настил, как, например, двойной перекрестный, воспринимает скатные составляющие, и может при этом иметь любое, в том числе дощатое, сечение. Если такой настил отсутствует, прогоны работают и рассчитываются на косой изгиб от нормальной и скатной qy=qsin а составляющих нагрузки и изготовляются из брусьев или бревен, в которых косого изгиба не возникает.

Спаренные многопролетные прогоны располагаются поперек скатов крыши и опираются на основные несущие конструкции покрытия и поперечные стены, к которым крепятся так же, как однопролетные прогоны. Спаренный прогон состоит из двух рядов досок, соединенных гвоздями.

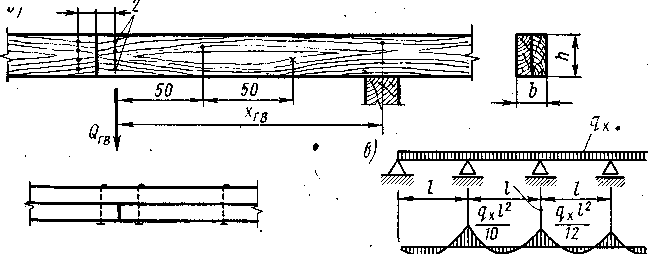

Спаренный неразрезной прогон:

а — общий вид; б — деталь стыка; в — расчетная схема; 1 — доски; 2 — гвозди

Продольные стыки соседних досок располагаются вразбежку на расстоянии 0,2 длины пролета от опор, где значения изгибающих моментов близки к нулю. В стыке прямо обрезанные концы соединяемых досок прибивают к соседней сплошной доске расчетными гвоздями. Между стыками доски соединяют конструктивными гвоздями через каждые 0,5 м. Крайние пролеты, где изгибающие моменты больше, усиливают третьей доской. Такие прогоны рекомендуется применять только в сочетании с настилами, воспринимающими скатные составляющие нагрузки и закрепляющими прогон от косого изгиба, при котором требуются доски значительной толщины и большое количество гвоздей. Эти прогоны требуют меньшего расхода древесины, чем однопролетные, но их изготовление более трудоемко.

Расчет спаренного прогона производят по схеме многопролетной неразрезной балки на нормальную составляющую нагрузки. Максимальные изгибающие моменты возникают в прогоне над опорами— над второй опорой момент равен М=ql2/10 и над промежуточными M = q×l2/2. Сечение на второй опоре, усиленное третьей доской, как правило, работает с достаточным запасом прочности.

Гвоздевые соединения стыков рассчитываются на действующие в них поперечные силы Q в стыкуемых досках, определяемые в зависимости от величины опорного момента М и расстояния от опоры до ближайшей группы гвоздей хгв из выражения Q=M/2xrv.

В некоторых случаях имеется возможность сократить длину первых пролетов прогона до 0,8 /, уменьшив крайний шаг основных несущих конструкций. При этом изгибающие моменты на всех промежуточных опорах и прогибы всех пролетов могут считаться одинаковыми. Отпадает необходимость усиления прогона в первых пролетах и максимальные прогибы уменьшаются в 2,5 раза.
