Укладка тактильной плитки технология: Технология укладки тактильной полиуретановой (ПУ) плитки на клей FIXVERT — Тифлоцентр «Вертикаль»

👁 Укладка тактильной плитки, 🛠 установка тактильной плитки — инструкция от производителя ™️ РЕТАЙЛ

Кроме производства и поставки тактильной плитки и тактильных индикаторов, мы обеспечиваем профессиональный монтаж тактильных указателей.

Укладка тактильной плитки должна производиться в строгом соответствии с рекомендациями производителей плитки и клеевого состава. При этом тактильная плитка РЕТАЙЛ проста в укладке и не требует выполнения некоторых манипуляций, которые необходимы при монтаже тактильных указателей других производителей.

Простота установки тактильной плитки РЕТАЙЛ также обеспечивается тем, что монтаж плитки не требует демонтажа существующих покрытий. Плитка укладывается с помощью двухкомпонентного полиуретанового клея сверху на существующее, предварительно очищенное и обезжиренное покрытие. Для лучшей адгезии плитки на пористые основания рекомендуется дополнительно зашероховатить подложку с оборотной стороны плитки. Но это не является обязательным требованием при монтаже тактильной плитки РЕТАЙЛ.

Для правильной и надежной фиксации тактильной плитки прочтите инструкцию по монтажу в 7 шагов.

  • Перед наклеиванием плитки нужно разложить материал и разметить место укладки по периметру монтажа малярным скотчем. Скотч должен вплотную прилегать к плитке, чтобы излишки клея выступили на скотч, а не поверхность укладки.

  • Поверхность укладки необходимо очистить от загрязнений и в случае необходимости обезжирить.

    ВАЖНО! Монтаж тактильной плитки РЕТАЙЛ не требует нанесения грунта на покрытие укладки и оборотную сторону плитки. Прочная адгезия и долговечное крепление плитки обеспечивается специальным составом, структурой самой плитки и правильным применением клеевого состава.

  • Клей для установки тактильной плитки

    Мы применяем и рекомендуем использовать при монтаже тактильной плитки из ПВХ и ПУ универсальный двухкомпонентный полиуретановый клей homaprof 797 2K PU или KIILTO 2K PU.

    ! ВАЖНО ПОМНИТЬ: поверхность для монтажа плитки на клей должна быть сухой, и её температура в момент укладки должна быть не менее +10 С° (рекомендуемая производителем клея температура от +15 до +25 С°).

    Необходимо, строго соблюдая дозировку, в течение 2-3 минут перемешать два компонента клея до получения однородной по цвету сметанообразной массы. Для перемешивания рекомендуется использовать строительный миксер или дрель на низких оборотах с насадкой в виде венчика.

    Полученный клеевой состав нужно использовать в течение 1 часа ± 10 минут в зависимости от окружающей температуры и температуры подложки. Нужно учитывать, что при повышении температуры время затвердевания клея сокращается, при понижении — увеличивается. Период затвердевания клея и продолжительность укладки зависит не только от температуры подстилающей поверхности, но и от уровня влажности воздуха.

  • Клеевой состав наносится на основание зубчатым шпателем с шагом зуба 2 мм (А2, В1).

    Не следует ждать, когда клей затвердеет, монтаж плитки производится на сырой незастывший клей.

  • После приклеивания плитки необходимо прижать и разгладить материал по направлению от центра к краям плитки, чтобы выпустить воздух из-под поверхности плитки. Через полчаса рекомендуется повторить процедуру, обращая внимание на края и углы плитки.

    ! Надежное крепление плитки РЕТАЙЛ не требует использования пригруза.

  • Для герметизации стыков в процессе монтажа плитки рекомендуется дать клею немного выступить из-под края плитки. Через 30-60 минут после крепления плитки можно снять скотч с излишками клея.

  • Остатки клея в стыках между плитками, а также по периметру плитки необходимо аккуратно убрать шпателем, не допуская попадания клея на поверхность плитки.

    Во избежание смещения и отклеивания материала необходимо полностью исключить передвижение по плитке в течение 3 часов после монтажа и ограничить эксплуатацию помещений с наклеенной плиткой в течение 24 часа до момента полной адгезии.

    Соблюдение технологии укладки и выполнение всех шагов инструкции обеспечит надежную и долговечную фиксацию тактильной плитки на любые покрытия.

  • Правила установки тактильной плитки или Как правильно укладывать тактильную плитку?
    Назначение Размеры Форма рифления Расположение
    Внимание, подземный переход Полоса шириной 500 или 600 мм и длинной, равной ширине перехода, выложенная на тротуаре перед началом перехода С конусообразными рифами На расстоянии 800 мм от кромки первой ступени лестницы
    Внимание, наземный переход Полоса шириной 500 или 600 мм и длинной, равной ширине перехода, выложенная на тротуаре перед началом перехода С продольными рифами На расстоянии 800 мм от кромки проезжей части
    Внимание, наземный переход под углом 90 градусов Две полосы шириной 500 или 600мм и длинной, равной ширине перехода, выложенные на тротуаре с двух сторон перед поворотом на переход С диагональными рифами На расстоянии 800мм. от линий, являющихся продолжением кромки перехода
    Внимание, светофор Квадрат, выложенный вокруг мачты светофора и состоящий из 4-х плит со стороной плитки, равной 500×500 мм С квадратными рифами Вокруг мачты светофора в обхват
    Внимание, препятствие Полоса, выложенная по контуру препятствия, шириной 500 мм С квадратными рифами На расстоянии 800 мм от препятствия
    Внимание, поворот налево (направо) Плита со стороной квадрата, равной 500×500 мм С рифами, расположенными по диагонали
    На месте поворота

    👁️Тактильная плитка — Нормативы

    Усеченные конусы в линейном порядке

    ГОСТ Р 52875-2018,

    СП 59.13330.2016

    ТЗ на тактильную плитку «РЕТАЙЛ» из ПВХ (линейные конусы) ТЗ на тактильную плитку «РЕТАЙЛ» из ПУ (линейные конусы)

    Разрешено движение с осторожностью (вариант 1)

    «Поле внимания» (вариант 2)

    Объясняем: Предупреждает о преодолимых препятствиях на пути следования: как дверные проемы и лестницы, а также обозначает поля внимания (перед началом и в конце тактильного пути, в местах пересечения изменения направления движения)

    • Перед подземными и надземными пешеходными переходами
    • Перед лестницами и открытыми выходами на лестничную площадку
    • Перед дверьми
    • В качестве «Поля внимания» в начале или конце движения, примыкания или ответвления направляющих указателей.

    Как надо монтировать:

    По глубине от 500 до 600 мм, по ширине лестничного марша или ширине дверного проёма

    Для поля внимания нужно укладывать плитку в форме квадрата со стороной 600 мм (4 плитки 300х300 мм)

    Где надо монтировать:

    • На тротуаре за 300 мм до кромки приподнятой площадки надземного или подземного пешеходного перехода или от кромки проступи первой ступени лестницы
    • На расстоянии 300 мм от кромки проступи первой ступени лестницы или начала открытой лестничной площадки
    • Если дверь открывается на себя — на расстоянии, равном ширине полотна двери. Для раздвижных дверей, а также если дверь открывается от себя — на расстоянии 300 мм от положения двери в закрытом состоянии.
    • Если дверь открывается на себя — на расстоянии, равном ширине полотна двери. Для раздвижных дверей, а также если дверь открывается от себя — на расстоянии 300 мм от положения двери в закрытом состоянии
    • В качестве «Поля внимания» перед началом и в конце движения, в местах примыкания и поворота

    Усеченные конусы в шахматном порядке

    ГОСТ Р 52875-2007 (применялся до 01.07.2019)

    ГОСТ Р 52875-2018

    СП 59.13330.2016

    ТЗ на тактильную плитку «РЕТАЙЛ» из ПВХ (шахматные конусы) ТЗ на тактильную плитку «РЕТАЙЛ» из ПУ (шахматные конусы)

    Дальнейшее движение запрещено

    Объясняем: Предупреждает о непреодолимых препятствиях на путях следования, таких как отдельно стоящие опоры и колонны.

    • Перед отдельно стоящими опорами (светофорами, столбами, несущими конструкциями)
    • Перед деревьями
    • Перед зонами, закрытыми для движения
    • Перед другими видами непреодолимых препятствий

    Как надо монтировать:

    По глубине от 500 до 600 мм и по всей ширине препятствия. Перед одиночным вертикальным препятствием монтируется вокруг него и должен иметь ширину не менее 600 мм

    Где надо монтировать:

    • Перед опорами, колоннами и другими препятствиями на расстоянии 300 мм от их внешней границы. Тактильный указатель должен выступать за пределы препятствия со стороны основного потока движения на 300 мм

    Три параллельных продольных полосы

    ГОСТ Р 52875-2018

    СП 59.13330.2016

    ТЗ на тактильную плитку «РЕТАЙЛ» из ПВХ (3 полосы) ТЗ на тактильную плитку «РЕТАЙЛ» из ПУ (3 полосы)

    Направление движения

    Объясняем: Обозначает зону для безопасного движения. Укладывается вдоль путей движения.

    • Как направляющий указатель в местах прямолинейного одностороннего и двухстороннего движения
    • Как направляющий указатель, задающий направление движения от указателя «Поле внимания» в сторону какого-либо значимого объекта
    • Для обозначения остановочного павильона

    Как надо монтировать:

    В один ряд для движения в двух направлениях

    В два ряда для движения в одном направлении:

    В 2 ряда (6 параллельных полос) для обозначения остановочного павильона полосы

    Где надо монтировать:

    • Полоса для движения в двух направлениях укладывается там, где обеспечено безопасное движение по обе стороны от неё шириной не менее 0,9 м и на высоту не менее 2,1 м
    • Начинают укладку полос от центра «Поля внимания» в направлении значимого объекта
    • Полосы для движения в одном направлении укладываются на расстоянии 300 мм друг от друга. Передвижение в таком случае осуществляется внутри полос в одном направлении
    • Для обозначения остановочного павильона полосы укладываются на расстоянии 300 мм от стенок павильона. В таком случае движение разрешается только вдоль полос с одной стороны и запрещается их пересечение

    Девять параллельных продольных полос

    ГОСТ Р 52875-2007 (применялся до 01.07.2019)

    ГОСТ Р 52875-2018

    ТЗ на тактильную плитку «РЕТАЙЛ» из ПВХ (9 полос) ТЗ на тактильную плитку «РЕТАЙЛ» из ПУ (9 полос)

    Впереди наземный пешеходный переход или пересечение местного проезда (вариант 1)

    «Поле ожидания и/или получения услуги» (вариант 2)

    Объясняем: Обозначает зоны перед пешеходными переходами, задаёт направление движения через проезжую часть, а также информирует о местах получения услуг

    • Перед регулируемыми и нерегулируемыми наземными пешеходными переходами
    • Перед пересечением второстепенного проезда или выезда с дворовой территории
    • В местах посадки в маршрутные транспортные средства
    • Перед местами предоставления услуг
    • Перед тактильными мнемосхемами

    Как надо монтировать:

    По глубине от 500 до 600 мм и по ширине перехода, на тротуаре перед началом перехода или выходом на проезжую часть. Рифы должны быть направлены на противоположную сторону перехода (перпендикулярно проезжей части)

    В 3 ряда (9 параллельных полос) для обозначения места посадки в транспортные средства шириной не менее 2 м или по ширине павильона (навеса)

    В 3 ряда (9 параллельных полос) по ширине места предоставления услуг, перед тактильными мнемосхемами

    Где надо монтировать:

    • На расстоянии 300 мм от кромки тротуара перед выходом на пешеходный переход или выходом на проезжую часть
    • Для обозначения места посадки в транспортные средства полосы монтируются вплотную к бортовому камню
    • Перед местом предоставления услуги и перед тактильными мнемосхемами на расстоянии 300 мм

    Пять параллельных продольных полос

    ГОСТ Р 52875-2007 (применялся до 01.07.2019)

    ТЗ на тактильную плитку «РЕТАЙЛ» из ПВХ (5 полос) ТЗ на тактильную плитку «РЕТАЙЛ» из ПУ (3 полос)

    Впереди наземный пешеходный переход (вариант 1)

    Направление движения (вариант 2)

    Объясняем: Обозначает начала наземного перехода. Обозначает зону для безопасного движения. Укладывается вдоль путей движения.

    • Перед наземными пешеходными переходами
    • На путях движения в качестве направляющих дорожек

    Как надо монтировать:

    По глубине от 500 до 600 мм и по ширине перехода, выкладывается на тротуаре перед началом перехода

    В качестве направляющих дорожек ширина должна быть не менее 500 мм.

    Где надо монтировать:

    • На расстоянии 800 мм от кромки проезжей части
    • Направляющие дорожки укладываются вдоль стены на расстоянии не более 1000 мм от стены

    Диагональные полосы

    ГОСТ Р 52875-2007 (применялся до 01.07.2019)

    Внимание: В соответствии с новым ГОСТ Р 52875-2018 не применяются!

    ТЗ на тактильную плитку «РЕТАЙЛ» из ПВХ (диагонали) ТЗ на тактильную плитку «РЕТАЙЛ» из ПУ (диагонали)

    Внимание, наземный переход под углом 90° (вариант 1)

    Внимание, поворот налево (направо) (вариант 2)

    Объясняем: Обозначает повороты

    • Перед наземными переходами
    • На поворотах

    Как надо монтировать:

    Две полосы шириной от 500 до 600 мм и длиной, равной ширине перехода.

    На поворотах плита со стороной квадрата, равной 500х500 мм

    Где надо монтировать:

    • На расстоянии 800 мм от линий, являющихся продолжением кромки перехода, выкладываются на тротуаре с двух сторон перед поворотом на переход
    • На месте поворота
    Что такое тактильная плитка — где использовать и как выбрать тактильную плитку

    Основная задача федеральной программы «Доступная среда» — адаптировать важные объекты и здания для всех людей с ограничениями (учебные заведения, больницы, почтовые отделения, учреждения культуры и спорта, парки, остановки и т.д.). Одно из направлений адаптации объектов – монтаж наземных тактильных указателей на пути движения людей с ограничениями зрения. Они помогают незрячему и слабовидящему человеку адаптироваться в городской среде.

    История возникновения

    Впервые тактильная плитка (плитка Брайля) появилась в городе Окаяма, Япония в 1967 году. Её создателем был местный изобретатель и заводчик сенбернаров Миякэ Сэйити. Идея пришла в голову Сэйити после того, как однажды он увидел, как незрячий человек с тросточкой, пытаясь перейти проезжую часть дороги, едва не попал под машину.

    Кратко о тактильной плитке

    Один из самых популярных видов напольных наземных указателей – тактильная плитка. Имея большую площадь тактильного пространства, это отличный вариант для организации пешего пути незрячего на протяженной территории. За счет рисунка рельефной поверхности (конусы и полосы) плитка помогает незрячему «увидеть» свой путь движения и возникающие препятствия, а так же тактильные указатели информируют человека с ограничениями зрения о расположенных впереди специальных стендах:

    • Тактильных мнемосхемах. Тактильная схема (план расположения помещений, коридоров и схема прохода по ним) на этаже здания в учреждении. Основное назначение мнемосхемы — помочь в ориентации незрячим и слабовидящим людям, указать им путь движения.
    • Информационных табличках. Тактильные таблички, выполненные шрифтом Брайля, представляют собой решение по организации доступности объекта для слабовидящих и слепых людей.
    • Терминалах. Информационные терминалы это универсальное информационное табло для лиц с ограничениями по здоровью.

    Для создания действительно качественной доступной среды, социально значимые объекты должны быть адаптированы специализированной тактильной плиткой. При этом пространство должно быть адаптировано правильно!

    Типы рифления тактильно-контрастных указателей

    Рифы продольные

    Рифы продольные

    Рифы диагональные

    Рифы диагональные

    Рифы типа усеченных конусов (куполов), расположенные в линейном порядке

    Рифы типа усеченных конусов (куполов), расположенные в линейном порядке

    Рифы типа усеченных конусов (куполов), расположенные в шахматном порядке

    Рифы типа усеченных конусов (куполов), расположенные в шахматном порядке

    Нормативные документы

    Размеры и использование тактильно-контрастных указателей регламентируются несколькими нормативными документами.

    • СП 59.13330.2016 «Доступность зданий и сооружений для маломобильных групп населения»
    • СП 59.13330.2012 «Доступность зданий и сооружений для маломобильных групп населения»
    • СП 136.13330.2012 «Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения»
    • ГОСТ Р 52875-2018 «Технические требования для тактильных наземных указателей для инвалидов по зрению»

    Существуют схемы установки тактильных указателей на путях движения для людей с инвалидностью. Более подробно с ними можно ознакомиться в указанных выше документах. Чтобы не допустить ошибок, смотрите в разделе «Недоступная среда».

    Тактильное покрытие перед лестницей

    Тактильное покрытие перед лестницей

    Тактильное покрытие на путях движения

    Тактильное покрытие на путях движения

    Правила организации безбарьерного пространства

    Если Вы возьмете и просто положите несколько тактильных плит на пол, адаптированное пространство не получится. К монтажу и расположению относительно друг друга тактильных указателей предъявляются определенные требования, учитывая особенности людей с ограничениями зрения.

    • Перед лестничным маршем обязательно размещают тактильную контрастную полосу, обозначающую препятствие на пути незрячего. Такие же полосы монтируют перед бортиком или ступенью в ванную (душевую).
    • Помимо разметки, необходимо выделять контрастом и крайние ступеньки лестничного марша.
    • Тактильная плитка с рельефными полосами устанавливается для обозначения безопасного направления движения.
    • Конусообразные рифы на тактильных указателях предупреждают незрячего о преодолимой (линейный порядок) или непреодолимой (шахматный порядок) преграде на пути. Это может быть приближение к лестнице, фонарный столб, лифт и т.д.
    • В свою очередь, диагональные рифы на тактильной плитке (влево или вправо) обозначают смену движения: поворот, пешеходный переход.

    ВЫВОД! Как можно заметить, наличие тактильной плитки в местах общественного пользования значительно облегчает жизнь человеку с ограничениями зрения: добраться до санузла, пройти лестницу, войти в здания, перейти пешеходный переход и т.д.

    Виды тактильной плитки

    Как было упомянуто ранее, тактильная плитка используется как внутри помещений, так и на улице. От условий ее эксплуатации зависит вариант плитки, который оптимально подходит для того или иного случая.

    В зависимости от материала, из которого она состоит, тактильная плитка имеет несколько видов.

    1. Полимерная (ПУ и ПВХ).

      Тактильная плитка полиуретановая

      В качестве основного материала для производства тактильной плитки выступают полиуретан, поливинилхлорид и т.д. Такая плитка может выпускаться с самоклеящимся основанием и нет. При этом нужно знать, что полиуретан более износостойкий, чем поливинилхлорид. Поэтому плитку из полиуретана можно использовать и на открытом пространстве.

    2. Керамогранитная. Тактильная плитка из керамогранита обладает высокой прочностью и износостойкостью. Поэтому ее можно монтировать в местах с повышенной проходимостью: остановки, вокзалы, входная группа.

    3. Керамическая. Имеет четко выраженные рифы, добавляющие к тактильным ощущениям еще и акустическое восприятие происходящего. Это, в свою очередь, дает дополнительный комфорт для определения пути следования.

    4. Бетонная.

      Тактильная плитка бетонная

      Из бетона выпускается самая прочная тактильная плитка, способная выдерживать нагрузку многотонных машин. Поэтому такой вид тактильной плитки подходит для применения на пешеходных переходах. Внутри помещений такая тяжелая и трудная для монтажа плитка ни к чему.

    5. Металлическая. Отличная, но дорогая альтернатива бетонной плитке. При этом она не такая тяжелая, но также обладает повышенной прочностью стойкостью к перепадам температур. Чаще всего ее используют в банках и других офисных зданиях для сохранения эстетичного внешнего вида.

    Ознакомиться с особенностями каждого из существующих видов тактильной плитки подробнее, узнать о ее достоинствах и недостатках вы можете через нисходящее меню «Тактильная плитка».

    Монтаж тактильной плитки

    В зависимости от условий эксплуатации и типа выбранного материала тактильная плитка монтируется в составе пола (бетон, керамика и пр.), либо осуществляется накладной монтаж.

    Среди способов крепления плитки к поверхности используется клей (ПУ, ПВХ и сталь), дюбель-гвозди(ПУ люверсы и сталь), а также имеется самоклеящийся вариант (для плитки ПУ, ПВХ)

    Об основных особенностях монтажа и последовательности установки полимерной тактильной плитки можно узнать из следующих видео:

    Рейтинг применения тактильной плитки на улице (диаграмма)

    Первое место среди используемых на улице типов тактильной плитки с большим отрывом занимает бетонная плитка. Она обладает высокими прочностными характеристиками при самой низкой стоимости. Эти два фактора являются привлекательными для покупателя. При этом бетонная плитка имеет один существенный недостаток – она устанавливается только путем демонтажа поверхности.

    На втором месте используемой на улице тактильной плитки располагается ТПУ плитка. Она является универсальной как для помещений, так и для улицы. Как мы уже говорили ранее, ее единственный недостаток – высокая стоимость. При этом на улицу потребуется значительно больше полиуретановых плит.

    Удивительно, но третье место звнимается ПВХ плитка. Ее активно используют в южных районах, где нет сильных морозов и осадки немногочисленны.

    Далее идет металлическая плитка. Большие коммерческие компании используют плитку из нержавеющей стали на входных группах, чтобы не портить фасад здания.

    На пятой строчке располагается не очень популярный вид тактильных указателей, пришедший к нам из Европы – холодный пластик. Особую популярность данный материал приобрел в качестве разметки дорожных путей. Однако при использовании его в качестве тактильных указателей, со временем холодный пластик отваливается и теряет форму.

    Доля доступных объектов для инвалидов

    Основная доля тактильной плитки в помещениях приходится на ПВХ плитку. Она простая в монтаже, обладает хорошей износостойкостью, а также дешевле многих аналогов. Второе место заслуженно занимает ПУ плитка. Причем по прочностным характеристикам она более стойкая нежели ПВХ. Именно благодаря ее эксплуатационным качествам, в том числе стойкости к перепадам температур, ее можно укладывать и на улицу. ПВХ плитке она проигрывает только в цене, поэтому и второе место.

    На третьем почетном месте расположилась металлическая плитка. Обладая высокими прочностными характеристиками, а главное – эстетичным внешним видом, она получила широкое применения в коммерческих компаниях. Далее с небольшим отрывом идет керамика. Ее часто используют в социально-общественных местах с большой проходимостью: аэропорты и вокзалы. Являясь недорогочстоящей, данная плитка не обладает ярким контрастом. Более того, цвет плитки со временем тускнеет. Оставшиеся типы тактильной плитки используются не так часто из-за своих более низких эксплутационных свойств.

    В результате развития федеральной программы «Доступная среда» число адаптированных объектов для инвалидов с каждым годом увеличивается. Причем динамика роста безбарьерного пространства прогнозируется вплоть до 2025 года.

    На данной странице представлен рейтинг (оценка от 1 до 3) существующих на данный момент в стране видов тактильных плиток по критериям их износостойкости, простоте монтажа (на клей или при помощи просверливания отверстий), перепадам температур, контрастности и, конечно, цене изделия. Данный рейтинг поможет определиться с выбором наиболее подходящего вида тактильной плитки.

    Тактильная плитка ПВХ Помещение
    Тактильная плитка ПУ Помещение/Улица
    Тактильная плитка Сталь Помещение/Улица
    Тактильная плитка Бетон Улица
    Тактильная плитка Керамогранит Помещение
    Тактильная плитка полимерно-песчаная Улица
    Тактильная плитка стеклопластиковая Улица
    Тактильная плитка резино-полиуретановая Улица

    Надеемся, что наш сайт помог сделать Вам правильный выбор!

    Тактильная плитка как правильно уложить. Как правильно уложить. KakPravilno-Sdelat.ru

    Главная » Как правильно уложить

    Особенности и применение тактильной плитки на тротуарах для незрячих людей

    Производители тротуарной плитки в целях заботы о людях с ограниченными возможностями стали выпускать тактильную продукцию, которая позволяет инвалидам зрения свободно передвигаться по улицам города.

    Во многих городах можно встретить на тротуарах дорожку, выложенную из рифленой плитки, а также пороги перед пешеходным переходом. Слепые люди могут передвигаться по ней без посторонней помощи, оберегая себя от опасных участков на тротуарах и проезжей части.

    Тактильная плитка давно зарекомендовала себя, как необходимый атрибут в медицинских и санаторных заведениях.

    Особенности тактильной плитки

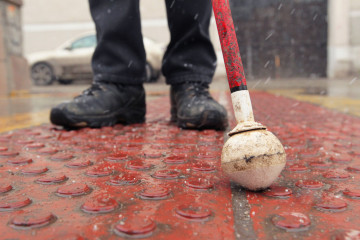

    Тротуарная плитка для слепых выглядит как обычная, только на ее поверхности имеются выпуклые продольные линии или конусообразные рифы.

    С помощью палки можно нащупать направление полос, если они расположены вдоль, значит, путь открыт, а поперечные указывают на поворот вправо или влево. Конусообразные рифы заставляют остановиться, чаще всего перед дорогой или другой опасной зоной.

    Главная

    Помимо этого, плитка производится ярких цветов, чтобы ее можно было увидеть среди основного покрытия. Такое удобство придумано для людей, которые еще не совсем лишены зрения и способны различать цвета.

    Изготавливается такая плитка из разных материалов, в зависимости от места ее расположения. В помещениях или во дворах используется в основном резиновая или полиуретановая плитка, которая крепится с помощью специального клея. По улицам города укладываются бетонные изделия, они аккуратно встраиваются между обычной брусчаткой.

    Дорожки, выложенные тактильной продукцией, заставляют привлекать внимание и зрячих людей. В большом потоке пешеходов не всегда заостряется внимание на прохожих и нечаянно толкнуть слепого – обычное дело.

    Главная

    Яркая полоса из плиток позволит сконцентрировать внимание на идущем по ней человеке. В зимний период она должна подвергаться обязательному очищению от снега и наледи, чтобы инвалиды могли нащупать рельеф.

    Производство тактильной плитки ФЭМ

    Тактильная плитка ФЭМ имеет квадратную форму, она изготавливается путем полусухого вибропрессования.

    В состав смеси входят натуральные безвредные компоненты: цемент, шлак или мелкий щебень, песок и вода. Все эти составляющие придают изделию высокую прочность и надежность, делают его экологически чистым и не производят вредных выбросов в атмосферу.

    Тактильное покрытие обладает морозостойкостью и не разрушается под воздействием солнечных лучей.

    Главная

    Плитка способна выдерживать высокие нагрузки и большое движение людей ежедневно. Также с легкостью переносит дневные и ночные перепады температур. Поверхность плитки обеспечивает противоскольжение, не скапливает влагу, предостерегая пешеходов от падения и промокания.

    В отличие от других тротуарных покрытий, плитка ФЭМ не поддается воздействиям химических средств и хорошо противостоит механическим ударам на тот случай, если слабо зрячий человек ударит по ней своей палкой, хотя в любом случае ее можно без проблем заменить, не трогая покрытие.

    Плитку ФЭМ удобно демонтировать, не нарушая всей конструкции, после чего ее можно обратно уложить на место. Это позволит сократить затраты и сэкономить рабочее время на повторную организацию укладки тротуарного покрытия.

    Процесс укладки тротуарной тактильной плитки

    Тактильная плитка укладывается двумя способами: на бетонный раствор или сухую смесь из песка и щебня.

    Использование бетона при монтаже тротуарной плитки не рационально. Во-первых, увеличиваются сроки работ, во-вторых, ее тяжело будет демонтировать, повреждения не исключены.

    Лучше за основу брать песок, который насыпается на слой щебня, выровненный по плоскости с помощь специальных маяков.

    Пласты, уложенные встык друг к другу, подбиваются резиновым молотком или киянкой, чтобы покрытие было абсолютно ровным. Для проверки используют строительный инструмент – уровень.

    Такой способ укладки позволит не задерживать влагу на поверхности, она будет стекать в пазы между плитками. Это обеспечит постоянную чистоту на тротуарах, исключая появление грязи и луж.

    Главная

    Правильная укладка должна быть с небольшим уклоном в сторону стока для воды, это необходимо на случай большого выпада осадков, иначе избыток влаги при морозе станет причиной разрушения тротуарной плитки. В лучшем случае, швы можно заделать цементным раствором, он предотвратит проникновение влаги.

    Если тактильная плитка укладывается по краю тротуара, то необходимо наличие бордюр. Они позволят закрепить край всего покрытия, иначе основной слой под плиткой со временем станет вымываться, освобождая некоторые участки от плотного сжатия, а это грозит разрушению тактильных дорожек. Тем более, бордюр придаст тротуару завершенный вид и станет барьером от проникновения грязи и пыли со стороны дороги.

    Правила укладки тактильной плитки. Как следует укладывать тактильную плитку по ГОСТу?

    Тротуарная тактильная плитка используется в качестве мощения информационных полос на тротуарах для инвалидов по зрению в местах пешеходных переходов. Подобная плитка необходима для удобного передвижения людей, имеющих слабое зрение, и для инвалидов. Тактильный материал имеет определенные свойства. В частности он играет роль дорожного указателя и информатора. В настоящее время тактильная плитка нашла широкое применение в больших городах, посреди зданий и в местах с ландшафтно-парковыми зонами. Напольные указатели дают возможность запросто ориентироваться слабовидящим людям по месторасположению, относительно направления, а также безопасности перемещения.

    Область применения и правила укладки тротуарных тактильных плиток-указателей.

    Тактильная плитка (цена представлена в специализированных интернет-магазинах) имеет рифленую. шероховатую поверхность и противоскользящие свойства. Этот материал обеспечивает инвалидам безопасность не только в сухом состоянии, но и когда он намокает, к примеру, после дождя. Плита совершенно не боится влаги и сырости, она имеет повышенную устойчивость к различным химическим воздействиям. Тактильная плитка, выполненная из гранита, благодаря своим прочностным характеристикам может быть установлена в местах с повышенными эксплуатационными нагрузками. Материал длительное время не выгорает под воздействием солнечных лучей, при этом он сохраняет прекрасный внешний вид.

    Многие современные коридоры, межлестничные площадки, холлы зданий, подземные переходы и пешеходные пути оснащены ярко-желтыми плитами, которые являются не украшением, а жизненной необходимость. Тактильная рифленая желтая плитка – это наиболее распространенный вариант указателей, поскольку желтый цвет последний в спектре, различаемый на грани полной потери зрения. Зачастую такая плитка изготавливается из искусственных материалов, как бетон, резиновая крошка, керамический гранит и всевозможные полимеры.

    Перед тем, как приобрести подобный материал, необходимо изучить правила укладки тактильной плитки, а также разобраться с ее видами. как предупреждающий и направляющий. Направляющие индикаторы тактильной плитки имеют поверхность с продольными и диагональными рифами, которые показывают направление движения. На предупреждающих тактильных указателях поверхность имеет конусообразные рифы. Подобные напольные указатели помогают ориентироваться в направлении движения по расположению их выступающих поверхностей. Тактильные плитки помогают инвалидам на городских дорогах в различных ситуациях.

    Сам материал, а также клей для тактильной плитки. имеют противоскользящие свойства, благодаря чему люди, которые будут по ней ходить, не рискуют упасть даже в дождливую погоду. Такие указатели прочные, они устойчивы к воздействиям влаги, к истиранию, не нуждаются в специальном уходе, сохраняют свой первозданный вид спустя даже несколько зимних сезонов. Сегодня купить такие тактильные таблички не сложно, при этом цена на них не слишком высокая. Нужно отметить, что укладка плитки должна проводиться со всей ответственности, поскольку главное предназначение материала – это помощь слабовидящим людям, которые будут читать по указателям информацию, куда им двигаться дальше.

    Установка тактильная плитка по ГОСТу Р 52875-2007 определяется местом расположения указателей. Правила установки изложены в ГОСТ Указатели тактильные наземные для инвалидов по зрению. Технические требования . К сожалению, российские производители выпускают лишь три типа такой плитки, хотя всего в ГОСТе их прописано четыре.

    Готовые проекты дачных участков, а так же индивидуальные проекты участков и дачных домиков. 17.сен.14 10:40 Готовые проекты дачных участков можно приобрести в строительных фирмах, а учитывая ваши требования и пожелания можно приобрести индивидцальный проект участка и дачного домика.

    Какими бывают дачные кирпичные дома, фото? 17.сен.14 10:46 Дачные кирпичные дома фото. Для строительства частного дома нужно выбирать всегда только самые лучшие строительные материалы. Одним из лучших материалов по праву считается кирпич, его популярность обусловлена его прочнстью. надежностьюи эстетической привлекательностью. Дом из кирпича всегда будет выгодно выделяться на фоне остальных.

    Как сварить мангал? Как сделать мангал из металла своими руками? 17.сен.14 14:15 Как сварить мангал? классическая конструкция традиционного мангала довольно проста, поэтому каждый мужчина может попробовать сделать его самостоятельно своими руками.

    • Вывод вентиляции на крышу 16.сен.14 23:30 Вывод вентиляции на крышу и основные особенности данного процесса. зачем необходима вентиляция крышы. Варианты устройства вентиляции крыши
    • Вытяжка в деревянном доме. Типы и способ установки вытяжной системы в деревянном доме 16.сен.14 23:43 Вытяжка в деревянном доме является обязательной. Деревянные стены такого дома производят естественную фильтрацию воздуха, но это достаточно только для некоторых комнат, а для кухонь и санузлов необходимо устанавливать специальные устройства для вентиляции.
    • Монтаж вентиляции. Фото вентиляционных ситем и способы их монтажа 16.сен.14 23:52 Монтаж вентиляции. Фото вентиляционной системы наглядно покажет, как нужно ее устанавливать. Для каждого помещения предусмотрен свой тип системы вентиляции, узнать более подробно о видах которой можно будет в представленной статье.
    • Приточно-вытяжная вентиляция в квартире – свойства, особенности и преимущества использования. 17.сен.14 00:02 Приточно-вытяжная вентиляция в квартире является самым популярным и распространенным видом вентилирования в настоящее время. Рассмотрим сегодня все достоинства использования этой системы в квартире.

    Ремонт На Века

    Обзор тактильной плитки с видео инструкцией укладки и основными видами

    Главная

    Тактильная плитка интересное решения для людей с ограниченными возможностями. Мы подготовили описание и обзор данной плитки.

    • 1 Функции
    • 2 Как правильно организовать пространство
    • 3 Видео инструкция укладки
    • 4 Виды

    Функции

    Главная На самом деле тактильная плитка играет огромную роль, поскольку делает объекты заметными для тех людей, у которых слабое зрение, или кто совершенно не может видеть. За счет таких плиток они способны самостоятельно ориентироваться в пространстве.

    Увы, пока такие технологии не внедряются активно в массы, то есть тактильная плитка не укладывается на дорогах, тротуарах, в торговых центрах. Но почему бы не начать со своей квартиры, собственного дома? Этот материал сослужит огромную службу при обустройстве сантехнического узла, а также для организации дорожки, ведущей к нему.

    Отсюда можно сделать вывод, что тактильная плитка выполняет две основные функции:

    • Предупреждает людей, имеющих проблем со зрением, о пути их направления, подсказывает правильный маршрут;
    • Сигнализирует о наличии на пути из следования определенных препятствий.

    Как правильно организовать пространство

    Разумеется, нельзя просто взять несколько блоков плит и уложить их на пол, тем самым сделав передвижение человека безопасным по дому без помощи посторонних. К организации пространства и укладке тактильной плитки имеются определенные требования, которые обязательно следует соблюдать.

    1. Перед лестницами в обязательном порядке следует разместить специальную тактильную полосу, которая даст понять, что впереди преграда. Аналогичные полосы следует монтировать перед ступенью в ванную, на бортик душевой кабины или ванной.
    2. Крайние ступеньки лестницы необходимо оформить в ярких красках, либо задействовать контрастные полосы.
    3. Специальная тактильная плитка с продольными рифлениями монтируется для того, чтобы сообщить о направлении движения.
    4. Конусообразный указатель на плитке говорит о том, что человек приближается к крайним ступенькам лестницы.
    5. Плиты с квадратными рифлениями устанавливают в местах перед препятствиями.
    6. Диагональное рифление по направлению влево или вправо указывает на соответствующий поворот.

    Главная

    Существует три основных рисунка на тактильных плитах

    Как видите, не все так просто, как может показаться на первый взгляд. Каждый вид плитки и тактильного материала выполняет свои особенные функции.

    Зато тактильная плитка предоставляет очень полезные возможности, облегчающие жизнь человеку, который страдает проблемами со зрением. С помощью данного материала вы сможете организовать удобный и безопасный маршрут к сантехническому узлу внутри дома, либо помочь добраться до летнего душа, если речь идет о наружном применении тактильных плит.

    На самом деле применяют их далеко не только для разметки дороги к ванной комнате или туалету. Плиты служат для организации пространства в метро, наземных пешеходных переходов, общественных заведений. Да, встретить их пока можно не так часто, но ведь с чего-то начинать нужно.

    Видео инструкция укладки

    Виды

    Как мы уже говорили, тактильная плитка применяется довольно активно и повсеместно. От условий ее эксплуатации зависит вид, который оптимально подходит для того или иного случая.

    Фото схема каждого вида тактильных плит

    Хотя говорят, что плиты используются в общественных зданиях и на улицах, это не должно заставлять вас отказаться от идеи организации разметки своему близкому человеку, страдающему проблемами со зрением, внутри собственного дома, на территории собственного участка.

    Делится тактильная плитка на виды в зависимости от материалов, из которых она изготавливается.

    1. Полимеры. В качестве полимеров для производства плитки могут выступать полиуретаны, поливинилхлориды и так далее. Как правило, материал выпускается с самоклеящейся основой и отличается широким разнообразием цветовой гаммы.
    2. Керамогранит. Данная тактильная плитка характеризуется повышенной прочностью и износостойкостью, а потому отлично подходит для использования на местах с повышенной нагрузкой.
    3. Керамическая плитка. Особенностью такого материала является наличие четко выраженных рифов, что позволяет добавить к тактильным ощущениям еще и акустическое восприятие происходящего. Это, в свою очередь, дает дополнительный комфорт для определения пути следования.
    4. Бетон. Из бетона выпускают плиты повышенной прочности. По сути, они способны выдерживать нагрузки многотонных машин. Разумеется, подходят плитки для применения в условиях пешеходных переходов. Для дома в них потребности как таковой нет. Недостатком является скудная цветовая вариация.
    5. Гранит. Отличная альтернатива бетону, лишенная его недостатков. Такая плитка имеет повышенную устойчивость к износу, не боится даже резких перепадов температуры, изготавливается в разнообразных цветах, выглядит очень красиво и респектабельно.


    Такая плитка действительно играет большую роль в помощи тем людям, у которых имеются проблемы со зрением. Им тяжело ориентироваться в пространстве, а потому для них следует создавать дополнительные условия, обеспечивающие независимость от других людей.

    Будем надеяться, что подобные материалы начнут активнее использовать, применять их при организации пространства общественных заведений, метро, торговых центров, пешеходных переходов. Вы же, как близкий человек инвалида по зрению, можете начать с собственного дома. Для этого есть множество материалов, включая тактильную плитку. Все они направлены на две главные цели #8212; помогают ориентироваться в пространстве, а также предупреждают о препятствиях, потенциальных опасных зонах и так далее. Как результат, меньше травм, больше уверенности в движениях.

    Источники: http://trotuar.biz/osobennosti-i-primenenie-taktilnoj-plitki-na-trotuarax-dlya-nezryachix-lyudej/, http://remontnaveka.ru/stroitelnye-materialy/plitka-i-kamen/trotuarnaya-taktilnaya-plitka-%E2%80%93-oblast-primeneniya-rekomendacii-po-vyboru, http://tavannaya.ru/plitka/vidy/taktilnye-plitki.html

    Комментариев пока нет!

    Применение тактильной тротуарной плитки для инвалидов

    Разместите заявку

    [contact-form-7 title=»Оставьте свой телефон и менеджер с вами свяжется»]

    [contact-form-7 title=»Оставьте свой телефон и менеджер с вами свяжется»]

    Производители тротуарной плитки в целях заботы о людях с ограниченными возможностями стали выпускать тактильную продукцию, которая позволяет инвалидам зрения свободно передвигаться по улицам города.

    Во многих городах можно встретить на тротуарах дорожку, выложенную из рифленой плитки, а также пороги перед пешеходным переходом. Слепые люди могут передвигаться по ней без посторонней помощи, оберегая себя от опасных участков на тротуарах и проезжей части.

    Тактильная тротуарная плитка для инвалидов давно зарекомендовала себя, как необходимый атрибут в медицинских и санаторных заведениях.

    Особенности и виды

    Тактильная тротуарная плитка для слепых с виду выглядит как обычная, только на ее поверхности имеются выпуклые продольные линии или конусообразные рифы.

    С помощью палки можно нащупать направление полос, если они расположены вдоль, значит, путь открыт, а поперечные указывают на поворот вправо или влево. Такие обозначения, как конусообразные рифы на тактильной плитке для инвалидов, заставляют остановиться, чаще всего перед дорогой или другой опасной зоной (смотрите на фото ниже).

    Vidy taktil

    Помимо этого, плитка производится ярких цветов, чтобы ее можно было увидеть среди основного покрытия. Такое удобство придумано для людей, которые еще не совсем лишены зрения и способны различать цвета.

    Изготавливается такая плитка из разных материалов, в зависимости от места ее расположения. В помещениях или во дворах используется в основном резиновая или полиуретановая плитка, которая крепится с помощью специального клея. По улицам города укладываются бетонные изделия, они аккуратно встраиваются между обычной брусчаткой.

    Дорожки, выложенные тактильной продукцией, заставляют привлекать внимание и зрячих людей. В большом потоке пешеходов не всегда заостряется внимание на прохожих и нечаянно толкнуть слепого – обычное дело.

    Funkcii taktil

    Яркая полоса из плиток позволит сконцентрировать внимание на идущем по ней человеке. В зимний период она должна подвергаться обязательному очищению от снега и наледи, чтобы инвалиды могли нащупать рельеф.

    Технология производства

    Тактильная плитка ФЭМ имеет квадратную форму, она изготавливается путем полусухого вибропрессования.

    В состав смеси входят натуральные безвредные компоненты: цемент, шлак или мелкий щебень, песок и вода. Все эти составляющие придают изделию высокую прочность и надежность, делают его экологически чистым и не производят вредных выбросов в атмосферу.

    Тактильное покрытие обладает морозостойкостью и не разрушается под воздействием солнечных лучей.

    plitka_taktilnaya

    Плитка способна выдерживать высокие нагрузки и большое движение людей ежедневно. И также с легкостью переносит дневные и ночные перепады температур. Поверхность плитки обеспечивает противоскольжение, не скапливает влагу, предостерегая пешеходов от падения и промокания.

    В отличие от других тротуарных покрытий, плитка ФЭМ не поддается воздействиям химических средств и хорошо противостоит механическим ударам на тот случай, если слабо зрячий человек ударит по ней своей палкой, хотя в любом случае ее можно без проблем заменить, не трогая покрытие.

    Плитку ФЭМ удобно демонтировать, не нарушая всей конструкции, после чего ее можно обратно уложить на место. Это позволит сократить затраты и сэкономить рабочее время на повторную организацию укладки тротуарного покрытия.

    Процесс укладки

    Тактильная плитка укладывается двумя способами: на бетонный раствор или сухую смесь из песка и щебня.

    Использование бетона при монтаже тротуарной плитки не рационально. Во-первых, увеличиваются сроки работ, во-вторых, ее тяжело будет демонтировать, повреждения не исключены.

    Лучше за основу брать песок, который насыпается на слой щебня, выровненный по плоскости с помощью специальных маяков.

    Пласты, уложенные встык друг к другу, подбиваются резиновым молотком или киянкой, чтобы покрытие было абсолютно ровным. Для проверки используют строительный инструмент – уровень.

    Такой способ укладки позволит не задерживать влагу на поверхности, она будет стекать в пазы между плитками. Это обеспечит постоянную чистоту на тротуарах, исключая появление грязи и луж.

    Proizvodstvo taktil

    Правильная укладка должна быть с небольшим уклоном в сторону стока для воды, это необходимо на случай большого выпада осадков, иначе избыток влаги при морозе станет причиной разрушения тротуарной плитки. В лучшем случае, швы можно заделать цементным раствором, он предотвратит проникновение влаги.

    Если тактильная плитка укладывается по краю тротуара, то необходимо наличие бордюр. Они позволят закрепить край всего покрытия, иначе основной слой под плиткой со временем станет вымываться, освобождая некоторые участки от плотного сжатия, а это грозит разрушению тактильных дорожек. Тем более, бордюр придаст тротуару завершенный вид и станет барьером от проникновения грязи и пыли со стороны дороги.

    [contact-form-7 title=»Обратный звонок»]

    ГОСТ Р 52875-2007


    ГОСТ Р 52875-2007

    Группа Ж08



    ОКС 11.180.10
    03.220.20

    93.080.30
    ОКП 52 1720

    Дата введения 2009-01-01


    Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

    Сведения о стандарте

    1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия» (ФГУП «СТАНДАРТИНФОРМ») и Негосударственным учреждением «Институт профессиональной реабилитации и подготовки персонала Общероссийской общественной организации инвалидов Всероссийского ордена Трудового Красного знамени общества слепых «Реакомп» (НУ ИПРПП ВОС «Реакомп»)

    2 ВНЕСЕН Техническим комитетом по стандартизации ТК 381 «Технические средства для инвалидов»

    3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2007 г. N 553-ст

    4 Настоящий стандарт разработан по заказу Федерального агентства по здравоохранению и социальному развитию в рамках федеральной целевой программы «Социальная поддержка инвалидов на 2006-2010 годы», утвержденной Постановлением Правительства Российской Федерации от 29 декабря 2005 г. N 832

    5 ВВЕДЕН ВПЕРВЫЕ


    Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

    1 Область применения


    Настоящий стандарт распространяется на тактильные наземные указатели (далее — указатели), с помощью которых инвалиды по зрению получают информацию о путях движения в населенных пунктах (территория, застройка) и общественных зданиях (внутренние пространства, зоны получения услуг), и устанавливает технические требования, назначение, место расположения и правила применения указателей, размещаемых на дорогах и улицах населенных пунктов в местах, разрешенных ГОСТ Р 52605, и на поверхности напольных покрытий общественных зданий.

    2 Нормативные ссылки


    В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

    ГОСТ Р 52289-2004 Технические средства организации дорожного движения. Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств

    ГОСТ Р 52605-2006 Технические средства организации дорожного движения. Искусственные неровности. Общие технические требования. Правила применения

    ГОСТ 4997-75 Ковры диэлектрические резиновые. Технические условия

    ГОСТ 6787-2001 Плитки керамические для полов. Технические условия

    ГОСТ 17608-91 Плиты бетонные тротуарные. Технические условия

    Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

    3 Термины и определения


    В настоящем стандарте применены следующие термины с соответствующими определениями:

    3.1 инвалид по зрению: Лицо, у которого полностью отсутствует зрение или острота остаточного зрения не превышает 10%, или поле зрения составляет не более 20%.

    3.2 тактильный наземный указатель: Средство отображения информации, представляющее собой полосу из различных материалов определенного цвета и рисунка рифления, позволяющих инвалидам по зрению распознавать типы дорожного или напольного покрытия путем осязания стопами ног, тростью или используя остаточное зрение.

    Примечание — В настоящем стандарте к тактильным наземным указателям отнесены и напольные указатели, установленные в общественных зданиях и сооружениях.

    3.3 искусственная неровность: Специально устроенное возвышение на проезжей части дороги для принудительного снижения скорости движения, расположенное перпендикулярно к оси дороги.

    4 Технические требования

    4.1 Общие положения

    4.1.1 Указатели должны предоставлять инвалидам по зрению необходимую и достаточную информацию, способствующую самостоятельной ориентации в инфраструктуре городов, микрорайонов, поселков и других населенных пунктов, в том числе на дорогах и в общественных зданиях.

    Указатели должны соответствовать требованиям [1].

    4.1.2 Поверхность указателей должна быть шероховатой рифленой с противоскользящими свойствами, отличной по структуре и цвету от прилегающей поверхности дорожного или напольного покрытия, и обеспечивать ее распознавание инвалидами по зрению на ощупь и (или) визуально. Формы рифления поверхности указаны на рисунках 1-4.

    Рисунок 1 — Форма рифления с продольными рифами


    Рисунок 1 — Форма рифления с продольными рифами

    Рисунок 2 — Форма рифления с конусообразными рифами


    Рисунок 2 — Форма рифления с конусообразными рифами

    Рисунок 3 — Форма рифления с квадратными рифами


    Рисунок 3 — Форма рифления с квадратными рифами

    Рисунок 4 — Форма рифления с рифами, расположенными по диагонали (левая диагональ)


    Рисунок 4 — Форма рифления с рифами, расположенными по диагонали (левая диагональ)

    4.1.3 Основные размеры, цвет, формы рифления, назначение, правила применения, требования к поверхности указателей должны соответствовать требованиям настоящего стандарта, требованиям документации планировки территории населенных пунктов, проектной документации на строительство общественных зданий и сооружений и нормативным правовым актам в сфере обеспечения безопасности дорожного движения.

    4.1.4 Указатели в зависимости от места установки подразделяют на следующие виды:

    — дорожные;

    — напольные.

    4.1.5 Указатели в зависимости от назначения подразделяют на следующие группы:

    — предупреждающие;

    — направляющие.

    4.1.6 Предупреждающие указатели должны обеспечивать возможность инвалидам по зрению ориентироваться в пространстве и избегать опасностей, способных нанести вред здоровью, на пути следования внутри общественных зданий и сооружений, на территории и застройке населенных пунктов по предназначенным для них пешеходным маршрутам. Форма рифления предупреждающих указателей должна соответствовать рисункам 2 и 3.

    4.1.7 Направляющие указатели должны обеспечивать возможность инвалидам по зрению передвигаться в нужном направлении самостоятельно, без сопровождающего лица, внутри общественных зданий и сооружений, на территории населенных пунктов по предназначенным для них пешеходным маршрутам. Форма рифления направляющих указателей должна соответствовать рисункам 1 и 4.

    4.1.8 Материалы, применяемые для изготовления указателей, не должны препятствовать очистке от снега, грязи и мусора.

    4.1.9 Указатели должны быть надежно закреплены, они не должны сдвигаться и (или) «задираться» при контакте с обувью или средством реабилитации.

    4.1.10 Указатели должны иметь повышенную износостойкость к интенсивным механическим воздействиям. Срок службы указателей должен быть равен сроку службы прилегающего покрытия.

    4.2 Требования к тактильным дорожным указателям

    4.2.1 Тактильные дорожные указатели размещают на тротуарах, проезжей части дорог, на территориях предприятий Всероссийского общества слепых, жилых районов и микрорайонов населенных пунктов. Глубина рифов для тактильных дорожных указателей с формой рифления, указанной на рисунках 1-4, должна быть 7 мм.

    Примечание — В настоящем стандарте к дорожным указателям отнесены указатели, установленные вне общественных зданий и сооружений.

    4.2.2 Назначение, размеры, форма рифления и место расположения тактильных дорожных указателей приведены в таблице 1.


    Таблица 1

    Назначение

    Размеры

    Форма рифления

    Место расположения

    1 Внимание, подземный переход

    Полоса шириной 500 мм или 600 мм и длиной, равной ширине перехода, выложенная на тротуаре перед началом перехода

    С конусообразными рифами (см. рисунок 2)

    На расстоянии 800 мм от кромки первой ступени лестницы

    2 Внимание, наземный переход

    Полоса шириной 500 мм или 600 мм и длиной, равной ширине перехода, выложенная на тротуаре перед началом перехода

    С продольными рифами (см. рисунок 1)

    На расстоянии 800 мм от кромки проезжей части

    3 Внимание, наземный переход под углом 90°

    Две полосы шириной 500 мм или 600 мм и длиной, равной ширине перехода, выложенные на тротуаре с двух сторон перед поворотом на переход

    С рифами, расположенными по диагонали (см. рисунок 4)

    На расстоянии 800 мм от линий, являющихся продолжением кромки перехода

    4 Внимание, светофор

    Квадрат, выложенный вокруг мачты светофора и состоящий из 4-х плит со стороной плитки, равной 500х500 мм

    С квадратными рифами (см. рисунок 3)

    Вокруг мачты светофора в обхват

    5 Внимание, препятствие

    Полоса, выложенная по контуру препятствия, шириной 500 мм

    С квадратными рифами (см. рисунок 3)

    На расстоянии 800 мм от препятствия

    6 Внимание, поворот налево (направо)

    Плита со стороной квадрата, равной 500х500 мм

    С рифами, расположенными по диагонали (см. рисунок 4)

    На месте поворота

    4.2.3 Наземные пешеходные переходы для инвалидов по зрению представляют собой искусственные неровности монолитной конструкции и должны соответствовать требованиям ГОСТ Р 52605 с учетом требования 4.2.4.

    4.2.4 Обустройство наземных пешеходных переходов для инвалидов по зрению должно соответствовать требованиям ГОСТ Р 52289.

    4.2.5 Покрытие наземного пешеходного перехода для инвалидов по зрению должно быть отличным от покрытия тротуара и проезжей части дороги.

    4.2.6 Для тактильных дорожных указателей, установленных на тротуарах, рекомендуется применять бетонные тротуарные плиты размерами 300х300 мм или 500х500 мм, изготовленные по ГОСТ 17608, с рифленой лицевой поверхностью.

    4.2.7 Дорожные указатели из тротуарных плит, установленные на тротуаре, должны выступать над его поверхностью не более чем на 10 мм с плавным переходом, скосом.

    4.2.8 В качестве указателя на территории предприятий, жилых районов и микрорайонов можно применять дорожки с гравийным покрытием.

    В местах пересечения двух дорожек рекомендуется устраивать площадки, возвышающиеся на 30 мм над полотном дорожек. От площадок по четырем сторонам оборудуют спуски — пандусы с углом наклона 3%. Для облегчения ориентирования покрытия пересекающихся дорожек в месте стыка могут быть отличными друг от друга, например асфальт-гравий, асфальт-плитка или гравий с различными размерами фракций — 20, 40, 60 мм.

    4.2.9 Перед входными дверями зданий и сооружений на расстоянии 500 мм на подступающих к ним дорожках оборудуют площадки с покрытием, резко отличающимся от покрытия основной дорожки (сетка, гравий, решетка, тротуарные плиты и т.д.).

    4.3 Требования к тактильным напольным указателям

    4.3.1 Тактильные напольные указатели располагают в коридорах и на площадках лестничных маршей общественных зданий и сооружений для обозначения инвалидам по зрению направления движения, а также для предупреждения их о возможных опасностях на пути следования. Глубина рифов для тактильных напольных указателей с формой рифления, указанной на рисунках 1-4, должна быть 5 мм.

    4.3.2 Назначение, размеры, форма рифления и место расположения тактильных напольных указателей приведены в таблице 2.


    Таблица 2

    Назначение

    Размеры

    Форма рифления

    Место расположения

    1 Внимание, крайняя ступенька лестничного марша

    Полоса по ширине и длине ступеньки

    С конусообразными рифами (см. рисунок 2)

    На расстоянии 600 мм от кромки крайней ступеньки

    2 Направляющие дорожки

    Полоса шириной не менее 500 мм

    С продольными рифами (см. рисунок 1)

    Вдоль стены на расстоянии не более 1000 мм от стены

    3 Внимание, препятствие

    Полоса, выложенная по контуру препятствия шириной 300 мм

    С квадратными рифами (см. рисунок 3)

    На расстоянии 600 мм от препятствия

    4 Внимание, поворот налево (направо)

    Плита со стороной квадрата, равной 500х500 мм

    С рифами, расположенными по диагонали (см. рисунок 4)

    На месте поворота

    4.3.3 Тактильные напольные указатели могут быть изготовлены из различных материалов, обладающих противоскользящими свойствами, в том числе из керамических плиток по ГОСТ 6787.

    4.3.4 Если в коридорах общественных зданий и сооружений положены ковровые дорожки, то для обозначения боковых проходов их ковровую дорожку прокладывают под магистральной ковровой дорожкой.

    4.3.5 В помещениях промышленных зданий и сооружений в качестве напольных указателей могут быть использованы диэлектрические резиновые ковры по ГОСТ 4997, ширина которых должна быть не менее 500 мм. Форма рифления должна соответствовать назначению, указанному в таблице 2.

    Для обозначения боковых проходов в коридорах зданий можно использовать диэлектрические резиновые ковры, которые подкладывают под резиновый ковер, обозначающий магистральную дорожку.

    4.3.6 Для обозначения выхода из здания применяют различные материалы шириной 500 мм и длиной, равной ширине двери, выложенные на расстоянии 1500 мм до двери, с формой рифления, указанной на рисунке 2.

    Если перед выходом из здания положена магистральная ковровая дорожка, для обозначения выхода под магистральной дорожкой поперек нее дополнительно подкладывают полоску ковровой дорожки шириной 200 мм.

    4.3.7 Для обозначения поворота направления движения применяют материалы с формой рифления, указанной на рисунке 4. Для обозначения поворота налево используют левую диагональ, поворота направо — правую диагональ.

    Библиография

    [1]

    СНиП 35-01-2001

    Доступность зданий и сооружений для маломобильных групп населения




    Электронный текст документа
    подготовлен АО «Кодекс» и сверен по:
    официальное издание
    М.: Стандартинформ, 2008

    Тактильная плитка
    , Тактильная плитка для укладки, Тактильный индикатор

    Hangzhou Haizhu MIM Product Co., Ltd специализируется на производстве инвестиционных изделий для литья под давлением / литья под давлением, включая вальцы, насосы, аппаратные средства и другие. У нас есть отличные возможности для исследований и разработок с авторизацией в соответствии с ISO9001: 2008.С нашей профессиональной технологией и отличной командой наши продукты были проверены и одобрены в соответствии с требованиями немецкого Постановления об оборудовании высокого давления AD2000-Merkblatt WO / TRD100, а также внедрили работу и поддерживает обеспечение качества в Системе обеспечения качества в соответствии с Директива об оборудовании, работающем под давлением 97/23 / EC (PED). Мы также проверены TS16949.

    Заявка

    Контроль качества

    будут доставлять продукцию на Вашу складскую продукцию, мы будем
    0

    продукты и своевременно предоставить обратную связь, чтобы убедиться, что ваши продукты прибывают в кратчайшие сроки обоснованно.

    * Оптимизация метода упаковки

    * Оптимизация транспортных расходов

    * Снижение ущерба

    * Доставка: 30-40 дней

    000000

    ,
    Tile Stair Nose, Тактильная плитка, Тактильный индикатор

    Носик для плитки, тактильная плитка, тактильный индикатор

    Информация о компании

    Компания Hangzhou Haizhu MIM Product Co., Ltd специализируется на производстве инвестиционных изделий для литья под давлением / литья под давлением, включая вальцы, насосы, метизы и другие. У нас есть отличные возможности для исследований и разработок с авторизацией в соответствии с ISO9001: 2008.С нашей профессиональной технологией и отличной командой наши продукты были проверены и одобрены в соответствии с требованиями немецкого Постановления об оборудовании высокого давления AD2000-Merkblatt WO / TRD100, а также внедрили работу и поддерживает обеспечение качества в Системе обеспечения качества в соответствии с Директива об оборудовании, работающем под давлением 97/23 / EC (PED). Мы также проверены TS16949.

    Заявка

    Контроль качества

    будут также доставлять продукцию на ваш склад, мы будем поставлять продукты для нашей логистики продукты и своевременно предоставить обратную связь, чтобы убедиться, что ваши продукты прибывают в кратчайшие сроки обоснованно.

    * Оптимизация метода упаковки

    * Оптимизация транспортных расходов

    * Снижение ущерба

    * Доставка: 30-40 дней

    000000

    ,
    резиновые тактильные тактильные дорожки для доступа к дорожкам Тактильные системы для дорожного покрытия

    Обзор продукта

    Спецификация резиновой тактильной плитки

    1): Наименование продукта: Тактильная плитка / тактильная плитка

    2): Номер модели: DLS- R300

    3): Место происхождения: Гуандун, Китай

    4): Размер: 300 * 300 * 7 мм

    5): Материалы: резина

    6): Толщина: пластина 2 мм и всего 7 мм

    7): Функция: Слепой направляющий, отделочный, тактильный нескользящий

    8): Сертификация: CE / ISO 9001: 2008 / RoHS

    9): Порт погрузки: Шэньчжэнь

    Изображения резиновой тактильной плитки

    Нанесение

    Нанесение резинового тактильного покрытия

    Упаковка и отгрузка

    Упаковка резинового тактильного покрытия

    25 шт. / Шт.

    жесткие коробки

    размер коробки: 320 * 320 * 240 мм

    г.W .: 13 кг

    Сертификаты

    Сертификация резинового тактильного покрытия

    Информация о компании

    Фабрика Показать

    Шэньчжэнь Далишенг, Новые материалы Co., Ltd. , занимает площадь 6000 квадратных метров, и имеет филиалы в Наньнине, Пекине и Цзянсу. Dalisheng специализируется на разработке, производстве и продаже кирпичей, дорожных шипов и лестничных противоскользящих полос.Dalisheng имеет полную научную систему сертификации качества, имеет отличную команду разработчиков технологий с передовым мышлением и планированием. Замечательная технология, новый материал, высокое качество и стабильные поставки заложили основу для быстрого развития предприятий. Компания прошла сертификацию ISO9001: 2008, и все продукты соответствуют требованиям директив RoHS и REACH. Dalisheng был оценен как «Предприятие добросовестности», который экспортируется в Юго-Восточную Азию, Европу, Америку, Австрию и другие зарубежные страны, и хорошо принят.

    Dalisheng в соответствии с концепцией управления «честность и прагматичность», стремится создать первоклассное качество и адаптируется к любви слепых с теорией «гармония и обоюдный выигрыш».

    FAQ

    1. Каковы ваши условия упаковки?
    Вообще, коробка и коричневые коробки. Мы можем сделать пакет как ваше требование

    2. Условия оплаты
    T / T 30% в качестве депозита и 70% до доставки. Или L / C в виде.

    3. Условия поставки
    EXW, FOB, CFR, CIF, DDU.

    4. срок поставки
    2-15 дней против депозита.

    5. спроектированные товары можно сделать
    Мы можем изготовить по вашим образцам или техническим чертежам и изготовить пресс-формы и приспособления.

    6. образец политики
    Мы можем предоставить бесплатный образец и надеемся, что клиенты оплатят стоимость курьера.

    7. чек
    100% чек перед доставкой

    .
    резиновые тактильные плитки Системы пешеходных плиток для людей с нарушениями зрения

    Обзор продукта

    Спецификация резиновой тактильной плитки

    1): Наименование продукта: Тактильная плитка / тактильная плитка

    2): Номер модели: DLS -R300

    3): Место происхождения: Гуандун, Китай

    4): размер: 300 * 300 * 7 мм

    5): материалы: резина

    6): толщина: пластина 2 мм и всего 7 мм

    7): Функция: направляющий слепок, отделка, тактильный нескользящий

    8): сертификация: CE / ISO 9001: 2008 / RoHS

    9): порт погрузки: Шэньчжэнь

    Изображения резиновой тактильной плитки

    Нанесение

    Нанесение резинового тактильного покрытия

    Упаковка и отгрузка

    Упаковка резинового тактильного покрытия

    25 шт / шт n

    жесткие коробки

    размер коробки: 320 * 320 * 240 мм

    г.W .: 13 кг

    Сертификаты

    Сертификация резинового тактильного покрытия

    Информация о компании

    Фабрика Показать

    Шэньчжэнь Далишенг, Новые материалы Co., Ltd. , занимает площадь 6000 квадратных метров, и имеет филиалы в Наньнине, Пекине и Цзянсу. Dalisheng специализируется на разработке, производстве и продаже кирпичей, дорожных шипов и лестничных противоскользящих полос.Dalisheng имеет полную научную систему сертификации качества, имеет отличную команду разработчиков технологий с передовым мышлением и планированием. Замечательная технология, новый материал, высокое качество и стабильные поставки заложили основу для быстрого развития предприятий. Компания прошла сертификацию ISO9001: 2008, и все продукты соответствуют требованиям директив RoHS и REACH. Dalisheng был оценен как «Предприятие добросовестности», который экспортируется в Юго-Восточную Азию, Европу, Америку, Австрию и другие зарубежные страны, и хорошо принят.

    Dalisheng в соответствии с концепцией управления «честность и прагматичность», стремится создать первоклассное качество и адаптируется к любви слепых с теорией «гармония и обоюдный выигрыш».

    FAQ

    1. Каковы ваши условия упаковки?
    Вообще, коробка и коричневые коробки. Мы можем сделать пакет как ваше требование

    2. Условия оплаты
    T / T 30% в качестве депозита и 70% до доставки. Или L / C в виде.

    3. Условия поставки
    EXW, FOB, CFR, CIF, DDU.

    4. срок поставки
    2-15 дней против депозита.

    5. спроектированные товары можно сделать
    Мы можем изготовить по вашим образцам или техническим чертежам и изготовить пресс-формы и приспособления.

    6. образец политики
    Мы можем предоставить бесплатный образец и надеемся, что клиенты оплатят стоимость курьера.

    7. чек
    100% чек перед доставкой

    .

    About Author


    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
