Уклон водопровода внутреннего: СП 30.13330.2012 Внутренний водопровод и канализация зданий. Актуализированная редакция СНиП 2.04.01-85* – Общие сведения о внутреннем водопроводе

Общие сведения о внутреннем водопроводе

По назначению внутренний водопровод подразделяется на хозяйственно-питьевой и противопожарный.

Внутренний хозяйственно-питьевой водопровод устраивают во всех жилых зданиях, имеющих канализацию. В жилых зданиях можно устраивать объединенный хозяйственно-питьевой и противопожарный водопровод или два раздельных водопровода. Внутренняя сеть трубопроводов разделяется на магистральные трубопроводы, стояки и подводки. Магистральные трубопроводы внутреннего водопровода, проложенные внизу или вверху здания, служат разводящими линиями для подачи воды к нужным участкам трубопровода или стоякам. Стояки — вертикальные участки разводящего трубопровода, по которым вода подается в подводки к санитарным приборам.

Магистральные трубопроводы прокладывают с уклоном. Уклон необходим для выпуска воздуха при заполнении труб водой и спуска воды при опорожнении линий. Уклон выражает отношение превышения начальной точки над конечной точкой трубопровода на единицу длины, то есть i = h/L, где h — превышение (разница высот) начальной точки над конечной точкой участка трубопровода, мм; L — длина этого участка, мм. Например, на участке длиной 2 м и величиной превышения 10 мм уклон равен i=10/2000=0,005.

Уклон трубопроводов размечают с помощью рейки, уровня и шнура. Для этого выбирают какую-либо точку оси прокладываемого трубопровода. От этой точки с использованием рейки и уровня прокладывают горизонтальную линию и натягивают по ней шнур. Затем на расстоянии от этой точки, например 2 м, откладывают от горизонтальной линии вверх или вниз по направлению уклона требуемую по заданному уклону высоту и находят вторую точку оси трубопровода. При уклоне, например 0,003, это расстояние составляет 3×2=6 мм. По полученным двум точкам натягивают шнур и размечают ось прокладываемого трубопровода. Таким же способом размечают оси подводок ко всем приборам.

Сети внутреннего водопровода прокладывают в помещениях, температура воздуха в которых зимой выше 2°С. В том случае, если трубопровод прокладывают в помещениях с температурой воздуха ниже 2°С, необходимо предусматривать мероприятия, предохраняющие трубы от замерзания в них воды. Внутренний водопровод на объекте строительства монтируют в определенной последовательности: в первую очередь укладывают магистральный трубопровод, затем устанавливают стояки и прокладывают подводки к водоразборным точкам. Магистральные трубопроводы прокладывают в первом этаже преимущественно в подпольных каналах, а в подвалах — над полом. В системах водопровода с верхней разводкой трубы прокладывают под потолком верхнего этажа.

При зонном водоснабжении каждая зона имеет свои магистральные линии, которые обычно прокладываются в технических этажах. Классическая прокладка магистральных и разводящих сетей водопровода внутри зданий должна предусматриваться, как правило, открытой. При применении полимерных труб рекомендуется скрытая прокладка труб в бороздах стен и полов.

Каким должен быть уклон канализационной трубы по строительным нормативам

Случаи, когда в частном строительстве применяются системы принудительной, оснащенной насосами канализации – чрезвычайно редкие, если не сказать еще более категорично. В совершенно подавляющем числе случаев отвод канализационный стоков организуется по принципу самотёка – для этого прокладывается закрытые трубопроводы определенного сечения.

Каким должен быть уклон канализационной трубы по строительным нормативам
Каким должен быть уклон канализационной трубы по строительным нормативам

Но любому человеку, даже совершенно несведущему в вопросах строительства, должно быть понятно – чтобы обеспечивался самостоятельный сток воды, несущей в себе канализационные загрязнения, необходимо для этого создать определенные условия. А именно – задать определенный уклон труб в нужную сторону. Что характерно, величина этого перепада высот — вовсе не произвольная. Она подчиняется определенным требованиям, просчитанным и полностью обоснованным специалистами.

Поэтому для тех, кто собирается заняться прокладкой коммуникаций в своем доме, или же намерен со знанием дела контролировать работу приглашенной бригады, очень важно заранее разобраться — каким должен быть уклон канализационной трубы по строительным нормативам. Предлагаемая публикация нацелена на оказание помощи в этом вопросе.

Какой документ регламентирует параметры домашней канализации?

Если открыть «навскидку» несколько публикаций на эту тему, то можно заметить, что авторы чаще всего ссылаются на СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий» и СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения».. Казалось бы – все так оно и есть, однако, есть в этом утверждении и некоторая некорректность.

Дело в том, что указанные СНиПы были приняты в далёком 1985 году. Это вовсе не говорит о том, что они полностью устарели. Однако, за прошедшее время все же некоторые требования в строительстве изменились, и это сказалось и на содержании документов.

То есть за время действия в эти документы уже дважды вносились исправления и добавления. В первый раз они оба пересматривались 2012 году, а последняя (действующая на настоящий момент) редакция СНиП 2.04.01-85 и вовсе пришлась на 2016 год, И введена она в действие 17 июня 2017 года под собственным наименованием Свода Правил СП 30.13330.2016. В полном названии оговаривается, что и есть актуализированная редакция СНиП 2.04.01-85*.

По второму СНиП 2.04.03-85 аналогичным образов сейчас действует Свод Правил СП СП 32.13330.2012.

Наглядное подтверждение «эволюции» СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий»Наглядное подтверждение «эволюции» СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий»

К чему все это говорится? Просто к тому, что некорректная  ссылка на первоисточник способна несколько дезинформировать читателя. А изменения, в том числе и в интересующем нас вопросе, имеются, причем, как по нумерации глав и статей, так и по содержанию.

Для чего необходимо знать правильный угол уклона канализационной трубы.

Это, конечно же, наивный вопрос. Просто для того, чтобы канализация работала, так сказать, «корректно», и хозяевам не приходилось ни  визуально, ни другими органами чувств ощущать, что эта система где-то дает сбои и не справляется со своей прямой задачей.

Так, может быть, просто всегда давать угол уклона побольше – тогда вода вместе со стоками гарантированно быстро будет уходить в коллектор или септик? Оказывается – нет, так можно только навредить.

Постараемся объяснить, почему.

На рисунке ниже показаны три варианта. В первом – труба расположена без уклона, горизонтально. Во втором – задан оптимальный угол уклона. И в третьем – труба уложена безо всякой оглядки на правила – «лишь бы вода хорошо сливалась».

Четвёртый вариант – с отрицательным углом уклона, надо полагать, никто не додумается сделать.

Две недопустимых крайности – и правильный подход к организации уклона канализационной трубы.
Две недопустимых крайности – и правильный подход к организации уклона канализационной трубы.

Канализационные стоки, как знают все, это далеко не всегда просто вода. Чаще всего в ней, помимо полностью растворившихся веществ, взвешено немало твердых нерастворимых частиц и крупных включений, дисперсных капель (жир, моющие средства). Задача канализации – отвести все эти загрязнения в полном составе. И здесь очень важно свойство самоочистки трубы. Так, чтобы после смыва стоков (понятно, что в бытовых условиях стоки текут не постоянно, а, так сказать, порционно) труба внутри оставалась если и не совсем чистой, то по крайней мере – пустой.

Итак, смотрим на схему.

  • В первом случае в трубе образуется совершенно очевидный застой. Перемещение воды хоть и будет, но с минимальной скоростью. То есть у твердых включений есть полная возможность осесть на дно, у жировых капель – «закрепиться» на стенках трубы. Получается, что кинетической энергии потока воды недостаточно для того, чтобы увлечь за собой загрязнения. Они, осев на дне, становятся помехой для последующих сбросов. Результат – очень быстрое зарастание труб, образование пробок, с которыми бывает очень тяжело справиться.
  • Второй вариант – труба смонтирована под правильным углом уклона, в ней благодаря этому поддерживается оптимальная скорость перемещения бытовых стоков. При таком подходе как раз и проявляются свойства самоочищения – вода захватывает и выносит основную массу твёрдых и взвешенных загрязнений.
  • Третий вариант кажется парадоксальным – ну что может быть плохого в том, что уклон сделан большой, и скорость потока от этого возрастает? Ведь на коротких участках, например, от сифона раковины до проходящей снизу канализационной трубы так и делается – чуть ли не вертикально…

Да, на коротком участке это «работает». Но когда требуется переместить канализационные стоки на значительное расстояние, получается совсем иная картина. Вода на большой скорости устремляется вперед, к выходу из трубы. А более тяжеловесные нерастворимые включения начинают отставать от общей скорости потока. И в итоге – могут остаться на стенках трубы. У них частенько бывает немало времени, чтобы успеть присохнуть или иным способом закрепиться на стенке.

И, понятно, далее эти оставшиеся фрагменты становятся помехами при следующей «порции» стоков, при которой ситуация не просто повторяется, но постепенно усугубляется. И так далее – пока в полости трубы не образуется сначала сужение канала, а затем – и вовсе непроходимая пробка, требующая немедленного вмешательства для восстановления работоспособности канализации.

Две недопустимых крайности – и правильный подход к организации уклона канализационной трубы.Прочистка канализации порой превращается в весьма сложную задачу!

К засору канализационных труб могут приводить различные обстоятельства. И хуже всего – если это «запрограммировано» изначально неправильным монтажом коммуникаций. Небрежность или беспечность ведут к частому появлению таких сложных непроходимых засоров, что прочистка канализации в частном доме своими силами становится невозможной, и приходится приглашать мастеров со специальным оборудованием. Обо всем этом – в отдельной публикации нашего портала.

Теперь давайте пойдем по положениям Сводов Правил. Они в оригинале могут показаться несколько «суховатыми» для человека, не имеющего опыта чтения технической документации. Поэтому постараемся изложить основные положения, касающиеся, безусловно, только частного жилого строительства, в более доходчивом виде.

И начнем, естественно, «от истоков». То есть с тех точек, где, собственно, и начинается канализация – с сантехнических приборов. А затем – пойдем далее вплоть на наружных труб, ведущих в септик или в канализационный коллектор.

Требования Сводов Правил к организации канализации в жилом доме

Канализация внутри дома

Итак, канализация – это система отведения сточных вод. В зависимости от особенностей здания, в котором она организуется, она может быть бытовой (собирающая и отводящая стоки от сантехнических приборов), производственной, объединенной (если это допускается сходным характером загрязнений) и внутренней водосточной, если каналы отвода воды с крыши по проекту прокладываются внутри здания.

Тема нашего рассмотрения – только бытовая канализация.

Установка сантехнических приборов и подключение их к системе сбора стоков
  • Отведение бытовых стоков должно производиться по закрытым каналам (трубам) по принципу самотека. Никаких открытых участков (разрешённых в некоторых случаях в производственных условиях) в жилых домах не допускается.
  • Все сантехнические приборы и приёмники стоков в жилом доме в обязательном порядке оснащаются сифонами (гидравлическими затворами). Главная цель — не допустить поступления зловонных канализационных газов в помещения.
  • Допускается получение группы умывальников или моек (до 6 штук) к одному сифону с ревизионным окном (заглушкой) сечением не менее 50 мм. Но только в том случае, если все эти мойки (умывальники) расположены в одном помещении.
Две чаши мойки подключены к одному сифону. К нему же, кстати, поведен и дренажный шланг посудомоечной (или стиральной) машины.Две чаши мойки подключены к одному сифону. К нему же, кстати, поведен и дренажный шланг посудомоечной (или стиральной) машины.

Но если раковины находятся в разных помещениях, пусть даже их разделяет всего лишь тонкая стенка – такое совмещение сифонов недопустимо – на каждую ставится свой.

  • Каждый унитаз должен быть оснащён собственным сливным бачком (или же сливным краном)
  • В соответствии с требованиями СП, душевые кабинки, устанавливаемые на межэтажных перекрытиях, рекомендуется оснащать поддонами. Да и вообще, в ванных комнатах жилых зданий сливные трапы, как правило, не устанавливаются. Но раз речь идёт об индивидуальном строительстве, то никто не может помешать хозяину отдельного дома предусмотреть у себя такую систему сбора и отвода воды из душевой, моечной и т.п. То есть еще на стадии строительства и отделки смонтировать трап – с лотком или точечный. Для одного-двух душей достаточно трапа диаметром 500 мм. Для трех и более – 100 мм.
Уклон пола в сторону сборника воды – лотка с трапом (слева) или точечного трапа.Уклон пола в сторону сборника воды – лотка с трапом (слева) или точечного трапа.

Уклон пола в этом случае делается в сторону трапа. Величина уклона – 0,01÷0,02.

Здесь и далее! Уклон (если не оговорено иное) показывается долевой пропорцией к длине участка. Например, в указанном выше случае уклон 0,01÷0,02 говорит о том, что перепад высоты на участке в один погонный метр составит 0,01÷0,02 метра, то есть 1÷2 сантиметра.

Если имеется лоток, то в нем также предусматривается внутренний уклон в сторону трапа на величину 0,01.

Как внутренние, так и внешние участки канализационных труб стараются прокладывать прямолинейно. На участках горизонтальной прокладки (отводной до стояка или уже магистральной, то есть по пути к коллектору или септику) запрещено изменять выбранный уклон трубы. Трубы с раструбным соединением всегда укалываются так, чтобы раструбная часть находилась в верхней части трубы, то есть на входе в нее.

Участки канализации от сантехнических приборов до стояка (в случае нескольких уровней) или выпуска наружу именуют отводными участками. Они могут объединять несколько приборов. Соединение производится с помощью специальных фурнитурных деталей – прямых и косых отводов, прямых и косых тройников или крестовин.

Соединительные и ревизионные детали для сборки внутренней части канализационной системы. Для внешнего участка сети предпочтительнее использовать трубы и детали оранжевого цвета – как более прочные и защищенные от возможных негативных внешний воздействий.Соединительные и ревизионные детали для сборки внутренней части канализационной системы. Для внешнего участка сети предпочтительнее использовать трубы и детали оранжевого цвета – как более прочные и защищенные от возможных негативных внешний воздействий.

Эти участки – от сифонов сантехнических приборов и вплоть до слива (стояка) отличаются от остальных участков канализации тем, что практически не имеют вентиляции — сверху каждый из них оканчивается гидрозатвором, не пропускающим газы, а затем – направлен исключительно вниз. Это налагает особые требования и уклону этих участков, и к их длине. В противном случае может произойти так называемый срыв гидрозатвора, и весь «аромат» канализации начнет проникать в помещения.

Эти параметры указаны в таблице ниже:

Тип сантехнического прибораДиаметр трубы, ммРекомендуемый уклон прокладки трубыДопустимое расстояние между сифоном и сливом, мм на невентилируемом участке
Ванна40 (50)1:30 (0,033)1000÷1300
Унитаз100 (110)1:20 (0,05)до 6000
Умывальник40 (50)1:12 (0,083)до 800
Душевая кабинка40 (50)1:48 (0,02)1500÷1700
Биде30÷40 (50)1:20 (0,05)700÷1000
Мойка кухонная30÷40 (50)1:36 (0,28)1300÷1500
Слив комбинированный (ванна + душ + умывальник)501:48 (0,02)1700÷2300
Где и как разрешается прокладывать канализационные трубы внутри здания?

Итак, много зависит от этажности. Точнее, количества уровней, на которых выполнена канализационная разводка. Если их больше одного, то обычно организуется стояк (может быть и не один), к которому сходятся отводные участки.

Диаметр стояка не может быть меньше диаметра самой большой трубы отводного участка. Как правило, в условиях жилого строительства для этих целей используется труба 110 мм – этого вполне достаточно. Аналогично, если стояк не организуется (один уровень в доме), а просто делается подобие коллектора с последующим выпуском наружу, на внешний участок.

Стояк сверху переходит в вентиляционный воздушный канал, так называемую фановую трубу, которая необходима для вентиляции канализационный каналов. Даже если стояка, как такового, нет, в любом случае этот вертикальный воздушный канал организуется (опять же – из трубы диаметром не менее самой большой из подводящих участков.

Например, на рисунке показан стояк (фановая труба), в системе канализации с одним уровнем (только один этаж). При желании этот чертёж можно дополнить другими отводными участками, в том числе – и на втором, третьем уровне.

Соединительные и ревизионные детали для сборки внутренней части канализационной системы. Для внешнего участка сети предпочтительнее использовать трубы и детали оранжевого цвета – как более прочные и защищенные от возможных негативных внешний воздействий.Стояк, становящийся одновременно фановой трубой.

1 – сантехнический прибор (в данном примере унитаз, как требующий трубы максимального диаметра.

2 – отводной участок. Про его длину и уклон говорилось выше – параметры показаны в таблице. Если, по каким-то соображениям, невозможно выдержать указанное максимальное удаление от стояка (для унитаза – 6000 мм), приходится несколько усложнять схему, используя специальные клапанные устройства для вентиляции труб или дополнительный вентиляционный отвод малого диаметра. Но это – отдельная тема.

3 – вертикальный стояк, в верхней своей части становящийся фановой трубой.

4 – оголовок фановой трубы, расположенный над кровлей здания с соблюдением определенных правил, о которых чуть ниже будет сказано.

5 – переход с внутренней разводки канализационных труб на выпуск внешнего участка.

6 – выпуск на внешний участок трубы, проложенный к септику или канализационного коллектору.

Наружный участок фановой трубы с оголовком должен располагаться в соответствии со следующими требованиями:

— Не ближе 200 мм от поверхности плоской (неэксплуатируемой) или скатной кровли.

 — Не ближе 100 мм от обреза вентиляционной сборной шахты.

— Не ближе 4 метров от открывающихся окон или балконов – чтобы туда не заносился «аромат».

— Если кровля эксплуатируемая, то высота устья трубы над ней должна быть не менее 3 метров. В случае когда это выполнить невозможно, приходится использовать дополнительное клапанное оборудование.

— На устье трубы не должно быть оголовков (дефлекторов, флюгарок) или даже обычных зонтов, тормозящих свободный выход газов.

Вот такие «чудачества», безусловно, не приветствуются. Это и неэстетичное, и небезопасно, да и просто крайне неудобно. Все должно подчиняться определенным правилам.Вот такие «чудачества», безусловно, не приветствуются. Это и неэстетичное, и небезопасно, да и просто крайне неудобно. Все должно подчиняться определенным правилам.

По каким правилам могут монтироваться отводные участки труб? Про уклоны уже было сказано – вкратце о других рекомендациях.

Должны использоваться трубы, которым производитель гарантирует срок эксплуатации не менее 25 лет. Допускается пластик, слеклопластик, чугун. Сталь – категорически запрещена. Наиболее популярными сейчас являются надежные трубы из ПВХ или полипропилена.

Сами канализационные трубы могут располагаться открыто или скрыто. Скрытый монтаж предполагает множество возможных вариантов. Это и заделка в строительные конструкции, и размещение под полом или над подвесным потолком, и декорирование стояков, размещенных в нишах или прорезанных шрабах, и т.п.

Если отводную трубу приходится размещать под потолком, в подвалах или подпольях, ее присоединение к стояку должно производиться исключительно с использованием «косого» тройника или крестовины.

Всегда будет приветствоваться использование косых тройников, крестовин, отводов. А в некоторых случаях их установка является обязательной.Всегда будет приветствоваться использование косых тройников, крестовин, отводов. А в некоторых случаях их установка является обязательной.

Аналогичные требования действуют в случаях, когда требуется соединение двух или более труб в одной горизонтальной плоскости – должны использоваться исключительно «косые» детали.

При соединении труб в одной горизонтальной плоскости должны применяться исключительно «косые» тройники или крестовины.При соединении труб в одной горизонтальной плоскости должны применяться исключительно «косые» тройники или крестовины.

Категорически запрещается подсоединять к одной отводной трубе сантехнические приборы, расположенные в разных квартирах на одном этаже.

Стояки можно размещать скрыто в нишах или штрабах, изготовленных их негорючих материалов. Исключением может быть дверь, открывающая доступ к ревизионным или прочистным деталям стояка – она может быть изготовлена из горючего материала (группа горючести не ниже Г2).

Участки прохода стояков через перекрытия должны заделываться цементным раствором на всю толщину этого перекрытия. Мало того, еще и выше уровня пола, на 80÷100 мм (в принципе – до подсоединяемого горизонтального отводного участка) труба заделывается слоем цементного раствора толщиной порядка 20 мм.

При планировании разводки внутренней сети канализации следует иметь в виду, что не допускается ни открытое, ни скрытое размещение труб (неважно где — в стенах потолке, полу) в любых жилых комнатах, на кухнях, в кабинетах, в помещениях, требующих особого санитарного режима (например, домашней продуктовой кладовой).

Не забывают и про установку ревизий или прочисток. На это счет тоже имеются свои правила.

Ревизии позволяют осуществлять контроль за состоянием канализационных труб, а прочистки, помимо этого – еще и заводить специальный инструмент (например, сантехнический трос) для ликвидации засоров.Ревизии позволяют осуществлять контроль за состоянием канализационных труб, а прочистки, помимо этого – еще и заводить специальный инструмент (например, сантехнический трос) для ликвидации засоров.
  • Они устанавливаются на каждом стояке сверху и снизу.
  • На отводных трубах — в начале участков, если к этому участку подключено три и более сантехнических прибора, под которыми не предусмотрено ревизионных или прочистных приспособлений.
  • На поворотах участков, если прочистка не может быть выполнена из других точек.

На прямых горизонтальных участках ревизии или прочистки должны устанавливаться через определённый интервал:

Диаметр канализационной трубы, ммРасстояние между ревизиями или прочистками (для бытовых стоков)Тип прочистного устройства
5012ревизия
508прочистка
100-15015ревизия
100-15010прочистка
200 и более20ревизия

Ревизии и прочистки могут устанавливаться и на внешнем участке канализационной сети.

Выпуск канализационной трубы и прокладка наружного участка

Как мы видели, и как подсказывает жизненный опыт, отводные участки в частном жилом доме обычно не отличаются большой протяжённостью – хозяева еще при составлении проекта обычного стараются разместить все сантехническое оборудование как можно компактнее. Поэтому при внутренней прокладке труб и допускаются некоторые «вольности» с углами уклонов. Внешний же участок может быть иногда и в несколько десятков метров. И вот здесь, после выпуска из дома, всякая самодеятельность полностью противопоказана! То есть уклон канализационных труб должен в полной мере соответствовать расчетным величинам.

Диаметр выпуска должен быть не менее самого большого диаметра, используемого на стояках. Как правило, в частном домостроении это 110 мм. Хотя может быть и 160 мм – в сложных, разветвленных водопроводных и канализационных системах не обойтись, наверное, без профессионального расчета.

Уклон участка выпуска, после прохождения поворота на горизонтальный участок выдерживается уже в соответствии со стандартами, о которых будет сказано чуть ниже.

Неплохой пример смонтированного выпуска канализации наружу показан на следующей схеме:

Примерная схема узла выпуска канализационной трубы с внутренней разводки на внешний участок.Примерная схема узла выпуска канализационной трубы с внутренней разводки на внешний участок.

На схеме цифрами показаны:

1 – канализационный сток в доме.

2 – ревизия. Ее рекомендуемая высота над уровнем пола (Н) примерно составляет 1000 мм.

3 – изменения направления трубы: обратите внимание – они собираются из косых отводов, чтобы не получать в вершине прямой угол.

4 – горизонтальный участок от стояка до выпуска. Его уклон подчиняется общим правилам, о которых вскорости будет сказано.

5 – прочистка. Заглушка прочистки приходится несколько выше уровня чистового пола (по-. 6). Расстояние от прочистки до стены (L) — 400÷500 мм.

7 ÷ 9 – это герметизация прохода впуска через стену (фундамент). В демонстрируемом примере поз. 7 – «пробка» из цементного раствора, поз. 8 – забивка кабалкой (просмоленным канатом), поз. 9 – стальная гильза, вмурованная в стену.

10 – прямолинейный участок, уходящий в сторону приемной камеры септика или канализационного коллектора.

Кстати, длина этого последнего участка выпуска не может быть совсем уж произвольной. Если приемный резервуар или коллектор расположены в отдалении, то, считая от стояка в здании (или прочистки, как показано на схеме) на определенном расстоянии должен располагаться смотровой колодец. Для диаметра 50 мм эта дистанция не должна превышать 8 метров, 110 мм – 12 метров, 150 мм и выше – 15 метров.

Кстати, этот смотровой колодец, можно сказать – последняя предоставляемая «легальная возможность» резко изменить глубину залегания канализационной трубы, то есть уйти на другой уровень. Если требуется перепад до 500 мм включительно, то можно организовать в колодце обычный слив с последующим забором с большей глубины. Если же требуется более значительный перепад уровня – устанавливается подобие стояка с направляющим коленом и прочисткой в основании.

Но уже от этого колодца и вплоть до конечной точки должны точно установленные уклоны трубы. Иначе вся работа – может пойти насмарку.

Какой же уклон требуется на прямолинейных горизонтальных участках канализации?

Подходим к финалу – так какой же уклон трубы следует выдерживать уже на завершающем, наружном, и как правило – наиболее длинном отрезке домашней канализационной сети?

В Своде Правил, да и практически во всех публикациях на эту тему приводятся формулы для расчета.

Основаны они, во-первых, на поддержании оптимальной скорости потока в трубе, о чем мы подробно говорили выше.

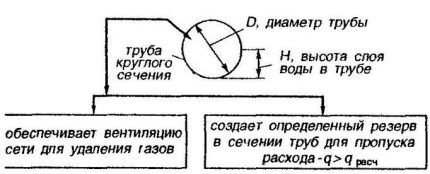

Второй критерий – это оптимальная наполненность трубы, то есть отношение между высотой наполненности и внутренним диаметром.

Диаграмма изменения производительности трубы в зависимости от скорости потока и наполненности. Практической пользы при планировании домашней канализации – никакой.Диаграмма изменения производительности трубы в зависимости от скорости потока и наполненности. Практической пользы при планировании домашней канализации – никакой.

Давно доказано, что оптимальная скорость, при которой вода максимально захватывает и переносит все загрязнения – 0,7 м/с.

А оптимальный уровень наполнения трубы – 0,5 для полимерной или стеклопластиковой, и 0,6 – для имеющей более шероховатые стенки (асбестоцементной или чугунной). Кстати, пространство сверху, остающееся пустым, как раз и будет играть роль эффективного вентиляционного канала., отводящего в фановые трубы канализационные газы.

В полную формулу расчета входят еще показатели влажности и вязкости перекачиваемой среды. Но эти величины для бытовых стоков – примерно всегда одинаковы.

То есть производить какие-то самостоятельные вычисления (тем более, что диапазон диаметров труб в бытовой канализации частного дома – весьма ограничен) – нет никакого смысла. Все уже было подсчитано  десятки раз ранее, и вполне можно принять готовый перечень значений оптимальных уклонов труб:

ИллюстрацияДиаметр трубы, ммВеличина оптимального уклона (допустимый диапазон)
Диаграмма изменения производительности трубы в зависимости от скорости потока и наполненности. Практической пользы при планировании домашней канализации – никакой.50 мм0,03 (0,025÷0,035)
Диаграмма изменения производительности трубы в зависимости от скорости потока и наполненности. Практической пользы при планировании домашней канализации – никакой.110 мм0,02 (0,012÷0,022)
Диаграмма изменения производительности трубы в зависимости от скорости потока и наполненности. Практической пользы при планировании домашней канализации – никакой.160 мм0,008 (0,007÷0,01)
Диаграмма изменения производительности трубы в зависимости от скорости потока и наполненности. Практической пользы при планировании домашней канализации – никакой.200 мм0,007 (0,005÷0,008)

То есть на максимальных диаметрах, применяемых в бытовой домашней канализации, уклон делается и вовсе небольшим – всего 7 ÷ 8 мм на погонный метр трассы.

Единственный расчет, который может заинтересовать читателя – это перепад высот в начале и в конце трассы (глубины траншеи – при наружной прокладке под землей) горизонтального участка канализационной трубы. Но и здесь никаких сложностей быть не должно. Тем более что мы  предлагаем читателю воспользоваться нашим онлайн-калькулятором.

Калькулятор расчета перепада высоты трассы прокладки канализационной трубы

Перейти к расчётам

*  *  *  *  *  *  *

Завершим статью – весьма интересным видеосюжетом, в котором освещается немало важных нюансов прокладки домашней канализации. Единственное, в чем можно упрекнуть авторов видео – в самом конце молодой парнишка «смазывает эффект» — ни с того, ни с сего располагает трубу раструбом вниз в сторону уклона. Наверное, от волнения…

Видео: множество полезной информации по устройству домашней канализации

СНиП, для внутренней и внешней

При прокладке индивидуального канализационного трубопровода необходимо соблюдать определенные требования, регламентированные строительными нормативами. Одно из важнейших условий, которое следует выдерживать при монтаже трубопровода для отвода стоков — уклон канализации на 1 метр.

Не каждый хозяин частного дома может позволить себе заказ дорогого проекта и монтаж канализационных коммуникаций в соответствующих организациях. Во многих ситуациях прокладку магистрали проводят собственными силами. При этом знание основных нормативов позволит грамотно выполнить все работы в соответствии с технологическим процессом и обеспечением эффективной и бесперебойной эксплуатации канализационной системы длительное время.

Вариант схемы монтажа наружной канализации частного дома

Зачем нужен уклон и от чего он зависит

В отличие от водопроводной системы, отвод канализационных стоков по трубам осуществляется за счет естественной гравитации без напора, поэтому уклон необходим для их транспортировки к месту сбора.

Нормативами регламентированы минимальные значения уклонов, установленные опытным путем с учетом различных факторов, поэтому нарушение параметров в сторону уменьшения приведет к некорректной работе и частым засорам в канализационной системе.

Угол наклона канализационной трубы зависит от следующих факторов:

  • Диаметра трубопровода: с его возрастанием уклон делают меньше.
  • Материала изготовления труб: при укладке трубопроводов с шероховатой оболочкой из-за высокого гидравлического сопротивления уклон делают выше. Используемые при монтаже индивидуальной бытовой канализации трубы из поливинилхлорида (ПВХ) считаются гидравлически гладкими, наивысшей шероховатостью обладает бетонный трубопровод.
  • Конструкции канализационной системы: в магистрали, имеющей большое количество отводов, поворотов, гидравлическое сопротивление выше, чем у прямолинейной, соответственно при ее укладке требуется больший градус уклона.
Шероховатость различных труб

Какой уклон должен быть у канализационных труб

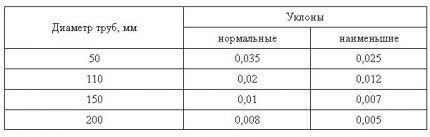

Уклоны труб для самотечной наружной канализации регламентированы СНиП 2.04.03-85, в пункте 2.41 указаны следующие наименьшие значения на 1 погонный метр для всех систем:

  • 8 мм — при использовании труб размером 150 мм;
  • 7 мм — для канализации, проложенной трубами сечением 200 мм.

В СНиП 2.04.01-85 для внутреннего водопровода и канализации зданий в пункте 18 (Расчет канализационных сетей) рекомендовано использовать следующий уклон трубы канализации на 1 метр:

  • 30 мм — при монтаже трубопроводов сечением 40 мм или 50 мм;
  • 20 мм — если канализационный трубопровод имеет диаметр 85 мм или 110 мм.
  • наибольшее значение уклона трубопроводов не должно превышать показателя в 150 мм на погонный метр.

Для открытой ливневки уклоны и размеры лотков выбирают исходя из условия их самоочищения скоростным потоком дождевых вод. Наполнение ливневых лотков при водоотведении допускают до 0,8 от их высоты, допустимая ширина — не менее 200 мм.

Исходя из регламентированных значений уклонов, приведенных в СНиП, для типовых труб ПВХ бытовой канализации принимают аналогичные нормы на 1 погонный метр:

  • 30 мм — уклон канализационной трубы 50 мм для внутренней канализации;
  • 20 мм — при использовании трубопровода сечением 110 мм;
  • 8 мм — при прокладке магистрали из 160 мм трубопровода, который в индивидуальной канализации используют не так часто.
Уклоны канализационных трубопроводов

Как рассчитать угол уклона

В квартирах и частных домах для укладки канализации используют два вида труб – 50 мм и 110 мм, внутренний трубопровод малого диаметра ведут от установленной сантехники — раковин, ванн, душевых кабин, кухонных моек к центральному стояку или отводной трубе сечением 110 мм. Унитаз подключают непосредственно к трубе большого размера (110 мм) через гофру или переходные пластиковые муфты аналогичного размера.

С задачей расчета общего угла наклона канализационной линии справится даже школьник младших классов, для этого ее общую длину в метрах умножают на стандартный показатель уклона, принятый для одного погонного метра.

К примеру, если ванна находится в 3-х метрах от центрального стояка, то перепад высот между торцами труб, входящими в сифон и стояк, должен составлять 30 мм х 3 = 150 мм. Видно, что перепад довольно велик, поэтому ванны, душевые кабины и унитазы стремятся располагать как можно ближе к стояку. Сифоны моек и раковин находятся на большей высоте от уровня пола, поэтому их можно относить на дальние расстояния от стояка.

При прокладке наружной канализации используют трубопровод диаметром 110 мм, обычно стоки отводят в накопительную емкость или септик для их дальнейшей очистки. При этом уклоны играют решающую роль при определении расстояния от дома до очистных сооружений, что рассмотрено в приведенных ниже примерах.

В стандартном септике горловина располагается выше резервуара, в который входит канализационная труба, приблизительно на 600 мм. Это значит, что если труба отходит от дома по самой поверхности земли, и у канализационной трубы 110 мм должен быть уклон 20 мм на погонный метр, то септик придется размещать на расстоянии (600 мм / 20 мм = 30) 30 м от дома. Максимальное расстояние всегда можно сделать меньше, увеличив уклон трубопровода на некоторую величину, но по различным причинам делать быстрый самотек нежелательно.

Чтобы защитить канализационную трубу от промерзания, ее придется утеплять и опускать под землю у цоколя здания хотя бы на 200 мм, в этом случае септик придется приблизить к дому на 10 м. При большем заглублении наружной канализационной трубы с более высокими шансами защиты от промерзания, к примеру, на 400 мм, расстояние от дома до септика составит всего 10 м.

Читайте также: Утепление водопроводных труб в земле.

Показатели наполненности трубы

Вычисление наполненности трубы

В СНиП 2.04.01-85 (пункт 18.2) приведена следующая формула гидравлического расчета канализации:

V × √H/D ≥ K, где

V — скорость перемещения стоков в м/с;

H/D — наполнение, где H — уровень слоя воды в трубе, D — диаметр трубопровода;

К – коэффициент, равный 0,5 для полимерных труб и 0,6 для коммуникаций из других материалов.

В нормативах СНиП 2.04.01-85 указано, что на практике скорость перемещения жидкостного потока не должна быть меньше 0,7 м/с при минимальном заполнении труб 0,3. Как видно из формулы, трубопровод будет максимально заполнен при соотношении H/D равном единице, то есть оптимальное значение наполнения должно находиться в диапазоне от 0,3 до 1.

В практическом использовании стараются выдержать показатель наполненности в диапазоне 0,5 — 0,6, то есть если канализационные трубы имеют диаметр 110 мм, то при заполнении стоками на высоту 60 мм коэффициент наполнения будет равен 60 мм / 110 мм = 0,545 мм. Данный показатель соответствует оптимальному значению при использовании гидравлически гладких канализационных труб из ПВХ.

Примеры монтажа индивидуальной канализации

Ошибки при монтаже канализации

Хотя монтаж канализации кажется не слишком сложной задачей, многие пользователи при ее прокладке совершают следующие ошибки:

  1. Нарушают уклон канализации для частного дома, забывая его проверять, при этом заниженное значение приводит к частым засорам, замерзанию воды в трубопроводе зимой. Слишком большой уклон вызывает быстрое стекание жидких фракций, в то время как твердые отходы остаются в трубах — это также увеличивает вероятность засоров.
  2. Не монтируют фановый стояк для отвода газов (метана), в результате появляются посторонние запахи и возрастает пожароопасность в доме.
  3. Неоправданно разделяют стоки на серые воды от кухни, ванной, бытовой техники и канализационные из санузла. В результате одни трубы остаются все время чистыми, а другая часть подвергается слишком сильному загрязнению, что приводит к некорректной работе канализации.
  4. При расчете допустимого диаметра трубопровода наряду с общим объемом стоков, как правило, не учитывают разовый слив от одновременного использования ванны, раковины, унитаза, душа, бытовой техники.
  5. Использование отводов с прямыми углами при монтаже приводит к значительному увеличению гидравлических потерь, замедлению потока сточных вод, увеличивает вероятность засоров.
  6. Недостаточное углубление трубопровода на улице или отсутствие утепления электрическим кабелем, оболочкой из теплоизоляционных материалов, приводит к промерзанию подземной линии зимой и нарушению работы всей системы.
  7. Отсутствие задвижки обратного клапана на пути в септик при засорах или аварийных ситуациях может вызвать обратный напорный отток стоков в жилые помещения.
  8. Установка сантехнического оборудования без сифонов при отсутствии гидрозатворов вызывает появление в доме неприятных запахов.
  9. Применение труб ПВХ в стояках нередко приводит к повышенным шумам и соответственно снижению комфортности проживания. Для борьбы с шумом используют специальные разновидности бесшумных труб или покрывают ПВХ трубопровод шумоизоляционными материалами.
Вариант прокладки внутренней канализации

При монтаже индивидуальной канализации одним из важнейших условий является точное удержание стандартных уклонов — это обеспечивает корректную и продолжительную безаварийную работу всей системы. Зная правильный угол наклона канализационных труб, несложно самостоятельно спроектировать расположение внутридомовых сантехнических приборов, наружных очистных сооружений в виде септиков.

Уклон канализационной трубы: минимальный, максимальный

В большинстве случаев канализацию делают самотечной. Это значит, что все стоки уходят самостоятельно, под действием гравитационных сил. Но чтобы они двигались, трубы необходимо укладывать не ровно, а с наклоном, причем с определенным.Каким должен быть уклон канализационных труб и будем говорить дальше.

Ровно канализационные трубы укладывать нельзя

Ровно канализационные трубы укладывать нельзя

Для чего нужен уклон канализационной трубы

Содержание статьи

Все наверное, слышали, что трубы канализации необходимо укладывать с уклоном, да еще при том определенным строительными нормами — СНиПом. Почему именно так? Потому что необходимо чтобы скорость движения стоков по трубам была такой, чтобы вода и твердые частицы двигались вместе.

При самостоятельной прокладке или ремонте существующей канализации часто делаю две ошибки:

  • Делают уклон меньше рекомендованного. В этом случае вода уходит очень медленно, участок трубопровода часто забивается. Даже если речь идет о ванной, в трубах скапливается осадок, который вызывает образование засоров. Если с маленьким уклоном уложена труба от унитаза, то во-первых, могут возникнуть проблемы со смывом, во-вторых, добавиться запах разлагающихся отходов жизнедеятельности. Канализационную трубу надо укладывать с определенным уклоном

    Канализационную трубу надо укладывать с определенным уклоном

  • Уклон канализационной трубы делают слишком большой. Этот случай ничем не лучше. Вода уходит быстро, а твердые включения остаются в трубе. Они гниют, распространяют ароматы, да еще и становятся причиной засора. При таком положении вещей канализацию приходится чистить чуть ли не каждый месяц.

Нормы, указанные в СНиПе, носят рекомендательный характер, но они написаны исходя из многолетнего опыта, так что имеет смысл прислушаться.

Какой должен быть уклон

Как понять, что такое уклон трубы? В СНиПе он прописан в долях — в виде десятичных добей. Выгладит это так: 0,03 или 0,008. Расшифровываются цифры так: это разница высот двух концов метрового куска уложенной канализационной трубы. Цифра 0,03 обозначает, что один конец метровой трубы приподнят на 3 см. Соответственно, цифра 0,008 говорит о том, что один край приподнят на 0,8 см или на 8 мм.

Рекомендованный уклон канализационной трубы разного диаметра (50 мм, 100 мм, 150 мм)

Рекомендованный уклон канализационной трубы разного диаметра (50 мм, 100 мм, 150 мм)

Трубопровод обычно намного длиннее одного метра. Вычислить насколько один его конец должен быть выше другого, можно умножив выбранный уклон на длину трубопровода. Например, укладывать будем канализацию с уклоном 3 см/м, длина ее — 25 м. Это значит, что дальний конец ее будет опущен на 3 см * 25 м = 75 см.

Зависимость от диаметра трубы

Канализационные системы делят на внутренние — смонтированные в квартире или доме, и внешние — которые уложены на улице. И в том и в другом случае необходимо выдерживать требуемый уклон канализационной трубы. Когда так говорят, имеют в виду, рекомендованный санитарными нормами показатель. Он зависит от диаметра используемых труб: чем меньше сечение,тем больший наклон надо придать.

Диаметр канализационных трубНормальный уклонНаименьший допустимый
50 мм0,035 (3,5 см)0,025 (2,5 см)
100 мм0,02 (2 см)0,012 (1,2 см)
150 мм0,01 (1 см)0,07 (7 мм)
200 мм0,008 (0,8 см)0,005 (0,5 см)

В таблице указан уклон канализационной трубы, который обеспечит нормальную работу системы. Если по каким-то причинам сделать требуемый угол наклона не получается (бывает на участках со сложным рельефом), можно угол уклона уменьшать до указанной граничной нормы. Шанс получить проблемы возрастает, но не сильно.

Что делать, если уклон получается больше чем требуется

Иногда сделать требуемый уклон не получается — разные бывают условия. В таком случае есть два варианта решения:

  • Укладывать трубу как получается (но перепад на метре не должен быть больше 15 см на метр) и надеяться, что все будет работать. При большом уклоне рекомендуется на трассе устанавливать через некоторое время тройники с отводами вверх — чтобы была возможность чистить засоры. Вероятность их образования при больших уклонах канализационной трубы велика.
  • Укладывать трубу с рекомендуемым уклоном на таком участке, на котором это возможно, затем ставить перепадный колодец, снова из него выводить трубу под нужным уклоном. Таких колодцев может понадобиться несколько. Способ организации канализации на участках с большим уклоном - перепадные колодцы

    Способ организации канализации на участках с большим уклоном — перепадные колодцы

Первый вариант более дешевый в устройстве, но он предполагает частые засоры в трубах. Конечно, при интенсивном использовании канализации (большое количество воды), проблем может и не быть, все может работать без проблем. Но это — скорее исключение. Кстати, при использовании пластиковых труб вероятность засоров становится ниже — они имеют гладкие стенки, на которых осадки образуются редко. Второй вариант — более затратный трудоемкий, но он гарантирует работоспособность системы.

Как выдержать требуемый уклон

Определиться с углом уклона канализации недостаточно. Его еще при прокладке надо выдержать. Самый удобный вариант — наличие специального уровня с угломером. Если профессионального оборудования нет, придется хитрить.

Строительный уровень с угломером

Строительный уровень с угломером

Есть способы контролировать угол канализационной трубы при помощи обычного уровня:

  • Нарисовав на стене линию с желаемым уклоном, прикладываете к ней строительный уровень, делаете на пластике отметку в том месте, где находится край пузырька. При выставлении труб располагаете их так, чтобы пузырек оказался в нужном положении.
  • Если взять метровый уровень, можно с одной стороны прикрепить подкладку требуемой ширины. На котортких участках такой способ не работает, но протяженный трубопровод выставлять удобно.

Внутренняя канализация

При прокладке трубопровода надо выдерживать заданный уклон, не допустить прогибов и провисаний. Кстати, при укладке отводных труб от разных сантехнических приборов требуется выдерживать разные уклоны (смотрите фото ниже).

Уклон отводных труб от разных сантехнических приборов

Уклон отводных труб от разных сантехнических приборов

При прокладке внутреннего трубопровода можно начертить требуемые уклоны на стене, по ним выставить трубы. На уровень пола ориентироваться не стоит, лучше отбить горизонтальную линию. Проще это сделать при наличии нивелира, если его нет, можно пользоваться пузырьковым уровнем. После этого, высчитав требуемый перепад (описано выше), «задираете» дальний конец. Еще раз проверяете точность расчетов и нанесенных линий. После можно приступать к монтажу.

Пример разводки внутренней канализации

Пример разводки внутренней канализации

В ванных и туалетах обычно выкладывают требуемый уровень при помощи густого песко-цементного раствора. Все равно потом труба отделывается — ставится короб из гипсокартона, на который затем наклеивается плитка. Более современный вариант — укладывать трубы в штробу доступен не всем — в панельных домах нет такой толщины стен. При прокладке канализационных труб от кухни чаще пользуются подставками и клиньями. После уложенный с требуемым уклоном трубопровод фиксируется к стенам при помощи специальных держателей. Их устанавливают с шагом не более 40 см.

Совет! При монтаже разворачивайте раструбы канализационных против хода потока. Так меньше вероятность получить подтекающие стыки.

Наружная канализация

Канализация на участке укладывается в траншеи. Прокладывая трассу, старайтесь ее сделать как можно более прямой. Любые повороты — потенциальное место образования засора. Если без поворотов обойтись никак не получится, рядом с ним установите тройник, выведите трубу чуть выше уровня грунта и заглушите ее герметичной крышкой. Это будет верное решение — сможете быстро и без проблем прочищать пробки.

При прокладке внешней канализации копают траншею с ровным дном. Глубина траншеи — на 20 см больше необходимой — это место под песчаную подушку. При небольшой протяженности и малом перепаде дно можно так и оставить — ровным. Если перепад большой, придется формировать уклон. На этом этапе слишком выдерживать наклон нет необходимости — делаете приблизительно. Затем дно выравнивают, убирают все камни, корни, сравнивают ямы, уплотняют. Должно быть ровное плотное основание.

Основные моменты, которые надо помнить

Основные моменты, которые надо помнить

На выровненное дно насыпают песка. Его надо сыпать слоями по 5 см, разравнивать по уровню, уплотнять (проливать большим количеством воды). Послойно уложив 4 слоя, получаем подушку в 20 см. В песок укладывают трубы, формируя заданный уклон. Уклон можно проверять длинным строительным уровнем (1,5-2 метра или больше). Если такого нет, можно к длинной ровной рейке (брусу) примотать посередине скотчем пузырьковый уровень. Так можно добиться минимальной погрешности.

После того как труба уложена и проверен ее уклон, ее засыпают песком. Он должен закрывать ее практически на половину. Песок аккуратно выравнивают и проливают. После этого труба на 1/3 засыпана плотным песком (можно чтобы уровень был больше). Дальше можно засыпать грунтом.

нормативы, какой должен быть угол и почему

Предварительные расчеты при устройстве канализации оберегают от потенциальных технологических проблем, например, от засора. Правильно выбранный диаметр труб и грамотный монтаж обеспечивают длительное и комфортное использование сточной системы.

Одним из важных показателей при проектировании и прокладке коммуникаций является уклон канализационной трубы, необходимый для свободного перемещения стоков.

Мы расскажем, как рассчитать достаточный угол наклона трубопровода, каких правил стоит придерживаться при разводке внутридомовой и наружной канализационной системы.

Содержание статьи:

Что такое угол уклона канализационных труб

Один из принципов монтажа труб, который применяют на практике опытные строители, – возможность установки магистрали таким образом, чтобы сточные воды перемещались самотеком. Этот принцип применяют повсеместно – и при обустройстве квартир в многоэтажках, и при строительстве частных 1- или 2-этажных коттеджей.

Горизонтальные отводы, для которых и рассчитывают угол уклона, устанавливают после того, как проложены и зафиксированы стояки – вертикальные отрезки канализации. Стояки отличаются большим диаметром, чем остальные трубы.

Горизонтальные ответвления присоединяют к стоякам с помощью фитингов (тройников) и направляют в сторону сантехнических приборов (унитазов, раковин, ванной, душевой кабины) по наименьшему пути.

Угол уклона трубы от унитазаУгол уклона трубы от унитаза

Чаще всего около стояка монтируют унитазы – сантехнические приборы, «дающие» наибольшее количество твердых стоков. Чем короче путь движения твердых отходов к выходу, тем меньше вероятность возникновения пробки

А сейчас разберем определение угла уклона горизонтальной канализационной трубы – наружной или внутренней.

Представим, что вдоль проложенной магистрали проходит прямая линия, параллельная полу или поверхности земли в случае с наружными трубами. Если начало линии соединить с нижним концом трубопровода, то получаем угол – при правильном монтаже. Это и есть угол уклона.

Его измеряют в градусах или, что проще для восприятия, в сантиметрах на погонный метр – см/пог.м.

В процессе строительства для удобства и облегчения расчетов просто натягивают выровненный по горизонтали шнур. Его начало закрепляют у нижней точки магистрали, а конец подводят под верхнюю. Замеры угла происходят относительно его.

Расчет угла уклона напрямую связан с такими параметрами труб, как длина и диаметр.

По нормативам, изложенным в СНиП, диаметр горизонтальных отводов внутренней разводки должен отвечать следующим нормам:

  • D 40-50 мм – от посудомоечной или стиральной техники;
  • D 50 мм – от раковин, моек, ванн, писсуаров (то есть приборов с жидкими стоками;
  • D 110 мм – от унитазов.

Для наружной канализации предусмотрен диаметр труб 110-160 мм.

Уклон канализацииУклон канализации

Возможны варианты, когда приходится комбинировать трубы различного диаметра. Например, к отводу от раковины (50 мм) присоединяется труба унитаза. Очевидно, что требуется переходник на трубу 110 мм (+)

Важно правильно подобрать и диаметр, и угол уклона коммуникаций, иначе система будет часто выходить из строя. Рассмотрим возможные негативные последствия.

Как функциональность системы зависит от уклона

В процессе монтажа канализационной системы трубы кладут либо прямо (параллельно полу), либо под определенным углом. Первый вариант однозначно ошибочный, так как блокирует передвижение стоков и, в конечном счете, делает всю систему неработоспособной.

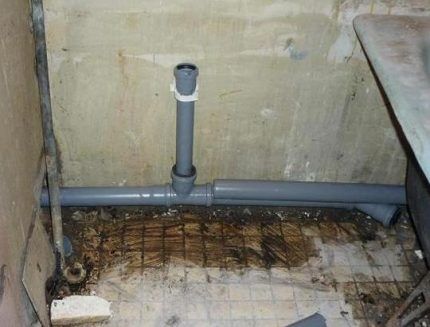

Неправильный уклон канализационных трубНеправильный уклон канализационных труб

Судя по фото, трубы уложены даже не параллельно полу, а с некоторым наклоном в сторону ванны – то есть неправильно. При включении воды в раковине она потечет не в сторону стояка, а прямиком в ванну

Второе решение верное, но его можно исполнить по-разному:

  1. Обеспечить максимально острый угол.
  2. Сделать наклон минимальным.
  3. Выполнить монтаж, ориентируясь на цифры, рекомендованные нормативными документами.

Что произойдет в каждом из перечисленных случаев?

Вариант 1. Казалось бы, слишком острый угол, следовательно, и крутой спуск стоков ничем не опасен. Это мнение ошибочно, так как быстрое течение жидкости не обеспечивает в полной мере смыва твердых отходов.

В итоге они накапливаются и образуют засоры. Вторая неприятность связана со срывом , результат – специфический запах канализации во всем доме или квартире.

Шумность труб с большим углом уклонаШумность труб с большим углом уклона

Еще одно нежелательное и нарушающее комфорт следствие – сильный шум, который создают с большой скоростью падающие вниз сточные воды

Вариант 2. Минимальный уклон мало чем отличается от горизонтального монтажа. Медленное перемещение жидкости влечет за собой заиливание, образование толстого слоя грязи на стенках труб, а затем и . К слову, СНиП рекомендует придерживаться скорости стоков в границах 0,7-1,0 м/сек.

Вариант 3. Наиболее оптимальное решение – обеспечить уклон, указанный в нормативной документации, где указана зависимость угла укладки магистрали от диаметра или длины трубы. Перейдем непосредственно к нормам и расчетам.

Какие нормативы нужно соблюдать

Подробнее остановимся на строительных нормах, которые подробно изложены в СНиП. Об особенностях внутренней канализации можно почитать в СНиП 2.04.01-85, наружной – СНиП 2.04.03-84. Также полезно обратиться к нормативной документации ГОСТ 25150-82.

Особенности внутридомовой канализации

Существует два варианта – скрытый и открытый монтаж. Первый – это маскировка разводки за настенными панелями, под напольным покрытием и в перекрытиях, второй заключается в прокладке на открытых участках.

Маскировка канализационных труб с уклономМаскировка канализационных труб с уклоном

Один из вариантов скрытого монтажа – полное или частичное заглубление в стены. В кирпичных и панельных домах для такого типа маскировки практикуют штробление с последующей отделкой – штукатуркой, гипсокартоном, керамической облицовкой

От вида монтажа, в частности, зависит допустимая длина трубопровода:

  • скрытые линии должны быть не длиннее 10 м;
  • открытые трубы могут быть и большей длины, но при условии монтажа под определенным нормами уклоном и при обеспечении свободного доступа с целью технического обслуживания.

Диаметр труб обязательно должен совпадать с диаметром выпусков у сантехнических приборов. Для присоединения магистралей к стоякам используют фасонные элементы – крестовины и тройники прямого типа для соединения под углом 90° и косого типа для фиксации под углами 45-60°.

Расстояние между ревизиямиРасстояние между ревизиями

Несмотря на правильное, с наклоном, расположение скрытых труб с целью технического обслуживания устраивают ревизионные камеры – как на поворотах, так и на протяженных прямых участках магистрали (+)

Требования предъявляются и к поворотам: они должны быть плавными, от 90° и более, то есть не острыми. Для более безопасной смены направления трубы создают конструкцию из двух поворотов по 135°. При соединении деталей раструбы следует поворачивать против течения сточных вод. Единственное исключение – монтаж двухраструбных муфт.

В СНиП указаны допустимые значения уклона труб канализации. Данные приведены в следующей таблице:

Уклоны бытовой канализацииУклоны бытовой канализации

Нормативные значения даны в зависимости от диаметра труб, в единицах, которые читаются как количество сантиметров на погонный метр. Например, при монтаже отводов диаметром 50 мм необходимо выдерживать уклон от 0,025 м до 0,035 м (от 2,5 см до 3,5 см на каждый метр) (+)

Получается, что при длине канализационной линии, равной 5 м, разница в высоте над уровнем пола между началом и концом трубы составит 12,5 (17,5) см = 2,5 (3,5) х 5.

Вернемся к «помощи» строительного шнура – он как раз может пригодиться. Если его растянуть по всей длине трубы, но параллельно полу, как раз и получится, что расстояние от шнура до нижнего конца магистрали 0 мм, а до верхнего – 12, 5 (17,5) см.

Как ясно из таблицы, с увеличением диаметра трубы значение уклона снижается, то есть для D 110 мм оптимальный угол наклона – 2 см/пог.м.

В таблице представлены минимальные значения норм. Существует и максимальный уклон – это 0,15 м/пог.м. Значение актуально для труб различных видов и размеров, кроме самых коротких ответвлений, длина которых менее полутора метров.

Можно сделать вывод, что угол наклона для должен находиться в промежутке между данными из таблицы и 15 см/пог.м.

Образец проекта внутренней разводки

Проект следует начать с составления схем, чертежей и эскизов с одновременными расчетами, касающимися всех отводов.

Особое внимание следует уделить следующим моментам:

  • расположению труб, фитингов, мест соединений;
  • диаметру труб и соединительных фасонных частей;
  • длине каждого участка до стояка;
  • высоте напольного покрытия или отметке перекрытий, ниш и т.д.

Кроме точных значений замеров следует учитывать допуски: на каждое ответвление магистрали ± 20 см, на длину стояка и отвод ± 1,5 см.

Замерная картаЗамерная карта

Образец замерной карты для монтажа труб канализации для двух квартир, подключенных к общему стояку. Две части абсолютно идентичны и расположены в зеркальном отражении (+)

Для данной схемы канализационной гребенки важны замеры расстояний между отдельными точками, а именно центральными осями:

  • стояка и мойки;
  • ванны и умывальника;
  • унитаза и умывальника.

Также необходимо учесть толщину стены, которая разделяет сантехнические блоки двух смежных квартир.

Подробнее о проектировании внутренней канализационной разводки частного дома читайте в .

Прокладка наружных труб

В отличие от труб внутренней канализации, которые могут быть и открытыми, и замаскированными в перекрытиях, наружные магистрали относятся к скрытым коммуникациям – .

Трубопроводы чаще всего имеют выход на уровне фундамента дома и ведут к очистным или накопительным сооружениям. На всем протяжении они должны иметь диаметр не менее 110 мм и четко обозначенный уклон – 0,02 м на погонный метр.

Кроме обязательного уклона к наружным магистралям предъявляется еще ряд требований. Например, они также на всем протяжении должны оборудоваться .

Если магистраль прямая, то колодец устраивают через каждые 10 м, если имеет изгибы – то и в местах поворотов. Технические колодцы обязательны и там, где пересекаются несколько магистралей или имеется ступенчатый переход.

Смотровой колодецСмотровой колодец

Максимальное количество ревизионных колодцев необходимо, чтобы предусмотреть возникновение засоров в наиболее предрасположенных к этому местах: на поворотах, в местах соединений и т.д. (+)

Для наружной канализации используют , их сечение составляет от 110-200 м. Как мы уже выяснили выше, угол уклона зависит от внутреннего диаметра трубопровода, поэтому учитываем это и при устройстве траншей, и при прокладке коммуникаций.

Не забываем, что для труб большого диаметра применяются меньшие значения:

  • при D 150 мм – от 0,007 м до 0,01 м;
  • при D 200 мм – от 0005 м до 0,008 м.

Это минимальные значения. При установке короткого фрагмента трубы большого сечения мизерный уклон может быть и незаметен, но для длинных трубопроводов перепады бывают явными.

Например, при укладке трубы диаметром 15 см решено сделать уклон 1 см/пог.м. Получается, что на каждые 10 м перепад составляет 10 см, а через 100 м – 1 м. Это нужно учитывать и совмещать с параметрами УГВ, а также с показателями уровня промерзания грунта.

Как проконтролировать уклон

Для примера монтажа наружной магистрали возьмем укладку одной-единственной прямой трубы, ведущей от здания к септику.

Назначение трубы – перемещать канализационные стоки, поступающие от сантехнических приборов, к общему резервуару. Это и жирные отходы из кухонной мойки, и фекальные массы из унитаза, и грязная вода из душевой кабины.

Резонно, что труба должна быть не менее 110 мм в сечении. Нам важно, чтобы на всем протяжении трубы сохранялся необходимый уклон, в данном случае – 0,02 м/пог.м.

С помощью лазерного уровня можно измерять угол уклона на разных этапах работы. Фотогалерея поможет визуально представить подконтрольные рабочие участки.

Галерея изображений

Фото из

1-ый этап - копка траншеи

2-ой этап - устройство песчаной подушки

3-ий этап - утепление труб

4-ый этап - ввод в резервуар

Если угол наклона выдержан во всех местах, проблем с движением канализационных вод не будет. Однако следует помнить, что результатом незамеченных погрешностей в дальнейшем может стать полный демонтаж наружной магистрали, поэтому к каждому измерению нужно подойти очень серьезно и не делать этого «на глазок».

Расчет уровня наполненности магистрали

Дополнительные расчеты уровня наполненности, наряду с определенным по нормам СНиП углом наклона, обеспечивают беспроблемное передвижение канализационных стоков по трубопроводу.

Расчеты производят по формуле:

Y=H/d, где

  • Y – уровень наполненности;
  • H – уровень жидкости в трубе;
  • d – диаметр

Значение 1,0 обозначает, что магистраль полностью заполнена стоками – это может случиться только при неправильном, абсолютно горизонтальном расположении элементов разводки.

Наполненность трубНаполненность труб

В СНиП указаны нормы минимально и максимально допустимой наполненности – 0,3 и 1,0 соответственно. То есть, если диаметр труб выбран правильно, отходы будут перемещаться с нужной скоростью, не налипая на внутренние стенки (+)

В связи с этим принято брать значения в пределах 50-60%. При практическом применении учитывают наполняемость, которая больше 0,3 и меньше 0,6. Оптимальной величиной принято считать 0,5-0,6.

Попробуем рассчитать самостоятельно скорость движения стока. По нормативам, она должна быть 0,7 м/с или более. Только при таких значениях жидкость свободно достигает конечной цели.

Предположим, что H равно 60 мм, а D – 110 мм, трубы изготовлены из пластика, то есть отличаются гладкой внутренней поверхностью и минимальной степенью сопротивления. Согласно формуле 60 делим на 110, получаем 0,55 – это и есть уровень наполненности (Y), он соответствует норме.

Выводы и полезное видео по теме

Информация из видеосюжетов поможет вам разобраться в сложных нюансах монтажа канализационного трубопровода.

Пример правильно смонтированных труб в санузле:

Подробное разъяснение теоретической части:

Полезное приспособление для соблюдения угла уклона:

Соблюдение норм при расчете угла наклона труб канализации имеет большое значение в технологическом плане. Расчеты лучше выполнять еще на этапе проектирования внутренней разводки или устройства наружного трубопровода.

Если возникают затруднения, рекомендуем обратиться к профессиональным инженерам-проектировщикам.

Есть, что дополнить, или возникли вопросы по определению уклона и разводки канализационных труб? Можете оставлять комментарии к публикации. Форма для связи находится в нижнем блоке.

About Author


admin

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
