Как усилить деревянные балки перекрытия от прогиба?

Основным элементом чердачных, межэтажных перекрытий и перекрытий погребов, во многих частных домах является деревянная балка. Срок службы перекрытий из дерева ограничен ввиду свойств древесины, особенно, если она была плохо обработана или подвергалась нагрузке и воздействию влаги.

В следствие таких факторов балка перестает справляться с возложенной на нее функцией (возможно провисание, прогиб, искривление) и потребуется усиление деревянных балок перекрытия.

Помимо повреждений и утраты несущей способности балок пола и потолка (лаг, прогонов), укрепление может быть продиктовано увеличением нагрузки на перекрытие.

Когда нужно усиливать деревянные балки перекрытия

  • плохое состояние балочной конструкции. Является следствием повреждение древесины. Повышенная влажность, перепады температуры, деятельность различных вредителей (жуков короедов), растрескивание – все это приводит к деформированию балки перекрытия;
  • снижение несущей способности
    . Под собственным весом, постоянной и переменной нагрузкой балки перекрытия могут прогибаться. Согласно нормативам, если прогиб находится в пределах 1:300, то беспокоится не о чем. Например, если балка длиной 2500 мм. прогнулась на 10 мм. это соответствует нормальному значению прогиба. Если показатель прогиба больше – ее следует усилить;
  • необходимость увеличения несущей способности балки. Связанная, например, с перестройкой чердака под мансарду или жилое помещение. Такая перестройка приведет к увеличению постоянных и переменных нагрузок на перекрытия второго этажа, что автоматически требует изменения сечения установленных деревянных балок.

В пределах статьи будут приведены несколько распространенных способов усиления перекрытия (ремонт, реконструкция). Но, точно ответить на вопрос, как усилить деревянные балки перекрытия может только профессионал и только после анализа состояния конструкции. Ведь в каждом случае решение будет индивидуально.

Воспользовавшись таблицей можно получить представление о том, какое сечение должно быть у балки при определенной нагрузке.

Способы усиления деревянных балок перекрытия

Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.

Тип усиления без изменения условий работы

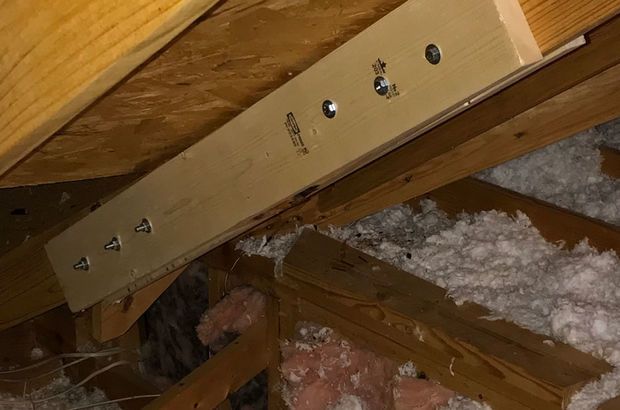

Усиление деревянными накладками

Способ применяется в том случае, когда дерево повреждено. Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху и снизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом.

При этом важно обработать поврежденный участок и накладки противогрибковым раствором. В критическом случае, если участок поврежден сильно – его лучше удалить. Чтобы усилить балку нужно крепить накладку по всей ее длине.

Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами

Стальные пластины используются вместо деревянных, описанных выше. Металл также нужно обработать антикоррозионным раствором. Схема устройства показана на рисунке.

Усиление перекрытия углеволокном (углепластиком)

Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается в несколько слоев, пока не будут достигнуты требуемые показатели жесткости балки. Удобство работы и легкость материала приводят к тому, что углепластик приобретает популярность как эффективное средство для восстановления балок и строительных конструкций.

Ниже приведена схема армирования (усиления) балок перекрытия углеволокном.

Усиление на торцах деревянными или металлическими протезами

Технология позволяет усилить балку в местах стыка с несущей стеной. Это именно то место, где, за счет перепадов температур повреждение древесины происходит быстрее.

На схеме ниже показана технология усиления протезами из швеллера, прокатного профиля

Монтаж пруткового протеза

Прутковый протез системы Дайдбекова выполняется из двух спаренных ферм, которые изготавливаются из обрезков арматурной стали сечением (диаметром) 10-25 мм. Длина протеза должна быть на 10% больше двойной длины сгнившего конца балки, но не более 1,2 м.

  1. Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены, состоящие из стоек и прогона.
  2. Разобрать перекрытие снизу на ширину 75 см и сверху – 1,5 м от стены.
  3. Отрезать поврежденный участок балки (0,5м)
  4. Завести заготовку протеза вертикально в междуэтажное перекрытие и повернуть в горизонтальное положение, сначала надвигая на балку, затем, в обратную сторону задвигая в нишу стены.
  5. Сместить и прибить гвоздями сдвижную планку.

Усиление балок шпренгельными затяжками

Тип усиления с изменением работы

Усиление деревянных перекрытий такими способами предусматривает существенную перестройку несущей конструкции балочных пролетов.

Изменение условий работы конструкций

Изменение схемы работы

Нестандартные решения

Если нет возможности усилить деревянные балки перекрытия, можно попытаться их разгрузить, т. е., распределить нагрузку с существующих балок на дополнительно установленные элементы.

Усиление перекрытий путем установки опор под несущие балки

Опоры, подпирающие балки снизу, являются хорошим способом перераспределить нагрузку с балки на опору.

Усиление перекрытий путем установки дополнительных балок

Если существующие лаги находятся в целости и сохранности, увеличить их несущую способность можно посредством увеличения их количества. Установка дополнительных деревянных балок позволит увеличить нагрузку на конструкцию. Устанавливая новые лаги нужно обязательно защитить их торцы рубероидом, чтобы избежать повреждения.

Надеемся, что из приведенных способов усиления деревянных балок перекрытия вы подберете именно тот, который решит вашу проблему наилучшим образом и с минимальными затратами.

Смотрите также:
  • Красим деревянный дом снаружи
  • Здоровые и энергосберегающие строительные материалы
  • Антисептики для сруба дома, бани. Какой лучше выбрать и купить?
  • Тонкости в остеклении «хрущевских» балконов
  • Из чего делают фарфор?
  • Столешницы из жидкого камня
  • Что делать если необходимо усиление деревянной балки

    Усиление деревянных балок перекрытия своими руками: основные способы и методика

    Деревянные балки чаще всего используются в конструкции крыши. Оно и неудивительно: монтаж относительно прост, вес вполне терпим, по цене элементы доступны, нагрузки выдерживают значительные, стены не деформируют. Кроме того, не оставлена в стороне и эстетическая сторона вопроса: при соблюдении правил установки и некоторой, не слишком затратной, отделке деревянные балки можно оставить в открытом доступе: они только придадут определенный шарм помещению. Стили шале или фахверк никогда не утратят своей популярности. Однако есть и определенное затруднение: при больших габаритах строения требуется усиление деревянных балок перекрытия.

    Ширина пролета не должна превышать 5-6 метров, иначе элементы со временем начинают проседать, что грозит обрушением кровли.

    В принципе, можно обойтись и без усиления деревянных балок перекрытия: надежность конструкции обеспечивается установкой дополнительных опор либо увеличением сечения самих балок из древесины. Однако такие шаги ведут не только к перерасходу материалов (а значит, и себестоимости строения), но и к потере полезной площади помещения. Смотрите видео:

    Необходимые уточнения

    При всех своих положительных качествах древесина все же имеет ряд негативных параметров. Из самых основных:

    • относительно невысокая выносливость как балок перекрытия, так и всей конструкции в целом. Максимальная нагрузка – 500 кг/м2, а в большинстве случаев она не превышает 200-300 кг/м2. Стало быть, прогиб весьма вероятен;
    • низкие звукоизоляционные показатели, которые характерны для всех деревянных перекрытий. Они пропускают весь диапазон звуков, от воздушно-шумовых (разговор, музыка, журчание воды) до ударных, возникающих во время ремонта, передвижения мебели и даже шагов;
    • огнеопасность, для борьбы с которой возникает необходимость обработки деревянных балок специальными составами;
    • беззащитность перед биоатаками. Древесина подвержена гниению и поражению древоточцами, так что деревянные балки нуждаются в дополнительной пропитке не только от огня, но и от естественных врагов.

    Несмотря на все недостатки, деревянные конструкции не теряют своих позиций. Даже тогда, когда усиление перекрытий признано жизненно необходимым. И эта необходимость может возникнуть по разным причинам. Смотрите видео:

    Усиление балок перекрытия: когда оно необходимо

    Основой любого строительства является точный и скрупулезный расчет. Он гарантирует стабильно успешную эксплуатацию здания, максимально длительный срок службы любых деревянных, металлических и бетонных элементов, комфортное проживание в стенах дома его обитателей. Но жизнь, как известно, непредсказуема и любит вносить в наши планы собственные коррективы. В результате мы сталкиваемся с тем, что насущно необходимым становится усиление перекрытий. Самыми распространенными поводами для такого шага признаны следующие моменты.

    • Деревянная конструкция перекрытия утратила свои качества. Проще говоря, износилась. Влажность оказалась нерасчетной, времени прошло достаточно много, вредители проявили повышенную активность, стены и прочие составляющие подверглись неожиданным температурным перепадам – вариантов может быть множество. Частный случай – изначально не слишком качественная древесина, пошедшая на изготовление балок. К сожалению, этот вариант не так уж редок. Результат один: несущая способность конструкции снижается, и строение нуждается в усилении деревянных балок перекрытия. Проверка на срочность манипуляций проста: если балка при длине в 2,5 метра прогнулась под собственным весом на 1 сантиметр – это норма. Если прогиб превышает этот показатель, элемент конструкции нужно усилить.
    • Балка из древесины нуждается в усилении по «личным» требованиям. К примеру, вы решили из чердака сделать мансарду или даже полноценную жилую комнату. Нагрузки на перекрытие второго этажа обязательно возрастут. А значит, требуется изменение сечения удерживающих его деревянных балок.

    Отдельно отметим: даже если перепланировка в ваших ближайших планах не значится, проверять состояние всех несущих конструкций из древесины в доме нужно ежегодно. И перекрытия в этом списке должны стоять первым пунктом. Если, конечно, вы не согласны с тем, что когда-нибудь верхний этаж просто обвалится на нижний.

    Усиление балочной конструкции можно произвести разными способами. Ознакомимся с самыми распространенными.

    «Малой кровью»

    Большинство домовладельцев предпочтут провести усиление перекрытий таким образом, чтобы сохранялась возможность проживания в стенах здания. В большинстве случае это действительно реально. Если древесина несущей балки повреждена, но в труху она еще не рассыпалась и основные характеристики сохраняет, на элемент можно установить своего рода протезы. Причем из разных материалов.

    • Прогиб балок может быть устранен наложением деревянных протезов. Накладки максимально плотно фиксируются с двух сторон от поврежденного элемента, либо с двух боков, либо сверху и снизу. Максимальное усиление балок перекрытия достигается креплением накладки по всей ее длине. При этом важно и протез, и укрепляемый элемент обработать противогрибковым составом.

    • Надежное усиление перекрытия может быть достигнуто при использовании металлических накладок либо прутковых протезов. Пластины из стали используются по тому же принципу, что и накладки из древесины, только обрабатываются не противобактериальными, а антикоррозийными препаратами.

    • Усиление балок перекрытия углепластиком в последнее время гораздо популярнее деревянных накладок и металлических протезов. Углеволокно выпускается в виде лент, тканей, пластин и жгутов, так что нетрудно выбрать вариант, с которым удобнее всего работать в конкретных условиях. Материал наклеивается в несколько слоев, пока не будет достигнута нужная степень усиления. Работать с углепластиком просто: он легок, пластичен, крепится на клей, что значительно облегчает монтаж, негорюч, что повышает противопожарные характеристики деревянных балок и прочих элементов конструкции из древесины. Особенно актуальным углеволокно становится в условиях стесненности помещений, где особой свободы движений не наблюдается.

    Отметим, что усиление балок перекрытия перечисленными способами имеет смысл только в том случае, если прогиб элементов конструкции не сопровождается ее значительными деформациями. Укрепление таким образом балок, имеющих существенные механические повреждения, годится только как временная мера.

    Дополнительные опоры

    Если балки перекрытия в целом находятся в хорошем состоянии, но треснули – например, под воздействием обильного снегопада – лучшим вариантом усиления и восстановления их функциональности будет установка подпорок по обе стороны от перелома. Разумеется, если речь идет о чердаке и прочих подсобных помещениях. Впрочем, балка, снабженная дополнительной опорой, вполне может вписаться и в жилое помещение, если будет оформлена дизайнерски. Опору можно установить как деревянную, так и металлическую.

    Порядок работ по усилению можно свести к следующим пунктам.

    • Сведение концов поврежденной балки. Потребуется аналог домкрата, который позволит соединить осколки. Или слаженная и неторопливая работа бригады из трех-четырех человек.
    • Крепление разлома. Можно воспользоваться любым вариантом протезов и накладок: до установки опор они расколотую часть удержат.
    • Расчет места установки опоры. Вполне вероятно, им станет места раскола. Но может статься, что опор понадобится две, в тех местах, где на деревянную балку приходится максимум нагрузки. Это особенно вероятно, если балка имеет большое сечение.

    Остальное – дело техники. Единственное, что потребуется от ремонтера – четко выверить перпендикулярность опоры, иначе усиление перекрытия точно не удастся.

    Как усилить потолочные деревянные балки

    У нас двухэтажный дом, перекрытия деревянные. Очень хотим затащить рояль на второй этаж – через окно при помощи подъемника. А вопрос такой: судя по всему наши перекрытия могут не выдержать такой нагрузки. Как правильно и надежно выполнить усиление деревянных балок второго этажа, чтобы они выдержали нагрузку?

    Вадим, чтобы выполнить усиление деревянных балок перекрытия грамотно, в первую очередь необходимо определиться со сложностью проблемы. Самая явная причина беспокойства – прогиб элементов. Здесь важно знать одну вещь: при расчетах по нормативным документам балки перекрытия рассчитываются не с учетом отсутствия прогибов, а так, чтобы их величина была не больше максимальной. Максимально допустимый прогиб зависит от двух факторов:

    Для дерева величину назначают равной 1/300 пролета. Это означает, что при расстоянии между стенами 5 метров, прогиб деревянных балок перекрытия может составлять до 17 мм. При этом не возникает потерь в несущей способности и жесткости.

    Как исправить ситуацию

    Чтобы выполнить усиление балок перекрытий, можно пойти двумя путями:

    • повышение несущей способности;
    • уменьшение нагрузки.

    Первый вариант самый распространенный, поскольку снижение нагрузки означает переоборудование помещения под другое назначение, что сделать сложно и не всегда возможно. Чтобы воспользоваться вторым, нужно рассмотреть несколько вариантов усиления балки.

    К таким способам относятся:

    • Наращивание сечения. Важно отметить, что есть смысл делать накладки сверху или снизу. Дополнительная ширина не даст такого эффекта. Это можно объяснить формулами, по которым рассчитываются балки. Для наращивания используют деревянные доски, которые закрепляют на балки.
    • Установка промежуточных опор. Чаще всего здесь не рассматривается усиление стойками, поскольку их опирание будет происходить на нижележащее перекрытие. Можно использовать подкосы, но только при условии гармоничного вписания их в интерьер.
    • Металлические обоймы. Металл крепят с двух сторон. Для небольших повреждений можно применять полосовую сталь. Для серьезных деформаций лучше выбрать швеллер. Важно предусмотреть гидроизоляцию между металлом и деревом в обязательном порядке.
    • Прикрепление накладок из углепластика. Такой композитный материал – не распространенное решение, но стоит его рассмотреть. Крепление осуществляется на клей, элементы достаточно легкие для выполнения работ своими руками.

    Усиление стоит выполнять только после выбора среди предложенных вариантов наиболее оптимального для каждого случая в отдельности.

    В случае неправильного подбора строительных материалов или ошибок в конструкции может возникнуть необходимость в усилении потолочных балок и защите их от провисания и прогибов. Я хотел бы поделиться опытом того, как подобная проблема возникла у меня, а главное, каким способом удалось ее ликвидировать.

    При строительстве собственного дома в одной из комнат возникла необходимость в потолочных креплениях длиной 5 м. Для их возведения я воспользовался балками большей длины (7 м), так как из них одновременно можно будет сделать выпуск для крыши, защищающий стены и фундамент дома от подмывания снегом и дождем.

    В этой статье я расскажу, как укрепить балки перекрытия металлическим уголком.

    Усиление деревянных балок перекрытия: материалы и инструменты

    • Уголок металлический 75×75 мм
    • Металлическая полоса толщиной 5мм и шириной 75мм
    • Болты и гайки Ф12мм
    • Дрель, сверло Д12, гаечные ключи

    Усиление деревянных балок перекрытия металлическим уголком. Процесс работы

    В центре комнаты установил два швеллера высотой в 14 см, прикреплённых друг к другу плоской частью в виде двутавра. Далее купил 4 м балки сечением 70×100 мм (в чём и была моя ошибка, так как удобней было бы использовать балки с сечением 100×150 мм) и закрепил их в швеллере и на несущей стене.

    После монтажа крыши (использовал подпорки для стропил, которые опирались на эти балки), появился небольшой прогиб балок. Чтобы избежать дельнейшей деформации, решил усилить их уголком размерами 75×75 мм с одной стороны балки, а с другой, закрепить металлическую полосу толщиной 5 мм и шириной 75 мм.

    Для стягивания уголка и полосы к балке использовал болты Ф12 длиной 100 мм, которые крепил на расстоянии 400 мм друг от друга





    Вот таким образом усилил балки.






    Если есть необходимость дополнительно укрепить балки с сечением 50×200 мм при ширине пролета 5 м, могу порекомендовать для усиления конструкции закрепить металлическую полосу толщиной 5 мм и шириной 75-80 мм по диагонали к центру с обеих сторон балки.

    При этом сначала вдоль всей длины балки надо закрепить шнурок, и при помощи домкрата, посередине приподнять балку выше уровня шнурка и после крепить металлическую полосу.

    Если в продаже не оказалось металлической полосы с нужными размерами, можно нарезать на гильотине полосы длиной 1,5 м, и сварить их между собой, получив необходимую длину.

    В случае, если необходимо добавить дополнительные балки для усиления потолка в случаях его провисания и прогиба. Для этого необходимо подобрать балку соответствующего сечения, стянуть её уголком и прикрепим торцевой частью к стене.

    Также возможно при помощи тарлена устранить провисание и прогиб балок, закрепив его на коньковой части крыши и самой балке. При таком креплении тарлена нагрузка будет перераспределяться на стропильную часть крыши. Однако этот метод применяется только в крайних случаях, если нет возможности добавить дополнительные балки.

    Экология потребления. Усадьба: Повреждённые деревянные балки, изношенные нагрузками и временем, или недостаточно прочные изначально «по проекту» — это первая причина ослабления несущей способности перекрытий, появления вибраций и скрипов полов на верхних этажах дома. Давайте разберёмся, как усилить деревянные балки и сделать прочнее конструктивные элементы перекрытия.​​​​​​​

    Повреждённые деревянные балки, изношенные нагрузками и временем, или недостаточно прочные изначально «по проекту» — это первая причина ослабления несущей способности перекрытий, появления вибраций и скрипов полов на верхних этажах дома. Давайте разберёмся, как усилить деревянные балки и сделать прочнее конструктивные элементы перекрытия.

    Причины ослабления балок

    Необходимость укрепления балок может возникнуть в ряде случаев:

    • естественный износ правильно установленного изделия;
    • повреждение балки вследствие ошибок при изготовлении и монтаже;
    • изменение назначения помещения, связанное с усилением нагрузки на перекрытия.

    Рассмотрим данные причины подробнее. Итак, балка может прийти в неудовлетворительное состояние вследствие воздействия разных факторов, в том числе повышенного уровня влажности, резких температурных перепадов, в результате жизнедеятельности вредителей, а также простого физического износа с дальнейшим появлением трещин.

    Не следует сбрасывать со счёта недобросовестность или некомпетентность строителей. Хозяин дома не в состоянии проверить качество и правильность установки элементов скрытого монтажа. Проблемы выявляются позже — уже в процессе эксплуатации помещения при ходьбе на верхнем этаже полы вибрируют или скрипят.

    К основным ошибкам на этапе изготовления и монтажа балок относятся следующие:

    • применение недостаточно или неверно просушенной древесины. После высыхания таких балок они покрываются трещинами;
    • использование слишком тонкого бруса, что приводит к вибрации балок;
    • слишком большие пролёты между балками;
    • сборка балок из нескольких частей.

    Если же идёт речь об изменении назначения помещения — к примеру, чердак планируется превратить в мансарду или жилой блок, то в данном случае нагрузки на перекрытие увеличатся. Очевидно, это потребует увеличения несущей способности балок.

    Определить необходимость укрепления балок может неспециалист. Основным показателем при этом, кроме упомянутых вибраций или видимых повреждений, служит уровень прогиба, возникающего как под нагрузкой, так и под собственным весом балки. Прогиб может увеличиться после наращивания нагрузки — установки паркета на верхнем этаже или после завоза мебели. В таком случае балки начинают провисать, что не только чревато вибрацией перекрытий, но и может угрожать их обрушением.

    Предельно допустимый прогиб балки несложно рассчитать самостоятельно. Самая простая методика — это вычисление показателя в зависимости от длины балки. В частности, уровень прогиба не должен превышать примерно одной трёхсотой части от длины изделия. К примеру, если прогиб составляет 8–10 миллиметров при длине балки в 2,5 метра — это норма. Если же он оказался большим, то, значит, пришло время укрепить или заменить балку.

    Наращивание площади сечения балки

    Одним из самых популярных способов укрепления балок перекрытий является наращивание их сечения установкой дополнительных деревянных накладок. В основном этот способ применяется в случаях, когда материал балок становится рыхлым вследствие естественного старения или же в результате жизнедеятельности жуков-древоточцев.

    Увеличение площади сечения достигается установкой накладок из дерева толщиной не менее 50 мм на ослабленном или повреждённом участке. Отдельные специалисты утверждают, что имеет смысл лишь увеличение сечения по горизонтальным сторонам, то есть сверху и снизу балки, а наращивание толщины изделия по ширине не даёт полезного эффекта.

    Перед установкой накладок, как и в случае с другими работами по укреплению балок, следует обработать ослабленные участки противогрибковыми средствами. После противогрибковой обработки нужно снизить до минимума уровень прогиба при помощи домкратов. Непосредственно монтаж накладок эффективнее осуществлять по всей длине балки. Прикрепление осуществляется при помощи болтов или шпилек насквозь.

    В качестве усиливающего элемента можно использовать не только дерево, но и металл. В таком случае используются швеллеры или металлические полосы. Последние менее надёжны, чем швеллер, и могут применяться только для усиления небольших участков повреждённых балок.

    Усиление пролёта балки с помощью металлических накладок производится по такому же алгоритму, как и в случае накладок из дерева, однако при этом имеет некоторые особенности. В частности, перед установкой металлические накладки обрабатываются антикоррозийным составом. Кроме того, между металлическими и деревянными частями следует устроить гидроизоляционный слой.

    Прутковые протезы

    В случаях сильного повреждения участков балок практикуется удаление таких зон и установка на их место прутковых протезов, сделанных из стальной арматуры. Такой метод используется по большей мере при замене торцевых элементов, которые приходят в негодность чаще всего.

    В роли протезов выступают обрезки арматуры сечением от 10 до 25 мм. Длина протеза выбирается с расчётом на то, что она должна быть больше на 10%, чем двойная длина повреждённого участка балки. Есть и ограничение длины протеза — он может быть не более 1,2 м.

    Перед выполнением работы следует подпереть участок, который будет укрепляться, стойкой для предотвращения возможного обрушения конструкции. Стойки и прогон опоры ставятся на расстоянии от одного до полутора метров от несущей стены. После такого временного укрепления перекрытие разбирается, а сгнивший участок балки спиливается.

    Заготовка протеза заводится вертикально в перекрытие, после чего поворачивается в горизонтальную позицию. Конструкция в первую очередь надвигается на балку и затем — в нишу стены. Нужно учесть, что балки, восстановленные с применением протезов, прослужат ещё долгое время, однако прочность обновлённой конструкции, безусловно, будет ниже, чем в случае с новой балкой. Потому нагружать восстановленные балки следует по минимуму.

    Армирование балок углеволокном

    Помимо традиционных технологий при укреплении балок достаточно широко применяются инновационные решения, одним из которых является армирование конструкций углепластиками. Внимание: такой метод является единственно возможным способом укрепить балки в случае, если ввиду крайней стеснённости помещений или по каким-то другим причинам наращивание сечения конструкций невозможно или крайне затруднительно.

    Несомненное преимущество укрепляющих элементов из углеволокна — это отсутствие необходимости оперировать с габаритными и тяжёлыми металлическими или деревянными компонентами, а также минимальная трудоёмкость работы в целом. Современные углепластики, как и любые композитные материалы, характеризуются большой прочностью и малым весом. Укрепляющие элементы из углеволокна прекрасно справляются со значительными механическими нагрузками. Они выпускаются в разных модификациях — в виде лент, ткани, нитей, пластин или листов.

    Армирование балки композитами осуществляется путём наклеивания на неё углеволокна в несколько слоёв. Прикрепляемые слои углепластика прикладываются к поверхности балки друг над другом и по всей её длине. Края наклеенных полос нужно перекрыть поперечными слоями. Наклеивание армирующих компонентов производится до тех пор, пока усиленная балка не станет достаточно жёсткой для того, чтобы противостоять нагрузкам. Монтаж осуществляется с применением эпоксидного клея. После застывания слой по прочностным характеристикам иногда не уступает металлу.

    Что делать, если укрепление балок невозможно

    Если балки перекрытий не повреждены, однако с трудом выдерживают нагрузку и прогибаются, а их укрепление проблематично или нецелесообразно, нужно рассмотреть вариант обустройства дополнительных балок или поставить подпорки под уже существующие. В этом случае несущая способность конструкций будет усилена перераспределением нагрузки на дополнительные балки или стойки. Последние, естественно, будут передавать нагрузку на перекрытия нижнего помещения.

    Новые балки-дублёры точно так же, как и существующие, закрепляются в гнезде, обустроенном в несущей стене. Установка же стоек — хоть и более простая задача, однако она зачастую сопряжена с дополнительным нежелательным эффектом — такие опоры могут загромождать пространство и мешать беспрепятственному проходу по помещению. Важна и визуальная составляющая — опоры желательно декорировать для того, чтобы они гармонично вписались в дизайн помещения.

    Итак, мы рассмотрели несколько основных, наиболее распространённых способов укрепления балок. Выбор конкретного метода зависит как от степени износа конструкций и нагрузки на них, так и от умений строителя, наличия необходимого инструментария, финансовых возможностей и свободного времени мастера. опубликовано econet.ru

    Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

    Понравилась статья? Напишите свое мнение в комментариях.
    Подпишитесь на наш ФБ:

    Усиление деревянного перекрытия – способы укрепить потолочные и балки второго этажа

    Основным элементом чердачных и межэтажных перекрытий во многих частных домах является деревянная балка. Срок службы перекрытий из дерева ограничен ввиду свойств древесины, особенно, если она была плохо обработана или подвергалась нагрузке и воздействию влаги.

    В следствие таких факторов балка перестает справляться с возложенной на нее функцией (возможно провисание, прогиб, искривление) и потребуется усиление деревянных балок перекрытия.

    Помимо повреждений и утраты несущей способности балок пола и потолка (лаг, прогонов), укрепление может быть продиктовано увеличением нагрузки на перекрытие.

    Когда нужно усиливать деревянные балки перекрытия

    • плохое состояние балочной конструкции. Является следствием повреждение древесины. Повышенная влажность, перепады температуры, деятельность различных вредителей (жуков короедов), растрескивание – все это приводит к деформированию балки перекрытия;
    • снижение несущей способности. Под собственным весом, постоянной и переменной нагрузкой балки перекрытия могут прогибаться. Согласно нормативам, если прогиб находится в пределах 1:300, то беспокоится не о чем. Например, если балка длиной 2500 мм. прогнулась на 10 мм. это соответствует нормальному значению прогиба. Если показатель прогиба больше – ее следует усилить;
    • необходимость увеличения несущей способности балки. Связанная, например, с перестройкой чердака под мансарду или жилое помещение. Такая перестройка приведет к увеличению постоянных и переменных нагрузок на перекрытия второго этажа, что автоматически требует изменения сечения установленных деревянных балок.

    В пределах статьи будут приведены несколько распространенных способов усиления перекрытия (ремонт, реконструкция). Но, точно ответить на вопрос, как усилить деревянные балки перекрытия может только профессионал и только после анализа состояния конструкции. Ведь в каждом случае решение будет индивидуально.

    Воспользовавшись таблицей можно получить представление о том, какое сечение должно быть у балки при определенной нагрузке.

    Допустимое сечение балок при нагрузке

    Материал подготовлен для сайта moydomik.net

    Способы усиления деревянных балок перекрытия

    Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.

    Тип усиления без изменения условий работы

    Усиление деревянными накладками

    Способ применяется в том случае, когда дерево повреждено. Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху и снизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом. При этом важно обработать поврежденный участок и накладки противогрибковым раствором. В критическом случае, если участок поврежден сильно – его лучше удалить. Чтобы усилить балку нужно крепить накладку по всей ее длине.

    Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами

    Стальные пластины используются вместо деревянных, описанных выше. Металл также нужно обработать антикоррозионным раствором. Схема устройства показана на рисунке.

    Усиление пролетов балок металлическими накладками и прутковыми протезами

    Усиление перекрытия углеволокном (углепластиком)

    Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается в несколько слоев, пока не будут достигнуты требуемые показатели жесткости балки. Удобство работы и легкость материала приводят к тому, что углепластик приобретает популярность как эффективное средство для восстановления балок и строительных конструкций.

    Ниже приведена схема армирования (усиления) балок перекрытия углеволокном.

    Усиление балок углеволокном Усиление балок углеволокном – схема Усиленные балки углеродным волокном

    Усиление на торцах деревянными или металлическими протезами

    Технология позволяет усилить балку в местах стыка с несущей стеной. Это именно то место, где, за счет перепадов температур повреждение древесины происходит быстрее.

    На схеме ниже показана технология усиление протезами из швеллера, прокатного профиля

    Усиление протезами из швеллера, прокатного профиля Усиление протезами из швеллера, прокатного профиля – 2

    Монтаж пруткового протеза

    Прутковый протез системы Дайдбекова выполняется из двух спаренных ферм, которые изготавливаются из обрезков арматурной стали сечением (диаметром) 10-25 мм. Длина протеза должна быть на 10% больше двойной длины сгнившего конца балки, но не более 1,2 м.

    Устройство пруткового протеза

    1. Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены, состоящие из стоек и прогона.
    2. Разобрать перекрытие снизу на ширину 75 см и сверху – 1,5 м от стены.
    3. Отрезать поврежденный участок балки (0,5м)
    4. Завести заготовку протеза вертикально в междуэтажное перекрытие и повернуть в горизонтальное положение, сначала надвигая на балку, затем, в обратную сторону задвигая в нишу стены.
    5. Сместить и прибить гвоздями сдвижную планку.

    Установка пруткового протеза

    Усиление балок шпренгельными затяжками

    Усиление перекрытий – установка шпренгелей

    Тип усиления с изменением условий работы

    Усиление деревянных перекрытий такими способами предусматривает существенную перестройку несущей конструкции балочных пролетов.

    Изменение условий работы конструкций

    Изменение схемы работы

    Если нет возможности усилить деревянные балки перекрытия, можно попытаться их разгрузить, т.е., распределить нагрузку с существующих балок на дополнительно установленные элементы.

    Усиление перекрытий путем установки опор под несущие балки

    Опоры, подпирающие балки снизу, являются хорошим способом перераспределить нагрузку с балки на опору.

    Усиление перекрытий – установка опор

    Усиление перекрытий путем установки дополнительных балок

    Если существующие лаги находятся в целости и сохранности, увеличить их несущую способность можно посредством увеличения их количества. Установка дополнительных деревянных балок позволит увеличить нагрузку на конструкцию. Устанавливая новые лаги нужно обязательно защитить их торцы рубероидом, чтобы избежать повреждения.

    Усиление перекрытий – установка дополнительных балок

    Надеемся, что из приведенных способов усиления деревянных балок перекрытия вы подберете именно тот, который решит вашу проблему наилучшим образом и с минимальными затратами.

    Усиление деревянных балок перекрытия

    Балки перекрытия – одно из слабых мест в старом доме. Под влиянием времени и внешних факторов они изнашиваются, что приводит к скрипу полов на верхних этажах, прогибу перекрытия или даже его обрушению. Как справиться с проблемой и усилить балки перекрытия? Давайте разберемся.

    Причины ослабления несущих способностей перекрытия

    Не только течение времени может быть виновно в том, что перекрытие провисает, появляются скрипы и вибрация. Есть ряд возможных причин этого явления:

    • использование при строительстве недостаточно прочных материалов – размеры доски или бруса меньше рекомендуемых, некондиционная древесина, пиломатериалы из «мертвого леса» и т. п.;
    • увеличение нагрузки на перекрытие пот отношению к расчетной из-за изменения назначения помещений, чердак превратился в мансарду – необходимо усилить балки;
    • применение при укладке перекрытия материалов естественной влажности – в этом случае по мере высыхания бруса или доски происходит его деформация и растрескивание;
    • протечки на крыше – попадающая на плоскость перекрытий влага постепенно разрушает древесину, да еще и «открывает ворота» бактериальной флоре, плесени, грибку;
    • повреждение массива балки при монтаже или хранении;
    • некомпетентность строителей.

    Также на древесину пагубно влияют любые перепады влажности и температур, отсутствие специальной антисептической обработки, попадание агрессивных химических сред и поражение насекомыми. Иногда колония муравьев может уничтожить несущие элементы перекрытия менее, чем за один летний сезон.

    Совет для тех, кто только начал строиться: не допускайте перечисленных выше явлений чтобы не ремонтировать балки перекрытия досрочно. Но если неприятность уже произошла, придется провести работы по устранению последствий и укреплению перекрытия и его несущих элементов.

    Чтобы определить состояние несущих балок, необходимо рассчитать предельно допустимый прогиб элемента. Норма – 1/300 часть от длины балки. То есть, при длине 3 метра прогиб в центральной части не должен превышать 10-12 мм. Если значение больше – требуется ремонт – усиление и укреплении несущего компонента перекрытия.

    Способы усиления деревянной балки перекрытия

    Если выяснилось, что несущий элемент требует ремонта, есть несколько методов, которые помогут восстановить способность балки к выдерживанию нагрузок.

    1. Наращивание площади сечения. Один из самых эффективных методов. С двух сторон деревянной доски или бруса, поврежденных по тем или иным причинам, устанавливают накладки с толщиной не менее 50 мм. Усиливающие детали могут монтироваться как по всей длине, так и на поврежденном участке. Перед проведением работ следует поднять балку домкратом, чтобы полностью убрать существующий прогиб. Монтаж проводится с помощью винтов или шпилек, проникающих сквозь первоначальный несущий элемент и скрепляющих обе накладки между собой.
    2. Металлические накладки. Вариация на тему предыдущего метода, только в качестве усилителей выступает не деревянная доска, а швеллер либо металлическая полоса.
    3. Прутковый протез. Этот метод чаще всего применяют для восстановления несущей способности торцевых частей балок. В качестве материала используют металлическую арматуру. Работы проводятся после установки опоры под поврежденную балку и разборки перекрытия. Восстановленный несущий элемент имеет меньшую способность сопротивляться нагрузкам, чем новый, это следует учитывать в период эксплуатации.
    4. Армирование углеволоконными элементами. Современный инновационный метод усиления и укрепления балок перекрытия. Подходит даже в том случае, если нарастить размеры конструкции невозможно. Углепластиковые элементы имеют малый вес и значительную несущую способность. Для ремонта балок используют различные типы углеволоконных материалов – пластины, листы, пруток. Монтаж проводят с применением специального эпоксидного клея, после застывания полученный конструктивный элемент по прочности не уступает стали.

    Вне зависимости от выбранного способа реставрации несущей конструкции, необходимо выполнить требования безопасности во время проведения работ. Следует установить опорные поддерживающие стойки или леса во избежание обрушения во время ремонта.

    Что делать, если усиление балок перекрытия невозможно?

    Случается и так, что усилить балки – сложно осуществимый процесс или даже совершенно невозможный. При этом заменять перекрытие на данный момент не планируется.

    В этом случае есть два варианта исправить ситуацию:

    • установка опор под имеющиеся элементы, не выдерживающие нагрузки;
    • установить балки-дублеры в промежутках между старыми.

    Стойки-опоры установить проще, но они уменьшают полезную площадь помещения, создают помехи при эксплуатации. Кроме того, они уменьшают визуальную привлекательность интерьера, поэтому потребуются дополнительные затраты времени и средств на декорирование стоек. Дублирующие балки устанавливаются по тому же принципу, что и имеющиеся – врезаются в предварительно вырезанные гнезда несущей стены. Технически этот вариант более сложен, чем установка деревянных опор, но лишен тех недостатков, которые свойственны первому способу.

    Усиление деревянных балок. Когда нужно усиливать деревянные балки перекрытия

    Популярные материалы

    Today’s:

    Усиление деревянных балок. Когда нужно усиливать деревянные балки перекрытия

    • плохое состояние балочной конструкции . Является следствием повреждение древесины. Повышенная влажность, перепады температуры, деятельность различных вредителей (жуков короедов), растрескивание – все это приводит к деформированию балки перекрытия;
    • снижение несущей способности . Под собственным весом, постоянной и переменной нагрузкой балки перекрытия могут прогибаться. Согласно нормативам, если прогиб находится в пределах 1:300, то беспокоится не о чем. Например, если балка длиной 2500 мм. прогнулась на 10 мм. это соответствует нормальному значению прогиба. Если показатель прогиба больше – ее следует усилить;
    • необходимость увеличения несущей способности балки . Связанная, например, с перестройкой чердака под мансарду или жилое помещение. Такая перестройка приведет к увеличению постоянных и переменных нагрузок на перекрытия второго этажа, что автоматически требует изменения сечения установленных деревянных балок.

    В пределах статьи будут приведены несколько распространенных способов усиления перекрытия ( ремонт , реконструкция). Но, точно ответить на вопрос, как усилить деревянные балки перекрытия может только профессионал и только после анализа состояния конструкции. Ведь в каждом случае решение будет индивидуально.

    Воспользовавшись таблицей можно получить представление о том, какое сечение должно быть у балки при определенной нагрузке.

    Ремонт деревянных балок перекрытия. Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок

    При строительстве крыши всегда особое внимание уделяется конструкции чердака. Ведь важно, чтобы его перекрытие было сделано технологически правильно, не оказывало излишнего давления на стены и было способно вынести нагрузку от хранящихся под крышей вещей и порой целого набора мебели.

    Поэтому в этой статье мы подробно с вами разберемся, как правильно должно быть устроено чердачное перекрытие по деревянным балкам: особенности его монтажа, расчета нагрузок и крепления. А в помощь вам будут наши подробные иллюстрации.

    Для начала предлагаем вам посмотреть небольшой

    Перекрытие – это горизонтальные силовые конструкции, которые разделяют жилой этаж от чердачного помещения, и воспринимает на себя при этом нагрузки от веса всего, что находится под крышей.

    Само по себе перекрытие – это необходимый элемент жесткости, который также обеспечивает устойчивость всему строению. Среди всех других мы сегодня выделим чердачное перекрытие, а именно – его конкретный вид. Заметим, что общие правила относится ко всем видам, но некоторые технические особенности в обустройстве чердачного перекрытия по балкам все же есть.

    Первая из них – это жесткость и прочность. Т.е. перекрытие должно быть:

    • Способным выдержать расчетные нагрузки и при этом не прогнуться, не разрушится. Например, допустимая величина прогиба – всего 1 на 250 от длины пролета.
    • Во-вторых, чердачное перекрытие не должно быть хлипким, и ни в коем случае не должно колебаться при перемещении предметов на нем или движение людей.
    • И, наконец, шумоизолированным, чтобы избежать неприятных скрипов, когда кто-нибудь поднимется на чердак.

    В частном строительстве преимущественно используется два вида перекрытий: деревянные и железобетонные. Первые выстраиваются по прочным деревянным балкам, а вторые – по балкам, плитам и в монолитном варианте. Также сами балки могут быть стальными, если приходится перекрывать достаточно большие пролеты. Но именно в частном домостроительстве на выбор материала перекрытия влияет чаще всего как раз экономический фактор.

    Стоимость устройства перекрытий обычно составляет до 20% сметы всего строительства дома, а трудозатраты – целых 25%. Поэтому достаточно популярно все-таки возведение деревянного перекрытия чердака – все благодаря его высоким эксплуатационным характеристикам и хорошей шумоизоляции.

    И еще один важный момент: при изготовлении деревянных чердачных перекрытий вам не понадобится тяжелая грузоподъемная техника, особенно бетононасос.

    Усиление балок перекрытия фанерой. Сращивание и усиление

    Как нарастить деревянную балку перекрытия, если приобретенный вами брус имеет длину меньше необходимого пролета?

    Первое и основное: при любом способе сращивания полученная балка будет иметь намного меньшую прочность, чем цельнодеревянная. Идеальным решением будет строительство дополнительной несущей стены с уменьшением пролета. Как вариант — под места сращивания устанавливаются подпорные колонны.

    Подпорная колонна в середине пролета резко уменьшает нагрузку на изгиб.

    Как удлинить деревянную балку перекрытия, если нагрузка на нее незначительна (например, наверху находится неэксплуатируемый чердак)?

    Наиболее надежный способ — соединение двух брусьев без уменьшения толщины каждого из них. Элементы просто соединяются стальными шпильками с широкими шайбами внахлест; дополнительно усилить соединение можно, проклеив его казеиновым, альбуминовым клеем или обычным ПВА.

    Важно: места сращивания при о
    тсутствии подпорных стен или колонн располагаются вразбежку, со смещением от балки к балке. В этом случае несущая способность перекрытия будет максимальной.

    Еще одно неплохое решение — сооружение сборных балок из трех широких досок небольшой толщины (25 — 50 мм). И в этом случае соединения досок встык внутри каждой балки и между смежными балками располагаются вразбежку; доски проклеиваются по длине и дополнительно стягиваются шпильками.

    Сборные балки из трех тонких досок.

    Как усилить деревянные балки перекрытия при возросших требованиях к их несущей способности (например, при превращении холодного чердака в мансарду)?

    Способов не так уж много:

    1. Возведение подпорных колонн или стен с уменьшением пролета;
    2. Подшивка к каждой балке дополнительной доски или бруса по всей длине, от стены до стены.

    В последнем случае полезно знать одну тонкость:

    • Подшивка бруса того же сечения сбоку увеличивает несущую способность балки вдвое.
    • Увеличение высоты балки в 2 раза (подшивка такого же бруса снизу или сверху) увеличит несущую способность уже вчетверо.

    Наращенные по высоте балки дают максимальное увеличение несущей способности.

    Так как укрепить деревянные балки перекрытия путем подшивки к ним дополнительной доски или бруса?

    1. Ставим в середине пролета под каждую вторую балку временные подпорки из бруса, убирая прогиб перекрытия.
    2. Свободные от колонн балки усиливаем накладками из бруса или доски. Расположение и толщина накладки выбирается с учетом расчетных нагрузок и высоты помещения; способ крепления — клеевой шов с дополнительной фиксацией шпильками с широкими шайбами или оцинкованными накладками.
    3. Переставляем подпорные колонны и повторяем операцию с оставшимися балками.

    Любопытно, что значительно увеличить жесткость балок можно с помощью обыкновенной фанеры толщиной 18 — 22 миллиметра. Она нарезается полосами шириной, равной высоте балок, и после устранения прогиба перекрытия подпорными колоннами приклеивается к каждой балке с обеих сторон с фиксацией гвоздями или саморезами с шагом 15 — 25 сантиметров.

    Разумеется, и здесь обязательна разбежка поперечных швов — и на каждой отдельной балке, и между смежными балками.

    Балка с усилением фанерой.

    Усиление деревянной балки уголком. Усиление деревянных балок перекрытия

    Балки перекрытия – одно из слабых мест в старом доме. Под влиянием времени и внешних факторов они изнашиваются, что приводит к скрипу полов на верхних этажах, прогибу перекрытия или даже его обрушению. Как справиться с проблемой и усилить балки перекрытия? Давайте разберемся.

    Причины ослабления несущих способностей перекрытия

    Не только течение времени может быть виновно в том, что перекрытие провисает, появляются скрипы и вибрация. Есть ряд возможных причин этого явления:

    • использование при строительстве недостаточно прочных материалов – размеры доски или бруса меньше рекомендуемых, некондиционная древесина, пиломатериалы из «мертвого леса» и т. п.;
    • увеличение нагрузки на перекрытие пот отношению к расчетной из-за изменения назначения помещений, чердак превратился в мансарду – необходимо усилить балки;
    • применение при укладке перекрытия материалов естественной влажности – в этом случае по мере высыхания бруса или доски происходит его деформация и растрескивание;
    • протечки на крыше – попадающая на плоскость перекрытий влага постепенно разрушает древесину, да еще и «открывает ворота» бактериальной флоре, плесени, грибку;
    • повреждение массива балки при монтаже или хранении;
    • некомпетентность строителей.

    Также на древесину пагубно влияют любые перепады влажности и температур, отсутствие специальной антисептической обработки, попадание агрессивных химических сред и поражение насекомыми. Иногда колония муравьев может уничтожить несущие элементы перекрытия менее, чем за один летний сезон.

    Совет для тех, кто только начал строиться : не допускайте перечисленных выше явлений чтобы не ремонтировать балки перекрытия досрочно. Но если неприятность уже произошла, придется провести работы по устранению последствий и укреплению перекрытия и его несущих элементов.

    Чтобы определить состояние несущих балок, необходимо рассчитать предельно допустимый прогиб элемента. Норма – 1/300 часть от длины балки. То есть, при длине 3 метра прогиб в центральной части не должен превышать 10-12 мм. Если значение больше – требуется ремонт – усиление и укреплении несущего компонента перекрытия.

    Способы усиления деревянной балки перекрытия

    Если выяснилось, что несущий элемент требует ремонта, есть несколько методов, которые помогут восстановить способность балки к выдерживанию нагрузок.

    1. Наращивание площади сечения . Один из самых эффективных методов. С двух сторон деревянной доски или бруса, поврежденных по тем или иным причинам, устанавливают накладки с толщиной не менее 50 мм. Усиливающие детали могут монтироваться как по всей длине, так и на поврежденном участке. Перед проведением работ следует поднять балку домкратом, чтобы полностью убрать существующий прогиб. Монтаж проводится с помощью винтов или шпилек, проникающих сквозь первоначальный несущий элемент и скрепляющих обе накладки между собой.
    2. Металлические накладки . Вариация на тему предыдущего метода, только в качестве усилителей выступает не деревянная доска, а швеллер либо металлическая полоса.
    3. Прутковый протез . Этот метод чаще всего применяют для восстановления несущей способности торцевых частей балок. В качестве материала используют металлическую арматуру. Работы проводятся после установки опоры под поврежденную балку и разборки перекрытия. Восстановленный несущий элемент имеет меньшую способность сопротивляться нагрузкам, чем новый, это следует учитывать в период эксплуатации.
    4. Армирование углеволоконными элементами . Современный инновационный метод усиления и укрепления балок перекрытия. Подходит даже в том случае, если нарастить размеры конструкции невозможно. Углепластиковые элементы имеют малый вес и значительную несущую способность. Для ремонта балок используют различные типы углеволоконных материалов – пластины, листы, пруток. Монтаж проводят с применением специального эпоксидного клея, после застывания полученный конструктивный элемент по прочности не уступает стали.

    Вне зависимости от выбранного способа реставрации несущей конструкции, необходимо выполнить требования безопасности во время проведения работ. Следует установить опорные поддерживающие стойки или леса во избежание обрушения во время ремонта.

    Что делать, если усиление балок перекрытия невозможно?

    Случается и так, что усилить балки – сложно осуществимый процесс или даже совершенно невозможный. При этом заменять перекрытие на данный момент не планируется.

    В этом случае есть два варианта исправить ситуацию:

    • установка опор под имеющиеся элементы, не выдерживающие нагрузки;
    • установить балки-дублеры в промежутках между старыми.

    Стойки-опоры установить проще, но они уменьшают полезную площадь помещения, создают помехи при эксплуатации. Кроме того, они уменьшают визуальную привлекательность интерьера, поэтому потребуются дополнительные затраты времени и средств на декорирование стоек. Дублирующие балки устанавливаются по тому же принципу, что и имеющиеся – врезаются в предварительно вырезанные гнезда несущей стены. Технически этот вариант более сложен, чем установка деревянных опор, но лишен тех недостатков, которые свойственны первому способу.

    Видео простое укрепление деревянных балок перекрытия в своем доме


    Усиление балок перекрытия: особенности и способы

    Технологический процесс строительства дома подразумевает крепление несущих балок перекрытия. Они могут быть выполнены из различных по прочности материалов, но по ряду причин требуют усиления. Почему балки приходят в негодность и как их восстановить, расскажем в этой статье.

    Особенности

    На сегодняшний день в строительстве используются следующие основные виды перекрытий:

    • железобетонные плиты;

    • металлические конструкции;

    • перекрытия Клейна.

    Все они разнятся между собой по способам усиления и материалу, при помощи которого будет проводиться работа.

    Чаще всего повреждённые места перекрытий обнаружить очень сложно. Как правило, основания, выполненные из разных материалов, располагаются под декоративной штукатуркой или закрыты подвесными потолками, окрашены.

    Именно поэтому усиление перекрытий приходится проводить не совсем своевременно, когда начинаются явные проблемы со строительной конструкцией.

    Существует несколько причин, по которым перекрытия следует укреплять, чтобы избежать трещин плит, их гниения или прогиба.

    1. В первую очередь причиной может стать нарушение самого процесса установки перекрытий при строительстве дома.
    2. Другой причиной часто является использование материалов низкого качества.
    3. В случае с металлическими элементами возможна их ускоренная коррозия.
    4. Чаще всего усиление балок перекрытия проводят, если они выполнены из дерева. Их порча происходит главным образом в результате природного воздействия, например, при резких изменениях влажности воздуха или температуры.
    5. Усиление железобетонных перекрытий производится по причине увеличения нагрузки на несущую конструкцию, появления трещин, дефектов при монтаже или дальнейшей эксплуатации.
    6. Бывает необходимость достройки этажа дома. В результате увеличения нагрузки происходит и перераспределение силы воздействия на все составляющие части основания. Это тоже одна из причин, требующая мер по укреплению несущих конструкций дома.

    Ремонт перекрытий подразумевает замену некоторых элементов при незначительных дефектах или усиление по всей площади при критическом положении дел.

    Процесс укрепления перекрытия является довольно сложным мероприятием, поскольку все работы нужно проводить в замкнутом пространстве (внутри здания), а механизировать те или иные операции не представляется возможным.

    Много времени занимают подготовительные работы.

    Чтобы осуществить весь процесс, под конструкцией, которую будут укреплять, возводят монтажные опоры. Их располагают вертикально. Опорные элементы изготовляют из брёвен или стальных труб и фиксируют распорками или подкладками. После этого очищают поверхность, которую собираются усиливать. Убирают краску, побелку, отслоившийся бетон, прогнившие части брусьев. То есть создают оптимальные условия для удобства и безопасности перемещения под перекрытиями.

    Прежде чем приступать к подготовительным, а затем и к основным этапам работ, следует иметь определённый план усиления оснований (технологическую карту). Нужно знать величины имеющихся нагрузок и провести расчёт количества механизмов и материалов для осуществления мероприятий по реставрации существующих балок.

    Лучше всего прибегнуть к консультации опытных строителей либо доверить работу по усилению балок перекрытия бригаде специалистов.

    Что нужно учесть?

    Для каждого вида перекрытий существует ряд особенностей, которые нужно учитывать.

    Например, делая усиление растянутых или сжатых металлических балок, обязательно нужно следить за сохранением первоначального центра тяжести. Любые дополнительные элементы следует располагать таким образом, чтобы они не влияли на прочность исходной конструкции.

    Швы, образующиеся в результате сварочных работ, могут иметь деформации. Для обеспечения качественной работы дополнительных компонентов с основным усиливаемым элементом высота катета шва должна быть на уровне от 3 до 6 мм. По краям усиливаемой металлической конструкции нужно делать не прерывистые, а сплошные швы. Болты, заклёпки, усиливающие полосы и спаренные уголки, должны находиться в местах, где будет удобно проводить сварные швы.

    Нужно стараться осуществлять усиление перекрытий материалами, идентичными тем, из которых состоят основные элементы, а также иметь представление об их механических свойствах. Следует понимать, в каком напряженно-деформированном состоянии находится металлическая конструкция, как на неё влияют отдельные повреждения. Заранее выбрать способ, каким нужно выполнить усиление перекрытий и знать технологию самого производственного цикла.

    Балки из дерева чаще всего усиливают вследствие их разрушения или прогиба. Последний образуется потому, что несущая балка может быть прогнившим элементом.

    Чаще всего проводят полную замену деревянных оснований или усиливают уже существующие элементы. Если вы планируете увеличить массу (надстроить, например, мансарду), приходящую на несущее перекрытие, то обязательно сделайте предварительные расчёты. Нагрузка на него изменится и перераспределится, поэтому необходимо скорректировать его сечение.

    Когда нет необходимости проводить полную замену, но вы обнаружили прогиб деревянных балок, нужно учесть тот факт, что нормальным считается прогиб в пределах 10 мм. Если этот параметр превышен, то усиление перекрытия надо делать обязательно.

    Какой способ подойдёт наилучшим образом для этого, может определить только опытный специалист.

    Железобетонные плиты усилить не совсем просто, для этого нужны инженерные знания. Прежде чем приступать к самому процессу, необходимо учесть конструктивные особенности оснований. Они делятся на составные и цельные конструкции. Сборные панели обычно укладывают на стены, продольные балки либо бетонные фермы.

    Цельные перекрытия делают путём заливки бетона в подготовленную заранее опалубку, возведённую над арматурным каркасом. Способы восстановления нагружающей способности у разных плит отличаются между собой.

    Предварительно необходимо определить причины повреждений. Надо знать, уменьшилась ли нагружающая способность плиты из-за того, что она лопнула или этот показатель утрачен по причине дефектов, полученных в ходе монтажа, а также требуется ли полная замена перекрытия или достаточно усилить некоторые её части.

    В процессе усиления нельзя совершить новые ошибки, влекущие за собой дальнейшее разрушение перекрытий и большие финансовые траты.

    Способы

    Чтобы провести укрепление железобетонных плит в доме, строители применяют на практике ряд методов.

    • Усиливают стержни арматуры. В результате коррозии они становятся непригодными частями. Вокруг них уменьшается толщина бетона. На самой бетонной поверхности появляется ржавчина. Перед проведением усиления снимают бетонный слой, находящийся вокруг оголённых стержней. На них наносят покрытие, препятствующее образованию коррозии, после чего осуществляют грунтовку всей бетонной поверхности, ликвидируя тем самым образовавшиеся в бетоне пустоты.
    • Увеличивают толщину плит. Наносят дополнительный слой железобетона.
    • Плиты усиливают снизу при помощи арматуры из стали и бетона. Укрепляют железобетонные перекрытия в районе контакта со стенами дома.
    • Осуществляют нанесение торкрета (раствора из бетона) под давлением сжатого воздуха. Такой состав заполняет трещины и места повреждения в плитах перекрытия.
    • Снизу под отдельные повреждённые участки сооружают подпорки, в результате чего общая нагрузка на перекрытия перераспределяется.
    • Если повреждение крупное, то проводят полную замену устаревших железобетонных плит.

    Металлические конструкции усиливают при помощи наращивания сечений элементов, делают дополнительные связующие цепочки, наращивают элементы соединений, ставят рёбра, диафрагмы или распорки. Часто проводят монтаж дополнительных компонентов к уже существующим конструкциям или меняют конструктивную схему.

    Как показывает практика, работу проводят несколькими способами одновременно.

    Наиболее часто встречающимся перекрытием в частных строениях является балка, сделанная из бруса. Если у вас в доме имеется второй этаж, а пол стал скрипеть и местами прогибаться, то следует провести его укрепление.

    Перекрытия из дерева являются самыми доступными по цене конструкциями, но их срок службы по сравнению с железобетонными и металлическими основаниями ограничен временем.

    На качество древесины, помимо климатических факторов, оказывает огромное влияние её обработка. Насекомые и различные вредители (например, короеды) также способствуют сокращению периода эксплуатации деревянных балок. Материал подвергается деформации, крошению, появляются трещины.

    Существует несколько способов реконструкции деревянных перекрытий.

    • Если дерево повреждено, его обрабатывают противогрибковыми составами. После этого элементы можно усилить при помощи деревянных накладок. Их закрепляют сверху и снизу несущей балки по всей её длине при помощи болтов.

    • Усиление также проводят не деревянными, а металлическими пластинами. В качестве металла используют сталь. Саму пластину предварительно обрабатывают антикоррозийным составом. Металлические элементы фиксируют с двух сторон балки. Если имеются серьёзные деформации дерева, то рекомендуется использовать швеллер. Необходимо побеспокоиться и о гидроизоляции. Она должна быть между деревянными и металлическими конструкциями.

    • Производят крепление углепластиковыми или углеволокнистыми материалами. Это могут быть листы или пластины, ленты, ткань. С ними легко работать. Балку усиливают путём наклеивания элементов на неё. Клеят материалы слоями до того момента, пока не увеличивается жёсткость деревянной основы.

    • Концы перекрытия можно укрепить с помощью протезов, выполненных из дерева или металла. Основной упор делается на места стыка деревянного перекрытия со стенами. В результате смены погоды и постоянного изменения температуры воздуха именно на этих участках чаще всего происходит повреждение и деформация.

    • Чтобы провести разгрузку деревянных балок, под ними проводят установку опор из брусьев. Большую часть нагрузки с несущего элемента такие опорные стойки забирают на себя.

    • Очень часто проводят увеличение количества лаг. Дополнительные деревянные балки дают возможность повысить нагрузку на всю конструкцию, тем самым увеличивая несущую способность перекрытия. Торцы установленных лаг обязательно покрывают рубероидом во избежание их повреждений.

    Как видим, существуют различные методы по восстановлению функциональных возможностей перекрытий.

    Выбор того или иного способа работы следует проводить с учётом особенностей строения и материалов, из которых оно было возведено.

    Полезные рекомендации

    Специалисты, занимающиеся усилением перекрытий, дают советы.

    1. Потолочные основания имеют пределы нагрузок на один квадратный метр. Если в доме потолок заканчивается чердаком, то нагрузка на балки не должна превышать 100–105 кг на 1 кв. метр площади. Когда в жилище имеется второй этаж, то перекрытие может выдерживать вес до 200 килограмм на метр квадратный. Эти показатели нужно учитывать при установке лаг и балок. Вся конструкция обязана быть с прочной основой. Ещё нужно делать хорошую теплоизоляцию, заделывать тщательно швы и щели.
    2. Прежде чем выбрать древесину для сооружения перекрытий, обращайте внимание на качество её просушки. Плохо обработанное и просушенное дерево подвержено быстрому высыханию или деформации. Нельзя экономить на материале. Балки для перекрытий следует подбирать одинаковой толщины и длины. Они должны быть цельными, а не состоять из нескольких фрагментов.
    3. Конечно, всю работу можно сделать самостоятельно, но для этого вам необходимо обладать не поверхностными, а очень глубокими знаниями в области прочности строительных конструкций.

    О том, как правильно усилить балки перекрытия, смотрите в следующем видео.


    Как усилить деревянные балки перекрытия от прогиба. Особенности

    Как усилить деревянные балки перекрытия от прогиба. Особенности

    На сегодняшний день в строительстве используются следующие основные виды перекрытий:

    • железобетонные плиты;

    • металлические конструкции;

    • перекрытия Клейна.

    Все они разнятся между собой по способам усиления и материалу, при помощи которого будет проводиться работа.

    Чаще всего повреждённые места перекрытий обнаружить очень сложно. Как правило, основания, выполненные из разных материалов, располагаются под декоративной штукатуркой или закрыты подвесными потолками, окрашены.

    Именно поэтому усиление перекрытий приходится проводить не совсем своевременно, когда начинаются явные проблемы со строительной конструкцией.

    Существует несколько причин, по которым перекрытия следует укреплять, чтобы избежать трещин плит, их гниения или прогиба.

    1. В первую очередь причиной может стать нарушение самого процесса установки перекрытий при строительстве дома.
    2. Другой причиной часто является использование материалов низкого качества.
    3. В случае с металлическими элементами возможна их ускоренная коррозия.
    4. Чаще всего усиление балок перекрытия проводят, если они выполнены из дерева. Их порча происходит главным образом в результате природного воздействия, например, при резких изменениях влажности воздуха или температуры.
    5. Усиление железобетонных перекрытий производится по причине увеличения нагрузки на несущую конструкцию, появления трещин, дефектов при монтаже или дальнейшей эксплуатации.
    6. Бывает необходимость достройки этажа дома. В результате увеличения нагрузки происходит и перераспределение силы воздействия на все составляющие части основания. Это тоже одна из причин, требующая мер по укреплению несущих конструкций дома.

    Ремонт перекрытий подразумевает замену некоторых элементов при незначительных дефектах или усиление по всей площади при критическом положении дел.

    Процесс укрепления перекрытия является довольно сложным мероприятием, поскольку все работы нужно проводить в замкнутом пространстве (внутри здания), а механизировать те или иные операции не представляется возможным.

    Много времени занимают подготовительные работы.

    Чтобы осуществить весь процесс, под конструкцией, которую будут укреплять, возводят монтажные опоры. Их располагают вертикально. Опорные элементы изготовляют из брёвен или стальных труб и фиксируют распорками или подкладками. После этого очищают поверхность, которую собираются усиливать. Убирают краску, побелку, отслоившийся бетон, прогнившие части брусьев. То есть создают оптимальные условия для удобства и безопасности перемещения под перекрытиями.

    Прежде чем приступать к подготовительным, а затем и к основным этапам работ, следует иметь определённый план усиления оснований (технологическую карту). Нужно знать величины имеющихся нагрузок и провести расчёт количества механизмов и материалов для осуществления мероприятий по реставрации существующих балок.

    Лучше всего прибегнуть к консультации опытных строителей либо доверить работу по усилению балок перекрытия бригаде специалистов.

    Как усилить деревянные ворота от провисания. Как правильно навесить деревянные ворота

    Чтобы ваш дачный участок был защищен от посторонних глаз, понадобятся ограждение и ворота. Наиболее популярным материалом для их возведения считается дерево.

    Деревянные ворота

    Ведь данный материал практичный в использовании, имеет небольшой вес и приемлемую цену. К тому же, деревянные ворота довольно просто заказать уже в готовом виде, останется их только навесить.

    Правда и эта процедура требует небольших усилий, ведь перед тем как их установить, понадобятся хорошие опорные столбы и крепкие кованые петли.

    Установка столбов

    Любая конструкция ворот нуждается в хороших опорных столбах. Ведь именно от них зависит дальнейшая их эксплуатация, но прежде чем приступить к установке столбов, вам понадобиться подготовить необходимые материалы и инструменты:

    • деревянный брус 150/150 мм;
    • деревянные рейки 40/20 мм;
    • цемент;
    • щебень;
    • песок;
    • рулетка;
    • лопата;
    • строительный уровень;
    • ножовка;
    • молоток;
    • шуруповерт;
    • дрель;
    • саморезы.

    Фундамент для столбов

    Когда все необходимые материалы будут подготовлены, можно приступать к установке опор, предварительно сделав все необходимые замеры.

    1. Для начала нужно выкопать две ямы, их глубина должна быть не менее 1/3 части самой опоры, то есть для высоты столба 1,8 м, понадобится брус длинной около 2,7 м. Если деревянные ворота не предусматривают встроенной калитки , то предстоит выкопать 3 ямы, последняя будет предназначена под калитку.
    1. Затем на дне ям делается подушка из песка и щебня около 15 см, все это необходимо утрамбовать.
    1. Далее необходимо приготовить раствор: для этого понадобится цемент, мелкофракционный щебень и песок. Для приготовления лучше использовать бетономешалку, это упростит процесс работы.
    1. Потом столбы нужно установить в ямы и залить раствором, не забывая его утрамбовывать, чтобы не осталось воздуха.
    1. Установленные столбы нужно зафиксировать деревянными рейками, чтобы они не накренились. Для этого с помощью уровня проверяется вертикальность стоек, а потом они между собой скручиваются рейками, этим конструкции придается жесткость. Также по бокам столбы закрепляются с помощью распорок.
    1. Когда такая конструкция будет установлена, снова нужно проверить вертикальность и оставить на пару недель, до полного застывания раствора.

    Столбы для деревянных ворот

    Подготовка петель

    Перед тем как навешивать деревянные ворота, необходимо будет приобрести кованые петли. Это лучше сделать в кузнечной лавке, так как в строительных магазинах не всегда можно встретить подходящую модель, которая не только сможет выдержать вес ваших ворот, но и подчеркнуть их индивидуальность.

    Действительно, кованые петли не только выполняют механическую функцию, они также отвечают за эстетический вид. С их помощью деревянные ворота приобретают поистине красивый и неповторимый вид. Исполнение может быть настолько разнообразным, что конструкция ворот сразу превращается в произведение искусства.

    Желательно, чтобы по своей длине кованые петли занимали приблизительно половину створок. Во-первых, это придаст конструкции большей жесткости, во-вторых, они намного красивее будут смотреться на общем фоне ворот. Толщина их должна составлять около 5 мм, в старину их делали до 8 мм.

    Что касается ширины, то тут необходимо отталкиваться от вашего вкуса. Также кованые петли хорошо будут сочетаться с коваными накладками, которыми также можно украсить ворота.

    Виды столбов для деревянных ворот

    Установка ворот

    Ворота уже давно готовы, остается их лишь только навесить. Для начала необходимо со столбов снять деревянные рейки. Далее приступить к установке петель. Чтобы установить их вначале на столбах с помощью ножовки делаются углубления, и все оставляется как есть.

    Расчет высоты нижних петель должен производиться с отступом под технический просвет между воротами и поверхностью грунта. Составлять он должен приблизительно 10 см.

    Затем створки ворот необходимо положить на ровную поверхность и произвести монтаж петель. Сделанные замеры со стоек переносятся на деревянные ворота и делаются отметки.

    Потом подготовленные кованые петли нужно приложить к створкам и на месте отверстий засверлить под саморезы тонким сверлом 3 мм, это для того чтобы при закручивании не лопнула доска. Также можно сделать отверстия и под заклепки.

    Если петли съемные, то их обратную часть сразу можно установить на столбы, если же нет, то придется поднимать всю створку, а потом их прикручивать.

    Когда установка будет закончена, нужно проверить работоспособность ворот, они должны легко открываться и закрываться.

    При наличии отдельной калитки, нужно проделать туже самую процедуру, как со створками.

    Как усилить деревянные перекрытия между этажами. Типовая конструкция перекрытия на балочных опорах

    Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.

    Конструктивно деревянное перекрытие собирается из следующих деталей:

    • Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
    • Подшивка фанерой или плитами ОСБ потолочной поверхности;
    • Система лагов с досками пола верхнего этажа;
    • Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
    • Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.

    Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.

    Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.

    Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.

    Как усилить деревянные лаги. Как усилить половые лаги

    Усиление лаговой системы производится для увеличения запаса прочности или укрепления её отдельных участков при их повреждении.

    Вариантов усиления несколько:

    • монтаж одной или нескольких дополнительных опор под брусом, перед этим выровняв систему в горизонтальной плоскости при помощи домкрата;
    • установка с одной или двух сторон бруса деревянных или металлических накладок, скрепленных болтами с шайбами;
    • замена повреждённого участка на протез из металлического прута или швеллера;

    Современным способом усиления лаг является армирование бруса углеродным волокном, с фиксацией эпоксидным клеем.

    Армирование бруса углеволокном

    Углепластик клеится несколькими слоями до достижения требуемой жёсткости бруса. Малый вес, не утяжеляющий конструкцию, и простота работы делают этот материал популярным.

    Сращивание лаг

    При укладке в больших помещениях брус можно сращивать.

    Основные способы соединений:

    1. При помощи деревянных накладок или Т-образных пластин.
    2. Внахлёст.
    3. В пол дерева.
    4. В лапу.

    Большей прочностью на прогиб и смещение обладают соединения последних двух видов.

    Варианты сращивания лаг

    Места соединений промазывают водостойким клеем, фиксируют сращиваемые элементы болтами или при помощи оцинкованных накладок.

    Обязательные условия при использовании составных лаг:

    • в местах сопряжений должны быть оборудованы опоры;
    • участки соединений соседних брусьев располагаются со смещением, не менее метра.

    Пол на лагах — это практичный и доступный вариант. Знание того, как выбрать древесину и правильно рассчитать параметры используемого материала, принесут практическую пользу. А соблюдение технологий устройства лаговой системы в различных условиях позволит своими руками оборудовать надёжное покрытие, предотвратит риск его преждевременного ремонта.

    Как усилить деревянные балки перекрытия. Усиление деревянных балок перекрытия

    Балки перекрытия – одно из слабых мест в старом доме. Под влиянием времени и внешних факторов они изнашиваются, что приводит к скрипу полов на верхних этажах, прогибу перекрытия или даже его обрушению. Как справиться с проблемой и усилить балки перекрытия? Давайте разберемся.

      Причины ослабления несущих способностей перекрытия

      Не только течение времени может быть виновно в том, что перекрытие провисает, появляются скрипы и вибрация. Есть ряд возможных причин этого явления:

      • использование при строительстве недостаточно прочных материалов – размеры доски или бруса меньше рекомендуемых, некондиционная древесина, пиломатериалы из «мертвого леса» и т. п.;
      • увеличение нагрузки на перекрытие пот отношению к расчетной из-за изменения назначения помещений, чердак превратился в мансарду – необходимо усилить балки;
      • применение при укладке перекрытия материалов естественной влажности – в этом случае по мере высыхания бруса или доски происходит его деформация и растрескивание;
      • протечки на крыше – попадающая на плоскость перекрытий влага постепенно разрушает древесину, да еще и «открывает ворота» бактериальной флоре, плесени, грибку;
      • повреждение массива балки при монтаже или хранении;
      • некомпетентность строителей.

      Также на древесину пагубно влияют любые перепады влажности и температур, отсутствие специальной антисептической обработки, попадание агрессивных химических сред и поражение насекомыми. Иногда колония муравьев может уничтожить несущие элементы перекрытия менее, чем за один летний сезон.

      Совет для тех, кто только начал строиться : не допускайте перечисленных выше явлений чтобы не ремонтировать балки перекрытия досрочно. Но если неприятность уже произошла, придется провести работы по устранению последствий и укреплению перекрытия и его несущих элементов.

      Чтобы определить состояние несущих балок, необходимо рассчитать предельно допустимый прогиб элемента. Норма – 1/300 часть от длины балки. То есть, при длине 3 метра прогиб в центральной части не должен превышать 10-12 мм. Если значение больше – требуется ремонт – усиление и укреплении несущего компонента перекрытия.

      Способы усиления деревянной балки перекрытия

      Если выяснилось, что несущий элемент требует ремонта, есть несколько методов, которые помогут восстановить способность балки к выдерживанию нагрузок.

    1. Наращивание площади сечения . Один из самых эффективных методов. С двух сторон деревянной доски или бруса, поврежденных по тем или иным причинам, устанавливают накладки с толщиной не менее 50 мм. Усиливающие детали могут монтироваться как по всей длине, так и на поврежденном участке. Перед проведением работ следует поднять балку домкратом, чтобы полностью убрать существующий прогиб. Монтаж проводится с помощью винтов или шпилек, проникающих сквозь первоначальный несущий элемент и скрепляющих обе накладки между собой.
    2. Металлические накладки . Вариация на тему предыдущего метода, только в качестве усилителей выступает не деревянная доска, а швеллер либо металлическая полоса.
    3. Прутковый протез . Этот метод чаще всего применяют для восстановления несущей способности торцевых частей балок. В качестве материала используют металлическую арматуру. Работы проводятся после установки опоры под поврежденную балку и разборки перекрытия. Восстановленный несущий элемент имеет меньшую способность сопротивляться нагрузкам, чем новый, это следует учитывать в период эксплуатации.
    4. Армирование углеволоконными элементами . Современный инновационный метод усиления и укрепления балок перекрытия. Подходит даже в том случае, если нарастить размеры конструкции невозможно. Углепластиковые элементы имеют малый вес и значительную несущую способность. Для ремонта балок используют различные типы углеволоконных материалов – пластины, листы, пруток. Монтаж проводят с применением специального эпоксидного клея, после застывания полученный конструктивный элемент по прочности не уступает стали.

    Вне зависимости от выбранного способа реставрации несущей конструкции, необходимо выполнить требования безопасности во время проведения работ. Следует установить опорные поддерживающие стойки или леса во избежание обрушения во время ремонта.

    Что делать, если усиление балок перекрытия невозможно?

    Случается и так, что усилить балки – сложно осуществимый процесс или даже совершенно невозможный. При этом заменять перекрытие на данный момент не планируется.

    В этом случае есть два варианта исправить ситуацию:

    • установка опор под имеющиеся элементы, не выдерживающие нагрузки;
    • установить балки-дублеры в промежутках между старыми.

    Стойки-опоры установить проще, но они уменьшают полезную площадь помещения, создают помехи при эксплуатации. Кроме того, они уменьшают визуальную привлекательность интерьера, поэтому потребуются дополнительные затраты времени и средств на декорирование стоек. Дублирующие балки устанавливаются по тому же принципу, что и имеющиеся – врезаются в предварительно вырезанные гнезда несущей стены. Технически этот вариант более сложен, чем установка деревянных опор, но лишен тех недостатков, которые свойственны первому способу.

    Видео усиление балок перекрытия,каркас.

    Усиление деревянных перекрытий: основные способы, материалы, технология

    Фундамент, стены, крыша и перекрытия – основные элементы большинства строительных объектов. В многоэтажном доме эти конструкции разделяют этажи и чердачное отделение, несут и распределяют нагрузку от основных составляющих здания. От того, насколько прочными будут перегородки, зависит прочность всего сооружения и безопасность людей. Очень часто перекрытия сооружают из дерева, однако со временем балки изнашиваются и требуют усиления. Рассмотрим, как это делается.

    Когда нужно усиливать деревянные балки перекрытия

    Перекрытием называется горизонтальная конструкция, которая крепится к стенам на определенной высоте и разделяет этажи. Сооружение выполняет роль полноценного пола, поэтому должно выдерживать большие нагрузки от людей, мебели, оборудования и других объектов. По СНиП без учета собственной массы деревянное перекрытие дома должно выдерживать 150 кг/м2, в общественных зданиях эта цифра выше – 400 кг/м2.

    Следует учитывать, что увеличение нагрузок выше допустимых норм приводит к более быстрому износу балок, что приводит к потере изначальной прочности всей несущей конструкции. Помимо этого, сам по себе срок службы деревянных перекрытий ограничен 50-60 годами, это связано со свойствами материала. Избыточная влажность, плесень, грибок, температурные перепады негативно влияют на свойства дерева, в результате после длительной эксплуатации может возникать прогиб, провисание или искривление конструкции. Тогда требуется усиление балок деревянного перекрытия.

    Укрепление перегородок также может стать неизбежной мерой, если планируется кардинальное изменение функций помещений, расположенных на этаже. Это может быть связано с размещением ударного оборудования или увеличением нагрузок. Например, если планируется переделать помещения под склады, следует ознакомиться со строительной документацией на здание и в случае необходимости укрепить соответствующую площадку.

    Способы усиления

    Существует три способа укрепления конструкций: замена деревянных балок, увеличение их количества, усиление существующих. Менять опорные элементы необходимо, если имеют место повреждения по всей длине. Испорченные балки демонтируются, и в те же посадочные места устанавливаются новые.

    Если повреждений нет, и существующие лаги в нормальном состоянии, но требуется усилить несущую способность перекрытия, можно расширить количество ребер жесткости. Процедура заключается в установке балок между существующими. Таким образом жесткость конструкции увеличивается в несколько раз. Следует помнить, что при монтаже новых лаг их торцы необходимо закрыть рубероидом, чтобы защитить от повреждений.

    Усиление существующих деревянных балок выполняется при незначительных повреждениях или необходимости создать дополнительную жесткость перекрытию. Есть несколько способов укрепления лаг, один из них заключается в двустороннем креплении накладных элементов.

    Накладки из дерева используются, если существующее ребро жесткости повреждено. Усиливающие элементы могут устанавливаться с двух сторон по бокам лаги, либо сверху и снизу. Необходимо обеспечить плотное прилегание брусков к опорному элементу, после чего стянуть их болтами с гайками. Крайне важно перед тем, как приступить к работе, обработать накладки и прилегающие к ним участки балки противогрибковым раствором. Если участок лаги небольшой, но имеет достаточно сильные повреждения, его необходимо удалить, а накладные брусья прикрепить к неповрежденным частям.

    Пролеты между лагами можно усилить и при помощи металлических элементов, для чего используются пластины, швеллера или прутковые протезы. Предварительно обработанная антикоррозионным раствором металлическая конструкция крепится в месте повреждения, жестко фиксируя и обездвиживая дефектный участок. Вариантов исполнения металлических усилителей может быть несколько: прутковая ферма, коробка из пластин, швеллера со скобами.

    Самым современным способом усиления балочных перекрытий является укрепление углеволокном, которое применяется в виде лент и холстов. Углеволоконная операция увеличения жесткости перегородок из дерева относится к внешнему армированию и осуществляется при помощи полимерцементного или эпоксидного клея.

    Скорость и простота установки углеродного волокна – основное преимущество этого способа усиления балок деревянного перекрытия. Еще одним положительным моментом такого способа укрепления является эстетичность – внешнее армирование практически не влияет на красоту конструкции. Благодаря такой особенности усиление углеволокном применяется при работах с памятниками архитектуры, гидротехническими и транспортными сооружениями, в случаях, когда укрепить перегородку иными способами невозможно.

    Усиления чердачного перекрытия – установка столба

    При сооружении мансарды или для усиления в связи с длительным сроком эксплуатации часто требуется укрепить чердачное перекрытие, для чего можно использовать вертикальные опоры. Деревянный столб соединяет нижнюю и верхнюю перегородку, являясь одновременно ребром жесткости для двух конструкций.

    Вертикальная опора, как правило, выполняется из оцилиндрованного бревна диаметром 150-200 мм. Столбы для балок используются исключительно в случае усиления конструкции, но не при повреждениях. Если лаги повреждены, их необходимо заменить или укрепить вышеуказанными способами, после чего производить монтаж вертикальной опоры. Столб по всей длине следует обработать противогрибковым раствором, а установка в торец предполагает подготовку мест крепления, для чего изготавливаются специальные пазы.

    Одного элемента жесткости может быть недостаточно, особенно для поддержки наклонных балок, поэтому для таких конструкций устанавливают три столба, с равным шагом по длине лаги. Вертикальные опоры – один из самых надежных видов усиления как чердачных, так и межэтажных деревянных перекрытий. Единственный их недостаток – неэстетичность, но эту проблему можно решить покраской или декоративным оформлением.

    Способы усиления деревянных балок перекрытий

    Предлагаемые в статье способы усиления деревянных балок перекрытия позволят продлить срок службы конструкций, где такие балки имеются. Процесс этот очень важный, а в некоторых случаях просто необходим. Ведь балки перекрытий изготовленные из дерева с течением времени приходят в абсолютную или частичную негодность, угрожая разрушению всего строения. Причин для этого много: сырость, грызуны, резкие перепады температур, да и просто естественный износ от переносимых нагрузок.

    Содержание
    • Применение накладок.
    • Усиление металлом.
    • Увеличение площади сечения.
    • Армирование углеволокном.

    Применение накладок

    Применение накладок для усиления и ремонта балок перекрытия используется в том случае, когда есть повреждения на определенном участке. Смысл реставрационных работ заключается в установке с двух сторон проблемного места деревянных накладок, которые крепятся к целым частям бруса болтами в комплекте с гайками и шайбами.

    Причем накладки можно ставить как с боков балки, так сверху и снизу. Однако, в любом случае для ремонта необходимо использовать высохшею древесину, обработанную антисептиком или антигрибковым раствором.

    Если участок балки перекрытия поврежден до такой степени, что от него не осталось практически ничего ‒ накладки необходимо установить по всей длине балки: от одной стены до другой. В местах примыкания следует использовать металлические профили. В частности стальной протез, который представляет собой согнутую под 90º металлическую полосу или металлический прут соответствующего диаметра.

    Усиление металлом

    В продолжение темы способов усиления деревянных балок перекрытия с помощью стального протеза, нужно заметить, что металл применяется не только в местах примыкания балки к стене.


    Его с успехом можно применять так же и в качестве накладок взамен деревянных. При этом любые металлические профили перед установкой должны пройти антикоррозийную обработку. Проще говоря, окрашены.

    Кроме полос и профилей круглого сечения в качестве накладок можно использовать швеллер, уголок или просто листовой металл. Все металлические профили крепятся к участкам деревянных балок так же с помощью комплекта: болт, гайка, шайба.

    Принимая решение в пользу усиления деревянных балок металлом необходимо учесть тот факт, что металл стоит дороже дерева. К тому же, он имеет больший вес, что может быть служить дополнительной нагрузкой на саму балку.

    Увеличение площади сечения

    Увеличение площади сечения несущих деревянных балок оправдано в том случае, когда изначально неправильно был сделан расчет перед их установкой или в результате потери прочности в следствие естественного износа. Практически этот вариант похож на усиление с помощью деревянных накладок, но по всей длине балки.

    Различие заключается в том, что между основной балкой и материалом для увеличения площади сечения прокладывается гидроизоляция. Кроме того, если усилители деревянные, их нужно обработать антисептиком. В случае варианта из металла, последний подлежит антикоррозийной обработке.

    Если существует большой прогиб, перед установкой дополнительного материала балки следует выпрямить с помощью домкрата или установкой вертикальных опор из бруса круглого, или прямоугольного сечения.

    Армирование углеволокном

    Армирование углеволокном ‒ это способ усиления деревянных балок перекрытия, который является не совсем традиционным, однако используется в случаях где помещение имеет небольшую площадь или же по другим причинам, когда вышеописанные способы применить не представляется возможности.

    Углеволокно является инновационным материалом, который прекрасно справляется с любыми механическими нагрузками, в том числе и нагрузками на изгиб.

    Выпускаются элементы из углеволокна в различных модификациях, включающих пластины, листы, нити, ленты или просто в виде тканей. Сам процесс армирования балок углеволокном заключается в накладывании слоев с помощью клея (эпоксидной смолы) друг на друга до получения достаточной жесткости балки.

    После застывания клея слои представляют собой монолитное покрытие, по своим характеристикам не уступающим металлу.

    Усиление деревянных балок перекрытия металлом

    Усиление деревянного перекрытия – способы укрепить потолочные и балки второго этажа

    Основным элементом чердачных и межэтажных перекрытий во многих частных домах является деревянная балка. Срок службы перекрытий из дерева ограничен ввиду свойств древесины, особенно, если она была плохо обработана или подвергалась нагрузке и воздействию влаги.

    В следствие таких факторов балка перестает справляться с возложенной на нее функцией (возможно провисание, прогиб, искривление) и потребуется усиление деревянных балок перекрытия.

    Помимо повреждений и утраты несущей способности балок пола и потолка (лаг, прогонов), укрепление может быть продиктовано увеличением нагрузки на перекрытие.

    Когда нужно усиливать деревянные балки перекрытия

    • плохое состояние балочной конструкции. Является следствием повреждение древесины. Повышенная влажность, перепады температуры, деятельность различных вредителей (жуков короедов), растрескивание – все это приводит к деформированию балки перекрытия;
    • снижение несущей способности. Под собственным весом, постоянной и переменной нагрузкой балки перекрытия могут прогибаться. Согласно нормативам, если прогиб находится в пределах 1:300, то беспокоится не о чем. Например, если балка длиной 2500 мм. прогнулась на 10 мм. это соответствует нормальному значению прогиба. Если показатель прогиба больше – ее следует усилить;
    • необходимость увеличения несущей способности балки. Связанная, например, с перестройкой чердака под мансарду или жилое помещение. Такая перестройка приведет к увеличению постоянных и переменных нагрузок на перекрытия второго этажа, что автоматически требует изменения сечения установленных деревянных балок.

    В пределах статьи будут приведены несколько распространенных способов усиления перекрытия (ремонт, реконструкция). Но, точно ответить на вопрос, как усилить деревянные балки перекрытия может только профессионал и только после анализа состояния конструкции. Ведь в каждом случае решение будет индивидуально.

    Воспользовавшись таблицей можно получить представление о том, какое сечение должно быть у балки при определенной нагрузке.

    Допустимое сечение балок при нагрузке

    Материал подготовлен для сайта moydomik.net

    Способы усиления деревянных балок перекрытия

    Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.

    Тип усиления без изменения условий работы

    Усиление деревянными накладками

    Способ применяется в том случае, когда дерево повреждено. Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху и снизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом. При этом важно обработать поврежденный участок и накладки противогрибковым раствором. В критическом случае, если участок поврежден сильно – его лучше удалить. Чтобы усилить балку нужно крепить накладку по всей ее длине.

    Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами

    Стальные пластины используются вместо деревянных, описанных выше. Металл также нужно обработать антикоррозионным раствором. Схема устройства показана на рисунке.

    Усиление пролетов балок металлическими накладками и прутковыми протезами

    Усиление перекрытия углеволокном (углепластиком)

    Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается в несколько слоев, пока не будут достигнуты требуемые показатели жесткости балки. Удобство работы и легкость материала приводят к тому, что углепластик приобретает популярность как эффективное средство для восстановления балок и строительных конструкций.

    Ниже приведена схема армирования (усиления) балок перекрытия углеволокном.

    Усиление балок углеволокном Усиление балок углеволокном – схема Усиленные балки углеродным волокном

    Усиление на торцах деревянными или металлическими протезами

    Технология позволяет усилить балку в местах стыка с несущей стеной. Это именно то место, где, за счет перепадов температур повреждение древесины происходит быстрее.

    На схеме ниже показана технология усиление протезами из швеллера, прокатного профиля

    Усиление протезами из швеллера, прокатного профиля Усиление протезами из швеллера, прокатного профиля – 2

    Монтаж пруткового протеза

    Прутковый протез системы Дайдбекова выполняется из двух спаренных ферм, которые изготавливаются из обрезков арматурной стали сечением (диаметром) 10-25 мм. Длина протеза должна быть на 10% больше двойной длины сгнившего конца балки, но не более 1,2 м.

    Устройство пруткового протеза
    1. Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены, состоящие из стоек и прогона.
    2. Разобрать перекрытие снизу на ширину 75 см и сверху – 1,5 м от стены.
    3. Отрезать поврежденный участок балки (0,5м)
    4. Завести заготовку протеза вертикально в междуэтажное перекрытие и повернуть в горизонтальное положение, сначала надвигая на балку, затем, в обратную сторону задвигая в нишу стены.
    5. Сместить и прибить гвоздями сдвижную планку.

    Установка пруткового протеза

    Усиление балок шпренгельными затяжками

    Усиление перекрытий – установка шпренгелей

    Тип усиления с изменением условий работы

    Усиление деревянных перекрытий такими способами предусматривает существенную перестройку несущей конструкции балочных пролетов.

    Изменение условий работы конструкций

    Изменение схемы работы

    Если нет возможности усилить деревянные балки перекрытия, можно попытаться их разгрузить, т.е., распределить нагрузку с существующих балок на дополнительно установленные элементы.

    Усиление перекрытий путем установки опор под несущие балки

    Опоры, подпирающие балки снизу, являются хорошим способом перераспределить нагрузку с балки на опору.

    Усиление перекрытий – установка опор

    Усиление перекрытий путем установки дополнительных балок

    Если существующие лаги находятся в целости и сохранности, увеличить их несущую способность можно посредством увеличения их количества. Установка дополнительных деревянных балок позволит увеличить нагрузку на конструкцию. Устанавливая новые лаги нужно обязательно защитить их торцы рубероидом, чтобы избежать повреждения.

    Усиление перекрытий – установка дополнительных балок

    Надеемся, что из приведенных способов усиления деревянных балок перекрытия вы подберете именно тот, который решит вашу проблему наилучшим образом и с минимальными затратами.

    Усиление деревянных балок перекрытия

    Балки перекрытия – одно из слабых мест в старом доме. Под влиянием времени и внешних факторов они изнашиваются, что приводит к скрипу полов на верхних этажах, прогибу перекрытия или даже его обрушению. Как справиться с проблемой и усилить балки перекрытия? Давайте разберемся.

    Причины ослабления несущих способностей перекрытия

    Не только течение времени может быть виновно в том, что перекрытие провисает, появляются скрипы и вибрация. Есть ряд возможных причин этого явления:

    • использование при строительстве недостаточно прочных материалов – размеры доски или бруса меньше рекомендуемых, некондиционная древесина, пиломатериалы из «мертвого леса» и т. п.;
    • увеличение нагрузки на перекрытие пот отношению к расчетной из-за изменения назначения помещений, чердак превратился в мансарду – необходимо усилить балки;
    • применение при укладке перекрытия материалов естественной влажности – в этом случае по мере высыхания бруса или доски происходит его деформация и растрескивание;
    • протечки на крыше – попадающая на плоскость перекрытий влага постепенно разрушает древесину, да еще и «открывает ворота» бактериальной флоре, плесени, грибку;
    • повреждение массива балки при монтаже или хранении;
    • некомпетентность строителей.

    Также на древесину пагубно влияют любые перепады влажности и температур, отсутствие специальной антисептической обработки, попадание агрессивных химических сред и поражение насекомыми. Иногда колония муравьев может уничтожить несущие элементы перекрытия менее, чем за один летний сезон.

    Совет для тех, кто только начал строиться: не допускайте перечисленных выше явлений чтобы не ремонтировать балки перекрытия досрочно. Но если неприятность уже произошла, придется провести работы по устранению последствий и укреплению перекрытия и его несущих элементов.

    Чтобы определить состояние несущих балок, необходимо рассчитать предельно допустимый прогиб элемента. Норма – 1/300 часть от длины балки. То есть, при длине 3 метра прогиб в центральной части не должен превышать 10-12 мм. Если значение больше – требуется ремонт – усиление и укреплении несущего компонента перекрытия.

    Способы усиления деревянной балки перекрытия

    Если выяснилось, что несущий элемент требует ремонта, есть несколько методов, которые помогут восстановить способность балки к выдерживанию нагрузок.

    1. Наращивание площади сечения. Один из самых эффективных методов. С двух сторон деревянной доски или бруса, поврежденных по тем или иным причинам, устанавливают накладки с толщиной не менее 50 мм. Усиливающие детали могут монтироваться как по всей длине, так и на поврежденном участке. Перед проведением работ следует поднять балку домкратом, чтобы полностью убрать существующий прогиб. Монтаж проводится с помощью винтов или шпилек, проникающих сквозь первоначальный несущий элемент и скрепляющих обе накладки между собой.
    2. Металлические накладки. Вариация на тему предыдущего метода, только в качестве усилителей выступает не деревянная доска, а швеллер либо металлическая полоса.
    3. Прутковый протез. Этот метод чаще всего применяют для восстановления несущей способности торцевых частей балок. В качестве материала используют металлическую арматуру. Работы проводятся после установки опоры под поврежденную балку и разборки перекрытия. Восстановленный несущий элемент имеет меньшую способность сопротивляться нагрузкам, чем новый, это следует учитывать в период эксплуатации.
    4. Армирование углеволоконными элементами. Современный инновационный метод усиления и укрепления балок перекрытия. Подходит даже в том случае, если нарастить размеры конструкции невозможно. Углепластиковые элементы имеют малый вес и значительную несущую способность. Для ремонта балок используют различные типы углеволоконных материалов – пластины, листы, пруток. Монтаж проводят с применением специального эпоксидного клея, после застывания полученный конструктивный элемент по прочности не уступает стали.

    Вне зависимости от выбранного способа реставрации несущей конструкции, необходимо выполнить требования безопасности во время проведения работ. Следует установить опорные поддерживающие стойки или леса во избежание обрушения во время ремонта.

    Что делать, если усиление балок перекрытия невозможно?

    Случается и так, что усилить балки – сложно осуществимый процесс или даже совершенно невозможный. При этом заменять перекрытие на данный момент не планируется.

    В этом случае есть два варианта исправить ситуацию:

    • установка опор под имеющиеся элементы, не выдерживающие нагрузки;
    • установить балки-дублеры в промежутках между старыми.

    Стойки-опоры установить проще, но они уменьшают полезную площадь помещения, создают помехи при эксплуатации. Кроме того, они уменьшают визуальную привлекательность интерьера, поэтому потребуются дополнительные затраты времени и средств на декорирование стоек. Дублирующие балки устанавливаются по тому же принципу, что и имеющиеся – врезаются в предварительно вырезанные гнезда несущей стены. Технически этот вариант более сложен, чем установка деревянных опор, но лишен тех недостатков, которые свойственны первому способу.

    Как усилить деревянные балки перекрытия

    Повреждённые деревянные балки, изношенные нагрузками и временем, или недостаточно прочные изначально «по проекту» — это первая причина ослабления несущей способности перекрытий, появления вибраций и скрипов полов на верхних этажах дома. Давайте разберёмся, как усилить деревянные балки и сделать прочнее конструктивные элементы перекрытия.

    Причины ослабления балок

    Необходимость укрепления балок может возникнуть в ряде случаев:

    • естественный износ правильно установленного изделия;
    • повреждение балки вследствие ошибок при изготовлении и монтаже;
    • изменение назначения помещения, связанное с усилением нагрузки на перекрытия.

    Рассмотрим данные причины подробнее. Итак, балка может прийти в неудовлетворительное состояние вследствие воздействия разных факторов, в том числе повышенного уровня влажности, резких температурных перепадов, в результате жизнедеятельности вредителей, а также простого физического износа с дальнейшим появлением трещин.

    Не следует сбрасывать со счёта недобросовестность или некомпетентность строителей. Хозяин дома не в состоянии проверить качество и правильность установки элементов скрытого монтажа. Проблемы выявляются позже — уже в процессе эксплуатации помещения при ходьбе на верхнем этаже полы вибрируют или скрипят.

    К основным ошибкам на этапе изготовления и монтажа балок относятся следующие:

    • применение недостаточно или неверно просушенной древесины. После высыхания таких балок они покрываются трещинами;
    • использование слишком тонкого бруса, что приводит к вибрации балок;
    • слишком большие пролёты между балками;
    • сборка балок из нескольких частей.

    Если же идёт речь об изменении назначения помещения — к примеру, чердак планируется превратить в мансарду или жилой блок, то в данном случае нагрузки на перекрытие увеличатся. Очевидно, это потребует увеличения несущей способности балок.

    Определить необходимость укрепления балок может неспециалист. Основным показателем при этом, кроме упомянутых вибраций или видимых повреждений, служит уровень прогиба, возникающего как под нагрузкой, так и под собственным весом балки. Прогиб может увеличиться после наращивания нагрузки — установки паркета на верхнем этаже или после завоза мебели. В таком случае балки начинают провисать, что не только чревато вибрацией перекрытий, но и может угрожать их обрушением.

    Предельно допустимый прогиб балки несложно рассчитать самостоятельно. Самая простая методика — это вычисление показателя в зависимости от длины балки. В частности, уровень прогиба не должен превышать примерно одной трёхсотой части от длины изделия. К примеру, если прогиб составляет 8–10 миллиметров при длине балки в 2,5 метра — это норма. Если же он оказался большим, то, значит, пришло время укрепить или заменить балку.

    Наращивание площади сечения балки

    Одним из самых популярных способов укрепления балок перекрытий является наращивание их сечения установкой дополнительных деревянных накладок. В основном этот способ применяется в случаях, когда материал балок становится рыхлым вследствие естественного старения или же в результате жизнедеятельности жуков-древоточцев.

    Увеличение площади сечения достигается установкой накладок из дерева толщиной не менее 50 мм на ослабленном или повреждённом участке. Отдельные специалисты утверждают, что имеет смысл лишь увеличение сечения по горизонтальным сторонам, то есть сверху и снизу балки, а наращивание толщины изделия по ширине не даёт полезного эффекта.

    Перед установкой накладок, как и в случае с другими работами по укреплению балок, следует обработать ослабленные участки противогрибковыми средствами. После противогрибковой обработки нужно снизить до минимума уровень прогиба при помощи домкратов. Непосредственно монтаж накладок эффективнее осуществлять по всей длине балки. Прикрепление осуществляется при помощи болтов или шпилек насквозь.

    В качестве усиливающего элемента можно использовать не только дерево, но и металл. В таком случае используются швеллеры или металлические полосы. Последние менее надёжны, чем швеллер, и могут применяться только для усиления небольших участков повреждённых балок.

    Усиление пролёта балки с помощью металлических накладок производится по такому же алгоритму, как и в случае накладок из дерева, однако при этом имеет некоторые особенности. В частности, перед установкой металлические накладки обрабатываются антикоррозийным составом. Кроме того, между металлическими и деревянными частями следует устроить гидроизоляционный слой.

    Прутковые протезы

    В случаях сильного повреждения участков балок практикуется удаление таких зон и установка на их место прутковых протезов, сделанных из стальной арматуры. Такой метод используется по большей мере при замене торцевых элементов, которые приходят в негодность чаще всего.

    В роли протезов выступают обрезки арматуры сечением от 10 до 25 мм. Длина протеза выбирается с расчётом на то, что она должна быть больше на 10%, чем двойная длина повреждённого участка балки. Есть и ограничение длины протеза — он может быть не более 1,2 м.

    Перед выполнением работы следует подпереть участок, который будет укрепляться, стойкой для предотвращения возможного обрушения конструкции. Стойки и прогон опоры ставятся на расстоянии от одного до полутора метров от несущей стены. После такого временного укрепления перекрытие разбирается, а сгнивший участок балки спиливается.

    Заготовка протеза заводится вертикально в перекрытие, после чего поворачивается в горизонтальную позицию. Конструкция в первую очередь надвигается на балку и затем — в нишу стены. Нужно учесть, что балки, восстановленные с применением протезов, прослужат ещё долгое время, однако прочность обновлённой конструкции, безусловно, будет ниже, чем в случае с новой балкой. Потому нагружать восстановленные балки следует по минимуму.

    Армирование балок углеволокном

    Помимо традиционных технологий при укреплении балок достаточно широко применяются инновационные решения, одним из которых является армирование конструкций углепластиками. Внимание: такой метод является единственно возможным способом укрепить балки в случае, если ввиду крайней стеснённости помещений или по каким-то другим причинам наращивание сечения конструкций невозможно или крайне затруднительно.

    Несомненное преимущество укрепляющих элементов из углеволокна — это отсутствие необходимости оперировать с габаритными и тяжёлыми металлическими или деревянными компонентами, а также минимальная трудоёмкость работы в целом. Современные углепластики, как и любые композитные материалы, характеризуются большой прочностью и малым весом. Укрепляющие элементы из углеволокна прекрасно справляются со значительными механическими нагрузками. Они выпускаются в разных модификациях — в виде лент, ткани, нитей, пластин или листов.

    Армирование балки композитами осуществляется путём наклеивания на неё углеволокна в несколько слоёв. Прикрепляемые слои углепластика прикладываются к поверхности балки друг над другом и по всей её длине. Края наклеенных полос нужно перекрыть поперечными слоями. Наклеивание армирующих компонентов производится до тех пор, пока усиленная балка не станет достаточно жёсткой для того, чтобы противостоять нагрузкам. Монтаж осуществляется с применением эпоксидного клея. После застывания слой по прочностным характеристикам иногда не уступает металлу.

    Что делать, если укрепление балок невозможно

    Если балки перекрытий не повреждены, однако с трудом выдерживают нагрузку и прогибаются, а их укрепление проблематично или нецелесообразно, нужно рассмотреть вариант обустройства дополнительных балок или поставить подпорки под уже существующие. В этом случае несущая способность конструкций будет усилена перераспределением нагрузки на дополнительные балки или стойки. Последние, естественно, будут передавать нагрузку на перекрытия нижнего помещения.

    Новые балки-дублёры точно так же, как и существующие, закрепляются в гнезде, обустроенном в несущей стене. Установка же стоек — хоть и более простая задача, однако она зачастую сопряжена с дополнительным нежелательным эффектом — такие опоры могут загромождать пространство и мешать беспрепятственному проходу по помещению. Важна и визуальная составляющая — опоры желательно декорировать для того, чтобы они гармонично вписались в дизайн помещения.

    Итак, мы рассмотрели несколько основных, наиболее распространённых способов укрепления балок. Выбор конкретного метода зависит как от степени износа конструкций и нагрузки на них, так и от умений строителя, наличия необходимого инструментария, финансовых возможностей и свободного времени мастера.

    Как усилить деревянную балку перекрытия своими руками

    В случае неправильного подбора строительных материалов или ошибок в конструкции может возникнуть необходимость в усилении потолочных балок и защите их от провисания и прогибов. Я хотел бы поделиться опытом того, как подобная проблема возникла у меня, а главное, каким способом удалось ее ликвидировать.

    При строительстве собственного дома в одной из комнат возникла необходимость в потолочных креплениях длиной 5 м. Для их возведения я воспользовался балками большей длины (7 м), так как из них одновременно можно будет сделать выпуск для крыши, защищающий стены и фундамент дома от подмывания снегом и дождем.

    В этой статье я расскажу, как укрепить балки перекрытия металлическим уголком.

    Усиление деревянных балок перекрытия: материалы и инструменты

    • Уголок металлический 75×75 мм
    • Металлическая полоса толщиной 5мм и шириной 75мм
    • Болты и гайки Ф12мм
    • Дрель, сверло Д12, гаечные ключи

    Усиление деревянных балок перекрытия металлическим уголком. Процесс работы

    В центре комнаты установил два швеллера высотой в 14 см, прикреплённых друг к другу плоской частью в виде двутавра. Далее купил 4 м балки сечением 70×100 мм (в чём и была моя ошибка, так как удобней было бы использовать балки с сечением 100×150 мм) и закрепил их в швеллере и на несущей стене.

    После монтажа крыши (использовал подпорки для стропил, которые опирались на эти балки), появился небольшой прогиб балок. Чтобы избежать дельнейшей деформации, решил усилить их уголком размерами 75×75 мм с одной стороны балки, а с другой, закрепить металлическую полосу толщиной 5 мм и шириной 75 мм.

    Для стягивания уголка и полосы к балке использовал болты Ф12 длиной 100 мм, которые крепил на расстоянии 400 мм друг от друга





    Вот таким образом усилил балки.






    Если есть необходимость дополнительно укрепить балки с сечением 50×200 мм при ширине пролета 5 м, могу порекомендовать для усиления конструкции закрепить металлическую полосу толщиной 5 мм и шириной 75-80 мм по диагонали к центру с обеих сторон балки.

    При этом сначала вдоль всей длины балки надо закрепить шнурок, и при помощи домкрата, посередине приподнять балку выше уровня шнурка и после крепить металлическую полосу.

    Если в продаже не оказалось металлической полосы с нужными размерами, можно нарезать на гильотине полосы длиной 1,5 м, и сварить их между собой, получив необходимую длину.

    В случае, если необходимо добавить дополнительные балки для усиления потолка в случаях его провисания и прогиба. Для этого необходимо подобрать балку соответствующего сечения, стянуть её уголком и прикрепим торцевой частью к стене.

    Также возможно при помощи тарлена устранить провисание и прогиб балок, закрепив его на коньковой части крыши и самой балке. При таком креплении тарлена нагрузка будет перераспределяться на стропильную часть крыши. Однако этот метод применяется только в крайних случаях, если нет возможности добавить дополнительные балки.

    Укрепление деревянных балок перекрытия

    Деревянные дома время от времени могут преподносить не самые приятные сюрпризы. В частности, там могут провиснуть основы перекрытий – деревянные балки на которых они держаться. Для того, чтобы избежать дальнейших неприятностей, необходимо укрепление деревянных балок, являющихся основой перекрытия. Сделать это, можно несколькими способами, наиболее простые из которых будут рассмотрены далее.

    Стойки

    Самый простой вариант усиления – установка дополнительных опорных элементов. Они подбираются по длине таким образом, чтобы укрепляемая часть оказалась на нужной высоте, а стойка не мешала проходу. Этот способ укрепления подойдет в тех случаях, когда несущие детали еще в хорошем состоянии, но, провисли от времени.

    Если же конструкции пришли в негодность или имеют сильные повреждения, лучше воспользоваться другими вариантами восстановления их несущей способности.

    Усиление накладками

    Этот способ применяется тогда, когда основной материал опорной детали получил повреждения в результате старения или от жуков – древоточцев. Дерево становится рыхлым и уже не может держать нагрузку. В результате, лаги прогибаются и становятся менее прочными, а в самых плохих случаях даже способны переломиться.

    Исправить ситуацию помогут накладки с двух сторон повреждённой или прогнувшейся части перекрытия. Накладками служит пара полос из металла или две доски, соответствующие размерам усиливаемого элемента. Перед тем, как закрепить такие накладки, необходимо обработать всю конструкцию противогрибковыми растворами. Накладки крепятся болтами насквозь, а при необходимости, их дополнительно закрепляют проволочной стяжкой.

    Усиление углепластиком

    Популярный современный материал – углеволокно имеет потрясающие характеристики прочности. Именно это его свойство позволяет использовать данный материал как простой и эффективный метод усиления деревянных конструкций. Для монтажа понадобится наклеить несколько полос этого материала на укрепляемый участок.

    Схема наклеивания проста: по длине лаг наклеивается несколько полос углеволокна друг на друга, пока не будет достигнута необходимая прочность. Края наклеенной полосы перекрываются еще несколькими полосками поперек. Получается П-образный хомут на каждой из сторон наклеенной длинной полосы. Таким образом можно усилить не слишком сильно поврежденные и провисшие конструкции.

    Сооружение протеза

    В некоторых случаях требуется не просто укрепление потолочной балки, а замена ее части. Особенно часто меняются торцы элементов, вставляемые в стены или опирающиеся на них. Для того, чтобы отремонтировать такое повреждение, необходимо подпереть восстанавливаемый участок перекрытия стойкой, чтобы избежать его обрушения. После этого, повреждённая честь отпиливается и удаляется.

    Далее необходимо соорудить так называемый «протез» — деталь, которая заменит извлеченный участок. К ставшей короткой лаге прикрепляют с двух сторон накладки, на которых все будет держаться. Они фиксируются на основной детали при помощи болтов, а в стене протез устанавливается в старое посадочное гнездо. На схеме показано, как располагаются все части изготовленного протеза.

    Стоит учесть, что восстановленная таким образом конструкция сможет нести практически такую же нагрузку, как и старая, но, дерево уже не настолько прочное из-за длительной эксплуатации. Поэтому, лучше по возможности нагружать восстановленное перекрытие как можно меньше, либо усилить его опорными стойками.

    Дополнительные лаги

    Еще одним вариантом усиления может стать установка дополнительных балок. Метод спорный и довольно затратный, но, являющийся одним из наиболее эффективных. Нагрузка перераспределится на увеличенное количество опорных элементов и провисание будет устранено. Однако, это решение больше подходит для тех случаев, когда необходима либо замена части деталей, либо есть возможность установки дополнительных балок.

    Дело в том, что для установки дополнительных опор понадобится подготовить посадочное гнездо в стене или на ней, а сделать это можно далеко не всегда. При монтаже, торцы новых деревянных лаг нужно в обязательном порядке обработать разными противогрибковыми препаратами и обернуть рубероидом для обеспечения необходимой степени защиты.

    Как усилить деревянные балки перекрытия в закладки 8

    Повреждённые деревянные балки, изношенные нагрузками и временем, или недостаточно прочные изначально «по проекту» — это первая причина ослабления несущей способности перекрытий, появления вибраций и скрипов полов на верхних этажах дома. Давайте разберёмся, как усилить деревянные балки и сделать прочнее конструктивные элементы перекрытия.

    Причины ослабления балок

    Необходимость укрепления балок может возникнуть в ряде случаев:

    • естественный износ правильно установленного изделия;
    • повреждение балки вследствие ошибок при изготовлении и монтаже;
    • изменение назначения помещения, связанное с усилением нагрузки на перекрытия.

    Рассмотрим данные причины подробнее. Итак, балка может прийти в неудовлетворительное состояние вследствие воздействия разных факторов, в том числе повышенного уровня влажности, резких температурных перепадов, в результате жизнедеятельности вредителей, а также простого физического износа с дальнейшим появлением трещин.

    Не следует сбрасывать со счёта недобросовестность или некомпетентность строителей. Хозяин дома не в состоянии проверить качество и правильность установки элементов скрытого монтажа. Проблемы выявляются позже — уже в процессе эксплуатации помещения при ходьбе на верхнем этаже полы вибрируют или скрипят.

    К основным ошибкам на этапе изготовления и монтажа балок относятся следующие:

    • применение недостаточно или неверно просушенной древесины. После высыхания таких балок они покрываются трещинами;
    • использование слишком тонкого бруса, что приводит к вибрации балок;
    • слишком большие пролёты между балками;
    • сборка балок из нескольких частей.

    Если же идёт речь об изменении назначения помещения — к примеру, чердак планируется превратить в мансарду или жилой блок, то в данном случае нагрузки на перекрытие увеличатся. Очевидно, это потребует увеличения несущей способности балок.

    Определить необходимость укрепления балок может неспециалист. Основным показателем при этом, кроме упомянутых вибраций или видимых повреждений, служит уровень прогиба, возникающего как под нагрузкой, так и под собственным весом балки. Прогиб может увеличиться после наращивания нагрузки — установки паркета на верхнем этаже или после завоза мебели. В таком случае балки начинают провисать, что не только чревато вибрацией перекрытий, но и может угрожать их обрушением.

    Предельно допустимый прогиб балки несложно рассчитать самостоятельно. Самая простая методика — это вычисление показателя в зависимости от длины балки. В частности, уровень прогиба не должен превышать примерно одной трёхсотой части от длины изделия. К примеру, если прогиб составляет 8–10 миллиметров при длине балки в 2,5 метра — это норма. Если же он оказался большим, то, значит, пришло время укрепить или заменить балку.

    Наращивание площади сечения балки

    Одним из самых популярных способов укрепления балок перекрытий является наращивание их сечения установкой дополнительных деревянных накладок. В основном этот способ применяется в случаях, когда материал балок становится рыхлым вследствие естественного старения или же в результате жизнедеятельности жуков-древоточцев.

    Увеличение площади сечения достигается установкой накладок из дерева толщиной не менее 50 мм на ослабленном или повреждённом участке. Отдельные специалисты утверждают, что имеет смысл лишь увеличение сечения по горизонтальным сторонам, то есть сверху и снизу балки, а наращивание толщины изделия по ширине не даёт полезного эффекта.

    Перед установкой накладок, как и в случае с другими работами по укреплению балок, следует обработать ослабленные участки противогрибковыми средствами. После противогрибковой обработки нужно снизить до минимума уровень прогиба при помощи домкратов. Непосредственно монтаж накладок эффективнее осуществлять по всей длине балки. Прикрепление осуществляется при помощи болтов или шпилек насквозь.

    В качестве усиливающего элемента можно использовать не только дерево, но и металл. В таком случае используются швеллеры или металлические полосы. Последние менее надёжны, чем швеллер, и могут применяться только для усиления небольших участков повреждённых балок.

    Усиление пролёта балки с помощью металлических накладок производится по такому же алгоритму, как и в случае накладок из дерева, однако при этом имеет некоторые особенности. В частности, перед установкой металлические накладки обрабатываются антикоррозийным составом. Кроме того, между металлическими и деревянными частями следует устроить гидроизоляционный слой.

    Прутковые протезы

    В случаях сильного повреждения участков балок практикуется удаление таких зон и установка на их место прутковых протезов, сделанных из стальной арматуры. Такой метод используется по большей мере при замене торцевых элементов, которые приходят в негодность чаще всего.

    В роли протезов выступают обрезки арматуры сечением от 10 до 25 мм. Длина протеза выбирается с расчётом на то, что она должна быть больше на 10%, чем двойная длина повреждённого участка балки. Есть и ограничение длины протеза — он может быть не более 1,2 м.

    Перед выполнением работы следует подпереть участок, который будет укрепляться, стойкой для предотвращения возможного обрушения конструкции. Стойки и прогон опоры ставятся на расстоянии от одного до полутора метров от несущей стены. После такого временного укрепления перекрытие разбирается, а сгнивший участок балки спиливается.

    Заготовка протеза заводится вертикально в перекрытие, после чего поворачивается в горизонтальную позицию. Конструкция в первую очередь надвигается на балку и затем — в нишу стены. Нужно учесть, что балки, восстановленные с применением протезов, прослужат ещё долгое время, однако прочность обновлённой конструкции, безусловно, будет ниже, чем в случае с новой балкой. Потому нагружать восстановленные балки следует по минимуму.

    Армирование балок углеволокном

    Помимо традиционных технологий при укреплении балок достаточно широко применяются инновационные решения, одним из которых является армирование конструкций углепластиками. Внимание: такой метод является единственно возможным способом укрепить балки в случае, если ввиду крайней стеснённости помещений или по каким-то другим причинам наращивание сечения конструкций невозможно или крайне затруднительно.

    Несомненное преимущество укрепляющих элементов из углеволокна — это отсутствие необходимости оперировать с габаритными и тяжёлыми металлическими или деревянными компонентами, а также минимальная трудоёмкость работы в целом. Современные углепластики, как и любые композитные материалы, характеризуются большой прочностью и малым весом. Укрепляющие элементы из углеволокна прекрасно справляются со значительными механическими нагрузками. Они выпускаются в разных модификациях — в виде лент, ткани, нитей, пластин или листов.

    Армирование балки композитами осуществляется путём наклеивания на неё углеволокна в несколько слоёв. Прикрепляемые слои углепластика прикладываются к поверхности балки друг над другом и по всей её длине. Края наклеенных полос нужно перекрыть поперечными слоями. Наклеивание армирующих компонентов производится до тех пор, пока усиленная балка не станет достаточно жёсткой для того, чтобы противостоять нагрузкам. Монтаж осуществляется с применением эпоксидного клея. После застывания слой по прочностным характеристикам иногда не уступает металлу.

    Что делать, если укрепление балок невозможно

    Если балки перекрытий не повреждены, однако с трудом выдерживают нагрузку и прогибаются, а их укрепление проблематично или нецелесообразно, нужно рассмотреть вариант обустройства дополнительных балок или поставить подпорки под уже существующие. В этом случае несущая способность конструкций будет усилена перераспределением нагрузки на дополнительные балки или стойки. Последние, естественно, будут передавать нагрузку на перекрытия нижнего помещения.

    Новые балки-дублёры точно так же, как и существующие, закрепляются в гнезде, обустроенном в несущей стене. Установка же стоек — хоть и более простая задача, однако она зачастую сопряжена с дополнительным нежелательным эффектом — такие опоры могут загромождать пространство и мешать беспрепятственному проходу по помещению. Важна и визуальная составляющая — опоры желательно декорировать для того, чтобы они гармонично вписались в дизайн помещения.

    Итак, мы рассмотрели несколько основных, наиболее распространённых способов укрепления балок. Выбор конкретного метода зависит как от степени износа конструкций и нагрузки на них, так и от умений строителя, наличия необходимого инструментария, финансовых возможностей и свободного времени мастера.

    Что делать если необходимо усиление деревянной балки

    Строительство любых зданий должно быть основано на точном расчете всех конструкций. Только будет залогом безопасной эксплуатации сооружения. Поэтому при выборе минимального сечения деревянных элементов перекрытий необходимо принимать во внимание следующие цифры.

    Но жизнь, как известно, вносит свои коррективы, поэтому достаточно часто возникает ситуация, когда необходимо выполнить усиление деревянной балки. Произойти это может по различным причинам, например в связи с увеличением нагрузки или применением недостаточно качественного материала. Существует несколько методов решения такой проблемы.

    Усиление балок перекрытия с помощью несущих колонн или стоек.

    Давайте для начала определимся, какого прогиба балок не стоит пугаться. Во-первых, любая балка будет иметь прогиб,главное чтобы он не превышал допустимую норму. По действующим нормативным документам допускается прогиб деревянных балок в соотношении 1 к 300. То есть, балка длиной 7,5 метров вполне может быть прогнута на 2,5 см, это в пределах нормы. Если эта величина больше без усиления не обойтись.

    Самым простым вариантом является усиление при помощи несущих стоек с подкосами или колонн. Они монтируются на несущие балки нижележащего перекрытия или специально выложенные столбы. Стойки в дальнейшем благополучно прячутся в перегородку, а колонны можно отдекорировать так, что они станут украшением интерьера.

    Усиление деревянных балок перекрытия увеличением сечения.

    Перед тем как приступать к усилению необходимо попытаться максимально уменьшить прогиб. Выполняется это припомощи домкратов либо других аналогичных приспособлений. Увеличить сечение балки можно как по высоте, так и по ширине. При этом стоит помнить, первый вариант более предпочтителен, так как балка сечением 300х150 будет лучше работать на изгиб чем балка 150х300, от законов механики не денешься никуда. Дублирующая балка также монтируется в гнезда, подготовленные в несущей стене. Соединение деревянных балок между собой осуществляется при помощи металлических шпилек, которые вставляются в предварительно просверленные отверстия. Вполне допустимо и усиление при помощи доски, толщина которой должна быть не менее 50 мм, хотя этот параметр уточняется расчетным путем.

    Усиление балки при помощи металла.

    В принципе этот метод сходен с предыдущим, но обеспечивает большую эффективность благодаря свойствам металла. Усиление деревянной балки возможно как металлическими полосами с двух сторон, так и швеллерами. Второй вариант более предпочтителен, так как швеллер, благодаря своей форме гораздо эффективнее работает под нагрузкой.

    Один из нетрадиционных методов.

    Все более популярным становиться такой метод как усиление деревянных конструкций, выполняющих несущие функции, углепластиками. Его преимуществами являются:

    • Простота и удобство монтажа. Вам не придется поднимать и вываживать массивные металлические или деревянные конструкции, что согласитесь не всегда удобно.
    • Углепластик, являющийся композитным материалом, обладает отличными механическими характеристиками, он отлично выдерживает любые механические нагрузки.
    • Крепление его к балкам осуществляется посредством специального клея, что избавит вас от необходимости примененияразличного инструмента.
    • Наиболее целесообразно применение этого метода в случае стесненных помещений, в которых невозможно произвести увеличение сечения балки по каким бы то ни было причинам.

    Высокопрочное углеродистое волокно производиться в виде лент или холстов. Для усиления деревянной балки достаточно просто проклеить его в требуемое количество слоев. Монтаж проводится на эпоксидный или другой однотипный клей. По принципу действия такой метод усиления относится к армированию, полотно, приклеенное на балку, после застывания не уступает по характеристикам металлу.

    Нестандартное решение вопроса.

    К решению данного вопроса можно подойти и совершенно противоположной стороны. В случае возникновения проблем с балками перекрытия, попробуйте не усилить ее, а разгрузить. Для этого в перекрытие между существующими балками производиться монтаж дополнительных. При этом происходит перераспределение нагрузки, и все перекрытие продолжает работать в штатном режиме.

    Bye-Bye, Bounce — Этот старый дом

    Фото Ричарда Ховарда

    Всякий раз, когда кто-нибудь проходил по кухонному полу в доме, где вырос генеральный подрядчик This Old House Том Сильва, чашки дрожали в своих блюдцах, а кастрюли и сковороды стучали на плите. «Это было нервно, — вспоминает Том. В конце концов его отец, плотник, спустился в подвал вместе с Томом и укрепил балки пола меньшего размера.

    Дом Тома был построен в 1765 году, но надувные полы — не просто проблема старых домов. Даже конструктивно прочный новый пол, соответствующий нормам правил, может прогибаться или прогибаться больше, чем кажется на первый взгляд удобным. Есть множество способов придать полу жесткость; Метод (или методы), который выбирает Том, зависит как от практичности, так и от эффективности. Например, объединение новых пиломатериалов — исправление, которое использовал отец Тома — имеет смысл только в том случае, если отсеки балок не загромождены электрическим кабелем, водопроводными линиями и воздуховодами.

    Решения

    Tom для крепления надувных полов, показанные здесь в порядке эффективности, проще всего использовать на первом этаже, где к балкам есть доступ из подвала или из подвала. Для придания жесткости верхним этажам обычно требуется удалить часть или весь готовый потолок внизу. Вспоминая кухню своего детства, Том заботится о том, чтобы любой новый пол, который он построил, был прочным. Узнайте, как починить надувной пол четырьмя способами, перечисленными ниже.

    Фото Ричарда Ховарда

    4 способа остановить отскок

    Сестринское дело

    Увеличение толщины балок вдвое за счет добавления материала по бокам увеличивает прочность и жесткость.К показанным здесь балкам из пиломатериалов Том прикрепляет 2 балки такой же длины и ширины; если отскок достаточно сильный, он может использовать балку из инженерной или клееной фанеры (LVL). Еще более сильная балка — это стальная пластина, прикрепленная болтами между старой балкой и ее новой «сестрой». (Сведения о родственных двутавровых балках см. На странице 4 этой статьи.) Прикрепите новые пиломатериалы к старым, используя пары гвоздей 12d через каждые 16 дюймов. Том всегда наносит полоску клея по верхнему краю перед установкой новой балки.

    Плюсы: лучший выбор для сохранения высоты над головой.

    Минусы: в отсеках для балок не должно быть никаких препятствий, таких как электрические кабели, воздуховоды и водопровод, пока вы выполняете работу.

    Усиление нижней стороны

    Когда балка прогибается, ее нижний край слегка растягивается. Добавление 2х4 к нижней части помогает избежать этого. Чтобы этот метод работал, длина балки 2×4 должна быть достаточной, чтобы проходить по всей длине балки. Том склеивает их вместе с помощью строительного клея и забивает гвоздь 12d через 2×4 через каждые 8–12 дюймов.Используйте временную стойку 2х4 в середине пролета, чтобы поддерживать балку до тех пор, пока клей не затвердеет (обычно от 24 до 48 часов).

    Плюсы: Не мешает водопроводу или проводке в нишах для балок.

    Минусы: Уменьшает запас по высоте; нижние края балок не должны содержать проводов, труб и каналов.

    Добавление блокировки средней полосы

    Блокирующие, короткие части из 2 шт. Такой же глубины, как и балки, предотвращают поперечный прогиб и связывают балки вместе, чтобы они могли эффективно распределять нагрузки на пол.Том устанавливает ряд блокировок в отсеках балок в середине пролета, если пролет превышает 9 футов. Он раскладывает блок по меловой линии, чтобы он мог вбить три или четыре гвоздя 16d через соседнюю балку и в концы каждого блока.

    Плюсы: Относительно легко сделать.

    Минусы: наименьшее влияние на упругость.

    Добавление балки

    Размещение балки перпендикулярно балкам в середине пролета эффективно сокращает их длину и устраняет изгиб.Том делает балку из двух 2×8 или 2×10, склеенных и прибитых гвоздями 10d в шахматном порядке на 12 дюймов в центре. Стальные колонны, заполненные бетоном, или столбы, обработанные давлением 6×6, заменят временные колонны 2×4, показанные здесь. Разместите постоянные столбы на расстоянии 8 футов, если балка сделана из 2x8s; 10 футов друг от друга, если они сделаны из 2х10.

    Плюсы: Самый эффективный способ остановить отскок.

    Минусы: столбы навязчивы, и луч съедает немного места. (Можно «впустить» балку заподлицо с балками, но это сложный проект, за который лучше всего взяться подрядчику.)

    Фото Ричарда Ховарда

    Строительство без отказов

    Лучший способ ограничить раздражающий изгиб пола — это убедиться, что балки правильного размера, прежде чем будет построен дом или пристройка. Строительные нормы и правила определяют минимальную глубину балок и расстояние между ними (обычно 12 или 16 дюймов по центру) для пролетов до 20 футов, но эти требования предназначены для предотвращения растрескивания гипсовых потолков, а не для устранения упругих полов.«Если вы соблюдаете минимум кода, у вас, скорее всего, будет какой-то отскок», — говорит Стив Фредериксон, зарегистрированный профессиональный инженер. Он говорит, что система пола никогда не должна прогибаться более чем на полдюйма, независимо от пролета.

    Tom часто выходит далеко за рамки кода для достижения этой цели, обрамляя более глубокими балками, располагая их ближе друг к другу и используя перемычки или блокировки для дополнительной жесткости. Таким образом, говорит он, «люстра в столовой не раскачивается, когда дети подпрыгивают в спальне.«

    Фото Ричарда Ховарда

    Двутавровые балки с усилением

    В наши дни многие новые полы обрамлены двутавровыми балками, типом инженерной древесины, которая составляет часть веса обычных пиломатериалов и способна преодолевать большие расстояния. Тем не менее, если попросить проехать слишком большое расстояние, двутавровые балки будут подпрыгивать. Как правило, для двутавровых балок работают те же методы, которые устраняют отскок полов из массивной древесины.Но когда Том сёстры или укрепляет нижнюю часть двутавровых балок, он использует фанеру.

    Для сестринского дела нарежьте ¾-дюймовую фанеру на длинные полосы такой же ширины, как и полотно балки. Приклейте их к обеим сторонам полотна и прибейте гвоздями 4d или 6d. Убедитесь, что концевые стыки с обеих сторон полотна расположены в шахматном порядке. Чем больше слоев фанеры, тем жестче балка, но это трудоемко и дорого.

    Более быстрое и дешевое решение — прикрепить полные листы ¾-дюймовой фанеры к нижней части балок, создав то, что Том называет «гигантской монолитной коробчатой ​​балкой».«Начиная с середины пролета, нанесите строительный клей на нижние края балок и закрепите листы фанеры — длинный край перпендикулярно балкам — гвоздями с кольцевым хвостовиком 8d или винтами 1¾ дюйма. Вставьте клин 2x4s между новой фанерой и подвал или полуподвальный этаж ниже, чтобы облегчить нагрузку на балки, пока клей не застынет через день или два. «Добавление этого дополнительного слоя имеет большое значение», — говорит Том.

    Системы полов — прогиб и вибрация

    Перегрузка деревянных балок

    Проблема: перегрузка деревянных балок на консолях

    Причина:

    Балки Wood-I имеют ограниченную нагрузку на несущие стены.

    Когда деревянные балки являются консольными и несут нагрузки на крышу, существует значительная нагрузка на несущую стену или балку. Полотна деревянных панелей могут перегрузиться и выйти из строя при сильной нагрузке. Высокие сосредоточенные нагрузки на несущую опору больше, чем могут выдержать деревянные балки.

    Решения:

    Добавить ребра жесткости стенки:

    • В некоторых случаях нагружения см. Рекомендации производителя. Консольные деревянные балки требуют установки ребер жесткости над опорной стеной.Это укрепляет балки в местах наибольших нагрузок. Ребра жесткости перемычки представляют собой блоки, обычно из фанеры или пиломатериалов, которые прикрепляются к каждой стороне перемычки между верхним и нижним фланцами. Между блокирующим элементом и верхним фланцем остается зазор ± 1/4 дюйма (6 мм), как показано на Рисунке 20.
    Рисунок 20. Ребра жесткости перемычки перекрытия
    • Надежно закрепите ребра жесткости стенки на стенке, чтобы ребра жесткости и стенка действовали как одно целое.Это эффективно увеличивает пропускную способность полотна и, следовательно, элемента конструкции над опорой, позволяя выдерживать высокие нагрузки.
    • Тип и длина требуемых креплений зависит от производителя. Всегда проверяйте требования производителя, поскольку крепежные элементы имеют решающее значение для того, чтобы ребра жесткости и полотно работали как одно целое.

    Добавить усиление:

    • При поддержании нагрузок на крышу может потребоваться установка усиления по бокам деревянных балок в соответствии с требованиями проекта.Армирование обычно производится путем обрезки обшивки на всю глубину балки и крепится как к верхнему, так и к нижнему фланцам. Это усиление, как правило, в три раза длиннее консоли и простирается от внешней стороны консоли внутрь дома. Это может потребоваться с одной или обеих сторон балки.
    • Другой вариант усиления — добавить еще одну секцию деревянного балочного перекрытия сбоку от консольных балок. Длина добавленной секции обычно в три раза больше длины консоли.Между двумя перемычками устанавливается блок-наполнитель, и две секции надежно закрепляются через перемычки и блок-наполнитель, как показано на Рисунках 21a и 21b.
    Рисунок 21a — Армированные консольные деревянные балки — Блоки-заполнители
    Рисунок 21b — Усиленные консольные деревянные балки — Блокирующие панели — Опора обшивки
    • Усиливающая обшивка или балки должны быть установлены во время обрамления пола, чтобы можно было должным образом справляться с нагрузками, создаваемыми стенами, верхними этажами и крышами.После того, как к балке приложена нагрузка, добавление арматуры не обязательно выполняет работу должным образом. Чтобы арматура была полезной, она должна принимать на себя нагрузку одновременно с балкой.

    Продолжение …

    Сайт на 100% бесплатный. Если вы нажмете на объявление или ссылку, мы можем получить комиссию или комиссию, если вы приобретете товар.

    Свяжитесь с персоналом в Центре ремонта

    © Copyright-2021 Все права защищены.

    Раскрытие FTC

    Укрепление деревянных балок стальной лентой

    В теме на этом форуме «Укрепление перекрытий …», созданной «Galroc»,

    http://ths.gardenweb.com/forums/load/repair/msg0915531723856.html

    респондента «brickeyee» предоставили обширную информацию о подходе к добавлению стальной ленты к нижней части балки. Аргумент стальной обвязки о том, что сталь будет сопротивляться растяжению, неоспорим, но жесткость балки зависит от того, будет ли сложное действие успешным или нет.

    Я был в восторге от такого подхода к проблеме с моим собственным домом, пока не наткнулся на доклад инженерного корпуса под названием «Оценка эффективных методов усиления систем перекрытий в жилых домах». (Доступен в NTIS как ADA013987.)

    В этой статье были выполнены эксперименты с различными секциями армированных балок, направленные на усиление перекрытий для защиты от ядерных взрывов путем тестирования подходов к разрушению арматуры. Это не моя цель, но некоторые аспекты результатов стальной обвязки привлекли мое внимание.4, очень скромное увеличение за большой объем работы. Предполагаемый вывод заключался в том, что производительность была намного ниже, чем ожидалось от комбинированного действия. Этот вывод подтверждается опубликованными кривыми прогиба в зависимости от нагрузки.

    Я не вижу очевидной материальной разницы между экспериментальной конфигурацией и описанием в ответ на запрос Galroc, хотя диаметр отверстия для гвоздя в обвязке не был указан и может быть ключевым. Итак, пробовал ли кто-нибудь на этом форуме метод стальных лент и наблюдал, даже качественно, значительное уменьшение провисания или очевидное значительное увеличение жесткости пола?

    кас.

    Как исправить прогиб пола для керамической плитки | Руководства по дому

    Поскольку керамическая плитка для пола жесткая и неумолимая, для нее требуется прочная, неподвижная основа.Все полы в какой-то степени отклоняются или двигаются, но если стекла в кухонном шкафу дребезжат, когда вы идете по полу, очень важно укрепить пол перед укладкой плитки. Исправления зависят от типа напольной системы и количества движений или отскоков, которые вы испытываете.

    Признаки отклонения

    Не всегда можно почувствовать отскок, когда вы пересекаете пол, поэтому встаньте в разных частях комнаты и попросите кого-нибудь пройти или пробежать по полу и обратите внимание, если вы чувствуете какое-либо движение.Скрипы под ногами — еще один признак прогиба пола, поскольку они указывают на трение дерева о дерево.

    Блокировка

    Самая распространенная причина прогиба в системе балок перекрытия — это балки меньшего размера, которые простираются на слишком большое расстояние для их толщины и ширины. При незначительном движении, блокировании, процесс установки отрезков размерной древесины перпендикулярно между балками, либо прибитых гвоздями в шахматном порядке, либо прибитых на пальцах по прямой линии, помогает распределить вес человека, идущего по двум или трем балкам, а не только по балкам. один прямо под.

    Двойные балки

    Двойные или «сестринские» балки — это альтернативный метод усиления жесткости системы пола. Новые балки того же размера устанавливаются и прикрепляются к каждой из существующих балок. И для блокировки, и для сестринства требуется доступ в пространство для обхода, и инженер должен осмотреть систему пола, чтобы определить, какой метод лучше подходит для конкретного этажа.

    Подпольная опора

    Если блокирование и объединение не являются вариантами, установка одной или нескольких подпольных балок может стабилизировать систему балок.Установка балки — возможное решение, если несоответствующие балки со временем прогнулись. Инженер должен определить размеры балки и наилучшее расположение. Для установки балки требуется заливка бетонных подушек в подполье и установка домкратов винтового типа для поддержки и подъема балки. Выравнивание провисания балок может быть длительным процессом, потому что домкраты необходимо регулировать постепенно, чтобы дать балкам время приспособиться к давлению.

    Подкладка и установка

    Правильная укладка напольной плитки обеспечивает дополнительную жесткость.Специальная подкладка под плитку, которая часто содержит бетон, укладывается на черный пол и заделывается тонким слоем. Дополнительный тонкослойный раствор, представляющий собой строительный раствор, обеспечивает фиксацию и стабилизацию отдельных плиток на основании. Даже после устранения большинства проблем, связанных с прогибом пола, необходимы правильная подкладка и метод укладки, чтобы снизить риск образования трещин в швах раствора.

    Фермы пола

    В большинстве случаев, если опоры пола состоят из ферм вместо балок, укладывать плиточный пол не рекомендуется.Фермы, изготовленные из пиломатериалов небольших размеров, полагаются на некоторую степень прогиба для распределения весовой нагрузки, а это означает, что желателен небольшой отскок. Поскольку фермы спроектированы, их нельзя изменять или придавать им жесткость. Многие установщики плитки не дают гарантии на свою работу при наличии стропильных ферм.

    Ссылки

    Ресурсы

    Писатель Биография

    Гленда Тейлор — подрядчик и писатель, специализирующийся на строительных работах. Ей также нравится писать статьи о бизнесе и финансах, о еде и напитках, а также о домашних животных.Ее образование включает маркетинг и степень бакалавра журналистики Канзасского университета.

    Как исправить провисание полов

    Одна из самых частых жалоб владельцев старых домов — провисшие полы. В моем собственном доме, например, каждый этаж ведет к центральной лестничной клетке. Провисшие полы, как правило, только раздражают, но они могут указывать на ухудшение ситуации. Вот краткий обзор наиболее распространенных проблем и несколько типичных средств их устранения.

    В зависимости от условий можно усилить или отремонтировать существующие элементы каркаса, такие как балки перекрытия или стропила крыши, путем добавления армирующего материала.

    Rob Leanna

    Причины провисания полов в старых домах

    Обычно полы располагаются ближе к центру дома, потому что стены по периметру построены на прочном, глубоком фундаменте и очень мало оседают. Однако основные опорные балки внутри этого периметра часто поддерживаются импровизированными столбами.

    Как осмотреть дом, когда пол у вас наклонный

    1. Осмотрите опорные балки: Если ваш дом построен над подвалом, сначала осмотрите все опорные балки и стойки подвала в местах их соприкосновения с полом. С подозрением относитесь к деревянным столбам, установленным на земляном полу, или деревянным столбам, залитым бетоном вокруг оснований столбов. Поскольку столбы медленно гниют и тают в полу, дом оседает снизу вверх. В качестве теста вставьте металлический зонд или отвертку в стойку на уровне пола.Если эта область мягкая, тупая или гнилая, возможно, вы нашли свою проблему.
    2. Осмотрите балки пола: Также обратите внимание на балки пола, которые были неправильно обрезаны для установки труб, проводки или воздуховодов HVAC.
    3. Ищите повреждения и влагу насекомыми : Если у вас был хронически влажный подвал или пространство для подполья, поищите признаки повреждения насекомыми элементов конструкции. Жуки с пороховыми столбами оставляют балки и балки с небольшими отверстиями, муравьи-плотники обычно видны при первых признаках теплой погоды весной, а термиты обычно оставляют характерные грязевые туннели на фундаментах и ​​столбах.Затем решите проблемы с влажностью вокруг и под домом и отремонтируйте изношенные или поврежденные элементы конструкции.

    Опорные стойки не должны стоять на грунтовом полу, а вместо этого должны быть заменены на бетонные опоры с опорами, которые распределяют нагрузку.

    Роб Леанна

    Неправильные отверстия и зазубрины от переделок и текущих коммуникаций являются основным источником ослабления балок. Как правило, в средней трети балки или в любом месте ее нижней части никогда не должно быть разрезов или пробивных отверстий.Пазы на конце балки не должны превышать 1/4 глубины балки. Центральные выемки (B) не должны превышать 1/6 глубины балки. Отверстия должны быть минимум 2 дюйма от верха или низа балки и не более 1/3 глубины балки.

    Три способа исправить провисающий или наклонный пол

    1. Добавить армирующий металл: В зависимости от условий можно усилить или отремонтировать существующие элементы каркаса, такие как балки перекрытия или стропила, путем добавления армирующего материала.Иногда целесообразно укладывать элемент с обеих сторон фанерой, но для обеспечения максимальной прочности фанера должна быть установлена ​​правильно.
    2. Объединение: Лучшим вариантом является объединение в один ряд, когда идентичный брус прикрепляется к элементу болтами.
    3. Создание сестринской планки: Еще лучше соединить ее с разделительной пластиной, куском стали или фанеры от 1/4 ″ до 1/2 ″. Для устранения локализованных повреждений также можно использовать две откидные пластины.

    Если этого ремонта недостаточно, также рассмотрите возможность укрепления балок или балок, которые были вырезаны, просверлены или надрезаны для труб, проводов или каналов.

    Протяните веревку по полу, чтобы оценить величину прогиба, а затем используйте ее в качестве ориентира для улучшения при подъеме домкратом.

    Роб Леанна

    Одно из преимуществ прогиба пола заключается в том, что его можно отремонтировать. Плохая новость в том, что это часто занимает много времени. Решение проблемы провисания полов или поврежденных подоконников и концов балок, которые способствуют этому, часто включает в себя домкрат. Обычный сценарий — установка временных домкратов и опорных балок, а затем постоянных столбов и балок поверх новых опор.Натянутая по полу натянутая струна покажет степень отклонения и улучшения. Стойки, устанавливаемые на грунтовых полах, следует заменить на бетонные опоры с опорами. Поместите деревянные стойки на металлические опоры для столбов, чтобы создать водонепроницаемую преграду между стойкой и основанием.

    Домкрат должен происходить медленно; Ваш пол долго просыпался, поэтому вы не можете быстро подтолкнуть его, не вызвав трещин и напряжения в здании. Как и в случае с другим ремонтом конструкции, домкрат также должен выполняться надлежащим образом.Вы не можете просто поставить винтовой домкрат под самое нижнее место и начать вращение. В идеале кто-то с опытом оценит проблему и установит столбы и все необходимые балки. Затем вы можете завинчивать домкраты на пару оборотов в месяц. Ожидайте потрескавшейся штукатурки по пути и стремитесь не к совершенству, а просто к стабильности и совершенствованию. В конце концов, если бы для нас были важны идеально ровные полы и чистые стены, мы бы не жили в старых домах, не так ли?

    В качестве меры предосторожности вы можете связаться с инженером-строителем, прежде чем выполнять какие-либо работы.

    Нужно исправить провисающий потолок? Посмотреть здесь.

    Теги: | Иллюстрации Роба Лианны Пол из твердых пород дерева OHJ Ноябрь / декабрь 2007 г. Журнал Old-House Journal Роб Лианна Стив Джордан

    Стив Джордан

    Стив Джордан занимается ремонтом и реставрацией старых домов в течение сорока лет и за последние двенадцать лет полностью отремонтировал и отреставрировал тысячи окон. Он окончил Программу сохранения исторического наследия Корнельского университета и в течение 17 лет работал редактором Old-House Journal.

    Ещё из этой категории

    Рекомендации по продукции

    Вот некоторые расходные материалы и продукты, которые мы считаем необходимыми. Мы можем получать комиссию с продаж по нашим ссылкам; однако мы тщательно отбирали эти продукты на предмет их полезности и качества.

    Твердые пиломатериалы, TJI, LVL и фермы для перекрытий открытого типа

    30 сентября 2011 г. | от Итана (электронная почта) |

    Забавно то, что люди замечают в доме.Например, мне нравится проверять тип балок пола в домах моих друзей. Вы можете подумать, что это странно, но балки могут повлиять на многие вещи, такие как план этажа, пожарная безопасность, материалы, из которых можно укладывать напольные покрытия, и даже качество воздуха в помещении. В этой статье я рассмотрю несколько различных типов балок, и вы сможете решить, важны ли они и для вас.

    Примечание редактора. Изначально эта статья была опубликована в 2008 году. Мы переиздаем ее с обновленной информацией и дополнительным подходом к тому, чтобы проводить больше времени на сайтах вакансий.Мы надеемся, что вы добавите что-нибудь в беседу в разделе комментариев ниже.

    Балки — это горизонтальные опоры, которые простираются от стены до стены, от стены до балки или от балки до балки. Несколько популярных вариантов включают массивную древесину, LVL, деревянные двутавровые балки, стальные балки и фермы перекрытий с открытой стенкой. Рассмотрим три из этих материалов.

    Балки из массивной древесины

    Традиционные балки из массивной древесины все еще очень распространены. Некоторое время они использовались по умолчанию, но в начале 90-х строители все больше и больше стали использовать специализированные продукты.Первоначальные затраты на массивные деревянные балки (обычно) дешевле инженерных решений, но это преимущество нивелируется затратами, связанными с ограниченными расстояниями пролета и увеличенными элементами каркаса.

    Расстояния пролета зависят от нескольких факторов, включая породу дерева, размер доски, расстояние и допустимый прогиб. Если вы хотите узнать больше, попробуйте этот удобный калькулятор, который позволяет ввести все необходимые данные.

    С экологической точки зрения массивные деревянные балки стоят дорого.Эти балки представляют собой непрерывные доски, созданные из старых деревьев — запасы, которые быстро истощаются. Использование более молодых деревьев часто приводит к деформации или искривлению древесины.

    Одним из основных преимуществ является то, что массивные пиленые балки прослужат дольше во время пожара. Это важно, когда вы или пожарный хотите, чтобы они удерживали вес.


    Балки из массивной древесины с пропиткой

    Балка двутавровая

    Деревянные двутавровые балки (иногда называемые TJI) напоминают стальные двутавровые балки. Они состоят из верхнего и нижнего фланца (обычно 2 × 4) с куском фанеры или OSB, закрепленным перпендикулярно между ними.

    Самое большое преимущество двутавровых балок — это большие расстояния между ними. TJI 16 дюймов в глубину и 16 дюймов с разнесением. может охватывать около 26 футов! Вторая важная особенность — это то, насколько мало прогибаются двутавровые балки, и если вы когда-либо устанавливали керамическую плитку, вы знаете, насколько это важно. Они также обладают более высокой грузоподъемностью, чем сопоставимые цельные балки, а используемые материалы позволяют уменьшить скручивание, усадку или прогиб. Если вы видите дом с открытой планировкой, скорее всего, строители использовали TJI.

    Важно следовать рекомендациям производителя при вырезании или вырезании отверстий для таких вещей, как инженерные сети. Вырезы должны иметь закругленные углы для уменьшения напряжения и должны выполняться только в фанере или OSB. Многие двутавровые балки предварительно забиты или имеют выбивки, чтобы упростить задачу.

    Единственный недостаток TJI, который я вижу, — это то, что фанера и OSB могут представлять небольшую опасность для здоровья из-за выделения газов из клея, и это меня совсем не беспокоит. Лоты товаров для дома могут попасть в эту категорию, как радон, производимый гранитными столешницами.Я не эксперт, но серьезно сомневаюсь, что отказ от двутавровых балок значительно улучшит качество воздуха в помещении.

    Фермы открытого пола

    Фермы перекрытий с открытой перемычкой состоят из 2х4 сверху и снизу с своего рода «перемычкой» между ними, закрепленной металлическими пластинами. Открытое пространство идеально подходит для прокладки проводов, труб и инженерных сетей. Они есть у меня дома, и я использую место для дополнительного хранения, как вы можете видеть на картинке.

    Эти фермы обычно заказываются заранее и не могут быть изменены на месте (хотя модифицируемые фермы существуют).Стропильные фермы изготавливаются таким образом, чтобы исключить скручивание, усадку или прогиб. Они также используют меньше древесины, чем массивные балки. Получите один балл за окружающую среду.

    Единственная причина, по которой мне больше нравится TJI, заключается в том, что поперечные фермы будут больше гнуться, и я действительно стал ценить пол с ограниченным прогибом.

    Как вы думаете? Какие у вас балки? Кто-нибудь из строителей хочет взвеситься?

    стандартов прогиба | Магазин деревянных полов Каприз

    Максимальный прогиб полностью загруженного жилого этажа, допустимый большинством современных строительных норм и правил, составляет L / 360.В этой формуле L — это пролёт балок, а 360 — коэффициент, определяющий максимально допустимый прогиб. Например, если ширина балок пола составляет 14 футов или 168 дюймов, максимальное отклонение пола при полной нагрузке будет составлять 15/32 дюйма (168 дюймов / 360 = 16/32 дюйма).
    Строительные нормы и правила устанавливают минимальные стандарты, а не передовой опыт. Чтобы сэкономить деньги на каркасе, некоторые новые дома проектируются таким образом, чтобы полы едва удовлетворяли минимальным требованиям к жесткости. Хотя пол, рассчитанный на L / 360, безопасен, он все же может казаться упругим для любого, кто идет по нему.Дребезжащий фарфор в буфете, когда вы идете по полу столовой, не является признаком качественной конструкции. Следовательно, в более построенных домах используются более жесткие стандарты отклонения,
    часто L / 480 или L / 720. Пол L / 720 отклоняет только половину того, что делает пол L / 360, и при ходьбе по нему будет гораздо меньше упругости.
    В индустрии деревянных полов нет единого мнения о жесткости пола, но можно с уверенностью сказать, что установка деревянных полов на упругий черновой пол может привести к появлению скрипов и повреждению отделки, особенно на готовых изделиях.Некоторые эксперты говорят, что прогиб не должен превышать L / 360 для пролетов перекрытия до 15 футов и не более L / 480 для больших пролетов. В любом случае, большинство конструкций ограничивают фактический прогиб до V2 дюйма. Трудно проверить прогиб в полевых условиях, но вы можете найти расчетный прогиб на планах здания. Обычно, если пол кажется упругим, когда я иду по нему, я обсуждаю вопрос о его жесткости с владельцем.

    Укладка пола может улучшить общую производительность системы. Однако, если вы все же продолжите, разумно уведомить владельца в письменной форме о потенциальных проблемах.Все части пола должны работать вместе, чтобы он функционировал должным образом. Столбы должны быть расположены так, чтобы главная балка не перекрывалась. Балки должны быть достаточно глубокими, чтобы выдерживать их нагрузки без чрезмерного отскока, а черный пол должен быть достаточно толстым, чтобы перекрывать балки без провисания. Перемычка средней длины помогает свести к минимуму прогиб балки.

    Финишный пол обычно проходит перпендикулярно балкам для лучшей поддержки.

    Полы должны быть обоими, но с учетом материалов, используемых в большинстве строительных конструкций, можно с уверенностью предположить, что если пол достаточно жесткий, он также достаточно прочный.

    Жесткость измеряется по прогибу пола под нагрузкой.

    Стандартная нагрузка, рассчитанная на поддержку большинства жилых этажей, составляет 50 фунтов на кв. Фут. Из них 10 фунтов или 12 фунтов на кв. Фут. Считаются статической нагрузкой или весом строительных материалов. сами, а 40 фунтов на квадратный фут — это динамическая нагрузка, или вес мебели, людей и домашних животных, которые пол может выдержать.

    Полы в коммерческих и общественных зданиях рассчитаны на большие нагрузки.И, конечно же, все мы сталкивались со старыми домами, полы которых заметно проседали и которые подпрыгивали при ходьбе. Эти полы либо были ослаблены со временем, либо изначально были неправильно спроектированы.

    About Author


    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
