Усиление колонны железобетонной обоймой – Пособие по практическому выявлению пригодности к восстановлению поврежденных строительных конструкций зданий и сооружений и способам их оперативного усиления, Пособие от 01 января 1996 года

Содержание

УСИЛЕНИЕ КОЛОНН СТАЛЬНЫМИ И ЖЕЛЕЗОБЕТОННЫМИ ОБОЙМАМИ

Колонны обычно усиливают стальными обоймами (рис. 1, а) или железобетонными обоймами (рис. 1, б). Каменную кладку иногда усиливают также и армированными штукатурными обоймами.

Железобетонные колонны крайних рядов (у которых 4-стороннее нара-щивание не всегда возможно осуществить) вместо обойм усиливают рубашками, а колонны, работающие на внецентренное сжатие с большими эксцентриситетами, усиливают также односторонним или двусторонним наращиванием, подобно изгибаемым элементам.

Рис.1. Усиление колонн: а — металлическая обойма, б — железобетонная обойма.

Обоймы выполняют двойную функцию:

  1. сдерживают поперечные деформации усиливаемого элемента, т. е. повышают его прочность на сжатие за счет объемного напряжения,
  2. и воспринимают часть вертикальной нагрузки, т. е. частично разгружают усиливаемый элемент.

Примечание!!! Функцию сдерживания поперечных деформаций выполняют планки стальных обойм и поперечная арматура (хомуты) железобетонных обойм, функцию восприятия вертикальной нагрузки – соответственно вертикальные уголки и бетон с продольной (вертикальной) арматурой.

Степень объемного напряжения можно повысить, если в планках создать предварительное напряжение (натяжными гайками, электронагревом, попарным стягиванием). Предварительным напряжением можно также повысить и степень включения в работу вертикальных уголков стальных обойм.

Одним из самых простых способов такого преднапряжения является установка заранее перегнутых уголков с последующим их выпрямлением за счет горизонтального стягивания (рис. 2).

После выпрямления уголки превращаются в распорки и в них возникает сжимающее усилие , на величину которого происходит разгружение колонны.

Здесь 0,9 – коэффициент условий работы, учитывающий потери напряжений от обмятия, Аsc – суммарная площадь поперечного сечения уголков, i = tgα.

Приведенная формула справедлива, разумеется, только при наличии надежных упоров в торцах уголков с самого начала их стягивания. Подобным способом эффективно усиливать колонны, работающие как с малыми (а), так и с большими (б) эксцентриситетами.

При усилении колонн многоэтажных зданий следует помнить о том, что нижние реакции распорок на промежуточных этажах создают дополнительные нагрузки на нижележащие перекрытия, поэтому усиление нужно выполнять, начиная с самых нижних колонн.

Рис.2. Усиление колонны предварительно напряженной подпоркой.

При усилении стальными обоймами последние рассматривают как самостоятельные конструкции, в которых несущими элементами являются вертикальные уголки, а планки играют ту же роль, что и планки стальных решетчатых колонн.

Иными словами, положительным влиянием планок на поперечные деформации бетона усиливаемой колонны пренебрегают.

Наибольший эффект усиления достигается при использовании преднапряженных обойм-распорок, которые можно использовать без разгружения колонн. Проектируя их, следует, однако, помнить о том, чтобы усилие Nsp не продавило опорные поверхности перекрытий (покрытия) и не оторвало от колонны сами перекрытия (покрытие), и о том, что стадия монтажа (стягивания вертикальных уголков) является наиболее невыгодной в работе распорок, так как уголки еще не соединены планками и их гибкость велика.

При отсутствии преднапряжения стальные обоймы имеет смысл применять только при условии частичного или полного разгружения колонн (что далеко не всегда возможно осуществить) и при условии плотной подклинки зазоров между концами уголков и опорными поверхностями.

Тогда при действии дополнительной нагрузки уголки следует рассчитывать на основе равенства их продольных деформаций с деформациями железобетонной колонны (точнее всего – совмещая диаграммы сжатия стали и бетона данного класса).

Понятно, что чем меньше нагрузки снято с колонны, тем меньше напряжения в уголках обоймы, тем менее эффективно работает обойма.

При усилении железобетонными обоймами поперечное сечение, если пользоваться рекомендациями справочников (весьма спорными), можно рассчитывать как монолитное с соответствующими коэффициентами условий работы бетона и арматуры наращённой части и с поправками на разные классы бетона старой и новой частей сечения.

Передавать нагрузку на элемент усиления удобнее всего через горизонтальные (упорные) уголки, которые через тонкий выравнивающий слой раствора следует плотно прижать к опорным поверхностям соответствующих конструкций – балок, перемычек, фундаментов и т. п., а затем приварить к вертикальным уголкам (рис. 3).

Рис.3. Схема передачи нагрузки на усиляющий элемент.

Однако возможности передавать нагрузку на вертикальные уголки существенно ограничены, о чем всегда следует помнить:

  1. Во-первых, при усилении промежуточных колонн многоэтажных зданий нагрузка от уголков будет передаваться на нижележащие перекрытия. Для такой передачи должна быть уверенность в том, что эти перекрытия в состоянии воспринять дополнительную нагрузку.
  2. Во-вторых, чтобы передать хотя бы часть нагрузки, необходимо эту часть с перекрытия (покрытия) предварительно снять.

Наконец, в многоэтажных зданиях, чтобы загрузить уголки обоймы нижнего этажа, мало разгрузить перекрытия всех этажей, нужно еще усилить обоймами все выше расположенные колонны, уголки которых будут передавать по цепочке нагрузку на нижнюю обойму.

Если обоймы на выше расположенных колоннах не установить, то на уголки нижней колонны будет передаваться только та часть нагрузки, которая была временно снята с перекрытия одного нижнего этажа.

В силу перечисленных причин использовать в полной мере несущую способность вертикальных уголков без их предварительного напряжения удается крайне редко.
Если вертикальные уголки неплотно и неравномерно прижаты к поверхностям усиливаемого элемента, то последний имеет возможность беспрепятственно деформироваться в поперечном направлении до тех пор, пока не исчезнет зазор, – только тогда планки начнут вступать в работу.

При таком качестве исполнения (к сожалению, не редком) проку от усиления почти нет.

Поэтому при усилении стальными обоймами всегда необходимо предусматривать мероприятия, заставляющие планки немедленно включаться в работу.

Одним из них может быть прижатие уголков инвентарными струбцинами до начала приварки к ним планок, другим – предварительное напряжение планок электронагревом или натяжными гайками (в последнем случае планками являются круглые стержни с резьбой на одном конце).

При этом между поверхностями уголков и усиливаемой конструкции следует проложить выравнивающий слой раствора.

Данные требования особенно относятся к усилению каменных или бетонных простенков, образуемых в существующих стенах при устройстве в них новых проёмов.

При пробивке таких проемов перфораторами (отбойными молотками) образуются «рваные» края, зазоры между уголками и поверхностями простенков достигают нескольких сантиметров и стальная обойма, по существу, становится лишь декорацией.

На Заметку!!! Поэтому новые проемы в стенах следует не пробивать, а прорезать дисковой пилой.

Далее, при редком расположении планок разрушение усиливаемого элемента может произойти в промежутках между ними. Поэтому планки по высоте необходимо располагать с шагом не более 500 мм и не более наименьшего размера поперечного сечения усиливаемого элемента.

Рис.4. Схема стягивания поперечных планок стальной обоймы.

Наконец, с увеличением ширины простенков влияние планок, расположенных по коротким сторонам сечения, уменьшается. Поэтому, если ширина простенка превышает его толщину в два раза и более, то длинные планки необходимо стягивать попарно болтами, которые играют роль внутренних планок (рис. 4). Их пропускают через отверстия в кладке с шагом не более 0,75 м по высоте и не более двойной толщины простенка (но не более 1 м) по ширине.

Усиление колонн стальными обоймами | Завод «СТК-Конструкция»

Колонны — стержневые элементы, работающие на сжатие и продольный изгиб и имеющие большой запас прочности. Но со временем от действий множества факторов они разрушаются и требуют ремонта. К примеру, усиление металлических колонн, изначально рассчитанных на большие нагрузки, потребуется после появления коррозии на опорных частях, горизонтальных элементах решётки, узлах башмаков и др. элементах.

Чаще всего используются следующие методы повышения прочности конструкции:

  • железобетонные или металлические обоймы;
  • одностороннее и двустороннее наращивание сечения;
  • предварительно напряжённые металлические подпорки;
  • рубашки — усиление железобетонных колонн крайних рядов, где четырёхстороннее наращивание невозможно.
усиление колоннРис.1. Усиление колонн:
а — железобетонная обойма; б — одностороннее наращивание;
в — металлическая обойма; г — металлические подпорки.

Завод «СТК-Конструкция» производит металлоконструкции для устройства металлических обойм и подпорок. Выполняем заказы по вашим чертежам в любом объёме. Имеем возможность наладить мелко- и крупносерийное производство изделий.

Таблица 1. Выбор способа усиления
Способ усиления Возможность применения способа
Для эксплуатации в пожароопасных условиях без обетонирования металло­конструкций усиления Для проведения усиления без остановки производства и Для значительного увеличения несущей способности
для снятия нагрузки с учетом обеспечения хорошей совместной работы для снятия нагрузки, если недопустима запыленность для снятия нагрузки во взрыво­опасных помещениях
Ж/б обоймы + - - 0 +
Ж/б рубашки + - - - 0
Односторон­нее наращивание сечения + - - -
0
Двустороннее наращивание сечение + - - - +
Металличес­кие обоймы со сколом углов и установкой на растворе - + - - +
Металличес­кие обоймы без скола углов и установкой без раствора - + + - +
Ж/б обоймы с жёсткой наружной уголковой арматурой - - - - +
Предвари­тельно напряжённые распорки - + + - +
  • + — данный способ усиления можно применять;
  • — способ усиления применять не рекомендуется;
  • 0 — применение способа усиления зависит от конкретного конструктивного решения и местных условий.

Технология установки обойм

Самым надёжным способом увеличения несущей способности колонны является применение железобетонной обоймы, состоящей из бетонного слоя, продольной арматуры и замкнутых хомутов.

Перед усилением поверхность ж/б колонн следует подготовить:

  • удалить штукатурный слой;
  • сделать насечки в бетоне глубиной 3-6 мм;
  • очистить выступающую арматуру и защитить её от коррозии;
  • за час до бетонирования промыть поверхность старого бетона водой.

Усиление железобетонных колонн стальными обоймами применяется, когда нельзя уменьшать пространство помещений или требуется провести работу за короткий срок. Обойма состоит из металлических уголков (продольные элементы) и поперечных планок.

усиление колонн

Продольные элементы устанавливаются на цементно-песчаном растворе и прижимаются к колонне посредством струбцин. После этого к уголкам по всей длине усиливаемой конструкции привариваются поперечные планки с шагом 400-600 мм. Колонну можно нагружать сразу после проведения работ. Следует соблюдать следующие условия: плотное прилегание металлических стоек к граням элемента усиления и их вертикальность. Поэтому в месте примыкания стоек бетон следует выровнять, скалывая выпуклые места и замазывая цементным раствором углубления.

Обоймы осуществляют двойную функцию: повышают прочность усиливаемого элемента на сжатие (сдерживают его поперечные деформации) и разгружают его, воспринимая часть вертикальной нагрузки. Поперечные деформации сдерживают планки стальных и поперечные хомуты железобетонных обойм. Восприятие вертикальной нагрузки обеспечивают соответственно стальные уголки и бетон с продольной арматурой.

Способы повышения эффективности усиления

Для повышения объёмного напряжения в планках и степени включения в работу уголков стальных обойм создают предварительное напряжение с помощью:

  • натяжных гаек;
  • попарного стягивания;
  • электронагрева.

Самый простой способ создания преднапряжения — установка предварительно перегнутых уголков с последующим их выпрямлением горизонтальным стягиванием. Так после выпрямления уголки становятся распорками, разгружающими колонну. Если такие работы проводятся в многоэтажных зданиях, следует помнить, что распорки на промежуточных этажах передают дополнительные нагрузки на нижние перекрытия, следовательно, усиление нужно начинать с колонн в основании здания.

Следует помнить, что возможности передать нагрузку на вертикальные элементы обоймы ограничены. Если уголки неравномерно или неплотно прижаты к поверхности, то усиливаемый элемент беспрепятственно деформируется в поперечном направлении, пока зазор не исчезнет. В этом случае толку от проведённой работы практически не будет. Поэтому при усилении колонн металлической обоймой требуется применять методы, при которых планки немедленно включаются в работу.

Например, до приварки планок плотно прижать уголки инвентарными струбцинами или создать предварительное напряжение планок электронагревом. Предварительное напряжение натяжными гайками применяется, когда в качестве планок используются круглые стержни с резьбой. Между поверхностями уголков и усиливаемой конструкции необходимо проложить выравнивающий слой цементного раствора.

Технология усиления круглых и многогранных колонн

Усиление круглых и многогранных колонн, когда нет возможности произвести распор каркаса усиления, проводится так: на конструкцию вертикально, с применением временных скруток, устанавливаются профильные элементы и обжимаются нагретыми хомутами. В этом случае также требуется устранять зазоры.

Хомуты-накладки нагревают около места проведения работ до 200-300 °С, затем струбцинами или кондуктором прижимают к колонне. Окончательную сварку производят до того, как хомуты остынут ниже 100 °С. Температурного сокращения металла достаточно, чтобы надёжно обжать конструкцию.

Технология устройства железобетонной рубашки

Когда колонны примыкают к наружным или внутренним стенам, для их усиления применяют устройство железобетонной рубашки. Для этого производят следующие работы:

  • очистка поверхности;
  • устройство на бетоне насечки для лучшего сцепления с новым раствором;
  • установка арматурного каркаса;
  • монтаж опалубочных щитов;
  • обильное увлажнение поверхности колонны;
  • нагнетание бетонной смеси в полость.
устройство ж/б рубашки

Для того, чтобы узнать расценки на изготовление изделий для усиления кирпичных, ж/б, металлических колонн уголком в нашей компании «СТК-Конструкция», позвоните по телефону +7(495) 291-07-57 или отправьте заявку в специальной форме на сайте.

Усиление железобетонных конструкций - основные способы и методы

Усиление железобетонных конструкций – эффективный способ продлить срок эксплуатации определенных элементов и всего здания в общем. Методов усиления разных конструкций, в зависимости от их назначения, особенностей эксплуатации, типа и состояния, задач работ и других условий, существует множество. И очень важно до начала реализации работ верно определить способ усиления, а потом все рассчитать и выполнить.

Увеличение несущей способности конструкций может быть выполнено без изменения напряженного их состояния либо конструктивной схемы (металлическая или железобетонная обойма, наращивание, железобетонная рубашка) либо с изменением напряженного состояния, самой конструктивной схемы (опираемые на сваи металлические балки, преднапряженные распорки, стойки, консоли, подкосы, горизонтальные шпрегельные/комбинированные затяжки).

Как правило, усиление железобетонной конструкции предполагает гораздо меньшие затраты в сравнении с полной заменой элементов новыми. Зачастую невозможность или сложность замены связана с необходимостью реализовывать дорогостоящие и масштабные строительные процессы (усилить фундамент или построить здание заново, к примеру). Немаловажно и то, что конструкции усиливают без остановки производства, эксплуатации помещений и здания либо же с кратковременными остановками.

Варианты усиления железобетонных конструкций

Усиление чаще всего применяется для железобетонных колонн, фундаментов, плит перекрытий, ригелей. А вот подкрановые балки ЖБ обычно заменяют новыми вместо усиления. То же касается и ЖБ ферм, пришедших в аварийное состояние – их демонтируют и заменяют новыми (из металла часто) либо ремонтируют.

Самыми сложными считаются работы по упрочнению балок, фундаментов, ригелей. Меньше сложностей предполагает усиление железобетонных колонн, плит перекрытия. Независимо от того, какой элемент планируется усилить, любые работы обосновываются проектом.

Для чего требуется усиление конструкций

Любые операции, призванные усилить железобетонные конструкции, выполняются с целью улучшения несущих характеристик, продления срока эксплуатации. Реставрируются разные изделия после длительного износа или при условии потери определенных свойств под воздействиям внешних негативных и иных факторов.

виды усиления жб конструкций

Причины, вызывающие необходимость усиления ЖБ конструкций и элементов:
  • Повышение нагрузки на элемент из-за усиления или замены конструкций, расположенных выше (надстройка сооружений, перестройка помещений).
  • Модернизация технологического оборудования и изменение технологических процессов в здании, что реконструируется.
  • Появившиеся приобретенные конструктивные дефекты, которые стали следствием неверной эксплуатации конструкций, разлива или разбрызгивания агрессивных жидкостей.
  • Эксплуатационный износ (когда несущая способность потеряна из-за воздействия вибрационных/динамических нагрузок, влияние агрессивной воздушной среды и иных факторов).
  • Случайные повреждения – когда выходят из строя отдельные элементы конструкции в процессе демонтажа, установки или транспортировки технологического оборудования.

как восстановить бетон

Работы по усилению железобетонных конструкций

Усиление бетонных конструкций может осуществляться с использованием разнообразных методов, предполагать проведение тех или иных мероприятий.

Функции и мероприятия по усилению ЖБ конструкций:
  1. Увеличение поперечного сечения тех или иных компонентов конструкций – реализуется бетонированием слоями с армировочным каркасом, методом торкретирования, инъектирования раствора в опалубки.
  2. Упрочнение несущих деталей за счет установки новых элементов – выполняется благодаря верному распределению давления, уменьшению воздействия на деталь за счет установки дополнительных элементов.
  3. Увеличение технических характеристик ЖБ изделий за счет монтажа внешних каркасов армировочных – устанавливаются различные анкеры, швеллеры, армирование, бетонные пласты, преднапряженные детали, стальные листы и т.д.
  4. Освобождение и точное распределение влияния за счет переноса его на другие детали конструкции – для этого добавляют новые консоли, модифицируют имеющиеся детали, подменяют детали с большой массой элементами с меньшим весом.
  5. Монтаж специальных подошв, свай из бетона, упоров под землей – обычно применяют метод бурения отверстий алмазными сверлами в нужных местах с последующим заполнением их бетонным раствором. Так удается повысить стойкость подземных элементов.

Общие сведения

Любые методы усиления железобетонных конструкций предполагают проведение ответственных и важных строительных операций, для реализации которых нужны определенные навыки проектирования, знания для совершения расчетов и т.д. С целью укрепления и реконструкции элементов могут применяться самые разные способы и действия.

Операции, связанные с усилением ЖБ конструкций, относятся к числу процессов повышенной сложности в сравнении с обычными монтажными работами. Ведь при восстановлении плит или перекрытий, фундаментов или ферм у мастера нет возможности понимать и видеть исходное положение конструкции, отсутствуют точные технические характеристики и т.д. Особенно это важно учитывать, когда речь идет о старых строениях, отсутствии информации касательно положения внутренних элементов, арматуры, реального распределения давления и т.д.

В связи с высоким уровнем рисков такие операции проводятся четко по инструкциям, с соблюдением техники безопасности, большим числом страховочных мероприятий. Учитываются специфические условия монтажа, со стесненным доступом инструментов, ограниченным пространством, невозможностью остановить работы.

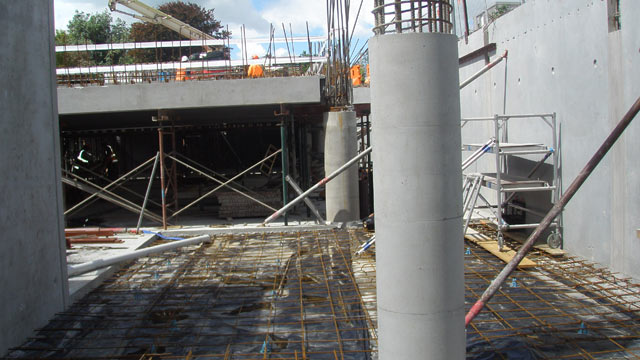

как усиливают колонны

Чтобы понизить уровень опасности и увеличить скорость проведения работ, все делают по предварительно составленному графику, с четким определением методик и планированием технологии.

Проведение работ контролируют специальные государственные службы, квалифицированные специалисты. Проекты требуют согласования в различных инстанциях, правильного оформления.

Основные способы усиления железобетонных конструкций:
  1. Создание разгружающих конструкций с последовательным изменением статической схемы работы.
  2. Наращивание сечений в формате обойм, набетонок, рубашек. Набетонку делают с 1 стороны, рубашку – с 3, обойму – с 4.

Создание разгружающих конструкций предполагает включение их в совместную работу с упрочняемой конструкцией прямо в ходе установки, производство останавливать не приходится, что во многих случаях является самым важным фактором.

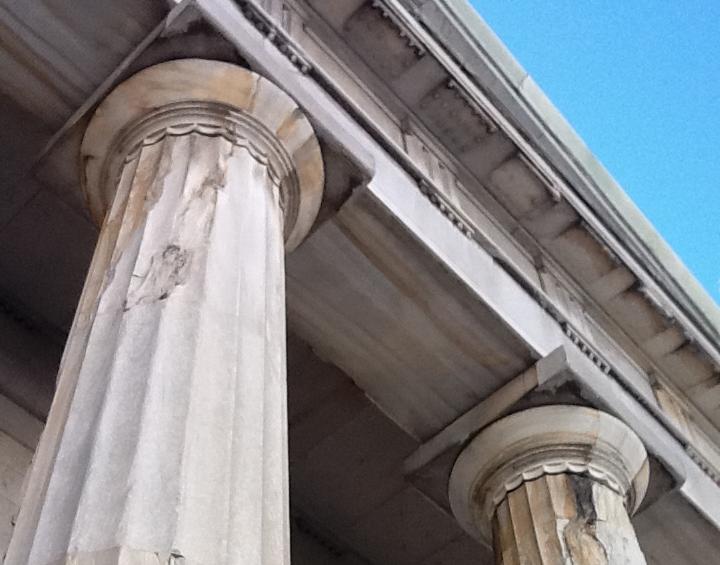

разрушение железобетона

Второй способ предполагает остановку процесса, частичную разгрузку конструкций для последующего загружения, а также включения в работу разного типа наращенных элементов. Метод достаточно трудоемкий, связан с мокрыми процессами бетонирования, предполагает дополнительное время (когда бетон набирает прочность), но зато универсальный.

Усиление железобетонных конструкций посредством ремонта защитного слоя бетона включает такие методы: замена/восстановление защитного слоя (частичная/сплошная), заделка отдельных раковин и выколов. Когда выполняют сплошную замену, увеличивают толщину защитного слоя (минимальное значение составляет 3 сантиметра для рабочей арматуры и 2 сантиметра для нерабочей арматуры и хомутов).

Замену защитного слоя реализуют в случаях, когда свойства монолита снижены, арматура покрыта коррозией, наблюдается отслаивание защитного слоя. Тогда старый слой удаляют полностью, арматуру зачищают от ржавчины, кладут новый защитный слой бетона.

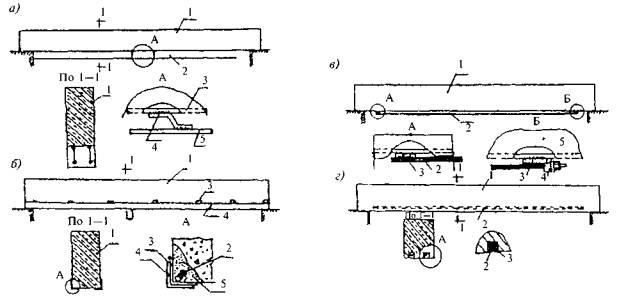

способы усиления жб конструкции

ЖБ рубашки делают при серьезных разрушениях поверхностного бетонного слоя для защиты сооружения от дальнейшей деформации. Чтобы заделать значительные повреждения, применяют ручную штукатурку мастерком: укладывают, потом через час увлажняют водой, аккуратно присыпают сухим цементом, заглаживают кельмой, гладилками из металла/дерева.

Глубина выколотых зон не должна уменьшаться к краю углубления, должна составлять везде минимум 1 сантиметр, а переход выкола к целому защитному слою делают ступенью под углом 90 градусов.

Если объемы работ существенные, актуально использование торкретирования, когда бетон наносят под сильным давлением и создают прочный и плотный защитный слой. Когда монолит готовят к бетонированию, единичные трещины шириной больше 1 миллиметра разделывают прямоугольником, зачеканивают бетоном. Где отколы большие и видно арматуру, используют армирующую сетку с квадратами 2.5-10 сантиметров и сечением проволоки 0.5-6 миллиметров, крепя их к основной арматуре.

Чтобы повысить адгезию между новым/старым бетоном, делают прослойку клея К-153 (эпоксидно-тиоколовый). Бетон укладывают до момента, когда клей перестает быть липким.

как усилить конструкцию из бетона

Способы устранения трещин:
  1. Создание защитных пленок/покрытий – если раскрытие трещин не больше 0.2 миллиметров. Покрытия такого типа создаются посредством окраски бетона синтетическими лаками, полимерцементными красками.
  2. Герметизация трещин – их заполняют эластичными водонепроницаемыми материалами, метод подходит для трещин больше 0.3 миллиметра. Закрывается доступ влаги к трещине и арматуре, используются мастика и шприцы.
  3. Поверхностная заделка – создают герметизирующую накладку, которая перекрывает дефект и усиливает сечение с трещиной, подходит для трещин от 0.2 миллиметров. Конструкция становится монолитной, способ реализуется инъектированием эпоксидным составом либо раствором цемента. Процесс выполнения работы: создание отверстий, установка ниппелей для подачи клея, герметизация трещины наклейкой стеклоткани, инъектирование нижнего и последующих ниппелей.
  4. Прочностная заделка – полость трещины делают монолитной с использованием клея, подходит для трещин от 0.3 миллиметров, защищает от химической и атмосферной коррозии.

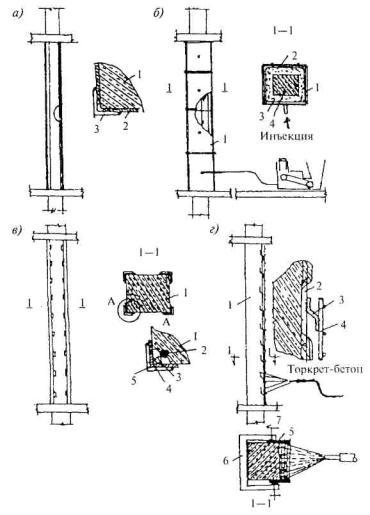

усиление бетона торкретированием

Самый распространенный метод упрочнения конструкций – это увеличение сечения посредством одностороннего наращивания либо создания всесторонних обойм. Такие способы усиления дают возможность существенно увеличить несущую способность поврежденных/целых элементов.

Если реализуется одностороннее увеличение сечения ЖБ конструкций, дополнительную арматуру приваривают (электросваркой, фланговыми двойными швами) к старой вертикальными и наклонными хомутами, коротышами, отгибами.

Если есть местные повреждения в формате одиночных/сконцентрированных на минимальной длине трещин, конструкцию упрочняют так: делают местные четырехсторонние обоймы из железобетона (армированные хомутами, отогнутой/продольной арматурой), металлические обоймы из напрягаемых вертикальных хомутов.

Когда наблюдаются косые/вертикальные трещины, под хомутами монтируют продольные распределительные уголки, которые должны охватывать всю поврежденную часть балки. Все хомуты бетонируются либо покрываются торкретбетоном.

В случае, когда необходимо усилить колонны, обоймы армируют продольными прутьями и хомутами либо спиральной арматурой. Обойму можно бетонировать в опалубке либо покрывать торкретбетоном. Толщина стенок составляет минимум 10 сантиметров при обычном бетонировании и 5 сантиметров при торкретировании. Углы колонны, которая упрочняется, лучше скалывать.

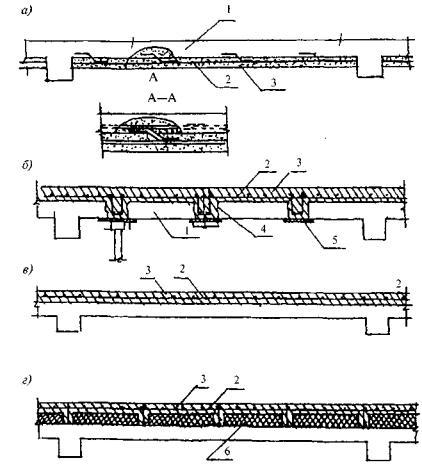

усиление жб конструкций

Внизу/вверху колонны на длине, соответствующей самому большому размеру поперечного диаметра колонны, шаг хомутов в 2 раза уменьшают. Если есть местные дефекты, усиливающую обойму делают в границах деформированной зоны с перепуском на длину 50 сантиметров в обе стороны, но не меньше величины поперечного сечения.

Упрочнение ЖБ конструкций наращиванием элементов:
  • Со стороны усиления сколоть защитный слой в местах приварки, очистить продольные прутья арматуры до половины диаметра.
  • Поверхность бетона промыть пущенной под напором струей воды, если такой возможности нет – сделать насечки зубилом, обработать щеткой, продуть воздухом для удаления пыли, а потом промыть водой.
  • На влажную поверхность нанести пластичный бетон (раствор в пропорции 1:2, слоем толщиной 1-2 миллиметра).
  • Забетонировать новым бетоном.

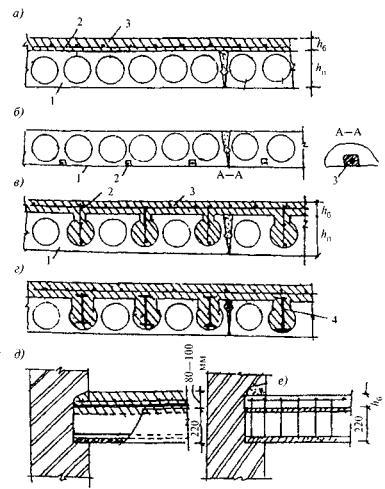

схема усиления жб конструкции

Все открытые прутья арматуры тщательно очищаются металлическими щетками, пескоструйным или иным методом от ржавчины, грязи, окалины. Если повреждения прутьев серьезные, пленку поражения убирают молотком либо зубилом, очищают стальной щеткой, подваривают новую арматуру. До бетонирования прутья красят цементной смесью 1:2 слоем в 2 миллиметра.

Опалубку монтируют таким образом, чтобы была возможность постепенно ее наращивать в соответствии с высотой усиливаемых колонн и балок. Когда создается опалубка, предусматривают нужные отверстия и зазоры в ней, специальные лотки для заливки бетона, уплотнения. Далее за напыленным торкретбетоном или залитым обычным бетоном обеспечивают оптимальный уход.

Показания к применению работ по усилению перекрытий

Мероприятия по улучшению характеристик железобетонных перекрытий осуществляют в случае острой необходимости. Для профилактики или просто так комплекс мер выполнять нельзя.

Когда актуально усиление перекрытий:
  • Изделие износилось и понизились показатели прочности из-за коррозии, ухудшения свойств материалов, по причине внешних химических воздействий.
  • Изменение планировки здания – когда меняется конструкция несущих элементов, вследствие чего давление на элементы перераспределяется.
  • Увеличение числа этажей в здании, что повышает давление на фундамент, цоколь, перекрытия, другие элементы, вследствие чего могут появляться деформации.
  • Движения грунта, которые вызывают деформации фундамента, повышают нагрузку на опоры и стены, несущие элементы конструкции.

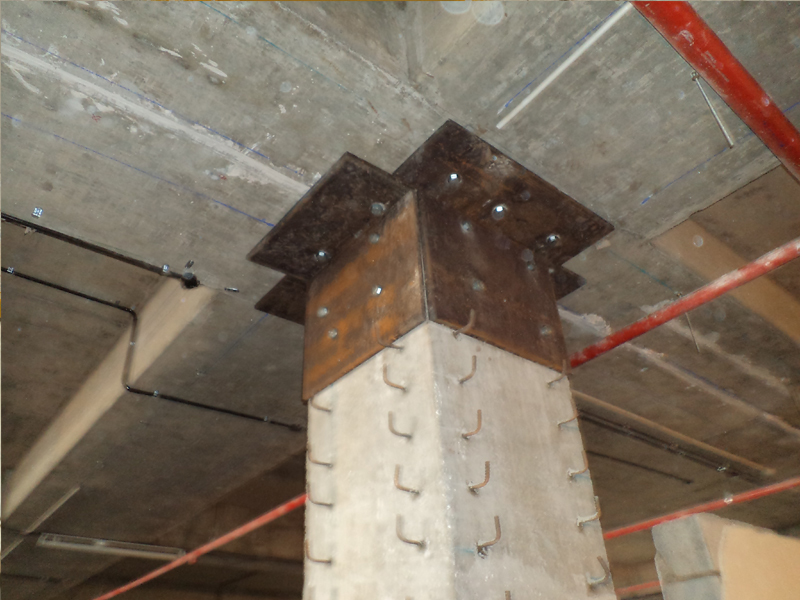

усиление колонн арматурой

  • Деформация/износ отдельных элементов здания из-за военного, техногенного, стихийного воздействия, аварии и т.д.
  • Перестройка здания или изменение функций, из-за чего появляются новые способы разрушения (высокие температуры, вибрация и другие воздействия).
  • Ликвидация просчетов, которые были совершены при составлении проекта или реализации монтажных операций.

Это основные проблемы, решение которых может предполагать усиление перекрытия. Решение про усиление железобетонной конструкции принимается после тщательного обследования, выяснения характеристик компонентов и предельной возможности прочности, действующих нагрузок на каждый элемент.

После исследований в соответствии с их результатами создают проект, в нем прописывают усиливаемые элементы, указывают все технические данные, расходы на мероприятия. Обычно расчеты укрепления перекрытий поручают профессионалам из проектных компаний, так как без опыта и знаний выполнить все правильно очень сложно.

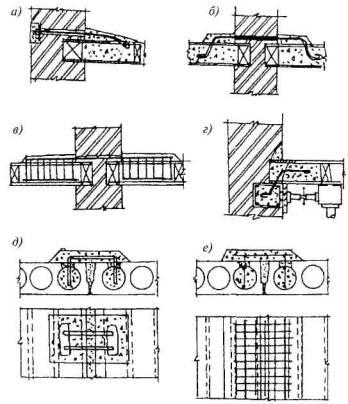

усиление строительных конструкций

Как усилить

Для упрочнения отдельных элементов или всей конструкции используют самые разные методы и способы. Одни из них применяются чаще, другие – реже, но все они способны повысить характеристики железобетонных элементов и устранить определенные проблемы.

Как усилить железобетонную конструкцию:
  • Штукатурка для реставрации элемента, изоляции арматуры и защиты от коррозии, ликвидации повреждений на поверхности.
  • Инъектирование в поврежденные зоны для реставрации.
  • Нанесение раствора бетона под давлением с применением специального оборудования – метод торкретирования. Благодаря высокой скорости подачи и давлению слой бетона становится плотным и прочным.

стальная арматура для усиления

  • Укрепление перекрытий, иных элементов за счет создания особых обойм над самой конструкцией: изнаночный каркас, бетонирование заливкой раствора в опалубки, нанесение смеси слоями с вибрацией.
  • Упрочнение плиты цоколя с применением специальных анкеров, обойм, поясов.
  • Упрочнение ЖБ элементов карбоновым волокном, кевларом, другими аналогичными веществами.
  • Установка разгружающих компонентов – это могут быть консоль, распорка.

Усиление железобетонных конструкций позволяет существенно продлевать срок эксплуатации зданий и элементов, ликвидировать небезопасные зоны, устранять последствия аварий, качественно подготовить сооружение к изменению планировки или перестройке и т.д.

способы укрепления конструкции, советы мастеров

В ремонтно-строительных работах технические операции с колоннами выполняются довольно часто. Связано это с большими нагрузками, которые ложатся на данный конструкционный элемент, изнашивая его структуру. Наиболее распространенной ремонтно-восстановительной операцией этого типа можно назвать усиление колонн, для которого используется широкий спектр методов.

В каких случаях требуется усиление ствола колонны?

Потребность в дополнительном укреплении строительных конструкций обычно возникает после образования дефектов. Колонна в основном применяется как несущий архитектурно-строительный элемент, поэтому для нее характерны разного рода повреждения. Наиболее часто встречаются следующие проблемы:

  • Трещины. Самая распространенная разновидность повреждений колонной конструкции, которая может иметь разные формы и проявления. Что касается причин, то деформационные трещины могут возникать в результате усадки здания, повышения нагрузок, коррозии арматуры в стволе, уменьшения прочности бетона и т. д.
  • Сколы. Не менее опасный дефект, образование которого может быть связано с механическими или огневыми воздействиями на конструкцию, а также с утратой изначальных свойств металлических несущих стержней.
  • Отслоения. Такого рода повреждения также возникают из-за огневых воздействий, коррозии арматуры и давления новообразований – ледяной корки или щелочей.
  • Шелушение. Как правило, является следствием контакта с агрессивными средами. Циклические процессы увлажнения/высыхания или замораживания/оттаивания обычно приводят к полному разрушению конструкции.

Факторы деформации структуры могут оказывать влияние на выбор тактики ремонтно-восстановительных мероприятий. Но чаще всего технологии усиления колонн подбираются на основе физико-эксплуатационных качеств и параметров ствола. Перед тем как приступить к обзору конкретных методов решения поставленной задачи, стоит ознакомиться с универсальными правилами организации работ.

Повреждения и деформации колонн

Общие советы специалистов по ходу работ

В усиливающих технических операциях, которые выполняются применительно к несущим сооружениям и конструкциям, часто задействуются различные опоры, накладки и угловые элементы поддержки. Используя подобные приспособления, важно учитывать два правила:

  • Количество уровней или пластов укрепляющего бандажа не должно быть меньше трех. Поперечная обвязка и вовсе накладывается в четыре слоя.
  • Выдерживается нахлест порядка 20-30 см. Стыковые соединения, как правило, исключаются.

Если планируется использовать способы усиления колонн с обработкой поверхности ствола композитными средствами и полимерами, то изначально должны быть учтены следующие условия:

  • Влажность бетона должна составлять не менее 4%. Данный коэффициент проверяется влагомером.
  • Конденсат должен быть удален с поверхности колонны.
  • Перед непосредственной укладкой полимера на ствол наносится слой эпоксидной смолы.
  • Температура конструкции должна варьироваться в диапазоне +10...+45 °С. Это нормальный режим для работы с полимерными составами.

Независимо от применяемого способа усиления ствола колонны, следует произвести зачистку и обеспылевание поверхности. Она должна быть избавлена от загрязнений, жировых пятен, и цементного молочка. Подобные задачи решаются шлифовальным инструментом – ручным или машинным в зависимости от площади.

Строительные колонны

Технология усиления обоймой

Использование комбинированной обоймы для укрепления стволов колонн позволяет обеспечить стойкость конструкции, как перед динамическими, так и перед статическими нагрузками. Стандартным вариантом исполнения данного метода считается усиление колонн металлической обоймой, но специалисты рекомендуют изначально просчитывать дополнение каркаса железобетонными вставками с замкнутыми стальными хомутами.

Перед выполнением монтажных операций следует выполнить насечки в структуре ствола глубиной до 5 мм. Поверхность колонны также очищается от инородных частиц и защищается от коррозии. Основу каркаса обоймы составит конструкция из поперечных планок и продольных металлических уголков. Продольные компоненты усаживаются на цементно-песчаный раствор и зажимаются струбцинами. Далее по всей длине ствола к уголкам необходимо приварить точечной сваркой поперечные планки, выдерживая шаг порядка 50-60 см.

Армирующая обойма для усиления колонн

К преимуществам усиления колонн стальными обоймами можно отнести скорость монтажа и конструкционную гибкость схемы крепления. Сразу после завершения установки каркаса ствол будет готов к принятию расчетных нагрузок, а в дальнейшем при необходимости каркас можно будет модифицировать, внося дополнительные элементы крепежа. Но основную задачу укрепления обойма сможет выполнить только при условии плотного прилегания стяжек и планок с уголками к поверхности колонны. Качество же фиксации определяется гладкостью ствола и его геометрией.

Технология наращивания сечения

Типовая конструкция строительной колонны состоит из двух структурных частей – бетона и армирующих элементов. Если усиление колонн обоймами ориентируется на повышение жесткости несущего металлического скелета ствола наружным способом, то наращивание сечения ставит целью расширение площади несущей поверхности. Увеличивается основная бетонная масса, которая делает конструкцию стабильнее и долговечнее.

Данный метод используется в тех случаях, когда в принципе допускается возможность наращивания технической зоны в месте эксплуатации колонны. Оптимальным способом может стать одностороннее наращивание сечения – по ширине, длине или глубине конструкции. С технологической точки зрения, главная задача мастера будет заключаться в обеспечении достаточно прочной связи нового бетонного слоя со старым. Для этого используются методы усиления колонн металлическими обоймами. Но каркас в данном случае выполняет не функцию самостоятельного несущего элемента, а выступает в качестве вспомогательной армирующей обрешетки, которая и позволит связать два бетонных уровня. Монтируется та же продольная арматура с насечками и уголками. В идеале по возможности ее следует приваривать к основной арматуре в стволе металлическими коротышками. Затем выполняется непосредственное наращивание кладкой бетонного раствора.

Опалубка цементного усиления колонн

Технология усиления композитными материалами

Сегодня во многих сферах строительства и производства металлические детали заменяются изделиями из композитов и углепластиковых волокон. Данный вариант усиления колонн выгоден тем, что при меньшей массе и размерах элемента позволяет обеспечивать те же функциональные задачи. Легкое углепластиковое волокно само по себе не перегружает колонну (особенно важно для конструкций ветхих памятников культуры), но проявляет стойкость к нагрузкам подобно стали. Более того, прочность некоторых композитов на растяжение в 4-5 раз выше, чем у железобетонной арматуры.

Техника усиления колонн в данном случае будет заключаться в приклеивании композитных или углепластиковых ламелей перпендикулярно к поверхности ствола. Обычно расчет делается на облегчение вертикальных нагрузок с акцентом на изгибающий момент. Для достижения такого эффекта усиления пластины наклеиваются вдоль линии действия момента нагрузки. Что касается клеевого состава, то могут применяться полимерные строительные смеси, которые также выполнят вспомогательные задачи наружного армирования структуры, влагозащиты и термостойкости – набор свойств клея будет зависеть от условий его применения. Среди достоинств этого метода выделяется отсутствие конструкционных изменений колонны, возможность декорирования ствола путем покраски ламелей и долговечность.

Усиление железобетонных колонн

Для архитектурных стволов этого типа рекомендуется использовать методы укрепления стальной рубашкой. Поскольку речь идет о массивной конструкции с большой массой, то и усиливающий каркас должен плотно входить в структуру колонны. В то же время и перегружать несущий ствол нежелательно, так как это обусловит более высокий эффект механической усталости не только для колонны, но и для нижнего перекрытия. Оптимальным будет применение стальной обоймы с уголками на цементно-песчаном растворе. Как и в классической схеме, усиление ж/б колонн выполняется с поперечными планками и переходными вставками, приваренными к внутренней арматуре ствола.

Перед сваркой важно учесть одну технологическую хитрость. Специалисты рекомендуют нагревать обойные планки до 100-120 °С, и только после этого приступать к соединению. Когда элемент остынет, его размеры станут меньше, что обеспечит положительный эффект преднапряжения. Также в усилении железобетонных конструкций будет не лишним задействовать дополнительные страховочные приспособления. Удобнее всего монтировать распорки, образованные двумя уголками-швеллерами. Они связываются планками и крепятся по принципу опор натяжными болтами.

Усиление нагретыми хомутами

Металлический каркас для усиления колонн

Если колонны не испытывают больших расчетных нагрузок и не требуют капитального укрепления конструкции, то можно обойтись оптимизированной техникой устройства накладок из полосовой стали. Получаются своего рода обвязочные хомуты, которые монтируются по всей высоте ствола. В итоге экономится стройматериал с фурнитурой, а конструкция колонны остается нетронутой. Технологическая сложность такого решения заключается в предварительном нагреве металлических полос и корректном обжиме колонны. Теоретически хомуты могут использоваться в усилении ж/б колонн с круглым, прямоугольным и квадратным сечением. Но в каждом случае будет своя схема обжима, для которой подбирается и соответствующий способ захвата полос.

Заготовки для накладок нагревают в печном сооружении или горелкой примерно до 300 °С. Далее, используя специальный кондуктор или струбцины, необходимо плотно обжать хомутом ствол в ранее установленной зоне. Через некоторое время после обвязки хомут остынет, а металл в результате температурного сокращения еще плотнее прижмется к поверхности колонны. Опять же, в итоге получится не столько самостоятельный усиливающий каркас, сколько вспомогательное средство армирования.

Усиление металлических колонн

По сравнению с железобетонными стволами, полностью металлические конструкции исключают возможность монолитного наращивания структуры путем устройства каркаса или бетонной кладки. Поэтому чаще вводятся оттяжки, затяжки, распорки и преднапряженные устройства. Весьма практичным и функциональным считается вариант усиления стальной колонны путем расширения или упрочнения конструкционного башмака, примыкающего к перекрытию или фундаментной основы. На нижнем ярусе как раз допускается возможность создания бетонной стяжки, которая повысит вертикальную стабильность колонны.

Небольшие конструкции стволов рекомендуется усиливать посредством предварительно напряженных элементов. В этом качестве применяют инвентарные и телескопические шпренгели с жесткими распорками, параметры которых можно менять в зависимости от текущей нагрузки. К слову, подобное усиление ЖБ-колонн будет затруднено из-за недостаточной структурной жесткости, но металлические стволы позволяют использовать средства поддомкрачивания. То есть пользователь может менять высоту и положение конструкции, расклинивая и соединяя ее с хомутами.

Бандажи для усиления колонн

В опорных участках для дополнительной страховки выполняют щели и пазовые выемки, а также монтируют ограничительные временные пластины с круговыми прорезями для армирования. После этого устанавливается арматурный прут, а приопорная зона бетонируется. Когда залитая стяжка наберет достаточно прочности, стержень арматуры напрягается анкерными метизами и болтами – их можно встраивать в отверстия со стороны нижних граней. Получается капитальный способ конструкционного усиления колонн, который используется только при технической возможности переустройства прилегающей площадки.

Усиление сжатых колонн

Внецентренно сжатые стволы укрепляются за счет комбинации технических средств, среди которых армирующие бандажи, профильные металлические уголки и поперечные планки. Комплексное усиление позволяет в данном случае обеспечить стесненное деформирование и взаимную работу элементов обвязки с перекрытиями. То есть моменты нагрузки не перераспределяются, а напрямую перекладываются с верхней бетонной конструкции на нижнюю.

Основу усиливающей системы формируют несколько поперечных бандажей, которые перемежаются с одиночными армирующими вставками из стали или углепластика. Но если усиление колонны железобетонной обоймой производится с добавкой песчано-цементного раствора, то бандаж с накладками рассчитывается только на метизные крепежи. В частности, тот же бетон заменяется анкеровкой продольными элементами через перекрытия. Главная сложность монтажа такой системы сводится к необходимости выдержки осевой симметрии при установке продольных элементов захвата и крепления.

Заключение

Усиление конструкции колонн

Характер применения того или иного метода усиления вертикальной архитектурной конструкции в значительной степени будет зависеть от характеристик сопряженных с нею частей сооружения. К примеру, усиление железобетонных колонн при больших нагрузках может предусматривать и установку металлического каркаса с бетонным расширением, и монтаж распорок. Но только в случае, если это позволяет выполнить нижнее перекрытие – ограничение может быть обусловлено превышением проектной нагрузочной массы. Особенно остро подобные ограничения становятся в ситуациях усиления групповых колонных композиций. Как правило, массивные и тяжеловесные каркасы и стяжки в таких случаях не допускаются, а перед разработчиками технического проекта становится задача детального расчета по устройству дополнительных связей путем интеграции жестких предварительно напряженных опор.

Усиление бетонных колонн металлическими обоймами в Ростове-на-Дону

Колонны – это строительные конструкции, которые вместе с капитальными стенами надежно удерживают верхние плиты перекрытия. Они не позволяют прогибаться потолку и, следовательно, испытывают повышенную нагрузку.

Колонны - не просто украшения зданий внутри или снаружи, они – важный конструктивный элемент строения. Знаменитые скульптуры-атланты, поддерживающие козырек входа в Новый Эрмитаж, что в Сантк-Петербурге, пожалуй, самый яркий пример высокохудожественных колонн.

Причины разрушения колонн


Но, к сожалению, ничто не вечно под луной. Поскольку любая колонна состоит из строительных материалов, эта конструкция со временем подвергается старению. Иногда случается, что в возведенном всего несколько лет назад здании при расчете колонн разработчиками была допущена ошибка по расчету несущей нагрузки, в результате чего конструкции быстро разрушаются.

Также и строители вполне могли при возведении колонн не выдержать технологию или, что случается не так редко, в целях экономии застройщик сэкономил на стоимости особо крепкого бетона и заменил его более дешевой маркой. Результат в этих случаях всегда один – придётся делать усиление колонн.

  • Одним словом, как только Вы увидели, что штукатурка на колоннах взбугрилась или, того хуже, по ней пошли трещины (особенно в верхней части), немедленно нужно не просто приступать к косметическому ремонту, а принимать более решительные меры.

С чего начинается усиление колонн

Что именно следует делать (да и следует ли), могут решить только инженеры-строители. Именно они после проведения строительной экспертизы вынесут вердикт о необходимости усиления колонн и выберут самый оптимальный способ капитального ремонта.

В нашей компании работает конструкторский отдел, специалисты которого проведут анализ состояния сооружения и выполнят проект усиления железобетонной колонны. Для этого не потребуется больших затрат, но зато станет ясно, нужно ли прибегать к серьезным мерам (а усиление колонн обоймами дело крайне ответственное), или трещины - всего лишь ложная тревога.

Чтобы сделать строительную экспертизу, в колонне берутся на анализ образцы:

  • цемента;
  • арматуры.

Кроме того, инженеры рассчитывают все виды нагрузок, которые реально испытывает конструкция. В результате вы будете знать точно, необходимо ли, и если да, как срочно нужно сделать усиление железобетонной колонны.

Как происходит усиление колонн обоймами из стали

Чтобы выполнить усиление колонн обоймами, наши мастера отрежут четыре стальных уголка просчитанного номера в размер высоты колонны. Далее на крепкий цементный раствор эти уголки устанавливаются по четырем углам конструкции.

Чтобы усиление колонн в дальнейшем было надежным, уголки стягиваются специальными хомутами. В результате они прижимаются к поверхности колонны до тех пор, пока цементный раствор не начнет выдавливаться.

Усиление колонн обоймами нужно проводить лишь после того, как уголки прихватятся. Далее отрезаются стальные полосы (планки) просчитанной длины. Перед привариванием металлических планок к уголкам полосы нагреваются, тем самым происходит линейное расширение материала (планки удлиняются под воздействием температуры).

Только после этого стальную полосу приваривают. Причем усиление колонн будет выполнено надежно, если все четыре планки привариваются на одной высоте, а после делается следующий пояс над ней на расчетной высоте. Так колонна охватывается металлической обвязкой с равным шагом до самого верха, причем последний пояс из полос крепится под самым потолком.

После остывания металлические полосы укорачиваются, и вся обвязка колонны надежно удерживает и укрепляет несущую конструкцию, за счет чего и происходит усиление железобетонной колонны.

Усиление колонн железобетонными обоймами

Нужно сказать, что усиление колонн железобетонными обоймами хоть и выполняют сегодня, но эту технологию можно считать вчерашним днем в строительстве. Чтобы произвести такие работы, необходимо сделать опалубку сначала на части высоты колонны и, заложив арматуру, залить бетон.

Хоть перед монтажом опалубки и приходится сбивать верхний слой на колонне, сцепление между новым и старым бетоном обеспечить трудно, а значит, гарантировать надежное усиление колонн проблематично.

Кроме того, заливаемый между опалубкой и колонной раствор технологически сложно качественно утрамбовать (особенно в верхней части колонны). Это обстоятельство так же снижает надежность такого вида усиления колонн.
Поэтому наша компания, ориентируясь на более передовые технологии, выполняет усиление колонн обоймами практически всегда с помощью монтажа металлического пояса. Хотя, иногда заказчики желают сделать усиление колонн только с помощью железобетонной обоймы.

И они получают требуемое т.к. наши собственные наработки и огромный опыт выполнения всех видов усиления колонн обоймами позволяет справиться и с такой задачей. Именно поэтому наше кредо – «Желание клиента исполнимо!».

Если необходимо выполнить усиление железобетонной колонны, мы готовы Вам в этом помочь. Где бы не потребовалось сделать такую ответственную работу:

  • внутри или снаружи здания;
  • на промышленном или гражданском объекте;
  • в многоэтажке каркасного типа или в частном доме,

Мы произведем для Вас эти и другие строительные работы по приемлемой смете и в кротчайший срок. Вам осталось лишь позвонить!

§ 6.6. Технология усиления железобетонных колонн, балок и перекрытий

Основной принцип усиления конструкций заключается во включении в работу дополнительных элементов, увеличивающих сечение и степень армирования, также и за счет изменения расчетной схемы путем введения дополнительных опор.

Усиление железобетонных колонн возможно производить различными методами. Ряд из них подобен способам усиления кирпичных столбов.

Широко используются способ устройства железобетонных и стальных обойм, метод усиления путем приварки металлических уголков к рабочей арматуре, установка предварительно напряженных хомутов, металлических обойм из уголка и листа, предварительно напряженного арматурного каркаса или хомутов.

На рис. 6.45 приведены некоторые варианты усиления колонн.

Рис. 6.45. Технологические схемы усиления железобетонных колонн а - стальными обоймами: 1 - колонна; - металлический лист; - уголки; б - наращиванием железобетонных обойм: 1 - железобетонная обойма с отверстием для нагнетания цементно-песчаного раствора; - растворная часть; - дополнительное армирование сеткой; - патрубок; - насос-инъектор; в - усиление рабочей арматуры дополнительными стержнями и обоймой из уголков: 1 - усиливаемая колонна; 2, 3 - рабочая и наращиваемая арматура; 4, 5 - уголки; г - усиление рабочей арматуры отдельными стержнями с последующим омоноличиванием: 1 - колонна; - рабочая арматура; 3, 4 - наращиваемая арматура; 5, 6 - опалубка; 7 - фиксаторы опалубки

При выполнении работ следует руководствоваться следующими положениями технологии строительных процессов.

При усилении методом наращивания сечения в виде железобетонных обойм следует произвести тщательную очистку поверхности колонн; выполнить насечку, обеспечивающую более высокое сцепление с новым бетоном; при нарушении защитного слоя очистить выступающую на поверхность арматуру, произвести антикоррозийную защиту; перед укладкой бетонной смеси поверхность колонн увлажнить.

При усилении с помощью металлических уголков и хомутов обязательным условием является плотное сопряжение усиливаемых элементов с поверхностью колонны. Для этой цели осуществляются удаление неровностей и шлифовка поверхности колонн.

Усиление методом наращивания к продольной арматуре дополнительных уголков требует очистки швов после выполнения сварочных работ и омоноличивания вскрытых полостей полимерными растворами. Использование напрягаемых хомутов требует применения инструмента, обеспечивающего равномерность натяжения до расчетных усилий. Залогом качественного выполнения технологических операций являются правильная организация пооперационного контроля и соблюдение технологического регламента.

Особый интерес представляет усиление колонн, примыкающих к наружным или внутренним стенам. Наиболее эффективной технологией остается устройство железобетонной рубашки. Такое решение принимается в случае, когда поверхность колонн сильно разрушена, имеют место отслоение защитного слоя бетона, высокая трещиноватость. Производство работ заключается в очистке поверхности колонны, устройстве насечки, установке дополнительного арматурного каркаса, монтаже опалубочных щитов и нагнетании бетонной смеси в полость. Как правило, перед нагнетанием мелкозернистой бетонной смеси производится обильное увлажнение поверхности колонн.

Нагнетание смеси производится известными установками с обязательным контролем качества работ. Особое внимание уделяется вибрационным воздействиям на щиты опалубки, что обеспечивает более равномерное распределение смеси и заполнение всех пустот и дефектов.

Возможно поярусное бетонирование усиливаемого слоя. В этом случае торцевой щит опалубки выполняется разъемным. После заполнения одного яруса бетонной смесью производят наращивание торцевого щита, и цикл повторяется. В процессе укладки необходимо тщательное уплотнение бетонной смеси глубинным вибрированием.

Достаточно высокий эффект омоноличивания достигается при использовании опалубки в виде вакуум-щитов. Это обстоятельство позволяет удалить значительное количество химически несвязанной воды, что приводит к повышению прочности бетона на 25-30 %. При этом сокращается цикл набора прочности и обеспечивается более ранняя распалубка конструкции.

При увеличении нагрузок на колонну, а также вследствие деструктивных процессов, протекающих в бетоне, повышение несущей способности достигается путем установки разгрузочных элементов в виде швеллеров, объединенных по периметру колонн хомутами.

Несмотря на простоту решения, метод усиления металлоемок и малопригоден в условиях реконструкции жилого фонда.

Для вовлечения в работу элементов стены используют наклонные напряженные хомуты, объединяющие колонну со стеной. Для этой цели на поверхности колонн устраивают штрабы, фиксирующие положение хомутов, а в кирпичной стене - наклонные сквозные отверстия. С помощью натяжных устройств обеспечиваются равномерное натяжение хомутов и вовлечение стены в совместную работу с колонной.

При высокой прочности стен такое решение позволяет усилить колонну. В то же время оно может выполнять и противоположную функцию - повысить устойчивость наружных стен. Это решение может быть успешно использовано при реконструкции старого жилого фонда с применением метода встроенных систем, когда имеет место снижение устойчивости кирпичной кладки стен.

Усиление балочных конструкций осуществляется, как правило, несколькими способами: наращиванием арматуры растянутой зоны; наращиванием балок снизу с увеличением степени армирования и высоты сечения; установкой железобетонных обойм; устройством шпренгельных систем; устройством затяжек по нижнему поясу балок.

Если по расчету требуется незначительное увеличение сечения арматуры растянутой зоны, то процесс усиления осуществляется следующим образом. С шагом 500-600 мм отбивают защитный слой бетона от боковых стержней, оголяют арматуру. Затем осуществляют приварку z-образных коротышей диаметром 20-40 мм, длиной до 200 мм. Далее приваривают дополнительные стержни продольной арматуры (рис. 6.46).

Рис. 6.46. Конструктивно-технологические схемы усиления железобетонных балок а - наращиванием арматуры растянутой зоны: 1 - усиливаемая конструкция; - наращиваемая зона; - рабочая арматура; - кронштейн для крепления дополнительной арматуры; 5- наращиваемая арматура; б - наращивание арматуры растянутой зоны в виде уголков: 1 - усиливаемая конструкция; - рабочая арматура; - опорный уголок; - дополнительное армирование; 5 - зона заделки цементно-полимерным раствором; в - устройство затяжки по нижнему поясу: 1 - усиливаемая конструкция; - дополнительная арматура; - коротыш; - натяжное устройство; г -дополнительное армирование нижнего пояса: 1 - усиливаемая конструкция; - арматура усиления; - полимерцементный раствор

После установки дополнительной арматуры осуществляется ее защита. Наиболее эффективной технологией является торкретирование. В то же время имеется ряд композиционных растворов, которые обладают хорошей адгезией со старым бетоном и арматурой и наносятся методом оштукатуривания.

Для более высокой степени усиления балочных конструкций используется для дополнительного армирования уголковая сталь, которая с помощью коротышей и сварных соединений фиксируется к крайним стержням арматуры.

Сколы бетона после выполнения всех операций заделываются цементно-песчаным раствором.

Усиление нижнего пояса отдельными стержнями осуществляется путем устройства затяжек, а также путем расположения дополнительных стержней в пазы с последующим омоноличиванием полимерцементными высокоадгезионными составами. Пазы образуют, используя специальный ручной инструмент с алмазным напылением.

Для зданий жилого фонда шпренгельное усиление балок используется чрезвычайно редко, так как требует периодического наблюдения за состоянием конструкции, а содержание без экранов и подвесных потолков нарушает интерьер помещений.

Усиление и восстановление несущей способности перекрытий являются наиболее распространенными задачами при реконструкции зданий.

По результатам обследований и оценки степени износа конструктивных элементов принимают решение о восстановлении, усилении несущей способности, частичной или полной замене перекрытий. Принятию решения предшествует технико-экономическая оценка вариантов.

Конструктивные решения перекрытий для зданий различного периода строительства весьма разнообразны. К наиболее распространенным следует отнести: каменные перекрытия по несущим металлическим балкам; монолитные балочные и безбалочные; сборные из сплошного и многопустотного настилов; сборные по балкам из штучных материалов и др. В перечисленные типы перекрытий не вошли деревянные, так как срок их эксплуатации и физический износ многократно превышают допустимые нормы.

Каменные перекрытия по металлическим балкам, как правило, выполнялись в подвальных этажах жилых зданий. Они представляют собой арочное перекрытие из кирпича по несущим металлическим балкам из двутавра или рельса. В зависимости от степени физического износа кирпичной кладки возможны следующие варианты усиления: установка затяжек для восприятия распора с частичным восстановлением кладки; устройство железобетонного наращивания сверху; устройство железобетонного наращивания снизу в виде арочной плиты; замена кирпичного арочного перекрытия на железобетонные.

Способы усиления монолитных перекрытий достаточно разнообразны и приведены на рис. 6.47. Основой усиления является увеличение степени армирования растянутой или сжатой зоны с одновременным наращиванием сечения.

Рис. 6.47. Конструктивно-технологические схемы усиления монолитных перекрытий а - путем наращивания арматуры растянутой зоны и торкретирования поверхностей; б, в - устройством дополнительного армирования плиты с наращиванием верхнего железобетонного слоя; г - установкой звуко- и виброизоляционных плит и наращиванием верхнего железобетонного слоя; 1 - железобетонное перекрытие; - наращиваемая арматура; - дополнительный слой бетона; -штрабы; - подвесная опалубка; - шумо- и виброзащитные плиты

Наиболее сложным и достаточно трудоемким является вариант усиления, основанный на установке дополнительных стержней арматуры в растянутой зоне. В этом случае с интервалом 60-120 см по длине вскрывается рабочая арматура на участках длиной 2-12 см, к которой с помощью Z-образных кронштейнов приваривается дополнительная арматура. Затем осуществляется торкретирование поверхности для обеспечения требуемой адгезии и защитного слоя.

Рассматриваемый способ целесообразно использовать, когда нижняя поверхность перекрытия имеет существенные дефекты в виде разрушения бетона, при утрате защитного слоя арматуры, высокой трещиноватости поверхности и в других случаях.

Перед выполнением работ по наращиванию дополнительной арматуры осуществляют очистку поверхности с помощью пескоструйных аппаратов, обеспечивающих также очистку арматуры от коррозии.

Процесс торкретирования осуществляется по известной технологии путем нанесения 3-4 слоев. Как правило, работы по торкретированию потолочных поверхностей весьма трудоемки, требуют использования специальных составов бетона и методов пооперационного контроля. Особое внимание при этом должно уделяться соблюдению режимов тепловлажностной обработки и уходу за поверхностью торкрет-слоев, чтобы не допустить высыхания.

Более простыми и эффективными являются методы, основанные на поверхностном наращивании железобетонных слоев, а также устройстве дополнительных балочных систем.

По данной технологии в плите перекрытия вырезаются сквозные продольные штрабы параллельно расположению рабочей арматуры. Затем устанавливаются подвесная опалубка, арматурный каркас, после чего производят укладку бетонной смеси. Одновременно производят работы по армированию наращиваемого поверхностного слоя. До укладки бетонной смеси необходимо выполнить работы по насечке бетонной поверхности, а перед непосредственной укладкой смеси - увлажнение.

Укладку смеси производят за один прием с использованием виброреек и маячных досок с соблюдением известного технологического регламента. Особое внимание уделяется вибрационной проработке густоармированной области штраб, где используются глубинные вибраторы с гибким валом. Предотвращение смещения арматуры от проектного положения должно обеспечиваться использованием фиксаторов. Более простым технологическим решением является усиление перекрытий путем наращивания слоя железобетона. В этой связи следует отметить, что для повышения адгезии старого бетона с вновь укладываемым целесообразно на предварительно очищенную поверхность осуществить наклейку полимерной или металлической сетки на бентонитовом растворе. Помимо высокой адгезии при этом исключается весьма трудоемкий и экологически неблагоприятный процесс устройства насечек на старой поверхности бетона. Процесс бетонирования производится через 6-8 ч после наклейки сетки.

На рис. 6.47, г приведена конструктивно-технологическая схема, направленная на повышение не только несущей способности перекрытия, но и на повышение его вибро-, шумоизолирующих свойств. В качестве изоляционного материала могут использоваться плитный пенополистирол толщиной 2-4 см, жесткие минераловатные плиты, прессованный картон и другие материалы. Они наклеиваются на заранее подготовленную поверхность перекрытия таким образом, чтобы оставалось свободное пространство для армирования и устройства ребра наращиваемого перекрытия. После выполнения работ по армированию производят подачу и укладку бетонной смеси одним из приемлемых способов.

Конструктивное решение такого метода усиления позволяет без дополнительного расхода бетона увеличить высоту сжатой зоны, тем самым повысив несущую способность перекрытия.

Технологические схемы производства работ по усилению перекрытий реконструируемого здания базируются на механизированных процессах транспортирования композиционных смесей к месту укладки. Кроме широко распространенного бетононасосного транспорта используются пневмонагнетатели, цемент-пушки, растворонасосы. Они обеспечивают шланговую подачу смесей на высоту до 30 м и до 200 м по горизонтали. Как правило, для сохранения стабильных физико-механических и технологических свойств смеси приготавливаются в сухом состоянии с заданными пропорциями. На строительную площадку они доставляются в упакованной таре, и достаточно внести указанное количество воды, чтобы получить требуемую консистенцию.

Отличительными особенностями использования транспортных средств для доставки композиционных смесей являются их высокая производительность (до 5 м3/ч), малочисленность обслуживающего персонала и надежность в работе. Эти обстоятельства позволяют довести выработку на одного рабочего в пределах 150-200 м2 в смену.

Усиление перекрытий из многопустотного настила осуществляется технологическими приемами, приведенными на рис. 6.48, путем верхнего наращивания слоя железобетона; установки дополнительной арматуры нижнего пояса и использования пустот. Последний вариант является наиболее эффективным, так как позволяет значительно увеличить несущую способность конструкции без заметного увеличения ее высоты при дополнительном армировании зоны пустот. Технология производства работ мало отличается от ранее рассмотренных и ведется традиционными приемами.

Рис. 6.48. Технологические схемы усиления перекрытий из многопустотного настила а - методом наращивания железобетонного поверхностного слоя: - многопустотная плита перекрытия; - металлическая сетка; - слой наращиваемого бетона; б - дополнительным армированием нижнего пояса: 1 - многопустотная плита перекрытия; - дополнительная арматура, устанавливаемая в пазы; - омоноличивание арматуры; в, г - путем армирования и бетонирования пустот: 1 - многопустотная плита перекрытия; - продольные и поперечные сетки; - слой наращиваемого бетона; - арматура в виде двутавров; д, е - схемы дополнительного армирования зон опирания на стены

Метод верхнего наращивания плит перекрытий железобетоном кроме увеличения несущей способности способствует образованию горизонтальных дисков жесткости, что в значительной степени приводит к повышению пространственной жесткости реконструируемых зданий.

Локальные приемы и технологии повышения монолитности перекрытий (рис. 6.49) могут быть достигнуты путем анкеровки железобетонных плит с наружными стенами, установкой анкерных связей в виде стержней и каркасов, устройством шпонок, монолитного обвязочного пояса, объединенного с плитами, и др. приемами.

Рис. 6.49. Конструктивно-технологические решения включения в совместную работу железобетонных плит перекрытия а - усиление анкеровки железобетонных плит; б - установка анкерных связей в виде стержней; в - то же, армокаркасами; г - устройство обвязочного монолитного пояса; д, е - устройство шпонок и железобетонного наращивания

Совместная работа плит перекрытий позволяет перераспределить постоянные и временные нагрузки, снизить величину прогибов и исключить случаи нарушения сцепления материала шва между плитами.

Способы усиления железобетонных колонн

Необходимость усиления железобетонных колонн возникает в следующих случаях:

  • с целью увеличения их несущей способности;
  • для повышения прочности конструкции;
  • для равномерного распределения нагрузки по сечению колонны при внецентренном сжатии.

Это мероприятие позволяет увеличить эксплуатационный срок здания, создать лучшие условия для перепланировки, помогает предотвратить аварию или устранить ее последствия. Работы относятся к категории повышенной сложности, требуют большей ответственности даже в сравнении с новым строительством. Поскольку процесс усиления колонн ЖБИ производится в существующих постройках, когда очень сложно определить внутреннее состояние конструкции. Большое значение имеет целостность и сохранность арматурного каркаса, действительное распределение нагрузок, прочностные показатели бетона.

Методы усиления железобетонных колонн

Чтобы правильно выбрать метод усиления, сначала необходимо выполнить соответствующие расчеты. Самостоятельно это сделать невозможно. Нужны предварительные исследования, профессиональные знания и опыт. Такую работу выполняют проектно-конструкторские организации, имеющие соответствующие разрешительные документы и лицензии.

Существует много способов усиления железобетонных колонн. Применимость каждого зависит от сложности ситуации. Вот некоторые из них.

  1. Использование бетонных смесей и штукатурок. Данные методы применяются в основном при реставрационных работах, когда не требуется повышать несущую способность конструкции.
  • В случае обнажения арматурного каркаса или сетки, появления раковин, сколов поверхность колонн оштукатуривается цементно-песчаным раствором.
  • Трещины, пустоты, другие глубокие дефекты ликвидируют методом инъецирования. То есть заполнения впадин тем же раствором под давлением для восстановления целостности изделия.
  • Торкретирование бетонной поверхности с использованием специальных пушек позволяет значительно повысить прочностные показатели конструкции.
  • Усиление посредством применения композитных материалов: углепластика, карбоновых нитей, кевлара.
  • Видоизменение способа соединения отдельных элементов между собой с подвижного на жесткий.
  • Разгрузка колонны при помощи дополнительных деталей, к которым относятся распорки, укосины, консоли и другие.
  • Упомянутые методы и технологии усиления весьма разнообразны и используются строителями достаточно активно. Однако отдельного разговора заслуживает способ укрепления колонн при помощи обоймы, стальной или железобетонной.

    Устройство усиления

    Работа выполняется на основании предварительных расчетов из тех материалов, которые определены проектом. Цель усиления обоймой – создать увеличенное поперечное сечение колонны и, как следствие, повышение несущей способности стойки. Процесс обустройства металлического упрочнения складывается из следующих операций:

    • Все поверхности колонны очищаем от пыли, грязи, наплывов.
    • Вертикальные элементы стальной конструкции обычно выполняются из уголка. Они устанавливаются на подушку из цементно-песчаного раствора и плотно прижимаются к телу колонны струбцинами.
    • Далее к уголкам привариваем поперечины из полосовой стали. Расстояние между полосами делаем от 400 до 600 мм по всей высоте колонны.
    • При необходимости создать усиление стальными обоймами с предварительным напряжением, поперечные полосы предварительно, перед сваркой, разогреваются до температуры примерно 120°С. Остывая, планки сокращаются в размере, тем самым создавая нужный эффект.

    Обойма может быть выполнена не только из металла, но также из железобетона. Для чего с колонны сначала надо удалить слой штукатурки, сделать насечки до оголения рабочей арматуры. Затем вокруг колонны устраивается дополнительный арматурный каркас из продольных стержней и поперечных хомутов. Новая конструкция посредством металлических коротышей сваривается с основным каркасом. Далее выставляем передвижную опалубку, соблюдая защитный слой и заливаем бетонную смесь. В связи с тем, что толщина формуемой рубашки не позволит употребить глубинные вибраторы, пользоваться лучше наружными площадками либо штыковать.

    Если необходимо отрегулировать эксцентриситет колонны, то железобетонное усиление может быть выполнено только с одной стороны. Главным условием в обоих случаях является надежная совместная работа нового бетонного слоя со старым. Для чего перед заливкой смеси существующую поверхность с насечками следует хорошенько смочить водой.

    About Author


    admin

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
    ЮК «Эгида-Сочи» - недвижимость.

    Наш принцип – Ваша правовая безопасность и совместный успех!

    2020 © Все права защищены.
