Одним из основных условий комфортного нахождения в помещении является поддержание правильного температурного режима. Важно грамотно спроектировать систему отопления, выбрать оборудование и выполнить подключение двухконтурного газового котла.

Кто может производить подключение?

Для того чтобы газовый котел мог нормально функционировать, к нему необходимо подключить электричество (требуется не для всех котлов), газ и подвести воду. Часть вышеперечисленных работ вполне возможно сделать самостоятельно, не обращаясь за сторонней помощью. Как правило, подводка электроэнергии и подсоединение труб для воды не вызывает больших сложностей. Эти работы хозяева, в целях экономии, берут на себя.

А вот что касается подключения газа, здесь не должно быть никакой самодеятельности. Согласно действующему законодательству, подключение газовых котлов к газовой магистрали могут выполнять только организации, имеющие соответствующие разрешения и лицензии. Конечно, не за бесплатно. Берут они за свои услуги суммы вполне приличные. Однако без их «штампа», что все сделано правильно, Вас ждут неприятности. Поэтому, не советуем обходить данный пункт закона.

Что такое обвязка котла

Обвязка котла — это вес комплекс трубопроводов и внешних узлов, который устанавливается газовым котлов и отопительными приборами. Кроме того, обвязкой принято называть сам процесс монтажа периферии, образующей внешнюю часть отопительного контура.

Поскольку котел двухконтурный, то вместе с отоплением необходимо собрать разводку ГВС и подключить ее к устройствам водоразбора. Монтаж — ответственная и важная работа, требующая привлечения грамотных квалифицированных специалистов.

Возможна и самостоятельная обвязка системы, если пользователь имеет навыки паяльных работ по меди или умеет обращаться с полипропиленовыми трубопроводами.

В любом случае, результат зависит от тщательности и аккуратности исполнителя, уровня его подготовки в вопросах создания теплотехнических систем.

Что такое бойлер косвенного нагрева и какие они бывают

Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.

Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.

Устройство бойлера косвенного нагрева

Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.

Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами.  Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).

Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с  твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.

К каким котлам можно подключать

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев

Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

Формы баков и способы установки

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.

Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров

При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.

Требования и правила установки газового котла

Простой отопительный газовый котел можно смонтировать своими руками. Подключением сложного оборудования должны заниматься только специалисты. К тому же существуют определенные правила установки, применимые как к простейшим приборам, так и к газовым системам с ГВС.

В частности, выхлоп должен быть направлен в отдельный вертикальный газоход (не путать с дымоходом!) а продукты горения могут проходить не более трех изгибов или поворотов трубы. Норматив длины горизонтальной части дымохода составляет не более 3 м, а отрезка трубы, соединяющего дымоход с котлом — не более 25 см.

Обвязка газового котла в системе отопления

После того как выполнен монтаж настенного газового котла и отопительный прибор размещен на стене, первым делом необходимо подключить его к системе отопления. В зависимости от того, какая модель установлена одноконтурная или двухконтурная, существуют различные схемы обвязки. Мы рассмотрим процесс подключения на примере настенного двухконтурного газового котла.

Как известно, двухконтурный котел, помимо отопления способен производить горячую воду для хозяйственных нужд. Конструктивно это реализуется установкой одного битермического или двух раздельных теплообменников. Двухконтурный котел производит не очень много горячей воды, но ее вполне хватит на 1-2 точки раздачи (например, кухонный кран и душ).

Современный навесной газовый котел очень компактен и уже содержит внутри себя основные элементы, необходимые для функционирования системы отопления с принудительной циркуляцией, такие как: циркуляционный насос, расширительный бак, группа безопасности. В отопительных системах небольших частных загородных домов этого более чем достаточно, но в случае необходимости можно установить дополнительный расширительный бак или еще один насос.

Нормы и требования

Далее вы узнаете о рекомендациях и правилах, прописанных в некоторых специальных документах, например, СНиП 42-01-2002 «Газораспределительные системы», а также СниП II-35-76 «Котельные установки», Правила проектирования автономных систем теплоснабжения СП-41-104-2000.

Здесь находится докладная информация о том, что разрешается и что запрещено делать во время инсталляции газовых систем. Главными условиями по монтажу котлов являются:

• Размеры помещения предназначенного для монтажа должны превышать 4 м2, а высота потолков более 2,5 м;
• Ширина дверей более 80 см;
• Требуется наличие окна, с параметрами 0,15 м2 на каждые 5 м2 помещения;
• Также должна быть хорошая вентиляционная система для непрерывного обеспечения горючести. Требуется разъем величиной с расчетом 8 см2 на 1 кВт мощности системы;
• Радиус дымопровода выбирают в соотношении к мощности установки. В основном для обогрева зданий пользуются газовыми котлами с мощностью 30-40 кВт, с дымоходами 13 см и 17 см в диаметре;
• Верх дымохода необходимо установить так, чтобы он возвышался над коньком на 0,5 м. Выводящий край коаксиального дымохода, нужно размещать с выступом от воздухозаборного более чем на 0,2 м;
• Магистраль газопровода требуется только с труб, сделанных из метала. Другие трубы можно брать для соединения магистрали и самого котла;
• Также на котел требуется поставить специальное устройство, которое обеспечит температурную и токовую безопасность;
• В помещении, которое предназначено для монтажа, устанавливается газоанализатор;
• Категорически запрещается монтаж котлов в подвальных помещениях, исключение становят только частные постройки. В многоэтажках монтаж выполняется только на кухне, а также в помещениях, оборудованных под котельную;
• На всех котлах требуется установить газовые счетчики;
• К комнате с котлом требуется подвести трубу с водой;
• Перед проведением монтажных работ, в комнате обязательно выравнивается и штукатурятся все поверхности;
• Запрещается устанавливать газовые котлы на легковоспламеняющиеся поверхности, а также в зданиях общежитий, на балконах и там, где отсутствуют оконные рамы;
• Устанавливать котел требуется более чем на 15 см от стены и 20 см от потолка, с обязательным наличием панели теплоизоляции. Котел должен находиться на высоте более 90 см от пола.

Необходимые согласования для разрешения на установку

Следуя таким несложным требованиям можно без труда получить необходимые разрешения на монтаж газового котла. Хотя, желательно поподробнее изучить СНиП, поскольку это общие требования, и они могут меняться в зависимости от определенных случаев.

1. Конечно же, кроме следования СНиПам, часто возникают и другие заботы, связанные с монтажом котлов двухконтурного типа. Часто приходится тратить много времени на различные разрешения по установке. Чтобы получить их, требуется:
2. Для присоединения дома к общему газоснабжению, требуется получить техусловия на присоединение. С этой целью требуется составить заявление, в котором требуется отметить предположительное количество используемого газа. Обработка заявления займет до двух недель, и в результате вы получите необходимые техусловия по установке.
3. Следующим этапом становится создание проекта по снабжению помещения газом. Он включает в себя схему монтажа котла, проведение газового провода и точки соединения. В зданиях частного типа, также требуется план размещения газовых коммуникаций на территории. Этой работой занимаются специалисты с инженерным образованием с лицензия на создание проектов такого типа. Связаться с организациями, занимающимися проектированием, можно без проблем через городское управление газоснабжения.
4. Уже разработанный проект отправляют в управление Горгаза. На длительность утверждения проекта влияет сложность, и на это может уйти около трех месяцев. Также, кроме самого проекта, требуется наличие и других данных:

• Технический паспорт котла;
• Инструкция пользователя;
• Документ, подтверждающий соответствие всем требованиям;
• Заключение эксперта на соответствие газового котла нужным требованиям.

Перечисленные документы вам должны предоставить во время приобретения котла.

Бывает, что проект не принимают. Если это случилось, то вам предоставят соответственные документы, в которых будут указаны причины отклонения и перечень требуемых исправлений в проекте. Выполнив все указания, можно снова подавать заявление.

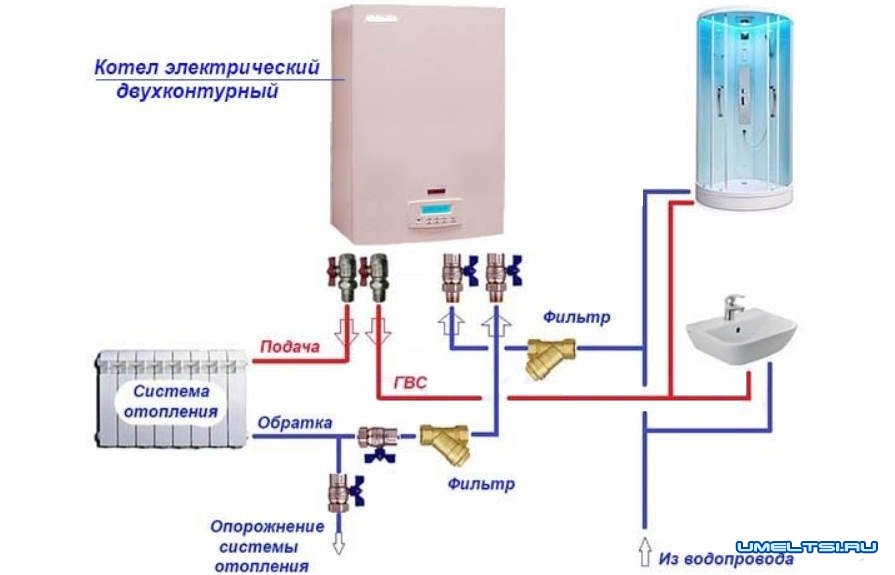

Схема обвязки настенного двухконтурного газового котла

Содержание

1. Обвязка газового котла в системе отопления
2. Подключение настенного котла к электросети
3. Выбор дымохода для газового котла
4. Подключение к газовой магистрали

Введение

Эффективность и безопасность работы газового котла во многом зависит от его правильного подключения к системе отопления. Этот процесс, называемый еще обвязкой, состоит из нескольких этапов. По причине того, что газ это очень опасное топливо, некоторые работы должны проводить сертифицированные сотрудники газовых служб, но многое можно сделать своими руками.

Подключение настенного газового котла это комплекс работ, который включает в себя: обвязку в системе отопления, подключение к газовой и электрической сети, монтаж дымохода. В этой статье мы постараемся рассказать о каждом из этапов.

После того как выполнен монтаж настенного газового котла и отопительный прибор размещен на стене, первым делом необходимо подключить его к системе отопления. В зависимости от того, какая модель установлена одноконтурная или двухконтурная, существуют различные схемы обвязки. Мы рассмотрим процесс подключения на примере настенного двухконтурного газового котла.

Как известно, двухконтурный котел, помимо отопления способен производить горячую воду для хозяйственных нужд.

Конструктивно это реализуется установкой одного битермического или двух раздельных теплообменников.

Важно

Двухконтурный котел производит не очень много горячей воды, но ее вполне хватит на 1-2 точки раздачи (например, кухонный кран и душ).

Современный навесной газовый котел очень компактен и уже содержит внутри себя основные элементы, необходимые для функционирования системы отопления с принудительной циркуляцией, такие как: циркуляционный насос, расширительный бак, группа безопасности. В отопительных системах небольших частных загородных домов этого более чем достаточно, но в случае необходимости можно установить дополнительный расширительный бак или еще один насос.

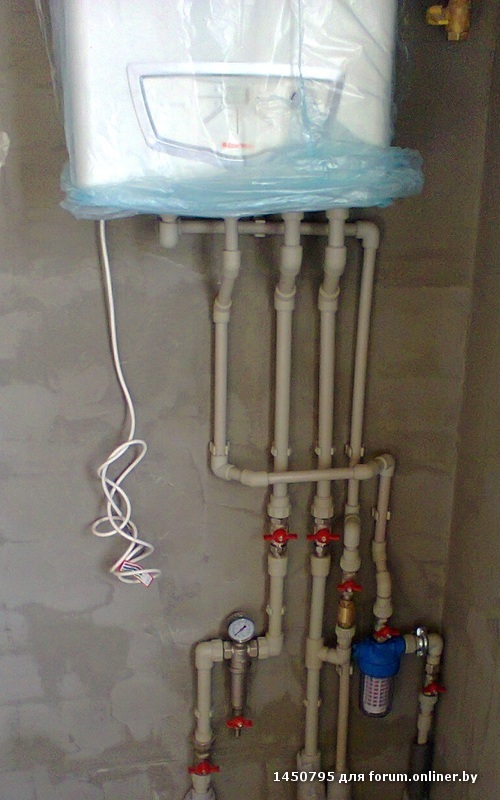

В нижней части любого навесного двухконтурного котла имеется 5 патрубков. К ним подключается: подающая и обратная линии системы отопления, подача и обратка ГВС, магистральный газ.

Вход для подключения газа обычно расположен по центру и окрашен в желтый цвет. Все остальные линии могут располагаться в произвольном порядке, в зависимости от модели газового котла.

Поэтому перед началом обвязки требуются уточнить назначение каждой из них в инструкции по эксплуатации.

Обвязка настенного газового котла выполняется полипропиленовыми или металлическими трубами. Сечение труб отопления, как правило больше чем труб ГВС 3/4 и 1/2 дюйма соответственно.

Подключение системы отопления к котлу происходит через гайки «Американки». На каждой линии устанавливаются шаровые краны, для удобства демонтажа газового котла без слива теплоносителя и для изолирования котла от отопительной системы в случае необходимости.

Для обеспечения герметичности, все подключения необходимо выполнять с помощью сантехнической ФУМ-ленты или льна.

В обратной линии отопления и в линии подачи ГВС необходимо установить фильтры грубой очистки. Для удобства их промывки и очистки они также отсекаются запорной арматурой. Зачастую, для того чтобы увеличить срок службы вторичного теплообменника двухконтурного котла, на подаче ГВС дополнительно устанавливают магнитный фильтр тонкой очистки.

Как подключить газовый котел к системе отопления?

Существует два больших вида и схемы отопления:

1. Открытая однотрубная.
2. Закрытая однотрубная/двухтрубная.

Рассмотрим их более подробно для лучшего понимания.

Открытая однотрубная схема

При такой схеме расширительный бак фактически открыт – он напрямую контактирует с окружающей атмосферой. В классической схеме обвязки котел находится внизу, а бак как можно выше. И чем больше разница высоты между баком и верхним радиатором отопления, тем лучше.

Большое преимущество (и одновременно недостаток) такой схемы – естественное движение теплоносителя. Он движется за счет силы земного притяжения. Когда он охлаждается, то опускается вниз, а при нагреве в котле вновь поднимается вверх.

У открытой однотрубной схемы есть два неоспоримых плюса:

• она наиболее простая в реализации – ее можно сделать даже своими руками;
• для работы отопительной системы не требуется электричество – теплоноситель движется самостоятельно.

Плюс это самый дешевый вариант, что для многих остается решающим фактором. Есть у нее и недостатки: довольно быстрое охлаждение теплоносителя в мороз, недостаточно быстрая его циркуляция, разница температур радиаторов, прочее. Кроме того, теплоноситель в открытой схеме постоянно контактирует с кислородом. Это провоцирует возникновение коррозийных процессов в трубопроводах.

Закрытая 1-трубная схема

В данном случае циркуляция теплоносителя происходит принудительно, что гарантирует более высокую скорость и равномерный нагрев радиаторов. Кроме того, здесь неважно, как бак расположен относительно котла. Но обычно их ставят рядом – чтобы не занимать лишнего места в двух разных помещениях.

Преимущества закрытой системы очевидны:

• более чистый теплоноситель;
• быстрая циркуляция;
• удобство размещения элементов системы;
• долговечность.

Но цена закрытых систем выше. А еще в них постоянно присутствует повышенное давление.

При такой схеме от котла отходит главная магистраль с большим диаметром. Она транспортирует горячий теплоноситель, а также собирает его после остывания. К двум меньшим трубам подсоединяются радиаторы. При такой схеме теплоноситель проходит каждый из радиаторов, отдавая часть тепла.

Существует два вида однотрубных систем:

1. Проточная – без подающего стояка. В ней батареи с верхнего этажа соединяются с нижними.
2. С байпасами – с радиаторами, соединенными стоянками. Здесь теплоноситель одновременно поступает в каждый радиаторов, дольше сохраняет тепло и в целом лучше обогревает помещения.

Закрытая 2-трубная схема

В данном случае первая магистраль подает нагретый теплоноситель, а вторая принимает его уже остывшим. Главный плюс такой схемы – равномерный нагрев всех радиаторов. Но можно выделить и другие:

• гидродинамическая устойчивость;
• возможность скрыть трубопроводы в полах, стенах;
• отличная эффективность и возможность точно регулировать подачу теплоносителя.

Для таких систем существует несколько видов разводок. Теплоноситель в них может двигаться самостоятельно или принудительно – как и в открытой однотрубной системе.

Как подключить полотенцесушитель?

От того, насколько правильно будет установлен полотенцесушитель, зависит и его корректная работа, комфортный микроклимат и дизайн ванной комнаты.

В зависимости от состояния подводящей трубы и наличия навыков, все это может продлиться несколько часов или же затянуться, как минимум на день.

Как подключить полотенцесушитель лесенка

Любителям классики и того что попроще, не стоит заморачиваться и приобрести хромированный змеевик или П-образный полотенцесушитель, однако уникальности с таким решением ждать не стоит. Самый модный тренд, в котором одновременно сочетаются функциональность и изысканность, модель лесенка.

Здесь также очень много вариантов исполнения, от простых односекционных, до имеющих несколько секций, с возможностью поворота, монтируемых не только на стену, но и на пол и множество других.

Наиболее простые модели могут не потребовать вносить изменения в трубную разводку, но большинство лесенок, и особенно дизайнерские изделия, подразумевают нестандартную подводку и расстояние между входным и выходным фланцами.

Патрубки подведенные от стояка к месту подключения полотенцесушителя, должны размещаться точно напротив входящего и выходящего фланцев, при этом допускается лишь незначительная погрешность на высоту гребня резьбы.

Увеличение этого допуска возможно в том случае, если трубопровод выполнен из современных пластиковых труб, обладающих значительной гибкостью, без ущерба прочности. Подключение выполняется через шаровые краны, на входе и выходе полотенцесушителя.

Как подключить полотенцесушитель к стояку

Подключение полотенцесушителя осуществляется только после отключения подачи воды. Далее, в трубу выполняют врезку тройников. Если стояк выполнен из черного металла, то заодно меняют и его, предпочтительнее всего на пластиковую трубу, из-за удобства эксплуатации.

Не придется менять стояки из нержавейки, однако врезку в металл осуществлять значительно сложнее, из-за его жесткости.

Оптимальнее всего, с помощью обычной сварки установить металлические отводы, а к месту подключения полотенцесушителя уже вести пластиковый трубопровод, что позволяет избежать необходимости точно замерять соответствие между фланцами прибора и водопровода.

Очень важно, чтобы полотенцесушитель работал параллельно стояку, то есть при необходимости, можно было перекрыть подачу воды на него, без остановки стояка.

Игнорирование этого условия, а иногда хозяева при ремонте, специально вырезают участок на стояке между тройниками, может привести к прорыву, из-за значительно возросшего давления и гидравлических ударов.

Такой вариант подключения может выполняться только в том случае, если это предусмотрено схемой водо-, или теплоснабжения здания.

Если до этого полотенцесушитель питался от трубы ГВС, то к ней же должно быть выполнено и новое подключение, при этом допускается переход с питания от отопительной системы к ГВС, но не наоборот, ввиду разницы нормативных условий эксплуатации.

Как подключить полотенцесушитель к котлу

Когда в доме или квартире оборудована автономная система отопления, то возникает вопрос: «Каким же образом подключить полотенцесушитель?»

В настоящее время, все большее количество, не только владельцев частных домов, но и квартир выбирают именно этот вид отопления, из-за его гибкости и удобства.

Как правило, используются двухконтурные котлы, выполняющие отдельно подогрев для системы горячего водоснабжения и отопления, и здесь, подключение полотенцесушителя может быть выполнено по трем схемам:

• к системе горячего водоснабжения;
• к системе отопления;
• смешанное подключение.

Дело в том, что контур подогрева воды работает исключительно, когда идет ее отбор из системы, то есть, по принципу газовой колонки. Котел автоматически перестает подогревать воду в отопительном контуре и переходит в режим подачи горячей воды.

Подключенный только к горячему водоснабжению прибор, быстро остынет, после окончания отбора, а питаясь от отопительного контура, он постоянно будет излучать тепло.

В то же время, не следует забывать, что отопление на лето отключается, поэтому наибольшее распространение получила именно последняя схема.

При помощи системы вентилей, организуют подвод одновременно от двух контуров. Летом, когда отопление отключено, полотенцесушитель питается от системы ГВС, в зимнее время, подача из контура подогрева воды перекрывается, а прибор работает не только на просушку, но и обогревает помещение.

Подключение одноконтурного котла к системе отопления

Котел подключается к системе при помощи нескольких принципиальных схем. Какая из них будет использована зависит непосредственно от типа самой системы – открытая или закрытая, естественная или принудительная, наличие теплых полов и так далее. Немало важную роль играет и тип одноконтурного котла.

Особенностью подключения данного типа котла к системе состоит в том, что подключить к нему можно только две трубы. Одна будет служить для подачи в котел теплоносителя, другая – для выхода уже нагретой жидкости.

Сходство с другими конструкциями

Хотя конструкция двухконтурного настенного газового котла далека от простоты, но при более пристальном изучении работы входящих в ее состав узлов все оказывается не так страшно. Оборудование этого типа напоминает газовый проточный водонагреватель (особенно это касается наличия горелки и теплообменника). Все другие детали позаимствованы у одноконтурного котла настенного типа. Значительную позитивную роль играет встроенная обвязка, состоящая из расширительной емкости, циркуляционного насоса и группы безопасности.

Изучая принцип работы газового двухконтурного котла, важно иметь в виду, что смешивание воды из системы ГВС с теплоносителем не должно допускаться ни в коем случае. Для заливания жидкости внутрь отопительной системы имеется отдельная труба, являющаяся частью контура. Чтобы подготовить горячую воду, используется определенный объем теплоносителя, который двигается внутри вторичного теплообменника.

Монтаж котла

Этот процесс довольно простой. В случае если схема подключения отопления к газовому котлу подразумевает установку напольного отопительного прибора, устройство надежно закрепляется на полу согласно инструкции. Если корпус котла выполнен в настенном формате, то необходимо разметить на стене места для засверливания кронштейнов, на которых будет закрепляться отопительный прибор.

Чтобы монтаж прошел слажено, необходимо тщательно выверить все детали, правильно закрепить кронштейны и убедиться в соразмерности габаритов котла и подобранной поверхности.

Не стоит забывать про требования безопасности:

• газовый котел должен быть монтирован в комнате с форточкой для проветривания;
• вблизи него не должны находиться другие приборы;
• при монтаже должно быть выбрано правильное место для установки;
• обязательно наличие дымохода и вентиляции.

Подсоединение котла к контуру

Следующим этапом работ, которые предусматривает схема подключения котла отопления на два этажа или на квартиру, является обвязка прибора трубопроводом отопительного контура. Современные котлы оборудованы специальными патрубками, к которым подводится подача и обратка. Патрубки расположены близко к торцу котла и подключение к ним труб должно производиться в соответствии с рекомендациями из инструкции к прибору.

На данном этапе работ обязательно стоит использовать изолирующие материалы – герметики, которые надежно защитят места подключения трубопроводов к котлу от протечек. Еще одним рекомендуемым условием является установка на обратный клапан специального фильтра. Он призван защитить внутренние элементы котла от разрушительных примесей, которые находятся в составе теплоносителя.

Также подсоединение котла к системе отопления подразумевает монтаж запорной арматуры, а именно, отсекающих кранов, которые устанавливаются на трубопровод обратки и подачи теплоносителя. Такие краны пресекают попадание воздуха в систему и выливание теплоносителя из контура. В случае поломки котла они помогут провести ремонтные работы максимально просто. Если необходимо выбрать газовый котел для квартиры, тогда наша статья «Выбираем газовый котел в квартиру: обзор оборудования и правила установки» будет полезной.

Подсоединение котла к водоснабжению

Принцип работ на данном этапе аналогичен работам, рассмотренным в предыдущем разделе. Единственное отличие состоит в выборе другого патрубка, предназначенного для соединения с контуром центрального водоснабжения. Выбрав трубы, подходящие по диаметру, а также подготовив фильтры и запорные краны, можно приступать к работе.

Например, подсоединяя к магистральному трубопроводу котел Купер ОК 15 схема подключения отопления которого подразумевает использование разъемных соединений, для простоты монтажа, мастер может начать с поиска патрубков. Подведя трубопроводы водоснабжения к патрубкам котла, их необходимо подсоединить и изолировать. Если вода в водопроводе отличается жесткостью и наличием тяжелых примесей, рекомендуется использовать фильтры, которые должны периодически меняться.

Нормы и правила для котельной

Исходя из выбранного типа котла, важно обращать внимание на некоторые особенности, а именно :

• Высота потолков. Если установка котла проходит в котельной, необходимо тщательно измерить расстояния от верха котла до потолка. Следуя государственному стандарту, предъявляемому к установке котлов в котельных, высота должна составлять не менее кухни эта цифра немного увеличена – 2. 5.м.
• Электричество. Разумеется, подвод электричества необходим, так как по стандартам, в помещении, где проходит установка обязательно должна быть вода, а также подведен газ. Без учета этих требования, установка будет невозможна. Напряжение сети – не менее 220 Вольт.
• Площадь. На любой тип котла – настенный или напольный необходима минимальная норма площади – 4 кв.м.
• Пол. Напольное покрытие должно состоять из пожаробезопасных материалов ,которые устойчивы к любым воспламенениям и возгораниям. Желательно установить небольшой подиум или порожек .При установке настенных котлов необходимо убедиться в огнестойкости стен.
• Окна, двери. Немаловажно учесть параметры окон, площадь которых рассчитывается на Ширина дверного проема должна быть не менее 80 см.

Котлы, зависимые и независимые от электричества

Напольные котлы могут быть как зависимые от электросети, так и работающие автономно от нее. К первому типу относятся почти все современные установки, особенно те, что имеют камеры сгорания закрытого типа. Запуск горелки происходит в результате воздействия электричества. Котлы, работа которых не зависит от наличия электричества, запускаются вручную и имеют пьезорозжиговую систему.

Второй вариант экономически выгоднее, да и в местностях, где наблюдаются перебои с электропитанием, лучше устанавливать энергонезависимый котел.

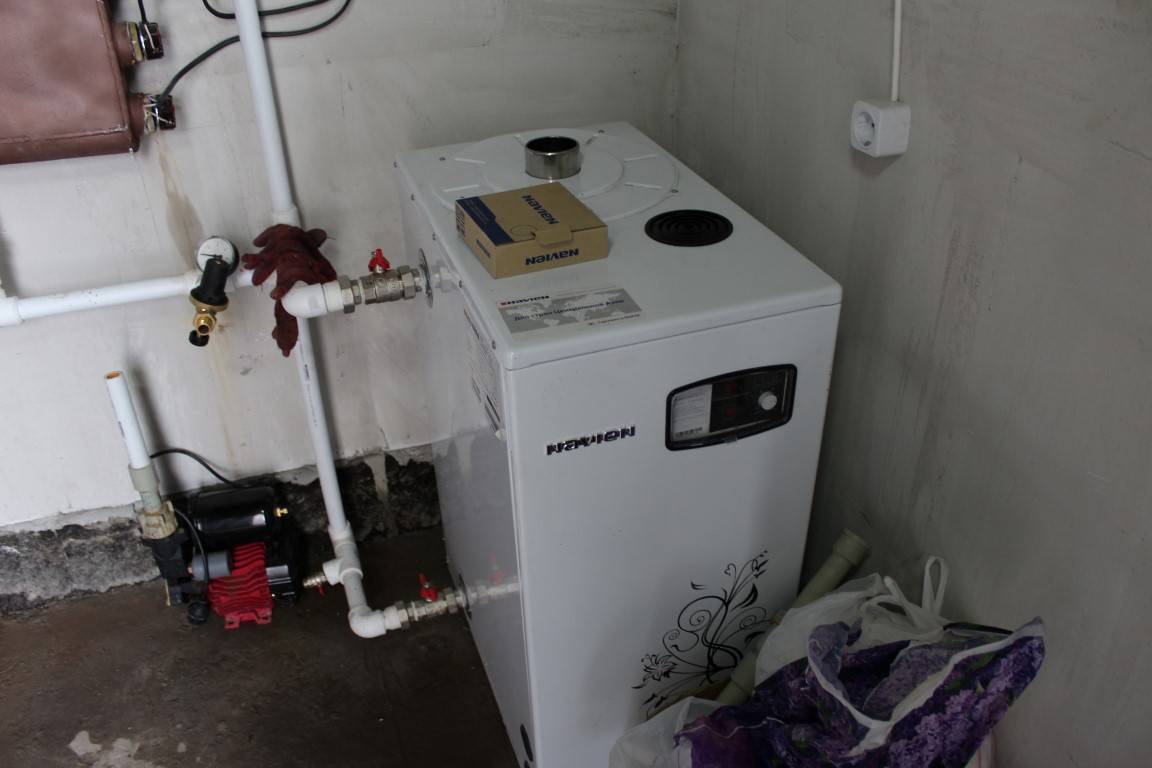

Напольные котлы желательно устанавливать на небольшой постамент

Поэтапное подключение газового котла

Монтаж колонки включает в себя следующие этапы:

1. Выбор места и крепление устройства на стену . При этом необходимо руководствоваться понятиями безопасности. Колонка должны быть расположена достаточно высоко, чтобы до нее не могли добраться дети или домашние животные.

Для ее установки в стену монтируются при помощи перфораторы дюбеля, на которых крепятся крючки. На крючки навешивается газовый котел.

2. Соединение газового котла и системы отопления. Большинство колонок имеет стандартное расположение выходов, каждый из которых должен использоваться по своему назначению. Всего их 5. Слева направо располагаются: подача воды к батареям или радиаторам, подача горячей воды для личных нужд, газопровод, подача холодной воды от центрального водоснабжения, «возвратка» от отопительных приборов.

Таким образом, для подключения котла к батарее необходимо использовать 2 крайних выхода. Само соединение можно осуществить при помощи ПВХ труб или шлангов. Для исключения засорения на входе и выходе можно установить фильтры. Дополнительный монтаж кранов и патрубков облегчит слитие воды из батареи при необходимости.

3. Подключение водопровода . Осуществляется при помощи специальных гофрированных шлангов. Они могут быть изготовлены из стали или алюминия. Лучше всего использовать конструкцию из нержавеющего металла, поскольку постоянное взаимодействие с водой способствует развитию процесса коррозии. Также хорошо себя проявляют трубы из полипропилена. Они легче, проще в установке и дешевле.

Установка фильтра, как и на предыдущем этапе, поможет продлить срок службы изделия и избежать поломок. В настоящее время используются солевые или магниевые фильтры в зависимости от состава воды. Возможна также установка двух этих вариантов.

4. Подключение газопровода . При проведении данной процедуры крайне важно соблюсти полную герметичность, оплошность может привести к возгоранию или взрыву. Здесь также оптимальным способом соединения будет гофрированный металлический шланг.

В качестве уплотнителя можно использовать паклю или краску. Проверить герметичность можно, смазав место соединения раствором мыльной воды, появление пузырьков при открытом кране газопровода свидетельствует о наличии нежелательных щелей и отверстий.

Если у газопровода нет специального отведения под подсоединения котла (когда его установка происходит впервые) необходимо использовать тройник. Врезать его можно при помощи сварки или при наличии резьбы путем навинчивания.

5. Соединение колонки с дымоходом при использовании оборудования с естественной тягой. Для этого используется широкая гофрированная трубка, которая одним концом крепится к раструбу котла, а другим входит в вентиляционную шахту.

Подключение котла

Выполнив все требования, касающиеся помещения, можно приступать к установке. Если в работе задействован напольный котел, необходимо выполнить подключение к дымоходу, водопроводу, сетевому отоплению, газопроводу.

Подробный алгоритм действий можно найти в схеме, составленной компанией-установщиком, занимающейся процессом ввода в эксплуатацию котла.

Для того чтобы закрепить котел ,необходимо обозначить границы установки котла. После этого нужно обозначить место дымохода. Вывод можно производить в стену или потолок, за исключением турбированных котлов, дымоход которых всегда устанавливают в стене.

Настенные котлы закрепляются с помощью кронштейна, который всегда есть в необходимом комплекте это можно самостоятельно, главное, учитывать требования стену необходимо выровнять. Это важный параметр установки.

Особенности одно-, двухтрубной схем

Перечисленные ниже особенности не являются обязательными, однако их выполнение продлевает срок годности котла и облегчает обслуживание всей отопительной системы в целом. Они такие:

Согласно требованиям, описанным в разных видео, обязательно при подключении:

• предусмотреть вентиль, который сливает воду. Его устанавливают своими руками на нижнем контуре сети;
• подсоединить трубу подпитки к линии подачи теплоносителя в систему. Такой подход не позволить холодной воде поступать в раскаленный теплообменник. Это правило актуально для классических газовых котлов. Если используются конденсационные устройства, то такую подводку лучше подсоединять к линии обратки;
• не устанавливать запорный вентиль между котлом и группой безопасности (это требование является целесообразным для ситуаций, связанных с дополнительным монтажом такой группы; обычно она не нужна, поскольку входит в состав устройства).

Разница

Однотрубная

Однотрубная схема: система удаляет охлажденную воду по той же трубе, по которой подается. Основной принцип подключения – минимализация длины труб (экономия стройматериала).

Преимущества:

• Дешевле двухтрубной в установке, обслуживании.
• Монтаж легче, быстрее.
• Аварии при использовании одной трубы регистрируются редко.

Минусы:

• Невозможность перекрытия конкретного прибора отопления. Перекрывают систему полностью, используя общий стояк.
• Продвижение теплоносителя по трубопроводу схемы чревато постепенным охлаждением. Обогрев неэффективен, поддержание температуры требует большего количества радиаторов.

Однотрубная

Двухтрубная

Здесь труба подачи, стока остывшего носителя представлены двумя разными элементами. Расположены близко друг к другу.

Положительные стороны:

• Возможность перекрытия конкретной части отопления (радиатор), не нарушая общую циркуляцию.
• Одинаковая температура в каждой батарее (из-за отсутствия смешения воды).

Минус – стоимость материалов, увеличение суммарной длины магистралей. Двухтрубное отопление используется в квартирах, жилых многоэтажках, многоэтажных частных коттеджах.

Двухтрубная

Подготовка приспособлений

Для установки и последующего запуска таких отопительных приборов необходимы следующие инструменты и материалы:

1. Разъемные соединения по типу «американка», шаровые краны. Эти элементы применяются для подключения труб с холодной и горячей водой.
2. Саморезы, кронштейны, дюбеля.
3. Трубы для отопительного контура и дымохода.
4. Фильтр с глубокой системой очистки на магнитной основе. Это продлевает срок службы котла, так как во внутренний отсек системы не будут поступать частицы мусора и грязи.
5. Трехжильный кабель, розетки, выключатель автоматического типа 2А.
6. Ножовка по металлу, отвертки, набор ключей, дрель, напильник.

Классическая схема подключения газового котла позволяет даже новичку выполнить монтаж всего необходимого оборудования.

Если устанавливаются пластиковые, медные или металлопластиковые трубы, то перечень деталей и инструментов может меняться.

Подключение всех труб

Требования к помещению и воздухообмену

Для обеспечения нормального воздухообмена в помещении при работе котла, потребуется оборудовать эффективную систему естественной вентиляции, обеспечивающей 3-х кратный часовой воздухообмен комнаты.

При расчете приточной вентиляции к данному показателю добавляют объем воздуха, нужный для процесса горения, величину которого берут из паспортных данных.

Важно позаботиться о вентиляции в помещении с котлом

Основные требования к помещению, где будет установлен котел:

1. Наименьшая высота помещения – 2.0 м, кубатура – 7.5 м3. В случае, когда котлов устанавливаются два и больше, то габариты изменяются соответственно на 2.5 м и 13.5 м3.
2. Не допускается установка отопителей в подвалах, санузлах, ванных комнатах, и коридорах, а также в комнатах без форточек.
3. Стенки котельной обязаны быть защищены огнестойкими материалами либо особыми жаростойкими панелями.
4. Остекление выполняется из соотношения на 10 м3 комнаты – 0.3 м2 окон.
5. В помещении оборудуется контур защитного заземления.
6. Сечение дымохода должно соответствовать мощности котлоагрегата, а по диаметру соответствовать дымовому патрубку, на выходе из котла.
7. Для обслуживания агрегата должны быть свободные проходы: фронт котла – от м, по бокам от 0.7 м.
8. При размещении газохода выдерживают максимальное расстояние от вертикального газохода до котла – не более 3.0 м.

Выводы и полезное видео по теме

Предлагаем несколько видеоуроков, которые помогут решить задачу обвязки газового котла.

Видео #1. Советы мастера по обвязке котла полипропиленом (простая схема):

Видео #2. Инструкция по монтажу сложной обвязки настенной модели котла:

Видео #3. Нюансы подключения напольной модели:

Желательно выбрать такую схему газовой обвязки, которую можно смонтировать без посторонней помощи. Однако если есть сомнения, совет профессионала никак не помешает.

Особое внимание обратите на выбор материала трубопроводов, позаботьтесь об установке фильтра для очистки теплоносителя. Гладкие внутренние стенки труб и чистая вода в них – залог длительной и стабильной работы отопительной системы.

Установка газового котла: тип, мощность, место установки, ГВС, документы

10.11.2020

В этой статье мы детально рассмотрим все этапы выбора котла и установки котла: тип, мощность, место установки, правовые нормы и полезные мелочи. Раскроем все секреты и подводные камни, которые любят прятать монтажники и менеджеры.

Как установить газовый котел

В этой статье мы детально рассмотрим такие этапы выбора и установки котла: тип, мощность, место установки, ГВС, правовые нормы и полезные мелочи. Раскроем все секреты и подводные камни, которые любят прятать монтажники и менеджеры, ответим на вопрос «как правильно установить газовый котел».

Уже много лет в Украине идут дискуссии на тему энергетической эффективности, независимости, экономии энергоносителей. Весь мир отказывается от крупных теплоцентралей в пользу частных систем обогрева и горячего водоснабжения (далее ГВС).

Но только в 2014 году мы столкнулись с реальной угрозой остаться в холодных квартирах. НКРЕ снизила допустимую температуру в квартирах с 18 до 16 градусов, отопительный сезон должен начаться с задержкой, а поставок дешевого топлива ждать не приходится.

И вот, начался ажиотаж по поводу установки газовых котлов. На нас посыпались вопросы, и в этой статье я постараюсь дать ответы на самые распространенные из них: где ставить газовый котел, как его подключать, что можно сделать самому, как монтировать дымоход (газовод), как правильно установить газовый котел, как установить твердотопливный котел параллельно с газовым и пр.

Выбор котла

Одноконтурный турбированный, конденсационный двухконтурный или двухконтурный дымоходный котел? Обычно, двухконтурные котлы малой и средней мощности (до 20 кВт) сосредоточены в большей мере на отоплении, чем на водоснабжении. Скорость водоподготовки может быть 7-8 л/мин, чего явно не достаточно при нормальном использовании горячей воды в 10-12 л/мин. В этом случае устанавливается бойлер, который исполняет роль буферного резервуара, емкости для хранения горячей воды.

Второй выход – установка проточного водонагревателя (газовой колонки). Часто такое решение будет более экономным в финансовом плане, но может потянуть большое количество проблем, чем установка одного двухконтурного котла.
На различиях атмосферных и турбированных котлов, особенностях конденсационных мы остановимся в других статьях.


Традиционно, самыми надежными считаются немецкие и итальянские производители, хотя правильная установка и аккуратные руки владельца максимально продлят срок службы любого котла.

Подбор мощности котла

Очевидно, что если котел будет маломощный, если при выборе не будут учтены все параметры помещения, то квартира, либо дом не будут отапливаться достаточно. Если вода в контуре (в обратке) будет охлаждаться ниже нормы, то это может привести к образованию кислотного конденсата из выхлопных (отходящих) газов. Без правильного выбора мощности котла просто невозможно создать гармоничную систему отопления и правильно установить газовый котел.

Не менее опасна и избыточная мощность, особенно для чугунных теплообменников. Слишком мощный котел быстро нагреет систему и уйдет в спящий режим. Так, как при большой мощности велика инертность процессов, пока теплообменник вновь достигнет  рабочей температуры, может выпасть конденсат. А при попадании жидкости на поверхность чугуна может происходить растрескивание металла.

В таком режиме работы котел будет быстро изнашиваться, его КПД возможно упадет на 20-25%.

Для нормальной работы большинства газовых котлов, температура в камере сгорания будет около 80-90 градусов. Диапазон допустимого запаса мощности достаточно высок, до 200%, но если в небольшом коттедже установить 50 кВт котел, то кислотный конденсат достаточно быстро выведет его из строя. Стоит отметить, что не все дилеры дают гарантию на свои котлы без ТУ на подключение.

Точные данные для подбора котла рассчитываются, выходя из теплотехнических данных помещения, к которым можно отнести толщину стен, количество окон, вид стеклопакетов, высоту потолка, количество внешних стен, утепление чердака и др. Подробнее на этом вопросе мы остановимся в отдельной статье.

Однако существует приблизительная формула для подбора мощности котла:

F=(S/10)*k, где

F-мощность котла

S-площадь отапливаемого помещения

k-коэффициент, который учитывает утепленность помещений. k=1 для шорошего утепления, k=1,15 для средней утепленности, k=1,3 для плохого утепления дома, квартиры.

Ниже наведены оценочные расчеты для трех типичных случаев (средняя полоса Украины с минимальной температурой до -32 оС).

Помещение	Котел
Квартира до 100 м кв. с отапливаемым помещением сверху	6-12 кВт
Угловая квартира более 100 м кв. с плохой теплоизоляцией, верхний этаж	18-20 кВт
Частный дом 150 м кв.	18-20 кВт

Наши специалисты всегда помогут Вам подобрать оптимальную мощность отопительного котла исходя из всех вышеперечисленных характеристик.

Определение суточного потребления газа

После определения мощности необходимо подобрать котел и определить суточное использование газа. На разницах между типами котлов мы остановимся отдельно, а сейчас стоит отметить, что на рынке явно недооцененными являются конденсационные газовые котлы.

Суточное потребление газа легко определяется из паспортных характеристик котла (берется из таблицы, либо рассчитывается согласно простых формул) и будет необходимо для подбора более экономного котла, а главное – для получения Технических Условий (далее – ТУ) на установку котла. Для конденсационных, дорогих моделей двухконтурных котлов потребление топлива будет минимально, часто позволит покрыть затраты на более дорогое оборудование за 1-3 зимы

Бойлер, ГВС

Как мы уже сказали выше, в комбинации с котлом бойлер устанавливается для накопления горячей воды, поддержания ее температуры. При быстром расходовании воды бойлер будет быстро опусташаться, а котел будет направлять большую часть мощности на нагрев именно воды, при этом резко упадет эффективность отопления, расход газа будет максимальный.

Для котла такие нагрузки не опасны, ведь в паспортных данных двухконтурных котлов мощность часто обозначается в виде комбинации из двух чисел, ХХ/УУ кВт, где ХХ – номинальная мощность при оптимальном режиме, именно от нее зависит расход газа, а УУ – мощность ГВС

В результате, бойлер необходимо подбирать с учетом главной характеристики — литража. Он должен быть достаточно вместительным для избегания быстрого опорожнения и обязательно сэкономит значительное количество топлива.

Если до покупки котла у Вас уже был установлен электрический бойлер, то он может стать прекрасным резервуаром для аккумулирования нагретой котлом воды.

Когда все можно сделать самому?

Монтаж газового оборудования – это дело только для профессионалов

. Но некоторые аспекты подключения все-таки можно осуществить и самому.

Как ни странно, довольно просто подключать либо самые дешевые, одноконтурные котлы, проточные водонагреватели, либо дорогие, полностью роботизированные агрегаты. В подключении первого нет ничего сложного, его конструкция довольно проста (горелка, теплообменник, регулирующая аппаратура).

Хотя проточный газовый водонагреватель немного дороже аналогичного по мощности электрического бойлера, но разница цены газа и электричества быстро окупит более дорогое газовое оборудование, даже при затратах на установку газового счетчика.

Дорогие, совершенные с технической точки зрения двухконтурные котлы довольно легко устанавливать, ведь в них все автоматизировано, управляется электроникой, а подключение будет предельно простым. Особенно простым будет установка атмосферного котла. Для установки будет достаточно тщательно следовать инструкции.

Данные котлы управляются микропроцессором, автоматически настраиваются согласно температуры среды, помещения, влажности и других параметров. «Умный» котел будет сам изменять режимы работы, тем самым сэкономит владельцу дома до 60% топлива, особенно во время суровой зимы.

В итоге, ми советуем рассматривать варианты самостоятельной установки только самых простых и самых совершенных котлов, все прочие газовые котлы потребуют работы квалифицированного специалиста, который кроме установки котла поможет Вам с подготовкой помещения топочной, научит пользованию, оформит необходимые документы.

Есле же необходимо  установить твердотопливный котел параллельно с газовым, мы советуем обратится к специалистам.

Необходимые документы

Если вы все-таки решились устанавливать газовый котел самостоятельно, то настоятельно рекомендуется начать все с оформления необходимой документации. Если сначала смонтировать котел, а потом оформлять документы, то это может обойтись в разы дороже. Особенно, если нарушены нормы топочного помещения, размещения газового котла.

В Украине 12 норм описывают установку газового отопительного оборудования, среди которых документация СНиП и ДБН. Определенные нормы, на пример, СНиП  II – 35-76 «Тепловые установки», существенно устарели, ведь писались для норм 70-80х годов, но выполнять их мы обязаны.

С чего же начать оформление документов?

1. Получение Тех Условий (ТУ). Вы должны подсчитать общее суточное потребление газа всеми приборами в доме/квартире, в том числе и еще не установленным котлом, газовыми плитами, проточными водонагревателями (колонками) и пр. Заявление с этими расчетами Вы подаете в местное газовое управление, на пример, КиївГаз. Процес выдачи ТУ обычно занимает до двух недель. Полученное ТУ будет одновременно являться и разрешением на установку котла. Теперь можно приступать.

2. Разработка проекта газификации. Этот этап обязательно должен исполняться специалистами, которые имеют необходимый опыт и разрешения на проведение проектных работ. Проекты газификации разрабатываются согласно нормам ДБН В. 2.5-20-2001 «Газопостачання».

На основе полученных ТУ и выбранных моделей котла, плиты, проточного водонагревателя специалисты разработают непосредственно проект строительства топочного помещения, установки котла, газовой плиты, разводки труб в доме и схему подвода трубы на участок, завода в дом. Хороший проект газификации позволит минимизировать все риски и оптимизировать затраты топлива.

3. Подача проекта газификации на проверку и согласование. Разработанный проект необходимо подать в местную газовую компанию на рассмотрение. В ходе рассмотрения проекта, он будет проверен на соответствие с многими требованиями и на техническую правильность. Для утверждения модели котла необходим будет полный перечень паспортной документации, по этому мы советуем покупать газовые котлы только у официальных дилеров.

Процесс согласования может затянуться до 2-3 месяцев. В результате Вы получите либо зеленый свет на монтаж оборудование в виде специального документа, либо перечень ошибок и правок, которые необходимо устранить в проекте.

Стоит отметить, что при отсутствии акта приема монтажных работ большинство производителей отказываются предоставлять гарантию на газовый котел.

Также запрещено выдавать частным лицам разрешения на работу с газовым оборудованием, поэтому для подключения газа к котлу необходимо вызывать специалиста, иначе это потянет серьезные проблемы при вводе оборудования в эксплуатацию.

Теперь Вы больше понимаете, почему мы все-таки рекомендуем доверить всю работу над установкой газового котла квалифицированным специалистам но и как правильно установить газовый котел.

Продолжение статьи и ответ на вопрос как установить твердотопливный котел параллельно с газовым Вы найдете в следующей статье.

Установка котла в частном доме, обвязка, цены, стоимость

Современные строительные нормы говорят о том, что установку отопительного оборудования можно выполнять только в соответствии с проектной документацией. Она основана на технических условиях, которые предъявляет компания, поставляющая топливо. Нужно отметить, что запрещено самостоятельное подведение газовой магистрали к помещению топочной и ее подключение. Эту задачу должна выполнять компания с лицензией на подключение к инженерным сетям, а также монтаж и пуско-наладку, обслуживание газового отопления. Сделать отопление вы сможете самостоятельно, но целесообразнее доверить эти работы профессионалам, так как вы можете не знать технические нюансы.

Основные требования к монтажу котла

Первоначально для установки котла нужно определиться с расположением агрегата. Согласно существующим нормам, агрегат можно разместить:

• на кухне, если тепловая мощность устройства не более 60 кВт;
• в любом отдельном помещении у наружной стены здания;
• в наружной пристройке или в здании котельной.

Если Вы хотите, чтобы специалист поставил газовый котел на кухне или другой комнате дома, убедитесь, что ее высота не менее 2,5 м. Также при выборе места для монтажа имеет значение объем помещения. Он должен составлять минимум 15 м3 + 0,2 м3 на каждый кВт мощности котла. Например, для монтажа агрегата мощностью 15 кВт нужно помещение объемом 15 + 15 х 0,2 = 18 м3. Также должна иметься форточка и приточная вентиляционная решетка, которая встраивается в нижнюю часть входной двери.

В плане регламентации подключения главное отличие у напольного и настенного котла — это запрет на установку напольного котла в кухне. Помимо этого, при монтаже напольного нагревателя нужно обеспечить использование прочного негорючего напольного покрытия под ним.

Какие еще факторы нужно учитывать

При установке котла в частном доме комната должна иметь оконный проем для освещения. Его площадь рассчитывается следующим образом: на каждый 1 м3 требуется 0,03 м2. Например, для кухни площадью 15 м2 и высотой потолка 2,5 м нужен проем площадью 15 х 2,5 х 0.03 = 1.125 м2. помещения Немаловажным фактором выступает и создание эффективной вентиляции. Ее задача – трижды в час обновлять воздушную среду в котельной, чтобы не допустить отравлений и опасности взрывов.

Обвязка котла включает такие этапы, как:

• Подключение к системе водяного отопления,
• Организация отвода продуктов горения (монтаж дымохода и дополнительных коммуникаций),
• Присоединение к сети ГВС (для двухконтурных агрегатов).

В зависимости от того, какой тип котла Вы хотите использовать, — настенный (более компактный) или напольный (более мощный), с закрытой или открытой камерой сгорания (первый тип более экологичен и безопасен для жилых зданий), — подбирается и соответствующий циркуляционный насос и расширительный бак. Исключить аварийные ситуации поможет группа безопасности (предохранительные элементы) с манометром и предохранительным клапаном.

Доверьте установку котла нам

Монтаж газового оборудования в частном доме — непростая задача, ведь нужно обеспечить не только высокий КПД техники, но и полную безопасность использования. Поэтому выполнение работ лучше всего поручить нам. Благодаря квалификации и опыту мы сможем детально рассчитать все параметры и провести обустройство (установку газового котла, монтаж труб и радиаторов) или ремонт отопления. При этом Вы сможете быть уверены не только в надежности созданной системы, но и в положительном результате любой проверки со стороны поставщиков газа.

Схема подключения двухконтурного газового котла своими руками

Правильный температурный режим – одно из самых важных условий уюта в доме. Согласитесь, сложно назвать жильё уютным, если в нём приходится мёрзнуть. Поэтому очень большое значение имеет грамотное проектирование и монтаж систем отопления – ведь во многом именно от этого фактора зависит то, насколько комфортно мы будем себя чувствовать в нашем доме.

Каждый владелец на этапе проектирования системы обогрева скрупулёзно перебирает различные варианты, оценивает их эффективность, удобство в эксплуатации и, конечно же, предполагаемые финансовые расходы.

Читайте также: Как на газовый котел сделать вытяжку?

В домах, к которым подведена газовая магистраль, чаще всего ставят газовые котлы – они отлично зарекомендовали себя и с точки зрения эффективности, и с точки зрения удобства, и с точки зрения экономичности. Несмотря на стремительный рост цен на энергоносители, газ пока остаётся довольно доступным в экономическом плане топливом.

Двухконтурный газовый котёл – основные характеристики

Двухконтурный газовый котёл – это нагревательный прибор, который тепловую энергию, полученную при сгорании природного газа, использует для обогрева помещений. Он оснащён двумя водяными контурами, один из которых отвечает за систему отопления, другой – за горячее водоснабжение дома.

Рекомендуем ознакомиться: Система отопления двухконтурная.

Этот тип оборудования очень эффективен в работе, имеет отличные эксплуатационные характеристики, высокую степень автоматизации и впечатляющую экономичность.

Существует мнение, что подобные агрегаты не очень хорошо справляются с нагревом воды, если открыть более одного крана. Для того, чтобы решить эту проблему, схема подключения двухконтурного газового котла может включать в себя бойлер – он служит для накопления горячей воды и с успехом решает ситуацию с двумя и даже с большим количеством открытых кранов.

Двухконтурные модели имеют защиту от перепадов напряжения в электрической сети – они работают в режиме от 150 до 260 вольт. Они могут быть настенного или напольного типа.

Такие устройства имеют компактные размеры и монтаж их очень удобен, особенно если речь идёт о моделях настенного типа. Установка и подключение двухконтурного газового котла не представляют большой сложности, даже если выполняются своими руками.

Что нужно знать о газовых агрегатах и системах отопления

Если вы решили установить в своём доме двухконтурный газовый котёл своими руками, не спешите начинать монтаж — вам придётся учесть некоторые нюансы, чтобы обвязка была сделана грамотно.

• Установка газового оборудования допускается только в помещениях, оснащённых системой вентиляции и путей вывода продуктов сгорания природного газа.
• Если мы используем модель настенного типа, между стеной и агрегатом должен быть слой огнеупорного материала.
• Монтаж допускается в легкодоступном месте и пространство возле него не должно загромождаться посторонними предметами.
• Помещение, где планируется установка оборудования, необходимо оснастить счётчиком загазованности.

• Установка и эксплуатация должна выполняться с соблюдением всех необходимых мер противопожарной безопасности.
• Если в схеме подключения не предусмотрена установка бойлера, монтаж лучше осуществлять в месте, расположенном ближе к тому крану с горячей водой, который чаще используется.
• От того, насколько грамотно выполнена обвязка, напрямую зависит эффективность работы  оборудования и уровень финансовых затрат на отопление.

Прежде чем начать монтаж, необходимо выбрать основные параметры работы системы и типы всех подключений.

Системы отопления по типу циркуляции делятся на два вида:

• С естественной циркуляцией – движение теплоносителя обеспечивается за счёт разницы водяного давления, которое возникает в магистрали под влиянием температурных расширений теплоносителя вследствие нагрева и остывания. Такой метод не даёт возможности регулировать температурный режим на радиаторах отопления. Но, с другой стороны, монтаж таких магистралей гораздо дешевле и они не зависят от наличия электрической энергии.

• С принудительной циркуляцией – движение теплоносителя в трубах обеспечивается при помощи циркуляционного насоса. Безусловно, этот метод гораздо более эффективен, но монтаж стоит дороже и при отключении электрической энергии система отопления перестаёт функционировать.

Обвязка двухконтурных газовых котлов, как правило, базируется на принудительной циркуляции – естественный метод здесь неэффективен и создаёт большое количество проблем.

Однако, чтобы застраховаться на случай несанкционированного отключения электроэнергии, стоит подумать об альтернативном естественном способе циркуляции для форс-мажорных ситуаций.

Магистраль отопления по количеству путей движения теплоносителя может быть двух типов:

• Однотрубная – теплоноситель движется по одной трубе через все радиаторы. Недостатком является то, что до последней батареи он доходит уже основательно остывшим. К тому же нет возможности регулировать температуру каждого прибора в отдельности.

• Двухтрубная – есть две трубы с теплоносителем, подача и обратка. Радиаторы подключаются параллельно, что даёт возможность на каждом регулировать температурный режим.

Выбор типа магистрали отопления для обвязки выбираем, исходя из особенностей здания и поставленных задач.

Следует также учитывать схемы подключения радиаторов в процессе обвязки:

• Боковая односторонняя – подводка осуществляется через верхний и нижний патрубки с одной стороны радиатора.
• Диагональная – подводка выполняется через верхний патрубок с одной стороны и через нижний патрубок с другой стороны. Эта схема даёт наиболее равномерное прогревание батареи.
• Нижняя – подводка выполняется через два нижних патрубка. Эта схема используется в том случае, если прячем трубы магистрали в пол.

Необходимо предусмотреть наличие в системе расширительного бака – он необходим для того, чтобы обеспечить защиту от гидравлических ударов и сделать давление в магистрали максимально стабильным. Различают баки закрытого и открытого (мембранного) типа.

Обвязка двухконтурного газового котла отопления

Как уже упоминалось, обвязка двухконтурного устройства строится, как правило, на принудительной схеме циркуляции. При естественной циркуляции после отключения агрегата теплоноситель постепенно остывает и циркуляция прекращается.

После запуска котла необходимо время для возобновления движения теплоносителя – такие перепады создают ощутимый температурный дискомфорт.

Обвязка двухконтурного агрегата для одноэтажного здания может выполняться по однотрубной схеме «ленинградка». Монтаж радиаторов выполняется параллельным способом, чтобы не рассекать трубу подачи теплоносителя. Каждый прибор необходимо оснастить краном Маевского для стравливания воздуха и балансировочным дросселем. Метод подключения используем либо диагональный, либо нижний.

Сразу на выходе из котла труба подачи идёт резко вверх, чтобы обеспечить плавный наклон магистрали в сторону движения теплоносителя. Это необходимо для того, чтобы дать возможность при необходимости использовать естественную циркуляцию в случае выключения электроэнергии. Перед котлом устанавливаем расширительный бачок мембранного типа для стабилизации давления в системе.

Обвязка двухконтурного агрегата для здания, имеющего более двух этажей, выполняется по двухтрубной схеме. Подающая труба опоясывает дом по чердаку или под потолком последнего этажа и вертикально спускается вниз. К ней параллельно подключаются радиаторы так, чтобы не размыкать подачу. По нижней магистрали, которая идёт по низу здания, вода возвращается обратно в котёл. Такая система при необходимости также может работать в режиме естественной циркуляции.

Как уже упоминалось выше, для большей эффективности работы можно предусмотреть использование бойлера – он служит для аккумуляции горячей воды и компенсации несовпадения пиков выработки тепла с пиками его использования. Бойлер – крайне полезный элемент для обеспечения эффективности горячего водоснабжения в доме.

Заключение

Двухконтурный газовый котёл является очень эффективным, удобным и выгодным средством для отопления дома. Существует большое количество вариантов улучшения его эксплуатационных характеристик.

Высокая степень автоматизации обеспечивает соблюдение всех необходимых мер безопасности.Правильный монтаж и грамотная обвязка обеспечат долгий срок эксплуатации, низкий уровень финансовых расходов на отопление и комфортный температурный режим в вашем доме.

Изучаем двухконтурный твердотопливный котел

Сегодня ассортимент отопительного оборудования, работающего на разных видах топлива, достаточно разнообразен. Вы легко сможете приобрести котлы на газ, солярку, электричество. Однако в нашей стране традиционно предпочтение отдается традиционным твердым видам топлива — древесине и углю.

Такие котлы не требуют разрешительной документации на установку, и наша цель — рассказать вам, как выбрать подходящий.

В сельской местности такое оборудование часто используется не только для отопления, но и для горячего водоснабжения. Поэтому в нашем обзоре мы рассмотрим именно такие котлы, остановившись на их технических характеристиках.

Характеристики оборудования

Перед покупкой котла любой модели ответьте для себя на три вопроса:

• какое топливо вы решили использовать в больших количествах?
• Какой принцип горения вас больше всего интересует?
• какой тип теплообменника следует установить?

Топливо

Дрова	Самыми доступными видами топлива сегодня являются уголь и дрова.Следует учитывать, что не все модели могут работать с антрацитом; лучше использовать бурый уголь. При использовании дров нужно следить за их влажностью — сырые поленья не дадут желаемого результата. При этом хорошо просушенные дрова имеют гораздо более высокую эффективность, чем брикеты и пеллеты. Выбирайте модели, которым на 12 часов нормальной работы хватит одной закладки.
Пеллеты	Продукт переработки вторичного сырья, образующегося из отходов сельского хозяйства и древесины. Выбирая оборудование для отопления пеллетами, нужно быть уверенным, что их можно свободно приобрести в любое время и в необходимом количестве. Котел удобен в эксплуатации, дает возможность установить автоматическую подачу сырья в топку. Сейчас такое оборудование больше сконцентрировано в промышленном секторе.
Стружка и опилки	Оборудование, предназначенное для работы на щепе, опилках и брикетах, целесообразно устанавливать вблизи или на территории деревообрабатывающих предприятий. Инструкция не рекомендует использовать такие котлы для дома в качестве основного источника тепла при отсутствии постоянного доступа к топливу.

Совет. Для максимальной экономии лучше выбирать модели, которые могут эффективно работать на нескольких видах топлива.

Принцип горения

Важный аспект, от которого зависит комфорт использования оборудования. Согласитесь, не все согласятся бросить топливо в топку через 4-6 часов, особенно ночью.Кроме того, зимой требуется, чтобы в доме постоянно находился кто-то, кто будет следить за котлом ().

Можно выбрать вариант с большой топкой или управляемым горением. Хотя в первом случае оборудование будет в несколько раз дешевле, оно все равно не решит проблему, а только отложит ее вовремя.

Предлагаются котлы двух типов:

1. Модели газогенераторов — спроектированы таким образом, чтобы в процессе сгорания использовалось максимально возможное количество тепловой энергии.

Конструкция состоит из двух камер:

• большой — для загрузки и предварительного сжигания топлива;
• меньший — для дожигания остальных.

В результате КПД установки достигает 98%, что часто играет большую роль при выборе.

Из минуса — дорогие газовые котлы длительного горения, которые могут работать на твердом топливе. К тому же выбор моделей невелик. Но, если есть желание максимально сэкономить на топливе и получить автономность, рекомендуем присмотреться к ним.

1. Котел с принципом верхнего горения может работать и в автономном режиме. … Он очень часто имеет керамическую печь и довольно сложную автоматику, что значительно увеличивает стоимость изделия.

От профессионалов:

• не требует постоянного ухода;
• высокий КПД;
Автоматика
• позволяет оставить котел без присмотра на длительное время;
• можно подключить к системе отопления, где не требуется принудительная циркуляция;
• безопасен в эксплуатации;
• производителей дают долгосрочную гарантию на оборудование.

Минусы:

• металлические детали внутри котла плохо охлаждаются;
• загрузка может производиться вручную только сухой древесиной определенного размера;
• сложно избавиться от конденсата, который может образоваться из-за давления воды или увеличения тяги;
• Трудно зажечь топку, наполовину загруженную топливом;
• не используйте опилки или мелкую стружку.

Материал теплообменника

Это важный аспект, его необходимо учитывать при выборе твердотопливного котла, способного гореть длительное время.

Обычно используются сталь, керамика и чугун.

1. Стальные детали позволяют удешевить оборудование. … Нормально переносят температурные перепады, но быстро ржавеют. Срок службы такого теплообменника не превышает 15 лет.

Совет: этот вариант подходит для временных отопительных нужд.

1. Керамическая версия также сделана из стали, но верх керамический напыленный …Такие детали используются в котлах нового поколения. По всем своим характеристикам они превосходят любые другие варианты.

1. Теплообменник собран вручную из чугуна … Материал не боится ржавчины, но достаточно дорогой и подвержен механическим нагрузкам. Срок службы до 30 лет.

Выход

Вышеперечисленные варианты оборудования длительного горения имеют как положительные, так и отрицательные технические характеристики, поэтому при выборе для дома это необходимо учитывать.Рекомендуем отдавать предпочтение моделям, у которых в данном районе избыток топлива ().

Видео в статье поможет найти дополнительную информацию по этой теме.

Популяризация загородного жилья и его интенсивное строительство привели к увеличению спроса на отопительное оборудование.

Но так как централизованного горячего водоснабжения в таких домах нет, хозяевам приходится приобретать твердотопливный двухконтурный котел, способный не только поддерживать в доме комфортную температуру, но и обеспечивать потребности жителей в горячем воды.

Если предполагается использование различных горючих веществ, то прекрасным выбором могут стать твердотопливные комбинированные двухконтурные котлы.

В чем преимущества этой техники?

Не так давно на отечественном рынке появился новый вид твердотопливных аппаратов — модели двухконтурных газогенераторов. Принцип их действия основан на пиролизе. Хотя эти котлы не являются энергонезависимыми, как классические твердотопливные устройства, их высокий КПД и возможность контролировать процесс горения делают их все более востребованными у жителей загородных домов.

Двухконтурный твердотопливный газогенераторный котел отличается от обычных моделей тем, что в них горит не только сами дрова, но и выделяемый ими газ под воздействием высоких температур и при недостатке кислорода. Но самое главное преимущество — это возможность не только обогревать комнату, но и использовать горячую воду в необходимом количестве.

Виды твердотопливных аппаратов

Представленные на отечественном рынке модели отопительного оборудования, работающего на древесине или другом твердом топливе, подразделяются на:

1. Обычные — имеют традиционный способ сжигания и могут работать на всем, что горит, в эту группу также входят классические твердотопливные устройства
2. Котлы комбинированные двухконтурные твердотопливные, работающие на дизельном топливе
3. Пиролизные установки являются одними из самых сложных в конструктивном отношении в данной линейке оборудования, они работают по принципу сублимации древесины с последующим сжиганием одного из элементов (газа), на который она разлагается, их еще называют долгосрочным горением. устройства
4. Пеллеты — в качестве топлива используются пеллеты, они загружаются из специального хранилища, что дало возможность назвать котлы данного типа автоматическими

Выбирая одну из представленных разновидностей, следует помнить, что двухконтурные твердотопливные котлы длительного горения имеют один существенный недостаток — необходимость постоянно контролировать процесс горения и дозаправлять топливо.

Но это правило не распространяется на пиролизные и пеллетные машины, которые могут работать в автоматическом режиме. Их чаще всего приобретают жители загородных особняков.

Как сделать правильный выбор?

Устройства длительного горения могут работать от одной нагрузки до семи дней. Добиться таких результатов позволил совершенно новый принцип донного сжигания. V в этом случае воздух, необходимый для поддержания процесса, подается снизу и с боков, что делает горение плавным и увеличивает КПД устройства… Кроме того, двухконтурный твердотопливный котел длительного горения — это оборудование, в которое встроены различные устройства автоматики и управления, значительно упрощающие его эксплуатацию.

Датчики, установленные в помещении, передают данные на блок управления, который, в свою очередь, увеличивает или уменьшает количество кислорода, подаваемого в топку, и, как следствие, меняет интенсивность горения топлива. Это делает твердотопливный двухконтурный отопительный котел более эффективным по сравнению с классическими моделями.

Из множества моделей подобных устройств можно выделить модель EKO-CKB 50 Wirbel.

Устройство может работать на всех видах твердого топлива и его всеядность не влияет на производительность. Если сравнивать КПД аппарата, работающего на угле или антраците, и универсального, то различия в КПД будут незначительными. Поэтому при выборе модели следует обращать внимание не столько на вид топлива, сколько на возможность его покупки и цену в том или ином регионе.

Технология производства, на основе которой изготавливаются двухконтурные твердотопливные отопительные котлы, позволяет оборудовать их регуляторами мощности, позволяющими регулировать необходимую рабочую температуру … Если рассматривать модели отечественного производителя Danko TE и Danko THE , в них установлен контроллер Euroster 1100 WB. Он управляет насосом и поддерживает заданную температуру.

Смотрим ролик о котлах марки Данко:

В зависимости от материалов, из которых изготовлены теплообменники, устройства делятся на чугун и сталь, но каждое из них имеет свои преимущества и недостатки, что дает возможность выбора.Но даже профессионалы еще не смогли сделать вывод о лучших из них.

Особенности работы двухконтурных котлов

Твердотопливное оборудование изначально предназначалось для максимального использования тепла и приготовления горячей воды … Поэтому работа первого контура направлена ​​на обогрев помещения, а второго — на горячее водоснабжение.

При его выборе нужно обращать внимание на стабильность. температурный режим … Например, комбинированный твердотопливный котел с электрическим нагревом, работающий по принципу проточного водонагревателя, не всегда может избежать попадания капель в очищенную воду.

Среди достоинств твердотопливных двухконтурных устройств следует выделить:

• Простота установки и эксплуатации
• Низкая стоимость топлива и его доступность
• Прибыльность
• Надежность

Однако у комбинированных твердотопливных отопительных котлов есть свои недостатки, такие как:

1. Необходимость ручной загрузки топлива
2. Обязательное оборудование котельной
3. Дрова для предварительной сушки

Еще один недостаток такого оборудования — это невозможность точного регулирования нагрева воды.Поэтому очень часто котлы используются в паре с таким котлом. косвенный нагрев.

В загородном доме необходимы твердотопливные котлы

Такое отопительное оборудование может использовать в качестве топлива практически все: дрова, уголь, брикеты, кокс и прочее.

А поскольку твердотопливный комбинированный котел представлен на современном рынке в большом ассортименте, то для отопления частного дома всегда можно выбрать подходящую модель, способную работать на любых горючих материалах.

Однако, прежде чем принять решение, нужно изучить возможности приобретения твердого топлива в вашем регионе, выбрать оптимальное по цене и доступности и только потом отправиться за покупками.

Отсутствие возможности подключения к газовой сети и высокая стоимость электроэнергии заставляет владельцев загородного жилья искать альтернативный способ отопления собственного объекта. Все чаще для таких целей используют твердотопливные двухконтурные котлы для дома. Они отличаются значительной экономичностью, простотой использования и другими качествами, которые описаны ниже. Как выбрать и что учесть — все подробно.

Принцип работы и особенности твердотопливного котла

В отличие от традиционной дровяной или угольной печи, агрегат модернизирован и оптимизирован под реалии каждого дома — необходимый нагрев и нагрев воды для бытовых потребности. Котлы различаются по принципу горения:

1. Пиролизный.Помимо основной деятельности — сжигания топлива, система собирает выделяющийся газ, обычно CO, и смешивает его с кислородом, а затем воспламеняет. В результате горения смеси снова сбрасывается определенное количество температуры, которое идет на нагрев носителя.
2. Камера сгорания верхняя. Принцип не работает снизу вверх, а наоборот позволяет процессу идти медленно и с большей отдачей.

Конструкция теплообменников для агрегатов разная.В первом варианте он расположен горизонтально над камерами сгорания, во втором — вертикальный теплообменник полностью окружает топку. Как правило, емкости делают в виде катушек.

Плюсы и минусы двухконтурных твердотопливных котлов

Любой двухконтурный твердотопливный котел идеальным не назовешь. Однако популярность обусловлена ​​следующими достоинствами:

1. Долговечность. Срок службы 15-20 лет, что на порядок больше, чем у электрических или газовых агрегатов.
2. Надежность. Это включает в себя наличие топлива, автономный процесс, автоматический контроль над уровнем расхода топлива и использование аварийного блока.
3. Удобство эксплуатации. Чтобы загрузить котел и очистить камеры от продуктов распада топлива, не требуются специальные знания. Также блок управления помогает оптимизировать расход топлива, поэтому экономия значительна.

Твердотопливные двухконтурные отопительные котлы не могут обойтись без недостатков.Чтобы принять решение о покупке, также стоит учесть их:

• Зависимость котла от энергоресурсов. Автоматика работает от сети. В случае отключения электроэнергии такие котлы могут лишиться принудительной вентиляции.
• Из первого пункта следует, что требуется хорошее устройство газохода, устроенное по всем правилам. Если относиться к работе халатно, то минимум, который ждет хозяев, — это невозможность дышать в собственном доме.
• Котел имеет слабую сторону — теплообменник для выработки горячей воды для бытовых нужд.Он небольшой, и накопление накипи приводит к его быстрому разрушению.
• Место для установки котла и хранения топлива необходимо обустроить по правилам. Кроме того, общий блок занимает драгоценные квадратные метры.
• Для обслуживания котла требуются физические усилия — дозаправка не реже двух раз в день, чистка, регулярное обслуживание. Они лишены всего этого электрокотлов и газовых мини-котлов.

Модельный ряд предлагает потребителю широкий выбор агрегатов, характеристики которых могут идеально подходить для конкретного объекта.

На что обратить внимание при покупке твердотопливных двухконтурных котлов отопления — подробности ниже.

Как выбрать двухконтурный твердотопливный котел для отопления дома

Перед покупкой любой системы отопления важно рассчитать необходимую мощность для восполнения тепловых потерь в доме. Расчеты сложные, их лучше выполнять специалисту с учетом материала конструкции, утеплителя, количества оконных и дверных проемов, а также общей площади объекта.

Когда окончательная цифра найдена, можно рассматривать модели, которые удовлетворяют этому значению. Также необходимо обратить внимание на следующие пункты:

Последний пункт требует подтверждения. При покупке твердотопливного двухконтурного котла в первую очередь стоит оценить отзывы о нем. Итак:

Давно установили котел на дровах. Мы ни разу не пожалели, что сделали выбор в пользу отечественного производителя. Наше подразделение называется Smoke, с завода Zota.Многофункциональный — отопление, горячая вода, готовка. Встроенные ТЭНы позволяют не вставать ночью для загрузки топлива или даже оставлять котел без присмотра на долгое время.

Владислав, Астрахань

Пользуемся котлом Данко ТЭ две зимы и ни разу не пожалели. Теплая, сухая, горячая вода все время. Контроллер позволяет установить желаемый режим нагрева, вам не нужно постоянно работать. К сожалению, особой экономии топлива мы не заметили — у нас лютые зимы, и все остальным довольны.

Анна, Березники

EKO-CKB 50 Wirbel был установлен несколько лет назад. Такой агрегат может работать на любом виде топлива, что очень хорошо — уголь есть не всегда. Но при этом не снижается производительность при переходе с одного вида топлива на другой. Регулятор мощности понятен даже нашей бабушке — если нужно потеплее, она умеет это делать. Если бы была возможность использовать голубое топливо, мы бы, конечно, это сделали, но, сравнив газовый котел и твердотопливный двухконтурный котел, не пожалели о покупке последнего — КПД почти такой же.

Выбрать отопительный котел для дома — серьезная задача. И если вы уже определились с типом топлива, то задача номер 2, которая стоит перед вами, — это выбор количества контуров в оборудовании. И здесь уже нужно разбираться более основательно и подробно. Наверняка у вас возникнет целая куча вопросов: от преимуществ каждого вида до простоты установки и их возможностей. Постараемся провести подробное сравнение этих видов по нескольким пунктам.Готовый? Идти!

Разница между одноконтурным и двухконтурным котлом Установленный двухконтурный котел

Само название уже частично дает потребителю ответ на вопрос: чем отличаются такие котлы? Очевидно — по количеству контуров.

Одноконтурные отопительные котлы могут обогревать только комнаты квартиры / дома … Они подключаются к системе батарей (радиаторов) и греют воду только для них.Такой котел не нагревает воду для бытовых нужд: об этом потребителю придется позаботиться отдельно.

Двухконтурные котлы предназначены как для отопления дома, так и для нагрева воды для мытья посуды, принятия душа и других хозяйственных нужд. В их конструкции предусмотрен дополнительный теплообменник для нагрева воды. Поставляется 2-х типов:

• Теплообменник проточного типа — у таких котлов есть режим «Приоритет ГВС».Если нужно принять душ или помыть посуду, то нужно установить этот режим: тогда бойлер перейдет на 2-й контур ГВС. Такие модели подходят для домов и квартир небольшой площади (до 70-80 кв.м.), поскольку в такие модели встраиваются теплообменники малой мощности.
• Котлы со встроенным накопительным котлом — объем бака варьируется в среднем от 150 до 180 литров. Они могут нагревать воду как в накопительном, так и в проточном режиме. Однако следует отметить, что в последнем случае (при проточном способе) вода будет немного холоднее, чем при хранении.

Принцип работы и устройство двухконтурного котла

Такая модель изначально оборудована дополнительным теплообменником для горячего водоснабжения: в нем вода из системы холодного водоснабжения (холодное водоснабжение) нагревается горячим теплоносителем первого контура (отопление). Для организации работы производитель предусмотрел специальный клапан , контролирующий направление движения теплоносителя.

Во всех двухконтурных котлах заложен принцип приоритета системы ГВС … А теперь объясним, что это такое. Когда вентиль находится в определенном положении, нагретый теплоноситель перемещается в систему отопления, и дом начинает прогреваться. Однако, если кто-то из домочадцев откроет кран горячей воды, котел сразу перестанет нагревать воду для отопления дома и начнет ее нагревать для системы ГВС.

Получается, что при использовании горячей воды отопительный контур дома не работает. В момент закрытия крана горячей воды бойлер мгновенно направляет теплоноситель в радиаторы.

Таким образом, 2 контура не могут работать одновременно.

Двухконтурные котлы могут работать на 1 или 2 точках водозабора. Если есть 2 точки, то котел лучше разместить примерно посередине между ними. Если один — то как можно ближе к ней.

Дело в том, что на нагрев воды нужно время: если открыть кран с горячей водой, то сначала потечет холодная жидкость, а уже потом — теплая. Чем дальше от крана расположен бойлер, тем дольше вы будете ждать, пока потечет горячая вода.

Принцип работы и устройство одноконтурного котла
Схема котла с одним контуром и с двумя

В их конструкции всего один теплообменник , который нагревает воду для системы отопления … Если если вы хотите, чтобы он снабжал вас горячей водой, тогда вам нужно будет отдельно купить и установить бойлер косвенного нагрева.

Основными элементами являются камера сгорания , где расположены горелка и змеевик … Теплообменник расположен поверх последнего. Жидкость может циркулировать естественным путем или с помощью циркуляционного насоса.

Кстати, все модели сконструированы таким образом, что в будущем к ним можно будет подключить этот котел.

В этом случае система будет работать аналогично системе двухконтурного котла: Принцип приоритета ГВС с использованием клапана, контролирующего перемещение теплоносителя из одного контура в другой.

Плюсы и минусы одноконтурного котла
Одноконтурный котел с котлом

Самое главное, что влияет на наш выбор, — это достоинства и недостатки той или иной модели.

профи

• Более низкая стоимость — по сравнению с двухконтурной моделью. Затраты на приобретение, установку и обслуживание такого котла будут для вас значительно меньше, чем у его аналога с двумя контурами.
• Высокая мощность и эффективность … Многие одноконтурные модели имеют установку на открытом воздухе, что, в свою очередь, позволяет производителям использовать чугунный теплообменник вместо стального. А чугун, как известно, имеет более высокую теплоемкость, а значит, более быстрый и эффективный нагрев теплоносителя, а значит, такие котлы могут справиться даже с обогревом больших площадей (более 100 кв.м.). Кроме того, котлы с чугунным теплообменником можно использовать для систем отопления старого типа, что тоже немаловажно.
• Меньше расхода газа — это вполне логично, так как у таких котлов всего 1 контур. Однако при подключении котла расход будет значительно превышен.

Минусы

• Возможно только отопление дома — как мы уже говорили выше, если вы купите «голую» одноконтурную модель, вам будет обеспечено только тепло.Чтобы иметь возможность нагревать воду для горячего водоснабжения, вам придется заняться установкой БКН (бойлера косвенного нагрева). Для этого вам нужно будет выбрать, купить, соответствующие детали для его установки и т. Д.
• Требуется отдельное помещение — котел и котел лучше устанавливать в отдельном помещении, так как система развязки труб будет смотреться не очень эстетично, и займет много места.

Плюсы и минусы двухконтурного котла

Нам нужна аналогичная информация по двухконтурным котлам.

профи

• Малые габариты — так как конструкция котлов с 2 контурами изначально заточена под отопление и горячее водоснабжение, ее не нужно ничем дополнять. Это значит, что модель какого размера вы купили изначально, она займет у вас столько места.
• Возможность размещения в подсобном помещении — в отличие от одноконтурного котла вам не нужно искать место под котельную, чтобы разместить там котел.Все трубопроводы и соединения выглядят очень аккуратно и занимают мало места. Подходит для домов и квартир с недостатком свободного места.
• Простое управление — как упоминалось ранее, второй контур отвечает за нагрев воды. Это означает, что вам не придется мучиться с выбором и подключением BKN, а также аксессуаров, необходимых для этой арматуры.

Минусы

• Нестабильное давление воды и температура теплоносителя — это особенно заметно, если котел работает на 2-х точках водозабора.Из-за не очень большой мощности оборудования вода из-под крана может не всегда течь с сильным напором и не такой горячей, как вы заказывали. Кстати, для одноконтурных с котлом такой проблемы не наблюдается
• Высокие требования к обслуживанию — второй теплообменник котла (для горячего водоснабжения) очень чувствителен к повышенному содержанию солей в теплоносителе и очень быстро обрастает накипью и отложениями. Поэтому нужно регулярно проводить чистку оборудования или следить за содержанием примесей в теплоносителе.
• Более высокая цена — по сравнению с одноконтурным котлом БЕЗ бойлера косвенного нагрева. Конечно, если учесть покупку и установку БКН, то двухконтурный котел выходит дешевле.

Мощность и габариты

Это первые два параметра, по которым мы будем сравнивать наших «конкурентов».

Мощность

Итак, сначала разберем одноконтурный отопительный котел .

Рассчитать мощность устройства достаточно просто: на 10 кв.м. площадь требует 1 кВт мощности. Кроме того, не забывайте о 20% акций. Здесь все просто. Однако особое внимание стоит уделить объему бойлера косвенного нагрева , который вы планируете установить на одноконтурный агрегат. Именно в нем заключена вся «соль» выбора. Если вы выберете бойлер с комплектным бойлером, то в среднем его объем составит 100-120 литров. При экономном расходе такого количества воды хватит на 2-3 человека.Однако о частом купании в ванной можно забыть.

Если выбирать БКН отдельно, то здесь уже стоит отталкиваться от предпочтений своего домочадца. Итак, для большой бани вам понадобится бойлер объемом более 300 литров.

Двухконтурный котел : его мощность — важнейший параметр при выборе, ведь от нее зависит, какой температуры и под каким давлением вода будет течь из крана. Если у вас 1 точка водозабора и вы планируете пользоваться только душем, то в среднем вам хватит бойлера на 10 кВт.Тем, кто любит время от времени париться в бане, понадобится оборудование на 18 кВт. Но для стабильной подачи воды в обе точки водозабора советуем покупать котел на 24 кВт одновременно. При меньшей мощности

Габариты и компактность

Как мы уже говорили ранее, двухконтурный отопительный котел в этом плане намного практичнее , чем одноконтурный, так как это уже готовый продукт без необходимости подключения чего-то лишнего. . Его можно установить в любом удобном для вас помещении.

Для одноконтурной нужно оставить много свободного места, так как скорее всего в будущем потребуется подключить расширительный бак, предохранительный клапан, сам котел и т.д.

Оборудование отопительный котел с 1 схема

Этот параметр напрямую связан с габаритами устройства.

Двухконтурный котел — готовое изделие, мини-котельная, в конструкции которой уже есть все необходимое для отопления и горячего водоснабжения оборудование (вентиль, циркуляционный насос, арматура и т. Д.)) Никаких дополнительных устройств приобретать не нужно — только трубы для подачи и отвода воды, а также для организации системы газоудаления.

Котел одноконтурный — это базовая комплектация. Отдельно потребуется купить бак косвенного нагрева, насос, мембранный бак и другое оборудование для полноценного обеспечения дома теплом и горячей водой. Настенные одноконтурные котлы, которые укомплектованы частью необходимых агрегатов, более комплектны.

Особенности работы одноконтурных и двухконтурных котлов

Напоследок дадим вам несколько полезных советов, которые окончательно помогут вам определиться с выбором.

• Если вы остановили свой выбор на двухконтурном котле, то вам необходимо знать одну из его особенностей: после открытия крана с горячей водой придется подождать некоторое время (несколько минут), пока холодная вода не станет теплой. Это серьезный недостаток, так как, во-первых, неудобно стоять и ждать, пока он сольется. А, во-вторых, в это время будет активно крутиться счетчик воды. То есть каждый раз вы будете просто сливать деньги на ветер.

Чтобы хоть как-то компенсировать этот недостаток, специалисты рекомендуют размещать котел от точки водозабора не дальше 5-7 метров.Большее расстояние значительно снижает эффективность работы.

• В одноконтурных устройствах такого недостатка нет, но есть еще один. Если сразу не употребить нагретую воду в БКН, то она остынет и снова нагреется. В результате на его нагрев будет постоянно расходоваться энергия.

Мощность

Итак, какой котел лучше: одноконтурный или двухконтурный? Однозначного ответа на этот вопрос нет — каждая семья выбирает устройство в соответствии со своими потребностями и условиями.

Если вы за экономию топлива и площади — то вам обязательно стоит остановить свой выбор на двухконтурном котле. Он начинает нагревать воду только тогда, когда в этом есть необходимость. Для сравнения: одноконтурный будет включаться каждые несколько часов — когда вода в котле остынет.

Также жители квартир предпочитают устанавливать двухконтурные, в которых не так много свободного места, как собственники своих коттеджей.

Если Вы за удобство и повышенную надежность — то одноконтурный — Ваш выбор.Никакого контрастного душа, если второй кран открыт, и слабого напора воды.

Выбор между одноконтурным и двухконтурным: видео

Обязательно посмотрите это видео: оно поможет вам сделать правильный выбор:

Мы надеемся, что наша статья дала вам общее представление о них два типа котлов, и вы уже сделали свой выбор. Удачи!

Традиционное отопительное оборудование постепенно уходит в прошлое. Концепция большого, просторного агрегата с высоким тепловым КПД со всеми его преимуществами не применима даже в загородных домах… На смену таким конструкциям приходят компактные, функциональные и в то же время эффективные установки с программным управлением. Один из самых популярных представителей нового поколения в этом сегменте — двухконтурный твердотопливный котел, способный обслуживать как дачу, так и большой коттедж.

Конструкция агрегата

Сердцем конструкции является камера сгорания. Он получает топливо, после чего действует как источник распределенного тепла. Циркуляция тепловых потоков разделена на два контура, один из которых предназначен для поддержания воды, а второй — исключительно для функции обогрева помещения.Но об особенностях двухконтурной системы как таковой мы поговорим позже. В двухконтурном твердотопливном котле помимо контуров и камеры сгорания предусмотрены зольник, переключающая заслонка, регулятор тяги, телескопическая труба и камеры нагрева воздуха. В зависимости от модификации, конструкция может быть улучшена дополнительными включениями — например, модулем подачи топлива, варочной панелью и т. Д.

Принцип работы

В целом работа таких печей основана на общем принципе преобразования энергии сгорания в тепло. .В традиционных твердотопливных котлах топливо подается в камеру сгорания, после чего достигается нагрев стен, прилегающих к конструкции. В этом случае можно говорить о нескольких улучшениях, которые повысили КПД агрегата. В первую очередь, это циркуляция ручьев, которую двухконтурный твердотопливный котел длительного горения разносит по дому. Цена на такую ​​конструкцию может составлять порядка 15-20 тысяч, но высокая производительность котла оправдывает эти вложения.Циркулировать могут как воздушные, так и водяные потоки — это зависит от инфраструктуры, которая была организована в доме и подключена к оборудованию. Кроме того, важно не забывать о внедрении автоматических систем управления, которые позволяют практически без вмешательства пользователя настраивать систему управления на суточные, недельные и даже месячные интервалы самостоятельной работы.

Основные характеристики

Средняя тепловая мощность 30-50 кВт. Это касается котлов средней категории, но есть и промышленный сегмент, в котором потенциал мощности превышает 100 кВт.Объем камеры составляет примерно 50 см 3. Но важно понимать, что это только основная камера — камера вторичного сгорания примерно на 20-30% меньше. По материалам изготовления ситуация в целом однозначная. Используются либо жаропрочные стальные сплавы, либо чугун. Например, вполне оправдана покупка двухконтурных твердотопливных котлов для отопления частного дома с чугунным корпусом. В домашних условиях этот металл сложно деформировать, а если речь идет о стали, то есть риск, что он лопнет от неправильной работы котла.Это может происходить на фоне взаимодействия конструкции с повышенными тепловыми нагрузками. В промышленности, с другой стороны, становится все более практичным. В случае деформации компания сможет отремонтировать корпус в штатном режиме, но чугунный котел придется утилизировать в случае серьезной поломки.

Особенности двухконтурной системы

Двухконтурные агрегаты работают по принципу тех же комбинированных теплообменников в радиаторных системах.В них камера нагрева воздуха сопрягается с контурами нагрева воды. То есть если в обычных одноконтурных моделях, в первую очередь, тепловая энергия, то двухконтурный твердотопливный котел обеспечивает, по сути, одновременный нагрев и воздуха, и воды. Затем вода циркулирует по каналам отопления или используется для нужд горячего водоснабжения.

В некотором смысле такое оборудование аналогично котельным. Но котлы ориентированы на работу на газовом топливе или электричестве.Редко встречаются двухконтурные твердотопливные отопительные котлы, но их применение оправдывает себя наличием дров, угля или другого однотипного сырья.

Особенности моделей длительного горения

Концепция длительного горения реализована по двум принципам. В описании конструкции уже было сказано, что такие котлы имеют регулировочный узел на обдув. Благодаря этому механизму пользователь может с высокой точностью увеличивать или уменьшать объем кислорода, поступающего в камеру сгорания.Соответственно, уменьшение открытого пространства в воздуходувке приведет к менее интенсивному сгоранию. Небольшое количество дров или того же угля будет тлеть дольше. Также двухконтурные твердотопливные котлы длительного горения могут содержать две камеры. Первая — основная камера сгорания, а вторая предназначена для рециркуляции газовых смесей. То есть осуществляется двойное сгорание, что дает возможность производить больший объем тепла с меньшими выбросами вредных продуктов сгорания.

Топливное сырье

Основными источниками топлива являются древесина и уголь.Это традиционное сырье, которое доступно как с точки зрения финансирования, так и с точки зрения наличия на рынках. Как и прежде, это самые популярные виды топлива, на которых твердотопливные двухконтурные котлы продолжают работать и сегодня. Дома, расположенные в районах без газоснабжения, оправданно отапливают твердым топливом. Это более выгодно, чем эксплуатация электроустановок, хотя могут возникнуть проблемы с транспортировкой.

В то же время домовладельцы все чаще переходят на более оптимизированные модели комбинированных котлов, которые также позволяют использовать биотопливо.Например, двухконтурный твердотопливный котел этого типа может работать на пеллетах, древесной щепе и топливных гранулах … Это не только выгодное по цене и транспортировке сырье, но и экологически чистое.

Положительные отзывы

Основным недостатком классического дровяного котла считается проблематичность ухода за ним. Современные модели оборудования длительного горения обеспечивают полное сгорание вторичных продуктов, минимизируя трудозатраты на очистку.При этом повышается и КПД агрегатов, которые выжимают максимум из топливного сырья за счет рециклинга. У комбинированного теплообменника, который поставляется к твердотопливному двухконтурному котлу, много преимуществ. Цена таких моделей в 20 тысяч, конечно, смущает значительную часть заинтересованных потребителей, но это компенсируется оптимизированной системой циркуляции. Одна тепловая станция концентрирует как точку горячего водоснабжения, так и отопительный контур.Кроме того, многие указывают на закрытый характер системы, что также повышает безопасность эксплуатации оборудования.

Отрицательные отзывы

Вместе с достоинствами комбинированных теплообменников двухконтурный котел взял и их недостатки. Наиболее значительным является появление конденсата во время обслуживания двух линий нагрева. Неправильное обслуживание оборудования, по мнению многих пользователей, приводит к необходимости капитального ремонта с заменой внутренних деталей.Кроме того, двухконтурные твердотопливные котлы длительного горения страдают рядом эксплуатационных ограничений. Среди них владельцы отмечают невозможность загрузки рыхлого топливного сырья, проблемы с розжигом неполной топки и т.д.

Заключение

Выбор в пользу двухконтурных агрегатов с системой длительного горения более чем понятен. в современных условиях … Такое решение для частного дома оправдано как с точки зрения эксплуатационных характеристик, так и с точки зрения денежных затрат.Другой вопрос, насколько использование твердого топлива может оправдать себя в конкретных условиях. Поскольку газ самый дешевый, а электричество, конечно, самое дорогое по затратам, но позволяет конструировать очень удобные и надежные агрегаты. За счет чего в этом случае выиграет двухконтурный твердотопливный котел длительного горения, цена которого не так сильно отличается от альтернативного оборудования и составляет в среднем 15-20 тысяч? Прежде всего, такие модели надежны.Они не требуют введения специальной защиты от пожара и взрыва, как в случае с газовыми котлами … Что касается преимуществ перед электрическими аналогами — в основном минимальные затраты при эксплуатации, но есть и серьезный плюс, который касается высоких производительность при быстром нагреве.

Подключение котла к двухконтурному котлу. Схема подключения бойлера косвенного нагрева

Котел косвенного нагрева Устанавливается совместно с моноблочными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами.Для нормальной работы водонагревателя необходима привязка, согласованная с инструкцией производителя.

Подключение бойлера косвенного нагрева к одноконтурному котлу требует специальных навыков, четкого понимания внутреннего устройства Емкостный привод. Есть несколько вариантов тиснения, что дает возможность учесть технические условия эксплуатации БКС.

БПН обвязочная арматура

Принцип работы котла связан с использованием тепла, отбираемого от отопительной системы, для нагрева ГВС.BCN должен решить несколько важных задач:

1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
2. предотвращает гидравлический и термический удар;
3. поддерживать заданную температуру нагрева воды в автоматическом режиме.

При установке котла используется следующая запорная и регулирующая арматура:

• Мембранный расширительный бак — Предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций.Для подключения БКН Установлен с группой безопасности. Расширительный бак должен содержать не менее 10% всего бойлера косвенного нагрева.
• Клапан предохранительный — Необходимость аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера. Клапан используется при техническом обслуживании, для заправки привода химическими реагентами, устраняющими накипь.

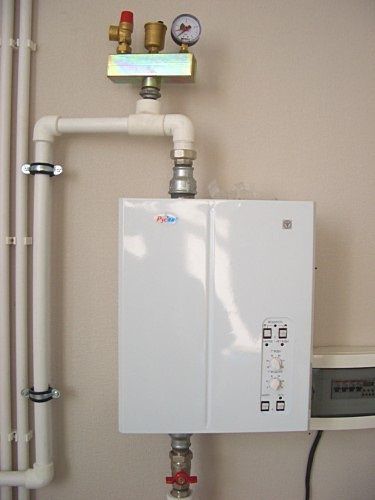

• Группа безопасности Бойлера косвенного нагрева — Включает манометр, нагнетательный клапан и воздухоотводчик.Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Установка группы безопасности и расширительного бачка, это требование производителей к обвязке БКН.
• Датчик температуры котла — подключается к циркуляционному насосу, регулирующему давление в змеевике. Термостат погружного типа работает по принципу реле. При достаточном нагреве воды датчик подает сигнал на отключение насосного оборудования. Вода перестает лечить. После охлаждения автоматика котла начинает циркуляцию.
• Клапан трехходовой — Работает как узел укрытия, открывая и закрывая подачу воды в котел от системы отопления. Есть простые механические устройства и точные трехходовые клапаны с сервоприводом.
• Циркуляционный насос — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.

Комплект подключения может отличаться в зависимости от технических характеристик, особенностей здания, реальной потребности в горячей воде и других параметров.В обвязке может присутствовать дополнительное оборудование: гидравлическая стрела, система фильтрации.

Материал трубы для обвязки БКН

К котлу подключаются холодное и горячее водоснабжение, подпитка и реверс системы отопления. Температура нагрева и давление на трубы определяют, какой материал предпочтительнее использовать при выполнении обвязки:

• Холодная вода — может быть установлена ​​полипропиленовая трубка. Материал подходит для пайки всей системы HPW.
• Горячее водоснабжение — температура ГВС.Представленный пользователь поддерживается при температуре 65-70 °. Допускается использование полипропилена с усилением из стекловолокна (армированного) или алюминия, предназначенного для горячего водоснабжения.
  Другой вариант: проложить обвязку медной трубкой. При укладке медной трубы использование теплоизоляции. Медь — хорошая теплопроводность, что неизбежно приведет к снижению температуры нагретой воды при транспортировке до конечного потребителя. Теплоизоляция труб защитит от потери тепла.

Альтернативой полипропилену может быть труба из металлопластика.Материал выдерживает высокое давление и нагрев до 95 ° С. Крепится с помощью обжима и пресс-фитингов.

Размещение котла сразу за отоплением котла, перед радиаторами и теплыми полами. Такая схема подключения обусловлена ​​тем, что для нагрева ГВС теплоноситель должен быть прогрет до 90-95 ° С. Серьезная тепловая нагрузка Наблюдается на участке между котлом и котлом. Этот участок обвязки рекомендуется выполнять для стальной или медной трубы.

Варианты обвязки бойлера косвенного нагрева

На выбор схемы подключения влияет несколько условий.Величина источника тепла, количество водонепроницаемых точек, наличие в системе теплых полов, радиаторов отопления. Способы обвязки подбираются в каждом конкретном случае индивидуально, с акцентом на техническое состояние ГВС и системы отопления.

Еще один важный фактор, который следует учитывать при выборе типа подключения — это энергетическая зависимость. Есть, в которых циркуляция воды и теплоносителя происходит независимо, а также схемы с созданием принудительного давления (откачка).Последний не может работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендованную схему обвязки, которая также учитывается при подключении.

BPN BCN с трехходовым клапаном

Схема смесительного узла SO — Подключение с приоритетом ГВС, успешно применяется при подключении к котлу нескольких источников тепла (котел, солнечные коллекторы, тепловой насос). БКН монтируется сразу после ТЭНа. Подачу циркуляционного насоса перекрывают, ставят трехходовой вентиль.

Достоинств решения несколько:

• быстрый нагрев ГВС;
• экономия при постоянном использовании котла;
• Возможность автоматизации нагрева воды.

Трехходовой клапан перенаправляет поток теплоносителя из системы отопления на BKN до тех пор, пока температура в котле не достигнет заданных значений. После прогрева теплоноситель HBU полностью возвращается в систему отопления.

Двухнасосная схема обвязки

Хорошее решение в тех случаях, когда котел планируют использовать только время от времени.Требуется два циркуляционных насоса. Первый ставится на подогрев, второй прямо на подачу воды в БКН. В системе отопления здания поддерживается постоянная циркуляция теплоносителя.

Циркуляционный насос на приводе подключен к термодатчику. При понижении температуры нагрева подается сигнал ГВС на включение. Создается давление, достаточное для изменения движения охлаждающей жидкости и направления ее через BCN. Чтобы система нормально работала, необходим точный расчет насоса для бойлера косвенного нагрева.

Подключение через гидросистему

Схема применяется в промышленных целях, а также при обвязке больших приводов свыше 200 литров. Подключение через гидросистему применяется для разветвленных сложных систем отопления: совмещения теплых полов и радиаторов, твердотопливного котла, а также солнечных коллекторов.

Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Схема подключения сложная, поэтому лучше обратиться за помощью к специалисту.

Краткая информация Система

Гидравлические схемы подключения, применяемые в энергонезависимых отопительных котлах. Котел и сопутствующее оборудование поднимаются над котлом. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь зазор высотой не менее 1 м.

Гравитационная система имеет ряд недостатков, связанных с особенностями работы. Вода нагревается медленнее, температура нагрева и подачи воды в емкость будет меньше, чем в системах с принудительной циркуляцией.Главное преимущество: возможность работы при отсутствии электричества. При частом отключении напряжения в сети самоконкурсная система вне конкуренции.

Установка рециркуляции ГВС с БКН

Как обычно при использовании горячей воды В трубопроводе между БКН и точкой водоподготовки постоянно остается какая-то она. В сложных системах ГВС без рециркуляции на этом участке может находиться несколько десятков литров жидкости.

При повторном открытии крана из него сначала течет уже остывшая вода, что снижает комфортность использования бойлера.Утилизация необходима для обеспечения мгновенной подачи горячей воды потребителю. Дополнительное преимущество, возможность подключения полотенцесушителя.

Схема обвязки бойлера косвенного нагрева с рециркуляцией практически не отличается от обычного подключения принципиально. Отличие в том, что тройник, подключенный к обратному трубопроводу, устанавливается перед самой мешалкой или водяным краном. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с использованием насосного оборудования.

Recycling имеет ряд недостатков:

• снижение температуры нагрева ГВС;
• рост затрат на топливо;
• энергетическая зависимость.

В конструкции европейских котлов косвенного нагрева, фирмы ACV,
Распространенный вопрос, на который нет однозначного ответа. Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента обнаружения крана и до фактической подачи горячей воды.На практике происходит следующее:

• При открытии крана двухконтурный котел нагревает теплообменник ГВС, затрачивая на это максимальное количество тепловой энергии. Для нагрева змеевика требуется время. По этой причине горячая вода поступает к пользователю не сразу после открытия крана, а через некоторое время (срок зависит от удаленности точки водоотделения и мощности котла).
• Частые запуски и прекращения подачи горячей воды создают нагрузку на ТЭНы, что может привести к быстрому выходу оборудования из строя.

По некоторым подсчетам, только на 1 точку водозабора при интенсивном использовании расходуется около 70 литров воды. Двухконтурный котел с бойлером косвенного нагрева в обычном режиме тоже работает так же, как и однозаземленный. Тепло от системы отопления поступает и накапливается в приводе. При включении ГВС сразу подается горячая вода. Обвязка бойлера и бойлера косвенного нагрева предполагает установку системы рециркуляции.

Основные минусовые схемы: зависимость работы БЦН от пропускной способности котла.Параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.

БКН лучше подключать к одноконтурному котлу. Подключение к двухконтурному котлу малоэффективно и применяется в основном при необходимости доработки существующей системы отопления и ГВС.

Если вы не знаете, как подключить бойлер косвенного нагрева к двухконтурному котлу, схема на этой странице поможет Вам разобраться с этим вопросом.

SAMI простая схема Подключение бойлера косвенного нагрева к двухконтурному котлу подразумевает использование второго контура контура нагрева горячей воды для ГВС.

В случае, если у вас нет БКН, горячая вода нагревается в «проточном» режиме. Если нужен «накопительный» режим, то вариант только один — использование БКН, т. К. В самих накопительных баках теленка нет накопителя горячей воды.

При этом двухконтурный котел, схема которого приведена на этой странице, реализован так же, как если бы это был одноконтурный котел.

Возникает вопрос — зачем тогда использовать двухконтурный котел? Ответ отрицательный.Но у кого-то может быть такая ситуация, что 2х часовой котел уже есть, а БКН есть. И при этом человек хочет реализовать систему ГВС в «накопительном» режиме.

Подключение бойлера косвенного нагрева к двухконтурному котлу

Итак, простая схема подключения бойлера косвенного нагрева к двухкайтовому, когда у вас есть возможность реализовать «накопительный» режим для системы ГВС даже при использовании двухконтурного бойлера.

Подробнее по теме на нашем сайте:

1.
   Если у вас бойлер косвенного нагрева, то схема подключения к газовому котлу позволит получить горячую воду для системы горячего водоснабжения …
2.
   Раз уж про эту чешскую марку уже начали писать, это как минимум один бойлер косвенного нагрева «Разберите по винтам» ….
3.
   Для корректной работы нужна рабочая схема подключения бойлера косвенного нагрева.В этом случае будет работать обогрев, а горячий …
4.
   Самая простая и правильная схема частного дома с газовым котлом представлена ​​на этой странице. Так как это для газовых котлов …

Дополнить котлы косвенного нагрева в частных домах могут как газовые, так и твердотопливные или котлы, работающие на дизельном топливе. Установка такого оборудования может сделать проживание в загородном доме намного комфортнее. В отличие от двухконтурных котлов, котлы способны обеспечить максимально равномерный нагрев воды.

Что такое бойлер косвенного нагрева и принцип его работы

Конструкция агрегатов этого типа у нас относительно простая. Это бойлер косвенного нагрева представляет собой небольшую утепленную металлическую «бочку», покрытую изнутри двумя слоями эмали. В качестве нагревательного элемента в таких агрегатах используется обыкновенный змеевик.

Холодная вода поступает в бойлер косвенного нагрева снизу, проходит наверх по спирали, нагревается и выходит через верхнее сопло.За обогрев самой декорации в таких приборах отвечает система обогрева. Горячая вода из котла сверху подается в нагревательную спираль, а снизу отводится от нее.

Какие правила следует соблюдать при подключении

Безнаказанность бойлеров косвенного нагрева производится своими руками с соблюдением следующих рекомендаций:

• на трубах, подводящих теплоноситель к змеевику и снятия его, устанавливаются краны;
• на входе холодная вода В агрегате смонтирован обратный клапан;
• в обвязке котла, расширительный бак обязателен.

Краны на трубах, соединяющих водонагреватели с котлом, устанавливаются для облегчения ремонта в случае необходимости. Снять агрегат при наличии такой арматуры в последующем в любой момент можно будет, не отключая основное оборудование. Обратный клапан При установке котла используется во избежание попадания горячей воды в «холодный» водопровод при падении давления в системе.

Расширительный бак в обвязке агрегатов косвенного нагрева служит для предотвращения разрушения их корпуса во время работы.Ведь вода, как известно, довольно сильно нагревается и расширяется. Следовательно, давление внутри агрегата может возрасти до высоких пределов.

Основные этапы монтажа

Обвязка водонагревателя, следовательно, должна включать следующие этапы:

• подключение агрегата к водопроводу из скважины;
• гребная магистраль подачи горячей воды потребителям;
• присоединение змеевика к трубам котла, подающего и редуцирующего теплоноситель;
• установка расширительного бачка и группы безопасности.

Одновременно с котлом в котельных, он обычно монтируется и упрощает использование системы рециркуляции горячей воды.

Пошаговая установка котла в систему отопления принудительного типа

В сетях данного типа блокировка узлов косвенного нагрева выглядит следующим образом:

• после циркуляционного насоса в подающем трубопроводе, трехходового разбит клапан; №
• в втулке на корпусе котла вкручен датчик температуры нагрева воды;
• один из выходов трехходового клапана соединен с приемным патрубком теплоносителя котла;
• в обратной трубе разрезать тройник;
• репетитор соединен редукционным патрубком охлаждающей жидкости теплоносителя;
• в репетиторе установлен вентиль;
• Расширительный бак монтируется на трубе горячей воды рядом с котлом.

Датчики косвенного нагрева обычно изначально поставляются с одинарными котлами. Когда вода в котле охлаждается, они просто переключают трехходовой клапан для подачи теплоносителя в его змеевик. В результате котел переходит в режим нагрева горячей воды. Система отопления на время отключена.

Как только температура воды в котле достигает определенного значения, трехходовой клапан снова переключает котел в режим отопления.

Этапы монтажа водонагревателя с насосом

Иногда котлы косвенного нагрева при вводе в систему комплектуются собственными циркуляционными насосами.Обычно такая схема обвязки применяется при установке агрегата не возле котла, а на некотором удалении от него.

В данном случае монтаж осуществляется по такой технологии:

• теплоноситель котла от котла подключается к змеевику котла сверху.
• в холодной воде, магистраль врезана в сегмент котельной разведения;
• перед этими сегментами в трубе холодной воды устанавливается обратный клапан;
• На реверсе отопителя установлена ​​помпа;
• труба подключена к змеевику;
• Установлен расширительный бачок.

Трехходовой клапан в такой схеме, как можно было заметить, не используется. Котловой контур подключается через обычные тройники. Для переключения потока в этом случае насосы и датчик температуры соответствуют датчику температуры, в зависимости от степени нагрева воды, контактирующему с насосом бойлера или бойлера.

Пошаговая обвязка в гравитационных системах

Установка водонагревателя в сетях данного типа производится таким образом, чтобы он располагался над радиаторами.Поэтому приобретайте для гравитационных систем обычно не напольные, а настенные подвесные котлы.

Включает в себя правильный монтаж Водонагреватели в сетях с естественной циркуляцией теплоносителя следующие этапы:

• змеевик котла подключается к потоку от котла с помощью трубы большего диаметра, чем в системе отопления;
• далее, на этом участке между котлом и водонагревателем прекращается подача в систему отопления;
• между котлом и результирующим ответвлением монтируется термостатическая головка с потолочным датчиком, работающим от аккумуляторов;
• котел подключен к котлу разводящей трубы;
• в топливопроводе, перерезана магистраль для отвода остывшей охлаждающей жидкости от радиаторов;
• ближе к реверсивному котлу установить расширительный бак.

Вода при применении такой схемы нагревается за счет разницы в сечении подводящих труб котла и системы отопления. Водонагреватель в этом случае в приоритете. Как только вода в бойлере нагревается до определенной температуры, срабатывает датчик и трубопровод перекрывается. В результате в систему отопления начинает поступать вода.

Можно ли подключить к двухконтурным котлам

Используйте двухконтурные котлы, которые могут греть воду как в системе отопления, так и в ГВС, в загородных домах достаточно комфортно.Однако у этого оборудования есть один серьезный недостаток. Вода из кранов ГВС При использовании двухкилтового котла в качестве водонагревателя он может не только перегреться, но и остыть. Свое равномерное отопление оборудование такого типа, как уже было сказано, обеспечить не в состоянии.

Исправьте ситуацию, в этом случае используется бойлер. Подключать такое оборудование к двухконтурным котлам, конечно, разрешено. Обвязка водонагревателя такими агрегатами производится обычным способом. При этом на самом болете форсунки, отвечающие за ГВС, просто накладываются друг на друга.

Установка бойлера косвенного нагрева в коллекторную сеть

Такие современные системы Водонагреватели тоже очень часто используются. Монтируются котлы в коллекторных сетях обычно на коньке как можно ближе к питающей. То есть там, где температура охлаждающей жидкости самая высокая.

Подключение бойлеров косвенного нагрева в таких системах по следующей схеме:

• водонагреватель подключает подачу от гребенки системы отопления;
• обратка, расширительный бачок, группа безопасности подключены;
• смонтированы подающие и отводящие патрубки водопровода.

При монтаже линии сверления змеевика в коллекторных системах используются режущие краны.

Инструкция по установке Переработка

Часто сантехнические приборы располагаются в доме на значительном удалении от котла или на верхних этажах. В этом случае хозяевам дома на горячую воду обычно приходится ждать, пока краны в ванных комнатах не застаются и не остынут в трубах. А это, конечно, неудобно и не особо экономично.

Исправить эту ситуацию можно, установив на даче Recycling Systems. Монтаж такой сети производится примерно так:

• максимально близко к потребителю, тройник врезается в горячую воду, подавающую горячую воду;
• К тройнику подсоединяется труба нужной длины;
• Удлиненная магистраль соединяется с котлом через рециркуляционную насадку;
• рядом с котлом в форсунке в контуре вылетает дополнительный насос не слишком большой мощности.

При применении такой водной схемы в трубах между котлом и потребителем после включения насоса в электросети он не будет храниться и, соответственно, охлаждаться. То есть использовать горячую воду. Жители дома смогут сразу после откручивания задвижек кранов.

Отопительное оборудование сейчас достаточно разнообразное. Но крайне важно понимать все его тонкости, иначе можно допустить фатальные ошибки. В полной мере это относится и к водяным двигателям, нагревающим ее по косвенной методике.

Характеристики

Основная особенность схемы подключения любого бойлера косвенного нагрева (марку и модель здесь рассматривать нельзя) — то, что он лишен собственного теплового узла. Вода забирает тепловую нагрузку от внешних систем отопления.

Они могут получать тепловую энергию За счет:

• сжигания минерального или органического топлива;
• влияние электрического сопротивления;
• связь с системой центрального отопления;
• Накопление солнечных лучей.

Устройство

При любом виде внешних источников тепловой энергии котел работает одинаково, за редким исключением. И даже защищенные патентным законодательством частные инновации отдельных фирм не меняют сути давно устоявшейся схемы. Часть теплоносителя идет от источника и идет по змеевику, встроенному в привод. Циркуляция поддерживается насосом. При тесном контакте с трубками или резервуаром, где изначально холодная вода, он нагревается.

Поскольку даже один зря излучаемый джоуль тепла оказывает крайне негативное влияние на работу системы, она обязательно оснащается теплозащитным экраном. Полиуретан или полистирол обычно выбирают как непроницаемые для оттока тепла. Поступление новых доз холодной воды естественно происходит из общей системы водоснабжения. Каждая новая порция проходит через форсунки специальной конструкции. Как только цикл движения в змеевике завершается, теплоноситель поступает в систему отопления дома — для этого предусмотрена совершенно специальная труба.

Далее начинаются определенные отличия: хотя большинство котлов сконструировано с подачей холодной воды снизу, есть такие, в которых она поступает через верх. В такой конструкции жидкость сначала должна полностью пройти через систему до самой нижней точки. Вариации с выходом нагретого теплоносителя заметно меньше, почти в 100% случаев будут сняты сверху. Трудно найти причину, по которой следует поступать иначе.Ведь верхнее расположение позволяет подавать горячую воду как можно дольше, при этом в емкости есть хотя бы небольшая порция.

Для того, чтобы змея занимала максимально возможное пространство в теле, это обычно делается в форме спирали. Когда теплоноситель проходит по этой трубе несколько циклов, температура становится равной нагреву жидкости в самом котле. Специальная цепь останавливается специальной командой реле, питающей насос.При последующем охлаждении теплоносителя до заданного значения реле подает другую команду — замкнуть цепь — и нагрев возобновляется. Преимущества такого устройства хорошо известны. Все эти моменты необходимо учесть перед началом работы.

Принцип установки

Если вам необходимо смонтировать резервуар емкостью до 200 литров, это может быть настенное изделие. Для ее крепления предусмотрены специальные кронштейны, которые должны располагаться на ровных и прочных вертикальных поверхностях.Обычные перегородки из гипсокартона для монтажа даже такого «легкого» привода не подходят. Стоит выбирать между экономией на обустройстве внутреннего пространства и экономией на котле. Наружным приборам предпочитают удовлетворять потребности больших домовладений, иногда даже кладут изделия емкостью более тысячи литров и убирают специальную котельную.

В частных домах можно ограничить бойлеры косвенного нагрева, накапливая от 250 до 300 литров воды. Точный выбор мощности должен производиться с учетом реальных и прогнозируемых потребностей. При подключении к двухкилту, оборудованному встроенным насосом, координацию работы клапана по сигналу с термостата берет на себя сам котел-автомат. Это очень важно, ведь двухконтурный отопительный аппарат, в отличие от одноконтактного, должен подавать горячую жидкость как в систему отопления, так и в водопровод горячего водоснабжения.

Если установить трехходовой клапан, водонагреватель получит преимущество в системе по сравнению с контуром отопления.Такой подход приемлем, когда резервуар установлен. большой бак. На заметку: такой способ подключения практикуется и с принудительным использованием жесткой воды, что затрудняет нормальное использование системы ГВС. Хотя, конечно, гораздо правильнее было бы позаботиться о смягчении поступающего теплоносителя. Но иногда необходимо к нему адаптироваться.

Проблемы могут возникнуть из-за того, что значительный расход горячей воды может усложнить работу данной схемы.В этом случае способ получения тепла, в том числе с помощью пеллетного или другого твердотопливного котла, не имеет существенного значения. И тут на выручку приходит котел, который сглаживает колебания по двум контурам. Благодаря ему даже интенсивный расход теплоносителя мало отражается на повседневной жизни людей. Установщики должны учитывать, какая из функций будет иметь наивысший приоритет.

Подключение бойлеров косвенного нагрева к одноконтурному котлу можно производить с помощью пары насосов.Затем потоки воды с их помощью распределяются по двум трубопроводам. Обычно подразумевается, что в первую очередь будет контур горячего водоснабжения. Правильно настроить алгоритм работы котла в связке с одно-навесным аппаратом. Для получения разных потоков жидкости, основных параметров друг друга, обоим насосам должен предшествовать обратный клапан. Горячая вода подается исключительно от бойлера.

Установка

Качественная обвязка котла, прикрепленного к двухкилту, подразумевает стыковку водонагревателя с одним из теплообменников.Кольцевая система образуется при сообщении входного сопла котла к начальному звену теплообменника. Все устроено таким образом, чтобы вода, идущая из водопровода, проходила через теплообменник котла. Пройдет сразу к котлу, а оттуда попадет в тракт ГВС. Подключить электрокотел можно примерно по такой же схеме, но водопровод связан с первой насадкой второго узла, передающей тепло, а вторая насадка уже присоединена к котлу.

Рекомендуется установка водонагревателя как можно ближе к источнику энергии для упрощения их связок с помощью автоматики. При установке устройства происходит подключение стыковки. Важно: правильно смонтированный и подключенный водонагреватель обязан отбирать лишь часть тепла. Чрезмерно большой расход способен парализовать систему отопления. Решить такую ​​проблему чаще всего удается, если установить своими руками или с помощью профессионалов циркуляционно-тактного насоса с автоматическим управлением.

Только в последней очереди монтируется термоблок. Практически всегда рекомендуется поручить сборку контура специалистам. Нюанс в том, что бойлеры косвенного нагрева, имеющие блок управления, необходимо подключать исключительно к системам отопления, получающим воду от неуправляемых котлов.

Требуется только:

• тянуть подачу и принимать ходы;
• состыковать привод с водопроводом;
• надеть верхний вывод гребенки, раздающей горячую воду;
• Залить бачок и сразу начать прогрев.

Самые простые котлы взаимодействуют в основном с автоматизированными источниками тепла. При установке придется позаботиться о креплении датчика, измеряющего силу прогрева. Этот датчик подключается к строго определенному входу котла. Допускается подключение котлов независимо от электросети к автономным котлам, но это сразу усложняет работу и требует особой схемы. При этом следует учитывать, что можно нагреть воду внутри котла немного слабее, чем основная жидкость в змеевике.

Следовательно, когда котел переведен в режим малого нагрева и может подавать теплоноситель, нагретый до 40 градусов, только ТЭНы комбинированного типа смогут поднять температуру выше. В них обязательно есть ТЭН, помогающий добавлять тепло. Если при настройке системы управления рециркуляцией первенство отдается нагреву горячей воды в кране, движение всего теплоносителя направляется через замененный приводной узел. В результате заметно снижается общий расход времени на полученную жидкость с необходимой температурой.

Как показывает практика, если проектировщики и установщики котельной предпочтут именно с приоритетом, можно обеспечить комфортные условия для арендаторов. Чтобы прогреть весь объем жидкости, находящейся в емкости, нужно потратить от 20 до 40 минут. А если говорить о стабилизации температуры на фоне расхода теплоносителя, то это время сокращается в несколько раз. Даже маленький корпус вряд ли способен так сильно остыть, чтобы в нем его обнаружили.Но многое зависит от установленного котла и котла: их мощность должна совпадать, а в идеале рекомендуется ставить котел с запасом мощности от 25%.

Для обеспечения стабильной работы устройств, подключенных к гребенчатой ​​разводке горячей воды, необходимо дополнить мощность котла специальным расширительным баком. Рекомендуемое значение — 10% от основного резервуара, помогает погасить эффекты температурного расширения. Все подключаемые ответвления должны быть оборудованы кранами шаровыми отрезными.С их помощью любой узел удалось в нужный момент отключиться от трассы и проверить или исправить.

Трубопроводы, по которым подается жидкость, обычно снабжены обратными клапанами. С их помощью предотвращается встречное движение теплоносителя, повышается удобство и безопасность монтажа. Ставить котел необходимо рядом с котлом, на обслуживающей среде которого установлен насос, обеспечивающий циркуляцию. В этом варианте очень важно обеспечить отдельный контур, по которому вода будет поступать в водонагреватель от бойлера.Фактически создается параллельный тип подключения.

Если в котле есть насос, а в бойлере сразу на циркуляционном насосе следует монтировать трехходовой вентиль, один канал подключается к трубе водонагревателя. Так обеспечивается нормальный нагрев. На обратном патрубке до точки входа в котел необходимо установить тройник. И уже в этот тройник подключил патрубок, вытягивающий жидкость из теплообменника. Подобная простая система легко и элегантно решает поставленные задачи.

Как только датчик подает сигнал о падении температуры теплоносителя ниже установленной отметки, клапан сбрасывает свежую струю в котел. При этом система отопления останавливается. Когда нормальное значение восстанавливается, тот же клапан переключается в обратном направлении. Минимальное количество компонентов снижает риск поломки. А простота исполнения позволяет быстро найти проблему, если она все же появится.

При использовании котла, независимого от энергосетей, обеспечить приоритет котла не так просто, как в других версиях.Рекомендуется ставить водонагреватель выше по отношению к полу помещения, чем радиаторы. Желательно, чтобы нижняя точка настенной модели была приподнята еще и над котлом. Но точное соблюдение такого требования получается лишь в отдельных случаях. Когда он выполнен частично, все же стоит поднять привод на такую ​​большую высоту, которая только возможна.

Поставив котел на пол, сразу уменьшите скорость нагрева жидкости. Что еще хуже, нижняя часть бака в принципе не может нормально прогреться.Если подключить бойлер по классической системе, то любое отключение электричества лишит доступа к горячей воде. Решить проблему можно, используя водонагреватель, связанный с трубой большего размера, чем на нагревательном звене. Сразу в начале ветви нагрева нагревательного характера устанавливается головка термостата и накладывается датчик. Энергия выдается батареями.

Котел косвенного нагрева устанавливается совместно с одноконтурными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами.Для нормальной работы водонагревателя необходима привязка, согласованная с инструкцией производителя.

Подключение бойлера косвенного нагрева к одноконтурному котлу требует особых навыков, четкого понимания внутреннего устройства емкостного привода. Есть несколько вариантов тиснения, что дает возможность учесть технические условия эксплуатации БКС.

БПН обвязочная арматура

Принцип работы котла связан с использованием тепла, отбираемого от отопительной системы, для нагрева ГВС.BCN должен решить несколько важных задач:

1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
2. предотвращает гидравлический и термический удар;
3. поддерживать заданную температуру нагрева воды в автоматическом режиме.

При установке котла используется следующая запорная и регулирующая арматура:

• Мембранный расширительный бак — Предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций.При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен содержать не менее 10% всего бойлера косвенного нагрева.
• Клапан предохранительный — Необходимость аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера. Клапан используется при техническом обслуживании, для заправки привода химическими реагентами, устраняющими накипь.
• Группа безопасности Бойлера косвенного нагрева — Включает манометр, нагнетательный клапан и воздухоотводчик.Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Установка группы безопасности и расширительного бачка, это требование производителей к обвязке БКН.
• Датчик температуры котла — подключается к циркуляционному насосу, регулирующему давление в змеевике. Термостат погружного типа работает по принципу реле. При достаточном нагреве воды датчик подает сигнал на отключение насосного оборудования. Вода перестает лечить. После охлаждения автоматика котла начинает циркуляцию.
• Клапан трехходовой — Работает как узел укрытия, открывая и закрывая подачу воды в котел от системы отопления. Есть простые механические устройства и точные трехходовые клапаны с сервоприводом.
• Циркуляционный насос — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.

Комплект подключения может отличаться в зависимости от технических характеристик, особенностей здания, реальной потребности в горячей воде и других параметров.В обвязке может присутствовать дополнительное оборудование: гидравлическая стрела, система фильтрации.

Материал трубы для обвязки БКН

К котлу подключаются холодное и горячее водоснабжение, подпитка и реверс системы отопления. Температура нагрева и давление на трубы определяют, какой материал предпочтительнее использовать при выполнении обвязки:

• Холодная вода — можно установить обычную полипропиленовую трубку. Материал подходит для пайки всей системы HPW.
• Горячее водоснабжение — Заявленная пользователем температура ГВС поддерживается на уровне 65-70 °. Допускается использование полипропилена с усилением из стекловолокна (армированного) или алюминия, предназначенного для горячего водоснабжения.
  Другой вариант: выполнить обвязку медной трубы. При укладке медной трубы использование теплоизоляции. Медь — хорошая теплопроводность, что неизбежно приведет к снижению температуры нагретой воды при транспортировке до конечного потребителя.Теплоизоляция труб защитит от потери тепла.

Альтернативой полипропилену может быть труба из металлопластика. Материал выдерживает высокое давление и нагрев до 95 ° С. Крепится с помощью обжима и пресс-фитингов.

Расположение котла сразу за котлом отопления, перед радиаторами и теплыми полами. Такая схема подключения обусловлена ​​тем, что для нагрева ГВС теплоноситель должен быть прогрет до 90-95 ° С. На участке между котлом и котлом наблюдается серьезная тепловая нагрузка.Этот участок обвязки рекомендуется выполнять для стальной или медной трубы.

Варианты обвязки бойлера косвенного нагрева

На выбор схемы подключения влияет несколько условий. Величина источника тепла, количество водонепроницаемых точек, наличие в системе теплых полов, радиаторов отопления. Способы обвязки подбираются в каждом конкретном случае индивидуально, с акцентом на техническое состояние ГВС и системы отопления.

Еще один важный фактор, который следует учитывать при выборе типа подключения — это энергетическая зависимость.Есть, в которых циркуляция воды и теплоносителя происходит независимо, а также схемы с созданием принудительного давления (откачка). Последний не может работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендованную схему обвязки, которая также учитывается при подключении.

BPN BCN с трехходовым клапаном

Схема со смесительным узлом — подключение с приоритетом ГВС, успешно применяется при подключении к котлу нескольких источников тепла (котел, солнечные коллекторы, тепловой насос).БКН монтируется сразу после ТЭНа. Подачу циркуляционного насоса перекрывают, ставят трехходовой вентиль.

Достоинств решения несколько:

• быстрый нагрев ГВС;
• экономия при постоянном использовании котла;
• Возможность автоматизации нагрева воды.

Трехходовой клапан перенаправляет поток теплоносителя из системы отопления на BKN до тех пор, пока температура в котле не достигнет заданных значений. После прогрева теплоноситель HBU полностью возвращается в систему отопления.

Двухнасосная схема обвязки

Хорошее решение в тех случаях, когда котел планируют использовать только время от времени. Требуется подключение двух циркуляционных насосов. Первый ставится на подогрев, второй прямо на подачу воды в БКН. В системе отопления здания поддерживается постоянная циркуляция теплоносителя.

Циркуляционный насос на приводе подключен к термодатчику. При понижении температуры нагрева подается сигнал ГВС на включение.Создается давление, достаточное для изменения движения охлаждающей жидкости и направления ее через BCN. Чтобы система нормально работала, необходим точный расчет насоса для бойлера косвенного нагрева.

Подключение через гидросистему

Схема применяется в промышленных целях, а также при обвязке больших приводов свыше 200 литров. Подключение через гидросистему применяется для разветвленных сложных систем отопления: совмещения теплых полов и радиаторов, твердотопливного котла, а также солнечных коллекторов.

Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Схема подключения сложная, поэтому лучше обратиться за помощью к специалисту.

Краткая информация Система

Гидравлические схемы подключения, применяемые в энергонезависимых отопительных котлах. Котел и сопутствующее оборудование поднимаются над котлом. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь зазор высотой не менее 1 м.

Гравитационная система имеет ряд недостатков, связанных с особенностями работы.Вода нагревается медленнее, температура нагрева и подачи воды в емкость будет меньше, чем в системах с принудительной циркуляцией. Главное преимущество: возможность работы при отсутствии электричества. При частом отключении напряжения в сети самоконкурсная система вне конкуренции.

Установка рециркуляции ГВС с БКН

В обычном режиме при использовании горячей воды часть ее количества постоянно остается в трубопроводе между БКН и водопроводной точкой.В сложных системах ГВС без рециркуляции на этом участке может быть несколько десятков литров жидкости.

При повторном открытии крана из него сначала течет уже остывшая вода, что снижает комфортность использования бойлера. Рециклинг нужен для обеспечения мгновенной подачи горячей воды потребителю. Дополнительное преимущество, возможность подключения полотенцесушителя.

Схема обвязки бойлера косвенного нагрева с рециркуляцией практически не отличается от обычного подключения принципиально.Отличие в том, что тройник, подключенный к обратному трубопроводу, устанавливается перед самой мешалкой или водяным краном. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с использованием насосного оборудования.

Recycling имеет ряд недостатков:

• снижение температуры нагрева ГВС;
• рост затрат на топливо;
• энергетическая зависимость.

В конструкции европейских котлов косвенного нагрева, фирмы ACV,
Распространенный вопрос, на который нет однозначного ответа.Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента обнаружения крана и до фактической подачи горячей воды. На практике происходит следующее:

• При открытии крана двухконтурный котел нагревает теплообменник ГВС, затрачивая на это максимальное количество тепловой энергии. Для нагрева змеевика требуется время. По этой причине горячая вода поступает к пользователю не сразу после открытия крана, а через некоторое время (срок зависит от удаленности точки водоотделения и мощности котла).
• Частые запуски и прекращения подачи горячей воды создают нагрузку на ТЭНы, что может привести к быстрому выходу оборудования из строя.

По некоторым подсчетам, только на 1 точку водозабора при интенсивном использовании расходуется около 70 литров воды. Двухконтурный котел с бойлером косвенного нагрева в обычном режиме тоже работает так же, как и однозаземленный. Тепло от системы отопления поступает и накапливается в приводе. При включении ГВС сразу подается горячая вода.Обвязка бойлера и бойлера косвенного нагрева предполагает установку системы рециркуляции.

Основные минусовые схемы: зависимость работы БЦН от пропускной способности котла. Параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.

БКН лучше подключать к одноконтурному котлу. Подключение к двухконтурному котлу малоэффективно и применяется в основном при необходимости доработки существующей системы отопления и ГВС.

Настенные газовые отопительные котлы: виды, правила установки

Настенные газовые отопительные котлы

Отопление дома или квартиры — пожалуй, один из самых основополагающих элементов комфортной жизни, ведь в холодном помещении сама эта жизнь будет казаться такой. сущий ад, особенно зимой. Решить проблемы с теплоснабжением сейчас очень просто, так как возможностей и различных приспособлений для этого очень много. К таким устройствам смело можно отнести газовые настенные котлы, ведь они не только несут в себе тепло, но и удобны в эксплуатации и установке.

Содержание

• Типы навесных газовых котлов
• Необходимые документы для установки
• Монтаж настенного газового котла

• Шаг 1. Крепление котла к стене
• Шаг 2. Подключение к водопроводу
• Шаг 3. Подключение к газопроводу
• Шаг 4. Подключение газового котла к сети
• Шаг 5. Подключение котла к дымоходу
• Шаг 6. Заполнение системы отопления водой
• Шаг 7.Пуск газового котла

Типы навесных газовых котлов

Настенные газовые отопительные котлы, как уже было сказано выше, очень удобны в установке, а все потому, что все их содержимое заключено в один корпус. Внутри находится практически все, что необходимо для нормального функционирования всей котельной — теплообменник, горелка, циркуляционный насос, регулирующее устройство, расширительный бак, манометр, градусник и другие элементы.

Но привлекает потенциальных покупателей не только простота установки, но и удобство эксплуатации, ведь большинство современных моделей газовых настенных котлов оснащены простейшей системой управления, с которой справится даже пенсионер или школьник.

По функциональности навесные газовые котлы делятся на два типа:

Одноконтурные котлы обеспечивают только отопление дома или квартиры, то есть используются по прямому назначению.

Устройство одноконтурного газового котла

Двухстенный газовый котел но он может одновременно обогревать помещения дома и обеспечивать хозяев горячей водой.

Безусловно, у этого типа газовых котлов есть преимущество перед одноконтурными типами отопительных приборов, ведь один котел решает сразу две проблемы, только учтите, что если в вашем доме центральное отопление, то потратиться на покупку такое устройство нерационально.

Навесной двухконтурный газовый котел отопления выполняет нагрев теплоносителя и подает горячую воду

Устройство двухконтурного газового котла

По способу отвода отработанных газов навесные газовые котлы делятся на два типа:

• с открытой камерой
• с закрытой камерой сгорания.

В котлах с открытой камерой воздух для поддержания процесса горения поступает непосредственно из помещения, в котором установлено отопительное оборудование, а все выхлопные газы проходят через дымоход.

Если у вас нет дымохода или вы решили установить в квартире газовый котел (естественно, у этого типа жилья нет дымохода, предусмотренного нормативными документами), то можно использовать котлы с закрытой камерой сгорания. . В комплект этого отопительного прибора входит система дымоудаления, которая с помощью специальной турбины принудительно удаляет продукты сгорания из котла.

Котлы с закрытой камерой сгорания имеют ряд преимуществ:

1. не сжигают кислород в доме;
2. не требуют установки дымохода;
3. не требует свежего воздуха снаружи.

Хотя традиционный дымоход в данном случае не нужен, аналогичная система отопления должна быть оборудована коаксиальным дымоходом, стоимость которого в несколько раз меньше стоимости установки стандартной вытяжной трубы. Подобный прибор можно смонтировать даже в квартире, тогда вы сможете самостоятельно регулировать интенсивность подачи воды и отопления, а также существенно сэкономить на коммунальных платежах.

Коаксиальный дымоход еще называют «труба в трубе» — через наружную трубу дымохода воздух попадает в квартиру, а продукты горения выводятся через внутреннюю.

Коаксиальный дымоход выполняет две функции: отвод продуктов сгорания и подачу кислорода извне

По типу розжига настенные газовые котлы бывают:

• с электронным розжигом
• с пьезоподжигом

Котлы, которые запускаются пьезозажиганием, имеют специальную кнопку на панели управления, после чего запускается нагрев.

Котлы с электронным розжигом запускаются автоматически. Этот вид нагревательного устройства намного экономичнее своих «ручных» аналогов, так как здесь нет запальника с постоянно тлеющим пламенем.Кроме того, при внезапном отключении электроэнергии (что довольно часто бывает в России) котел включится самостоятельно, а модель с пьезоподжигом придется включать вручную.

Преимущества навесных газовых котлов

1. Практически все модели газовой приставки оснащены системой регулирования мощности горелки, что позволяет плавно регулировать подачу газа в диапазоне от 30 до 100% в зависимости от ваших потребностей. Благодаря этой системе ваш котел всегда будет в идеальном состоянии, ведь вероятность образования накипи в этом случае сводится к минимуму.
2. Газовый настенный котел способен сохранять работоспособность практически при любых показателях давления газа (не сверх того, конечно). Для России это очень важно, потому что по всей стране постоянные проблемы с подачей газа, а точнее с перепадами давления. Некоторые модели навесного оборудования даже при давлении в 5 мбар способны достаточно стабильно работать, конечно, мощность снижается, но тем не менее можно хорошо поддерживать благоприятную температуру в доме или квартире.
3. Современные газовые котлы оснащены всеми возможными степенями защиты. Вы покупаете не просто обогреватель, а полностью безопасное устройство. Настенные котлы имеют сразу две степени защиты от образования накипи: систему контроля температуры в первичном контуре и магнитную систему для уменьшения образования накипи. Первый моментально реагирует на любое критическое повышение температуры, что позволяет избежать образования накипи, а второй разделяет соли таким образом, что они не оседают при нагревании.

Необходимые документы для установки

Вы не ошиблись, для того, чтобы установить газовый котел в своем доме, вам понадобятся документы, ведь вы приобрели не просто прибор, а прибор, работающий на опасном топливе — газе.

Итак, вам понадобятся следующие документы:

• оригинал договора на сервисное обслуживание;
• оригинал договора на ввод в эксплуатацию;
• Акт разграничения между официальной организацией (например, Горгаз) и предприятием по обслуживанию оборудования

Установка настенного газового котла

Для наглядного примера рассмотрим технологическую установку газового котла двухконтурного типа, мы Только учтите, что все операции должны выполняться сотрудниками компании, имеющей все необходимые сертификаты и документы.

Шаг 1. Крепление котла к стене

Газовые настенные двухконтурные котлы монтируются с помощью специального кронштейна, входящего в комплект. Его необходимо закрепить строго параллельно полу, иначе ваш котел будет висеть неровно, что может вызвать поломку, связанную с образованием накипи.

Шаг 2. Подключение к водопроводу

Поскольку мы устанавливаем двухконтурный котел, который будет не только обогревать дом, но и обеспечивать его горячей водой, придется позаботиться об установке фильтра.Этот фильтр устанавливается на входе отопительной воды обратно в котел. Такой подход к установке предотвратит засорение теплообменника и, как следствие, его выход из строя. Также рекомендуется установить шаровые краны с обеих сторон фильтра и на всех патрубках котла.

Важно: не забудьте снять с форсунок все заглушки, которые поставил производитель.

Подключение водопровода к газовой котельной

Шаг 3. Подключение к газопроводу

Эту операцию должны проводить только сертифицированные специалисты газовой службы, поэтому мы не будем углубляться в тонкости и нюансы данного комплекса. процесс.Правда, стоит отметить, что перед котлом обязательно должен быть установлен шаровой кран или газовый кран с газовым паспортом (иначе газ попадет в ваш дом или квартиру), газовый счетчик, газоанализатор и термоклапан. Не забывайте, что газовый кран должен находиться в удобном месте и иметь легкий доступ к себе.

Подключение котла к газовой сети

Шаг 4. Подключение газового котла к сети

Для подключения газового котла к сети. электрическую сеть нужно использовать трехжильный кабель с вилкой такой длины, чтобы доходил до ближайшей розетки.Если в зоне досягаемости такой нет, то придется заняться установкой розетки 220 В с заземлением.

Важно: не путайте фазный провод с нулем, иначе ваш котел не заработает.

Шаг 5. Подключение котла к трубе дымохода

Коаксиальная труба, входящая в комплект, подключается к газовому котлу и выводится в специально просверленное отверстие в стене за пределами помещения.

Шаг 6. Заполнение системы отопления водой

Перед запуском котла необходимо залить водой всю систему, предварительно отключив газовое оборудование от сети.Для того чтобы провести эту операцию, нужно открыть встроенный вентиль, расположенный в нижней части котла, а при достижении давления 0,8-1,2 бар сам этот вентиль необходимо закрыть. Система готова к работе ..

Важно: заполнять систему водой нужно медленно, чтобы весь воздух постепенно выходил из нее через специальные вентиляционные отверстия.

Шаг 7. Запуск газового котла

Итак, ваш газовый настенный отопительный котел установлен, остался последний и самый важный этап — его запуск.Сначала убедитесь в полной герметичности систем водо- и газоснабжения, а после можно «перерезать красную ленточку».

Вставив вилку в розетку и установив реле термостата на максимальное значение, вы дадите добро своему новому питомцу. Он включится сам, потому что для этого у него есть все возможности.

Специалисты, выполняющие монтаж и запуск вашего котла, должны ознакомить вас с правилами эксплуатации и эксплуатации агрегата.

Пусть Ваш навесной газовый котел прослужит Вам долгие годы!

Описание системы котла

(LTHW) — Инженерное мышление

Описание котельной системы (LTHW). В этом уроке мы рассмотрим типичную современную систему отопления в коммерческом здании. Есть много вариантов того, как это можно настроить, но эта версия довольно типична для коммерческих зданий новой постройки.

Прокрутите вниз, чтобы посмотреть обучающее видео на YouTube по системам кипячения

В этой системе у нас есть два больших котла, которые подключены параллельно.Это означает, что оба котла могут работать одновременно или по отдельности. Один из котлов может быть отключен, отключен и открыт для обслуживания, в то время как другой котел продолжает работать и обеспечивать отопление здания. Это наиболее распространенный тип конфигурации для современных систем отопления. Другая версия будет подключена последовательно, но это устаревшая конструкция, которая не так практична, по крайней мере, для коммерческих офисов.

Пример разных котлов Котлы

бывают разных исполнений, несколько примеров я привел выше.Это может быть пара больших котлов или несколько более мелких. В лучших проектах будет использоваться сочетание размеров, чтобы эффективно удовлетворить спрос. Возможно большой зимой и меньший летом.

Эти котлы служат источником тепла для системы отопления. Это тепло передается циркулирующей воде системы отопления, которая затем выталкивается наружу и по всему зданию.

В системах такого типа вы встретите два термина: первичные и вторичные цепи.

В первичном контуре горячая вода будет циркулировать от котлов к гидравлическому разделителю.Гидравлический разделитель будет подавать горячую воду во вторичные контуры, а затем возвращать использованную горячую воду из охладителя обратно в другой конец гидравлического разделителя.

Вода первичного контура может течь прямо через гидравлический разделитель и обратно в котел для сбора большего количества тепла, или может течь вверх через вторичные контуры. Путь прохождения воды будет зависеть от потребности в горячей воде во вторичных контурах. Вода может протекать прямо, потому что бойлерам для работы требуется минимальный расход, в противном случае они могут повредить или разрушить свои внутренние части.

Каждый первичный и вторичный контуры имеют свои собственные насосные агрегаты.

Первичные насосы обычно представляют собой более крупные насосы, обычно центробежного типа с приводом от асинхронного двигателя. Это зависит от размера системы, хотя они также могут быть встроенными, особенно в небольших офисных помещениях.

Подробное описание первичной и вторичной сторон , описанное здесь

Первичные насосы будут проталкивать воду только по первичному контуру.Эта горячая вода выходит из котла, попадает в этот трубопровод, всасывается первичным насосом и затем выталкивается в гидравлический разделитель.

Эта вода может затем либо выйти через вторичные насосы, выходящие из коллектора с малыми потерями, и течь в стояки, либо некоторая ее часть будет проходить через другую сторону коллектора. В любом случае вода достигнет дальнего конца коллектора и продолжит течь обратно в котел, но при более низкой температуре, чтобы собрать больше тепла и повторить этот цикл.

Из коллектора с горячей стороны выходят несколько небольших насосов, которые подсоединены к трубам, известным как стояки. Стояки поднимаются вверх по зданию, чтобы подавать нагретую воду в разные контуры. Например, кондиционеры восточного или западного крыла.

В этом примере у нас есть четыре вторичных цепи. Вторичные контуры 1–3 имеют сдвоенный насос, а четвертый — только один, поскольку тепловая нагрузка небольшая и находится поблизости, возможно, возле стойки регистрации.

Вторичные насосы

Выше вы можете увидеть пример некоторых вторичных насосов меньшего размера.Это могут быть и большие центробежные насосы, это зависит от размера системы отопления. Эти насосы будут нагнетать горячую воду туда, где это необходимо, но только для выбранной области здания, к которой подключен трубопровод.

Установки с двумя насосами обычно работают в дежурном и резервном режимах. Это означает, что один насос работает в любой момент времени, а другой действует как резервный на случай выхода рабочего насоса из строя.

Вторичные контуры будут обеспечивать водой определенную площадь здания.Например, первый контур может обеспечивать горячей водой радиаторы на первом этаже. Второй, вторичный контур может обеспечивать горячей водой вентиляционные установки и фанкойлы только на восточной стороне здания и т. Д. И т. Д.

После того, как горячая вода проходит через теплообменник и теряет часть своей тепловой энергии, она возвращается через обратный стояк, откуда она течет обратно в коллектор с низкими потерями и обратно в котел для сбора большего количества тепла.

Горячее водоснабжение

В этом примере у нас также есть вторичный контур, который идет в водонагреватель.Водонагреватель — это место, где производится горячая вода, это горячая вода, которая выходит из кранов.

Почему мы отделяем бытовую воду от горячей воды, циркулирующей по всему зданию? Много химикатов попадает в первичную систему отопления системы LTHW, систему горячего водоснабжения с низкой температурой, и вы действительно не хотите пить это.

Горячая вода подается из котла во вторичный контур, где она затем нагнетается насосом в теплообменник в водонагревателе.Затем он будет передавать свое тепло свежей воде, которая находится внутри резервуара. Температура пресной воды неизбежно повысится из-за теплообменника. Эта подогретая пресная вода затем подается на кухню, в чайные зоны и в раковины в ванных комнатах, где она используется и стекает в канализацию. Он не вернется обратно в систему отопления. Между тем, подаваемая горячая вода из бойлера во вторичном контуре будет вытекать из теплообменника внутри водонагревателя с более низкой температурой, потому что она отдала часть своего тепла пресной воде, и она вернется обратно в водонагреватель. Гидравлический разделитель и обратно в котел.

Блок наддува

Выше вы можете увидеть пример расширительного бака и блока повышения давления. Давление в системе изменится, например, если включится вторичный насосный агрегат, тогда первичный насосный агрегат увидит снижение давления, потому что теперь больше воды течет из коллектора во вторичный контур.

То же самое, если температура воды повышается или понижается, ее плотность изменится, и это также повлияет на давление.Вода расширяется при нагревании и сжимается при охлаждении.

Расширительный бак и блок повышения давления подключаются к главному трубопроводу, обычно где-то около гидравлического коллектора. Если давление становится слишком высоким, то, очевидно, расширительный бак поглотит часть этого, а когда оно станет слишком низким, блок повышения давления заставит его вернуться в систему, чтобы выровнять его.

Система дозирования

Выше вы можете увидеть пример дозирующей емкости. Обычно это устанавливается с помощью тонких трубопроводов, соединенных через гидравлический разделитель.Затем он будет использовать перепад давления, чтобы пропустить через него горячую воду. Дозатор просто позволяет заливать химические ингибиторы в систему, что сохраняет ее чистоту и отсутствие бактерий.

---

Двойные газовые водонагреватели. Обзор альтернатив двухконтурному котлу со встроенным котлом послойного отопления

Отопительный газовый котел с котлом в частном доме возможна установка при наличии магистрального газопровода, проходящего в непосредственной близости от дома.Природный газ — наиболее распространенное и экономичное топливо в нашей стране.

Современные производители газового оборудования для бытовых нужд предлагают потребителям следующие типы таких устройств:

• Одноконтурный — котлы предназначены исключительно для отопления небольших помещений.
• Двухконтурный — отлично справляется с реализацией двух функций по обогреву помещения и по подогреву проточной воды.

Современные газовые котлы, выпускаемые производителями отечественной и зарубежной промышленности, также различаются по принципу подачи газа.

Так, например, некоторые модели котлов могут успешно функционировать при естественных способах подачи топлива, при этом вывод продуктов сгорания осуществляется через дымоход. Правильная работа такого типа оборудования возможна только при условии постоянного наличия свежего воздуха в помещении, что обеспечит поддержание процесса горения.

Другие типы газовых котлов дополнительно комплектуются продуктами принудительного (коаксиального) сгорания газа. При этом подача воздуха осуществляется с улицы, там же выводятся продукты сгорания топлива.

Стена и пол

Помимо функциональных особенностей модели оборудования для отопления и водяного отопления различаются между собой по принципу крепления:

• Котел отопительный газовый с настенным котлом. Устройство предназначено для обогрева небольшого квадратного помещения. Котлы этого типа крепятся к стене помещения с помощью специальных кронштейнов. Отличительной особенностью этого типа оборудования являются его компактные размеры и относительно небольшой вес — около 100 кг.
• Отопление газовый котел с котельным полом. Доля таких агрегатов, как правило, превышает отметку в 100 кг. Объясняется это тем, что под одним корпусом по сути два устройства — накопительный котел и рабочий агрегат. Оборудование данного типа выпускается только в одной вариации — напольной.
• Отопительный котел газовый без котельного пола. Высокая стоимость таких устройств обусловлена ​​конструктивными особенностями — в агрегате установлен высокопрочный теплообменник из чугуна.Такие котлы неплохо уживаются с системами центрального отопления старого типа.
• Котел отопительный газовый без котла настенный. Небольшой вес и компактные габариты — главные преимущества этого типа оборудования. Устройство отлично справляется с функциями мини-мотеля. Агрегат укомплектован расширительным баком, помпой, предохранительным клапаном. Практичное решение для малогабаритных квартир и домов.

Оптимальный объем котла

Объем бойлера стандартного одноконтурного котла колеблется в пределах 60-300 литров.При выборе оборудования необходимо определиться с показателем объема устройства.

Этот показатель зависит от уровня потребления воды всеми членами семьи. Обратите внимание: если есть ванная комната с гидромассажной ванной или джакузи, тем больше мощность и объем прибора.

Горелка атмосферная или паяльная

Стандартный газовый котел с котлом напольного типа может работать как со съемным нагнетателем, так и со встроенной атмосферной горелкой. Ввиду этого агрегаты существенно различаются между собой, например, КПД устройства с атмосферной горелкой намного выше, чем у аналога с дутьевой горелкой.Агрегаты с атмосферными горелками намного безопаснее в эксплуатации, стоимость таких образцов довольно высока.

Главное преимущество котлов с дутьевыми горелками — доступная стоимость и низкий уровень шума. Помимо прочего, такое оборудование может работать на жидком топливе — достаточно просто установить сменные элементы. Стандартная номинальная мощность уличного котла с атмосферной горелкой составляет от 10 до 80 кВт. Для сравнения: мощность котла с паяльной лампой может достигать нескольких тысяч кВт.

Подключение и установка

Этот процесс занимают профессиональные установщики отопительного и водонагревательного оборудования, называемого обвязкой. Включает в себя весь комплекс работ: монтаж труб и агрегатов, мероприятия по подключению котла к системе отопления (водоснабжения), наладка, подключение котла.

Схема подключения газового котла с бойлером косвенного нагрева

Важно: монтажные работы нужно доверять только профессионалам.Если вы сами решили справиться с этим вопросом, обязательно ознакомьтесь с техническим паспортом устройства и рекомендациями по его установке и подключению.

Двухконтурный газовый котел, оснащенный котлом послойного отопления, уверенно завоевывает рынок и сердца домовладельцев. Однако производители отопительного оборудования уверены, что ряд моделей с трубчатым теплообменником может с ним уверенно конкурировать. Дело в том, что в некоторых случаях очень быстро выходят из строя агрегаты со стратифицированным подогревом.В этой статье мы раскроем возможные альтернативы такому устройству и расскажем множество технических нюансов.

Трубы и плиты: в чем принципиальная разница?

Традиционный трубчатый теплообменник представляет собой трубу небольшого диаметра, расположенную по спирали. Внутри движется вода для системы отопления и горячая вода, нагреваясь. Система практичная, но довольно громоздкая, так как модели большой мощности комплектуются автономным котлом. Часто для организации котельной нужно выделить отдельное помещение.

Проблема решилась с появлением котлов послойного отопления. Внутри этого агрегата расположен ряд тарелок, между которыми оставлено небольшое пространство. Эти пластины нагревают воду, циркулирующую в котле. В итоге:

• вода нагревается намного быстрее, чем в трубчатом котле;
Котел
• встроен непосредственно в газовый котел;
• устройство очень компактное;
• стоимость оборудования заметно ниже, чем при использовании традиционного теплообменника.

Однако многие домовладельцы очень скоро обнаруживают, что послойное отопление также имеет ряд недостатков.На пластинах образуются минеральные отложения, пространство между ними забивается и установка выходит из строя. Особенно важно учитывать эту особенность пластинчатых теплообменников там, где вода отличается повышенной жесткостью.

В пластинчатом теплообменнике вода нагревается примерно до 80 градусов, что способствует активному осаждению отложений и закупорке узких каналов. Если содержание минералов превышает 140 мг / л, рекомендуется отказаться от пластинчатого нагревателя в пользу альтернативных устройств.

Альтернативой стали более компактные модели двухконтурных газовых котлов, оборудованные встроенным бойлером косвенного нагрева. На трубах, по которым движется вода, тоже могут откладываться минералы, но этот процесс протекает гораздо медленнее, чем при послойном нагреве. Конструкция такого котла практически ничем не отличается от комплекта из одноконтурного котла и котла с трубчатым теплообменником. Оба эти элемента, а также насосы и прочая арматура встроены в аккуратный компактный корпус.

Обратите внимание, что минералы также оседают на трубчатом теплообменнике, хотя это происходит довольно медленно. Для эффективной работы котла рекомендуется чистить его каждые несколько месяцев. Кроме того, чтобы снизить интенсивность осаждения, следует установить регулятор нагрева на 54 градуса или ниже.

Эта диаграмма иллюстрирует разницу в работе двух типов котлов, описанных выше.

Какой вариант подойдет для большой площади?

Специалисты считают, что для системы ГВС большого дома трубчатый теплообменник предпочтительнее пластинчатого.Поскольку расстояние от водонагревателя до точки забора воды может быть значительным, придется долго ждать, пока она стечет. холодная вода. Проблема решается с помощью системы рециркуляции. Это отрезок водопроводной системы, по которому между водонагревателем и местом демонтажа постоянно циркулирует горячая вода, поддерживая заданную температуру. С пластинчатым теплообменником такое устройство использовать нельзя, так как на пластинах очень интенсивно будут образовываться минеральные отложения.

В небольшом доме важен размер оборудования.Оптимальным выбором может стать компактный котел, который вставлен в большой трубчатый теплообменник. В этом случае трубы размещают по спирали по всей высоте котла, чтобы быстро нагреть сразу весь объем воды. Повышает эффективность правильное расположение катушки, например, в виде двух параллельных спиралей. Такое устройство позволяет с комфортом пользоваться даже небольшим бойлером, объемом всего 10-20 литров.

Газовые двухконтурные котлы Vaillant — оптимальное сочетание качества и доступной цены.Это отопительное оборудование давно известно и пользуется заслуженной популярностью.

Несколько слов о производительности котла

При выборе котла важно правильно оценить его производительность. Часто производитель указывает только начальную емкость, которая учитывается при заполнении бака. горячая вода. Для потребителя важнее учесть производительность, которую котел выдает при обычном расходе воды. Этот показатель значительно ниже исходной производительности.

Еще один важный момент, влияющий на производительность — повышение температуры. Чем ниже этот показатель, тем дольше проработает котел, и тем меньше будет повреждений. Указывая производительность котла, производители руководствуются разными данными по увеличению. В целом следует придерживаться правила: чем больше мощность оборудования и объем котла, тем производительнее оборудование.

Подробнее о выборе газового котла отопления представлено в видео:

Предлагаем Вашему вниманию онлайн-калькулятор подбора котла в зависимости от характеристик вашего помещения:

Обзор производителей и цены

Интересная линейка двухконтурных газовых котлов со встроенным котлом — итальянский производитель Baxi.Популярны следующие напольные и настенные модели:

.

• Baxi SLIM 2.300i;
• Baxi SLIM 2.300 Fi;
• Baxi NUVOLA 3 COMFORT 240Fi;
• Baxi NUVOLA 3 280B40i;
• Baxi NUVOLA 3 COMFORT 280i.

Большинство газовых котлов оснащено электронными системами самодиагностики, контроля пламени, защиты от перегрева и другими модулями безопасности. Есть электронное зажигание, возможность перехода на сжиженный газ, программируемый таймер и т. Д.Цены варьируются в районе 1500-2000 долларов.

Двухконтурные газовые котлы Baxi со встроенным котлом отличаются компактными размерами, привлекательным внешним видом, удобной панелью управления и возможностью автоматического управления работой оборудования.

Не менее востребованы газовые котлы другого популярного итальянского производителя — Ferroli. Чаще всего покупатели выбирают модели:

• Ferroli DIVAtop 60 F 32;
• Ferroli DIVAtop 60 F 24;
• Ferroli DIVAtop 60 C 32;
• Ferroli PEGASUS D 30 K 130;
• Ferroli PEGASUS D 40 K 130.

Эти газовые байпасные котлы различаются по мощности и типу установки (напольная и настенная), но все они отличаются повышенной коррозионной стойкостью и удобной панелью управления с ЖК-монитором. Снаружи теплообменник покрыт слоем алюминиевого антикоррозионного состава, внутри находится ионизационный электрод для защиты от электрохимических процессов. Практически все модели имеют электрозажигание, два микропроцессорных управления, защиту от блокировки помпы и так далее.Стоимость газовых байпасных котлов Ferroli варьируется в довольно широком диапазоне: от 1200 до 3000 долларов.

Двухконтурные газовые котлы итальянского производителя Ferrolli хорошо известны на рынке. Их главная особенность — европейские стандарты качества и повышенная надежность.

Качественные газовые котлы, отличающиеся от Nova Florida, появились на рынке сравнительно недавно — в 1992 году. Это торговая марка итальянской компании Fondital. Чаще всего покупатели обращают внимание на модель:

.

• Нова Флорида Весы Dual Line Tech BTFS
• Нова Флорида Весы Dual Line Tech BTFS 28
• Нова Флорида Весы Dual Line Tech BTFS 32
• Новая Флорида Pegasus Compact Line Tech KBS 24

Компактные настенные котлы этой марки стоят относительно недорого: 1200-1500 долларов.Цена на более мощные модели может составлять 2500-3000 долларов. Для котлов можно использовать метан или сжиженный газ. Оборудование имеет высокую степень электрозащиты, панель управления оснащена удобным ЖК-монитором. Возможно автоматическое управление работой котла с помощью комнатных и внешних датчиков температуры.

Совет! Из-за колебаний температуры эмалевое покрытие корпуса трескается. Более практичным в этом плане является корпус из нержавеющей стали, хотя такие котлы более дорогие.Повышает стойкость оборудования к электрохимической коррозии, расположенного в аноде резервуара.

Напольные газовые котлы из чугуна обычно дешевле и оснащены одноуровневой горелкой. Для регулирования работы такого котла необходимо установить смесительный узел, в который встроен автоматический трехходовой клапан. В результате экономия будет минимальной. Хорошие возможности для снижения затрат на отопление предоставляют конденсационные модели, использующие энергию, вырабатываемую конденсацией пара.

Газовый котел находит свое применение во всех типах зданий, особенно если нет подключения к системе центрального отопления. Если взять в качестве примера настенный газовый двухконтурный котел с бойлером, то его преимущество заключается в том, что второй контур с легкостью может удовлетворить все потребности в ГВС в любое время года.

Система отопления с двухконтурным газовым котлом

В связи с тем, что мощность настенных агрегатов составляет от 12 до 35 кВт, их стоимость составляет порядка 1.В 5-2 раза ниже, чем у напольных аналогов. Такой диапазон мощностей позволяет выбрать оптимальное решение для дома площадью от 50 до 350 кв.м. Цены также различаются в зависимости от марки производителя — рынок заполнен агрегатами различных марок, и вам не составит труда выбрать устройство с оптимальным соотношением цены и качества.

Немаловажным моментом является простота монтажа этого котла. Вряд ли кому-то приятно возиться в течение нескольких дней при установке установки.Двухконтурный газовый котел не обязательно выносить в отдельное помещение, его привлекательный и современный дизайн и небольшие габариты позволят сэкономить приличное количество места и денег, как на установку, так и на дизайн.

Классификация газовых пароварок

Газовые отопительные котлы можно классифицировать по следующим характеристикам:

Двухконтурный газовый котел со встроенным котлом

1. Мощность — основная характеристика. Естественно, чем мощнее газовый котел, тем больше он обогревает помещение.Ориентируйтесь на площадь своего дома, если она небольшая, то очень мощный котел не понадобится. Если отапливаемая площадь достаточно велика, то следует исходить из формулы, что 1 кВт произведенной тепловой энергии отапливает примерно 10 квадратных метров площади при условии, что потолки в доме не превышают 3 метра.
2. Второй контур. Это важная характеристика, ведь если котел однопоточный, это накладывает определенные ограничения на использование агрегата. Одноконтурные агрегаты намного дешевле и не хуже справляются с отоплением помещения, особенно если от него только это требуется.Если вы хотите, чтобы котел еще и нагревал воду для бытовых нужд, то вам обязательно понадобится настенный газовый двухконтурный котел с бойлером. Агрегат с бойлером полностью удовлетворит ваши потребности в горячей воде, в отличие от проточного водонагревателя, который при больших объемах не справляется со своей задачей.
3. Система улавливания выхлопных газов. Этот параметр напрямую отвечает за безопасность, ведь если котел сжигает кислород и воздух в помещении, то как минимум неприятные побочные эффекты возникают у всех в доме.По этой причине устройства с системой естественной тяги подходят только при наличии специальных дымоходов для отвода газов. В остальном елей не было; Оптимальным выбором будет система принудительного выхлопа. Суть которого — двойная труба, выхлопные газы отводятся через внутреннюю, а свежий воздух втягивается через внешний. Они более экономичны при установке, за счет того, что не нужно строить специальный дымоход.
4. Метод зажигания.Это не важный аспект, но тем не менее может помочь немного сэкономить на работе котла. Основные методы — использование пьезоэлемента и полная автоматизация. Автоматика намного экономичнее из-за отсутствия запальной лампы, а значит, и пожара в ней нет. Кроме того, вам не нужно нажимать кнопки и повторно зажигать пламя каждый раз, когда происходит перерыв в подаче газа. В автономном режиме все будет воспламеняться и регулировать температуру.

В конструкции настенных газовых котлов предусмотрены различные технические датчики.Самые распространенные из них:

1. Датчик пламени. Незаменимое устройство, поскольку оно блокирует поток газа на случай, если пламя внезапно погаснет
2. Термостат. То же касается и основных датчиков, ведь он отключает газовый котел, если вода в нем достигает критической точки температуры.
3. Датчик блокировки котла при внезапном отключении электроэнергии.
4. Датчик — затвор, срабатывающий при перебоях в подаче газа.
5. Датчик контроля тяги.Отключает котел при отсутствии тяги.
6. Датчик уровня газа. В случае небольшого количества поступающего газа отключают котел.

Производители газовых котлов

Как это не печально, но отечественные производители таких брендов, как «Конорд», «Лемакс», «Боринское» не в состоянии полностью удовлетворить потребительский спрос на рынке газовых котлов. Не самого лучшего качества, это одна из главных причин. Как это ни печально, но до импортных моделей отечественным еще очень далеко, качество оставляет желать лучшего, но дело даже не в экономии и надежности.Рассмотрим основные особенности импортных моделей котлов.

ВАЙЛАНТ . Самая востребованная серия этих котлов — «ecoTECB». В этой линейке газовых котлов реализована система снижения выбросов продуктов сгорания. Их различают по типу принудительного выхода газа, то есть труба в трубе. В этом плане его труба отличается немного длинной.

VIESSMANN. Основная особенность — небольшие габариты и достаточно высокая мощность. Произведено в Германии, а значит, будет надежно работать даже при высоком давлении газа.

ДЖУНКЕРЫ . Также у немецкого производства есть особенность, представленная турбиной второго контура. Эта турбина обеспечивает очень быстрый нагрев воды до нужной температуры, что выгодно отличает этот котел от конкурентов.

BAXI. Агрегат с высоким КПД и бесшумной работой. Также может работать при пониженном давлении газа.

ПРОТЕРМ. Сложно выделить какие-то стороны, просто хороший настенный газовый двухконтурный котел с бойлером по доступной цене.

ГЕРМАН. Интересный дизайн и экономичность.

IMMERGAS. Котлы Compact от итальянского производителя — небольшие, привлекательные и довольно мощные.

Ferroli Все водосоединительные элементы изготовлены из нержавеющей стали, что гарантирует долговечность.

БЕРЕТТА. Разнообразие моделей надувает глаз. Самые разные модели для разных целей. Особенность — работа при температуре не ниже 25 градусов Цельсия.

АРИСТОН. Всем известна марка, которая славится не только газовыми котлами. Его особенность — простота обслуживания, обусловленная простотой конструкции и наличием базовых модулей.

Также стоит отметить корпоративную гарантию именитых брендов. Это порядка 10-15 лет, но отечественные производители такими цифрами похвастаться не могут. По истечении этого срока желательно сменить оборудование.

Опыт специалистов, разрабатывающих системы отопления на природном газе и проводящих испытания, в том числе в наших климатических условиях, позволит Вам сделать правильный выбор.Просто следуйте советам ниже:

• Приобретая малогабаритный котел, обязательно смотрите на меньшие значения мощности. Если он немного выше расчетного значения, то стоит дополнительно купить терморегулятор. Это позволит сэкономить деньги на эксплуатации оборудования в долгосрочной перспективе, а также прилично увеличит срок службы за счет сокращения количества запусков оборудования.
• Известно, что теплообменник страдает одним серьезным заболеванием — отложением солей и извести. Чтобы этого не произошло, в условиях «жесткой» воды следует брать оборудование с битермическими теплообменниками.Если вода проходит предварительную обработку, так называемое «умягчение», то лучше, чтобы теплообменник был отдельным, в первом случае вы уменьшите образование извести, а во втором — сэкономите.
• В случае, если кушает большая площадь дома, а расход горячей воды тоже большой из-за большого количества точек потребления, лучше было бы купить такую ​​чудесную вещь, как бойлер. В некоторых двухконтурных котлах он уже присутствует, но если нет, то его необходимо добавить.Бойлер увеличит расход горячей воды в разы, поэтому недостатка в ней вы не испытаете.

Информация!

Важно помнить, что газовые котлы в большинстве своем рассчитаны на работу с центральным газопроводом, если такового нет и необходимо, чтобы оборудование работало на сжиженном газе, обязательно известите продавца и при настройке и установке пользуйтесь услугами только квалифицированного специалиста, не подвергайте себя и близких ненужному риску.

• Также в случае необходимости подключения к котлу таких вещей, как теплый пол, вентиляция и другие сторонние контуры, важно всегда доверить расчеты и подбор комплектующих специалисту.
• При покупке котла следует позаботиться о покупке и установке СКУД в доме. Автоматика в долгосрочной перспективе с лихвой окупится не только сама по себе, но и значительно снизит затраты на обогрев помещения. Они работают по принципу регулировки и регулирования мощности котла при повседневной работе.Приобретя СКУД один раз, вы сможете сэкономить на топливе около 20%, что однозначно скажется на вашем кошельке.

Вопрос обогрева жилой комнаты и обеспечения горячей водой требует максимальной ответственности и внимательности. Купить настенный газовый двухконтурный котел с бойлером необходимо в специализированных магазинах и центрах с обязательной предварительной консультацией. В противном случае невнимательность и легкомыслие могут привести к несчастным случаям и плачевным последствиям. Только квалифицированные специалисты и консультанты могут гарантировать правильную работу такого тонкого оборудования на протяжении всего периода эксплуатации.

Facebook

Твиттер

В контакте с

Одноклассники

Google+

Как выбрать газовый настенный двухконтурный котел

Газовые котлы для систем отопления в настоящее время достаточно востребованы. По статистике подавляющее большинство оборудования этого типа работает на газе. Этот вид топлива считается самым эффективным и дешевым.Современный рынок предлагает различные модели всевозможных комплектаций. По этой причине возникает вполне закономерный вопрос, как выбрать газовый настенный двухконтурный котел.

Прежде всего необходимо выяснить наиболее оптимальное топливо для вашего региона. Если вы выбираете между одноконтурными и двухконтурными агрегатами, вам необходимо решить, нужна ли вам постоянная горячая вода или она будет из других источников.

Как правило, газовые котлы комплектуются атмосферными горелками и бывают настенными и напольными версиями.В последнем случае оборудование в основном из чугуна или стали. На вопрос, какой из них лучше, однозначно ответить невозможно, так как у каждого есть свои достоинства и недостатки.

Основные характеристики

Итак, наконец-то ваш дом подключен к системе газоснабжения, и появилась необходимость в приобретении специализированного отопительного оборудования, использующего газ в качестве источника тепла. Но перед посещением магазина следует ознакомиться с критериями выбора и основными характеристиками этого устройства.

Отопительные агрегаты, работающие на газе, могут отличаться:

• Название производителя.
• Цена.
• Разряд источника энергии.
• Мощность оборудования.
• Количество контуров (одно- или двухконтурное).
• Материал, использованный при производстве.
• Место установки (пол или стена).
• Способ очистки от газов, образующихся после использования (естественный или принудительный).

Перед тем, как выбрать газовый настенный двухконтурный котел, очень важно просчитать все тепловые потери в помещении и определить необходимую мощность оборудования для системы отопления.

Также не стоит забывать, что надежность и экономичность котельного агрегата зависит не только от материала, но и от условий эксплуатации, а также качества монтажа.

Оборудование

Котел газовый настенный двухконтурный (цена в среднем — от 9000 руб.) Состоит из следующих основных узлов:

• Горелка.
• Циркуляционный насос (один или два).
• Расширительный бачок.
• Термометр.
• Манометр.
• Теплообменник.
• Система безопасности.

Особенности конструкции

Газовый двухконтурный настенный котел для дома, по сравнению с другим аналогичным оборудованием, имеет некоторые конструктивные особенности:

• Устройство представляет собой теплообменник.
• Двойная или дублирующая система автоматизации.
• Зависимость контуров.
• Принцип работы водяного контура.

Также к особенностям настенных котлов можно отнести отсутствие дымоходов.А точнее их конструкция, заключающаяся в выводе трубопровода на улицу через стену. Благодаря той же конструкции осуществляется вентиляция и подача кислорода, способствующего процессу горения.

Характерными особенностями этих устройств являются средняя мощность и относительно компактные размеры.

Подавляющее большинство газовых котлов настенного типа оснащено следующими элементами:

• Как и в любых отопительных приборах (кроме печных), в отопительном контуре имеется система контроля температуры.
• Самостоятельная установка необходимой температуры для горячей воды.

Стоит отметить, что в данном случае речь идет о независимом контроле температур на контурах, при этом их работа зависит друг от друга и от конкретной модели:

• Есть варианты, где требуется температурное разделение для обеспечения необходимый давление и температурный режим теплоносителя.
• У некоторых моделей при запуске подачи воды нужно останавливать систему отопления.

Преимущества

Внешне газовый двухконтурный котел отопления выглядит как аккуратный шкафчик, который отлично впишется в любой интерьер. Внутри него находятся все необходимые элементы — оборудование нужно только подключить к системе горячего водоснабжения и отопления. Основными преимуществами таких котлов являются:

• Один агрегат может одновременно выполнять несколько функций — нагрев воды и обогрев помещения.
• Высокая степень безопасности.
• Значительное снижение коммунальных платежей, так как холодная вода намного дешевле.
• По сравнению с другими вариантами автономных систем отопления данный вид оборудования стоит относительно недорого.
• Использование систем автоматизации позволяет упростить настройку и обслуживание агрегата.

По производительности и размерам эти устройства существенно отличаются друг от друга. Перед тем, как выбрать газовый настенный котел, нужно учесть множество характеристик.

Критерии выбора

При выборе газового котла нужно определиться с такими моментами как:

• Степень доверия к производителю.
• Характеристики дымоходов.
• Необходимость автоматического управления.
• Уровень комфорта
• Требуемая мощность оборудования.

После этого остается только сравнить выбранную модель с этими характеристиками и сделать свой выбор.

Мощность

Считается, что для отопления 10 м ² жилой площади требуется 1 кВт тепла. Таким образом, для дома площадью 240 м ² Вам понадобится двухстенный газовый котел на 24 кВт.Данные о мощности можно найти в техническом паспорте конкретной модели, и эта информация часто указывается на упаковке.

Стоит обратить внимание на тот момент, что количество тепла, необходимое для обогрева квартиры или частного дома, во многом зависит от степени его теплоизоляции. Поэтому рекомендуется позаботиться об этом заранее.

Уровень комфорта

В связи с тем, что температура наружного воздуха меняется в зависимости от погодных условий, возникает необходимость контролировать работу отопительного агрегата.Сегодня вы можете выбрать модель со следующим типом регулирования:

• Одноступенчатый.
• Двухступенчатый.
• Трехступенчатый.

В первом случае подразумевается настройка работы только в одном конкретном режиме. Для регулирования слишком высокой температуры потребуется отключение прибора

В моделях с двухступенчатым регулированием мощности можно выбрать один из двух режимов: для более теплой или более холодной температуры наружного воздуха. По сравнению с предыдущей версией пользоваться удобнее.Кроме того, возможность переключения режима работы горелки увеличивает время работы устройства.

Модели с трехступенчатым регулированием также удобны и служат дольше. Однако такие устройства намного дороже, поэтому чаще всего потребители выбирают второй вариант.

Блок автоматического управления

Большинство моделей ведущих западных компаний комплектуются электронным блоком управления. Этот элемент выводит использование отопительного оборудования на новый уровень. Наличие автоматики позволяет установить оптимальный режим работы и своевременно указывает на необходимость ремонта или текущего обслуживания.

Обычно пульт управления современной котельной Агрегат настенного типа оснащается жидкокристаллическим монитором, отображающим сигналы о возможных неисправностях и технических характеристиках устройства.

Как выбрать двухконтурный газовый настенный паровар

• По расчетной потребляемой мощности и внешнему виду. Эргономичный дизайн, форма, цвет — все важно, но решающее значение имеет требуемая мощность.
• Максимально допустимое количество теплоносителя в системе отопления для конкретной модели (указано в паспорте).
• Максимальный расход теплоносителя на горячую воду (указан в паспорте).

Производители

Купить котел газовый отопительный двухконтурный настенный — не проблема. Главное — не ошибиться с его выбором.

На сегодняшний день на внутреннем рынке потребителям предлагается оборудование из Италии (Fondital, Beretta, Riello), Германии (Viessmann, Buderus, Bosch). Также большой популярностью пользуются котлы «Протерм», «Аристон», «Виалант», «Электролюкс», «Сигнал», «Медведь», «Конорд» и др.

Как найти хорошего производителя?

Высокое качество и отличная репутация. Оборудование — далеко не единственные моменты, на которые нужно обращать внимание при выборе двустенного газового котла (цена этих устройств указана ниже). Ведь далеко не всякая зарубежная модель адаптирована для работы в российских условиях. Часто импортное оборудование очень чувствительно к качеству охлаждающей жидкости. При скачках напряжения в электросети выходит из строя электроника.

Еще один важный момент — доступность сервиса.Ведь во время морозов задержка может быть катастрофической для всей системы отопления. Недопустима ситуация, когда запчасти для ремонта приходится покупать в соседнем регионе или стране.

Котлы газовые настенные двухконтурные (Корея)

Отопительное оборудование корейского производства — это функциональные устройства, которые производятся с использованием современных технологий, а также в соответствии с международными и европейскими стандартами.

На фоне аналогичных агрегатов двухстенные газовые котлы (Корея), такие как Navien, отличаются простотой эксплуатации, надежностью и высоким качеством.

Относительно небольшой корпус агрегата одновременно объединяет в себе стандартные компоненты (горелку и теплообменный агрегат), регулирующее устройство, датчики температуры и давления, циркуляционный насос и многое другое.

Стоимость такого котла от 30 000 руб.

Немецкое оборудование Vaillant

Медь газовая двухконтурная настенная «Вилант» — это еще один отличный вариант от немецкого производителя, завоевавший огромную любовь соотечественников. Компания Vaillant предлагает своим покупателям широкий ассортимент отопительного оборудования различной мощности и мощности.

Газовый котел двустенный «Вилант» отличается эффективностью и надежностью в эксплуатации, доступной стоимостью и экономичным обслуживанием.

Стоимость агрегатов этого производителя составляет от 48 000 руб.

Котлы «Аристон»

Газовые котлы от итальянского производителя «Аристон» позиционируются на рынке как удобные в эксплуатации и экономичные обогреватели. В комплект поставки входят теплообменник, блок управления, горелка, циркуляционный насос, расширительный бак и продуманная система безопасности.При этом газовые котлы настенные «Аристон» по сравнению с аналогичными моделями намного дешевле.

Эти устройства используются при строительстве новых домов и модернизации существующих систем отопления. Все отопительное оборудование «Аристон» отличается низким уровнем шума.

Цена таких устройств от 25000 руб.

Оборудование Protherm

Медь газовая настенная двухконтурная «Proterm», представленная чешским производителем, является безопасным, экономичным и простым в эксплуатации оборудованием.Эта компания специализируется на производстве отопительных приборов различной мощности, не только настенных, но и напольных.

Приобретая газовую двухконтурную настенную пароварку «Протерм», Вы можете быть уверены, что данное оборудование прошло испытания на соответствие европейским стандартам качества.

Стоимость такого агрегата от 27 000 руб.

Котлы Bosch

Bosch — лидер в Европе по производству водонагревательного и отопительного оборудования. Разнообразие моделей сочетает в себе неизменную долговечность, надежность, качество и простоту управления.

Котлы газовые настенные двухконтурные «Bosch» разработаны с учетом особенностей российских условий эксплуатации. Благодаря широкому ассортименту вы легко сможете выбрать отопительный агрегат, полностью соответствующий потребностям и финансовым возможностям.

Стоимость котельного оборудования от 20 000 руб.

Российское оборудование

Нева

Котлы газовые настенные двухконтурные «Нева» — это оборудование от российского производителя, которое может быть использовано для систем местного и централизованного отопления, отопления жилых и промышленных зданий, а также для горячего водоснабжения. поставка.

Благодаря своей компактности такой агрегат отлично впишется в любой интерьер. Интегрированные системы безопасности и современное управление создают дополнительное удобство и безопасность для пользователей.

Стоимость котлов — от 17 000 руб.

Котел газовый двухконтурный настенный Сеул 21. Котел газовый настенный Master Gas Seoul. Характеристики технических параметров. Способы устранения неисправности котлов Master Gas Seoul

Газовый котел Master Gas Seoul в эксплуатации, вопросов не возникло.Я установил два градусника рядом с панелью управления и показания на них совпадают, но на панели управления. Когда в квартире 22 гр. на пульте 24гр., а когда в квартире 24 уже 27гр. на пульте дистанционного управления. Как это исправить? Может кто знает как попасть в меню ДУ с высокими правами? Попав в меню, как описано в инструкции, невозможно изменить мощность котла, однако, как и многие другие настройки.

Настройки в пульте ДУ становятся доступными при включении переключателя No.3 на блоке.

Неисправность газового котла Master Gas Seoul 16. Используем 2 месяца. Проблемы с зажиганием уже появились. Хлопки иногда настолько сильны, что становится страшно.

Очевидно, газовики включили газ, но давление не отрегулировали.

А вообще с отоплением очень много вопросов: и гул, и периодически появляющийся белый дым (пар?) Из дымохода, и, что самое неприятное, регулярное падение давления в системе.Воду нужно добавлять каждые десять дней. Видимых протечек нет, можно винить в неадекватности встроенного расширительного бачка (из-за нехватки средств повесил существующие стальные панельные радиаторы советского производства, так что вполне возможно, что объем охлаждающей жидкости больше рекомендуемых 50 литров), однако прыгает в красную зону и разливает после этого лишних паскалей не наблюдается … Не хочу этого признавать, но, пожалуй, единственное, на мой взгляд, правильное предположение — это неисправность теплообменника котла (трещина) из-за которой вода постоянно просачивается в камеру сгорания, в результате чего в системе падает давление, и из дымохода выходит белый дым.Буду очень благодарен всем, кто высказывает свое мнение.

Одна из причин заключается в том, что коаксиальный дымоход установлен неправильно (без наклона), конденсат попадает в камеру сгорания и, опять же, неправильно регулируется газ.

Подключен главный газовый Сеульский настенный котел 140 кВт в однокомнатной квартире. Застройщик залил в систему отопления обычную воду. Раньше я не имел отношения к этой технике, поэтому назрело несколько вопросов. Я хочу залить в систему дистиллированную воду.Прочитав в принципе понял, как это сделать: прокачать через штуцер на входе холодной воды, который подходит к устройству, открыть клапан подпитки и дождаться пока в систему закачивается теплоноситель и, соответственно, появится необходимое давление . Потом синхронно закрываем все это дело, стравливаем воздух и запускаем котел. Пожалуйста, поправьте, если я ошибаюсь. Во время работы вода еще немного испарится, а давление упадет. Чтобы ее поднять, мне просто нужно открыть кран подпитки и тогда вода из магистрали пополнит систему до необходимого давления? По тех.По паспорту, блок
требует подключения электрической части через стабилизатор мощности. Хочу услышать мнения по этому поводу, критично ли это условие. Я так понимаю внутри есть микросхема, которая боится скачков напряжения и все же? Хочу поставить фильтр на магистраль холодной воды перед котлом. Посоветуйте, хоть какой выбрать, может тут используются специальные фильтры?

В вашей системе отопления 20 литров воды. И это не проблема, если вы не добавляете столько же или больше каждый день.Лучше следите за утечками.

Когда газовый котел Сеул 14 работает по датчику температуры воздуха, получается как-то криво. Датчик врет и погрешность не линейная. Температура в комнате колеблется от 22 до 24, а на пульте 26 (градусник рядом с пультом, и вдали от батареи). Во время паузы аккумуляторы полностью остывают, а от постоянного нагрева-охлаждения капли на катушке могут появиться подтёки. При работе с датчиком воздуха приходится регулировать температуру воды системы, а в этом пульте, в отличие от Navien, это не удобно.В целом температура в квартире более стабильна, а батареи всегда горячие, когда котел работает по температуре воды в CO, до тех пор, пока на улице нет сильных перепадов температуры. В идеале было бы, если бы температура воды в системе регулировалась автоматически по температуре воздуха в квартире! Вот как это сделать?

Хотя теоретически, если взять ПИД-регулятор на МЭО с термометром сопротивления, подключить котел по температуре в СО к кнопкам пульта ДУ, может получится.При большом коэффициенте интегрирования регулятор будет более инертным, ожидая изменения сигнала с датчика. Просто нужно продумать схему, которая будет дублировать вывод регулятора на кнопку пульта дистанционного управления, нужно дважды нажать на кнопку пульта.

Подскажите, что это за кран системы отопления и где его можно закрыть? Так как вода из контура ГВС не соответствует той, что выставлена ​​на панели управления (намного холоднее, даже не горячая на 60 градусов).А может кто сталкивался с этим?

Отводы на систему отопления монтируются перед котлом — на подающей и обратной. Слишком большой расход воды. Давление газа низкое.

С поправкой на 11 кВт. Насос шумит и греется. Температура насоса в 2 раза выше, чем у среды. Но рука страдает. Это хорошо? Несколько раз выдавал ошибку помпе А3. Куда выпустить из него воздух? Я не могу найти пробку. Или вам нужно открыть вентиляционное отверстие? И как? Может он иссякает?

Пробки нет, но вентиляционное отверстие можно открыть.

В эксплуатации находится настенный котел Master Gas Seoul 16. Подскажите, что делать: давление на грани минимально допустимого (около 1 бар) не увеличивается при открытии крана подпитки, а иногда увеличивается незначительно (1,1 бар). Что может быть причиной? И гудит очень сильно. Давление в водопроводе вроде 4,5 атмосферы, если что.

По первому, может засорилась система подпитки, надо посмотреть что именно, как ведет себя расширительный бачок, и манометр показывает точно? Что касается второго, то если он гудит, необходимо выяснить, что гудит помпа или забитый теплообменник.Зайдите в настройки ПДУ значение Р8 из 31 поставьте в паспорте 20 по таблице опечатка. Кайф пройдет.

Неисправность котла Master Gas Seoul 16, постоянно выскакивает ошибка АА, иногда А4. Оказывается, закипает, при этом при закипании манометр нагрева зашкаливает. Напор воды через бойлер в 2 раза хуже холодной воды. Что могло быть?

Если закипает, значит, поток воды плохой, видна система или забит первичный теплообменник.А то, что давление повышается, значит так оно и будет, так как при закипании оно повышается, и увидите теплообменник ГВС.

Работает газовый котел Котел Сеул 14. Подскажите что делать. По паспортным данным на котел минимальный расход воды в системе для включения котла в режиме ГВС составляет 2,5 л / мин, а включается у меня при расходе воды 6-7 л / мин (производил замеры практически), кроме того, это рост расхода воды … Военнослужащие говорят, что ничего не поделаешь.А это не?

Может заклинивает датчик протока ГВС, если есть возможность разобрать и проверить, думаю, ничего сложного там быть не должно, а может он неисправен.

Позвонил военнослужащему из газового отдела. Проблема решилась регулировкой максимального давления. Однако при рекомендуемом значении 55 мне пришлось установить 40, иначе гул не пропадал. Опять же, непонятно, как это повлияет на установку и поддержание заданной температуры зимой.И оказывается, что в этих моделях тоже регулярно, примерно раз в год, выходит из строя вентиль переключения с отопления на горячую воду.

Забит первичный теплообменник. Промывка необходима.

Установили и подключили газовый котел MG Seoul 14 с закрытой системой отопления, как заливал тосол, не видел. Вообще по прошествии времени при обработке газа давление упало и котел не запустился, как поднять давление?

Смотрите, там должен быть кран, а на самом деле нужно спросить людей, которые это делали, или хотя бы присутствовать при первом запуске, чтобы потом таких вопросов не возникало, а просто посмотрите — он должен будет так, помпа понадобится.

Неисправность газового котла Master Gas Seoul 21 с водонагревателем. В декабре ему исполнится два года. Сломалось уже 3 раза. Ошибка A4. Теплообменник заменен впервые. Говорили, что его забили из-за того, что там кто-то открыл какой-то кран. Более того, он его установил. Весной, когда котел выдал такую ​​же ошибку, пришел другой мастер, включил, отрегулировал давление, прибор заработал самостоятельно. Теперь снова эта ошибка.Предыдущий теплообменник мы уже промыли на случай замены. У нас есть фильтры для воды на входе. Подскажите это норма, что за 1,5 года эксплуатации уже 3 раза ремонтировали?

Гудит настенный газовый котел Мастер, как перевести плату управления в сервисный режим, а то не дает с пульта.

На плате есть три микропереключателя сверху, два верхних переместите на противоположную сторону и войдите в настройки, затем установите их на место.

Подскажите, что может быть: третий день из трубки внизу капает вода и падает давление? Да и воздух появляется в первой батарее. Забито вентиляционное отверстие? Можно починить или просто заменой? Котлу Сеул-14, трехмесячный возраст. Работает интенсивно неделю (морозы), работает от температуры воздуха.

Ударьте отверткой по вентиляционному отверстию, оно закроется и не потечет.

Подскажите, значение «установка оборотов вентилятора» (принудительное минимальное горение) в паспорте L2 40.Сегодня сравнил все параметры с паспортом, L2 установлен на 36. Оставить или выставить как в паспорте?

При снижении минимального давления газа на горелке котла ниже установленного производителем, расход газа увеличивается!

Неисправность котла Master Gas Seoul 21. Весной установил, заработало нормально, зимой стало сильно гудеть, а если надавить на крышку рукой, гул немного пропадает. Выключалась несколько раз с ошибкой А6.Правда при повторном включении нормально заработало. Но гул присутствует, даже не знаю, что делать. И кстати, может ли гул идти из-за того, что трубы на отопление ПП 20? Также подскажите: какие настройки P8 на 16 кВт?

В паспорте-20, по факту-31.

Уже несколько раз отрывал фильтр котла (под манометром). Вроде все в порядке, давление в ЦО в норме, ошибок тоже не дает. Согревает нормально, по настройкам, и горячая вода тоже нормально.Выколол, вкрутил фильтр обратно, долил воды — опять все в порядке. В прошлом году у друга были такие же проблемы — доигрывал до заполнения платы управления — заменили и все наладилось. Аппарату уже 3 года — проблем не было — только иногда накачивал воздух в расширитель. Подскажите пожалуйста что делать?

Кто-нибудь знает, как можно увеличить мощность котла? При покупке котла продавец сказал, что якобы можно сделать котел с 16 по 21 число с переключателем на плате.Это возможно? У всех моделей одинаковая плата контроллера? Можно контроллер перепрошить? Кто-нибудь цепляется за контроллер?

Подскажите, где находится заглушка воздухозаборника?

Сверху котла, рядом соосным на 3-4 самореза.

Насчет гула при зажигании, год проработал нормально, после чего потихоньку стал появляться. Вызвал мастера, настроил, гул уменьшился, но совсем не пропал. Дымоход установлен правильно.Возникла проблема: стала появляться ошибка А3, котел перестает работать, и ошибка возникает только ночью, днем ​​все в порядке. Понял, что ошибка связана с помпой. Что бы это могло быть? Появление ошибки А3 стало более частым, надоедающим,
по мере отключения котла. Кто может помочь решить проблему, или кто не сталкивался с этой ошибкой? Все таки это ошибка с помпой или вентилятором? В инструкции как-то непонятно.

Нужно отрегулировать минимальное и максимальное давление газа, прочистить вентилятор.Замкните накоротко контакты датчика давления воды и понаблюдайте за прибором, если ошибки А3 нет, значит, может просто неисправен микровыключатель на датчике, либо что-то не так с давлением воды.

В эксплуатации находится настенный котел MG Seoul. Проблема в том, что при заданной температуре до 65 градусов зажигание стало плохим, а именно когда начинает гудеть, потом несколько раз пытается зажечь, но не первый раз, жду секунд 30, горелка начинает гореть , Все отлично.После выключения все повторяется. Но при установленной температуре выше 65 градусов работает исправно, горит четко. То же самое при включении горячей воды
тоже жду некоторое время пока произойдет возгорание. Подскажите, что могло быть?

Плохое зажигание или мощность зажигания зависит, среди прочего, от минимального давления газа на горелке, а также от самого ионизационного электрода — его чистоты и положения в камере сгорания. Очистите горелку. Очистите вентилятор. Посмотрите напряжение в сети.Проверить давление на горелке, отрегулировать. Посмотрите на поверхность теплообменника, очистите ее. Обычно требуется техническое обслуживание.

Неисправность котла Master Gas Seoul. Ошибка А5 (низкое давление воды). По инструкции рабочее давление 1,5-2,0 бар. Минимальный тип — 0,5. Первый сезон отработал хорошо, а так как водопровода в доме не было, то воду качали из общего уличного водопровода. (при падении давления ближе к 0,5 бар накачивается).Во втором сезоне подключил к колодцу (жесткая вода) и к концу сезона начались проблемы. Как только давление упадет ближе к 1,3-1,4 бар, ошибка А5 (перезапуск котла без доливки воды и он работает определенное время). Может кто подскажет, подозреваю, что с датчиком давления что-то есть. Может выключить и замкнуть провода (кто знает как работает?). А может быть, воздухоотводчик закис, раньше с него капали капельки, теперь он высох. За всю историю использования давление воды как-то быстро падает.Я просмотрел все трубы и соединения, но утечки не обнаружил. То есть в последнее время каждые три дня накачиваю давление с 1,5 до 2,0. И все же давление в пустом расширительном бачке должно быть 0,09 МПа, сколько оно в барах.

1 бар — примерно 1 килограмм, датчик давления стоит на трубке, 2 проводки поставить перемычку между проводами, а в идеале датчик под замену или снять и хорошо промыть.

Неисправность котла Master gas seoul 14. Проработал 2 года 4 месяца практически без нареканий, единственное, регулярно добавлял давление (постоянно падало, хотя протечек не было), а неделю назад переключил в режим ГВС , немного поработал и выдал ошибку А4, отключил от розетки, снова включил — заработало.Утром включил горячую воду, опять котел сильно зажужжал, стрелка манометра бегала вверх-вниз и ошибка А4, мол для чистки
нужны теплообменники (ни разу не делал там где инструкция, то процедура такая как все это сделать и мне это не сложно) но когда снова включаю с режимом нагрева, в целом нормально работает, почему то?

Помогите разобраться в работе Master Gas Seoul 14. Проблема в том, что при включении горячего водоснабжения горячая вода идет в систему отопления, а из крана течет холодная вода… И давление регулярно падает. Система не запускается, проверял несколько раз. Подумал о трехходовом клапане, но где-то читал, что причина не в нем, но ничего внятного тоже не говорят.

1. заменить трехходовой клапан.
2. Прокачайте воздух в расширительный бачок.

Работает газовый котел MG Seoul 14, при розжиге гудит. «На холоде» гул сильнее, на теплом — меньше. Стенки котла сильно вибрируют при гудении; если найти точку на стене и зажать ее, гул становится на порядок меньше.Вентилятор чистый. Возникает ощущение, что гул напрямую зависит от величины воздушного потока. Полагаю, причина в акустическом резонансе. Регулировка скорости вращения вентилятора через настройки влияет только косвенно и не устраняет гул полностью.

Гудящий шум может быть вызван пламенем, вырывающимся из горелки. Есть много микровзкрылок, которые резонируют на определенной частоте и издают гул. Отрыв пламени, в свою очередь, происходит из-за несоответствия между подачей газа (его давлением) и скоростью воздуха.Сделал манометр, настроил максимум и минимум по инструкции. Изменилась производительность котла. После розжига в холодный аппарат постепенно добавляют давление. В какой-то момент появляется гул. Аппарат сразу сбрасывает давление до минимума и работает на нем несколько минут (гула на этом этапе нет, иногда был до настройки). Затем он снова начинает немного давить. Опять же в определенный момент (давление приближается к 80% от максимального в паспорте) появляется гул.Он снова немного понижает давление, а затем снова медленно увеличивает его, как бы пытаясь приблизиться к границе, где возникает гул, но не допустить его возникновения. Кажется, что «мозги» чувствуют гул, и стараются без гула выставить максимально возможное давление. Но как они себя чувствуют? Не вижу сенсора. Это датчик тяги. Казалось бы, связь давления и гула очевидна. При достижении определенного давления появляется гул. Но нет, в режиме отопления и горячего водоснабжения гула почти нет, хотя давление почти вдвое выше давления в режиме отопления, при котором гул есть.

Вода непрерывно капает из вентиляционного отверстия, и давление сбрасывается. Есть кран с резиновым кольцом. Какое нормальное положение у этого крана? Он должен быть закрытым или открытым. А если он открыт, то как регулировать сброс давления или клапан только на замену? Разбирать мелочь не боюсь, стучал, постучал и похлопал отверткой, все равно течет. Давление в норме, в том числе и в расширительном бачке.

Снимите вентиляционное отверстие, разберите и очистите.Поднятие чего-либо или отложения из-за воды не позволяют поплавку плотно прилегать.

Настенный газовый котел Master находится в эксплуатации. По отоплению котел работает нормально, как я включаю горячую воду, через 15-20 секунд в котле появляется шум (как будто он всасывает воду), пламя в котле гаснет на несколько секунд. Это сопровождается вторым скачком давления вверх (потом возвращается), горячая вода, естественно, тоже перестает течь. Дальше все нормально, но через 15-20 секунд все то же самое и т. Д.Сделал ТО
, ничего не изменилось. Аппарат эксплуатируется меньше полутора лет, теплообменник чистили, вода обычная, хозяин был, сказал жестко. Теперь после службы скачка давления и хлопка нет (сначала хоть и был, вчера хотел запечатлеть этот момент а хлопка нет, стрелка давления просто немного дергается и пламя гаснет). Из-под крана на короткое время идет горячая вода, потом сразу холодная, потом еле теплая, потом опять чуточку
горячая, потом в том же порядке.Заметил, когда гаснет пламя, на несколько секунд выскакивает ошибка АА. То есть что-то с помпой означает или повреждение трехходового клапана, руководствуясь инструкцией, потому что фильтр чистый.

Похоже на теплообменник ГВС. Видимо нужно менять.

Установлен и подключен котел Сеул 16, при включении ГВС в нем возникает треск, прыгает стрелка давления и выдается ошибка А4. Необходимо заменить теплообменник вторичного или 3-ходового клапана? Горячая вода идет, но котел тухнет и все ошибка А4, то есть при открытии крана гор.вода, из нее слышен треск, прыгает стрела и котел гаснет, а еще неделю простоял в зимнем режиме, кто не трогал и опять пол ошибся? Температура на
ГВС была установлена ​​на уровне 55.

Это перегрев теплообменника. Во вторичной накипи, которая препятствует нормальной передаче тепла от отопительного контура в систему горячего водоснабжения, то есть не нагревается до 55, а прибор регулярно пытается выполнить задачу и поднимает температуру, что приводит к перегрев и срабатывание соответствующего датчика, он отключается.

05.08.2015 4 177

Корейский навесной газовый котел Master Gas Seoul — хорошая и недорогая альтернатива немецким и чешским моделям. Оборудование полностью адаптировано к условиям эксплуатации на территории Российской Федерации. Навесные котлы работают на природном и сжиженном газе. В них есть встроенный программатор, позволяющий программировать работу котла от одного дня до недели.

Все о котлах навесных от производителя

Настенный двухконтурный газовый отопительный котел Master Gas Seoul отличается компактными размерами и продуманной конструкцией.Оборудование имеет следующие технические характеристики:

Ростехнадзор выдал разрешение на эксплуатацию котла, которое действительно для всех модификаций Master Gas Seoul. В результате регистрация оборудования и проектная документация изготовления проходит без проблем.

Каковы основные особенности установки

Для обеспечения нормальной работы котла необходимо соблюдение определенных требований производителя к установке:

Первый запуск станции должен производиться при наличии представитель компании по продаже котла.Он проверит правильность монтажа и настроек и поставит котел на гарантию.

Преимущества марки Master Gas Seoul

Корейское оборудование неизменно радует потребителя своим качеством, продуманным функционалом и стоимостью. Буквально недавно модели котлов Master Gas Seoul прошли сертификацию Ростехнадзора и получили разрешение на эксплуатацию.

Стоимость продукции специально выдержана в среднем ценовом сегменте, несмотря на то, что по своей функциональности модели больше напоминают оборудование «премиум» класса.

Правила эксплуатации котла достаточно просты в исполнении. Производитель адаптировал внутреннюю организацию для работы на территории Российской Федерации.

В базовую комплектацию входит все необходимое для работы оборудования: встроенный циркуляционный насос, расширительный бак, группа безопасности и автоматика. После подключения к системе отопления и установки коаксиального дымохода для котла можно сразу приступить к работе.

Корейский котел или европейский?

Следует признать, что если еще несколько лет назад на этот вопрос можно было ответить только в пользу европейского производителя, то сейчас, как показывают отчеты о продажах, все больше покупателей выбирают корейскую технику.Для этого есть несколько причин: хотя котлы чешских и немецких производителей по-прежнему доминируют в популярности, корейская продукция постепенно набирает обороты. Поэтому в ближайшее время можно ожидать значительного увеличения количества продаж. Котлы

Master Gas Seoul практически ни в чем не уступают по функциональности и удобству эксплуатации продукции ведущих производителей, но главное привлекательное качество для отечественного потребителя — это их цена.

Двухконтурный настенный газовый котел с принудительной циркуляцией воды Master Gas Seoul представлен серией экземпляров с индексами 14, 16, 21.Цифры после названия указывают на максимальный параметр отапливаемой площади. Соответственно 140/160/210 м2. Корейский производитель имеет репутацию добросовестного и ответственного поставщика качественного газового отопительного оборудования для частного и промышленного использования.

Настенный газовый котел Master Gas Seoul. Характеристики технических параметров

1. Общие характеристики:

• Используемое топливо представляет собой смесь пропан-бутана в сжиженном или линейном виде.
• Рекомендуемое рабочее давление поступающего газа от 1,3 до 2,9 кПа.
• Расход газовой смеси макс. / Мин. 1990/620 л / ч.
• Номинальное значение теплопроводности в отопительном контуре от 14000 до 21000 Вт.
• Теплопроводность в контуре GBC 20900 Вт.

• КПД при номинальной мощности 92%.
• КПД при мощности 30% — 95%.
• Тепловая мощность регулируется от 1,7: 1 до 2.6: 1.
• Принудительный выброс продуктов сгорания.
• Теплоноситель — вода.
• Система циркуляции жидкости герметична.
• Режим зажигания — электронное зажигание.
• Автоматическая поддержка температурных параметров.
• Показания температуры отображаются на ЖК-дисплее.

2. Характеристики отопительного контура настенного газового котла Master Gas Seoul:

• Регулировка диапазона температур от 40 до 80 градусов.
• Рабочий напор (давление) воды в системе от 100 до 300 кПа.
• Давление воды не более 0,3 МПа.

3. Параметры контура горячего водоснабжения Master Gas Seoul:

• Расход водной массы при повышении температуры на 25 С 11,5 л / мин.
• Регулируемый диапазон температур от 37 до 60 C.
• Давление воды в системе от 15 до 1000 кПа.
• Мин. Расход воды при запуске 2.5 л / мин.
• Мин. Расход воды для финишной остановки 1,5 л / мин.

Режимы работы газовых настенных котлов Master Gas Seoul

Газовые настенные блоки Master Gas Seoul No. 14, 16, 21 допускают разные режимы работы: отопление и HBC, только HBC, защиту от замерзания, аварийный режим и режим таймера.

1. Режим отопления и ГВС активируется автоматически, когда агрегат подключен к электросети и нажата кнопка «power».На дисплее отображаются соответствующие значки, которые подробно описаны в инструкциях к каждой модели. Кнопки регулировки устанавливают требуемый температурный параметр в отопительном контуре. Нажатие на кнопки приводит к миганию индикации температуры охлаждающей жидкости. Окончание настройки приводит к автоматическому включению и выключению котла.

• Смена режима производится специальной кнопкой «выбор режима» на панели управления.
• Установка значения температуры для контура ГВС производится специальной кнопкой.Значение параметра, выбранное в качестве основного, отображается в правой части ЖК-экрана. Точность установки температур находится в диапазоне: от 37 до 45 градусов, разбег от + 10C, от 45 до 600C, возможен разбег до + 50C.
• Автоматическая подача горячей воды происходит с момента открытия «горячего» крана.
• Закрытие крана автоматически переводит систему в режим обогрева.

2. Активация режима защиты от замерзания осуществляется нажатием специальной кнопки.

• Режим начинает действовать с момента падения температуры ниже + 50С.
• Горелка включается на входе и работает до тех пор, пока температура воды не поднимется до 400С.
• Режим защиты применяется при длительном отсутствии жильца в доме, как экономичный по расходу газа или электроэнергии.

3. Режим включения только ГВС, с выключенным режимом отопления. Такой режим позволяет использовать котел летом как газовую колонку.При установке режима GBC котел работает на производственной горячей воде.

• Переход осуществляется нажатием кнопок «выбор режима» до тех пор, пока индикация не исчезнет с экрана, а индикатор температуры в контуре HBC не начнет мигать. Кнопки плюс / минус устанавливают выбранный температурный параметр. Погрешность значения зависит от разбега температурного диапазона и составляет от 10С до 50С.

4. Таймерный режим предусматривает циклическую работу установки.Цикл длится 15 минут, затем в рабочем режиме пауза.

• Продолжительность паузы устанавливается владельцем самостоятельно от 1 до 6 часов.
• Во время работы вода нагревается более 80С.

5. Работа в аварийном режиме.

• Этот режим предназначен на непродолжительное время, на исключительные случаи: выход из строя пульта управления, сбои в системе отопления, при падении давления газа и воды.
• Переход в режим производится при отключении неисправного пульта ДУ и соединении проводов между собой.
• Котел переходит в режим отопления и отопления, поддерживается заданная температура в контуре.

Master Gas Seoul 14 новейший газовый котел, оснащенный закрытой камерой сгорания и двумя теплообменниками, отличается невероятно высокими показателями производительности и абсолютной безопасностью при эксплуатации, которую обеспечивает ультрасовременная многоуровневая система безопасности, установленная в устройство. Простота установки и удобное управление с пульта дистанционного управления значительно повышают комфорт при работе с данным устройством.Особенности и преимущества двухконтурных настенных газовых котлов Master Gas Seoul: Предназначены для отопления квартир. Сверхкомпактные габаритные размеры. Медный первичный теплообменник.

Master Gas Seoul 14 — новейший газовый котел, оснащенный закрытой камерой сгорания и двумя теплообменниками, отличается невероятно высокими эксплуатационными показателями и абсолютной безопасностью эксплуатации, которую обеспечивает установленная в устройстве ультрасовременная многоуровневая система безопасности. . Простота установки и удобное управление с пульта дистанционного управления значительно повышают комфорт при работе с данным устройством.

Особенности и преимущества двухконтурных настенных газовых котлов Master Gas Seoul:

• Предназначен для отопления квартир.
• Сверхкомпактные габаритные размеры.
• Теплообменник первичный медный.
• Непрерывная электронная модуляция пламени в режимах отопления и ГВС.
• Электронный пульт дистанционного управления с большим ЖК-дисплеем.
• Два отдельных теплообменника для контуров отопления и ГВС.
• Система турбонаддува.
• Высокая эффективность.
• Многоуровневая система безопасности.
• Система самодиагностики.
• Стабильная работа при низких давлениях воды и газа, падение напряжения 220В ± 30%.
• Современный эргономичный дизайн.
• Возможность работы на сжиженном газе.
• Удобство, надежность, безопасность.
• Изготовлено компанией Daesung Celtic Enersys Co., Ltd, Южная Корея.

Master Gas Seoul — серия современных двухконтурных отопительных котлов, которые отличаются высокой производительностью, экономичным расходом топлива и длительной безотказной работой.Точность поддержания заданной пользователем температуры составляет ± 1 градус. Котлы настенные; установка осуществляется вертикально. Следует отметить, что оборудование имеет стильный эргономичный вид, который понравится каждому пользователю. Интернет-магазин MirCli предлагает широкий ассортимент котлов Master Gas Seoul по привлекательной цене.

Способы устранения неисправностей котлов Master Gas Seoul

Газовый котел Master Gas Seoul. Давление газа в магистрали исчезло. Подскажите, а после нарастания давления автоматически перезапускается?

Агрегат сделает несколько попыток запуска, если нет пламени, произойдет ошибка, которую можно сбросить вручную.Есть специальное реле минимального давления газа для автоматического запуска устройства при появлении давления в газовой магистрали.

Используем на даче котел Master Gas Seoul 14. До сегодняшнего вечера он работал без перебоев. Но теперь у него проблема. Устройство очень часто перегревается. Как исправить эту аварию?

Вероятно, накипь образовалась, значит, канал забит. Вам необходимо очистить устройство.

Позавчера возникла неисправность.Аппарат включается, но нагрев не нагревается. Что могло быть?

Возможно скопление воздуха в батареях или избыток накипи в теплообменнике. Его нужно постирать.

Планировка в загородном доме установка газового котла Master Gas Seoul. Подскажите пожалуйста сколько ватт стандартная электронная почта. мощность этого аппарата?

Исходя из инструкции, номинальная электрическая мощность для этих версий блока составляет от 80,0 до 160,0 Вт.

Почему установлены фильтры?

Очищая воду и газ, фильтры продлевают срок службы котла.Один необходимо установить на трубе, подводящей холодную воду к агрегату. Из-за износа коммунальных служб вода содержит чрезмерное количество железа; в нем могут присутствовать довольно крупные частицы. Чтобы они не попали внутрь котла, требуется механическая очистка (желательно тонкая). Существуют химические фильтры
, которые предотвращают образование накипи в теплообменнике. Также рекомендуется очищать поступающую в устройство воду из обратного патрубка собственной системы отопления.Как и вода, основной газ может содержать механические примеси. Фильтр для него устанавливается перед газовым счетчиком или непосредственно перед аппаратом.

Установлен газовый настенный котел Master Gas Seoul 16 двухконтурный. Вопрос следующего характера, по какой причине может стучать при переходе с отопления на горячее водоснабжение?

В вашем случае вся проблема в трехходовом клапане, вам нужно его заменить.

Подключен газовый настенный котел Master Gas Seoul 16.Помогите советом: давление на минимальной отметке (около 1 мбар) в момент открытия клапана подпитки, давление не повышается, а если повышается, то незначительно (1,1 мбар). В чем причина проблемы? К тому же он издает довольно громкий шум. Давление в водопроводе 4,5 атмосферы.

Что касается первого, он мог засорить систему подпитки, нужно посмотреть что, как работает расширительный бачок? Что касается второго, если он издает шум, нужно узнать, что именно за насос или забит теплообменник.

Неисправность на газовом котле Мастер Газ. Постоянно мигает ошибка AA, в редких случаях A4. Оказывается, кипит, при этом, когда закипает, манометр нагрева начинает зашкаливать. Напор воды через аппарат в два раза хуже холодной воды. Что может быть причиной?

Если закипает, значит, плохой поток воды, необходимо посмотреть систему или забит первичный теплообменник. Дело в том, что давление повышается, так оно и будет, потому что при закипании оно повышается.Обратите внимание на теплообменник горячей воды.

У нас работает газовый котел Сеул 14. Дадим совет. Исходя из техпаспорта, для устройства минимальный расход воды в системе для включения в режим горячего водоснабжения составляет 2,5 литра воды в минуту, а в моем случае он включается при расходе воды 7 литров в минуту. . Плюс к этому увеличивается расход воды. Сервисные работники говорят, что с этим ничего нельзя поделать. Так ли это на самом деле?

Возможно, что индикатор патрубка ГВС заклинивает, если работает, то разберите и проверьте.Там нет ничего сложного, а может быть с заводским браком.

Неисправность газового котла Master Gas Seoul 21. Установлен полгода назад, работал безотказно, но зимой стал издавать громкие звуки, а если немного надавить на крышку рукой, шум стихает. Пару раз выключался, мигала ошибка А6. Но при включении все работало нормально. Но есть шум, не могу понять, что это может быть? По поводу шума при зажигании. Год проработал хорошо, потом начал немного гудеть.После визита мастера шум стал меньше. Дымоход установлен нормально. Возникла проблема: стала выскакивать ошибка А3, аппарат останавливается, самое удивительное, что ошибка выскакивает ночью, днем ​​все работает нормально. Я пришел к выводу, что ошибка как-то связана с помпой. Что именно это могло быть? Ошибка А3 стала часто выскакивать, беспокоит, потому что котел отключается. Кто подскажет, как решить текущую проблему, может у кого был подобный опыт? Это ошибка насоса или вентилятора?

Необходимо отрегулировать максимальное и минимальное давление газа, а также очистить вентилятор.Рекомендуется замкнуть накоротко контакты указателя давления воды и следить за работой котла. Если ошибка A3 больше не отображается, это означает, что неисправен переключатель на индикаторе или у вас проблемы с напором воды.

Расскажите о работе газового котла Master Gas Seoul 14. Проблема в том, что при включении горячего водоснабжения горячая вода поступает в систему отопления, а холодная — из-под крана. Давление постоянно падает.Система не протекает, проверял несколько раз. Я думал, что проблема в 3-х ходовом клапане, но они говорят нет.

Требуется замена трехходового клапана. Рекомендуется закачать воздух в расширительный бачок.

Установлен газовый настенный котел Сеул 14 квт. Застройщики залили воду в систему отопления. Раньше я с такой техникой не встречал, поэтому возникла пара вопросов. Планирую залить в систему очищенную воду. Прочитав, я в общем разобрался, как именно это нужно делать: закачать с помощью помпы через сопутствующую форсунку холодной воды, идущую к агрегату, открыть подающий клапан и дождаться, пока в системе не появится необходимое давление.Затем заодно отключите все это, спустите воздух и запустите прибор. За период его использования вода будет равномерно испаряться, соответственно упадет давление. Чтобы ее поднять, мне просто нужно открыть кран подачи и вода из магистрали наполнит систему до необходимого давления? Согласно техническому паспорту
электронная часть агрегата должна быть подключена через стабилизатор мощности. Хотелось бы узнать ваше мнение по этому поводу, не опасно? Знаю, что внутри стоит плата, которая боится перепадов напряжения.На холодной воде планирую установить перед ней фильтр. Нужен совет, какой выбрать?

В вашей системе отопления не более 20 литров. Это не вызовет проблем, если вы не добавляете каждый день все больше и больше. Убедитесь, что нигде нет утечек.

Подключили газовый котел Master Gas Seoul 16, появилась неисправность, отображалась ошибка. Предполагалось, что вся проблема в засорении газовой арматуры, но после проверки оказалось, что они чистые.Что еще нужно проверить?

Прежде всего, необходимо проверить давление поступающего газа, убедившись в исправности газового счетчика и реле давления.

Установлен газовый настенный котел Master Gas Seoul 21. Перестал запускаться, мигает ошибка зажигания. Как можно решить и что могло сломаться?

Ошибка зажигания появляется, когда: неисправен газовый клапан, детектор пламени или плата не работают, провод зажигания оборван, давление газа низкое.

В эксплуатации находится настенный котел Сеул 16. Не работает контур горячего водоснабжения: холодная вода течет без отопления. Пользуемся первый год. Что могло случиться?

Причин отсутствия горячего водоснабжения может быть множество. Теплообменник изнутри мог быть забит, или счетчик вышел из строя, или трехходовой клапан мог заклинивать, и многие другие причины. Например, из-за скачков напряжения плата управления может выйти из строя.

Подключен газовый котел Master Gas Seoul.Заметила, что ночью начала немного подтекать. Заметил брызги влаги через воздушный клапан. Как мне решить эту проблему?

Предположительно из-за непригодности расширительного бачка вышел из строя предохранительный клапан. Необходимо заменить расширительный бачок или сам клапан.

Подключили настенный котел Master Gas Seoul. Проблема следующая, при заданной температуре до 60 градусов стал плохо воспламеняться, а именно когда начинает шуметь, то делает пару попыток розжига, но не сразу, жду примерно полминуты , форсунка начинает гореть, все в норме.После выключения все повторяется. Но, если выставить температуру больше 60 градусов, все работает нормально. Та же история с
, включающим горячую воду, тоже придется немного подождать. Кто знает, подскажите в чем причина?

Нестабильное зажигание или мощность зажигания зависит от минимального давления газа на сопле. Форсунку необходимо очистить. Вентилятор тоже. Проверить сетевое напряжение. Давление горелки также необходимо отрегулировать. Посмотрите и очистите поверхность теплообменника. Рекомендуется выполнить тех.услуга.

Неисправность в работе газового котла Мастер. Отображает ошибку A5 (низкое давление воды). В мануале написано, что нормальное давление 1,5 — 2,0 мбар. Самый низкий — 0,5. Первый год он работал исправно, воду прокачивали через уличный водопровод. Накачал, как только давление достигло 0,5 мбар. На второй год подключили к скважине, а в конце года начались проблемы. Как только давление упадет до 1,3 мбар, выдает ошибку А5.Может кто знает, я предполагаю, что индикатор давления неисправен. Может надо выключить и замкнуть проводку? А может было закисление дефлектора, раньше немного протекал, теперь все высохло. За весь период эксплуатации давление
очень быстро спадает. Я проверил все трубы и соединения, но утечки не обнаружил. В последние дни давление 1,5-2,0 мбар (прокачку делаю раз в несколько дней).

1 мбар равняется примерно 1 килограмму, датчик давления стоит на трубе, между 2 проводами поставить заглушку, и лучше заменить или тщательно промыть.

Установлен Master Gas Seoul 14. Аппарат исправно работает по системе отопления, а при переходе на горячую воду через некоторое время появляется гул (похожий на всасывание воды), огонь в аппарате гаснет на пару секунд . Сопровождается скачком напряжения на несколько секунд вверх (затем возвращается). Вытекает горячая вода. После чего все нормально, и примерно у
полминуты все повторяется. Те потратил. сервис, без изменений. Котел эксплуатируется чуть больше года.Почистил теплообменник, вода обычная, мастер утверждает, что жестковатая. После ухода давление не скачет и ваты нет. Из-под крана течет горячая вода, но ненадолго, потом сразу ледяная, потом снова чуть теплая, потом чуть теплее и в той же последовательности. Заметил, что при гашении огня на несколько секунд отображается ошибка АА. Что-то не так с помпой или трехходовой клапан неисправен.

Очень вероятно, что проблема в теплообменнике горячей воды.Скорее всего его нужно заменить.

Невозможно переключить котел с горячего водоснабжения на отопление, переключается мгновенно. Что является причиной этого?

Какой режим отображается на панели? Отопление или душ? Если не заклинило режим нагрева ГВС, то возможны всего несколько вариантов: неисправность датчика протока или проблемы с блоком управления. Если перезапуск не помог.

Подскажите, где находится кран системы отопления и как его правильно перекрыть? Потому что вода из контура горячего водоснабжения не такая, как установленная на панели (намного холоднее).А может у кого-то была похожая ситуация?

Отводы системы отопления устанавливаются непосредственно перед устройством: на подаче и на обратной стороне. Расход воды большой, а давление газа невысокое.

Выход воздуха негерметичен, давление сбрасывается. Туда же монтируется кран с прорезиненным кольцом. Какое нормальное положение крана? Должен быть открыт или закрыт? Если его нужно открыть, как отрегулировать сброс давления или заменить клапан? Давление в расширительном баке в норме.

Необходимо снять дефлектор, разобрать, почистить.

__________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________

_______________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера Протерм Скат Протерм Медведь Протерм Гепард Эван
Аристон Эгис Теплодар Купер Атем Житомир Нева Люкс Ардерия Нова
Термона Иммергаз Электролюкс Конорд Лемакс 9 Галан Атон

_______________________________________________________________________________

Технические характеристики

Отопительный котел тип газовый, конвекционный Газовая плита Кол-во контуров двухконтурная Макс.тепловая мощность 21 кВт Закрытая камера сгорания Отапливаемая площадь 210 кв.м. Электронное управление Установка настенная Напряжение сети однофазное Встроенный циркуляционный насос есть Встроенный расширительный бак есть, 4 л Топливо природный газ, сжиженный газ Расход природного газа 2,11 куб.м / час Расход сжиженного газа 0,62 кг / час Теплоноситель температура 40 — 80 ° C Температура ГВС
37 — 60 ° C Производительность по горячей воде при 25 ° C 11,5 л / мин Макс. давление воды в контуре ГВС 10 бар Макс. давление воды в контуре отопления 3 бара

Комфорт

Функции индикатор мощности, термометр, манометр, автоподжиг, модуляция пламени, комнатный термостат, программатор
Отображение характеристик, дистанционное управление

Безопасность

Защита автодиагностика, контроль газа, защита от перегрева, анти- режим заморозки, предохранительный клапан, воздухоотводчик Фильтр водяной фильтр, газовый фильтр

Подключение

Подключение газа 1/2 » Подключение отопительного контура 3/4 » Подключение горячей воды 1/2 » Диаметр коаксиального дымохода 60/100 мм Разъемное соединение дымохода (диаметр 80 мм) да Размеры (ШxВxГ) 400x645x200 мм Вес 24.Цена и количество 5 кг указаны 17 февраля 2020 г., 9:00

оптовая цена по запросу (звоните)

Котел газовый настенный двухконтурный с закрытой камерой сгорания МАСТЕР ГАЗ СЕУЛ предназначен для отопления и горячего водоснабжение жилых домов до 210 м2.

Производство — Корея

В целом котел оставляет приятное впечатление своим исполнением и качеством сборки. При невысокой стоимости котла качество очень приемлемое.Все узлы в котле расположены на расстоянии друг от друга, что немаловажно при обслуживании котла. Насос немного шумный.

Преимущества и особенности котлов Master Gas Seoul:

• Современный эргономичный дизайн
• Автоматическое поддержание заданной температуры с точностью до 1 ° С в режимах отопления и горячего водоснабжения
• Два отдельных теплообменника для контура отопления и ГВС
• Медный первичный теплообменник
• Принудительный отвод продуктов сгорания
• Многоуровневая система безопасности
• Система самодиагностики
• Наличие пульта управления.

Камера сгорания

закрыто

натуральный / сжиженный

Минимальная тепловая мощность, кВт

Рабочее давление воды в ГВС, МПа

0,015? 1,0 Минимальный расход воды для включения, л / мин 2,5

Давление газа в трубопроводе (природный / сжиженный), кПа

Номинальный расход газа (макс. / Мин.), М3 / ч

Номинальная мощность в контуре ГВС, кВт

КПД при номинальной мощности,%

Отапливаемая площадь, м2

Диапазон температур в отопительном контуре, о С

Диапазон температур в контуре ГВС, о С

Диаметр дымохода, мм

Диаметр отдельных дымоходов, мм

Вид отвода продуктов сгорания

Принудительный

Теплоноситель

Максимальное потребление электроэнергии, Вт

Гарантия

24 месяца + 6 месяцев

Страна-производитель

Двухконтурный газовый настенный котел Master Gas Seoul с принудительной циркуляцией потока воды представлен в серии экземпляров с индексами 14, 16, 21.Цифры после названия указывают на максимальный параметр отапливаемой площади. Соответственно 140/160/210 м2. Корейский производитель имеет репутацию добросовестного и ответственного поставщика качественного газового отопительного оборудования для частного и промышленного использования.

Настенный газовый котел Master Gas Seoul. Характеристики технических параметров

1. Общие характеристики:

• Используемое топливо представляет собой смесь пропан-бутана в сжиженном или линейном виде.
• Рекомендуемое рабочее давление поступающего газа от 1,3 до 2,9 кПа.
• Расход газовой смеси макс. / Мин. 1990/620 л / ч.
• Номинальное значение теплопроводности в отопительном контуре от 14000 до 21000 Вт.
• Теплопроводность в контуре GBC 20900 Вт.

• КПД при номинальной мощности 92%.
• КПД при мощности 30% — 95%.
• Тепловая мощность регулируется от 1,7: 1 до 2.6: 1.
• Принудительный выброс продуктов сгорания.
• Теплоноситель — вода.
• Система циркуляции жидкости герметична.
• Режим зажигания — электронное зажигание.
• Автоматическая поддержка температурных параметров.
• Показания температуры отображаются на ЖК-дисплее.

2. Характеристики отопительного контура настенного газового котла Master Gas Seoul:

• Регулировка диапазона температур от 40 до 80 градусов.
• Рабочий напор (давление) воды в системе от 100 до 300 кПа.
• Давление воды не более 0,3 МПа.

3. Параметры контура горячего водоснабжения Master Gas Seoul:

• Расход водной массы при повышении температуры на 25 С 11,5 л / мин.
• Регулируемый диапазон температур от 37 до 60 C.
• Давление воды в системе от 15 до 1000 кПа.
• Мин. Расход воды при запуске 2.5 л / мин.
• Мин. Расход воды для финишной остановки 1,5 л / мин.

Режимы работы газовых настенных котлов Master Gas Seoul

Газовые настенные блоки Master Gas Seoul No. 14, 16, 21 допускают разные режимы работы: отопление и HBC, только HBC, защиту от замерзания, аварийный режим и режим таймера.

1. Режим отопления и ГВС активируется автоматически, когда агрегат подключен к электросети и нажата кнопка «power».На дисплее отображаются соответствующие значки, которые подробно описаны в инструкциях к каждой модели. Кнопки регулировки устанавливают требуемый температурный параметр в отопительном контуре. Нажатие на кнопки приводит к миганию индикации температуры охлаждающей жидкости. Окончание настройки приводит к автоматическому включению и выключению котла.

• Смена режима производится специальной кнопкой «выбор режима» на панели управления.
• Установка значения температуры для контура ГВС производится специальной кнопкой.Значение параметра, выбранное в качестве основного, отображается в правой части ЖК-экрана. Точность установки температур находится в диапазоне: от 37 до 45 градусов, разбег от + 10C, от 45 до 600C, возможен разбег до + 50C.
• Автоматическая подача горячей воды происходит с момента открытия «горячего» крана.
• Закрытие крана автоматически переводит систему в режим обогрева.

2. Активация режима защиты от замерзания осуществляется нажатием специальной кнопки.

• Режим начинает действовать с момента падения температуры ниже + 50С.
• Горелка включается на входе и работает до тех пор, пока температура воды не поднимется до 400С.
• Режим защиты применяется в случае длительного отсутствия жильца в доме, как экономичный по расходу газа или электроэнергии.

3. Режим включения только ГВС, с выключенным режимом отопления. Такой режим позволяет использовать котел летом как газовую колонку.Когда установлен режим GBC, котел работает на производство горячей воды.

• Переход осуществляется нажатием кнопок «выбор режима» до тех пор, пока индикация не исчезнет с экрана, а индикатор температуры в контуре HBC не начнет мигать. Кнопки плюс / минус устанавливают выбранный температурный параметр. Погрешность значения зависит от разбега температурного диапазона и составляет от 10С до 50С.

4. Таймерный режим предусматривает циклическую работу установки.Цикл длится 15 минут, затем в рабочем режиме пауза.

• Продолжительность паузы устанавливается владельцем самостоятельно от 1 до 6 часов.
• Во время работы вода нагревается более 80С.

5. Аварийный режим.

• Этот режим предназначен на непродолжительное время, на исключительные случаи: выход из строя пульта управления, сбои в системе отопления, при падении давления газа и воды.
• Переход в режим производится при отключении неисправного пульта ДУ и соединении проводов между собой.
• Котел переходит в режим отопления и отопления, поддерживается заданная температура в контуре.

.
