Установка котла отопления в частном доме и установка трубы к нему: Установка твердотопливного котла – монтаж ТТ-котла своими руками – Установка котла на твердом топливе: разбор нюансов монтажа

Содержание

схемы обвязки и монтаж прибора отопления с теплоаккумулятором, подключение к системе

Любое отопительное оборудование имеет свои особенности. И касаются они не только эксплуатации и совместимости с теми или иными нагревательными системами. Очень важно учитывать и то, как должен происходить монтаж того или иного источника тепла.

Особенности

В современном частном доме многие люди стараются употребить газовые или даже электрические котлы. Это и понятно: подобная аппаратура автоматизирована и довольно удобна в применении. Но классическая конструкция — твердотопливный котел — тоже не так просто сдает свои позиции.

Мало того, сейчас такой способ обогрева постепенно набирает популярность.

Протянуть газ можно не везде, как и электричество, подсоединение к соответствующим сетям стоит дорого, а стабильность их работы, даже в самых освоенных местностях, может быть нарушена непогодой, техническим сбоем, действиями злоумышленников.

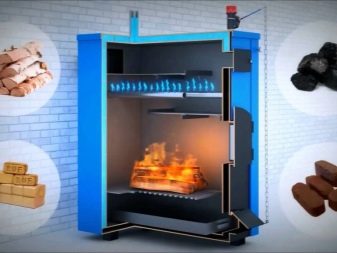

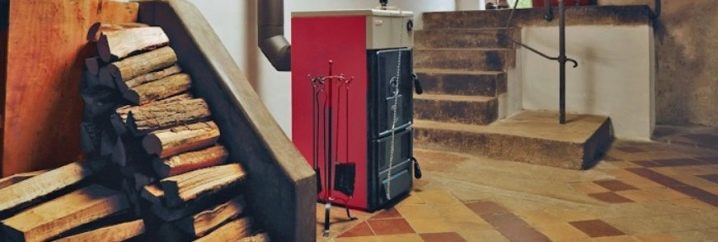

Котлы на твердом топливе делаются чугунными либо стальными, при этом нельзя заранее сказать, какой из двух материалов окажется лучше в конкретном случае. Хрупкость чугуна не мешает ему служить очень долго и длительное время сохранять выработанное тепло.

Однако и у сравнительно недолговечной стали есть свои аргументы: это повышенная крепость и более скорый прогрев жилья.

Неважно, ставится ли котел в деревянном, кирпичном или ином доме, основным требованием при выборе его становится количество контуров.

Возвращаясь к материалу теплообменника, стоит подчеркнуть, что сталь лучше переносит рывки температуры, а чугун оказывается устойчивее к коррозии. Стальные изделия легче чугунных, но соединение производится с использованием сварки, а давно известно, что каждый сварной стык является слабым местом конструкции, в которой его сделали. Мастерство сварщиков и тщательное соблюдение технологии уменьшают потери, но не могут предотвратить их совсем.

Нет особого смысла дополнять одноконтурный котел резервуаром для воды. Более правильным шагом оказывается покупка полноценного агрегата с двумя контурами. В конечном счете установка дополнительных баков стоит денег и отнимает лишнее время. Если требуется приобрести котел увеличенной мощности, нужно выбирать пиролизную модель. Она же будет предпочтительной и для тех, кто хочет использовать топливо с максимальной пользой. Но есть существенный минус — очень высокая стоимость.

Правила монтажа

Фундамент

Какой бы вид твердотопливного котла ни был избран, на предприятиях какой бы страны он ни собирался, обязательно потребуется создать фундамент, ведь установка отличается существенной массой и величиной. Потому простой монтаж без опоры повлечет просто разрушение, продавливание основного пола. Ни один самый крепкий сорт досок не выдержит создающейся нагрузки. Обустройство фундамента начинается… нет, не с завоза материалов и даже не с расчета необходимой толщины.

Первым шагом становится определение места, где будет поставлен котел. Уже с учетом специфики этой площадки определяется и подход к обустройству основания. Следует обратить внимание, что нет до сих пор строгих и систематизированных актов, которые определяли бы весь ход монтажа твердотопливных котлов. Раздел СНиП, посвященный котельным установкам, регулирует только использование генераторов мощнее 0,36 МВт.

Не следует также руководствоваться и указаниями норм, относящихся к бытовым газовым котлам.

Обобщение повседневной практики отопления твердым топливом показывает, что все его виды приводят к запылению окружающего пространства и выходу наружу дыма, пусть и в небольшом объеме. Это означает, что котел нужно ставить за пределами жилого пространства. Если выделить под него обособленный отсек дома не получается, можно использовать кухню, коридор.

Идеальные места (в порядке убывания приоритета):

  • автономная котельная на улице;
  • технический блок в самом доме;
  • подвальное помещение;
  • гараж;
  • коридор с приличной естественной вентиляцией.

Рекомендуется ставить котлы на твердом топливе ближе к наружным стенам. При этом: чем больше расстояние, тем длиннее требуется горизонтальный кусок дымохода. Нужно подумать и о том, как именно будет очищаться теплообменник котла. В норме перед ним должно оставаться хотя бы 1 м, с трех других сторон — по 60 см. Строжайше исключено подсоединение газового хода дровяного или угольного котла к кирпичным ходам вентиляции, проложенным внутри стен. Важно принять во внимание и размещение других крупных аппаратов, мебели, дизайн помещения и удобство пользования им.

Заблаговременно требуется, кроме подготовки фундамента из бетона:

  • пробивать отверстия в стенах под сброс дыма и вентиляцию;
  • прикрыть склонные к воспламенению конструкции листами несгораемых материалов;
  • подключить помещение к электросети, обеспечив освещение в ночные часы, работу циркуляционных насосов и автоматики.

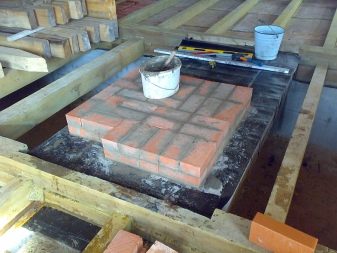

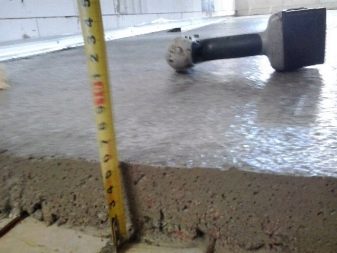

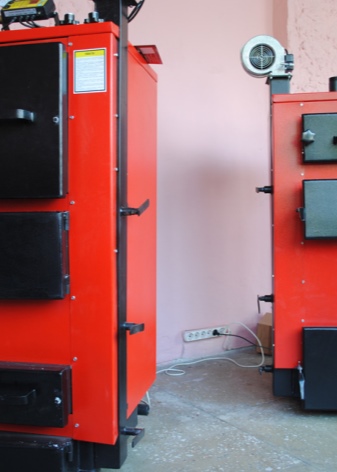

Котлы легче 200 кг можно, без сомнений, ставить на стяжку из цемента. Выполнение этого элемента по технологии позволяет исключить малейшие проблемы. Если твердотопливный аппарат оснащен теплообменником из чугуна, придется использовать стяжку из железобетона слоем 100–120 мм. Для котлов, масса которых превосходит 300 кг, потребуется обособленная плита. Нельзя забывать и о том, что котлы, работающие на пеллетах, создают вибрацию, сказывающуюся и на фундаменте, который по этой причине требуется выполнять по особой схеме.

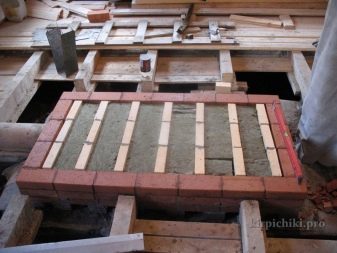

Хотя мелкие твердотопливные котлы и можно поставить просто на полу, требуется заблаговременно усиливать нужное место.

Его укрепление производится за счет дополнительных лаг, для формирования которых применяют брус не тоньше 10х5 см. При установке сразу нескольких тяжеловесных агрегатов нет необходимости отливать обособленный фундамент для всех, а лучше создать так называемый промышленный пол – это стяжка из бетона слоем 120 мм, которую упрочнили стальными стержнями.

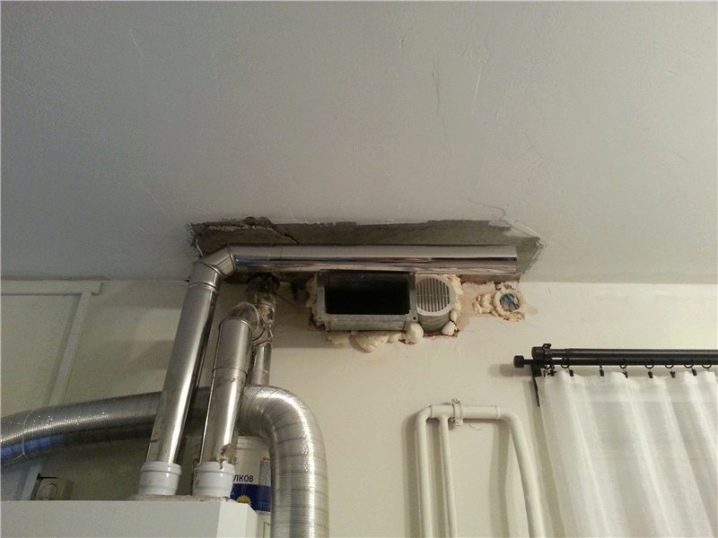

Вентиляция

Роль вентиляции в помещении, где монтируется котел на твердом топливе, тройная:

  • выталкивание наружу газообразных продуктов сгорания, чтобы они не скапливались;
  • поддержание нормального горения топлива;
  • замещение расходуемого кислорода идентичным по объему притоком.

На полноценное сжигание 1 кг дерева расходуется приблизительно 4,6 куб. м. воздуха. Если же котел использует каменный уголь, нужно обеспечить вдвое более интенсивный приток. Но этого мало, ведь точно такое же количество образующихся дымовых газов понадобится оперативно выводить на улицу. Потому не обойтись без точного расчета параметров необходимого вентиляционного контура. Входить воздух в котельную будет с одной стороны практически на уровне пола, а выход лучше организовать у потолка, в непосредственной близости от котла.

Если сделать иначе, поступать внутрь воздуха будет очень мало, что не позволит добиться эффективного горения. При этом дым, чтобы покинуть помещение, должен будет пройти значительное расстояние, нередко по сложной траектории. Правильное (рядом с котлом) расположение вывода позволяет поскорее освобождать пространство от незначительного задымления. Но: установка вытяжки около источника тепла, оборудованного вентилятором, приведет к тому, что она станет работать в приточном режиме.

Многие предпочитают строить котельную вплотную к дому, чтобы туда можно было попасть, не выходя под дождь или в мороз. Однако при наличии входной двери, ведущей в жилище, решетку притока рекомендуют ставить на ней внизу. Поступление уже подогретого ранее воздуха увеличивает КПД работы котла.

Важно: вытяжку необходимо делать меньше, чем канал притока. Ее сечение оценивают путем увеличения тепловой мощности котла в 8 раз — результат умножения покажет нужное число кв. см.

Дымоход

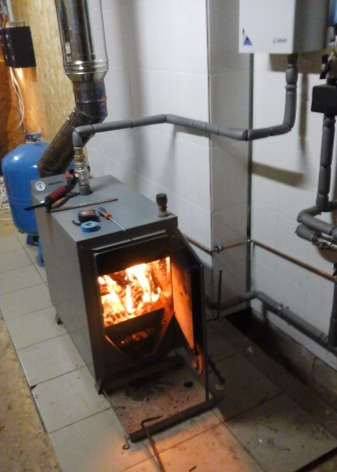

Вентиляция сбрасывает только излишки дыма, просочившегося в помещение. Нормальное функционирование котла, уход горючих газов и поступление свежего воздуха обеспечивается такой конструкцией, как дымоход. Потому его проектированию и созданию нужно уделить максимум внимания. Нет никакой необходимости тщательно подгонять оси патрубка и стенного отверстия. Все равно совмещать их придется, поворачивая колена тем или иным образом.

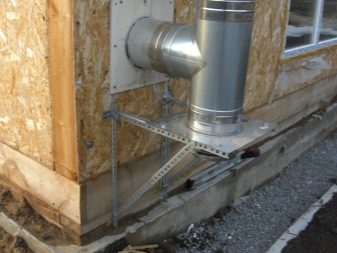

Чтобы исключить возникновение эксплуатационных проблем (прежде всего, конденсата), требуется использовать утепленные трубы. Заменить их могут обычные трубные конструкции, которые обшивают волокнистым базальтом. Самый простой дымоход — пускаемый снаружи приставным способом. Это труба, присоединяемая по вертикали к стене. Связка дымохода с ней производится через так называемый тройник. Повысить безопасность проводки дымового хода через внешние стены или перекрытия особенно важно в деревянных домах.

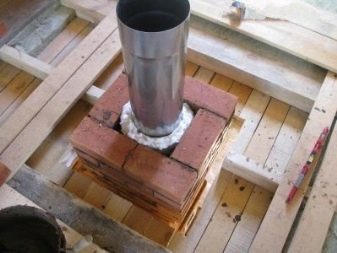

В нужной перегородке вырезается проем в виде квадрата. Важно: во все стороны размер свободного пространства должен быть на 0,38 м больше, чем протягиваемая труба.

Узел, при помощи которого обеспечивается вывод, формируют из стали с цинковым покрытием. Протолкнув трубу, пустоты насыщают базальтовой ватой. Завершающим этапом является прикрепление внешней крышки короба.

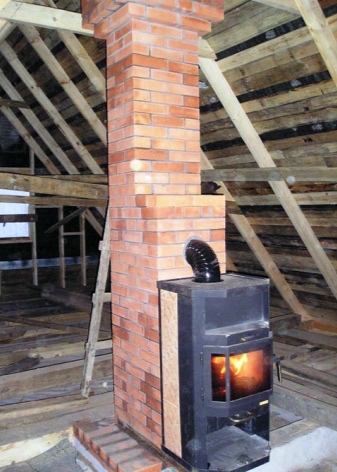

Если приходится вытягивать дымоход по кирпичной стене или через блоки из пенного бетона, применяют стальные гильзы и уплотнительные материалы. Не допускается создание 4 и более поворотов, а также использование дымоходов, общая высота которых (с отсчетом от решетки колосников) составляет менее 5 м.

Стыковка делается так, чтобы конденсат тек по внутренней поверхности трубы, а дождь или тающий снег — по внешней стороне ее. Горизонтальные фрагменты устанавливаются с незначительным уклоном к котлу. Внизу обязательно оборудуют лючок для ревизии и накопитель конденсата. Вторжения в карниз кровли можно избежать за счет обхода трубой из пары колен, соединяемых под углом 30 градусов.

Кронштейны, которые устанавливаются на внутренней части дымохода, должны быть в стороне от границ секций его. Головная часть дымового канала оснащается колпаком. В зависимости от личных предпочтений колпак делают в формате флюгера либо неподвижного конуса. Высота головной части определяется тем, насколько далеко канал выводится от конька. При этом недопустимо размещение оголовка в области ветрового напора как собственного дома, так и соседних строений.

Схемы обвязки

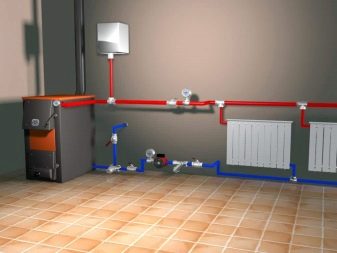

Закончив с монтажом отводящих горючие газы каналов, нужно заняться обвязкой твердотопливного котла, причем в ней есть не меньше тонкостей. Очень часто такие генераторы тепла оснащают баком для воды, который используется в разнообразных схемах подсоединения. Роль устройства состоит в гашении напряжений, которые могут возникнуть при предельной нагрузке на котел.

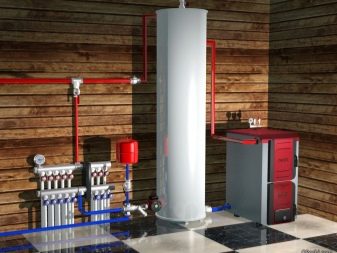

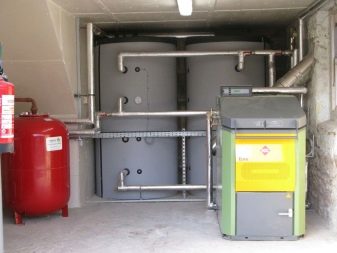

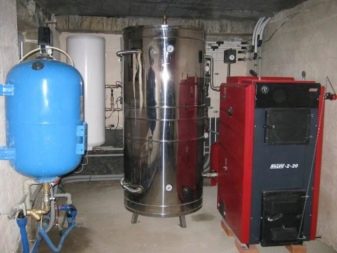

Выбор теплоаккумулятора зависит от личных вкусов владельца. Более того, при покупке стоит обратить внимание и на потребности в поддержании некоторой нагрузки за конкретное время теплоаккумулятором.

Требуется обратить внимание и на габариты, поскольку устройство будет массивным и не везде оно поместится.

Обычно ориентируются на величину аккумулятора тепловой энергии в 30–50 л на 1 кВт предельной мощности котла. Если пиковый расход тепла значительно превосходит средний суточный уровень в пересчете на 1 час, а особенно если этот расход длится долго, требуется установить более емкий бак.

Он должен быть рассчитан на давление большее, чем запланированный рабочий максимум. Независимо от избранной схемы присоединения требуется ставить предохраняющие клапаны и бак для расширения. Следует внимательно проводить все расчеты, а в идеале обратиться к профессионалам и для них, и для выполнения самого монтажа.

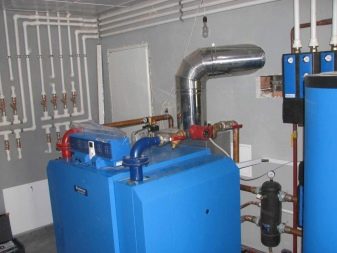

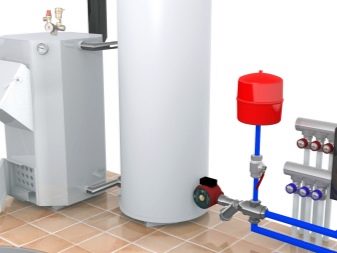

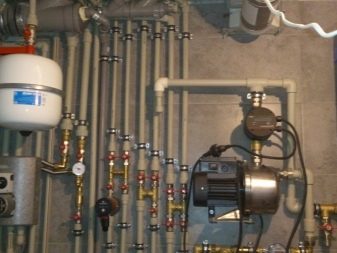

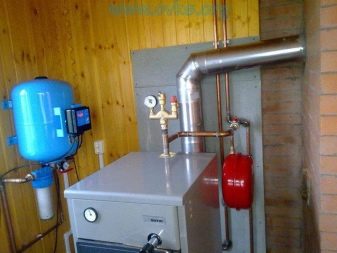

Правильная обвязка всегда содержит так называемую группу безопасности, которая должна ставиться непосредственно на выводе подающего патрубка.

Это набор систем, которые автоматически сбросят давление, если оно превзойдет установленные показатели. Подобного рода манипуляция осуществляется предохраняющим клапаном, который дополняется манометром и устройством, как раз выводящим воздух наружу. От набора безопасности до самого котла недопустимо применение какой угодно запирающей арматуры. Когда топливо начинает разгораться, циркуляционный насос работает, а клапан, расположенный на вводе в нагревательный контур, перекрыт.

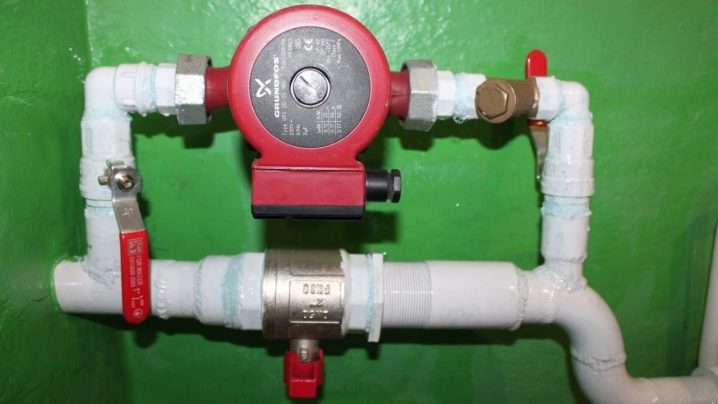

При этом движение жидкости происходит по сокращенному кругу. Как только обратный трубопровод прогреется до 50 или 55 градусов, термическая головка по команде датчика начинает приоткрывать закрытый контур. Это делается плавно, чтобы перемешивание холодной воды с горячей, содержащейся в байпасе, происходило равномерно. В результате прогрева радиаторов температура вырастает, и наступает момент, когда клапан закрывает байпас до конца. При этом 100% теплоносителя направляется сквозь теплообменник котла.

Подобная конфигурация проще всех и может быть выполнена своими руками. Полипропиленовыми трубами пользоваться совершенно спокойно, но требуется только проверить их официальное происхождение и соответствие необходимым характеристикам. Рекомендуется использовать для промежутка между котлом и группой безопасности исключительно металл.

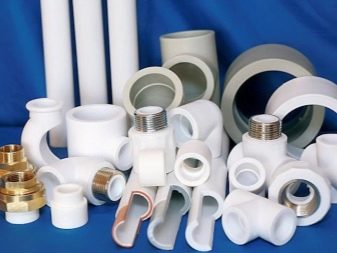

Толстые стенки полипропиленовой трубы отличаются слабой теплопроводностью, из-за которой внешние датчики дают неверные показания, а трехходовой клапан опаздывает с реакцией на изменения условий.

Важно: от насоса до медной колбы тоже следует ставить металлическую трубу, дополнение ТЭНом позволит выдерживать температуру в помещении более четко.

Подключение к системе отопления

Рациональная и правильная установка твердотопливного котла — это еще не все, что от него требуется. Обязательно нужно произвести по всем правилам и подключение последующих элементов. После группы безопасности обычно ставят тройник, ведущий в байпас. Температура переключения при настройке датчика на возвратном трубопроводе составляет 55 градусов. Такое значение позволяет исключить возникновение конденсата и поддержать стабильную работу устройства.

Полезные рекомендации

Даже хорошо рассчитанный и построенный по всем правилам канал сброса дымовых газов сможет эффективно работать лишь при регулярной очистке. Категорически недопустимо использовать в отделке котельного помещения древесину, пластические материалы и пенопласт, любые обои и текстильные материалы. Большую пользу могут принести клапаны экстренного охлаждения, независимые от электрической сети. Если теплоноситель прогреется до 95 градусов, часть его перенаправляется в канализацию, при этом внутрь подается столько же холодной жидкости. Без таких приборов нежелательно эксплуатировать котлы повышенной мощности.

Если решено установить аккумулятор тепла, то между ним и котлом должна быть обеспечена гравитационная циркуляция. Даже в большом городе, не говоря уже об отдаленных местностях, нужно ставить системы бесперебойного питания. Они помогут поддержать движение теплоносителя даже при отключении электросети. Как только снабжение восстановится, накопитель энергии начнет заряжаться. Необходимая мощность резервирующего устройства составляет 150% от совокупного пикового потребления всех защищаемых электронных компонентов.

Советы по выбору твердотопливного котла - в следующем видео.

Установка и подключение твердотопливного котла в частном доме

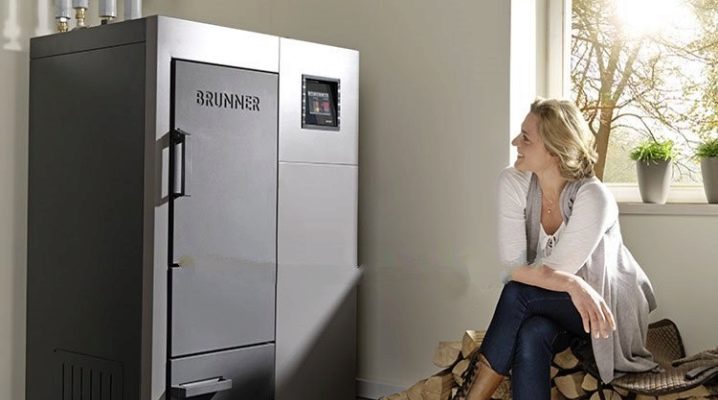

Главное достоинство котлов на твёрдом топливе – энергетическая автономия, ведь для их эксплуатации используется недорогое сырьё: дрова, торф, опилки, уголь и т.п. Владельцы частных жилищ или небольших предприятий, устанавливая данное оборудование, сокращают затраты на отопление и ГВС.

Учитывая, что такие котлы можно сделать своими руками, то экономический эффект очевиден. А при использовании котлов длительного горения достигается высокая автономность работы. Учитывая требования по размещению, установке и подсоединению твердотопливного котла, можно выполнить эти процедуры самостоятельно.

Источник фото: dmir.ru

Они, естественно, будут другими по сравнению с установкой газового и электрического оборудования. Понадобится оборудование специального помещения с площадкой, а также правильная обвязка твердотопливного котла.

СодержаниеПоказать

Требования к установке твердотопливных котлов

  1. Твердотопливные установки необходимо размещать в сухом помещении. В зависимости от размера оборудования определяются параметры котельной. В среднем допускается площадь строения 7 кв.м. Кроме того, нужно место, где будет храниться топливо, защищенное от воздействия атмосферы.
  2. Стены помещения нужно покрыть штукатуркой толщиной до 3 см или асбестом и листовым железом (до 8 мм). Если потолок котельной незащищён от огня, то расстояние между ним и верхней частью котла должно составлять от 120 см.
  3. Оборудование нужно размещать на горизонтальном огнеупорном помосте толщиной около 7 см. Деревянное покрытие допускается только с наличием кирпичной кладки и стальным листом 3-4 мм или цементной стяжки толщиной до 5 см. Со стороны топочной камеры должна быть обустроена зона безопасности (до 40 см).

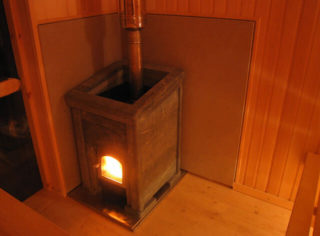

  4. При установке твердотопливного котла в деревянном доме нужно уделить особое внимание защите деревянных конструкций. Помещение котельной нужно покрыть кирпичной кладкой.

Требования по установке котлов на твёрдом топливе чётко регламентируются Нормами Пожарной Безопасности (НПБ) и Строительными нормами и правилами (СНиП). Нужно строго следовать этим нормативным документам, так как от этого зависит эффективность работы и безопасность при эксплуатации.

Установка твердотопливного котла в частном доме

Прежде чем понять, как установить твердотопливный котёл, необходимо определиться с местом. Учитывая специфику данной площадки необходимо обустроить основание.

Источник фото: rotor.com.ua

На данный момент нет чётких правил, которые регулируют весь процесс установки котла на твёрдом топливе. Строительные нормы и правила регламентируют работу котельных установок с мощностью более 0,36 МВт.
Твердотопливный котёл необходимо ставить за пределами жилого дома. Идеальным местом является автономная котельная.

На тот случай, если нельзя выделить отдельное помещение, можно использовать следующие места:

  • на кухне;
  • в коридоре с хорошей вентиляцией;
  • в подвале;
  • в гараже.

Согласно нормам твердотопливный котёл необходимо устанавливать близко к наружным стенам. Если расстояние до стены большое, то потребуется длинный горизонтальный дымоход. Также следует учесть, каким образом будет производиться очистка теплообменника.

Важно обеспечить пространство для полноценной его очистки. Рекомендуется оставить свободным не менее 1 м перед котлом и 0,6 м с других сторон. Строго запрещено подсоединять газовый ход к кирпичному ходу вентиляции, который проложен внутри стен.

Стоит учесть и расположение крупной мебели, интерьер и дизайн помещения. Для частного дома наиболее подходит использование котлов длительного горения, поскольку в условиях отсутствия специального персонала важно добиться максимальной автономности работы оборудования.

Фундамент под котел

Для любого вида твердотопливного котла обязательно следует сделать фундамент, ведь оборудование имеет внушительную массу и габариты. Без специального монтажа и при отсутствии опоры продавится основание пола.

Прежде, чем ставить котёл, необходимо предварительно сделать бетонный фундамент:

  1. Пробиваются отверстия в стенах под сброс дыма и систему вентиляции.
  2. Защищаются несгораемыми листами конструкции, которые склонны к воспламенению.
  3. Подключается помещение к электропитанию, обеспечивая освещением в ночное время и работу циркуляционных насосов и автоматики.

Если котёл имеет массу меньше 200 кг, то разрешено делать цементную стяжку. Небольшие котлы на твёрдом топливе можно установить на пол, но потребуется заранее усилить место с помощью дополнительных лагов. Они формируются на основе бруса размером не менее 10х5 см. Если устанавливается несколько агрегатов с большим весом, то делается бетонная стяжка слоем 120 мм, её уплотняют стержнями из стали («промышленный» пол).

Источник фото: stroikabudet.ru

Если масса котла свыше 300 кг, то нужно установить обособленную плиту. Стоит помнить, что пеллетные котлы в процессе эксплуатации оказывают вибрационное воздействие на фундамент, поэтому его нужно строить по специальным рекомендациям.

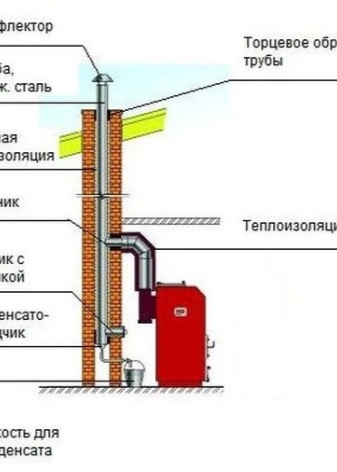

Монтаж дымохода

Вентиляция удаляет только дым, который попал в помещение. А нормальная работа котла, удаление компонентов газообразного топлива и приток свежего воздуха обеспечивается установкой дымохода. В связи с этим необходимо уделить должное внимание при его проектировании.
Для того чтоб исключить возможные проблемы при эксплуатации, необходимо брать трубы с утеплением. Как вариант их замены, можно использовать обычные трубы с базальтовым волокном. Простым устройством вытяжной системы является дымоход, установленный за пределами помещения приставным способом.

Труба присоединяется очень просто вертикально к стене, для этого лишь нужно верно произвести расчёты диаметра и сделать аккуратно проём в стене. Связать дымоход с трубой нужно с помощью тройника. Для повышения безопасности конструкции в деревянных домах необходимо в нужной перегородке вырезать отверстие квадратной формы.

Источник фото: liveinternet.ru

Важно, чтобы было свободное расстояние на 0,38 м больше протягиваемой трубы. Узловой вывод нужно формировать из стали с цинковым покрытием. Образовавшиеся пустоты закрывают базальтовой ватой. Последний этап – это прикрепление внешней крышки короба.
При прохождении дымоудаляющих конструкций сквозь бетонные или кирпичные стены в местах укладываются металлические гильзы во избежание прямого контакта дымохода с несущими конструкциями.

Запрещено проектировать более 4-х поворотов и дымоходы, высота которых составляет более 5 м.

Стыковку необходимо выполнить таким образом, чтобы образовавшийся конденсат стекал по внутренней поверхности трубы, а капли дождя и тающий снег тёк по внешней стенке. Все горизонтальные элементы нужно установить с небольшим уклоном к котлу.

Внизу требуется оборудовать люк для ревизии и накопитель конденсата. Избежать вторжения в карниз кровли можно, сделав обход трубой при помощи двух колен, соединяемых под углом в 30°.

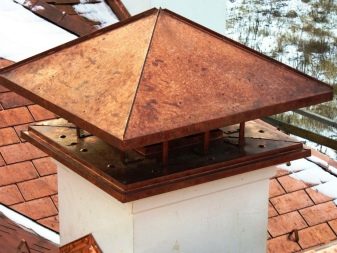

Головная часть дымового канала закрывается колпаком. Высоту головной части определяют в зависимости от дальности трубы от конька. При этом нельзя размещать оголовок в области ветрового напора.
Если система дымоудаления неполноценно справляется со своей задачей, то потребуется установка дымососа – оборудования принудительного удаления отработанных газов.

Установка мембранного бака

По типу размещения расширительные мембранные баки могут быть настенными и напольными.

При установке мембранного бака необходимо:

  • располагать бак в котельной, недалеко от котла;
  • обеспечить свободный доступ к аппарату для обслуживания;
  • если используется настенный бак, то нужно учесть высоту, чтобы можно было достать до элементов обвязки;
  • подводящая труба крепится отдельно, чтобы не нагружать своим весом мембранный бак;
  • подводку нельзя прокладывать поперек прохода;
  • нельзя размещать у стены, нужно наличие возможности осмотра со всех сторон.

Вентиляция

Для устойчивой работы котла нужен постоянный приток воздуха, что обеспечивает приточно-вытяжная вентиляция. Приточная должна иметь канал 30 на 30 см, расположенный внизу стены, а вытяжной канал размером 40 на 40 см, выполняется в 40 см от потолка.

Схема вентиляции. Источник фото: etotdom.com

Если не хватает тяги, то котёл не показывает требуемой мощности, а при её избытке процесс сгорания топлива идёт некорректно и неэкономно. В данном случае полезной будет установка регулятора тяги на твердотопливный котёл. Это устройство снабжает камеру сгорания кислородом в нужный момент.

Главные функции вентиляции:

  • удаление продуктов горения наружу;
  • обеспечение правильного горения топлива;
  • восполнение расходуемого кислорода.

Для обеспечения нужного воздушного режима важно рассчитать характеристики вентиляционного оборудования, учитывая параметры котельной, оборудования и возможностей дымоудаления. Приточный вентилятор устанавливается у пола, а вытяжная у потолка, в близости от котла.

Подключение твердотопливного котла к системе отопления

Правильный монтаж котла это не всё, что потребуется. Имеет важное значение подключение остальных элементов системы отопления. На подаче устанавливается защитная группа, а затем тройник, ведущий в байпас. Датчик переключается при температуре на обрате 55˚С. Это необходимо для того, чтобы избежать появление конденсата.
Подключить твердотопливный котёл к системе отопления с естественной циркуляцией достаточно просто. Подача и обратный трубопровод подключаются к соответствующим выходам котла.

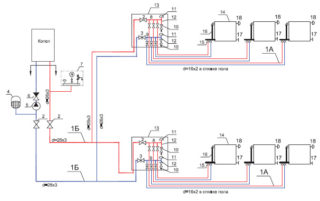

Схема подключения. Источник фото: sxtmns2.appspot.com

Также нужно установить защитную группу: клапан сброса, воздухоотводчик, манометр. Такие системы предусматривают наличие расширительного бака. Трубопроводы монтируются с уклоном для хорошего самотёка. Этот вид системы отопления позволяет быть независимым от электроснабжения, но в случае отсутствия энергозависимых систем автоматики.
Системы с принудительной циркуляцией характеризуются наличием байпаса и трёхходового клапана. Это помогает избежать образование конденсата в топке или трещин чугунных секций при попадании воды низкой температуры.

Вышеупомянутые устройства обеспечивают подмес горячей воды в обратный трубопровод, чтобы обеспечить необходимую температуру на входе котла. В таких системах часто используются резервуары для подготовки горячей воды, такие как бойлеры косвенного нагрева.

В них расположен змеевик, по которому протекает нагретая котлом вода. В системе контуры водонагревателя и отопления располагаются параллельно. Это делается для того, чтобы обеспечить нагрев воды для ГВС при помощи теплоносителя с максимальной температурой.
В случае когда нет возможности регулирования интенсивности выработки тепла используется буферная ёмкость, которую часто называют теплоаккумулятором. Его подключают к котлу для того, чтобы в пиковые режимы работы избыточное тепло направлялось на подогрев воды, а затем накопленная энергия расходовалась в целях горячего водоснабжения или отопления.

Закрытая система отопления

Подключение котла на твёрдом топливе в закрытые системы запрещается рядом законодательств, но она возможна и характеризуется повышенными требованиями к применяемому оборудованию.

Котёл должен иметь соответствующие прочностные характеристики и пройти необходимые испытания. Считается, что единственный способ – это использование двух контуров. Один должен быть открытым, в котором будет присутствовать расширительный бак, а второй, включающий радиаторное отопление и мембранный бак, уже будет закрытым.

В таком случае на подающем трубопроводе обязательно наличие устройств, предохраняющих котёл от воды с температурой выше 100°С. Также важно наличие автоматики, регулирующей интенсивность горения топлива, путём ограничения подачи воздуха.

Открытая

Этот вид систем наиболее характерен для твердотопливного оборудования. Это обусловлено высокой безопасностью, так как при резком увеличении температуры расширительный бак устраняет избыточную воду и давление и контуры продолжают дальше работать.

К достоинствам открытой системы отопления можно отнести:

  • энергонезависимость;
  • экономичность. Не требуется дополнительное оборудование для обеспечения циркуляции.

Недостатком выступает особенность монтажа:

  • трубы должны иметь уклон, а элементы обвязки котла должны располагаться на определённом уровне;
  • система открыта для доступа воздуха, что влечёт за собой коррозию;
  • теплоноситель испаряется и поэтому потребуется его восполнение;
  • меньшая эффективность отопления за счёт медленной естественной циркуляции.

виды, основные этапы по установке, работы и условия

Содержание статьи:

Браться за установку котла отопления в частном доме можно только в том случае, если есть хорошая теоретическая подготовка, практические навыки обращения с инструментами и оборудованием. Даже если принято решение обратиться к услугам специалистов, знание вопроса поможет правильно выбрать приборы и оптимальное место их размещения, проконтролировать деятельность наемных рабочих. Грамотно выполненный монтаж котла дома является основой надежности и удобства пользования автономной системой отопления.

Виды отопительных котлов

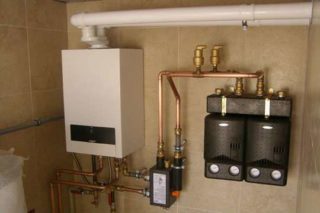

Настенные газовые котлы – самые популярные устройства для отопления и проточного нагревания воды

Выбор нагревательного прибора определяется ассортиментом топлива, его наличием и стоимостью. Планировать монтаж котлов отопления следует с тем расчетом, что горючее для него несложно купить, удобно и безопасно хранить. При этом следует приобретать дорогое, качественное и экономичное оборудование. Чем больше будут первичные вложения, тем быстрее они окупятся.

Исходя из этих критериев, следует принимать решение в пользу изделий таких типов:

  • Газовые. На сегодняшний день это самые популярные устройства, которые устанавливаются в частных домах и городских квартирах. Благодаря наличию собственных месторождений и развитой сети транспортировки природного топлива, оно имеет доступную стоимость и поставляется практически во все регионы страны. В продаже представлен широкий ассортимент продукции, установка котла может быть проведена как в отдельной котельной, так и в жилом помещении при условии, что изделие оснащено закрытой камерой сгорания. Установка газового котла имеет смысл только в тех зданиях, где проходит центральная магистраль.
  • Твердотопливные. Изделия работают на угле, дровах и брикетах. Подразделяются на стандартные печи с открытой топкой и оборудованные системой длительного горения с автоматической системой подачи топлива. Универсальные конструкции рассчитаны на переработку твердых бытовых отходов, пластика и автомобильной резины. Плюс таких печей в их независимости от внешних источников энергии, минус — в необходимости постоянного добавления горючего для поддержания горения.
  • Электрические. Такие котлы отличаются компактностью и небольшим весом, так как у них отсутствует камера сгорания. При наличии резервного источника энергии изделия можно назвать относительно автономными. Установка электрокотла не требует согласования с управляющими компаниями. Конструкция абсолютно безопасна во всех отношениях, включая отсутствие вредных выбросов в атмосферу. Программное обеспечение позволяет выставлять время включения и выключения прибора, нагрева и охлаждения радиаторов. Монтаж электрических котлов не представляет никакой сложности, может быть выполнен своими руками. Недостаток оборудования только в высокой стоимости энергии.
  • Жидкотопливные. Агрегаты перерабатывают в тепло солярку, мазут, отработанные масла всех типов. Поскольку эти виды горючего доступны почти везде и всегда, проблемы со снабжением возникают редко. Котлы отличаются хорошей производительностью и теплоотдачей. Минусы в высокой стоимости топлива, трудностями в его хранении и высокой токсичности продуктов горения. Кроме этого, печи нуждаются в регулярной остановке и чистке от сажи.
Твердотопливный
Электрический
Жидкотопливный

Каждый вид отопительных котлов имеет свои достоинства и недостатки. Выбирая изделие, следует тщательно оценить их преимущества и предусмотреть возможные трудности при монтаже отопительного котла и его эксплуатации.

Типы конструкции нагревателей

Современные водонагревательные приборы производятся в различных исполнениях, что обусловлено их размерами, мощностью и местом размещения.

Существуют такие типы котлов отопления:

  • Настенные. Изделия отличаются небольшим весом и компактностью, что дает возможность повесить их на стену. К этой категории относятся газовые и электрические устройства, корпуса которых не нагреваются во время работы. Плюс такой конструкции в том, что ей не трудно найти место даже в тесных помещениях, таких как кухня, санузел и маленький подвал. Под приборами не скапливается грязь, комнату легко убирать. Кроме этого, отсутствует риск затопления устройства при прорывах водных магистралей или подтоплении подземных сооружений грунтовыми водами. Монтаж настенного котла допускается только на стену из прочного и надежного материала.
  • Напольные. К этой категории относятся печи, обладающие большим весом, размером, работающие на всех видах топлива. Если проводится монтаж напольных котлов с нагревающимся корпусом, то осуществляется установка защитного экрана. В деревянном доме обустраивается прочное основание для предотвращения изменения положения прибора в пространстве. Если принято решение установить печь с открытой камерой сгорания, то помещение должно быть оборудовано эффективным дымоходом и принудительной вентиляцией.
Для напольных котлов нужно отдельное помещение с вентиляцией
У настенных котлов корпус не нагревается, поэтому эксплуатировать их безопасно

Приоритет следует отдавать не эстетике и удобству, а безопасности и практичности. Перед тем как осуществить монтаж котлов отопления дома своими руками, нужно объективно оценить свои возможности и последствия ошибок.

Этапы по установке и запуску котлов

Прежде чем покупать котел, проводятся расчеты по площади, объему помещения

Монтаж котла — это процедура, состоящая из нескольких последовательных этапов. Каждому из них нужно уделить должное внимание, так как конечный результат напрямую зависит от качества выполнения каждой фазы процесса.

Обустройство автономной системы отопления следует проводить в таком порядке:

  1. Изучение задачи. Начать нужно с определения требуемой мощности нагревателя. За основу берется коэффициент на 10 м² общей площади строения. Он составляет 0,9 для южных регионов, 1,2 — для средней полосы, 1,5 — для умеренных и 2 — для северных. К полученному значению добавляется 20 % для повышения мощности до максимума при экстремальных морозах.
  2. Проектирование. Для печей на электричестве, твердом и жидком топливе, бытовых баллонах с пропаном проект можно сделать самостоятельно. Для газового котла от центрального снабжения проект делается в строгом соответствии со СНиП 31-02-2001 и СНиП 42-01-2002. На бумаге отображается печь, дымоход, обвязка, радиаторы, байпас, система вентиляции, электрическая и газовая разводка. Составленная документация должна пройти проверку и одобрение в управляющей газовой компании. Начинать работы можно только после получения разрешения и одобренных технических условий.
  3. Подбор оборудования. Следует определиться с типом котла, набором защитных и контрольных опций. Чем мощнее и сложнее прибор, тем он дороже, надежнее и экономичнее. При выборе двухконтурного котла с внутренним центробежным насосом будут решены проблемы с горячей водой для бытовых нужд и циркуляцией теплоносителя по системе. Для более корректной работы отопления потребуется теплоаккумулятор и мембранный расширительный бак.
  4. Монтаж. Обустройство автономного отопления производится в соответствии с техническими условиями или самостоятельно составленным планом. Сначала устанавливается котел, конечные приборы и потребители, затем проводится их соединение трубами. Следующим этапом является установка дымохода и вентиляции. В последнюю очередь подводится электричество и газ, если предусмотрено подключить дом к общим коммуникациям.
  5. Запуск. Перед пробным пуском проводятся гидродинамические испытания собранной конструкции. Целью этой процедуры является выявление дефектов контура и приборов. Система герметизируется, после чего заполняется горячим теплоносителем под давлением в 2 раза превышающим номинальное. Когда протечки отсутствуют, производится запуск котла в рабочем режиме.

Если котельная подключена к центральной магистрали, приборы пломбируются, а владельцу вручается акт о вводе котла в эксплуатацию. Следует быть готовым к тому, что контролеры будут ежемесячно посещать дом с целью проверки соблюдения правил использования оборудования, его обследования и настройки. В случаях с электрическими, твердотопливными и жидкотопливными печами таких неудобств не будет, но контрольные, профилактические и ремонтные мероприятия придется осуществлять самостоятельно.

Основные работы и правила монтажа котлов в частном доме

Если мощность прибора превышает 30 кВт, его нужно устанавливать в отдельном помещении. Для небольшого подвесного устройства таких ограничений не существует. Подвал можно использовать только в том случае, если отсутствует доступ посторонних лиц.

Независимо от места установки печи входная дверь в помещение должна быть не уже 0,8 м а расстояние до нагревателя более 1 м. Перед монтажом нужно выровнять и укрепить основание для котла. Это будет способствовать минимальному уровню вибрации, сохранению целостности винтовых соединений и продлению срока службы конструкции.

Если корпус котла или печи нагреваются, их изолируют негорючими материалами

Поскольку всегда сохраняется риск пробивания тока на корпус, необходимо делать заземление и использовать для подключения приборов розетки с тремя клеммами. Если корпус прибора нагревается, то объекты вокруг него отделываются негорючими материалами. Это может быть кафель, металл, керамическая краска или фасадная штукатурка. На деревянный пол укладывается листовое железо или асбестоцементная плита.

Дымоход прокладывается в зависимости от места установки котла. Конструкция может быть внешней или внутренней. В первом случае сохраняется целостность перекрытий, но снижается тяга. При втором варианте проблем с тягой нет, но требуется выполнить трудоемкие работы по выводу трубы на крышу и изоляции отверстий. Не допускается в целях экономии сил и средств объединять дымоход и вентиляцию в общий канал. Это чревато попаданием продуктов горения в жилые помещения. При прокладке дымохода не следует делать повороты под углом 90 градусов, так как это негативно сказывается на эффективности удаления газов. Не допускается создание более 3 поворотов на всем протяжении трубы.

Минимальная высота дымохода над уровнем плоской крыши или конька двускатной кровли должна составлять 50 см. Срез трубы закрывается решеткой и колпаком для защиты от попадания в канал мусора, осадков, мелких птиц и животных.

В обязательном порядке нужно устанавливать приточно-вытяжную вентиляцию. Забор воздуха должен быть в нижней части стены, максимально удаленной от печи. Для гарантированного удаления дыма в период отсутствия тяги устанавливается вентилятор.

Установка котла отопления в частном доме и установка трубы к нему

Правильная установка котла отопления в частном доме и установка трубы к нему потребует от вас знания нормативов и правил по отопительному оборудованию.

В первую очередь, это правила по пожарной безопасности, а также Строительные Нормы и Правила – СНиП.

Чтобы не мучать вас параграфами и скучными цифрами, сделаем здесь быстрый экскурс, в ходе которого будет освещаться установка котла отопления в частном доме и установка трубы к нему.

Установка отопительных котлов в котельных

Фактически, установка любого теплогенератора в отведенном для этого помещении будет единообразной с некоторыми нюансами для разных типов отопительного оборудования.

Например, вы можете установить два типа отопительного оборудования:

  1. Напольные котлы отопления.
  2. Настенные котлы отопления.

Также у вас есть выбор при установке, какой вариант по нагреванию воды для ГВС вам выбрать:

  1. Двухконтурный котел с контуром ГВС.
  2. Одноконтурный котел и бойлер косвенного нагрева (БКН).

Установка котла отопления и трубы к нему в частном доме 2

Также вы можете выбирать, какой энергоноситель или топливо использовать, чтобы получать энергию для нагрева теплоносителя в вашей системе отопления:

  1. Дрова.
  2. Уголь.
  3. Пеллеты.
  4. Жидкое топливо (солярка, отработка, мазут).
  5. Газ сжиженный.
  6. Газ магистральный.
  7. Электричество.

В зависимости от этого для каждого варианта будут свои собственные нюансы по установке котла отопления в котельной.

Угольные и дровяные отопительные котлы и дымоходы к ним

При установке угольного или дровяного котла вам, в первую очередь, потребуется исполнять правила пожарной безопасности.

Стены в котельной должны быть исполнены из несгораемых материалов либо должны быть защищены несгораемым покрытием.

Котел должен быть установлен на основание из несгораемого материала с изоляцией от сгораемых элементов перекрытия и пола.

Установка котла отопления и трубы к нему в частном доме 3

Перед котлом должна быть площадка из несгораемого материала (железо, керамика, камень) на 120 см в длину и на 30 см по бокам от габаритов котла.

Дымоход ТТ котла должен иметь разгонный участок и поддерживать достаточную тягу.  Проходка через перекрытия должна выполняться с соблюдением правил пожарной безопасности.

Разделка потолка выполняется при помощи специальной проходки, которая обеспечивает расстояние не менее 50 см от «дыма» до сгораемых элементов.

После котла монтируется подающий участок трубопровода СО из металла, который соединяется с буферной емкостью. Назначение буферной емкости – гасить температурные колебания теплоносителя на выходе из ТТ котла и защищать систему отопления в случае «закипания» котла.

Пеллетные котлы в котельной

В случае использования таких теплогенераторов, требования будут менее строгими, поскольку автоматика позволяет лучше контролировать процесс сжигания пеллет.

Установка котла отопления и трубы к нему в частном доме 4

Также для этого вида топлива температура исходящих дымовых газов гораздо ниже, чем для ТТ котлов.

Это позволяет уменьшать расстояние от «дыма» до сгораемых элементов и не использовать как буферную емкость, так и стальные трубы на подаче от котлов.

Однако, низкая температура исходящих дымовых газов накладывает определённые ограничения на конструкцию дымохода. Дымоход для пеллетного котла должен быть хорошо утеплен, чтобы избежать сильного образования конденсата в нем.

Дизельные и газовые котлы и дымоходы к ним

Для этих типов теплогенераторов можно использовать как вертикальные, так и горизонтальные (коаксиальные) дымоходы.

При использовании турбированных котлов с закрытой камерой сгорания воздух к горелке котла может подаваться по рубашке дымохода, предназначенного для отвода дымовых газов.

За соблюдением правил по пожарной безопасности при установке газовых котлов следят специалисты профильной фирмы. А вот при установке дизельного котла или теплогенератора на отработке за соблюдением правил пожарной безопасности придется следить вам самим.

Установка вертикального дымохода с естественной тягой для этого типа котлов идентична всем остальным. Особенность только в том, что температура исходящих дымовых газов при сжигании газа или солярки еще ниже.

Установка котла отопления и трубы к нему в частном доме 5

Установка электрического котла в котельной

Это самый простой вариант по установке. При монтаже электрокотла достаточно повесить на стену сам агрегат, подвести к нему питающий кабель, а также трубы подачи и обратки.

Дымоход для электрокотла не требуется – при нагреве теплоносителя электричеством не образуется дымовых газов и вредных веществ, которые нужно было бы отводить из котельной.

выбор системы и ее установка своими руками, схемы и устройство

Способов обогреть жилье существует достаточно много. Монтаж системы отопления частного дома состоит из проектирования, установки приборов, разводки трубопроводов, запорной, регулирующей арматуры, автоматики, средств контроля, наладочных и пусковых работ. Камины, нагревательные приборы, теплые полы служат дополнительным, вспомогательным источником тепла. Воздушное отопление дома распространено редко.

Отопительная система

Как выбрать котел

Основной показатель по части эффективности работы системы отопления – котел. Обычно монтажные работы начинаются с его установки, расположения регистров. Затем происходит обвязка трубопроводами. Выбирая данное устройство, следует узнать схему работы отопления, ведь современные котлы уже продаются с расширительным баком, циркуляционным насосом, контуром нагрева горячей воды. Выбор типа котла зависит от наличия энергетической структуры в регионе, доступности ее потребителю.

Предпочтение чаще отдается газовым котлам, твердотопливные менее популярны из-за ряда неудобств:

  • Постоянный контроль за горением топлива;
  • Частые его подкладывания;
  • Отдача тепла происходит циклически;
  • Заметны колебания температуры в течение суток.

Нейтрализовать недостатки можно, включив в систему теплоаккумуляторы большой емкости – от двух кубометров.

Аккумулятор тепла

Теплоаккумулятор .

Монтаж, эксплуатация такого устройства не представляет сложности. Основное требование — наличие трехфазного питания, разрешение «Энергонадзора». Но цена такого отопления высока. Единственное мудрое решение — установка зонального счетчика, позволяющего максимально использовать дешевые ночные тарифы. Тогда удается оптимально прогреть дом, бак с теплой водой, а днем только поддерживать заданный режим.

Жидкотопливный котел при установке отопления выбирается, когда отсутствуют другие варианты. Топливо дорогое, экологичность минимальная, требования к эксплуатации, безопасности – повышенные.

Выбор и монтаж труб

Трубы – важная составляющая системы отопления. Кроме технических показателей, часто внимание уделяется эстетике, экологической безопасности. Существует несколько основных видов труб:

Металлические

Это стальные, оцинкованные и нержавеющие изделия. В отоплении используются давно. При правильной эксплуатации, подготовке теплоносителя прослужат не один год. Цена доступная. При монтаже требуются специальные знания, навыки, инструмент. Сборка трубопроводов осуществляется сваркой, резьбовыми соединениями.

Труба нержавейка

Трубы из нержавеющей стали.

Медные

Самые дорогие, но срок эксплуатации – 100 лет. В монтаже легкие, удобные.

Полимерные трубы

Это полиэтиленовые, полипропиленовые, металлопластиковые трубы. Обладая долговечностью до 50 лет, практичностью, при доступной цене занимают промежуточное положение. Этот этап монтажа, из-за легкости сборки труб при помощи фитингов, переходников, тройников, и отсутствия необходимости специальной квалификации и дорогостоящего оборудования можно провести своими руками.

Полимерные трубы

Труба из полимерных материалов.

Радиаторы

Монтаж отопления в частном доме предполагает использование любого типа радиаторов – здесь не существует таких повышенных требований, как в многоэтажках.

Чугунные – обладают хорошей теплоемкостью, выдерживают большое давление, но недостаточно быстро реагируют, точнее, обладают инертностью при применении автоматики. Для придания лучшего дизайна их закрывают металлическими решетками.

Стальные – обычно панельного типа, хорошо отдают тепло. Недостаток – возможность коррозии.

Алюминиевые – радиаторы нового поколения, отличные показатели теплоотдачи, взаимодействия с автоматикой, легкие, совершенных дизайнерских форм, но требовательны к химсоставу теплоносителя.

Алюминиевый радиатор

Радиаторы из алюминия.

Биметаллические – обладают положительными качествами вышеупомянутых радиаторов, но стальной каркас, покрытый алюминием, придает дополнительную устойчивость к физическим, химическим, термическим воздействиям.

Общие требования

Существовавшее ранее требование устанавливать отопительные котлы в отдельном помещении уже не действует.

Современные закрытые котлы можно устанавливать в любом доступном месте. Но для агрегата, имеющего открытую камеру сгорания, лучше предусмотреть специальное место.

Для скрытой проводки внутри стен, в полах лучше применять медные трубы. Хорошие показатели устойчивости к температуре, давлению, гарантируют надежную, долгую эксплуатацию. Расположение радиаторов в помещении — строго под окном на одном уровне.

Схемы обогрева

Монтаж систем отопления может проводиться разными способами, с приглашением специалистов или своими руками. Самым выгодным и оптимальным считается монтаж водяной системы отопления, где теплоносителем выступает вода или антифриз, циркулирующий по трубам.

Циркуляция теплоносителя может быть естественной или принудительной.

Естественная циркуляция отопления

Схема с естественной циркуляцией.

Естественная

Естественная циркуляция основывается на разной плотности воды — горячая вода тяжелее холодной, поэтому она будет подниматься вверх. Преимущество данного метода заключается в отсутствии дополнительных устройств в виде насосов или нагнетателей.

Недостатком можно считать небольшую площадь отопления, так как давление в трубах невысокое.

Если выбор сделан в пользу такого способа, то следует учесть некоторые нюансы:

  1. Диаметр основной трубы должен быть несколько больше основного трубопровода;
  2. От расширительного бочка до радиатора и от радиатора к котлу трубы должны иметь естественный уклон, так как теплоноситель к ним будет поступать самотеком. Уклон трубы должен быть не меньше 3-5 градусов;
  3. Расширительный бочок должен располагаться выше всех остальных элементов отопления.

Принудительная

При принудительном методе циркуляции теплоносителя в систему отопления встраивается насос, который обеспечит необходимое давление даже на самые большие площади. Недостатком такой системы можно считать энергозависимость. Поэтому в доме должен быть запасной генератор — на случай отключения электричества.

Принудительная циркуляция в отоплении

Система принудительной циркуляции теплоносителя.

Однотрубное подключение

Монтаж отопления при помощи однотрубного метода является наименее затратным, в то же время разводка в две трубы будет наиболее эффективной, особенно если комнаты в доме имеют большую площадь. Преимущества такой схемы заключаются в следующем:

  1. Простота монтажа и ремонта;
  2. Экономичность;
  3. Возможность прокладки магистрали на уровне пола;
  4. Использование системы в одноэтажном и двухэтажном доме;
  5. Возможность принудительной или естественной циркуляции.

При однотрубной системе вода передвигается от одного радиатора к другому по трубе, а по достижении последнего радиатора сильно остывает. Регулировке такая система не поддается.

Подключение радиаторов

Варианты подключения.

Двухтрубное

При двухтрубной разводке радиаторы подключаются сразу к двум трубам, по одной из которых движется горячий теплоноситель, а по другой отводится уже остывший. Теплопотеря при такой схеме будет минимальной, но полностью избежать ее не удастся.

Преимуществом такого метода можно считать возможность регулирования уровня теплоотдачи каждой отдельной батареи.
Двухтрубная отопительная система, в свою очередь, может быть выполнена тремя способами.

Система двухтрубная

Горизонтальная система с нижней подводкой.

Вертикальная система с нижней разводкой устанавливается следующим образом.

Магистральный трубопровод от нагревательного котла пускается по полу или по подвалу дома. От магистральной трубы теплоноситель попадает в батареи по специальным стоякам, которые монтируются вертикально. Остывший теплоноситель от батареи обратно в котел отходит по трубе обратного тока.

Такая нижняя разводка труб требует постоянного стравливания воздуха из отопительной системы. Это делается с помощью монтажа воздушной трубы, а также установкой расширительного бака и кранов Маевского на всех радиаторах.

Вертикальная система с верхней разводкой подразумевает подачу теплоносителя от котла на чердак или под самый потолок по магистральному трубопроводу. Затем вода опускается вниз к радиаторам по нескольким трубам, проходит через все батареи и возвращается обратно в котел. Данная схема действеннее нижнего варианта разводки, так как позволяет создать более высокое давление в стояках и радиаторах.

Устройство горизонтальной двухтрубной системы является наиболее распространенным вариантом.

Коллекторная система

Существует еще третий способ разводки труб — коллекторный. В этом случае к каждому радиатору подводятся две трубы с горячей и холодной водой. Такой способ позволяет регулировать температуру на любом участке трубопровода. Но для монтажа этой системы понадобится установка коллекторного шкафа.

Из котельной теплоноситель идет по главной магистрали к коллекторам, расположенным поэтажно. Коллекторы имеют выходы и входы, равные количеству отопительных элементов — батарей, находящихся на том же этаже. Радиаторы подключены к коллектору двумя трубами — для подачи и обратки.

Преимуществом такого варианта является эстетичность — трубы можно скрыть в стене. Сама отопительная система отличается повышенной надежностью.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
