Установка котлов двухконтурных: Монтаж двухконтурного газового котла — рекомендации, инструкция – Подключение двухконтурного газового котла отопления – схема обвязки

устройство и принцип работы настенных отопительных приборов

Отопление дома «голубым топливом» пользуется популярностью во всём мире. Разработано большое количество модификаций газовых котлов.

В продаже есть напольные, настенные, одноконтурные, двухконтурные, с открытой или закрытой камерой сгорания, с биметаллическим теплообменником или бойлером косвенного нагрева, конденсационные или атмосферные.

Правильно выбрать функции и конструкцию котла можно только точно сформулировав задачи, которые стоят перед отопительным оборудованием.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

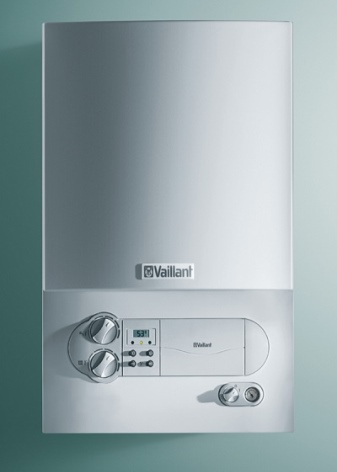

Один или два контура для настенного и напольного котлов?

Главное отличие одноконтурного котла от двухконтурного — возможность нагрева проточной водопроводной воды.

Одноконтурный состоит из трёх частей:

  1. Горелки.

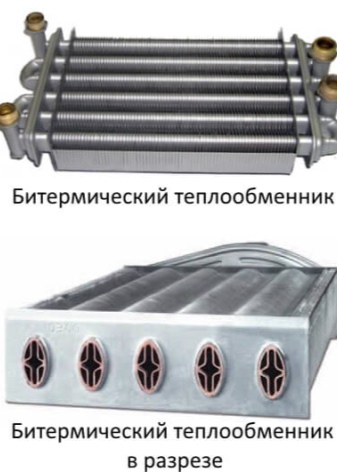

  2. Теплообменника.
  3. Системы контроля и управления.

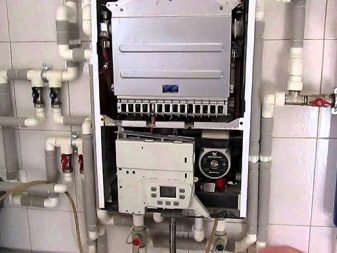

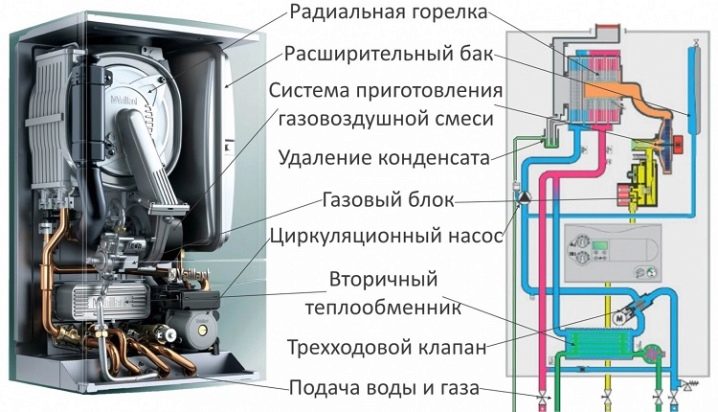

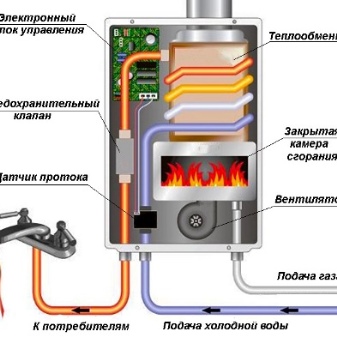

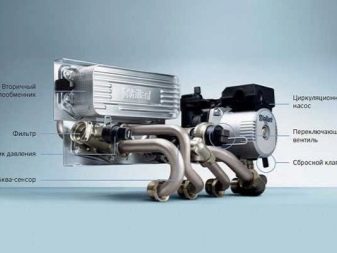

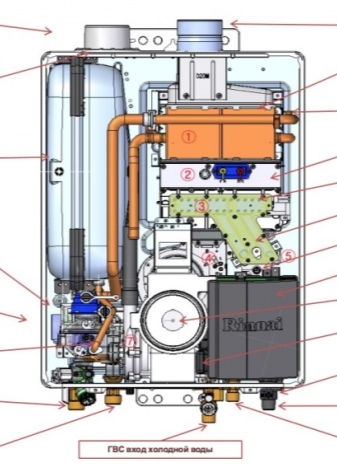

Двухконтурный гораздо сложнее одноконтурного. В нём есть узлы, отвечающие за нагрев горячей воды. Это дополнительный теплообменник, трёхходовой клапан, циркуляционный насос, система датчиков и электронная автоматика.

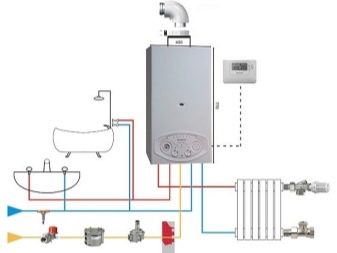

Двухконтурный котёл работает в двух режимах:

  1. Режим нагрева теплоносителя отопления. В горелке сжигается газ, нагревающий теплоноситель. Включение и интенсивность пламени регулирует простейшая механическая или электрическая автоматика, теплоноситель прокачивается насосом.
  2. Режим ГВС. Пользователь открывает кран душа, например. Вода начинает циркулировать через котёл, включается датчик давления. Автоматика включает трёхходовой клапан. Горячий теплоноситель начинает циркулировать через вторичный теплообменник, который нагревает воду для душа. Как только пользователь закрыл кран, циркуляция теплоносителя через вторичный те

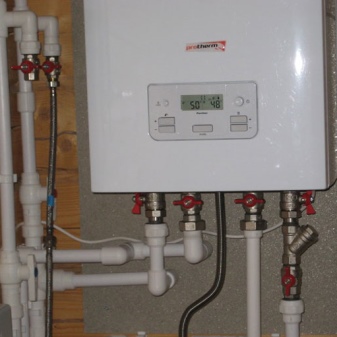

монтаж своими руками и технические нормы

Автономная отопительная система – мечта многих домовладельцев. Большинство из них выбирает газовое отопление, значительным минусом которого считается обязательный монтаж оборудования силами сертифицированных специалистов. Однако контроль за действиями приглашенных работников все равно нужен, согласны?

У нас вы узнаете, как по строительным правилам должна производиться установка напольного газового котла. Мы расскажем, как необходимо подготовить помещение для установки генератора тепла, как грамотно организовать отвод продуктов сгорания. Наши советы помогут соорудить безопасную и эффективную систему.

Представленная к ознакомлению информация опирается на нормативные документы. Для оптимизации восприятия непростой темы текст дополнен полезными иллюстрациями и видео-инструкциями.

Содержание статьи:

Подготовка к установке газового оборудования

Те, кто уверен, что установка начинается с его покупки, сильно заблуждаются.

Начать предстоит со сбора разрешительной документации. Одновременно с получением необходимых бумаг следует заняться выбором и подготовкой места для установки отопительного агрегата, при этом надо учесть следующие нормативные требования:

Галерея изображений

Фото из

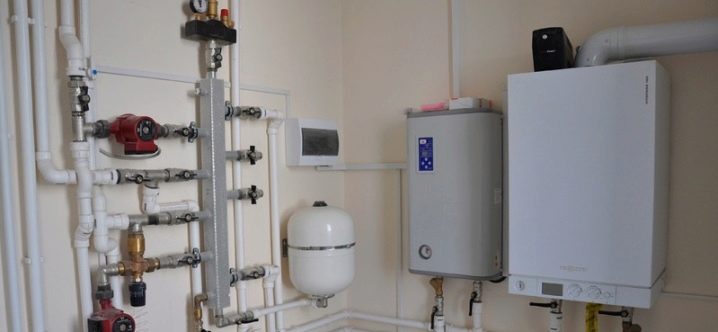

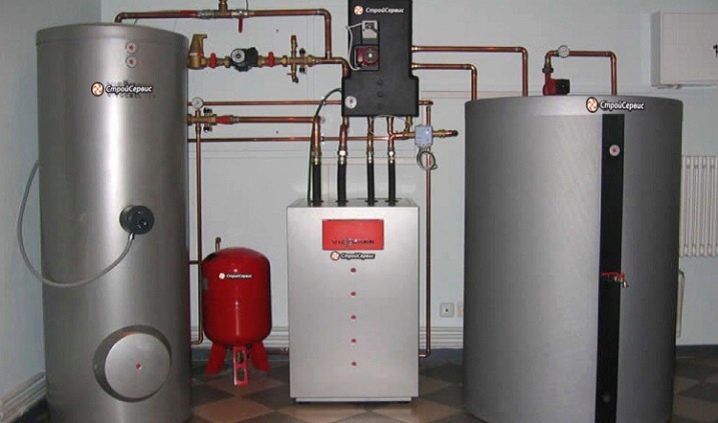

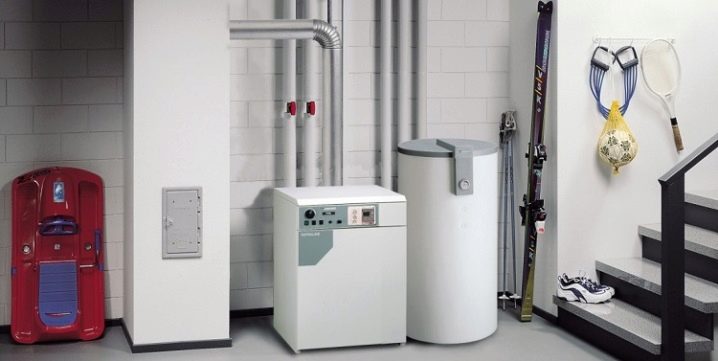

Котельная для размещения газового котла и оборудования

Трубы и арматура для подключения газового котла

Требования к установка газового котлоагрегата в доме

Укрепление основание для установки напольного котла

Источник естественного освещения и вентиляция

Специфика установки одноконтурного агрегата

Правила отделки пола и стен помещения котельной

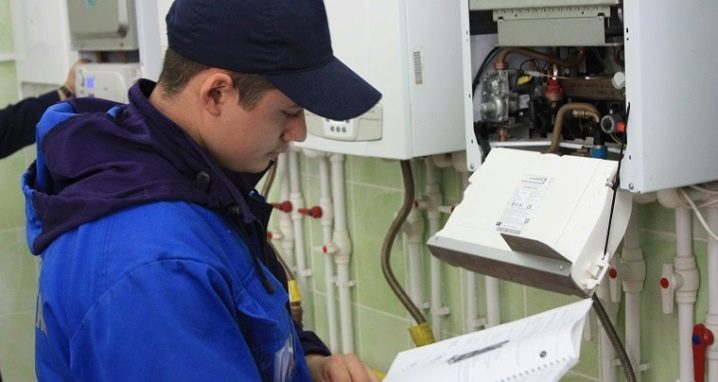

Допуск к установке и настройке режима работы газового котла

Для того чтобы получить разрешение на установку отопительного оборудования, нужно пройти несколько этапов:

Шаг №1: Получение Технических условий и разрешения.

Нужно выяснить, возможна ли в принципе установка газового котла в конкретной квартире или в доме. Для этого в газовую службу подается заявление с просьбой провести такую процедуру. В нем обязательно указывается предполагаемый годовой объем потребления газа.

Документ будет рассмотрен и в результате заявитель получит разрешение на установку вместе с Техническими условиями или обоснованный отказ.

Шаг №2: Создание проекта будущей установки.

Для начала желательно определиться с маркой счетчика и котла, но приобретать их пока не стоит. После чего заказывается проект установки. Выполняется он на основании полученного ранее разрешения под конкретное оборудование.

В документе обязательно указываются схемы подключения оборудования, и прокладки магистрали внутри здания от точки подключения газовых коммуникаций. Заниматься проектом имеет право только лицензированная компания.

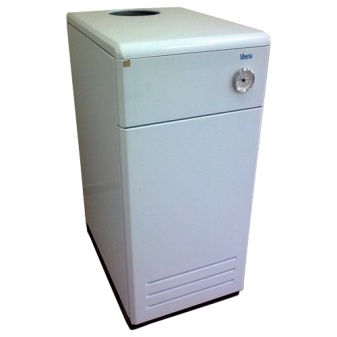

Установка напольного газового котлаУстановка напольного газового котла

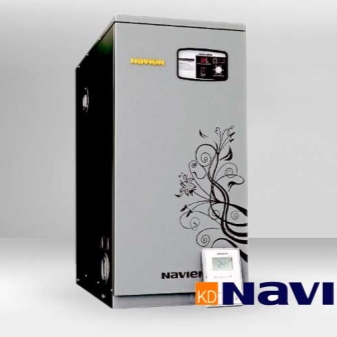

Газовые котлы – наиболее практичный и экономичный вариант отопления помещений. Могут использоваться как в многоквартирном так и в частном доме

Шаг №3: Получение согласования с газовой службой.

Новый проект необходимо согласовать с газовой службой, которая обслуживает участок, на территории которого находится дом. На процедуру обычно уходит максимум три месяца и минимум неделя.

На этом этапе уже можно приобретать газовое оборудование, потому что в на согласование помимо проекта нужно предоставить такие документы:

  • технический паспорт газового котла;
  • сертификаты соответствия и санитарно-гигиенический;
  • инструкция по эксплуатации отопительного прибора;
  • заключение экспертизы о соответствии устройства всем техническим требованиям.

Получить эти документы очень просто. Завод-изготовитель в обязательном порядке прилагает их к своей продукции. По окончании процедуры проверки заявитель получает на руки согласованный проект, на который в этом случае будет поставлена специальная печать.

Если документ не согласован, обязательно должен быть составлен список мероприятий для корректировки проекта. После их проведения проводится повторное согласование.

Установка напольного газового котлаУстановка напольного газового котла

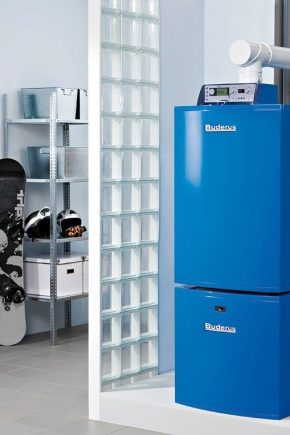

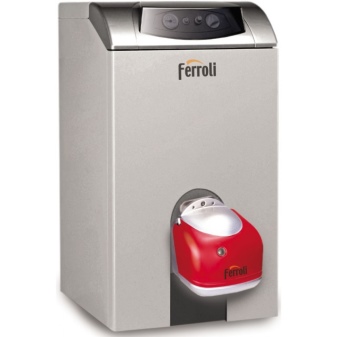

Для установки напольного котла обязательно выделяется специальное топочное помещение, отделанное негорючими материалами

Правила обустройства топочной комнаты

Согласно действующим СНиПам газовый котел устанавливается только в специально оборудованном помещении, которое называется топочная.

Пренебрегать этим правилом нельзя, поскольку относится к категории потенциально опасного оборудования, и обращаться с ним следует крайне аккуратно. Иначе неизбежно последуют штрафные санкции и возможно возникновение аварийных ситуаций.

Схема котельной на базе напольного газового котлаСхема котельной на базе напольного газового котла

Оптимальный вариант установки напольного газового котла – организация котельной, изолированной от жилых помещений, оборудованной системой приточно-вытяжной вентиляции

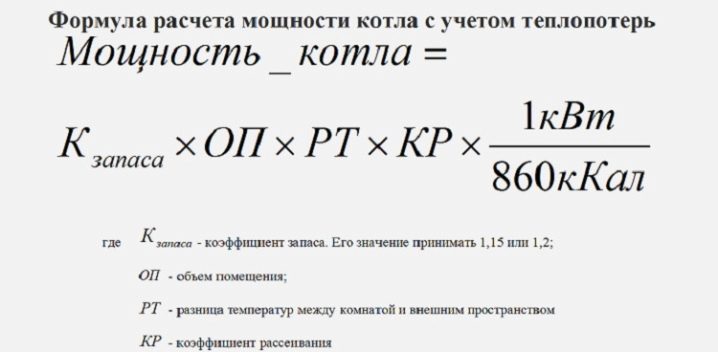

Для начала нужно рассчитать , затем определить место для установки котла. Инструкции допускают размещение одноконтурных отопительных приборов мощностью не выше 60 кВт в любой комнате здания. Большинство напольных газовых агрегатов относится к одноконтурным, т.к. предназначены для обслуживания только систем отопления.

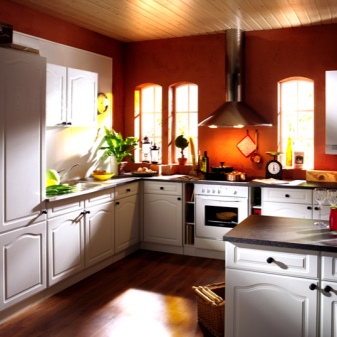

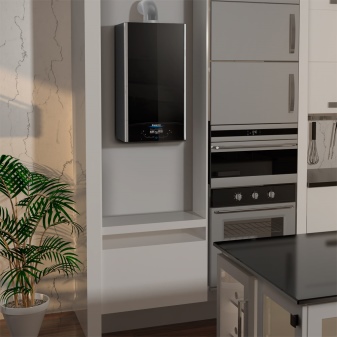

Двухконтурные модели любой мощности не могут быть установлены на кухне. Это котельные в миниатюре с вмонтированной группой безопасности и собственным расширительным баком. Для них обустраивается топочная. Если суммарная мощность оборудования не превышает 150 кВт, его можно монтировать на любом этаже.

Более мощные установки или группы приборов могут быть установлены только на первом этаже либо в цоколе. В любом случае газовые отопительные котлы запрещено устанавливать в жилых комнатах, ванных и в санузлах.

Помещение, предназначенное под топочную, должно иметь определенные размеры. Его минимальный объем можно рассчитать по формуле: 0,2 м³ умножить на 1 кВт мощности устройства, но не менее 15 м³.

Установка напольного газового котлаУстановка напольного газового котла

Если стены топочной комнаты выполнены из горючих материалов их закрывают специальными огнеупорными накладками

Помимо этого к помещению предъявляется ряд требований:

  • минимальная ширина дверного проема должна составлять 80 см;
  • минимальная высота потолка – 2,5 м;
  • степень огнестойкости не меньше 0,75 часа;
  • наличие естественного освещения, которое рассчитывается так: 0,03 кв. м площади окна на каждый 1 кубометр объема топочной;
  • наличие газоанализатора, связанного с автоматическим клапаном, который перекроет подачу газа при утечке;
  • обустройство эффективной вентиляции;
  • дверь или стена, ведущие в соседнюю комнату, должны быть оборудованы вентиляционной решеткой, площадь которой определяют по формуле: на каждый киловатт мощности отопительного прибора приходится 8 кв. см конструкции;
  • обеспечение свободного доступа к отопительному устройству и вспомогательному оборудованию для осуществления ремонтных и обслуживающих работ.

Эти требования строго обязательны для выполнения в случае обустройства топочной комнаты для котла с открытой камерой сгорания. Для агрегатов с закрытой камерой площадь комнаты не важна и требования к вентиляции менее строгие, поскольку для своей работы они не используют воздух из помещения, а забирают его с улицы.

В топочной оборудуется газоход. Его горизонтальный участок в пределах помещения не должен превышать 3 м.

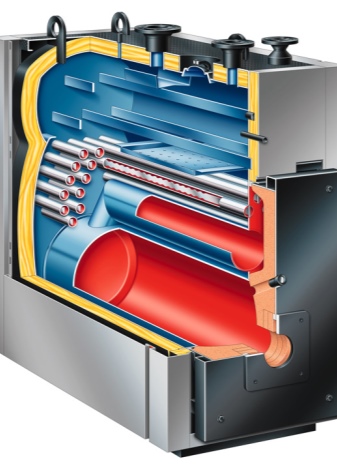

Схема чугунного напольного газового котла Схема чугунного напольного газового котла

Процесс установки газового котла во многом зависит от его устройства. На рисунке представлена общая схема устройства такого оборудования (+)

При этом количество поворотов не может быть больше трех. Вертикальный выход дымоотвода поднимают над уровнем плоской крыши или коньком скатной не меньше чем на метр. Материалы, из которых выполняется конструкция, должны проявлять устойчивость к агрессивным термическим и химическим воздействиям.

Многослойные материалы, к примеру, асбестоцементные трубы можно использовать только на участках, удаленных от выхлопного патрубка на расстояние больше 5 м.

В топочной комнате не должно быть полостей или ниш, образованных горизонтальными поверхностями. Здесь могут скапливаться продукты сгорания, что очень опасно для человека.

Пространство перед отопительным прибором должно быть свободным. Пол перед ним застилается металлическим листом, минимальный размер которого 1х1 м. Использовать для этих целей асбоцемент запрещено, поскольку он быстро истирается и вреден для здоровья человека.

Схема системы отопления с напольным газовым котломСхема системы отопления с напольным газовым котлом

Преобладающее количество напольных газовых агрегатов предназначено для нагрева теплоносителя в системах отопления с естественным и искусственным типом циркуляции

Подготовка помещения к проведению монтажа

Перед началом монтажа отопительного прибора нужно закончить все работы, связанные с обустройством системы отопления, установкой радиаторов, разводкой водоснабжения и теплых водяных полов, если они присутствуют. Кроме того, должна быть полностью установлена электрика и канализация.

Помещение котельной тоже должно быть готово. Под газовый котел  укладывается крепкий пол на основе цементной стяжки или готовится отдельный фундамент.

Последний вариант считается не самым лучшим. Перекрытия, пол и стены, если они декорированы горючими покрытиями, нужно дополнительно защитить от возможного возгорания.

Для этого используются негорючие накладки, выполненные из кровельной листовой стали, уложенной на огнеупорную прокладку, например, асбест. Толщина листа последнего не может быть меньше 3 мм.

Установка напольного газового котлаУстановка напольного газового котла

В зависимости от типа напольного котла разнится количество и вид вспомогательного оборудования. На рисунке представлена возможная схема монтажа системы в паре с настенным агрегатом

При этом изоляция должна выступать за габариты корпуса устройства по всему периметру минимум на 100 мм. Минимальное расстояние от отопительного прибора до стены, выполненной из негорючих материалов, должно составлять 100 мм.

Регламентируется и расстояние от выступающих фрагментов арматуры, горелок и приборов автоматического регулирования до противоположной стены. Оно должно составить не менее 1 м.

Если пол выполнен из горючего материала, его следует защитить от возможного возгорания. Для этого используется площадка, выложенная из бетонных блоков. Ее высота должна быть не меньше 100 мм.

Сверху возвышение накрывается стальным листом, толщина которого составляет как минимум 0,8 мм. Возможно обустройство площадки под установку прибора из специальных огнеупорных плит.

Помимо этого желательно установить вспомогательное оборудование, иначе котел будет мешать сделать это. Оптимально заранее выполнить схему его размещения, чтобы продумать все нюансы расстановки.

Согласно этой схеме на стенах и полу намечаются крепежные отверстия, после чего выполняется установка необходимых устройств. Отопительный прибор устанавливается и подключается в последнюю очередь.

Установка напольного газового котлаУстановка напольного газового котла

Варианты обустройства дымохода для газовых котлов разных типов

Дымоход: требования к обустройству

Перед тем, как своими руками провести монтаж напольного газового котла, следует подготовить дымоотвод. На подготовленное основание желательно выставить отопительный прибор, так, чтобы расстояние между его корпусом и стеной было достаточным для проведения осмотра и обслуживания устройства. После чего наметить место расположения дымохода.

Можно не ставить котел, а разметку провести на основании расчетов. При этом нужно учесть несколько нюансов.

Прежде всего, и отверстие под него должны точно соответствовать типу напольного котла. Так, для модификаций с открытой камерой сгорания устанавливается дымоотвод раздельного типа с сечением, соответствующим мощности прибора.

Например, для устройств с мощностью ниже 30 кВт диаметр трубы должен составлять не меньше 140 мм, для более мощных приборов от 40 кВт выбирается дымоотвод сечением от 160 мм.

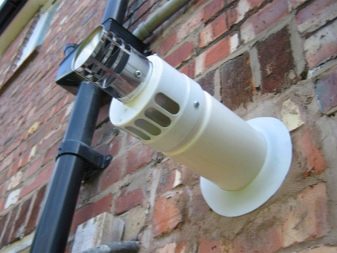

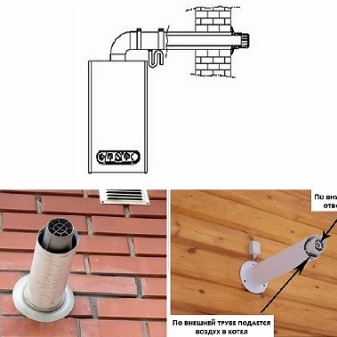

Аппараты с закрытой камерой сгорания оснащаются специальными дымоходами коаксиального типа. В технической документации прибора производитель всегда указывает необходимый диаметр дымоотвода.

Помимо этого нужно помнить, что труба, которая будет соединять отопительный котел с дымоходом не должна быть длиннее 0,25 м. Обязательным является и обустройство закрывающегося отверстия, через которое будет прочищаться конструкция.

Установка напольного газового котлаУстановка напольного газового котла

При обустройстве дымохода обязательно строгое соблюдение всех норм противопожарной безопасности

Дымоотвод от котла, установленной в одной из квартир многоэтажного дома, обязательно должен отводиться в общий дымоход. Если такой системы нет, газовые службы не выдают разрешение на установку котла. В частном доме все намного проще. Здесь может быть смонтирован дымоход практически любой конфигурации. Важно, чтобы он был безопасным и эффективным.

Согласно действующим нормам, труба дымоотвода не может быть смонтирована вблизи оконного проема. Минимальное расстояние между ними – 0,6 м. Это необходимо, чтобы исключить возможность возвращения отработанных газов в помещение.

На практике иногда надзорные службы разрешают устанавливать оборудование прямо под окнами. В этом случае необходимо сделать так, чтобы выхлопной патрубок был максимально удален от форточки или открывающейся оконной створки.

С особенностями использования стальных дымовых труб ознакомит фото-подборка:

Галерея изображений

Фото из

Труба напольного газового котла отопления

Использование металлических креглых труб

Проход металлической трубы через перекрытие

Отвод металлической дымоходной трубы газового котла

Технология установки газового котла напольного типа

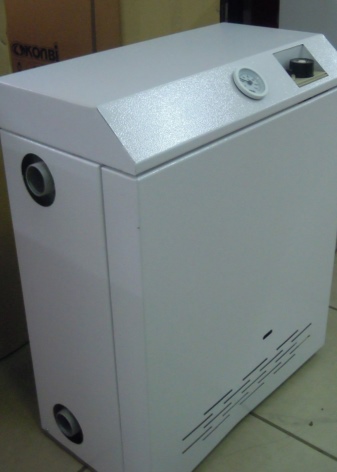

Прежде всего следует извлечь устройство из упаковки и еще раз проверить его комплектацию. Чтобы знать, что должно быть в коробке, нужно взять эксплуатационную инструкцию, которую производитель в обязательном порядке вкладывает в упаковку, и проверить все по ней.

Если обнаружена недостача, следует немедленно обратиться к продавцу. Так же нужно поступить и в том случае, когда на корпусе устройства присутствуют следы ремонтных работ, вмятины и т.п.

Еще один важный момент – сверка технических данных. Те, что нанесены производителем на корпус устройства, должны точно совпасть с теми, которые вписаны в технический паспорт. В случае обнаружения несоответствия следует связаться с продавцом.

С устройства снимаются все заглушки, при необходимости промываются трубы. Так можно точно убедиться, что в них нет случайного мусора, который мог попасть внутрь при сборке.

Установка напольного газового котлаУстановка напольного газового котла

Напольный газовый котел устанавливают на прочный подиум, выполненный из огнеупорного материала

Процесс может серьезно разниться в зависимости от типа и модификации оборудования. В общих чертах он представляет собой монтаж устройства на предназначенное для него место, последующее подключение коммуникаций и обустройство дымоотвода. Подробно рассмотрим каждый этап.

#1. Работы по установке отопительного прибора

Для начала нужно поставить оборудование на подготовленное для него место. Это может быть бетонное основание, небольшой подиум из огнеупорной плиты и т.п. Прочный деревянный пол накрывается металлическим листом, который должен выступать за корпус котла примерно на 30 см по всему периметру.

Для частных домов используется иной вариант. Здесь для отопительных приборов готовят углубление, находящееся ниже уровня пола на 0,3 м.

Дно такого кармана заливают бетоном, а стенки отделывают любым негорючим материалом. Чаще кафельной плиткой. Газовый котел в напольном исполнении обычно представляет собой достаточно массивное оборудование.

Для его транспортировки используют колесики, которыми устройство чаще всего снабжает производитель. Прибор устанавливается на подготовленное основание и тщательно выравнивается.

Установка напольного газового котлаУстановка напольного газового котла

На рисунке представлена схема одного из вариантов установки напольного газового котла

Надо понимать, что бесперебойная работа устройства во многом зависит от точности его выставления. Поэтому горизонталь установки обязательно проверяется при помощи строительного уровня.

Оборудование выравнивается на месте при помощи поддающихся регулировке ножек. Если их нет, под опоры подкладываются небольшие кусочки любого негорючего материала, например, металлического листа.

#2. Проведение монтажа дымоотвода

Сначала нужно выполнить отверстия под дымоход. Еще раз проверяем диаметр намеченных деталей, он должен быть чуть больше, чем сечение трубы дымоотвода. Выполняем отверстия в потолке и в крыше.

Затем на выходной патрубок котла надеваем переходной адаптер, который будет соединен с дымоходом. Важный нюанс. Гофру, как при монтаже настенных устройств, в данном случае использовать строго запрещено.

Адаптер должен изготавливаться только из листового металла. После установки детали монтируем тройник и так называемую ревизию, через которую будет проводиться осмотр и чистка дымоотвода.

Далее крепятся остальные элементы: прямые отрезки трубы и колена. Для прохода дымохода через потолок и крышу используются специальные детали. Особое внимание здесь следует уделить пожаробезопасности.

Установка напольного газового котлаУстановка напольного газового котла

На верхнюю часть дымохода устанавливается специальная насадка, защищающая конструкцию то осадков, мусора и ветра

Поэтому участки прохода через перекрытия обязательно обустраиваются с помощью негорючих материалов. Дымоотвод  должен быть смонтирован под небольшим уклоном в сторону улицы. Точную величину наклона можно узнать из технической документации к котлу. Это необходимо для беспрепятственного вывода конденсата, который неизбежно скапливается в трубе из-за разницы температур.

Собранная конструкция надежно закрепляется к стене или к потолку хомутами и кронштейнами. Шаг закрепления первых – 2 м, вторых – 4 м. Соединения элементов рекомендуется усилить, для этого их обтягивают хомутами, стянутыми болтами или проволокой.

Выведенную на поверхность крыши или на стену трубу поднимают до нужной высоты, после чего обязательно монтируется наконечник, который будет защищать дымоход от осадков, мусора и ветра.

С технологией сборки и монтажа коаксиального дымохода вы сможете ознакомиться в нашего сайта.

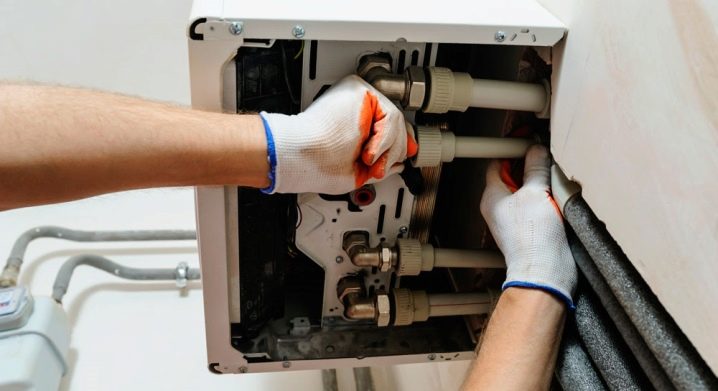

#3. Подключение системы отопления

На этом этапе нужно присоединить котел к сливному и подающему трубопроводу отопительной системы. Для одноконтурного прибора на этом работы и закончатся. Для двухконтурного потребуется еще провести подключение к водопроводу.

Сначала подключаем трубы отопления. В зависимости от действующей , которая может быть как двух так и однотрубной, количество труб для подключения может быть разным.

Установка напольного газового котлаУстановка напольного газового котла

Все соединения должны выполняться в строгом соответствии с правилами и нормами, а также с обязательной герметизацией

В любом случае специалисты настоятельно рекомендуют устанавливать сетчатый фильтр грубой очистки для защиты котла от частичек накипи и грязи, которые могут попасть в него из тепловой магистрали.

Отопительный прибор не очень чувствителен к качеству теплоносителя, но если его параметры сильно отличаются от тех, что рекомендует производитель, следует дополнительно установить оборудование для очистки.

Это может быть, к примеру, полифосфатный дозатор или другая подобная система. На обратку и на подачу желательно установить отсекающие краны, что поможет предотвратить завоздушивание радиаторов и сделает более удобным ремонт отопительного прибора.

Все соединения элементов выполняются строго по правилам с обязательной герметизацией. Для уплотнения резьбы можно использовать привычные паклю и краску или более современные средства.

Процедура к водопроводной магистрали проводится практически аналогично. Так же настоятельно рекомендуется установка фильтра во избежание попадания в устройство ненужных загрязнений. На водопроводные трубы желательно так же установить и отсекающие краны.

Лучше всего использовать так называемые «американки» с разъемными соединениями, что позволяет быстро заменять изношенный узел при необходимости и существенно облегчает монтаж.

Установка напольного газового котлаУстановка напольного газового котла

Для уплотнения соединений газовых труб может использоваться только пакля

#4. Подключение к газовой магистрали

Нужно знать, что по нормам установки газовых напольных котлов выполнять эту операцию может только специалист с допуском. Можно выполнить работу самостоятельно, но проводить проверку сборки и делать первый пуск будет, все-таки, приглашенный профессионал.

Работы по подключению выполняются предельно тщательно и аккуратно. Начинают с с соответствующим ей элементом отопительного котла.

В качестве уплотнителя можно использовать только паклю. Никакой другой материал не даст требуемой герметичности соединения. Обязательна установка отсекающего крана, который дополнительно оснащается фильтром.

При этом газовики настоятельно рекомендуют монтировать здесь качественную систему. Недостаточно эффективный фильтр может спровоцировать поломку котла.

Для подключения рекомендуется использовать , диаметр которых может варьироваться от 1,5 до 3,2 см, или специальные гофрированные шланги. В любом случае особое внимание следует уделить качеству герметизации соединений. Поскольку газ имеет свойство просачиваться из неплотных соединений и накапливаться в помещении, что чревато созданием взрывоопасной ситуации.

За фильтром должно располагаться гибкое соединение, которое выполняется только при помощи гофрированного шланга. Резиновые детали строго запрещены, поскольку со временем на них появляются трещины, создающие каналы для утечки газа.

Гофрированные детали закрепляются на патрубке котла с помощью накидной гайки. Обязательный элемент такого соединения – паронитовая прокладка.

Установка напольного газового котлаУстановка напольного газового котла

После установки и подключения газового нагревательного агрегата необходимо проверить качество соединений и узлов. Простейший способ контроля – нанесение на соединение мыльного раствора. Если он пузыриться, значит есть утечка

#5. Проведение пробного запуска

На этом основные работы по подключению газового котла завершены. Исключение – приборы с закрытой топкой. Для них необходимо провести подключение к электрической сети. Лучше сделать это через стабилизатор.

После чего систему можно заполнять теплоносителем. Делается это максимально медленно, чтобы вытеснить большую часть присутствующего в ней воздуха. Жидкость закачивается до достижения давления в 2 атм.

Внимательно проверяются все соединения на предмет возможных течей. После того, как представитель газовой службы осмотрит выполненное подключение и разрешит подачу газа, следует так же внимательно осмотреть все соединения и на этом трубопроводе. Их нужно обмазать мыльным раствором и убедиться в отсутствии пузырей. Теперь можно проводить первый запуск оборудования.

С представителем газовой компании, осуществившей установку оборудования, следует заключить е, согласно которому организация обязуется проводить регулярные осмотры для изучения технического состояния и ремонт агрегата по мере необходимости.

Выводы и полезное видео по теме

Ролик #1. Как правильно установить напольный котел:

Ролик #2. Как избежать ошибок в процессе монтажа напольного прибора:

Ролик #3. Пример проведения монтажа и подключения газового котла:

Самостоятельный монтаж и подключение газового котла напольного типа относится к числу крайне ответственных операций, ведь от правильности его проведения напрямую зависит безопасность всех жильцов.

Не стоит браться за дело, если нет опыта проведения таких работ. Лучше пригласить специалистов. Самонадеянность и легкомыслие могут обойтись слишком дорого.

Поделиться личным опытом в области монтажа и подключения газового котла, задать вопросы для прояснения спорных моментов, дать полезный совет вы сможете в расположенном под текстом статьи блоке. Нам интересно ваше мнение по поводу изложенной информации. Комментируйте, пожалуйста.

установка агрегата на твердом топливе, какой котел отопления лучше для частного дома, отличия от одноконтурного

Особенности выбора и монтажа двухконтурных котлов

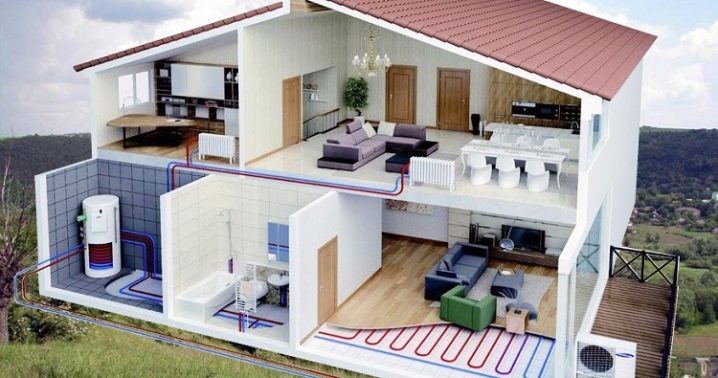

На сегодняшний день отопление дома, хозяйственной постройки или квартиры является одним из наиболее важных аспектов, которые волнуют их владельца. Это неудивительно, ведь в условиях постоянного увеличения коммунальных тарифов сохранять комфорт в холодное время года становится все сложнее. По этой причине они все чаще отказываются от централизованного отопления в пользу индивидуального. И сегодня речь пойдет об одной из его составляющих – двухконтурных котлах.

Устройство и принцип работы

По своей сути, рассматриваемый тип котла чем-то напоминает газовый нагреватель для воды проточного типа. Их отличие заключается исключительно в габаритах. Если же посмотреть, что находится внутри такого двухконтурного котла, то мы увидим оборудование для функционирования 2 контуров – горячего водоснабжения и отопления. Чтобы понять, как работает подобный котел, следует сначала посмотреть, что находится у него внутри.

Особенности выбора и монтажа двухконтурных котлов Особенности выбора и монтажа двухконтурных котлов

Итак, составными частями двухконтурного котла являются:

  • основной или, как его еще называют, первичный тепловой обменник;
  • вторичный тепловой обменник;
  • горелка;
  • сгорательная камера;
  • трехходовой клапан;
  • насос для циркуляции;
  • система автоматики.
Особенности выбора и монтажа двухконтурных котлов

Основной тепловой обменник отвечает за нагрев теплового носителя непосредственно в контуре отопления, а вторичный будет отвечать за снабжение горячей водой. Горелка будет выступать в таком котле источником тепла. Интересно, что в таких моделях устанавливают мощные горелки, чтобы они сразу могли обслуживать оба контура, что позволяет сэкономить место. В сгорательном отсеке обычно располагается горелка, а также главный тепловой обменник. Трехходовой клапан осуществляет переключение между режимом горячего водоснабжения, а также отопительным режимом. Насос для циркулирования осуществляет передвижение теплового носителя по отопительному механизму или же по меньшему кругу контура горячей воды. Автоматика будет отвечать за работоспособность системы в целом.

Конечно, это не полный список всех элементов, что могут присутствовать в конструкции двухконтурного котла. Но именно вышеперечисленные части являются основными и без них работать такой котел просто не будет. Хотя можно найти ряд моделей на рынке, где нет вторичного теплового обменника. В этом случае подготовка горячей воды будет осуществляться с помощью тепловых комбинированных обменников сдвоенного типа.

Особенности выбора и монтажа двухконтурных котлов Особенности выбора и монтажа двухконтурных котлов

Как уже говорилось, рассматриваемые варианты котлов могут осуществлять работу в отопительном режиме и в режиме горячего водоснабжения. Когда котел запускается, то начинает работать отопительный контур, после чего происходит запуск насоса для циркуляции, активируется горелка, а трехходовой клапан становится в специальное положение, что дает возможность тепловому носителю просто передвигаться по механизму отопления. Горелка будет активной до момента, пока автоматический пульт управления не скомандует ей выключиться. Вообще, ее работой управляет исключительно программная часть. Она может осуществлять оценку температуры теплового носителя, измерять температуру воздуха за окном и в доме.

Для получения горячей воды необходимо просто открыть кран. Автоуправление осуществит фиксацию тока через контур, отвечающий за снабжение горячей водой, после чего клапан трехходового типа выключит отопительный механизм и даст тепловому носителю циркулировать через малый круг. Тепловой носитель попадет во вторичный тепловой обменник, куда и будет течь подготавливаемая вода. Когда кран будет переведен в закрытое положение, то трехходовой клапан перейдет в режим отопления. На первый взгляд, устройство котла кажется довольно сложным, но принцип устройства максимально прост. Котел двухконтурный на твердом топливе или на газу получает сегодня все большее распространение.

Такие решения выбирают за небольшие габариты, удобство и отличные технические характеристики. В то же время такие котлы не могут работать сразу в двух режимах одновременно. Но с таким недостатком можно смириться.

Особенности выбора и монтажа двухконтурных котлов Особенности выбора и монтажа двухконтурных котлов

Типы

Двухконтурные котлы могут различаться по разным критериям. В наше время наиболее покупаемым решением является газовый агрегат. Он популярен по причине доступности голубого топлива и простоте установки. Подобные модели могут комплектоваться различными тепловыми обменниками, например, отдельным дополнительным обменником первичного типа. То есть в этом случае нагрев будет осуществляться при помощи пламени. То есть это уменьшенный вариант теплообменника отопления. Зато этот вариант является недорогим и наиболее простым. Да и ремонт при поломке одного из теплообменников будет проще.

Еще один вариант – с битермическим теплообменником. Он представляет собой трубку в трубке и тоже относится к категории первичных. В наружной части трубы передвигается тепловой носитель, а во внутренней – горячая вода. Подобный вариант дает возможность обеспечить стабильную температуру. Но ремонт таких котлов будет существенно дороже. Следующий вариант котла представлен моделью со вторичным теплообменником. Такой вариант получает тепло от теплового носителя, который был нагрет в первичном тепловом обменнике, а не от непосредственного сгорания топлива.

Особенности выбора и монтажа двухконтурных котлов Особенности выбора и монтажа двухконтурных котлов

Преимуществом такой конструкции будет то, что при наличии большого количества кранов разница в температуры будет минимальной и ее перепады будут не столь велики. Второй тепловой обменник в ряде моделей можно объединить с горячим водоснабжением и с циркуляцией. Но такие варианты стоят дороже.

Кроме того, типы котлов могут варьироваться в зависимости от того, какой тип топлива будет использоваться.

Существуют такие модели, как:

  • пеллетный;
  • дизельный;
  • дровяной;
  • коаксиальный;
  • комбинированный.

Конечно, это не все категории существующих на сегодня моделей, но именно они являются наиболее популярными. Теперь скажем о них несколько подробнее.

Особенности выбора и монтажа двухконтурных котлов Особенности выбора и монтажа двухконтурных котлов

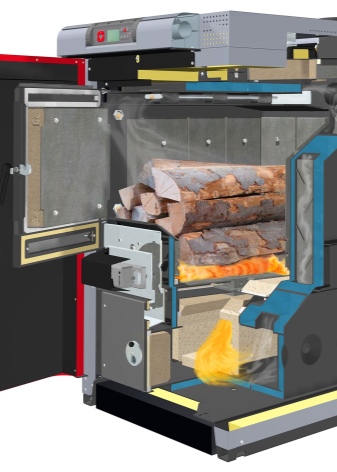

Пеллетные котлы могут работать при использовании так называемых пеллет. Обычно их создают из отходов деревянной и бумажной промышленности. Такое решение является довольно эффективным, имеет высокий КПД и позволяет обеспечить теплом помещение на длительное время при низкой стоимости топлива. К этой категории можно отнести и дровяные котлы, хотя они немного отличаются в том, что дровяные модели всегда необходимо топить вручную и самостоятельно. К тому же сложнее держать температуру в каких-то рамках, а запасы топлива будут занимать немало места. Да и ночью такой конденсационный котел длительного горения придется пополнять топливом, а значит, автоматическим быть он не может.

К тому же такие котлы придется чистить довольно часто. Вообще, если речь именно о дровах, то подобный вид топлива должен быть запасным. То есть комбинированный котел такого типа будет неплохим решением для частного дома.

Еще один вариант котла – на жидком топливе. Преимуществом такого решения будет то, что не требуется каких-либо согласований с различными контролирующими органами. Основным видом топлива для котлов такого типа будет дизельное. Преимуществами такого решения будет автономность, высокий КПД и возможность сэкономить значительное количество ресурсов.

О газовых котлах уже было немного сказано. На сегодняшний день это наиболее выгодный вид топлива. Он также считается экологическим чистым. А при подключении к централизованному газоснабжению такое решение будет самым экономически выгодным. Кроме того, такие котлы могут работать не только на газообразном, но и на жидком топливе. Но тут все будет зависеть от установленной внутри котла горелки.

Также следует вернуться немного к теме твердотопливных котлов. Если вы используете уголь или торф, то это тоже возможные решения для использования в котлах. Но уголь выделяет довольно токсичные продукты горения, что создает постоянную надобность в чистке котла и дымохода.

Особенности выбора и монтажа двухконтурных котлов Особенности выбора и монтажа двухконтурных котлов

В случае с торфом ситуация будет такой и даже чуть хуже. Уголь выделяет большое количество тепла, что как-то сглаживает его недостатки. А вот о торфе такого сказать нельзя.

Кроме того, котлы могут делиться и по другим критериям.

По месту расположения они бывают:

  • настенные;
  • напольные.

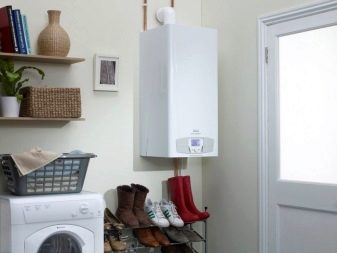

Настенный вариант обычно вешается на стену путем крепления его на специальных планках, которые закрепляются на стене при помощи болтов, шурупов и так далее. Такие решения позволяют экономить место в помещении, если оно слишком мало. Напольные решения также используются, но, как правило, в случаях, когда в помещении достаточно места или же когда хочется вынести их за пределы помещения, выделив для этого какую-то небольшую комнатку наверху.

Кроме того, котлы разнятся по типу камеры сгорания. Обычно двухконтурные котлы оснащаются открытой сгорательной камерой. Но существуют модели и с закрытой. Они называются парапетными и турбированными.

Особенности выбора и монтажа двухконтурных котлов Особенности выбора и монтажа двухконтурных котлов

Парапетный котел, в отличие от рассматриваемых, может спокойно использоваться в квартире, так как делается с закрытой сгорательной камерой, что предполагает не только отсутствие вообще любых продуктов сгорания в помещении, но и снижает необходимость в использовании дымохода. А это значит, то парапетный котел является идеальным решением для многоквартирных домов.

Турбированный котел являет собой модель компактных размеров и имеет также сгорательную камеру закрытого типа. Такое решение предназначается обычно для локальных механизмов отопления, что характеризуется принудительной циркуляцией. Также турбированные котлы отличаются от всех вышеупомянутых моделей тем, что имеют особую систему отведения, куда установлена коаксиальная выхлопная конструкция. Такой дымоход не только позволяет осуществлять вывод продуктов сгорания, но и подать воздух на горелку, так как забор его осуществляется при помощи внешней трубы. А благодаря тому, что проще такую конструкцию назвать «труба в трубе», и получается такой двойной эффект. Как можно убедиться, существует большое количество двухконтурных котлов различного типа, что позволяет каждому найти модель, которая идеально подойдет для обогрева его жилища.

Особенности выбора и монтажа двухконтурных котлов Особенности выбора и монтажа двухконтурных котлов

Мощность

Основным критерием, который следует брать во внимание при выборе рассматриваемого типа котла, будет мощность. Перед выбором также необходимо рассчитать, какое количество энергии будет необходимо, чтобы отопить интересующее вас помещение.

Для этого следует учесть такие факторы:

  • высота стен в постройке;
  • площадь помещения, которое будет отапливаться;
  • из какого материала выполнены стены;
  • есть ли утеплитель и насколько хорошо он выполняет свои функции;
  • сколько в доме окон и дверей;
  • местность, где находится интересующая нас постройка;
  • этажность;
  • соотношение площади остекления помещения его размерам;
  • присутствует ли теплый чердак.
Особенности выбора и монтажа двухконтурных котлов

Но в случае с рассматриваемым типом котлов еще нужно взять в расчет один фактор – производительность контура снабжения горячей водой. По устоявшейся формуле известно, что на 10 квадратных метров площади нужен 1 кВт тепла. То есть если ваш дом имеет площадь 240 квадратных метров, то необходим котел с мощностью 24 кВт. Если 280 м2 – то 28 кВт. Ну а если речь идет о большой площади от 1000 квадратных метров, то для таких помещений можно найти даже модели котлов с мощностью от 100 кВт и выше. Поэтому размеры помещения имеют значение. А вообще, не будет лишним брать модели с запасом в 2-3 кВт.

Производительность ГВС-контура также имеет значение. Обычно данная характеристика указывается в паспорте и зависит от температуры, которую выставил пользователь. Например, модели котлов с мощностью 24 кВт будут иметь среднюю производительность – она составляет 11-13 литров в минуту, если повысить температуру на 30 градусов. Если поднять ее на 50 градусов, то производительность изменится на 6-7 литров. Если воды нужно больше, то следует подбирать модели с большей мощностью.

Особенности выбора и монтажа двухконтурных котлов

Если же по каким-то причинам точный подсчет мощности осуществить не получается, то следует взять площадь всех помещений в доме и полученное чисто перемножить на 100 или 150. В результате будет получена мощность котла в ваттах, которая нужна для отапливания жилища и получения горячей воды. Отметим, что утепление постройки и снижение тепловых потерь дает возможность снизить необходимую для отапливания мощность устройства и уменьшить расходы как на этапе ремонта, так и в ходе последующего использования.

Еще один фактор, на который следует обратить внимание, помимо мощности, – температурная разница приходящей и выходящей из котла жидкости, а также объем горячей воды, который он может подогревать за минуту. В этом случае лучше сопоставлять эти характеристики с уровнем потребления горячей воды вашими членами семьи. В ряде случаев просто двухконтурного котла может банально не хватить. И тогда придется докупать бойлер. С бойлером решить данную проблему не составит труда. Но следует понимать, что приобретение слишком мощного устройства – тоже не выход. Ведь как и в случае со слабым котлом, вы просто лишитесь денег, а слишком серьезные характеристики вряд ли дадут какие-либо преимущества в небольшом доме, расположенном в частном секторе.

Именно по этой причине лучше всегда отдавать предпочтение решению, которое будет максимально эффективным в том или ином случае.

Особенности выбора и монтажа двухконтурных котлов

Он может быть разных типов в этом случае, если это:

  • Проточный вариант. Данные котлы имеют режим приоритета горячего водоснабжения. Суть их в том, что если необходимо принять ванну или вымыть посуду, то достаточно включить такой режим, и пиролизный котел сразу же сделает активным контур, отвечающий за снабжение горячей водой. Такие модели самые надежные и будут отличным решением для квартир и домов с малой площадью. Кроме того, такие тепловые обменники обычно имеют небольшую мощность.
  • Модели со встроенным бойлером накопительного типа. В этом случае объем бака может варьироваться от 150 до 180 литров. Такие модели могут осуществлять нагрев воды как в проточном режиме, так и в режиме накопления. Но следует сказать, что при проточном режиме вода будет несколько холоднее, нежели в накопительном, что объясняется возможностью лучшего прогрева воды из-за наличия большего количества времени для этого.
Особенности выбора и монтажа двухконтурных котлов

Сравнение

Теперь следует сказать о том, что же будет лучше для частного дома. Существуют не только двухконтурные, но и одноконтурные котлы. Подобные решения могут осуществлять отопление помещений квартиры или дома. Их обычно подключают к системе радиаторов и они осуществляют нагрев воды исключительно в них. Данный вариант котла не позволяет нагревать воду для бытовых нужд. То есть потребителю необходимо искать другой вариант.

Но существуют и двухконтурные котлы. Их отличие от одноконтурного заключается в том, что он может не только осуществлять отопление дома, но и нагревать воду для различных нужд. То есть, по сути, разница заключается в тепловом обменнике.

Если вам нужно выбрать котел, то следует исходить из своих потребностей. Но преимущества двухконтурного котла перед одноконтурным являются однозначными, что говорит о том, что такое решение будет в большинстве случаев действительно более выгодным, чем одноконтурный отопительный котел.

Особенности выбора и монтажа двухконтурных котлов

Рейтинг производителей и отзывы профессионалов

Когда вы определились с техническими характеристиками устройства, которое вам необходимо, то можно начинать поиск подходящей модели, а также производителя. Это довольно непросто по причине того, что на рынке сегодня существует огромное количество брендов, цены на продукцию которых отличаются очень существенно.

Лучше всего будет разделить производителей на три сегмента:

  • дорогие;
  • средней ценовой категории;
  • дешевые.

Если говорить о категории дорогих, то такими можно назвать котлы таких производителей из Италии, как Ferroli, Ariston, Baxi, Beretta. В этой же категории присутствует и продукция немецких компаний Valliant, Wolf, Viessmann. В эту группу можно включить модели котлов компании Navien из Кореи. Котлы всех упомянутых компаний имеют высокое качество и работают максимально надежно. Правда, только в определенных условиях.

Особенности выбора и монтажа двухконтурных котлов Особенности выбора и монтажа двухконтурных котлов

Они должны получать постоянное и стабильное электропитание, чтобы не было каких-то серьезных отклонений по напряжению и частоте. Для обеспечения таких параметров необходимо приобрести электронный стабилизатор напряжения. Еще одно важное условие их стабильной работы – определенное давление газа. Как правило, речь идет о 2 атмосферах.

Более доступными по цене будут двухконтурные котлы, которые были произведены российскими компаниями. Речь идет о «Данко», Protherm, Siberia. Они такие же функциональные, как и вышеперечисленные варианты, но все же больше приспособлены к работе в отечественных условиях и спокойно реагируют не только на отклонения в плане электроснабжения, но и на пониженное давление газа.

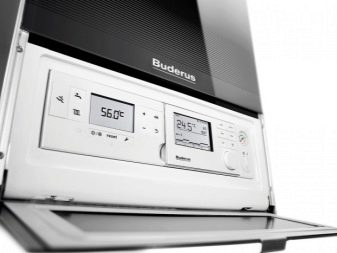

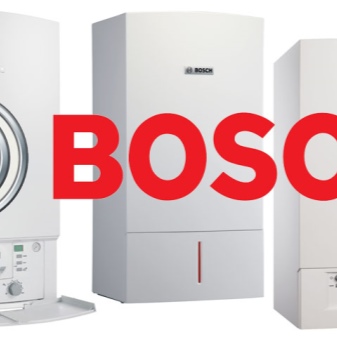

Также на рынке представлена продукция таких фирм, как Bosch, Junkers и Buderus. Их все объединяет то, что они имеют прямое отношение к марке Bosch. Последние две компании являются ее дочерними подразделениями. Особенностью продукции этой группы будет то, что такие АОГВ нельзя назвать ни европейскими, ни российскими. Дело в том, что компания Bosch имеет ряд предприятий, расположенных на территории России, по причине чего можно приобрести как продукцию, сделанную на отечественном заводе, так и на европейском предприятии. Хотя по отзывам пользователей каких-то серьезных различий между ними замечено не было.

Особенности выбора и монтажа двухконтурных котлов Особенности выбора и монтажа двухконтурных котлов

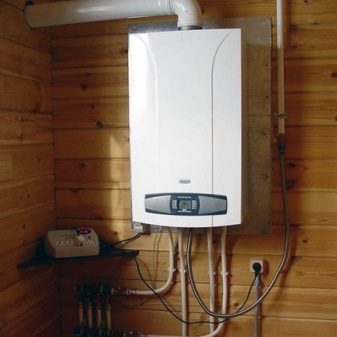

Установка и подключение

Схема подключения двухконтурного отопительного котла будет зависеть не от типа топлива, на котором работает устройство, а от категории отопительной системы. Будет важно, одноконтурная это система или двухконтурная, имеет она естественную или принудительную циркуляцию и так далее. Также будет важно оснащение котла. Например, двухконтурные модели для отопления со вторичным тепловым обменником уже имеют в себе насос, что дает возможность сразу же подключить их в циркуляционную систему как горячего водоснабжения, так и отопления. А вот жидкотопливные и твердотопливные модели их не имеют, а значит, их придется докупать отдельно.

Порядок действий в большинстве случаев будет стандартным. Монтаж начинается с установки на водопровод специального вентиля, а также фильтра грубой очистки, что позволит сделать воду в системе чище. Теперь необходимо подключить патрубки системы отопления и трубы горячей воды для хознужд.

Особенности выбора и монтажа двухконтурных котлов

Их подключают также при помощи отсекающих кранов и подсоединением к котлу. Затем необходимо подключить циркуляционный насос. Тут следует сказать, что если он есть в составе котла, то отдельно докупать данный элемент нет необходимости.

Последней стадией подключения является трубопровод газа. Лучше всего найти для котла место, которое будет максимально близко к газовой трубке. Если же такой возможности нет, то соединение следует делать только при помощи специальных газовых шлангов. Данный момент лучше не осуществлять собственными руками, дабы не допустить какой-то серьезной ошибки. Лучше обратиться к специализированным компаниям, которые имеют лицензию на проведение работ такого рода. Теперь необходимо разобраться с обвязкой. На газовой трубе требуется установить кран, а также сетчатый фильтр, соединив все это с помощью фланцев. После этого можно начинать делать дымоход. Если установка настенного осуществляется в собственном доме, то коаксиальный дымоход будет лучшим решением. Чтобы сделать его, следует пробить сквозное отверстие диаметром, соответствующим диаметру дымохода. После этого коаксиальная труба должна быть выведена за стену.

На этом процесс установки и подключения котла завершен. Осуществлять настройку устройства должен только специалист, который имеет соответствующее образование и опыт в этом деле.

Особенности выбора и монтажа двухконтурных котлов Особенности выбора и монтажа двухконтурных котлов

Неисправности и ремонт

Газовые котлы, как и любая другая техника, могут ломаться и выходить из строя. Существует несколько категорий неполадок. Первая очень трудно обнаруживается. Например, если напряжение становится ниже допустимой отметки, то большинство котлов просто не включается.

Если говорить о наиболее частых поломках, то следует назвать:

  • Сбои в программе автоматики. Обычно они являются результатом неправильной настройки, а также регулировки датчиков.
  • Проблемы с платами управления. Конкретно в этом случае лучше просто заменить такую плату, так как ее ремонт может стать причиной поломки других узлов.
  • Проблемы в работе форсунки.
Особенности выбора и монтажа двухконтурных котлов

Некоторые факторы непосредственно влияют на нормальную работу двухконтурных газовых решений.

К ним можно отнести такие:

  • Если растет или падает давление в расширительном бачке воздуха, то причиной этого является поломка ниппеля.
  • Откладывание накипи в тепловых обменниках может получаться из-за жесткости тепловой носителя или же его плохой циркуляции.
  • Если в канале дымохода отсутствует тяга, то скорее всего, причиной это является засор дымоходного канала.
  • В случае, если наблюдается запыленность или забивание горелки или первичного теплового обменника, то причиной этого может стать повышенная влажность или пыльность комнаты, где котел используется. Кроме того, причиной возникновения такого явления может стать отсутствие нужного количества воздуха, без которого горение невозможно.
  • Если вышли из строя температурные датчики, то причиной этого может стать или вода, или же низкое качество этих приборов.
  • Также известны случаи, когда различные датчики котла выходили из строя по причине перенапряжения в цепи газовых котлов.

Кроме того, не все неисправности может обнаружить обычный пользователь. Некоторые из них может обнаружить исключительно профессионал, и то при наличии специального диагностирующего оборудования. Что касается ремонта, то не только диагностику различных поломок, но и ремонт должен осуществлять только специалист.

Особенности выбора и монтажа двухконтурных котлов

Газовый котел представляет собой большую взаимосвязанную систему, в которой если из строя выходит один элемент, то работа всех остальных серьезно нарушается. И найти неполадку бывает очень и очень непросто. Если котел плохо греет, то причин этому может быть огромное количество, так как поломка могла вызвать нарушение в работе и других элементов котла.

Неправильный ремонт может стать причиной очень больших проблем, вплоть до пожара или взрыва, так что рисковать и осуществлять ремонт человеку, который не имеет никакого опыта в этом вопросе, было бы опасно. Осуществление самостоятельного ремонта даже при малых неполадках рискует обернуться тем, что в следующий раз мастер просто не захочет ремонтировать котел, когда обнаружит следы самостоятельного ремонта, и котел просто придется выбросить, что грозит серьезными расходами.

Процесс подбора газового двухконтурного котла обязательно необходимо проводить хотя бы консультируясь со специалистом, так как котел представляет собой сложную систему, которая сочетает в себе различные устройства. Каждое должно работать точно и безотказно, чтобы обеспечивать качественную работу прибора. А при возникновении неполадок обязательно необходимо обращаться к специалисту и ни в коем случае не осуществлять самостоятельный ремонт.

В следующем видео вас ждет принцип работы двухконтурного котла.

Установка и подключение двухконтурных котлов в Калуге! Для домов и квартир!

Установка двухконтурного котла позволяет обеспечить тепло в доме и горячее водоснабжение для любых целей. Это экономит средства и нивелирует зависимость от работы центральной системы водоснабжения. Особенно актуальная установка двухконтурного газового котла в частном доме. Здесь это одна из лучших возможностей пользоваться горячей водой в любое время.

Данную услугу для своих клиентов предоставляет компания «ПРОФТЕПЛО». Мы занимаемся установкой двухконтурных газовых котлов и других систем отопления в квартирах, частном секторе, загородных домах, на коммерческих и промышленных объектах. Работаем строго согласно СНиП и другим актуальным требованиям.

Установка двухконтурного газового котла: этапы

Первично необходимо выбрать и подготовить помещение, где можно устанавливать оборудование. Это не может быть ванная, санузел и жилые комнаты. Здесь должна быть оборудована вентиляция во избежание скопления опасных газов.

Работа сводится к нескольким основным шагам:

  1. Монтаж оборудования на подготовленное место.
  2. Фиксация котла для обеспечения устойчивости.
  3. Присоединение к дымоходу, водопроводу, сети отопления и газопроводу.
  4. Проверка работоспособности и подтверждение отсутствия любых неисправностей.

После этого система сдается в эксплуатацию клиенту. При необходимости мы консультируем заказчика по технике безопасности и использования в целом.

Доверьте монтаж двухконтурных газовых котлов профессионалам

Для вашего удобства мы продаем и выполняем монтаж газовых двухконтурных настенных котлов. Напольные – аналогично. На все виды работ предоставляется гарантия. Можем обсудить условия регулярного обслуживания – 1-2 раза в год или по мере необходимости. Цена обсуждается индивидуально, зависит от типа котла, условий эксплуатации и общего состояния.

Мы выполняем монтаж, ремонт и обслуживание котлов на территории всей Калужской области. В других регионах работают наши партнеры, которых можем порекомендовать в качестве исполнителей. Котлы на продажу доставляем в любой регион транспортными компаниями. Если заинтересованы в покупке и профессиональном монтаже, обращайтесь по номеру 8 (4842) 750-204.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
