Установка мауэрлата: Мауэрлат для двускатной крыши: схемы, инструкции, монтаж, установка – Мауэрлат для двухскатной крыши своими руками

конструкция стропил, монтаж мауэрлата, выбор материала

Как крепить стропилы к мауэрлатуВ процессе строительства дома владельцу необходимо решить массу задач, в том числе обеспечить защиту внутреннего пространства. Для этого нужно выбрать подходящий вариант крыши. Строительные компании могут предложить четырехскатные, вальмовые и многощипцовые, которые обладают довольно изящным видом. Но владельцам важны не только эстетические, но и защитные свойства конструкции, поэтому чаще всего они останавливают выбор на обычных двускатных кровлях.

Одной из причин их популярности является несложность сборки и высокая надежность. Образуемое под кровлей пространство является достаточным для того, чтобы там можно было устроить просторный чердак или мансарду.

Особенности конструкции

Вне зависимости от того, какой тип крыши собирается возводить владелец, для крепления стропил обязательно потребуется мауэрлат. Помимо него односкатная крыша может включать в себя следующие элементы:

  • стропила;
  • стойки, прогоны, лежни;
  • конек;
  • обрешетка.

В целях увеличения срока службы стропил обязательно нужно защитить их от влаги, для чего используются гидро- и пароизоляционные материалы. Их монтаж чаще всего выполняется прямо на утеплитель. С помощью этого материала можно эффективно защитить от холода мансарду или чердак. Завершающим этапом строительства является монтаж на каркас дома кровельного материала.

Мауэрлат для двухскатной кровли: особенности монтажа

Система строительства кровлиДля изготовления этого элемента конструкции стропильной системы используют брус достаточно большой толщины - 150-200 мм. Такой выбор неслучаен, поскольку на мауэрлат возлагается функция главной опоры крыши. Монтаж мауэрлата выполняется по верхнему ярусу стен дома. Если владелец решил строить их из газо- или пенобетонных блоков, то перед выполнением этих работ обязательно придется устроить армированный бетонный пояс. Когда же настанет пора устанавливать мауэрлат, достаточно только вкрутить анкерные болты.

Если мауэрлат устанавливается для двухскатной кровли, то его чаще всего его укладывают только на две параллельные длинные стены. На объектах, построенных с применением бруса, бревна или щитового каркаса, стропильную систему можно устанавливать без мауэрлата. Здесь его функцию выполняет верхний конец или обвязка.

Стропила для двухскатной крыши

Этот элемент крыши также играет важную роль. Обычно для устройства стропильной системы берут брус размерами 100 x 100 мм или 150 x 150 мм. В некоторых случаях разрешается использовать доску 100 x 150 мм. Прежде чем устанавливать стропильную систему с мауэрлатом или без него, необходимо подготовить материал: его распиливают с тем расчетом, чтобы в верхней части ноги как можно плотнее примыкали друг к другу или коньку. В некоторых случаях для устройства посадочных гнезд выбирают место в нижней части ног. Благодаря этого можно получить более крепкую кровлю.

Существует несколько способов, которые могут применяться для крепления деревянных стропил к мауэрлату, верхнему концу или обвязке. В редких случаях применяется метод крепления «узлом», который предполагает использование в качестве крепежа трех гвоздей и толстой проволоки. Самым распространенным является метод, при котором ноги стропильной системы фиксируются при помощи оцинкованных стальных уголков с обеих сторон. В результате реализации такого решения можно максимально облегчить конструкцию. По верхнему ярусу для крепления стропил друг с другом используют стальные перемычки или их крепят к коньку на уголки.

Если работы проводятся на деревянных рубленых зданиях, то для монтажа бруса используют специальные доборные элементы — салазки. Их применение позволяет сделать стропила более подвижными. Выбор в пользу этих крепежей можно объяснить тем, что для стен здания характерно такое явление, как усадка. Это означает, что жесткое крепление стропильной системы на любой тип крепежа недопустимо. В противном случае ее начнет «вести».

Разновидности и устройство стропильной системы двухскатной крыши

Установка стропил своими рукамиВ некоторых случаях монтаж наклонного бруса каркаса крыши может выполняться только по нижнему ярусу — к мауэрлату или по верхнему ярусу — друг к другу или к коньковому прогону. У специалистов эти стропила носят название висячих. Однако наиболее распространён другой вид каркаса. Он предполагает размещение под ноги дополнительной опоры в самом центре ската. С помощью этого метода можно изготовить

изломанную форму крыши.

У специалистов двухскатные кровли подобной конфигурации получили название мансардных, а стропила — наслонных. С учетом характеристик эта конструкция является наиболее подходящей для загородного дома. При расчете расстояния между стропилами любого типа необходимо учитывать толщину выбранного бруса, длину скатов и прочие параметры. Чаще всего их располагают с шагом 60-80 см.

Подстропильная система каркаса

В случае возведения крупных объектов наряду с мауэрлатом в конструкцию стропил могут включать и другие поддерживающие элементы — прогоны, стойки и лежни. Причём каждый из этих видов имеет свои особенности в плане монтажа. Первые укладывают по горизонтали, вторые — по вертикали, а третьи размещают по балкам перекрытия. Впоследствии на лежни устанавливают с определенным шагом по всей длине кровли стойки. Они, в свою очередь, служат опорой для конькового прогона. Этот элемент чаще всего изготавливают из бруса размерами 100 x 150 мм.

Коньковый прогон

В процессе крепления стропил двускатной крыши в ее конструкцию часто включают и этот элемент. Не останавливает владельцев и то, что это повышает стоимость сооружения крыши. Объяснить это можно тем, что каркас кровли, который установлен с использованием прогона, получается более надежным и лучше выдерживает нагрузки различного характера.

В процессе монтажа этого элемента обязательно необходимо соблюдать определенные требования. От этого в значительной степени зависит геометрия кровли. На начальном этапе сборки крыши с коньковым прогоном выполняется монтаж крайних стоек фронтоном. После этого между ними натягивают жесткий шнур, который обязательно нужно проверить на горизонтальность. Далее переходят к креплению промежуточных стоек, следя за тем, чтобы и они располагались строго по уровню. Соблюдение этого требования является гарантией того, что и закрепляемый впоследствии к ним коньковый прогон также будет установлен строго в горизонтальной плоскости.

Обрешетка

Установка двускатной кровли

Этот элемент также играет важную роль в конструкции кровли. Для изготовления обрешётки используются доску достаточно большой толщины. Самый распространенный вариант — пиломатериал сечением 2,5-5 см. Рейки со слишком большим или маленьким сечением не используют для обрешётки. Иначе это может привести к таким неприятным явлениям, как коробление или растрескивание. Самым оптимальным для обрешетки является материал шириной 20 см.

При расчете шага между досками, как и толщины, необходимо учитывать тип используемой обшивки. Монтаж разреженной обрешётки производится только под жесткие листы. В случае применения рубероида или очень тонкого металла устанавливают сплошную конструкцию. Тогда обрешетка изготавливается не из досок, а из листов толстой фанеры или ОСБ-плит.

Теплоизоляционный слой и гидроизолятор

Ввиду особенностей конструкции двускатной кровли для защиты внутреннего пространства от низких температур разрешается использовать любой доступный материал. Обычно в качестве такового выбирают минеральную вату. Менее популярным вариантом является пенополистирол. Еще реже работы по изоляции кровли проводят с помощью метода напыления пенополиуретана.

Укладка теплоизолятора требует использования опоры: если теплозащитный слой создаётся из минваты или полистирола, то обязательно нужно натянуть проволоку со стороны чердака. Крепление листов или плит теплоизолятора выполняется прямо между стропилами. Монтаж минеральной ваты осуществляется просто враспор. Не стоит оставлять без внимания зазоры между пенополистирольными листами и брусом — их заделывают специальной монтажной пеной, а в завершение проклеивают скотчем. Монтаж паро-и гидроизолятора выполняется с незначительным провисом в 2 см строго в горизонтальной плоскости. Эти работы проводят на завершающем этапе монтажа стропильной системы двухскатной крыши.

Кровельный материал

На роль обшивки крыши чаще всего выбирают такие популярные материалы, как:

  • профилированный лист;
  • ондулин;
  • шифер;
  • металлочерепица.

В некоторых случаях может использоваться рубероид. Для отделки дорогих просторных коттеджей нередко владельцы используют глиняную черепицу.

В принципе можно использовать любой вариант для обшивки кровли, благо что широкий выбор материалов позволяет выбрать подходящий. Монтаж металлических листов производится на скатах с использованием саморезов. Укладка рубероида осуществляется на сплошную обрешетку при помощи битумной мастики. Она же используется для герметизации швов. В случае использования глиняной черепицы в качестве крепежа применяют саморезы, которые вкручивают в предварительно созданные в кровельном материале отверстия.

Правила подбора пиломатериалов

Одно из важных правил, которое необходимо соблюдать при монтаже стропильной системы двускатной крыши — использовать только наиболее качественные пиломатериалы. Поэтому прежде чем отправиться в магазин за ними, нужно учесть ряд моментов.

  • Материалы для кровлиДля монтажа стропильной системы допускается использовать только сухой пиломатериал. Его влажность должна быть не выше 18%.
  • Нежелательно приобретать пиломатериалы в деревообрабатывающих мастерских, поскольку предлагаемая ими продукция этому требованию не удовлетворяет. Если вы все же прибрели у них дерево, то его ещё до сборки кровли необходимо просушить под навесом в течение как минимум 6 месяцев.
  • Сразу приступать к монтажу стропильной системы после приобретения пиломатериала можно лишь при условии, что вам продали «зимний лес». Специалисты знают, что в холодное время года в деревьях прекращаются физиологические процессы и, соответственно, уменьшается влажность. Поэтому такие бревна идеально подходят для изготовления пиломатериала, поскольку не требуется тратить время на просушку.
  • Собираясь приобрести пиломатериал для изготовления стропильной системы, нужно учитывать не только показатель влажности, но и качество. При выборе пиломатериала рекомендуется обращать внимание на сучки, количество которых должно быть минимально. Также стоит учитывать и породу древесины — самой подходящей для сборки крыши является сосна.
  • Стоит упомянуть еще об одном факторе, с учетом которого следует приобретать доски для стропильной системы. Материал для изготовления кровли должен иметь идеальную геометрию. Поэтому желательно избегать покупки скрученных досок или бруса. Наличие большого количества трещин в пиломатериале также можно рассматривать в качестве достаточной причины отказаться от его приобретения.

Заключение

Как крепятся стропила на двускатной крышеКонструкция кровли состоит из множества различных элементов, которые непосредственным образом влияют на срок ее службы. Не последнюю роль в этом играет мауэрлат, который выполняет поддерживающую функцию. Поэтому выбирать его необходимо так же тщательно, как и остальные элементы стропильной системы. Материал для изготовления кровли не только должен отвечать требованиям влажности, но и быть качественным. Помимо этого, не менее важно правильно выполнить монтаж. Учитывая, что чаще всего владельцы строят двускатные крыши, необходимо учитывать особенности и ее конструкции при креплении мауэрлата.

что это: монтаж, устройство, расчет основания крыши дома

Монтаж кровельной системы относится к наиболее сложным процедурам строительства частных домов. Ведь крыша здания – это надежная защита жилых помещений от снега, дождя, ветра и прочих негативных факторов среды. Именно поэтому данный элемент должен обладать такими качествами, как прочность, стойкость к непогоде, морозостойкость, влагонепроницаемость и так далее. Однако, добиться подобных показателей можно лишь в том случае, если произвести монтаж крыши по всем правилам.

И это касается не столько вопросов укладки покрытия, сколько установки таких элементов, как стропила, подкосы, скаты и прочие конструктивные части. При этом особое значение стоит уделить такому звену кровельной системы, как мауэрлат, ведь именно этот брус считается основным несущим элементом. Следует заметить, что правильно установить мауэрлат можно и своими руками, то есть, не прибегая к помощи профессиональных строителей. Разумеется, прежде чем приступить к работе, рекомендуется подробно ознакомиться с информацией о том, для чего нужен мауэрлат и как его устанавливать.

фото мауэрлата

Особенности мауэрлата

Первый вопрос, который стоит осветить, звучит, так: мауэрлат – что это такое? Следует понимать, что собой представляет данный конструктивный элемент. В зависимости от того, из каких материалов возводиться здание и установка мауэрлата может быть произведена из разных материалов. В частности, в деревянном домостроении его принято изготавливать из деревянного бруса либо бревна с большим сечением, если же речь идет о металлоконструкции, то и данный элемент выполняется из металлического двутавра либо швеллера. Конечно, в частном строительстве чаще всего применяется именно древесина, поэтому более подробно стоит разобрать устройство мауэрлата из дерева.

мауэрлат из дерева и металла

Пожалуй, большинство домашних мастеров знают мауэрлат под другим названием, а именно матка, маточное бревно или матица. Основное назначение данного элемента – это принимать на себя нагрузку, передаваемую с кровли и стропил, и равномерно распределять ее по стенам. То есть это основание крыши дома, опора для стропильной системы. Используется он в строениях из дерева, бетона, кирпича, в панельном или каркасном строительстве. Главная задача данного элемента служить длительный срок и выдерживать на протяжение всего периода постоянное давление. В связи с этим очень важно, чтобы мауэрлат отличался высокой надежностью и безопасностью. А добиться этого можно лишь в случае, если произвести верный расчет мауэрлата, а также правильно подготовить древесину к установке.

фото маточного бревна (матицы)

Средства для защиты мауэрлата из дерева

Древесина отличается широким спектром достоинств. Это высокая экологичность надежность, долголетие и так далее. Однако, имеются у нее и определенные недостатки. В частности, к ним можно отнести вероятность возгорания, высокое влагопоглощение, возможность загнивания, а также повреждение жуками и грызунами. Разумеется, перед монтажом мауэрлата своими руками, следует провести определенные процедуры по защите древесины. Ведь, если на брусе проявится хоть один из перечисленных минусов, говорить о прочности крыши не получиться. На сегодняшний день распространение получили три основных вида обработки:

  • защита от влаги;
  • защита от огня;
  • защита от плесени, гниения и насекомых.

обработка бруса мауэрлата для защиты от внешних факторов

Разберем более подробно каждый вид защитных препаратов, чтобы получить детальное представление о необходимости и способах их нанесения.

1. Гидрофобизаторы. Все гидрофобизирующие составы можно разделить на:

  • пленкообразующие;
  • глубоко-проникающие.

Первый тип не долговечен и требуется проводить обработки с интервалом в 2-3 года, что невозможно сделать в уже готовой кровельной системе. Поэтому для мауэрлата рекомендуется использовать препараты глубокого проникающие в поры древесины.

Влажность губительно сказывается на древесине. При повышении уровня влаги дерево разбухает, а при высыхании начинает коробиться, растрескиваться и деформироваться иным путем. Именно поэтому необходимо использовать средства, снижающие показатель влагопоглощаемости, а также не забывать про гидроизоляцию.

гидрофобизаторы для защиты мауэрлата от влаги2. Антипирены. Препараты выпускаются в жидком виде, то есть пропитки, лаки, краски и эмали, а также в твердообразном состоянии, то есть засыпки и обмазки. Наиболее эффективными считаются пропитки, так как они проникают в поры древесины и надежно ее защищают от повышенной температуры и даже открытых источников огня.

Подобные препараты способны повысить показатель огнестойкости древесины на несколько часов. Средства являются обязательными для применения в любых жилых конструкциях.

антипирены против возгорания древесины3. Антисептики и фунгициды. Следует иметь в виду, что антисептики не уничтожают грибковые или плесневые образования, а предотвращают их, то есть если процесс уже начался, то необходимо использовать фунгициды, а после полного уничтожения очагов, обрабатывать антисептическими составами. Так же важно знать, что в том случае, если в древесине уже поселились насекомые, то прежде стоит обработать ее инсектицидами и только потом антисептиками.

Если на древесине часто скапливается влага, то велика вероятность развития плесени, гнили и грибков. Кроме того, дерево очень любят насекомые и даже грызуны. Именно поэтому так важно защитить доски антисептическими средствами, чтобы они прослужили более долгий срок.

антисептики и фунгициды для защиты мауэрлата от плесени

Оптимальный вариант для устройства мауэрлата – это наносить средства в комплексе. Способы обработки практически одинаковые для всех групп препаратов. То есть первым делом требуется бревна или брус обеспылить, очистить от смолы либо жирных пятен и прочих загрязнений. Для нанесения средств стоит выбрать подходящий инструмент. Это может быть кисть, валик или краскопульт. Обработка проводится в сухую, безветренную погоду при плюсовой температуре. При этом важно соблюдать последовательность нанесения. Чаще всего она будет следующей:

  • нанесение антисептических препаратов;
  • обработка антипиренами;
  • применение гидрофобизирующих средств.

Видео по теме:

Важно! Выбирая конкретную продукцию, стоит обратить внимание на совместимость с остальными препаратами. Лучше всего выбор делать в пользу средств одного производителя, в таком случае есть уверенность, что изделия не отменят защитные средства друг друга. Зная, как правильно обработать брус, можно переходить к следующим вопросам – проведение расчета мауэрлата.

Размеры мауэрлата

Чтобы матица надежно удерживала крышу, необходимо выбрать брус правильного сечения. Как правило, данный параметр должен быть не менее 1/3 толщины несущих стен, оптимально выбирать брус с квадратным сечением 10-20 см. Если же взять более толстый пиломатериал, то он только создаст дополнительную нагрузку на строение, при этом не прибавив прочности кровли.

брус мауэрлата

Также следует иметь в виду, что если длина одного бруса недостаточна, чтобы перекрыть стену, то следует соединять мауэрлат друг с другом, при этом каждая часть должна иметь равные размеры. Это значит, что не рекомендуется на стену длиной в 7 м, укладывать два бревна, длина которых 6 и 1 м, оба пиломатериала должны иметь размеры по 3,5 м либо 3 и 4 м. Важно! Для сращивания древесины необходимо делать распилы на соединяемых концах в полбревна и скреплять в стык на гвозди либо болты.

соединение балок мауэрлата между собой

Конкретные параметры мауэрлата будут зависеть от:

  • периметра и площади строения;
  • типа кровли;
  • используемых материалов для кровельного покрытия и несущих стен;
  • наличия дополнительных элементов дома, например, балкона или мансарды;
  • климатических условий в регионе.

Именно данные параметры следует брать в расчет, определяя размеры мауэрлата. Конечно, наиболее важным считается тип монтируемой крыши и материал стен, к которым будет производиться монтаж мауэрлата.

Технологии монтажа мауэрлата

В зависимости от типа несущих стен, установка мауэрлата может производиться по-разному. В частности, существуют свои технологии при креплении бруса к кирпичной стене или к стенам из блоков газобетона. Можно выделить 4 основных способа монтажа мауэрлата.

1. Скрепление с помощью скоб с брусками, вмонтированными в конструкцию стены. То есть, если это кирпичная кладка, то за 3-4 ряда до верха стены в ряды кирпичей вмуровываются прочные брусья, на которые в дальнейшем и закрепляется мауэрлат.

крепление мауэрлата скобами к стене

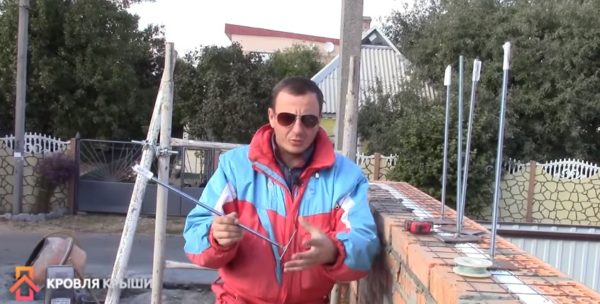

2. Крепление на железные шпильки или арматуру. Технология схожа с предыдущей, только вместо брусков в кладке закрепляется металлическая шпилька, на конце которой есть резьба, далее шпиль проводят через мауэрлат и притягивают брус гайкой.

монтаж мауэрлата на железные шпильки

3 . Обвязка бруса. Для этого в кладку из блоков или кирпичей вставляется прочная проволока, ее концы спускаются с обеих сторон стены, а основание находится на 3-4 ряду от верха стены. Концы проволоки должны быть такой длины, чтобы их хватило на обвязку мауэрлата.

крепление мауэрлата проволокой к стене из кирпича

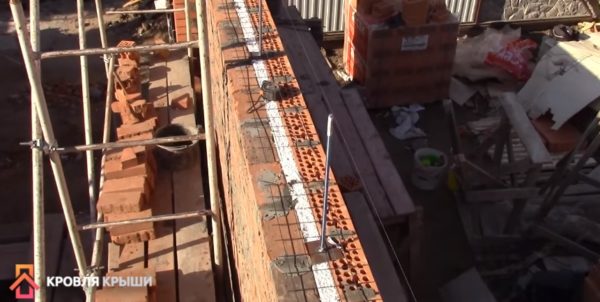

4. Шпильки в армопоясе под мауэрлат. Такой метод отлично подходит для стен из ячеистых блоков. То есть на последнем ряде блоков делается заливка железобетонной смеси, в которую вмуровываются шпильки с резьбой. Рекомендуется выдерживать шаг в 1-2 м. Далее под шпильки делаются отверстия в брусе и мауэрлат притягивается к стене с помощью гаек.

установка мауэрлата на шпильку армопояса

В независимости от того, какая технология была выбрана, важно придерживаться определенных правил, производя монтаж мауэрлата. В частности:

  • следует делать зазор от внешней стороны стены не менее 5 см;
  • балка укладывается по внутреннему краю стен;
  • следует соблюдать ровность укладки, так как от этого зависит прочность кровли;
  • должна быть обязательно проведена гидроизоляция мауэрлата, для этой цели можно использовать рубемаст, еврорубероид или аналогичный материал, в который оборачивается брус, а также обмазку жидкой резиной. Однако, не желательно применять классический картонный рубероид, так как это недолговечное изделие;
  • рекомендуется использовать брус с квадратным сечением, так как работать с ним проще, чем с бревном;
  • необходимо произвести процедуру утепления мауэрлата изнутри, сделать это можно опилками, керамзитом, эковатой, пенопластом либо монтажной пеной;
  • Обустройство и утепление снаружи производиться тем же способом, что и теплоизоляция стен строения;
  • при соединении брусьев мауэрлата следует делать запилы в полбревна в местах стыковки и прочно закреплять два элемента между собой.

схема крепления мауэрлата и стропил

Придерживаясь несложных правил и выполняя технологию монтажа по инструкции, можно легко установить мауэрлат своими руками. При этом важно позаботиться о максимально надежном соединении бруса со стенами, а также прочно закрепить стропильную систему. Довольно часто можно слышать вопрос, нужен ли мауэрлат и какое значение он играет в строительстве дома? И хоть многие мастера устанавливают крыши без подобного элемента, все же как показывает практика, матица способна обеспечить наиболее прочное крепление кровли, а также жесткость и надежность всей несущей конструкции.

Видео по теме:

Посмотрите еще статьи:

Крепим мауэрлат крыши на стены своими руками? Виды монтажа- Обзор +Видео

Крепление стропил к мауэрлатуОстроконечные крыши, чаще всего выбираемые при проектировании домов, неплохо выдерживают испытания дождем и снегом. Однако, чтобы высокие нагрузки не оказывали негативного воздействия на стены и балки, и не стали причиной их деформации и разрушения, применяют мауэрлат для крыши. Что это за устройство, зачем оно нужно, каким образом оно монтируется и крепится? Такие вопросы может задать человек, малосведущий в строительстве, совсем не знакомый с устройством крыши. Информация, содержащаяся в данной статье, поможет найти на них ответы.

Правильный мауэрлат: назначение

Крепление элементов крыши к мауэрлатуЭта конструкция представляет собой своего рода фундамент, как бы основу самой крыши, которое опирается на стены.

Состоит она из балок или брусьев, которые находятся по периметру всех четырех стен. С их помощью стены и стропила образуют устойчивую и надежную конструкцию. Какие главные функции возлагаются на узел мауэрлата?

  • Создание общей конструкции из стен дома и сооружений кровли.
  • Равномерное распределение нагрузки, с отдельных точек на все стены.

маурлаэт_крепление_к_крышиУ нас довольно суровые климатические условия, нередки обильные снегопады: может случиться, что скопление на крыше большого количества осадков станет причиной нанесения существенного урона всей конструкции.

Перераспределить повышенную нагрузку позволяет устройство четырех- или двухскатных крыш. Чем они могут помочь?

Угол, под которым наклонена крыша, уменьшает силу давления скопившегося снега на сооружение, и перенаправляет ее из плоскости вертикальной в горизонтальную. Она становится как бы распирающей, из-за чего приобретает способность влиять на стены в том месте, где к ним крепятся стропила, точечно. С течением времени это негативное воздействие может не только деформировать стену, но и нарушить ее целостность.

Когда не обойтись без перекрытия мауэрлат?

Крепление крышиЕсли сооружение построено из дерева, или возведено по каркасному типу, крепить мауэрлат в качестве отдельной конструкции нет смысла. С его функциями вполне справится стена, точнее, ее верхняя часть.

Если постройка выполнена из кирпича, пеноблоков, газобетона и прочих подобных материалов, то ее стены должны быть усилены мауэрлатом. На его сооружение идет тот же материал, что и для устройства кровли.

Обычно в таком качестве используется дерево, являющееся относительно дешевым материалом, довольно доступным, экологичным и вполне удобным в работе.

Можно изготовить это устройство из металла, но такой материал больше подходит для крупных промышленных построек, в которых нагрузка на кровельную систему существенно превышает таковую в жилых строениях.

Крепление стропил к мауэрлатуЧтобы обеспечить прочность и надежность конструкции деревянного мауэрлата, предпочтительно применять для него цельные балки, изготовленные из массива.

В том случае, когда стена слишком большая, и не представляется возможным подобрать материал необходимой длины, то отдельные балки должны быть соединены максимально надежно.

Необходимо, чтобы место их соединения приходилось точно на середину стены, чтобы каждая из частей данной балки была максимально длинной.

Скажем, так: если имеется брус шестиметровой длины, и четырехметровая длина стены, то потребуется два равных куска по четыре метра, а не два и шесть.

Установка мауэрлата

Постановка маурлата для крыши домаСуществуют определенные правила для устройства этой системы.

Ширина бруса должна составлять приблизительно треть от показателя толщины несущей стены, эта величина обычно составляет около двадцати сантиметров.

Не стоит пытаться сделать сечение маэурлата шире, в надежде получить более надежное устройство, это может лишь усложнить ситуацию.

Толстая балка будет иметь и значительно увеличенный вес. Мало того, что она сделает гораздо большей нагрузку на стены строения, ее масса также усложнит монтаж данной конструкции.

Для предотвращения порчи древесины, между стеной и мауэрлатом необходимо расположить слой гидроизоляционного материала. Можно использовать самый простой рубероид.

Чтобы древесину не повреждали микроорганизмы, она должна быть тщательно обработана антисептическим составом. Брусья размещаются ближе к середине стены, или ближе к ее внутренней части, таким образом, чтобы не меньше пяти сантиметров оставалось до ее внешнего края.

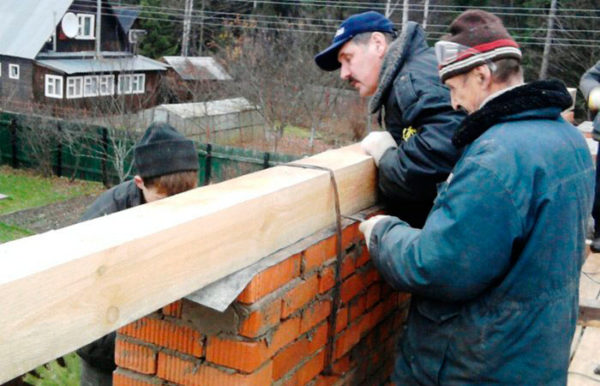

Крепление мауэрлата проволокой

Крепление проволкой маурлатаДанный способ является одним из простейших в устройстве.

Потребуется металлическая проволока с диаметром от пяти миллиметров, которую помещают на глубину примерно шести рядов вглубь кирпичной кладки.

Она должна иметь такую длину, чтобы ее хватило не только на весь объем мауэрлата, но и оставшиеся концы были достаточными для скручивания друг с другом.

Через всю толщину бруса сверлятся парные отверстия для проволоки, на расстоянии около тридцати сантиметров, продетые сквозь них концы туго скручивают. С числом необходимых скруток определяются в процессе, но однозначно количество их не должно быть меньше числа стропил.

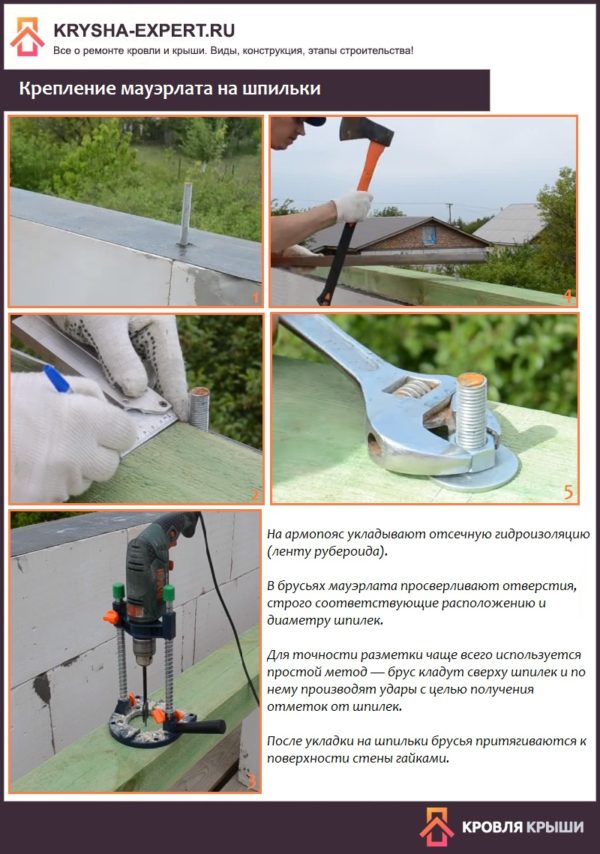

Крепление шпильками

Данное крепление выглядит как изготовленный из металла штырь, напоминающий букву Г, так как он согнут под углом в 90 градусов, с разными длинами сторон. К шпильке также может быть приварена квадратная пластина из металла со стороной пять сантиметров.

Маурлат и крепление шпилькамиМарлат и крепление шпильками

Эти металлические изделия помещают в глубину кладки на расстояние приблизительно 45 сантиметров.

При этом снизу должен быть расположен металлический квадрат шпильки, или же короткая перекладина буквы «Г».

Длины этого крепления должно оказаться достаточно для всей ширины мауэрлата, и минимум три сантиметра его должно торчать наружу. Шайбы, надежно прижимающие устройство к стене, накручивают сверху.

Мауэрлат: крепление к стене болтами

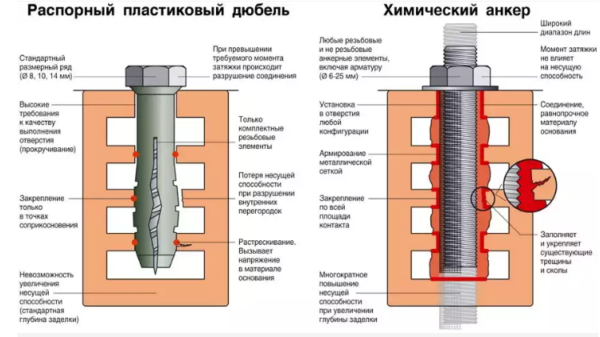

Анкерные болты могут устанавливаться непосредственно в сам армированный пояс, заливаемый раствором бетона. Высыхая, конструкция обеспечивает надежное удерживание мауэрлата.

Что такое аромопоясПо числу таких штифтов должно быть не меньше количества имеющихся стропил. Размещение их не должно совпадать.

Болты должны быть расположенными максимально вертикально, и как можно более выровненными в ряд.

После того, как штифты установлены на свое место, на них кладут мауэрлат, затем сильно ударяют по нему специальным молотом.

От удара на поверхности бруса отпечатываются метки, по которым потом будут делаться отверстия для анкеров. Болты обеспечивают крепость и надежность данного устройства.

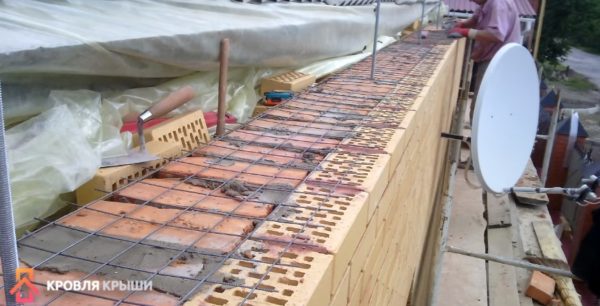

Армопояс: крепление мауэрлата

Типы крепления маурлатаИногда применение армированного пояса просто рекомендуется, а в некоторых случаях оно строго обязательно. От чего же это зависит? Когда жилище возведено из материалов типа керамзитобетона или газобетона, любая попытка вбить в стены строения любое крепление может оказаться роковой. Из-за своей сравнительной мягкости материал может начать разрушаться. Чтобы этого не произошло, и применяется армопояс, который помогает произвести монтаж мауэрлата без повреждения целостности элементов строения.

Однако профессиональные строители советуют использовать армированный пояс и для строений из достаточно твердых материалов, таких как, например, кирпич, потому что данное сооружение обладает множеством полезных качеств:

  • Исправляет не слишком ровную кладку стен в направлении по горизонтали;
  • Способствует удерживанию стенной конструкции во время подвижек грунта и землетрясений;
  • Распределяет более равномерно всю имеющуюся нагрузку;
  • Придает конструкции особую жесткость и дополнительную прочность;
  • Весьма надежно и крепко удерживает мауэрлат.

Армопояс: устройство

Прежде всего, изготавливается опалубка, в которую позже зальется смесь бетона. Ширина этой опалубки должна равняться таковой основной стены, размеры всего сооружения должны составлять не меньше 25 на 25 сантиметров.

Крепление маурлата к стене домаДля здания, построенного из блоков газобетона, для последнего ряда лучше использовать секции, имеющие U-образную форму.

Своей поверхностью они образуют единый желоб, удобный для заливки. Для образования единой внутренней емкости желоба, все лишние поперечные стенки должны быть пропилены.

В получившийся желоб или в опалубку помещают арматурный каркас.

Он изготавливается из четырех толстых (от 12 мм) продольных штифтов, на которых, не реже чем через каждые 25 сантиметров, устраивают поперечную перемычку из восьмимиллиметровой проволоки. Анкеры с резьбой посредством проволоки крепятся непосредственно к самому арматурному каркасу.

Пояс должен заливаться бетонной смесью без перерывов, чтобы обеспечить одновременное высыхание получившейся конструкции, без образования стыков и швов. Для предотвращения образования в бетоне каверн и воздушных полостей, его протыкают штырем из металла, пока он находится в жидком виде.Аромопояс для маурлата

Желательно произвести установку мауэрлата, так как его использование обеспечит возведение действительно надежного и основательного жилища, которому не страшны никакие серьезные катаклизмы, будь то снегопад или штормовой ветер. Если мауэрлат будет изготовлен по всем правилам, к тому же, используется укрепляющий армопояс, вы будете довольны надежностью и крепостью своего жилища. Оно станет для вас настоящей крепостью!

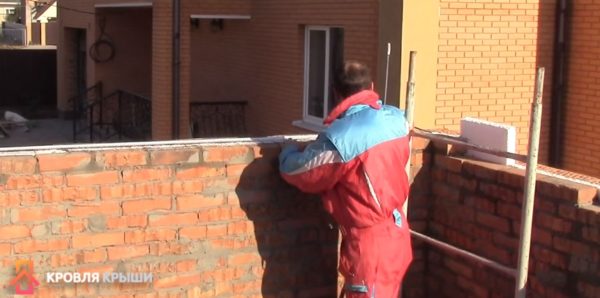

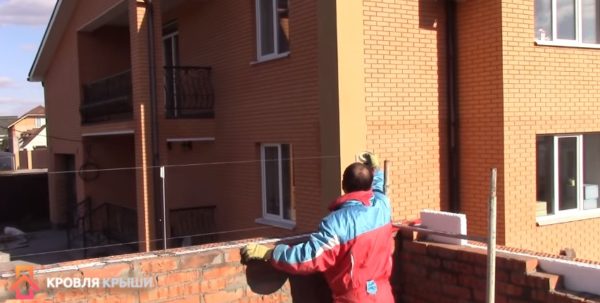

Крепление мауэрлата к кирпичной стене: 2 лучших способа

Крыша – одна из наиболее важных архитектурных конструкций любого здания, от ее надежности зависит длительность эксплуатации и комфортность проживания. Проектированием и сборкой стропильной системы должны заниматься только опытные строители, любая ошибка может иметь очень печальные последствия.

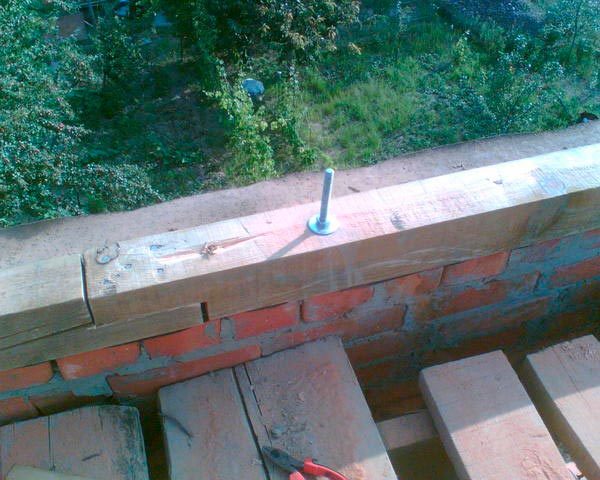

Крепление мауэрлата к кирпичной стене

Крепление мауэрлата к кирпичной стене

Содержание статьи

Что такое мауэрлат

Принять правильное решение об оптимальных способах крепления мауэрлата намного проще, имея информацию о роли элемента в стропильной системе. Мауэрлат – это нижний обвязочный пояс стропильной системы, присутствует только на наклонных кровлях.

Мауэрла́т — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил

Мауэрлат — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил

Изготавливается из бруса сечением примерно 200×200 мм, в стропильной системе элемент выполняет важные задачи.

  1. Служит площадкой для фиксации стропильных ног или ферм. Во время расчета стропильной системы определяются нагрузки на стропильные ноги, конкретные значения изменяются с учетом максимальных динамических и статических нагрузок, конструктивных особенностей крыши и физических параметров кровельных материалов. Ноги упираются о мауэрлат и передают ему вертикальные и горизонтальные усилия. Он должен их выдерживать и не допускать колебаний кровли. С учетом этих нагрузок подбирается сечение бруса. Назначение мауэрлата – распределение сосредоточенной нагрузки, передаваемой точками опирания стропил на всю площадь верхней части стены

    Мауэрлат необходим для распределения сосредоточенной нагрузки, передаваемой точками опирания стропил на всю площадь верхней части стены

  2. Придает устойчивость стропильной системе. Нижние точки упора стропильных ферм должны жестко соединяться с мауэрлатом и не допускать их смещения во время эксплуатации. Исключение – стропильная система брусчатого дома. Она дает усадку, в связи с этим соединение стропилин, с мауэрлатом плавающее, позволяющее компенсировать изменения высоты сруба во время его высыхания. Мауэрлат придает устойчивость стропильной системе

    Мауэрлат придает устойчивость стропильной системе

  3. Равномерно распределяет нагрузки по всему периметру фасадных стен. Чем больше площадь упора мауэрлата, тем меньше точечные нагрузки на стены, тем безопаснее конструкция сооружения. Мауэрлат необходим для равномерного распределения нагрузки на стены дома

    Мауэрлат необходим для равномерного распределения нагрузки на стены дома

Цены на различные виды бруса

Брус

Общие требования к креплению мауэрлата

Главное требование – физические параметры элемента не должны ухудшаться весь период эксплуатации дома. Для достижения поставленной цели используется комплекс специальных строительных мероприятий.

  1. Подбор размеров брусьев для мауэрлата с запасом прочности. Это дает возможность обеспечивать расчетную устойчивость вне зависимости от наличия различных скрытых дефектов древесины. Рекомендуемые параметры для мауэрлата

    Рекомендуемые параметры для мауэрлата

  2. Защита от процессов гниения. Достигается двумя способами. Первый – выполняется антисептическая пропитка. Современные составы двухкомпонентные, они не только предупреждают поражение древесины вредителями и гнилью, но и защищают ее от открытого огня. Антисептирование древесины

    Антисептирование древесины

    Второй – между деревянными балками мауэрлата и кирпичными или бетонными стенами предусматривается надежная гидроизоляция. Как правило, в этих целях применяют рубероид или современные нетканые гидроизоляционные материалы.

    Отсечная гидроизоляция

    Отсечная гидроизоляция

  3. Выбор оптимального метода фиксации к фасадным стенам. Здесь есть довольно много вариантов. Конкретный выбирает кровельщик с учетом особенностей здания. Часто, но далеко не всегда, мауэрлат крепят посредством шпилек

    Часто, но далеко не всегда, мауэрлат крепят посредством шпилек

Желательно, чтобы еще на стадии проектирования дома были предусмотрены методы крепления мауэрлата, это намного упрощает процесс строительства стропильной системы. Кроме того, некоторые методы фиксации элемента возможны только на стадии кладки фасадных стен.

Способы крепления мауэрлата

В таблице будет приведен максимально широкий перечень возможных вариантов, некоторые из них в настоящее время применяются редко. Новые стройматериалы и технологии позволяют крепить мауэрлат легче, быстрее и надежнее.

Способ крепленияКраткое описание, достоинства и недостатки
Проволокой

Проволокой

Самый старый метод, сегодня применяется крайне редко. Фиксация делается катанкой Ø 5–6 мм. Проволока вмуровывается в фасадные стены, укладывать ее нужно минимум за три ряда до окончания кладки. Длина проволоки выбирается такой, чтобы ее свободные концы могли закручиваться вокруг мауэрлата. После крепления лишние концы можно отрезать. Метод имеет много недостатков: невозможно точно отрегулировать усилие стягивания, проволока повреждает балку, надежность крепления со временем уменьшается из-за постепенного растягивания металла. Для надежности проволоку вмуровывали около каждой стропильной ноги, а это оказывало негативное влияние на внешний вид фасада. Даже если дома в дальнейшем оштукатуривались, ржавчина от проволоки могла выступать на внешней поверхности стен.
С помощью вмурованных деревянных пробок

С помощью вмурованных деревянных пробок

И этот метод сегодня считается устаревшим, применяется очень редко. Мауэрлат крепился кованными металлическими скобами к деревянным вставкам, которые вмуровывались в стену дома. Бруски пропитывались отработкой машинного масла для предупреждения гниения, размеры пробок соответствовали размерам кирпичей. Этот метод имеет два больших недостатка. Первый – дерево со временем может намокать или усыхать, эти процессы изменяют линейные размеры. Как следствие, пробки начинают шататься, их колебания неизбежно передаются мауэрлату. Второй недостаток – способ довольно трудоемкий, требует повышенной внимательности каменщика.
На шпильки

На шпильки

Фиксация шпильками намного надежнее, чем вышеописанными способами. Шпильки вмуровываются в стены, количество рядов кладки кирпича сверху не менее трех. Размеры резьбы подбираются с учетом параметров мауэрлата. Такой метод обеспечивает самую надежную фиксацию элемента, применятся на очень сложных и нагруженных кровлях. Недостаток – трудоемкость, вертикальные металлические шпильки усложняют технологию кладки кирпича.
На анкеры

На анкеры

По всем характеристикам удовлетворяет большинство строений и типов крыш. Промышленность выпускает специальные длинные анкеры большого диаметра с усиленными металлическими элементами фиксации в стене. После установки мауэрлата на место в нем и стене высверливаются углубления под анкеры. Элементы вбиваются в отверстия и гайками притягивают мауэрлат к стене. Единственный недостаток – такой метод можно применять только на полнотелом кирпиче. Пустотелый не подходит из-за низких показателей прочности фиксации анкера – пустоты не позволяют набирать необходимую устойчивость. В этих случаях нужно применять специальные химические анкера, о них мы расскажем немного ниже.

Для примера мы возьмем вариант крепления мауэрлата на шпильки.

Пошаговая инструкция крепления на шпильки

Перед закладкой следует подготовить шпильки. Для повышения надежности крепления в нижней части шпильки рекомендуется приварить основание из металлической пластины. Его можно сделать квадратным, длина стороны примерно 6–8 см. Если нет возможности приварить, то допускается конец просто согнуть под прямым углом. Длина шпильки должна учитывать высоту кладки пояса из кирпичей, толщину мауэрлата и размеры гайки. В нашем случае армопояс будет состоять из четырех рядов кирпича. Диаметр шпильки 10 мм.

На фото показано, как должна выглядеть шпилька

На фото показано, как должна выглядеть шпилька

Шаг 1. Сделайте разметку мест расположения шпилек. Необходимо выполнять общие рекомендации: расстояние шпильки от угла дома в пределах 35–40 см, шаг шпилек ≈ 1,5 м.

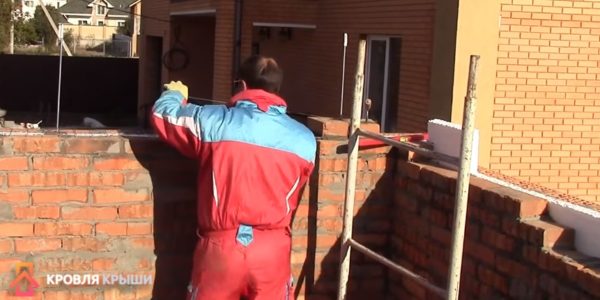

Выполнение разметки

Выполнение разметки

Важно. Внимательно отнеситесь к разметке, шпильки не должны располагаться под стропильными ногами. Если получится такая ситуация, то придется или отрезать выступающие концы шпильки для подготовки площадки упора стропильной ноги, или изменять шаг стропил. Оба варианта оказывают негативное влияние на характеристики надежности стропильной системы.

Шаг 2. Положите на стену металлическую сетку для армирования кирпичного пояса. Размеры ячеек примерно 2–3 см, диаметр проволоки ≈ 2–3 мм. Проденьте шпильки в ячейки и выставьте их по меткам.

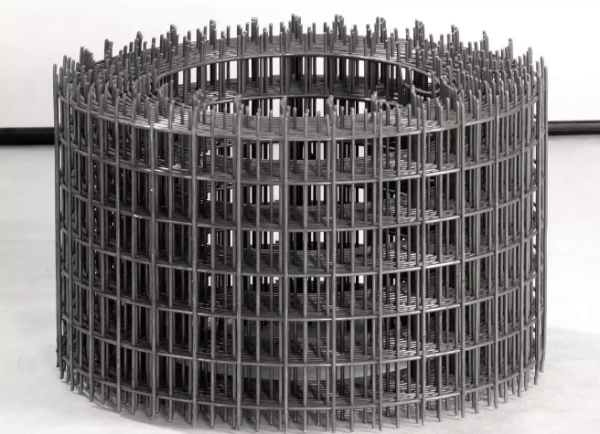

Сетка кладочная продается в рулонах и картах

Сетка кладочная продается в рулонах и картах

Выше уже упоминалось, что при этом нужно обязательно узнать расположение стропильных ног, при необходимости одну или несколько шпилек следует сместить. Расстояние между ними нет надобности выдерживать с высокой точностью, это никакого влияния на прочность фиксации мауэрлата не оказывает.

Практический совет. Для того чтобы было проще принимать решение об установке шпилек под мауэрлат, следует узнать, для чего они нужны. Шпильки удерживают конструкцию от горизонтального смещения. Но такие нагрузки относительно небольшие. Дело в том, что конструкция стропильных ферм имеет специальные элементы (ригели, угловые упоры, прогоны), которые воспринимают горизонтальные усилия и не позволяют им расползаться. Незначительные усилия в горизонтальном направлении возникают из-за парусности скатов, именно для минимизации негативных последствий от ветра устанавливаются шпильки для крепления мауэрлата.

Шаг 3. Начинайте закладку двух крайних шпилек. Делать это надо очень внимательно, в дальнейшем по ним будут выставляться все остальные элементы. Закладка шпильки выполняется в такой очередности.

  1. Подготовьте цементно-песчаный раствор. Специального рецепта придумывать не надо, подойдет обыкновенный кладочный состав. Кладочная смесь для кирпича своими руками

    Кладочная смесь для кирпича своими руками

  2. Набросайте его на основание шпильки и поставьте первый кирпич с одной стороны, второй кирпич следует устанавливать с противоположной стороны. Соблюдайте смену очередности положения кирпичей в стене, все ряды должны между собой перевязываться. Установка кирпича с одной стороны от шпильки

    Установка кирпича с одной стороны от шпильки

    И с другой стороны от шпильки

    И с другой стороны от шпильки

  3. По уровню выставьте положение шпильки, оно должно быть строго вертикальным. Для правильного выравнивания нужно проверять положение шпильки в двух перпендикулярных плоскостях. Очень внимательно выполняйте все рекомендации. Проверяйте положение шпильки уровнем

    Проверяйте положение шпильки уровнем

По такому же алгоритму заложите шпильку на противоположном конце стены.

Шаг 4. Натяните между ними тонкую леску или нить.

Между крайними шпильками нужно натянуть нить-ориентир

Между крайними шпильками нужно натянуть нить-ориентир

При возможности желательно дать несколько часов для схватывания, если нужно спешить, то рекомендуется посыпать кладочный раствор сухим цементом. Он быстро впитает излишнюю влагу, что ускорит затвердевание.

Веревки нужно натягивать как по нижней, так и по верхней части шпильки.

На фото показано, как правильно натянуть нить

На фото показано, как правильно натянуть нить

Шаг 5. Выставьте все оставшиеся шпильки по двум веревкам. Начинайте их закладывать, при этом постоянно проверяйте положение по веревкам.

Закладка шпилек

Закладка шпилек

Практический совет. Если металлическая площадка приварена к шпильке неровно, то перед выставлением на кирпич рекомендуется положить немного раствора и с его помощью выравнивать элементы.

Шаг 6. Аккуратно продолжайте кладку стены, шпильки закладывайте кирпичами.

Установлены промежуточные шпильки

Установлены промежуточные шпильки

Во время производства работ возникают незначительные трудности – расстояние между шпильками некратное длине кирпичей, их приходится разламывать в местах соприкосновения со шпильками. Делается это при помощи специального молотка каменщика, если кирпич качественный, а мастер имеет практический опыт кладки, то необходимый размер достигается двумя ударами инструмента.

Крепление мауэрлата на шпильки

Крепление мауэрлата на шпильки

Цены на популярные модели перфораторов

Перфораторы

Видео — Диаметр шпилек для крепление мауэрлата

Крепление мауэрлата при помощи химического анкера

Данная технология на строительном рынке появилась относительно недавно и дает возможность надежно фиксировать различные архитектурные элементы к непрочным поверхностям. Химический анкер можно использовать для крепления мауэрлата к фасадной стене из пустотелого кирпича.

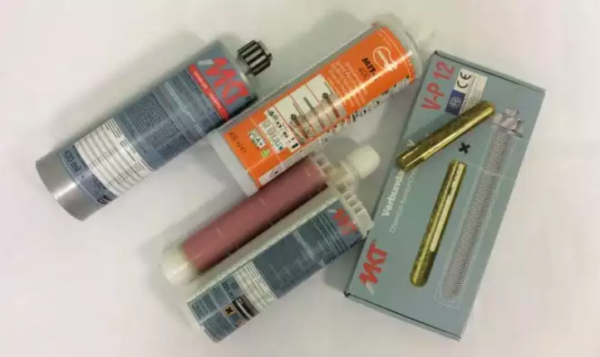

Клеевой состав в капсулах предназначен для монтажа одного анкера

Клеевой состав в капсулах предназначен для монтажа одного анкера

Работать с применением химических анкеров намного проще и быстрее, чем вмуровывать металлические шпильки в стену. Кроме того, расположение мест фиксации мауэрлата можно выбирать уже после сборки стропильной системы, что исключает ошибки во время разметки.

Химический анкер состоит из специального клеевого состава, металлической втулки с внутренней резьбой и шпильки.

Преимущества химического анкера в сравнении с распорным дюбелем в пустотелых стройматериалах

Преимущества химического анкера в сравнении с распорным дюбелем в пустотелых стройматериалах

Как устанавливать химический анкер?

Вначале ставится на место мауэрлат и делается разметка мест установки дюбелей. Затем высверливаются отверстия в брусе, а потом продалбливаются отверстия в стене.

Важно. Очень внимательно сверлите отверстия в деревянном брусе, не затупите сверла об кирпич. Дерево высверливается обыкновенными сверлами, они не могут работать с кирпичом, для него требуются инструменты с победитовыми напайками.

Готовые отверстия в кирпичной кладке наполняются клеевым составом, в него вставляется дюбель. После завершения процессов полимеризации обеспечивается надежная фиксация крепежа в стене из пустотелого кирпича.

Надо знать, что полимерный клей – дорогостоящий материал. В целях экономии финансовых средств рекомендуется заранее определить необходимое количество клея. Делается это по формуле .

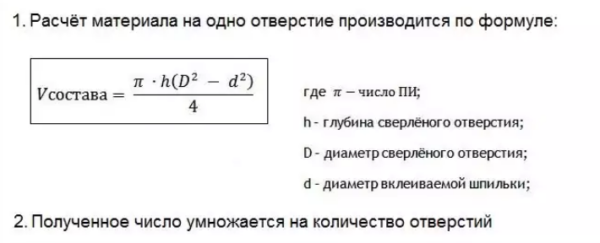

Примерный расход клеевого состава можно определить заранее

Примерный расход клеевого состава можно определить заранее

Перед использованием химического анкера нужно внимательно прочитать инструкцию производителя и выполнять все его рекомендации. Относительно высокая стоимость химических анкеров всегда окупается экономией времени во время монтажа стропильной системы кровли дома.

Видео – Химические анкеры

Примерный расход клеевого состава можно определить заранееПосле монтажа мауэрлата строительство не заканчивается. Наоборот, впереди самый сложный и ответственный этап работ — расчет стропильной системы крыши и установка стропил. Рекомендуем прочитать статью на нашем сайте о том, как самостоятельно производить расчеты стропильной системы двускатной крыши.

Как грамотно установить мауэрлат?

Приступаете к строительству крыши? Хотели бы сделать всë так, чтобы кровля прослужила долгие годы, не требуя ремонта? Интересует крепление мауэрлата?

Начать нужно с грамотной установки мауэрлата и стропильной системы. Они послужат своеобразным фундаментом вашей кровли.

В разных источниках этот процесс описывают по-разному. Каждый строитель использует свой способ установки и даëт свои рекомендации.

       Эта статья представляет собой полное руководство по конструкции крыши. Здесь вы сможете узнать о разных способах устройства мауэрлата и стропильной системы и выбрать тот, который больше всего подходит именно вам.

       Крыша – удовольствие не из дешëвых, поэтому лучше сразу сделать всë правильно и избежать возможного ремонта в будущем.

       В первую очередь, вам нужно определить, из какого материала будет сделана ваша кровля. Будет ли это натуральная или металлическая черепица, или может быть гибкая черепица. От этого зависит сама конструкция крыши.

       Если вы выбрали металлочерепицу, необходимо определить еë тип. В зависимости от этого шаг обрешëтки будет различным.

       Например, шаг обрешëтки для металлочерепицы «Монтеррей» - 35 см, для металлочерепицы «Андалузия» - 40 см.

       Если ваш выбор - гибкая черепица, то обрешëтка должна быть сплошной.

       Рассмотрим установку мауэрлата и стропильной системы на примере простой двускатной крыши из металлочерепицы. Это наиболее типичный и показательный вариант.

       Строительство крыши нужно начать с укладки мауэрлата. Это толстая балка, как правило, стандартного в сечении размера 15 x 15 см.

       Мауэрлат представляет собой фундамент крыши, на который будут опираться стропила. Он позволит распределить давление от веса самой кровли, снега и ветра на стены и опоры вашего дома равномерно.

       В зависимости от конструкции вашей крыши мауэрлат необходимо уложить либо по оси стены, либо недалеко от еë наружного или внутреннего края. Сделать это желательно так, чтобы он находился не меньше 5 см от границы наружной стены, и плоскости на которую он укладывается. Затем мауэрлат необходимо закрепить на стене.

       Для чего это нужно?

       В первую очередь, чтобы вашу крышу не смог сдвинуть или сорвать ветер. Тогда ваша кровля сможет сохраниться на долгие годы, а вы сэкономите на еë ремонте.

       Крепление мауэрлата к стенам дома можно осуществить несколькими способами. Отличаются они в основном по объëмам кровли и по стоимости.

       Основные способы крепления мауэрлата

 1.  Для больших крыш по площади (более 250 кв.м.)

        По периметру стен необходимо залить бетонную балку (или ариопояс). В неë сразу же следует вставить шпильки в вертикальном положении под резьбу м12 или похожую на нее.

        Шпильки по одной нужно расставить по длине мауэрлата на расстоянии другу от друга не менее 2 м и обязательно вблизи к торцам мауэрлата. Шпилька должна выходить из бетонной балки на такую высоту, чтобы она, после установки мауэрлата, выходила еще на 3 см из него. Например, если высота мауэрлата у вас будет 15 см, то высота шпильки должна быть 18 см.

        После того, как шпильки готовы, их необходимо воткнуть в мауэрлат так, чтобы они пронзили его насквозь, и притянули гайками с шайбой к верхней части стены.

        Такой вариант более дорогой, но и более надëжный.

 2. Для средних по площади крыш (менее 250 кв.м.)

       Этот способ похож на первый. Основное отличие заключается в том, что вам не потребуется заливать бетонную балку по периметру стены. Шпильки нужно вертикально вмуровать в стену во время кладки.

       Конечно, такое устройство мауэрлата менее надëжно по сравнению с первым способом, когда используется бетон. Однако это можно исправить. Для обеспечения большей надëжности вам следует вмуровать в стену шпильки большей длины.

       3. Для небольших крыш

       Хотите облегчить процесс установки мауэрлата и сократить расходы на него?

       Вам подойдëт этот способ, особенно, если у вас небольшая крыша.Он предполагает крепление мауэрлата к стенам проволокой – катанкой.

       Для этого еще на стадии кладки стен, за 3 ряда до окончания их возведения (либо раньше: чем больше, тем надëжней) вам следует положить середину проволоки между рядами кирпичей. При этом заранее необходимо просчитать длину проволоки так, чтобы длины еë концов хватило для обвязки мауэрлата при завершении кладки стен.

       Можно подумать, что при таком устройстве мауэрлата проволоку будет видно на фасаде или внутри помещения. Но это не так.

       Если вы будете штукатурить стены с двух сторон, то проволоку не должно быть видно. А если этого не предполагается (например, у вас дом из кирпича), то при кладке стен нужно заложить концы проволоки в стену вертикально между кирпичами, заливая раствором.

       Этот способ менее дорогой и достаточно надëжный при условии, что крыша вашего дома небольшая.

       Выберите для себя наиболее приемлемый вариант устройства мауэрлата из трëх предложенных.

       Конечно, если вы хотите сэкономить, то можно обойтись и без мауэрлата и поставить стропила  прямо на балки перекрытия. Тогда следует учесть, что прочность стен и балок должна быть высокой, чтобы выдержать концентрированные нагрузки в местах опоры балок. Мауэрлат же позволит вам распределить нагрузку равномерно по всей стене.

       Мауэрлат вместе со стропильной системой образует некий каркас крыши. На нëм будет держаться ваша кровля.

       Что представляет собой  стропильная часть крыши?

        Стропило – это наклонная балка. Как правило, она имеет размер в сечении 7х15 см. Хотя в целях экономии можно использовать стропило 5х15 см. Такой размер больше подойдëт для крыш небольшой площади.

       Для натуральной черепицы следует использовать стропило больших размеров - 8х20 см, так как этот материал достаточно тяжëлый.

       При установке стропильной части обычно стропила располагают на расстоянии от 60 до 100 см. Чаще всего это дистанция 70-80 см.

       Как закрепить стропило в нижней части?

        1. Способ крепления стропила к балке, поперечной коньку кровли (без мауэрлата)

       Поперечную коньку балку необходимо положить на стену в одной плоскости со стропилом. При таком способе нагрузка от балки не равномерно распределится на стену, а сконцентрируется в месте еë укладки. Поэтому такая конструкция крепления стропила в нижней части кровли больше подойдëт для небольших и легких крыш.

       2. Способ крепления стропила к мауэрлату

       Этот способ более надëжный. В стропиле необходимо сделать вырез, которым стропило будет упираться на мауэрлат и на прогоны.

       Как делать не следует:

       - не следует просто ставить стропило плоской гранью на мауэрлат. Его сцепление с мауэрлатом будет непрочным, и со временем стропило просто соскользнëт вниз.

       - не следует делать отверстие под стропило в мауэрлате. Прочности сцеплению этот вариант не добавляет. Более того, это со временем может ослабить мауэрлат. Такой способ можно применить только в том случае, если мауэрлат сделан из древесины твëрдых лиственных пород, но не хвойных. Тогда в углубление мауэрлата необходимо вставить заранее заготовленный на стропиле прорез, образуя упорный замок. Такой способ применяется очень редко.

       Итак, нужно правильно сделать вырез на стропиле, а не на мауэрлате.

       После этого необходимо вбить 2 гвоздя крест накрест: с одной боковой части стропила, наискосок сквозь него и в мауэрлат, и со второй части стропила, сквозь него наискосок в мауэрлат. Такой способ крепления позволит предотвратить смещение стропила в сторону  от мауэрлата. Для большей надëжности лучше забить дополнительно третий гвоздь перпендикулярно верхней плоскости мауэрлата.

       Закрепив стропило в нижней части, необходимо правильно осуществить соединение стропил в верхней части – в коньке крыши. Есть три основных способа, как это сделать.

       Способы крепления стропил в верхней части:

        1. Соединение встык

 Стропило сверху необходимо обрезать под углом, равным по величине углу ската кровли, и соединить его со стропилом с противоположной стороны. Для создания большей опоры стропил друг на друга их необходимо сначала развести, подперев снизу с внутренней стороны, а затем сделать вертикальный разрез обоих стропил одновременно в месте их пересечения.

       После разреза плоскости стропил нужно соединить и скрепить под коньком 2 гвоздями 150 или более. Нужно забить в верхнюю плоскость каждого стропила по одному гвоздю так, чтобы он вошëл в срез противоположного соединяемого стропила.

       Еще больше укрепить конструкцию можно за счëт дополнительной металлической пластины. Еë необходимо прикрепить к стропилам болтами в месте их стыка.

       2. Крепление стропил на коньковый брус (коньковый прогон)

 Этот вариант достаточно сложный и не часто используется в строительстве.

Конструктивно он похож на первый способ. Но монтаж конькового бруса – достаточно трудоëмкий процесс. Кроме того,   может потребоваться центральная подпорка бруса. А это не совсем удобно, особенно для тех, кто собирается в дальнейшем использовать чердак под жилое помещение.

        В этом способе есть и плюс: осуществить монтаж стропил можно по отдельности, то есть прямо по месту, без заранее заготовленных шаблонов стропил. Нижнюю часть стропила нужно установить на мауэрлат, а верхнюю – на коньковый брус. Тогда стропило будет держаться, и его не нужно будет чем-то подпирать.

        Если длина висящей части стропила равна около 4,5 метра (это максимально допустимая длина), то нужно установить коньковый прогон. Если же коньковая часть чердака потребуется большей ширины, то есть шире 4,5 метров, то необходимо установить брус.

        3. Соединение стропил внахлëст

        Этот способ достаточно простой и часто используется строителями. Стык стропил нужно сделать внахлëст, то есть так, чтобы стропила соединились не торцами, а боковыми плоскостями. Затем их необходимо скрепить болтом или шпилькой под большие шайбы.

  Самый рациональный и точный способ установки стропил на мауэрлат – заготовка шаблонов. Для каждой стороны вашей крыши лучше заготовить свой шаблон.

 Сначала нужно взять доску такой ширины, которая потребуется для стропил (обычно это 15 см). Затем следует расчертить необходимую длину стропила и все вырезы над мауэрлатом и прогонами (брусом). Еще раз проверить все размеры и вырезать по ним готовое стропило. Аналогичный процесс нужно проделать и со всеми остальными стропилами, и затем уже готовые стропила поднять и установить по месту. Этот способ позволяет облегчить работу и свести к минимуму расхождения и ошибки.

        В заключение про стропильную систему стоит сказать следующее: оптимальная длина висящего стропила - 4,5 метра. Если вы хотите использовать более длинное стропило (до 6 метров), то следует применять более толстый брус для стропильной ноги. Если же длина стропильной ноги более 6 метров, то потребуются дополнительные опоры под стропила, или так называемые прогоны.

        Лучше заранее определиться с материалами, размерами и способами установки мауэрлата и стропильной системы кровли, чтобы осуществить грамотный монтаж и не столкнуться с проблемами ремонта кровли в будущем.



       Желаем удачи!

шпильки к армопоясу, способы, расстояния между анкерами

Содержание:

Кровельный мауэрлат выполняет функцию основания для стропильных ног, располагаясь над стеной здания. Его крепления к стене должно быть исключительно статичным, в то время как при фиксации стропильной конструкции может делать запас на усадку.

шпильки для мауэрлата

Подготовка к установке мауэрлата

Перед монтажом данного элемента потребуется выполнить комплекс подготовительных мероприятий. Для изготовления мауэрлата используют деревянный брус или две доски подходящих размеров. Соединяют эти доски гвоздями. Древесный материал для мауэрлата должен выбираться с особенной тщательностью. Подходящий вариант для этого – сосна: желательно, чтобы ее влажность не превышала 22%. Для крепления мауэрлата к стене могут использоваться несколько вариантов.

При выборе наиболее оптимального способа крепления мауэрлата, в учет берется тип материала, из которого были изготовлены стены, площадь дома и особенности его конструкции. Главная задача – чтобы мауэрлат был состыкован со стеной максимально надежно. Для его установки необходимо обеспечить очень ровное посадочное место, строго выверенное по горизонтали. Во время подготовки нижнего торца стены потребуется постоянное использование строительного уровня. Категорически исключается вероятность ослабления крепления под сторонними воздействиями: поэтому опорные прорези выполняются только со стороны стропильных ног.

способы крепления мауэрлата

Для большей устойчивости системы внутренняя часть стены оснащается выступом еще на этапе ее сооружения. При укладке мауэрлата этот выступ выступает в роли предохранителя от случайного обрушения бруса под воздействием возросшего давления или порывов ветра.

Что понадобится

Необходимые материалы и инструменты:

  1. Брус сечением 150х150 мм.
  2. Гидроизоляция. В основном для этих целей используется рубероид.
  3. Уровень. Предназначается для контроля за горизонтальностью укладки конструкционных элементов.
  4. Дрель.
  5. Разводной ключ.
  6. Молоток, болты, гвозди.

Этот перечень может претерпевать некоторые изменения, в зависимости от применяемого способа крепления. Так, если обвязка мауэрлата осуществляется проволокой, для этих целей понадобиться стальная проволока-катанка. Оптимальный диаметр этого крепежа – 5 мм.

расстояние между шпильками мауэрлата

Если крепление проводится деревянными пробками, то понадобятся некоторые дополнительные элементы:

  1. Бруски из древесины. Их размеры должны максимально напоминать стандартный кирпич.
  2. Стальные скобы. Речь идет об изделиях длиной 250 мм.

Соединения строительными шпильками предполагает наличие:

  • Г-образных металлических шпилек для мауэрлата диаметром 12-14 см, оснащенных резьбой. Лучше всего, если на резьбовую часть будет припадать 50 мм.
  • Металлических шайб.
  • Бетона марки 250. Он необходим, если потребуются обустройство бетонных подушек.
  • Гаек. Они должны подходить под резьбу металлических штырей. Чаще всего речь идет о резьбе м12.

Как выбрать способ крепления к стене и форму конструкции

Для каркасных и панельных домов, а также зданий из легкого бетона или облегченного кирпича лучшим вариантом является непрерывный мауэрлат по всем стенам. На массивных конструкциях основа под стропила монтируется заподлицо по отношению к внутренности стены. В качестве наружного ограждения выступает кирпичная кладка. Процедура может осуществляться куском бревна или бруса длиной не менее 50 см. Подобные отрезки подкладываются под каждую из стропильных ног.

Постройки с незначительной площадью кровли обычно оснащаются конструкцией наподобие жесткой рамы. Для сращивания брусьев применяется прямой замок, где в качестве крепежей выступают гвозди и болты. Далее раму необходимо зафиксировать на пробки при помощи скоб. Пробки изготовляются из заранее пропитанной антисептиками древесины. Установка пробок осуществляется путем встраивания в кладку. Рама мауэрлата и кирпичная кладка прокладывается слоем гидроизоляции. Для этого подойдет обычный двухслойный рубероид.

крепление мауэрлата к армопоясу анкерами

Для крыш площадью более 250 м2 рекомендуется выбирать другой способ крепления. Чаще всего речь идет об предварительной укладке поверх стены бетонной подушки. В процессе застывания бетона в него вмуровывают стальные резьбовые стержни: их необходимо установить строго вертикально. Длина этих вставок должна превосходить толщину мауэрлата на 30-40 мм. Расстояние между шпильками мауэрлата - примерно 2 м. Изделия предварительно оснащаются отверстиями, в которые продеваются стержни. Для изготовления стержней можно применить арматуру нужной длины: все, что потребуется в данном случае – сварить их с болтами с отрезанными головками.

крепление мауэрлата к армопоясу анкерами

Концы арматуры, выступающие над брусом, можно попросту загнуть. Также можно провести крепление мауэрлата к армопоясу анкерами. В каждом конкретном случае разрешается действовать так, как будет лучше всего для прочности крепления. Для надежности посадки стержней в бетон их по низу оснащают приваренными пластинами. Как результат, стержни не будут уходить даже во время значительного ветра. Крыши площадью до 200 м2 особо не нуждаются в креплении мауэрлата к бетону: достаточно будет замурованной в кладку арматуры в 3-4 верхних рядах.  При этом шаг прутков и стропилин не должны совпадать.

Установка мауэрлата на шпильки к армопоясу или бетону

Этот способ один из наиболее надежных. Когда проводится погружение шпилек непосредственно в кирпичную кладку, стержни должны располагаться в строго вертикальном положении, с выступом над мауэрлатом 30 мм. Также можно применить способ, в основе которого лежит применение опорных подушек. Его отличие от укладки на монолитный армированный пояс заключается в том, что опорная подушка имеет длину всего 40 см, при высоте 22 см. Выполняя армопояс под мауэрлат, перед заливкой бетона резьбовые участки на шпильках оборачиваются скотчем для защиты от попадания грязи в витки резьбы.

Перед монтажом в мауэрлате проделываются отверстия при помощи специального перьевого сверла. Мощность используемой дрели должна быть достаточной для того, чтобы просверливание толстого бруса прошло без загвоздок. Перед этим наносят разметку, для чего брус укладывают на острие шпилек и ударяют по нему тяжелым молотком. Такая простая процедура позволит заполучить четкие отметины в нужных точках.

крепление мауэрлата к бетону

Очень важно добиваться расположения шпилек вдоль краев мауэрлата. Для укладки основания будущей кровельной конструкции используется осевая линия. Допускается также ее смещение наружу или внутрь, на что влияют особенности конструкции конкретной постройки. При этом важно сохранять дистанцию в 50 мм между мауэрлатом и наружной поверхностью стены. При укладке на стену гидроизоляции удобнее всего накалывать ее на шпильки. Далее начинается основная процедура монтажа. При подгонке конструкции важно помнить о том, что подрезать мауэрлат категорически запрещено. Подобной операции разрешается подвергать только стропилины. При этом осуществляется постоянный контроль надежности их упора на основание: они должны именно упираться, а не просто касаться.

Способы и расстояние крепления на крышах малого размера

Существует мнение, что на зданиях небольшой площади допускается крепление стропил непосредственно на балки перекрытия, а мауэрлат можно не использовать. Однако следует держать во внимании большую напряженность в местах упора. Благодаря мауэрлату эта напряженность равномерно и комфортно распределяется по поверхности. Кроме этого, для кровли характерно наличие высокой парусности. Используя мауэрлат и некоторые другие элементы, можно добиться надежной устойчивости крыши даже при очень сильных ураганах.

крепление мауэрлата к стене

Наверное, наиболее простой и доступный способ зафиксировать конструкцию – использовать для этих целей толстую веревку. Еще один вариант – стропилина, соединенная с погруженной в кладку арматурой: обычно для этого применяется проволочная скрутка. Все эти элементы дают возможность добиться надежного прижимания мауэрлата к стене. Данные приемы используются только в том случае, если традиционные технологии невозможно реализовать по тем или иным причинам.

Стандартную фиксацию на проволоку осуществляют таким образом:

  1. На начальном этапе середина проволочных отрезков располагается за 4 или 5 рядов до конца стены, на расстоянии 60-65 см. Концы проволоки приподнимаются вверх на 25-30 см. Для защиты от коррозии их можно покрасить.
  2. Если в качестве фасадной отделки не планируется использование штукатурки, внешний отрезок проволоки нужно погрузить в кладочный раствор.
  3. Дождавшись хорошего застывания раствора, концы проволоки скручиваются поверх деревянного бруса: нужно добиться максимально плотного притягивания его к стене.

крепление мауэрлата к стене

На домах небольших размеров для крепления мауэрлата на стену удобно применить пробки из дерева. Лучше всего, если размер этих элементов будет соответствовать параметрам кирпича. Древесину перед этим нужно обязательно обработать антисептической пропиткой и завернуть в рубероид. При закладке пробок используется шаг 50-70 см: это происходит прямо под поверхностью мауэрлата или чуть ниже. Для скрепления между собой элементов кровли используются скобы из стали.

Большинство из описанных способов крепления мауэрлата на стену вполне по силам реализовать своими руками. При этом необходимо строго придерживаться технологии реализации выбранного типа монтажа. Вне зависимости от того, какой именно тип фиксации был выбран, в результате необходимо добиться полностью статичного соединения. Только в таком случае мауэрлат сможет выполнять свою непосредственную функцию по распределению нагрузки от стропильной системы.



Крепление мауэрлата к кирпичной стене, газобетону, пеноблоку

Мауэрлат: расчёт, монтаж, гидроизоляция и утеплениеМауэрлат: расчёт, монтаж, гидроизоляция и утепление

Опорным элементом для стропильной системы крыши является мауэрлат. Размещается он по периметру внешних стен здания и представляет собой деревянный брус или бревно. Если используется бревно, то для его более плотного прилегания к поверхности стены делается обрезка с одной стороны. При создании металлической стропильной системы мауэрлат может быть сделан из швеллера или двутавра. Некоторые строители, пытаясь сэкономить, не используют мауэрлат или устанавливают его только под стропильные ноги. Этого делать нельзя, так как не будет обеспечена необходимая жёсткость и прочность конструкции.

Что такое мауэрлат

Крыша защищает дом от негативного воздействия внешних природных факторов, на неё действуют различные внешние нагрузки. Она должна выдерживать большие ветровые и снеговые воздействия, поэтому чтобы крыша не «поехала», её надо надёжно закрепить. Правильное устройство мауэрлата позволяет надёжно соединить между собой стены дома и крышу и таким образом обеспечить её надёжную и прочную фиксацию.

Такие слова, как стена, фундамент или цоколь, известны любому обывателю, но услышав слово «мауэрлат», объяснить, что это такое и для чего он нужен, сможет далеко не каждый человек. Мауэрлат — это элемент, который закреплён по периметру внешней стены здания, на него опирается вся стропильная система. Другими словами можно сказать, что мауэрлат для крыши — это то же самое, что фундамент для дома, и обойтись без него нельзя, иначе не получится прочно закрепить крышу.

Основные функции мауэрлата:

  • компенсация распирающего усилия, которое создают стропила;
  • надёжная фиксация крыши на стенах дома.

Когда на скатной крыше скапливается снег, вызванная им сила тяжести будет иметь составляющую, направленную вдоль ската и создающую распирающие нагрузки, которые надо компенсировать.

Сила тяжести снега на скатной кровлеСила тяжести снега на скатной кровле

Снег, лежащий на наклонной крыше, создаёт нагрузку, направленную вдоль ската и оказывающую распирающее воздействие на стены здания

Распирающее усилие может быть очень большим, и если не соблюдена технология строительства крыши, то оно может вызвать частичное или полное разрушение стен. Чтобы этого не случилось, по периметру внешних стен дома устанавливается мауэрлат и таким образом создаётся прочная рама, на которую фиксируется стропильная система.

Хотя наличие ската и снижает парусность крыши, всё равно она остаётся достаточно высокой. Мауэрлат также позволяет компенсировать отрывающие усилия, которые возникают при сильных порывах ветра.

Из каких материалов можно изготовить мауэрлат

В домах из бутового камня, кирпича, самана и газобетона мауэрлат является отдельной конструкцией, которая надёжно фиксируется по периметру наружных стен. В деревянном доме его роль играет последний венец, который прочно скрепляется с предыдущими брёвнами. Лучше, чтобы подстропильная балка была на всю длину стены, а если требуется стыковка брёвен, то делать это надо так, чтобы обеспечить надёжное и крепкое соединение.

Сделать мауэрлат можно из того же материала, который применялся для создания стропильной системы. Для этих целей можно использовать следующие изделия.

  1. Деревянный брус или бревно. Сечение бруса зависит от веса кровли — применяются типоразмеры 100х100, 100х150, 150х150 и 80х180 мм. При выборе материала надо смотреть на его качество. Если есть сучки, то их размер не должен превышать 2/3 толщины бруса, иначе в этих местах под действием нагрузок брус начнёт трескаться. Если используется бревно, то его диаметр должен быть не менее 180 мм, с него снимают кору, а нижний край подпиливают, чтобы обеспечить плотное прилегание к поверхности стены. Мауэрлат из брусаМауэрлат из бруса

    Чаще всего в качестве мауэрлата используется деревянный брус

  2. Скреплённые доски. Этот вариант подходит в том случае, когда создаётся лёгкий каркасный дом и нагрузки на крышу будут небольшими. Достаточно взять доски сечением 50х150 мм и уложить их в два слоя.
  3. Металлические элементы. Бывают ситуации, когда создаётся металлическая стропильная система. В этом случае подстропильная балка может быть выполнена из швеллера, который представляется собой профиль П-образного сечения, или двутавр Н-образного сечения. В зависимости от нагрузки на крышу обычно берут профили марки от № 10 до № 14. Мауэрлат из металлаМауэрлат из металла

    Если стропильная система сооружается из металла, мауэрлат делают из швеллера или двутавра

Как правильно рассчитать размеры подстропильных балок

Так как мауэрлат служит опорой для крыши, важно правильно выполнить его расчёт.

Размеры подстропильной балки будут зависеть от:

  • периметра внешних стен дома;
  • конструкции крыши;
  • погодных условий в регионе, где проводится строительство;
  • предназначения чердачного или мансардного помещения.

Основным показателем для расчёта мауэрлата является тип крыши здания — она может быть одно-, двух-, трёх-, четырехскатной, плоской шатровой, сферической и т. д.

Есть общие правила, которых надо придерживаться, выполняя расчёт мауэрлата для любого типа крыши.

  1. Минимальное сечение бруса, который можно использовать для подстропильной балки, составляет 100х100 мм.
  2. Для определения длины мауэрлата необходимо измерить периметр внешних стен дома. Длина мауэрлатаДлина мауэрлата

    Для расчета длины мауэрлата надо измерить периметр внешних стен дома

  3. Для определения массы балок используется формула m = r ∙ V, где m — масса мауэрлата, r — плотность дерева, V — объем подстропильной балки.
  4. Вычисление объёма материала производится по формуле V = S ∙ L, где S — сечение, L — длина бруса.
  5. Независимо от размеров мауэрлата располагать его надо на расстоянии не менее, чем 5 см от внешнего края стены.
  6. Подстропильные балки укладываются по всему периметру внешних стен дома, при этом их ширина не должна быть менее 1/3 толщины стен. Слишком большая балка создаёт дополнительную нагрузку на стены, а маленькая — не обеспечивает необходимую надёжность и прочность.
  7. Желательно, чтобы длина балки соответствовала длине стены. Если это невозможно, то надо укладывать два максимально равных по длине бруса и соединять их между собой в полдерева. Способ соединения балок мауэрлатаСпособ соединения балок мауэрлата

    На конце каждого бруса вырезаются пазы в половину толщины, после чего балки накладываются и соединяются гвоздями или болтами

Практика показывает, что для большинства случаев подходят стандартные значения основных параметров мауэрлата, указанные в таблице.

Таблица: стандартные параметры мауэрлата

Как правильно установить мауэрлат

Монтаж мауэрлата выполняется достаточно просто, поэтому с такой работой под силу справиться любому домашнему умельцу. Учтите, что этот элемент для крыши является основанием крыши, поэтому к его монтажу надо отнестись очень ответственно.

Перед тем как приступить к монтажу, надо определиться со способом крепления бруса к стене, для чего выбирают один из следующих вариантов.

  1. При помощи проволоки. Это простой и доступный способ, фиксация выполняется при помощи стальной проволоки сечением 4–6 мм. Чтобы обеспечить необходимую прочность, её скручивают в несколько раз и закладывают в стену на 5–6 рядов ниже расположения мауэрлата. Кладка должна высохнуть, после чего брусья надёжно фиксируют проволочным жгутом. Учтите, что длины проволоки должно хватить, чтобы обвить брус, хорошо затянуть и закрепить концы. Проволока должна вмуровываться напротив каждой стропильной ноги, обычно это делают с шагом 60–70 см. Фиксация мауэрлата проволокойФиксация мауэрлата проволокой

    Для крепления мауэрлата используется проволока сечением 4–6 мм, скрученная в несколько раз

  2. На строительные шпильки. Этот способ используется при небольших нагрузках на крышу. Применяются строительные шпильки Г-образной формы, которые надёжно вмуровываются в кирпичную кладку на глубину 450 мм. Над балкой концы шпилек должны выступать не менее, чем на 3 см. Для более надёжной фиксации крепёжного элемента можно сделать бетонную подушку, но во время её заливки надо быть аккуратным, чтобы не загрязнить резьбу. Чтобы определить место для прохода шпилек на брусе, надо приставить его сверху и слегка ударить. На дереве останутся отметки, по которым делают отверстия. Установка шпилек под мауэрлатУстановка шпилек под мауэрлат

    Шпильки привязывают к арматурному каркасу до заливки бетона с тем расчётом, чтобы их концы выступали над брусом не менее, чем на 3 см

  3. На анкерные болты. Этот способ используется в том случае, когда монтаж мауэрлата выполняется на армопояс. Во время создания армопояса в него вставляют анкеры, после чего на них фиксируется подстропильная балка. Брус надевают на болты и фиксируют гайкой через шайбу, после чего закручивают контргайку. Так как стоимость анкерных болтов довольно высока, вместо них в армопояс иногда забивают арматуру на глубину 200–250 мм, после чего край загибают. Анкерные болтыАнкерные болты

    Для надежной фиксации мауэрлата достаточно анкерных болтов диаметром 12–14 мм

В каждом конкретном случае владелец сам принимает решение о выборе того или иного способа фиксации мауэрлата.

В зависимости от выбранного способа монтажа последовательность выполнения работ будет немного отличаться, но в любом случае в основе лежит ряд стандартных действий.

  1. Место, на которое будет устанавливаться брус, очищается от грязи и мусора.
  2. Для защиты древесины от гниения между мауэрлатом и стеной укладывается слой гидроизоляции, для чего используется полиэтиленовая плёнка или рубероид.
  3. Для установки шпилек, анкеров или проволоки в балке делаются соответствующие отверстия.
  4. Выполняется фиксация проволоки, шпилек или анкеров в стене или в армопоясе. Всё зависит от выбранного способа монтажа — как это правильно сделать, мы уже рассматривали выше.
  5. После надёжной фиксации шпилек или анкеров на них через проделанные отверстия насаживается брус. Шпильки для установки мауэрлатаШпильки для установки мауэрлата

    Для того чтобы надеть брус на шпильки, его надо чётко зафиксировать в рабочем положении и ударить молотком или топором по верхней стороне, тогда снизу останутся метки, в которых нужно просверлить отверстия необходимого диаметра

  6. Выполняется фиксация мауэрлата. В случае со шпильками или анкерами сверху затягивается гайка с шайбой, а проволока просто хорошо скручивается и загибается в сторону. Фиксация мауэрлата на шпилькахФиксация мауэрлата на шпильках

    После укладки бруса его фиксируют при помощи гаек, закручиваемых через широкие шайбы

Видео: установка мауэрлата на шпильки

Крепление мауэрлата к различным видам стен

В зависимости от того, из какого материала сделаны стены дома, способ крепления мауэрлата будет отличаться.

Деревянные стены

Если дом сделан из клеёного или оцилиндрованного бруса, то роль мауэрлата выполняет самый верхний венец, который крепится так же, как и остальные элементы стены. При желании основание для монтажа стропильной системы можно сделать из прочной деревянной балки, которая фиксируется на стене при помощи анкерного крепления, перед этим поверхность стены надо выровнять.

Кирпичные стены

На кирпичных стенах балка монтируется ближе к внутреннему их краю, снаружи рекомендуется сделать небольшой выступ, который защитит мауэрлат от негативного воздействия внешних факторов.

Фиксация подстропильной балки на кирпичной стене может быть выполнена:

  • проволокой, которая вмуровывается в стену, её должно хватить, чтобы надёжно обвязать брус;
  • анкерными болтами — в стене делают отверстия, в которые забивают специальные болты;
  • путём закладки в стену деревянных пробок, в этом случае балка фиксируется при помощи металлических скоб; Деревянные пробки в кирпичной кладкеДеревянные пробки в кирпичной кладке

    Пробка закладывается в стену, после чего балка фиксируется при помощи скоб

  • забиванием в стену арматуры, для чего она сгибается в виде буквы «Г», короткий край длиной не менее 250 мм закладывается на глубину 3–5 рядов, верхний край располагается вертикально, а на него надевается брус.

Стены из газобетона или другого ячеистого материала

Так как газобетон имеет не очень высокую прочность, для надёжной фиксации подстропильной балки надо обязательно делать армопояс.

  1. Над торцевой поверхностью стены делают опалубку. Опалубка для армопоясаОпалубка для армопояса

    Опалубка для армопояса может быть сделана из досок или фанеры

  2. В опалубку укладывают арматуру и устанавливают шпильки. Для надёжной фиксации их лучше привязать к каркасу проволокой, а для защиты резьбы рабочую часть следует обмотать малярным скотчем.
    Установка шпилек в армопоясУстановка шпилек в армопояс

    Шпильки нужно устанавливать строго вертикально и надёжно фиксировать к арматурному каркасу

  3. В опалубку заливают бетон. Заливка бетонаЗаливка бетона

    После создания опалубки и укладки арматуры внутрь заливается бетон

  4. После застывания армопояса снимают опалубку.
  5. Устанавливают и закрепляют мауэрлат. Через 2–3 дня гайки надо подтянуть, после чего окончательно зафиксировать их положение при помощи контргаек.

Для укрепления рамы мауэрлата на углах необходимо дополнительно использовать скобы или пластины, чтобы надёжно закрепить брус.

Для фиксации бруса в армопоясе можно использовать обычные или клиновые анкеры, а также специальные дюбели, но стоимость таких элементов довольно высока. Менее затратным является химический метод монтажа. Анкер крепится в газобетоне при помощи специального клеящего состава и обеспечивает надёжную фиксацию мауэрлата.

Химические анкерыХимические анкеры

При помощи химических анкеров обеспечивается надёжное крепление мауэрлата на стене из газобетона

При использовании механической фиксации возникает усилие распирания, которое не очень желательно для пористых материалов. Применение химических анкеров не имеет такого недостатка, они обеспечивают более прочное крепление.

Если установлен химический анкер, проводить с ним сварочные работы не рекомендуется, так как во время нагревания клей может разрушиться, и фиксация ослабнет.

Видео: монтаж мауэрлата на армопояс

Утепление и гидроизоляция мауэрлата

Чтобы не допустить повреждения мауэрлата грибком и плесенью, а также проникновения в подкровельное пространство холода, необходимо правильно провести гидроизоляцию и утепление этого элемента крыши.

Класть бревна на голые стены нельзя. Это касается не только мауэрлата, но и стропил, если они соприкасаются со стеной или армопоясом. Для гидроизоляции используется рубероид, который лучше сложить в два слоя. Можно использовать и другие гидроизоляционные материалы, например, полиэтиленовую плёнку, но именно два слоя рубероида обеспечивают наиболее надёжную защиту дерева от проникновения в него влаги. У этого материала довольно длительный срок службы и невысокая стоимость.

Гидроизоляция мауэрлатаГидроизоляция мауэрлата

Для качественной гидроизоляции рубероид лучше укладывать в два слоя

Гидроизоляционный материал надо располагать так, чтобы верхний слой не давал возможности влаге попасть в мауэрлат, а через нижний слой мог свободно выходить пар.

Специалисты утверждают, что около 12–15% всего тепла из дома уходит через крышу, если во время монтажа мауэрлата правильно не выполнили утепление. В качестве теплоизоляционных материалов для этого элемента могут использоваться:

  • древесные опилки — для отпугивания грызунов их надо смешивать с известью;
  • керамзит;
  • эковата;
  • пенопласт;
  • монтажная пена.

Оптимальным считается такой вариант утепления, когда снаружи используется эковата, так как она позволяет дереву «дышать», а внутри — монтажная пена. Такое решение будет надёжно защищать мауэрлат от холода и обеспечивать высокие теплоизоляционные характеристики на протяжении 40 и более лет.

Теплоизоляция мауэрлатаТеплоизоляция мауэрлата

С наружной стороны мауэрлат обычно утепляют эковатой или плитными минеральными материалами, а изнутри прокладывают слой монтажной пены

Видео: утепление мауэрлата

Чтобы понять значение мауэрлата, надо учитывать, что этот элемент для крыши является тем же, чем фундамент для дома. На крышу здания постоянно действуют разные нагрузки -— ветровые, снеговые, вес кровельного пирога. Чтобы их компенсировать, надо правильно и надёжно закрепить подстропильные балки. Для крепления мауэрлата в зависимости от материала стен могут использоваться разные способы монтажа, в каждом случае их нужно выбирать индивидуально. Если во время выполнения монтажных работ вы будете придерживаться разработанных правил и рекомендаций специалистов, то сможете качественно всё сделать своими руками.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
