Как установить защелку на межкомнатную дверь

Установка ручки-защёлки на межкомнатную дверь

Если вы впервые устанавливаете ручку с защёлкой в межкомнатную дверь, данная задача может показаться для вас достаточно сложной и трудоёмкой. Но это только на первый взгляд. Ничего особо сложного в этом нет. При соблюдении инструкции и наличии необходимого инструмента, установить ручку с защёлкой вполне реально за один час.

Ручки с замками-защёлками подразделяются на три типа:
без фиксатора — дверь с такой ручкой не запирается изнутри
с фиксатором — установленным на ручке дополнительным механизмом, с помощью которого дверь закрывается изнутри
ключом — с внешней стороны ручки находится разъём под ключ, позволяющий запирать дверь снаружи, а с внутренней стороны находится фиксатор.

Также, ручки-защёлки бывают двух видов:
Кноб – шарообразная ручка с защёлкой и поворотным механизмом. Вместе с ручкой в комплекте обычно идёт инструкция по её установке и схема-шаблон для разметки двери.
Фалевая ручка – практически идентична кнобу, отличие лишь в нажимном механизме, который приводится в движение нажатием, а не вращением.

И хотя некоторые ручки имеют различие по своей конструкции и внутреннему механизму, процесс их установки практически ничем не отличается друг от друга и выполняется идентично.

Сначала необходимо сделать разметку под ручку и защёлку. В большинстве случаев вместе с ручкой в комплекте идёт инструкция с подробной схемой разметки, где указаны все необходимые размеры. Если по какой-либо причине её нет, ничего страшного, можно обойтись и без неё.

Высота ручки зависит от индивидуального подхода, но чаще всего она устанавливается на расстоянии 90-100 см от уровня пола. Отметив на двери необходимую высоту, отмеряем расстояние в 60 мм от края двери и помечаем карандашом. С помощью угольника переносим разметку на торец двери, сделав пометку шилом ровно посередине торца.

Теперь нам нужно просверлить два отверстия под ручку и защёлку. Очерёдность не имеет значения, поэтому начинаем с торца двери. С помощью дрели просверливаем перьевым сверлом отверстие диаметром 23-24 мм. Затем устанавливаем на дрель коронку диаметром 50 мм и на той стороне двери, где мы ставили разметку, высверливаем отверстие под ручку. Сверлить лучше с двух сторон, чтобы при выходе коронки не повредить дверное покрытие. В итоге у нас должно получиться два отверстия.

Вставляем механизм защёлки в отверстие на торце двери и карандашом обводим лицевую накладку по контуру. С помощью стамески и молотка выбираем под неё паз на необходимую глубину, чтобы накладка встала заподлицо с дверью. Прикручиваем защёлку к двери шурупами, предварительно просверлив под них отверстия чуть меньшего диаметра. Установка механизма защёлки готова.

Приступаем к установке дверных ручек. С одной стороны двери устанавливаем накладку с квадратным стержнем в защёлку таким образом, чтобы стержень и втулки под винты вошли в отверстия механизма защёлки.

Чтобы вставить вторую часть, её необходимо разобрать. Сначала снимаем ручку, нажав ключом, входящим в комплект, на внутренний фиксатор сбоку ручки. Затем, с помощью этого же ключа снимаем круглую декоративную накладку. На квадратный стержень с другой стороны двери вставляем внутреннюю накладку и стягиваем обе части крепежными винтами, идущими в комплекте. Затем устанавливаем на место декоративную накладку и вставляем ручку до щелчка, если фиксатор скошенный. Если нет, тогда на него нужно нажать, чтобы зафиксировать ручку до конца.

Осталось установить ответную планку на дверной коробке. Определяем место касания «язычка» защёлки на косяке короба. Это можно сделать различными способами, например, помечаем кончик «язычка» чёрным маркером и несколько раз выполняем открытие и закрытие двери. В итоге у нас должна остаться пометка на дверном косяке.

В отмеченном месте просверливаем отверстие под «язычок» защёлки. Затем прикладываем ответную планку и обводим её карандашом. С помощью стамески и молотка выдалбливаем паз на глубину, равную толщине планки. Ставим её на место и шилом отмечаем места под саморезы. Просверливаем под них отверстия чуть меньшего диаметра, чем сами шурупы, и плотно прикручиваем планку. На этом установка ручки с замком-защёлкой закончена.

Установка ручки с замком-защёлкой:

Как выбрать и установить защелку на межкомнатную дверь

В жилом помещении на межкомнатные двери устанавливаются защелки, позволяющие зафиксировать в закрытом положении. Защелка межкомнатная бывает различных видов, что затрудняет выбор обычного потребителя. Как подобрать устройство самостоятельно и произвести его установку без помощи специалистов, можно узнать из этой статьи.

Ручка с защелкой для двери

Разновидности дверных защелок

Основным критерием выбора защелок для межкомнатных дверей является вид устройства. Классификация защелок производится по следующим параметрам:

  • тип запорного механизма;
  • способ монтажа;
  • наличие/отсутствие дополнительные функции.

Типы защелок

В настоящее время производятся:

  • механические защелки;
  • магнитные защелки.

Механическая защелка – это устройство, работа которого осуществляется при помощи пружинного механизма.

Дверная механическая защелка может быть:

  1. фалевой. Фалевая ручка-защелка представляет собой устройство, оснащенное запорным язычком с косым срезом. При воздействии на ручку язычок отодвигается, а пружина возвращает его в исходное состояние. Для фиксации запорного язычка на дверной коробке устанавливается специальная планка. В зависимости от метода воздействия на запорный механизм различают:
    • поворотные ручки, то есть язычок приводится в действие при вращении рукоятки;

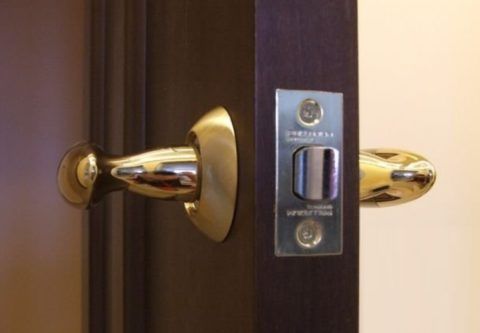

Защелка, открываемая поворотом ручки

    • нажимные ручки, то есть запорные элемент реагирует на нажатие на рукоять устройства;

    Фалевая защелка с нажимным способом управления

    1. роликовой. Запорным механизмом устройства является ролик, который при закрытии двери попадает в специальный паз.

    Защелка для двери с роликом-фиксатором

    Роликовые защелки преимущественно устанавливаются на двери детской комнаты, так как легко открываются и закрываются и не могут фиксироваться.

    Наиболее известными производителями механических защелок являются фирмы:

    • Apecs;

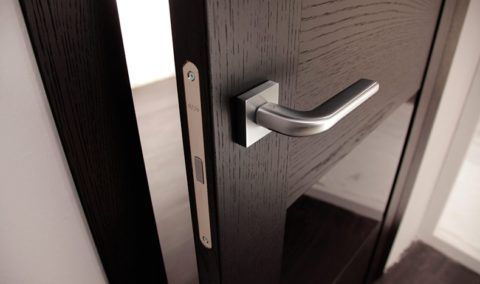

    • Магнитная защелка – это устройство, в основе которого лежит магнит, притягивающий металлическую планку.

    Дверная защелка на основе магнита

    Такое устройство отличается:

    • бесшумностью и плавностью при работе. При закрытии двери не слышно щелка от попадания запорного элемента в паз;
    • долговечностью. Защелка может использоваться в течение длительного времени без дополнительного обслуживания, так как состоит из простейших элементов.

    Наиболее популярным производителем магнитных защелок является фирма Palladium. Какое устройство установить на межкомнатную дверь? Решать самостоятельно каждому пользователю.

    Классификация защелок по способу монтажа

    Защелка может быть установлена:

    • внутрь дверного полотна. Врезная защелка отличается более приятным внешним видом, так как основной механизм располагается внутри двери. Однако установка такого устройства более сложная;

    Устройство, устанавливаемой внутрь двери

    • на поверхность дверного полотна. Устройство защелки накладного типа располагается на двери, что несколько портит дизайн помещения, но установить накладную защелку достаточно просто.

    Устройство, устанавливаемое на поверхность двери

    Большей популярностью среди потребителей пользуются врезные защелки различных видов.

    Дополнительные способности

    Стандартная защелка может быть дополнена:

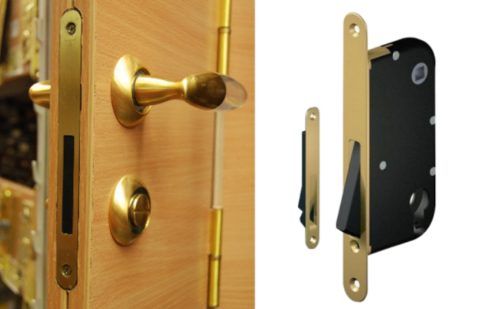

    • фиксатором. Защелка с фиксатором преимущественно устанавливается на двери ванной или туалетной комнаты, так как позволяет не просто удерживать дверь в закрытом положении, но и защитить помещение от проникновения;

    Устройство, дополненное поворотным фиксатором

    • замком. Защелки с замками, работающими от ключей, предназначены для офисных помещений с малой секретностью.

    Устройство, фиксируемое ключами

    Процесс установки защелки

    Как установить защелку на межкомнатную дверь самостоятельно? Накладные защелки не вызывают проблем при монтаже, так как крепятся на дверь крепежными болтами. Для установки врезной защелки потребуются следующие инструменты:

    • маркер и рулетка для разметки;
    • дрель, дополненная набором сверл и коронкой по дереву;
    • стамеска;
    • молоток;
    • шуруповерт (набор отверток).

    Установка межкомнатной защелки производится следующим способом:

    1. на первой стадии необходимо нанести разметку на дверное полотно для монтажа устройства. При нанесении разметки отмечаются:
      • область установки запорного механизма;
      • область монтажа дверной ручки;
      • область нахождения планки;
      • места крепления устройства;

    Разметку можно нанести более точно, если использовать шаблон.

    Определение места расположения основных элементов защелки

    1. на втором этапе высверливаются отверстия для монтажа элементов устройства. Отверстие для запорного механизма просверливается перьевым сверлом соответствующего диаметра, а отверстие для ручки – коронкой;

    Подготовка отверстий для крепления защелки

    1. на торце двери образуется ниша для монтажа планки защелки;

    Выемка для крепления планки

    1. крепится запорный механизм. Для этого устройство вставляется в подготовленное отверстие и фиксируется торцевая планка;

    Установка и крепление механизма защелки

    1. устанавливается и закрепляется ручка устройства;

    Схема крепления дверной ручки

    1. на дверной коробке монтируется ответная планка – устройство, предназначенное для захвата запорного язычка. Перед креплением производится разметка и сверление крепежных отверстий, а также выемка древесины.

    Монтаж ответной планки на дверной коробке

    Более подробно процесс самостоятельной установки защелки рассмотрен на видео.

    Ознакомившись с видами защелок и способом установки устройства, представленными в статье, подбор и монтаж не вызовут трудностей.

    Устанавливаем дверную ручку-защелку своими руками, пошаговая инструкция

    Дверная ручка-защелка вещь полезная, практичная и красивая. Установить ее собственными силами особого труда не представляет, для этого необходимо наличие инструментов и желания. Подробная инструкция поможет быстро и качественно справиться с этой работой.

    Содержание

    Виды ручек-защелок

    Строительный рынок предлагает большое разнообразие ручек-защелок различных форм и стилевых решений, но отличаются такие ручки лишь механизмами. Механизм ручки-защелки являются фалевым, то есть подвижным, – защелка срабатывают от поворота или нажатия ручки. Следовательно, есть два типа механизмов:

    • Нажимной механизм. Приводится в движение нажатием рычага ручки.
    • Поворотный механизм. Приводится в движение поворотом ручки-ноба (шарика или набалдашника).

    Материал изготовления ручек может быть разным: алюминий, латунь, сталь, различные сплавы, нержавейка. Каждая из деталей покрывается специальным защитным слоем для улучшения характеристик и продления срока эксплуатации. Ручки-защелки выпускаются просто с защелкой, с защелкой и фиксатором, либо с фиксатором, защелкой и обычным простым замком.

    На что обратить внимание при покупке

    1. Нужно точно знать, в какую сторону открываются двери – в продаже имеются ручки с разным исполнением поворота – правым или левым.
    2. Необходимо знать толщину двери (дверного полотна). Это необходимо при выборе комплекта ручек.
    3. Обязательно следует убедиться в исправности работы механизма: он должен работать бесшумно. При нажатии ручки, язычок должен полностью заходить внутрь корпуса. Внешний вид изделий должен быть безупречным и приятным на ощупь.

    Из чего состоит ручка-защелка

    Следует отметить, что устройство дверной ручки с защелкой как с нажимным механизмом, так и поворотным одинаково:

    • Внутренний механизм
    • Две ручки
    • Фиксатор
    • Декоративные накладки

    Внутренний механизм ручки-защелки называют фалевым, то есть, открываемым поворотом ручки, в нем нет ничего сложного. Основа такого запирающего устройства – это косоугольный язычок, удерживаемый пружиной.

    Когда дверь открыта, язычок защелки находится в выдвинутом состоянии. Благодаря фалевой защелке дверь можно захлопывать, не задействовав ручку. При закрытии двери язычок входит в запорную планку в косяке двери. Что бы открыть защелку обратно, следует повернуть ручку, это уберет язычок внутрь замка.

    Ручки с фалевой защелкой – оптимальный вариант для межкомнатных дверей. Самыми популярными являются ручки-защелки с фиксатором. С одной стороны они снабжены поворотной кнопкой (фиксатором), что дает возможность запирать дверь изнутри комнаты. В доме, где есть маленькие дети, лучше всего устанавливать ручки-нобы, также их чаще всего устанавливают на двери ванных комнат или санузлов.

    Как установить ручку-защелку

    Сам процесс установки ручки на дверь разделяется на три этапа:

    1. Разметка
    2. Сверление отверстий в двери
    3. Монтаж и крепление

    Не зависимо от выбора механизма, ручка-защелка устанавливается одинаково в каждом из случаев. В зависимости от фирмы производителя может несколько отличаться сборка/разборка самой ручки. Для этого к каждому механизму прилагается инструкция. Если в одну зону выходят несколько дверей, желательно приобретать одинаковые ручки и четко следить за тем, чтобы они располагались на одной высоте от пола. Обычно специалисты говорят, что ручка дверная межкомнатная с защелкой должна быть установлена на уровне пояса человека, так чтобы при открывании двери, рука была согнута под 90 0 в локте. Но ведь рост всех живущих в доме не одинаков. Именно поэтому, дверные ручки устанавливаются в среднем на высоте 80 – 120 см от пола. На новом полотне двери (на торце) обычно есть пометка для установи ручки или замка — нарисованный ключ.

    что потребуется для установки

    Какой дизайн и тип механизма будет у ручки, каждый решает сам. Естественно, любая ручка должна быть удобной и красиво вписываться в общий интерьер комнаты. Четкая инструкция о том, как установить дверную ручку, поможет быстро и качественно справится с этой задачей самостоятельно. Стандартный основной набор для установки дверной включает в себя:

    • Направляющее сверло по дереву спиральное. Диаметр 6 мм;
    • Перьевое сверло. Диаметр 23-24 мм;
    • Коронка по дереву. Диаметр 50 мм;
    • Стамеска.

    Также обязательно понадобятся: шуруповерт, дрель, рулетка, угольник, молоток, карандаш. В строительном магазине можно приобрести в виде набора основной «Комплект для установки врезных замков и ручек».

    этап первый: разметка

    На этом этапе необходимо правильно выполнить разметку под все необходимые отверстия. Лучше всего дверь снять, так будет удобнее работать. Иногда производители дверей четко указывают место для монтажа ручки (в зависимости от фактуры двери). Следует придерживаться этого правила. Также вполне закономерно, что если в доме есть малыши, то ручки на дверь в детскую и ванную комнату следует устанавливать несколько ниже обычной высоты.

    Внимание! Установка ответной пластины защелки на коробке выполняется после монтажа ручки-защелки на двери.

    Высоту ручки намечают по выбранному параметру, в пределах 80-120 мм от пола. При этом следует помнить что, если рядом находятся несколько дверей, то все ручки более эстетично расположить на одинаковой высоте. После определения необходимой высоты размечется центр расположения ручки. К краю двери прикладывается угольник и проводится горизонтальная линия длиной 60 см. В этом месте следует поставить четкую метку.

    Далее необходимо выполнить разметку для язычка ручки-защелки. На торце дверного полотна по горизонтальной линии отмечается центр толщины двери. Теперь следует приложить механизм относительно центра так, чтобы язычок полностью выступал за границы полотна, именно так, как это будет выглядеть в готовом виде. Нужно очертить язычок с двух сторон – в этом месте будет просверлено место под механизм.

    этап второй: сверление отверстий

    Отверстие под механизм ручки в дверном полотне выполняется коронкой по дереву. Сверлить всегда следует не насквозь, а сначала с одной стороны двери, потом с другой до половины толщины двери. Чтобы лучше видеть глубину вхождения коронки в дверное полотно можно сделать на ней отметку маркером.

    При сверлении насквозь коронка на выходе с другой стороны повредит полотно двери или может уйти в сторону. Дрель нужно держать под углом 90 0. не допуская отклонений. Отверстие под язычок механизма сверлится при помощи направляющего и перьевого сверла. Направляющее сверло четко обозначает отверстие для последующего рассверливания перьевым сверлом. Такое сверло подбирается по диаметру язычка (немного больше), обычно подходит сверло на 22 мм.

    Работу в этом месте надо выполнять очень аккуратно на малой скорости дрели, так как до краев остается всего около 6 мм. В рассверленное отверстие вставляется механизм защелки и размечается место под пластину язычка. Лишнее дерево выбирается стамеской четко по линиям разметки. Периодически следует прикладывать пластину. Правильно утопленная в дерево пластина должна лежать в одной плоскости с торцом двери.

    этап третий: крепление ручки-защелки

    В отверстие вставляется механизм и шурупами прикручивается пластина под защелку. Для удобства тонким сверлом можно наметить места вкручивания шурупов, так они войдут четко в нужном месте, без перекосов.

    Далее в механизм устанавливается стержень и собирается сама ручка.

    Когда болты видны, то вставляется сначала одна ручка (необходимо попасть в отверстия защелки двумя направляющими), затем вторая ручка накладывается с другой стороны и вся конструкция стягивается болтами.

    Если места крепления болтов не видно, ручку следует разобрать и снять накладную пластину. Для этого в комплекте идет специальный ключ, на ручке необходимо найти ступор, нажать на него ключиком и потянуть за ручку – конструкция разберется.

    Далее необходимо установить разборную конструкцию и также прикрутить болтами. Затем защелкнуть колпак и нажав на стопор, закрепить ручку. Что бы это сделать легко, надо найти, где именно расположено отверстие. Если все правильно выставлено, плоский наконечник без труда входит в отверстие.

    установка металлической пластины на коробку

    Разметка под металлическую пластину выполняется двумя способами. При первом способе можно намазать язычок защелки маслом или, например, зубной пастой. Нажать ручку и закрыть дверь. Затем несколько раз легонько закрыть и открыть защелку, при этом на коробке будут сделаны отметки. При втором способе дверь закрывается, между коробкой и дверью вставляется металлическая линейка сначала над язычком, потом под ним, при этом карандашом делаются отметки.

    Перьевым сверлом высверливается отверстие под язычок. Если после проверки, язычок, при вхождении в коробку, полностью выходит из защелки, то намечается и прорезается стамеской контур под пластину.

    Пластина должна находиться на уровне с дверной коробкой, она утапливается в дверную коробку и прикручивается шурупами. Теперь можно закрыть дверь, полюбоваться своей работой и проверить, как работает ручка дверная с защелкой, – установка на этом этапе закончена.

    Ход работы защелки должен быть свободным, ручка должна работать с легким прижатием, а дверь легко закрываться.

    Ничего особо сложного в монтаже дверной ручки нет. Вполне возможно установить дверную ручку защелку своими руками. Более подробно обо всех нюансах можно узнать из представленного видео.

    Источники: http://samoremont.net/okna-i-dveri/39-ustanovka-ruchki-zaschelki-na-mezhkomnatnuyu-dver.html, http://furni-info.ru/zashhelka-mezhkomnatnaja.html, http://svouimirukami.ru/articles/ustanavlivaem-dvernuyu-ruchku-zashhelku-svoimi-rukami-poshagovaya-instrukciya.html

    Установка Защелки В Межкомнатную Дверь Своими Руками Видео

    При обустройстве жилища многие работы можно выполнить, не прибегая к услугам профессионалов. Одной из таких задач является установка ручки на межкомнатную дверь. Давайте же выясним, как своими руками выполнить установку.

    Трудно представить, как воспользоваться межкомнатной дверью без такового неотклонимого атрибута, как ручка. На 1-ый взор ее установка может показаться сложным. Но при суровом подходе к задачке, наличии нужных инструментов и материалов и правильной организации работы с задачей можно совладать без помощи других. В представленном материале разглядим, каким образом происходит установка ручки на межкомнатную дверь.

    Типы ручек

    Установка Защелки В Межкомнатную Дверь Своими РукамиСуществует несколько разновидностей ручек, которые подходят для врезки в межкомнатную дверь:

    Стационарные ручки, которые не имеют механической части, позволяют открывать дверь под действием тяги на себя. Что касается нажимных систем, последние владеют затвором в виде рычага. В процессе нажатия на такую ручку замочный язычок задвигается внутрь, что позволяет открыть дверь.

    Что представляет собой замок для межкомнатной двери с округлой ручкой? Установка таковой системы позволяет открывать дверь без нажатия на рычаг. Благодаря круглой форме ручки операция осуществляется поворотом держателя. В конструкции может быть предусмотрена кнопка блокировки, которая позволяет фиксировать язычок замочного механизма. Таким макаром, можно запереть межкомнатную дверь изнутри.

    Инструменты и материалы

    Установка Защелки В Межкомнатную Дверь Своими РукамиЧто просит установка ручек на межкомнатные двери? В процессе самостоятельного монтажа могут пригодиться последующие средства:

    • измерительная рулетка;
    • карандаш;
    • ручная или электронная дрель с насадкой в виде перьевого сверла;
    • шуруповерт;
    • стамеска для работы по дереву;
    • молоток.

    Высота установки ручки межкомнатной двери

    До того как выполнить врезку замка в межкомнатную дверь, нужно обусловиться с выбором рационального местоположения для размещения ручки. Для этого довольно имитировать открывание двери, поразмыслить, какая высота более применима для каждого отдельного юзера. Как указывает практика, верным решением выступает установка ручки на межкомнатную дверь на расстоянии более 1 метра от плоскости пола. Представленный метраж смотрится хорошим как для взрослых, так и для деток.

    Нарезка отверстия под ручку

    Установка Защелки В Межкомнатную Дверь Своими РукамиОтыскав нужные инструменты и определившись с месторасположением конструкции, можно перебегать конкретно к созданию проема для монтажа механизма. Для начала следует разметить высоту будущей ручки на дверной плоскости и ее торцевой части. Требуется это для определения четкого места, в каком будет проделываться просвет перьевым сверлом под двухстороннюю конструкцию.

    Установка замка дверного своими руками - ZOLOTYERUKI

    Установка замка в дверь с ответной частью своими руками. Врезка не займет длительно времени просмотрев перед...



    Врезка защёлки APEСS ч.1

    Защёлки APEСS СЕРИЯ 54 Врезка защёлки APEСS шаблоном Павла Солдатова. Малогабаритные защёлки без фиксации, для

    Чтоб не ошибиться в расчетах, довольно взять механизм защелки, после этого измерить при помощи рулетки расстояние от ее проушины до видимого края. Параметр стоит отметить на заблаговременно избранной высоте на дверном полотне. Как будет выполнена соответственная разметка, можно перебегать к выбору подходящей коронки для сверления отверстий.

    Выполнив просветы необходимо поперечника на плоскости и торце дверного полотна, сюда нужно приложить обратные части конструкции ручки. Если толщина плоскости не позволяет выполнить сборку изделия, избытки древесной породы следует удалить, воспользовавшись стамеской. Дальше необходимо выполнить зачистку полотна с обеих сторон до момента, пока ручка плотно встанет на место.

    Установка защелки

    После выполнения всех подготовительных работ нужно расположить защелку в приготовленном отверстии. Установка замка ручек на межкомнатную дверь подразумевает его привинчивание к дверному полотну в приготовленном просвете при помощи крепежей, что прилагаются в комплекте с изделием. Работу комфортно делать, используя шуруповерт. Но при отсутствии последнего можно пользоваться обыкновенной отверткой.

    После укрепления замочной части конструкции в нее встраивается сердцевина, которая укрепляется благодаря винтообразной, длинноватой части. Чтоб не иметь заморочек с монтажом сердцевины, в нее нужно за ранее воткнуть ключ, переместив запирающий язычок механизма в закрытое положение. Только после чего стоит закручивать винт.

    Установка дверной ручки на межкомнатную дверь

    Установка Защелки В Межкомнатную Дверь Своими РукамиКонкретно внедрение ручки в ранее смонтированную конструкцию является самым обычным шагом проделываемых работ. Тут довольно воткнуть стержень квадратной формы в соответственный просвет запирающего механизма.

    Последующее действие – фиксация ручки крепежом на одной стороне двери. Для этого можно пользоваться шурупами или использовать стяжки. Как 1-ая ручка будет удачно смонтирована, нужно сделать подобные операции с другой частью конструкции, которая будет располагаться на оборотной стороне дверного полотна. Таким макаром, будет налажено соединение меж обоими элементами системы.

    Установка пластинки для вхождения замочного язычка в дверную коробку

    Установка Защелки В Межкомнатную Дверь Своими РукамиЧтоб установка ручки на межкомнатную дверь числилась завершенной, нужно сделать соответственное отверстие для вхождения запорной части замочной системы в дверную коробку. Не допустить ошибку в расчетах дозволит нанесение на язычок механизма зубной пасты по его вертикальному краю. При закрытии дверного полотна и отпускании ручки запорный элемент состыкуется с коробочной частью. Оставшаяся отметина от зубной пасты даст подсказку, где следует проделывать отверстие под язычок.

    Применение вышеуказанного способа является хорошим решением для определения верного местоположения вертикальной пластинки. Невзирая на примитивность метода, прибегают к нему даже спецы.

    Образованный отпечаток от выступающего язычка защелки двери нужно навести устойчивым контуром, используя карандаш. Дальше следует пользоваться дрелью и стамеской, при помощи которых будет проделано отверстие для вхождения запирающей собачки, а потом железной пластинки с просветом. За ранее также необходимо будет выполнить просветы под крепежи для фиксации пластинки на коробочной части двери.

    После сотворения всех нужных отверстий довольно приложить пластинку к соответственному участку. Чтоб дверное полотно плотно прилегало к коробке, железный элемент нужно крепко привинтить к древесной поверхности.

    В заключение

    Установка Защелки В Межкомнатную Дверь Своими РукамиВот мы и разглядели, как происходит установка ручки на межкомнатную дверь. В данном материале представлен пример того, как врезать простой механизм в древесную плоскость. Сейчас у вас довольно познаний, чтоб совладать с задачей без помощи других, не прибегая к сторонней помощи.

    Установка защелки в межкомнатную дверь

    Установка ручки-защёлки на межкомнатную дверь

    Если вы впервые устанавливаете ручку с защёлкой в межкомнатную дверь, данная задача может показаться для вас достаточно сложной и трудоёмкой. Но это только на первый взгляд. Ничего особо сложного в этом нет. При соблюдении инструкции и наличии необходимого инструмента, установить ручку с защёлкой вполне реально за один час.

    Ручки с замками-защёлками подразделяются на три типа:
    без фиксатора — дверь с такой ручкой не запирается изнутри
    с фиксатором — установленным на ручке дополнительным механизмом, с помощью которого дверь закрывается изнутри
    ключом — с внешней стороны ручки находится разъём под ключ, позволяющий запирать дверь снаружи, а с внутренней стороны находится фиксатор.

    Также, ручки-защёлки бывают двух видов:
    Кноб – шарообразная ручка с защёлкой и поворотным механизмом. Вместе с ручкой в комплекте обычно идёт инструкция по её установке и схема-шаблон для разметки двери.
    Фалевая ручка – практически идентична кнобу, отличие лишь в нажимном механизме, который приводится в движение нажатием, а не вращением.

    И хотя некоторые ручки имеют различие по своей конструкции и внутреннему механизму, процесс их установки практически ничем не отличается друг от друга и выполняется идентично.

    Сначала необходимо сделать разметку под ручку и защёлку. В большинстве случаев вместе с ручкой в комплекте идёт инструкция с подробной схемой разметки, где указаны все необходимые размеры. Если по какой-либо причине её нет, ничего страшного, можно обойтись и без неё.

    Высота ручки зависит от индивидуального подхода, но чаще всего она устанавливается на расстоянии 90-100 см от уровня пола. Отметив на двери необходимую высоту, отмеряем расстояние в 60 мм от края двери и помечаем карандашом. С помощью угольника переносим разметку на торец двери, сделав пометку шилом ровно посередине торца.

    Теперь нам нужно просверлить два отверстия под ручку и защёлку. Очерёдность не имеет значения, поэтому начинаем с торца двери. С помощью дрели просверливаем перьевым сверлом отверстие диаметром 23-24 мм. Затем устанавливаем на дрель коронку диаметром 50 мм и на той стороне двери, где мы ставили разметку, высверливаем отверстие под ручку. Сверлить лучше с двух сторон, чтобы при выходе коронки не повредить дверное покрытие. В итоге у нас должно получиться два отверстия.

    Вставляем механизм защёлки в отверстие на торце двери и карандашом обводим лицевую накладку по контуру. С помощью стамески и молотка выбираем под неё паз на необходимую глубину, чтобы накладка встала заподлицо с дверью. Прикручиваем защёлку к двери шурупами, предварительно просверлив под них отверстия чуть меньшего диаметра. Установка механизма защёлки готова.

    Приступаем к установке дверных ручек. С одной стороны двери устанавливаем накладку с квадратным стержнем в защёлку таким образом, чтобы стержень и втулки под винты вошли в отверстия механизма защёлки.

    Чтобы вставить вторую часть, её необходимо разобрать. Сначала снимаем ручку, нажав ключом, входящим в комплект, на внутренний фиксатор сбоку ручки. Затем, с помощью этого же ключа снимаем круглую декоративную накладку. На квадратный стержень с другой стороны двери вставляем внутреннюю накладку и стягиваем обе части крепежными винтами, идущими в комплекте. Затем устанавливаем на место декоративную накладку и вставляем ручку до щелчка, если фиксатор скошенный. Если нет, тогда на него нужно нажать, чтобы зафиксировать ручку до конца.

    Осталось установить ответную планку на дверной коробке. Определяем место касания «язычка» защёлки на косяке короба. Это можно сделать различными способами, например, помечаем кончик «язычка» чёрным маркером и несколько раз выполняем открытие и закрытие двери. В итоге у нас должна остаться пометка на дверном косяке.

    В отмеченном месте просверливаем отверстие под «язычок» защёлки. Затем прикладываем ответную планку и обводим её карандашом. С помощью стамески и молотка выдалбливаем паз на глубину, равную толщине планки. Ставим её на место и шилом отмечаем места под саморезы. Просверливаем под них отверстия чуть меньшего диаметра, чем сами шурупы, и плотно прикручиваем планку. На этом установка ручки с замком-защёлкой закончена.

    Установка ручки с замком-защёлкой:

    Врезка замка в межкомнатную дверь своими руками

    Очень часто меняя двери между комнатами перед нами встает вопрос — как правильно установить дверную ручку с замком? С помощью этой статьи Вы сможете установить замок в межкомнатную дверь быстро, а главное правильно, избежав ошибок, допускаемых многими неопытными людьми. На самом деле это совсем не сложный процесс, у опытного мастера он занимает до получаса времени, но неопытный в этом деле человек может промучиться и несколько часов.

    В этой статье рассмотрим установку самого распространенного по конструкции на сегодняшний день замка. Такой замок состоит из следующих частей:

    1. двух ручек, которые могут быть круглыми или Г-образными;
    2. цилиндрового механизма с возвратной пружиной;
    3. крепежных винтов соединяющих цилиндровые механизмы;
    4. защелки;
    5. и двух розеток закрывающих цилиндровых механизмы.

    Инструменты для врезки замка

    Для установки межкомнатного замка требуется минимальный набор инструментов, часть из них скорее всего у Вас уже есть, но если и придется что-то докупить, то Вы не понесете больших финансовых затрат.

    1. Рулетка и карандаш;
    2. Шуруповерт или дрель;
    3. Канцелярский нож;
    4. Стамески на 10 и 20 мм;
    5. Перьевое сверло или сверло форстнера на 23 мм;
    6. Сверло на 2 мм;
    7. Коронка по дереву на 54 или 50 мм в зависимости от толщины двери;
    8. Малярный скотч.

    Это перечень самых оптимальных инструментов которые Вам понадобятся. Продаются специальные наборы для врезки замков, они стоят относительно недорого, но ещё дешевле будет приобрести всё по отдельности. Зачастую в такие наборы включают перьевое сверло на 22 мм, оно тоже подходит, но тогда отверстие под защелку Вам придется расширять стамеской.

    Выборка отверстий под ручку механизм замка

    Как и любой процесс монтажа установка замка начинается с разметки. Но перед этим обезопасим дверное полотно от случайных повреждений. Для этого малярным скотчем заклеиваем торец и плоскость двери в предполагаемом месте установки замка, это расстояние, примерно, от 90 до 110 см от пола. Наклеенный малярный скотч не только защитит нашу дверь от повреждений, но и проводить разметку на нём гораздо удобней.

    В первую очередь размечаем высоту расположения дверной ручки с замком. Чаще всего ручку располагают на высоте 1 м от уровня пола. Рулеткой отмеряем это расстояние и ставим карандашом метку на плоскости двери.

    При покупке такого типа замка с ним в комплекте всегда идет шаблон для точной разметки расположения отверстий. Цилиндровый механизм замка у разных производителей может отличаться диаметром, поэтому приобретайте коронку по дереву после покупки замка. Если в Вашем комплекте замка не оказалось шаблона, можете распечатать их с этой статьи как картинки и использовать при установке замка.

    Согните аккуратно шаблон по линии дверного выступа и приложите к двери с торца. В зависимости от толщины дверного полотна острым предметом (саморезом или кончиком перьевого сверла) сделайте метки центров отверстий по шаблону с торца и на плоскости двери.

    С помощью шуруповерта и коронки по дереву высверлите отверстие в плоскости двери.

    Совет: при высверливании будьте аккуратны, не сверлите сразу на сквозь всей двери. Когда при сверлении направляющее сверло покажется с обратной стороны двери, остановитесь и начните сверлить коронкой с другой стороны, так Вы точно избежите сколов на плоскости дверного полотна.

    Следующим этапом будет высверливание отверстия под защелку замка. По нанесенной ранее метке шаблоном на торце двери, перьевым сверлом на 23 мм, сверлим сквозное отверстие до предыдущего.

    Держите сверло строго перпендикулярно двери, иначе в дальнейшем защелка может стать наискось и её будет заедать при работе.

    Следующим шагом вставляем защелку в торцевое отверстие выравниваем относительно кромки двери и обводим карандашом по контуру декоративной рамки. После этого вынимаем защелку и с помощью канцелярского ножа, по нанесенной линии делаем надрез верхнего слоя дверного полотна. И только потом стамеской выбираем потай для защелки замка. Глубина потая должна быть чуть меньше толщины рамки защелки, в дальнейшем, когда Вы будете притягивать защелку саморезами она вдавится в дерево и станет вровень плоскостью двери.

    Совет: Многие новички сразу приступают в выбору потая под защелку стамеской, это неправильно, так как дверное полотно покрыто пленкой, которая может повредиться дальше линии реза стамеской, поэтому срежьте сначала пленку.

    После выборки паза вставляем защелку на место и предварительно, сверлом на 2 мм, рассверлив отверстия под саморезы притягиваем защелку на место. Если защелка заходит в отверстие туго, то стамеской подрубаем места соприкосновения защелки и отверстия.

    Приступаем к установке ручки. Сборка ручки производится по инструкции прилагаемой к ней. При монтаже обратите внимание на расположение язычка закрывания на ручке, если такой имеется, он должен располагаться внутри комнаты.

    На одном из цилиндровых механизмов расположены поворотный штырь и ответки под крепежные винты. Снимите с механизма декоративную розетку с помощью штырькового ключа из комплекта и смонтируйте на места, винтами прикрутите второй цилиндровый механизм с обратной стороны.

    При затяжке винтов не перестарайтесь — пережатые цилиндровые механизмы не будут работать как им полагается.

    Установите все части ручки на место поп прилагаемой инструкции, на том работа по монтажу ручки закончена. На самом деле делается это намного проще чем кажется, можете просмотреть видео ролик в котором наглядно увидите весь процесс монтажа замка своими руками.

    Установка ответной части замка

    Последним этапом установки дверного замка в межкомнатную дверь будет установка ответной части на дверной проём.

    Прикройте дверь и сделайте две отметки на дверном проёме ориентируясь на ширину защелки замка.

    Замерьте расстояние от угла двери до начала защелки.

    Такое же расстояние у Вас должно быть от края дверного проёма до начала углубления ответной части. Необходимо выдержать это расстояние для того чтобы в дальнейшем закрытая дверь не ходила вперед назад от движения воздуха в квартире и не стучала.

    Если ответку требуется утопить в косяк двери, то прикладываем её по месту и карандашом очерчиваем её наружный и внутренний контур. Если же утапливать не надо, то очерчиваем только внутренний контур. Всё зависит от зазора между дверью и косяком.

    Сверлом подходящего диаметра (можно и перьевым, если отверстие потом не будет выступать за пределы ответки), высверливаем отверстие под язычок замка и крепим ответку на место, засверлив предварительно сверлом на 2 мм отверстия под саморезы.

    Не забудьте расширить отверстия под саморезы на глубину 2-3 мм, так как на задней стороне ответки есть выступающие части в этом месте.

    Устанавливаем ответку на место притянув её саморезами и пробуем закрыть дверь, если есть лишний люфт устраняем его отгибом язычка на ответке.

    Всё врезка замка в межкомнатную дверь полностью выполнена, осталось только прибрать накопившийся мусор и радоваться новым ручкам в дверях.

    Врезка замка с личинкой

    Очень часто возникает ситуация, когда требуется установить замок на дверь, где уже стоит ручка. Для этого подойдут любые замки с личинкой.

    Такие замки имеют прямоугольную форму и поэтому процесс врезки может показаться сложным без применения специнструментов. На самом деле такие замки врезаются достаточно легко и с минимальным набором инструментов. Располагать их можно на ваше усмотрение — выше или ниже уже установленной ручки.

    Последовательность установки замка:

    • Проводим продольную линию на торце двери в месте куда Вы планируете установить замок;
    • Приложив замок проводим линии ограничивающие отверстие по высоте замка;
    • Высверливаем подходящим (лучше перьевым) сверлом отверстия по продольной линии как можно ближе друг к другу;
    • Сверлом по дереву или металлу подходящей длины рассверливаем продольное отверстие подгоняя его под размеры замка или выбираем лишнюю древесину стамесками;
    • Устанавливаем замок на место, закрепив его саморезами и канцелярским ножом вырезаем периметр пластины замка примерно на её толщину;
    • Снимаем замок и стамесками подходящего диаметра выбираем потай для замка;
    • Приложив замок к плоскости двери, ориентируясь на его расположение в ней, острым предметом отмечаем расположение личинки замка. Затем приложив личинку, обводим её контур карандашом;
    • Повторяем предыдущий пункт с другой стороны двери;
    • Сверлами подходящего диаметра высверливаем отверстия под личинку чуть выходя за контур разметки для свободной установки личинки.
    • Ставим замок на место, крепим его саморезами, рассверлив перед этим сверлом на 2 или 3 мм отверстия под саморезы.
    • Закрепляем личинку в замке, проверяем его работоспособность и ставим на место декоративные накладки на личинку, закрепив их штатными саморезами из комплекта.

    Установка ответной части замка:

    • На открытой двери выдвигаем регеля (выдвижная часть замка) замка, то есть ключом закрываем замок и прислонив к дверному проему отмечаем какой высоты у нас будет ответная часть, ориентируясь на края ригелей;
    • Рулеткой или угольником отмеряем расстояние от края двери до середины замка и переносим это расстояние на косяк дверного проёма;
    • Перьевым сверлом сверлим ряд отверстий по разметке и затем объединяем сверлом по дереву получившиеся отверстия;
    • Предварительно закрепив ответную часть на косяк, канцелярским ножом надрезаем по контуру, а затем стамеской выбираем потай под ответку;
    • Устанавливаем ответную часть на место и проверяем работоспособность замка ещё раз.

    Так же часто такие замки идут с ручками, последовательность врезки такого замка не меняется, добавляется только операция по высверливанию отверстия под ручку.

    Ну вот и всё, замок врезан!

    Обязательно просмотрит видеоролик по врезке замка с личинкой, возможно в нем вы подметите какие-нибудь тонкости, которые не поняли из статьи.

    Если у Вас возникнут какие-либо вопросы, Вы можете задать их в комментариях. Удач в ремонте!

    No related posts.

    Как установить ручку на межкомнатную дверь: Фото.

    В этой статье описаны и для просмотра представлены фотографии всех этапов выполняемых работ по врезке и установке на межкомнатные двери ручки-защелки. Если придерживаться всего алгоритма выполняемых работ описанных в этой статье, то не прилагая больших усилии эту работу сможете выполнить и вы.

    В этой статье будут описаны выполняемые работы по установке на межкомнатные двери ручки-защелки, которые на сегодняшний день являются самыми популярными в использовании.

    Ручка-защелка имеет следующую конструкцию.

    Видимая часть ручки может быть совершенного разного вида и выглядеть может быть так:

    Или таким образом:

    Все такие ручки-защёлки в основном состоят из двух частей, из ручки:

    Каждая из этих частей ручки-защелки требует отдельной врезки в полотно.

    Такие ручки-защелки в продаже имеются разные, с фиксатором которые имеют дополнительный механизм установленного в самой ручке, который позволяет дверь запирает изнутри, а с наружи на ручке имеется личина для ключа, которая позволяет дверь запирать. Также такие ручки имеются и без фиксатора они не запираются. Ручки-защелки от разных производителей имеют различные конструктивные особленности, которые ни каким образом не могут влиять на сам процесс врезки в полотно. У вес таких ручек её внутренная часть имеется защелка, поэтому весь процесс установки ручки-защелки у всех одинаков.

    Поэтому если имееются какие то различия то из-за этого сильно сомневаться не стоит и следует набратся смелости и приступить к выполнению работ. И начинать следует с подготовки инструментов.

    Для этого нам для работы будут нужны инструменты .

    • Шуруповерт или дрель ручная.
    • Коронка диаметр которого 50 мм по дереву.
    • Свело размером 23-24мм по дереву.
    • Карандаш
    • Стамеска
    • Молоток

    Для того чтобы максимально облегчить и ускорить процесс установки ручки–защелки в дверное полотно в специализированных магазинах можно приобрести специальный набор.

    Начинаем устанавливать ручку-защелку

    1. Для того чтобы приступить к установке необходимо с начала на полотне сделать разметку для сверления. Если вы для врезки такой ручки-защелки приобрели специальный набор то в этом наборе уже имеется схема разметки.

    Если такая схема у вас отсутствует, то разметку можно сделать в ручную. Для чего примерно на расстояний 1 метра от низа дверного полотна делаем отметку, далее по этой отметке от края полотна отмеряем 60 мм и делаем отметку для сверления, как показано на фотографии.

    2. Сбоку на дверном полотне тоже находим центр и делаем отметку для сверления.

    3. Далее берем стамеску и для лицевой пластины защелки на дверном полотне выдалбливаем углубление равное 3мм. Центр толщины дверного полотно лучше немного тоненьким сверлом за сверлить, для того чтобы потом не пришлось делать разметку вновь.

    4. Коронкой диаметр которой 50 мм делаем сквозное отверстие. Сквозное отверстие на дверном полотне лучше сделать с двух сторон, чтобы не повредить полотно.

    5. В результате проделанных манипуляции получим отверстие.

    6. Далее на боковой кромке двери, там где мы сверлом отметили центр толщины дверного полотна, коронкой диаметр которой 23-24 мм делаем отверстие для защелки.

    7. В результате чего получаем на дверном полотне получается несколько отверстии.

    8. В отверстие с боку на дверном полотне вставляем защелку и приворачиваем её.

    9. Дальше необходимо снять верхнюю часть у ручки. Для этого на ручке с боку имеется отверстие.

    При помощи специального ключика который должен быт в комплекте или любого тонкого и плоского предмета.

    Нажимаем в отверстии на язычок.

    и снимаем ручку.

    10. После ручки снимаем декоративный колпачок и обнажаем крепежные отверстия.

    11. Далее с внешней стороны вставляем другую половинку ручки.

    12. Вставляем другую половинку, после чего стягиваем обе половинки ручки винтами которые идут в комплекте.

    13. Далее собираем ручку в обратной последовательности надеваем в начале декоративный колпачок, а потом надеваем корпус ручки.

    14. Прикрываем дверное полотно и отмечаем место где язычок касается косяка, в этом месте выдалбливаем для язычка защелки углубление.

    15. В выдолбленное углубление необходимо установить пластиковый кармашек.

    16. Сверху на пластиковый кармашек устанавливаем металлическую накладку и приворачиваем её.

    В результате проведенных работ дверная ручка-защелка установлена, теперь дверь готова к эксплуатации.

    Источники: http://samoremont.net/okna-i-dveri/39-ustanovka-ruchki-zaschelki-na-mezhkomnatnuyu-dver.html, http://ugolok-remonta.ru/ustanovka-dverey/vrezka-zamka-v-mezhkomnatnuyu-dver-svoimi-rukami.html, http://intdom-remont.ru/remont/doors/kak-ustanovit-ruchku-na-mezhkomnatnuyu-dver-foto.html

    Дверная защелка: виды,монтаж своими руками

    Защелка — непременный атрибут большинства дверей

    Защелка — непременный атрибут большинства дверей

    Защелки широко используются во всех домах и квартирах. Разновидностей не так и много, но все они имеют свои особенности.

    Например, дверная защелка с фиксатором позволяет запирать дверь с одной стороны, вариант без фиксатора просто закрывает дверь, а есть еще и другие способы блокировки, которые мы разберем в нашем обзоре.

    Типы защелок

    Рассмотрим самые распространенные варианты, которые проверены временем и пользуются заслуженной популярностью:

    • Фалевая защелка;
    • Защелка дверная с фиксатором с одной стороны;
    • Роликовая система;
    • Магнитная конструкция;
    • Защелка для раздвижных дверей.

    Обратите внимание! Некоторые типы конструкций универсальны, а некоторые используются в определенных системах (как, например, варианты для раздвижных дверей). Выбор защелки дверной — вопрос ответственный, поэтому внимательно изучите информацию по каждому варианту.

    Фалевые конструкции

    Их еще называют защелки дверные простые, так как это самый широко распространенный вариант.

    Его основные особенности таковы:

    Иллюстрация Описание

    Фалевая защелка

    Фалевая защелка

    Конструкция имеет язычок, который скошен с одной стороны. Благодаря такому конструктивному решению при закрывании двери он легко заходит в ответную планку и надежно фиксируется ровной стороной, исключая самопроизвольное открывание двери.

    Простота системы обеспечивает ее надежность и долговечность, да и с заменой и запасными частями проблемы вряд ли возникнут.

    Конструкция в сборе с ручками

    Конструкция в сборе с ручками

    Язычок имеет простое устройство: он подпружинен изнутри, поэтому при закрывании двери слышен характерный щелчок.

    Чтобы открыть дверь, надо нажать на ручку, которая приводит в действие механизм, сжимающий пружину и освобождающий язычок. Благодаря такой простоте система долговечна, главное, чтобы конструкция была сделана из качественных износостойких материалов.

    Если вам нужна защелка дверная межкомнатная, то это оптимальное решение с точки зрения соотношения факторов «цена-качество».

    Поворотная ручка кноб

    Поворотная ручка кноб

    Конструкция может быть как с обычными нажимными ручками, как на фото выше, так и с поворотными, которые чаще всего имеют форму шара или овала (подробней читайте тут). Тут механизм работает за счет проворачивания ручки.

    Обратите внимание! В торговых сетях такие устройства называются кноб.

    Система состоит из защелки и ответной части

    Система состоит из защелки и ответной части

    Ввиду крайней простоты конструкции она не вызывает сложностей при монтаже. Нужно врезать элемент в полотно двери, а на коробке, на требуемом уровне, закрепить ответную планку, в которой будет фиксироваться язычок.

    Весь необходимый крепеж обычно идет в комплекте поставки. Также чаще всего есть и подробная инструкция, в которой рабочий процесс показан по шагам, для удобства есть и схемы.

    Варианты с фиксатором

    Дверные защелки с фиксатором похожи на вышеописанные, но при этом имеют свои особенности.

    Разберем их ниже:

    Иллюстрация Описание

    Фиксатор располагается в ручке

    Фиксатор располагается в ручке

    В конструкции присутствует фиксатор, который располагается в ручке с одной стороны. Он позволяет заблокировать дверь, что очень удобно в санузлах, ванных и других помещениях, где время от времени нужно ограничить вход.

    Чтобы не оказаться в ситуации, когда вы находитесь в помещении, а фиксатор заблокирован и не открывается, рекомендуется приобретать качественные изделия от известных производителей.

    Совет! Никогда не покупайте дешевые ручки такого типа. Ими наводнен рынок, но качество не выдерживает никакой критики. Выбирайте изделия подороже.

    Нажимная ручка с фиксатором

    Нажимная ручка с фиксатором

    Ручки могут быть как поворотными, так и нажимными. Выбирайте тот вариант, который удобнее вам.

    Помните, что поворотный механизм нужно обязательно провернуть рукой, а нажимной можно отжать ладонью, локтем или даже коленом, если руки заняты.

    Вариант с отдельным фиксатором

    Вариант с отдельным фиксатором

    Особым типом изделий является вариант, в котором фиксатор расположен не в ручке, а ниже и конструкция объединена наружной планкой. В целом такой вариант более надежен, но и его установка заметно сложнее, ведь вам придется врезать широкий механизм.

    Еще один плюс заключается в том, что за счет широкой планки ручки намного лучше держатся.

    Вариант с отдельной ручкой и заверткой

    Вариант с отдельной ручкой и заверткой

    Есть вариант с раздельной компоновкой ручки отрывания и фиксатора. В нем используется такой же механизм, как и в случае выше, но с наружной части ручка и завертка располагаются отдельно на специальных розетках.

    Этот вариант смотрится совершенно иначе, хотя по принципу действия ничем не отличается от системы на планке.

    Роликовые системы

    Этот вариант заметно отличается от вышеописанных. Разберемся, в чем его особенности:

    Иллюстрация Описание

    Роликовые системы

    Роликовые системы

    Дверная роликовая защелка отличается тем, что в ней запорным элементом является ролик овальной или цилиндрической формы.

    Он подпружинен изнутри, поэтому при попадании в ответную планку плотно фиксирует дверное полотно в закрытом положении.

    Механизм роликовой защелки

    Механизм роликовой защелки

    Особенностью конструкции является то, что она открывается за счет небольшого усилия. Нужно лишь потянуть за ручку, и фиксатор выйдет из ответной планки.

    У этого варианта нет необходимости соединения с ручкой, что заметно упрощает процесс монтажа. Вы можете поставить любые ручки в любом удобном месте.

    Механизм шариковый

    Механизм шариковый

    Отдельным вариантом являются небольшие узлы, которые ставятся сверху или снизу дверных полотен. Они имеют маленький размер и ставятся на верхнем или нижнем торце двери.

    В требуемом месте на направляющей планке ставится ответная часть, чтобы дверь фиксировалась именно там, где нужно.

    Вариант для входной двери

    Вариант для входной двери

    Роликовая конструкция может быть совмещена с замком, такие варианты используются во входных дверях.

    Это неплохое решение, ведь такая система очень легко закрывается и открывается.

    Магнитные варианты

    Межкомнатные дверные защелки этого типа имеют целый ряд достоинств:

    • Простота конструкции. Система работает за счет того, что язычок из магнитного материала прилипает к стальной ответной планке. Это достаточно новый вариант, который стремительно набирает популярность. Единственным препятствием к повсеместному распространению магнитных систем является высокая стоимость, пока они намного дороже, чем классические фалевые системы;

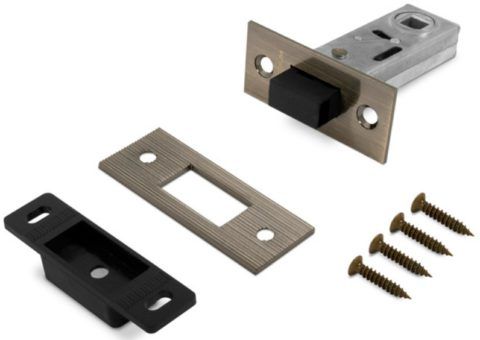

    Так выглядит комплект поставки

    Так выглядит комплект поставки

    • Это практически бесшумные дверные защелки, которые закрываются без характерного щелчка, ведь в конструкции отсутствует пружина. Если вам важно соблюдение тишины и постоянные щелчки язычков вас раздражают, то данное преимущество приобретает особое значение;
    Системы на магнитах работают бесшумно

    Системы на магнитах работают бесшумно

    • Существуют специальные системы для распашных дверей. В них язычок выдвигается не прямо, а под углом, это упрощает фиксацию створок. В целом нужно отметить, что этот тип защелок требует точности монтажа — любые смещения нарушают работу конструкции.
    Вариант для распашных дверей с фиксатором

    Вариант для распашных дверей с фиксатором

    Защелки для раздвижных дверей

    Этот тип изделий специально предназначен для дверей, которые не открываются, а двигаются по направляющим.

    Из-за этого данный вариант имеет целый ряд конструктивных особенностей:

    Иллюстрация Описание

    Комплект для раздвижных дверей

    Комплект для раздвижных дверей

    Конструкция имеет язычки необычной формы, которые фиксируют дверное полотно и исключают его сдвиг. Также этот вариант отличается конфигурацией ручек, они показаны на фото слева.

    Естественно, механизм сложнее, чем в фалевых вариантах, и он не подлежит ремонту. При любых проблемах он заменяется целиком.

    Вариант с замком

    Вариант с замком

    Если вам нужна функция запирания на ключ, то используйте защелки дверные для раздвижных дверей с замком.

    Этот вариант имеет замочную скважину с одной стороны и завертку с другой. Они имеют более прочный корпус для обеспечения безопасности.

    Установленные защелки

    Установленные защелки

    Монтаж таких систем сложнее, чем у стандартных вариантов. Ниже мы разберем именно этот вид работ, так как по нему информации немного.

    Если вы разберетесь с подобными конструкциями, то без труда поставите любые другие, процесс аналогичен во всех случаях.

    Монтаж защелок раздвижных дверей

    Разберемся, как ставится дверная врезная защелка на полотна, двигающиеся по направляющим:

    Иллюстрация Описание

    Разметка дверного полотна

    Разметка дверного полотна

    В первую очередь нужно произвести разметку будущего расположения конструкции:
    • Стандартная высота — 1 метр, именно на эту метку должна приходиться середина ручек.
    • Вначале ставятся метки на торце, а потом нужно определить положение ручек, они ставятся с отступом, размер которого подскажет инструкция, которая всегда идет в комплекте поставки.

    Выборка под пластину защелки

    Выборка под пластину защелки

    Вначале отчерчивается силуэт пластины и выбирается углубление под нее. Глубина обычно составляет 3 мм. Работу можно выполнять или фрезером, или обычной стамеской.

    Если вы работаете стамеской, то вначале пробивается силуэт, а потом снимается древесина.

    Сверление под защелку

    Сверление под защелку

    Далее нужно приставить крепежную пластину, чтобы убедиться в том, что она правильно становится. Если все хорошо, то размечается ширина и высота будущей выемки под механизм. Работа начинается со сверления отверстий рядом друг с другом. Ширину сверла лучше выбирать по ширине вашего механизма.

    Совет! Чтобы не сверлить слишком глубоко, наклейте на нужной высоте скотч или изоленту.

    Доработка выемки

    Доработка выемки

    Чтобы придать нише нужную форму и убрать все лишнее, используется стамеска подходящей ширины.  С ее помощью легко провести доработку, ведь после сверления остается много огрехов.

    Подготовка выемки под ручку

    Подготовка выемки под ручку

    По ранее нанесенной разметке производится высверливание выемки под ручку. Нужно делать отверстия рядом друг с другом, как показано на фото.

    Доработка выемки под ручку

    Доработка выемки под ручку

    Углубление под рукоятку дорабатывается так:
    • Вначале стамеской сбиваются выступы по сторонам;
    • Затем выемке придается идеальная форма по разметке;
    • Примерьте ручку и при необходимости внесите правки.

    Примерка элементов

    Примерка элементов

    Поставьте механизм и ручку, чтобы убедиться, что все идеально сходится. Если все нормально, то таким же образом делается выемка и с другой стороны дверного полотна.

    Примерка ручки

    Примерка ручки

    Ручка с другой стороны тоже обязательно проверяется. Не нужно закреплять элементы, вначале убедитесь в их работоспособности.

    Сверление отверстия под шурупы

    Сверление отверстия под шурупы

    Теперь нужно закрепить все элементы. Так как в комплекте с дверью идут шурупы, а не саморезы, под них нужно предварительно высверлить отверстия. Диаметр сверла должен быть на 1 мм меньше диаметра крепежа.

    В процессе работы следите за тем, чтобы инструмент располагался ровно, а не наперекосяк.

    Закручивание шурупа

    Закручивание шурупа

    Для заворачивания шурупов можно использовать шуруповерт, хотя после высверливания отверстия вы справитесь и с отверткой, затянув их своими руками.

    Шляпка должна стать заподлицо с поверхностью пластины.

    Система работает отлично

    Система работает отлично

    Обязательно проверьте работоспособность системы. Поверните защелку, язычок или язычки должны выскочить. После они так же убираются.

    Результат работы

    Результат работы

    На этом работа окончена, можно ставить двери на место.

    Вывод

    Теперь вы знаете, каких видов бывают дверные защелки с фиксатором, и в чем разница между исполнительными механизмами запирающих устройств. Выбрать нужное решение несложно, если вы знаете, преимущества и недостатки каждого из рассмотренных видов конструкций. Видео в этой статье позволит разобраться в некоторых важных аспектах темы еще лучше.

    Как установить дверную ручку с защелкой

    Установка ручки-защёлки на межкомнатную дверь

    Если вы впервые устанавливаете ручку с защёлкой в межкомнатную дверь, данная задача может показаться для вас достаточно сложной и трудоёмкой. Но это только на первый взгляд. Ничего особо сложного в этом нет. При соблюдении инструкции и наличии необходимого инструмента, установить ручку с защёлкой вполне реально за один час.

    Ручки с замками-защёлками подразделяются на три типа:
    без фиксатора — дверь с такой ручкой не запирается изнутри
    с фиксатором — установленным на ручке дополнительным механизмом, с помощью которого дверь закрывается изнутри
    ключом — с внешней стороны ручки находится разъём под ключ, позволяющий запирать дверь снаружи, а с внутренней стороны находится фиксатор.

    Также, ручки-защёлки бывают двух видов:
    Кноб – шарообразная ручка с защёлкой и поворотным механизмом. Вместе с ручкой в комплекте обычно идёт инструкция по её установке и схема-шаблон для разметки двери.
    Фалевая ручка – практически идентична кнобу, отличие лишь в нажимном механизме, который приводится в движение нажатием, а не вращением.

    И хотя некоторые ручки имеют различие по своей конструкции и внутреннему механизму, процесс их установки практически ничем не отличается друг от друга и выполняется идентично.

    Сначала необходимо сделать разметку под ручку и защёлку. В большинстве случаев вместе с ручкой в комплекте идёт инструкция с подробной схемой разметки, где указаны все необходимые размеры. Если по какой-либо причине её нет, ничего страшного, можно обойтись и без неё.

    Высота ручки зависит от индивидуального подхода, но чаще всего она устанавливается на расстоянии 90-100 см от уровня пола. Отметив на двери необходимую высоту, отмеряем расстояние в 60 мм от края двери и помечаем карандашом. С помощью угольника переносим разметку на торец двери, сделав пометку шилом ровно посередине торца.

    Теперь нам нужно просверлить два отверстия под ручку и защёлку. Очерёдность не имеет значения, поэтому начинаем с торца двери. С помощью дрели просверливаем перьевым сверлом отверстие диаметром 23-24 мм. Затем устанавливаем на дрель коронку диаметром 50 мм и на той стороне двери, где мы ставили разметку, высверливаем отверстие под ручку. Сверлить лучше с двух сторон, чтобы при выходе коронки не повредить дверное покрытие. В итоге у нас должно получиться два отверстия.

    Вставляем механизм защёлки в отверстие на торце двери и карандашом обводим лицевую накладку по контуру. С помощью стамески и молотка выбираем под неё паз на необходимую глубину, чтобы накладка встала заподлицо с дверью. Прикручиваем защёлку к двери шурупами, предварительно просверлив под них отверстия чуть меньшего диаметра. Установка механизма защёлки готова.

    Приступаем к установке дверных ручек. С одной стороны двери устанавливаем накладку с квадратным стержнем в защёлку таким образом, чтобы стержень и втулки под винты вошли в отверстия механизма защёлки.

    Чтобы вставить вторую часть, её необходимо разобрать. Сначала снимаем ручку, нажав ключом, входящим в комплект, на внутренний фиксатор сбоку ручки. Затем, с помощью этого же ключа снимаем круглую декоративную накладку. На квадратный стержень с другой стороны двери вставляем внутреннюю накладку и стягиваем обе части крепежными винтами, идущими в комплекте. Затем устанавливаем на место декоративную накладку и вставляем ручку до щелчка, если фиксатор скошенный. Если нет, тогда на него нужно нажать, чтобы зафиксировать ручку до конца.

    Осталось установить ответную планку на дверной коробке. Определяем место касания «язычка» защёлки на косяке короба. Это можно сделать различными способами, например, помечаем кончик «язычка» чёрным маркером и несколько раз выполняем открытие и закрытие двери. В итоге у нас должна остаться пометка на дверном косяке.

    В отмеченном месте просверливаем отверстие под «язычок» защёлки. Затем прикладываем ответную планку и обводим её карандашом. С помощью стамески и молотка выдалбливаем паз на глубину, равную толщине планки. Ставим её на место и шилом отмечаем места под саморезы. Просверливаем под них отверстия чуть меньшего диаметра, чем сами шурупы, и плотно прикручиваем планку. На этом установка ручки с замком-защёлкой закончена.

    Установка ручки с замком-защёлкой:

    Нюансы использования ручки защелки на межкомнатных дверях

    Среди всех элементов, которыми могут быть оснащены межкомнатные двери, следует выделить такой, как ручки-защелки. Их отличает не только эстетичный дизайн, но и практичность. Необходимы же эти изделия для того, чтобы надежно зафиксировать створку.

    При наличии в конструкции межкомнатной двери ручки-защелки исключаются случаи самостоятельного открытия и закрытия двери, вызванного воздействием сквозняка. Этому способствует конструкция и принцип работы этого элемента. Особое внимание заслуживают характеристики изделия, среди которых следует назвать универсальность, исправность и отсутствие проблем в использовании.

    Какими бывают ручки защелки ?

    В качестве главного элемента рассматриваемого механизма выступает фалевое устройство, обеспечивающее защелке подвижность, в результате чего при повороте либо нажатии она запирает дверную конструкцию.

    Если исходить из типа используемого механизма, то можно выделить следующие виды ручек-защелок:

    1. Устройство с поворотным механизмом, выполненным в виде ручки-ноб. Если присмотреться к этой модели, то в центре можно увидеть замочную скважину. а на тыльной стороне фиксатор. Чаще всего подобными механизмами оснащают дверные блоки, устанавливаемые в жилых помещениях.
    2. Устройство с нажимным механизмом — они срабатывают за счет силы, которую прилагают к рычагу ручки. Во время работы подобных изделий защелка входит в толщу полотна, за счет чего створка запирается.
    3. Устройство со стационарным механизмом — для их монтажа на полотно межкомнатной двери используют шурупы, при этом исключается прямой контакт с замочным устройством. Часто изделия поставляются вместе с защелкой роликового типа, функция которой заключается в запирании двери.

    Назначение защелки

    На сегодняшний день на рынке представлено большое количество моделей подобных изделий, которые по конструкционному исполнению заметно отличаются от первых образцов этих механизмов. Однако и в тех, и в других по-прежнему предусмотрена основная их функция. которая сводится к удерживанию створки в закрытом, но не запертом положении.

    Оценить по достоинству эту опцию владелец может в том случае, когда межкомнатная дверь разделяет отапливаемое помещение от неотапливаемого. Если межкомнатная дверь будет максимально плотно прилегать к створке, то это поможет свести к минимуму потери тепла и лучше защитить от проникновения посторонних шумов. Также этот элемент будет весьма полезен и в летние месяцы, когда температура повышается до критических отметок: если комната будет достаточно хорошо изолирована, то кондиционеру потребуется меньше времени на то, чтобы создать в нём комфортный тепловой режим, для чего ему не нужно будет повышать интенсивность работы.

    Также следует обратить внимание на такой важный момент, как травмоопасность. Нередкими являются ситуации, когда сквозняк заставляет межкомнатную дверь произвольно открываться, что может нанести травму ребенку или взрослому человеку. При наличии же в конструкции межкомнатной двери ручки с защелкой подобное исключается. Немаловажно и то, что этот аксессуар не способен изменить внешний вид межкомнатной двери. поскольку он тщательно замаскирован.

    Как демонтировать ручку?

    Решив вопрос с предпочтительным вариантом фурнитуры для межкомнатной двери, можно начинать демонтаж, а затем и установку нового устройства.

    Во время выполнения демонтажа ручки с механическим фиксатором первым делом нужно извлечь шурупы. для чего используют отвертку.

    После этого необходимо вытащить систему накладок, которая позволит извлечь и само изделие вместе со стержнем, удерживающим механизм внутри полотна.

    Необходимо взять гаечный ключ, выкрутить стержень, а затем вытащить обмотанный пружиной поворотный механизм из ручки. Для выявления причины неисправности механизма и определения своих дальнейших действий следует внимательно осмотреть ручку. Хотя известно несколько методов, позволяющих выполнить демонтаж ручки округлой формы с фиксатором, все же мы остановимся на одном из наиболее простых и эффективных.

    1. Необходимо взять плоскую отвертку и убрать закладку на той части двери, на которой располагается устройство с фиксатором. Вы сможете упростить задачу по демонтажу, если надавите на открывшийся стопор и в то же время начнете тянуть ручку на себя.
    2. При помощи отвертки нужно выкрутить два винта, а зачем снять с поверхности двери части ручки-защелки.
    3. Выполнив эту операцию, следует уже вытаскивать сам механизм с фиксатором. Для этого нужно открутить шурупы, которые помогут освободить фиксирующую защелку.

    Установка дверной ручки с фиксатором

    К процессу монтажа новой ручки следует подойти с максимальной серьезностью, поскольку здесь риск ошибки гораздо велик. нежели при ее замене. Дело в том, что во время замены вам следует знать, каков был порядок демонтажа. В этом случае вам останется выполнить все действия в обратной последовательности. Если же вы установили новые межкомнатные двери, то вам придется приложить максимум усилий для того, чтобы выполнить монтаж ручки-защелки строго в соответствии с технологией.

    В процессе монтажа фурнитуры с механизмом защелки на межкомнатную дверь следует выполнить следующие основные этапы:

    • разметка полотна;
    • высверливание отверстия;
    • монтирование и крепление.

    Разметка полотна

    Во время выполнения этой работы нужно действовать предельно аккуратно. Чтобы вам было проще решить эту задачу, желательно вначале снять полотно межкомнатной двери. Есть модели дверей, которые имеют нанесенные предварительно производителями контуры мест. Хотя это и кажется удобным, все же не следует ориентироваться на них.

    При определении высоты, на которой будет размещена ручка, следует от нижней части пола отмерить расстояние 80-100 см.

    После этого нужно выбрать центр места размещения ручки-защелки. Далее нужно разметить на торцевой части конструкции место, куда будет входить язычок механизма. Это делается путем нанесения горизонтальной линии и отметки центра толщины полотна. Размещать корпус следует с тем расчетом, чтобы он не мог выйти за пределы полотна. Подобное его расположение следует разметить с каждой из сторон.

    Высверливание отверстия

    Для создания отверстия, в которое будет помещен механизм, следует использовать коронки по дереву.

    Чтобы сделать паз для язычка, необходимо использовать направляющие и перьевое сверло.

    Для удаления остатков древесины используют стамеску, которой необходимо работать, ориентируясь на нанесенные заранее линии. Важно следить за тем, чтобы вы не выбрали больше, чем требуется. Для этого время от времени нужно сверяться с глубиной кармана. Понять, правильно ли вы все сделали, можно в том случае, если после ввода в отверстие пластина механизма не выходит за пределы плоскости торца двери.

    Монтаж и крепление

    Берем механизм, помещаем его в сделанное отверстие, а затем фиксируем его пластину при помощи шурупов. Чтобы вам было легче вкручивать шурупы, вы можете предварительно сделать соответствующие пазы. Благодаря этому при креплении пластины шурупами вы будете уверены, что они войдут достаточно ровно. Далее переходят к установке стержня, а затем начинают собирать ручку.

    При помощи перьевого сверла нужно сделать заранее размеченный паз. Здесь вам важно убедиться, что находясь в коробке, он сможет полностью выходить из защелки. Если с этим нет проблем, то можно начинать вырезать контур для пластины, используя стамеску.

    Установка пластины ответной части выполняется по такой же схеме, что и основного корпуса: ее следует полностью поместить в полотно и зафиксировать при помощи шурупов. После этого можно закрыть дверь и убедиться, правильно ли работают межкомнатные ручки. Если механизм функционирует без замечаний, то это станет поводом для того, чтобы гордиться выполненной работой.

    Такой элемент, как ручка-защелка способен заметно повысить уровень удобства при пользовании межкомнатной дверью. Причем здесь имеется ввиду не только повышение теплоизоляционных и шумоизоляционных характеристик помещения в результате оснащения подобным механизмом межкомнатной двери, но и обеспечение безопасности. Дело в том, что, благодаря ручке-защелке можно исключить ситуации, когда межкомнатная дверь неожиданно ударяет входящего человека из-за сильно сквозняка.

    Поэтому решение установить ручку-защелку на межкомнатную дверь представляется разумным. Причем справиться с этой работой под силу любому владельцу. При условии, что вы тщательно ознакомитесь со всеми этапами работ по демонтажу и установке ручки-защелки и будете в точности соблюдать порядок выполнения всех операций, можете быть уверены, что выполните эту работу на высоком уровне. Благодаря этому вы сможете воспользоваться всеми преимуществами этого механизма.

    Данилко Степан Игоревич

    Виды защелок для межкомнатных дверей

    Ремонт в квартире заканчивается, наступает пора устанавливать межкомнатные двери. Комплект поставки состоит из дверного полотна и стоек, из которых нужно будет собрать коробку. Фурнитура в комплект поставки межкомнатной двери не входит и ее придется покупать отдельно.

    Важно! Обязательно обращайте внимание не только на эстетические свойства понравившейся вам фурнитуры, но и на ее надежность. Отдавать предпочтение лучше продукции известных производителей. Совет этот «затертый», однако от этого не менее актуальный. Купив модель известного завода, вы получите гарантию качества и продолжительной службы изделия.

    На межкомнатные двери в квартире крайне редко устанавливают замковые системы, обычно ограничиваются защелками. Замки с цилиндрами под ключ нужны для ограничения доступа в помещение для посторонних и им место скорее в офисах, а не в квартирах. В квартире замок под фиксатор устанавливают только в ванной комнате и санузле. Такой замок называют еще сантехническим. Фиксатор, который может устанавливаться на одной планке с дверной ручкой или на индивидуальной розетке, состоит из завертки и шайбы с прорезью. Завертка устанавливается с внутренней стороны двери и с ее помощью дверь закрывается. Шайба монтируется с наружной стороны и вставив в прорезь монету можно в случае возникновения непредвиденной ситуации открыть дверь. Всякое случается, и человек внутри помещения может оказаться не в состоянии открыть дверь.

    Какие бывают защелки для межкомнатных дверей

    В квартире установленной на межкомнатную дверь защелки достаточно, чтобы надежно зафиксировать ее в закрытом положении. Существуют следующие виды:

    • Фалевые с механическим язычком. Язычок фалевой защелки имеет с одной стороны скошенную форму, и при попадании в специальный паз такая форма препятствует произвольному открыванию двери. Когда язычок попадает в паз ответной планки, слышен звук щелчка. Открыть дверь можно поворотом ручки, которая приведет в действие механизм, сожмет пружину и освободит язычок.Это самый распространенный тип механизма, устанавливается на нажимные и поворотные ручки. Поворотные ручки имеют форму шара или овала, реже форму цилиндра, и называются еще ручками-кнобами.

    Дверные с фиксатором. По принципу действия они похожи на замки, только функцию ключа в этом случае выполняет фиксатор – специальная завертка, которая может располагаться на одной планке с ручкой или устанавливаться отдельно на некотором расстоянии. Фиксатор не дает возможности открыть дверь только с помощью ручки.

    Роликовые, которые обычно устанавливают на двери с пружинными петлями. Когда дверь закрывается, ролик попадает в отверстие ответной планки и фиксирует дверь в закрытом положении. Защелку можно вернуть в положение «открыто» без нажатия на ручку – дверь надо потянуть с небольшим усилием на себя. Роликовые защелки оптимально подходят для детских комнат. С ней вам не потребуется вызывать слесаря из управляющей компании, чтобы попасть к своим маленьким озорникам.

    Магнитные закрываются почти бесшумно (нет характерного механического щелчка). Магнитный язычок «прилипает» к ответной планке уже в закрытом положении двери. Достоинство магнитных защелок заключается в значительно более простой установке. Не нужно добиваться точной подгонки полотна в коробке, магнитная защелка будет работать, даже если у полотна появится небольшой перекос. Выпускается всем знакомая магнитная защелка, которая состоит из магнита и металлической пластины. Есть и более сложные разновидности, например, защелка с движущимся магнитом, который выполняет роль язычка.

    Важно! Для межкомнатных дверей используются либо защелки без фиксатора, которые удерживают их в закрытом положении без запирания, либо механизмы с фиксатором, который может запереть дверь без возможности открыть ее снаружи (за исключением сантехнических замков). Как правило, защелки с фиксатором делаются в виде ручки-кноб. При этом располагаться фиксатор может как на самой ручке, так и на индивидуальной розетке.

    Установка ручки-защелки

    Для установки защелки нам потребуется:

    • Дрель с набором сверл для установки замка (сверла перьевые, коронки по дереву, сверла по дереву).
    • Шуруповерт или отвертка.
    • Средняя и узкая стамески. Делать выборку под планку защелки очень удобно фрезером, однако он не входит в число «обязательного» инструмента дома.
    • Молоток.
    • Шило.
    • Угольник и карандаш.
    • Столярный нож.

    Устанавливают защелки на дверном полотне на высоте 1,0 м. Это связано с тем, что производители на этой высоте пускают в конструкции двери деревянный брус для жесткости. От низа дверного полотна с обеих сторон отмечается нужное расстояние и с помощью угольника мягким карандашом проводится линия. Защелка прикладывается к полотну и определяется место под установку ручки. Защелки выпускаются размером 60 и 70 мм.

    Некоторые строители советуют начинать сверление с торцевой стороны полотна. Потом, когда коронкой 50 мм вы будете сверлить полотно, стружка будет вылетать в готовое отверстие, и не будет забивать зубья коронки.

    Перьевым сверлом на глубину его лопатки сверлится отверстие. Затем оно выравнивается обычным сверлом и стамеской до нужного размера. К торцу полотна прикладывается планка защелки, и острым столярным ножом по ее периметру прорезается шпон. Затем стамеской делается выборка для установки планки таким образом, чтобы она была в один уровень с дверным полотном.

    С боковых сторон коронкой высверливается отверстие под установку ручки.

    Важно! Сквозного отверстия делать не нужно, коронка при выходе с противоположной стороны может повредить шпон. Достаточно, чтобы появился край направляющего сверла, после этого дрель надо выключить и продолжить сверление с другой стороны.

    После того, как оба отверстия будут готовы, их аккуратно выравнивают узкой стамеской. Затем устанавливается защелка с планкой. Планка фиксируется к двери маленькими саморезами. Для установки ручки ее разбирают, для чего один стопорный винт откручивают, второй ослабляют. Ручку устанавливают на место, оставшийся винт затягивают, чтобы центральный штырь оставался во время сборки на месте. С другой стороны одевают вторую ручку и затягивают стопорный винт. Затем саморезами ручки крепятся к дверному полотну и одеваются декоративные накладки.

    Завершается работа установкой ответной планки («обратки») на коробке. Для этого дверное полотно прикрывают, но не полностью, и карандашом переносят на коробку размеры язычка. С помощью угольника измеряют расстояние от края полотна до центра защелки, затем его также переносят на коробку. В коробке высверливается отверстие под паз для язычка, делается выборка для установки ответной планки, после этого планка прикручивается к коробке. Для паза выпускаются специальные кармашки из пластика.

    В качестве заключения

    Определитесь, какой тип защелки для межкомнатной двери вам больше подходит, и решите, кто ее будет устанавливать – вы или вызванный вами мастер. Однако, если вы приняли решение межкомнатные двери устанавливать самостоятельно, то монтаж защелки вам точно будет по силам.

    Источники: http://samoremont.net/okna-i-dveri/39-ustanovka-ruchki-zaschelki-na-mezhkomnatnuyu-dver.html, http://vhod.guru/furnitura/dvernye-ruchki/nyuansy-ispolzovaniya-ruchki-zaschelki-na-mezhkomnatnyh-dveryah.html, http://bouw.ru/article/vidi-zashtelok-dlya-mezhkomnatnih-dverey

    Правила установки защелки на дверь

    Рано или поздно многим приходится менять межкомнатные двери. Для тех, кто занимается этим впервые, – сложная задача. Поэтому, чтобы не возникало трудностей, особенно с установкой ручек, следует разобраться с нюансами, которые могут возникнуть при выполнении такой работы.

    Прежде чем ручка будет установлена в дверное полотно, следует изучить возможные конструкции, так как это имеет важное значение. Стандартная модель состоит из следующих элементов: рукоятка, кольца, розетка, стержень, ограничитель, стопоры, язычок, механизм замка и накладка на коробку.

    Если межкомнатные двери полые, то потребуется стяжной винт, стягивающий в противоположные стороны, чтобы зафиксировать всю систему.

    Типы ручек

    Очень важный момент, от которого будет зависеть установка ручки защелки на межкомнатные двери, – какая используется конструкция. Поэтому следует рассмотреть существующие типы ручек:

    • Нажимные. Чтобы открыть, производят давление на ручку. Защелка освобождается, затем становится на место.
    • Нобы. Круглая конструкция с защелкой и замочной скважиной. Часто используют для ванной комнаты. Недостаток – быстро портится, если выполнена некачественно.
    • На розетке. Установка такого устройства не нуждается в большом отверстии, для декора комплектуется накладкой-розеткой.

    Стоит обратить внимание, что шариковая ручка отличается по типу крепления к полотну, поэтому возможны варианты: автономное (саморезами) либо стяжкой – более надежно.

    В первом случае шариковая модель удобна, когда требуется конструкция с одной стороны дверного полотна или установка на различную высоту.

    Можно комбинировать такие модели с задвижками, что позволит закрывать полотно. При этом стоит учесть, что шариковая защелка непрочная, для открывания потребуется лишь небольшое усилие.

    Монтаж защелки на межкомнатные двери

    Чтобы вставить стандартные ручки в межкомнатные двери, не требуется особых умений. Главное, иметь карандаш, линейку угольник, дрель. Сначала производят разметку, чтобы определить высоту, на которую устанавливаться ручка, как правило – 80-100 см.

    Рассмотрим подробно правила, как происходит установка ручки защелки на межкомнатные двери, которую осуществляет фирма Апекс:

    1. Прикладывают конструкцию к одной из сторон полотна и используют как трафарет. То же самое делают с другой. Стоит точно отметить центр, где будет располагаться ручка.
    2. Следует пометить, где будет язычок. Сделать углубление для него при помощи перового либо витого сверла. Важно, чтобы оно входило в материал полотна двери перпендикулярно, чтобы впоследствии защелка прилегала плотно к двери.
    3. Вставив накладку в полученную выемку, ее располагают вертикально и обводят карандашом.
    4. Снимают и вынимают слой материала, на глубину накладки, по отметкам.
    5. Делают сквозное отверстие для ручки, используя дрель;
    6. Защелка вставляется на место. Проверяют, как закрывается замок, закрепляют саморезами.
    7. Накладка закрепляется крепежными элементами. После этого вставляют стержень, на который одевается ручка с кольцом и розеткой. Прикручивают саморезами, стянув штифтами.

    После этого осуществляется установка запорной планки на дверном косяке. Данный процесс должен проходить в определенной последовательности:

    1. Прикрыв полотно, на дверной коробке отмечают, где заканчивается защелка, либо обводят торчащий язычок.
    2. Открыв полотно, следует продолжить линии на внутреннюю поверхность рамы.
    3. Проверив линии на совпадение, прикладывают запорную планку к разметке, обводят отверстия.
    4. Вырезается долотом глубина: для защелки и для толщины планки, чтобы они углубились в раме дверного косяка.
    5. Проделав эти действия, планку прикладывают и закрепляют крепежными элементами.

    Как правильно установить на межкомнатные двери ручку-защелку, можно посмотреть на видео.

    Монтаж защелки на пластиковые двери

    Металлопластиковые двери часто применяют как входные, так и межкомнатные, но, несмотря на назначение помещения, где будет происходить установка, такое изделие следует оснастить специальной фурнитурой, что позволит увеличить защитные свойства конструкции. Поэтому следует знать, что пластиковая дверь оснащается замками, отличающимися количеством точек запирания и исходя из особенностей эксплуатации:

    • Однозапорные. В конструкцию может входить: защелка для неактивного использования либо ролик – в дверях с частым пользованием.
    • Электромагнитные. Допускают частое открывание, как правило, используют, если полотно с домофоном. Установка магнитных элементов происходит в углы полотна. Важно акцентировать внимание на такой параметр как остаточная намагниченность – не должна быть сильная, так как в обратном случае пластиковая дверь может быть повреждена.
    • Электромеханические. Конструкция с узким профилем, что удобно для врезки. Для нечасто открывающихся дверей.

    • Многозапорные. Надежное устройство, с которым полотно плотно прилегает к дверной коробке. Различают ригельные и безригельные, использующие для закрытия защелки.

    Следует знать, что выбрать модель – полдела, нужно, чтобы правильно прошла установка защелки на пластиковую дверь. Поэтому следует знать особенности. Если уже был замок, то в таком случае самостоятельно провести демонтаж старой конструкции не составит труда, затем подобрать подходящую и поставить ее. Если же никогда не было, лучше, чтобы установку осуществляла фирма Апекс, специалисты которой имеют необходимые инструменты и навыки.

    Монтаж на балконные двери

    Стоит обратить внимание, что когда происходит установка защелки на балконную дверь, то есть нюансы в конструкции и принципе работы.

    Рассмотрим подробно типы замка с защелкой, которыми может оснащаться балконная пластиковая дверь:

    • Роликовые. Установка в торец двери. Ролик подпирается пружиной, когда полотно закрывается, то он заходит в паз.
    • Магнитные. Крепится с помощью магнита. Есть фиксатор положения полотна, что удобно при выходе на балкон.
    • Фалевые. На систему крепится поворотная рукоятка.

    Следует знать, что в процессе эксплуатации балконная дверь может просесть, поэтому защелка требует периодической регулировки, чтобы щеколда входила в пазы плавно. Если используются магнитные конструкции, то они работают без звуков. Прежде чем производить замену устройства, стоит смазать и отрегулировать замок, так как в некоторых случаях этого бывает достаточно, а уже потом приступать к кардинальным действиям.

    Механические защелки надежные, но лучше, если балконная дверь будет иметь защелки магнитные. Рассмотрим особенности их использования:

    • Бесшумность;
    • Долговечность, так как элементы механизма не взаимодействуют друг с другом;
    • Полотно всегда закрыто, так как защелка сама притягивается.

    Магнитные защелки бывают накладные и встраиваемые. Чтобы установка магнитных защелок на двери была произведена самостоятельно, можно посмотреть фото, на которых показаны последовательно все этапы.

    На выборе фурнитуры для дверного полотна не стоит экономить, так как помимо того, что она должна гармонично вписаться в интерьер помещения, так и выполнять функции открывания и закрывания качественно.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
