Устройство карниза: как сделать минимальный размер от стены, правильно подобрать величину карниза из профлиста, фото, видео – Устройство карниза крыши из металлочерепицы —

устройство декоративного карниза

Содержание статьи

Устройство карниза крыши: конструктивные особенности и монтаж

Возведение крыши предполагает проведение ряда масштабных работ, которые достаточно ответственны и требуют кропотливого подхода. К их числу можно отнести, к примеру, устройство стропильной системы или кровельного пирога. Однако установка крыши на этом не завершается, так как следом приходит черед столь же важных, но более мелких мероприятий.

Чтобы полноценно защитить кровлю, стены и пограничное с фундаментом пространство, нужно разобраться, что это такое карниз крыши здания и для каких целей он служит.

Для чего нужен карниз крыши дома ↑

В архитектуре карнизы для дома (фото ниже) определяются как элементы кровельной конструкции, которые выступают за плоскость фронтальных стен и защищают их таким образом от воздействия атмосферных осадков. Свес карниза не дает проникнуть влаге и холоду в подкровельное пространство при сильном ветре.

Однако защитная не единственная функция, которую выполняет кровельный карниз. Под ним удачно скрываются малопривлекательные элементы несущей конструкции, а эстетичная обшивка придает крыше привлекательность.

Этот элемент обеспечивает дополнительную вентиляцию. Устройство принудительного воздухообмена на свесах кровли полностью безопасно, поскольку через данный воздуховод не может проникнуть ни грязь, ни влага. Существует несколько вариантов устройства вентиляции. Самый простой из них – зазор между стеной и свесом. Можно также установить решетки в профили обшивки или перфорированный материал при использовании софитов. Вентиляция через наружные карнизы помогает справиться с конденсатом, скапливающимся на верхних уровнях строений, к примеру, в банях или двухэтажных домах.

Карнизы зданий фактически продолжают крышу, поэтому помимо защиты кровли от разрушительного воздействия влаги. Устройство этой конструкции придает ей необходимую жесткость.

Карнизный свес кровли, как видно на фото, дополнительно поддерживает водосток, причем это касается как внутренней, так и наружной системы.

Конструкция ↑

Под карнизом кровли фактически поминают часть стропильных ног, выступающую за границы фасада здания. Иначе говоря, это свешенный наружу участок крыши.

В идеале его длина должна равняться 0,5–0,6 м. Если кровельная конструкция не позволяет обеспечить такую ширину свеса крыши, то прибегают к принудительному удлинению стропил, используя для этого кобылки.

Устройство карнизов и свесов возможно в двух основных вариантах:

  • простые;
  • с выносом.

Фронтальные и боковые карнизы: преимущества и недостатки ↑

По месту расположения свесы делят на фронтальные и боковые. Устройство карниза крыши для каждого вида имеет определенные отличия.

  • Фронтальный. Он необходим для защиты фасадной части дома. Свес образуется боковыми краями наклонных кровельных скатов, поэтому на вальмовой крыше, имеющей четыре ската, таковой отсутствует.

Свес можно выполнить совместно со стропилами. Чтобы внешние стропила имели основу, необходимо вынести за стены несущие элементы, скажем, опорный коньковый брус и горизонтальные перекладины. Желательно, чтобы сечения горизонтальных брусков и стропил совпадали. Затем с торцов закрепляют карнизную доску.

Полученная конструкция будет достаточно надежной, чтобы обеспечить значительный вынос свеса (а он может в этом случае достигать 1 м) даже для кровель с тяжелым покрытием типа натурального шифера или керамической черепицы.

Еще один вариант устройства свеса на выпуске обрешетки. При этом стропила не выводятся за фронтонные стены. Этот вариант устройства больше подходит для покрытий из металлочерепицы, ондулина, битумной черепицы или других легких кровельных материалов. Фронтальный свес не должен быть слишком большим, чтобы избежать возможных прогибов. Обычно ширина карниза в этом варианте не более полуметра.

  • Боковой. Свес оформляют за счет стропил, выступающих за стены дома. Его глубина составляет порядка 0,5–0,7 м и рассчитывается индивидуально для каждого конкретного здания в зависимости от таких параметров дома, как его высота и ширина отмостки, а также климатических особенностей местности.

Эффективность функционирования кровли во многом обусловлена качеством обустройства карниза.

Виды по форме ↑

  • Укороченные. Это идеальное решение практически для всех типов крыш, включая нестандартные: шале, мансардные и другие.
  • Коробочные. Устройство карниза крыши возможно на одно- или двухскатной, а также на вальмовой конструкции. Необходима внутренняя обшивка рубероидом и теплоизоляционным материалом.
  • Подшитые. Это одно из возможных вариантов устройства для двухскатных и вальмовых крыш. Это доски, которыми обшивают выступающие стропила. Эти свесы можно подшивать как по вертикали, так и по горизонтали. Чаще всего их устанавливают на фронтон.
  • Неподшитые. Они представляют собой продолжение скатов, поэтому составляют единое целое с кровельной поверхностью. Применимы для скатных и вальмовых крыш. Конструкцию не нужно дополнительно облицовывать.

Устройство ↑

Основные типы устройства ↑

  • Заподлицо. Концы стропильных ног не выходят за пределы несущих стен. Принудительное удлинение выполняют за счет сливной доски, закрепленной горизонтально к краю стропильных брусьев. На ней в дальнейшем будут установлены водосточные желоба. Для деревянного дома длина свеса должна превышать 55 см, для кирпичного – он может быть чуть короче.
  • Такая конструкция имеет существенный недостаток, поскольку не позволяет полноценно защитить верхние участки стен от разрушения под воздействием влаги и низкой температуры.
  • Закрытого типа. Подходит для стропил, на выступающей части которых с внутренней стороны имеются специальные пазы. Они нужны для фиксации элементов обшивки. Такой свес нужно обеспечить вентиляцией, особенно если на крыше обустроен теплый чердак.
  • Открытый. Самый востребованный вариант в частном строительстве. Длина свеса варьируется в промежутке 50–60 см. При их устройстве желоба водостока проходят по его верхней кромке.
  • Фронтонный. Здесь в принципе нет ограничений, все зависит от дизайнерской мысли. Единственное обязательное требование – обшить незащищенную поверхность карнизного свеса.

Рекомендации по установке ↑

Это, как правило, заключительный элемент в строительстве. Именно по этой причине нужно сначала позаботиться о наружном утеплении стен. В противном случае часть стены, оставшаяся под коробом, останется неутепленной, и она может промерзать.

Способ крепления зависит от материала стен.

  • Карниз деревянного дома крепят на специально врезанные кронштейны. Доски для конструкции обрабатывают антипиренами и средствами биозащиты. Первую доску выбирают примерно на 30–50 мм шире остальных. Фактически она выступает в качестве капельника, который препятствует попаданию воды на нижнюю поверхность обшивки.

Можно просто обшить концы балок. Если стропила по длине не превышают пределы стен, их следует нарастить кусками досок.

  • При оформлении кирпичного здания создают профили, выполненные из штукатурки. Слой ее достаточно тонкий – не более 50 мм, поэтому раствор наносят на заранее подготовленную конструкцию. Это может быть:
  • каркас из дерева;
  • специальный выступ из кладки;
  • каркас из металла, армированный сеткой.

Для деревянного каркаса выбирают доски, имеющие двойную окантовку. Профильную доску располагают под углом в 45˚, чтобы правильно состыковать ее с углом.

После окончания монтажа отштукатуренную конструкцию можно декоративно отделать: покрыть ее гранитной или мраморной крошкой, кварцевым песком либо битым стеклом.

Штукатурка под декоративным слоем имеет три слоя:

  • обрызг из жидкого раствора для повышения адгезии штукатурки с основанием;
  • грунтовка;
  • лицевой.

Свес нужно правильно закрепить, чтобы он не повредился в процессе эксплуатации, к примеру, под весом снежных масс.

Нужно позаботиться и том, чтобы дом приобрел привлекательный и законченный вид.

Карниз крыши – назначение, устройство и способы отделки

Недаром люди издревле говорили, что главное – это надежная крыша над головой. Профессиональные кровельные мастера также подтверждают, что только надежная, прочная кровля обеспечивает комфортное проживание в доме. Причем надежность и долговечность этой сложной конструкции, порой зависит от, казалось бы, совсем незначительных элементов.

К примеру, карниз крыши, несмотря на небольшой размер и процент от площади поверхности скатов, этот элемент выполняет важные функции, влияющие на срок службы, изолирующую способность и прочность крыши. В этой статье мы расскажем об устройстве кровельного карниза дома, способах его формирования и оптимальных размерах.

Устройство и функции

Карниз кровли – важный элемент кровельных конструкций, этим термином обозначают нижние части скатов крыши, которые являются их продолжением. Монтаж карнизов выполняется во время обустройства стропильной системы путем увеличения длины стропил или с помощью установки кобылок. Сверху карниз, как и вся площадь ската, покрывается кровельным материалом, а снизу зашивается с помощью пиломатериалов, софитов, сайдинга. В конструкции крыши дома он выполняет следующие функции:

  1. Защищает стены дома от влаги. Карнизный свес крыши защищает верхнюю часть наружных стен от попадания атмосферной влаги и грязи, сохраняя их привлекательный вид и целостность.
  2. Предотвращает сток талой и дождевой воды на отмостку фундамента. Устройство карниза крыши таково, что оно выносит потоки воды и глыбы снега, соскальзывающие со ската, дальше от фундамента дома, предотвращая размытие и разрушение отмостки.
  3. Придает крыше законченные, аккуратный вид. Кровельные свесы, являясь продолжением ската, придают конструкции более пропорциональный вид, гармонично завершая архитектурный замысел дома.

Обратите внимание! Монтаж карнизов – обязательный этап кровельных работ, которого требует технология возведения крыш, вне зависимости от ее вида, формы и типа гидроизоляционного покрытия. Даже плоские кровли имеют небольшой вынос, выступающие за наружные стены сооружения.

Многих домовладельцев интересует, можно ли оформить карниз для крыши своими руками, так как визуального его устройство кажется крайне простым. Опытные мастера считают, что это работа по рукам даже непрофессионалу. Главное разобраться с назначением и видами карнизов. В конструкции скатных кровель различают следующие 2 разновидности свесов:

  • Фронтонные. Фронтонным свесом называют часть кровельного ската, которая выступает за пределы наружных стен дома со стороны фронтона. Как правило, карниз этого типа имеет небольшую длину и формируется за счет обрешетки и лобовой планки, придающей ему форму.
  • Карнизные. Карнизным свесом или карнизом называют нижнюю часть ската, начинающую от места пересечения плоскости крыши с наружными несущими стенами. Эти карнизы обычно намного больше фронтонных так как они предотвращают попадание брызг воды, стекающей со ската, на отделку стен.

Важно! По сути, карниз является удлинением стропильных ног. Так как свес находится внизу ската, на него ложится минимальная снеговая нагрузка. Однако, монтаж водосточного желоба или снегозадержателей изменяют распределение нагрузок, поэтому него может оказываться значительное давление.

Способы формирования

Перед тем, как сделать карниз для крыши, необходимо разобраться с устройством этого элемента кровельной конструкции, а также способами его формирования. Метод монтажа свеса зависит от конструкции и вида кровли, от длины скатов. Наиболее распространёнными технологиями, с помощью которых можно сформировать кровельный карниз являются:

  1. Удлинение стропильных ног. Самый простой способ сформировать свес крыши заключается в том, чтобы использовать стропильные ноги, длина которых превышает размер ската. Чем больше вы хотите получить свес, тем длиннее должны быть бруски, из которых изготавливаются стропила. Недостаток этого метода заключается в увеличении веса каркаса, а, следовательно, и нагрузки на фундамент.
  2. Наращивание стропил с помощью кобылок. Чтобы сформировать карниз кровли, можно нарастить концы стропильных ног с помощью кобылок – более легких и дешевых элементов из обрезной доски меньшей толщины. Благодаря кобылкам, каркас имеет меньший вес, несмотря на большой карниз.

Профессиональные мастера считают целесообразным использование кобылок для формирования свеса, если длина ската превышает стандартный размер пиломатериалов. Обычно длина досок, из которых изготавливают каркас крыши, составляет 6 метров. Если скат крыши длиной 6 метров или более, монтаж карниза выполняют с помощью кобылок.

Оптимальный размер

Часто непрофессиональным мастерам сложно определить, какого размера нужно делать карниз. Это действительно очень важное конструктивное решение, ведь если он будет слишком маленьким, то талая или дождевая вода со ската будет попадать на облицовку наружных стен, на отмостку фундамента, приводя к разрушению, а также порче внешнего вида сооружения. При выборе длины карниза учитываются следующие факторы:

  • Климатические условия. Оптимальный размер кровельного карниза зависит от количества осадков, выпадающих в зимний и летний период. В более снежных регионах традиционно используются крыши с широким карнизом, которые защищают стены, фундамент от попадания снега. К примеру, альпийские шале, расположенные в горах, обычно имеют карнизные свесы шириной не менее 1 метра.
  • Уклон кровли. Чем больше угол наклона кровельных скатов, тем меньше можно делать карниз. Это объясняется тем, что при пологой форме кровли траектория падения снега и воды уходит далеко от наружных стен дома. Если скаты достаточно крутые, то лучше сделать карнизы пошире, чтобы защитить сооружение от брызг воды, которые могут достигать стены при интенсивном снеготаянии или ливнях.
  • Пропорции дома. Широкий карниз с пологой крышей делают постройку визуально более низкой, приземистой, искажая оптимальные пропорции. Узкий свес с высокой, крутой кровлей, напротив, вытягивает силуэт дома.

Важно! Минимально допустимая ширина карнизов составляет 45-50 см, но этого явно недостаточно для регионов с высокой снеговой нагрузкой. При необходимости размер этого конструктивного элемента увеличивают до 1 м.

Материл для подшивки

Монтаж свесов производится на заключительном этапе работ по сборке стропильного каркаса. По мере готовности обрешетки, стропильные ноги подравнивают по уровню, а затем фиксируют на их концах лобовую (ветровую) планку. Чтобы защитить нижнюю поверхность от проникновения влаги или заселения птиц свеса выполняется подшивка карниза. Эту задачу можно выполнить с помощью различных материалов:

    Доски. Зашить нижнюю поверхность свеса можно с помощью обычной обрезной доски или других пиломатериалов. Достоинство этого метода в том, что древесина – достаточно доступный, легкий, экологически безопасный материал. Однако, дерево плохо переносит воздействие влаги, подвергаясь гниению. Поэтому подшивка карнизов досками служит относительно недолго, кроме того она нуждается в регулярном обновлении лакокрасочного слоя, защищающего дерево от гнили.

Помните, что вентиляция подкровельного пространства – важный фактор, влияющий на срок службы стропильного каркаса. Поэтому опытные мастера для подшивки свесов рекомендуют использовать именно софиты. Лучше использовать модели с центральной перфорацией, обеспечивающей средний уровень вентилирования.

Способы подшивки

Чтобы карнизный свес не только качественно выполнял свои функции, но и эстетично, аккуратно выглядел, необходимо его правильно подшить. Для этого мало выбрать качественный материал, нужно еще определиться со способом подшивки, который зависит от уклона и протяженности ската. Различают два метода:

  • Диагональная подшивка. Этот метод заключается в подшивке карнизов с помощью софитов так, чтобы они находились параллельно скатам. Таким образом подшивают крыши с большим уклоном, но маленькой длиной ската. Диагональный способ считается более трудоемким.
  • Прямая подшивка. Этот вариант отличается тем, что карниз крышизаклю зашивается софитами с помощью короба, расположенного под прямым углом к наружной стене сооружения. Прямая подшивка отнимает меньше времени, но она более затратная с точки зрения расхода строительных материалов.

Декоративная планка для потолочных карнизов (11 фото)

Современные карнизы для штор имеют достаточно разнообразные конфигурации и уже сами по себе являются украшением интерьера. Ассортимент декоративных потолочных карнизов представлен множеством моделей – с имитацией природных материалов, резьбой, лепниной, инкрустацией, необычной формы или покраски. Но, если вы хотите действительно оригинально оформить оконный проем и весь интерьер в целом, то всегда можно создать индивидуальное украшение для карниза. Для этого используют множество материалов – ленты, планки, декоративные цветы, аппликации и многое другое. В этой статье мы и расскажем о разных вариантах оригинального украшения оконного пространства.

Идеи для декорирования

Современные декоративные материалы невероятно разнообразны, потому вариантов украшения штор великое множество, все их охватить в одной статье вряд ли можно. Однако мы вам расскажем о базовых и простых приемах, применяемых для оформления концептуального интерьера. Зная эти техники, вы легко сможете импровизировать, и даже создать оригинальное украшение для карниза самостоятельно.

Облагородить оконное пространство вполне можно и своими силами, без привлечения дизайнеров. Вы можете воспользоваться уже готовыми решениями или изготовить украшение самостоятельно. Это очень удачный вариант украшения, если вы неудачно купили карниз, и он не вяжется под основной интерьер. Покупать новую модель – более накладное удовольствие, вот в таких случаях и прибегают к различному декорированию. Ведь декоративные планки и ленты стоят значительно дешевле, еще и интерьер позволяют оформить гораздо интересней. Также, такой вид отделки поможет просто обновить вид старого карниза. Ведь бывает, что по техническим характеристикам подвесы для штор могут еще служит и служить, а внешний вид теряет свою презентабельность, в таких случаях и спасает ситуацию накладной декор.
Итак, приступим!

Бленда — это декоративная лента для потолочного карниза, изготавливаемая из пластика. Продают ее в рулонах с максимальной длиной 60 м. Самый простой и доступный метод украшательства карниза – приклеить или закрепить ленту на специальный замок. Такой вариант прекрасно подойдет для багетных моделей, имеющих гладкую лицевую часть. Декоративные ленты для карниза могут иметь достаточно разнообразный внешний вид – имитировать дерево или камень, мрамор, резьбу, украшаться орнаментом и т.д.


Бленда из полимеров позволяет буквально за несколько минут преобразить интерьер, ведь установка ее предельно проста.

Декоративные планки

Еще один способ украшения оконного проема – декоративная планка для потолочных карнизов. В наши дни наиболее популярны облицовочные планки из пластика и ткани. Некоторые виды карнизов уже подготовлены для установки различного декора. При производстве делаются специальные пазы, куда и крепятся гибкие планки из пластика и других материалов.

Достаточно удобна в установке и тканевая планка. Ее крепят следующими вариантами:

  • С помощью двустороннего скотча, который одной стороной клеится к основе, а на вторую крепят декоративную планку.
  • Застежка-липучка – это крепление состоит из двух составляющих — одна имеет пластиковые петли, другая – мягкие крючки.

На заметку! Используя второй способ – застежка-липучка, достаточно просто не только закрепить планку, но и снять ее для очищения или замены. Двусторонний скотч иногда обладает слишком сильной сцепляемостью, из-за чего оторвать наклеенную планку, не повредив ее, иногда бывает проблематично.


Основное удобство тканевых накладок в том, что их без проблем можно сделать самостоятельно из подручных материалов. Это не только дешевле, но и позволяет создать поистине оригинальный декор, который вы наверняка больше нигде не встретите.
Создание такой планки, процесс простой, но достаточно кропотливый, и требующий наличия некоторых приборов. Вам понадобиться

  • плотная ткань, хорошо держащая форму,
  • трафарет, который вы также можете сделать самостоятельно,
  • маникюрные ножницы с закругленными краями,
  • паяльник с тонким наконечником, чтобы резать и заплавлять ткань одновременно,
  • утюг с отпаривателем
  • и собственно крепежные элементы – скотч или замок-липучка.

Для начала выберите понравившийся узор, распечатайте и сделайте трафарет. После с помощью трафарета перенесите узор на ткань. Если вы взяли синтетическую ткань, то ее лучше вырезать паяльником, если натуральную – маникюрными ножницами. Принцип крепления такой планки такой же, как и покупных моделей.

Самый быстрый и бюджетный вариант украшения карниза – покраска его в тон штор. Такая идея прекрасно подойдет для преображения металлических или деревянных штанг, а также багета. Для этого нужно предварительно зашлифовать поверхность мелким абразивом, чтобы краска держалась лучше и не отслаивалась. Также нужно обработать поверхность грунтовкой.

Теперь можно покрасить карниз в нужный цвет. Это можно сделать акриловыми краскам или составом из баллончика. Когда основной фон задан, можно наносить рисунок, от руки или через трафарет. После полного высыхания все покрывается фиксирующим прозрачным лаком. Такой метод декорирования позволяет не только дополнить интерьер эффектной деталью, но и откорректировать геометрию пространства. Когда карниз и шторы имеют один цвет, это зрительно делает помещение выше.

Деревянные и пластиковые багеты лучше всего покрасить под старину или же покрыть позолотой. Замечательная идея воспользоваться красками с необычными эффектами, которые имитируют разные фактуры: кракелюр, велюр, кожу, металлик, перламутр и т.д.

Если вы человек творческий, то покраска дает широкое поле для экспериментов. И затраченные усилия непременно будут вознаграждены, ведь такая отделка внесет оригинальные нотки в любой интерьер.


Еще один эффектный вид декорирования потолочного карниза для потолка — оклейка его различными материалами. На предварительную обработанную абразивом поверхность с помощью клея ПВА клеят выбранный материал. После высыхания все также обрабатывают закрепляющим лаком. В качестве отделочного материала можно использовать кружевные ткани, полоски тюля, декоративные ленты, бусины, стразы, пуговицы и многие другие материалы. Дайте волю своей фантазии, не бойтесь проявлять оригинальность и креативность, сочетайте разные материалы, и вы непременно создадите неповторимый декор для своей комнаты.

Украшение цветами

Искусственные цветы, различные лианы и прочие искусственные вьющиеся растения – чудесная идея украшения потолочных карнизов. Искусственные веточки растений крепят к карнизу скрепками или декоративными клипсами.

Жесткие ламбрекены

Ламбрекены – это классический метод украшения карниза. Довольно часто они уже входят в комплект со шторами, однако не всегда это оригинально. В любом случае, всегда можно создать свою композицию. Ламбрекен, созданный своими руками, непременно станет изюминкой интерьера.

Создать эффектную декорацию карниза можно с помощью ажурных ламбрекенов. Они продаются в рулонах, бывают разной ширины, вы всегда можете приобрести необходимый метраж. Также ламбрекены есть и строго на проем стандартной длины. Цветовая гамма у них не очень широкая, но подобрана под все стили, так что всегда можно найти подходящую модель.

Фигурки и аксессуары

Достаточно неординарная идея для украшения потолочного карниза – прикрепить на него различные фигурки или игрушки. Эффектно смотрятся бабочки, птички, стрекозы, пчелки. Выбор таких аксессуаров достаточно обширен, это и различные зверушки, танцовщицы, сказочные персонажи.

Такие аксессуары можно приобрести уже готовые или сделать самостоятельно, вырезав из картона или нанизав из бисера и т.д. Творческие люди найдут массу способов создать такой декор самостоятельно.

Создание декора карниза – процесс увлекательный и креативный. Здесь можно приобрести готовые варианты или проявить творческий потенциал. Главное – не переборщите, декора не должно быть слишком много. Важно учитывать сочетаемость цветов, размер карниза, высоту потолка. Если комната невысокая, нельзя применять слишком вычурную и объемную отделку, лучше выбрать цвет в тон штор, чтобы визуально сделать комнату выше. В помещениях с высокими потолками простора для экспериментов больше.

Устройство карниза крыши своими руками

Один из элементов кровельной конструкции, призванный защищать от атмосферных явлений в виде осадков здание и прилегающее к фундаменту пространство, называется кровельный свес. Защитную функцию он выполняет за счет того, что физически выступает за границу стен постройки.

Далее в статье будет рассмотрено как произвести устройство свеса, его оптимальный размер, а также какими бывают карнизные свесы в настоящее время.

Общие сведения об устройстве карнизов

В постройках, выполненных полностью из дерева, карнизы обустраиваются путем врезки специально подготовленных профильных кронштейнов (шаблонов) по всему периметру строения, то есть со всех четырех сторон. Исключение делается, если с одной из сторон дома имеется пристройка или подворье.

Монтаж кровельного карнизаНепосредственно к кронштейнам крепятся доски, предварительно обработанные антисептиком или пропитанные смолой для защиты от воздействия атмосферных явлений. В зависимости от ширины карнизного свеса полотно доски, которая крепиться первой допустимо использовать более широкое, с разницей до 5 см. Связано это с тем, что по сути она является заменой капельника.

На просторах нашей Родины исторически сложилось, что в качестве украшения карнизного свеса часто применяется декоративная сквозная резьба на досках, которые в дальнейшем окрашиваются либо в цвет дома, либо контрастно. Такая отделка гармонично смотрится на деревянном строении, не мешает качественному функционированию свеса и отлично скрывает аскетичность такой необходимой конструкции.

Есть более простой способ устройства свеса крыши. Заключается он в том, что концы балок обшиваются тесом. Если же стропила не выступают из границ стены, их наращивают за счет прибивания кусков доски необходимой длины к концам балок.

Важно! Если монтаж карнизных профилей осуществляется на кирпичной стене, нужно помнить, что толщина нанесенной штукатурки на последней не должна быть больше 0,5 см.

Если учесть этот момент, нанесение раствора допускается на одну из ниже перечисленных поверхностей:

  1. Специальные, заранее обустроенные выносы кладки
  2. Каркас, выполненный из металла и обтянутый сеткой
  3. Конструкции из досок.

Схема карнизного свеса
Схема карнизного свеса

Для того, чтобы сделать профиль штукатурного карниза, необходим шаблон профильной доски с двойной оковкой. Она позволит произвести вытягивание профиля по грунту. После выполнения этой функции вторая оковка снимается и накрывка чистового профиля производится с использованием первой оковки.

Если производится отделка карниза с большим значением поперечного сечения, вместо полозка необходимо использование роликов. Они облегчают перемещение шаблона, обладающего немалым весом, однако следует неукоснительно соблюдать все правила, как устройства свеса, так и элементарной безопасности.

Карнизы, находящиеся во входящих углах, профилируются с помощью специальных шаблонов.

Полезно знать! Для обеспечения благополучного достижения вершины угла шаблона из профильной доски, ее необходимо расположить под углом 450 относительно стены.

В качестве салазок для шаблона используется профильная доска, которая крепиться на одну из сторон шаблона. Если представить его в качестве прямоугольного треугольника, то крепление доски происходит вдоль биссектрисы прямого угла.

Основа из металлопрофиля крепится между досками, которые обращены фасками наружу.

В качестве отделки самых разных профилей карнизов можно использовать штукатурку. А для придания дополнительной декоративности используются разнообразные добавки: это может быть и кварцевый песок, и мраморная крошка, и битое стекло и многое другое.

Штукатурка наносится обычно в три слоя:

  1. Первый слой (обрызг). Служит для качественного сцепления слоя штукатурки и основания. При этом разводится раствор жидкой консистенции, наносится слоем от 5 до 9 мм, все зависит от материала основания.
  2. Второй слой. По сути – грунт. Наносится на подсохший слой обрызга толщиной до 12 мм.
  3. Третий слой (лицевой). Лицевой слой полностью накрывает подготовленную поверхность и имеет толщину не больше  2 мм.

После того, как произведена тщательная подготовка поверхности с помощью штукатурки можно приступать к лепным работам, с приобщением профильных тяг карниза.

Основные виды карнизов

К таковым можно смело отнести два типа карнизного свеса:

  1. Фронтальный. Он монтируется с выступом относительно стен постройки фронтона края ската крыши, выполненных под наклоном
  2. Боковой. В этом случае свесы располагаются по бокам здания.

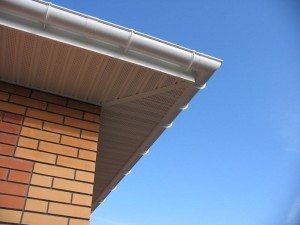

Пример карнизного свеса

Обратите внимание! Ширина карниза зависит непосредственно от типа его расположения. В случае, когда тип свеса боковой, достаточно ширины в 50-60 см относительно границ стен. Если же речь идет о фронтальном расположении свеса, тогда выпуск может быть увеличен до 1 м.

Фронтальный свес для стандартной двускатной крыши монтируется за счет выпуска коньковой доски на заранее определенное расстояние относительно стен постройки. Аналогично выносятся и кровельные перекладины, закрепленные на стропилах.

Крепление карнизной доски производится к торцам конька крыши и несущих брусьев. Обшивка низа фронтона не является обязательной, однако многие предпочитают ее делать для улучшения эстетической составляющей.

Важно! Для того, чтобы вся конструкция фронтона была надежной и долговечной, стоит подбирать одинаковое сечение для стропил и горизонтального бруса.

Если производится монтаж бокового свеса карниза, балки кровли выпускаются на расстояние не меньшее, чем отмостка фундамента. Кроме этого обязательно учитывается и высота здания.

После полной укладки кровельного материала на двускатную стандартную крышу, осуществляется крепление торцов балок с применением дощатой обвязки. Она и будет выполнять функцию карниза, который кроме прочего скроет край и «черновую» сторону кровли.

В нижней части доски карниза оборудуется паз, при помощи которого в дальнейшем производится крепление обшивки открытой нижней части свеса. Для этих целей чаще всего используется шпунтованная доска или виниловый сайдинг.

Материалы обшивки крепятся на свес по углом в 900 относительно стен здания.

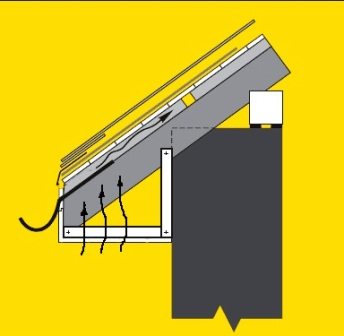

Вентиляция карнизного свеса

Независимо от выбранного типа свеса и его размеров, устройство вентиляции является обязательным. Особенно актуально это, если планируется дальнейшее обустройство мансарды в чердачном помещении.

Оптимальной считается суммарная площадь вентиляционных отверстий от 1/600 до 1/400 от общей площади помещения.

В нижней части свеса, где производится декоративная обшивка, оставляются зазоры, основной функцией которых является пропуск воздуха с улицы в чердачное помещение. От туда воздух выходит опять на улицу из специальных отверстий в коньке крыши.

Важно! Вентиляционные отверстия обязательно нужно снабдить сеткой. Это делается для того, чтобы в помещение не залетали мелкие птицы или насекомые.

Выбор материала для карниза

Чаще всего для устройства карнизных свесов используется доска толщиной не менее 17 мм и не более 22 мм. Длина и ширина полотна доски здесь не имеют принципиального значения.

Особенностью крепления в зависимости от длины доски можно выделить способ крепления. Для не очень длинных досок достаточно крепить их только на концах. Если же доска длиной порядка 6 м, то крепление осуществляется через каждый метр.

Также стоит отметить, что для четырехскатных вальмовых крыш подойдет древесина хвойных пород, например, ель, сосна, лиственница. При изготовлении досок должен использоваться только сухой материал. В противном случае сушка будет происходить уже после монтажа конструкций, что приведет к их деформации и появлению ненужных и некрасивых зазоров.

Кроме досок обшивку можно делать и из оцинкованной стали. Толщина листа стали может варьироваться от 0,6 до 0,8 мм. А также разными перфорированными материалами с длиной волны не более 20 мм.

https://youtube.com/watch?v=QQIC8BxaA_c

Важно! Работа с подобными материалами требует определенных навыков и использования специального инструмента. Кроме этого после окончательной подгонки необходима будет покраска для защиты материала.

Еще один материал для облицовки свеса – алюминий с нанесенным защитным слоем краски, толщина листового алюминия для этих целей, как правило, составляет 0,6 мм. Ширину листа можно подобрать исходя из параметров карнизного свеса.

Важно учитывать, что длина листового алюминия не должна превышать 6 метров. Это связано со способом крепления. Он производится с помощью специальных защелок и слишком большая дина листа может спровоцировать его провисание.

Полезно! В настоящее время во многих строительных магазинов продают уже готовые решения для декорирования карнизного свеса.

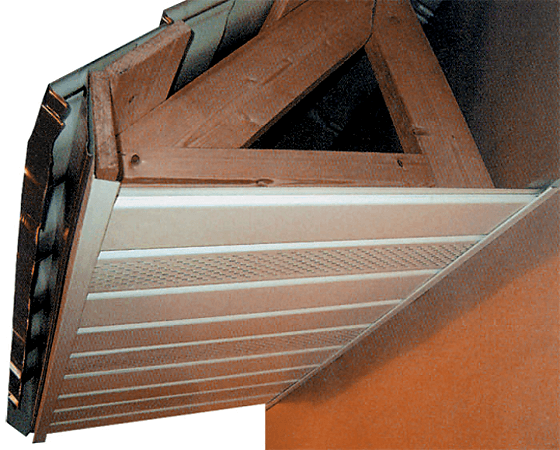

Обшивка карнизных свесов

В период обильных снегопадов и перепадов температур в свесе происходит обильное накапливание снеговой массы, что может привести к разрушению и самого свеса, и карниза, и даже стен постройки.

Обшивка карнизных свесов

В случае, когда используется свес с минимальным вылетом в сочетании с некачественно смонтированным карнизом, может произойти разрушение наружных поверхностей стен и даже кладки. В следствии этого в деревянных домах может начаться гниение сначала верхних, а затем и нижних венцов сруба.

Кроме этого постоянная смена влажности и температуры приводит к растрескиванию дерева. В дальнейшем происходи расшивание швов, выпадение конопатки и многое другое.

Так как врятли эти последствия можно назвать положительными, при монтаже карниза необходимо учесть следующее:

  1. Линия соединения верха несущей стены с внутренней конструкцией ската вальмовой крыши должна быть особенно надежной
  2. Фасаду здания необходимо придать законченный вид с помощью подшивки карнизного свеса. А также обеспечить дополнительную поверхностную защиту стен постройки.

Устройство карниза крыши: отделка, ширина, видео-урок

устройство карниза крышиКарнизный свес представляет собой выступающий за границы стен здания элемент кровельной конструкции, предназначенный для защиты дома и прилегающего к фундаменты пространства от атмосферных осадков. Данная статья расскажет о том, как производится устройство карниза крыши, какой должна быть оптимальная длина выступа и какие разновидности карнизных свесов существуют на сегодняшний день.

Общие сведения об устройстве карнизов

В деревянных домах карнизы крыш обустраиваются путем прибивания или врезки специальных профильных кронштейнов-шаблонов по периметру всех четырех фасадов при отсутствии с северного фасада пристройки в виде подворья.

К данным кронштейнам крепят просмоленные либо обработанные антисептиком доски. Первая прибитая доска в зависимости от ширины полосы карниза может быть шире остальных на 3-5 сантиметров, поскольку является по сути заменой капельника.

Для украшения досок может использоваться декоративная сквозная резьба.

Более простой способ обустройства карниза заключается в обшивании концов балок тесом, при этом, если стропила не выступают за границы стен, производится наращивание их длины путем прибивания кусков доски к концам балок.

Следует также учитывать, что при создании каких-либо карнизных архитектурных профилях на стенах из кирпича толщина намета штукатурки не должна превышать 50 миллиметров.

Учитывая данное условие, при необходимости производится нанесение раствора на одну из поверхностей:

  • Дощатые конструкции;
  • Специально обустроенные выносы кладки;
  • Обтянутый сеткой металлический каркас.
ширина карниза крышиСхема карнизного свеса

Для выполнения профилей штукатурных карнизов применяются шаблоны профильной доски с двойной оковкой, где вторая оковка используется для вытягивания профиля по грунту, после чего снимается и выполнение по накрывке чистого профиля производится при помощи первой оковки.

Если выполняется отделка карниза крыши, обладающего значительным поперечным сечением, то вместо полозка применяются ролики, облегчающие перемещение тяжеловесного шаблона, тщательно следя при этом за соблюдением правил.

Находящиеся во входящих углах карнизы профилируются при помощи специальных шаблонов.

Полезно: для того, чтобы обеспечить благополучное достижение вершины угла профильной доской шаблона, ее следует расположить относительно стены под углом, составляющим 45 градусов.

Прямоугольный треугольник, вдоль биссектрисы прямого угла которого прикреплена профильная доска, изготовленная из пары досок с предварительным снятием с них фасок, будет использоваться в качестве салазок для шаблона.

Основа, изготовленная из металлопрофиля, закрепляется между досками так, чтобы фаски были обращены наружу.

Для украшения различных профилей карнизов применяется декоративная штукатурка, заполнителем для которой являются гранитная и мраморная крошка, кварцевый песок, размельченное стекло, слюда и т.д.

Обычно наносят три слоя штукатурки:

  1. Первый слой, называющийся обрызгом, предназначен для сцепления намета штукатурки с основанием, данный слой выполняется при помощи раствора, обладающего жидкой консистенцией, а его толщина выбирается от 5 до 9 мм в соответствии с материалом основания.
  2. Второй слой (грунт) изготавливается из раствора заданной заранее консистенции по обрызгу, который должен уже схватиться. Толщина слоя выбирается от 5 до 12 миллиметров.
  3. Третий слой, он же лицевой, наносят внакрывку, его толщина не превышает 2 мм.

После нанесения штукатурки приступают к лепным работам, включающим профильные тяги непосредственно карниза.

Основные виды карнизов

Различают два основных типа карнизного свеса кровли дома:

  • фронтальный, предназначенный для защиты фасада здания и выполняемый в виде выступающих за границы стены фронтона края скатов кровли, установленных под наклоном;
  • боковой, изготовленный в виде расположенных по бокам здания свесов.
отделка карниза крышиПример карнизного свеса

Ширина карниза крыши напрямую зависит от его расположения. Для боковых свесов чаще всего бывает достаточно выпуска конструкций на 50-60 сантиметров за границы стен дома, тогда как для фронтальных свесов данное расстояние может быть увеличено до 1 метра.

Обустройство фронтального свеса производится путем выпускания коньковой доски на определенное заранее расстояние за границы фасада, после чего аналогичным образом производится выпускание несущих кровельных перекладин, закрепленных на стропилах.

Далее производится крепление карнизной доски к торцевым сторонам конька крыши и несущих брусьев. Подшивка нижней части карнизного фронтального свеса является не обязательной, хотя довольно часто ее все же выполняют в целях улучшения внешнего вида строения.

Важно: для обеспечения наибольшей надежности фронтального карнизного свеса следует выбирать одинаковые значения сечений горизонтального бруса и конструкций стропил.

При изготовлении бокового карнизного свеса балки кровли выпускаются за пределы внешней плоскости стены на расстояние, определяемое шириной отмостки фундамента и высотой строящегося здания.

После того, как произведена укладка материала покрытия кровли, производится крепление торцов балок при помощи дощатой обвязки, которая и будет исполнять функцию карниза, скрывающего край и черновую подложку настила кровли.

Оставшееся в результате открытым пространство свеса подшивают специальным материалом при помощи паза, оборудованного в нижней части доски карниза. Для подшивки наиболее часто применяют виниловый сайдинг или шпунтованную доску.

Данные материалы крепятся к дому под углов 90 градусов.

Вентиляция карнизного свеса

Независимо от того, какой тип свеса выбран и каковы его размеры, обязательным условием является обустройство вентиляции, особенно, если планируется оборудование мансарды в помещении чердака.

Суммарная площадь отверстий для вентиляции должна находиться в диапазоне от 1/600 до 1/400 полной площади помещения, для которого устраивается вентиляция.

В подшивке карнизного свеса изготавливаются зазоры, пропускающие свежий воздух во внутреннее помещение, откуда он затем выводится через имеющиеся в коньке крыши специальные отверстия.

Важно: отверстия для вентиляции необходимо закрывать сеткой во избежание проникновения в помещение мелких птиц или насекомых.

Выбор материала для карниза

Для обшивки карнизных свесов наиболее часто применяется доска любой длины и ширины, толщина которой в обязательном порядке должна составлять от 17 до 22 миллиметров.

Крепление досок небольшой длины может выполняться только на концах, а для досок, длина которых превышает 6 метров, крепление производится на каждом метре их длины.

Наиболее подходящим материалом является древесина различных хвойных пород (сосна, ель, лиственница и т.д.). Для изготовления досок должен использоваться сухой материал, который не вызовет после усушки линейной деформации досок, приводящей к появлению зазоров, портящих внешний вид подшивки.

Помимо досок обшивка свесов может производиться листами оцинкованной стали, толщина которых составляет 0,6-0,8 миллиметров, а также различными перфорированными листовыми материалами, при использовании которых длина волны не должна превышать 20 мм.

Важно: для работы с подобными материалами требуются специальные навыки и оборудование, кроме того, необходимо покрывать обработанные фрагменты защитным слоем краски после подгонки.

Еще одним материалом для подшивки свесов является покрытый защитным слоем опыления листовой алюминий, ширина которого выбирается в соответствии с параметрами карнизного свеса, наиболее распространенной считается толщина в 0,6 миллиметра.

При этом длина листов должна быть не более 6 метров, поскольку крепление обшивки производится при помощи специальных защелок, в результате чего может появиться провисание листов слишком большой длины.

Полезно: в специализированных магазинах сегодня также предлагается широкий ассортимент декоративных изделий для улучшения внешнего вида карнизных свесов.

Обшивка карнизных свесов

карнизы крышПример обшивки карниза

В зимний период на кровельном свесе происходит скапливание снега, что может привести к разрушению сначала самого свеса, а затем и карниза и стен.

В случае минимального кровельного свеса отсутствие или некачественное изготовление карниза также вызывает разрушение кладки и наружных поверхностей стен, что также вызывает сначала гниение верхних, потом – нижних бревен венцов сруба в деревянных домах.

Если бревна постоянно намокают и высыхают, то происходит их растрескивание, расшиваются швы и выпадает конопатка, даже обшивка сруба, покрытая масляной краской, может испортиться при отсутствии гидроизоляции и плохой чеканке стыков досок обшивки.

В силу этих и многих других причин для небольших (от 15 до 25 см) свесов кровли следует изготовить карниз, который позволяет:

  1. Надежно заделать линию соединения верхней части несущей стены и внутренней конструкции кровельного ската;
  2. Придать фасаду дома законченный вид и обеспечить дополнительную защиту поверхностей стен дома.

Как правильно сделать карниз крыши своими руками

«Перед отделкой карниза крыши – произведите утепление стен (по необходимости)».

При этом вы утеплите всю поверхность стены. В иных случаях верхняя часть будет слабо утепленной, и этом может привести к промерзанию стен.

Слишком пересушенная древесина может впитывать в себя влажность воздуха. При этом происходит деформация ранее подшитой поверхности. Другая особенность материала – усыхание. Это происходит, когда древесина слишком влажная. В этом случае вы столкнетесь с образованием широких щелей и искривлением прибитых досок.


Перед тем как создавать карнизы крыши своими руками, обработайте древесину антисептиками. Это предотвратит процессы гниения и возгорания. Далее, уложите длинные доски на каркас параллельно стене. Крепление осуществляется к коробке через каждый метр. Короткие доски, как правило, следует укладывать перпендикулярно стене. Они должны быть закреплены по краям. Деревянные доски создают  вентилируемое пространство под кровлей. Именно поэтому строители очень часто отдают предпочтение этому материалу.

Виды карнизного свеса, подробнее на видео:

Узел карниза скатной крыши можно производить и с помощью других материалов (читайте также: "Устройство скатной кровли - типы конструкций"). Современный рынок располагает богатым ассортиментом товара от различных производителей.  К примеру, вы можете отдать предпочтение оцинкованным листам, толщиной от 0,6 до 0,8 миллиметров. Этот материал может быть и гладким, и профилированным. Советуем также остановить свой выбор на виниловом сайдинге (прочитайте: "Отделка карниза крыши сайдингом").

Очень важно не только правильно подобрать материал, но и верно провести все замеры. Ведь лишний материал вам ни к чему. Если конструкция карниза крыши кажется вам сложной – обратитесь к профессионалам. Они не только покажут вам фото- и видеоматериалы монтажных работ, но и выполнят всю работу за вас.

Устройство карниза крыши: как сделать, чем подшить?

карниз крыши и его устройствоЛюбая крыша имеет карнизы. Даже плоская, выполняемая из рулонных материалов, оснащается карнизом, чтобы исключить попадание влаги в подкровельное пространство при сильном ветре во время дождя. Исключение могут составлять крыши, на которых оборудованы парапеты. Карниз крыши – это часть кровли, которая прикрывает верх наружных стен от негативного воздействия влаги, ветра.

Кроме своих функциональных обязательств карниз завершает общий вид крыши, после подшивки закрывая все внутренние элементы  стропильной  системы.

Необходимость карнизов

Карнизы стоит делать по той простой причине, что они служат защитой верней части стены от негативного влияния  ветра, дождя, снега.  И выбор длины свесов зависит в первую очередь от климатических условий данной местности. Зимой на краях крыши, т. е. на карнизных свесах происходит скапливание значительной массы снега или наледи, что чревато обрушением карнизов или их поломкой.

вентиляция через карнизный свес

вентиляция через карнизный свес



При минимальных размерах карнизных свесов  или их отсутствии происходит постепенное разрушение любых стен, как кирпичных, так и деревянных. А разрушение верхних рядов кирпичной кладки или верхних венцов деревянных стен неизменно приведет к изменению геометрии всей кровли и возможному обрушению. Следует обязательно устраивать карнизные свесы. Они не только оградят дом от разрушения, но и придадут всему законченный вид общему облику дома.

Устройство карнизов

  • Карниз  крыши может образовываться свесами стропильных ног, с фронтонной стороны дома карнизы устраивают другим способом. С фасадной стороны выпуск стропильных ног может достигать одного метра в регионах с сильными ветрами. Обычный размер свесов определяется в каждом случае индивидуально и бывает в пределах 50-60 см.

Фронтальные карнизы на скатных крышах образуются за счет выпуска конькового бруса или досок, образующих конек, на нужную длину. В соответствии  с этим размером по краю ската крыши набиваются доски параллельно коньку по всей длине ската, которые крепятся к стропилам.

схема устройства карнизного свеса

1- стропило, 2 — доски карнизного свеса, 3 (4) — опорная доска для софитов, 5 — софит, 6 (7,8) — обрешетка , 9 — водосточный желоб, 10 — капельник, 11 — карнизная планка (фартук)

Перед тем как сделать карниз крыши, выступающие концы досок обрезаются по ровно натянутому шнуру, который крепится на коньке и на нижней выступающей доске. После этого пришивается карнизная доска, к торцу конькового бруса  и выступающим поперечным доскам. Эта доска еще называется ветровой. Кровельный материал укладывается на заданную длину карниза одновременно с общей укладкой на кровлю. Можно не подшивать эти карнизы, но внешний вид дома все же требует произвести эту операцию. Длина карниза определяется исходя из ширины отмостки и высоты дома. Точно так же и обрезаются края стропильных ног, выступающих за плоскость стены. Т.е.  параллельно стене по одной линии.

После этого производится монтаж карниза крыши из обрезной доски или из металлических профилей. Выбор материала зависти от того, чем в дальнейшем будет подшиваться карниз. Естественно, что  металлический или виниловый сайдинг нужно подшивать на соответствующие профили, а деревянную  вагонку на каркас из дерева.

Вид карнизной коробки можно выбирать  для каждой крыши  индивидуально, но обычно применяют два способа устройства карнизов:

  • В первом случае подшивку производят непосредственно по стропилам, выступающим за вертикаль стены. Этот метод годится только тогда, когда уклон кровли небольшой.
  • Во втором варианте устройства карнизов крыши предполагается делать горизонтальные короба, которые крепятся одним краем к доске, находящейся в месте выхода стропильных ног  и стены дома, другим к низу стропил в конечной их точке.
  • Подшивка карнизов осуществляется под углом 90 градусов к стене дома и может выполняться из различных материалов.

Материалы для подшивки карнизов

Перед тем как  начать отделку карнизов  крыши следует произвести утепление стен, если это необходимо.

В этом случае вся поверхность стены будет утеплена, а если сделать наоборот, то верхняя часть останется не утепленной, что может привести к промерзанию стен.

подшивка карнизного свеса

подшивка карнизного свеса

В качестве подшивочного материала может использоваться обрезная доска хвойных пород толщиной 17-22мм, вагонка, виниловый сайдинг или металл гладкий либо профилированный. Древесина, используемая для пошивки свесов должна иметь определенную влажность, для этого её хранят  на улице, чтобы её состояние было одинаковым с влажностью окружающего воздуха.

Так как пересушенная древесина после монтажа  начнет активно насыщаться влагой из воздуха и разбухать, что вызовет деформацию  подшитой поверхности. И наоборот слишком влажная древесина на воздухе начнет усыхать, в результате чего в подшитой поверхности образуются широкие щели, и может произойти искривление прибитых досок.

Прежде чем подшить карниз крыши древесиной, её следует подвергнуть обработке антисептиками, чтобы предотвратить гниение и возгорание. Длинные доски, укладываемые на каркас параллельно стене,  крепятся к коробке через каждый метр, короткие, которые обычно укладываются перпендикулярно стене,  должны крепиться по краям. Использование деревянных досок  привлекательно тем, что само по себе создаётся  вентилируемое подкровельное пространство.

Кроме древесины  подшить карниз крыши своими руками можно и другими материалами. Производители сейчас предлагают различные виды  для отделки карнизов.

Это могут быть  оцинкованные листы толщиной от 0,6 до 0,8 мм  с поливиниловым покрытием в тон основного кровельного покрытия, как гладкие, так и профильные. Также для устройства карнизов может применяться  виниловый сайдинг.

Также советуем посмотреть:


софит или вагонку, фотографии и видео

Гармоничность внешнего облика здания зависит, конечно же, от того, к какому типу конструкции относится крыша, будь то вальмовая четырехскатная крыша или стандартная двускатная, на которой применяется подшивка карниза крыши софитом, а также от того, какие материалы были использованы при подшивке карнизных свесов кровли. Более того, подшивать карнизы необходимо еще и потому, что в конструкцию крыши часто входят те элементы, которые призваны вентилировать пространство под крышей; здесь же выполняется и крепление водостоков. Подшивка карниза крыши своими руками вполне реальна, важно лишь знать то, чем подшить карниз крыши дома, то есть какие материалы применяются при ее создании, а также четко следовать всей технологии ее выполнения, не забывая о некоторых особенностях. подшив карниза крыши

Отпиливать концы стропильных ног нужно четко по одной линии, которая должна быть параллельна стене сооружения. Обшивку досками также часто выполняют параллельно стенам, поэтому важно учитывать ширину коробки карниза, так как в случае ее несоответствия с разных сторон стены внешний вид всей конструкции будет очень испорчен. После отпиливания стропил по указанной линии выполняется укладка либо первого листа, либо обрешеточной доски.

Рекомендуется утеплить стены здания снаружи до того, как будет выполнена подшивка фронтонов крыши (прочитайте также: "Зашивка фронтона крыши"). Особенно это касается тех коробок, которые зашиваются горизонтально, а не вдоль стропильных ног. Сделать так лучше потому, что если утеплить стены непосредственно после подшивания, то придется либо подкладывать утепление под первую доску, отрывая ее от стены, либо вся верхняя часть стены останется не утепленной. Так или иначе, термоизоляция не будет качественной, что неизбежно повлечет за собой уход тепла из дома. подшивка карниза крыши своими руками Четкое же соблюдение последовательности всех работ гарантирует подведение обшивки к уже заранее утепленной стене. Подобным образом должна выполняться и подшивка карниза софитом (подробнее: "Монтаж софитов - особенности материала").

Материалы для подшивки карнизов крыши

Для подшивки карнизов крыши подойдут сразу несколько вариантов материала, среди которых наиболее распространенными являются следующие:

  1. Подшивка карнизов крыши вагонкой из дерева. Так как этот материал будет расположен на улице в течение всего срока службы, то его качеству нужно уделить особое внимание, поскольку различные природные факторы обязательно будут оказывать на него определенное влияние. Толщина вагонки должна быть подобрана правильно, кроме того, нужно изучить и влажность приобретаемого материала, так как он не должен быть ни сухим, ни слишком влажным. Лучше всего подойдет та вагонка, влажность которой будет совпадать с влажностью на улице. Достигнуть этого можно, подержав материал на протяжении как минимум месяца на открытом воздухе. Читайте также: "Как подшить карнизы крыши сайдингом".
    подшивка карниза крыши софитом
  2. Подшить карниз крыши можно также строганной обрезной доской толщиной в 1,5 – 2 сантиметра. Набивая такую доску, необходимо оставлять зазор, равный 1 – 1,5 сантиметра для того, дать возможность воздуху равномерно распределяться по всей кровле. Это позволит пространству под крышей иметь хорошую вентиляцию, чего нельзя сказать о вагонке, при использовании которой нужно монтировать специальные решетки для вентиляции через каждые 1,5 метра.
  3. Для обшивки карниза кровли подходит также пластик, который часто применяется при отделке других частей сооружения.

Устройство подшивки свесов карниза

Прежде чем говорить о том, как создать кровельный карниз, нужно понять то, как устроена сама коробка. Безусловно, каждая крыша характеризуется особым проектом и конструкцией, и вариант подшивки свесов карниза зависит от параметров конкретной кровли. Но, однако, существует и общие для всех вариантов аспекты, которые относятся к большинству монтируемых крыш.

Существует два наиболее популярных варианта подшивки карнизных свесов:

  1. Подшивка карниза по стропилам. Наклонный угол подшивки при этом должен быть равен углу скатного наклона. Этот вариант прекрасно подойдет для тех крыш, которые не имеют большого угла наклона. Укладывать обрезную доску или вагонку при этом необходимо прямо на стропила, причем делать это нужно, соблюдая параллельность стене. Для этого нужно, чтобы поверхность нижней части стропил была как можно более ровной (прочитайте также: "Как сделать подшивку крыши – какой материал использовать, как правильно выполнить отделку карниза"). При условии, если эта плоскость не является достаточно ровной, то ее нужно выровнять своими руками. Для этого на обеих сторонах стропил при помощи шурупов закрепляются обрезные доски толщиной не менее 4 сантиметров и шириной не менее 10 сантиметров. Для начала нужно закрепить крайние доски, между которых надо протянуть нить, по которой и будут крепиться оставшиеся доски. К той стропильной ноге, которая находится в месте схождения двух кровельных скатов, крепить доски нужно с двух сторон.
  2. Второй способ более характерен для вальмовой крыши. Так, от конца стропил до стены сооружения монтируется коробка в горизонтальном виде, а для производства каркаса для подшивки применяемого материала, к примеру, вагонки, используется довольно толстая доска. Ее крепят одной стороной снизу стропил, а другой – к месту стыка стропил и стены.

В том месте, где кровельные скаты сходятся, доску укладывают плашмя. При этом образуется стык, который служит местом крепления концов обеих досок. Стык должен идти строго от места схождения скатов к месту схождения стен. Такой вариант конструкции будет характеризоваться высокими показателями надежности, причем надежность самой стены здесь никакой роли играть не будет. Читайте также: "Обшивка дома профлистом".

Чтобы максимально хорошо закрепить всю конструкцию, можно применять шурупы, но достигнуть максимальной надежности удастся при помощи металлических пластин и уголков.

По окончании монтажа каркаса можно начинать процесс обшивки вагонкой или доской.

Поскольку на конструкцию такого типа регулярно будут оказывать влияние различные природные факторы (ветер, дождь, снег и т.п.), к процессу ее крепления также стоит отнестись максимально внимательно. Рекомендуется, чтобы каждая из точек крепления было оснащена как минимум двумя (в случае с толстой доской - тремя) шурупами. Это позволит избежать скручивания досок.

Как подшить карниз кровли, детально на видео:

Завершается весь процесс врезкой в коробку вентиляционных решеток, которые, однако, могут и не потребоваться для обрезной доски, если имеется зазор.

Не стоит забывать и том, что для обеспечения дополнительной защиты установленный материал по окончании всего процесса работы следует обработать специальным антисептиком. Прочитайте: "Подшивка свесов крыши: особенности".

Подшиваем карниз крыши своими руками

Любые кровельные работы на крыше требуют завершающего аккорда в оформлении и обустройстве крыши, а именно — отделки и установки защиты для выступающих за пределы стен свесов. Работы по подшивке свесов не отличаются особой сложностью, поэтому подрезка и подшивка карниза крыши своими руками — вполне доступное дело для любого мастеровитого человека. Но в любом случае, чтобы дом не выглядел брошенным сараем, независимо от того, какой способ подшивки карниза был выбран, потребуется аккуратность в работе и точный расчет.

Какой вариант карниза сделать для крыши

Понятно, что обойтись без подшивки свеса нельзя, во–первых, это необходимо сделать для защиты чердачного помещения от мышей и птиц. Во-вторых, любой уважающий себя хозяин предпочитает сделать подшивку карниза по всем правилам строительной науки, потому что это красиво и всегда придает зданию очень эффектный законченный вид.

Для обычных одно и двухскатных крыш используют несколько вариантов отделки карниза:

  • Глухой или неподшитый свес крыши. В этом случае, чтобы изолировать чердак, промежутки между нижними концами стропил забиваются отрезками дюймовой доски, вылет карниза получается коротким. Неподшитый карниз можно сделать для высоких остроконечных крыш, когда давление льда и снега на свесы очень незначительно;
  • Укороченный тип карниза можно сделать для небольших построек с малоразмерными крышами или для кровельных конструкций, оборудованных снегозадерживающими планками;
  • Коробчатый тип подшивки наиболее простой в изготовлении, его можно сделать в процессе установки креплений водоотводных желобов. По внешнему виду такой вариант оформления свеса значительно уступает классическому;
  • Классический тип подшивки карниза является наиболее распространенным при обустройстве вальмовых и двухскатных крыш. Повышенная трудоемкость изготовления с лихвой компенсируется возможностью сделать свес по-настоящему эффектным и прочным.

Основное отличие классического типа подшивки карниза от остальных состоит в заделке вагонкой, профлистом или софитами нижней плоскости кровельного свеса. Закрытое «дно» свеса защищает стропила и утеплитель от дождевой воды, забрасываемой ветром под кровлю крыши, и одновременно является хорошей защитой от птиц.

Важно! Кроме того, при использовании подобного варианта карниза появляется возможность сделать разгрузку свеса от вертикальных сил давления накапливающихся масс снега.

Установка горизонтальных распорок одновременно позволяет укрепить свесы, сделать их длиннее, не опасаясь прогиба или обрыва под порывами ветра. Вынесенный на расстояние 50 – 70 см карниз позволяет уменьшить количество воды, попадающей на стены и основание фундамента. Чем длиннее свесы, тем меньше можно сделать ширину отмостки.

Сделать качественную защиту по-другому невозможно, любой другой тип карниза крыши, укороченный или коробчатый, полноценно защитить стропила и обрешетку не в состоянии. Кроме того, декоративные качества классического способа подшивки карниза позволяют сделать плавный переход от крыши к фасаду здания по-настоящему симпатичным.

Устройство карниза крыши

Прежде чем искать способ, как сделать карниз крыши своими руками, стоит разобраться в основных деталях устройства подшивки. Общее представление о том, как выглядит и как строится облицовка, можно получить из схемы свеса, приведенной ниже на рисунке.

Конструкция свеса состоит из следующих элементов:

  • 7 — нижние концы стропильных балок крыши. При необходимости вместо дорогостоящих и слишком массивных стропил свесы можно сделать в виде приращенных дюймовых досок — кобылок;
  • 4 – горизонтальные распорки, используемые в качестве основы для подшивки карниза. Сделать распорку нужно так, чтобы доска одновременно упиралась в карнизный брус, нашиваемый на стену, и на лобовую доску, без деформации или искривления верхней линии капельника;
  • 10 — горизонтальный брус, укладываемый на стену фасада по уровню нижних концов стропил или кобылок. Иногда вместо горизонтальной планки или деревянного бруска используют подкосы с вертикальными стойками, но в этом случае фасад здания захламляется лишними крепежными деталями.

Кроме перечисленных деталей, важнейшими элементами подшивки являются капельник – номер 3, подкладной фартук – номер 4, и подшивка свеса – номер 6. Капельник и крепления водосточных желобов нужно сделать и установить до монтажа кровельного покрытия крыши.

После сборки деревянного каркаса карниза нижняя плоскость подшивается одним из вариантов отделки. Это может быть вагонка, сайдинг, пластиковые панели или софиты.

Совет! Независимо от того, каким материалом будет подшит карниз, обязательно нужно сделать подкладной уголок — фартук из тонколистового металла. Это обеспечит надежную защиту от замокания лобовой доски и промерзания вентиляционных пазов водным конденсатом.

Исключение составляют случаи облицовки лобовой доски и подшивки нижней плоскости карниза профилированным листом. В этом варианте защитную роль фартука выполняют полоски профлиста, поэтому вместо полноформатного уголка можно сделать декоративный вариант, которым будет закрыт стык между двумя полосками отделочного материала. Нужно сделать поправку на то, что вода, попадающая на облицовку лобовой доски, будет сбрасываться через щели, образованные волнами листового профиля.

Материалы для подшивки карниза

Подшить карниз можно любым прочным листовым материалом, не боящимся воды, обладающим небольшим весом и малым коэффициентом теплового расширения. Наиболее традиционные материалы:

  • Вагонка или шпунтованная доска. При наборе сплошного полотна из вагонки нужно сделать вентиляционные зазоры между торцами досок и фасадом здания, размер щели не менее 10 мм;
  • Профилированный металлический лист с высотой профиля 8 мм, именуемый в народе «заборным». Облицовку из профлиста можно сделать без вентиляционных щелей, так как на стыках полос всегда остаются щели достаточно больших размеров;
  • Софиты представляют собой пластиковые панели со сквозной перфорацией. Это наиболее дорогой и красивый вид материала, используемый для подшивки карниза. Монтируются софиты так, как и обычные ПВХ-панели.

Важным условием подшивки является обеспечение нормального притока воздуха под свесы. При правильном построении кровельного пирога, за счет вентиляционных окон под коньковой планкой поток воздуха будет засасываться через подшивку, перетекать по полостям контробрешетки, попутно удаляя конденсат. Если закрыть облицовку наглухо или сделать щели в подшивке слишком маленькими, свесы крыши и утепление нижних ярусов кровельного пирога будут напитываться влагой и промерзать.

Отделка карниза металлическим профилем

Наиболее подходящим материалом для изготовления карниза и каркаса под подшивку всегда был и еще долго останется обычный сосновый брусок и дюймовая доска. В качестве подшивочного материала проще всего использовать профлист, лучше всего окрашенный заводским способом. По сути, сделать отделку свесов и подшить основание металлом обойдется вдвое дешевле софита и вагонки. Кроме того, сделать работу можно за пару дней, тогда как набивка вагонки под карниз крыши займет не меньше трех-четырех дней.

Собираем каркас под обшивку

Предварительно нужно сделать торцовку стропильных балок. Для этого по размеру выноса кровельного покрытия определяют размер горизонтальных распорок. Измеряем расстояние от линии будущей заделки капельника до фасада здания.

При замере важно контролировать горизонтальное положение линейки, поэтому измерения нужно сделать с помощью строительного уровня. На стенке отмечаем линию крепления распорок, на стропилах наносим точки пересечения распорки и стропильной балки или кобылки.

С помощью того же строительного уровня через отмеченные точки необходимо сделать риски для запила стропил в вертикальной плоскости. По отметкам на стене с помощью обычной капроновой нитки нужно сделать линию для крепления горизонтального бруса.

Сборку каркаса под карниз крыши выполняем в обратном порядке – сначала крепим на стене брус, затем устанавливаем по уровню распорки, и только после этого запиливаем в одной плоскости концы стропил. Понятно, что все деревянные элементы каркаса необходимо обработать водоотталкивающей пропиткой и антисептиком.

Как сделать подшивку профлистом

Принцип обшивки достаточно прост. Из цельного профилированного листа вырезают отдельные полосы на ширину лобовой доски, это примерно 10-15 см. Если стропила уложены в каркас крыши неточно, и образуется волна, то заготовки под отделку нужно сделать с запасом в 4-5 мм.

Обычно ленты из профлиста режут не сразу, а по мере укладки облицовочного материала на карниз. Первым делом нужно сделать облицовку лобовой доски по всему периметру крыши.

Крепеж выполняется с помощью оцинкованных саморезов с компенсирующими шайбами. Для выравнивания каждой ленты используется натянутый шнур, но перед окончательным креплением нужно сделать проверку положения облицовки по строительному уровню. При укладке металла обязательно нужно сделать перехлест в одну волну, как это делается при укладке на крыше профлиста.

Нижний край облицовки карниза может не иметь ровной линии, быть ступенчатым, это не имеет особого значения, главное — выровнять полоски по верхней кромке, которая заходит под крышу. Нижнюю кромку карниза все равно закроет накладной уголок, поэтому бороться за идеальную конфигурацию не имеет смысла.

На втором этапе нужно подшить профлистом основание. Для этого под горизонтальный брус набивается пластиковый профиль, используемый при сборке софитов или ПВХ панелей. Для подшивки плоскости можно заранее сделать необходимое количество заготовок, и только потом крепить к каркасу.

На завершающем этапе нужно уложить декоративный уголок, закрывающий все линии стыковки подшивочных листов карниза. Уголок нужно сделать на специальном гибочном станке, так как от правильности линий и геометрии декора будет зависеть впечатление обо всей работе.

Заключение

Аналогичным способом крепятся софиты и вагонка. Основное отличие заключается в том, что вагонку и пластик в первую очередь набивают по «днищу» карниза, и только потом на лобовую доску нашивают металлический фартук, уголок, устанавливают крепления водосточных желобов, капельника, собирают водосборную систему отвода дождевой воды. Вагонку обязательно красят или обрабатывают атмосферостойким лаком.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
