Устройство карнизных свесов – Карниз кровли, как сделать монтаж карнизной планки для мягкой кровли и гибкой черепицы, фотографии и видео

Подшивка свесов и карнизов крыши: варианты + монтажные инструкции

В процессе строительства дома к внешнему виду крыши предъявляются самые высокие требования: защищать стены и подкровельное пространство от влаги и сырости, а также придавать всей постройке безупречный и законченный вид. А для этого крыша должна выглядеть красиво со всех сторон, даже той, что находится под карнизом. Ведь именно туда устремляется человеческий взгляд, когда кто-нибудь стоит возле дома!

Вот для этой цели и существует подшивка свесов крыши из самых разных материалов: винил, металл и даже дерево. Специальные изделия для этой цели называются софитами, которые ко всему обеспечивают вентиляцию всему подкровельному пространству, которая так необходима.

Давайте первым делом разберемся, что собой представляет подшивка карниза крыши.

Подшивка свесов и карнизов крыши: лучшие варианты исполнения + технология монтажаПодшивка свесов и карнизов крыши: лучшие варианты исполнения + технология монтажа

У подшивки карнизов крыши есть такие варианты устройства:

Подшивка свесов и карнизов крыши: лучшие варианты исполнения + технология монтажаПодшивка свесов и карнизов крыши: лучшие варианты исполнения + технология монтажа Подшивка свесов и карнизов крыши: лучшие варианты исполнения + технология монтажаПодшивка свесов и карнизов крыши: лучшие варианты исполнения + технология монтажа

К слову, софиты не обязательны – в большинстве случаев достаточно сплошных или частично перфорированных панелей:

Подшивка свесов сплошными панелями самостоятельноПодшивка свесов сплошными панелями самостоятельно

Другими словами, софиты – это все тот же сайдинг, только для украшения потолка. Откуда и название, ведь «софит» с итальянского и означает «потолок».

Хотя софиты – достаточно новый для российского рынка продукт, их уже производят самых разных видов. Они бывают:

  • двойные и тройные;
  • сплошные и перфорированные.

Перфорированные софиты обеспечивают отличную вентиляцию и приток воздуха в подкровельное пространство.

При этом тройные еще бывают перфорированными по центру. А вот сплошные чаще используют для подшивки фронтонных свесов, которым не нужна вентиляция:

Подшивка свесов и карнизов крыши: лучшие варианты исполнения + технология монтажаПодшивка свесов и карнизов крыши: лучшие варианты исполнения + технология монтажа

И, больше как исключение, в сплошных софитах дополнительно прорезают вентиляционное отверстие, чаще уже после монтажа:

Подшивка свесов и карнизов крыши: лучшие варианты исполнения + технология монтажаПодшивка свесов и карнизов крыши: лучшие варианты исполнения + технология монтажа

К слову, GrandLine представил рынку новые необычные софиты (GL Estetic), у которых перфорация – скрытая. Она нанесена на ребра жесткости, откуда ее не видно. Такую геометрию называют Ω-геометрией, которая ко всему еще маскирует сам стык софитов.

По сути, софиты по своей конструкции, и способу производства мало чем отличаются от сайдинга. Как и по прочности, ведь софитам тоже необходимо иметь механическую прочность к ударам и сильному ветру.

Софиты из пластика или винила пожаробезопасны, очень легки и не гниют, хорошо поддаются обработке и принимают практически любые формы. Благодаря этому софиты перекрывают сложные архитектурные элементы.

Виниловые софиты прекрасно сочетаются с одним с популярным виниловым сайдингом, пластичны, долговечны и обладают легким весом. При толщине 0,4 см они весят всего 1,16 кг/м2.

Т.к. софиты находятся всегда в тени, поэтому нет нужды переживать о том, что они выцветут на солнце. Также ПВХ хорош тем, что не разрушается плесенью или грибком, не нуждается в перекраске и выдерживает мороз в -50°С и жару в +60°С. К слову, виниловые софиты сегодня часто изготавливают не только под цвет кровли или фасада, но и делают с имитацией натурального дерева.

Полиэстер в качестве покрытия для софитов хорош цветостойкостью и пластичностью, а пластизол – устойчивостью к механическим воздействиям. Пурал отличается большей устойчивостью к ультрафиолету и перепаду температур, и наиболее пригоден для использования под открытым небом. Выглядит такая подшивка вот как:

Пластиковые софиты для пошивки карнизных свесов кровли
Пластиковые софиты для пошивки карнизных свесов кровли

Современные металлические софиты изготавливают только в заводских условиях, на специальном оборудовании путем проката. При этом обычно производители предлагают приобрести у них сразу целый комплект необходимых кровельных материалов, чтобы в итоге вся крыша имела завершенный вид, где все элементы идеально гармозинируют друг с другом, и по форме, и по цвету.

Гибкие и легкие алюминиевые софиты производят из тонкой (в 0,5 мм) алюминиевой ленты. Такие софиты радуют высокой стойкостью к коррозии, не выделяют неприятного запаха под парящими лучами солнца и абсолютно экологичны.

На таком материале хорошо держится декоративное покрытие, даже, если ему приходится переживает значительные перепады температур. Благодаря этому алюминиевые софиты подходят для любого климата.

Алюминиевые софиты практически не подвержены коррозии, не горючи, мало восприимчивы к температурным расширениям, выцветанию и механическим повреждениям.

Еще один один популярный вид софитов – стальные. Производят из оцинкованной стали с таким полимерным покрытием, как пурал, пластизол, полиэстер или поливинилденфторид. От покрытия, собственно, напрямую зависит их цена. Они долговечны, надежны и практичны.

Но металлические софиты далеко не всем по душе по той причине, что при распространенных ошибках в монтаже планки деформируются. Это заметно, и выглядит в итоге такой дом совсем не эстетично. В этом плане куда выгоднее выглядят деревянные софиты. Но их время от времени нужно приводит в первоначальный вид, обрабатывая антисептиками и подкрашивая.

Есть, к слову, такой интересный вид софитов, как планкен. По сути, этот тот же пластик, только выполненный в деревянном стиле. Причем хорошо смотрится и скошенный, и прямой планкен. Подкровельная вентиляция в этом случае обеспечена зазором с планкеном.

А вот медные софиты считаются не только самым долговечным материалом (до 150 лет службы), но самыми неприхотливыми, эстетичными и обладающими естественной защитой от воздействий окружающей среды.

Подшивка свесов и карнизов крыши: лучшие варианты исполнения + технология монтажа
Подшивка свесов и карнизов крыши: лучшие варианты исполнения + технология монтажа

Также становится популярным фиброцементный сайдинг, который достаточно прочен и привлекает красивой фактурой кедровой породы древесины. Изготавливают такую подшивку из цементно-песчаной основы и волокон, синтетических или натуральных.

В итоге срок службы материала достигает 50 лет, и отсутствует линейное расширение при перепадах температуры. Кроме того, сайдинг из фибробетона, в отличие от обычной древесины, не гниет, не привлекателен для насекомых и не боится влаги. А обрабатывается и крепится такая подшивка так же, как и и деревянная.

Если подшивка сплошная, тогда в панелях изготавливают специальные щели в 0,5 см толщиной. При этом с внутренней стороны нужно установить москитную или металлическую сетку. При этом важно, чтобы все комплектующие были сделаны из алюминия. Сюда входят внешние и внутренние углы, J-профили и соединительные планки.

Также для подшивки свесов подходят профилированные листы толщиной от 0,45 мм, из оцинковки или стали с полимерным покрытием. От других аналогов отличаются хорошей прочностью и жесткостью, и большим выбором цветового решения. Благодаря волнистому рельефу материала под свесом образуются зазоры, и ставить какие-то дополнительные вентиляционные решетки не нужно.

Например, сегодня пользуется популярностью система подшивки Soffitto. Это медные софиты, цвет которых за два-три года меняется от золотистого до темно-бурого, а потом и до матово-черного. И наконец, последний этап окисления – зеленоватая патина. Многое, конечно, зависит от срока службы металла. У изделий из меди образуется естественное антикоррозийное покрытие, благодаря которому срок службы таких софитов может досить даже 150 лет.

Если вы решили сделать свесы из такого материала, тогда разрежьте профлист на полосы одинакового размера и аккуратно закрасьте срезы – так, чтобы коррозия не распространялась, но и краски не было заметно на основной поверхности листа.

А теперь перейдем к процессу монтажа софитов. Они не выполняют особо важной конструктивной функции, но все же проявиться мастерство и аккуратность здесь придется.

Дело в том, что если при установке карниза допустить ошибки, то он минимум будет выглядеть нелепо, а в худшем случае в подкровельное пространство легко проникнут птицы и создадут проблемы.

Подшивка свесов и карнизов крыши: лучшие варианты исполнения + технология монтажаПодшивка свесов и карнизов крыши: лучшие варианты исполнения + технология монтажа Подшивка свесов и карнизов крыши: лучшие варианты исполнения + технология монтажаПодшивка свесов и карнизов крыши: лучшие варианты исполнения + технология монтажа
Подшивка свесов и карнизов крыши: лучшие варианты исполнения + технология монтажаПодшивка свесов и карнизов крыши: лучшие варианты исполнения + технология монтажа

Крышу со стороны фронтонов обшивают по периметру J-профилем или специальным профилем для внутреннего угла.

Здесь такие же правила монтажа, как и для вертикальных элементов, где верхний крепеж монтируют к верхней кромке отверстия от гвоздя, а все последующие – в их центре.

Подшивка свесов и карнизов крыши: лучшие варианты исполнения + технология монтажа
Подшивка свесов и карнизов крыши: лучшие варианты исполнения + технология монтажа Подшивка свесов и карнизов крыши: лучшие варианты исполнения + технология монтажаПодшивка свесов и карнизов крыши: лучшие варианты исполнения + технология монтажа

Монтаж перфорированной виниловой подшивки

Виниловые софиты особенно ценны тем, что подходят для их устройства в труднодоступных местах. Для их монтаж не нужно специальное оборудование, особые знания и навыки.

Достаточно только изучить инструкцию от производителя и наши мастер-классы:

Монтаж софитов шаг за шагомМонтаж софитов шаг за шагом

Итак, первым делом к фронтонному или карнизному свесу по всей его длине монтируют две планки. Далее следуйте такой инструкции:

  • Шаг 1. К первой с нижней стороны прикручивают J-паз.
  • Шаг 2. Далее софиты нарезают по длине свеса.
  • Шаг 3. В угол вставляют J-профиль и фиксируют его гвоздями или саморезами.
  • Шаг 4. Вырежьте край самых близких к профилю софитов и вставьте.
  • Шаг 5. Теперь переходим к облицовке ветровой доски.
  • Шаг 6. Между собой закрепите такую облицовку в замок.
  • Шаг 7. Зафиксируйте все планки саморезами и закройте встык угол.

А вот замечательный мастер-класс монтажа виниловых софитов со скрытым перфорированием:

Подшивка свесов и карнизов крыши: лучшие варианты исполнения + технология монтажаПодшивка свесов и карнизов крыши: лучшие варианты исполнения + технология монтажа Подшивка свесов и карнизов крыши: лучшие варианты исполнения + технология монтажаПодшивка свесов и карнизов крыши: лучшие варианты исполнения + технология монтажа Подшивка свесов и карнизов крыши: лучшие варианты исполнения + технология монтажаПодшивка свесов и карнизов крыши: лучшие варианты исполнения + технология монтажа

Монтаж сплошной алюминиевой подшивки свеса

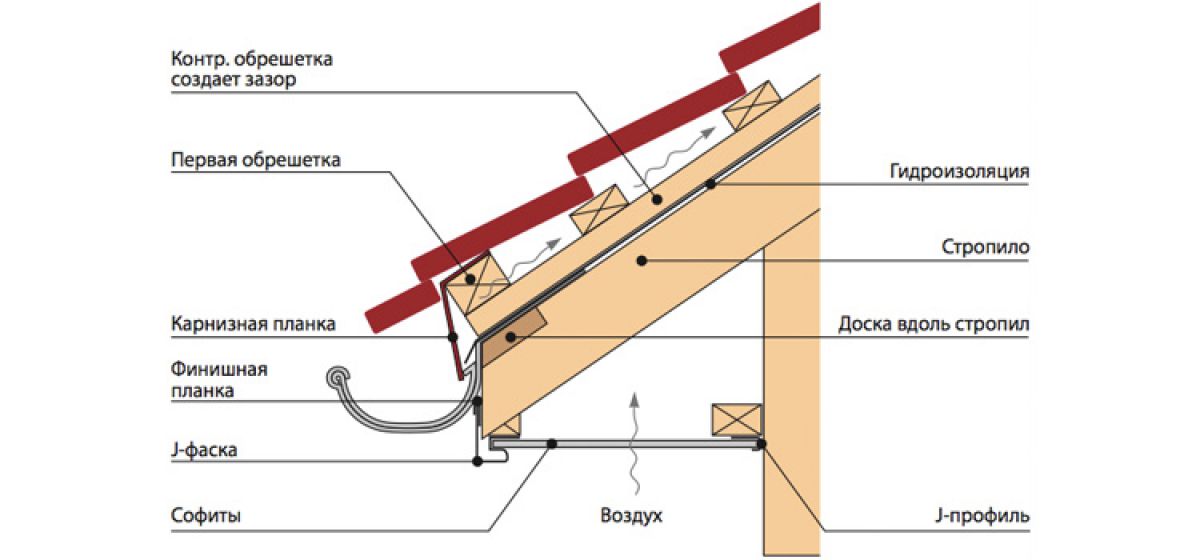

Чтобы зафиксировать металлический софит на стене, необходимо первым делом закрепить вдоль стены J-образный профиль.

При помощи строительного уровня сделайте на стене метки, которые будут идти параллельно нижнему краю карниза. На них и прикрепите принимающие профили. Далее, отмерьте расстояние между днами желобов профилей, и отнимите 6 мм, чтобы учесть возможное расширение и сжатие материала. Что именно нужно делать, вам подскажет наша фотоинструкция:

Монтаж алюминиевых софитов: пошаговая фотоинструкцияМонтаж алюминиевых софитов: пошаговая фотоинструкция

Чтобы завести верхний края J-фаски под финишную планку, в ней необходимо сделать просечку специальных «заусенцев». С этой задачей вы вполне справитесь самостоятельно, особенно, если воспользуетесь специальными для этой цели инструментами.

Так, перфораторы Freund 360020 и Малко NHP1R, которые легко пробивают щелевидные отверстия 3х15 мм и 4х19 мм. Один край софита нужно вставить в паз, другой – прикрутить ко второй из планок. Установите все на место, и закрепите каждую из панелей по центру отверстия.

Далее прикройте лобовую доску J-фаской. Для металлического софита ширина листов должна строго соответствовать расстоянию между J-фаской и J-профилем, единственное, что нужно вычесть 6 мм на термическое расширение, и если ширина свеса больше 90 см, тогда сразу с обеих сторон. Установите листы софита между J-фаской и J-профилем.

Вот пример подшивки металлическими софитами сложной формы:

Подшивка свесов и карнизов крыши: лучшие варианты исполнения + технология монтажаПодшивка свесов и карнизов крыши: лучшие варианты исполнения + технология монтажа

Финишная отделка свеса крыши

Далее место соединения софита со второй планкой закрывают лобовой планкой. Это необходимо, чтобы придать торцевому краю законченный вид:

Финишная отделка свеса крыши своими рукамиФинишная отделка свеса крыши своими руками

Вырежьте планку нужной ширины и отогните край. При помощи специального гиба и кусачек сформируйте финишную планку.

В нашем случае размер лобовой доски заметно для глаз превосходит размер J-фаски, а поэтому следует вести монтаж с выносом на лобовую доску через два J-профиля или внешний угол.

Здесь используется софит светлого оттенка, и это правильно – темные в таком случае не рекомендуются. И, наконец, зафиксируйте финишную планку.

Монтаж деревянной подшивки

Подшивать кровлю можно как параллельно, так и перпендикулярно свесу. Единственное, учитывайте, что при параллельном способен будут заметны все неровности, а вот подшивка короткими брусками от края крыши к стене хорошо скрывает все недостатки.

Подшивка свесов и карнизов крыши: лучшие варианты исполнения + технология монтажаПодшивка свесов и карнизов крыши: лучшие варианты исполнения + технология монтажа

Если лобовой доски нет как таковой, тогда софит нужно закрепить между двумя J-профилями, размещенными на свесе кровли и на стене:

Монтаж деревянной подшивки своими рукамиМонтаж деревянной подшивки своими руками

На практике установка деревянной подшивки выглядит так:

Подшивка свесов и карнизов крыши: лучшие варианты исполнения + технология монтажаПодшивка свесов и карнизов крыши: лучшие варианты исполнения + технология монтажа

Подобрали для себя подходящий вариант? Рады, что смогли помочь!

для чего уплотняют конек и карнизные свесы

Содержание статьи

Для чего служит карнизный свес и как его правильно оформить?

Карнизный свес — это продолжение ската крыши, выходящее за плоскость стены. На этот конструктивный элемент возложены весьма серьезные задачи, и он нуждается в качественной, надежной и красивой отделке

Основная задача карнизных свесов — защита фасадов от косого дождя, а также отвод дождевой и талой воды подальше от цоколя. Еще одна важная функция — вентиляция подкровельного пространства. Воздух проникает в подкровельное пространство через перфорацию или щели в обшивке, и циркулирует внутри, выводя скопившиеся там водяные пары.

Если размеры вентиляционных ходов превышают 2-3 см, через них могут проникнуть мелкие животные и птицы. Чтобы не допустить этого, используют решетку или сетку.

Размеры свеса

Раньше ширину карнизов определяли, исходя из местных архитектурных традиций и доступности тех или иных строительных материалов. Так, широкие свесы, нередко заменяющие козырек над террасой, можно встретить на домах, выдержанных в средиземноморском стиле. В англосакской культуре карнизы порой и вовсе отсутствуют. А вот в средней полосе России от больших вылетов крыши лучше не отказываться, ведь они, напомним, защищают наружные стены от снега и дождя.

На бумаге геометрические параметры карнизного свеса прописаны в СНиП II-26-76, точнее, в его более современной версии от 2011 г. Минимальная ширина составляет 40 см для крыш с водосточной системой, и 60 см для крыш без нее.

Практически же ширину карниза определяют, исходя из его расположения. Если свесы боковые, достаточно вылета в 50–60 см. Для фронтальных же нужно порядка 100 см.

Обшивку карнизных свесов следует проводить после завершения работ по возведению кровли и внешней отделке стен

Материалы отделки

Обшивка свеса по нижнему поясу стропильных ферм

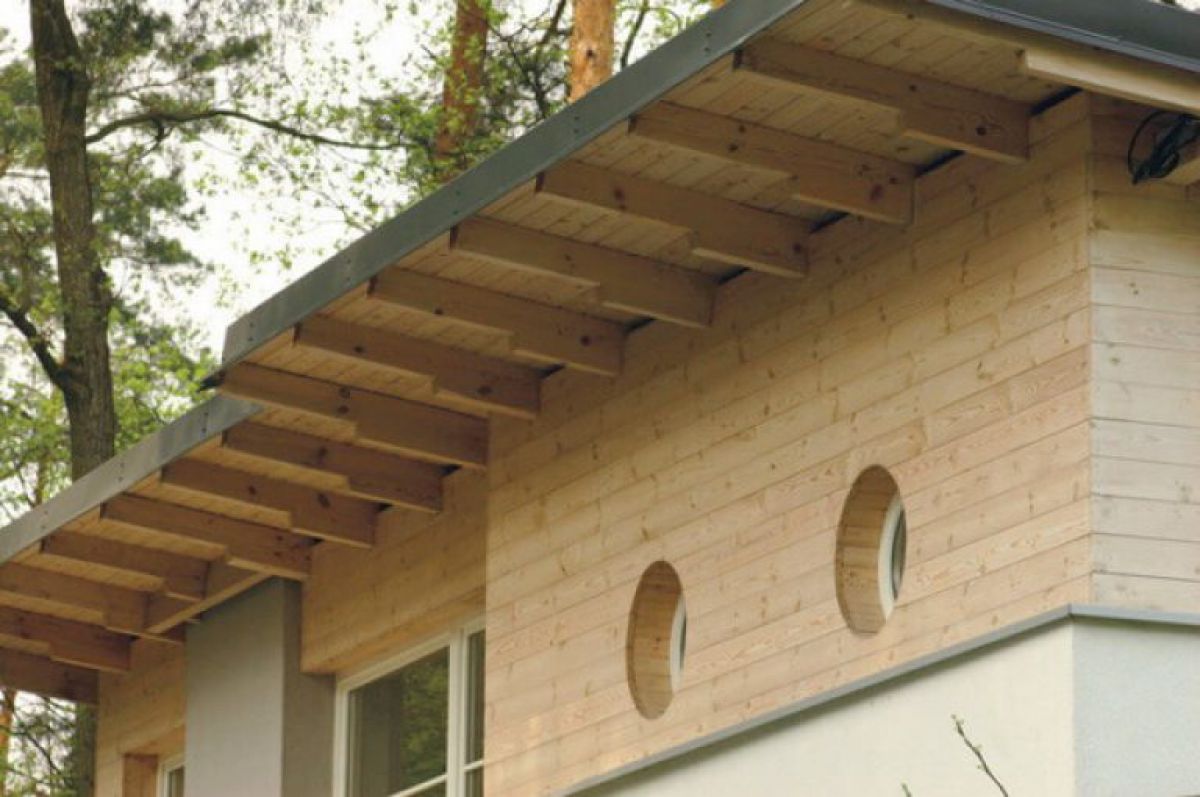

Самый доступный и потому популярный материал для отделки свесов — вагонка. Обычно строители используют еловую или сосновую доску. Значительно реже в ход идет более дорогая, но и более долговечная лиственница. В любом случае согласно строительным нормам толщина доски должна составлять от 17 до 22 мм.

При покупке важно обратить внимание на влажность древесины. Она не должна превышать 14%. Более сырые доски будут высыхать уже на карнизе, что неизбежно приведет к короблению и образованию щелей.

Пиломатериал для обшивки карнизного свеса необходимо пропитать колерованным антисептиком для древесины, который защитит от воды, грибка и ультрафиолета. Причем желательно сделать это еще до монтажа. Закрепленную обшивку уже нельзя качественно обработать со всех сторон. На «изнанку» препарат попросту не попадет, а торцевые стороны досок пропитаются плохо. А ведь именно они особенно подвержены воздействию влаги.

Обшивая карниз досками, нужно оставлять между ними зазор 1–1,5 см для эффективной вентиляции подкровельного пространства. Если доски укладывают параллельно фасадам, следует фиксировать их через каждый метр длины.

В случаях, когда ширина карниза не превышает 30 см (при уклоне скатов 45º и более), можно просто прикрепить обшивочные доски к стропилам. Но если выносы больше, для них потребуется обрешетка с опорной доской (кроншнейном), которую ставят поверх обшивки стены. Только тогда конструкция будет обладать необходимой прочностью.

При отделке карнизных свесов можно использовать листы влагостойкой фанеры толщиной от 6 мм. Чтобы обеспечит воздухообмен в подкровельным пространстве, в ней делают отверстия

Обшивка свеса пластиковыми софитами

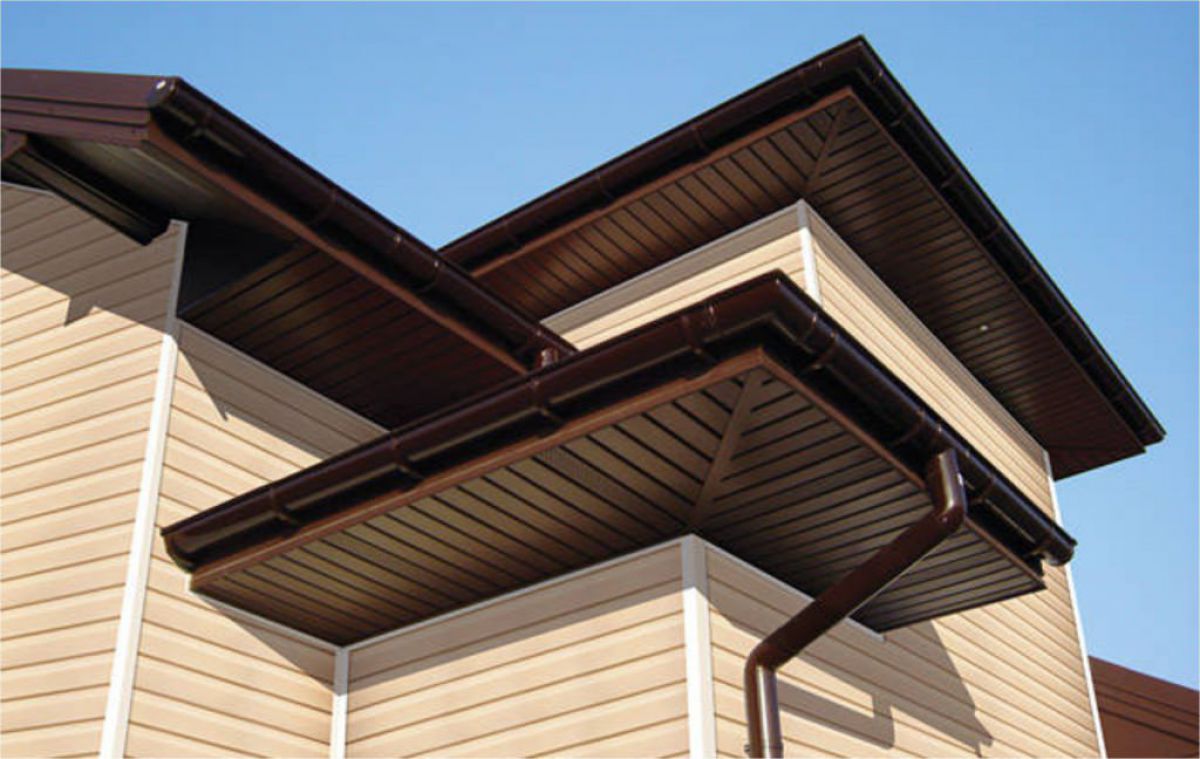

Второй по популярности материал — софиты из ПВХ, предназначенные именно для подшивки свесов. По свойствам этот материал близок к сайдингу, но имеет ряд отличий. Во-первых, это большая по сравнению обшивочными панелями для стен толщина пластика. Во-вторых, перфорация, служащая для вентиляции крыши. И в-третьих, наличие в составе модифицирующих добавок, которые повышают стойкость к ультрафиолету.

В процессе монтажа вдоль карниза и стены прокладывают специальные J-образные планки, фиксируя их саморезами. Затем между ними вставляют обшивочные панели, которые нужно предварительно раскроить. Ширину софита определяют, вычитая из расстояния между планками 6 мм. Это — компенсация термического расширения при изменениях погоды. В особых случаях, когда ширина свеса превышает 900 мм, нужно вычесть 12 мм — по 6 мм с обеих сторон.

Помимо монтажных реек при обшивке софитами из ПВХ понадобятся специальные финишные полосы для отделки краев, а также уголки для маскировки стыков

Обшивка свеса по стропильной ноге

Альтернативой ПВХ-софитом могут стать софиты из древесно-полимерного композита, основу которого составляет волокна хвойных и лиственных пород. В процессе производства сырье сушат, смешивают со смолой и прессуют при высоких температурах. Получается прочный материал, который чувствителен к воздействию влаги намного меньше, чем натуральная древесина. Для дополнительной защиты, а также в декоративных целях панели покрывают акриловой краской.

Можно использовать и металлические панели. Например, оцинкованную сталь толщиной 0,6–0,8 мм. Этот материал прочен, прост в монтаже и довольно долговечен, особенно если при раскрое окрасить кромки, защитив их от коррозии. Для воздухообмена в карнизных свесах, обшитых листами металла, делают перфорацию или ставят вентиляционные решетки.

Также можно пустить на отделку свеса профнастил с малой высотой волны. Он жестче листового металла, а потому прочнее. Очень важно при монтаже оставлять между панелями компенсационные зазоры шириной около 1 см, чтобы при термических деформациях они не упирались друг в друга краями и не выгибались.

Наконец, можно использовать алюминиевые софиты. Они легки как по весу, так и в монтаже, и не подвержены коррозии, но стоят при этом довольно дорого.

Подписывайтесь на наш канал в Яндекс Дзен, чтобы ничего не пропустить!

Устройство карниза крыши: конструктивные особенности и монтаж

Возведение крыши предполагает проведение ряда масштабных работ, которые достаточно ответственны и требуют кропотливого подхода. К их числу можно отнести, к примеру, устройство стропильной системы или кровельного пирога. Однако установка крыши на этом не завершается, так как следом приходит черед столь же важных, но более мелких мероприятий.

Чтобы полноценно защитить кровлю, стены и пограничное с фундаментом пространство, нужно разобраться, что это такое карниз крыши здания и для каких целей он служит.

Для чего нужен карниз крыши дома ↑

В архитектуре карнизы для дома (фото ниже) определяются как элементы кровельной конструкции, которые выступают за плоскость фронтальных стен и защищают их таким образом от воздействия атмосферных осадков. Свес карниза не дает проникнуть влаге и холоду в подкровельное пространство при сильном ветре.

Однако защитная не единственная функция, которую выполняет кровельный карниз. Под ним удачно скрываются малопривлекательные элементы несущей конструкции, а эстетичная обшивка придает крыше привлекательность.

Этот элемент обеспечивает дополнительную вентиляцию. Устройство принудительного воздухообмена на свесах кровли полностью безопасно, поскольку через данный воздуховод не может проникнуть ни грязь, ни влага. Существует несколько вариантов устройства вентиляции. Самый простой из них – зазор между стеной и свесом. Можно также установить решетки в профили обшивки или перфорированный материал при использовании софитов. Вентиляция через наружные карнизы помогает справиться с конденсатом, скапливающимся на верхних уровнях строений, к примеру, в банях или двухэтажных домах.

Карнизы зданий фактически продолжают крышу, поэтому помимо защиты кровли от разрушительного воздействия влаги. Устройство этой конструкции придает ей необходимую жесткость.

Карнизный свес кровли, как видно на фото, дополнительно поддерживает водосток, причем это касается как внутренней, так и наружной системы.

Конструкция ↑

Под карнизом кровли фактически поминают часть стропильных ног, выступающую за границы фасада здания. Иначе говоря, это свешенный наружу участок крыши.

В идеале его длина должна равняться 0,5–0,6 м. Если кровельная конструкция не позволяет обеспечить такую ширину свеса крыши, то прибегают к принудительному удлинению стропил, используя для этого кобылки.

Устройство карнизов и свесов возможно в двух основных вариантах:

  • простые;
  • с выносом.

Фронтальные и боковые карнизы: преимущества и недостатки ↑

По месту расположения свесы делят на фронтальные и боковые. Устройство карниза крыши для каждого вида имеет определенные отличия.

  • Фронтальный. Он необходим для защиты фасадной части дома. Свес образуется боковыми краями наклонных кровельных скатов, поэтому на вальмовой крыше, имеющей четыре ската, таковой отсутствует.

Свес можно выполнить совместно со стропилами. Чтобы внешние стропила имели основу, необходимо вынести за стены несущие элементы, скажем, опорный коньковый брус и горизонтальные перекладины. Желательно, чтобы сечения горизонтальных брусков и стропил совпадали. Затем с торцов закрепляют карнизную доску.

Полученная конструкция будет достаточно надежной, чтобы обеспечить значительный вынос свеса (а он может в этом случае достигать 1 м) даже для кровель с тяжелым покрытием типа натурального шифера или керамической черепицы.

Еще один вариант устройства свеса на выпуске обрешетки. При этом стропила не выводятся за фронтонные стены. Этот вариант устройства больше подходит для покрытий из металлочерепицы, ондулина, битумной черепицы или других легких кровельных материалов. Фронтальный свес не должен быть слишком большим, чтобы избежать возможных прогибов. Обычно ширина карниза в этом варианте не более полуметра.

  • Боковой. Свес оформляют за счет стропил, выступающих за стены дома. Его глубина составляет порядка 0,5–0,7 м и рассчитывается индивидуально для каждого конкретного здания в зависимости от таких параметров дома, как его высота и ширина отмостки, а также климатических особенностей местности.

Эффективность функционирования кровли во многом обусловлена качеством обустройства карниза.

Виды по форме ↑

  • Укороченные. Это идеальное решение практически для всех типов крыш, включая нестандартные: шале, мансардные и другие.

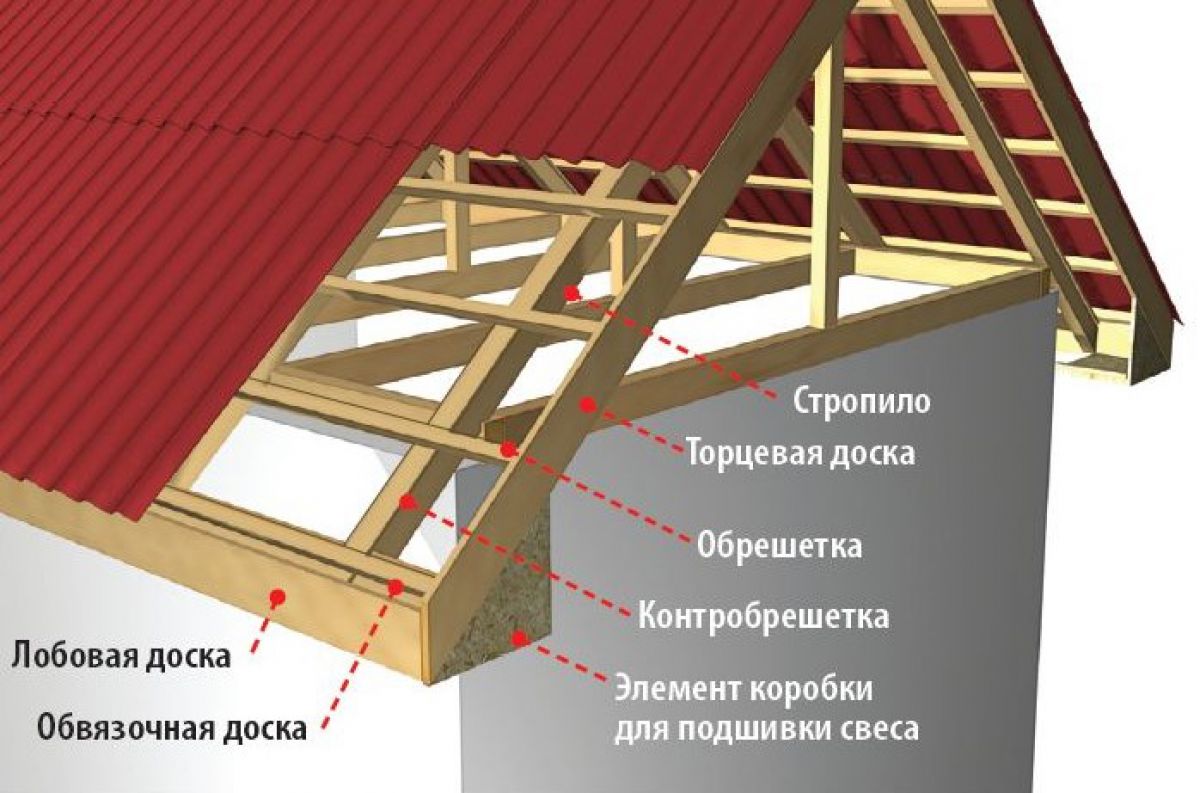

  • Коробочные. Устройство карниза крыши возможно на одно- или двухскатной, а также на вальмовой конструкции. Необходима внутренняя обшивка рубероидом и теплоизоляционным материалом.
  • Подшитые. Это одно из возможных вариантов устройства для двухскатных и вальмовых крыш. Это доски, которыми обшивают выступающие стропила. Эти свесы можно подшивать как по вертикали, так и по горизонтали. Чаще всего их устанавливают на фронтон.
  • Неподшитые. Они представляют собой продолжение скатов, поэтому составляют единое целое с кровельной поверхностью. Применимы для скатных и вальмовых крыш. Конструкцию не нужно дополнительно облицовывать.

Устройство ↑

Основные типы устройства ↑

  • Заподлицо. Концы стропильных ног не выходят за пределы несущих стен. Принудительное удлинение выполняют за счет сливной доски, закрепленной горизонтально к краю стропильных брусьев. На ней в дальнейшем будут установлены водосточные желоба. Для деревянного дома длина свеса должна превышать 55 см, для кирпичного – он может быть чуть короче.
  • Такая конструкция имеет существенный недостаток, поскольку не позволяет полноценно защитить верхние участки стен от разрушения под воздействием влаги и низкой температуры.
  • Закрытого типа. Подходит для стропил, на выступающей части которых с внутренней стороны имеются специальные пазы. Они нужны для фиксации элементов обшивки. Такой свес нужно обеспечить вентиляцией, особенно если на крыше обустроен теплый чердак.
  • Открытый. Самый востребованный вариант в частном строительстве. Длина свеса варьируется в промежутке 50–60 см. При их устройстве желоба водостока проходят по его верхней кромке.
  • Фронтонный. Здесь в принципе нет ограничений, все зависит от дизайнерской мысли. Единственное обязательное требование – обшить незащищенную поверхность карнизного свеса.

Рекомендации по установке ↑

Это, как правило, заключительный элемент в строительстве. Именно по этой причине нужно сначала позаботиться о наружном утеплении стен. В противном случае часть стены, оставшаяся под коробом, останется неутепленной, и она может промерзать.

Способ крепления зависит от материала стен.

  • Карниз деревянного дома крепят на специально врезанные кронштейны. Доски для конструкции обрабатывают антипиренами и средствами биозащиты. Первую доску выбирают примерно на 30–50 мм шире остальных. Фактически она выступает в качестве капельника, который препятствует попаданию воды на нижнюю поверхность обшивки.

Можно просто обшить концы балок. Если стропила по длине не превышают пределы стен, их следует нарастить кусками досок.

  • При оформлении кирпичного здания создают профили, выполненные из штукатурки. Слой ее достаточно тонкий – не более 50 мм, поэтому раствор наносят на заранее подготовленную конструкцию. Это может быть:
  • каркас из дерева;
  • специальный выступ из кладки;
  • каркас из металла, армированный сеткой.

Для деревянного каркаса выбирают доски, имеющие двойную окантовку. Профильную доску располагают под углом в 45˚, чтобы правильно состыковать ее с углом.

После окончания монтажа отштукатуренную конструкцию можно декоративно отделать: покрыть ее гранитной или мраморной крошкой, кварцевым песком либо битым стеклом.

Штукатурка под декоративным слоем имеет три слоя:

  • обрызг из жидкого раствора для повышения адгезии штукатурки с основанием;
  • грунтовка;
  • лицевой.

Свес нужно правильно закрепить, чтобы он не повредился в процессе эксплуатации, к примеру, под весом снежных масс.

Нужно позаботиться и том, чтобы дом приобрел привлекательный и законченный вид.

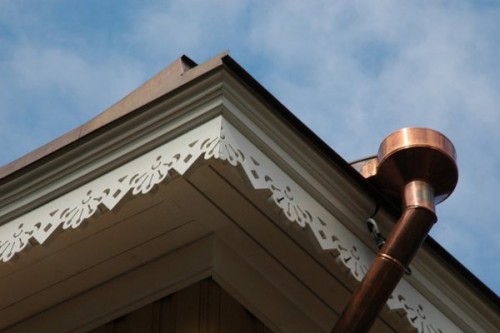

Карнизные свесы

Карнизные свесы – важный элемент в строительстве дома. Дом человека – сплав техники и искусства, поэтому не удивительно, что на облик дома влияет и страна, и местность, где он построен. Все связано, и, если дом, построенный в Карпатских горах, имеет очень широкий свес крыши при крутых скатах – причина этому традиции, укоренившиеся в результате природных условий. Широкие карнизные свесы защитят и стены, и окна от атмосферной воды и снегопада, примут на кровельное покрытие струи косого дождя, сильный ветер. Стены и цоколь дома должны намокать как можно меньше – это правило действует для всех конструкций и для очень многих, если не для всех стеновых строительных материалов, а также отделок стен.

Высокие окна одноэтажных домов предохраняют от дождей и снега широкими карнизами, летом – карнизы дают тень, защищая комнаты от излишнего зноя. Кроме того, отделки и подшивки карнизных свесов исключительно выразительны в архитектурном плане, они могут кардинально изменить облик и настроение дома, изменив его пропорции. Зрительно свес карниза увеличивает площадь здания, при этом уменьшая его высоту. Ширина свеса может достигать 0,8 и более, даже более метра, такое решение связано с конструкцией стропильной системы. Для домов с мансардами ширина свеса выбирается в большую сторону, не только из соображений привлекательных пропорций, но и для защиты вертикали стен под мансардными скатами. В местностях со спокойным климатом и редкими несильными ветрами не редкость дома, не имеющие карнизных свесов вообще. Исключение – классический каменный английский дом с черепичной крышей и крошечным карнизным свесом, но это тоже объяснимо — каменные стены и небольшие окна и не нуждаются в особой защите от непогоды.

Узкие свесы крыши могут опираться на выступы стен, зрительно – свесы лежат на карнизах, а карнизы «завернуты» на стены фронтонов. Общее впечатление от дома – компактность при устремленных вверх линиях, стройность и легкость всего облика строения. Для дома, находящегося в условиях плотной застройки, с маленьким садовым участком или вообще без участка — узкие свесы более практичны и выглядят органичнее.

Под широкими свесами образуется очень комфортное и защищенное пространство. Варианты использования этого пространства и уюта – обустроенные места для отдыха под стенами дома, со скамейками, вазонами с цветами, возможно – и с чайным столиком. Более утилитарное использование «подкарнизной полосы» — поленница, место для хранения огородного инструмента, летняя кладовая для хранения и сушки трав, фруктов. Наиболее выразительны дома с широкими карнизами, утопающие в садовой зелени и цветах, рядом с окрестными газонами или лужайками.

Строгого регламента для проекции вылета крыши на горизонталь, или карнизного свеса, в строительных нормах нет. Есть только общие указания, что свес материала кровли не должен превышать небольших значений – шифер (асбоцементный волнистый) – до 5 см, керамическая черепица – до 7 см, кровельная сталь – до 10 см. Рекомендации даны для открытого, безопорного свеса, из расчета и прочности материалов кровельного покрытия. Но для крыши частного дома можно запроектировать тот карниз, который нужен для архитектурной красоты и из практических соображений функциональности, хотя стропильная система для большого свеса будет немного технически сложнее и затратнее.

Карнизные свесы, как любая конструктивная часть дома, влияют и на его энергоэффективность. Недаром выходящие на юг и юго-восток окна первых этажей оборудуют на лето маркизами или рольставнями с затеняющими козырьками. Солнечный нагрев в летнюю жару добавляет немало затрат на кондиционирование. Эти устройства обычно планируют при разработке проекта здания. Верхние окна под карнизным свесом так же могут участвовать в экономии энергии, если находятся под свесом крыши, рассчитанным по ширине и высоте расположения над окнами таким образом, чтобы в зимние месяцы пропускать как можно больше солнечных лучей в комнаты, а в летние – максимально затенять окна.

Карнизные и фронтонные свесы

Свесы следует подразделять на фронтонные и карнизные, их конструкции отличаются. Фронтоны и фронтонные свесы расположены чаще с боковых (фронтальных) сторон здания, очень редко – на фасаде. По конструкции фронтонный свес может быть выполнен заподлицо или с выступами стропильных ног. Если стропильные ноги не выступают за фронт стены, водоотвод с кровли решают дополнительным крепежом сливов. Фронтонные свесы должны выполнять ту же функцию, что и карнизы – защищать стены на верхних участках, это их главная задача. Выступающий фронтонный карниз, как правило, подшивают, классический размер выступа фронтонного свеса – 0,5-0,6 метра.

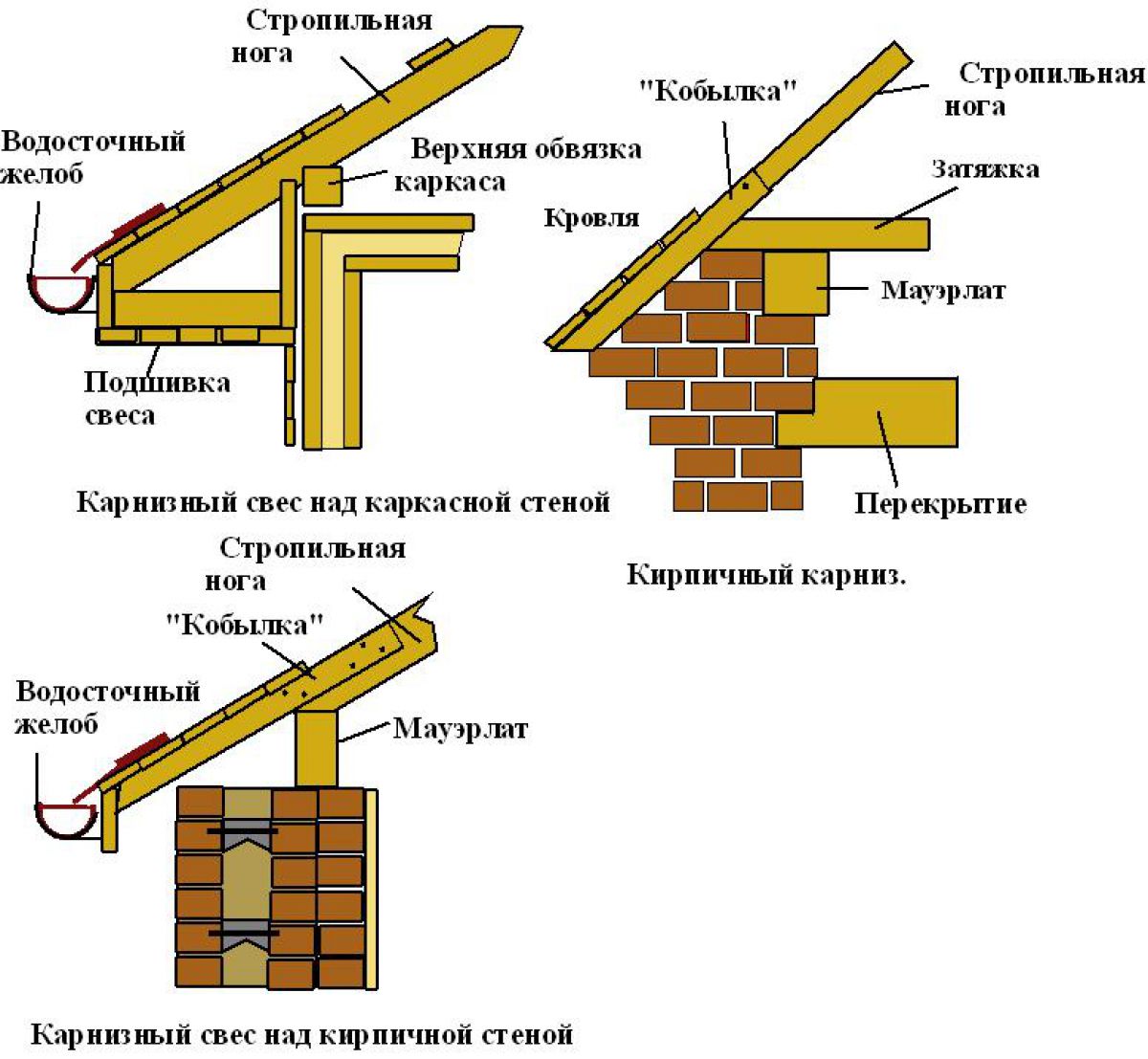

Виды и конструкции карнизных свесов

Карнизные свесы тоже отличаются по конструкциям – свесы могут быть выполнены заподлицо, открытыми и закрытыми. При открытых карнизах стропила выступают за плоскость стен, а сливные устройства часто устанавливают на боковые части стропил, или крепят к их верхним сторонам. Открытые карнизы часто применяют для индивидуальных домов.

Для высотного или многоэтажного дома открытый карниз редкость. Но все чаще частные дома строят с закрытыми свесами, применяя для подшивки неконструктивную разновидность сайдинга – софиты. Результат – аккуратный и эффектный облик дома и удобство в эксплуатации. Кроме того, современные виды софитов имеют как сплошную, так и перфорированную конструкцию, помогая решить вопрос с вентиляцией подкровельного пространства.

И конструкция, и размеры свеса карниза зависят от установки и конструкции стропильной системы. Конструкции свесов рассчитываются на нагрузки от веса, снега и ветра, как часть крыши, и при некорректности расчета и монтажа могут оказаться перегружены. Также важны вопросы креплений и соединений стропил и карнизных элементов, а также правильная вентиляция.

Вентиляция подкровельного пространства

Закрытый карнизный свес имеет внутри вентилируемое пространство. Фронтоны не требуют дополнительных вентиляционных отверстий, и подшиваются сплошными софитами.

Карнизные свесы, в отличие от фронтонных, должны обеспечивать вентиляцию не эксплуатируемых чердаков или пространства под кровлей. Воздух проходит снизу-вверх, к коньку крыши. В верхних частях крыш необходимо делать продухи, чтобы воздух выходил, а в карнизных свесах – приточные отверстия. Размеры этих отверстий рассчитывают по общей площади проекции крыши – 1/500 этой площади. Столько же должны иметь по площади и выходные отверстия в верхних уровнях крыши. Все вентиляционные отверстия закрывают сетками от птиц и насекомых.

Воздухообмен достигается встроенными отверстиями в подшивке свесов кровли или подшивкой «дышащими» материалами. При подшивке сплошным софитным сайдингом делают вентиляционные отступы от стен здания. Эти отступы, или зазоры, закрывают вентиляционными решетками или панелями с перфорацией. Перфорированные софиты имеют воздушные отверстия, и при их применении не требуется дополнительных мер для устройства вентиляции.

Карнизные свесы, не имеющие подшивки, также возможны и очень интересны как дизайнерский штрих, при общей архитектурной гармонии. В этом случае и нижняя поверхность кровли, и торчащие стропильные ноги открытой конструкции широкого свеса по-особому эффектны и вполне эстетичны.

виды свесов, размеры, как сделать своими руками

Устройство карниза крышиУстройство карниза крыши

Главное в жизни — это надёжная крыша над головой. Это подтверждают и профессиональные мастера. Они сходятся во мнении, что только надёжная и прочная крыша способна обеспечить комфортное проживание в доме. И часто надёжность и долговечность зависит от незначительных элементов, например, карниза. Эта часть крыши имеет небольшой размер и процент от площади поверхности ската. Но она выполняет настолько важные функции, что напрямую влияет на срок службы крыши и прочность конструкции.

Что такое карниз крыши

Карниз крыши — это нижняя часть ската, которая является его продолжением за пределы стен. Монтаж производится во время установки стропильной системы и формируется путём увеличения длины стропильных ног или установки кобылок. Карниз имеет верхнее покрытие, которое формируется кровельным материалом, и нижнее — зашивка деревом, сайдингом или другим материалом.

Карниз крышиКарниз крыши

Карниз крыши обустраивается для защиты стен и фундамента дома от влаги

Основными функциями карниза являются:

  1. Защита стен дома от влаги. Именно карнизный свес крыши способен предотвратить попадание атмосферной влаги и грязи на наружную стену, что позволит длительное время сохранять её привлекательный вид и целостность.
  2. Предотвращение ската талой и дождевой воды на фундамент. Устройство карнизного свеса таково, что потоки воды и глыбы снега, которые соскальзывают со скатов, выносятся дальше от фундамента дома. Это позволяет предупредить размытие грунта возле дома и разрушение отмостки фундамента.
  3. Придание крыши законченности и аккуратного вида. Карнизный свес способен придать конструкции крыши более пропорциональный вид, гармонично завершить архитектурный замысел дома и помочь облагородить экстерьер.

Монтаж карнизных свесов является обязательным этапом кровельных работ. При этом вид, форма и тип гидроизоляционного покрытия в этом случае не имеют никакого значения. Даже плоская крыша должна иметь небольшой вынос, который выступает за наружные стены для их защиты от влаги.

Видео: как должен выглядеть карнизный свес

Виды свесов крыши

При обустройстве скатной крыши формируется два вида свесов:

  1. Фронтонный. Представляет собой часть кровельного ската, выступающую за пределы наружной стены дома со стороны фронтона. Характеризуется небольшой длиной. Формируется за счёт обрешётки и лобовой планки, которая придаёт форму фронтальному свесу. Фронтонный свесФронтонный свес

    Фронтонный свес имеет небольшие размеры

  2. Карнизный. Является нижней частью ската, которая начинается от места пересечения плоскости крыши с верхней частью наружной стены. Служит для предотвращения попадания брызг воды на отделку стен. Карнизный свесКарнизный свес

    Карнизный свес обустраивается даже на плоской крыше

По сути, карниз — это удлинение стропильных ног. Поскольку располагается свес внизу ската, то формируется он с учётом минимальной снеговой нагрузки. Однако при проектировании стоит учитывать возможность оказания значительного давления и из-за распределения нагрузок, которое возможно из-за монтажа водосточного жёлоба и снегозадержателей.

Способы формирования

Способ монтажа свеса напрямую зависит от конструкции крыши, от длины ската. Есть несколько способов формирования свеса крыш:

  1. Удлинение стропильных ног. Этот метод считается наиболее простым. Он заключается в использовании стропильных ног, длина которых больше размера ската. Чем длиннее будут бруски для стропил, тем больше будет свес. Этот метод имеет недостаток. В частности, будет увеличиваться масса каркаса, а значит и нагрузки на фундамент. Поэтому данный факт необходимо учитывать ещё во время проектирования дома. Схема обустройства свесаСхема обустройства свеса

    Карниз может быть сформирован путём удлинения стропильной ноги или обустройством кобылки

  2. Наращивание стропил кобылками. Кобылки — это лёгкие элементы из обрезной доски, толщина которой намного меньше толщины стропил. Такая конструкция позволяет сделать большой карниз, причём значительного увеличения массы каркаса не будет.

Часто профессиональные мастера используют кобылки для формирования свеса в том случае, если длина ската значительно превышает стандартные размеры пиломатериалов. Обычно для каркаса крыши используются доски длиной 6 м. Если же скат крыши имеет такую же длину, то карниз формируется с помощью кобылок.

Размеры свесов

Очень важно правильно подобрать размер свеса, ведь если он будет слишком маленьким, то не сможет полноценно выполнять свои функции, то есть талая или дождевая вода будет попадать на отделку наружных стен, фундамент, что в итоге приведёт к разрушению дома. При расчёте этого параметра необходимо учитывать:

  1. Климат. На размер карниза влияет количество осадков, которые выпадают в зимний и летний период. Если количество осадков большое, то необходимо использовать крышу с широким карнизом. Например, в поселениях вблизи альпийских гор дома имеют карнизные свесы шириной не менее 1 м.
  2. Наклон скатов. Чем больше угол наклона крыши, тем меньшим может быть карниз. Это связано с особенностями траектории падения снега и воды. Но если скаты крыши очень крутые, то движение воды может быть довольно интенсивным. Поэтому карниз можно сделать широким.
  3. Пропорции дома. Если постройка имеет пологую крышу и широкий карниз, она будет казаться более низкой. Вытянуть силуэт поможет узкий свес с высокой кровлей.

Минимально допустимой является ширина карниза в 45–50 см. Но такой элемент можно обустраивать только в регионах с низкой снеговой нагрузкой. При необходимости размер карниза можно увеличить до 1 м.

Способы отделки карнизов

Поскольку карниз также выполняет и декоративную функцию, нужно правильно его обшить. При этом важно не только выбрать качественный материал, но и определиться со способом отделки карниза. Последнее зависит от уклона скатов и их протяжённости.

Есть два метода подшивки карнизных свесов:

  1. Диагональный. Чаще всего используется при подшивке карнизов софитами. Он заключается в расположении материала параллельно скату. Подходит для крыш с большим уклоном, но маленькой длиной ската. Выполнить такую подшивку своими руками довольно сложно, поэтому обязательно нужна консультация специалистов. Диагональная подшивкаДиагональная подшивка

    Диагональная подшивка выполняется на крышах с большим уклоном

  2. Прямой. Этот метод заключается в обустройстве короба, который располагают под прямым углом к наружной стене дома. Такая подшивка займёт мало времени, но может быть затратной в отношении расхода подшивочного материала. Прямая подшивкаПрямая подшивка

    При прямой подшивке карниза может остаться много отходов

Крепить обшивку можно как непосредственно к стропильным ногам (если угол наклона крыши небольшой), так и к специально сделанному коробу. Для его обустройства нужно:

  1. Обрезную доску толщиной в 4 см закрепить между стеной дома и краем стропил. При этом один её край можно расположить непосредственно к стропильной ноге, а второй — к примыкающей к стене дома доске (она сверху прикручивается к стропилам). Схема обустройства короба для карнизаСхема обустройства короба для карниза

    Подшивочный материал можно крепить непосредственно к стропилам или к специально обустроенному коробу

  2. Возможен и второй вариант, когда к стене дома крепится не вертикальная доска, а брус. При этом крепление выполняют на дюбели. Короб для карнизного свесаКороб для карнизного свеса

    Обустройство короба карниза значительно облегчает подшивку свеса

Устройство карниза из разных материалов

Монтаж свеса является заключительным этапом сборки стропильного каркаса. По мере того как обрешётка будет готова, выполняют подравнивание стропильных ног по уровню, а затем фиксирует лобовую планку для защиты нижней поверхности карниза от влаги, заселения птиц и других неприятностей, выполняют подшивку карниза. Для этого можно использовать разные материалы.

Материал для подшивки нужно выбирать таким образом, чтобы можно было обеспечить вентиляцию карниза, ведь от этого зависит срок службы стропильного каркаса. Для удобства можно использовать специальный материал с перфорацией, например, софиты. Также можно монтировать специальные вентиляционные решётки или укладывать материал с зазором.

Из доски

Подшивку можно выполнить с помощью обычной обрезной доски или других подобных пиломатериалов. Этот метод имеет несомненные достоинства, в частности, древесина является экологически безопасным материалом, доступным каждому. Но стоит помнить, что дерево нуждается в защите от влаги, иначе подшивка карниза досками прослужит вам недолго. Для защиты необходимо регулярно обновлять лакокрасочный слой, который и защитить дерево от гнили.

Карниз из доскиКарниз из доски

Деревянный карниз требует защиты от воздействия влаги

Для монтажа деревянной обшивки нужно:

  1. Доску нарезать на куски нужной длины. Пропитать антисептическими, влагостойкими и пожаростойкими составами.
  2. Подогнать ширину доски по ширине свеса. Монтаж доски на карнизМонтаж доски на карниз

    Располагать доски на карнизе можно параллельно стене и поперёк

  3. Закрепить доски саморезами или оцинкованными гвоздями с шагом в 10 мм. Следите, чтобы образовывался вентиляционный зазор.
  4. При желании поверх длинных досок, параллельных стене, можно выполнить дополнительную обшивку короткими досками. В этом случае их нужно будет расположить поперёк длинных. Схема обшивки карниза доскамиСхема обшивки карниза досками

    Деревянные доски можно располагать вдоль стену и перпендикулярно ей

Если крыша имеет значительный угол наклона, то подшивку выполняют другим способом:

  1. Сначала монтируется короб. Одна доска прикручивается к стене вертикально, вторая — по нижним краям стропил параллельно земле. Схема подшивки деревянными доскамиСхема подшивки деревянными досками

    Доски подшивки карниза нужно крепить с зазором

  2. Теперь крепится обрезная доска, при этом нужно оставить вентиляционный зазор в 2 см между обшивкой и стеной дома.

Из сайдинга

Подшивку карниза сайдингом можно считать наиболее практичным решением. Связано это с тем, что монтировать этот материал можно своими руками. Сайдинг представляет собой пластины из металла или пластика с полимерным покрытием. Именно поэтому он отлично противостоит любым погодным условиям, в равной степени сильному дождю, граду и солнечным лучам, при этом привлекательный внешний вид сохраняется на протяжении всего срока эксплуатации. Недостатком этого материала можно считать плохую вентилируемость. Решить эту проблему легко — достаточно установить специальные вентиляционные решётки.

Карниз из сайдингаКарниз из сайдинга

Сайдинг плохо пропускает воздух, поэтому при подшивке карниза нужно устанавливать вентиляционные решётки

Для монтажа сайдинга нужно:

  1. Нарезать планки на куски размером, соответствующим ширине свеса.
  2. Вдоль карниза и параллельно стене закрепить направляющие профили. Рабочий монтирует направляющие планки на фронтонный свесРабочий монтирует направляющие планки на фронтонный свес

    Сайдинг укладывать нужно на специальный профиль

  3. Между ними расположить планки сайдинга, которые соединить между собой системой шип-паз. Планки сайдинга между профилямиПланки сайдинга между профилями

    Соединить планки сайдинга между собой поможет система шип-паз

  4. Через каждые 1,5 м установить вентиляционные решётки. Если этого не сделать, то в полости карниза будет образовываться конденсат, который будет негативно влиять на деревянные части карниза.

Из софитов

Софиты — это панели, специально предназначенные для подшивки карнизных и фронтонных свесов. От сайдинга их отличает наличие перфорации. И в этом их главное преимущество. Через эти отверстия легко проникает воздух, но при этом вода через них пройти не может. Отличия есть и по ширине. Панели софитов гораздо шире чем сайдинг, поэтому процесс подшивки займёт гораздо меньше времени.

Софиты для карнизаСофиты для карниза

Софиты являются специальным материалом для обшивки карнизов

Монтаж выполняется следующим образом:

  1. Две J-образные планки крепятся вдоль карниза и стены саморезами. Схема подшивки свеса софитамиСхема подшивки свеса софитами

    Для монтажа софитов используются специальные планки

  2. Между ними устанавливаются листы софитов, при этом длина каждой планки подшивочного материала должна быть меньше расстояния между планками на 6 мм. Это нужно для того, чтобы софиты для компенсации деформации под действием температуры. Если ширина свеса крыши превышает 90 см, то этот параметр можно увеличить до 12 мм.
  3. Лобовая доска закрывается специальной планкой. Внешняя отделка свесаВнешняя отделка свеса

    Есть несколько вариантов закрытия внешнего стыка подшивочного материала

Из профлиста и оцинкованной стали

По сути, эти материалы являются идентичными, отличия заключаются лишь в наличии полимерного покрытия и рёбер жёсткости. Они характеризуются устойчивостью к перепадам температур и давлению ветра.

Выполнять монтаж профилированного листа или оцинкованной стали нужно на стропила, которые выступают за вертикальные стены, в том случае, если угол наклона небольшой. В противном случае может потребоваться обустройство короба или монтаж брусков вдоль стены и стропильных ног соответственно.

Схема обустройства карниза из профлистаСхема обустройства карниза из профлиста

Крепить профилированный лист одним краем можно на стропильные ноги, а вторым — на брусок у стены дома

При использовании профилированного листа для обшивки нужно:

  1. Листы материала разрезать на куски по размерам карниза.
  2. Расположить их перпендикулярно стене и прикрутить. Для фиксации можно использовать саморезы. Рабочий прикручивает профлистРабочий прикручивает профлист

    Крепить профлист можно саморезами

  3. Место стыка профлиста и стены нужно закрыть внутренним уголком (прикрепить к подшивочному материалу) и лобовой планкой (прикрепить к лобовой доске).
  4. Зафиксировать внешний уголок по внешним стыкам профлиста. Внешний угол карниза из профлистаВнешний угол карниза из профлиста

    Внешние стыки профлиста нужно закрыть внешней планкой

Для обеспечения вентиляции лист профнастила нужно разрезать на куски размером на 2 см меньше, чем ширина свеса.

Установка карнизной планки

Карнизную планку необходимо крепить к примыканию кровли. Выполнять работу нужно в следующей последовательности:

  1. Смонтировать лобовую доску, при этом крепить её нужно к торцам стропильной системы оцинкованными гвоздями. Альтернативный вариант — крепление в специальных пазах на стропильной системе. Лобовая доскаЛобовая доска

    Монтаж карниза начинается с крепления лобовой доски

  2. Перед фиксацией карнизной планки необходимо установить кронштейны для водосточных желобов. Их можно располагать как на карнизной доске, так и на стропильных ногах.
    Кронштейны для водостокаКронштейны для водостока

    Перед креплением карнизной планки нужно зафиксировать кронштейны для водостока

  3. Теперь можно приступить к креплению карнизной планки, которую нужно установить до того, как будет производиться монтаж кровельного материала. Располагать карнизную планку необходимо поверх кронштейнов для водосточной системы. Для фиксации можно использовать саморезы, которые ввинчиваются в карнизную или лобовую доску. Шаг между крепёжными элементами может быть равен 30–35 см. Карнизная планкаКарнизная планка

    Карнизная планка служит для защиты подкровельного пространства от проникновения влаги

Видео: монтаж карнизной планки

Карниз хоть и является незначительной по площади частью крыши, выполняет очень важные функции. Они заключаются в защите стен и фундамента дома от разрушения. Поэтому нужно правильно выполнить расчёт его размеров и подбор материалов для обустройства.

Карнизные свесы, карнизные свесы кровли — Стройфора

Карнизные свесы – важный элемент в строительстве дома. Дом человека – сплав техники и искусства, поэтому не удивительно, что на облик дома влияет и страна, и местность, где он построен. Все связано, и, если дом, построенный в Карпатских горах, имеет очень широкий свес крыши при крутых скатах – причина этому традиции, укоренившиеся в результате природных условий. Широкие карнизные свесы защитят и стены, и окна от атмосферной воды и снегопада, примут на кровельное покрытие струи косого дождя, сильный ветер. Стены и цоколь дома должны намокать как можно меньше – это правило действует для всех конструкций и для очень многих, если не для всех стеновых строительных материалов, а также отделок стен.

Карнизные свесы 3655

Высокие окна одноэтажных домов предохраняют от дождей и снега широкими карнизами, летом – карнизы дают тень, защищая комнаты от излишнего зноя. Кроме того, отделки и подшивки карнизных свесов исключительно выразительны в архитектурном плане, они могут кардинально изменить облик и настроение дома, изменив его пропорции. Зрительно свес карниза увеличивает площадь здания, при этом уменьшая его высоту. Ширина свеса может достигать 0,8 и более, даже более метра, такое решение связано с конструкцией стропильной системы. Для домов с мансардами ширина свеса выбирается в большую сторону, не только из соображений привлекательных пропорций, но и для защиты вертикали стен под мансардными скатами. В местностях со спокойным климатом и редкими несильными ветрами не редкость дома, не имеющие карнизных свесов вообще. Исключение – классический каменный английский дом с черепичной крышей и крошечным карнизным свесом, но это тоже объяснимо - каменные стены и небольшие окна и не нуждаются в особой защите от непогоды.

Карнизные свесы 3654

Узкие свесы крыши могут опираться на выступы стен, зрительно – свесы лежат на карнизах, а карнизы «завернуты» на стены фронтонов. Общее впечатление от дома – компактность при устремленных вверх линиях, стройность и легкость всего облика строения. Для дома, находящегося в условиях плотной застройки, с маленьким садовым участком или вообще без участка - узкие свесы более практичны и выглядят органичнее.

Под широкими свесами образуется очень комфортное и защищенное пространство. Варианты использования этого пространства и уюта – обустроенные места для отдыха под стенами дома, со скамейками, вазонами с цветами, возможно – и с чайным столиком. Более утилитарное использование «подкарнизной полосы» - поленница, место для хранения огородного инструмента, летняя кладовая для хранения и сушки трав, фруктов. Наиболее выразительны дома с широкими карнизами, утопающие в садовой зелени и цветах, рядом с окрестными газонами или лужайками.

Строгого регламента для проекции вылета крыши на горизонталь, или карнизного свеса, в строительных нормах нет. Есть только общие указания, что свес материала кровли не должен превышать небольших значений – шифер (асбоцементный волнистый) – до 5 см, керамическая черепица – до 7 см, кровельная сталь – до 10 см. Рекомендации даны для открытого, безопорного свеса, из расчета и прочности материалов кровельного покрытия. Но для крыши частного дома можно запроектировать тот карниз, который нужен для архитектурной красоты и из практических соображений функциональности, хотя стропильная система для большого свеса будет немного технически сложнее и затратнее.

Карнизные свесы, как любая конструктивная часть дома, влияют и на его энергоэффективность. Недаром выходящие на юг и юго-восток окна первых этажей оборудуют на лето маркизами или рольставнями с затеняющими козырьками. Солнечный нагрев в летнюю жару добавляет немало затрат на кондиционирование. Эти устройства обычно планируют при разработке проекта здания. Верхние окна под карнизным свесом так же могут участвовать в экономии энергии, если находятся под свесом крыши, рассчитанным по ширине и высоте расположения над окнами таким образом, чтобы в зимние месяцы пропускать как можно больше солнечных лучей в комнаты, а в летние – максимально затенять окна.

Карнизные и фронтонные свесы

Свесы следует подразделять на фронтонные и карнизные, их конструкции отличаются. Фронтоны и фронтонные свесы расположены чаще с боковых (фронтальных) сторон здания, очень редко – на фасаде. По конструкции фронтонный свес может быть выполнен заподлицо или с выступами стропильных ног. Если стропильные ноги не выступают за фронт стены, водоотвод с кровли решают дополнительным крепежом сливов. Фронтонные свесы должны выполнять ту же функцию, что и карнизы – защищать стены на верхних участках, это их главная задача. Выступающий фронтонный карниз, как правило, подшивают, классический размер выступа фронтонного свеса – 0,5-0,6 метра.

Виды и конструкции карнизных свесов

Карнизные свесы тоже отличаются по конструкциям – свесы могут быть выполнены заподлицо, открытыми и закрытыми. При открытых карнизах стропила выступают за плоскость стен, а сливные устройства часто устанавливают на боковые части стропил, или крепят к их верхним сторонам. Открытые карнизы часто применяют для индивидуальных домов.

Карнизные свесы 3664

Для высотного или многоэтажного дома открытый карниз редкость. Но все чаще частные дома строят с закрытыми свесами, применяя для подшивки неконструктивную разновидность сайдинга – софиты. Результат – аккуратный и эффектный облик дома и удобство в эксплуатации. Кроме того, современные виды софитов имеют как сплошную, так и перфорированную конструкцию, помогая решить вопрос с вентиляцией подкровельного пространства.

Карнизные свесы 3658

И конструкция, и размеры свеса карниза зависят от установки и конструкции стропильной системы. Конструкции свесов рассчитываются на нагрузки от веса, снега и ветра, как часть крыши, и при некорректности расчета и монтажа могут оказаться перегружены. Также важны вопросы креплений и соединений стропил и карнизных элементов, а также правильная вентиляция.

Вентиляция подкровельного пространства

Закрытый карнизный свес имеет внутри вентилируемое пространство. Фронтоны не требуют дополнительных вентиляционных отверстий, и подшиваются сплошными софитами.

Карнизные свесы, в отличие от фронтонных, должны обеспечивать вентиляцию не эксплуатируемых чердаков или пространства под кровлей. Воздух проходит снизу-вверх, к коньку крыши. В верхних частях крыш необходимо делать продухи, чтобы воздух выходил, а в карнизных свесах – приточные отверстия. Размеры этих отверстий рассчитывают по общей площади проекции крыши – 1/500 этой площади. Столько же должны иметь по площади и выходные отверстия в верхних уровнях крыши. Все вентиляционные отверстия закрывают сетками от птиц и насекомых.

Карнизные свесы 3656

Воздухообмен достигается встроенными отверстиями в подшивке свесов кровли или подшивкой «дышащими» материалами. При подшивке сплошным софитным сайдингом делают вентиляционные отступы от стен здания. Эти отступы, или зазоры, закрывают вентиляционными решетками или панелями с перфорацией. Перфорированные софиты имеют воздушные отверстия, и при их применении не требуется дополнительных мер для устройства вентиляции.

Карнизные свесы 3657

Карнизные свесы, не имеющие подшивки, также возможны и очень интересны как дизайнерский штрих, при общей архитектурной гармонии. В этом случае и нижняя поверхность кровли, и торчащие стропильные ноги открытой конструкции широкого свеса по-особому эффектны и вполне эстетичны.

Карнизный свес кровли: виды, размеры, материалы свесов

Карнизный свес кровли: виды, материалы изготовления, размеры

Карнизный свес представляет собой конструкцию, выступающую за линии несущих стен здания на конкретную длину. Его основная роль заключается в защите несущих конструкций от воздействия снега, дождя и талой воды, которые стекают по крыше.



Карнизы: классификация и основные виды

Существует следующая классификация свесов:

  • Подшитые. В большинстве случаев их применяют на вальмовой двускатной кровле.
  • Не подшитые. Этот вид самый распространенный, его применяют практически в каждой кровельной конструкции, как для односкатной, так и для двускатной.
  • Укороченные. Применяются на каждой из основных кровельных конструкций.
  • Коробчатые. Применяют для вальмовых односкатных и двухскатных кровель.

Узел карнизного свеса дома подбирается в зависимости от особенностей климата в регионе, в котором ведется строительство.

Картизный свес дома

  • Карнизный свес, изготовленный заподлицо. В таком случае стропила не выводят за границы стен, а по их краю осуществляется крепеж горизонтальной сливной доски, к которой в дальнейшем монтируются водосточные желоба. К минусам таких свесов относят отсутствие защиты верхних элементов стены от влаги.
  • Открытый получил широкое применение в частном строительстве. Крепеж водосточной системы осуществляется к верхним кромкам стропил или по их нижнему краю.
  • Закрытый. Для такого свеса выступающие концы стропил закрывают при помощи карниза, у которого предусмотрен специальный паз для крепежа софита с внутренней стороны. Если имеется утепленный чердак, такой карниз должен иметь вентиляционное отверстие.
  • Фронтонный. В этом случае устройство кровли полностью определяется фантазией дизайнера и может выходить за границы стен и устраиваться заподлицо. Выступающая область кровли нуждается в обязательной подшивке, ширина которой составляет не менее 50 см.

Материалы, используемые при обшивке свесов

К популярным материалам, используемым для обшивки кровельных карнизных свесов, относят дерево и металл.

Свес из доски

В большинстве случаев этот материал получают из хвойных пород, он обладает умеренной влажностью древесины. Толщина такой обшивки согласно ГОСТу составляет 17-22 мм, а ширина и длина выбирается индивидуально для каждого определенного случая. Крепеж осуществляется с двух сторон с шагом до 1 м, пред этим дерево предварительно обрабатывается пропиткой из влагостойкого состава. В роли пропитки применяется специальный защитный лак или влагостойкая краска.

Подшив свесов кровли из дерева нуждается в постоянном уходе. Обработка должна осуществляться раз в 3-5 лет. В таком случае они прослужат дольше и сохранят свой первоначальный вид. Помимо защитного покрытия, конструкция должна хорошо проветриваться. Для этого устраивают впускные отверстия из расчета 1:400 от вентилируемой площади веса. При правильной организации вентиляции, воздухообмен осуществляется через просверленные отверстия и отверстия конька кровли. Для защиты от птиц и насекомых применяют защитные сетки.

Из оцинкованной стали

Такая подшивка свесов кровли имеет вид стального листа, толщина которого составляет до 0,8 мм — плоские либо перфорированные. На края листов наносится антикоррозийная краска.

Листы из алюминия

Их покрывают защитным слоем, который предотвращает образование коррозии металла. Размеры листов могут находиться в пределах: толщина — 6мм, ширина — 100-300 мм, длина — 6000 мм. Крепеж алюминиевых листов обшивки осуществляется на специальные защелки.

Размер карнизного свеса

Ширина свеса крыши определяется с учетом его расположения. Минимальное значение ширины составляет 40 см, а в случае не организованного водоотвода — не менее 60 см. Для боковых свесов на практике выпуск конструкций за границы здания достигает значения 50-60 см, для фронтальных — до 1 м.

В доме из дерева длина свесов должна быть от 550 мм, из кирпича и в панельных домах — до 550 мм. Но, существует и минимальный свес кровли — длина может составлять 400 мм, а в отдельных случаях размер достигает даже 1200 мм.

Варианты подшивки карниза

Циркуляция воздуха в карнизном свесеПодшивка карнизного свеса может осуществляться по следующим вариантам:

  • Подшивка сайдингом.
  • Подшивка деревом считается одним из лучших вариантов отделки карниза. Плюсы: натуральный вид и красота, которых нельзя добиться при использовании ненатуральных материалов. Именно по этим причинам этот вид отделки карнизов все более популярен. Помимо того, дерево является живым, органичным и экологически позитивным материалом для изысканной отделки.
  • Подшивка карнизных свесов медью считается самым изысканным видом отделки. Плюсы: красота, долговечность и натуральность, благодаря чему этот вид подшивки карнизов является недосягаемым для остальных аналогов.

Особенности проектирования и монтажа карнизных свесов

При проектировании и монтаже следует учитывать:

  • Величину вылета карнизного свеса от несущей стены. Она представляет собой проектную величину, зависящую от несущей способности конструкции и факторов, принимаемых во внимание при разработке проекта.
  • Свес мягкой кровли должен обеспечивать вентиляцию в подкровельном пространстве.
  • Способы и элементы крепежа декоративных панелей (медные, дерево и другие кассеты из металла) должны обеспечивать надежное крепление панели при любых погодных условиях.

При правильном монтаже свесов на кровле, вид стен дома и сама кровля надолго сохранят свой первоначальный внешний вид и эксплуатационные свойства.

Монтаж карнизных свесов, видео:

Монтаж софитов Vox, видео:

Популярное


как сделать на кровле своими руками, как обшить, ширина по дому, подшивка

Содержание:

Роль качественной крыши в создании комфортной атмосферы в доме трудно переоценить. Хорошая, правильно собранная крыша защищает жилые помещения от любых погодных явлений и снижает теплопотери всего здания. При монтаже крыши нужно уделять внимание не только основным ее элементам, но и небольшим деталям – например, карнизам, которые продлевают срок службы кровли и увеличивают ее надежность. О том, как сделать карниз крыши своими руками, и пойдет речь в этой статье.

карниз кровли

Устройство и назначение карниза крыши

Карниз кровли – это продолжение скатов в нижней их части. Карнизы формируются на этапе монтажа стропильной системы одним из двух способов: первый предполагает увеличение длины стропильных ног и их вынесение за пределы кровли, другой требует установки специальных кобылок. Верхняя часть карниза закрывается кровельным покрытием, а нижняя обшивается различными материалами. Именно устройство карнизного свеса крыши мы и рассмотрим в этой статье.

как сделать карниз крыши своими руками

Собранный своими руками карниз крыши дома выполняет следующие функции:

  • Защита стен здания от влаги. Карнизы свешиваются над верней частью коробки здания, закрывая стены от стекающей с крыши воды и грязи. Это позволяет продлить срок службы конструкции и сохранить ее визуальные качества.
  • Защита фундамента здания от подмывания. Карнизные свесы выходят за пределы кровли и периметра фундамента, поэтому вода и снег, устремляясь вниз с крыши, падают на некотором удалении от здания. В результате отмостка и фундамент здания получают неплохую защиту от размытия.
  • Повышение визуальных характеристик здания. Свесы карнизов придают всей кровле законченный вид. Правильно подобрав материалы и немного подумав над дизайном карнизов, можно добиться весьма гармоничной архитектурной картины.

как обшить карниз крыши

Монтаж карниза крыши требуется в обязательном порядке при монтаже любого типа кровли. Конечно, визуальными характеристиками иногда можно пренебречь, но практические функции карнизов слишком важны, и игнорировать их нельзя.

Виды карнизов кровли

Перед тем, как выполнить монтаж карниза крыши своими руками, нужно изучить все их виды, особенности и технологию монтажа. Когда теоретические аспекты будут изучены, останется лишь воплотить спроектированную задумку в жизнь – а это достаточно просто, учитывая незамысловатость конструкции карнизов.

ширина карниза крыши дома

Все карнизы делятся на две основных категории:

  1. Фронтонные. Как понятно из названия, данный вид карнизных свесов монтируется на сторонах с фронтонами. Необходимо понимать, как сделать карниз на фронтоне правильно. Длина фронтонных карнизов обычно невелика, а их формирование происходит за счет элементов обрешетки и лобовой доски, обеспечивающей карнизу необходимую форму.
  2. Карнизные. Такие карнизы располагаются под скатами крыши. Карнизными свесами принято считать участки крыши, которые выходят за пределы периметра стен. Длина карнизных свесов достаточно велика – эти элементы необходимы для защиты стен от воздействия стекающей с крыши воды.

карниз дома своими руками

Перед тем, как сделать карниз дома своими руками, нужно рассчитать приходящуюся на него нагрузку. Свесы располагаются в нижней части ската, поэтому снеговая нагрузка на них минимальна, но есть дополнительные элементы (например, водосточная система или снегозадержатели), которые меняют распределение нагрузок.

Способы формирования карнизов - как можно сделать

Для обустройства карнизных свесов можно воспользоваться одним из следующих способов:

  1. Удлинение стропил. Этот способ отличается предельной простотой. Карнизы в данном случае формируются за счет длинных стропильных ног, края которых выступают за пределы скатов. Чтобы увеличить длину свеса, достаточно подобрать для стропил брусы большей длины. Основная проблема такой конструкции заключается в увеличении веса стропильной системы, которая сильнее воздействует на фундамент.
  2. Удлинение стропил кобылками. Такой способ формирования карнизных свесов несколько сложнее предыдущего, но тоже очень прост. В данном случае края стропил удлиняются при помощи кобылок – наращиваемых элементов, которые обычно делаются из более тонких досок. Использование кобылок позволяет уменьшить общий вес конструкции.

подшивка карниза крыши своими руками

Выбор способа формирования карниза зависит от параметров кровельной конструкции и длины скатов. Если планируемая длина скатов составляет менее 6 м, то вполне можно использовать метод удлинения стропил – стандартных 6-метровых досок будет вполне достаточно, а их суммарный вес не перегрузит крышу. Во всех остальных случаях будут вполне целесообразными кобылки.

Выбор размера карниза дома

Чтобы карниз крыши из металла мог эффективно выполнять свои функции, необходимо правильно рассчитать его размер. Слишком узкий карниз обязательно станет причиной сокращения срока службы основного элемента здания – фундамента.

монтаж карниза крыши своими руками

Подбирая длину карниза, нужно отталкиваться от следующего ряда факторов:

  • Климатические условия. Количество осадков нужно учитывать в первую очередь. Зависимость размеров карниза от уровня осадков прямая – для более снежных регионов нужен свес большей длины. Минимальный вынос карниза за пределы скатов составляет около 50 см. Максимальная длина свеса не ограничивается, но делать ее больше 1 метра бессмысленно – таких размеров хватит для самых снежных регионов.
  • Угол наклона скатов. Для крутых скатов требуются более широкие карнизы – вода и снег в таком случае падают на небольшом расстоянии от стен, поэтому их нужно защищать. Если же скаты расположены под небольшим углом, то карниз может быть и поменьше.
  • Пропорции здания. Большая ширина карниза крыши дома в сочетании с пологой кровлей визуально делают дом более низким. Карнизы небольшой ширины, установленные на крутой кровле, дают обратный эффект – здание в итоге кажется более высоким.

Как обшить карниз своими руками

Готовые карнизные свесы необходимо подшить – это позволит всей конструкции полноценно выполнять свои функции и хорошо выглядеть. Перед тем, как обшить карниз крыши, нужно определиться с технологией этого процесса и выбрать подходящий материал.

подшивка карниза кровли

Подшивка карниза крыши своими руками может выполняться по двум технологиям:

  1. Прямая подшивка. Такой метод подшивки подразумевает создание короба, который расположен под прямым углом относительного стены здания. Именно к этому коробу и крепится материал обшивки. Данный способ довольно прост, но требует дополнительных затрат на стройматериалы.
  2. Диагональная подшивка. Карнизы подшиваются так, чтобы материал обшивки располагался параллельно скатам крыши. Такой способ отлично подходит для подшивки крутых крыш с небольшой длиной ската. Усилий для диагонального метода требуется больше, чем для прямой подшивки, но в большинстве случаев они будут оправданы.

карниз крыши дома своими руками

Основа для карнизных свесов закладывается в самом конце работ по монтажу стропильной системы. Когда обрешетка готова, стропила выравниваются по одному уровню, после чего к ним можно крепить ветровую доску.

Материалы для монтажа карниза

Подшивка карниза кровли может выполняться при помощи следующих материалов:

  1. Доски. Для подшивки карнизных свесов очень часто используются обычные обрезные доски. Достоинства этого материала очевидны – небольшая стоимость, малый вес и простота монтажа. Впрочем, есть и недостаток, причем существенный – деревянные элементы подвергаются воздействию влаги и активно гниют. Чтобы подшивка прослужила хотя бы какое-то время, ее нужно регулярно покрывать защитным слоем краски, и даже в этом случае дерево будет разрушаться, поэтому через несколько лет придется подшивать карнизы заново.
  2. Сайдинг. Подшивка карниза сайдингом – решение очень хорошее. В арсенал достоинств данного материала входит простота монтажа, способность выдерживать любые погодные факторы, длительный срок службы и хорошие визуальные показатели. Основной проблемой, возникающей при использовании сайдинга, является нарушение вентиляции кровли, из-за чего стропильная система начинает разрушаться.
  3. Софиты. Софиты – это материал, разработанный специально для подшивки карнизов. Отличительная особенность софитов – перфорированная поверхность, которая пропускает воздух, но препятствует прохождению влаги. Учитывая важность вентиляции для сохранения кровли в рабочем состоянии, такому материалу стоит отдать предпочтение. К тому же, большая ширина софитов существенно упрощает монтаж.

Заключение

Сделать карниз дома своими руками несложно – достаточно лишь разобраться в их видах, подобрать оптимальный материал и изучить технологию монтажа. Грамотно созданные карнизные свесы с хорошей вентиляцией будут надежно защищать кровлю от преждевременного разрушения.



вентиляция карниза

Содержание статьи

Рабочая вентиляция карниза: как сделать и чем правильно подшить?

Выносливое самочувствие крыши поддерживается здоровым воздухообменом всего «кровельного пирога». Вентиляция карниза начинает движение этих воздушных масс под настилом кровли. Для доступа воздуха создаются специальные зазоры, выбирается материал подшивки карнизных свесов и определяется способ монтажа. Но, обо всех нюансах по порядку.

[h3]Назначение вентиляции карниза.

Вентиляция карниза поддерживает циркуляцию воздуха под крышей в естественном направлении – снизу вверх. Холодный поток проходит сквозь карнизные продухи, нагревается в подкровельном пространстве, собирает влажные пары и покидает крышу через коньковые отдушины. Так работает защита кровли от влаги.

Опыт! Объем вентиляции карниза задает силу воздушному потоку. Если движение слабое, то конек чаще заметается снегом — страдает вентиляция всей крыши.

Как создается вентиляция карниза.[/h4]

Воздух затягивается в подкровельное пространство через сплошное вентиляционное отверстие на уровне контробрешетки и сквозь подшивку свесов крыши. От общей схемы вентиляции кровли зависит, который из продухов будет работать эффективнее. Имеет значение место, где заканчивается гидроизоляционная пленка или подкровельная мембрана. Если полотна доводятся до капельника конденсата, то по нему стекает вода, собравшаяся на поверхности пленки.

Ошибка! Нельзя обрывать гидроизоляционную защиту на уровне стены — образуются подтеки.

Выводить подкровельную пленку за пределы дома можно «финским» методом – прямо в подшивку карниза. Полотно обрезается за 10 см до лобовой доски. Карниз подшивается обрезными досками, с сантиметровым зазором между ними. Создается стабильное продвижение воздуха. Влага, стекающая с гидроизолятора, быстро высыхает.

Нюанс! При таком устройстве карниза на подшивке зимой образуются сосульки. Но за счет больших входных отверстий объему вентиляции это не мешает.

Способ гарантирует сквозной поток, идущий от вентиляции карниза, но он редко используется из-за специфического внешнего вида. Технически обеспечить вентиляцию карниза можно разными материалами.

Материалы для подшивки свесов кровли.

  • Софит. Готовые панели из винила и алюминия с постоянной или чередующейся перфорацией. Настил со сплошными отверстиями используется для фальцевой и битумной кровли. Переменная перфорация – для металлочерепицы. Широкий выбор цветов, удобство монтажа и ценовая доступность придали софиту популярность.
  • Профнастил. Сравнительно долговечная подшивка, но требует распилов и окрашивания срезов. Для циркуляции воздуха в полотне устанавливаются решетки, равно, как и в сайдинге.
  • Виниловый сайдинг. Дублирующий вариант отделки дома. Легко монтируется, но требует регулярной чистки – покрывается зеленым налетом.
  • Вогонка. Дерево требует обработки антипиренами и периодической покраски. Настил укладывается сплошным, воздухообмен идет через решетки.

Нюансы верхнего зазора.

Некоторые производители кровель рекомендуют обустраивать вентиляционный продух выше крепления водосточной системы. Место уязвимое — скопившийся в желобах снег может полностью закрыть просвет.

Отверстие на уровне контробрешетки прикрывается лентой ПВХ для защиты пространства от птиц и насекомых. Разновидности черепичного покрытия комплектуются специальными решетками с частыми зубцами – жесткий аналог вентиляционной ленты. Их сборка идет согласно инструкции изготовителя.

Рабочая вентиляция карниза крыши может обустраиваться разными способами и материалами. Главная задача – создать достаточно отверстий для полноценной вентиляции подкровельного пространства.

Как при подшивке карниза вагонкой обеспечить вентиляцию подкровельного пространства

Зачем нужна вентиляция подкровельного пространства

В любом, даже очень сухом воздухе содержатся водяные пары. Проникая в подкровельное пространство, они конденсируются на внутренней поверхности кровельных материалов.

Кровля из ондулина не подвержена этому. А вот если крыша покрыта металлочерепицей или профлистом проблема становится серьезной. Эти кровельные материалы постоянно собирают на своей внутренней поверхности конденсат.

Конденсат этот не только превращает со временем металлочерепицу в ржавчину, но и каплями опадает на утеплитель. Ну а мокрый утеплитель, как известно, теряет свои эксплуатационные качества.

Как правильно организовать вентиляцию при подшивке карниза

Для того чтобы ваша крыша могла « дышать свежим воздухом» надо выполнить один из предлагаемых видов работ:

  1. В монтируемой вагонке заранее насверлить отверстий. Способ доступен всем, особенно тем, кто ведет строительство дома своими руками и очень сильно ограничен в средствах.

Собственно это и есть его единственное достоинство. Если вы решите пойти этим путем настоятельно рекомендуем наклеить на внутреннюю поверхность вагонки мелкую сеточку. Она не позволит насекомым и другой живности залазить в подкровельное пространство.

  1. Монтировать вагонку с зазором в 5-10мм. Очень бюджетный способ. Как и в предыдущем случае рекомендуем зазоры закрыть сеткой.
  1. При монтаже вагонки со стороны лобовой доски оставьте отверстие для вентиляции. После монтажа установите на него решетку. Мы рекомендуем пластиковую – она не ржавеет.
  1. При монтаже вагонки оставлять между досками зазор равный размеру вентрешеток. После окончания монтажа вагонки установить вентрешетки.

Последний способ кажется нам наиболее рациональным. Однако как устроить вентиляцию крыши своего дома решать вам.

Карнизный свес кровли

Строительство крыши состоит из нескольких этапов, каждый из которых по-своему важен. Все они оказывают большое влияние на долговечность и эффективность эксплуатации строения. Рассмотрим устройство карнизного свеса, являющегося обязательным элементом большинства стропильных систем.

Карнизный свес – часть ската, которая выступает за пределы фасадных стен здания и предназначена отводить влагу от коробки и улучшать внешний вид. Минимальная величина свеса 50–60 см, но эти значения могут изменяться в широких пределах с учетом строительных традиций в данной местности. К примеру, некоторые проекты домов в Финляндии используют карнизный свес в качестве навеса для веранды, а это довольно большая конструкция, требующая высокой квалификации строителей.

Карнизный свес кровли

Виды карнизных свесов

Финишное оформление свесов зависит только от желания застройщика. На функциональность оно никакого влияния не оказывает, но лишь в том случае, когда строго выполняются все рекомендации строительных норм и правил.

Таблица. Типы конструкций карнизного свеса

Перед окончательным выбором нужно проконсультироваться с профессионалами, при этом следует принимать во внимание внешний вид и необходимость обеспечения рекомендованных условий эксплуатации крыши.

Материалы для подшивки

Финишная отделка карнизных свесов выполняется различными строительными материалами, среди которых есть как бюджетные, так и эксклюзивные варианты. При выборе рекомендуется учитывать стиль здания и рядом расположенных строений.

Сайдинг.

    Наиболее популярный в настоящее время материал. Главное достоинство – низкая цена и простота монтажа. Пластиковые панели легко режутся, при необходимости их можно немного сгибать. Промышленность предлагает покупателям специальные панели для подшивки, это так называемый сайдинг для карнизов. Его отличие от обыкновенного – наличие перфорированных вентиляционных отверстий. Сайдинг можно приобрести различных размеров и цветовых решений.

Сайдинг для карнизов отличается наличием перфорации

Натуральная вагонка — отличный вариант для подшивки карниза

Оцинкованная сталь тоже применяется для подшивки свесов, но встречается такой вариант нечасто

Медная подшивка карниза смотрится очень эффектно и дорого

Как правильно делать карнизный свес

Довольно часто концы стропил незначительно выступают за пределы несущих стен и карнизный свес получается слишком узким. В таких случаях стропила удлиняют с помощью досок сечением 100 на 50 мм. Называются эти элементы кобылками.

Удлинение стропил кобылками

Калькулятор расчета удлинения стропил для карнизного свеса

Для примера мы рассмотрим самый сложный вариант – крыша утеплена минеральной ватой и требует эффективной вентиляции для удаления конденсата. Для создания пароизоляционного слоя применяется пленка на основе этилен-бутилакрелата с двумя парозадерживающими слоями полипропилена и сополимера.

Шаг 1. Закрепите мембрану с внутренней стороны чердачного помещения. Пленки вначале фиксируются степлером, в дальнейшем будут использоваться технологии в зависимости от метода обшивки стен мансардных помещений. Стыки плотно приклеиваются, выходы дымоходов и вентиляционных труб дополнительно герметизируются. Внутренняя пароизоляция не может переходить на карнизный свес, она фиксируется либо к стенам, либо к кровельному перекрытию.

С внутренней стороны стропил крепят защитную мембрану

Шаг 2. Установите опорную доску между стропильными ногами. Она должна быть в одной плоскости с фасадными стенами, ширина элемента отвечает шагу стропильных ног, а он учитывает размеры утеплительных материалов. За счет такого соответствия размеров минвату нет необходимости разрезать для подгонки по ширине ниш, работы намного облегчаются и ускоряются, качество утепления значительно увеличивается. Опорные доски прикручиваются к стропильным ногам саморезами или прибиваются гвоздями, нужно по два крепежных элемента на каждую сторону.

Устанавливают опорные доски между стропилинами

Шаг 3. Подготовьте ровное основание для укладки ветрозащитной и гидрозащитной мембраны, уменьшите высоту стропил на длину холодного свеса. Делается это в несколько этапов.

  1. Сделайте пропилы на стропильной ноге свеса. Глубина пропилов должна быть такой, чтобы плоскость прибиваемых в дальнейшем к ним досок располагалась на одном уровне с целыми стропильными ногами.
  2. Стамеской или долотом аккуратно уберите лишние куски, выровняйте поверхность стропилин. Делать ее идеально ровной нет надобности, эти места все равно закрываются досками. Обращайте внимание, чтобы их поверхность располагалась на одном уровне или немного ниже стропильных ног.

Делают срезы на концах стропил

Некоторые неопытные застройщики не уделяют внимания уровню расположения досок на свесах и прибывают их прямо к стропильным ногам. В таком положении они располагаются выше плоскости, мембрана в этом месте загибается вверх. Конденсат не может беспрепятственно удаляться, в месте примыкания постоянно скапливается большое количество воды. Такие условия эксплуатации стропильной системы оказывают крайне негативное влияние на долговечность деревянных конструкций.

Практический совет. Карнизный свес утеплять не нужно, утепление должно заканчиваться на опорной доске. А она устанавливается напротив мауэрлата или фасадной стены.

Шаг 4. Оформите карнизный свес обрезными досками. Они прибиваются к подготовленным участкам стропильных ног. Во время работы проверяйте положение, если доски выступают над плоскостью ног, то ниши следует углубить. Еще раз напоминаем, что конденсат не должен длительное время быть на мембране, это очень важно. Со временем вода начет протекать, стропильная система намокнет.

Прикручивают доски к стропилам

Доски можно прикручивать саморезами, но намного быстрее и легче фиксировать их гладкими гвоздями. Нагрузка на этот элемент ничтожная, любые метизы гарантируют достаточную прочность фиксации.

Шаг 5. Прикрутите на место лобовую (карнизную) доску. Ее нужно крепить к торцам стропильных ног. Во время монтажа стропильной системы торцы ног выравниваются по веревке и располагаются строго в одной плоскости. Если обнаружились несоответствия по длине, то между доской и ногами можно подкладывать деревянные подставки. Только надо следить, чтобы они были сухими и имели достаточные размеры. В противном случае слишком маленькие подставки могут трескаться при забивании гвоздей, а сырые усыхать – появляются нежелательные щели.

Устанавливают лобовую доску

Шаг 6. Прибейте капельник. Он выполняет две задачи: отводит воду за пределы стен и удерживает нижний край гидрозащитной мембраны. Капельник изготавливается из листовой оцинкованной стали, толщина 0,45 мм, верхние поверхности имеют полимерное покрытие. Нахлест элементов примерно пять сантиметров, направление стыков не имеет значения.

Сверху прикручивают капельник

Шаг 7. Приступайте к укладке гидроизоляционной ветрозащитной мембраны. В зависимости от типа материала она может укладываться непосредственно на утеплитель или необходимо оставлять зазор для облегчения испарения влаги. Работы ведутся снизу вверх к коньку, нахлест примерно 10 см, места соприкосновения желательно проклеивать. Некоторые мембраны имеют специальные полосы с клеящими составами, с них снимается защитная бумага и все готово к проклейке.

Укладывают защитную мембрану

Для крепления мембраны к капельнику следует применять специальную ленту. Профессионалы рекомендуют пользоваться материалами на основе бутил-каучука, он длительное время сохраняет первоначальные параметры адгезии и гарантирует надежное сцепление. Мембрана фиксируется в следующей последовательности.

  1. Очистите капельник от пыли, его поверхность должна быть чистой, сухой и обезжиренной
  2. Прикрепите к кромке элемента ленту. Не допускайте искривлений, лента не должна провисать на изгибе металлической планки.
  3. Снимите защиту, при этом немного заверните край мембраны в обратную сторону.
  4. Выровняйте полотно и в таком положении максимально плотно приклейте его к ленте.

Нижний край мембраны должен плотно приклеиваться к планке капельника

Точное соблюдение рекомендованных технологий дает гарантию длительного и беспроблемного пользования стропильной системой. Для всех случаев жизни универсальных советов не существует, многие решение должны приниматься мастером на месте в зависимости от конкретных особенностей конструкции.

Ошибки при гидроизоляции карнизного узла

Теперь осталось сделать вентиляцию подкровельного пространства, ее эффективность во многом зависит от правильности оформления карнизного свеса.

Правильная вентиляция обеспечивает долговечность стропильной системы и теплоизоляционного материала

Устройство вентиляции

Для создания вентиляционных каналов в подкровельном пространстве надо использовать бруски толщиной не менее 5 см — только такой зазор обеспечивает необходимую скорость движения воздушных потоков.

Шаг 1. Прибейте вертикальные бруски контробрешетки к стропилам. Не надо брать длинные пиломатериалы, делайте разрывы через каждые 1–1,5 м. За счет этого улучшается вентиляция, воздух имеет больше возможностей обходить препятствия. Мембрана фиксировалась к стропильным ногам степлером, в этих местах появились небольшие отверстия. С целью их герметизации можно к одной плоскости приклеить уплотнительную ленту.

На бруски предварительно крепят уплотнительную ленту

Практический совет. Как утверждают опытные строители, отверстия от степлера никакого негативного влияния не оказывают. Сквозь них никогда не попадает влага.

Шаг 2. Установите горизонтальные рейки обрешетки, шаг зависит от технических параметров кровельных материалов. Для мягких покрытий нужно делать сплошную обрешетку из плит ОСП или листовой фанеры. Через карниз происходит забор воздуха, и если не обеспечить его беспрепятственную подачу, то естественная вентиляция не сможет эффективно функционировать. Такое состояние крыши становится причиной возникновения очень неприятных проблем.

Поверх вертикальных реек крепят обрешетку

Шаг 3. Закройте вентиляционный канал специальной защитной перфорированной лентой. Она почти не оказывает негативного влияние на скорость движения воздуха и не допускает проникновения в канал птиц и насекомых. Ленты могут быть металлическими или пластиковыми, значения не имеет, в эти места не проникают УФ-лучи.

Зазор закрывают специальной лентой

Шаг 4. Закрепите на место желоб водосливной системы. Он может фиксироваться длинными металлическими крюками к обрешетке или пластиковыми держателями к карнизной доске.

Выполняют монтаж кронштейнов и водосточного желоба

На этом работы по оформлению карнизного узла закончены. Если все сделано правильно, то крыша будет выполнять свои задачи, а утепление обеспечивать комфортные температуры в мансардных помещениях.

Вы уже знаете, как сделать правильный карнизный свес кровли. Это один из важных узлов крыши, отнеситесь к его обустройству с должным вниманием. Теперь можно браться за кровельные работы самостоятельно. Многие желают строить мансардные помещения, а такие конструкции требуют теплой крыши. У вас уж есть начальные знания, следует их углубить и расширить. Как делается мансардная крыша – читайте на страницах нашего сайта.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
