Устройство кессона-погреба своими руками | Строительный портал

Практически каждого хозяина волнует вопрос сохранения своего урожая, который обычно отправляется после сбора в погреб. Раньше для этого использовались обычные ямы, что обкладывались кирпичом. Но сегодня существует другое решение, которое является более удобным и выгодным. Это — погреб-кессон, в котором всегда поддерживается оптимальная температура, подходящая как для свежих продуктов, так и для консервации, а также отсутствуют любые предпосылки для затопления водой. Сегодня поговорим о том, как сделать кессон для погреба.

Содержание:

  1. Характеристика и достоинства кессона
  2. Классификация кессонов
  3. Погреб-кессон своими руками

Характеристика и достоинства кессона

Хранить фрукты, овощи и корнеплоды, бутылки с вином, а также различные соленья и консервированные съестные запасы, приготовленную на зиму, принято хранить в теплом сарае или отдельно стоящем хранилище, погребе или подвале под домом.

Наиболее удобным и доступным местом для этих целей считается подвальное помещение под домом.

Ранее хранение припасов осуществлялось в яме, изготовленной из бетона, кирпича или древесины. Но недолговечность и негерметичность этих материалов говорят против них. Кирпичная кладка и бетон портятся со временем, а дерево подвергается воздействию грибка, плесени и грызунов. К тому же в нашей климатической полосе непросто отыскать место с низким уровнем грунтовой воды, поэтому погреб в любой момент может залить водой, и провизия не пострадает.

Однако сейчас таким строениям найдена достойная альтернатива, которая позволяет отказаться от изжившего себя решения – кессон для погреба. Кессон является своего рода сухой камерой, которая может образовать воздушный карман в водонасыщенном грунте или под водой. Изначально этот вид погреба использовался только под водой, но вскоре сфера его применения значительно расширилась.

Сегодня погреб-кессон имеет вид окружности или параллелепипеда, который имеет люк и горловину. Толщина потолка и стен может достигать 16 миллиметров, ведь им нужно противостоять давлению со стороны почвы и грунтовых вод. От образования сырости и переизбытка влаги внутри таких конструкций предусмотрена приточно-вытяжная вентиляция. Чтобы кессон не всплывал под напором грунтовой воды, имеется специальная анкеровка.

Давайте рассмотрим достоинства кессона для погреба. Кессоны для погреба отлично себя зарекомендовали в любых условиях, даже в низинах и на участке, который характеризуется высокими грунтовыми водами, так как являются полностью герметичными строениями. Как известно, большинство погребов страдает от грибка, но кессону это не грозит. Также не стоит также опасаться, что овощи и продукты, которые вы храните в кессоне, приобретут специфический запах.

Кессон-погреб можно смонтировать в любом желаемом месте, например, в доме, гараже, под кухней или сараем, а иногда — и вовсе на открытой местности. Если вы проведете все необходимые процедуры по гидроизоляции строения, то сможете защитить погреб от проливных дождей, аварий на водопроводе или большой массы грунтовых вод. Также кессон гораздо больше защищен от проникновения воров, в сравнении с классическими погребами.

Классификация кессонов

На данный момент существует несколько видов кессонов для погреба. Давайте разберемся в этом более подробно:

  1. Конструкции из железобетона. Железобетонные кессоны выполняются из бетонных колец. Стоит оговориться, что перед началом установки кессона для погреба из бетонных колец необходимо подготовить хорошее основание. После размещения всех колец сверху устанавливается прочная крышка. Если вы планируете делать погреб из железобетона, необходимо обязательно провести качественную гидроизоляцию, которая осуществляется с водонапорной стороны. К недостаткам этого варианта можно отнести слишком тяжелый вес, который значительно затруднит установку и проведение гидроизоляции. К тому же железобетонные кессоны являются довольно дорогими. Поэтому с финансовой точки зрения лучше выбрать другой вид. Владельцы железобетонных кессонов рекомендуют выбирать металлические или пластиковые конструкции.
  2. Конструкции из металла. Такие погреба можно назвать самыми популярными. Они изготавливаются из стальных листов толщиной примерно в 20 миллиметров, впоследствии из них сваривается герметичный куб с внутренней лестницей и встроенным люком, который обязательно обрабатывается специальным антикоррозийным покрытием. Подобная конструкция способствует поддержанию внутри погреба оптимальной температуры для хранения овощей и консервации. Возможно, в яму будут поступать грунтовые воды, поэтому необходимо сделать специальный перепускной клапан.
  3. Конструкции из пластика. Пластиковый погреб-кессон не нуждается в антикоррозийной обработке. К тому же он обладает малым весом, поэтому при установке такого кессона вам не понадобится дополнительная техника. Также следует знать, что пластиковая модель наделена высокой герметичностью, поэтому также нет надобности проводить гидроизоляционную защиту. Пластиковый кессон может работать безотказно на протяжении пятидесяти и более лет.

Погреб-кессон своими руками

В последнее время кессон стал широко использоваться среди дачников и огородников. Многие владельцы домов знают, что уровень грунтовых вод может часто подниматься и портить запасы фруктов и овощей. А погреб-кессон может обеспечить провизии надежную защиту от воды. При правильном хранении овощи и корнеплоды будут оставаться свежими всю осень, весну и зиму, а домашняя консервация — храниться на протяжении многих лет.

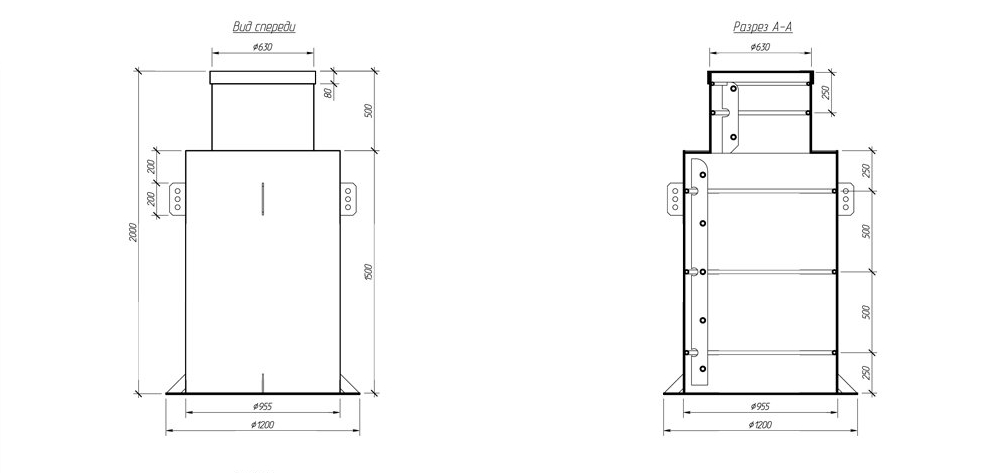

Изготовление металлического кессона

При выборе места для кессона помните, что рекомендуется строить погреб в середине пространства подполья, чтобы его стенки могли постоянно обдуваться свежим воздухом. Чаще всего погреб располагают в подполье кухни. В этом случае вход лучше сделать через пол помещения, заранее предусмотрев проход со ступенями. Люк должен хорошо закрываться крышкой, которая должна размещаться на одном уровне с полом. Желательно сделать крышку из тех же досок, что и пол.

Кессон необходимо устанавливать еще до строительства основного помещения. Внимательно осмотрите поверхность, на которой планируется устанавливать кессон.

Если ваш участок расположен на высоком и сухом месте, проблем возникнуть не должно. Но если почва является болотистой, придется хорошо потрудиться. Специалисты рекомендуют выбирать сварной металлический кессон, так как он отличается большой надежностью. Но вы можете отдать предпочтение и пластиковой модели.

Вы можете приобрести уже готовую конструкцию в специальных магазинах или заказать погреб по собственным меркам. Но если вы владеете определенными навыками и имеете подходящее оборудование, то можно попытаться изготовить кессон для погреба своими руками. Форма погреба может быть круглой, квадратной, шестигранной, эллиптической, прямоугольной.

Помните о том, что швы кессона должны хорошо провариться снаружи и внутри, чтобы внутрь не могла проникнуть вода. Если вы плохо приварите швы, коррозийное разрушение наступит очень быстро, и вам придется проводить дорогостоящий ремонт. Пол и стенки кессона обязательно изготавливают из металла, а вот верхнюю часть можно сделать из дерева или бетона.

Обустройство котлована и водосборника

После этого вам необходимо рассчитать размер будущего котлована и разметить территорию. Для обустройства кессона из металла требуется выкопать яму с глубиной не менее 2,5 метров. Разметку котлована стоит выполнять таким образом, чтобы между его стенами и стенками кессона оставалось расстояние размером в половину метра.

Такой зазор необходимо сделать по всему периметру. При этом постарайтесь сохранить дерн, чтобы стенки котлована не осыпались. Во время рытья котлована для кессона своими руками могут возникнуть проблемы с водой, которая скопилась в верхнем слое торфа. Торф подпирает глина, которая не дает воде уйти вниз. Поэтому когда вы удалите верхний слой и увидите глину, там может оказаться вода.

Чтобы справиться с этой проблемой, в центре котлована следует выкопать яму глубиной примерно на штык лопаты. Должно получиться что-то похожее на водосборник. Когда выкопаете котлован необходимой глубины, засыпьте дно песком, чтобы получилась некая подушка толщиной в десять сантиметров.

Для надежности можно стенки и дно кессона обмазать гудроном.

Гидроизоляция погреба-кессона

Перед установкой металлического кессона его стенки необходимо обработать специальным антикоррозийным покрытием. Также вы можете применить окрасочную гидроизоляцию. Для этого следует купить специальный состав. Также вы можете самостоятельно сварить битумную мастику в котле. Битум следует загрузить в котел примерно на третью часть его объема, поставить на огонь и ждать до тех пор, пока не исчезнет вся влага. Это произойдет, когда масса перестанет пениться.

После этого необходимо влить расплавленный битум тонкой струйкой в открытую посуду с бензином и перемешать получившийся состав. Для грунтовки внешних стен металлического погреба-кессона следует взять битум и бензин в пропорции 1:3, для первого слоя покраски — 1:1, а для следующих слоев — 3:1. Покрытие этим составом должно быть сплошным и усиленным в острых местах.

Устройство теплоизоляции кессона

Здорово, что в погреб не проникает вода, но с другой стороны температура в кессоне является очень высокой. По этой причине с металлических стенок будет стекать вода, а продукты — быстро загнивать. Чтобы справиться с этой проблемой, следует установить хорошую тепловую изоляцию. Постарайтесь хорошо изолировать дно погреба и его стенки.

Кессон желательно установить на глиняный изоляционный слой, толщиной в 200-250 миллиметров. Внешние стороны погреба лучше изолировать жирной густой глиной с такой же толщиной. Для большей надежности рекомендуется оштукатурить внутренние стенки погреба и пол при помощи цементного раствора со слоем в 20 миллиметров.

Чтобы это выполнить, необходимо натянуть на стальной каркас из проволоки, что имеет толщину в 6 миллиметров, стальную сетку с ячейками не более 30х30, привязать проволоку к каркасу и оштукатурить стены. После этого следует сделать бетонный состав и уложить его на пол слоем в 35 миллиметров. Когда вы разровняете и загладите его, штукатурка должна хорошо просохнуть. Внутренние стены металлического кессона для погреба можно утеплить одеялами или стеклянной тканью с заполнением. Между полотнами ткани следует положить стекловату.

Установка кессона в котлован

После этого вы можете опустить кессон в котлован. Сначала с двух сторон следует вертикально опустить бревна. Они будут служить в качестве направляющих и ограничителей, что позволит вам установить кессон точно по центру. Кессон можно опустить при помощи лебедки, которая закрепляется за оставленный пень. Необходимо, чтобы один человек постоянно ослаблял трос, а другие — направляли каркас при помощи ваг и удерживали его от раскачки.

На этом этапе также могут возникнуть определенные трудности, когда кессон играет роль «плавающего корабля». Если в вырытую яму будет постоянно поступать вода, кессон будет всплывать. По этой причине необходимо установить гидрозатвор. Для этого следует заполнить глиной расстояние между стенками погреба и котлована. Каждый слой следует обязательно трамбовать. Гидрозатвор лучше устроить ниже глубины промерзания, на глубину примерно в полтора метра.

Как бы качественно ни был сделан гидрозатвор, он не может дать полной гарантии от поступления воды под дно погреба. Поэтому опасность всплытия остается. Чтобы ее исключить, следует при устройстве кессона для погреба руководствоваться принципом подводной лодки: для этого в балластные емкости набирается вода, воздух вытесняется и лодка получает отрицательную плавучесть. На дне кессона нужно проделать отверстие с вваренным патрубком.

Первое время его можно не заглушать, а оставить открытым. Когда пройдет первый дождь, в погребе будет примерно полметра воды, которую нужно вычерпать. После повторных дождей воды будет набираться очень мало, и скоро погреб не будет ее впитывать. Верховодка сама заполнит все трещинки водянистой глиной, прочно установит погреб и изолирует его от самой себя. После этого патрубок можно заглушить, но в первый год пользования кессона можно этого не делать.

Обустройство погреба-кессона

После установки кессона своими руками его необходимо оборудовать. На рынке существует огромный выбор ящиков и полочек для хранения продуктов, которые можно установить по периметру кессона. Вдоль одной стены можно сделать специальные ограждения со стенками и полом для хранения корнеплодов, например, картофеля, свеклы, моркови и т.д. Ширина ограждения должна равняться одному метру.

Также вы можете установить вдоль другой стены специальные стеллажи из досок с несколькими ярусами, расстояние между которыми должно равняться примерно 0,4 метра. Стеллажи обязательно должны опираться на деревянные стойки, которые выполняются из брусков. На таких стеллажах удобно хранить капусту и другие овощи, а также различные соленья, соки, компоты и варенья.

Устройство погреба-кессона своими руками – это не только установка полок и ящиков, это еще и сооружение вентиляции, подвод электроэнергии и, конечно же, крепление лестницы. Помните, что металлический кессон должен иметь трубы для вентиляции, иначе там будет присутствовать сырость. Вы можете установить вентиляционную трубу с ветроулавливанием. Для вентиляции небольшого помещения этого должно быть достаточно. Также вы можете поставить какие-то абсорбирующие материалы, которые будут впитывать влагу.

Чтобы вы могли спуститься в погреб без проблем, нужно установить удобную наклонную лестницу, шириной не менее полметра, которую изготавливают из дерева или металлических уголков. Лестницу следует хорошо закрепить с обоих концов, чтобы она не двигалась и не шаталась. Желательно закреплять ступени при помощи гвоздей с широкой шляпкой или металлических шайба.

Также вы можете сделать так, чтобы можно было попадать непосредственно в погреб попадать из самого дома. Для этого прорезают в полу лаз – отверстие размерами 0,7 на 0,7 метра. Впоследствии нужно установить на этот лаз щит, сооруженный из досок. Подход к люку, который закрывает кессон, должен быть заметным и безопасным. На крышке лаза стоит устроить тканевый коврик, который должен плотно входить в раму или коробку лаза. Толщина коврика должна составлять не меньше 50 миллиметров.

Вы можете осветить свой погреб электрической или керосиновой лампой, фонарем или свечами. При этом помните о пожарной безопасности и о том, что желательно не оставлять в кессоне керосин, поскольку продукты могут пропитаться его запахом. После заполнения погреба продуктами верх кессона засыпают теплоизоляционным материалом: торфом, опилками, мхом, шлаком или керамзитом. Первые три засыпки в силу их горючести следует покрыть сверху слоем земли, песка, шлака или керамзита.

Таким образом, после обустройства погреба-кессона своими руками старайтесь содержать свой погреб в чистоте и время от времени проветривать его. Внутри должно быть достаточное количество кислорода и минимум ядовитых газов. Летом рекомендуется просушивать кессон. Если вы обнаружили трещины, необходимо обмазать их глиной и покрыть известковой штукатуркой, смешанной с песком, разровнять покрытие, загладить его штукатурной лопаткой и хорошо просушить. Во время этой процедуры старайтесь не мыть пол в кессоне — просто протирайте его влажной тряпкой. И внимательно следите, чтобы овощи в вашем погребе не начали гнить!

Устройство кессона-погреба своими руками | Строительный портал

Практически каждого хозяина волнует вопрос сохранения своего урожая, который обычно отправляется после сбора в погреб. Раньше для этого использовались обычные ямы, что обкладывались кирпичом. Но сегодня существует другое решение, которое является более удобным и выгодным. Это — погреб-кессон, в котором всегда поддерживается оптимальная температура, подходящая как для свежих продуктов, так и для консервации, а также отсутствуют любые предпосылки для затопления водой. Сегодня поговорим о том, как сделать кессон для погреба.

Содержание:

  1. Характеристика и достоинства кессона
  2. Классификация кессонов
  3. Погреб-кессон своими руками

Характеристика и достоинства кессона

Хранить фрукты, овощи и корнеплоды, бутылки с вином, а также различные соленья и консервированные съестные запасы, приготовленную на зиму, принято хранить в теплом сарае или отдельно стоящем хранилище, погребе или подвале под домом. Наиболее удобным и доступным местом для этих целей считается подвальное помещение под домом.

Ранее хранение припасов осуществлялось в яме, изготовленной из бетона, кирпича или древесины. Но недолговечность и негерметичность этих материалов говорят против них. Кирпичная кладка и бетон портятся со временем, а дерево подвергается воздействию грибка, плесени и грызунов. К тому же в нашей климатической полосе непросто отыскать место с низким уровнем грунтовой воды, поэтому погреб в любой момент может залить водой, и провизия не пострадает.

Однако сейчас таким строениям найдена достойная альтернатива, которая позволяет отказаться от изжившего себя решения – кессон для погреба. Кессон является своего рода сухой камерой, которая может образовать воздушный карман в водонасыщенном грунте или под водой. Изначально этот вид погреба использовался только под водой, но вскоре сфера его применения значительно расширилась.

Сегодня погреб-кессон имеет вид окружности или параллелепипеда, который имеет люк и горловину. Толщина потолка и стен может достигать 16 миллиметров, ведь им нужно противостоять давлению со стороны почвы и грунтовых вод. От образования сырости и переизбытка влаги внутри таких конструкций предусмотрена приточно-вытяжная вентиляция. Чтобы кессон не всплывал под напором грунтовой воды, имеется специальная анкеровка.

Давайте рассмотрим достоинства кессона для погреба. Кессоны для погреба отлично себя зарекомендовали в любых условиях, даже в низинах и на участке, который характеризуется высокими грунтовыми водами, так как являются полностью герметичными строениями. Как известно, большинство погребов страдает от грибка, но кессону это не грозит. Также не стоит также опасаться, что овощи и продукты, которые вы храните в кессоне, приобретут специфический запах.

Кессон-погреб можно смонтировать в любом желаемом месте, например, в доме, гараже, под кухней или сараем, а иногда — и вовсе на открытой местности. Если вы проведете все необходимые процедуры по гидроизоляции строения, то сможете защитить погреб от проливных дождей, аварий на водопроводе или большой массы грунтовых вод. Также кессон гораздо больше защищен от проникновения воров, в сравнении с классическими погребами.

Классификация кессонов

На данный момент существует несколько видов кессонов для погреба. Давайте разберемся в этом более подробно:

  1. Конструкции из железобетона. Железобетонные кессоны выполняются из бетонных колец. Стоит оговориться, что перед началом установки кессона для погреба из бетонных колец необходимо подготовить хорошее основание. После размещения всех колец сверху устанавливается прочная крышка. Если вы планируете делать погреб из железобетона, необходимо обязательно провести качественную гидроизоляцию, которая осуществляется с водонапорной стороны. К недостаткам этого варианта можно отнести слишком тяжелый вес, который значительно затруднит установку и проведение гидроизоляции. К тому же железобетонные кессоны являются довольно дорогими. Поэтому с финансовой точки зрения лучше выбрать другой вид. Владельцы железобетонных кессонов рекомендуют выбирать металлические или пластиковые конструкции.
  2. Конструкции из металла. Такие погреба можно назвать самыми популярными. Они изготавливаются из стальных листов толщиной примерно в 20 миллиметров, впоследствии из них сваривается герметичный куб с внутренней лестницей и встроенным люком, который обязательно обрабатывается специальным антикоррозийным покрытием. Подобная конструкция способствует поддержанию внутри погреба оптимальной температуры для хранения овощей и консервации. Возможно, в яму будут поступать грунтовые воды, поэтому необходимо сделать специальный перепускной клапан.
  3. Конструкции из пластика. Пластиковый погреб-кессон не нуждается в антикоррозийной обработке. К тому же он обладает малым весом, поэтому при установке такого кессона вам не понадобится дополнительная техника. Также следует знать, что пластиковая модель наделена высокой герметичностью, поэтому также нет надобности проводить гидроизоляционную защиту. Пластиковый кессон может работать безотказно на протяжении пятидесяти и более лет.

Погреб-кессон своими руками

В последнее время кессон стал широко использоваться среди дачников и огородников. Многие владельцы домов знают, что уровень грунтовых вод может часто подниматься и портить запасы фруктов и овощей. А погреб-кессон может обеспечить провизии надежную защиту от воды. При правильном хранении овощи и корнеплоды будут оставаться свежими всю осень, весну и зиму, а домашняя консервация — храниться на протяжении многих лет.

Изготовление металлического кессона

При выборе места для кессона помните, что рекомендуется строить погреб в середине пространства подполья, чтобы его стенки могли постоянно обдуваться свежим воздухом. Чаще всего погреб располагают в подполье кухни. В этом случае вход лучше сделать через пол помещения, заранее предусмотрев проход со ступенями. Люк должен хорошо закрываться крышкой, которая должна размещаться на одном уровне с полом. Желательно сделать крышку из тех же досок, что и пол.

Кессон необходимо устанавливать еще до строительства основного помещения. Внимательно осмотрите поверхность, на которой планируется устанавливать кессон. Если ваш участок расположен на высоком и сухом месте, проблем возникнуть не должно. Но если почва является болотистой, придется хорошо потрудиться. Специалисты рекомендуют выбирать сварной металлический кессон, так как он отличается большой надежностью. Но вы можете отдать предпочтение и пластиковой модели.

Вы можете приобрести уже готовую конструкцию в специальных магазинах или заказать погреб по собственным меркам. Но если вы владеете определенными навыками и имеете подходящее оборудование, то можно попытаться изготовить кессон для погреба своими руками. Форма погреба может быть круглой, квадратной, шестигранной, эллиптической, прямоугольной.

Помните о том, что швы кессона должны хорошо провариться снаружи и внутри, чтобы внутрь не могла проникнуть вода. Если вы плохо приварите швы, коррозийное разрушение наступит очень быстро, и вам придется проводить дорогостоящий ремонт. Пол и стенки кессона обязательно изготавливают из металла, а вот верхнюю часть можно сделать из дерева или бетона.

Обустройство котлована и водосборника

После этого вам необходимо рассчитать размер будущего котлована и разметить территорию. Для обустройства кессона из металла требуется выкопать яму с глубиной не менее 2,5 метров. Разметку котлована стоит выполнять таким образом, чтобы между его стенами и стенками кессона оставалось расстояние размером в половину метра.

Такой зазор необходимо сделать по всему периметру. При этом постарайтесь сохранить дерн, чтобы стенки котлована не осыпались. Во время рытья котлована для кессона своими руками могут возникнуть проблемы с водой, которая скопилась в верхнем слое торфа. Торф подпирает глина, которая не дает воде уйти вниз. Поэтому когда вы удалите верхний слой и увидите глину, там может оказаться вода.

Чтобы справиться с этой проблемой, в центре котлована следует выкопать яму глубиной примерно на штык лопаты. Должно получиться что-то похожее на водосборник. Когда выкопаете котлован необходимой глубины, засыпьте дно песком, чтобы получилась некая подушка толщиной в десять сантиметров. Для надежности можно стенки и дно кессона обмазать гудроном.

Гидроизоляция погреба-кессона

Перед установкой металлического кессона его стенки необходимо обработать специальным антикоррозийным покрытием. Также вы можете применить окрасочную гидроизоляцию. Для этого следует купить специальный состав. Также вы можете самостоятельно сварить битумную мастику в котле. Битум следует загрузить в котел примерно на третью часть его объема, поставить на огонь и ждать до тех пор, пока не исчезнет вся влага. Это произойдет, когда масса перестанет пениться.

После этого необходимо влить расплавленный битум тонкой струйкой в открытую посуду с бензином и перемешать получившийся состав. Для грунтовки внешних стен металлического погреба-кессона следует взять битум и бензин в пропорции 1:3, для первого слоя покраски — 1:1, а для следующих слоев — 3:1. Покрытие этим составом должно быть сплошным и усиленным в острых местах.

Устройство теплоизоляции кессона

Здорово, что в погреб не проникает вода, но с другой стороны температура в кессоне является очень высокой. По этой причине с металлических стенок будет стекать вода, а продукты — быстро загнивать. Чтобы справиться с этой проблемой, следует установить хорошую тепловую изоляцию. Постарайтесь хорошо изолировать дно погреба и его стенки.

Кессон желательно установить на глиняный изоляционный слой, толщиной в 200-250 миллиметров. Внешние стороны погреба лучше изолировать жирной густой глиной с такой же толщиной. Для большей надежности рекомендуется оштукатурить внутренние стенки погреба и пол при помощи цементного раствора со слоем в 20 миллиметров.

Чтобы это выполнить, необходимо натянуть на стальной каркас из проволоки, что имеет толщину в 6 миллиметров, стальную сетку с ячейками не более 30х30, привязать проволоку к каркасу и оштукатурить стены. После этого следует сделать бетонный состав и уложить его на пол слоем в 35 миллиметров. Когда вы разровняете и загладите его, штукатурка должна хорошо просохнуть. Внутренние стены металлического кессона для погреба можно утеплить одеялами или стеклянной тканью с заполнением. Между полотнами ткани следует положить стекловату.

Установка кессона в котлован

После этого вы можете опустить кессон в котлован. Сначала с двух сторон следует вертикально опустить бревна. Они будут служить в качестве направляющих и ограничителей, что позволит вам установить кессон точно по центру. Кессон можно опустить при помощи лебедки, которая закрепляется за оставленный пень. Необходимо, чтобы один человек постоянно ослаблял трос, а другие — направляли каркас при помощи ваг и удерживали его от раскачки.

На этом этапе также могут возникнуть определенные трудности, когда кессон играет роль «плавающего корабля». Если в вырытую яму будет постоянно поступать вода, кессон будет всплывать. По этой причине необходимо установить гидрозатвор. Для этого следует заполнить глиной расстояние между стенками погреба и котлована. Каждый слой следует обязательно трамбовать. Гидрозатвор лучше устроить ниже глубины промерзания, на глубину примерно в полтора метра.

Как бы качественно ни был сделан гидрозатвор, он не может дать полной гарантии от поступления воды под дно погреба. Поэтому опасность всплытия остается. Чтобы ее исключить, следует при устройстве кессона для погреба руководствоваться принципом подводной лодки: для этого в балластные емкости набирается вода, воздух вытесняется и лодка получает отрицательную плавучесть. На дне кессона нужно проделать отверстие с вваренным патрубком.

Первое время его можно не заглушать, а оставить открытым. Когда пройдет первый дождь, в погребе будет примерно полметра воды, которую нужно вычерпать. После повторных дождей воды будет набираться очень мало, и скоро погреб не будет ее впитывать. Верховодка сама заполнит все трещинки водянистой глиной, прочно установит погреб и изолирует его от самой себя. После этого патрубок можно заглушить, но в первый год пользования кессона можно этого не делать.

Обустройство погреба-кессона

После установки кессона своими руками его необходимо оборудовать. На рынке существует огромный выбор ящиков и полочек для хранения продуктов, которые можно установить по периметру кессона. Вдоль одной стены можно сделать специальные ограждения со стенками и полом для хранения корнеплодов, например, картофеля, свеклы, моркови и т.д. Ширина ограждения должна равняться одному метру.

Также вы можете установить вдоль другой стены специальные стеллажи из досок с несколькими ярусами, расстояние между которыми должно равняться примерно 0,4 метра. Стеллажи обязательно должны опираться на деревянные стойки, которые выполняются из брусков. На таких стеллажах удобно хранить капусту и другие овощи, а также различные соленья, соки, компоты и варенья.

Устройство погреба-кессона своими руками – это не только установка полок и ящиков, это еще и сооружение вентиляции, подвод электроэнергии и, конечно же, крепление лестницы. Помните, что металлический кессон должен иметь трубы для вентиляции, иначе там будет присутствовать сырость. Вы можете установить вентиляционную трубу с ветроулавливанием. Для вентиляции небольшого помещения этого должно быть достаточно. Также вы можете поставить какие-то абсорбирующие материалы, которые будут впитывать влагу.

Чтобы вы могли спуститься в погреб без проблем, нужно установить удобную наклонную лестницу, шириной не менее полметра, которую изготавливают из дерева или металлических уголков. Лестницу следует хорошо закрепить с обоих концов, чтобы она не двигалась и не шаталась. Желательно закреплять ступени при помощи гвоздей с широкой шляпкой или металлических шайба.

Также вы можете сделать так, чтобы можно было попадать непосредственно в погреб попадать из самого дома. Для этого прорезают в полу лаз – отверстие размерами 0,7 на 0,7 метра. Впоследствии нужно установить на этот лаз щит, сооруженный из досок. Подход к люку, который закрывает кессон, должен быть заметным и безопасным. На крышке лаза стоит устроить тканевый коврик, который должен плотно входить в раму или коробку лаза. Толщина коврика должна составлять не меньше 50 миллиметров.

Вы можете осветить свой погреб электрической или керосиновой лампой, фонарем или свечами. При этом помните о пожарной безопасности и о том, что желательно не оставлять в кессоне керосин, поскольку продукты могут пропитаться его запахом. После заполнения погреба продуктами верх кессона засыпают теплоизоляционным материалом: торфом, опилками, мхом, шлаком или керамзитом. Первые три засыпки в силу их горючести следует покрыть сверху слоем земли, песка, шлака или керамзита.

Таким образом, после обустройства погреба-кессона своими руками старайтесь содержать свой погреб в чистоте и время от времени проветривать его. Внутри должно быть достаточное количество кислорода и минимум ядовитых газов. Летом рекомендуется просушивать кессон. Если вы обнаружили трещины, необходимо обмазать их глиной и покрыть известковой штукатуркой, смешанной с песком, разровнять покрытие, загладить его штукатурной лопаткой и хорошо просушить. Во время этой процедуры старайтесь не мыть пол в кессоне — просто протирайте его влажной тряпкой. И внимательно следите, чтобы овощи в вашем погребе не начали гнить!

Устройство кессона-погреба своими руками | Строительный портал

Практически каждого хозяина волнует вопрос сохранения своего урожая, который обычно отправляется после сбора в погреб. Раньше для этого использовались обычные ямы, что обкладывались кирпичом. Но сегодня существует другое решение, которое является более удобным и выгодным. Это — погреб-кессон, в котором всегда поддерживается оптимальная температура, подходящая как для свежих продуктов, так и для консервации, а также отсутствуют любые предпосылки для затопления водой. Сегодня поговорим о том, как сделать кессон для погреба.

Содержание:

  1. Характеристика и достоинства кессона
  2. Классификация кессонов
  3. Погреб-кессон своими руками

Характеристика и достоинства кессона

Хранить фрукты, овощи и корнеплоды, бутылки с вином, а также различные соленья и консервированные съестные запасы, приготовленную на зиму, принято хранить в теплом сарае или отдельно стоящем хранилище, погребе или подвале под домом. Наиболее удобным и доступным местом для этих целей считается подвальное помещение под домом.

Ранее хранение припасов осуществлялось в яме, изготовленной из бетона, кирпича или древесины. Но недолговечность и негерметичность этих материалов говорят против них. Кирпичная кладка и бетон портятся со временем, а дерево подвергается воздействию грибка, плесени и грызунов. К тому же в нашей климатической полосе непросто отыскать место с низким уровнем грунтовой воды, поэтому погреб в любой момент может залить водой, и провизия не пострадает.

Однако сейчас таким строениям найдена достойная альтернатива, которая позволяет отказаться от изжившего себя решения – кессон для погреба. Кессон является своего рода сухой камерой, которая может образовать воздушный карман в водонасыщенном грунте или под водой. Изначально этот вид погреба использовался только под водой, но вскоре сфера его применения значительно расширилась.

Сегодня погреб-кессон имеет вид окружности или параллелепипеда, который имеет люк и горловину. Толщина потолка и стен может достигать 16 миллиметров, ведь им нужно противостоять давлению со стороны почвы и грунтовых вод. От образования сырости и переизбытка влаги внутри таких конструкций предусмотрена приточно-вытяжная вентиляция. Чтобы кессон не всплывал под напором грунтовой воды, имеется специальная анкеровка.

Давайте рассмотрим достоинства кессона для погреба. Кессоны для погреба отлично себя зарекомендовали в любых условиях, даже в низинах и на участке, который характеризуется высокими грунтовыми водами, так как являются полностью герметичными строениями. Как известно, большинство погребов страдает от грибка, но кессону это не грозит. Также не стоит также опасаться, что овощи и продукты, которые вы храните в кессоне, приобретут специфический запах.

Кессон-погреб можно смонтировать в любом желаемом месте, например, в доме, гараже, под кухней или сараем, а иногда — и вовсе на открытой местности. Если вы проведете все необходимые процедуры по гидроизоляции строения, то сможете защитить погреб от проливных дождей, аварий на водопроводе или большой массы грунтовых вод. Также кессон гораздо больше защищен от проникновения воров, в сравнении с классическими погребами.

Классификация кессонов

На данный момент существует несколько видов кессонов для погреба. Давайте разберемся в этом более подробно:

  1. Конструкции из железобетона. Железобетонные кессоны выполняются из бетонных колец. Стоит оговориться, что перед началом установки кессона для погреба из бетонных колец необходимо подготовить хорошее основание. После размещения всех колец сверху устанавливается прочная крышка. Если вы планируете делать погреб из железобетона, необходимо обязательно провести качественную гидроизоляцию, которая осуществляется с водонапорной стороны. К недостаткам этого варианта можно отнести слишком тяжелый вес, который значительно затруднит установку и проведение гидроизоляции. К тому же железобетонные кессоны являются довольно дорогими. Поэтому с финансовой точки зрения лучше выбрать другой вид. Владельцы железобетонных кессонов рекомендуют выбирать металлические или пластиковые конструкции.
  2. Конструкции из металла. Такие погреба можно назвать самыми популярными. Они изготавливаются из стальных листов толщиной примерно в 20 миллиметров, впоследствии из них сваривается герметичный куб с внутренней лестницей и встроенным люком, который обязательно обрабатывается специальным антикоррозийным покрытием. Подобная конструкция способствует поддержанию внутри погреба оптимальной температуры для хранения овощей и консервации. Возможно, в яму будут поступать грунтовые воды, поэтому необходимо сделать специальный перепускной клапан.
  3. Конструкции из пластика. Пластиковый погреб-кессон не нуждается в антикоррозийной обработке. К тому же он обладает малым весом, поэтому при установке такого кессона вам не понадобится дополнительная техника. Также следует знать, что пластиковая модель наделена высокой герметичностью, поэтому также нет надобности проводить гидроизоляционную защиту. Пластиковый кессон может работать безотказно на протяжении пятидесяти и более лет.

Погреб-кессон своими руками

В последнее время кессон стал широко использоваться среди дачников и огородников. Многие владельцы домов знают, что уровень грунтовых вод может часто подниматься и портить запасы фруктов и овощей. А погреб-кессон может обеспечить провизии надежную защиту от воды. При правильном хранении овощи и корнеплоды будут оставаться свежими всю осень, весну и зиму, а домашняя консервация — храниться на протяжении многих лет.

Изготовление металлического кессона

При выборе места для кессона помните, что рекомендуется строить погреб в середине пространства подполья, чтобы его стенки могли постоянно обдуваться свежим воздухом. Чаще всего погреб располагают в подполье кухни. В этом случае вход лучше сделать через пол помещения, заранее предусмотрев проход со ступенями. Люк должен хорошо закрываться крышкой, которая должна размещаться на одном уровне с полом. Желательно сделать крышку из тех же досок, что и пол.

Кессон необходимо устанавливать еще до строительства основного помещения. Внимательно осмотрите поверхность, на которой планируется устанавливать кессон. Если ваш участок расположен на высоком и сухом месте, проблем возникнуть не должно. Но если почва является болотистой, придется хорошо потрудиться. Специалисты рекомендуют выбирать сварной металлический кессон, так как он отличается большой надежностью. Но вы можете отдать предпочтение и пластиковой модели.

Вы можете приобрести уже готовую конструкцию в специальных магазинах или заказать погреб по собственным меркам. Но если вы владеете определенными навыками и имеете подходящее оборудование, то можно попытаться изготовить кессон для погреба своими руками. Форма погреба может быть круглой, квадратной, шестигранной, эллиптической, прямоугольной.

Помните о том, что швы кессона должны хорошо провариться снаружи и внутри, чтобы внутрь не могла проникнуть вода. Если вы плохо приварите швы, коррозийное разрушение наступит очень быстро, и вам придется проводить дорогостоящий ремонт. Пол и стенки кессона обязательно изготавливают из металла, а вот верхнюю часть можно сделать из дерева или бетона.

Обустройство котлована и водосборника

После этого вам необходимо рассчитать размер будущего котлована и разметить территорию. Для обустройства кессона из металла требуется выкопать яму с глубиной не менее 2,5 метров. Разметку котлована стоит выполнять таким образом, чтобы между его стенами и стенками кессона оставалось расстояние размером в половину метра.

Такой зазор необходимо сделать по всему периметру. При этом постарайтесь сохранить дерн, чтобы стенки котлована не осыпались. Во время рытья котлована для кессона своими руками могут возникнуть проблемы с водой, которая скопилась в верхнем слое торфа. Торф подпирает глина, которая не дает воде уйти вниз. Поэтому когда вы удалите верхний слой и увидите глину, там может оказаться вода.

Чтобы справиться с этой проблемой, в центре котлована следует выкопать яму глубиной примерно на штык лопаты. Должно получиться что-то похожее на водосборник. Когда выкопаете котлован необходимой глубины, засыпьте дно песком, чтобы получилась некая подушка толщиной в десять сантиметров. Для надежности можно стенки и дно кессона обмазать гудроном.

Гидроизоляция погреба-кессона

Перед установкой металлического кессона его стенки необходимо обработать специальным антикоррозийным покрытием. Также вы можете применить окрасочную гидроизоляцию. Для этого следует купить специальный состав. Также вы можете самостоятельно сварить битумную мастику в котле. Битум следует загрузить в котел примерно на третью часть его объема, поставить на огонь и ждать до тех пор, пока не исчезнет вся влага. Это произойдет, когда масса перестанет пениться.

После этого необходимо влить расплавленный битум тонкой струйкой в открытую посуду с бензином и перемешать получившийся состав. Для грунтовки внешних стен металлического погреба-кессона следует взять битум и бензин в пропорции 1:3, для первого слоя покраски — 1:1, а для следующих слоев — 3:1. Покрытие этим составом должно быть сплошным и усиленным в острых местах.

Устройство теплоизоляции кессона

Здорово, что в погреб не проникает вода, но с другой стороны температура в кессоне является очень высокой. По этой причине с металлических стенок будет стекать вода, а продукты — быстро загнивать. Чтобы справиться с этой проблемой, следует установить хорошую тепловую изоляцию. Постарайтесь хорошо изолировать дно погреба и его стенки.

Кессон желательно установить на глиняный изоляционный слой, толщиной в 200-250 миллиметров. Внешние стороны погреба лучше изолировать жирной густой глиной с такой же толщиной. Для большей надежности рекомендуется оштукатурить внутренние стенки погреба и пол при помощи цементного раствора со слоем в 20 миллиметров.

Чтобы это выполнить, необходимо натянуть на стальной каркас из проволоки, что имеет толщину в 6 миллиметров, стальную сетку с ячейками не более 30х30, привязать проволоку к каркасу и оштукатурить стены. После этого следует сделать бетонный состав и уложить его на пол слоем в 35 миллиметров. Когда вы разровняете и загладите его, штукатурка должна хорошо просохнуть. Внутренние стены металлического кессона для погреба можно утеплить одеялами или стеклянной тканью с заполнением. Между полотнами ткани следует положить стекловату.

Установка кессона в котлован

После этого вы можете опустить кессон в котлован. Сначала с двух сторон следует вертикально опустить бревна. Они будут служить в качестве направляющих и ограничителей, что позволит вам установить кессон точно по центру. Кессон можно опустить при помощи лебедки, которая закрепляется за оставленный пень. Необходимо, чтобы один человек постоянно ослаблял трос, а другие — направляли каркас при помощи ваг и удерживали его от раскачки.

На этом этапе также могут возникнуть определенные трудности, когда кессон играет роль «плавающего корабля». Если в вырытую яму будет постоянно поступать вода, кессон будет всплывать. По этой причине необходимо установить гидрозатвор. Для этого следует заполнить глиной расстояние между стенками погреба и котлована. Каждый слой следует обязательно трамбовать. Гидрозатвор лучше устроить ниже глубины промерзания, на глубину примерно в полтора метра.

Как бы качественно ни был сделан гидрозатвор, он не может дать полной гарантии от поступления воды под дно погреба. Поэтому опасность всплытия остается. Чтобы ее исключить, следует при устройстве кессона для погреба руководствоваться принципом подводной лодки: для этого в балластные емкости набирается вода, воздух вытесняется и лодка получает отрицательную плавучесть. На дне кессона нужно проделать отверстие с вваренным патрубком.

Первое время его можно не заглушать, а оставить открытым. Когда пройдет первый дождь, в погребе будет примерно полметра воды, которую нужно вычерпать. После повторных дождей воды будет набираться очень мало, и скоро погреб не будет ее впитывать. Верховодка сама заполнит все трещинки водянистой глиной, прочно установит погреб и изолирует его от самой себя. После этого патрубок можно заглушить, но в первый год пользования кессона можно этого не делать.

Обустройство погреба-кессона

После установки кессона своими руками его необходимо оборудовать. На рынке существует огромный выбор ящиков и полочек для хранения продуктов, которые можно установить по периметру кессона. Вдоль одной стены можно сделать специальные ограждения со стенками и полом для хранения корнеплодов, например, картофеля, свеклы, моркови и т.д. Ширина ограждения должна равняться одному метру.

Также вы можете установить вдоль другой стены специальные стеллажи из досок с несколькими ярусами, расстояние между которыми должно равняться примерно 0,4 метра. Стеллажи обязательно должны опираться на деревянные стойки, которые выполняются из брусков. На таких стеллажах удобно хранить капусту и другие овощи, а также различные соленья, соки, компоты и варенья.

Устройство погреба-кессона своими руками – это не только установка полок и ящиков, это еще и сооружение вентиляции, подвод электроэнергии и, конечно же, крепление лестницы. Помните, что металлический кессон должен иметь трубы для вентиляции, иначе там будет присутствовать сырость. Вы можете установить вентиляционную трубу с ветроулавливанием. Для вентиляции небольшого помещения этого должно быть достаточно. Также вы можете поставить какие-то абсорбирующие материалы, которые будут впитывать влагу.

Чтобы вы могли спуститься в погреб без проблем, нужно установить удобную наклонную лестницу, шириной не менее полметра, которую изготавливают из дерева или металлических уголков. Лестницу следует хорошо закрепить с обоих концов, чтобы она не двигалась и не шаталась. Желательно закреплять ступени при помощи гвоздей с широкой шляпкой или металлических шайба.

Также вы можете сделать так, чтобы можно было попадать непосредственно в погреб попадать из самого дома. Для этого прорезают в полу лаз – отверстие размерами 0,7 на 0,7 метра. Впоследствии нужно установить на этот лаз щит, сооруженный из досок. Подход к люку, который закрывает кессон, должен быть заметным и безопасным. На крышке лаза стоит устроить тканевый коврик, который должен плотно входить в раму или коробку лаза. Толщина коврика должна составлять не меньше 50 миллиметров.

Вы можете осветить свой погреб электрической или керосиновой лампой, фонарем или свечами. При этом помните о пожарной безопасности и о том, что желательно не оставлять в кессоне керосин, поскольку продукты могут пропитаться его запахом. После заполнения погреба продуктами верх кессона засыпают теплоизоляционным материалом: торфом, опилками, мхом, шлаком или керамзитом. Первые три засыпки в силу их горючести следует покрыть сверху слоем земли, песка, шлака или керамзита.

Таким образом, после обустройства погреба-кессона своими руками старайтесь содержать свой погреб в чистоте и время от времени проветривать его. Внутри должно быть достаточное количество кислорода и минимум ядовитых газов. Летом рекомендуется просушивать кессон. Если вы обнаружили трещины, необходимо обмазать их глиной и покрыть известковой штукатуркой, смешанной с песком, разровнять покрытие, загладить его штукатурной лопаткой и хорошо просушить. Во время этой процедуры старайтесь не мыть пол в кессоне — просто протирайте его влажной тряпкой. И внимательно следите, чтобы овощи в вашем погребе не начали гнить!

видео-инструкция по монтажу своими руками, особенности изготовления пластиковых, металлических, бетонных изделий, цена, фото

Всех владельцев дачных и садовых участков заботит вопрос хранения собранного урожая.Традиционно, он после обработки, отправляется в погреб, выкопанный под домом или на открытом месте.Стены его заливаются из бетона, выкладываются кирпичом или листовыми материалами.

Однако сейчас есть альтернатива, более выгодная и удобная – это стальной или пластиковый кессон для погреба.

Проект использования кессона для обустройства погреба в доме.

Что представляет собой конструкция

Кессоны, по сути, являются герметичными резервуарами круглой или прямоугольной формы. Они ставятся над скважинами и защищают их от проникновения загрязнений и замерзания. Основное предназначение конструкции- это обустройство рабочей камеры в грунте для монтажа водоподъемных приспособлений.

Назначение изделий

Первоначальное предназначение конструкции.

Еще раньше кессонами называли водонепроницаемые емкости, служащие для осуществления подводных операций. Сейчас они используются гораздо шире.

Такие изделия применяются в качестве ограждающих конструкций в сталелитейной промышленности, самолето- и судостроении, общем строительстве и сооружении водозаборных систем.

Обратите внимание!
У нас сложно найти участок с низким залеганием подпочвенных вод или сухим климатом.
Исходя из этого, погреб может быть подтоплен в любой момент и все заготовки пропадут.
Поэтому кессоны являются отличным решением для обустройства хранилища ваших продовольственных припасов.
Эти сухие камеры образуют воздушные карманы во влагонасыщенных почвах либо под водой.

  1. Кессон и погреб в одном лице, может иметь форму параллелепипеда, многоугольника, эллипса либо окружности. Конструкция должна быть оснащена горловиной и люком.
  2. Стенки сооружения подвала могут иметь толщину до 16/20 мм, т.к. им нужно противодействовать давлению подпочвенных вод и грунта.
  3. Чтоб внутри такого погреба не было избыточной влаги, он должен оборудоваться приточно-вытяжной системой вентиляции.
  4. Чтоб резервуар не всплывал под действием грунтовых вод, он должен крепиться при помощи анкеров.
  5. Кессон для подвала будет оптимальным решением, благодаря своей герметичности,при любом строении участка. Даже если он расположен в низине и имеет высокий УГВ.
  6. Нередко подвальные помещения, вследствие избыточной влажности, заражены плесенью и грибком. Кессоны от этого избавлены. Не надо бояться также, что ваши запасы, хранимые в таком сооружении, получат неприятный запах.
  7. Кессон можно установить своими руками в любом удобном месте – в жилом доме, гараже, сарае либо вообще на открытом участке.

Достоинства выбора

Какой материал предпочесть

Сейчас есть несколько разновидностей кессонов, которые можно применить для обустройства погреба.

Сооружения из железобетона

  1. Железобетонные сооружения делаются из готовых бетонных колец.
  2. Перед монтажом такого типа кессона нужно подготовить прочное основание.
  3. Когда все кольца будут на месте, сверху них ставится специальная крышка.
  4. Если вы хотите сделать бетонный подвал, его надо надежно гидроизолировать со стороны наибольшего напора воды.
  5. Главный минус варианта –большая масса сооружения,усложняющая установку сооружения и его гидроизоляцию. Помимо этого, цена ж/б кессонов довольно значительна.

Стальные конструкции

Стальной кессон.

Подобные сооружения наиболее популярны.

  1. Делаются они из листов стали, имеющих толщину около 20 мм.
  2. Когда осуществляется изготовление кессонов для погреба, варится герметичный резервуар, имеющий внутреннюю лестницу и люк. Он покрывается антикоррозийным составом.
  3. Такие сооружения имеют внутри оптимальную температуру для сохранения плодов, овощей и закруток.

Обратите внимание!
Яму нужно обезопасить от поступления подпочвенных вод.
С этой целью установите особый перепускной клапан.

Аналоги из пластика

На фото пластиковое сооружение.

  1. Пластиковые кессоны для погреба не требуют их покрытия антикоррозийными составами.
  2. Они имеют небольшую массу. Благодаря этому, вам не нужно будет нанимать спецтехнику для установки такого резервуара.
  3. Пластиковые модели монолитные, поэтому абсолютно герметичны и не нуждаются в дополнительной гидроизоляции.
  4. Срок службы таких кессонов достигает 50 лет.

Как установить сооружение самостоятельно

Кессон, при желании,можно поставить своими силами.

Какие моменты нужно учесть

Такой погреб лучше всего сделать в кухне.

  1. Желательно ставить резервуар посередине подвала.Так его стены будут обдуваться постоянно свежим воздухом.
  2. Лучший вариант – расположить погреб в кухонном подполе, а вход в него со ступенями обустроить через полы комнаты.
  3. Кессон нужно поставить еще до работ по сооружению самого помещения.
  4. Вы можете купить готовое сооружение, заказать его по нужным размерам или сделать самостоятельно.
  5. Если вы будете сваривать стальной резервуар сами, хорошо проварите его швы, как внутри, так и снаружи.В противном случае, внутрь него будет проникать влага, и резервуар начнет разрушаться, вследствие коррозии.

Устройство котлована

Рытье котлована под кессон.

  1. Рассчитайте размеры будущей ямы и разметьтеучасток.
  2. Глубина котлована должна быть не меньше 2.5 м.
  3. При разметке ямы учтите, что меж ее стенками и резервуаром,по периметру, должен остаться промежуток в 50 см.
  4. В ходе выкапывания котлована может встать проблема с поступающей подпочвенной водой.Чтоб ее решить,посередине ямывыройте яму-водосборник, глубиной около 20/30 см. Когда котлован будет готов, засыпьте его дно песчаной подушкой, толщиной в 10 см.

Гидро- и теплоизоляция

Сооружение надо гидроизолировать.

Перед монтажом стального кессона, стенки его нужно покрыть антикоррозийным составом.

Наиболее дешевый вариант – сделать это при помощи самодельной горячей битумной мастики.

  1. Положите битум в котел,на треть его объема. Поставьте емкость на огонь. После того, как гудрон закипит, дождитесь, пока вся влага из него не испарится.
  2. Далее тонкой струей влейте состав в ведро с бензином или соляркой и хорошо перемешайте компоненты.
  3. Для грунтования наружных стенок стального кессона,пропорции битума и растворителя должны быть 1:3. Первый обмазочный слой делайте составом, имеющим соотношение компонентов 1:1, последующие слои – 3:1.

Кессон для пластикового погреба в подобной процедуре не нуждается.

В теплую погоду температура в емкости может быть достаточно высокой. С ее стальных стенок начнет конденсат, а заготовки – портиться.

Чтоб избежать этого, резервуар следует теплоизолировать.

  1. Желательно емкость поставить на изоляционную подушку из глины, толщиной в 20 см.
  2. Наружные ее стороны можно защитить таким же слоем из густой жирной глины.
  3. Внутренние стенки и пол конструкции рекомендуется покрыть цементным раствором, толщиной в 2 см.
  4. Для этого приварите к поверхностям каркас из стальной проволоки, сечением в 6 мм.На него прикрепите металлическую сетку, имеющую ячейки около 30×30 мм. Далее можете делать штукатурку и стяжку.

Установка конструкции

Установка конструкции по месту расположения.

Затем можно спускать кессон в яму.

  1. В первую очередь с обеих сторон установите в вертикальном положении бревна. Они послужат ограничителями и направляющими. Это даст возможность поставить конструкцию точно посередине ямы.
  2. Конструкцию можно спустить с помощью лебедки.При этом один работник должен по мере необходимости ослаблять трос, а два других направлять кессон вагами, а также сдерживать его раскачивания.

Если в котлован будет просачиваться вода, сооружение начнет всплывать. Поэтому инструкция рекомендует сделать гидрозатвор. С этой целью заполните промежуток меж стенками ямы и кессона глиной и тщательно ее утрамбуйте.

Вывод

Установленный пластиковый или металлический кессон для погреба даст вам возможность эффективно решить проблему хранения приготовленных на зиму продуктов. При этом вы будете избавлены от опасности проникновения в помещение грунтовых, ливневых и талых вод. Если вы посмотрите видео в этой статье, оно поможет вам в дальнейшей работе.

Отличная статья 0

Металлический кессон для погреба в Москве

Для того чтобы построить погреб, требуется много времени, материалов и денег, если только не использовать для этой цели специальный металлический кессон. Данное изделие представляет собой металлическую ёмкость, полностью готовую к эксплуатации в качестве погреба. Всё, что необходимо сделать, так это опустить металлический кессон для погреба в выкопанный котлован и присыпать землёй таким образом, чтобы на поверхности грунта осталась только крышка люка и вентиляционные отверстия. Купить металлический погреб кессон с доставкой в Мск и области можно, воспользовавшись предложением нашей компании.

МоделиЦена

Кессон Титанот 13 900 руб
Кессоны Тритонот 16 000 руб
Кессон Термитот 18 200 руб
Кессон Альта Биоот 25 100 руб
Кессон Био-Сот 26 000 руб
Кессоны Родлексот 34 000 руб
Кессон Евролосот 34 800 руб
Кессон Korsuот 35 000 руб
Кессон Дочистаот 35 000 руб
Кессон Тингардот 99 800 руб

Конструкция и преимущества металлического кессона

Учитывая то, что металл взаимодействует с влагой, для предотвращения окислительных процессов ёмкость покрыта слоем порошковой краски. Это позволяет кессону находиться под землёй десятилетиями, не подвергаясь коррозии.

Ещё одним преимуществом является то, что металлический кессон для погреба весит меньше бетонного. Следовательно, монтаж такой ёмкости сделать проще, так же как и установить внутри стеллажи для овощей и фруктов. Благодаря прочности металла, ёмкость можно устанавливать прямо на грунт без строительства бетонной подушки. Внутри кессона расположены алюминиевая лестница и осветительные приборы.

Из всего вышесказанного можно выделить основные преимущества таких изделий:

  • долговечность, обусловленная высокими прочностными свойствами металла
  • оптимальный микроклимат для хранения фруктов и овощей благодаря естественной вентиляции и поддержанию оптимального уровня влажности
  • не требуется особенного ухода, и всё, что необходимо сделать, так это подвести электричество для работы внутренних осветительных приборов
  • хорошая защита от дождевых и грунтовых вод благодаря герметичности ёмкости

Таким образом, покупая у нас кессон под погреб из металла, вы обустроите эффективное место для хранения фруктов и овощей. Наша компания гарантирует не только высокое качество предлагаемых изделий, но и монтаж кессона по месту. Если установка делается нашими специалистами под ключ, то мы выполняем полный перечень работ, начиная от копания ямы для кессона и заканчивая его полной установкой, после которой он может сразу же эксплуатироваться.

Широкий ассортимент продукции в сочетании с дополнительными услугами по доставке и монтажу с доступной стоимостью, делают сотрудничество с нашей компанией выгодным как с финансовой, так и с технической стороны.

Узнаем как изготовить кессон для погреба своими руками

Перед каждым человеком, который занимается выращиванием различных овощных культур и собирает урожай, встаёт вопрос о его хранении и заготовленной на зиму консервации. Чаще всего для этого всегда использовали погреба, но в отличие от современных вариантов ранее прибегали к помощи обычных ям, обложенных кирпичом. А на сегодняшний день появились более удобные и выгодные решения таких проблем, и ими стали кессоны для погреба. Что же это за устройство, и чем оно выгоднее обычной ямы? Какие бывают кессоны, и как сделать их своими руками?

Кессон. Что это?

Хранение разносолов, овощей, корнеплодов и фруктов принято осуществлять в подполах, погребах, сараях и хранилищах. Предпочтение всё же больше отдаётся погребам, вариантов возведения которых всегда было достаточно много, но каждый из них имеет свои недостатки. Будь то яма, выполненная из кирпича, древесины или бетона, долговечность и герметичность этих материалов оставляет желать лучшего. Со временем кирпич и бетон теряют свои свойства и портятся, а дерево подвергается воздействию плесени и грибка. Да и часто возникает проблема грунтовых вод, которые могут проникнуть в погреб и испортить запасы.

Но современный мир не стоит на месте, и на сегодняшний день придумано отличное решение и достойная альтернатива старым конструкциям – кессон для погреба. Он представляет собой полностью герметичную сухую камеру, которая, находясь в грунте, насыщенном водой, или вовсе под водой, создаёт воздушный карман.

Кессон для погреба может быть округлой или прямоугольной формы с горловиной и люком. Для противостояния грунтовым водам и воздействию почвы толщина стен кессона может достигать шестнадцати миллиметров. Внутри конструкций устроена вентиляция, защищающая от избытка влаги и сырости.

Преимущества кессона

Кессоны обладают рядом преимуществ:

  • полная герметичность, что позволяет установить устройство даже на месте с высокими грунтовыми водами, не опасаясь за сохранность продуктов;
  • не подвергаются возникновению грибка, что постоянно случается с обычными погребами;
  • не придают продуктам, хранящимся внутри, специфический запах.

Кессон для погреба может быть оборудован в любом месте как под домом, сараем и гаражом, так и под открытым небом. Правильно проведенная гидроизоляция станет гарантией защиты от дождей, аварий канализации или водопровода и грунтовых вод. А также кессон имеет более надёжный уровень защиты от краж, чем обычный погреб.

Разновидности кессонов

Итак, бывает несколько видов кессонов:

  1. Самым дорогим и трудоёмким по праву считается кессон из железобетонных колец. Для установки такой конструкции необходимо хорошее основание. Далее размещаются кольца и устанавливается верхняя крышка. Должна быть осуществлена отличная гидроизоляция. Главным недостатком является большой вес, затрудняющий монтаж и проведение гидроизоляции, и немалая цена.
  2. Самым популярным вариантом стал кессон металлический. Такие конструкции изготавливают из стальных листов, сваривая их в герметичное устройство с лестницей и люком. Такие кессоны обязательно обрабатывают покрытием против коррозий и оборудуют перепускным клапаном, на случай поступления в яму грунтовых вод. В подобной конструкции всегда сохраняется оптимальная температура для хранения солений и урожая.
  3. Кессон для погреба пластиковый не нуждается в процедуре обработки против коррозий. Благодаря тому, что конструкция обладает небольшим весом, привлечение техники для установки не потребуется. Модели пластиковых кессонов отличаются исключительной герметичностью и не требуют установления гидроизоляционной защиты. Кессон для погреба пластиковый прослужит своим владельцам более пятидесяти лет.

Кессон для погреба своими руками

Приобретая популярность и известность, кессон всё чаще используется дачниками. Так как периодически уровень грунтовых вод может подниматься и угрожать сохранности урожая, владельцы сооружают кессоны для надёжной защиты от воды. И к тому же правильное хранение урожая позволит остаться ему до следующего сезона в первозданном виде, а разносолам храниться не один год. Кессон можно приобрести в виде готового изделия вместе с услугой монтажа или сделать и установить его самостоятельно. Для тех, кто склоняется к самостоятельному решению, расскажем, как сделать кессон для погреба.

Расположение кессона

Выбирая место для расположения кессона, следует помнить, что для постоянного обдувания стенок свежим воздухом желательно расположить устройство посреди подполья. Более распространенным вариантом является подполье под кухней, с входом через пол. Заранее следует учесть, что люк кессона должен быть закрыт плотной крышкой, размещенной на одном уровне с полом.

Удачнее всего оборудование кессона на участке до возведения основного помещения. Необходимо внимательно изучить место, на котором планируется установить кессон своими руками. Если местность, на которой расположен участок, возвышенная и сухая, проблем с обустройством не должно возникнуть. Если же почва участка болотистая, придется приложить усилия и потрудиться. Рекомендации специалистов склоняют к установке металлических кессонов ввиду их большей надёжности. Но большое количество владельцев выбирает кессон из пластика для погреба, который также имеет хорошие отзывы пользователей.

Изготовление кессонов для погреба из металла

Чтобы стать владельцем хорошего кессона для хранения урожая, есть два решения. В специализированных магазинах можно приобрести уже готовый кессон металлический. А также можно заказать модель по своим размерам. Но если в наличии имеются определённые навыки и умения, вполне можно самостоятельно изготовить кессон металлический для погреба. Вариантов формы будущего кессона существует множество. Главное — помнить, что все швы должны быть проварены внутри и снаружи для исключения возможности попадания воды. Плохо проваренные швы грозят быстрым коррозийным разрушением и трудоёмким ремонтом. Стены и пол кессона должны быть выполнены из металла, а верхняя часть может быть изготовлена из бетона или дерева.

Котлован для кессона

После того как кессон готов, нужно рассчитать размеры котлована и сделать разметку на территории. Металлический кессон устанавливается на глубину не менее 2,5 метра. Делая разметку, стоит учитывать, что между стенками кессона и котлованом должно быть расстояние в 0,5 метра по всему периметру.

Во избежание осыпания стенок котлована, при копке следует постараться сохранить дёрн. Во время проведения работ, после снятия верхнего слоя, в глине могут возникнуть проблемы с грунтовой водой. Если это случилось, в середине котлована выкапывают ямку глубиной в штык лопаты для сбора воды. После завершения копки дно котлована засыпается песком слоем в 10 сантиметров. Гудрон, намазанный на стенки и дно котлована, послужит дополнительной защитой.

Гидроизоляция кессона

Так как металл подвержен коррозии, перед установкой кессона в котлован его необходимо обработать антикоррозийным покрытием. Либо, приобретя специальный состав, воспользоваться окрасочной гидроизоляцией. После необходимо покрыть кессон битумом. Для этого можно самостоятельно в котле сварить битумную мастику. Взяв количество битума, равное одной третьей объёма котла, установить её на огонь. После того как битум перестал пениться, его тонкой струёй вливают в заранее подготовленную ёмкость с бензином и перемешивают. Для обработки внешних стен должны быть соблюдены пропорции одной части битума к трём частям бензина. Для первичной покраски — в равных частях, для повторной — три части битума к одной бензина. Покрытие кессона таким составом должно быть сплошным, с акцентом на острых местах.

Теплоизоляция кессона

Итак, от проникновения воды кессон защищён, но теперь в нём высокая температура, а это значит, что с его стен будет стекать вода, из-за чего урожай в кессоне будет гнить. Чтобы преодолеть эту проблему, необходима установка тепловой изоляции. Нужно как можно лучше изолировать стены и дно погреба.

Чтобы устройство кессона для погреба было максимально идеальным, рекомендуется делать его изоляционный слой из глины толщиной не менее 20 сантиметров. Таким же слоем глины следует изолировать и внешние стороны. Чтобы достичь лучшей надёжности, при помощи цементного раствора пол и внутренние стенки погреба оштукатуривают слоем в 2 сантиметра. Для этого на каркас из стальной проволоки диаметром 0,06 сантиметра устанавливают стальную сетку с ячейками, фиксируют и штукатурят. Далее покрывают пол слоем в 3,5 сантиметра и дают составу просохнуть. Внутренние стены можно утеплить стекловатой или теплыми одеялами.

Установка кессона

После завершения подготовки можно опускать кессон для погреба в котлован. Для установки кессона по центру котлована в него сначала опускают вертикально с двух сторон брёвна, которые будут исполнять роль ограничителей и направляющих для кессона. Установку можно проводить с помощью лебёдки, трос которой должен постоянно ослаблять и контролировать один человек. Остальные участники процесса направляют кессон и сохраняют его от раскачивания.

Если установка происходит в местности с постоянно поступающей водой, кессон будет всплывать. Для преодоления этой проблемы устанавливают гидрозатвор. Наполняют расстояние от стенок кессона до погреба глиной, хорошо её утрамбовывая. Устройство гидрозатвора должно находиться ниже уровня промерзания грунта. Но даже его установка не даёт полной гарантии.

Обустройство кессона

После того как кессон установлен, его нужно оборудовать для удобства использования. Современный рынок пестрит разнообразием всевозможных ящиков и полок для хранения продуктов. Места установки будут зависеть лишь от предпочтений и фантазии владельцев. Также можно самостоятельно сделать стеллажи из дерева, которые устанавливаются на стойки, выполненные из бруса.

Помимо оборудования кессона различными полками и ящиками, нужно озаботиться его вентиляцией. Поэтому в каждом металлическом кессоне должны быть установлены вентиляционные трубы, которые предотвратят сырость в устройстве.

Чтобы доступ в кессон был удобным, необходимо использовать лестницу. Она может быть изготовлена из металла или дерева, главное — хорошее её укрепление с двух сторон, защищающее от движения и шатания.

Конечно же, для удобства пользования кессоном в нём должно быть освещение. Оно может быть электрическим либо при помощи свечей, фонаря или керосиновой лампы. Главное — не забывать о пожарной безопасности, и если методом освещения выбрана керосиновая лампа, её желательно убирать из кессона после пользования во избежание специфического запаха продуктов.

После наполнения кессона урожаем и соленьями верх кессона рекомендуется засыпать материалом, предназначенным для теплоизоляции, к примеру, шлаком или керамзитом. Если для этой цели выбран мох, торф или опилки, следует сверху засыпать их слоем земли или песка, так как они имеют повышенную горючесть.

устройство пластиковых и металлических изделий, какой лучше выбрать, особенности монтажа

Кессон используется для хранения овощей и «закруток» и в отличие от обычных земляных полузаглубленных погребов имеет герметичные стенки. Достаточно подготовить котлован нужного размера и установить в него конструкцию. В комплектацию, помимо самой емкости, входят потолочный или переносной светильник, полки для хранения продуктов, винные стойки и комфортная лестница с антискользящим покрытием.

Кессон для погреба: что это такое и для чего нужен

На дачах и в загородных домах к осени всегда имеется большой урожай, который нужно где-то хранить. В доме это сделать проблематично, так как нужны особые условия. Можно хранить продукты в холодильнике, но туда не вместятся все запасы. А вот кессоны для погреба вмещают в себя большой объем продуктов.

Преимущества герметичных хранилищ:

  • внутрь не могут попасть насекомые и грызуны;
  • в помещении нет сырости;
  • в резервуаре поддерживается постоянная температура от +3 до +8 градусов;
  • срок службы — до 100 лет.

За кессонами требуется минимальный уход: стенки в обычном погребе нужно было постоянно обрабатывать от плесени и подкрашивать, тогда как пластиковые перегородки не нуждаются в обслуживании. Любые виды загрязнений легко оттираются влажной салфеткой. Обратите внимание, что пластик не впитывает и не отдает запахи, а это очень важный момент. Вспомните затхлые запахи в земляных погребах, из-за которых еда теряла свои аппетитные ароматы и начинала пахнуть сыростью.

В кессонах для погреба продукты долгое время сохраняют свою свежесть. К тому же в корпусе предусмотрены просторные стеллажи, где можно свободно разместить трехлитровые банки, а также можно оборудовать места для хранения картофеля, свеклы и моркови. Достаточно заполнить специально отведенную для этого пластиковую емкость песком и поместить туда корнеплоды.

Устройство и размеры

Кессоны для погребов выполнены из экологически безопасного материала — пищевого полиэтилена. Толстые стенки противостоят любому давлению грунта, корпус надежно фиксируется грунтозацепами и крепится к бетонной плите. Благодаря 100% герметичности конструкции ей не страшен паводок. Сверху погреб имеет просторный люк, через который внутрь можно спуститься по лестнице. Некоторые модификации имеют боковой вход, а внутри располагается пологая лестница с широкими ступенями и удобными перилами. Это очень удобно и безопасно для пожилых людей. Отдельно можно заказать специальный пневматический подъемник, чтобы самим не вытаскивать тяжелые закатки. Просто поставьте банки и ящики с продуктами на платформу, нажмите кнопку для подъема, а сами поднимайтесь по лестнице.

Кессоны для погребов бывают разного объема — от 2 до 9 куб/м. Конструкции могут иметь  форму цилиндра или параллелепипеда. Стенки укреплены  ребрами жесткости по всему периметру. Внутри встроена приточно-вытяжная вентиляция, за счет которой в помещении всегда будет свежий воздух.

Виды кессонов

Пластиковый погреб

Пластик не ржавеет и не выделяет токсичные вещества в почву. На трубы вентиляции надеты защитные колпаки, защищающие от осадков, насекомых и грызунов. Стенки толщиной около 20 мм устойчивы к любого рода реагентам. За счет небольшого веса монтаж кессона для погреба можно осуществить своими руками без привлечения спецтехники.

Металлический погреб

Наименее подвержены коррозии алюминиевые и стальные хранилища. Но толщина стенок не должна быть менее 3 мм, а это значит, что конструкция получается очень тяжелой. Для ее установки в котлован потребуется спецтехника. Это неудобно на участках, где нет подъездных путей. Металлические стенки обязательно нужно обрабатывать средством от коррозии, а это уже лишние расходы. К недостаткам металлических кессонов можно отнести также высокую теплопроводность, поэтому снаружи погреб обязательно обкладывается толстым слоем теплоизоляционного материала.

Какой погреб выбрать?

Большинство владельцев загородных домов при обустроймстве погреба отдают предпочтение кессонам из пластика. Эти конструкции стоят недорого, не требуют привлечения спецтехники для монтажа, но при этом отличаются продолжительным сроком службы. Пластиковые конструкции можно устанавливать на любом месте участка, в том числе и под кухней.

Установка кессонов

Пластиковых

Вырыть котлован для погреба можно с помощью лопаты без экскаватора, при этом между стенками кессона и стенками котлована должен остаться зазор 500 мм с каждой стороны. Это необходимо для осуществления обратной засыпки и прочной фиксации конструкции в грунте.

На дно котлована укладывают песчаное основание и устанавливают бетонную плиту. Затем опускают конструкцию в яму и якорят ее к плите анкерными болтами, полимерными стропами и тросами. После этого погреб снаружи обкладывают утеплителем и выполняют послойную засыпку цементно-песчаной смесью. На финишном этапе работ подключается электрокабель.

Металлических

Для изготовления металлического хранилища понадобится заранее составить схему конструкции и определиться с объемом погреба. Собрать изделие можно с помощью сварочных прихватов. Швы нужно обработать сварочным аппаратом с двух сторон, чтобы изолировать конструкцию от попадания воды внутрь.

Расстояние между стенками погреба и границами котлована должно быть не менее 50 см. Стенки котлована следует обмазать гудроном, а затем выложить кирпичом прижимную стенку. Подготовка котлована займет около недели. Когда яма будет готова, можно вызывать спецтехнику, чтобы опустить металлический резервуар внутрь.

Советы по обустройству и эксплуатации

Как видите, пластиковые хранилища не требуют усилий и времени для установки. На сайте нашей компании представлены компактные и вместительные системы хранения, которые можно устанавливать в любой тип грунта. Выберите приглянувшуюся модель в каталоге компании, и наши специалисты подробно расскажут об особенностях эксплуатации конструкции.

Как сделать кессон для погреба своими руками

Перед каждым человеком, занимающимся выращиванием различных культур и урожаев, встает вопрос о его хранении, а также заготовленном на зиму консервации. Чаще всего для этого всегда использовали погреб, но в отличие от современных вариантов ранее прибегали к обычным ямам, выложенным кирпичом. И сегодня есть более удобные и экономичные решения таких проблем, и это были кессоны для погреба. Что это за приспособление и чем оно выгодно обычной яме? Какие бывают ниши и как их сделать своими руками?

Кессон.Что это?

Хранение солений, овощей, корнеплодов и фруктов допускается осуществлять в подвалах, подвалах, сараях и подвалах. Предпочтение по-прежнему отдается все большему количеству погребов, строительства которых всегда было довольно много, но у каждого есть свои недостатки. Будь то яма, кирпичная, деревянная или бетонная, долговечность и непроницаемость этих материалов оставляет желать лучшего. Со временем кирпич и бетон теряют свои свойства и портятся, а древесина подвергается воздействию плесени и грибка.Да и часто возникает проблема грунтовых вод, которые могут проникнуть в погреб и испортить запас.

Но современный мир не стоит на месте, и сегодня у нас есть отличное решение и достойная альтернатива старым конструкциям — кессоны для погреба. Это полностью герметичная сухая камера, которая в почвах, насыщенных водой, или полностью находящихся под водой, создает воздушный карман.

Кессон для погреба может быть округлой или прямоугольной формы с горловиной и люком. Для противодействия грунтовым водам и воздействию грунта толщина стенок кессона может достигать шестнадцати миллиметров.Внутри конструкции устроены вентилируемые, защищающие от лишней влаги и влажности.

Рекомендуется

Наиболее эффективные методы проращивания семян

Несмотря на то, что метод рассады в овощеводстве является очень трудоемким процессом, его использует большинство садоводов. Посадка семян в открытый грунт — простой и удобный метод, но эффективен только в определенных климатических зонах. I …

Светоотражающая краска. Сфера применения

Когда автомобили начали заполнять дороги, их популярность начала набирать светоотражающая краска.Благодаря этой краске, как водителям, так и пешеходам становится намного легче избегать аварий в темноте. Назначение краски Светоотражающая краска — лакокрасочный материал, который …

Преимущества кессона

Кессоны имеют ряд преимуществ:

  • Полная герметизация, что позволяет устанавливать его даже в месте с высоким уровнем грунтовых вод, не опасаясь за безопасность продукции;
  • Не подвержен появлению грибка, что постоянно происходит в обычных подвалах;
  • Не допускать появления у хранящихся внутри продуктов специфического запаха.

Кессон для погреба можно установить в любом месте, например, под домом, сараем и гаражом, а также под открытым небом. Грамотно выполненная гидроизоляция гарантирует защиту от дождя, аварий канализации или проточной и грунтовой воды. Так же кессон имеет более надежный уровень защиты от краж, чем обычный погреб.

Типы кессонов

Итак, существует несколько типов кессонов:

  1. Самым дорогим и трудоемким считается кессон из железобетонных колец.Для установки такой конструкции понадобится хорошее основание. Далее идут кольца и устанавливается верхняя крышка. Должна быть сделана отличная гидроизоляция. Главный недостаток — большой вес, усложняющий монтаж и выполнение гидроизоляции, и немалая цена.
  2. Самым популярным вариантом был металлический кессон. Такие конструкции изготавливают из стальных листов, сваривая их в герметичный блок с лестницей и люком. Такие кессоны обязательно обработаны покрытием от коррозии и оснащены предохранительным клапаном на случай попадания в котлован грунтовых вод.В такой конструкции всегда поддерживается оптимальная температура для хранения солений и урожая.
  3. Кессон для погреба пластик не требует обработки от коррозии. В связи с тем, что конструкция имеет небольшой вес, оборудование для установки не требуется. Пластиковые кожухи моделей чрезвычайно герметичны и не требуют создания гидроизоляционной защиты. Кессон под погреб пластик прослужит своим хозяевам более пятидесяти лет.

Кессон для погреба своими руками

Набирая популярность и известность, кессон все чаще используется садоводами.Периодически уровень грунтовых вод может повышаться и угрожать сохранности урожая, хозяева возводят кессоны для защиты от воды. К тому же правильное хранение урожая позволит ему оставаться в целости и сохранности до следующего сезона, а соленья сохраняться в течение одного года. Кессон можно приобрести в готовом виде вместе с услугой по установке или сделать и установить самостоятельно. Для тех, кто склонен к самостоятельному решению, опишите, как сделать кессон для погреба.

Расположение кессона

Выбирая место для размещения кессона, следует помнить, что для постоянного обдува стены свежим воздухом желательно размещать устройство посередине подполья.Более распространенный вариант — прятаться под кухней, с входом через пол. Обратите внимание, что люк кессона должен закрываться плотной крышкой, расположенной на одном уровне с полом.

Наиболее удачное оборудование кессона на участке до постройки основного помещения. Нужно внимательно осмотреть место, где вы планируете установить кессон своими руками. Если местность, на которой расположен участок, высокая и сухая, проблем с обустройством возникнуть не должно.Если почва заболоченная, придется приложить усилия и потрудиться. Рекомендации специалистов склоняются к установке металлических кессонов из-за их большей надежности. Но большое количество владельцев выбирает для погреба пластиковый кессон, который тоже имеет хорошие отзывы пользователей.

Изготовление кессонов для погреба из металла

Чтобы стать хорошим владельцем кессона для сохранения урожая, есть два решения. В специализированных магазинах можно купить готовый металлический кессон.А также вы можете заказать модель по размеру. Но при наличии определенных навыков можно сделать себе металлический кессон для погреба. Вариантов формирования будущего кессона существует множество. Помните, что все стыки должны быть сварены внутри и снаружи, чтобы исключить возможность попадания воды. Плохо сваренные швы грозят быстрым коррозионным повреждением и длительным ремонтом. Стены и пол кессона должны быть металлическими, а верхняя часть — из бетона или дерева.

Котлован для кессона

Когда кессон готов, нужно рассчитать размеры котлована и сделать макет на месте.Металлический кессон устанавливается на глубину не менее 2,5 метров. Делая разводку, необходимо учитывать, что между стенками кессона и котлована должно быть расстояние 0,5 метра по периметру.

Во избежание истирания стенок котлована, при рытье следует стараться беречь дерн. Во время работ после снятия верхнего слоя глина может вызвать проблемы с грунтовыми водами. Если это случилось в середине ямы, выкопайте яму глубиной штыковой лопатки для сбора воды.После рытья дно котлована засыпается слоем песка 10 см. Деготь, размазанный по стенкам и дну ямы для дополнительной защиты.

Гидроизоляция кессона

Поскольку металл подвергается коррозии перед установкой кессона в котлован, необходимо нанести антикоррозийное покрытие. Или, купив специальный состав, проводят покраску гидроизоляции. После хотите залить кессон битумом. Для этого самостоятельно в кастрюле сварить битумную мастику.Взяв количество битума, равное одной трети объема горшка, подожгите его. После того, как битум перестал вспениваться, тонкой струйкой влить заранее подготовленную емкость с бензином и перемешать. При обработке наружных стен необходимо соблюдать пропорцию одной части битума на три части бензина. Для первоначальной покраски в равных частях переставить три части битума на одну бензин. Покрытие кессона в таком составе должно быть сплошным, с акцентом на острые участки.

Утеплитель кессона

Итак, от проникновения воды кессон защищен, но теперь он имеет высокую температуру, а это значит, что с его стенок вода будет стекать, в результате чего урожай на кессоне сгниет . Для преодоления этой проблемы потребовалась установка теплоизоляции. Нужно лучше утеплить стены и низ погреба.

Чтобы устройство кессона для погреба было наиболее совершенным, рекомендуется делать утепляющий слой глины толщиной не менее 20 сантиметров.Этот же слой глины следует изолировать. Для достижения максимальной надежности с цементным полом и внутренним слоем штукатурки на стенах подвала 2 см. На каркас из стальной проволоки диаметром 0,06 дюйма устанавливают стальную сетку с закрепленными и оштукатуренными ячейками. Далее застелите пол слоем 3,5 см и дайте составу высохнуть. Внутренние стены можно утеплить стекловатой или теплым одеялом.

Установка кессона

После завершения можно опустить кессон для погреба в яме.Для установки кессона в центре котлована в первую очередь опускают вертикально с двух сторон бревна, которые будут играть роль ограничителей и направляющих для кессона. Установка может производиться с помощью лебедки, трос которой необходимо постоянно ослаблять и контролировать одним человеком. Остальные участники направляют кессон и не дают ему раскачиваться.

Если установка происходит в зоне с постоянной подачей воды, кессон будет плавать. Чтобы решить эту проблему, установите водоотделитель.Расстояние от стен кессона до погреба засыпать глиной, хорошо утрамбовав. Устройство гидрозатвора должно быть ниже уровня промерзания почвы. Но даже установка его не гарантирует.

Строительство кессона

После того, как кессон установлен, его необходимо оборудовать для удобства использования. Современный рынок пестрит разнообразием всевозможных ящиков и полок для хранения продуктов. Место установки будет зависеть только от предпочтений и фантазии владельцев.Также возможно изготовление стеллажей из дерева, которые устанавливаются на подставки из бруса.

Помимо оснащения кессона различными полками и ящиками, необходимо позаботиться о его вентиляции. Поэтому в каждый металлический кожух необходимо установить вентиляционную трубу, которая предотвратит попадание влаги в устройство.

Чтобы доступ к кессону был комфортным, нужно использовать лестницу. Он может быть металлическим или деревянным, главное — хорошо укреплять с двух сторон, защищая от движения и колебания.

Конечно, для удобства работы кессона должно быть освещение. Это может быть электрический или со свечами, фонарь или керосиновая лампа. Не забывайте о пожарной безопасности, и если выбран способ зажигания керосиновой лампы, ее желательно снимать с кожуха после использования, чтобы избежать специфического запаха продуктов.

После заливки кессона урожай и соления верх кессона рекомендуется укрыть материалом, предназначенным для теплоизоляции, например, шлаком или керамзитом.Если для этого выбранный мох, торф или опилки, следует сверху засыпать их слоем земли или песка, так как они обладают высокой горючестью.

Кессон под погреб

Хранение овощей и фруктов в погребе — отличная возможность обеспечить правильную и здоровую пищу для всей семьи в любое время года. Но не всегда условия позволяют оборудовать подвал с соблюдением всех необходимых климатических требований. На помощь приходят кессоны для погреба, представляющие собой единую конструкцию из пластика и металлических или бетонных колец.

Преимущества пластикового и металлического кессона для погреба

Традиционный погреб не всегда герметичен и долговечен. Даже если обустроить его по всем правилам, иногда некоторые моменты, касающиеся гидроизоляции и утепления, выходят из-под контроля. Особенно, если грунтовые воды в вашем районе не слишком глубокие.

Избежать затопления и сохранить овощной запас в целости и сохранности помогут 100% герметичные кессонные конструкции из металла или пластика. Внутри они всегда остаются сухими, ведь продукты в них служат дольше.

По форме кессоны могут быть прямоугольными, кубическими или цилиндрическими. Толщина их стенок обычно от 10 до 16 мм, благодаря чему они выдерживают давление почвы и воды. При этом, благодаря существующей системе вентиляции, кессон никаким образом не мешает поступлению кислорода и свежего воздуха.

Кессоны для погребов позволяют иметь овощехранилище даже тем, у кого есть участок с неровным рельефом, расположенный в низине с близким уровнем грунтовых вод.В котле никогда не будет грибка, и он не поднимется при повышении уровня грунтовых вод, потому что оборудован специальной анкерной опорой.

Кессонный погреб можно устроить под крыльцом, верандой, гаражом или отдельно от остальных построек. Причем установка пластикового кессона вполне возможна самостоятельно, без помощи специалистов и тяжелой спецтехники.

Разновидности кессонов

На сегодняшний день для погребов используются кессоны трех типов.Это:

  • бетонный кессон для погреба — конструкция из нескольких железобетонных колец, используемых для колодцев;
  • металлический кессон — продается как готовая конструкция для создания утепленного и водонепроницаемого погреба;
  • Кессоны для погреба из пластика — легкая литая конструкция, которая прослужит десятилетия без потери полезных свойств.

Устройство кессона для погреба

После покупки готового кессона нужно рассчитать необходимый для его установки объем фундамента и выкопать его.При разметке территории оставляйте расстояние в полметра по периметру между стенками кессона и стенками котлована.

Чтобы справиться с проблемой воды на дне котлована, нужно вырыть лопатой глубокую яму в его центре — это будет водосборник. На дно ямы нужно насыпать 10 сантиметров песка, чтобы получилась подушка.

Стены металлического кессона покрыты антикоррозийными покрытиями, краска гидроизолирована.А для теплоизоляции кессона его внешние стены облицовывают толстой толстой глиной. Также можно отшлифовать внутренние стены погреба цементным раствором.

После установки кессона в приямок необходимо устроить водоотделитель, чтобы кессон не всплывал. Для этого пространство между котлованом и стенками кессона должно быть хорошо забито, но не доходя до уровня промерзания, который составляет примерно 1,5 м.

После установки кессона остается только обустроить его внутри, для чего есть готовые системы хранения — полки и полки.Вы можете сделать их сами. Помимо полок в погреб нужно провести электричество, соорудить вентиляцию и закрепить лестницу для удобного доступа к хранилищу.

Патент США на способ формирования подземной полости. Патент (Патент № 4,055,224, выданный 25 октября 1977 г.)

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

Изобретение относится к способу размещения кессонов на морских объектах. Кессон может использоваться для обеспечения защиты элементов оборудования в верхней части ствола скважины, например, устройств защиты от противовыброса или штабелей, которые предотвращают неконтролируемый поток газа, нефти или других скважинных флюидов в окружающую среду.

КРАТКОЕ ОПИСАНИЕ ПРЕДВАРИТЕЛЬНОГО УРОВНЯ

В буровой промышленности и, в частности, в той части отрасли, которая занимается разведкой и добычей нефти, на устье скважины обычно устанавливаются устройства предотвращения или защиты от выбросов, чтобы контролировать поток газа, нефти или других скважинных флюидов. При бурении на суше такие устройства для предотвращения выброса часто располагаются внутри выемки под вышкой, называемой «целлером», которую выкапывают перед бурением скважины, чтобы обеспечить рабочее пространство для элементов оборудования в верхней части ствола скважины.Такой подвал также обеспечивает определенную защиту противовыбросовых устройств.

При бурении на море потребность в такой защите противовыбросовых устройств еще больше. Когда колодец расположен на мелководье, открытое устройство предотвращения выброса может быть повреждено или выйдет из строя при ударе корпусом судна или судовым якорем. Кроме того, в рыболовных водах устройство предотвращения выброса может выйти из строя из-за того, что оно запутается в рыболовных сетях.Кроме того, в тех областях морских исследований, как у побережья Аляски, экстремальные климатические условия приводят к образованию больших пакетов льда и айсбергов, которые во время своего движения выдавливают часть дна океана. Для тех, кто размещает такие устройства для предотвращения выбросов на устье скважины, крайне важно, чтобы эти устройства не вышли из строя по любой из вышеперечисленных причин.

Таким образом, были предприняты попытки выкопать часть дна океана или моря, чтобы обеспечить защиту противовыбросового устройства.Из-за довольно большой площади, которая должна быть предусмотрена в верхней части устья скважины, чтобы можно было надлежащим образом установить, обслуживать и эксплуатировать противовыбросовое устройство, традиционные методы бурения не позволяют получить отверстие достаточного диаметра, внутри которого защита для может быть установлено противовыбросовое устройство.

Один из методов обеспечения земляных работ, необходимых для размещения кессона, заключается в использовании водяной струи, которая из-за высокой скорости струи удаляет часть океана или морского дна.Однако у такого подхода есть два явных недостатка. Во-первых, существует серьезная проблема обрушения, примыкающего к стене котлована. Кроме того, оказалось чрезвычайно сложно поддерживать вертикальное выравнивание с помощью такой водяной струи, особенно в тех местах, где экстремальные погодные условия и бурная вода делают такие операции очень трудными.

Другой метод заключается в просверливании множества небольших отверстий вокруг периферийной области желаемого местоположения кессона. После того, как полый кессон будет размещен, внутреннюю часть можно вырыть механически.Такой подход неосуществим из-за высокой стоимости бурения такого большого количества отверстий с последующей выемкой внутренней части внутри самого кессона.

Третий метод, который может быть использован, — это метод, используемый для рытья туннелей, когда воздушный колокол опускается на подводный дно, что позволяет механически рыть полость, в которой может быть размещен кессон или другое оборудование. Такой метод чрезвычайно дорог, и существуют серьезные проблемы с безопасностью, связанные с использованием такого воздушного колокола, внутри которого выполняется механическая выемка грунта.

Четвертый метод состоит в установке типа молотка / наковальни на вершине сваи и использовании воздуха или пара для подъема молотка, позволяя ему упасть под собственным весом на наковальню, тем самым нанося удар по свае, забитой в нее. морское дно. Разновидностью этой техники свайного молота является использование «вибромолота», который использует два противоположных вращающихся кулачка для создания вибрации сваи, которую он забивает. Для такой техники требуется прочный кессон, способный выдерживать удары молота, необходимые для того, чтобы загнать его в сплоченный и, возможно, мерзлый грунт под водой.Кроме того, такой процесс требует больших затрат времени и средств.

Недостатком всех четырех упомянутых выше технологий является необходимость значительного количества времени для проведения выемки желаемого объема. Время, конечно, является важным критерием с точки зрения затрат, поскольку оборудование, используемое в таких операциях, очень дорогое в эксплуатации и обслуживании. Кроме того, в нескольких морских районах, таких как прибрежный район Аляски, рабочее время значительно сокращается из-за экстремальных климатических условий и бурных вод.

Целью настоящего изобретения является создание улучшенного способа размещения кессона в открытом море. Другие цели станут очевидными после прочтения всего описания, чертежей и формулы изобретения.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение относится к способу размещения морского кессона. Секции токопроводящих труб присоединяются к кессону, а секции труб и кессон опускаются в заданное положение на морском дне. Буровая штанга, имеющая комбинированный инструмент для бурения и развертывания, затем пропускается через кондуктивную трубу и кессон до тех пор, пока она не упрется в морское дно.Буровой раствор циркулирует в замкнутой системе через кольцевое пространство между соединенной токопроводящей трубой и бурильной колонной. Буровой раствор возвращается через бурильную штангу. Буровой инструмент используется для бурения на заданную глубину, после чего один или несколько расширителей инструмента открываются наружу и расширяют вверх, образуя цилиндрическую полость, внутри которой может быть расположен кессон. В качестве альтернативы операцию развертывания можно проводить, пока инструмент поддерживается на постоянной глубине, тем самым формируя выемку в форме «колокола».Для создания полости достаточного объема для размещения кессона может потребоваться один или несколько колоколообразных вырезов. Таким образом, после такой операции резки расширительный рычаг или рычаги должны быть втянуты, а расширительный инструмент потянут вверх на заданную глубину перед повторением процедуры резания в форме раструба. Наконец, в определенных грунтовых условиях режущий и буровой инструмент может просверливать и расширять вниз, чтобы сформировать полость для кессона.

Буровая штанга и инструмент для бурения и развертывания затем могут быть удалены, а кессон и токопроводящая обвязка могут быть отсоединены от кессона.Буровой раствор можно удалить из кессона и заменить водой. В предпочтительном варианте осуществления верхняя часть кессона может быть присоединена к токопроводящей трубе с помощью элемента конической формы.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

РИС. 1а и 1b представляют собой схематические чертежи в частичном разрезе, иллюстрирующие настоящее изобретение.

Теперь обратимся к фиг. 1B показан кессон 1. Кессон может иметь цилиндрическую форму и образован из бетонных или стальных пластин футеровки вала или из множества листов 3, расположенных в круглой конфигурации, подходящим образом соединенных с помощью таких средств, как болты или сварка в плоскостях соединения 5.Хотя размеры кессона, очевидно, будут варьироваться от одного применения к другому, диаметр кессона предпочтительно составляет приблизительно от 15 до 20 футов, а длина кессона составляет от приблизительно 30 до приблизительно 65 футов. Множество секций 7 трубы присоединены к кессону 1 с помощью подходящих средств, таких как фланцевые элементы 9. В предпочтительном варианте осуществления конусообразный элемент 11 используется для соединения частей 7 проводящей трубы с кессоном 1.

После подсоединения токопроводящей обвязки 7 к кессону 1 вся сборка может быть опущена в воду до тех пор, пока нижняя часть 13 кессона не окажется на морском дне.Как показано на фиг. 1B, кессон 1 может незначительно проникать в глубину морского дна из-за веса кессона 1 и присоединенного к нему токопроводящего трубопровода 7. Глубина этого проникновения, очевидно, будет варьироваться в зависимости от почвенных условий на морском дне.

Секции 7 токопроводящих труб простираются над уровнем 15 воды, чтобы обеспечить положительный напор жидкости в операции бурения, которая будет описана более подробно ниже. Предпочтительная высота над уровнем моря для обеспечения такого положительного напора жидкости составляет по меньшей мере 15 футов, а предпочтительно приблизительно 15 футов.Буровая штанга 17 теперь может быть вставлена ​​в токопроводящую трубу 7 и кессон 1. К буровой штанге 17 может быть прикреплен инструмент 19 для бурения и развертывания. Буровая штанга или колонна 17 и прикрепленный инструмент 19 для бурения и развертывания опускаются через проводник. трубопровод 7 и кессон 1 до тех пор, пока буровая штанга 17 и бурильно-расширительный инструмент 19 не окажется на морском дне внутри кессона 1. Буровой раствор теперь циркулирует внутри замкнутой системы вниз через кольцевое пространство 21, образованное между токопроводящим трубопроводом 7 и буровой установкой. стержень 17.Этому буровому раствору позволяют заполнить внутренний объем кессона 1, конического элемента 11 и кольцевого пространства 21. Во время операции бурения буровой раствор и, по меньшей мере, часть выбуренной породы, полученной во время операции бурения, перемещаются вверх через бурильная штанга 17, при этом инструмент 19 для бурения и развертывания снабжен циркулирующим элементом, который обеспечивает прохождение бурового раствора через устройство 19 для бурения и развертывания. Наличие такой замкнутой системы предотвращает любое загрязнение окружающей среды буровым раствором или черенки.

Инструмент 19 для сверления и развёртывания может использоваться для просверливания отверстия до заданной глубины. В предпочтительном варианте эта глубина составляет примерно 60 футов ниже морского дна. В этот момент один или несколько расширителей 23 могут постепенно открываться наружу и вращаться, в то время как бурильный и режущий инструмент 19 тянется вверх, тем самым «поднимаясь» и образуя цилиндрическую полость, внутри которой может быть размещен кессон 1. В качестве альтернативы, эта операция подъема потока может выполняться без изменения глубины инструмента 19, тем самым выкапывая колоколообразную выемку.В зависимости от глубины, на которой кессон расположен под морским дном, может потребоваться один или несколько таких надрезов в виде раструба. Если необходимо более одного, то после завершения резки раструба рычаги 23 раструба отводятся внутрь, режущий и расширяющий инструмент 19 поднимается, и выполняется еще один разрез раструба. Этот процесс повторяется до тех пор, пока не будет сделан окончательный разрез раструба рядом с дном кессона. Следует отметить, что весь шлам, полученный во время операции бурения и раструба, нельзя удалить с помощью циркулирующего бурового раствора, часть шлама остается во взвешенном состоянии и помогает в опоре стенок, пока продолжаются дальнейшие операции по резке и пока кессон 1 опускается в окончательное положение.

После того, как кессонная полость сделана и кессон 1 опущен в зону, прорезанную инструментом 19 для бурения и развертывания, оставшийся шлам может быть реверсивно-циркулирующим из объема кессона. Буровая штанга 17 и инструмент 19 для бурения и расширения теперь могут быть удалены из кессона 1, конического элемента 11 и проводящей трубы 7. В это время цемент может быть закачан в основание кессона, чтобы надежно закрепить его на месте. В предпочтительном варианте осуществления предусмотрено бетонное основание толщиной приблизительно 5 футов.Наконец, из кессона можно удалить токопроводящую обвязку 7 и конический элемент 11.

Баржа, обычно обозначаемая как 25, может быть снабжена краном и стрелой, обычно обозначаемой как 27, для физического размещения кессона 1 и кондуктивного трубопровода 7 на морском дне. Обратной циркуляции может способствовать воздух, нагнетаемый через проводящий элемент или шланг 29. Рециркуляционный резервуар 31 показан с входным элементом или выходным элементом шланга 33 или шлангом 35. Может быть предусмотрен циркуляционный насос 37, который перекачивает рециркуляционный буровой раствор. 37 через выпускной элемент или шланг 35 в кольцевое пространство 21 между токопроводящим элементом 7 и буровой штангой 17.Гидравлический силовой агрегат 39 может быть снабжен входным проводящим элементом или шлангом 41 и выпускным проводящим элементом или шлангом 43, причем гидравлический силовой агрегат используется для обеспечения гидравлического привода стола гидравлического привода, который прикреплен к буровой штанге 17.

Хотя были описаны предпочтительные варианты осуществления изобретения, очевидно, что к изменениям и модификациям можно прибегать, не выходя за рамки объема изобретения, и такие изменения и модификации предназначены для включения в объем прилагаемой формулы изобретения. .

TEN & TALLER: THE SKYSCRAPER MUSEUM

Музей небоскребов посвящен изучению высотных зданий в прошлом, настоящем и будущем. Музей исследует высокие здания как объекты дизайна, продукты технологий, места строительства, инвестиции в недвижимость, а также места работы и проживания. Этот сайт будет лучше выглядеть в браузере, поддерживающем веб-стандарты, но он доступен для любого браузера или Интернет-устройства.

СТАЛЬНЫЙ СКЕЛЕТ
ЗДАНИЕ АМЕРИКАНСКОГО ОБЕСПЕЧЕНИЯ

Вид установки, модель American Surety.

Здание American Surety Building — ранний и значительный пример Нью-Йорка раннего каркаса каркаса и фундамента кессона, которые несут вес башни наверху до скалы.

Первым высотным зданием в Нью-Йорке с цельным стальным каркасом, поддерживающим внешнюю каменную навесную стену, было здание 1890 года в Лондоне и Ланкашире на Пайн-стрит, 25, но это строение было всего десятиэтажным и маленьким в плане, с фасадом всего 25 футов. Здание American Surety Building — лучший пример раннего каркасного каркаса и до сих пор занимает видное место на Бродвее 100, в лучшем месте для офиса.

Построенное в 1895 году по проекту архитектора Брюса Прайса, здание American Surety Building возвышается на 308 футов и имеет 21 этаж. Его цельнометаллический каркас поддерживал внешние стены из кирпича и гранита. Рама защищена от ветровой нагрузки за счет комбинации портальных рам, которые создают жесткие связи между балками и колоннами, а также некоторых поперечных распорок. Колонны опираются на стальные кессоны, заполненные бетоном, которые простираются от подвала до скальных пород. Использование кессонов для глубоких фундаментов было новым для зданий в ту эпоху и позволяло тяжелым сосредоточенным нагрузкам от колонн в высотных зданиях воздействовать на скалы, а не на более слабый грунт наверху.

Модель показывает стальной каркас и фундамент. Такого взгляда никогда не существовало в реальной жизни. Полы из терракотовой плитки в виде арок были построены вместе со стальным каркасом, при этом конструкция пола отставала на несколько этажей. Строительство внешней стены началось еще до того, как был завершен каркас. На модели показаны колонны, простирающиеся непрерывными линиями на всю высоту здания до кессонов, а также плотный каркас из колонн и балок, составляющих распорку портала.

Модель здания American Surety Building была спроектирована и построена Кэт Коллиер, стажером музея, которая взялась за исследование, цифровое рисование, 3D-печать и сборку стальных элементов и фундамента конструкции.Ее точный метод описан здесь.

АМЕРИКАНСКИЕ ФОНДЫ ОБЕСПЕЧЕНИЯ ОБЕСПЕЧЕНИЯ

В этом выпуске журнала Scientific American от 25 августа 1894 года (внутренние страницы которого также показаны внутри ящика) рассказывается о строительстве фундамента здания American Surety Building, расположенного на оживленном Бродвее, через дорогу от Троицкой церкви. На чертежах показан способ выемки грунта и устройства фундамента пневмокессона. Рабочие содержатся в тесной металлической камере, снабжаемой кислородом по трубопроводу, поскольку они выкапывают мягкую землю, пока не достигнут коренной породы.

Здание American Surety Building, фотопластинка № 1077 от American Architect and Building News, 15 августа 1896 г.

Внутри ящика в другом выпуске Scientific American от 15 августа 1896 г. изображен фасад American Surety и разрез фундамента, показывающий стальные колонны, стоящие на стальных ростверках, и бетонные опоры, залитые в выкопанные пустоты. Таким образом, вес тяжелого здания наверху сосредоточен на опорах стальных колонн и передается на скалу.

Эти составленные здесь изображения показывают структурный чертеж здания American Surety Building в разрезе, воспроизведенный из The Engineering Record от 13 июня 1896 года. В правом верхнем углу представлен план балки, показывающий исходные размеры из Birkmire’s Skeleton Construction in Buildings . Центральное изображение представляет собой план фундамента, показывающий кессоны. Ниже приведено изображение кессона из The Engineering Record от 30 июля 1898 года.

СЛЕДУЮЩИЙ: Апартаменты

LivaNova закрывает линию замены митрального клапана

Краткое описание погружения:

  • LivaNova завершит свою программу транскатетерной замены митрального клапана в рамках более широкой реструктуризации сегмента сердечных клапанов, сообщила компания в среду.В последние кварталы продажи сердечных клапанов составляли примерно 11% от общего объема бизнеса LivaNova, с момента создания LivaNova в 2015 году годовой выручки около 140 миллионов долларов США до примерно 126 миллионов долларов в прошлом году. В 2019 году бизнес подразделения упал еще на 10%.
  • «Пришло время заняться продолжающимся спадом, который мы пережили в нашем бизнесе сердечных клапанов», — сказал генеральный директор Дэмиен Макдональд в заявлении компании. «Мы реструктурируем и упростим нашу производственную сеть сердечных клапанов, что устранит операционное дублирование между предприятиями и позволит нам соответствовать новым нормативным требованиям.«

  • Приблизительно 150 сотрудников могут быть затронуты реструктуризацией операций в Миннеаполисе; Ванкувер, Канада; и Saluggia, Италия, говорится в сообщении компании. LivaNova не указала ожидаемую экономию в объявлении.

Dive Insight:

Инвестиции LivaNova в ее еще не поступившую в продажу систему замены митрального клапана не окупились, поскольку возникла конкуренция в лечении митральной регургитации.

LivaNova была создана в 2015 году за 2 доллара.7 миллиардов комбинаций специалистов по нейромодуляции Cyberonics со штаб-квартирой в Хьюстоне, штат Техас, и медтехники по сердечно-сосудистым заболеваниям из Милана Сорин. Части компании инвестировали в частную компанию по производству медицинского оборудования для клинической стадии Caisson Interventional с 2012 года, а в 2017 году LivaNova приобрела оставшийся 51% компании Caisson за 72 миллиона долларов.

В результате сделки LivaNova приобрела транскатетерный имплантат для замены митрального клапана с полностью трансвенозной системой доставки. Устройство предназначено для лечения людей с митральной регургитацией — состоянием, при котором митральный клапан сердца позволяет крови течь в обратном направлении, что приводит к неэффективному движению крови по всему остальному телу и таким симптомам, как усталость и одышка.

С тех пор LivaNova работала над продвижением устройства ближе к рынку, завершив в августе прошлого года технико-экономическое обоснование с участием 20 участников, в котором оценивалась система у пациентов с умеренной и тяжелой митральной регургитацией с использованием менее инвазивного транссептального подхода, с планами проведения предмаркетных испытаний для поддержки. США и ЕС согласования.

Но одновременно с этим появились устройства для транскатетерной пластики митрального клапана конкурентов. В марте FDA расширило маркировку блокбастера MitraClip от Abbott, впервые одобренного в 2013 году, разрешив его использование для пациентов с вторичной митральной регургитацией.Abbott сообщила о 176 миллионах долларов продаж MitraClip в третьем квартале, что представляет собой органический рост почти на 32% по сравнению с предыдущим годом. И Edwards Lifesciences в настоящее время внедряет устройство для восстановления митрального клапана Pascal в Европе и набирает пациентов для участия в основных испытаниях устройства в США.

По мере того, как компания оценивала нормативные требования и изменения на структурном рынке сердца, «мы определили, что продолжать инвестировать в нашу программу TMVR больше нецелесообразно», — сказал Макдональд, занявший пост генерального директора в 2016 году, заменив бывшего генерального директора Sorin Андре. -Мишель Баллестер.

Бизнес по производству сердечных клапанов принес 88 миллионов долларов за первые три квартала 2019 года, что более чем на 10% меньше, чем за первые девять месяцев 2018 года.

Мария Рахал / MedTech Dive, данные LivaNova

LivaNova сообщила в своем сообщении, что снижение доходов от сердечных клапанов произошло как с биологическими, так и с механическими клапанами, в связи с ростом затрат на обслуживание портфеля, связанными с все более обременительными нормативными требованиями, что делает реструктуризацию «необходимой.«

Стремясь повысить прибыльность, LivaNova планирует закрыть свои операции TMVR в Миннеаполисе в конце года. «Пациенты, которые участвовали в клинических испытаниях, связанных с TMVR, будут продолжать наблюдаться в рамках параметров испытания», — заявили в компании.

Кроме того, LivaNova планирует сосредоточить свою деятельность в Италии на исследованиях и разработках и производстве механических сердечных клапанов, колец, аксессуаров и нитиноловых стентов, в то время как производство тканевых сердечных клапанов будет сосредоточено на заводе в Ванкувере, сообщила компания.

Аналитики Jefferies назвали изменения в сфере хирургических сердечных клапанов LivaNova, ориентированных на аортальный клапан, «надолго» и «покорностью» реалиям в космосе.

«LivaNova подтвердила то, что было очевидным в ее портфеле клапанов в течение некоторого времени: растущая волна транскатетерных клапанов затопляет открытые хирургические процедуры», — написала команда Jefferies. По оценкам аналитиков, расходы на разработку митральной системы LivaNova составили 20 миллионов долларов в год, что позволяет сэкономить 35 центов на акцию.

5 апреля: LivaNova сообщила предварительные результаты за первый квартал, показывающие, что объем продаж остается неизменным по сравнению с аналогичным периодом прошлого года, в том числе снижение продаж сердечных клапанов на 17,5%.

Мария Рахал / MedTech Dive

Аналитики Stifel сообщили в записке для инвесторов, что у LivaNova 2019 был «более сложный, чем ожидалось». Это решение, вероятно, повысит прибыльность и переориентирует инвестиции на более важные краткосрочные приоритеты, такие как резистентная к лечению депрессия, обструктивное апноэ во сне и сердечная недостаточность, «в конечном итоге подготовив почву для более стабильных результатов в 2020 году», — говорят аналитики.

LivaNova добилась большего успеха в этом году в сегменте нейромодуляции своего бизнеса (около 38% компании, остальная часть сосредоточена на сердечно-сосудистой терапии), который вырос на 7,2% по сравнению с аналогичным периодом прошлого года по результатам третьего квартала. Согласно прогнозам, данным 30 октября, компания ожидает роста чистых продаж за год от 1% до 3%.

В эту историю добавлены диаграммы.

Раннее технико-экономическое обоснование системы транскатетерной замены митрального клапана Caisson (TMVR) — Просмотр полного текста

Cedars Sinai Medical Center
Лос-Анджелес, Калифорния, США,

MedStar Washington Hospital Center
Вашингтон, округ Колумбия, США, 20010
Медицинский центр Делрей
Делрей-Бич, Флорида, США, 33484
Больница Abbott Northwestern
Миннеаполис, Миннесота, США, 55407
Клиника Майо
Рочестер, Миннесота, США, 55902
Медицинский центр Морристауна
Морристаун, Нью-Джерси, США, 07962
Медицинский центр Лангоне при Нью-Йоркском университете
Нью-Йорк, Нью-Йорк, США, 10016
Cleveland Clinic Foundation
Кливленд, Огайо, США, 44195
OhioHealth
Колумбус, Огайо, США, 43214
Сердце Святого Томаса
Нашвилл, Теннесси, США, 37205
Система здравоохранения Университета Вирджинии
Шарлоттсвилль, Вирджиния, США, 22908
Служба здравоохранения Швеции
Сиэтл, Вашингтон, США, 98122
Вашингтонский университет
Сиэтл, Вашингтон, США, 98195

Caisson Foundation | Типы кессонов | Преимущества и недостатки Фонда Кессон

Фонд Кессона | Типы кессонов | Преимущества и недостатки Фонда Кессон

Фонд Кессона | Типы кессонов | Преимущества и недостатки кессонного фундамента

Что такое кессон

В технике кессон — это водонепроницаемая подпорная конструкция , используемая для проведения строительных работ под водой

Используется на фундаменте опоры моста , для строительства бетонной плотины или для ремонта судов.Кессоны сконструированы таким образом, что воду можно откачивать, сохраняя рабочую среду сухой.

Фундаменты кессона , также называемые фундаментами опор , представляют собой сборных пустотелых подконструкций , спроектированных и построенных на поверхности или рядом с ней. грунт, погруженный на желаемую глубину, а затем заполненный бетоном , таким образом, в конечном итоге становясь неотъемлемой частью постоянной конструкции. Он имеет водонепроницаемую камеру, открытую внизу и содержащую воздух под давлением.

Типы кессонного фундамента

В процессе строительства кессонного фундамента можно использовать несколько типов кессонных фундаментов. К ним относятся:

Типы кессонов: пневматические, открытые, монолитные, коробчатые, плавучие, выкопанные и т. Д.

Box Caisson Foundation

Box-кессон закрытого типа нижняя, но открытая сверху. Они построены на суше, перенесены на площадку плавучими средствами и затоплены в нужных местах.При прохождении кессона этого типа в него заливают бетон, воду или песок. Коробчатый кессон в основном используется для твердых пород и доступен на небольшой глубине.

Кессон выкопанный Фундамент

Кессон этого типа используется на раскопках. Полноценное использование этих типов кессонов возможно только тогда, когда потребность в строительстве прочного фундамента на месте раскопок достаточно высока. Кессон для выемки грунта имеет цилиндрическую форму и при необходимости заполняется бетоном.

Плавучие кессоны Фундамент

Эти типы кессонных фундаментов в основном используются в портах и ​​портах. Плавучие кессоны представляют собой сборные плавучие доки с цилиндрическими полостями. Плавучие кессоны играют ключевую роль в облегчении расширения существующих морских объектов за счет строительства новых и улучшенных форм транспорта.

Открытые кессоны Фундамент

Открытые кессоны — это коробчатые конструкции, которые открываются как сверху, так и снизу.Этот кессон наиболее полезен, когда на большей глубине нет твердой опоры на грунт. В результате они используются на песчаных почвах и мягком несущем слое.

Пневматические кессоны Фундамент

Эти большие цилиндры или ящики в основном используются для подводного строительства. Подходит для проведения работ на глубине до 12 м под водой. Он также сделан из дерева, бетона или стали. Сжатый воздух, используемый в строительных пневмокессонах, помогает проводить фундаментные работы в сухом помещении.

Процесс строительства фундамента кессона

Процесс строительства фундамента кессона не происходит на строительной площадке. Процесс состоит из следующих этапов:

  • Определение типа фундамента кессона для какой площадки
  • Изготовить его согласно спецификациям с учетом всех требований
  • Транспортировка элементов кессона в актуальный сайт.
  • Попасть в воду и закрепить основание кессона на необходимой глубине.

В чем преимущества кессонного фундамента?

  • Кессон эффективен даже на большой глубине.
  • Затраты на строительство кессона ниже альтернативных.
  • Снижает уровень шума и вибрации при строительстве.
  • Обладает высокой осевой и боковой нагрузкой.
  • Caisson Легко адаптируется к окружающей среде, снижает уровень шума и вибрации во время строительства.
  • Кессон Обеспечивает высокую несущую способность
  • Кессон более экономичен.
  • Ворс снижает потребность в колпаке.
  • Легко переносятся в разные условия эксплуатации.

Преимущества фундамента Кессон?

  1. Кессон очень чувствителен к производственным процессам.
  2. Кессоны не годятся на загрязненных местах.
  3. Требуется строительный опыт и высококвалифицированные рабочие.

.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
