Конек для крыш: виды, назначение и монтаж

Владельцы частных домов должны заботиться не только о привлекательном облике кровли, но и о ее защите. Для этого нужно обеспечивать кровельным полотнам надежную герметизацию – защиту от просачивания влаги в пространство под кровлей. Важным элементом конструкции, помогающим в решении данной задачи, станет конек для крыши. Существует огромное разнообразие выбора данных деталей, поэтому важно заблаговременно учитывать особенности крыши, кровельного материала и многих других нюансов, которые более подробно будут рассмотрены в данной статье.

Конек для крыш: виды, назначение и монтаж

Особенности

Коньком крыши называется элемент кровли, который защищает стык, образующийся между двумя скатами, от попадания влаги. Это его основная функция. Без конька сложно обойтись любому частному дому, потому что на стыке скатов неизбежно образование щели, в которую впоследствии будет проникать влага.

Конек представляет собой добор, надежно перекрывающий данный участок. Он может иметь различный облик и строение. Помимо защиты от попадания под крышу воды, данное устройство выполняет еще одну функцию – создание зазора, помогающего в вентиляции пространства под кровлей.

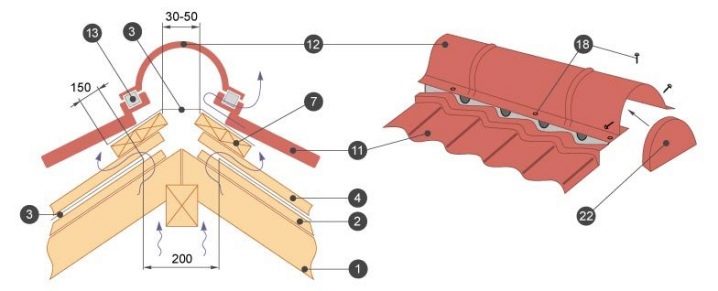

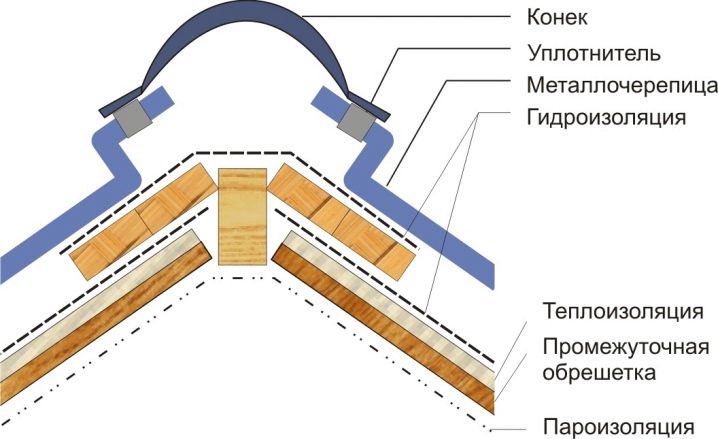

Конструкция

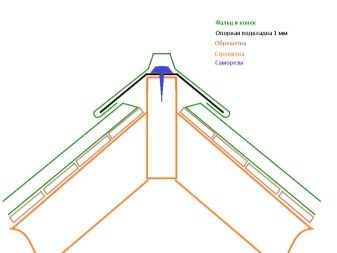

Коньковый профиль для крыши имеет довольно непростое устройство. Чтобы профиль функционировал нормально, нужно учитывать различные нюансы и схемы при его установке. Данная деталь состоит из следующих элементов, каждый из которых имеет особое значение и может быть в большей или меньшей степени необходим в зависимости от местности, в которой располагается дом.

Выделяют следующие составляющие:

  • Верхний слой, сырье для которого подбирается согласно материалу всей кровли.
  • Уплотнительная деталь – она создает более крепкую сцепку между коньком и скатами и предохраняет от срыва ветром некоторых элементов крыши.

Особенно важна эта деталь для домов, расположенных в местности с частыми порывами ветра.

Конек для крыш: виды, назначение и монтаж
  • Далее идет слой обрешетки и контробрешетки.
  • После выкладывается гидроизоляция крыши.

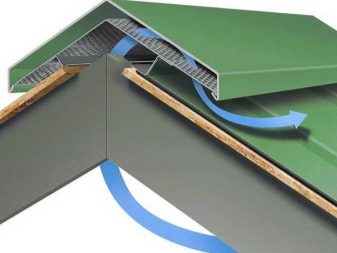

  • Между слоями гидроизоляции необходимо оставить вентилируемый зазор.
  • Обязательным элементом кровельного конька является заглушка, которая закрывает открытый торец конструкции.
Конек для крыш: виды, назначение и монтаж
Конек для крыш: виды, назначение и монтаж

Чтобы конек представлял собой полноценную и многофункциональную конструкцию, лучше всего снабдить его рядом дополнительных элементов:

  • держателем громоотвода;

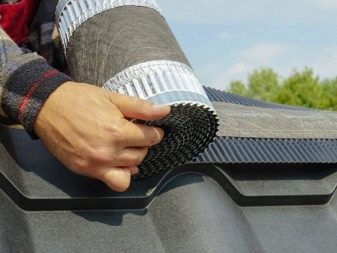

  • лентой для вентиляции;
  • коньковой черепицей для вентиляции;
  • снегодержателем – элементом, сокращающим нагрузки на поверхность крыши в зимнее время года, когда кровля покрывается снегом, данная деталь должна быть способна выдержать значительный груз;
  • для закрытия скатовых стыков можно использовать разжелобок;
  • с торцевой стороны на листы ската закрепляется ветровая планка, назначение которой – защита материала от различных атмосферных явлений;

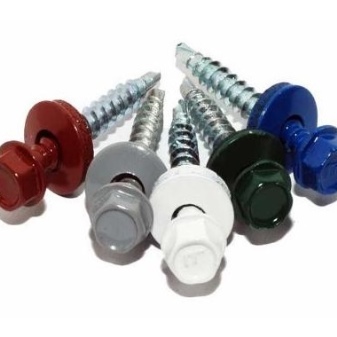

  • в качестве крепежных элементов используются специальные саморезы для кровли;
  • чтобы создать более прочный узел между скатами и коньком, в качестве дополнительных крепежных деталей могут использоваться уголки.
Конек для крыш: виды, назначение и монтаж Конек для крыш: виды, назначение и монтаж

Имея под рукой все необходимые составляющие, вы легко преобразите внешний облик своей крыши и защитите ее от влияния погоды.

Плюсы и минусы

Перед тем как установить на крыше такой элемент, как конек, необходимо учесть, что такая конструкция имеет как положительные, так и отрицательные стороны.

К плюсам коньковых сооружений на кровле относятся:

  • защита пространства под крышей;
  • придание кровле большей прочности;
  • способ внешней отделки – коньки могут стать интересной деталью крыши и декоративным элементом;
  • такие конструкции предотвращают пагубное воздействие осадков на кровлю дома.
Конек для крыш: виды, назначение и монтаж Конек для крыш: виды, назначение и монтаж

Среди отрицательных качеств можно отметить некоторую сложность в установке отдельных видов конструкций, например, фигурных. Некоторые материалы имеют достаточно большую стоимость, что обуславливает дополнительные расходы. Также работы по монтажу, происходящие на значительной высоте – довольно рискованный и опасный процесс для непрофессионалов.

Конек для крыш: виды, назначение и монтаж Конек для крыш: виды, назначение и монтаж

Разновидности

Классифицируют виды коньков по нескольким признакам, каждый из которых имеет важное значение при выборе конструкции. Первый признак – особенности конструкции стропильных элементов.

Они определяют 2 типа строения конька:

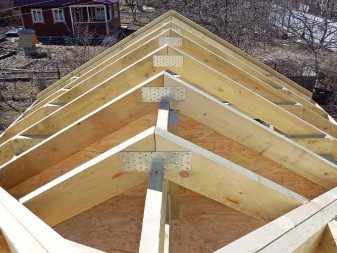

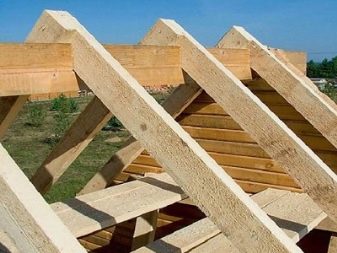

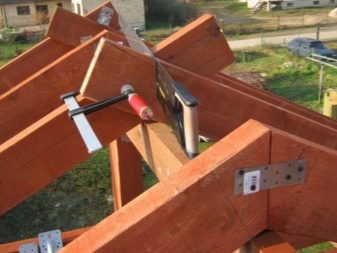

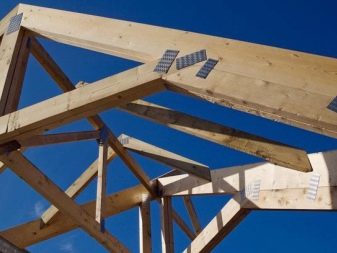

  1. Стропильные ноги связываются друг с другом перемычками и затем соединяются попарно, образуя жесткую конструкцию треугольных форм. На них выставляется непосредственно основа конька, в качестве которой используется две доски толщиной 50 мм или бревно коньковой конструкции с широким сечением. Такое сооружение называется прогон.
  2. На балки потолочного перекрытия, фронтоны или затяжки устанавливаются вертикальные стойки. На них уже устанавливается брус, который является опорой верхним частям стропильной системы.
Конек для крыш: виды, назначение и монтаж Конек для крыш: виды, назначение и монтаж

Чаще всего конструкция характерна для установки на двускатной кровле. Но современные крыши могут иметь разные необычные формы, например, ломаные или разноскатные. Для таких сооружений обычно используется технология смещения при установке конька.

Иным признаком в классификации видов коньковых кровельных конструкций является место установки.

Различают коньки:

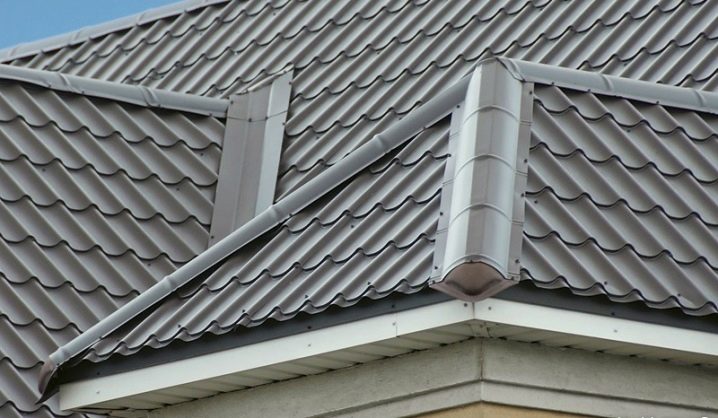

  • Прямые. Они устанавливаются горизонтально по уровню. Такие элементы наиболее характерны для двускатных крыш.
  • Врезные элементы закрепляются на внутреннем стяжении скатов, которые располагаются несколько ниже основного.
  • Если имеется пересечение врезанных в основную кровлю плоскостей, то целесообразнее устанавливать пересеченные вариации конька.

Эти конструкции довольно удобны для многоскатных крыш.

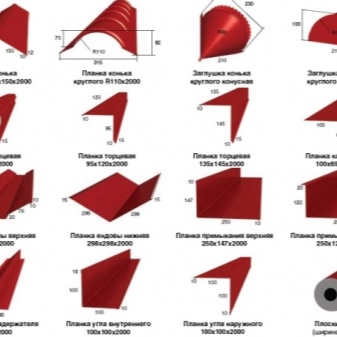

По формам различают следующие разновидности коньков:

  • Прямой является самым простым видом, который при установке не требует такого дополнительного элемента, как заглушка. Они имеют весьма эстетичный облик, также обладают повышенными свойствами защиты крыши. Часто можно увидеть подобные коньки на кровле из металлочерепицы. Чтобы при соединении коньков подобного типа был более прочный профильный переход, используются Т- и У-образные детали.

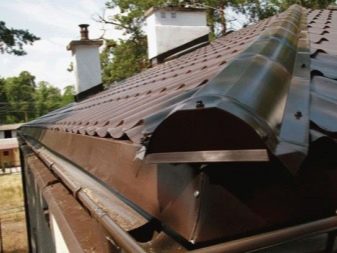

  • Полукруглые формы не имеют таких четких линий, как прямые. Внутри подобных элементов образуется небольшая воздушная подушка.

Такие формы обязательно требуют установки заглушек.

Конек для крыш: виды, назначение и монтаж Конек для крыш: виды, назначение и монтаж
  • В качестве элемента декора часто устанавливается узкий конек. Их функциональные возможности невелики, но такие изделия прекрасно подойдут для украшения беседок и других небольших построек на участке.
  • Особый тип изделий – фигурные коньки. Данный добор имеет более сложную конструкцию, он обеспечивает лучшую вентиляцию.

Его можно свободно подогнать по размеру.

Конек для крыш: виды, назначение и монтаж Конек для крыш: виды, назначение и монтаж

Материал

Коньковую конструкцию можно сделать из различных материалов, но список наиболее предпочтительных ограничен.

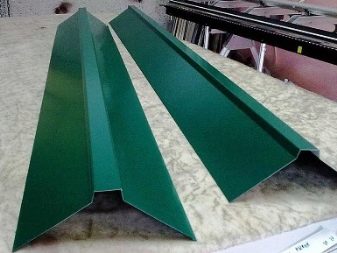

  • Популярны оцинкованные конструкции стандартных размеров: двухметровой длиной и шириной полок в 250 – 300 мм. Коньки из такого металла обычно устанавливаются на шиферной крыше.
  • Помимо оцинковки, используется также асбестоцемент, но в настоящее время данный материал отходит на второй план.

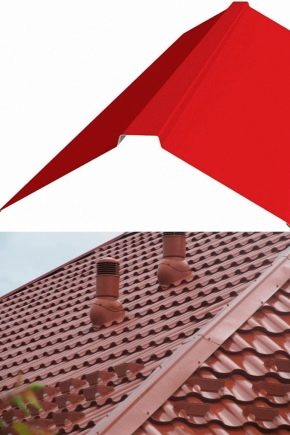

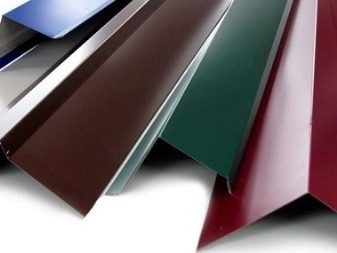

  • Конек из тонколистового полимерного металла выбирается для металлочерепичной крыши.
  • Железные элементы из более дорогого материала – композитного металла – применяются для кровли из композитной черепицы.

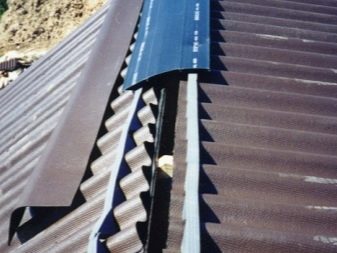

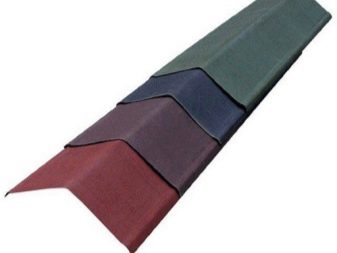

  • Для соединения скатов из ондулина и подобных материалов применяются коньки из аналогичного сырья.
Конек для крыш: виды, назначение и монтаж Конек для крыш: виды, назначение и монтаж
  • Специальная коньковая черепица используется в случае, если кровля покрыта битумной черепицей.

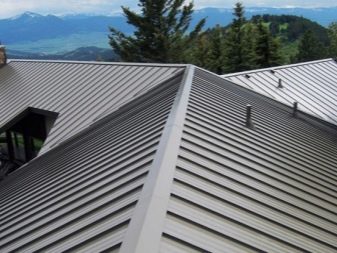

  • Для крыши из профнастила можно использовать конек из такого же материала, который даже не сложно изготовить своими руками.
  • Даже для коньков необычной кровли, например, из сланца или тростника, подбирается близкий материал к тому, что использован для скатов. Встречаются даже коньковые элементы из глиняной черепицы.

Как выбрать?

Чтобы не ошибиться в выборе такого элемента крыши, как конек, нужно учитывать ряд нюансов:

  • Обратите внимание на конструкцию стропильной системы. Они могут соединять скаты по-разному, напрямую определяя вариант исполнения конькового профиля (прогон или брус).
  • Немаловажными параметрами является размер крыши, ее высота. Они напрямую определяют необходимую длину конька и наличие некоторых дополнительных элементов.
Конек для крыш: виды, назначение и монтаж Конек для крыш: виды, назначение и монтаж
  • Кровельный материал должен сочетаться с обликом конькового элемента. Некоторые основываются на контрасте цветов, но большинство считают, что гармоничный цветовой ансамбль является более актуальным. Также немаловажно подобрать подходящее сочетание материалов основной кровли и конькового элемента, обратить внимание на особенности сопутствующих кровельных деталей.
  • Форма влияет как на функции, так и на внешний вид конька. При выборе данного параметра также следует учитывать, что форма определяет сложность процесса установки конька на крышу.
  • Немаловажным признаком является наличие вентиляции в подкровельном помещении. Этот показатель зависит от того, используется ли чердак в качестве комнаты для жилья.

Расчет

Для успешной установки конструкции необходимо правильно рассчитать ее высоту. Этот показатель в немалой степени зависит от конькового прогона – основного элемента, на котором держится конек кровли.

Важно также учитывать материал изготовления скатов, а также их высоту. Необходимо выложить на верхнем ребре две части коньковой черепицы. Помните, что им нужна опора, в качестве которой используются скаты кровли.

С наиболее узкого торца следует посчитать расстояние между краями элемента наверху и внутри.

Конек для крыш: виды, назначение и монтаж

Следующая важная величина – отрезок между точкой, в которой сгибается крепежная линия, и верхней частью, на которой держится брус конькового элемента.

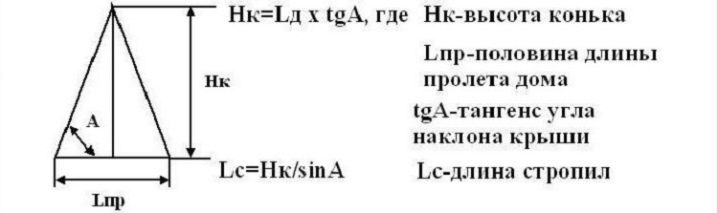

Чтобы высчитать высоту изделия точно, следует воспользоваться особой таблицей коэффициентов. Для этого необходимо знать показатели угла наклона крыши и ширины частного дома. Формула для расчета имеет следующий вид: 1⁄2 ширины здания должна быть умножена на коэффициент.

Конек для крыш: виды, назначение и монтаж

Как установить?

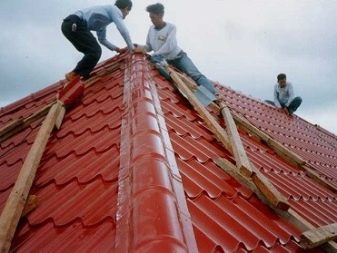

Монтаж конька на крышу вполне реально сделать своими руками. Нюансы монтажных работ и их порядка будут зависеть от таких факторов, как наличие жилого чердака, особенности «пирога» кровли, сложности формы крыши и других индивидуальных характеристик. Но сам процесс монтажа в общем смысле представляет собой определенный алгоритм действий.

Он включает несколько этапов, которые позволяют снабдить крышу наиболее подходящим вариантом конька:

  • После осуществления расчетов необходимо сделать чертежи. Они заметно упростят все этапы дальнейшей работы.
  • Первый этап предусматривается еще в процессе кладки самой кровли. Необходимо оставить зазор в пространстве между полотнами скатов. Помните, что эта щель не должна быть очень широкой, чтобы ее было легче заделать с помощью конька.
  • Затем по линии стыка нужно уложить слой гидроизоляции.
Конек для крыш: виды, назначение и монтаж Конек для крыш: виды, назначение и монтаж
  • Находящуюся между торцами скатов полость следует заполнить стекловатой. Это поможет против образования под коньком снежных заносов зимой. Вместо стекловаты могут быть использованы иные материалы, устойчивые к процессам гниения. Не рекомендуется вплотную забивать пространство, чтобы осталось место для вентиляции воздуха.

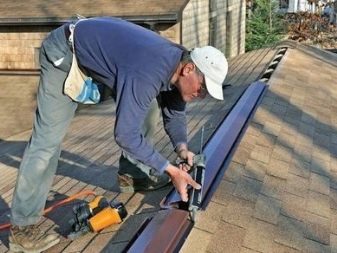

  • В случае, если снежные хлопья задуваются под кровельный конек, необходимо установить уплотнительный слой. Уплотнительную ленту прокладывают с помощью рубероида на линию стыка кровельных плоскостей. С одной стороны данные полосы крепятся к бруску, формирующему высоту, а с другой фиксируются к стропильной обрешетке через материал, из которого изготовлена крыша. Внахлест к брусу другая полоска прикрепляется абсолютно также. В результате таким образом изнутри создается дополнительный слой утепления и изоляции, который предохраняет пространство под крышей от воздействия осадков.
Конек для крыш: виды, назначение и монтаж Конек для крыш: виды, назначение и монтаж

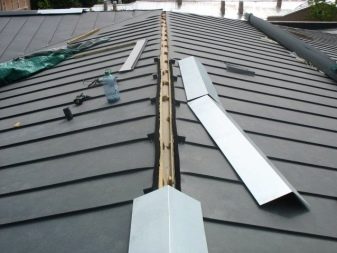

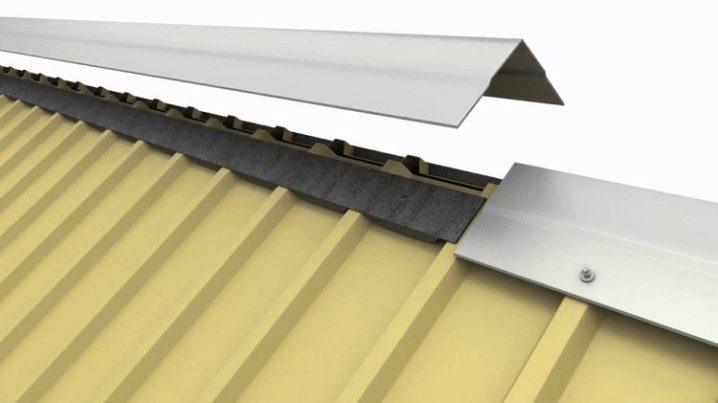

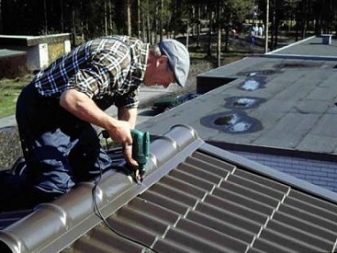

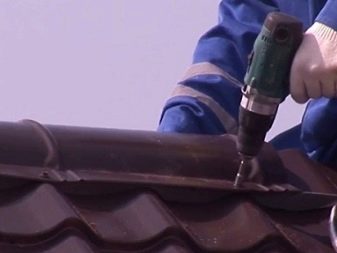

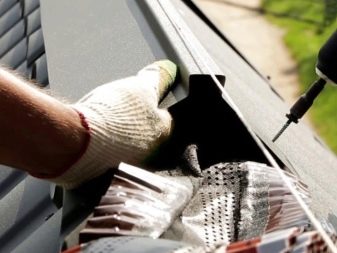

  • Монтаж планок осуществляется с помощью специальных кровельных саморезов, которые оснащены особыми резиновыми прокладками с защитным слоем.
  • После установки первой планки следует протянуть по линии будущего сооружения шнур. С его помощью можно легко скорректировать линию конька, чтобы он был установлен под необходимым углом.
  • В дальнейшем уголки устанавливаются с нахлестом не меньше 50 мм по линиям штампа волны. Направление укладки зависит от преобладающего направления ветров.
  • Чтобы ветер не смог деформировать и выгнуть готовые конструкции, для торцов некоторых из них, например, круглого конька, предусмотрены заглушки, которые устанавливаются на последнем этапе установки.
Конек для крыш: виды, назначение и монтаж Конек для крыш: виды, назначение и монтаж

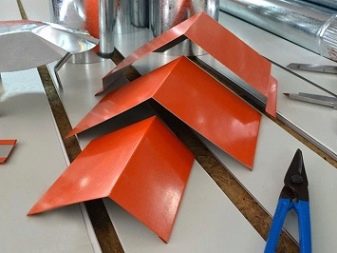

Как изготовить самостоятельно?

Чтобы изготовить конек самостоятельно, необходимо будет использовать ряд инструментов:

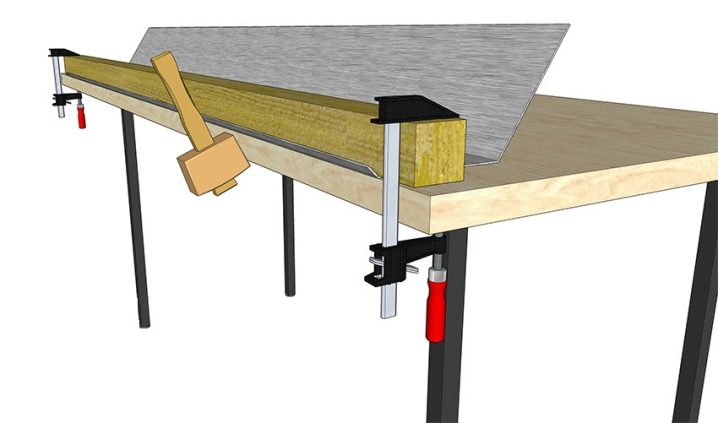

  • Для создания прямолинейного сгиба используется верстак с прибойней из стального уголка. Размер одной полки не должен превышать 50 мм.
  • Обыкновенные ножницы для слесарных работ или электроножницы, чтобы нарезать из листа заготовки необходимой длины.
  • Чтобы зафиксировать заготовки на верстаке, необходимы струбцины.

Такой инструмент пригодится как при нарезке, так и при сгибании листов металла.

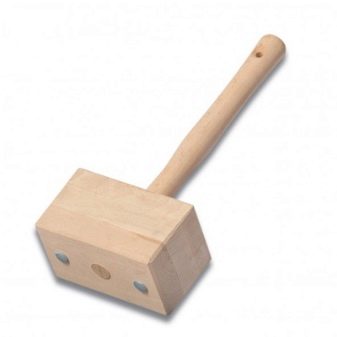

  • Для сгибов также подойдет киянка из древесины.

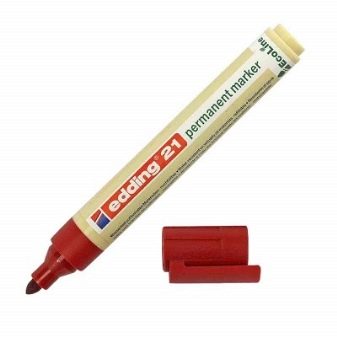

  • Для осуществления разметки следует использовать маркер.
  • Размер угла осевого сгиба должен быть зафиксирован и перенесен очень точно. Для этого используется специальный шаблон.
  • Деревянные проставки нужно использовать для предотвращения образования убоин при работе с киянкой.
Конек для крыш: виды, назначение и монтаж Конек для крыш: виды, назначение и монтаж

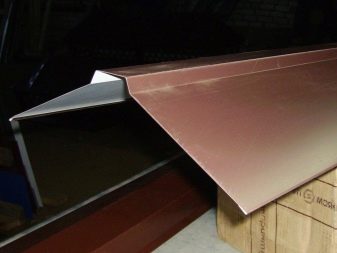

Само изготовление конька выглядит следующим образом:

  • вырежьте из листа заготовленную форму параметрами 2 м на 43 см;
  • маркером нанесите продольную ось;
  • используя струбцины, закрепите заготовку на верстаке, оставляя выпуск 2 сантиметра;
  • краевой сгиб длиной в 15 мм нужно сделать под углом в 180 градусов;
Конек для крыш: виды, назначение и монтаж
  • после снятия заготовки поверните деталь на 180 градусов;
  • повторно зажмите ее струбцинами с двадцатимиллиметровым выпуском;
  • аналогично сделайте второй краевой сгиб;
  • согласно разметке центральной оси нужно переустановить заготовку;
  • зафиксируйте деталь струбцинами и с опорой на готовый шаблон осуществите сгиб на наружный угол.
Конек для крыш: виды, назначение и монтаж Конек для крыш: виды, назначение и монтаж

Полезные рекомендации

При выборе конька на крышу и его монтаже необходимо принимать во внимание полезные советы, способные существенно облегчить весь данный процесс.

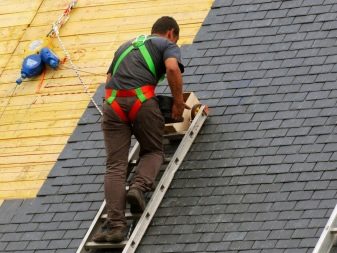

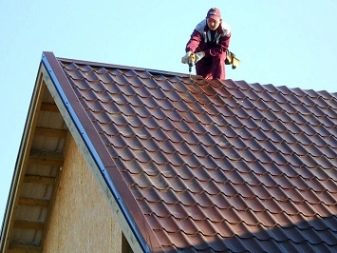

  • При монтаже конька обязательно используйте страховку. Зачастую работы происходят на довольно большой высоте, падение с которой может быть опасно для жизни и здоровья.
  • Чтобы не произошел неожиданный сход масс снега с крыши, целесообразно устанавливать снеговые барьеры.
  • Чтобы сделать правильный расчет планок, не забудьте учесть пятисантиметровый нахлест.
  • О вентиляции необходимо позаботиться, только если в крыше присутствует слой утеплителя, в остальных случаях воздухообмен и так будет осуществляться хорошо.
  • Стыки скатов должны быть полностью заделаны, иначе не исключено, что в процессе эксплуатации крыши будет задувать ветер и заметаться снег.
  • В нижней части карнизов могут делаться особые отверстия, чтобы под крышу могли поступать воздушные массы для дополнительной вентиляции.
  • Изготавливая чертеж важно следить за тем, чтобы детали и показатели по отношению ко всем планкам были одинаковыми.
  • Ширина полок не должна быть менее пятнадцати сантиметров. В противном случае конструкция будет не так надежно зафиксирована. Также увеличивается вероятность скопления под ней снега.
  • Ни в коем случае не используйте обычные гвозди в качестве креплений для кровельного конька.
Конек для крыш: виды, назначение и монтаж Конек для крыш: виды, назначение и монтаж

Если вы хотите, чтобы ваш дом имел красивый завершенный облик, а также был надежно защищен от природных катаклизмов, обязательно устанавливайте конек на крышу здания. Этот элемент продлит срок службы кровли вашего жилища, придаст ему эстетической красоты и защитит помещение, находящееся непосредственно под кровлей, от проникновения осадков и нежелательных сквозняков.

Конек для крыш: виды, назначение и монтаж

О том, как сделать конёк для крыши своими руками, вы можете узнать из видео ниже.

Как сделать конек на крышу своими руками: устройство, как установить самому

Устройство конька – завершающий этап сооружения кровельной конструкции, влияющий на эстетические и технические характеристики дома в целом. Несмотря на значимость финишной работы особой сложности в ее выполнении нет.

Результат обязательно будет успешным, если знать, как сделать конек на крышу своими руками и закрепить столь важный элемент. В этой статье мы расставим все точки над i и полностью разберем все тонкости данных строительных работ.

Коньком считается горизонтальное ребро скатной крыши, расположенное в ее вершине. Простым обывателям он представляется металлической планкой или своеобразной окантовкой, собранной из черепичин или фасонных кровельных деталей. На самом деле это сложная система, в обязанности которой включены следующие функции:

  • Защита деревянных составляющих стропильной системы от атак атмосферной воды и от срыва покрытия порывистым ветром.
  • Предотвращение проникновения пыли, насекомых, опавшей листвы и прочих загрязнений в подкровельное пространство.
  • Обеспечение свободной циркуляции воздушных потоков по продухам, устроенным в кровельном пироге скатов.

В двухскатных, ломаных, вальмовых и полувальмовых конструкциях конек повторяет форму одноименного прогона и равен его длине. Однако установкой конька завершается строительство не только крыш с наслонными стропилами. Последние по конструктивным условиям обязаны опираться верхом на прогон, т.е. на коньковую балку или доску.

Функция конька в обустройстве скатных крышФункция конька в обустройстве скатных крыш

Коньки на равных правах устраиваются и на крышах, не имеющих прогона в качестве основной опоры стропильной системы. Их сооружают поверх кровли конструкций висячей категории, построенных на объекте или собранных из готовых стропильных ферм.

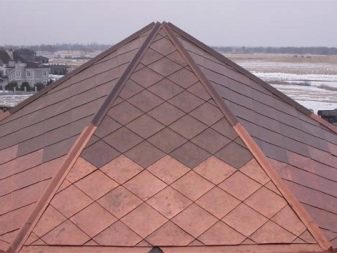

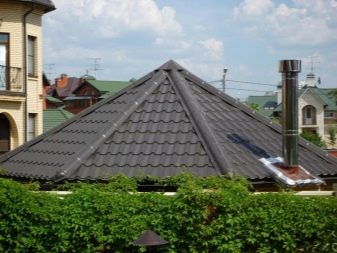

Вальмовые углы также обустраивают по принципу установки коньков. По сути, ребра выпуклых углов крыши тоже смело можно отнести к коньковой категории, только расположенной не горизонтально, а под углом.

Особенности устройства конька вальмовой крышиОсобенности устройства конька вальмовой крыши

К тому же стартовые и рядовые фасонные детали для вальмовых ребер и коньков выпускаются равнозначной конфигурации и размеров. Только для точки сопряжения ребер производятся специальные вальмовые элементы.

Работы по обустройству вальм и коньков проводятся по аналогии. Существенная разница лишь в том, что на крышах с указанными выпуклыми ребрами сначала монтируют завершающие детали на вальмовые выступы, а затем сооружают конек. Его края должны перекрывать «окантовку» наклонного угла, чтобы стекающая по скатам вода не просачивалась в чердачное пространство.

Элементы для устройства конька и вальмовых углов крышиЭлементы для устройства конька и вальмовых углов крыши

В сооружении коньков по скатным крышам применяются изделия и фабричного, и собственноручного производства. Способы и материалы для обустройства определяет тип кровельного покрытия:

  • При применении битумной черепицы конек устраивают из гибких коньковых элементов, поставляемых в комплектации с кровлей или нарезанных самостоятельно из рядовых гонтов.
  • При использовании кровельной стали, профнастила, металлочерепицы конек покрывается металлической планкой, которую приобретают в готовом виде или изготавливают из листовой стали своими руками.
  • При применении глиняной, керамогранитной, песчано-цементной и полимерной черепицы, натурального шифера, асбестоцементных волнистых листов и плиток конек сооружают путем поштучной укладки коньковых деталей, изготовленных производителем покрытия.

Детали конька для обустройства черепичных и шиферных крыш можно сделать собственноручно посредством заливки цементно-песчаной смеси в заранее сделанную по конкретному размеру форму. Однако означенный нелегкий труд не порадует экономической целесообразностью, и к качеству изделий наверняка будет немало претензий.

Разновидности коньковых элементов для устройства конька крышиРазновидности коньковых элементов для устройства конька крыши

Цвет самостоятельного произведения однозначно не совпадет с колоритом кровли. Потому что без сведений о точной рецептуре приготовления смеси практически невозможно подобрать пропорции компонентов и красящих пигментов.

Утрамбовать смесь в форме идеально без промышленного виброоборудования тоже не получится. Значит, о необходимой плотности изделия не может быть речи. Низкая плотность – это избыток пор, из-за которого снижаются водоотталкивающие свойства и морозоустойчивость.

Зато производство планок для устройства конька крыши, покрытой профилированным металлом, вполне доступно усердным умельцам. Все дело заключается в раскрое листовой стали согласно требующимся размерам и в формовке деталей с помощью гибочного станка.

Оптимизировать итоги раскроя и гибки поможет профнастил в роли исходного материала. Наличие гофр определит рисунок будущего конька, правда, может увеличить расход, если складки не будут безукоризненно соответствовать размерам изготавливаемой детали.

Планки для устройства конька крыши своими рукамиПланки для устройства конька крыши своими руками

Следует помнить, что при раскрое нужно оставить по 1 см запаса вдоль обеих сторон. Их необходимо загнуть внутрь для создания края с защитной кромкой. Форма коньковой планки в сечении может повторять один из фигурных промышленных вариантов или напоминать обычный металлический уголок.

Самодельные или фабричные металлические коньковые планки могут применяться при обустройстве крыш с мягким покрытием, если такое экстерьерное решение не упростит и не ухудшит внешний вид постройки. В кровельных системах с битумной черепицей планки нередко используют в качестве деталей усиления конька с последующей укладкой поверх гибких гонтов.

В методах обустройства коньков крыш с мягкими и жесткими покрытиями есть общие правила, не зависящие от разновидности кровельного покрытия. Выполнение общепринятых предписаний – обязательное условие нормальной работы конструкции.

Устройство конька теплой крыши с вентиляционными продухамиУстройство конька теплой крыши с вентиляционными продухами

Требования, которые следует соблюдать при устройстве конька:

  • Вдоль коньковой линии утепленных крыш гидро- и пароизоляционные прослойки обязаны иметь разрыв. Он нужен для свободного выхода конденсата с испарениями из подкровельного пространства.
  • Установленная на стропила обрешетка должна обеспечить в вершине зазор между плоскостями скатов не менее 5 см.
  • Разреженная обрешетка вдоль коньковой линии усиливается путем замены бруска на доску или за счет уменьшения шага установки решетин.
  • Зона конька оснащается дополнительной гидроизоляцией, уложенной вдоль конькового ребра полосой не менее 25 см.
  • Разрыв гидроизоляции и зазор между скатами холодной крыши выполнять необязательно, если задачи вентиляции будут решены коньковым аэратором или слуховыми окнами.

Однако в технологиях имеются нюансы, зависящие от разновидности уложенного на крышу финишного материала. Подробное ознакомление с ними поможет понять, как лучше и разумнее установить конек на собственную крышу.

Схема установки конька по утепленной и холодной крышеСхема установки конька по утепленной и холодной крыше

Обустройство крыши с гибкой черепицей

Сфера применения битумной черепицы охватывает обширный ряд кровельных конструкций. Укладку ее гибких гонтов производят и по крышам с холодными чердаками и по мансардным сооружениям. Наличие или отсутствие утеплителя определяет схему устройства конька.

Работы по обустройству зоны конька неотапливаемой крыши производят согласно следующему алгоритму:

  • Укладка рядовой битумной черепицы производится вплоть до линии конька. Выступающие за пределы конька части гонтов перегибаются через коньковое ребро и крепятся на смежном скате.
  • Раскрой элементов обустройства конька выполняется путем деления коньково-карнизных гонтов на 3 части согласно имеющейся перфорации либо разрезанием рядовых битумных листов, использованных в укладке кровельного покрытия.
  • Раскроенные коньковые элементы укладываются так, чтобы они выступали за обе линии конька на 5 см. Приклейка проводится обычным для битумной черепицы способом. Уложенный коньковый гонт фиксируют два или четыре гвоздя по углам в зависимости от марки и формы черепицы.
  • На зафиксированный элемент укладывается очередная деталь так, чтобы ее край закрыл близлежащие два гвоздя. Нахлест должен составлять примерно 5 см. Крепление производится аналогичным методом.
  • Действия повторяются до момента полного покрытия конька битумными гонтами.

Гибкие коньковые детали укладывают в направлении, противоположном вектору преобладающих в регионе ветров. Так надо, чтобы края битумных «лепестков» не задирал и не отклеивал порывистый ветер.

Как сделать конек по холодной крыше с битумной черепицейКак сделать конек по холодной крыше с битумной черепицей

Вышеописанный способ подходит для неэксплуатируемых чердаков, если фронтоны оснащены слуховыми окошками и на крыше планируется установить скатные аэраторы. Если есть сомнения в достаточности мер по устройству вентиляции холодной крыши, лучше пойти иным путем. Отличным решением в подобных случаях станет коньковый вентиль.

Сооружение вентилируемого конька по битумной черепице производится другим методом. Ведь задача вентилируемого варианта заключается в формировании зазора между вершиной кровли и коньковой деталью для обеспечения проветривания.

Зазор создается посредством установки дистанционных элементов из бруска 50×50 мм, из которого либо просто нарезают отрезки, либо изготавливают приспособления в виде шалаша. Дистанционные приспособления крепят к обрешетке, а затем фиксируют коньковую планку из соединенных под углом полос ОСП.

Как сделать вентиляционный конек на крышу своими рукамиКак сделать вентиляционный конек на крышу своими руками

Края системы из дистанционных брусков закрывают алюминиевой сеткой, исключающей проникновение насекомых. Кромки коньковой планки из ОСП окаймляют фартуками конькового аэратора.

Гибкую черепицу редко укладывают на крыши с низкими скатами. Оптимальный угол для применения ее в качестве кровельного покрытия от 12º и более. Если решено покрывать битумными гонтами пологую конструкцию, то зону конька необходимо дополнительно усилить.

Устройство конька пологой крыши с гибкой черепицейУстройство конька пологой крыши с гибкой черепицей

Пример обустройства низкоскатной крыши из-за бугра:

  • Перед креплением верхнего ряда битумных плиток проводится укладка дополнительного гидроизоляционного ковра из рулонного материала.
  • Зона расширенного конька размечается мелованной шнуркой, т.к. обычная коньковая плитка не перекрывает ее расширенный вариант.
  • Края гидроизоляционного ковра обрабатываются кровельным цементом или силиконовым герметиком.
  • Поверх заливки краев дополнительной гидроизоляции устанавливается полоса цинка, зафиксированная гвоздями в шахматном порядке в два ряда с шагом около 20 см.
  • Неразрезанные рядовые гонты согласно разметке укладываются так, чтобы их фигурный край наполовину закрывал металлическую полосу. Выступающий за пределы крыши верхний край гонтов перегибается через коньковое ребро.
  • Производится раскрой элементов коньковой черепицы по заранее прочерченным линиям.
  • Плитка укладывается на предыдущий элемент так, чтобы рабочая трапециевидная составляющая была полностью перекрыта. Крепятся коньковые гонты на два гвоздя.
  • У завершающей коньковой плитки нужно оставить только лицевую часть, трапециевидную деталь следует отрезать. Фиксируется она с помощью битумной мастики и четырех гвоздей.
  • Шляпки гвоздей с целью защиты от атмосферных нападок желательно покрыть силиконом.

Следуя технологическим предписаниям и методам, проверенным на практике, без затруднений своими руками можно устроить отличный конек на мягкую крышу из крайне популярных ныне битумных гонтов.

Как устроить широкий конек своими рукамиКак устроить широкий конек своими руками Как сделать и уложить детали конька на крышу своими рукамиКак сделать и уложить детали конька на крышу своими руками

Конек по металлическому покрытию

Специфика крыш с металлическим покрытием диктует применение особых методов установки конька. Из-за фигурных гофр профлиста и металлочерепицы плотное прилегание коньковой планки к кровле становится невозможным. Собранная фальцами крыша тоже не дает расслабиться из-за продольных стоячих швов. Как быть?

Выход несложен и гениален. Впадины между кровлей и коньковой планкой банально заполняются уплотнителем, если высота волн невелика, или отрезками бруска с гидроизоляционной и уплотняющей обмоткой, если кровля с высоким рельефом.

Устройство гидроизоляции в металлических крышах – дело обязательное, т.к. собирают их из крупных, но все же отдельных листов. Кровля имеет швы, перехлесты и стыки, создающие потенциальную опасность протекания. Гидроизоляционная прослойка обязана защитить чердак от вероятного просачивания воды.

Как сделать конек крыши с профнастилом своими руками Как сделать конек крыши с профнастилом своими руками

Прямой контакт гидроизоляции и металлической кровли крайне нежелателен из-за угрозы появления конденсата. Разрушительная влага образуется из-за разницы температур за пределами кровли и внутри чердака. Для того чтобы между материалами гидроизоляции и кровли создать зазор сооружается обрешетка из бруска с ребром не менее 50 мм.

Обрешетка формирует по скатам вентиляционные каналы с разгрузкой в зоне конька. Потому в семействе металлических крыш устраиваются исключительно вентиляционные коньковые системы, другие варианты воплощать неправильно, к тому же если действовать по инструкции просто нереально.

Как обычно в вентилируемых коньковых системах между обрешеткой скатов должен быть разрыв примерно 50 мм. Гидроизоляция и пароизоляция, если последняя применялась, должны иметь разрыв в зоне конька не менее 20 мм. Сверху гидроизоляционные полотнища обоих скатов дополнительно усиливаются полосами водоотталкивающего материала шириной не менее 25 см.

Металлочерепицу и профнастил выпускают одни и те же производители. Конструктивно листы материалов отличаются друг от друга лишь поперечной волной, придающей металлической черепице сходство с натуральным керамическим прототипом. Под высокую фигурную планку желательно вдоль конькового ребра закрепить брусок, обеспечивающий ей жесткость.

Устройство конька крыши с металлочерепицейУстройство конька крыши с металлочерепицей

Фасонные детали для металлической кровли от одного изготовителя выпускаются с равнозначными размерами и подходят для монтажа обоих видов покрытий. При желании можно пользоваться фигурной или простой планкой при обустройстве и металлочерепицы, и профлиста.

Однако над кровлями с высоким рельефом, выразительным металлочерепичным покрытием лучше смотрится фигурный округлый или трапециевидный конек. Над крышей гаража или бытовки с пологими скатами уместней будет обычная металлическая планка углом.

Алгоритм установки конькового элемента крыши, покрытой профилированной сталью:

  • Вдоль конькового ребра производится разметка по размерам конькового элемента.
  • По размеченным линиям укладывается вентилируемый уплотнитель, если крыша покрыта материалом с крупным рельефом, или коньковый уплотнитель, если у кровли невысокие гофры.
  • Начальная коньковая планка устанавливается с подветренной стороны крыши и фиксируется двумя саморезами в стартовых точках. Боковые кромки детали должны перекрывать ленты уплотнителя.
  • Вторая планка накладывается с нахлестом на предыдущую деталь. Коньковые элементы для профнастила укладывают с нахлестом не менее 10 см, для металлочерепицы с заходом одного ребра жесткости на другой.
  • Крепление второй планки производится двумя саморезами на участке нахлеста через обе планки. Крепят в высокую волну покрытия.
  • После крепления двух планок их фиксируют саморезами в середине.

Аналогичная работа выполняется до тех пор, пока коньковое ребро не будет полностью покрыто планкой. В завершении торцы конька закрывают подобранными в тон металлическими заглушками.

Как грамотно установить конек на крышу с металлочерепицейКак грамотно установить конек на крышу с металлочерепицей

Если установка заглушек не планировалась, торцы коньковой планки можно закрыть путем подрезания и загибки на 90º ее краев. Загнуть можно на гибочном станке или изготовить интересное гибочное приспособление из двух полос металла с рукояткой.

Коньки для штучных покрытий

Коньки крыш, покрытых штучными материалами, могут быть глухими или имеющими вентиляционные каналы. Коньковые элементы монтируются поштучно в направлении, встречном преобладающим ветрам. Бруски или доски разреженной обрешетки в 25 см от линии вершины укладывается с уменьшенным шагом, сплошной вариант не изменяется.

Полосы дополнительной гидроизоляции стелют вдоль конька в любом случае. Впадины между коньковыми элементами и волнами покрытия рекомендовано заполнять цементным раствором М50 на глубину не менее 15 см.

Как сделать конек черепичной крыши своими рукамиКак сделать конек черепичной крыши своими руками

Коньковые детали шиферных крыш крепят предназначенными для фиксации именно этого покрытия гвоздями. Обустройство конька керамической кровли выполняют с помощью металлических держателей. Работы проводятся в соответствии со следующими этапами:

  • Примерка для подгонки держателей черепицы. Для ее выполнения две элемента покрытия укладываются на конек, второй нужен для прижима первого. Измеряется расстояние между нижней плоскостью элемента с его узкой стороны и верхним ребром обрешетки.
  • Полученный результат уменьшается на 5 мм. Согласно последней цифре загибаются «лапки» креплений-держателей для конькового бруска.
  • Крепления устанавливаются по обрешетку. Для этого гвоздодером приподнимаются решетины. По торцам крыши устанавливаются сначала два держателя, между которыми натягивается шнур. По шнурку монтируются рядовые, расположенные над каждым стыком стропилин.
  • На держатели укладывается коньковый брус сечением не меньше 50×50 мм. Его фиксируют к каждому элементу крепления.
  • Коньковый брус покрывается аэроэлементом. Фиксируется оцинкованными гвоздями примерно через 30 см.
  • Установка коньковой черепицы стартует с подветренной стороны. Для крепления первого элемента зажим фиксируется заподлицо с боковыми черепичинами, установленными на фронтоне. Его прибивают двумя гвоздями к коньковому бруску.
  • Первая черепица защелкивается в стартовый зажим и крепится к коньку вторым зажимом, в который будет защелкиваться следующая. И так следует действовать до полного покрытия конька.

Крепежное отверстие для крепления коньковой черепицы овальное, благодаря чему обустройство конька можно выполнить без подрезки элементов. По завершению работ торцы конька закрываются перфорированными или сплошными заглушками.

Как своими руками уложить штучные детали конькаКак своими руками уложить штучные детали конька Устройство конька черепичной штучными элементамикрыши Устройство конька черепичной штучными элементамикрыши

Ролик с демонстраций процесса изготовления коньковой планки из листовой стали:

Видео об устройстве конька по крыше, покрытой профнастилом:

Специфика организации вентиляционного конька по утепленной крыше:

Соблюдение правил обустройства коньковых ребер гарантирует отличный результат работ по монтажу и отсутствие проблем в эксплуатации.

что это, виды, как сделать своими руками

Автор Ольга Новикова На чтение 9 мин. Опубликовано

Конёк является одним из составляющих элементов скатной кровли здания. Эта область подвержена интенсивному воздействию климатических факторов и поэтому должна обладать рядом характеристик, обеспечивающих защиту подкровельного пространства. Для этого следует правильно выбрать вид конька крыши и учитывать технологию его монтажа.

Что такое конёк крыши

Скатная крыша представляет собой несколько плоскостей, в области смыкания которых и образуется конёк. На разных типах кровель конструкция этого элемента может отличаться, но всегда конёк является самой высокой точкой крыши. Область смыкания плоскостей наиболее выражена в двускатных крышах. В ломаных, четырёхскатных и других подобных сооружениях также присутствует конёк.

Вариант конька крышиКонёк присутствует на разных типах кровель

Функции этого элемента заключаются в следующем:

  • основное назначение — замыкание верхних кромок плоскостей скатов;
  • обеспечение свободной циркуляции воздуха в пространстве под кровлей;
  • предотвращение появления конденсата, в результате которого крыши подвергается деформации и гниению;
  • эстетическое дополнение скатов кровли для законченного облика здания.

Конёк крыши имеет простую конструкцию, но предотвращает попадание влаги в пространство под кровлей. Благодаря этому продлевается срок службы крыши, а также обеспечивается целостность всех материалов кровельного пирога.

Конструкция конька для кровли

Конёк для кровли представляет собой длинный элемент, монтирующийся на область соединения кровельного покрытия. Деталь может быть в форме угла, полукруга, фигурного элемента. Такое ребро крыши монтируется горизонтально, но листы кровельного материала не должны быть герметично соединены под коньком. Это необходимо для создания вентиляционного зазора, обеспечивающего циркуляцию воздуха.

Схема конька и слоёв крышиВентиляционный зазор обязателен при устройстве конька

При устройстве элемента используют специальный уплотнитель, предотвращающий проникновение холодного воздуха, но обеспечивающий выведение влаги. Конёк крепится на стропильную системы кровельными саморезами с уплотнительной вставкой.

Расчёт высоты конька для крыши дома

Для вычисления высоты конька используются разные методы, но математический является наиболее популярным. В таком случае используется формула H=0,5×B×K. В этой формуле H-искомая высота кровельного конька, B-ширина здания, K-коэффициент зависимости от уклона крыши, который подбирают по таблице. С помощью данных показателей возможно самостоятельно рассчитать высоту конька, но также можно воспользоваться онлайн-калькуляторами, введя имеющиеся данные.

Таблица: значение коэффициента в зависимости от уклона кровли

Уклон кровли 5 10 15 20 25 30 35 40 45
Коэффициент 0,08 0,17 0,26 0,36 0,47 0,59 0,79 0,86 1,0

Математический пример расчёт оптимален для скатных крыш, но по такому же принципу осуществляется расчёт высоты плоской односкатной кровли. Предварительно определяются все нужные параметры в зависимости от типа, конструкции кровли, что должно быть указано в проекте.

Элементы для разных видов крыш

Для покрытия крыши используют различные материалы, отличающиеся технологией монтажа, характеристиками, внешним видом. В зависимости от типа применяемого материала подбирают и вариант конька, что позволяет правильно обустроить кровлю.

Вариант конька крыши из металлаПри монтаже конька используют уплотнители

Полукруглый конёк для металлочерепицы

Для оснащения кровли из металлочерепицы используют полукруглый конёк, который состоит из уплотнителя и коньковой планки, обеспечивающей вентиляцию. Уплотнитель размещается между кровельным покрытием и полукруглым коньком, предотвращая проникновение пыли и влаги под крышу. Уплотняющие элементы могут быть профильными, которые изготовлены из вспененного полиэтилена.

Профильный уплотнитель для конькаПрофильные элементы имеют оптимальную форму

Универсальные уплотнители выполнены из полиуретановой плёнки и хорошо защищают от пыли, не препятствуя циркуляции воздуха. Они имеют самоклеящееся основание и просты в монтаже. Универсальные уплотнители безопасны для здоровья человека и практичны в эксплуатации.

Вариант универсального уплотнителяУниверсальные ленты просты и удобны в применении

Из пенополиуретана с полимерной пропиткой изготавливают саморасширяющиеся уплотнители. Элементы служат для покрытия верхних кромок кровельного материала и закрепления скатов.

Пример саморасширяющихся уплотнителейСаморасширяющиеся ленты имеют клеящийся слой

На уплотнитель крепится полукруглый конёк, а для этого используют коньковые саморезы. С торцов устанавливают заглушки, обеспечивающие дополнительную защиту конструкции.

Профиль для поликарбоната

Крыши из сотового поликарбоната часто создают для теплиц, пристроек, беседок и других подобных конструкций. На область смыкания плоскостей также необходим конёк, который представляет собой профильный полукруглый или угловой элемент из полимерного материала.

Варианты профилей для поликарбонатаПрофили хорошо сочетаются с дополнительными материалами

Конёк для поликарбоната крепится с помощью термошайб, оснащённым уплотнительными резинками. Таким образом исключается возможность попадания влаги и пыли под крышу.

Элемент для вальмовой кровли

Для вальмовой кровли используется полукруглый элемент, имеющий крепёжные отверстия. Главная особенность конька для такой конструкции заключается в том, что длина углового элемента меньше протяжённости крыши. Конёк для вальмовой крыши может быть выполнен из металла, что оптимально при покрытии крыши металлочерепицей.

Металлический конёк для вальмовой кровлиПолукруглый конёк хорошо дополняет вальмовую кровлю

Торцы конька на четырехскатной крыше закрывают специальными элементами, имеющими форму полуконуса. Верхний элемент для кровли составляют из нескольких элементов. Таким образом создаётся планка необходимой длины.

Кровельный конёк из дерева

Кровля дома может быть выполнена из дерева, но при этом чрезвычайно важно соблюдать технологию обустройства, так как древесина плохо переносит климатические воздействия. В этом случае конёк образуется на стыке двух брусьев стропильной системы. Элемент может представлять собой длинное круглое бревно, уложенное на место смыкания плоскостей скатной крыши.

Кровля с покрытием из деревянной черепицыДеревянное покрытие является оригинальным и экологичным, но важно правильно обустроить крышу

Для изготовления черепицы и конька используют древесину лиственницы, кедра, дуба, ели. Эти материалы более устойчивы к влажности, перепадам температур и другим климатическим факторам.

Конёк для крыши из гибкой черепицы

Для кровли с покрытием из мягкой черепицы удобен вентилируемый конёк, обеспечивающий циркуляцию воздуха под крышей. Так устраняется конденсат из слоёв кровельного пирога, все элементы конструкции защищаются от гниения. Конёк обустраивается на горизонтальной линии соединения скатов.

Особенности устройства конька для мягкой кровлиКонёк для мягкой кровли легко монтируется и не отличается сложной конструкцией

Элемент для мягкой кровли представляет собой полимерный уголок, имеющий вентиляционные отверстия. Деталь крепится к стропильной системе, а сверху фиксируются элементы черепицы. Таким образом, кровля оснащается вентилируемым коньком и имеет эстетичный вид.

Элемент для крыши из шифера

Шиферную кровлю часто оснащают коньками из оцинкованной стали. Такие элементы доступны, удобны в монтаже и отличаются долговечностью. Если крыша покрыта плоским шифером, то монтаж максимально прост и предполагает крепление оцинкованных уголков на шурупы или гвозди. Коньки при этом имеют края, загнутые внутрь, что обеспечивает вентиляционное отверстие.

Схема обустройства кровлиКонёк для шифера может иметь полукруглую форму

При монтаже уголка используют коньковую ленту, обеспечивающую максимальное качество кровли. Уголок фиксируется с нахлёстом на листы кровельного покрытия.

Важные моменты монтажа конька

Разные материалы служат основой для изготовления конька для крыши. Наиболее практичными являются медные изделия и уголки из оцинкованной стали. Для кровли из профнастила подходит конёк с цветным полимерным покрытием. В зависимости от типа кровельного покрытия подбирают и материал уголка, что позволяет максимально качественно обустроить крышу.

Вариант конька для пронастилаМеталлические уголки долговечны и просты в монтаже

Материалы и инструменты для работы

Простая технология крепления конька на крышу из профнастила предполагает использование доступных, но качественных материалов. Для работы понадобятся следующие компоненты:

  • уплотнитель с самоклеящейся стороной;
  • металлический конёк оптимальной формы;
  • термошайбы с уплотнительными резинками, кровельные саморезы;
  • шуруповёрт, молоток, рулетка, строительный уровень, нож.

Крепление уголка

Процесс фиксации уголка не требует особых умений, но при проведении работ на крыше обязательно используется страховочный пояс. Крепление начинают от одного из торцов кровли в направлении, противоположном движению преобладающих ветров. Комплекс действий предполагает следующие этапы:

  1. Уплотнитель приклеивают на внутреннюю сторону коньковой планки, на расстоянии 3 см от краёв.
  2. Угловые элементы укладывают вдоль ребра кровли с нахлестом в 150–200 мм. Для круглых деталей перехлест обеспечивается по линии штамповки.
  3. Конёк фиксируют термошайбами или кровельными саморезами к верхней волне профлистов. Шаг между креплениями составляет 300–400 мм.
  4. На торцах устанавливают специальные заслонки.

    Этапы монтажа конькаПростая технология работ обеспечивает быстрое крепление конька

Для оснащения кровли вентилируемым коньком следует приобрести готовый уголок с особой конструкцией, обеспечивающей циркуляцию воздуха. Деталь крепится к профнастилу по той же технологии, что и обычный уголок.

Видео: монтаж конька и доборных элементов на крышу

Эксплуатация и отделка конька на крыше дома

При обустройстве кровли и монтаже конька часто используется уплотнитель, представляющий собой полимерную ленту с самоклеящимся слоем. Этот материал позволяет исключить такие последствия, как попадание снега, пыли или влаги под внешний кровельный слой. Приобрести уплотнитель можно в магазинах строительных товаров, а производители выпускают различные варианты таких лент.

Пример уплотнителя под конекУплотнители имеют разнообразные формы, что делает выбор легким

Правильное сооружение конька является залогом хорошей защиты конструкции кровли от деформации, гниения. После окончания строительных работ конёк можно украсить, дополнив дизайн здания. Для этого используют следующие решения:

  • украшение конька резными деталями оптимально для деревянной кровли. На металлической можно использовать кованные элементы, которые крепятся саморезами к торцам конька или вдоль ребра;

    Резные украшения крышиРезные детали оптимальны для здания в русском стиле

  • фигуры из дерева или металла могут украшать конёк с торца. Элементы не должны быть слишком тяжёлыми, а их крепление осуществляется саморезами к стропильной системе через кровельное покрытие;

    Деревянное украшение кровлиФигуры из дерева подходят для любой крыши

  • кованый флюгер в виде оригинальных фигур — эффективное решение. Элемент фиксируется на специальной стойке, закреплённой саморезами.

    Флюгер в виде аистов на крышеФлюгер не только украшает кровлю, но и является функциональным

Как отремонтировать коней своими руками

Ребро кровли подвержено воздействию ветров и других климатических факторов. Поэтому часто возникают такие повреждения, как отрыв элементов конька, деформация, трещины. В таких случаях необходим ремонт, который проводится с использованием страховочного пояса. Перед работой следует оценить повреждения, подготовить новые элементы конька, крепёж. Далее проводятся манипуляции на крыше, то есть повреждённые детали и уплотнитель убирают, фиксируют на их место новые составляющие ребра. При необходимости конёк заменяют полностью.

Схема конька крышиРемонт конька проводят с учетом конструкции этой зоны

Если произошло гниение конькового бруска, то уголок полностью убирают и производят замену деревянной части ребра. В процессе работ устраняют скопившуюся пыль из вентиляционных отверстий этой зоны.

Видео: монтаж конька на кровлю

Фотогалерея: варианты коньков из разных материалов

Устройство конька крыши не отличается сложной технологией, но важно правильно подобрать вариант ребра. Для этого учитываются свойства материалов, техника монтажа и комплекс других факторов.

Конек крыши: устройство на разных кровлях

особенности конька крышиКоньком называется верхнее горизонтальное ребро, образуемое пересечением кровельных скатов. К коньку относят также прикрепляемые к ребру дополнительные элементы. Это самая высокая точка крыши, посредством которой происходит вентиляция кровельной системы и подкровельного пространства.

Говоря об установке конька, как правило, подразумевают и монтаж его прогона, который соединяет скаты системы стропил.

Конек является в первую очередь элементом двускатных крыш. Однако он необходим и при монтаже кровель более сложной конфигурации – например, ломаной четырехскатной.

В асимметричных крышах используются смещенные коньки. Их конструирование представляет собой довольно сложный процесс.

технология укладки мягкой кровли техноникольСоветы и технология укладки мягкой кровли технониколь от специалистов.

Узнать, как отремонтировать крышу гаража своими силами, можно здесь.

При монтаже конька особое внимание необходимо уделить двум основным моментам:

  • сделать правильный расчет высоты;
  • обеспечить хорошую вентиляцию кровли и чердачного пространства.

Функция конька

Основным назначением конька является замыкание верхних кромок кровельного покрытия и прочное соединение скатов.

Главная функция конька – обеспечение свободной циркуляции воздуха в подкровельном пространстве для удаления излишков влаги, предотвращения образования конденсата и соответственно защиты всей кровельной конструкции от гниения.

Выполнение этой функции возможно при условии корректного проведения работ по устройству конька. Надо правильно выбрать как материал, так и дополнительные комплектующие элементы: это важно для качественного проведения монтажных работ, предупреждения протечек и нормализации уровня влажности.

Конек также защищает кровельное покрытие от повреждения вследствие осадков, сильного ветра и придает конструкции дополнительную прочность.

Виды коньков и некоторые принципы их устройства

разновидности коньковВторое название конька – кровельная планка. Ее можно выполнять из тех же материалов, которые используются для производства покрытий для кровли:

  • керамической черепицы;
  • металлочерепицы;
  • оцинкованной стали;
  • шифера и т.д.

В зависимости от формы коньки делятся на следующие виды:

  • рельефные;
  • фигурные;
  • конусные;
  • полукруглые;
  • ребровые;
  • угловые.

При устройстве данной детали необходимо иметь в виду, что кровельное покрытие не должно плотно соединяться в коньке – в обратном случае оно закроет доступ воздушной массе в подкровельное пространство.

Монтаж конька является последним этапом кровельных работ, на котором производится прокладка вентиляционного материала, защищающего подкровельное пространство от проникновения насекомых, мелких птиц.

Конек также предупреждает попадание дождевой воды, влаги на коньковый брус и доски.

Защитным слоем может служить особый уплотнитель, стеклянная или минеральная вата, некоторые другие материалы.

Необходимо следить, чтобы свободное пространство под планкой не оказывалось плотно заполненным: это может нарушить или ликвидировать естественную циркуляцию воздуха. Поэтому коньковое пространство не следует заклеивать герметичными материалами или обрабатывать монтажной пеной.

Типы кровельного покрытия и коньков

конек черепицыОб устройстве конька следует задуматься уже на этапе выбора кровельного покрытия, поскольку технология его монтажа находится в прямой зависимости от типа кровельного материала.

При применении асбестоцементного шифера следует приобрести также особые фасонные элементы, которые позволяют самостоятельно смонтировать кровельный конек. Они выполнены в форме желоба, укладываемого на доски или коньковый брус и прикрепляемого к ним особыми гвоздями для шифера с резиновой прокладкой.

Следует позаботиться также о гидроизоляции деревянных частей: до начала укладки элементов конька на основе шифера коньковый брус необходимо накрыть лентой из рубероида. Коньковые элементы из асбестоцемента бывают неправильной геометрической формы: немного заужены с одного торца. Следующий шиферный элемент должен накрывать этот торец. Нахлест составляет как минимум 7 см. Крепление первого элемента осуществляется при помощи ветровой скобы.

Производители глиняной черепицы также предусмотрели коньковые элементы в форме желобов или уголков.

При монтаже конька фрагментами на основе керамики применяется известковый раствор и проволока для ее крепления.

В случае устройства конька на кровле из рулонных материалов монтаж конька осуществляется посредством наклеивания этих материалов. Полотна располагаются в зависимости от угла уклона кровельных скатов.

Небольшой угол требует укладки полотнищ со значительным нахлестом параллельно коньку. По мере увеличения кровельного уклона полотнища необходимо располагать параллельно стоку.

Строители рекомендуют укладывать рулонные материалы перпендикулярно коньку. Нахлест листов должен составлять не меньше 25 см.

ломаная крышаЧто представляет собой ломаная крыша: типы и конструкция.

Ознакомиться с распространенными видами устройства зеленой кровли можно в специальной статье.

Как установить отлив на крыше смотрите по адресу https://rooffs.ru/accessories/otlivy/montazh-svoimi-rukami.html.

Если использовании в качестве кровельного материала оцинкованного железа изготовление коньков, как правило, осуществляется самостоятельно. Можно приобретать также готовые элементы. Их длина составляет 2 метра.

До начала самостоятельного изготовления конька следует сделать необходимые измерения крыши. Планка вырезается из оцинкованного листа. Придание ей необходимой угловой формы осуществляется при помощи киянки (деревянного молотка). Обычный молоток из металла не подходит, поскольку он повреждает цинковое покрытие, что делает лист металла подверженным воздействию влаги.

Дополнительные комплектующие элементы

Комплектующие конька необходимы при его монтаже. Они расширяют назначение этого кровельного элемента, способствуют повышению его функциональности.

компоненты конькаОсновные из них:

  • вентиляционная коньковая черепица;
  • вентиляционная лента;
  • держатель громоотвода;
  • некоторые другие аэроэлементы.

Во время монтажа комплектующих элементов используются некоторые технические аксессуары:

  • Коньки полукруглой формы – устанавливаются на стыке скатов.
  • Прямоугольные коньки – используются при устройстве скатной кровли с металлочерепичным покрытием; обладают повышенными защитными свойствами и имеют эстетичный вид.
  • Заглушки – необходимы во время установки дополнительных кровельных элементов полукруглой формы; предназначены для закрытия стыков скатов.
  • Узкие коньки – выполняются из металлочерепицы; не имеют особых функциональных возможностей – скорее служат элементом декора.
  • Снегодержатель– один из важнейших коньковых элементов, способствующий сокращению снеговой нагрузки и предотвращающий сползание снега. Деталь должна выдерживать значительный вес, поэтому требуется ее прочная фиксация. Выполняется из самых разных материалов.
  • Ветровая планка является комплектующим аксессуаром, закрывает листы кровельного материала с торцевой стороны, защищает от воздействия дождя, других атмосферных осадков, ветра.
  • Карниз – выполнят защитную функцию, является важным элементом для деревянной карнизной доски. Его монтаж производится под гидро- и теплоизоляционное покрытие.
  • Разжелобок представляет собой комплектующую деталь, закрывает стыки скатов.
  • Универсальная прокладка – это особое покрытие, функцией которого является защита кровельной конструкции от излишков влаги и влияния других неблагоприятных факторов окружающей среды.
  • Примыкание к стене является конструктивным элементом, служит для закрывания щелей на стыках скатов, предохраняет стены от негативного воздействия дождевой воды, снега и т.д.
  • Саморезы – с их помощью производится крепление коньков к кровельному покрытию.

Следует учесть важный момент: дополнительные коньковые элементы должны быть изготовлены из того же материалa, что и кровельное покрытие, быть того же цвета и иметь крепежные детали для надежного и прочного монтажа.

Расчет высоты конька

Для правильного расчета высоты конька необходимо узнать параметры прогона. Коньковый прогон – это балка в центре стропильной конструкции, выполненная из металла, дерева или железобетона. Конек опирается именно на эту деталь.

Высота конька зависит от угла расположения скатов и материала для их оформления.

После выбора материала следует переходить непосредственно к расчетам и последующей установке конька.

На верхнем ребре укладывают две части коньковой черепицы. Они должны опираться на кровельные скаты. После этого измеряется длина отрезка между внутренним и верхним краем фрагмента с самого узкого торца.

Другим необходимым моментом является измерение расстояния между точкой сгиба линии крепления и верхней частью держателя бруса конька.

Есть специальная таблица коэффициентов, которую используют для расчета высоты конька при наличии данных об угле уклона крыши и ширине здания (таблица N1). Например: угол уклона составляет 40 градусов, а ширина дома – 8 метров. Высота конька рассчитывается по следующей формуле: половина ширины дома умножается на коэффициент, в результате получается высота конька (Н):

Н = 4 х 0,839

В данном случае высота конька от перекрытия должна составлять 3,35 метров.

Устройство конька

как сделать конек на крышуПосле всех необходимых расчетов производится монтаж креплений и натягивание специального монтировочного шнура для корректного расположения конькового прогона.

Вместо шнура можно использовать обычную леску (она должна иметь достаточную толщину).

Коньковый брус устанавливается в держатели и крепления. Закрепление производится при помощи гвоздей из нержавеющей или оцинкованной стали.

Обязательным моментом устройства конька является наличие облегченной боковой черепицы, которая предназначена для завершающего покрытия конькового прогона после окончания работ.

Для предупреждения проникновения влаги, пара и обеспечения нормального температурного фона в подкровельном пространстве необходимо создание гидроизоляционного и теплоизоляционного слоя.

При правильном проведении монтажа все образующиеся во время покрытия скатов швы и стыки целиком перекрываются деталями конькового прогона.

Необходимо также позаботиться о создании вентиляционного отсека: его отсутствие приводит к образованию и накоплению конденсата, причем даже при устроенной по всем правилам гидроизоляции.

Вентиляционные короба можно изготовить самостоятельно или приобрести в специализированном магазине. Они монтируются с помощью особых креплений или клеящей смеси.

Вентиляционный короб наклеивается исключительно на сухой и чистый кровельный материал, при средней температуре воздуха.

После осуществления всех перечисленных работ приступают к монтажу конькового прогона.

Оптимальным выбором материала для его изготовления является особая коньковая черепица, одновременно служащая для декорирования кровельного конька.

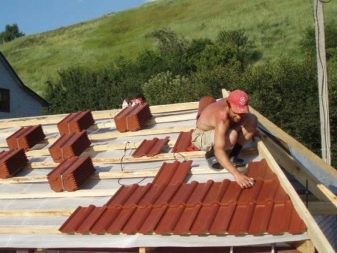

Монтаж черепицы необходимо начинать с подветренной стороны для профилактики проникновения осадков и продувания стыков материала во время сильного ветра.

В первую очередь надо установить зажимы, после чего уложить на них черепицу и прибить с помощью оцинкованных гвоздей или прикрутить саморезами или шурупами.

Для сокращения ветровой нагрузки на конек и кровлю в целом необходимо в каждом из скатов устроить так называемые антиветры, представляющие собой диагональные связи.

Устройство вентиляции

вентиляция конькаДо устройства самого конька его надо обеспечить звуко-, тепло-, гидроизоляцией и качественной вентиляцией. Говоря по существу, предназначением конька и является хорошая вентиляция кровельной конструкции и подкровельного пространства.

Грамотное устройство системы вентиляции включает в себя осуществление следующих действий:

  1. После завершения устройства стропильной системы на стропильные ноги в поперечном направлении укладывается гидроизоляционная мембрана. Швы проклеиваются при помощи соединительной ленты, при этом сохраняется 15-сантиметровый напуск.
  2. Вдоль стропильных бревен набивают контробрешетку и обрешетку.
  3. Осуществляют обшивку кровли требуемым способом.

Одним словом, качественная вентиляция непосредственно зависит от гидроизоляции, задерживающей влагу и препятствующей ее проникновению в слой теплоизоляционного материала и деревянные детали перекрытий.

Для хорошей вентиляции имеет значение также создаваемое обрешеткой расстояние: благодаря беспрепятственному движению воздушной массы проникающая внутрь влага быстро высыхает.

Вентиляционное отверстие устраивается и в самом коньке. Под ним слой гидроизоляционного покрытия расположен внахлест.

Благодаря наличию отверстия воздух проникает внутрь и способствует выветриванию излишков влаги и пара.

При невозможности устройства вентиляционного зазора в чердачном помещении создаются торцевые окна, также помогающие предотвращать сырость.

Особые отверстия для поступления воздушной массы под крышу устраиваются и в нижней части карнизов.

Дополнительно защитить кровлю и стены от воздействия влаги и воды можно с помощью карнизов с большим свесом.

При недостаточной длине стропил монтируется кобылка крыши – доска или брус для удлинения стропильной ноги с целью создания свеса.

Основными плюсами применения кобылки являются:

  • возможность использования при строительстве древесного материала меньшей длины;
  • создание более легкой стропильной системы;
  • упрощенность работы с короткими кобылками по сравнению со стропильными брусами значительной длины;
  • возможность их замены при ремонте без демонтажа всей кровельной конструкции;
  • кобылки могут стать элементом декора, улучшающим экстерьер здания.

ВЫВОДЫ:

  • Коньком называется верхнее горизонтальное ребро на стыке кровельных скатов.
  • Этот элемент обеспечивает вентиляцию кровельной конструкции и подкровельного пространства.
  • Основным назначением конька является соединение скатов, а основной функцией – предотвращение скопления влаги.
  • Есть шесть основных форм конька, каждая из которых предназначена для определенного типа кровли.
  • Конек выполняется из того же материала, что и кровельное покрытие.
  • Использование дополнительных элементов повышает функциональность конька.
  • До начала работ необходимо произвести расчет высоты конька.
  • Высота конька зависит от угла уклона скатов и используемого кровельного материала.
  • Важными моментами при монтаже конька являются наличие боковой легкой черепицы, укладка слоя гидро- и теплоизоляции, устройство вентиляционных отсеков.
  • Для дополнительной защиты кровли и стен от влаги можно устраивать карнизы с большим свесом.

В видеосюжете представлена технология монтажа конька кровли.

что это, виды, как сделать своими руками

Конёк является одним из составляющих элементов скатной кровли здания. Эта область подвержена интенсивному воздействию климатических факторов и поэтому должна обладать рядом характеристик, обеспечивающих защиту подкровельного пространства. Для этого следует правильно выбрать вид конька крыши и учитывать технологию его монтажа.

Что такое конёк крыши

Скатная крыша представляет собой несколько плоскостей, в области смыкания которых и образуется конёк. На разных типах кровель конструкция этого элемента может отличаться, но всегда конёк является самой высокой точкой крыши. Область смыкания плоскостей наиболее выражена в двускатных крышах. В ломаных, четырёхскатных и других подобных сооружениях также присутствует конёк.

Вариант конька крышиВариант конька крыши

Конёк присутствует на разных типах кровель

Функции этого элемента заключаются в следующем:

  • основное назначение — замыкание верхних кромок плоскостей скатов;
  • обеспечение свободной циркуляции воздуха в пространстве под кровлей;
  • предотвращение появления конденсата, в результате которого крыши подвергается деформации и гниению;
  • эстетическое дополнение скатов кровли для законченного облика здания.

Конёк крыши имеет простую конструкцию, но предотвращает попадание влаги в пространство под кровлей. Благодаря этому продлевается срок службы крыши, а также обеспечивается целостность всех материалов кровельного пирога.

Конструкция конька для кровли

Конёк для кровли представляет собой длинный элемент, монтирующийся на область соединения кровельного покрытия. Деталь может быть в форме угла, полукруга, фигурного элемента. Такое ребро крыши монтируется горизонтально, но листы кровельного материала не должны быть герметично соединены под коньком. Это необходимо для создания вентиляционного зазора, обеспечивающего циркуляцию воздуха.

Схема конька и слоёв крышиСхема конька и слоёв крыши

Вентиляционный зазор обязателен при устройстве конька

При устройстве элемента используют специальный уплотнитель, предотвращающий проникновение холодного воздуха, но обеспечивающий выведение влаги. Конёк крепится на стропильную системы кровельными саморезами с уплотнительной вставкой.

Расчёт высоты конька для крыши дома

Для вычисления высоты конька используются разные методы, но математический является наиболее популярным. В таком случае используется формула H=0,5×B×K. В этой формуле H-искомая высота кровельного конька, B-ширина здания, K-коэффициент зависимости от уклона крыши, который подбирают по таблице. С помощью данных показателей возможно самостоятельно рассчитать высоту конька, но также можно воспользоваться онлайн-калькуляторами, введя имеющиеся данные.

Таблица: значение коэффициента в зависимости от уклона кровли

Математический пример расчёт оптимален для скатных крыш, но по такому же принципу осуществляется расчёт высоты плоской односкатной кровли. Предварительно определяются все нужные параметры в зависимости от типа, конструкции кровли, что должно быть указано в проекте.

Элементы для разных видов крыш

Для покрытия крыши используют различные материалы, отличающиеся технологией монтажа, характеристиками, внешним видом. В зависимости от типа применяемого материала подбирают и вариант конька, что позволяет правильно обустроить кровлю.

Вариант конька крыши из металлаВариант конька крыши из металла

При монтаже конька используют уплотнители

Полукруглый конёк для металлочерепицы

Для оснащения кровли из металлочерепицы используют полукруглый конёк, который состоит из уплотнителя и коньковой планки, обеспечивающей вентиляцию. Уплотнитель размещается между кровельным покрытием и полукруглым коньком, предотвращая проникновение пыли и влаги под крышу. Уплотняющие элементы могут быть профильными, которые изготовлены из вспененного полиэтилена.

Профильный уплотнитель для конькаПрофильный уплотнитель для конька

Профильные элементы имеют оптимальную форму

Универсальные уплотнители выполнены из полиуретановой плёнки и хорошо защищают от пыли, не препятствуя циркуляции воздуха. Они имеют самоклеящееся основание и просты в монтаже. Универсальные уплотнители безопасны для здоровья человека и практичны в эксплуатации.

Вариант универсального уплотнителяВариант универсального уплотнителя

Универсальные ленты просты и удобны в применении

Из пенополиуретана с полимерной пропиткой изготавливают саморасширяющиеся уплотнители. Элементы служат для покрытия верхних кромок кровельного материала и закрепления скатов.

Пример саморасширяющихся уплотнителейПример саморасширяющихся уплотнителей

Саморасширяющиеся ленты имеют клеящийся слой

На уплотнитель крепится полукруглый конёк, а для этого используют коньковые саморезы. С торцов устанавливают заглушки, обеспечивающие дополнительную защиту конструкции.

Профиль для поликарбоната

Крыши из сотового поликарбоната часто создают для теплиц, пристроек, беседок и других подобных конструкций. На область смыкания плоскостей также необходим конёк, который представляет собой профильный полукруглый или угловой элемент из полимерного материала.

Варианты профилей для поликарбонатаВарианты профилей для поликарбоната

Профили хорошо сочетаются с дополнительными материалами

Конёк для поликарбоната крепится с помощью термошайб, оснащённым уплотнительными резинками. Таким образом исключается возможность попадания влаги и пыли под крышу.

Элемент для вальмовой кровли

Для вальмовой кровли используется полукруглый элемент, имеющий крепёжные отверстия. Главная особенность конька для такой конструкции заключается в том, что длина углового элемента меньше протяжённости крыши. Конёк для вальмовой крыши может быть выполнен из металла, что оптимально при покрытии крыши металлочерепицей.

Металлический конёк для вальмовой кровлиМеталлический конёк для вальмовой кровли

Полукруглый конёк хорошо дополняет вальмовую кровлю

Торцы конька на четырехскатной крыше закрывают специальными элементами, имеющими форму полуконуса. Верхний элемент для кровли составляют из нескольких элементов. Таким образом создаётся планка необходимой длины.

Кровельный конёк из дерева

Кровля дома может быть выполнена из дерева, но при этом чрезвычайно важно соблюдать технологию обустройства, так как древесина плохо переносит климатические воздействия. В этом случае конёк образуется на стыке двух брусьев стропильной системы. Элемент может представлять собой длинное круглое бревно, уложенное на место смыкания плоскостей скатной крыши.

Кровля с покрытием из деревянной черепицыКровля с покрытием из деревянной черепицы

Деревянное покрытие является оригинальным и экологичным, но важно правильно обустроить крышу

Для изготовления черепицы и конька используют древесину лиственницы, кедра, дуба, ели. Эти материалы более устойчивы к влажности, перепадам температур и другим климатическим факторам.

Конёк для крыши из гибкой черепицы

Для кровли с покрытием из мягкой черепицы удобен вентилируемый конёк, обеспечивающий циркуляцию воздуха под крышей. Так устраняется конденсат из слоёв кровельного пирога, все элементы конструкции защищаются от гниения. Конёк обустраивается на горизонтальной линии соединения скатов.

Особенности устройства конька для мягкой кровлиОсобенности устройства конька для мягкой кровли

Конёк для мягкой кровли легко монтируется и не отличается сложной конструкцией

Элемент для мягкой кровли представляет собой полимерный уголок, имеющий вентиляционные отверстия. Деталь крепится к стропильной системе, а сверху фиксируются элементы черепицы. Таким образом, кровля оснащается вентилируемым коньком и имеет эстетичный вид.

Элемент для крыши из шифера

Шиферную кровлю часто оснащают коньками из оцинкованной стали. Такие элементы доступны, удобны в монтаже и отличаются долговечностью. Если крыша покрыта плоским шифером, то монтаж максимально прост и предполагает крепление оцинкованных уголков на шурупы или гвозди. Коньки при этом имеют края, загнутые внутрь, что обеспечивает вентиляционное отверстие.

Схема обустройства кровлиСхема обустройства кровли

Конёк для шифера может иметь полукруглую форму

При монтаже уголка используют коньковую ленту, обеспечивающую максимальное качество кровли. Уголок фиксируется с нахлёстом на листы кровельного покрытия.

Важные моменты монтажа конька

Разные материалы служат основой для изготовления конька для крыши. Наиболее практичными являются медные изделия и уголки из оцинкованной стали. Для кровли из профнастила подходит конёк с цветным полимерным покрытием. В зависимости от типа кровельного покрытия подбирают и материал уголка, что позволяет максимально качественно обустроить крышу.

Вариант конька для пронастилаВариант конька для пронастила

Металлические уголки долговечны и просты в монтаже

Материалы и инструменты для работы

Простая технология крепления конька на крышу из профнастила предполагает использование доступных, но качественных материалов. Для работы понадобятся следующие компоненты:

  • уплотнитель с самоклеящейся стороной;
  • металлический конёк оптимальной формы;
  • термошайбы с уплотнительными резинками, кровельные саморезы;
  • шуруповёрт, молоток, рулетка, строительный уровень, нож.

Крепление уголка

Процесс фиксации уголка не требует особых умений, но при проведении работ на крыше обязательно используется страховочный пояс. Крепление начинают от одного из торцов кровли в направлении, противоположном движению преобладающих ветров. Комплекс действий предполагает следующие этапы:

  1. Уплотнитель приклеивают на внутреннюю сторону коньковой планки, на расстоянии 3 см от краёв.
  2. Угловые элементы укладывают вдоль ребра кровли с нахлестом в 150–200 мм. Для круглых деталей перехлест обеспечивается по линии штамповки.
  3. Конёк фиксируют термошайбами или кровельными саморезами к верхней волне профлистов. Шаг между креплениями составляет 300–400 мм.
  4. На торцах устанавливают специальные заслонки.Этапы монтажа конькаЭтапы монтажа конька

    Простая технология работ обеспечивает быстрое крепление конька

Для оснащения кровли вентилируемым коньком следует приобрести готовый уголок с особой конструкцией, обеспечивающей циркуляцию воздуха. Деталь крепится к профнастилу по той же технологии, что и обычный уголок.

Видео: монтаж конька и доборных элементов на крышу

Эксплуатация и отделка конька на крыше дома

При обустройстве кровли и монтаже конька часто используется уплотнитель, представляющий собой полимерную ленту с самоклеящимся слоем. Этот материал позволяет исключить такие последствия, как попадание снега, пыли или влаги под внешний кровельный слой. Приобрести уплотнитель можно в магазинах строительных товаров, а производители выпускают различные варианты таких лент.

Пример уплотнителя под конекПример уплотнителя под конек

Уплотнители имеют разнообразные формы, что делает выбор легким

Правильное сооружение конька является залогом хорошей защиты конструкции кровли от деформации, гниения. После окончания строительных работ конёк можно украсить, дополнив дизайн здания. Для этого используют следующие решения:

Как отремонтировать коней своими руками

Ребро кровли подвержено воздействию ветров и других климатических факторов. Поэтому часто возникают такие повреждения, как отрыв элементов конька, деформация, трещины. В таких случаях необходим ремонт, который проводится с использованием страховочного пояса. Перед работой следует оценить повреждения, подготовить новые элементы конька, крепёж. Далее проводятся манипуляции на крыше, то есть повреждённые детали и уплотнитель убирают, фиксируют на их место новые составляющие ребра. При необходимости конёк заменяют полностью.

Схема конька крышиСхема конька крыши

Ремонт конька проводят с учетом конструкции этой зоны

Если произошло гниение конькового бруска, то уголок полностью убирают и производят замену деревянной части ребра. В процессе работ устраняют скопившуюся пыль из вентиляционных отверстий этой зоны.

Видео: монтаж конька на кровлю

Фотогалерея: варианты коньков из разных материалов

Устройство конька крыши не отличается сложной технологией, но важно правильно подобрать вариант ребра. Для этого учитываются свойства материалов, техника монтажа и комплекс других факторов.

Как сделать конек на крыше дома своими руками — фото и пошаговое видео

Конек крыши – ребро, образуемое в месте встречи кровельных скатов. Технология монтажа кровельных материалов такова, что этот участок после завершения работ остается открытым.
Коньковое соединение без дополнительных мер защиты как открытое окно для проникновения влаги, холодного воздуха, мелких птиц и насекомых, несмотря на то, что речь идет всего о щели толщиной 2-3 см. Эта статья расскажет, как сделать конек на крыше правильно.

Содержание статьи

Особенности конькового соединения

Обустройство конькового соединения – последний этап возведения крыши, однако, ее долговечность и надежность напрямую зависят от этого мероприятия. Чтобы своими руками сделать конек на крыше защищенным от влаги и ветра, необходимо знать главные задачи, возлагаемые на него:

  1. Защита от проникновения влаги. Незащищенный кровельным материалом участок крыши пропускает влагу внутрь, приводя к загниванию и разрушению стропильной системы.
  2. Обеспечение циркуляции воздуха. Правильно смонтированный конек кровли выполняет функции вентиляционного зазора, через который выходит нагретый, насыщенный водными парами воздух. При отсутствии вентилирования вода из пара оседает на элементах стропильного каркаса и внутренней поверхности кровельного материала, приводя к их преждевременной порче.
  3. Защита от проникновения маленьких птиц и насекомых. Если вы еще не стали домовладельцем, а только собираетесь, то вас удивит, как часто пернатые обустраивают свои гнезда в крыше, проникая туда через незначительные щели, что уж говорить о насекомых.
  4. Придание законченного вида. Помимо прочего, конек играет роль декоративного элемента, украшающего крышу, придавая ей законченный нарядный вид. Эстетический потенциал коньковых профилей, сделанных своими руками, ограничен, но покупные модели радуют разнообразием форм и цветов.
Коньковый профиль для крыши

Коньковый профиль для крыши

Обратите внимание! Кровельные мастера рекомендуют приобретать профиль одновременно с материалом для покрытия скатов. Чтобы добиться точного попадания в цвет, следует искать варианты у одного производителя. Профили для обустройств конькового соединения производят в виде доборных элементов, длина которых 2 м. Чтобы определить, сколько деталей понадобится, надо к длине крыши по карнизу прибавить 10-15% на нахлест и подгонку.

Устройство и формы профиля

Конек крыши представляет профиль из оцинкованного метала, асбестоцемента, керамики. Различают три формы подобных изделий: простую, овальную и с п-образным ребром:

  • Простая коньковая деталь выглядит как обычный металлический уголок из окрашенной или неокрашенной оцинковки, который легко сделать своими руками. Это вариант используют для крыш из легированной стали с неотапливаемым чердаком. Уголковая коньковая деталь

    Уголковая коньковая деталь

  • Овальный профиль выглядит как полукруглый желоб с широкими полочками для крепления, он комплектуется специальными деталями для заглушки торцов. Модели конькового профиля в виде овала отлично подходит для мансардных крыш, так как создают большой карман, необходимый для организации принудительной вентиляции. Овальный конек обладает самым высоким декоративным потенциалом, но и стоит дороже остальных. Овальная коньковая деталь

    Овальная коньковая деталь

  • Конек крыши с п-образным ребром также имеет вентиляционный карман, но отличается по виду от овального, так как его сгиб выполняется в виде буквы П, и не комплектуется заглушками. Выглядит такой вариант проще, стоит меньше, чем овальный, но дороже, чем простой. П-образный профиль для конька

    П-образный профиль для конька

Если у вас нет опыта в строительстве, то самый очевидный вариант – установка простого конькового бруса. Чтобы его сделать, нудной приобрести металлический уголок с шириной крепежных полок 40-50 см для лучшей гидроизоляции.

Виды профиля

Выбор профиля для обустройства конька своими руками основывается не на эстетических вкусах, а на практических задачах, которые он должен выполнять. Поэтому коньковые элементы подбирают в зависимости от материала, которым покрыта крыша:

  1. Керамическая черепица. Конек для черепицы выглядит как полукруглый желоб, изготовленный из керамики методом формовки. Элементы имеют небольшую длину до 30-50 см. Для удобства монтажа один конец каждой детали имеет меньший размер. Коньковые элементы используют для обустройства вальм черепичных крыш. Укладка конька из черепицы трудозатратный, кропотливый процесс. Коньковые элементы для керамической черепицы

    Коньковые элементы для керамической черепицы

  2. Шифер. Для обустройства своими руками конька на шиферной крыше используют специальные детали из асбестобетона. Коньковый профиль для шифера представляет собой полукруглый желоб с широкой полочкой. Чтобы надежно защитить конек каждая такой элемент укладывают в два слоя, сначала полочкой на один скат, а затем на другой. Коньковая деталь для шифера

    Коньковая деталь для шифера

  3. Металлочерепица, профнастил. Для крыш из профилированного метала применяют металлические профили для конька овальной, треугольной формы и с п-образным ребром. Длина каждого сегмента составляет 2 м, монтаж выполняют внахлест. Металлический коньковый профиль подходит для монтажа своими руками, так как не требует специальных навыков или дорогостоящего инструмента. Уголковый профиль для крыш из профнастила, металлочерепицы и фланца

    Уголковый профиль для крыш из профнастила, металлочерепицы и фланца

  4. Мягкая, рулонная кровля. Для оформления конька крыши, покрытой рулонными материалами на битумной основе, используют специальные полосы на клеевой основе. Другой вариант – монтаж кусочков мягкой черепицы вдоль конька, но он занимает больше времени и хуже защищает от протечек. Коньковая лента для обустройства конька на мягкой черепице

    Коньковая лента для обустройства конька на мягкой черепице

Чтобы сделать конек на крыше своими руками, следует приобрести специальную вентиляционную ленту, рубероид или высокодиффузную мембрану для гидроизоляции, кровельные саморезы, шуруповерт, строительный степлер.

Процесс монтажа

Качество монтажа конькового профиля напрямую влияет на эффективность защиты от проникновения влаги и циркуляции воздуха. Чтобы не допустить ошибку, следуйте следующим рекомендациям кровельных мастеров:

Монтаж профиля на крышу

Монтаж профиля на крышу

  1. Во время укладки кровельного покрытия, отступите от верхней части ската несколько сантиметров так, чтобы на коньковый брус установить вспомогательный брусок, увеличивающий высоту конька.
  2. С помощью полосы высокодиффузной мембраны, пленки или рубероида гидрозолируйте ребро между скатами. Слой гидроизоляции зафиксируйте степлером и силиконовым герметиком.
  3. Возьмите вентиляционную ленту, снимите с клеевой стороны защитную пленку и наклейте вдоль конька на оба ската. Она необходима для того, чтобы воздух свободно выходил из-под крыши, проветривая стропильную систему, не допуская ее загнивания. Для организации мощной принудительной вентиляции используют специальные коньковые аэраторы из пластика.
  4. Начинайте монтаж конькового профиля от одного из торцов дома, вынеся его вперед на 2-3 см за пределы крыши. Разместив первый сегмент профиля, проверьте, ровно ли он лежит и зафиксируйте с помощью шуруповерта и кровельных саморезов. Шаг между саморезами – 30-40 см.
  5. Вторую деталь наденьте на первую с нахлестом 7-10 см, разместите ровно и зафиксируйте. Продолжайте монтаж, пока не достигнете другого конца крыши. Последний участок кровельного профиля вынесите на 2-3 см за пределы крыши. Для подгонки и подрезки в размер используйте ножницы по металлу, ножовку или болгарку.
  6. Вставьте в торцевые отверстия конькового профиля специальные заглушки, если они поставляются в комплекте с выбранной вами моделью.

Обратите внимание! В строительных магазинах представлены коньковые профили, подходящие для разных углов скатов крыш. Поэтому, отправляясь за деталью для оформления конька, точно определите уклон и проконсультируйтесь с продавцом, подходит ли вам понравившаяся деталь.

Видео-инструкция

как правильно сделать конек кровли?

Устройство конька крыши представляет собой монтаж горизонтального верхнего ребра крыши на пересечении скатов и всевозможных элементов, располагающихся на этом ребре. Рассмотрим подробнее изготовление конька крыши, правильный расчет его высоты, установка и вентиляция пространства под кровлей.

Конек крыши

Конек крыши представляет собой горизонтальное ребро на самом верху крыши, которое образуется стыком скатов кровли.

Раньше после возведения крыши домов покрытие конька производили материалами на основе асбоцемента. Кровельное железо использовали редко.

Наибольшую популярность для изготовления конька получило оцинкованное железо. Используют уже готовые или делают самостоятельно уголки из оцинкованной стали, имеющие длину около 2 м.

Уголок для конька крыши можно сделать следующим образом: обрезанный по размеру лист оцинкованной стали укладывают на размеченную ровную поверхность и выстукивают до приобретения профилем нужной формы, используя киянку (металлический молоток может нарушить оцинкованное покрытие).

Полосу для крыши, имеющей два ската, рекомендуется выбирать со следующими размерами:

  • ширина - от 2,4 до 3 см;
  • длина - 200 см.

Устройство конька должно включать в себя следующие элементы:

Схема устройства конька крыши

Схема устройства конька крыши.

  • кровельный конек;
  • стропильная нога;
  • кровельный брус;
  • обрешетка;
  • лист покрытия;
  • гвозди;
  • оцинкованный профиль.

Необходимо помнить, что элементы конька должны перекрывать друг друга на 10 см, а сторона используемого уголка на 12-15 см.

Все гвозди, проходя сквозь волны кровельного покрытия дома, должны попадать точно в обрешетку. Для удобства зачастую на обрешетку в районе конька монтируют дополнительный брус.

Раньше зазор между кровельным покрытием и коньком замазывали раствором. В настоящее время для этого в основном используют монтажную пену.

Устройство конька своими руками - относительно простая процедура. Требуется лишь правильно исполнять предписания техники безопасности при работе на высоте.

Определение высоты конька и последующий монтаж

Инструменты для монтажа конька крыши

Инструменты для монтажа: 1. Шуруповерт; 2. Молоток; 3. Киянка; 4. Щетка с мягкой щетиной; 5. Рулетка; 6. Длинная рейка; 7. Маркер; 8. Уровень; 9. Ножницы по металлу; 10. Круглогубцы.

Для самостоятельного изготовления и монтажа конька может возникнуть необходимость в следующих инструментах:

  • отвертка;
  • электрический шуруповерт;
  • молоток;
  • киянка;
  • длинная рейка для прямых линий;
  • маркеры;
  • ножницы по металлу;
  • ножовка по металлу;
  • пила или электролобзик.

Высота конька имеет прямую зависимость от угла ската, каркаса и материала, из которого изготовлено покрытие кровли.
После того как произведено крепление материала кровли, можно начинать устройство конька.

Установка конька

Формула для определения высоты конька

Формула для определения высоты конька.

Определение высоты.

  1. Сначала производят монтаж коньковой черепицы по краям ската кровли. После этого производят замер расстояния от верхней до внутренней кромки черепицы от самого узкого торца. Бруски являются главной составляющей верхней кромки. Их называют контробрешеткой. Соединяются они между собой на минимальном расстоянии. Это расстояние еще называют коньковый аэроэлемент.
  2. Необходимо также правильно замерить расстояние между верхней частью держателя бруса, установленного в крепление, и местом сгиба линии крепления. Используя гвозди, производится крепление верхнего бруса конька к контробрешетке (к центральной части).
  3. Смонтировав с двух сторон конька крепления, между ними натягивается специальный монтажный шнур. Если такового нет в наличии, то используют обычную толстую леску. Шнур требуется для того, чтобы правильно сделать укладку и крепление прогона конька.
  4. Коньковый брус нужно поставить в крепления и держатели, затем он прибивается оцинкованными гвоздями или гвоздями из нержавеющей стали.

Примечание. При монтаже конька крыши требуется обязательное наличие боковой черепицы облегченного типа, которая предназначена для покрытия прогона конька после окончания вышеперечисленных работ.

Процесс работы конькового аэратора

Процесс работы конькового аэратора.

Для того чтобы избежать проникновения влаги, конденсата или пара в зазор под коньком, необходимо правильно сделать гидро- и теплоизоляцию крыши дома.

При монтаже конька на двухскатную стандартную крышу все швы и стыки, образовавшиеся при укладке кровельных материалов, должны полностью скрываться за конструкцией конькового прогона.

Не стоит забывать, что крыша, оснащенная коньком, должна быть оборудована отсеком вентиляции. В противном случае будет происходить постоянное образование конденсата вне зависимости от наличия гидроизоляционного слоя.

Вентиляционные короба продают в готовом виде, но можно сделать их и самостоятельно. Установить их можно при помощи специальных креплений либо клея.

Совет: короб для вентиляции должен клеиться только на сухие и очищенные элементы кровли дома. Не рекомендуется производить работы в холодную или слишком жаркую погоду.

После окончания работ по расчету высоты конька и выполнения всех сопутствующих процессов производится непосредственный монтаж самого прогона. Одним из лучших материалов для изготовления прогона считается специальная коньковая черепица, которая также выполняет роль украшения крыши дома.

Устройство такой черепицы начинают с подветренной стороны. Это делается для того, чтобы избежать попадания осадков и задувания ветра под стыки материала кровли. В начале производится монтаж зажимов, на которые затем крепится черепица, прибиваясь гвоздями или прикручиваясь саморезами.

Как правильно сделать вентиляцию конька крыши?

Конек предназначен не только для предотвращения проникновения влаги в зазоры между материалами покрытия скатов, но и для создания вентиляции под кровлей.

Важность вентиляции пространства под кровлей дома приобретает наибольшую актуальность при оборудовании кровли с утеплением.

Коньковую систему вентиляции крыши можно сделать следующим образом:

  1. После окончания возведения системы стропил поперек ног этих самых стропил производят крепление гидроизоляционной пленки. Укладку верхних полос пленки на нижние нужно делать с напуском, имеющим размер не менее 15 см. Все швы проклеивают специальной соединительной лентой.
  2. Вдоль стропильных ног набивается контробрешетка. Сверху нее поперек монтируется обрешетка.
  3. На обрешетку укладывается выбранное кровельное покрытие (шифер, металлочерепица, ондулин, и т.д.).

Растянутая пленка выполняет функции защиты стропильной системы от образующегося с обратной стороны кровельного покрытия конденсата и возможных протечек воды через щели. Также пленка замедляет процесс гниения элементов из дерева и препятствует появлению ржавчины на элементах из металла.

В случае отсутствия вентиляции пространства между материалом покрытия кровли и пленкой, проникающая туда влага не будет высыхать, что в свою очередь приведет к гниению или покрытию ржавчиной элементов обрешетки и контробрешетки.

Создание утепленной крыши подразумевает использование слоя утеплителя под слоем гидроизоляции. Теплоизоляционные материалы в основном состоят из гигроскопичных составляющих, к примеру, базальтового волокна. При отсутствии хорошей вентиляции в них скапливается влага, что значительно снижает теплозащитные характеристики и приводит к гниению стропил, между которых расположен утепляющий слой.

Вентиляционное пространство, предотвращающее вышеназванные проблемы, можно сделать следующим образом: оборудовать нижнюю часть подшивки карнизов вентиляционными зазорами или решетками, обеспечивающими проникновение воздуха.

Помимо этого, перед окончательным закреплением конька необходимо создать достаточное воздушное пространство между гидроизоляционным и основным покрытием кровли и сделать отверстие для выхода увлажненного воздуха между скатами.

Выход воздуха через конек может происходить различными способами. Зависит это от используемого кровельного материала и может потребовать установки дополнительных приспособлений вентиляции.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
