Устройство кровли скатной из металлочерепицы – технология и инструкция по укладке кровли, устройство крыши и вентиляции, пошаговая инструкция крепления

технология монтажа, устройства конька, ендовы

Металлочерепица представляет собой легкий, надежный, простой в укладке и декоративный материал для устройства кровли. В последнее время такая крыша, радующая глаз широтой цветовой гаммы, стала некоторым символом коттеджного строительства.

Крыша из металлочерепицы представляет собой прочную и долговечную конструкцию, которую отличают превосходные эксплуатационные характеристики и отличный внешний вид. Её устройство не требует особых профессиональных навыков, достаточно лишь справляться со слесарным инструментом и детально изучить нюансы работы.

Кровля из металлочерепицы: технология

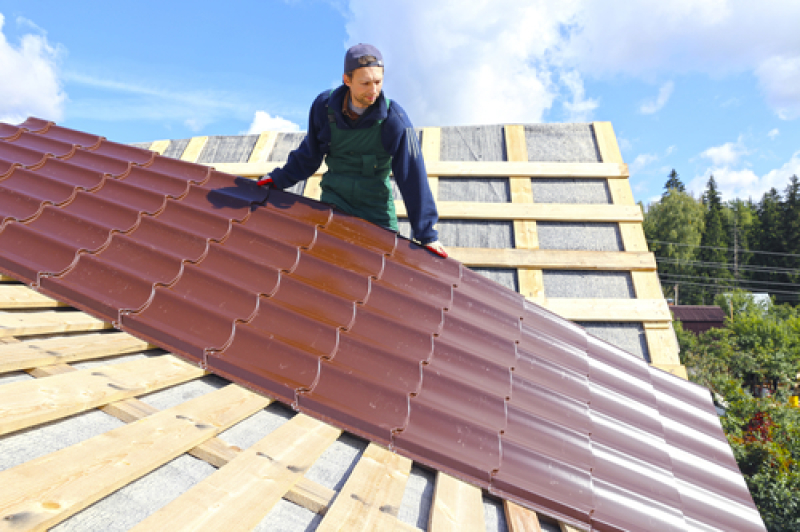

листы металлочерепицы

krovlya-iz-metallocherepicy-texnologiya-1

Такая структура является основным фактором длительного срока эксплуатации кровли – время безремонтного состояния может достигать 25-30 лет. Технология монтажа состоит из следующих этапов.

  1. Подготовка лаг для монтажа гидроизолирующего слоя. Рекомендовано обработать их антисептиком, а также проверить правильность угла наклона ската. Если он меньше 12 град, то снеговая шапка не будет под собственным весом спускаться по плоскости вниз.
  2. Обустройство теплоизоляционного слоя. Для жилых зданий его монтаж обязателен. Теплая кровля обеспечит теплоизоляцию дома, минимизировав затраты на отопление. Чаще всего для этого используют листы базальтовой ваты или пенополистирола.
  3. Установка гидроизоляции. Пленка должна иметь на обратной стороне специальные фибры, сквозь которые будет удаляться избыток влаги. Без них скопившийся конденсат будет негативно влиять на деревянные лаги.
  4. Монтаж дистанционных планок на лаги и формирование обрешетки. Последняя послужит основой для монтажа металлочерепицы. Она изготавливается из деревянных досок, расстояние между которыми напрямую зависит от модели кровельного покрытия.
  5. Порезка и крепление листов. Рекомендовано использовать особые виды крепежных элементов с эластичными шайбами, предотвращающими проникновение осадков внутрь конструкции.

Это общая схема установки, в которой обязательно должен учитываться уклон кровли из металлочерепицы. Для сравнения можно посмотреть значение этого параметра для различных материалов.

krovlya-iz-metallocherepicy-texnologiya-2

Средний показатель для стальных листов с защитным покрытием составляет 20-25 град.

Необходимо отметить, что стандартная крыша из металлочерепицы может иметь уклон минимум в 14⁰. Укладку листов на двускатную крышу начинают с левого угла по низу ската, подкладывая каждый следующий на предыдущий с нахлестом в одну волну. Шатровую кровлю начинают укладывать с наиболее высокого участка и постепенно продвигаются в противоположные стороны.

Совет

Для меньших значений угла наклона нахлест увеличивают до двух волн.

Важно также проследить, чтобы нижние края последних листов выступили ниже карниза примерно на 4–5 см. Для крепления профиля используют саморезы, оснащенные прорезиненными прокладками. Их ввинчивают с шагом 6–8 шт/м2 в нижние впадины волн листов на поверхности кровли из металлочерепицы.

Технология устройства подобной кровли предполагает выполнение еще нескольких правил.

  • Кровельные листы по краям подшивают досками.
  • Вентилируемый конек для металлочерепицы должен быть закрыт особыми доборными элементами, имеющими уплотнения. Большая плотность монтажа на верхние концы профилей достигается за счет полуцилиндрической формы детали.
  • Поверхность покрытия с внутренней стороны холодная, поэтому должна быть обеспечена вентиляция подкровельного пространства, а образование конденсата исключит грамотно собранный пирог крыши под металлочерепицу.
  • Для ендова используют особый разжелобочный элемент. Для его крепления на обшивке монтируют промежуточную конструкцию.
  • Зазоры, образовавшиеся при укладке дополнительных элементов на листы покрытия, герметизируют. Эти работы, как правило, выполняют либо уплотнительными лентами, либо используя отверждающий герметик , например, из силикона.

Утепление и гидроизоляция ↑

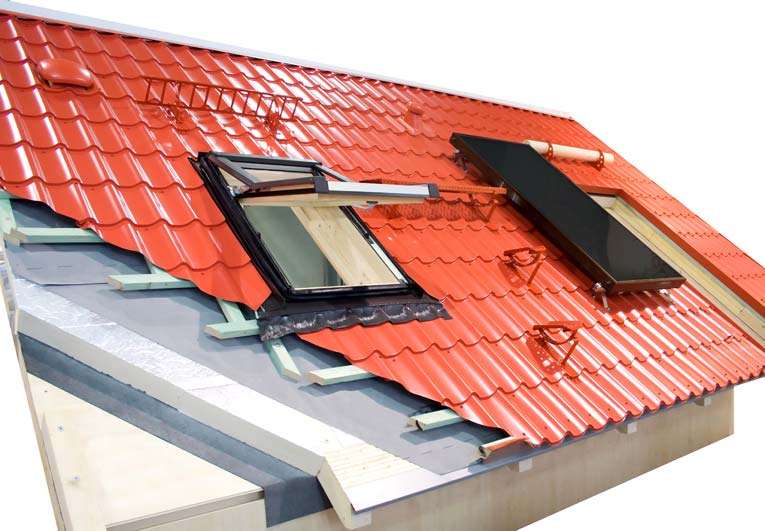

схема и описания пирога крыши

Кровельный пирог – важный элемент утепленной крыши. Его укладывают в определенном порядке, и любое нарушение может стать причиной ослабления эксплуатационных характеристик.

  • Пароизоляционную пленку крепят с внутренней стороны обрешетки. Она предназначена для защиты утеплителя от паров, исходящих из внутренних помещений.
  • Теплоизоляционный материал набивают между лагами, а поверх нее укладывают гидроизоляционный слой. Чаще всего для утепления используют минеральную вату, однако, при таком выборе нельзя забывать о ее гигроскопичности, которая сразу же дает о себе знать при наборе влаги. Теплоизоляционный слой при высоком уровне влажности значительно теряет свои изолирующие качества. Поэтому так важно не допустить увлажнения утеплителя. В этом могут помочь вентиляционные зазоры, предусмотренные между слоями кровельного пирога.
  • Гидроизоляционная мембрана не дает проникнуть конденсату, который оседает с внутренней стороны кровельного покрытия, а также дает влаге выходить со стороны утеплителя.

Рекомендуем

Важно выбрать правильную сторону гидроизоляционной мембраны, иначе будет полностью нарушена работа кровельного пирога. Мембрану рекомендуется расстилать поперек скатов внахлест с определенным запасом.

При выполнении этого этапа работ следует принимать во внимание такие факторы.

  • Структура пленки. Лучше всего использовать модели с волокнистой структурой. Вода будет конденсироваться в них – часть ее уйдет через фибры, а остальная стечет вниз.
  • Герметизация стыков. Для этого нужно использовать двусторонний скотч с хорошим показателем адгезии с пленкой.
  • Нельзя фиксировать пленку с помощью механического крепления – саморезов, шурупов и т.д.

Совет

Даже если обустраивается холодная кровля без теплоизоляционного слоя, монтаж гидроизоляционной пленки обязателен. Проблемы с герметизацией могут возникнуть на стыках листов металлочерепицы.

Утепление кровли служит также неплохой шумоизоляцией. Это особо важный фактор для домов, близлежащих к шумным магистралям.

Формирование обрешетки ↑

Следующий этап работ – монтаж обрешетки. Обязательно формируется воздушная прослойка между будущей поверхностью металлочерепицы и гидроизоляционным слоем. Ее высота должна быть не менее 50 мм. Для реализации этого поверх пленки монтируют дистанционные рейки высотой до 25 мм.

raschet-metallocherepicy-na-kryshu-1

И уже поверх этих реек можно набивать доски обрешетки. Их технология укладки напрямую зависит от следующих параметров крыши.

  • Расстояние между волнами. На рисунке выше показы точные расстояния досок для различных моделей металлочерепицы.
  • Угол ската и возможность проведения на нем ремонтных работ. Обрешетка должна выдержать не только максимальную массу снеговой шапки, но и вес взрослого человека.
  • Форма кровли. При наличии ендов или нескольких коньков может измениться схема установки обрешетки.
Оптимальные размеры используемых досок должны составлять по высоте до 50 мм шириной 10 мм и длиной 6 м. В таком случае при правильно сделанном расчете порезки объем некондиционных остатков будет минимальным.
Предварительная схема раскроя материала.

krovlya-iz-metallocherepicy-texnologiya-4

Специалисты рекомендуют монтировать большие по размерам листы у карниза. Это позволит быстро выполнить установку и минимизирует вероятность попадания влаги через стыки. При креплении первого листа не нужно полностью затягивать саморезы – может понадобиться переустановить его. Следующий элемент устанавливается по горизонтали. Положив первый ряд можно перемещаться выше, в сторону конька.

До того как правильно крепить металлочерепицу, необходимо ознакомиться со следующими рекомендациями.

  • Нужно подобрать оптимальные размеры листов. Обычно их ширина составляет от 1160 до 1180 мм.
  • При расчете учитывается нахлест элементов друг на друга. Он может быть равен от 110 до 116 мм.
  • Для плотного примыкания к коньку следует использовать уплотнитель для металлочерепицы. Он изготавливается из вспененного полиэтилена и имеет волновую форму. Благодаря этому прижим конька к основному покрытию будет надежно герметизирован.

Расчеты. Рассчитать, сколько же понадобится материала, проще всего так:

  • в уменьшенном масштабе выполняют чертеж кровли;
  • «накладывают» на него кровельные листы с учетом, что стыки и волны должны составить одно целое, и по длине, и по ширине кровли. И сразу станет понятно, какие из них удобнее будет использовать и в каком количестве.

Совет

При наличии ендов обязательно заранее продумывается их обустройство. Для этого можно сделать сливной скат для атмосферных осадков из плотного кровельного покрытия (битума) или установить специальный пластиковый желоб.

krovlya-iz-metallocherepicy-texnologiya-5

Правильное устройство холодной кровли из металлочерепицы полностью аналогично вышеописанной. Исключение составляет отсутствие теплоизоляционного слоя.

Как крепить: от обрешетки до конька ↑

  • В качестве основания под покрытие кровли изготавливают шаговую обрешетку из одинаковых досок (только первая, которая идет вдоль карниза, толще остальных на 10-15 мм). Их набивают с шагом, соизмеримым с длиной волны.
  • Прежде чем прибивать обрешетку, выставляют стропила. Они должны быть строго вертикальны, так чтобы углы между фронтоном крыши и карнизом были прямыми.
  • Доски для конька и карниза от досок основной обрешетки могут отличаться и по толщине, и по шагу.
  • Металлочерепицу крепят к обрешетке с помощью кровельных саморезов. Листы в этом случае монтируют без предварительного засверливания, что снижает вероятность их коррозии. На саморезы обязательно надевают герметизирующие ЭПДМ прокладки, которые к тому компенсируют температурные деформации.
  • Саморезы ввинчивают перпендикулярно обрешетке (примерно на 1 см ниже линии штамповки во впадины между двумя гребнями) пока прокладка незначительно сожмется. Стружку, которая образуется после их установки, удаляют с помощью мягкой щетки.

Рекомендации и особенности монтажа: стыковка и крепление ↑

  • Чтобы обеспечить защиту от бокового ветра, листы состыковываются по волнам. В первую очередь затягивают продольные стыки.
  • Состыковывают на доске обрешетки по рядам, причем саморезами крепят каждую волну.
  • Укладку удобнее начинать с левого нижнего угла ската, так что при этом каждый следующий из листов накрывает предыдущий.
  • Листы, независимо от сложности ската, укладываются параллельно карнизу, который выровнен по горизонтали. За карнизом оставляют свес примерно в 40 мм.
  • При стыковке, следует учитывать, что по углам возможно стыковать до 4 штук (толщина 0,4-0,5 мм). То есть при горизонтальном расположении тех, которые в одном ряду наложены друг на друга, смещение углов увеличивается. Поэтому, проводя монтаж кровли из металлочерепицы, листы немного поворачивают по часовой стрелке – тогда их правые углы в одном ряду расположатся по прямой.
  • Крепление при расположении рядом, осуществляется в верхней части при помощи одного самореза. После этого выравнивают и окончательно закрепляют.
инструкция по кровле металлочерепицей

– Количество саморезов, которые должны приходиться на один квадратный метр равно 8 единицам. Обычно вдоль конька и карниза шурупы завинчивают в каждую впадину, на всей остальной площади – через волну или в шахматном порядке.

– Монтаж можно не только облегчить, но и одновременно сделать внешний вид кровли более привлекательным, если самые длинные листы уложить в нижний ряд. Их необходимо выравнивать относительно карниза, а их волны – соответственно соседним.

  • Листы металлочерепицы укладывают с нахлестом снизу вверх, а также справа налево в полшага волны. Существует также вариант укладки со смещением в один шаг.
  • В местах внешних и внутренних переломов крыши кровельный материал обычно сходится не под углом 90°. Необходимо будет подрезать. Лист размечают и режут на устойчивом основании при помощи электрических ножниц по металлу или ручной пилы с прочным полотном. Дисковая пила «болгарка» для этих целей не подходит, поскольку при нагреве разрушается защитный слой.
  • При скреплении между собой должны образовать четкий прямоугольник. Любая попытка ужать или растянуть какую-либо из сторон, чтобы скрыть неровности основания, приведет к выпиранию мест скрепления.
– Четыре листа можно состыковать двумя способами: состыковать по рядам одну пару, затем пристыковывают к ним еще одну пару или состыковать по волнам нижние, после чего к ним пристыковать верхние.

Особенности монтажа доборных элементов ↑

Более подробно остановимся на таких этапах монтажа кровли, как устройство конька, ендовы крыши из металлочерепицы.

Как установить вентилируемый конек ↑

устройство конька Отметим основные принципы монтажа:

  • Перед укладкой коньковой планки следует позаботиться об вентиляции подкровельного пространства.
  • Если кровля имеет пологие скаты, то вопрос можно решить установкой аэролика, конструкция которого одновременно уменьшает вероятность попадания осадков под конек.
  • В случае точечных вентиляционных продух, проделанных в коньке, их необходимо уплотнить.
  • Планки плоского конька укладывают с нахлестом, полукруглый – фиксируют по линиям металлопластикового профиля.
  • Для щипцовых кровель необходимо предварительно четко просчитать, насколько сочетаются выбранная модель конька и уклон кровли.
  • Для кровель с трапециевидными или треугольными скатами коньковые узлы устраивают, подгоняя планку к уклону хребта, их сгибают или разгибают по необходимости.

Особенности устройства ендовы ↑

ендова

Для усиления ендовы обрешетку дополняют досками, которые укладывают между элементами основной. Планки ендовы монтируются с нахлестом в 0,2-0,3 м, начиная от карниза по направлению конька. Планки устанавливают на уже смонтированный капельник. Нижнюю необходимо обрезать чуть ниже, чем уровень карниза. В дальнейшем ее отбортовывают. Под последней и коньком используют уплотнитель.

Металлочерепицу, которая граничит с ендова, обрезают, не доходя до оси последнего на шесть-десять см с одной и другой стороны.

схема крепления

Для крепления используют саморезы, которые фиксируют в штатных местах. При креплении обрезанных листов, места крепежа на них и на планке ендовы выбирают так:

  • на профиле – по низу волны на 10–15 мм ниже линии штамповки;
  • на планке – отступив от оси самое меньшее на 25 см.
Это именно те участки, где металлочерепица касается плоскости, в которой расположены планки ендовы.

Важно

Если при фиксации отступить от штатных точек, то между крепежными элементами и поверхностью остается зазор, который, как правило, приводит к протечкам в этих местах.

Наименьшее расстояние между саморезами и осевой линией ендовы должно составлять 0,25 м. Саморезы не должны проходить ближе 25 см к осевой линии.

Часто места разрезов кровельных листов украшают декорирующими накладками. При их монтаже следуют нескольким правилам:

  • укладку выполняют, начиная снизу;
  • накладки устанавливают с наименьшим нахлестом в 100 мм;
  • уплотнителя между кровельными листами и накладками не требуется.

На заметку

Поскольку косые резы металлочерепицы остаются под декорирующей накладкой, то сильно снижен риск задувания снега на этих участках. Вода со скатов собирается под накладкой и далее продвигается по центру сгиба ендовы

Способы обхода труб ↑

проходные элементы

Крыша – это не только ровная поверхность скатов, через нее проходят также различные конструкции – трубы, вентиляционные каналы, дымоходы и другое.

Проходные элементы для металлочерепицы устанавливаются по своей технологии. Сначала кровлю на месте стыка с объектом, к примеру, трубой, специально подготавливают.

  • на бока объекта заводится гидроизоляция;
  • на поверхности ската устанавливают желобок, обеспечивающий отвод воды, он должен отстоять от более высокой стенки трубы не дальше, чем на 0,8 м;
  • выше прохода монтируется дополнительная обрешетка;
  • листы кровельного материала по обе стороны от трубы обрезают, причем разрез должен проходить выше штамповочной линии, а расстояние от грани трубы до этой линии было самое меньшее 0,15 м;
  • наименьшая высота фартуков по вертикали, начиная от покрытия кровли, должна ровняться 15 см, а расположенного на скате – составлять 20 см.

Конструкция получится надежной и цельной только при выполнении определенных правил:

  • фартук должен закрывать близлежащую вершину волны;
  • при его фиксации саморезами необходимо использовать уплотнитель;
  • сначала нужно закрепить внутренний фартук и только потом переходить к верхнему – он должен перекрывать профиль металлочерепицы примерно на 100–200 мм.

Внимание

Если верхний фартук установить в надрез листа, то осадки неизбежно будут затекать под кровлю.

Проход устраивать намного проще, если он расположен поблизости коньку – не дальше одного метра. Верхняя часть фартука в этом случае просто заводится под коньковую планку.

Устройство нестандартных проходов ↑

устройство нестандартных проходов на крыше

  • Если проход имеет ширину больше 80 см, то к укладке металлочерепицы подходят по правилам обустройства ендовы. Иначе говоря, узел образует разуклонку из двух вспомогательных скатов.
  • При ширине прохода не больше 120 см вместо основного материала разуклонку покрывают плоским листом из стали.
  • Для монтажа более сложных конструкций, имеющих круглый формат, лучше обратиться к профессионалам.

Заземление крыши ↑

заземление

Однако, при всех преимуществах нельзя забывать, что крыша из металлочерепицы металлическая, то есть уязвима к ударам молнии. Эта проблема, к счастью, легко разрешима – крышу нужно заземлить.

Молниезащиту можно организовать разными способами. Самых распространенных типов – два.

  • Сетчатый. Сетка из стали заземляет, надежно защищает кровлю от любого вида атмосферного перенапряжения и скапливает статическое электричество.
  • Стержневой. Трос из стали натягивают выше крыши, обязательно заземляя, по крайней мере, один его конец. Такая форма защиты распространяется на большую площадь, поэтому она актуальна для кровель значительных размеров.

На заметку

Любой молниеотвод заземляют отдельной шиной с минимальным сопротивлением, которое регламентировано отдельными нормами
