Утепление перекрытия расчет – какой лучше выбрать, какой слой теплоизоляции нужно, выбор плотности плиты, толщина утеплителя

Калькулятор расчета утепления потолка в доме с холодным чердаком

Очень большая доля теплопотерь в помещениях, до 30÷40%, приходится на неутепленные перекрытия. Это неудивительно – нагретый от приборов отопления воздух поднимется вверх и, встретившись с холодной преградой, отдает ей значительную часть своего теплового потенциала. В результате добиться комфортных условий проживания или вовсе невозможно, или это потребует чрезвычайно большого расхода энергоносителей для системы отопления.

 Одним словом, потолок, граничащий с неотапливаемым помещением сверху (с холодным чердаком, в частности), нуждается в обязательном утеплении.

Калькулятор расчета утепления потолка в доме с холодным чердакомКалькулятор расчета утепления потолка в доме с холодным чердаком

Полноценно утепленным потолок станет считаться лишь в том случае, если будет отвечать определенным критериям. Материалы для его термоизоляции могут применяться разные, и, естественно, их специфические характеристики переопределяют и толщину утепления. Как спланировать правильно, «по науке»? В этом вопросе окажет помощь калькулятор расчета утепления потолка в доме с холодным чердаком.

Ниже будут приведены пояснения по порядку проведения расчетов.

Калькулятор расчета утепления потолка в доме с холодным чердаком

Перейти к расчётам

Как производится расчет?

Расчет строится на том, что любая строительная конструкция жилого дома по своим теплотехническим характеристикам должна соответствовать расчетным значениям, установленным СНиП для конкретного региона, в соответствии с его климатическими особенностями.

Любой материал обладает определенной способностью передавать тепло, которая может выражаться в том числе коэффициентом теплопроводности. Чем он ниже, тем выше термоизоляционные качества материала. Этот коэффициент – табличная величина, которую несложно найти в справочниках. В нашем случае она уже заложена в программу калькулятора.

Сопротивление теплопередаче определяется соотношением:

R = h / λ

R — сопротивление теплопередаче, м²×ºС/Вт.

h — толщина слоя материала, м.

λ — коэффициент теплопроводности, Вт/м׺С.

На этой формуле и построен алгоритм работы калькулятора.

  • Пользователю будет предложено выбрать материал тля термоизоляции потолка – из выпадающего списка.
  • Далее, необходимо будет указать нормированное значение сопротивления теплопередаче R, установленное для региона проживания. Найти этот параметр можно по приложенной карте-схеме. Обратите внимание – в данном случае нас интересует значение «для перекрытий» — оно выделено синим цветом.

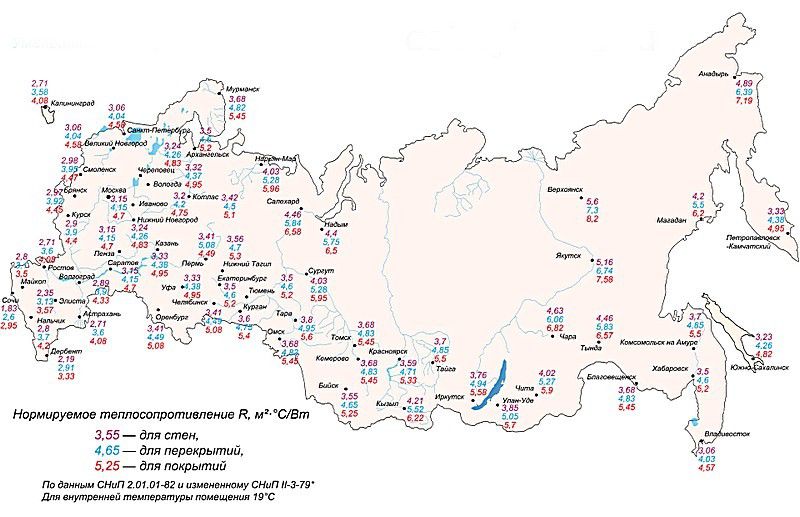

Карта-схема для определения требуемого значения термического сопротивленияКарта-схема для определения требуемого значения термического сопротивления
  • Следующий пункт – это параметры самого перекрытия. Вот здесь необходимо проявить внимательность, так как варианты могут быть достаточно разными. В частности, самого перекрытия, как такового, иногда и вовсе не бывает – его поверхностями становятся подшивка потолка и чердачный пол.

Цены на эковату

эковата

Одним словом, желательно иметь перед глазами схему — разрез будущего перекрытия: так проще будет определиться с участвующими в расчете слоями конструкции. Всех вариантов – не перечислить, но для упрощения понимания данного вопроса ниже на иллюстрации приведены три примера:

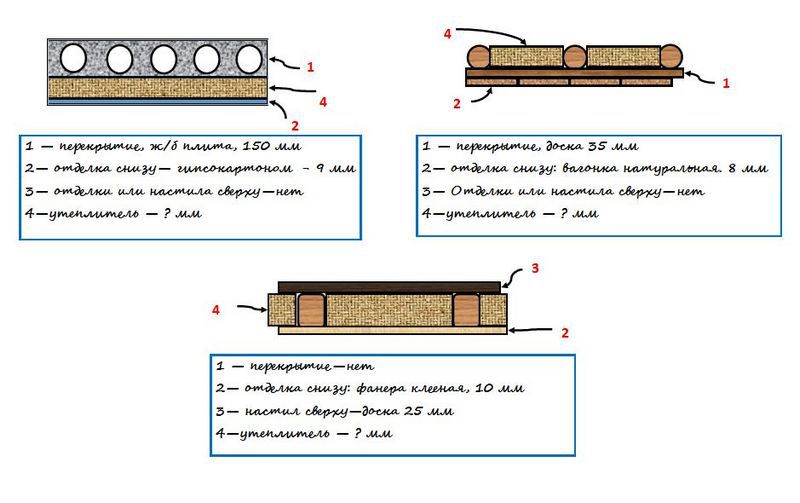

Возможные варианты строения чердачного перекрытияВозможные варианты строения чердачного перекрытия

В любом случае искомой величиной выступает толщина термоизоляционного слоя.

  • В калькуляторе буде предложено сделать выбор – будет ли отделываться поверхность потолка снизу, так как слой отделки тоже может повлиять на термоизоляционные качества всей конструкции. Если выбирается пункт с отделкой, то появятся поля для внесения ее параметров.
  • Аналогичным образом решен вопрос и с настилом чердачного пола. ВАЖНО – он принимается в расчет только в том случае, если образует сплошное покрытие.
  • Результат будет выдан в миллиметрах, и уже его можно привести к стандартным толщинам утеплительных материалов.

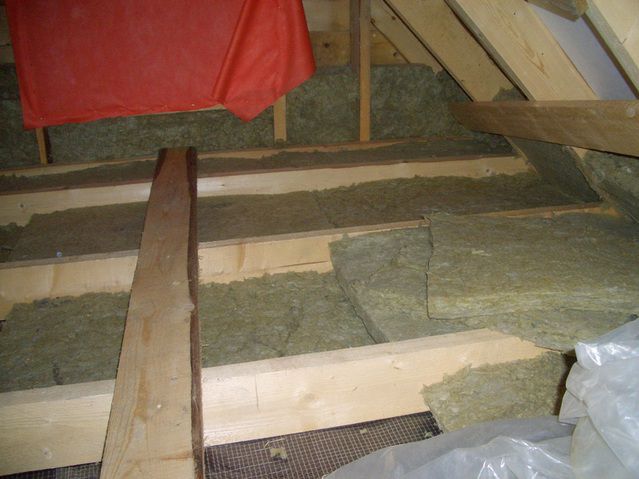

2016-08-10_100622Как проводится утепление перекрытия под холодным чердаком?

Иметь информацию о толщине утепления – недостаточно, важно правильно выполнить все термоизоляционные работы. Об этом подробнее – в специальной статье нашего портала, посвященной утеплению перекрытия под холодной крышей.

Калькулятор расчета утепления потолка в доме с холодным чердаком

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Значительные теплопотери в помещении происходят через перекрытия, у которых нет специального утепления. Воздух от обогревателей и других отопительных приборов поднимается вверх, но при соприкосновении с холодной поверхностью отдает ей большую часть тепла. В результате очень сложно создать комфортный микроклимат в помещении, так как в этом случае требуется огромный расход тепла для отопительных конструкций.

Поэтому потолок, который контактирует с помещениям без отопления сверху, нуждается в дополнительном утеплении. Полноценное покрытие для потолка должно соответствовать определенным критериям. При этом используются разные материалы, которые имеют свои специфические характеристики. Это оказывает влияние на необходимую толщину утеплителей. Чтобы спланировать конструкцию по всем правилам стоит применить специальный калькулятор для расчета утепления потолка в здании, где есть холодный чердак.

Для проведения правильных расчетов, ниже приведены некоторые разъяснения.

Калькулятор расчета утепления потолка в доме с холодным чердаком

Утепление крыши разными материалами

Содержание статьи

Калькулятор для вычисления утепления потолка в постройке с холодным чердаком

Особенности расчета

При вычислениях обязательно учитывается то, что каждая конструкция по своим параметрам должна соответствовать определенным значениям, которые установлены СНиПом  для разных регионов и их погодных условий.

Материалы способны отдавать тепло, которое имеет свой коэффициент теплопроводности. И чем он меньше, тем более высокими будут качества термоизоляции. Данный коэффициент можно найти в специальных справочниках. Это значение уже присутствует в программе для вычислений.

Показатель сопротивления теплопередачи находится так:

R=h(толщина )/ λ(коэффициент теплопроводности)

Именно на этой формуле и базируется алгоритм работы программы:

  • сначала нужно подобрать материал из предоставленного списка;
  • указывается нормативное значение сопротивления теплопередаче, которое устанавливается для определенного региона. Этот показатель можно отыскать на карте – схеме. В этом случае нужно искать параметр для перекрытий;
Определения требуемого значения термического сопротивления по специальной карте-схеме

Определения требуемого значения термического сопротивления по специальной карте-схеме

  • важны параметры перекрытия. В этом случае варианты могут быть разными. В некоторых случаях вместо перекрытия есть только пол чердачка и потолочная отделка. При проведении расчетов нужно иметь под руками схему, где изображены все слои конструкции;
  • в программе нужно выбрать отделку для поверхности потолка, которая также оказывает влияние на теплоизоляционные параметры;
  • важно определиться с настилом для пола чердака. Он учитывается, если используется как сплошное покрытие;
  • результат отображается в миллиметрах и его можно подогнать к стандартным параметрам толщины утепляющих материалов.

Чтобы провести качественное утепление перекрытия под неотапливаемым чердаком, мало одной информации о толщине материала с теплоизоляционными свойствами. Следует грамотно осуществлять все работы по термоизоляции.

Статья по теме:

Определения требуемого значения термического сопротивления по специальной карте-схеме

Экономьте время: отборные статьи каждую неделю по почте

Калькулятор расчёта толщины утепления потолка в доме с холодной крышей

Когда в мансардном и чердачном помещении планируется обустройство жилых помещений, этажи под ними имеют определённую тепловую защиту. А как быть если чердак холодный и там ничего не планируется? Правильно, с ответственностью подойти к утеплению потолка. А поможет вам в этом специально разработанный калькулятор.

Утепление эковатой набирает популярность в нашей странеУтепление эковатой набирает популярность в нашей стране

Онлайн-калькулятор расчёта толщины утепления потолка в доме с холодной крышей



Пояснения к расчётам

Вычисления производятся по следующей зависимости:

R = h / λ, где

R — коэффициент теплосопротивления, м²·К/Вт;

h — толщина утеплителя, м;

λ — коэффициент теплопроводности материала, Вт/(м·К).

Коэффициент теплосопротивления — нормированная величина, установленная СНиПом. Зависит от климатического региона и вида ограждающей конструкции (в нашем случае перекрытие). Определяется по специальной карте-схеме.

Карта-схема для определения коэффициента требуемого сопротивления теплопередачеКарта-схема для определения коэффициента требуемого сопротивления теплопередаче

Первым делом стоит выбрать теплоизоляционный материал из предложенного списка. Он напрямую влияет на второй важный параметр формулы — коэффициент теплопроводности. Материал потолочного перекрытия, его толщина, финишная отделка, а также наличие настила в чердачном помещении тоже вносят определённую точность в проведение расчётов. Заполните обязательно эти поля.

В считанные секунды получаем достаточно точное значение необходимой толщины в мм. А выбирая между разными утеплителями, можно подобрать оптимальный вариант конкретно в вашем случае. Удачи!

Предыдущая

КалькуляторыКалькулятор расчёта необходимой толщины утепления для стен деревянного дома

Следующая

КалькуляторыКалькулятор расчёта утепления крыши бани

Понравилась статья? Сохраните, чтобы не потерять!

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Утепление деревянного пола – рассчитываем толщину термоизоляции

Многие частные дома очень часто возводятся на столбчатых или свайных фундаментах. Естественно, при такой основе пол первого этажа получается «парящим» в воздухе, то есть не имеющим непосредственного контакта с грунтом. Кстати, довольно часто к такой же методике прибегают и при строительстве на ленточном фундаменте. Но то, что пол отделен от грунта воздушной прослойкой, вовсе не говорит о ненужности его утепления. Подпольное пространство в обязательном порядке делается вентилируемым, то есть температура там будет сравнима с температурой воздуха на улице. И для того, чтобы в помещении поддерживались комфортные условия проживания, а сама конструкция пола была долговечной, термоизоляция обязательна, например, утепление фундамента пенопластом.

Утепление деревянного пола – рассчитываем толщину

Пространства между несущими балками перекрытия или (и) лагами – это очень удобное место для размещения термоизоляционного материала. Но еще на стадии планирования строительства должен возникнуть закономерный вопрос – а какой должна быть толщина утеплительного слоя? Ведь это напрямую может влиять и на сечение пиломатериалов, из которого будут изготавливаться несущие детали конструкции пола.

Вопрос важный, поэтому его и решено было вынести в отдельную публикацию. Итак, рассматриваем проблему: утепление деревянного пола – рассчитываем толщину термоизоляции.

На чем строится расчет толщины термоизоляции?

Содержание статьи

Даже те читатели, что не в ладах с физикой и математикой, вполне смогут самостоятельно произвести такой расчет. Тем более что мы предлагаем им воспользоваться возможностями встроенного онлайн-калькулятора.

На чем базируется определение требуемой толщины термоизоляции?

Основополагающий принцип проведения таков – суммарное термическое сопротивление (или, если правильнее, сопротивление теплопередаче) ограждающей строительной конструкции не должно быть меньше установленной величины. Эта величина называется нормированной, и она рассчитана для всех регионов с учетом их климатических особенностей. Кроме того, этот показатель принимает различные значения еще и в зависимости от типа конструкции – имеются нормы для стен, покрытий и перекрытий.

Узнать это нормированное значение для своего региона проживания несложно. Такая информация наверняка имеется в любой местной строительной организации. Но еще проще будет взять значение из расположенной ниже карты-схемы, охватывающей всю территорию России.

Нормированные значения термического сопротивления для строительных конструкций жилых домов по регионам России

Итак, нормированное термическое сопротивление известно, но что это нам дает? Дело в том, что это суммарное значение складывается из показателей термических сопротивлений каждого из однородных слоев конструкции.

Если мы рассматриваем деревянный пол по балкам перекрытия или лагам, то это будет выглядеть примерно так:

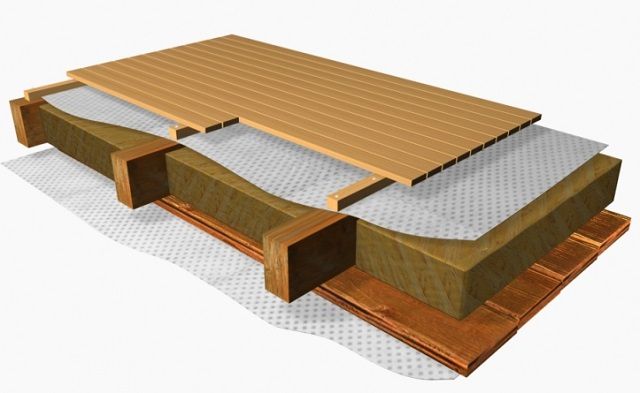

Принципиальная схема утепления деревянного пола на лагах или балках перекрытия

1 – балки перекрытия или лаги – несущие детали деревянного пола.

2 – черепные бруски или опорные доски. Необходимы для настила чернового пола.

3 – доски чернового пола. Могут монтироваться сплошным настилом или разреженно. Иногда вместо досок используется и листовой материал, например, плиты ОSB или фанера. В ряде случаев, например, при термоизоляции пола жёсткими блоками пенополистирола, от чернового пола и вовсе отказываются – оставляют только несколько перемычек для поддержки утеплительного слоя.

4 – ветрозащитная мембрана, которая должна обладать свойством паропроницаемости – для свободного выхода влаги в атмосферу. Не используется при утеплении паронепроницаемыми и не боящимися ветрового воздействия материалами, например, экструдированным пенополистиролом или пенополиуретаном.

5 – слой утепления. Материалы могут применяться разные – насыпные, блочные, рулонные, напыляемые. Но в любом случае именно толщину этого слоя мы и будем рассчитывать.

6 – гидро- пароизоляционная мембрана, защищающая утеплитель от увлажнения со стороны помещений.

Цены на пароизоляционную мембрану

пароизоляционная мембрана

7 – настил пола. Это могут быть доски, закрепляемые непосредственно на лаги. Другой вариант – настил из фанеры или OSB толщиной 15÷20 мм, который становится основанием для любого выбранного финишного покрытия пола.

Какие же из этих слоев могут оказать значимое влияние на степень термоизоляции конструкции? Их немного – три или два. И один из них – это слой самой термоизоляции.

Остальные:

  • Во-первых, черновой пол из доски или листового материала на древесной основе. Но только в том случае, если он выполнен сплошным, без зазоров.
  • Во-вторых, это настил самого пола сверху лагов – доски, фанера или OSB.

Мембраны в расчет принимать не будем – сколь-нибудь серьёзными утеплительными качествами они не обладают. «Выведем за скобки» и финишное покрытие пола – ввиду его незначительной толщины или, для некоторых декоративных материалов, слишком высокой теплопроводности.

Следует правильно понимать, что показанная выше схема демонстрирует лишь сам принцип термоизоляции пола, но никак не отражает все возможное многообразие вариантов. Просто навскидку – еще две схемы. Изменения налицо, но общий принцип строения «утеплительного пирога» при этом особых «трансформаций» не претерпевает.

Еще две возможных схемы строения утеплённого пола на балках перекрытия и лагах. На деле вариантов может быть значительно больше.

Идем дальше.

Термическое сопротивление каждого однородного слоя общей конструкции можно определить по формуле.

Rc = hc / λc

hc — это толщина слоя, выраженная в метрах.

λc — коэффициент теплопроводности материала, из которого этот слой изготовлен. Эти коэффициенты — табличные величины. И найти их практически для любого строительного или термоизоляционного материала – совсем несложно, этих таблиц полно на строительных сайтах.

Возможно, вас заинтересует информация о том, как производится теплотехнический расчет пола по грунту онлайн

Итак, если владельцу строящегося дома уже известна примерная конструкция планирующегося пола первого этажа, то не составит труда вычислить и толщину утеплителя, обеспечивающего доведение суммарного термического сопротивления до нормативного значения.

На этом и построен калькулятор, расположенный ниже. Под ним будет несколько примечаний, касающихся порядка работы с программой.

Возможно, вас заинтересует информация о том, как рассчитывается толщина утеплителя для пола в деревянном доме

Калькулятор расчета утепления деревянного пола на лагах

Перейти к расчётам

Несколько советов по работе с калькулятором

Особой сложности работа с программой не составляет.

  • Для начала предлагается выбрать материал для термоизоляции. В списке как наиболее часто применяемые утеплители, так и более «экзотические», но тоже вполне подходящие для таких условий расположения. Именно толщину этого слоя и рассчитает калькулятор.
  • Далее, необходимо по карте-схеме определить нормированное значение «для перекрытий» (выделено синими цифрами) для своего региона проживания. Это значение указывается в соответствующем поле калькулятора.
  • Следующим шагом указываются параметры чернового пола – материал его изготовления и толщина. Но это только в том случае, если черновой пол сплошной, без просветов. Если же доски будут установлены разреженно, или чернового пола вовсе не планируется, то оставляется толщина по умолчанию равная нулю.
  • Ну и, наконец, последним шагом указывается толщина и материал верхней сплошной обшивки пола.
  • Результат, то есть минимальная толщина слоя утеплителя, будет показан в миллиметрах. Его приводят к стандартным толщинам выбранного термоизоляционного материала, естественно, округляя в бо́льшую сторону.

Утеплитель располагается в два слоя, с обязательным перекрытием стыков нижнего ряда.

Может случиться так, что потребуется утепление в два или даже в три слоя. Тогда верхний слой должен полностью перекрывать стыки между плитами (блоками) нижнего.

Для насыпных или напыляемых материалов можно ограничиваться слоем рассчитанной толщины.

Утепление пола частного дома – важная задача!

В настоящей статье не уделялось внимания непосредственно технологии проведения термоизоляционных работ – внимание концентрировалось на расчетах. Но это лишь потому, что утеплению пола частного дома своими руками посвящена отдельная подробная публикация нашего портала.

Завершим публикацию видеосюжетом, посвященным утеплению деревянного пола первого этажа в частном доме.

Видео: Несложный для самостоятельного исполнения вариант утепления пола в частном доме

Калькулятор расчета утепления крыши бани

Если решено построить собственную баню, то особое внимание придется уделить вопросам термоизоляции. В этой постройке необходимо поддержание специфического микроклимата, ее помещения должны быстро прогреваться в любое время года и долго удерживать тепло, чтобы обеспечивалась комфортность принятия банных процедур. Вместе с тем, утепление бани должно быт тесно связано с вопросами гидро- и пароизоляции, так как прямой контакт с водой и повышенная влажность – обычные условия эксплуатации для строительных конструкций подобного сооружения.

Калькулятор расчета утепления крыши баниКалькулятор расчета утепления крыши бани

Большой процент теплопотерь приходится на крышу и перекрытия, и их качественная термоизоляция – одна из основных задач. Как определиться с толщиной утеплительного слоя, в зависимости от особенностей конструкции бани и от применяемого термоизоляционного материала? В этом вопросе нам поможет калькулятор расчета утепления крыши бани.

Калькулятор комплексный, позволяющий рассчитать утепления и скатов кровли, и чердачного перекрытия. Его использование требует некоторых пояснений, которые будут приведены ниже.

Калькулятор расчета утепления крыши бани

Перейти к расчётам

Пояснения по выполнению расчетов

Алгоритм работы калькулятора построен на принципе, что для предотвращения теплопотерь через строительные конструкции, их сопротивление теплопередаче должно быть не ниже нормативных показателей, установленных действующими СНиП. Эти значения несложно найти на приложенной ниже карте схеме. В наших расчетах могут применяться два показателя – «для покрытий» и «для перекрытий».

Цены на минеральную вату

минеральная вата

Карта-схема со значениями термического сопротивления строительных конструкций (по климатическим регионам России)Карта-схема со значениями термического сопротивления строительных конструкций (по климатическим регионам России)
  • Калькулятор предложит выбрать один из путей расчёта – для утепления скатов кровли и для термоизоляции чердачного перекрытия. Если чердак планируется сделать утепленным или даже обитаемым (мансардным), то выбирается первый пункт. Утепление же перекрытия необходимо в любом случае, правда, при этом пользователю будет предложены варианты: с утепленной кровлей или с «холодным» чердаком – результаты в этих двух случаях получаются разными.
  • Из списка предложенных утеплительных материалов необходимо будет выбрать тот, который будет применяться в конкретных условиях. Показатели коэффициента теплопроводности утеплителей уже заложены в программу калькулятора.
  • Нормированное значение теплопередаче выбирается по карте-схеме – в калькуляторе будет дана подсказка, какое из значений необходимо для конкретного расчета.
  • Суммарное сопротивление теплопередаче складывается из показателей каждого из слоев конструкции. Здесь могут быть некоторые различия:

— При утеплении скатов само кровельное покрытие во внимание не принимается, так как оно по правилам отделено от слоя утепления вентилируемым зазором. Таким образом, в расчет берется только внутренняя обшивка.

— При расчете утепления для перекрытия может быть иначе – и подшивка потолка снизу, и настил чердачного пола (если, конечно, они сделаны сплошными).

  • И на скатах кровли, и на чердачном перекрытии может в качестве эффективной пароизоляции и дополнительного утепления применен фольгированный пенополиэтилен (например, пенофол). Его металлизированный отражающий слой, обращенный в сторону помещения, способствует более эффективному сбережению тепла и улучшению термоизоляционных характеристик конструкции в целом. Пользователю будет предложены варианты расчета как с пенофолом, так и без него. Если выбрано направление с использованием фольгированного утеплителя, то необходимо будет указать еще его толщину.
  • Результат выдаётся в миллиметрах, и это значение затем приводят (округляют в большую сторону) к стандартным толщинам утеплительных материалов (при использовании плит, матов или рулонов). Если применяются насыпные или напыляемые материалы, значение можно оставить без изменений.

2016-08-11_102328Особенности утепления крыши бани

Специфика этого сооружения накладывает отпечаток и на технологию утепления его основных элементов. Подробнее с нюансами утепления крыши бани можно ознакомиться в специальной публикации нашего портала.

Утепление пола по грунту – расчет толщины термоизоляции: калькулятор и описание

Наверное, никого не нужно убеждать в том, что пол на первом этаже частного дома должен иметь надежную термоизоляцию. Это важно и для создания комфортных условий проживания, и с точки зрения сохранения здоровья всех членов семьи. Кроме того, эффективная система утепления всех строительных конструкций собственного дома – это залог экономного расходования энергоносителей для обеспечения работы системы отопления зимой, другого климатического оборудования – в любое время года. Да и на долговечность самого строения правильно организованная система термоизоляции также оказывает значительное влияние.

Утепление пола по грунту – расчет толщины термоизоляции

На первых этажах частных домов полы частенько оборудуются непосредственно по грунту – это, например, характерно для зданий на ленточном фундаменте. Существует целый ряд способов их термоизоляции с использованием различных утеплительных материалов. Но в любом случае необходимо заранее определяться – какой слой утеплителя будет достаточным для того, чтобы можно было смело заявлять о полноценности термоизоляции.

Попробуем разобраться в этом вопросе: утепление пола по грунту – расчет толщины термоизоляции, например, как утеплить пол в частном доме.

Принцип проведения расчета

Содержание статьи

Было бы большой ошибкой полагать, что утеплять любую строительную конструкцию можно, как говорится, «на глаз». Хорошо, если повезет и угадаете, но вероятность такой удачи – невелика, можно ошибиться как в одну, так и в другую сторону. И то, и другое – плохо. О последствиях недостаточности термоизоляции уже говорилось выше. А ее избыточность приводит к совершенно ненужному перерасходу материалов или усложнению конструкции.

Все должно основываться на расчетах. Да, многих читателей заранее пугает перспектива проведения каких бы то ни было вычислений. Поспешим их успокоить – ничего сверхъестественно сложного их не ждет. Тем более, мы «вооружим» их и пониманием принципа расчета, и удобным калькулятором, в котором всего лишь надо будет указать некоторые исходные данные.

Непосредственно про технологию выполнения термоизоляционных работ при утеплении пола говориться не будет – этому отведена специальная публикация нашего сайта. Остановимся лишь на тех нюансах, которые напрямую влияют на размеры термоизоляционного слоя.

Как производится утепление полов в частном доме?

Задача непростая, но справиться с ней можно и самостоятельно, не прибегая к услугам наемных специалистов. Пусть в помощь читателю будет специальная публикация нашего портала, посваященная именно утеплению полов в частном доме своими руками.

Итак, чтобы утепление считалось полноценным, суммарное сопротивление теплопередаче строительной конструкции (его еще часто называют термическим сопротивлением) должно быть не ниже установленного нормированного значения. Этот показатель измеряется в м² × °С / Вт, и рассчитан для каждого региона с учетом специфики климатических условий. Конкретное значение можно отыскать в таблицах СНиП, уточнить в местной строительной организации или просто взять из предлагаемой карты-схемы территории России.

Важно – для разных конструкций установлены свои нормированные значения. Раз мы имеет дело с полом, то нас интересует значение «для перекрытий». Чтобы проще было ориентироваться на схеме, эти показатели выделены голубыми цифрами.

Нормированные значения термического сопротивления для строительных конструкций жилых домов по регионам России

Теперь – небольшая формула, которая потребуется для проведения расчетов.

Термическое сопротивление однородного слоя строительной конструкции равно:

R = h / λ

h – толщина этого слоя (важно – выраженная в метрах)

λ – коэффициент теплопроводности материала, из которого изготовлен этот слой (измеряется в Вт/м×°С).

Коэффициенты теплопроводности – это табличные величины, значение которых несложно найти на справочных интернет-ресурсах. А для утеплительных материалов они, кроме того, обычно указываются производителем в паспортных данных.

Суммарное термическое сопротивление строительной конструкции, состоящей из нескольких слоев, в числе которых — и слой утепления, будет равно:

Rc = R₁ + R₂ +…+ Rt = h₁ / λ₁ + h₂ / λ₂ + …+ ht / λt

Символ «t» в данном случае говорит, что это показатели слоя термоизоляции.

Итак, если известно значение нормированного термического сопротивления, если имеется представление о строении создаваемой конструкции пола, то совсем несложно определить ту толщину утеплительного материала, которая обеспечит нужный уровень термоизоляции.

ht = (Rc – h₁ / λ₁ – h₂ / λ₂ – …) × λt

Зная коэффициент теплопроводности выбранного термоизоляционного материала, получаем его необходимую толщину.

Возможно, вас заинтересует информация о том, как монтировать пленочный теплый пол под ламинат

Возможные варианты утепления пола по грунту

С принципом расчета определились. Но теперь нужно разобраться, а какое возможно сочетание слоев при создании пола по грунту? И какие из них имеет смысл принимать в расчет?

  • В качестве термоизоляционного материала в таких условиях очень часто используется керамзит. Причем, нередко он выступает в роли единственного утеплителя.

(Здесь и дальше будут показаны схемы. Сразу скажем – они даны со значительным упрощением. В частности, на них не указаны слои гидроизоляции. Не из-за того, что они неважны, просто в теплотехнических расчётах их учитывать не имеет смысла – слой слишком тонок, чтобы оказать сколь-нибудь серьезное влияние на общие утеплительные качества всего «пирога» пола.)

Утепление пола по грунту только керамзитом.

Цены на керамзит

керамзит

Идем снизу вверх.

1 – слой уплотненного грунта, на котором возводится пол. В расчет не принимается, так как именно от теплопотерь через грунт (имеющий колоссальную теплоёмкость и способный буквально «высасывать» тепло из дома при некачественном утеплении) и затевается вся термоизоляция.

2 – утрамбованный песчаный или песчано-щебеночный слой. В расчет не принимается, по той же причине, что и грунт.

3 – слой керамзита – вот эту толщину и следует рассчитать. Так как термоизоляционные качества керамзита практически втрое ниже чем, скажем, у минеральной ваты или пенополистирола, толщина этого слоя может потребоваться весьма внушительной.

4 – армированная бетонная стяжка пола. Принимать в расчет – смысла не видно, так как теплопроводность бетона весьма высока. И при толщинах стяжки всего в 50 ÷ 100 мм ее термоизоляционные качества практически не сыграют роли.

5 – финишное покрытие пола. Если применяется натуральная доска, толстая клееная фанера или ОСП, то можно учесть этот слой при проведении расчетов. Термоизоляционные качества древесины – весьма неплохие, и это позволит хоть на сколько-то уменьшить слой керамзитовой засыпки. А условия нередко бывают такие, что каждый миллиметр подъема пола – на счету.

Возможно, вас заинтересует информация о том, как рассчитывается толщина утеплителя для пола в деревянном доме

Если же в качестве покрытия рассматриваются ламинат, линолеум, и тем более – керамическая плитка, то их вполне можно проигнорировать при расчётах. Или теплопроводность высока, или уж слишком тонкий слой, не играющий никакой роли.

  • Второй вариант – использование плитных утеплительных материалов. Это могут быть, например, пенополистирол различного типа, специальные марки минеральной ваты повышенной плотности, блоки пеностекла и другие утеплители.

Схему можно представить так:

Утепление пола по грунту без использования керамзита

Что здесь появилось на схеме нового:

6 – это так называемая «бетонная подготовка» — тонкий (порядка 30÷50 мм) слой тощего бетона. Удобно в том плане, что по такой поверхности проще выполнять качественную гидроизоляцию, а затем – и  укладку утеплительного материала. Теплотехнических свойств – практически никаких, то есть в расчет не принимается.

7 – слой выбранного утеплительного материала. Именно его толщину и предстоит определить.

Далее, армированная стяжка и финишное покрытие – все без изменений.

  • Третий вариант – комплектное использование керамзита и другого, более эффективного термоизоляционного материала. Качественные утеплители частенько имеют весьма немалую стоимость, и такой подход позволяет добиться определенной экономии средств.

Для термоизоляции пола по грунту используется и керамзит, и другой, более эффективный утеплитель

Подробнее о том, как производится утепление пола пеноплексом — читайте в специальной статье нашего портала.

По схеме здесь, наверное, пояснять ничего не нужно – все те же слои, что уже упоминались в первых двух вариантах. Для расчёта толщины более дорогого утеплителя придётся заранее прикинуть толщину керамзитовой засыпки.

Для второго и третьего вариантов может применяться и несколько измененная схема. Основное утепление под стяжкой пола не производится. А на самой стяжке уже идет крепление лаг с последующим настилом на них деревянного (фанерного и т.п.) пола. В таком варианте утеплитель (плитный, рулонный или засыпной) укладывается в пространство между лагами. Слой термоизоляции меняет свое положение, но, в принципе, на результат расчёта это не оказывает влияния.

Все, должно быть, встало по местам, и можно переходить уже непосредственно к расчету. То есть – к нашему онлайн-калькулятору. Ниже будет дано несколько пояснений по рабо» те с программой.

Калькулятор расчета утепления пола по грунту

Перейти к расчётам

Пояснения по работе с калькулятором.

Особых пояснений, наверное, и не требуется – все должно быть интуитивно понятно. Но, тем не менее…

  • Начинаем с того, что определяем по карте схеме нормированное значение термического сопротивления для своего региона (для перекрытий) и указываем его в поле ввода.
  • Далее, предстоит сразу решить, будет ли утепление вестись исключительно керамзитом, либо будет применяться другой термоизоляционный материал, опять же, самостоятельно или в комплексе с керамзитом. От выбора пути расчёта зависят дальнейшие действия и итоговый результат.

А. Если выбран путь «только с керамзитом», то останется только указать (при необходимости) толщину и материал напольного покрытия – и сразу переходить к кнопке «РАССЧИТАТЬ…»

Результат будет показан в миллиметрах, и это – толщина слоя необходимой керамзитовой засыпки.

Б. Если выбран путь расчета с использованием других утеплителей, то откроется несколько дополнительных окон.

— Сначала будет предложено указать толщину дополнительной керамзитовой засыпки, если она планируется. В том случае, когда ее не будет, просто оставляется значение толщины по умолчанию, равное нулю.

— С обшивкой чистового пола – никаких изменений нет.

— А вот следующим шагом будет необходимо выбрать основной термоизоляционный материал – из предлагаемого списка. Значения коэффициентов теплопроводности утеплителей уже внесены в базу калькулятора.

После нажатия кнопки расчета будет показан результат в миллиметрах. Это – толщина того самого выбранного утеплителя.

Кстати, расчет по второму пути позволяет еще и сравнить различные утеплительные материалы по их эффективности. Кроме того, можно решить и еще одну побочную задачу. Например, бывает, что видится материально выгодным приобрести плиты утеплителя толщиной в 50 мм. Варьируя значения толщины керамзитовой дополнительной засыпки можно быстро и без проблем определить, какой же ее слой потребуется, чтобы основной утеплитель «уложился» в планируемую толщину плит.

Возможно, вас заинтересует информация о том, какой какие характеристики имеет утеплитель пеноплекс

*  *  *  *  *  *  *

Еще одно важное замечание. Нередко начинающие строители задают вопрос, а нельзя ли уменьшить толщину термоизоляции, если утепление планируется «усилить» системой подогрева пола?

В самом вопросе уже заложена смысловая ошибка! Утепление пола и система «теплый пол» — это совершенно разные понятия! И планируемый монтаж системы подогрева пола не только не снижает требований к его термоизоляции, но даже делает их более жёсткими.

Дело в том, что подогревать пол, не имеющий полноценной термоизоляции – это в буквальном смысле слова выбрасывать деньги «на ветер». Затраченные на расходуемые энергоносителя средства станут уходить на никому не нужное «отопление» грунта под полом или воздуха на улице.

Завершим статью размещением видео, в котором подробно рассказывается об обустройстве утепленных полов по грунту.

Видео: Полы по грунту – утеплять или нет?

Также рекомендуем ознакомиться с материалом про утепление пола на даче своими руками.

Онлайн калькуляторы для расчета утепления стен

УтеплениеДом можно смело называть уютным при условии, что он теплый. Для сокращения теплопотерь необходима качественная и грамотная теплоизоляция. Это касается не только стен дома (на которые, к слову, приходится порядка 50% всех потерь тепла), но и пола, крыши, фундамента, балкона или лоджии. На сегодняшний день выполнить требуемые расчеты, а значит, и выбрать самый подходящий утепляющий материал с целью последующей его установки, можно двумя способами:

* обратившись к профессионалам (не бесплатно, разумеется), которые специализируются на утеплении;

* сделать все самостоятельно – здесь вы можете воспользоваться либо специальной формулой, либо одним из наших онлайн-калькуляторов.

Так, в случае со специалистами все предельно ясно: заплатить определенную сумму – получить на руки готовый результат. Однако если вы намерены надежно утеплить дом, но желаете при этом сэкономить, рекомендуем изучить методы собственноручного расчета теплоизоляции.

На заметку! В рубрике «Утепление» нашего портала вы сможете подобрать теплозащитные характеристики любой интересующей вас конструкции здания, а также выяснить, имеет ли место чрезмерное накопление влаги в них при эксплуатации.

Насчет формулы – здесь все на ваше усмотрение. Но учтите, что для расчетов потребуются некоторые цифры (теплопроводность материала, к примеру, или температура воздуха внутри/снаружи дома). Одна из таких формул приведена ниже.

Формула расчета утеплителя

Если же вы боитесь совершить ошибку в расчетах, то обязательно воспользуйтесь одним из наших бесплатных онлайн-калькуляторов! Мы специально подготовили десятки полезных программ, с помощью которых можно рассчитать количество/толщину утепляющего материала. А пошаговые инструкции и дельные советы помогут вам выполнить расчет максимально точно!

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
