Люк в подвал и погреб утеплённый «Стелс»
Сегодня среди владельцев дач и коттеджей очень востребованы напольные утепленные люки «Стелс». Особенностью этого люка стала возможность скрыть проем в полу, который ведет в подвал, гараж или погреб. Кроме того эти люки дополнительно утеплены минеральной ватой. Это удобно для тех владельцев домов, которые устанавливают люки, ведущие в холодный погреб или любое другое неотапливаемое помещение. На дверцу утепленного люка «Стелс» крепится то же покрытие, что и на пол. Это маскирует вход в подсобное помещение и делает его абсолютно незаметным.
Важные особенности утепленного люка «Стелс»
При изготовлении люка производитель использовал метод аргонно-дуговой сварки. Предлагаемые люки оснащены газовыми амортизаторами и усиленной конструкцией. Это позволяет производить люки не только маленьких размеров, но и больших. В базовой комплектации изделия в обязательном порядке присутствует удобная ручка для открывания люка. Дверь открывается на 90 градусов. Разработчик предусмотрел удобный механизм открывания и надежные петли с плавным ходом, что делает процесс открывания и закрывания люка простым и приятным.
Для изготовления люка используется уголок шириной 40-75 мм. Кроме того, может быть использована профильная труба с размерами от 25х50 до 40х80 мм. Обязательный каркас жесткости делает всю конструкцию устойчивой к деформации. Даже интенсивное использование люка не приведет к преждевременной поломке люка. И рама, и дверца люка снабжены ребрами жесткости, которые придают всей конструкции необычайную надежность. Количество ребер жесткости может быть разным и зависит от размера люка.
Розничный прайс-лист и техническая характеристика люков «Стелс» утепленный
Посадочный размер(Ш х Д), мм | Размер дверцы(Ш х Д), мм | Световой проем(Ш х Д), мм | Вес люкаусловно, кг | Габаритныйразмер, мм | Размеруголка | Цена,руб |
600х600 | 540х580 | 455х560 | 26 | 690х690 | 50х50 | 14800 |
600х700П | 540х680 | 455х660 | 28 | 690х790 | 50х50 | 15600 |
600х800П | 540х780 | 455х760 | 30 | 690х890 | 50х50 | 16500 |
600х900П | 540х880 | 455х860 | 32 | 690х990 | 50х50 | 17200 |
600х1000П | 540х980 | 455х960 | 34 | 690х1090 | 50х50 | 18000 |
600х1200П | 540х1180 | 455х1160 | 38 | 690х1290 | 50х50 | 19600 |
600х1300П | 540х1280 | 455х1260 | 41 | 715х1415 | 63х63 | 20450 |
600х1400П | 540х1380 | 455х1360 | 44 | 715х1515 | 63х63 | 22300 |
600х1500П | 540х1480 | 455х1460 | 47 | 715х1615 | 63х63 | 23550 |
600х1600П | 540х1580 | 455х1560 | 50 | 715х1715 | 63х63 | 24850 |
600х1700П | 540х1680 | 455х1660 | 53 | 715х1815 | 63х63 | 26700 |
600х1800П | 540х1780 | 455х1760 | 56 | 715х1915 | 63х63 | 29750 |
600х1900П | 540х1880 | 455х1860 | 59 |
| 63х63 | 34650 |
600х2000П | 540х1980 | 455х1960 | 62 | 715х2115 | 63х63 | 35450 |
700х700 | 640х680 | 555х660 | 30 | 790х790 | 50х50 | 16500 |
700х800П | 640х780 | 555х760 | 32 | 790х890 | 50х50 | 17200 |
700х900П | 640х880 | 555х860 | 34 | 790х990 | 50х50 | 18000 |
700х1000П | 640х980 | 555х960 | 36 | 790х1090 | 50х50 | 18900 |
700х1200П | 640х1180 | 555х1160 | 40 | 790х1290 | 50х50 | 20450 |
700х1300П | 640х1280 | 555х1260 | 43 | 815х1415 | 63х63 | 21300 |
700х1400П | 640х1380 | 555х1360 | 46 | 815х1515 | 63х63 | 23550 |
700х1500П | 640х1480 | 555х1460 | 49 | 815х1615 | 63х63 | 24850 |
700х1600П | 640х1580 | 555х1560 | 52 | 815х1715 | 63х63 |
Закрываем люком кессон пластикового погреба Tingrad

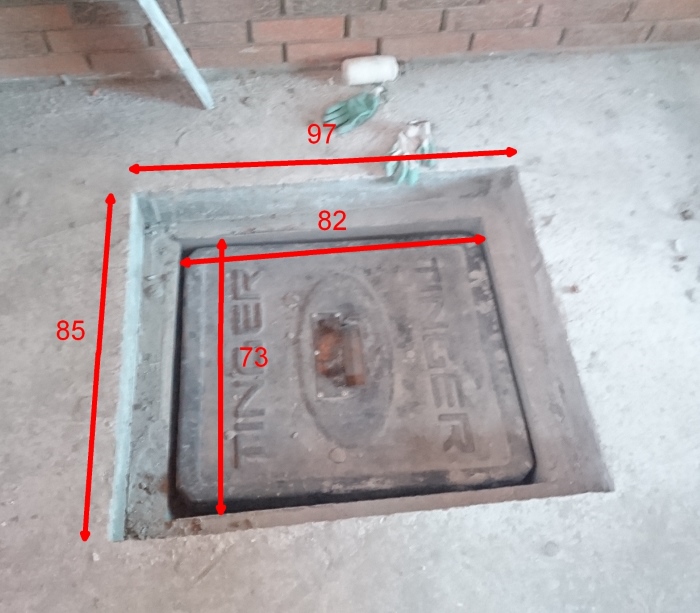

На правом фото видно, что штатная вынимаемая крышка выставлена на уровень плиты ж/б перекрытия, далее выполнена стяжка с четвертью 12-15 см.
Пример №1 скрытая установка
Заказчик выбрал из каталога стандартный АМО 900*900 на петлях и подогнал посадочное отверстие под размер 90 на 90 см.Заводская конструкция Дива выбрана не случайно: рамные кронштейны для крепления штоков амортизаторов поместились в четверть плиты, а полка рамы легла на стяжку наличником, закрыв неровности торцов проема.Утепление створки не потребовалось: сквозняк отсекается нижней крышкой из пластика от производителя.
Когда выложили весь пол плиткой, механизм стал полностью невидимым. Фурнитура, шарниры и замки расположены с внутренней стороны дверцы, осталась лишь ровная поверхность, по которой привыкаешь ходить. Обратите внимание, что на левой фотографии проем в свету люка 862х817 не заужает лаз в горловину бесшовного погреба.
Пример №2 рифленая поверхность
Если нет задачи прятать отворило под покрытие пола, рассмотрите неприхотливую модификацию Контурс рифленым листом. Оцените 3 её достоинства:- Металлокаркас проще монтировать в плиту перекрытия погреба без отделки поверхности.
- Каркас двери с наваренным поверх металлическим листом 3 мм предназначен под большую нагрузку.
- Улучшена степень влагозащиты и теплоизоляции. Отсутствует технологическая щель со стороны петли, два контура уплотнения замкнуты по периметру, поэтому конструкция практически герметична.


Считаем, что покупное изделие в обоих случаях идеально подошло к полимерной крышке Тингард 800*700, что скажете?
Если Вам нужен подобрать невидимку на другую модель пластикового погреба для дачи, перейдите в наш каталог и закажите размер, руководствуясь значениями посадочного отверстия, светового проема люка и габаритами крышки Вашего кессона.

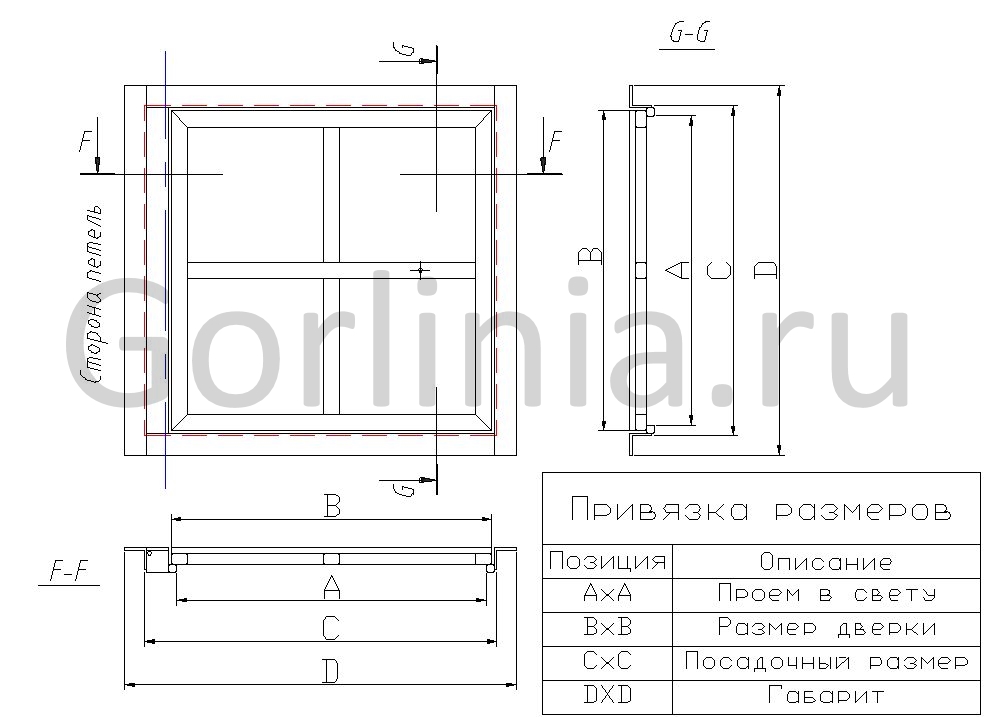

Какой размер взять за основу при заказе люка в подвал

Габарит по наличнику корпуса
Параметр DxD имеет решающее значение при установке с примыканием к стене по одной стороне или в угол. В этом случае нужно во-первых: подготовить опорную площадку из бруса, уголка или трубы; во-вторых: уменьшить габаритный размер, чтобы конструкция села в получившийся проем с привязкой к отметке C.Посадочный по фактическому отверстию в межэтажном перекрытии

Длина и ширина дверки по купленной плитке
Наклейка керамического гранита без подрезки - очень сложная задача. Необходимо всё просчитать при проектировании, заказе плиты с вырезом, рассчитать направление выкладки (перпендикулярно или по диагонали, со смещением или без) с учетом расположения в осях.Такой способ подбора под декор больше подходит для стеновых лючков, где допускается нахлест кафеля на створку до 70 мм с каждой стороны и можно, сдвигая рамку доборными элементами, привязаться к отметке BxB, заданной дизайнером при формировании сетки укладки на стене.Чаще детальный замысел подъемного механизма реализуется строителями на этапе чистовой отделки, когда нужно закрыть оставленную дыру в полу после выполнения общестроительных работ по установочным значениям С*С.
Световой проем открытой крышки

Вывод
Определяющий размер при подборе подвального люка для домашнего погреба - посадочный CxC, чтобы корпус жестко крепился в напольном проеме, а наклеенный поверх створки материал не вылетал за габарит более чем на 10 мм.Перейти в каталог!
«Cтелс» утеплённый напольный люк в подвал
Напольные люки «Стелс утепленный» в погреб и подвал довольно востребованы сегодня среди владельцев частных загородных коттеджей, так как их прямое назначение — скрывать всевозможные проемы в полу, например, проходы в подвал, погреб, гараж или в любой другой цокольный этаж. Дверца люка облицовывается тем же материалом, что и поверхность в которую он вмонтирован. Такой «нехитрый прием» позволяет визуально слиться дверце люка с полом, маскируя проход не только от посторонних глаз, но и придавая ему эстетичный внешний вид, который не нарушит целостность интерьера помещения.
Особенности конструкции напольного люка «Cтелс утепленный»
Метод сборки люков: полуавтомат и аргонно-дуговая сварка.
С целью обеспечения дополнительной прочности напольные люки с газовыми амортизаторами обладают усиленной конструкцией, кроме того, это позволяет выполнить производство люков большого размера. В базовую комплектацию каждого люка входит ручка для открывания и закрывания. Дверца способна открываться на 90 градусов, а специальные петли и подъемный механизм сделают этот процесс удобным и приятным, ваш люк откроется без каких-либо усилий и без чьей-либо помощи.
Кроме того, напольные люки изготовливаются из уголка шириной от 40-75мм или из профильной трубы: 50х25 до 80х40мм, обладают каркасом жесткости, а значит, способны выдерживать серьезную нагрузку на протяжении всего срока эксплуатации. По внутренней стороне наружной рамы идут дополнительные ребра жесткости, придавая прочность люку, а также служат опорой для дверцы люка. Если же говорить непосредственно о самой дверце, то она также снабжена ребрами жесткости по всему периметру, их количество, как правило, зависит не только от размера люка, но и от пожеланий и предпочтений заказчика.
Розничный прайс-лист и техническая характеристика люков «Стелс» утепленный
Посадочный размер (ШхД),мм | Размер дверцы (ШхД),мм | Световой проем (ШхД),мм | Вес люка условно, кг | Габаритный размер,мм | Размер уголка | Старая цена | Цена со скидкой |
600х600 | 540х580 | 455х560 | 26 | 690х690 | 50х50 | 12970 | 9980 |
600х700П | 540х680 | 455х660 | 28 | 690х790 | 50х50 | 13730 | 10560 |
600х800П | 540х780 | 455х760 | 230 | 690х890 | 50х50 | 14560 | 11200 |
600х900П | 540х880 | 455х860 | 32 | 690х990 | 50х50 | 15210 | 11700 |
600х1000П | 540х980 | 455х960 | 34 | 690х1090 | 50х50 | 15990 | 12300 |
600х1100П | 540х1080 | 455х1060 | 36 | 690х1190 | 50х50 | 16770 | 12900 |
600х1200П | 540х1180 | 455х1160 | 38 | 690х1290 | 50х50 | 17490 | 13450 |
600х1300П | 540х1280 | 455х1260 | 41 | 715х1415 | 63х63 | 18270 | 14050 |
600х1400П | 540х1380 | 455х1360 | 44 | 715х1515 | 63х63 | 19480 | 14980 |
600х1500П | 540х1480 | 455х1460 | 47 | 715х1615 | 63х63 | 20730 | 15950 |
600х1600П | 540х1580 | 455х1560 | 50 | 715х1715 | 63х63 | 21970 | 16900 |
600х1700П | 540х1680 | 455х1660 | 53 | 715х1815 | 63х63 | 23710 | 18240 |
600х1800П | 540х1780 | 455х1760 | 56 | 715х1915 | 63х63 | 27500 | 21150 |
600х1900П | 540х1880 | 455х1860 | 59 | 715х2015 | 63х63 | 29440 | 22650 |
600х2000П | 540х1980 | 455х1960 | 62 | 715х2115 | 63х63 | 31460 | 24200 |
700х700 | 640х680 | 555х660 | 30 | 790х790 | 50х50 | 14560 | 11200 |
700х800П | 640х780 | 555х760 | 32 | 790х890 | 50х50 | 15210 | 11700 |
700х900П | 640х880 | 555х860 | 34 | 790х990 | 50х50 | 15990 | 12300 |
700х1000П | 640х980 | 555х960 | 36 | 790х1090 | 50х50 | 16770 | 12900 |
700х1100П | 640х1080 | 555х1060 | 38 | 790х1190 | 50х50 | 17490 | 13450 |
700х1200П | 640х1180 | 555х1160 | 40 | 790х1290 | 50х50 | 18270 | 14050 |
700х1300П | 640х1280 | 555х1260 | 43 | 815х1415 | 63х63 | 19480 | 14980 |
700х1400П | 640х1380 | 555х1360 | 46 | 815х1515 | 63х63 | 20740 | 15950 |
700х1500П | 640х1480 | 555х1460 | 49 | 815х1615 | 63х63 | 21970 | 16900 |
700х1600П | 640х1580 | 555х1560 | 52 | 815х1715 | 63х63 | 23710 | 18240 |
700х1700П | 640х1680 | 555х1660 | 55 | 815х1815 | 63х63 | 27500 | 21150 |
700х1800П | 640х1780 | 555х1760 | 58 | 815х1915 | 63х63 | 29450 | 22650 |
700х1900П | 640х1880 | 555х1860 | 61 | 815х2015 | 63х63 | 31460 | 24200 |
700х2000П | 640х1980 | 555х1960 | 64 | 815х2115 | 63х63 | 33480 | 25750 |
800х800 | 740х780 | 655х760 | 38 | 890х890 | 50х50 | 15990 | 12300 |
800х900П | 740х880 | 655х860 | 36 | 890х990 | 50х50 | 16770 | 12900 |
800х1000П | 740х980 | 655х960 | 38 | 890х1090 | 50х50 | 17490 | 13450 |
800х1100П | 740х1080 | 655х1060 | 41 | 915х1215 | 63х63 | 18270 | 14050 |
800х1200П | 740х1180 | 655х1160 | 44 | 915х1315 | 63х63 | 19480 | 14980 |
800х1300П | 740х1280 | 655х1260 | 47 | 915х1415 | 63х63 | 20740 | 15950 |
800х1400П | 740х1380 | 655х1360 | 50 | 915х1515 | 63х63 | 21970 | 16900 |
800х1500П | 740х1480 | 655х1460 | 53 | 915х1615 | 63х63 | 23710 | 18240 |
800х1600П | 740х1580 | 655х1560 | 56 | 915х1715 | 63х63 | 27500 | 21150 |
800х1700П | 740х1680 | 655х1660 | 59 | 915х1815 | 63х63 | 29450 | 22650 |
800х1800П | 740х1780 | 655х1760 | 62 | 915х1915 | 63х63 | 31460 | 24200 |
800х1900П | 740х1880 | 655х1860 | 65 | 915х2015 | 63х63 | 33480 | 25750 |
800х2000П | 740х1980 | 655х1960 | 68 | 915х2115 | 63х63 | 35490 | 27300 |
900х900 | 840х880 | 755х860 | 39 | 1015х1015 | 63х63 | 17490 | 13450 |
900х1000П | 840х980 | 755х960 | 42 | 1015х1115 | 63х63 | 18270 | 14050 |
900х1100П | 840х1080 | 755х1060 | 45 | 1015х1215 | 63х63 | 19480 | 14980 |
900х1200П | 840х1180 | 755х1160 | 48 | 1015х1315 | 63х63 | 20740 | 15950 |
9000х1300П | 840х1280 | 755х1260 | 51 | 1015х1415 | 63х63 | 21970 | 16900 |
900х1400П | 840х1380 | 755х1360 | 54 | 1015х1515 | 63х63 | 23710 | 18240 |
900х1500П | 840х1480 | 755х1460 | 57 | 1015х1615 | 63х63 | 27500 | 21150 |
900х1600П | 840х1580 | 755х1560 | 60 | 1015х1715 | 63х63 | 29450 | 22650 |
900х1700П | 840х1680 | 755х1660 | 63 | 1015х1815 | 63х63 | 31460 | 24200 |
900х1800П | 840х1780 | 755х1760 | 66 | 1015х1915 | 63х63 | 33480 | 25750 |
900х1900П | 840х1880 | 755х1860 | 69 | 1015х2015 | 63х63 | 35490 | 27300 |
900х2000П | 840х1980 | 755х1960 | 72 | 1015х2115 | 63х63 | 37440 | 28800 |
1000х1000 | 940х980 | 855х960 | 45 | 1115х1115 | 63х63 | 19480 | 14980 |
1000х1100П | 940х1080 | 855х1060 | 48 | 1115х1215 | 63х63 | 20740 | 15950 |
1000х1200П | 940х1180 | 855х1160 | 51 | 1115х1315 | 63х63 | 21970 | 16900 |
1000х1300П | 940х1280 | 855х1260 | 54 | 1115х1415 | 63х63 | 23710 | 18240 |
1000х1400П | 940х1380 | 855х1360 | 57 | 1115х1315 | 63х63 | 27500 | 21150 |
1000х1500П | 940х1480 | 855х1460 | 60 | 1115х1615 | 63х63 | 29450 | 22650 |
1000х1600П | 940х1580 | 855х1560 | 63 | 1115х1715 | 63х63 | 31460 | 24200 |
1000х1700П | 940х1680 | 855х1660 | 66 | 1115х1815 | 63х63 | 33480 | 25750 |
1000х1800П | 940х1780 | 855х1760 | 69 | 1115х1915 | 63х63 | 35490 | 27300 |
1000х1900П | 940х1880 | 855х1860 | 72 | 1115х2015 | 63х63 | 37440 | 28800 |
1000х2000П | 940х1980 | 855х1960 | 75 | 1115х2115 | 63х63 | 39940 | 30720 |
1100х1100П | 1040х1180 | 955х1060 | 54 | 1215х1215 | 63х63 | 21970 | 16900 |
1100х1200П | 1040х1180 | 955х1160 | 57 | 1215х1315 | 63х63 | 23710 | 18240 |
1100х1300П | 1040х1280 | 955х1260 | 60 | 1215х1415 | 63х63 | 28800 | 21150 |
1100х1400П | 1040х1380 | 955х1360 | 63 | 1215х1515 | 63х63 | 29450 | 22650 |
1100х1500П | 1040х1480 | 955х1460 | 66 | 1215х1615 | 63х63 | 31460 | 24200 |
1100х1600П | 1040х1580 | 955х1560 | 69 | 1215х1715 | 63х63 | 33480 | 25750 |
1100х1700П | 1040х1680 | 955х1660 | 72 | 1215х1815 | 63з63 | 35490 | 27300 |
1100х1800П | 1040х1780 | 955х1760 | 75 | 1215х1915 | 63х63 | 37440 | 28800 |
1100х1900П | 1040х1880 | 955х1860 | 82 | 1215х2015 | 63х63 | 39940 | 30720 |
1100х2000П | 1040х1980 | 955х1960 | 85 | 1215х2115 | 63х63 | 44930 | 34560 |
1200х1200 | 1140х1180 | 1055х1160 | 60 | 1315х1315 | 63х63 | 27500 | 21150 |
1200х1300П | 1140х1280 | 1055х1260 | 63 | 1315х1415 | 63х63 | 29450 | 22650 |
1200х1400П | 1140х1380 | 1055х1360 | 66 | 1315х1515 | 63х63 | 31460 | 24200 |
1200х1500П | 1140х1480 | 1055х1460 | 69 | 1315х1615 | 63х63 | 33480 | 25750 |
1200х1600П | 1140х1580 | 1055х1560 | 72 | 1315х1715 | 63х63 | 35490 | 27300 |
1200х1700П | 1140х1680 | 1055х1660 | 75 | 1315х1815 | 63х63 | 37440 | 28800 |
1200х1800П | 1140х1780 | 1055х1760 | 78 | 1315х1915 | 63х63 | 39940 | 30720 |
1200х1900П | 1140х1880 | 1055х18860 | 81 | 1315х2015 | 63х63 | 44930 | 34560 |
1200х2000П | 1140х1980 | 1055х1960 | 84 | 1315х2115 | 63х63 | 47430 | 36480 |
