Узел кровли без свеса: преимущества архитектуры и конструктивные решения

Минимальный свес крыши или крыша без свеса?



Архитектурный замысел и геометрия крышного свеса



Современный стиль и современная трактовка классических стилей – вызывает сегодня живой интерес. Смело работать с формами позволяют новые технологии, а избавиться от крышных свесов помогает аналитическое мышление проектировщиков (описание в п.3)

К качестве примера приведем наш проект barn-house 2015г., в котором одна деталь определяет современное звучание силуэта дома. Это, конечно, заслуга скрытой водосточной системы и крыши без свесов.





И, в 2017 г. мы выполнили еще один проект дома-сарая, вдохновением которому был проект выше. Несмотря на те же предпочтения в облицовке фасадов (тонированный деревянный планкен и фальцевое покрытие крыши), организация общей формы дома, планировочных решений и открытых пространств входной группы, террас – очень разнообразны.



Здесь о возможных вариантах с точки зрения формы крышного свеса.

Условимся, что минимальный свес крыши определяется комплексным архитектурным  решением – углом ската крыши, материала кровли, облицовочного материала фасада (прежде всего его гидрофобность), правильном использовании всех “мелочей” крыши (капельники, мембраны). Если в архитектурном решении все факторы подобраны правильно, то минимальным свесом крыши можно считать свес водосточного желоба.

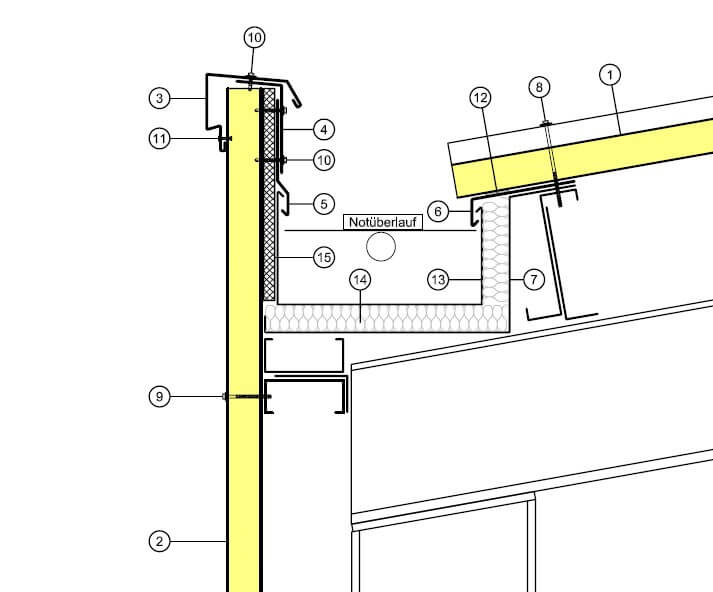

Пример узла:



Пример подобного решения в нашем проекте таунхаусов 2017г.:



Интересно, что приведенный пример кажется многим рисковым, а в то же время инженеры уже разработали, применили и испытали подобные решения проекте небольшого современного дома, выглядит он так:



В этой водосточной системе учтены все функциональные аспекты, такие как: организация необходимого вентиляционного зазора в конструкции утепленной мансардной крыши. Также учтены и визуальные характеристики  – сам желоб выполнен из ПВХ материалов, а фасадная накладка из стали заводской окраски, что эффектно смотрится в качестве контура здания, это описано здесь, а фотографии реального объекта можно посмотреть в статье о здании архитектурного бюро.

Если же вернуться к традиционным водосточным желобам, то для имитации крыши без свесов можно замаскировать выступающий желоб декоративным элементом. Декоративный элемент может быть и в современном стиле, для примера – классический карниз:

Задача усложняется, если архитектурный замысел предполагает переход кровельного покрытия на стену. Эффектное и простое решение для стран (местностей) с мягким климатом и им активно пользуются в традиционной застройке, например во Франции. Для средней полосы России, такое решение не вполне приемлемо из-за образования сосулек в точке изгиба крыши. Этот вариант можно использовать, предусмотрев в проекте электрообогрев края крыши.

Здесь же надо отметить, что указанный разрыв кровельного материала на изгибе необходимая мера по двум причинам:

– для мансардной совмещенной крыши необходимо предусмотреть вентиляцию утеплителя (это вообще, самое главное условие для функционирования и долговечности такой крыши). Для вентиляции с вою очередь должен быть обеспечен забор воздуха с улицы, а для этого необходим разрыв

характер используемого материала кровли. Такие материалы, как металлочерепица, фальцевая кровляиз-за рельефа поверхности или ребер (замков) не может быть согнута просто технологически. Кровля из штучной керамической или цементно- песчаной черепицы как правило не  имеет таких доборных угловых элементов (угловых переходников 30, 45 или 60 градусов). Единственный тип материала, который может изогнуться – это битумная черепица, такой вид можно заложить, если по каким-то причинам нет необходимости в обеспечении вентиляционного зазора.

Задачу перехода кровельного материала из плоскости крыши в плоскость стены можно решить, объединив несколько технических решений, например, фальцевая кровля с вентзазором и скрытая водосточная система.

Это решение наиболее чистое с точки зрения архитектурного замысла и технологии мансардной крыши, декоративный карниз показан условно:



Важно, что каждое решение зависит от целого ряда факторов и не может быть использовано как четкая рекомендация к действию. Также важно понимать, что архитектор не только придумывает привлекательную картинку, а и должен обеспечить грамотное техническое решение. И техническое решение превосходит по важности визуальное, так как в проектировании красота не требует жертв и не обрекает дом на недолговечность.

Желаю разумных и эффектных архитектурных решений и приглашаю к сотрудничеству.

Спасибо!

С уважением,

Катерина Пономарева



Минимальный свес крыши или крыша без свеса?

Минимальный свес крыши /или  бессвесная крыша предполагает грамотное решение главного узла — стыка крыши, стены и водосточной системы.
 Архитектурный замысел и геометрия крышного свеса
 Современный стиль и современная трактовка классических стилей — вызывает сегодня живой интерес. Смело работать с формами позволяют новые технологии, а избавиться от крышных свесов помогает аналитическое мышление проектировщиков .
В качестве примера приведем проект barn-house 2015г., в котором одна деталь определяет современное звучание силуэта дома. Это, конечно, заслуга скрытой водосточной системы и крыши без свесов.
И, в 2017 г. мы выполнили еще один проект дома-сарая, вдохновением которому был проект выше. Несмотря на те же предпочтения в облицовке фасадов (тонированный деревянный планкен и фальцевое покрытие крыши), организация общей формы дома, планировочных решений и открытых пространств входной группы, террас — очень разнообразны.

Здесь о возможных вариантах с точки зрения формы крышного свеса.

Условимся, что минимальный свес крыши определяется комплексным архитектурным  решением — углом ската крыши, материала кровли, облицовочного материала фасада (прежде всего его гидрофобность), правильном использовании всех «мелочей» крыши (капельники, мембраны). Если в архитектурном решении все факторы подобраны правильно, то минимальным свесом крыши можно считать свес водосточного желоба.
/Пример узла:/
Пример подобного решения в проекте таунхаусов 2017г.

Интересно, что приведенный пример кажется многим рисковым, а в то же время инженеры уже разработали, применили и испытали подобные решения проекте небольшого современного дома, выглядит он так::/фото/
В этой водосточной системе учтены все функциональные аспекты, такие как: организация необходимого вентиляционного зазора в конструкции утепленной мансардной крыши. Также учтены и визуальные характеристики  — сам желоб выполнен из ПВХ материалов, а фасадная накладка из стали заводской окраски, что эффектно смотрится в качестве контура здания, это описано здесь.

Если же вернуться к традиционным водосточным желобам, то для имитации крыши без свесов можно замаскировать выступающий желоб декоративным элементом. Декоративный элемент может быть и в современном стиле, для примера — классический карниз:
Задача усложняется, если архитектурный замысел предполагает переход кровельного покрытия на стену. Эффектное и простое решение для стран (местностей) с мягким климатом и им активно пользуются в традиционной застройке, например во Франции. Для средней полосы России, такое решение не вполне приемлемо из-за образования сосулек в точке изгиба крыши. Этот вариант можно использовать, предусмотрев в проекте электрообогрев края крыши.

Здесь же надо отметить, что указанный разрыв кровельного материала на изгибе необходимая мера по двум причинам:

— для мансардной совмещенной крыши необходимо предусмотреть вентиляцию утеплителя (это вообще, самое главное условие для функционирования и долговечности такой крыши). Для вентиляции с вою очередь должен быть обеспечен забор воздуха с улицы, а для этого необходим разрыв

— характер используемого материала кровли. Такие материалы, как металлочерепица, фальцевая кровляиз-за рельефа поверхности или ребер (замков) не может быть согнута просто технологически. Кровля из штучной керамической или цементно- песчаной черепицы как правило не  имеет таких доборных угловых элементов (угловых переходников 30, 45 или 60 градусов). Единственный тип материала, который может изогнуться — это битумная черепица, такой вид можно заложить, если по каким-то причинам нет необходимости в обеспечении вентиляционного зазора.



Задачу перехода кровельного материала из плоскости крыши в плоскость стены можно решить, объединив несколько технических решений, например, фальцевая кровля с вентзазором и скрытая водосточная система.

Это решение наиболее чистое с точки зрения архитектурного замысла и технологии мансардной крыши, декоративный карниз показан условно:

Важно, что каждое решение зависит от целого ряда факторов и не может быть использовано как четкая рекомендация к действию. Также важно понимать, что архитектор не только придумывает привлекательную картинку, а и должен обеспечить грамотное техническое решение. И техническое решение превосходит по важности визуальное, так как в проектировании красота не требует жертв и не обрекает дом на недолговечность.

ᐉ Крыша без свесов — Водостоки и свесы

Всем привет, хочу сделать крышу без визуальных свесов, как на этой фотографии [ATTACH]513954[/ATTACH]

Интересуют минусы в нашем климате.



Крыша будет фальц, цвета графит. А фасад из деревянного планкена. Пока на этом остановились, скоро буду делать крышу, вот и заранее хочу продумать.



Фасад из деревянного планкена и крыша без свесов — это самое худшее сочетание.

Но, никто не оспаривает Ваш выбор.



Есть такое понятие, как конструктивная защита деревянных фасадов и домов.

Конструктивная защита – это вынос крыши над фасадом дома и высота его фундамента.

Что касается выноса крыши тут всё просто – чем дальше край крыши от стен, тем меньше капель дождя и лучей солнца будут попадать на деревянный фасад, соответственно Ваш покрашенный деревянный дом сохранит своё покрытие надолго.





Очень важным вопросом является высота фундамента. Зачем делать низ деревянных домов не из древесины, а из кирпича или бетона? Для того, чтобы во время дождя капли, которые падают и отбиваются от земли не попадали на древесину. Чем меньше капель будет попадать на древесину, тем дольше покрытие прослужит. Фундамент должен быть минимум 60 см для сохранения цвета и качества покрытия надолго.





Кроме того, для крепления дерева на фасаде необходимо применять не ржавеющие крепежи или применять скрытый монтаж.



Что касается покраски дома с Вашего фото желаемого дома, то такой жемчужный эффект дает тонкослойная лазурь на водной основе от компании ADLER — Lignovit Platin :





Максимальный свес кровли без опоры. Кобылка крыши — устройство конструкции своими руками


Свесы крыши. Свес 1м и более. Особенности монтажа, ветровая нагрузка

Приветствую вас, мои Читатели и Зрители строительного Блога “Путь Домой”! Сегодня будем рассматривать своеобразный вопрос про свес крыши.

Сейчас действительно идут разговоры и споры о том какие делать крыши. Технологии современного строительства позволяют нам воплотить в жизнь любую фантазию архитектора или клиента.

Мы тоже проектируем и строим очень разные крыши: куполообразные, криволинейные, плоские, традиционные, нетрадиционные… И хочу сказать вам, что все крыши абсолютно надежные. Получается, что данный вопрос для современных технологий не совсем актуальный. Раньше дома строили по технологиям, которые были очень чувствительные к внешнему воздействию. Свес крыши являлся частью системы по защите дома, не только стен, а и фундамента, основания.

Полный вопрос: Smilepoker/ Свесы крыши. Рациональный размер свесов. Свес 1м и более. Особенности монтажа, ветровая нагрузка.

Мой Блог посвящен “Системе Дом”. В этом свете я рассказываю вам о материалах и технологиях. Это необходимо для того, чтобы вы могли видеть всю картину в целом, а не отдельные элементы. Свес крыши в старых домах как раз является очень важным элементом этой системы.

Например, когда строили дома из самана (украинские мазанки), каркасные дома с деревянным сайдингом, известковая штукатурка и соломенные дома, глинобитные дома и т.д. Тогда большой свес естественно был очень важен. Потому как дома были в основном одноэтажные при косом дожде свес защищал стену от воздействий.

Также, когда бежала вода по поверхности крыши, она капала дальше от дома, что было немаловажно, так как раньше не было отмостки. Была завалинка, которая делалась по периметру дома, выполняла роль дополнительного утепления и защиты от переувлажнения нижней части строения. Завалинка это, так сказать, папа всем нами известной отмостки

Сейчас все чаще используются скрытые отмостки, чему я очень рад. Получается, когда вы делаете какую-либо отмостку: скрытую или открытую, и она отводит воды от фундамента, смысл свеса теряется.

2:34 Свес крыши в старых домах3:40 Отмостка6:04 Примеры фото8:19 Большой свес крыши в моем понимании11:30 Ошибка кровли12:20 Увеличение свеса крыши14:20 Можно ли уйти от подкосов?16:05 Работа узла19:25 Подкосы21:05 Прием двух кобылок42:08 Ветровая нагрузка

bouw.ru

Кобылка кровля: размеры, особенности проведения работ

Схема крыши с кобылкой

Когда речь идет о таком понятии, как кобылка, кровля с ней  монтируется с использованием карнизных свесов, закрытых коробами. С  помощью кобылок производится их удлинение. Данная статья расскажет об этом важном кровельном элементе и о том, как осуществляется закрытие карнизов. Кобылка представляет собой отрезок доски, с помощью которого производится удлинение стропильной ноги, используемой при устройстве свесов крыши. Необходимость в ней возникает, когда длина доски, используемой для изготовления стропил, оказывается меньше, чем необходимо для устройства свеса. Без него, практически, невозможно отвести от стен стекающую с кровли воду. Если этого не сделать, то она в виде дождя или талого снега будет стекать непосредственно по стенам, которые будут постоянно мокрыми. Для предотвращения такой неприятной ситуации от стен делают отступ величиной не меньше 40 сантиметров.

Доска, из которой делаются кобылки, по своей ширине обычно меньше ширины стропильной доски. Например, если стропила изготовлены из досок размером 150х50 мм, то для изготовления кобылок можно использовать доску с сечением 100х50 мм.

Использование кобылок в процессе монтажных работ по сооружению крыши и ее стропильной системы дает возможность:

  • при их изготовлении применять пиломатериалы с меньшей длиной доски;
  • облегчить подъем и установку на мауэрлат стропил, поскольку они будут иметь меньший вес;
  • с меньшими усилиями вывести линию свеса карниза, используя при этом более легкие по сравнению со стропильными ногами кобылки;
  • в случае, когда кобылка повредится или она подвергнется гниению, ее можно безболезненно заменить, не разбирая конструкцию крыши.

В наше время, как и в прошлом, есть мастера, которые могут делать резные кобылки,  кровля с которыми приобретает по-настоящему привлекательный вид. Дом с таким декоративным элементом отличается неповторимостью и оригинальностью.

Устройство карнизных свесов без кобылок

Карнизный свес без кобылки

Если под карнизом  сделать короба или изготовить деревянный каркас, то это будет прекрасной возможностью для облагораживания внешнего вида постройки. Все это позволит закрыть всевозможные выступающие элементы кровельной конструкции, к которым можно причислить обрешетку и стропила. Каким способом будут подшиваться различные элементы карниза, будет зависеть от типа изготовленного карнизного короба.

К наиболее эффективному  и простому методу изготовления такого короба относится монтаж каркаса с помощью лобовой или ветровой планки и подшивных реек. Они размещаются на нижней (внутренней) части стропил.

При использовании такого метода могут быть учтены вкусы хозяина постройки, поскольку существует два варианта обрезания концов стропил. Они могут быть обрезаны по отвесу так, что торец будет располагаться параллельно по отношению к стене. В другом случае, концы стропил могут быть обрезаны перпендикулярно стропильной оси.

Остановимся более подробно на варианте с параллельным обрезанием стропильных концов (при таком способе кобылка — элемент конструкции кровли, не предусмотрен):

  1. Выполнение работ потребует использования стропильных лесов, а также выдвижной лестницы. Для крепления кровельных элементов понадобится шуруповерт и саморезы по дереву;
  2. В первую очередь, необходимо прикрепить ветровую доску, затем последовательно крепится внешняя подшивная и внутренняя (стеновая) доски. Все доски имеют одинаковое сечение 150х20 мм;
  3. При изготовлении короба используются отобранные не витые и ровные доски. Они должны быть очищены от коры и не иметь в большом количестве сучков. Когда изготовление короба планируется сделать в качестве «подшивы», без использования отделочных материалов, то работу выполняют с использованием калиброванных сухих досок, имеющих сечение 50х20 мм.
  4. После того, как были закрыты фронтальная обрешетка и стропила, с целью защиты, производится обработка короба специальными растворами. Если есть желание, то короб можно обработать морилкой или покрыть лаком. В этом случает «подшива» будет служить дольше и наиболее эффективно.

Добиться наиболее качественного покрытия можно, используя достаточно дорогой, но по-настоящему эффективный корабельный лак.

  • В качестве закрывающего короб материала пользуются профнастилом марки С10, имеющим белый или светло-серый цвет. Может также использоваться виниловый сайдинг, который легок в монтаже и имеет небольшой вес.
  • Некоторые части карниза можно подшивать с использованием специального материала – софитов. Он представляет собой перфорированные пластины, изготовленные из алюминия или пластика. Хотя их стоимость считается довольно высокой, она оправдана за счет привлекательного внешнего вида материала и его высокой функциональности.
  • Независимо от материала, который был использован для подшивки карнизных планок, закрывать лобовые (ветровые) стороны короба придется с использованием внешних уголков, цвет которых должен совпадать с цветом самого короба. По размеру уголки должны быть 50 мм, их обортовка по размеру должна соответствовать ширине ветровой части.
  • С целью облагородить боковые стороны короба вырезаются крышки. Делается это вручную, а материалом служат гладкие листы, форма которых будет зависеть от формы торцевой части коробов.
  • Выполнить фронтальную «подшиву» намного проще. Делается это с помощью двух досок с сечением 150х20 мм, которые крепят к выступающей обрешетке. В дальнейшем их зашивают наиболее подходящим материалом.

Устройство карнизных свесов с применением кобылок

Когда для подшивания карнизов используется горизонтальная кобылка, кровля, особенности проведения работ которой могут отличаться друг от друга, монтируется с некоторыми дополнительными  сложностями и требует больших трудовых затрат.

Как конструктивный элемент, кобылка представляют собой не что иное, как доску с сечением 100х30 или 150х30 мм. В этом качестве могут выступать обрезки стропильных брусьев. Их крепление к стропилам осуществляется таким образом, чтобы расположение широких плоскостей было перпендикулярно по отношению к стене.

Осуществляя монтаж кобылок, было бы правильно взять за ориентир кирпичную кладку или же делать работы с использованием уровня.

После установки кобылок приступают к процессу крепления подшивных досок. Как результат, получается короб с нижней плоскостью, расположенной горизонтально. В дальнейшем короб можно оформить или украсить в зависимости от общей архитектуры подстройки и личных вкусов домовладельцев.

Приступая к монтажу карниза, не следует забывать о таком важном моменте, как способность кровли «дышать». Под этим подразумевается, что в подкарнизную часть должен попадать теплый воздух. Проходя через  такие элементы кровли, как стропила, обрешетка и кровельное покрытие, он устремляется наружу. Благодаря воздушному потоку происходит эффективная вентиляция, которая создает условия для сухого состояния крыши и продлевает срок ее службы.

Стропила с кобылкой

Исходя из вышеописанного, очень важно не допустить, чтобы какой-либо коньковый элемент или элемент карниза стал герметичным. По этой причине при выполнении монтажных работ нельзя применять монтажную пенку и силикон. Исключением являются только трубы. В противном случае, уже через несколько лет эксплуатации могут начаться нежелательные процессы, связанные с гниением конструкции крыши.

В настоящее время карнизы подшивают разными способами. Когда есть кобылка, крыша может быть отделана обычным треугольным карнизом. Он отличается простотой монтажа и по сравнению с другими выносными карнизами исключает такой нежелательный  момент, как неприятное гудение во время зимних вьюжных ветров.

Остановимся на основных правилах устройства треугольного карниза:

  1. Обрезание стропил необходимо делать заподлицо с внешними стенами. При этом не допускается, чтобы карниз свешивался над стеной. Если он все-таки свешивается, в местах стыка стропил и стены прибивают карнизную доску, снабженную водостоком.
  2. Образование карнизного выноса происходит в результате увеличения длины стропил с помощью кобылок. Они прибиваются непосредственно к стропильным ногам. То, что такой способ приобрел большую популярность, объясняется преимуществами, которые он имеет. Например, он гарантированно защищает подкарнизное пространство от дождевых капель, которые может задуть туда сильный ветер. Все это достигается при помощи несложного устройства под названием « кобылка». Кровля, размеры зазора с которой образовывают кобылки, должна быть обеспечена хорошей вентиляцией пространства, находящегося под крышей.
  3. Вынос карниза, там, где расположены кобылки, снизу  остается открытым. Его можно закрыть, используя оструганные и прифугованные подшивные доски равной ширины. Их толщина должна быть в пределах 25 миллиметров (подшивной карниз). Подкровельное пространство следует закрывать досками перпендикулярно стене и снизу. Стена и доски для вентиляции кровли также имеют между собою зазор.
  4. Карнизный вынос укрепляют при помощи консолей, снабженных металлическими или железобетонными анкерами. Их заделывают в стену. В таких местах кобылка заделывается с консолью заподлицо. Использование данного способа оправдано, когда подшивной карниз выносится на расстояние, которое является выше допустимого для кобылки из дерева.
  5. Кирпичный свес делается на каменных стенах домов, верхняя часть которых выложена  из кирпичей. При этом соблюдается постепенный припуск рядов на величину, которая не превышает третью часть длины кирпича(80 мм). Карнизный кирпичный свес не должен быть больше половины толщины стены.

Долговременная эксплуатация кровли во многом определяется качеством выполнения карнизных свесов. Во время их монтажа существенная роль отводится такому конструктивному элементу, как кобылка. Кровля, особенности проведения работ которой требуют грамотного выполнения карниза, может, в противном случае, промокнуть или потерять свои свойства из-за намокания теплоизоляции.

Для обеспечения долговечности и экономичности эксплуатации фасада и кровли разрабатывается комплекс мероприятий, которые выходят за рамки монтажа и поставки материалов. К вопросу создания качественной кровли необходимо подходить комплексно.

Карнизный свес

Карнизный  свес представляет собой визуальную границу, которая отделяет кровлю от внешнего фасада. Он берет не себя архитектурный акцент и является явным и очевидным элементом здания.  По этой причине, к процессу оформления карниза следует подходить с особым вниманием, поскольку он является одним из наиболее ответственных элементов постройки. Вследствие естественных теплопотерь на карнизном свесе может образовываться наледь. В результате, карниз может разрушиться или  может произойти закупорка подкровельной вентиляции карнизного свеса. Последствия могут быть самыми печальными – образуется конденсат, появится плесень, конструкция кровли начнет гнить и т.п.

Когда речь идет о подшивке карниза, то имеются в виду работы, связанные с монтажом декоративных элементов на нижней плоскости карнизных свесов. Декоративная отделка с использованием сайдинга, дерева, меди и других материалов не относится к наиболее важному этапу в процессе оформления карнизного свеса.

До ее формирования проводится проектирование и монтажные работы несущей конструкции карниза и составляющих кровельного пирога.

Проектные и монтажные работы по устройству карнизного свеса учитывают следующее:

  • Величину вылета карнизного свеса от опоры в виде несущей стены. Она является проектной величиной, зависящей от несущей способности конструкции и других факторов, которые учитываются при разработке проекта.
  • Обеспечивает ли карнизный свес достаточное поступление воздуха в подкровельное пространство.
  • Способы крепления декоративных элементов в виде панелей должны быть такими,  чтобы они обеспечивали их надежное функционирование при любой погоде.
Оцените статью: Поделитесь с друзьями!

roof-tops.ru

Узлы скатной кровли с покрытием из композитной черепицы Decra®

  1. Главная
  2. Decra
  3. Узлы скатной кровли

Узел 1. Состав кровли. Холодный чердак

Узел 2. Состав кровли. Утепленная мансарда. Вариант 1

Узел 3. Утепленная мансарда. Вариант 2

Узел 4. Состав кровли. Конструкция карнизного свеса мансардного этажа. Вариант 1

Узел 5. Конструкция карнизного свеса мансардного этажа. Вариант 2

Узел 6. Конструкция карнизного свеса мансардного этажа с устройством трубчатых снегозадержателей

Узел 7. Конструкция торцевого свеса

Узел 8. Устройство конька с использованием крепления конькового бруса

Узел 9. Устройство конька без использования крепления конькового бруса

Узел 10. Устройство бокового примыкания к стене

Узел 11. Устройство внешнего перелома ската

Узел 12. Устройство внутреннего перелома ската

Узел 13. Устройство вентиляционного выхода канализационного стояка

Узел 14. Устройство вентилятора подкровельного пространства

Узел 15. Устройство ендовы. Вариант 1

Узел 16. Устройство ендовы. Вариант 2

Узел 16. Устройство ендовы. Вариант 2

Узел 17. Устройство верхнего невентилируемого примыкания к стене

Узел 18. Устройство верхнего вентилируемого примыкания к стене. Вариант 1

Узел 19. Устройство верхнего вентилируемого примыкания к стене. Вариант 2

Узел 20. Примыкание кровли к кирпичному дымоходу

Узел 20. Примыкание кровли к кирпичному дымоходу. Сечение А-А

Узел 21. Мансардное окно

Узел 21. Мансардное окно. Сечение А-А

Многослойная композитная черепица Декра на основе стального листа с алюцинковым, полимерным и минеральным покрытием, может использоваться на скатных кровлях самой разной конструкции — в том числе на крышах с изменяемыми углами наклона скатов, с мансардными окнами, с проходящими сквозь кровлю дымовыми трубами и вентиляционными шахтами.

Приведенные здесь схемы важнейших узлов скатной кровли показывают, как правильно обустроить кровлю с холодным чердаком или с отапливаемым подкровельным пространством, как организовать вентиляцию кровли и ее гидроизоляцию. Наглядно показаны все варианты устройства конька, карнизных свесов и примыканий в вертикальным конструкциям, а также особенности укладки композитной черепицы Decra на внешних и внутренних переломах скатов. Особое внимание уделено устройству ендов — как важнейших элементов для стока воды с крыши.

Данные схемы от компании «Вестмет» представляют собой весьма ценный иллюстративный материал к инструкции по монтажу металлочерепицы Decra и дополнительных аксессуаров к ней (коньковых элементов, вентиляторов, снегозадержателей и других узлов кровли).

Отправьте свой заказ, и наш менеджер свяжется с вами в ближайшее время.

  1. Главная
  2. Композитная черепица
  3. Decra
  4. Узлы скатной кровли

Крыша без свесов » Строительный портал

Крыша без свесов. Скрытая водосточная система.

Архитектурные задачи сегодня помогают решить современные инженерные системы.

Разработанная фирмой Galeco скрытая водосточная система, позволяет отказаться от традиционных свесов крыши и перейти к современным формам и силуэту дома.

5 других вариантов решения крыши без свесов мы описали в подытоживающей статье на эту тему. Здесь расскажем подробней о встроенной водосточной системе Galeco.

Если говорить о функции кровельного свеса – это, прежде всего, защита стыка стены и стропильной конструкции от атмосферных осадков. В старые времена, свес решался не выносом стропил, а отдельными элементами кобылками, для легкой их замены при разрушении.

Величина свеса крыши зависит еще и от архитектурных, стилистических задач. И в этом контексте, от кровельного свеса иногда необходимо отказаться, обеспечив грамотное решение для основного конструктива. Система Galeco предлагает следующее решение.

В феврале 2015г. мы выполнили проект односемейного жилого дома с использованием скрытой водосточной системы.

Решение узлов примыкания крыши к наружным стенам, размещение горизонтальных желобов было выполнено по техническим условиям фирмы-производителя, а потому сомнений в надежной эксплуатации нет.

Горизонтальные желоба расположены в створе наружной грани несущей стены так, что наружная стальная планка желоба создает идеальный контур облицовке фасада, а вертикальные водосточные трубы скрыты в нишах под навесной фасадной системой и подключены к лоткам поверностного водоотвода в отмостке. Современное архитектурное решение для современного дома.

По ссылке можно посмотреть весь проект . а здесь размещаю внешний вид.

Ниже приведены примеры реализованных объектов, взяты с сайта производителя системы. Расположены дома в Польше, где климатические условия приближены к странам СНГ.

Как видно, система скрытого водостока, служащая также и герметизирующим торец крыши элементом, доступна для различных кровельных и стеновых материалов.

Спроектирована система из высококачественных материалов – стали с полимерным покрытием. Система крепежей и соединений частей – фальцевый замок. Мысль «подружить» такую водосточною систему с фальцевой кровлей приходит сама собой.

Также крыша без свеса может быть решена и намного более просто. В 2014 г. мы выполнили проект в современном стиле . в котором основная архитектурная выразительность была достигнута за счет отказа от традиционного свеса крыши.

А может быть интересно отказаться не только от свеса крыши, а и вообще от скатной крыши? Наш проект 2017 г. вилла.

Интересно, рационально поддавайтесь на уговоры.

Сегодня это не эксперименты, а проверенные технологии.

Приглашаем к проектированию Вашего дома! Свяжитесь с нами в чате скайп или по почте.

Спасибо, что интересуетесь. Удачи.

7 комментариев.

По вопросам сотрудничества свяжитесь удобным для Вас способом.

Либо заполните форму заказа. Спасибо.

Катерина Пономарева. Удаленное проектирование домов— качественные услуги архитектора в комфортных условиях.

Современные дома позволяют значительно снизить расходы на обогрев или кондиционирования домов, проект современного дома включает в себя новые материалы. Закажите разработку АР и КР комплектов строительных чертежей современного дома, это позволит избежать ошибок при строительстве вашего дома шале, именно архитекторы подскажут комфортную планировку проектов и обыграют расположение дома шале на вашем участке. Частный архитектор соберет исходные данные, сопоставит с климатом участка будущего дома и создаст сбалансированный и современный дом, в то время как готовые проекты домов не способны решить все поставленные задачи.

Прежде всего необходимо определить архитектурный стиль будущего дома. Это может быть модерн, классицизм или проект шале, частный архитектор поможет вам в выборе дизайна дома в стиле шале или заказать проект современного загородного особняка и наслаждаться вечерами в комфортном и продуманном доме. В наше время приобретают популярность энергоэффективные или так называемые умные дома, которые невозможно типизировать и продавать как готовые проекты, ведь каждый отдельный заказчик требователен к особым деталям, поэтому важно заказать комплект АР чертежей опытного архитектора. Наверняка вам приходилось бывать в домах, которые были построены без проекты и поэтому, возможно, оущащали недостатки планировки или трещины в стенках. Эти и многие другие проблемы случаются из-за отклонения от современных норм строительства, зачастую т.к. стройки идут без проектов и авторского надзора.

Свесы крыши. Свес 1м и более. Особенности монтажа, ветровая нагрузка

Приветствую вас, мои Читатели и Зрители строительного Блога “Путь Домой”! Сегодня будем рассматривать своеобразный вопрос про свес крыши.

Сейчас действительно идут разговоры и споры о том какие делать крыши. Технологии современного строительства позволяют нам воплотить в жизнь любую фантазию архитектора или клиента.

Мы тоже проектируем и строим очень разные крыши: куполообразные, криволинейные, плоские, традиционные, нетрадиционные… И хочу сказать вам, что все крыши абсолютно надежные. Получается, что данный вопрос для современных технологий не совсем актуальный. Раньше дома строили по технологиям, которые были очень чувствительные к внешнему воздействию. Свес крыши являлся частью системы по защите дома, не только стен, а и фундамента, основания.

Полный вопрос: Smilepoker/ Свесы крыши. Рациональный размер свесов. Свес 1м и более. Особенности монтажа, ветровая нагрузка.

Мой Блог посвящен “Системе Дом”. В этом свете я рассказываю вам о материалах и технологиях. Это необходимо для того, чтобы вы могли видеть всю картину в целом, а не отдельные элементы. Свес крыши в старых домах как раз является очень важным элементом этой системы. Например, когда строили дома из самана (украинские мазанки), каркасные дома с деревянным сайдингом, известковая штукатурка и соломенные дома, глинобитные дома и т.д. Тогда большой свес естественно был очень важен. Потому как дома были в основном одноэтажные при косом дожде свес защищал стену от воздействий.

Также, когда бежала вода по поверхности крыши, она капала дальше от дома, что было немаловажно, так как раньше не было отмостки. Была завалинка, которая делалась по периметру дома, выполняла роль дополнительного утепления и защиты от переувлажнения нижней части строения. Завалинка это, так сказать, папа всем нами известной отмостки ????

Сейчас все чаще используются скрытые отмостки, чему я очень рад. Получается, когда вы делаете какую-либо отмостку: скрытую или открытую, и она отводит воды от фундамента, смысл свеса теряется.

Упоминалось:

Топик «Пару слов о самане…»
Топик «Строительство дома. Интервью. Часть 5»
Топик «Скатные кровли. Ошибки»

2:34 Свес крыши в старых домах
3:40 Отмостка
6:04 Примеры фото
8:19 Большой свес крыши в моем понимании
11:30 Ошибка кровли
12:20 Увеличение свеса крыши
14:20 Можно ли уйти от подкосов?
16:05 Работа узла
19:25 Подкосы
21:05 Прием двух кобылок
42:08 Ветровая нагрузка

Вопросы пользователей

27:05 Как смотрите, если поднять карниз на 1м выше перекрытия из кирпичной и заложить анкера для мауэрлата?
28:13 Можно ли данный узел карниза выполнить не с помощью стропильной ноги,а путем наращивания кобылки и как будет в виде фермы?
28:50 Нужна ли водосточная система и отмостка при таком большом карнизе?
30:38 А лишний вес крыши не мешает освещению в помещении? Расстояние от верха окна до свеса крыши. Есть ли нормы, правила, рекомендации по этому расстоянию?
32:49 Стропила не опираются на мауэрлат и их вылет больше 1 метра, как это усилить без внешних опор?
35:44 Конструкция водосточных труб на большом свесе в середине кровельных систем и как с эстетической стороны эта конструкция выглядит?
37:37 Максимально плотно сделать получится зарезку только на ровных досках,а не коробленых
38:15 Усиление большого свеса в снежных районах, ведь зимой на краю крыши наметает снеговой мешок
39:20 Срок службы этой конструкции на гвоздях хватит лет на 40-50
40:28 Лучше кобылка или цельная стропила?
43:46 Какие функции будет выполнять мембрана?
45:22 Практикуется ли в таких случаях металлическая конструкция крыши?
46:14 Есть ли толк от шипового диска для соединения кобылки со стропилой?
47:19 у меня строители сделали двойные кобылки и крепили их гвоздями на вылет с загибом. Правильно ли это? Можно ли сделать на шпильках как у вас?
48:46 Что скажите про карнизный свес собранный отдельно деталью треугольник, то есть когда основные стропила заканчиваются, а на углах и свес монтируются отдельно. Как правильно его закрепить?
49:34 Как изменить узлы при угле наклона 20 градусов и устройством зеленой кровли, свес полтора метра?
50:00 Большой свес практичнее подшить или его не нужно подшивать?
51:49 Резьбовые шпильки в стропилах в утеплителе не соберут конденсат?
52:28 При устройстве врезок узла стропила-мауэрлат нужно ли выбирать скошенный паз из мауэрлата?
54:29 Подпорная конструкция при большом свесе крыши крепится к стропилам либо к стене дома? Или если дом из газоблока надежно ли будет прикрепление к стене или я что-то путаю?
57:47 Как вы относитесь к обжигу дерева свеса?
58:59 Для увеличения свеса можем увеличить расстояние между стропилами, тем самым увеличив несущую способность
59:25 Какой оптимальный угол кровли для ветровой местности?
1:01:37 А как обработать неподшитый свес? Антисептик и лакировка?
1:02:16 Если в зоне мауэрлата сделать отверстие больше диаметром и на анкер одеть пластиковую втулку трубу?
1:03:41 Зарез в мауэрлат в обратную сторону
1:06:02 Не будет ли отсутствие ливнестока на небольшом свесе мочить фундамент при утеплении в метры без отмостки?
1:06:25 Узел свеса при чердачном жб перекрытии?

С Уважением, Александр Терехов

Что такое софит и зачем он нужен моему дому?

Если бы у крыши был низ живота, им был бы потолок.

S offit происходит от латинского слова «суффиксус», означающего «фиксированный снизу», что прекрасно описывает, где в вашем доме находится потолок.

Он не создан для того, чтобы выделяться или бросаться в глаза, но внешний вид , тем не менее, играет свою роль.

Где софит?

Софит — это материал между карнизами крыши, где облицовка и желоба прикрепляются к стене.Крыши без свесов не имеют софитов.

Встаньте прямо у входной двери и посмотрите вверх. Есть ли у вас что-то похожее на сайдинг вашего дома, выходящее за фасад вашего дома? Вы нашли потолок для своего дома.

Что такое потолочная плита?

Сколько стоит замена софита?

Цена на монтаж потолка зависит от многих факторов.

  • Глубина свеса дома и логистика монтажа.
  • Общий размер здания и его тонкости.
  • Выбранные материалы.
  • Предложения в то время.

Хотя можно сравнить стоимость материалов, суммировать стоимость установки нецелесообразно, если аналогичный проект уже не был установлен.

Зачем моему дому нужен потолок?

Итак, ffit действует как пассивная вентиляционная установка для вашего чердака. Он предотвращает попадание теплой влаги в воздух чердака, конденсации и образования плесени.

До того, как софит стал популярным методом циркуляции воздуха через крышу, в домах для создания воздушного потока использовались двускатные или вытяжные вентиляционные отверстия. Проблема в том, что они не обеспечили циркуляцию всего воздуха, только воздух в определенных местах, и плесень могла расти в изоляции, где она не циркулировала.

Софит, очерчивающий линию крыши, обеспечивает непрерывную вентиляцию и является одним из наиболее эффективных способов вентиляции чердака. Воздух из потолка циркулирует в вентиляционные отверстия, чтобы отводить тепло и влагу из дома.Влага — это панировка плесени, причина гниения крыш и плохого качества воздуха.

Покрытие также помогает предотвратить проникновение вредителей в ваш дом через линию крыши или водосточные желоба и их гнездование на чердаке. Помимо неуплаты арендной платы, животные могут повредить вашу крышу и такие вещи, как электрические системы, а также ухудшить качество воздуха.

Какой тип софита подходит для моего дома?

В Thompson Creek наши клиенты часто выбирают замену крыши, желобов, перекрытия и отделки одновременно для достижения наилучшего результата.Это позволяет нашим специалистам по кровле Thompson Creek убедиться, что вся ваша кровельная система работает вместе, чтобы максимально продлить срок службы и работоспособность крыши. Есть несколько признаков, указывающих на провал крыши, в том числе счета за электроэнергию, пятна на потолке, износ и провисание черепицы.

Хотя потолок изготавливается из дерева и алюминия, для большей прочности они чаще всего изготавливаются из винила.

Софит может быть без вентиляции или с вентиляцией, чтобы обеспечить максимальную вентиляцию крыши. Невентилируемый или сплошной потолок лучше всего подходит для узких карнизов крыши или для вентиляции большого чердака. Вентилируемый потолок Панели хороши с более широким свесом и меньшим чердаком, потому что у них меньше вентиляционных отверстий между сплошными панелями.

Какой уход за потолком?

Виниловый потолок требует минимального обслуживания при условии правильной установки.

Вот что вы можете сделать, чтобы продлить срок службы вашей кровельной системы :

  • Следите за тем, чтобы желоба были чистыми и свободными от мусора. для пчел, шершней и осин
  • убедитесь, что вентилятор чердака находится в рабочем состоянии и очищен.
  • Удалите плесень с потолков с помощью мягкой щетки и раствора отбеливателя и воды.

Софиты могут дополнять архитектуру и внешний вид вашего дома, одновременно помогая поддерживать правильную работу всей вашей кровельной системы.

Почему софит вентилируется?

Вентиляция перекрытий предназначена для равномерного распределения воздушного потока по всему пространству крыши, чтобы крыша оставалась сухой и свободной от плесени.

Наружные поверхности крыши подвергаются сильному воздействию холода и жары в течение всего года, и эта проблема усугубляется необходимостью согревать дом зимой и при этом сохранять прохладу летом.

Зимой дом отапливается, и когда горячий воздух поднимается вверх, он перемещается в пространство крыши, на внешнюю поверхность которого падает холодный дождь или снег.

Крайности встречаются, и без каких-либо средств защиты может образоваться конденсат.

Равномерная вентиляция пространства под крышей предотвратит появление сырых пятен и, в конечном итоге, крышу от гниения или повреждения.

Нужны ли вентилируемые софиты?

Вентиляционные отверстия на потолке — не единственный способ забора воздуха.

Если на вашей крыше есть другие средства вентиляции и достаточный приток воздуха, нет необходимости добавлять дополнительные средства.

Есть также крыши, известные как «горячие крыши», где стропильные секции изолированы и герметизированы.

У таких современных крыш есть свои преимущества и недостатки, и наши специалисты могут посоветовать, подходят ли они для установки потолка.

Что такое карниз?

Карниз — это концы крыши, которые выступают над стеной снаружи и выступают над зданием.

Их основная цель — отводить воду от конструкции, но они также могут быть включены в архитектуру для улучшения дизайна конструкции.

Есть старые дома с открытыми карнизами; где концы балок крыши выступают и намеренно оставлены без потолка.

В более ранних архитектурных проектах экспериментировали, чтобы обеспечить приток воздуха и предотвратить рост плесени и предотвратить попадание влаги в крышу.

Часто вы можете обнаружить, что концы балок крыши выступают из-под черепицы или черепицы, но зазор между балками перекрывается: это также можно назвать «закрытым карнизом».

Оба эти типа карнизов подлежат ремонту, но можно также установить потолочные перекрытия и облицовочную доску для создания закрытых карнизов и придать новый вид дому или строению.

Глубина и размеры карнизов сильно различаются в зависимости от конструкции крыши.

В Thompson Creek мы проводим бесплатное исследование без каких-либо обязательств, которое необходимо для обоснования общей стоимости.

Что такое фасция?

Если «потолок» — это горизонтальная площадь основания, которая закрывает карниз, «фасция» — это вертикаль.

Фассовая доска укладывается на торцы стропил карниза и под черепицу или черепицу.

Виниловая облицовка обычно не является самонесущей и крепится гвоздями из нержавеющей стали к деревянным доскам, которые подвергаются обработке давлением для продления срока их службы.

Наряду с обработанной под давлением древесиной, облицовка может использоваться для поддержки торцов плиток, которые выступают в желоб, позволяя дождевой воде падать прямо в желоб по прикрепленным дренажным трубам и дальше от здания через дренажные системы.

Виниловая облицовка особенно устойчива к изменяющимся погодным условиям и не требует покраски, что позволяет экономить время и деньги на обслуживании.

Наши опытные специалисты по кровельным работам в Thompson Creek используют специально разработанную кровельную систему, которая предлагает домовладельцам уровни защиты.А ваши инвестиции защищены нашей беспроблемной гарантией Thompson Creek и гарантией защиты покупателя. Позвоните в Thompson Creek по телефону 888-696-7105, чтобы узнать котировку без обязательств сегодня.

4 решения для крыш без карниза (и детали их конструкции)

4 решения для крыш без карниза (и детали их конструкции)

D Opera / Studio Zero85. Изображение © Sergio Camplone ShareShare
  • Facebook

  • Twitter

  • Pinterest

  • Whatsapp

  • Mail

https: //

httpsarchdaily.com/952573/4-solutions-for-roofs-without-eaves-and-their-construction-details

В своем Доме Роби Фрэнк Ллойд Райт создал оригинальное расположение общественных и частных пространств, которые медленно удаляются от улицы. через серию горизонтальных плоскостей. Ярко выраженный карниз заставлял внутреннее пространство расширяться наружу. Считающиеся первой фазой карьеры американского архитектора, так называемые Дома прерий имели заметную горизонтальность, в основном из-за огромных планов, созданных слегка наклонными карнизами.Карнизы встречаются повсеместно в большинстве традиционных архитектурных сооружений, и в дополнение к своей эстетической роли они выполняют несколько важных функций, основная из которых — отводить дождевую воду от стен и конструкции здания. Но за последнее время мы видели множество проектов с покатыми крышами без карниза, образующими чистые и незамеченные объемы. Это подводит нас к вопросу: как в этих проектах решаются практические вопросы, такие как слив дождевой воды?

Новая кабина и доступ в загородный дом / Идальго Хартманн

Свес (или карниз) описывает нижний край крыши, который выходит за пересекающуюся стену, образуя тенистое пространство, которое может приобретать разные размеры и внешний вид.В жарком климате он может быть спроектирован так, чтобы останавливать сильную жару в самые жаркие месяцы, ограничивая попадание солнечного света. В дождливых местах это может быть промежуточное укрытие, защищающее каркас здания и внешний фасад от непогоды. Однако карнизы не являются обязательной составляющей постройки. Многие архитекторы спроектировали здания с покатой крышей без карниза, в которых архетип дома с двускатной крышей принимает простую, почти полосатую, минималистичную форму. Не нам судить, является ли этот выбор дизайна функциональным или просто увлечением.Но всякий раз, когда мы удаляем этот выступ с крыши, мы сталкиваемся с задачей избежать проблем, связанных с проникновением воды и отводом дождевой воды. То есть без детальной и качественной конструкции такой выбор дизайна может стать большой головной болью.

Центр дневного ухода за детьми de kleine Kikker / Drost + van Veen architecten

Изучив нашу базу данных проектов и составляющих их строительных деталей, мы можем выделить несколько различных решений для решения этих проблем. Это гениальные детали дизайна, которые в глазах наблюдателя кажутся чрезвычайно простыми.

Без водостоков

Возможно, самый простой способ слить воду без водостоков или других компонентов — это то, как Bokarev Architects сделали это в своем проекте «Двойной дом». В этом случае металлический лист был установлен поверх крыши и по бокам фасада. Таким образом, вода не могла разрушить внешнее покрытие, сохраняя водонепроницаемость здания. Поскольку в нем нет желоба, есть недостаток, заключающийся в том, что в случае сильного дождя вся вода стекает близко к стенам.

© Bokarev Architects — Максим Денисенко.ImageDouble House / Bokarev Architects

Минимальный карниз

House Karlsson / Tham & Videgård Arkitekter. Image © Åke E: son Lindman

Другое решение, которое довольно распространено, — создать минимальный выступ, содержащий небольшой желоб для слива воды. Дом Karlsson от Tham & Videgård Arkitekter, а также Haus Für Julia Und Björn и Holler House от Innauer-Matt Architekten используют то, что можно охарактеризовать как традиционные карнизы, но с уменьшенными размерами.Водосточные желоба направляют воду в спускные трубы, делая процесс потока более эффективным. В этих случаях желоба располагаются снаружи стены, что делает их доступными для чистки. В случае засорения такое размещение также наносит меньший ущерб конструкции.

Haus Für Julia Und Björn / Innauer-Matt Architekten. Изображение © Адольф Береутер, Дорнбирн

Скрытые водостоки

D Opera / Studio Zero85. Изображение © Серхио Камплоне MiCasa / Стивен Дэви, Питер Смит Architects. Image © Линдон Дуглас

Однако скрытый желоб, возможно, является любимым решением архитектора.Из-за оптической иллюзии, вызванной углом зрения наблюдателя, очень трудно наблюдать прерывность покрытия желоба в скрытом желобе, что интригует самых внимательных зрителей. В проекте Studio Zero85 формальная чистота вдохновлена ​​сараями и домами, разбросанными по территории. Фасад и крыша сооружения покрыты черепицей, поэтому небольшой желоб в черепичном покрытии остается незамеченным. В проектах MiCasa, разработанных Стивеном Дэви и Питером Смитом, архитектором и дантистом с архитектурным урбанизмом View by Shift, желоб немного более выражен, но все же сдержан.В другом месте, в проекте Riel Estate, разработанном Joris Verhoeven Architectuur, желоб, хотя и почти скрыт, также отмечает изменение материалов покрытия между двумя плоскостями.

Дантист с архитектурой урбанизма View / Shift. Изображение © Рене де Вит

Добавление внешней облицовки

142 Саут-стрит / Sandy Rendel Architects. Image © Ричард Чиверс

Другое широко используемое устройство — это включение внешней проницаемой оболочки, которая окружает систему, заставляя воду течь через нижний материал, который обычно представляет собой металлическую плитку или непроницаемое покрытие.В проекте Les Coccinelles Nursery School / SOA Architectes решение легко понять с помощью гифки ниже.

Похожее решение принято в Bergmeisterwolf architekten Rooftops Twin House H, 142 South Street / Sandy Rendel Architects и GRX Arquitectos ‘Calixto House, который демонстрирует невероятный фасад из грубого камня. В этих случаях в раствор включается желоб, направляющий всю воду, собранную наклонными плоскостями, на соответствующий участок участка.Но от наличия желоба можно отказаться, как отмечается в проекте Theâtre d’eau Swimming Pool / LOG Architectes.

Дом-близнец на крыше H / bergmeisterwolf architekten. Изображение © Лукас Шаллер, Calixto House / GRX Arquitectos. Изображение © Хавьер Каллехас + Imagen Subliminal (Мигель де Гусман + Росио Ромеро)

Какой бы дизайн ни был выбран, важно, чтобы дизайнер осознавал проблемы, связанные с решением, которое кажется таким простым. Также важно, чтобы рисунок был хорошо выполнен и тщательно выполнен, чтобы в будущем избежать проблем инфильтрации или влажности, которые будет довольно сложно решить после того, как здание будет заселено.Как сказал Мис ван дер Роэ: «Бог кроется в деталях».

Ой! 10 самых распространенных кровельных ошибок

Установка новой крыши на дом — дорогостоящая, но необходимая цена для домовладельцев. Однако кровельный проект, который отличается некачественным или любительским исполнением, может в конечном итоге привести к более высоким затратам.

Вот 10 наиболее часто встречающихся ошибок кровли:

1. Стартовая черепица установлена ​​неправильно (или не установлена ​​вообще). Многие мастера делают эту ошибку еще до того, как начинают.Очень важно уложить «стартовый» участок черепицы вдоль карниза; в противном случае вода будет проникать в обшивку под вырезами нижней черепицы.

2. Неправильный наклон. Выбор материалов, не совпадающих с уклоном крыши, также делает дом уязвимым для проникновения воды. Например, минимальный уклон в четыре единицы подъема на двенадцать единиц пробега рекомендуется, если вы устанавливаете асфальтовую, деревянную или черепичную черепицу и сотрясения.

3.Неправильное использование ногтей. Битумная черепица может соскользнуть, если ее неправильно прибить или использовать слишком мало гвоздей. Вы должны использовать не менее четырех гвоздей на черепицу и увеличить это минимум до шести на крышах с крутыми уклонами. Кроме того, нельзя забивать гвозди в самоуплотняющуюся полосу (или над ней).

4. Недостаточное закрепление ендовы. Кровельные впадины — это места на крыше, которые наиболее подвержены утечкам, поскольку они пропускают большой объем сточной воды. При установке металлического оклада в впадине крыши недостаточное количество герметика или крепежных материалов может вызвать коробление и протекание воды.

5. Неправильно установленный фартук ендовы. Некоторые кровельщики или подрядчики-любители по ошибке устанавливают долинную гидроизоляцию. Гидроизоляцию следует укладывать слоями под черепицу, а не поверх нее, а U-образная форма металла должна быть обращена к впадине. В противном случае вода может потечь туда, куда не положена, и ускорить разрушение гонта или высыпания.

6. Не планируется строительство ледовых плотин. Если вы живете в холодном климате, ледяные дамбы могут образовываться у линии крыши и вытеснять воду под черепицу, если крыша недостаточно изолирована.Предотвратите это, положив подкладку в крышу примерно на три фута или около того, чтобы добавить дополнительный слой защиты от тающей ледяной воды.

7. Запрещение вентиляции потолков или чердаков. При укладке черепицы для крыши важно убедиться, что воздух может выходить с чердаков и потолков. В противном случае со временем может накапливаться влага и преждевременно ослабить черепицу.

8. Неправильное выравнивание черепицы. Это может быть самый простой способ обнаружить некачественную кровлю.Если вырезы на черепице с тремя выступами не вертикальные и / или стыковые соединения не находятся в одной горизонтальной плоскости, черепица смещена.

9. Неправильный выступ черепицы. Край черепицы должен свисать над крышей на расстояние от дюйма до полутора дюймов — или от полутора до трех четвертей дюйма, если установлен гидроизоляционный слой. Слишком большой свес, и черепица может сорваться при сильном ветре; слишком мало может позволить воде просочиться в грабли или облицовочные доски.

10. Неправильное обнажение черепицы. Для стандартной черепицы с тремя выступами рекомендуется выдержка в пять дюймов. Уменьшение экспозиции делает черепицу уязвимой для сбора влаги во время сильного ливня или ее сноса при сильном ветре.

Написано Крисом Мартином

Все о карнизах, уклоне крыши и нагрузке на крышу

Часто упускаемая из виду (буквально) особенность вашего нового мобильного дома — это карниз и уклон крыши.Хотя все дома строятся на заводе, не все крыши будут одинаковыми! Например, модульные дома часто имеют уклон крыши 5/12. Это может быть важно, поскольку местные органы власти часто имеют строгие строительные нормы и правила, определяющие угол наклона вашей крыши. Если вы попытаетесь привезти мобильный дом, у которого нет необходимого минимума для уклона крыши, они могут заблокировать вам установку или переезд в ваш новый дом.

Это один из видов дискриминации в передвижном доме, но это уже другой пост.

КАРНИЗ

Отсутствие карниза и неглубокий (не крутой) скат крыши часто являются конструктивными особенностями, которые отличают промышленный дом от обычного дома.

Карниз — это часть крыши, которая нависает над внешними стенами дома. Софит — это нижняя сторона карниза, и, измерив ее ширину, вы можете определить, какой у вас свес.

Поскольку передвижной дом обычно представляет собой меньшую по размеру и более узкую конструкцию, нет необходимости иметь что-либо, кроме неглубокого ската крыши.Вы заметите, что в больших зданиях, как правило, более крупный уклон крыши. В районах, где выпадает обильный снегопад, уклон крыши может быть настолько большим, что снег соскальзывает с конструкции, что исключает необходимость работы лопатой и ручной уборки снега.

Будьте особенно осторожны при заказе дома в холодном климате, поскольку местная юрисдикция может диктовать необычный уклон крыши и, как правило, гораздо более высокую «нагрузку на крышу», чтобы выдержать вес потенциального снега.

В большинстве стилей дома, за исключением домов в стиле пуэбло и некоторых современных стилей, в которых нет карнизов, карнизы существенно улучшают внешний вид дома.Они также защищают сайдинг и оконные рамы от порчи и проникновения воды, падающей с крыши и стекающей по стене дома. Водосточные желоба могут сделать то же самое в доме с небольшим карнизом, но они требуют ухода и не выглядят хорошо.

Для дома меньшего размера (до 1500 квадратных футов) желателен карниз толщиной в один фут, но лучше, чем карниз размером не менее 6 дюймов, чем вообще отсутствие карниза. Без карниза большинство домов выглядит как дешевый ящик. В больших домах карниз размером 16 дюймов придает дому солидный вид.

Иногда транспортная ширина дома или части дома не позволяет добавлять карнизы, но карнизы могут поставляться отдельно и добавляться на стройплощадке. Карнизы могут не подходить для некоторых домов нижнего уровня, подобных этим, и серый, вероятно, будет хорошо с ними смотреться:

Ниже представлены две фотографии одного и того же дома: одна с карнизом толщиной 1 дюйм, а другая, на которой я сфотографировал (с помощью GIMP) карниз диаметром 12 дюймов.

УРОВЕНЬ КРЫШИ

Уклон крыши — это то, насколько она крутая, и уклон измеряется в дюймах, при этом шаг 3/12 составляет 3 дюйма по вертикали на каждый фут (12 дюймов) крыши.В районах с сильным снегопадом иногда страховщики требуют, чтобы у вас был уклон крыши как минимум 4/12. Более крутая крыша 4/12 или более также сделает промышленный дом более похожим на обычный дом.

Многие промышленные дома имеют уклон крыши 3/12, но некоторые могут быть улучшены до 4/12, 5/12 или выше. Обычно уклон 5/12 бывает только в модульных домах с навесной крышей, поэтому их можно транспортировать в пределах высоты.Крыша плоская, ее поднимает кран и разворачивает на месте.

Помимо лучшего внешнего вида, крыша с уклоном 4/12 также может быть лучше для черепицы, чем стандартная скатная крыша 3/12, если вы выберете крышу с черепицей. Выше представлена ​​диаграмма, показывающая угол наклона крыши при различных уклонах.

НАГРУЗКА НА КРЫШУ

Повышение прочности крыши для того, чтобы она выдерживала больший вес, достигается не за счет добавления кровельного материала или обшивки, а за счет добавления стропил.Это то, на что нужно обращать внимание в районах со снегом. Дома в неснежных районах обычно имеют грузоподъемность крыши 20 или 30 фунтов.

В районах с сильным снегопадом, где на крыше может быть 5–6 футов снега, рекомендуется 90-фунтовая крыша. В местах, где может выпасть 2 или 3 фута снега, вам следует обновить крышу до 50 фунтов.

Последнее слово о скате крыши — безопасность. Если у вас, в частности, металлическая крыша с уклоном 5/12 или выше, это будет не так безопасно, как более низкая скатная крыша, если вы один из тех людей, которые любят взбираться на вашу крышу. и очистите ветки или, например, немного залатайте вокруг выхлопных труб.

ИСТОЧНИК: http://greenottersmanufacturedhomereviews.blogspot.com/2011/12/all-about-eaves-roof-pitch-and-roof.html

S-400 Вентиляционная полоса на потолке

Различные способы установки практически для любого стиля карниза


S-400 Strip Vent — Оригинальное решение для непрерывной вентиляции софита по-прежнему является лучшим выбором для вентиляции свесов и карнизов — и как только архитекторы узнают об этом, они подбирают его для каждой работы! С 10 кв.дюймов NFVA на фут, S-400 обеспечивает превосходную приточную вентиляцию для любой детали — от нулевого свеса до открытых стропил.
  • На самом деле существует столько же способов установить вентиляционную решетку S-400, сколько деталей конструкции карниза
  • Поперечное сечение 1 «x 1 1/2» x 4 фута обеспечивает максимальную вентиляцию потолка / карниза на минимальном пространстве.
  • NFVA 10 кв. Дюймов на линейный фут
  • S-400 подходит для узких пространств, недоступных для других вентиляционных отверстий, например, с нулевым выступом.
  • Самоочищение — при вертикальной ориентации канавки грязь не видна
  • 24 4-х футовые шт.за карат. (96 пог. Фут.)
  • Устойчивость к раздавливанию, поэтому вы можете установить с помощью пистолета для гвоздей
  • Соедините S-400 с любым из коньковых вентиляционных устройств COR-A-VENT’S для получения непревзойденной системы.
  • Возможна установка в несколько слоев для дополнительной вентиляции

Ключевые преимущества
  • S-400 Поперечное сечение 1 «x 1 1/2» x 4 фута — три варианта цвета (белый, черный или коричневый)
  • 10 квадратных дюймов NFVA на линейный фут
  • Изготовлен из термостойкого полипропилена
  • Крепление к гвоздям
  • Теперь доступен со скобами из нержавеющей стали 304 — Артикул
  • по специальному заказу

Любые из наших вентиляционных отверстий на потолке могут быть специально заказаны со скобами из нержавеющей стали для областей, которые могут иметь серьезные проблемы с коррозией или ржавчиной (побережье моря, озеро или промышленные зоны).

Для просмотра размеров откройте файлы Pdf с торцевым видом 1 и с торцевым видом 2 Pdf. Для размеров, если у вас есть AutoCad, откройте файлы End View 1 Dwg и End View 2 Dwg. Щелкните здесь, чтобы просмотреть полный список подробных чертежей в форматах Pdf и Dwg. Руководство по вентиляции свода / карниза Вы также можете просмотреть наш лист часто задаваемых вопросов «Сбалансированная вентиляция Как это работает». Часто задаваемые вопросы (FAQ) нажмите здесь.


Информация об упаковке и доставке продукта S-400

шт. В единице

S-400 24 — 4-х футовый элемент

Транспортный вес единицы

11 фунтов


Чтобы узнать больше о С-400, нажмите здесь, чтобы узнать больше.

11 лучших типов вентиляционных отверстий на крыше + система вентиляции чердака

Лучшие системы вентиляции крыши не только продлевают срок службы вашей крыши, они помогают снизить счета за электроэнергию в вашем доме и сделать ваш дом в целом более здоровым местом для жизни…

Различные типы вентиляционных отверстий на крыше более эффективны, чем другие, но каждый тип вентиляционных отверстий выполняет основную задачу либо по удалению застоявшегося воздуха из вашего чердака (вытяжка), либо по подаче свежего воздуха в ваш дом (забор). .

Если вы действительно хотите воспользоваться преимуществами надлежащей вентиляции крыши, то критически важно установить как приточную, так и вытяжную вентиляцию. Однако во многих случаях приточная вентиляция невозможна из-за архитектуры дома. В таких случаях лучше иметь только выхлоп, чем ничего! Но ради обсуждения, мы можем предположить, что конструкция вашей крыши может конструктивно справляться как с впуском, так и с выпуском.

Прежде чем рассматривать каждый тип кровельного вентиляционного отверстия, доступный на рынке в 2020 году, давайте сначала рассмотрим два типа вентиляции в целом…

Два стиля вентиляции

А что такое вентиляция? Согласно Оксфорду, вентиляция — это «подача свежего воздуха в комнату, здание и т. Д.”

Это старое (воздух) и новое (воздух). В кровле, как и в жизни, это очень освежающая и важная стратегия!

Понимание того, как воздух движется естественным образом, помогает нам понять, почему воздухозаборник и вытяжка играют решающую роль в вентиляции крыши . И важно знать, как эти две системы работают рука об руку, прежде чем выбирать, какой из типов вентиляционных систем лучше всего подходит для вашего дома и бюджета.

Выхлоп; Выпустите этот несвежий воздух

По словам профессора физики Университета A&M Западного Техаса Кристопера Байрда, «тепло не поднимается, поднимается горячий воздух.( источник ) » Для вентиляции чердака это важно, потому что это горячий воздух, содержащий влагу, который вы хотите удалить из своего чердака.

Если дать горячему воздуху остыть, это может привести к появлению неприятного запаха плесени и, в конечном итоге, плесени. Это одна из основных причин, почему вентиляция важна для здоровья вашего дома, как упоминалось выше.

Поскольку горячий воздух поднимается вверх, вентиляционные отверстия вытяжного типа обычно располагаются ближе к верхней части линии крыши.Наиболее распространенное вытяжное отверстие, используемое в современных кровельных системах, — это коньковое отверстие. В Roof Hub мы устанавливаем коньковые вентиляционные отверстия для каждой новой крыши, если стиль дома не позволяет этого.

Помните: коньковые вентиляционные отверстия и другие подобные им вытяжки позволяют горячему, влажному, застоявшемуся воздуху выходить из вашего дома, но являются лишь половиной любой хорошей стратегии вентиляции!

Впускной; Принесите свежий воздух в

Горячий воздух, покидающий чердак, важен для здоровья вашего дома и долговечности крыши, но горячий воздух, как правило, довольно стойкий! Он не хочет уходить, пока его не вытеснят, поэтому нам нужно что-то, чтобы действовать как вышибала.Введите: более прохладный воздух.

Прохладный свежий воздух (в виде приточной вентиляции ) — вторая половина отличной стратегии вентиляции. Более холодный воздух поступает в чердак через воздухозаборники, расположенные ниже по линии крыши, чем упомянутые выше вытяжные отверстия. Поскольку более холодный воздух попадает под горячий воздух (и потому, что горячий воздух поднимается вверх), приточная вентиляция поможет вытолкнуть стойкий горячий воздух из чердака. Прохладный воздух через вентиляционные отверстия (например, на потолке) действует как наш шезлонг.

Если у вас есть вытяжные отверстия с достаточно большой площадью поверхности, этот более холодный приточный воздух будет способствовать выталкиванию горячего воздуха из дома. В идеальном мире это полный цикл…

Холодный воздух через впускные отверстия и горячий воздух через выпускной!

Что произойдет, если на моей крыше нет вентиляции?

Ледяные дамбы — частый результат плохой вентиляции кровли.

Быстрое разрушение вашего дома, имущества и всего, что вам дорого.Все, что для вас важно, погибнет самым ужасающим образом, который только можно представить. Просто шучу.

Несмотря на то, что без надлежащей вентиляции может не произойти бесконечных разрушений, есть существенные недостатки, которые повлияют на ваше чердак, вашу крышу, ваш дом и ваш образ жизни. В их числе:

  • Плохое качество воздуха в помещении из-за мертвого воздуха на чердаке (летом)
  • Перегруженные системы HVAC (кондиционирование воздуха) вынуждены усерднее работать для охлаждения второго (и третьего, если применимо) этажа вашего дома
  • Избыточная влажность ( в виде теплого воздуха) на чердаке
  • Ледяные дамбы в зимние месяцы, если вы живете в более холодном климате
  • Сухая гниль кровельной обшивки

Наиболее распространенные типы вентиляционных отверстий на крыше

Теперь, когда мы рассмотрели важность вентиляции вашей крыши, а также различия между воздухозаборными и вытяжными вентиляционными отверстиями, пришло время сделать обзор наиболее часто используемых систем вентиляции крыши.

7 Тип кровельных вытяжных отверстий

Если вы решите, какое кровельное отверстие лучше всего использовать в качестве вытяжки для вашего дома, , пожалуйста, проконсультируйтесь с опытным специалистом по кровле, прежде чем принимать окончательное решение. .

Большинство людей устанавливают новую крышу, когда добавляют вентиляционные отверстия, поэтому в любом случае важно получить расценки у надежного кровельного подрядчика.

Мы добавляем этот отказ от ответственности, потому что невозможно охватить 100% плюсов и минусов каждого варианта, не зная точных настроек вашей текущей крыши, а также стиля вашего дома.

Коньковые вентиляционные отверстия (наиболее распространенная выхлопная система)
Вентиляционное отверстие конька устанавливается поперек пика крыши.

Риджевые вентиляционные отверстия являются наиболее часто устанавливаемыми вытяжными вентиляционными отверстиями. Если вы получаете расценки на крышу от подрядчика из Массачусетса, то велика вероятность, что этот тип вентиляции будет включен в вашу смету. Если конькового вентиляционного отверстия нет в списке, обязательно спросите, какое вытяжное отверстие планирует использовать подрядчик и почему оно наиболее подходит для вашего индивидуального кровельного проекта.

Коньковое вентиляционное отверстие находится на пике вашей крыши и проходит через весь пролет вашей линии крыши.Поскольку вентиляционные отверстия конька расположены в самой высокой точке крыши, они находятся в отличном положении, позволяя самому горячему воздуху выходить из чердака. А поскольку они проходят по всей линии крыши, они обычно имеют площадь поверхности, необходимую для вывода большого количества горячего воздуха.

Важно: при использовании в сочетании с воздухозаборными отверстиями, расположенными в нижней части линии крыши (например, вентиляционное отверстие в потолке), гребневое вентиляционное отверстие дает наилучшие возможности для вертикальной вентиляции.

Вертикальная вентиляция использует силу тяжести и естественный поток холодного и горячего воздуха. Холодный воздух выходит через нижнюю часть и выходит через верх. Эта стратегия намного превосходит горизонтальную или перекрестную вентиляцию, о которой мы поговорим позже.

Практически все кровельные компании хорошо знакомы с установкой коньковых вентиляционных отверстий. Процесс установки включает в себя использование пилы, чтобы вырезать зазор шириной 2 дюйма вдоль всего пика крыши. После того, как отверстие будет вырезано, гибкий коньковый вентиляционный канал сгибается и прибивается сверху.

После того, как вентиляционное отверстие гребня прибивается к только что вырезанному зазору на линии гребня, черепица гребня сгибается над вентиляционным отверстием и прибивается гвоздями.Этот особый тип черепицы более прочен и податлив, чем обычная битумная черепица, и бывает цветов, которые безупречно сочетаются с вашей новой крышей!

Большинство современных коньковых вентиляционных отверстий, таких как гребневые вентиляционные отверстия Cobra Snow Country от GAF, настолько прочны, что на них можно стоять! Их прочность обеспечивает дополнительную защиту от накопления снега на северо-востоке и в других заснеженных регионах США. То, как вентиляционные отверстия встроены в изделие, обычно защищает от накопления снега и льда, который в противном случае заблокировал бы выход из других вентиляционных отверстий.

Дизайн конькового вентиляционного отверстия, его расположение на линии крыши, покрываемая площадь, а также стоимость и универсальность — вот лишь некоторые из многих причин того, что это одно из самых популярных выхлопных отверстий на рынке, и мы очень рекомендую, если он соответствует архитектуре вашего дома.

Off Ridge Vents
Металлический вентиль вне конька, установленный на крыше с трехлепестковой битумной черепицей. Это конкретное вентиляционное отверстие — универсальное вентиляционное отверстие UV-45, доступное от Active Ventilation Products, Inc (обсуждается в конце этого раздела).

Хотя они звучат похожи по названию, вентиляционное отверстие вне конька похоже на коньковое отверстие только потому, что они оба расположены близко к гребню вашей крыши. Фактически, вентиляционные отверстия вне гребня гораздо больше похожи на вентиляционные отверстия короба, чем на вентиляционные отверстия гребня!

В целом, вентиляционные отверстия вне конька — не очень популярный вид вентиляционных отверстий, и мы не рекомендуем их по сравнению с другими, более эффективными вытяжными вентиляционными отверстиями на крыше. Вентиляционные отверстия вне конька не так эффективны, как воздухозаборники со сплошным коньком, потому что они намного меньше по размеру и не так высоко расположены на крыше.Их размер не позволяет им испускать большое количество горячего воздуха, а их расположение ограничивает их способность выпускать самый горячий воздух, например, из гребня.

Самые популярные на рынке вентиляционные отверстия вне гребня имеют длину около 4 футов. Установка, часто выполняемая из оцинкованной стали, включает вырезание в крыше отверстия размером с вентиляционное отверстие примерно на один фут ниже линии конька.

Вентиляционные отверстия вне конька полезны, когда фактическая линия конька крыши небольшая.Это может произойти со сложными крышами и домами, у которых нет одной длинной непрерывной линии конька, через которую проходит традиционный коньковый вентиль. Добавление одного или двух вентиляционных отверстий вне конька к этим типам крыш может обеспечить дополнительную вентиляцию в местах, где их недостаточно.

Если в вашем доме много выступов, впадин и мансардных окон, это может быть тип вентиляционного отверстия, которое следует включить в вашу систему вентиляции. Однако не всегда будет иметь место , поэтому убедитесь, что вы поговорили с надежным кровельщиком, прежде чем звонить.

Где купить вентиляционные отверстия в крыше

Как кровельный подрядчик, Roof Hub не место, чтобы покупать вентиляционные отверстия для чердачных крыш. У Home Depot и Lowes есть несколько распространенных типов вентиляционных отверстий на крыше, но мы рекомендуем зайти на сайт roofvents.com, если вы ищете что-то более конкретное. У них есть вентиляционные отверстия на крыше, вентиляционные отверстия на крыше и многие другие варианты, которые бывают разных размеров. Если он вам нужен, похоже, он у них есть! Хотя мы сами не использовали этого продавца, кажется, что у него есть отличные обзоры и подробная информация о продукте.

Box Vents (также известные как Louver Vents)
Три вентиляционных отверстия поперек крыши, используемые для вытяжной вентиляции. Вентиляционные отверстия

похожи на вентиляционные отверстия вне гребня, но являются гораздо более популярным решением для вентиляции.

Одно из основных сходств с вентиляционным отверстием вне конька заключается в том, что первым шагом при установке является прорезание отверстия в крыше, чтобы вентиляционное отверстие могло закрыться. Еще одно сходство заключается в том, что вентиляционные отверстия обычно устанавливаются группами по крыше, чтобы добавить дополнительную вентиляцию.Одного или двух вентиляционных отверстий недостаточно, чтобы вентилировать всю крышу!

Коробчатая вентиляционная труба имеет более квадратную форму, чем ее внешний вид, отсюда и название; ящик вент. Доступен широкий диапазон размеров, которые подойдут для вашего помещения. Самый распространенный размер коробчатых вентиляционных отверстий на рынке сегодня составляет 18 на 18 дюймов.

Наряду с коньковыми вентиляционными отверстиями, вентиляционные отверстия являются одними из двух самых популярных вытяжных вентиляционных отверстий, которые вы можете увидеть на современной крыше. Их небольшой размер составляет , в основном , что является недостатком, но предлагает некоторую универсальность по сравнению с коньковым вентиляционным отверстием.Поскольку они не должны проходить через весь пик крыши, вентиляционные отверстия могут быть стратегически установлены в небольших помещениях, где требуется вентиляция воздуха, но не могут использоваться коньковые вентиляционные отверстия.

Как и в случае с вентиляционными отверстиями вне конька, использование коробчатых вентиляционных отверстий имеет смысл для более сложных линий крыши, которые имеют множество различных секций. Но если у вас большая линия крыши, то коньковый дефлектор чаще всего оказывается намного эффективнее. Тем не менее, вентиляционные отверстия очень часто используются на шатровых крышах, и если у вас шатровая крыша, то это отличный вариант.

Вентиляционные отверстия для чердаков с проводным подключением
Пример вентиляции на чердаке с жесткой проводкой, изображенный снаружи дома.

Вентиляционные отверстия чердака с электроприводом, также известные как вентиляторы чердака с электроприводом или вентиляционные отверстия чердака, представляют собой электрические вентиляторы, которые помогают вытягивать несвежий воздух из чердака. Они работают так же, как коробочный вентилятор, поставленный в окно в жаркий летний день. Они могут эффективно вытягивать горячий воздух, но требуют более высоких затрат на электроэнергию.

В целом, одной из основных причин использования вентиляции чердака является поддержание постоянной температуры на чердаке по сравнению с остальной частью вашего дома.Летом в помещении может быть немного теплее и немного прохладнее зимой, но мы стараемся избегать экстремальных температурных колебаний от сезона к сезону. Это важно отметить при обсуждении вентиляции чердака с электроприводом, потому что их мощность часто может быть либо вредной для стратегии вентиляции, либо недостаточно мощной, чтобы вообще что-то изменить…

По словам Дэнни Паркера и Джона Шервина из Центра солнечной энергии Флориды, «вытяжные вентиляторы могут снизить измеренные пиковые летние температуры воздуха на чердаках более чем на 20 градусов по Фаренгейту.Тем не менее, влияние сезона охлаждения довольно скромное с хорошо изолированными чердаками ».

Еще один момент, упомянутый в реферате Паркера и Шервина, заключается в том, что исследование проводилось в районе, где дома сильно кондиционированы. . Это говорит о том, что форсунки с электроприводом на самом деле могут вытягивать более холодный воздух через основные этажи дома и из чердака, тем самым увеличивая затраты на электроэнергию и заставляя кондиционер работать сильнее. Если вы не разместите коробчатый вентилятор в окне, когда кондиционер охлаждает ту же самую комнату, тогда, возможно, нет смысла использовать электрическую вентиляцию на чердаке, если вы используете кондиционер для охлаждения всего дома.

Наконец, Паркер и Шервин отмечают, что существующие дома в исследовании изначально не имели вытяжной вентиляции, такой как коньковая вентиляция. Это важный момент, потому что добавление любого выхлопа к системе, в которой его нет, было бы полезно, независимо от того, работает ли этот вентиль с питанием или без него.

Вентиляционные блоки с более слабым питанием могут нанести такой же вред системе вентиляции вашего дома, как и упомянутые выше сильные. Согласно другим отчетам домовладельцев, более слабые вентиляционные отверстия имеют тенденцию циркулировать воздух, а не вытеснять воздух.Хотя постоянный поток воздуха важен для предотвращения накопления плесени, больше всего необходим отвод горячего воздуха с чердака. А слабые вентиляционные отверстия просто не режут.

Помимо очевидных сложных недостатков, упомянутых выше, у вас есть расходы на электроэнергию. Жесткие электрические вентиляционные отверстия на чердаке необходимо подключить к источнику питания вашего дома, что неизбежно приведет к увеличению ваших счетов за электроэнергию. Хотя дополнительные расходы могут быть небольшими в течение нескольких дней или недель, они начинают накапливаться в течение месяцев и лет.Более высокие эксплуатационные расходы являются важной причиной перехода традиционных проводных систем на солнечную энергию за последние несколько лет.

Вентиляционные отверстия для чердака на солнечных батареях
Вентиляционное отверстие на чердаке, работающее на солнечной энергии, снаружи дома вдоль линии крыши.

Вентиляция чердака с питанием от солнечной энергии устраняет почти 100% затрат на электроэнергию, связанных со старыми жестко закрепленными вентиляционными отверстиями, но не устраняет недостатки, которые обычно имеют место с электрическими вентиляционными отверстиями чердака.

Простое сокращение затрат на электроэнергию не меняет способ работы устройства.Вентиляторы часто либо слишком мощные, либо недостаточно мощные. К сожалению, нет никакого способа гарантировать, что вы все сделаете правильно. А при добавлении к правильной стратегии вертикальной вентиляции (например, вытяжная вентиляция конька и вентиляция потолка), вентиляция с электроприводом может иметь разрушительные эффекты, которых в противном случае не существовало бы. Больше — не всегда лучше!

По этим причинам лучше всего использовать более естественные, проверенные временем методы вытяжки для вашей крыши. Если у вас уже есть надлежащая вентиляция на чердаке, то вам лучше без дополнительного вентилятора, даже если он работает от солнечных батарей.

Крышные турбины (также известные как Whirlybird Ventilation)
Крышная турбина Whirlybird, изображенная на металлической крыше.

Whirlybird — забавное слово, и мы считаем это значительным преимуществом для владения крышной турбиной. Вы можете встать на подъездной дорожке, указать на свой дом и воскликнуть соседям: «вы видите это, это мой вертолет». Ветряные турбины — это не только развлечение и игра, однако есть существенные плюсы и минусы, которые могут повлиять на здоровье вашей крыши и вентиляцию чердака.

Вентиляционные отверстия Whirlybird были изобретены в начале 1900-х годов британским изобретателем Сэмюэлем Юартом. Устройство состояло из алюминиевых лопастей внутри алюминиевого «капота» или покрытия, которые вращались под воздействием ветра снаружи дома, а затем вытягивали воздух из чердака и из дома. Оригинальный дизайн Юарта соответствует современным моделям Whirlybird.

Крышным турбинам требуется ветер со скоростью не менее 5-6 миль в час для активации и вращения внутренних лопастей, а это означает, что они не будут эффективны в дни с легким ветерком или без него.Если это всего лишь выхлоп на крыше, то в жаркие летние дни без ветра у вас будут проблемы.

Даже в дни с сильным ветром эффективность вертолетов как средства вентиляции сомнительна. Они часто меньше, чем вентиляционные отверстия для коробок или вентиляционные отверстия вне конька, что ограничивает количество горячего воздуха, который они могут вытягивать из чердака. Для того, чтобы это была эффективная стратегия вентиляции, большинству домов потребуется несколько крышных турбин, которые окажут заметное влияние на выхлоп с крыши.

Кровельные турбины Whirlybird могут быть не самым эффективным способом вентиляции вашей крыши, но их использование дает некоторые преимущества. Во-первых, они экологичны и экологичны, потому что не требуют электричества. За исключением периодической смазки устройства, обслуживание или уход, требуемый с владельцем, практически не требуются. И, в отличие от упомянутых ранее вентиляционных отверстий, они совершенно бесшумны даже в ветреные дни, когда порывы ветра превышают 20 миль в час.

Купольные вентили
Красивый купольный люк с жалюзи и собственной металлической крышей, изображенный на красной металлической крыше.

Если вам интересно, что это за башенка на вашей крыше, вы можете быть счастливым обладателем купольного вентиляционного отверстия!

Купольные вентиляционные отверстия — один из наименее распространенных типов вентиляционных отверстий на крыше из-за их стоимости, сложности и потому, что не у всех есть основная проблема, для решения которой они были разработаны.

Истоки купольных вентиляционных отверстий связаны с их использованием в амбарах. Изначально они были созданы, чтобы пропускать много воздуха в чердак сарая, чтобы сушить сено и другие зерновые культуры, хранящиеся в конструкции.В первоначальном виде форточки купола выполняли функции одновременно вытяжной и впускной. Однако в современной кровле и дизайне одна из основных причин использования купольного вентиляционного отверстия — это пропускать дополнительный свет в область под вентиляционным отверстием.

Вентиляционные отверстия купола бывают разных форм и стилей. У некоторых есть деревянные решетки вокруг отверстий для защиты от элементов, в то время как другие широко открыты, чтобы максимизировать количество света и воздуха, попадающего в пространство внизу.

Многие дома в итальянском стиле имеют вентиляционные отверстия под куполом, встроенные в линию крыши для многоцелевого использования.Во-первых, потому что они являются формой вентиляции. Но что еще более важно, они добавляют привлекательности архитектурному дизайну дома. Красивый купол может добавить характера и очарования скучной линии крыши. В некоторых более сложных стилях купольных вентиляционных отверстий даже есть окна и достаточно места для входа человека или двух. Какое фантастическое место, чтобы шпионить за своими соседями!

Более высокие затраты, связанные со строительством совершенно нового вентиляционного отверстия купола в сочетании с аналогичной эффективностью по сравнению с более крупными коробчатыми вентиляционными отверстиями, делают вентиляционные отверстия под куполом ненужными расходами для большинства домовладельцев.Если ваша главная забота не будет дополнительной привлекательностью, вентиляционные отверстия купола не имеют особого смысла.

Однако, если вам нужна дополнительная вентиляция на крыше и вы не против доплатить, чтобы ваш дом выглядел лучше, тогда купольная вентиляция может быть для вас. В противном случае несколько больших вентиляционных отверстий сделают свое дело!

4 Приточные системы вентиляции для вашего дома

Со всеми способами, которыми вы можете избавиться от этого затхлого старого воздуха на чердаке, было бы упущением, если бы мы не нашли способы заменить его новым, свежим воздухом, выходящим на улицу.

Вытяжная вентиляция без всасывания — все равно что велосипед без педалей. Воздух может немного двигаться, но далеко не уйдет!

В сочетании с надлежащей вытяжкой (например, коньковой вентиляцией или большим количеством вентиляционных отверстий) соответствующая приточная вентиляция обеспечивает приток свежего воздуха на чердак и вверх через выхлоп. Это классическая вертикальная вентиляция в лучшем виде! Входит новый поток свежего воздуха, а старый горячий воздух выталкивается наружу.

В отличие от выхлопной системы, на вашей крыше меньше вариантов воздухозаборника.И в большинстве случаев мы настоятельно рекомендуем первый вариант в списке.

Вентиляционные отверстия под потолком (Наиболее популярные воздухозаборники)
Сплошная вентиляция софита вдоль карниза крыши.

Подвесная вентиляция, безусловно, самая популярная форма приточной вентиляции с крыши. Он составляет половину самого популярного сочетания впуска и выпуска; дефлекторные дефлекторы (для притока) с коньковым дефлектором (для вытяжки).

Вентиляционные отверстия

— фавориты среди строителей домов и кровельщиков, потому что они, несомненно, являются наиболее эффективным воздухозаборником по цене.Если стиль дома позволяет это, большинство строителей нового строительства включают в план своего дома вентиляционные отверстия на потолке.

Что такое люк софит?

Софиты — это воздухозаборники, которые устанавливаются непосредственно на карнизе и расположены непосредственно под линией крыши. Некоторые называют эту область «свесом крыши».

Существуют разные типы софитов, но почти во всех наиболее распространенных конструкциях есть небольшие отверстия, которые позволяют холодному воздуху поступать в чердак и выталкивать горячий воздух из дома через вытяжное отверстие.И не волнуйтесь, отверстия в потолке очень маленькие, поэтому нежелательные твари не могут проникнуть в ваш дом.

Поскольку не все дома одинаковы, существует два типа вентиляционных отверстий на потолке, подходящих для большинства стилей: сплошных вентиляционных отверстий и индивидуальных вентиляционных отверстий на потолке.

Сплошные вентиляционные отверстия на потолке длиннее и часто охватывают весь карниз дома. Подобно коньковому вентиляционному отверстию (которое проходит по всей вершине крыши), сплошные потолочные перекрытия обеспечивают большую отдачу от затраченных средств, поскольку они имеют большую площадь поверхности.Чем больше площадь поверхности, тем больше воздуха может пройти. Сплошные софиты обычно изготавливаются из винила с просверленными впускными отверстиями. Поскольку они виниловые, они бывают самых разных текстур и цветов, чтобы соответствовать внешнему виду и ощущениям практически любого дома.

Отдельные вентиляционные отверстия в потолке из алюминия, расположенные на расстоянии около шести футов друг от друга на карнизе под линией крыши.

Если сплошные вентиляционные отверстия в потолке похожи на вентиляционные отверстия на коньке впускного мира, то отдельные вентиляционные отверстия в потолке (наш второй тип вентиляции софита) больше похожи на вентиляционные отверстия короба.Они меньше по размеру, обычно имеют прямоугольную форму и расположены на расстоянии 5–6 футов вдоль карниза. Поскольку отдельные потолочные перекрытия разнесены, они не так эффективны, как сплошные системы, поскольку обеспечивают меньшую площадь поверхности для забора воздуха.

Независимо от того, подходит ли вашему дому индивидуальный или сплошной стиль, вентиляционные отверстия под потолком являются основой любой отличной вертикальной системы вентиляции. В сочетании с коньковой вентиляцией потолки втягивают большое количество прохлады в дом из-под карниза, а затем помогают вытеснять горячий воздух.Когда дело доходит до эффективности, сравнивать со следующими воздухозаборными отверстиями невозможно.

Фронтальные вентиляционные отверстия
Сбоку на крыше изображена двускатная форточка треугольной формы.

Фронтальные вентиляционные отверстия — это более старый, несколько устаревший тип воздухозаборника, который также частично выполняет функции выхлопной системы. В отличие от вертикальной вентиляции, обсуждаемой в этой статье, в фронтальных вентиляционных отверстиях используется горизонтальная или перекрестная вентиляция, которая помогает воздуху проходить через чердак. Основная предпосылка заключается в том, что воздух поступает с одной стороны чердака, а затем выходит через другую.

Двускатная вентиляция в основном используется с двускатной крышей, потому что вентиляционные отверстия могут быть размещены с каждой стороны дома. Эти вентиляционные отверстия не так эффективны на более сложных крышах, потому что поперечный ветер может быть затруднен балками, пиками, впадинами, слуховыми окнами и другими частями крыши.

Фронтальные вентиляционные отверстия бывают всех форм и размеров, наиболее популярной из которых является треугольная форма, которая находится непосредственно под пиком кровельной системы. Иногда их делают из дерева или винила, но наибольшей популярностью пользуется металл.

Важно: хотя большая площадь поверхности для вентиляции обычно лучше, когда дело доходит до кровли, вам следует быть осторожными, комбинируя двускатное вентиляционное отверстие с любой стратегией вертикальной вентиляции. Мы даем это предупреждение, потому что поперечный ветер часто нарушает любой поток воздуха, идущий от вертикального воздухозаборника (например, софита) к вертикальному выпускному отверстию (например, через вентиляционное отверстие). Цель использования потолочного и конькового вентиляционных отверстий теряется, когда на снимке появляются фронтальные вентиляционные отверстия.

Вентиляционные отверстия над фасцией
Воздухозаборник над фасцией, изображенный прямо над желобом.Здесь сверху на вентиляционное отверстие кладут черепицу.

Вентиляционные отверстия на фасции, или вентиляционные отверстия на фасции, представляют собой новую форму кровельных воздухозаборников, которые предназначены в первую очередь для крыш, у которых нет карниза достаточного размера, чтобы соответствовать вентиляционным отверстиям на потолке. Вентиляционное отверстие фасции размещается в верхней части облицовки и водосточного желоба, а также непосредственно под стартовым рядом черепицы.

Основная идея за вентиляционными отверстиями на фасаде состоит в том, чтобы обеспечить воздухозаборник там, где ветер ударяет по крыше, в отличие от вентиляционных отверстий на потолке, которые зависят от подъема воздуха.

Эффективность вентиляционных отверстий над фасцией сомнительна из-за их небольшой площади поверхности. Хотя они обычно проходят через всю нижнюю часть линии крыши, их высота составляет всего около ½ дюйма. Это резкое уменьшение доступного воздушного потока по сравнению с площадью поверхности потолочной вентиляции.

Вентиляционные отверстия на фасаде рекомендуются для домов, где нельзя использовать вентиляционные отверстия на потолке, а также на более сложных крышах, где использование одних вентиляционных отверстий на потолке не подходит.

Вентиляционные отверстия для отвода капель
Изображенное здесь отверстие для отвода капель очень похоже на обычное отводное отверстие, но со встроенной вентиляцией.

Плюсы и минусы отводного отверстия на лицевой панели справедливы и для отверстий на отливном крае, потому что они очень похожи по конструкции и эффективности. Имея как капельную кромку, так и облицовочные вентиляционные отверстия, воздухозаборник предназначен для попадания в крышу лобовой части, а затем втягивания холодного воздуха по внутренней стене крыши к любому вытяжному вентиляционному отверстию на пике крыши.

Отверстия по краю капель отличаются от отверстий на лицевой панели местом, где они установлены.Край водостока — это кровельный материал, который проходит непосредственно под первым рядом черепицы и предназначен для отвода воды в желоба. Обычно он сделан из ковкого металла. Вентиляционное отверстие на кромке капельного люка включает воздухозаборник в классический кровельный материал, с небольшими отверстиями, просверленными либо в самой кромке капельного люка, либо прикрепленными к нему в качестве надстройки.

Как вы понимаете, установка очень сложна и должна выполняться только профессионалом.

Подобно вентиляционным отверстиям фасции, отводные краевые вентиляционные отверстия отлично подходят для крыш, которые не могут использовать достаточное количество вентиляционных отверстий на потолке для забора воздуха, но не удерживают свечу для вентиляционных отверстий на потолке.

Какой тип вентиляционного отверстия лучше всего подходит для моей крыши?

В большинстве случаев мы рекомендуем вентиляционные отверстия на потолке для впуска и коньковые отверстия для выпуска.

Для домов, в которых нет коньковой вентиляции, вентиляционные отверстия обычно являются вторым лучшим вариантом для вытяжки. А для домов, в которых не может быть софитной вентиляции, вы обнаружите, что вентиляционные отверстия фасции будут вашим вторым лучшим выбором.

При всем вышесказанном, каждый дом индивидуален. Хотя лучший вентиляционный канал для вашей крыши будет зависеть от стиля вашего дома и формы крыши, мы можем согласиться по двум пунктам:

Во-первых, лучше иметь воздухозаборники и , а не только одно.Во-вторых, вертикальная вентиляция намного эффективнее горизонтальной или поперечной вентиляции.
Если вам нужна новая крыша и вы хотите обсудить, какая стратегия вентиляции лучше всего подходит для вашего дома, мы здесь, чтобы помочь. Позвоните нам по телефону 857-237-7648 или отправьте запрос на оценку крыши.

Установите систему переменного тока на вашу крышу, не беспокоясь о затратах


Новая система переменного тока — это большие инвестиции, независимо от того, как вы ее разрежете. Поэтому при рассмотрении того, какой тип системы установить и где ее разместить, также играет роль цена различных систем и установок.Вы можете задаться вопросом, будет ли установка кондиционера на крыше дороже, чем традиционная сплит-система, в которой конденсатор размещается снаружи, а вентилятор — на чердаке. В конце концов, крыша находится далеко от земли, и людям приходится поднимать систему наверху. На крыше также жарко, и солнце падает прямо на квартиру.

Как оказалось, установка кондиционера на крышу не дороже; фактически это стоит примерно столько же, сколько установить сплит-систему.

Кондиционер для вашей крыши

Существует два типа систем переменного тока, которые большинство людей устанавливают в своих домах или на работе.Сплит-система, в которой конденсатор размещается снаружи, а вентилятор и змеевик внутри, обычно на чердаке или в паре с печью с принудительным горячим воздухом, и комплексная система, которая собирает все вместе.
Когда вы планируете установить кондиционер на крыше, система, на которую вы смотрите, представляет собой упакованный блок. Это означает, что конденсатор и вентилятор находятся в одном блоке, а не разделены и не соединены шлангами или трубами. Поскольку все вместе и находится на крыше, воздуховоды могут проходить прямо вниз от блока и по всему зданию.

Почему стоит такая же сумма

Принимая решение о том, какой тип системы покупать, вы, вероятно, также учитывали ее местоположение. И хотя вы можете подумать, что над крышей будет труднее работать, и, следовательно, это будет стоить вам больше денег, но это верно лишь отчасти.
Хотя может быть сложнее разместить кондиционер на крыше, но когда он будет там, его на самом деле проще установить, чем сплит-систему. Поскольку все вместе, нет необходимости прокладывать кабели, провода, трубы или шланги между двумя точками.Вам также не нужно беспокоиться об установке двух отдельных элементов и о времени, необходимом для их правильного размещения. Поэтому, хотя первоначальный перенос кондиционера на крышу может быть проблемой, после этого установка должна пройти быстро и легко для технических специалистов, что сэкономит вам деньги.

Принятие правильного решения

Поскольку стоимость установки кондиционирования воздуха двух разных типов примерно одинакова, решение о размещении кондиционера на крыше должно приниматься на основании других факторов.

Есть ли у вас место для конденсатора на земле?

Конденсатор должен располагаться на ровной поверхности, которая не будет заблокирована, чтобы обеспечить хорошую вентиляцию. Если ваш дом или здание находится на холме, и большая часть земли вокруг него занята настилом, огороженным снизу, вы можете рассмотреть крышу как место.

Может ли ваша крыша выдержать установку?

Если у вас есть кондоминиум или офисное здание с плоской армированной крышей, вам, вероятно, не нужно задаваться вопросом, сможет ли ваша крыша выдержать такой агрегат.Однако, если вы живете в доме, вам необходимо убедиться, что есть место, достаточно ровное для установки устройства, и что эта зона достаточно прочна, чтобы выдержать вес.
У вас уже установлены воздуховоды?
Если у вас в доме уже есть нагретый воздух, значит, у вас уже есть воздуховоды, через которые ваша печь пропускает воздух.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
