Узел примыкания кровли к стене – делаем правильно

Чтобы крыша надежно защищала дом от непогоды, ее покрытие должно быть полностью герметичным. Узел примыкания кровли к стене и другим конструкциям должен выполняться с использованием материалов и технологий, соответствующих типу кровельного покрытия.

Уязвимость узлов примыкания

Примыкание кровли к стене является одним из наиболее уязвимых мест крыши – именно в местах сопряжения плоскостей скапливается принесенный ветром мусор. Он нередко задерживает влагу, которая негативно воздействует на стык и может разрушить кровельный или гидроизоляционный материал в результате многократных замерзаний и оттаиваний при перепадах температур. У стен в зимнее время скапливаются массивы снега, что также увеличивает риск протечек.

Чтобы обеспечить полную герметизацию кровли, принципы обустройства мест примыканий следует предусмотреть еще на стадии проектирования сооружения. К примеру, если здание возводится из кирпича, может быть предусмотрен козырек в половину кирпича над будущим стыком кровли и стены.

Либо при кладке оставляется выемка, в которую впоследствии заводится край кровельного покрытия.

Герметизация мест примыканий может выполняться с использованием различных материалов. Технология работ определяется типом кровли и видом покрытия.

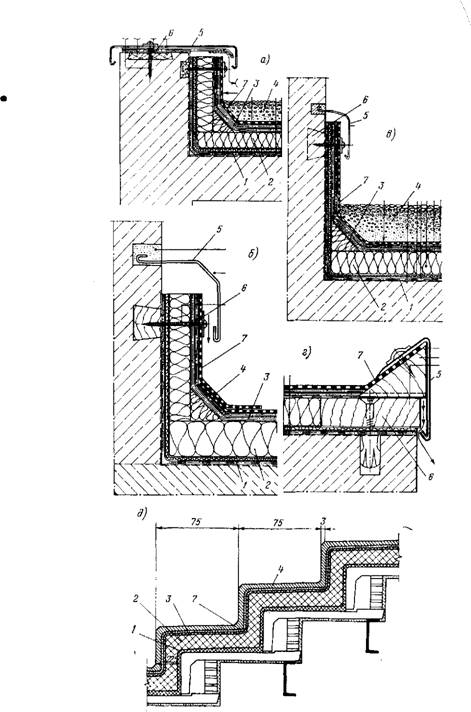

Различаются два основных типа примыканий: верхнее и боковое. В обоих случаях могут применяться стыковые планки ПС-1 и ПС-2.

Примыкание кровли из профилированного металла

При монтаже кровельного покрытия из металлопрофиля необходимо учитывать, что между ним и вертикальными конструкциями должен оставаться зазор, который позволяет обеспечивать необходимую циркуляцию воздуха в кровельном пироге.

Узел примыкания кровли к стене требует использования особых планок или фартуков из листовой стали. Монтаж одинарного фартука требует штробления стены – вдоль линии примыкания на высоте не менее 200 мм выполняется канавка глубиной 20-30 мм. Края фартука обрабатываются строительным герметиком, после чего верхний край устанавливается в штробу,.

Нижний край притягивается к кровельному покрытию саморезами, снабженными неопреновыми или резиновыми уплотнителями чтобы исключить попадание влаги в место крепления. Штроба, в которую вставляется верхний край фартука, может быть заполнена цементным раствором.

Применение двойного фартука позволяет обеспечить высокую надежность герметизации примыкания. В этом случае не требуется штробить стену. Верхняя деталь монтируется к основанию дюбелями, затем под нее требуется установить нижний элемент, который с помощью замкового соединения защелкивается на верхнем фартуке. Нижний фартук оснащен кляммерами, которые закрепляются на кровле саморезами. Все места соединения тщательно обрабатываются строительным герметиком.

Кровля из керамической и мягкой черепицы

Если в качестве финишного покрытия крыши выбрана керамическая черепица, примыкание скатной кровли к стене выполняется с использованием гофрированной ленты из алюминия. Лента из мягкого металла при монтаже повторяет профиль покрытия, в шов заливается горячий битум (гидроизоляционная мастика на битумной основе), который надежно защищает стык от проникновения влаги.

При помощи гофрированной алюминиевой ленты и битумной мастики также можно качественно гидроизолировать узлы примыкания кровли, выполненной из мягкой черепицы.

Примыкание рулонной кровли

Примыкание мягкой кровли к стене может выполняться по различным технологиям. Традиционно рулонный материал укладывается с заходом на вертикальную поверхность, где он крепится при помощи рейки. Данный способ монтажа может использоваться при обустройстве не только плоских, но и скатных кровель.

Чтобы обеспечить надежность узла примыкания рубероид должен быть уложен с заходом на стену на высоту в 10-20 см. Деревянная рейка, прижимающая рулонный материал, крепится при помощи дюбелей. Стык рейки со стеной следует качественно обработать силиконовым герметиком. Слабым местом данной конструкции является полость под рубероидом в углу, образованном плоскостями крыши и стены. Кровельное покрытие может случайно повредиться при выполнении ремонтных работ или при очистке крыши от снега. Чтобы избежать такой ситуации, угол заполняется треугольным бруском либо дополнительным слоем теплоизоляции.

Может быть использована конструкция, состоящая из листа ватного изолятора и прямоугольного бруска небольшого сечения, установленного в месте примыкания под утеплителем. Получившийся валик предохраняет рубероид от случайного прорыва и позволяет дополнительно утеплить примыкание.

При монтаже утепленной кровли вместе с финишным покрытием на стену заводятся все слои, входящие в состав кровельного пирога, за исключением утеплителя.

Метод флэшинга

Устройство примыкания кровли к стене методом флэшинга является современным, удобным в использовании вариантом обустройства мягкой кровли. Технология работ подразумевает нанесение эластичной гидрофобной мастики, армирование стыка слоем геотекстиля и повторное нанесение мастичного слоя.

Временной интервал между нанесением слоев мастики должен составлять от 3 до 24 часов, не более.

При правильном монтаже выполненный таким методом узел примыкания отличается:

  • абсолютной герметичностью;
  • эластичностью;
  • устойчивостью к внешним воздействиям;
  • устойчивостью к перепадам температур;
  • надежностью и долговечностью.

Метод флэшинга позволяет обустраивать примыкания рулонных кровель всех типов к стенам, выполненным из различных материалов. Технология работ требует качественной подготовки поверхностей, на которые будет наноситься гидроизоляционный материал. В первую очередь, кровля очищается от мусора, грязи и пыли.

Если финишное покрытие крыши представляет собой рубероид с минеральной посыпкой, то гранулы следует тщательно счистить по всей длине примыкания сплошной полосой, на которую будет наноситься мастика. В противном случае невозможно обеспечить максимально качественное сцепление гидроизоляции с кровельным покрытием. Синтетические мембранные материалы следует не только очистить от пыли, но и обезжирить места контакта с мастикой.

В случае, когда выполняется примыкание кровли к кирпичной стене, следует обратить внимание на качество кладки. Если кирпичная поверхность очень неровная, имеет разрушения, рекомендуется ее оштукатурить. Работы по гидроизоляции стыка с кровлей можно проводить только после полного высыхания штукатурного слоя. Перед нанесением мастичного материала поверхность рекомендуется обработать соответствующей грунтовкой.

Если выполняется примыкание плоской кровли к стене из железобетона, необходимо удостовериться, что в ней отсутствуют трещины и сколы. При обнаружении таковых требуется заполнить их строительным герметиком. Все выступающие неровности необходимо тщательно удалить. Затем бетонная поверхность обрабатывается праймером (грунтовкой) на битумной основе. Это снизит впитываемость материала, повысит адгезию мастики к вертикальной бетонной поверхности.

Поверх готового примыкания, выполненного методом флэшинга, можно наложить слой мастики под цвет кровельного покрытия, что сделает внешний вид крыши более эстетичным.

Кровельные примыкания к стенам и другим конструкциям считаются потенциально опасными участками. Неграмотное обустройство, нарушение технологии монтажа неизбежно ведет к разрушению гидроизоляционного слоя и попаданию влаги в подкровельное пространство. Накопление влаги ватными утеплителями существенно снижает их теплоизоляционные характеристики. Кроме того, влага провоцирует загнивание деревянных элементов каркаса крыши, в результате чего в дальнейшем придется затратить значительные средства на ремонт стропильной системы с демонтажем кровельного покрытия.

Узел примыкания кровли к стене, устройство, примыкание мягкой кровли — HandMadeHome

Чтобы крыша надежно защищала дом от непогоды, ее покрытие должно быть полностью герметичным. Узел примыкания кровли к стене и другим конструкциям должен выполняться с использованием материалов и технологий, соответствующих типу кровельного покрытия.

Уязвимость узлов примыкания

Примыкание кровли к стене является одним из наиболее уязвимых мест крыши – именно в местах сопряжения плоскостей скапливается принесенный ветром мусор. Он нередко задерживает влагу, которая негативно воздействует на стык и может разрушить кровельный или гидроизоляционный материал в результате многократных замерзаний и оттаиваний при перепадах температур. У стен в зимнее время скапливаются массивы снега, что также увеличивает риск протечек.

Чтобы обеспечить полную герметизацию кровли, принципы обустройства мест примыканий следует предусмотреть еще на стадии проектирования сооружения. К примеру, если здание возводится из кирпича, может быть предусмотрен козырек в половину кирпича над будущим стыком кровли и стены. Либо при кладке оставляется выемка, в которую впоследствии заводится край кровельного покрытия.

Герметизация мест примыканий может выполняться с использованием различных материалов. Технология работ определяется типом кровли и видом покрытия.

Различаются два основных типа примыканий: верхнее и боковое. В обоих случаях могут применяться стыковые планки ПС-1 и ПС-2.

Примыкание кровли из профилированного металла

При монтаже кровельного покрытия из металлопрофиля необходимо учитывать, что между ним и вертикальными конструкциями должен оставаться зазор, который позволяет обеспечивать необходимую циркуляцию воздуха в кровельном пироге.

Узел примыкания кровли к стене требует использования особых планок или фартуков из листовой стали. Монтаж одинарного фартука требует штробления стены – вдоль линии примыкания на высоте не менее 200 мм выполняется канавка глубиной 20-30 мм. Края фартука обрабатываются строительным герметиком, после чего верхний край устанавливается в штробу,. Нижний край притягивается к кровельному покрытию саморезами, снабженными неопреновыми или резиновыми уплотнителями чтобы исключить попадание влаги в место крепления. Штроба, в которую вставляется верхний край фартука, может быть заполнена цементным раствором.

Применение двойного фартука позволяет обеспечить высокую надежность герметизации примыкания. В этом случае не требуется штробить стену. Верхняя деталь монтируется к основанию дюбелями, затем под нее требуется установить нижний элемент, который с помощью замкового соединения защелкивается на верхнем фартуке. Нижний фартук оснащен кляммерами, которые закрепляются на кровле саморезами. Все места соединения тщательно обрабатываются строительным герметиком.

Кровля из керамической и мягкой черепицы

Если в качестве финишного покрытия крыши выбрана керамическая черепица, примыкание скатной кровли к стене выполняется с использованием гофрированной ленты из алюминия. Лента из мягкого металла при монтаже повторяет профиль покрытия, в шов заливается горячий битум (гидроизоляционная мастика на битумной основе), который надежно защищает стык от проникновения влаги.

При помощи гофрированной алюминиевой ленты и битумной мастики также можно качественно гидроизолировать узлы примыкания кровли, выполненной из мягкой черепицы.

Примыкание рулонной кровли

Примыкание мягкой кровли к стене может выполняться по различным технологиям. Традиционно рулонный материал укладывается с заходом на вертикальную поверхность, где он крепится при помощи рейки. Данный способ монтажа может использоваться при обустройстве не только плоских, но и скатных кровель.

Чтобы обеспечить надежность узла примыкания рубероид должен быть уложен с заходом на стену на высоту в 10-20 см. Деревянная рейка, прижимающая рулонный материал, крепится при помощи дюбелей. Стык рейки со стеной следует качественно обработать силиконовым герметиком. Слабым местом данной конструкции является полость под рубероидом в углу, образованном плоскостями крыши и стены. Кровельное покрытие может случайно повредиться при выполнении ремонтных работ или при очистке крыши от снега. Чтобы избежать такой ситуации, угол заполняется треугольным бруском либо дополнительным слоем теплоизоляции.

Может быть использована конструкция, состоящая из листа ватного изолятора и прямоугольного бруска небольшого сечения, установленного в месте примыкания под утеплителем. Получившийся валик предохраняет рубероид от случайного прорыва и позволяет дополнительно утеплить примыкание.

При монтаже утепленной кровли вместе с финишным покрытием на стену заводятся все слои, входящие в состав кровельного пирога, за исключением утеплителя.

Метод флэшинга

Устройство примыкания кровли к стене методом флэшинга является современным, удобным в использовании вариантом обустройства мягкой кровли. Технология работ подразумевает нанесение эластичной гидрофобной мастики, армирование стыка слоем геотекстиля и повторное нанесение мастичного слоя.

Временной интервал между нанесением слоев мастики должен составлять от 3 до 24 часов, не более.

При правильном монтаже выполненный таким методом узел примыкания отличается:

  • абсолютной герметичностью;
  • эластичностью;
  • устойчивостью к внешним воздействиям;
  • устойчивостью к перепадам температур;
  • надежностью и долговечностью.

Метод флэшинга позволяет обустраивать примыкания рулонных кровель всех типов к стенам, выполненным из различных материалов. Технология работ требует качественной подготовки поверхностей, на которые будет наноситься гидроизоляционный материал. В первую очередь, кровля очищается от мусора, грязи и пыли.

Если финишное покрытие крыши представляет собой рубероид с минеральной посыпкой, то гранулы следует тщательно счистить по всей длине примыкания сплошной полосой, на которую будет наноситься мастика. В противном случае невозможно обеспечить максимально качественное сцепление гидроизоляции с кровельным покрытием. Синтетические мембранные материалы следует не только очистить от пыли, но и обезжирить места контакта с мастикой.

В случае, когда выполняется примыкание кровли к кирпичной стене, следует обратить внимание на качество кладки. Если кирпичная поверхность очень неровная, имеет разрушения, рекомендуется ее оштукатурить. Работы по гидроизоляции стыка с кровлей можно проводить только после полного высыхания штукатурного слоя. Перед нанесением мастичного материала поверхность рекомендуется обработать соответствующей грунтовкой.

Если выполняется примыкание плоской кровли к стене из железобетона, необходимо удостовериться, что в ней отсутствуют трещины и сколы. При обнаружении таковых требуется заполнить их строительным герметиком. Все выступающие неровности необходимо тщательно удалить. Затем бетонная поверхность обрабатывается праймером (грунтовкой) на битумной основе. Это снизит впитываемость материала, повысит адгезию мастики к вертикальной бетонной поверхности.

Поверх готового примыкания, выполненного методом флэшинга, можно наложить слой мастики под цвет кровельного покрытия, что сделает внешний вид крыши более эстетичным.

Кровельные примыкания к стенам и другим конструкциям считаются потенциально опасными участками. Неграмотное обустройство, нарушение технологии монтажа неизбежно ведет к разрушению гидроизоляционного слоя и попаданию влаги в подкровельное пространство. Накопление влаги ватными утеплителями существенно снижает их теплоизоляционные характеристики. Кроме того, влага провоцирует загнивание деревянных элементов каркаса крыши, в результате чего в дальнейшем придется затратить значительные средства на ремонт стропильной системы с демонтажем кровельного покрытия.

Узел примыкания кровли к стене – делаем правильно

Чтоб кровля прочно оберегала дом от плохой погоды, ее покрытие обязано быть целиком непроницаемым. Узел примыкания крыши к стенке и иным системам обязан выполняться с применением материалов и методик, подходящих виду покрытия для кровли.

Уязвимость узлов примыкания

Примыкание крыши к стенке считается одним из очень ранимых мест кровли – собственно в местах соединения плоскостей собирается принесённый ветром мусор. Он часто удерживает воду, которая плохо действует на стык и может уничтожить кровельный или материал для гидроизоляции в итоге множественных замерзаний и оттаиваний при температурных перепадах. Рядом со стенами в зимнее время собираются массивы снега, что тоже повышает риск протечки.

Чтоб обеспечить полную герметизацию крыши, правила благоустройства мест примыканий следует предусматривать еще на этапе проектирования строения. Если например здание строится из кирпича, может быть предусматривается козырек в часть кирпича над грядущим соединением крыши и стены. Или при укладывании оставляется выемка, в какую в дальнейшем заводится край покрытия для кровли.

Герметизация мест примыканий может делаться с применением разных материалов. Технология работ устанавливается видом крыши и видом покрытия.

Отличаются два главных типа примыканий: верхнее и боковое. И в том и другом случае используются стыковые планки ПС-1 и ПС-2.

Примыкание крыши из профилированного металла

При установке покрытия для кровли из металлического профиля стоить учесть, что между ним и отвесными системами обязан остаться зазор, который дает возможность давать нужную воздушную циркуляцию в кровельном пироге.

Узел примыкания крыши к стенке просит применения особенных планок или фартуков из стали на основе листа. Монтаж одинарного фартука просит штробления стены – вдоль линии примыкания на высоте не меньше 200 мм создается канавка глубиной 20-30 мм. Края фартука отделываются ремонтным герметиком, после этого верхний краешек ставится в штробу,. Край в низу притягивается к кровельному покрытию саморезами, наделёнными неопреновыми или уплотнителями из резины чтоб убрать попадение влажности в крепежное место. Штроба, в какую ставится верхний краешек фартука, может быть наполнена раствором из цемента.

Использование двойного фартука дает возможность обеспечить большую прочность покрытию герметиком примыкания. В этом варианте не требуется штробить стенку. Верхняя деталь устанавливается к основе дюбелями, потом под нее необходимо установить элемент который находится снизу, который при помощи замкового соединения защелкивается на верхнем фартуке. Нижний фартук оборудован кляммерами, какие крепятся на крыша саморезами. Все места соединений аккуратно отделываются ремонтным герметиком.

Крыша из керамической и битумной черепицы

Если в виде конечного покрытия кровли подобрана черепица из керамики, примыкание скатной крыши к стенке создается с применением гофрированной ленты из алюминия. Лента из мягкого металла при установке повторяет профиль покрытия, в шов заливается горячий битум (водоизоляционная мастика на битумной основе), какой крепко защищает стык от попадания влажности.

С помощью гофрированной алюминиевой ленты и мастики на основе битума также можно хорошо гидроизолировать узлы примыкания крыши, сделанной из битумной черепицы.

Примыкание рулонной крыши

Примыкание гибкой черепицы к стенке может делаться по разным разработкам. По традиции материал рулонного типа ложится с заходом на отвесную поверхность, где он закрепляется с помощью рейки. Этот вариант монтажа может применяться при обустраивании не только плоских, но и кровель скатного типа.

Чтоб обеспечить прочность узла примыкания рубероид обязан быть положен с заходом на стену на высоту в 10-20 см. Древесная рейка, прижимающая материал рулонного типа, закрепляется с помощью дюбелей. Стык рейки со стенкой следует хорошо отделать герметиком из силикона. Слабеньким местом этой системе считается полость под рубероидом в углу, образованном плоскостями кровли и стены. Покрытие для кровли может нечаяно повредиться при исполнении работ по строительству или при очистке кровли от снега. Чтоб избегать подобной ситуации, угол наполняется треугольным бруском или добавочным слоем изоляции тепла.

Может быть применена система, складывающаяся из листочка ватного изолятора и бруска с прямыми углами маленького сечения, поставленного в месте примыкания под утеплителем. Получившийся валик защищает рубероид от нечаянного прорыва и дает возможность дополнительно утеплять примыкание.

При установке утеплённой крыши вместе с конечным покрытием на стену заводятся все слои, входящие в состав кровельного пирога, кроме утеплителя.

Способ флэшинга

Устройство примыкания крыши к стенке способом флэшинга считается сегодняшним, комфортным в применении вариантом благоустройства гибкой черепицы. Технология работ предполагает нанисение гибкой гидрофобной мастики, усиление соединения слоем нетканого материала и еще одно нанисение мастичного слоя.

Недолгой промежуток между нанесением слоев мастики обязан составить от 3 до 24 часов, не больше.

При правильной установке сделанный таким способом узел примыкания разнится:

  • полной непроницаемостью;
  • гибкостью;
  • стойкостью к воздействиям внешней среды;
  • стойкостью к температурным перепадам;
  • надежностью и долголетием.

Способ флэшинга дает возможность облагораживать примыкания рулонных крыш различных типов к стенкам, сделанным из разных материалов. Технология работ просит хорошей подготовки поверхностей, на какие будем наносить материал для гидроизоляции. Первым делом, крыша вычищается от мусора, грязи и пыли.

Если конечное покрытие кровли является рубероидом с минеральной посыпкой, то гранулы необходимо очень тщательно счистить по всей длине примыкания цельной полоской, на какую будем наносить мастика. В другом случае нереально обеспечить по максимуму хорошее сцепление водоизоляции с покрытием для крыши. На основе синтетики мембранные материалы следует не только почистить от пыли, но и обезжирить места контакта с мастикой.

На случай, когда создается примыкание крыши к стене из кирпича, необходимо посмотреть на качество кладки. Если поверхность кирпича весьма неровная, имеет разрушения, рекомендуется ее заштукатурить. Работы по водоизоляции соединения с крышей можно осуществлять только после полного засыхания слоя штукатурки. Перед тем как наносить мастичного материала поверхность рекомендуется отделать подобающей грунтовочной смесью.

Если создается примыкание плоской крыши к стенке из бетона и железа, нужно убедиться, что в ней отсутствуют трещины и сколы. При обнаружении таких требуется наполнить их ремонтным герметиком. Все неровности какие выступают нужно аккуратно удалить. Потом бетонная поверхность отделывается праймером (грунтовочной смесью) на битумной основе. Это снизит впитываемость материала, повысит сцепку мастики к отвесной поверхности из бетона.

Сверху готового примыкания, сделанного способом флэшинга, можно положить слой мастики под цвет покрытия для кровли, что выполнит внешний вид кровли более красивым.

Кровельные примыкания к стенкам и иным системам считаются опасными участками. Неграмотное оборудование, нарушение монтажной технологии неминуемо ведет к распаду водоизоляционного слоя и попаданию влажности в пространство под кровлей. Накопление влажности ватными утеплителями значительно снижает их характеристики теплоизоляции. Также, влажность подстрекает загнивание элементов из дерева каркаса кровли, в итоге в будущем нужно будет затратить немалые средства на ремонт системы стропил с разборкой покрытия для кровли.


Узел примыкания профлиста к стене

Примыкание кровли из профлиста к стене

Все чаще частные застройщики отдают предпочтение профнастилу, как кровельному материалу. Это не удивительно. Все характеристики профилированных листов – качественные, высокие, служит данный материал также не один десяток лет. Однако, при возведении кровли из профилированного настила, следует учесть тот факт, что она не всегда будет ровной. На крышах имеются разнообразные возвышения – трубы, перекрытия, другие конструкции.

Самыми слабыми местами профилированного настила считаются именно такие стыки. Почему? Все очень просто. Примыкание к перекрытию – место, через которое может просачиваться вода. Чаще всего строители сталкиваются с примыканиями, когда оформляют дымоходы, трубы вентиляции, навесы, козырьки, перекрытия. Именно эти места собирают самое большое количество снега, опавших листьев, воды… В результате возникает повышенная нагрузка на примыкающие крыши из профлиста в этих местах. Чтобы крышу не пришлось чинить каждый год, специалисты разработали специальные технологии герметизации для стыков там, где есть примыкание. Некоторыми особенностями в этом плане отличается и кровля из профилированных листов. Так, примыканием к стенам служат стыковые планки марок ПС1, ПС2. Материал, из которого они изготавливаются – профилированные листы. Как оформить примыкание кровли из профлиста к стене – тема нашей статьи.

Внимание. Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее.

Необходимые инструменты

Кровля со стенами может состыковываться двумя способами: по верху, по бокам. Про правильное обустройства мест стыков профлиста со стеной нужно заранее позаботиться, еще когда осуществляете монтаж профлиста. Так, не укладывайте кровельный материал точно впритык к стенам, оставьте между профнастилом и стеной небольшой зазор, буквально на расстоянии пару сантиметров. Чтобы обустроить стыки быстро, главное – правильно, заранее подготовьте все, что необходимо, что может понадобиться во время работы. Это: планка примыкания, саморезы, шуруповерт. Не обойтись во время работы баз ножниц по металлу, болгарки. Обязательно запаситесь силиконовым герметиком и приготовьте щетку, с помощью которой можно будет убрать лишний мусор.

Схемы примыкания

Разные источники предлагают разные способы обустройства стыков стен и крыши. Каждый строитель также пользуется наиболее удобными для него вариантами. В общих чертах, если описать работу с примыканием, она выглядит так:

  1. Прикладываем стыковую планку на поверхность перекрытия, отмечаем при помощи маркера, где располагается верхний край планки;
  2. Штробим болгаркой канавку в перекрытии на глубину 2.5 сантиметра;
  3. Если есть необходимость, обрезаем планку по длине;
  4. Стыковую планку обрабатываем клеем, на нее же прикрепляем уплотнитель. Кстати, такие уплотнители идут в наборе со стыковыми планками;
  5. Прикладываем планку к перекрытию, следите за тем, чтобы уплотнитель, который вы наклеите на планки, плотно входил в подготовленную канавку;
  6. Закрепляем планку саморезами;
  7. Обрабатываем зазоры при помощи силиконового герметика;
  8. Закрепляем планку по нижнему краю на профнастиле.

Некоторые нюансы

Прикрепить планки к перекрытию дома можно при помощи саморезов или дюбелей, все зависит от того, из какого материала выполнены перекрытия. При этом используйте шаг крепления не менее 20 сантиметров, но не более 50 сантиметров.

На профнастил планку следует укладывать с перехлестом в 10 сантиметров, нахлест планок одна на другую также не должен быть менее 10 сантиметров. Это так называемый узел примыкания.

Когда профнастил имеет слой гидроизоляции, она подгибается вверх, далее – следует закрепить завернутый гидроизоляционный слой на перекрытии при помощи битума. После этого происходит зажим планкой.

Внимание! Панельные стены не подлежат штроблению! В противном случае стена может ослабнуть.

«Минусы» узлов примыканий

Выше отмечалось, что места стыков, в которых соединяются перекрытия и крыша, являются самыми уязвимыми местами кровли. Именно здесь зачастую происходит скопление принесенного ветром мусора, здесь задерживается влага, что способствует разрушению кровельного материала и гидроизоляции.

Чтобы защитить крышу, в частности места стыков, нужно как следует загерметизировать все стыки. Но этого мало. Еще на стадии проектирования будущего сооружения, задумайтесь и позаботьтесь об обустройстве мест стыков. Например, если здание кирпичное, вы можете обустроить козырек в полкирпича там, где в будущем произойдет стык крыши и стены. Или же оставьте небольшую выемку при укладке кирпича, куда в будущем будет заведен край профнастила.

Какие используются доборные элементы для кровли из профнастила?

Профнастил считается практичным, недорогим и долговечным кровельным материалом, поэтому активно используется в частном малоэтажном домостроении. Высокие эксплуатационные и технические характеристики этого покрытия, которые дополняются простотой монтажа, делают профилированный лист незаменимым для сооружения крыш любой формы, виды или уклона. Чем сложнее конфигурация кровли, тем больше в конструкции ендов, стыков, узлов примыкания с вертикальными поверхностями, ендов, ребер, при устройстве которых практически невозможно состыковать кровельный материал без зазоров. Чтобы предотвратить протечки, задувание холодного воздуха, используются фасонные элементы кровли из профнастила. В этой статье мы расскажем, как правильно их правильно выбрать и установить.

Состав и характеристика

Доборные элементы для крыши из профлиста производятся из высококачественной оцинкованной стали. Они используются, чтобы защитить узлы примыкания профнастила и стыки между листами кровельного от протечек, проникновения холода, задувания ветра. Они производятся 3 видов:

  • Оцинкованные неокрашенные. Такие доборные элементы производятся из неокрашенной оцинкованной стали, они стоят дешевле всего, но служат недолго, так как гальванические покрытие из цинка легко повредить механически.
  • Оцинкованные окрашенные. Фасонные элементы для крыш из профлиста, окрашенные с помощью специального состава стоят дороже и служат дольше. Так как лакокрасочное покрытие служит защитой для металла, предотвращая появление коррозии.
  • Оцинкованные и полимерной пленкой. Полимерное покрытие, наносимое на поверхность фасонных элементов для кровли из профлиста «премиум» класса, предотвращает контакт металла с влагой, надежно защищая от появления очагов коррозии. Стоят такие изделия намного дороже, однако, в процессе эксплуатации они дольше сохраняют привлекательный внешний вид и выполняют защитные функции.

Обратите внимание! Обычно цвет доборных элементов для крыши из профлиста подбирают в тон к окраске кровельного материала. Чтобы совпадение было идеальным, необходимо приобретать профнастил и фасонные изделия одного производителя., тогда визуально кровля будет смотреться целостно и эстетично.

Функции

При возведении крыши из профлиста сложной конфигурации возникают узлы примыкания кровельного материала к вертикальным поверхностям, ребра между скатами, ендовы и другие стыки, которые в результате некачественного монтажа часто становятся причинами протечек. До начала массового производства специальных изделий для заделки этих участков строители и домовладельцы обходились подручными средствами, используя обрезки профлиста, рубероид, однако, эти «кустарные» решения портили внешний вид крыши, а также плохо выполняли свою задачу. Доборные элементы, выпускаемые современными производителями, выполняют следующие функции:

  1. Гидроизоляционная. В первую очередь фасонные изделия выполняют защитную функцию, предотвращая затекание в зазоры, образующиеся в процессе монтажа кровельного материала. Протечки внутрь стропильного каркаса оказывают негативное влияние на состояние утеплителя и деревянных элементов конструкции.
  2. Декоративная. При укладке профлиста в ендовах, коньке, фронтонных и карнизных свесах образуются некрасивые стыки и незащищенные края, которые портят внешний вид конструкции. Если заделать узлы фасонными элементами в тон к кровельному материалу, они не будут выделяться, создавая целостный и гармоничный образ.
  3. Защитная. Карнизные и торцевые планки защищают деревянные элементы стропильного каркаса от контакта с водой, продлевая срок эксплуатации кровли.

Учтите! Чем сложнее конструкция кровли, тем больше используется «доборки» для монтажа. Доборные элементы крыш из профлиста стоят относительно недорого, особенно если сравнивать их стоимость с аналогичными изделиями для черепичной кровли. Однако, большое количество фасонных элементов может существенно увеличить расходы на перекрытие дома.

Использования специальных защитных и декоративных элементов требуют многие узлы кровли из профлиста. Поэтому продукция этого назначения обладает разными размерами, формой и назначением. Все доборные изделия изготавливаются из оцинкованной стали с лакокрасочным или полимерным покрытием. Производители профнастила выпускают следующие виды фасонных элементов:

  • Торцевая планка. Эта деталь используется для защиты стыков кровельного материала от затекания влаги, а также для оборудования фронтонных свесов. Она перекрывает последний лист профнастила на 50-100 мм, защищая от контакта с водой. Торцевая планка крепится на кровельные или коньковые саморезы.
  • Карнизная планка. Функция карнизной планки – отведение дождевой и талой воды в водосточную систему. Этот элемент маскирует карнизную доску, защищая ее от влаги, он устанавливается на последней рейке обрешетке с помощью окрашенных кровельных саморезов.
  • Нащельники. Нащельники с внутренним и внешним углом используют, чтобы защитить узлы сопряжение кровельного материала со стеной, трубой или другими вертикальными поверхностями от проникновения влаги, пыли, ветра.
  • Ендовы. Эти доборные элементы применяют для оборудования стуков между смежными скатами крыш сложной конфигурации. Ендовы выпускают верхние и нижние. Изделия, устанавливаемые снизу, выполняют гидроизоляционную функцию, а верхние — декоративную.
  • Конёк. Коньковые элемент для профнастила используется для оборудования стыка скатов в верхней точке, он выполняет гидроизоляционную и декоративную функцию.

Обратите внимание! Наиболее востребованными фасонными изделиями для крыш из профнастила являются коньковые профили, торцевые и карнизные планки. Они применяются для возведения крыш даже самых простой конструкции.

Коньковый профиль

Наибольшим разнообразием форм и видов среди фасонных изделий обладает коньковый профиль. В конструкции кровли из профилированного листа этот элемент выполняет сразу 3 функции. Он защищает стык между от проникновения воды, холодного воздуха или пыли, формируют вентиляционный зазор, улучшающий циркуляцию воздуха, а также улучшает внешний вид крыши. Производители выпускают коньковый профиль 3 видов:

    Простой. Он представляет собой простой уголок из окрашенной оцинкованной стали с крепежными полками 100-300 мм. Чем шире полки изделия, тем эффективнее оно защищает стык скатов от попадания влаги. Прямой коньковых профиль выдерживает интенсивные ветровые нагрузки, но при этом без труда монтируется своими руками.

Учтите, что монтаж конькового профиля для крыш из профилированного листа выполняется с помощью специального уплотнителя, повторяющего контур профиля кровельного материала. Он защищает проникновение жидкости, пыли, снега или холодных потоков воздуха под конек.

Видео-инструкция

Узел примыкания кровли к стене

Линия сопряжения кровельного покрытия и вертикальной поверхности стены всегда считается зоной повышенного риска протекания дождевой влаги и талой воды. Нередко при проведении укладки материала на обрешетку крыши рабочие просто задувают узел примыкания кровли к стене пенополиуретаном и закрывают декоративным козырьком. А через пару месяцев ветреной погоды появляются первые признаки протекания. И чем больше длина линии, по которой происходит примыкание кровли к стене, тем быстрее проявятся недоделки.

Как правильно заделать место примыкания кровли к стене

Наиболее проблемным считается торцевое сопряжение вертикальной кирпичной кладки и края листа кровельного материала. Линия стыка подвергается более интенсивному воздействию дождевой и талой воды, чем остальная крыша. Даже небольшой дождик чаще всего приводит к тому, что вода стекает по вертикальной стене и обрушивается на линию примыкания кровли к стене здания.

Чаще всего место примыкания заделывают следующими способами:

  • Декоративным накладным козырьком с достаточно широкими полями перекрытия;
  • Если используется мягкий кровельный материал, край заворачивают на стену и заклеивают мастикой;
  • Используют специальный уплотнитель из гофроалюминия, такой вариант часто применяют для волнистого шифера или металлопрофиля, если необходимо работать с высокой «волной».

В подавляющем большинстве кровельное покрытие и стена изготовлены из разных материалов, поэтому даже самый прочный и жесткий шов в зоне примыкания кровли к стене неизбежно разрушится из-за температурных напряжений.

Варианты заделки места примыкания материала кровли к стене

Из-за микроскопических подвижек главным материалом для герметизации линии примыкания считаются:

  1. Силиконовые герметики и уплотнители на органо-кремниевой основе. Они обладают прекрасной адгезией и дают высокую эластичность шва, при отсутствии воздействия ультрафиолета солнца шов из силикона в зоне примыкания кровли способен простоять не менее десятка лет;
  2. Битумные и полиуретановые мастики используют для наклейки мягкой кровли и стыковых лент, при правильном применении дают очень плотное и нежесткое соединение;
  3. Полимерные и резиновые уплотнители плохо переносят высокие температуры и солнечные лучи, но в ряде случаев незаменимы для уплотнения козырьков в местах примыкания кровли на стене;
  4. Композитные алюминиевые или медные ленты, выдерживающие относительно высокую температуру. Являются специально разработанным материалом для уплотнения участка стенки дымохода и примыкания материала кровли.

Герметизация стыка в месте примыкания профнастила к стене

Наиболее сложной ситуацией считается схема, при которой кровельный материал имеет примыкание боковым краем профнастила или металлочерепицы к вертикальной поверхности стенки. Для заделки шва используют накладной карниз, закрепляемый на стене одной полкой, а второй полкой прижимающей край кровли. Обустройство места примыкания выполняется в следующем порядке.

На высоте 10-15 см над уровнем кровли в стене вырезается с помощью перфоратора или болгарки с установленным кругом по камню желоб сечением 3х2 см. Точную разметку линии желоба можно получить, если уложить карниз с резиновой прокладкой на кровлю в зоне примыкания к стене. Нижний край желоба необходимо аккуратно скруглить или выполнить в виде уклона. Желоб выполняется на всю длину уложенной кровли. Вырезанная канавка потребуется для того, чтобы закрепить верхний край уголкового карниза по всей длине кровли. Этот нехитрый прием позволит спрятать шов между полкой карниза и стеной в толщу камня. Вода, стекающая по стене, и даже косой дождь не смогут перетекать в пространство между камнем и металлом.

Чтобы закрепить карниз, потребуется с помощью перфоратора пробить через каждые 30 см отверстия под установку пробок, деревянных или пластиковых. После выполнения этой операции необходимо подготовить поверхность крыши, примыкающей к стене, под установку карниза. Самым простым способом является укладка слоя цементно-песчаного раствора и аккуратное выравнивание планкой волнистой поверхности. Если край настила в зоне примыкания к стене имеет ровную поверхность, от этой операции можно отказаться.

На поверхность профнастила укладываем резиновую прокладку и устанавливаем уголковый карниз. По размеченным местам под пробки в стене сверлим в металлической стенке отверстие под саморезы. На последнем этапе наклеиваем с помощью герметика прокладку на край профнастила и наносим тонкую полоску силикона на поверхность желоба, после чего устанавливаем карниз на место примыкания и фиксируем с помощью саморезов.

Нижняя полка карниза обычно не крепится к резиновой прокладке. Это позволяет избежать обрыва приклеенной прокладки и разгерметизации стыка при деформации кровли, под нагрузкой полка просто скользит по поверхности резины. При правильном выполнении монтажа прижимающего усилия металлического уголка достаточно, чтобы обеспечить защиту от влаги.

Заделка места примыкания мягкой кровли

Обустройство места примыкания мягкой кровли к стене можно закрыть и герметизировать с помощью нескольких простых операций. Укладка мягкой кровли должна выполняться с нахлестом на стену. Нахлест приклеивается на стену, по возможности с вынесением части полотна кровли на парапет. По поверхности парапета уложенная кровля крепится с помощью планки. Наклеивание выполняется с применением горячей битумной мастики.

При заделке стыка в случае примыкания мягкой кровли к стене боковым краем, размер нахлеста полотнища на стену выбирают таковым, чтобы сложенный вдвое край был по размеру равен высоте карниза, которым будет закрываться стык. Использование декоративной накладки размером 10-15 см значительно улучшает внешний вид. Если последнее не имеет особого значения, или заделку зоны примыкания необходимо выполнить на бетонной плите, на крыше, проще и надежнее заклеить стык пластырем из геотекстиля, уложенным на битумной мастике или клее. Чаще всего используют 3-4 пластыря с обязательной процедурой прикатывания наклеенного покрытия с помощью резинового валика.

Заделка стыка края кровли в месте примыкания к поверхности дымовой трубы

Особенно требует тщательной заделки проход дымохода через кровлю из-за колебаний температуры самой трубы и частично контактирующих с ней конструкций. Схему заделки выбирают в зависимости от материала трубы, кровли и способа, которым реализован проход через кровлю.

Если верхний участок трубы сложен из кирпича, и для покрытия крыши применяются негорючие материалы – шифер, профнастил или металлочерепица, в этом случае проще всего выполнить заделку места примыкания кровли по приведенной на рисунке схеме, с небольшими дополнениями. Прежде всего, узел прохода через кровлю в обязательном порядке дополняется термоизоляцией в виде пояса на трубе из листового асбеста, толщиной 10-12 мм. Гидроизоляция в месте контакта с горячей поверхностью кирпича может заделываться высокотемпературным герметиком без использования традиционных битумных или полимерных мастик и пленок.

Согласно нормам противопожарной безопасности, удаление горючих материалов от элементов дымохода должно составлять не менее 35см. Кроме того, между стенками деревянной коробки на стропилах под вывод дымовой трубы обустраивают слой изоляции из базальтового волокна.

Проще заделать место примыкания для цементно-асбестовой трубы. В этом случае вокруг трубы выполняется кольцевая отмостка из куска профнастила, и стык заделывается цементным раствором с добавкой асбестового или базальтового волокна.

Насадки из теплостойкого силикона можно использовать и для дымовых труб из металла, но только при условии, что температура стенки трубы не превышает 230 о С. Это температура начала обугливания сухой сосновой щепки, если приложить ее к металлической поверхности.

Более надежным способом заделки места примыкания будет специальная металлическая насадка на дымовую трубу. Хорошее рассеивание тепла с поверхности металла позволяет устанавливать переходник непосредственно на профнастил или металлочерепицу с прокладкой из высокотемпературного силикона. Для кровли из полимерных материалов и мягких рулонных покрытий такой вариант лучше не использовать, даже при наличии теплоизоляции, ее может быть недостаточно, и насадка проплавит покрытие.

Заключение

Большинство из приведенных способов заделки зоны примыкания многократно испытаны на практике и показали неплохие результаты. Поэтому для получения стабильного и качественного результата потребуется всего лишь обеспечить хорошее качество выполнения работ.

Типовые узлы обшивки существующего здания профнастилом вертикально с утеплением

Обшивка существующего здания профнастилом вертикально с утеплением, является одним из самых распространенных видов вентилируемых фасадов. Ведь в нынешнее время, вентилируемые фасады стали одним из самых популярных решений во внешней отделке зданий (жилые, общественные,…). Причин для этого довольно много, но самые основные – простота и скорость монтажа, эстетичный внешний вид и отличные эксплуатационные качества фасадов данного типа.

Внешним облицовочным материалом в навесном вентилируемом фасаде может быть профнастил, фасадные панели, кассетоны. При этом направление профнастила и фасадных панелей может быть как вертикальным, так и горизонтальным.

В данной статье Вы узнаете о типовых узлах для монтажа профнастила. К типовым узлам можно отнести:

  • внешний угол здания;
  • внутренний угол здания;
  • цокольный узел;
  • узел над окном;
  • узел под окном;
  • узел сбоку окна (2 варианта).

Ниже мы проанализируем особенности устройства каждого узла.

Устройство внешнего угла здания при обшивке профнастилом вертикально с утеплением

Решение данного узла заключается в том, что профнастил с двух сторон приходит друг к другу, а зазор между листами закрывается гнутой угловой планкой (планка угловая внешняя). Таким образом, формируется ровный и красивый угол здания.

Обращаем внимание на то, что компания «Прушиньски» рекомендует заказывать угловую планку в процессе или после монтажа профнастила, после точного размера размеров полок планки. Если заказать планку типовую (размером 100х100 мм), то возможно, что одна сторона планки будет выступать за выступающую полку профнастила. Помимо того, что это визуально не красиво, так при сильных порывах ветра ее может оторвать от фасада.

Расшифровка условных обозначений для рисунка 1.2: 1) опорный столик; 2) дюбель; 3) L-прогон; 4) саморез; 5) утеплитель; 6) крепление термоизоляции; 7) ветроизоляционная мембрана; 8) профнастил стеновой; 9) планка угловая внешняя.

Устройство внутреннего угла здания при обшивке профнастилом вертикально с утеплением

Так же, как и с внешним (наружным) углом здания, решение данного узла заключается в использовании гнутой угловой планки, которая закрывает зазор между листами профастила и формирует ровный и красивый, без щелей, внутренний угол здания.

Расшифровка условных обозначений для рисунка 2.1: 1) опорный столик; 2) дюбель; 3) L-прогон; 4) саморез; 5) утеплитель; 6) крепление термоизоляции; 7) ветроизоляционная мембрана; 8) стеновой профнастил; 9) планка угловая внутренняя.

Устройство цокольного узла здания при обшивке профнастилом вертикально с утеплением

Под профнастил заводится гнутая цокольная планка с отливом, для отвода воды, которая будет течь по профнастилу вовремя дождя.

Расшифровка условных обозначений для рисунка 3.1: 1) опорный столик; 2) дюбель; 3) L-прогон; 4) саморез; 5) утеплитель; 6) крепление термоизоляции; 7) ветроизоляционная мембрана; 8) стеновой профнастил; 9) планка цокольная.

Решение узла над окном (дверью) здания при обшивке профнастилом вертикально с утеплением

При данном решении используется две планки: отлив, который позволяет сбрасывать дождевую воду текущую по профнастилу и Z-образная планка, которая заводится под отлив и закрывает всю конструкцию фасада (утеплитель, пленку, подсистему,…).

Расшифровка условных обозначений для рисунка 4.1: 1) опорный столик; 2) дюбель; 3) L-прогон; 4) саморез; 5) утеплитель; 6) крепление термоизоляции; 7) ветроизоляционная мембрана; 8) стеновой профнастил; 9) планки на окна.

Решение узла под окном здания при обшивке профнастилом вертикально с утеплением

Решение узла заключается в использовании гнутой подоконной планки, которая крепиться саморезами к профнастилу и раме окна.

Расшифровка условных обозначений для рисунка 5.1: 1) опорный столик; 2) дюбель; 3) L-прогон; 4) саморез; 5) утеплитель; 6) крепление термоизоляции; 7) ветроизоляционная мембрана; 8) стеновой профнастил; 9) планка подоконная.

Решение узла сбоку окна (двери) здания (Вариант 1) при обшивке профнастилом вертикально с утеплением

На узле показано решение с использованием Z-образной планки, которая закрывает конструктив стены и крепиться саморезами к профнастилу и раме окна.

Расшифровка условных обозначений для рисунка 6.1: 1) опорный столик; 2) дюбель; 3) L-прогон; 4) саморез; 5) утеплитель; 6) крепление термоизоляции; 7) ветроизоляционная мембрана; 8) стеновой профнастил; 9) планка оконная боковая.

Решение узла сбоку окна (двери) здания (Вариант 2) при обшивке профнастилом вертикально с утеплением

Суть данного решения заключается в использовании двух планок, которые заходят друг в друга, и с помощью этой возможности можно регулировать глубину посадки планок. Это сделано для того случая, если окно установлено не точно по вертикали и нам нужно закрыть боковую часть фасада с разными размерами (вверху одна ширина, внизу другая).

Расшифровка условных обозначений для рисунка 7.1: 1) опорный столик; 2) дюбель; 3) L-прогон; 4) саморез; 5) утеплитель; 6) крепление термоизоляции; 7) ветроизоляционная мембрана; 8) стеновой профнастил; 9) планки бокового обрамления.

Вариант решения парапетного узла здания при обшивке профнастилом вертикально с утеплением

Суть данного решения заключается в использовании нестандартной гнутой планки, которая закрывает весь парапет и крепиться к направляющим профилям и к стенового профнастилу.

Расшифровка условных обозначений для рисунка 8.1: 1) опорный столик; 2) дюбель; 3) L-прогон; 4) саморез; 5) утеплитель; 6) крепление термоизоляции; 7) ветроизоляционная мембрана; 8) профнастил стеновой; 9) профнастил кровельный; 10) кровельная мембрана; 11) парапетная планка.

Обращаем внимание, что планки лучше всего заказывать после замеров во время или после монтажа профнастила.

В качестве примера на узлах используется стеновой профнастил Т18U.

Толщина утеплителя берется исходя из расчета, детальный пример которого Вы можете увидеть на странице: «Теплоизоляция зданий с использованием изделий из минеральной ваты (расчеты и технические решения)»

На станице показаны основные типовые решения узлов при обшивке здания стеновым профнастилом вертикально с утеплением. Обращаем внимание на то, что если Вам не подходят данные решения, специалисты компании «Прушиньски» помогут разработать нестандартные решения, учитывая особенности Вашего проекта.

Узел примыкания кровли к стене – делаем правильно | Строительство и ремонт

Узел примыкания кровли к стене – делаем правильно

Чтобы крыша надежно защищала дом от непогоды, ее покрытие должно быть полностью герметичным. Узел примыкания кровли к стене и другим конструкциям должен выполняться с использованием материалов и технологий, соответствующих типу кровельного покрытия.

Уязвимость узлов примыкания

Примыкание кровли к стене является одним из наиболее уязвимых мест крыши – именно в местах сопряжения плоскостей скапливается принесенный ветром мусор. Он нередко задерживает влагу, которая негативно воздействует на стык и может разрушить кровельный или гидроизоляционный материал в результате многократных замерзаний и оттаиваний при перепадах температур. У стен в зимнее время скапливаются массивы снега, что также увеличивает риск протечек.

Чтобы обеспечить полную герметизацию кровли, принципы обустройства мест примыканий следует предусмотреть еще на стадии проектирования сооружения. К примеру, если здание возводится из кирпича, может быть предусмотрен козырек в половину кирпича над будущим стыком кровли и стены. Либо при кладке оставляется выемка, в которую впоследствии заводится край кровельного покрытия.

Герметизация мест примыканий может выполняться с использованием различных материалов. Технология работ определяется типом кровли и видом покрытия.

Различаются два основных типа примыканий: верхнее и боковое. В обоих случаях могут применяться стыковые планки ПС-1 и ПС-2.

Примыкание кровли из профилированного металла

При монтаже кровельного покрытия из металлопрофиля необходимо учитывать, что между ним и вертикальными конструкциями должен оставаться зазор, который позволяет обеспечивать необходимую циркуляцию воздуха в кровельном пироге.

Узел примыкания кровли к стене требует использования особых планок или фартуков из листовой стали. Монтаж одинарного фартука требует штробления стены – вдоль линии примыкания на высоте не менее 200 мм выполняется канавка глубиной 20-30 мм. Края фартука обрабатываются строительным герметиком, после чего верхний край устанавливается в штробу,. Нижний край притягивается к кровельному покрытию саморезами, снабженными неопреновыми или резиновыми уплотнителями чтобы исключить попадание влаги в место крепления. Штроба, в которую вставляется верхний край фартука, может быть заполнена цементным раствором.

вариант примыкания для профнастила

Применение двойного фартука позволяет обеспечить высокую надежность герметизации примыкания. В этом случае не требуется штробить стену. Верхняя деталь монтируется к основанию дюбелями, затем под нее требуется установить нижний элемент, который с помощью замкового соединения защелкивается на верхнем фартуке. Нижний фартук оснащен кляммерами, которые закрепляются на кровле саморезами. Все места соединения тщательно обрабатываются строительным герметиком.

Кровля из керамической и мягкой черепицы

Если в качестве финишного покрытия крыши выбрана керамическая черепица, примыкание скатной кровли к стене выполняется с использованием гофрированной ленты из алюминия. Лента из мягкого металла при монтаже повторяет профиль покрытия, в шов заливается горячий битум (гидроизоляционная мастика на битумной основе), который надежно защищает стык от проникновения влаги.

лента из аллюминия для керамической черепицы

При помощи гофрированной алюминиевой ленты и битумной мастики также можно качественно гидроизолировать узлы примыкания кровли, выполненной из мягкой черепицы.

Примыкание рулонной кровли

Примыкание мягкой кровли к стене может выполняться по различным технологиям. Традиционно рулонный материал укладывается с заходом на вертикальную поверхность, где он крепится при помощи рейки. Данный способ монтажа может использоваться при обустройстве не только плоских, но и скатных кровель.

устройство примыкания мягкой кровли

Чтобы обеспечить надежность узла примыкания рубероид должен быть уложен с заходом на стену на высоту в 10-20 см. Деревянная рейка, прижимающая рулонный материал, крепится при помощи дюбелей. Стык рейки со стеной следует качественно обработать силиконовым герметиком. Слабым местом данной конструкции является полость под рубероидом в углу, образованном плоскостями крыши и стены. Кровельное покрытие может случайно повредиться при выполнении ремонтных работ или при очистке крыши от снега. Чтобы избежать такой ситуации, угол заполняется треугольным бруском либо дополнительным слоем теплоизоляции.

Может быть использована конструкция, состоящая из листа ватного изолятора и прямоугольного бруска небольшого сечения, установленного в месте примыкания под утеплителем. Получившийся валик предохраняет рубероид от случайного прорыва и позволяет дополнительно утеплить примыкание.

При монтаже утепленной кровли вместе с финишным покрытием на стену заводятся все слои, входящие в состав кровельного пирога, за исключением утеплителя.

Метод флэшинга

Устройство примыкания кровли к стене методом флэшинга является современным, удобным в использовании вариантом обустройства мягкой кровли. Технология работ подразумевает нанесение эластичной гидрофобной мастики, армирование стыка слоем геотекстиля и повторное нанесение мастичного слоя.

Временной интервал между нанесением слоев мастики должен составлять от 3 до 24 часов, не более.

При правильном монтаже выполненный таким методом узел примыкания отличается:

абсолютной герметичностью;

эластичностью;

устойчивостью к внешним воздействиям;

устойчивостью к перепадам температур;

надежностью и долговечностью.

Метод флэшинга позволяет обустраивать примыкания рулонных кровель всех типов к стенам, выполненным из различных материалов. Технология работ требует качественной подготовки поверхностей, на которые будет наноситься гидроизоляционный материал. В первую очередь, кровля очищается от мусора, грязи и пыли.

использование флэшинга для примыкания

Если финишное покрытие крыши представляет собой рубероид с минеральной посыпкой, то гранулы следует тщательно счистить по всей длине примыкания сплошной полосой, на которую будет наноситься мастика. В противном случае невозможно обеспечить максимально качественное сцепление гидроизоляции с кровельным покрытием. Синтетические мембранные материалы следует не только очистить от пыли, но и обезжирить места контакта с мастикой.

В случае, когда выполняется примыкание кровли к кирпичной стене, следует обратить внимание на качество кладки. Если кирпичная поверхность очень неровная, имеет разрушения, рекомендуется ее оштукатурить. Работы по гидроизоляции стыка с кровлей можно проводить только после полного высыхания штукатурного слоя. Перед нанесением мастичного материала поверхность рекомендуется обработать соответствующей грунтовкой.

Если выполняется примыкание плоской кровли к стене из железобетона, необходимо удостовериться, что в ней отсутствуют трещины и сколы. При обнаружении таковых требуется заполнить их строительным герметиком. Все выступающие неровности необходимо тщательно удалить. Затем бетонная поверхность обрабатывается праймером (грунтовкой) на битумной основе. Это снизит впитываемость материала, повысит адгезию мастики к вертикальной бетонной поверхности.

Поверх готового примыкания, выполненного методом флэшинга, можно наложить слой мастики под цвет кровельного покрытия, что сделает внешний вид крыши более эстетичным.

Кровельные примыкания к стенам и другим конструкциям считаются потенциально опасными участками. Неграмотное обустройство, нарушение технологии монтажа неизбежно ведет к разрушению гидроизоляционного слоя и попаданию влаги в подкровельное пространство. Накопление влаги ватными утеплителями существенно снижает их теплоизоляционные характеристики. Кроме того, влага провоцирует загнивание деревянных элементов каркаса крыши, в результате чего в дальнейшем придется затратить значительные средства на ремонт стропильной системы с демонтажем кровельного покрытия.

Примыкание кровли к стене и как сделать узел примыкания

Чтобы крыша надежно защищала жильцов от различных осадков, ее поверхность должна быть влагонепроницаемой. Примыкание кровли к стене и другим конструкциям необходимо обустраивать с использованием высококачественных материалов, а проводить соответствующие работы лучше доверить опытному специалисту. Необходимые стройматериалы подбираются в зависимости от типа кровли, ведь у каждого из них есть свои особенности. Многих людей волнует вопрос – как сделать примыкание кровли к стене наиболее эффективным и надежным? Для ответа на него стоит рассмотреть различные типы кровли и нюансы обустройства примыканий для каждого варианта.

Уязвимость мест примыкания

Примыкание кровли к монолитной или кирпичной стене представляет собой весьма уязвимое место. Именно здесь оседает весь занесенный ветрами мусор. В нем зачастую содержится много воды, которая негативно влияет на гидроизоляционный и кровельный материал. Происходит это из-за регулярных оттаиваний и замерзаний воды, что ведет сначала к деформации материала, а впоследствии и к его порче. Помимо этого, в холодные времена года возле конструкций стен образуются большие снежные массы, способствующие возникновению протечек.

Правильная герметизация примыкания стеновых конструкций к кровле является крайне важным вопросом, решением которого начинают заниматься еще на этапе создания проектной документации. На этапе кладке кирпича можно оставлять специальную выемку, в которую потом будет заводиться лист кровельного материала. В настоящее время все стыки условно делятся на боковые и верхние. На навесах над балконами и козырьках перед входными дверями для создания герметизации в большинстве случаев используется обычная планка примыкания.

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

Примыкание покрытий из профилированного металла

Обустроить примыкание к стене металлической кровли довольно просто, ведь данный материал отлично подходит для монтажных работ такого типа. Здесь главное помнить, что всегда нужно оставлять зазор между вертикальными элементами. Это свободное пространство необходимо для обеспечения естественной вентиляции.

Устройство примыканий данного типа подразумевает использование специальных элементов, изготовленных из листового металла. Монтаж одного фартука провести без штробления части стеновой конструкции нельзя. На высоте приблизительно 20 см нужно сделать желоб глубиной не больше 3 см. Грани устанавливаемой детали обрабатываются герметиком, после чего верхняя часть закрепляется в штробе. К поверхности кровли нижняя часть конструкции прижимается крепежными элементами, оснащенными прокладками из неопрена или резины. Такие прокладки нужны для улучшения герметизации соединительных мест. Иногда желоб, в котором располагается верхняя часть фартука, наполняют цементным раствором.

Применение фартука двойной конструкции заметно улучшает степень герметизации соединения. Так можно будет обойтись без штробления стен. Верхний элемент фартука закрепляется в основе с помощью дюбелей, затем под основу ставят нижний фрагмент. Он оснащен особым замком, обеспечивающим надежное соединение. Также внизу у него располагаются кляммеры, с помощью которых закрепляются детали на крыше.

Важно! Площади соприкасающихся поверхностей необходимо тщательно обрабатывать герметиком.

Покрытия из мягкой и керамической черепицы

Рекомендуем к прочтению:

В случае с керамочерепицей узел примыкания кровли к стене обустраивается с использованием специализированной ленты особой гибкости, выполненной из алюминиевого сплава. В процессе установки эта лента легко принимает нужную форму, максимально плотно осуществляя примыкание мягкой кровли к стене. В получившийся шов заливается горячий герметик на основе битума, который после затвердения заполняет все полости, что обеспечивает оптимальный уровень непроницаемости кровли.

Примерно также выглядит и устройство примыкания кровли к стене в случае с мягкой кровлей. Здесь используется та же металлическая лента и специальный герметик, заливающийся в шов подогретым.

Примыкание рулонных покрытий

На выложенной различными рулонными материалами кровле места стыков со стеной можно обустроить несколькими способами. Одним из вариантов будет использование деревянной планки, плотно прижимающей рулонный стройматериал. Эту планку закрепляют саморезами с резиновыми наконечниками, использующимися для обустройства лучшей герметизации всех соединений на кровельном покрытии.

Высота примыкания в этом случае составляет не больше 20 см. Место соприкосновения стены и планки следует хорошо обработать герметиком на основе силикона. Для предотвращения образования впадин и порывов в местах соединения стеновой конструкции и рулонного материала, в углы между стенами и плоскостью крыши монтируют дополнительный деревянный элемент, затем укладывают усиленный термоизоляционный слой.

В итоге получается изделие, напоминающее с виду валик. Оно сохраняет целостность рулонного материала, повышает срок эксплуатации всей кровли и дополнительно утепляет стыки. Во время возведения утепленной крыши на стену заводят каждый слой кровли, после чего уже кладут финишное покрытие. К теплоизоляционному слою это не относится.

Также существует относительно новый способ создания примыкания кровли к стенам. Этот метод, по сути, является обработкой поверхности эластичным герметиком, который укрепляет слой из геотекстиля и дополнительного герметичного слоя. Так можно создать максимально непроницаемое и прочное соединение, для этого достаточно лишь верно подобрать материалы.

Метод флэшинга

Рекомендуем к прочтению:

Этот метод обустройства стыков является крайне удобным и простым. Данная технология была разработана недавно и подразумевает под собой обработку швов несколькими герметичными слоями и специальным слоем геотекстиля, укрепляющим соединение. Каждому новому слою нужно просыхать от 3 часов до целых суток. Затягивать время здесь нельзя, ведь это является грубым нарушением технологии, способным повлечь за собой негативные последствия.

При соблюдении всех правил созданная конструкция получит следующие качества:

  • Наивысшая степень герметичности;
  • Хорошее сопротивление перепадам температур;
  • Эластичность и гибкость;
  • Продолжительный срок службы;
  • Отличное сопротивление воздействию природы;
  • Повышенная прочность.

Используя этот способ, можно быстро и легко обустроить примыкание плоской или скатной кровли любого типа рулонного стройматериала к стеновой конструкции, независимо из чего она изготовлена.

Важно! Изначально технологический процесс нуждается в тщательной подготовке обрабатываемых поверхностей, на которые затем будет нанесен слой гидроизоляции. В принципе, хватит и очистить поверхность от пыли и других загрязнений.

Когда финальная поверхность крыши представлена рулонным материалом с минеральными добавками, все эти вкрапления необходимо будет убрать по всей области будущего шва, на которую предполагается нанести герметик и укрепляющий материал. В противном случае не получится добиться сцепления материала необходимой прочности. В результате будет достаточно даже малейшего порыва ветра, чтобы сорвать покрытие с крыши.

Если метод флэшинга применяется для стыка кровли с кирпичной стеновой конструкцией, сначала необходимо оценить качество кладки материала. При наличии значительных повреждений стены придется наложить слой штукатурки. Только после полного просыхания штукатурки проводятся все монтажные работы, связанные с гидроизоляцией.

Когда разговор идет о железобетонных стенах и примыкании к ним крыши плоского типа, следует первым делом убедиться в целостности поверхностей. Зачастую со временем на таких кровлях появляются сколы и трещины. Если подобные проблемные места имеются, их нужно заполнить специальным строительным герметиком и подождать пока он высохнет. При наличии неровностей их стоит зашлифовать либо использовать цементный раствор.

Затем поверхность обрабатывается специальным грунтовочным составом на битумной основе. Данная операция существенно снижает пропускную способность материала и повышает адгезию поверхности для оптимального контакта стены с мастикой. По окончанию всех работ по обустройству примыкания таким методом можно заняться декорированием. Существуют мастики, в составе которых имеются цветные пигменты. С помощью них всей конструкции несложно придать более гармоничный вид.

Места соприкосновения стены и слоев кровли считаются потенциально опасными участками. Любое нарушение технологии во время их обустройства способно повлечь за собой преждевременное разрушение гидроизоляционного слоя. Впоследствии дождевые и талые воды будут легко проникать в полости кровли. Намокшие ватные утеплители имеют свойство терять больше половины своей теплоизоляционной способности. Кроме этого, влажная среда приводит к загниванию деревянных элементов и образованию грибков. В итоге на капитальный ремонт кровли придется выложить серьезную сумму. Поэтому нужно заранее позаботиться о целостности крыши своего дома и правильно обустроить все примыкающие к стенам части кровли.

Примыкание кровли к стене деревянной: узел, устройство

Кровельную планку примыкания врезают в брусовую стену и сажают на кровельный герметик, как это показано на верхней фотографии, в остальных случаях кровельную планку сверху закрывают отделочной шпунтованной доской (термодревесиной) для  отвода влаги.

Лишь опытные специалисты должны заниматься вопросами, которые связаны с монтажом кровли любого сооружения. А если вы все-таки приняли решение осуществлять такую работу своими силами, тогда вам необходимо ознакомиться с главными правилами, которые пригодятся при выполнении работ на каждом этапе. Об этом и будет идти речь в данной статье.

О чем нужно помнить

Герметичность — это одна из самых важных составляющих любой кровли, на которую необходимо обратить пристальное внимание. Самыми проблемными участками считаются места примыкания ее к таким составляющим, как стены, дымоход, труба. Но из всех них наиболее важным является осуществление правильного и надежного примыкания кровли к стене при строительстве дома из оцилиндрованного бревна или бруса. Так как от этого будет зависеть комфорт проживания внутри деревянного дома, а также долговечность всей конструкции.

Главной целью грамотной организации примыкания кровли к стенам деревянного дома считается качественная и полноценная герметичность. Для того чтобы работа была выполнена надежно, перед закреплением кровельных планок к стенам необходимо нанести на их внутреннюю поверхность небольшой слой мастики битумной. Это поможет надежно загерметизировать даже самые мелкие щели.

Герметичность — обязательное условие

Примыкание кровли к стене при строительстве современного деревянного дома должно быть выполнено грамотно и максимально качественно. При этом необходимо использовать герметичный, обладающий влагозащитными и вентиляционными свойствами материал для планок примыкания. Хорошо подойдут планки с полимерным покрытием, сделанные из жести.

В том случае, когда необходима герметичность в области примыкания кровли к трубе, необходимо также использовать кровельные планки. Очень важно продумать герметичность каждого узла прохождения трубы, так как она может проходить через чердачное помещение и потолок. Это делается с использованием силиконового герметика.

Бывает, что перед самим монтированием нижних планок примыкания с дымоходом, в качестве дополнительной защиты выводят гидроизоляцию на трубу на 5 сантиметров. После чего место среза приклеивают клейкой лентой к стенам трубы. Никогда не будет лишним также обернуть вход трубы специальной гидроизоляционной силиконовой пленкой.

Если говорить о примыкании кровли к дымоходу, то это тоже весьма важный момент. В данном случае тоже используются специальные кровельные планки, крепящиеся надлежащим образом.

Вам будет интересно посмотреть…

Примыкание кровли к стене | BRANZ, сборка

СТРОИТЕЛЬНЫЙ КОДЕКС НОВОЙ ЗЕЛАНДИИ пункт E2 Внешняя влажность требует, чтобы крыши и внешние стены предотвращали проникновение воды, которое может вызвать чрезмерную влажность, повреждение элементов здания или и то, и другое.

Соединение крыши и стены, где крыша заканчивается по длине соседней стены, сочетает в себе разные плоскости, углы и строительные материалы, что требует тщательной детализации, чтобы вода не могла проникнуть в конструкцию здания.

Требования к фартуку

На рис. 8B в Приемлемом решении E2 / AS1 показана деталь стыка крыши и стены с использованием фартука и ссылки на параграфы 5.1 и 5.2. В них описываются требования к обшивке фартука на стыках кровли со стеной, включая то, что должно быть:

  • минимальное покрытие облицовки стены 75 мм над бортиком
  • минимальный зазор 35 мм между облицовкой стены и кровлей
  • покрытие кровли согласно E2 / AS1 Таблица 7 в зависимости от ветровой зоны и уклона кровли
  • Отбойный или конический упор к фартуку — Рисунок 8B E2 / AS1 дает один вариант для складывания металлического оклада в прямое вода к изливу
  • поперечный водопад (показан на рисунках E2 / AS1, но угол не указан) для слива воды с фартука — 5 ° считается разумным.

Последовательность возведения

На рисунках 1–3 показана последовательность возведения детали с обшивкой со скосом назад над дренированной и вентилируемой полостью.

Шаг 1 — Установите подкладку крыши и облицовку, повернув подкладку крыши вверх по соседней стене.

Рис. 1 Этап 1 — последовательность строительства примыкания кровли к стене.

Шаг 2 — Установите фартук с уклоном на крышу и конический упор — сложенный на месте или фирменную вставку — для направления воды в желоб.Убедитесь, что он имеет требуемую минимальную высоту бортика, покрытие крыши и поперечный уклон (5 °).

Шаг 3 — Облицовка стены до облицовки (обшивка A на Рисунке 3).

Шаг 4 — Накройте верхнюю часть фартука дополнительной подкладкой для стены или гибкой лентой для гидроизоляции, выходящей за нижний конец фартука.

Шаг 5 — Установите рейки полости и закрытие полости, соблюдая минимальный требуемый зазор — обычно 35 мм (Рисунок 2).

Рис. 2 Этапы 2–5 — последовательность строительства стыка крыши и стены (обратите внимание, что этап 3 опущен для ясности).

Шаг 6 — Установите лицевую панель.

Шаг 7 — Установите переходную угловую планку под или над облицовкой, чтобы защитить каркас потолка, перекрыв зазор на конце облицовки. Расширьте переходной угол до нижней стороны кровли (рис. 3) и над обшивкой A.

Шаг 8 — Установите обшивку B на полые рейки, разделочную доску так, чтобы она поместилась вокруг заглушки фартука, если требуется.

Шаг 9 — Установите желоб на облицовочную доску, соблюдая зазор не менее 10 мм между концом желоба и облицовкой водосточного полотна.

Рисунок 3 Этапы 6–9 — последовательность строительства примыкания кровли к стене.

Шаг 10 — Продолжайте крепление обшивки к стене, соблюдая зазор 35 мм до фартука.

Осмотр крыши: начинка, часть 2

Кентона Шепарда и Ника Громико, CMI®

Целью серии «Освоение проверки крыши» является научить домашних инспекторов, а также специалистов по страхованию и кровельным работам распознавать надлежащие и ненадлежащие условия во время проверки крутые, жилые крыши.Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, влияющие на кровельные материалы и компоненты, включая ветер и град.


ПЕРЕСЕЧЕНИЕ КРЫША-СТЕНА

Места пересечения крыши и стены очень распространены. Их называют перегородками и боковинами.

ПРОФИЛЬНАЯ СТЕНА

Верхняя стена — это ровный стык, где крыша встречается со стеной.

На этом рисунке показан надлежащий оклад в состоянии передней стенки.

Гидроизоляция оголовья должна проходить вверх за наружное покрытие стены и вниз по кровельному покрытию, как вы видите здесь.

Это верно независимо от того, какой кровельный материал установлен.

Гидроизоляция должна перекрывать кровельный материал, но на крышах из битумной черепицы из эстетических соображений часть гидроизоляции, которая простирается вниз по битумной черепице, часто закрывается рядом плиток из битумной черепицы.

Не путайте это условие с высотой потолка, проложенной под черепицей, и не называйте это дефектом.

Не указаны минимальные размеры гидроизоляции, применимые к каждому производителю и юрисдикции, поэтому вас беспокоит только то, что гидроизоляция установлена ​​таким образом, чтобы не допустить проникновения воды. Обычные размеры фланца — 4 на 5 дюймов. Примыкание к потолку обычно изгибается под углом 120 ° и может быть довольно легко сглажено для крыш с меньшим уклоном.

Иногда можно увидеть крышу, на которой в качестве гидроизоляции установлен гидроизоляционный слой под углом 90 °.Они плохо изгибаются для крыш с более крутым уклоном, и вы часто будете видеть зазоры под окладом. В эти зазоры может попадать ветровый дождь, вызывая протечки крыши.

Боковая стенка

Боковая стенка — это стык между стеной и наклонной частью крыши.

За исключением кирпичных стен, вертикальная часть гидроизоляции боковой стены должна выступать за наружное покрытие стены, как и в случае передних стен.

Горизонтальная часть гидроизоляции будет варьироваться в зависимости от типа кровельного покрытия.

Ступенчатая гидроизоляция

Боковые стены крыш, покрытых битумной черепицей, деревянной черепицей, тряпками и шифером, должны быть выполнены с использованием ступенчатой ​​гидроизоляции , как вы видите здесь.

Ступенчатая гидроизоляция состоит из коротких частей гидроизоляции, каждый из которых устанавливается таким образом, чтобы перекрывать черепицу в нижнем ряду и перекрывать гальку в верхнем ряду. Все производители черепицы требуют ступенчатой ​​гидроизоляции боковых стенок как для асфальта, так и для дерева и шифера.

Если вы видите непрерывный цельный оклад, подобный этому, который используется в качестве окладов боковой стенки с галькой, битумной черепицей или шифером, это значит, что установка неисправна, независимо от того, как часто вы это видите.

Вот пример кровли из битумной черепицы с установленным сплошным гидроизоляционным слоем.

Это пример неправильной установки, когда крыша из асфальтовой черепицы встречается с каменной стенкой. Вместо установки ступенчатого гидроизоляции между битумной черепицей, гидроизоляция опирается на черепицу.

Нет ничего необычного в том, чтобы увидеть установленный герметик при отсутствии боковых планок. Герметик со временем высохнет, усадится и потрескается.

Вы увидите, что герметик заменяет оклады во многих различных областях на крышах. Когда вы его увидите, вы должны порекомендовать замену с помощью надлежащей оклейки или ежегодный осмотр и повторное нанесение подходящего герметика, если это необходимо.

Плитка требует гидроизоляции

На черепичных крышах должен быть установлен непрерывный гидроизоляционный слой на боковых стенках, что иногда бывает трудно подтвердить. Вероятно, вы сможете поднять заднюю часть самой нижней плитки настолько, чтобы увидеть. Поддон представляет собой непрерывный оклад, который имеет выступ на фланце, который проходит под плиткой, так что горизонтальная часть оклада действует как водяной канал.

Размеры ступенчатой ​​планки

Требования к размеру ступенчатой ​​планки различаются в зависимости от производителя.Требования производителей могут варьироваться от 2 дюймов до 10 дюймов, и вы, вероятно, в любом случае не сможете увидеть, как полностью мигает боковина. Вертикальная сторона будет скрыта за материалом наружной облицовки стен.

От вас не требуется подтверждать соответствие требованиям производителя к установке, но вы должны быть в состоянии убедиться, что ступенчатая гидроизоляция установлена, посмотрев на открытую часть и убедившись, что она выходит за наружный материал покрытия стены.

Боковой зазор

В условиях головной и боковой стенок, если внешняя стена не кирпичная, вы должны увидеть зазор не менее 1½ дюйма между нижней частью материала наружного стенового покрытия и верхней частью крыши. — укрывной материал.

Вы часто увидите, что покрытия для наружных стен устанавливают прямо на черепицу. Без зазора наружное настенное покрытие может собирать влагу с крыши. Это может привести к гниению, расслоению, отслаиванию краски и другим проблемам.Это состояние особенно часто встречается на крышах с несколькими слоями черепицы.

Зазор может присутствовать, но его трудно увидеть на черепичных крышах. Вы можете увидеть это на этой фотографии, если посмотрите на основание боковой стенки слева от окончания водосточной трубы.

Посмотрев на ту же область, вы увидите, что несколько плиток обрезаны. Если фартук поддона не является достаточно широким, это может позволить проникнуть внутрь достаточному количеству влаги, чтобы вызвать утечку, и это должно быть упомянуто в вашем отчете о проверке.Вы также заметите плохой монтаж во внутреннем углу и сломанную плитку на коньке.

Вам следует внимательно осмотреть эту область, чтобы оценить вероятность проникновения влаги через плитку. Во внутреннем углу фартук, выходящий за плитку, установлен недостаточно высоко.

Если вы не видите зазора, вы не будете рекомендовать исправление, но вы должны указать в своем отчете о проверке, что покрытие внешней стены имеет недостаточный зазор от материалов кровельного покрытия.

Детали от крыши до стены »Roofing Smiths

Сведения о проекте

Семейный дом — Квинстаун

Когда к Dravitzki Brown Architecture обратились с предложением спроектировать дом недалеко от Квинстауна, суть была простой: «Простая форма с безупречной детализацией». Владельцы хотели чего-то, что элегантно и легко располагалось бы на земле — плоского участка с северо-западной стороной в Speargrass Flat, части того, что местные называют «Золотым треугольником», с видом на Coronet Peak.

Как объясняет Алистер Браун из Dravitzki Brown Architecture, «Дом представляет собой несложный двускатный павильон с пристроенным гаражом, который, как и предполагал заказчик, сохраняет чистые, элегантные линии и упрощенную форму. Вау-фактор — это продуманная детализация, безупречное качество изготовления и продуманный выбор облицовки ».

Помня об этом, Алистер решил обернуть большую часть дома профилем Dimond ® Roofing с угловым швом Eurotray ® .

Бесшовные переходники

«Мы выбрали лоток Eurotray ® из-за его долговечности, низких эксплуатационных расходов и возможности плавного перехода с крыши на стены, чтобы придать вид единой чистой формы».

Эту философию лучше всего можно проиллюстрировать на северной стороне дома, где крыша спускается к стенам, а швы лотка Eurotray ® красиво сочетаются с рамками утопленных окон и дверей.

«Это невероятно сложно сделать и требует огромного внимания к деталям, когда вы это делаете», — говорит Алистер. «Вы можете разрезать листы по-разному, чтобы не каждый лист был абсолютно одинаковым, поэтому у вас есть небольшая терпимость к материалу, который может показаться негибким.

Алистер говорит, что выбор архитектурного профиля Dimind® Roofing был уверен, что у них также есть сертифицированные установщики с высокой степенью подготовки, способные обеспечить безупречную детализацию. «Репутация хорошего продукта зависит от того, кто его устанавливает. RoofingSmiths ® Queenstown получила задание воплотить в жизнь сложные детали. Чтобы все совпадало со зданием, от окон до углов; и чтобы гарантировать, что внешний вид будет симметричным и сбалансированным со всех сторон, нужно много подумать, измерить и подготовить еще до того, как работа может начаться.

Нет утечек

Джереми Харрисон, менеджер проекта RoofingSmiths ® Квинстаун, говорит: «Одно из достоинств лотка Eurotray ® — это такой гибкий продукт; вы можете разрезать листы по размеру вы получите крышу, сделанную на заказ «.

Многие думают, что крыша и стены состоят из одного листа, но выполнение деталей на одном листе создает точки утечки на ребре. Он говорит, что соединение крыши и стены на самом деле представляет собой два листа, скрученных вместе с небольшим выступом, чтобы создать колено, которое позволяет воде стекать с крыши на землю.

Это настоящее искусство, и требуется опытный установщик, чтобы освоить детали. Крыша и стеновой лист должны быть идеально выровнены, и при выполнении разрезов на ствольной коробке и крючке нет места для ошибки.

Чтобы сохранить незагроможденный вид и уменьшить количество осадков, были использованы внутренние мембранные желоба, единственным свидетельством которых является узкая щель в нижней части крыши почти по всей ее длине. Облицовки сделали немного больше, чтобы скрыть мембрану от глаз и минимизировать визуальное воздействие желоба.

Выдающиеся результаты

Алистер говорит, что его клиентам понравился готовый продукт, и с тех пор RoofingSmiths ® Queenstown получил заказ на выполнение других проектов Dravitzki Brown Architecture, что является заслугой строгого стандарта их качества и внимания к деталям.

Он говорит: «Этот дом — выдающийся пример того, чего можно достичь с помощью отличного дизайна и выбора продукции, а также мастеров, которые могут воплотить мечту в жизнь».

Кровельный материал: Евролоток ® Угловой шов в «Сланце».
Монтажник кровли: RoofingSmiths ® Queenstown.

Крыша-2-стенное вентиляционное отверстие

Имя говорит само за себя …

Roof-2-Wall Vent ™ Cor-A-Vent делает именно то, о чем говорится — это полный комплект вентиляции для труднодоступных деталей, где скатная крыша встречается с вертикальной стеной.


Крыша-2-стенная вентиляционная труба имеет в коробке все необходимое для установки:

  • 6 (шесть) 4-х футовых шт. вентиляционных отверстий от крыши до стены (24 погонных фута), обеспечивающих 6.75 кв. Дюймов чистой свободной вентиляции на погонную площадь. футов при остановке дождя и снега на входе в точку благодаря улучшенному снежному экрану.
  • 25 фут. рулон алюминия шириной 14 дюймов
  • Трубка полиуретанового герметика (черного цвета) — НОВОЕ ДОПОЛНЕНИЕ!
  • Пакет кровельных гвоздей 2½ дюйма
  • 4 Заглушки R2W
6,75 кв. Дюймов чистой свободной вентилируемой площади на погонную длину. футов

Инструкции по установке COR-A-VENT®Roof-2-Wall Vent ™

Один человек может легко установить удобные четырехфутовые вентиляционные секции крыши и двух стен.Все, что вам нужно, это молоток, циркулярная пила, меловая леска, универсальный нож, рулетка и пистолет для конопатки. Эти инструкции типичны для стандартной черепичной кровли. Загрузите брошюру Roof-2-Wall или позвоните в наш технический отдел для получения консультации по вашему специализированному применению, или отправьте нам распечатку, и мы «разметим», где и как ее разместить.


Шаг 1: Начните с прорезания 1-дюймовой широкой прозрачной щели в настиле крыши наверху или рядом с ней. Стопорная щель на расстоянии не менее 6 дюймов от концов вентилируемой секции крыши.


Шаг 2: Нанесите полоску полиуретанового герметика 3/8 дюйма (поставляется в коробке) под элементы вентиляционных отверстий крыши-2-стены и забейте гвоздями 2½ дюйма (прилагаются), используя как минимум три гвоздя на штуку. Проведите вентиляционное отверстие не менее чем на 6 дюймов за прорезью в настиле и закройте концы, вставив концевые заглушки R2W (входят в комплект) в концевые отверстия. Закрепите концевые заглушки на крыше, а затем выполните вентиляцию и герметизацию концов после установки. Проведите еще одну полосу гибкого герметика на 3/8 дюйма верх всех вентиляционных отверстий.


Шаг 3: Используйте гидроизоляцию «Крыша-2-стена» (входит в комплект) или другой металлический планок, чтобы закрыть вентиляционное отверстие на стене.Крепление гвоздей к стене и перекрытие гидроизоляции с помощью домашней пленки или войлочной бумаги / водонепроницаемой мембраны.


Шаг 4: Заглушка или крышка Сборка крыши-2-стены с выступами из черепицы или толстой / декоративной металлической заглушкой — заглушка должна выступать над вентиляционным отверстием минимум на ½ дюйма. Убедитесь, что все концы и стыки герметичны, чтобы обеспечить герметичность водонепроницаемая установка. *

Минимальный уклон крыши 3/12 требуется для кровли с двумя стенами

ПРИМЕЧАНИЕ. Установщик несет ответственность за герметизацию концов вентиляционных отверстий в каждом конкретном случае.

Из-за большого разнообразия материалов и возможных вариантов установки установщик несет ответственность за герметизацию концов вентиляционного узла соответствующими методами и материалами, чтобы предотвратить проникновение погодных условий.

* Поставляемого тюбика герметика должно хватить для установки, но если требуется больше герметика, используйте гибкий силикон или полиуретан — НЕ ИСПОЛЬЗУЙТЕ КРОВЕЛЬНЫЙ ЦЕМЕНТ.


Нужна дополнительная информация? Свяжитесь с нами с любыми вопросами или пожеланиями по поводу вентиляционных отверстий для крыши-2-стены.

Здания шириной более 20 футов от края внешней стены до стыка крыши и стены обычно слишком широки для использования с вентиляционным отверстием «Крыша-2-стена». Наши коньковые вентиляционные отверстия были разработаны для домашнего и небольшого коммерческого использования. Наши вентиляционные отверстия не пропускают достаточно воздуха, чтобы соответствовать требованиям норм для зданий шириной более 20 футов между внешней стеной и соединением крыши со стеной. Пожалуйста, позвоните в Cor-A-Vent, прежде чем использовать вентиляционное отверстие «Крыша-2-стена» в зданиях шириной более 20 футов между внешней стеной и соединением крыши со стеной.

Пересечения и стыки отдельных элементов

Пересечения и стыки отдельных элементов

Пересечения и стыки отдельных элементов

Подробные сведения о пересечениях элементов см. В следующих разделах:

Пересечение стены и стены

Перекресток балка-балка

Wall-Beam; Стена-колонна; Колонна-плита; Колонна-балка, стенка-плита

Пересечение стены и перекрытия: отделка перекрытий и пороги проема

Перекрестки с участием Shell, Roof или Morph

Пересекающиеся элементы с одинаковыми приоритетами

Исключение линий между элементами модели

Пересечения каркаса навесной стены

Пересечение стены и стены

Требуется пересечение базовой линии

Для соединений стена-стена недостаточно их столкновения: их опорные линии также должны пересекаться.Элемент (или скин) с более высоким приоритетом строительного материала будет вырезать элемент с более низким приоритетом.

Для стен с равным приоритетом: установите порядок стыковки

Если две или более Стены встречаются (их опорные линии пересекаются), используйте Порядок соединения для управления соединением на уровне элемента. Изменение порядка соединения определяет, какие две стены встречаются в первую очередь, прежде чем другие соединятся с пересечением.

Задайте порядок стыковки на панели модели или в информационном окне настроек стены.

Посмотреть видео

Перекресток балка-балка

Требуется Геометрия столкновения или опорной линии пересечения.

Для максимальной гибкости при пересечении балки и балки убедитесь, что их опорные линии пересекаются. В этом случае Лучи фактически не должны сталкиваться. Лучи будут автоматически растягиваться друг в друга по своим опорным линиям.

Вы также можете пересекать балки, просто сталкивая их, даже если опорные линии не пересекаются. Однако в этом случае Лучи будут останавливать друг друга; Лучи не будут автоматически растягиваться вдоль своих опорных линий. Элемент (или скин) с более высоким приоритетом строительного материала будет вырезать элемент с более низким приоритетом.

Посмотреть видео

Если две или более балки встречаются (их опорные линии пересекаются), используйте порядок стыковки для управления стыком.

Здесь Балки используют порядок соединения следующим образом:

• Прозрачный луч = 8

• Более слабый зеленый луч = 7

• Более сильный синий луч = 9

Wall-Beam; Стена-колонна; Колонна-плита; Колонна-балка, стенка-плита

Требуется столкновение геометрии.

Элемент (или скин) с более высоким приоритетом Строительный материал будет вырезать элемент с более низким приоритетом.

Исключение для пересечений обернутых колонн с композитными стенами:

При размещении «обернутой» колонны, которая пересекает составную стену, колонна будет пробивать основные оболочки композитной стены независимо от приоритета оболочек.

Облицовка Wrapping Wall будет добавлена ​​к облицовке колонны в 3D. Однако они не будут учитываться в объявлениях.

Посмотреть видео

Пересечение стены и перекрытия: отделка перекрытий и пороги проема

Имеется особый случай, позволяющий обеспечить непрерывную отделку между комнатами в пределах порога внутренних проемов.

Когда проем (дверь или окно) в стене находится заподлицо с верхом перекрытия, то отделочные оболочки перекрытия будут проходить сквозь стену независимо от приоритетов пересечения обшивок (вплоть до внутренней оболочки перекрытия). Если проем не находится заподлицо с плитой, то действуют обычные соединения на основе приоритета.

На изображении:

Слева: окно и дверь находятся на одном уровне с верхом плиты. Следовательно, отделочные покрытия плиты не образуют основанных на приоритетах соединений с обшивками стены. Вместо этого отделочные покрытия Slab остаются непрерывными.

Справа: Окно и Дверь не заподлицо (они приподняты над перекрытием), поэтому между оболочками перекрытия и стены действуют обычные правила для соединений на основе приоритета.

Перекрестки с участием Shell, Roof или Morph

Требуется команда «Столкновение геометрии» и команда «Обрезать» или «Объединить».

Если ваше пересечение включает Shell, Roof или Morph, вы должны использовать Design> Connect> Merge Elements, чтобы обеспечить правильные пересечения.

Если оболочка или крыша действует как элемент обрезки («Проект»> «Соединить»> «Обрезать элементы по крыше / оболочке»), они будут объединены с обрезанным элементом; вам не нужно снова использовать команду «Объединить элементы» для получения правильных пересечений.

После объединения элемент (или оболочка) с более высоким приоритетом Строительный Материал будет вырезать элемент с более низким приоритетом.

Связанные темы:

Элементы отделки крыши или корпуса

Объединить элементы: крыши, ракушки, морфы

Пересекающиеся элементы с одинаковыми приоритетами

Когда различные сталкивающиеся строительные элементы имеют одинаковый приоритет пересечения (например, элементы, которые имеют один и тот же строительный материал), будет преобладать следующий порядок пересечения:

Morph> Колонна> Балка> Перекрытие> Стена> Оболочка> Крыша> Сетка

Исключение линий между элементами модели

Если два элемента (одинаковые или разные типы строительных элементов) встречаются на виде модели, например, сечение, отметка и 3D-документ, применяются следующие правила исключения строк.

Примечания:

–Эти правила не применяются к плану этажа, на котором будут проведены все линии. Чтобы определить, какая линия видна, вы можете использовать Порядок отображения. См. Порядок отображения.

–Для элементов составного и сложного профиля линейное управление настраивается пользователем в диалоговых окнах настройки атрибутов.

К элементам конструкции при распиловке применяются следующие правила:

• Одинаковый строительный материал: обе линии будут удалены, а штриховки визуально объединятся.

• То же заполнение, но разные строительные материалы или разные строительные материалы: одна строка будет удалена в соответствии со следующими правилами:

–Разная толщина линии: линия с более толстым пером останется, независимо от типа линии

— Одинаковый вес линии, разные линии: сплошная линия будет сохранена, а другие линии удалены.

Стены в разрезе — слева направо:
Тот же строительный материал; Различные строительные материалы, но одинаковая насыпка;
Сплошная линия против пунктирной линии; Сплошные линии (разные веса линий)

Если один или оба элемента не используют строительный материал (например, два объекта), вышеуказанная логика применяется к вырезанным заливкам (в отличие от строительных материалов). Таким образом, одинаковые заливки с вырезом между двумя объектами удаляют обе линии.

Стена / плита и кухонный шкаф в разрезе — слева:
Кабинет имеет разное вырезанное заполнение; Кабинет имеет такое же вырезанное заполнение.

• Если вы хотите сохранить разделительную линию, измените номер группы пересечения слоев одного из элементов.

См. Использование слоев для предотвращения пересечений.

В фасадах и 3D-видах разделительные линии между двумя элементами всегда удаляются, если:

• имеют одинаковую поверхность, а

• поверхности копланарны.

Стены / Перекрытие / Крыша в 3D — слева направо: та же поверхность, в одной плоскости; Различные поверхности, копланарные; Одинаковые поверхности в разных плоскостях

Пересечение крыши и стены


Всегда были проблемы с перепрошивкой детали на пересечении крыши со стеной Head Walls,
Грабли стены и дымоходы — особенно если используется облицовка из кирпича или камня или штукатурка.

Вы когда-нибудь задумывались, почему наружные настенные покрытия так быстро изнашиваются на крыше линия, много раз заставляющая собственника заменять наружное настенное покрытие преждевременно? Это потому, что пересечение между крышей и внешнее покрытие стены не должным образом Установил и прошил. Этот надзор длится годами и обошлась собственникам недвижимости в многие тысячи долларов.

Вот уже несколько лет на всей территории установлен гидроизоляционный барьер. стены, обычно называемые оберткой для дома, перед любым типом наружного настенного покрытия установлен.Эта домашняя пленка должна быть установлена ​​поверх «сквозь стены», чтобы удалить влагу, которая проникает за все внешние поверхности. Материалы для настенного покрытия снова на поверхность крыши.

Вот проблемы.

Часто при новом строительстве кровельный оклад сначала прибивается к стене. Затем поверх этой крыши устанавливают обшивку дома и наружное покрытие стен. мигает. Иногда возникает проблема с разницей в движении стены и настила крыши, когда оклад крепится как к стене, так и крыша.

Часто требуется подгонка кровельного перекрытия к ходу крыши. покрытие и иногда заменяется из-за его повреждения или по какой-либо другой причине. Этого нельзя добиться без снятия внешней стены. покрытие.

Часто наружное настенное покрытие кладут непосредственно на поверхность крыша, когда она должна находиться на расстоянии не менее 1 1/2 дюйма от поверхности крыши. Некоторые производители Для облицовки наружных стен требуется минимум 2 дюйма над поверхностью крыши.(Видеть http://www.jameshardie.com/d2w/best-practices/quick-start-hz5-us-en.pdf) Это помогает предотвратить преждевременное повреждение наружного настенного покрытия из-за впитывание влаги, эффект замораживания / оттаивания и т. д. В других случаях домашняя пленка и наружное настенное покрытие не перекрываются должным образом минимум 2 дюйма на верхней части крыши.

При замене кровельного покрытия в будущем возникает еще одна проблема кровельщики. Как кровельный подрядчик может правильно заменить крыша, гарантирующая, что новая подкладка и кровельный оклад стены на надлежащем расстоянии и должным образом перекрываются как оберткой дома, так и Облицовка наружных стен.Как Строительный кодекс, так и надлежащая кровельная практика требуют это. Кстати, здесь, в Колорадо, крыши часто меняют, я полагаю. для многих каждые 10-15 лет.

Гипсовая стена, изображенная выше, совершенно новая. У домовладельцев было это сделано незадолго до того, как им нужно было установить новую крышу. Хорошая идея, но они не исправили мигание, когда у них была возможность это сделать.

Это основная проблема, которая часто возникает при замене крыши, облицована штукатуркой, кирпичом или камнем.Старая крыша этого сооружения была качает. Существующая ступенчатая планка, показанная здесь, заржавела, в ней есть дыры и она устарела. помещен на 10-дюймовую стойку для защиты от тряски. Его нельзя вытащить из за штукатуркой, потому что водоотталкивающий экран в нижней части штукатурки крепится к стене гвоздями.

Новая крыша будет покрыта битумной черепицей. Новый шаг оклад должен доходить до стены минимум на 4 дюйма и должен быть соединен с каждым конечно новая битумная черепица.Погодостойкость черепицы составляет 5 дюймов. Новую ступеньку нельзя вставить за лепниной и обшивкой дома, потому что плафон в нижней части лепнины крепится к стене гвоздями. По той же причине новую подложку нельзя загибать стену как обязательный.

Кровельный оклад нельзя устанавливать снаружи штукатурки и счетчик мигал. Вода, которая проникает за штукатурку, будет оказаться там в ловушке или, что еще хуже, столкнуться с внутренней стеной и потолком возможно, вызывая повреждения и плесень.

Ниже приведены другие фотографии плохого состояния перекрытия на пересечении крыши и стены с различные материалы для облицовки наружных стен.

Здесь Stone Veneer устанавливается ниже поверхности черепичной крыши, где циклы замораживания-оттаивания разрывают раствор.

Да, даже плоские пересечения кровли со стенами не выполняются должным образом. Плоский кровельный материал должен доходить до стены минимум на 12 дюймов или выше стены. и поверх стены, если высота стены менее 12 дюймов.

Вот попытка, хотя, может быть, и не очень удачная, сделать крышу Облицовка служит также «окладом сквозь стену» с черепичной крышей.

Не оставим без внимания облицовку наружных стен из деревянного сайдинга внахлест. Вы знали одна из основных причин, по которой деревянный сайдинг необходимо заменить раньше срока. потому что гниет в местах пересечения с крышей. Еще несколько лет здесь и внешнее настенное покрытие необходимо будет заменить.

Решение

Единственный способ правильно слить воду, которая попадает за наружные поверхности Облицовка стен обратно на поверхность крыши предназначена для вырезания существующей наружное настенное покрытие будьте осторожны не разрезать домашнюю пленку.

Лучшее решение для этого — установить «Проход через стену» под названием Полоса «Z» мигает.

Эта планка через стену (Z-образная полоса) помещается на кусок вертикальной Блокирующий / поддерживающий материал такой же толщины или чуть меньше толщина любого типа наружного настенного покрытия, которое используется для настенного покрытия, и минимум 5 1/2 дюйма высота.Почему 5 1/2 дюймов? Потому что большая часть кровли требуется для поднимите стену как минимум на 4 дюйма, а некоторые как минимум на 5 дюймов. Проще всего используйте брус диаметром 6 дюймов.

Затем за этой планкой через стену (Z-образная полоса) помещается перекрытие на крыше. за пределами вертикального блокирующего / подкладочного материала.

Материал для наружных стеновых покрытий не попадает на поверхность крыши. Этот Кстати, каждый раз в будущем при замене кровельного материала штукатурка, Кирпич или каменный шпон не нужно будет вырезать и заменять.

Ниже приведен эскиз того, что должна быть на пересечении кровли со стеной. выглядит как.

Да, вдоль стенок граблей будет чуть больше оголенного металла, голова стены и дымоходы, но эта миграция через стену (Z-полоса) будет выглядеть очень красиво, если предварительно окрашены. Кроме того, с расстояния 2 квартала любой может сказать, что у вас есть Покройте стены шпоном, если вы не видите металла. Все настоящий кирпич или камень через стены крыши и дымоходы и те, которые устанавливаются на перемычки, всегда металл открыт на всех пересечениях с крышей.

Для получения дополнительной информации о том, как правильно установить перекрытие крыши и стены, см. веб-страницы Перекрытие от крыши до стены и плиточный карниз к стене Монтаж.

Переход стены к металлической черепице

Меню Перейти к основному содержанию Новозеландские производители металлических кровель

Форма поиска

поищи на сайте

Вход для участников

Имя пользователя *

Пароль *

  • Запросить новый пароль

Главное меню

  • О MRM
    • Кто мы
    • Наша деятельность
    • Исполнительный комитет
    • Члены NZMRM
    • Наши спонсоры
    • Новости
  • Выбор металлической крыши
    • Scope Magazine
    • Избранные статьи
    • Преимущества
    • Загрузить стандарт MRM Coil
  • Дизайн
    • Свод правил онлайн
    • О Кодексе норм
    • Технические статьи
  • Установка
    • Выбор установщика
    • Информация по установке
    • Кровельные игры
  • Текущее обслуживание
    • Техническое обслуживание
    • Гарантия на системы
  • Контакт
    • Контактная информация
    • Члены NZMRM
    • Технические вопросы
    • Журнал Contact Scope

Вы находитесь здесь

Главная »Соединение стен с металлической черепицей

Вы находитесь здесь

Главная »Соединение стен с металлической черепицей

Карта сайта

  • О MRM
    • Кто мы
    • Наша деятельность
    • Исполнительный комитет
    • Члены NZMRM
    • Наши спонсоры
    • Новости
  • Выбор металлической крыши
    • Scope Magazine
    • Избранные статьи
    • Преимущества
    • Загрузить стандарт MRM Coil
  • Дизайн
    • Свод правил онлайн
    • О Кодексе норм
    • Технические статьи
  • Установка
    • Выбор установщика
    • Информация по установке
    • Кровельные игры
  • Текущее обслуживание
    • Техническое обслуживание
    • Гарантия на системы
  • Контакт
    • Контактная информация
    • Члены NZMRM
    • Технические вопросы
    • Журнал Contact Scope
.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
