Узел прохода вентиляции через кровлю

Обустройство и конструктивное оформление элементов вентиляционной системы на крыше в значительной степени зависит от специфики использования вентиляции и конкретных особенностей исполнения крыши. Несмотря на достаточно большое многообразие различных вариантов крыши, схем вентиляции, промышленность предлагает относительно небольшое количество готовых технических решений для вывода вентиляции на крышу.

Как устроен узел прохода вентиляции через кровлю

В настоящее время выпускается не более двух десятков готовых узлов типовых размеров и схем, и большинство из них – универсального исполнения. Поэтому чаще всего хозяева предпочитают на каждой конкретной крыше решать проблему узла вывода вентиляции через крышу по-своему, используя опыт и традиционные методы строительства.

Узел прохода труб вентиляции через кровлю должен обеспечить несколько основных задач:

  • Обеспечить прочное и надежное крепление и вывод вентиляции на крышу;
  • Вертикальная нагрузка от веса и опрокидывающий момент от ветра не должны негативно сказываться на силовых элементах крыши, приводить к прогибу или скручиванию стропил, деформации покрытия кровли;
  • Наличие вентиляционной трубы на кровле не должно оказывать влияние на эффективность гидроизоляции и теплоизоляции кровли.

Важно! Конструкция узла прохода вентиляции не должна влиять на эффективность работы вентиляционной системы.

Типовые варианты исполнения узла прохода вентиляции

Кроме особенностей крыши, на устройство узла непосредственно влияет тип вентиляционной трубы. Можно упрощенно разделить на несколько основных типов вентиляционных устройств, влияющих на способ установки трубы над кровлей:

  1. Простая труба без дополнительных сервисных функций. Такая труба может изготавливаться из тонколистовой стали, полипропилена или даже выкладываться в виде кирпичной кладки на манер дымохода. Такой вариант чаще всего использовался в многоквартирных высотных зданиях с кирпичными вентиляционными колодцами;
  2. Вентиляция с усиленным крышным вентилятором. Такой вариант очень популярен для кухни, варочных, технологических вспомогательных помещений, где может возникнуть потребность очень быстро и эффективно провентилировать воздух в комнате;
  3. Вентиляционная труба, оснащенная системой клапанной регулировки проходного сечения, чаще всего с ручным тросовым или штанговым управлением. Такая вентиляция все чаще находит применение для мест хранения, например, подвалов или цокольных этажей здания;

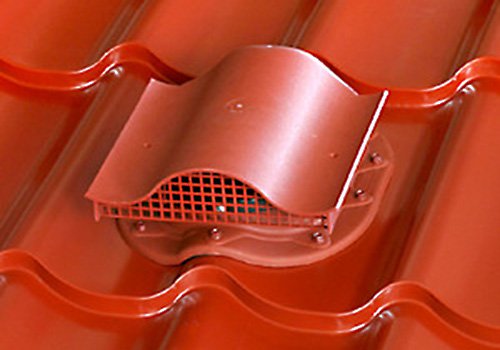

  4. Системы дополнительного проветривания вентиляции подкрышного пространства и кровли.

Наличие клапана или встроенного вентилятора усложняет конструкцию узла прохода через кровлю и увеличивает нагрузку на опору.

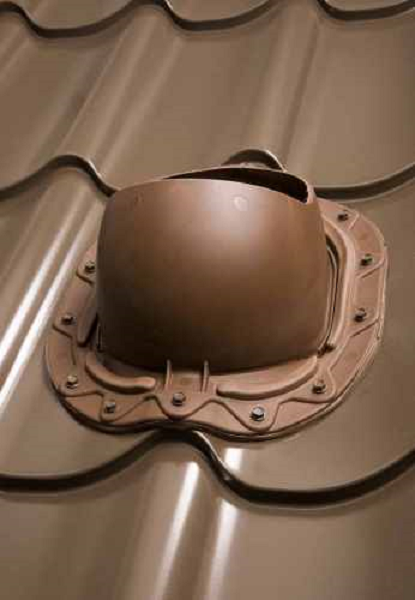

Стандартные узлы прохода вентиляции

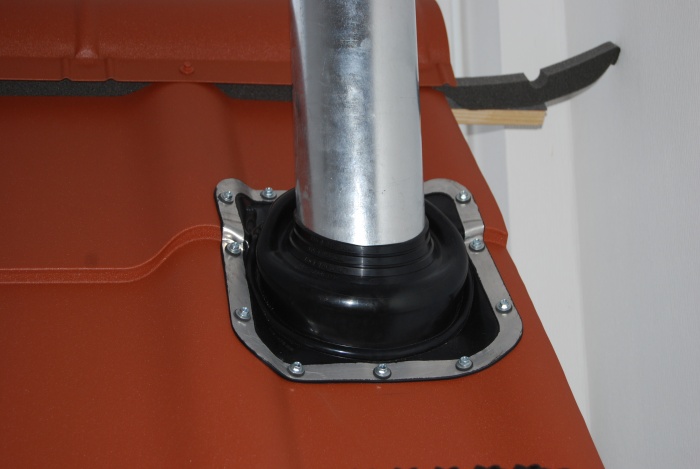

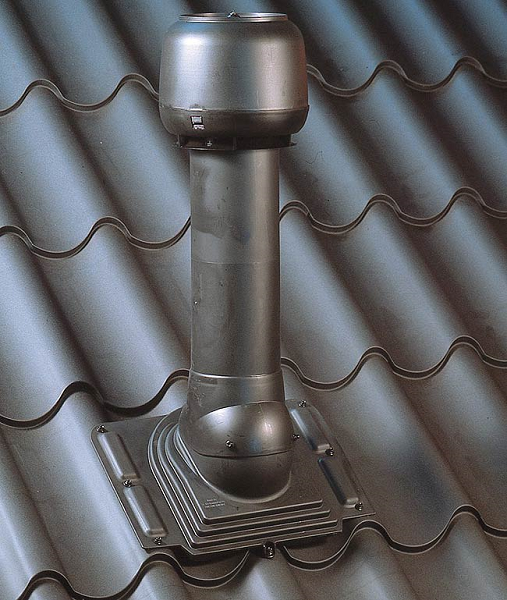

Проще всего решить проблему прохода вентиляции через кровлю, если использовать типовой набор в виде стакана, переходного фланца и эластичного резинового уплотнителя, который будет уложен под опорную поверхность.

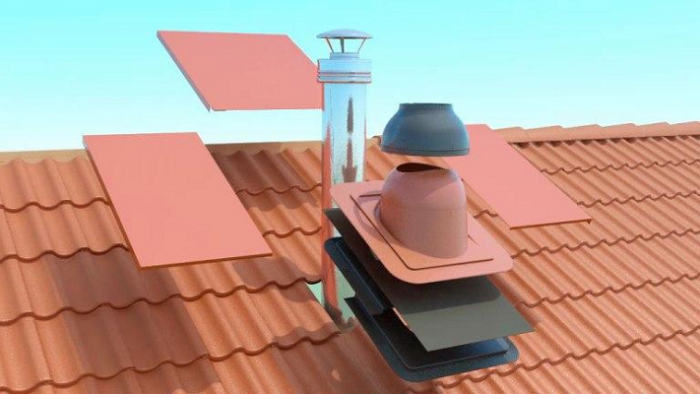

Такой узел достаточно просто поставить на ровную поверхность гибкой черепицы и мягкой кровли.

В этом случае вывод вентиляции на крыше будет осуществляться через подвижный узел «опора-труба», изготовленный из полипропилена. Большую часть работы вполне реально выполнить своими руками. Для этого необходимо:

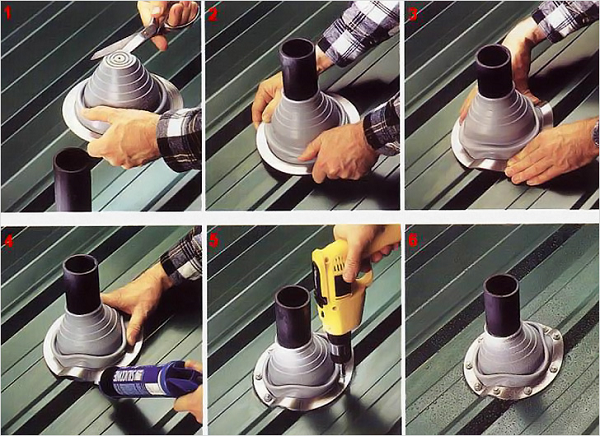

  1. Точно рассчитать место выхода вентиляционной трубы, в том случае, если система вентиляции уже собрана, и основная магистраль подготовлена для вывода на крышу;
  2. Отметить место под укладку фланцевой опоры и вырезать по размеченному контуру отверстие. По разметке устанавливается фланец и крепится саморезами на кровлю через гибкую прокладку;
  3. Во фланцевую опору вставляется стакан и оцинкованная труба, соединяющая вентиляционную систему в доме и вывод на крыше, в промежуток между стаканом и металлической стенкой закладываем слой теплоизоляции, выравниваем всю конструкцию по уровню и отвесу;
  4. Фиксируем положение стакана на опоре саморезами.

К сведению! Таким же способом можно установить дополнительную вентиляцию подкровельного и чердачного пространства.

Более сложные узлы прохода вентиляционных труб через кровлю

Зачастую использовать стандартную типовую систему не всегда представляется возможным, особенно, если вентиляционная труба над кровлей имеет высоту более 60см, большой вес и значительный слой теплоизоляции. Кроме того, отдельные варианты кровли – профнастил, шифер или клинкерная черепица не позволят уложить фланцевую опору на профилированную поверхность.

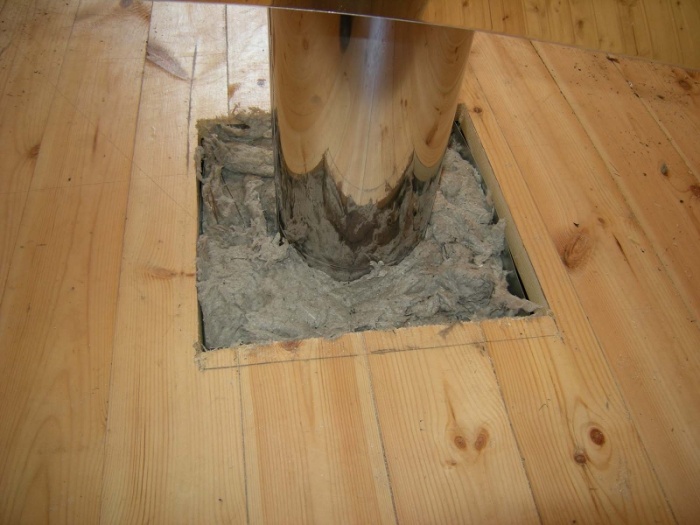

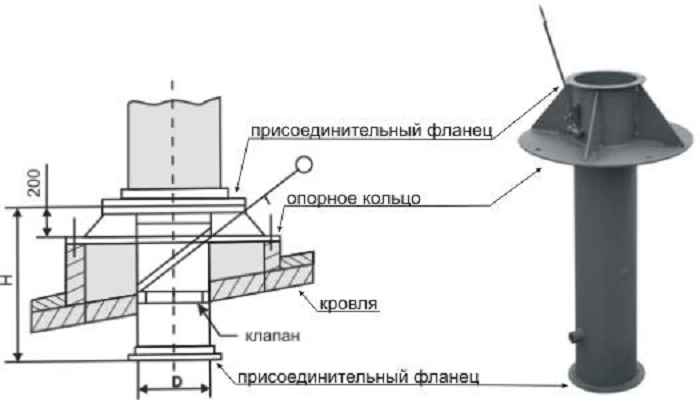

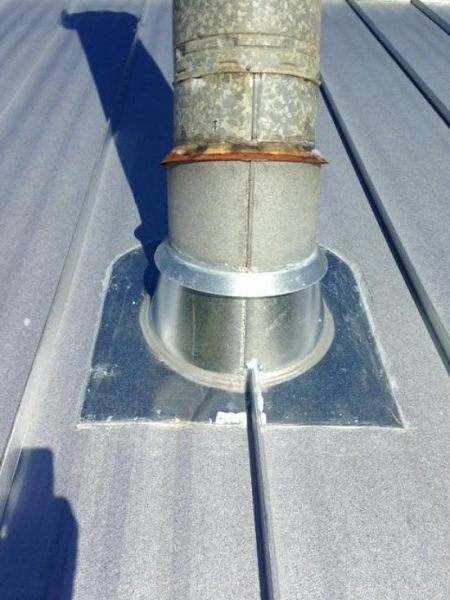

В этом случае можно использовать узел в виде стального стакана с опорной площадкой из металла. Установка такого стакана не представляет особых сложностей, но потребует чуть большего объема работ. Прежде всего, необходимо правильно определить место выхода вентиляции через кровлю и вырезать отверстие под трубу и опорную площадку.

Под опору стакана необходимо уложить лист гидроизоляции и установить узел прохода. Резиновый элемент необходимо запустить под лист кровли и заделать герметиком. Также силиконовым составом заделывается место сопряжения внутренней трубы из оцинкованной стали с верхним краем стального стакана.

Если у вентиляционной трубы над кровлей достаточно большая высота, узел необходимо усилить дополнительной накладкой из ОСБ или водостойкой фанеры. В этом случае в опорной площадке стакана и усиливающей накладке сверлят четыре отверстия по углам и выполняют стяжку шпильками М8. Наружные гайки укладывают под силиконовые прокладки или обрабатывают герметиком перед сборкой. Внутреннюю накладку необходимо закрыть слоем теплоизоляции и зашить фанеркой или металлопрофилем.

Совет! Трубу вентиляции, неважно – из оцинкованной тонколистовой стали или пластика, в обязательном порядке необходимо закрепить на вертикальной опоре, подкосе или стропиле и одеть в теплоизоляционный чехол.

Как вариант, для тяжелых каналов большого диаметра можно изготовить дополнительную опору из трех-четырех брусьев, которые крепятся к вертикальным балкам каркаса кровли.

Для наиболее тяжелых вентиляций из асбеста, стали или кирпичной кладки необходимо фиксировать растяжками из стальных тросов. Для этого на вывод прохода одевают стальной пояс шириной не менее 10 см с приваренными крючками для крепежа троса.

Узлы прохода для бетонной крыши и нестандартные схемы

Установить узел в бетонном основании кровли не намного сложнее, чем обычный. В большинстве случаев бетонная крыша имеет мягкую кровлю на основе стеклохолста. Отверстие в бетонной плите под вентиляцию закладывается еще на этапе проектирования. Наиболее рациональным будет использование специального пластикового стакана, который вставляется в отверстие и фиксируется с внутренней стороны.

Опорная поверхность пластикового узла перед укладкой на гидроизоляцию кровли обрабатывается герметиком и укладывается с центрированием по разметке положения вентиляционных труб под кровлей. Для фиксации вентиляционной трубы внутри узла могут использоваться распорки из обработанного деревянного бруса. Если укладываемый стакан выполнен из пластика – его закрывают теплоизоляцией и клеят пенополиуретановой мастикой. Стальные или асбестовые стаканы могут заливать расплавленной битумной массой.

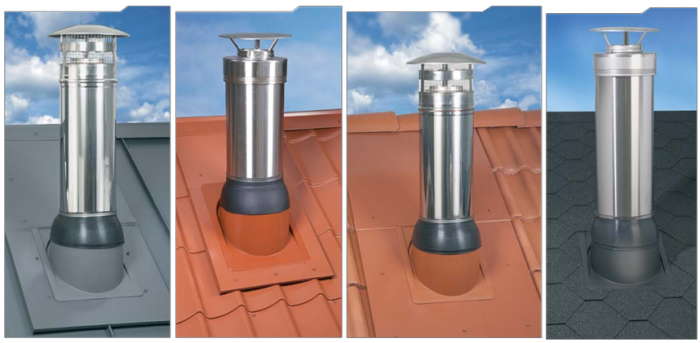

Все чаще для установки вентиляционных узлов на крыше используются конструкции с увеличенным диаметром магистрали, но с меньшей высотой вывода. Для сохранения эффективности работы вытяжного устройства вентиляционный выход комплектуется дефлектором и вентилятором с датчиком скорости ветра. При относительно высокой скорости ветра дефлектор может обеспечить 30% увеличение тяги. В спокойную погоду устойчивую работу вентиляции обеспечивает встроенный вентилятор

.

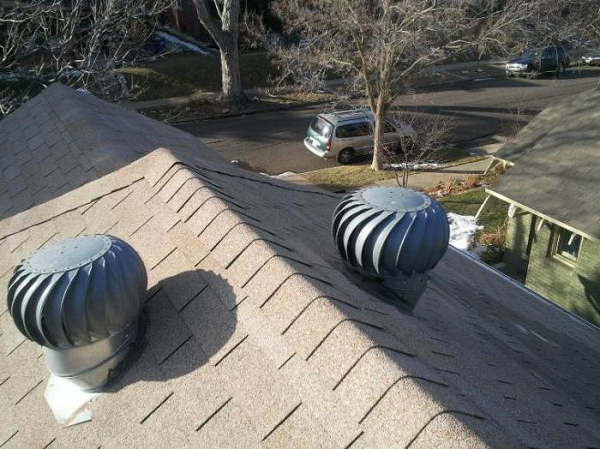

Кроме дефлектора, существует достаточно необычный вариант усиления эффективности вытяжного устройства. В узле прохода труба вентиляции выполняется разрезной, из двух половинок. Нижняя часть установлена в стакане неподвижно, по стандартной схеме. Верхняя часть имеет вращающуюся насадку флюгерного типа. Под воздействием силы ветра насадка разворачивается в нужном направлении, тем самым, благодаря эффекту эжекции, насадка усиливает тягу в вентиляционном канале почти на 50%.

Заключение

Основная сложность в изготовлении и монтаже узла для прохода канала вентиляции заключается в необходимости обеспечения надлежащей гидроизоляции стыков опорной площадки. Поэтому, кроме стандартного герметика и мастики, узел прохода практически всегда оснащается дополнительным наружным колпаком, закрывающим все соединение от прямых потоков дождя и снега. При выборе правильной конфигурации и способа крепления такая насадка может увеличить устойчивость вентиляционного канала в несколько раз без дополнительных растяжек.

Узлы прохода вентиляции прямоугольные через кровлю

1. Общие положения

САЙТ (далее — «мы», «нас» или «наш») считает своим долгом защищать конфиденциальность личной информации клиентов, которые могут быть идентифицированы каким-либо образом, и которые посещают веб-сайт (далее — «Сайт») и пользуются его услугами (далее — «Сервисы»). Поправки к настоящей Политике конфиденциальности будут размещены на Сайте и/или в Сервисах и будут являться действительными сразу после публикации. Ваше дальнейшее использование Сервисов после внесения любых поправок в Политике конфиденциальности означает Ваше принятие данных изменений.

2. Согласие на сбор и использование информации

Когда Вы присоединяетесь к нам, как пользователь наших Сервисов, мы просим предоставить личную информацию, которая будет использоваться для активации Вашей Учетной записи, предоставления Вам Сервисов, взаимодействия с Вами по поводу состояния Вашей Учетной записи, и для других целей, изложенных в настоящей Политике конфиденциальности. Ваше имя, ссылки на ваши страницы в социальных сетях, номер телефона, адрес электронной почты, данные и некоторые другие сведения о Вас могут потребоваться нам для оперативной связи с Вами.

Предоставляя личную информацию нам, и, сохранив тем самым возможность с нашей стороны предоставлять Вам услуги, Вы добровольно соглашаетесь на сбор, использование и раскрытие такой личной информации, которая указана в данной Политике конфиденциальности. Не ограничивая вышесказанное, мы можем время от времени уточнять информацию о Вашем согласии в процессе сбора, использования или раскрытия Вашей личной информации в конкретных обстоятельствах. Иногда Ваше согласие будет подразумеваться через Ваше взаимодействие с нами, если цель сбора, использования или раскрытия информации очевидна, и Вы добровольно предоставляете эту информацию.

Мы можем использовать Вашу личную информацию или данные Учетной записи для следующих целей:

  • Для предоставления Вам Сервисов и для улучшения качества Сайта и Сервисов;
  • Для предоставления информации Вам, чтобы Вы могли использовать Сайт и Сервисы более эффективно;
  • Для общения с Вами с целью информирования об изменениях или дополнениях к Сервисам, или о наличии любых услуг, которые мы предоставляем;
  • Для оценки уровня обслуживания, мониторинга трафика и показателя популярности различных вариантов обслуживания;
  • Для осуществления наших маркетинговых мероприятий;
  • Для соблюдения данной Политики конфиденциальности;
  • Чтобы ответить на претензии в отношении любого нарушения наших прав или прав любых третьих лиц;
  • Чтобы соответствовать Вашим запросам по обслуживанию клиентов;
  • Для защиты прав, собственности и личной безопасности Вас, нас, наших пользователей и общественности, и как этого требуется по Закону.

Иногда мы можем оповещать Вас по поводу наших продуктов, услуг, новостей и событий. У Вас есть возможность не получать эту информацию. Мы предоставляем возможность отказаться от всех почтовых сообщений подобного рода, или приостановить оповещения с описанными выше целями, если Вы свяжетесь с нами и подтвердите желание не сообщать Вам данную информацию.

3. Права на Вашу информацию

У Вас есть право на доступ и редактирование Вашей информации в любое время через Сервисы сайта.

4. Раскрытие информации

Мы будем раскрывать Вашу личную информацию третьим лицам только в соответствии с Вашими инструкциями или в случае необходимости для того, чтобы предоставить Вам определенный сервис, или по другим причинам в соответствии с действующим законодательством в отношении конфиденциальности. Как правило, мы не осуществляем и не будем продавать, сдавать в аренду, распространять или раскрывать Вашу личную информацию без предварительного получения Вашего разрешения или без указания необходимых условий для этих действий в настоящей Политике конфиденциальности. Публичная информация, которая доступна о Вас в открытом доступе, такая как имя, фамилия, ссылки на ваши личные страницы в социальных сетях и прочее, и которая может быть получена любым другим способом без наших Сервисов, в частности через социальные сети, может быть передана нами третьим лицам без Вашего согласия.

5. Обезличенные данные

Мы также можем использовать Вашу личную информацию для получения Обезличенных данных для внутреннего пользования и для обмена с другими лицами на выборочной основе. “Обезличенные данные” означают данные, которые были лишены уникальной информации для потенциального выявления клиентов, целевых страниц или конечных пользователей, и которые были изменены или объединены для предоставления обобщенной, анонимной информации. Ваша личность и личная информация будет храниться анонимно в Обезличенных данных.

6. Ссылки

Сайт может содержать ссылки на другие сайты, и мы не несем ответственности за политику конфиденциальности или содержание данных сайтов. Мы рекомендуем Вам ознакомиться с политикой конфиденциальности связанных сайтов. Их политика конфиденциальности и деятельность могут отличаться от наших Политики конфиденциальности и деятельности.

7. Cookies и логгирование

Мы используем «куки» (cookies) и «логи» (log files) для отслеживания информации о пользователях. Cookies являются небольшими по объему данными, отправленными Веб-сервером через Ваш веб-клиент и хранящимися на Вашем устройстве. Мы используем cookies для отслеживания вариантов страниц, которые видел посетитель, для подсчета нажатий сделанных посетителем на том или ином варианте страницы, для мониторинга трафика и для измерения популярности сервисных настроек. Мы будем использовать данную информацию, чтобы предоставить Вам релевантные данные и услуги. Данная информация также позволяет нам убедиться, что посетители видят именно ту целевую страницу, которую они ожидают увидеть.

8. Передача собственности или бизнеса

В случае смены владельца или другой передачей бизнеса, такой как слияние, поглощение или продажа наших активов, Ваша информация может быть передана в соответствии с применимыми законами о конфиденциальности.

9. Безопасность

С целью поддержания деловой репутации и обеспечения выполнения норм федерального законодательства Мы считаем важнейшей задачей обеспечение легитимности обработки и безопасности персональных данных субъектов в наших бизнес-процессах.

Обработка персональных данных основана на следующих принципах:

  • законности целей и способов обработки персональных данных и добросовестности;
  • соответствия целей обработки персональных данных целям, заранее определенным и заявленным при сборе персональных данных, а также нашим полномочиям;
  • соответствия объема и характера обрабатываемых персональных данных, способов обработки персональных данных целям обработки персональных данных;
  • достоверности персональных данных, их актуальности и достаточности для целей обработки, недопустимости обработки избыточных по отношению к целям сбора персональных данных;
  • легитимности организационных и технических мер по обеспечению безопасности персональных данных;
  • стремления к постоянному совершенствованию системы защиты персональных данных.

10. Требования по обеспечению безопасности персональных данных

С целью обеспечения безопасности персональных данных при их обработке мы реализуем требования следующих нормативных документов РФ в области обработки и обеспечения безопасности персональных данных:

  • Федеральный закон от 27.07.2006 г. № 152-ФЗ «О персональных данных»;
  • Постановление Правительства Российской Федерации от 01.11.2012 г. № 1119 «Об утверждении требований к защите персональных данных при их обработке в информационных системах персональных данных»;
  • Постановление Правительства Российской Федерации от 15.09.2008 г. № 687 «Об утверждении Положения об особенностях обработки персональных данных, осуществляемой без использования средств автоматизации».

Пожалуйста, помните, что Вы контролируете те данные, которые Вы сообщаете нам при использовании Сервисов. В конечном счете Вы несете ответственность за сохранение в тайне Вашей личности и/или любой другой личной информации, находящейся в Вашем распоряжении в процессе пользования Сервисами. Всегда будьте осторожны и ответственны в отношении Вашей личной информации.

11. Вы подтверждаете согласие с рассылкой Вам СМС сообщений

С целью информирования о новых акциях и скидках мы можем проводить СМС рассылку клиентам. От СМС рассылки Вы можете описаться в любой момент.

Дата обновления: 01.09.2017 г.

Узел прохода вентиляции через кровлю

Узел прохода вентиляции через кровлю

Основные характеристики:

Толщина стенки2 – 15 мм

Материалпищевой полипропилен (ПП)

Температура применения-40 °С до +120 °С

Тип соединенияМуфта, Фланец

Гарантиядо 3 лет

Узел прохода вентиляции через кровлю — конструкция небольшой надстройки в месте выхода воздухопровода наружу через крышу. Может иметь разную конфигурацию в зависимости от схем, объёмов вентилирования и вида кровельного материала. В основном состоит из раструба, опорного кольца, верхней крышки.

Для увеличения фото нажмите 1 раз на мини картинку:

Технические характеристики:

где d – диаметр воздуховода;

D – диаметр защитного кожуха с утеплением;

25 – угол наклона крыши;

H – высота элемента;

h – высота кожуха;

a, b – длина и ширина настила;

t – толщина стенки воздуховода.

d, мм H, мм t, мм Вес, кг Цена
125 300 2   по запросу
140 300 2   по запросу
160 300 2   по запросу
200 300 2   по запросу
250 300 3   по запросу
280 400 3   по запросу
315 400 3   по запросу
355 500 3   по запросу
400 500 3   по запросу
450 600 4   по запросу
500 600 4   по запросу
560 750 4   по запросу
630 750 5   по запросу
710 800 5   по запросу
800 950 6   по запросу
900 1100 6   по запросу
1000 1250 8   по запросу
1250 1500 8   по запросу

Возможно изготовление на заказ.

где А, B – высота и ширина;

А1, B1 – диаметр защитного кожуха с утеплением;

25 – угол наклона крыши;

H – высота элемента;

h – высота кожуха;

a, b – длина и ширина настила;

t – толщина стенки воздуховода.

A, мм B, мм H, мм t, мм Вес, кг Цена
80
80 80 300 3   по запросу
80 200 300 3   по запросу
80 400 300 4   по запросу
100
100 100 300 3   по запросу
100 300 300 3   по запросу
100 600 300 4   по запросу
150
150 150 300 3   по запросу
150 400 300 4   по запросу
150 800 300 5   по запросу
200
200 200 300 3   по запросу
200 500 300 4   по запросу
200 900 300 5   по запросу
250
250 250 300 3   по запросу
250 600 300 4   по запросу
250 1000 300 6   по запросу
300
300 300 400 3   по запросу
300 600 400 4   по запросу
300 1000 400 6   по запросу
400
400 400 500 4   по запросу
400 700 500 5   по запросу
400 1000 500 6   по запросу
500
500 500 600 4   по запросу
500 900 600 5   по запросу
500 1250 600 8   по запросу
600
600 600 700 4   по запросу
600 900 700 5   по запросу
600 1250 700 8   по запросу
700
700 700 800 5   по запросу
700 1000 800 6   по запросу
700 1300 800 8   по запросу
800
800 800 950 5   по запросу
800 1100 950 6   по запросу
800 1300 950 8   по запросу
900
900 900 1050 5   по запросу
900 1200 1050 6   по запросу
900 1500 1050 8   по запросу
1000
1000 1000 1150 6   по запросу
1000 1400 1150 8   по запросу
1000 2000 1150 10   по запросу

Возможно изготовление на заказ.

Заказать

Похожие товары:

Виды УП и их устройство

В промышленном выпуске находится более десяти стандартных размеров и нескольких типов продукции:

  • универсальная проходка;
  • для мягкой кровли;
  • для профнастилов;
  • под металочерепицу;

Есть оригинальные узлы прохода, изготавливаемые для индивидуальных разработок.

Большинство моделей проходок подходят к отдельному типу крыш. Полипропиленовые трубы вставляются в железобетонные стаканы или металлические кожухи. Крепятся к фланцам анкерными болтами.

Отдельные варианты усложнены конденсатными клапанами. О присутствии данных элементов в узлах сообщат маркировочные обозначения.

Особенности и преимущества

Узлы изготовлены из полипропилена и не подлежат воздействию коррозии. Общая высота не должна быть больше 1 метра. Диаметры опорных колец всегда крупнее отверстий трубы минимум в 2 раза.

Для принятия правильного решения при монтировании нужно учесть порядок размещения узлов прохода и параметры вентилируемых помещений, лучше на этапе проектирования.

Торговая марка «Алтай» предлагает высококачественные узел прохода для систем вентиляции и кондиционирования промышленных объектов с любыми видами кровельных материалов.

Задать вопрос

+7 (910) 141 — 6100

a.a.a@aca-ec.ru

Стойкость материалов:

Для подтверждения и уточнения Вашего запроса наши специалисты свяжутся с Вами в течение часа.

узел прохода через кровлю и грибок на крышу

Обновление воздуха в частных постройках является важной составляющей комфортного проживания. Система вентиляции продумывается на этапе проектирования объекта, учитывают габариты строения, назначение, количество жилых и нежилых помещений. При обустройстве каналов дымохода принимается в расчет обязательность вывода вентканалов также через кровлю, оснащение устройствами для облегчения поступления свежих потоков и отвода отработанной среды. Рассмотрим, что такое дефлектор на трубу вентиляции, зачем применяется и где используется устройство.

Для чего нужно устройство вывода вентиляции через кровлю

В частных строениях высотой до 2 этажей вентиляционные выходы из помещений жилого, санитарного назначения выводятся через крышу. Устанавливается труба на крыше для вентиляции в целях обеспечения максимальной тяги воздуха. Данный вид организации вентиляционных выходов отвечает требованиям СНиП, способствует быстрому обмену воздушных потоков.

Согласно нормативам СНиП вывод труб вентиляции через кровлю нужен для:

  • поступления потоков свежего кислорода внутрь строения;
  • монтажа фановой части шахты канализации – это обеспечивает отвод неприятных запахов за пределы строения;
  • поддержания воздухообмена в мансардной или чердачной зоне объекта.
На заметку! Вывод канала на кровлю – вариант, работающий на основе физического закона. Разница давлений внутри и снаружи помещений образует естественную тягу, за счет которой воздух обменивается с заданной регулярностью.

Основные типы узла прохода вентиляции

Самый простой узел прохода вентиляции через кровлю конструктивно выглядит как труба из металла. Она прокладывается в заранее проделанном отверстии. Фиксируется крепежами в определенном положении. Проходник дополнительно оснащается клапаном фиксации и уплотнительным кольцом для сбора конденсата.

К нижней части узла подсоединен выводящий канал вентиляции. Он фиксируется фланцем к трубе. Верх трубы прикрывает дефлектор или зонт. Иногда часть видимого трубопровода утепляется минеральной ватой.

Производители предлагают современные конструкции трубопроводов, выполненные в виде сэндвич-панелей или коаксиальных системы. Модули имеют особенности конструкции, но принцип действия остается прежним – вывод отработанной среды из помещения и обеспечение равномерного и своевременного притока свежего воздуха.

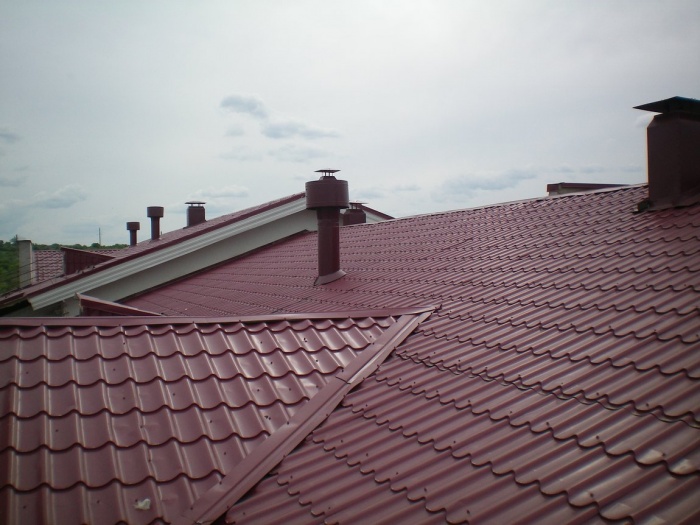

Высота вентиляционного канала над крышей

Правила формирования каналов вентиляции установлены СНиП 2.04.05-86.

Основными считаются следующие нюансы:

Рекомендуем к прочтению:

  1. Вентиляционные каналы из помещений кухни и котельной врезаются в систему вентиляции последними. Сначала прокладывают каналы из жилых помещений, затем санитарных, после – кухня и котельная.
  2. Прочность и высота видимых элементов должны соответствовать ветровой нагрузке региона.
  3. Проходящий через стены, крышу трубопровод изготавливается из материала, стойкого к коррозии.
  4. Не допускается формирование негерметичных каналов вентиляции.
  5. Для уменьшения скорости потоков воздуха внутри туннелей монтируются решетки.
Важно! Регулярность обмена воздуха в помещении рассматривается по таблицам СНиП. По нормативам приток составляет не менее 3 м3/час. Вне зависимости от количества людей, находящихся в данном помещении.

Расчет высоты канала

Как и все нормативы строительного типа, высота вентканалов над кровлей указана в СНиП.

Правила расчетов следующие:

  • при монтаже выхода рядом с трубой дымохода размеры высоты должны быть равными;
  • для плоской кровли высота трубы выбирается с учетом диаметра, но не более 500 мм;
  • для скатного строения кровли принимают в расчет удаленность выхода вентканала от конька крыши (если трубопровод располагается дальше, чем на 1,5 м, показатель высоты не может быть менее 500 мм).

Если вентиляционный узел удален от конькового элемента крыши более чем на 3 м, проводится воображаемая линия от верхушки крыши вдоль кровли вниз. Верхняя точка трубы должна касаться условной линии пересечения от конька до уровня горизонта.

Рекомендации:

  1. На скатной крыше мастера советуют ставить выход вентиляции максимально близко к коньку. Это обеспечивает равномерность прогрева внутренней части. Еще гарантирует прочность внешних деталей. Они будут более устойчивы к воздействию ветра, снеговой нагрузке.
  2. Что касается плоской формы, то важно учитывать геометрию стояка. При условии, что обустраивается вывод вентиляции на крышу из металлочерепицы, вентиляционный вход нужно располагать под вытяжной трубой на крыше. Так отработанная среда выходит наружу без сильного сопротивления потоков.
Важно! Слишком высокая труба снизит тягу, низкая – не обеспечит эффективности вентиляции. На скатной крыше длина выхода до 500 мм, на плоской в пределах 300-500 мм. Высокие трубы необходимо дополнительно укрепить.

Особенности дефлекторов и их применение для вентиляции

Работа вентиляции в ее естественном виде определяется погодными условиями. Потоки воздуха перемещаются за счет подъемной силы, обеспечиваемой разностью температуры и давления внутри/снаружи помещений.

Чтобы снизить зависимость от погоды, устанавливаются вытяжные трубы для вентиляции на крышу. Они оснащаются дефлекторами. Конструкция представляет собой модуль в форме колпака, который всегда монтируется в самой верхней точке трубы.

Дефлектор решает несколько основных задач:

  • Защита шахты от забивания мусором, падения птиц. Активизация тяги, снижение негативного воздействия осадков на оборудование. При правильном формировании вентканалов КПД системы повышается на 20%.
  • Дефлектор снижает вероятность образования обратной тяги, смешивания потоков отработанной среды и попадание ее обратно в помещения. Колпак, размещенный на трубе дымохода, выступает в качестве искрогасителя.

Типовая схема устройства состоит из основных и вспомогательных частей:

Рекомендуем к прочтению:

  1. Диффузор – основание в форме усеченного конуса. Нижней частью колбы насаживается на трубу канала вентиляции. Диффузор принимает на себя основной ветровой поток, заземляет его и увеличивает показатель давления.
  2. Зонт – верхняя часть колпака, которая крепится к диффузору посредством стоек. Зонт нужен для защиты от попадания внутрь мусора.
  3. Корпус. Это кольцо или обечайка – видимая часть дефлектора, стыкованная с диффузором кронштейнами. Плоскость корпуса нужна для рассекания потоков воздуха. Помогает создать внутри цилиндрической конструкции области с пониженным давлением.
На заметку! В некоторых дефлекторах устанавливается внутренняя сетка для оседания мелкого мусора. Вставка немного снижает тягу.

Разновидности дефлекторов и принцип работы

Принцип работы устройства простой – гриб на крышу вентиляции принимает основной поток ветра. Масса разбивается о корпус, рассекается диффузором. Это приводит к снижению показателей давления внутри цилиндра. Вследствие этого тяга внутри вытяжной трубы увеличивается.

Совет! Между сопротивлением устройства и тягой внутри туннелей есть прямая зависимость. Потому специалисты считают, что ставить дефлекторы на крышу надо с малым уклоном по отношению к горизонтальной поверхности. Это повышает качество работы устройства.

Эффективность дефлекторов зависит от конструкции гриба, его размеров и высоты установки. При монтаже приборов учитывается особенность работы агрегатов. Если в регионе наблюдаются преимущественно вертикальные направления ветровых потоков, воздушная масса соприкасается только с верхней частью устройства, потому отработанная среда выбрасывается с малой эффективностью. Чтобы снизить негативные явления, применяются варианты с двумя конусами.

Важно! В холодное время года устройства требуют контроля и осмотра из-за образования наледи, которая нарушает работу. Устанавливаются отбои таким образом, чтобы потоки воздуха снаружи осуществляли подсос через пространство между кольцами. Это также ускоряет отвод отработки.

Выбирая грибок на крышу для вентиляции, необходимо учитывать следующие параметры:

  • материал изготовления;
  • принцип работы;
  • особенности конструкции (вид дефлектора).

По материалу различаются приборы из стали оцинкованной или нержавеющей, пластика, меди, алюминия Простая модель изготавливается своими руками из подручного материала.

По практичности медные и алюминиевые устройства уступают приборам из нержавейки. Пластик может перемерзнуть на морозе, потому применяется только для цокольных дефлекторов – они меньше подвержены воздействию минусовых температур.

Совет! Оптимальный вариант дефлектора – прибор из металла с пластиковым покрытием. Для дымоходов применяются только металлические изделия.

По принципу работы устройства классифицируются следующим образом:

  1. Статические. Простые и самые распространенные модели, которые несложно собрать своими руками. Устройства хорошо работают и достаточны для домов разной этажности, небольших предприятий.
  2. Турбодефлекторы. В систему интегрированы вращающиеся лопасти. Головка в этих приборах активная, основа остается статичной. Практичные приборы для обеспечения качественной тяги в домах с недостаточной вентиляцией.
  3. Статичные колпаки с эжекторным вентилятором. Прибор выглядит как статичный колпак, под которым располагается вентилятор. Лопасти устройства подключены к сети питания. Агрегат включается автоматически при фиксации падения уровня тяги. За контроль отвечает специальный датчик.
  4. Флюгер. Это прибор, который вращается по направлению ветра. Он помогает потокам двигаться в нужном направлении.

Рассмотрим самые распространенные модели дефлекторов:

  • Григоровича. Простая конструкция из двух зонтов, соединенных в одну «тарелку». Ставится над обтекающей сеткой канала. Есть разновидность Вольперта-Григоровича, соединяющая диффузор, обратный конус и крышку.
  • ЦАГИ. Имеет насадку – колпак, усиливающий тягу. Монтируется на вентканалы, для дымоходов не подходит.
  • Astato. Статодинамический дефлектор со встроенным вентилятором.
  • Турбовент. Это ротационная модель с подвижной основой и головкой в виде вращающейся турбины.
  • Ханжонкова. Прочный прибор, который выглядит как дополнительная стенка вокруг трубы вентиляции, в комплекте вытяжной зонт в форме тарелки.
  • Н-образный дефлектор. Применяется для увеличения показателей вентиляционных каналов и дымовыводящих систем. Не имеет защитного колпачка, потому для частных домов применяется редко.

Другие виды устройств для вентиляционной трубы

Кроме дефлекторов и грибков, эффективность вентиляции частного дома поддерживается прочими элементами. Они служат для образования области пониженного давления, защищают внутреннее оборудование от осадков, влаги.

Дополнительные элементы:

  1. Капельники. Представляют собой металлическую или пластиковую насадку для защиты от талой воды.
  2. Аэраторы. Применяются для улучшения циркуляции воздушных потоков между слоями теплоизоляции и наружным покрытием кровли.
Совет! Обустраивая проход через кровлю вентиляции с многослойным «пирогом» из утеплителей и мембран, рекомендуется использовать аэраторы. Устройства снижают риск образования гнили и порчи материалов из-за скопления конденсата.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
