Узлы лестниц деревянных: Элементы конструкции лестницы: комплектующих изготовление, узлы из ясеня, детали отделки, готовую как собрать – детали готовых конструкций (инструкция по монтажу своими руками, фото и видео)

детали готовых конструкций (инструкция по монтажу своими руками, фото и видео)

Сейчас практически все застройщики возводят даже частные дома в несколько уровней, как минимум в два, а то и три. А старые одноэтажные строения многие реконструируют, надстраивая еще один этаж. В том или ином случае вам придется столкнуться с устройством лестницы, которая необходима для перемещения на разные уровни вашего дома.Об этом мы с вами и поговорим в нашей статье, а так же о том, как делают прямые деревянные лестницы.

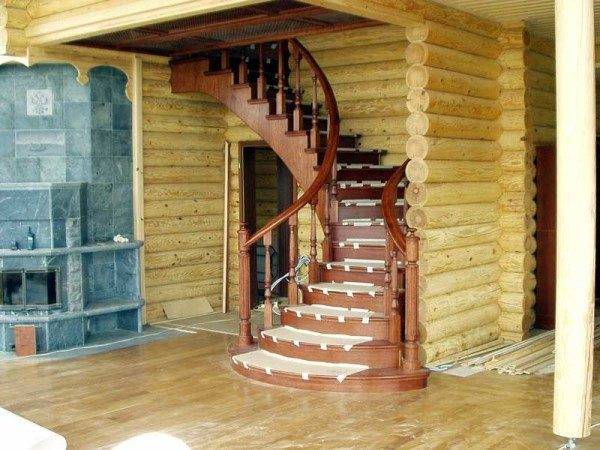

Разнообразие деревянных лестниц безгранично, вы вряд ли встретите одинаковые конструкции и двух соседей, да и в ближайших домахРазнообразие деревянных лестниц безгранично, вы вряд ли встретите одинаковые конструкции и двух соседей, да и в ближайших домах

Почему деревянная лестница

Многие застройщики задают этот вопрос, пытаясь найти наиболее оптимальный вариант для своих домов. Лучшим выбором для частного домостроенияпо-прежнему остаются деревянные классические лестницы.

Все-таки натуральный материал признан по многим аспектам лучшим строительный материал для всего жилища и в частности для лестниц.

Деревянные конструкции имеют несколько основных преимуществ:

  • Теплые. Вы не будете бояться за своих детей, которые могут прошлепать по ступеням босыми ножками, и даже, только что вынырнув из-под одеяла. Конструкция не будет столь значительно остывать в холодное время года, в сравнении с металлическими и железобетонными изделиями.
  • Созвучность практически с любым дизайнерским решением интерьера. Просмотрев образцы деревянных лестниц в салонах, каталогах фирм торгующих готовыми изделиями, вы, несомненно, подберете конструкцию идеально подходящую вашему дому. Ее легко комбинировать с другими материалами, к примеру, прекрасно вписываются в интерьер кованые поручни лестниц на деревянных перилах.
Разность оттенков двух материалов играет только на руку, контраст «холодного» и «теплого» всегда делает интерьер более насыщенным

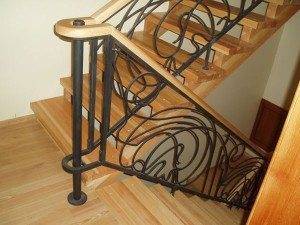

Разность оттенков двух материалов играет только на руку, контраст «холодного» и «теплого» всегда делает интерьер более насыщенным
  • Практичные. Их легко убирать, при необходимости несложно выполнить мелкий ремонт или замену отдельного фрагмента. Хотя, справедливости ради, стоит отметить, что мастерски выполненная и правильно обработанная деревянная лестница прослужит вам десятилетия без ремонта. А малейшие сколы, которые могут образоваться в процессе эксплуатации, легко замазываются специальными средствами.
  • Доступны для возведения даже людьми, не имеющими никакого отношения к строительной сфере. Конечно же, браться за возведение своими руками сложной конструкции новичку не стоит, начните с лестницы более простой: с прямыми маршами.

Совет!
Также начинающий строитель может справиться с монтажом готовой, покупной конструкции.
Их всегда сопровождает подробная инструкция по сборке и эксплуатации лестницы.

Но если вы твердо намерены выполнить все от изготовления до монтажа самостоятельно эта статья для вас.

Какими бывают лестницы

Лестницы из дерева, как впрочем, и любые другие, могут быть по конструктивному решению:

  • Маршевые.
    • Прямые конструкции.
    • Деревянная лестница с поворотом на 90, 180 градусов.

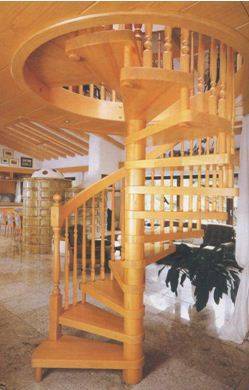

  • Винтовые. При наличии достаточной площади для монтажа лестницы вы можете поиграть с углом ее поворота вплоть до 360 градусов.
Если проблемы с местом, используйте конструкцию лестницы максимально – врежьте в нее выдвижные ящики и сделайте несколько небольших дверокЕсли проблемы с местом, используйте конструкцию лестницы максимально – врежьте в нее выдвижные ящики и сделайте несколько небольших дверок

Последний вариант очень красиво смотрится и занимает гораздо меньше места, нежели маршевые, но они довольно сложные в исполнении. Лучше такую конструкцию доверить профессионалам. Понятно, что цена, искусно исполненной винтовой лестницы из добротного материала в итоге может соревноваться со стоимостью половины дома.

Поэтому для эксперимента первого изготовления лестницы своими руками лучшим выбором станет простая маршевая конструкция – деревянная прямая лестница.

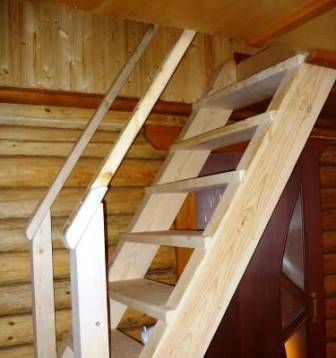

На фото – один из самых простых вариантов для дома, изготовленный из обычных пиломатериалов, приобретенных в строительном магазинеНа фото – один из самых простых вариантов для дома, изготовленный из обычных пиломатериалов, приобретенных в строительном магазине

Конструктивные элементы деревянных лестниц

До начала работ определимся с конструкцией нашей лестницы. Просмотрите эскизы деревянных лестниц, в большом количестве представленные в интернете. Не беда, если не нашлось конструкции идеально подходящей к вашему случаю.

Воспользуйтесь наиболее подходящей, понравившейся вам конструкцией и доработайте ее по «себе». Для этого вам нужно разобраться, какие узлы деревянных лестниц вам придется изготавливать и собирать.

Классические лестницы из натуральных материалов состоят из:

  • Марша, который, в свою очередь собирается из:
    • Тетивы или косоуров. Различие несущих элементов ощутимо, если в косоурах приходится вырезать под проступь и подступенники, то в тетиве достаточно сделать паз.
    • Ступеней.
  • Ограждения, состоящего из:
    • Столбов.
    • Балясин.

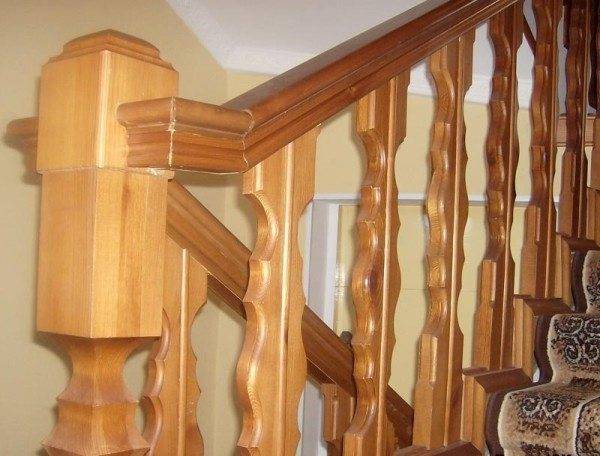

Такие балясины сделать в домашних условиях практически невозможно, если только вы не слесарь и у вас случайно есть фрезер для создания узоровТакие балясины сделать в домашних условиях практически невозможно, если только вы не слесарь и у вас случайно есть фрезер для создания узоров

К сведению!
Балясины лестничных конструкций могут быть как единые, к примеру, в виде резных элементов, либо состоять из вертикальных стоек.

  • Переходных площадок.

Все детали деревянных лестниц можно приобрести в готовом виде. Но если постараться, то и самостоятельно изготовить их не так уж сложно. Исключение составляют резные опорные столбы и балясины, это по силу только опытному мастеру.

Если вы не намерены отказываться от красивых резных перил, сделайте комбинированную лестницу с частично приобретенными готовыми деталями. А остальное берите в свои руки.

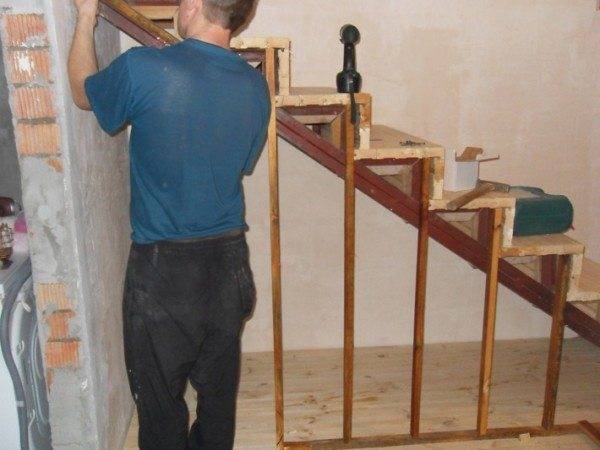

Деревянной лестница может быть только внешне, каркас же можно изготовить из металлических уголков и швеллераДеревянной лестница может быть только внешне, каркас же можно изготовить из металлических уголков и швеллера

Как самому рассчитать лестницу

В любом случае до начала работ вы должны выполнить хотя бы простенький проект своей лестницы.

Что включает в себя проект:

  • Конструктивное решение.
  • Просчет всех размеров лестницы:
    • Угол наклона.
    • Ширина ступени.
    • Глубина проступи.
    • Высота подступенника (расстояние между ступенями).
    • Высота и частота (количество балясин между опорными столбами) ограждения.
    • Длина лестницы.
    • Количество ступеней в марше.
  • Способ монтажа.
  • Решение чем покрыть деревянную лестницу.

С конструктивным решением мы определились – одномаршевая прямая лестница. Собственно, все необходимые габариты вы можете смерить с готовыми изделиями, подобрав высоту конструкции под необходимый размер ваших потолков.

Угол наклона

Просчет размеров лестницы начинаем с определения ее уклона. Для внутренних лестниц в жилых домах угол наклона лестницы должен варьироваться от 30 до 45 градусов. Этот диапазон считается наиболее комфортным и безопасным для передвижения людей по лестнице, особенно для маленьких детей.

Восхождение по лестнице с углом, превышающим верхний предел комфорта утомительно и не безопасно. Устраивать подобные лестницы допустимо только в помещениях малой площади (дачи, подвалы и т.п.), дополнительно усилив ограждение.

Итак, зная высоту этажа и размеры площадки, на которую будет опираться лестница, с помощью простого графического метода вы сможете определить наиболее оптимальный угол наклона и другие параметры лестницы.

Внимание!
При определении высоты этажа должны быть учтены толщины «пирогов» покрытия полов на первом и втором этажах (цементная стяжка, утеплитель, плитка, паркет, линолеум и многое другое).

Графический метод

Этот метод основывается на эргономике движения человека и очень прост в использовании.

  • Вооружитесь разноцветными карандашами, бумагой и линейкой.
  • Нанесите оси координат.
  • Разбейте их на отрезки равные соответственно высоте – вертикальную, длине – горизонтальную комфортного шага. Не забывайте соблюдать масштаб.
  • Из концов отрезков проведите линии параллельные осям до пересечения друг с другом (синего цвета).
  • Из точки соединения осей, вычерчивайте основную линию лестницы (красного цвета), соблюдая высоту этажа и горизонтальную проекцию ее на плоскость.
  • Из точек пересечения красной и синих линий опускаем перпендикуляры к осям (пунктирные линии).
  • По пунктирным линиям вырисовываем ступени.

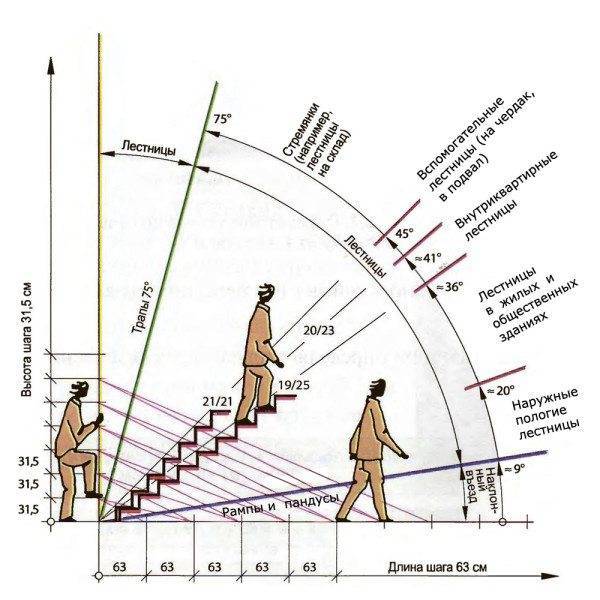

Что-то подобное должно получиться у вас на бумагеЧто-то подобное должно получиться у вас на бумаге

Меняя угол уклона лестницы, сокращая или увеличивая длину проекции на плоскость (высота этажа у нас – величина неизменная) найдите наиболее удобные для вас величины подступенника и глубины проступи, количество ступеней. Но не выходите за рамки рекомендованных параметров удобства и безопасности лестниц.

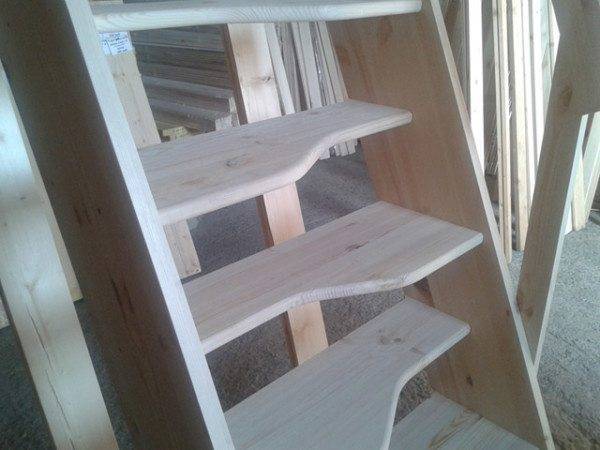

Если угол наклона конструкции получился слишком высоким, то использование «утиного шага» поможет решить эту проблему
Если угол наклона конструкции получился слишком высоким, то использование «утиного шага» поможет решить эту проблему

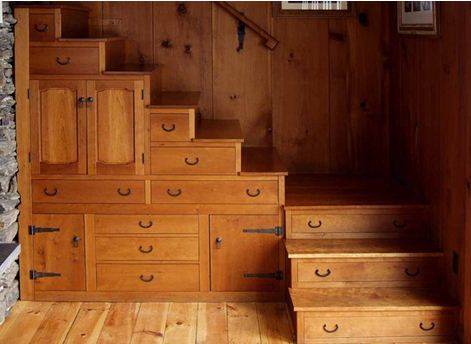

Можно сделать проще – установить в проем несущую балку по максимально допустимым габаритам для вас, то есть, сколько квадратных метров вам не жалко выделить под лестницу. После того, как есть опора, которая, естественно, подрезается по месту, можно разделить имеющийся габарит на рекомендованную высоту подступенника с учетом толщины проступи. В итоге вы получите необходимое количество ступеней.

Другие размеры

Требования к размерам степеней диктуются практическими соображениями. Средний шаг человека по горизонтальной поверхности равен, примерно 600-650 мм, а комфортная высота подъема ровно вполовину меньше, то есть 300-325 мм. Для простоты вычисления размеров ступеней существует формула 2А + В = 600-650 мм, гдеА – высота подступенника, а В – глубина проступи.

Совет!
Это усредненные параметры шага, вы же при расчетах учитывайте физиологические особенности всех обитателей вашего дома и найдите среднюю величину индивидуально для вашей лестницы.

Что касается ширины ступеней, то здесь довольно широкий диапазон цифр. Все зависит от конструктивной задумки, площади, которой вы можете располагать, целевого назначения лестницы. Для нашей простой одномаршевой лестницы на второй этаж будет достаточно минимально допустимой ширины 80-90 см.

К количеству ступеней в лестничном марше нет строгих требований. Рекомендовано от 3 до 18 ступеней в одном марше, желательно всегда нечетное число.

Отделочные работы и защита

Чем обработать деревянную лестницу решает сам хозяин в зависимости от личных пожеланий и предпочтений в дизайне интерьера. Это могут быть краски любого цвета, лаки, морилки, пропитки и другие материалы.

Главное, чтобы покрытие, кроме эстетической функции, надежно охраняло конструкцию от:

  • Проникновения влаги.
  • Порчи вредителями.
  • Возможного воздействия огня.

Монтаж

Наконец о том, как собрать деревянную лестницу.

Имея все необходимые узлы лестницы можно приступать к ее монтажу.

  • Устанавливаем тетивы или косоуры (в зависимости от того, что у вас), закрепляя их на полу, стене и потолке – полу второго этажа. В качестве крепежных элементов используются анкерные болты.

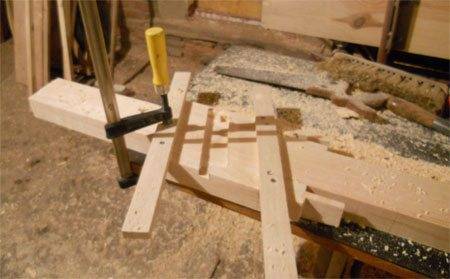

Пазы в тетивах делаются именно таким методомПазы в тетивах делаются именно таким методом
  • На выставленные по уровню несущие опоры укладываем ступени и подступенники.

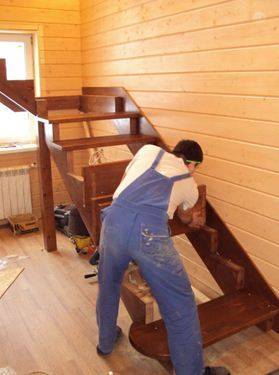

Для ступеней можно использовать вид скрытого крепежа, с использованием клея и шкантовДля ступеней можно использовать вид скрытого крепежа, с использованием клея и шкантов

Важно!
На косоуры первым делом крепятся подступенники, а уже к ним прижимаются ступени.

  • Затем устанавливаем столбы ограждения на расстоянии 0,6-1 м. Основные стойки устанавливаются на лестничные площадки, ступени-парапеты или пол, в качестве крепежа лучше использовать стальные анкера.
  • Расстояние между столбами заполняем балясинами в количестве, согласно проекту. Наш совет – не следует делать отступ между декоративными стойками более 15 см, этот габарит наиболее оптимальный для эксплуатации лестницы детьми.
  • На опорные столбы монтируется поручень. Его можно закрепить либо с помощью клея, предварительно сделав пазы в нем, либо закрепить через стойки на саморезы.

Все видимые места крепления и саморезы задекорируйте, используя специальные деревянные заглушки для лестниц. Закончите создание вашей лестницы отделочными работами.

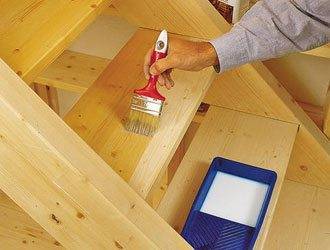

Дерево чем хорошо, что его достаточно покрыть лаком и у него уже другой, более насыщенный цветДерево чем хорошо, что его достаточно покрыть лаком и у него уже другой, более насыщенный цвет

Помните, натуральный материал очень чувствителен к перепадам температур в помещении, поэтому вам придется лично поддерживать условия пригодные для существования деревянной лестницы. В противном случае, велика вероятность того, что материал начнет расходиться и деформироваться.

Вывод

Теперь, когда вы знаете, как возводятся простые прямые лестничные конструкции, особенно, если после ознакомления с вышеописанной информацией у вас был опыт на практике, можно двигаться дальше.

Например, изучить более сложные виды лестниц для дома, понять, как их делают, после чего – попробовать сделать самому. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Главное в винтовых лестницах – основная опора, которая должна быть надежно зафиксирована к полу и потолку двух этажейГлавное в винтовых лестницах – основная опора, которая должна быть надежно зафиксирована к полу и потолку двух этажей

Подписка на дзен канал

Основные моменты, касающиеся соединений элементов лестниц из древесины

Главным условием при сооружении любой строи­тельной конструкции является надежность скрепле­ния ее элементов. Типы и конструктивные особенно­сти скреплений зависят от рода материалов, из которых изготавливается данная конструкция.

Соединения деталей и элементов— наиболее уяз­вимые в плане надежности и наиболее ответственные в плане подхода при строительстве части конструкции деревянных лестниц.

Соединяются элементы деревянных лестниц с по­мощью крепежных изделий и деталей и клеящих ве­ществ. Кроме того, они выполняются по определен­ным конструктивным типам, принятым в практике плотнично-столярных работ.

Соединения с помощью крепежных изделий — это соединения с использованием гвоздей, шурупов, глу­харей, болтов, нагелей, угольников, накладок и других изделий. Каждое соединение с использованием того или иного вила крепежных изделий имеет свои особен­ности, которые необходимо иметь в виду.

Соединения на гвоздях. Главным в этом типе соединений является выбор длины и толщины гвоздей в зависимости от размеров соединяемых деталей, по­роды древесины и мест, в которые будут вбиваться.

Важно

Толщина (диаметр) гвоздя не должна превы­шать примерно 1/10 толщины прибиваемой детали.

При соединении гвоздями необходимо придержи­ваться некоторых основных правил. .

♦Во избежание раскалывания древесины место, в которое вбивается гвоздь, должно находиться от края детали на расстоянии нс менее 15 диаметров гвоздя.

♦При скреплении проступей с подступенками и тетивами (косоурами) гвоздь следует направлять под небольшим углом к боковой поверхности или к торцу нижнего элемента. Это делается для того, чтобы про­бить годичные слои древесины нижней детали, кото­рые могут располагаться параллельно гвоздю.

♦Для прочности соединения ступени с подступен­ком или тетивой рекомендуется вбивать гвозди со встречным наклоном в каждой забиваемой паре.

Памятка

1. Для скрепления деталей, изготовленных из древесины, содержащей в значительном количестве дубильные вещества (дуб, ольха и др.), следует применять оцинкованные гвозди, т. к. неоцинкованные быстро ржаве­ют внутри такой древесины.

2. Гвозди квадратного сечения держатся в соединении прочнее, чем круглые.

Соединения на шурупах значительно прочнее со­единений на гвоздях, и поэтому им надо отдавать предпочтение при креплении ответственных деталей лестницы. Чем длиннее и толще шуруп, глубже его нарезка и плотнее закрепляемая им древесина, тем более прочно соединение.

Замечание

При завинчивании шурупов в твердую дре­весину или при работе с толстыми шурупа­ми место соединения предварительно необ­ходимо высверлить (сверлом меньшего диаметра (примерно на 1/4), чем диаметр шурупа по резьбе) отверстия на глубину, составляющую 3/4 длины шурупа.

Удлиняемые тетивы или косоуры и их соединения с деревянными опорными конструкциями междуэтажных перекрытий надежнее всего делать с помощью болтов. В детали, со стороны которой будет находиться головка болта, на высоту головки высверливается гнездо диамет­ром, равным диаметру подкладываемой под нее шайбы. Однако, если расчетная глубина этого гнезда с учетом полного утопления головки составляет более 1/3 толщи­ны скрепляемых элементов соединения, от него следует отказаться. Такое соединение считается ненадежным при нагрузках на него во время эксплуатации.

Памятка

Для предохранения древесины скрепляемых болтами деталей под головки болтов и под гайки необходимо подкладывать шайбы.

Соединение нагелями (деревянными гвоздями) чаще всего используется в шиповых скреплениях (о них речь пойдет ниже) при сооружении деревянных ограждений лестниц, в частности при креплении по­ручней к стойкам. Толщину нагелей принимают в зависимости от толщины шипа от 3 до 12 мм. Забивают нагели в просверливаемое для них отверстие, глубина которого должна быть на 3—5 мм меньше длины нагеля. Нагельное соединение обычно укрепляется клеем, который наносят на нагель только со стороны его донного конца примерно на 1/4 длины, предвари­тельно заострив этот конец для того, чтобы клей не остался на верхних краях отверстия, а проник в глубь его вместе с нагелем. Оставшийся над поверхностью верхней детали конец нагеля аккуратно срезают ост­рым ножом и запиливают напильником заподлицо.

Для скрепления деталей, изготовленных из древе­сины твердых пород, нагели делают из древесины мягких, и наоборот — для скрепления деталей из мягкой древесины нагели делают из твердой.

Замечание

Квадратные в поперечном сечении нагели крепче держат соединяемые детали, чем нагели круглые, т.к. сильнее раздвигают волокна древесины при забивке и крепче сжимаются ими.

При изготовлении лестниц иногда возникает необ­ходимость в удлинении опорных балок и стоек или дощатых покрытий площадок, которое может осуще­ствляться способами сплачивания, сращивания, нара­щивания.

К сплачиванию прибегают в тех случаях, когда необходимо соединить доски покрытия пола лестнич­ной плошалки, проступи или боковой обшивки лест­ничного марша. Существует несколько видов сплачи­вания: на фугу с помощью шипов, на четверть, в прямоугольный шпунт, на рейку.

При сплачивании на фугу соединение досок произ­водится чисто отфугованными кромками, которые по всей длине намазывают клеем и затем сжимают. Для упрочнения соединения применяются вставные круг­лые, квадратные или прямоугольные шипы. Толщина прямоугольного шипа должна быть не более 1/3 тол­щины соединяемых досок, а ширина — в 1-2 раза больше толщины.

Сплачивание в четверть осуществляется с помо­щью вырезов (четвертей) по длине каждой доски. Глубина и ширина четверти должны быть равны поло­вине толщины соединяемых досок. При соединении досок четверти накладываются одна на другую, обра­зуя таким образом закрытый шов. Этот способ наибо­лее приемлем для соединения досок покрытий полов лестничных площадок и обшивки лестницы (от пола до тетивы, например).

При сплачивании в прямоугольный шпунт в кромке одной доски выбирают по ее середине (по всей длине) паз шириной в 1/3 толщины доски, а в кромке другой, парной с ней, доски — выступ (гребень), по размерам чуть меньший размера паза. Соединение досок осуще­ствляется вгоном гребня одной доски в паз другой.

Замечание

Сплачивание в четверть и в шпунт ведет к излишнему расходу древесины.

В целях экономии древесины сплачивание в чет­верть или в шпунт можно заменить сплачиванием на рейку. Этот способ соединения заключается в том, что в обеих кромках каждой доски выбираются только пазы, а соединительным элементом является рейка, которая вставляется в пазы между соседними досками. Ширина паза и толщина рейки должны быть не более 2/3 толщины доски.

Памятка

Соединяемые способом сплачивания доски должны быть сухими.

Несущие балки лестничного марша удлиняют, со­единяя брусья торцами. Такое соединение называется сращиванием. Способы сращивания весьма разнооб­разны, но по характеру нагрузок, испытуемых балками марша, наиболее подходящими для соединения со­ставных элементов тетив или косоуров являются раз­личные виды шиповых замков (рис. 396,в,г), а также ступенчатых соединений, укрепляемых кромочными накладками из полосовой стали или врезными болтами (рис. 39а).

Опорные стойки марша удлиняют наращиванием. Соединительным элементом при этом является квад­ратный или прямоугольный цельный или круглый встав­ной шип. Толщина цельного шипа должна быть не более 1/3, а толщина вставного шипа — не более поло­вины толщины (диаметра) составных частей стойки.

При угловых соединениях ступеней с тетивами, проступей с подступенками, тетив с опорными стойка­ми, составных частей ограждений и поручней и т.д. самым распространенным является способ шиповой вязки. Она состоит из шипа или гнезда (проушины). Вязка проступи с тетивой или тетивы с опорной стойкой или опорной балкой пола делается обычно с помощью потайного прямоугольного шипа, а элемен­тов ограждения - с помощью квадратных или круглых шипов. Соединения шипами становятся прочными только после склеивания.

Замечание

Чем больше площадь склеивания шипового соединения, тем оно прочнее.

Для получения прочных шиповых соединений очень важно соблюсти точность подгонки шипа под гнездо: С учетом возможности проникновения клея между соединяемыми поверхностями шина и его гнезда рас­хождение в их размерах в любом направлении не должно превышать 0,5-1,0 мм.

Соединения проступей с подступенками могут де­латься не только с помощью вязки прямоугольными шипами, но и соединением в фалец (рис. 436).

Важно

Древесина соединяемых деталей должна иметь влажность не более 10%.

Клеевые соединения, как уже отмечалось, являются дополнительным упрочняющим фактором любых из вышеперечисленных типов. При правильной обработ­ке склеиваемых поверхностей и правильном склеива­нии соединение на клею получается прочнее самой древесины.

На качество клеевого соединения существенно влияет степень густоты клеевого раствора. В зависимо­сти от соотношения сухого клеевого вещества и коли­чества воды, в котором оно растворено, клей может быть густым, средней густоты и жидким. Густой ра­створ медленно стекает с обмакнутой в него кисти или палочки и покрывает их довольно толстым слоем; раствор средней густоты стекает быстро, а жидкий почти не удерживается на поверхностях щетины кисти или палочки, покрывая их тонкой водянистой плен­кой. Густой и жидкий клеи одинаково плохи, потому что густой образует слишком толстую пленку клея, а жидкий почти не образует ее.

На склеиваемые поверхности клей наносят кис­точкой с жестким волосом, лучинкой или щепочкой. После нанесения мездрового или костного клея со­единяемые изделия выдерживают 3 минуты на возду­хе, чтобы клей немного впитался, загустел и не выдавился при сжатии в соединении. Изделия, нама­занные казеиновым клеем, выдерживают перед скле­иванием 20—25 минут.

Склеенные соединения не должны подвергаться нагрузке до полного высыхания клея в течение 24—72 часов.

Замечание

Непрочное клеевое соединение может полу­читься в результате нанесения клея на за­грязненные поверхности, недостаточного сжатия узла соединения и неравномерного нанесения клея.
