Кроме обработки цельных кусков древесины, часто приходится соединять деревянные детали в узлы и конструкции. Соединения элементов деревянных конструкций называют посадками. Соединения в конструкциях деревянных деталей определяются пятью видами посадок: напряженная, плотная, скользящая, свободная и очень свободная посадка.

Узлы — это части конструкций в местах соединения деталей. Соединения деревянных конструкций подразделяются на виды: торцевые, боковые, угловые Т-образные, крестовидные, угловые L-образные и ящичные угловые соединения.

Столярные соединения имеют более 200 вариантов. Здесь рассмотрены только соединения, которыми пользуются на практике столяры и плотники.

Торцевое соединение (наращивание) — соединение деталей по длине, когда один элемент является продолжением другого. Такие соединения бывают гладкие, зубчатые с шипами. Дополнительно их закрепляют клеем, шурупами, накладками.

Горизонтальные торцевые соединения выдерживают нагрузки на сжатие, растяжение и на изгиб (рис. 1 — 5). Пиломатериалы наращивают в длину, образуя на концах вертикальные и горизонтальные зубчатые соединения (клиновой замок) (рис. 6). Таким соединениям не нужно быть под давлением в течение всего процесса склеивания, так как здесь действуют значительные силы трения. Зубчатые соединения пиломатериалов, выполненные фрезерованием, отвечают первому классу точности.

Соединения деревянных конструкций должны быть изготовлены тщательно, в соответствии с тремя классами точности. Первый класс предназначен для измерительного инструмента высокого качества, второй класс — для изделий мебельного производства, а третий — для стройдеталей, сельскохозяйственного инвентаря и тары. Боковое соединение кромкой нескольких досок или реек называют сплачиванием (рис. 7). Такие соединения применяют в конструкциях полов, ворот, плотничных дверей и т. д. Дощатые, реечные щиты дополнительно укрепляют поперечинами и наконечниками.

При обшивке потолков, стен верхние доски перекрывают нижние на 1/5 — 1/4 ширины. Наружные стены обшивают горизонтально уложенными досками внахлёст (рис. 7, ж). Верхняя доска перекрывает нижнюю на 1/5 — 1/4 ширины, что обеспечивает отвод атмосферных осадков. Соединение конца детали со средней частью другой образует Т-образное соединение деталей. Такие соединения имеют большое число вариантов, два из которых показаны на рис. 8. Эти соединения (вязки) применяют при сопряжении лаг перекрытий и перегородок с обвязкой дома. Соединение деталей под прямым или косым углом называют крестовидным соединением. Такое соединение имеет один или два паза (рис. 3.9). Крестообразные соединения применяют в конструкциях крыш и ферм.

Соединения двух деталей концами под прямым углом называют угловыми. Они имеют сквозные и несквозные шипы, открытые и впотёмок, вполупотёмок внакладку, вполдерева и т. п. (рис. 10). Угловые соединения (вязки) применяют в оконных неверных блоках, в соединениях парниковых рам и др.

Шиповое соединение впотемок имеет длину шипа не менее половины ширины соединяемой детали, а глубина паза на 2 — 3 мм больше длины шипа. Это необходимо чтобы соединяемые детали легко сопрягались друг с другом, и в гнезде шипа после склеивания оставалось место для излишков клея. Для дверных рам применяют угловое шиповое соединение впотемок, а для увеличения размеров соединяемой поверхности— вполупотемок. Двойной или тройной шип повышает прочность углового соединения. Однако прочность соединения определяется качеством его выполнения. В мебельном производстве широко применяют разнообразные угловые ящичные соединения (рис. 11). Из них наиболее простое — открытое сквозное шиповое соединение. До изготовления такого соединения на одном конце доски шилом размечают по чертежу шипы. По разметке боковых частей шипа пилкой с мелкими зубьями делают пропил. Каждый второй пропил шипа выдалбливают стамеской. Для точности соединения сначала пропиливают и выдалбливают гнезда для шипов в одной детали. Ее накладывают на конец другой детали и размельчают.
Затем пропиливают, выдалбливают и соединяют детали, зачищая соединение рубанком, как показано на рис. 11.

При соединении деталей на «ус» (под углом 45°) угловую вязку закрепляют стальными вставками, как показано на рис. 12. При этом следят, чтобы одна половина вставки или скрепа входила в одну деталь, а другая половина — в другую. Клиновидную стальную пластинку или кольцо помещают в выфрезерованные пазы соединяемых деталей.

Углы рам и ящиков соединяют прямым открытым сквозным шиповым соединением (рис. 3.13, а, б, в). При повышенных требованиях к качеству (с наружной стороны шипы не видны) угловую вязку выполняют косым соединением впотёмок, паз и гребень или косым соединением на рейку, как показано на рис. 13, г, д, е, ж и на рис. 14.

Коробчатую конструкцию с горизонтальными или вертикальными поперечными элементами (полки, перегородки) соединяют с помощью угловых Т-образных соединений, показанных на рис. 15.

В соединении элементов верхнего пояса деревянных ферм с нижним используют угловые врубки. При сопряжении элементов фермы под углом 45° или менее в нижнем элементе (затяжке) делают одну врубку (рис. 16,а), при угле более 45° — две врубки (рис. 16,6). В обоих случаях торцевой пропил (врубка) перпендикулярен направлению действующих сил.

Дополнительно узлы закрепляют болтом с шайбой и гайкой, реже скобами. Бревенчатые стены дома (сруба) из горизонтально уложенных бревен в углах соединяют врубкой «в лапу». Она может быть простой или с дополнительным шипом (лапа с приямком). Разметку врубки выполняют так: конец бревна обтесывают в квадрат, на длину стороны квадрата (вдоль бревна), чтобы после обработки получился куб. Стороны куба делят на 8 равных частей. Затем с одной стороны снизу и сверху удаляют 4/8 часть, а остальные стороны выполняют, как показано на рис. 17. Для ускорения разметки и точности изготовления врубок используют шаблоны.

Узловое соединение деревянных элементов

Изобретение относится к строительству и может быть использовано в конструкциях сооружений из дерева и пластмасс.

В настоящее время известны соединения деревянных элементов RU: 1654482, 2092661, 2182625, 2255188, 2397296.

Однако в известных соединениях деревянных элементов общим недостатком является сложность конструкции, связанных с коническими пирамидальными участками и недостаточная жесткость конструкции, особенно в местах болтовых соединений, а также зубчатых накладок и других пластин; высокая трудоемкость сборки и разборки, отсутствует возможность типового изготовления на месте строительства, т.е. не технологичность в целом изготовления.

Известно узловое соединение деревянных элементов пространственного каркаса, включающее соединительные элементы, каждый из которых снабжен упорным элементом и в которых закреплены нагелями концевые участки деревянных элементов, и проволочные скрутки, при этом каждый соединительный элемент выполнен в виде металлической трубы, вставленный в цилиндрический пропил в торце деревянного элемента, на примыкающей к деревянному элементу части, которой расположен упорный элемент, при этом в качестве нагелей используют гвозди-дюбели, равномерно распределенные по периметру деревянного элемента, а проволочные скрутки расположены на концах деревянного элемента (ПМ RU №48552, Е02В 1/38, Е04С 3/11 от 27.

10.2005).

Недостатком известного узлового соединения является недостаточная долговечность усилия поперечного обжатия, создаваемого в соединении металлической трубы в деревянном элементе с упорной шайбой и необходимость дополнительно крепление проволочных скруток, препятствующие растрескиванию концов. Кроме того, с увеличением рабочих нагрузок увеличивается возможность скалывания в местах установки металлической трубы и крепления гвозди-дюбеля, а также самой упорной шайбы, при этом отсутствует технологичность монтажа элементов, трудность сборки при строительстве.

Наиболее близким техническим решением к заявляемому изобретению по совокупности признаков является конструктивное решение соединения элементов деревянных конструкций под различными углами, когда в узлах ставят круглые цилиндрические шпонки. Характерная особенность таких цилиндрических шпонок — наличие в центре отверстия для стяжного болта, которая и воспринимает в основном предельные усилия (В.М. Вдовин.

«Конструкции из дерева и пластмасс». Ростов-на-Дону: Феникс, с. 55-56, рис. 2.5, 2007).

Недостатком наиболее близкого аналога является то, что перед тем, как установить шпонку, выполняют кольцевую борозду и заполняют ее клеящим веществом, а затем устанавливают шпонку. Однако при изменении температурно-влажного режима и увеличении нагрузки, возникает внутреннее сильное напряжение в клеевой композиции, что приводит к деформации самой шпонки вставленной в древесину. Кроме того, происходят перераспределение самих усилий между болтом и шпонкой, ее смещение, соответственно, происходит образование трещин и разрыв волокон древесины. В результате чего клеевая композиция теряет свое назначение, а шпонка самостоятельно передает усилия трения-скольжения по контактной дуге кольцевой поверхности шпонки на древесину. Другим недостатком является не технологичность вставки, в целом дает перекос соединяющих элементов, трудность сборки при строительстве, при этом металлическое разрезное кольцо, вставленное на клею и в топленное в отверстие (гнездо) под шпонку при больших действующих усилиях на оба элемента конструкции, само кольцо начинает расширяться в диаметре, что ослабляет поперечное сечение гнезда (прорези), приводит к образованию трещин и разрыву волокон.

Таким образом, кольцевые шпонки, вставленные в прорезь соединяющихся элементов не достаточно надежны в работе и, у них отсутствуют запас в этом соединении на растяжение (или сжатие). Кроме того, затрудняется сборка и разборка, в частности, для типовых изготовленных деревянных или пластмассовых конструкций на месте их строительства, т.е. отсутствует унификация соединительных элементов для узла соединения в практике строительства.

Задача, на решение которой направлено предлагаемое изобретение — увеличение надежности в опорном узле за счет шарнирного соединения элементов между собой с использованием кольцевых металлических элементов с бортиками, и тем самым исключение возникающих отрицательных моментов усилий за счет перераспределения нагрузок, а значит, повышение надежности узла на скалывание.

Для решения этой задачи на узловом соединение деревянных элементов, включающее соединение деревянных элементов, соединенные через соединительную цилиндрическую шпонку в виде металлического кольца со стяжным болтом, отличающееся тем, что цилиндрическая шпонка состоит из двух частей, каждая из которых вставлена в цилиндрический пропил деревянного элемента, в которые вставлена металлическая цилиндрическая вставка, внешний диаметр которой несколько меньше внутреннего диаметра каждой из частей шпонки, причем каждая часть шпонки имеет торцевые выступы, и помещена на глубину высоты шпонки, при этом каждая из частей шпонки создает боковые усилия обжатия в вертикальной плоскости в цилиндрическом пропиле деревянного элемента, причем выступы перекрывают цилиндрическими плоскими дисками с отверстиями под стяжной болт, соосно установленными с центральным отверстием каждой из частей шпонки.

Кроме того, кольцевые плоские диски закреплены к внутренней стороне соединительного элемента, винтами-саморезами или зубчатыми шинами.

Кроме того, соединительные элементы из частей шпонки имеет большой и малый диаметры для соединения частей шпонок между собой и выполнены в виде отдельных разъемных металлических обойм, входящих соосно одна в другую части.

Кроме того, металлическая вставка может иметь с внутренней стороны дополнительную трубчатую вставку с отверстием под стяжной болт, которая посредством радиальных пластин соединена с внутренней стороной металлической цилиндрической вставки.

Проведенный заявителем анализ уровня техники, включающий поиск по патентным и научно-техническим источникам информации и выявление источников, содержащих сведения об аналогах заявленного изобретения, позволил установить, что заявитель не обнаружил аналог, характеризующийся признаками, тождественными всем существенным признакам заявленного изобретения. Определение из перечня выявленных аналогов прототипа как наиболее близких по совокупности существенных признаков аналога позволил выявить совокупность существенных по отношению, усматриваемому заявителем техническому результату отличительных признаков в заявленном устройстве, изложенных в формуле изобретения.

Компактное, рациональное конструирование нового устройства имеет практическое применение в узловом соединении деревянных элементов и технологичность сборки, характеризуются высокой несущей способностью также и для многорядовых соединений.

Следует обратить особое внимание на форму шпонок с кольцевыми выступами в целом, соприкасающиеся к плоскости устройства деревянных прорезей (гнезд) под шпонку, ее расширенных возможностей для шарнирного поворота соединяемых элементов, т.е. в виде шарнира, исключающем возникновение различных моментных усилий. Соединение позволяет усилие распределять по периметру передаточного цилиндра цельной шпонки, а также усилие стяжного винта передается в основном на их стыки, и немаловажно то, что устройство приобретает технологичность сборки и разборки при типовом изготовлении и на месте устроительства.

Следовательно, заявленное изобретение соответствует условию «новизна».

Для проверки соответствия изобретения условию «изобретательский уровень» заявитель провел дополнительный поиск известных решений, чтобы выявить признаки, совпадающие с отличительными от прототипа признаками заявленного устройства. Результаты поиска показали, что заявленное изобретение не вытекает для специалиста явным образом из известного уровня техники, поскольку из уровня техники, определенного заявителем, не выявлено влияние предусматриваемых существенными признаками заявляемого изобретения преобразований на достижение технического результата, следовательно, заявленное изобретение соответствует условию «изобретательский уровень».

Сущность изобретения поясняется чертежами:

на фиг. 1 представлен вариант выполнения соединения двух частей шпонок в виде дополнительной металлической цилиндрической вставки, общий вид;

на фиг. 2 — цилиндрический выступ перекрыт плоским диском с отверстием под стяжной болт с креплением винтами-саморезами;

на фиг. 3 — цилиндрический выступ перекрыт плоским диском с отверстием под стяжной болт с скреплением в виде зубчатых шин, плоскости которых ориентированы перпендикулярно направлению главного вектора усилий в деревянных элементах;

на фиг. 4 представлено узловое соединение деревянных элементов, общий вид;

на фиг. 5 представлен вариант выполнения внутренней стороны металлической цилиндрической вставки с дополнительной трубчатой втулкой под стяжной болт, которая посредством радиальных пластин соединена с внутренней стороной металлической цилиндрической вставки

Узловое соединение деревянных элементов состоит из соединенных деревянных элементов 1, имеющих на участках сочленения устройства цилиндрические пропилы (гнезда) 2 и 3 под цилиндрическую шпонку состоящую из двух частей 4 и 5, каждая из которых вставлена в цилиндрический пропил деревянного элемента 1, в которые вставлена металлическая цилиндрическая вставка 16, внешний диаметр которой несколько меньше внутреннего диаметра каждой из частей 4 и 5 шпонки, причем каждая часть шпонки имеет торцевые выступы 6 и 7, и помещена на глубину высоты шпонки, при этом каждая из частей шпонки создает боковые усилия обжатия в вертикальной плоскости в цилиндрическом пропиле 2 и 3 деревянного элемента 1, причем выступы 6 и 7 перекрывают цилиндрическими плоскими дисками 8 и 9 с отверстиями 10 под стяжной болт 11, соосно установленными с центральным отверстием каждой из частей шпонки. Крепление шпонки из частей 4 и 5 с кольцевыми плоскими дисками 8 и 9 для соединения с деревянными элементами 1 предложены винты — саморезы 12 или зубчатые шины 13. В целом все узлы соединительных элементов являются наиболее технологичными и надежными для сборных узловых соединений деревянных конструкций.

По варианту выполнения (фиг. 4) соединительные элементы из частей шпонки 14 и 15 имеет большой и меньший диаметры для соединения частей шпонок между собой и выполнены в виде отдельных разъемных металлических обойм, входящих соосно одна в другую части.

По варианту выполнения (фиг. 5) металлическая вставка 16 может иметь с внутренней стороны дополнительную трубчатую вставку 17 с отверстием под стяжной болт 11, которая посредством радиальных пластин 18 соединена с внутренней стороной металлической цилиндрической вставки 16.

Узловое соединение работает следующим образом.

Перераспределение напряжений шпонки с частями 4 и 5 с прикрепленными к ним выступами 6 и 7, которые перекрываются кольцевыми плоскими дисками 8 и 9 с креплением винтами-саморезами 12 или зубчатыми шинами 13, ориентированными перпендикулярно направлению главного вектора усилий в деревянных элементах, позволяет обеспечить надежность соединения и равномерность обжатия участков стенок частей шпонки. Металлическая цилиндрическая вставка 16 вставлена вовнутрь обеих одинаковых по размерам частей 4 и 5 шпонки, сама цилиндрическая вставка 16 выбрана по длине таким образом, чтобы части 4 и 5 располагались заподлицо с плоскостью соединения элементов деревянных конструкций 1. Причем для обеспечения жесткости (фиг. 4) металлическая вставка 16 может иметь с внутренней стороны дополнительную трубчатую вставку 17 с отверстием под стяжной болт 11, которая посредством радиальных пластин 18 соединена с внутренней стороной металлической цилиндрической вставки 16, тем самым посредством радиальных пластин передаются усилия от металлической вставки к втулке.

По варианту выполнения (фиг. 4) цилиндрическая шпонка, состоящая из двух частей 14 и 15, когда одна из частей 14 имеет меньший диаметр сечения, а другая 15 — больший диаметр сечения, которые вставлены на глубину равной высоте части 14 шпонки меньшего диаметра, имеют центральное отверстие, равное отверстию кольцевых плоских дисков 8 и 9, у которых все стороны гладкие, диаметр которых повторяет форму сечения цилиндрических пропилов (гнезд) 2 и 3 и, у которых один общий стяжной болт 11, и которые прикреплены винтами-саморезами 12 или зубчатыми шинами 13, обеспечивает простоту и надежность узлового соединения деревянных конструкций. Сам узел является шарнирным, что немаловажно для предложенного изобретения, а это исключает в целом возникающие отрицательные моменты от усилий извне. Усилие распространяется по периметру частей 14 и 15 цилиндрической шпонки, состоящей из различных частей, а также совместного усилия со стяжным болтом 11, которое передается с выступами 6 и 7 на стенки частей цилиндрических частей 14 и15 шпонки. Таким образом, вышеизложенное свидетельствует (модель образца была изготовлена и испытана в нескольких вариантах) о том, что средство, воплощающее заявленное устройство при его осуществлении, предназначено для широкого использования и внедрения в промышленности, а именно в области узловых соединений деревянных конструкций. Кроме того, к достоинствам относится то, что за счет придания соединительным деталям простейшей цельной конфигурации, упрощается и удешевляется пресс-форма для их изготовления, узел при строительстве становится шарнирным, что позволяет крепить деревянные элементы конструкций под различными углами и обеспечивает технологичность сборки и разборки при типовом изготовлении, и на месте строительства.






Монтажные работы. Соединения конструкций.: fraukorps — LiveJournal


Постоянное закрепление конструкций в большей степени предназначено для защиты мест соединений от неблагоприятных воздействий окружающей среды (коррозии, механических повреждений). Соединения элементов имеют три разновидности: швы, стыки и узлы.

Фото 2. Горизонтальные швы между железобетонными изделиями.

Шов – самое частое соединение элементов. Швы – это все горизонтальные и вертикальные плоскости, полости между рядом расположенными элементами. Примерами являются полости между рядом лежащими плитами перекрытий, панелью перекрытия и установленной на ней стеновой панелью.

Стык – это место соединения, а в большей степени зона передачи нагрузки от одного элемента каркаса другому. Соединение является более ответственным чем шов. Примеры стыка: соединение двух колонн по высоте, место опирания фермы на колонну. Фото в начале статьи иллюстрирует стыки железобетонных конструкций (колонн с балками и балок между собой).

Фото 3. Узел несущих деревянных конструкций крыши.

Узел – место конструктивного соединения двух или нескольких элементов между собой. Примеры узла: соединение колонны и фундамента, соединение двух наружных и внутренней стеновой панелей жилого здания.

Фото 4. Несущий узел колонны и фундамента на болтовом соединении.

Стыки и узлы конструкций могут быть несущими и ненесущими. Если стык воспринимает нагрузку, то является несущим и поэтому должен обеспечить соединению жёсткость, прочность и неизменяемость. Несущие стыки это все соединения каркаса здания, ненесущие – стыки между соседними стеновыми панелями или перегородками и сантехкабиной, расположенными на одном этаже.

Фото 5. Ненесущий стык между соседними стеновыми панелями, предназначенный для жёсткой связи их между собой.

Стыки конструкций подразделяют на сухие, замоноличенные и смешанные. Сухие выполняются на сварке, заклёпках, болтах, а также их сочетании, так соединяют между собой металлические конструкции, например колонны при соединении в высоту. Деревянные конструкции соединяются на болтах, пластинах и винтах, в частности закрепление стропильных ферм к подстропильному брусу. После выполнения сухих стыков исключаются мокрые процессы по дополнительной защите.

Фото 6. Сварка в соединении колонны и железобетонного фундамента на стройплощадке при монтаже металлоконструкций.

Для железобетонных конструкций характерны замоноличенные стыки, когда соединение заделывают раствором или бетонной смесью. Ненесущие стыки довольно просты для устройства, между соседними панелями перекрытия, фундаментными блоками. Несущие стыки требуют контроля за набором прочности, иногда опалубки.

Фото 7. Замоноличенные стыки между блоками подвала.

Смешанные стыки самые ответственные и сложные. Сначала примыкающие изделия соединяют на сварке или болтах, а затем стык замоноличивают раствором или бетоном. Металлические детали покрывают антикоррозионным покрытием.

Фото 8. Уплотнительная резина для герметизации (гидроизоляции) шва наклеенная на железобетонное изделие до монтажа.

В соответствии с конструкцией стыков указывается способ заделки: обетонирование сварных узлов, зачеканивание, заделка швов раствором. Сварочные работы выполняют при температурах до -30º С, нарушенную сваркой защиту металла восстанавливают после изготовления шва. Дальнейшие работы по заделке стыков включают конопатку, гидроизоляцию, утепление, замоноличивание, герметизацию и отделку поверхности. Некоторые из перечисленных процессов могут отсутствовать (тепло- гидроизоляция, герметизация, отделка), в зависимости от расположения стыка в конструкции. Заливка швов и заделка стыков повышают жёсткость каркаса, теплотехнические и изоляционные характеристики.

Обследование деревянных конструкций — ПроектДон

Наиболее распространёнными дефектами деревянных конструкций, допускаемыми при их изготовлении, являются следующие:
– применение сырой древесины;
– отсутствие или недостаточное антисептирование древесины;
– отступления от проектных размеров конструкций;

– неправильное выполнение соединений элементов друг с другом.
Во многих случаях в строительных конструкциях применяется древесина естественной или повышенной влажности. Это приводит к появлению в бревнах и брусьях продольных трещин от неравномерного высыхания древесины, вызывает коробление пиломатериалов и способствует образованию гнили. Применение в строительных конструкциях даже высушенной древесины без соответствующей антисептической обработки грозит поражением её гнилью.

При использовании недостаточно просушенной древесины в замкнутых пространствах без обеспечения соответствующей вентиляции имеющаяся в древесине влага может привести к возникновению и развитию процесса гниения. Поэтому вопросу вентиляции деревянных конструкций, как и антисептической обработке их должно уделяться должное внимание.

При реконструкции старых зданий, когда производится замена стропильных деревянных конструкций и кровли на новые, иногда по архитектурным соображениям нельзя делать слуховые окна, которые бы обеспечили вентиляцию чердачного пространства. В этом случае рекомендуется по периметру здания устраивать щель в 2,5…3 см между обрешёткой и верхом стены, которая обеспечит требуемой вентиляционный режим на чердаке.

Очень часто допускается неправильное выполнение узлов соединения деревянных элементов друг с другом. Глубина врубки должна строго соответствовать проекту. В узлах примыкания элементов друг к другу нельзя оставлять зазоры. Должны быть поставлены все скрепляющие и фиксирующие элементы узлов соединения (стягивающие болты, угловые и прямые скобы).

При обследовании деревянных конструкций проводят:

− определение фактической конструктивной схемы здания;
− выявление участков деревянных конструкций с видимыми дефектами или повреждениями, потерей устойчивости и прогибами, раскрытием трещин в деревянных элементах, биологическим, огневым поражениями;
− выявление участков деревянных конструкций с недопустимыми атмосферными, конденсационными и техническими увлажнениями;
− определение схемы и параметров внешних воздействий на деревянные конструкции зданий, фактически действующие нагрузки с учётом собственной массы и т.п.;
− определение расчётных схем и геометрических размеров пролётов, сечений, условий опирания и закрепления деревянных конструкций;
− определение состояния узлов сопряжения деревянных элементов;
− определение прочностных и физико-механических характеристик древесины;
− определение температурно-влажностного режима эксплуатации конструкций;
− определение наличия и состояния защитной обработки деревянных конструкций объектов и др.

При обследовании деревянных конструкций объектов особое внимание обращают на следующие участки, являющиеся зонами наиболее вероятного биологического поражения или промерзания конструкций:
– узлы опирания деревянных конструкций на фундаменты, каменные стены, стальные и железобетонные колонны;
– участки покрытия чердачного перекрытия в местах расположения слуховых окон, ендов, парапетов, вентиляционных шахт.
Конструкции деревянных перегородок определяют внешним осмотром, а также простукиванием, высверливанием, пробивкой отверстий и вскрытием в отдельных местах.
Расположение стальных деталей крепления и каркаса перегородок определяют по проекту и уточняют металлоискателем.
При обследовании несущих деревянных перегородок обязательно проводят вскрытие верхней обвязки в местах опирания балок перекрытия на каждом этаже.

При обследовании деревянных перекрытий необходимо:

– разобрать конструкцию пола на площади, обеспечивающей измерение не менее двух балок и заполнений между ними длиной 0,5…1,0 м;
– расчистить засыпку, смазку и пазы наката деревянных перекрытий для тщательного осмотра примыкания наката к несущим конструкциям перекрытия;
– определить качество древесины балок;
– установить границы повреждения древесины;
– определить сечение и шаг несущих конструкций.

На чертежах вскрытий необходимо указывать:
− размеры несущих конструкций и площадь их сечения;
− расстояние между несущими конструкциями;
− вид и толщину слоя смазки по накату;
− вид и толщину слоя засыпки;
− участки перекрытий с деформациями, повреждениями, ослаблением сечений, протечками и т.п.

Характерными причинами разрушения деревянных конструкций являются:
− систематическое замачивание конструкций;
− невыполнение пропитки древесины от разного рода повреждений;
− несвоевременное проведение ремонтно-восстановительных работ;
− отсутствие доступа к осмотру конструкций и своевременному ремонту.

«ПроектДон» является региональной компанией, выполняющей обследование деревянных конструкций Ростова-на-Дону и области. Группа квалифицированных инженеров в кратчайшие сроки выполнит оценку технического состояния объекта и предоставит рекомендации по усилению конструкций. Для уточнения стоимости работ и получения консультаций свяжитесь с нами по телефону 8 (961) 295-28-55.

Деревянные конструкции кровли узлы

Оглавление статьи:

Узлы деревянных крыш: особенности крепления

Термины, используемые при строительстве деревянных ферм

  • Стропила является несущей кровельной частью, в которой задействованы наслонные стропильные ноги, подкосы и вертикальные стойки, опорой которым служит мауэрлат.
  • Стропильная нога – часть стропилины.
  • Мауэрлат представлен в виде опоры для нескольких стропил или, по-другому, горизонтального бруса, укладываемого поверх стен для распределения по ним равномерной нагрузки крыши, важно понимать, зачем нужен мауэрдат.
  • Затяжка – балка, укладываемая горизонтально для соединения стропил и снижающая горизонтальное воздействие на них с целью придания устойчивости крыше, также используется как крепеж для балок.
  • Бабка – укрепляет стропила, кладется: нижняя часть — к затяжке; верхняя – как опора для стропил.
  • Распорка – брус, закрепляемый в качестве соединительного элемента между бревнами.
  • Подкос имеет вид наклонного бруса, используемого для того, чтобы поддержать балки перекрытия из дерева, опирающегося к горизонтальным деталям (стойкам и колоннам).
  • Конек – горизонтально расположенная балка на стыке кровельных скатов.

  1. узел, соединяющий ноги с мауэрлатом;
  2. узел, соединяющий ноги и элементы деревянной фермы для крыши, что делает конструкцию жестче и прочнее;
  3. узел, где стыкуются части стропил, удлиняющиеся за счет него.

Особенности жестких узлов

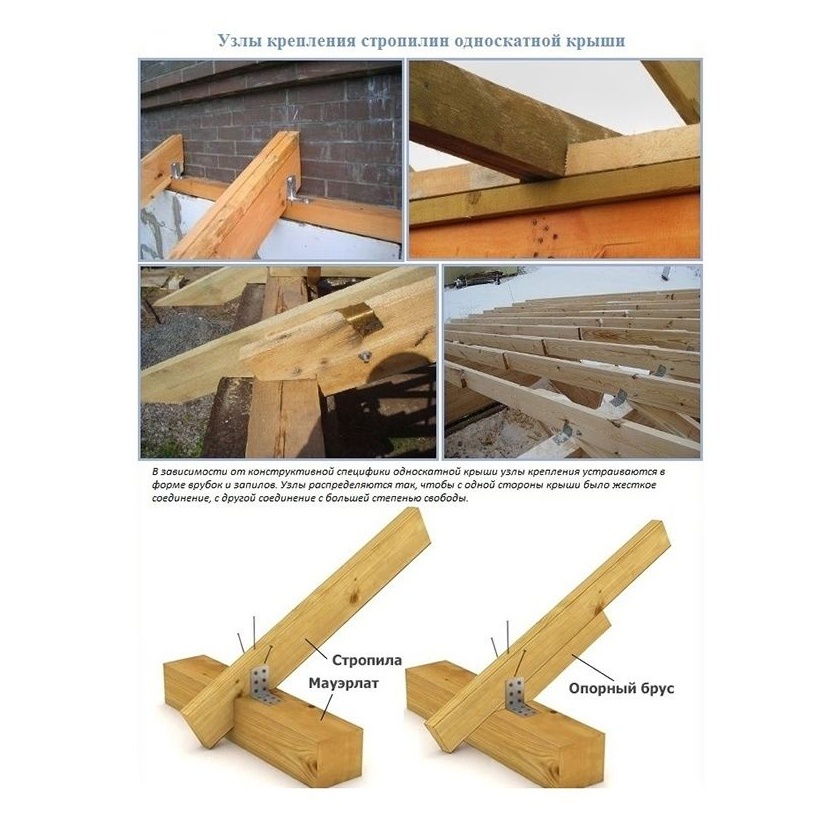

  1. На стропильной ноге выполняется врубка на глубину до 1/3 части доски. Затем стропило нужно закрепить к мауэрлату при помощи гвоздей так, чтобы два из них был вбит под небольшим углом друг к другу по бокам стропила, а один – в вертикальном направлении.

  2. К стропильной ноге нашивается подпорный брус длиной 1 м в качестве опоры к мауэрлату, по бокам стропильной ноги для фиксации ее в одном положении вкручиваются металлические уголки.

Особенности скользящих узлов

  1. К опущенному за пределы стены стропилу крепятся металлические уголки, соединяющие его с мауэрлатом.
  2. Металлические конструкции крепятся методом «салазки» (прочтите: «Ферма металлическая, минусы и преимущества»).
  3. Опора стропильной ноги в мауэрлат должна производиться с учетом обеспечения движения этих систем по отношению друг к другу.
  4. Чтобы в случае штормового ветра наслонные крыши не были повреждены, выполняется крепление подкосов, бабок и распорок к висячим стропилам при помощи хомутов и скоб; вокруг ног также закручивают проволочные скрутки.

Как соединяются стропильные ноги

  1. Косой прируб. Выполняется сращивание торцов стропильных досок под углом 45 градусов при помощи болта диаметром 14 мм.

Как правильно соединить наслонные стропила в конструкции

  1. Соединяющиеся между собой доски нужно обрезать так, чтобы получилась плотная, надежная конструкция, и прибить с обеих сторон (детальнее: «Как соединить стропила между собой»).
  2. Крепление ног производится непосредственно к коньку при помощи торцевого запила.
  3. Соединяются ноги внахлест к коньку на гвозди или металлические саморезы.

Отличие соединения зубом и «в шип»

  1. Благодаря высокой прочности соединение «в шип» отлично подходит для строительства из дерева. Шип представляет собой выступающую на бревне часть, которая соединяется с гнездом, шпунтом или проушиной другого бревна. По размеру и форме эти два элемента должны совпадать друг с другом.
  2. Соединение зубом выполняется при помощи ступеньки, вырубленной в одном бревне, и выемки – в другом. Так же, как и в случае с предыдущим способом, для плотного прилегания деревянных конструкций крыши нужно соблюдать пропорции их размеров и формы.

Если застройщиком собирается деревянная кровля — узлы ног при соединении с кровельными элементами должны крепиться болтами, шурупами, скобами и саморезами. Диаметр отверстия должен быть меньше на 1-2 мм самого крепежа, крепление скоб выполняется по обе стороны элементов.
