Отопительно варочные печи своими руками

Профессиональные печники и народные умельцы разработали множество моделей отопительно-варочных печей. Такие конструкции очень удобны. Они позволяют одновременно обогревать дом и готовить еду.

Отопительно варочные печи своими рукамиОтопительно варочные печи своими руками

Хотите построить отопительно-варочную печь самостоятельно? Никаких проблем! В этом вам помогут пошаговые инструкции по возведению двух удачных моделей: «шведки» и двухколпаковой печки. Ознакомьтесь и приступайте.

Отопительно варочные печи своими рукамиОтопительно варочные печи своими руками
НаименованиеСредняя плотность, кг/м3Пористость, %Марка морозостойкостсиКоэф. теплопроводности, Вт/м*СМарка прочностиЦвет
Кирпич полнотелый1600-1900815-500,6-0,775-300красный
Кирпич печной шамотный1700-1900815-500,675-250от светло-желтого до темно-красного

Строим фундамент для печи: универсальная инструкция

Независимо от модели печи, она нуждается в надежном и прочном основании. Этот фундамент подойдет как для шведки, так и для двухколпаковой модели.

Последовательность обустройства опоры следующая.

Первый шаг

Роем котлован глубиной около полуметра.

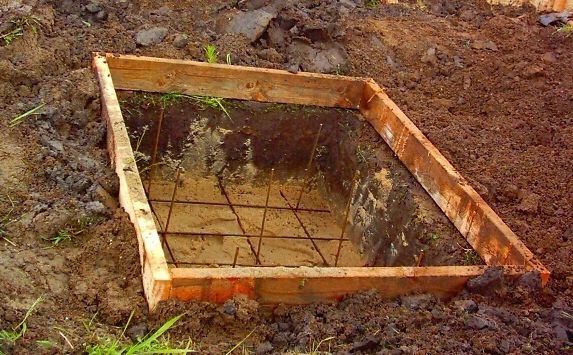

Котлован под фундаментКотлован под фундамент
Второй шаг

Утрамбовываем дно ямы и засыпаем ее 15-20-сантиметровым слоем песка. Поливаем песок водой и тщательно утрамбовываем.

Третий шаг

Устанавливаем опалубку.

Четвертый шаг

Укладываем арматурный каркас.

Пятый шаг

Готовим раствор из части цемента, пяти частей щебенки, трех частей речного просеянного песка и воды. Заливаем таким раствором примерно половину свободного горизонтального пространства котлована. Даем заливке просохнуть.

Шестой шаг

Готовим раствор из части цемента и трех частей песка. Заливаем смесью оставшееся пространство ямы. Верхнюю часть заливки тщательно разравниваем при помощи правила.

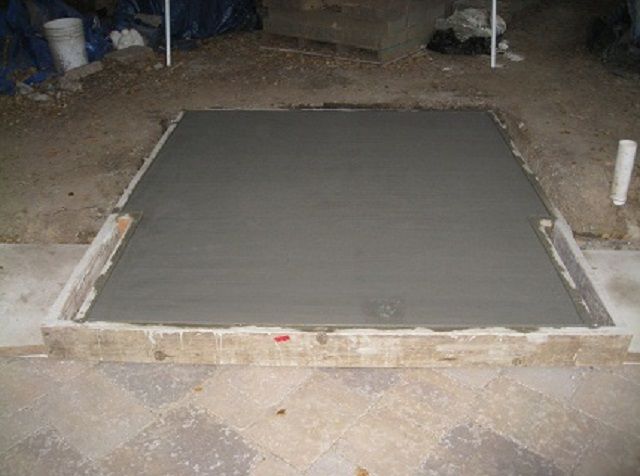

Залитый фундамент под кладку кирпичной печкиЗалитый фундамент под кладку кирпичной печки
Седьмой шаг

Через 3-4 недели после заливки укрываем застывший фундамент слоем рубероида.

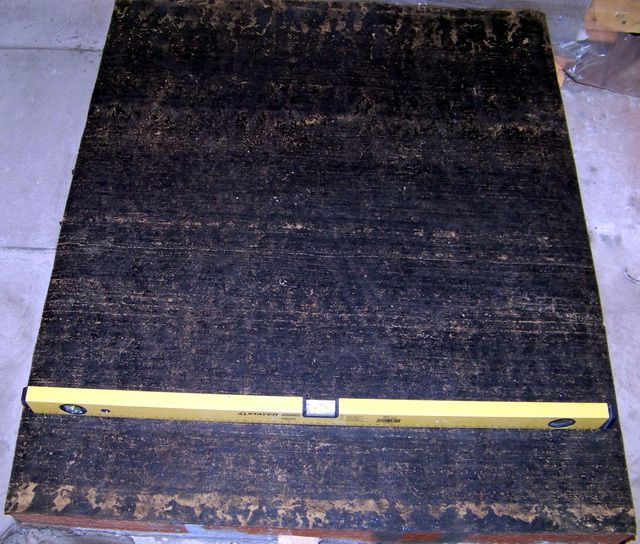

Гидроизоляция фундаментаГидроизоляция фундамента

Выкладываем «шведку» с варочной панелью и духовкой

Мы строим модифицированную версию «шведки» с духовым шкафом. Очень удобный вариант – можно отапливать дом, готовить еду и выпекать различные блюда.

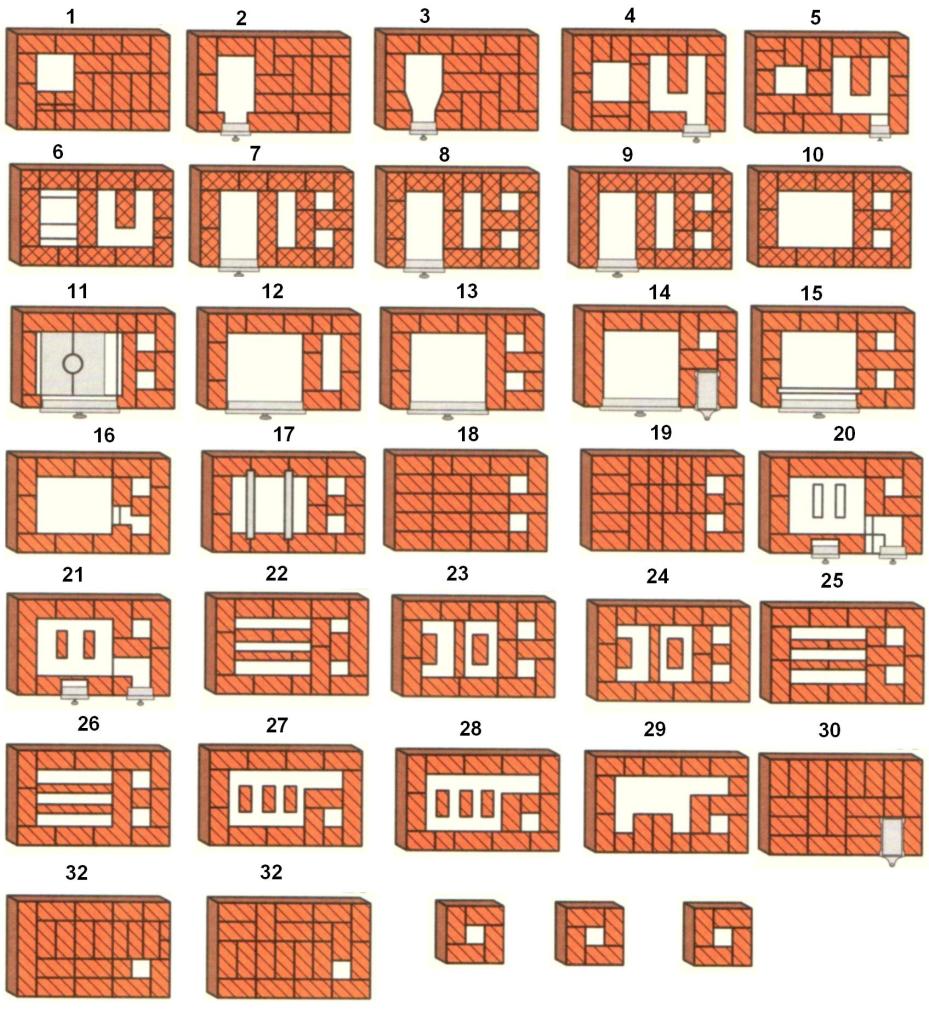

ПорядовкаПорядовка

Приступаем к кладке.

Выкладываем первый ряд. Это самый ответственный этап. Кирпичи кладем максимально аккуратно, каждый из них проверяем уровнем.

11

В этой шведке поддувало будет находиться слева. Сначала кладем трехчетвертные кирпичи. Чтобы в дальнейшем было проще избавляться от золы, стесываем внутренние стороны кирпичей по направлению к внутренней камере. Для этого используем болгарку.

Устанавливаем поддувальную дверцу и выкладываем 2-й ряд в соответствии с порядовкой. Дверцу перед установкой обматываем асбестовым шнуром. Для крепления дверцы используем проволоку. Далее мы сможем вставить ее в предварительно подготовленные углубления в кирпичах и вмуровать в кладку.

22

Выкладываем 3-й ряд печки по порядовке. Кирпичи стесываем, обеспечивая требуемую форму поддувала. По высоте этот ряд кладки совпадет с ранее установленной дверкой.

33

Четвертый ряд начинаем выкладывать с правого края. Предварительно устанавливаем прочистную дверцу. При кладке этого ряда перекрываем поддувальную дверку. Над зольником нужно получить квадратное отверстие. Для этого соответствующим образом скалываем кирпичи.

4
4

Пятый ряд укладываем подобно четвертому, но отверстие зольника сужаем еще сильнее.

55

Выкладываем шестой ряд по порядовке. На схеме вы видите заштрихованный участок. В этом месте кладку нужно делать шамотным кирпичом. Для большего удобства дальнейшей укладки топлива на решетку колосника, скалываем кромку кирпичей перед местом ее установки. Решетку укладываем на пятом ряду.

66

Во время использования печи металл будет расширяться под воздействием высоких температур. Поступаем предусмотрительно и оставляем между решеткой колосника и шестым рядом кладки 1-1,5-сантиметровый зазор. В дальнейшем заполним его песком.

В седьмом ряду устанавливаем дверцу топки. Затем перекрываем правый канал так, чтобы он превратился в 3 канала меньших размеров.

77

Следующие два ряда кладем аналогично седьмому. По высоте кладка будет находиться на одном уровне с топочной дверцей. Чтобы дымовые газы отводились более плавно, стесываем кромки кирпичей, уложенных на перегородку правого канала и топочной камеры.

8899

Десятый ряд выкладываем из огнеупорного кирпича. Работаем максимально аккуратно. Проверяем ровность укладки каждого элемента уровнем. На этот ряд будем укладывать панель для варки, поэтому никаких перекосов и даже малейших неровностей быть не должно. На этом же ряду перекрываем дверцу топочного отделения. С правой стороны останется пара каналов. Они имеют квадратное сечение.

1010

Одиннадцатый ряд можем класть простым керамическим кирпичом. Работаем по порядовке. Укладываем варочную панель, опирая ее на 10-й ряд. Стесываем кромки кирпичей 11 ряда, граничащих с плитой. Благодаря этому между ними будет создан 2-сантиметровый зазор.

11
11

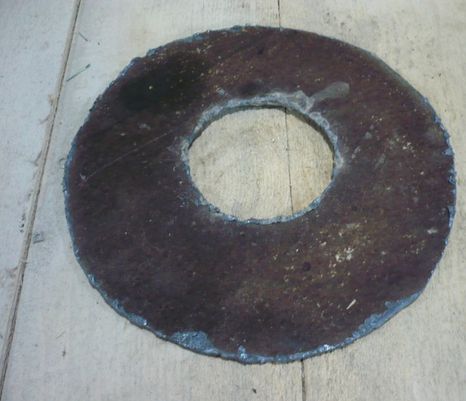

Одиннадцатый ряд интересен еще и тем, что именно в процессе его кладки устанавливается рамка для заслонки варочного отделения. Заслонку можно будет в любое время закрывать, получая духовой шкаф.

В порядовках типичных «шведок» этого элемента обычно нет.

При кладке 12-го ряда соединяем правые каналы. Работаем по порядовке.

1212

Выкладывая 13-й ряд, перекрываем правый канал и создавая пару новых каналов.

1313

При кладке 14-го ряда устанавливаем заслонку для перекрытия отводящихся газов. Благодаря такой заслонке в процессе варки можно будет исключать нагрев всей конструкции. То есть летом можно будет спокойно готовить в печи еду, не отапливая дом. В остальном же этот ряд повторяет ранее уложенный.

1414

При выкладке 15-го ряда перекрываем заслонку.

15
15

В 16-м ряду устанавливаем дверку. Она будет играть роль своего рода вытяжки для удаления запахов готовящейся пищи и гари.

1616

При кладке 17-го ряда устанавливаем над варочной камерой 2 металлические опорные полосы. Перекрываем вентиляционную дверку.

1717

В традиционной печке перекрытие чаще всего делается в виде купола, мы же поступаем немного иначе. Смотрим на схему.

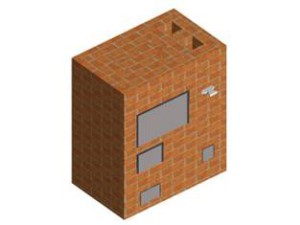

Кладем 18-й и 19-й ряды с полным перекрытием варочного отделения. Установленные ранее полосы металла станут надежной опорой для перекрытия.

18181919

При выкладке 20-го ряда устанавливаем на обустроенное ранее перекрытие пару кирпичей на ребро. Между торцевой стенкой и этими кирпичами надо оставить 4-сантиметровый зазор. Устанавливаем дверцу для чистки и заслонку варочной камеры.

2020

Аналогичным образом кладем следующий ряд.

2121

При кладке 22-го ряда перекрываем смонтированные ранее дверцы. Справа у нас останутся каналы. Сечение среднего канала над варочной камерой составит 5 см, крайних – 11 см.

2222

При кладке 23-го ряда перекрываем каналы над варочной камерой. Кладем кирпичи на ребро аналогично 20-му ряду.

2323

Выкладываем 24-й ряд подобно предыдущему.

2424

Следующие два ряда кладем подобно только что уложенному ряду.

25252626

При кладке 27-го ряда устанавливаем 3 кирпича на ребро с таким шагом, чтобы расстояния от стенок печки и между соседствующими кирпичами совпали. Справа мы получим канал с сечением квадратной формы.

2727

Кладем 28-й ряд, старательно выполняя перевязку кладочных швов. Сама же кладка ведется подобно ранее уложенному ряду.

2828

В последующем ряду мы видим справа 1 канал. Укладываем с передней стороны этого канала вплотную пару кирпичей. Утапливаем кирпичи в кладку на 50% их толщины. Одним боком они будут опираться на те кирпичи, которые мы уложили на ребро в прошлом ряду.

2929

При кладке 30-го ряда перекрываем тепловое отделение. Устанавливаем задвижку дымового канала.

3030

Следующие два ряда кладем по порядовке. Над тепловым отделением получаем 3 ряда кладки. Благодаря этому будут обеспечены достойные показатели безопасности и теплоемкости печки.

31313232

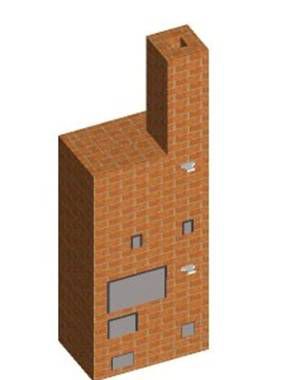

Далее занимаемся обустройством дымохода. Выводим его на нужную высоту.

ДымоходДымоход

На этом шведка готова. Можете обогревать ее силами свой дом, готовить еду и делать вкуснейшую выпечку.

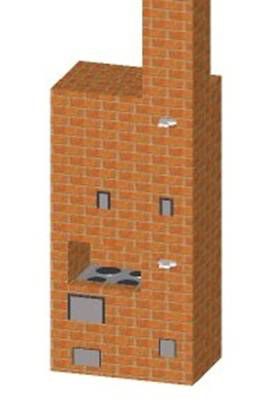

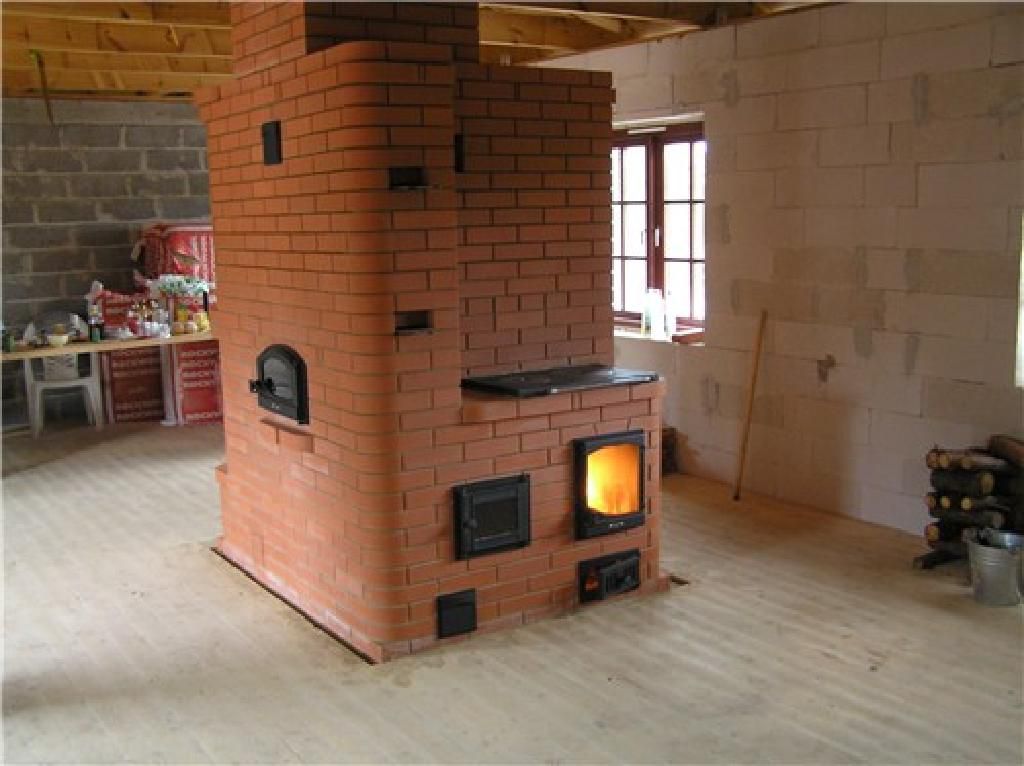

Вот и готова отопительно варочная печь с духовкойВот и готова отопительно варочная печь с духовкойВот и готова отопительно варочная печь с духовкойВот и готова отопительно варочная печь с духовкой

Узнайте, как обеспечить герметизацию примыкания кровли к трубе дымохода, из нашей новой статьи.

Цены на огнеупорный кирпич

Огнеупорный кирпич

Строим двухколпаковую отопительно-варочную печку

Такая печка обеспечит эффективный обогрев 40-45 м2 пространства, что является вполне внушительным показателем как для конструкции столь скромных размеров. Габариты основания — 5х3,5 кирпича, т.е. порядка 128х89 см. По высоте такая печь имеет 2,25 м.

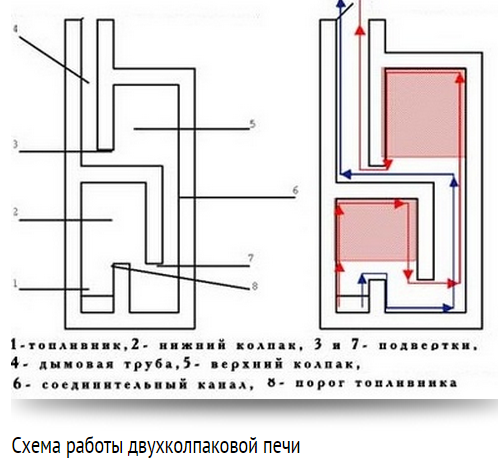

Принцип работыПринцип работы

На схемах продемонстрированы все ключевые особенности конструкции двухколпаковой печки.

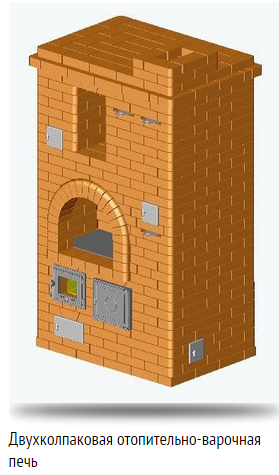

Двухколпаковая отопительно-варочная печьДвухколпаковая отопительно-варочная печь

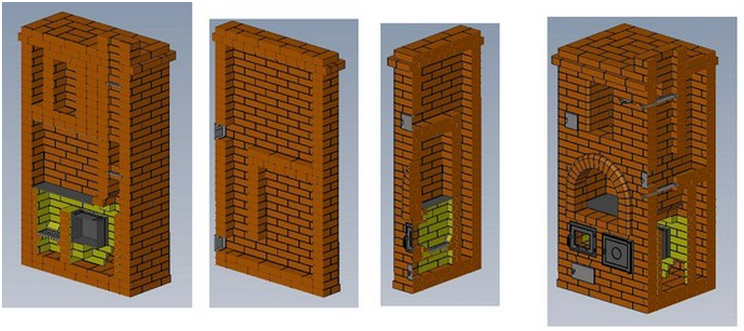

Для пущей наглядности показаны вертикальные разрезы конструкции в разных ракурсах.

Двухколпаковая отопительно-варочная печьДвухколпаковая отопительно-варочная печь

Сперва рекомендуется выложить каждый ряд кирпичей без использования глиняного раствора. Так вы сможете детальнее разобраться в особенностях кладки конструкции и подогнать элементы по размеру.

Выкладываем сплошной 1-й ряд кирпича. Проверяем ровность каждого элемента уровнем.

Выкладываем второй такой же сплошной ряд. Желательно, чтобы он имел скругленные углы – так красивее.

При кладке 3-го ряда приступаем к оформлению поддувальной камеры и духового шкафа, а также задаем форму нижнего колпака. При этом оставляем 200-миллиметровый канал между духовым шкафом и колпаком внизу. Отсюда же начинаем футеровать греющиеся части конструкции огнеупорным кирпичом.

Важно! Шамотный кирпич расширяется в процессе нагревания, поэтому между огнеупорными и простыми керамическими элементами кладки нужно оставлять зазор в 0,5 мм. Зазор можно оформить при помощи гофрированного картона. Довольно быстро этот материал выгорит и оставит необходимый просвет.

На третьем же ряду устанавливаем дверку поддувала и пару очистных дверец.

Приступаем к кладке 4-го ряда. Зазор между духовкой и нижним колпаком уменьшаем до 180 мм. Кладку ведем так, чтобы в задней левой части места, отведенного для размещения духовки, кирпичи выступали внутрь. На них в дальнейшем будет опираться короб духового шкафа.

При кладке пятого ряда уменьшаем зазор между стенкой колпака и духовым шкафом до 12 см. Начинаем оформлять топочную камеру. Она будет находиться выше поддувала. Перекрываем часть поддувального отделения кладкой и создаем разрезы. Укладываем решетку колосника на подготовленные разрезы так, чтобы между ее краями и кладкой оставался 5-миллиметровый зазор.

На шестом ряду кладки начинаем формировать стенки топочной камеры над колосником. Для этого используем огнеупорный кирпич. Одновременно обустраиваем вертикальный канал, соединяющий колпаки вверху и внизу. Оформляем пространство для монтажа духового шкафа.

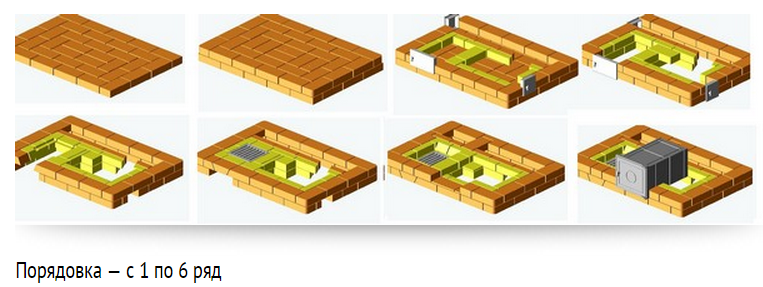

1-6 ряд1-6 ряд

На этом же этапе монтируем духовой короб. Между кладкой и коробкой духовки оставляем 5-миллиметровый зазор. Для оформления требуемого зазора обматываем короб духовки асбестовым шнуром в точках его контакта с кирпичной кладкой. Также оставляем 20-миллиметровое свободное пространство за задней стенкой короба.

При кладке седьмого ряда монтируем дверку топочной камеры. Лучше всего использовать стеклянную дверцу с возможностью регулирования потока воздуха, однако и обыкновенное чугунное изделие отлично подойдет.

Укладываем восьмой ряд аналогично седьмому.

Выкладываем девятый ряд в соответствии со схемой порядовки.

При кладке десятого ряда перекрываем духовой короб и топочную дверцу.

На 11-м ряду формируем участок для варочной поверхности. При этом кирпичи, уложенные с переднего края печки, нужно немного сдвинуть наружу.

Следующий ряд выкладываем аналогично 11-му, но используем исключительно красные кирпичи.

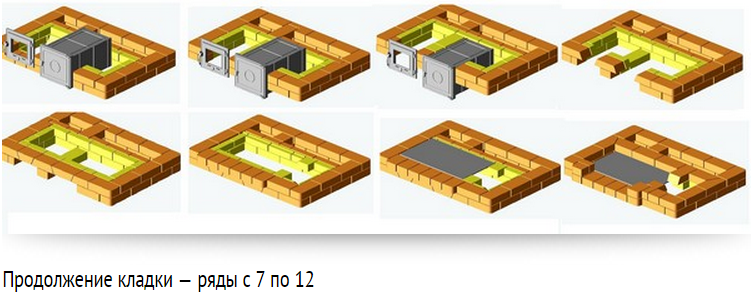

7-12 ряды7-12 ряды

При кладке 13-го ряда кирпичей оформляем «летний» ход в полкирпича.

Следующий ряд выкладываем аналогично 13-му.

При выкладке 15-го ряда начинаем формировать арку. Ее высота составит порядка 260 мм. Чтобы выложить арку, мы стачиваем кирпичи под конусную форму. Размер широкой части такого конуса будет составлять 140 мм, а узкой – 45 мм.

На 16-м ряду перекрываем нижний колпак. На этом же этапе с правой стороны нашего «летнего» хода устанавливаем задвижку, фиксируя ее в предварительно подготовленных углублениях. Срезаем стыкующиеся с аркой кирпичи под требуемый угол.

Следующий ряд выкладываем подобно 16-му.

При кладке 18-го ряда приступаем к формированию колпака вверху. Монтируем пару прочистных дверок.

При выкладывании 19-го ряда кирпичи кладем аналогично 18-му ряду.

На следующем ряду формируем колпак вверху. Устанавливаем опорные уголки из металла. На них будет уложен ряд кладки, перекрывающий проем, расположенный над плитой.

При кладке 21-го ряда перекрываем пространство над плитой, оставляя открытыми лишь дымовые отверстия и колпак вверху.

22-й ряд кладем подобно предыдущему.

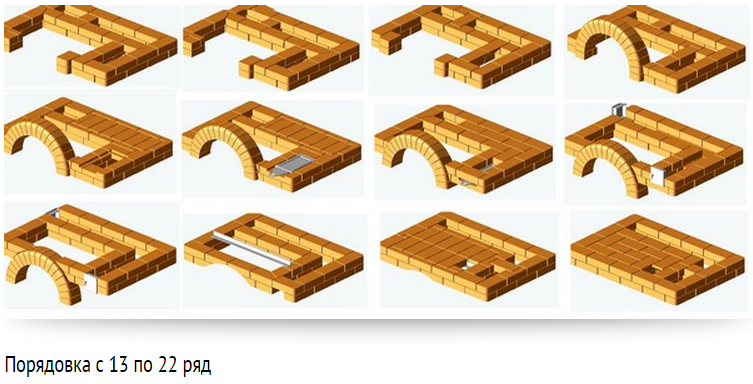

13-22 ряды13-22 ряды

При кладке 23-го ряда поднимаем колпак вверху и приступаем к строительству камеры сушки. Устанавливаем прочистную дверку.

На 24-м ряду кладки справа от отделения сушки оформляем сочлененный с ней канал. Он поспособствует дополнительной циркуляции воздуха.

Ряды с 25-го по 27-й кладем аналогично 24-му ряду.

При кладке 28-го ряда монтируем в предварительно созданные вырезы 2 задвижки.

На 29-м ряду кладки объединяем вытяжки сушильного отделения, варочной камеры, а также дымового канала.

При оформлении 30-го ряда перекрываем сушильную камеру полностью.

На 31-м ряду перекрываем всю плоскость, оставляя открытым лишь отверстие для отведения дыма. Этот ряд должен иметь увеличенную площадь. Укладываем внешние кирпичи с 40-миллиметровым выступом наружу.

При кладке 32-го ряда возвращаем площадь поверхности к прежнему значению.

На 33-34 рядах начинаем выкладывать дымоотводную трубу. Выводим ее через кровлю на нужную высоту. Этот показатель определяется индивидуально. По правилам дымоход должен возвышаться над наивысшей точкой крыши не менее чем на 0,5 м.

Вы можете рассмотреть возможные варианты, как сделать дымоход для твердотопливного котла, в нашей новой статье.

Кладка от 23 рядаКладка от 23 ряда

После завершения кладки печке рекомендуется дать просохнуть в течение 2-3 недель. Финишную отделку выполняйте на свой вкус. Можете побелить печку, облицевать ее плиткой, оклеить изразцами и т.д.

Удачной работы!

Видео – Отопительно варочные печи своими руками

Печи отопительно варочные своими руками

На современном рынке отопительного оборудования представлен огромнейший выбор самых разнообразных агрегатов, способных удовлетворить запросы любого владельца. Несмотря на это, традиционные отопительно-варочные печи продолжают пользоваться большой популярностью, в особенности в регионах без возможности организации водяного либо газового отопления.

Печи отопительно варочные своими руками

Печи отопительно варочные своими руками

Существует несколько наиболее популярных вариантов конструкций отопительно-варочных агрегатов. Вашему вниманию предлагаются подробные руководства по самостоятельной кладке печей. Выберите самый подходящий вариант и приступайте к работе.

Печи отопительно варочные своими руками

Печи отопительно варочные своими руками

Содержание пошаговой инструкции:

Набор для самостоятельной кладки печки

Схема печи

Схема печи

Начните с подготовки всех необходимых кладочных приспособлений.

Вам понадобится:

  • кирпич. Купите простой и огнестойкий кладочный материал. Для точного определения нужного количества кирпича предварительно подготовьте порядовку будущей печи;
  • глина. На ее основе вы приготовите раствор для кладки печи;
  • металлические дверцы и прочая фурнитура;
  • листовой металл;
  • уголки;
  • сетка либо прутки арматуры для укрепления конструкции;
  • шины;
  • известь;
  • емкость для приготовления раствора;
  • металлическое сито с ячейками 1-2 мм;
  • отвес;
  • строительный уровень;
  • молоток;
  • мастерок;
  • лопата;
  • чугунная плита с конфорками.

Типичная отопительно-варочная печь

Схема-порядовка печи

Схема-порядовка печи

Ознакомление с печным мастерством рекомендуется начинать с изучения инструкции по кладке наиболее популярного варианта отопительно-варочной печи.

Схема отопительно-варочной печи

Схема отопительно-варочной печи

Первый шаг. Выложите первый ряд печи. На этом этапе вы должны строго следить за перпендикулярностью углов и ровностью укладки кирпичей. От правильности устройства стартового ряда напрямую зависит долговечность и в целом качество готовой отопительно-варочной конструкции.

Второй шаг. После выкладки начального ряда смонтируйте дверцу поддувала.

Третий шаг. Выложите 2-й ряд обычной кладкой.

Четвертый шаг. Приступайте к выкладке третьего ряда. На данном этапе вам нужно стесать ваши кирпичи с двух боков так, чтобы создать оптимальную конфигурацию поддувала. Контролируйте, чтобы ряд имел высоту, соответствующую высоте поддувальной дверцы.

Пятый шаг. Приступайте к выкладке четвертого ряда. Его необходимо класть слева направо. Смонтируйте дверцу зольника. В процессе кладки ориентируйтесь на предварительно выбранную схему печки. На этом же ряде вам нужно перекрыть поддувальную дверцу. Обустройте отверстие над камерой для золы.

Шестой шаг. Выложите пятый ряд с сужением отверстия зольника. В остальном кладка данного ряда подобна кладке четвертого.

Седьмой шаг. Выложите шестой ряд из огнестойкого кирпича. Можете использовать и простой кирпич, но он выйдет из строя гораздо быстрее своего шамотного аналога.

Вам надо сколоть кирпич перед колосниковой решеткой. Это даст возможность в дальнейшем качественнее укладывать топливо. Сама же решетка будет надежно опираться на 5-й ряд печной кладки.

Оставьте примерно 1-1,5-сантиметрвоый зазор между шестым рядом и решеткой. Промежуток заполните песком.

Кладка кухонной плиты

Кладка кухонной плиты

Восьмой шаг. Выложите седьмой ряд. На этой стадии вам необходимо создать канал П-образной формы и перекрыть его так, чтобы один канал превратился сразу в три.

Девятый шаг. Установите дверцу топочного отделения. Для опоры под дверцу используйте 6-й ряд кладки.

Десятый шаг. Выложите восьмой и девятый ряды по аналогии с седьмым рядом. По высоте девятый ряд должен соответствовать топочной дверце.

Вам нужно закрыть левый канал и топочную перегородку. Кирпичи для этого следует специальным образом подготовить. Подготовка сводится к стесыванию кирпичей с обоих боков для обеспечения плавной и качественной транспортировки газов из топки в печной канал.

Порядовая кладка

Порядовая кладка

Одиннадцатый шаг. Выложите десятый ряд из шамотного кирпича. При этом сами изделия нужно размещать строго вертикально. В обязательном порядке проверьте вертикальность при помощи уровня. Поверх этого ряда вы уложите варочный настил.

Порядовая кладка

Порядовая кладка

Двенадцатый шаг. Перекройте дверь топочного отделения. В конструкции останется только два канала квадратной формы.

Дальнейшая кладка отопительно-варочного агрегата ведется точно так, как и выкладка обыкновенных отопительных печей. Следуйте выбранной схеме порядовки.

Пример отопительно-варочной печи

Пример отопительно-варочной печи

В завершение установите варочную поверхность с заслонкой, дверцу топки и перекрытие для этой дверцы. Также нужно обустроить вентиляционную камеру и дымоход. Конструкцию и материал изготовления дымохода подбирайте индивидуально в соответствии с размерами и прочими важными характеристиками печи.

Порядовки отопительно-варочных печей

Порядовки отопительно-варочных печей

Кладка печи «шведка»

Кладка печи «шведка»

Кладка печи «шведка»

Шведка – один из самых популярных и наиболее удобных в эксплуатации вариантов печей. Кладка такой печки выполняется в несколько несложных этапов.

Схема фундамента для самодельной печи шведки

Схема фундамента для самодельной печи шведки

Шведка

Шведка

Первый шаг. Подготовьте кирпич к кладке. Для этого достаточно окунуть его в чистую воду и оставить там примерно на сутки. Материал насытится влагой, и не будет впитывать ее из кладочного раствора.

Второй шаг. Приготовьте раствор для кладки из глины, воды и просеянного песка. Должна получиться пластичная однородная смесь. На укладку 100 кирпичей уходит порядка 20 л раствора.

Третий шаг. Выложите стартовый ряд кирпича с обязательной проверкой перпендикулярности углов, вертикалей и горизонталей. Ряд должен быть сплошным. Для выкладки внутреннего пространства можете использовать половинчатый кирпич.

Четвертый шаг. Выложите второй ряд. Этот ряд должен быть таким же, как и первый.

Порядовка печи Шведка

Порядовка печи Шведка

Пятый шаг. Выложите третий и четвертый ряды. Начинайте формировать отделение зольника. Установите дверцу для этой камеры и прочистные дверцы в количестве трех штук и одну поддувальную дверку. С обратной стороны печки выложите дымообороты. Они должны быть вертикальными и сообщаться с топочной камерой при помощи отверстия.

Шестой шаг. Установите решетку колосника и смонтируйте духовую камеру. Обустройте перекрытие дверцы поддувала и прочистных отверстий.

Седьмой шаг. Выкладывайте ряды с 6 по 10. На этом этапе вы должны сформировать топочное отделение. Между топкой и духовой камерой кирпичи укладывайте на ребро. Установите стенки топочной камеры и духового шкафа. Между ними должна быть перегородка высотой на один ряд меньше камеры.

После укладки 10 ряда, с передней стороны выложите стальной уголок и чугунную плитку. Уголок крепите с помощью проволоки и раствора.

Восьмой шаг. Выложите 11 ряд. На этом этапе вы должны полностью перекрыть канал между плиткой и правой стенкой.

Печь шведка

Печь шведка

Девятый шаг. Выкладывайте ряды с 12 по 16. Сформируйте варочное отделение и три вертикальных газохода. Дымоходные отверстия выкладывайте с применением шамотного кирпича.

Десятый шаг. Выложите 17 и 18 ряды. Обустройте перекрытие варочной камеры.

Одиннадцатый шаг. Выложите 19 и 20 ряды. На этом этапе вам необходимо разместить на лицевой части печки дверцы двух чисток газоотводящих каналов.

Двенадцатый шаг. Выложите ряды с 21 по 28. Сформируйте дымовые каналы в соответствии с выбранной схемой порядовки. Соблюдайте правильную перевязку швов. При выкладке 27 ряда установите дымоходную задвижку. Над ней оставьте отверстие, посредством которого газоходы будут соединяться с вентиляционными каналами.

Тринадцатый шаг. Выложите 29-30 ряды. Перекройте верхние дымоводы. На этом этапе кладку необходимо расширить на 50 мм по периметру. За счет этого будет сформирован карниз.

Четырнадцатый шаг. Выложите 31-й ряд. На этом этапе размеры перекрытия надо довести до габаритов 27 ряда.

Пятнадцатый шаг. Выложите 32-й ряд. На этом этапе начинайте выкладывать дымоотводящую трубу размером 130х250 мм.

Выложите дымоход необходимой высоты, и ваша печка типа шведка будет полностью готова. В завершение ее останется облицевать керамикой либо выкрасить.

Печь-голландка

Печь голландка

Печь голландка

Такой печной агрегат прекрасно подходит для небольших частных домов, дачных домиков и даже квартир. Печь будет очень полезна при отсутствии централизованной отопительной системы. Помимо этого, подобную печку можно оснастить варочной панелью и использовать для приготовления пищи.

Место для размещения печи рекомендуется выбирать еще на этапе планирования дома. Но даже если ваш дом уже построен с возведением «голландки» не возникнет никаких проблем.

Голландка — украшение дома

Голландка — украшение дома

Печь можно строить как на фундаменте, так и без него, но в первом случае печка прослужит несколько дольше.

Печь-голландка имеет очень вместительную топку. При этом конструкция не оснащается поддувалом, что дополнительно выделяет рассматриваемую печь на фоне аналогов.

К числу важных преимуществ «голландки» необходимо отнести эффективность и рациональность использования топлива – в такой печи дрова прогорают гораздо медленнее, чем в большинстве других существующих агрегатов.

Видео — Печь со стеклянной дверцей

1-9 ряды

1-9 ряды

10-18 ряды

10-18 ряды

18-26 ряды

18-26 ряды

Дымоход

Дымоход

Первый шаг. Приготовьте раствор из глины, воды и песка. Глину предварительно вымочите в воде, а песок просейте. Компоненты смешивайте в таком соотношении, чтобы получить однородную массу с консистенцией сметаны. Обычно песок и глина смешиваются в разных количествах, а воды добавляется порядка 25% от общего объема сухих компонентов. В остальном же ориентируйтесь на особенности вашей глины.

Кирпич также требует предварительной подготовки – его нужно окунуть в воду примерно на сутки.

Перед началом работы попробуйте выложить печь без использования раствора. Это позволит вам более детально вникнуть в особенности выбранной порядовки и сделать работу на максимально высоком уровне.

Приступайте к кладке печи. Каждые 2-3 ряда проверяйте ровность кладки строительным уровнем.

Второй шаг. Уложите на пол рубероид либо полиэтилен. Для рассматриваемой печи понадобится изоляция размерами 530х780 мм. На гидроизоляцию насыпьте 1-сантиметровый слой просеянного песка и тщательно выровняйте засыпку.

Третий шаг. Выложите первый ряд поверх песчаной подушки. Проверьте ровность укладки кирпича и аккуратно залейте всю полученную поверхность раствором.

Установите дверцу поддувала. Для крепления используйте стальную проволоку.

Четвертый шаг. Выложите второй ряд «голландки» в соответствии с порядовкой. В целом этот ряд не будет иметь отличий от начального ряда.

Пятый шаг. Выложите третий ряд. Начиная с него, для кладки надо использовать огнестойкий кирпич. На третий ряд уложите колосниковую решетку.

Шестой шаг. Выложите четвертый ряд. На данном этапе кирпичи следует укладывать на ребро.

На этом же этапе вам надо смонтировать дверцу для топочной камеры. Для фиксации дверей используйте стальную проволоку.

Седьмой шаг. Выложите пятый ряд по аналогии с четвертым, только кирпич укладывайте обычным методом, т. е. плашмя.

Восьмой шаг. Выложите шестой ряд. Кирпич опять кладите на ребро. Проверяйте углы и в целом ровность кладки.

Девятый шаг. Выложите седьмой ряд. Кирпичи размещайте плашмя. На ребро выложите только заднюю стенку. Все последующие ряды кирпича укладывайте плашмя.

Десятый шаг. Приступайте к кладке восьмого ряда. На этом этапе топочная дверь полностью перекрывается. Внутренний кирпич (он должен быть огнеупорным) над топочной камерой следует скосить.

Одиннадцатый шаг. Выложите девятый ряд со смещением назад. Поверх этого ряда уложите увлажненный асбестовый шнур, а после – варочную плиту. Тщательно загерметизируйте стыки между кирпичом и плитой. Варочную поверхность можете делать квадратной либо круглой – как вам больше нравится.

Двенадцатый шаг. Приступайте к кладке десятого ряда. На этом этапе вам нужно выложить основу дымохода. «Голландка» имеет компактные размеры, поэтому от обустройства капитального кирпичного дымохода следует отказаться, отдав выбор в пользу металлической конструкции.

Тринадцатый шаг. Выложите одиннадцатый ряд и установите дымовую задвижку. Предварительно обмотайте задвижку асбестовым шнуром.

Четырнадцатый шаг. Выложите двенадцатый ряд. На этом этапе сформируйте стык между дымоходом и металлической трубой.

Кладка печи окончена.

Подробная схема устройства печи

Подробная схема устройства печи

В завершение вам останется сделать следующее:

  • вывести дымоотводящую трубу на требуемую высоту;
  • заделать стыки между полом и печным агрегатом при помощи плинтуса;
  • заштукатурить «голландку». Также для отделки можно использовать побелку, краску и даже керамическую плитку.

Таким образом, самостоятельная кладка отопительно-варочной печи является не таким уж и сложным мероприятием. От вас требуется лишь во всем следовать инструкции.

Отопительно-варочная с камином

Отопительно-варочная с камином

Удачной работы!

Читайте на нашем сайте статью — печь голландка своими руками.

Видео – Печи отопительно варочные своими руками

Отопительно варочные печи прошлого века - Своими руками - Статьи по печному делу



Содержание:



Отопительно-варочная печь «Малютка»


Для садового утепленного домика удобна небольшая компактная экономичная печь «Малютка» высотой не более 2,2 м. При желании печь можно сделать выше, добавив несколько рядов между 18-м и 19-м. В печи устроены варочная и две сушильные камеры. Благодаря небольшим размерам и смешанной (плашмя и на ребро) кладке требуется всего 250 кирпичей (до трубы).

Конструкция печи простая, и при небольших навыках построить ее несложно, однако требуется много фигурной тески кирпича.

Печь кладут на сплошной фундамент, который должен быть на 5—10 см больше ее размеров. В котлован, вырытый до твердого грунта, засыпают кирпичный бой, бутовый камень и заливают цементом в пропорции 1:5 при марке цемента М-400. Фундамент не должен доходить до уровня пола на 1—2 ряда.

Вначале кирпич подбирают в каждом ряду всухую,затем кладут на глинопесчаный раствор. Ряды считаются по правой стороне, со стороны задвижек. Ширина газоходов вдоль стенок не меньше 7,2 см. Нужно учитывать,что летний газоход в задней стенке всегда горячий. Выше его задвижки газоход делают квадратным, для чего стесывают низ 24-го ряда (см. разрез Б—Б).

Отопительно-варочная печь «Малютка»

Отопительно-варочная печь «Малютка»

Отопительно-варочная печь «Малютка»

Отопительная печь "Малютка-5"


Печь под любое твердое топливо . Топку при необходимости можно переставить на боковую стенку, где находятся задвижка и дверка чистки. Печь можно сложить ниже или выше. Для этого после 17-го ряда нужно убавить или добавить от одного до восьми рядов кладки. Топка футеруется (т.е. обкладывается на ребро) огнеупорным кирпичом. Если вы не будете топить углем, то можно всю кладку вести из красного кирпича. Если будете топить дровами, то колосниковую решетку нужно сделать меньшего размера, по ней выкладывается и поддувало.

На печь нужно:

кирпич красный — 370 штук,

кирпич огнеупорный — 16—21 штука,

дверка топочная 21x25 см — одна,

дверка поддувальная 14x14 см — одна,

дверка чистки 14x14 см — одна,

задвижка с отверстием 12x21 см — одна,

колосники штучные длиной 30 см — 10 штук.



Отопительно-варочная печь со щитком в торце


Самая простая печь, годная для летней кухни, по принципу которой можно сложить целый ряд подобных. Печь без поддувала. Для доступа воздуха в дверке имеются отверстия. Газы из топки идут прямо в насадную трубу-1, которую можно делать любой высоты, постепенно сужая ее. Печь можно подсоединить к газоходу в кирпичной стене или к отдельно стоящей трубе. Печь можно ставить прямо на крепкий пол. В противопожарных целях нужно снизу установить сквозные отверстия-шанцы-2, из которых будет выходить теплый воздух, выделяемый подиной печи. Плита втесывается в кирпич.

На печь нужно:

кирпич красный — 240 штук,

дверка топочная с отверстиями 21x25 см — одна,

плита чугунная 41x71 см — одна,

задвижка 12x21 см или 13x13 см — одна.

Отопительно-варочная печь со щитком в торце

Отопительно-варочная печь со щитком в торце

Отопительно-варочная печь со щитком в торце





Отопительно-варочная печь без дверок и топочного отверстия


Печь годная для летней кухни,тила самовара, т.к. топливо загружается через большое отверстие в плите-1, в котором кружки можно заменить на крышку от старой кастрюли. Топить такую печь можно только дровами. Печь имеет поддувальное отверстие без дверки-2. Для лучшего горения в топке имеются колосники.из целого кирпича-3, которые устанавливаются на четвертом ряду. Газы из топки идут через перевальную стенку-4, опускаются вниз, нагревая стенки печи, и поднимаются вверх в стояк-трубу. Имеется окно чистки сажи-5, которое закладывается кирпичом на ребро. Самодельную задвижку из листового железа-6 можно установить там, где удобно хозяевам. Для задвижки в основании 27-го ряда вытесывается щель глубиной 0,3—0,5 см. Высота щели делается по толщине железной задвижки так, чтобы над задвижкой было не более 0,2 см зазора и задвижка двигалась свободно. Плита закладывается на 11-м ряду. Печь нагревается до самого пола и имеет минимум печных приборов.

На печь нужно:

кирпич красный — 260 штук,

плита чугунная 41x71 см — одна,

задвижка.

Отопительно-варочная печь со щитком в торце

Отопительно-варочная печь со щитком в торце

Отопительно-варочная печь со щитком в торце

Отопительно-варочная печь со щитком в торце

Отопительно-варочная печь со щитком в торце

Отопительно-варочная печь с бачком


Печь под каменный уголь. Газы из топки идут через перевальную стенку-1. Попадая вниз, они нагревают воду в бачке-2. Если вам нужно не очень много горячей воды, то бачок можно установить на другое место-3, здесь вода будет дольше нагреваться, но зато будет дольше сохраняться горячей. Газы, минуя бачок, обогревая печь до низу, уходят в стояк-трубу. Для удобства и безопасности бачок лучше установить, как показано на рис. 42,6 (3). На 11-м ряду закладываются плита и железный уголок. В печи можно установить духовой шкаф (рис. 42,6).

На печь нужно:

кирпич красный — 220 штук,

кирпич огнеупорный — 20 штук,

дверка топочная 25x21 см — одна,

дверка чистки 14x14 см — одна,

дверка для поддувала 14x14 см — одна,

плита чугунная 41x71 см — одна,

колосники штучные длиной 25 см, задвижка 12x21 см — одна, бачок самодельный 15x37x28 см — один, духовой шкаф самодельный 30x37x27 см.

Отопительно-варочная печь со щитком в торце

Отопительно-варочная печь со щитком в торце

Отопительно-варочная печь со щитком в торце

Отопительно-варочная печь со щитком в торце

Отопительно-варочная печь со щитком в торце





Отопительно-варочная печь со щитком


Топка под каменный уголь. Для отопления дровами кладка ведется из красного кирпича, в этом случае дверка опускается на один ряд ниже, а над ней кладется два ряда кладки. Если духовой шкаф снизу плохо прогревается, то нужно в девятом ряду сзади шкафа заложить отверстие куском железа.

Задвижку можно установить одну, но тогда нужно после протапливай ия печи закрывать все дверки.

На десятый ряд кладется плита и уголок. Если нет уголка, то плита втесывается в кирпич.

Для лучшего обогрева перегородки удобнее устанавливать заподлицо со щитком-1, или щиток должен выступать на 25 см.

На печь нужно:

кирпич красный — 400 штук,

кирпич огнеупорный — 17 штук,

плита 41x71 см — одна,

дверка топочная 21x25 см — одна,

дверка поддувальная 14x14 см — одна,

дверка чистки 14x14 см — четыре,

колосники штучные длина 30 см,

задвижка 12x21 см — две.

Отопительно-варочная печь со щитком в торце

Отопительно-варочная печь со щитком в торце

Отопительно-варочная печь со щитком в торце



Отопительно-варочная печь со щитком в торце







Тепло и сытно: отопительно-варочные печи с духовкой из кирпича и металла

Содержание статьи:

Для отопления загородного жилища, дачного дома или летней кухни идеально подойдет отопительно-варочная печь с духовкой, сочетающая в себе эффективный источник тепла и функциональную плиту с возможностью выпечки. Существует много вариантов подобных печей – современные печники усовершенствовали традиционные схемы и сделали их более экономичными, эффективными и компактными. Производители отопительной техники не остались в стороне и придумали металлическую альтернативу кирпичной классике.

Современное решение для дома и дачи

Конструктивные особенности отопительной печи с духовым шкафом

Отопительно-варочная печь включает топку, поддувало, варочную плиту и духовку. Чтобы сделать конструкцию максимально компактной, изолированную духовку располагают сбоку от топки. Плита находится сверху над топочной камерой и духовым шкафом, она перекрывает верхний кирпичный ряд. Изолированная духовка облегчает эксплуатацию и обслуживание топки – готовить в таком шкафу можно практически сразу, не дожидаясь, когда дрова полностью перегорят, как в русской печке.

Схема компактной печи: 1 – поддувало, 2 – топочное отделение, 3 – металлический духовой шкаф, 4 – чугунная плита.

Эффективность печи в плане отопления зависит от конфигурации дымооборота. Для кухни, где нет потребности в регулярном отоплении, можно сделать прямой дымоход – при такой конструкции КПД оборудования составит не более 50%. Для повышения теплоэффективности используют сложную систему вертикальных каналов, двигаясь по которым, горячие газы отдают свое тепло кирпичным стенкам, медленно и продолжительно нагревающим воздух в помещении.

Печная классика в новом формате: современные схемы печей с плитой и духовкой

Небольшие отопительно-варочные печи с духовым шкафом можно сложить своими руками, воспользовавшись готовыми схемами, разработанными профессиональными печниками. Однако новичкам начинать нужно не с изучения чертежей, а с ознакомления с общими правилами кладки печного оборудования: заливкой фундамента, выбором кирпича, замешиванием раствора, строительством дымохода.

Отопительно-варочная печь с духовым шкафом и водяной коробкой

Теплоотдача этой модели доходит до 600 ккал/ч при двухразовой топке в день. Габариты конструкции: 102*64*77 см. Особенность модели – наличие водонагревательной коробки. Для строительства потребуется 140 штук красного кирпича, около 50 литров жаростойкого раствора, кровельная сталь для предтопочного листа (50*70 см) и под плиту (115*64 см), стальной уголок для обвязки (8 шт.), дверки, задвижки, колосниковая решетка (25*18 см). Также нужно купить чугунную плиту 53*90 см, духовой шкаф 35*35*45 см и водогрейную коробку 15*35*45 см.

Схема кладки печи с духовкой и водогрейной коробкой

Порядовка кирпичной кладки

Наглядная порядовая схема

Первые два ряда укладывают сплошной кладкой, на третьем ряду закладывают чистку, а на четвертом устанавливают поддувальную дверцу. Духовку и водогрейную коробку монтируют на шестом ряду. Чтобы получить два канала – между боковыми сторонами духового шкафа и коробки, кирпич с задней стороны кладут на ребро.

На седьмом ряду устанавливают колосники. Топку обязательно защищают шамотным кирпичом, футеровка должна быть на 1-2 см выше духовки. Одиннадцатым рядом перекрывают водогрейную коробку. Плиту кладут на рамку из стальных уголков.

Компактная «шведка» – универсальная помощница

«Шведка» – лучший выбор для тех, кто предпочитает комбинировать функциональные устройства в одном корпусе. Эта отопительно-варочная печка с духовкой занимает немного места, имеет высокий КПД и относительно проста в строительстве. В этой модели духовой шкаф играет роль преграды горячим газам, отходящим от топки. Такая конструкция заметно улучшает разогрев варочной плиты, служащей сводом топочного отделения.

Для строительства данной модели потребуется 570 штук красного керамического кирпича, около 200 кг огнеупорного кладочного раствора, стальные уголки и полосы, лист кровельного железа и лист плоского шифера, необходимый для перекрытия варочной камеры. Также следует запастись дверками, задвижками, колосниковой решеткой, чугунной плитой, духовкой.

Устройство «шведки»

Порядовая схема отопительно-варочной печи с духовкой

Чтобы сократить расход топлива, летом эту печь рекомендуется топить древесными брикетами или крупным углем, загружая его в небольших объемах. Зимой для топки можно использовать дрова или уголь. Особенность модели в том, что левая конфорка разогревается сильнее, а правая имеет более низкую температуру – это стоит учитывать при выборе способа готовки.

Печь за один день: металлические модели

Кирпичная конструкция требует сооружения отдельного фундамента, поэтому планировать ее строительство желательно на этапе проектирования дома. Готовую чугунную или стальную печку можно установить за один день, не прибегая к ремонту, и сразу же начать эксплуатировать новую помощницу.

Чугунные печи не подключают к сложной системе дымооборотов, они работают по принципу непрерывной конвекции – холодный воздух поступает снизу, нагревается в воздушном теплообменнике и выходит наружу, смешиваясь с окружающими воздушными массами.

Компактность, эффективность и функциональность – чугунная отопительно-варочная модель с духовкой

Современные модели имеют стильный дизайн, экономичный расход топлива и высокий КПД, увеличенный за счет топок длительного горения. Печи последнего поколения оборудованы системами автоматической закладки топлива, позволяющими оставлять прибор без присмотра на некоторое время.

Выбирая металлический источник тепла, следует обратить внимание на его мощность, вид используемого топлива, функциональные возможности, производителя и гарантийные обязательства.

Чтобы не ошибиться с выбором отопительно-варочной печи с духовым шкафом, рекомендуется обратиться за консультацией к специалисту. Профессионал оценит потребности дома, поможет определиться с типом и видом печного оборудования и предложит оптимальное решение.

Понравилась статья? Поделитесь с друзьями:

инструкция, фото и видео-уроки, цена

Печь с двойной функцией

Именно так можно отозваться о варочной печи, ведь она действительно выполняет несколько функций. С одной стороны такая печь отапливает помещение, с другой способна быть варочной панелью.

Фото - варочная печь

Фото – варочная печь

Причем приготовление пищи на открытом огне, это ни с чем несравнимое удовольствие, совсем необычный вкус, а главное, у нас получится просто здоровая и полезная еда!

Сегодня варочные печи из кирпича начинают завоевывать все больше популярности. К тому же  и в загородном доме такую конструкцию модно построить самостоятельно, о чем мы и поговорим подробно в данной статье.

Основа работы печи

Продумывается конструкция кирпичной печи-камина всегда из расчета отопления помещения. И ее небольшие габариты позволяют комфортно отапливать помещение минимум в 50 квадратных метров. Правда эти расчеты не мешают нам увеличить размер печи, и таким образом, усилить ее теплоотдачу.

Давайте исходить из того, что именно для обогрева помещения в 50 кв м, мы и будем сооружать печь.

Небольшая печь

Небольшая печь

Исходя из такой теплоотдачи, мы можем сразу сказать, что:

  • Наружная стенка будет выкладываться в полкирпича.
  • У конструкции будет водогрейный короб.
  • Кирпичная печь-камин будет оборудована духовым шкафом.
  • Для варочной панели будем использовать чугунную плиту с двумя конфорками, можно разного диаметра.
  • Варочная камера в нашей печи расположится в нише со стальными створками.
  • Топливник перекроем мощной чугунной плитой, которая поспособствует усилению теплоотдачи.

Важно! Любые расчеты по кладке, и вообще по работе печи должны исходить из того, что варочная конструкция будет использоваться и в зимний период, и в летний.

Летом варочная кирпичная печь спокойно работает в режиме приготовления еды, сушки фруктов, нагреваний воды.

Принцип работы здесь следующий – горячий газ, который образуется в результате сгорания топлива, проходит под варочную плиту. Чугунная поверхность нагревается, как и нагревается духовой шкаф. Теперь они готовы к работе, а газ и другие продукты горения, отводятся через дымоход.

В зимний период, когда требуется, чтобы варочная печь отапливала помещение, нагретый газ совершает тот же маршрут, только после нагревания плиты и духового шкафа он направляется в верхнюю камеру, и только потом выходит в дымоход. Это позволяет ему нагревать печь.

Преимущества печи

Естественно возникает вопрос, зачем нужна именно варочная печь с духовкой из кирпича, если можно построить просто камин, или приобрести готовую духовку, образно говоря.

В конце концов, зачем строить это собственными силами?

Печь по собственным габаритам

Печь по собственным габаритам

  • Как ни странно, на первое место можно поставить вопрос стоимости. Всегда печь, выполненная собственными руками, выходит дешевле, чем готовый вариант.
  • Собственная конструкция, это всегда индивидуальный выбор габаритов, расположение печи и все это мы определяем, исходя из того, в каком месте будет располагаться печь. То есть мы не привязаны к определенному чертежу и габаритам.
  • Печь сможет выполнять две функции, как мы уже говорили, и отопительную и кухонную. Таким образом, мы еще и экономим место в доме, высвобождая функциональное пространство.
  • При варианте варочного оборудования, мы используем более экономично и топливо, заставляя его работать на две функции.
  • Кроме того, нам не потребуется устраивать дополнительную вытяжку, в такой печи она предусмотрена, ведь вместе с продуктами горения топлива будут удаляться и неприятные запахи.

Подготовка материалов

Как мы уже говорили, рассчитываем печь на обогрев помещения в 50 кв метров. Именно под это и подбираем материал.

Нам потребуется:

  • Красный полнотелый кирпич. Это обязательно должен быть печной строительный кирпич с запасом, на случай боя.
  • Глина для раствора. Подбирается именно для сооружения печи.
  • Речной песок, именно он обладает необходимыми свойствами.
  • Стальной уголок.
  • Стальная полоса.
  • Фурнитура, топочная дверца, поддувальная дверца, варочная плита, задвижка.
  • Водогрейный и сушильный короб.
Печной кирпич

Печной кирпич

Кирпич закупаем из расчета, что нам может потребоваться примерно 14-15 рядов кладки. Такая высота кладки обеспечит идеальный обогрев помещения.

Важно! Мы делаем топочную камеру, в которой ее стенки одновременно будут и внешними стенами печи, таким образом, отопление будет не просто качественным, но и гигиеничным.

Инструмент

Для того чтобы наша кирпичная варочная печь получилась по всем правилам и в соответствии с технологическими требованиями, нам потребуется определенный инструмент:

Перечень некоторых инструментов

Перечень некоторых инструментов

  • Мастерок, или кельма, которым будет удобно и укладывать раствор, и удалять его излишки.
  • Киянка. С ее помощью мы будем поправлять кирпичи в кладке.
  • Уровень, без него нельзя начинать кладку вообще!
  • Отвес, бечевка и грузик. Вертикальный отвес будет контролировать смещение кладки.
  • Правило, потребуется для проверки стены под углом.
  • Молоток.
  • Болгарка, ею будем пилить кирпич, что бы отрез был идеально ровным.
  • Рулетка.

Фундамент

Перед началом кладки, нам необходимо основание, на котором будет стоять печь. Сооружается достаточно просто. Для этого выкапываем углубление, примерно 25-40 см глубиной, засыпает 10 см песка и гравия, трамбуем и заливаем сверху бетон.

Бетон делаем достаточно жидким, и в пропорции один к двум, используя марку цемента 300.

Основание для нашей конструкции

Основание для нашей конструкции

Кладка

Перед началом кладки мы всегда рекомендуем еще раз проверить кирпич на наличие трещин. Если обнаружена трещина, такой материал ни в коем случае нельзя будет использовать!

Важно! Необходимо сверять каждый выложенный ряд, от этого будет напрямую зависеть ее КПД, длительность эксплуатации и показатели функциональности.

Кладку начинаем с углов и ведем цельными кирпичами. Кроме того у нас есть инструкция по которой мы каждый кирпич, прежде чем уложить, смачиваем в воде, сцепление раствора и кирпича от этого только усиливается.

Кладка цельными кирпичами

Кладка цельными кирпичами

Ведем кладку цельными кирпичами вплоть до третьего ряда. Дело в том, что здесь нам придется формировать зольную камеру, где будет установлена дверца, и под нее мы выделяем еще один ряд, а уже на пятом сделаем перекрытие.

В перекрытии используем стальной уголок, который утапливаем затем в швах между кирпичами. С пятого ряда кладки мы задаем место под сушильный короб.

Начиная с шестого ряда, нам придется постепенно наращивать печь внутрь, это необходимо, чтобы установить решетку.

Со следующего ряда можно готовить установку топливной дверцы. С восьмого по десятый ряд у нас обкладывается сушильный короб, и после этого, поверх короба, выкладываем, заранее приготовленные полосы стали.

Дверца топки

Дверца топки

Здесь останавливаемся и полосы накрываем равномерным слоем раствора, кроме того оставляем место для дымохода.

После 12 ряда (теперь понимаете, почему порядовке стоит уделять такое повышенное внимание), начинаем готовиться к установке плиты. Пусть это будет чугунная плита, ее цена не высока, но функциональные показатели просто замечательные!

Чугунная плита

Чугунная плита

Плиту мы укладывает поверх 13 ряда кладки, и в 14 ряду будет начинаться дымоход.

Дымоходы

Одного дымохода для нашей печи будет недостаточно, учитывая, что он отлично справится со своими прямыми обязанностями по отводу продуктов горения, но в летнее время года с одним дымоходом у нас печь будет еще и отапливать помещение, а это уже неудобно.

Естественно, чтобы этого не происходило, нам потребуется дополнительный дымоход, который работает летом, а основной просто закрывается. Таким образом, продукты горения и раскаленный газ напрямую проходит под варочной плитой, нагревает ее и выводится через дымоход.

Кроме того нам нужно будет в дымоходе предусмотреть канал не только для отвода газа, но и для вентилирования именно варочной камеры. При этом. На обоих каналах необходимо поставить заглушки.

Вывод двух дымоходов

Вывод двух дымоходов

Вполне вероятно, что для выполнения этих работ нам все-таки потребуется специалист, или действительно много информации.

Самостоятельно можно без затруднений выложить основание, используя двойной силикатный кирпич М 150, который отвечает за прочность, можно аккуратно провести всю кладку и установить фурнитуру. Но нюанс с устройством дымохода требует самого повышенного внимания.

Заключительный этап работы

Заключительный этап работы

Окончание работ

После того, как мы положили последний кирпич, и укрепили последнюю дверцу, можно проверить тягу, просто немного сжечь бумаги и посмотреть, как функционирует дымоходы.

А вот полного огня разводить не рекомендовано несколько дней, до тех пор, пока не высохнет вся кладка. Это достаточно важное условие, ведь в стыках между кладкой легко может образоваться щель, и печь будет чадить.

Отделка может проводиться декоративным кирпичом, керамический плиткой, или изначально кладка вестись аккуратно и красиво, что и будет декорацией своеобразной!

Результат будет впечатляющий

Результат будет впечатляющий

Вывод

Сколь сложным не казался бы процесс возведения варочной печи, если строго соблюдать все инструкции, то работа пройдет удачно, и печь будет выполнять все свои функции, а в представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Варочная плита своими руками. Лучшие и самые эффективные кирпичные отопительно-варочные печи для дачи и частного дома.

Все любители загородного отдыха мечтают о печи в своих уютных домиках на дачах. Как известно, кирпичная печка — старейшая универсальная конструкция для обогрева помещений. Ее эффективность и высокая производительность доказана веками.

Совсем необязательно возводить серьезную громоздкую конструкцию. Иногда достаточно малогабаритной печки, соорудить которую можно своими руками. Модели могут отличаться по форме, размеру, виду или схеме дымохода, но в целом их возведение не займет у вас много времени и не потребует серьезных навыков печника.

Достоинства мини-печки

  1. Малогабаритные печи оптимально экономичны.
  2. Отличаются высоким коэффициентом теплоотдачи.
  3. Обладают повышенной теплоемкостью.
  4. Растапливать можно дровами, углем, паллетами, брикетами и другими твердыми энергоресурсами.
  5. Сочетают в себе и варочные функции при наличии чугунной плиты, а также функции отопительного прибора или камина.
  6. Благодаря своим небольшим размерам подходят как для дома, так и для бани.

Необходимые инструменты и материалы

Для постройки маленькой печки необходимы:

  • 60 шт. красного печного кирпича
  • 37 шт. шамотного кирпича
  • 20 литров глиняного раствора
  • одна дверца поддувала
  • одна решетка колосников
  • одна дверца топки
  • одна плита из чугуна
  • одна задвижка.

Из инструментов необходимо подготовить:

  • кельму
  • молоток-кирочку
  • уровень
  • отвес
  • рулетку.

Малогабаритная печь занимает всего 0,4 м.кв. Она выкладывается из кирпича, поставленного на ребро или плашмя. Если вы знаете , то для ее сооружения даже не потребуется схема или предварительные расчеты.

Благодаря относительно небольшому весу мини-печи, для нее не понадобится фундамент, но для пола в таком случае должна быть использована толстая прочная доска, хорошо закрепленная на лагах.

Порядовка кладки

  1. Первый этап традиционно — выбор места и подготовка его для возведения печи. Для этого необходимо уложить на поверхность кусок полиэтиленовой пленки, рубероида, гидрозоли или пергамина размером 78 на 53 сантиметра. Поверх подстилки высыпаем сухой песок (толщина слоя 1 см) и выравниваем его.

На песок производится выкладка первого кирпичного ряда (используется 12 шт.кирпичей без крепления) строго горизонтально, что можно проверить уровнем. Поверх первого ряда тонко наносим раствор глины и устанавливаем дверцу поддувала. Предварительно оберните дверцу куском асбестового картона или замотайте шнуром. Закрепите ее при помощи проволоки.

Наша мини-печь впоследствии выдержит значительные перепады температур, прослужит долго, привнесет в дом уют и тепло. А чтобы возвести ее, не нужно платить высокую цену профессиональным работникам. Конструкция ее настолько проста, что вы прекрасно справитесь самостоятельно.


Поздней осенью и ранней весной на даче не хватает комфорта – в домике становится сыро и прохладно. Проблему можно решить электрическим обогревателем, но в загородном жилище лучше отдать предпочтение традиционному дровяному очагу. Тепло от печки или камина согревает не только тело, но и душу, наполняя комнату особым ароматом и уютом. Чтобы построить мини-печь своими руками, не нужно больших затрат – себестоимость самодельного агрегата обойдется намного дешевле готовых устройств.

Отопительно-варочная дачная печь: с чего начать и как построить

Малогабаритные печи, несмотря на незначительные размеры, устанавливают на надежный фундамент. Лишь в некоторых случаях можно обойтись усилением пола. Опытные мастера работают без схем и чертежей, а начинающим рекомендуется брать за основу порядовки авторитетных печников.

Схема конструкции и материалы

Эта квадратная мини-печь из кирпича, идеально подходящая для небольшого домика, отличается простотой, компактностью и хорошим КПД. Конструкция включает невысокую дымовую трубу с сечением канала 13*13 см. Печка имеет духовой шкаф, позволяющий готовить и разогревать блюда. Шкаф изготовлен из стального листа, но при желании его можно заменить готовой духовкой подходящих размеров.

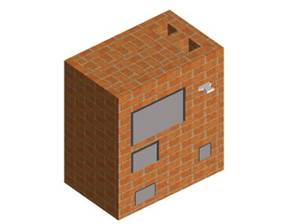

Внешний вид и устройство печи

Для кладки мини-печи на дровах требуется огнеупорный раствор. Можно приготовить его из глины самостоятельно, но это займет больше времени, а результат будет зависеть от качества глины и правильного определения ее жирности. Намного проще довериться производителям и приобрести готовую жаростойкую смесь в магазине – в этом случае продукт останется развести чистой водой в указанных на упаковке пропорциях.

Размеры компактной конструкции: 51*51 см, высота очага – 175 см. Для усиления топки обязательно берут шамотный кирпич – он не боится прямого контакта с пламенем и не растреск

Отопительно варочные печи из кирпича своими руками: проекты, чертежи и схемы

Классическим средством отопления в загородном доме в России с давних времен служит кирпичная печь.

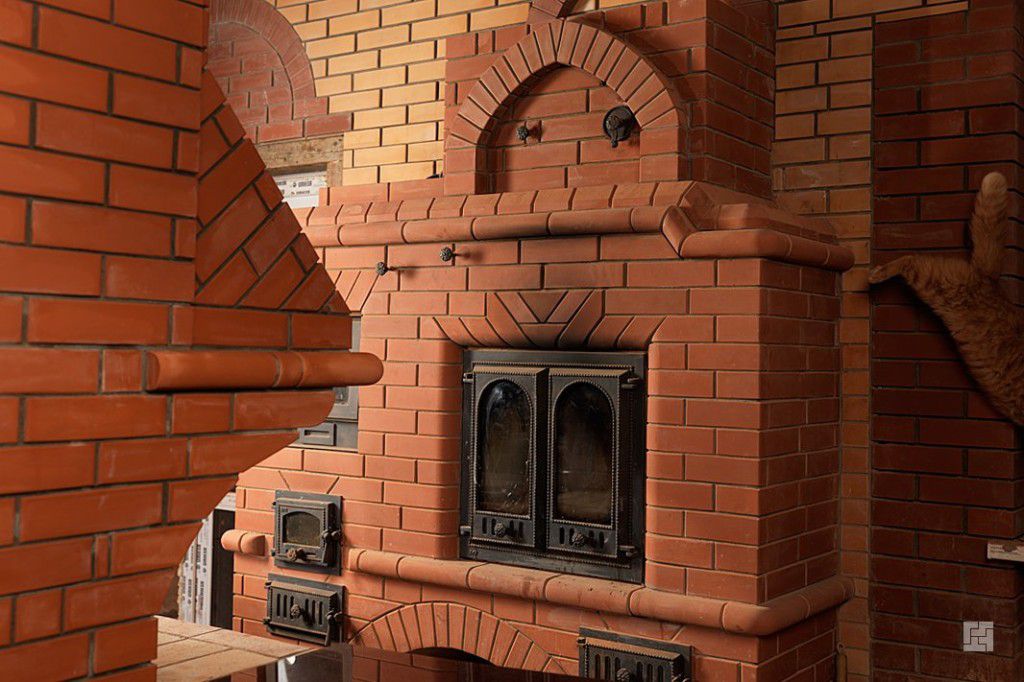

Кирпичная отопительная печь с натуральной отделкой и серыми швамиКирпичная отопительная печь с натуральной отделкой и серыми швами

Кирпичная отопительная печь с натуральной отделкой и серыми швами

Несмотря на стремительно развивающиеся технологии – печь до сих пор остается надежным средством, которое эффективно обустраивает комфорт в доме. Конечно, сейчас можно приобрести электрические или газовые отопительные или варочные приборы, но ничто не сравнится с традиционной печкой из кирпича, с помощью которой можно и дом отопить и вкусную еду приготовить. Они наполнят ваш дом уютным теплом от живого танцующего огня, а пища, приготовленная на них будет отличаться неповторимым вкусом.

Сложно ли сложить отопительно-варочную печь новичку?

С давних времен строительством кирпичных печей в домах занимались профессионалы. Секреты мастерства передавались из поколения в поколение и печники всегда были уважаемыми людьми в своей местности. Однако наступил новый информационный век и сведения о технологиях уже не передаются из уст в уста, а широко распространяются в сети. Конечно, строительство кирпичной печи требует определенных профессиональных навыков и без их наличия не стоит и браться за полноразмерную печь в доме.

Но, ознакомившись с основными принципами строительства кирпичных отопительно варочных печей вы вполне можете для начала соорудить небольшую печь в летней кузне. Также знание этих принципов поможет вам не попасть впросак при беседе с подрядчиком, которому вы заказываете строительство такой печи.

Конструкция отопительно-варочной печки

Отопительно-варочная кирпичная печь представляет собой довольно сложное инженерное сооружение. Начинать ее строительство лучше всего с качественного проектирования. Подробный проект и сопутствующий ему расчет поможет вам выверит все нюансы строительства и избежать ошибок.

кирпичная печь со створкамикирпичная печь со створками

кирпичная печь со створками

В интернете имеется множество проектов отопительно-варочных печей, но каждый отдельный чертеж  подходит только для индивидуального дома, а не всем подряд. Прежде всего из-за геометрических размеров помещения. Поэтому лучше всего составить индивидуальное решение, которое удовлетворит вас с функциональной стороны и впишется в ваше жилище.

Начинаем возводить отопительно-варочную печь, а нужен ли фундамент?

Сама по себе кирпичная печь – это довольно массивное сооружение, но необходимость строительства фундамента возникает только для конструкций весом свыше 750 килограмм. Более легкую теоретически конструкцию можно расположить непосредственно на деревянном полу, но при том условии, что он выдержит такую нагрузку. Но кирпич и дерево пола имеют разный срок службы и поэтому даже легкие кирпичные печи рекомендуется ставить на фундамент.

Вес будущей печи вычисляется расчетами, исходя из размеров и веса предполагаемых к использованию строительных материалов. Если не знаете как его подсчитать — взвесьте один кирпич и умножьте на количество кирпичей в конструкции. Прибавьте к этой цифре вес смеси и воды и все металлические детали: дверцы, задвижки, трубы. К получившей цифре прибавьте 50%, потому что вы что-нибудь могли не учесть!

Обратите внимание, что фундамент массивной кирпичной печи не должен быть связан с фундаментом самого дома. Дело в том, что стены помещения и печь могут давать разную нагрузку и разную степень усадки, вследствие несовпадения которых в конструкции могут появиться трещины, хорошо если трещина пойдет по печке, а если по стене дома?

Под печь обычно размещается ленточный или плитный фундамент. Принципы его строительства – такие же, как и для жилых помещений:

  • Проводится расчет
  • На местности размечается место, учтите, что края фундамента должны выступать за габариты печи не менее, чем на 5 сантиметров
  • Копается котлован, глубиной около полуметра
  • На дно котлована укладывается песчано-гравийная подушка, которая затем утрамобовывается
  • Сверху на подушку заливается тонкий слой жидкого цементно-песчаного раствора
  • Строится опалубка, при этом верхний уровень фундаментной опоры располагается на 15 сантиметров ниже уровня пола
  • Монтируется армирующий каркас
  • Заливается бетонный раствор

После созревания бетонного раствора, которое обычно происходит в течении нескольких недель поверхность бетонного фундамента необходимо гидроизолировать. Для этого используется либо жидкий гидроизоляционной материал, либо листовой рубероид. Рубероид можно положить в несколько слоев.

Порядовка самой популярной отопительно-варочной печи в России

Первые ряды кирпичной печи выкладываются сплошной лентой. Обычно цоколь печи составляет 2-3 ряда кирпича.

схема кладки печи по рядамсхема кладки печи по рядам

схема кладки печи по рядам

Следующие ряды печи формируют зольник, к которой образуется доступ для проведения чистки. На верхний ряд стенок зольника укладывается колосниковая решетка. Она служит для того, чтобы организовывался поток воздуха к топочному отсеку, а отгоревшие дрова падали в зольник.

схема кладки - часть 2схема кладки - часть 2

Схема кладки — часть 2

Следующим «этажом» идет топочный отсек. Для организации варочной поверхности прямо над топочным отсеком или чуть в стороне от него выкладывается участок для размещения варочной конфорки.

Особенности конструкции дымохода у отопительно-варочной печи, в чем существенные отличия?

Над топочным отсеком после строительства начинает формироваться дымоход. Конструкция дымохода имеет как правило сложную конструкцию. В ней должны предусматриваться либо горизонтальные участки, либо своеобразные колпаки. Связано это с тем, что поток дыма должен задерживаться внутри отсека дымохода и нагревать окружающие стенки, которые передают тепло в воздух помещения. Такая конструкция дымохода, в отличии от прямой дымовой трубы позволяет тратить меньше топлива для обогрева помещения.

Схема дымохода отопительно-варочной печиСхема дымохода отопительно-варочной печи

Схема дымохода отопительно-варочной печи

Кроме того, хорошая кирпичная печь может иметь в своей конструкции два пути для отвода дыма: летний и зимний. Направление потока горячего дыма определяется специальной заслонкой. В летние дни горячий дым направляется по кратчайшему пути для того, чтобы не создавать чрезмерный перегрев помещения. А вот в холодные зимние дни горячий дым идет по длинному извилистому пути, полностью отдавая свое тепло кирпичам дымохода, а следовательно и в помещение.

Также на дымоходе может быть задвижка, которая переключает дымоход на работу только варочного или только топочного отсека.

Из возможного оборудования печи можно отметить еще водогрейный бачок, дверцы с доступом к различным участкам для чистки и канал для забора воздуха для создания тяги.

А где же поставить такую печь?

Кирпичную отопительно-варочную печь рекомендуется ставить в простенок или в месте стыка межкомнатных перегородок. При таком расположении вы можете обеспечить нагрев нескольких помещений, не монтирую громоздкую и дорогую систему водяного или парового отопления. Однако, печь не должна быть расположена вплотную к стенам деревянного сруба.

Материалы, используемые при кладке печи



чертеж печичертеж печи

чертеж печи

Основная часть конструкции отопительно варочной печи монтируется их полнотелого красного кирпича. Этот же строительный материал используется и для формировании дымохода. Специальный огнеупорный кирпич используется для формирования топки и основания для варочной конфорки. Для того, чтобы разместить чугунную варочную конфорку в теле кирпича вырезается паз, либо формируется ряд кирпичей с уступом. Между собой кирпичи в печи скрепляются смесью из песка из глины в сочетании от 1 к 2 до 1 к 5. Для подготовки раствора песок просеивается через строительное сито, а глина на пару дней помещается в воду для размягчения. Итоговая консистенция раствора не должна растекаться по поверхности кладки, но и не липнуть к кельме. Для компенсации растекания добавляется песок, а для компенсации прилипания – глина. Шов между кирпичами должен быть в районе 5 миллиметров после высыхания. Для определения нужной консистенции раствора можно выложить пробную кладку из нескольких кирпичей. Использование цементо-песчаного раствора может привести к растрескиванию швов в зоне высоких температур.

Лучшим материалом для изготовления духовки, варочной конфорки, задвижек, дверок и колосниковой решетки является чугун. При использовании стальных элементов существует риск их преждевременного прогорания.

Между чугунными элементами и кирпичным корпусом печи размещаются прокладки из материалов, невосприимчивых к огню. Допускается использование асбестового листа или аналогичного шнура, картона из базальта. Чтобы надежно зафиксировать чугунный элемент в кирпичной кладке в швы заводится вязальная стальная проволока.

Обеспечение пожарной безопасности

Кирпичная отопительно-варочная печь является конструкцией повышенной пожарной опасности. Для защиты от выпадающих углей перед дверцей топки на пол монтируется лист кровельного железа. При проходе дымохода через деревянное перекрытие он изолируется негорючим материалом. При этом строительные нормы определяют, что конструкция дымохода должна располагаться от горючих материалов на расстоянии не менее полуметра.

Двухколпаковая отопительно-варочная печь: видео процесса кладки

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
