В последние десятилетия значительно улучшился архитектурный облик городов и поселков нашей страны. Во многом это происходит благодаря появлению инновационных материалов и систем, не только преображающих внешние ограждающие конструкции дома, но и значительно продлевающих срок их эксплуатации.

К ним можно отнести систему вентилируемых фасадов, представляющую собой многослойную конструкцию, прикрепляемую к внешней стороне стен дома. Подобные системы широко применяются при реконструкции старых и строительстве «с нуля» мало- и многоэтажных зданий.

Плюсы вентилируемых фасадов

Среди положительных качеств, которые обеспечивает обустройство вентилируемого фасада для частного или многоквартирного дома можно назвать:

  • Поддержание оптимальной влажности в помещении и в самой конструкции стены. Это важно для сохранения здорового микроклимата для человека и значительного увеличения срока службы стен.
  • Защита стен от осадков и солнечного излучения.
  • Использование достаточной, рекомендуемой производителем для конкретной местности толщины утеплителя улучшает звукоизоляцию и выносит точку росы из конструкции стены в утеплитель, что также продлевает ресурс здания.
  • Сокрытие конструктивных дефектов, деформаций или трещин в стенах.
  • Облицовка, представленная самыми разными материалами, обеспечит красивый и современный внешний вид на долгие годы.

Все эти плюсы реализуемы исключительно при условии использования только качественных материалов с рекомендуемыми характеристиками по паропроницаемости, толщине, гидро- и морозостойкости.

Детально о конструкции

Конструкция вентилируемого фасада состоит из нескольких базовых элементов (или слоев), о которых важно упомянуть:

Утеплитель, а так же несущие и опорные кронштейны подсистемы

Самый ближний к стене слой – это утеплитель, обеспечивающий звукоизоляцию и теплоизоляционные свойства ограждаемых конструкций. Строительная индустрия предлагает их великое множество, однако, для вентилируемых фасадов подходят далеко не все. Главный показатель, которым должен обладать здесь утеплитель – отличная паропроницаемость, которая обеспечит полный отвод влаги из конструкции стены. Этому показателю прекрасно соответствуют минераловатные плиты и стекловата высокой – от 60 кг/куб. м. – плотности. В отличие от них, пенопласт и экструдированный пенополистирол (как материалы с практически нулевой паропроницаемостью) категорически не годятся для утепления фасадов в конструкции вентилируемого фасада.

Плиты утеплителя крепятся к стенам двумя способами – с помощью приклеивания специальными минеральными составами или тарельчатыми дюбелями из пластика. Для большей надежности очень часто эти два способа применяют одновременно – на одну из плоскостей плиты утеплителя наносят равномерно слой клея, прикладывают ее к стене и фиксируют дюбелями, размещая их по углам и посредине плиты. Виды дюбелей: длиной от 70 до 250 мм, кроме того, они могут быть с металлическим или пластиковым сердечником. Важно отметить, что плиты нанизываются на металлические кронштейны, к которым в последствии крепится несущий профиль системы вентилируемого фасада.

Паропроницаемая мембрана

Следующий элемент вентилируемого фасада это мембрана – двух- или трехслойная пленка, которая обладает паропроницаемостью не меньшей, чем сам утеплитель. Основное назначение мембраны – с одной стороны (со стороны теплоизоляции) беспрепятственно пропускать влагу в газообразном виде, с другой – защищать волокна минераловатной плиты от выветривания и попадания на нее влаги. В гражданском строительстве необходимость применения пленки определяется расчетами, которые делают архитектурные институты при создании проектной документации.

Воздушный зазор

После мембраны обязательно следует воздушный зазор, в наличие которого – основной смысл изобретения концепции вентилируемого фасада. Поток воздуха циркулирует снизу вверх между утеплителем и облицовкой, отводя наружу влагу. Процесс циркуляции обеспечивается наличием специальных щелей внизу у фундамента и в самом верху, и обеспечивается естественным путем из-за разности давлений.
Толщина воздушной прослойки высчитывается по специальным формулам, но рекомендуемое минимальное значение составляет 4см. Так же не рекомендуется делать расстояние между утеплителем и облицовкой более 12 см (при большем значении возможно возникновение гула). Толщина утеплителя, зависит от климатических условий в месте постройки дома, и может составлять от 40 до 200 мм.

Кратко о видах подсистемы (каркаса)

Обрешетка (или несущий каркас) всей системы вентфасада обеспечивает надежное крепление обшивки к зданию. Именно с помощью обрешетки и происходит отделка фасада вентилируемым методом. Следует отметить, что материалы, из которых изготавливается каркас – это дерево и металл. Металл по стоимости более дорогой, но и более долговечный и надежный, кроме того, обладает антикоррозионными свойствами. Именно поэтому при новом строительстве и реконструкции используют именно его. Виды металла для систем крепления: алюминиевые (срок службы 50 лет), из оцинкованной стали (35 лет) и из нержавеющей стали (60 лет). Дерево имеет свои преимущества – легкость, простоту обработки, его главный недостаток – горючесть и гниение.

Последний элемент конструкции вентилируемого фасада – облицовка. Именно она и определяет конечную стоимость всей системы. Какие же бывают виды отделки фасадов? Остановимся на этом подробнее.

Распространенные виды облицовки

Важно заметить, что вентилируемый фасад частного и многоэтажного дома это разные конструкции. Если в первом случае в качестве облицовки как правило применяется «бюджетный» сайдинг, то для второго наиболее распространенными материалами будут композитные панели и плиты керамогранита. Рассмотрим каждый тип подробнее.

Сайдинг пластиковый и металлический

Пожалуй, это самый бюджетный вариант, вследствие чего, отделка сайдингом является и самым популярным среди хозяев одно- или двухэтажных домов. Наиболее распространен пластиковый вариант, тем более что производители предлагают широчайшую цветовую гамму, а также большое количество дополнительных аксессуаров, позволяющих воплотить в жизнь самые смелые дизайнерские замыслы.

Долговечность, стойкость к горению, отсутствие необходимости в сложном уходе – вот преимущество этого вида отделки вентфасада.

Производится и предлагается потребителю также стальной и алюминиевый сайдинг, но они значительно дороже, поэтому и не получили значительного распространения.

Плитка из керамогранита

Отличный по функциональности, долговечности и красоте вариант отделки фасада дома, доступный как частному застройщику, так и организации. Керамогранит – прочный, искусственно изготовленный материал, легко поддающийся обработке и обрезке, может быть произведен в плитах самых разных размеров. Вследствие своей низкой пористости, обладает уникальными техническими характеристиками по износостойкости и прочности на изгиб. Поверхность этого материала имеет характерный для натурального камня структурный рисунок, кроме того, он может быть изготовлен в любой цветовой гамме.

Фиброцементные плиты


Прекрасно подходят для использования в системе вентилируемого фасада и изготовлены из цемента, фибры (специальных армирующих волокон из целлюлозы или базальта) и минеральных наполнителей и добавок. Материалы, изготовленные по этой технологии, отличаются высокой прочностью и гибкость, что и нужно для использования в условиях постоянных ветровых нагрузок, которым подвергается облицовка.
Фиброцементные плиты являются неплохим тепло- и звукоизолирующим материалом, не подвержены биологическому воздействию, коррозии, гниению, устойчивы к УФ-излучению. Вследствие небольшой себестоимости вполне доступны частному покупателю.

Плиты из стекла

Вентилируемые фасады с отделкой из специального стекла получили широкое распространение при строительстве современных офисных, административных зданий и бизнес-центров. Владельцы собственных жилых домов в массовом порядке пока не оценили такие дизайнерские изыски. В отличие от всех остальных видов облицовочных материалов, назначение стекла – пропускать как можно больше света внутрь здания.

Агломератно-гранитная плитка

По прочностным характеристикам превосходит все остальные материалы для облицовки дома, в том числе и натуральный гранит. Этот искусственный камень, произведенный из гранитной и мраморной крошки с добавлением цемента методом вакуумного прессования, является настоящим шедевром строительной индустрии. Является одним из самых тяжелых и дорогих облицовочных материалов.

Панели из композитных материалов


Пожалуй, самый распространенный вид материала для использования в конструкции вентилируемого фасада. Композитная панель состоит, как правило, из двух или трех материалов с абсолютно разными физико-техническими свойствами. Обычно это алюминий и сплавы из алюминия, соединенные с различными видами полимеров. В результате получается уникальный материал – легкий, прочный, не подверженный коррозии, гибкий, способный легко переносить серьезные динамические нагрузки.

полезно в работе

Более дешевым аналогом являются металлокассеты выполнение из оцинкованного листа прочность которому придают ребра жесткости кассеты.

Заключение


Нельзя не отметить, что виды отделки вентилируемых фасадов значительно более разнообразны – описаны были только самые универсальные, распространенные и популярные. Используются также, но очень редко:

  • медные панели или сайдинг;
  • натуральный гранит, мрамор или известняк;
  • линеарные панели;
  • ламинированные панели из прессованной древесной пыли;
  • деревянный сайдинг (планкен) из разных пород дерева;
  • Фасады с солнечными батареями;
  • Медиафасады.

Применение этих материалов ограничено специфическими особенностями и техническими свойствами каждого – дороговизной, ограниченной водостойкостью или большим удельным весом.

Похожие статьи

Панели для вентилируемых фасадов: размер, облицовка, монтаж

Популярным вариантом для отделки поверхности стен здания снаружи является навесной вентилируемый фасад. Система служит для утепления, а также для того, чтобы сооружение имело привлекательный вид. Панели на вентилируемый фасад выпускаются разных видов и, прежде, чем выбрать, следует разобраться в материалах для их изготовления.

Какие бывают панели для вентилируемых фасадов

Навесной фасад как бы создает кокон с внешней стороны постройки, обеспечивая прохождения воздушных масс между отделкой и стенами. Устройство вентфасада похоже на слоеный пирог. К стене сооружения фиксируется утеплительный слой, потом паро-, гидро-, ветронепроницаемая мембрана. Далее монтируется конструкция для навесной системы, а на нее устанавливается облицовка. Между облицовкой и утеплительным слом остается промежуток – воздушный зазор.

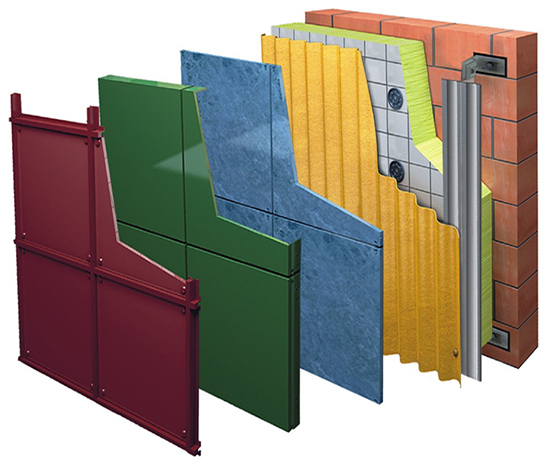

Вентилируемый фасад: разновидности панелей, установка

Эта прослойка препятствует проникновению теплого воздуха внутрь помещения. Зимой в слой наружной теплоизоляции перемещается точка росы – это определенный показатель температуры, при котором образуется конденсат. За счет этого стена снаружи под облицовочным слоем сухая.

Какие бывают панели для вентилируемого фасада

Размер панелей различный, форму имеют в виде прямоугольника или квадрата. фиксируются панели за счет специальных креплений или посредством клипс (кляммеров). В отделке зданий используются разные типы венфасадов. Материалы отличаются конфигурацией, характеристиками, внешним видом и стоимостью.

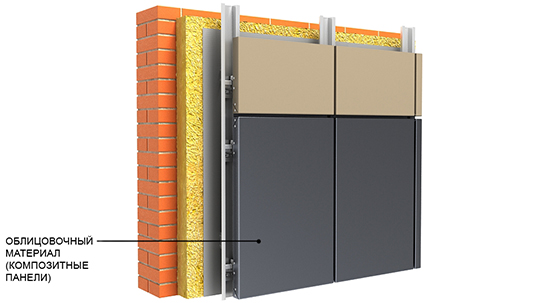

Панели из композита

По структуре изделия неоднородные, многослойные. Благодаря гибкости материала, можно выполнять криволинейные конфигурации и закругленные углы. Технология изготовления состоит из подготовки алюминия и компонентов, покраски, грунтовки, термической склейки, прессовки. Под воздействием высоких температур соединяются металл, полимерные и минеральные материалы. Современные стильные панели из композита обладают следующими свойствами:

  • устойчивость к коррозии;
  • стойкость к ветрам и обледенению;
  • устойчивость к резкому изменению температур;
  • отсутствие на поверхности электризующих  компонентов – дождь легко смывает пыль и грязь.

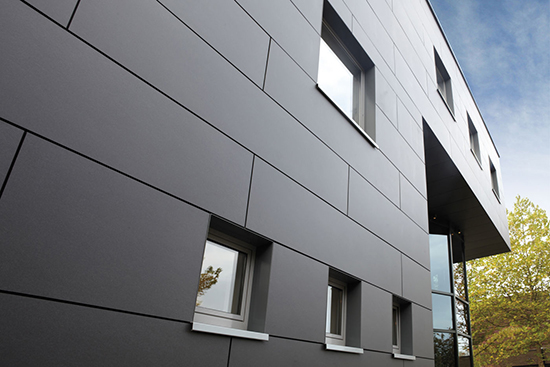

Вентилируемый фасад: разновидности панелей, установка

Композитные панели используются для оформления архитектурных деталей зданий, обустройства рекламных щитов, обновления старых построек.

Панели из фиброцемента

Фиброцементные панели с текстурным лакокрасочным покрытием – это высококачественный стройматериал для оформления сооружения снаружи. Свойствами, характеризующими панели из фиброцемента, являются:

  • долговечность;
  • теплосберегающая функция;
  • пожаробезопасность;
  • легкий монтаж;
  • декоративная функция.

За счет химического состава и структуры материала можно устанавливать декоративный слой в любое время года, при любом температурном режиме и климатических условиях.

Сэндвич-панели

Многослойные сэндвич-панели являются востребованным стройматериалов. Из сэндвич-панелей изготавливаются вентилируемые фасады на аэропорты, вокзалы, автосалоны, кинотеатры, временные демонстрационные павильоны. Материал применяется для внутреннего обустройства общественных заведений, реставрации старых построек. Преимуществами являются:

  • легкость;
  • изолирующие свойства;
  • стойкость к условиям окружающей среды;
  • прочность;
  • привлекательность.
Вентилируемый фасад: разновидности панелей, установка

Сэндвич-панели легко переносят ветровые нагрузки, лучи солнца, атмосферные осадки, резкие перепады температур. Стройматериал характеризуется устойчивостью к пыли и агрессивным образованиям.

HPL

Облицовка навесными панелями HPL – популярный вариант обустройства навесных вентфасадов. Изделия изготавливаются из целлюлозы путем прессования древесного волокна под большим давлением. Последним этапом изготовления панелей является покрытие материала с обеих сторон акрилом. Преимущества:

  • жесткость и износостойкость;
  • устойчивость к негативным условиям погоды и перепадам температуры;
  • практичность и долговечность;
  • теплоизоляционные свойства;
  • пожароустойчивость;
  • прочность на изгиб – при механическом воздействии не дает трещины;
  • цветовое разнообразие.

HPL-панели используются для облицовки различных сооружений: медучреждения, детские учреждения, банки, торговые центры, жилые объекты. Современные панели применяются для придания привлекательного вида зданиям, которые существуют десятки лет, без выравнивания поверхностей стен.

Инструкция по монтажу

Монтаж вентилируемого фасада – процесс сложный и требует внимательного отношения. На начальном этапе по поверхности стены наносятся контрольные точки, на которые будут крепиться кронштейны. С помощь нивелира отмечаются крайние вертикальные линии с правой и левой сторон, а также горизонтальная, расположенная в нижней части фасада здания. Используя рулетку и лазерный уровень, отмечаются остальные точки.

Правильный монтаж первого ряда панелей способствует идеальной геометрии всей конструкции!

Вентилируемый фасад: разновидности панелей, установка

Минеральным утеплителем стена покрывается полностью, чтобы не образовались мостики холода, желательно положить утеплитель в два слоя со смещением. Крепится слой дюбелями-зонтиками. Сверху размещается пароизоляционный материал.

Несущий каркас, прикрепляемый к кронштейнам, монтируется на утеплительный слой, что образует воздушную прослойку. Делается подсистема из оцинкованной или нержавеющей стали – легких, надежных, долговечных материалов. Устанавливается каркас с помощью саморезов. Чтобы навесная система получилась плоской и ровной, нужно отрегулировать направляющие. На направляющие размещаются элементы крепежа – салазки, кляммеры, профили. Работу следует начинать снизу вверх – крепится облицовка рядами.

Ни в коем случае нельзя использовать оцинкованные саморезы – только из нержавеющей стали или алюминия.

Навесные вентилируемые панели будут обладать большим количеством достоинств, если монтаж выполнен профессионально. Поэтому лучше обратиться к квалифицированным специалистам, которые имеют опыт работы по монтажу навесных фасадов.

Облицовка сооружений навесными вентилируемыми фасадами улучшит микроклимат в помещениях, сделает облик здания привлекательным  и современным. Какие для вентфасада выбирать панели зависит от материалов, которые применяются при их производстве, свойств изделий, качества изготовления, стоимости и собственных предпочтений. В любом случае, вентилируемый фасад  защитит здание от ветров и морозов, украсит его – главное, чтобы монтаж производился грамотно.

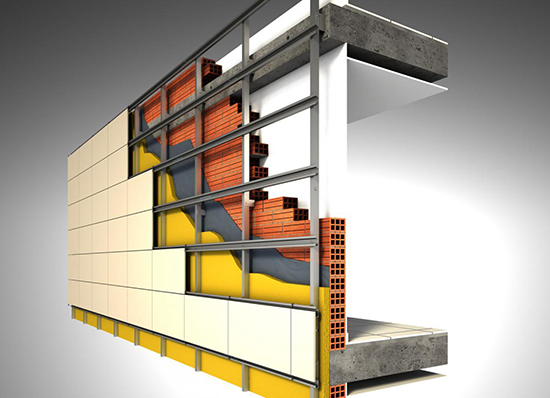

Материалы для вентилируемых фасадов и их расход

Одним из современных способов внешней отделки дома является сооружение вентилируемых фасадов. С их помощью можно не только облагородить постройку, но и создать комфортные условия для проживания. Материалы для вентилируемых фасадов прочные и долговечные, в продаже представлен большой выбор расцветок.

Какие материалы используются для отделки вентфасадов

Какие виды материалов используются для современной отделки вентиляционного фасада

Декоративная отделка постройки – трудоемкий процесс, благодаря которому формируется архитектурная стилистика. Материалы облицовки должны обладать следующими характеристиками:

  1. Надежно защищать стены от неблагоприятных воздействий.
  2. Делать постройку внешне привлекательной.

Чтобы сделать правильный выбор, нужно рассмотреть каждый вид отдельно.

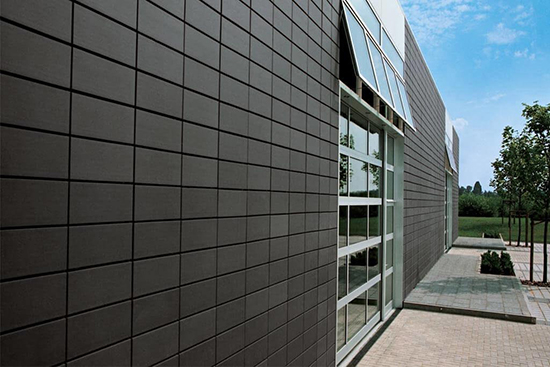

Керамогранит

Это искусственный материал, для изготовления которого используется смесь двух сортов глины, краситель и продукт рассева кварца и породообразующих минералов из силикатов. Далее все замешивается, формируются, и прессуются плитки. Полученное изделие помещают в печь для обжига под температурой 1300 градусов.

Среди преимуществ данного материала выделяются:

  • низкий показатель водопоглощения;
  • устойчивость к погодным условиям;
  • экологичность.

Обратите внимание! Полученные плиты прочные и долговечные, поэтому их используют как для внешней, так и для внутренней отделки.

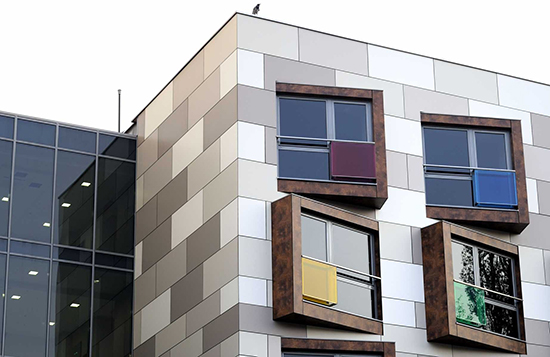

Какие виды материалов используются для современной отделки вентиляционного фасада

Натуральный камень

Такой вид отделки отличается привлекательным внешним видом и долговечностью, однако многих отпугивает высокая стоимость натурального камня. Такой вид отделки имеет и другие преимущества:

  1. Устойчивость к негативному воздействию (снег, дождь, перепады температур, механическое воздействие).
  2. Безопасность.
  3. Экологическая чистота.

Важно! При использовании данного вида облицовки следует учесть большой вес, поэтому потребуется укрепить фундамент.

Искусственный камень

Популярность искусственного камня обусловлена схожестью с натуральным. Это делает внешний вид постройки привлекательнее.

Преимущества материала:

  • такой вид облицовки производится в виде плит, которые крепятся на любое основание;
  • малый вес;
  • экологическая безопасность;
  • устойчивость к погодным явлениям;
  • водонепроницаемость;
  • прочность и долговечность.

Поэтому искусственный камень часто используется для отделки не только жилых, но и производственных помещений.

Фиброцементные плиты

Материал используется в строительстве благодаря доступности, невысокой стоимости и универсальности. Плита состоит из цемента, гидравлических добавок и армирующих волокон. Эти составляющие делают изделие влагостойким и прочным.

Какие виды материалов используются для современной отделки вентиляционного фасада

В процессе производства, плиты помещают в автоклавы, где они затвердевают. Затем, под воздействием высокого давления и температуры, они окончательно полимеризуются. Для прочности, каждая плита обрабатывается грунтовкой с тыльной стороны, и, акрило-полиуретановой защитой на лицевой поверхности и по бокам.

Преимущества материала:

  • небольшой вес;
  • стойкость к коррозии и гниению;
  • огнестойкость;
  • морозоустойчивость;
  • экологическая чистота.

Среди недостатков: высокое водополгощение и низкая ударопрочность.

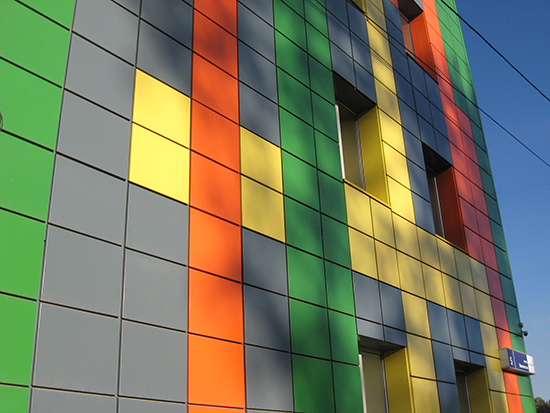

Алюмокомпозитные материалы

Данный вид материала получил широкое распространение из-за долговечности (более 50 лет), невысокой стоимости и малого веса. К тому же, панели не подвержены коррозии и негативным погодным явлениям.

В разрезе материал состоит из двух алюминиевых панелей, между которыми вставлен слой полиэтилена или гидроксида алюминия и смолы. Сверху панель покрывается противокоррозийным средством, внутри – защитным слоем полиэтилена или поливинилхлорида и акрила.

Алюмокомпозитный материал наделен рядом преимуществ:

  1. Высокие шумоизоляционные и антивибрационные качества.
  2. Прочность.
  3. Гибкость, что дает возможность создавать криволинейные формы.
  4. Стойкость к УФ-лучам.
  5. Большой выбор расцветок.

Среди недостатков: неремонтопригодность изделия и пожароопасность.

Какие виды материалов используются для современной отделки вентиляционного фасада

Линеарные панели

Данный материал — это нечто среднее между металлическим сайдингом и фасадными кассетами. Так как в процессе производства панелей используется металл, то их можно отнести к группе металлокассет. В продаже изделия представлены в разных формах и размерах, что дает возможность создавать различные архитектурные композиции.

Важно! Чтобы минимизировать количество стыков панелей, детали заказывают под необходимые для работ размеры.

Ламинат высокого давления

Данный материал производится из целлюлозы, пропитанной смолой и декоративной бумагой. Его изготавливают под воздействием высоких температур и давления. Чтобы изделие получилось прочным, его обрабатывают специальными веществами, препятствующими расслоению под действие влаги.

На внешней стороне панели покрываются специальным составом, защищающим от выгорания.

Важно! Такой вид ламината используется не только для внешней отделки, но и для возведения ограждений.

Стеклянные панели

Стекло часто используют для отделки торгово-развлекательных комплексов, офисов и т.п. При выборе материала нужно учитывать его большой вес, это создает большую нагрузку на фундамент. Поэтому его дополнительно укрепляют, что увеличивает финансовые затраты на строительство.

Металлокассеты

Данный вид облицовки изготавливается из предварительно грунтованной и окрашенной оцинкованной стали.

Важно! Монтаж изделий осуществляется на оцинкованную поверхность. В отличие от алюминиевой системы, процесс монтажа более трудоемкий.

К преимуществам изделия относят:

  1. Пожаробезопасность.
  2. Не подверженность воздействию высоких температур.
  3. Большой выбор цветов

Материалы для сооружения вентилируемых фасадов, их особенности Вентилируемые фасады: материалы, виды, варианты облицовки

Для обновления внешнего вида здания используют множество различных техник. Одной из них является сооружение навесного вентилируемого фасада. Конструкция многослойна и не только делает дом привлекательным, но и помогает создать комфортные условия пребывания в помещениях.

Предоставлена возможность для каждого слоя вентилируемого фасада подобрать материалы. Потому разберемся со всем по порядку.

ventfasad-svoimi-rukami2

Что такое система вентфасад?

В первую очередь такая отделка внешних стен дома защищает его от негативного воздействия всех факторов окружающей среды. А значит, позволяет продлить срок службы несущей конструкции. Кроме того, использование нескольких слоев для создания облицовки позволяет еще, и сохранить тепло внутри помещений, а жителей оградить от излишних звуковых вибраций.

Но сегодня нас больше интересуют именно конструктивные особенности. Такой способ обновления фаса называют еще навесной вентилируемый фасад. По названию системы следует, что что-то навешивается и где-то вентилируется. И это действительно так:

  1. Облицовочный материал фиксируется не на самой стене строения, а на специальной обрешетке (каркасе) – навешивается.
  2. Благодаря тому же каркасу, между отделочным материалом и стеной дома остается пространство, по которому свободно циркулирует воздух.

texnologiya-ventfasada

Это и есть вентиляционный зазор. Воздух, свободно перемещаясь по такому зазору, удаляет излишки влаги со стены, а значит, в помещениях внутри здания создается комфортная среда для пребывания. К тому же нет необходимости использовать принудительные вентиляционные конструкции.

Из чего состоит вентфасад?

Чаще всего данный способ обустройства фасада используют для строений общественного значения – офисов, торговых центров и так далее. Но в частном строительстве вентилируемые фасады также стали полезным изобретением. Потому все чаще их устанавливают на загородные коттеджи и дачи.

Теперь поговорим, из чего состоит данная облицовка, и какие материалы для вентилируемого фасада подходят лучше всего. Все составляющие должны быть максимально безопасными, а это значит:

  • негорючими либо плохо воспламеняемыми;
  • экологически чистыми;
  • в процессе естественного старения не выделяют едкие вещества.

S-chego-sostoit-vent-fasad

Утеплитель, а также несущие и опорные кронштейны подсистемы

Перед тем как приступить к установке утеплителя на фасад, в основание устанавливают кронштейны, которые будут удерживать каркасную конструкцию. Потому к кронштейнам предъявляют повышенные требования:

  1. Высокая прочность.
  2. Максимальный срок эксплуатации.
  3.  Устойчивость к коррозии.

Кронштейны используют из нержавеющей стали, именно они способны выдержать все нагрузки. При покупке деталей обращайте внимание на внешний вид. Если есть любые недочеты, попросите продавца заменить товар.

Folgirovannaya-minvata

В качестве термоизоляционного материала принято использовать минеральную вату. При чем желательно воспользоваться продукцией, которая имеет 2 плотность:

  • мягкий слой – позволяет плотно прилегать матам к основанию не оставляя пустот, ставших, в дальнейшем, причиной проникновения холода в помещения;
  • более плотный слой создает необходимую жесткость утеплителю, и помогает создать необходимый вентилируемый зазор.

Минеральная вата такого типа обладает паропропускной способностью, то есть пропускает влагу, выходящую из внутреннего пространства наружу. Но в то же время имеет и необходимую жесткость для того, чтобы материал не терял свои свойства.

ytepl-derev-doma-minvatoj

Что касается достаточно популярных пенопласта и пеноплекса, то такие варианты не подходят для создания вентилируемых фасадов. Во-первых, их пропускная способность пара не соответствует критериям отбора материалов для вентфасадов. А во-вторых, при воздействии высоких температур утеплитель начинает плавиться и выделять едкий дым.

Паропроницаемая мембрана

Использование таких пленок позволит пройти воздуху, который насыщен паром, в сторону окружающей среды, но при этом вернуться обратно он не сможет. Такая способность мембраны защищает утеплитель от излишка влаги. Что значительно продлевает срок эксплуатации материала.

Кроме паропроницаемой мембраны, используют супердиффузионные мембраны и геотекстиль. Такие синтетические пленки являются суперпрочными, и защищают теплоизолирующий материал воздействия ветра. Еще одним достоинством является их способность создавать барьер для проникновения грызунов и насекомых. Ко всему еще и имеют антибактериальное покрытие.

ytepl-derev-doma-minvatoj

Воздушный зазор

Благодаря пространству между утеплителем и отделкой осуществляется естественная вентиляция, а значит, удаляется влага. Вентилируемый фасад подразумевает создания такого зазора обязательно. К тому же наличие воздушной прослойки способствует медленному остыванию строения в зимнее время.

А в летнее время, когда температура воздуха очень высока, здание нагревается также медленно. Это значит, что в любое время года в доме всегда будет комфортная температура.

Размер пространства может колебаться от 4 до 10 см. Для каждого строения зазор рассчитывается индивидуально. Если сделать не правильный расчет или оставить зазор на глаз, могут возникнуть следующие проблемы:

  1. Примыкание утеплителя к облицовочному материалу. Слишком маленький размер вентилируемого пространства приведет к накоплению влаги в утепляющем материале, а значит, он быстро разрушиться. Стены дома также начнут намокать, что приведет к ухудшению микроклимата в комнатах.
  2. Образования свиста или гула под облицовкой при сильных порывах ветра. Это случается если зазор слишком большой.

ustr-ventfasada1

Кратко о видах подсистемы (каркаса)

Для создания вентилируемых фасадов используют два вида профиля. Именно по данной черте выделяют подсистемы навесных фасадов:

  1. L-образная – стоимость достаточно высока. Но такой недостаток нивелируется возможностью исправить кривизну стен. Максимальное расстояние между стеной и облицовкой может составлять 38 см. Отличается система тем, что профиль имеет 2 ребра жесткости, которыескрепляются болтом.
  2. U-образная – здесь уже 4 ребра жесткости. Подсистема немного сложнее монтируется, но все же остается надежной. Стоимость данного варианта немного ниже, чем предыдущий.

ustr-ventfasada1

Для подсистем также выдвигаются требования:

  • скорость и простота монтажа – чем быстрее и надежнее можно установить отделку, тем предпочтительнее вариант;
  • надежность деталей – элементы конструкции должны противостоять коррозионным процессам, выдерживать разные нагрузки;
  • длительность службы;
  •  возможность выровнять недостатки поверхностей без дополнительных процессов (например, оштукатуривания).

Кроме того, различают каркасы и по материалу, из которого сделаны все детали. Есть возможность сделать обрешетку из:

  • дерева – более доступный, но недолговечный материал. Деревянные каркасы чаще выбирают в частном строительстве, поскольку есть возможность немного сократить расходы. Но такие детали обязательно обрабатывают антисептическими пропитками, которые защищают от влаги и плесени;
  • металла – вариант подороже, а прослужит значительно дольше. Здесь также есть возможность выбрать. Металлическая обрешетка можно сделать из алюминиевого профиля. Он более мягкий потому выдержит легкую облицовку, например, сайдинг из винила.

Если принято решение использовать более тяжелый материал, такой как керамогранит или фиброцементные панели, то лучше воспользоваться профилем из нержавеющей стали.

obreshetka-pod-ventfasad

Виды, варианты облицовки

В качестве отделки для вентилируемых фасадов используются все материалы, которые можно закрепить на каркас. Современный строительный рынок настолько разнообразен, что даже самый изощренный покупатель сможет подобрать подходящий вариант. Для любителей чего-то естественного есть натуральный камень или деревянные панели типа блок-хаус.

Для тех, кому такая отделка не по карману может воспользоваться искусственными аналогами, например, плитка с имитацией камня. Изучим варианты вентилируемых фасадов, которые отличаются облицовкой более подробно.

oblicovka-fasadov-naturalnym-kamnem

Керамогранит

Такой отделочный материал настолько же прочный и надежный, как и натуральный камень. Изготавливают его из природного сырья с добавлением компонентов, улучшающих свойства материалов. Керамогранит обладает следующими техническими характеристиками:

  • высокая прочность;
  • длительный срок службы;
  • простота обработки;
  • большой выбор размеров и расцветок;
  • возможность использования в частном строительстве для строений инфраструктуры;
  • доступность по сравнению с натуральным камнем.

dom-iz-keramogranita1

Единственным недостатком материала является большой вес, потому не каждое основание может выдержать нагрузку такого вентилируемого фасада.

Натуральный камень

Облицовка из натурального камня всегда выглядит надежно, солидно и дорого. Любое строение в такой «одежке» привлечет внимание прохожих. Но камень используют не только по причине солидности. Он обладает следующими преимуществами:

  1. Устойчивость к любым негативным влияниям. Материал закалялся в естественных условиях, потому ни дождь, ни снег, ни перепады температур ему не страшны.
  2. Долговечность – служит материал более 50 лет, при правильной установке на фасад.
  3. Привлекательность конструкции.
  4. Безопасность во всех смыслах.

dom-iz-keramogranita1

Несколько недостатков все же можно найти и здесь. Дороговизна материалов и монтажа. Новичок с установкой натурального камня на вентилируемый фасад не справится. Большой вес облицовки.

Искусственный камень

Отделка такого рода быстро стала популярной среди застройщиков поскольку:

  • внешний вид максимально схож с натуральным камнем;
  • производится в виде плит, которые легко крепятся на любое основание, в том числе и на систему вентилируемого фасада;
  • небольшой вес деталей;
  • экологически безопасный материал;
  • устойчив к перепадам температур;
  • обладает влагоотталкивающими свойствами;
  • легко очищается;
  • противостоит влиянию химических активных веществ;
  • прочный, надежный и долговечный материал.

iskysstvenuy-kamen-plitka

Благодаря большому количеству положительных моментов искусственный камень применяется как для отделки частных домов, так и для офисных или развлекательных строений.

Фиброцементные плиты

Производят облицовку из цемента, целлюлозы, минеральных добавок и других наполнителей. Благодаря этому материал получается прочным, но пластичным и гибким. Для конструкции вентилируемого фасада очень важно, чтобы отделка могла выдерживать ветровые нагрузки и механические влияния. Кроме того, фиброцементные плиты характеризуются такими моментами:

  1. Не подвержены гниению.
  2. Сохраняют цвет и рисунок при длительном воздействии солнечного излучения.
  3. Химически и биологически инертны.
  4. Неплохо сохраняют тепло.
  5. Обладают звукоизолирующими свойствами.

paneli-fasadnye-fibrocementnye1

Алюмокомпозитные материалы

Алюкобонд, а именно так еще называют алюминиевые композитные панели, применяют чаще для строений общественного назначения. Материал легкий, потому прекрасно подойдет для реставрации зданий с большим сроком эксплуатации, а также для возведения новых строений с облегченным фундаментов.

Обладает еще и такими плюсами:

  • шумоизоляция;
  • защита утеплителя и основной конструкции от атмосферной влаги;
  • устойчивость к ультрафиолету;
  • негорючесть – потому применяются даже для отделки автозаправочных станций;
  • быстрый и легкий монтаж;
  • простой и удобный уход.

aluminum-composite

Декоративное покрытие легко царапается, а при сильном ударе панель может деформироваться. Именно эти характеристики относят к недостаткам материала. Еще одним минусом можно считать высокую стоимость алюмокомпозитных панелей.

 Линеарные панели

Линеарная панели – это что-то среднее между сайдингом из металла и фасадной кассетой. В качестве металла используют алюминий или сталь. Можно сказать, что это разновидность металлокассет. Такие панели создают самых разных форм и размеров. Потому застройщики делают детали под заказ, чтобы минимизировать количество стыков и креплений.

osobennosti_linearnyx_panelej

Кроме того, это отличный способ, сделать оригинальную и неповторимую отделку используя не только геометрические формы, но и цвета и оттенки. Декоративный слой линеарных панелей окрашивают в любой понравившийся вариант. Обратите внимание и на то что поверхность может быть гладкой или перфорированной. При чем перфорации также различаются.

Ламинат высокого давления

Это декоративные панели, которые изготавливаются из целлюлозы, пропитанной смолами и множества слоев декоративной бумаги. Весь процесс происходит при высоких показателях давления и температуры. Такая обработка делает материал монолитным, потому вероятность расклеивания сводится к нулю.

plastik_hpl

Внешняя сторона панелей покрыта специальным составом, который защищает рисунок от выгорания. Используют ламинат высокого давления не только для декорирования фасада, но и для создания ограждений и садово-парковой мебели.

Стеклянные панели

Этот вариант более предпочтителен для высотных зданий. При чем офисы, развлекательные центры или административные здания лучше смотрятся именно в таком «одеянии». Стеклянные панели пропускают много света, что ведет к снижению затрат на освещение помещений.

Но, несмотря на то, что стекло довольно хрупкий материал, такие панели все чаще находят свой сектор применения. В качестве отделки фасадов выбирают только закаленное стекло большой толщины, которое способно выдержать и ветровые нагрузки, и механическое влияние.

osteklenie-fasada-10

Конечно, при создании проектов отделки фасада нужно учитывать, что стеклянные панели имеют большой вес. Потому каркас, который будет удерживать отделку должен обладать максимальной прочностью.

Металлокассеты

Данный способ облицовки применяется для строений общественного назначения:

  • спортивные и развлекательные комплексны;
  • бизнес-центры;
  • административные здания.

Отделка обладает такими техническими характеристиками:

  1. Ремонтопригодность.
  2. Небольшой вес.
  3. Непромокаемость.
  4. Прочность и длительность службы.
  5. Универсальность.
  6. Негорючесть.
  7. Привлекательность внешнего вида за счет разнообразия форм и цветов.

metallokassety-fasadnye.jp

Но нужно быть готовым и к неприятным моментам. Металл шумный, потому о звукоизоляции во время дождя говорить не приходиться. Дороговизна материала, по сравнению с другими отделками. Часто строения с металлической отделкой становятся приемниками молний. Потому обязательно в процессе монтажа устанавливают громоотводы.

Терракотовая керамика

Это один из вариантов керамической плитки, поскольку исходные материалы одинаковы. Но благодаря специальному процессу производства данный тип облицовки обладает улучшенными качествами и способен противостоять все негативным воздействиям. По внешнему виду в продаже есть разные варианты с имитацией кирпича, камня и даже дерева.

terrakot

В процессе производства не используют синтетические красители, потому цвет облицовки может варьировать от оранжевого до коричневого, а иногда черного. Все зависит от сорта глины, который использовался.

Заключение

В качестве облицовки для вентилируемого фасада можно использовать практически все известные материалы. Главное, подобрать вариант, который соответствует архитектуре строения, его назначения и, конечно же, прочности несущей конструкции.

Вентилируемые фасады, материалы для отделки

Вентилируемые фасады, материалы

Вентилируемые навесные фасады пользуются сегодня все большей популярностью. Они находят широкое применение при отделке как многоэтажных офисных зданий, так и частных жилых домов. Правильно подобранные материалы для вентилируемых фасадов обеспечивают практичность, изящность и великолепные эксплуатационные качества.

При строительстве могут использоваться различные материалы, обладающие уникальными свойствами. Разные стоимость, вес, срок службы, внешний вид позволяют каждому, даже самому придирчивому покупателю выбрать именно тот вариант, который полностью удовлетворяет его требованиям. Конечно, чтобы сделать разумный выбор, необходимо знать об особенностях каждого из материалов. Расскажем поподробнее о наиболее распространенных из них.

Керамогранитные плиты и панели

Керамогранит является отделочным материалом, имеющим искусственное происхождение. Он изготавливается из специального порошка путем сильнейшего давления, после чего обжигается при температуре свыше 1200° С.

Это позволяет придать керамогранитным плитам  великолепные характеристики:

  • Высокая прочность, обеспечивающая сохранность даже при значительных нагрузках.
  • Представлены в богатом ассортименте – плиты отличаются формой, размерами, текстурой и цветом, что позволяет выбрать оптимальный вариант.
  • Обладают высокой морозостойкостью, что особенно важно в сложном климате нашей страны.
  • Не боятся повышенной влажности.

Вентилируемый фасад, материал отделки - керамогранит

При всех этих достоинствах керамогранитные панели имеют лишь один недостаток, но очень важный – они крайне дороги. Этот материал является одним из самых дорогих, используемых при устройстве навесных фасадов. Но значительные траты частично компенсируются значительным сроком службы. Подробнее о керамограните?

Алюминиевые композитные панели

Появились алюминиевые композитные панели, или АКП, сравнительно недавно – не более 20 лет назад. За это время они заработали огромную популярность, получив широкое распространение. Поэтому, если вы слышите про вентилируемый фасад из композитных материалов, то наверняка имеются в виду именно АКП.

Перечислим их основные достоинства:

  • Великолепные тепло- и звукоизоляционные качества. Плита может состоять из десяти слоев и более (поэтому она и называется композиционным материалом), что обеспечивает крайне низкую проводимость тепла и звука.
  • Малый вес значительно упрощает процесс транспортировки и монтажа, а, значит, стоимость выполнения работ дополнительно снижается.
  • Богатая цветовая гамма.
  • Высокая прочность.

Вентилируемый фасад, материал отделки - алюминиевые композитные панели

Увы, и у этого материала есть недостатки. Первый из них – горючесть. В состав входят полимеры, которые хорошо горят. Это отпугивает многих потенциальных покупателей. Второй – высокая стоимость. Сложность изготовления приводит к тому, что позволить себе такую отделку может не каждый желающий.

Стальные облицовочные панели

Одним из самых прочных и долговечных материалов, используемых при установке фасадов, является сталь.

К ее плюсам принято относить:

  • Простоту монтажа.
  • Пожаробезопасность. В отличие от АКП, стальная панель не имеет полимерных слоев, а значит гореть здесь просто нечему.
  • Значительный срок службы (от 30 лет и более).
  • Высокая морозостойкость. Частые перепады температур в сумме с высокой влажностью не приведут к тому, что через несколько лет стальная панель потеряет привлекательный внешний вид или прочность.
  • Экологическая чистота.

Вентилируемый фасад, материал отделки - стальные панели

Среди минусов можно выделить низкие тепло- и звукоизоляционные свойства. Сталь является прекрасным проводником, а значит нужно использовать толстый слой утеплителя. К тому же, чтобы разрезать высокопрочные панели, понадобится узкоспециализированное оборудование.

Терракотовые фасадные панели и плитка

Терракотовые панели изготавливаются из специально отобранной глины, которая обжигается при температуре свыше 1000° С. Внутренние пустоты немного снижают прочность, зато обеспечивают прекрасные характеристики в остальном.

Сегодня этот материал пользуется популярностью благодаря следующим свойствам:

  • Полная пожаробезопасность.
  • Экологическая чистота. При изготовлении используется только глина и никаких сложных химических добавок.
  • Применение различных глазурей позволяет придать плиткам практически любой цвет и текстуру.
  • Благодаря пустотам снижается тепло- и звукопроводность, что является важным фактором для фасадного материала.

Вентилируемый фасад, материал отделки - терракотовые панели

Главным недостатком терракотовых панелей является значительный вес. Квадратный метр весит около 35 кг, из-за чего существенно увеличивается нагрузка на фасад. К тому же проведение работ без использования специального оборудования становится невозможным. Наконец, нужно применять специальные крепеж, выдерживающий такой вес.

Фасадные панели из HPL ламината

Этот материал появился на рынке недавно, но уже привлек внимание многих экспертов и потенциальных пользователей.

Он может похвастать следующими плюсами:

  • Экологическая чистота, так как основным материалом является древесина.
  • Долговечность. Как показывают лабораторные испытания, он может прослужить до 50 лет, не теряя привлекательности.
  • Не боится повышенной влажности.
  • Имеет малый вес, что упрощает транспортировку и монтаж.

Вентилируемый фасад, материал отделки - панели из ХПЛ ламината

Минус же у плит из HPL ламината лишь один – высокая стоимость. Необходимость использования высококачественного сырья в сумме со сложностью производства приводит к тому, что материал просто не может быть дешевым. Но при этом следует учесть, что фасад может прослужить без ремонта полвека. Поэтому дополнительные затраты будут компенсированы в будущем.

Фиброцементные плиты

По сути, этот материал представляет собой тонкую бетонную плиту, армированную стекловолокном или синтетикой. Привлекательный внешний вид обеспечивается керамическим или акриловым покрытием.

Эти плиты обладают такими достоинствами:

  • Высокие тепло- и звукоизоляционные характеристики.
  • Устойчивость к коррозии из-за отсутствия металлических компонентов.
  • Экологически чистый материал.
  • Срок службы от 20 лет и более.
  • Могут долгое время находиться под прямыми солнечными лучами без вреда для себя.

Вентилируемый фасад, материал отделки - панели из фиброцемента

Недостатки в основном связаны со сложностью монтажа. Стандартные панели имеют довольно большой размер – от 1200?1500 до 3600?1500 мм. В результате вес может достигать 30 кг. К тому же прочный бетон можно разрезать только специальным оборудованием.

Плиты из стекла

Пожалуй, из всех используемых при монтаже вентилируемых фасадов материалов именно стеклянные плиты выглядят наиболее изящно – здания, отделанные ими, будто пришли из будущего. Но не стоит торопиться делать выбор в их пользу. Лучше заранее узнать больше про этот материал.

Эксперты ценят плиты из стекла за такие свойства:

  • Здание выглядит особенно утонченно и элегантно.
  • Стекло не боится коррозии, воздействия ультрафиолета, частых перепадов температуры.
  • Обеспечивают максимальный приток солнечного света во все помещения.

К сожалению, недостатков у этого варианта немало:

  • Сложность проектирования и монтажа.
  • Необходимость регулярно пользоваться услугами мойщиков окон, что приводит к повышению влажности – нужно устанавливать специальный влаговпитывающий компонент.
  • Возможность повреждения.

Вентилируемый фасад, материал отделки - стеклянные панели

Как видите, нельзя однозначно сказать – стоит использовать этот материал или лучше отдать предпочтение другому.

Агломератно-гранитная плитка

Этот материал получается путем прессования гранитной крошки, что обеспечивает ряд важных преимуществ:

  • Большой выбор цветов и текстур.
  • Высокая прочность.
  • Устойчивость перед влажностью.
  • Прекрасная морозостойкость.

Вентилируемый фасад, материал отделки - агломератно-гранитная плитка

Увы, отделка фасада агломератно-гранитной плиткой обойдется весьма недешево – материал очень дорогой. К тому же его тяжело резать, что дополнительно увеличивает стоимость монтажа.

Линеарные панели

Эти панели изготавливают из тончайшего алюминия или стали. Защитно-декоративное покрытие не только предотвращает коррозию, но и делает материал более привлекательным.

Его главные преимущества:

  • Малый вес.
  • Простота монтажа.
  • Срок службы свыше 25 лет.
  • Возможна установка панелей как горизонтально, так и вертикально.
  • Простой уход.

Вентилируемый фасад, материал отделки - линеарные панели

Но имеется и ряд слабых мест. При изготовлении используется металлический профиль толщиной около 1 мм – это часто приводит к повреждениям даже при сравнительно слабых механических нагрузках. Повреждение защитного покрытия приводит к появлению коррозии. К тому же материал обладает высокой тепло- и звукопроводимостью. Так что, по мнению некоторых пользователей, линеарные панели – не лучшие материалы для навесных вентилируемых фасадов.

Теперь вы знаете о главных достоинствах и недостатках разных материалов, используемых при устройстве навесных фасадов. А значит осталось выбрать тот, который вам подойдет, подсчитать расход материалов и ехать в строительный магазин или же позвонить в компанию, специализирующуюся на подобных услугах.

Автор: Михаил Росс, инженер-строитель,
специально для xFasad.ru

Полезное видео о вентилируемых фасадах

технология и устройство, преимущества и недостатки, сборка и монтаж

Декоративная отделка внешних стенДекоративная отделка внешних стен — это один из методов создания индивидуального стиля. Но у отделки, кроме эстетической части также присутствует и функциональное предназначение. При выборе вентилируемого фасада среди всех вариантов облицовки экстерьера можно решить обе задачи комплексно. Создать привлекательный образ вашего дома и защитить от влияния внешней среды и всех факторов, оказывающих воздействие на материал основной стены дома.

Устройство вентилируемого фасада

Технология вентилируемого фасадаГлавной особенностью такой технологии отделки фасада является исключение скапливания влаги с наружной поверхности несущей стены с целью оберегания конструкции от воздействия влаги и последствий её скопления. Достигается путём крепления облицовочной части на определённом расстоянии от утеплителя, где в результате получается воздушная прослойка. Благодаря этой прослойке в утеплителе не будет скапливаться влага, которая понижает общую эффективность мер по утеплению здания.

Конструктив такого вентиляционного фасада представляет собой систему наборных частей, образуя некий сэндвич, который устанавливается на стене в определённом порядке. Но главным условием остаётся наличие воздушного зазора.

Такой технический сэндвич может состоять из следующих частей:

  •   Недостатки вентилируемого фасадаДекоративный облицовочный материал.
  • Несущая система, каркас с крепёжными элементами.
  • Защита от ветра и влаги, техническая мембрана, которая выполняет несколько функций по ограничению движения агрегатных форм жидкости.
  • Вентиляционный зазор, задачей которого является постоянное вентилирование промежутка между стеной и облицовочной частью фасада. Его размер может быть от 10 до 60 миллиметров либо по установленному регламенту производителя вентфасада.

Преимущества и недостатки

Популярность и востребованность фасадов такого типа можно объяснить следующими факторами:

  • Простота и удобство сборки.
  • Широкий ассортимент различных декоративных отделок.
  • Малый вес конструкции, которая не оказывает влияния на несущую стену.
  • Возможность проведения монтажа в любое время года и в различных климатических условиях.
  • Большой срок эксплуатации. Составляет не менее 60 лет, не требуя при этом за весь период проведения работ по ремонту. Такие работы возможны только при оказании какого-либо физического воздействия или порыва ветра.
  • Простота обслуживания. Для поддержания облицовки в чистоте ее достаточно ополоснуть из шланга водой.

Плюсы во время эксплуатации:

  • Устройство вентилируемого фасадаВозможность внести корректировки в параметры несущей стены, например, её толщины. Что позволит увеличить объем внутри помещения и сэкономить на материале для несущих стен.
  • Такой фасад создаёт повышенный уровень комфорта, а также имеет высокие характеристики по звуко — теплоизоляционным характеристикам стен.
  • Благодаря высокому уровню удержания тепла позволит снизить затраты на отопление здания.
  • Высокий уровень коррозионной стойкости металлического каркаса и стен дома.
  • При монтаже конструкции не потребуются дополнительные работы с несущей стеной. Устранению подлежат явные грубые изъяны в поверхности стены, такие как трещины и глубокие впадины. А наклон стены можно компенсировать регулировкой несущего каркаса.

Материалы, применяемые при монтаже, имеют высокие параметры по огнестойкости и пожаробезопасности. Самым слабым местом в этом плане будет утеплитель, но изделия, изготовленные на основе минеральной ваты, компенсируют этот недостаток.

Разработка проектной документации

Такой вид деятельности должна выполнить уполномоченная проектная организация, специалисты которой смогут учесть все пожелания заказчика и создать проект, соответствующий всем строительным нормативам и требованиям пожарной безопасности.

Выполнение работ по проектированию происходит в несколько этапов:

  • Создание сметной документацииСоздание технического задания. Уточнение всех пожеланий заказчика для решения вопросов при проектировании.
  • Составление графика работ.
  • Разработка эскизного проекта для заказчика, с уточнением мест и узлов креплений, расположения крепёжных элементов и формирование расчёта нагрузки на несущие стены.
  • Создание сметной документации для расчёта окончательной стоимости.
  • Передача окончательного проекта заказчику.

Сборка и монтаж фасада

Как и в случае проведения обычных фасадных работ, установка конструкции производится на заранее подготовленную поверхность.

Технология монтажа вентилируемого фасада:

  • Подготовка поверхности стены.
  • Изготовление и монтаж несущего металлического каркаса для облицовки.
  • Установка теплоизоляции с защитными слоями.
  • Монтаж декорационных фасадных панелей.

Проведение подготовительных работ

Проведение подготовительных работНа этом этапе устраняют дефекты на несущей стене: требуется устранить старую отделку, заделать трещины и сколы, компенсировать неровность стены штукатуркой и произвести обработку антисептиком. Нужно устранить только явные изъяны, тщательность не требуется по причине того, что панели предназначаются для скрывания этих недостатков. Обработка антисептическими средствами производится с целью предотвращения возможного появления грибков и плесени на стене.

Что касаемо грунтовки, то её применение необязательно. Грунтование производится только в случае, если стены планируется покрасить или покрыть декоративной штукатуркой.

После проведения вышеперечисленных этапов работ нужно нанести разметку мест установки кронштейнов и расположения направляющих профилей. Шаг между планками должен быть не более ширины одной панели.

Изготовление и установка несущего каркаса

После проведения работ по разметке нужно приступать к установке креплений и направляющих. Для этого потребуется произвести установку анкерных болтов на несущую стену. Далее кронштейны устанавливают на анкерный крепёж и закручивают болты. После чего устанавливается слой с утеплителем. Теплоизоляция навешивается с учётом специально подготовленных прорезей для креплений.

Для более качественной защиты утеплителя можно использовать защитную мембрану, её настилают поверх утеплителя и закрепляют.

Направляющие располагают вертикально. Затем можно устанавливать вентфасад. Профиль крепится свободно, чтобы в случае температурного воздействия он не сломался.

Укладка теплоизоляционных материалов

Главной особенностью этой технологии является установка их внахлёст, т. е. между панелями должен отсутствовать зазор, который нужен для компенсации температурных деформаций фасадных панелей.

Через слои теплоизоляции и мембраны в стену делают отверстия, в которые устанавливаются тарельчатые дюбели, при помощи их закрепляются мембрана и утеплитель. Укладка теплоизоляции производится снизу вверх, а первый ряд укладывается на цоколь.

Мембрана крепится с наружной стороны утеплителя внахлёст от 100 миллиметров. Внутренняя сторона плотно прикрепляется на теплоизоляцию. Нахлест материала нужно проклеивать уплотнительной лентой для избегания попадания конденсата на утеплитель.

Vонтаж такой системы покажется совсем несложным в сравнении с остальными методами отделки. Стоит помнить, что крепёжные детали и профили должны выдерживать большие нагрузки, как минимум, самого фасада. Но также при самостоятельной установке может возникнуть закупорка воздушного промежутка. Это происходит при плохой фиксации мембраны — фасадные панели будут получать дополнительную нагрузку.

Технология монтажа вентилируемых фасадов: устройство и виды ?

Что мы знаем о сути технологии монтажа вентилируемого фасада? Что это сборная конструкция с облицовочным экраном и воздушной прослойкой. Что методика пришла к нам из Германии, и призвана она для целей энергосбережения зданий.

А еще, все мы слышали, что вентфасады горят, но что в них горит, не знаем. А как быть уверенным, что вся конструкция не обрушится или с высоты шестнадцатого, например, этажа не выпадет плитка керамогранита?

Рынок навесных фасадов в нашей стране еще очень молод. Все новое вызывает страх от незнания. Глобально в мире пожары или обрушения вентилируемых фасадов – нонсенс. А уж педантичности немцев, нам точно стоит поучиться. Что говорить, если в России гласит лозунг: «инструкции для слабаков».

Можно смело утверждать, что все проблемы, связанные с вентилируемыми навесными фасадами, от нарушения технологии монтажа.

Давайте рассмотрим этапы, правила и требования к монтажу вентфасадов подробно с примерами и типичными ошибками. И будем дополнять этот список постоянно силами нашего сообщества. Делая свой вклад в будущее самой технологии вентилируемого фасада.

Подготовка технической документации

Так проводят испытания вентфасада в печи на присвоение класса пожарной опасности

В соответствии с постановлением Правительства Российской Федерации от 27 декабря 1997 г. № 1636 новые материалы, изделия, конструкции и технологии подлежат подтверждению пригодности на территории Российской Федерации.

Это положение распространяется на вентфасады, требования к котором ГОСТом не регламентированы.

Это значит, что главный документ, регламентирующий возможность применения системы в строительстве – это Техническое свидетельство Госстроя.

По данным ФГУ «Федеральный центр технической оценки продукции в строительстве», в настоящее время в России более 50 фирм и компаний имеют технические свидетельства на фасадные системы с воздушным зазором.

Но Техническое свидетельство не заменяет и не исключает необходимость наличия для монтажа вентфасадов также следующих документов:

  • Заключение на присвоение класса пожарной опасности;
  • Заключение о коррозионной устойчивости с указанием срока службы в различных средах;
  • Заключение о сейсмической устойчивости;
  • Заключение о несущей способности системы и др.

Это небольшой перечень документов, которые должны быть готовы без привязки к определенному объекту. Но есть еще комплект документов, создаваемый под объект. Набор документов стандартный, но уникальный по содержанию. Это:

  • Статический расчет нагрузок системы;
  • Теплотехнический расчет;
  • Проект вентилируемого фасада;
  • Технологическую карту на нвф;
  • Проект производства работ (ППР) на вентилируемый фасад;
  • Смета на фасад.

Виды

Нельзя описать монтаж фасадных систем от «А» до «Я» в одной статье. Потому что облицовочные материалы крепятся совершенно разными способами, и подразумевают в каждом случае уникальное количество и набор элементов системы.

Пример № 1.

КерамогранитКомпозит
Применяется Т- образный профильПрименяется либо Т, либо Y, либо H – образный профиль.
Шаг профиля всегда 600 ммШаг профиля подстраивается под размер кассеты, например, он может быть 800 мм
Крепится кляммеромКрепится с помощью икли и салазки

Различия в монтаже навесных вентилируемых фасадов

Кроме разницы, обусловленной различными облицовочными материалами, бывает, различия вызывает разный вынос облицовки от стены.

Пример № 2.

Фасад с утеплением  50 ммФасад с утеплением 200 ммФасад с выносом системы на 500 ммФасад без утепления
Применяются кронштейны длиной 90 – 100 ммПрименяются более дорогостоящие кронштейны длиной 240 ммПрименяются кронштейны максимального вылета 240 мм + удлинители + фасад усиливается укосинами из Т-профиля + возможно, установка металлокаркаса, на который уже будет установлена системаПрименяются самые недорогие кронштейны минимального выноса, как правило либо 40, либо 60 мм

Дальше – больше, не расслабляемся, господа 🙂 . Предположим, что на одном здании мы можем крепиться к стене, а на втором – нет. Например, на втором здании заполнением стены выступает «парикам», да просят нас производители столь чудесного материала.

Парикам – это такой крупноформатный кирпич с полыми отверстиями внутри его. В такой материал крепить вентилируемый фасад нельзя. Только на химический анкер. Но химией придется залить все эти, заботливо оставленные, полости. Дорого, в общем.

Что делать, если мы не можем крепить вентфасад к стене – крепить его к межэтажным монолитным перекрытиям. Да, это дороже.

Монтаж вентфасадов с выносом до полуметра

Пример № 3.

Обычная система с креплением к стенеМежэтажная система крепления
Обычный вид стандартного профиляМощный профиль, часто замкнутого сечения (квадратный), дорогой
Обычный кронштейн – уголокМощный тяжелый кронштейн П- образного вида, дорогой

Но и на этом не заканчиваются наши мытарства в вопросе монтажа фасадной системы. А теперь вся соль. Есть системы оцинкованные, алюминиевые и нержавеющие. Как вы думаете, есть различия у них в монтаже?

Монтаж межэтажной подсистемы вентилируемых фасадов

Пример № 4.

Оцинкованная системаАлюминиевая системаНержавеющая система
Часто оцинкованная система является вертикально горизонтальной. И поэтому собирается на фасаде некая «клетка» из профилейСистема всегда вертикальная. Шаг системы может быть совершенно разныйСистема почти всегда вертикальная, шаг системы может быть разный

Как монтировать перекрестный вентилируемый фасад

Именно эти различия продиктовали необходимость разнести монтаж фасадных систем по разным статьям. В каждой статье вы найдете подробную информацию, как делать вентилируемый фасад конкретного вида системы или облицовки:

  1. Монтаж кассетных фасадов.
  2. Монтаж керамогранита на кляммерах.
  3. Монтаж листов фиброцемента на заклепку.
  4. Монтаж клинкерного кирпича на планку.
  5. Монтаж терракотовых панелей.
  6. Монтаж натурального камня скрытым способом.

Универсальные советы

Мы не будем разбирать основные элементы конструкции и их назначение. Все это тема другой статьи. Можете прочитать здесь или здесь. Рассмотрим общие правила и этапы монтажа вент фасада.

Главное, будут примеры, разбор ошибок, требования надзорных органов и пошаговая инструкция, чтобы вы могли смонтировать вентилируемый фасад своими руками.

Перед монтажом НВФ

По требованиям СНиП 12-03-2001 площадка должна быть ограждена и установлены предупреждающие знаки.

Согласно заранее разработанному подрядной организацией ППР на вентилируемый фасад, устанавливаются леса или фасадные подъемники в соответствии с инструкцией производителя. Леса закрываются защитной полимерной сеткой.

Леса могут устанавливаться не только стандартным способом – на нулевой отметке, но и на межэтажном перекрытии или на опорном устройстве, монтируемом в проеме здания.

На площадке определяется место размещения освещения, склада, мастерской, открытая площадка для наземных работ. Устанавливаются стрелки для движения автотранспорта.

Одной из распространенных ошибок на этом этапе можно назвать завоз и складирование фасадной подконструкции или элементов облицовки вместе с агрессивными химическими продуктами, или даже просто вываленные в грязь. Грязь в современно городе содержит реагенты и соль. Соль увеличивает коррозию в несколько десятков раз.

Разметка

Перед началом работ по разметке мы уже держим в руках разработанный заранее проект навесного вентилируемого фасада и все работы по разметке или монтажу производим в строгом соответствии с ним.

Начинается этот этап с нанесения контрольных точек для крепления в них кронштейнов. Сначала отмечают нижнюю горизонтальную линию и две крайние вертикальные линии по фасаду здания – справа и слева.

Как делать разметку под вентилируемый фасад

Чтобы правильно отметить крайние точки применяется нивелир. Далее, по двум крайним точкам при помощи лазерного уровня и рулетки отмечают остальные промежуточные точки. И так далее отмечаются все остальные точки по фасаду здания.

Как устанавливать кронштейны?

Монтаж кронштейнов на стене производят, как правило, с шагом по вертикали от 600 до 1200 мм, по горизонтали – от 350 до 800 мм, отступая от края стены не менее чем 100 мм до оси кронштейна.

Перед установкой кронштейна, необходимо подготовить отверстие под анкер. Для этого перфоратором высверливается отверстие на 15 мм глубже длины анкера. Направленным

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
