Вентиль запорный. Виды и преимущества. Замена вентилей

Данный вид запорной арматуры выполняется в виде клапана. Запирающий элемент перемещается параллельно направлению потока проходящей по трубам среды. В отличие от запорно-регулирующего устройства, запорный вентиль может находиться только в двух крайних положениях – «открыто» или «закрыто». Использование такой сантехнической арматуры обеспечивает надёжную герметизацию запирающей конструкции.

Запорные вентили устанавливаются на трубопроводы для перекрытия движения рабочей среды

Виды и преимущества

Данные изделия принято классифицировать по нескольким критериям.

В зависимости от способа монтажа в системе запорные вентили подразделяются на:

Муфтовые. Рассчитаны исключительно под резьбовой монтаж. Поэтому торцы вентиля запорного муфтового оформлены под внутреннюю или наружную резьбу. Изготавливается запорная арматура данного типа из латуни либо стали. В первом случае она применяется лишь в бытовых трубопроводах. Причём и латунный, и стальной вентили устанавливаются в магистралях с низким давлением рабочей среды – до 15,792 атмосферы (1,6 МПа).

Существует и другое конструктивное исполнение подобной сантехнической арматуры. Так, сегодня можно купить латунный запорный муфтовый вентиль под установку на резьбовые обжимные фитинги;

Фланцевые. Изготавливается корпус фланцевой детали из стали или чугуна. Её монтаж выполняется по совершенно иной схеме. Магистральные торцы корпуса этой арматуры заканчиваются фланцами. Эта конструкция более прочная. Поэтому приоритетной сферой применения вентиля запорного фланцевого являются инженерные коммуникации со средним уровнем давления – 10 МПа. Такая особенность позволяет применять данные устройства в промышленных и коммунальных магистральных трубопроводах. Практикуется фланцевый монтаж на трубах диаметром 10 ≤ D ≤ 1600 мм.

Оформление торцов – не единственное отличие вышеуказанных типов запорной арматуры. Фланцевый вентиль намного больше по сравнению со своим муфтовым аналогом. В цифрах это выглядит следующим образом: размер фланцевого вентиля может достигать 300 мм, в то время как размерный ряд муфтовых изделий заканчивается на отметке 63 мм.

Вентили различаются способом соединения — резьбовым, муфтовым, фланцевым

Помимо этих двух групп запорных деталей существует ещё и третья разновидность – вентили, конструкция которых рассчитана на сварной монтаж. Их магистральные торцы оформлены в виде гладких патрубков. Сфера применения сварного запорного вентиля – промышленные трубопроводы, работающие под давлением более 10 МПа.

В зависимости от конструкции корпуса вентили бывают:

Угловые. Соединяют расположенные перпендикулярно друг по отношению другу две трубы. Вентиль запорный угловой обладает следующими преимуществами:

  • эффективность и простота конструкции предоставляют возможность легко эксплуатировать и ремонтировать изделие.
  • по сравнению с задвижкой – небольшая строительная высота;
  • перекрытие потока рабочих сред обеспечивается малым ходом крана.

На заметку! Перпендикулярное расположение патрубков на входе и выходе помимо всего прочего позволяет снизить присутствующее в системе избыточное гидравлическое давление.

Проходные. Монтируются такие изделия на горизонтальном либо вертикальном узле трубопровода. Конструкция вентиля запорного проходного бывает двух видов: сильфонная (с высокой степенью герметичности) и сальниковая. Из недостатков такой детали эксперты выделяют:

  • высокое гидравлическое сопротивление;
  • довольно большой вес;
  • сложность конструкции корпуса. Это обусловливает тот факт, что для облегчения манипуляций проходной вентиль часто комплектуется электроприводом;
  • большие строительные размеры;
  • наличие зоны застоя. Там могут скапливаться частицы ржавчины, что, как правило, приводит к коррозии.

Конструкция сильфонного вентиля обеспечивает более высокую степень герметичности, чем сальниковые устройства

Корпус запорного проходного муфтового вентиля имеет 2 штуцера, на которых нарезана внутренняя или наружная резьба. В последнем случае муфта накручивается на корпус, а в сгон трубопровода монтируется её свободный конец. При наличии на запорной арматуре внутренней резьбы соединение с трубой выполняется путём вкручивания сгона в корпус проходного стального или латунного запорного муфтового вентиля.

Прямоточные. По внешнему виду устройство данного типа схоже с проходным вентилем, но длиннее и намного больше по размерам. Его конструктивное исполнение характеризуется тем, что патрубки располагаются противоположно друг другу. Регулировка потока в этом запорном вентиле осуществляется за счёт поперечного перемещения пропускного элемента, когда седло устройства совмещается с границами пропускного отверстия. Несомненным достоинством такой запорной арматуры является отсутствие зон застоя и малое гидравлическое сопротивление.

Виды запирающих элементов

Современная промышленность выпускает вентили с тремя типами запирающих элементов. Собственно, их форма и лежит в основе общепринятых названий этих деталей:

  • цилиндрический;
  • конусный;
  • шаровый.

Шаровые вентили — это современная конструкция, которая отличается большей надежностью, чем конусные модели

Конусные потихоньку теряют свою былую востребованность. Их, практически, вытеснили другие два вида запорной арматуры. Тому причиной послужило наличие у конусных вентилей следующих недостатков:

  • для управления потоком воды необходимо прикладывать значительный по величине крутящий момент.
  • коническая пробка из-за быстрого износа требует постоянной притирки и подгонки.

Зато вентили с цилиндрическими и шаровыми запирающими элементами прочно обосновались на лидирующих позициях данного сегмента сантехнического рынка. Обусловлено это простотой конструкции, не предусматривающей при эксплуатации дополнительного технического обслуживания. Однако здесь есть свои нюансы. Так, например, затвор цилиндрического вентиля не прижимается вплотную к седлу, из-за чего не обеспечивается высокая степень герметичности.

Поэтому использовать такие устройства лучше для регулирования потока на каких-либо промежуточных сегментах магистрали, а не для его полного перекрытия.

Сферический запорный элемент шарового вентиля имеет сквозное отверстие и устанавливается в прямоточный корпус.

На заметку! В большинстве случаев прямоточные вентили, оснащённые шаровым затвором, выполняют функции только запорной арматуры. Регулировка потока с их помощью выполняется достаточно сложно.

Шаровые вентили применяют чаще всего для перекрытия или подачи рабочей жидкости, например, на водопроводных стояках в домах

Открытие движения воды осуществляется поворотом рукояти до совмещения продольных осей корпуса и пропускного отверстия. Для того чтобы перекрыть поток, пропускное отверстие необходимо развернуть в направлении, перпендикулярном к оси корпуса.

Замена вентилей

Владельцы квартир в домах, сданных в эксплуатацию более 15 лет тому назад, зачастую вынуждены заниматься вопросом не только замены вентиля на стояке, но и ревизией всей запорной арматуры. Выполнение подобных работ сложным не назовёшь, однако без наличия слесарных инструментов (ключей, отвёрток, льна) и определённых навыков здесь не обойтись.

Все стояки являются общедомовым имуществом, поэтому проводить замену их комплектующих должна управляющая организация. Однако на практике добиться от неё оказание такого рода услуг очень сложно. Иногда бывает проще выполнить эту работу своими руками.

Сначала подбирается подходящая запорная арматура. Здесь необходимо прислушаться к мнению профессионалов. Независимо от того, идёт ли речь о замене вентиля на воду холодную или горячую, они советуют остановить свой выбор на устройствах шарового типа. Причина кроется в их долговечности и высокой надёжности. И даже если такой вентиль выйдет из строя, произвести его очередную замену будет очень легко.

Прежде, чем приступить к замене вентиля, необходимо перекрыть стояк. Если имеется беспрепятственный доступ в подвал, сделать это можно самостоятельно. В противном случае придётся писать заявление в управляющую организацию.

Сложность установки или замены запорного вентиля зависит от типа труб и вида соединения

После перекрытия стояка производится слив воды. Демонтаж старой запорной арматуры необходимо проводить очень осторожно, чтобы не допустить повреждения трубы и присутствующей на ней резьбе.

Сделав это, на резьбу труб намотайте ФУМ-ленту или лён. Так вы повысите герметичность соединений и исключите возможность подкапываний, которые в будущем непременно перерастут в течи.

Наворачивайте вентиль на трубу без спешки, чтобы не возник его перекос, из-за которого может повредиться резьба. Выполняя монтаж, следите за расположением рукоятки запорного устройства. Она должна оставаться вверху. Иначе перекрыть воду в дальнейшем будет очень сложно. Перетягивать гайки тоже не следует, чтобы тело трубы не лопнуло. В завершение работ нанесите на места соединений силиконовый герметик.

Типы вентилей

Вентили (клапаны)– предназначены для закрытия потока рабочей среды в трубопроводе с помощью затвора, имеющего вид диска, при поступательном движении штока вдоль оси потока, перпендикулярно плоскости седла.

«Академическое» название изделия — клапан, «рабочее» и более привычное, устоявшееся — вентиль.

Подвижным элементом вентиля является шпиндель, ввинчиваемый в резьбу неподвижной ходовой гайки, расположенной в крышке или бугеле. Применение ходовой резьбы, обладающей свойствами самоторможения, позволяет оставлять запорный орган в любом промежуточном положении без его самопроизвольного изменения под действием давления.

Конструкция корпуса вентиля позволяет создать нужное гидравлическое сопротивление, а также использовать для изменения поворота трубопровода. Подразделяются следующие типы вентилей — проходные, угловые и прямоточные.

В проходных вентилях рабочая среда на выходе имеет то же направление.

В прямоточных клапанах проход для рабочей среды имеет спрямленные линии. Они имеют меньшее гидравлическое сопротивление по сравнению с проходными.

Для изменения поворота трубопровода на 90 градусов используют угловые вентили . У них направление потока среды на выходе перпендикулярно направлению на входе.

По способу герметизации подвижного соединения шпинделя с крышкой все типы вентилей подразделяются на сальниковые и сильфонные. К вентилям условно относят также конструкции арматуры с мембранным (диафрагмовым) запорным органом.

Также в зависимости от материала изготовления корпуса вентили могут выдерживать нужное для работы давление и различаются на:

Немаловажное значение имеет присоединение вентилей к трубопроводу. Изготавливаются следующие типы вентилей:

  • муфтовыми;
  • фланцевыми;
  • под приварку;
  • цапковыми.

В зависимости от присоединения достигается нужная герметизация вентиля с трубопроводом. Муфтовые вентиля обычно используются на небольшие давления. Чтобы создать высокую гермитичность применяют сварку, но минус ее в том, что трудно сделать ревизию или заменить вентиль. Неплохое присоединение — фланцевое, но и здесь есть недостатки в виде больших размеров, что не всегда удобно.

Кроме вентилей, предназначенных для полного перекрытия потока рабочей среды, в некоторых технологических системах используется арматура, обеспечивающая плавное управление расходом за счёт изменения гидравлического сопротивления с надёжной фиксацией промежуточных положений.

Для этих целей используются запорно-регулирующие вентили, имеющие золотник с профилированной рабочей поверхностью (обычно пробкового типа) и хорошо притертые уплотняющие кромки. При малых диаметрах условных проходов используются золотники в виде конуса. Разновидность таких вентилей носит название игольчатых вентилей.





Игольчатый кран: для чего он предназначен и для каких трубопроводов используется +Фото и Видео

Внешний вид латунного игольчатого кранаИгольчатые краны — это основные детали, которые предназначены для регулировки арматуры в трубопроводе.

Данные краны служат для того, чтобы контролировать расход жидкости, которая протекает по трубопроводу и для того, чтобы дросселировать пар. Так, где же они встречаются, а встречаются они обычно на дополнительных трубопроводах, которые работают под высоким давлением.

Данный кран используют в системах отопления.

Содержание статьи:

Принцип действия и из чего состоит

И так разберем устройство игольчатого крана. Этот кран состоит из корпуса, его производят из разных материалов, например латуни, меди и так далее. В состав крана еще входит затворка, крышка и шпиндель. Игольчатым краном можно манипулировать вручную через маховик и с помощью электропривода. Обычно электропривод воздействует на затвор. И когда затвор начинает двигаться, то клапан либо открывается, либо закрывается.

От количества игольчатых кранов зависит настройка потока газа или воды, чем больше кранов, тем тоньше будет настройка потока. Особая коническая форма игольчатых вентилей рабочей части штока отличает от обычных кранов, такая форма делает кран похожим на иглу. Благодаря такой конструкции игольчатые краны не имеют задир на кольцах уплотнения, когда происходит увеличение давления.

Большинство производителей вообще стали изготавливать краны без уплотнительных колец.

Виды игольчатых кранов

Игольчатые краны производят нескольких видов, их различие заключается в конструкции, характеристикам, и по области использования.

Игольчатые краны классифицируют по функционалу и конструкции по виду запорной детали и по герметизации.

И так существуют следующие виды игольчатых кранов:

  1. Запорный. Этот вид способен выдержать большую температуру и давление. Прост в монтаже. В основном используется в промышленности. Но у данного вида крана существует существенный недостаток и это накопление остатков жидкости. Из-за этого происходит коррозия металла.     2. Регулирующий игольчатый клапан. Обладает диаметром 20мм. Он изготовлен из стали. Данный кран устанавливают на отрезках трубопровода, там, где идет поток воды, жидкости, которая имеет в своем составе нефть или пар.
  2. Двойной вид игольчатого кранаИгольчатый балансировочный клапан. Имеет небольшим сопротивлением. Он изготовлен из латуни. Предназначен для трубопровода, в котором идёт поток воды.
  3. Игольчатый кран проходной. Этот кран имеет диаметр от шести миллиметров до 25 миллиметров. Корпус проходного игольчатого крана состоит из стали и устанавливают его на трубопровод, в котором идет поток газообразной или жидкой среды. Выдерживает температуру до трёхсот десяти градусов. Проходной игольчатый кран имеет вес примерно полкилограмма.
  4. Игольчатый кран угловой. Этот игольчатый кран используют для воды. Способен выдерживать давление до 300 бар и температуру до 630 градусов. Игольчатый кран угловой имеет диаметр 8мм. Игольчатый кран изготавливают из стали и других подобных материалов.
  5. Игольчатый кран прямоточный. Чаще всего его применяют в нефтепромышленности. Изготавливают кран из стали. Прямоточные игольчатые краны устанавливают на трубопроводы для переработки нефтепродуктов. Если прямоточный кран сломался, то его при необходимости можно заменить. При необходимости прямоточный кран можно просто заменить на другой.
  6. Тарельчатый кран. Этот кран используют для подачи газообразных смесей.
  7. Игольчатый кран сальниковый. Способен выдерживать температуру до шестидесяти градусов, а давление до 340 бар. Этот вид крана изготовлен из стали. Сальниковый кран можно используют в химической промышленности.
  8. Сильфонный или вакуумный игольчатый кран. Данный кран невозможно заменить и по этой причине конструкция является не разборной.

Необходимо учесть, что это только основные виды. Каждый вид крана имеет свои особенности и резьбу.

Свойства

Вышеперечисленные краны и вентили используют для различного вида трубопроводов и для регулировки расхода жидкостей, газообразной среды, воды, а также химических и пищевых сред. Игольчатые краны и вентили устанавливают на специальных аналитических приборах и технологическом оборудовании. Также такие краны используют в инженерных коммуникациях и трубопроводах в кондиционерах на транспорте. Игольчатые краны монтируют на вспомогательных трубопроводах, давление в которых не больше 10мПа.

Эти же краны, предназначенные для работы под давлением, могут быть монтированы на трубы, диаметр которых является от шести до шестидесяти пяти миллиметров. Самое большое давление, на которое они рассчитаны считается 40 МПа. Но игольчатые краны небольшого диаметра тоже могут выдержать температуру от минус сорока до плюс пятьсот шестидесяти градусов.

Такой игольчатый кран устанавливают на разные трубопроводы для продувки и для манометра (для его установки).

Характеристики

Игольчатые краны имеют несколько особенностей. Краном можно управлять вручную. Кран подключают при помощи фланцевой системы.

Манометр подключают при помощи муфт. А ещё кран должен перекрываться даже, если по вине высокого давления были разрушены хрупкие элементы в манометре. Разновидностей игольчатых кранов и вентилей большое множество и все он имеют достоинства и недостатки.

Достоинства игольчатых вентилей:

  1. Выдерживают большие перепады температур;
  2. Способность работать при повышенном давлении;
  3. У устройства простая конструкция и существует возможность технического обслуживания и самостоятельной установки;
  4. Приспособление устойчиво к коррозии;
  5. Срок эксплуатации до 15 лет;
  6. Поток жидкости или газообразной смеси перекрывается плавно;
  7. Устройство абсолютно герметично к внешним или внутренним средам, когда шток полностью опущен;
  8. Кран подходит для безнапорного трубопровода, в котором идет поток вязкой среды.

Недостатки игольчатых кранов:

  1. Вариант игольчатого кранаБольшое гидравлическое сопротивление, то есть среде, которая находиться в трубе очень тяжело проходить через игольчатый вентиль, нежели через гладкую трубу;
  2. При высоком давлении нет возможности работать с потоком вязкой среды;
  3. Большой участок замещения трубы, а это влияет на свойства среды, находящейся в трубопроводе;
  4. При необходимости требует очистки кранов или вентилей от некоторых видов жидкостей;
  5. Краны и вентили работают только в одну сторону, то есть нет возможности направить поток в противоположную сторону;
  6. Возникают сложности с заменой вентиля, если он вышел из строя, потому что этот элемент является не съёмным.

Заключение

Мы выяснили, что такое игольчатые краны, каких видов они бывают и их особенности. Игольчатые краны применяют в быту и в промышленных целях. Игольчатые краны для трубопроводов надёжны и обычно не требуют какого-либо обслуживания.

Чем отличается вентиль от шарового крана

Чем кран отличается от вентиля? Этот вопрос сегодня волнует многочисленное количество покупателей. Первоначально необходимо понимать, что все существующие трубопроводы оснащаются определенной разновидностью арматуры. Главное ее предназначение заключается в перекрытии, а также в открытии потока жидкости как и в регулировании температурного режима, так и в предохранении оборудования.

Чем отличается вентиль от шарового крана?

В современное время трубопровод может обладать различными вариантами арматуры. В зависимости от ее разновидности, их можно разделить на такие виды: регулирующего, приводного, запорного, предохранительного варианта и т. д. Но прежде чем определиться с отличительными характеристиками между обычным краном и специальным вентилем, рекомендуется обозначить то, что же подразумевается под подобными понятиями.

Кран – это разновидность трубопроводной арматуры специального приводного варианта. Вращение затворного органа осуществляется вокруг именно собственной оси. Она располагается перпендикулярным образом по направлению определенного подающегося потока. Зачастую такое изделие состоит всего из нескольких основных элементов. Сюда стоит отнести, как вращающуюся пробку, так и обычный неподвижный корпус — изучить каталог кранов https://giacom.market/truboprovodnaya-armatura/krany-sharovye/.

А вот вентиль представляется под видом разновидности приводной арматуры, где затворный орган вращается в направлении самого потока. Другими словами, он садится, как говорится, на седло. При всем этом такое изделие, как вентиль, в основном предназначается для регулирования, закрытия и соответственно, открытия жидкости.

Главная отличительная характеристика между краном, а также вентилем, заключается именно в том, что второй вариант изделия допускает регулирование напора потока, а вот с использованием первого приспособления такие действия являются недопустимыми. Дополнительно необходимо отметить и факт того, что регулирование потока с использованием крана согласно существующим сегодня правилам применения категорически запрещается.

Кран предназначается для выполнения всего нескольких функций. Это связано с тем, что он обладает только такими положениями, как «закрыто» и «открыто». А вот с использованием вентиля возможно достаточно легкое регулирование и самого напора.

В данной ситуации, дело обстоит именно в конструктивных отличиях. В вентиле, присутствующий здесь запорный орган, в любом случае садится, как говорится, на седло. Перемещение осуществляется в направлении потока. В кранах же осуществляется оборачивание вокруг собственной оси. Дополнительно краны зачастую представляются под видом шарового варианта. Другими словами, при повороте шара меняется и диаметр самого отверстия. А вот такое приспособление, как вентиль дополнительно оборудовано и специальной грундбуксой. За счет закручивания и выкручивания шток грундбуксы осуществляется опускание, а также само поднятие клапана. Вследствие этого возможно закрытие или открытие самого отверстия, которое располагается в седле.

В любой ситуации, с учетом всего вышесказанного можно сделать следующие выводы:

  1. Кран обладает несколькими положениями. Другими словами, это такие положения, как «открыто», а также «закрыто».
  2. Сама конструкция такого приспособления, как вентиль, кроме функции выключения, а также включения, одновременно с этим позволяет осуществлять регуляцию напора рабочего потока.
  3. В визуальном плане отличить кран от вентиля можно таким образом: если ручка является достаточно простой, а сам ее кончик прикрепляется к штоку, тогда подобное изделие представляется под видом крана. В ситуации, когда вместо ручки используется «барашек», тогда изделие называется вентилем.
к содержанию ↑

Кран шаровый и вентиль: отличие и особенности продукции!

Что лучше приобрести: кран или такое приспособление, как вентиль? Точно ответить на подобный вопрос в действительности нереально. Ведь в некоторых ситуациях необходимо применение именно шарового крана, а вот в других – специального вентиля. Дополнительно здесь рекомендуется отметить и факт того, что кран считается более удобным устройством в применении. В данной ситуации ручку можно повернуть на все 90 градусов. За счет этого осуществляется перекрытие поступающей воды. А вот запорный клапан, присутствующий в вентиле, нужно заворачивать, чтобы осуществить закрытие или открытие подачи воды.

Дополнительно на вентиле имеются и специальные клапаны с наличием прокладок. При износе их достаточно просто поменять на новый вариант. Также периодически рекомендуется заменять и сам сальник. А вот с шаровой разновидностью крана подобных проблем в действительности не существует. Здесь рекомендован только постоянный и тщательный уход за самой поверхностью. Она всегда должна находиться в максимально идеальном состоянии.

В целом, если в помещение подается действительно достаточно жесткая воды, тогда рекомендован монтаж вентиля. Ведь подобное изделие подлежит хоть и частичному, но все-таки ремонту. В ситуации, когда кран по определенным причинам повредится, тогда не обойтись без его полноценной замены.

При всем этом вентиль чаще всего можно приобрести по более низкой стоимости, если брать в сравнении со вторым видом продукции. Подобная не слишком высокая цена в первую очередь обусловлена именно тем, что устройство обладает простой конструкцией такого элемента, как запорный клапан.

В любой ситуации, запорная разновидность арматуры в современное время применяется для создания разнообразных канализационных и газопроводных систем. Она также часто встречается и в трубопроводах, обладающих общим предназначением. Устройство предназначается для перекрытия газового или водного потока. С этой целью возможна установка не только клапанов и задвижек, но и таких приспособлений, как краны и вентили. Все они обладают огромным количеством преимуществ, и некоторыми отрицательными характеристиками. Все зависит от ситуации.

Таким образом, отличие вентиля от крана первоначально заключается в том, что с применением крана невозможно осуществить регуляцию напора рабочего потока. А вот второе изделие допускает выполнение такого действия.

устройство, ГОСТ, фото. Клапан запорно-регулирующий :: SYL.ru

Абсолютно любая (даже самая примитивная) гидравлическая или пневматическая система требует наличия определённых комплектующих деталей, без которых ее нормальная и полноценная работа становится просто физически невозможной. Запорные клапаны являются именно тем неотъемлемым элементом гидролинии, которые в обязательном порядке будут предусмотрены при проектировании и монтаже всей системы. Данный вид гидравлических клапанов может иметь самые различные модификации и конфигурации. Мы же в свою очередь рассмотрим их общую конструкцию, назначение, принцип работы и нюансы монтажа.

Общее понятие

Итак, запорные клапаны – клапаны, в которых элемент (часто называемый золотником), осуществляющий запирание жидкости, контактирует с седлом корпуса за счет того, что он поднимается и опускается. Происходит это при помощи специального шпинделя, ось которого, в свою очередь, расположена под прямым углом к седлу. Данная характерная особенность отличает эти клапаны от других видов запорной арматуры.

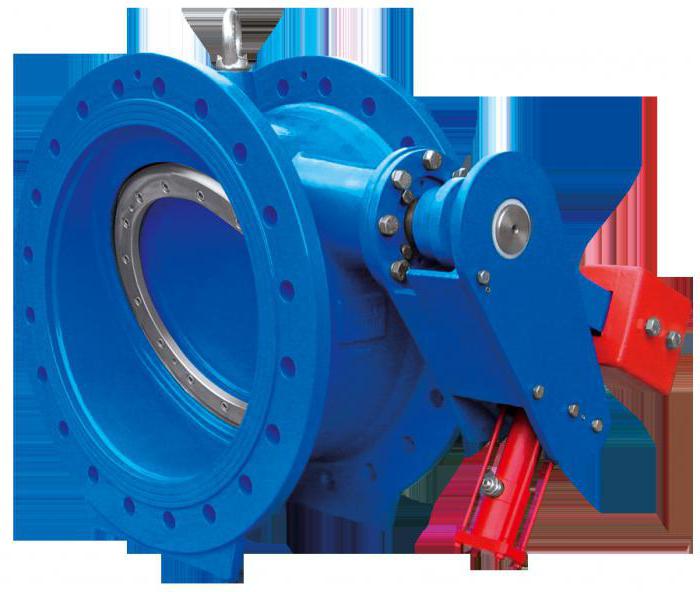

запорные клапаны

Назначение изделия

Запорные клапаны в первую очередь созданы для полного перекрытия всего сечения трубопровода, на котором они расположены. Однако также в некоторых случаях вполне возможно осуществлять и регулировку потока жидкости или газа с помощью данной гидравлической аппаратуры.

Сфера применения

Применяются запорные клапаны практически везде, где протекает жидкотекучая или газообразная среда. Поэтому они нашли свое место в нефтяной, газовой, металлургической, химической и прочих отраслях промышленности. Применяются также и в бытовом водоснабжении на магистральных водопроводных трубопроводах. Кроме того, данные запорные элементы применяются и в отопительных системах.

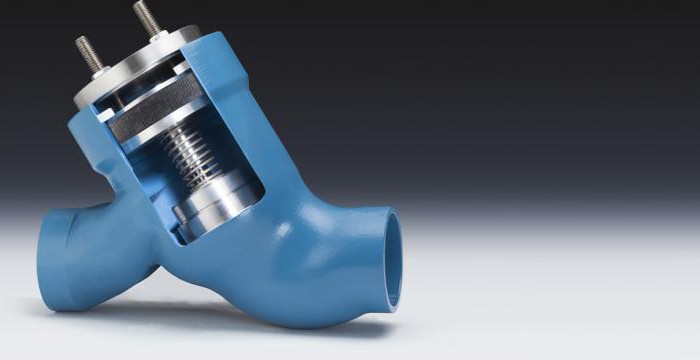

клапан запорно регулирующий

Достоинства изделия

Запорный клапан наделён следующими преимуществами:

  • Конструкцией, которая полностью пригодна для ремонта в случае выходе какой-либо детали из строя.
  • Высокой надежностью работы и герметичностью перекрытия.
  • Достаточно небольшой скоростью открытия прохода, благодаря чему исключается вероятность возникновения вредоносных гидравлических ударов в системе.
  • Некоторые модели могут быть использованы для дросселирования потока.
  • Не требует приложения большой физической силы для своего управления со стороны обслуживающего персонала. За счет этого отпадает надобность в использовании длинных рычагов в клапанах с ручным приводом и дорогостоящего электропривода в моделях с автоматическим управлением.

Явные недостатки

Как и любое промышленное изделие, запорный клапан обладает и отрицательными качествами, о которых стоит упомянуть. В их числе значатся:

  • Высокая стоимость.
  • Проточная часть имеет сложную форму.
  • Отсутствие возможности быстрого перекрытия потока в случае необходимости.
  • Гидравлическое сопротивление в нем достигает больших значений.
  • В проточной части могут возникать застойные зоны.
  • Однонаправленность вентилей, которая проявляется в том, что они допускают подачу жидкости или газа только лишь под золотник.
  • При наличии сальникового уплотнения штока требуется периодическое техническое обслуживание.

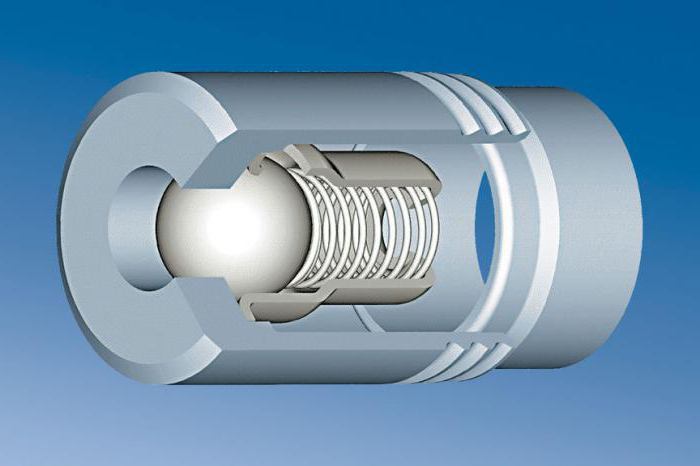

запорный клапан

Типы запорных клапанов

Существуют следующие разновидности данных деталей:

  • Запорные проходные клапаны. В них патрубки располагаются на одной прямой, а ось шпинделя выставлена перпендикулярно относительно этих патрубков.
  • Прямоточные клапаны. Имеют шаровидный корпус со встроенными в него патрубками. Ось шпинделя при этом имеет определенный уклон к их оси.
  • Угловые клапаны. Зачастую имеют корпус в виде шара, а патрубки располагаются под углом 90 градусов относительно друг друга. Ось шпинделя перекрывает ось одного из патрубков.
  • Игольчатые клапаны. Зачастую имеют небольшие собственные размеры с запирающим элементом конической формы.

Деталировка

Устройство запорного клапана имеет следующий вид. Корпус изделия, как правило, снабжается парой присоединительных патрубков. Они могут быть муфтового, фланцевого, штуцерного типа или иметь гладкую поверхность для последующей приварки.

Внутри клапана находится седло, перекрываемое золотником в момент нахождения его в положении «закрыто». В свою очередь, шпиндель, с помощью которого происходит перемещение золотника, выходит непосредственно из корпуса клапана, а на его конец прикрепляется штурвал (маховик).

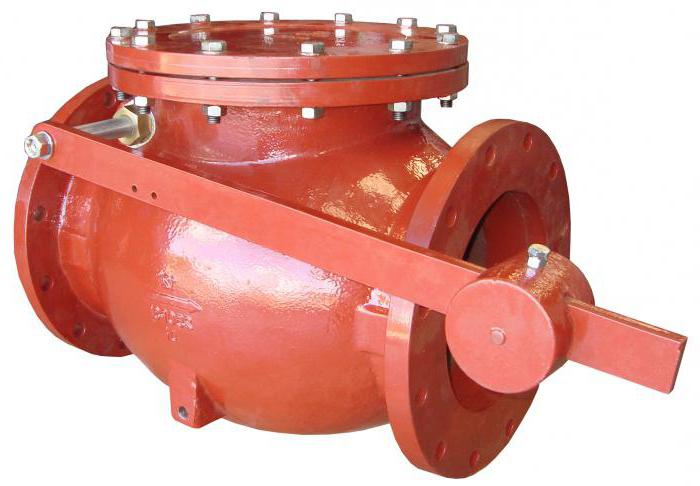

клапан запорный гост

Уплотнительный элемент

В обязательном порядке клапан запорно-регулирующий комплектуется специальным элементом, обеспечивающим герметизацию подвижного элемента, то есть шпинделя или штока. Уплотнитель может быть сильфонного, мембранного или сальникового типа.

Сальниковая набивка устанавливается в камеру, которая расположена в месте выхода штока наружу. Укладывать набивку следует плотно, обеспечивая ее прилегание как к корпусу вентиля, так и к оси.

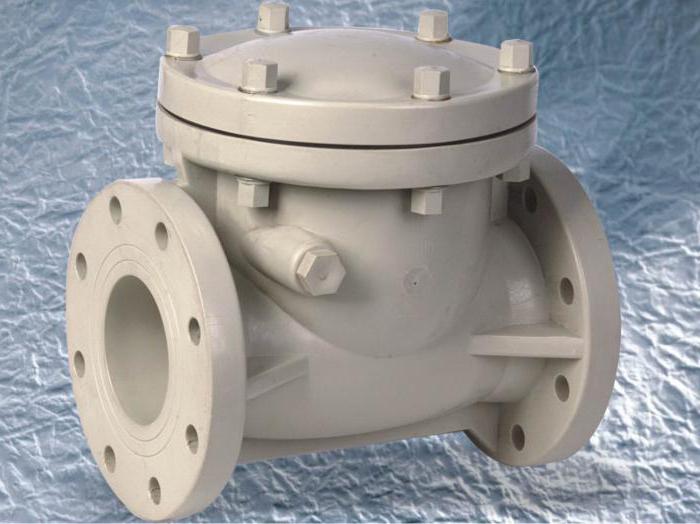

клапан запорный фото

Выполненная качественно укладка сальниковой набивки позволит исключить протекание рабочей среды во внешнее пространство.

Уплотнение сальникового типа наиболее широко распространенное, потому как оно наделено такими положительными моментами:

  1. Сохранение своих качеств в широком температурном диапазоне.
  2. Простая конструкция.
  3. Низкая себестоимость.
  4. Большой срок эксплуатации.
  5. Ее дополнительный слой может набиваться даже без демонтажа клапана или его перекрытия.

Практически любой клапан запорно-регулирующий изготавливается из углеродистой, коррозионностойкой стали. Хотя существуют модели, которые производятся из чугуна.

Подобные клапаны могут приводиться в действие не только лишь физической силой человека, но и электрифицированным приводом, который в подавляющем большинстве случае применяется при установке регулирующего элемента в промышленности и не только на удаленных от оператора магистралях и трубопроводах различного диаметра.

В качестве своих основных технических параметров клапан запорный (ГОСТ 3326-86) имеет:

  • Условное давление, Ру.
  • Условный проход, D.
  • Температуру рабочей среды, К.

На основании этих данных и выполняют подбор вентилей для последующего их монтажа. Дополнительными критериями могут служить масса и габаритные размеры.

Каждый клапан запорный, фото которого можно найти в статье, производится в жёстком соответствии с международными стандартами и требованиями.

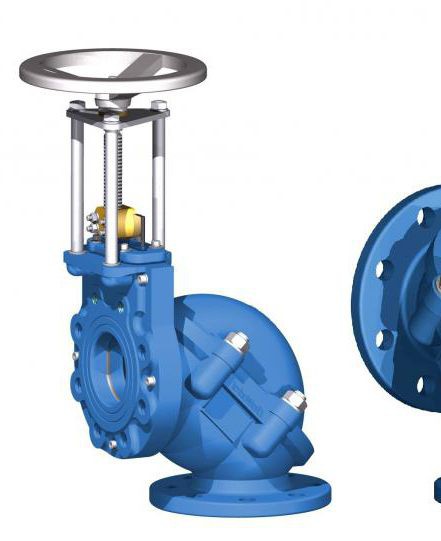

устройство запорного клапана

Требования безопасности

Отметим также, что установку крупногабаритных запорных заслонок доверяют в большинстве случаев специальным монтажным бригадам, снабжённым соответствующим инструментом и обладающим навыками. Непосредственно в момент монтажа задвижек особое внимание уделяют безопасности работников, поскольку эта операция сама по себе достаточно травмоопасна. Также обязательно обращают внимание на соосность клапана с магистралью, дабы исключить вероятность его последующей некорректной работы.

💧 Шаровый муфтовый кран: назначение, виды, модели, отзывы

Водопровод в наши дни считается основным из благ цивилизации, наряду с электроэнергией. Без него основная масса населения земли совершенно не представляет себе жизни. То, что из крана бежит вода в квартире, уже давно кажется обыденным. Но помимо скважин и насосов, которые это обеспечивают, есть ещё один важный узел, участвующий в процессе. В сегодняшней статье речь пойдёт о шаровых муфтовых кранах, их видах, назначении и устройстве. Попутно стоит рассмотреть и несколько моделей с их характеристиками.

Шаровый муфтовый кран: назначение, видыБез этого миниатюрного механизма не обходится ни одна квартира
ФОТО: santehmas.ru

Содержание статьи

Назначение муфтовой запорной арматуры

Назначение шарового муфтового крана, в зависимости от вида, может отличаться. Такая арматура применяется не только в системах водопровода или отопления. Сегодня она применяется в газопроводах и устанавливается в квартирах и частных домах в месте подключения к плите.

Для газовых магистралей квартир и домов также используют шаровую арматуруДля газовых магистралей квартир и домов также используют шаровую арматуру
ФОТО: netbeheernederland.nl

Запорный или регулирующий элемент подобного механизма изготовлен в воде сферы с расположенным по центру отверстием, что и дало название «шаровой». Соединительные резьбовые муфты, расположенные по обеим сторонам крана обеспечивают простое, и в то же время качественное соединение с трубами. Именно такая арматура на сегодняшний день наиболее распространена в квартирах и частных домах. Что же касается фланцевых шаровых кранов, то они используются в промышленности.

Фланцевые шаровые краны бывают довольно крупнымиФланцевые шаровые краны бывают довольно крупными
ФОТО: satu.kz

Принцип действия шарового крана

Принцип работы подобной запорной арматуры крайне прост. Внутри муфты находится стальной шар, по оси которого имеется отверстие. Он плотно прилегает к стенкам, что обеспечивается прокладками. Если положение шара таково, что сквозное отверстие перпендикулярно потоку воды или иной среды, то прохождение невозможно. При повороте вентиля положение отверстия меняется. Оно разворачивается параллельно потоку, среда проходит сквозь него беспрепятственно.

Устройство шарового крана – деталей очень мало, что добавляет надёжностиУстройство шарового крана – деталей очень мало, что добавляет надёжности
ФОТО: santeh-aqua.ru

Разновидности шаровых муфтовых кранов

Как и любой механизм, подобная запорная арматура может быть различной. Одни из видов более распространены в быту, другие применяют реже, однако рассмотреть стоит все для получения читателем более подробной информации. Основными критериями, по которым делят шаровые муфтовые краны, можно назвать:

  • резьбовые разъёмы;
  • пропускная способность;
  • тип запорного механизма;
  • способ управления;
  • материал изготовления.
Очень неприятная ситуация, при которой без полного отключения магистрали не обойтисьОчень неприятная ситуация, при которой без полного отключения магистрали не обойтись
ФОТО: proektooo.ru

Резьбовые разъёмы и их типы

Резьбовые разъёмы используются для соединения крана с трубой и включения его в систему. Они могут быть трёх видов:

  • наружные – на муфтовый шаровой кран с обеих сторон наворачивается гайка, расположенная на трубе. Для уплотнения здесь используется паронитовая, резиновая или силиконовая прокладка;
  • внутренние – резьба расположена в теле крана. При этом он наворачивается на наружную резьбу трубы, а уплотнение производится при помощи льна или ленты ФУМ;
  • комбинированные – здесь имеется оба предыдущих варианта, расположенные по разным сторонам.
Шаровой кран с наружной резьбой под гайкуШаровой кран с наружной резьбой под гайку
ФОТО: fantasticbook.ru

Пропускная способность запорной арматуры

По этому параметру шаровые краны можно также разделить на три категории – полнопроходные, непроходные и редуцированные.

  • Полнопроходной механизм обеспечивает поток среды практически без потерь давления. Диаметр отверстия в шаре здесь может быть чуть меньше размера трубы (от 1 до 10 %). Применяются в системах, где нет необходимости снижения давления потока.
  • Непроходные краны имеют входное отверстие на 30-60 % больше, чем выходное, что значительно снижает давление потока.
  • Редуцированные, или стандартнопроходные изделия позволяют незначительно снизить давление выходного потока, в пределах 10-30 %.
Полнопроходной кран с насадкой, превращающей его в редуцированныйПолнопроходной кран с насадкой, превращающей его в редуцированный
ФОТО: termoros-spb.ru

Запорный механизм и его разновидности

Этот параметр не особо важен для домашнего мастера, однако не рассмотреть его, хотя бы поверхностно, тоже нельзя. Здесь выделяют 2 типа.

  1. Плавающий шар – конструкция применима лишь в системах низкого давления и может иметь довольно большой диаметр, вплоть до 200 мм.
  2. Шар на опорах – именно этот механизм используется в кранах бытового назначения, как в системах водоснабжения, так и для перекрывания газовых магистралей в частных домах и квартирах.
Проблема подобных кранов в ломкости тонких стенок – его нельзя перетягиватьПроблема подобных кранов в ломкости тонких стенок – его нельзя перетягивать
ФОТО: termoros-spb.ru

Разделение арматуры по типу управления

Для бытового использования чаще всего применяется вентильный кран, позволяющий плавно регулировать скорость потока. Помимо него стоит отметить консольные механизмы, которые способны лишь к грубой регулировке, и краны с электронной регулировкой, применяемые для автоматического управления.

Материалы изготовления запорной арматуры

Для изготовления каждой детали шаровых водопроводных и газовых муфтовых кранов используются различные материалы, а именно

  • корпуса изготавливают из чугуна, латуни, бронзы или полипропилена;
  • для шарового элемента используют латунь, хром и сталь;
  • уплотнитель может быть тефлоновым или фторопластовым;
  • вентили – полипропиленовые, стальные, латунные.

Применение того или иного материала обуславливается особенностями использования. Наиболее распространённый материал (латунь), обладает высокими антикоррозийными и прочностными характеристиками, сталь значительно крепче, но подвержена коррозии. Что касается полипропилена то, несмотря на его малую прочность, ему не может навредить влажность, а стоимость его очень мала.

Многие считают такие краны стальными, но это лишь покрытие латуниМногие считают такие краны стальными, но это лишь покрытие латуни
ФОТО: engineers.com.ua

Достоинства и недостатки шаровых муфтовых кранов

Помимо удобства использования подобной арматуры, можно отметить ещё несколько важных достоинств шаровых кранов. Главное – это, конечно же, возможность установить арматуру в любом положении, как вертикально, так и горизонтально. Важно лишь не перепутать направление потока. Далее стоит отметить надёжность и простоту приобретения запасных частей (рем. комплекта) на изделия. Застои в таких кранах возникают крайне редко, скорость открытия арматуры высока. Также потребители отмечают и очень малый вес.

Но, как всегда, не обошлось и без недостатков. Такие шаровые краны допускают вероятность гидроудара при высоком давлении в системе, в момент открывания. Также отмечается и невысокая точность регулировки напора.

Такие краны лучше иметь под рукой про запасТакие краны лучше иметь под рукой про запас
ФОТО: obyava.ua

Популярные в России производители шаровых кранов для бытового использования

Наибольшей популярностью среди наших покупателей, согласно собранным журналом Homius данным, являются 3 бренда – «Valtec», «Itap» и «Bugatti». Они и будут рассмотрены в данном разделе сегодняшней статьи.

Марка «Itap» — третье место сегодняшнего рейтинга

Согласно отзывам потребителей, качество изделий от этого производителя довольно высоко. Оно ни в чём не уступает другим двум брендам, однако основным критерием, при схожих характеристиках, оказалась стоимость, застывшая на довольно высокой отметке. Ну а дороговизна повлекла за собой и дополнительную проблему – большое количество фальсифицированной продукции, что также ничего хорошего не несёт.

Такие краны производства Италии сейчас уже не найти – в основном Китай и РоссияТакие краны производства Италии сейчас уже не найти – в основном Китай и Россия
ФОТО: nadezhnaya-santehnika.ru

Предлагаем ознакомиться с некоторыми отзывами реальных покупателей. Отметим, что по каждому из производителей будут представлены как положительные мнения пользователей, так и отрицательные.

Отзыв о муфтовом шаровом кране «Itap»:

Виды шаровых муфтовых кранов: назначение, устройство, некоторые моделиПодробнее на Отзовик: https://otzovik.com/review_2869111.html

шаровой муфтовый кран Itap

Проблема в том, что по этому бренду отзывов на крупных ресурсах немного, а мнения с мелких могут быть неправдивыми. Потому, чтобы не вводить Уважаемого читателя в заблуждение, рассматривать их не будем.

«Bugatti» — неплохое соотношение цены и качества

Этот бренд более широко известен, при этом, несмотря на более низкую стоимость, шаровые краны этой фирмы также подделываются. А вот отличить фальсификат от оригинала бывает очень сложно, а порой даже и невозможно. Вот что о бренде говорят пользователи сети.

Отзыв о муфтовом шаровом кране «Bugatti»:

Виды шаровых муфтовых кранов: назначение, устройство, некоторые моделиПодробнее на Отзовик: https://otzovik.com/review_6751632.html

Ещё один отзыв о муфтовом шаровом кране «Bugatti»:

Виды шаровых муфтовых кранов: назначение, устройство, некоторые моделиПодробнее на Отзовик: https://otzovik.com/review_3095996.html

муфтовый шаровой кран Bugatti

Как и было обещано, найденное негативное мнение

Лучший представитель семейства – кран «Valtec»

По этому бренду отзывов значительно больше, и 80 % из них положительные (всегда найдутся недовольные). В целом невысокая стоимость и отличное качество – это те киты, на которых пытается держаться производитель. Но, чтобы не быть голословными, представляем реальные мнения покупателей.

Отзыв о муфтовом шаровом кране «Valtec»:

Виды шаровых муфтовых кранов: назначение, устройство, некоторые моделиПодробнее на Отзовик: https://otzovik.com/review_1798419.html

Ещё один отзыв о муфтовом шаровом кране «Valtec»:

Виды шаровых муфтовых кранов: назначение, устройство, некоторые моделиПодробнее на Отзовик: https://otzovik.com/review_1641945.html

А далее обязательная «ложка дёгтя».

Ещё один отзыв о муфтовом шаровом кране «Valtec»:

Виды шаровых муфтовых кранов: назначение, устройство, некоторые моделиПодробнее на Отзовик: https://otzovik.com/review_806814.html

шаровой муфтовый кран Valtec

Как вы видите, мнения людей разделились. Однако подобное разделение можно увидеть в отзывах о любом изделии. Ведь ознакомившись с ними невозможно понять, в каких условиях эксплуатировался шаровой кран, кем и как был установлен и не является ли приобретённая арматура фальсификатом. А потому, несмотря на все рейтинги и обзоры, вопрос лучшего бренда остаётся в подвешенном состоянии, и отвечать на него придётся самому покупателю.

«Valtec» - первое место сегодняшнего рейтинга«Valtec» — первое место сегодняшнего рейтинга
ФОТО: krepcom.ru

Заключительная часть

Без шаровых муфтовых кранов, назначение и виды которых были рассмотрены сегодня, не может обойтись ни одно жилое помещение. Ведь именно от них зависит, насколько быстро владелец сможет перекрыть воду или газ при возникновении аварийной ситуации или при необходимости ремонта на магистрали. А значит, их можно назвать и ответственными за сохранность имущества, а иногда даже жизней. Поэтому стоит серьёзно подойти к выбору при приобретении подобной запорной арматуры, её установке и эксплуатации. Только тогда можно быть уверенным в их бесперебойной работе. Что же касается стоимости, то вряд ли на своём спокойствии стоит экономить. Ведь, как говорят, нервные клетки не восстанавливаются.

Необходимо следить, чтобы подобного не происходилоНеобходимо следить, чтобы подобного не происходило
ФОТО: kostanaytv.kz

Будем очень рады, если информация, изложенная в сегодняшней статье, будет не только интересна, но и полезна нашему Уважаемому читателю. Остались вопросы по ней? В таком случае излагайте их в обсуждениях ниже. Редакция Homius обязательно ответит на каждый из них в максимально короткие сроки. Там же Вы можете оставить свой комментарий или отзыв или выразить личное мнение по данной теме. И ещё, огромная просьба, не забывайте ставить оценку прочитанному. Ваше мнение помогает нам развиваться, двигаясь в правильном направлении. А напоследок, как уже повелось, предлагаем Вашему вниманию видеоролик, который поможет более полно раскрыть сегодняшнюю тему.



Предыдущая

ИнженерияМаркировка SMD-резисторов: как определить назначение компонента

Следующая

ИнженерияКак выбрать правильную печь для гаража: изучаем современные виды обогревательного оборудования

Понравилась статья? Сохраните, чтобы не потерять!

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
