Как устроить качественную вентиляцию кровли?

Кровельная вентиляция — обязательная составляющая каждого частного дома. Любой владелец загородного дома должен знать, как устроить качественную вентиляцию кровли, чтобы продлить срок эксплуатации сооружения.

Как устроить качественную вентиляцию кровли?

Откуда берётся влага?

Многие люди задаются вопросом о том, откуда в почти герметичной системе может образоваться влажность. Это связано с тем, что в воздушных массах всегда присутствует небольшой процент влаги. Если наблюдается повышенная влажность, которая возникает при туманах, дожде либо в разогретых помещениях, число влаги заметно повышается.

Некоторое количество влаги способно проникнуть через паробарьер, пенобетонную или кирпичную кладку. Сделать между слоями вакуум почти невозможно. Водяные пары из-за влияния температурных перепадов будут оседать на охлажденной поверхности и проникать в материал для утепления. Из-за данных процессов конструкция из древесины начинает разрушаться, поэтому кровельная вентиляция должна качественно обустраиваться, чтобы минимизировать ущерб.

Как устроить качественную вентиляцию кровли? Как устроить качественную вентиляцию кровли?

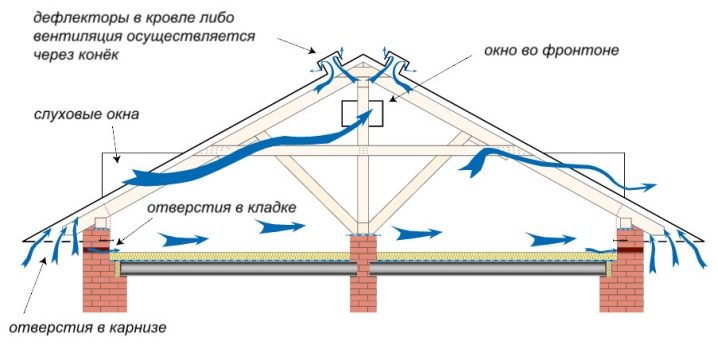

Устройство

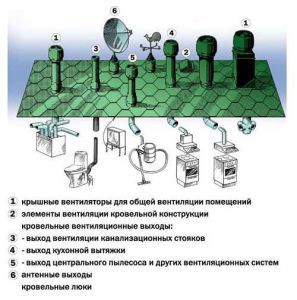

В кровельной системе присутствует несколько элементов:

  • Отверстия, располагаемые под навесом кровли. Они обычно закрываются софитными решетками, которые обеспечивают защиту от попадания внутрь насекомых, грызунов и птиц. Также подобные отверстия располагаются вдоль конька. Детали позволяют циркулировать воздушным массам под кровлей. Отверстия под свесами можно заменить подшивкой, в которой присутствуют небольшие зазоры.

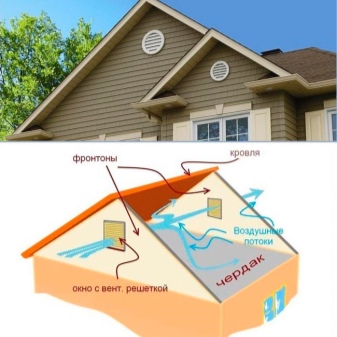

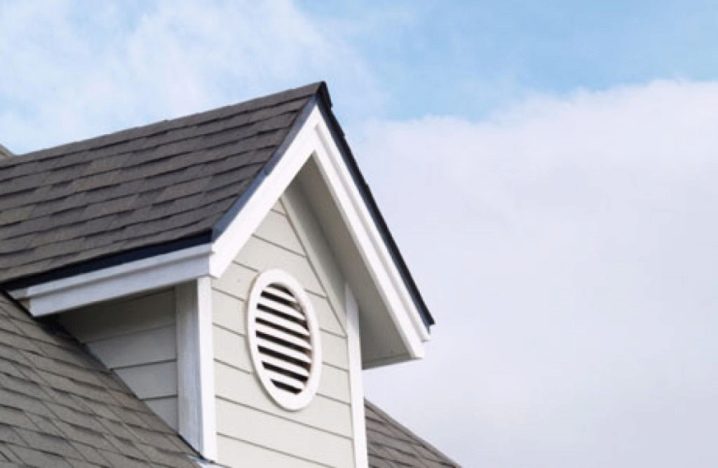

  • Слуховые окна. Они располагаются во фронтоне и используются в качестве вентилирующих компонентов для чердачной зоны.

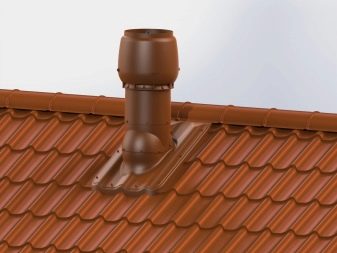

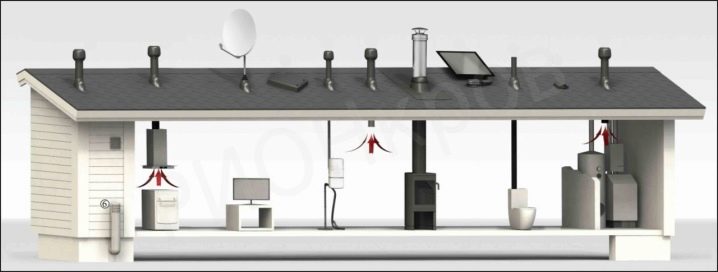

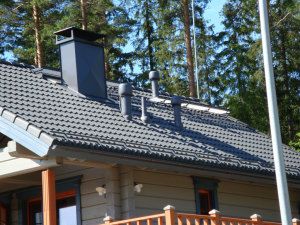

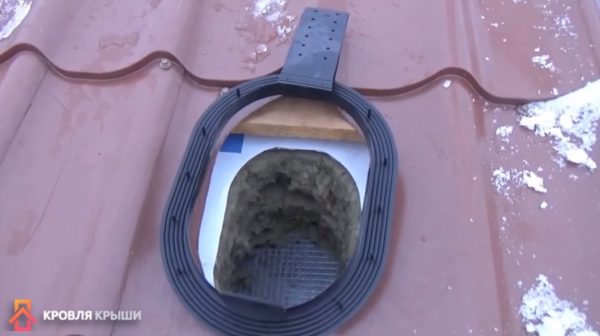

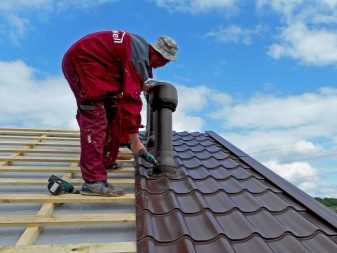

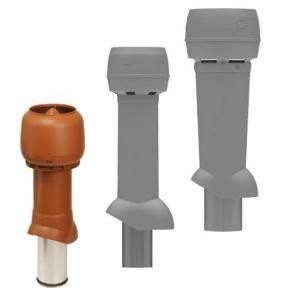

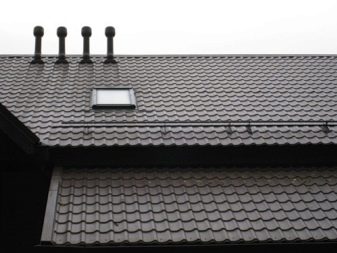

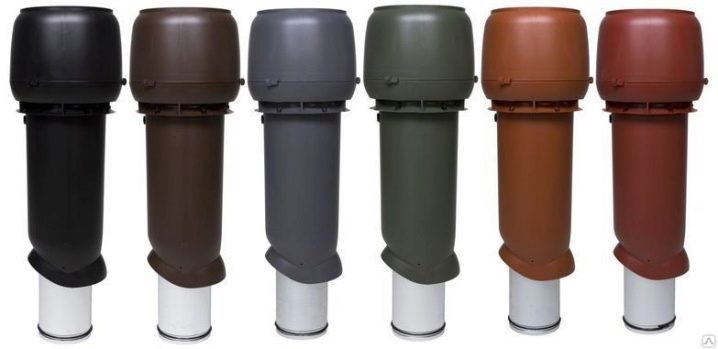

  • Вентиляционный выход. Этот отрезок трубы применяется для присоединения вытяжного канала от общедомовой вентилирующей системы или проветривания чердака.

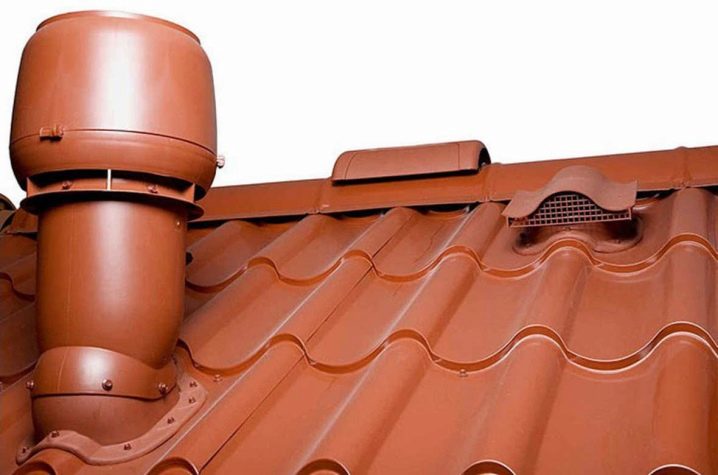

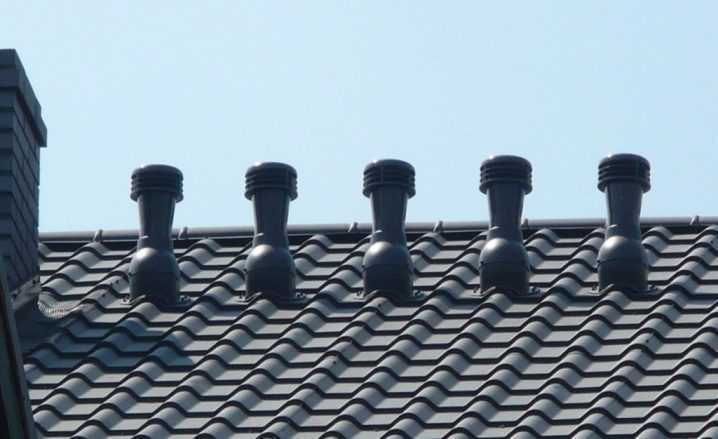

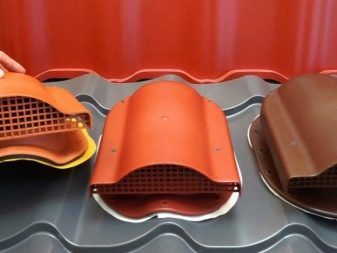

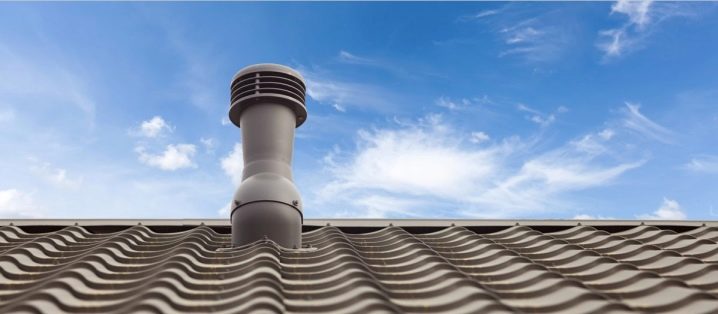

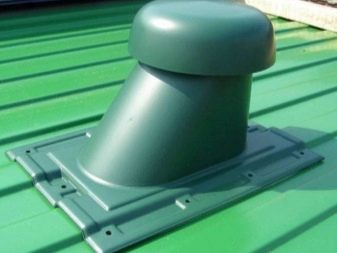

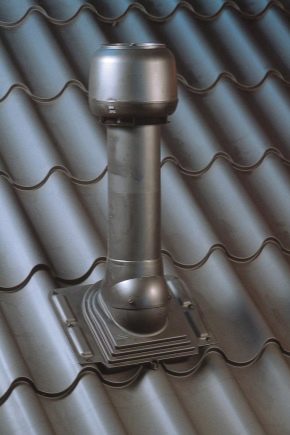

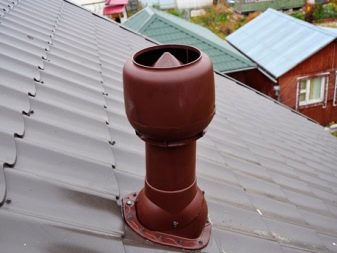

  • Аэраторы. Другие названия элементов — дефлектор, флюгарка. Их врезают в кровлю рядом с коньком. Компоненты позволяют выводить воздух из-под кровли, выполняя аналогичную с отверстием под коньком функцию. Аэраторы применяются в том случае, когда снежный покров на кровле превышает 3 см, за счет чего заглушается вентиляционное отверстие под коньком.

Существует два типа аэраторов:

  • точечный;
  • линейный или непрерывный (располагаются по всей длине ската или конька).

Также аэраторы могут различаться по месту расположения. Существуют изделия, располагающиеся на коньке или скате. Элементы могут обладать формой «грибок» или черепица. Устройства могут изготавливаться из стали нержавеющего типа, однако на текущий момент востребованы вариации из полипропилена. Они обладают доступной ценой и привлекают внимание разнообразием в цветовом решении.

Полипропилен отличается достаточным уровнем прочности, чтобы выдержать вес человека. Поэтому ремонтные работы на кровле можно проводить без опаски.

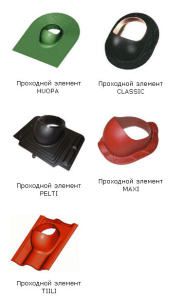

На аэраторах присутствуют сменные элементы, которые называются проходкой. Подобная конструкция должна подбираться на основании используемого материала под кровлю.

Как устроить качественную вентиляцию кровли?

Способы вентилирования крыш

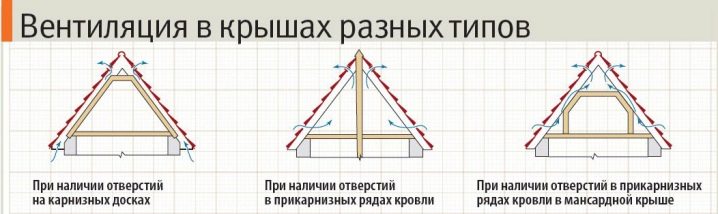

Существует несколько вариаций механизмов, с помощью которых осуществляется вентиляция кровли в загородных домах:

  • вентиляция коньков на крыше, состоящей из двух скатов;
  • вентиляция карнизов и дымохода;
  • кровельный вентилятор вытяжного образца;
  • единичные компоненты с отверстиями для вентиляции;
  • коньки, оборудованные специальной конструкцией;
  • зазоры для вентиляции, предусматриваемые при установке кровельного материала;
  • слуховые окна на чердаках.
Как устроить качественную вентиляцию кровли?

Для каждого материала предусмотрены разные конструкции, с которыми следует ознакомиться перед покупкой.

Вальмовая

При обустройстве вальмовой кровли, следует учитывать, что вентиляция должна быть естественной. Конструкция подразумевает, что воздушные массы, которые проникают под крышу, будут выходить в районе конька.

Как устроить качественную вентиляцию кровли? Как устроить качественную вентиляцию кровли?

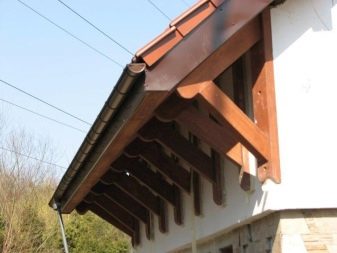

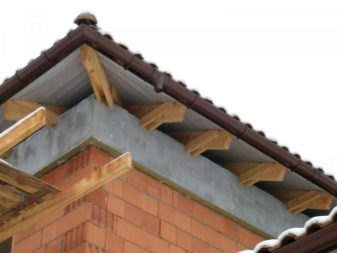

Отдельное внимание рекомендуется уделять ветровым подшивкам на карнизе. Если обшивка производится при помощи дерева, между досками должны присутствовать щели. Профессионалы рекомендуют использовать в работе готовый перфорированный пластик, который называют софитом. Если подшивка готова раньше вентиляции, потребуется вырезать проем, в который вставляются решетки для приточной системы.

Как устроить качественную вентиляцию кровли? Как устроить качественную вентиляцию кровли?

Решетки должны обладать диаметром в 5 см. Поверх изделий располагается мелкая сетка, которая используется как колпак против попадания посторонних предметов.

Между решетками должно быть расстояние, не превышающее 0,8 метра.

Мансардная

Кровельная система мансардного типа также должна оснащаться вентиляцией. Вентканалы над мансардой имеют большое значение. С их помощью можно регулировать температурный режим внутри жилого помещения. Нижняя часть кровли должна примыкать к потолку, поэтому циркуляция воздушных масс вдоль внутренних плоскостей выступает в качестве вспомогательной термоизоляции.

Как устроить качественную вентиляцию кровли? Как устроить качественную вентиляцию кровли?

Для мансардных крыш разработаны особые вентиляционные системы, позволяющие выводить влажный или горячий воздух наружу. Применяются варианты естественной вентиляции: теплые потоки воздуха вытесняются холодными, которые поднимаются снизу.

Как устроить качественную вентиляцию кровли?

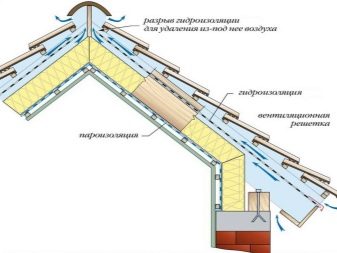

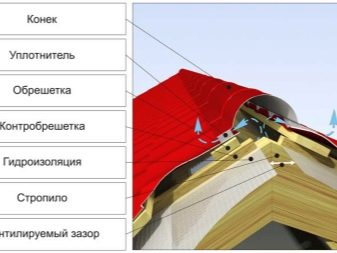

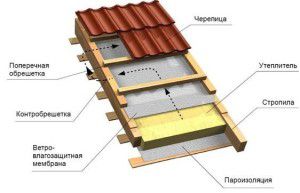

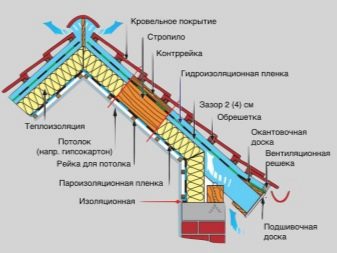

Вентиляция для мансарды состоит из следующих компонентов:

  • пароизоляционной пленки или мембраны;
  • утеплительного материала, располагаемого между стропилами;
  • обрешетки;
  • контробрешетки, выполненной из деревянных брусков или реек;
  • слоя гидроизоляции;
  • материала для кровли.
Как устроить качественную вентиляцию кровли?
Как устроить качественную вентиляцию кровли?

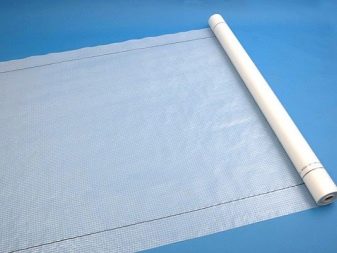

С помощью диффузной мембраны можно полностью исключить появление конденсата. За счет особой мембранной ткани влага не проникает из жилого пространства помещения в нижнюю часть кровли. Вместе с этим под кровлей присутствует участок, по которому воздушные массы могут свободно перемещаться. Гидроизоляционный слой исключает попадание влаги.

Также требуется наличие щелей в карнизе. Они необходимы, чтобы воздух входил в кровлю и выходил в районе конька. Верхние вентвыходы должны располагаться между гидроизоляционным слоем и кровельным материалом. Вся вода, которая будет поступать снаружи, испарится сквозь образованную отдушину. С помощью такого способа обеспечивается качественное проветривание конструкций, поддерживающих кровлю.

Нижняя вытяжка размещается между слоем гидроизоляции и утеплителем. С ее помощью происходит испарение воды, которая попадает в утеплительный материал снизу.

Как устроить качественную вентиляцию кровли? Как устроить качественную вентиляцию кровли?

При обустройстве вентиляции под мансардой, нужно позаботиться об изоляции.

Она состоит из следующих особенностей:

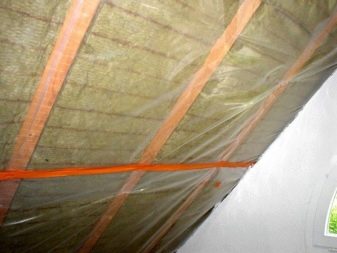

  • Изоляционная пленка должна настилаться на стропила, между которыми присутствует промежуток. Следите за тем, чтобы расстояние не превышало 120 см. Чтобы исключить попадание конденсата на балки из дерева, монтаж пленки нужно осуществляться с провисанием на пару сантиметров. Фиксация производится при помощи степлера и гвоздей с широкой шляпкой.
  • При раскладке пленки нужно соблюдать перехлест в 15 см. Данный участок заклеивается скотчем.

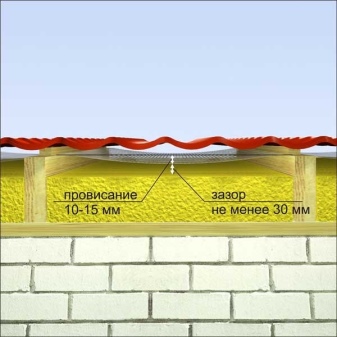

  • Между утеплителем и гидроизоляцией должно соблюдаться минимальное расстояние в 4 см. Пленка раскатывается по стропилам и закрепляется рейками с гвоздями.
  • Конструкция контробрешетки представляет собой бруски, установленные на расстоянии 15 см друг от друга.
Как устроить качественную вентиляцию кровли? Как устроить качественную вентиляцию кровли?
  • Рядом с коньком, между изоляцией и осью каналов под продухи должно быть расстояние в 5 см.
  • Места, где трубы входят в кровельный пирог, нужно обеспечить надлежащей обработкой. Пленку в этих местах следует надрезать по форме усеченного треугольника. С помощью такого действия образуется клапан, который закрепляется на стенах трубы при помощи герметиков.
  • Монтаж пароизоляции производится в натяг. Не допускается наличие нижнего зазора. Однако между обрешеткой и мембраной должен присутствовать верхний продух.
  • Чтобы обеспечить защиту кровли от пара, который поднимается из жилого помещения, используют мембраны ворсистого типа, закрепляемые на утеплителе гладкой стороной внутрь. Частицы воды задерживаются на мелких ворсинках и не образуются в лужи. Подобный барьер способен продлить срок службы утепленной кровли и древесины.
  • На мансардной крыше следует располагаться дефлекторы с шагом в 100 кв. метров. Подобная схема позволяет выводить лишнюю влагу с максимальной эффективностью. При наличии крутой ендовы крыши и наклоненных коньков дефлектор нужно располагать в ендове и по коньковым прогонам на местах соединений утеплителя.
Как устроить качественную вентиляцию кровли?

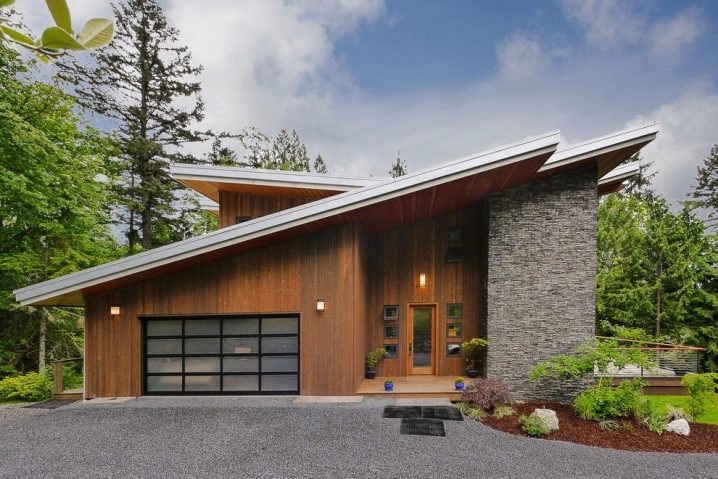

Односкатная

Односкатная крыша чаще всего располагается над верандой или террасой. На данных участках не требуется установка вентшахты. Если же такая кровля присутствует над жилым помещением, обустройство вентиляции отличается простотой. Для нее не потребуется наличие аэраторов или специальных коньков. Достаточно правильной сборки самой кровли.

Как устроить качественную вентиляцию кровли?

Чтобы создать вентиляцию, потребуется оставить под кровлей свободное место, в котором воздушные массы смогут спокойно перемешаться. Циркуляция будет осуществляться снизу вверх.

Между теплоизоляцией и гидроизоляцией должен оставаться просвет. Многие пользователи создают дополнительные отверстия, которые располагаются в коленчатой стене. Кровельные свесы нужно зашить софитом с перфорацией. При монтаже обрешетки необходимо оставить небольшие щели между досками, допускается установка вентиляционных решеток. Вентиляция односкатных крыш располагается под уклоном в 5-20 градусов.

Как устроить качественную вентиляцию кровли?

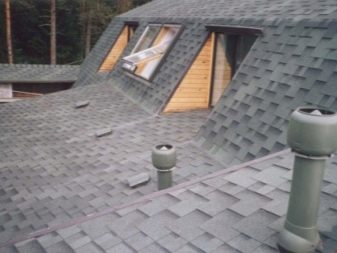

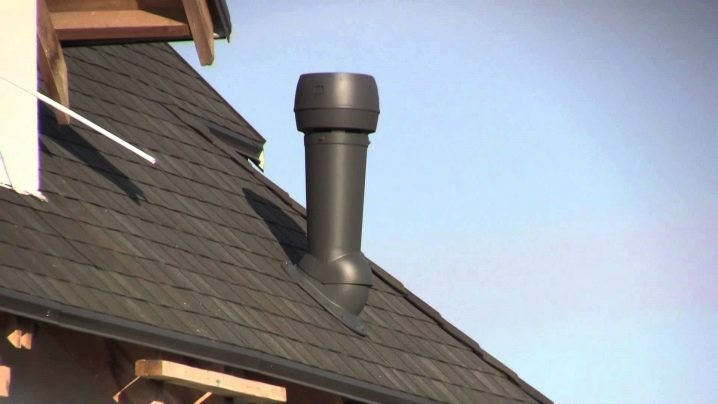

Из мягкой черепицы

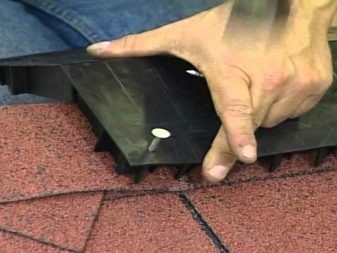

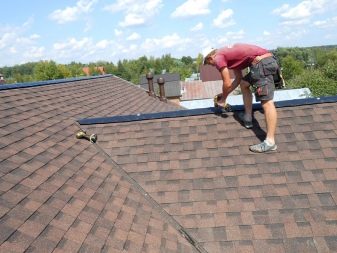

При укладке мягкой черепицы следует оставить зазор для вентиляции.

Чтобы обеспечить беспрепятственную циркуляцию воздуха, нужно соблюдать дополнительные условия, которые заключаются в следующем:

  • Между утеплительным материалом и основанием крыши должен быть вставлен брус толщиной 50 мм.
  • В нижней части ската предусматриваются вентиляционные щели, сквозь которые обеспечивается подача свежего воздуха.
  • На вытяжке должны присутствовать коньковые продухи либо аэраторы.
  • Монтаж обрешетки осуществляется таким образом, чтобы имелись разрывы.
  • Толщина бруска определяет высоту воздушной прослойки. Выбор бруска зависит от длины и уклона ската.
Как устроить качественную вентиляцию кровли? Как устроить качественную вентиляцию кровли?

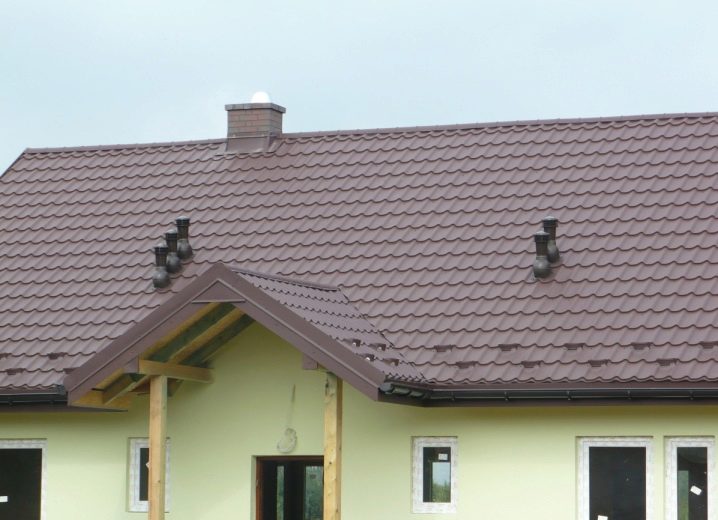

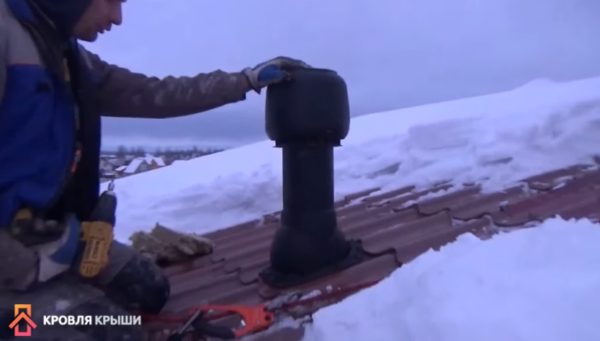

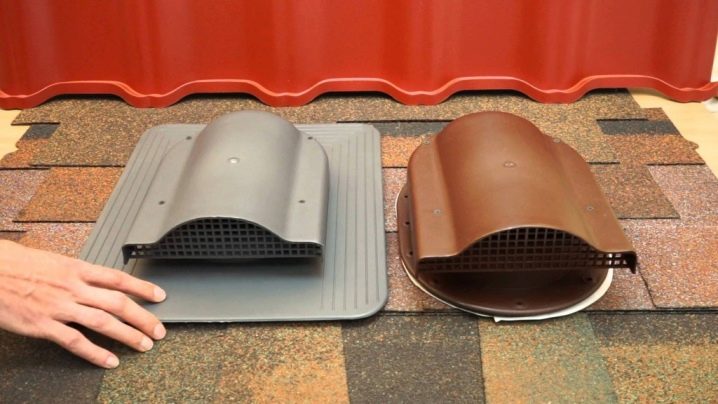

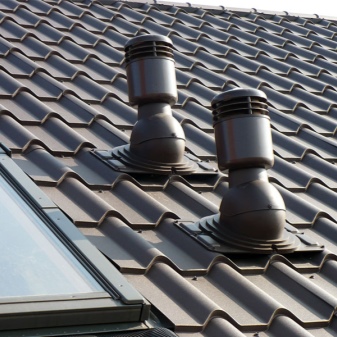

Чтобы увеличить эффективность вентиляции, потребуется установка аэраторов. С их помощью создается принудительная вентиляция для мягкой кровли. В аэраторе всегда имеется пониженное давление, поэтому тяга не пропадет.

Схема оборудования аэраторами:

  • Между элементами должен быть минимальный шаг в 12 метров.
  • Установка производится на самое высокое место. Следите за тем, чтобы расположение было равномерным.
  • Для недавно установленной кровли аэраторы размещаются в месте стыка утеплителей.
  • При установке элементов во время ремонтных работ лучше всего производить монтаж в тех местах, где кровля вздувается.

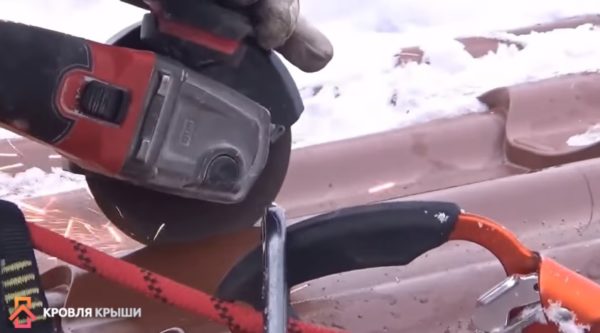

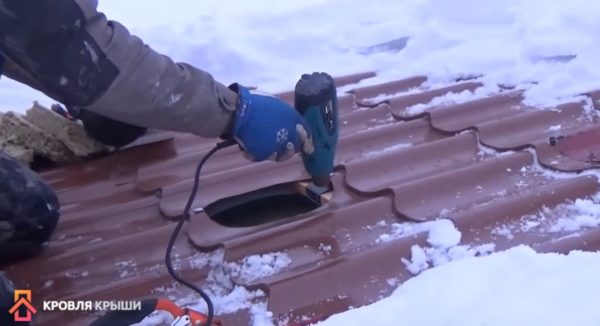

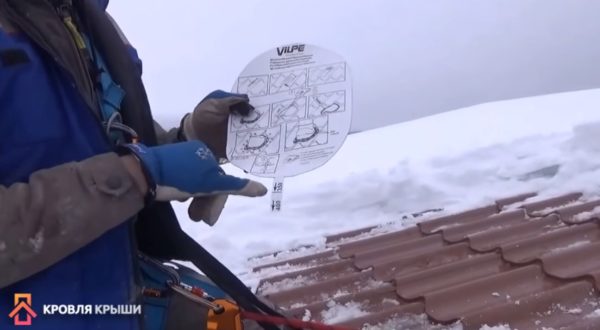

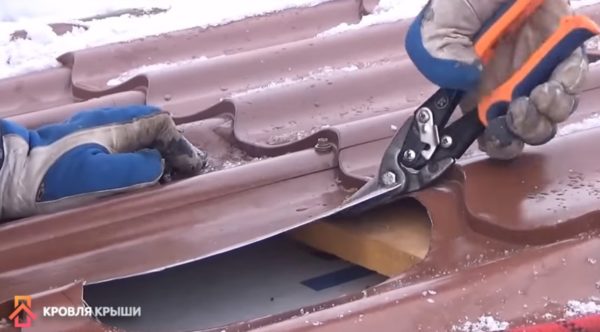

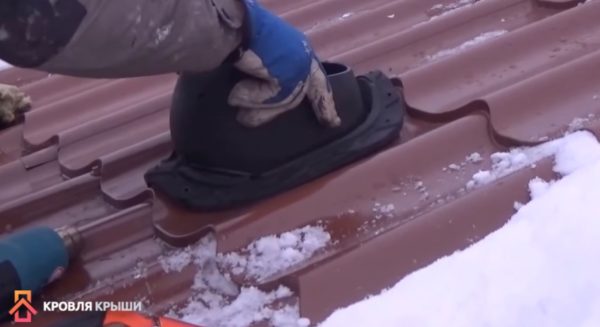

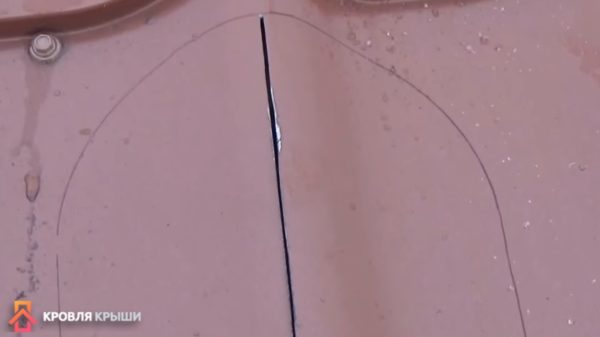

  • Отверстие под флюгарок должно превышать на пару сантиметров диаметр трубы.

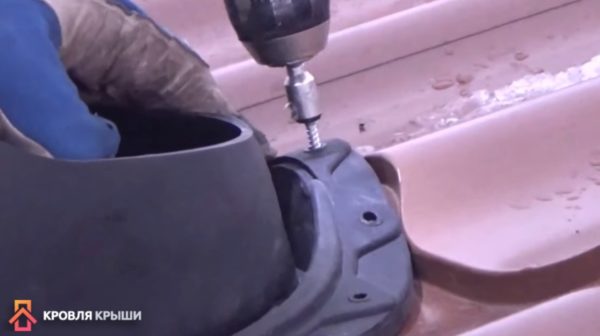

  • Фиксация аэратора производится при помощи анкеров или дюбелей.
  • Стыки обрабатываются герметиками или специальной лентой.
Как устроить качественную вентиляцию кровли?

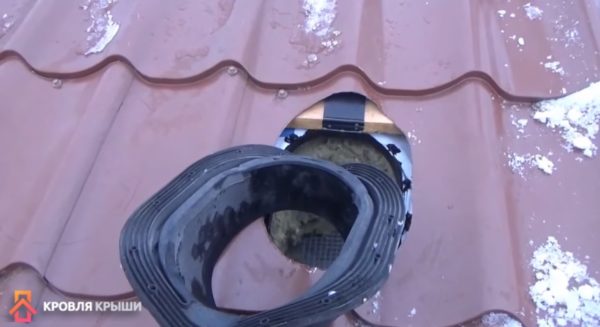

Металлочерепичная

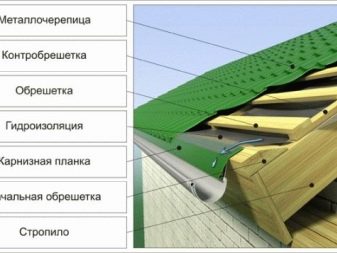

При создании вентиляции для металлочерепичной крыши следует учитывать особенности:

  • Чтобы обеспечить непрерывную вентиляцию, нужно создать между материалом для кровли и термоизоляцией зазор в 5 см. Чтобы исключить намокание древесины, под конек нужно подложить уплотнитель.
  • Площадь щелей для вентиляции возле карниза должна совпадать с площадью конькового продуха. Общая площадь продухов составляет 1% от площади кровли.

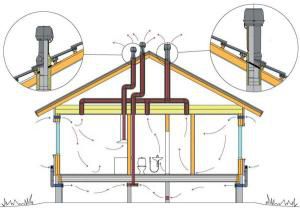

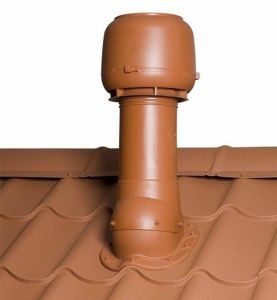

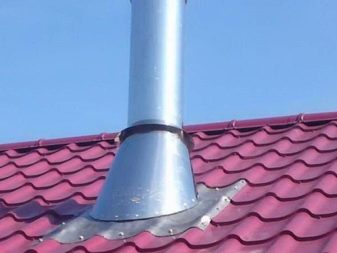

  • В качестве основы для вентиляции используют трубы и вентвыходы. Трубы для вентиляции должны обладать высотой от 50 см. Шаг между трубами составляет 60 кв. метров.
  • Лучше всего использовать трубы их пластика, так как они отличаются длительным сроком службы и не выделяются из общего стиля сооружения.
Как устроить качественную вентиляцию кровли?
  • Если в регионе, где производится обустройство вентиляцией, наблюдаются обильные снегопады, потребуется установка труб длиной до 65 см. Если дом обладает пологой кровлей со скатами, более 6 м, потребуются вентиляционные примыкания, высота которых составляет от 40 см.

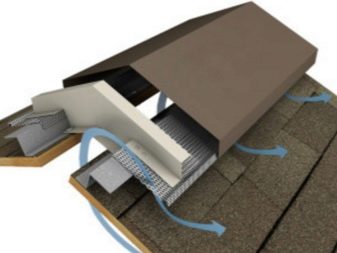

  • Вентиляция конька обеспечивается за счет коньковой доски, которая разделяет кровлю на два ската.
  • Также применяется естественная тяга. Качественная работа осуществляется при грамотном расчете количества вентиляционных отверстий.
Как устроить качественную вентиляцию кровли? Как устроить качественную вентиляцию кровли?

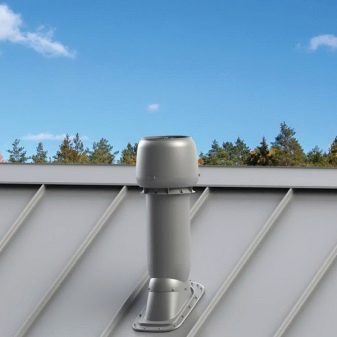

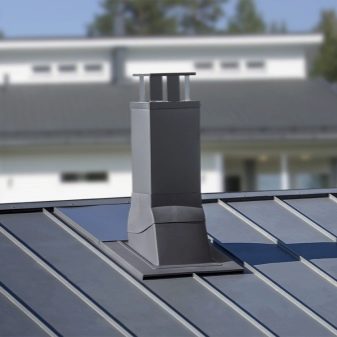

Фальцевая

Вентиляционная система для фальцевой кровли должна быть мощнее простых конструкций. Это связано с тем, что плоскость кровли отличается герметичностью.

Алгоритм обустройства вентиляции:

  • На стропильные ноги производится укладка пароизоляционного материала. Специалисты рекомендуют использовать для этих целей мембрану пароизоляционного типа.
  • Затем можно приступать к установке контробрешетки. При монтаже нужно оставлять зазоры. Шаг должен быть минимальным или же отсутствовать совсем.
  • На обрешетку укладывается вспомогательный гидроизоляционный слой.

С помощью данных мероприятий можно создать качественную вентиляцию для фальцевой кровли.

Как устроить качественную вентиляцию кровли? Как устроить качественную вентиляцию кровли?

С покрытием из профнастила

На кровлю из профнастила потребуется естественная вентиляция. В области, где располагается карнизный свес, воздушные массы попадают под настил и беспрепятственно устремляются наверх до конька. Отведение воздуха производится с помощью шатрового конька. Если длина конька не превышает 10 метров, отведение происходит через торец.

Как устроить качественную вентиляцию кровли?

Вентиляция под настилом осуществляется за счет монтажа реек на гидроизоляционный слой. Нижняя рейка должна быть на 50% толще других.

Гидроизоляция не должна дотягиваться до конька, чтобы пары могли свободно выходить из-под кровли. Попадание воды исключено за счет уплотнения на коньке.

Последствия от некачественной установки

Не стоит игнорировать правила, которые предъявляются к кровельной вентиляции. При пренебрежении правилами обустройства можно столкнуться с нежелательными процессами, которые способны разрушить все здание.

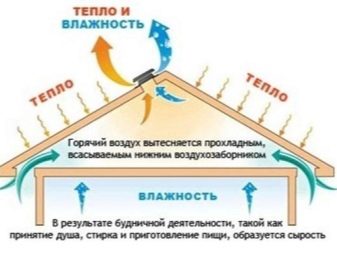

Из жилых помещений под крышу поступает теплый воздух. На улице на кровлю воздействуют холодные воздушные массы. Из-за разницы в температуре под кровлей начинает скапливаться конденсат, который удаляется только при помощи проветривания. Если вентиляционный выход не предусмотрен, конденсат будет накапливаться на чердаке, разрушая крышу.

Как устроить качественную вентиляцию кровли?

Бетонные крыши не так сильно восприимчивы к воздействию конденсата, однако на их поверхности может появиться вредный грибок, который негативно воздействует на человеческий организм.

Неграмотный вывод на крышу воздуха может негативно повлиять и на мягкую кровлю. В большинстве случаев мягкие кровельные материалы располагаются на основании из бетона или сплошной обрешетке. Наличие лишней влаги, которая проникает изнутри, приведет к тому, что материал начнет расслаиваться. В дальнейшем крыша будет протекать.

Железные крыши могут подвергнуться коррозии, что приведет к ослаблению защитных характеристик кровли. Осыпание жесткого материала с кровли может травмировать людей, которые находятся внизу.

Как устроить качественную вентиляцию кровли? Как устроить качественную вентиляцию кровли?

Распространённые ошибки

Перед обустройством вентиляции на кровле следует изучить распространенные ошибки, которые часто допускают новички.

Список распространенных ошибок при обустройстве вентиляции кровли:

  • пренебрежение правилами СНиП;
  • выбор неподходящих систем для вентиляции;
  • несимметричное расположение вентиляционных каналов;
  • неправильный расчет пропускной способности вентиляции;
  • пренебрежение расчетами теплового баланса;
  • ошибки в проведении монтажа.
Как устроить качественную вентиляцию кровли?

Также распространены оплошности в использовании материала для гидро- и пароизоляции. Ошибки при применении гидроизоляции или пароизоляции связаны с тем, что пользователи путают предназначение материалов.

Если перепутать назначение изделий, можно столкнуться с некоторыми проблемами:

  • Использование вместо гидроизоляции пароизоляционной пленки. Пароизоляция способна целиком исключить проникновение влаги. Если она будет установлена поверх утеплительного материала, попадающая влага останется в утеплителе. Через некоторое время утепляющий материал перестанет выполнять поставленные задачи, и владельцы дома столкнутся с большими потерями тепла.
Как устроить качественную вентиляцию кровли? Как устроить качественную вентиляцию кровли?
  • Использование вместо пароизоляции гидроизоляционной пленки. Гидроизоляционный материал отличается особыми свойствами: одна сторона изделия вентилируемая, другая является водонепроницаемой. Укладка должна производиться под кровлей таким образом, чтобы дышащая сторона прилегала к утеплительному материалу. Между слоями должна присутствовать отдушина, выполняющая роль воздуховода. При помощи такого способа осуществляется проходка влаги, а если перепутать материалы, влага будет оседать на пленке.

Если уложить гидроизоляцию наоборот, жидкость будет попадать в утеплитель, оставаясь в нем. В конечном итоге схема кровельного пирога становится бесполезной.

Некоторые пользователи допускают ошибки в количестве вентиляционных слоев, которые требуются для обустройства определенного кровельного материала. Например, тыльная сторона металлочерепицы не переносит контакт с конденсатом. По этой причине между кровельным материалом и слоем гидроизоляции должен присутствовать зазор вентиляции.

Как устроить качественную вентиляцию кровли? Как устроить качественную вентиляцию кровли?

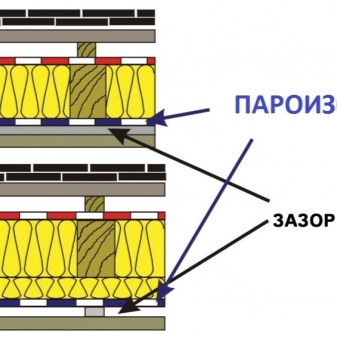

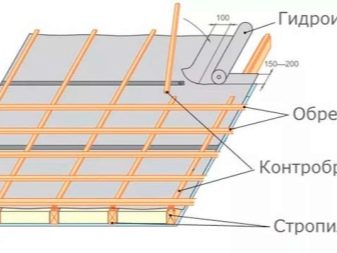

Чтобы обустроить вентиляционный зазор, необходимо создавать обрешетку не сплошного типа, а брускового. В ней должны оставаться промежутки для циркуляции воздуха. Если жидкость проникнет под крышу снаружи, за счет подобного слоя она устранится через конек.

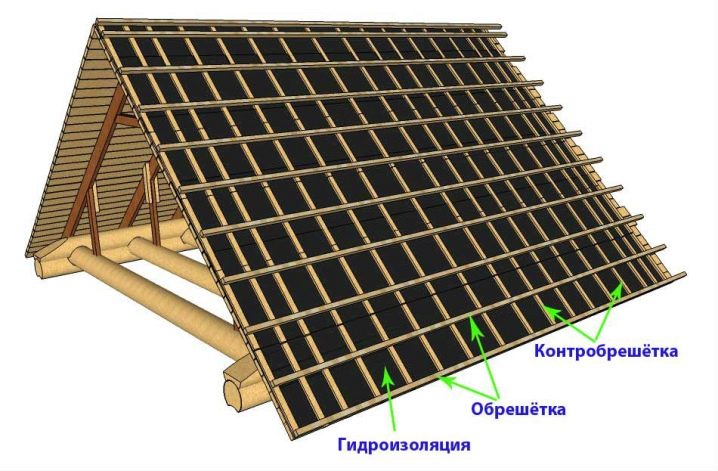

Решетка вместе с контробрешеткой будут образовывать воздушную прослойку, которой достаточно для выхода скоплений конденсата наружу. В качестве гидроизоляции применяются специальные антиконденсатные пленки, которые не позволяют выпускать пары из утеплительного слоя под крышу.

Как устроить качественную вентиляцию кровли?

Чтобы обеспечить уход влаги из теплоизоляции, потребуется создание второго вентиляционного слоя с обеспечением воздушной подушки, которая будет располагаться между слоем утеплителя и антиконденсатной пленкой. Не допускается укладка диффузных и супердиффузных мембран, так как они предназначены для пропуска паров под кровлю. Для металлочерепицы подобные действия чреваты коррозией.

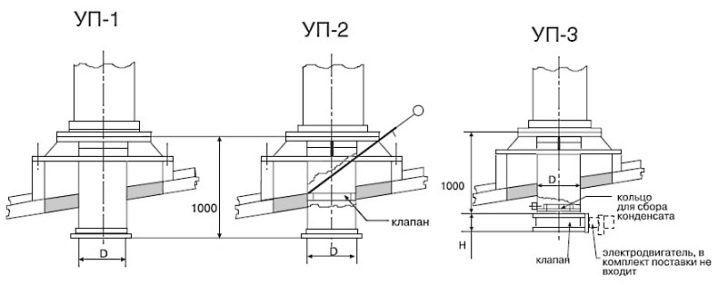

Монтаж УП: что учесть?

Чтобы обустроить УП в частном доме своими руками, необходимо ознакомиться с рекомендациями специалистов и соблюдать все правила. Грамотно обустроенный УП позволяет исключить распространенные ошибки, которые оказывают влияние на работу вентиляции.

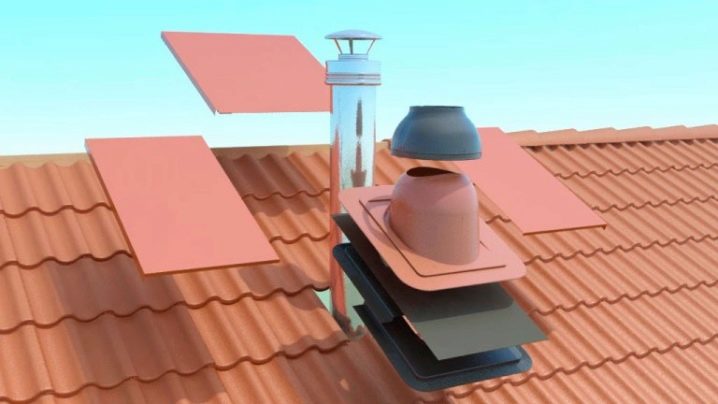

Конструкцию кровли, в которой присутствует встроенный УП, позволяющий выходить каналам вентиляции, называют кровельной проходкой. Узел прохода закрепляется на крыше расчалками, которые фиксируются при помощи хомутов и кронштейнов. Патрубок УП необходимо соединить с фланцем, используя его в качестве опоры, зафиксированной на бетонном стакане. Фиксация стакана производится с помощью анкеров. Обычно на УП обустраивается «юбка», которая оберегает стыки от проникновения жидкости.

Как устроить качественную вентиляцию кровли? Как устроить качественную вентиляцию кровли?

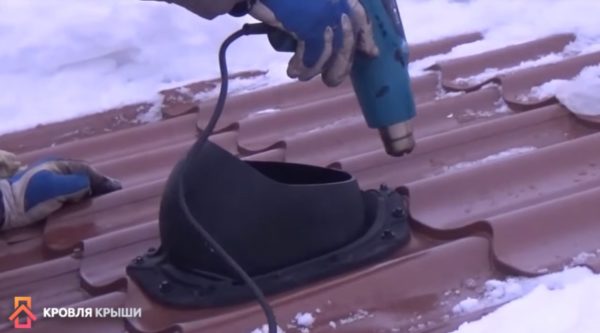

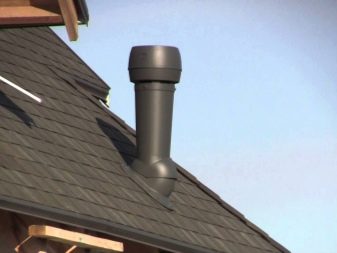

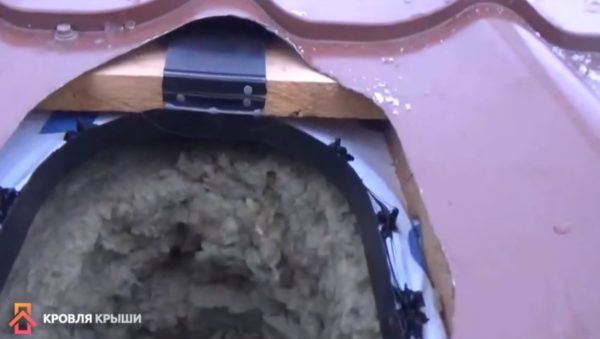

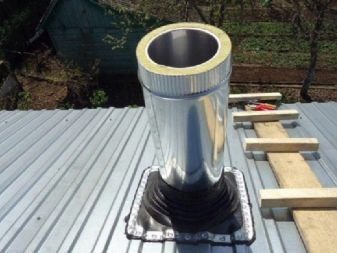

Если выход вентиляционного канала обустраивается в мягкой кровле, следует соблюдать некоторые особенности:

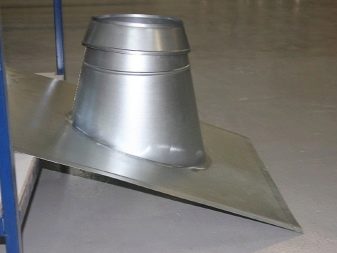

  • УП изготавливается из стальной оцинковки и минваты, которая выступает в качестве теплоизоляционного материала.
  • Внутри потребуется установка дефлекторов или зонтиков, которые будут обеспечивать защиту от попадания воды.
  • Если в УП присутствует вентилятор, его внутренняя часть должна изготавливаться из стали перфорированного типа.
  • Электропитание должно укладываться в кожухи из пластика. Устройство вентиляции через кровлю будет осуществлять шумопоглощение.
  • Для конструкций из железобетона в месте УП потребуется монтаж бетонных плит, в которых будут подготовлены отверстия под вентиляцию. Если габариты отверстий не способны соответствовать заявленным требованиям безопасности плит перекрытия, кровельная проходка с вентканалами должна организовываться в монолитном бетоне.
  • Если установка УП производится на металлической кровле, потребуется наличие металлических стаканов. Проходка для кровли, с помощью которой осуществляется вывод традиционных вентканалов, должна обладать прямоугольным УП. Для сооружений с большой площадью, а также для крыш из профнастила, местоположение выхода вентиляции должно рассчитываться на стадии создания крыши.
Как устроить качественную вентиляцию кровли? Как устроить качественную вентиляцию кровли?

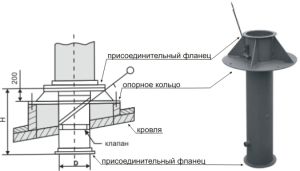

Узел прохода, оборудованный регулируемым клапаном, выступает в качестве аэратора.

Он должен монтироваться в стакан.

Расчеты производятся на основании следующих данных:

  • угол ската фальцевой кровли;
  • расстояние, которое присутствует между местом монтажа и коньком;
  • толщина крыши и профнастила;
  • материал, из которого изготавливается кровля;
  • габариты помещений, располагаемых под крышей;
  • узлы вентиляции.

При обустройстве следует помнить о том, что узлы прохода, оснащенные управляемым клапаном, должны обладать механизмом, отвечающим за открытие и закрытие элемента. Подобные устройства функционируют так же, как и качественные аэраторы и обладают ручным управлением.

Как устроить качественную вентиляцию кровли?

Переключатель может располагаться в двух режимах: «открыто», «закрыто».

Устройство такого УП состоит из нескольких деталей:

  • портяного полотна;
  • регулировочного троса;
  • противовесов;
  • контролирующего сектора.

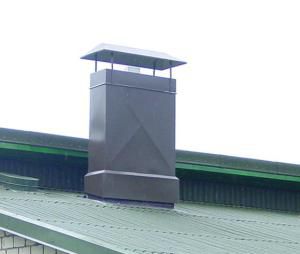

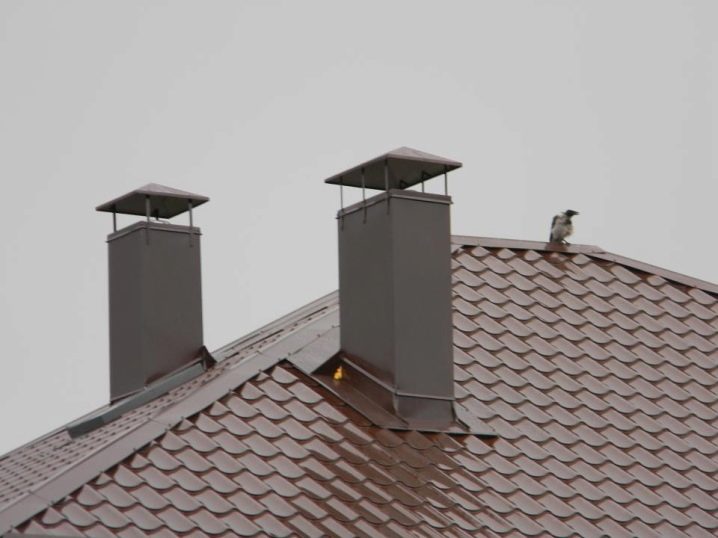

Особенности УП для дымохода

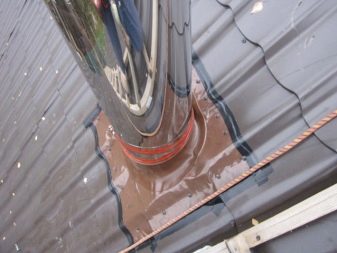

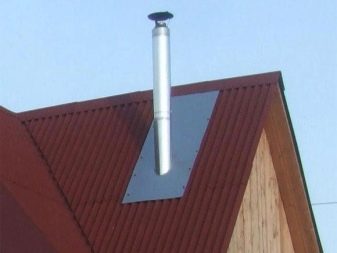

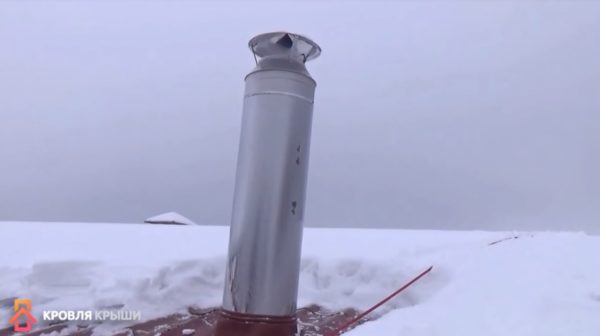

Для домов, в которых присутствует печное отопление или камины, потребуется сооружение УП под конструкцию труб и дымохода. Подобные конструкции обладают своими особенностями: при обустройстве дымоходной трубы потребуется создание вспомогательных стропил на мансарде, чтобы на дымоходном канале не скапливались снежные массы.

Как устроить качественную вентиляцию кровли? Как устроить качественную вентиляцию кровли?

Вспомогательное закрепление стропил и профнастила потребуется в том случае, если кровельная проходка размещается через конек. Подобное расположение усложняет обустройство мансардной крыши на чердаке.

Особенности УП для дымоходов:

  • Организация УП для дымоходов потребует соблюдения пожарной безопасности. Особое внимание следует уделить деревянным конструкциям.
  • В работе нужно использоваться невозгораемые изделия. Это позволит исключить нагревание и воспламенение крыши. Также необходимо соблюдать требования СНиП, в которых указывается размер зазоров между трубами и деревянными деталями в УП.
  • Популярная конструкция УП, которая защищает дымоходную трубу от нагревания, выглядит, как короб вокруг трубы. Короб необходимо заполнить материалами негорючего типа.

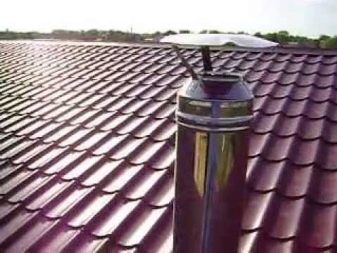

  • Над дымоходом нужно обустроить специальный зонт, который исключит попадание воды внутрь и минимизирует задувание ветров в мансардную кровлю.
  • Так как показатели герметичности в стыках на фальцевой кровле могут нарушаться, установка УП в ендове не рекомендуется.

Производители

На рынке существует множество производителей, которые предлагают своим потребителям вентиляционные системы для кровли. Перед покупкой следует изучить предложения каждой торговой марки и сделать выбор на основе своих предпочтений и условий эксплуатации.

WirPlast

Компания предлагает оборудование, предназначенное для разных целей. В ассортименте производителя есть устройства для установки вентиляции в помещениях, для канализации, кухонных вытяжек, а также присутствуют составные компоненты для солнечной батареи.

Вентиляционная система WirPlast для кровли обладает следующими преимуществами:

  • легкость в установке из-за встроенного уровня, который не допускает погрешностей;
  • полноценная герметичность на крыше;
  • привлекательный дизайн изделий;
  • широкий ассортимент, подходящий под все типы кровли;
  • гарантия на продукцию составляет 10 лет.
Как устроить качественную вентиляцию кровли?

ТехноНИКОЛЬ

«ТехноНИКОЛЬ» — это популярный производитель, который предлагает своей аудитории два типа вентиляций:

  • для проветривания пространства под крышей;
  • устройства для принудительной вентиляции на чердаках.

Продукция отличается преимуществами:

  • привлекательный внешний вид вентиляционных систем;
  • доступная ценовая категория;
  • высокое качество;
  • надежность и высокий уровень стойкости по отношению к ударным нагрузкам;
  • легкий монтаж.
Как устроить качественную вентиляцию кровли? Как устроить качественную вентиляцию кровли?

Kronoplast

Производитель пользуется спросом, так как он осуществляет выпуск практически всех элементов для обустройства кровельной вентиляции в частных домах. Продукция отличается полноценной непроницаемостью в каждом выходе кровли, что выступает в качестве гарантии полноценной вентиляции. В продаже присутствуют системы для любой кровли.

Как устроить качественную вентиляцию кровли?

О пяти элементах качественной вентиляции кровли смотрите в следующем видео.

как сделать и обустроить проход воздуховода в крыше

Эффективная вентиляция — одна из основных систем в каждом доме. Она отвечает за воздухообмен, осушение отделки, строительных конструкций, предметов обстановки. Грамотно обустроенная вентиляция на крыше частного дома обеспечит удаление неприятных запахов, конденсата и бытовых испарений.

Новые дома еще на этапе планирования обязательно оснащаются более сложной системой вентиляции, существенно отличающейся от традиционных вариантов. Эта коммуникационная сеть наравне с прочими инженерными сооружениями должна соответствовать строительным требованиям и нормативам.

Все о правилах устройства прохода вентиляционных труб через кровельный пирог вы узнаете из предложенной нами статьи. Мы расскажем, как обустроить проходку воздуховода на крышу. Подскажем, что надо сделать для обеспечения ее герметичности.

Содержание статьи:

Общая характеристика вентиляционных узлов крыши

При монтаже различных технических коммуникаций вентиляционные трубы традиционно устанавливаются на крыше. Подобный подход имеет специфические особенности и требует скрупулезного соблюдения технологии установки.

Вентиляционные узлы прохода во многих случаях обладают схожей у различных моделей конструкцией. Они применяются для принудительного и естественного процесса вывода отработанного воздуха, конденсата, испарений за пределы здания.

Варианты кровельных проходокВарианты кровельных проходок

Все виды кровельных проходок должны быть безупречно выполнены и герметичны, чтобы атмосферная пыль и вода не проникали в жилые и подсобные помещения. По схемам кровельных проходов обустраиваются не только вентиляционные трубы, но и аэраторы, и дымоходы, и антенны, и кровельные люки

Вентиляционная труба узла на крыше располагается так, чтобы отработанный воздух имел возможность выходить беспрепятственно.

Для скатных крыш удобным решением будет установка вентиляционной трубы рядом с коньком. Такая конструкция не требует дополнительного усиления и установки системы очистки от снега.

Расположение вентиляции относительно конькаРасположение вентиляции относительно конька

При близком расположении вытяжных труб к коньковому хребту на систему оказывается наименьшее давление ветра. Однако для формирования нормальной тяги вентиляционная труба (шахта) должна быть выше конька минимум на 0,5 м. Это требование не относится к аэраторам и кровельным вентиляторам, решающим задачи осушения кровельного пирога

Изготовление систем прохода соответствует ГОСТу 15150, а именно:

  1. Толщина материала превышает 1,9 мм.
  2. Диаметр окружности – 10-12,7 см. У узлов с квадратным сечением размеры могут варьироваться.
  3. Обрабатывается антикоррозийными смесями.
  4. Размер кольца-опоры обязательно превышает диаметр патрубков.
  5. Длина конструкции должна составлять максимум 1 м.

Сам узел может размещаться на железобетонный стакан или непосредственно на участок кровли.

Устройства для кровельных проходовУстройства для кровельных проходов

Потребителю сейчас предложен широкий ряд универсальных и специализированных устройств для герметичного и оперативного оформления кровельных проходов как внутренней вентиляционной системы, так и осушения кровельных слоев

На размеры и форму выхода влияет вид покрытия, его толщина и особые характеристики материала, а также характеристики всей системы вентиляции. Выбор ее зависит от условий созданных внутри здания: степени влажности; запыленности комнат; загазованности и пр.

Почему необходима система воздухообмена?

Обмен воздуха — это не только вопрос комфорта, но и здоровья. Воздух в помещениях, где присутствуют люди, может содержать вещества, оказывающие негативное влияние на организм. Один из них — углекислый газ, который производится во время вдыхания/выдыхания.

Это летучее химическое образование опасно в высоких концентрациях. Углекислота также возникает в результате работы печей, каминов, котлов и прочих отопительных систем. Если в помещение не поступает свежий воздух в нужном количестве, то в результате сгорания в этих устройствах может образоваться крайне токсичная окись углерода.

Другим неприятным веществом является пар, который мы производим, дыша, готовя, гладя или высушивая белье. Его избыток приводит к постоянному увлажнению атмосферы в доме, ограждающих конструкций, отделочных материалов, что влияет на развитие плесневого грибка. Кроме этого, влажные поверхности — питательная среда для пылевых клещей.

Все виды вентиляционных устройствВсе виды вентиляционных устройств

Вариант обустройства кровельной проходки подбирают с ориентиром на эффективность его работы. В зависимости от требующейся производительности его оснащают вентилятором, дефлектором или обычной защитной решеткой

Вентиляция на крыше частного дома должна обеспечить условия для замены воздуха как минимум:

  • кухня с газовой плитой — 65 м³ / час;
  • кухня с электроплитой — 55 м³ / час;
  • туалет отдельный — 25 м³ / час;
  • подсобные помещения — 14 м³ / час;
  • комнаты отдельные — 25 м³ / час.

Свежий воздух обязательно должен поступать в другие интерьеры (спальню, гостиную и пр). В типичном частном доме это дает около 200 м³ / ч.

Правила позволяют снизить интенсивность вентиляции ночью, но не более чем на 40%. Также на кухнях рекомендуется устанавливать дополнительные устройства, позволяющие периодически увеличивать поток удаляемого воздуха до не менее 120 м³ / час.

Какой принцип строения вентиляционного прохода?

Конструктивные особенности вентиляционного прохода, кроме вывода грязного воздуха, позволяют обеспечить прочную герметизацию кровли и защищают от проникновения атмосферных осадков на чердак. Каждый узел состоит из переходника определенного диаметра, вставляющегося в патрубок, закрепленный на бетонном стакане.

Схема обустройства выхода вентиляции на крышуСхема обустройства выхода вентиляции на крышу

Системы узла закрепляются анкерами, которые входят в любой стандартный комплект. На металлической основе крепление осуществляется также, однако вместо бетонного стакана встраивается аналогичный металлический

Опорное кольцо, являющееся частью структуры узла, гарантирует безупречное соединение конструкции с поверхностью крыши. Фланцы сцепления обеспечивают надежность  крепления – нижний присоединяется к воздуховоду, верхний является опорой вентиляционного зонта, предохраняющего патрубок от осадков. Внутри трубы размещается кольцо, гарантирующее отведение конденсата.

Виды узлов: какой проход воздуховода выбрать?

Производители рекомендуют для различных типов кровли применять индивидуальные сквозь кровлю. Проконсультировавшись у продавцов специализированных магазинов, можно вместе с кровельным материалом приобрести необходимую конструкцию прохода.

Современные специализированные узлы прохода оснащены продвинутыми системами контроля потоков воздуха. Такое оборудование более точно соответствует нынешним требованиям комфорта. Установка таких систем требует больше навыков, нежели обычных устройств.

Кровельный проход с использованием стаканаКровельный проход с использованием стакана

В обустройстве кровельного прохода без элемента заводского производства используются металлические или железобетонные стаканы, в которых закрепляют гильзу – отрезок трубы большего диаметра, чем вентиляционный выход

Прежде чем приобретать высокотехнологичный узел прохода, оцените целесообразность его приобретения. Если объемы помещений небольшие, лучше остановить выбор на обычных механических моделях

Узел прохода — это труба с заглушкой. Но разные модели могут  отличаться  своими параметрами и видом.

Таблица разновидностей воздуховод на крышу дома:

Конструктивные отличиякраткое описание


Бесклапанные модели / с клапанами

Цена конструкций без клапанов дешевле, однако здесь не предусматривается регулировка вывода воздуха с перекрытием потоков. Монтируется чаще в частных строениях. Клапанные образцы имеют заслонку, чтобы регулировать прохождение воздуха. Устанавливаются в административных и производственных помещениях, где не требуется регулярная работа вентиляции.


Утепленный / без утеплителя

Утепленные варианты могут оснащаться базальтовым  или слоем из стекловаты. Удобны, если труба вентиляции на крышу дома находится в основном на улице либо размещается далеко от конька. Неутепленные модели подходят для мягкого климата. Слой утеплителя помогает избавиться от чрезмерного конденсата, появляющегося из-за перепада температур и выходящих газов.


Механические конструкции / автоматизированные

Механические экземпляры оснащены специальным тросиком, позволяющим вручную управлять воздушными потоками. В Автоматические оборудованы — контроллером, полностью управляющим системой вентиляции.

Все модели имеют индивидуальную маркировку, с помощью которой легче разбираться в разновидностях оборудования. Это соединение букв и цифр соответствующих определенному экземпляру, к примеру УП1-03.

Проход вентиляции через плоскую кровлюПроход вентиляции через плоскую кровлю

На плоских кровлях проход обустраивается с помощью юбки из гидроизоляционного ковра и установленного сверху герметичного колпака или подобного приспособления

Две цифры в конце, показывают размер конструкции. Они колеблются в пределах 01 — 10. Первая цифра указывает на конструктивные особенности продукта.

В этом случае, единица демонстрирует, что узел без клапана и кольца конденсата. Двойка указывает, что конденсатное кольцо отсутствует, но есть механический клапан. Наличие тройки указывает на модель с кольцом + механическим клапаном.

Как сделать вентиляцию в крыше дома?

Перед тем, как кровельщик приступит к работе по установке вентиляционных отверстий на крыше, он должен определить, какой тип вентиляционных отверстий необходим дому. Предлагаем воспользоваться рекомендациями производителя, так как сделать вентиляцию в крыше дома правильно можно с учетом всех факторов.

Рассмотрим особенности вывода воздуховода на крышу дома:

  1. Монтаж узла на крыше осуществляется под конец всех работ.
  2. Необходимо точно вычислить место выхода воздуховода. Он чаще всего размещается в области конька между стропилами.
  3. Размер лекала должен быть чуточку больше самого узла. Это поможет уменьшить риск ошибки при нанесении разметки.
  4. Монтаж производится аккуратно, особенно это касается кровли из твердых материалов.
  5. Герметизация стыков узла и кровли проводится с помощью герметика.

Некоторые материалы (шифер или черепица) имеют волнистую и плотную структуру, что не позволяет плотно закрепить оборудование. Поэтому требуется установка специальных втулок.

Для этого также делается отверстие, а под опору подкладывается гидроизоляционный материал, после этого . Резиновый уплотнитель размещается под кровельным корпусом и фиксируется герметиком.

Установка вентиляционного узла на бетонной крыше практически не отличается от установки оборудования на прочих видах кровли. Отверстие в этом случае планируется на стадии проектировки здания или его выбуривают после сооружения основы снарядом с алмазной коронкой.

Вентиляция в бетонной конструкцииВентиляция в бетонной конструкции

При обустройстве бетонного перекрытия в выбуренное в нем отверстие заводится гильза, в которую заводится вентиляционная труба. Пространство вокруг закрывают утеплителем, сверху – гидроизоляционным ковром

При монтаже применяется гильза, вставляющаяся в имеющееся отверстие. Герметизация несколько сложнее, нужно сверху на узел надеть колпак, способный защитит имеющиеся стыки от осадков.

Создав правильным баланс внутренней и внешней части вентиляции, можно помочь оптимизировать срок службы системы кровли и энергоэффективность дома.

Как сделать и обустроить проход воздуховода в крыше?

К выводу воздуховода сквозь кровлю приступают после завершения сборки вентиляционной системы в помещении.

Шаги установки флешь мастера на вентиляциюШаги установки флешь мастера на вентиляцию

С использованием флешь-мастера для обустройства вентиляционного выхода все работы производятся значительно легче и быстрее

Установка стандартного узла прохода воздуховода выполняется в такой последовательности:

  1. Определяется место выхода трубы вентиляции на крышу дома. Выход всех систем вентиляции рекомендуется размещать ближе к коньку. Оно должно быть шире трубы на 30 мм. Новички могут сначала из картона вырезать лекало, и сделать по нему разметку.
  2. Начните на чердаке и просверлите отверстие в крыше в нужном месте, где проходит вентиляция. Постарайтесь держаться близко к месту расположения системы воздухообмена. Оставьте сверло торчащим через крышу, чтобы найти отверстие, когда окажитесь сверху.
  3. Обнаружив сверло на крыше, вытяните его и сделайте разметку на кровельном покрытии под отверстие. Необходимо скрупулезно по разметке прорезать лобзиком или пилой округлое отверстие. Если кровля из мягкого материала, сделать вырез легко, однако более жесткие материалы потребуют больше ловкости и терпения. Сначала такую кровлю нужно просверлить по контуру в нескольких местах, чтобы всунуть ножовку и выпилить круг.
  4. Аккуратно выньте части кровли и через полученное отверстие удаляются материалы, которые размещаются под кровлей (утеплитель, гидроизоляция, обрешетка). Если есть возможность, некоторые детали кровли можно убрать. Это поможет упростить процесс монтажа.
  5. Сверху на нанизывают проходку с уплотнителем. Строительным скотчем возле трубы нужно зафиксировать водоотталкивающие и пароизоляционные прослойки. Стыки обработать герметиком. На мягкой кровле резиновый уплотнитель крепится герметиком. На твердых поверхностях — саморезами.
  6. Когда труба надежно зафиксирована, сверху одевается оголовок, предохраняющий вентиляционный канал от осадков, птиц и мусора.

Узел прохода сквозь кровлю не должен иметь извилин и впадин, т. к. зимой в них может образоваться снеговой карман и растаявшая вода окажется под крышей.

Выводы и полезное видео по теме

Ролик наглядно демонстрирует монтаж прохода воздуховода трубы сквозь крышу, позволяя составить наиболее полное представление о подобных работах:

Предлагаем наглядно ознакомиться с монтажом вентиляции, посмотрев это видео:

Видео-инструктаж по сооружению короба для группы вентиляционных труб:

Знакомство с технологией, вариантами и деталями для обустройства вентиляционных проходов через крышу необходимо как самостоятельным мастерам, так и заказчикам услуг гастарбайтеров, на чью квалификацию и опыт не стоит безоговорочно полагаться.

Хотите поделиться личным опытом в обустройстве проходов через кровельный пирог? Располагаете информацией, не отмеченной в статье, но заслуживающей внимания посетителей сайта? Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, размещайте фотоснимки по теме статьи, задавайте вопросы.

Проход через кровлю вентиляции - Всё о кровле

Проход вентиляции через кровлю: виды, монтаж

Разумно налаженные узлы вентиляции в местах прохода через кровлю обеспечит крыше дополнительную надежность и продлит срок эксплуатации. Благодаря множеству положительных функций система воздухооборота в доме является не просто важным элементом, а жизненно необходимым.

Теплый воздух образуется в жилых помещениях по разнообразным причинам. По своей природе он поднимается вверх через покрытия, в расположенные выше помещения или на улицу. Большая часть теплого воздуха образуется, конечно, в отопительный сезон. Потому очень важно правильно наладить систему и узлы вентиляции, в частности, чтобы воздух циркулировал в доме, и наружу выходил только переработанный.

Путь выхода вентиляции на крышу и прохода через кровлю проводится от вытяжных и прочих каналов циркуляции воздуха в строении.

Узлы кровельной вентиляции

Принудительный выход переработанного воздуха из строения есть ключевой задачей кровельного вывода переработанного воздуха. Правильную установку этой системы нужно проводить по ГОСТ-15150. В нем указаны данные по расстоянию прохода вентиляции до края плиты и стандартные параметры проемов в плитах перекрытия. Узлы прохода подходят и для вывода дымоотводов, которые применяются для строений с очагами, работающими на дровах, – камин, печь и т. п.

Кровельная вентиляция зависит от вытяжных каналов и типа крыши. Делится она на несколько типов формы:

Узлы прохода вентиляции – это отверстия в перекрытии крыши. В них устанавливаются алюминиевые трубы вентиляции, созданные специально для размещения на крыше. Специалисты рекомендуют использовать алюминиевые трубы 1 мм толщиной. Но размеры вентиляции разные, однако подобрать индивидуальный вариант не составит труда.

Системы вентиляции с металлическими трубами бывают:

Для подбора правильных узлов прохода через кровлю учитываются следующие характеристики:

  • уровень влажности;
  • объемы газовыделений;
  • границы перепадов температуры воздуха;
  • степень скопления и образования пыли.

Во время проведения установочных работ нужно обязательно учитывать некоторые нюансы:

  • угол наклона крыши;
  • расстояние между коньком и проходкой;
  • материалы из которых создается кровля;
  • площадь помещения непосредственно под крышей.

На железобетонном материале узлы прохода через кровлю крепятся с помощью анкерных болтов. Сами болты в процессе установки помещаются в «стаканы». Также обязательно нужно использовать плиты с отверстиями, которые предназначены специально для прохода вентиляции через кровлю. Если ширина проема не соответствует цельной ребристой или пустотной плите, в зонах прохода обустраиваются места из монолитного бетона.

Если вентиляция ведется через кровлю с металлической обрешеткой, процесс монтажа схож, но используются металлические «стаканы».

Большое строение с немалым количеством жилых, промышленных или складских помещений требует предусматривать вентиляционные каналы еще во время периода планировки здания.

Последовательность действий монтажа узла через кровлю

  1. Подбирается серия и модель специального кольца уплотнителя.
  2. Мягкую часть натягивают на трубу.
  3. Основанию придается форма в соответствии с поверхностью кровли. Для профнастила сложнее всего адаптировать основу из-за его ребристой поверхности.
  4. Под фланец наносится герметик для гидроизоляции.
  5. Шурупами к основанию крепится фланец.

О вентиляционных каналах

Системы вентиляции есть нескольких видов:

  • без клапанов;
  • с клапанами;
  • с теплоизоляцией;
  • без теплоизоляции;
  • с контроллером, следящим за положением клапанов.

Системы с ручным типом регулировки применяются в тех случаях, когда система не нуждается в постоянном контроле режимов работы. Данный метод управления вентиляционной системой состоит из:

Электрический однооборотный механизм контролирует работу клапана – закрывает и открывает его. Сам клапан создан из нержавейки толщиной 0,8 мм.

Узлы через мягкую кровлю монтируются на основе из оцинкованной стали, который устанавливается вместе со слоем теплоизоляции. Теплый материал должен быть не тоньше 5 см, лучше всего для этого подходит минеральная вата. Позже можно будет разместить особые дефлекторы в теплоизоляторе – аэродинамическое устройство, которое крепится к вершине вентиляционной или дымоотводной трубы. Предназначено для рассеивания потока выходящего переработанного воздуха. По окончании установки вентиляционных лопастей внутри проводятся пластиковые трубки из пластика, по которым проходит электропроводка.

Правильно обустроенный узел будет долго функционировать и даже глушить посторонние шумы извне.

Читайте также по теме:

Узел прохода через кровлю: варианты устройства

Вентиляционная система, как известно – неотъемлемая часть практически любой постройки, будь то жилые, промышленные или хозяйственные сооружения. Благодаря хорошей вентиляции воздух в помещениях здания сможет циркулировать, в нормальном ритме, что, безусловно, является очень важным фактором. Но для того, чтобы смонтировать хорошую вентиляционную систему, необходимо оборудовать узел прохода через кровлю.

Вариантов его обустройства существует масса, так как способ монтажа зависит, в первую очередь, от типа устройства кровли. Каждая крыша имеет свои индивидуальные конструктивные особенности, поэтому кровельный проходной узел имеет множество схем построения в соответствии с видом кровли.

Необходимость обустройства проходных узлов

Основная цель, которую несут в себе проходные элементы кровли – это отвод загрязненного и отработанного воздуха. Конструирование таких элементов осуществляется в соответствии с ГОСТ 15150, где точно определяются расстояния от проходного узла до края плиты, а также диаметры отверстий, которые располагаются в плитах перекрытия. Оборудовать узлы прохода можно не только для вентиляции кровли. но и для систем дымоходов в тех сооружениях, которые оснащены каминным или печным отоплением. Такой способ устройства иногда именуется кровельной проходкой.

Исходя из типа конструкции крыши и предназначенной для нее вентиляции, узел прохода воздуховода через кровлю может иметь следующие формы:

По своему внешнему виду узлы напоминают отверстия, сделанные в перекрытиях. В эти отверстия проводят трубы из металла, которые монтируются на кровлю либо на стаканы из железобетона. Толщина применяемого материала не должна быть меньше 1 миллиметра. Производители изготавливают самые разные по размеру вентиляционные узлы, это касается как их длины, так и толщины. Тип системы вентиляции, которая служит местом присоединения трубы, может быть либо естественным, либо принудительным.

Прежде чем окончательно принять решение в пользу того или иного типа, следует заострить внимание на таких факторах, способных повлиять на выбор, как:

  • показатели влажности;
  • коэффициент загазованности;
  • наименьшая и наибольшая температура воздуха внутри сооружения;
  • коэффициент запыленности и т.п.

Монтируется проходной элемент для кровли при помощи специальных систем из железобетона путем их фиксирования к анкерным болтам, которые, в свою очередь, устанавливаются в стаканы во время их конструирования.

Весь процесс установки зависит от следующих критериев:

  • угол наклона кровельного ската;
  • интервал от проходки до кровельного конька;
  • толщина кровельного перекрытия;
  • площадь, которую имеет пространство под кровлей.

В том случае, если основу перекрытия составляет железобетон, то в месте расположения вентиляционного грибка на крыше необходимо использовать особые плиты, оснащенные уже готовыми отверстиями. Если диаметр этого отверстия не совпадает с целостностью плиты, то в районе монтажа проходки монтируются места, выполненные из бетона в виде монолита.

При этом узел прохода через кровлю с легким каркасом из металла будет таким же, но стаканы должны быть выполнены из металла. Большая по площади постройка, несущая в себе функции жилого, промышленного или гражданского назначения, требует расчета расположения кровельных проходных узлов еще на этапе проектирования.

Монтаж вентиляции, подробно на видео:

Монтаж проходного узла для дымохода

Чаще всего устройство проходного узла для дымохода осуществляется на наименьшем расстоянии от кровельного конька. При таком варианте монтажа основная часть трубы дымохода должна располагаться под основанием кровли, что защитит конструкцию от появления конденсата. Однако существует и другой вариант установки, при котором монтаж труб выполняется через кровельный конек.

Обустройство дымохода на кровельном скате чревато образованием в верхней части трубы кармана из снега, что может стать причиной протечки. Поэтому очень важно применять уплотнители кровельных проходов, а также конструировать стропильную систему, что может повлечь за собой определенные трудности. Тем не менее, проход дымохода через кровлю имеет свои достоинства, в частности – простота монтажа и отсутствие риска появления протечек.

Нельзя также обходить стороной противопожарные мероприятия, устраивая узлы прохода дымовой трубы через покрытие из дерева, а также кровлю, которую следует обеспечить защитой от потенциального возгорания из-за перегрева трубы.

Сам дымоход рекомендуется оснащать особыми зонтиками для предотвращения попадания в нее влаги и ветра. Узел прохода не следует монтировать в районе ендовы, поскольку есть вероятность плохой герметизации кровельных стыков и трубного фартука. Кроме того, этот участок в особенной степени подвержен образованию на нем наледи и снежных карманов.

Скатная кровля требует устройства деревянной системы стропил, которая, как становится понятно, имеет максимальную степень горения. Именно поэтому оборудовать все зазоры между трубой и элементами из дерева нужно в соответствии со строительными нормами и правилами (СНиП). Чтобы не допустить соприкосновения нагретой трубы с горючими материалами, следует применять специальную конструкцию. Обычно для этого в необходимом месте монтируется проходной узел в форме прямоугольника. По внешнему виду он напоминает короб, наполненный стекловатой или любым другим материалом, являющимся негорючим.

Варианты устройства проходок для кровли

Сегодня производители изготавливают узлы прохода самых разных видов:

  • оснащенные клапаном;
  • без клапанов;
  • оснащенные утеплителем;
  • без утеплителя;
  • оснащенные технологией, управляющей открытием и закрытием клапанов.

Узлы, которые имеют в своей конструкции ручное управление, принято применять там, где регулярно использовать многочисленные режимы вентиляции нет необходимости.

В состав узла с ручным управлением входят:

  • портяное полотно;
  • противовес;
  • тросик;
  • сектор управления.

Осуществлять управление клапаном помогает особый механизм, который регулирует положение клапана посредством двух основных команд – «открыто» и «закрыто». Изготовителями для создания проходок для кровли применяется черный лист из металла, толщина которого не превышает 2 миллиметра, а также лист из нержавеющей стали, имеющий толщину от 0,5 до 0,8 миллиметра.

Производство проходного узла может также осуществляться на основе оцинкованной стали наряду с утеплителем, который чаще всего представлен слоем минеральной ваты толщиной в 50 миллиметров. Такой вариант предполагает устройство в системе зонтов или дефлекторов, обработанных цинком. При установке на узел вентилятора его внутреннее устройство может быть представлено перфорированной сталью и оснащено проводящими электричество трубками из пластика. При таком способе монтажа узел прохода будет выполнять еще и звукоизоляционную функцию.

Маркировка кровельного узла прохода

Современный строительный рынок готов предоставить 11 наименований узлов прохода вентиляции с разными размерами. Однако в некоторых случаях их изготовления требует нестандартного подхода.

В маркировке узлов прохода основными обозначениями являются буквы «УП», а также цифры от 1 до 10, означающие, что на узлах отсутствуют элемент, собирающий конденсат, а также клапан.

Ряд цифр от 2 до 10 сигнализирует о том, что проходник имеет в своей конструкции клапан, функционирующий при помощи управления вручную, но не имеет конденсатного кольца.

Обозначения «УПЗ-УПЗ-21» указывают на то, что узел прохода оснащен всеми элементами: ручным управлением, клапаном, конденсатным кольцом.

Монтаж узла прохода через кровлю

В конструкцию проходного узла вентиляции входит патрубок, соединенный с опорным фланцем, который, в свою очередь, должен быть зафиксирован со стаканом из железобетона на анкерные болты. Крепление узла к кровле осуществляется с помощью расчалок, которые закрепляются такими крепежными элементами, как хомуты или кронштейны. Система также может иметь в своей основе прикрепленную к кровле юбку, основная функция которой заключается в защите от попадания влаги в пространство под кровлей.

Так или иначе, любую информацию о правильном устройстве узла прохода через кровлю с подробными видео и фото всего процесса установки всегда можно и в других статьях этого сайта. Читайте также: «Монтаж кровельных сэндвич панелей «.

Узел прохода вентиляции через кровлю

Вентиляционные системы различного типа монтируются практически на каждом здании или сооружении. Для нормального их функционирования требуется вывод загрязненного воздуха, который в большинстве случаев выполняется с использованием выхода конструктивных элементов вентиляции на кровлю. Для эффективной работы и вентиляционной системы, и кровельного покрытия требуется грамотное выполнение узлов прохода.

Описание и назначение узлов прохода

Под узлом прохода вентиляции через кровлю (достаточно распространено и другое название – кровельная проходка ) понимается устройство, проходящие через кровельное покрытие и предназначенное для вывода загрязненного воздуха. Так как при установке узла прохода происходит нарушение целостности покрытия кровли, подходить к выполнению монтажа следует с особой тщательностью и аккуратностью. В противном случае могут произойти нарушения как в работе вентиляционной системы, так и крыши. Это, естественно, может привести к быстрому их выходу из строя и последующим дорогостоящим работам по ремонту или замене отдельных конструктивных элементов.

Узел прохода вентиляции через кровлю может использоваться также для вывода на крышу других систем здания или сооружения, например, дымоходов (при наличии в доме камина или печи) или газоходов (при наличии газового котла или другого подобного оборудования). При этом необходимо учитывать, что в случае применения проходок под дымоходы, следует оборудовать их дополнительными огнестойкими элементами (например, коробом). Это связано с тем, что температура воздуха в печах может достигать 700-800 градусов, что ведет к сильному нагреву трубы.

Работы по установке кровельных проходок должны выполняться в соответствии с положениями ГОСТ 15150, где четко прописаны все основные требования к конструкции и ее месторасположению на крыше.

Вывод вентиляции на крышу представляет собой трубу различного профиля и размеров, которая вставляется в специально выполненное для нее отверстие в перекрытии или покрытии здания. В зависимости от вида крыши, а также типа перекрытия могут использоваться различные виды кровельных проходок.

Виды узлов прохода вентиляционных систем через крышу

Существует большое количество разнообразных видов и типов, применяемых на практике узлов прохода. Они могут быть:

  • с встроенным клапаном или без него :
    проходки без клапана имеют самую низкую стоимость, поэтому зачастую используются при строительстве частных домов. Они не предусматривают возможность перекрытия и регулировки потока выходящего воздуха. Так как в частных домах вентиляционная система, как правила, небольшая, то использование бесклапанных проходок вполне оправдано и эффективно;
    проходки со встроенным клапаном предусматривают в своей конструкции заслонку, которая может при необходимости перекрыть трубу. Наиболее часто используется для административных или производственных зданий;
  • с утеплением и без утепления. Узлы прохода без утепления используются при расположении близко от конька, а также в районах, не отличающихся суровым климатом и низкими температурами в зимний период. В качестве теплоизоляционного материала в утепленных проходках, применяются обычно базальтовые или стекловолокнистые плиты. Данная разновидность узлов прохода используется при расположении вдали от конька, когда значительная часть конструкции находится снаружи, а также в районах с любым, даже очень суровым климатом;
  • с автоматическим и механическим управлением. Автоматические узлы прохода оборудованы специальным контроллером, благодаря которому происходит управление работой системы без участия человека, в автоматическом режиме. Механическое управление предусматривает специальный тросик, которым регулируется объем циркуляции воздуха. Такие проходки используются главным образом для постоянно задействованных систем вентиляции.

Еще одним классификационным признаком, позволяющим разбить применяющиеся узлы прохода на группы, является тип и профиль покрытия. которое используется на крыше. Различные виды кровельных проходок приведены на следующем фото.

Маркировка узлов

Для узлов кровельных проходок разработана специальная маркировка. Они имеют следующий вид: УП*-**. УП означает наименование изделия — узел прохода.

Первая цифра после букв означает:

  • 1 – узел с ручным управлением, без клапана и кольца, собирающего конденсат;
  • 2 – узел с ручным управлением, со встроенным клапаном и с кольцом (вторая и третья цифры в диапазоне от 1 до 10), или без кольца (диапазон следующих цифр от 11 до 21), собирающего конденсат;
  • 3 – узел с автоматическим управлением, встроенным клапаном и кольцом для сбора конденсата.

Вторая и третья цифры означают также различные диаметры изделия.

Установка узла прохода

Узлы прохода обычно монтируются после того, как выполнены работы по устройству воздуховодов внутри здания. При этом используется, помимо самой устанавливаемой проходки, следующий инструмент и материалы:

  • уплотнители (силиконовые или резиновые), обычно приобретаются вместе с узлом прохода;
  • обычный силиконовый герметик, который предназначен для наружных работ;
  • самоклеящаяся лента для герметизации стыков;
  • шуруповерт;
  • кровельный оцинкованные саморезы.

Работы по монтажу узла прохода системы вентиляции через кровлю выполняются в такой последовательности:

  1. Выбор месторасположения проходки через крышу. Строительными нормами рекомендуется устанавливать выходы вентиляционных труб как можно ближе к коньку кровли. При этом отверстие следует располагать таким образом, чтобы оно приходилось между конструкциями стропильной системы.
  2. Разметка места прохода. Она выполняется из расчета, чтобы диаметр отверстия был на 2-2,5 см больше диаметра устанавливаемой конструкции. Для большей точности разметки можно сделать картонную выкройку или нанести очертания конструкции маркером.
  3. Вырезка отверстия в покрытии крыши и остальных слоях, образующих кровельный пирог: утеплителе, пароизоляции и попадающих под отверстие элементах обрешетки. Сначала при помощи обычной дрели следует выполнить некоторое количество маленьких отверстий по предварительной разметке в виде окружности, после чего закончить вырезание материала ножовкой или предназначенными для резки металлических материалов ножницами.
  4. Узел прохода системы вентиляции через крышу надевается на трубу воздуховода и устанавливается сверху на кровельное покрытие. При этом следует совместить слои гидро- и пароизоляции с соответствующими местами конструкции узла прохода. После этого места соединений обрабатываются герметиком или клейкой лентой. Для большей надежности допускается использование обоих материалов.
  5. Затем монтируется специальный резиновый или силиконовый уплотнитель. который поставляется в комплект с проходкой. Если кровля мягкая, он приклеивается герметиком, в случае жесткого покрытия – устанавливается на саморезы.
  6. Завершающим этапом работы является установка специального защитного зонтика или грибка на вершину (оголовок) трубы воздуховода. Он необходим для защиты вентиляционной системы от попадания внутрь мусора, дождя или снега, а также заселения различных птиц.

Выполнение работ по установке узлов прохода через кровлю не требует особых профессиональных знаний и навыков, поэтому достаточно часто выполняется без привлечения высококвалифицированных строителей. Вместе с тем при монтаже кровельных проходок следует тщательно выполняться все рекомендации по производству работ, так как некачественная установка зачастую приводит к протечкам. Это, в свою очереди, вызывает намокание утеплителя и необходимость проведения дорогостоящих ремонтных кровельных работ.

Пример выполнения вентиляционного выхода через крышу с установкой кровельной проходки приведен на следующем видео:

Заключение

Узлы прохода системы вентиляции через кровельное покрытие являются важным элементом, обеспечивающим надежную и долговечную работу как вентиляции, так и крыши в целом. При их установке собственными силами следует тщательно соблюдать приведенные в статье рекомендации и последовательность этапов выполнения всех необходимых работ.

Что еще почитать по теме?

Крыша для беседки

Источники: http://krovlyamoya.ru/gidroizolyaciya/proxod-ventilyacii-cherez-krovlyu-vidy-montazh.html, http://kryshadoma.com/ventilyatsiya-krovli/uzel-prokhoda-cherez-krovlyu-varianty-ustroystva.html, http://proroofer.ru/montaz/montazh-krovli/uzel-proxoda-ventilyacii-cherez-krovlyu.html

Вентиляционный выход на крышу: секреты и особенности монтажа


Для того, чтобы крыша дома была долговечной и прочной, нужно правильно сделать под ней узел прохода вентиляции через кровлю. Такую систему нужно размещать в каждом строении, ведь именно она обеспечивает циркуляцию воздуха в здании.

Во время готовки, уборки или эксплуатации бытовой техники в любом доме образуется горячий воздух, по законам физики поднимающийся вверх. Особенно это заметно в летний период, когда возле потолка и на верхних этажах теплее, чем внизу. Справиться с таким явлением можно, если сделать вентиляционные выходы на кровлю. При этом они могут быть выведены через абсолютно любой тип крыши.

Узел прохода вентиляции на крыше в частном доме

Вывод вентиляции через крышу

Проводя монтаж вентиляционной трубы на крыше, ее можно будет соединить с вытяжкой и другими вентиляционными каналами. Это даст возможность увеличить время эксплуатации крыши любого строения, при этом вывести через нее важную систему.

Задачи и устройство вентиляционного прохода

Главным предназначением кровельного воздухообменного узла можно назвать вытягивание отработанного воздуха. А установка системы осуществляется на основании стандарта ГОСТ-15150. Он содержит информацию о том, насколько близко проход вентиляции будет располагаться к краям плиты, а также устанавливает стандартную величину проемов в плитах перекрытий. Такие элементы вентиляции используются и для дымовых труб, которые монтируются в зданиях с каминами или печками.

Для того, чтобы обустроить выход вентиляции для металлочерепицы, нам потребуется целый перечень материалов:

  • набор алюминиевых узлов для вентиляции;
  • крепежные анкера;
  • огнестойкая материя, к примеру, стекловата;
  • стаканы из металла;
  • теплоизоляционный материал, к примеру, минеральная вата;
  • кровельные стропила, сделанные из дерева;
  • набор инструментов промышленного образца.

Вентиляция на кровле делится по форме и может быть квадратной, овальной, круглой или же прямоугольной, что будет зависеть от разновидности кровли и каналов вытяжки.

Разновидность вывода вентиляции на крыше

Пример круглого вывода вентиляции

Вентиляционные выходы — это отверстия, создаваемые в перекрытиях и позволяющие выводить трубы на кровлю, с проходом чердака. В них вставляются трубы из алюминия, затем встраивающиеся в саму крышу дома. При этом лучше применять алюминиевые листы имеющие показатель толщины 1 мм и более. Системы вентиляции продаются в широком ассортименте размеров, из которых можно без проблем выбрать наиболее подходящий. При этом вентиляционные системы, в которых используются металлические трубы, разделяются на естественные и принудительные. И чтобы подобрать необходимые элементы прохода, нужно ориентироваться на некоторые нюансы:

  1. уровень влажности;
  2. объем газовых выделений;
  3. максимальная и минимальная температуры;
  4. количество образуемых пыли и грязи.

Проход вентиляции кровли с использованием железобетона крепится на анкерных болтах, которые для монтажа ставятся в стаканы. И при установке нужно учитывать уровень наклона крыши и дистанцию между проходкой и кровельным коньком. Также важным параметром будет толщина самого перекрытия и стройматериал, из которого сделана кровля и конструкция крыши. Не самым последним по значению будет и размер помещения, которое находится под крышей. Монтаж вентиляционной трубы зачастую зависит не от пространства на крыше, а от того, что находится под ней, ведь именно там всегда располагаются все дополнительные узлы и коммуникации.

Если используется перекрытие, сделанное из железобетона, то нужно использовать специальные плиты со сделанными на заводе проемами, представляющие собой вентиляционный выход на крышу через область чердака.

В случае, когда ширины проема не хватает для цельной ребристой или пустотной плиты, то в местах прохода можно сделать зоны из монолитного бетона.

Вывод вентиляции на крышу с алюминиевой обрешеткой делается похожим образом, но с использованием металлических стаканов. Нужно сказать о том, что в зданиях с массой помещений промышленного или жилого назначения, узел прохода должен быть предусмотрен в самом плане здания.

Во время монтажа вентиляции через саму кровлю из металлочерепицы, и когда шахта размещается в области чердака, нужно убедиться в том, что в проходе присутствуют определенные элементы, а именно — патрубок, который имеет соединение с несущим фланцем. Этот элемент крепится к стакану из металла на анкерах, а для наибольшей надежности узлов, они скрепляются с помощью хомутов. В результате мы видим построенный вентиляционный узел, который может нормально функционировать.

Устройство проходного узла для дыма

Чаще всего канал вентилирования, предназначенный для дыма, нужно проложить, в случае с кровлей, имеющей один или же два ската, на минимально возможной дистанции от конька. Также воздуховод, который является основным, должен быть сделан в зоне чердака. Это даст возможность минимизировать появление влаги на его внутренней части. И некоторые строители рекомендуют устанавливать вентшахты через кровельный конек, такой монтаж вентиляции будет оптимальным.

Если производится вывод дымохода через крышу скатного типа, то есть шанс накопления снега на нем, что в свою очередь, приведет к протечкам. Если же вентиляция будет делаться через конек крыши, то придется демонтировать часть стропильных рядов. Именно по этой причине систему в большинстве случаев меняют, но следует отметить, что в таком случае под крышей нельзя будет сделать мансарду.

вывод вентиляции через конек

Вывод через конек

Такой вывод дымохода не пропускается через крышу в случае если хозяин хочет сделать уютное пространство под ней без постройки второго этажа. Но такое устройство канала обладает и уникальными плюсами, среди которых можно выделить удобно монтирующиеся элементы и полное решение неудобств, связанных с накапливающимся снегом. Таким образом, мы получим вентиляционные выходы, которые не приведут к давлению снега и льда на кровлю, и как следствие, не станут причиной ее повреждения.

О создании системы, исключающей возможность пожара нужно позаботиться в ходе монтажа вентиляционного хода через поверхность, сделанную из дерева и через кровлю из профнастила. При применении такой системы нужно обеспечить перекрытие и максимально возможную защищенность на случай возгорания, которое может возникнуть из-за перегрева трубы.

На установленный дымоход нужно будет встроить элементы защиты, в большинстве случаев это зонт, который помогает исключить риск прохода холодного воздуха и воды в дымоход. Также нельзя делать вентиляцию в ендове, ведь это может привести к раскупориванию швов кровли и покрытия трубы. Еще там вполне могут копиться отложения снега и даже образовываться лед.

Если монтировать вентиляционный канал планируется не на крыше, а под ней, то нужно будет создать стропила из дерева, которые имеют склонность к быстрому воспламенению. Именно поэтому нужно будет оставить технические отверстия между стропилами и воздухообменной системой, размер которых регулируется СНиПами. При проводке вентиляции через обустроенную теплоизоляцией кровлю из металлочерепицы, нужно использовать тот вид конструкции, которые сделает безопасной постоянно нагретый проход дымохода и оградит от повышенной опасности воспламенения. Для этого потребуется создать прямоугольный узел в форме ящика, который заполняется негорючим материалом, таким как стекловата.

Виды вентканалов для кровли

На сегодняшний день ассортимент вентиляционных систем довольно широк, и среди них существуют такие, как:

  • с клапаном и без него;
  • с тепловой изоляцией и неизолированные;
  • с контроллером, который и регулирует открытие и закрытие клапанов.

Системы, которые нужно регулировать вручную, в большинстве случаев используются в тех моментах, когда нет необходимости в частом изменении вентиляционных режимов. В такую вентиляцию включается трос, контроллер, особый тип полотна и противовес.

Клапан контролируется механизмом, работающим на электрической основе с принципом работы в один оборот. Именно он контролирует клапан, который делается из нержавеющей стали, толщиной до 0.08 см.

Заключение

Вентиляционный выход, ведущий на мягкую крышу, делается из оцинкованной стали, которая устанавливается одновременно с теплоизоляционным материалом. Утеплитель должен обладать толщиной не меньше чем 5 см, при этом рекомендуется применять минеральную вату. Такой подход даст возможность разместить в теплоизоляторе такие элементы, как дефлекторы. После того, как будут смонтированы вентиляционные лопасти, внутренняя часть снабжается пластмассовыми трубками, используемыми для того, чтобы проложить электропроводку. Такой вентиляционный выход, помимо того, что даст возможность не класть на крышу коммуникации, послужит еще и хорошим тепло- и звукоизолятором.

Вентиляционный грибок на крышу и выходы труб через кровлю

Содержание статьи:

Практически все жилые дома при постройке или реконструкции оборудуются той или иной системой очистки воздуха. И какого бы типа ни была вентиляция, проход через крышу является важным этапом ее сооружения. Для каждого из видов кровельных материалов устройство узлов прохода должно проводиться по своей схеме. Чтобы система безотказно служила не один год, все действия по ее монтажу следует вести со знанием дела. Ознакомьтесь с методами установки вентиляционной трубы на крыше, и эта информация послужит вам подспорьем в работе.

Вывод отработанного воздуха из дома

Вентиляционные трубы на крыше жилого дома

Вентиляционные трубы на крыше жилого дома

Если вы приступаете к строительству коттеджа «с нуля», то обязательно предусмотрите сооружение вентиляционных каналов в кирпичных стенах внутренних помещений. Естественная вентиляция не потребует дорогостоящего оборудования и будет постоянно обеспечивать помещения в вашем доме свежим воздухом.

При необходимости вы можете дополнить систему вентилятором для принудительной вытяжки. Но лишние расходы не понадобятся, если с умом сделать вывод вентиляции на крышу.

Чем выше вентиляционная труба на крыше жилого дома, тем сильнее будет в ней тяга.

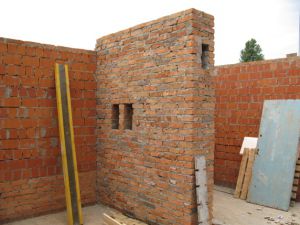

Строительство кирпичной вентиляционной шахты

Строительство кирпичной вентиляционной шахты

Нередко проектировщики уделяют недостаточное внимание устройству стояков и высоте вентиляционных шахт над крышей здания. Из-за их недочетов может возникнуть ряд неприятных явлений:

  • запахи проникают из санузла и с кухни в жилые комнаты из-за неправомерного объединения вентканалов в один общий короб для вентиляции на крышу;
  • эффект от вытяжки незначителен по причине недостаточной длины трубы;
  • вытяжка действует в обратном режиме из-за неверного выбора места для установки вентиляционной трубы на скате крыши;
  • каналы и трубы вентиляции на холодной крыше промерзают без тщательного утепления.

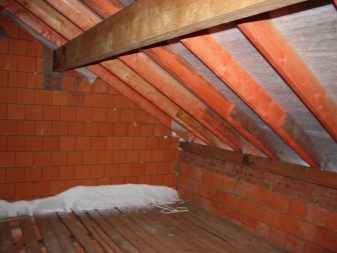

Многослойная конструкция крыши улучшенного типа

Многослойная конструкция крыши улучшенного типа

Причиной проблем при установке труб вентиляции на крыше часто бывает сложная конструкция современной кровли, которую за многослойность называют «кровельным пирогом».

В случае неправильного монтажа вентиляционной трубы на такой крыше могут быть повреждены стропила и обрешетка. Также могут остаться зазоры в тех местах, где установлена крышка вентиляционного отверстия, и через них станет просачиваться внутрь дождевая вода. Поэтому ради сохранения герметичности кровли рекомендуется использовать специально предназначенные для этого проходные элементы.

Планирование проходов для вентиляции

Схема циркуляции воздушных потоков и вывода вентиляции на крышу

Схема циркуляции воздушных потоков и вывода вентиляции на крышу

Начинать обустраивать надлежащим образом вентиляционную систему следует с продумывания и составления принципиальной схемы вентиляции всего вашего дома.

Давайте разберем для примера такую ситуацию: по плану реконструкции жилого дома предстоит заменить крышу. Через новую кровлю нужно вывести вытяжки из комнат, из санузла, вентканал из подвала и кухонную вытяжку. Возникает вопрос, что будет, если делать не четыре прохода, а свести все каналы воедино и поставить только одну вентиляционную трубу на крыше?

Знающие люди утверждают, что ничего хорошего из такой экономии не выйдет. Желательно все же, чтобы был свой отдельный проход вентиляции через крышу для каждого из воздуховодов. В противном случае, если все их объединить, во всем доме может распространяться неприятный запах, когда погодные условия будут провоцировать возникновение обратной тяги.

При монтаже новой кровли вы можете заранее запланировать расположение вентиляционных труб на крыше и сделать проходы для них, если точно известна привязка по месту.

Предназначение и виды кровельных проходок

Крышные проходки

Крышные проходки

Проходы через крышу устраивают для вывода разных видов вентиляции:

  • внутренних жилых помещений здания;
  • фановой трубы стояка канализации;
  • чердачного подкровельного пространства.

Кроме этого, бывает необходимо обустройство выходов дымовых труб и телевизионных антенн.

Конечным верхним элементом системы воздуховодов служит специально изготовленный участок трубы, называющийся вентиляционным выходом. Смонтированная по всем правилам вентиляционная труба на крыше обеспечивает вытяжку воздуха из помещений и не допускает при этом протечек воды под кровлю. В тех местах, где нужно устраивать проход вентиляции через крышу, устанавливают проходные элементы, соответствующие определенному типу кровельных материалов.

Домовладельцы имеют возможность приобретать готовые комплекты различных вентиляционных выходов для установки на кровлях из твердых и мягких материалов. С их помощью легко осуществить вывод стояка вентиляции на крышу таким образом, чтобы кровля не протекала и не утратила эстетичного вида. Такие устройства также предохраняют вентиляционные каналы от попадания внутрь грязи и осадков.

В зависимости от конструкции крыши вашего дома и вида выводимой вентиляции, проход через крышу может у вас быть различной высоты и формы. Кроме вытяжных труб круглого сечения, используются также и прямоугольные короба для вентиляции на крышу.

Для того чтобы трубы вентиляции на крыше не стали причиной нарушения герметичности кровли, места их прохода следует обустраивать с особой тщательностью.

Устройство узла проходки вентиляции

Узел УП2 для прохода вентиляции через кровлю

Узел УП2 для прохода вентиляции через кровлю

Конструкция наиболее простых узлов прохода вентиляционной трубы через крышу представляет собой металлическую трубу, которую вставляют в отверстие и закрепляют на железобетонном или стальном стакане. Кровельный проходник может быть снабжен закрывающим клапаном и кольцом для собирания конденсата. Снизу к трубе через фланец присоединяют выводящий воздуховод. Сверху этот узел может быть оборудован дефлектором или простым защитным зонтом. Существует вариант с утеплением, в качестве которого применяют минеральную вату.

Более соответствующими техническим и эстетическим требованиям современной эпохи считаются изделия для кровельной вентиляции нового уровня качества. Принципы устройства таких вентиляционных выходов практически одинаковы вне зависимости от изготовителя, их отличают лишь небольшие различия. Из ряда подобных изделий наибольшую популярность приобрели выходы вентиляции на крышу,  крышки для вентиляции и вентиляционные грибки на крышу марки «Vilpe Vent».

Современные модели вентиляционных выходов

Современные модели вентиляционных выходов

Их преимущества:

  • внутренняя труба изготовлена из оцинкованной стали, а внешняя из прочного и легкого полипропилена;
  • крепление выходов производится на надежный проходной элемент соответствующей формы;
  • высота трубы варьируется в разных вариантах исполнения от 400 до 700 мм;
  • нижняя часть трубы снабжена уплотнителем и может вставляться в воздуховод на глубину до 300мм;
  • внутренний диаметр трубы вентиляционных выходов бывает от 110 до 250 мм;
  • труба вентвыхода теплоизолируется чтобы помешать возникновению конденсата и ледяной пробки;
  • есть возможность поставить на вентиляционный выход электровентилятор;
  • колпак с дефлектором защищает трубу от осадков и усиливает тягу.

В некоторых случаях проходной элемент не входит в комплект и приобретается отдельно. Выбирайте его с учетом, чтобы форма накладки проходного элемента соответствовала типу и профилю кровельного покрытия.

Проходные элементы для различных видов кровли

Проходные элементы для различных видов кровли

Проходные элементы обеспечивают универсальность установки вентиляционной трубы на любой крыше. Их монтаж можно производить как одновременно с сооружением кровельного покрытия, так и на готовую кровлю. С помощью этих изделий можно не сомневаться в стабильности и герметичности вентиляционных выходов.

Важное значение кровельных аэраторов

Крышка вентиляционного отверстия на кровле из битумной черепицы

Крышка вентиляционного отверстия на кровле из битумной черепицы

В зимнее время внутри кровельных конструкций и на чердаках образуется конденсат. С целью обезопасить крышу от сырости, образования грибка и плесени, вам нужно будет обеспечить вентиляцию пространства под кровлей.

Крышная вентиляционная установка предельно проста по устройству. Воздух должен естественным образом двигаться снизу вверх под крышей. Для его поступления будут служить отверстия в карнизе, а выходить он будет через аэраторы с крышкой вентиляционного отверстия, устроенные в кровле ближе к коньку.

Чтобы прикрыть отверстие от осадков, используют крышку для вентиляции различных конфигураций, в том числе и вентиляционный грибок на крышу, фактически представляющий собой декоративный колпак.

Расположение вентиляционных выходов на крыше

Металлический короб для вентиляции на крыше дома

Металлический короб для вентиляции на крыше дома

Специалисты советуют делать расположение вентиляционных труб на крыше ровно над соответствующим стояком. В этом случае, без изгиба канала, эффективность воздухотока будет максимальной. Если такой возможности нет, тогда придется использовать для соединения гофрированные переходники. На скатных крышах рационально устраивать кровельную проходку ближе к коньку. Преимущества такого варианта в том, что длинная внутренняя часть трубы будет оставаться в тепле под кровлей, а более короткий верхний элемент будет значительно устойчивее под ударами ветра.

Имеет также значение высота вентиляционных шахт над крышей здания. При низком расположении тяга будет слабой, а слишком длинную трубу придется фиксировать растяжками. Руководствуясь строительными нормативами, вам следует монтировать вентиляционную трубу на наклонной крыше на высоту 50 см над кровлей. Если крыша плоская, высота трубы может достигать 30 см. В случае, когда на плоской крыше расположены площадки для отдыха или она эксплуатируется иным способом, тогда высота вентвыхода должна быть не менее 2-х метров.

Какой бы вариант расположения вентиляционных труб на крыше вы не избрали, главное, чтобы их концы находились выше так называемой зоны ветрового подпора. Иначе сильный ветер может блокировать воздухоток и даже направить его вспять.

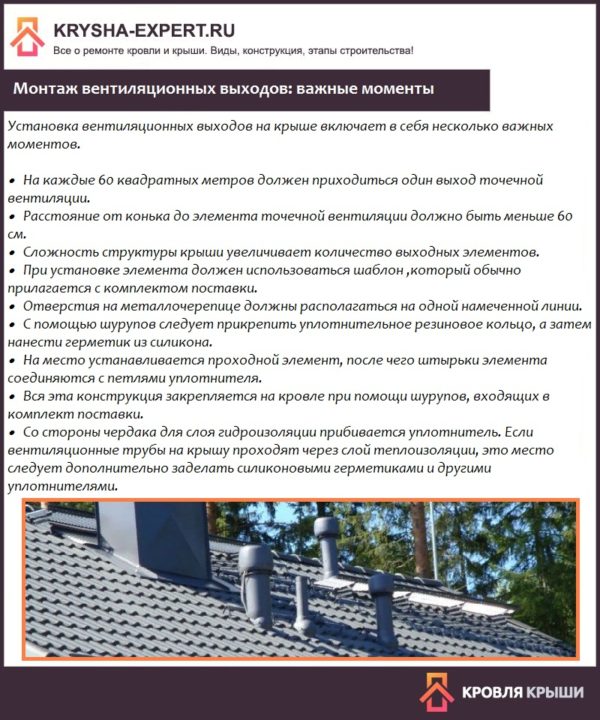

Правильный монтаж проходок для воздуховода

Правильно смонтированный проход вентиляции через металлическую крышу

Правильно смонтированный проход вентиляции через металлическую крышу

Рассмотрим пример, как производить монтаж вентиляционной трубы на крыше из металлочерепицы. Устройство крышной вентиляционной установки будет аналогичным и для других типов кровель, лишь с некоторыми отличиями.

Последовательность этапов монтажа выхода вентиляции на крыше:

  1. Определите место установки на крыше проходного элемента.
  2. Снаружи на верхней волне металлочерепицы прочертите контуры отверстия по шаблону, прилагаемому в комплекте с изделием.
  3. Вырежьте зубилом и ножницами по металлу отверстие в черепице для выхода трубы вентиляции на крышу.
  4. Вырежьте соответствующие отверстия в нижних гидроизолирующих слоях кровли.
  5. Разметьте по шаблону и просверлите ряд отверстий под саморезы.
  6. Очистить поверхность металлочерепицы вокруг отверстия от влаги и пыли.
  7. Нанесите слой герметика на нижнюю поверхность уплотнительной прокладки.
  8. Уложите прокладку на предназначенное место.
  9. Установите на прокладку проходной элемент и закрепите его саморезами.
  10. Вставьте в проходной элемент трубу выхода вытяжки и проверьте ее на вертикальность.
  11. Зафиксируйте трубу шурупами в правильном положении.
  12. Обеспечьте герметичность выход вентиляции для металлочерепицы на крышу со стороны чердака.

По окончании монтажа вентиляции на крыше основание проходного элемента должно быть так плотно прижато к кровле, чтобы из-под прокладки выдавился излишек герметика.

На предлагаемом вашему вниманию  видео, вы можете ознакомиться с процессом установки вентиляционной трубы на крыше из профнастила. Таким же несложным образом вы сможете установить и вентиляционный выход на металлическую крышу своего дома.

Время подводить итоги

Вы могли убедиться, что в рассмотренном нами процессе монтажа вентиляции на крыше и установке трубы нет особых сложностей. Ваша вентиляционная система непременно будет эффективной, если вы заблаговременно рассчитаете высоту вентиляционных шахт, поднимающихся над крышей здания. А срок службы кровли, потревоженной проходкой через нее вентиляционного выхода, нисколько не сократится, если вы ответственно отнесетесь к качеству монтажных работ.

Вентиляционный выход на крышу: монтаж своими руками

Наличие эффективной системы вентиляции помещений – обязательное условие не только для комфортного, но и безопасного проживания в помещениях. В зависимости от назначения комнат существуют санитарные нормы по кратности воздухообмена. К примеру, в кухне весь объем воздуха должен меняться не менее 11 раз в час, в спальне этот показатель равняется семи и т. д.

В настоящее время существует несколько типов вентиляционных систем, большинство из них имеет специальные вентиляционные трубопроводы. Выброс отработанного или загрязненного воздуха на улицу осуществляется через вентиляционные выходы.

Вентиляционный выход на крышу

Вентиляционный выход на крышу

Это довольно сложные инженерные устройства, выполняющие одновременно несколько задач.

  1. Герметичный проход через кровельные покрытия. Крыши могут накрываться различными кровельными материалами, отличающимися физическими характеристиками, размерами и профилем. Вентиляционный выход должен гарантировать длительную герметичность мест вырезки кровельного пирога при любых покрытиях.
  2. Надежное сопротивление ветровым нагрузкам. Во время резких порывов ветра на крыше боковые усилия могут достигать существенных значений. Выход должен сохранять устойчивость конструкции при самых неблагоприятных погодных условиях, не допускать шатаний и разгерметизации соединений. Вентиляционный выход на крышу должен сохранять устойчивость конструкции при самых неблагоприятных погодных условиях

    Вентиляционный выход на крышу должен сохранять устойчивость конструкции при самых неблагоприятных погодных условиях

  3. Сохранение расчетных параметров скорости воздушного потока при любых условиях . Эффективность вентиляции не должна зависеть от климатических условий в данный момент времени.
  4. Эстетичный внешний вид вид. Крыша здания оказывает большое влияние на общий вид фасада. Вентиляционный выход не должен ухудшать эти характеристики. Вентиляционный выход на кровлю не должен портит внешний вид постройки

    Вентиляционный выход на кровлю не должен портит внешний вид постройки

Производители учитывают жесткие требования потребителей и выпускают продукцию, в максимальной степени удовлетворяющую вышеописанные характеристики.

Содержание статьи

Разновидности вентиляционных выходов на крышу

Вентиляционные выходы работают в условиях повышенной влажности. В зимний период времени из-за этого на внутренних стенках труб появляется много конденсата, при определенных условиях он намерзает, что уменьшает эффективный диаметр и негативно сказывается на технических параметрах вентиляционных систем. Кроме того, конденсат стекает по трубопроводам и может накапливаться в больших объемах. Такие условия работы учитываются во время проектирования и изготовления устройств, производители прилагают максимум усилий для обеспечения стабильной и надежной функциональности вентиляционных выходов на крышу. Какие именно?

  1. Фактическая пропускная возможность выходов значительно превышает расчетные требования для вентиляционных систем. Запас создается для минимизации негативных последствий намерзаний конденсата в зимний период времени.
  2. Внутренние поверхности стенок создают минимальное сопротивление движению воздушных потоков. Это положительно влияет и на стоимость обслуживания системы вентиляции. Воздушные потоки движутся сквозь элементы с минимальным сопротивлением

    Воздушные потоки движутся сквозь элементы с минимальным сопротивлением

  3. Небольшой вес и высокие показатели прочности уменьшают действующие усилия. В настоящее время часто встречаются кровли из металлических листов: профилированных или металлочерепицы. Толщина таких покрытий всего 0,45 мм, материал не может выдерживать значительных дополнительных нагрузок. Тем более, если они шатаются под порывами ветра и создают разнонаправленные динамические усилия.
  4. Устойчивость к негативным климатическим факторам. Материал изготовления выходов не должен окисляться, выдерживать значительные колебания температур от минусовых к плюсовым значениям. Не бояться жестких ультрафиолетовых лучей, не реагировать на агрессивные химические соединения. Материал изготовления выходов максимально устойчив к большинству негативных факторов

    Материал изготовления выходов максимально устойчив к большинству негативных факторов

Заслуженным уважением среди многочисленных потребителей пользуются только некоторые производители.

Наименование компанииКраткое описание товаров
Vilpe

Vilpe

Вентиляционные выходы компании пользуются большой известностью во многих странах мира, полностью отвечают строгим требованиям по качеству, безопасности и надежности. Компания располагается в Финляндии, вентиляционные выходы для кровельной вентиляции Vilpe Vent на рынке с 1998 года. Имеют современный дизайн и различные цветовые решения, элементы взаимозаменяемы, установлены специальные автономные гасители шума. Это очень важно при монтаже оборудования на металлические кровельные покрытия. Минимальная гарантия производителя 10 лет, но на практике устройства работают 15 и более лет.
WIRPLAST

WIRPLAST

Изготавливаются из модифицированных видов пластика с увеличенной устойчивостью к жестким ультрафиолетовым лучам. Полимер имеет способность сохранять пластичность даже при значительных отрицательных температурах – вентиляционные выходы разрешается устанавливать в районах Крайнего Севера. Системы имеют отличный внешний вид, сочетаются со многими архитектурными стилями зданий. Могут быть изолированными или неизолированными, с электрическими вентиляторами, обыкновенными или роторными. Диаметр и высота подбирается с учетом исходных данных.

Цены на дефлекторы вентиляционные

Дефлектор вентиляционный

Общие рекомендации монтажа

Вне зависимости от производителя и особенностей модели, во всех случаях необходимо выполнять универсальные требования.

  1. Обеспечивать максимально надежную герметизацию стыка. Вода ни при каких условиях не должна попадать в подкровельное пространство. Разрешается использовать только те материалы, срок гарантии которых не менее срока эксплуатации кровли.
  2. Использовать лишь такие технологии фиксации, которые обеспечивают требуемую устойчивость конструкции.
  3. Выбирать такие места расположения и высоту вывода, чтобы исключались нарушения в работе вентиляционной системы из-за воздушных завихрений на крыше здания.
Монтаж вентиляционных выходов: важные моменты

Монтаж вентиляционных выходов: важные моменты

Практические рекомендации по монтажу вентиляционного выхода на крышу

В большинстве случаев монтаж выхода делается на уже установленной кровле. Работа на высоте в таких условиях без применения страховочных систем категорически запрещается. Не надо нарушать правила техники безопасности, они написаны не для развлечения проверяющих, а для сохранения жизни и здоровья рабочих.

Шаг 1. Определитесь с местом расположения выхода на кровле конструкции. Как уже выше рассказывалось, при этом следует принимать во внимание технические условия вентиляционной системы и требования строительных норм и правил по обустройству инженерных труб и дымоходов на крыше.

Место расположения вентиляционного выхода выбирайте с учетом имеющихся дымовых труб

Место расположения вентиляционного выхода выбирайте с учетом имеющихся дымовых труб

Шаг 2. Нарисуйте контур вырезаемого отверстия в металлической черепице. Для этого используйте специальный шаблон отверстия, он всегда имеется в комплекте вентиляционного выхода.

Шаблон отверстия

Шаблон отверстия

Важно. Перед тем как делать разметку, внимательно осмотрите выбранное место. Отверстие не должно располагаться над стропильной ногой, это обязательное условие.

Если его не соблюдать, то прорезанное отверстие придется заделывать, а это очень сложно, требует дополнительного времени, материалов и нервов. Кроме того, всегда имейте в виду, что никакой самый качественный ремонт не дает такой же гарантии герметичности, как целое кровельное покрытие.

Шаг 3. Посередине будущего отверстия прорежьте металл болгаркой. Это самый простой способ, не нужно пугаться, что так резать все производители металлической черепицы категорически не рекомендуют. Этот «плохой» разрез нужен лишь для того, чтобы можно было подобраться ножницами к контуру и вырезать отверстия.

Прорезание металла болгаркой

Прорезание металла болгаркой

Разрез

Разрез

Важно. При работе болгаркой защищайте поверхность нижележащих листов от повреждения искрами, накрывайте их тряпкой.

Цены на угловые шлифмашинки (болгарки)

Угловые шлифмашинки (болгарки)

Шаг 4. Возьмите ножницы по металлу и аккуратно вырежьте отверстия под выход по нарисованному контуру. Особой точности не надо, производитель специально предусмотрел запас по размерам, все элементы нормально сойдутся, ничего поправлять не потребуется.

Прорезание отверстия ножницами по металлу

Прорезание отверстия ножницами по металлу

Шаг 5. Вырежьте отверстие в гидроизоляционной мембране и утеплительных слоях. Теперь надо пользоваться очень острым монтажным ножом, куски минеральной ваты вынимайте наружу. Старайтесь не особо повреждать утеплитель, его потом придется заделывать, в противном случае появятся так называемые мостики холода, в которых постоянно будет собираться конденсат. А это очень негативно влияет на все деревянные конструкции стропильной системы.

Шаг 6. Установите на отверстие в мембране специальный пластиковый элемент прохода, он не допускает попадания конденсата в вырезанное отверстия. Элемент устанавливается в несколько этапов.

Пластиковый элемент прохода

Пластиковый элемент прохода

  1. Тщательно промажьте силиконовой или битумной гидроизоляцией периметр вырезанного отверстия. В этом месте можно пользоваться дешевыми материалами, оно защищено от проникновения жестких ультрафиолетовых лучей.
  2. Просуньте пластиковую проходку в отверстие, наденьте на специальные шипы по периметру мембрану. Тщательно прижмите ее к силикону или битуму.
  3. Гвоздиками закрепите две специальные пластиковые ленты к рейкам обрешетки. Надо добиться положения, чтобы проходка слегка приподняла мембрану и исключила попадание конденсата в отверстие на минеральную вату, но при этом оставался достаточно большой зазор для естественной вентиляции подкровельного пространства.
Нанесение битума

Нанесение битумного герметика

Пластиковые ленты прикреплены к обрешетке

Пластиковые ленты прикреплены к обрешетке

На этом подготовительные работы закончены, можно приступать к установке видимых элементов вентиляционного выхода на крышу.

Цены на полиуретановый герметик

Полиуретановый герметик

Монтаж видимых частей выхода

Это очень ответственные работы, даже незначительные отклонения от рекомендованной технологии могут стать причиной появления протечек. Надо знать, что протечки на утепленную крышу всегда заканчиваются очень сложными и очень дорогими ремонтными работами. Довольно часто приходится переделывать не только стропильную систему, но и отделку стен мансардных помещений. Пользуйтесь лишь самыми качественными материалами, предназначенными для наружных работ, внимательно изучайте инструкцию производителей по их применению.

Шаг 1. Намажьте обратную сторону проходки кровельным силиконом, не жалейте материал, выдавленные излишки потом аккуратно уберутся.

Обратную сторону проходки нужно обработать силиконом

Обратную сторону проходки нужно обработать силиконом

Имейте в виду, что в верхней части проходки будет довольно много воды, во время замерзания/размерзания она постепенно подрывает место соединения. Всегда герметизируйте этот участок с учетом такого явления, принимайте при возможности дополнительные мероприятия по герметизации верхней части проходки.

Шаг 2. Установите в отверстие две специальные металлические скобы – одну вверху и одну внизу. Они нужны для того, чтобы значительно увеличить силу стягивания метизов в этих местах. Дело в том, что листы металлической черепицы очень тонкие и не могут обеспечить необходимых усилий крепления проходки к поверхности крыши.

Металлические скобы установлены

Металлические скобы установлены

Шаг 3. Осторожно поставьте проходку на место, контролируйте ее положения по установленным металлическим скобам.

Установка проходки на место

Установка проходки на место

Практический совет. Для того чтобы сразу установить элемент в требуемое место, медленно опускайте его и одновременно сквозь отверстие наблюдайте точность установки. При необходимости корректируйте направление опускания проходки.

Категорически не рекомендуется после прижатия элемента к покрытию смещать его в ту или иную сторону. Дело в том, что во время таких движений удаляется герметик, он размазывается по поверхности кровли. Соответственно, толщина уменьшается, а это крайне негативно сказывается на конечной надежности монтажа вентиляционного выхода.

Если вы работаете в холодную погоду, то нужно строительным феном прогреть металл вокруг отверстия, за счет этого улучшится адгезия герметика с покрытием и минимизируются риски появления протечек.

Прогревание строительным феном

Прогревание строительным феном

Шаг 4. Прикрутите первый саморез в нижней части проходки, второй в верхней. Затем фиксируйте все остальные в шахматном порядке и по очереди с каждой стороны. Соблюдайте рекомендованную очередность, в противном случае возможны перекосы. Если на улице холодно, то можно еще раз прогреть пластиковый проходной элемент строительным феном.

Крепление элемента

Крепление элемента

Шаг 5. Вставьте в отверстие трубу вентиляции, закрепите ее тремя длинными саморезами, они продаются в комплекте с устройством. Места фиксации обозначены на проходке, на них есть большие утолщения.

Установка трубы

Установка трубы

Фиксация трубы

Фиксация трубы

Теперь можно опускаться в чердачное помещение и монтажной пеной запенивать щель между трубой вентиляции и вырезанным отверстием в минеральной вате. Если все сделано правильно, то никаких проблем во время эксплуатации вентиляционной системы не должно появляться.

Мы рассмотрели самый сложный вариант монтажа – зимой. В теплый период времени процесс упрощается, а гарантия качества увеличивается.

Видео – Установка вентиляционного выхода

Фиксация трубыНа нашем сайте вы можете найти много интересного. Например, в статье по ссылке рассказывается о функциях и изготовлении колпака на трубу дымохода. Изучите пошаговую инструкцию с фото и видеоуроками, чтобы без проблем самостоятельно изготовить этот необходимый элемент.

Как правильно сделать вентиляцию на крыше

Правильная вентиляционная система должна работать самостоятельно, обеспечивая естественное движение воздуха снизу вверх. Таким способом получается нормализовать циркуляцию воздушных масс, отвечающую за вентилирование дома и подкровельного пространства.

О типах вентиляции, устройствах для ее обеспечения и о том, как можно сделать вентиляцию на крыше самостоятельно – данная статья.

Типы вентиляции

Согласно строительным нормам, каждый жилой дом должен обеспечиваться, как минимум, тремя вентиляционными каналами:

  • фановым – для отвода воздуха из канализации.
  • кухонным, подвальным, каналом для того, чтобы выводить воздух из ванной или жилых комнат – эти элементы обеспечивают вентиляцию дома и нормализуют микроклимат в помещениях, отводят отработанный воздух с повышенным содержанием влажности, гарью или кухонными запахами и прочее.
  • каналом для вентиляции кровли, который нужен для проветривания кровельного пирога и чердачного помещения.

Важно! Способы и места установки вентиляционных каналов могут быть разными, но чаще всего принято выводить их на крышу.

Установлено, что естественная тяга будет достаточной для вентилирования дома при высоте труб более двух метров. Именно поэтому, чаще всего, трубы устанавливают на крышах домов. Кроме привычных круглых труб могут использоваться квадратные короба или шахты, плоские аэраторы или компактные дефлекторы – все эти элементы нужны для усиления воздушного потока.

Правильное устройство вентиляционной системы легко проверяется ее работоспособностью. Качественная вентиляция крыши в зимнее время должна препятствовать промерзанию кровельного пирога, образованию наледи и изморози с внутренней стороны кровли, проникновению холодного воздуха внутрь дома. В то же время, летом в подчердачном пространстве должен сохраняться прохладный микроклимат, ежеминутно прогретый воздух должен сменяться свежей порцией воздушных масс с улицы.

Вентиляция дома и его комнат проверяется нормальной температурой и влажностью – летом в доме должно быть прохладнее, чем на улице, а зимой здесь должно сохраняться тепло.

Важно! Если на стенах или потолке появляется плесень, скапливается конденсат, это говорит о нарушении нормальной циркуляции воздуха, в том числе, о неправильной работе вентиляционной системы.

Элементы для улучшения вентиляции

Естественной тяги, основанной на разности высоты и давления воздушного столба, часто бывает недостаточно для обеспечения нормальной циркуляции воздуха в подкровельном пространстве или в доме.

Недостаточность циркуляции приводит к таким последствиям, как:

  • скопление конденсата и появление плесени;
  • ржавление металлических частей и конструкций кровли;
  • крошение бетонных конструктивных элементов
  • гниение и рассыхание древесины;
  • промокание теплоизоляции, ее порча и неэффективность.

Все это в скором времени приведет к нарушению целостности гидроизоляции и появлению протечек в крыше. Это значит, что кровлю придется ремонтировать или менять, поэтому намного эффективнее сразу установить хорошую вентиляционную систему.

Для усиления тяги используют специальные элементы:

  1. Аэраторы выглядят как плоские пластины- накладки. В этом приборе постоянно поддерживается низкое давление, воздух в аэраторе разрежается. Благодаря этому легко создается разница давлений – из подкровельного пространство отработанный воздух выводится быстро и легко. Элементы могут отличаться по размеру, так же, для разных типов крыш их понадобится различное количество. Правило установки аэраторов на крышу– шаг между приборами не должен превышать 12 метров. Монтаж производится на самые высокие точки крыши, лучше для этого выбирать места стыков утеплителя.
  2. Коньковые аэраторы необходимы для скатных крыш. Эти элементы монтируются вдоль коньковой линии, обеспечивая усиление естественной вентиляции подкровельного пространства. Коньковые аэраторы сочетаются с любыми кровельными материалами, особенно важны они для крыш, покрытых гибкой черепицей. А вот уклон скатов должен быть определенным – от 15 до 45 градусов. На таких крышах изначально предполагается оборудование коньковых продух, в эти пазы и вставляются аэраторы. На этапе ремонта крыши можно вырезать участок под аэратор лобзиком или другим элементом. Обязательно нужно следить за герметичностью конькового аэратора, ведь он устанавливается по центру крыши – неправильный монтаж приведет к протечкам.
  3. Дефлекторы работают по принципу конвекции – влажный воздух и пар с помощью этих приборов выводится из кровельного пирога, обеспечивая его просушку и вентиляцию. Согласно строительным нормам, на каждые 100 квадратов кровли должен устанавливаться хотя бы один дефлектор.

Чтобы вывести вентиляционные каналы на крышу, необходимо сделать предварительный расчет.

Внимание! Часто все вентиляционные ходы, ведущие из разных частей дома, объединяют в одну шахту. Как показывает практика, такой способ будет эффективным только при очень грамотном расчете и монтаже всех элементов системы. Делая все своими руками, лучше вывести на крышу три отдельных вентиляционных канала.

Ошибка расчетов или монтажа приведет к тому, что по дому распространятся кухонные запахи, «ароматы» канализации, нарушится микроклимат и циркуляция потоков в подкровельном пространстве.

Когда нужна вентиляция кровли

С тем, что любому жилому дому нужна вентиляция, поспорить сложно – ее всегда выполняют в виде слуховых окон, продух, каналов в стенах или с помощью специальных электрических приборов, усиливающих тягу.

А вот к вентиляции подкровельного пространства не все хозяева относятся с требуемой серьезностью. Однако есть типы крыш, которые обязательно необходимо оборудовать отдельной вентиляционной системой:

  • крыши, покрытые гибкой черепицей, нуждаются в хорошем вентилировании из-за своих конструктивных особенностей. Дело в том, что битумная черепица монтируется с помощью клея, для нормальной прочности крыши шаг обрешетки должен быть минимальным. Самое эффективное решение – сплошная обрешетка из влагостойкой фанеры, сбитых досок или OSB-плит. Такая конструкция не имеет естественных зазоров, еще и сам материал черепицы не пропускает воздух – это приведет к застаиванию воздушных масс, нарушению микроклимата под крышей и даже в доме. Чтобы избежать этого, выполняют зазоры на фронтонах, по линии карниза и в коньке крыши. Дополняют вентиляцию специальными элементами (аэраторы, дефлекторы).
  • крыши мансардного типа тоже нуждаются в усиленной вентиляции, ведь здесь предполагается проживание людей, которым нужно достаточное количество кислорода и свежего воздуха. Но главная функция системы в таких конструкциях – сбережение тепла в холодный период и поддержание прохладной температуры зимой. Здесь используется естественная циркуляция воздуха – теплый поток вытесняется холодным, который идет снизу. Такой метод позволяет усилить теплоизоляцию, которая на мансардных крышах пролегает прямо под потолком. Обязательно нужна пароизоляционная мембрана, которая будет выводить влажный пар из жилой мансарды на улицу, в то же время, защищая от скопления конденсата внутреннюю поверхность кровли и утеплитель.
  • крыши, обработанные металлопрофилем, должны иметь количество воздуховодов, равное 1% от общей площади ската. При этом количество и размеры отдушин для приточного воздуха должны соответствовать слуховым окнам для оттока. Расстояние от утеплителя до кровельных листов не должно быть меньше 5 см, поэтому для обрешетки выбирают брус соответствующей толщины.

Как установить вентиляцию на крышу

Вентиляционный канал обычно прокладывают в стенах, поэтому и трубы вентиляции монтируют на ту часть крыши, которая опирается на несущие стены дома. Нужно понимать, что высокие трубы и короба, установленные в самой высокой части кровли, по сути, являются парусом. Сильный ветер оказывает большое давление на эти системы, может привести к разрушению вентиляции. Монтаж труб над несущими стенами усиливает всю конструкцию.

Определившись с местом установки, можно приступать к монтажу системы вентилирования:

  1. Приобрести необходимые элементы вентиляции, соответствующие материалу кровли, размеру скатов, оттенку.
  2. В кровельном материале выполняют отверстие. К крыше прикладывают шаблон, который обычно идет в наборе с вентиляционными элементами, обводят его маркером и вырезают.
  3. Тот же вырез нужно перенести на все слои кровельного пирога.
  4. В соответствии с тем же шаблоном, выполняют отверстия под саморезы.
  5. Поверхность кровли очищают и обезжиривают.
  6. Прокладку, идущую в наборе, с внутренней стороны обрабатывают герметиком. Соединяют контуры уплотнителя с вырезом в крыше и прижимают прокладку.
  7. Накладывают вентиляционный элемент на уплотнитель и фиксируют саморезами.
  8. В проходной элемент вставляют трубу и проверяют ее вертикальность.

Важно! О надежности монтажа вентиляционного элемента должен свидетельствовать излишек герметика, выдавленный из-под прокладки.

Заключение

Вывести вентиляцию на крышу можно своими руками. При этом обязательно соблюдение всех строительных норм и правил монтажа системы.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
